🔨 технология, сваи, виды монолитного ростверка. Видео строительства фундамента.

Информация про монолитный свайный фундамент: технология возведения своими руками, используемые сваи, виды монолитного ростверка. Видео строительства фундамента и заказ работ в Москве.

Вопрос от клиента! Здравствуйте, в планах возвести загородный дом с применением монолитного свайного фундамента. Нужно ли мне вообще использовать свайный фундамент? Как правильно устанавливать такой фундамент? Какой вид мне использовать? Как грунт может повлиять на опору? Заранее спасибо за помощь в вопросе. Александр, г. Москва.


Оглавление:

Свайный фундамент с монолитным ростверком

Главными составляющими этого типа фундамента являются сваи или же сваи с ростверком. Ростверк – представляет собой балки или же плиты, которые способны связать сваи над поверхностью земли.

Такой тип фундамента используется в случаях когда строительство происходит на слабом грунте:

  • итоговые расчеты ширины обычного ленточного фундамента составляет более 1.
    6 м
  • конструкция возводится в строгом соответствии каркасной технологии
  • грунты имеют достаточно высокую глубину промерзания.

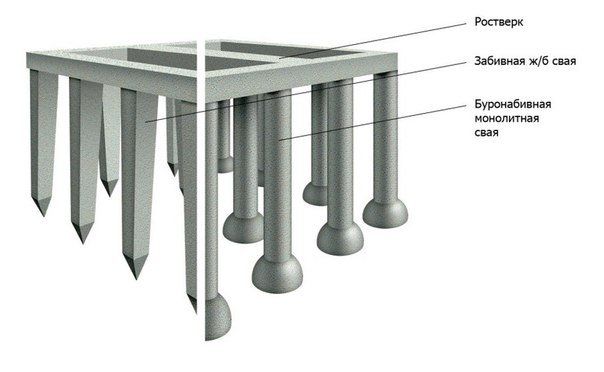

Рис. Железобетонные сваи с монолитным ростверком

Типы свайного фундамента по материалу изготовления

  • Деревянные (пожалуй самые редко используемые сваи в строительстве из-за их неэффективности)
  • Металлические (винтовые — быстро устанавливаются и имеют относительно не высокую стоимость)
  • Бетонные
  • Железобетонные сваи (относительно невысокая стоимость с наивысшей степенью качества и надёжности)

Кроме этого, сваи имеют разный тип сечения:

  • Квадратные
  • Прямоугольные
  • Круглые
  • Квадратные, с имеющей круглой полостью

Свайный фундамент может быть с ростверком, который выполнен в виде фундаментной балки. Ее основная цель – последовательно соединить между собой соседние сваи. Также такой фундамент может быть выполнен в виде плиты. Первый вариант устраивается исключительно под несущими стенами, а второй – должен охватывать всю территорию под зданием.

Ростверк свайного фундамента может быть сборным или монолитным. Монолитный тип производится посредством заливки бетона в заранее подготовленную опалубку, а сборный применяются готовые изделия из железобетона. Подробнее про плюсы и минусы свайно-ростверкового фундамента.

Виды монолитного ростверка

Различают ростверки по отношению высоты устройства к уровню поверхности земли:

  • Высокий или висячий — размещают выше уровня земли (10-15 см, но в индивидуальных случаях эти показатели могут быть выше). Такой тип можно применять на всех типах грунта под зданием, имеющие небольшой вес. Единственным недостатком является то, что возникает обязательная необходимость утепления пустого пространства, которое образуется между землей и ростверком.
  • Наземный или промежуточный ростверк сооружают таким образом, что его подошва должна расположиться на уровне земли. Если используется такой тип, то будет отсутствовать пустота между почвой. Главной особенностью этого ростверка является использование только на слабых грунтах.
  • Заглубленный ростверк отличается от предыдущих вариантов тем, что его нижнюю часть погружают в грунт, тем самым его уровень расположен ниже поверхности земли. Такой тип представляет собой обычный ленточный фундамент, но в основании, которого, расположены сваи. Такой вариант достаточно дорогой и применятся только во время строительства тяжелых объектов.

Рис. Свайный фундамент с высоким и низким ростверком

Свайный фундамент с монолитным ростверком — технология возведения своими руками

  • Количество скважин

Число необходимых опалубка фундамента получается в результате проведения математических расчетов. Для этого следует взять общий вес возводимого сооружения и при этом не следует забывать и об эксплуатационных нагрузках. Расчет характеристики внутренних стержней вычитывают на основании давления, которые оказывают несколько элементов: пол, перегородки, кровельная конструкция и т. д.

После получения всех данных можно переходить к процессу бурения скважин. Если же в планах не было использование современной техники, то необходимо запомнить, что ручной бур способен сделать скважину, диаметр которой не будет превышать 30 см, а глубина не более 5 м.

Рис. Бурение скважины ручным буром

  • Рубероидные трубы

После того, как скважины готовы нужно изготовить рубероидные трубы. Их длина должна превышать глубину полученных скважин на 20-30 см. Верхняя часть производится из нескольких слоев с целью стягивания их между собой проволокой. Таким образом, полученный результат является опалубкой и гидроизоляцией.

Рис. Рубероидные трубы

Рис. Схема армирования монолитного ростверка

Если было обнаружено небольшое количество воды на дне скважины, то не стоит ее сразу откачивать.

Технология возведения свайного фундамента допускает возникновение этого факта. Но в случаи, когда жидкость превышает порог глубины на четверть, то следует ее откачать перед заливкой бетона.

Рис. Опалубка для свай

Необходимости установки рубероидной трубы

Немного выше было указано обязательное наличие рубероидной трубы. Не специалисты в этом деле могут задаться вопросом, зачем она вообще нужна?

  • Во-первых, схватывание изготовленной бетонной смеси до предела нужного уровня прочности зависит от цементной жидкости. Без использования трубы она впитывается в почву и тем самым нарушает технологию.
  • Во-вторых, в период низких температур без изделия из рубероида пучение значительно сильнее воздействует на поверхности компонентов свайного фундамента.

Что же касается стоимости, то здесь не существует фиксированной стоимости. К примеру, фундамент дома, размеры которого 6х6 обойдется приблизительно в 1200$.

Внимание! Запрещено пересекать ростверк трубопроводом! Отклонение после окончания процесса бетонирования не должно превышать порог в 5 см.

Ограничения использования свайного фундамента

Ограничения, которые вызывает использование свайного фундамента:

  • В просадочных и набухающих почвах фундамент не способен выполнять свои основные функции
  • При использовании такого типа фундамента очень сложно будет возвести цоколь. Для этого следует заполнить пространство между сваями.

Набивные сваи для монолитного свайного фундамента

Главной отличительной особенностью этого типа свай заключается в том, что их можно самостоятельно изготовить на строительной площадке. Этот процесс происходит путем укладки материала в уже подготовленные отверстия. В этом случаи армирование осуществляется при необходимости. Этот вариант позволяет сэкономить на транспортировки, а также существует возможность проводить строительство объекта рядом с другими возведениями. Наиболее важным недостатком этого типа – отсутствие возможности контроля качества. Любая оплошность в производстве может в будущем стать причиной деформации объекта.

Рис. Набивные сваи для монолитного ростверка

Буронабивные сваи

Буронабивные сваи устанавливаются по схожей системе, как и предыдущий вариант. Если же необходимо усилить уже имеющий фундамент, то следует применить технологию инъекционных свай. Их заливают под определенным давлением в небольшие по ширине отверстия, приблизительно 10-13 см, с одиночной арматурой. После окончания этого действия фундамент подвергается прессовки водой.

Рис. Создание буронабивной сваи

Забивные сваи

Этот вариант представляет собой уже готовые трубы. Стоит отметить, что их монтаж в грунт происходит только при помощи специальной техники. Такие сваи разделяются на три вида:

  • В форме трапеции
  • Призматические
  • Цилиндрические

Рис. Железные трубчатые сваи

Последний вариант включает в свое строение окаймляющее кольцо на стыке, основное предназначение которого направлено для наращивания дополнительных звеньев.

По статистическим данным известно, что именно цилиндрические забивные сваи являются наиболее дешевым и имеют достаточно высокую несущую способность.

Винтовые сваи

Винтовые сваи предназначаются для конструкций с достаточно высокими горизонтальными нагрузками. В качестве наконечника такой сваи выступает элемент из стали или железобетона. Винтовые сваи надежно фиксируют фундамент и не позволяют ему деформироваться. В случаях сильных горизонтальных нагрузок допускается ввинчивание свай под наклоном.

Рис. Винтовой фундамент с монолитным ростверком

Свайный фундамент без ростверка

Отличие такого типа сваи – квадратное сечение. Свайные фундаменты без ростверка – сваи со сборными оголовками, на которые монтируются стены возводимого сооружения. Его используют только в тех случаях, когда лабораторные анализы показали нормальный уровень грунта. В случае, если грунты слабы или же рельефные, то здесь необходим точный расчет высококвалифицированных специалистов.

Монолитный фундамент

Расчёт и строительство монолитного фундамента

Выводы

Исходя из вышеперечисленного, можно прийти к выводу, что выбор типа и вида свайного фундамента полностью зависит от местности и возводимого объекта. Если это небольшой загородный дом, то создание монолитного свайного фундамента можно провести самостоятельно, без применения специальной техники. Если е существует какая-либо неуверенность в расчетах, то следует обратиться за помощью к специалистам, ведь любая неточность может привести к возникновению неприятных ситуаций.

Наши услуги

Мы базируемся только на следующих услугах: забивка свай, лидерное бурение, забивка шпунта, а так же статических и динамических испытаниях свай. В нашем распоряжении собственный автопарк бурильно-сваебойной техники и мы готовы поставлять сваи на объект с дальнейшим их погружением на строительной площадке. Цены на забивку свай представлены на странице: цены на забивку свай. Для заказа работ по забивке железобетонных свай, оставьте заявочку.

Свайный фундамент с монолитным ростверком

Свайные фундаменты различных типов и из разных материалов используются на сложных грунтах. Сваи уходят глубоко под землю и опираются на более плотные и стабильные слои. Им не страшны морозное пучение и высокий уровень грунтовых вод. Обычно такие фундаменты делают с ростверком — связывающей сваи балкой из бетона, металла или дерева. Один из вариантов такого основания — свайный фундамент с монолитным ростверком.

Применение

Фундамент с монолитным ростверком подходит для участков с перепадами высот и влажных нестабильных почв, где обычный ленточный фундамент испытывал бы слишком большие нагрузки, в районах с вечной мерзлотой, при высоком уровне залегания грунтовых вод. Ростверк в данном типе основания равномерно распределяет нагрузку (вес дома) на все опоры. Свайно-ростверковый фундамент подходит для небольших, не слишком тяжелых зданий, но для совсем маленьких домов он экономически не оправдан.

Виды

Фундамент свайно-ростверковый может быть

  • висячим (с высоким ростверком),
  • с заделкой свай в монолитный цоколь.

В первом случае между полом и землей имеется расстояние 0,7-1 м. Почва при этом воздействует на основание минимально.

Во втором случае ростверк располагается прямо на уровне земли (повышенный), или несколько заглублен (низкий ростверк), можно сделать небольшой цоколь. При этом ростверк никогда не опирается прямо на землю, из-под него вынимают небольшой слой почвы (10-15 см). Это делается для того, чтобы на бетонную конструкцию не действовали силы морозного пучения грунта. Если ростверк заглублен, то оголовки свай обязательно гидроизолируют. Заглубленный ростверк не делают на сильно пучинистых грунтах, которые могут увеличится в объеме больше, чем на высоту зазора, и деформировать или сломать фундамент.

Сам ростверк делают в виде ленты, поэтому такой фундамент также иногда называют свайно-ленточным, или с перекрытием в виде плиты. Второй вариант требует значительно больших затрат бетона и арматуры.

Плюсы и минусы свайно-ростверкового фундамента

Этот тип основания имеет свои преимущества.

  • Малое количество земляных работ.
  • Меньшая трудоемкость, чем для ленточного фундамента.
  • При правильной теплоизоляции висячий ростверк позволяет снизить теплопотери благодаря тому, что он не соприкасается с землей.
  • Меньше расход стройматериалов, а значит, и денег, чем для строительства ленточного фундамента, если делается небольшое количество свай (экономия может составить до 30%).

К недостаткам и сложностям этого типа основания относятся

  • необходимость бурения глубоких скважин при установке буронабивных свай,
  • необходимость теплоизоляции пола, а иногда и создания имитации цоколя в случае висячего ростверка для утепления дома.

Железобетон наиболее популярен в индивидуальном строительстве для домов как материал для ростверков — как на монолитных, так и сборных. Он выгодно отличается от дерева и металла, так как дерево подвержено гниению, а металл — коррозии. Монолитный фундамент имеет свойства, отличающие его от сборного. Прежде всего, это более высокая прочность и надежность, так как он отливается как единое целое.

Виды свай

Для свайно-ростверкового фундамента используют

  • забивные,
  • буронабивные,
  • винтовые сваи.

Первый вариант для строительства частных домов используется редко, так как для забивки нужно специальное оборудование, аренда и тем более покупка которого значительно увеличит расходы.

Винтовые сваи в последнее время набирают популярность благодаря скорости их монтажа и отсутствию земляных работ — они просто вкручиваются в грунт, это можно сделать самостоятельно усилиями двух-трех человек или заказать услугу монтажа в компании, которая продает сваи.

Буронабивные сваи изготавливаются прямо на участке. Для этого бурят скважины, опускают в них опалубку и арматуру и заливают бетон.

Для точного расчета фундамента на основе свай лучше всего обратиться к специалисту-инженеру. Также перед строительством любого дома рекомендуется провести инженерно-геодезическую экспертизу, чтобы узнать строение и особенности грунта.

Фундамент на буронабивных сваях

Подготовка участка

Перед созданием фундамента необходимо расчистить участок, разметить его в соответствии с проектом здания, отметить места, где будут пробурены скважины. Сваи располагают по периметру строения, под внутренними несущими станами и на углах. Шаг между ними не должен превышать 2 м.

Сваи

Буронабивные сваи делают, заливая бетон в подготовленные скважины. Обычно в скважины устанавливают опалубку, роль которой могут играть асбоцементные трубы, трубы из пластика, рубероид, ПВХ-пленку. Эти материалы не только придают свае форму и увеличивают ее прочность, но и выполняют гидроизолирущую функцию.

Глубина скважин зависит от глубины промерзания грунта, они должны быть на 50 см глубже этого уровня. 20 см из них приходятся на песчаную подушку. В среднем глубина будет около 10 м.

Для бурения можно нанять бригаду рабочих, можно осуществить его своими силами с помощью ручного бура. Диаметр скважины должен быть равен примерно 20 см.

После насыпания песочной подушки в скважины опускают трубы. Они должны подниматься над уровнем почвы на одинаковую высоту, это можно проконтролировать с помощью нивелира или уровня. Далее в трубы опускают арматуру. Для армирования свай используют металлические прутья, на каждую опору их нужно 3 или 4. Прутки соединяют поперечными хомутами, получается такая конструкция, как на фото.

Арматура должна подниматься над верхней частью свай на 40-50 см, чтобы ее можно было соединить с арматурой ростверка. Устанавливают ее в трубах таким образом, чтобы между арматурой и оболочкой было не менее 2 см — это позволить полностью покрыть каркас бетоном.

После этого в трубы заливают бетон. Для уплотнения используют вибратор, но если его нет, можно использовать метод штыкования с помощью металлического прута или трубы. Залитые сваи оставляют на 4 недели для застывания и набора прочности.

Железобетонный ростверк

Сначала устанавливают опалубку. Ее можно сделать из обрезной доски в виде желоба шириной не меньше, чем толщина будущих стен, и высотой примерно 30 см. Определенная сложность состоит в том, что у ростверка есть висячие части, под которые на время застывания бетона нужно будет поместить подпорки. Опалубку устанавливают на нужной высоте, после застывания бетона ее снимают. Можно использовать и несъемную опалубку, например, из пеноплекса, которая будет играть роль утеплителя и гидроизоляции.

Железобетонный ростверк также обязательно армируется. Для армирования берут металлические прутки толщиной 10-12 мм, они располагаются вдоль сторон конструкции. Между собой они связываются в два пояса поперечной арматурой толщиной 6-8 мм, можно гладкой. Из такой же арматуры делаются вертикальные ребра, соединяющие пояса. Под нижний пояс подкладывают деревянные бруски, чтобы арматура была полностью погружена в бетон. С помощью вязальной проволоки каркас ростверка связывается с выступающей частью арматуры свай, также можно их сварить.

Важно! Все элементы каркаса должны быть прочно соединены между собой, это непосредственно влияет на прочность ростверка.

На видео показано, как правильно армировать свайно-ростверковый фундамент.

Заливают ростверк за один раз, поэтому сразу нужно приготовить необходимое количество бетона. Важно, чтобы в слое бетона не было полостей, пузырей. После заливки бетон уплотняют.

Ростверк на винтовых сваях

Если ростверк делают на винтовых сваях, то армировать его надо перед тем, как устанавливают опалубку. Для этого на сваях вяжут арматуру толщиной 12-18 мм, для этого в сваях сверлят отверстия, в которые пропускают закладные из арматуры. К закладным присоединяются продольные элементы каркаса. Внутрь сваи также опускают арматуру, связывая ее с каркасом ростверка. При бетонировании сначала заливают бетон внутрь свай, а затем в опалубку ростверка.

Фундамент на сваях с монолитным ростверком позволяет успешно возвести дом на пучинистых грунтах. Для него используют обычно буронабивные или винтовые сваи. Следует помнить, что на таком фундаменте нельзя строить большие, тяжелые здания.

Свайно-монолитный фундамент

Сооружение фундамента для любой постройки — не только достаточно затратный, но и максимально ответственный этап строительства. Ведь от того, насколько качественно проведены работы на этом этапе, зависит качество всей будущей постройки, а также сроки её службы. Свайно-монолитный фундамент — отличное решение, применение которого поможет обеспечить надёжную основу при строительстве любого объекта.

Такой тип основания сочетает в себе конструктивные особенности монолитного и свайного фундаментов. При подготовке к заливке ленточного фундамента или монолитной плиты под основание будущей постройки вкручиваются сваи, которые при помощи арматуры связываются в единую конструкцию. Таким образом, монолитный армированный фундамент получает дополнительную опору в виде этих свай.

Такое конструктивное решение предотвращает вспучивание фундамента при замерзании грунта, а также препятствует горизонтальному его смещению. Такой подход к оборудованию фундамента будет лучшим вариантом при строительстве на территориях с подвижными грунтами или с высоким уровнем подземных вод.

Преимущества свайно-монолитного фундамента

Наше предприятие готово предоставить винтовые сваи требуемой разновидности и провести все необходимые работы по заливке свайно-винтового фундамента в соответствии с вашим проектом. Вся наша продукция рассчитана на длительное использование и высокие нагрузки.

Производство винтовых свай на нашем предприятии происходит на современном оборудовании при строгом соблюдении требований технологического процесса. При необходимости каждое изделие проходит дополнительную обработку для защиты от коррозии и воздействия агрессивных сред.

Квалифицированная помощь наших специалистов и применение качественных материалов при монтаже позволят вам обеспечить следующие преимущества:

  • Фундамент устойчив к пучению и подвижкам грунта.
  • Все работы проводятся в короткие сроки.
  • Получившаяся конструкция полностью отвечает требованиям ГОСТ.
  • Фундамент обладает высокой несущей способностью.
  • Такое основание защищено от воды и долговечно.
  • Работы могут выполняться в течение всего года.
  • Меньший расход бетонной смеси по сравнению с другими типами.
  • Уменьшается вероятность просадки сооружения.

Область применения такой конструкции

Использование свайно-винтовой технологии при обустройстве фундамента обеспечивает максимальный уровень надёжности. Благодаря своим высоким характеристикам такая технология применима практически при любом малоэтажном строительстве, будь то дача или капитальный дом для круглогодичного проживания.

Как мы уже упоминали, использование свайно-монолитной технологии будет оптимальным вариантом при строительстве на участках с проблемными грунтами. Это могут быть территории с песчаными почвами или суглинками, сильно промерзающие, пучинистые или заболоченные. По сравнению с монолитным или ленточным фундаментом такая конструкция обеспечивает более качественный результат.

Впрочем, такая технология вполне применима и при строительстве на грунтах высокой плотности. В этом случае её использование позволяет сократить расход материалов и трудозатраты, ведь не требуется рыть котлован, складировать или вывозить излишки грунта.

Профессиональный монтаж свайно-винтового фундамента

Разумеется, все преимущества свайно-винтового фундамента могут проявиться лишь при грамотном расчёте будущей конструкции и профессиональном её монтаже. В этом вы полностью можете положиться на профессиональную помощь наших сотрудников.

Подготовка к монтажу и сами монтажные работы проводятся ответственными мастерами с соблюдением всех требований технологического процесса. Предварительно изучаются характеристики застраиваемого участка для того, чтобы выбрать оптимально подходящую разновидность нашей продукции для возведения максимально долговечной и надёжной конструкции.

Для оказания такого вида обслуживания наше предприятие располагает качественными материалами и всей необходимой спецтехникой, за счёт чего монтажные работы выполняются быстро и с гарантией высокого качества.

Монолитный фундамент на сваях: плита, винтовые сваи

Вид свайного монолитного основания для здания

Свайные фундаменты пользуются популярностью среди частных застройщиков ввиду того, что они обеспечивают высокую надежность конструкций при сравнительно небольших финансовых затратах. Их можно использовать не только на ровных строительных площадках, но и в условиях сложного рельефа, причем сваи всегда можно подогнать под одну горизонтальную плоскость.

Все свайные фундаменты состоят из двух ключевых элементов: сваи, сделанной из различных материалов и ростверка, представляющего собой монолитную плиту или ленту, на которой расположены несущие стены здания. Ключевой недостаток таких оснований – это сложность в постройке подвала или технического этажа, а также необходимость обеспечивать высокий уровень теплоизоляции подполья.

Основные преимущества

Варианты устройства монолитных фундаментов на винтовых сваях

К достоинствам оснований на винтовых сваях относятся:

  • небольшая стоимость строительных материалов, необходимых для возведений свай и монолитных плит;
  • быстрота возведения, так как нет необходимости ждать пока бетон наберет свою марочную прочность;
  • меньший расход бетона из расчета того, что толщина плиты меньше, чем в классическом монолитном фундаменте, а некоторые виды свай производятся стандартных размеров в заводских условиях;
  • минимальные расходы на транспортную доставку, исходя из того, что практически все составные элементы фундамента можно сделать непосредственно на площадке;
  • при соблюдении правильной технологии монолитный ростверк можно сделать и в зимний период, сваи легко устанавливаются в каменистый или мерзлый грунт;
  • учитывая, что винтовые сваи устанавливаются на глубину ниже точки промерзания почвы и упираются в прочные пласты почвы, то просадка дома будет минимальной.

Ключевой недостаток свайно-ростверковых фундаментов с монолитной плитой – это необходимость предварительного расчета количества и типа изделий, шага их расположения и массы всей конструкции. Поэтому без предварительного проекта возводить такие основания не рекомендуется.

Виды оснований с монолитным ростверком и подготовительные работы

Висячий ростверк свайного фундамента

Висячий ростверк, который имеет зазор между плитой и грунтом не менее 70-100 мм, иногда больше. Такая конструкция полностью устраняет негативное воздействие со стороны почвы на подполье, но нижнюю часть дома придется дополнительно утеплить. Основание подходит для возведения домов из практически любых строительных материалов.

Использование монолитного цоколь-ростверка. Конструкция основания подразумевает полное отсутствие просвета между грунтом и ростверком, при этом получается небольшое техническое помещение или подвал.

Подготовительные работы при возведении свайно-ростверкового фундамента с монолитной плитой:

  1. Рассчитать тип, длину и диаметр свай.
  2. Подготовить строительную площадку, установить опоры и выровнять их по одной горизонтальной плоскости.
  3. Поверх свай соорудить опалубку, закрепить все вместе, снаружи расстелить слой гидроизоляции.
  4. Затем внутри закрепить арматуру, соединить ее вместе с пучком расположенными сваями, использовать необходимо гибкую проволоку, а не сварку.

Залить всю конструкцию бетоном в несколько равномерных горизонтальных слоев.

Как сделать монолитный ростверк на сваях?

Схема устройства росверка на свайном основании

Построить такой фундамент своими руками достаточно просто, в этом ключевое преимущество свайно-ростверковых оснований. Сделать это можно следующим образом:

  • разработать эскизный проект будущего дома, посчитать нагрузку со стороны самого сооружения и монолитной плиты. По полученным данным рассчитать количество и шаг установки железобетонных свай, сделать проект будущего фундамента;
  • по готовым чертежам пробурить или выкопать скважины на заданную расчетную глубину. Если выбор остановлен на заводских изделиях с наконечниками, их можно установить с помощью копрового молотка;
  • как только все винтовые сваи будут установлены на заданную глубину, их нужно выровнять по горизонтали и при необходимости стесать болгаркой. Устанавливать опоры рекомендуется строго вертикально, допускается отклонение от вертикали не более 2-3 градуса;
  • далее начинают изготовлять опалубку. Ее можно сделать несъемной из плит пенополистирола или съемной с древесины. Выбор типа и конструкции опалубки зависит от финансовых возможностей застройщика. Все щели и стыки должны быть закрыты, чтобы бетон не вытекал, также рекомендуется на время заливки бетонным раствором укрепить дно опалубки, чтобы она не рассыпалась от массы бетона;
  • внутри опалубки установить арматурный каркас, рассчитанный по принципу, как для обычной монолитной плиты с тем исключением, что вертикальные прутья затем будут связаны с арматурой самих опорных элементов;
  • если будет возведен мелкозаглубленный или заглубленный монолитный ростверк, тогда нужно предварительно выкопать траншею и в ней монтировать опалубку;

Далее заливаются бетонным раствором сваи, потом через несколько дней – сам ростверк. Ориентировочный срок, при котором бетон наберет заданную марочную прочность, в зависимости от климатических условий составляет до месяца.

Армирование монолитной плиты на сваях

Армирование опоры и монолита фундамента

Особенность армирования монолитного фундамента в том, что нужно соединить арматурный каркас несущих опор и ростверка в единую конструкцию. Для армирования необходимо создать два независимых пояса армирования, один установить сверху, другой снизу. На каждом участке нужно использовать как минимум по две продольные арматуры. Для армирования применяются прутья диаметром до 14 мм спирального типа, а для вертикальных прутьев – до 9 мм гладкие.

Поперечная арматура не имеет никакого отношения к нагрузкам, она вяжет всю конструкцию в единый каркас. Арматурный каркас полностью погружается в бетонный раствор, при установке важно всегда оставлять верхние концы прутьев – они затем соединяются с арматурой несущих опор.

Перед заливкой монолитной плиты в местах соприкосновения опалубки и внутреннего каркаса плиты делается гибкое соединение. Если используются стальные несущие опоры, тогда оголовки привариваются к нижнему арматурному поясу. При этом, нижняя кромка пояса должна быть заглублена в бетон на толщину до 5 см, чтобы защитить металл от коррозии. Каркас для плиты считается выполненным, расстояние между поясами до 10 см, а между вертикальными прутьями – до 50 см.

Сваи также нужно дополнительно армировать, особенно если это железобетонные или стальные конструкции. Деревянные и стальные опоры не армируются, они соединяются арматурой или катанкой между собой. Для надежного соединения ростверка и опор оголовки привариваются катанкой или прутьями к нижнему слою арматуры плиты. Ширина ростверка должна быть немного больше, чем внешние размеры секций для лучшего укрепления конструкций.

Виды свай для плитного ростверка

Устройство ростверка на винтовых сваях

В строительстве применяются несущие опорные элементы из четырех видов материала, и у каждого есть свои особенности:

  1. Деревянные столбы длиной до 8,5 м и внешним диаметром до 34 см. Они дешевые, но используются редко. Их приходится дополнительно покрывать специальными составами, чтобы препятствовать гниению.
  2. Железобетонные винтовые опоры производятся из бетона марки М200 и выше, имеют огромный срок службы, но из-за большой массы установить их можно только с помощью мощной строительной техники.
  3. Стальные винтовые сваи с острыми наконечниками. Они применяются чаще всего, учитывая малую массу и простоту в установке. Очень важно перед монтажом обязательно обрабатывать их специальными антикоррозийными составами.
  4. Асбестоцементные трубы. Это полые конструкции, стойкие к практически любым грунтовым воздействиям, но поставляются без армирования.

Свайно-ростверковые фундаменты с монолитной плитой стоят в возведении немного дороже, чем ленточные конструкции, при этом выдерживают достаточно большую массу. Это достигается за счет использования плиты, нагрузка от несущих стен будет равномерно распределена между опорами. Основания такого типа незаменимы при возведении небольших зданий частного и хозяйственного назначения, они отлично подходят для строительства на сложных грунтах, склонных к сезонному пучению.

Cвайный фундамент с монолитным ростверком: устройство

Образец свайного фундамента с монолитным ростверком

В некоторых случаях, особенно когда нестабильные или слишком влажные почвы с большими высотными перепадами, обычные ленточные фундаменты не способны выдерживать большие нагрузки.

В таких случаях оправдано использование свайных оснований с ростверками, ведь тогда несущий элемент здания – ростверк, принимает на себя всю нагрузку от сооружения и равномерно распределяет ее на опоры.

Причем, длина и толщина опор, как и их конструкция, может существенно отличаться по структуре и форме ростверка. Сейчас стали популярными жесткие и прочные монолитные ростверки, способные за счет надежного армирования и использования качественных строительных материалов «гасить» мелкие подвижки почвы, вспучивание отдельных участков и подмывание грунтовыми водами.

Устройство свайно-монолитного фундамента позволяет использовать его на склонах, вечномерзлых, слабых, насыпных и других почвах.

Почему именно свайный фундамент с монолитным ростверком?

  1. Малая стоимость финансовых затрат на механизмы и строительные материалы;
  2. Минимальные сроки возведения здания;
  3. Минимальный расход бетона на заливку опор;
  4. Транспортные расходы снижаются как минимум в половину;
  5. Небольшая просадка здания за счет граничной глубины погружения;
  6. Незначительные расходы на земельные работы;
  7. Можно возвести фундамент самостоятельно без использования механизированной техники;
  8. Монолитный ростверк можно сделать в зимнее время, используя специальные цементы и придерживаясь технологии.

Варианты свайно-монолитных фундаментов

  • Низкий свайный фундамент

    Висячий ростверк. Это основание, которое предусматривает наличие внутри воздушной подушки высотой в пределах 70-100 мм. Фактически, пол здания висит над почвой и установлен на опоры. Преимущество конструкции – минимальное воздействие почвы на нижнюю часть бетонного основания.

  • Заделка свай в монолитный цоколь. Тут уже не предусмотрен зазор между грунтом и основанием, зато можно сделать цокольное помещение небольшой высоты. Ростверк в таких случаях можно возвести с бетона, железобетона, стали, дерева, других строительных материалов, и обязательно сделать армирование.

Подготовительные работы при возведении монолитного свайного фундамента

  1. Головки установленных свай тщательно выровнять по горизонтали;
  2. Промыть верхнюю часть, зачистить и высушить;
  3. Соорудить опалубку по периметру будущего монолитного ростверка;
  4. Сделать защиту от бетонного раствора, если опалубка будет временной;
  5. Залить монолитное основание бетонным раствором равномерно по горизонтали.

Как возвести свайный фундамент с монолитным ростверком

Устройство такого типа основания предельно простое, но при этом и отличается надежностью и качеством. Ведь каждый элемент тут делается с бетона, используется армирование в горизонтальных и вертикальных поясах. Не удивительно, что устройство такого основания считается оптимальным даже в горных районах с высокой вероятностью сейсмической активности.

Сделать такой фундамент своими руками не составит труда через его простоту. Проблемное место – это выбор опор и типа монолитного ростверка. Поэтому, поэтапная технология возведения свайно-монолитного фундамента с учетом его устройства следующая:

  • Разработка подробного чертежа будущего здания. В состав этого этапа должна входить подробная карта территории, где указана структура почвы, уклон и природный рельеф. Также в проекте должны быть указаны характеристики самого здания, его масса, конструктивные элементы, размеры и все необходимые разрезы;
  • Провести бурение скважин в соответствии с разработанным проектом на заданную глубину. Если устройство фундамента предусматривает использование забивных или винтовых свай, то их нужно установить строго вертикально в заданных местах;
  • После монтажа опор нужно поверх сделать несущую опалубку. Тут нужно учесть ряд особенностей. Если опалубка предусматривается для мелкозаглубленного монолитного ростверка, тогда опалубку нужно сделать с достаточным углублением до уровня грунта. Если фундамент висячего типа, тогда опалубка делается П-образной с шириной в толщину будущих несущих стен;
  • После установки опалубки нужно залить конструкцию бетоном, начиная от свай и заканчивая монолитом по отдельным горизонтальным слоям;
  • Нужно оставить бетон засохнуть и набрать необходимую расчетную прочность и уже через несколько недель начинать возведение несущих стен здания.

Как подобрать сваи

Виды свайных фундаментов: а – сваи-стойки; б – висячие забивные сваи; в – висячие набивные сваи; 1 – забивные сваи; 2 – ростверк; 3 – набивные сваи

На рынке строительных материалов для свайно-ростверковых фундаментов можно купить различные по конструкции и несущим характеристикам сваи.

Только при их выборе нужно помнить об эксплуатационных характеристиках изделий. Отличаются они и следующими показателями:

  • Материал;
  • Способ производства;
  • Форма и размеры продольного, поперечного сечения;
  • Метод погружения в почву;
  • Степень защиты от внешнего воздействия;
  • Несущие характеристики опор.

Как правильно сделать несущий монолитный ростверк

Монолитный ростверк свайного фундамента

Учитывая, что монолитный ростверк имеет большую массу, то и отличается особенностью при установке. Ведь на опоры будет давить огромная масса железобетона самого ростверка и, собственно, несущих стен и перекрытий здания.

Поэтому, чтобы обеспечить максимальную прочность конструкции и возможность противостоять сезонным подвижкам почвы, без армирования не обойтись. Как правильно его сделать?

  1. Армирование опор. Если опоры производятся на стройплощадке, тогда нужно внутри бетонной опалубки установить жесткие вертикальные прутья арматуры, соединенные между собой несколькими поясами армирования. Их нужно делать каждые 50 см, соединять болтовыми соединениями. Вертикальная кромка арматуры должна выступать за пределы сваи на высоту не менее 15-30 см.
  2. Армирование ростверка. Учитывая, что монолитный ростверк имеет огромную массу, то делается армирование всего горизонтального пояса. Для этого предусматривается равномерное расположение поясов с интервалом в 10 см по высоте и с шагом до 50 см по вертикали. Затем все пояса соединяются между собой, а также непосредственно с арматурой самих опор.

Какой материал свай лучше для свайно-монолитного фундамента?

  • Фундамент из асбестоцементных труб

    Деревянные брусья. Их дина составляет 8,5 метра, диаметр до 34 см, форма круглая, реже прямоугольная. Для их производства используется пихта, ель и сосна, реже дуб и граб. Применяются редко через высокую стоимость строительных материалов, а также подверженности древесины гниению, малому сроку службы и небольшой надежности.

  • Железобетонные опоры. Производятся в заводских условиях или вручную с цемента марки М-200 и выше, срок службы от 100 лет. Для монтажа нужно использовать специальную технику и подключать дополнительный персонал;
  • Сталь. Такие опоры пользуются заслуженной популярностью, но стоят дорого, они подвержены влиянию коррозии, а через большой внешний диаметр отличаются огромной массой. Также тут нужно использовать специальные антикоррозийные материалы.
  • Асбестовые трубы. Относительно недорогие, простые в монтаже, но без дополнительного армирования тут не обойтись.

Какие сваи лучше использовать в определенных условиях

  • Строительство свайного фундамента с ростверком своими руками

    Забивные опоры делают с железобетона, сечение прямоугольное, реже круглое, размеры могут отличаться. Используются на слабых в верхних слоях, почвах, под которыми есть твердые несущие породы;

  • Трубчатые сваи-оболочки. Это металлические опоры круглой формы, используются для возведения оснований на слабых грунтах, в сейсмически активных зонах и при возможном влиянии горизонтальных, вертикальных и выдергивающих нагрузках. Наконечник стальных свай острый, иногда спиральной формы;
  • Пирамидальные конические сваи, сделанные с бетона. Они имеют размеры 40х40 см, постепенно зауживаются до размера 20х20 см. Обладают высокими несущими способностями, применяются тогда, когда верхний слой почвы отличается высокими строительными характеристиками, но его толщина недостаточна для возведения надежного основания;
  • Ромбические. Больше практикуются на пучинистых почвах с высоким расположением грунтовых горизонтов.

Свайно-монолитный фундамент сейчас считается одним из самых надежных и практичных конструкций, несмотря на свое устройство и некоторые сложности в возведении.

Но, при этом, такая конструкция в некоторых случаях считается оптимальной и лучшей.

Свайный фундамент с ростверком: чертежи, заливка своими руками

По причине дороговизны и сложности в установке на уклонах и появился новый тип фундамента – свайно-ростверковый. Его особенность в том, что это комбинация ленточного и столбчатого типа фундаментов и он используется при строительстве зданий на уклонах. Для горных районов такой тип фундамента считается приоритетным, хотя и стоит довольно дорого ввиду своей конструкции и сложности проектирования.

Свайно-ростверковый фундамент.

Что это за тип фундамента

Ростверк – это плита или балка, которая связывает между собой сваи непосредственно на поверхности земли. Это фактически основной несущий железобетонный пояс, на который уже затем монтируются несущие стены самого здания. Как правило, при проектировании и расчете ростверка используются подробные чертежи всех элементов, ведь основная нагрузка ложится непосредственно на сами плиты.

Соответственно, в любой схеме такой конструкции уже предусмотрены расчеты допустимых нагрузок на каждую сваю отдельно, а также на плиты основания. Также стоит учитывать, что ширина ленточного основания существенно больше самых стен. Это делается с целью распределить массу несущих конструкций здания по всей плоскости плит и обеспечить хорошую устойчивость даже при непосредственных подвижках отдельной опоры.

Принципиальная схема свайно-ростверкового фундамента.

Где используется ростверк?

  1. При строительстве бань, технических зданий с небольшой массой несущих конструкций;
  2. При строительстве жилых зданий на склонах с большим углом наклона;
  3. Если необходимо сделать встроенный в глубине гараж или подвал;
  4. Когда во время геодезических исследований почвы обнаружено расслоение, особенно при комбинировании глинистой и песчаной почвы;
  5. При реставрации каменных и бетонных оснований зданий старой постройки, если обнаружено проседание отдельных углов. Тогда под основу подводятся специальные опоры, затем проводится заливка платформы и уже затем разносится по внешней части несущий ростверк.
Свайно-ростверковый фундамент в разрезе.

Выбор свай для будущего основания

Как правило, свайно-ростверковый фундамент своими руками сделать относительно сложно, но технически возможно. Для этого сначала подбирается тип свай, а они бывают железобетонные, бетонные, металлические и даже деревянные.

Сегодня сделать заливку свайного ростверка можно даже с готовыми сваями, которые забиваются в почву пневматическими молотами, но стоит такая технология дорого и чаще используется при строительстве больших промышленных, административных и жилых зданий.

Также есть так называемые инъекционные сваи с диаметром до 120 мм и единственным арматурным прутом, но они используются исключительно для усиления и ремонта уже существующих фундаментов.

Расположение свай в ростверке

  1. Одиночная свая – тут каждая свая расположена под своей опорой, а все опоры соединены в единое целое армированием;
  2. Ленточное соединение. Предусмотрено равномерное распределение всех свай и их расстояние указано в чертеже;
  3. Полосное расположение свай используется при строительстве массивных и больших зданий;
  4. Расположение кустами. Целый пучок свай установлен в одном месте и принимает на себя повышенные нагрузки;
  5. Расположение полем. Это тот случай, когда над сваями залита монолитная плита, а все сваи установлены в шахматном порядке по схеме с четкими расчетами длины каждой единицы.

Схема расположения свай в ростверке.

Возведение свайно-ростверкового фундамента

  • Определение типа грунта и его структуры. Тут желательно получить геодезический разрез почвы с подробными данными по каждому слою почвы. Ведь сваи часто забиваются на глубину до двух метров;
  • Подготовка котлована или траншеи. Ее желательно делать на ровных поверхностях, на уклонах она не дает никакой эффективности. Оптимальное решение – это подготовка небольших углублений, в которых делается песчаная подушка;
  • Установка опалубки. Ее можно делать, а можно и нет. Если частник готов сделать своими руками фундамент с несъемной опалубкой, тогда такой фундамент будет иметь отличные гидроизоляционные характеристики;
  • Теперь можно проводить процесс углубления готовых свай или заливать арматуру бетонной смесью. Отверстия под сваи бурятся специальной техникой, затем внешние контуры закрываются рубероидом. Внутри скважин устанавливают асбестовые трубы, которые дополнительно армируют для увеличения прочности несущей конструкции. После полной установки свай начинается процедура заливки свай бетоном и создания промежуточной подсыпки;
  • После того, как сваи наберут заданную прочность, проводится армирование каркаса по всему горизонтальному периметру. Армирование нужно обязательно залить бетоном.

Ошибки при проектировании и монтаже железобетонного ростверка

Пример неправильного проекта.
  1. Отсутствие четкого проекта с подробным расчетом всех мест расположения свай, их толщины, длины, а также геодезической карты территории.
  2. Не предусматривается четкая жесткая связь между столбами свай и несущей плитой. Если зимой грунт начинает промерзать, тогда он расширяется. В результате под нижней частью утепленного перекрытия грунт охлаждается медленнее и возникает разнонаправленная сила. Эта сила стремится опрокинуть столб, мерзлая земля давит на верхние слои столба, а нижняя берет нагрузку на себя. В результате столб начинает наклоняться, а если они не зафиксированы жестко сверху, тогда однозначно их вырвет из пазов залитого ростверка.
  3. Не предусматривается в нижней части ростверка воздушная подушка. Если не удаляется подсыпка под ростверком, тогда через сезонные изменения температур на нее будет воздействовать значительная сила. Она со временем приведет к разрыву опорных площадок, повреждению ленты ростверка. Чтобы такого не случилось, во время заливки на дно котлована ложатся пенополистирольные плиты, которые играют роль амортизатора и защищают от промерзания почвы.
  4. Неправильно проведенный расчет допустимой глубины погружения свай. Если они забиты не достаточно глубоко, тогда в этом месте здание даст просадку, возникнет перекос несущей конструкции и заваливание одного угла. Со временем разрушается сама плита через чрезмерные нагрузки и цоколь здания. Также через неправильные расчеты или проект конструкции ростверка возможно резкое поднятие одной или нескольких свай, а это неизбежно влечет за собой разрушение перекрытий с дальнейшим уничтожением самого здания.
  5. Неправильно сделан расчет несущей способности основания. Эту ошибку часто можно встретить в начинающих проектировщиков без опыта работы и практики. Тут проблема состоит в неправильном выборе типа почвы, ведь весь расчет именно на этом и основан. Наибольшей несущей способностью обладают скальные породы и каменистые грунты, наименьшей — мелкозернистые песчаные грунты. Если ошибиться в расчетах есть риск того, что будущая постройка будет со временем постоянно погружаться в землю, и этот процесс будет очень сложно остановить. Поэтому тут нужна полноценная схема расположения, длины и диаметра каждой сваи.

отзывов. Свайно-винтовой фундамент. Монолитный свайный фундамент

Без фундамента невозможно представить ни один дом, ни более-менее серьезное строение на загородном участке. Проблема только в том, что стоимость хорошего фундамента очень высока, поэтому всегда есть соблазн найти более дешевый, но качественный вариант.

Один из них — свайный фундамент. Отзывы свидетельствуют о том, что его характеристик вполне достаточно для среднего загородного коттеджа, не говоря уже о банях и других усадьбах.Сегодня мы рассмотрим не только отзывы клиентов, но и их причины. Последнее очень важно, так как практические соображения чрезвычайно важны для правильного выбора основания для дома.

Почему свайные фундаменты так популярны?

В последнее время все больше застройщиков выбирают такую ​​основу для дома. Почему так происходит, чем эта технология превосходит уже проверенные и вполне надежные варианты?

  • Во-первых, это скорость работы.Где еще найти основу, которую можно сделать всего за один день?
  • Во-вторых, дешево. С учетом того, что стоимость цемента постоянно растет, цена обычного ленточного фундамента заоблачна.
  • Кроме того, аналогичный фундамент дома можно закладывать на неустойчивых грунтах, а также в условиях вечной мерзлоты.
  • Если технология закладки была выполнена правильно, фундамент не будет работать, а дом будет стоять надежно в любых условиях.

Отзывы клиентов свидетельствуют о том, что всего за пару недель построили дом с полным пансионом по свайной технологии. Другие строители отмечают, что невысокая стоимость свай позволила уложиться в скромный бюджет, построив вполне приличный дом. Кстати, свайно-винтовой фундамент, цена которого составляет порядка 13-14 тысяч рублей, доступен практически каждому потенциальному домовладельцу.

Стоимость одной сваи (диаметр 76 мм) около 1200 руб. Один средний дом умещается в дюжине свай.

Основные сведения о технике

Кстати, а как работает эта закладка? Фундамент? Как можно понять из названия, его основа — винтовые сваи. Они сделаны из металла, а на конце каждого элемента конструкции есть лезвие (типа ледяной глыбы), предназначенное для закапывания его в землю. Теперь, с этого момента, начинается множество споров.

Кто-то думает, что строительство нужно закапывать исключительно с помощью тяжелой техники, кто-то настаивает, что для этих целей вполне подойдет ручная сила бригады рабочих, которая установит свайный фундамент.Его чертеж часто может предоставить та же фирма, где вы нанимаете специалистов. Так получается намного дешевле, и в процессе расчетов вы можете вносить свои конструктивные предложения.

Отрицательные стороны

Здесь следует сделать небольшое отступление, описав слабые стороны данной технологии. Если покупатели не знают их заранее, процент разочарованных может увеличиться.

  • Если грунты плотные (подробнее об этом мы скажем ниже), то свайно-винтовой фундамент на них укладывать нельзя.Дело в том, что при попытке вкрутить в них сваи, возможно повреждение защитного покрытия, что чревато быстрой коррозией. Конечно, можно использовать спецтехнику, но это существенно увеличит стоимость работ.
  • Кроме того, если сваи плохо защищены от процессов коррозии, то ничего хорошего лучше не ждать.
  • Скрученные сваи на наличие дефектов больше не проверять.

Кроме того, в загородном доме, который установлен на таком фундаменте, невозможно сделать подвал.Это не только делает невозможным ведение домашнего хозяйства, но и может сделать пребывание в доме неприятным зимой, так как полы будут холодными.

Многие люди остаются недовольны своим выбором фонда только потому, что руководители строительных фирм просто скрывают эту информацию. Помните, восторженные оды на сваи фундамента чаще всего поют те компании, для которых важна только прибыль. Если фирма настроена серьезно, то ее специалисты в любом случае должны предупреждать потенциальных клиентов о возможных проблемах и явных недостатках технологии.

И далее. Срок службы домов на свайном фундаменте редко превышает 100–120 лет, поэтому «типовое гнездо» построить не получится. Это обстоятельство также следует иметь в виду. Однако свайно-винтовой фундамент, цена на который очень невысокий, для строительства таких монументальных домов используется редко. Как правило, они строятся на небольших загородных коттеджах, предназначенных для летнего проживания семьи из двух-трех человек.

Однако бывают исключения, когда сваи ставятся дома очень внушительных размеров.Это вполне возможно, но вам придется использовать самые прочные материалы.

Копать или не копать?

Очень часто приходится читать негативные отзывы тех людей, которые нанимали рабочих для ручного забивания свай. Говорят, что основание фундамента «ходит» в пределах 40-50 см! Что случилось?

Типы коммерческих фундаментов — анкер Matthews Wall

Коммерческие фундаменты, аналогичные жилым фондам, сильно различаются в зависимости от условий почвы и бюджета, но главный аспект, который отличает коммерческие фонды от жилых фундаментов, — это расчетная грузоподъемность. Фундамент коммерческого здания — самая важная часть конструкции. Это основа устойчивости и безопасности здания. У профессионалов Matthews Wall Anchor, включая инженеров-строителей и подрядчиков, есть ответ для вас.

Существует всего несколько различных типов коммерческих фондов, но у Matthews Wall Anchor есть люди и оборудование, чтобы справиться со всем, что у вас может быть.

Четыре стандартных типа коммерческих фондов:

  • Сваи
  • Непрерывная или точечная опора
  • Мат
  • Монолитная плита с профильными балками

Сваи — опорные балки или заглушки

Для поддержки глубокого фундамента используются сваи.Некоторые коммерческие планы фундаментов требуют установки одиночных свай, в то время как другие требуют установки нескольких свай в зависимости от нагрузки на конструкцию. Сваи чаще всего бетонные, но могут быть также стальными или деревянными. В крышках свай могут быть установлены колонны или профилированные балки для дополнительной поддержки.

Непрерывная или точечная опора

Непрерывные или точечные опоры обычно несут колонны и / или поперечные балки. При более широкой опоре, чем обычно, структурная нагрузка распределяется на почву, окружающую фундамент здания.Этот тип коммерческого фундамента также называют фундаментом неглубокого заложения и обычно используется в коммерческом строительстве.

Мат

Фундаменты

Mat обычно толще и прочнее, чем фундаменты других «тяжелых» типов. Фундаменты из мата — это толстые фундаменты, поддерживаемые грунтом и камнем, которые поддерживают одинаковую толщину на всем протяжении. Этот тип коммерческого фундамента может быть мелким или глубоким в зависимости от условий строительства и технических характеристик.

Монолитная плита с профильными балками

Этот тип коммерческого фундамента представляет собой неглубокий фундамент, который используется в зданиях для поддержки слабонагруженных фундаментов.Использование профильных балок, форм периметра, арматуры и отливок; балки перекрытия и плиты перекрытия собираются за одну заливку. Монолитная плита с фундаментом из горизонтальных балок предназначена для поддержки стен, которые несут равномерную нагрузку по сравнению с нагрузками опорных колонн.

Раздвижные опоры

Раздвижной фундамент — это основание для фундамента с более широким дном. Это позволяет весу конструкции покрывать большую площадь. Подкладные опоры обычно делают из арматуры и бетона. Они имеют меньший риск разрушения фундамента и различаются по размеру.Они предназначены для предотвращения проседания фундамента, морозного пучения и других проблем с осадками.

Позвоните нам сегодня в Matthews Wall Anchor, чтобы мы могли помочь вам со всеми вашими коммерческими потребностями в фундаменте в Питтсбурге, штат Пенсильвания, и его окрестностях.

Типы свайных фундаментов, основанные на методе строительства

Существует три типа свайных фундаментов в зависимости от методов их строительства: забивные сваи, монолитные сваи, забивные и монолитные сваи.

Виды свайных фундаментов по способу строительства

1. Фундамент забивной свай

Забивной свайный фундамент может быть бетонным, стальным или деревянным. Эти сваи предварительно собираются перед размещением на строительной площадке. Забивные сваи бетонные — сборные. Эти сваи забиваются с помощью свайного молота.

Когда эти сваи забиваются в сыпучий грунт, они вытесняют равный объем грунта.Это способствует уплотнению почвы по бокам свай и приводит к ее уплотнению. Сваи, уплотняющие прилегающий к нему грунт, также называются уплотняющими сваями. Такое уплотнение почвы увеличивает ее несущую способность.

Насыщенные илистые и связные почвы плохо дренируют. Таким образом, эти грунты не уплотняются при бурении забивных свай. Для уплотнения почвы необходимо слить воду. Таким образом, напряжения, возникающие рядом с сваями, должны восприниматься только поровой водой.Это приводит к увеличению порового давления воды и снижению несущей способности почвы.

2. Монолитные свайные фундаменты

Забивные сваи бетонные. Эти сваи строятся путем сверления отверстий в земле на необходимую глубину и последующего заполнения ям бетоном. Армирование также используется в бетоне в соответствии с требованиями. Эти сваи имеют небольшой диаметр по сравнению с буронабивными сваями.

Монолитные сваи — это сваи с прямыми буронами или с одной или несколькими забивными сваями через определенные интервалы.Сваи с одной или несколькими луковицами называются недоработанными сваями.

3. Забивные и монолитные сваи

Забивные и монолитные сваи обладают преимуществами как забивных, так и забивных свай. Порядок установки забивной и монолитной сваи следующий:

Стальная оболочка диаметром сваи забивается в землю с помощью оправки, вставленной в оболочку. После забивания оболочки оправку снимают и заливают в оболочку бетон.

Оболочка изготавливается из гофрированного и армированного тонкого стального листа (однотрубные сваи) или труб (сварные трубы Armco или обычные бесшовные трубы). Сваи этого типа называются сваями оболочечного типа.

Безоболочечный тип образуется путем снятия оболочки во время укладки бетона. В обоих типах свай дно оболочки закрыто коническим наконечником, который можно отделить от оболочки. Путем выталкивания бетона из оболочки в сваях обоих типов может образоваться увеличенная луковица.К этому типу относятся сваи франки. В некоторых случаях оболочку оставляют на месте, а трубу забетонируют. Этот тип сваи очень часто используется при наваливании на воду.

Оболочка для дома с монолитным куполом Аркадия

Бетонный тонкий корпус готов для нашего нового дома с монолитным куполом. Хавьер, Гектор и Хосе проделали потрясающую работу. На прошлой неделе они закончили красить интерьер и вернулись в Техас. Строительство этого купола было долгим, и теперь, когда он залит бетоном (буквально), нам это нравится.Пришло время начать работу над интерьером, но прежде чем мы начнем, давайте поговорим о том, как мы сюда попали.

Мы любим купола

Я провел двадцать лет своей жизни, живя в куполе. Моя жена и семья прожили десять лет вместе. Ничто не сравнится с монолитным куполом. Это повышает ваши ожидания. Мы переехали в Юту в 2006 году и все это время жили в «традиционном» доме. Это расстраивает, чувствовать холодные стены зимой или знать, что в случае пожара дом полностью сгорит дотла.Одно дело говорить об энергоэффективности или безопасности, и совсем другое — ощущать эти преимущества в действии — каждый день — совсем другое.

Три года назад моя жена сказала мне, что искала землю для постройки купола. Я смеялся. Я тоже искал. Мы оба — независимо друг от друга — решили, что пора вернуться к жизни в Монолитном куполе.

The Word Изображение

При проектировании дома — любого дома — лучше всего начать с Word Picture . Это письменное описание всего, что вам нужно в доме.Их не так уж сложно написать. Начните с большого вопроса — сколько спален, ванных комнат и других комнат. Мы хотели четыре спальни, две с половиной или три ванные комнаты, кухню / большую комнату, соединенный гараж и т. Д.

Уточните словесную картинку с помощью реальных измерений. Берите с собой рулетку куда угодно. Измерьте спальни, ванные комнаты, кухни. Определите, сколько места нужно для данного вида деятельности. Рисуя что-то на бумаге, легко сделать слишком большой перекос. Например, спальни часто бывают слишком большими.Сохраните это место для других областей.

Опишите каждую комнату и укажите, сколько квадратных футов ей нужно. Добавьте детали вроде «Я хочу, чтобы это окно выходило во двор» или «гардеробная должна открываться в ванную». Оцените различные комнаты и конструктивные особенности по важности Эта информация бесценна для дизайнера.

Нашу картину Word потребовалось время, чтобы отполировать, но это того стоило.

Земля

Вы не можете полностью спроектировать дом, не зная, где он будет построен.Без земли процесс академический. Земля также определяет тип дома, который вы можете построить.

  1. Планируемая застройка — таунхаус или кондоминиум
  2. Развитие нового подразделения — спецификация застройщика дом
  3. Отдельный участок или участок — строительство на заказ

Цены на строительство и землю связаны с контролем. В доступном таунхаусе меньше всего контроля. Вы могли бы поставить отдельный душ в главной ванной комнате, но все остальное разработчик разрабатывает.

Подразделения

предлагают больше разнообразия, но вы все равно должны согласиться с архитектурными соглашениями и ограничениями при покупке земли. Эти обязательные ограничения гарантируют, что ваш дом будет похож на соседние дома. Разработчики хотят, чтобы все было так же, чтобы «сохранить ценность» подразделения.

Чтобы дом по-настоящему индивидуализирован, мы должны искать отдельные участки земли. Вокруг Логана, штат Юта, есть акры красивой сельской местности. Ни Дженнифер, ни я не хотели управлять большим участком земли.

Есть небольшие участки земли, доступные почти в каждом городе, которые осиротели или не застроены. Чтобы найти, нужно приложить больше усилий, но оно того стоит. Мы просмотрели весь Провиденс, штат Юта (наш любимый город), и районы, окружающие Логан. Наконец мы нашли участок в пол-акра на краю горной скамьи в Провиденсе. Он был частью подразделения 1970-х годов, но юридически был изолирован крошечной полоской земли между ним и дорогой. Никаких заветов или ограничений не зафиксировано.

Хозяин умер, и дети просто пытались его продать.Мы предложили их запрашиваемую цену, и она была принята в тот же день. В рамках сделки они договорились, купили и включили крошечный участок земли, изолирующий доступ к собственности. Это увеличило владение с половины акра до почти двух третей акра. К моменту закрытия мы сделали три лучших предложения по земле.

Финансирование

Да, пора приступить к проектированию дома, но прежде чем мы начнем, нам нужно поработать с финансированием. Нестандартная конструкция — это , а не , фаворит у банков.Особенно после краха 2008 года. Нам нужно было построить доверительные отношения с банком, если мы собирались построить любой индивидуальный дом, не говоря уже о доме с бетонным куполом.

У нас хороший кредитный рейтинг. Это то, что нам удавалось содержать в чистоте даже в тяжелые времена. Банк, который мы выбрали для финансирования покупки земли, находится в местной собственности и часто выдает собственные ссуды. У них больше гибкости, чем у национальных банков. Это было ключевым моментом для нашего возможного жилищного кредита в том же банке. Начните разговаривать с местными банками.Возьмите за привычку зайти и поговорить с кредитным специалистом. Покажи им, что ты искренен. Дайте им все основания доверять вам.

Дизайн

Земля была широкая и мелкая. Может, вдвое шире, чем глубина. Это было на повороте главной дороги, спускающейся с горы. Проезжая мимо нашего дома, он спускался к западной стороне участка. Затем он повернул на север и продолжил спуск в долину. Есть прекрасный вид на юго-запад. На востоке открывается вид на пик Логан, а на юго-восток — на пик Милвилл.

Город Провиденс требовал 50-футового отступа спереди назад с минимумом 20 футов. Что это значит? Это означает, что мы могли бы поставить край дома на 20 футов от задней линии собственности, но нам нужно было 30 футов впереди. Или у нас может быть 20 футов спереди и 30 сзади. Или любая комбинация больше 20, но в сумме до 50. Я согласен с неудачами. Он делает хороших соседей и обеспечивает движение транспорта на достаточном расстоянии, чтобы безопасно проезжать перед вашим домом, особенно с поворотом, как у нас.

Неудача также означала, что наше фактическое полезное пространство было на 50 футов меньше, чем и без того небольшая глубина собственности. Изгиб означал, что нам нужно было проложить дорогу к восточной половине участка. Мы хотели, чтобы дом был расположен так, чтобы лучше всего видеть виды.

Теперь мы видим, что дизайн дома продиктован землей. Гараж обязательно должен быть с восточной стороны дома. Виды определяют расположение окон. Фактически, почти каждый аспект нашего дизайна дома объединяет нашу Word Picture, чтобы соответствовать земле.

Например, мы хотели большую большую комнату. Сначала мы ставим его на юго-западную сторону дома, чтобы видеть вид. Однако многие люди проезжают мимо дома и заглядывают в нашу гостиную. Солнце садится на юго-запад ближе к вечеру — после школы и работы. Мы проезжали мимо соседних домов, которые выставили большие окна на юго-запад, и обнаружили, что днем ​​они в основном закрыты.

Мы сядем в гостиной, чтобы просто полюбоваться видом? Что мы на самом деле делаем после школы?

Играем на заднем дворе!

Мы перевернули дом.Большая комната и ряд окон выходят на задний двор. Пристроено крытое крыльцо. Зона сзади будет закрыта от водителей самим домом. Это наша дневная тусовка. Мы живем в этом пространстве.

Так что насчет вида? Мы сделали тихую комнату под названием Sun Room, из которой открывается лучший вид. Он предназначен для использования днем, когда солнце высоко, а не светит в окно. Или поздно вечером, когда вам нужно тихое место, чтобы почитать или поговорить. Мы также спроектировали логово и три спальни, из которых тоже открывается прекрасный вид.

Но это означало, что мы должны были сделать одно важное изменение. Дом перевернут. Задняя часть — это передняя часть, а передняя — задняя. Мы не смогли поставить «парадную» дверь на обочине дороги. Вместо этого мы создали главную дверь в большую комнату и направили ее на подъездную дорожку. Обустроим парковочные места и благоустроим дом, чтобы человек пригласили к входу человек.

Ну, кроме солиситоров. Мы хотели бы направить их вокруг «фасада» дома и позволить им просто продолжать спускаться с холма.

Генеральный подрядчик

Банки не любят проекты, сделанные своими руками — кем бы вы ни были. Изготовление на заказ — их самая рискованная ставка. Платит за то, чтобы им было удобно. В Логане мы нашли генерального подрядчика (ГК), Lifestyle Homes, который не боится необычных построек. Более того, у них есть опыт строительства на заказ, и банк уверен в их работе.

После того, как наше проектирование было в основном завершено, субподрядчики рассчитали цену для ГК. Именно этот пакет мы представили банку для финансирования.

Заем

Представьте себе дом своей мечты — комнаты, расположение, отделку и отделку. Теперь представьте себе цену, которую, по вашему мнению, вы собираетесь заплатить за этот дом.

Цена неправильная.

Наш GC говорит, что все недооценивают цену с огромной прибылью. Это самое большое препятствие, которое ему нужно преодолеть, прежде чем они смогут продолжить. Причем цены на строительство растут ежедневно. Проект в Логане, штат Юта, пять лет назад за 200 000 долларов, сегодня стоит 280 000 долларов.

Купол лишь добавляет морщинки к этому и без того сложному процессу.Помните, что вы пашете новую землю, и будьте готовы за это платить.

Это не то, что люди хотят слышать. «Разве купола не суперэффективны в строительстве?»

Да, это так. Но это суперизолированный, железобетонный тонкий корпус. Не куча зубочисток. Совместите этот превосходный экстерьер с интерьером, который по сути такой же, как у любого обычного дома, и его цена будет не из дешевых.

Итак, я скажу это, если вы планируете построить дом с монолитным куполом — под ключ — это будет стоить дороже.

Это больше, чем другие необычные дома, построенные по индивидуальному заказу, которые мы видели в этом районе? Я в этом сомневаюсь.

Но определенно больше, чем указано на рекламных щитах.

Имея в руках реалистичный пакет ценообразования от GC, банкир — с некоторой настойчивой просьбой моей жены, которая убедила его, что она хочет купол так же сильно, как и я, — одобрил ссуду на строительство с окончательным финансированием, предварительно согласованным с Фредди Маком.

Строительство

Подрядчики не знакомы со строительством куполов.Важно работать с ними на каждом этапе пути. Изучите планы и детали, чтобы увидеть проблемы, которые возникают в различиях между конструкцией купола и традиционной конструкцией.

Например, подрядчик хотел узнать, как мы собираемся монтировать вентилятор для ванной «в куполе». Мы этого не делаем. Мы монтируем его на обычную стену, которую он построит позже. Подобная информация избавляет подрядчика и строителя купола от множества проблем.

Работайте со своим подрядчиком по куполу на ранней стадии разработки.Очевидно, Монолит строил наш купол. Мы внимательно изучили строительную документацию и работали над исправлением заблуждений во время строительства.

Фундамент и перекрытие

Субподрядчики подготовили площадку, вырыли траншею под фундамент, добавили фундамент под фундамент, залили фундаментные стены. Сантехника и электричество были проложены через фундамент.

Пенопласт уложен по земле, а водопроводы проложены по всему дому. Сверху положили проволочную сетку и залили бетонный пол.Когда дом завершен, по этим водопроводам прокачивается горячая вода, отапливая дом.

Строителям куполов необходимо несколько предметов, таких как временное электричество и вода, которые мы потратили на установку, прежде чем отправить команду из Техаса в Юту.

Купольная конструкция

На создание корпуса ушло пять недель. Сначала они создали фанерные формы, которые они поставили на фундамент, чтобы создать внешнюю стенку ствола. Наверху образовался двенадцатидюймовый карниз.Арматурный стержень был прикреплен к внутренней части опалубки и нанесен торкретбетон, заделывающий арматуру. Эта внешняя стена была всего лишь внешней «краской» дома.

Airform был прикреплен к карнизу и надут. Этот дизайн Airform не похож на все остальные. Проложили ткань горизонтально, по всей длине здания. Это был прототип, поэтому его нужно было отрегулировать, но готовая форма просто фантастическая.

Горизонтальный узор позволил нам построить дом-купол с центральной секцией в форме глазного яблока.Если смотреть сверху, средний купол не круглый.

На внутреннюю бетонную стену и мембрану Airform нанесли пенополиуритан

. Стальная арматура прикреплена к пенопласту внутри. И четыре дюйма торкретбетона заделывают арматуру, завершая структуру.

Несколько слоев краски для грунтовки купола и съемочная группа закончили.

Вскоре местные субподрядчики начнут возводить стены, прокладывать электрические провода, устанавливать водопровод. Надеюсь, к концу лета мы снова будем жить в купольном доме.

Извлеченные уроки

Терпению нужно научиться в строительстве. Изготовление на заказ особенно подвержено задержкам. Стройте планы, старайтесь их придерживаться, но помните, что вещи случаются. Субподрядчики не готовы, когда вы готовы. Дом займет больше времени, чем вы этого хотите.

При заимствовании денег правила устанавливает тот, у кого есть золото. Вам нужно доказать им, что вы достойны риска. Требуется больше времени и терпения.

Свяжитесь с вашим подрядчиком и подрядчиком купола.Запишите все. Если вы хотите изменения, сообщите об этом по электронной почте или в письменной форме. Не думайте, что они запомнят то, что вы сказали на сайте.

Присмотритесь к полам, технике, отделке. Ваш подрядчик хорошо выполняет свою работу, но не заставляет его делать всю работу. Делай свою домашнюю работу. Узнай, сколько все стоит. Сделайте это своим бизнесом, чтобы узнать подробности.

Будьте добры. При этом возникнут сложные вопросы. Проблемы со строительными инспекторами, субподрядчиками и даже друг с другом.Помните, вы будете жить в этом доме десятилетиями. Помните об этой цели, когда начнутся проблемы.

Наконец, оно того стоит. Могу сказать это без оговорок. Дом с монолитным куполом — сказочное место для жизни. Они красивы и превосходят все ожидания.

Следить за строительством

Мы регулярно обновляем информацию о прогрессе Arcadia на странице ArcadiaDomeHome в Facebook и в нашей учетной записи Instagram @ArcadiaDomeHome.

Дэйв Саут — совладелец Monolithic и сын Дэвида Б.Юг — соавтор монолитного купола. Он и его семья с нетерпением проживают в небольшой съемной квартире в Провиденсе, штат Юта, пока их дом с монолитным куполом не будет завершен.

Бонусное видео

РАЗЛИЧНЫЕ ЧАСТИ ЗДАНИЯ

Здание состоит из двух основных частей: подконструкции и надстройки. Подконструкция — это часть здания ниже уровня земли. Он включает в себя фундамент, фундамент и стены фундамента.Надстройка — это часть надземного здания. Он включает стены, перекрытия, крыши, балки, колонны и фермы.

Чтобы построить дом, сначала нужно вырыть котлован под подвал, затем возвести фундаментные стены. После этого возводится каркас, обшивается различными отделочными материалами и покрывается несколькими слоями краски.

Фундамент — это самая нижняя часть конструкции, на которую опирается надстройка. Фундаменты обычно выполняются из монолитного бетона, бетонных блоков, свай или кирпича.Они предохраняют стены и пол от контакта с почвой, поддерживают надстройку и предотвращают оседание здания.

Стены ограничивают внутренние пространства и выдерживают вес полов и крыши. Неструктурные перегородки называют перегородками. Стены также защищают интерьер от непогоды. Они сделаны из дерева, кирпича, камня, бетона, бетонных блоков, железобетона и / или других природных или искусственных строительных материалов.

Окно — это отверстие в стене здания, через которое проникает свет и воздух.Двери встроены в стены, чтобы обеспечить доступ. Этажность делит здание на этажи. Они могут быть деревянными или построенными из огнестойких материалов. В настоящее время очень популярны полы, отделанные деревом или линолеумом.

Лестница — это последовательность ступенек, соединяющих два помещения, расположенных на разных уровнях. Они могут быть из дерева, камня, железобетона или металла.

Крыша — это самая верхняя часть здания. Крыши закрывают здание и защищают его от непогоды.Они должны скреплять стены и придавать прочности и устойчивости всей конструкции. Крыши должны иметь хороший каркас, быть достаточно прочными, чтобы противостоять ветрам, выдерживать снеговые нагрузки и служить изоляцией для предотвращения передачи тепла.

Сегодня каждое здание должно иметь красивый внешний вид, правильные пропорции и быть оснащенным всеми современными удобствами, такими как водопровод, газ, центральное отопление, вентиляция, кондиционирование воздуха, мусоропровод и телефонные точки.



Упражнение I

Ответьте на следующие вопросы:

1.Какие части здания вы знаете?

2. Что такое подструктура (надстройка)?

3. Какие части включает в себя подконструкция (надстройка)?

4. Что является первым шагом в строительстве дома?

5. Каково назначение фундамента (стены, перекрытия, крыши)?

6. Из каких материалов сделан фундамент (стены, пол, крыша)?

7. Что такое лестница?

8. Что такое дверь (окно)?

9.Чем должно быть обеспечено каждое здание?

Упражнение II

Найдите эквиваленты:

отделочные материалы

кондиционер

ниже уровня земли

над уровнем земли,

копать котлован

полы отделаны деревом

погодные условия

для придания прочности и устойчивости конструкции

, чтобы быть хорошо оформленным

теплопередача

мусоропровод

проточная вода

центральное отопление

огнестойкие материалы

ТЕКСТ B

товаров, инструментов и материалов для ремонта

  • Сделать запрос
800. 773,2368 Foundation Technologies, Inc.
  • Продукты

      Винтовые сваи и анкеры

      Центратор арматуры с просверленным валом

      Снижение трения

      Неразрушающий контроль

    • Винтовые сваи / опоры CHANCE® Микросваи CHANCE® Helical Pulldown® CHANCE® Винтовая основа Винтовые анкеры CHANCE® Анкеры со спиральной подвязкой CHANCE® Шурупы для грунта CHANCE® Опоры сопротивления ATLAS ™
    • ShaftSpacer® Арматурные опоры BARBOOT® Прокладки для арматурных стержней CageCaster® Центратор с одной балкой UniSpacer ™ Удлинитель колесных проставок Hairpin ™
    • Рукав с уменьшенным трением на ворсе Yellow Jacket® Антифрикционное покрытие Slickcoat®
    • Трубка Sonitec® CSL
  • Приложения

      Основа

      Удержание земли

      Ничья

      Глубокие фундаменты

    • Ремонт спирального пирса и фундамента Модернизация конструкции фундамента
    • Процесс крепления постоянного фундамента Временные опорные системы Оборудование для стабилизации склонов Переборки и дамбы
    • Парень на якоре Антиплавучесть Швартовка
    • Фундаменты нового строительства Фундаменты коммуникационной башни Фонды дощатого настила Фундаменты трубопроводов Фундаменты мостов Солнечные основы Фундаменты для бассейнов
  • Служба поддержки

    • Для инженеров

      Запланировать обед и учиться Спросите инженера Ресурсы для дизайна

    • Для подрядчиков

      Станьте сертифицированным установщиком Сделать запрос Запросить образец
  • Компания

    • Обзор компании

    • Техническое преимущество Foundation

    • SDVOSB

    • Культура

    • Карьера

    • Свяжитесь с нами

Foundation Technologies, Inc.

Добавить комментарий
