Устройство столбчатого фундамента: что это такое, устройство такого типа основания, плюсы и минусы, стоимость опорно-столбчатой конструкции, сравнение с ленточным

Как правило, расстояние между соседними опорами составляет от 1,5 до 3 метров и определяется общим весом здания и состоянием грунта под ним.

Отличительной особенностью столбчатого фундамента является наличие ростверка, главная функция которого сводится к обеспечению равномерного распределения нагрузки на основание. Для деревянных или каркасных домов в роли этого элемента выступают закладные (обвязочные) бревна или брус, для более тяжелых зданий – используются металлические швеллера и двутавровые балки, или изготавливается монолитная армированная конструкция, заливаемая в предварительно подготовленную опалубку.

По глубине заложения опорно-столбчатый фундамент может быть:

• мелкозаглубленным, на глубину от 1/2 до 2/3 от глубины промерзания;
• незаглубленным, нижняя точка которого находится на глубине не более 0,4-0,5 метра. Как правило, этот показатель составляет около от трети до половины уровня промерзания.

По способу возведения столбчатые фундаменты делятся на:

• монолитные;
• сборные.

Материалы для строительства столбчатого фундамента

Используемые для возведения столбов данного фундамента материалы, отличаются очень большим разнообразием. Для столбчатого основания дома можно применять:

• асбестоцементные или металлические трубы;
• красный кирпич;
• бутовый или иной природный камень;
• бетон;
• дерево;
• строительные блоки или иные железобетонные изделия и другие материалы.

Но отдавая предпочтение тому или иному материалу, следует правильно рассчитать его несущую способность, которая определяет сечение столбика.

Например, для бетонных или блочных конструкций вполне достаточно 0,4 м, а для бутового камня потребуется уже сделать опору с размером в поперечнике не менее 0,6 м.

Фундамент из бревен

Деревянные столбики из бревен, из-за их недолговечности и невысокой несущей способности, используются достаточно редко, но вполне рациональны для устройства фундамента под дачный домик, беседку, баню, гараж, или иную хозяйственную постройку.

Столбики из кирпича

Более популярным и распространенным материалом для устройства столбчатого фундамента является кирпич, который имеет достаточную несущую способность для того, чтобы на таком основании возвести капитальное строение в один-два этажа по каркасной технологии или из дерева. Подходит и для небольших строений из кирпича с малой толщиной стен.

Но следует учитывать, что использовать можно исключительно полнотелый красный обожженный кирпич, имеющий минимальную влагопоглощающую способность и высокую плотность. Силикатный материал для возведения фундамента не годится.

Как правило, площадь столбика формируется из 4 кирпичей, а перевязка кладки выполняется со смещением – это увеличивает несущую способность. Закладка столбов производится на глубину от 0,5 до 0,7 м.

Перед укладкой первого ряда обязательно должна быть уложена песчано-гравийная подушка толщиной до 20 см, с проливкой цементным молочком – жидким цементно-песчаным раствором.

Опорно-блочный фундамент, видео:

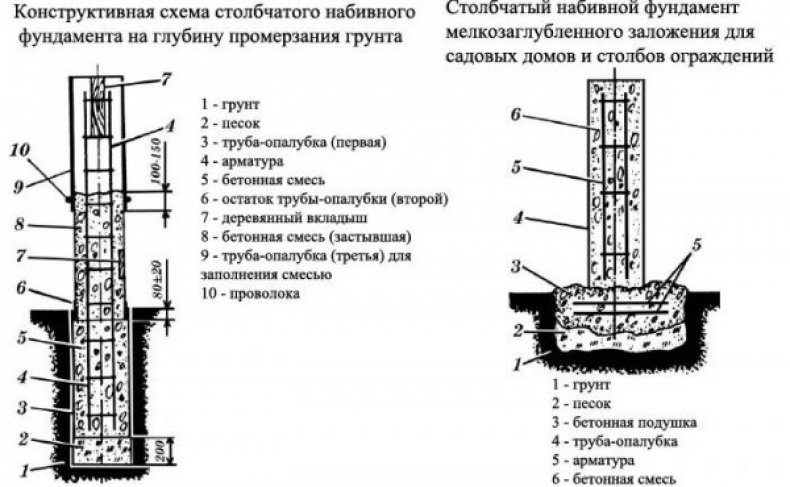

Монолитные железобетонные и трубные столбчатые фундаменты

Бо?льшей прочностью и высокой несущей способностью отличается устройство столбчатого фундамента с использованием бетона. Более простым вариантом считается использование асбестовых или металлических труб, которые устанавливаются в предварительно подготовленные скважины с обязательной песчаной подушкой на дне.

Такой столбчатый фундамент своими руками для каркасного дома является вполне рациональным и надежным вариантом, а его устройство займет не более месяца – до набора полной прочности бетоном.

Большую несущую способность обеспечивает армирование, для которого используются прутки арматуры или заранее изготовленный каркас, устанавливаемый прямо в трубу перед началом бетонирования.

Бетонный столбик можно изготовить и без использования труб – для этого в подготовленные ямы устанавливается опалубка (съемная или несъемная) и армокаркас.

Плюсы и минусы столбчатых фундаментов

Главным недостатком столбчатого фундамента считается невозможность устройства подвального помещения в доме. Поэтому если данный фактор является важным, то останавливать свой выбор на этом виде основания не следует. Но в остальных случаях обязательно следует рассмотреть все преимущества и недостатки.

Для частного застройщика или дачника «плюсами» будут являться следующие факты и критерии:

• стоимость, которая составляет от 50 до 75% аналогичного ленточного основания;

• значительно меньший объем земляных работ, так как надо выкопать всего лишь несколько ям, в отличие от длинного и часто глубокого рва по периметру дома;

• с выполнением всех этапов работ вполне можно справиться своими силами без привлечения дополнительной рабочей силы и спецтехники;

• устройство фундамента по частям: столбики можно изготавливать постепенно и необязательно все сразу. Это очень удобно для дачников, имеющих возможность заниматься строительством в выходные дни;

• такой вид фундамента оказывает значительно меньшее воздействие на грунт, что актуально на проблемных участках.

Среди недостатков следует акцентировать внимание на неуниверсальность использования такого вида фундамента, устраивать который можно только под каркасные, деревянные дома и другие строения из легких материалов.

Для кирпичных стен может использоваться только при условии глубокого, более 1,5 м, глубины заложения, но в таких случаях более оправданным является фундамент на сваях, если строительство ведется на сложных грунтах, а также ленточный, с возможностью устройства полноценного подземного уровня.

В каких случаях нельзя возводить столбчатый фундамент для дома?

Особенно хорошо работает столбчатый фундамент на пучнистом грунте, который весьма опасен для ленточного.

Силы морозного пучения в этом случае оказывают воздействие на значительно меньшую площадь основания дома, что в результате не влияет на прочность строения и его сезонную усадку, по крайней мере, эти явления имеют менее выраженный эффект.

Идеально, конечно, закладку столбов выполнить на глубине ниже уровня промерзания, но такой вариант подходит не для всех климатических зон.

Например, для строительства в регионах с большой глубиной промерзания грунта или в зоне вечной мерзлоты можно сделать столбчато-ленточный фундамент, который возводиться по технологии ТИСЭ.

Главной особенностью данной разновидности основания дома является то, что в грунте на некоторой глубине возводятся столбики, а в качестве своеобразного ростверка, прямо по поверхности земли, устраивается полноценная монолитная лента, строительство которой полностью идентично возведению ленточного фундамента, но с одним отличием: все работы ведутся исключительно на поверхности. Таким образом, обеспечивается необходимая защита от влияния сил пучения на основания.

Также следует учитывать и геологическую обстановку на участке и знать, что он не подходит для слабых, водонасыщенных, торфяных и глинистых грунтов, для которых характерны горизонтальные подвижки.

В некоторых исключительных случаях их влияние можно нивелировать, например, ростверком, а также при помощи специальных мер, направленных на уменьшение силы трения грунта об опоры. Для этого часто используют различные мастики и смазки, которыми обрабатываются поверхности столбов.

Обязательно нужно уделить внимание и рельефу участка: при наличии больших перепадов высот, от 1,5-2 м и более, останавливать свой выбор на столбчатом фундаменте не только не целесообразно, но и опасно из-за недостаточной устойчивости такой конструкции и склонности ее к опрокидыванию.

Как правильно выполнить расчет столбчатого фундамента

Проектные работы, безусловно, лучше доверить специалистам. Но выполнить расчеты, например, для строительства легкой постройки на дачном участке, вполне можно и самостоятельно.

Но для этого необходимо знать несколько важных данных:

• среднюю глубину промерзания грунта в климатической зоне, в которой планируется вести строительство;

• геологические особенности участка и состав почв;

• гидрологическую обстановку: уровень подземных вод и вероятность паводковых или сезонных колебаний;

• климатические особенности региона и прежде всего, количество зимних осадков, создающих дополнительную нагрузку на конструкцию дома;

• общий вес будущего строения.

От полученных результатов будет зависеть:

• на какую глубину следует закладывать опоры – при этом необходимо учитывать, что предпочтительнее всего расположить нижний край ниже уровня промерзания, а столбы должны возвышаться над поверхностью на высоту 0,2-0,5 м;
• размер сечения, которое также определяется и выбранным для строительства материалом;
• число опор и расстояние между ними. Обязательно столбы должны устраиваться под каждым угловым соединением несущих стен: внешних и внутренних, а также под конструкциями дома, длина которых превышает 3-4 м. Под террасами, печами, крыльцом должны устанавливаться локальные опоры, которые независимы от основной конструкции, то есть не объединяются вместе с ними одним ростверком.

Столбчатый фундамент для террасы, видео:

Пошаговая инструкция по возведению столбчатого фундамента

1. Подготовительные работы

До того как приступить к строительству столбчатого фундамента, впрочем, как и любого другого, следует подготовить площадку. Убирается весь мусор, выкорчевываются пни и обязательно срезается верхний слой почвы на глубину не менее 20 см, при этом выходя за пределы будущего периметра строения на 2-3 метра.

На следующем этапе выполняет, так называемая планировка участка, суть которой заключается в корректировке его по горизонтальному уровню с одновременным срезанием всех бугров или, наоборот, засыпкой ям и других неровностей, для чего можно использовать песчано-гравийную смесь.

В тех случаях, когда планируется возвести столбчатый фундамент под баню своими руками, то удобнее все стройматериалы иметь под рукой – в этом случае сразу после того, как основание наберет прочность – надо приступать к укладке венцов.

2. Разметка участка под опоры фундамента

Данный этап работ относится к одним из самых ответственных, так как от него во многом зависит не только правильность возведения фундамента, но надежность и долговечность самого дома. А суть его заключается в точном переносе с бумаги на участок всех расчетных данных и прежде всего, мест под установку столбов.

Первой устанавливается обноска, представляющая собой угловые столбы, установленные равноудалено на расстоянии 1-2 метра от периметра будущего дома для закрепления основных осей конструкции будущего здания. Они будут служить ориентиром для нанесения на территории всех элементов фундамента и их точных размеров.

После того как определено местоположение основных угловых опор, следует перенести на местность и остальные.

3. Этапы строительства столбчатого фундамента

Сначала следует подготовить ямы для установки опор. При этом копать их можно ручным способом или арендовать для выполнения этой работы экскаватор. Глубина ям должна быть на 15-20 см глубже, чем нижняя часть столбов – это необходимо для устройства песчаной подушки.

Кроме того, по ширине они должны быть шире будущих опор на 30-50 см в каждую сторону, для того чтобы можно было свободно вести строительство и, при необходимости, установить опалубку.

Следующий этап – укладка песчаной подушки, которую обязательно следует утрамбовать, увлажняя водой.

Если возводиться сборный вид столбчатого фундамента – можно сразу приступать к работе, а для монолитного потребуется установить опалубку и изготовить армокаркас.

В том случае если выбран трубный вид – то заранее доставленные на участок трубы устанавливаются в подготовленные ямы: асбестовым специальная обработка не требуется, а металлические изделия необходимо защитить от коррозии.

После этого в трубы или опалубку устанавливается армирующий каркас и выполняется бетонирование, с обязательным вибрированием смеси – это необходимо для того, чтобы избавиться от воздуха и соответственно, от формирования пустот в монолите, что не преминет сказаться на прочности опор.

Для того чтобы обеспечить равномерное распределение нагрузки на грунт и придания дополнительной прочности и устойчивости, столбчатые фундаменты возводятся с ростверком, монолитным или металлическим, который часто называют рандбалкой, или в виде обвязочного бруса, что чаще используется при строительстве деревянных или каркасных домов.

Но до того как приступить к установке ростверка обязательно нужно проверить уровень выступающих частей опор и при необходимости – выполнить корректировку по высоте.

4. Гидроизоляция фундамента и обратная засыпка

Нет ничего страшней для любого фундамента, чем воздействие подземных, а также ливневых и паводковых вод. Поэтому необходимо позаботиться о проведении профилактических мероприятий по защите основания дома. Для этого выполняют его гидроизоляцию как подземной, так и наземной частей, а также и ростверка.

Далее можно приступать к работам по обратной засыпке пазух, образованных стенками ям и опорами фундамента. Для этого можно использовать выбранный ранее грунт, но лучше – песчано-гравийную смесь.

Выполняется эта операция поэтапно: насыпается сначала слой 30-40 см и утрамбовывается, затем все повторяется.

5. Забирка

Дома, стоящие на сваях или опорных столбах лишены подвала, но у них есть забирка, являющейся пространством между поверхностью земли и нижним перекрытием дома.

Гидроизоляция фундамента своими руками. — здесь больше полезной информации.

По сути – это своеобразный цоколь дома и он должен быть соответствующим образом оформлен. Но, следует учитывать, что кроме эстетической функции, эта конструктивная часть дома выполняет и практические, а именно – защищает от попадания в подпол пыли, грязи, а главное, холодного воздуха.

А для того чтобы обеспечить необходимую вентиляцию, предусматриваются специальные отверстия – продухи. Кроме того, часто через забирку производиться прокладка инженерных сетей: водопровода, канализации.

Вас заинтересует эта статья — Водопонижение грунтовых вод на строительных площадках.

Для возведения стен забирки можно использовать любой материал, но чаще всего это камень или кирпич, которые в дальнейшем можно облицевать керамической плиткой, декоративной штукатуркой, установить даже вентилируемый фасад или выбрать иной вид декоративной отделки.

Но до того как приступить к устройству забирки, надо сделать стяжку, толщина которой редко превышает 15-20 см – она и станет опорой для стен.

Так как забирка – это цоколь дома, то ее высота не должна быть менее 30-40 см. Но следует учитывать, что этот параметр определяется высотой ростверка и верхней части столбов. Этот факт следует учитывать особенно при строительстве на заболоченной местности или на территории с сезонными паводками. Кроме того, дом на высоком цоколе всегда выглядит более внушительно и монументально.

Устройство столбчатого фундамента своими руками для каркасного дома

Возвести столбчатый фундамент своими руками для каркасного дома вполне возможно и доступно.

Особенности столбчатых фундаментов

Дом каркасного типа относится к классу зданий облегченной конструкции с характерными точечными нагрузками на фундамент. Обычно в таких домах не предусматривается строительство подвала и поэтому выбор столбчатого фундамента в качестве несущего основания будет целесообразным и экономичным.

Например, при строительстве деревянного дома под несущие деревянные балки или брусья устраиваются отдельные столбы, которые и будут воспринимать нагрузку от их веса. Если строительство каркасного дома производиться в местности, где основным строительным материалом будет дерево, то возможно устройство столбчатого фундамента из древесины. Обрезки диаметром от 15 до 30 см комлевой части бревен из сосны или дуба подойдут для фундамента в виде «стульев», устанавливаемых в вертикальном положении в открытый котлован.

Характерной особенностью столбчатого фундамента является то, что точечная нагрузка от веса конструкции дома, передается на отдельные столбы фундамента, а не на бетонную ленту, как у ленточной конструкции основания.

Способ возведения столбчатых фундаментов

В строительстве столбчатые фундаменты устраивают следующими способами:

• Монолитный. Конструкция представляет собой вид бетонного столба с армированием пространственным металлическим каркасом, состоящим из четырех рабочих прутов из арматуры диаметром от 10 до 18 мм и распределительной из гладкотянутой металлической проволоки диаметром 5 или 8 мм. Монолитный столбчатый фундамент обладает достоинствами железобетонных конструкций с высокими техническими показателями по прочности и надежности.
• Сборный. Строительным материалом для сборного столбчатого фундамента служит кирпич, легкобетонные камни (шлакоблок или бетонит), бутовый камень, железобетонные блоки. Такой фундамент возводится быстро и не требует многочисленных затрат на опалубку, арматуру как для монолитного фундамента. К недостаткам относится наличие многочисленных швов соединения материалов, что приводит к ослаблению конструкции.

Виды столбчатых фундаментов

Главными факторами при расчете нижней отметки залегания столбчатого фундамента считается определения класса грунта, уровня промерзания и наличие грунтовых вод на строительной площадке.

В зависимости от этих показателей, конструкции фундаментов можно условно разделить на следующие виды:

1. Заглубленный с подошвой нижней отметки больше глубины промерзания грунтов на 500 -1000 мм. Рекомендуется для строительства фундаментов на глинистых грунтах с большим количеством грунтовых вод, способных размыть основание.
2. Фундамент с мелким заглублением в грунт на 400 -700 мм. Естественно, на таком участке не должно быть грунтовых вод.

Независимо от типа возведения и материала возведения столбчатый фундамент рекомендуют устанавливать на песчаную подготовку.

Существует такая закономерность: чем больше заглубление основания фундамента, тем меньше толщина песчаной подушки. При мелком заглублении фундамента толщина песка составляет до 500 мм, а при заглубленном – 200-250 мм.

Видеоинструкция по устройство столбчатого фундамента:

Как правильно сделать столбчатый фундамент

Для того, что бы правильно обустроить столбчатый фундамент для каркасного дома, рекомендуется произвести расчет его параметров и составить исполнительную схему расположения отдельно стоящих столбов. Располагают элементы фундаментов по углам и под несущими конструкциями каркасного дома с таким расчетом, чтобы допустимое расстояние между столбами не превышало 2 или 2,5 м. Желательно за расчетом обратиться к специалисту – архитектору для грамотного сбора действующих нагрузок на фундамент и привязки конкретных условий участка под застройку.

Подготовительные работы

На планируемом участке под установку столбчатого фундамента каркасного дома снимается плодородный почвенный слой и выполняется разметка ям для размещения отдельно стоящих столбов. Забиваются колышки, и по единому горизонтальному уровню натягивается веревка или шнур.

Пересечение шнура укажет на расположение центров столбов фундамента. Выкапываются на расчетную глубину ямы с некоторым запасом для устройства дренажной и песчаной подушки, а также для монтажа опалубочной системы. Извлеченный из траншеи грунт убирается с территории постройки, чтобы после первого дождя площадка под застройку не превратилась в глиняное месиво.

Важно тщательно измерить диагонали между колышками – верхние отметки будущих столбов должны быть в единой плоскости с минимальным перекосом в 1 см. Лучше всего использовать для этих целей длинную рейку с уровнем или строительный лазерный уровень.

Инструкция по устройству монолитного столбчатого фундамента

Возведение столбчатого монолитного фундамента выполняется в несколько этапов:

1. После разметки места положения фундаментов производятся земляные работы по выкапыванию траншеи под каждый отдельно стоящий столб.
2. Дно траншея тщательно защищается, подсыпается песок на толщину до 100мм.
3. Песчаную подушку необходимо пролить водой и аккуратно уплотнить. После высыхания песка приступают к установке опалубки.
4. По проектному размеру столба фундамента устанавливается съемная или неразборная опалубка из подручных материалов: доски, фанеры, пенополистирола, металлических щитов.
5. Опалубка надежно укрепляется, что бы при заливке бетоном опалубочная конструкция не развалилась и не расползлась. Профессиональные строители советуют стены опалубки дополнительно герметизировать пленкой ПВХ, чтобы не протекала бетонная смесь через щели.
6. Если есть необходимость армирования, то в опалубку вставляется пространственный арматурный каркас или длинные анкерные болты для последующей фиксации обвязки фундамента.
7. При затвердении бетонной смеси меняется цвет бетона с темно – серого на светлый цвет. Такое изменение цвета говорит о том, что бетон набрал 70% проектной прочности и пора снимать опалубку.

После снятие опалубки конструкцию фундамента следует обмазать смолой или битумом, чтобы исключить попадания капиллярной влаги. Рекомендуется обратную засыпку столбов фундамента выполнять глиной с тщательной послойной утрамбовкой.

При возведении столбчатого фундамента под каркасный дом своими руками следует помнить, что производить работы следует только в теплое время года до первых заморозков. Если это обязательное требование будет нарушено, тогда конструкция фундамента будет уложена на промерзшее грунтовое основание и, следовательно, фундамент при размораживании грунтов просто разрушится.

Инструкция по устройству сборного столбчатого фундамента

Каркасный дом может устанавливаться на сборном столбчатом фундаменте. Технология его устройства намного проще, чем устройство монолитного фундамента. Если в качестве материала используется кирпич – железняк, то при его кладке существует несколько тонкостей:

• Устройство таких фундаментов возможно на сухих грунтах без горизонтальных подвижек.
• Нижний ряд кирпича укладывается на песчаную подушку, или на бетонную подготовку.
• Стандартная ширина кирпичных столбов составляет 250 х 250 мм или 380 х 380 мм. Желательно каждый 5 ряд армировать металлической гладкотянутой проволокой диаметром 5 или 8 мм, или арматурными стержнями из рифленой стальной арматуры диаметром до 10 мм.

При устройстве кирпичной кладки следует пользоваться строительным уровнем, чтобы стены получились строго вертикальными. Швы между кладкой можно не заделывать, так как обязательно будет производиться оштукатуривание кирпичных поверхностей столбов.

Столбчатый фундамент из мелких бетонных блоков

Намного быстрее можно построить столбчатый фундамент из бетонных блоков размером 200 мм х 200мм и высотой 400 мм. Технология укладки блоков аналогична с технологией кирпичной кладки. Особенностью устройства блочных столбов является необходимость выполнения обмазочной битумной гидроизоляции боковых поверхностей и прокладочной гидроизоляции из рубероида в 2 слоя нижнего бетонного блока. Монтируются бетонные блоки на цементно-песчаном растворе, швы между ними заполняются раствором.

Для возведения каркасного дома столбчатый сборный фундамент из бетонных блоков будет идеальным решением.

Видеопример устройства столбчатого фундамента:

Укрепление столбчатого фундамента ростверком

Укрепить столбчатый фундамент можно с помощью ростверка. Ростверк – верхняя часть фундамента, равномерно распределяющая действующую нагрузку несущих элементов каркасного дома. Обычно выполняется в виде железобетонной, металлической или деревянной рамы. Ростверк и отдельно стоящие столбы связывают и создают единую фундаментную замкнутую систему, увеличивающую прочность и надежность фундаментов.

При этом значительно снижается риск опрокидывания отдельных столбов или отклонение по вертикали при горизонтальном движении грунтов. На смешанных грунтах, когда один столб опирается на песчаный грунт, а другой – на глинистый, возможно появление перекосов всего здания и появление трещин на стенах здания, поэтому устройство ростверка на таких грунтах будет обязательным условием обеспечения надежности основания дома.

Ростверком можно выровнять ошибки при возведении отдельных столбов с неодинаковыми верхними уровнями.

Материалы для изготовления

Целесообразно применять ростверк для монолитных и сборных конструкциях фундаментов. Если дом каркасного типа выполнен из деревянных конструкций, то в таком случае нижний венец деревянного будет выполнять функцию ростверка.

В строительстве различают два вида ростверка: верхний и с нижним расположением. Верхний ростверк располагается выше отметки уровня грунта, а низкий ростверк непосредственно над землею. Для создания ростверка используется, как правило, железобетонные или бетонные монолитные фундаментные балки. Древесина или металл используются гораздо реже.

Монолитный бетонный ростверк представляет собой висячую конструкцию, опирающуюся на верхнюю часть столбчатого фундамента. В строительстве применяется два варианта создания подобной конструкции: опалубка с дном на верхнем уровне столбов и опалубка по высоте столбов до уровня поверхности земли.

Пустое пространство между нижним основанием ростверка и землею засыпается сухим песком. В обоих случаях внутренняя часть опалубочной системы закрывается слоем гидроизоляционного рулонного материала насухо. Опалубку устанавливают на 5 см выше предполагаемого уровня бетона. Для каркасного дома высота высокого ростверка составляет 25 см или 30 см, низкого – 50 см при ширине от 25 до 40 см в соответствии с сечением столбов.

Армирование монолитного ростверка

Воспринимать нагрузку в теле монолитного бетонного ростверка будет пространственный арматурный каркас. Изготовление арматурного каркаса выполняют в следующей последовательности:

1. Заготавливаются четыре стержня стальной арматуры периодического (рифленого) профиля диаметром от 10мм до 18 мм равными по длине монолитной балки ростверка.
2. Для создания пространственной конструкции заготавливаются хомуты в виде отдельных стержней равных по ширине и высоте ростверка. В качестве хомутов применяется стальная гладкая проволока диаметром 5мм или 8 мм.
3. С помощью вязальной проволоки арматурные стрежни связываются в единый каркас, в котором четыре стрежня большего диаметра будут выполнять функцию рабочей арматуры, а хомуты будут монтажной или распределительной арматурой. Монтажная арматура устанавливается в каркасе с шагом от 200мм до 400мм.
4. При установке каркаса важно не забывать о необходимости создания защитного слоя между арматурным каркасом и стенками опалубки не менее 30 мм. Для этой цели используют самодельные металлические изделия или специальные пластиковые подставки.

В опалубке устанавливают закладные детали из подручных материалов (обрезки пластиковых или металлических труб) для организации продухов и для крепления нижней обвязки ростверка.

Заполнение бетоном ростверка

После монтажа арматурного каркаса приступают непосредственно к заполнению опалубки бетонной смесью. Бетон заливают равномерно, не допуская образования пустот и полостей в теле монолитного ростверка. При бетонировании желательно применять строительный вибратор или, в его отсутствии, длинный обрезок арматурного стержня или совковую лопату. Бетонную смесь аккуратно разравнивают по заранее отмеченному горизонтальному уровню.

Выполнить столбчатый фундамент своими руками можно не только с помощью указанных в статье методов. Домашние мастера – умельцы, могут использовать для столбчатых фундаментов небольших каркасных домиков разнообразные металлические или асбестовые трубы. Можно выбрать комбинированный способ сочетания разных материалов при возведении отдельных столбов.

Технология изготовления столбчатого фундамента своими руками

Добавил(а): Андрей 30 апреля

Современных индивидуальных застройщиков нельзя упрекнуть в недостаточном внимании к фундаменту, скорее наоборот. Если пройтись по любому загородному поселку — сплошь монолитные ленточные фундаменты, даже под легкими зданиями, и даже – под хозпостройками и сарайчиками. Хотя все должно быть в меру. Где-то хорош ленточный монолит, а где можно обойтись и свайным фундаментом. К примеру, для такого легкого строения как каркасный дом, массивный ленточный фундамент будет явным перебором. А вот столбчатый – в самый раз.

Сфера применения

Столбчатые фундаменты применяются обычно под домами с облегченными стенами (каркасные, деревянные, щитовые, пенобетонные блоки) и не имеющими подвалов. В некоторых случаях (когда необходимо глубокое заложение и ленточный тип фундаментов экономически невыгоден) их закладывают и под кирпичные стены. Столбчатые обходятся в 1,5 — 2 раза дешевле, чем ленточные фундаменты.

Материал для столбов фундамента выбирают в зависимости от конструкции дома (учитывается его этажность и масса). Это может быть камень, кирпич, бетон, бутобетон и железобетон.

В индивидуальном строительстве жилья широкое применение нашел монолитный столбчатый фундамент из железобетона.

Технология и этапы строительства столбчатого фундамента

Подготовительный этап

Начинается с очистки участка. Для этого производится срез верхнего слоя грунта вместе с растительностью. Толщина слоя составляет около 300 мм., и под основание он не пригоден. Если на участке имеются глинистые грунты, то понадобится устройство гравийно — песчаной подсыпки. Ее толщина определяется расчетами, на основании геологических данных о грунте. После очистки площадки, производят ее планировку. Снимаются все неровности, а в имеющиеся ямы подсыпается грунт.

Разбивка фундамента

Цель этого этапа – перенести с чертежей на земельный участок план дома с закреплением осей и основных размеров фундамента. Точность разбивки обязательно нужно проконтролировать измерением диагоналей плана (они должны быть одинаковыми) и проверить углы фундамента – они должны быть строго 90 градусов.

Рытье ям

Ямы для железобетонного фундамента роются при помощи экскаватора либо вручную. Все они располагаются исключительно по осям. Если глубина не превышает 1 м. то можно обойтись и без креплений стенок. А при глубине более 1 м. – копают с откосами и устраивают крепления из досок с распорками (для предотвращения осыпания грунта). Ямы выполняются на 250-300 мм. больше глубины залегания фундамента (для устройства гравийно — песчаной подсыпки). По ширине, яма так же должна быть больше будущего фундамента. Это необходимо для обеспечения возможности установки опалубки и распорок.

Монтаж опалубки

Для опалубки используют струганные доски толщиной 25 — 40 мм. и имеющие ширину 120-150 мм. Строганная сторона устанавливается к бетону. Так же, в качестве материала для опалубки можно использовать ДСП, влагостойкую фанеру, металлически листы. В виде опалубки допускается применять железные, керамические или асбестоцементные трубы, имеющие диаметр от 100 мм. Бетон заливается в установленные трубы, и они остаются вместе с фундаментов в земле.

Армирование фундамента

Армирование столбов проводят в продольном направлении арматурными стержнями марки А3 и диаметром 10 -14 мм. с устройством горизонтальных перемычек с шагом не менее 200 мм. В качестве перемычек применяется проволока диаметром 6 мм. Для будущей связи арматурного каркаса столба и монолитного ростверка необходимо обеспечить выход стержней над обрезом фундамента (как видно из фото) на 10-20 см.

Заливка бетона

Укладка бетона проводится послойно, по 200-300 мм. с применением глубинных ручных вибраторов. Тем самым обеспечивается однородность смеси и происходит удаление воздуха из раствора.

Гидроизоляция столбчатого фундамента

Гидроизоляцию выполняют с применением таких же материалов, как и для ленточного фундамента: различные рулонные оклеечные мембраны, мастики горячего и холодного применения, или же «дедовским» способом – два слоя рубероида на битуме.

Монтаж ростверка

Монолитный пояс (ростверк) обеспечивает необходимую продольную жесткость и устойчивость всей фундаментной конструкции. Он может быть выполнен с применением сборных железобетонных рандбалок либо монолитным. До начала устройства сборного пояса перемычки надежно соединяют друг с другом при помощи обрезков арматуры, сваривая их с монтажными петлями при помощи сварки. После этого устанавливают опалубку, каркас из арматуры и проводят заливку бетоном марки М200.

После набора бетоном нормативной прочности и проведения гидроизоляционных мероприятий, можно засыпать пазухи ям грунтом и переходить к монтажу плит перекрытий.

Устройство забирки

Для предохранения подпольного пространства от снега, дождя, пыли, грязи и холодного воздуха делают стенку между столбами – забирку. Выполняют ее из разных материалов, но обычно из кирпича. Кладка производится на бетонную стяжку. В забирке, так же как и в цоколе, устраиваются технологические отверстия для подвода коммуникаций. Со столбами забирка не связывается, так как при неравномерной осадке могут появиться трещины.

Итак, столбчатый фундамент целесообразно устраивать своими руками при непучинистых и слабопучинистых грунтах. На среднепучинистых грунтах их необходимо связать жестким железобетонным поясом.

Этот тип фундаментов надежен, экономичен. Однако применять его можно только лишь для облегченных зданий – каркасного либо деревянного типа. И к тому же, его применение исключает устройство подвалов и погребов.

Устройство столбчатого фундамента: пошаговая инструкция

Столбчатый фундамент – это прекрасная опора для нетяжелых зданий и сооружений. Как правило, устройство столбчатого фундамента выполняется при строительстве деревянного дома. Особенности конструкции позволяют использовать ее даже на пучинистых грунтах и в любых климатических условиях.

Схема столбчатого фундамента.

Подготовка к строительству столбчатого фундамента

Строительство любой конструкции начинается с планирования на местности. И столбчатый фундамент не является исключением.

Приступать к установке конструкции можно только после того, как будет составлен генеральный план фундамента, подготовлены необходимые чертежи и схемы, закуплены инструменты и материалы для работы. Если установка фундамента выполняется на участке с высоким уровнем подземных вод, характеризующемся глубоким промерзанием, то устройство фундамент такого типа будет самым оптимальным решением.

Схема столбчатого набивного фундамента.

Если фундамент столбчатый возводится на сыром участке, нужно использовать бетонные растворы высокой прочности. Помимо этого, бетонные столбы обязательно армируются металлическими стержнями.

Для строительства столбчатого фундамента понадобится множество различных инструментов и дополнительного оборудования. Так, чтобы составить план фундамента и перенести его на местность, вам понадобятся:

• карандаш;
• бумага;
• отвес;
• строительная рулетка;
• уровень;
• бельевой шнур;
• угольник;
• деревянные колышки;
• чертеж фундамента.

После того как будет составлен план фундамента, а также проработан и утвержден чертеж фундамента, можно приступать к выполнению земляных работ. Для этого понадобится следующее:

• лопата с прямой режущей частью;
• остроконечная лопата;
• заступ;
• кирка.

Строительство столбчатого фундамента невозможно и без следующих приспособлений:

Рисунок 1. Схема, показывающая виды столбчатого фундамента.

• молотка;
• расшивки;
• щетки и кисти;
• клещей;
• бетономешалки;
• кельмы;
• ведра;
• лейки;
• бочки;
• граблей;
• трамбовки;
• терки;
• зубила.

Существует несколько разновидностей конструкций столбчатых фундаментов. Схема, показывающая виды столбчатого фундамента, представлена на рис. 1.

Вернуться к оглавлению

Рекомендации по составлению плана фундамента

План фундамента изображается в виде сечения горизонтальной плоскостью, проведенной выше подошвы столбчатого фундамента, но ниже уровня земли. План фундамента должен показывать конструкцию основания столбчатого фундамента (раскладку сборных бетонных или железобетонных блоков, бутобетонную или бутовую подушку и пр.). При наличии подвального помещения план фундамента показывает и контур его стен, опирающихся на данную конструкцию. При этом линии подвала наносятся на чертеж фундамента тонкой линией, а подушка столбчатого фундамента наносится более толсто.

Схема строения столбчатого фундамента.

На чертеж фундамента наносятся координационные оси, размеры, позволяющие определить расстояния между столбами фундамента, размерную привязку поверхностей элементов или осей конструкции к координационным осям сооружения (здания) или при необходимости к прочим элементам конструкций. На чертеж фундамента наносятся и другие нужные размеры, такие как отметки самых характерных уровней заложения подошвы конструкции, марки элементов сборных конструкций. Без чертежа фундамента вы не сможете построить правильную и надежную конструкцию. Если вы не уверены, что сможете составить чертеж фундамента самостоятельно, поручите это профессионалам. Не жалейте денег на данном этапе, т.к. правильно составленный чертеж – это залог надежности и долговечности конструкции.

После того как чертеж фундамента будет готов, выполняется разбивка плана. Данная операция представляет собой перенос с чертежа на участок и закрепление основных размеров конструкции и осей. Прежде чем переносить с чертежа фундамента на участок, по периметру нужно установить столбы (обноску). Столбы устанавливаются на расстоянии 1 или 2 м от строения. Со стороны намеченных стен здания параллельно им к столбам по уровню необходимо прибить доски или деревянные рейки. На них указываются размеры отдельных элементов ям и траншей самого фундамента и будущих стен. Разбивка осевых линий контролируется при помощи рулетки.

Рисунок 2.Чертеж фундамента.

Обязательно проверяются углы прямоугольного основания. При помощи теодолита проверяется разметка низа траншеи, в особенности по углам будущего дома, а также в точках пересечения лент. Разметка должна в точной мере соответствовать проектной (если проектная величина заглубления столбчатого основания составляет 1,4 м, то и низ траншеи тоже должен быть на 1,4 м ниже отметки нуля будущего дома). Расстояние между столбами конструкции должно быть не более 1,5-2,5 м. Чертеж фундамента обязательно предусматривает эти и все остальные важные параметры. С планом такого основания вы можете ознакомиться на рис. 2.

Столбчатый фундамент прекрасно подходит для строительства домов без подвалов там, где необходимо обеспечить минимальную нагрузку на почву. Чертеж фундамента учитывает количество опорных столбов, ширину и длину всего основания, глубину расположения столбов, расстояние между столбами и прочие важные параметры.

Составляя план фундамента, необходимо знать глубину промерзания грунта, уровень прохождения подземных вод и т.д. Столбчатый фундамент гораздо дешевле ленточного благодаря меньшим расходам материалов, однако его используют только при малоэтажном строительстве.

Вернуться к оглавлению

Начальные этапы строительства столбчатого фундамента

Схема столбчатых фундаментов: 1 – гравийно-песчаная подушка; 2 – опорная плита; 3 – грунт; 4 – сборный железобетонный столб; 5 – арматура; 6 – монолитный бетон; 7 – асбоцементная труба.

Монолитный железобетонный столбчатый фундамент получил очень широкое распространение в частном строительстве. Устройство фундамента такого вида не требует больших денежных и временных вложений. Прежде чем приступать к строительству столбчатого основания, нужно правильно подготовить участок.

Сначала площадка очищается. Для этого удаляется растительный слой грунта (15-30 см) не менее чем на 2-5 м во все стороны от запланированного размещения столбчатого основания.

Если почва под срезанным слоем состоит из песка и мелкого камня, она используется в качестве основания для столбчатого фундамента вне зависимости от влажности грунта, глубины промерзания или уровня подземных вод.

Если земля глинистая (супеси, глины, суглинки), обязательно создается песчано-гравийная подушка, толщина которой зависит от геологической характеристики почвы. Торфяные или илистые грунты под удаленным слоем являются свидетельством того, что нужно выполнять полную замену основания и обращаться к геологу за консультацией по устройству и составу конструкции.

С площадки, отведенной под устройство фундамента, убирается мусор и прочие посторонние предметы. После этого выполняется горизонтальная планировка, а также снимаются бугры и подсыпается грунт в ямы. Горизонтальность участка необходимо проверить при помощи уровня, установив его на ровную рейку длиной 2 м. Подготовка к возведению столбчатого основания заканчивается после завозки на участок необходимых материалов и инструментов.

Вернуться к оглавлению

Устройство фундамента: пошаговая инструкция

Схема устройства столбчатого фундамента из кирпичной кладки по деревянной балке.

Прежде всего выполняются земляные работы. Прямоугольные ямы для столбчатого фундамента роются экскаватором или вручную. Их необходимо расположить строго по осям. Ямы глубиной менее 1 м можно делать с вертикальными стенами. В данном случае не нужно устанавливать крепления. Если же глубина ямы превышает 1 м, то создаются крепления из досок (горбылей) или с откосами. Яма должна быть на 20 или 30 см глубже, чем заложение столбчатого фундамента, и шире него на 20 или 40 см в каждую сторону. Такой запас нужен для установки опалубки и распорок.

Ширина столбчатого фундамента должна быть не меньше ширины возводящихся стен. На дно укладывается подушка из гравия примерно на 10-20 см шире фундамента с каждой стороны. Гравийная подушка обильно смачивается водой и утрамбовывается. Сверху укладывается полиэтилен или рубероид.

Опалубка для столбчатого фундамента изготавливается из досок, оструганных с одной стороны. Доски устанавливаются к бетону именно своей струганной частью. Можно использовать древесину любой породы с влажностью не более 25%. Ширина досок – 120-150 мм, толщина – 25-40 мм. Широкие доски не подходят для создания опалубки, т.к. при их монтаже появляются щели. Можно применять для этого древесно-стружечные плиты, металлические конструкции, клееную водоупорную фанеру. Но наиболее предпочтительной является именно деревянная опалубка, т.к. она имеет наименьшую силу сцепления с бетоном.

Установка опоры столбчатого фундамента.

Если стены котлована сухие и не осыпаются, бетон можно заливать и без опалубки. В данном случае по периметру необходимо проложить полиэтилен.

Для опалубки столбчатого основания можно использовать железные, асбестовые и керамические трубы. Внутренний диаметр таких труб должен быть не меньше 100 мм. Точное значение зависит от конструкции здания. Бетон заливается в трубы и они остаются в земле вместе с основанием.

При устройстве деревянной опалубки помните о том, что доски должны быть сырыми. Если доски сухие, их необходимо обильно смочить. В противном случае сухая древесина будет впитывать воду, что негативно отразится на прочности готового бетона.

Вернуться к оглавлению

Армирование и заливка бетона

Устройство фундамента данного вида предусматривает наличие армирующего каркаса. Столбы армируются продольной арматурой. Диаметр арматуры – 10-12 мм. При этом через каждые 20-25 см необходимо делать хомуты диаметром 6 мм. Продольная арматура устанавливается вертикально и обхватывается хомутами или отожженной проволокой. Следует постараться обеспечить выход арматуры на 10-20 см над верхом конструкции, чтобы в дальнейшем к ней можно было приварить арматуру монолитного ростверка.

Классификация столбчатого фундамента.

Устройство фундамента этого типа предполагает послойную укладку бетона. Используется бетон, приготовленный из 1 части цемента марки М400-М500, 3 частей песка и 5 частей щебенки. Толщина слоя – порядка 20-30 см. Ростверк выполняется в виде монолитной или сборной железобетонной рандбалки.

После устройства столбчатого фундамента обязательно проверяются отметки верхнего уровня. При необходимости они выравниваются цементным раствором. Далее выполняется устройство монолитного, сборно-монолитного или сборного железобетонного ростверка (пояса). Устройство фундамента с монолитным поясом позволяет обеспечить хорошую продольную жесткость и устойчивость конструкции. Прежде чем приступать к устройству пояса, следует прочно соединить между собой сборные перемычки. Для этого монтажные петли связываются проволокой крест-накрест.

После этого поверх перемычек устраивается опалубка, делается арматурный каркас и укладывается бетон марки М200. поверхность бетона необходимо выровнять и обязательно закрыть гидроизоляционным материалом.

Вернуться к оглавлению

Рекомендации по гидроизоляции конструкции столбчатого фундамента

Устройство столбчатого основания предполагает наличие гидроизоляционного слоя. Обязательно устраивается забирка. Она представляет собой ограждающую стенку между столбами, которая предназначена для ограждения конструкции от пыли, влаги, мусора, снега и т.п. Для создания забирки между опорами конструкции делается бетонная стяжка в качестве основания.

Схема столбчатого фундамента для дома из ракушняка.

Забирка укладывается на бетонную стяжку. Устройство фундамента предполагает присутствие в забирке технологических окон для подвода коммуникаций. Забирка не связывается с опорами, т.к. неровная осадка приводит к возникновению трещин. Высота забирки – от 40 см.

Как уже было сказано, устройство фундамента предполагает гидроизоляцию. Существует несколько методов:

• верхняя часть опор и забирки покрывается слоем битума. На него укладывается полоска рубероида, наносится еще 1 слой битума и укладывается следующая полоска рубероида;
• верхняя часть опор и забирки покрывается цементным раствором. Сверху раствора насыпается слой сухого цемента толщиной в 2-3 мм. После схватывания цемента укладывается полоска толя или рубероида.

Вернуться к оглавлению

Устройство фундамента: важные моменты

Устройство фундамента такого типа требует соблюдения ряда важных правил и требований. Так, если вы построите фундамент на сыром участке и оставите на зимнее время без перекрытий, стен и крыши, то конструкция может деформироваться. Это правило общее для всех фундаментов, но в особенности оно важно для столбчатого, т.к. каждый столб в данной системе представляет отдельный фундамент ввиду отсутствия единого жесткого остова. Каждый столб такого основания дает свою осадку, что усложняет устройство ростверка и стен в будущем.

Схема столбчатого фундамента с ростверком.

Устройство фундамента должно выполняться летом или в начале осени, когда грунт достаточно прогрет и подземные воды находятся в нижних пластах. Если в процессе устройства фундамента использовались монолитные бетонные столбы, необходимо помнить, что бетон будет полностью готов через 30 дней. В течение этого времени нельзя давать нагрузки на бетонные опоры и нужно следить за тем, чтобы верхний слой бетона не пересыхал. Его можно укрыть пленкой или рубероидом. Чтобы раствор схватывался равномерно, опоры следует периодически смачивать.

Для устройства фундамента используется бетонная смесь на основе цемента марки М400. В качестве наполнителя применяется мелкий гравий и крупнозернистый песок. Вода добавляется в таком количестве, чтобы готовая смесь легко укладывалась, но не заливалась. Слишком густая или жидкая консистенция бетонной смеси снижает прочность конструкции на 25%.

При закладке опоры допускается ряд типичных ошибок. Одна из них – это неравномерность проседания. Причины следующие:

• неправильный расчет глубины;
• неравномерная нагрузка на опоры;
• разная величина заглубления опор;
• низкокачественные материалы;
• неверная оценка несущих особенностей почвы.

Избежать этих и других ошибок вам поможет проект основания, составленный специалистами, и постоянный контроль выполнения строительных работ.

Столбчатый фундамент своими руками | Строительный портал

Фундамент – опора всего дома, от его конструкции и прочности зависит долговечность всего здания. Выбирая тип фундамента для дачных построек, наши соотечественники перестраховываются и закладывают ленточный фундамент. В этом можно легко убедиться, проехавшись по садоводствам. Но такие меры совсем необязательны. Для легких построек, таких как деревянные, каркасные, каркасно-щитовые дома, больше подойдет фундамент столбчатого типа. К тому же, показаниями к его применению служат перенасыщенные влагой грунты, песочные грунты, торфяные, болотистые и такие, где силы морозного пучения способны вытолкнуть или повредить ленточный фундамент. Обустроить столбчатый фундамент своими руками можно в предельно короткие сроки, не привлекая тяжелую технику и бригаду рабочих.

1. Устройство столбчатого фундамента
2. Столбчатый фундамент: чертеж, расчет и схема
3. Столбчато-ленточный фундамент своими руками
4. Фундамент опорно-столбчатый своими руками
5. Столбчатый фундамент своими руками: видео – инструкция

Устройство столбчатого фундамента

Столбчатый фундамент представляет собой столбы – опоры, заглубленные в грунт и выступающие наружу. Верхний уровень столбов обязательно должен быть одинаковым. Сверху на столбах оборудуется ростверк, чтобы соединить опоры и распределить нагрузку равномерно. Располагают столбы обязательно под каждым углом строения, а также под пересечением стен и в местах, на которые действует максимальная нагрузка.

В качестве материала для столбов могут выступать дерево, кирпич, бетон, бетонные блоки, асбестоцементные или металлические трубы, а также бутовый камень.

Деревянные столбы на сегодняшний день используются крайне редко, так как они недолговечны. Но под легкими деревянными строениями или террасами вполне допустимо обустраивать столбчатый фундамент из деревянных столбов. Диаметр таких столбов должен быть 0,15 – 0,2 м. Перед заглублением их необходимо обязательно обработать специальными препаратами и пропитками, предотвращающими гниение и препятствующими горению. В качестве гидроизолирующего материала можно использовать битумные мастики.

Кирпич-железняк, обожженный в печи, используется для мелкозаглубленного или незаглубленного столбчатого фундамента. Ширина столба должна быть не менее 0,38 м.

Бетонные армированные столбы являются самым распространенным и надежным вариантом столбчатого фундамента. Они могут быть как монолитными, так и обустроенными из готовых бетонных блоков. Ширина столбов должна быть 0,4 м.

Асбестоцементные или металл

Технологическое устройство фундаментов 2. Типы ленточных фундаментов …

Фундаменты монолитные ленточные. Ленточные фундаменты под стены подходят в основном из монолитных или сборных блоков. Монолитные железобетонные ленточные фундаменты выполняются в виде нижней армированной ленты и неармированной или слегка армированной фундаментной стены, над которой располагаются стены здания.

Процесс возведения фундаментов и стен из монолитного железобетона включает в себя разбивку осей фундаментов, устройство опалубки, сборку и установку арматуры и бетонирование.Выбор технологии возведения фундаментов зависит от проектных решений фундаментов и самих зданий, а также от имеющегося технологического оборудования и механизмов.

Выбор типа опалубки влияет на тип бетонируемых конструкций и их повторяемость. Выбирайте опалубку исходя из технико-экономических расчетов возможных вариантов. Определяющие показатели — стоимость материалов и труда, стоимость одного оборота опалубки.

При большой повторяемости фундаментов небольшого объема и простой формы используются инвентарные металлические блочные формы, которые устанавливаются на место краном. Формы блоков могут быть постоянными, съемными и трансформируемыми; последние изменяют свои размеры и форму, расширяя и затем фиксируя элементы специальными приспособлениями. В некоторых случаях может применяться стальная инвентарная опалубка из пространственных блоков или больших щитов, несъемная опалубка из плоских или пространственных железобетонных элементов, мелкая и крупнопанельная опалубка с настилом из водостойкой фанеры.

Монтаж арматуры выполняют укрупненными элементами в виде решеток и пространственных каркасов. Нижняя арматурная сетка фундамента устанавливается перед установкой опалубки. Для создания защитного слоя бетона хомуты устанавливаются в шахматном порядке с шагом 1 м. Далее устанавливаются арматурные каркасы и закрепляются хомутами. Временные насадки снимаются с рам после того, как они привариваются к сетке основания фундамента.Отдельные стержни решеток и каркасов на месте их установки необходимо стыковать сваркой. По окончании работ по опалубке грейфера приступить к установке опалубки.

Опалубка ленточных фундаментов постоянного сечения собирается в зависимости от высоты фундамента. При высоте 2 … 2,5 м доски устанавливают последовательно по вертикали, соединяя их между собой на замках, временно отстегивая инвентарём, распорками. Прикрепите их к драпу, а затем соедините плоскости опалубки стяжками.Щиты второго яруса крепят к нижним после выравнивания установленной опалубки и позиционируют их горизонтально. При высоте ленточного фундамента более 2,5 м конструктивное решение опалубки должно быть предложено в технологической схеме.

Панельная опалубка для ленточного фундамента переменного сечения может быть сначала собрана как плита для нижней части фундамента; верхняя часть опалубки может быть установлена ​​до и после бетонирования нижней части фундамента.

Перед укладкой бетонной смеси необходимо тщательно подготовить грунтовый фундамент. Рыхлые органические и аналогичные почвы следует удалить, места для копки засыпать утрамбованным песком или щебнем,

Для достижения прочности железобетонного фундамента бетонирование необходимо проводить непрерывно, не допуская образования швов. Бетонная смесь укладывается слоями толщиной 20 … 30 см, каждый последующий слой укладывается после уплотнения предыдущего и, как правило, до его схватывания.

Ленточные фундаменты бетонируются в зависимости от конструктивных особенностей в одно, два и три этапа (рис. 4.1).

Одноступенчатый отводками бетонирование используется при расположении полосы основы прямоугольного сечения в тяге или переменного сечения с площадью поперечного сечения менее 3 м2. Ленточные фундаменты со ступенями площадью сечения более 3 м бетонируют в два этапа: сначала ступени, затем стена. В три этапа бетонируют ленточные фундаменты с подколоннами, применяемые в каркасных зданиях.

Рис. 4.1. Фундаменты бетонные ленточные:

а — столбчатые с непрерывной подачей бетонной смеси; б — то же, ступенчатое бетонирование, ступенчатое бетонирование с применением вибропогружателя; г — конструктивное решение фундамента; 1- опалубка фундамента; 2 — бадья с бетонной смесью; 3 — платформа рабочая; 4 — вибратор; 5-бетонный; 6 — звено магистрали; 7 — продольная арматура; 8 — поперечная арматура, 9 — бетонная подготовка; 10 — грунт уплотненный; 11- гидроизоляционная гидроизоляция

Особенности бетонирования стен подземной части здания зависят от толщины и высоты стен, а также от типа опалубки.Устанавливается разборно-регулируемая панельная опалубка в два этапа: сначала с одной стороны на всю высоту стены, а после установки арматуры — с другой. При большой высоте и толщине стен опалубка второй стороны устанавливается в процессе бетонирования. Если опалубка устанавливается на всю высоту стены, то в опалубке предусмотреть отверстия для бетонной смеси.

Foundation для сайтов 6 документов

• Витрина
  • Фундамент витрина
  • Бренды
  • Примеры из практики
  • Блог
  • Базз
  • О Фонде
• Разработать
  • Каркасы
  • Фундамент для сайтов
  • Foundation для электронной почты
  • Развитие
  • HTML шаблоны
  • ресурсов
  • Строительные блоки
  • Внести вклад
• Учебники
  • Учебники
  • Классы
  • Индивидуальное обучение
  • Сертификация
• Увлекаться
  • Подключить
  • Фонд Форум
  • События
  • Часто задаваемые вопросы
  • Внести вклад
  • Йетинаутов
• Документы
  • Сайты Документы
  • Электронная почта Документы
• Начало работы

• Фундамент
• точка
• ZURB
• Com
• Слэш
• Сайтов

• холст
• Пример
• Вертикальный
• Меню
• из
• Верх

• Витрина
  • Фундамент витрина
  • Бренды
  • Примеры из практики
  • Блог
  • Базз
  • О Фонде
• Разработать
  • Каркасы
  • Фундамент для сайтов

Definitie columnar — ce Inseamna columnar

COLUMNÁR,- прил. в форме колонки. (‹Широта столбчатая ) прилагательное столбчатый

Sinonime, declinări si rime ale cuvantului columnar
