Чертежи строительных лесов из металлических труб компании Версона в Москве

Выполнение строительных работ на высоте без использования подходящего оборудования крайне затруднительно. В такой ситуации приходится думать, у кого взять напрокат или где купить строительные леса и еще один выход состоит в том, чтобы используя чертежи строительных лесов из металлических труб изготовить конструкцию самостоятельно. Поскольку в доступных на сетевых ресурсах готовых разработках размеры указаны на чертежах довольно подробно, ригельные строительные леса изготовить по ним не так трудно.

Страницы:

Виды чертежей и размеры лесов из труб

Все схемы опорных конструкций для работы на высоте условно группируются в два класса:

  • установочные – определяют порядок монтажа изделия;
  • чертежи конструкционных элементов – указывают на параметры отдельных частей.

Анализ готового проекта требует особой внимательности, потому что в нем может отражаться то, что металлические трубы, используемые в конструкции, выполнены из металла различной толщины и отличаются по размерам.

Металл стенок труб не может быть подобран наугад, а лишь согласно указанной рекомендации.

Возможные просчеты в личных проектах

Кто считает, что лучший выход — это трубчатые леса, в основу которых положен чертеж трубчатых элементов, тот ошибается, поскольку подобные изделия строго стандартизированы.

Изготовленные по чертежам личного образца ригельные конструкции могут оказаться непригодным из-за наличия незаметных отклонений, что делает их использование небезопасным и даже угрожающим. Несмотря на прочный металлический каркас, особенно сложные строительные леса, становятся источником скрытой угрозы.

Преимущество использования заказных разработок

Разработанный профессионалом проект максимально оптимизирован и безопасен. Выполненный на заказ, он в точности отразит ваши потребности и может быть эффективно использован в известных заказчику условиях. Кто платит за безопасность – живет дольше и спокойнее.

Инструкция по изготовлению строительных лесов из труб и досок своими руками

При возведении своего дома без строительных лесов не обойтись. Они нужны и при кладке стен, и при их отделке, пригодятся при кровельных работах и установке водостока. Надежность – главное требование, предъявляемое к лесам, ведь именно от него зависит безопасность  строителей.

Если есть возможность, стоит арендовать строительные леса промышленного изготовления. Но если стройка растягивается надолго, или финансы очень ограничены, леса можно смастерить своими руками. Конструкция их проста, ведь для частного строительства редко требуются леса высотой более двух этажей.

Сильно нагружать самодельные леса все-таки не стоит, максимум работающих на них людей — двое.

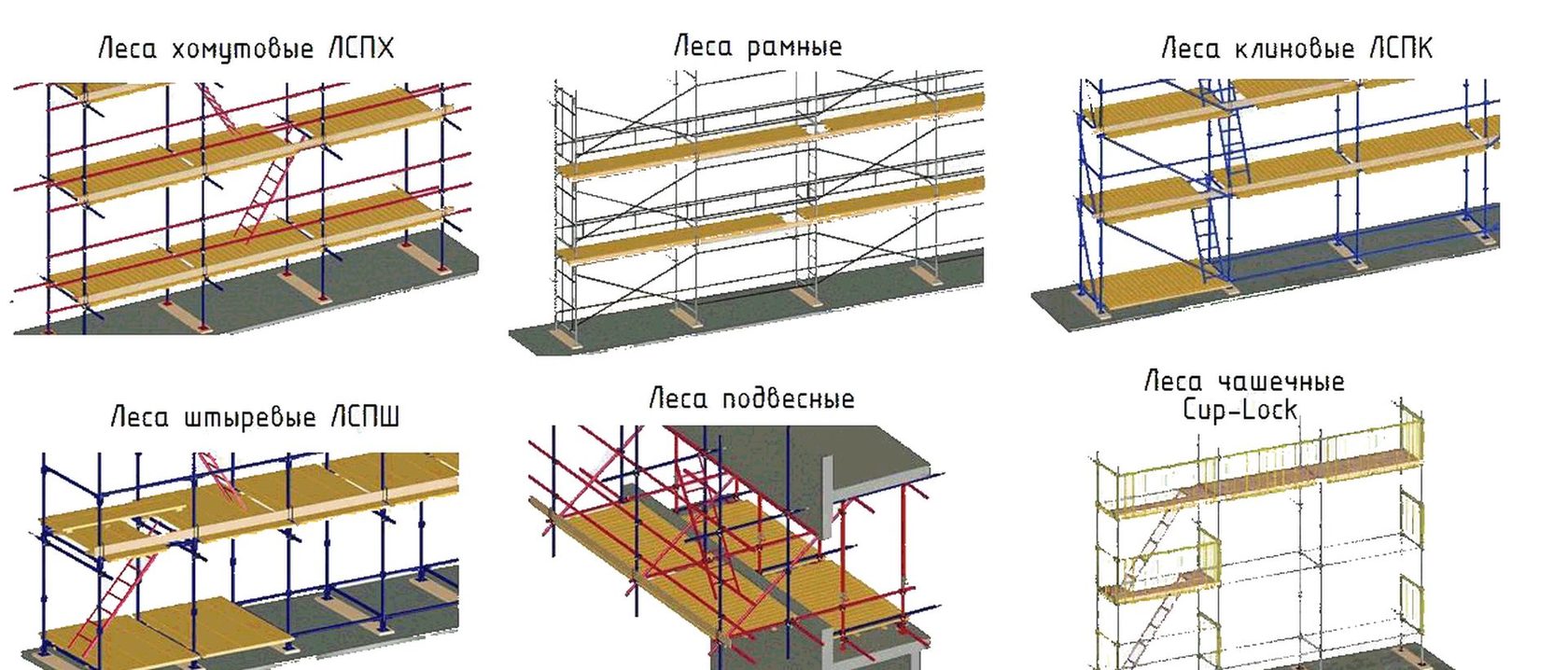

Виды строительных лесов и их особенности

Леса могут быть полностью деревянными или состоящими из металлических труб и досок. Первые дешевле и проще в сборке, но выдерживают меньший вес. Вторые потребуют больших затрат денег и времени на сооружение, но могут использоваться дольше, разбираться и перестраиваться при необходимости. Различают 4 типа лесов в зависимости от конструкции и используемых креплений.

  • Хомутовые наиболее тяжело собираются, но могут иметь разнообразную конфигурацию, подходящую для работы на зданиях с самой различной архитектурой.
  • Клиновые леса способны поддерживать больший вес.
  • Штыревые леса быстро разбираются и собираются.
  • Рамные леса отличаются экономичностью в сооружении и легким весом, они способны выдерживать вес до 200 кг на квадратном метре своей поверхности. Максимальная высота – 50 м. Больше всего подходят для самостоятельной сборки и использования в индивидуальном строительстве.

Особенности конструкции и материалы

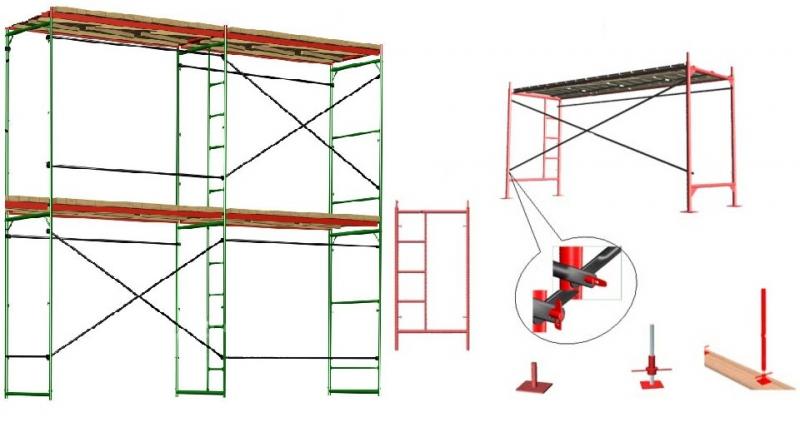

Рамные леса возводятся из стальных стоек и рам, настил выполняют из древесины. Алюминиевые конструкции имеют меньший вес, но и нагрузку способны выдержать меньшую. Рекомендуемые параметры для одной секции:

  • высота – 150 см,
  • ширина – 100 см,
  • длина – 165-200 см.

Количество же секций зависит от высоты дома и протяженности его стен.

Для работы нужно запастись материалами. Понадобится:

  • профиль с квадратным сечением 3*3 см, длиной 150 см для вертикальных стоек,
  • труба диаметром 15 мм для диагональных и горизонтальных распорок,
  • профиль с квадратным сечением 2,5*2,5 см для соединительных вставок, на которые будет опираться настил, и ограждений,
  • доски толщиной 4-5 см и длиной 2-2,5 м для настила,
  • лестница для подъема (может использоваться готовая, а может собираться из профиля между боковыми стойками).
  • Болты с шайбами и гайками для соединения элементов, саморезы для крепления досок.

Из инструментов понадобиться ножовка по металлу или болгарка, дрель со сверлом для металла, сварочный аппарат. Соединения также могут выполняться при помощи специальных резьбовых креплений.

Сооружаем леса из труб и досок

Подготовительный этап перед сборкой строительных лесок заключается в том, что участок земли там, где они будут стоять хорошо утрамбовывается. Так вся конструкция будет стоять более надежно. Если строительные работы проводятся в дождливое время, то можно предусмотреть водоотвод, чтобы земля под лесами не размывалась. В местах расположения опор подкладывают доски для большей стабильности.

Важно! Даже небольшой люфт в соединениях или недостаточно навернутая резьба могут привести к разрушению лесов и травмам.

Первым делом нарезают профиль и трубы. Трубу нарезают на заготовки по 200 см для диагональных распорок и по 96 для горизонтальных, которые будут соединять боковые стороны. Они надрезаются с концов на 7-8 см и расплющиваются. В этих местах они будут потом соединяться с профилем.

Вертикальные стойки связывают отрезками профиля, следя за тем, чтобы они располагались строго горизонтально. Затем горизонтальные участки лесов соединяют стяжками, на которых будут лежать доски, приваривая их каждые 30 см. На стойках и распорках просверливаются отверстия под болты. Выставляют стойки по уровню и крепят на них распорки.

Для соединения нескольких секций лесов используют переходники. Их можно сделать самостоятельно.  Отрезают 8-10 см профиля сечением 3*3 см, продевают в него участки профиля сечением 2,5*2,5 см и соединяют их сваркой.

На горизонтальные стяжки укладывают доски и фиксируют их саморезами. Для защиты от коррозии строительные леса можно покрасить.

Как сделать строительные леса своими руками

Квартирный вопрос /29-июн,2014,02;07 /
38313
Когда идет ремонт в квартире, для отделки потолка необходимы вспомогательные подмостки, леса. Как правило, мы используем то что под рукой: табуреты, стремянки, столы. Работать на таком «оборудовании» очень неудобно и опасно. Поэтому, как-то само собой всплывает необходимость обзавестись строительными лесами. Умелец Vladlen предложил свою конструкцию, рассмотрим ее.

Такие строительные леса полностью разборные, поэтому их легко транспортировать. В разобранном виде не занимают много места в кладовке или гараже.
Учитывая различное назначение лесов, было сделано так, что бы регулировалось по высоте.

Как сделать строительные леса своими руками

Стойки сделанные из профильной трубы 30*30, для горизонтальных распорок идет 15*15, диагональные распорки 20*20, для лесенки 20*20.

Для площадки взята проф. труба размером 20*40, что бы не прогибалось установлено на ребро. Поверх этих труб ложится деревянный трап.

Принцип такой: было подобрано размер труб таким образом, что бы было труба в трубу. Нарезав 4 куска по 10 см к ним приваривается две проф. трубы на ребро 20*40-это верх. Обратите внимание, для площадки не нужно варить прямоугольник, достаточно две стороны. За остальные стороны будет служить лесенка. На лесенку привариваем соединительные гайки. По надобности (по выбору высоты) можно прикручивать необходимое количество.

Для удобства перемещения, такие леса можно снабдить колесами, прикрутив с одной стороны.

Габаритные размеры:высота 1,7 м, ширина 0,7 м, длина 2 м.

В итоге у нас получились прочные, устойчивые, регулируемые, разборные подмостки-леса.

Строительные леса своими руками фото


Строительные леса своими руками
Строительные леса своими руками
Строительные леса своими руками
Строительные леса своими руками
Строительные леса своими руками
Строительные леса своими руками
Строительные леса своими руками

Чертежи строительных лесов

Довольно нередко случается так, что стандартные установки не подходят и требуются специфические леса. Такая необходимость может возникнуть при работе с необычным, сложным фасадом. Также если требуется точное расположение на конкретной высоте. В данной ситуации следует найти наиболее подходящие варианты лесов и на основе их чертежей изготовить конструкцию, которая удовлетворит все ваши потребности. Для создания индивидуального проекта лучше всего обратиться к профессионалу. Специалисты разрабатывают схему лесов и уже по персональным чертежам изготавливают оборудование.

Если вы хотите сделать леса строительные своими руками, чертежи для этого не обязательны, однако используя их, можно значительно сэкономить время и силы. Создавать чертеж самостоятельно не рекомендуется по многим причинам. Существуют определённые стандарты касаемо утверждённых размеров строительных лесов. Если же их не соблюдать, то оборудование может стать непригодным для использования. А в самом худшем случае просто небезопасным для жизни рабочих. К тому же, чем сложнее конструкция, тем сложнее чертежи строительных лесов и больше возможность допустить ошибку. Поэтому проект заказывают у специалистов или же просто можно скачать чертежи строительных лесов в интернете и на их основе собирать установку.

Однако, если вы всё-таки приняли решение самостоятельно разрабатывать чертеж строительных лесов из металла или другого материала, то прежде всего следует ознакомиться со стандартными размерами строительных лесов и информацией о возможных видах, техниках изготовления.

  При этом можно обратиться за консультацией к специалисту. Владея подробными данными, вы изготовите качественные и надёжные строительные леса. Фото, чертежи в этом станут вспомогательными инструментами.

Для начала необходимо определиться с тем, какой конкретно тип вам нужен, наиболее подходящие леса строительные. Размеры, чертежи, технические характеристики, информацию про элементы конструкции возможно найти в интернете, в частности на нашем сайте. Можно найти чертежи строительных лесов из труб или же сделать строительные леса из дерева своими руками. Чертежи последних найти немного сложнее, однако такой вариант наиболее распространён. Леса из древесины самостоятельно сделать немного проще, однако их можно будет использовать не более, чем на высоте трёхэтажного здания. Для этого не нужно общаться с профессионалами, достаточно ввести в поисковике «строительные леса чертежи dwg» и скачать нужный вариант.

Это могут быть чертежи лесов строительных на хомутах или деревянные строительные леса своими руками, чертежи которых также вы найдёте у нас, в любом случае, преимущества самостоятельного изготовления заключаются в:

— максимальной адаптации установки для ваших потребностей;

— улучшение качества последующих работ;

— экономия времени и материальных ресурсов.

Положительные моменты создания проекта самостоятельно неоспоримы. К тому же, даже самые сложные модели в дальнейшем можно будет приспособить для выполнения более простых работ. Например, если вы разрабатываете леса для работы с угловым фасадом, их с лёгкостью можно будет адаптировать для работ у стены. То есть в итоге получается универсальная конструкция, позволяющая выполнять любой вид строительных и отделочных работ.

Если же такая, довольно непростая задача покажется вам затруднительной, всегда можно обратиться к специалистам. Пусть это и получится несколько дороже, однако, в процессе неоднократного использования строительных лесов, затраченная сумма легко окупится. И ко всему прочему, вы будете полностью уверенны в надёжности, качестве и долговечности оборудования.

Строительные леса своими руками: фото, видео, чертежи

Во время строительства или отделки дома не обойтись без строительных лесов. Для их сооружения не обязательно обращаться к профессионалам, все запросто можно сделать самостоятельно. Возвести конструкцию можно либо из дерева, либо из профильной трубы. Первые сооружения будут одноразовыми, а вот вторые можно использовать большое количество раз. Далее рассмотрим, как правильно возвести своими руками и те, и другие леса.

Из чего состоит конструкция?

Прежде чем переходить к строительству строительных лесов, необходимо четко определиться, из каких элементов они состоят. Так, в состав конструкции входят:

  • штанги;

  • различные раскосы, которые придают сооружению жесткости;

  • поперечины для пола;

  • доски, которые будут служить полом каждого этажа;

  • опоры, которые придадут устойчивости;

  • ограждения;

  • лестница для поднятия на этажи сооружения.

Самодельное сооружение – не опасно ли?

Сделать своими руками строительные леса очень просто, но стоит ли это делать? Прежде всего, хочется отметить, что это не небольшая переносная конструкция, а довольно-таки объемное сооружение, которое потом необходимо где-нибудь хранить. Даже если его разобрать, то имеющиеся доски и трубы необходимо будет где-то пристроить. Хорошо, если дом может отапливаться дровами, тогда они могут пригодиться, а если нет – древесина просто со временем испортится. С металлическими лесами все несколько проще – их можно будет сдавать в аренду, но опять-таки, если на них будет спрос.

Стоит также отметить, что применение сделанных своими руками конструкций возможно не выше второго этажа. Сооружение строительных лесов, особенно из дерева, большей высоты может быть опасным для здоровья. Кроме того нужно понимать, что если конструкция больше не будет использоваться, то стоит ли тратить на ее сооружение большое количество времени. Возможно ее будет проще взять в аренду. Оценив все вышеописанное можно решить, нужны ли самодельные строительные леса во время строительства или ремонта дома. Если ответ положительный, необходимо будет создать чертежи, где должен быть нарисован не только внешний вид конструкции, но и указано количество необходимого материала.

Монтаж деревянного сооружения

Для того чтобы создать конструкцию из дерева необходимо будет подготовить следующие материалы:

  • деревянные доски для стоек толщиной примерно 5х10 сантиметров;

  • доски для пола и поперечин толщиной 5 сантиметров;

  • деревянные доски для ограждения и раскосов толщиной не менее 3 сантиметров;

  • гвозди.

При этом шаг между стойками должен быть равным примерно 2,3 метра, ширина пола, для того чтобы по нему было безопасно ходить, должна быть не менее 1 метра, а высота сооружения должна составлять не более 5 метров. Итак, для того чтобы создать своими руками строительные леса из досок необходимо:

  • с помощью раскосов скрепить между собой четыре стойки;

  • на необходимой высоте закрепить поперечины;

  • на поперечинах закрепить доски, являющиеся полом;

  • присоединить доски, которые будут играть роль ограждения;

  • осуществить монтаж опор;

  • закрепить в нужном месте лестницу;

  • сверится с чертежами.

Все работы по созданию конструкции из дерева осуществляются только при помощи гвоздей и молотка (см. видео).

Металлическая конструкция

Сооружение из профильной трубы более надежное, чем конструкция из досок. При строительстве конструкции необходимо учитывать, что размеры одной секции должны составлять примерно 1,5х1х1,6 метра (см. фото). Также нужно подготовить такие материалы как:

  • труба для опор поперечным сечением 3х3 сантиметра и длиной 1,5 метра;

  • труба для раскосов диаметром 1,5 сантиметра;

  • труба для соединений поперечным сечением 2,5х2,5 сантиметра;

  • пол из досок толщиной около 5 сантиметров и длиной примерно 2 метра;

  • болты.

Итак, для того чтобы создать конструкцию из профильной трубы необходимо:

  • нарезать трубы для раскосов для горизонтальных элементов по 1 метру и для вертикальных элементов по 2 метра;

  • надрезать двухметровые раскосы с каждого конца, что значительно упростит их крепление;

  • соединить между собой по две опоры горизонтальными раскосами, расстояние между которым должно быть примерно 30 сантиметров;

  • закрепить соединительные элементы;

  • просверлить отверстия под болты на раскосах и опорах;

  • собрать сооружение из профильной трубы до конца;

  • почистить конструкцию и покрыть краской;

  • свериться с имеющимися чертежами.

Как обойтись без лесов?

О строительных лесах стоит задуматься еще на стадии создания чертежей дома, но если этого не случилось, как правильно поступить? Если работы по строительству или отделке здания будут проводиться профессионалами, то о них задумываться и не нужно, ведь подобные сооружения должны быть у каждой бригады. Если же шанс их самостоятельного возведения утрачен или не планируется больше никаких работ, где бы они могли понадобиться, конструкцию можно запросто взять в аренду.

А вот для того чтобы строительные леса действительно больше не понадобились, все отделочные работы сразу нужно проводить максимально качественно. Например, в качестве материалов для отделки лучше использовать облицовочный кирпич или другие подобные, потому как, к примеру, штукатурка и сайдинг, будут требовать дополнительного внимания.

Леса строительные разборные — Чертежи, 3D Модели, Проекты, Строительство

Леса строительные/

Леса строительные/Thumbs. db

Леса строительные/ЛС-1.000 СБ Леса строительные.a3d

Леса строительные/ЛС-1.000 СБ Леса строительные.png

Леса строительные/ЛС-1.001 Диагональ.m3d

Леса строительные/ЛС-1.100 СБ Рама.a3d

Леса строительные/ЛС-1.101 Стойка.m3d

Леса строительные/ЛС-1.102 Перекладина.m3d

Леса строительные/ЛС-1.103 Арматура.m3d

Леса строительные/ЛС-1.200 СБ Стяжка. a3d

Леса строительные/ЛС-1.201 Стяжка.m3d

Леса строительные/ЛС-1.202 Муфта.m3d

Леса строительные/ЛС-1.300 СБ Тележка.a3d

Леса строительные/ЛС-1.310 СБ Основание.a3d

Леса строительные/ЛС-1.311 Основание.m3d

Леса строительные/ЛС-1.312 Муфта.m3d

Леса строительные/ЛС-1.313 Гайка.m3d

Леса строительные/ЛС-1.314 Ребро.m3d

Леса строительные/ЛС-1. 320 СБ Колесо.a3d

Леса строительные/ЛС-1.320-1 Вилка.t3d

Леса строительные/ЛС-1.321 Колесо.m3d

Леса строительные/ЛС-1.322 Планка.m3d

Леса строительные/ЛС-1.323 Ось.m3d

Леса строительные/ЛС-1.324 Шайба.m3d

Леса строительные/ЛС-1.340 СБ Опора.a3d

Леса строительные/ЛС-1.341 Пятка.m3d

Леса строительные/ЛС-1.342 Шпилька.m3d

Леса строительные/ЛС-1. 343 Пруток.m3d

Леса строительные/ЛС-1.400 СБ Настил.a3d

Леса строительные/ЛС-1.401 Настил.m3d

Леса строительные/ЛС-1.402 Уголок.m3d

Леса строительные/ЛС-1.403 Ребро.m3d

Леса строительные/Ось 6-25 h21x55 ГОСТ 9650-80.m3d

Леса строительные/Чертежи/

Леса строительные/Чертежи/ЛС-1.000 СБ Леса строительные.cdw

Леса строительные/Чертежи/ЛС-1. 001 Диагональ.cdw

Леса строительные/Чертежи/ЛС-1.100 СБ Рама.cdw

Леса строительные/Чертежи/ЛС-1.310 СБ Основание.cdw

Леса строительные/Чертежи/ЛС-1.320 СБ Колесо.cdw

Леса строительные своими руками чертежи

Леса строительные своими руками, чертежи рамной конструкции из квадратных металлических труб, простой в изготовлении и не требующей больших финансовых вложений.

ПОМНИТЕ!
Собранные леса необходимо устанавливать вдоль здания, и надежно крепить их к стенам.

Комплект представленной конструкции состоит:

 Боковая рама – 2 (шт.)
 Опоры (башмаки) – 4 (шт. )
 Горизонтальная стойка – 2 (шт.)
 Диагональная стойка цельная – 1 (шт.)
 Диагональная стойка сварная – 1 (шт.)
 Гайка барашковая М10 – 9 (шт.)
 Болт М10х40 – 1 (шт.)
 Настил – 6…8 (шт.)

Чертеж с размерами.

БОКОВАЯ РАМА

Сварена в виде лестницы из квадратной прямоугольной трубы 35х35х2,5 (мм). Осевое расстояние между перилами 600 (мм). Сверху приварены штыри. По бокам стоек рамы, сверлятся четыре сквозные отверстия диаметром десять миллиметров. В отверстия вставляются болты М10х70 с неполной резьбой. Головка болта приваривается с наружной стороны стойки.

Справка:

Для наращивания лесов используются штыри длиной 200 (мм) из квадратной трубы 30х30х2,5 (мм), которые вводятся на половину в полые трубы 35х35х2,5 (мм).
Сварной шов крепления штырей находится внутри технологических отверстий.

ОПОРА (башмак)

Сварена из трех деталей:

 Стойка (труба 35х35х200)
 Штырь (труба 30х30х200)
 Подпятник (пластина 5х70х70)

СТОЙКИ

Изготовлены из квадратных труб размером 25х25х2,5 (мм). Одна диагональная стойка цельная, другая – сварная, что обеспечивает осевое совпадение диагоналей в одной плоскости, без их изгиба.

Межосевое расстояние между отверстиями под крепеж:
 горизонтальная стойка – 2000 (мм)
 диагональная стойка – 2561,25 (мм)

Справка:

Дополнительно, обе диагонали скрепляются между собой в центральных отверстиях болтовым соединением (болт — барашковая гайка).

НАСТИЛ

Изготавливается из обрезной доски размером 35х100х2115 (мм). По краям доски, саморезами по дереву, крепится металлический уголок 35х35х3 как показано на рисунке ниже.

Металлические уголки служат для ограничения возвратно-поступательного движения доски относительно перекладин боковых рам самодельных строительных лесов.

В дополнение ко всему, смотрим видеоклип.

Заказать чертеж


Поделитесь с друзьями!

Чертежи строительных лесов — 48.

3 Проект строительных лесов

В соответствии с нашей целью «стимулировать эволюцию строительных лесов» , мы постоянно ищем способы улучшить качество наших проектных чертежей, мы постоянно пересматриваем наш внутренний стандарт технических чертежей и вкладываем в него значительные средства каждый раз. год. Каждый в нашей команде дизайнеров создает проектные чертежи в соответствии с нашим стандартом, это обеспечивает единообразие и ясность, а также поддерживает контроль качества.

48.3 считают, что чертеж имеет одну основную функцию: не оставлять у строительных лесов никаких сомнений относительно того, что они должны построить на месте. Строительные чертежи, которые мы производим, предназначены в первую очередь для строительных лесов. Правила CDM требуют, чтобы мы, проектировщики, несли ответственность за успешное доведение наших проектных требований до всех участников проектной цепочки, а наши чертежи строительных лесов являются нашим основным средством коммуникации. Мы очень серьезно относимся к этой ответственности.

Это одна из причин, по которой мы считаем, что любое лицо, связанное с строительными лесами или ответственное за него, будь то лесовик, ответственное лицо, руководитель, менеджер, инженер, инспектор, всегда должны иметь доступ к чертежу правильного размера.Попытка просмотреть чертеж формата A1 на бумаге формата A3 (или A4) затруднительна; потом он промокает, пачкается и рвется, и это становится практически невозможным!

Пожалуйста, всегда обращайтесь к нам, если вам требуются дополнительные копии дизайнерского чертежа в исходном размере — мы вышлем их бесплатно .

Наши проектные чертежи создаются с использованием новейших продуктов Autodesk в различных размерах, соответствующих дизайну, от A0 до A4.

Сейчас мы работаем по:

  • AutoCAD 2019
  • AutoCAD LT 2019
  • AutoCAD Design Review 2019
  • Autodesk REVIT 2019
  • Autodesk REVIT LT 2019

Одна из целей проекта 48. 3 Экологическая политика проектирования строительных лесов заключается в том, чтобы стараться избегать хранения бумажных документов или отправки бумажной корреспонденции, где это возможно. Дизайнерские чертежи — главное исключение из этого правила.

Вся проектная документация

Вся проектная документация, выпускаемая 48.3 Scaffold Design, принадлежит заказчику и принадлежит заказчику. Электронные документы зашифрованы в цифровом виде для обеспечения безопасности клиентов и защищены паролем, если это необходимо.

Проектная документация строительных лесов обычно поставляется в контролируемом виде.pdf в указанный клиентом список рассылки в соответствии с процедурами контроля документов 48.3. Все цветные отпечатки отправляются первым классом назначенному лицу для внутреннего распространения.

Строительные леса | Dezeen

  • Colab-19 использует строительные леса для создания многоцелевого уличного сооружения для охваченной пандемией Боготы

    Архитектурный коллектив Colab-19 построил многоэтажный театр под открытым небом из строительных лесов, чтобы помочь предприятиям Боготы во время пандемии коронавируса. Подробнее

    Блок Индия | | Оставить комментарий

  • Японский домик — «восторг гимнасток», — говорит комментатор.

    В обновленных комментариях на этой неделе читатели критикуют японский дом, спроектированный Судзуко Ямадой, и делятся своими взглядами на другие главные новости. Подробнее

    Карен Андерсон | | Оставить комментарий

  • Судзуко Ямада окружает реконфигурируемый дом в Токио постоянными лесами

    Этот японский дом, спроектированный архитектором Судзуко Ямада, соединен с его садом с помощью строительных лесов из стальных труб и платформ, которые могут быть адаптированы в соответствии с потребностями владельца.Подробнее

    Дженнифер Хан | | Оставить комментарий

  • Кармоди Гроарк строит кольчугу вокруг дома Макинтоша на холме

    Одна из самых важных работ шотландского архитектора Чарльза Ренни Макинтоша была временно заключена в большой прозрачный сарай, названный Hill House Box. Подробнее

    Эми Фрирсон | | Оставить комментарий

  • Белые леса заполняют интерьер бутика Wizard NYC от Jordana Maisie

    Австралийский дизайнер Джордана Мэйси создала бутик для Wizard NYC, в котором представлены элементы городского пейзажа Нью-Йорка, в том числе система строительных лесов и промышленные скамейки внутри гардеробных.Подробнее

    Софи Мэйс | | Оставить комментарий

  • Raf Simons и Sterling Ruby преобразили магазин Calvin Klein с помощью желтых строительных лесов

    Флагман Calvin Klein на Мэдисон-авеню в Нью-Йорке прошел путь от «минимального до максимального», с ярко-желтым макияжем, образующим фон для произведений искусства, прославляющих Америку. Подробнее

    Дэн Ховарт | | 3 комментария

  • Павильон по проекту Сельгаскано, преобразованный в школу для трущоб Кибера в Кении

    Красочный павильон, спроектированный дуэтом испанских архитекторов Селгаскано, был доставлен из художественного музея Копенгагена в крупнейшие трущобы Африки, где теперь он служит школой для 600 детей-сирот.Подробнее

    Эми Фрирсон | | 7 комментариев

  • Peris + Toral Arquitectes использует строительные леса для создания временного павильона в Барселоне.

    Слои поликарбоната, сетки и металлической сетки покрывают строительные леса этого временного центра для посетителей, спроектированного Peris + Toral Arquitectes для общественной площади в Барселоне (+ слайд-шоу).Подробнее

    Элеонора Гибсон | | 1 Комментарий

  • Mailītis AIIM строит строительные леса и деревянный павильон на латвийской пивоварне

    Рижская студия Mailītis AIIM использовала опоры лесов, деревянные доски и гофрированный пластик для создания этого павильона для мероприятий — одного из трех временных сооружений, построенных на территории бывшей пивоварни в Латвии (+ слайд-шоу).Подробнее

    Элеонора Гибсон | | 1 Комментарий

  • Студенты строят павильон в виде строительных лесов, увенчанный сетчатым «облаком», на территории бывшего латвийского пивоваренного завода.

    Стопки переработанных материалов образуют столы, скамейки и лестницы во временном деревянном павильоне, спроектированном студентами-архитекторами для территории бывшего пивоваренного завода в Цесисе, Латвия (+ слайд-шоу).Подробнее

    Элеонора Гибсон | | 1 Комментарий

  • Кампания кураторов Польского павильона за улучшение условий труда на стройплощадках

    Венецианская архитектурная биеннале 2016: тревожных сцены строительных площадок демонстрируются среди полномасштабных строительных лесов внутри павильона Польской биеннале, в котором основное внимание уделяется тяжелому положению строителей (+ слайд-шоу).Подробнее

    Эми Фрирсон | | Оставить комментарий

  • MVRDV завершает строительство гигантской лестницы из строительных лесов в центре Роттердама

    Голландский офис MVRDV представил первые фотографии The Stairs, огромной лестницы из строительных лесов, ведущей на крышу офисного здания в центре Роттердама (+ слайд-шоу). Подробнее

    Эми Фрирсон | | 11 комментариев

  • MVRDV построит гигантскую лестницу из строительных лесов в центре Роттердама

    Голландский офис MVRDV объявил о планах построить огромную лестницу из строительных лесов в Роттердаме, что станет последним в серии интересных нововведений в городе.Подробнее

    Эми Фрирсон | | 5 комментариев

  • Четыре проекта направлены на улучшение навесов на тротуарах вокруг строительных площадок в Нью-Йорке

    Объявлены победители конкурса на создание лучших навесов для тротуаров для строительных площадок Нью-Йорка, в надежде, что они будут реализованы, поскольку город переживает большой строительный бум. Подробнее

    Дженна Макнайт | | 1 Комментарий

  • Студенты строят строительные леса на строительных лесах в мексиканском парке

    Студенты Института архитектуры и дизайна Чихуахуа использовали строительные леса, дерево и ткань, чтобы превратить заброшенный фонтан в парке в затененный городской курорт для местных жителей (+ слайд-шоу).Подробнее

    Эмма Такер | | 2 комментария

  • MMX использует строительные леса и холст, чтобы построить группу павильонов в стиле оригами в Мехико.

    На возведение этого временного сооружения площадью 6000 квадратных метров на площади Сокало в Мехико ушло всего три с половиной дня, потому что архитектурная студия MMX решила построить его из строительных лесов и холста (+ слайд-шоу).Подробнее

    Эми Фрирсон | | Оставить комментарий

  • 22 всплывающих номера отеля Shabby Shabby включают переработанную хижину на берегу реки.

    Этот домик, сделанный из строительных лесов, является одним из 22 временных гостиничных номеров, которые появились в Мангейме, Германия, в рамках мероприятия Hotel Shabby Shabby в рамках городского фестиваля Theater der Welt (+ слайд-шоу).Подробнее

    Люк Теббутт | | 4 комментария

  • Schaustelle, автор J Mayer H

    Немецкая студия J Mayer H Architekten представила изображения временной галереи из строительных лесов в музее современного искусства в Мюнхене (+ слайд-шоу). Подробнее

    Эми Фрирсон | | Оставить комментарий

  • Schaustelle, автор J Mayer H

    Архитекторы J Mayer H спроектировали здание из строительных лесов для размещения коллекций и мероприятий музея Pinakothek der Moderne в Мюнхене, который закроется на реконструкцию в следующем году.Подробнее

    Эми Фрирсон | | 3 комментария

  • Венди по HWKN

    Вот первые официальные фотографии Венди, гигантской синей остроконечной скульптуры, очищающей воздух, которая была установлена ​​во дворе Центра современного искусства P.S.1 в Нью-Йорке (+ слайд-шоу). Подробнее

    Эми Фрирсон | | 5 комментариев

Десять современных гостиных со спокойным интерьером

Десять будущих супервысоких небоскребов от всемирно известных архитекторов

SOM для строительства сверхвысокого небоскреба на территории отеля Trump’s Grand Hyatt New York

Ричард Роджерс уравновешивает свое последнее здание над виноградником Прованса

Moxon Architects реконструируют викторианскую террасу с затонувшим садом и интерьером в стиле минимализма

Офис напротив предлагает превратить Капитолий США в «крепость для защиты демократии».

Studio Puisto балансирует черную хижину на тонкой колонне в финском лесу

Ячеистая клавиатура представлена ​​в сегодняшнем еженедельном информационном бюллетене Dezeen

Dezeen Awards

Dezeen Jobs

{{category}}

{{carousel_title}}

Программное обеспечение для проектирования строительных лесов, чтобы легко рисовать и цитировать ваши проекты

PON CAD
® — это программа для проектирования строительных лесов 3D BIM , разработанная для помощи проектировщикам , арендаторам и производителям малых и больших конструкций.

PON CAD помогает улучшить вашу работу, предлагая полное решение для:

  1. Спецификация материалов и Точное предложение для коммерческих предложений
  2. Технические чертежи, схемы сборки и разрезы для большей безопасности на объекте
  3. Структурный анализ строительных лесов, ступеней и покрытий — EN 12811-1, NTC2018 и Еврокод 3 — 9
  4. Управление запасами на складе и на стройплощадке
  5. Презентации : видео, рендеринг и 3D VR


PON CAD не имеет ограничений в проектировании, потому что он работает в стандартных 3D CAD

  1. Малые и большие здания
  2. Промышленное обслуживание
  3. Опорные конструкции
  4. Сцены и развлечения

PON CAD за минуту

ОБЛАСТИ ПРИМЕНЕНИЯ

Программное обеспечение PON CAD полезно для представления проекта клиентам и демонстрации конструкции во время сборки.

Щелкните изображение , чтобы увидеть, что можно делать с помощью PON CAD.

PON CAD — это универсальный инструмент, который можно адаптировать к потребностям любого дизайнера.

Наши плейлисты на YouTube — подпишитесь!

ИСТОРИЯ КЕЙСОВ — лучшие проекты строительных лесов от наших клиентов

Виды строительных лесов

Поскольку это параметрическое программное обеспечение, PON CAD может рисовать любого типа, марки и модели строительных лесов.

Ваша система строительных лесов может быть адаптирована к PON CAD.

Поддерживаемые типы строительных лесов:

√ КОЛЬЦО
√ ЗАМОК
√ КРЫША

Некоторые из поддерживаемых каталогов:

√ ТРУБКА И ФИТИНГ
√ KWIKSTAGE
√ ЭТАП

√ ЕВРОПЕЙСКАЯ РАМА
√ АМЕРИКАНСКАЯ РАМА

Доступно более 40 библиотек различных марок и типов строительных лесов.

PON CAD включает уже интегрированные базовых библиотек-каталогов , в которые вы можете добавлять другие от основных производителей строительных лесов.

PON CAD использует открытых форматов, позволяет клиенту разрабатывать и поддерживать свои библиотеки автономно .

Свяжитесь с нами для получения дополнительной информации по этому поводу.

Обучение работе с программным обеспечением для строительных лесов PON CAD

Мы предлагаем обучающие пакеты, в том числе:

  • Доступ к нашей платформе электронного обучения с видеоуроками 24/7
  • Специальное обучение с нашими техническими специалистами : в соответствии с вашими потребностями
  • Аудиторные курсы в нашем или в вашем офисе.

Технические характеристики


1. ОТКРОЙТЕ СВОЙ ПЛАН
С PON CAD можно свободно проектировать, из 2D / 3D плана или даже из удобно разработанного изображения .


2.РАЗРАБОТКА 2D-МОДУЛЕЙ
Отслеживая периметр, PON CAD создает объемные модули, которые представляют собой строительные леса. можно модифицировать и изменять их специфические характеристики.


3. РАЗРАБОТКА ЛЕСОВ
Простая команда позволяет разрабатывать строительные леса до мельчайших деталей. можно изменять и интегрировать каждое изделие как с командами CAD, так и с командами PON CAD.


4.СФЕРА МАТЕРИАЛОВ
PON CAD разрабатывает точные ведомости материалов, разделенных на этапы работы, способствует составлению предложений, планированию складских и транспортных процедур. Спецификации создаются в форматах TXT, Word, Excel (также Open Office), CSV и HTML.


 5. СХЕМА
Техническая документация может быть создана несколькими щелчками мыши с помощью стандартных команд CAD или мощного автоматического мастера PON CAD.
Для схем сборки можно определить разрезов, видов и деталей .


6. ОТОБРАЖЕНИЕ / ВИДЕО
PON CAD поддерживает различные уровни графических деталей, от нитевидных каркасов до трехмерных тел. Из последнего можно сгенерировать рендеринг и видеоотчеты для выигрыша коммерческих презентаций .

галерея

Щелкните ЗДЕСЬ, чтобы получить доступ к ПРОЕКТАМ ЛЕСОВ, разработанным с помощью PON CAD

Больше видео ЗДЕСЬ

РЕШЕНИЯ

Подписка не требуется: как только вы купите PON CAD, он станет вашим навсегда!

PON CAD + BricsCAD как единый пакет.
PON CAD Решение SMART — это программный пакет, сочетающий высокую производительность с интуитивно понятным пользовательским интерфейсом (UI) и отличным пользовательским интерфейсом (UX).

Стоит ли выбирать SMART ?
Да, если на вашем компьютере не установлен САПР.
Нет, если на вашем компьютере уже установлен САПР.

PON CAD только как PLUG-IN .
Вы можете купить PON CAD по более низкой цене в качестве дополнения к AutoCAD (версия 2013 или выше) или BricsCAD PRO (версия 15 или выше).Эта опция позволяет сохранить привычную рабочую среду.

Стоит ли выбирать PLUG-IN ?
Да, если на вашем компьютере уже установлен CAD.
Нет, если на вашем компьютере не установлен САПР.

Минимальные ТРЕБОВАНИЯ

  • Операционная система: Windows
  • Оборудование: файлов, созданных нашим программным обеспечением, очень маленькие и очень легкие.Следовательно, вам не обязательно иметь какое-то оборудование, как и для требований к установке Autocad или BricsCad 3D.
  • Требования к САПР: PON CAD — это надстройка для AutoCAD (версия 2013 или выше) или BricsCAD PRO (версия 15 или выше).


    • Нет CAD? Без проблем! Свяжитесь с нами, чтобы запросить опцию SMART.

ОТКРЫТЫЕ ФОРМАТЫ

PON CAD — это программное обеспечение с высокой степенью совместимости с , использующее стандартные блоки CAD Blocks DWG .
Файлы и отчеты экспортируются в открытых стандартных форматах (Dwg, Csv, Txt, Xml, Html, Ifc), что позволяет обрабатывать их независимо с другим программным обеспечением, что облегчает взаимодействие с другими сотрудниками.
Можно экспортировать BIM с форматом IFC благодаря комбинации PON CAD с BricsCad BIM.

PON CAD доступен на следующих языках:

Другие языки по запросу.
Также можно самостоятельно настроить новые языки из базы данных.

Поддерживаемые единицы: мм, см, м, дюйм, фут

НАСТРОЙКА

Использование открытых форматов позволяет проектировщику самостоятельно разрабатывать и обновлять собственные библиотеки. В этой связи мы предлагаем специальные учебные курсы.

Если вы предпочитаете, чтобы MEC CAD разработал новую библиотеку от имени вашей компании, наши технические специалисты сделают это на основе предоставленной технической информации.Свяжитесь с нами для получения этой услуги.

Когда строительные леса НУЖДАЮТСЯ и НЕ НУЖДАЮТСЯ в конструкции

Введение

Независимо от того, проводятся ли работы в жилой или коммерческой собственности, одним из основных факторов, которые волнуют клиентов, является необходимость проектирования строительных лесов. Хотя HSE составил полезный список строительных лесов, которые необходимо спроектировать до начала работ, понятно, что иногда возникает путаница.

Исторические практики в отрасли строительных лесов и документы, указывающие на необходимость проектирования строительных лесов, например, руководство TG20, часто противоречат друг другу.

Например, TG20: 13 — Руководство по надлежащей практике для строительных лесов с трубами и фитингами »является относительно весомым документом, полученным из другого документа:« BS EN 12811 Временное рабочее оборудование — леса: британский стандарт проектирования и монтажа строительных лесов ». ‘. TG20: 13, по сути, интерпретирует требования Британского стандарта и предоставляет примечания для правильной практики проектирования, монтажа и демонтажа строительных лесов.Он также воспроизводит несколько таблиц проектирования, в которых выделяются конфигурации строительных лесов и указывается, требуется ли для этих конфигураций какое-либо дополнительное проектирование в исключительных обстоятельствах. Как и следовало ожидать, это только добавляет неопределенности!

Это не значит, что TG20: 13 не является конкретным или предписывающим в отношении требований к лесам, которые могут быть возведены без дополнительных проектных требований — таких факторов, как расчетная ветровая нагрузка, наличие сетки / брезента на строительных лесах, а также расположен и т. д.В конечном итоге ваша конфигурация строительных лесов может соответствовать некоторым или всем этим критериям, но, возможно, окончательное руководство относительно того, нужна ли вам конструкция, — это учитывать то, что хочет ваш заказчик. Можно утверждать, что определенные конфигурации строительных лесов победили » • Требуется конструкция, соответствующая британскому стандарту / TG20. В этих обстоятельствах лист соответствия TG20: 13 может использоваться вместо полного проекта. Однако, если ваш клиент настаивает на дизайне, в большинстве случаев у вас не будет другого выбора, кроме как предоставить его.Большинство крупных подрядчиков не допустят возведения строительных лесов на территории без проектирования. Эти конструкции часто являются жизненно важным компонентом управления охраной труда и техникой безопасности подрядчиков — и, кроме того, конструкции полезны для координации всех профессиональных лиц, которым может потребоваться использование строительных лесов.

Для каких строительных лесов требуется конструкция?

По сути, любые строительные леса, на которых использовались трубы и фитинги, и лист соответствия TG20: 13 не могут полностью охватывать все аспекты строительных лесов.Ниже приводится список наиболее распространенных конструкций лесов, требующих проектирования, хотя могут быть некоторые оговорки (указаны в скобках):

Вернуться к началу

Какие леса не требуют дизайна?

Компетентный специалист может установить следующие конфигурации без необходимости проектирования, хотя вместо этого следует использовать лист соответствия TG20: 13:


Что должно включать в себя конструкция строительных лесов?

В Правилах проведения высотных работ (2005 г.) указано, что если строительные леса не собраны в признанную конфигурацию (например, TG20, как упоминалось ранее), они должны быть спроектированы компетентным лицом на основе индивидуальных расчетов.Это обеспечит необходимую жесткость, прочность и устойчивость строительных лесов во время монтажа, эксплуатации и демонтажа.

В начале этапа планирования пользователь должен быть готов предоставить всю необходимую информацию для контракта на строительные леса или обеспечить соблюдение надлежащего процесса проектирования. Эта информация обычно включает:

  • Место установки строительных лесов.
  • Период времени, в течение которого строительные леса должны оставаться на месте.Предполагаемое использование подмостей.
  • Высота, ширина и глубина подмостей, а также любые критические размеры, которые могут повлиять на подмости.
  • Количество бортовых лифтов. Максимальные нагрузки на подмости.
  • Максимальное количество рабочих, которым разрешено использовать подмости в любой момент времени.
  • Как будет осуществляться доступ к подмосткам (например: внешние лестницы, лестница или лестничный пролет).
  • Требуется ли для строительных лесов защитное покрытие, ограждение из кирпича или сетка.
  • Существуют ли какие-либо особые требования или положения (например, существуют ли ограничения из-за того, что леса расположены на пешеходной дорожке? Нужно ли предусмотреть подъемники или механическое перемещение?)
  • Характер и состояние несущей конструкции и грунта под лесами.
  • Информация о здании или конструкции, на которой будут возведены строительные леса, вместе с любыми соответствующими чертежами или размерами.
  • Информация об ограничениях, которые могут повлиять на процессы монтажа, изменения или демонтажа, например, время доступа.

После получения этой информации подрядчик или проектировщик строительных лесов должен предоставить всю необходимую информацию о строительных лесах. Обычно сюда входят:

  • Тип необходимых лесов (например, труба и фитинг).
  • Максимальная длина пролета и высота подъема.
  • Схема посадки на платформу (например, 5 + 2) и максимальное количество бортовых лифтов, которые можно использовать в любой момент времени.
  • Класс нагрузки подмостей.
  • Безопасная рабочая нагрузка на строительные леса.
  • Максимальные нагрузки на ноги.
  • Максимальное расстояние между стяжками — вертикальное, горизонтальное и связующее. Любые детали задействованных дополнительных элементов (например, вентиляторы, погрузочные платформы или балочные мосты.
  • Некоторые из них могут подпадать под стандартную конфигурацию TG20, а некоторые могут быть разработаны специально для поставленной задачи).
  • Любая другая важная информация, относящаяся к установке, конструкции и использованию строительных лесов.
  • Любые соответствующие справочные номера или даты для записи, проверки и будущих ссылок.

Вернуться к началу

Правовые требования к строительным лесам

Все леса должны быть возведены, изменены и демонтированы безопасным способом. Этого можно достичь, сославшись на руководство, данное NASC (Национальная конфедерация доступа и строительных лесов) в документе под названием SG4: Предотвращение падений строительных лесов. Подрядчики также должны следовать аналогичным рекомендациям, предоставленным производителями их систем строительных лесов, или обращаясь к литературе Access Design & Safety на сайте www.designsafe.co.uk.

Подрядчики также должны знать, что любые предлагаемые изменения или модификации, которые выводят строительные леса за пределы общепризнанной конфигурации TG20, должны быть спроектированы, проверены и подтверждены расчетами компетентным лицом.

Компетенция и руководство по надзору

Сотрудники должны быть компетентны в выполняемых ими строительных лесах и пройти соответствующее обучение, соответствующее сложности строительных лесов, с которыми они работают.Ожидается, что работодатели обеспечат надлежащий надзор и должны учитывать сложность выполняемой работы при рассмотрении уровня подготовки / компетентности, требуемого их строителями лесов.

Как минимум, каждая бригада строительных лесов должна состоять из компетентного человека, прошедшего соответствующую подготовку для того типа строительных лесов, с которым работает бригада, в том числе по монтажу, изменению и демонтажу строительных лесов. Любой стажер или подмастерье строительных лесов всегда должен находиться под непосредственным контролем компетентного лица.Все сотрудники, которые еще не прошли утвержденные методы обучения и оценки, должны считаться «стажерами».


Критерии контроля строительных лесов, требующих проектирования

Сложные конструкции, подпадающие под категорию требующих проектирования, должны возводиться под непосредственным контролем современных строительных лесов. Продвинутый строитель — это человек, прошедший обучение работе с конкретной системой или сложной конфигурацией строительных лесов. Они должны быть в курсе всех последних руководств по ОТОСБ и иметь практические знания о передовых методах работы в отрасли строительных лесов.Продвинутые строители лесов должны иметь возможность проводить инструктаж перед началом работы и регулярно проводить «инструментальные беседы» на рабочем месте, чтобы держать всех сотрудников в курсе рисков, связанных с каждой конкретной задачей.

Вернуться к началу

Осмотр строительных лесов

Важно понимать, что независимо от того, требуется ли конструкция строительных лесов или нет, пользователь несет ответственность за то, чтобы они были проверены следующим образом:

  • Перед первым использованием, сразу после установки.Регулярно, не реже одного раза в семь дней (обычно в начале рабочей недели).
  • После любых посторонних обстоятельств, которые могут поставить под угрозу безопасность строительных лесов (например, сильный ветер или ненастная погода).

Проверки должны проводиться работником, имеющим соответствующую подготовку, знания и опыт, чтобы понимать как простые, так и сложные конструкции строительных лесов. Компетентность может быть оценена в соответствии с CISRS (Схема учета строительных лесов), или человек может обладать необходимыми знаниями, посетив обучающий семинар, организованный производителем используемых строительных лесов.

Не работающие на строительных лесах, прошедшие соответствующий курс проверки строительных лесов (например, руководитель проекта), также могут считаться достаточно компетентными для проверки основных конструкций строительных лесов, хотя сложные конструкции, попадающие в категорию «требующих проектирования», в идеале должны проверяться специалистом. передовые строительные леса.

В отчетах об инспекциях

должны быть четко указаны все риски или дефекты, а также перечень предпринятых корректирующих действий, даже если эти действия были предприняты незамедлительно (как только они были замечены).

Вернуться к началу

Строительные чертежи для перепрофилированных лесов, поддонов, металлических труб.

Бесплатные строительные чертежи самодельной мебели.
Посмотрите, как можно сделать кровать с балдахином с каркасом из труб для строительных лесов и Kee Klamps

Как сделать грядки с каркасом из стальных труб.

Несколько простых примеров изготовления кровати с балдахином из труб для строительных лесов.
Все инструкции по сборке и чертежи можно использовать бесплатно.
Вы можете бесплатно скачать планы строительства, но не имеете права продавать их или использовать на веб-сайтах или в любых других публикациях.

Бесплатные строительные чертежи кроватей из деревянных и стальных труб.

Простые строительные планы и инструкции по сборке самодельных кроватей и мебели для спальни.
Большинство этих конструкций состоит из трубок от строительных лесов, образующих каркас, в сочетании с досками для строительных лесов.
Изготовить эти каркасы кроватей очень просто, но не думайте, что эти кровати дешевые.
Вам понадобится много Kee Klamps, а эти трубные соединения совсем не дешевы.
С другой стороны, это хорошее вложение.

Долговечность этих оцинкованных трубок и Kee Klamps огромна.
И не забывайте о возможности перепрофилирования трубок и зажимов на другую самодельную мебель. Читать далее «Кровати из переработанной древесины и трубы для строительных лесов».

Сделайте раму и столешницу стального трубопрокатного стола из переработанной древесины для строительных лесов.

Эта конструкция подвижного стола очень похожа на нашу конструкцию чертежа, как сделать кухонный стол из труб для строительных лесов.
Отличие на этом строительном чертеже — колеса под ножками стола.
У нашей предыдущей модели были круглые металлические подножки под ножками, что затрудняло перемещение стола.

Колеса с тормозами полностью исключают трудность перемещения этих столов.
Это также предотвратит появление царапин на полу.
В конце концов, трубы вместе с деревянной столешницей строительных лесов и всеми зажимами для труб имеют значительный вес.Читать далее «Роликовый стол на колесах, сделанный из строительных лесов».

Пример для трубчатого стола лесов своими руками.

Каркас стола из 42 мм. толстые трубы строительных лесов.

Сделайте эти столы с каркасными трубками 42 мм. в диаметре.
Это сделает рамы очень прочными, поэтому вам не потребуется дополнительное усиление.
Тем не менее, вы можете использовать те же строительные чертежи для более тонких труб.
Но в этом случае стол из труб подмостей не должен быть слишком большим.

Такая конструкция хорошо подходит как для самодельных обеденных столов, так и для журнальных столиков.
Просто измените размеры труб для строительных лесов, чтобы стол стал больше или выше. Продолжайте читать «Строительный чертеж и руководство по сборке стола из труб для строительных лесов».

Сделайте собственное оборудование для фитнеса из труб для строительных лесов.

Несколько примеров рам и стоек для фитнеса.
Адаптируйте формы и размеры в соответствии со своими потребностями.
Одно из больших преимуществ этих кроссфит-стоек — их универсальность.
Все части каркаса широко доступны практически в любом строительном магазине.
Вы можете разобрать соединения трубок и снова использовать их для новой настройки фитнеса. Читать далее «Стойка для фитнеса Crossfit из строительных лесов».

Стальные штанги и опоры для гамака.

Самодельная каркасная опора для гамака, сделанная из трубок лесов.

Примеры изготовления прочного каркаса для поддержки гамаков и качелей.
Трубы от строительных лесов являются основным материалом для изготовления этих рам.
Рамы можно разобрать, если вы не пользуетесь гамаком долгое время.

Зажимы для труб доступны для многих размеров труб для строительных лесов.
Мы рекомендуем использовать для изготовления этих конструкций достаточно большой диаметр.
Трубка диаметром около 40 миллиметров — прочная и по-прежнему довольно доступная.
Имейте в виду, что цена на трубы и зажимы для лесов растет экспоненциально с увеличением диаметра трубы. Читать далее «Гамак и опоры для кроватей, изготовленные из стальных труб от строительных лесов.”

Простой способ сборки ворот для футбола или хоккея.

Сборка самодельных футбольных ворот.

Вы можете адаптировать эти строительные чертежи и методы сборки к воротам любого размера.
Вероятно, вам не нужны полноразмерные футбольные ворота в саду.
Когда дети вырастут, сделайте цели больше, вам нужно всего лишь изменить длину некоторых трубок.
Одно из больших преимуществ труб и зажимов для строительных лесов состоит в том, что вы можете менять назначение всех частей.

Может быть, вы уже раньше делали такие футбольные ворота из ПВХ труб.
Это также очень распространенный материал для этих целей, но ПВХ намного менее прочен.
Поэтому мы предпочитаем использовать стальные трубы от строительных лесов.
Продолжить чтение «Ворота для футбола и хоккея, конструкция своими руками с использованием строительных лесов и трубных зажимов».

План строительства прочной кухонной тележки.

Эту кухонную тележку несложно собрать самостоятельно.
Используйте наш список покупок для всех хомутов для труб, и позвольте строительному магазину вырезать все трубки за вас.
Адаптируйте размеры под свои нужды.
Сделайте большую или маленькую тележку с крышкой для мусорного бака или без нее.

Этот строительный чертеж в основном предназначен для демонстрации того, как изготавливаются эти тележки.
Используйте план строительства в качестве вдохновения, чтобы вы могли модифицировать модель тележки в соответствии с вашими потребностями.

Альтернатива оцинкованным или алюминиевым трубам для строительных лесов — круглая древесина выглядит более деревенской.

У вас есть три варианта трубок.
Во-первых, и наиболее часто используемые — это оцинкованные трубы от строительных лесов.
Во-вторых, вы можете выбрать трубы из алюминия.
Эти алюминиевые трубы для строительных лесов более гладкие, имеют цвет и легкий вес.

И, наконец, вы можете использовать дерево для каркаса.
Круглый лес доступен по размерам для зажимов лесов, но не в каждом строительном магазине.
Вы можете найти больше примеров на нашей доске Pinterest о Tube Furniture
