Мангал из кирпича своими руками пошаговая – Самый простой и недорогой мангал своими руками из кирпича – инструкция с фото

6.5 Total Score

Создавая мангал своими руками, нужно быть расчетливым и запастись терпением. Тогда изделие будет прочным, а еда, приготовленная в нем, вкусной. Для нас очень важна обратная связь с нашими читателями. Если Вы не согласны с данными оценками, оставьте свой рейтинг в комментариях с аргументацией Вашего выбора. Благодарим за ваше участие. Ваше мнение будет полезно другим пользователям.

5.3Expert Score

Удобство приготовления пиши

9

Занимаемое место

2

7.7Оценка пользователя

Внешний вид

9.6

Удобство приготовления пиши

9.6

Мобильность

5.3

Занимаемое место

6.3

Плюсы

• Внешний вид
• Удобство приготовления пиши

Минусы

• Невозможно перенести
• Риск что конструкция будет плохо работать
• Занимаемое место

krrot.net

простой садовый или дачный проект, угловой, под казан, с плитой, в беседку, инструкция, фото, видео

Переносные легкие мангалы хороши на природе, а возле дома или на даче хочется большего удобства, да и эстетики. Все это могут дать кирпичные мангалы. Из-за пластичности материала могут они быть небольшими — занимать порядка одного квадратного места площади, а могут стоять приличные угловые комплексы с очагом, варочной плитой и даже с раковиной и подведенной водой/канализацией. Самые простые мангалы из кирпича своими руками может выложить даже совсем неопытный каменщик. Один из таких проектов будет детально описан ниже. Его можно использовать в качестве тренировочного задания перед постройкой чего-то более серьезного.

Простой мангал из кирпича

Содержание статьи

Любое сооружение из кирпича требует фундамента. И даже такой небольшой мангал, как представлен ниже, очень нежелательно ставить прямо на почву. Фундамент заливать придется. Сделать его можно ленточным или плитным. Плита надежнее: зимой ее не поведет и кладка не развалится.

Этот простой мангал из кирпича своими руками сможет сложить даже новичок

Размеры фундамента под мангал из кирпича на 10-15 см больше его габаритов. Сначала снимается растительный слой, при необходимости  котлован углубляется на 10-15 см. Дно его выравнивается и трамбуется. Насыпается слой щебня 10 см и снова трамбуется. Желательно использовать при этом виброплиту: ручной трамбовкой вы достаточно грунт не уплотните. Высота ленты — 20-30 см, толщина плитного фундамента — 10 см.

В зависимости от выбранного типа фундамента сооружается соответствующая опалубка. Для большей прочности делают армирование прутком 10-12 мм диаметра. Для ленты — по периметру укладывают две нитки, для плиты делают «клетку»: укладывают прутки вдоль и поперек с шагом 20 см. Заливается все бетоном марки не ниже М200.

Если температура во время строительства держится в районе +20°C, примерно через неделю можно продолжать работы: бетон набрал более половины прочности. На него укладывают два ряда гидроизоляции (рубероид, толь, современные рулонные гидроизоляции), промазывают битумной мастикой или другим жидким гидроизоляционным раствором. После этого можно начинать кладку.

Размеры и материалы

Это небольшой мангал из кирпича своими руками сложить можно даже не имея никакого опыта. Он представляет собой сооружение в виде буквы «П». Есть две части: собственно жаровня и рядом столик. Конструкция несложная и легко модифицируется. Можно добавить еще одну секцию рядом, сделать шире или уже, глубже или мельче. Можно сделать два выступа под решетки — это если готовиться будет большое количество шашлыков.

В базовом варианте размеры такие:

• ширина 180 см;
• глубина 90 см;
• высота мангала 100 см.

Для кладки этого садового мангала можно брать полнотелый керамический кирпич, можно использовать и шамотный ША-8. Для данной ниже порядовки использовано 202 кирпича.

Для нижней части  — до 5-го ряда — раствор используют цементно-песчаный 1:3 или с добавлением к нему одной части извести. Далее, там где уже будет идти нагрев, используется глиняно-песчаный раствор. Его пропорции подбирают исходя из качеств глины (жирная, нормальная, тощая). По густоте — он не должен быть слишком жидким, но и не слишком густым. Примерно, как хорошая густая сметана.

Порядовка и порядок работ

Этот дачный мангал складывается из кирпичей, уложенных «на постель». Два выступающих ряда (кирпичи уложены поперек) служат опорой для листа жаровни и сетки мангала. Тут можно класть и на ложок (ставить на узкую часть), тогда лист поднимется чуть выше. В нижней части можно складывать дрова или использовать для других хозяйственных нужд.

Ряды кладутся в перевязку — со смещением, для этого нужны половинки кирпичей. Их можно нарезать болгаркой. Первые шесть рядов формируют жаровню и стол справа. Начиная с 7-го ряда кладка идет только в той части, где будет располагаться сам мангал.

Толщина шва 5-8 мм. Она должна быть одинаковой.

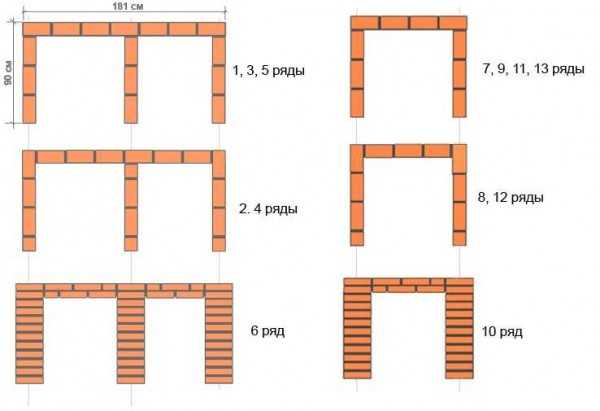

Порядовка небольшого дачного мангала из кирпича

Чтобы не нарушить геометрию при строительстве, можно натянуть шнуры и по ним ровнять все ряды. Но каждый кирпич и каждый ряд контролируете уровнем на горизонтальность. Постоянно нужно проверять вертикальность стенок и углов. Для этого используют строительный отвес (шнур с грузком на конце). Можно вертикальность проверять и уровнем, но он имеет погрешность, тем более, если это не профессиональный, а любительский инструмент. Так что при такой проверке есть солидная вероятность получить жаровню с косыми, заваленными стенками.

Порядовка этого кирпичного мангала проста, и дополнительных пояснений не требует. Могут возникнуть вопросы по поводу сушки. Если погода сухая, оставляйте мангал сушиться на три-четыре дня. Потом можно понемногу разводить огонь. Пару дней топите в щадящем режиме, используя тонкие дрова и понемногу. Потом можно зажарить первую партию шашлыков.

Один из вариантов простого мангала из кирпича. От базового вариант отличается тем, что есть два ряда выступающих кирпичей. Еще одно отличие — столик имеет меньшие размеры

Если предвидятся дожди, а над мангалом нет навеса, накройте его клеенкой. Примерно через неделю можно начинать медленную просушку: огонь разводите небольшой и ненадолго. Сушка будет идти тоже 2-3 дня. Затем мангал из кирпича, сложенный своими руками можно испытывать.

Возможно, вам будет интересно почитать «Как сделать мангал из металла своими руками»

Видео-порядовка мангала из кирпича с кухонной плитой

Для тех, кто лучше воспринимает визуальный ряд, чем слова, удобнее будет смотреть, чем читать описание. Для вас подробные пояснения как построить мангал из кирпича своими руками в видео формате.

Это сооружение более монументальное — и свод у топки круглый и плита рядом. Не имея совсем никакого опыта справится будет непросто.

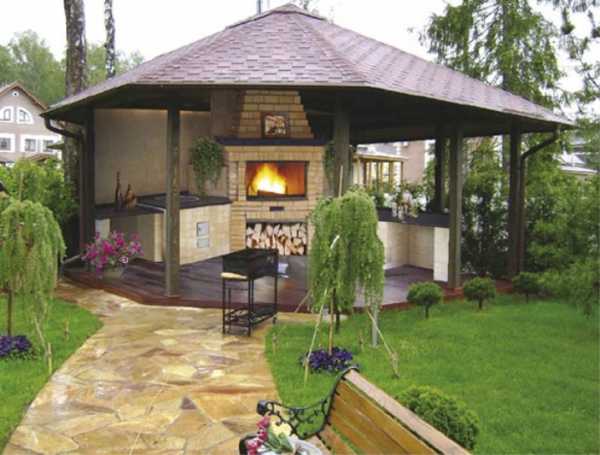

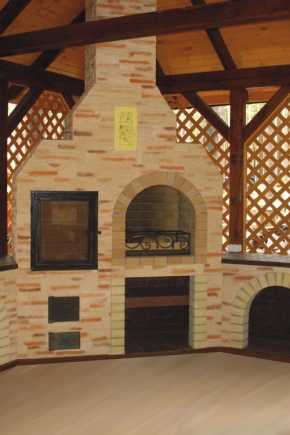

Мангал из кирпича в беседке

Если устанавливать кирпичный барбекю собираетесь в беседке, предложенные выше варианты не подойдут — дым будет весь под крышей, что радости вам не добавит. Для беседок нужен мангал с вытяжной трубой. Это сооружение более сложное, но и такой вариант вполне можете сделать самостоятельно. Приведенную ниже порядовку мангала из кирпича для беседки  своими руками сложить тоже не очень сложно. Она также, как и первая, имеет ровный свод, что намного проще делать при отсутствии опыта.

Размеры и материалы

Этот мангал/барбекю из кирпича имеет средние размеры:

• ширина 150 см;
• глубина 75 см;
• общая высота до начала дымоотводящей трубы 217,5 см.

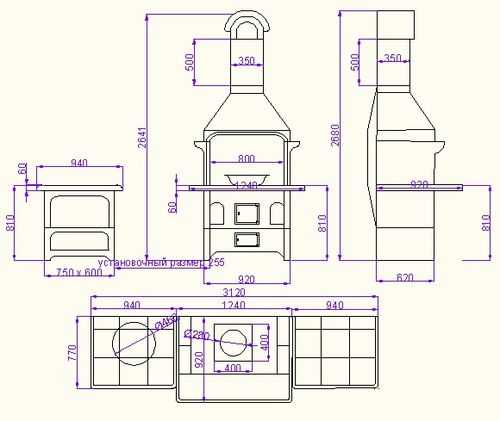

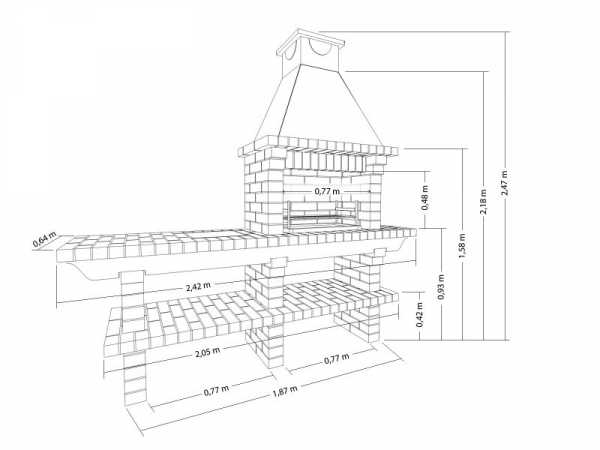

Внешний вид и разрезы мангала из кирпича. Его можно сделать саомстоятельно в беседке

Для кладки можно использовать керамический полнотелый кирпич. Для зоны, где будет гореть огонь, можно (но не обязательно) использовать шамотный кирпич. На рисунке он обозначен светло-желтым цветом.

Кладку «холодного» пояса — до 11 ряда включительно — можно делать на цементно-песчаный раствор (1:3). Далее нужно использовать глиняно-песчаный. Толщина шва в любом случае 5-7 мм. Ее выдерживать точно.

Конструктивно этот мангал состоит из трех «холодных» отсеков, в которых можно хранить дрова и использовать для хозяйственных мелочей. «Горячая» зона начинается с 12-го ряда. Тут разводят огонь, устанавливают решетку под барбекю или стойки для шашлыков.

Пример строительства беседки из дерева описан тут, а один из возможных вариантов летней кухни — в этой статье.

Порядовка и пояснения

Порядовка этого мангала из кирпича чуть сложнее, потому пояснения нужны. Первый ряд выкладывается на одном уровне с полом беседки. Если фундамент у вас получился низким, поднимать его можно тоже кирпичами, уложенными на цементный раствор.

Порядовка мангала из кирпича для беседки

Следующие четыре ряда кладут с перевязкой. Это будет дровник — область, где удобно складывать дрова.  На пятый ряд сверху укладывают три полосы металла толщиной 3 мм, шириной 50 мм. Они будут служить опорой кирпичам следующего ряда. Шестой и седьмой ряды укладываете по схеме.

В 8-ом ряду начинается формирование двух камер для хозяйственных мелочей. Внимательно смотрите на расположение швов. Это принципиально: ни один не должен совпадать со швом нижнего ряда. Только так кирпичная стенка будет достаточно прочной. Там, где это требуется по схеме, кирпичи обрезают: используют половинки и даже четвертушки.

В 11-м ряду среднюю стенку уже не ставят, зато поверх снова кладут полосы металла: на них будет опираться следующий ряд, перекрывающий хозяйственный отсек. 12-й ряд по размерам чуть больше всех расположенных ниже: по задней стенке все идет ровно, а впереди кирпичи выступают примерно на 3 см.

13-й ряд выкладывается тоже сплошным. На нем будет устанавливаться жаровня. По размерам он еще немного больше предыдущего.

Средняя часть порядовки: формируем зону очага

Следующими рядами формируется «горячая» зона — тут будет гореть огонь. По размеру эта зона меньше, чем все нижележащие ряды. Чтобы сделать ее более стойкой к воздействию огня, ее обкладывают шамотным кирпичом, поставленным на узкую сторону. По размерам он не совпадает с керамическим и высота рядов и швы будут разными. Не обращайте на это внимания, выкладывая его независимо от керамического. Просто соблюдайте чередование, как указано на схемах.

В 21-м ряду укладывается стальной уголок. Использовать можно из черной или нержавеющей стали толщиной 3-4 мм. Размеры уголка 40*40 мм или 50*50 мм. Длинна  — от середины кирпича справа до середины того, что находится слева. На этот уголок будет опираться передняя стенка дымоотводящей трубы.

Формирование трубы для отвода дыма от мангала

В 22-м ряду присутствует еще шамотный кирпич, а также появляется передняя стенка дымовой трубы, опирающаяся на уголок. По размерам этот ряд больше предыдущих: впереди кирпичи нависают над уголком на 3 см. Следующий ряд становится еще шире, а дальше идет постепенное уменьшение. Ряд от ряда дымовой канал становится уже. К 30 ряду формируется труба. Она поднимается над крышей беседки не менее чем на 50 см. При ее строительстве чередуете попеременно 30-й и 31-й ряды. НА этом мангал из кирпича своими руками можно считать построенным. Теперь нужно его подсушить без огня дней 5-7, а потом несколько дней понемногу топить, выпаривая воду из кладки.

Проще всего сделать мангал из газового баллона. Как, читайте в статье «Как сделать мангал из газового баллона, бочки, трубы»

Кладка мангала из кирпича: еще один проект

Еще один вариант мангала-барбекю из кирпича в беседке представлен в видео. Пояснений нет, но все достаточно понятно и никаких сложностей в этом проекте нет. Возможно, стоит сказать, что начиная с 52 секунды укладываются 4 подпиленные кирпича. Передняя верхняя часть их срезана под углом 45°. На видео подпиленные части имеют более светлый оттенок.

Также на второй минуте (1:35) идет формирование свода. Сделать это проще, если вырезать и закрепить шаблон из гипсокартона, а на него укладывать кирпичи.

Мангал с казаном из кирпича

Еще один вариант мангала, но уже более сложный: под казан с плитой. Видео-инструкция подробная, пояснения в кадре от автора есть.

Строительство беседки из кирпича описано здесь.

Угловой мангал из кирпича

Иногда требуется вписать манга из кирпича в угол. Для этого есть специальной формы топки, хотя никто не мешает сделать один из предложенных ранее вариантов, а углом пристроить хозяйственную поверхность. Один из угловых мангалов из кирпича разложен на порядовке ниже. Это уже достаточно серьезная работа, с дверцами, задвижками и остальными атрибутами печного дела.

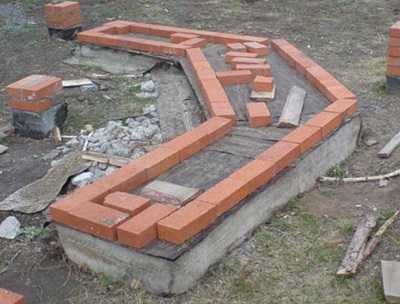

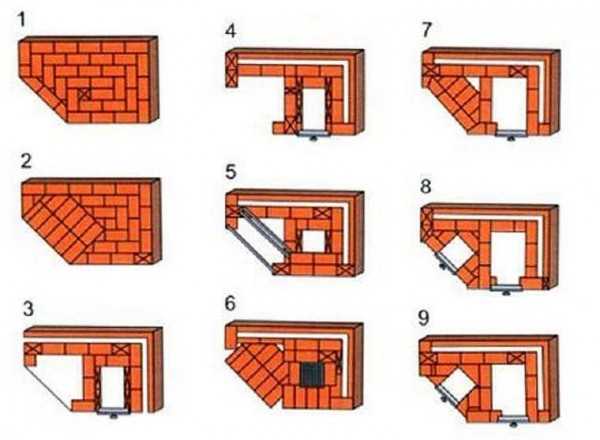

Угловой мангал из кирпича: первая часть порядовки

Вторая часть порядовки

Заключительные ряды кладки углового мангала из кирпича

stroychik.ru

Делаем мангалы и барбекю для дачи по фото из кирпича своими руками

У вас есть дача. Вы хотите сделать ее не только красивой, но еще удобной и комфортной для отдыха своей семьи и друзей. И чтобы не сильно дорого все обошлось. Не знаете, с чего начать? Мангалы и барбекю для дачи из кирпича сделанные своими руками по фото – идеальное начало для обустройства дачного участка. Уверяем – ознакомившись с этой статьей и посмотрев чертежи, вы соорудите на своем участке идеальную барбекюшницу, на которой потом будете готовить вкусную и полезную еду.

Содержание статьи:

Пошаговое руководство по подготовке и строительству барбекю своими руками из кирпича

Предварительные работы (планировка и чертежи)

Перед тем как построить мангал из кирпича, необходимо тщательно продумать, каким он будет. Рекомендуем обратить внимание на следующие моменты:

• Где будет строиться барбекю – в летней кухне или на улице. Лучше выбрать уличный вариант, так как во время приготовления пищи в доме будет слишком жарко. Но если планируется частое ее использование в зимнее время, тогда лучше внутри.
• Если планируете строить не самую элементарную из конструкций, рекомендуем подумать о ее укрытии. Крыша или навес защитит ваш мангал от дождя, снега, опадающих листьев. С накрытием он прослужит намного дольше.
• Не забудьте предусмотреть вытяжку для удаления из рабочей зоны дыма. А также места для хранения дров, посуды. Подумайте, нужна ли столешница и мойка. Если барбекю будет находиться поблизости с кухней – в этом нет необходимости, так как все предварительные приготовления можно проводить на кухне.
• Вам нужны только мангал и барбекю из кирпича или более функциональная конструкция, в которую могут входить варочная панель, духовка, гриль, казан, коптильня и т. д.
• Печи-барбекю бывают с разными системами отопления: на электричестве, на газу, на углях, на дровах. Выберите наиболее подходящий вариант для себя. В первых двух отделения на дрова (уголь) не нужны.


  Разные системы отопления

• Не забудьте, что в топке должны быть кирпичные выступы или металлические стержни, на которые потом будет устанавливаться решетка для жаренья или шампура и поддон на угли. А может вам больше подойдет мангал вставка в кирпичное барбекю, тогда его нужно купить и вставить в печь. Выступов в таком случае не надо.

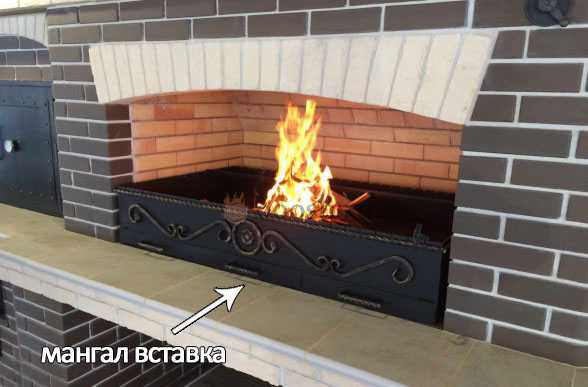

  Готовый мангал, который вставляется в печь

• Важно правильно выбрать место для расположения решетки. Она должна устанавливаться согласно росту человека, чтобы было максимально удобно готовить пищу. Если решетку расположить низко, придется все время сгибаться, если высоко – лицо будет близко к горящим дровам. Оба случаи крайне неудобны.

Когда определитесь, какое именно хотите сделать барбекю, составьте подробные чертежи с точными размерами. Благодаря им вы не только правильно сможете соорудить саму конструкцию, но и рассчитать количество необходимых материалов.

Выбираем место для мангала

Кирпичные мангалы барбекю могут располагаться в любом месте дачного участка – в саду, в беседке, на террасе – лишь бы было удобно. Но советуем учесть следующие рекомендации:

• Первый, и самый важный момент – пожаробезопасность! Не стройте садовые барбекю поблизости деревянных зданий, сухих деревьев и кустов.
• Поблизости не должно быть детской площадки.
• Удобно, если печь и кирпичная стена летней кухни будут располагаться вблизи, чтобы далеко не бегать за продуктами и всем остальным.

Если в проекте предусмотрели мойку – стройте поблизости водопровода.

Заливаем фундамент

Чтобы будущая жаровня хорошо и прочно стояла многие годы, сделайте ее основание максимально надежным и устойчивым. Размеры и прочность фундамента зависят от габаритов планируемой конструкции. В любом случае фундамент по площади должен быть больше мангала приблизительно на 50 см с каждой стороны.

1. Снять плодородный шар земли, углубить на 20-25 см котлован.
2. Выровнять дно, высыпать щебнем или смесью щебня с гравием на 15 см и хорошо утрамбовать. Некоторые строители рекомендуют делать котлован глубиной около 50 см и нижние 25-30 см высыпать песком и утрамбовать.
3. Выложить арматурные прутья толщиной 10 мм в виде сетки, и связать в местах пересечения. Можно также армировать готовой сеткой с толстой проволоки.
4. Выставить по краям опалубку и залить все бетоном.

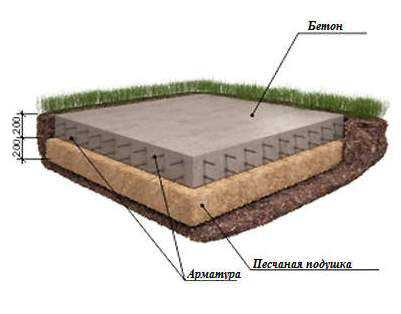

   Схема фундамента для кирпичной конструкции

Через две недели (если жара – можно меньше), когда все хорошо застынет, можно начинать строительство барбекю своими руками.

Выбираем кирпич для барбекю

Здесь опять следует вспомнить о пожаробезопасности. Если барбекю будет в помещении, следует брать специальный огнеупорный шамотный кирпич, в нем много глины, за счет чего он хорошо выдерживает высокие температуры и быстро прогревает помещение.

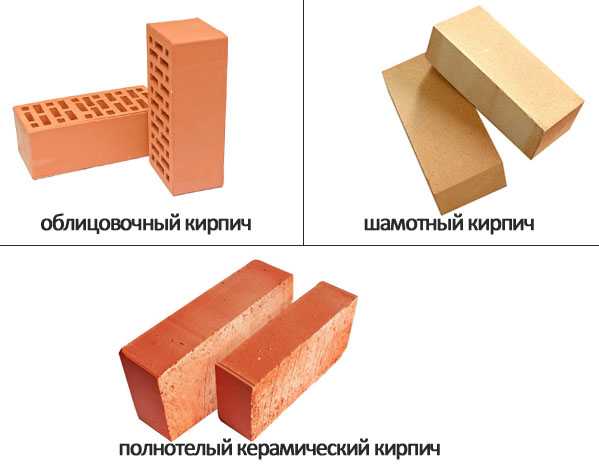

Виды кирпича, который используется для строительства барбекю

Если будущая постройка планируется уличной, то профессионалы не рекомендуют все делать из шамотного кирпича, так как он не любит влагу. Лучше брать полнотелый керамический кирпич М200 или облицовочный. Из шамотного кирпича выложится внутренняя часть самой топки.

По желанию, на заключительном этапе стройки барбекю делается его декоративная отделка.

Готовим раствор

Для облицовки нужна цементно-песчаная смесь, а для кладки самой печи глиняно-песчаная с добавлением небольшого количества цемента для прочности. Можно взять готовую смесь для печей и приготовить ее согласно инструкции.

Чтобы самостоятельно приготовить глиняный раствор, понадобятся:

• красная глина;
• песок;
• цемент;
• вода.

Глина заливается водой и оставляется на 5-6 дней. Потом тщательно перемешивается, добавляется понемногу песок и цемент (стакан цемента 400 на ведро) и снова перемешивается. Смесь готова к использованию.

После застывания фундамента перед стройкой на него нужно положить два слоя рубероида для гидроизоляции. Делается это для того, чтобы кирпич тянул меньше влаги из основания, это продлит сроки его эксплуатации.

После чего определяем положение стены, наносим раствор и начинаем возводить мангал из кирпича своими руками.

Обязательно все проверяйте уровнем, чтобы кладка была ровной, так как это в будущей повлияет на качество печи.

Кладка простого мангала из кирпича (порядовка)

Чтобы соорудить подобный мангал, внимательно рассмотрите схему, по которой производиться пошаговая кладка, так называемую порядовку.


Выполняется так называемая кладка в полкирпича: каждый нечетный ряд (1,3 и т. д.) начинается с целого, а каждый четный (2, 4 и т. д.) с половинки. Делается это для связки кирпичей.


Поверх 4-го ряда укладываем перекрытие, на которое потом можно будет ставить посуду.


На 8-й ряд надо положить 4 толстостенных уголка, как показано на рисунке. 9-й ряд укладываем на уголки.

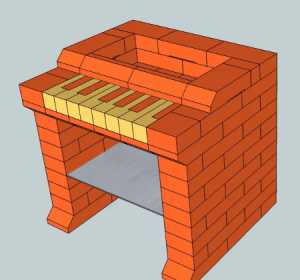

В 10-м ряде вся красота этого мангала – «клавиши пианино». Их можно вырезать болгаркой из белого шамотного и красного облицовочного кирпича.

Последние 2 ряда – и мангал готов. Обратите внимание, что в 11-м и 12-м рядах используются продольные половинки кирпичей.

На них потом будут ложиться шампуры и решетка.

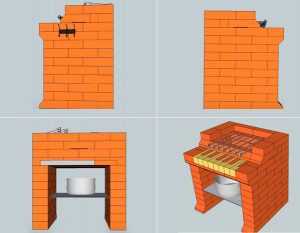

Вид со всех сторон

Так выглядит наш мангал-пианино из кирпича с разных сторон.

Вариант 1 — чертеж с размерами (кликните для увеличения)

Финальный результат с размерами.

Вариант 2, улучшенный — чертеж с размерами (кликните для увеличения)

Еще один вариант мангала-пианино. Он шире и задняя стенка возводится с самого низу. Процесс кладки этого варианта посмотрите на видео.

Это был самый простой кирпичный мангал, соорудить который несложно самостоятельно, даже не имея опыта в данной сфере.

Барбекю из кирпича своими руками – пошаговое строительство с реальными фото

Рассмотрим еще один вариант, более сложный – как сделать барбекю из кирпича своими руками, которое включает в себя два нижних отделения для дров, посуды и других мелочей, топочную камеру, столешницу и дымоход вверху.

Для строительства самого сооружения в данном случае использовали облицовочный кирпич, и огнеупорный для внутренней части печи.

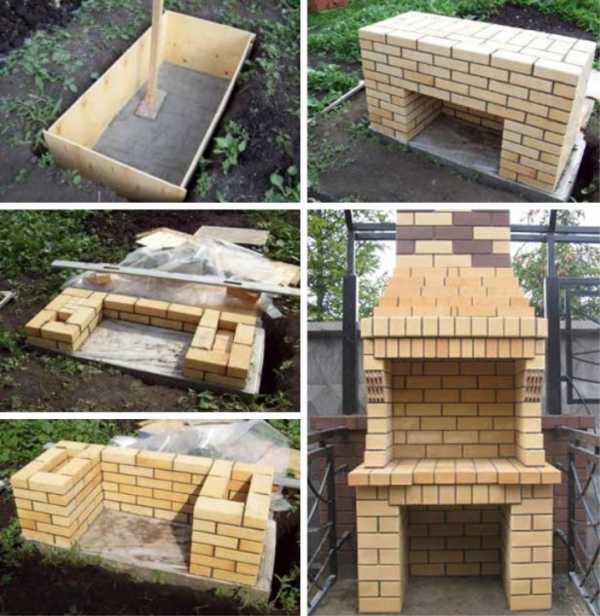

Начальный этап строительства

Начинаем кладку таким же способом, как описывалось выше. Нижняя часть будет в виде буквы «Ш», только отделения разные по ширине. То, что шире будет для дров, вверху над ним будет топка и дымоход. Второе для посуды и прочих принадлежностей, вверху будет столешница.

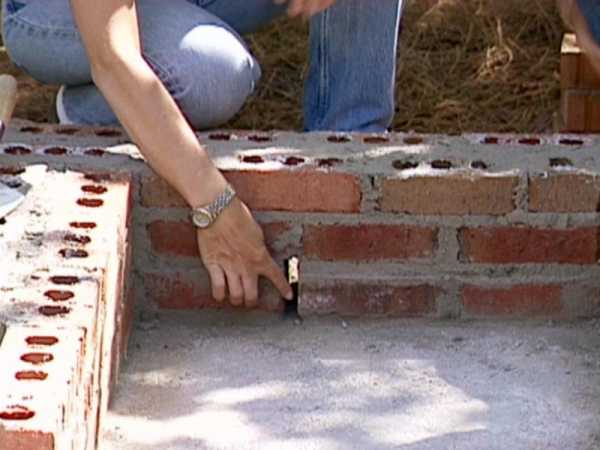

Делаем ровные швы между рядами

Чтобы везде между кирпичами был одинаковый и ровный шов, здесь при кладке используется металлическая планка, в разрезе которой квадрат со стороной 12 мм. Но мы советуем брать тоньше – 5-10 мм будет достаточно. Также постоянно нужно контролировать уровнем вертикальность и горизонтальность кладки.

Процесс кладки кирпича

Планка ставится на край, как показано на фото 4, далее тщательно замазывается раствором. С той стороны, где положили планку, смесь кладем наравне с ней, с другой чуть больше, горкой. Кладем кирпич, со стороны планки придерживаем его рукой, а с другой слегка постукивая молотком, выравниваем под уровень. Когда раствор немного подсохнет, планку убираем.

Чтобы процесс кладки продвигался быстрее, планок должно быть несколько, так как они нужны для каждого ряда.

Выкладываем нижнюю часть — первые 10 рядов

По такому принципу выкладываются 10 рядов.

Подготовляем основу для топки и столешницы

Далее будет топка и столешница. На 10-й ряд кладем арматуру диаметром 12 мм. Расстояние между прутами 70 мм. Между арматурой кладется опалубка, чтобы смесь не проваливалась вниз, когда будут заполняться швы между кирпичами.

Советы профессионалов: лучше брать металлические уголки, так как есть вероятность, что арматура под тяжестью прогнется.

Выкладываем кирпич и заполняем раствором

На одинаковом расстоянии друг от друга выкладываются кирпичи по всей площади. Те, что попадают на ранее возведенные стены, кладутся на раствор, остальные просто на опалубку. Потом щели между кирпичами и поверхность заполняются раствором.

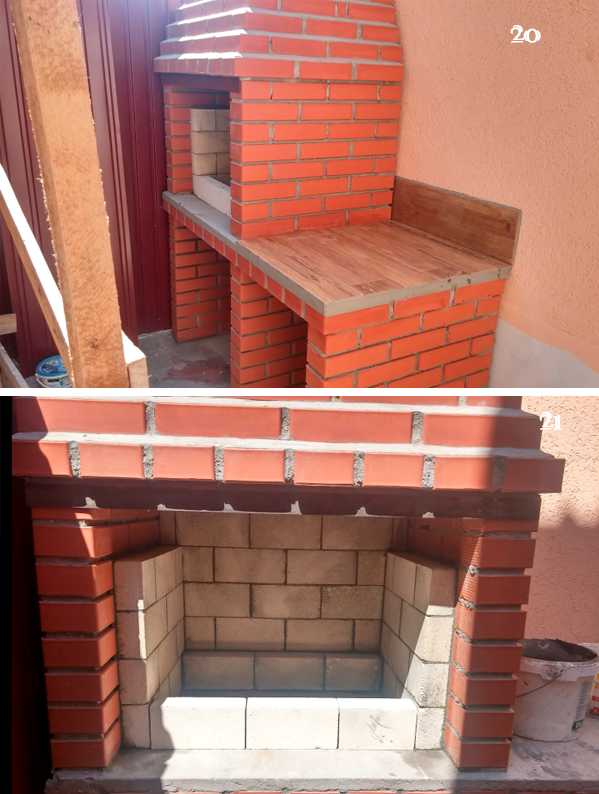

Формируем топочную камеру и свод

После высыхания возводится топка – 8 рядов выкладываются вертикально. Далее задняя часть, что находится возле стены, возводится также, а остальные три стороны на полкирпича сужаются кверху. Так выкладываются еще 9 рядов.

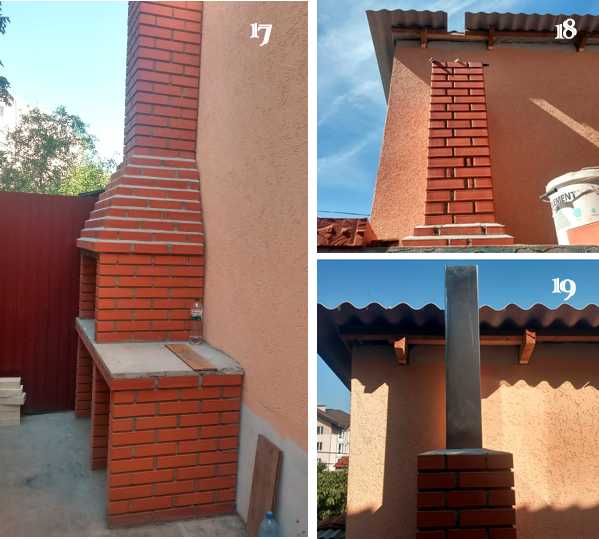

Возводим дымоход

Следующий этап – дымоход. В данном случае 20 рядов выложены из кирпича, а вверху нержавеющая вытяжная труба. Высокая труба нужна для того, чтобы дым не мешал ни вам, ни соседям, да и тяга лучше.

Последний этап строительства — доделываем столешницу и топку

И последние штрихи – столешница выкладывается плиткой, а внутренняя часть топки – огнеупорным кирпичом.

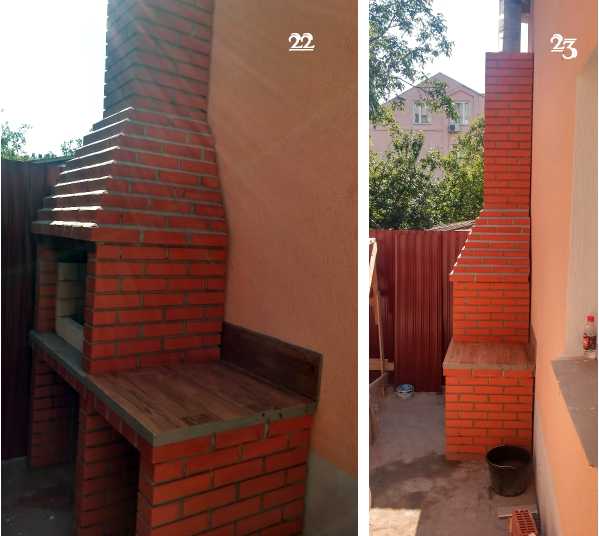

Финальный результат

После нескольких дней, необходимых для полного высыхания, барбекю готово к использованию.

Совет: после каждого приготовления пищи рекомендуем чистить решетку и поддон для углей, чтобы грязь и жир не накапливались.

Рекомендуем посмотреть видео, где есть весь процесс кладки садовой кирпичной печи.

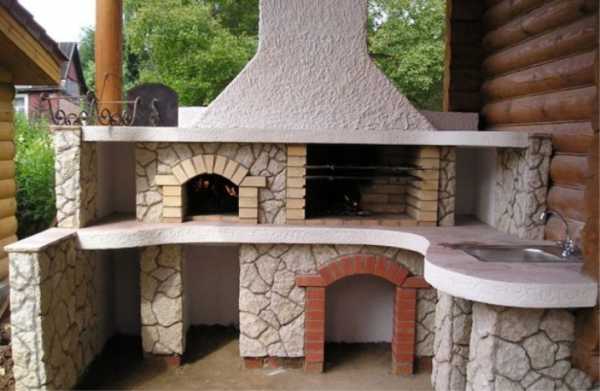

Ниже в галерее вы можете посмотреть еще фото мангалов и барбекю для дачи сделанные из кирпича своими руками, и выбрать подходящий по стилю, функциональности и расположению именно для своего участка.

Между мангалами и барбекю принципиальной разницы нет, кроме того, что на первом еду готовят на шампурах, а второе — на решетке. И то и другое можно делать на одной конструкции, о стройке которой пойдет речь.

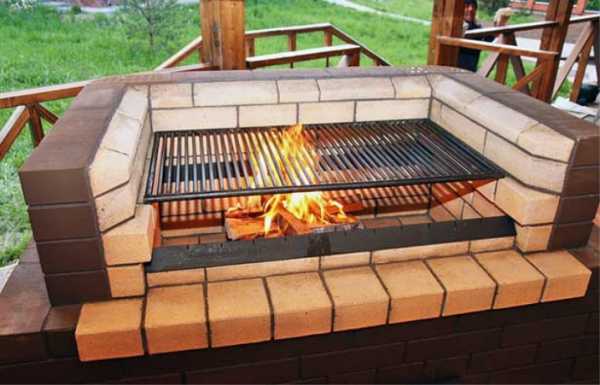

Зачастую дачный мангал – это простая уличная постройка под открытым небом. Барбекю из кирпича – более сложное устройство, которая может располагаться в летней кухне, беседке или на улице, но в нем уже есть дымоход и в большинстве случаев накрытие для защиты от дождя и снега.

Временное устройство для приготовления пищи из кирпича – отличный летний вариант

Если вы не планируете бывать на даче зимой, то барбекю или мангал, сделанный из кирпича без раствора, отлично подойдет для этой цели. Весной его можно легко и быстро сложить, а на зиму разобрать.

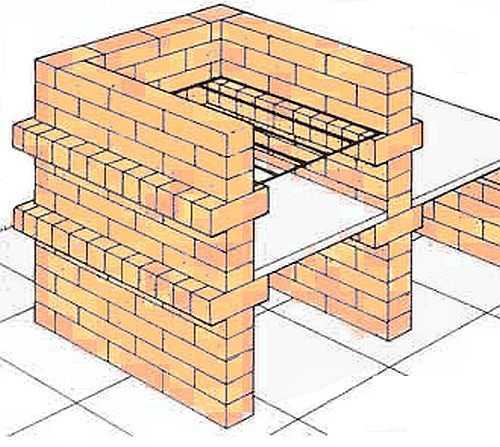

Схема кладки без раствора

Вот схема и пошаговая инструкция, на которой показано изготовление подобных мангалов и барбекю из кирпича.

Если барбекю планируется небольшое (9-10 рядов кирпича), можно просто хорошо разровнять и утрамбовать землю. Для большего сооружения лучше залить фундамент.

Начинаем выкладывать кирпичи по такому же принципу, как и в предыдущих вариантах, но по кругу и с зазорами примерно 50 мм.

Поверх 5-го ряда укладываем стальной лист, который будет служить поддоном для угля.

Кладем еще 2 ряда и устанавливаем решетку для готовки. Потом еще 2 ряда для защиты от ветра.

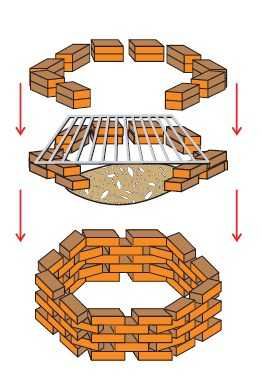

Для возведения такого круглого барбекю кирпича понадобиться чуть более 100 штук.

Это один из примеров временного мангала, вы можете его изменять по собственному усмотрению. Или выбрать себе и соорудить один из вариантов, представленных ниже на фото.

mangalka.com

Мангал из кирпича своими руками: чертежи, пошаговая инструкция

Мангал из кирпича — специальная жаровня для приготовления шашлыка, построенная из кирпича. Основательный мангал из кирпича часто более функционален и используется как гриль и барбекю, нередко на нем готовят и иные блюда, даже просто разогревают еду. Это еще и интересный арт-объект на загородном участке. Вокруг такого сооружения приятно собираться большой компанией.

Как выбрать место?

• Не стоит забывать, что данное сооружение — объект повышенной пожароопасности. Его не следует располагать рядом с домом, деревянными и иными легковоспламеняющимися хозяйственными постройками.
• Постройка не должна находиться слишком далеко от места отдыха. Идеальный вариант — возле беседки или недалеко от летней кухни. Можно поставить широкий навес, который не только защитит мангал из кирпича от осадков, но и накроет пару скамеек и стол.
• Обязательно обустройте площадку. Рядом не должны находиться клумбы или грядки, поскольку трава от высокой температуры просто пожухнет. Следует продумать удобный подход, а лучше несколько. Рядом не должны располагаться туалет и мусорные контейнеры.
• Если ветер постоянно дует в одну сторону, проследите, чтобы дым не попадал в окна жилых домов.

Что нужно для строительства?

Наилучший материал для постройки — шамотный кирпич (печной). Он выдерживает большие перепады температуры и не разрушается. В качестве раствора для кладки использовать глину с песком. Но она требует предварительного замачивания.

Для уличного мангала из кирпича понадобится хорошее основание, а значит потребуется строительный материал для фундамента (цемент, песок, бутовый камень, фанера или доски для опалубки, арматура, камни и щебень).

Также понадобятся металлические уголки, решетки, задвижки, лист железа. Если планируется сделать ниши и рабочую область, то понадобится столешница из камня, дверцы могут быть из дерева или металла.

Из инструментов необходимы:

• лопата;
• мастерок;
• уровень;
• ведра для растворов;
• бетономешалка или корыто;
• дисковая пила.

Обязательно разрабатывается проект или берется уже готовый. По нему не только удобно выполнять работы, но и рассчитывать нужное количество материалов. Небольшой запас никогда не помешает, но и большие излишки ни к чему.

Заливка фундамента

Стационарному мангалу из кирпича требуется фундамент:

• Необходимо вырыть яму в соответствии с размерами проекта.
• Дно ямы выложить бутовым камнем с щебнем, устанавливается опалубка (ее лучше увлажнить).
• Далее яма заливается бетонной смесью из цемента и песка в пропорции 1:3, но слоями и укладкой армирующей сетки. Арматура ни в коем случае не должна лежать на дне ямы. Если яма небольшая, а стены получились ровные, то опалубка не нужна.
• Сверху фундамент накрывается рубероидом или обычной пленкой.
• Когда стоит жаркая погода, то для равномерного высыхания основание рекомендуется иногда взбрызгивать водой. Чтобы бетон схватился и просох, понадобится 1-2 недели. Кладка кирпича осуществляется только после полного застывания фундамента.
• За это время можно подготовить глиняный раствор. В бадье необходимо замочить глину на неделю, периодически помешивая и подливая воду при необходимости. Затем добавить песок. Хороший раствор по консистенции напоминает густую сметану, он должен легко браться руками и не растекаться.
• Проверить качество раствора легко. Для этого смешайте небольшое количество глины с сухим песком. Скатайте ее в жгут диаметром 1 см. Он не должен потерять форму, растрескаться или растечься.

Кладка кирпича

За день до кладки кирпич рекомендуют полить водой или опускать в нее на 20-30 секунд непосредственно перед укладыванием. Это обеспечит лучшее сцепление, а сам материал не заберет влагу из глины.

Порядовка кирпичного мангала приведена на следующем рисунке. Если Вы хотите сами нарисовать порядовку, то удобнее всего это делать на листочке в клетку.

Самый простой способ кладки для мангала из кирпича — каждый ряд сдвигается на полкирпича то в одну, то в другую сторону. Начинать кладку цоколя следует с углов к центру по заранее отмеченным линиям. Через каждые 3 ряда делать проверку уровнем и отвесом, а также класть армирующую сетку.

Первый ряд кладки, как и второй, делаются сплошным. Цоколь может иметь разную высоту, в зависимости от проекта, и несколько отделений, в которых удобно хранить дрова, древесный уголь, какую-нибудь утварь и т.д.

Далее переходим к кладке топливника (центральная часть).

Для жаровни можно использовать заранее отлитое бетонное основание с армированием или выложить его из кирпича.

Если топливник планируется арочный, то используется кружало. Между кирпичами оставляется зазор в 1 см. Лучше всего для этого использовать щепки. Так можно равномерно распределить кирпичи. Только после этого пространство сбрызгивается водой и заполняется раствором. Кружало оставляется на 1-2 дня.

Сверху топливник накрывается железобетонной балкой или железным уголком. На перемычку сверху выкладывается еще 1 ряд из кирпича.

При кладке рекомендуется оставлять небольшие щели, это позволит воздуху проникать, и горение будет лучше.

Если мангал из кирпича планируется использовать и как барбекю, то заранее нужно подумать о месте установки решетки. Для этого делаются небольшие выступы. Сама решетка размещается на стержнях арматуры, вделанных в стены постройки. Можно сделать несколько выступов, чтобы иметь возможность располагать решетку на разных уровнях.

Далее кладутся ветровые стены и делается дымосборник. Труба крепится на опорные колонны и постепенно сужается. Это самая простая конструкция. А чтобы защитить ее от попадания осадков, над ней устанавливается металлический козырек.

В простых схемах мангалов из кирпича труба может вообще отсутствовать, как и ветровые стены.

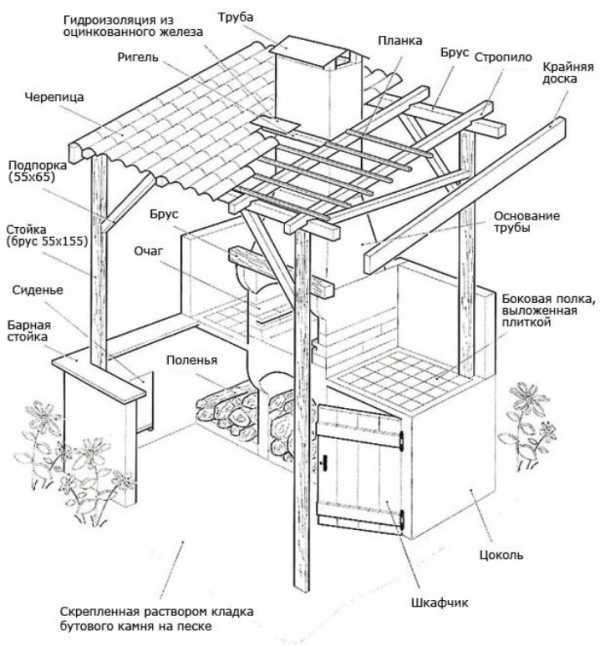

Отделка и навес

Чтобы постройка прослужила как можно дольше, необходимо соорудить навес.

Он может быть:

• общим и накрывать всю зону отдыха;
• находиться непосредственно над мангалом.

Для этого под столбы навеса делаются бетонные основания или закрепляются к цоколю. Опоры могут быть металлические или деревянные. В последнем случае по правилам пожарной безопасности они обязаны отстоять от сооружения не менее чем на 16 см и обработаны специальными антисептиками.

Крыша для навеса выполняется абсолютно из любого материала. Но если она будет сочетаться с кровлей дома и иными хозяйственными постройками, то мангал из кирпича гармонично впишется в общий ландшафт.

Сооружение можно оставить в том виде, какое оно есть, лишь слегка пройдя шлифовальной машиной. Можно покрыть специальными красками для кирпичных печей. Интересно смотрится отделка из декоративного камня. Также можно использовать специальную штукатурку.

Еще использовать различные элементы декора не только на самом мангале, но и на дверцах встроенных шкафов, полках и т.п.

Посмотрите следующее видео, где наглядно показан процесс постройки мангала из кирпича.

Проекты, схемы и чертежи

Существуют множество готовых проектов мангалов из кирпича, различных по уровню сложности исполнения, затрат и декоративным вариантам. Можно разработать свой собственный чертеж на основе уже существующих схем.

Представляем схему мангала, по которой несложно построить мангал из кирпича своими руками.

Обычно высота от земли до жаровни определяется как расстояние от уровня кисти руки до пола. Если хозяин высок ростом, то и топка будет находиться достаточно высоко. Ширина жаровни не превышает 30 см, иначе стандартный шампур просто в нее упадет. В длину чаще всего она не превышает 1 м, из расчета на 10 шампуров.

Можно построить мангал из кирпича своими руками по следуещему чертежу.

Еще один чертеж и реальное фото к нему, пошаговая инструкция по строительстве мангала из кирпича.

Самый простой вариант

Самый простой мангал из кирпича имеет только цоколь и жаровню, иногда выступы для решетки. Он не сложен в кладке, ему не потребуется мало места и материалов. Это будет отличным вариантом мангала для дачи на небольшую компанию или семью из 4 человек.

Если планируется построить основательное сооружение, которым можно было бы пользоваться круглый год, то кладется стационарный мангал из кирпича, дополненный ветровыми стенами и дымоходом.

Советуем посмотреть следующее видео. В нем представлена пошаговая инструкция по самостоятельному строительству мангала из кирпича.

stroy-podskazka.ru
