Оцилиндрованное бревно с финским профилем: Оцилиндрованное бревно финский профиль от производителя

Оцилиндрованное бревно финский профиль от производителя

Оцилиндрованное бревно с финским пазом производства промышленно-строительной группы «Вятский Дом» – один из лучших материалов для строительства деревянных домов. Это обеспечивается двумя основными факторами:

1. Шипы и пазы финского профиля вырезаются на высокоточном специальном оборудовании, и в результате при возведении стен получается высокоэффективное по своим эксплуатационным характеристикам соединение венцов.
2. Такое оцилиндрованное бревно должно изготавливаться только из леса высокого качества, и в нашей компании это легко контролируется – ведь и лесозаготовка, и производство наши собственные.

Что представляет из себя оцилиндрованное бревно с финским профилем? В его нижней части вырезается полукруглый большой паз, а в верхней – аналогичный выступ, напоминающий гребень, с компенсационным пазом посередине.

Особая форма и большая площадь соединения паза и выступа, небольшие шипы внутри паза для плотного прилегания уплотнителя между бревнами объясняют его высокие эксплуатационные свойства.

Оцилиндрованное бревно финский профиль: основные достоинства:

• Финская система «шип-паз» гарантирует высокую жесткость сруба и долговечность постройки.
• Прочное соединение бревен обеспечивает высокий уровень телло- и ветрозащиты.
• Оцилиндрованное бревно с финской системой «шип-паз» характеризуется чрезвычайно плотным прилеганием к соседним, благодаря чему дом дает равномерную усадку без перекосов.
• Уплотнитель внутри соединения избавляет от необходимости конопатки и незаметен снаружи.
• Оцилиндрованное бревно с финским пазом очень простое в монтаже, благодаря чему возвести дом могут даже неспециалисты. А с опытными профессионалами нашей компании процесс строительства сокращается в разы.

Цена материала

Оцилиндрованное бревно изготавливается из нашего собственного северного сырья, на собственных производственных мощностях промышленно-строительной группы «Вятский Дом». Благодаря этому наша продукция отличается высочайшим качеством (мы контролируем каждый этап обработки древесины) и одновременно – низкой ценой.

Стоимость – 8700 руб за м куб.



Оцилиндрованное бревно финский профиль: основные достоинства

1. Оптимальная защита от ветра и проникновения холода снаружи.
2. Равномерная усадка дома. Она обеспечивается наличием специальных , шпилечных или пружинных, систем и плотного прилегания бревен.
3. Сокращение затрат времени и средств на повторную конопатку. Межвенцовый утеплитель практически не виден.
4. Высокая жесткость сруба. Финский профиль оцилиндрованного бревна обеспечивает максимальную надежность конструкции. Дом прослужит максимально долго.
5. Простота монтажа. Из представленного оцилиндрованного бревна, проектной документации и инструкции по монтажу возвести дом могут даже непрофессионалы. Это обусловлено тем, что все детали идеально подогнаны друг к другу. Система «шип-паз» максимально проста в соединении.

Финский паз оцилиндрованного бревна

Внешне дома из оцилиндрованного бревна схожи, однако по способу сборки, изготовлению пиломатериалов и эксплуатационным качествам они различны. Сегодня существует множество технологий изготовления и обработки древесины. Причем далеко не каждая подходит для российского климата и холодной зимы. Для подобных погодных и температурных условий станет оптимальным финский профиль оцилиндрованного бревна.

Оцилиндрованные бревна — экологичные и безопасные материалы с идеально гладкой ровной поверхностью. Такая поверхность позволяет легко и в короткие сроки укладывать изделия, что упрощает и ускоряет монтаж сруба. Такой внешний вид отличается изысканностью, аккуратностью и эстетичностью.

Древесину обрабатывают на специальных станках, что и позволяет получить ровные гладкие материалы цилиндрической формы. После оцилиндровки в нижней части изделия делают глубокую выемку, которая проходит по всей длине изделия. Этот разрез и называют пазом или профилем.

Виды профиля

Если паз становится полукруглым, это традиционное оцилиндрованное бревно с лунным профилем. А если он выполнен со специальными опорными канавками, это финский паз. В остальном процесс изготовления одинаков.

Лунный паз бревна диаметром 220 мм равен 110 мм, а финский паз изделия с такими же параметрами составляет уже 140 мм. Поэтому для холодных регионов лучше выбрать финские дома. Давайте сравним оба профиля более детально.

Параметры	Лунный паз	Финский паз
Тепловой замок	Для бревна Ø 220 мм- 110 мм, для Ø 240 мм — 120 мм, для Ø 280 мм — 140 мм	Для бревна Ø 220 мм — 140 мм, для Ø 240 мм — 154 мм, для Ø 280 мм — 167 мм
Монтаж	Требует постоянного контроля вертикальности стен и дополнительной фиксации бревен	За счет канавок собирать сруб легко, монтаж проходит быстрее
Эстетичность	Межвенцовый утеплитель нужно прятать, а швы отделывать более тщательно	Межвенцовый утеплитель не выглядывает, поэтому стены выглядят эстетично и не требуют дополнительной отделки
Герметичность	Нужно более тщательно утеплять бревенчатые стены, большой расход герметика	Канавки плотно удерживают утеплитель по длине бревна, что увеличивает теплоизоляцию
Стоимость	Дешевая цена, так как изготовить такие материалы легче и быстрее	Более дорогие пиломатериалы

Кстати, бревна с диаметром 220 мм идеально подойдут для строительства дачного или садового дома, которые планируются использовать для сезонного отдыха и проживания. Если вы планируете строить коттедж для круглогодичного проживания или баню, такие материалы можно использовать в средней полосе и на юге России. Для регионов с более холодной зимой выбирают бревна с диаметром не менее 240 мм. Интересные проекты коттеджей, дачных домов и бань вы можете найти в каталоге “МариСруб”.

Преимущества и недостатки финского паза

Финский паз — наиболее эффективное соединение с точки зрения теплоизоляции и защиты от ветра. Продольный пропил с канавками обеспечивает плотное прилегание в венцах. Поэтому такой разрез предотвращает появление трещин, которые образуются после высыхания бревна и при усадке сруба.

Оцилиндрованные бревна с финским профилем характеризуют следующие преимущества:

• Высокая теплоизоляция и защита бревенчатых стен от продувания;
• Обеспечивают равномерную усадку деревянного дома. Подробнее о принципах усадки читайте здесь;
• После высыхания и усадки образуется минимальное количество трещин;
• Межвенцовый утеплитель не виден, поэтому стены не нуждаются в обновлении утеплителя, в дополнительной конопатке и декоративной отделке;
• Делают конструкцию строения жесткой, что увеличивает эксплуатационный срок дома;
• Уменьшают затраты на отделку и утепление, отопление дома зимой;
• Легкость и оперативность монтажа, бревна при установке не нужно выравнивать и дополнительно закреплять от смещения гвоздями;
• Точная сборка по пазу, которая не дает “уходить” стене в сторону.

Среди недостатков оцилиндрованных бревен с финским профилем отметим дорогую стоимость из-за сложности изготовления и трудоемкости работ. Кроме того, далеко не каждая фирма берется за производство таких материалов. В “МариСруб” можно заказать оцилиндрованные бревна как с финским пазом, так и с лунным! Мастера компании изготавливают пиломатериалы нужных параметров и размеров под каждый проект отдельно с учетом пожеланий заказчика.

Специфика изготовления бревен и строительства бревенчатого дома

Перед изготовлением бревен проводят тщательной отбор древесины. Лучшим выбором станет зимний лес, так как он более устойчив к сырости. После заготовок древесину оставляют сушить. В “МариСруб” используют конденсационную сушку, которая обеспечивает равномерное удаление влаги за счет невысокой температуры в камерах. Материалы высыхают с одинаковой скоростью и внутри, и на поверхности. Это улучшает качество изделий, предотвращает растрескивание и производственный брак.

Натуральная древесина подвержена агрессивному воздействию сырости, насекомых и солнца. Чтобы материалы сохранили физические и эстетические свойства на продолжительное время, используют обработку антипиренами, антисептиками, защитными лакокрасочными средствами.

Защитная обработка предотвратит потерю цвета, появление плесени и гнили, рассыхание и другие подобные проблемы. В “МариСруб” проводят обработку на этапе изготовления пиломатериалов, сборки сруба и финишной отделки. Подробнее о производстве оцилиндрованных бревен читайте по ссылке http://marisrub.ru/informatsiya/proizvodstvo-doma-iz-otsilindrovannogo-brevna-etap/.

Для сборки дома из бревна с финским профилем изделия стягивают шпунтами и устанавливают принудительную стяжку с применением шпилек диаметром около 16 мм. Такая сборка позволит контролировать усадку строения и предотвратит перекосы стен.

Комплексное строительство бревенчатого дома “под ключ” включает проектирование и установку сруба на участке, монтаж кровли и фундамента, проведение и подключение инженерных сетей, заключительную отделку. Все эти работы качественно и надежно выполняет компания “МариСруб”. В фирме вы можете заказать строительство дома по типовому или индивидуальному проекту, возведение дома “под ключ” или отдельные услуги.

Сравнение финского и лунного паза

В настоящее время распространены два вида оцилиндрованного бревна. Классическое оцилиндрованное бревно с лунным пазом

, и оцилиндрованное бревно с финским пазом.

Принцип изготовления обоих видов одинаков: бревно пропускают через станок, который придает ему ровную цилиндрическую форму, при этом фрезой выбирается паз и если это часть окружности, значит это оцилиндрованное бревно с лунным профилем, если паз имеет специальные опорные канавки, то такой паз называется финским.

1. У финского профиля шире тепловой замок

Финский профиль	Лунный паз	Углубленный финский паз
Диаметр 22 см — 131 мм	Диаметр 22 см — 110 мм	Диаметр 22 см — 140 мм
Диаметр 24 см — 154 мм	Диаметр 24 см — 120 мм	Диаметр 24 см — 157 мм
Диаметр 26 см — 162 мм	Диаметр 26 см — 130 мм	Диаметр 26 см — 166 мм
Диаметр 28 см — 167 мм	Диаметр 28 см — 140 мм	Диаметр 28 см — 179 мм

Из таблицы видно, что за счет применения финского профиля можно уменьшить диаметр используемого бревна, тем самым сократить кубатуру стен дома.

2. Финский профиль быстрее и проще монтировать

Финский профиль проще в сборке, т.к. за счет продольных опорных канавок нет необходимости постоянно «ловить» отвесом вертикальный уровень стены.

3. Не видно утеплитель

Стены из бревна с финским профилем выглядят эстетичнее, т.к. джутовое полотно не видно, оно не торчит наружу. В дальнейшем при отделке расход шовного герметика за счет меньшего зазора будет меньше.

4. Продольные пояски уменьшают продувание

Четыре пояска-зубчика прижимают полотно утеплителя по всей длине бревна, и тем самым уменьшают продувание теплового замка.

Финский профиль — достоинства

• Финский профиль проще в сборке, т.к. за счет продольных опорных канавок не надо постоянно отвесом «ловить» уровень стены.
• У финского профиля при аналогичном диаметре шире тепловой замок
• Стена из-за отсутствия видимого джута намного эстетичнее
• финский профиль не надо конопатить (экономия на строительстве)
• финский профиль мы рекомендуем собирать только на шпилечные линии(возможность в процессе эксплуатации подтягивать шпильки и уменьшать зазоры в бревнах при неравномерной усадке)

Лунный паз — достоинства

• т. к. проще производство, то и цена за м³ниже.
• возможность собирать только на нагеля (для строений с простой архитектурой)

Продольный пропил

На обоих видах бревна может делаться продольный пропил. Довольно часто приходится слышать мнение о важности этого пропила для снятия напряжений в бревне. Так вот, чтобы данный пропил на самом деле работал, он должен быть не менее 2/3 радиуса бревна. А миф о необходимости изготовления пошел из-за технологической особенности станков протяжного типа ( он необходим для предотвращения проворачивания бревна во время производства). К тому же это дополнительная щель в бревне, через которую может свободно проходить воздух. Если обратить внимание на устоявшийся сруб, то можно заметить, что более 90% трещин идут не по этому пропилу, а от профильного паза.
Мы рекомендуем делать бревно, без продольного пропила, но если вы желаете мы его изготовим, это опция у нас бесплатна.

Финский профиль | Леспром-Строй

07.02.2018

Глядя на бревенчатые срубы, можно предположить, что все они выглядят одинаково. Но это не так. Существует большое разнообразие технологий обработки и технологий соединения бревен. Однако, не каждая технология подходит для возведения сруба в суровом климате России. Наиболее успешным и эффективным строительным материалом для сруба является оцилиндрованное бревно с финским пазом. Такое соединение также называют финский профиль или бревно профиля фасонный цилиндр. Внешне данный профиль не отличается от технологии традиционной рубки, но эксплуатационные характеристики у первого лучше.

Технология производства

Для изготовления финского профиля используют оцилиндрованное бревно. Оцилиндрованное бревно само по себе имеет множество преимуществ: высокая теплоизоляция, долговечность и неповторимый внешний вид. Но, как и у любого другого материала, у него есть и свои особенности. Например, продуваемость стен, возведенных из оцилиндрованного бревна. А финский профиль разработан с целью усовершенствования оцилиндрованного бревна как строительного материала.

Когда оцилиндровка произведена, на нижней части заготовки бревна делается паз — выемка. Он имеет достаточно большую глубину. Верхняя же часть содержит специальный шип из двух параллельных продольных борозд. Таким образом, получается оцилиндрованное бревно с фасонным пазом и шипом. Особенностью является наличие глубокого выреза на головке шипа. Это обеспечивает плотное соединение бревен между собой после усадки сооружения. Финский профиль обеспечивает более высокую теплоизоляцию и ветрозащиту, чем классический лунный паз (бревно с небольшими полукруглыми пазами).

Технология «шип-паз» для соединение бревен наиболее оптимальна, она позволяет максимально защитить помещения от холода и ветра.

Производство финского профиля сложный технологический процесс. Практически невозможно осуществить подгонку шипов и пазов вручную, требуется специальное высокоточное оборудование. Именно поэтому не многие строительные компании предлагают своим клиентам данную технологию, хоть качество сооружений из финского профиля значительно лучше, постройки долговечнее.

Преимущества финского профиля

Высокая теплоизоляция и ветрозащита — это далеко не единственное преимущество финского фасонного цилиндра. Применение данного профиля дает возможность ускорить процесс усадки (в среднем он займет 2-3 месяца, что в 2 раза меньше обычного). Сама усадка происходит более равномерно за счет плотного прилегания бревен.

Если использовать для бревен с финским пазом межвенцовый утеплитель, тогда его внешне совсем не будет видно. Поэтому сруб не нуждается в дополнительной конопатке, что является большим преимуществом и экономией на работе строителей.

Еще одним положительным качеством финского паза является предотвращение доступа внутрь влаги и защита попадания воды внутрь утеплителя.

Основные достоинства финского профиля:

• Небольшой срок усадки;
• Равномерность усадки;
• Высокая теплоизоляция;
• Абсолютная не продуваемость стен, т. е отличная ветрозащита;
• Отсутствие конопатки;
• Высокая прочность и жесткость конструкции;
• Простота сборки.

Таким образом, строительная компания «Леспром-Строй» предлагает оцилиндрованное бревно с финским пазом для строительства Вашего долговечного, прочного и теплого дома.

Финский профиль

Леспром-Строй

Финский профиль

Финский профиль — оцилиндрованное бревно с финским профилем

2.03.2015 г.

Финский профиль имеет более сложную геометрию, что позволяет значительно снизить потери тепла, в местах примыкания бревен. При использовании соединения финский паз, межвенцовый утеплитель почти не виден и он не нуждается в повторной конопатке и обновлении. Применяется в различных областях строительства, наибольшую популярность приобрел при возведении коттеджей и загородных домов.

Технология производства финского профиля

Строительным материалом служат оцилиндрованные бревна, обработанные особым образом: по нижней части бревна делается достаточно глубокая фасонная выемка (паз), на верхней части бревна делают шип, на головке шипа делают глубокий разрез. Это позволяет бревнам плотно прилегать друг к другу после усадки, не оставляя «ушей».

Бревна с финским пазом, выбранные для строительства дома, обойдутся вам дороже бревен, обработанных по стандартной технологии. Но преимущества такой обработки неоспоримы. В принципе, проблемы выбора даже не должно стоять: финский профиль – лучшее решение.

«Финский» профиль — оцилиндрованное бревно (диаметр 260 мм), рабочая высота 204 мм.

«Финский» профиль — оцилиндрованное бревно (диаметр 240 мм), рабочая высота 184 мм.

Преимущества теплого дома с финским профилем

• Если сравнивать бревна с финским пазом и бревна с полукруглым лунным профилем, то шип, имеющийся на фасонном цилиндре, обеспечивает прочное сцепление дерева в венце стен, благодаря чему само строение становится жестким;
• После усадки, которая происходит при строительстве домов из оцилиндрованного бревна, не происходит растрескивания, ведь по технологии на шипе цилиндра делается вырез;
• Так как при усадке бревна плотно ложатся в паз, то теплоизоляция в таком доме лучше;
• Утеплитель плотно укладывается в надежный клиновый замок, дом надежно защищен не только от ветра, но и от влаги;
• Не нуждается в конопатке, так как при усадке, благодаря финскому профилю, не появляется дефектов в стенах.

Собрать сруб нелегко, а если он из оцилиндрованного бревна с финским профилем, то еще сложнее. Сборку дома лучше доверить тем, кто это уже не раз делал. Доверьте работу профессионалам!

Напомним, что бесплатную консультацию, подробный сметный расчет вы можете получить у наших специалистов:

ООО «Современные Деревянные Дома»

Тел. 8 (347) 294-93-93

8(987)254-93-93

Адрес: г. Уфа, ул. Клавдии Абрамовой, д. 1, этаж 3, оф. № 6

Как к нам добраться:

Финские дома из оцилиндрованного бревна (финский паз)

Лишь на первый взгляд все бревенчатые срубы одинаковы. Технологий соединения бревен в сруб и технологий обработки бревна насчитываются десятки. Но далеко не все они подходят для постройки домов, которые будут эксплуатироваться в нашем суровом и непредсказуемом климате. Среди видов бревен, что успешно противостоят холоду и не пропускают в дом ветер, особенно эффективны оцилиндрованные бревна с финским пазом, или, как их еще называют, бревна профиля фасонный цилиндр. Хоть внешне срубы, построенные из бревен с финским пазом, не отличаются от срубов, построенных по технологии русской рубки, эксплуатационные характеристики у первых куда лучше.

Основное отличие, которое и обеспечивает стенам из финского фасонного цилиндра высокие показатели теплоизоляции и ветрозащиты, — форма бревна.

Что такое финский паз: технология изготовления

Для создания профиля под названием фасонный цилиндр специалистами компании «Ваш Дом» используются оцилиндрованные бревна, то есть бревна идеально круглой формы, одинаковые по диаметру. Собственно говоря, оцилиндровка бревна проводится как раз для того, чтобы иметь возможность собирать сруб из одинаковых по диаметру бревен.

После оцилиндровки на нижней части бревна по всей его длине делается выемка (паз) большой глубины — куда глубже, чем это делается по технологии русской рубки. На верхней части вырезается шип, образованный двумя параллельными продольными бороздами.

Таким образом, после обработки бревна оно имеет фасонные шип и паз соответственно на верхней части и нижней.

Соединение «шип-паз» — самое эффективное с точки зрения теплоизоляции и ветрозащиты — в профиле фасонный цилиндр имеет еще одну дополнительную деталь: это вертикальный глубокий разрез вдоль середины шипа. По мере того как бревно высыхает, отдавая вовне влагу, на нем образуются трещины. Финский профиль обеспечивает после усадки сруба из-за высыхания бревен их более плотное прилегание в венцах — во многом благодаря продольному пропилу в шипе.

Преимущества финского паза

Мы уже сказали, что финский паз обеспечивает куда большую тепло- и ветрозащиту, чем бревно, обработанное по традиционной технологии — с небольшими полукруглыми пазами. Однако на этом преимущества фасонного цилиндра не заканчиваются. Его использование позволяет в какой-то мере предугадать уровень усадки сруба после постройки, да и сама усадка получается более равномерной, поскольку бревна прилегают друг к другу максимально плотно.

Проложенный между бревнами межвенцовый утеплитель в случае с финским пазом практически не виден, а значит, сруб из оцилиндрованного по финской технологии бревна практически не нуждается ни в подновлении утеплителя, ни в дополнительном конопачении.

Шиповое соединение бревен в соседних венцах обеспечивает конструкции сруба куда большую жесткость, а значит, сруб из него прослужит намного дольше, чем если бы он был собран из обычного оцилиндрованного бревна.

Технология изготовления финского паза достаточно сложна, требует использования высокоточного оборудования — вручную осуществить подгонку шипов и пазов друг к другу чрезвычайно трудно. И хоть качество сруба из финского фасонного цилиндра выше всяких похвал, используют эту технологию совсем не многие строительные компании и фирмы, занимающиеся производством строительных материалов из дерева.

В числе немногих и компания «Ваш Дом», помимо традиционного оцилиндрованного бревна и бруса изготавливающая еще и бревна с профилем фасонный цилиндр.

Бревно с финским пазом активно используется компанией для постройки теплых, не боящихся самых лютых холодов и самого сильного ветра домов, а также вполне доступно для покупки как строительными компаниями, так и частными лицами.

Оцилиндрованное бревно | FarmHouse

Деревянное домостроение набирает все большую популярность. Одним из основных материалов остается оцилиндрованное бревно – современный и экологичный строительный материал.

Компания ФармХаус обладает собственной сырьевой базой и предлагает лес только северных районов Кировской области, домокомплекты из которого стоят по всей России. Северный лес более плотный, тем самым, срок его службы на много дольше чем у леса произрастающего в южных районах.

Окончательный вариант, в который внесены все уточнения и корректировки, ложится в основу рабочей документации.

После поступления пиловочника на производственную площадку происходит тщательная сортировка леса по видам и размерам. Не допускаются бревна с дефектами, кривизна и гниль.

Процесс производства начинается на станках «Термит», тяжелого класса российского производства, являющихся одними из лучших на рынке. За один проход бревна станок делает цилиндр и одновременно выбирает продольный и компенсационные пазы, что существенно сокращает время обработки заготовки. Продольный паз служит для устойчивости бревна при сборке и плотного прилегания бревен друг к другу через утеплитель. Компенсационный пропил позволяет снять напряжение и направить растрескивание бревна при его усушке.

Далее бревно поступает на разметочный стол, где на него наносится разметка согласно проекту и по разметке бревно раскраивается на заготовки. После чего на заготовках выбирается чаша: 900 ,450, 300.

Готовые элементы домокомплекта нумеруются согласно проекту и поступают на склад готовой продукции.

Наша компания бесплатно осуществляется погрузку в автотранспорт и оказывает услуги по доставке домокоплекта по всей территории России и ближнего зарубежья.

Дом или баня из оцилиндрованного бревна это отличный выбор для вас и вашей семьи, как создание уютного и надежного жилья, так и выгодное вложение средств.

На всех стадиях производства оцилиндрованного бревна осуществляется строгий контроль. Продукция нашей компании отвечает всем тех.условиям и высоким внутренним показателем качества.

Деревянный дом из оцилиндрованного бревна обладает рядом преимуществ:

• Эстетичный и привлекательный внешний вид оцилиндрованных бревен буквально притягивают к себе внимание
• Экологичность. Данный фактор очень важен в современных условиях. Все большое внедрение в повседневную жизнь пластика и синтетических товаров пагубно влияет на наше здоровье. Проживание в загородном деревянном доме укрепит ваше здоровье, особенно при аллергических и бронхиальных заболеваниях.
• Точная геометрия изделия. Благодаря станочному производству достигается идеальная форма бревна.
• Отличные показатели теплопроводности. Зимой в доме тепло. А летом прохладно.
• Соотношение цена-качество. Оцилиндрованное бревно значительно дешевле рубленного бревна и профилированного бруса камерной сушки
• Быстрые сроки производства и монтажа домокомплекта. Уже через пару месяцев вы увидите готовый сруб на участке.

Несмотря, на большое количество преимуществ, данный материал имеет ряд минусов:

• Усадка. Минусом всех деревянных домов является усадка и усыхание бревна после установки сруба. Материал естественной влажности дает большую усадку по сравнению с профилированным брусом камерной сушки или клееным брусом. Срок усадки дома составляем от 6 до 12 месяцев.
• Растрескивание бревна во время усадки. Данная проблема ни как не влияет на теплопроводность стенового комплекта и решается за счет использования современных герметиков по дереву.
• Нуждается в конопатке. Конопатка сруба джутовым полотном или заделка межвенцовых швом герметиком несет дополнительный затраты.

Технологии в строительстве не стоят на месте. Для улучшения характеристик одного из самого популярного стенового материала мы запустили производство оцилиндрованного бревна с финским профилем.

Привычная для всех форма бревна имеет расширенный тепловой замок и более глубокую посадку бревна, что обеспечивает меньшую усадку и улучшение показателей теплопроводности, благодаря отсутствию продуваний. Главное преимущество финского паза – не нужна дорогостоящая и трудозатратная конопатка сруба, за счет плотного прилегания бревен.

Тепловой замок лунного и финского профиля отличается на бревнах одного диаметра. На втором варианте он значительно больше, что позволяет вам сохранить больше тепла в доме.

Строительство дома из бревна с финским пазом – отличный выбор для средних и северных широт нашей страны.

Финские типы бревен и основные профили

Типы журналов делятся по форме и содержанию. Бревно может быть цельным или ламинированным. Поперечные сечения могут быть прямоугольными или круглыми. Также доступны специальные бревна, такие как бревна без раковины и современные бревна с тонкими стыками. Для всех типов бревен действуют одни и те же принципы формования.

Базовые профили 1

Типичный массив строганого бревна

Поверхность бревна прямоугольного сечения может быть обработана машинной отделкой или отформована вручную.

Длина 95 … 205 мм

Высота 170 … 220 мм

Длина, высота и поперечное сечение бревен зависят от производителя.

Оцилиндрованное бревно
Оцилиндрованное бревно, как следует из названия, имеет более или менее круглое поперечное сечение. Их можно изготовить на токарном станке или сформировать вручную.

Диаметр 150 … 230 мм

Диаметр и поперечное сечение бревен варьируются в зависимости от производителя.

---

Базовые профили 2

Типичные клееные бревна
Ламинированные бревна склеиваются из двух или более деревянных «досок» с вертикальными, горизонтальными или поперечными швами.

Длина 95 … 205 мм Высота 170 … 220 мм

Длина, высота и поперечное сечение бревен зависят от производителя.

Типичные клееные оцилиндрованные бревна
Ламинированные бревна склеиваются из двух или более деревянных «досок» с вертикальными, горизонтальными или поперечными швами.

Диаметр 150 … 230 мм

Диаметр и поперечное сечение бревен варьируются в зависимости от производителя.

---

Специальные профили 1

Бревна без раковины
В бревнах без раковины некоторые из ламинированных компонентов расположены в вертикальном направлении, так что глубина бревна сведена к минимуму. Высота, ширина и поперечное сечение бревен варьируются в зависимости от производителя.

Средние ламели расположены в вертикальном направлении, чтобы минимизировать оседание стены.

Длина, высота и поперечное сечение бревен зависят от производителя.

---

Специальные профили 2

Швы современные

Современные бревенчатые швы также могут быть очень тонкими. Длина, высота и поперечное сечение бревен варьируются в зависимости от производителя.

---

Определения финского бревенчатого строительства

Бревенчатое строительство — это традиционный метод деревянного строительства, при котором несущие стены строятся из бревен. В Финляндии бревна обычно располагаются горизонтально и соединяются между собой специальными угловыми соединениями. Бревна также можно расположить вертикально; Преимущество этого в том, что они не оседают или не тонут (painua), поскольку древесина не оседает при вертикальном положении.

LOG — это толстый строительный материал, изготовленный из массива дерева и отформованный вручную, строганием или токарной обработкой. Он используется в основном для возведения стен. Бревно может иметь круглое или прямоугольное поперечное сечение и может быть изготовлено из одного куска дерева или из двух или более склеенных вместе кусков.Бревна обычно делают из ели или сосны, но иногда и из других пород дерева, например из осины.

HIRSIKERTA означает один ряд или слой бревен. Бревенчатый стык называется «залпом» и может быть длинным или коротким.

VARAUS означает боковой паз, прорезанный на нижней стороне бревна. Он сформирован для того, чтобы упростить герметизацию стыков между бревнами и контролировать встряски и расколы, чтобы они происходили в том же направлении, что и стена. Верх самого нижнего бревна сформирован таким образом, что вода не может попасть в стык или, если это произойдет, легко вытечь.«Varaus» может быть «avovaraus» (открытая посадка) или «umpivaraus» (закрытая посадка). «Кинсивараус» — это комбинация этих двух.

В Avovaraus края канавки открыты, а верхние и нижние бревна соприкасаются только в средней точке канавки. Открытые стороны заделывают или конопатят по мере необходимости. В Umpivaraus края канавки закрыты, а верхние и нижние бревна касаются обоих краев канавки. Затем открытое пространство посередине заделывают или конопатят по мере необходимости.

Между верхним и нижним бревнами находится ПЕЧАТЬ . Его основные функции — защита от непогоды и сквозняков.

VAARNAUS (DOWELLING) предотвращает смещение бревен вбок, соединяя вместе два или более рядов бревен. «Ваарна» — это деревянный или металлический дюбель, используемый для установки шпонок на бревенчатой ​​стене. Вместо дюбелей можно использовать шурупы. Сквозные болты используются, когда необходимо соединить бревенчатую стену или бревенчатую балку в единое целое.

KIERREJALKA (ВИНТОВЫЕ ЗАЖИМЫ) используются для поддержки «не раковинных» конструкций, таких как колонны.Можно также сделать поправку на «раковину», вставив клинья, которые можно удалить по мере того, как «раковина» имеет место.

HIRSIPALKKI — бревенчатая балка, состоящая из двух или более бревен, соединенных вместе. Бревенчатые балки используются в несущих конструкциях, например. для поддержки крыши или для обрезки проема и т. д.

КАРАПУУ (БАК) — это вертикальный брус, закрепленный в пазу, вырезанном на концах бревен в откосе, к проему в стене бревна. Его функция заключается в предотвращении смещения бревен друг относительно друга.Если используется «доллар», необходимо учитывать раковину или осадку в стене. Конструкции без раковины в проемах, такие как дверные и оконные рамы, всегда крепятся к «опору».

FÖLJÄRI (FOLLOWER) — это вертикальная деревянная опора, используемая для предотвращения коробления стены. Они используются для поддержки длинных стен и проемов с одной или обеих сторон стены. Они крепятся непосредственно к бревнам или крепятся друг к другу через бревна.

PAINUMA означает провал или оседание бревенчатой ​​стены, вызванное усадкой в ​​результате высыхания древесины или нагрузкой из-за веса здания и сжатия стыков стен.

Финский оцилиндрованный бревенчатый профиль: особенности и изготовление. Финская техника для рубок

Как и чем заделать бревенчатый дом, а точнее щели между бревнами деревянный дом.

Это работы по заполнению и заделке канавок, щелей и щелей между венцами сруба и в местах угловых пропилов паклей, сухим мхом, пенькой. Это очень трудоемкая ручная работа, требующая от исполнителей особого мастерства и выдержки.

В России эту работу выполняли мастера-герметики, искусство которых передавалось из поколения в поколение. Качество их работы можно в полной мере оценить зимой, когда наступили морозы.

Этапы заделки рубленых стен.

К сожалению, слой межкронового утеплителя , уложенный при строительстве сруба, не дает полной гарантии от продувки его стен. К тому же при эксплуатации стены дают серьезную усадку , снижаются теплоизоляционные характеристики утеплителя, в результате чего между бревнами и венцами каркаса появляются щели и щели.

Для снижения теплопотерь и улучшения звукоизоляции деревянные дома заделывают … Обычно эту процедуру выполняют несколько раз … Первый раз заделать бревенчатый дом необходимо сразу после его строительства. Второй — через год-два после частичной усадки. Третий через четыре — пять лет после полной усадки сруба.

Основные требования к заделке рубленых стен.

Конопатка должна производиться последовательно по периметру сруба, начиная с нижнего венца , в этом случае герметизации угловых стыков нужно уделить особое внимание. При конопатке рубленых стен материалы раскладывают волокнами поперек паза и забивают в щели так, чтобы волокна выступали с обеих сторон сруба не менее чем на 4-6 см. Эта работа выполняется с помощью специальных приспособлений, которые еще называют конопатками. В процессе заделки зазоров допускается периодическое добавление фибры до полного заполнения стыков между поверхностью верхнего и нижнего бревен. При укладке волокнистого материала помните, что конопатка может поднять высоту сруба на целых 15 см. , поэтому, начиная с самого нижнего паза, важно выполнить конопатку по периметру всего сруба (а не отдельная стена), иначе конопатка одной отдельной стены может привести к перекосу всего сруба.

Типы заделки рубленых стен

Существует два типа герметизации и утепления бревенчатых стен — «в комплекте» и «в натяжении»:

В пазах и щелях используется герметизация растяжением. Сделав прядь жгута, вставьте ее в прорезь (паз) и вбейте специальной лопаткой. Эта операция повторяется до тех пор, пока не будет заполнена вся канавка. Уложенная пакля тщательно уплотняется. Затем делают валик из жгута, вставляют его в паз и, захватив выступающие оттуда волокна (иначе может выпасть), с силой вгоняют.

В широких канавках и щелях заделка выполняется «в комплекте» — пряди скручены из пакли или пеньки и скручены в клубок. Затем петли «подбираются» с шара и забиваются в канавку. Ширина прядей зависит от глубины и ширины паза между лагами.

Преимущества и недостатки конопатки.

Конечно заделать деревянные стены — это в хорошем смысле изоляция. В первую очередь стоит отметить экологичность традиционно используемых материалов: пакли, мха, конопли.

Однако и у этой работы есть свои недостатки.

В первую очередь, учитывая трудоемкость ее выполнения, конопатка — довольно трудоемкое и дорогое удовольствие. Следует понимать, что для достижения максимальной эффективности, сруб необходимо качественно просверлить не один раз . .. Подсчитать размер финансовых затрат на эти работы несложно.

Герметичные швы выглядят не очень эстетично и часто требуют дополнительных декоративных отделочных шнуров или других материалов, что, естественно, влечет за собой дополнительные расходы.

Следует также отметить, что птицы (наши пернатые друзья) очень любят тянуть пакля и мох из швов между венцами сруба. Более того, весной это отталкивание принимает просто безумные размеры.

К тому же, каким бы чудесным ни был этот природный материал, он мнется под действием веса полена, влаги, солнца и на следующий год, как правило, весной (или в начале лета) просто падает из щелей.Причем требуется под заделку местами или заделать сначала деревянный дом или баню.

И не забывайте, перед тем, как использовать мох, собранный с болота, его необходимо просушить! При высыхании мох теряет часть своего объема, поэтому собирать его нужно с некоторым запасом.

Вы можете выбрать способ обработки бревен для постройки дома, учитывая свои вкусовые предпочтения или оценив внешний вид постройки из рубленого бревна и оцилиндрованного бруса от соседей. Основное отличие этих материалов — способ обработки.Рубленые изделия обрабатываются вручную, а округлые элементы подвергаются механической обработке и имеют правильную геометрическую форму. Ориентируясь на свои предпочтения и опыт друзей, вы можете не получить ожидаемого результата. Все дело в том, что поведение древесины с естественной влажностью предсказать практически невозможно. Чтобы сделать правильный и осознанный выбор, вам необходимо сопоставить накопленные знания о свойствах этих материалов со своими предпочтениями.

Характеристики материала

Каждый бревенчатый дом строится по разной технологии, поэтому сравнивать стоимость строительства из разных материалов было бы неправильно… Для расчета объема пиломатериалов нужно начинать с кубометра готового бревенчатого дома. В этом случае количество венцов до определенной высоты и объем материалов учитываются по-разному:

• Итак, для оцилиндрованного бревна рабочая высота определяется высотой бревна за вычетом фактической высоты ряда в конструкции стены.
• А для ручного сруба необходимо учитывать длину бревна. В результате в любом случае для сруба потребуется больший объем материала.Причем у такого дома стены будут толще, чем у построек из ПХБ.
• При выполнении угловых соединений в чашу, для оцилиндрованного бревна паз будет половиной диаметра, а для колотого материала — 1 / 3–2 / 3 диаметра.

При обработке оцилиндрованного бревна происходит обширное удаление верхних слоев древесины. Как правило, кругляк в станок подается стандартным бортом, который составляет 1 см на каждый погонный метр. В этом случае резак снимет верхний слой дерева, чтобы изделие имело одинаковый диаметр по всей длине.Но чтобы выбрать подходящий вам материал, а именно оцилиндрованное или рубленое бревно, нужно оценить достоинства и недостатки каждого из них.

Плюсы и минусы OCB

Бревна после оцилиндровки имеют следующие преимущества:

1. По разработанному проекту сруба гораздо быстрее и дешевле подготовить на станке комплект дома.
2. У вас получатся ровные и аккуратные стены с равными зазорами в пазах для укладки и чашах.Но так только до момента усадки.
3. Поскольку изделия имеют правильную геометрическую форму и одинаковый диаметр по всей длине, процесс установки проходит быстрее, так как нет необходимости регулировать элементы.
4. Собрать дом из готового домового комплекта сможет даже человек, не имеющий специальной квалификации.
5. Сушеные бревна дают минимальную усадку и практически не растрескиваются.

Среди недостатков оцилиндрованного бревна стоит отметить следующие:

1. Естественная прочность древесины значительно снижается из-за удаления во время оцилиндровки наиболее прочной части заболони, которая находится непосредственно под корой.Заболонь снимается неравномерно по всей длине из-за естественного утолщения кругляка. Из-за кривизны поленьев в готовом бревне центр может сместиться к краю.
2. В процессе высыхания материала естественной влажности происходит сильное закручивание элемента.

Совет: чтобы заготовка не перекручивалась, стоит в процессе установки использовать как можно больше дюбелей.

1. При сушке на солнце изделия быстро чернеют, а при поражении грибком — синеют.
2. Ручное измельчение позволяет удалять слои вдоль волокон, а резак — поперек. По этой причине ОСБ быстрее впитывает влагу. Чтобы избавиться от этой проблемы, бревна нужно отшлифовать.
3. При укладке изделия округлой формы нельзя использовать полезные технологии: ветрозащитный затвор, самоклинивающуюся чашу, что позволяет избежать дорогостоящей конопатки и т. Д.
4. На выходах бревен для балконов, консолей, веранд, коньков виден паз для укладки, который выпиливается во всей партии материала.В результате это выглядит некрасиво и странно.
5. После оцилиндровки получаются изделия только небольшого диаметра. Если вам нужен цилиндрический материал диаметром более 30 см, найти его по приемлемым ценам практически невозможно.
6. На станке можно обрабатывать только древесину сосны и ели; Заготовить под крону более густую лиственницу сможет далеко не каждая машина.

Преимущества и недостатки рубленого материала

Рубить пиломатериалы вручную выгодно по следующим причинам:

1. Бревно может служить достаточно долго без применения специальной химической обработки.
2. Небольшой сруб можно собрать вручную без использования дюбелей.
3. Паз для укладки легко проделать с помощью тесла.
4. Можно использовать несколько видов угловых соединений — лапа, канадская и русская чаша, специальный тройной разрез, который идеально подходит для домов сложной конфигурации.
5. Рубленая постройка может быть выполнена в любом стиле. Вариантов тематического декора множество, а сам каркас можно сделать из строганного бревна, окоренных изделий.
6. Диаметр поленьев может быть самым разным и достигать 52 см.
7. Нижние венцы могут быть, желательно, из древесины лиственницы.

Среди недостатков измельченных продуктов стоит отметить следующие моменты:

1. Чтобы построить качественный бревенчатый дом, придется обратиться за помощью к специалистам, а это недешево.
2. Укладывать бревна с разницей в диаметре от стыка до верха довольно сложно. Процесс укладки занимает больше времени.
3. Качество и красота здания в целом во многом зависит от опыта плотника и навыков монтажной бригады.

Особенности финского паза

Сегодня чаще всего используются оцилиндрованные бревна с финским профилем и изделия после оцилиндровки с лунным пазом. Принцип изготовления бревен обоих типов одинаков:

• заготовка пропускается через станок, на котором ей придается правильная цилиндрическая форма;
• при прохождении станка резак выбирает паз определенной конфигурации. Если паз имеет форму части круга, то он называется лунным, а если в пазу есть специальные пазы, то это финский профиль.

Бревно пазовое финское имеет следующие преимущества:

1. Термозамок в финском профильном бревне намного шире изделий с лунным пазом. Если в лунном пазу термозамок для бревен диаметром 22-28 см находится в пределах 110-140 мм, то в финском профиле он равен 131-167 мм для того же диаметра элемента. В итоге, чтобы получить стены равной теплопроводности, можно взять более тонкие бревна с финским замком и тем самым сэкономить на объеме материала.
2. Изделия с финским профилем установить намного проще и быстрее. Все дело в продольных опорных пазах, благодаря которым при кладке не нужно проверять вертикальность стены отвесом. Также отпадает необходимость в дополнительной фиксации элементов от продольного смещения, которая осуществляется при помощи гвоздей.
3. Межвенцовый утеплитель снаружи совершенно незаметен. Стены из заготовок с финским профилем выглядят намного эстетичнее за счет того, что утеплитель из джутовой ленты не торчит.При дальнейшей отделке расход шовного герметизирующего материала будет значительно ниже за счет уменьшения зазора.
4. Благодаря продольным ремням уменьшается продувка птичника. Четыре зубчатых ремня плотно прижимают утеплитель по всей длине бревна, тем самым защищая замковый стык от выдувания.
5. Финский профиль не нужно конопатить, что позволит сэкономить при строительстве.
6. Бревна с финским профилем рекомендуется собирать исключительно на шпильки.В результате в процессе эксплуатации дома вы сможете подтянуть шпильки, уменьшив зазор между бревнами, который образуется в процессе равномерной усадки.

Продольная резка

На бревнах с любым замком часто делают продольный распил. Считается, что он позволит снять напряжение, возникающее в материале. Однако, чтобы такой пропил был достаточно эффективным, его глубина должна составлять не менее 2/3 радиуса изделия. На самом деле этот разрез сделан намного меньше.Таким образом, его пригодность для снятия напряжения — это миф, возникший из-за особенностей протяжных станков. На таком станке делается пропил, чтобы бревно не переворачивалось во время обработки.

Воздух может легко проходить через эту прорезь в бревне. Если вы внимательно посмотрите на хорошо зарекомендовавшую себя бревенчатую конструкцию, то заметите, что большая часть трещин начинается не от продольного пропила, а от прорези профиля в элементе.

Важно: в связи с этим можно сделать вывод, что если технологические особенности станка не требуют выполнения пропила, лучше его вообще не делать.

• Лучше выбирать сырье, приготовленное зимой. Дело в том, что зимний кругляк более прочен, менее насыщен влагой и не подвержен биологическому порче.
• Обязательно уточняйте сертификаты, условия хранения и доставки пиломатериалов.
• Дом для круглогодичного проживания лучше строить из бревен сечением не менее 24 см. В северных регионах нашей страны для строительства дома лучше использовать заготовки диаметром не менее 26 см. жилой дом.Для дома для сезонного проживания можно взять заготовки меньшего диаметра.
• Выбирайте для строительства только качественную, правильно обработанную древесину.

Внешне дома из оцилиндрованного бревна похожи, но отличаются способом сборки, производства пиломатериалов и исполнением. Сегодня существует множество технологий изготовления и обработки древесины. И не все подходят для российского климата и холодной зимы. Для таких погодных и температурных условий оптимальным является финский оцилиндрованный бревенчатый профиль.

Оцилиндрованное бревно — экологически чистый и безопасный материал с идеально гладкой ровной поверхностью. Такая поверхность позволяет в короткие сроки укладывать изделия, что упрощает и ускоряет монтаж сруба. Этот внешний вид отличается изысканностью, аккуратностью и эстетичностью.

Древесина обрабатывается на специальных станках, что позволяет получать ровные гладкие материалы цилиндрической формы. После оцилиндровки в нижней части изделия делается глубокая выемка, которая проходит по всей длине изделия.Этот разрез называется пазом или профилем.

Типы профилей

Если паз становится полукруглым, это традиционное оцилиндрованное бревно с лунным профилем. А если он выполнен со специальными опорными пазами, то это паз финский. В остальном процесс изготовления такой же.

Лунный паз бревна диаметром 220 мм равен 110 мм, а финский паз изделия с такими же параметрами уже 140 мм. Поэтому для более холодных регионов лучше выбирать финские дома.Сравним оба профиля более подробно.

Параметры	Лунная канавка	Финский паз
Термозамок	Для бревен Ø 220 мм — 110 мм, для Ø 240 мм — 120 мм, для Ø 280 мм — 140 мм	Для бревен Ø 220 мм — 140 мм, для Ø 240 мм — 154 мм, для Ø 280 мм — 167 мм
Крепление	Требуется постоянный контроль вертикальности стен и дополнительная фиксация лаг	За счет пазов бревенчатый дом легко собрать, монтаж быстрее
Эстетика	Межвенцовый утеплитель нужно скрыть, а швы обработать более тщательно	Межвенцовый утеплитель не выглядывает, поэтому стены выглядят эстетично и не требуют дополнительной отделки
Герметичность	Необходимо тщательнее утеплять бревенчатые стены, большой расход герметика	Канавки плотно удерживают утеплитель по длине бревна, что увеличивает теплоизоляцию
Стоимость	Цена дешевая, так как такие материалы проще и быстрее изготавливать	Пиломатериалы дороже

Кстати, бревна диаметром 220 мм идеально подходят для строительства дачи или садового домика, которые планируется использовать для сезонного отдыха и проживания. Если вы планируете построить коттедж для круглогодичного проживания или баню, такие материалы можно использовать в средней полосе и на юге России. Для регионов с более холодной зимой выбирайте бревна диаметром не менее 240 мм. В каталоге MariSrub вы найдете интересные проекты коттеджей, дач и бань.

Достоинства и недостатки финской проточки

Финский паз — наиболее эффективное соединение с точки зрения теплоизоляции и защиты от ветра.Рифленый разрез обеспечивает плотное прилегание к ободам. Поэтому такой пропил предотвращает появление трещин, которые образуются после высыхания бревен и при усадке каркаса.

Оцилиндрованное бревно с финским профилем имеет следующие преимущества:

• Высокая теплоизоляция и защита бревенчатых стен от выдувания;
• Обеспечивает равномерную усадку деревянного дома. Подробнее о принципах усадки;
• После высыхания и усадки образуется минимальное количество трещин;
• Межвенцовый утеплитель не виден, поэтому стены не нужно обновлять утеплителем, дополнительной конопаткой и декоративной отделкой;
• Они делают конструкцию здания жесткой, что увеличивает срок эксплуатации дома;
• Снижение затрат на отделку и утепление, отопление дома зимой;
• Простота и эффективность монтажа, бревна при установке не нужно выравнивать и дополнительно предохранять от смещения гвоздями;
• Точная сборка по пазу, не позволяющая стене «уйти» в сторону.

Среди недостатков оцилиндрованного бревна с финским профилем отметим дороговизну из-за сложности изготовления и трудоемкости работы. К тому же не каждая компания берется за производство таких материалов. В «МариСруб» вы можете заказать оцилиндрованное бревно как с финской выемкой, так и с лунным пазом! Мастера компании изготавливают пиломатериалы необходимых параметров и размеров для каждого проекта отдельно, учитывая пожелания заказчика.

Специфика изготовления бревна и постройки сруба

Перед изготовлением бревна проводится тщательный отбор древесины. Лучшим выбором станет зимний лес, так как он более устойчив к влаге. После заготовки древесину оставляют сохнуть. В «МариСруб» используется конденсационная сушка, обеспечивающая равномерное удаление влаги за счет низкой температуры в камерах. Материалы сохнут с одинаковой скоростью как внутри, так и на поверхности.Это улучшает качество продукции, предотвращает растрескивание и производственный брак.

Натуральное дерево подвержено агрессивному воздействию влаги, насекомых и солнца. Чтобы материалы долго сохраняли свои физические и эстетические свойства, используют обработку антипиренами, антисептиками, защитными красками и лаками.

Для сборки дома из бревна с финским профилем изделия стягивают дюбелями и устанавливают принудительную стяжку при помощи шпилек диаметром около 16 мм.Такая сборка позволит контролировать усадку конструкции и не допустить перекосов стен.

Комплексное строительство бревенчатого дома под ключ включает проектирование и монтаж бревенчатого дома на участке, установку кровли и фундамента, монтаж и подключение инженерных сетей, чистовую отделку. Все эти работы качественно и надежно выполняет компания «МариСруб». В фирме вы можете заказать строительство дома по типовому или индивидуальному проекту, строительство дома под ключ или индивидуальные услуги.

Оцилиндрованное бревно с финским профилем по сравнению с оцилиндрованным бревном с классическим лунным пазом имеет ряд преимуществ:

• За счет увеличенного сложного паза меньше теплопотери, дом из такого бревна теплее. Как известно, основные теплопотери происходят именно в местах соприкосновения бревен (в пазах), и именно ширина паза влияет на теплоемкость дома, а не диаметр бревна. Само дерево — слабый проводник холода и тепла, например, стена шириной 10 см по теплопроводности равна стене из двух кирпичей !!! Ширина термозамыкателя (паза) на оцилиндрованном бревне с финским профилем диаметром 220 мм составляет 140 мм, что равно ширине паза оцилиндрованного бревна с лунным пазом диаметром 280 мм. .Разница очевидна. При меньшем объеме бревна вы получите дом равной теплопроводности!
• Из-за сложной формы паза невозможен доступ влаги и ультрафиолетовых лучей к межкоронному утеплителю, что улучшает качество дома.
• Дом из бревна с финским профилем необходимо конопатить только в чашах (в черенках). Стены сруба в конопатке не нуждаются. Экономия времени и денег очевидна, так как стоимость конопатки от 60 рублей за 1 п / м стены.Причем дом заделывают как снаружи, так и внутри. На домике размером 8х8 метров экономия может быть от 100000,00 рублей
.
• Дом из оцилиндрованного бревна с финским профилем за счет более глубокого паза выглядит солиднее и надежнее. За счет отсутствия в стене видимого утеплителя между стенами дом выглядит эстетично.
• Оцилиндрованное бревно с финским профилем производится исключительно на токарных станках, что гарантирует идеальную геометрию бревна и отличный внешний вид дома.

Стоит обратить внимание на особенности монтажа дома из бревна с финским профилем:

Оцилиндрованное бревно с финским профилем необходимо укладывать шпилькой. Он не крепится на дюбель, в отличие от бревна с классическим лунным пазом. Это основное различие в установке между этими типами бревенчатых профилей.

Необходимость установки шпилечной системы обусловлена ​​геометрией паза и характеристиками древесины. Принудительная, своевременная затяжка венцов сруба шпилькой предотвращает расхождение паза, предотвращает появление в нем трещины, которая образуется в процессе сушки бревна.Так называемые «бортики» не дают раскрыться пазу из-за того, что плотно прижимаются к нижнему бревну. Сруб не «ходит по высоте», и бревно не имеет возможности спрыгнуть с паза. Кроме того, система стоек значительно сокращает время усадки дома. Приступить к внутренней отделке можно сразу после высыхания бревна

При использовании дюбелей перестает работать финский бревенчатый профиль, бревно гуляет, в пазах бревен появляются трещины, паз расходится, открывая доступ холоду.Ремонт такого дома возможен только по технологии «Теплый шов», что тоже недешево.

Использование шпилечной системы несколько увеличивает стоимость строительства, но это ничто по сравнению с экономией на конопатке и потере тепла дома.

При производстве бревен с финскими профилями мы устанавливаем систему шпилек в стены дома еще на стадии проекта, поэтому точно знаем, где и как пройдут шпильки. Это позволяет в производственных условиях в идеале вертикально просверливать отверстия под шпильки определенного диаметра в нужных местах.Это позволяет значительно сократить время строительства за счет улучшения качества сборки.

В связи с повышенным спросом на оцилиндрованное бревно с финскими профилями все больше и больше строительных компаний предлагают свои услуги в этой области, не имея опыта работы с этим материалом. Многие предлагают сборку на дюбель, по незнанию не отчитываются о своих действиях, либо делают это сознательно, занижая цену своего предложения на фоне других предложений из-за качества.В этих предложениях нет ничего общего со здоровой конкуренцией, хотя стоимость может быть намного ниже.

Часто, не понимая, что параметры оцилиндрованного бревна с финским профилем отличаются от параметров оцилиндрованного бревна с лунным пазом, такие горе-строители допускают ошибки еще на этапе проектирования, и в результате возникают серьезные проблемы при сборке. сруб, а иногда сборка просто невозможна.

Вам нужен качественный дом, который будет радовать вас долгие годы? Свяжитесь с нами.Подскажем, покажем, посоветуем, построим!

Принципы проектирования | Скандинавские бревенчатые коттеджи

АССОЦИАЦИЯ ЛОГОВОЙ ПРОМЫШЛЕННОСТИ ФИНЛЯНДИИ (HTT) 3/2010

В данном руководстве представлены принципы проектирования сборных отдельно стоящих бревенчатых домов и других бревенчатых домов, предназначенных для непрерывного круглогодичного использования, а также используемые в них компоненты. Эти принципы также должны соблюдаться в отношении бревенчатых построек, предназначенных для использования неполный рабочий день, где это применимо.

СОДЕРЖАНИЕ

1 ТЕРМИНОЛОГИЯ

2 ВЛАЖНЫЕ ХАРАКТЕРИСТИКИ ДРЕВЕСИНЫ

3 СПЕЦИАЛЬНЫЕ ХАРАКТЕРИСТИКИ ЖИВОТНЫХ ЗДАНИЙ

3.1 Осадка

3.2 Воздухопроницаемость и герметичность

3.3 Долговечность и защита бревенчатой ​​стены

3.4 Удлинение бревен

4 ПРИНЦИПЫ ПРОЕКТИРОВАНИЯ Бревенчатых конструкций

4.1 Несущая способность

4.2 Энергоэффективность и тепловые потери

4.2.1 Резервы 2008–2010

4.2.2 Резервы 2010

4.2.3 Теплоизоляционные характеристики бревенчатой ​​стены

4.3 Влагостойкость бревенчатых стен

4.4 Влагоизоляция

4.5 Огнестойкость бревенчатых конструкций

4.6 Звукоизоляционная способность бревенчатой ​​стены

4. 6.1 Неутепленная бревенчатая стена

4.6.2 Бревенчатые стены с дополнительной изоляцией

внутри или снаружи

4.7 Вентиляция зданий

5 ХРАНЕНИЕ НА РАБОЧЕЙ ПЛОЩАДКЕ

6 УСЛОВИЯ ДЛЯ МОНТАЖА Бревенчатой ​​рамы

1 ТЕРМИНОЛОГИЯ

Следующие условия применимы к бревенчатым постройкам, представленным в данном руководстве.

Бревно — это прочный строительный материал толщиной не менее 68 мм, получаемый путем промышленной строгания или обрешетки и предназначенный, прежде всего, для изготовления стеновых конструкций. Бревна могут иметь выемки для уплотнения и направляющие канавки для трещин.

Бревно прямоугольной формы (KH) показано на Рисунке 1. Бревна могут иметь шпунт и рифление.

Круглое бревно (Ø) показано на рисунке 2. Оно круглое или почти круглое в поперечном сечении.

Клееный брус показан на рисунке 3. Он склеивается из двух или более частей с вертикальными, горизонтальными или поперечными швами.

Соединение с надрезом относится к технике надрезания бревен для создания прочного соединения по углам.

Пересечение бревен означает точку, в которой два бревна пересекаются под прямым углом (см. Рисунок 4).

Длинный угол — это стена или угловое соединение, в котором концы пересекающихся бревен выходят за точку пересечения.

Углубление под уплотнение относится к профилю шва между бревнами, собранными друг на друга.

Уплотнение относится к упаковочному материалу, вставленному между бревнами. Это в первую очередь для предотвращения нежелательного проникновения воздуха.

Установка дюбелей относится к методу предотвращения бокового смещения отдельных бревен в стене. Это достигается путем соединения двух или более бревен в перпендикулярном положении, как правило, с помощью деревянных или стальных дюбелей.

Растрескивание Характеристики древесины подвержены тангенциальной усадке при сушке (т.е.е. усадка по окружности бревна). Это примерно вдвое больше радиальной усадки при сушке. По этой причине, а также потому, что сушка начинается с поверхности древесины, в бревне образуются радиальные трещины. На трещины можно ориентироваться, проделав бороздки в бревне.

Осадка означает оседание стены из-за усадки при высыхании, нагрузочных напряжений и сжатия швов.

Сквозное болтовое соединение означает использование болта с резьбой, который проходит по всей высоте стены (см. Рисунок 5) и может быть затянут.

Бревно — это несущая балка, сделанная из одного или нескольких бревен (см. Рисунок 6).

Шпунт (или свободный шпунт) представляет собой деревянную стойку с (или без) шпунтом, который входит в вертикальную канавку, прорезанную для бокового движения, и допускает оседание стены и, таким образом, облегчает прикрепление не отстойные конструкции, такие как двери и окна. См. Рисунки 7 и 8.

Винтовая опора Некоторые компоненты бревенчатого дома не оседают в такой степени, как бревенчатые стены.Когда конструкции поддерживаются на этих компонентах, допуск на оседание облегчается с помощью винтовых ножек, которые можно регулировать во время оседания (см. Рисунок 9).

Распорка-отстойник представляет собой деревянный клин, устанавливаемый на концах деревянных стоек. Его можно убрать по мере оседания здания.

Стеновые опоры представляют собой перпендикулярные деревянные стойки, которые предотвращают коробление на длинных участках стены между точками нагрузки. Столбы соединяются между собой через стену на болтах.Также можно прикрутить столбик к одной стороне стены, чтобы поддерживать его.

Шип — это деревянный или стальной дюбель, который используется для установки дюбелей на бревенчатую стену, или стальной соединитель с зубчатой ​​пластиной, который используется для создания бревенчатой ​​балки.

Рисунок 1

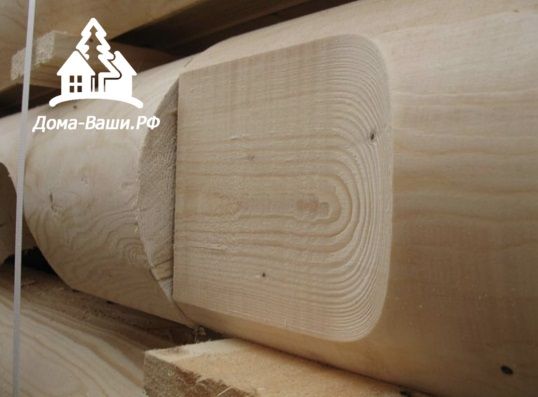

Пример прямоугольного профиля бревна

Рисунок 2

Пример профиля круглого бревна

Рисунок 3

Пример профиля из клееного бревна

Рисунок 4

Пересечение бревен

Рисунок 5

Сквозное болтовое соединение

Рисунок 6

Бревенчатая балка

Рисунок 7

Прорезь в дверном проеме

Рисунок 8

Закрепленное окно к косяку с язычком

Рисунок 9

Винтовая ножка

ПЛОЩАДЬ ЗДАНИЯ

Чистая площадь пола (htm²) и общая площадь пола (kem²), рассчитанная в соответствии с финским стандартом SFS 5139 (RT 12–10277), выдается на каждое здание.Площади тех частей здания, которые не входят ни в одну из вышеперечисленных зон, можно указать отдельно. Эти части здания включают галереи (зона галереи), террасы (зона террасы), балконы (зона балкона) и подвалы (зона подвала).

2 ВЛАЖНЫЕ ХАРАКТЕРИСТИКИ ДЕРЕВА

Древесина является гигроскопичным материалом, а это означает, что ее влажность зависит от влажности (и температуры) воздуха. Однако древесина не быстро реагирует на изменения относительной влажности воздуха.По этой причине суточные (день / ночь) колебания влажности бревенчатой ​​стены в условиях, преобладающих в Финляндии, незначительны. Исследования показали, что изменение влажности бревна происходит в поверхностном слое глубиной примерно 5 см с обеих сторон бревенчатой ​​стены. Таким образом, внутренняя влажность толстой стены практически не меняется из года в год после достижения равновесного содержания влаги. Конечная влажность бревна в отапливаемом внутреннем пространстве составляет примерно 8% от сухого веса, а в наружных стенах — примерно 14% от сухого веса.Однако в наружных стенах содержание влаги может значительно варьироваться из-за воздействия прямых солнечных лучей, типа структурной защиты и т. Д.

Усадка древесины зависит от текстуры древесины. Усадка по продольной оси (параллельно волокну) незначительна по сравнению с усадкой в ​​других направлениях. Когда древесина теряет свою первоначальную влажность (которая составляет около 29%) и полностью высыхает, тангенциальная усадка (по окружности бревна) составляет около 8%, а радиальная усадка составляет около 4% (см. Рисунок 10).

Так как тангенциальная усадка в два раза больше радиальной усадки, при сушке древесины возникают напряжения. Когда эти напряжения превышают предел прочности древесины на разрыв, возникают трещины. Содержание влаги и размер бревна определяют размер трещин. В бревнах большого диаметра трещины в результате естественной сушки могут быть обширными. Согласно исследованиям, трещины не оказывают отрицательного влияния на коэффициент теплопередачи или напряжения. Коэффициент теплопередачи даже немного ниже в трещине из-за неподвижного воздуха внутри трещины.

При изменении относительной влажности воздуха ширина трещин также зависит от влажности бревна. В отапливаемом здании трещины на внутренней стороне бревна наиболее заметны зимой, когда в бревне мало влаги. Летом трещины примерно на треть меньше, чем зимой. Влага в сердцевине бревна во время строительства обычно медленно рассеивается только после начала нагрева здания. Этот процесс сушки неизбежно приводит к образованию больших трещин, которые несколько закрываются после высыхания сердцевины.

3 ОСОБЫЕ ХАРАКТЕРИСТИКИ Бревенчатых ЗДАНИЙ

3.1 Осадка

Осадка вызвана естественным высыханием древесины, сжатием швов в бревенчатых стенах и нагрузочными напряжениями, и ее необходимо учитывать при проектировании конструкций. . В бревенчатых конструкциях осадка составляет от 10 до 50 мм на метр вертикали в зависимости от типа бревна. Большая часть этого оседания происходит из-за высыхания древесины. Ввиду более низкого содержания влаги внутренние перегородки оседают примерно на 10 мм на метр вертикали больше, чем внешние стены.При стыковке кирпичных стен, легких каркасных перегородок, лестничных клеток, арматуры и столбов с бревенчатыми конструкциями следует учитывать возможность установки последних.

Для неоседных конструкций должна быть предусмотрена компенсация. Если неусаживающаяся конструкция является несущей, она должна быть оснащена винтовой стойкой. Деревянные стойки снабжены распорками или ножками для шурупов (см. Рисунок 9) в зависимости от предполагаемой степени осадки. При проектировании также следует учитывать следующие факторы:

• в конструкциях, поддерживаемых фундаментом на разных уровнях, большая степень осадки опор, опирающихся на нижний фундамент,

• при расширении или расширении старых бревенчатых построек факт что заселение новых и старых частей здания происходит в разные периоды времени,

• при прокладке воздуховодов через полы, потолки и крыши, необходимость обеспечения противопожарных зазоров между воздуховодами и деревянными конструкциями после оседания; позволяют конструкциям беспрепятственно осесть.

Легкие каркасные перегородки крепятся к бревенчатым стенам, например, с помощью реек с эллиптическими прорезями, позволяющими винтам перемещаться вниз по мере оседания бревенчатой ​​конструкции (см. Рисунок 11). Кроме того, к бревенчатой ​​стене крепится каркас для дополнительной изоляции, позволяющий осесть. Оконные и дверные проемы укрепляются по бокам деревянными язычковыми косяками (или свободными язычками), которые вставляются в пазы, вырезанные в торцах бревен. Они позволяют окружающей бревенчатой ​​стене оседать и предотвращают боковое перемещение бревен (см. Рисунки 7 и 8).На крутых крышах с бревенчатым фронтоном (т. Е. Верхний и нижний концы стропил опираются на бревенчатую стену) разница в оседании, возникающая из-за разницы в высоте между вершиной фронтона и верхом фронтона, вызывает нижний конец стропила необходимо сместить по горизонтали (см. рисунок 13). Вследствие этого стены, параллельные коньку крыши, будут иметь тенденцию выпирать наружу, если стропильные крепления не имеют механизма, позволяющего это смещение. Традиционно деревянные дюбели и бревенчатые пересечения использовались для превращения бревенчатых стен в жесткие цельные конструкции.Деревянные или стальные дюбели предотвращают перекос бревен, особенно в длинных стенах и вокруг проемов. Расстояние между двумя дюбелями не должно превышать 2000 мм (см. Рисунок 14).

Рисунок 10

Усадка древесины при высыхании (%) в разных направлениях

Рисунок 11

Присоединение легкой каркасной перегородки к бревенчатой ​​стене

3.2 Воздухопроницаемость и герметичность

Бревенчатая стена дышащая структура.Дышащая структура означает структуру, в которую водяной пар может легко переноситься из окружающей среды путем диффузии, и где водяной пар может связываться с гигроскопичным веществом или освобождаться от него и легко переноситься обратно в окружающую среду. Помимо водяного пара, другие газы, такие как углекислый газ, также могут диффундировать в воздухопроницаемую структуру. Воздухопроницаемая структура, компенсирующая колебания влажности, играет ключевую роль в обеспечении хорошего и здорового воздуха в помещении.Во время воздействия влаги водяной пар переносится в воздухопроницаемую структуру и надежно связывается в ней в виде гигроскопической влаги. После воздействия влаги воздух в помещении высыхает за счет вентиляции, и влага, связанная с воздухопроницаемой структурой, равномерно возвращается обратно в воздух помещения. Воздухопроницаемость подавляет колебания относительной влажности, что позволяет избежать вредных для здоровья экстремальных условий влажности и сухости. Дышащая конструкция должна обладать такими же хорошими воздухонепроницаемыми качествами, как и любая другая конструкция.Хорошая герметизация внешней оболочки здания предотвращает неконтролируемый поток воздуха через конструкции и гарантирует контролируемую вентиляцию. Герметизация также предотвращает вредное попадание водяного пара вместе с воздушным потоком в конструкции. Требуемая герметичность стеновых конструкций достигается за счет формования углублений и использования уплотнений между бревнами промышленного производства. Самыми важными вопросами, касающимися герметизации и теплопотребления бревенчатого дома, являются составные швы внешней оболочки и все проходы, проходящие через бревна.Правильным планированием и точным применением этих факторов обеспечиваются условия для хорошего и здорового образа жизни с точки зрения потребления тепла и комфорта проживания.

Рисунок 13

Перемещение кровельных конструкций. Горизонтальное смещение U = V * tanα, где V — осадка фронтона, а α — наклон крыши.

Рисунок 14

Заклепка бревенчатой ​​стены

3.3 Прочность и защита бревенчатой ​​стены

Влагосодержание древесины является наиболее важным фактором, влияющим на долговечность бревна.Для развития плесени и гниющих грибов необходимо содержание влаги не менее 20% и температура не менее 5 ° C. влажность древесины превышает указанное значение только тогда, когда относительная влажность воздуха остается выше 85% в течение длительного периода времени.

Способы защиты внешней бревенчатой ​​стены.

Целью защиты внешней стены бревенчатого дома является сохранение эстетических и структурных характеристик древесины.Эти характеристики ухудшаются из-за роста грибков (гниль и плесень), сырости и ультрафиолетового излучения (солнечный свет). Способы защиты бревенчатой ​​стены можно разделить на три категории: структурная защита, химическая защита и покрытие. Наилучший результат обычно достигается при сочетании этих трех методов.

Конструкционная защита

Конструктивная защита направлена ​​на минимизацию нагрузки влаги на поверхность бревна. Наружная стена должна быть защищена от капиллярной воды, поднимающейся из почвы, а также от косого дождя и водяных брызг.При проектировании конструкций следует учитывать свободный поток воздуха, который будет эффективно сушить внешнюю стену. Достаточно длинные карнизы дают эффективную защиту от косого дождя и уменьшают влияние солнечных лучей. Карниз должен быть длиной не менее 500 мм. Желательно, чтобы все террасы и балконы из бревенчатых или деревянных конструкций были покрыты. Шов бревна должен быть спроектирован таким образом, чтобы вода, стекающая по стене, не оставалась в шве («структура капельного клюва»). Набивка не должна выступать из шва, так как влажная упаковка создает благоприятные условия для грибка.Желоба и водосточные трубы направляют дождевую воду в почву, предотвращая попадание воды на стены ветром. Башмак водосточной трубы должен быть сконструирован таким образом, чтобы брызги воды не ударялись о стену. Днища оконных проемов должны быть оборудованы уплотнителями, откидывающимися наружу. Основание должно быть достаточно высоким, не менее 400 мм над почвой, чтобы не допустить гниения самых нижних бревен талым снегом, водой и растительностью. Абсолютно необходимо предотвратить подъем капиллярной воды, установив влажный слой, например, битумный войлок или битумное покрытие между основанием и нижними бревнами.

Химическая защита и покрытие

Бревна обрабатываются средствами для поверхностной обработки в следующих целях:

• для химической защиты древесины от грибков (= непригоден для жизни)
• для заполнения ячеек поверхности древесина, таким образом предотвращая поглощение влаги древесиной
• для защиты поверхности древесины от ультрафиолетового излучения
• для образования водоотталкивающей пленки на поверхности древесины.

Средства для обработки обычно делятся на краски и консерванты для древесины. Краски больше заполняют древесину и образуют более толстую пленку с меньшей непроницаемостью для водяного пара. Консерванты для древесины проникают глубже в древесину, и они не обязательно образуют какую-либо пленку на поверхности древесины. Консерванты для древесины, обычно используемые для бревенчатых стен, содержат небольшое количество фунгицидов в дополнение к разбавителю. Жидкости для обработки поверхности бывают бесцветными, прозрачными или непрозрачными. Непрозрачные составы более эффективны в защите от ультрафиолетового излучения, чем бесцветные или прозрачные составы.Составы проникают в древесину на глубину до нескольких миллиметров. Консерванты для древесины могут образовывать, а могут и не образовывать пленку на поверхности древесины. Важно, чтобы пленка на бревне была хорошо непроницаемой для водяного пара: будучи гигроскопичным материалом, цельное бревно имеет тенденцию уравновешивать содержание влаги в соответствии с относительной влажностью воздуха (вот почему некоторые краски не подходят для бревенчатые стены). Если пленка не позволяет водяному пару проникать сквозь нее, давление водяного пара оторвет пленку от поверхности древесины.Грунтование должно быть выполнено как можно скорее после постройки здания, потому что ультрафиолетовое излучение немедленно проникает в древесину на глубину примерно 0,1 миллиметра и начинает диссоциацию лигнина, агента агглютинации в клетках древесины. Чем больше лигнин диссоциирует под действием ультрафиолетового излучения, тем хуже адгезия средства для обработки поверхности к древесине. Грунтовка также предотвращает развитие плесени и грибков голубой гнили. Воздействие ультрафиолетового излучения на стены, выходящие на юг, до пяти раз сильнее, чем на стены, выходящие на север.По этой причине стены, выходящие на юг и запад, обычно нуждаются в повторной обработке перед другими стенами.

3.4 Удлинение бревен

Как прямоугольные, так и круглые бревна удлиняются пальцевыми или круглыми соединениями или с помощью соединителей, предотвращающих поперечное и продольное перемещение бревен. При удлинении бревен соединителями желательно, чтобы стык располагался в пересекающихся углах. Следует позаботиться о достаточной боковой жесткости стены в местах удлиняющих швов.

4 ПРИНЦИПЫ ПРОЕКТИРОВАНИЯ БРЕВНЫХ КОНСТРУКЦИЙ

4.1 Несущая способность

Согласно B10

Директивы, касающиеся деревянных конструкций, используемых в зданиях, представлены в разделе B10 Национального строительного кодекса Финляндии (Лесоматериалы). Структуры. Методические указания. 2001). Класс напряжений для оцилиндрованного бревна — Т30. Для прямоугольных бревен степень напряжения, если она не повышена путем сортировки, составляет T24. Производство клееной и сращиваемой древесины для использования в несущих конструкциях должно проходить в соответствии с процедурами контроля качества, утвержденными Министерством окружающей среды Финляндии.Нагрузки, которые необходимо учитывать при проектировании деревянных конструкций, классифицируются в зависимости от их продолжительности по следующим временным классам:

A — долгосрочные

B — краткосрочные

C — мгновенные нагрузки.

Расчетная нагрузка в случае бревенчатого здания обычно попадает в временной класс B. При планировании конструкции учитывается влажность древесины, которая зависит от относительной влажности (RH) воздуха, окружающего конструкцию. .Бревенчатые конструкции рассчитываются по классу влажности 2, за исключением случаев, когда содержание влаги в конструкции превышает нормальное. В случае продолжительности нагрузки класса B значения напряжения, допустимые для классов влажности 1 (внутренняя сухая) и 2 (внешняя сухая), одинаковы. В отапливаемом внутреннем пространстве изгиб, вызванный общей нагрузкой, не может превышать значение L / 200 для самого верхнего потолка или значение L / 300 для промежуточного или цокольного этажа, где L — длина пролета. Кроме того, изгиб, вызванный действующей нагрузкой в ​​первом или промежуточном этаже, не должен превышать значения 12 мм.Изгиб консолей по отношению к длине пролета может быть вдвое больше.

Согласно EC5

Директивы Еврокода 5, касающиеся деревянных конструкций, представлены в стандарте SFSEN

1995 1-1. В классификации прочности Еврокода 5 T30 соответствует C30, а T24 соответствует C24. Для конструкций были определены три класса эксплуатации: 1, 2 и 3. Действия, которые необходимо учитывать при проектировании деревянных конструкций, классифицируются на пять различных классов продолжительности нагрузки в зависимости от их продолжительности: постоянные, долгосрочные, средне- срочные, краткосрочные и мгновенные действия.Коэффициенты модификации для влажности и продолжительности нагрузки выбираются из таблицы с помощью класса обслуживания и класса продолжительности нагрузки.

Рекомендации по определению несущей способности бревенчатых стен

Следующие ниже рекомендации по определению размеров основаны на испытаниях нагрузки бревенчатых стен, проведенных Техническим исследовательским центром Финляндии VTT (отчет № RTE3718 / 00) и заявление на основе тестов.

1. Начальное значение прочности на сжатие является наименьшим из предельных напряжений подшипника, т.е.е. 1,4 МПа. Исходя из этого значения, удельное напряжение подшипника составляет fc, ​​90, k = 1,0 Н / мм2.

2. Максимальная высота стены 3 м.

3. Минимальная длина пересечения бревен должна составлять 600 мм, но длины, превышающие эту меру, в расчетах не учитываются.

4. Максимальное расстояние между пересечениями бревен — 8 м.

5. При расстоянии между пересечениями бревен 4–8 м вместимость стены равна вместимости стены длиной 4 м.

6.Толщина прямоугольного бревна ≥70 мм, а круглого бревна ≥130 мм. Вышеуказанная рекомендация по размерам может быть выражена с помощью следующих формул:

Пересечение бревен:

F пересечение бревен = 600 мм · fc, 90, k · bef

Где bef —

0,75 · толщина стенки (прямоугольная стенка)

0,5 · толщина стенки (оцилиндрованное бревно).

Бревно стены:

Бревно стены F = fc, 90, k · L · bef,

при L≤4000 мм

tai

Бревно стены F = fc, 90, k · 4000 · bef

при 4000 мм

Стена с пересечением бревна:

Fwall = 2 · Пересечение Flog + бревно Fwall

Пример:

Толщина бревенчатой ​​стены с прямоугольными бревнами составляет 120 мм, расстояние между пересечениями бревен 5 м. , а высота стены 2,8 м. Пересечения бревен заменяют поперечными стенами.

Fwall = 2 · F пересечение бревен + Fwall = 2 · 1,0 · 600 · 0,75 · 120 + 1,0 · 4000 · 0,75 · 120

= 468000 N = 468 кН

Это расчетная предельная нагрузка на стену в условиях испытаний.

A. Еврокод 5

Если размеры основаны на проектных стандартах RIL 205, частичный коэффициент запаса прочности материала равен 1,3, а частичный коэффициент запаса прочности по приложенной нагрузке составляет 1,5. Значение 1,2 можно использовать для собственного веса. Например, когда класс продолжительности нагрузки нагрузки является промежуточным, коэффициент, учитывающий класс продолжительности нагрузки и класс влажности, составляет kmod = 0,8 для классов влажности 1 и 2. Это дает максимальную номинальную нагрузку (”разрешенная ”Нагрузка) на стену следующим образом:

Fk = (0,8 · 468) 🙁 1,5 · 1,3) = 192 кН

В расчете на одну единицу длины стены это

qk = 192/5 = 38,4 кН / м

B.Анализ предельного состояния

Анализ предельного состояния (класс продолжительности нагрузки B, класс влажности 1) с использованием временного фактора материала k = 1,3 дает следующую расчетную нагрузку:

Fwall = 468 / 1,3 = 360 кН.

Отсюда qk = 360/5 = 72 кН / м

C. Допустимые напряжения

Расчет на основе допустимых напряжений дает следующую допустимую нагрузку на стену:

Fwall = 360 / (1,3 · 1 , 6) = 173 кН.

Отсюда qperm = 173/5 = 34,6 кН / м.

4.2 Энергоэффективность и тепловые потери

4.2.1 Положения 2008–2010 гг.

С начала 2008 года вступили в силу новые правила относительно энергоэффективности и тепловых потерь в здании. Они описаны в следующих разделах Национального строительного кодекса Финляндии

C3 Теплоизоляция в здании, Правила 2007

C4 Теплоизоляция, Руководства 2003>

D2 Внутренний климат и вентиляция зданий, Нормы и правила

D3 Энергоменеджмент в зданиях, Правила и инструкции 2007

D5 Расчет потребности в электроэнергии и энергии для отопления зданий, Указания 2007

Правила касаются также домов для отдыха, предназначенных для круглогодичного использования, а также других зданий для постоянного проживания.При расчетах теплопотерь здания исследуется вся внешняя оболочка здания, воздушный поток и вентиляция. Расчетные тепловые потери могут достигать максимального значения, соответствующего нормативному значению исходных тепловых потерь, определенных для здания. Соответствие нормативам проверяется компенсационным расчетом тепловых потерь.

Расчет компенсации тепловых потерь

Некоторые компоненты здания (внешняя оболочка, воздушный поток, вентиляция) могут иметь большее значение тепловых потерь, чем эталонное значение тепловых потерь.Этот более слабый компонент может быть компенсирован заменой одного компонента на отпущение грехов лучше, чем правила. Таким образом, соответствие нормативным требованиям подтверждается расчетом компенсации тепловых потерь. Подробные инструкции по расчету компенсации представлены в инструкциях, опубликованных Министерством окружающей среды; «Tasauslaskentaopas 2007, Rakennuksenlämpöhäviön määräystenmukaisuuden osoittaminen» (свободный перевод: Руководство по расчетам компенсации 2007 г. Проверка соответствия нормативным требованиям по тепловым потерям в здании).В инструкции также есть пример расчета для бревенчатого дома.

Обеспечение теплоизоляции

В принципе, общие коэффициенты теплопередачи (U-значения) компонентов жилых зданий не должны превышать следующих значений:

Наружная стена 0,24 Вт / м2K

Крыша , пол из подвесных балок 0,15 Вт / м2K

Плита на земле / цокольном этаже 0,24 Вт / м2K

Первый этаж с вентиляцией (вентиляционные отверстия не более 8 ‰) 0,19 Вт / м2K

Окно / снаружи дверь 1,40 Вт / м2K

Мансардное окно 1,50 Вт / м2K

Однако общий коэффициент теплопередачи стены, крыши или первого этажа может составлять 0,6 Вт / м2K и / или коэффициент теплопередачи окна 1, 8 Вт / м2К, если остальные части здания утеплены более плотно, соответственно.При расчете эталонного значения теплопотерь здания в качестве коэффициента утечки используется воздух утечки = 0,16 л / ч, что соответствует скорости утечки воздуха n50 = 4,0 л / ч. Можно использовать меньшую норму, если герметичность может быть подтверждена измерениями или каким-либо другим методом. При расчете исходных тепловых потерь 30% используется как годовой коэффициент полезного действия для рекуперации тепла вентиляции.

4.2.2 Положения 2010

С начала 2010 года вступили в силу новые правила по энергоэффективности и тепловым потерям здания.Они описаны в следующих разделах Национального строительного кодекса Финляндии

· C3 Теплоизоляция в здании, Правила 2010

· D2 Внутренний микроклимат и вентиляция зданий, Нормы и инструкции 2010

· D3 Энергетический менеджмент в зданиях, Постановления и правила 2010

Постановления 2010 года касаются тех же зданий, что и предыдущие постановления. Обследование тепловых потерь здания и проверка их соответствия нормативам производится аналогично расчетам компенсации, как и в положениях 2008 года.

Положения по теплоизоляции

В качестве нового регламента для бревенчатых стен толщиной не менее 180 мм указано конкретное справочное значение общего коэффициента теплопередачи. В принципе, общие коэффициенты теплопередачи (U-значения) компонентов жилых зданий не должны превышать следующих значений:

Наружная стена 0,24 Вт / м2K

Крыша, перекрытие из подвесных балок 0,15 Вт / м2K

Плита на первом / первом этаже 0,24 Вт / м2K

> Вентилируемый первый этаж (вентиляционные отверстия максимум 8 ‰) 0,19 Вт / м2K

Окно / внешняя дверь 1,40 Вт / м2K

Мансардное окно 1,50 Вт / м2K

Однако общий коэффициент теплопередачи стены, крыши или первого этажа может составлять 0,6 Вт / м2K и / или коэффициент теплопередачи окна 1,8 Вт / м2K, если другие части здания утеплены более плотно соответственно.

При расчете эталонного значения теплопотерь здания в качестве коэффициента утечки используется воздух утечки = 0,08 л / ч, что соответствует скорости утечки воздуха n50 = 2,0 л / ч. Можно использовать меньшую норму, если герметичность может быть подтверждена измерениями или каким-либо другим методом. При расчете исходных тепловых потерь 45% используется в качестве годового коэффициента полезного действия для рекуперации тепла вентиляции.

4.2.3 Характеристики теплоизоляции бревенчатой ​​стены

Средняя толщина массивной бревенчатой ​​стены должна составлять примерно 180 мм (λn = 0,12 Вт / мК), чтобы соответствовать требованию U-значения 0, 60 Вт / м2К.Для стены из оцилиндрованного бревна необходимо рассчитать так называемую геометрическую эквивалентную толщину, т. Е. Толщину, которая соответствует толщине прямоугольной стены из бревна с одинаковой толщиной. Эквивалентную геометрическую толщину можно рассчитать по формуле: Эквивалентная геометрическая толщина = A / h

h = диаметр — высота углубления

A = площадь поперечного сечения круглого бревна

b = диаметр

xb = ширина углубление

Если ширина углубления принята равной 0,5b, эквивалентная толщина составит 0,855b.При ширине выемки 0,6b эквивалентная толщина составляет 0,800b. Нормативные значения U для различных типов бревен и бревенчатых стен с дополнительной изоляцией представлены в таблице 4.

Таблица 4.

Нормативные значения U (Вт / м2K) для стеновых конструкций с дополнительной теплоизоляцией и без нее (log λn = 0,12 Вт / мК, шерсть λн = 0,037).

HH = прямоугольное бревно и Ø = круглое бревно

904 08

Лог мм	Изоляция бревна, мм
	0											125	150
HH70	1,33	0,48	0,39	0,31	0,26	0,23
HH95	1,04		0,43	0,36	0,29	0,25	0,22
Hh210	0,92	0,41	0,35	0,28	0,24	0,21
Hh220	0,85	0,4	0,34	0,27	0,23	0,2 ​​
Hh235	0,77	0,38	0,32	0,26	0,22	0,19
Hh280	0,6	0,34	0,27	0,23	0,2 ​​	0,18
Hh305	0,53	0,31	0,26	0,22	0,19	0,17
Hh370	0,41	0,27	0,24	0,2 ​​	0,18	0,16
Ø130	0,89	0,4	0,32	0,26	0,22	0,19
Ø150	0,79	0,38	0,3	0,25	0,22	0,19
Ø170	0,72	0,36	0,29	0,24	0,21	0,18
Ø190	0,64	0,34	0,28	0,23	0,2 ​​	0,18
Ø210	0,58	0,33	0,27	0,23	0,2 ​​	0,17
Ø230	0,53	0,31	0,26	0,22	0,19	0,17

4.3 Влагостойкость бревенчатых стен

Бревенчатые стены

Для контроля влажности цельная бревенчатая стена без дополнительной изоляции является безопасным и надежным решением при условии, что здание оснащено надлежащей структурной защитой. Влажность бревенчатой ​​стены варьируется в зависимости от относительной влажности воздуха. В максимуме среднее отклонение находится в диапазоне одного процента (или немного выше для бревен меньшей толщины). Сезонные колебания влажности древесины наиболее заметны в слое, простирающемся на глубину 5 см от внутренней и внешней поверхности бревна.

Бревенчатые стены с дополнительной изоляцией

Контроль влажности бревенчатой ​​стены с дополнительной изоляцией является гораздо более сложной задачей. Теплоизоляция внутренней части бревенчатой ​​стены не рекомендуется, если не установлена ​​пароизоляция. Допускается использование внутренней теплоизоляции без пароизоляции при условии, что толщина утеплителя не превышает 50 мм. В этом случае конструкция должна содержать битумную бумагу или аналогичный материал, служащий воздушной преградой.Если внутренняя теплоизоляция толще 50 мм, необходимо использовать достаточно плотную пароизоляцию. Если между изоляцией и бревном есть вентиляционный зазор, теплоизоляционные свойства бревна не могут быть использованы в теплоизоляции бревенчатого дома. Перевернутая конструкция (то есть дополнительная изоляция снаружи) не вызывает проблем с точки зрения контроля влажности, потому что бревно в этом случае оказывается на более теплой и сухой стороне конструкции. В такой конструкции необходимо иметь воздушный зазор между теплоизоляцией и внешней облицовкой, чтобы позволить влаге, которая может скапливаться в изоляции, высохнуть.Это также предотвращает попадание влаги, проникающей через облицовку, к теплоизоляции.

4.4 Влагозащита

Раздел C2 Национального строительного кодекса Финляндии (Влажность. Нормы и инструкции. 1998.) устанавливает правила контроля влажности в зданиях. Конструкции должны быть такими, чтобы на них не влияли дождевая вода, таяние снега и грунтовая влага, проникающая извне, или водяной пар, образующийся внутри здания.Особое внимание следует обратить на следующие моменты:

· Бетон нельзя заливать прямо по дереву без гидроизоляции.

· Нижняя часть бревенчатой ​​стены должна находиться на высоте не менее 400 мм над поверхностью земли.

· Души и другие водопроводы не должны устанавливаться на незащищенных бревенчатых стенах.

· Гидравлические уплотнения должны устанавливаться с особым вниманием и осторожностью и в соответствии с инструкциями производителя.

4.5 Огнестойкость бревенчатых конструкций

Раздел E1 Национального строительного кодекса Финляндии (Structural Fire Safety. Rules. 2002) содержит правила пожарной безопасности зданий. Строительные материалы делятся на классы в зависимости от их воздействия на возгорание, распространение и образование дыма. Бревно относится к классу D-s2, d0. Обозначение D означает, что вклад материала в возгорание находится в допустимых пределах, s2 означает, что образование дыма минимально, а d0 означает, что горящие капли или отдельные части не возникают.Требования, предъявляемые к элементам здания, описываются следующими обозначениями:

R несущая способность

E герметичность

I изоляционная способность

Время огнестойкости бревенчатой ​​стены, когда она функционирует как элемент отсека (EI), представлено в Таблица 5. Испытания на несущую способность были проведены на VTT в соответствии со стандартом SFS-EN 1365-1: 1999. Кроме того, для разных типов журналов установлены следующие ожидания.

Стены из клееного бруса

· Шов должен иметь шпунт и паз с высотой шпунта минимум 10 мм для классов огнестойкости R30 и EI30 и 12 мм для классов огнестойкости R120 и EI90.Промежуточные значения интерполируются.

· Шов между бревнами герметизируется полипропиленовой лентой или полосой из стекловаты с классами огнестойкости R30 и EI30, а также с классами огнестойкости выше этой полосы из стекловаты, которая как минимум на 2 мм толще канавки. Поперечные стены должны быть уплотнены полосой стекловаты в соответствии со структурами, представленными в отчетах RTE699 / 05 и RTE3924 / 04. Другие материалы, свойства горения которых соответствуют свойствам вышеупомянутых материалов, также могут использоваться в качестве уплотнений.

· Расстояние между деревянными дюбелями в стене не должно превышать 1600 мм.

Стенки из оцилиндрованного бревна

· Шов между бревнами такой же, как в отчете RTE863 / 05, расстояние не более 3 мм.

· Швы между бревнами должны быть заклеены полиуретановой лентой, аналогичной описанной в отчете RTE863 / 05, и толщина ленты должна быть на пару миллиметров больше, чем расстояние между бревнами. Поперечные стенки герметизируют согласно тому же протоколу.Другие материалы, свойства горения которых соответствуют свойствам вышеупомянутых материалов, также могут использоваться в качестве уплотнений.

· Расстояние между деревянными дюбелями в стене не должно превышать 1200 мм.

Бревенчатые стены прямоугольного сечения с дополнительной изоляцией

· Шов должен быть шпунтовым и желобчатым, с высотой шпунта не менее 10 мм.

· Шов между бревнами герметизируется полипропиленовой лентой или полосой стекловаты, толщина которой не менее 2 мм превышает толщину самого паза.Поперечные стены должны быть герметизированы полосой стекловаты в соответствии с конструкциями, представленными в отчете RTE4234 / 04. Другие материалы, свойства горения которых соответствуют свойствам вышеупомянутых материалов, также могут использоваться в качестве уплотнений.

· Расстояние между деревянными дюбелями в стене не должно превышать 1600 мм.

Таблица 5

Огнестойкость несущих ламинированных стен, стен из оцилиндрованного бревна и прямоугольных стен из бруса с дополнительной изоляцией в зависимости от несущей способности R и отсека EI со стенами разной толщины при концентрической нагрузке стена не более 9,4 кН / м.В таблице также указан минимальный размер для ширины шва.

9040 9040 мм ширина [мм] a

Клееный брус

R30

R60

R90

R120

ширина x высота [мм²]

180 xh 1)

нет

ширина шва [мм]

70

116

156

нет

EI30

EI60

EI90

EI120

ширина x высота [мм²]

92 x 170

148 xh40 1) 9040h40 1) 9040h40 / a

ширина шва [мм]

70

126

175

нет данных

1) h = 170 мм — 195 мм

Круглый бревно

R30

R60

R90

R120

9040

нет данных

нет данных

Ширина шва [мм]

81

127

нет данных

нет данных

EI30

EI60

EI90

EI120

Диаметр бревна [мм]

150

236

n / a

81

127

н / д

н / д

прямоугольное бревно + изоляция + бревенчатая панель

R30

R60

R90

R120

ширина x высота [мм²]

bx 170 2), 3)

128 x 17040 3)

нет данных

ширина шва [мм]

b-22

106

нет данных

нет данных

EI30

EI60

EI90

EI120

ширина x высота [мм²]

bx 170 2), 3)

128 x 17040 a

нет

ширина шва [мм]

b-22

106

нет

нет

2) Ширина b согласно нормальному температурному исполнению

3) Огненная сторона прямой кишки Обычная бревенчатая стена требует теплоизоляции и бревенчатой ​​панели, кроме того, согласно

протокол испытаний RTE 4234/04, нагрузка концентрически по отношению к бревну.

4.6 Звукоизоляция бревенчатых стен

Величина воздушной звукоизоляции Rw указывается как значения воздушной звукоизоляции от шума дорожного движения Rw + Ctr или от шума железнодорожного и воздушного движения Rw + C. внешняя оболочка здания определяется как разница между уровнями звука, преобладающими на внешней оболочке, и уровнями звука, разрешенными внутри здания. Например, с помощью процедуры, представленной в Экологическом справочнике 108, опубликованном Министерством окружающей среды, можно получить значения воздушной звукоизоляции для компонентов конструкции из разницы уровней шума в соответствии с положениями плана.Звукоизоляционная способность бревенчатой ​​стены зависит, например, от массы стены, ее жесткости и плотности ее уплотнительной выемки. Показатели воздушной звукоизоляции самых тонких бревенчатых конструкций от шума транспорта низкие. Различия в уровнях звука, требуемых в положениях плана, обычно составляют минимум 28 дБ и максимум 40 дБ. В бревенчатых домах разница в звуке составляет примерно 28–30 дБ, если используются обычные оконные конструкции и бревна типов GL180 и GL205.С бревенчатой ​​стеной с дополнительной изоляцией также можно достичь необходимого уровня звукоизоляции. Звукоизоляция других конструкций, вероятно, недостаточна.

Таблица 5

Расчетные значения звукоизоляции (дБ).

HH = прямоугольное бревно и Ø = круглое бревно.

904 02 33

Лог	Rw	Rw + C	Rw + Ctr
HH95	33	31							32	29
Hh220	35	34	31
Hh235	36	34	32											9040	Hh305	40	38	37
Hh370	40	39	39
Ø150	30												26
Ø190	32	31	27
Ø210	32	29
Ø230	37	35	33

4.6.1 Неутепленные бревенчатые стены

Неутепленные бревенчатые стены состоят из одного бревенчатого яруса. С точки зрения акустического функционирования неизолированные бревенчатые стены представляют собой простые конструкции, звукоизоляционные свойства которых определяются, в первую очередь, массой [кг / м2] конструкции и частотой совпадения барьеров между конструкциями, которая, в свою очередь, зависит от массы и жесткости. конструкции.

4.6.2 Бревенчатые стены с дополнительной изоляцией внутри или снаружи

С точки зрения акустического функционирования конструкция представляет собой двойную конструкцию, половины которой соединены между собой рельсами.Мягкая пористая теплоизоляция между рельсами существенно влияет на звукоизоляционные свойства стены. Без теплоизоляции звукоизоляционная способность была бы на 3–5 дБ ниже. Минеральная вата и утеплитель из древесного волокна, напротив, не различаются средствами звукоизоляции.

4.7 Вентиляция зданий

Правила, регулирующие вентиляцию, представлены в Разделе D2 Национального строительного кодекса Финляндии (Внутренний микроклимат и вентиляция в зданиях.Положения и инструкции 1987 г. Доступно на английском языке.). Удовлетворительный внутренний климат в помещениях, где обычно находятся люди, должен быть обеспечен при всех нормальных погодных условиях и в условиях использования, характерных для каждого помещения. Следует контролировать чистоту, температуру и влажность внутреннего климата. В местах, обычно населенных людьми, не допускаются сквозняки и шум, которые могут отрицательно сказаться на комфорте людей. Должна быть соответствующая вентиляция, чтобы конденсация влаги в конструкциях не вызывала повреждений от влаги.

.Поступающий воздух может поступать в помещение через внешнюю оболочку здания или в виде переносимого воздуха. В зданиях, предназначенных для круглогодичного использования, положения по теплоизоляции требуют учета рекуперации тепла кондиционеров.

Таблица 7.

Расчетные значения звукоизоляции (дБ) для стеновых конструкций с дополнительной внутренней теплоизоляцией. (Бревно + деревянные перила к600 и утеплитель из минеральной ваты или древесного волокна + одинарный сверхтвердый гипсокартон 13 мм).HH = прямоугольное бревно и Ø = круглое бревно.

9040

			RW						RW + C										9040
Лог [мм]	45	95	120	145	195			120	145	195		45	95	120	145	19540		195811			47	48	49	49 9040 3		41	45	46	47	48		36	41	42	43	45
												9040 49	50		42	46	47	48	49		36	41	43	43											9040	50	50	50		43	47	48	49	50		38	43	44	45											9040	49	50	51	51		44	48	49	50	50		40	44	46	47	48
Hh280	50	53	—	—	—																																	—	—		43	48	—	—	—
Hh305	51	53	—	—		—		—		—		—	—	—	—	—	—	—		45	50	—	—	—
Hh370	53	—												—	—	—	—		49	—	—	—	—
Ø150	44	—	—	—	—		40	—	—	—	—		36 —
Ø170	44	—	—	—	—		40	—	—	—	—														—	—
Ø190	45	—	—	—	—		41	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
Ø210	45	—	—	—	—		41	— 90 403	—	—	—		36	—	—	—	—
Ø230	48	—		—		—		—		—	45	—	—	—	—		40	—	—	—	—

Таблица 8.

Расчетные значения звукоизоляции (дБ) для стеновых конструкций с дополнительной внутренней теплоизоляцией. (Бревно + деревянные перила к600 и утеплитель из минеральной ваты или древесного волокна + одинарный сверхтвердый гипсокартон 13 мм). HH = прямоугольное бревно и Ø = круглое бревно.

9040 8 9040

			RW						RW + C											9040
Лог [мм]	45	95	120	145	195403		2 95	120	145	195		45	95	120	145	195402	195402 145	19540	49	51	52	52	53		45	50	51	51	51		40	46	47	48	49									9040	53	53		46	51	51	52	52		41	46	48	49															53	53	53	54		48	52	52	52	53		43	48	49													9040	50	53	54	54	54		49	52	53	53 9 0403	53		44	49	50	51	51
Hh280	54	56	—	—																							9040 —	—	—		48	52	—	—	—
Hh305	55	56	—		—		—		—		—		—		—		55	—	—	—		50	54	—	—	—
Hh370	56									56	—	—	—	—		54	—	—	—	—
Ø150	48	—	—	—	—		45	—	—	—	—	41402								—
Ø170	48	—	—	—	—		45	—	—	—																							—	—	—
Ø190	49	—	—	—	—		46	—	—	—	—	—	—	—	—	—	—	—	—	—
Ø210	49	—	—	—	—		45 90 403	—	—	—	—		40	—	—	—	—
Ø230	52									50	—	—	—	—		45	—	—	—	—

9000. Таблица

Расчетные значения звукоизоляции (дБ) для стеновых конструкций с дополнительной внутренней теплоизоляцией. (Бревно + перила к600 и утеплитель из минеральной ваты или древесного волокна + ветрозащитная доска; штукатурка 9 мм). HH = прямоугольное бревно и Ø = круглое бревно.

H402 9040 82 9 Таблица

Расчетные значения звукоизоляции (дБ) для стеновых конструкций с дополнительной внутренней теплоизоляцией. (Бревно + перила к600 и утеплитель из минеральной ваты или древесного волокна + ветрозащитная доска; штукатурка 9 мм). HH = прямоугольное бревно и Ø = круглое бревно.

			RW						RW + C											9040
Лог [мм]	45	95	120	145	195403		2 95	120	145	195		45	95	120	145	195401	19540	43	46	48	48	49		40	43	44	46	47		35	37	39	41	43											9040	49	50		41	43	45	46	48		36	38	40																	9040 48	49	50	51		42	45	47	48	49		37	40	43 45403																		45	48	49	50	51		43	46	48	49 9 0403	50		38	41	43	45	47
Hh280	50	52	—																			—	—	—		42	46	—	—	—
Hh305	51	53	—		—		—		—		—		—		—		—		52	—	—	—		45	48	—	—	—
Hh370	53			53			53				52	—	—	—	—	—	48	—	—	—	—
Ø150	42	—	—	—	—		38	—	—	—	—	—														—	—
Ø170	42	—	—	—	—		38	—	—	—																			—	—	—
Ø190	42	—	—	—	—		39	—	—	—	—	—	—		34	—	—	—	—
Ø210	43	—	—	—	—		40 403	—	—	—	—	—	35	—	—	—	—
																		42	—	—	—	—	—	39	—	—	—	—

9040 + Ctr

9040 2 — 9040

			RW						RW + C40 9002
Лог [мм]	45	95	120	145	195	95	120	145	195		45	95	120	145
	9040 HH95	39	42	43	44	45		37	38	39	40	42		32	33	34	35															43	44	46		38	39	40	40	43		33	34	34							35 41	43	44	45	47		39	41	41	42	44		34	35			Hh235	42	44	45	46	47		40	42	43 90 403	44	46		36	37	38	38	40
Hh280	46	49	—																					9040 46	—	—	—		39	41	—	—	—
Hh305	48				50 —		50 —		50 —		46	48	—	—	—		41	43	—	—	—
Hh370											9040 —		50	—	—	—	—		45	—	—	—
Ø150	37	—	—	—	—		35	—	—	—	—	—	—	—	—	—	—	—	—	—	—
Ø170	38	—	—	—	—		35	—	—	—																										—	—	—	—
Ø190	38	—	—	—	—		36	—	—	—	—	—	—	—	—	31	—	—	—	—
Ø210	39	—	—	—	—	904 03	37	—	—	—	—		32	—	—	—	—			Ø230				—		41	—	—	—	—		36	—	—	—	—	9000 9 THE Древесину обычно можно хранить на открытом воздухе при условии защиты от солнечного света, дождевой воды и влаги из земли.Товары, хранящиеся на открытом воздухе, должны находиться на высоте не менее 30 см от земли, чтобы влага и растительность не повредили древесину. Для обеспечения достаточной устойчивости и предотвращения изгиба или деформации из-за хранения расстояние между опорными панелями не должно превышать 1,5 метра. Следует соблюдать осторожность, чтобы вода не скапливалась под древесиной. При хранении должно использоваться достаточное количество брезента, поскольку транспортная защита не предназначена для длительного воздействия погодных условий.Брус следует накрыть, чтобы обеспечить циркуляцию воздуха. Хотя брезент должен расширяться за края досок и бревен, он не должен касаться земли. При штабелировании бревен следует использовать поперечные рейки между пучками и бревнами. Это обеспечивает правильную циркуляцию воздуха и отвод избыточной влаги. 6 УСЛОВИЯ ДЛЯ БРЕВНЯ МОНТАЖ РАМЫ Не допускайте намокания упаковочного материала во время монтажа, так как влажная упаковка способствует росту грибков.Любые куски упаковки, выходящие за пределы выемки уплотнения, следует обрезать каждый рабочий день, чтобы избежать сырости. Во время строительства каркас следует защитить от проливного дождя. Для долговременной защиты и при влажном воздухе необходимо поддерживать соответствующую вентиляцию под брезентом. Кроме того, особое внимание следует уделить вентиляции после завершения монтажных работ, так как влага, выходящая из конструкций, может конденсироваться и вызывать, например, синеву.Следует соблюдать инструкции по монтажу, предоставленные производителем. HTT-PUBLICATIONS: В сотрудничестве с властями Финская ассоциация производителей бревенчатых домов (HTT) опубликовала следующие руководящие принципы: Hirsitalojen toimitusehdot («Условия поставки бревенчатых построек»). КРАТКАЯ ИСТОРИЯ Бревенчатых ЗДАНИЙ Строительство срубов по естественным причинам возникло в зоне хвойных лесов.Самые ранние бревенчатые постройки с выемками и пересекающимися углами относятся к железному и бронзовому векам. Хотя в Швейцарии встречаются горизонтальные бревенчатые строения каменного века. В Финляндии самое старое сохранившееся бревенчатое здание — часовня, посвященная святому Генриху, находится в Кокемяки, Юго-Западная Финляндия. Он был построен около 1400 года. После Первой мировой войны дома с деревянным каркасом из досок быстро завоевали популярность в Финляндии. Однако в сельской местности бревно сохраняло свое положение в качестве основного строительного материала до 1940-х годов, но затем его использование в круглогодичных домах постепенно сокращалось, пока оно почти не прекратилось.С другой стороны, бревно всегда было доминирующим материалом для летних домиков. Сегодня около 70 процентов новых домов отдыха в Финляндии построены из бревен. В начале 1950-х годов в Финляндии расширилось промышленное производство бревен. Первоначально разработка была сосредоточена исключительно на производственном процессе. Постепенно самому продукту стало уделяться больше внимания. 1970-е и 1980-е годы были эпохой бурного развития бревенчатых домов как промышленного продукта. Промышленность интенсивно искала решения для решения проблем уплотнения, изоляции и сжатия, и разработка сборных бревенчатых домов продолжается и сегодня.В дополнение к постоянному развитию, благоприятное воздействие бревна на окружающую среду и его здоровье подчеркиваются в критериях отбора строителей дома. Почти 90 процентов всех бревенчатых домов, построенных сегодня в Финляндии, являются сборными, то есть производятся промышленным способом. Современное автоматизированное промышленное производство позволяет, например, предварительно высушить бревна, что обеспечивает максимально возможную точность размеров. Поскольку бревенчатый каркас можно установить на месте всего за несколько дней, дом быстро возводится и защищается от непогоды.Сборные бревенчатые дома, произведенные в Финляндии, привлекают внимание даже за рубежом: в 2009 году бревенчатые дома экспортировались более чем в 60 стран. Финляндия — ведущий производитель сборных деревянных домов Столярные изделия из бревен — сайт Woodlandia Существует много типов угловых систем, используемых для соединения стен бревенчатых домов. Основные требования к любым угловым столярным изделиям: обеспечить структурную целостность всей конструкции бревенчатого дома, исключить проникновение воздуха и удовлетворить вкус будущего хозяина дома.Наиболее популярны: Седловидный вырез, Скандинавский вырез, Ласточкин хвост. Седельные выемки Седельные выемки — это не просто какой-то конкретный тип выемок, это семейство выемок. Насечки этого семейства могут отличаться по форме и выглядеть друг от друга. В Северной Америке очень популярна обжимная посадка под седло . Паз с компрессионной посадкой пришел в Северную Америку из Скандинавии через Канаду благодаря переосмыслению древней норвежской техники строительства бревенчатых домов Делем Радомске, канадским строителем бревенчатых домов, изобретателем, учителем и автором.И сейчас выемка очень популярна у строителей бревенчатых домов других регионов мира. Паз с плотной посадкой, иногда называемый с усадкой , предназначен для того, чтобы сжиматься по мере усадки и усадки бревен. Этот паз обычно используется в бревенчатых домах ручной работы и сочетается с методом продольной фиксации бревен без щелей (полная разметка). Седловая выемка с прессовой посадкой редко используется компаниями, использующими фрезерованные бревна, потому что машины, которые могут производить такую ​​выемку, очень дороги. Бревна усаживаются в основном по диаметру, поэтому правильно сделанный надрез для усадки должен предотвращать появление зазоров, поскольку каждое бревно должно со временем приближаться к бревну из-за усадки и сжатия. Однако это не всегда так, в некоторых случаях через несколько лет бревенчатые стены без щелей с канадскими зазубринами в углах следует заделывать, так как через пару лет могут появиться зазоры. Для предотвращения зазоров в выемках многие мастера ручной работы используют метод перекрытия. В первые пару лет сруб, построенный таким методом, будет иметь небольшие (1/4 дюйма) зазоры между бревнами (проникновение воздуха предотвращается изоляцией), однако через 1-3 года все зазоры будут закрыты, и бревна станут плотными и красивыми. Скандинавская выемка (также известная как норвежская выемка) — одна из самых трудоемких (сложных), эффективных и красивых выемок. В скандинавских странах он обычно используется для бревен со скошенной кромкой (древесины), однако на бревнах с круглым профилем можно вырезать скандинавский надрез. Подобно седловой выемке с прессовой посадкой, норвежская выемка относится к типу выемок с усадкой. Небольшое количество мастеров ручной работы в Северной Америке практикуют эту выемку, обычно они предпочитают сжатую подседельную выемку, описанную выше, однако в Норвегии, Финляндии и России эта выемка является выбором номер один для дорогих бревенчатых домов. Другой тип седловидных пазов — это Круглый паз , также известный как седельный упор . Круглый вырез делается простым вырезанием точного контура бревна внизу в нижнюю часть бревна, идущую над ним. В России и других странах Европы эта выемка очень популярна. Круглая выемка (или , ее вариации ) используется как мастерами ручной работы, так и при строительстве промышленных домов, поскольку выемка может быть легко сделана на станке или токарном станке. Обратной стороной этой выемки является то, что иногда может не оставаться тугой после сжатия . Даже если бревна высушены в печи, они все равно будут давать усадку, и их нужно будет заделывать. Таким образом, в течение 2-5 лет после того, как дом был построен, оседает и бревна достигли равновесия, владельцу дома, возможно, потребуется подумать о выполнении второй конопатки или долбления . Метод перерисовки также применим к круглой выемке, и многие строители бревенчатых домов используют этот метод для устранения недостатков выемки.Компании, использующие фрезерованные бревна с профилем «гребень и паз», обычно не используют принцип перекрытия. «Ласточкин хвост» Паз «ласточкин хвост» популярен как среди мастеров ручной работы, так и среди производителей фрезерованных бревенчатых домов. С выемкой типа «ласточкин хвост» можно использовать продольные столярные изделия без щелей, бревна квадратного или круглого профиля. Функционально столярные изделия «ласточкин хвост» с угловым надрезом превосходно подходят для жилищного строительства.Каждый конец бревна сначала обрезается по форме, напоминающей хвост голубя, затем, когда бревна укладываются и подгоняются, ласточкин хвост надежно сцепляется. В результате получается прочный, долговечный и эстетичный вид. Одним из преимуществ «ласточкин хвост» является то, что он позволяет эффективно использовать всю длину бревна, то есть не нужно расходовать длину бревна на пролетные пути (свес или обочину). Угловая система But and Pass Эта старая новаторская техника позволяет строить бревенчатые дома без каких-либо зазубрин в углах.Все соединения производятся арматурой или саморезами. Правильно построенный бревенчатый дом с использованием этого метода не оседает, хотя бревна усаживаются, поэтому для этого типа столярных изделий требуется долбление, если используются натуральные бревна или гигантские дюбели. Производители комплектов для дома из бревен модифицировали этот метод и теперь создают дома, не требующие ремонта. Щелкните здесь, чтобы увидеть примеры фрезерованных углов. Другие типы выемок и угловых систем Есть несколько других типов угловых окон, используемых в домах из бревенчатых домов.Некоторые из них устарели, некоторые используются очень редко. Это (щелкните имя, чтобы увидеть изображение с изображением столярных изделий): Щелкните здесь, чтобы просмотреть все изображения, использованные в этой статье Artichouse | Система бревенчатых домов Массивные бревна, поперечные углы, деревенский вид. Глядя на бревенчатый дом, нельзя ошибиться в технике строительства! Мы разрабатываем систему домов из бревен Artichouse с 1980-х годов и предоставим вам наши самые современные технические решения. Полярная древесина растет медленно и имеет плотную структуру. Использование полярной сосны или ели в качестве сырья для наших бревенчатых стен — гарантия высокого качества и долговечности. Наши конструкции бревенчатых стен энергоэффективны, экологичны и долговечны. Бревенчатые стены Artichouse также являются мечтой строителя, так как бревенчатый дом возводится быстро. Благодаря качеству бревен, воздух в доме остается здоровым и постоянным круглый год. Профили бревен Профили бревен Artichouse — результат долгой разработки продукта.Мы с гордостью представляем эти бревенчатые профили с нашими новейшими саморасширяющимися изоляционными полосами. Это небольшое, но важное улучшение работает вам на пользу. Двойной герметик делает стену еще более герметичной, чем в нашем последнем поколении бревен. Ламинированные бревна Artic Эти профили бревен являются нашими надежными стандартными бревнами. Толщина 95 мм и 135 мм подходят для бревенчатых коттеджей без какой-либо изоляции для стен, с термо-стеной Artichouse они также очень хороший выбор для больших зданий.Большинство наших проектов могут быть построены из бревен размером 95×170, но наш стандартный бревно — 135×170, который конструктивно подходит для большинства наших проектов. Высотные ламинированные бревна Высотные бревенчатые профили являются нашим новейшим дополнением — эти профили эстетически более приятны и могут использоваться для создания длинных пролетов и открытых пространств в домах. Если вы думаете о строительстве из бревна 135×170, вам всегда следует подумать о переходе на профиль 135×275, поскольку внешний вид вашего дома значительно улучшится. Бревенчатые стены Artichouse Массивная бревенчатая стена Самый традиционный способ строительства бревенчатого дома — конструкция стен не включает ничего, кроме древесины и герметиков между слоями бревен. Все бревна соединены деревянными дюбелями и металлическими болтами, которые проходят сверху вниз по деревянной стене бревна. Стеновая конструкция, выдерживающая температуру -40С и поддерживающая комфортный уровень внутренней влажности воздуха. Внешняя термо-стена Дополнительная изоляция снаружи бревенчатого каркаса позволяет легко удовлетворить самые высокие требования к U-значению, поскольку изоляционный слой можно легко расширить.Внутренняя бревенчатая стена поддерживает оптимальное качество и влажность воздуха внутри. С такой конструкцией стен у вас будет красивая деревянная атмосфера во всем доме, а внешняя изоляция и ее защитные слои сохранят бревенчатый каркас в целости и сохранности. Термостена внутри Дополнительная изоляция внутри бревенчатого каркаса также является очень хорошим способом включения дополнительной изоляции в ваш бревенчатый дом. При такой конструкции стен материалы внутренней поверхности стен могут быть выбраны произвольно — основными вариантами являются оштукатуренные стены или стены, облицованные деревянными панелями. Бревенчатые углы Artichouse Угловые соединения имеют жизненно важное значение при строительстве бревенчатых домов. Выбор велик — но все представленные на рынке модели не оправдывают своих обещаний. Мы проверили водонепроницаемость и герметичность наших бревенчатых уголков в Центре технических исследований Финляндии и гарантируем их эксплуатационные характеристики и структурную безопасность. Классический уголок Нео угол Тироль угол Бревенчатые дома Оулу, Финляндия | Предлагаем также сборные бревенчатые дома! 1.Держатель реестра Finnish Polarlog Oy Talitiaisenkuja 2	OULU Идентификационный номер компании: 2174365-5 Номер телефона: +358405283198 2. Вопросы, связанные с вопросами, касающимися Регистра, 1 . и обратная связь, касающаяся реестра, как можно быстрее. 3. Название реестра Реестр клиентских, маркетинговых и информационных сообщений. 4.Цель обработки личной информации Целью обработки является управление отношениями с клиентами, выполнение прав и обязанностей клиента и держателя реестра, а также обработка личной информации в соответствии с Законом о личных данных для целей, связанных с к веб-службам, исследовательской деятельности, нацеливанию на рекламу держателя реестра и / или его партнеров и / или прямого маркетинга на основе информации о клиентах через средства связи и услуги держателя реестра без передачи личной информации какой-либо сторонней стороне. 5. Содержимое данных регистра Регистр может содержать следующую информацию о клиентах: Имя Адрес электронной почты Мобильный или другой номер телефона Организация и должность Сведения об адресе организации Журнал контактов 6. Добавить комментарий Отменить ответ Комментарий * Имя * Email * Сайт
