Плиты перекрытия 3 метра: Плиты-перекрытия длиной 3,5 метра: продажа, цена в Санкт-Петербурге. плиты-перекрытия от «Компания Базис»

Содержание

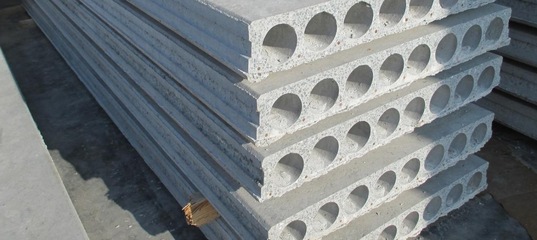

Плиты перекрытия длиной 6 м

Серия 1.141-1 и 1.241.1 ГОСТ 9561-91

В жилищном строительстве Казани при возведении жилых зданий и сооружений бытового назначения широкое распространение получили пустотные железобетонные изделия, которые применяются в качестве перекрытий (цокольные, междуэтажные, чердачные).

Наиболее востребованные плиты перекрытия 6000х1500 с толщиной изделия 220 мм – это прямоугольные конструкции из тяжелых марок бетона с ровными краями и двумя опорными сторонами. Шестиметровые пустотные плиты применяются как перекрытия несущей части зданий и сооружений различного назначения.

Выполненные в форме плоского прямоугольника, они легки в установке, что помогает экономить время и взводить здания в краткие сроки. К тому же цена таких перекрытий заметно ниже, чем стоимость монолитной плиты в г. Казань. За небольшую цену конечный потребитель получает качественную, достаточно прочную и легкую плиту универсального назначения.

Большим преимуществом, помимо цены, можно считать и прекрасное качество рабочей поверхности. Воздушные пустоты в теле перекрытий – не простая экономия расходных материалов. Они помогают облегчить изделие, попутно снизив его цену. НО и это еще не все.

Воздушные камеры обеспечивают прекрасные шумо-, звуко- и теплоизоляционные свойства плиты.

А поскольку энергоэкономичность считается одним из наиболее весомых показателей, неудивительно, что пустотные плиты столь популярны в строительстве и стоят своей цены.

Особенности применения 6 метровых плит

Востребованность плиты перекрытия ПК 60-15-6 объясняется широким спектром ее применения. Их используют при строительстве различных сооружений общественного назначения: жилые дома, офисные здания, магазины, торгово-развлекательные комплексы и пр. Помимо этого легкая (по сравнению с монолитом) и практичная плита нашла свое применение при постройке частных домов, коттеджей, гаражей. Применяют 6-метровую плиту и в качестве надежного основания для балконов за приятную цену.

При строительстве в Казани специалисты рекомендуют придерживаться определенных правил во время укладки плит длиной 6 метров и шириной 1,5 метра. Монтаж плит перекрытия должен осуществляться без промежуточных опор. Несоблюдение этого требования приводит к образованию трещин, что в свою очередь становятся причиной перелома плит на месте опоры. А несоблюдение требований монтажа не может рассматриваться как несоответствие цены качеству.

При необходимости, если использование шестиметровой плиты без дополнительных опор невозможно, лучше купить практически за ту же цену 2 плиты другого размера (например, 3,2 или 4 метра). Пустотные перекрытия выпускаются в достаточном ассортименте, поэтому всегда можно выбрать именно то, что подойдет и в плане цены, и в соответствии с проектом. Эти плиты взаимозаменяемы, но продумывать вариант их укладки нужно заранее, еще на этапе проектирования зданий.

Играет роль и материал цоколя, на который укладывается плита перекрытия: опора на цоколь из кирпича - 120 мм, если же цоколь из бетона – 90 мм.

Производство плит перекрытия

Наш завод в городе Казань уже не один год занимается производством плит перекрытия в соответствии с требованиями ГОСТа 9561-91. Мы учитываем требования как к качеству бетона, допустимую ширину раскрытия технологических трещин и другие нюансы производства, поэтому цена изделий соответствует их качеству.

Изготавливаются плита 6х1,5 метра путем формовки. Они имеют армированный каркас, скрытый под массивом бетона, что обеспечивает изделию достаточную жесткость и выносливость (устойчивость к нагрузкам), все-таки для кого-то плита служит полом. Сам каркас формируют из прутьев напряженной арматуры определенного класса, что также влияет на цену товара.

За доступную цену мы осуществляем производство и доставку плит перекрытия в Казань и регионы, так что вопрос транспортировки, как один из самых труднорешаемых, уже отпадает. Осталось лишь выбрать плиты, соответствующие проектной документации, и просчитать цену заказа, чтобы она не выходила за рамки бюджета, что мало вероятно, ведь мы работаем без посредников, поэтому не ставим наценку при продаже ЖБИ.

Контроль качества ЖБ перекрытий

На нашем заводе большое внимание уделяется качеству производимой продукции, соответствию цены и эксплуатационных характеристик. Плита перекрытия 6 х 1,5 метра в обязательном порядке проходит испытания на:

  • прочность и жесткость конструкции,
  • износостойкость и устойчивость к образованию трещин,
  • морозостойкость, ведь плита может эксплуатироваться и в условиях агрессивной среды,
  • пористость, т.е. наличие нетехнологических пустот (технологические же отверстия в определенном количестве имеют все пустотные перекрытия),
  • водонепроницаемость, что особенно важно при использовании плиты в качестве цокольного или чердачного перекрытия, хотя возможные случаи затопления соседей также не стоит исключать.

Качество производимой нами плиты (вне зависимости пустотные и монолитные перекрытия) официально документируется, выдается паспорт качества, поэтому вы платите реальную оправданную цену. При необходимости в документ можно внести сведения о показателе водонепроницаемости готового изделия.

Плиты перекрытия ПК ширина 1.2 м

Наименование
Размер (мм)
Вес (т)Цена с НДС
Многопустотные плиты перекрытия .по сер.1.241-1 (вып.39,27,36)
Плита перекрытия ПК 90-12-8 AтV-1 8980х1190х220 3,17
Плита перекрытия ПК 89-12-8 AтV-1 8880х1190х220 3,16
Плита перекрытия ПК 88-12-8 AтV-1 8780х1190х220 3,13
Плита перекрытия ПК 87-12-8 AтV-1 8680х1190х220 3,09
Плита перекрытия ПК 86-12-8 AтV-1 8580х1190х220 3,06
Плита перекрытия ПК 85-12-8 AтV-1 8480х1190х220 3
Плита перекрытия ПК 84-12-8 AтV-1 8380х1190х220 2,95
Плита перекрытия ПК 83-12-8 AтV-1 8280х1190х220 2,92
Плита перекрытия ПК 82-12-8 AтV-1 8180х1190х220 2,92
Плита перекрытия ПК 81-12-8 AтV-1 8080х1190х220 2,88
Плита перекрытия ПК 80-12-8 AтV-1 7980х1190х220 2,84
Плита перекрытия ПК 79-12-8 AтV-1 7880х1190х220 2,81
Плита перекрытия ПК 78-12-8 AтV-1 7780х1190х220 2,77
Плита перекрытия ПК 77-12-8 AтV-1 7680х1190х220 2,74
Плита перекрытия ПК 76-12-8 AтV-1 7580х1190х220 2,7
Плита перекрытия ПК 75-12-8 AтV-1 7480х1190х220 2,67
Плита перекрытия ПК 74-12-8 AтV-1 7380х1190х220 2,63
Плита перекрытия ПК 73-12-8 AтV-1 7280х1190х220 2,6
Плита перекрытия ПК 72-12-8АтVт-1 7180х1190х220 2,58
Плита перекрытия ПК 71-12-8АтVт-1 7080х1190х220 2,53
Плита перекрытия ПК 70.
12-8 AтVт-1
6980х1190х220 2,49
Плита перекрытия ПК 69-12-8 AтVт-1 6880х1190х220 2,47
Плита перекрытия ПК 68-12-8 AтVт-1 6780х1190х220 2,43
Плита перекрытия ПК 67-12-8 AтVт-1 6680х1190х220 2,4
Плита перекрытия ПК 66-12-8 AтV-1 6580х1190х220 2,36
Плита перекрытия ПК 65-12-8 AтV-1 6480х1190х220 2,32
Плита перекрытия ПК 64-12-8 AтV-1 6380х1190х220 2,28
Плита перекрытия ПК 63-12-8 AтV 6280х1190х220 2,24
Плита перекрытия ПК 62-12-8 AтV 6180х1190х220 2,3
Плита перекрытия ПК 61-12-8 AтV 6080х1190х221 2,2
Плита перекрытия ПК 60-12-8 АтV 5980х1190х220 2,1
Плита перекрытия ПК 59-12-8АтV 5880х1190х220
2,07
Плита перекрытия ПК 58-12-8 AтV 5780х1190х220 2,04
Плита перекрытия ПК 57-12-8 AтV 5680х1190х220 2
Плита перекрытия ПК 56-12-8 AтV 5580х1190х220 1,97
Плита перекрытия ПК 55-12-8 AтV 5480х1190х220 1,95
Плита перекрытия ПК 54-12-8 AтV 5380х1190х220 1,93
Плита перекрытия ПК 53-12-8 AтV 5280х1190х220 1,9
Плита перекрытия ПК 52-12-8 AтV 5180х1190х220 1,87
Плита перекрытия ПК 51-12-8 AтV 5080х1190х220 1,83
Плита перекрытия ПК 50-12-8 AтV 4980х1190х220 1,79
Плита перекрытия ПК 49-12-8 AтV 4880х1190х220 1,75
Плита перекрытия ПК 48-12-8 AтV 4780х1190х220 1,675
Плита перекрытия ПК 47-12-8 AтV
4680х1190х220
1,67
Плита перекрытия ПК 46-12-8 AтV 4580х1190х220 1,65
Плита перекрытия ПК 45-12-8АтV 4480х1190х220 1,56
Плита перекрытия ПК 44-12-8АтV 4380х1190х220 1,55
Плита перекрытия ПК 43-12-8АтV 4280х1190х220 1,55
Плита перекрытия ПК 42-12-8 4180х1190х220 1,49
Плита перекрытия ПК 41-12-8 4080х1190х220 1,45
Плита перекрытия ПК 40-12-8 3980х1190х220 1,42
Плита перекрытия ПК 39-12-8 3880х1190х220 1,385
Плита перекрытия ПК 38-12-8 3780х1190х220 1,35
Плита перекрытия ПК 37-12-8 3680х1190х220 1,34
Плита перекрытия ПК 36-12-8 3580х1190х220 1,28
Плита перекрытия ПК 35-12-8 3480х1190х220 1,27
Плита перекрытия ПК 34-12-8 3380х1190х220 1,2
Плита перекрытия ПК 33-12-8 3280х1190х220 1,19
Плита перекрытия ПК 32-12-8 3180х1190х220 1,15
Плита перекрытия ПК 31-12-8 3080х1190х220 1,14
Плита перекрытия ПК 30-12-8 2980х1190х220 1,08
Плита перекрытия ПК 29-12-8 2880х1190х221 1,07
Плита перекрытия ПК 28-12-8 2780х1190х220 1,02
Плита перекрытия ПК 27-12-8 2680х1190х220 0,97
Плита перекрытия ПК 26-12-8 2580х1190х220 0,95
Плита перекрытия ПК 25-12-8 2480х1190х220 0,93
Плита перекрытия ПК 24-12-8 2380х1190х220 0,87
Плита перекрытия ПК 23-12-8 2280х1190х220 0,86
Плита перекрытия ПК 22-12-8 2180х1190х220 0,82
Плита перекрытия ПК 21-12-8 2080х1190х220 0,8
Плита перекрытия ПК 20-12-8 1980х1190х220 0,75
Плита перекрытия ПК 19-12-8 1880х1190х220 0,73
Плита перекрытия ПК 18-12-8 1780х1190х220 0,68
Плита перекрытия ПК 17-12-8 1680х1190х220 0,64
Плита перекрытия ПК 16-12-8 1580х1190х220 0,62

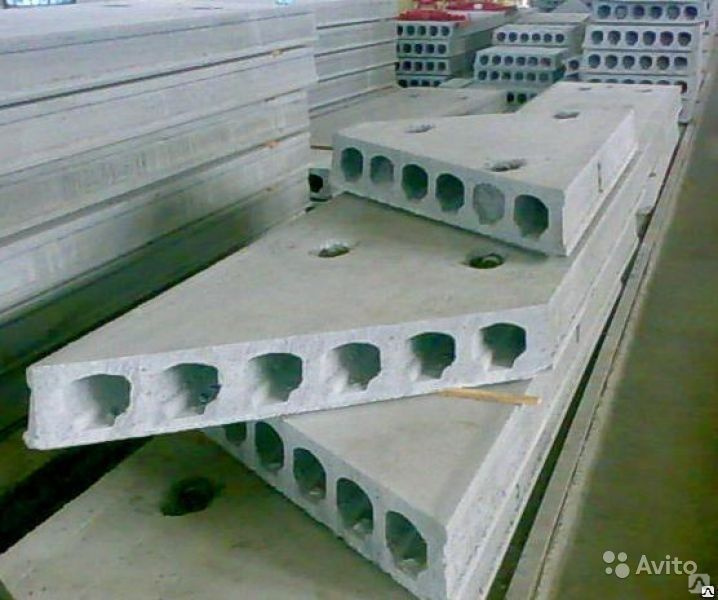

Плита перекрытия пустотная ПБ 52.

15-3

Пустотные плиты перекрытий ПБ 52.15-3 выпускаются на оборудовании испанской фирмы «TECHNOSPAN» методом стендового безопалубочного непрерывного формования.

Плиты предварительно напряженные, армируются только в продольном направлении, поперечное армирование отсутствует. Плиты армированы стальной высокопрочной проволокой класса Вр1400 по ГОСТ 7348 диаметром 5 мм.

Качество бетонных поверхностей плит удовлетворяют требованиям, установленным для категорий:

А3 - для нижней (потолочной) поверхности , А7 - для верхних и боковых поверхностей.

Плиты перекрытий имеют предел огнестойкости REI 60 в соответствии с СТО 36554501-006-2006 и могут применяться в жилых, общественных и производственных зданиях I степени огнестойкости.

Плиты предназначены для применения в зданиях с несущими стенами из кирпича и блоков, а также в каркасных, сборно-монолитных и панельных зданиях, возводимых в районах с расчетной сейсмичностью до 6 баллов включительно.

Пустотные плиты ПБ могут применяться в зданиях, возводимых по ранее разработанным проектам, взамен плит с круглыми пустотами марки ПК 52-15-3, изготавливаемых по агрегатно-поточной или конвеерной технологии.

Возможны варианты резки плит - продольно, поперечно, под любым другим углом.

Размеры
Длина 5180 мм
Ширина 1495 мм
Высота 220 мм
Вес
Вес 2,56 т
Нагрузка
Расчётная нагрузка 300 кгс/м²
Характеристики бетона
Объём бетона 1,02 м³
ГОСТ, серия, альбом
ГОСТ 9561-91

Плиты перекрытия от ЖБК-1 (Чебоксары) // Доставка по всей России

Наименование;Размер, мм;V, куб. м;Масса, т;Цена

ПБ 18-12-6;1780 х 1195 х 220;0,47;0,70;3562 ₽;Заказать link=#buy ПБ 18-12-8;1780 х 1195 х 220;0,47;0,70;3562 ₽;Заказать link=#buy ПБ 21-12-6;2080 х 1195 х 220;0,55;0,80;4156 ₽;Заказать link=#buy ПБ 21-12-8;2080 х 1195 х 220;0,55;0,80;4156 ₽;Заказать link=#buy ПБ 24-12-6;2380 х 1195 х 220;0,63;0,89;4750 ₽;Заказать link=#buy ПБ 24-12-8;2380 х 1195 х 220;0,63;0,89;4750 ₽;Заказать link=#buy ПБ 27-12-6;2680 х 1195 х 220;0,73;0,99;5344 ₽;Заказать link=#buy ПБ 27-12-8;2680 х 1195 х 220;0,73;0,99;5344 ₽;Заказать link=#buy ПБ 30-12-6;2980 х 1195 х 220;0,79;1,09;5937 ₽;Заказать link=#buy ПБ 30-12-8;2980 х 1195 х 220;0,79;1,09;5937 ₽;Заказать link=#buy ПБ 33-12-6;3280 х 1195 х 220;0,87;1,19;6531 ₽;Заказать link=#buy ПБ 33-12-8;3280 х 1195 х 220;0,87;1,19;6531 ₽;Заказать link=#buy ПБ 36-12-6;3580 х 1195 х 220;0,95;1,29;7125 ₽;Заказать link=#buy ПБ 36-12-8;3580 х 1195 х 220;0,95;1,29;7125 ₽;Заказать link=#buy ПБ 39-12-6;3880 х 1195 х 220;1,02;1,39;7719 ₽;Заказать link=#buy ПБ 39-12-8;3880 х 1195 х 220;1,02;1,39;7719 ₽;Заказать link=#buy ПБ 42-12-6;4180 х 1195 х 220;1,11;1,49;8312 ₽;Заказать link=#buy ПБ 42-12-8;4180 х 1195 х 220;1,11;1,49;8312 ₽;Заказать link=#buy ПБ 45-12-6;4480 х 1195 х 220;1,18;1,59;8906 ₽;Заказать link=#buy ПБ 45-12-8;4480 х 1195 х 220;1,18;1,59;8906 ₽;Заказать link=#buy ПБ 48-12-6;4780 х 1195 х 220;1,27;1,69;9500 ₽;Заказать link=#buy ПБ 48-12-8;4780 х 1195 х 220;1,27;1,69;9500 ₽;Заказать link=#buy ПБ 51-12-6;5080 х 1195 х 220;1,34;1,79;10094 ₽;Заказать link=#buy ПБ 51-12-8;5080 х 1195 х 220;1,34;1,79;10094 ₽;Заказать link=#buy ПБ 54-12-6;5380 х 1195 х 220;1,43;1,89;10687 ₽;Заказать link=#buy ПБ 54-12-8;5380 х 1195 х 220;1,43;1,89;10687 ₽;Заказать link=#buy ПБ 57-12-6;5680 х 1195 х 220;1,49;2,00;11281 ₽;Заказать link=#buy ПБ 57-12-6;5680 х 1195 х 220;1,49;2,00;11281 ₽;Заказать link=#buy ПБ 60-12-12,5;5980 х 1195 х 220;1,58;2,10;13556 ₽;Заказать link=#buy ПБ 60-12-16;5980 х 1195 х 220;1,58;2,10;14947 ₽;Заказать link=#buy ПБ 60-12-8;5980 х 1195 х 220;1,58;2,10;12279 ₽;Заказать link=#buy ПБ 63-12-12,5;6280 х 1195 х 220;1,66;2,20;15694 ₽;Заказать link=#buy ПБ 63-12-16;6280 х 1195 х 220;1,66;2,20;16595 ₽;Заказать link=#buy ПБ 63-12-6;6280 х 1195 х 220;1,66;2,20;12469 ₽;Заказать link=#buy ПБ 63-12-8;6280 х 1195 х 220;1,66;2,20;13344 ₽;Заказать link=#buy ПБ 66-12-12,5;6580 х 1195 х 220;1,74;2,30;16442 ₽;Заказать link=#buy ПБ 66-12-16;6580 х 1195 х 220;1,74;2,30;18906 ₽;Заказать link=#buy ПБ 66-12-6;6580 х 1195 х 220;1,74;2,30;13507 ₽;Заказать link=#buy ПБ 66-12-8;6580 х 1195 х 220;1,74;2,30;13979 ₽;Заказать link=#buy ПБ 69-12-12,5;6880 х 1195 х 220;1,81;2,40;18176 ₽;Заказать link=#buy ПБ 69-12-15;6880 х 1195 х 220;1,81;2,40;19765 ₽;Заказать link=#buy ПБ 69-12-6;6880 х 1195 х 220;1,81;2,40;14121 ₽;Заказать link=#buy ПБ 69-12-8;6880 х 1195 х 220;1,81;2,40;15589 ₽;Заказать link=#buy ПБ 72-12-10;7180 х 1195 х 220;1,90;2,50;17936 ₽;Заказать link=#buy ПБ 72-12-12,5;7180 х 1195 х 220;1,90;2,50;20625 ₽;Заказать link=#buy ПБ 72-12-6;7180 х 1195 х 220;1,90;2,50;15250 ₽;Заказать link=#buy ПБ 72-12-8;7180 х 1195 х 220;1,90;2,50;16267 ₽;Заказать link=#buy ПБ 75-12-10;7480 х 1195 х 220;1,97;2,60;19757 ₽;Заказать link=#buy ПБ 75-12-12,5;7480 х 1195 х 220;1,97;2,60;21484 ₽;Заказать link=#buy ПБ 75-12-6;7480 х 1195 х 220;1,97;2,60;16944 ₽;Заказать link=#buy ПБ 75-12-8;7480 х 1195 х 220;1,97;2,60;17513 ₽;Заказать link=#buy ПБ 78-12-6;7780 х 1195 х 220;2,06;2,70;17622 ₽;Заказать link=#buy ПБ 78-12-8;7780 х 1195 х 220;2,06;2,70;19431 ₽;Заказать link=#buy ПБ 81-12-10;8080 х 1195 х 220;2,12;2,80;23203 ₽;Заказать link=#buy ПБ 81-12-6;8080 х 1195 х 220;2,12;2,80;18914 ₽;Заказать link=#buy ПБ 81-12-8;8080 х 1195 х 220;2,12;2,80;21337 ₽;Заказать link=#buy ПБ 84-12-12,5;8380 х 1195 х 220;2,22;2,90;28940 ₽;Заказать link=#buy ПБ 84-12-6;8380 х 1195 х 220;2,22;2,90;20926 ₽;Заказать link=#buy ПБ 84-12-8;8380 х 1195 х 220;2,22;2,90;22127 ₽;Заказать link=#buy ПБ 87-12-12,5;8680 х 1195 х 220;2,28;3,00;33474 ₽;Заказать link=#buy ПБ 87-12-6;8680 х 1195 х 220;2,28;3,00;21673 ₽;Заказать link=#buy ПБ 87-12-8;8680 х 1195 х 220;2,28;3,00;24921 ₽;Заказать link=#buy ПБ 90-12-10;8980 х 1195 х 220;2,38;3,10;31008 ₽;Заказать link=#buy ПБ 90-12-6;8980 х 1195 х 220;2,38;3,10;23708 ₽;Заказать link=#buy ПБ 90-12-8;8980 х 1195 х 220;2,38;3,10;25781 ₽;Заказать link=#buy

монолитные и пустотные конструкции, размеры, цены

Перекрытия из железобетонных плит получили широкое распространение при строительстве жилых, производственных, административных зданий, теплотрасс, других сооружений. Габариты, масса ж/б плит определяются их видом, предназначением, особенностями технических характеристик. Современные ЖБИ прочны, долговечны, пожаробезопасны, экологичны.

Оглавление:

  1. Классификация и характеристики
  2. Расходы

Виды и вес железобетонных плит

Перекрытия в сооружениях и зданиях служат межэтажными перегородками, основами крыш. Производство нормируется ГОСТ 23009-78, предусматривающим особую маркировку. Набор цифр и букв указывает тип ЖБИ, марку бетона, размеры, другие его параметры. Строительный рынок предлагает широкий ассортимент перекрытий. Помимо основных функций — горизонтального разделения и ограждения сооружений, они обеспечивают жесткость конструкций. Весь ассортимент железобетонных плит делится на полнотелые и пустотные.

1. Монолитные — перекрытия объектов административного и общественного назначения. Использование конструкций толщиной 120 мм требует организации тепло- и шумоизоляции. Вес сплошной плиты 3600х400х120 мм — 0,24 т.

2. С пустотами (ПК) — универсальные железобетонные перекрытия, применяемые в малоэтажном и промышленном строительстве. Наличие воздушных камер по всей длине обеспечивает высокие шумо-, теплоизоляционные характеристики. При необходимости, цилиндрические ячейки заполняются утеплителем (минватой, целлюлозой, пенополистиролом). В зависимости от используемого бетона, масса пустотной плиты 6х1,5 м варьируется от 2,8 до 3,0 т.

Одной из разновидностей полнотелых ЖБИ являются ребристые. По сути, это системы балок, перекрещивающихся между собой, залитые бетонным раствором. Основная сфера применения — возведение объектов промышленного значения с высокими требованиями к несущим способностям горизонтальных конструкций. При одинаковых размерах, например, 5550х2985 мм, ребристые плиты перекрытия могут иметь вес: 3,8 т — из легких бетонов, 4,73 — из тяжелых. Монтаж полнотелых и пустотелых изделий ЖБИ осуществляется на 2–4 стены или на колонны, с применением специализированной тяжелой техники, закреплением за особые металлические ушки.

Малоэтажное строительство кроме плитных, использует балочные перекрытия. Деревянные, металлические или железобетонные балки устанавливаются на стены. Снизу они обшиваются гипсокартоном, вагонкой — потолок, сверху на лаги укладываются доски, листы ДСП или фанеры — на пол. Пространство между обшивкой заполняется теплоизоляционными материалами. Новая строительная технология предполагает применение крупноформатных пустотелых блоков, укладываемых на железобетонно-керамические балки. Пористая структура обеспечивает малый вес перекрытия, его высокие звуко-, тепло- и шумоизоляционные свойства.

Стоимость

Цену железобетонных изделий определяет вес, размеры, качественные характеристики используемых материалов, условия доставки, местонахождения завода производителя, сооружаемого объекта. При больших объемах заказа и постоянных поставках предоставляются скидки. Также, на стоимость плит перекрытия различного веса оказывает влияние наличие действующих акций, бонусных программ. Средние цены московских компаний:

Наименование Размер, мм Вес, кг Цена, рубли
ПИК АРТСтройИнвест ООО ЖБИ СтройГрупп ООО ТД Про ЖБИ

Полнотелые

ПРТм-3 1600×400×80 85 1 080 750 850
ПРТм-4 1800×400×120 100 1260 830 930
ПРТм-5 2000×400×120 130 1590 1120 1250
ПРТм-6 2200×400×120 140 1720 1230 1380
ПРТм-7 2400×400×120 155 1960 1420 1600

Пустотные

ПК-26-10-8 2580×990×220 78 4250 4470 4490
ПК-27-10-8 2680×990×220 83 4600 4510
ПК-28-10-8 2780×990×220 85 4510 4790 4680
ПК-29-10-8 2880×990×220 88 4850 4910 4810
ПК-30-10-8 2980×990×220 92 5080 4570

Сэкономить на покупке железобетонных перекрытий можно несколькими путями: сравнить цены разных производителей, ознакомиться с условиями действующих акций, приобретать сразу полный комплект ЖБИ, требующихся для строительства. Возможна замена обычных пустотных плит облегченными — те же габариты, но меньший вес. Иногда менеджеры предлагают приобрести некондиционную продукцию. Долговечность, высокая степень прочности, надежности обеспечивают возможность вторичного использования ЖБИ. Каждый вариант рассматривается с учетом требований конкретного проекта.

Плиты перекрытия стендовые ППС. Мы поставляем плиты перекрытий ППС с длиной до 14м.

Наименование длина, м. ширина, м. высота, м. вес,  кг норма загрузки, шт  нагрузка 800 кг/кв.м с монтажными петлями нагрузка 800 кг/кв. м без монтажных петель нагрузка 600 кг/м2 без монтажных петлей
ЖБИ г.Ст.Оскол Цена (руб/шт) ЖБИ г.Ярославль Цена (руб/шт) ЖБИ   г. Курск Цена (руб/шт) ЖБИ г.Ст.Оскол Цена (руб/шт) ЖБИ г.Ярославль Цена (руб/шт) ЖБИ г.Курск Цена (руб/шт) ЖБИ г.Ст.Оскол Цена (руб/шт) ЖБИ г.Ярославль Цена (руб/шт)
Плита перекрытия ППС 90-12 9.0 1.2 0.22 3190 6 - - - - - - - -
Плита перекрытия ППС 89-12 8. 9 1.2 0.22 3160 6 - - - - - - - -
Плита перекрытия ППС 88-12 8.8 1.2 0.22 3120 6 - - - - - - - -
Плита перекрытия ППС 87-12 8.7 1.2 0.22 3090 6 - - - - - - - -
Плита перекрытия ППС 86-12 8. 6 1.2 0.22 3050 6 - - - - - - - -
Плита перекрытия ППС 85-12 8.5 1.2 0.22 3035 6 - - - - - - - -
Плита перекрытия ППС 84-12 8.4 1.2 0. 22 2980 6 - - - - - - - -
Плита перекрытия ППС 83-12 8.3 1.2 0.22 2940 6 - - - - - - - -
Плита перекрытия ППС 82-12 8.2 1.2 0.22 2910 6 - - - - - - -  -
Плита перекрытия ППС 81-12 8. 1 1.2 0.22 2870 6 - - - - - - - -
Плита перекрытия ППС 80-12 8.0 1.2 0.22 2840 7 - - - - - - - -
Плита перекрытия ППС 79-12 7.9 1.2 0.22 2800 7 - - - - - - - -
Плита перекрытия ППС 78-12 7. 8 1.2 0.22 2765 7 - - - - - - - -
Плита перекрытия ППС 77-12 7.7 1.2 0.22 2730 7 - - - - - - - -
Плита перекрытия ППС 76-12 7.6 1.2 0.22 2690 7 - - - - - - - -
Плита перекрытия ППС 75-12 7. 5 1.2 0.22 2660 7 - - - - - - - -
Плита перекрытия ППС 74-12 7.4 1.2 0.22 2620 7 - - - - - - - -
Плита перекрытия ППС 73-12 7.3 1.2 0.22 2590 7 - - - - - - - -
Плита перекрытия ППС 72-12 7. 2 1.2 0.22 2550 8 - - - - - - - -
Плита перекрытия ППС 71-12 7.1 1.2 0.22 2520 8 - - - - - - - -
Плита перекрытия ППС 70-12 7.0 1.2 0.22 2480 8 - - - - - - - -
Плита перекрытия ППС 69-12 6. 9 1.2 0.22 2450 8 - - - - - - - -
Плита перекрытия ППС 68-12 6.8 1.2 0.22 2410 8 - - - - - - - -
Плита перекрытия ППС 67-12 6.7 1.2 0.22 2380 8 - - - - - - - -
Плита перекрытия ППС 66-12 6. 6 1.2 0.22 2340 8 - - - - - - - -
Плита перекрытия ППС 65-12 6.5 1.2 0.22 2300 8 - - - - - - - -
Плита перекрытия ППС 64-12 6.4 1.2 0.22 2270 8 - - - - - - -  -
Плита перекрытия ППС 63-12 6. 3 1.2 0.22 2230 8 - - - - - - - -
Плита перекрытия ППС 62-12 6.2 1.2 0.22 2190 9 - - - - - - - -
Плита перекрытия ППС 61-12 6.1 1.2 0.22 2160 9 - - - - - - - -
Плита перекрытия ППС 60-12 6. 0 1.2 0.22 2125 9 - - - - - - - -
Плита перекрытия ППС 59-12 5.9 1.2 0.22 2090 9 - - - - - - - -
Плита перекрытия ППС 58-12 5.8 1.2 0.22 2060 9 - - - - - - - -
Плита перекрытия ППС 57-12 5. 7 1.2 0.22 2015 9 - - - - - - - -
Плита перекрытия ППС 56-12 5.6 1.2 0.22 1990 10 - - - - - - - -
Плита перекрытия ППС 55-12 5.5 1.2 0.22 1950 10 - - - - - - - -
Плита перекрытия ППС 54-12 5. 4 1.2 0.22 1910 10 - - - - - - - -
Плита перекрытия ППС 53-12 5.3 1.2 0.22 1880 10 - - - - - - - -
Плита перекрытия ППС 52-12 5.2 1.2 0.22 1840 10 - - - - - - - -
Плита перекрытия ППС 51-12 5. 1 1.2 0.22 1810 11 - - - - - - - -
Плита перекрытия ППС 50-12 5.0 1.2 0.22 1770 11 - - - - - - - -
Плита перекрытия ППС 49-12 4.9 1.2 0.22 1740 11 - - - - - - - -
Плита перекрытия ППС 48-12 4. 8 1.2 0.22 1700 11 - - - - - - - -
Плита перекрытия ППС 47-12 4.7 1.2 0.22 1670 11 - - - - - - - -
Плита перекрытия ППС 46-12 4.6 1.2 0.22 1630 12 - - - - - - - -
Плита перекрытия ППС 45-12 4. 5 1.2 0.22 1600 12 - - - - - - - -
Плита перекрытия ППС 44-12 4.4 1.2 0.22 1560 12 - - - - - - - -
Плита перекрытия ППС 43-12 4.3 1.2 0.22 1520 12 - - - - - - - -
Плита перекрытия ППС 42-12 4. 2 1.2 0.22 1485 13 - - - - - - - -
Плита перекрытия ППС 41-12 4.1 1.2 0.22 1450 13 - - - - - - - -
Плита перекрытия ППС 40-12 4.0 1.2 0.22 1420 14 - - - - - - - -
Плита перекрытия ППС 39-12 3. 9 1.2 0.22 1380 14 - - - - - - - -
Плита перекрытия ППС 38-12 3.8 1.2 0.22 1350 14 - - - - - - - -
Плита перекрытия ППС 37-12 3.7 1.2 0.22 1310 15 - - - - - - - -
Плита перекрытия ППС 36-12 3. 6 1.2 0.22 1270 16 - - - - - - нет -
Плита перекрытия ППС 35-12 3.5 1.2 0.22 1240 16 - - - - - - нет -
Плита перекрытия ППС 34-12 3.4 1.2 0.22 1210 16 - - - - - - нет -
Плита перекрытия ППС 33-12 3. 3 1.2 0.22 1170 17 - - - - - - нет -
Плита перекрытия ППС 32-12 3.2 1.2 0.22 1130 17 - - - - - - нет -
Плита перекрытия ППС 31-12 3.1 1.2 0.22 1090 18 - - - - - - нет -
Плита перекрытия ППС 30-12 3. 0 1.2 0.22 1060 18 - - - - - - нет -
Наименование длина, м. ширина, м. высота, м. вес, кг норма загрузки нагрузка от 400 до 700 кг/м2 без петли
Плита перекрытия ППС 108-12-4 10.8 1.2  0.22 3826 5 -
Плита перекрытия ППС 107-12-4 10. 7 1.2 0.22 3791 5 -
Плита перекрытия ППС 106-12-4 10.6 1.2 0.22 3755 5 -
Плита перекрытия ППС 105-12-4 10.5 1.2 0.22 3720 5 -
Плита перекрытия ППС 104-12-4 10.4 1.2 0.22 3684 5 -
Плита перекрытия ППС 103-12-4 10. 3 1.2 0.22 3649 5 -
Плита перекрытия ППС 102-12-5 10.2 1.2 0.22 3613 5 -
Плита перекрытия ППС 101-12-5 10.1 1.2 0.22 3578 5 -
Плита перекрытия ППС 100-12-5 10.0 1.2 0.22 3542 5 -
Плита перекрытия ППС 99-12-5 9. 9 1.2 0.22 3507 5 -
Плита перекрытия ППС 98-12-5 9.8 1.2 0.22 3471 5 -
Плита перекрытия ППС 97-12-5 9.7 1.2 0.22 3436 5 -
Плита перекрытия ППС 96-12-6 9.6 1.2 0.22 3400 6 -
Плита перекрытия ППС 95-12-6 9. 5 1.2 0.22 3365 6 -
Плита перекрытия ППС 94-12-6 9.4 1.2 0.22 3329 6 -
Плита перекрытия ППС 93-12-6 9.3 1.2 0.22 3294 6 -
Плита перекрытия ППС 92-12-7 9.2 1.2 0.22 3258 6 -
Плита перекрытия ППС 91-12-7 9. 1 1.2 0.22 3223 6 -

Статья с подробным описанием железобетонных плит перекрытия

В наше время, когда города стремительно растут, а жилья становится все больше, поднимается популярность таких строительных материалов, как плиты перекрытия. Практичность строек с такими перекрытиями видна сразу - это большая экономия времени. Если вместо плит перекрытия использовать обычный бетон, то уйдет драгоценное время, которое так необходимо строителям. Придется ждать три недели, пока бетон не схватится в единое целое и не станет возможным его использование как опоры. В то же время плиты перекрытия укладываются быстро, и за один рабочий день можно с легкостью покрыть ими площадь более чем в 200 квадратных метров. К тому же плиты перекрытия уже давно готовы, и в будущем не придется выжидать несколько мучительных недель до окончания срока схватывания. Сразу после укладки плиты можно эксплуатировать: ходить по ним, продолжать строительство, нагружать. В среднем плита перекрытия выдерживает до 900 килограмм давления на один квадратный метр, что делает ее более практичной, чем прочие виды перекрытий. Бетонные плиты перекрытия отличаются от прочих плит тем, что в них есть пустоты. Несколько отверстий, пронизывающих плиту перекрытия вдоль от начала до конца, не только снижают массу самой плиты, но и уменьшают вибрацию, возбуждаемую ходьбой. Если же плиты еще соединить между собой плотным раствором, то такая вибрация будет минимальна.

Также плиты перекрытия имеют множество других плюсов. Одним из таких плюсов является то, что плиты не провисают и не провиснут в будущем. Это достигается благодаря железному каркасу внутри плиты перекрытия - арматуре. При изготовлении плиты в арматуре создается напряжение, которое сохраняется на весь срок эксплуатации и не уменьшается со временем. В результате арматура не дает плите провиснуть ни на сантиметр. В отличие от монолитных полов плиты перекрытия обладают гораздо большей прочностью вследствие их пропаривания. Пропитка свежих плит влагой лишь укрепляет химические связи внутри плиты, что придает плите особую крепость, превышающую крепость обычных полов примерно на 20-25%. Пустоты внутри плиты перекрытия не только служат для уменьшения вибрации, но и положительно влияют на шум, то есть они его попросту не пропускают. Если в цельных плитах звук с легкостью проходит сквозь бетон, то в плитах перекрытия он сталкивается с воздушной прослойкой и гладкой поверхностью пустот внутри плиты, которые практически полностью глушат звук, проходящий с верхних этажей на нижние. Немногие материалы обладают такой шумоизоляцией без дополнительного покрытия, что делает плиты перекрытия одними из наиболее практичных строительных материалов.
Сейчас плиты производятся самых разных размеров, начиная от небольших - 3,3 метра, закачивая достаточно длинными - 12-15 метров. У плит перекрытия разной длины общие характеристики немного различаются, так, к примеру, максимальное давление на квадратный метр может колебаться от 850 до 930 килограмм. Такая разница получается из-за того, что расстояние между опорами, на которые ложится плита, разное, поэтому чем больше расстояние, тем меньшее давление должна испытывать плита перекрытия. И наоборот, если расстояние маленькое, то можно без опаски грузить плиту по максимуму. Толщина плиты тоже колеблется от 22 сантиметров до 30. Разумеется, чем длиннее плита, тем она должна быть толще.
Если говорить об установке плит перекрытия, то это достаточно тонкая работа, требующая особого внимания. Перед установкой любых плит следует полностью выровнять поверхность, на которую ляжет плита. Если на ней наблюдаются большие выступы, превышающие 1 см, то это может обернуться в будущем большими неприятностями в виде разломов в стене или даже в самой плите перекрытия. Поэтому так важно сделать поверхность ровной. Сама установка плит не занимает много времени, но последующая отделка может отнять не один день. Дело в том, что все промежутки между плитами перекрытия следует тщательно замазать, чтобы ничто не проникало в них. После завершения монтажа плит перекрытия можно продолжать дальнейшую работу. Заказать необходимые изделия Вы можете через наш Интернет магазин.

© 2001-2020 «ПКФ БАС-Юг» Все права защищены

Расчет нагрузки на колонну, балку, стену и перекрытие

Самый важный момент в этой статье

Что такое столбец?

Элемент сжатия, то есть колонна, является важным элементом каждой железобетонной конструкции . Они используются для безопасной передачи нагрузки надстройки на фундамент.

В основном колонны, стойки и опоры используются в качестве элементов сжатия в зданиях, мостах, опорных системах резервуаров, заводов и многих других подобных конструкций.

Колонна определяется как вертикальный сжимающий элемент, который в основном подвергается действующей длине и осевым нагрузкам, превышающей в три раза ее наименьший поперечный размер.

Элемент сжатия, эффективная длина которого меньше чем в три раза меньше его наименьшего поперечного размера, называется опорой.

Сжимающий элемент, который является наклонным или горизонтальным и подвергается осевым нагрузкам, называется распоркой. В фермах используются подкосы.

Функция колонн заключается в передаче нагрузки конструкции вертикально вниз для передачи ее на фундамент. Помимо стены выполняет также следующие функции:

  • Он разделяет территорию здания на разные отсеки и обеспечивает конфиденциальность.
  • Обеспечивает безопасность от взлома и насекомых.
  • Сохраняет тепло в здании зимой и летом.

Также прочтите: Что такое Pier Foundation | Типы пробуренных опор | Преимущества и недостатки фундаментов пробуренных опор

Что такое луч?

Балка - это конструктивный элемент, устойчивый к изгибу.В основном балка несет на себе вертикальные силы тяжести, но также тянет на нее горизонтальные нагрузки.

Балка называется стеновой плитой или порогом , которая несет передающие и нагружает их на балки, колонны или стены. Он прикреплен с помощью.

В ранние века древесина была наиболее предпочтительным материалом для использования в качестве балки для этой структурной опоры, теперь она выдерживает силу вместе с вертикальной гравитационной силой, теперь они сделаны из алюминия, стали или других подобных материалов. .

Фактически, балки - это конструкционные материалы, которые выдерживают поперечную силу нагрузки и изгибающий момент.

Для того, чтобы выдерживать большее напряжение и нагрузку, предварительно напряженные бетонные балки широко используются в настоящее время в фундаменте мостов и других подобных громоздких конструкций.

Несколько известных балок, используемых в настоящее время, поддерживаются балкой, фиксированной балкой, консольной балкой, неразрезной балкой, нависающей балкой.

Что такое стена?

Стена - структурный элемент, который разделяет пространство (комнату) на два пространства (комнаты), а также обеспечивает безопасность и укрытие.Как правило, стены подразделяются на два типа: внешнюю и внутреннюю.

Наружные стены служат ограждением для дома для укрытия, а внутренние стены помогают разделить ограждение на необходимое количество комнат. Внутренние стены также называются перегородками.

Стены делят жилую зону на разные части. Они обеспечивают конфиденциальность и защиту от температуры, дождя и кражи.

Также прочтите: Что такое гипс | Тип штукатурки | Дефекты штукатурки

Что такое плита?

Плита предназначена для обеспечения плоских поверхностей, обычно горизонтальных, на крышах зданий, перекрытиях, мостах и ​​других типах конструкций .Плита могла поддерживаться стенами , железобетонными балками, обычно монолитными с плитой, конструкционными стальными балками, либо колоннами , либо из земли.

Плита - это пластинчатый элемент, имеющий глубину (D), очень маленькую по сравнению с его длиной и шириной. Плита используется в качестве перекрытия или крыши в зданиях, равномерно переносит распределительную нагрузку.

Плита может быть

  • Просто поддерживается.
  • Continuos.
  • Консоль.

Расчет различных нагрузок на колонну, балку, стену и перекрытие

  1. Столбец = Собственный вес x Количество этажей
  2. Балки = Собственная масса на погонный метр
  3. Нагрузка на стену на погонный метр
  4. Общая нагрузка на плиту (постоянная нагрузка + динамическая нагрузка + ветровая нагрузка + собственный вес)

Помимо указанной выше нагрузки на колонны также действуют изгибающие моменты, которые необходимо учитывать при окончательном проектировании.

Эти инструменты представляют собой упрощенный и трудоемкий метод ручных расчетов для проектирования конструкций, который в настоящее время настоятельно рекомендуется в полевых условиях.

Наиболее эффективным методом проектирования конструкций является использование передового программного обеспечения для проектирования конструкций, такого как STAAD Pro или ETABS.

для профессионального проектирования конструкций, есть несколько основных допущений, которые мы используем для расчетов нагрузок на конструкции.

Также прочтите: Введение в портальную балку | Нагрузка на портальный желоб | Тип нагрузки на портальный желоб

Как загрузить вычисление в столбец:

, мы знаем, что собственный вес бетона составляет около 2400 кг / м 3 , , что эквивалентно 24.54 кн / м 3 , а собственный вес стали составляет около 7850 кг / м 3 . (Примечание: 1 килоньютон равен 101,9716 килограмму)

Итак, если мы примем размер колонны 300 мм x 600 мм с 1% стали и 2,55 (, почему 2,55 так, высота колонны 3 м - размер балки ) метров Стандартная высота , собственный вес колонны около 1000 кг на пол , что id равно 10 кН.

  1. Объем бетона = 0.30 x 0,60 x 2,55 = 0,459 м³
  2. Вес бетона = 0,459 x 2400 = 1101,60 кг
  3. Вес стали (1%) в бетоне = 0,459 x 1% x 7850 = 36,03 кг
  4. Общий вес колонны = 1101,60 + 36,03 = 1137,63 кг = 11,12 кН

При проведении расчетов мы предполагаем, что собственный вес колонн составляет от 10 до 12 кН на этаж.

Расчет балочной нагрузки:

Мы применяем тот же метод расчета для балки.

мы предполагаем, что каждый метр балки имеет размеры 300 мм x 600 мм. без учета толщины плиты.

Предположим, что каждый (1 м) метр балки имеет размер

  1. 300 мм x 600 мм без плиты.
  2. Объем бетона = 0,30 x 0,60 x 1 = 0,18 м³
  3. Вес бетона = 0,18 x 2400 = 432 кг
  4. Вес стали (2%) в бетоне = 0,18 x 2% x 7850 = 28,26 кг
  5. Общий вес колонны = 432 + 28.26 = 460,26 кг / м = 4,51 кН / м

Таким образом, собственный вес будет около 4,51 кН на погонный метр.

Также прочтите: Разница между битумом и гудроном | Что такое битум | Что такое смола

Расчет нагрузки на стену :

известно, что плотность кирпича колеблется от 1800 до 2000 кг / м 3 .

Для кирпичной стены толщиной 9 дюймов (230 мм) толщиной 2.Высота 55 метров и длина 1 метр ,

Нагрузка на погонный метр должна быть равна 0,230 x 1 x 2,55 x 2000 = 1173 кг / метр,

, что эквивалентно 11,50 кН / м.

Этот метод можно использовать для расчета нагрузки кирпича на погонный метр для любого типа кирпича с использованием этого метода.

Для блоков из газобетона и блоков из автобетона (ACC), таких как Aerocon или Siporex, вес на кубический метр составляет от 550 до 650 кг на кубический метр.

Нагрузка на погонный метр должна быть равна 0,230 x 1 x 2,55 x 650 = 381,23 кг

, если вы используете эти блоки для строительства, нагрузка на стену на погонный метр может составлять всего 3,74 кН / метр , использование этого блока может значительно снизить стоимость проекта.

Расчет нагрузки на перекрытие :

Пусть, Предположим, плита имеет толщину 150 мм.

Таким образом, собственный вес каждого квадратного метра плиты будет

.

Расчет нагрузки на перекрытие = 0.150 x 1 x 2400 = 360 кг, что эквивалентно 3,53 кН.

Теперь, если мы рассматриваем нагрузку на чистовую отделку перекрытия равной 1 кН на метр , наложенная временная нагрузка составит 2 кН на метр, а ветровая нагрузка согласно Is 875 Около 2 кН на метр .

Итак, исходя из приведенных выше данных, мы можем оценить нагрузку на плиту примерно в от 8 до 9 кН на квадратный метр.

Как рассчитать нагрузку на перекрытие стены балки колонны | कॉलम बीम दीवार स्लैब को कैसे गणना लोड करें

Часто задаваемые вопросы

Расчет нагрузки на колонну:

, мы знаем, что собственный вес бетона составляет около 2400 кг / м 3 , , что эквивалентно 240 кН, а собственный вес стали составляет около 8000 кг / м 3 .

Итак, если мы примем размер колонны 230 мм x 600 мм с 1% стали и стандартной высотой 3 метра, собственный вес колонны составит около 1000 кг на пол, что id равно 10 кН.

  • Объем бетона = 0,23 x 0,60 x 3 = 0,414 м³
  • Вес бетона = 0,414 x 2400 = 993,6 кг
  • Вес стали (1%) в бетоне = 0,414x 0,01 x 8000 = 33 кг
  • Общий вес колонны = 994 + 33 = 1026 кг = 10KN

Расчет нагрузки на стену

  1. Плотность кирпичной стены с раствором составляет примерно 1600-2200 кг / м 3 .Таким образом, мы считаем, что собственный вес кирпича стены составляет 2200 кг / м 3 в этом расчете .
  2. Объем кирпичной стены: Объем кирпичной стены = l × b × h, длина = 1 метр, ширина = 0,152 мм, высота стены = 2,5 метра, объем = 1 м × 0,152 м × 2,5 м, объем кирпичной стены = 0,38 м 3
  3. Статическая нагрузка на кирпичную стену: Вес = объем × плотность, Собственная нагрузка = 0,38 м 3 × 2200 кг / м 3 , Собственная нагрузка = 836 кг / м
  4. Он будет преобразован в килограмм Ньютон, разделив на 100, мы получим 8.36 кН / м
  5. Таким образом, статическая нагрузка кирпичной стены составляет около 8,36 кН / м, действующая на колонну.

Расчет балочной нагрузки

  • 300 мм x 600 мм без учета толщины плиты.
  • Объем бетона = 0,30 x 0,60 x 1 = 0,18 м³
  • Вес бетона = 0,18 x 2400 = 432 кг
  • Вес стали (2%) в бетоне = 0,18 x 2% x 7850 = 28,26 кг
  • Общий вес колонны = 432 + 28,26 = 460.26 кг / м = 4,51 кН / м

Нагрузка на колонну:

Колонна является важным структурным элементом конструкции RCC, который помогает передавать нагрузку надстройки на фундамент. Это вертикальный сжимающий элемент, подверженный прямой осевой нагрузке , и его эффективная длина в три раза больше, чем его наименьший поперечный размер.

Расчет статической нагрузки для здания

Собственная нагрузка = объем элемента x удельный вес материалов.

Посредством вычисления объема каждого элемента и умножения его на удельный вес материалов, из которых он составлен, можно определить точную статическую нагрузку для каждого компонента.

Понравился этот пост? Поделитесь этим с вашими друзьями!

Рекомендуемое чтение -

Стеллаж для плит Aardwolf - длина 3 метра | Стеллажи для каменных плит

Aardwolf Slab Rack Base Rails - Premium Storage для каменных плит, таких как мрамор, гранит, кварц, искусственный камень и все другие виды камня

Только пара оснований - стойки продаются отдельно .

Стеллаж для плит Aardwolf предназначен для хранения камня или таких плит, как мрамор, кварц, искусственный камень и другие виды камня. Стойки для плит поставляются в виде пары стальных оцинкованных рельсов длиной 3 метра и квадратных стальных трубчатых стоек. с максимальной вместимостью 10 000 фунтов. Квадратный столб можно разместить в любом месте стойки. У пользователя есть выбор из двух постов разной силы. Все стойки изготовлены из стальных труб квадратного сечения с минимальным пределом текучести 345 МПа, что обеспечивает безопасность при вертикальном хранении пачек плит

Характеристики

  • Оцинкованные стальные рельсы шириной 5 ½ дюймов, высотой 4 дюйма и 9'10 дюймов long может быть соединен встык и болтами на желаемую длину.
  • В центре направляющих имеются квадратные отверстия размером 2 дюйма, расстояние между которыми составляет 0,2 дюйма, что позволяет регулировать стойку с шагом 2,2 дюйма для максимальной эффективности хранения.
  • Высота стойки составляет 4 ¾ дюйма от пола для выравнивания стеклянной или каменной тележки, используемой для транспортировки.
  • (2 дюйма) квадратные трубчатые стойки имеют порошковое покрытие и покрыты резиновыми колпачками размером 2 3/8 дюйма для предотвращения царапин к полированным поверхностям.
  • Две деревянные рейки ¾ ”x 1 ½” на рельс защищают края плиты и отделку рельсов.
  • Транспортный вес на рельс: 128 фунтов.

Примечание. Доступны стойки четырех стандартных высот: 31 ½ дюйма, 4 фута, 4 фута 7 дюймов, 5 футов 3 дюйма.

Вместимость хранилища

Максимальное количество мраморных или гранитных плит, которые можно безопасно хранить в одном отсеке с наклоном 4 °, зависит от типа выбранной стойки, толщины и размеров плиты. Aardwolf разработал простой калькулятор специально для пользователей, чтобы рассчитать емкость хранилища плит.

1

1 2979x144x125

Метрическая система

(мм-кг)

Имперская система

(дюйм-фунт)

117.3x5.7x4.9
Высота стойки 125 4,9
Отверстие Saure 52 2
Шаг 559 Квадратная трубная стойка 50 2
Толщина всех стоек 4 или 5 0,15 или 0,2
Квадратная резиновая стойка 60 2.4
Деревянные рейки на рельс 40x25 1,6x1
Вес нетто 50,7 / шт.
Размер упаковки 2975x145x125 117x5.7x4.9

Расчет нагрузки на колонну, балку и плиту

Общий расчет Lo ad на колоннах, балках, перекрытиях , которые мы должны знать о различных нагрузках, приходящихся на колонну.Как правило, расположение колонн, балок и перекрытий можно увидеть в конструкции каркасного типа. В каркасной конструкции нагрузка передается от плиты к балке, от балки к колонне и в конечном итоге достигает фундамента здания.

Для расчета нагрузки здания необходимо рассчитать нагрузки на следующие элементы:


Что такое столбец:

Колонна - это вертикальный элемент строительной конструкции, который в основном предназначен для восприятия сжимающей и продольной нагрузки.Колонна - один из важных конструктивных элементов строительной конструкции. В зависимости от нагрузки, поступающей на столбец, размер увеличивается или уменьшается.

Длина колонны обычно в 3 раза больше их наименьшего поперечного размера в поперечном сечении. Прочность любой колонны в основном зависит от ее формы и размеров поперечного сечения, длины, расположения и положения колонны.

Расчет нагрузки на колонну


Что такое луч:

Балка - это горизонтальный конструктивный элемент в строительстве, который предназначен для восприятия поперечной силы, изгибающего момента и передачи нагрузки на колонны с обоих концов.Нижняя часть балки испытывает силу растяжения и силу сжатия верхней части. Таким образом, в нижней части балки предусмотрено больше стальной арматуры по сравнению с верхней частью балки.


Что такое плита:

Плита - это ровный конструктивный элемент здания, на котором предусмотрена ровная твердая поверхность. Эти плоские поверхности плит используются для изготовления полов, крыш и потолков. Это горизонтальный конструктивный элемент, размер которого может варьироваться в зависимости от размера и площади конструкции, а также может варьироваться его толщина.

Но минимальная толщина плиты указана для нормального строительства около 125 мм. Как правило, каждая плита поддерживается балкой, колонной и стеной вокруг нее.


Нагрузка на колонну, балку и плиту :

1) Собственная масса колонны X Количество этажей

2) Собственная масса балок на погонный метр

3) Нагрузка стен на погонный метр

4) Общая нагрузка на плиту (статическая нагрузка + динамическая нагрузка + собственный вес)

Помимо указанной выше нагрузки, на колонны также действуют изгибающие моменты, которые необходимо учитывать при окончательном проектировании.

Наиболее эффективным методом проектирования конструкций является использование передового программного обеспечения для проектирования конструкций, такого как ETABS или STAAD Pro.

Эти инструменты представляют собой упрощенный и трудоемкий метод ручных расчетов для проектирования конструкций, который в настоящее время настоятельно рекомендуется в полевых условиях.

для профессионального проектирования конструкций, есть несколько основных допущений, которые мы используем для расчетов нагрузок на конструкции.

Подробнее: H ow to C Alculate Column Size for Building (RCC Column Design)

Подробнее : Как рассчитать количество стали для плиты


1.Расчет нагрузки на колонну (расчет конструкции колонны):

, мы знаем, что собственный вес бетона составляет около 2400 кг / м3, , что эквивалентно 240 кН, а собственный вес стали составляет около 8000 кг / м3.

Итак, если мы примем размер колонны 230 мм x 600 мм с 1% стали и стандартной высотой 3 метра, собственный вес колонны составит около 1000 кг на пол, что id равно 10 кН.

  • Объем бетона = 0.23 x 0,60 x 3 = 0,414 м³
  • Вес бетона = 0,414 x 2400 = 993,6 кг
  • Вес стали (1%) в бетоне = 0,414 x 0,01 x 8000 = 33 кг
  • Общий вес колонны = 994 + 33 = 1026 кг = 10KN

При расчетах конструкции колонны мы предполагаем, что собственный вес колонн составляет от от 10 до 15 кН на этаж.


2. Расчет балочной нагрузки:

Мы применяем тот же метод расчета для балки.

мы предполагаем, что каждый метр балки имеет размеры 230 мм x 450 мм , исключая толщину плиты.

Предположим, что каждый (1 м) метр балки имеет размер

  • 230 мм x 450 мм без плиты.
  • Объем бетона = 0,23 x 0,60 x 1 = 0,138 м³
  • Вес бетона = 0,138 x 2400 = 333 кг
  • Вес стали (2%) в бетоне = = 0,138 x 0,02 x 8000 = 22 кг
  • Общий вес колонны = 333 + 22 = 355 кг / м = 3.5 кН / м

Таким образом, собственный вес будет около 3,5 кН на погонный метр.


3. Расчет нагрузки на стену :

известно, что плотность кирпича колеблется от до 1500 до 2000 кг на кубический метр.

Для кирпичной стены толщиной 6 дюймов, высотой 3 метра и длиной 1 метр,

Нагрузка на погонный метр должна быть равна 0,150 x 1 x 3 x 2000 = 900 кг,

, что эквивалентно 9 кН / метр.

Этот метод можно использовать для расчета нагрузки кирпича на погонный метр для любого типа кирпича с использованием этого метода.

Для газобетонных блоков и блоков из автоклавного бетона, таких как Aerocon или Siporex, вес на кубический метр составляет от 550 до 700 кг на кубический метр.

, если вы используете эти блоки для строительства, нагрузка на стену на погонный метр может быть всего 4 кН / метр , использование этого блока может значительно снизить стоимость проекта.

Расчет нагрузки на колонну


4.

Расчет нагрузки на перекрытие :

Пусть, Предположим, плита имеет толщину 125 мм.

Таким образом, собственный вес каждого квадратного метра плиты будет

.

= 0,125 x 1 x 2400 = 300 кг, что эквивалентно 3 кН.

Теперь, если мы рассмотрим чистовую нагрузку, равную 1 кН на метр, а добавленную динамическую нагрузку, равную , 2 кН, на метр.

Итак, исходя из приведенных выше данных, мы можем оценить нагрузку на плиту примерно в от 6 до 7 кН на квадратный метр.


5. Фактор безопасности:

В конце, рассчитав всю нагрузку на колонну, не забудьте добавить коэффициент запаса прочности, который наиболее важен для любой конструкции здания для безопасной и удобной работы здания в течение его расчетного срока службы.

Это важно, когда выполняется расчет нагрузки на колонну.

Согласно IS 456: 2000 коэффициент запаса прочности равен 1,5.

как рассчитать нагрузку на здание pdf скачать


Посмотреть видео: Расчет нагрузки на колонну

Вам также может понравиться:

Связанные

Как провести испытание деревянных полов на влажность перед установкой

Некоторые из первых шагов к успешной укладке деревянных полов являются наиболее важными.

Ссылка на изменения стандарта ASTM: Перечисленные стандарты ASTM являются самыми последними изменениями или используют стандарт ASTM, действующий на момент установки.


PDF Скачать тест на влагостойкость ниже.

Установка деревянного пола NWFA - Испытание на влагостойкость
Установка деревянного пола NWFA - Основания и основание
Установка деревянного пола NWFA - Подложки


Часть I
Испытание на влагостойкость деревянных полов и деревянных оснований

Определение содержания влаги - важная часть контроля качества в процессе укладки напольного покрытия.Монтажники полов должны знать влажность деревянного пола, а также чернового пола.

А. Самым точным измерением содержания влаги в древесине является метод запекания в духовке. Однако он не получил широкого распространения, потому что стоимость и сложность проведения теста на месте непрактичны.

B. Переносные электрические инструменты, называемые измерителями влажности, должны быть частью набора инструментов каждого подрядчика, занимающегося укладкой полов, для измерения влажности оснований и полов.Влагомеры имеют множество целей. Их можно использовать, чтобы определить, достаточно ли высохли доски пола для продолжения установки, они могут проверить черновой пол и бетон на предмет высокого уровня влажности, они могут определить, когда можно нанести второй слой отделки, и они могут оценить ущерб, нанесенный водой.

Есть два основных типа измерителей для проверки древесины: щуповые и бесштырьковые.

1. Тип датчика измеряет электрическое сопротивление между наборами противоположных штифтов, которые вставляются в древесину.Все датчики следует вставлять параллельно зерну или в соответствии с инструкциями производителя расходомера. Преимущество измерителей зондового типа заключается в том, что те, у кого есть изолированные штыри, могут измерять содержание влаги на различной глубине; например, вы можете определить, выше ли влажность в нижней части доски, чем в верхней.

2. Бесштыревой диэлектрический тип обеспечивает проникновение сигнала на один дюйм или более как для твердых, так и для мягких пород древесины. Измеритель можно перемещать по поверхности, чтобы определить карманы влаги.Он относительно не подвержен влиянию температуры. Шероховатая поверхность практически не влияет на чтение. Измерения также можно проводить через покрытия, лак или краску без повреждения поверхности. Новые бесштифтовые расходомеры можно отрегулировать на желаемую глубину. Старые модели могут глубже распознавать системы напольных покрытий и не давать точных показаний только для деревянных полов.

3. Следуйте рекомендациям производителя счетчика, чтобы получить точные показания для деревянного пола. Один из эффективных методов тестирования - удалить пробную доску и получить показания с воздушным пространством под ней.

4. Важно, чтобы выбранный вами счетчик обладал следующими характеристиками:

а. Широкий диапазон содержания влаги от 6 до 30 процентов.

б. Необходимые таблицы настройки, таблицы преобразования или настройки для различных видов. Проверьте влажность в нескольких местах в комнате - минимум 20 на 1000 квадратных футов - и усредните результаты. Документируйте все результаты. Высокое значение в одной области указывает на проблему, которую необходимо исправить.Особое внимание уделите внешним и сантехническим стенам.


Часть II
Испытание бетонных плит на влагостойкость

Примечание. Все тесты дают результат - на момент завершения - и в целом дают вам возможность начинать или не начинать работу. Эти тесты не дают постоянного состояния вашего субстрата, а просто указывают на то, что «во время проведения теста».

Требования к испытаниям
Перед началом испытаний на влагостойкость бетонная плита должна иметь возраст не менее 30 дней.

Качественные испытания на влажность - Испытание на электрическое сопротивление и испытание на электрическое сопротивление (измеритель влажности) Следуйте инструкциям производителя измерителя.

1. Используйте влагомеры, разработанные специально для испытаний бетона на влажность.

2. Испытание внутри плиты (электрическое сопротивление), а также на поверхности (электрическое сопротивление).

3. Эти методы испытаний не признаются никакими стандартами и не должны использоваться в целях принятие или отклонение выступления.Эти электронные тесты являются полезными инструментами исследования для общей оценки условий относительной влажности плиты и выбора мест для проведения количественных тестов влажности.

4. Если влагомеры указывают на наличие чрезмерной влажности в соответствии с рекомендациями производителя деревянных полов или измерителей, требуются дальнейшие испытания с использованием испытаний на относительную влажность (ASTM F2170), хлорида кальция (ASTM F1869) или карбида кальция (CM). тестирование (ASTM D4944 и MilSpec CRD-C154-77).

Количественные тесты на влажность

1. ASTM F1869 - Стандартный метод испытаний для измерения скорости выделения паров влаги из бетонного основания с использованием безводного хлорида кальция.

а. Этот метод испытаний охватывает количественное определение количества паров влаги, выделяемых нижним, наземным и надземным (подвесным) бетонным полом.

2. ASTM F2170 - Стандартный метод испытаний для определения относительной влажности в бетонных плитах перекрытия с использованием датчиков in situ.

а. Этот метод испытаний охватывает количественное определение относительной влажности в процентах в бетонных плитах для полевых или лабораторных испытаний.

3. ASTM F2659 - Стандартное руководство по предварительной оценке сравнительного влажностного состояния бетона, гипсокартона и других плит и стяжек пола с использованием неразрушающего электронного измерителя влажности.

а. В этом руководстве основное внимание уделяется получению условий относительной влажности в пределах верхнего 1 дюйма (25.4 мм) в бетонных, гипсовых, ангидридных плитах перекрытий и стяжках для полевых испытаний. Из-за большого разнообразия смесей материалов и добавок, используемых в плитах пола и стяжках, этот метод может не подходить для всех областей применения. См. С 1.2 по 1.8 и раздел 11 ASTM F2659. При необходимости или если указано, перед установкой упругого напольного покрытия следует провести дополнительные испытания, описанные в методах испытаний F1869, F2170 или F2420.

4. ASTM F2420 - Стандартный метод испытаний для определения относительной влажности на поверхности бетонных плит перекрытия с использованием датчика относительной влажности и изолированного кожуха.

а. Этот метод испытаний включает количественное определение относительной влажности в процентах над поверхностью бетонных плит перекрытия для полевых или лабораторных испытаний.

5. Испытание на относительную влажность - ASTM F2170 (Стандартный метод испытаний для определения относительной влажности в бетонных плитах пола с использованием датчиков in situ).

а. Выберите места проведения испытаний, чтобы получить информацию о распределении влаги по всей бетонной плите перекрытия. Для плит на уровне и ниже отметьте место проведения испытаний в пределах трех футов от каждой внешней стены.

б. Выполните три теста для первых 1000 квадратных футов и по одному тесту на каждые последующие 1000 квадратных футов.

c. По крайней мере, за 48 часов до проведения испытания бетонные плиты перекрытия должны иметь такую ​​же температуру и влажность, которые ожидаются в условиях эксплуатации.

d. Просверлите отверстия в бетонной плите перфоратором; Для отверстий требуется 40% глубины плиты при высыхании бетона с одной стороны и 20% при высыхании с двух сторон.Следуйте инструкциям производителя, прилагаемым к тестовым наборам.

е. Прежде чем проводить измерения относительной влажности, подождите 72 часа для достижения равновесия влажности в отверстии. Следуйте инструкциям производителя, прилагаемым к тестовым наборам.

f. ASTM F710 предоставляет рекомендации по установке для принятия деревянных полов с использованием испытания на относительную влажность. Типичные пределы для древесины и изделий из нее - относительная влажность 75%. Если показания превышают 75%, вы должны использовать подходящий замедлитель парообразования в соответствии с рекомендациями производителя напольного покрытия или дождаться дальнейшего отверждения бетона.

6. Испытание на хлорид кальция - ASTM F1869 (Метод испытания для измерения скорости выделения паров влаги из бетонного основания с использованием безводного хлорида кальция).

а. Выберите места проведения испытаний, чтобы получить информацию о распределении влаги по всей бетонной плите перекрытия.

б. Проведите три теста на 1000 квадратных футов площади поверхности. После этого добавьте один дополнительный тест на каждые 1000 квадратных футов. По крайней мере, за 48 часов до проведения испытания бетонные плиты перекрытия должны иметь такую ​​же температуру и влажность, как и во время эксплуатации.

d. Фактическая зона испытания должна быть чистой и свободной от посторонних веществ. Используйте одобренные OSHA методы работы для удаления всех существующих напольных покрытий и мусора.

е. Выполните пескоструйную обработку или шлифование минимум 20 дюймов на 20 дюймов и дайте постоять минимум 24 часа перед испытанием на схватывание.

f. Следуйте инструкциям производителя для правильного нанесения тестов на бетон.

грамм. Тесты необходимо накрыть и оставить на 60–72 часа.Следуйте инструкциям производителя по маркировке и записи времени и даты теста.

час Отправьте тест в сертифицированную лабораторию для получения результатов и документации или выполните измерения в соответствии с ASTM F1869.

я. Всегда следуйте инструкциям и спецификациям производителя напольного покрытия, чтобы определить, когда бетонная плита готова к установке.

j. ASTM F710 предоставляет рекомендации по установке для принятия деревянных полов с использованием тестирования хлористого алюминия.Типичный предел для деревянных полов, приклеиваемых прямым клеем, составляет 3 фунта / 1000 квадратных футов / 24 часа. При получении показаний от 3 фунтов до 7 фунтов необходимо использовать замедлитель образования пара. Показание более 7 фунтов может быть неприемлемым для укладки деревянных полов. Следуйте рекомендациям производителя деревянных полов. В случае укладки на клей производитель клея также может дать рекомендации. Примечание. Для получения информации о перечисленных выше тестах свяжитесь со своим дистрибьютором или позвоните в NWFA по телефону 800.422.4556 (США или Канада) или 636.519.9663 для ближайшего к вам источника.

7. Тест на карбид кальция (CM) - ASTM (модифицированный) D4944, MilSpec CRD-C154-77.

а. Испытание на карбид кальция, также известное как испытание CM или бомба из карбида кальция, более широко используется в Европе, чем в Соединенных Штатах. Это испытание под давлением газа, при котором влага в бетоне вступает в реакцию с кристаллами карбида кальция с образованием газообразного ацетилена, а создаваемое давление газа измеряется для определения содержания влаги, выраженного в процентах от влажности.Следуйте инструкциям производителя тестового набора. Показание более 2,5% требует использования замедлителя образования пара. Показание более 4% может быть неприемлемым для укладки деревянных полов. Следуйте рекомендациям производителя деревянных полов. В случае укладки на клей производитель клея также может дать рекомендации.


Часть III
Допустимые пароизоляционные материалы на деревянных черновых полах

А.Всегда следуйте местным нормам и инструкциям производителя в отношении приемлемых замедлителей образования пара. Примечание: IBC 2012 определяет три класса замедлителей образования пара:

1. Первый сорт 0,1 доп.

2. Второй сорт на 0,1 доп.

3. Класс III: 1,0 допуск меньше или равен 10 допускам. При испытании в соответствии с ASTM E96 Method A.

B. Приемлемым замедлителем образования пара является паростойкий материал, мембрана или покрытие с паропроницаемостью (рейтинг проницаемости) больше или равной.7 и меньше или равно 10 при испытании в соответствии с методом A ASTM E96. Установка замедлителя образования пара снижает вероятность проблем, связанных с влажностью или паром, но не гарантирует устранения проблем, связанных с влажностью или паром. Установите пароизоляцию на деревянные панели или черновые полы из досок, прежде чем укладывать гвоздями твердые полосы или дощатый пол. Перекрывайте швы как минимум на 4 дюйма или более в соответствии с требованиями производителя или спецификатора и местных строительных норм.

Некоторые примеры приемлемых пароизоляторов для деревянных черновых полов включают:

1.Ламинированная асфальтобумага, соответствующая UU-B-790a, класс B, тип I, стиль 1a.

2. Крафт-бумага, пропитанная асфальтом, или войлочная бумага №15 или №30, соответствующая стандарту ASTM D4869 или UU-B-790.

Примечание:
1. У замедлителя парообразования есть некоторые дополнительные преимущества: он исключает контакт дерева с деревом, деревянные полосы легче скользят при размещении, он сводит к минимуму влияние сезонного изменения влажности и может снизить уровень пыли и шума.

2.Однако по сегодняшним стандартам крафт-бумага, пропитанная асфальтом, или войлочная бумага не могут быть эффективным замедлителем парообразования с рейтингом проницаемости для Класса III, равным 1,0 промилле <10, во всех областях применения. Проконсультируйтесь с местными нормативами.

3. Поверх деревянного чернового пола не используйте непроницаемый пароизоляционный материал с показателем проницаемости 0,7 или меньше, например полиэтиленовую пленку толщиной 6 мил или другие полимерные материалы, так как они могут задерживать влагу на деревянном черновом полу или внутри него. Такой непроницаемый материал может использоваться, если это рекомендовано производителем деревянных полов, поскольку такие материалы были измерены на наличие пара. трансмиссия за счет проникновения застежки или включает специальную подложку для горизонтального отвода пара.


Часть IV
Допустимые замедлители образования пара на бетоне

A. Всегда следуйте местным нормам и инструкциям производителя в отношении приемлемых ингибиторов парообразования.

Б. Испытание бетона на влажность. Для бетонных плит с показанием хлорида кальция более 3 фунтов, показателем относительной влажности более 75% или показателем карбида кальция (CM) более 2,5% установите непроницаемый пароизоляционный агент с показателем проницаемости менее.15 пермь. Добавление замедлителя образования пара не требуется при установке над плитами с показанием хлорида кальция 3 фунта или меньше, показанием влажности 75% или меньше или показателем карбида кальция (CM) 2,5% или меньше. Однако при работе с грунтом и под слоем грунта всегда рекомендуется добавлять замедлитель образования пара.

C. IBC 2012 определяет три класса замедлителей образования пара:

1. Первый сорт 0,1 доп.

2. Второй сорт на 0,1 допуска меньше или равен 1.0 перм.

3. Класс III: 1,0 допуск меньше или равен 10 допускам. При испытании в соответствии с ASTM E96 Method A.

D. NWFA рекомендует «непроницаемый» замедлитель образования пара с рейтингом проницаемости меньше или равным 0,15, тем самым ограничивая прохождение влаги почти до нуля.

E. Некоторые приемлемые замедлители образования пара по сравнению с бетоном включают:

1. Строительная полиэтиленовая пленка или другой непроницаемый материал толщиной не менее 6 мил с проницаемостью.Рекомендуется 15 или меньше. Высококачественный полимерный материал, соответствующий стандарту ASTM E1745 для бетона, с более высоким сопротивлением растяжению, разрыву и проколам, очень желателен.

2. Двойной войлок: два слоя пропитанной асфальтом войлочной бумаги №15, соответствующей стандарту ASTM D4869, с первым слоем, приклеенным к шлепку в виде обезжиривающего слоя соответствующего клея на основе асфальтовой мастики, рекомендованного производителем, а второй слой войлока приклеен к первый слой таким же подходящим клеем.

3.Химический замедлитель схватывания или уретановая мембрана в соответствии с рекомендациями производителя клея или деревянных полов. Обычно это мембрана, наносимая жидкостью или шпателем, которую выливают из ведра в соответствии с рекомендациями производителя.

4. Монтажная мембрана: постоянно эластичная, сшитая полиэтиленовая мембрана с закрытыми ячейками. Следуйте инструкциям производителя мембраны.

5. Неплотно уложенная или механически закрепленная пластиковая водонепроницаемая мембрана с углублениями, обеспечивающая тепловой воздушный зазор, отделяющий готовый пол от бетона.Следуйте инструкциям производителя мембраны и пола.

6. Эластомерная, полностью приклеенная или механически скрепленная мембрана с герметичными швами. Следуйте рекомендациям производителя мембраны по установке.


Часть V
Изменение размеров коэффициентов

А. См. Установка сплошных полосовых и дощатых полов для изменения коэффициентов размеров.

Плита перекрытия

Плиты перекрытия, также в просторечии называемые филигранными перекрытиями или полуфабрикатами, используются в жилищном и промышленном строительстве.

Плиты перекрытия преимущественно используются в сочетании с двойными стенками для создания монолитных конструкций и отличаются малым весом. Это позволяет устанавливать полуфабрикаты из сборных железобетонных изделий на строительных площадках с помощью кранов с меньшей грузоподъемностью.

Из-за небольшого веса / объема транспортные расходы на строительные площадки, соответственно, ниже, чем у монолитных сборных железобетонных плит.

Плиты перекрытия обычно состоят из бетонной плиты толщиной 40-60 мм, продольной и поперечной арматуры и ферм в поперечном направлении.Фермы состоят из сварной бетонной стали, видимых стержней верхних элементов, двух литых нижних элементов пояса и диагоналей между верхними и нижними элементами. Верхняя поверхность плиты остается необработанной, что в сочетании с диагональными стульями создает идеальное сцепление между сборными железобетонными деталями и монолитным бетоном.

Монтажные детали, такие как электрические розетки, проводка, проемы и т. Д., Уже могут быть установлены в перекрытиях на заводах по производству сборного железобетона. После размещения на месте дополнительные арматурные стержни вставляются через опорные стулья.Дополнительное армирование требуется там, где плиты перекрывают друг друга. Эта боковая арматура должна быть закреплена так, чтобы ее нельзя было сместить во время бетонирования на стройплощадке. Кроме того, он не должен лежать непосредственно на готовой поверхности, но должен иметь бетонное покрытие, соответствующее применению, с целью обеспечения достаточной прочности готовой детали.

Также добавляются пустые кабелепроводы для электропроводки после бетонирования верхним слоем монолитного бетона / бетона.Плиты перекрытия должны поддерживаться во время процесса твердения бетона. Это классифицируется как утраченная опалубка, и нижняя сторона плиты перекрытия отличается высоким качеством поверхности = нижняя сторона плиты предназначена для непосредственного нанесения обоев и краски. Штукатурные работы не требуются, стыки между отдельными плитами (шириной до 3 м) должны быть заполнены.

Предлагаемая плита второго этажа - CyberBlogSpot

Вот проект строительства на декабрь.

  1. Изменить существующий G.I. крышу над спальней в бетонную плиту второго этажа, чтобы сделать крышу прочной, поскольку она используется как сад.
  2. Переместите компьютерный зал в переднюю часть дома, чтобы клиенты не могли попасть в другие части дома.
  3. Объедините существующий компьютерный зал и спальню в единое открытое пространство, которое будет функционировать как зал и столовая.
  4. Преобразование существующей беседки / столовой в зону с двумя спальнями.
  5. Поднимите линию пола над линией уклона дороги.
Панорамный вид собственности Главный вход

Сверхбыстрый и действительно грязный Рисунок 1 - Существующий объект

Сверхбыстрый и действительно грязный рисунок 2 - Предлагаемый

Расположение главного луча (левый луч)

ОКОНЧАТЕЛЬНОЕ ПРОЕКТИРОВАНИЕ БЕТОННОЙ ПЛИТЫ ВТОРОГО ЭТАЖА

ПЯТЬ (5) УСИЛЕННЫХ КОЛОНН
Две (2) колонны (верхний левый и нижний левый)
Размер столбца: 200 мм x 400 мм x 10 м
Вертикальные стержни: 8 x 16 мм ∅
Стяжки: 10 мм ∅
Три (3) столбца (верхний правый, центральный правый, нижний правый)
Размер столбца: 200 мм x 400 мм x 10 м
Вертикальные полосы: 6 x 16 мм∅
Связи: 10 мм ∅

ПЯТЬ (5) ОПОРЫ КОЛОННЫ
Толщина: 350 мм
Размер: 1.0M x 1.0M
Нижние стержни: 16 мм ∅
Глубина выемки: 1,5 м

Четыре (4) усиленных балки
Две (2) балки (верхняя и нижняя)
Размер: 200 мм x 400 мм x 3 м
Стальной стержень: 6 x 16 мм ∅
Одна (1) балка (справа )
Размер: 200 мм x 400 мм x 6 м
Стальной стержень: 6 x 16 мм
Одна (1) балка (слева)
Размер: 200 мм x 400 мм
Стальной стержень: 8 x 16 мм mm
Стержень жесткости: 4 x 12 мм ∅

ЖЕЛЕЗОБЕТОННАЯ ПЛИТА
Толщина: 100 мм
Площадь: 3M x 5.6M
Верхняя штанга: 12 мм при открытом воздухе 150 мм. Сетка
Нижняя планка: 12 мм ∅ при 150 мм O.C Сетка

СМЕТА

Прейскурант строительных материалов

Ценовое предложение от EverHill Hardware на проспекте Содружества недалеко от Дона Антонио, подразделение
Телефонный номер: 932-3053
Дата предложения: 09 декабря 2017 г.
МАТЕРИАЛ КОЛИЧЕСТВО ЦЕНА ЗА ЕДИНИЦУ (PHP)
Стальной пруток диаметром 8 мм, длина 6М 1 штука 100.00
Стальной пруток диаметром 10 мм, длина 6М 1 штука 130,00
Стальной пруток диаметром 12 мм, длина 6М 1 штука 195,00
Стальной пруток диаметром 16 мм, длина 6М 1 штука 330,00
Портлендский цемент 1 мешок 205,00
Песок 1 куб.м 750,00
Гравий 3/4 " 1 кубический метр 1050.00
Полые блоки 4 дюйма 1 штука 12,00
Полые блоки 6 дюймов 1 штука 13,00
Фанера 1/4 "4'x8 ' 1 штука 385,00
Пиломатериалы кокоса 2 "x2" x8 ' 1 штука 72,00

Смета арматурных стержней

ЭЛЕМЕНТ ДИАМЕТР БАРА КОЛИЧЕСТВО ЦЕНА ЗА ЕДИНИЦУ (PHP) ОБЩАЯ ЦЕНА (PHP)
Нижний колонтитул (F) 16 мм 17 330.00 5,619,00
Верхняя левая колонка (C1) 16 мм 8 330 2,640,00
Стяжки верхней левой колонки 10 мм 6 130 780,00
Нижняя левая колонка (C1) 16 мм 8 330 2,640,00
Стяжки нижней левой колонки 10 мм 6 130 780.00
Верхняя правая колонка (C2) 16 мм 6 330 1,980,00
Связи верхней правой колонки 10 мм 6 130 780,00
Центральная правая колонка (C2) 16 мм 6 330 1,980,00
Стяжки центральной правой колонны 10 мм 6 130 780,00
Нижняя правая колонка (C2) 16 мм 6 330 1,980.00
Связи нижней правой колонки 10 мм 6 130 780,00
Левая балка (B1) 16 мм 8 330 2,640,00
Стяжки левой балки 10 мм 6 130 780,00
Верхняя балка (B2) 16 мм 6 330 1,980,00
Хомуты верхней балки 10 мм 6 130 780.00
ВСЕГО 43,320.00

НОВАЯ КОНСТРУКЦИЯ С ОГРАНИЧЕНИЕМ БЮДЖЕТА

ПРИНЯТЬ БЕТОННУЮ ПЛИТУ БУДЕТ ФУНКЦИОНИРОВАТЬ В КАЧЕСТВЕ ГЛАВНОЙ КРЫШИ
Дизайн с ограниченным бюджетом
ФУТБОЛКА Площадь 0,80 м x 0,80 м
Толщина 300 мм
Арматурный стержень 12 мм @ 150 мм C / C
Глубина выемки 1.2М
КОЛОННА C1 (две левые колонны) Размер 225 мм x 300 мм x 10 м
Арматурный стержень 8 x 12 мм
Стремена 8 мм @ 150 мм C / C
КОЛОННА C2 (три правых столбца) Размер 225 мм x 300 мм x 10 м
Арматурный стержень 6 x 12 мм
Стремена 8 мм @ 150 мм C / C
БАЛКА B1 (левая балка) Размер 225 мм x 300 мм x 5.6М
Арматурный стержень 8 x 12 мм
Стремена 8 мм @ 150 мм C / C
БАЛКА B2 (верхняя и нижняя балки) Размер 225 мм x 300 мм x 3,0 м
Арматурный стержень 6 x 12 мм
Стремена 8 мм @ 150 мм C / C
БАЛКА B3 (правая балка) Размер 225 мм x 300 мм x 5.6М
Арматурный стержень 6 x 12 мм
Стремена 8 мм @ 150 мм C / C
ПЛИТА Площадь 3,0 м x 5,6 м
Толщина 100 мм
Арматурный стержень Два слоя
чередование 10 мм и 8 мм, сетка @ 100 мм C / C

Дизайн основан на http://www.civilprojectsonline.com/building-construction/thumb-rules-for-designing-a-column-layout-building-construction/ и http: // www.civilprojectsonline.com/civil-projects/minimum-standards-for-structural-design-rcc-structures/#more-1362

НОВАЯ СМЕТА
Смета арматурных стержней Стремена для колонн и балок 5-1 / 2 ″ x 13-1 / 2 ″ (бетонное покрытие -1-1 / 4 ″ или 31,75 мм) Инструмент для гибки готового арматурного стержня Рисунок А Рисунок B Рисунок 10A - Центральная колонна - обратите внимание на направления изгиба опоры Рисунок 10B - Центральная колонна Рисунок 11A - Угловая колонна - обратите внимание на направления изгиба опоры Рисунок 11B - Угловая колонна - другой вид

СТОПОРНЫЕ СТЕРЖНИ

Опора арматурного стержня с образцом элемента Опорная арматура целиком Электрическая схема - 8 распределительных коробок, расположенных на расстоянии 1 метра друг от друга, для 8 прожекторов.

ССЫЛКИ:

http: // www.unisdr.org/files/10329_GoodBuildingHandbookPhilippines.pdf

Как выложить террасу: в нашем пошаговом руководстве есть все, что вам нужно знать

Следуйте советам наших экспертов о том, как обустроить патио, и вы создадите полезный элемент сада, который можно использовать в течение всего года. Это может быть сказочное дополнение к ландшафтному дизайну вашего сада, добавляя привлекательности вашему открытому пространству. В нем предусмотрено место для обеденного гарнитура, место для садового дивана, шезлонга или скамейки, а также ровная площадка для детей.

Если вы хотите обустроить патио, вам не нужно вызывать профессионала, так как это работа, которую вы можете взять на себя, если вы заядлый мастер. Предлагается огромный выбор материалов, поэтому вы можете создать дизайн, который дополнит остальную часть вашего сада, будь то современный, деревенский или классический стиль. Вам также необходимо решить, какой размер патио даст вам достаточно места для мебели и занятий и будет пропорционален общим размерам вашего сада.

Наше пошаговое руководство проведет вас через этот процесс, чтобы вы могли заложить любимый внутренний дворик, а затем перейдите к нашим идеям ландшафтного дизайна, чтобы узнать о других способах создания открытого пространства своей мечты.

Шаг первый: решите, какой размер патио вам нужен

(Изображение предоставлено: Argos)

Местоположение и то, для чего вы хотите его использовать, помогут вам при выборе размера патио. Если он будет расположен рядом с задней стеной вашего дома, вам может понадобиться внутренний дворик по всей ширине дома. Точно так же вы могли бы предпочесть, чтобы он был привязан к определенной комнате, например, к кухне-столовой, и в этом случае вы можете согласовать ее с шириной этой комнаты.

Внутренний дворик должен иметь размеры, подходящие для мебели, которую вы хотите разместить там, поэтому стоит расставить мебель, чтобы увидеть, насколько большим должен быть внутренний дворик для ее размещения.В качестве ориентира можно сказать, что внутренний дворик 3 х 3 м может создать удобное обеденное пространство для четырех человек; для размещения прямоугольного стола на шестерых может потребоваться патио 3 х 3,8 метра. Вы также можете работать с размером вашего стола, добавив 2 м к ширине и длине стола, чтобы рассчитать необходимое пространство.

Добавьте около 1 м свободного пространства вокруг сидений или шезлонгов в стиле гостиной, чтобы каждый мог свободно перемещаться по патио.

Шаг второй: подумайте о расположении патио

(Изображение предоставлено Kettler)

Зона позади дома удобна для патио, что позволяет легко переносить все, что вам нужно, на улицу.Однако это может быть не лучшее место - или вам может понадобиться более одного внутреннего дворика. Учитывайте условия в разное время дня: патио, расположенное так, чтобы ловить утреннее солнце, сделает завтрак за пределами прекрасной перспективы, а патио, выходящее на запад, будет наслаждаться вечерним солнцем.

Также учитывайте конфиденциальность - как свою, так и ваших соседей - и используйте место, которое не упускают из виду. Имейте в виду, что вы можете оставаться вне поля зрения с экранами или беседками, если выбор места ограничен.

Шаг третий: Выберите материалы для вашего патио

(Изображение предоставлено: Tile Mountain)

Предлагаемый массив мощения патио огромен. Вы можете выбрать тротуарную плитку из бетона, которая бывает разных цветов и отделок, в том числе тех, которые делают ее похожей на натуральный камень; наружный фарфор; или сами натуральные камни. Имейте в виду, что они различаются по толщине, что затрудняет укладку террасы. С ними также тяжелее работать.

Материал и отделка мощения должны дополнять внешний вид вашего сада. Керамогранит или гладкая тротуарная плитка идеально подходят для более современных пространств, в то время как тротуарная плитка в стиле булыжника подойдет для более традиционного пространства.

Вы также можете подумать о том, как тротуарная плитка сочетается с вашим домом. Красная тротуарная плитка хорошо сочетается с домами из красного кирпича, в то время как бледные и более серые плиты могут подойти к дому со светлой штукатуркой.

Шаг четвертый: Соберите комплект для укладки патио

Помимо тротуарной плитки для патио вам понадобится ряд инструментов и другие материалы:

  • Тротуарная плитка
  • Стальная рулетка
  • Деревянные колышки
  • Строительные линии
  • Строительный квадрат
  • Молоток
  • Лопата
  • Лопатки для древесины
  • Древесина
  • Спиртовой уровень
  • MOT type 1 hardcore
  • Лопата
  • Тачка
  • Трамбовка, садовый каток или пластинчатый вибратор
  • Острый песок
  • Грабли
  • Гвозди с большой головкой
  • Цемент
  • Мастерок для кирпича
  • Дубовый молоток или резиновый молоток
  • Разделители из дерева или фанеры
  • Щетка
  • Губка

Шаг пятый: Измерьте и спланировайте пространство

Изображение предоставлено Getty Images)

Используйте миллиметровую бумагу, чтобы нарисовать масштабный план, прежде чем начать.Если у вас есть возможность, вы можете спланировать внутренний дворик так, чтобы он соответствовал размерам тротуарной плитки, чтобы вам не приходилось их резать. Оставьте 10 мм между ними для стыков раствора.

Масштабный план поможет вам учесть любые ступеньки или подпорные стены. Думайте заранее, когда вы косите. Если патио находится над газоном, нужно будет обрезать края.

Имейте в виду, что если патио будет рядом с домом, готовая поверхность должна быть не менее чем на 150 мм ниже гидроизоляционного слоя.Обычно вы можете увидеть его толстую полосу раствора в два или три ряда кирпича вверх по стене. Патио не должно загораживать стены вашего дома из кирпичей.

Внутренний дворик должен быть под уклоном от дома, чтобы вода стекала с него.

Шаг шестой: Подготовка основания

Патио нельзя укладывать прямо на мягкий грунт, а тротуарная плитка требует поддержки со стороны основания. Разметьте внутренний дворик, используя деревянные колышки и строительные линии. Добавьте от 5 до 10 см к размеру краев готового патио, чтобы основание было немного больше готового патио.Используйте строительный квадрат, чтобы углы были правильными.

Сделайте осень для патио. Для гладкой тротуарной плитки используйте уклон 1 из 60 или 16 мм на метр. Для текстурированных плит используйте 1 к 80, что составляет 12,5 мм падения на метр. Теперь умножьте длину наклонной стороны в метрах на 16 мм или 12,5 мм в зависимости от ситуации. Ответ - разница в высоте в миллиметрах между самой высокой и самой низкой точкой внутреннего дворика.

Если вы вымощаете газон, сначала разрежьте его на полоски, сверните его и отложите в сторону для обработки краев внутреннего дворика.

Далее вычисляем глубину основания. Учитывайте 100 мм твердого материала, тонкий слой песка, 50 мм раствора и толщину тротуарной плитки. Выкопайте участок на эту глубину.

Чтобы встроить дренажный откос в основание, вам понадобятся деревянные колышки. Измерьте расстояние от верха колышков и отметьте их, чтобы показать глубину основания (100 мм). Забейте их на высокой стороне внутреннего дворика с интервалом точно в 1 м так, чтобы проведенная вами линия находилась на уровне земли.

Используйте линейку, чтобы убедиться, что штифты выровнены. Сделайте еще один ряд с интервалом в 1 м и повторите для всего участка.

Используйте прокладку (тонкий кусок дерева), вырезанную по краю террасы - 16 или 12,5 мм в зависимости от текстуры тротуарной плитки. Прибейте это к деревянной линейке и, повернув шайбу вниз, положите линейку между первым штифтом в ряду на самой высокой стороне террасы и первым штифтом во втором ряду. Постучите по штифту в нижнем ряду, пока показания спиртового уровня не покажут уровень с установленной прокладкой.Выкопайте, утрамбуйте или насыпьте землю по мере необходимости, чтобы колышек находился на нужной глубине.

Повторите то же самое со всеми остальными колышками в первом и втором рядах и для всех остальных рядов.

Шаг седьмой: Положите основание

Наконечник хардкор на участок патио. Заполните до уровня чуть выше вершины колышков, равномерно распределяя. Компактный с садовым катком, пластинчатым вибратором или - для небольших участков или углов - землеройной машиной. Поверхность должна быть на уровне вершины штифтов маркера.

Покройте слоем острого песка толщиной 10 мм.Уровень рейка. Удалите угловые колышки и стропы.

Шаг восьмой: Установите уклон в тротуаре

Чтобы уклон патио поддерживался тротуарной плиткой, вам нужно будет разметить края патио с помощью двух колышков на каждом углу и строительной линии. На каждом колышке отметьте линию от верха до глубины тротуарной плитки плюс 50 мм раствора.

Колышки должны быть примерно на 30 см за пределами области основания и выровнены с границами области, которую нужно вымощать. Линии должны пересекаться в каждом углу.Проверьте правильность углов с помощью строительного квадрата. Забивайте колышки до тех пор, пока они не достигнут отметок, которые вы сделали, чтобы обозначить конечную высоту патио.

Проверьте падение, положив линейку между колышками на верхнем и нижнем концах патио. Используйте прокладку на нижнем колышке, указав глубину падения на метр, умноженную на длину дорожного покрытия, чтобы проверить уклон. Убедитесь, что колышки выровнены и в другом направлении.

Закрепите линии между вершинами колышков с помощью гвоздей с большой головкой.

Шаг девятый: Укладка тротуарной плитки

(Изображение предоставлено Getty Images)

Приготовьте строительную смесь из четырех частей острого песка и одной части цемента. Положите первую плиту в углу на самой высокой стороне патио. Уложите раствор на основание только для первой плиты на глубину около 60 мм. Придайте шероховатость поверхности раствора острием шпателя.

Положите первую плиту, убедившись, что края совпадают с линиями веревки. Используя короткий кусок толстой древесины поверх плиты, чтобы защитить ее, постучите по ней с помощью молотка или резинового молотка.Поверхность должна быть на уровне колышков. Заполните все зазоры в растворе, чтобы плита прилегала вниз и не было раскачивания.

Продолжайте укладывать первый ряд плит по направлению падения террасы по линиям. Используйте распорки в каждом стыке, чтобы создать равномерный зазор. Во время работы убедитесь, что поверхность ровная, а уклон правильный.

После того, как первый ряд будет уложен, уложите краевые ряды от каждой угловой плиты, чтобы сформировать три стороны внутреннего дворика.

Заполните ряды между краевыми рядами, ряд за рядом.Во время работы убедитесь, что поверхность ровная, а падение правильное.

Дайте раствору высохнуть минимум на два дня, затем удалите распорки.

Смешайте четыре части песка с одной частью цемента с добавлением воды, чтобы получилась влажная смесь. Нанесите смесь на стыки шпателем. Используйте кусок дерева толщиной 10 мм, чтобы вдавить раствор. Счистите излишки раствора щеткой и используйте влажную губку, чтобы убедиться, что на плитах не осталось следов.

Совет: Если вам нужно отрезать тротуарную плитку по размеру, наметьте линию отреза карандашом и отрежьте плиту угловой шлифовальной машиной с диском для резки камня.

Как ухаживать за внутренним двориком

(Изображение предоставлено Getty Images)

После того, как ваш внутренний дворик находится на месте, обслуживание не будет слишком затратным, но вам нужно будет выполнить несколько работ, чтобы оно оставалось в хорошем состоянии так же хорошо, как когда вы его положили.

Регулярно чистите щеткой, чтобы удалить все скопившиеся листья, грязь или другой мусор. Это поможет избавиться от сорняков до того, как они начнут расти, но вам нужно будет удалить те, которые пустили корни.

После зимы неплохо убрать патио.Уберите мебель, почистите ее, а затем прополите. Если после погодных условий он не в таком плохом состоянии, можно использовать раствор для мытья посуды и жесткую щетку. Промыть чистой водой. Если этого недостаточно, лучшие на рынке чистящие средства для патио справятся с этой задачей с минимальным количеством смазки для локтей.

Вы также можете использовать мойку высокого давления для очистки патио, но сначала убедитесь, что это не запрещено для типа тротуарной плитки, которую вы уложили.

Добавить комментарий
