Площадь сечения арматуры таблица

Содержание

таблица и пример самостоятельного расчёта

На сегодняшний день арматура используется практически на любом строительном объекте. Без неё не обходится строительство плотин, огромных торговых центров, крупных складов и фундаментов для дач или бань. Так как она представлена в огромном ассортименте, человеку далекому от строительства, не всегда бывает легко подобрать подходящий материал. С чего же начинать выбор? В первую очередь нужно узнать площадь арматуры – это важнейший фактор, от которого зависит какие нагрузки она может выдерживать и, соответственно, насколько будет повышена прочность бетона после армирования.

Как узнать площадь сечения?

Как говорилось выше, сечение арматурных стержней является самым важным фактором, влияющим на их прочность. Поэтому подходить к выбору следует очень ответственно – чем большие нагрузки будет выдерживать конструкция, тем больше должно быть сечение.

Обычно определить этот параметр совсем не сложно – покупая материал в магазине, можно уточнить у продавца или же заглянуть в паспорт, каким сопровождается арматура. Увы, это не всегда возможно. Например, если вы покупаете строительные материалы на рынке или же используете старые, давно валявшиеся на даче, металлические пруты, то все расчеты придется делать самостоятельно.

Здесь крайне важно не ошибиться при проведении замеров. Для начала нужно узнать диаметр. Понадобится достаточно точный инструмент – желательно штангенциркуль. Используй его, замерьте толщину прутов. Показатель может значительно колебаться – выпускается арматура толщиной от 3 до 40 миллиметров – и это только для стандартного строительства. При измерениях получился не столь круглый результат, а с цифрами после запятой? В таком случае число следует округлить до ближайшего целого. Не стоит волноваться или опасаться, что вам попался бракованный материал. Диаметр и, соответственно, площадь поверхности может незначительно изменяться – это предусмотрено ГОСТом, нормирующим арматуру. Так что, результаты измерений одного и того же прута могут различаться на десятые доли миллиметра. Для точности можно произвести серию замеров – определить диаметр в начале, конце и середине прута. Тогда вы точно будете знать нужное число.

Если вам уже известна толщина арматуры, таблица поперечного сечения позволит моментально узнать нужный показатель.

Таблицы под рукой нет? Тогда помогут нехитрые расчеты. Сначала необходимо узнать радиус – это просто, достаточно разделить диаметр на два. Теперь вспоминаем школьный курс геометрии – площадь окружности равна числу Пи умноженному на квадрат радиуса. Для наглядности рассмотрим пример:

Работаем со штангенциркулем и получаем диаметр в 6 миллиметров.
Делим на два и получаем радиус – 3 миллиметра.
Возводим в квадрат – 9 квадратных миллиметров.
Умножаем на 3.14 сотых = 28,26 квадратных миллиметров или 0,2826 квадратных сантиметров.

Однако, такой прием обычно подходит при работе с гладким прутом. Если же вас интересует площадь поперечного сечения арматуры с ребристой поверхностью, то расчеты немного усложняются.

Работаем с рифленой арматурой

Рифленые металлические пруты имеют большую площадь и, соответственно, лучшее сцепление с бетоном. Поэтому в качестве рабочей основы корпуса при армировании бетона используются именно они. Определить их диаметр чуть сложнее. Но, вооружившись штангенциркулем и калькулятором или листком и ручкой, можно без труда справиться и с этими расчетами.

Замеров будет в два раза больше. Сначала замерьте с одного конца диаметр в широкой части (на ребре), потом в узкой части (в углублении). Сложите два полученных числа между собой и сумму разделите пополам. Чтобы быть уверенным в результатах измерений желательно повторить замеры 2-3 раза на разных участках прута. Теперь, когда вы установили толщину, можно легко определить площадь сечения арматуры методом, приведенным выше, а точнее формулой S=π r2.

Впрочем, умение вычислить диаметр металлических прутов может пригодиться не только в случаях, когда нужно рассчитать площадь сечения арматуры. Если вам необходимо узнать, какой вес материала надо закупить для какой-то определенной работы, это также может оказаться полезным. Зная, какая длина прутов нужна для объекта и их диаметр, можно без труда рассчитать, какой вес нужно приобрести. Ведь арматура продается крупными производителями не поштучно, а тоннами. Поэтому умение произвести такие расчеты может оказаться весьма полезным. Для демонстрации подсчитаем, сколько килограмм материала нужно купить, если общая длина для армирования фундамента небольшого дома составляет 100 метров, а оптимальным выбором является прут диаметром 8 миллиметров. Находим в таблице требуемый материал – 1 метр будет весить 0,395 килограмма. Умножаем это на 100 метров и в результате получаем 39,5 килограмма. Имея столь точное число, можно с уверенностью отправляться в строительный магазин за покупками.

Таблица площади поперечного сечения арматуры

Номинальный диаметр, мм	Площадь поперечного сечения, см2	Масса 1 метра, теоретическая, кг
6	0,283	0,222
7	0,385	0,302
8	0,503	0,395
10	0,785	0,617
12	1,131	0,888
14	1,54	1,21
16	2,01	1,58
18	2,64	2
20	3,14	2,47
22	3,80	2,98
25	4,91	3,85
28	6,16	4,83
32	8,04	6,31
36	10,18	7,99
40	12,58	9,87
45	15,90	12,48

Как видите, выполнить подбор арматуры совсем не сложно, если помнить школьный курс геометрии. Пользуясь специальными справочниками по площади сечения можно узнать многие другие важные параметры, которые позволят выбрать оптимальный материал для строительства дома вашей мечты и возведения любого другого объекта.

vseoarmature.ru

Сечение арматуры — площадь сечения, таблица для расчета

Горячекатаная арматурная сталь – вид металлопродукции, используемый практически на всех строительных объектах. Назначение арматурных стержней, плоских сеток и объемных каркасов, – повышение устойчивости бетона к нагрузкам различных видов. Эта металлопродукция необходима при возведении фундамента, монолитных стен, производстве железобетонных изделий. Для того чтобы определить прочность арматуры, составить смету, рассчитать массу партии проката, необходим такой показатель, как площадь поперечного сечения. Арматурные стержни имеют поверхность – гладкую или периодического профиля. В обозначении прутов с гладкой поверхностью указывается их наружный диаметр, периодического профиля – номинальный диаметр, который равен наружному диаметру гладкого стержня с равновеликой площадью сечения.

Расчет площади сечения арматурных стержней с гладкой поверхностью

Площадь сечения арматурной стали можно просто определить по таблице ГОСТа 5781-82. Однако если при покупке арматуры иногда возникает необходимость узнать эту величину, а таблицы нет под рукой, то можно самостоятельно произвести несложные расчеты. Для них понадобятся штангенциркуль и калькулятор.

С помощью штангенциркуля определим наружный диаметр в миллиметрах. Расчет площади поперечного сечения арматуры производится по формуле:

S = π*dн²/4,

в которой:

S – площадь сечения, мм²
;
π – постоянная величина, равная 3,14;
dн – наружный диаметр, мм.

Расчеты для стержней периодического профиля

Арматурная сталь периодического профиля обеспечивает хорошее сцепление с бетоном, поэтому именно она используется в качестве рабочей арматуры, воспринимающей и распределяющей основные нагрузки на бетонную конструкцию.

Для определения номинального диаметра производят два измерения с помощью штангенциркуля – по вершинам ребер и по углублениям. Номинальный диаметр равен среднему арифметическому значению этих двух величин. Их суммируют и делят пополам. Площадь сечения определяется по той же формуле, что и в случае стержней с гладкой поверхностью, но вместо наружного значения мы подставляем в формулу значение номинального диаметра.

Вам не понадобится производить расчеты, если под рукой у вас будет таблица площади поперечного сечения стержней арматуры.

Dном, мм	S, см²	Dном, мм	S, см²
6	0,283	18	2,64
7	0,385	20	3,14
8	0,503	22	3,8
10	0,785	25	4,91
12	1,131	28	6,16
14	1,54	36	10,18
16	2,01	40	12,58

spbrmk.ru

Таблица арматуры. Санкт-Петербург

Таблица арматуры

Компания «Блок Металл» осуществляет распространение в Санкт-Петербурге и других населенных пунктов Северо-Западного региона различных типов арматуры.

Характеристики арматуры

Мы стремимся сделать все возможно для упрощения выбора изделий, предлагая вниманию клиентов таблицы, отражающие основные свойства арматуры.

Прежде всего, стоит обратить внимание на значения, влияющие на качество сцепления изделий с бетоном, представленные ниже:

Номинальный диаметр, мм	Площадь поперечного сечения, см²	Масса1 м
Номинальный диаметр, мм	Площадь поперечного сечения, см²	теоретическая, кг	допускаемое отклонение, проц.
6	0,283	0,222	+10
7	0,385	0,302	-9
8	0,503	0,395
10	0,785	0,617	+5,5
12	1,131	0,888	-7
14	1,54	1,21	+4
16	2,01	1,58	-6
18	2,64	2	+3,5
20	3,14	2,47	-5,5
22	3,80	2,98	+3
25	4,91	3,85	-5
28	6,16	4,83	+3
32	8,04	6,31	-5
36	10,18	7,99
40	12,58	9,87
45	15,90	12,48
50	19,63	15,41	+2
55	23,76	18,65	-4
60	28,27	22,19
70	38,48	30,21
80	50,27	39,46

Арматурная проволока

Номинальный диаметр, мм	Расчетная площадь поперечного сечения,мм²	Теоретическая масса I м, кг, классов		Номинальный диаметр, мм	Расчетная площадь поперечного сечения, мм²	Теоретическая масса I м, кг, классов В — II, Bp-II
Номинальный диаметр, мм	Расчетная площадь поперечного сечения,мм²	В-I, B-II_, Bp-II	Bp-I	Номинальный диаметр, мм	Расчетная площадь поперечного сечения, мм²	Теоретическая масса I м, кг, классов В — II, Bp-II
3	7,06	0,056	0,052	6	28,3	0,222
4	12,56	0,099	0,092	7	38,5	0,302
5	19,63	0,154	0,144	8	50,3	0,395

Арматурные канаты

Класс	Диаметр, мм		Расчетная площадь поперечного сечения, см²	Расчетная масса1 м, кг при шаге свивки
	условный	Номинальный, Д		Расчетная масса1 м, кг при шаге свивки
	условный	Номинальный, Д		10Д	16Д
К-7	4,5	4,65	0,127	0,102	0,100
	6	6,20	0,227	0,181	0,173
	7,5	7,75	0,354	0,283	0,279
	9	9,30	0,510	0,407	0,402
	12	12,40	0,906	0,724	0,714
	15	12,50	1,416	1,132	1,116

Класс	Номинальный диаметр, мм	Расчетная площадь поперечного сечения, см²	Теоретическая масса1 м, кг
К-19	14	1,287	1,020
К-2*7	18	1,019	1,801
К-2*7	25	1,812	1,428
К3*7	10	0,381	0,299
К3*7	13	0,678	0,583
КЗ*7	16,5	1,062	0,825
К3*7	20	1,527	1,209
КЗ* 19	16,5	1,031	0,795
КЗ* 19	22	1,809	1,419

Необходимо иметь представление о документах, определяющих характеристики арматуры:

Вид арматуры и документы, регламентирующие качество	Класс	Диаметры арматуры, в мм
Вид арматуры и документы, регламентирующие качество	Класс	3	4	4,5	5	6	7	7,5	8	9	10	12	14	15	16	18	20	22	25	28	32	36	40
Стержневая горячекатаная гладкая, ГОСТ 5781-75	A-I					+			+		+	+	+		+	+		+
Стержневая горячекатаная периодического профиля,ГОСТ 5781-75	A-II										+	+	+		+	+	+	+	+	+	+	—	—
	A-III, Ат-Ш					+	—		+		+	+	+		+	+	+	+	+	+	+	+	+
	A-IIIb					—	—		—		—	—	—		—	—	—	—	—	—	—	—	—
ГОСТ 5.1459-72 *	A-IV, ?т-IVc										+	+	+		+	+	0	0	0	0	0
Стержневая термически упрочненная периодического профиля ГОСТ 10884-81	A-IV										—	—	—		—	—	—	—	—	—	—
	A-V, ?т-V										+	+			+	+	+	+	0	0	0
	A-V, ?т-VI										+	+	+		+	+	0	0	0	0	0
Обыкновенная арматурная проволока гладкая, ГОСТ 6727-80	B-I	—	—		—
То же, периодического профиля ГОСТ 6727-80	Bp-I	+	+		+
Высокопрочная арматурная проволока гладкая,ГОСТ 7348-81	B-II	—	+		+	+	0		0
То же, периодического профиля ГОСТ 7348-81	Bp-II					0	0		0
Арматурные канаты ГОСТ13840-68 *	К-7					+				+		+		+
Арматурные канаты ГОСТ 13840-68*	К-19												0

Условные обозначения: + рекомендуемые к использованию диаметры и классы арматурной эффективной стали, — — исключенные из сортамента диаметры и классы арматурной стали; 0 — сортамент.

Примечания: 1. Диаметры арматуры приняты согласно сортаменту по соответствующим ГОСТ или ТУ с учетом указаний по области применения различных классов стали; исключенные из сортамента диаметры и классы арматурной стали; 0 — сортамент сталей -по пп. 2.18—2—25 СНиП П-21-75. 2. Сталь класса A-IIIb диаметрами более20 мм, арматурных упрочняемая вытяжкой на предприятиях стройиндустрии, допускается к применению в качестве напрягаемой арматуры при отсутствии арматурной стали более высоких классов. 3. При изготовлении конструкций допускается замена проволоки класса Bp-I на имеющуюся в наличии проволоку класса В-1.

Важно знать фактический вес арматуры определенного диаметра:

Таблица веса арматуры

Номер профиля (номинальный диаметр)	Вес, кг/м
6	0,222
8	0,395
10	0,617
12	0,888
14	1,210
16	1,580
18	2,000
20	2,470
22	2,980
25	3,850
28	4,830
32	6,310
36	7,990
40	9,870
45	12,480
50	15,410

Ознакомление с предложенными таблицами арматуры позволит приобрести продукцию, идеально подходящую для решения конкретных практических задач при минимальных финансовых затратах.

Область применения арматуры

Гладкая и рифленая арматура широко используется в строительстве. Из нее изготавливают прочные железобетонные изделия, различные металлические каркасы, сетки и т.д.

Любая арматура на выгодных условиях

Компания «БЛОК Металл» готова предложить клиентам арматуру различных типоразмеров. Помимо таблиц с характеристиками арматуры, на сайте имеется каталог с актуальными ценами на всю продукцию.

Заказывайте качественную арматуру с доставкой по СПб и области! Получить дополнительной информацию о сотрудничестве можно по телефону!

block-metal.ru

Таблица площади сечений арматуры

Площадь поперечного сечения арматуры: таблица и пример самостоятельного расчёта

16.06.2017

Как узнать площадь сечения?

Работаем со штангенциркулем и получаем диаметр в 6 миллиметров.
Делим на два и получаем радиус – 3 миллиметра.
Возводим в квадрат – 9 квадратных миллиметров.
Умножаем на 3.14 сотых = 28,26 квадратных миллиметров или 0,2826 квадратных сантиметров.

Работаем с рифленой арматурой

Таблица площади поперечного сечения арматуры

Номинальный диаметр, ммПлощадь поперечного сечения, см2Масса 1 метра, теоретическая, кг

6	0,283	0,222
7	0,385	0,302
8	0,503	0,395
10	0,785	0,617
12	1,131	0,888
14	1,54	1,21
16	2,01	1,58
18	2,64	2
20	3,14	2,47
22	3,80	2,98
25	4,91	3,85
28	6,16	4,83
32	8,04	6,31
36	10,18	7,99
40	12,58	9,87
45	15,90	12,48

vseoarmature.ru

Сортамент арматуры по ГОСТ 5781-82. Площадь арматуры, таблица арматуры, вес погонного метра арматуры.

Те, кто занимается расчетом железобетонных конструкций знает, что сортамент арматуры всегда должен быть под рукой.

И как практика показывает, всю справочную информацию как-то не очень удобно носить с собой, проще зайти в интернет и ввести поисковый запрос «Сортамент арматуры таблица» и посмотреть нужные значения.

Я так постоянно и делаю, и поэтому решил добавить себе на сайт http://spacecad.ru сортамент арматуры, надеюсь тем самым помогу многим с поиском.

Сортамент арматуры таблица скачать

сортамент арматуры таблица

Похожее

spacecad.ru

Таблица арматуры

Отправить заявку

Характеристики арматуры

Номинальный диаметр, мм	Площадь поперечного сечения, см2	Масса1 м
теоретическая, кг	допускаемое отклонение, проц.
6	0,283	0,222	+10
7	0,385	0,302	-9
8	0,503	0,395
10	0,785	0,617	+5,5
12	1,131	0,888	-7
14	1,54	1,21	+4
16	2,01	1,58	-6
18	2,64	2	+3,5
20	3,14	2,47	-5,5
22	3,80	2,98	+3
25	4,91	3,85	-5
28	6,16	4,83	+3
32	8,04	6,31	-5
36	10,18	7,99
40	12,58	9,87
45	15,90	12,48
50	19,63	15,41	+2
55	23,76	18,65	-4
60	28,27	22,19
70	38,48	30,21
80	50,27	39,46

Арматурная проволока

Номинальный диаметр, мм	Расчетная площадь поперечного сечения,мм2	Теоретическая масса I м, кг, классов	Номинальный диаметр, мм	Расчетная площадь поперечного сечения, мм2	Теоретическая масса I м, кг, классов В — II, Bp-II
В-I, B-II, Bp-II	Bp-I
3	7,06	0,056	0,052	6	28,3	0,222
4	12,56	0,099	0,092	7	38,5	0,302
5	19,63	0,154	0,144	8	50,3	0,395

Арматурные канаты

Класс	Диаметр, мм	Расчетная площадь поперечного сечения, см2	Расчетная масса1 м, кг при шаге свивки
условный	Номинальный, Д
10Д	16Д
К-7	4,5	4,65	0,127	0,102	0,100
	6	6,20	0,227	0,181	0,173
	7,5	7,75	0,354	0,283	0,279
	9	9,30	0,510	0,407	0,402
	12	12,40	0,906	0,724	0,714
	15	12,50	1,416	1,132	1,116

Класс	Номинальный диаметр, мм	Расчетная площадь поперечного сечения, см2	Теоретическая масса1 м, кг
К-19	14	1,287	1,020
К-2*7	18	1,019	1,801
К-2*7	25	1,812	1,428
К3*7	10	0,381	0,299
К3*7	13	0,678	0,583
КЗ*7	16,5	1,062	0,825
К3*7	20	1,527	1,209
КЗ* 19	16,5	1,031	0,795
КЗ* 19	22	1,809	1,419

Необходимо иметь представление о документах, определяющих характеристики арматуры:

Вид арматуры и документы, регламентирующие качество	Класс	Диаметры арматуры, в мм
3	4	4,5	5	6	7	7,5	8	9	10	12	14	15	16	18	20	22	25	28	32	36	40
Стержневая горячекатаная гладкая, ГОСТ 5781-75	A-I					+			+		+	+	+		+	+		+
Стержневая горячекатаная периодического профиля,ГОСТ 5781-75	A-II										+	+	+		+	+	+	+	+	+	+	—	—
A-III, Ат-Ш					+	—		+		+	+	+		+	+	+	+	+	+	+	+	+
A-IIIb					—	—		—		—	—	—		—	—	—	—	—	—	—	—	—
ГОСТ 5.1459-72 *	A-IV, ?т-IVc										+	+	+		+	+	0	0	0	0	0
Стержневая термически упрочненная периодического профиля ГОСТ 10884-81	A-IV										—	—	—		—	—	—	—	—	—	—
A-V, ?т-V										+	+			+	+	+	+	0	0	0
A-V, ?т-VI										+	+	+		+	+	0	0	0	0	0
Обыкновенная арматурная проволока гладкая, ГОСТ 6727-80	B-I	—	—		—
То же, периодического профиля ГОСТ 6727-80	Bp-I	+	+		+
Высокопрочная арматурная проволока гладкая,ГОСТ 7348-81	B-II	—	+		+	+	0		0
То же, периодического профиля ГОСТ 7348-81	Bp-II					0	0		0
Арматурные канаты ГОСТ13840-68 *	К-7					+				+		+		+
Арматурные канаты ГОСТ 13840-68*	К-19												0

Важно знать фактический вес арматуры определенного диаметра:

Таблица веса арматуры

Номер профиля (номинальный диаметр)	Вес, кг/м
6	0,222
8	0,395
10	0,617
12	0,888
14	1,210
16	1,580
18	2,000
20	2,470
22	2,980
25	3,850
28	4,830
32	6,310
36	7,990
40	9,870
45	12,480
50	15,410

Область применения арматуры

Любая арматура на выгодных условиях

block-metal.ru

Сортамент арматуры сколько весит погонный метр

Сталь горячекатаная для армирования железобетонных конструкций. Таблица для расчета веса арматуры по ГОСТ 5781-82.

Номинальный диаметр стержня, d	Площадь поперечного сечения стержня, см2	Теоретическая масса 1 м профиля
6	0.283	0.222
8	0.503	0.395
10	785	0.617
12	1.131	0.888
14	1.54	1.21
16	2.01	1.58
18	2.54	2
20	3.14	2.47
22	3.8	2.98
25	4.91	3.85
28	6.16	4.83
32	8.01	6.31
36	10.18	7.99
40	12.57	9.87
45	15	12.48
50	19.63	15.41
55	23.76	18.65
60	28.27	22.19
70	38.48	30.21
80	50.27	39.46

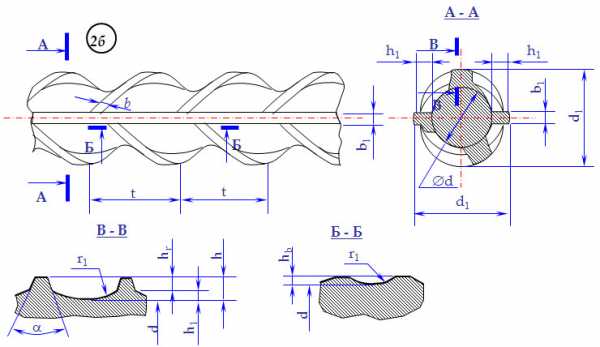

а — профиль по ГОСТ 5781-82 б — европейский серповидный профиль по СТО АСЧМ 7-93 и ГОСТ 1088-94

Механические свойства арматурной стали

Класс арматурной стали	Предел текучести, Н/мм2	Временное сопр-ие разрыву, Н/мм2
A-I (А240)	235	373
A-II (А300)	295	490
Ас-II (Ас300)	295	441
A-III (А400)	390	590
A-IV (А600)	590	883
A-V (A800)	785	1030
A-VI (А1000)	980	1230

stroydocs.com

moizagorod.ru

Сортамент арматуры по ГОСТ 5781-82. Площадь арматуры, таблица арматуры, вес погонного метра арматуры.

Те, кто занимается расчетом железобетонных конструкций знает, что сортамент арматуры всегда должен быть под рукой.

И как практика показывает, всю справочную информацию как-то не очень удобно носить с собой, проще зайти в интернет и ввести поисковый запрос «Сортамент арматуры таблица» и посмотреть нужные значения.

Я так постоянно и делаю, и поэтому решил добавить себе на сайт http://spacecad.ru сортамент арматуры, надеюсь тем самым помогу многим с поиском.

Сортамент арматуры таблица скачать

сортамент арматуры таблица

Поделиться ссылкой:

Понравилось это:

Нравится Загрузка…

Похожее

spacecad.ru

Сортамент арматуры таблица | Нормативная база

При проектировании зданий и сооружений важно использовать не только климатологические данные, но и сортамент арматуры. Таблица с параметрами приведена в этой статье в нижнем блоке.

Из самых важных параметров арматуры отмечают массу одного погонного метра и площадь сечения. По площади сечения подбирается необходимое количество стержней в разрезе конструкции согласно расчету. Данные о массе используют для составления таблицы расхода стали по объекту и оформления сметы.

Сортамент арматуры таблица

Ниже можно посмотреть сортамент арматуры, таблица которого расписана для всех существующих диаметров. Указанную точность количества знаков после запятой необходимо строго соблюдать при расчетах.

d, мм	Масса п.м., кг	Площадь сечения, см²	d, мм	Масса п.м., кг	Площадь сечения, см²
5	0,154	0,1963	45	12,485	15,90
6	0,222	0,2827	50	15,425	19,64
8	0,395	0,5027	63	24,47	31,17
10	0,616	0,7854	70.5	30,21	38,48
12	0,888	1,131	80	39,46	50,27
14	1,21	1,539	90	49,94	63,62
16	1,58	2,011	100	61,65	78,54
18	2,0	2,545	110.5	74,60	95,03
20	2,47	3,142	125	96,33	122,72
22	2,98	3,801	140	120,84	153,94
24	3,55	4,524	150	138,72	176,72
25	3,85	4,909	160	157,83	201,06
28	4,83	6,158	180	199,76	254,47
30	5,55	7,069	190	222,57	283,53
32	6,31	8,042	200	246,62	314,16
36	7,99	10,18	220	298,40	380,13
40	9,86	12,57	250	385,34	490,88
42	10,88	13,85	270	449,22	572,26

Краткие данные об арматуре

Общие параметры и технические данные по арматуре регламентируются ГОСТ 5781-82. Арматурный прокат существует гладкого и периодического профиля. При этом диаметр самих стержней колеблется от 5,5 до 40 мм. Горячекатання круглая сталь с диаметром от 45 до 270 мм, не применяется в обычном строительстве, но существует.

Использование этих стальных элементов лежит в армировании конструкций железобетона (стандартных и предварительно напряженных), как при изготовлении сборных конструкций на заводе, так и при производстве монолитных работ на стройплощадке.

Обозначение арматурного проката принято указывать символом А, с дальнейшим описанием класса арматуры и необходимых диаметров. В зависимости от способа изготовления и прочностных характеристик арматуру делят на:

свариваемую, с добавлением индекс С к шифру;
стойкую коррозии растрескивания при напряжении, с добавлением индекс К;
несвариваемую, без какого-либо индекса;
соответственно нестойкую обозначенной выше коррозии, без какого-либо индекса.

Выглядит шифр арматуры следующим образом: А400С Ø12. Цифры после грифа А, означают класс арматуры. Так, арматурный прокат А240С имеет гладкий профиль, а прокат А300С, А400С, А500С, А600, А600К, А800, А800К, А1000 – периодический профиль.

На строительную площадку арматура поступает, чаще всего, в пачках с указанным весом, длиной 6 или 12 метров. Дальнейшая обработка по нуждам строительства происходит на специальных резочных станках, либо ручными абразивными инструментами. Категорически запрещается выполнять сваривание арматурных изделий при армировании перекрытий и вертикальных несущих конструкциях, это ослабляет показатели стали.

В случаях, когда сваривание арматуры предусмотрено проектом, оно выполняется в специальных условиях, строго по ГОСТ. Стандартно арматурные соединения скрепляют вязальной проволокой.

Добавить комментарий

recenz.com.ua

Подбор сечения арматуры.

Рассчитать сечение арматуры как в продольном, так и в поперечном направлении можно по любой из предлагаемых методик (по старой методике, по новому СНиПу, другим способом), результат будет приблизительно одинаковым. Но при использовании любой из методик необходимо помнить о том, что высота расположения арматуры будет разная, например, для арматуры, располагаемой параллельно оси х, можно предварительно принять h₀₁ = 13 см, а для арматуры, располагаемой параллельно оси z, можно предварительно принятьh₀₂ = 11 см, так как диаметра арматуры мы пока не знаем.

По старой методике:

А₀₁ = M/bh²₀₁R_b = 1472.6/(1·0.13²·1170000) = 0.0745

А₀₂ = M/bh²₀₁R_b = 1472.6/(1·0.11²·1170000) = 0.104

Теперь по вспомогательной таблице 1(170):

Таблица 1(170). Данные для расчета изгибаемых элементов прямоугольного сечения, армированных одиночной арматурой

мы можем найти η₁ = 0.961 и ξ₁ = 0.077. η₂ = 0.945 и ξ₂ = 0.11. И тогда требуемая площадь сечения арматуры:

F_a1 = M/ηh₀₁R_s = 1472.6/(0.961·0.13·36000000) = 0.0003275 м² или 3.275 см².

F_a2 = M/ηh₀₂R_s = 1472.6/(0.956·0.11·36000000) = 0.0003604 м² или 3.6 см².

Если мы для унификации примем и продольную и поперечную арматуру диаметром 10 мм и пересчитаем требуемое сечение поперечной арматуры при h₀₂ = 12 см,

А₀₂ = M/bh²₀₁R_b = 1472.6/(1·0.12²·1170000) = 0.087, η₂ = 0.957

F_a2 = M/ηh₀₂R_s = 1472.6/(0.963·0.12·36000000) = 0.000355 м² или 3.55 см².

то для армирования 1 погонного метра мы можем использовать 5 стержней продольной арматуры и 5 стержней поперечной арматуры. Таким образом получится сетка с ячейкой 200х200 мм. Площадь сечения арматуры для 1 погонного метра составит 3.93х2 = 7.86 см². Подбор сечения арматуры удобно производить по таблице 2 (см. ниже). На всю плиту потребуется 50 стержней длиной 5.2-5.4 метра. С учетом того, что в верхней части у нас сечение арматуры с хорошим запасом, мы можем уменьшить количество стержней в нижнем слое до 4, тогда площадь сечения арматуры нижнего слоя составит 3.14 см² или 15.7 см² по всей длине плиты.

Таблица 2. Площади поперечных сечений и масса арматурных стержней.

Это был простой расчет (даже если Вам так не кажется), его можно усложнить с целью уменьшения количества арматуры. Так как максимальный изгибающий момент действует только в центре плиты, а при приближении к опорам-стенам момент стремится к нулю, то остальные погонные метры кроме центральных можно армировать арматурой меньшего диаметра (размер ячейки для арматуры диаметром 10 мм увеличивать не стоит, так как наша распределенная нагрузка является в достаточной степени условной). Для этого нужно определять значения моментов для каждой из рассматриваемых плоскостей на каждом следующем погонном метре и определять для каждого погонного метра требуемое сечение арматуры и размер ячейки. Но все равно конструктивно использовать арматуру с шагом более 250 мм не стоит, поэтому экономия от таких расчетов будет не большой.

Примечание: существующие методики расчета плит перекрытия, опирающихся по контуру, для панельных домов предполагают использование дополнительного коэффициента, учитывающего пространственную работу плиты (так как под воздействием нагрузки плита будет прогибаться) и концентрацию арматуры в центре плиты. Использование такого коэффициента позволяет уменьшить сечение арматуры еще на 3-10%, однако для железобетонных плит, изготавливаемых не на заводе, а на стройплощадке, использование дополнительного коэффициента я считаю не обязательным. Во-первых, потребуются дополнительные расчеты на прогиб, на раскрытие трещин, на процент минимального армирования. А во-вторых, чем больше арматуры, тем меньше будет прогиб посредине плиты и тем проще его будет устранить или замаскировать при финишной отделке.

Например, если воспользоваться «Рекомендациями по расчету и конструированию сборных сплошных плит перекрытий жилых и общественных зданий», то площадь сечения арматуры нижнего слоя по всей длине плиты составит около А₀₁ = 9.5 см² (расчет здесь не приводится), что почти в 1.6 раза (15.7/9.5 = 1.65) меньше полученного нами результата, однако при этом следует помнить, что концентрация арматуры должна быть максимальной посредине пролета и потому просто разделить полученное значение на 5 метров длины нельзя. Тем не менее по этому значению площади сечения можно приблизительно оценить, сколько можно сэкономить арматуры в результате долгих и кропотливых расчетов.

Как проверить процент армирования и соблюдение граничных условий, рассказывается отдельно, здесь на этом останавливаться не буду.

Для более точного расчета можно использовать таблицы. Впрочем квадратная плита с шарнирным опиранием по контуру — достаточно редкий случай и потому больше внимания мы уделим расчету прямоугольной плиты.

Поиск по сайту

poisk-ru.ru

таблица и пример самостоятельного расчёта

Как узнать площадь сечения?

Работаем с рифленой арматурой

Таблица площади поперечного сечения арматуры

Сечение арматуры — площадь сечения, таблица для расчета

Расчет площади сечения арматурных стержней с гладкой поверхностью

Расчеты для стержней периодического профиля

Таблица арматуры. Санкт-Петербург

Таблица арматуры

Характеристики арматуры

Арматурная проволока

Арматурные канаты

Таблица веса арматуры

Область применения арматуры

Любая арматура на выгодных условиях

Таблица площади сечений арматуры

Площадь поперечного сечения арматуры: таблица и пример самостоятельного расчёта

Как узнать площадь сечения?

Работаем с рифленой арматурой

Таблица площади поперечного сечения арматуры

Сортамент арматуры по ГОСТ 5781-82. Площадь арматуры, таблица арматуры, вес погонного метра арматуры.

Сортамент арматуры таблица скачать

Похожее

Таблица арматуры

Характеристики арматуры

Арматурная проволока

Арматурные канаты

Таблица веса арматуры

Область применения арматуры

Любая арматура на выгодных условиях

Сортамент арматуры сколько весит погонный метр

Механические свойства арматурной стали

Сортамент арматуры по ГОСТ 5781-82. Площадь арматуры, таблица арматуры, вес погонного метра арматуры.

Сортамент арматуры таблица скачать

Поделиться ссылкой:

Понравилось это:

Похожее

Сортамент арматуры таблица | Нормативная база

Сортамент арматуры таблица

Краткие данные об арматуре

Подбор сечения арматуры.

Поиск по сайту

Добавить комментарий Отменить ответ
