Бюджетный пресс для отжима сока своими руками

Современные соковыжималки стоят немалых денег, да и к тому же, работают не так хорошо. Поэтому я решил сделать соковыжималку своими руками, лучше, проще и самое главное – дешевле.

Для самодельного пресса для отжима сока вам понадобится:

  1. 40мм фанера. Вы можете склеить несколько листов фанеры специальным клеем по дереву.
  2. Хорошая краска для внутренних поверхностей
  3. Бутылочный домкрат, грузоподъёмностью 4 тонны
  4. 10мм шпилька с резьбой
  5. Фланец или стальная пластина под пресс
  6. Термопластик
  7. Лист нержавеющей стали
  8. Праймер спрей
  9. Клей для дерева.

Необходимые инструменты:

  1. Пила. Подойдет любая. Лобзик, настольная, ленточная или обычная ручная.
  2. Беспроводная дрель.
  3. Зажимы

Дополнительные инструменты для винтовой сокодавки:

  • Зенковка
  • Шлифовальная машина
  • Резьбонарезные инструменты

Простые советы для вашей безопасности:

  • Держите ваши руки подальше от всего что движется
  • Надевайте безопасную обувь
  • Надевайте защитные очки

Шаг 1: Делаем поддон для сока

Лист металла должен быть не толще 1.5мм. Вы можете использовать специальный инструмент для сгибания металла, но так как у большинства такого нету, то мы будем использовать фанеру. Идея в том, чтобы зажать все места, которые вам необходимо оставить плоскими, таким образом нам будет легко получить изгибы в нужных местах.

Начните с боков, затем сзади и в конце сделайте воронку. Когда будете делать воронку вам потребуется отрезать лишний металл, используйте для этого углошлифовальную машину (болгарку). Необязательно использовать диск для металла, любой подойдет.

Если у вас есть сварка, вы можете согнуть поддон не накладывая углы друг на друга.


Шаг 2: Вырезаем фанеру

Вам потребуется 4 куска фанеры. Примерные размеры даны ниже, но возможно вам придется их подогнать, в зависимости от того, какой вы сделали поддон. Толщина фанеры должна быть около 40мм. Толще – лучше, так как слишком тонкая может сломаться. Я провел некоторые исследования и получил значение 38мм, но это лишь приблизительно.

  • 2 плиты для верхней и нижней части. (300мм x 300мм x около 40мм)
  • 1 плита для места где будет стоять поддон. (220мм x 220мм x 220мм x около 40мм)
  • 1x блок для поршня, который будет заходить в поддон. (160мм x160мм x около 40мм) Размер зависит от размера вашего лотка.

Хорошая новость в том, что точность не так критична.

Шаг 3: Заканчиваем верхнею и нижнюю плиты

Просверлите отверстия, соответствующие шпилькам. Я использовал 10мм шпильки, которые необходимы для 5 тонного домкрата.

Вы можете округлить края с помощью болгарки или пилы. Я округлил свои так, чтобы они подходили по диаметру шайб. Шайбы необходимы.

Слегка отшлифуйте деревянные плиты наждачной бумагой 6-Н для подготовки к покраске.

Шаг 4: Отрезаем шпильки

Отрежьте шпильки болгаркой или ножовкой. Для пятитонного домкрата, шпильки должны быть диаметром не меньше 10мм. Можете отшлифовать концы.

Шаг 5: Делаем поршень

Поршень будет давить на поддон и должен выдерживать большое давление. Я сделал свой из фанеры, склеив несколько кусков. Так как основное воздействие на поршень будет перпендикулярно склейке, то одного только клея будет вполне достаточно. По размеру поршень должен быть чуть меньше поддона, на два пальца с каждой стороны.

Во время склеивания поршня, могу порекомендовать зафиксировать его болтами, так как незасохший клей скользит и доставляет неудобства.

Так же вы можете немного закруглить нижнюю часть, позднее вам так будет проще снимать пластмассовую пластину.

Шаг 6: Делаем держатель для поддона

Держатель для поддона представляет из себя обычную, толстую фанеру. Вы можете добавить бортики по бокам для того, чтобы он не скользил.

Я немного скруглил края своего держателя, мне кажется он так выглядит легче, пожалуй, он действительно стал легче.

Обратите внимание, держатель должен быть сделан из действительно толстой фанеры, так как именно на него придется основное усилие домкрата. Усилие с домкрата передает стальная пластина, которую я купил в магазине хозтоваров.

Шаг 7: Красим

Секрет успеха – хорошая краска и чистота. Я навел порядок на своем рабочем пространстве и накрыл пленкой для того, чтобы избежать попадания пыли.

  1. Сперва покройте грунтовкой по дереву. Слегка почистите наждачной бумагой после нанесения первого слоя, чтобы удалить волокна, которые вылезут в любом случае.
  2. Нанесите тонкий слой краски и дайте ей полностью высохнуть.
  3. Слегка зачистите наждачной бумагой и хорошо вытрите всю пыль.
  4. Нанесите еще слой краски.
  5. Повторяйте до тех пор, пока не надоест.

Если у вас есть желание, то может покрасить и домкрат, в тот цвет, который вам хочется.

Шаг 8: Делаем пластину

Части механического пресса для сока, которые будут соприкасаться с едой, должны быть пригодны для этого. Нержавеющая сталь для поддона вполне подойдет, а вот сверху мы прикрепим пластиковую пластину. Я заказал обычную доску для резки из полиэтилена высокой плотности и отрезал ее по размеру. Полиэтилен прекрасно режется любым инструментом, который подходит для резьбы по дереву.

Для крепления я использовал магниты и дюбеля. Так как доску из такого материала довольно сложно к чему-то приклеить, я ввинтил в нее саморезы, а к деревянному поршню приклеил магниты – это вполне работает. Дюбеля нужны лишь для ровной состыковки.

Шаг 9: Дорабатываем домкрат

Домкрат хорош, однако рукоятка и рычажок для сброса давление не очень удобные, давайте это исправим.

Термопластик – классная штука. Он достаточно сильный и вы можете размельчать его снова и снова. Иногда его гораздо проще использовать, чем делать что-либо из дерева или металла. Я сделал из него небольшой рычаг для сброса давления. Им часто придется пользоваться поэтому этот процесс должен быть максимально удобным.

Рукоятку мы закрепим на постоянной основе. Для этого я просверлил отверстия и закрепил обе части рукоятки болтами. Таким же образом я закрепил ее у основания.

Шаг 10: Финальная сборка

Сейчас, когда уже все части прессовой выжимки согласно чертежам готовы, осталось лишь собрать и начать выдавливание.

Несколько советов:

  • Используйте гайки с нейлоновой вставкой
  • Удерживайте шпильки при помощи плоскогубцев
  • Используйте беспроводную дрель
  • Предварительно надсверлите все места куда вкручиваете саморезы

Шаг 11: Полюбуйтесь своей работой

Вы только что сделали классную гидравлическую сокодавилку для фруктов и томатов, которая даст вам массу витаминов. Похвалите себя.

Шаг 12: Сок

Собственно, это то, ради чего мы все это затеяли.

  1. Нарежьте фрукты. Мягкие такие как апельсин или арбуз можно класть прямо так, только снимите кожуру.
  2. Поместите нарезанные фрукты в марлю.
  3. Поместите марлю в соковыжималку и начните выжимание.
  4. Сок начнет свободно течь по поддону прямо в бутылку.
  5. Наслаждайтесь своей выжималкой!

masterclub.online

Пресс для отжима винограда

Пресс для отжима винограда
Осень пора сбора урожая винограда. Из винограда можно заготовить на зиму сок или сделать вино. И если сок можно получить в соковарке, то для изготовления вина виноград необходимо отжать. Если винограда немного, можно подавить его руками. А что делать если год выдался урожайным? Для этого случая автор, самоделки, построил пресс для отжима ягоды.

Инструменты и материалы:
-Нержавеющая круглая емкость;
-Доски;
-Фанера;
-Домкрат;
-Крепеж;
-Циркулярная пила;
-Лобзик;
-Рулетка;
-Молоток;
-Гвозди;
-Шлифовальная машинка;

Шаг 1: Емкость
Внизу емкости, по окружности, с помощью гвоздей и молотка, автор делает отверстия. Через отверстия будет вытекать сок.

Пресс для отжима винограда
Пресс для отжима винограда
Шаг 2: Прижимной диск
Вырезает шаблон, по внутреннему диаметру круга. По шаблону вырезает, из толстой фанеры, круг. Этот круг будет играть роль поршня.

Шаг 3: Изготовление рамы
Рассчитал высоту рамы. Для этого к высоте емкости прибавил высоту домкрата в раскрытом на треть состоянии.
Из доски сделал раму. Скрепил её болтами. Добавил поперечную упорную доску. Вниз установил опору.
Пресс для отжима винограда
Пресс для отжима винограда готов. Теперь можно загружать ягоду в бак, накрывать сверху диском и используя домкрат выжимать сок. Под пресс необходимо установить емкость для сбора сока.
Пресс для отжима винограда
Пресс для отжима винограда
Источник Пресс для отжима винограда Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Пресс для отжима сока - незаменимый помощник в «борьбе с урожаем»

Пресс для отжима сока - незаменимый помощник в «борьбе с урожаем»
Настоящая проблема для фермера - переработка урожая.
Реализовать эту задачу своими руками, мечта любого производителя сельскохозяйственной продукции. Особенно, фрукты и ягоды, являются скоропортящимся продуктом. Не все из собранного урожая имеет кондиционный вид, и потому, так же, нуждается в переработке.

Наличие больших урожаев, вынуждает не искать готовые, известные устройства по переработке продукции, а быстро изготовить, под свои объемы, устройство отжима. Проще говоря - фруктово овощной пресс, своими руками.

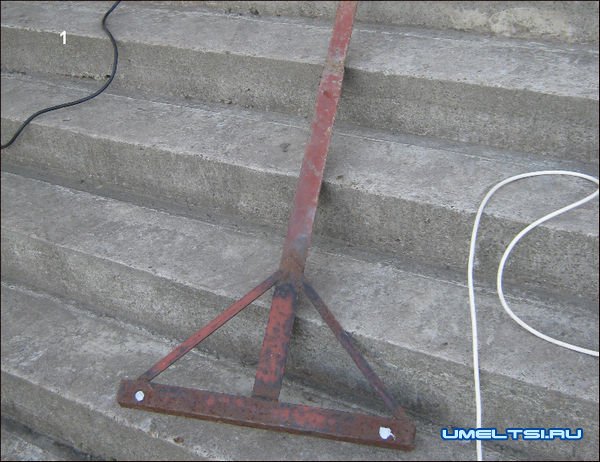

За основу была взята стойка из уголка - рис.1. Еще несколько кусков и несложных изделий из металла - рис.2, 3, 4. пришлось скрепить болтами, предварительно высверлив в необходимых для соединения местах, отверстия. Можно применить сварку.

Получилась станина - рис.5, 6.

Далее, любая кастрюля, после прореза болгаркой, вертикальных отверстий, превращается в емкость для сырья - рис.7. Для верхнего клапана пресса подходит любая крышка, немного меньше, чем диаметр кастрюли.

Основная движущая сила нашего пресса - прогресса, гидравлический авто. домкрат.
Кастрюлю изнутри, обкладываем, плотной тканью типа мешковина или сахарный фильтр. Роль фильтра, она и будет выполнять. Устанавливаем домкрат и давим !

ПРИНЦИП РАБОТЫ:

Перемолотые яблоки(ягоды), засыпаем в емкость с отверстиями. Сверху, ткань, крышка, брусок дерева - для опоры домкрата. Под кастрюлей - поддон с отверстием, для стока отжатого сока. Под отверстием - емкость для готового сока.

Выход продукции , приблизительно 5-8, литров сока из 10 кг. сырья. При необходимости, то же можно проделать и с овощами. Удачи в переработке урожая !

Пресс для отжима сока - незаменимый помощник в «борьбе с урожаем»

Пресс для отжима сока - незаменимый помощник в «борьбе с урожаем»
Пресс для отжима сока - незаменимый помощник в «борьбе с урожаем»
Пресс для отжима сока - незаменимый помощник в «борьбе с урожаем»
Пресс для отжима сока - незаменимый помощник в «борьбе с урожаем»
Пресс для отжима сока - незаменимый помощник в «борьбе с урожаем»
Пресс для отжима сока - незаменимый помощник в «борьбе с урожаем»
