Размеры профиля для гкл: стеновой металлический элемент для гипсокартона, виды направляющих для ГКЛ, арочный металлопрофиль

Содержание

какие профиля нужны для перегородок, стен и потолка

Популярность гипсокартона в значительной степени связана с удобством применения легкого и прочного металлопрофиля, который является основой для крепления листов. Профиль под гипсокартон позволяет быстро соорудить каркас любой конфигурации с применением минимального набора инструментов. Если вы планируете в процессе ремонта использовать гипсокартон, вам следует знать, что металлические изделия для каркаса отличаются размерами, назначением и областью применения. Для того чтобы понять, какой профиль лучше выбрать в том или ином случае, нужно получить о его разновидностях хотя бы минимальное представление.

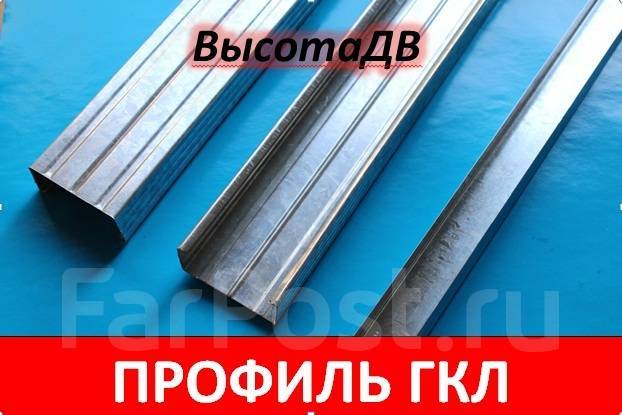

Профили для гипсокартона можно разделить на 2 основных вида – перегородочные и потолочные. В свою очередь, каждый вид состоит из направляющих (стартовых) и несущих (основных, стоечных) профилей. Направляющие устанавливаются по контуру будущей конструкции, после чего в них вкладывается несущий металлопрофиль.

Он образует обрешетку, на которую крепятся ГКЛ. При определенных способах соединения разных деталей получаются различные конструкции: стеновая обшивка, перегородки, короба, ниши, подвесные потолки.

Металлопрофиль делается из стальной ленты с цинковым покрытием толщиной 0,4–0,8 мм на профилегибочных станках, где изделиям придается нужная форма. Тонкий металл (0,4 мм) может применяться только для облицовки стен. Металл большей толщины надежно держит подвесной потолок и используется для создания перегородок.

Любой металлопрофиль имеет спинку и полки, только у направляющего полки прямые, а у несущего – загнутые на концах.

Несущие потолочные профили

Каркас подвесного потолка нагружен только за счет веса конструкции. Потолочный профиль для гипсокартона обозначаемый ПП (CD), составляет основу каркаса и обеспечивает его жесткость.

Металлопрофили CD применяют также для обшивки стен и создания различных конструкций – полок, коробов, ниш, фальшстен, поэтому часто их называют стоечными профилями или стойками, а иногда – плоскостными.

Стоечные профили для гипсокартона имеют ребра жесткости, в которых удобно центрировать саморезы. Края полок загнуты внутрь для большей жесткости и для крепления подвесов.

Стандартный размер позволяет свести к минимуму количество отходов. Длина стойки составляет 2,6 м, 3 м, 4 м. Чаще всего применяют изделия сечением 60 × 27 мм.

Направляющий профиль для потолка

П-образные металлопрофили ПНП (UD) служат для направления и удерживания стоечных элементов.

Латиницей в скобках указывается маркировка Knauf.

Металлопрофиль применяют как при обшивке стен, так и при обустройстве потолка, располагая его по периметру помещения. Направляющие располагаются по периметру каркаса, обеспечивая расположение поверхности листов в одной плоскости. Их длина составляет 3 м, сечение – 28 × 27 мм.

Иногда рекомендуют использовать так называемый эконом профиль с меньшими размерами полок и толщиной и более узкий (направляющие UD 17 × 25, несущие CD 47 × 17) . Его стоимость существенно ниже, но такие изделия можно применять только для потолков при обшивке тонким (0,8–0,95 см) потолочным гипсокартоном и для облицовки стен небольшой площади.

Металлопрофили для перегородок

Стартовый перегородочный профиль ПН (UW) предназначен для монтажа гипсокартонных конструкций. Он крепится на полу и потолке как основа для будущей перегородки. Глубина составляет 40 мм, а ширина – от 50 до 100 мм. Такое разнообразие связано с необходимостью подбора толщины стены.

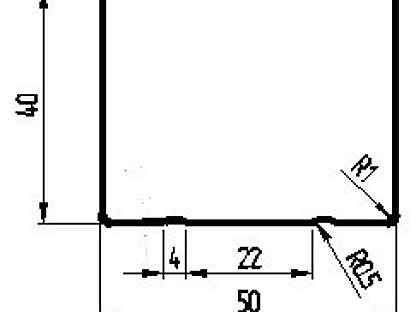

Стеновой профиль для перегородок из гипсокартона ПС (CW) выполняется с формой поперечного сечения в виде буквы «С». Он также подходит для облицовки стен. Размеры зависят от толщины и высоты конструкции. Длина металлопрофиля подбирается под высоту помещения так, чтобы не было соединений.

Специальные разновидности профиля

Кроме перечисленных разновидностей, существуют специальные изделия, используемые в особых случаях.

Металлопрофиль усиленный UA

Усиленный профиль для гипсокартона применяется с целью повышения прочности конструкции в следующих случаях:

  • создание подвесного потолка, имеющего повышенный вес;
  • крепление коробок дверей и окон;
  • когда нужно усилить высокие конструкции;
  • отделка стен с размещением большого количества коммуникаций.

Толщина металла составляет 2 мм, а высота полки – 40 мм.

U- образный металлопрофиль с отбортовками

Профиль применяется для экономии пространства между листом и основанием. Крепление производится через борта к потолкам и стенам. Высота изделия составляет всего 15 мм. Такой металлопрофиль должен стоять на ровном основании.

Профиль арочный ПА (CD)

Применяется для возведения сооружений сложной формы, где имеются изгибы. Изделия имеют те же параметры, что и потолочный металлопрофиль, но на них нанесены фигурные надрезы и перфорация. Арочный профиль можно сделать самостоятельно, для этого разрезают полки потолочного изделия на сектора и сгибают, придавая ему криволинейную форму.

Профиль угловой ПУ

Перфорированный уголок малой толщины (0,22–0,25 мм) служит для повышения прочности внешних углов гипсокартонных конструкций. Применяют оцинкованный и алюминиевый профиль. Угловой профиль монтируется на шпаклевку и ею закрывается.

Виниловые профили

Гибкий профиль для гипсокартона из винила предназначен для отделки углов, соединений конструкции с оконными и дверными блоками или в случае, когда стена имеет сложную форму. Выпускается несколько видов виниловых профилей.

  1. Арочный. Применяется для создания криволинейных конструкций с минимальным радиусом изгиба 50 см.
  2. J-профиль. Его надевают на кромки гипсокартона. На виниле хорошо удерживается краска.
  3. Кабельный. В него вкладывается провод для защиты от шпаклевки.
  4. Пазовый – для разделения длинных конструкций из гипсокартона.
  5. Уголок перфорированный. Применяется в основном для отделки внутренних углов, придает им четкость и завершенность.

Монтаж направляющего металлопрофиля

Сложности в монтаже металлопрофиля нет, но крепить его нужно по правилам. Способы можно увидеть на многочисленных фото и видео.

От правильности фиксации направляющего профиля для гипсокартона зависит ровность и надежность остальной конструкции. Последовательность монтажа направляющих при обшивке стен следующая:

  1. По разметке на пол устанавливается ПН. От его одной части делается отступ на 0,3 м и сверлится отверстие. Еще два отверстия делаются посередине и с другой стороны, после чего профиль крепится дюбель-гвоздями.
  2. Последующие направляющие устанавливаются аналогично по периметру потолка и стен.
  3. Вся конструкция крепится дюбелями с шагом в 30 см. Перед окончательным монтажом проверяется ровность и точность установки.

Монтаж стоечных профилей

Последовательность монтажа на стену будет следующей:

  • Стойки устанавливаются с шагом по размерам листов. На стене отмеряется расстояние по ширине листа и делается метка. Здесь будет проходить осевая линия вертикальной стойки, которая станет местом стыка ГКЛ. Такие метки делаются до конца стены, затем отмечаются центральные точки полученных отрезков. Здесь также будут крепиться стойки, приходящиеся на цент листа. С помощью отвеса проводятся вертикальные линии.
  • На полученных линиях через каждые 60 см ставятся метки и в этих местах сверлятся отверстия, после чего в них вставляются дюбели и крепятся подвесы.
  • Несущий металлопрофиль устанавливается в направляющие. Все профили выставляются по горизонтально натянутой леске, а заем фиксируются с помощью подвесов, концы которых загибаются и крепятся саморезами. К направляющим стойки крепятся саморезами «клопами» или просекателем.

  • Для повышения прочности конструкции к стойкам крепятся горизонтальные перемычки из того же типа металлопрофиля. Сколько их устанавливать, зависит от требуемой прочности каркаса. Они должны также приходиться на места стыков листов.

Листы вместе со своими половинками располагаются в шахматном порядке. Горизонтальные швы соседних листов не должны совпадать.

Заключение

Для создания надежного каркаса под гипсокартон необходимо разбираться в параметрах конструктивных элементов. Гипсокартонная конструкция получается более надежной, если каждый профиль применять по назначению и не заменять его тем, что есть в наличии.

Качество изделий зависит от производителя. Популярность завоевал профиль для гипсокартона Кнауф. Хорошо себя зарекомендовали отечественные профили для гипсокартона, цена которых ниже импортных.

Как подобрать размер профиль по размеру для гипсокартона

Какой профиль выбрать для гипсокартона – советы мастеровых

Для человека далекого от строительства и ремонтных работ специфические термины, которые используют продавцы соответствующих магазинов, и специалисты при выборе металлопрофилей могут показаться абракадаброй.

Согласитесь, слова “пэшки”, “удэшки”, “цэдэшки”, “крабы — ерунда какая-то, и вообще, разве они отличаются друг от друга.

Профилей, поди, много.

Кусок металла он и в Африке кусок металла.

Но как оказалась, профили действительно отличаются один от другого как минимум по трем параметрам:

Для того, чтобы разобраться в вопросе выбора металлопрофилей и была составлена эта инструкция. Из нее вы узнаете не только как выбрать профиль для гипсокартона, но и какие инструменты вам будут необходимы для работы, а также полезные советы и маленькие хитрости при работе с этими материалами.

Здравствуйте профили

И как здесь выбрать.

Вот именно, во множественном числе. Всего же профили бывают шести видов. Из них четыре используются для проведения основных работ, т.е. изготовление обрешеток, каркасов фальш стен, различных элементов встроенной мебели и декора.

Два оставшихся относятся к вспомогательным конструкциям, что, однако не уменьшает их значения при работе с гипсокартонными изделиями.

  • Потолочный профиль ПП/CD;
  • Направляющий профиль для потолка ПНП/UD;
  • Стоечный профиль ПС/CW;
  • Направляющий профиль ПН/UW.

Это основные виды профилей, а есть еще вспомогательные:

  • Угловой профиль для арок;
  • Маячковый профиль.

Основательно и в подробностях

Главный герой фильма “Джентльмены удачи предлагал перевести одну фразу на нормальный, гражданский язык, мы последуем его совету и переведем все аббревиатуры на понятный и удобоваримый язык:

[ro-youtube-content count=”1″ no-desc=”0″]Какой профиль нужен для выравнивания стен из гипсокартона[/ro-youtube-content]
  • CD-60 (или ПП60) – потолочный профиль для гипсокартона. Самый популярный и выпускаемый профиль, основной компонент обрешеток, применяется в изготовлении каркасов различных встроенных и отдельно собираемых конструкций. Без ложной скромности – профиль универсал.
    В народе именуется “цэдэшкой (помните, один из непонятных терминов в начале материала). Приложив незначительные усилия, профиль можно выгибать как угодно, при этом все причудливые изгибы на потолках и стенах монтируются на выгнутых профилях.

К сведению!
Производители не забыли изготовить гибкий профиль, или как его еще называют арочный. Но есть одно но.
Цена этого профиля высокая, а все изгибы и арочные проемы спокойно можно создать своими руками и с помощью цэдэшки. Просто сделав несколько надрезов на боковых сторонах профиля ножницами по металлу.

  • UD-27 (ПН27) – направляющий профиль для потолка. Номинально этот профиль предназначен для потолочных гипсокартонных конструкций, а фактически имеет гораздо более широкое применение.
    К тому же проведя несложные, описанные выше действия данный профиль может, как и ПП-60 прекрасно гнуться. Удэшка – народное название этого профиля.

CD-60.и UD-27, считайте, что потолок у вас уже есть.

  • CW-50 –основной стоечный профиль. По замыслу разработчиков и конструкторов данный профиль применяется для создания легких стен или разъединителей по типу стационарных перегородок.
    На практике же, этот тип профиля оставляет желать лучшего. Он слишком мягкий как для несущего изделия, требует дополнительного усиления, которое возможно уменьшением шага обрешетки и введением объемного каркаса.

  • CW-75, CW-100 – два брата предыдущего профиля. При чем старшие и более толковые. CW-75 – пользуется заслуженной популярностью у строителей и мастеров гипсокартонного дела, особенно если дело доходит до возведения фальш стен и шкафов, которые будут нагружаться в быту по полной.
    Наилучшее соотношение цена-качество при применении в изготовлении самостоятельных конструкций. CW-100 – безусловно, более надежный, но и более дорогой профиль, вследствие своей стоимости, чаще используется в офисах, чем в квартирах.

CW-100 полное ощущение стационарных стен.

  • UW-50 –направляющий профиль для CW-50, применим для CW-75 ,CW-100. По аналогии с удэшкой этот металлопрофиль предназначен для выставления стоечных профилей в одной плоскости. Это основа стены, если хотите.

UW-50 – внешне напоминает удэшку, один на стену, другой на потолок..

  • UW-75, UW-100 – братья направляющие для CW-75 ,CW-100. Можно для каждого профиля взять свои направляющие, а можно и один вид CW-50.

Это по основным профилям, а теперь по вспомогательным:

Угловой для арок.

  • Угловой профиль для арок в рекомендациях и пояснениях не нуждается. Хотите арку, но нет желания возиться с обычными профилями как на следующем фото, пожалуйста, покупайте угловой профиль.

Таким образом, готовится каркас под арку.

  • Маячковый профиль предназначен для выставления уровня поверхности, служит определенным постоянным уровнем для проведения монтажных работ.

О профилях без грима

Какое бы предназначение не имел бы тот или иной профиль, есть еще один подводный камень, не зная о котором некоторые горе-мастера набивают себе шишки. И этот камень – толщина металлопрофиля.

Обратите внимание!
Перед тем как закупить профили поинтересуйтесь у продавца его толщиной, и сравните ее с нашей информацией, дабы потом не было мучительно больно за зря потраченные деньги и бесполезный товар. Профиль бывает трех видов по толщине:

  • Профиль толщиной 0.4 мм. Этот профиль считается наиболее слабым и для монтажных работ при возведении серьезных конструкций, таких как обрешетка для стен и потолка не подойдет. Да и саморезы в таких профилях прокручиваются.
  • Профиль толщиной 0.45 мм. Хотя он и считается профилем среднего класса, но для обрешетки и проведения различных монтажных работ он вполне подойдет.
  • Профиль толщиной от 0.55 мм. Серьезный и дорогой профиль, предназначен для монтажа стеновых конструкций, а также других элементов, которые планируется нагрузить.

А укрепить

Какой выбрать профиль для гипсокартона — это только половина вопроса, а вторая половина звучит — как его укрепить.

Пройдемся по креплениям, здесь есть на что посмотреть:

  • Подвес прямой универсальный – 120 мм. Используется для соединения обрешетки со стационарными стенами, потолками, в некоторых случаях и полами. Пэшка или пэобразка, наиболее часто звучащие народные названия.
    При монтаже основание крепится к стене, а гибкие лапки фиксируют металлопрофиль, при этом лишние фрагменты крепления загибаются внутрь, напоминая лапки лягушки. Именно вследствие этого сходства, крепления получило еще одно название — жаба.

Щедр наш народ на названия, если нравится.

  • Удлинитель профилей CD-60. Предназначение понятно и прозрачно, удлинить профиль на всю длину помещения. Крепление удлинителя с профилями производится саморезами по металлу.

Совет!
Хотя удлинитель не роскошь, но без него можно обойтись. Допускается использование профиля UD-27 размером 20 сантиметров и более для стыковки деталей конструкции.

  • Одноуровневый соединитель краб, тип соединения поперечный под углом 90 градусов. Считается потолочным соединительным элементом.
    Закрепление изделия и металлопрофилей осуществляется саморезами по металлу. Так же как и предыдущий удлинитель может быть заменен частью профиля UD-27.

Соединитель потолочный – краб.

  • Соединитель для профилей двухуровневый. Предназначен для образования Т-образных соединений при подходе к стене.

  • Подвес с тягой и зажимом. Попал в монтаж гипсокартонных конструкций из монтажа растровых потолков.
    Дело в том, что данный вид потолочного крепления конструкций предполагает значительное снижение уровня потолков (часто до метра), что явно будет неприемлемо для жилых помещений. Расчетный вес такого крепления 25 кг на один подвес.

Об инструменте

Во многих материалах вы найдете кучу условно полезной информации о пользе тех или иных инструментов, используемых для работы с профилями. Сюда отнесут и скреппрофиль, и просекатель профиля, и даже рассекатель профиля, расскажут насколько это важно и полезно.

Обратите внимание! К сведению! Совет!
Если вы не собираетесь свою жизнь посвятить гипсокартонным работам, все это вам будет не нужно.
Ножницы по металлу и болгарка – вот прекрасные инструменты, а саморез по металлу входит в профиль с помощью шуруповерта легко, и сидит там как будто это его место с рождения.

В заключение

Материал подошел к концу. Мы постарались максимально приближенно к земле, без воды рассказать вам о предназначении профилей и дополнительных элементах их креплении, стыковке и удлинении. Для лучшей визуализации вам предлагается наш видео обзор.

Необходимый профиль для перегородки из гипсокартона: 3 вида

Перепланировка помещения в современное время не требует особых навыков строительства. Самым простым способом возведения перегородки является конструкция из гипсокартона. Она проста в монтаже, ей можно перегораживать комнаты в жилых помещениях. Перегородки могут быть различные как глухие, так и частичные. Каркас делается из оцинкованных профилей различных размеров.

Металлический профиль для перегородки из гипсокартона

Любая перегородка из гипсокартона имеет основу “скелет для крепления листов ГКЛ. Сами листы достаточно увесистые и каркас для их крепления должен быть надежным. Профиль для перегородки из гипсокартона хорошо справляется с такой нагрузкой. Конструкции получаются достаточно крепкие и идеально ровные.

Профили различаются по видам и размерам, для них необходимы соединительные элементы, которые дополнят конструкцию большей надежностью и соединяют каркас:

  • Направляющий профиль используется для крепления каркаса к потолку и полу;
  • Стоечный составляет основу каркаса;
  • Профиль перемычный соединяет стоечные профиля;
  • Потолочный;
  • Угловой элемент накладной;
  • Подвесы;
  • Соединитель одноуровневый;
  • Соединитель двухуровневый;
  • Гибкий арочный профиль используется для создания арок;
  • Отрез для удлинения.

Профили также бывают усиленные и не усиленные, каркас для гипсокартона лучше выполнять из усиленных профилей. Стоит обращать внимание на качество материала. Подробнее разновидности металлического профиля представлены в статье: whitestrip.ru.

Оцинкованный профиль не должен иметь повреждений и следов ржавчины, лучшим будет профиль с содержанием цинка более 99%, он меньше всего подвержен коррозии. Заводской брак часто маскируют покраской профилей, стоит понимать, что скрытый заводской брак опасен, перегородка попросту может разрушится.

Какие профили нужны для перегородки из гипсокартона

Каждый вид профиля имеет свое предназначение в монтаже. Для каждой конструкции используется определенный набор металлических профилей и соединительных элементов к ним. Для подшивания стен и потолков используют плоскостные – они не имеют ребер жесткости и поэтому плохо выдерживают сильную нагрузку. Для конструкции различных арок применяют арочные гибкие профили. С их помощью легко сделать арку любой формы, а для межкомнатных перегородок – стеновые или перегородочные профиля, они имеют специальные ребра жесткости в виде двух выпуклых желобков по всей длине.

Для того чтобы сделать перегородку, важно знать какие профили нужны для перегородки из гипсокартона:

  • Направляющий перегородочный профиль (UW) используется для задания направления перегородки;
  • Стоечный несущий профиль для перегородок (CW) используется для создания каркаса перегородки и крепится к направляющим профилям;
  • Для жесткости конструкции между несущими профилями устанавливаются поперечные перемычные профиля связывающие весь каркас.

Строительный рынок имеет огромный ассортимент профилей по различным ценам, однако важно помнить о надлежащем качестве, каркасные профили должны выдерживать положенную нагрузку.

Профили необходимо брать одного размера, для объемных перегородок используются более широкие, для частичных или фигурных возможно использование стандартного профиля 50 мм шириной.

Оцинкованный профиль для перегородки из гипсокартона: размеры

Для разных каркасов используют различные по размеру профили. Важно знать, для чего предназначен тот или иной профиль, чтобы максимально качественно выполнить перегородку.

Профиль для перегородки из гипсокартона – размеры:

  • Направляющий профиль имеет ширину 28 мм, высоту 27 мм, длина 3 или 4 метра, толщина стенок 0,5 – 0,6 мм;
  • Несущий профиль имеет ширину от 42 мм до 150 мм, высоту полок 27 мм – 40 мм, 3 или 4 метра длинной.

Более устойчивые к толчкам и ударам перегородочные профили с большей шириной. Важно не забывать сделать технические отверстия для прокладывания внутренних коммуникаций.

Некоторые виды профилей имеют готовые отверстия с прорезиненными краями, чтобы не повредить острыми краями целостность проводки, проложенной внутри перегородки из гипсокартона.

Рекомендации, какой профиль использовать для межкомнатных перегородок

Межкомнатные перегородки из гипсокартона должны выполнять помимо разделения еще и шумоизоляцию. Добиться этого можно с помощью укладки во внутрь стены изолирующего шум материала.

Для различных помещений требуется разная толщина перегородки и зависит она от того, какой профиль использовать для перегородок:

  • Для достижения толщины перегородки 7,5 см используется профиль шириной 50 мм;
  • Перегородка толщиной 10 см выходит из профиля с шириной 75 мм;
  • Толщина перегородки 12,5 см выходит при использовании профиля шириной 100 мм.

Необходимо отметить, что самая шаткая и слабенькая перегородка будет при использовании профилей 50 мм шириной, такую перегородку лучше выполнять как частичную или декоративную часть интерьера.

Оптимальной шириной для стены, перегораживающей пространство помещения, является профиль 75 мм. Самой прочной перегородкой соответственно будет конструкция с использованием профиля 100 мм шириной. Увеличить жесткость более тонких перегородок можно путем сложения одного профиля в другой или двойным слоем гипсокартона.

Каркас перегородки из гипсокартона своими руками

Перегородка из гипсокартона довольно проста для монтажа и не требует специальных навыков. Главной задачей является выбор подходящих профилей и комплектующих, подготовка их к монтажу.

Каркас перегородки из гипсокартона своими руками выполняется поэтапно:

  • Закрепить направляющие по полу и потолку по всей длине перегородки;
  • Вставить и закрепить стоечные профили к направляющим;
  • Закрепить продольные перемычки в каждом шаге стоечных профилей;
  • Закрыть каркас листами ГКЛ и выполнить отделку.

Перед началом монтажа перегородки, необходимо произвести разметку поверхности пола и потолка, отмерив нужное расстояние от перпендикулярной стены в двух точках затем соединить с помощью шнура.

То же самое проделать на потолке. Далее на направляющие профиля прикрепить шумоизоляционную ленту. Устанавливать направляющие необходимо с помощью шурупов или дюбелей. Стоечные профили вставляются сначала в напольные направляющие, а затем в потолочные и выравниваются с помощью уровня, закрепляются шурупами сверху и снизу.

Иногда каркас выполняется без поперечных перемычек, но все-таки желательно их сделать для того, чтобы у листов ГКЛ было как больше места крепления с каркасом. Это придаст дополнительной прочности конструкции. После обшивки одной стороны каркаса гипсокартоном, необходимо заложить во внутрь коммуникации и только потом изолирующий материал. Прикручивать листы гипсокартона необходимо по краю непосредственно к стоечным профилям шурупами и без фанатизма, утапливая шляпки немного под лицо листа.

Виды профиля для перегородки из гипсокартона (видео)

Каркас для перегородки из профилей надежно крепится к полу и потолку, поверхность получается идеально ровной. Дверной проем имеет одинаковую ширину по всему периметру что облегчает монтаж дверей. Вариантов дальнейшей отделки перегородки из гипсокартона великое множество поэтому такая стена ничем не уступает стенам из кирпича.

Дополнительная информация по теме:

размеры и виды ГКЛ, производитель стартового и гибкого, стоечный Кнауф, какие бывают

Материал профилей для гипсокартона отличается повышенной практичностью в использовании

В процессе ремонта с использованием гипсокартона возникает вопрос о выборе способа крепления листов КГЛ к поверхности. Основным способом является использование профилей, но альтернативой может стать специальный клей, но именно профили придают конструкции надежность и необходимую прочность. Работать с гипсокартоном очень легко, и этот материал выбирают, как профессионалы за его надежность, так и новички за простоту монтажа.

Для чего нужен профиль для гипсокартона: виды работ

Внимательно изучите основные рекомендации по работе с гипсокартоном. Не имеет значение, каким видом ремонта вы занимаетесь и в каком помещении, это может быть установка новой перегородки или выравнивание стен и потолков, всегда работа начинает с выбора и монтажа профиля. Выравнивание стен и создание перегородок из гипсокартона не станет возможным без использования профилей.

Именно из них формируется каркас, на который уже и крепятся листы ГКЛ. Подробно о сборке каркаса для ГКЛ читайте тут: https://homeli.ru/remont-i-otdelka/kak-sdelat-karkas-dlya-gipsokartona.

Как правило, основным материалом для изготовления профиля считается оцинкованный вид стали. Данный материал предпочтителен, ведь профили из него обладают отличными характеристиками, они не подвержены коррозии и обладают хорошими показателями прочности. Конструкции с каркасом из профиля не будут утяжелены. А в работе использовать профиль очень легко. При монтаже разного типа конструкций используются разные типы крепежей. Начинайте работу с ознакомления с ассортиментом строительных магазинов, так как вам необходимо определиться с видом крепежных элементов подходящих конкретно для вашего вида монтажных работ.

Виды и размеры профилей для гипсокартона: стоечные и другие модификации

Пласты металла для профилей для работы с гипсокартоном изготовлены холоднокатаным методом. Обрабатывают такие листы оцинкованием. Такой метод производства делает материал надежным, практичным и износостойким. Антикоррозийные свойства делают крепежный элемент долговечным. Каркас из профиля состоит из деталей вертикальной и горизонтальной направленности.

Другое название вертикальных – стоечные. Выбор таких крепёжных элементов очень большой, но сделать его просто, так как для каждого индивидуального случая необходим конкретный тип профиля.

Определимся по каким критериям различают крепежные элементы для ГКЛ. Очень просто создать каркас. Он состоит из маленького количества деталей. В него входят элементы горизонтального и вертикального направлений. Последний названный тип называются также несущими или стоечными профилями. Под прямым углом относительно них располагаются направляющие или стартовые элементы, подвесы для каркаса. Существуют некоторые рекомендации по выбору типа и размера профиля.

Классифицируют профили по нескольким категориям:

  • По типу конструктивных элементов;
  • По области применения;
  • По назначению.

Выбираем профиль для гипсокартона: стоечный и другие типы

В зависимости от места работ, различаются профили для стен и для потолков. Также бывают, профили для облицовки плоскостей и для создания перегородок. По форме различаются плоские и угловые профили, в форме швеллера. С учетом того, что крепежные элементы производятся из оцинкованной стали, профили бывают из тонколистовой и толстолистовой оцинковки. Выбор толщины стали зависит от функционального назначения и области применения.

Основные типы профиля для КГЛ:

  1. Потолочные – самый популярный вид профиля. Обозначают буквами CD или ПП у разных производителей. Используются для облицовки поверхности потолков и стен. Размеры: высота 2,7 см-2,8 см, ширина – 60 см, длина от 2,5 до 4 м. Популярный тип профиля.
  2. Направляющий профиль UW или ПН— такой вид используют для перегородок. Ассортимент размеров достаточно широк, так как параметры перегородки индивидуальные. Размер: длина от 2 до 4‑м, высота полок от 3,7 до 4 см, ширина от 4 до 15см.
  3. Стоечные – CW или ПС, отличаются увеличенной шириной. Подходят для использования монтажа коммуникаций. Применяются для создания перегородок. Размер: длина от 3 см до 4 см, высота от 4 см до 5 см., ширина от 4 см до 15 см.
  4. Профили выпуклой или вогнутой формы, называются арочными. Используют для систем не правильной не линейной формы.

Характеристики каждого вида профилей зависит от производителя. Например, стоечные крепежные элементы фирмы Кнауф обладают высотой полок 50 мм, а Гипрок предлагает потребителю ширину 40 мм. Монтаж крепежных систем к стене производится при помощи дюбелей или саморезов. К потолку монтаж осуществляется путем зацепов за прямые элементы для подвешивания или при помощи зажимов.

Так как потолочный профиль имеет специальные загибы стенок – это осуществимо без труда. Для соединения их между собой применяйте шурупы с не прессованными шайбами. Подробнее о специальных шурупах для монтажа ГКЛ читайте в статье: https://homeli. ru/remont-i-otdelka/shurupy-dlya-gipsokartona.

Специальные виды профиля для гипсокартона

Первый вид – рустовые профили. Отличаются гибкостью металла. Легко придать требуемую форму. Используются для того, чтобы образовывать необходимые пазы в ГКЛ. Гибкость позволяет подстраивать профиль под любой изгиб плоскости и подходит под любые требования конструкции. Также используются со следующим видом профиля.

Профиль для оптоволокна используются непосредственно для прокладки кабелей. Возможно использование листов гипсокартона толщиной до 12 мм.

Крепежи в профиле охватывают всю толщину оптоволокна, таким образом позволяют крепить конструкцию надежно и долговечно.
Угол наружный защищающий – виниловый материал. Разработан для дополнительной защиты обрабатываемой поверхности от механических повреждений. Отверстия внутри позволяют создавать цельную конструкцию. Так как шпатлевка проникает в отверстия до самой поверхности стены, увеличивается качество сцепления всей конструкции.

Какие есть профили для ГКЛ

Итак, на что стоит обратить внимание перед тем как делать выбор крепежных элементов?

В первую очередь ориентируемся:

  1. На физические параметры листов гипсокартона, используемых для монтажа.
  2. Количество листов ГКЛ, из которых состоит толщина конструкции.
  3. На наличие дополнительных коммуникаций.

Самым важным фактором выбора будет общая масса КГЛ. Выбирайте широкую стенку для конструкций большой массой. Если слой будет один, то достаточно будет ПС 50 на 50.

Если монтируется перегородка или применяется обшивка в два слоя, то рекомендуемой шириной стенки будет от 75 до 100 мм.

Также стоит ориентироваться на высоту потолка. Выбирайте профиль таким образом, чтобы его обрезать, потому что состыковывать длину крепежного материала не рекомендуется, так как теряется прочность и надежность конструкции.

Профили для гипсокартона: производитель Knauf

Фирма Кнауф наиболее популярная компания среди производителей профилей для гипсокартона. Производство материалов высокого качества делает выбор потребителя в пользу профилей этой фирмы. Ассортимент профилей фирмы Кнауф довольно широк. Основными видами профилей будут стеновой (стоечный), плоскостной, потолочный, гибкий и др.

Такие металлические профили выполнены из материалов повышенной прочности:

  1. Направляющий UW— используют при перепланировках. Целевое назначение – монтаж перегородок, разделяющих пространство. Также его можно использовать при облицовке стен. Как правило, такой профиль перфорирует для удобства монтажа. Длина обычно составляет 3 м, ширина от 50 до 100 мм, высота боковины – 40 мм.
  2. Стоечный CW- используют при обрешетке. Такой вид профиля создает устойчивую конструкцию для гипсокартона. Так как главное назначение создавать вертикально усиленный каркас, монтаж такого профиля отлично подходит для монтажа перегородок. Добавьте специальную изоляционную ленту, и перегородки с такой конструкцией будут отлично изолировать звук в помещении. Параметры разнообразны. Длиной может достигать 6 м, ширина такая же как и у направляющего, боковина – 50 мм.
    Эти два вида профиля находятся во взаимодействии. При установке каркаса стоечный металлический профиль располагается под прямым углом к направляющему.
  3. Усиленный вид профиля для ГКЛ- из названия можно понять, что применяется такой профиль для создания конструкции, требующей повышенной прочности и надежности. Например, при установке перегородок или дверных проемов. Повышены антикоррозийные свойства и параметры прочности металла. Размеры также разнообразны. Высота 3, 4, 6 м, ширина такая же как и видов выше, боковина 40 мм. Но отличаются такие профили толщиной.

При монтаже стоечный профиль Кнауф по обычаю находится под прямым углом по отношению к направляющему, монтируются такие профили в тандеме.

Потолочные и гибкие профили для гипсокартона

Потолочные CD и UD – используются для потолочной отделки любой сложности. Отличается наличием углублений, делающих конструкцию жесткой. Стандарты: 3 м длина, ширина 60 мм, боковина – 27 мм. Такие параметры придают потолочным конструкциям дополнительную устойчивость.

Стартовые потолочные направляющие имеют вид гофрированного метала и строение отличается специальными перфорациями, таким образом упрощается монтаж, и конструкция становится более надежной.

Использование такого вида профиля обаятельно для монтажа потолочных конструкций, так как в его производстве максимально учтены все необходимы параметры для прочности потолочной отделки и легкости использования при монтаже на потолке. Гибкие потолочные крепежные элементы изготавливаются с применением таких технологий, чтобы его можно было изгибать, и при этом ни одна характеристика не была потеряна и возможность прочного крепления оставалась.

Таким образом, вы сможете соорудить потолочную конструкцию любой формы, ориентируясь на фактическое состояние потолка и под индивидуальные пожелания. Длинной и высотой бокового полотна стартовый потолочный профиль не отличается от предыдущих. А вот основание менее широкое – 27 мм.

С помощью гибких профилей можно создать сложные формы, примеры здесь: https://homeli.ru/remont-i-otdelka/potolok/krasivye-potolki-iz-gipsokartona-fotogalereya.

Арочный стартовый профиль для гипсокартона и другие виды: классификация

Фирма Кнауф изготавливает арочные профили двух видов: выгнутый и вогнутый. Применение не так широко. Из названия можно определить, что основной областью применения является монтаж арочных конструкций. Размеры их различны. Вогнутый, как правило, обладает минимальным радиусом изгиба – 500 мм и длиной 3 м, параметры выпуклого побольше, длина 6 м, радиус – 1 м. Минимальным рекомендуемым радиусом считается радиус не менее 500 мм. Есть и менее популярные металлические профили для КГЛ фирмы Кнауф. Угловой профиль под штукатурку – если требуется усилить крепление металлического каркаса с поверхностью, то используется именно этот вид профиля. В своей конструкции он имеет специальные сквозные полости, которые заполняются штукатуркой или другим отделочным материалом. Используются на поверхностях с угловой формой. Параметры: длина 3 м, ширина 45 мм, высота 35 мм.

Угловой защищающий профиль имеет такой же принципы крепления к стене. Применяется в том случае, когда угловая конструкция требует усиленной защиты от механических повреждений. Такие крепежные элементы, как правило, алюминиевые. Длина обычная – 3 м, остальные параметры варьируются.

Маячковый вид – необходим для поверхности, которую заштукатуривают. Делает процесс штукатурки более легким и результат получается качественный. Длина -3 м, варианты сечения: 22 на 6 мм, 23 на 10 мм, 62 на 6,6 мм.

Виды профиля для гипсокартона (видео)

Итак, модификаций профиля много. При покупке спрашивайте сертификат. Не важно, какой строительный материал вы решили выбрать: стальной, эконом, алюминиевый, пластиковый, У-, П-образный – ГОСТ должен быть соблюден.

Оцените статью: Поделитесь с друзьями!

Какие бывают размеры у профилей для гипсокартона

На стадии ремонта неминуемо приходится столкнуться с множеством доселе незнакомой информации, которая имеет немалое значение в сооружении потолков, перегородок, стен, коробов. И разбираться в размерах металлического профиля под гипсокартон также придется. Особенно, если эконом-план ремонта осуществить просто необходимо, а значит, к этому прилагаются и эконом-расчеты с максимальной точностью.

Размеры металлического профиля

Размеры стоечного профиля

Стоечный профиль для гипсокартонных листов применяется в качестве несущей части металлического каркаса, на котором и будет держаться вся гипсокартонная конструкция. Этот профиль отличает особая форма сечения, С-образная, при этом загнутая по краям.

Ориентирован стоечный профиль вертикально, а также он имеет удобное Н-образное отверстие, что позволяет легче провести коммуникации.

Характеристики стоечного профиля:

  • Стандартная длина – 3-4 м, но некоторые фирмы изготавливают профили по желанию заказчика, то есть длину можно указать любую;
  • Потолочный стоечн. профиль CD 47/17 длиной бывает 3 м, толщина его обычно полмиллиметра, широкая стенка равняется 47 мм, а узкая – 17 мм;
  • Потолочный стоечн. профиль СD 60/17 имеет аналогичную длину, такую же толщину в полмиллиметра, широкая стенка профиля – 60 мм, узкая стенка – 17 мм;
  • Стоечный перегородочн. профиль – его длина достигает тех же 3 м, толщина – полмиллиметра, размеры – 42 на 37 мм.

Выделяют также стоечный профиль для перегородок размером 55 на 37 мм. Стандартный стоечный профиль, на который крепится лист гипсокартона, имеет длину в три/четыре метра, полумиллиметровую толщину размеры 75 на 50 мм. В пачке обычно находится 12 штук металлических стоечных профилей.

Стены из гипсокартона своими руками

Длина

В длину любой из видов профиля не достигает более 4 м, но и меньше 3 м профиль найти будет трудно. Хотя и такие есть.

Виды профилей и их параметры:

  • УД 27 – длиной может быть в 2500 мм, 3000 мм и самая большая — 4000 мм;
  • УД 50 — длиной может быть в 2500 мм, 3000 мм и самая большая —  4000 мм;
  • СД 60 – 3000 мм и 4000 мм;
  • СВ 50 — 3000 мм и 4000 мм;
  • СВ 75 — 3000 мм и 4000 мм;
  • СВ 100 — 3000 мм и 4000 мм.

Сделать профиль короче – данная задача мало у кого вызывает трудности, а вот увеличить длину профиля нужно постараться.

Профиль для гипсокартона

Как удлинить профиль

Если несколько вариантов удлинения профиля. Рассмотреть стоит самые удобные.

Способы удлинения профиля:

  • Способ первый. Приобретите в строймагазине соединитель, один конец профиля просуньте в этот соединитель. На другом профиле отмерьте недостающую длину, аккуратно отрежьте часть профиля ножницами по металлу. Вставьте его с другой стороны в соединитель. Проверив точность соединения, плоскогубцами зажмите края профиля и соединителя. Осталось только закрепить элементы саморезами по металлу через торцы.
  • Способ второй. В данном случае «посредников» не потребуется, так это эконом-способ. Приложите два профиля друг к другу, отмерьте нужную длину, но отрезать следует где-то на 10 см больше. Далее болгаркой или теми же ножницами по металлу на двух сторонах профиля удалите на 10 см верхние загнутые кромочки. Тот профиль, что со срезанной кромкой, просуньте на 10 см в глубину в другой профиль. Соединяются они четырьмя саморезами по металлу, которые вкручиваются в торцы профилей.

Чтобы профиль был достаточно жестким, в местах соединения можно поставить дополнительные подвесы с шагом в 7 см.

https://youtu.be/XDuP0B9-S6o

Ширина

UD – направляющий профиль для ГКЛ, служит для создания монтажной плоскости, его ставят по потолочному контуру или по той же стеновой обшивке. В этот профиль вкладывается второй вид профиля, несущий профиль CD.

Ширина UD профиля – 28 мм, ширина СD профиля – 60 мм. Арочный профиль в ширину достигает 62 мм.

Ширина профиля

Толщина

Толщиной стенка UD профиля достигает 0,6 мм, но и меньше 0,4 мм профилей не встречается.

То есть, в направляющих профилях показатели толщины – 0,45 -0,55 мм. В стоечных профилях эти показатели будут аналогичными.

Толщина профиля

Вес

Чтобы узнать, каким будет вес того или иного профиля, воспользуйтесь данным перечнем:

Вес видов профиля:

  • Стоечн. профиль, 50 на 50 – 0,73 кг, вес же пакета – 31 кг;
  • Стоечн. профиль, 65 на 50 – 0,81 кг, пакет весит 25 кг;
  • Стоечн. профиль, 75 на 50 – 0,85 кг, пакет весит 27 кг;
  • Стоечн. профиль, 100 на 50 – 0,97 кг, пакет весит 31 кг;
  • Вес направляющих профилей, 28 на 27 равняется 0,4 кг;
  • Профиль потолочный, 60 на 27 равняется 0,6 кг;
  • Профиль угловой – вес пакета 6 кг, в упаковке 10 штук.

Вес профилей имеет большое значение для составления конструкции, соотношении её каркаса из ГКЛ с другими элементами. Всегда придерживайтесь эконом-варианта, приобретайте в строительных магазинах такое количество профиля, чтобы его точно хватило на работу, но не оставалось в излишке.

Размеры профилей разных категорий

Расчет количества профиля на лист

Есть несколько вариантов расчета.

Простой вариант заключается в следующем. Длину UD профиля рассчитать можно по формуле – периметр комнаты/3. Результат округлите в большую сторону (здесь эконом-вариант не подойдет).

Сложный вариант предполагает расчет количества гипсокартонных листов, затем это число перемножается на количество металлопрофиля на один лист, а потом один отнимается. Он учтется уже в другом листе.

Количество направляющего профиля обычно рассчитывается в соотношении периметра к длине одного трехметрового профиля. Округление всегда делайте до круглого числа.

Расчет же потолочного профиля зависит от того, какую кратность имеет гипсокартонный лист. Расстояние между поперечинами – 600, по крайней мере – не меньше 500 мм. От общего показателя зависит количество поперечин, чтобы вычислить их длину, нужно умножить длину одного куска на количество. Складываете две цифры, общую сумму делите на длину одного профиля, округляете до целого числа.

В начале ремонта составьте так называемый лист расчета – этот лист будет ориентиром при покупке строительных материалов.

Эконом-вариант расчета профилей поможет вам не только разумно потратить деньги, но и не мучиться в процессе ремонта, определяя размеры и лишние детали. Подбирайте стандартный профиль, стандартный лист гипсокартона, а если таковые вам не подходят – можно заказать материалы под конкретные параметры.

Профиль для ГКЛ — замеры толщин металла (видео)

Поделиться ссылкой:

Загрузка. ..

Размеры всех видов профилей для гипсокартона, характеристики, цены

Каркасная система заслуженно считается самой надежной и удобной: строительные конструкции получаются более ровными, чем при приклеивании ГКЛ, внутреннее пространство используется для скрытия коммуникаций и электропроводки. Требуемую поддержку обеспечивает металлические профили стандартного размера, продукцию с подходящими характеристиками реализуют фирмы Кнауф, Gyproc и Металлист. Для исключения ошибок все основные и вспомогательные крепежи и дополнительные элементы приобретаются у одного производителя. Расчет материала проводится после составления точной схемы.

Оглавление:

  1. Классификация профилей
  2. Технические характеристики
  3. Дополнительные разновидности
  4. Особенности кровельных крепежей
  5. Критерии выбора и цены

Виды профилей для гипсокартона

Для изготовления используется оцинкованный холоднокатаный лист с высокой устойчивостью к коррозийным воздействиям. После сгибания на специальных станках на выходе получаются тонкие, легкие и ровные заготовки с хорошей жесткостью. В зависимости от выполняемых функций основные профили для гипсокартона разделяются на направляющие и несущие. Первая группа включает в себя длинномерные изделия, предназначенные для правильного ориентирования решетки каркаса, а именно – стоечных и потолочных элементов. Они применяются при возведении перегородок, выравнивании стен и заложении одно- и многоуровневых потолков.

Несущий вид нужен для непосредственного крепления ГКЛ, он воспринимает и равномерно распределяет вес и удерживает их на протяжении всего срока службы. В отличие от направляющих, устанавливаемых исключительно по периметру возводимых конструкций, стоечные и потолочные размещаются с шагом не более 60 см. Это обусловлено требованием технологии: один лист фиксируется как минимум к трем опорам, соседние края ГКЛ должны соприкасаться в центре несущего профиля.

Стандартные габариты и назначение приведены в таблице:

Тип, встречающаяся маркировкаРазмер полки (глубина), ммШирина, ммВозможная длина, мНазначение
Направляющий, ПН или UW4050, 65, 75 или 1002,75, 3, 4 и 4,5Основа для последующего монтажа стеновых и потолочных разновидностей
Направляющие потолочные, ППН или UD2728Каркас навесных потолков, включая многоуровневые
Основной потолочный, ПП или CD2760Основа потолка
Стоечный стеновой ПС или CW5050, 65, 75 или 100Для возведения перегородок и выравнивания стен

Размер потолочного профиля (60×27) является неизменным у всех производителей, эти изделия считаются самыми востребованными. Этот тип характеризуется высокой прочностью из-за гофрированных изнутри стенок и простотой монтажа из-за обозначения центральной оси.

Стандартная форма ПП – рельсовая, средний вес 1 п.м составляет 0,6 кг, для крепления к потолку используются специальные подвесы. Габариты стоечного металлопрофиля подбираются с учетом ширины возводимой перегородки или необходимого отступа для выравнивания стен. Эти изделия имеют С-образную форму и свободно устанавливаются в направляющие с соответствующими габаритами. По аналогии с потолочным несущая способность увеличивается за счет гофрированных полок.

Характеристики металлопрофиля для гипсокартона

Основным критерием выбора является размер, все несущие и направляющие разновидности должны соответствовать друг другу. Также в процессе приобретения обращается внимание на:

  • Толщину и тип основы (сталь или алюминий), наличие и качество оцинкованного покрытия.
  • Вес.
  • Перфорирование, работать с изделиями с просверленными на заводе отверстиями для крепежа в разы проще.
  • Внешний вид: вмятины и изломы недопустимы.

Другие разновидности

При сборе прямых каркасов достаточно перечисленных типов, выполняющих несущие и направляющие функции. При необходимости создания криволинейных форм (возникает при закладке круглых проемов, куполов, потолков сложной конфигурации) стоит приобрести специальный металлический арочный профиль для гипсокартона (ПА). При использовании в качестве несущей опоры его размер совпадает с потолочным (60×27), длину и форму (радиус изгиба) подбирают с учетом требований к конструкциям.

К отдельной группе относят виды, защищающие углы и края и упрощающие процесс отделки. Среди них выделяют:

  • Арочный профиль из ПВХ, применяемый при отсутствии серьезных нагрузок и помогающий создать аккуратные изогнутые формы. В сравнении с металлическим он имеет уникальную гибкость, его рекомендуют купить при закладке сложных декоративных элементов.
  • Угловой (ПУ), защищающий наружные углы и кромки проемов конструкций из ГКЛ от сколов. Эти изделия изготавливают из ПВХ, оцинкованной стали, металлизированной бумаги или алюминия, они могут быть сплошными или перфорированными. Размер угловых металлопрофилей варьируется от 21×21 до 35×35, остальных – от 10×15 до 35×35, этого достаточно для успешного совмещения защитных и декоративных функций.
  • Специализированные усиленные разновидности (UA) – длинномерные, используемые при закладке дверных или оконных проемов, потолков или перегородок с высокими ожидаемыми нагрузками. От обычного ПС они отличаются толщиной – от 2 до 4 мм в сравнении с 0,5. Размеры усиленного стоечного профиля, неизменные по высоте – 40 мм, варьируются от 50 до 100 мм по ширине основания и от 3 до 6 м – по длине.
  • Маячковый (ПМ), применяемый при необходимости оштукатуривания ГКЛ. Его стандартная длина составляет 3 мм, сечение – 22×6, 23×10 или 62×6,6.

Крепеж и дополнительные элементы

Надежность каркаса зависит и от качества дюбелей и саморезов. При фиксации металла к строительным конструкциям, соединении изделий между собой и в ходе обшивки ГКЛ используются:

  • Стальной анкер-клин, применяемый при монтаже прямых и анкерных подвесов, в свою очередь поддерживающих потолочные системы.
  • Забивной дюбель-гвоздь 6×40 или 6×60 – для крепления элементов к несущим стенам из бетона, кирпича или блоков.
  • Пластиковые саморезы – для фиксации к стенам направляющих профилей.
  • Саморезы с пресс-шайбой прокалывающего и сверлящего типа с длиной 14 и 16 мм, используемые в качестве универсальных крепежей.
  • «Клопы» – саморезы LN или LB с длиной в 9, 11 или 16 мм для удлинения и соединения металлопрофиля. Недостатком этой разновидности является выступающая шляпка и сложности при закручивании, преимуществом – высокая надежность.
  • Саморезы с частой резьбой – TN25, предназначенные для фиксации гипсокартонных листов к каркасу.

Наименование деталиКраткое описание, функции
Прямой подвесПерфорированная металлическая полоса, закрепляемая на потолке по центу и сгибающаяся в виде буквы «П». Используется при сборке подвесных конструкций
Анкерный подвесС аналогичными функциями (соединение потолка с ПП). Применяется при недостаточных размерах прямых подвесов. Предлагаемая длина составляет 25, 50 и 100 см (при необходимости она корректируется), средняя расчетная нагрузка – 25 кг
Продольный соединительПри стыковке профиля для гипсокартона с целью его удлинения. Помимо захождения в специальные пазы их края дополнительно фиксируются саморезами
Одноуровневый соединитель по типу «краб»Для обеспечения или усиления крепления в крестообразных элементах. Востребован при сборке решетки для выравнивания потолка
Краб, двухуровневыйДеталь для монтажа ПП-профиля на разных уровнях. По аналогии с остальными используется вместе с саморезами
Соединитель угловойАналог «краба», закрепляющий и усиливающий углы потолочного каркаса

Советы по выбору

При покупке обращается внимание на:

  • Соответствие габаритов изделий и их веса, толщину металла.
  • Качество антикоррозийной защиты. Этот показатель оценивается прежде всего визуально, к явным признакам подделки или неправильного хранения относят следы ржавчины или сильный блеск металла.
  • Точность габаритов. У некачественной продукции отклонения превышают 2 мм, что крайне отрицательно сказывается на ровности каркаса для ГКЛ. Во избежание попыток соединения профилей разного размера всю партию стоит купить у одного проверенного производителя, наличие запаса обязательно.
  • Форму изделия, вмятины или перекручивания недопустимы.

Стоимость материалов

Ориентировочные расценки приведены в таблице:

Вид изделия, назначениеМарки-ровкаБрендГабариты, ммТол-щина металла, ммДлина, мЦена, рубли
ПотолочныйППМеталлист60×270,43100
Кнауф0,5150
Gyproc Ультра0,6150
Направляющий потолочныйППНМеталлист27×280,570
Gyproc Ультра0,6110
Направляющие для сборки каркасаПН-4Металлист75×400,5160
ПН-6Кнауф100×40270
ПНGyproc Ультра100×370,6260
СтоечныйПС-6Металлист100×500,5210
Кнауф260
ПСGyproc Ультра50×400,6200
ПВХ арочный перфорированный (для отделки)ПААлбест25×2535
Арочный металлическийФлекст60×270,41220
Угловой защитный профиль Knauf для гипсокартонаПУКнауф31×313140

Как выбрать профиль для гипсокартона: тонкости подбора

Если вы хотите своими руками заниматься монтированием различных конструкций из гипсокартона (подвесных потолков, арок, перегородки, ниш и т. д.), вам необходимо прежде всего научиться разбираться в профилях, которые используются для создания каркаса под гипсокартон.

Выбор данного материала следуют делать правильно и обоснованно, чтобы возведенная конструкция точно соответствовала возлагаемым на нее нагрузкам.

Величайший ассортимент

На современном строительном рынке профиль для гипсокартона может быть самым разнообразным. Здесь выбор необходимо делать на основании требований монтируемой конструкции. Так как для перегородки, потолка или арки нужны совсем разные профиля.
Профиля для гипсокартона отличаются по следующим параметрам:

  • предназначению;
  • внешнему виду;
  • размеры (толщина).

Выбор нужного профиля требует учитывать все эти параметры. Только тогда вы все сделаете правильно и купите только необходимые каркасные элементы.
Также профиля для формирования каркаса под конструкцию из гипсокартона бывают следующих видов:

  • направляющий для применения на потолке ПНП/UD;
  • потолочный профиль ПП/CD;
  • стоечный профиль ПС/CW;
  • направляющий профиль ПН/UW.
  • угловой профиль. Используется при создании арки или фигурной перегородки.
  • маячковый профиль. Применяется для выставления по уровню поверхности с целью создания ровной стены.

Разные профиля

Первые четыре вида являются основными, а остальные – вспомогательными.
Как видим, выбор достаточно велик. Поэтому перед тем как идти в магазин за покупной, необходимо четко знать, какой профиль вам будет нужен в каждой конкретной ситуации.
Выбирать нужно только те виды каркасных элементов, которые вам точно понадобятся. Так вы сэкономите деньги и значительно упростите себе задачу по монтажу перегородки, арки или любой другой конструкции.

Пояснение аббревиатур

Для человека, который решил сделать всего лишь перегородки или другие конструкции из гипсокартона, аббревиатуры профилей не говорят ничего, в отличие от специалистов строительного дела. Правильно выбрать нужный профиль без помощи продавцов возможно только при понимании значений этих символов. Рассмотрим самые встречаемые из них:

CB-50

  • ПП60 или CD-60 – это профиль для потолка. Наиболее популярный вид каркасного элемента. Представляет собой основу любой потолочной обрешетки. Также используется при конструировании разнообразных встроенных конструкций и перегородки. Из него можно сформировать изгибы и фигуры, поэтому он считается отличной заменой арочному профилю, который стоит гораздо дороже. Считается универсальным;
  • ПН27 или UD-27 – потолочный направляющий профиль. Также широко используется в строительстве. Обладает прекрасными гнущимися свойствами;
  • CW-50 – стоечный основной элемент. Используется для монтажа легких конструкций. Также с его помощью можно собирать перегородки. На практике используется редко, так как требует частого шага при креплении;
  • CW-75 и CW-100 – по сути напоминают CW-50. Более качественный CW-100. Используются гораздо чаще, чем предыдущий вариант. Как правило, из него строят перегородки;
  • UW-50 – представляет собой направляющий элемент, применяемый для CW-75 и CW-100. Используется для выставления стоечных профилей в одной плоскости. Является основой для каркаса при обшивке стен гипсокартонными листами.

Профиля



Зная расшифровку этих аббревиатур, вы будете точно знать, какой тип профиля необходим в каждой конкретной ситуации при работе с гипсокартоном.

Параметры каркасных элементов

Вышеприведенная информация является очень существенной. Но здесь имеется еще один не менее важный «подводный камень», на котором можно не только споткнуться, но и потонуть. И этим «камнем» является толщина каркасного элемента.
Обратите внимание! Покупайте металлопрофиль только необходимой толщины. Данный параметр определяется тем, какая необходима прочность и жесткость конструкции. Для чисто декоративных конструкций можно использовать не очень толстые элементы. А вот массивные конструкции, такие как шкаф, перегородки с множеством ниш требуют применения элементов с большей толщиной.
Современные металлопрофиля по толщине бывают трех основных видов:

  • толщина 0,4 мм. Считается наиболее «слабым», поэтому он не используется при сборке масштабных и крупногабаритных конструкций из гипсокартона. При креплении таких элементов саморезы в них очень часто просто прокручиваются;
  • толщина 0.45 мм. Считается «золотой серединой». Он уже вполне может использоваться для обрешетки стен, потолка и дальнейшей установки на него гипсокартона;
  • толщина от 0.55 мм. Самый дорогой и «серьезный» профиль. Применяется для установки сложных стеновых устройств, а также для сборки конструкции, на которую предполагается большая нагрузка.

Толщину металлопрофиля следует выбирать исходя из того, что вы планируете делать из гипсокартона: арку, перегородки, ниши, потолочные конструкции или просто обшить стены.

Монтаж каркасных элементов

Прямой подвес

Мало просто выбрать материал. Нужно его еще правильно установить. Для установки металлопрофилей существует несколько вариантов крепежных систем.
В перечень крепежных систем в данном случае входят:

Обратите внимание! Вместо данного удлинителя можно использовать UD-27. Для состыковки деталей используют размеры 20 см и больше.

  • соединитель-краб одноуровневый. Соединяет элементы каркаса под углом в 90 градусов. Считается крепежной системой для потолочных конструкций. Элементы закрепляют с помощью саморезов. Также может был заменен на UD-27;
  • двухуровневый соединитель. С его помощью образуют Т-образные сочленения в месте подхода к стене;
  • подвес с зажимом и тягой. Применяется при формировании растровых потолков. Его использование приводит к значительному занижению уровня потолка. При этом занижение может забрать целый метр! Но на один такой подвес может приходиться до 25 кг веса.

Разбираясь в том, где и какой тип крепления нужно использовать, вы легко сможете выбрать не только крепежную систему, но и металлопрофиля для создания любых по сложности конструкций из гипсокартона.

Конструирование устройств

Из гипсокартона, при использовании различных типов каркасных элементов и крепежных систем, можно без проблем собрать любое устройство. Чаще всего из гипсокартона выравнивают стены, делают монтаж потолочной конструкции, а также собирают перегородки.
Рассмотрим, что нам понадобиться при формировании каркаса для перегородки.
Подобную конструкцию можно сконструировать с помощью следующих элементов:

  • направляющие профиля. Они будут выступать в роли несущих элементов;
  • стоечные профиля. Применяются с целью усиления прочности и жесткости возводимой конструкции. Кроме этого из них формируют ниши или полки.

Такие элементы нужны, если конструкция простая и не содержит в себе сложных фигурных компонентов. Очень часто с помощью перегородок разграничивают пространство на определенные зоны. Они часто выполняются как декоративные элементы интерьера. Для их создания необходимо применение арочных гибких металопрофилей, который смогут сформировать нужную фигуру.
Как видим, большое разнообразие рынка строительных материалов может привнести сумятицу при покупке каркасных элементов для дальнейшей обшивки гипсокартонными листами. Поэтому перед походом в магазин обязательно определитесь с тем, что вам нужно. Это значительно сэкономит вам время, деньги и облегчит ваши работы по монтажу.

Профили ICC и база данных настроек монитора

рэнд ; ; ; ; ; ; ; ; ; ; ; ;

Модель
(нажмите, чтобы загрузить ICC)

Колориметр Источник

Банкноты

Яркость

Контраст

G

В

Предустановка
Режим

А

Acer AL2616wd

LaCie Blue Eye Pro Digitalversus
Acer Aspire 7750G Ноутбук Spyder4 Пользователь
Acer CZ340CK Дисплей ColorMunki Пользователь Гамма 2. 2 30 50 50 49 50 Пользователь
Acer G276HL н / д Acer
Acer HN274H LaCie Blue Eye Pro Digitalversus
Acer S243HL-V2 Не указано Пользователь

Acer X193W

Pantone Huey Pro Пользователь ACM: выкл. 60 48 50 50 50 Пользователь
Acer Nitro VG270U P X-rite i1 Pro + LaCie TFTCentral Гамма 2.2 25 50 45 42 50 Пользователь
Acer Nitro XF252Q X-rite i1 Pro + LaCie TFTCentral Гамма 2. 2 10 50 47 50 45 Пользователь
Acer Nitro XF270HU (коллекция) X-rite i1 Pro Пользователь Гамма 2.2 Разное 50
Acer Nitro XV273K X-rite i1 Pro + LaCie TFTCentral 3 50 44 50 48 Стандарт
Acer Nitro XV273 X X-rite i1 Pro + LaCie TFTCentral Гамма 2. 2 14 50 44 41 55 Пользователь
Acer Predator X34 X-rite i1 Pro + LaCie TFTCentral Гамма 2.2 34 50 49 49 51 Пользователь
Acer Predator X34a i1 Display Pro + DisplayCal Пользователь Гамма 2. 5 26 47 53 52 50 Пользователь
Acer Predator X34P i1 Дисплей Pro Пользователь Гамма 2.2 37 50 50 47 50 Пользователь
Acer Predator XB240H Дисплей ColorMunki Пользователь 6000 К 15 53 45 45 42
Acer Predator XB241H X-rite i1 Дисплей Pro Пользователь 6500 КБ
Acer Predator XB270HU X-rite i1 Pro + LaCie TFTCentral Гамма 2. 2 24 50 50 45 46 Пользователь
Acer Predator XB271HK X-rite i1 Pro + LaCie TFTCentral Гамма 2.2 35 50 96 96 100 Пользователь
Acer Predator XB271HU i1 Дисплей + DisplayCal Пользователь Гамма 2. 2 21 50 100 95 100 Пользователь
Acer Predator XG270HU X-rite i1 Pro + LaCie TFTCentral Гамма 2.2 16 50 97 90 98 Пользователь
Acer Predator XR341CK X-rite i1 Pro + LaCie TFTCentral Гамма 2. 4 28 50 55 48 48 Пользователь
Acer Predator Z271 X-rite i1 Pro + LaCie TFTCentral Гамма 2.2 27 50 42 48 48 Пользователь
Acer Predator Z35 X-rite i1 Pro + LaCie TFTCentral Гамма 1. 8 21 50 96 93 99 Пользователь
Acer ProDesigner PE320QK X-rite i1 Pro + LaCie TFTCentral Гамма 2.2 15 50 50 50 49 Пользователь
Acer XF240H Spectracal C6 HDR2000 Пользователь Гамма 2.2 34 48 46 47
Ачиева Shimian 27 дюймов IPS Zero-G X-rite i1 Pro + LaCie TFTCentral 0 50 94 94 100 Пользовательский
Ачиева Шимиан Фh370 X-rite i1 Pro Пользователь 13/30 н / д
Ачиева Шимиан Qh370-Lite X-rite i1 Pro Пользователь н / д
Ачиева Шимиан Qh400-IPSMS X-rite i1 Pro + LaCie TFTCentral 29 100 80 75 78 Пользователь
AOC 24G2U X-rite i1 Pro + LaCie TFTCentral Гамма 1 15 50 49 50 42 Стандарт
AOC 27Г2У X-rite i1 Pro + LaCie TFTCentral Гамма 1 25 50 51 49 47 Стандарт
AOC AGON AG251FZ X-rite i1 Pro + LaCie TFTCentral Гамма 3 21 50 49 47 44 Пользователь
AOC AGON AG271QG X-rite i1 Дисплей Pro Пользователь Гамма 1 38 50 65 61 62 Пользователь
AOC AGON AG273QZ X-rite i1 Pro + LaCie TFTCentral Гамма 1 0 50 50 50 39
AOC AGON AG322QC4 X-rite i1 Pro + LaCie TFTCentral Гамма 1 24 50 47 50 38 Стандарт
AOC AGON AG352UCG X-rite i1 Pro + LaCie TFTCentral Гамма2 23 50 62 63 68 Пользователь
AOC E2343F2 ColorMunki Улыбка Пользователь По умолчанию sRGB
AOC G2460PF Spyderr5 Пользователь 38 50 98 96 88 Теплый
AOC G2460PG i1 Дисплей Pro Пользователь 28 50 48 50 49
AOC i2353Ph / Fh (пользователь) X-rite i1 Pro + LaCie TFTCentral Гамма 3 25 50 93 97 99 Пользователь
AOC i2353Ph / Fh (теплый) X-rite i1 Pro + LaCie TFTCentral Гамма 3 20 50 Теплый
AOC i2367FH Pantone Huey Pro + Аргайл Пользователь Гамма 3 83 50 50 39 50 Пользователь
AOC i2757Fh i1 Дисплей 2 + DispCalGUI Пользователь Гамма 1 10 58 49 49 49 Пользователь
AOC i2757Fm X-rite i1 Pro + LaCie TFTCentral Гамма 1 41 50 49 49 48 Пользователь
AOC iF23 Дисплей ColorMunki Пользователь Гамма 1 21 50 Теплый
AOC M2470SWH Spyder4Elite Пользователь Гамма 1 21 50
AOC q2770PQu i1 Pro TFTCentral Гамма 1 22 50 48 49 49 Пользователь
Кинотеатр Apple 30 дюймов Дисплей Дисплей i1 Display Pro + ColorEyes Pro Пользователь

Apple iMac 21.5 «

Spyder2 + ColorEyes Пользователь

90 кд / м2

7 ступень

Apple iMac 24 дюйма

LaCie Blue Eye Pro Digitalversus

Apple iMac 27 дюймов

LaCie Blue Eye Pro Digitalversus

Apple LED Cinema 24 «

LaCie Blue Eye Pro Digitalversus
Asus G552VW Производитель Asus

Ноутбук Asus G75VW

X-rite i1 Дисплей Pro Пользователь
Asus MG248Q X-rite i1 Pro + LaCie TFTCentral 20 80 100 90 83 Пользовательский режим
Asus MG278Q Spyder4 + ArgyllCMS PCPer 25 89 97 100 Режим FPS
Asus MG279Q X-rite i1 Pro + LaCie TFTCentral

31 80 100 96 96 Гоночный режим
Asus ML239H X-rite i1 Pro + LaCie TFTCentral 30 80 100 92 99 Стандарт

Asus MS246H (Пользовательский режим)

LaCie Blue Eye Pro TFTCentral 88 80 77 98 88 Пользовательский режим

Asus MS246H (sRGB)

LaCie Blue Eye Pro TFTCentral 88 80 sRGB
Asus PA238Q ColorMunki Улыбка Пользователь 30 80 Стандарт
Asus PA246Q Производитель Asus
Asus PA246Q Spyder4 Элит Пользователь 180 кд / м2 44 80 Стандарт
Asus PA246Q (sRGB) LaCie Blue Eye Pro Digitalversus sRGB
Asus PA248Q X-rite i1 Pro + LaCie TFTCentral 20 80 Стандарт
Asus PA248QJ X-rite i1 Pro + LaCie TFTCentral 20 80 Стандарт
Asus PA249Q (6500к) X-rite i1 Дисплей Pro Пользователь 250 кд / м2 60 80 Стандарт
Asus PA249Q (7500к) X-rite i1 Дисплей Pro Пользователь 250 кд / м2 60 80 Стандарт
Asus PB278Q X-rite i1 Pro + LaCie TFTCentral 27 80 46 50 43 Пользователь
Asus PB278Q Дисплей i1 Pro + BasICColor 5 Пользователь Офсет 50/49/57 27 80 47 47 41 Пользователь
Asus ROG Strix XG27UQ X-rite i1 Pro + LaCie TFTCentral Гамма 2.2 11 80 80 98 100 Пользователь
Asus ROG Strix XG35VQ X-rite i1 Pro + LaCie TFTCentral Гамма 2.2 14 80 100 98 95 Пользователь
Asus ROG Strix XG438Q X-rite i1 Pro + LaCie TFTCentral Гамма 2.2 6 80 95 96 100 Пользователь
Asus ROG Swift 360 Гц PG259QN X-rite i1 Pro + LaCie TFTCentral Гамма 2.2 18 50 99 99 100 Гоночный режим
Asus ROG Swift PG248Q Дисплей ColorMunki Пользователь Гамма 2.2 18 58 Теплый
Asus ROG Swift PG258Q X-rite i1 Pro + LaCie TFTCentral Гамма 2,4 1 50 93 97 100 Пользователь
Asus ROG Swift PG278Q X-rite i1 Pro + LaCie TFTCentral 20 50 100 100 100 Пользовательский режим
Asus ROG Swift PG278Q Spyder5Elite Пользователь 23 50 96 97 97 Пользовательский режим
Asus ROG Swift PG279Q X-rite i1 Pro + LaCie TFTCentral 25 50 97 93 100 Гонки
Asus ROG Swift PG279Q X-rite i1 Дисплей Pro Пользователь 15 50 100 97 100 Гонки
Asus ROG Swift PG27UQ X-rite i1 Pro + LaCie TFTCentral Гамма 2.2 18 50 96 98 100 Пользователь
Asus ROG Swift PG348Q X-rite i1 Pro + LaCie TFTCentral 27 50 97 99 100 Гонки
Asus ROG Swift PG35VQ X-rite i1 Pro + LaCie TFTCentral sRGB режим 21 50 98 97 100 Гонки
Asus TUF Gaming VG24VQ X-rite i1 Pro + LaCie TFTCentral Насыщенность 40 16 80 100 94 99 Декорации
Asus TUF Gaming VG279QM X-rite i1 Pro + LaCie TFTCentral 10 80 98 99 96 Гонки
Asus TUF Gaming VG27AQ X-rite i1 Pro + LaCie TFTCentral 0 80 92 94 100 Гонки
Asus UX303LB X-rite i1 Дисплей Pro Пользователь 250 кд / м2 100
Asus VG236H Дисплей i1 Pro + BasICColor 5 Пользователь
Asus VG236H Дисплей i1 Pro + DispCalGUI Пользователь Цветовая температура: Пользователь 20 80 99 100 94 Стандарт
Asus VP247H-P Spyder 5 Pro Пользователь Температура: нормальная 74 80
Asus VS248H-P Spyder 5 Pro Пользователь 10 Игра
Asus VG248QE Нет в списке Svethardware
Asus VG248QE (LightBoost) i1 Дисплей Pro NCX 6500 КБ 65 LB = 10%
Asus VG248QE (LightBoost) Spyder4 Pro Пользователь 6500 КБ 500 LB = 10%
Asus VG278HE X-rite i1 Pro + LaCie TFTCentral 30 70 100 94 74 Стандарт
Asus Vh322T i1 Дисплей 2 Пользователь 10 80 95 93 93 Custom
Asus VS247 ColorMunki Пользователь Собственная температура 26 85 Стандарт
Asus VS247 ColorMunki Пользователь 5000 К темп 5 5 Стандарт
Asus VS247 Pantone Huey Pro + Аргайл Пользователь 100 24 100 87 99 Пользовательский режим
Asus VS248H Неизвестный Пользователь 45 80 100 75 88 Стандарт
Asus VW266H Дисплей ColorMunki Пользователь Гамма 2.2 100
Ноутбук Asus X502CA Дисплей ColorMunki Пользователь
Ноутбук Asus X552CL Заводской профиль мануф Пользователь
ASUS ZenBook UX433FA-A5062T X-rite i1 Дисплей Pro Пользователь
B BenQ BL2400PU Eye One LT + BasICColor Пользователь ECO = выкл. 57 50 85 80 77 Гамма 2.0
BenQ BL2710PT X-rite i1 Pro + LaCie TFTCentral Гамма 2 35 50 Стандарт
BenQ BL2711U X-rite i1 Дисплей Pro Пользователь 28 50 sRGB
BenQ BL3200PT X-rite i1 Pro + LaCie TFTCentral Гамма = 1 26 50 100 97 96 Пользователь
BenQ E2200HD Pantone Huey Pro + Аргайл Пользователь 100 60 100 85 100 Пользовательский режим

BenQ EW2420

LaCie Blue Eye Pro TFTCentral Гамма 2.0

Г-образный профиль, уголки стальные неравнополочные, размеры сечений, размеры, свойства, характеристики

Текущая таблица представляет собой стальные неравномерные уголки (L профиль) размеры, размеры, свойства, технические характеристики. Изготовлено по стандартам:




Номинальные размеры

Поперечное сечение

Номинальная масса 1 м

Расстояние до центра тяжести

Момент инерции

Радиус вращения

Угол x-x к u-u

a x b x t

r1

r2

A

М

Сх

Cy

X-X

Y-Y

У-У

V-V

X-X

Y-Y

У-У

V-V

.

мм

мм

мм

см 2

кг

см

см

см4

см4

см4

см4

см

см

см

см

Желто-коричневый а

30x20x3

4

2.0

1,43

1,12

0,99

0,502

1,25

0,437

1,43

0,256

0,935

0,553

1,00

0.424

0,427

30x20x4

4

2,0

1,86

1,46

1,03

0,541

1,59

0,553

1,81

0.33

0,925

0,546

0,98

0,421

0,421

40x20x4

4

2,0

2,26

1,77

1,47

0.481

3,59

0,596

3,8

0,393

1,26

0,514

1,30

0,417

0,252

40x25x4

4

2.4

2,46

1,93

1,36

0,62

3,89

1,16

4,35

0,70

1,26

0,69

1,33

0.53

0,38

45x30x4

4,5

2,25

2,86

2,25

1,48

0,739

5,75

2,04

6,61

1.19

1,42

0,845

1,52

0,644

0,433

50x30x5

5

2,5

3,78

2,96

1,73

0.741

9,36

2,51

10,3

1,54

1,57

0,816

1,65

0,639

0,352

60x30x5

6

2.4

4,29

3,37

2,15

0,68

15,6

2,60

16,5

1,69

1,90

0,78

1,96

0.63

0,256

60x30x6

6

2,4

5,08

3,99

2,20

0,72

18,2

3,02

19,2

1.99

1,89

0,77

1,95

0,63

0,252

60x40x5

6

3,0

4,79

3,76

1,96

0.972

17,2

6,11

19,7

3,54

1,89

1,13

2,03

0,86

0,433

60x40x6

6

3.0

5,68

4,46

2

1.01

20,1

7,12

23,1

4,16

1,88

1,12

2,02

0.855

0,431

65x50x5

6

2,4

5,54

4,35

1,99

1,25

23,2

11,9

28,8

6.32

2,05

1,47

2,28

1,07

0,577

65x50x6

6

2,4

6,58

5.116

2,04

1.29

27,2

14,0

33,8

7,43

2,03

1,46

2,27

1,06

0,575

65x50x8

6

2.4

8,60

6,75

2,11

1,37

34,8

17,7

43,0

9,57

2,01

1,44

2,23

1.05

0,569

70x50x6

7

3,5

6,89

5,41

2,23

1,25

33,4

14,2

39,7

7.92

2,2

1,43

2,4

1,07

0,496

75x50x6

7

2,4

7,19

5,65

2,44

1.21

40,5

14,4

46,6

8,36

2,37

1,42

2,55

1,08

0,435

75x50x8

7

2.4

9,41

7,39

2,52

1,29

52,0

18,4

59,6

10,8

2,35

1,40

2,52

1.07

0,43

80x40x6

7

3,5

6,89

5,41

2,85

0,884

44,9

7,59

47,6

4.93

2,55

1,05

2,63

0,845

0,258

80x40x8

7

3,5

9,01

7,07

2,94

0.963

57,6

9,61

60,9

6,34

2,53

1,03

2,6

0,838

0,253

80x60x6

8

4.8

8,11

6,37

2,47

1,48

51,4

24,8

62,8

13,4

2,52

1,75

2,78

1.29

0,547

80x60x7

8

4,8

9,38

7,36

2,51

1,52

59,0

28,4

72,0

15.4

2,51

1,74

2,77

1,28

0,546

80x60x8

8

4,8

10,6

8,34

2,55

1.56

66,3

31,8

80,8

17,3

2,50

1,73

2,76

1,28

0,544

Номинальные размеры

Поперечное сечение

Номинальная масса 1 м

Расстояние до центра тяжести

Момент инерции

Радиус вращения

Угол x-x к u-u

a x b x t

r1

r2

A

М

Сх

Cy

X-X

Y-Y

У-У

V-V

X-X

Y-Y

У-У

V-V

.

мм

мм

мм

см 2

кг

см

см

см4

см4

см4

см4

см

см

см

см

Желто-коричневый а

100x50x6

8

4.0

8,71

6,84

3,51

1,05

89,9

15,4

95,4

9,92

3,21

1,33

3,31

1.07

0,261

100x50x8

8

4,0

11,4

8,97

3,6

1,13

116

19,7

123

12.8

3,19

1,31

3,28

1,06

0,258

100x65x7

10

4,8

11,2

8,77

3,23

1.51

113

37,6

128

22,0

3,17

1,83

3,39

1,40

0,415

100x65x8

10

4.8

12,7

9,94

3,27

1,55

127

42,2

144

24,8

3,16

1,83

3,37

1.40

0,414

100x65x10

10

4,8

15,6

12,30

3,36

1,63

154

51,0

175

30.1

3,14

1,81

3,35

1,39

0,41

100x75x8

10

4,8

13,5

10,6

3,10

1.87

133

64,1

16,3

34,6

3,14

2,18

3,47

1,60

0,547

100x75x10

10

4.8

16,6

13,0

3,19

1,95

162

77,6

197

42,1

3,12

2,16

3,45

1.59

0,544

100x75x12

10

4,8

19,7

15,4

3,27

2,03

189

90,2

230

49.5

3,10

2,14

3,42

1,59

0,54

120x80x8

11

5,5

15,5

12,2

3,83

1.87

226

80,8

260

46,6

3,82

2,28

4,10

1,74

0,437

120x80x10

11

5.5

19,1

15

3,92

1,95

276

98,1

317

56,8

3,8

2,26

4,07

1.72

0,434

120x80x12

11

5,5

22,7

17,8

4

2,03

323

114

370

66.7

3,77

2,24

4,04

1,71

0,431

125x75x8

11

4,8

15,5

12,2

4,14

1.68

247

67,6

274 ​​

40,9

4,00

2,09

4,20

1,63

0,359

125x75x10

11

4.8

19,1

15,0

4,23

1,76

302

82,1

334

50,0

3,97

2,07

4,18

1.62

0,356

125x75x12

11

4,8

22,7

17,8

4,31

1,84

354

95,5

391

58.5

3,95

2,05

4,15

1,61

0,353

135x65x8

11

5,5

15,5

12,2

4,78

1.34

291

45,2

307

29,4

4,34

1,71

4,45

1,38

0,245

135x65x10

11

5.5

19,1

15

4,88

1,42

356

54,7

375

35,9

4,31

1,69

4,43

1.37

0,242

150x75x9

12

6,0

19,6

15,4

5,26

1,57

455

77,9

483

50.2

4,82

1,99

4,96

1,6

0,261

150x75x10

11

4,8

21,6

17,0

5,32

1.61

501

85,8

532

55,3

4,81

1,99

4,96

1,60

0,261

150x75x12

11

4.8

25,7

20,2

5,41

1,69

589

99,9

624

64,9

4,79

1,97

4,93

1.59

0,259

150x75x15

11

4,8

31,6

24,8

5,53

1,81

713

120

754

78.8

4,75

1,94

4,88

1,58

0,254

150x90x10

12

4,8

23,2

18,2

5,00

2.04

533

146

591

88,3

4,80

2,51

5,05

1,95

0,360

150x90x12

12

4.8

27,5

21,6

5,08

2,12

627

171

694

104

4,77

2,49

5,02

1.94

0,358

150x90x15

12

4,8

33,9

26,6

5,21

2,23

761

205

841

126

4.74

2,46

4,98

1,93

0,354

150x100x10

12

6,0

24,2

19

4,81

2,34

553

198

637

114

4.78

2,87

5,13

2,17

0,438

150x100x12

12

6,0

28,7

22,5

4,9

2,42

651

233

749

134

4.76

2,85

5,11

2,16

0,436

200x100x10

15

4,8

29,2

23,0

6,93

2,01

1220

210

1290

135

6.46

2,68

6,65

2,15

0,263

200x100x12

15

4,8

34,8

27,3

7,03

2,10

1440

247

1530

159

6.43

2,67

6,63

2,14

0,262

200x100x15

15

4,8

43,0

33,7

7,16

2,22

1758

299

1863

194

6.40

2,64

6,58

2,13

0,259

200x150x12

15

4,8

40,8

32,0

6,08

3,61

1652

803

2024

431

6.36

4,44

7,04

3,25

0,552

200x150x15

15

4,8

50,5

39,6

6,21

3,73

2022

979

2475

527

6.33

4,40

7,00

3,23

0,550

200x150x18

15

4,8

60,0

47,1

6,33

3,85

2376

1146

2902

618

6.29

4,37

6,95

3,21

0,548

Атгал

Профиль команды Размеры | Профили оценки командных ролей

Профиль команды Размеры, Бумага, Версия # C-463

Профиль Team Dimensions — это оценка, предназначенная для определения индивидуальных ролей в проектных группах.Принимайте обоснованные решения о том, какие члены команды будут наиболее эффективными для решения конкретных задач. Профиль параметров команды включает в себя план действий, в котором изучаются профили членов команды, назначаются задачи и определяются препятствия.

Team Dimensions Profile Online # W-800-TDP Мгновенный доступ 24/7/365

Онлайн-версия профиля Team Dimensions включает в себя все функции оценки и преимущества бумажной версии, но дает участникам возможность получить к ней доступ в любое время.Подсчет очков происходит автоматически, и результаты выдаются немедленно. Коды доступа к онлайн-профилю мгновенно высылаются на адрес электронной почты, указанный при оформлении заказа. Если вы предпочитаете, чтобы Corexcel распространял коды доступа среди ваших участников, просмотрите варианты онлайн-оценки параметров команды.

0 3800950

Оптовые скидки рассчитываются при оформлении заказа.

Примечание. Учетные записи EPIC обеспечивают круглосуточный доступ к отчетам профиля, распределению кодов доступа, групповым отчетам и многому другому.Наслаждайтесь полным контролем над администрированием профиля с вашей собственной учетной записью EPIC.

Team Dimensions 2.0 Отчет группы № W-800-TDP-FGR

Отчет о группе Team Dimensions 2.0 описывает предпочтительные роли членов группы, которые заполнили профиль Team Dimensions 2.0 (онлайн-версия). Он предоставляет обзор 5 командных ролей и карту, отображающую распределение ролей с процентным соотношением членов команды, которые попадают в каждую роль.Групповой отчет Team Dimensions идеально подходит для выявления сильных и слабых сторон команды.

Этот групповой отчет может быть создан только в том случае, если члены вашей группы заполнили профиль Online Team Dimensions.

Corexcel предлагает клиентам возможность администрировать свою собственную учетную запись EPIC, используемую для управления распределением профилей и извлечением профильных отчетов. Используя онлайн-аккаунт, вы можете создавать отчеты с логотипом вашей компании и контактной информацией на лицевой стороне профиля.Для создания учетной записи в Интернете необходимо внести плату в размере 216,00 долларов США. Corexcel откажется от платы за установку при покупке более 25 онлайн-профилей. Чтобы настроить учетную запись, выберите подходящий вариант покупки ниже, и мы свяжемся с вами. Учетные записи могут быть созданы в тот же день, если они будут заказаны до 17:00. СТАНДАРТНОЕ ВОСТОЧНОЕ ВРЕМЯ.

Позвоните по телефону 1-888-658-6641 (только в США), 1-302-477-9730 (за пределами США) или отправьте нам электронное письмо через нашу контактную форму для получения дополнительной информации о Team Dimensions.Наши представители с радостью вам помогут.


Обсуждение: Размеры — Сообщество разработчиков Valve

Скорость звука

Серьезно ли игра соблюдает законы скорости звука? — Эндрю Нео 16:00, 10 ноября 2005 г. (тихоокеанское время)

Да, скорость звука составляет 13 044 единиц в секунду или 741 миль в час (точной скорости звука нет, но обычно она измеряется как 760 миль в час над уровнем моря) Вот еще несколько интересных измерений HL2 Half-Life 2 Размеры — Mykeh 21:43, 1 декабря 2005 г. (тихоокеанское время)

Собственно, это та страница, о которой спрашивал AndrewNeo.Он хотел знать, правильно ли это. Мне тоже любопытно. — Maven (обсуждение) 12:30, 2 декабря 2005 г. (PST)

Звучит совершенно неправильно … нигде в SDK я не видел какой-либо реализации звуковой системы путешествий … Это было бы можно с уверенностью предположить, что этого нет. — ts2do (Обсуждение | @) 18:14, 2 декабря 2005 г. (PST)

Он есть, по крайней мере, в источнике DOD. В какой-то момент он был удален во время бета-тестирования CSS, потому что люди думали, что это ошибка! —TomEdwards 04:17, 27 июля 2006 г. (PDT)
Что мне действительно понравилось в Halo, так это то, как скорость звука там применена — это была отличная посадка ракеты на далекую цель, а затем приглушенный хлопок секундой позже.Тоже сделал правильный доплер — и это было хорошо. — Cargo Cult (информация, обсуждение) 05:54, 27 июля 2006 г. (PDT)

Высота модели

Или я просматриваю это, или просто ошибаюсь, но я где-то читал, что модель игрока в Valve Hammer Editor была высотой 64 единицы … Но если вы собираетесь ее измерить, это 78 единиц, что намного более правдоподобно, так как:
64 единицы = 64 дюйма = (2,54 x 64 =) 162,56 сантиметра … Что очень мало для человека.
Но:
78 единиц = 78 дюймов = (2,54 x 78 =) 198,12 сантиметра, что гораздо более правдоподобно для модели CT или T …
— CrabbyData 08:18, 23 апреля 2006 г. (PDT )

Ну, здесь написано 73 единицы — ts2do 10:07, 23 апреля 2006 г. (PDT)
Сами модели имеют высоту 72 единицы (что соответствует 72 дюймам или 6 футам), и для их перемещения под чем-то требуется 1 единица зазора. Если я правильно помню, модели из Half-Life 1 имеют высоту 64 единицы, что придает им вид сплющенного карлика, который мы находим так знакомо.—Bwmathis 12:45, 23 апреля 2006 г. (PDT)
Я только что сделал снимок экрана … Посмотрите справа >>> (Нажмите, чтобы увеличить!) — CrabbyData 13:01, 23 апреля 2006 г. (тихоокеанское время)
Это невероятно странно. Когда я создаю новую карту и добавляю info_player_start (или info_player_terrorist и т. Д.), Он показывает их как 72 единицы в высоту. Я подумаю о загрузке некоторых изображений. Я думаю, что знаю, что такое i
1-24 48,00 долларов США за штуку
25-49 45,50 долларов США за штуку
50-74 43 доллара США.00 каждый
75-99 41,50 долларов США
100-149 40,50 долларов США
150-199 39,50 долларов США
200+

Пациент — FHIR v4.0.1

Эта страница является частью спецификации FHIR (v4.0.1: R4 — Mixed Normative и STU). Это текущая опубликованная версия. Полный список доступных версий см. В Справочнике опубликованных версий

Подробные описания элементов ресурса «Пациент».

Пациенты 7 почти всегда присваиваются конкретные числовые идентификаторы.

умерший или нет.

9001 9000 Высота

Этот элемент имеет ширину 100%.


Попробуйте сами »

CSS Установка высоты и ширины

Свойства высота и ширина используются для установки высота и ширина элемента.

Свойства высоты и ширины не включают отступы, границы или поля. Он устанавливает высоту / ширину области внутри отступа, границы и поля элемент.


Значения высоты и ширины CSS

Свойства высота и ширина может иметь следующие значения:

  • авто — это значение по умолчанию.Браузер вычисляет высоту и ширину
  • длина — Определяет высоту / ширину в пикселях, см пр.
  • % — Определяет высоту / ширину в процентах от содержащий блок
  • начальный — Устанавливает высоту / ширину на свое значение по умолчанию
  • наследовать — высота / ширина будут унаследовано от своего родительского значения

CSS высота и ширина Примеры

Этот элемент имеет высоту 200 пикселей и ширину 50%

Пример

Установите высоту и ширину элемента

:

div {
высота: 200 пикселей;
ширина: 50%;
цвет фона: синий порошковый;
}

Попробуй сам »

Этот элемент имеет высоту 100 пикселей и ширину 500 пикселей.

Пример

Установите высоту и ширину другого элемента

:

div {
высота: 100px;
ширина: 500 пикселей;
цвет фона: синий порошковый;
}

Попробуй сам »

Примечание: Помните, что свойства height и width не включают отступы, границы, или наценки! Они устанавливают высоту / ширину области внутри отступа, границы, и запас элемента!



Установка максимальной ширины

Свойство max-width используется для установки максимальной ширины элемента.

max-width можно указать в значениях длины , таких как пиксели, см и т. Д., Или в процентах (%) от содержащий блок, или значение none (это по умолчанию. Означает, что максимальной ширины нет).

Проблема с

выше возникает, когда окно браузера меньше, чем ширина элемент (500 пикселей). Затем браузер добавляет на страницу горизонтальную полосу прокрутки.

Использование max-width вместо этого в этой ситуации улучшит обработку браузером небольших окон.

Совет: Перетащите окно браузера до ширины менее 500 пикселей, чтобы увидеть разницу между два div!

Этот элемент имеет высоту 100 пикселей и максимальную ширину 500 пикселей.

Примечание: Значение свойства max-width переопределяет ширину .

Пример

Этот элемент

имеет высоту 100 пикселей и максимальная ширина 500 пикселей:

div {
максимальная ширина: 500 пикселей;
высота: 100px;
цвет фона: синий порошковый;
}

Попробуй сам »


Попробуйте сами — Примеры

Установить высоту и ширину элементов
Этот пример демонстрирует, как установить высоту и ширину различных элементов.

Установите высоту и ширину изображения в процентах
В этом примере показано, как установить высоту и ширину изображения с помощью процентного значения.

Установить минимальную и максимальную ширину элемента
В этом примере показано, как установить минимальную и максимальную ширину элемента с помощью значения в пикселях.

Установить минимальную и максимальную высоту элемента
В этом примере показано, как установить минимальную и максимальную высоту элемента с помощью значения в пикселях.


Проверьте себя упражнениями!


Все свойства размеров CSS

Пациент
Идентификатор элемента Пациент
Определение

Демографические данные и другая административная информация о человеке или животном, получающем уход или другие медицинские услуги.

Кардинальность 0 .. *
Тип DomainResource
Требования

Отслеживание пациента — это центр процесса здравоохранения.

Альтернативные имена SubjectOfCare Client Resident
Patient.identifier
Идентификатор элемента Patient.identifier
Определение

5

для этого пациента.

Примечание Это бизнес-идентификатор, а не идентификатор ресурса (см. Обсуждение)
Кардинальность 0 .. *
Тип Идентификатор
Требования
Сводка true
Patient.active
Идентификатор элемента Patient.активный
Определение

Активно используется ли эта карта пациента. Многие системы используют это свойство, чтобы помечать пациентов как нетекущих, например тех, которых не посещали в течение определенного периода времени в соответствии с бизнес-правилами организации.

Часто используется для фильтрации списков пациентов, чтобы исключить неактивных пациентов

Умершие пациенты также могут быть помечены как неактивные по тем же причинам, но могут оставаться активными в течение некоторого времени после смерти.

Мощность 0..1
Тип boolean
Is Modifier true (Причина: этот элемент помечен как модификатор, потому что это элемент состояния, который может указывать на то, что запись не должна рассматриваться как действительная)
Значение, если отсутствует Этот ресурс обычно считается активным, если для активного элемента не указано значение
Требования

Необходимо иметь возможность пометить запись пациента как неиспользуемую, поскольку она была создана в ошибке.

Сводка true
Комментарии

Если запись неактивна и связана с активной записью, то будущие обновления пациента / записи должны произойти для другого пациента.

Имя пациента
Идентификатор элемента Имя пациента
Определение

Имя, связанное с человеком.

Мощность 0.. *
Тип HumanName
Требования

Необходимо иметь возможность отслеживать пациента по нескольким именам. Примеры: ваше официальное имя и имя партнера.

Резюме верно
Комментарии

Пациент может иметь несколько имен с разным использованием или применимыми периодами. Для животных имя — «HumanName» в том смысле, который присваивается и используется людьми и имеет те же образцы.

Patient.telecom
Идентификатор элемента Patient.telecom
Определение

Контактная информация (например, номер телефона или адрес электронной почты), по которой можно связаться с человеком.

Количество элементов 0 .. *
Тип ContactPoint
Требования

У людей есть (основные) способы связаться с ними, например, по телефону, электронной почте.

Сводка true
Комментарии

У пациента может быть несколько способов связи с разными видами использования или применимыми периодами. Возможно, вам понадобится возможность срочно связаться с человеком, а также помочь с установлением личности. Адрес может поступать не напрямую человеку, но может достигать другой стороны, которая может выступать в роли доверенного лица пациента (например, домашний телефон или телефон владельца домашнего животного).

Пациент.пол
Идентификатор элемента Пол пациента
Определение

Административный пол — пол, который считается пациентом в целях администрирования и ведения документации.

Мощность 0..1
Привязка терминологии AdministrativeGender (Обязательно)
Тип код
Требования

Требуется для идентификации как минимум) имя и дату рождения.

Резюме верно
Комментарии

Пол может не соответствовать биологическому полу, как это определено генетикой или предпочтительной идентификацией человека. Обратите внимание, что как для людей, так и для животных существуют и другие законные возможности, помимо мужчин и женщин, хотя подавляющее большинство систем и контекстов поддерживают только мужчин и женщин. Системы, обеспечивающие поддержку принятия решений или обеспечивающие соблюдение бизнес-правил, в идеале должны делать это на основе наблюдений, касающихся конкретного пола или гендерного аспекта интереса (анатомического, хромосомного, социального и т. Д.).) Однако из-за того, что эти наблюдения нечасто регистрируются, выбор административного пола по умолчанию является обычной практикой. Когда происходит такое нарушение, применение правил должно учитывать различия между административными и биологическими, хромосомными и другими гендерными аспектами. Например, предупреждение о гистерэктомии у мужчины следует рассматривать как предупреждение или отменяемую ошибку, а не как «серьезную» ошибку. См. Раздел «Пол и пол пациента» для получения дополнительной информации о сообщении пола и пола пациента.

Patient.birthDate
Идентификатор элемента Patient.birthDate
Определение

Дата рождения человека.

Количество элементов 0..1
Тип дата
Требования

Возраст человека определяет многие клинические процессы.

Резюме true
Комментарии

По крайней мере, примерный год должен быть указан в качестве предположения, если реальная дата рождения неизвестна. Существует стандартное продление «Время родов пациента», которое следует использовать, если Время требуется (например, в системах охраны материнства и детства).

Код LOINC 21112-8
Patient.deceased [x]
Идентификатор элемента Patient.deceased [x]
Определение 9205 Указывает
Количество элементов 0..1
Тип логическое | dateTime
[x] Примечание См. Выбор типов данных для получения дополнительной информации о том, как использовать [x]
Является ли модификатор истинным (Причина: этот элемент помечен как модификатор, потому что после того, как пациент помечен как умерший, действия, которые необходимо выполнить с пациентом, могут значительно отличаться.)
Требования

Тот факт, что пациент умер, влияет на клинический процесс. Кроме того, в человеческом общении и управлении отношениями необходимо знать, жив ли человек.

Сводка true
Комментарии

Если в экземпляре нет значения, это означает, что нет утверждения о том, умер человек или нет. Большинство систем интерпретируют отсутствие ценности как признак того, что человек жив.

Адрес пациента
Идентификатор элемента Адрес пациента
Определение

Адрес для физического лица.

Количество элементов 0 .. *
Тип Адрес
Требования

Может потребоваться отслеживать адреса пациентов для связи, выставления счетов или отчетности, а также для помощи в идентификации.

Сводка true
Комментарии

Пациент может иметь несколько адресов с разным использованием или применимыми периодами.

Patient.maritalStatus
Идентификатор элемента Patient.maritalStatus
Определение

Это поле содержит последнее семейное (гражданское) положение пациента.

Мощность 0..1
Привязка терминологии MaritalStatus (Extensible)
Тип CodeableConcept
Требования

Большинство, если не все системы, фиксируют это.

Patient.multipleBirth [x]
Идентификатор элемента Patient.multipleBirth [x]
Определение

Указывает, является ли пациент частью множественной (логической) порядок рождения (целое число).

Количество элементов 0..1
Тип логическое | целое
[x] Примечание См. Выбор типов данных для получения дополнительной информации о том, как использовать [x]
Требования

Для устранения неоднозначности в отношении многоплодных детей, особенно актуальных, когда поставщик медицинских услуг не встречается с пациентом, например в лабораториях.

Комментарии

Если указано valueInteger, число является числом рождения в последовательности.Например. Среднее рождение в тройняшках будет valueInteger = 2, а у третьего рожденного будет valueInteger = 3. Если для этого примера с тройками было предоставлено логическое значение, тогда все 3 записи пациентов будут иметь valueBoolean = true (порядок не указан).

Patient.photo
Идентификатор элемента Patient.photo
Definition

Изображение пациента.

Мощность 0.. *
Тип Приложение
Требования

Многие системы EHR имеют возможность делать снимки пациента. Также подходит для использования в новых социальных сетях.

Комментарии

Рекомендации:

  • Используйте идентификационные фотографии, а не клинические фотографии.
  • Ограничить размер эскиза.
  • Сохраняйте меньшее количество байтов, чтобы упростить обновление ресурсов.
Пациент.контакт
Идентификатор элемента Контакт пациента
Определение

Контактная сторона (например, опекун, партнер, друг) для пациента.

Количество элементов 0 .. *
Требования

Необходимо отслеживать людей, с которыми вы можете связаться по поводу пациента.

Комментарии

Контакт охватывает все виды контактных лиц: членов семьи, деловых контактов, опекунов, опекунов.Не применяется для регистрации родословной и семейных связей, помимо использования контактов.

Инварианты
Определены в этом элементе
pat-1 Правило ДОЛЖНО содержать как минимум контактные данные или ссылку на организацию name.exists () или telecom.exists () или address.exists (), или organization.exists ()
Пациент.contact.relationship
Идентификатор элемента Patient.contact.relationship
Определение

Характер отношений между пациентом и контактным лицом.

Количество элементов 0 .. *
Привязка терминологии Контактная информация пациента (расширяемая)
Тип CodeableConcept
Требования 9205 927 актуально для подхода, в зависимости от обстоятельств.

Patient.contact.name
Идентификатор элемента Patient.contact.name
Определение

Имя, связанное с контактным лицом.

Количество элементов 0..1
Тип HumanName
Требования

Контактные лица должны быть идентифицированы по имени, но редко требуются подробные сведения о нескольких других именах для этого контакта человек.

Patient.contact.telecom
Идентификатор элемента Patient.contact.telecom
Определение

Контактная информация человека, например номер телефона или адрес электронной почты.

Количество элементов 0 .. *
Тип ContactPoint
Требования

У людей есть (основные) способы связаться с ними, например, по телефону, электронной почте.

Комментарии

Контакт может иметь несколько способов связи с разными способами использования или применимыми периодами. Возможно, вам понадобится возможность срочно связаться с человеком, а также помочь с установлением личности.

Контактный адрес пациента
Идентификатор элемента Контактный адрес пациента
Определение

Адрес контактного лица.

Мощность 0..1
Тип Адрес
Требования

Необходимо отслеживать, где с контактным лицом можно связаться по почте или посетить.

Patient.contact.gender
Идентификатор элемента Patient.contact.gender
Определение

Административный пол — пол, который контактное лицо считается имеющим для управления и ведения учета целей.

Мощность 0..1
Привязка терминологии AdministrativeGender (обязательно)
Тип код
Требования

Требуется для правильного адресации.

Patient.contact.organization
Идентификатор элемента Patient.contact.organization
Определение

Организация, от имени которой работает контакт или на которую он работает.

Кардинальность 0..1
Тип Ссылка (Организация)
Требования

Для опекунов или деловых контактов важна организация.

Инварианты
Влияют на этот элемент
pat-1 Правило ДОЛЖНО содержать как минимум контактные данные или ссылку на название организации .существует () или telecom.exists () или address.exists () или organization.exists ()
Patient.contact.period
Element Id Patient.contact.period
Определение

Период, в течение которого это контактное лицо или организация имеет право связываться с данным пациентом.

Мощность 0..1
Тип Период
Пациент.Связь
Идентификатор элемента Связь с пациентом
Определение

Язык, на котором можно общаться с пациентом о его или ее здоровье.

Количество элементов 0 .. *
Требования

Если пациент не говорит на местном языке, могут потребоваться переводчики, поэтому разговорные языки и уровень владения важными вещами, которые необходимо отслеживать как для пациента, так и другие заинтересованные лица.

Комментарии

Если язык не указан, подразумевает , что используется местный язык по умолчанию. Если вам нужно продемонстрировать навыки работы с несколькими режимами, тогда вам потребуется несколько ассоциаций пациента. Для животных язык не является релевантным полем и должен отсутствовать в экземпляре. Если пациент не говорит на местном языке по умолчанию, то можно использовать Стандарт «Требуемый переводчик» для явного объявления того, что переводчик необходим.

Язык связи с пациентом
Идентификатор элемента Язык связи с пациентом
Определение

Код ISO-639-1 alpha 2 в нижнем регистре для языка, необязательно дефисом и кодом ISO-3166-1 alpha 2 для области в верхнем регистре; например «en» для английского языка или «en-US» для американского английского по сравнению с «en-EN» для английского английского языка.

Мощность 1..1
Привязка терминологии Общие языки (предпочтительны, но ограничены для всех языков)
Тип CodeableConcept
Требования

Большинство систем в многоязычных странах захотят передать язык. Не всем системам действительно нужен региональный диалект.

Комментарии

Структура aa-BB с этим точным корпусом является одним из наиболее широко используемых обозначений для локали.Однако не все системы на самом деле кодируют это, а вместо этого имеют это как свободный текст. Следовательно, CodeableConcept вместо кода в качестве типа данных.

Patient.communication.preferred
Идентификатор элемента Patient.communication.preferred
уровень).

Мощность 0..1
Тип boolean
Требования

Люди, владеющие несколькими языками до определенного уровня, могут предпочесть один или несколько, т.е. чувствовать себя более уверенно при общении на определенном языке, что делает другие языки своего рода падением обратный метод.

Комментарии

Этот язык специально определен для передачи медицинской информации.

Пациент.generalPractitioner
Идентификатор элемента Patient.generalPractitioner
Определение

Поставщик медицинских услуг, назначенный пациентом.

Мощность 0 .. *
Тип Ссылка (Организация | Практик | Роль практикующего)
Альтернативные имена CareProvider
Комментарии 9205 9205 9205 9205 (в контексте терапевта), или это может быть назначенный пациентом менеджер по уходу в сообществе / месте с ограниченными возможностями, или даже организация, которая предоставит людей для выполнения ролей поставщика медицинских услуг.Его нельзя использовать для записи групп по уходу, они должны находиться в ресурсе CareTeam, который может быть связан с ресурсами CarePlan или EpisodeOfCare. Несколько врачей общей практики могут быть записаны в отношении пациента по разным причинам, например, студент, у которого есть домашний терапевт, указанный в списке вместе с терапевтом в университете в течение школьных семестров, или работник, работающий с выездом / выездом, у которого есть местный терапевт также включен в его семейный терапевт, чтобы быть в курсе медицинских проблем.

Юрисдикции могут решить, что они могут профилировать это до 1, если желательно, или до 1 для каждого типа.

Patient.managingOrganization
Идентификатор элемента Patient.managingOrganization
Определение

Организация, которая хранит историю болезни пациента.

Количество элементов 0..1
Тип Ссылка (организация)
Требования

Необходимо знать, кто распознает эту карту пациента, управляет ею и обновляет ее.

Резюме true
Комментарии

Для конкретной карты пациента существует только одна управляющая организация. Другие организации будут иметь свою собственную запись пациента и могут использовать свойство Link для объединения записей (или ресурс Person, который может включать рейтинги доверия для ассоциации).

Patient.link
Идентификатор элемента Patient.ссылка
Определение

Ссылка на другой ресурс пациента, который касается того же самого пациента.

Мощность 0 .. *
Is Modifier true (Причина: этот элемент помечен как модификатор, потому что он может не быть основным ресурсом пациента, и вместо него следует использовать указанный пациент. Запись пациента. Это когда значение link.type заменено на)
Требования

Существует несколько вариантов использования:

  • Дубликаты записей о пациентах из-за канцелярских ошибок, связанных с трудностями последовательной идентификации людей, и
  • Распространение информации о пациентах по нескольким серверам.
Резюме true
Комментарии

Нет никаких предположений о том, что связанные карты пациентов имеют взаимные связи.

Patient.link.other
Идентификатор элемента Patient.link.other
Определение

Другой ресурс пациентов, на который ссылается ссылка.

Мощность 1..1
Тип Ссылка (Пациент | Связанное лицо)
Иерархия Эта ссылка может указывать на тот же экземпляр (включая транзитивно)
Резюме true
Комментарии

Ссылка на RelatedPerson здесь устраняет необходимость использовать запись Person для связывания пациента и RelatedPerson как одного и того же человека.

Пациент.link.type
Идентификатор элемента Patient.link.type
Определение

Тип связи между этим ресурсом пациента и другим ресурсом пациента.

Мощность 1..1
Привязка терминологии LinkType (обязательно)
Тип код
Сводка true Ширина
Имущество Описание
высота Устанавливает высоту элемента
макс. Высота Задает максимальную высоту элемента
макс. Ширина Задает максимальную ширину элемента
минимальная высота Устанавливает минимальную высоту элемента
минимальная ширина Устанавливает минимальную ширину элемента
ширина Устанавливает ширину элемента


.

Добавить комментарий
