Профиль для гипсокартона. Размеры. Виды. Назначение
При устройстве любой конструкции из гипсокартона необходимо основание — каркас, на который и крепятся листы ГКЛ. Этот каркас по технологии собирают из специальных изделий — профилей.
Профиль для гипсокартона любого вида изготавливают из стали и алюминия. Стальные могут быть обычные или с защитным слоем — оцинкованные. Обычные — из черной стали — имеют более низкую стоимость, подходят для помещений с нормальными условиями эксплуатации. С их помощью делают подвесной потолок, стены и перегородки, арки в жилых комнатах, коридорах. В помещениях с повышенной влажностью — ванных, кухнях и т.д — лучше использовать оцинкованную сталь или алюминий.

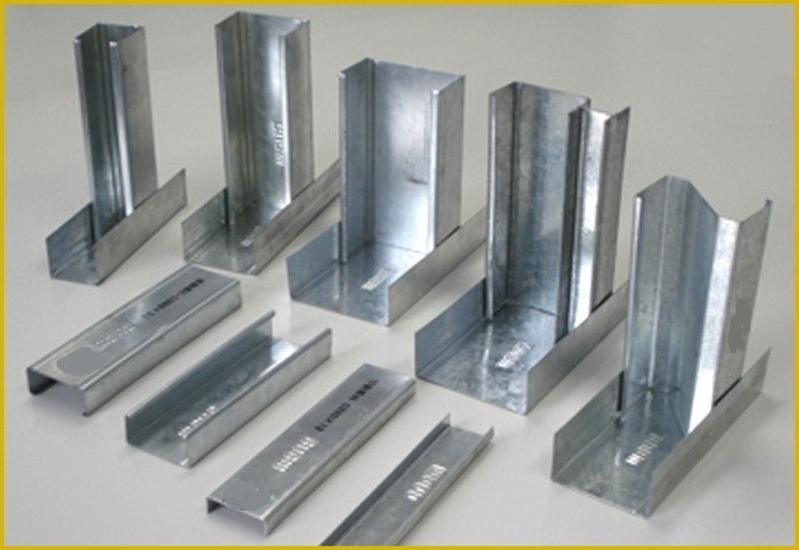

Профиль для гипсокартона: размеры, виды, назначениеДля создания каркасов
- Направляющий. Обозначается как ПН (UD) (расшифровка — профиль направляющий). В сечении П-образный, с гладкими боковыми стенками.
Используется как основа-опора для стоек и перемычек. Крепится по периметру конструкции, в него потом устанавливаются все остальные элементы системы. - Размеры:
- 28*27 мм;
- 50*40 мм;
- 65*40 мм;
- 75*40 мм;
- 100*40 мм
Используется как основа-опора для стоек и перемычек. Крепится по периметру конструкции, в него потом устанавливаются все остальные элементы системы.Направляющий профиль для гипоскартона отличить можно по гладким полочкам
- Стоечный. Обозначается ПС (CD) — профиль стоечный. Вставляется в направляющие, к нему и крепятся ГКЛ. Соответственно, несет основную нагрузку и должен иметь высокую жесткость. Имеет П-образное строение с дополнительными полочками и ребрами жесткости, которые и придают ему большую жесткость. Размеры:
- 50*50 мм;
- 65*50 мм;
- 75*50 мм;
- 100*50 мм.
- Стоечный профиль для гипоскартона имеет дополнительные ребра жесткости и полочки
- Потолочный. Обозначается ПП и ППН. Соответственно — направляющий и несущий потолочный профиль. Потолочный направляющий имеет сечение в виде буквы «П», имеет меньшее сечение чем стеновой. Потолочный несущий профиль — имеет полки и ребра жесткости, но отличается полочками меньшей высоты. Меньшая высота, чтобы меньше «отбирать» высоты у помещения и что потолочный гипсокартон имеет меньшую толщину, создает меньшую нагрузку на каркас.
- 60*27 мм — ПП;
- 28*27 мм — ППН.
- Потолочный профиль тоже бывает направляющий и несущий. Отличаются меньшими размерами (по сравнению со стеновыми)
- Арочный. Имеет сложное строение — с разрезами на боковых гранях для повышенной гибкости. Необходим для создания изогнутых поверхностей.
Потолочный несущий профиль — имеет полки и ребра жесткости, но отличается полочками меньшей высоты. Меньшая высота, чтобы меньше «отбирать» высоты у помещения и что потолочный гипсокартон имеет меньшую толщину, создает меньшую нагрузку на каркас.Это все виды профилей для гпсокартона, которые используются для сооружения каркаса. Из направляющих ПН собирают «раму», в них вставляют стойки из ПС, которые затем соединяются перемычками (обычно из ПН) — для большей жесткости конструкции.
Дополнительные профили и аксессуары
Есть несколько видов дополнительных профилей, которые используются в отделочных работах, при создании подвесного каркаса для потолка, для крепления стоечных профилей к стенам и т.
д.
- Угловой. В сечении — прямой угол с чуть выступающей центральной частью. Используется для оформления углов гипсокартонных конструкций. Бывает нескольких видов:
- Обе полки перфорированы крупными отверстиями — чтобы уголок стал частью штукатурки, за счет которой они и держится.
- Угловой профиль для ГКЛ с сеткой. К краям перфорированного уголка может быть приклеена полоса сетки — для лучшей адгезии с последующей отделкой.
- На бумажной основе — на плотную бумагу наклеены две металлизированные полосы. Используются в ненагруженных местах — оформляют оконные проемы, края ниш, полок и других подобных изделий.Угловой профиль — для формирования и защиты углов гипсокартонных конструкций
- Перфорированные подвесы. Это крепежный элемент в виде ленты 125*60 мм. Он разделен на три части.Средняя используется для фиксации подвеса к потолку/стене, крайние — перфорированные, отгибаются под 90°, к ним крепят профили.Перфорированные подвесы и способы их использования
- Подвесы анкерные для ПП (потолочных профилей). Бывают нескольких видов. Используются при устройстве подвесных потолков. Отличительная черта — легко регулировать высоту, что необходимо при выставлении плоскости потолка.Анкерный подвес — для простой регулировки высоты подвесного потолка
- Соединитель одноуровневый и двухуровневый для ПП (краб). Пластина с фиксирующими элементами для скрепления перекрещивающихся профилей. Используется при устройстве каркасов для подвесных потолков.Соединители — одноуровневый и двухуровневый
- Удлинитель профилей. Небольших размеров скоба (110*58 мм) для сращивания двух отрезков одного типа и размера.
Бывают нескольких видов. Используются при устройстве подвесных потолков. Отличительная черта — легко регулировать высоту, что необходимо при выставлении плоскости потолка.Анкерный подвес — для простой регулировки высоты подвесного потолкаБез большинства этих приспособлений можно обойтись. Например, сращивают два профиля при помощи куска направляющего профиля подходящего размера. Его вставляют внутрь, обжимают пассатижами полочки, прикручивают саморезами. Соединение получается более жестким, чем со специальными устройствами.
Как соединить/нарастить профиль для гипсокартона
При создании каркаса, расположенного вдоль стены, его крепят не перфорированными подвесами, а сапогами — отрезками профилей, согнутыми в виде буквы «Г» (называют «сапог» — по характерной форме).
Два способа фиксации стоечных профилей к стене — при помощи перфорированного подвеса и куска профиля
Это не столько способ сэкономить, сколько возможность получить более жесткое крепление, так как перфорированные подвесы первоначально разрабатывались для подвесных потолков и нагрузку от стенового гипсокартона, да еще уложенного в два ряда, выдерживают с трудом.
Длина профилей
Профиль для гипсокартона каждого вида может отличаться по длине. Стандартная длина — 2,4 и 2,8 метра. но есть до 4 м.
Пример сборки каркаса для подвесного потолка из ГКЛ
Стоит ли искать длинные профиля? Большого смысла в этом нет. Разве что сборка каркаса немного ускорится. Профиля под ГКЛ отлично сращиваются, прочность конструкции при этом не страдает. Только при сборке каркаса надо делать так, чтобы места соединений на соседних стойках не находились на одном уровне. Обычно стыки делают попеременно вверху, затем внизу.
Как выбрать профиль для ГКЛ
В более-менее крупном строительном магазине или даже на рынке есть профили для гипсокартона одного вида и длины, но со значительной разницей в цене.
Стоимость может отличаться в два раза, а иногда и больше. Причем самые дорогие — это обычно Кнауф (Knauf), самые дешевые — безымянный Китай, средний диапазон — отечественные производители.
Кроме типа и размера профиля для гипсокартона выбрать надо еще и толщину металла и производителя
Толщина металла
Разница станет понятной как только вы возьмете профиля в руки. Одни — прочные, жесткие, из стали толщиной 0,5 мм, 0,55 мм, 0,6 мм и больше. Другие сделаны из такого тонкого метала, что изменяют свою геометрию даже если профиль поднять за один край.
С этим параметром все более-менее просто и понятно. Чем толще металл, тем прочнее и жестче профиль, но и цена тоже выше. Оптимально для создания перегородок при стандартной высоте стен брать профили с толщиной металла 0,5 или 0,55 мм. Если есть возможность — можно взять и 0,6 мм.
Размеры стандартные, но вес одного и того же профиля может быть разным — из-за разной толщины металла, из которого его изготовили
Большую толщину металла имеет смысл брать только если высота перегородки большая — нагрузка будет более значительной и дополнительная прочность не помешает.
Но в этом случае надо смотреть, что обойдется дешевле — профиль для гипсокартона из более толстого металла или чаще установленные стойки и перекладины. Только надо иметь в виду, что обычно устанавливаются стойки с шагом 60 см — чтобы стык листов ГКЛ пришелся на середину одного из стоечных профилей. При уменьшении шага требуется добиться того же — стык листов гипсокартона не должен висеть в воздухе. Так что ставить их можно будет только через 40 см. Так шов тоже придется на профиль. Но это — слишком большое количество стоек и вряд ли обойдется дешевле.
Выбор производителя
Все специалисты в один голос утверждают, что лучшие — Knauf (Кнауф). Они всегда соответствуют заявленным параметрам, имеют идеальную геометрию: стойки идеально становятся в направляющие, не болтаются и не распирают их.
В общем, работать с профилями для гипсокартона Кнауф легко, просто, работа продвигается быстро. Но, это — как раз самые дорогие из всего ассортимента.
реклама внизу статьи
Профиль для гипсокартона (ГКЛ): размеры и виды, применение
Советы по выбору качественного крепежа и профилей
Перед покупкой проверьте, чтобы профильные элементы были ровными, имели соответствующий размер и неповрежденное оцинкованное покрытие. Интересуясь, как выбрать профиль для гипсокартона, помните, что толщина его менее 0,55 мм не допускается. Не стоит забывать, что не всё, что продается на рынке и в магазине, соответствует нормам.
Бывают следующие виды брака:
#1. Металл имеет недостаточную толщину – это большой недостаток. Ведь тогда при работе саморезы прокручиваются, так как быстро срывается резьба. Проверить толщину легче всего с помощью инструмента (штангенциркуля). Если его под рукой нет, то как вариант, можно сравнить профили от разных производителей.
#2.
Следы ржавчины однозначно должны вас насторожить. Раз уж начался процесс коррозии, то он будет и дальше продолжаться. И еще: если пачка профилей блестит от обильной смазки, то это недобрый знак. Скорее всего, продавец так попытался замаскировать то, что покрытие некачественное.
#3. Неправильная прокатка видна почти сразу – достаточно вытащить отдельную деталь из пачки. Если посмотреть на нее вдоль, то можно заметить, что профиль весь перекручен, а форма его, мягко говоря, далека от идеала. Однозначно надо отказаться от покупки, а то замучаетесь выставлять профили. Кстати, когда их хранят неправильно, тоже возникают подобные проблемы – детали выгибаются и деформируются.
#4. Неточные размеры — один из самых недопустимых видов брака. Особенно если у стартового профиля высота полки оказывается меньше, чем нужно. И работать неудобно, и каркас получится так себе. Для гладких деталей типа CW высота полки должна быть точно 5 см, а для рифленых ПС Gyproc-Ультра допускается чуть меньшее значение.
И даже если размеры профиля для гипсокартона чуть меньше, чем надо (2,48 м вместо 2,5 м, как делают некоторые изготовители), не стоит этого допускать.
#5. Если насечка сделана слишком редко или чересчур слабо, то саморезы вкручивать будет тяжело. Они долго пляшут по поверхности, отказываясь идти в нужное место. А если ребра у полок CD профиля слишком велики, то саморезы LN тоже нелегко вкрутить. Их жало неизменно оказывается на наклонных плоскостях.
#6. При покупке крепежа проверяем острие — для этого можно даже попробовать вкрутить парочку саморезов в металл. Визуально проверьте, нет ли в пачке крепежа, у которого острие сломано или присутствуют остатки металла. Головки тоже проверяйте – у них должны быть четкие шлицы, хорошо прорезанные. Иначе бита не удержится на саморезе. Брак шлицы может заключаться в литье плохого качества или металле, ее забившем. Никаких следов ржавчины быть не должно.
#7. Профиль с заусенцами никогда не берите – все руки будут изрезаны. Очень опасная и острая штука.
#8. У дюбелей проверяйте пробки из пластика. Если на них много наплывов, то впихнуть такие пробки в отверстие трудно. Пробка слабо держится в отверстии и плохо раскрывается.
Маркировка профиля под гипсокартон: что означает аббревиатура
Для человека, который решил сделать всего лишь перегородки или другие конструкции из гипсокартона, аббревиатуры не говорят ничего, в отличие от специалистов строительного дела. Правильно выбрать нужный профиль без помощи продавцов возможно только при понимании значений этих символов. Рассмотрим самые встречаемые из них:
- ПП60 или CD-60 – для потолка. Наиболее популярный вид каркасного элемента. Представляет собой основу любой потолочной обрешетки. Также используется при конструировании разнообразных встроенных конструкций и перегородки. Из него можно сформировать изгибы и фигуры, поэтому он считается отличной заменой арочному профилю, который стоит гораздо дороже. Считается универсальным;
- ПН27 или UD-27 – потолочный направляющий тип. Также широко используется в строительстве. Обладает прекрасными гнущимися свойствами;
- CW-50 – стоечный основной элемент. Используется для монтажа легких конструкций. Также с его помощью можно собирать перегородки. На практике используется редко, так как требует частого шага при креплении;
- CW-75 и CW-100 – по сути напоминают CW-50. Более качественный CW-100. Используются гораздо чаще, чем предыдущий вариант. Как правило, из него строят перегородки;
- UW-50 – представляет собой направляющий элемент, применяемый для CW-75 и CW-100. Используется для выставления стоечных профилей в одной плоскости. Является основой для каркаса при обшивке стен гипсокартоном.
Также широко используется в строительстве. Обладает прекрасными гнущимися свойствами;Зная расшифровку этих аббревиатур, вы будете точно знать, какой тип необходим в каждой конкретной ситуации при работе с гипсокартоном.
Виды профилей под гипсокартон: как разобраться в аббревиатурах
Главный герой фильма “Джентльмены удачи” предлагал перевести одну фразу на нормальный, гражданский язык, мы последуем его совету и переведем все аббревиатуры на понятный и удобоваримый язык:
- CD-60 (или ПП60) – потолочный профиль для гипсокартона. Самый популярный и выпускаемый профиль, основной компонент обрешеток, применяется в изготовлении каркасов различных встроенных и отдельно собираемых конструкций. Без ложной скромности – профиль универсал.В народе именуется “цэдэшкой” (помните, один из непонятных терминов в начале материала). Приложив незначительные усилия, профиль можно выгибать как угодно, при этом все причудливые изгибы на потолках и стенах монтируются на выгнутых профилях.
- UD-27 (ПН27) – направляющий профиль для потолка. Номинально этот профиль предназначен для потолочных гипсокартонных конструкций, а фактически имеет гораздо более широкое применение.К тому же проведя несложные, описанные выше действия данный профиль может, как и ПП-60 прекрасно гнуться. Удэшка – народное название этого профиля.
- CW-50 -основной стоечный профиль. По замыслу разработчиков и конструкторов данный профиль применяется для создания легких стен или разъединителей по типу стационарных перегородок.На практике же, этот тип профиля оставляет желать лучшего. Он слишком мягкий как для несущего изделия, требует дополнительного усиления, которое возможно уменьшением шага обрешетки и введением объемного каркаса.
- CW-75, CW-100 – два брата предыдущего профиля. При чем старшие и более толковые. CW-75 – пользуется заслуженной популярностью у строителей и мастеров гипсокартонного дела, особенно если дело доходит до возведения фальш стен и шкафов, которые будут нагружаться в быту по полной.Наилучшее соотношение цена-качество при применении в изготовлении самостоятельных конструкций. CW-100 – безусловно, более надежный, но и более дорогой профиль, вследствие своей стоимости, чаще используется в офисах, чем в квартирах.
- UW-50 -направляющий профиль для CW-50, применим для CW-75,CW-100. По аналогии с удэшкой этот металлопрофиль предназначен для выставления стоечных профилей в одной плоскости. Это основа стены, если хотите.
- UW-75, UW-100 – братья направляющие для CW-75,CW-100. Можно для каждого профиля взять свои направляющие, а можно и один вид CW-50.
Самый популярный и выпускаемый профиль, основной компонент обрешеток, применяется в изготовлении каркасов различных встроенных и отдельно собираемых конструкций. Без ложной скромности – профиль универсал.В народе именуется “цэдэшкой” (помните, один из непонятных терминов в начале материала). Приложив незначительные усилия, профиль можно выгибать как угодно, при этом все причудливые изгибы на потолках и стенах монтируются на выгнутых профилях.
Он слишком мягкий как для несущего изделия, требует дополнительного усиления, которое возможно уменьшением шага обрешетки и введением объемного каркаса.
Это по основным профилям, а теперь по вспомогательным:
- Угловой профиль для арок в рекомендациях и пояснениях не нуждается. Хотите арку, но нет желания возиться с обычными профилями как на следующем фото, пожалуйста, покупайте угловой профиль (см. также как сделать арку из гипсокартона).
- Маячковый профиль предназначен для выставления уровня поверхности, служит определенным постоянным уровнем для проведения монтажных работ.
Монтаж направляющего профиля (ПН)
Перед монтажом направляющего профиля к его тыльной поверхности приклеивается уплотнительная лента. Она призвана смягчать вибрации металлической конструкции, гасить звуковые колебания, увеличивать шумопоглощающие свойства каркаса:
ПН-профиль с приклеенным уплотнителем выравнивается вдоль линии разметки и фиксируется к деревянному (или бетонному) основанию с помощью саморезов (или дюбель гвоздей) с шагом 500 мм. Отверстия в полу и потолке бурятся прямо через профиль.
Профиль отрезается при помощи ножниц по металлу:
Со временем по краям каркаса появятся 3 отделочных слоя: обшивка из ГКЛ (толщиною 12,5 мм), а также слой шпаклевки и отделки, которые увеличат общую толщину стены. Эту особенность возведения однослойной перегородки необходимо учитывать при разметке и привязке стены к плану помещения.
Измерительные инструменты для выполнения разметки и контроля размеров
Качественный монтаж ГКЛ предполагает наличие точной разметки и предварительный замер материала. К классическим инструментам можно отнести рулетку, уровень, отвес. Однако существует также немало современных приборов, позволяющих значительно ускорить процесс и добиться лучших результатов. Рассмотрим какие приспособления используются опытными мастерами на сегодняшний день.
Рулетка
Это всем известный измерительный инструмент, корпус которого изготавливается из пластика или металла, а внутри находится измерительная лента. Чаще всего используют рулетки длинной 3 м.
Однако для выполнения различных длинномерных измерений лучше иметь пятиметровую рулетку.
Уровень
Этот инструмент, используемый для работы с гипсокартоном, позволяет контролировать уклон любой вертикальной или горизонтальной поверхности. Изделие состоит из металлического корпуса с вмонтированной в него ампулой (их может быть несколько), которая наполнена спиртосодержащей жидкостью, имеющей определенный окрас. Угол основания или элемента конструкции определяется за счет находящегося внутри воздушного пузырька. При идеально ровной относительно земли поверхности он должен занимать среднее положение, не выходя за пределы имеющихся отметок.
Современные производители предлагают самые разные модели уровней всевозможных размеров. Отличия их могут заключаться в количестве встроенных трубчатых индикаторов, а также их расположении. Некоторые изделия оснащены магнитами, что удобно при выравнивании элементов металлических конструкций. Особой популярностью пользуются приспособления с лазерными указателями, позволяющие максимально быстро производить разметку.
Метростат 300
Раздвижной инструмент оснащенный измерительной шкалой и пузырьковым уровнем, длина которого может достигать 3 м. С его помощью можно котролировать горизонтальное и вертикально положение конструкции. Кроме того, имеется специальная насадка, предназначенная для удерживания ГКЛ в вертикальном положении во время монтажных работ.
Гидравлический уровень
Дает возможность выполнять разбивку горизонтальных плоскостей, а также переносить отметки с одних поверхностей на другие. Преимущественно гидроуровень применяют в работе с подвесными потолками. Определение линий разметки осуществляется с помощью шланга, длина которого, как правило, составляет не менее 10 м.
Линейный лазерный уровень
С помощью современной измерительной техники можно добиться практически идеальных результатов. Одним из широко используемых в работе с гипсокартоном устройств является линейных лазерный уровень (построитель плоскостей), позволяющий посредством взаимно перпендикулярных лучей строить проекции как по вертикали, так и по горизонтали, что дает возможность выполнить качественную разметку абсолютно любой плоскости.
Лазерный ротационный нивелир
Данный прибор, работающий в разных режимах, позволяет задать вертикальные, горизонатльные и наклонные плоскости. Лазерный луч в таких устройствах постоянно вращается вокруг своей оси. Таким образом он способен проецировать плоскость на 360. Данные устройтсва удобно использовать при работе в больших помещениях.
Угольник
Этот инструмент используется, прежде всего, для разметки углов. Конструктивно приспособление достаточно простое и представляет собой линейку определенной длины, вмонтированную в металлическое основание. С его помощью также можно контролировать прямоугольность тех или иных элементов.
Основные виды профиля под гипсокартон: что надо знать
При работе гипсокартон крепят 2 способами: на клей и на каркас. В последнем случае вам понадобится следующие виды профиля:
- Несущий. Разделяется на стеновой и потолочный. Из этого вида выполнена большая часть всех используемых при работе с ГКЛ каркасов. Бывает нескольких основных размеров, пользующихся постоянным спросом.
- Потолочный. Практически полностью повторяет стеновые элементы, но имеет насечку и большую ширину нижней части.
- Направляющий. Без него совершенно невозможно проводить монтаж несущего профиля, но объемы его закупок значительно ниже, так как данный профиль используется только для фиксации конструкций к базовым поверхностям.
- Уголок перфорированный. Служит для армирования внешних углов на этапе черновой отделки.
Также потребуются маячковые профили, но, строго говоря, они не относятся к профилям для работы с ГКЛ и используются для штукатурных работ.
Виды и размеры профилей для гипсокартона
06.02.2019Содержание:
В местах, где производится продажа сопроводительных товаров для гипсокартона, представлены профили, которые отличаются по типу и размеру. В этом материале мы рассмотрим, в чем именно состоят эти отличия и как подобрать нужный профиль.
Профили для гипсокартона существуют таких видов:
Направляющий или ПН что расшифровывается «профиль направляющий».
Этот тип профиля обладает П-образным сечением и ровными стенками по бокам. Применяется в качестве опоры для стоек и перемычек, а закрепляется вдоль границ. Затем монтируются прочие составляющие конструкции.
Размер ПН измеряется только в миллиметрах и может быть следующим:
-
28х27;
-
50х40;
-
65х40;
-
75х40;
-
100х40.
На фото — Профиль направляющий (ПН)

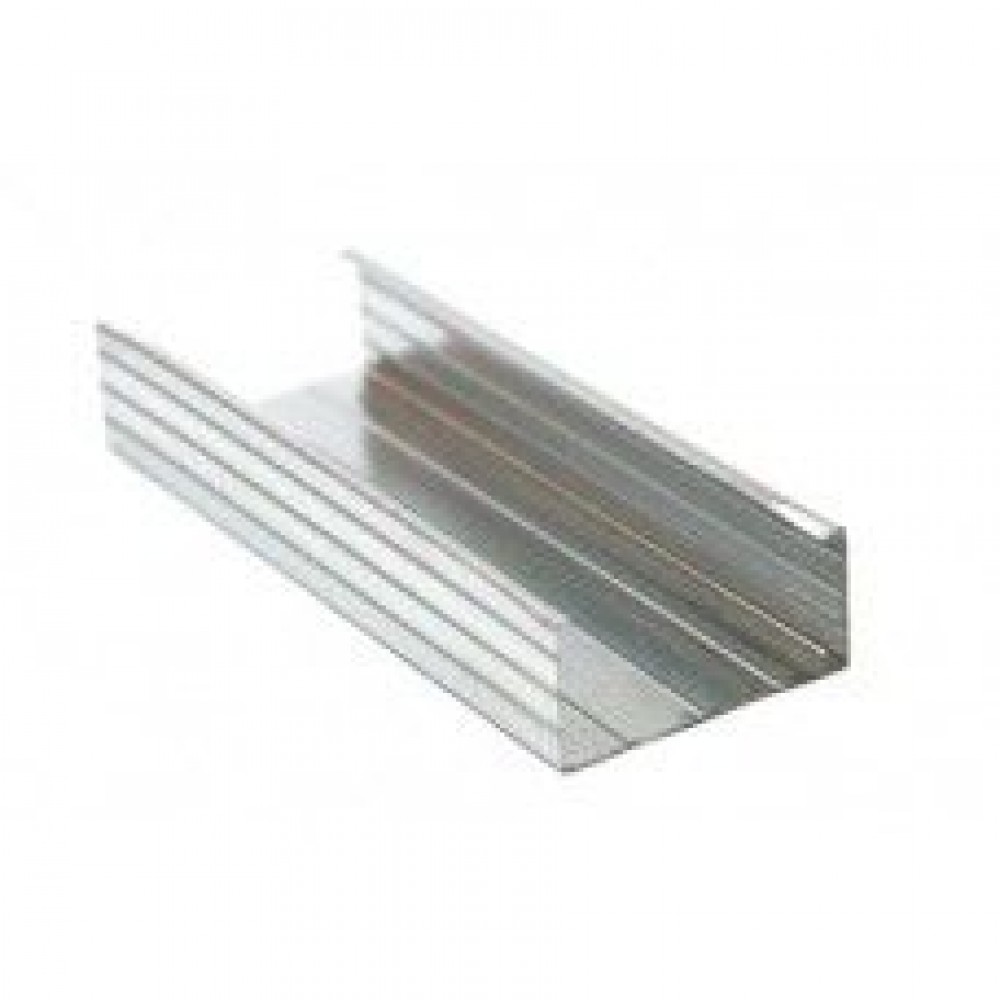

Стоечный профиль: по аналогии с буквенным обозначением маркируется как ПС. Он вставляется в направляющий профиль, а уже затем к нему прикрепляются гипсокартонные листы. Стоечный профиль должен обладать характеристиками повышенной прочности, так как именно на него приходится основная нагрузка. Профиль такого типа обладает П-видным строением, а также добавочными полочками, обеспечивающими ему дополнительную жесткость.
Размеры представлены следующие:
-
50х50;
-
65х50;
-
75х50;
-
100х50.
На фото — Профиль стоечный (ПС)
Потолочный профиль, который маркируется как ПП и ППН (направляющий и несущий потолочный профиль). Как и направляющий, потолочный профиль обладает П-видным сечением, но его размер меньше, чем у стенного. Для потолочного также характерно наличие полок и ребер жесткости, но они меньше по высоте. Это сделано затем, чтобы как можно меньше скрадывать пространство, а также минимизировать давление на общую конструкцию.
-
60х27 — ПП;
-
28х27 — ППН.
На фото — Профиль потолочный (ПП)
Арочный профиль.
Ему свойственна сложность строения. Оно представлено разрезами на стенках по бокам, что обеспечивает профилю необходимую гибкость. Применяется для конструирования изогнутых линий.
Теперь обратимся к изучению иных профилей и сопутствующих аксессуаров для гипсокартонных листов.
Существует типы профилей, которые задействуются в ходе отделочных мероприятий. Например, для натяжных потолков и т.д.
-
Угловой профиль: в сечении выглядит как прямой угол с несколько выпирающей серединной частью. Задействуется при оформлении углов конструкций из ГКЛ. Две полки содержат большие дыры, которые позволяют уголку слиться со штукатуркой, ей он и будет прикреплен.
-
С сеткой: к граням перфорированного угла прикреплена сетка, которая обеспечивает улучшенные адгезионные свойства по отношению к последующей отделке.
-
На целлюлозной (бумажной основе): к крепкой бумаге присоединены с помощью клея две полосы из металла.
Годятся только для мест, пониженной нагрузки, таких как оконные отверстия, грани полок, ниш и иных локаций. -
Перфорированные подвесы: являют собой составляющую крепления, представленного в ленточной форме 125х60 миллиметров. Крепежный элемент состоит из трех частей. Центральная фиксирует к потолку или стене, а боковые – с отверстиями, могут отгибаться под углом 90, к ним монтируются профили.
На фото — Перфорированный подвес
На фото — Анкерный подвес
-
1-уровневый и 2-уровневый соединитель для потолочного профиля в профессиональной среде принято называть крабом. Это пластина, оснащенная элементами фиксации для скрепления профилей, идущих крест-накрест.
На фото — Соединитель одноуровневый
-
Удлинитель профилей представляет собой небольшую по размерам скобу – 110х58 мм, которая может скреплять два одинаковых отрезка.
На фото — Удлинитель профилей
Приспособления, рассмотренные выше, не являются обязательными. Так, например, для сращивания двух одинаковых профилей можно обойтись лишь пассатижами, вогнав один кусок в другой.
Для каркаса же, который располагается вдоль стены и закрепляющийся с помощью перфорированных подвесов, можно воспользоваться профессиональным лайфхаком — так называемым «сапогом». Это отрезки двух профилей, которые Г-образно сгибаются и напоминают по форме сапог.
Помимо однозначной экономии, такие хитрости хороши еще и тем, что позволяют обеспечить весьма надежное крепление. Оно будет ничем не хуже, чем если бы вы воспользовались специальными приспособлениями.
Длина профилей
Наиболее распространенная длинна профилей для ГКЛ 3 и 4 метра.
Так ли необходимо приобретать профили как можно длиннее? На самом деле, разница вовсе не существенна.
Разве что, незначительно ускоряется сборка конструкции. Впрочем, профили замечательно соединяются, держатся крепко. Единственное, за чем нужно проследить – чтобы места, где профили сходятся, расположись на разном уровне.
Иногда в крупных торговых точках предлагаются профили одинакового типа, но по разной цене. Такой перепад может быть более, чем в два раза. Модели дороже, как правило, производства Кнауф. Российские производители реализуют товар по средней ценовой политике.
Толщина металла
Чем металл толще, тем увереннее будет конструкция. Наиболее рационально для выстраивания перегородок задействовать профили в 0,5 или 0,6 мм толщины. Не желательно экономить на качестве металла профиля, поскольку самые бюджетные из них легко деформируются даже при немеханическом воздействии, некоторые модели можно без усилий сжать рукой, что, разумеется, совсем недопустимо для формирования устойчивого каркаса.
Размеры и виды профиля для гипсокартона, и другие параметры — Все о гипсокартоне
Благодаря ГКЛ, который крепится к каркасу из металлических длинномерных изделий, потолок и стены обретают максимально ровную поверхность.
Применяемый профиль для гипсокартона необходим для фиксации конструкции. Использование профиля под гипсокартон позволяет облегчить установку ГКЛ, главное – подобрать подходящие виды вспомогательных материалов.
Назначение данных элементов
Просматривая фото различных дизайнерских решений, люди прибегают к изменению интерьера собственной жилплощади с помощью ГКЛ. Профиль для перегородок из гипсокартона позволяет собрать ровную композицию любой формы. Длинномерное изделие любой марки имеет незначительный вес, благодаря чему его монтаж удобен и быстр.
Сам гипсокартон отлично впитывает влагу. Гипсовые изделия из этого материала не рассыхаются, но и чрезмерно не увлажняются. Конфигурация гипсокартона при этом остаётся неизменной. Известны и звукоизоляционные отличительные черты этого материала, а также возможность соорудить зону для встроенной мебели.
Металлический длинномер отличим от деревянных балок влагоизоляционными свойствами, и не рассыхается. В отличие от необработанных металлических изделий, данные элементы при производстве подвергают оцинковке, поэтому они не ржавеют.
К тому же, благодаря гибкости некоторых профилей, можно добиться неповторимого дизайна интерьера.
Для быстрого достижения ровной поверхности потребуется купить все необходимые профили и их комплектующие (крабы, удлинители и соединители), соорудить обрешёточный каркас, обшить ГКЛ, установить угловые длинномерные элементы, а после – зашпаклевать стены. Причём такие действия не требуют услуг мастеров, ибо их можно осуществить самостоятельно, не имея особых навыков по монтажу подобных конструкций.
Виды профилейОсновные виды профилей
Все виды профилей используются для монтажа каркаса. Каждая модель имеет собственное предназначение, поэтому правильно установить их возможно только по назначению. Существуют основные виды металлопрофиля:
- стоечный;
- направляющий;
- гнутый;
- потолочный;
- угловой (монтаж такого г профиля для гипсокартона осуществляется после обшивки всего каркаса ГКЛ).
Выбирая профиль в магазине, или присматривая марку по фото с указанием размеров, можно определить, какой именно металлический длинномерный элемент для крепления ГКЛ идеально подойдёт.
Металлический каркас состоит из вертикальных и горизонтальных элементов. Вертикальные выполняют несущую функцию, поэтому их называют как стоечными, так и несущими. Расположенные им перпендикулярно элементы (это в горизонтальной плоскости), называют направляющими (или стартовыми). Чтобы выбрать необходимое изделие, следует разобраться в назначении каждого из видов.
| Основные виды профиля | Марка
Высота/ ширина | Длина, м | Вес 1 м профиля, кг | Использование |
| Направляющий | ПН 100/40 | От 2,5 до 4,5 | 0,85 | Требуются для установки каркаса перегородок, облицовок |
| ПН 75/40 | 0,73 | |||
| ПН 65/40 | 0,68 | |||
| ПН 50/40 | 0,6 | |||
| ПН 28/27 | От 2, 75 до 4,5 | 0,4 | Необходим при монтаже каркаса для облицовки стен или подвесного потолка | |
| Стоечный | ПС 100/50 | 2, 75 – 4,5 | 0,97 | Для построения каркаса потолка или облицовки стен |
| ПС 75/50 | 0,85 | |||
| ПС 65/50 | 0,81 | |||
| ПС 50/50 | 0,73 | |||
| Потолочный | ПП 60/27 | 2,75 – 4,5 | 0,6 | Для крепления каркаса навесных потолков, облицовки стен |
| Угловой | ПУ 31/31 | 2,75 – 4,5 | 0,2 | Для защиты внешних перегородочных углов, облицовки стен |
| Гибкий (арочный) | ПП 60/27 с гибочным радиусом, не превышающим 50 см | Менее 6 см | 0,6 | Нужен при монтаже каркаса для арочных потолков, криволинейных конструкций, сводов |
youtube.com/embed/wZTwofF1eP4?feature=oembed» frameborder=»0″ allowfullscreen=»»/>
Под аббревиатурой ПС подразумевается стоечный металлический материал. Для формирования плоскостей в вертикальном положении используют стоечный стройматериал. Его применение способствует отличной фиксации гипсокартона в стеновой области. При производстве обычно стоечный длинномерный элемент выполняется способом прокатки на профилегибочном уровне. Многие производственные фирмы изготавливают данное изделие из стальной ленты, а его длина может варьироваться от 2 м 75 см до 4 м 50 см. Ширина развёртки данного изделия также может быть различной.
Применение стоечного профиля для гипсокартонаРазмеры профиля для гипсокартона:
- его высота обычно составляет 50 мм;
- ширина – от 50 до 100 мм;
- длина – от 2,75 до 4 м.
При выборе длинномерного элемента стоит обратить внимание, какова толщина изделия.
Практика показывает, что данные элементы, имеющие толщину от 0,45 мм, устойчивы и долговечны.
Слишком тонкие длинномерные изделия чрезмерно мягки, поэтому очень сложно добиться жёсткой фиксации саморезов. Для установки профиля под гипсокартон используют металлические материалы таких марок, как Кнауф, Гипрок или других брендов. Все производители предпочитают выпускать данные изделия таких размеров, чтобы в помещении максимально сохранялась экономия пространства. Во время установки эти элементы практически не имеют отходов.
Используемые стоечные профили для перегородок из гипсокартона способствуют улучшению качественных характеристик конструкции. Усиленный каркас профилем CW с шагом в 0,4 м, устанавливается с учётом необходимости крепления гипсокартонного листа с двух сторон. Применяются данные элементы и для конструирования каркаса для крепления ГКЛ во время обшивки стен или подвесных потолочных изделий.
Что касается перегородок – стоечный элемент маркируются CW или ПС. Ширина их подбирается к стартовым профилям. Такие изделия отличны для облегчения установки коммуникаций.
Некоторые элементы имеют особое ребро жёсткости, формирующее отогнутый край. Это изделие применяют для создания каркаса во время установок перегородки.
Применение направляющего профиля
Направляющий (стартовый) металлический элемент обозначают аббревиатурой ПН. Он имеет П-образную форму, ширину в 40 мм, высоту, равную 50, 65, 75 и 100 мм, а его толщина равна 55 мм. Не зависимо от того, какая у гипсокартона толщина, его установка возможна благодаря различной ширине выпускаемого направляющего элемента.
Направляющие способствуют фиксации вертикальной области стоечного профиля, в этом заключается основная их задача. Они выполняют функцию этаких «рельсов». Также существуют направляющие металлические профили, предназначенные для установки гипсокартона в подвесном каркасе. Угловой соединитель «краб» применяют при монтаже одноуровневой конструкции.
Направляющий алюминиевый или стальной агрегат необходим для формирования каркаса стен и крепления подвесных потолков. Все детали устанавливаются по всему периметру конструкции.
Бур проходит сквозь них, поэтому лучше всего выбрать перфорированные элементы, поскольку монтаж через отверстия более лёгок, чем через металлическое препятствие. Применяются и направляющие профили для создания перегородок. Их маркировка обычно обозначается UW или ПН, и они имеют широкий спектр типоразмеров.
Потолочный и угловой профиль
Потолочный длинномерный элемент необходим для крепления гипсокартона к потолочной конструкции. При расчёте необходимого количества материала потолочный профиль обозначают аббревиатурой ПП. Специалисты утверждают, что данный элемент является подвидом стоечного профиля. Потолочный имеет ширину в 27 мм и высоту в 60 мм. Благодаря такой малой ширине данного крепёжного элемента для гипсокартона удобнее закрепить встык составляющие внешней отделки.
Важно! Для закрепления между собой несущих деталей фальш колонн или для установки потолочных профилей лучше использовать прямые универсальные подвесы.
Применение углового г профиля для гипсокартона (ПУ) отлично для внутренней отделки конструкции. Установка такого г профиля для гипсокартона способствует отличной фиксации в угловой области. Он упрочняет конструкцию, и защищает стык от внешних негативных факторов. К тому же, использование г профиля для гипсокартона необходимо для быстрой и равномерной штукатурки в угловой области конструкции. Особенностью такого длинномерного элемента является то, что не зависимо от того, какой он: алюминиевый или стальной, перфорированная основа отлична для его крепления и оштукатуривания. Его параметры составляют обычно 31х31 мм, реже производители выпускают ПУ 25/25 мм и 35/35 мм.
Перечисленные виды – основные, их монтаж осуществляется гораздо чаще, нежели чем маячковый, арочный или любой другой для криволинейных конструкций. Любой профиль для гипсокартона способен установить даже человек, не имеющий особых навыков с подобной работой.
Применение гибкого арочного профиля
Компании-производители стали выпускать гибкий гипсокартонный элемент, что помогло решить вопрос о правильном выборе изделий для криволинейных композиций потолка и стен.
Постепенно гибкий элемент приобрёл широкое распространение. Имеет гибкий профиль размеры 60х27. Производители утверждают, что постепенно арочный длинномерный элемент будет выпускаться и других размеров и типов.
В зависимости от пожеланий клиента в стеновом оформлении, он может выбрать изделие арочного вогнутого или выпуклого типа. В любом случае арочный профиль позволяет изготовить конструкцию сложной формы. Однако не всегда удаётся приобрести гибкий профиль. Поэтому арочный элемент можно заменить стоечным профилем, только при монтаже потребуется использование кусачек и других приспособлений.
Закрепление арочного профиляАрочное металлическое изделие бывает:
- вогнутым. Его радиус варьируется от 500 до 4000 мм и более, а длина стандартного изделия достигает 5000 мм;
- у выпуклого элемента радиус и длина несколько отличаются. Минимальный радиус составляет 1001 мм, максимальный – 4001 мм. Его длина может составлять 2000 мм, 2600 мм, 3000 мм, 3100 мм, 4000 мм, 5000 мм и более.
Такой гипсокартонный длинномерный элемент позволяет добиться желаемых изгибов при ремонте, встраивании стеллажей, создании индивидуального стиля потолка или построении перегородок, формируя всевозможные арки, изгибы или узоры.
Материалы для крепления профилейПри установке профилей обычно требуется использование подвесов, соединителей и удлинителей. Поэтому перед приобретением всех изделий следует правильно рассчитать количество длинномерных элементов и их аксессуаров.
Виды и размеры профилей для гипсокартона: направляющие, стоечные и комплектующие | Полезные статьи | Санкт-Петербург
Содержание статьи:
Профили для гипсокартона (профили ГКЛ) широко применяются в строительстве. Гипсокартонные конструкции становятся более жёсткими, без утяжеления, благодаря каркасу из профилей. Профили на столько легко монтировать, что даже новичок справится с установкой.
Профили ГКЛ используют для выравнивания стен и потолка, для монтажа межкомнатных стен, арок и сложных дизайнерских конструкций из гипсокартона.
Этот материал популярен благодаря высокому качеству отделочных работ, низкой себестоимости, простоте монтажа, а также надёжности и долговечности конструкции.
Профили подразделяются по своему назначению и типоразмерам. Производятся из стального оцинкованного листа методом холодного проката.
Цинкование надёжно защищает профили от коррозии, а толщина металла от 0,45 мм и больше обеспечивает жёсткость и прочность конструкции.
Особенность профиля для ГКЛ – продольные канавки, которые центрируют шуруп при его ввинчивании. Центральные канавки также служат ориентиром при точной сборке каркаса и установке гипсокартонных листов.
АО «Сталепромышленная компания» производит стоечные и направляющие профили для ГКЛ.
Стоечные
Стоечные профили используют для каркаса стен, межкомнатных перегородок и подвесных потолков.
Стоечные стеновые (ПС)
Стеновой направляющий профиль применяют для монтажа рамки каркаса стен.
У них С-образная форма. Их используют как вертикальные стойки для каркаса гипсокартонных перегородок и облицовок. Монтируется стоечный профиль в паре направляющим профилем.
Не даёт гипсокартону прогибаться, делая конструкцию жёсткой и прочной.
Размеры:
Стоечные стеновые
Стоечные потолочные (ПП 60х27)
Потолочные профиль применяется для монтажа подвесных потолков. Для этого он крепится по периметру помещения на уровне будущего потолка.
Направляющие
Направляющие используют для стоечных и потолочных профилей и для перемычек между ними.
Направляющие стеновые (ПН)
Применяют их как направляющие для стоечных профилей и для устройства перемычек между ними в каркасах перегородок и облицовок. Монтируется в паре с ПС-профилем. Имеет С-образную форму.
Размер:
Стоечные стеновые
Направляющие потолочные (ППН 28х27)
Используют как направляющий элемент для профилей ПП 60х27 при монтаже каркаса подвесного потолка.
При монтаже подвесного потолка профиль ПН крепится по периметру помещения на стенах. При установке каркаса для облицовки профиль крепится к полу и потолку.
Дополнительные комплектующие
Перфорированный угловой профиль
Для отделки внешних углов поверхностей, облицованный листами гипсокартона, используйте перфорированные угловые профили. Они обеспечивают правильную геометрию внешних углов и защищают их от сколов при ударах. Формирует прямую прочную угловую кромку наружных углов конструкций из гипсокартона. Прикрепляются там, где нужно выровнять угол.
Профиль угловой перфорированный имеет размеры 20х20, стандартная длина 3 м.
Перфорированный угловой профиль
Профиль маячковый
Профиль используется для опорной направляющей базы при оштукатуривании поверхности и подготовки поверхности стен для укладки плитки. Профиль пригоден для штукатурок на основе извести, гипса, цемента.
Профиль маячковый изготовлен из оцинкованной стали с круглой перфорацией для надежной связи со штукатурными смесями.
Профиль маячковый
Соединитель одноуровневый
Служит для крестообразного соединения металлических потолочных профилей ПП 60х27 каркаса подвесного потолка в одном уровне и в перпендикулярных направлениях.
Соединитель одноуровневый
Соединитель двухуровневый
Соединяет потолочные профили в разных уровнях и во взаимно перпендикулярных направлениях.
Соединитель двухуровневый
Удлинитель профиля ГКЛ
Соединяет или удлиняет потолочные профили. Также применяется с профилем ПП 60х27.
Удлинитель профиля ГКЛ
Пружинный подвес
Предназначен для крепления каркаса подвесного потолка из профилей ПП 60х27 к основанию. Подвес состоит из двух частей: анкерного подвеса с зажимом и тяги подвеса.
Пружинный подвес
Подвесы
В наличии в СПК есть подвесы прямые большие и малые.
Применяется для крепления потолочных профилей к основанию, либо для крепления стоек к несущей стене.
Прямой подвес применяют для уменьшения расстояния между конструкциями подвесного и несущего потолка. Профиль крепится к прямому подвесу при помощи саморезов.
Большой подвес используют при монтаже гипсокартона с утеплителем или без него. Малый подвес используется без утеплителя.
Крепёж
Для монтажа профилей к стене понадобятся забивные дюбеля. Чаще всего используют 6х40 мм или 6х60 мм в зависимости от качества и толщины стены.
Крепятся дюбеля к стене на расстоянии 300-400 мм. Соединяются профили между собой саморезами типа LN9, LN11 (саморез с острым концом) или LB9, LB11 (саморез с высверливающим концом). Для монтажа профиля к одному подвесу использую саморезы.
На что обратить внимание
При выборе профилей ГКЛ учитывайте размеры будущей конструкции, ее назначение и производителя профилей.
Обратите внимание, недобросовестные производители изготавливают профили из металла меньшей толщины, которая заявлена. Тем самым экономя на производстве. Также профили могут производиться на устаревшем оборудовании, которое уже отслужило свой срок. Такое оборудование производит некачественную продукцию, с некорректными размерами и поврежденным цинковым покрытием.
Продукция производителей с хорошей репутацией, как правило, имеет все необходимые сертификаты соответствия, что может служить гарантией качества.
Производство
ОАО «Сталепромышленная компания» производит профили для гипсокартона по ТУ 1120-001-77148144-2005 из оцинкованной стали. Поставщики рулонного оцинкованного металлопроката – ММК, китайские производители, Миттал Стил Темертау поставляет материалы по ГОСТ 52246-2004.
Стандартная длина профиля – 3 м. Возможно изготовление профиля по размерам заказчика.
- Минимальная длина – 0,5 м.
- Максимальная длина – 6 м
- Стандартная длина – 3 м.
- Толщина металла от 0,3 мм до 0,65 мм.
Профиль для гипсокартона: размеры, виды, направляющие, расчеты
Какие бывают размеры и виды профиля для гипсокартона и как провести соответствующие расчеты? Эти вопросы требуют особой проработки, если решено использовать данный листовой материал при обустройстве помещения. Его можно применить при отделке стен и потолка, для изготовления перегородок, и в каждом случае существуют определенные нюансы, влияющие на выбор материала. Специальный профиль позволяет установить гипсокартонные листы качественно и надежно.
Сущность элемента
Профили для гипсокартона – это специальные комплектующие детали, позволяющие надежно зафиксировать гипсокартонные листы при проведении отделочных работ или возведении перегородок. Они решают такие задачи: формирование обрешетки (каркаса) для обшивки поверхности листами, закрепление и защита от повреждений граней и углов, направление укладки и обеспечение нужной формы, упрочнение конструкции, выравнивание поверхности, соединение листов между собой.
Для гипсокартона используется металлический профиль, чаще всего из оцинкованной стали. К нему предъявляются следующие основные требования: достаточная механическая прочность, небольшой вес, технологичность (простота обработки), стойкость к внешним воздействиям (в т. ч. коррозионная стойкость при повышенной влажности).
По назначению профили подразделяются на 3 основные категории:
- Поверхностный (плоскостной) тип. Эти элементы предназначены для формирования обрешетки при отделке больших поверхностей (стены, потолки).
- Фигурный, арочный тип. Такие профили применяются для задания криволинейного направления укладки листов, в т. ч. формирования арок и иных закругленных форм.
- Высокопрочный стеновой профиль. Из него возводится каркас для перегородок.
Каждая из указанных категорий включает набор профилей, различающихся по форме и размерам. Каждый такой элемент выполняет определенную функцию, но в наборе они составляют единую конструкцию.
Поверхностные профили
Наиболее часто гипсокартон применяется для выравнивания стен и создания навесного потолка. Для этих целей на поверхности закрепляется каркас для крепления листов, формируемый из элементов разной формы, составляющих группу поверхностных, а точнее, поверхностно-плоскостных, профилей.
В указанную категорию входят следующие типы элементов:
- Направляющий профиль (П-образный или UD-профиль). Он закрепляется по периметру стенового или потолочного каркаса, формируя его границы. При изготовлении подвесного потолка этот профиль закрепляется на стене на небольшом расстоянии от потолка. Используется профиль марки ПН 28х27 (первая цифра указывает ширину, а вторая – высоту профиля в мм). Для изготовления стенового каркаса применяются профили марок ПН 50х40, 65х40, 75х40 и 100х40. Как правило, на каждом элементе уже готовы отверстия для крепления его к стене (шаг – 30-45 см).
- Потолочный профиль (С-образный или CD-профиль). С его помощью создается обрешетка под всей поверхностью потолка. Его концы закрепляются в направляющем профиле, а к потолку он крепится с помощью подвесов. Основная марка – ПП 60х27 (ширина – 60 мм, высота профиля или спинка – 27 мм).
- Стоечный профиль (С-образный или CD-профиль). Из него собирается стеновой каркас для облицовки гипсокартоном. Он устанавливается вертикально, а его концы закрепляются у пола и потолка в направляющем профиле. Применяются марки ПС 50х50, 65х50, 75х50 и 100х50.
- Угловой (У-образный) профиль. Он используется для защиты наружных углов перегородок и стеновой облицовки. Основная марка ПУ 31х31.
Все перечисленные элементы выпускаются стандартной длиной – 275, 300, 400 и 450 см.
Прочностные характеристики и жесткость зависит от толщины металла, использованного для изготовления профиля. При формировании стенового каркаса допускается экономия за счет применения облегченной конструкции, но для потолка надо применять профили из стали толщиной 0,5-0,7 мм.
Арочные профили
Стандартные металлические профили представляют собой достаточно жесткую конструкцию, которая не поддается значительным изгибам. Для формирования округлых потолочных сводов используются специальные арочные профили типа ПА. По аналогии с предыдущей категорией арочные конструкции также составляются из направляющих и потолочных элементов.
Существует два основных типа арочных, направляющих профилей:
- Вогнутые элементы. Они могут изгибаться дугой с радиусом не менее 50 см. Стандартная длина – 3 м.
- Выпуклые элементы. Они способны гнуться с минимальным радиусом 1 м. Выпускаются такие профили длиной 6 м.
Указанные элементы изготавливаются чаще всего из профиля ПП 60х27, но в них отсутствуют ребра жесткости, ограничивающие изгиб. Кроме того, наносится специальная перфорация, облегчающая плавный изгиб по дуге. Между направляющими профилями ПА закрепляются обычные С-образные профили.
Усиленные профили
При изготовлении в помещении промежуточных стен из гипсокартона возводится несущий каркас – перегородка из профилей. В таких конструкциях используются элементы повышенной прочности:
- Направляющие элементы (UW-профили). По сути, это аналог П-образных профилей, но выполненный из более толстой стали. Наиболее востребованные марки: UW 50х40, 75х40, 100х40, 125х40 и 150х40. Эти элементы прикрепляются к полу и потолку, ограничивают каркас для перегородки.
- Опорные элементы (CW- профиль). По назначению они аналогичны С-образным профилям. Устанавливаются опорные элементы вертикально с шагом 40-45 см, а концы закрепляются в направляющем профиле. Основные марки: CW 50х50, 75х50, 100х50, 125х50 и 150х50.
Оба изделия выпускаются строительной длиной в диапазоне 2,3-4 м. С помощью их возводится каркас, который с 2-х сторон обшивается гипсокартоном.
Дополнительные элементы
Перечисленные элементы формируют основу для облицовки гипсокартоном. Однако необходимы еще и комплектующие, призванные установить и надежно закрепить сами профили. Наибольшая проблема возникает при обустройстве каркаса для подвесного потолка. Для закрепления его на потолочном перекрытии применяются специальные подвесы. Они представляют собой стальную ленту такой конструкции. В средине располагается площадка с отверстием для крепления к потолку.
На границах крепежной площадки лента изгибается под прямым углом, и эти опускаемые вниз части имеют перфорацию, которая облегчает изгиб и позволяет закрепить подвес на С-профиле. Подвес закрепляется на боковой поверхности профиля, охватывая его с двух сторон. Крепление осуществляется саморезами. Наличие перфорации позволяет регулировать расстояние от потолочной поверхности до места крепления на профиле.
При установке тяжелой потолочной конструкции или при креплении к деревянному перекрытию дюбели не обеспечивают достаточную надежность. В таких случаях используются подвесы анкерного типа. Они крепятся с помощью анкерных болтов, а подвесы имеют более прочную конструкцию с регулировочной тягой.
Соединитель типа «краб» предназначен для формирования надежных крестообразных сочленений элементов каркаса. Они соединяют С-образные профили между собой. Обычно «крест» образуется следующим образом – один профиль пропускается через соединитель, а к нему пристыковываются другие профили с обеих сторон, под прямым углом.
При изготовлении многоуровневого потолка из гипсокартона используются специальные двухуровневые соединители. Они позволяют надежно стыковать листы, направленные перпендикулярно друг другу.
Для наращивания элемента, когда не хватает его длины, используются удлинители. Они позволяют прочно скреплять 2 профиля в одном направлении.
Основные крепежные элементы – дюбели и саморезы (самонарезающие шурупы) по металлу. Дюбели (как правило, пластиковые) диаметром 8-10 мм вбиваются в заранее просверленные отверстия в стене или потолке. Саморезами соединяются металлические профили между собой, с дополнительными элементами и с дюбелями.
Проведение расчетов
Простой расчет профилей позволяет правильно выбрать их размер и количество. Потребность в направляющем профиле для потолка соответствует периметру помещения с запасом 5-20% в зависимости от наличия выступов или ниш, несовпадения размеров потолка со стандартными длинами профилей. Ширина профиля ПН определяется толщиной листов гипсокартона (при укладке нескольких слоев – суммарной толщиной) и высотой профиля ПП, т. к. этот элемент должен заходить во внутрь направляющего элемента.
Потребность профилей ПП и ПС рассчитывается с учетом параметров формируемого каркаса:
- Для подвесных потолков количество стандартных профилей типа ПП длиной 3 м определяется по формуле n = 3Kxbx (Lxh+1), где b, L – ширина и длина потолка, соответственно; h – шаг установки профилей; К – поправочный коэффициент (коэффициент запаса). Коэффициент К зависит от площади потолка: при площади до 12 кв. м он равен 1,28; при площади в пределах 12-25 кв. м – 1,18; при площади более 25 кв. м – 1,08.
- Количество стоечных профилей типа ПС при высоте помещения менее 3 м определяется по формуле n = К(hхР+4), где Р – периметр стены, К – коэффициент запаса, определяемый аналогично предыдущему случаю.
- При высоте помещения более 3 м в расчет профилей ПС вводятся уточнения: n = 3Н(hхР+4)+КхР, где Н – высота помещения.
Выбор несущих элементов по размеру зависит от реальной нагрузки на них. Профиль ПС 50х50 подходит при однослойной облицовке гипсокартоном с удельным весом не более 8,4 кг/кв. м. При использовании толстых листов, влагостойкого гипсокартона ГВЛ или при двухслойной облицовке для каркаса выбирается профиль ПС100х50 и более крупный.
Количество подвесов выбирается с учетом предполагаемого веса подвесного потолка. При нагрузке не более 15 кг/кв. м подвесы устанавливаются с шагом 90-100 см. Если нагрузка составляет 16-29 кг/кв. м, то шаг уменьшается до 60-65 см, а при 30-55 кг/кв. м – до 40-45 см. Подвесы необходимо распределять равномерно по потолку, а потому шаг немного корректируется. Крайние крепления устанавливаются на расстоянии 15-20 см от стены. Ориентировочно количество подвесов определяется по суммарной длине профилей ПП, если его разделить на шаг установки. Более точно потребность определяется путем разметки потолка.
Перед началом монтажа необходимо оценить и потребность в крепежных элементах (дюбели и саморезы). Для креплений листов используются саморезы длиной 35-40 мм. Их количество – примерно 100 штук на лист гипсокартона стандартных размеров. Потребность в дюбелях и соответствующих саморезах определяется из условия – для потолка 2 штуки на 1 подвес, а для профиля ПН – 1 штука через каждые 40 см.
Гипсокартон считается одним из лучших отделочных материалов, поэтому широко используется для выравнивания стен и изготовления подвесных потолков, а также внутренних перегородок. Для монтажа листов лучше всего использовать готовые стандартные металлические профили. Они позволяют осуществить все работы своими руками с гарантией качества и надежности. Важно правильно подобрать профили по видам и размерам.
Виды металлического профиля для гипсокартона по форме, размерам и по назначению
При монтаже конструкций из гипсокартона в процессе ремонта помещений требуются металлические профили для создания прочного каркаса. Как альтернативу профилям иногда используют специальный клей для гипсокартона. Однако в этом случае надежность конструкции будет значительно ниже.
Для создания различных конструкций, полок, перегородок, потолков, требуются разные виды металлических профилей из гипсокартона.
Типы профилей для гипсокартона по назначению и по форме
В зависимости от области применения используются следующие профили для гипсокартона:
- стеновые профили;
- потолочные профили;
- профили для обшивки плоскости;
- профили для возведения перегородок из гипсокартона.
Профили для гипсокартона бывают разной формы:
- плоские;
- угловые;
- в форме швеллера.
Профили из гипсокартона обычно производятся из оцинкованной стали, что повышает их антикоррозийные свойства.
Металлические профили для создания основного каркаса
Для создания основного каркаса применяются следующие виды профиля для гипсокартона:
- направляющий профиль для гипсокартона из толстой марки стали с маркировкой UD для формирования основного каркаса конструкции;
- несущий профиль с маркировкой СD, изготовленные из толстолистовой оцинкованной стали;
- арочный профиль для создания арок из гипсокартона с отверстиями и перфорацией, отличающийся повышенной гибкостью.
Металлические профили для перегородок из гипсокартона
Для перегородок из гипсокартона используются следующие виды профилей:
- направляющий профиль с маркировкой UW для создания обшивки конструкции из гипсокартона;
- стоечный профиль маркировки CW для придания жесткости конструкции.
Размеры профилей для гипсокартона
Профили для гипсокартона производятся разного размера, например:
- направляющие металлические профили маркировки UD имеют размеры 0,25-0,28х300 — 400 см, толщина стенки профиля составляет 0,5-0,7 мм;
- несущие профили CD имеют размеры 0.25-0.28х300 см или 0,28х400 см;
- профили марки UW могут иметь ширину 50,75,100 мм, длина таких профилей 3000 мм или 4000 мм;
- стоечные профили CW в зависимости от назначения имеют размеры: 48,8х3000х50, 73,8х3000х50, 98,8х3000х50.
Виды крепежа для металлического профиля
Для соединения элементов металлического каркаса для гипсокартона используются разные виды крепежа:
- подвесы;
- тяги;
- кронштейны;
- соединители;
- шурупы;
- саморезы;
- дюбели.
Для соединения поверхности стены или потолка с металлическим каркасом используется кронштейн в форме буквы П. Он легко сгибается благодаря перфорации по всей площади.
Для быстрого крепления используется быстроподвес. Он имеет специальную спицу с отверстием, помогающую соединить те детали, которые невозможно скрепить П-образным кронштейном.
Крестообразный кронштейн используется в качестве перемычки на несущих профилях и соединяет их под прямым углом.
Чтобы гипсокартонная конструкция получилась надежной и выдерживала необходимую нагрузку, надо знать о существовании всех видов металлических профилей для гипсокартона и крепежа и использовать их по назначению.
Кнауф MastaShield Гипсокартон для внутренних стен и потолков
| Гипсокартон Описание | Толщина (мм) | Ширина (мм) | Длина (мм) | Вес (кг / м2) |
|---|---|---|---|---|
| MastaShield | 10 | 1200 | 2400 | 6.5 |
| MastaShield | 10 | 1200 | 2700 | 6.5 |
| MastaShield | 10 | 1200 | 3000 | 6.5 |
| MastaShield | 10 | 1200 | 3600 | 6.5 |
| MastaShield | 10 | 1200 | 4200 | 6.5 |
| MastaShield | 10 | 1200 | 4800 | 6.5 |
| MastaShield | 10 | 1200 | 6000 | 6.5 |
| MastaShield | 10 | 1275 | 6000 | 6.5 |
| MastaShield | 10 | 1350 | 2400 | 6.5 |
| MastaShield | 10 | 1350 | 3000 | 6.5 |
| MastaShield | 10 | 1350 | 3600 | 6.5 |
| MastaShield | 10 | 1350 | 4200 | 6.5 |
| MastaShield | 10 | 1350 | 4800 | 6.5 |
| MastaShield | 10 | 1350 | 6000 | 6.5 |
| MastaShield | 13 | 1200 | 2400 | 8,2 |
| MastaShield | 13 | 1200 | 2700 | 8,2 |
| MastaShield | 13 | 1200 | 3000 | 8,2 |
| MastaShield | 13 | 1200 | 3600 | 8.2 |
| MastaShield | 13 | 1200 | 4200 | 8,2 |
| MastaShield | 13 | 1200 | 4800 | 8,2 |
| MastaShield | 13 | 1200 | 6000 | 8,2 |
| MastaShield | 13 | 1350 | 3000 | 8,2 |
| MastaShield | 13 | 1350 | 3600 | 8.2 |
| MastaShield | 13 | 1350 | 4800 | 8,2 |
| MastaShield | 13 | 1370 | 3000 | 8,2 |
| MastaShield | 13 | 1370 | 3600 | 8,2 |
| MastaShield | 13 | 1400 | 3000 | 8,2 |
| MastaShield | 13 | 1400 | 3600 | 8.2 |
* Товар отсутствует на складе для этого местоположения — применяются сроки выполнения и минимальное количество заказа.
Указанные массы являются номинальными.
Доступны специальные размеры и другие типы кромок, действуют минимальные объемы заказа и сроки поставки — свяжитесь с нами, чтобы сообщить свои требования.
| Гипсокартон Описание | Толщина (мм) | Ширина (мм) | Длина (мм) | Вес (кг / м2) |
|---|---|---|---|---|
| MastaShield | 10 | 1200 | 2400 | 6.5 |
| MastaShield | 10 | 1200 | 2700 | 6.5 |
| MastaShield | 10 | 1200 | 3000 | 6.5 |
| MastaShield | 10 | 1200 | 3600 | 6.5 |
| MastaShield | 10 | 1200 | 4200 | 6.5 |
| MastaShield | 10 | 1200 | 4800 | 6.5 |
| MastaShield | 10 | 1200 | 6000 | 6.5 |
| MastaShield | 10 | 1275 | 6000 | 6.5 |
| MastaShield | 10 | 1350 | 3000 | 6.5 |
| MastaShield | 10 | 1350 | 3600 | 6.5 |
| MastaShield | 10 | 1350 | 4200 | 6.5 |
| MastaShield | 10 | 1350 | 4800 | 6.5 |
| MastaShield | 10 | 1350 | 6000 | 6.5 |
| MastaShield | 13 | 1200 | 2400 | 8,2 |
| MastaShield | 13 | 1200 | 2700 | 8,2 |
| MastaShield | 13 | 1200 | 3000 | 8.2 |
| MastaShield | 13 | 1200 | 3600 | 8,2 |
| MastaShield | 13 | 1200 | 4200 | 8,2 |
| MastaShield | 13 | 1200 | 4800 | 8,2 |
| MastaShield | 13 | 1200 | 6000 | 8,2 |
| MastaShield | 13 | 1350 | 3000 | 8.2 |
| MastaShield | 13 | 1350 | 3600 | 8,2 |
| MastaShield | 13 | 1350 | 4800 | 8,2 |
| MastaShield | 13 | 1370 | 3000 | 8,2 |
| MastaShield | 13 | 1370 | 3600 | 8,2 |
| MastaShield * | 13 | 1400 | 3000 | 8.2 |
| MastaShield * | 13 | 1400 | 3600 | 8,2 |
* Товар отсутствует на складе для этого местоположения — применяются сроки выполнения и минимальное количество заказа.
Указанные массы являются номинальными.
Доступны специальные размеры и другие типы кромок, действуют минимальные объемы заказа и сроки поставки — свяжитесь с нами, чтобы сообщить свои требования.
| Гипсокартон Описание | Толщина (мм) | Ширина (мм) | Длина (мм) | Вес (кг / м2) |
|---|---|---|---|---|
| MastaShield | 10 | 1200 | 2400 | 6.5 |
| MastaShield | 10 | 1200 | 2700 | 6.5 |
| MastaShield | 10 | 1200 | 3000 | 6.5 |
| MastaShield | 10 | 1200 | 3600 | 6.5 |
| MastaShield | 10 | 1200 | 4200 | 6.5 |
| MastaShield | 10 | 1200 | 4800 | 6.5 |
| MastaShield | 10 | 1200 | 6000 | 6.5 |
| MastaShield | 10 | 1200 | 6000 | 6.5 |
| MastaShield * | 10 | 1275 | 6000 | 6.5 |
| MastaShield | 10 | 1350 | 3000 | 6.5 |
| MastaShield | 10 | 1350 | 3600 | 6.5 |
| MastaShield | 10 | 1350 | 4200 | 6.5 |
| MastaShield | 10 | 1350 | 4800 | 6.5 |
| MastaShield | 10 | 1350 | 6000 | 6.5 |
| MastaShield | 13 | 1200 | 2400 | 8,2 |
| MastaShield | 13 | 1200 | 2700 | 8.2 |
| MastaShield | 13 | 1200 | 3000 | 8,2 |
| MastaShield | 13 | 1200 | 3600 | 8,2 |
| MastaShield | 13 | 1200 | 4200 | 8,2 |
| MastaShield | 13 | 1200 | 4800 | 8,2 |
| MastaShield | 13 | 1200 | 6000 | 8.2 |
| MastaShield | 13 | 1350 | 3000 | 8,2 |
| MastaShield | 13 | 1350 | 3600 | 8,2 |
| MastaShield | 13 | 1350 | 4800 | 8,2 |
| MastaShield * | 13 | 1370 | 3000 | 8,2 |
| MastaShield * | 13 | 1370 | 3600 | 8.2 |
| MastaShield * | 13 | 1400 | 3000 | 8,2 |
| MastaShield * | 13 | 1400 | 3600 | 8,2 |
* Товар отсутствует на складе для этого местоположения — применяются сроки выполнения и минимальное количество заказа.
Указанные массы являются номинальными.
Доступны специальные размеры и другие типы кромок, действуют минимальные объемы заказа и сроки поставки — свяжитесь с нами, чтобы сообщить свои требования.
| Гипсокартон Описание | Толщина (мм) | Ширина (мм) | Длина (мм) | Вес (кг / м2) | ||||
|---|---|---|---|---|---|---|---|---|
| MastaShield | 10 | 1200 | 2400 | 6.5 | ||||
| MastaShield | 10 | 1200 | 2700 | 6.5 | ||||
| MastaShield | 10 | 1200 | 3000 | 6.5 | ||||
| MastaShield | 10 | 1200 | 3600 | 6.5 | ||||
| MastaShield | 10 | 1200 | 4200 | 6.5 | ||||
| MastaShield | 10 | 1200 | 4800 | 6.5 | ||||
| MastaShield | 10 | 1200 | 6000 | 6.5 | ||||
| MastaShield | 10 | 1200 | 6000 | 6. | 10 | 1350 | 2700 | 6,5 |
| MastaShield | 10 | 1350 | 3000 | 6.5 | ||||
| MastaShield | 10 | 1350 | 3600 | 6.5 | ||||
| MastaShield | 10 | 1350 | 4200 | 6.5 | ||||
| MastaShield | 10 | 1350 | 4800 | 6.5 | ||||
| MastaShield | 10 | 1350 | 6000 | 6.5 | ||||
| MastaShield | 13 | 1200 | 2400 | 8,2 | ||||
| MastaShield | 13 | 1200 | 2700 | 8,2 | ||||
| MastaShield | 13 | 1200 | 3000 | 8,2 | ||||
| MastaShield | 13 | 1200 | 3600 | 8.2 | ||||
| MastaShield | 13 | 1200 | 4200 | 8,2 | ||||
| MastaShield | 13 | 1200 | 4800 | 8,2 | ||||
| MastaShield | 13 | 1200 | 6000 | 8,2 | ||||
| MastaShield | 13 | 1350 | 3000 | 8,2 | ||||
| MastaShield | 13 | 1350 | 3600 | 8.2 | ||||
| MastaShield | 13 | 1350 | 4800 | 8,2 | ||||
| MastaShield * | 13 | 1370 | 3000 | 8,2 | ||||
| MastaShield * | 13 | 1370 | 3600 | 8,2 | ||||
| MastaShield * | 13 | 1400 | 3000 | 8,2 | ||||
| MastaShield * | 13 | 1400 | 3600 | 8.2 |
* Товар отсутствует на складе для этого местоположения — применяются сроки выполнения и минимальное количество заказа.
Указанные массы являются номинальными.
Доступны специальные размеры и другие типы кромок, действуют минимальные объемы заказа и сроки поставки — свяжитесь с нами, чтобы сообщить свои требования.
| Гипсокартон Описание | Толщина (мм) | Ширина (мм) | Длина (мм) | Вес (кг / м2) |
|---|---|---|---|---|
| MastaShield | 10 | 1200 | 2400 | 6.5 |
| MastaShield | 10 | 1200 | 2700 | 6.5 |
| MastaShield | 10 | 1200 | 3000 | 6.5 |
| MastaShield | 10 | 1200 | 3600 | 6.5 |
| MastaShield | 10 | 1200 | 4200 | 6.5 |
| MastaShield | 10 | 1200 | 4800 | 6.5 |
| MastaShield | 10 | 1200 | 6000 | 6.5 |
| MastaShield | 10 | 1200 | 6000 | 6.5 |
| MastaShield * | 10 | 1275 | 6000 | 6.5 |
| MastaShield | 10 | 1350 | 3000 | 6.5 |
| MastaShield | 10 | 1350 | 3600 | 6.5 |
| MastaShield | 10 | 1350 | 4200 | 6.5 |
| MastaShield | 10 | 1350 | 4800 | 6.5 |
| MastaShield | 10 | 1350 | 6000 | 6.5 |
| MastaShield | 13 | 1200 | 2400 | 8,2 |
| MastaShield | 13 | 1200 | 2700 | 8.2 |
| MastaShield | 13 | 1200 | 3000 | 8,2 |
| MastaShield | 13 | 1200 | 3600 | 8,2 |
| MastaShield | 13 | 1200 | 4200 | 8,2 |
| MastaShield | 13 | 1200 | 4800 | 8,2 |
| MastaShield | 13 | 1200 | 6000 | 8.2 |
| MastaShield | 13 | 1350 | 3000 | 8,2 |
| MastaShield | 13 | 1350 | 3600 | 8,2 |
| MastaShield | 13 | 1350 | 4800 | 8,2 |
| MastaShield * | 13 | 1370 | 3000 | 8,2 |
| MastaShield * | 13 | 1370 | 3600 | 8.2 |
| MastaShield * | 13 | 1400 | 3000 | 8,2 |
| MastaShield * | 13 | 1400 | 3600 | 8,2 |
* Товар отсутствует на складе для этого местоположения — применяются сроки выполнения и минимальное количество заказа.
Указанные массы являются номинальными.
Доступны специальные размеры и другие типы кромок, действуют минимальные объемы заказа и сроки поставки — свяжитесь с нами, чтобы сообщить свои требования.
| Гипсокартон Описание | Толщина (мм) | Ширина (мм) | Длина (мм) | Вес (кг / м2) |
|---|---|---|---|---|
| MastaShield | 13 | 1200 | 2400 | 8,2 |
| MastaShield | 13 | 1200 | 2700 | 8,2 |
| MastaShield | 13 | 1200 | 3000 | 8.2 |
| MastaShield | 13 | 1200 | 3600 | 8,2 |
| MastaShield | 13 | 1200 | 4200 | 8,2 |
| MastaShield | 13 | 1200 | 4800 | 8,2 |
| MastaShield | 13 | 1200 | 6000 | 8,2 |
| MastaShield | 13 | 1350 | 3000 | 8.2 |
| MastaShield | 13 | 1350 | 3600 | 8,2 |
| MastaShield | 13 | 1350 | 4800 | 8,2 |
* Товар отсутствует на складе для этого местоположения — применяются сроки выполнения и минимальное количество заказа.
Указанные массы являются номинальными.
Доступны специальные размеры и другие типы кромок, действуют минимальные объемы заказа и сроки поставки — свяжитесь с нами, чтобы сообщить свои требования.
РАЗЛИЧНЫХ ТИПОВ ГИПСОВЫХ ПЛИТ И ЕГО ПРИМЕНЕНИЯ
Гипсокартонные плиты бывают всех типов, форм и размеров в зависимости от деятельности и места, где они будут установлены. Знание правильного типа гипсокартона имеет решающее значение, особенно если основной целью является минимизация общей стоимости проекта без ущерба для качества. Гипсокартон также имеет множество коммерческих наименований в зависимости от страны, в которой вы их приобрели; некоторые из распространенных названий гипсокартона: гипсокартон, гипсокартон, гипсокартон, гипсокартон, стеновая плита.Одной из самых ценных характеристик гипсокартона, которая делает его очень простым в установке, является наличие скошенных краев на всех его каркасах. Эти заостренные края обеспечивают неглубокую выемку для гипсокартонной ленты и стыковочного состава, когда они соединяются вместе, образуя невидимые готовые стыки. В оштукатуренном или окрашенном состоянии стыки никогда не будут видны невооруженным глазом. Существуют и другие альтернативы гипсокартону, хотя сегодня они не так распространены и широко доступны на рынке, например, экопласты. Эти плиты изготовлены из переработанных и переработанных волокон, создавая гипсокартон, который выглядит как бетон.Одним из его преимуществ является то, что благодаря своему составу он может легко противостоять атакам термитов и образованию форм внутри панели.
Гипсокартон обычный
Гипсокартон этого типа обычно бывает белого цвета с одной стороны и коричневого с другой. Это наиболее распространенный тип гипсокартона, который широко используется в местах, где нет особых требований. Хотя все гипсовые плиты по своей природе огнестойкие, в них нет специальных добавок, которые делают их более огнестойкими.Обычные гипсокартонные панели обычно выпускаются в виде панелей размером 4 x 8 футов и имеют толщину от 3/8 до 1 дюйма.
Влагостойкий гипсокартон
Влагостойкий гипсокартон, обычно называемый зелеными плитами, имеет зеленое покрытие, которое делает его устойчивым к влаге по сравнению с обычным гипсокартоном. Хотя они дороже обычных досок, обратите внимание, что они не полностью водонепроницаемы. Никогда не устанавливайте их в местах, где всегда есть контакт с водой, так как это постепенно разрушит доски.Эти доски широко используются в прачечных, кухнях и подвалах.
Гипсокартон
Плинтус из гипсокартона или гипсокартон синего цвета — это особый тип плиты, который используется для штукатурки шпона. Бумажная поверхность с очень хорошими впитывающими качествами легко впитывает штукатурку, как клей. Он также обладает высокой водостойкостью и устойчивостью к плесени, что делает его идеальным для универсальных перегородок. Синие доски не подходят для грязи, краски и скотча, но хорошо работают в помещениях с высокой влажностью, таких как ванные комнаты и кухни.Кроме того, этот вид гипсокартона значительно снижает уровень шума при использовании в качестве перегородки помещения.
Гипсокартон безбумажный
Современные технологии позволили превратить обычный гипсокартон в безбумажный за последние несколько лет. Вместо бумаги в этом типе картона используется стекловолокно в качестве покрытия, которое значительно повышает его долговечность и устойчивость к плесени и грибку. Несмотря на то, что они более прочны, чем обычные доски, их гораздо легче разрезать на различные формы и размеры.Обратите внимание, что безбумажные гипсовые плиты имеют некоторую небольшую естественную текстуру, которую необходимо сгладить, чтобы получить гладкую и ровную поверхность.
Гипсокартон улучшенный влагостойкий
Для большей влагостойкости, чем у зеленых плит, лучше всего подходят фиолетовые гипсовые плиты. Он обладает превосходной влагостойкостью и устойчивостью к плесени, что идеально подходит для облицовки стен и потолка, особенно во влажных и влажных помещениях, таких как кухни и ванные комнаты.Подумайте об использовании этого типа плиты, если место для установки находится в постоянном контакте с водой.
Гипсокартон тип X
Гипсокартон типа X, также называемый огнестойким гипсокартоном, является лучшим выбором в качестве отличного огнестойкого строительного материала. Хотя обычные гипсокартоны обычно устойчивы к возгоранию, тип X изготовлен из специальных негорючих волокон, что делает его лучше с точки зрения противопожарной защиты по сравнению с обычными. Из-за того, что он более защищен и прочен, его сложнее разрезать и придать форму.Эти доски также можно использовать как звукоизоляционный материал. Чтобы получить более высокую огнестойкость, их можно также установить слоями.
Гипсокартонные звукоизоляционные плиты
Хотя почти все гипсокартоны обладают определенным уровнем звукоизоляции, звуконепроницаемые гипсокартоны практически полностью поглощают звук внутри помещения. Эта гипсовая плита, изготовленная из ламинированных слоев древесного волокна, полимеров и гипса, более плотная и труднее поддается резке, чем обычные плиты.Его превосходные звукоизоляционные свойства идеально подходят для музыкальных или развлекательных залов, где необходимо эффективно подавлять громкие звуки.
Профиль для стены из гипсокартона. Какие бывают виды и размеры профилей кнауф для гипсокартона
Компания Standard Resource формирует выгодные цены на профиль Knauf . У клиентов есть возможность приобрести все комплектующие с доставкой на любой объект в регионе.
Металлический профиль Knauf предназначен для устройства каркасов разных типов и последующего крепления к ним листов гипсокартона.С помощью систем обустраивают потолки, формируют ниши, сборные перегородки, облицовку. Рамы на основе профиля Knauf отличаются жесткостью и прочностью. Элементы изготавливаются из тонкой стальной ленты толщиной 0,6 мм путем обработки на гибочном оборудовании.
Изготовить изделия стандартной длины — 3 шт .; 3,5 и 4 метра, в некоторых случаях по запросу возможно изготовление других размеров. Жесткость элементов Knauf достигается за счет продольных гофров, а специальная гальваническая обработка обеспечивает устойчивость к агрессивным внешним факторам.Цинковое покрытие профилей Кнауф разрушается только под действием концентрированной кислоты. Раскрой и сборка изделий производится обычными инструментами, в местах среза нет необходимости проводить дополнительную защиту от коррозии.
Виды и назначение профилей Knauf
Изучите каталог, чтобы выбрать продукты, которые образуют прочный каркас. Предлагаем приобрести следующие позиции:
Стойка- — имеют С-образную форму, устанавливаются вертикально в паре с направляющими.Обеспечивают плотное, без зазоров соединение с другими элементами, в дальнейшем стык не деформируется, сохраняет первоначальную жесткость; Направляющие
- — эти элементы системы Knauf имеют специальные отверстия, поэтому специалисту удобно устанавливать дюбели; Потолок
- — используется для подготовки каркаса подвесного потолка. Дополнительная прочность изделий обеспечивается за счет специальных бороздок. Монтаж профилей Кнауф этого типа осуществляется с помощью подвесов — прямых и с зажимом; Маяк
- — служит ориентиром при нанесении штукатурки на поверхность.
Существуют и другие типы профилей Knauf. Воспользуйтесь поддержкой нашего специалиста, чтобы подобрать все необходимые элементы.
При создании изделий из (фальш-стен, потолков, перегородок) возникает необходимость создания обрешетки (каркаса) из металлических профилей, к которой затем крепятся листы гипсокартона. В зависимости от нагрузок и функционального назначения конструкций требуется применять подходящие для этого типы профиля.
Обратите внимание на качество.
Холоднокатаный профиль, экструдированный методом гипсокартона Knauf, имеет разную толщину (от 0.От 5 до 0,8 мм), что дает возможность подбирать изделие необходимой прочности в каждом конкретном случае. Процесс цинкования металлической ленты позволяет увеличить срок ее службы, защищая ее от коррозии.
Конструкция металлических ящиков для монтажа проста, но каждый случай требует одновременного использования двух и более типов.
По типу профили делятся на следующие виды:
- стоечный; Гиды
- ;
- разметка;
- арочный.
В зависимости от необходимой толщины и толщины рамы детали доступны разных размеров.
Изделия с маркировкой CD (производитель Knauf) или PP (Giprok) чаще всего используются в качестве элементов металлических реек для крепления гипсокартона к фальш-стенам и потолку. Схема использования стоечного профиля: в укрепленной вокруг будущей фальш-стены или потолка из гипсокартонных реек получают стоечные направляющие, которые затем с помощью грейферов выравнивают по заданной плоскости.На получившуюся конструкцию впоследствии крепятся листы гипсокартона.
Стандартные детали монтажной рамы
Стандартные размеры стойки составляют: ширина 60 мм и высота 27 мм при толщине материала от 05 до 0,8 мм. Длина варьируется: 2,5, 3, 4 и 6 метров.
Для случаев, когда длины приобретенного материала недостаточно, предусмотрены крепежные детали для соединения шпилек друг с другом по длине. Есть изделия, позволяющие закрепить стоечный профиль между собой перпендикулярно.
Тип направляющей
В зависимости от производителя направляющие каркаса обрешетки имеют маркировку UD или PPN. Эти элементы задают обрешетку для крепления листов гипсокартона Кнауф в нужном направлении. Этот вид материала крепится дюбелями-гвоздями по периметру обшивки: в случае фальш-стен — к смежным стенам, полу и потолку, для создания подвесного потолка — к стенам по периметру.
Направляющие размеры:
- высота 27 мм;
- ширина 28 мм
Длина, как и у стеллажа, варьируется от 2.От 5 до 6 метров, что позволяет подобрать подходящий размер для конкретной комнаты.
Ширина направляющей и высота держателя подобраны так, чтобы они без усилий и при этом плотно прилегали друг к другу, обеспечивая надежность и долговечность каркаса для крепления листов гипсокартона.
Варианты монтажа
Перегородка
Для строительства потребуются также направляющие и стоечные металлические профили. Эти элементы имеют свои размеры и маркировку.Тип направляющей перегородки обозначен как UW (PN), а тип для монтажа в стойку обозначен как CW (PS). В зависимости от конструктивной необходимости и дизайнерского решения для изготовления перегородок используются планки шириной 5, 7,5, 10, 12,5 и 15 см. Высота полок во всех случаях приближается к 50 мм. Длина и толщина стенок из имеющегося в продаже материала различаются, как и в предыдущих случаях.
Арочные типы
№Для оформления криволинейных элементов на стенах и потолках, создания арочных проемов использовались профили особого типа.Это стандартные детали для подвесных стен CD и UD, в которых на заводе вырезаются отверстия и вырезы, позволяющие им изгибаться в том или ином направлении по заданному радиусу.
Кроме того, в продаже есть выпуклые и вогнутые детали, уже гнутые заводским способом. Их стандартный радиус кривизны составляет от 50 см до нескольких метров с шагом 500 мм.
Иногда бывает сложно найти в продаже арочный вариант необходимого радиуса изгиба или даже прямой с насечками.В таких случаях надрезы мастера делают сами с помощью подручных средств.
Дополнительные элементы
При проектировании обрешетки из металлопрофиля для крепления ГКЛ Кнауф необходимы соединительные детали. Эти элементы включают:
- разъемы одно- и двухуровневые;
- прямые подвески;
- анкерные подвески;
- удлинители для CD-профилей;
- угловые соединители.
Комплект деталей
Эти элементы используются при строительстве фальш-стен и подвесных потолков, облегчая рабочий процесс и избавляя мастеров от необходимости создавать такие детали из подручных материалов.
в контакте с
Металлический профиль для гипсокартона Knauf используется для создания конструкций, которые дополнительно обшиваются гипсокартоном. Этот профиль пользуется большим спросом у покупателей, поскольку отличается высокой прочностью, надежностью и долговечностью. Металл защищен от влаги за счет гальванизации, поэтому средний срок службы профилей составляет не менее 15 лет. Купить гипсокартон Кнауф и необходимый профиль для его монтажа вы всегда можете в нашем интернет-магазине.
Профиль для ГКЛ Кнауф: виды и преимущества
ПрофилиKnauf в нашем каталоге представлены несколькими основными типами, такими как:
Все они производятся методом холодной прокатки на новейшем гибочном оборудовании. Для их изготовления используется сталь толщиной не менее 0,5 мм, что определяет прочность изделий. Каждый профиль для ГКЛ Кнауф в зависимости от вида имеет свои особенности. Таким образом, ПН используется как опорный направляющий элемент для установки стоечных профилей и создания между ними перемычек в каркасах перегородок.
В свою очередь С-образный потолочный профиль является основой каркаса натяжных потолков. Также его можно использовать при облицовке стен, так как он является своеобразным аналогом ПС. Стеллажные профили марки Knauf используются для облицовки стен гипсокартоном, и их важное преимущество — наличие продольных пазов на полках. Они придают изделию дополнительную жесткость. При этом на каждом конце стены подстанции есть небольшие отверстия (около 33 мм), используемые для монтажа инженерных коммуникаций внутри перегородок или облицовки стен.Важное преимущество, которым обладает профиль Knauf, — это цена. Он максимально доступен, несмотря на то, что качество профилей этого немецкого бренда не вызывает сомнений.
Монтаж профилей под гипсокартон Knauf
Профили марки Knauf не требуют дополнительной защиты от коррозии в местах надрезов. В полках направляющих профилей есть специальные отверстия для дюбелей, что значительно сокращает время установки. Дополнительные отверстия рекомендуется проделывать сверлом.С помощью профилей можно крепить не только гипсокартон, но и гипсоволокнистый лист Knauf.
Направляющие профили монтируются вместе с соответствующими ПС и ПП. Их установке значительно облегчают увеличенные габариты полок (40 мм для направляющих профилей, 50 мм для стоечных профилей). Вероятность попадания шурупа мимо полки при оштукатуривании листов практически невозможна даже при установке двухслойной обшивки.
Чтобы произвести качественную и надежную облицовку стен и потолков с помощью ГКЛ, необходимо только правильно подобрать профили.Длина их стандартная: 3, 3,5 или 4 м (длина выбирается исходя из размеров листов гипсокартона, высоты стен или ширины комнаты). Их глубина также стандартная: 50, 65, 75 или 100. Все профили марки Knauf поставляются с наборами соединителей, что позволяет быстро и легко установить.
| 103 | 51 мм (ширина) x 32 мм (в) Гибкая гусеница | |||
| 107 | 64 мм (ширина) x 50 мм (в) Гибкая гусеница отклоняющей головки | |||
| 108 | 76 мм (ширина) x 50 мм (в) Гибкая гусеница отклоняющей головки | |||
| 109 | 92 мм (ширина) x 50 мм (в) Гибкая гусеница отклоняющей головки | |||
| 110 | 150 мм (ширина) x 50 мм (в) Гибкая гусеница отклоняющей головки | |||
| 111 | 64 мм (ширина) x 28 мм (в) настенная направляющая с подолом | |||
| 112 | 64 мм (ширина) x 36 мм (в) стальной стержень с кромкой | |||
| 126 | Зажим для шпильки со смещением | |||
| 214 | 64 мм (ширина) гусеница с двойной перфорацией | |||
| 215 | 76 мм (ширина) гусеница с двойной перфорацией | |||
| 216 | 92 мм (ширина) гусеница с двойной перфорацией | |||
| 217 | 150 мм (ширина) гусеница с двойной перфорацией | |||
| 222 | Fast-Fix Nogging ® | |||
| 250 | 92 мм (ширина) x 28 мм (в) настенная направляющая с подолом | |||
| 251 | 92 мм (ширина) x 36 мм (в) стальной стержень с кромкой | |||
| 400 | 51 мм (ширина) x 28 мм (в) настенная направляющая с подолом | |||
| 401 | 51 мм (ширина) x 36 мм (в) стальной стержень с кромкой | |||
| 402 | 76 мм (ширина) x 28 мм (в) настенная направляющая с подолом | |||
| 403 | 76 мм (ширина) x 36 мм (в) стальной стержень с кромкой | |||
| 480 | 64 мм (ширина) x 50 мм (в) направляющая отклоняющей головки | |||
| 482 | 76 мм (ширина) x 50 мм (в) Гусеница отклоняющей головки | |||
| 483 | 92 мм (ширина) x 50 мм (в) Гусеница отклоняющей головки | |||
| 488 | 51 мм (ширина) x 50 мм (в) направляющая отклоняющей головки | |||
| 489 | 51 мм (ширина) x 36 мм (в) стальной стержень | |||
| 490 | 51 мм (ширина) x 28 мм (в) настенная направляющая с подолом | |||
| 491 | 64 мм (ширина) x 36 мм (в) стальной стержень | |||
| 492 | 61 мм (ширина) x 28 мм (в) настенная направляющая с подолом | |||
| 493 | 76 мм (ширина) x 36 мм (в) стальной стержень | |||
| 494 | 76 мм (ширина) x 28 мм (в) настенная направляющая с подолом | |||
| 495 | 92 мм (ширина) x 36 мм (в) стальной стержень | |||
| 496 | 92 мм (ширина) x 28 мм (в) настенная направляющая с подолом | |||
| 497 | 64 мм (ширина) x 50 мм (в) направляющая отклоняющей головки | |||
| 498 | 76 мм (ширина) x 50 мм (в) Гусеница отклоняющей головки | |||
| 499 | 92 мм (ширина) x 50 мм (в) Гусеница отклоняющей головки | |||
| 501 | Кронштейн с непрерывным выступом | |||
| 503 | 51 мм (ширина) гусеница | |||
| 504 | 64 мм (ширина) гусеница | |||
| 505 | 76 мм (ширина) гусеница | |||
| 506 | 92 мм (ширина) гусеница | |||
| 507 | 150 мм (ширина) гусеница | |||
| 510 | Гусеница отклоняющей головки 150 мм (ширина) x 50 мм (высота) | |||
| 511 | 150 мм (ширина) x 36 мм (в) Стеновая шпилька | |||
| 545 | 74 мм (высота) x 74 мм (ширина) x 56 мм (длина) ‘L’ кронштейн | |||
| 559 | 50 мм (ширина) x 50 мм (в) Угол, подходящий для Speedpanel | |||
| 660 | 64 мм (ширина) x 32 мм (в) настенная направляющая | |||
| 661 | 64 мм (ширина) x 36 мм (в) Стеновая шпилька | |||
| 663 | 64 мм (ширина) x 50 мм (в) направляющая отклоняющей головки | |||
| 670 | 76 мм (ширина) x 32 мм (в) Настенная направляющая | |||
| 671 | 76 мм (ширина) x 36 мм (в) стальной стержень | |||
| 673 | 76 мм (ширина) x 50 мм (в) направляющая отклоняющей головки | |||
| 680 | 92 мм (ширина) x 32 мм (в) Настенная направляющая | |||
| 681 | 92 мм (ширина) x 36 мм (в) стальной стержень | |||
| 683 | 92 мм (ширина) x 50 мм (в) направляющая отклоняющей головки | |||
| 690 | Гусеница отклоняющей головки 150 мм (ширина) x 50 мм (высота) | |||
| 691 | Стальной стержень 150 мм (ширина) x 36 мм (в) | |||
| 810 | С-образный канал 65 мм (ширина) x 51 мм, подходящий для Speedpanel | |||
| 820 | С-образный канал 82 мм (ширина) x 51 мм, подходит для Speedpanel | |||
| 888 | SNAP-LOCK Nogging ® | |||
| RQ75 | 92 мм (ширина) x 45 мм (в) Rondo QUIET STUD ® | |||
| RQST | 92 мм (ширина) x 45 мм (в) Система акустических шпилек | |||
| S497 | 64 мм (ширина) x 50 мм (в) направляющая с прорезями для отклонения | |||
| S498 | 76 мм (ширина) x 50 мм (в) направляющая с прорезями для отклонения | |||
| S499 | 92 мм (ширина) x 50 мм (в) направляющая с прорезями для отклонения | |||
| S510 | Гусеница отклоняющей головки 150 мм (ширина) x 50 мм (в) с прорезями | |||
| S663 | 64 мм (ширина) x 50 мм (высота) Гусеница отклоняющей головки с прорезями | |||
| S673 | 76 мм (ширина) x 50 мм (высота) Гусеница отклоняющей головки с прорезями | |||
| S683 | 92 мм (ширина) x 50 мм (в) MAXItrack ® Гусеница отклоняющей головки с прорезями | |||
| S690 | 150 мм (ширина) x 50 мм (в) MAXItrack ® Гусеница отклоняющей головки с прорезями |
Типы анкеров для гипсокартона — и почему вам нужно использовать правильный
Когда в хозяйственном магазине к вам обращены все типы анкеров для гипсокартона, домашние мастера могут испытать искушение вскинуть руки и уйти. Эти удобные предметы помогают нам повесить все, от рам для картин до мелкой бытовой техники, но выбор правильного типа может вызвать затруднения.Тем не менее, если стены вашего дома сделаны из гипсокартона (также известного как гипсокартон, гипсокартон или стеновая плита), вы не можете просто взять молоток и гвозди и надеяться, что все будет хорошо. Вам понадобятся прочные анкеры для стен, чтобы надежно удерживать новое зеркало или произведения искусства на стенах. Вот как найти подходящий анкер для гипсокартона и как его установить.
Что такое анкеры для гипсокартона?
Как следует из названия, анкеры для гипсокартона — это устройства, которые «закрепляют» то, что вы вешаете на стену.Хотя вы можете забить гвоздь в гипсокартон и повесить что-нибудь легкое, например календарь, стеновая плита тонкая (обычно всего полдюйма) и создается из относительно мягких материалов, таких как гипс и бумага. Спрессованные вместе на фабриках, из них получаются прочные стены, но они также легко вмятины (это может подтвердить любой, кто когда-либо выбил трещину в стене во время драки с братом или сестрой).
Мягкость гипсокартона становится проблемой, когда вы хотите повесить вещи, которые весят намного больше, чем фотография в рамке, например большую картину или плавающую полку.
«Поскольку гипсокартон слишком непрочен для подвешивания вещей, необходим анкер для гипсокартона», — поясняет Мэтт Майклс , представитель компании Lowe’s Home Improvement в Шарлотте, Северная Каролина. По сути, анкер позволяет вам ввинчивать шурупы в стену, не вызывая осыпания мягкого гипсокартона вокруг нее.
Анкеры для гипсокартона также довольно глубокие, чтобы противостоять весу всего, что вы крепите к стене. Прежде чем купить анкер, возьмите прибор для поиска гвоздей и посмотрите, сможете ли вы найти гвоздь — прочные куски дерева, которые подрядчики используют для обрамления стены.Если в том месте, где вы хотите повесить свой предмет, есть шпилька, возможно, вам удастся избежать установки анкера для гипсокартона — древесина обеспечит соответствующее сопротивление и удержит предмет на месте. Если вы не можете найти шпильку, вам придется взвесить предмет под рукой, чтобы определить, какой тип анкера для гипсокартона подойдет лучше всего.
«Существуют разные типы анкеров для гипсокартона в зависимости от веса того, что вы вешаете», — говорит Майклс. «Металлические анкеры прочнее и рассчитаны на более тяжелые предметы, чем пластиковые анкеры для гипсокартона.«
Анкеры для гипсокартона рассчитаны на допустимую нагрузку, основанную на весе объекта, который они использовали для подвешивания, — говорит J.B. Sassano , президент Mr. Handyman, в Анн-Арборе, штат Мичиган. Если вы используете стенные анкеры для подвешивания полок, убедитесь, что вы прибавили лишний вес, чтобы учесть все, что вы планируете поставить на эти полки (например, тяжелые книги или вазы с водой).
Sassano также рекомендует обратиться в хозяйственный магазин за лучшими креплениями, чем те, которые вы найдете в большинстве комплектов стеллажей.
«Использование базового пластикового анкера для поддержки 50 фунтов в какой-то момент выйдет из строя», — предупреждает он. «Этот тип анкера не удерживает гипсокартон в достаточном количестве, чтобы выдержать большой вес. Чаще всего мы видим проволочные полки, которые оторвались от стены из-за слишком большого веса полок. Более качественный якорь сможет выдержать более тяжелое хранение ».
Вот различные типы анкеров для гипсокартона, способы их установки и где они лучше всего используются.
Пластиковые распорные анкеры
Пластиковые распорные анкеры можно использовать для легких предметов.(Amazon)
Пластиковые распорные анкеры предназначены для удержания шурупа, расширяющегося внутри стены при ввинчивании в них шурупа. Они выглядят как куртка с ребрами для вашего винта, и их часто упаковывают с прилагаемым винтом внутри. Перед установкой этого крепежа необходимо просверлить небольшое отверстие.
Подходит для: Легкие предметы, например рамы для картин, которые весят менее 15 фунтов.
Как их использовать: Для установки предварительно просверлите небольшое отверстие — немного меньшего диаметра, чем анкер.Затем, используя молоток, вбейте анкер в стену, а затем с помощью отвертки вставьте винт или крюк, чтобы поддержать ваш объект. Повесьте свою картину и наслаждайтесь своей работой!
Саморезные анкеры
Саморезные анкеры имеют резьбу, как у винта.(Amazon)
Самосверлящие анкеры выглядят как маленькие шурупы и благодаря резьбе на анкере могут ввинчиваться в стену без предварительного просверливания отверстия.
Подходит для: карнизов и небольших декоративных полок, которые не выдерживают большого веса; предел большинства составляет 50 фунтов.
Как ими пользоваться: Для установки возьмите сам анкер и аккуратно прикрутите его к стене с помощью отвертки. Убедитесь, что головка прилегает к стене, а затем вставьте прилагаемый винт в центр анкера и прикрепите объект.
Стальные анкеры для пустотелых стен
Стальные анкеры для пустотелых стенок также называют анкерными болтами.(Amazon)
Стальной анкер для гипсокартона для полых стен, также называемый болтом молли, очень похож на болт, завернутый в заостренную металлическую оболочку.Когда вы вбиваете его в стену, металлическая втулка расширяется, создавая анкер внутри гипсокартона.
Подходит для: Штанги для полотенец, крючки для одежды и другие предметы весом до 100 фунтов. (Помните, вы добавите вес влажных полотенец!)
Как ими пользоваться: Для установки просверлите отверстие рекомендованного размера, затем вставьте анкер. Слегка постучите молотком, чтобы плотно прижать к стене. Затем вверните винт до упора. Якорь будет «расти» внутри стены для надежной фиксации.
Стопорный болт
Стопорный болт имеет прочные металлические анкеры.(Amazon)
Как и болты молли, стержневые анкеры для гипсокартона являются металлическими, и они включают в себя прочный анкер, который будет располагаться на противоположной стороне стены (помните, что большинство гипсокартонов имеют толщину менее дюйма). Они считаются самым сильным вариантом. Металлические анкерные болты также являются единственными настенными анкерами, которые рекомендуются для бетонных или оштукатуренных стен.
Подходит для: Стеллажи, выдерживающие вес, например стеллажи для кладовых.Рейтинги различаются, но некоторые из них могут выдерживать от 300 до 350 фунтов.
Как ими пользоваться: Для установки просверлите отверстие рекомендованного размера, вставьте рычаг в стену и затяните винт. Загрузите свои полки!
% PDF-1.5 % 1 0 obj >>> эндобдж 2 0 obj > поток 2013-10-16T16: 17: 26 + 08: 002013-10-16T16: 17: 30 + 08: 002013-10-16T16: 17: 30 + 08: 00Adobe InDesign CS6 (Macintosh) uuid: 0672f9c0-6e17-6347- b843-140edce64584xmp.did: E7610C0E0E20681188C6D4DD2EDB57CFxmp.ID: EA0AF3D542206811822A84F910FA9371proof: pdfxmp.iid: 6EA3E0243C206811822A84F910FA9371xmp.did: 879791C82A20681188C6D4DD2EDB57CFxmp.did: E7610C0E0E20681188C6D4DD2EDB57CFdefault
РАЗМЕРЫ ПРОФИЛЯ ДЛЯ ГИМНАЗИИ И ОБЛАСТИ ПРИМЕНЕНИЯ
Профили для гипсокартона — это профили из оцинкованного стального листа, используемые в подвесных потолках, перегородках и системах облицовки стен. Они предлагают отличные решения в разных сферах.Они легко адаптируются к месту использования и чрезвычайно долговечны. Благодаря высокой коррозионной стойкости его можно безопасно использовать в течение многих лет. Их очень легко наносить и снимать. Это будет хороший выбор для тех, кто ищет экономичный материал.
Профили для гипсокартона подразделяются на настенные U, стены C, потолочные U, потолочные C и угловые профили. Его можно использовать для предотвращения пожаров, возведения стен, тепло- и звукоизоляции. Он может изготавливаться разных размеров в зависимости от области применения.
ОБЛАСТИ ИСПОЛЬЗОВАНИЯ ПРОФИЛЯ ГИМНАЗА
Профили для гипсокартона благодаря своим свойствам находят применение в различных областях. Чаще всего используются кровельные, внешние и внутренние и потолочные покрытия. Он также используется в процессах изоляции. Обеспечивает практическое использование в сборных и железобетонных конструкциях. Монтажные трубы и кабели можно скрыть с помощью гипсокартонного профиля.
Стеновые U-образные профили применяются горизонтально. Он образует каркасную часть в системах перегородок.Он используется в навесных стенах и подвесных потолках. Гипсокартон прикручивается с двух сторон или с одной стороны профилей, в зависимости от области использования. Стеновые С-профили применяются в качестве вертикальной опоры. Его используют в торговых центрах, гостиницах, многоэтажных домах и подобных местах.
