Как собрать металлический стеллаж: инструкция и особенности монтажа

Металлический стеллаж из себя представляет универсально сборно-разборную конструкцию, позволяющую рационально распределять предметы в производственных, складских и гаражных типах помещений. Состоит из стоек с опорами, кронштейнов, полок, подпятников. Конструкция по типам разделяется на:

  1. Мобильные.
  2. Стационарные.
  3. Фронтальные.
  4. Угловые.
  5. Поддонные.
  6. Паллетные.
  7. Полочные.

Инструкция по сборке металлического стеллажа

Содержание статьи

Сборный стеллаж подбирается по индивидуально требуемым параметрам (размер, высота, ширина, глубина). Выбирается для определённой цели, отлично подходит для хранения книг, банок с консервацией, автомобильных деталей и инструментов. Металлическое изделие имеет небольшой вес и при этом высокую устойчивость к нагрузкам. Полки с одним ребром жёсткости могут выдерживать до 90 кг, с двумя рёбрами — до 120 кг.

Основным плюсом использования металлического стеллажа является экономия пространства. По стоимостным критериям он относится к бюджетной категории. Заменить износившуюся деталь в нем не составит труда.

Благодаря оцинковке элементов стеллаж пригоден для установки в помещениях с любым температурным режимом и степенью влажности. Не подвержен коррозийным образованиям, не плесневеет, пожароустойчив, имеет длительный срок эксплуатации.

Как собрать стеллаж металлический? Монтаж намного проще, чем сборка корпусной деревянной мебели. Происходит с использованием минимума дополнительных инструментов; достаточно электрического шуруповёрта или рожкового ключа. У некоторых моделей крепление выполняется на зацепах.

ВАЖНО! Конструкцию собираем строго на горизонтальной поверхности.

Как собрать стеллаж? Этапы сборки:

  1. Подготовить комплектующие, внимательно изучить инструкцию.
  2. Опоры с ножками, подпятником прикрутить болтами к основным стойкам.
  3. Горизонтально зафиксировать между двумя опорами полки.
  4. Крепим их, конструкция станет более устойчивой.
  5. Фиксируем промежуточные полки, глухие стенки.
  6. Стягиваем все болтовые крепления.

ВАЖНО! При монтаже внимание уделяйте симметричности деталей, фиксации без перекосов.

После всех этапов сборки проверьте стеллаж на устойчивость.

Особенности установки стеллажей углом

Угловой тип стеллажа отлично подойдёт для установки в малогабаритных помещениях. Например, подойдёт для лоджии для горшков с комнатными растениями или узких погребов для расстановки банок с соленьями.

Принцип сбора схож со стационарными стеллажами, отличаются только некоторые моменты:

  1. В месте крепления угловой полки нужно установить дополнительные усиливающие металлические уголки, прочно закрепив.
  2. Зафиксировать угловые полки к стойкам посредством уголков.
  3. Конструкцию соединить с подпятниками.
  4. Задвинуть вертикально поставленный стеллаж в угол и оценить правильность собранной конструкции.

Монтаж дополнительных элементов

Дополнительными деталями являются:

  1. Ограничительная планка. Она фиксируется к основным стойкам.
  2. Поперечный разделитель. Надевается на полку вертикально.
  3. Продольный разделитель. Фиксируется к основным стойкам.

Также в набор могут входить:

  • Разделители;
  • Стенки;
  • Наклонные полки;
  • Навесы;
  • Сетчатые полки;
  • Выдвижные ящики.

Правила безопасности при сборке

В первую очередь, перед началом сборки нужно ознакомиться с правилами техники безопасности.
К процессу монтажа нужно подходить с особой осторожностью. Рассмотрим основные рекомендации по технике безопасной сборки металлического стеллажа:

  1. Обзавестись средствами личной защиты (каска, перчатки, жёсткая обувь).
  2. Место, где будет происходить сборка, должно быть просторным, без присутствия сторонних предметов.
  3. Необходимо хорошее освещение.
  4. Пользоваться только исправным инструментом, лишённым каких-либо дефектов.
  5. Место для установки будущей конструкции должно быть ровным.
  6. Каждый последующий ярус монтируется после полной установки предыдущего.
  7. Не должна присутствовать спешка при монтаже.
  8. Приступать к монтажу следует только в трезвом состоянии.
  9. Сборка должна проходить в месте, защищённом от детей.
  10. При установке стеллажа не должно быть шаткости собранной конструкции, рекомендуется подложить дополнительную опору под основание или закрепить стеллаж к стенке дополнительными штифтами.

setafi.com

Как собрать стеллаж ТСУ

Хотите узнать особенности и последовательность сборки стеллажа ТСУ? Читайте нашу статью!

Что такое стеллаж ТСУ, для чего он нужен?

Универсальный стеллаж ТСУ является отличным вариантом для организации складской системы любого размера. Такой стеллаж будет очень кстати как на складе, так и в офисе, гараже или магазине. Стеллажи из серии ТСУ могут быть собраны как в виде стоящей отдельно секции, так и другими способами. При желании можно воспользоваться ленточным методом, с помощью которого вы сможете задать стеллажу любую длину.

Пошаговая инструкция по сборке стеллажа ТСУ

    Первым делом нужно взять стойку и стяжки. Затем поперечина и стяжки опоры вставляются в 1-й паз от одного из краёв стойки.

    Так же проводим манипуляции со 2-й стойкой. С торцов стоек вставляются стяжки опоры, таким образом получается спаренная стойка.

    Далее следует определиться с высотой, на которой будут расположены полки. На спаренных стойках (на одинаковой высоте) вмонтируйте кронштейны для будущих полок.Спаренные стойки поставьте на расстоянии 7—10 см (зависит от типа полок) кронштейнами внутрь.

    Одну сторону полок нужно опустить до упора на кронштейны, а на вторую сторону нужно с усилием нажать до полного зацепления.

    Зацепы крестовины жёсткости вставляются в отверстия торца противоположных спаянных стоек на одинаковом уровне, после чего их следует согнуть на 45 градусов в сторону центра стеллажа.

    Пластины крестовины соединяются при помощи двух талрепов (крюк к крюку).

    Готово! Стеллаж можно использовать!

Почему стеллажи ТСУ называются быстросборными?

За счёт крепления с помощью специальных зацепов (клипс), самоподклинивающихся под нагрузкой, стеллажи получили такое название. При монтаже ТСУ не нужны болты, стеллажи можно собрать без особых умений или навыков, а времени на это уходит минимум! Теперь вы знаете, как собрать стеллаж ТСУ.

instrumtur.ru

Собрать стеллаж Икеа самостоятельно по инструкции

Удобная и недорогая мебель из магазина Икеа. Многофункциональный стеллаж Каллакс предназначен для хранения малогабаритных вещей, также он выполняет роль разграничителя внутреннего пространства в помещении дома и дополняет рабочее место в офисе.

Часто используется дизайнерами в создании домашнего интерьера в небольших комнатах. Стеллаж занимает равноправное место для хранения книг, игрушек, личных вещей, компакт дисков, посуды, офисных документов. Используется как отдельный мебельный предмет, например, если нужна тумба под телевизор.

Дополняется ножками, колесиками, подвесными секциями для аксессуаров, корзинами и специальными модулями, которые вставляются в ячейки стеллажа. Модуль состоит из блока с двумя ящиками или блока с дверцей. Каллакс универсален в использовании как в вертикальном, так и в горизонтальном положении.

В магазине присутствуют разные по высоте и ширине модели. Сборка мебели Икеа, в нашем случае стеллаж Каллакс, не представляет особых сложностей. Из инструмента пригодятся молоток и шестигранный ключ.

Стяжка внешних панелей рис 1

В изначальном соединении используем два конфирмата. Следует обратить внимание на положение отверстий в панели для установки уголков

Монтаж малых внутренних полок рис 2

В тонкую короткую полку вбиваем два деревянных шканта, затем вставляем деталь в отверстии как показано на рисунке.

Монтаж широких внутренних полок рис 3

В широкую тонкую полку также вбиваем два шканта и вставляем в отверстия на внешней панели.

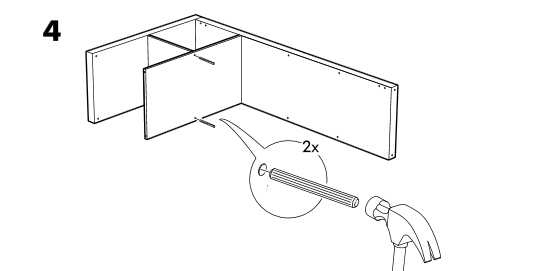

Стяжка внутренних полок рис 4

В отверстия в середине полки вставляем шканты и вбиваем молотком, шкант проходит через плоскость одной полки в торец отверстия другой, тем самым соединяя полки. Часть тела шканта остаётся наружи для последующей установки следующей полки.

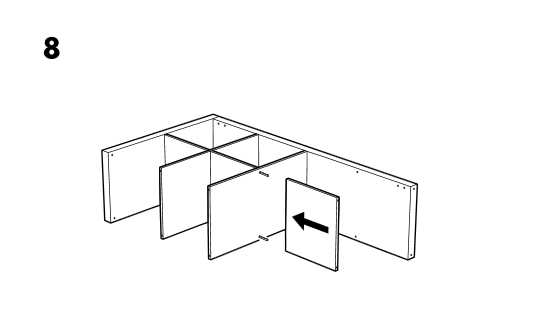

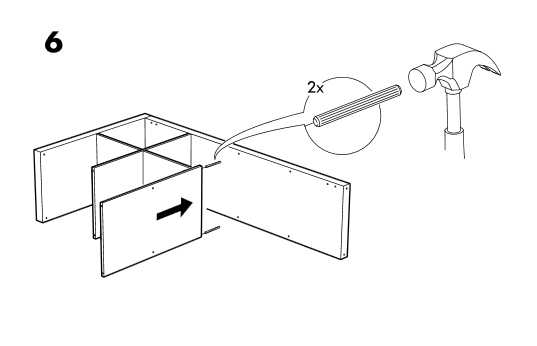

Последовательный монтаж полок рис 5,6,7,8,9,10,11,12,13

В наружные шканты вставляем полку. Торцевая полка должна плотно прилегать к лицевой поверхности.

На следующих рисунках происходит повторение действий.

При вбивании следим за силой удара, шкант должен сесть в отверстия до упора.

Следуем правильным рекомендациям в сборке стеллажа.

Вставляя полку в очередные отверстия – придерживаем корпус от сползания.

Установка последней внутренней полки.



Завершение цикла по сборке внутренних элементов.

Вбиваем восемь шкантов в торцы тонких полок.

Аккуратно вставляем боковую панель. Шканты на тонких полках должны войти в свои отверстия на боковине. Отверстия для монтажных уголков в боковинах должны быть на одном уровне.

Стяжка боковин стеллажа рис 14

Используя мебельные конфирматы, выполняем стяжку боковин с основанием.

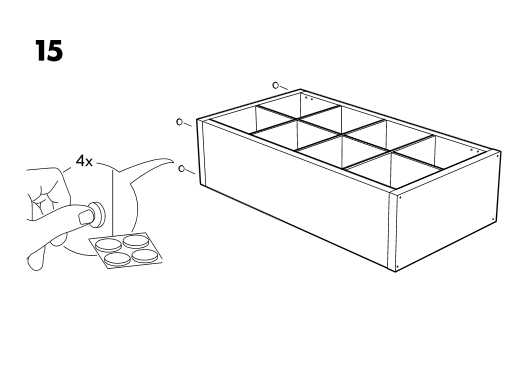

Наклеиваем ножки на основание рис 15

Если стеллаж устанавливаем в вертикальном положении, то войлочные наклейки ставим на основание, как на картинке. В горизонтальном – на боковину.

ofmebel-sborka.ru

Инструкция по сборке полочного стеллажа серии СтМ



Последовательность сборки стеллажа СтМ.

1. Стеллаж СтМ состоит из четырёх стоек СтМ в комплекте (Рис.1),  полок-комплектов СтМ нужного количества (Рис.2):

Рис. 1

Рис. 2



 1.1.  Стойка СтМ с комплекте состоит из - стойки СтМ с пластиковым подпятником СтМ и двух косынок СтМ (Рис.3) в комплекте с крепежом  м 6х14, (2-а комплекта крепежа на одну косынку СтМ).
1.2. Полка-комплект СтМ  состоит из двух траверс СтМ (Рис. 4) (длина которых зависит от глубины стеллажа), необходимого количества полок СтМ, комплектов крепежа м6х14 и клипс-фиксаторов СтМ.

Рис. 3

Рис. 4

Комплектующие Стеллажа СтМ:
1.1.Стойка СтМПодпятник СтМКосынка СтМКрепёж м6х14

Стойка СтМ в комплекте

1

1

2

4

1.2.Полка СтМТраверса СтМКрепёж М6х14Клипса- фиксатор м6х18

Полка-комплект СтМ Хх300

3

2

16

4

Полка-комплект СтМ Хх400

4

2

16

6

Полка-комплект СтМ Хх500

5

2

16

8

Полка-комплект СтМ Хх600

6

2

16

10

Полка-комплект СтМ Хх700

7

2

16

12

Полка-комплект СтМ Хх800

8

2

16

14

 Х – длина полки

2. Сборка стеллажа СтМ:

- В нижней части каждой стойки установите пластиковый подпятник СтМ.

- Две стойки в сборе с подпятниками соединить между собой траверсами СтМ  при помощи 2-х болтов М6х14 и, 2-х гаек М6,крепёж сначала устанавливается так чтобы ряд из 4-х отверстий был свободен для дальнейшей установки полок

- Устанавливая траверсы СтМ, распределите их по высоте стоек согласно необходимому расстоянию между полками (Рис. 5).

Рис. 5

Рис. 6



3.

Если Вы намерены собирать стеллажи в линию, то траверсы СтМ устанавливайте сразу с обеих сторон собираемой боковины стеллажа (Рис.6).


Примечание: * при установке нескольких стеллажей в ряд, полки могут крепится на одну боковину с двух сторон как на одном  уровне, так и на разных.

4. Соберите еще одну боковину стеллажа (повторите п.2.).



5.

     Установка  полок СтМ (Рис. 7):
-    опустите одну сторону полки на траверсу до упора на первой боковине, а затем установите противоположный  край полки на противоположной траверсе второй боковины и закрепите болтами и гайками м6.
-    затем наберите необходимое количество полок и закрепите болтами м6х14 и гайками м6.
-    Установите Косынки СтМ и закрепите их крепежом. Косынки СтМ устанавливаются на каждую полку по 4 шт. (Рис. 8).



 - Установите все полки на необходимые высоты.
 - Закрепите полки СтМ друг с другом с помощью клипс-фиксаторов СтМ.

6.      Установите стеллаж и протяните весь болтовой крепёж.

Заказать расчет           Перезвонить Вам



promstellage.ru

из дерева, из профиля, из металла, из ДСП, чертежи

Стеллаж позволяет удобно разместить различные вещи, используя свободное пространство максимально рационально. Его можно установить в гараже, на балконе, в кладовой, личной библиотеке, кабинете и других комнатах. Разобраться в том, как сделать стеллаж своими руками, совсем несложно. Для этого не нужны дорогостоящие материалы и труднодоступные инструменты. Работа выполняется очень быстро, а полученный результат будет долгие годы радовать вас своим качеством.

Виды саморезов для изготовления стеллажей.

Выбор конструкции и размеров

Перед тем как сделать стеллаж, необходимо выбрать наиболее подходящую конструкцию и определить необходимые размеры. Консольный стеллаж отлично подойдет для кладовой и кухни. Множество открытых и весьма удобных полок дает максимальную полноту обзора. Нужные предметы будет очень просто доставать и класть обратно. Для гаража или балкона вы можете изготовить стеллаж из недорогого металлического профиля.

Если же вы хотите получить оригинальное дополнение к интерьеру, попробуйте изготовить стеллаж вращающейся конструкции. Он может представлять собой небольшую настольную модель или полноценный вращающийся шкаф.

Перед тем как начинать делать стеллаж своими руками, необходимо выбрать подходящие размеры. Если вы будете выполнять всю работу самостоятельно, то полки лучше всего сделать из МДФ или ДСП. Подойдет и фанера. Используйте доски толщиной 18-20 см. Подойдет материал, оставшийся от предыдущих строительных работ. Если позволяет бюджет и есть станок для распила, лучше всего изготовить стеллаж из прочного натурального дерева.

Ширину полок подбирайте с учетом того, что вы будете на них хранить.

Рисунок 1. Чертеж стеллажа.

Какого-либо универсального решения здесь нет. Для хранения банок и различных книг будет достаточно изготовить стеллаж с полками шириной 25-40 см. Если вы делаете полки под различные инструменты, учитывайте их габариты.

Подходящая длина полок также определяется с учетом того, что именно на них будет храниться. Если вы собираетесь изготовить стеллаж для хранения различных статуэток, игрушек и прочей сувенирной продукции, то полки могут иметь длину и более полутора метров. В том же случае если на его полках будут храниться различные толстые и тяжелые книги, их длину рекомендуется уменьшить до 80-100 см, иначе они будут прогибаться.

Крепежные элементы тоже подбираются с учетом нагрузок. Легкий и простой декоративный стеллаж можно собрать с помощью саморезов.Если конструкция будет крепиться к бетонной стене, используйте саморезы длиной от 89 мм. Если же стена кирпичная, будет достаточно крепежа длиной 52 мм. Для сборки и крепления гаражных стеллажей и шкафов для книг могут понадобиться крюки и анкера. Конечный выбор зависит от того, сколько будет весить стеллаж с хранимыми в нем предметами. Вы можете изготовить стеллаж, ориентируясь на следующий чертеж (рис. 1). При необходимости меняйте количество и размеры полок под свои нужды.

Вернуться к оглавлению

Пошаговая инструкция по сборке

Схема открытого стеллажа из ДСП.

Такая конструкция выглядит следующим образом — рис. 2. Для того чтобы изготовить стеллаж, вам понадобятся следующие материалы и инструменты:

  • рейка 183х3,8х1,9 см — 10 штук, для изготовления перекладин и планок;
  • рейка 20,3х3,8х1,9 см — 3 штуки, для стоек;
  • брус 39х8,9х3,8 см для подпорки;
  • полки — 18,3х30,5х1,9 см;
  • шурупы;
  • дюбели;
  • шуруповерт или отвертка;
  • дрель.

Сначала нужно подготовить разметку. Начертите на стене линию. Она должна иметь 183 см в длину и проходить на высоте 39 см от пола. Нарисуйте над ней еще 4 аналогичные линии с шагом в 41 см.

В случае если стены в комнате отделаны гипсокартонном, нужно будет найти стоевой профиль. К нему будет крепиться готовая конструкция. Профиль можно найти с помощью магнита. Отметьте места пересечений стенового профиля и будущих полок. Нарежьте 5 перекладин и 5 планок.

Рисунок 2. Схема устройства стеллажа на металлической основе.

Прикрепите каждую планку на предназначенное место к средней стойке, которую вы нашли под гипсокартоном. В местах пересечения планок и стоек сделайте отверстия. Через эти отверстия закрепите планки к стойкам. Так же закрепите 4 оставшиеся крепежные планки.

Вырежьте подпорку и 3 стойки. Для подпорки используйте брус размерами 39х10х5 см. В дальнейшем она будет демонтирована. Для того чтобы выполнить консольный монтаж полок, необходимо произвести простой расчет. Рассчитать длину косой рейки, за счет которой будет удерживаться нависающий край полки, можно по следующей формуле: a²=b²+c². В данном случае за а принята длина рейки, b — ширина полки, c — это высота между отдельными полками. В рассматриваемом примере длина косой рейки составляет 51,1 см. Вы можете увидеть это на следующем рис. 3.

Закрепите рейку к опорной стойке и перекладине, удерживающей внешний край полки. Крепить нужно под углом в 45°. Для соединения используйте саморезы. Чтобы соединение было более прочным, смажьте детали клеем.

Закрепите полку с помощью саморезов подходящей длины и клея. В том случае если вы используете доску, необходимо подготовить отверстия немного меньшего диаметра, иначе полотно может расколоться. Сделайте то же самое для всех оставшихся полок.

Вы можете прикреплять к стойкам уже готовые консоли в форме треугольников, выпиленных из доски. Также крепление может быть выполнено так, чтобы полка свободно ложилась в получившееся треугольное отверстие.

Вернуться к оглавлению

Руководство по изготовлению

Рисунок 3. Размеры косой рейки стеллажа.

Такое решение отлично подойдет для балкона и гаража. Далее будет рассказано, как самостоятельно изготовить стеллаж на 2 полки. Вы можете изменить количество полок на свое усмотрение. В данном случае не забудьте изменить и количество материалов.

Перед тем как вы решите изготовить стеллаж, обязательно выполните замеры, чтобы готовая конструкция идеально вписалась в доступное пространство. Подготовьте материалы для работы:

  • уголок длиной 140 см — 4 штуки;
  • уголок длиной 60 см — 2 штуки;
  • дюбели длиной 6 см и диаметром 6 мм — 16 штук;
  • 4 болта;
  • доску толщиной 2 см.

Начертите на стене 2 горизонтальные линии с шагом 0,5 м. Сделайте в уголке и стене отверстия для дюбелей. Подготовьте разметку на боковых стенах. В данном примере полки имеют глубину равную 40 см. Отложите данный размер и сделайте вертикальную линию. Вдоль нее закрепите вертикально короткие уголки. В дальнейшем к ним будут прикреплены горизонтально длинные уголки при помощи болтов.

Соберите каркас, закрепите на стену. Толщина полок составит 2 см. Нарежьте нужное количество полок и вложите между уголками. В конце останется лишь покрасить готовую конструкцию.

Вернуться к оглавлению

Вращающийся стеллаж

Можно попробовать изготовить стеллаж из обрезков. Несмотря на дешевизну и простоту изготовления, он отлично дополнит интерьер. Вырежьте полки желаемой формы (квадратной, прямоугольной и даже круглой). Закрепите их к вертикальной стойке. Стойка может быть установлена на прочное массивное основание. Продумайте все так, чтобы в будущем нагруженный стеллаж не упал. Стойку можно сделать из обработанного бруса, трубы, держака от лопаты и т.п. Самое главное, чтобы к ней можно было прикрепить полки стеллажа. Отрегулируйте высоту полок с помощью вспомогательных планок.

Вы можете изготовить стеллаж и при помощи прочного троса. Обязательно делаются ограничители, которые не позволят вещам слетать с полок. Можно самостоятельно изготовить стеллаж, который будет вращаться полностью. Можно сделать такую конструкцию, у которой будут вращаться только отдельные полки. Чтобы вращение было возможным, снизу и сверху стойки устанавливаются подшипники. Удачной работы!

masterpomebeli.ru

Полки и стеллажи для гаража своими руками: схемы, чертежи, фото, видео

Главная » Гараж » Как сделать полки и стеллажи в гараже

Чтобы «добро» в гараже не мешало перемещению требуется каким-то образом организовать его хранение. Наиболее удобны стеллажи для гаража. При наличии достаточного пространства, их можно сделать на всю стену или даже на несколько стен. Если же внизу места нет, придется перебираться наверх — делать полки под потолком. Не самый лучший вариант, но порой единственный. И все же стеллажи в гараже стоящие на полу, более безопасны, особенно если их надежно прикрепить к стене (во избежание неприятных ситуаций).

Какой стеллаж лучше: сварной или болтовой

Содержание статьи

Стеллажи для гаража делают из дерева и металла. Деревянные большей частью неразборные — на гвоздях и саморезах. Установлены они обычно стационарно, закреплены к стене. Стеллажи из металла могут быть сварены. Тогда они неразборные. Есть стеллажи на болтовых соединениях. Эти конструкции мобильны, могут при необходимости разбираться. Их недостаток — недостаточная жесткость, так как всегда в таком соединении присутствует некоторый люфт. Чтобы сделать конструкцию более устойчивой, ее крепят к стенам. Для этого к крайним стойкам можно приварить (прикрепить на болтах) металлические пластины с отверстием. В это отверстие вогнать костыль (предварительно засверлив в стене отверстие немного меньшего диаметра).

Один из вариантов — каркас из профильной трубы и полки из фанеры

И сварные, и болтовые стеллажи для гаража исправно служат, но чаще встречаются сварные конструкции. Разборный вариант выбирают в двух случаях. Первый — возможен переезд в другой гараж и все оборудование надо будет перевозить, а весит конструкция сотни килограмм, так что целиком ее перемещать проблематично. Второй — нет возможности или желания использовать сварку (если стеллажи для гаража делают своими руками). Остальные обычно предпочитают сварные — они более устойчивы и при наличии опыта сварки собирается быстрее.

В продаже еще встречаются металлические стеллажи из перфорированных уголков. Они тоже мобильны и могут разбираться, но соединяются они при помощи крючков (на поперечинах) и пазов (на стойках). Такие системы хранения удобны — можно переставлять полки на желаемую высоту. Их минус — дорого.

Конструкции и размеры

Конструктивно стеллажи для гаража состоят из стоек, перекладин и полок. Иногда, для увеличения жесткости, на задней стороне делают еще поперечные затяжки — две стальные полосы, приваренные/прикрученные к крайним стойкам по диагонали. Они компенсируют боковые нагрузки увеличивая общею устойчивость и надежность.

Стеллажи в гараж можно сделать по этому чертежу (размеры указаны примерные)

Размеры — высота и глубина полок — выбираются практически произвольно — в зависимости от того, что вы предполагаете хранить. Единственное что надо подбирать аккуратно — длину пролета — расстояние между стойкам в одной секции. Оно зависит от жесткости материала, который вы решите использовать: полки даже при полной нагрузке не должны прогибаться. Для тяжелых вещей/предметов длинна пролета — около 1,5 метров, если нагрузка будет не слишком большой, расстояние можно увеличить до 2 метров, но больше делать однозначно не стоит. Если нужен стеллаж для гаража большей длины, ставят промежуточные стойки, расстояние между которыми все равно не может быть больше 2 метров.

Несколько слов о высоте полок в стеллаже. Самая нижняя полка может быть приподнята от уровня пола на 50-70 см (даже больше при желании). Сюда обычно ставят самые тяжелые предметы. Остальные полки можно делать на разной высоте, 30 см — это неудобно и непрактично. Вообще, оптимально на полку должна становиться 1,5 литровая пластиковая бутылка, а это 35-37 см. Такое расстояние удобно для использования.

Из чего делают

Как уже говорили, стеллажи для гаража делают из древесины и металла. Деревянные легче по весу, с древесиной работать проще, но они выдерживают не такие большие нагрузки. Металлические более тяжелые (тяжелее в разы), но на них можно уложить и слона.

Есть еще вопрос цены.  Металлопрокат нынче совсем не дешев. Если все покупать на рынке или в магазине, по цене вам один стеллаж (вместе с расходниками) обойдется практически в такую же сумму, как и готовый. Единственный реальный способ сэкономить — купить металл на металлобазе целыми хлыстами (бывают по 6 м и 12 м), а потом нарезать на отрезки нужной длинны. Нарезка может быть прямо на базе, вам придется дополнительно оплатить услуги, но суммы совсем небольшие. В таком случае вам удастся сократить расходы примерно на 20-30%.

Один из вариантов компоновки

Пиломатериалы по сравнению с металлом стоят меньше. Но не думайте, что затраты буду небольшими: вам придется покупать сортовую древесину без сучков, а это класс «элит» или «премиум» с соответствующим ценником. Так что очень дешево не получится.

Из дерева

Условия эксплуатации в гараже далеко не самые лучшие — повышенная влажность, мороз, попеременное размерзание/замерзание, временами — жара. Не очень хорошо для древесины. Потому весь материал перед работой необходимо обработать антибактериальными и защитными составами. Берите средства для древесины для наружных работ, так как условия в неотапливаемом гараже больше на них похожи. Можно подобрать такое средство, которое одновременно тонирует обрабатываемую поверхность и ваше изделие можно будет не красить. После обработки материалы просушивают и только после этого начинают работу.

Как соединять бруски

При соединении частей деревянного стеллажа можно использовать стандартные для плотников способы — в четверть или вполулапу. Если это для вас сложно, можно прибивать и встык, а для усиления соединений использовать металлические уголки и/или накладные пластины.

Еще момент: соединять лучше на гвозди, а не на саморезы. Более устойчиво получается, меньше соединения «разбалтываются». Если выбрали вариант с усилением пластинами, их можно крепить на саморезы.

Деревянный стеллаж для гаража

Теперь по размерам: для стоек используют обычно брус 50*50 мм, для перекладин можно использовать тот же брус или чуть тоньше — 50*30 мм. Настил делают из:

Наиболее дешевые — доска и фанера. Ламинированный ДСП значительно дороже, но его не надо красить, а это — хороший плюс. Чтобы не тратить очень много, можно на базах брать первые и последние листы в пачке — они поцарапанные и идут значительно дешевле.

Деревянный стеллаж в гараж — чертеж с размерами

Еще момент: у полок из ДСП остается открытым боковой срез. Если его не обработать, при повышении влажности стружка будет разбухать, полка станет коробиться. Чтобы этого не произошло, промажьте края силиконом. С такой обработкой ничего с ДСП не случится.

Металлические

Если вы решили сделать металлические стеллажи для гаража, выбор материалов шире — есть два варианта металлопроката, плюс стандартные решения для складских помещений (перфорированные уголки). Также использовать можно металлические части, предназначенные для других целей — например, подойдут стальные кабель-стойки или кабель-каналы, которые используются в связи.

Кабель-каналы и полки — удобно и не очень дорого

Итак, из чего делают каркас металлического стеллажа в гараж:

  • Из металлического уголка с толщиной металла от 3-4 мм. Ширина полочки уголка — 25-45 см — в зависимости от планируемых нагрузок. Прочный, но металлоемкий материал, весит много, стоит дорого.
  • Профильная труба (прямоугольная в сечении). При меньшей металлоемкости (толщина стенок меньше), по сравнению с металлическим уголком имеет лучшие характеристики по упругости (сложнее согнуть), более устойчива к кручению. Примерные размеры для стоек 50*50 мм или 40*40 мм, на поперечины 50*25 мм или 40*25 мм соответственно.
  • Стойки делают из профтрубы, а поперечины из уголка. Толщина металла 2-3 мм, ширина полки — 25 мм и больше. Разворачивают уголок так, чтобы укладываемый настил был как в «гнезде».

Присмотритесь внимательно, как расположены уголки

Настил на полки делают из тех же материалов, что и для деревянного стеллажа (доска, фанера, ОСП, ДСП), только иногда добавляются еще нестандартные варианты, которые с деревянным каркасом используют резко из-за высокой массы — листовой металл.

Оптимальной для большинства регионов остается доска — надежный, не очень дорогой материал. Брать надо половую, без сучков (с минимумом сучков) толщиной от 21 мм. Обработать антисептиками, затем покрасить.

Плюс металлических полок — высокая надежность при малой толщине, минусы — цена, масса и «громкость». Их также надо красить, только сначала очистить от ржавчины, затем пройтись преобразователем ржавчины и грунтом, затем — красить и желательно в два слоя. Также, кстати, надо обрабатывать и металлический каркас. Тогда стеллаж в гараже не будет ржаветь.

Особенности сборки металлических стеллажей

Стеллажи из металла могут свариваться или собираться на болты. Со сваркой обычно вопросов не возникает. Если используется уголок, соединять можно внахлест — разница в 3-5 мм при укладке полок незаметна. При желании, можно вырезать лишнее в одной из полочек, сварить встык, но подрезка занимает много времени, а особой разницы вы все равно не увидите.

Как вырезать уголки для ровного соединения

Со сборкой каркаса для стеллажа на болтах порядок такой: сначала собирают отдельно квадраты боковин и полок, затем их скручивают вместе. На каждое соединение желательно не менее двух болтов — для большей жесткости (меньше люфтит).

Если своими руками  собираются стеллажи для гаража из профильной трубы, порядок работы другой. Сначала собирают боковины, к ним крепят короткие поперечины. Получаются два прямоугольника с перекладинами. Потом они соединяются поперечинами.

Способы болтового соединения профильных труб

Как можно сделать соединения смотрите на фото. В одном случае сварка все-таки нужна — приварить «подпяточник», в другом можно обойтись без нее — вырезать «уши», загнуть и за них цеплять.

Есть еще один способ — специальные краб-системы. Это металлические пластины со сформованными под профиль выемками. В пазы закладываются трубы, потом две пластины стягиваются болтами.

Краб-системы для профильных труб

Очень большие нагрузки такое соединение вряд ли выдержит, зато есть неоспоримы плюс — не надо сверлить кучу отверстий в металле. В профилированной трубе это, безусловно, проще, чем в толстостенном уголке, но все равно отнимает много времени и сил.

Кстати, болты используются М8 или М6, соответственно под них требуются большие отверстия. Проще сначала просверлить тонким сверлом, затем расширить до нужного размера толстым. Но даже при таком порядке вам понадобиться солидное количество сверл. Чтобы они меньше перегревались и реже ломались, рядом поставьте банку с водой, туда опускайте периодически сверло.

Компоновка, схемы, чертежи, идеи

В гараже нужен не только стеллаж, но еще необходим верстак и стенд для ручного инструмента — всевозможных ключей и другой мелочевки, которой много и придумать какое-то определенное удобное место хранения сложно.

Верстак можно сделать по центру стеллажа. Это удобно — все необходимое будет под рукой, не придется постоянно ходить к полкам.

Стеллажи для гаража с верстаком удобны

Верстак может быть частью системы, а можно сделать два отдельных модуля, между которыми установить требуемый стол. Если такое расположение не понравится, можно будет поменять конфигурацию — хоть углом поставить.

Что касается стенда для инструмента. Есть заводской вариант — перфорированный лист металла с навешиваемыми на него держателями. Идея очень неплоха за исключением цены.

Удобно))

Как обычно, есть и несколько самоделок (какой же гараж без них) на ту же тему. Идеи просты в исполнении, может, не настолько элегантны, но удобны:

  • На доски, лист ДСП, фанеры, набить гвоздей под каждый инструмент. Чтобы не путаться куда что повесить — обвести инструмент на месте и закрасить каким-то цветом.

    Все в порядке и на своем месте

  • Для более тяжелого оборудования — больших ключей и т.д. можно использовать сетку, на которую наварить из поволоки крючки. Сетку прибить на стену.

    Вариант для более тяжелых и громоздких инструментов

  • Сделать планку с прорезанными в ней отверстиями, в которые опускаются инструменты.

    Этот стенд для инструмента сделать своими руками совсем несложно

И при желании, все это можно поставить на колеса — сделать стенд для инструмента передвижным. Это а тот случай, если в теплое время года вы предпочитаете работать с машиной на улице.

Можно легко откатить куда требуется

Ну, и для вдохновения…чтобы вообще все инструменты были на месте))

Полный порядок))

stroychik.ru

Монтаж Складских Стеллажей Своими Руками » Подробная Инструкция Как Сделать + Фото + Видео

Обслуживание и ремонт стеллажей

Существует множество конструктивных разновидностей складских стеллажей. Их правильный подбор помогает лучше организовать не только процесс хранения, но так же сортировки и отбора товаров.

Не смотря на некоторые различия в складских системах, монтаж стеллажей, подробный порядок действий которого определяет инструкция производителя, осуществляется примерно одинаково. Как именно – об этом вам расскажет видео в этой статье, а так же представленная в ней полезная информация.

Организация работ

Вряд ли кому-то придёт в голову собирать многосекционные складские стеллажи своими руками. Такие работы выполняются специализированными бригадами монтажников, имеющими соответствующий опыт и знания. А подтверждаются они специальным документом – допуском СМО на осуществление монтажных работ.

Свидетельство на производство определённого вида работ выдаётся юридическому лицу, которое организовывает подготовку и экипировку своих людей. Чаще всего, такие бригады имеют организации, изготавливающие стеллажи, либо, фирмы, осуществляющие их продажу.

Документ, подтверждающий право на сборку, или демонтаж стеллажей

На представленном фото вы можете видеть, как выглядит документ, подтверждающий право исполнителя заниматься монтажными работами. К нему ещё есть приложение, в котором будут конкретно обозначены те виды работ, на которые распространяется данное свидетельство.

Обеспечение безопасности

Подобные строгости связаны с тем, что цена, которую приходится заплатить в результате неграмотного или халатного отношения к монтажным работам, бывает слишком высокой. В случае обрушения стеллажей, могут пострадать не только материальные ценности, но и люди, находящиеся в складе. Поэтому и за сборкой, и за эксплуатацией конструкций, должен быть установлен надлежащий контроль.

Итак:

  • Существуют общие требования, распространяющиеся на любые монтажные работы, соблюдение которых позволяет обеспечить должный уровень безопасности. Это должная организация места проведения работ, применение средств и приспособлений защиты работающих людей.
  • Очень важно так же, чтобы при механизации работ, например: разгрузочных, применялись только те устройства, которые в полной мере безопасны. Это относится и к электрическим инструментам – они должны быть сертифицированы, отвечать требованиям действующего стандарта, и, конечно же, быть исправными.

У монтажников должна быть спецодежда, защитные каски и монтажные пояса

  • Залогом безопасности на месте сборки стеллажа, является правильное размещение его конструкций. Монтаж следующего яруса должен производиться только после того, как работы по предыдущему ярусу закончены. Это обусловлено тем, что под тем местом, где ведётся монтаж, не должны находиться люди.
  • Учитывая, что высота складских систем может составлять 12 метров, а это сопоставимо с высотой  четырёхэтажного дома, работы по монтажу стеллажей приравниваются к верхолазным работам. Именно поэтому, монтажные пояса обязательно должны быть в арсенале рабочей бригады.

Естественно, что для подъёма конструкций на такую высоту, используются грузоподъёмные механизмы. В связи с этим, при подъёме грузов тоже должна соблюдаться определённая техника безопасности: не следует оставлять на крюке крана груз во время перерыва; не нужно стоять под ним, а так же ходить по незакреплённым настилам. Монтажники, работающие на высоте, должны чётко знать о правилах безопасности при работе на высоте.

Установка складских систем

Для того, чтобы специалисты могли приступить к работе, заказчик должен обеспечить им определённые условия. Прежде всего, необходимо чтобы на площадке, предназначенной для сборки рам, было организовано потолочное освещение. Для пользования электроинструментом, так же должны быть обеспечены подводы двух- и трёхфазного питания с напряжением 220В и 380В.

  • Помещение склада должно быть закрытым и сухим, с температурой воздуха не ниже +5 градусов. Что касается доставки конструкций к месту сборки: чтобы не приходилось по несколько раз перегружать комплектующие с места на место, должна быть обеспечена возможность выгрузки бортового грузовика у ворот склада, и перемещение груза с кузова в помещение вилочным погрузчиком.

Складское помещение, должным образом подготовленное к монтажным работам

  • Для нормальной работы, должна быть определена зона сборки рам, которая требует определённого простора — не менее 30 метров длиной. Что немаловажно, полы складского помещения должны быть заранее подготовлены заказчиком, так как в обязанности монтажников это не входит.
  • На полу не должно быть выбоин, он должен быть чистым и сухим — но это ещё не все требования. В основании пола должны быть железобетонные плиты толщиной не меньше 17,5 см, при изготовлении которых использовался бетон класса В25 и выше. Он имеет достаточно высокую прочность на сжатие – а это важно, так как полы склада испытывают огромные нагрузки.
  • Небольшие неровности поверхности допускаются, но только в пределах 5 мм на 4м.п, или 15 мм по всей длине площадки, занимаемой стеллажом. Такие дефекты без проблем устраняются металлическими выравнивающими пластинами, которые обязательно входят в комплект системы.

Разметка под установку стеллажей с помощью полимерной ленты

  • Предмонтажная разметка должна производиться с таким расчётом, чтобы анкерные крепления подпятников стоек, не приходились на участки соединения плит пола, или места прохождения внутренней арматуры. Разметочные линии, по которым будут монтироваться ряды стеллажей, отбиваются с помощью геодезических приборов, и наносятся путём приклеивания полимерной ленты.

Обратите внимание! Все работы по сборке складских стеллажей осуществляются согласно рабочей документации, представленной производителем. С ним, кстати, необходимо согласовывать любые изменения в плане размещения стеллажа, а так же увеличения или уменьшения отметок уровней.

Подобные изменения после согласования вносятся в документацию, и только после этого можно приступать к монтажу. Отклонения, связанные с последовательностью выполнения технологических операций, как правило, ухудшают качество сборки — поэтому их нельзя допускать ни в коем случае.

Порядок и этапы сборки

Конечно, не все стеллажи собираются одинаково, так как у них могут быть разные конструкционные особенности. Узлы соединений несущих и фиксирующих элементов, выполняются строго по чертежам, но порядок сборки примерно одинаков во всех случаях. О разметке мы уже упоминали.

  • Она является очень важным этапом, так как нередко в процессе её выполнения выявляются ошибки, допущенные при замерах габаритов помещения. Именно этот факт может определять необходимость внесения корректив в документацию. Если никаких отклонений по факту не обнаружилось, приступают ко второму этапу – сборке боковых рам.

Сборка рам из вертикальных стоек и раскосов

  • Собирают их в горизонтальном положении – именно поэтому для работы и требуется тридцатиметровая площадка. Соединения несущих элементов могут быть сварными, то есть монолитными, а могут быть разъёмными. Сварные соединения более прочны и надёжны, но они не позволяют при необходимости демонтировать стеллаж.
  • Поэтому системы с разъёмными соединениями наиболее популярны, а выполняются они разными способами. В одних случаях, могут применяться болты, имеющие фиксаторы на резьбе, в других случаях, используются крепёжные шпонки, соединяющие горизонтальные балки со стойками через перфорацию.
Вариант крепление консоли на болтах
  • В консольных стеллажах, на стойках бывают предусмотрены крюки, на которые надевается горизонтальный несущий элемент. Так или иначе, всю эту информацию монтажники должны почерпнуть из сопроводительной документации, с которой каждый из них знакомится перед началом работ.
  • Перфорация сверху и снизу стоек может различаться, поэтому перед началом сборки нужно убедиться в том, что все они лежат в едином направлении. Их попарно соединяют раскосами, обеспечивающими конструкции пространственную жёсткость. Сначала ставят крайние, то есть, верхние и нижние раскосы, а потом уже промежуточные диагональные. Крепятся они в определённом положении, указанном на схемах сборки.
  • Сначала болты закручиваются без усилия, и только после того, как вся раскосная система установлена, их закручивают динамометрическим ключом, с моментом, который должен быть указан в документации в соответствующей таблице. Затем, собранная рама устанавливается в вертикальное положение либо вручную, если она небольшая, либо с применением техники.

Перечень основных элементов сборного стеллажа

  • После того, как подняты и установлены на подпятник две рамы, на двух нижних ярусах монтируют горизонтальные балки, и соединяют их тем способом, который предусмотрен производителем. Таким образом, одна секция стеллажа готова. Её водружают в проектное положение по разметке, и начинают поднимать рамы соседнего отсека.
  • Пока одни люди занимаются закреплением рам второй секции, другие в это время довешивают верхние балки на первой. Если стеллаж будет спаренный, то рамы второго ряда присоединяются к уже готовой первой линейке с помощью специальных соединителей рядов.
  • Когда все рамы стеллажа установлены в нужное положение, осуществляется их нивелировка по плоскостям и, если требуется, производится выравнивание с помощью металлических пластин. Если финишным покрытием пола склада является не бетонная стяжка, а, допустим, асфальт, то для лучшего распределения на него нагрузок, используют пластины большего размера. Но такая возможность, тоже оговаривается с производителем стеллажа.

Стеллажи, готовые к загрузке

Только после того, как пространственное положение собранной системы выверено и отрегулировано, рамы с подпятником намертво крепятся к полу анкерными болтами, которые вводятся в основание на глубину 15-16 см. При высоте конструкций, превышающей 3м, стеллаж в двух местах крепится ещё и к стене, потолку или колоннам.

В заключение все болтовые соединения проверяются, болты подтягиваются с моментом, независимо от их диаметра и шага резьбы, после чего навешиваются полки.


pogreb-podval.ru

Добавить комментарий
