Строительство Т-образной крыши дома. Поэтапное строительство Т-образной кровли дома

В данной статье мы опишем поэтапное строительство кровли дома, которая имеет в плане форму, напоминающую букву «Т» с опиранием стропил на мауэрлат. Когда фронтоны по размеру одинаковой ширины, тогда стропила и нарожники в ендове создаются аналогичным образом, описанным в прошлой статье «Г-образная крыша дома с равными фронтонами». Хотя там ендова была всего одна, здесь их уже применяется две.

Мы рассмотрим кровлю с разной шириной фронтонов. Исходя из прошлой статьи, один конёк в такой ситуации будет ниже, чем другой. Это видно на изображении сверху.

Этап 1: Собираем и устанавливаем перекрывающие балки и мауэрлаты (см. изображение 1). Фронтоны уже должны быть собраны каменщиками. Наклонные углы скатов всегда одинаковые. Но если ширина фронтонов отличается, то и высота тоже отличается:

Этап 2: Устанавливаем стойки и коньковые доски (см. изображение 2):

Крыша выходит мансардного типа, поэтому стойки при завершении убираются, для того, чтобы освободить больше жилого пространства. В конце останется только средняя стойка, показанная в виде стрелки. Кроме того, около неё дальше будет ещё один раскос. Это необходимо учитывать во время планирования помещений на мансарде. Такая стойка очень сильно нагружена. Берем для неё сечение 100х150 мм. Размеры всех временных стоек из половых досок 50х150 мм.

Этап 3: Изготавливаем и устанавливаем стропила скатов (см. изображение 3). Ставим стропила аналогичным методом, о котором написано в статье «Четырехскатная вальмовая крыша»:

Короткое стропило, объединяющее коньки в центре, устанавливаем, применяя шнурку, которая натянута параллельно верхнему коньку (на рисунке отмеченная синим цветом), чтобы оно располагалось в плоскости ската.

Этап 4: Устанавливаем угловые стропила в ендовах.

В самом начале натягиваем шнурку (см. изображение 4):

Разметка и сборка данного углового стропила были детально описаны здесь… (этап 4). Повторяться нет необходимости. Готовый результат показан на изображении 5:

Под место соединения угловых стропил с коньковой доской ставим подкос, обеспечивающий нагрузку на опорную стену (см. изображение 6):

Этап 5: Изготавливаем и ставим нарожники (см. изображение 7):

Далее следуют запасные стойки и ригеля (если нужно), карнизы и обрешётка. Про всё это можно узнать, прочитав прошлые статьи посвящённые строительству кровли дома.

Строительство Т-образной крыши дома.

В этой статье мы рассмотрим строительство крыши дома, имеющей в плане форму буквы «Т» с опиранием стропил на мауэрлат. Если фронтоны имеют одинаковую ширину, то стропила и нарожники в ендове делаются так же, как было описано в статье «Г-образная крыша дома с равными фронтонами» . Только там ендова была одна, здесь же их будет две.

Сейчас мы рассмотрим крышу с разной шириной фронтонов. Как говорилось в прошлой статье , один конёк в данном случае будет ниже другого (причина описана там же). Это видно на картинке сверху.

ШАГ 1: Устанавливаем балки перекрытия и мауэрлаты (см. рис.1). Фронтоны у нас уже сложены каменщиками. Углы наклона скатов одинаковые. Но так как ширина фронтонов различная, то и высота соответственно тоже различная:

Рисунок 1

ШАГ 2: Ставим стойки и коньковые доски (см. рис.2):

Рисунок 2

Крыша у нас будет мансардная, поэтому стойки мы в конце уберём, чтобы освободить жилое пространство. Останется только средняя стойка, показанная стрелкой. Также около неё дальше появится ещё один раскос. Это нужно учесть при планировке помещений на мансарде. Данная стойка достаточно сильно нагружена. Возьмём для неё сечение 100х150 мм. Все временные стойки из половых досок 50х150 мм.

ШАГ 3: Изготавливаем и устанавливаем стропила скатов (см. рис.3). Здесь мы ставим стропила тем же способом, который был описан в статье «Четырехскатная вальмовая крыша»

Рисунок 3

Короткое стропило, соединяющее коньки в центре, ставим, используя натянутую параллельно верхнему коньку шнурку (показана синим цветом), чтобы оно находилось в плоскости ската.

ШАГ 4: Ставим угловые стропила в ендовах.

В первую очередь натягиваем шнурку (см. рис.4):

Рисунок 4

Порядок разметки и изготовления такого углового стропила был подробно описан здесь… (шаг 4). Повторяться не будем. Результат показан на рис. 5:

Рисунок 5

Под место стыковки угловых стропил с коньковой доской устанавливаем подкос, передающий нагрузку на несущую стену (см. рис.6):

Рисунок 6

ШАГ 5: Изготавливаем и устанавливаем нарожники (см. рис.7):

Рисунок 7

Далее следуют дополнительные стойки и ригеля (при необходимости), карнизы и обрешётка. Обо всём этом читайте в более ранних статьях посвящённых строительству крыши дома .

Возведение Т-образной крыши своими руками

При планировке дома, напоминающего букву «Т», перекрываться он будет крышей такой же формы. Именно благодаря своему внешнему виду она носит название «Т-образной». Сложность такой крыши в наличии внутренних углов — ендов. В них образуются скопления снега, что оказывает дополнительную нагрузку. Перед возведением Т-образной крыши своими руками необходимо ознакомиться с особенностями её конструкции, чтобы эксплуатация принесла только удовольствие.

Особенности Т-образной крыши

Существует два способа монтажа такой крыши. Первый — когда ширина фронтонов одинаковая и конёк находится на одном уровне. Это получается, если угол уклона всех скатов одинаковый. Если же их ширина имеет разное значение, то коньки, расположенные на соединяющихся крышах, окажутся на разной высоте.

После того как нарисован план стен, чтобы определиться с размером крыши, необходимо от крайних линий стен отступить 50 сантиметров, а далее прорисовать внешний периметр. Далее обозначаем места расположения коньков крыш. Чтобы понять, где будут находиться ендовы, необходимо соединить угол смыкания основной крыши и пристройки. В этих местах производят монтаж накосных стропильных ног.

Монтаж такой крыши начинают с устройства фронтонов. Далее приступают к установке перекрытия и мауэрлатов (опорных брусков, укладываемых на стены).

После этого монтируют стойки и коньковые доски. При возведении крыши мансардного типа по окончании работ можно оставлять лишь центральную. Для того чтобы немного ослабить нагрузки, которые она воспринимает, следует использовать раскос для её укрепления. При этом подходящими параметрами сечения для такой стойки будет балка 10х15 см. Все стойки, кроме центральной, выполняются из половых досок. Для этих целей подойдут доски-«пятидесятки». Их убирают после окончания работ по возведению крыши.

Далее производят изготовление и монтаж стропил для скатов. Для этого подойдут доски, имеющие сечение 5х15 см. Ставят их с шагом 60 см. Перед началом работ необходимо изготовить шаблон, используя дюймовую доску сечением 25х150 мм. Её нужно приложить к месту установки, после чего сделать верхний запил на месте конька, используя 5-сантиметровый брусок. Он будет имитировать глубину запила стропильной ноги в том месте, где происходит соединение с мауэрлатом. Эту глубину можно также рассчитать как 1/3 высоты сечения стропильной ноги. Запил нижней части производят, используя такой же брусок, как и в первом случае. После этого от линии стены замеряют 50 сантиметров — оптимальный свес карниза — и чертят вертикально линию с помощью уровня. Изготовленный шаблон применяют для разметки всех остальных стропил. Но необходимо понимать, что при любых работах может образоваться погрешность, поэтому, перед тем как производить монтаж стропил, лучше проверить, подходят ли они.

При установке стропил может сложиться ситуация, когда мешает кирпичная кладка. В этом случае можно убирать «лишние» кирпичи в месте установки стропил.

Установка опорного бруска

При монтаже короткого стропила, который будет объединять коньки, параллельно ему натягивают шнурок. Это делают для того, чтобы ограничить пространство и не позволить стропильной ноге выходить из плоскости ската.

После этого производят установку угловых стропил на внутренние углы крыши. Такая стропильная нога состоит из двух досок, сшитых между собой и имеющих сечение, равное сечению стропил для скатов. Производят крепление небольшого равностороннего треугольного бруска в углу. В качестве пиломатериала для него подойдёт брусок 10х10 см., распил которого производят по диагонали. С помощью натянутой шнуровки определяют углы. После этого изготавливают шаблон для стропил. Далее, учитывая измеренные и рассчитанные углы, размечают линии запила на обоих концах шаблона. Это поможет определить размер для стёсывания граней запила. В месте, где происходит стыковка углового стропила с коньком, необходимо установить подкосы. Они будут передавать нагрузку на стены.

Угловые стропила на внутренние углы аналогично монтируют и для Г-образной кровли. Поэтому важно усвоить принцип и этапы работ.

Следующий этап — изготовление и установка нарожников. Их опор производят на диагональное стропило. Но перед этим на него нашивают опорные бруски. Необходимо соблюдать правило: установка нарожников производится вразбежку, они не должны сходиться в одной точке накосного стпропила.

Установка накосных стропил

Для установки нарожников в ендовах можно использовать те же варианты, что и для остальных стропил — безраспорный и распорный. Второй вариант предполагает соединение стропил в коньковом узле, при этом их низ опирается в накосное стропило ендовы, давая на неё распор и создавая сжимающее напряжение. Передача распора на мауэрлат происходит при условии, что низ стропильной ноги опирается в него, а верх — в конёк. Возникший распор снимают с помощью схватки, которую располагают по низу накосного стропила и стойки. При расположении схватки выше образуется сжатие её ригелей, что препятствует снятию распора. В случае, когда изменяется нижний узел накосного стропила ендовы с упора на опирание, распор не переходит на стены. При этом, используя схватку, перехватывают распор, который может возникнуть при просадке конька.

После проведения всех упомянутых выше операций производят монтаж стоек и ригелей, если в этом есть необходимость. Последний этап — монтирование карнизов и обрешётки.

Т образная крыша своими руками. Строительство Т-образной крыши дома. Поэтапное строительство Т-образной кровли дома

Строительство Т-образной крыши дома. | ГЛАВНАЯ

   В этой статье мы рассмотрим строительство крыши дома, имеющей в плане форму буквы «Т» с опиранием стропил на мауэрлат. Если фронтоны имеют одинаковую ширину, то стропила и нарожники в ендове делаются так же, как было описано в статье «Г-образная крыша дома с равными фронтонами». Только там ендова была одна, здесь же их будет две.

   Сейчас мы рассмотрим крышу с разной шириной фронтонов. Как говорилось в прошлой статье, один конёк в данном случае будет ниже другого (причина описана там же). Это видно на картинке сверху.

ШАГ 1: Устанавливаем балки перекрытия и мауэрлаты (см. рис.1). Фронтоны у нас уже сложены каменщиками. Углы наклона скатов одинаковые. Но так как ширина фронтонов различная, то и высота соответственно тоже различная:

Рисунок 1

ШАГ 2: Ставим стойки и коньковые доски (см. рис.2):

Рисунок 2

   Крыша у нас будет мансардная, поэтому стойки мы в конце уберём, чтобы освободить жилое пространство. Останется только средняя стойка, показанная стрелкой. Также около неё дальше появится ещё один раскос. Это нужно учесть при планировке помещений на мансарде. Данная стойка достаточно сильно нагружена. Возьмём для неё сечение 100х150 мм. Все временные стойки из половых досок 50х150 мм.

ШАГ 3: Изготавливаем и устанавливаем стропила скатов (см. рис.3). Здесь мы ставим стропила тем же способом, который был описан в статье «Четырехскатная вальмовая крыша»

Рисунок 3

   Короткое стропило, соединяющее коньки в центре, ставим, используя натянутую параллельно верхнему коньку шнурку (показана синим цветом), чтобы оно находилось в плоскости ската.

ШАГ 4: Ставим угловые стропила в ендовах.

   В первую очередь натягиваем шнурку (см. рис.4):

Рисунок 4

   Порядок разметки и изготовления такого углового стропила был подробно описан здесь… (шаг 4). Повторяться не будем. Результат показан на рис. 5:

Рисунок 5

   Под место стыковки угловых стропил с коньковой доской устанавливаем подкос, передающий нагрузку на несущую стену (см. рис.6):

Рисунок 6

ШАГ 5: Изготавливаем и устанавливаем нарожники (см. рис.7):

Рисунок 7

  Далее следуют дополнительные стойки и ригеля (при необходимости), карнизы и обрешётка. Обо всём этом читайте в более ранних статьях посвящённых строительству крыши дома.

СМОТРИТЕ ДРУГИЕ СТАТЬИ НА ЭТУ ТЕМУ:

• Строительство Х-образных (восьмискатных) крыш.

• Монтаж Г-образной крыши с фронтонами различной ширины.

• Г-образная крыша дома с равными фронтонами.

• Шатровая крыша дома своими руками.

• Полувальмовая крыша своими руками.

Лучший способ выразить благодарность автору — поделиться ссылкой на статью с друзьями!

Паразиты живут внутри каждого! Совет врача — возьмите 120 мл кипятка и. ..Читать далее

stroyu-dom-sam.ru

конструкция, стропильная система и др.

При планировке дома, напоминающего букву «Т», перекрываться он будет крышей такой же формы. Именно благодаря своему внешнему виду она носит название «Т-образной». Сложность такой крыши в наличии внутренних углов — ендов. В них образуются скопления снега, что оказывает дополнительную нагрузку. Перед возведением Т-образной крыши своими руками необходимо ознакомиться с особенностями её конструкции, чтобы эксплуатация принесла только удовольствие.

Особенности Т-образной крыши

Существует два способа монтажа такой крыши. Первый — когда ширина фронтонов одинаковая и конёк находится на одном уровне. Это получается, если угол уклона всех скатов одинаковый. Если же их ширина имеет разное значение, то коньки, расположенные на соединяющихся крышах, окажутся на разной высоте.

После того как нарисован план стен, чтобы определиться с размером крыши, необходимо от крайних линий стен отступить 50 сантиметров, а далее прорисовать внешний периметр. Далее обозначаем места расположения коньков крыш. Чтобы понять, где будут находиться ендовы, необходимо соединить угол смыкания основной крыши и пристройки. В этих местах производят монтаж накосных стропильных ног.

Монтаж

Монтаж такой крыши начинают с устройства фронтонов. Далее приступают к установке перекрытия и мауэрлатов (опорных брусков, укладываемых на стены).

Схема ендов

После этого монтируют стойки и коньковые доски. При возведении крыши мансардного типа по окончании работ можно оставлять лишь центральную. Для того чтобы немного ослабить нагрузки, которые она воспринимает, следует использовать раскос для её укрепления. При этом подходящими параметрами сечения для такой стойки будет балка 10х15 см. Все стойки, кроме центральной, выполняются из половых досок. Для этих целей подойдут доски-«пятидесятки». Их убирают после окончания работ по возведению крыши.

Далее производят изготовление и монтаж стропил для скатов. Для этого подойдут доски, имеющие сечение 5х15 см. Ставят их с шагом 60 см. Перед началом работ необходимо изготовить шаблон, используя дюймовую доску сечением 25х150 мм. Её нужно приложить к месту установки, после чего сделать верхний запил на месте конька, используя 5-сантиметровый брусок. Он будет имитировать глубину запила стропильной ноги в том месте, где происходит соединение с мауэрлатом. Эту глубину можно также рассчитать как 1/3 высоты сечения стропильной ноги. Запил нижней части производят, используя такой же брусок, как и в первом случае. После этого от линии стены замеряют 50 сантиметров — оптимальный свес карниза — и чертят вертикально линию с помощью уровня. Изготовленный шаблон применяют для разметки всех остальных стропил. Но необходимо понимать, что при любых работах может образоваться погрешность, поэтому, перед тем как производить монтаж стропил, лучше проверить, подходят ли они.

При установке стропил может сложиться ситуация, когда мешает кирпичная кладка. В этом случае можно убирать «лишние» кирпичи в месте установки стропил.

Установка опорного бруска

При монтаже короткого стропила, который будет объединять коньки, параллельно ему натягивают шнурок. Это делают для того, чтобы ограничить пространство и не позволить стропильной ноге выходить из плоскости ската.

После этого производят установку угловых стропил на внутренние углы крыши. Такая стропильная нога состоит из двух досок, сшитых между собой и имеющих сечение, равное сечению стропил для скатов. Производят крепление небольшого равностороннего треугольного бруска в углу. В качестве пиломатериала для него подойдёт брусок 10х10 см., распил которого производят по диагонали. С помощью натянутой шнуровки определяют углы. После этого изготавливают шаблон для стропил. Далее, учитывая измеренные и рассчитанные углы, размечают линии запила на обоих концах шаблона. Это поможет определить размер для стёсывания граней запила. В месте, где происходит стыковка углового стропила с коньком, необходимо установить подкосы. Они будут передавать нагрузку на стены.

Угловые стропила на внутренние углы аналогично монтируют и для Г-образной кровли. Поэтому важно усвоить принцип и этапы работ.

Следующий этап — изготовление и установка нарожников. Их опор производят на диагональное стропило. Но перед этим на него нашивают опорные бруски. Необходимо соблюдать правило: установка нарожников производится вразбежку, они не должны сходиться в одной точке накосного стпропила.

Установка накосных стропил

Для установки нарожников в ендовах можно использовать те же варианты, что и для остальных стропил — безраспорный и распорный. Второй вариант предполагает соединение стропил в коньковом узле, при этом их низ опирается в накосное стропило ендовы, давая на неё распор и создавая сжимающее напряжение. Передача распора на мауэрлат происходит при условии, что низ стропильной ноги опирается в него, а верх — в конёк.  Возникший распор снимают с помощью схватки, которую располагают по низу накосного стропила и стойки. При расположении схватки выше образуется сжатие её ригелей, что препятствует снятию распора. В случае, когда изменяется нижний узел накосного стропила ендовы с упора на опирание, распор не переходит на стены. При этом, используя схватку, перехватывают распор, который может возникнуть при просадке конька.

После проведения всех упомянутых выше операций производят монтаж стоек и ригелей, если в этом есть необходимость. Последний этап — монтирование карнизов и обрешётки.

roof-tops.ru

Стропильная система т образной крыши

«Врезание» крыш друг в друга. Г- и Т-образные крыши. Ендовы

Архитекторы называют крышу пятым фасадом — это один из самых выразительных элементов дома. Однако здесь необходимо выдержать баланс между дизайнерским решением и функциональностью крыши. С инженерной точки зрения чем проще крыша, тем меньше хлопот она доставит в строительстве и последующей эксплуатации. При проектировании крыши по бюджетному варианту следует, по возможности, избегать большого количества ендов, высотных перепадов конька, башенок и арочных форм.

На рисунках представлены основные типы простых конструкций крыш, но это всего лишь эскиз. Для правильного построения крыши должен быть разработан план крыши и основные разрезы, учитывающие линейные размеры здания и высотные отметки.

Как построить план крыши? Рассмотрим это на примерах (рис. 49). Современные загородные дома редко имеют план прямоугольника, чаще всего они строятся в виде букв Г, Т или в форме креста. Бывают и другие планировочные решения, нам сейчас важнее разобраться с основными принципами построения плана крыши. Планировку дома можно мысленно разбить на прямоугольники. Самый большой прямоугольник условно назовем основным помещением, а прямоугольники поменьше — пристройками.

рис. 49. Построение плана крыши

Нарисовав план стен, отступают от линий стен на 50 см (нормативный свес крыши) и в масштабе рисуют внешний периметр крыши. Затем на основной крыше рисуем прогон ab, перпендикулярно ему рисуем прогоны на пристройках cd. Теперь если соединить углы смыкания основной крыши и пристроек, то получим линию ендовы — внутреннего угла пересечения крыш. Здесь будет сделаны накосные стропильные ноги.

При одинаковой высоте коньков крыши накосные стропила устанавливаются на всю длину ендовы и будут опираться на мауэрлат и прогон основной крыши, углы скатов основной крыши и пристроек будут разными. Скаты получатся одного уклона только если ширина пристроек будет равна ширине основного помещения.

Укорачивание прогонов cd со стороны точки с изменяет линии ендовы. Расположение ее в плане под углом 45° приводит к тому, что скаты основной крыши и пристроек получатся с одинаковым наклоном, но конек пристройки станет ниже конька основной крыши. Изменением угла наклона ендовы (в плане) можно изменить высоту конька пристройки до требуемой величины. Накосное стропило, установленное в ендове, в этом случае, будет опираться на мауэрлат и прогон пристройки.

Укорачивание прогона со стороны точки а или b либо с обеих сторон приводит к образованию на крыше вальм. То же самое можно сделать с прогоном cd, укорачивая его со стороны точки d получим вальму на пристройке. Кстати, можно и удлинять прогоны, тогда на крыше получим треугольные, увеличенные на коньке, свесы крыши. Если полностью «согнать» прогон, например, прогон ab, в одну точку, получим шатровую крышу, в которой накосные стропила будут сходиться и опираться на единственную стойку.

В чердачных крышах, на любой высоте конька, прогоны пристроек стыкуются со стойками подстропильной конструкции основной крыши и опираются на прибоины (рис. 50). Гвоздевое соединение прибоин со стойками рассчитывается на срез гвоздей либо прибоина делается на всю высоту стойки.

рис. 50. Вариант стыкования двух крыш. Ендовы

Нарожники так же, как и в случае вальмовых крыш опирают на диагональное стропило, на которое предварительно нашиваются опорные бруски. Правило установки нарожников прежнее: они должны устанавливаться вразбежку, а не сходиться в одной точке накосного стропила.

Нарожники так же, как и в случае вальмовых крыш опирают на диагональное стропило, на которое предварительно нашиваются опорные бруски. Правило установки нарожников прежнее: они должны устанавливаться вразбежку, а не сходиться в одной точке накосного стропила. Нарожники в ендовах, как все остальные стропила могут быть выполнены по безраспорному и распорному варианту. Распорные стропила соединенные между собой в коньковом узле, низом упираются в накосную стропилину ендовы и отдают на нее распор. Сама же накосная стропильная нога получает дополнительное сжимающее напряжение, которое при упирании ее низом в мауэрлат, а верхом в коньковый узел, дает на мауэрлат распор. Этот распор старается «распрямить» угол стыкования мауэрлатных балок. Распор можно снять схваткой расположенной по низу накосного стропила и стойки либо, в случае Г-образной крыши, по низу накосных стропилин ендовы и вальмы расположенной с другой стороны. Если схватка будет расположена выше, она будет сжатым ригелем и распора не снимет. При изменении нижнего узла накосной стропильной ноги ендовы с упора на опирание, распор на стены не пойдет, а схваткой можно перехватить распор, возникающий в аварийных ситуациях при просадке конька.

Иными словами диагональные стропила крыш (вальмовые или ендовые) ничем особенным от обычных стропил не отличаются. Если встать к ним фронтально, то мы увидим все те же рядовые стропила, только длиннее и немного по-другому загруженные. Следовательно, их нужно проектировать и устанавливать по тем же правилам, что и рядовые стропила, только рассматривать их проекцию и схватки устанавливать соответствующим образом.

Врезание» крыш друг в друга

Источник: mainstro.ru

Стропильная система крыши: особенности устройства

При строительстве частного дома, бани или хозяйственных сооружений особого подхода требует стропильная система крыши. Важно правильно выполнить расчеты и подготовить для монтажа качественный материал.

Проектирование стропильной конструкции

Расчет несущих конструкций в строительстве принято выполнять по методу предельных состояний, т.е. по моменту потери сопротивления конструкцией под воздействием внешних нагрузок вплоть до разрушения или недопустимых повреждений.

Стропильная система достигает предельного состояния, если:

• прочность конструкции полностью исчерпана и она разрушается;
• прогибы элементов несущего каркаса провоцируют недопустимые нарушения в узлах стропильной системы, причем дальнейшая эксплуатация крыши невозможна без выполнения ремонта.

Согласно строительным нормам, максимально допустимый прогиб стропильной ноги или затяжки составляет 1/200 часть от длины элемента. Чтобы обеспечить высокую надежность конструкции, рекомендуется проектировать крышу с учетом максимально допустимого прогиба в 1/250 часть длины стропила.

Расчет стропильной конструкции крыши ведется с учетом предельных нагрузок со стороны:

• собственного веса;
• ветрового давления;
• веса снега;
• веса людей, обслуживающих или ремонтирующих кровлю (нагрузка от человека обычно принимается как 80 кгс/кв.м).

Для получения информации, на основании которой ведутся расчеты, необходимо располагать:

• СНиПом кровельной конструкции;
• таблицей расчета сечения стропильной ноги;
• таблицей сечения стропильной затяжки;
• климатической картой региона (определение ветровой и снеговой нагрузки).

Расчет сечения бруса, из которого выполняются элементы стропильной конструкции, производится по специальной формуле, в которой учитывается длина стропильной ноги, шаг между стропилами, сопротивляемость выбранного сорта древесины нагрузкам извне.

Таблицы подбора сечений элементов применяются при проектировании простых кровельных конструкций. Разработка проекта крыши сложных форм требует профессионального подхода.

Узлы стропильной системы

На надежность стропильной конструкции влияют следующие факторы:

• правильный выбор конфигурации стропильной системы;
• прочность соединений в узлах конструкции;
• точность инженерных расчетов при проектировании крыши;
• правильный выбор и качество материалов;
• качество монтажа.

Тип стропильной системы, наличие определенных узлов элементов диктуется:

• проектируемой формой крыши;
• размерами перекрываемого пространства;
• наличием и расположением внутренних опор или несущих стен.

При строительстве домов с эксплуатируемым чердаком или мансардным этажом обычно используются стропильные конструкции с наслонными стропилами. К их основным узлам относятся:

• узел опирания стропильных ног;
• коньковый узел;
• узел «стропило-подкос-стойка»;
• узел «балка-стойка подкосы» и т.д.

При проектировании важно сразу определиться со способами крепежа элементов. Выбор зависит от некоторых особенностей пиломатериала, а также предпочтений людей, ведущих строительные работы.

Ключевые этапы возведения крыши

Монтажные работы начинаются после подготовки проекта, в котором указаны все размеры элементов и их взаимное расположение, а также принципы соединения. Кроме того, следует закупить и привезти необходимые строительные материалы, инструменты, крепежные элементы и т.д.

Принципы строительства скатной крыши, в целом, не зависят от ее конфигурации. Технология работ включает в себя следующие этапы:

Укладка мауэрлата. Опорный брус укладывается на гидроизоляцию (рубероид или другой влагоизоляционный материал), предохраняющую древесину от загнивания. Для крепления мауэрлата к стене может применяться вмурованная в кладку проволока, либо хомуты для притягивания бруса к анкерам в стене, но предпочтение стоит отдать шпилькам, вмонтированным в монолитную бетонную балку.

Длина свободного конца шпилек должна превышать толщину бруса мауэрлата на промежуток, позволяющий навинтить гайку. Шпильки можно располагать в шахматном порядке (но не обязательно) с шагом не менее 2 метра. Чтобы предотвратить вырывание шпильки из бетона, ее утопленный конец следует загнуть.

Установка фронтальных (крайних) стропил. Когда возводится стропильная система крыши своими руками, очень важно установить основные стропила строго вертикально и на одном уровне, от этого зависит правильность плоскостей скатов и, соответственно, насколько равномерно будет распределяться нагрузка на крышу.

В зависимости от выбранной конфигурации кровли, на данном этапе также устанавливается коньковый прогон, который должен быть строго горизонтальным. Прогон опирается на специальные вертикальные стойки или крепится к фронтонам. Если монтируется вальмовая крыша, ключевым моментом является монтаж диагональных стропил.

• Установка промежуточных стропильных ног. Рекомендуется готовить пары стропильных ног по шаблону, а потом подгонять их по месту монтажа. Принцип установки стропил (со свесом или без свеса, с промежуточными опорами или с ригелями), а также шаг стропил зависит от проекта крыши.
• Монтаж кровельного пирога. Очередность укладки слоев может варьироваться в зависимости от особенностей выбранных материалов. Обычно, в первую очередь укладывается гидроизоляционный слой, затем по стропилам набивается контробрешетка, а на нее монтируется обрешетка под финишное кровельное покрытие. На сплошную или разреженную обрешетку укладывается кровельный материал, и монтируются все необходимые элементы кровли. Со стороны чердака между стропил крепится утеплитель и пароизоляция. На заключительном этапе может выполняться декоративная обшивка.

Особенности крыши с ендовой

Устройство стропильной системы крыши сложной формы (многощипцовых крыш) требует создания соединений коньков и скатов. Плоскости скатов могут иметь различную геометрическую форму: треугольник, прямоугольник, трапеция. Ендова – это место примыкания скатов с образованием отрицательного угла.

В плане дома крыши с ендовами выглядят крестообразными, Т-бразными или Г-образными. Это два основных способа создания примыканий крыш. На стадии проектирования выполняется план крыши (вид сверху) с учетом мансардных и слуховых окон, всех примыканий, крыш над террасами или верандами, с указанием всех линейных размеров. Общий план крыши разбивается на прямоугольники и квадраты, на нем обозначаются основные помещения и пристройки.

На плане крыши следует указать главные прогоны, а в перпендикулярном направлении обозначить второстепенные прогоны над помещениями меньшего размера. Затем прорисовываются линии, соединяющие углы крыши над второстепенными помещениями с углами основной крыши. Эти диагональные линии и обозначают месторасположение ендов – внутренних углов, образованных примыканием скатов.

При монтаже стропильной системы, ендовы на стыках кровель одинаковой высоты (т.е. если коньковые прогоны расположены на одном уровне), представляют собой диагональные стропила, опирающиеся верхним концом на коньковый прогон, а нижним – на мауэрлат. Монтаж таких стропильных ног выполняется аналогично установке диагональных стропил вальмовой крыши.

В зависимости от размеров пристроек, углы кровельных скатов могут иметь различные значения. Геометрию кровли можно изменять, укорачивая размер прогонов. Соответственно меняется и угол наклона ендовы. Стропильная система крыши с ендовой может выполняться распорным или безраспорным методом. Если устанавливаются распорные стропила, то для снятия лишнего напряжения следует закрепить горизонтальную схватку в нижней части конструкции.

Монтаж ендовы

Проектирование и монтаж крыши с ендовами достаточно сложны. При этом ошибки могут привести к обрушению крыши или протечкам. Одно из предназначений ендовы – обеспечение схода атмосферных осадков.

Для монтажа ендовы на сопрягающихся скатах требуется смонтировать сплошную обрешетку. По деревянному желобу прокладывается гидроизоляцию – лучше укладывать ее в два слоя. Затем саморезами крепится ендова. Если ее стыки горизонтальны, величина нахлеста должна составлять не менее 100 мм (рекомендованное значение – 300 мм). В случае если ендова монтируется на скат с небольшим углом наклона, рекомендуется добавить еще один слой гидроизоляции, а при монтаже ендовы на кровле из металлочерепицы дополнительно применить саморасширяющийся уплотнитель.

Ендова открытого типа проще в монтаже и лучше отводит осадки. Закрытые и переплетенные конструкции обычно используются на крышах с крутыми скатами, порытыми определенными кровельными материалами. К их недостаткам относятся повышенные расходы на дополнительную гидроизоляцию и некоторые сложности в монтаже. Переплетенные и закрытые ендовы хуже отводят осадки, а в холодном климате в зимнее время служат местом скопления и уплотнения снега.

Стропильная система крыши своими руками, устройство с ендовой, видео

Источник: vseokrovle.com

Стропильная система для крыши с ендовой

Сделать двухскатную или односкатную крышу довольно просто. Хотя она будет выполнять свою основную функцию, но с эстетической точки зрения, привлекательностью не отличается. В последнее время большую популярность завоевывают конструкции с несколькими скатами и выступами. В местах соединения двух скатов образуется узел, который называют ендовой. Эта часть кровли требует особой внимательности при конструировании и монтаже. Из статьи вы узнаете особенности ендовы и как ее сделать своими руками.

Конструкция и разновидности

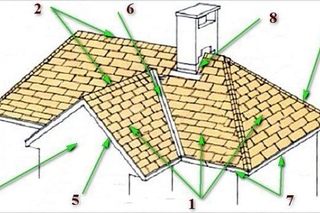

Ендовой называют только внутренние углы крыши. Без этого элемента не обойтись на здания образующие Т или Г форму. Кроме того, подобные углы образуются в местах вывода слуховых окон, выступающих частей мансарды и других архитектурных изысках.

Основной задачей ендовы является защита чердачного помещения от проникновения влаги. Дело в том, что в этом месте крыша испытывает повышенные нагрузки из-за того, что там скапливается большое количество осадков. Зимой тут образуют сугробы и конструкция может просесть под повышенными нагрузками.

Внутренний угол собирается из двух планок, и каждая создана для своей цели:

• Нижняя. В согласии со своим названием располагается под кровельным покрытием. Крепится саморезами к карнизной доске. Она выполняет основные защитные функции по сдерживанию влаги в месте сопряжения скатов.
• Верхняя. Во внутреннем угле сложно красиво оформить схождения кровельного материала. Поэтому сверху монтируют вторую планку, которая несет только декоративную функцию.

Материал ендовы обычно совпадает с основным покрытием на крыше. В некоторых ситуациях можно заменить на лист оцинкованной стали. При этом важно выбирать металл с защитным покрытием, так как ему часто придется контактировать с агрессивными средами.

При устройстве ендовы важно следовать всем правилам строительства и устройства стропил. Если пренебречь одни из них, тогда появляется угроза обрушения каркаса. При этом нормы различаются для различных типов конструкции. В зависимости от применяемого кровельного материала применяют одну из двух разновидностей каркаса:

• Сочлененная и закрытая . Используют на скатах с большим углом уклона и для кровель из гибкого материала, например, мягкой черепицы. Этот вид требует устройство дополнительных слоев гидроизоляции.
• Открытая . Здесь скаты соединяются друг с другом под более пологим углом. Место сочленения закрывается специальным желобом, по которому стекают осадки. Такая конструкция не требует особых трат на устройство лишней гидроизоляции.

Особенности стропильной системы и обрешетки

В зависимости от уклона скатов деревянные стропильные ноги крепятся к ендове под определенным углом. При этом у каждой стороны этот показатель может отличаться от другого. Там, где сходятся балки, устанавливают более толстую стропилину. Способ крепление к этому месту зависит от длины стропил. Если она меньше двух метров, тогда достаточно гвоздей, иначе понадобятся металлические накладки для усиления. Перед тем как выполнить монтаж ендовы рассчитывается место наибольшей нагрузки, там устанавливается подпорная укосина.

Там, где сходятся скаты, требуется усиливать обрешетку крыши. Насколько сильно нужно будет проводить усиление зависит от типа кровельного покрытия:

• Металлочерепица. Чтобы угол выдержал нагрузку между планками основной обрешетки закрепляют дополнительные. Таким образом, в ответственном месте шаг уменьшается в два раза. При этом важно, чтобы длина обрешетки была больше чем ширина ендовых пластин.
• Профлист, керамическая черепица и шифер. Для этих материалов вдоль оси сопряжения монтируют доски шириной более 100 мм. Количество досок зависит от ширины подложки, может понадобиться две или три штуки с каждой стороны.
• Ондулин. От центральной оси ендовы отступают по 75 см и крепят по одной доске шириной меньше 100 мм. В получившееся пространство должен помещаться специальный разжелобок.
• Мягкая кровля. Для этого материала обрешетку делают сплошную и как-то усиливать ее не нужно.

Приведенные выше рекомендации довольно общие. Более подробную информацию вам предоставят консультанты при покупке определенного кровельного покрытия. Если сомневаетесь в собственных силах и опыте, обратитесь к профессионалам.

Устройство каркаса

Основная часть ендовы на крыше крепится к накосной стропиле, которая одной стороной упирается в конек, а другой в мауэрлат. В некоторых случаях, например, при устройстве светового окна, места крепления могут измениться. В зависимости от типа крыши высота и форма конька меняется. Это относится как к основному, так и к второстепенному сооружению.

Для изменения геометрической формы конструкции крыши достаточно удлинить или укоротить прогон. Вместе с этими манипуляциями будет меняться уклон ендовы.

Стропильная система ендовы собирается следующим образом:

1. К подстропильной стойке основной конструкции крыши прикрепите прогон от второстепенной. Для соединения применяют прибоины.
2. Крепление стропил производят при помощи гвоздей, забитых под уклоном. Такое соединение отвечает всем требованиям безопасности и выдерживает достаточную нагрузку.
3. От места крепления прогона к мауэрлату установите наклонную стропилину.
4. К наклонной стропиле крепят нарожники. Для соединения, в местах соприкосновения заранее закрепляют опорные бруски.

Упирающиеся нарожники передают диагональной стропиле высокое сжимающее напряжение. Из-за этого балка сильно нагружает стык мауэрлатов. Чтобы снизить давление от наклонной стопилины до стойки, к которой прикреплен прогон второстепенной крыши, протягивают соединительную затяжку. Она работает на растяжение и не позволяет стопиле ендовы выдавить мауэрлат. Если крыша вальмовая, тогда затяжку соединяют между двумя диагональными стропилами.

Кроме того, если при каких-то обстоятельствах основной конек потеряет точку опоры, затяжка выполнит роль распора. Так, она может предотвратить аварийного разрушения крыши.

Затяжку или схватку нужно располагать в основании ендовы, так как в высоком положении она перестанет работать на растяжение. В таком положении балки работают на сжатие и называются ригелями.

Как можно заметить, в стропильной системе для ендовы нет особой сложности и ее можно установить своими руками. При этом важно не ошибиться в выборе сечения бруса и надежности крепления. Тогда вы соберете уникальную крышу и она прослужит несколько десятилетий без протечек.

Крыша с ендовой и стропильная система: как установить

Источник: build-experts.ru

«Врезание» крыш друг в друга. Г- и Т-образные крыши. Ендовы

Архитекторы называют крышу пятым фасадом — это один из самых выразительных элементов дома. Однако здесь необходимо выдержать баланс между дизайнерским решением и функциональностью крыши. С инженерной точки зрения чем проще крыша, тем меньше хлопот она доставит в строительстве и последующей эксплуатации. При проектировании крыши по бюджетному варианту следует, по возможности, избегать большого количества ендов, высотных перепадов конька, башенок и арочных форм.

На рис. 1 представлены основные типы простых конструкций крыш, но это всего лишь эскиз. Для правильного построения крыши должен быть разработан план крыши и основные разрезы, учитывающие линейные размеры здания и высотные отметки.

Как построить план крыши? Рассмотрим это на примерах (рис. 49). Современные загородные дома редко имеют план прямоугольника, чаще всего они строятся в виде букв Г, Т или в форме креста. Бывают и другие планировочные решения, нам сейчас важнее разобраться с основными принципами построения плана крыши. Планировку дома можно мысленно разбить на прямоугольники. Самый большой прямоугольник условно назовем основным помещением, а прямоугольники поменьше — пристройками.

рис. 49. Построение плана крыши

Нарисовав план стен, отступают от линий стен на 50 см (нормативный свес крыши) и в масштабе рисуют внешний периметр крыши. Затем на основной крыше рисуем прогон ab, перпендикулярно ему рисуем прогоны на пристройках cd. Теперь если соединить углы смыкания основной крыши и пристроек, то получим линию ендовы — внутреннего угла пересечения крыш. Здесь будет сделаны накосные стропильные ноги.

При одинаковой высоте коньков крыши накосные стропила устанавливаются на всю длину ендовы и будут опираться на мауэрлат и прогон основной крыши, углы скатов основной крыши и пристроек будут разными. Скаты получатся одного уклона только если ширина пристроек будет равна ширине основного помещения.

Укорачивание прогонов cd со стороны точки с изменяет линии ендовы. Расположение ее в плане под углом 45° приводит к тому, что скаты основной крыши и пристроек получатся с одинаковым наклоном, но конек пристройки станет ниже конька основной крыши. Изменением угла наклона ендовы (в плане) можно изменить высоту конька пристройки до требуемой величины. Накосное стропило, установленное в ендове, в этом случае, будет опираться на мауэрлат и прогон пристройки.

Укорачивание прогона со стороны точки а или b либо с обеих сторон приводит к образованию на крыше вальм. То же самое можно сделать с прогоном cd, укорачивая его со стороны точки d получим вальму на пристройке. Кстати, можно и удлинять прогоны, тогда на крыше получим треугольные, увеличенные на коньке, свесы крыши. Если полностью «согнать» прогон, например, прогон ab, в одну точку, получим шатровую крышу, в которой накосные стропила будут сходиться и опираться на единственную стойку.

В чердачных крышах, на любой высоте конька, прогоны пристроек стыкуются со стойками подстропильной конструкции основной крыши и опираются на прибоины (рис. 50). Гвоздевое соединение прибоин со стойками рассчитывается на срез гвоздей либо прибоина делается на всю высоту стойки.

рис. 50. Вариант стыкования двух крыш. Ендовы

Нарожники так же, как и в случае вальмовых крыш опирают на диагональное стропило, на которое предварительно нашиваются опорные бруски. Правило установки нарожников прежнее: они должны устанавливаться вразбежку, а не сходиться в одной точке накосного стропила.

Нарожники так же, как и в случае вальмовых крыш опирают на диагональное стропило, на которое предварительно нашиваются опорные бруски. Правило установки нарожников прежнее: они должны устанавливаться вразбежку, а не сходиться в одной точке накосного стропила.

Накосная стропильная нога в ендове, как все остальные стропила, может быть выполнена по безраспорному и распорному варианту. Нарожники, соединенные между собой в коньковом узле, низом упираются в накосную стропилину ендовы и отдают на неё своё сжимающее напряжение. При этом накосная стропильная нога упёртая низом в мауэрлат, а верхом в коньковый узел, даёт на мауэрлат распор старающийся распрямить угол стыкования мауэрлатных балок. Этот распор можно снять затяжкой расположенной между накосным стропилом и закреплённой стойкой, а в случае Г-образной крыши, между накосными стропилами ендовы и вальмы, расположенной с другой стороны. При изменении нижнего узла накосной стропильной ноги ендовы с упора на опирание, распор на стены не пойдет, а затяжка (в этом случае ее правильнее будет назвать схваткой) тогда будет элементом, который перехватит распор, возникающий в аварийных ситуациях, например, при просадке конька.

Иными словами диагональные стропила крыш (вальмовые или ендовые) ничем особенным от обычных стропил не отличаются. Если встать к ним фронтально и посмотреть вдоль ряда обычных стропил, то мы увидим в них все те же рядовые стропила, только немного по-другому загруженные. Следовательно, их нужно проектировать и устанавливать по тем же правилам, что и рядовые стропила, только рассматривать их вертикальную проекцию и устанавливать схватки соответствующим образом.

Врезание» крыш друг в друга

Источник: ostroykevse.com

Возведение Т-образной крыши своими руками

При планировке дома, напоминающего букву «Т», перекрываться он будет крышей такой же формы. Именно благодаря своему внешнему виду она носит название «Т-образной». Сложность такой крыши в наличии внутренних углов — ендов. В них образуются скопления снега, что оказывает дополнительную нагрузку. Перед возведением Т-образной крыши своими руками необходимо ознакомиться с особенностями её конструкции, чтобы эксплуатация принесла только удовольствие.

Особенности Т-образной крыши

Существует два способа монтажа такой крыши. Первый — когда ширина фронтонов одинаковая и конёк находится на одном уровне. Это получается, если угол уклона всех скатов одинаковый. Если же их ширина имеет разное значение, то коньки, расположенные на соединяющихся крышах, окажутся на разной высоте.

После того как нарисован план стен, чтобы определиться с размером крыши, необходимо от крайних линий стен отступить 50 сантиметров, а далее прорисовать внешний периметр. Далее обозначаем места расположения коньков крыш. Чтобы понять, где будут находиться ендовы, необходимо соединить угол смыкания основной крыши и пристройки. В этих местах производят монтаж накосных стропильных ног.

Монтаж такой крыши начинают с устройства фронтонов. Далее приступают к установке перекрытия и мауэрлатов (опорных брусков, укладываемых на стены).

Схема ендов

После этого монтируют стойки и коньковые доски. При возведении крыши мансардного типа по окончании работ можно оставлять лишь центральную. Для того чтобы немного ослабить нагрузки, которые она воспринимает, следует использовать раскос для её укрепления. При этом подходящими параметрами сечения для такой стойки будет балка 10х15 см. Все стойки, кроме центральной, выполняются из половых досок. Для этих целей подойдут доски-«пятидесятки». Их убирают после окончания работ по возведению крыши.

Далее производят изготовление и монтаж стропил для скатов. Для этого подойдут доски, имеющие сечение 5х15 см. Ставят их с шагом 60 см. Перед началом работ необходимо изготовить шаблон, используя дюймовую доску сечением 25х150 мм. Её нужно приложить к месту установки, после чего сделать верхний запил на месте конька, используя 5-сантиметровый брусок. Он будет имитировать глубину запила стропильной ноги в том месте, где происходит соединение с мауэрлатом. Эту глубину можно также рассчитать как 1/3 высоты сечения стропильной ноги. Запил нижней части производят, используя такой же брусок, как и в первом случае. После этого от линии стены замеряют 50 сантиметров — оптимальный свес карниза — и чертят вертикально линию с помощью уровня. Изготовленный шаблон применяют для разметки всех остальных стропил. Но необходимо понимать, что при любых работах может образоваться погрешность, поэтому, перед тем как производить монтаж стропил, лучше проверить, подходят ли они.

При установке стропил может сложиться ситуация, когда мешает кирпичная кладка. В этом случае можно убирать «лишние» кирпичи в месте установки стропил.

Установка опорного бруска

При монтаже короткого стропила, который будет объединять коньки, параллельно ему натягивают шнурок. Это делают для того, чтобы ограничить пространство и не позволить стропильной ноге выходить из плоскости ската.

После этого производят установку угловых стропил на внутренние углы крыши. Такая стропильная нога состоит из двух досок, сшитых между собой и имеющих сечение, равное сечению стропил для скатов. Производят крепление небольшого равностороннего треугольного бруска в углу. В качестве пиломатериала для него подойдёт брусок 10х10 см., распил которого производят по диагонали. С помощью натянутой шнуровки определяют углы. После этого изготавливают шаблон для стропил. Далее, учитывая измеренные и рассчитанные углы, размечают линии запила на обоих концах шаблона. Это поможет определить размер для стёсывания граней запила. В месте, где происходит стыковка углового стропила с коньком, необходимо установить подкосы. Они будут передавать нагрузку на стены.

Угловые стропила на внутренние углы аналогично монтируют и для Г-образной кровли. Поэтому важно усвоить принцип и этапы работ.

Следующий этап — изготовление и установка нарожников. Их опор производят на диагональное стропило. Но перед этим на него нашивают опорные бруски. Необходимо соблюдать правило: установка нарожников производится вразбежку, они не должны сходиться в одной точке накосного стпропила.

Установка накосных стропил

Для установки нарожников в ендовах можно использовать те же варианты, что и для остальных стропил — безраспорный и распорный. Второй вариант предполагает соединение стропил в коньковом узле, при этом их низ опирается в накосное стропило ендовы, давая на неё распор и создавая сжимающее напряжение. Передача распора на мауэрлат происходит при условии, что низ стропильной ноги опирается в него, а верх — в конёк. Возникший распор снимают с помощью схватки, которую располагают по низу накосного стропила и стойки. При расположении схватки выше образуется сжатие её ригелей, что препятствует снятию распора. В случае, когда изменяется нижний узел накосного стропила ендовы с упора на опирание, распор не переходит на стены. При этом, используя схватку, перехватывают распор, который может возникнуть при просадке конька.

После проведения всех упомянутых выше операций производят монтаж стоек и ригелей, если в этом есть необходимость. Последний этап — монтирование карнизов и обрешётки.

Т-образная крыша своими руками: конструкция, стропильная система и др

Источник: roof-tops.ru

krovlyaikrysha.ru

Учимся производить врезание одной крыши в другую. Формы сложных крыш

Каждый обладатель загородного дома, большого либо незначительного размера, желает, чтобы его строение выглядело не простой дачей, а особняком, который если не внутренней обстановкой сможет удивить гостей, то хотя бы внешним видом. Прямое отношение, с эстетической точки зрения, к общему облику жилища имеет крыша. Не секрет, что чем сложнее конфигурация крыши, тем богаче и насыщенней выглядит дизайн всего сооружения.

В современном домостроении все чаще встречаются сложные в геометрическом плане крыши, с многочисленными примыканиями и разнообразными архитектурными изысками. В итоге подобного подхода к проектированию получаются многощипцовые крыши. Крыши данного типа являются результатом соединений двух либо более крыш различной формы. Соединение крыш получается в ендовах и коньках. Плоскости скатов могут иметь трапециевидные, треугольные либо прямоугольные формы. В плане дома подобные крыши просматриваются, как Т-образная либо Г-образная формы крыш.

В данной статье мы рассмотрим, как построить план Т-образной и Г-образной крыши относительно основных принципов, и несколько вариантов стыкования крыш.

1. Основные принципы построения плана крыши.
2. Варианты стыкования двух видов крыш.

Основные принципы построения плана крыши

Создавая крышу на стадии проектирования, делают план крыши. План крыши выглядит, как вид сверху, где должен четко просматриваться рисунок крыши, с учетом всех примыканий, будь то веранда, крыло здания, слуховое либо мансардное окно, терраса. Правильно разработанный план крыши должен учитывать высотные отметки и линейные размеры сооружения.

В результате крыша определяется по образному названию: Г-образная крыша, Т-образная крыша либо крестообразная. Конечно, чем конструктивно проще крыша, тем меньше времени она отнимает на обустройство, и тем проще ее обслуживать в последующей эксплуатации. Пример плана построения ендовой крыши в различных вариантах можно увидеть на рисунке ниже.

Общий план крыши можно разбить на квадраты и прямоугольники, обозначить пристройки и основные помещения. На плане крыши необходимо указывать главные прогоны (ab), соответственно в перпендикулярном направлении обозначать второстепенные прогоны (cd) над меньшими помещениями. Далее прорисовываем линии, которые соединяют углы крыши над второстепенным помещением и углы основной крыши. Таким образом, мы получаем видимые линии, где происходит соединение крыш – ендовы, образующиеся в результате сплачивания разных скатов крыши.

Линия ендовы будет являться внутренним углом пересечения крыш, где, как правило, сооружают диагональные (накосные) стропильные ноги. При одинаковой высоте коньковых прогонов крыш, диагональные стропильные ноги на ендовой крыше размещаются нижним концом на мауэрлате, а верхним на основном прогоне. Углы скатов кровли, в зависимости от размеров второстепенных пристроек, могут иметь разные значения. Методом укорачивания прогонов (сd) можно достигать разнообразной геометрии кровли. Меняя угол наклона ендовы, достигают необходимой высоты конькового прогона над основной крышей либо пристройками. Данным методом можно получить самые разнообразные типы крыш: от шатровых крыш и до вальмовых либо полувальмовых крыш.

Например, если укоротить прогон с обеих сторон точек a и b либо только со стороны одной из точек, то получим на крыше образование вальм. Укорачивая прогон cd со стороны точки d, приведет к образованию вальмы на пристройке. Если, к примеру, прогон ab свести к одной точке, то в итоге получится шатровая крыша. В данном варианте диагональные стропильные ноги будут иметь точку опоры в единственной стойке, в ней же и сходиться. Если, наоборот, прогон cd удлиним, то на крыше получаться треугольные свесы крыши, увеличенные на коньке.

Варианты стыкования двух видов крыш

Рассмотрим далее пару вариантов, где детально увидим, каким образом происходит соединение крыш Т-образной и Г-образной конструкции. Варианты соединений можно увидеть на предоставленном рисунке (см. рисунок 3).

При любой высоте конькового прогона основной крыши, прогоны второстепенных чердачных крыш соединяются со стойками подстропильной системы основной крыши гвоздевым боем, а опираются на прибоины.

На накосные стропила необходимо предварительно нашить опорные бруски, поскольку на них будут опираться нарожники. Конструкционные особенности обустройства вальмовых крыш мы рассматривали ранее, поэтому помним, что нарожники должны устанавливаться вразбежку по накосным стропилам.

В ендовах нарожники, как и вся остальная стропильная система, могут быть обустроены, как по распорному, так и по безраспорному варианту. Стропильная система, выполненная по распорному варианту, нижними концами упирается в диагональную стропильную ногу ендовы, отдавая тем самым ей распор. Распорные стропила верхними концами между собой соединяются в коньковом узле.

При распорном варианте обустройства стропильной системы, диагональная стропильная нога дополнительно получает сжимающее напряжение, которое передается на мауэрлат в виде распора. Излишек напряжения можно снять с помощью схватки, выполненной по нижней части диагонального стропила и стойки.

При обустройстве Г-образной крыши, схватку, снимающую распор, можно расположить по нижним концам диагональных стропильных ног ендовы и вальмы с другой стороны. Выше располагать схватку не рекомендуется, поскольку она будет исполнять роль ригеля, при этом сжатого, соответственно, напряжение распора не будет снимать. Если диагональную стропильную ногу ендовы в нижнем узле с упора перевести на опирание, то распорная сила на стены не будет действовать. Схваткой в данном случае перехватывается распор, который может возникнуть при просадке конькового прогона при возникновении аварийной ситуации.

Диагональные стропильные ноги ендовые либо вальмовые от обычных стропильных ног конструктивно ничем не отличаются. Рассматривая их с фронтальной стороны, увидим, что они являются такими же стропилами, только несколько длиннее, но слегка иначе загружены. Установка накосных стропил происходит по такой же технологии, что и установка рядовой стропильной системы. Стоит уделить лишь особое внимание скреплению скатов между собой и правильной проекции ендовых либо вальмовых стропильных ног.

Заметим, что стоит очень тщательно проектировать план крыши, поскольку любые ошибки, допущенные во время проектирования и при возведении крыши, приводят к ущербу кровли: от обычных протечек до обрушения всей конструкции, к примеру, в результате большого скопления снега (см. http://srubnbrus.com/168.html).

При любых строительных работах мы руководствуемся современными тенденциями моды. Конечно, в строительстве мода не так изменчива, как, например, в одежде, но в каждом десятилетии прослеживаются некоторые изменения в конфигурации, технологии обустройства крыш, применении аксессуаров и кровельных покрытий. С годами никогда не пройдет мода на качественность выполненных кровельных работ, что является залогом долговечной и надежной эксплуатации крыши и дома в целом.

srubnbrus.com

Строительство Т-образной крыши дома.

20Мар &nbspСтроительство

   В этой статье мы рассмотрим строительство крыши дома, имеющей в плане форму буквы «Т» с опиранием стропил на мауэрлат. Если фронтоны имеют одинаковую ширину, то стропила и нарожники в ендове делаются так же, как было описано в статье «Г-образная крыша дома с равными фронтонами». Только там ендова была одна, здесь же их будет две.

   Сейчас мы рассмотрим крышу с разной шириной фронтонов. Как говорилось в прошлой статье, один конёк в данном случае будет ниже другого (причина описана там же). Это видно на картинке сверху.

ШАГ 1: Устанавливаем балки перекрытия и мауэрлаты (см. рис.1). Фронтоны у нас уже сложены каменщиками. Углы наклона скатов одинаковые. Но так как ширина фронтонов различная, то и высота соответственно тоже различная:

Рисунок 1

ШАГ 2: Ставим стойки и коньковые доски (см. рис.2):

Рисунок 2

   Крыша у нас будет мансардная, поэтому стойки мы в конце уберём, чтобы освободить жилое пространство. Останется только средняя стойка, показанная стрелкой. Также около неё дальше появится ещё один раскос. Это нужно учесть при планировке помещений на мансарде. Данная стойка достаточно сильно нагружена. Возьмём для неё сечение 100х150 мм. Все временные стойки из половых досок 50х150 мм.

ШАГ 3: Изготавливаем и устанавливаем стропила скатов (см. рис.3). Здесь мы ставим стропила тем же способом, который был описан в статье «Четырехскатная вальмовая крыша»

Рисунок 3

   Короткое стропило, соединяющее коньки в центре, ставим, используя натянутую параллельно верхнему коньку шнурку (показана синим цветом), чтобы оно находилось в плоскости ската.

ШАГ 4: Ставим угловые стропила в ендовах.

   В первую очередь натягиваем шнурку (см. рис.4):

Рисунок 4

   Порядок разметки и изготовления такого углового стропила был подробно описан здесь… (шаг 4). Повторяться не будем. Результат показан на рис. 5:

Рисунок 5

   Под место стыковки угловых стропил с коньковой доской устанавливаем подкос, передающий нагрузку на несущую стену (см. рис.6):

Рисунок 6

ШАГ 5: Изготавливаем и устанавливаем нарожники (см. рис.7):

Рисунок 7

  Далее следуют дополнительные стойки и ригеля (при необходимости), карнизы и обрешётка. Обо всём этом читайте в более ранних статьях посвящённых строительству крыши дома.

farbenliebe.ru

Строительство Т-образной крыши дома. Поэтапное строительство Т-образной кровли дома

В данной статье мы опишем поэтапное строительство кровли дома, которая имеет в плане форму, напоминающую букву «Т» с опиранием стропил на мауэрлат. Когда фронтоны по размеру одинаковой ширины, тогда стропила и нарожники в ендове создаются аналогичным образом, описанным в прошлой статье «Г-образная крыша дома с равными фронтонами». Хотя там ендова была всего одна, здесь их уже применяется две.

Мы рассмотрим кровлю с разной шириной фронтонов. Исходя из прошлой статьи, один конёк в такой ситуации будет ниже, чем другой. Это видно на изображении сверху.

Этап 1: Собираем и устанавливаем перекрывающие балки и мауэрлаты (см. изображение 1). Фронтоны уже должны быть собраны каменщиками. Наклонные углы скатов всегда одинаковые. Но если ширина фронтонов отличается, то и высота тоже отличается:

Изображение 1

Этап 2: Устанавливаем стойки и коньковые доски (см. изображение 2):

Изображение 2

Крыша выходит мансардного типа, поэтому стойки при завершении убираются, для того, чтобы освободить больше жилого пространства. В конце останется только средняя стойка, показанная в виде стрелки. Кроме того, около неё дальше будет ещё один раскос. Это необходимо учитывать во время планирования помещений на мансарде. Такая стойка очень сильно нагружена. Берем для неё сечение 100х150 мм. Размеры всех временных стоек из половых досок 50х150 мм.

Этап 3: Изготавливаем и устанавливаем стропила скатов (см. изображение 3). Ставим стропила аналогичным методом, о котором написано в статье «Четырехскатная вальмовая крыша»:

Изображение 3

Короткое стропило, объединяющее коньки в центре, устанавливаем, применяя шнурку, которая натянута параллельно верхнему коньку (на рисунке отмеченная синим цветом), чтобы оно располагалось в плоскости ската.

Этап 4: Устанавливаем угловые стропила в ендовах.

В самом начале натягиваем шнурку (см. изображение 4):

Изображение 4

Разметка и сборка данного углового стропила были детально описаны здесь… (этап 4). Повторяться нет необходимости. Готовый результат показан на изображении 5:

Изображение 5

Под место соединения угловых стропил с коньковой доской ставим подкос, обеспечивающий нагрузку на опорную стену (см. изображение 6):

Изображение 6

Этап 5: Изготавливаем и ставим нарожники (см. изображение 7):

Изображение 7

Далее следуют запасные стойки и ригеля (если нужно), карнизы и обрешётка. Про всё это можно узнать, прочитав прошлые статьи посвящённые строительству кровли дома.

pristroika.pro

конструкция, стропильная система и др.

При планировке дома, напоминающего букву «Т», перекрываться он будет крышей такой же формы. Именно благодаря своему внешнему виду она носит название «Т-образной». Сложность такой крыши в наличии внутренних углов — ендов. В них образуются скопления снега, что оказывает дополнительную нагрузку. Перед возведением Т-образной крыши своими руками необходимо ознакомиться с особенностями её конструкции, чтобы эксплуатация принесла только удовольствие.

Особенности Т-образной крыши

Существует два способа монтажа такой крыши. Первый — когда ширина фронтонов одинаковая и конёк находится на одном уровне. Это получается, если угол уклона всех скатов одинаковый. Если же их ширина имеет разное значение, то коньки, расположенные на соединяющихся крышах, окажутся на разной высоте.

После того как нарисован план стен, чтобы определиться с размером крыши, необходимо от крайних линий стен отступить 50 сантиметров, а далее прорисовать внешний периметр. Далее обозначаем места расположения коньков крыш. Чтобы понять, где будут находиться ендовы, необходимо соединить угол смыкания основной крыши и пристройки. В этих местах производят монтаж накосных стропильных ног.

Монтаж

Монтаж такой крыши начинают с устройства фронтонов. Далее приступают к установке перекрытия и мауэрлатов (опорных брусков, укладываемых на стены).

Схема ендов

После этого монтируют стойки и коньковые доски. При возведении крыши мансардного типа по окончании работ можно оставлять лишь центральную. Для того чтобы немного ослабить нагрузки, которые она воспринимает, следует использовать раскос для её укрепления. При этом подходящими параметрами сечения для такой стойки будет балка 10х15 см. Все стойки, кроме центральной, выполняются из половых досок. Для этих целей подойдут доски-«пятидесятки». Их убирают после окончания работ по возведению крыши.

Далее производят изготовление и монтаж стропил для скатов. Для этого подойдут доски, имеющие сечение 5х15 см. Ставят их с шагом 60 см. Перед началом работ необходимо изготовить шаблон, используя дюймовую доску сечением 25х150 мм. Её нужно приложить к месту установки, после чего сделать верхний запил на месте конька, используя 5-сантиметровый брусок. Он будет имитировать глубину запила стропильной ноги в том месте, где происходит соединение с мауэрлатом. Эту глубину можно также рассчитать как 1/3 высоты сечения стропильной ноги. Запил нижней части производят, используя такой же брусок, как и в первом случае. После этого от линии стены замеряют 50 сантиметров — оптимальный свес карниза — и чертят вертикально линию с помощью уровня. Изготовленный шаблон применяют для разметки всех остальных стропил. Но необходимо понимать, что при любых работах может образоваться погрешность, поэтому, перед тем как производить монтаж стропил, лучше проверить, подходят ли они.

При установке стропил может сложиться ситуация, когда мешает кирпичная кладка. В этом случае можно убирать «лишние» кирпичи в месте установки стропил.

Установка опорного бруска

При монтаже короткого стропила, который будет объединять коньки, параллельно ему натягивают шнурок. Это делают для того, чтобы ограничить пространство и не позволить стропильной ноге выходить из плоскости ската.

После этого производят установку угловых стропил на внутренние углы крыши. Такая стропильная нога состоит из двух досок, сшитых между собой и имеющих сечение, равное сечению стропил для скатов. Производят крепление небольшого равностороннего треугольного бруска в углу. В качестве пиломатериала для него подойдёт брусок 10х10 см., распил которого производят по диагонали. С помощью натянутой шнуровки определяют углы. После этого изготавливают шаблон для стропил. Далее, учитывая измеренные и рассчитанные углы, размечают линии запила на обоих концах шаблона. Это поможет определить размер для стёсывания граней запила. В месте, где происходит стыковка углового стропила с коньком, необходимо установить подкосы. Они будут передавать нагрузку на стены.

Угловые стропила на внутренние углы аналогично монтируют и для Г-образной кровли. Поэтому важно усвоить принцип и этапы работ.

Следующий этап — изготовление и установка нарожников. Их опор производят на диагональное стропило. Но перед этим на него нашивают опорные бруски. Необходимо соблюдать правило: установка нарожников производится вразбежку, они не должны сходиться в одной точке накосного стпропила.

Установка накосных стропил

Для установки нарожников в ендовах можно использовать те же варианты, что и для остальных стропил — безраспорный и распорный. Второй вариант предполагает соединение стропил в коньковом узле, при этом их низ опирается в накосное стропило ендовы, давая на неё распор и создавая сжимающее напряжение. Передача распора на мауэрлат происходит при условии, что низ стропильной ноги опирается в него, а верх — в конёк. Возникший распор снимают с помощью схватки, которую располагают по низу накосного стропила и стойки. При расположении схватки выше образуется сжатие её ригелей, что препятствует снятию распора. В случае, когда изменяется нижний узел накосного стропила ендовы с упора на опирание, распор не переходит на стены. При этом, используя схватку, перехватывают распор, который может возникнуть при просадке конька.

После проведения всех упомянутых выше операций производят монтаж стоек и ригелей, если в этом есть необходимость. Последний этап — монтирование карнизов и обрешётки.

Возможно вас заинтересует: тротуарная плитка

roofmontag.ru

Стропильная система фронтонами: схемы трехфронтонной крыши

Опорой для укладки наслонных стропил могут служить не только разные по высоте несущие стены малоэтажной постройки или замещающие их подстропильные конструкции. Установка основных элементов каркаса скатной крыши может производиться на торцевые стенки. Сооружают их из пенобетонных блоков, пиломатериалов, бревна, кирпича в форме чаще всего треугольников, реже пятиугольников.

Этот способ строительства отличается от стандартных схем. Для его реализации надо четко знать, как возводится стропильная система фронтонами, какие правила следует соблюдать при ее устройстве.

Самая распространенная в малоэтажном строительстве технология сооружения каркаса крыши заключается в укладке стропилин на несущие стены, различающиеся по высоте. Вместо сплошной внутренней стены посреди чердака может устанавливаться «рама» из бруса. Состоит она из стоек, опирающихся на лежень, установленного сверху конькового прогона и подкосов, обеспечивающих конструктивную жесткость.

Однако оба указанных метода существенно сокращают возможности по планировке чердачного пространства, которое рачительные хозяева все чаще стремятся оборудовать как спальню, бильярдную и т.п.

Для того чтобы не загромождать будущую мансарду стойками, арками и перегородками, можно просто в качестве опорных конструкций использовать торцовые стенки постройки. Они-то и станут служить опорой для конькового прогона.

Способы крепления коньковой балки

Прогон – опорная балка для верха стропилин, определяющая излом скатной крыши, ее коньковое ребро. Выполняют его горизонтально уложенным бревном, доской или брусом.  В случае устройства каркаса с опорой на фронтоны, прогон устанавливают тремя методами:

• С замуровыванием во фронтонную стенку. В этом случае в торцовых стенах на высоте установки прогона формируются ниши, в которые укладываются обернутые гидроизоляцией края прогона.
• Со сквозным пересечением фронтона. По этой схеме в торцевых стенах формируют сквозные отверстия, через которые края прогона выходят за пределы строения с наружной стороны.
• С установкой на кронштейны. Практически народный способ, согласно которому на высоте расположения прогона к фронтонам крепят оцинкованные кронштейны, на которые опирают края прогонной балки. Метод применяют в основном в сооружении легких крыш дачных домиков.

Первый вариант не предполагает герметичной заделки края балки в каменной или кирпичной кладке. Материал стены и древесина не должны контактировать напрямую, чтобы не стать причиной преждевременного загнивания стропильной системы. Потому прогон делают длиной на 2 — 5 см меньше, чем размер перекрываемого пролета плюс глубина обоих углублений.

На дно выбранной во фронтоне ниши укладывают промасленную или пропитанную битумом деревянную прокладку из обрезка доски. Края балки запиливают под углом около 55 — 60º. Подобным образом увеличивают площадь торца деревянного элемента, чтобы оптимизировать просушку древесины и воздухообмен.

Перед монтажом коньковой балки проводится обязательная обработка антисептическим составом. Затем располагаемые в нише части обертывают рулонным гидроизоляционным материалом. В качестве обматывающей гидроизоляции краев прогона используют любой подходящий водоотталкивающий материал, начиная от рубероида до полимерной мембраны.

Во втором варианте, с пересечением фронтонных стенок прогоном, подготовка к укладке и гидроизоляция балки производится аналогичным способом. Преимущество этой схемы в том, что за счет выноса за стены консолей прогонная балка существенно разгружается.

Действующая на консоли снаружи дома сила будет гнуть их книзу, выпучивая центральную часть балки вверх. Немалый вес длинномерного деревянного элемента, направленный по традиции вниз, будет сопротивляться означенному явлению. Благодаря противодействию двух разнонаправленных сил коньковый прогон не выгнется ни в одну из сторон.

Варианты стропильных конструкций по фронтонам

Использование фронтонов в качестве опор позволяет отказаться от многочисленных конструктивных элементов, размещаемых в пределах мансардного или чердачного пространства. Отпадает необходимость в строительстве совсем не дешевых внутренних несущих стен, существенно сокращается, а при незначительных по протяженности пролетах сводится к нулю число вертикальных опор.

Сооружение трехфронтонной Т-образной крыши чаще всего проводится по схеме с опорой прогонов на фронтонные стенки, т.к. при выполнении работ обычным способом конструкция выходит излишне сложной. Устройство и установка многочисленных подкосов и шпренгельных ферм тормозит темпы строительства. А при возведении крыши скорость категорически не рекомендуется снижать, чтобы не «попасть» в период дождей.

Отметим, что при возведении крыш с пролетами свыше 6 м конструкцию, упрощенную путем отказа от ряда опорных деталей, придется все-таки усложнить. Коньковые балки получаются излишне массивными. Кроме того факта, что для их подъема к месту установки и монтажа потребуется спецтехника, есть риск слишком сильного прогиба посередине тяжелого прогона.

В списке стандартных решений для перекрытия больших пролетов прогонными балками, опирающимися на фронтоны, значатся:

• Сооружение в коробке дома несущей стены с установкой на нее опоры или шпренгельной фермы. Стену строят поперек направлению прогона.
• Деление коньковой балки на две части с установкой под место сопряжения опорной стойки или строительной фермы.
• Установка укосин с опиранием во фронтонные стенки.

Если пролет не превышает 7 – 8 м, то для разгрузки коньковой балки допустимо применять укосины или капители на фронтонных стенках под краями длинномерного элемента. Они примут на себя часть нагрузки и украсят интерьер.

Еще один действенный способ разгрузки слишком длинной коньковой балки состоит в установке дополнительных прогонов, точно так же опирающихся на фронтон, но сбоку и ниже по скату крыши. Реализация подобного метода наталкивает мысль: а нужны ли теперь в схеме устройства крыши стропила? Ведь обрешетку для установки покрытия можно крепить прямо к прогонам.

Возможно, для конструкций без утепления можно запросто обойтись и без стропил. В истории строительства есть такие решения, например, построенные на самцах бревенчатых домов бесстропильные крыши. Их подобие сейчас водружают над домами с пенобетонными или кирпичными фронтонами.

Однако в случае устройства утепленной мансардной крыши некую имитацию стропильных ног все же придется установить, ведь теплоизоляция нуждается в организации естественной вентиляции. Для этого перпендикулярно прогонам достаточно установить брусок с размерами сторон 40×50 или 50×50 мм с шагом от 0,7 до 1,2 м. Ему не нужно сопротивляться нагрузкам, он должен просто формировать вентиляционные продухи.

Выбор материала для конькового прогона

Понятно, что основным конструктивным элементом каркаса крыши фронтонами является коньковый прогон. Он воспринимает основную нагрузку и передает ее фронтонным стенам. Поэтому все расчеты по строительству стропильной системы подобного типа проводятся именно для него.

Для устройства прогонной балки подходит:

• Брус. Применяется в случае перекрытия пролета до 6 м. При использовании элементов бóльшей длины необходим монтаж дополнительных опорных стоек и подкосов.
• Бревно. Лес приобретают, исходя из проектных размеров прогона с запасом на обработку торцов. Бревна стесываются не полностью на два каната, а только в местах контакта с фронтонными стенками и со стропилинами.
• Клееная балка. Подходит для пролетов свыше 6 м, т.к. обладает внушительной прочностью и сопротивляемостью на изгиб, значительно большей, чем у цельнодеревянного бруса.

Сечение материала подбирают расчетным путем с учетом характерных для региона значений ветровой и снеговой нагрузки. Сначала определяют величины изгибающих моментов М, выражающихся в кг×см. Если прогон составлен из нескольких балок, то момент изгиба находят для самой изогнутой части составного прогона.

Когда результат вычислений момента изгиба станет известен, можно приступать к подбору сечения материала для устройства прогона. Для этого произвольно задается или высота, или ширина бруса, а вычисления производятся по приведенным нами в графических приложениях формулам.

Полученный в ходе вычислений результат необходимо проверить на предельную величину прогиба, которое не должно превышать 1/200 от общей длины коньковой балки. Если результат удовлетворяет техническим требованиям, то производится проверка на предельное внутреннее напряжение, появляющееся внутри балки во время ее прогиба.

Если по обоим предельным состояниям «запас» прочности получился довольно большим, можно уменьшить высоту либо ширину бруска. Не исключено, что в итоге повторных расчетов получится ощутимо сэкономить на материале. Если расчетный прогиб больше технического предела, то размеры материала для прогонной балки требуется увеличить и рассчитывать, пока не получится идеальный результат.

Если для устройства коньковой балки будет использоваться бревно, то следует помнить, что несущая способность сохранившей структуру древесины значительно выше, чем у пиленого бруса благодаря тому, что ее природные волокна не повреждены. Расчеты тогда производятся по формуле, ориентированной на вычисление характеристик цельного строительного леса.

Используя бревно при перекрытии больших пролетов, можно зрительно минимизировать прогиб одним из старинных способов, которым пользовались строители масштабных бревенчатых теремов. Бревна, используемые для устройства потолочных балок, они вытесывали в виде коромысла, создавая в середине бревна некое подобие небольшой арки. Края подтесывали сверху, чтобы выдержать общую толщину элемента.

Коромысло-образные тяжелые бревна в ходе эксплуатации прогибались посередине, в результате превращались в безукоризненно ровные элементы перекрытия. В наши дни описанная методика тоже нашла применение. Ею пользуются при заливке предварительно напряженных бетонных балок, просто незначительный изгиб практически незаметен, тем более, если конструкция уже простояла несколько лет.

Рассмотрим пример строительства крыши с тремя фронтонами, один их которых будет ниже, чем расположенные друг против друга его парные аналоги. Это весьма распространенный вариант проектирования загородных домов с крупным эркером, перекрытым собственной скатной крышей.

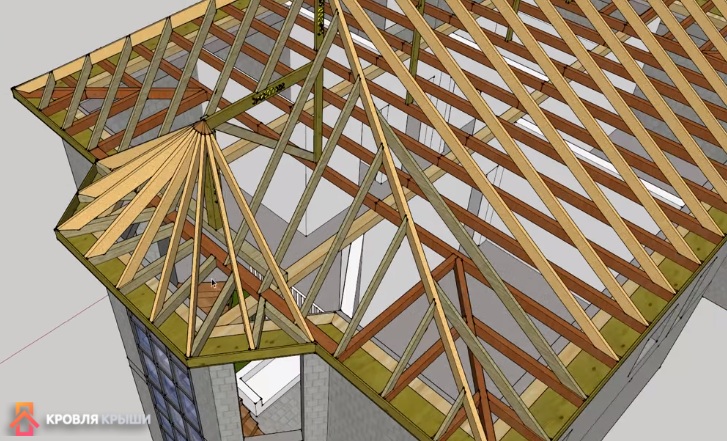

Сопряжение скатов эркера с основными скатами формирует две ендовы, для сооружения которых используются сдвоенные доски. Т.к. планируется устройство мансарды, установлена будет только одна центральная стойка, требующаяся для опирания расположенного ниже прогона, присоединяемого торцом к главной коньковой балке.

Этот узел в обычных трехфронтонных крышах с расположением прогонов на одной высоте не усиливается стойкой без необходимости. Направленный перпендикулярно к основному коньковому брусу элемент в таких ситуациях устанавливается на металлический оцинкованный кронштейн или на прибитый к основной балке опорный брусок.

Монтируемые в половинах пролета балки относятся к категории вспомогательных элементов. Их демонтируют перед отделкой мансарды. Для изготовления временных опор подойдет доска 50×150 мм. Центральная стационарная стойка будет довольно солидно нагружена, потому для ее изготовления применяется брус 100×150 мм.

Следует учесть, что одной даже мощной опоры для разгрузки трехфронтонной конструкции недостаточно. К тому же диагональные стропилины ендов будут тоже опираться на нее через прогон эркера. Поэтому центральную стойку усиливают подкосом, упирающимся в ответвление прогона и в мауэрлат внутренней несущей стены. Планировку мансарды следует проводить с ориентиром на указанное обстоятельство.

Фиксация Т-образной конструкции к фронтонам производится на стальные кронштейны, которые необходимо заранее закрепить на положенном месте с учетом проектной высоты. Установка кронштейнов производится так, чтобы каркас крыши оказался выше линии фронтонов примерно на половину толщины стропилины.

После устройства каркаса к торцам крайних стропильных ног будут крепиться выноса, часть которых лежит на кирпичном фронтоне, часть формирует фронтонный свес. Перед установкой выносов – укороченных стропильных ног, прикрепляемых по схеме поперечного лобового упора, на фронтоны укладывается рубероид или подобная рулонная гидроизоляция.

Краткий алгоритм сооружения Т-образной крыши выглядит следующим образом:

• Установка мауэрлата по периметру будущей крыши. В сооружении основания для устройства стропильной системы в нашем примере используется брус 100×150 мм.
• Монтаж балок перекрытия. Их изготавливают из бруса 100×150 мм или поставленной на ребро доски 50×150 мм. Первыми устанавливаются крайние балки, между которыми натягивается шнур. После контроля их положения и крепления проводится монтаж рядовых балок с шагом 60 – 80 см.
• Для удобства производства работ по закрепленным балкам свободно укладывается доска.
• Установка основной опоры согласно проектным данным. Ее фиксация производится с помощью металлических уголков или пришитых с двух сторон деревянных накладок.
• Установка вспомогательных стоек в серединах двух частей основного пролета и в середине ответвления Т-образной крыши.
• Установка кронштейнов для укладки прогонов.
• Укладка прогонных балок с фиксацией в кронштейнах. Крепление прогона ответвления производится с помощью металлических зубчатых деталей или опорного бруска.
• Контроль качества установки прогонов. Проводится с помощью натянутой шнурки, отвеса и строительного уровня. При необходимости выполняется корректировка положения элементов конструкции.
• Изготовление и установка рядовых цельных стропилин.
• Изготовление и установка диагональной стропильной ноги, сшитой из пары досок.
• Изготовление и установка нарожников – укороченных стропилин, формирующих скаты ендов.
• Точка состыковки диагональных стропильных ног с прогоном ответвления Т-образной крыши усиливается установкой подкоса,

В завершении в точке присоединения диагональных стропилин устанавливается еще одна укороченная стропильная нога, проложенная от основного прогона к нижележащей балке. Она должна быть строго параллельна стропилинам основных скатов крыши. Для ее примерки на месте соседние стропила соединяются шнуркой, которая поможет провести точную разметку.

После по фронтонам ставят выноса, а затем по готовой стропильной системе монтируют обрешетку под крепление покрытия.

Ролик с подробным изложением нюансов строительства двухскатной крыши над коробкой с фронтонами из газобетона:

Сооружение крыши над мастерской:

Стропильная конструкция дома с тремя фронтонами:

Сооружение стропильных каркасов по фронтонам проводится проще и быстрее, чем устройство аналогичных крыш с каркасными торцевыми стенками. Однако расходы будут несколько выше. Следует помнить, что если прогон крепится к фронтону с оконным проемом, то между его верхней линией и местом фиксации коньковой балки должно быть не меньше шести рядов армированной кладки или должна быть установлена бетонная перемычка.

Стропильная система крыши с ендовой: особенности конструкции, монтаж




«Врезание» крыш друг в друга. Г- и Т-образные крыши. Ендовы

Архитекторы называют крышу пятым фасадом — это один из самых выразительных элементов дома. Однако здесь необходимо выдержать баланс между дизайнерским решением и функциональностью крыши. С инженерной точки зрения чем проще крыша, тем меньше хлопот она доставит в строительстве и последующей эксплуатации. При проектировании крыши по бюджетному варианту следует, по возможности, избегать большого количества ендов, высотных перепадов конька, башенок и арочных форм.

На рисунках представлены основные типы простых конструкций крыш, но это всего лишь эскиз. Для правильного построения крыши должен быть разработан план крыши и основные разрезы, учитывающие линейные размеры здания и высотные отметки.

Как построить план крыши? Рассмотрим это на примерах (рис. 49). Современные загородные дома редко имеют план прямоугольника, чаще всего они строятся в виде букв Г, Т или в форме креста. Бывают и другие планировочные решения, нам сейчас важнее разобраться с основными принципами построения плана крыши. Планировку дома можно мысленно разбить на прямоугольники. Самый большой прямоугольник условно назовем основным помещением, а прямоугольники поменьше — пристройками.

рис. 49. Построение плана крыши

Нарисовав план стен, отступают от линий стен на 50 см (нормативный свес крыши) и в масштабе рисуют внешний периметр крыши. Затем на основной крыше рисуем прогон ab, перпендикулярно ему рисуем прогоны на пристройках cd. Теперь если соединить углы смыкания основной крыши и пристроек, то получим линию ендовы — внутреннего угла пересечения крыш. Здесь будет сделаны накосные стропильные ноги.

При одинаковой высоте коньков крыши накосные стропила устанавливаются на всю длину ендовы и будут опираться на мауэрлат и прогон основной крыши, углы скатов основной крыши и пристроек будут разными. Скаты получатся одного уклона только если ширина пристроек будет равна ширине основного помещения.

Укорачивание прогонов cd со стороны точки с изменяет линии ендовы. Расположение ее в плане под углом 45° приводит к тому, что скаты основной крыши и пристроек получатся с одинаковым наклоном, но конек пристройки станет ниже конька основной крыши. Изменением угла наклона ендовы (в плане) можно изменить высоту конька пристройки до требуемой величины. Накосное стропило, установленное в ендове, в этом случае, будет опираться на мауэрлат и прогон пристройки.

Укорачивание прогона со стороны точки а или b либо с обеих сторон приводит к образованию на крыше вальм. То же самое можно сделать с прогоном cd, укорачивая его со стороны точки d получим вальму на пристройке. Кстати, можно и удлинять прогоны, тогда на крыше получим треугольные, увеличенные на коньке, свесы крыши. Если полностью «согнать» прогон, например, прогон ab, в одну точку, получим шатровую крышу, в которой накосные стропила будут сходиться и опираться на единственную стойку.

В чердачных крышах, на любой высоте конька, прогоны пристроек стыкуются со стойками подстропильной конструкции основной крыши и опираются на прибоины (рис. 50). Гвоздевое соединение прибоин со стойками рассчитывается на срез гвоздей либо прибоина делается на всю высоту стойки.

рис. 50. Вариант стыкования двух крыш. Ендовы

Нарожники так же, как и в случае вальмовых крыш опирают на диагональное стропило, на которое предварительно нашиваются опорные бруски. Правило установки нарожников прежнее: они должны устанавливаться вразбежку, а не сходиться в одной точке накосного стропила.

Нарожники так же, как и в случае вальмовых крыш опирают на диагональное стропило, на которое предварительно нашиваются опорные бруски. Правило установки нарожников прежнее: они должны устанавливаться вразбежку, а не сходиться в одной точке накосного стропила. Нарожники в ендовах, как все остальные стропила могут быть выполнены по безраспорному и распорному варианту. Распорные стропила соединенные между собой в коньковом узле, низом упираются в накосную стропилину ендовы и отдают на нее распор. Сама же накосная стропильная нога получает дополнительное сжимающее напряжение, которое при упирании ее низом в мауэрлат, а верхом в коньковый узел, дает на мауэрлат распор. Этот распор старается «распрямить» угол стыкования мауэрлатных балок. Распор можно снять схваткой расположенной по низу накосного стропила и стойки либо, в случае Г-образной крыши, по низу накосных стропилин ендовы и вальмы расположенной с другой стороны. Если схватка будет расположена выше, она будет сжатым ригелем и распора не снимет. При изменении нижнего узла накосной стропильной ноги ендовы с упора на опирание, распор на стены не пойдет, а схваткой можно перехватить распор, возникающий в аварийных ситуациях при просадке конька.

Иными словами диагональные стропила крыш (вальмовые или ендовые) ничем особенным от обычных стропил не отличаются. Если встать к ним фронтально, то мы увидим все те же рядовые стропила, только длиннее и немного по-другому загруженные. Следовательно, их нужно проектировать и устанавливать по тем же правилам, что и рядовые стропила, только рассматривать их проекцию и схватки устанавливать соответствующим образом.

Источник: «Конструкции крыш. Стропильные системы» Савельев А.А.

Г-образная крыша дома с равными фронтонами.

Все коробки домов в форме буквы «Г» можно поделить на две группы:

1 – ширина основания фронтонов одинаковая;

2- ширина основания фронтонов различная.

Г-образная крыша в зависимости от этого фактора строится в различной последовательности.

Итак, давайте пойдём по порядку. В этой статье мы рассмотрим коробку дома с одинаковой шириной фронтонов (см. рис.1). Эти размеры показаны на рисунке синим цветом. Дом наш из бруса. Балки перекрытия уже установлены. Стропила будут висячие с опиранием на верхний венец коробки (мауэрлат).

Рисунок 1

В принципе, стропильная система Г-образной крыши будет представлять собой две двухскатные крыши, врезающиеся друг в друга. Как рассчитываются стропила двухскатной крыши , мы уже видели, поэтому на этом я не останавливаюсь.

ШАГ 1: Ставим временные стойки и коньковую доску. Они расположены строго посередине (см. рис.2):

Рисунок 2

Временные укосины поддерживающие стойки в вертикальном положении на рисунке не показаны. Стойки мы сделали из досок 50х150 мм, конёк – 50х200 мм. Стропила также будут из досок 50х200 мм.

ШАГ 2: Устанавливаем стропила скатов. Шаблон стропил мы размечаем точно также, как было описано в статье «Четырехскатная вальмовая крыша» .

Кстати на эту статью я буду ссылаться и дальше.

В первую очередь ставим стропила показанные на рис.3:

Рисунок 3

Это стропила на фронтонах, стропила на изломе конька и стропила во внутреннем углу коробки дома с противоположными им.

Как стоят стропила во внутреннем углу коробки дома также показано на рис.4. Указанные размеры (0,5 м) – это ширина карниза:

Рисунок 4

Далее с шагом не более рассчитанного устанавливаем остальные стропила (см. рис. 5):

Рисунок 5

ШАГ 3: Устанавливаем угловое стропило на наружный угол коробки дома. Как это делается, во всех подробностях описывается в статье о вальмовой крыше, на которую я ссылался выше. Там же Вы найдёте описание того, как устанавливаются нарожники.

ШАГ 4: Устанавливаем угловое стропило в ендове (внутренний угол). Оно также будет состоять из двух сшитых досок с сечением стропил скатов.

Для начала закрепим в углу небольшой равносторонний треугольный брусок, сделанный, например, из бруска 100х100 мм распиленного по диагонали (см. рис.6):

Рисунок 6

Натягиваем шнурку между точками «А» и «В» (см. рис.7):

Рисунок 7

С помощью малки измеряем угол ʺβʺ (см. рис.8):

Рисунок 8

Из небольшого обрезка доски с сечением стропил (50х200 мм) делаем шаблон. Сначала запиливаем конец под углом ʺβʺ. Затем полученную заготовку прикладываем к макушке вдоль натянутой шнурки и размечаем второй запил параллельно коньковой доске (см. рис.9):

Рисунок 9

По полученному шаблону мы будем размечать верхние запилы углового стропила. А перевернув шаблон ʺвверх ногамиʺ, разметим нижние запилы.

Помимо этого нам нужно определить ещё один размер. Снова прикладываем шаблон к макушке и замеряем расстояние показанное на рис.10. В данном примере оно получилось равным 3 см:

Рисунок 10

Именно на столько нам нужно будет стесать верхние грани всех досок, из которых будет сшито угловое стропило (см. рис.11).

Сделать это можно либо обычным топором, либо бензопилой.

Рисунок 11

Итак, для изготовления первой половинки углового стропила ендовы берём доску необходимой длины, запиливаем с помощью шаблона верхний и нижний концы. Стёсываем по всей длине доски наши 3 см. Теперь осталось сделать запил в месте опирания стропила на мауэрлат. Для этого придерживая доску параллельно натянутой шнурке, делаем разметку (см. рис.12):

Рисунок 12

Шнурка на рисунке показана синим цветом. Мы замеряем расстояние на которое нам нужно опустить стропило, чтобы оно совместилось со шнуркой. Это расстояние (5 см) и будет искомой глубиной запила. Сделав его ставим стропило на место.

Вторая половинка углового стропила делается аналогично. Она является зеркальным отображением первой. Что в результате получается показано на рис.13:

Рисунок 13

ШАГ 5: Для усиления под угловые стропила устанавливаем стойки через шпренгели (см. рис.14):

Рисунок 14

Шпренгели у нас из бруса 100х200, как и балки перекрытия.

ШАГ 6: Изготавливаем и устанавливаем нарожники (см. рис.15):

Рисунок 15

ШАГ 7: Все последующие шаги уже были неоднократно описаны в предыдущих статьях, поэтому я просто их перечислю: ставим затяжки (затяжкой также связываем между собой угловые стропила), если нужно, убираем стойки под коньковой доской (стропила будут висячие, об этом мы говорили в начале главы), обшиваем фронтоны , делаем обрешётку и карнизы.

Крыша Г-образного дома

По всей видимости, российские строители не хотят нести риски связанные с возможностью обрушения под снеговой нагрузкой. Тут надо смотреть, делают ли такие кровли на Аляске, о то ведь Америка большая, где-то вообще снега не бывает.

У меня изначально типовой проект каркасного дома, предпологал односкатную крышу. Снеговую нагрузку, металлочерепица выдерживает.

Содержание статьи 1 Плюсы и минусы 2 Устройство односкатной крыши 3 Стропильная система односкатной крыши 4 Выбор угла наклона кровли 5 Определяем высоту, на которую требуется поднять стену 6 Фотоотчет со стройки: односкатная крыша на доме из газобетона 7 Проекты и фото домов с односкатной крышей. Односкатная крыша для сарая.

Вариант сращивания стропил. Как высчитать параметры односкатной крыши. Пример рисунка в ScratchUp. Идея дома под односкатной крышей.

Стропильная система крыши с ендовой: характерные особенности и трудности монтажа

Крышу относят к основным функциональным элементам любого строения. При этом это довольно сложный конструктивный элемент, и чем он сложнее тем более тщательного подхода он требует. Сложная конфигурация, с одной стороны, делает крышу внешне красивее и интереснее, а с другой – делает ее более уязвимой из-за образования изгибов. Крышу относят к основным функциональным элементам любого строения. При этом это довольно сложный конструктивный элемент, и чем он сложнее тем более тщательного подхода он требует. Сложная конфигурация, с одной стороны, делает крышу внешне красивее и интереснее, а с другой – делает ее более уязвимой из-за образования изгибов.

Ендова практически не видны, но они могут как испортить вид фасада, так и подчеркнуть его достоинства. Стропильная система крыши с ендовой, таким образом, не только позволяет разрешать функциональные задачи, но также обеспечивает неповторимый дизайн.

Ендова называют место схождения скатов крыши, образующего внутренний угол. Она является обязательным элементом зданий, имеющих Т-, Г- или крестообразную форму, или имеющих ярко выраженные скаты. К этому списку нужно добавить также изгибы, образующиеся на слуховых или выступающих окнах мансарды .

Она обеспечивает равномерное стекание собранных на углу осадков, некий аналог сточного желоба, то есть находятся под значительным воздействием влаги. Вот почему стропильная система сложной крыши требует особого внимания.

Внутренний угол конструкции образует две планки, и каждая из них выполняет важную функцию:

• нижняя (ПЕН) представляет собой специальную пластину, которую сгибают в соответствии с углом сопряжения скатов кровли. Ее крепят к нижней стороне карнизной доски саморезами. ПЕН ограждает и защищает от затекания осадков в место сопряжения скатов. Монтаж ендовы нижней выполняют до устройства обрешетки и укладки покрытия кровли;
• верхняя (ПЕВ) – несет художественно-эстетическую нагрузку и устанавливается после укладки покрытия.

Виды ендовы ↑

Любая, даже малая, погрешность в расчете или ошибка в монтаже стропильной системы с ендовами чревата непоправимыми последствиями, включая обрушение конструкции. Зимой в течение длительного времени они находятся под воздействием колоссальных нагрузок.

В зависимости от способа монтажа различают:

• Закрытые и сочлененные конструкции – характерны для крыш с крутыми скатами или для определенных кровельных покрытий, где элементы кровли переплетаются между собой, как, скажем, в случае битумной черепицы . Для этих конструкций необходима прокладка дополнительного слоя гидроизоляции.
• Открытые. Скаты в этом случае примыкают друг к другу. Это учитывается еще, когда устанавливается стропильная система. Промежуток между скатами закрывают особым желобом, по которому эффективно отводятся осадки. Дополнительной гидроизоляции в этом случае не требуется.

Монтаж для мягкой кровли ↑

Остановимся на основных принципах устройства конструкции в случае мягкой кровли.

Подготовительные работы ↑

Оформить отрицательный излом сложной крыши можно, по крайней мере, в двух вариантах:

• открытый;
• метод подреза.

Основание подготавливают в зависимости от выбранного варианта.

• Открытый. По длине ендовы на подкладочный барьер укладывают ендовый ковер (КЕ), сместив по горизонтали на 20–30 мм. С изнанки по всему периметру его промазывают мастикой , скажем, битумной ТехноНиколь полоской шириной 100 мм. Толщину слоя подбирают в соответствии с нормой расхода. По лицевой стороне ковер фиксируют при помощи кровельных гвоздей с шагом 200–250 мм с отступом от краев в 20–30 мм.
• При использовании варианта «подрез» КЕ не нужен.

Монтаж открытым способом ↑

• рядовую черепицу укладывают на КЕ до центральной оси;
• все черепицы, которые накрывают внутренний угол между скатами, дополнительно закрепляют за верхнюю вершину, используя для этого гвозди.
• расстояние от оси до крепежного элемента должно быть больше 0,3 м;
• далее, используя мелованный шнур, отбивают две линии, по ним будут прорезать рядовую черепицу;
• гидроизоляционный ковер можно повредить при подрезке, поэтому под каждую черепицу в процессе работы подкладывают дощечку;
• перед окончательным креплением на места без самоклеящегося слоя наносят битумную мастику;
• если разница между уклонами скатов большая и, соответственно, заметно разнится и поток воды, желоб смещают по направлению меньшего водопотока. В противном случае вода будет подмывать стык между ковром ендовы и рядовой черепицей;
• ширина желоба колеблется в пределах 50–150 мм. Выбор зависит от особенностей места расположения объекта. Если он построен в лесной чаще, рекомендуется ширину желоба увеличить, чтобы листва могла беспрепятственно смываться.

Монтаж способом «подреза» ↑

• укладку рядовой черепицы начинают со ската, имеющего меньший угол наклона. При этом предполагается заход на второй скат, более крутой. Он не должен быть меньше 300 мм.
• аналогично предыдущему случаю необходима дополнительная фиксация каждой панели в верхнем углу.
• после того как будет укрыт первый скат, у которого угол наклона меньше, на другом на расстоянии 70–80 мм от оси «отбивают» меловую черту. Это место будущего подреза черепицы.
• это касается каждой черепицы, и прежде, чем их окончательно закреплять, места где с изнаночной стороны отсутствует самоклеящийся слой наносят мастику.

Монтаж Г-образной кровли

Если вы не знаете, как сделать угловую крышу, то, ознакомившись с подробной инструкцией ниже, вполне сможете построить такое перекрытие самостоятельно. Итак, изогнутая в форме Г крыша своими руками монтируется в таком порядке:

• На деревянные прогоны устанавливают стойки-опоры в соответствии с нанесенной разметкой. Их дополнительно фиксируют скобами, металлическими уголками и ужесточают раскосинами.
• На стойки укладывают коньковый брус и фиксируют его. Особое внимание нужно уделить стыкованию двух концов под углом 90 градусов. Здесь фиксацию нужно провести более жесткую, чтобы крыша своими руками возведенная, была надежной.
• Теперь необходимо собрать два стропила в единую ферму и установить на мауэрлат на фронтоне одной из частей дома. При этом важно помнить, что у стропильных ног должен быть карнизный свес не менее 50 см. Такую же ферму устанавливают и на второй фронтон Г-образного дома.
• По получившемуся лекалу монтируют оставшиеся фермы с заданным шагом до тех пор, пока не дойдем до угла стыкования двух частей крыши.
• Здесь монтируем наружное угловое стропило, которое надежно фиксируют в точке пересечения коньков сверху и углов мауэрлата снизу.
• После этого устанавливают угловое стропило внутренне (ендову). Поскольку здесь у крыши имеется отрицательный угол, то с надежностью фиксации ноги нужно быть очень внимательными. Для того чтобы сделать правильный выпил, необходимо установить брус лекало от конька к мауэрлату и с помощью малки (мерного инструмента) измеряем угол ʺβʺ, то есть угол выпила в брусе. Его формируем сначала на бруске-лекале, а затем переносим на основной брус для углового стропила. Получившийся элемент надежно фиксируем.
• И, наконец, устанавливаем нарожники — короткие стропила. Их выпиливают заранее в соответствии с параметрами на чертеже. То есть, каждый нарожник будет тем короче, чем ближе к верхнему концу внутреннего углового стропила он будет располагаться. По наружному угловому стропилу наоборот, нарожник будет короче к нижнему концу ноги.

Всю конструкцию для надежности усиливают раскосинами и ветровыми балками. Сверху на стропильную систему нашивают обрешетку, и уже потом укладывают все слои кровельного пирога. Как видно из инструкции, возведение разновидности этой угловой крыши, в принципе, не сложно. Главное точно соблюдать все параметры каркасных элементов.

Устройство ↑

Стропильная система ендовы чаще всего состоит из накосных стропил. Причем поскольку предполагается, что коньковые элементы имеют одинаковую высоту, то накосные стропила в конструкции ендова нижней частью будут упираться в мауэрлат, а противоположной – в коньковый прогон.

Для формирования различных типов крыш: щипцовой , шатровой вальмовой и полувальмовой, нужно обеспечить различную геометрическую форму и высоту конька, причем не только основного сооружения, но и второстепенного.

Стропильная система с ендовами Г-образной кровли ↑

• Стойки подстропильной конструкции основной крыши и кровельные прогоны второстепенных соединены между собой. При этом опорой для последних служат прибоины.
• Кровельные прогоны второстепенных кровель связаны.
• Какова бы ни была высота прогона у основной крыши, соединение выполняется через гвоздевой бой.
• По накосным стропилам в шахматном положении устанавливают нарожники, которые соединяются друг с другом в коньковом узле. Они аналогично вальмовой кровле опираются на бруски, которые предварительно нашивают на стропила.

Диагональные стропильные ноги в зависимости от устройства могут работать как распорные, так и безраспорные. Как уже было отмечено, нарожники упираются в диагональную стропилину. При этом они передают ей значительное сжимающее напряжение. Стропилина, в свою очередь, упираясь нижним концом в мауэрлат , старается распрямить угол, под которым стыкуются мауэрлатные балки . Чтобы снять возникший распор, нужно накосное стропило и закрепленную стойку соединить затяжкой. Если же это Г-образная кровля, то соединяют диагональные стропила ендова и противоположной вальмы.

Если нижний узел диагональной стропилины вместо упора будет опираться, то о распоре на стены речь больше не пойдет. Что же касается затяжки, которую в данном случае уместнее будет называть схваткой, то она будет функционировать как элемент, который при просадке конька или других аварийных ситуациях, перехватит распор.

Узлы стропильной системы

На надежность стропильной конструкции влияют следующие факторы

:

• правильный выбор конфигурации стропильной системы;
• прочность соединений в узлах конструкции;
• точность инженерных расчетов при проектировании крыши;
• правильный выбор и качество материалов;
• качество монтажа.

Тип стропильной системы, наличие определенных узлов элементов диктуется

:

• проектируемой формой крыши;
• размерами перекрываемого пространства;
• наличием и расположением внутренних опор или несущих стен.

При строительстве домов с эксплуатируемым чердаком или мансардным этажом обычно используются стропильные конструкции с наслонными стропилами. К их основным узлам относятся

:

• узел опирания стропильных ног;
• коньковый узел;
• узел «стропило-подкос-стойка»;
• узел «балка-стойка подкосы» и т.д.

При проектировании важно сразу определиться со способами крепежа элементов. Выбор зависит от некоторых особенностей пиломатериала, а также предпочтений людей, ведущих строительные работы.

Ключевые этапы возведения крыши

Монтажные работы начинаются после подготовки проекта, в котором указаны все размеры элементов и их взаимное расположение, а также принципы соединения. Кроме того, следует закупить и привезти необходимые строительные материалы, инструменты, крепежные элементы и т.д.

Принципы строительства скатной крыши, в целом, не зависят от ее конфигурации. Технология работ включает в себя следующие этапы

:

1. Укладка мауэрлата
   . Опорный брус укладывается на гидроизоляцию (рубероид или другой влагоизоляционный материал), предохраняющую древесину от загнивания. Для крепления мауэрлата к стене может применяться вмурованная в кладку проволока, либо хомуты для притягивания бруса к анкерам в стене, но предпочтение стоит отдать шпилькам, вмонтированным в монолитную бетонную балку.

   Длина свободного конца шпилек должна превышать толщину бруса мауэрлата на промежуток, позволяющий навинтить гайку. Шпильки можно располагать в шахматном порядке (но не обязательно) с шагом не менее 2 метра. Чтобы предотвратить вырывание шпильки из бетона, ее утопленный конец следует загнуть.

2. Установка фронтальных (крайних) стропил
   . Когда возводится стропильная система крыши своими руками, очень важно установить основные стропила строго вертикально и на одном уровне, от этого зависит правильность плоскостей скатов и, соответственно, насколько равномерно будет распределяться нагрузка на крышу.

   В зависимости от выбранной конфигурации кровли, на данном этапе также устанавливается коньковый прогон, который должен быть строго горизонтальным. Прогон опирается на специальные вертикальные стойки или крепится к фронтонам. Если монтируется вальмовая крыша, ключевым моментом является монтаж диагональных стропил.

3. Установка промежуточных стропильных ног
   . Рекомендуется готовить пары стропильных ног по шаблону, а потом подгонять их по месту монтажа. Принцип установки стропил (со свесом или без свеса, с промежуточными опорами или с ригелями), а также шаг стропил зависит от проекта крыши.
4. Монтаж кровельного пирога
   . Очередность укладки слоев может варьироваться в зависимости от особенностей выбранных материалов. Обычно, в первую очередь укладывается гидроизоляционный слой, затем по стропилам набивается контробрешетка, а на нее монтируется обрешетка под финишное кровельное покрытие. На сплошную или разреженную обрешетку укладывается кровельный материал, и монтируются все необходимые элементы кровли. Со стороны чердака между стропил крепится утеплитель и пароизоляция. На заключительном этапе может выполняться декоративная обшивка.

Прежде чем приступать к самостоятельным работам, рекомендуется ознакомиться с тематическим видео.

Как сочетается с существующей двускатной крышей

Пристройка к дому или строению — отличный способ получить больше места, не строя полностью новый дом! Есть несколько важных вещей, которые нужно знать о согласовании существующих крыш и о том, как это сделать в зависимости от того, какой у вас стиль крыши, дизайн стропильной фермы и то, как вы хотите добавить.

Категории пристройки домов




Есть две основные категории, к которым большую часть времени относятся пристройки: Т-образная и продолженная .

Либо добавка добавляется, чтобы сформировать Т-образную форму к дому с коньком, идущим перпендикулярно крыше основного дома, либо добавка продолжается на конце дома, делая его длиннее с гребнем, идущим по так же, как и в существующем доме.

Пристройка фронтона

Здесь мы сосредоточимся на увеличении длины конца крыши дома. Опять же, есть несколько способов добавить.

Пристройка может быть шире, чем существующий дом, уже или точно такой же ширины.Если вы решите пойти шире или уже, вам не составит труда точно подобрать старую крышу, и проект будет намного проще. При одинаковом уклоне крыши не имеет значения, будет ли новая пристройка немного отклоняться по высоте или выровнена спереди назад, потому что вы переезжаете через старую крышу или под ней.

Но важно, чтобы уклон крыши был точно таким же, как у существующей крыши, потому что вы будете видеть его от одной крыши к другой, если это не так.

Если вы выберете одну и ту же ширину, будет труднее выполнить работу без заметной разницы или неровности крыши между старой и новой.

Давайте углубимся в еще несколько деталей, касающихся крыши, чтобы мы могли сосредоточиться на согласовании каждой крыши и создании единого проекта с прекрасными результатами.

Сначала пример…

Пример сложения 26 футов

Для первого примера предположим, что у вас есть простой прямоугольный дом размером 30 на 60 футов с двускатными концами и 2-футовым выступом, как это:

И вы решили, что хотите добавить 26-футовый гараж в конце дома, например:

И готовый план крыши, когда вы закончите с соответствующими линиями конька, свеса и потолка, должен вот так:

Но подождите…

Вы знаете, как была построена ваша старая крыша?

Был ли он построен с использованием стропильных ферм или каркаса? Пришло время проверить, прежде чем вы начнете заливать плиту и строить новые стены.Если вы не установите этот флажок, вы, вероятно, построите новые стены такой же высоты, что и старые, но есть причины не делать этого.

Какие они?

Давайте рассмотрим различия между деревянным каркасом и фермами крыши и их влияние на плиту и стены:

Два разных стиля каркаса крыши: каркас и фермы

Если ваш дом был построен с использованием стропильных ферм, он будет выглядеть вот так над внешней стеной вашего дома:

На крыше с решетчатым каркасом будет стропильный элемент, выглядящий примерно так:

. создать свес.

Деревянные кровельные фермы доводят нижний пояс фермы до наружной стороны стены, имеют небольшой вертикальный разрез (стыковой вырез) и наклонены назад к верхнему поясу фермы. Верхний пояс плавно выходит за пределы стены, создавая выступ.

(Если ферма крыши имеет верхний пояс 2 × 4, пятка короче, чем если бы у нее был верхний пояс 2 × 6, как правило. нижний аккорд.)

Крыша с решетчатым каркасом — это отдельная история.

Так как у стропила нет нижнего пояса, на котором можно сидеть, у него должен быть вырез птицы в нижней части стропила, чтобы у него было ровное место, чтобы сесть на стену. Теперь у стропила также есть вертикальный вырез пятки, который вместо того, чтобы сидеть над стеной, фактически садится рядом со стеной. В зависимости от того, какой размер стропила используется, угол среза пасти птицы и верхний край стропила могут получиться довольно тонкими.

Соответствие двух разных стилей каркаса крыши

Это подводит нас к тому, что установка стропила рядом с деревянной фермой или фермы рядом со стропилом на той же высоте стены может не всегда работать.Если стропила с рамой из палки имеет размер 2 × 6, у него обычно достаточно высоты каблука после разреза пасти птицы, чтобы обычная ферма 2 × 4 могла сидеть рядом с ним и соответствовать высоте.

Любые стропила больше 2 × 6 не будут проблемой, если ваша крыша не будет достаточно крутой. Стропило 2 × 4 просто не оставляет достаточной высоты после пасти птицы, чтобы соответствовать любому скату крыши.

Итак, теперь первый шаг к добавлению — это определить, как устроена ваша текущая крыша и какова высота каблука.

Как правило, лучший способ узнать высоту каблука — через вентиляционное отверстие в потолке или даже немного потянув кусок потолка вниз.

Другой способ — это оторвать сайдинг наверху стены, на фронтонном конце, прямо там, где вы собираетесь начинать пристройку. Как только вы дойдете до пятки, тщательно измерьте ее высоту по вертикали на внешнем углу стены с точностью до 1/8 дюйма.

Также определите, как была построена крыша, пока вы смотрите на нее — фермы крыши или каркас крыши?

Если крыша построена из ферм, поздравьте себя с тем, что у вас хорошая крыша и что проект будет проще 🙂

Мы можем подобрать другую ферму, и кто знает, возможно, мы даже построили ферму, на которую вы смотрите.А если это была палка в рамке, не теряйте надежды! Мы сможем сделать это вместе!

Учет высоты пола и стены

Теперь вернемся к высоте стен и пола.

Если высота каблука слишком мала и мы не можем соответствовать ей, можно сделать несколько вещей. Если потолок новой пристройки можно опустить на дюйм или 2, это даст нам место для постройки фермы, подходящей для крыши.

Или, если пристройка предназначена для гаража, во многих случаях пол в любом случае ниже, чем пол дома, и его можно отрегулировать вверх или вниз, чтобы обычная каркасная стена выходила немного ниже стены существующего дома.

Другой вариант — сделать стены выше существующего дома и просто сделать новую крышу выше старой с более высоким потолком. Подняться выше старой крыши означает, что вам больше не нужно точно соответствовать, что также проще. Однако это может быть не тот образ, который вам нужен.

Спланируйте крышу заранее — позвоните нам!

В любом случае, сейчас самое время позвонить в Timberlake TrussWorks по поводу вашего проекта по телефону 580-852-3660 ! (Мы обслуживаем Оклахому, Канзас и Северный Техас)

Прочитав эту статью, вы будете в курсе почти всего, что мы вам расскажем! В сумке осталось несколько уловок, которые можно извлечь, если по какой-то причине ваш проект не попадает под эти общие примеры.

Когда вы позвоните, мы захотим узнать высоту каблука и уклон крыши, и мы поможем вам подобрать дизайн и подобрать подходящий вариант. Обращение к нам на этом этапе также даст нам возможность оставаться с вами на протяжении всего процесса. Если вы будете в курсе всех деталей и заранее планируете, все будет намного проще для вас и для нас! Планируя заранее и зная график строительства, мы можем гарантировать, что фермы будут доставлены к вам вовремя, поэтому, когда вы врежетесь в существующую конструкцию, вам не придется долго держать ее открытой.

Соответствие существующей ферме Рабочий лист

Хотите рабочий лист, чтобы упростить эту задачу?

Заполните форму ниже, сообщив нам, что вам нужен рабочий лист, и мы отправим его вам!

Это полный список деталей, которые нам нужны для идеального соответствия. Некоторые детали могут быть недоступны, пока пол и стены не будут завершены. Заполнение как можно большей части этого рабочего листа только ускорит процесс и сделает его гораздо более быстрым и плавным.

Благодарим вас за выбор Timberlake TrussWorks для изготовления качественных ферм и оборудования! Мы ценим ваше дело!

Как построить Г-образную крышу | HowToSpecialist

Этот пошаговый проект своими руками про как построить L-образную крышу . Соорудить двускатную крышу для Г-образного сарая несложно, если использовать профессиональные планы и инструменты. Любой человек с базовыми навыками деревообработки может выполнить эту работу, но вам нужно попросить друга помочь вам, так как один должен удерживать компоненты на месте, а другой вбивать винты.Двускатная крыша, безусловно, добавит индивидуальности вашему проекту, хотя для этого потребуется значительная работа и мастерство.

Строительство впадины крыши — сложный проект, но любой человек может выполнить работу, если использовать правильные планы. Как вы легко увидите в этой статье, вам нужно сделать несколько надрезов под углом, иначе компоненты не войдут в нужное место. После совмещения компонентов на месте просверлите направляющие отверстия и вставьте 4 ″ оцинкованные винты в верхние пластины и коньковые доски.

Используйте спиртовой уровень для выравнивания компонентов и проверки правильности горизонтального положения коньковых досок. Продолжите проект деревообработки, проверив, стоят ли стропила отвесно. Еще один аспект, который вы должны принять во внимание, — это проверить, выровнены ли концы стропил. Эти аспекты могут показаться незначительными, но они влияют на окончательный вид вашего L-образного сарая. Если вы хотите создать небольшой чердак, следует учесть использование уклона 45 °.

Сделано из этого плана

Чтобы построить Г-образную односкатную крышу , необходимо использовать следующее:

Материалы

• A — 8 кусков бруса 2 × 4 — длина 97 1/4 ″ НИЖНИЙ РАФТЕР
• B — 22 куска пиломатериалов 2 × 4 — длина 65 1/4 ″ РАФТЕРЫ
• C — 2 куска пиломатериалов 2 × 4 — 144 3/4 ″ и 144 1/2 ″ КОНЕЧНАЯ ДОСКА
• D — 2 куска бруса 2 × 4 длиной 85 ″ РАФТЕРЫ ДОЛИНЫ
• E — 2 шт. По 2 × 4 — 36 ″, 2 шт. — 8 1/4 ″, 2 шт. — 26 1/4 ″, 2 шт. — 54 1/4 ″ РАФТЕРЫ
• F — 4 куска бруса 2 × 4 — 12 3/4 ″, 2 шт — 24 1/4 ″ ПРОМЕЖУТОЧНЫЕ РАФЕРЫ

Инструменты

• Защитные перчатки, очки
• Торцовочная пила, лобзик
• Мел, рулетка, спиртовой уровень, столярный карандаш
• Станки буровые и сверла

подсказки

• Нанесите несколько слоев морилки на деревянные детали
• Прикрепите стропила по отвесу, прежде чем закрепить их на месте

Время

Связанные

Строительство Г-образной крыши

Строительство Г-образной крыши

Умный совет: Строительство L-образной крыши — сложный проект, но любой человек с базовыми навыками работы с деревом может выполнить работу всего за несколько часов.Очень важно все спланировать с самого начала, иначе вы можете столкнуться с проблемами во время проекта.

Как построить Г-образную крышу

Установка коньковой доски

Первый этап проекта — установка коньковой доски. Чтобы установить компоненты на место, вы должны прикрепить их к каркасу сарая с обоих концов. Поместите спиртовой уровень поверх коньковой доски, чтобы убедиться, что она ровная.

Монтаж стропил ендовы

Установка стропил ендовы на коньковые доски — простая работа, если используются правильные инструменты и методы.Вам нужно обрезать концы стропил под углом, чтобы они правильно встали на место. Просверлите направляющие отверстия в стропилах и закрепите их оцинкованными шурупами.

Установка стропил

Установить остальные стропила несложно, если у вас есть все компоненты и разместить их на равном расстоянии. Совместите компоненты с обоих концов, если хотите получить профессиональный результат.

Монтаж стропил

Установите стропила каждые 24 дюйма по центру, если вы хотите получить профессиональный результат.Как вы можете видеть на изображении, вам также необходимо подогнать нижние стропила, чтобы обеспечить достаточную поддержку конструкции.

Фермы планы

Строить элементы крыши легко, если вы используете надлежащие планы, качественные материалы и подходящие инструменты. Разметив линии реза пиломатериала 2 × 4, вы должны отрегулировать компоненты до нужного размера с помощью циркулярной пилы с острым лезвием. Прикрепите промежуточные стропила к двускатным концам крыши, чтобы должным образом поддержать сайдинг.

Планы стропил долины

Обрежьте стропила ендовы, как на изображении, если хотите получить профессиональный результат. Используйте хорошую пилу, чтобы обрезать концы стропил под углом, иначе они не встанут на место должным образом. Установите нижнее стропило на дно компонентов ендовы, чтобы они плотно скреплялись.

Армирование фронтонов

Работайте с большим вниманием, если хотите получить точный результат.Установите стропила на место, выровняв их с обоих концов. Перед сверлением направляющих отверстий и установкой оцинкованных шурупов на место используйте спиртовой уровень, чтобы проверить, стоят ли стропила по отвесу.

Как построить Г-образную крышу

И последнее, но не менее важное: мы рекомендуем позаботиться о последних штрихах. Для получения профессионального результата заполните отверстия и зазоры шпатлевкой для дерева и дайте ей высохнуть в течение нескольких часов. Затем сгладьте поверхность по древесной фактуре наждачной бумагой средней зернистости.

Умный совет: Ознакомьтесь с остальной частью проекта, чтобы узнать, как установить настил крыши и свес L-образного навеса.

Спасибо, что прочитали наш проект про , как построить L-образную крышу , и мы рекомендуем вам ознакомиться с остальными проектами. Не забывайте делиться нашими проектами с друзьями, используя виджеты социальных сетей.

<< Предыдущая | Вперед >>

пристройка к дому

Вот вопрос о пристройке дома от Стивена Н.который живет в Сиднее.

«HI Bill
Поздравляю с отличным участком, посрамляет большинство коммерческих объектов!
Я — строитель в Сиднее одноэтажного дома из кирпича и плитки 1920-х годов. Дом имеет L-образную форму с шатровой крышей на каждой продольной части Я хочу расширить внутреннюю часть буквы L, чтобы сделать дом, по сути, квадратным по площади с дополнительной комнатой.
Мне нравится тема года: «Сделать так, чтобы он выглядел так, как будто он вырос», но я все равно не могу придумать добавить шатровую крышу над этой областью, не образуя примыкающей к существующей вальмовой крыши одной долины.
Возможно, единственное решение — это скелетная крыша или полная перестройка крыши на половине дома, но ни один из этих вариантов не является удовлетворительным ни с финансовой, ни с эстетической точки зрения.
Если у вас есть идеи, я был бы признателен.
Ура
Стив «


---

Мне действительно нечего здесь предложить, так как этот тип пристройки дома всегда сложно сделать, чтобы он выглядел хорошо, но при этом не был очень дорогим. Я видел много крыш, надетых на эти участки, почти плоских, из плексигласа или гофрированного картона.Все, что я видел, — это просто простая крыша для патио или зоны отдыха на открытом воздухе. Как только он станет жилым помещением, при высоте этажа над уровнем земли, мин. высота потолка и т. д. становится меньше, чем просто.

Итак, исходя из слов Стива, вот план дома в форме буквы «L» с бедрами.
Итак, я думаю, это то, о чем думает Стив, когда говорит о долине, соединяющей часть дополнительной крыши. Мне это совсем не нравится, потому что это означает водосточный желоб над жилым помещением.Мне они просто не нравятся, они большую часть времени вне поля зрения и не в мыслях, пока не начнут доставлять неприятности. Однажды я полностью перестроил такую ​​большую крышу, потому что она доставляла столько хлопот.
Вот способ сделать это, используя один шаг над новой областью. Известный как скиллион. У меня нет более подробной информации, чем в сообщении выше, но я не думаю, что это вообще сработает, поскольку Стив упомянул черепичную крышу. Теперь плитка должна иметь уклон не менее 15 градусов, но лучше, чем круче.Не думаю, что плитка здесь подойдет. Стальные листы подойдут, но соединения с плиткой, хотя это возможно, будут неаккуратными.
Вот еще одна версия, поднимающая новые поверхности крыши до существующих линий конька, чтобы добиться большего падения, но я все еще сомневаюсь, что она будет достаточно крутой для плитки. У этого есть желоб в центре. Опять же, это выглядит немного странно и не лучший вариант.
Единственный способ получить действительно прилично выглядящую крышу, которая не выглядела бы слишком странно, — это просто построить ее так, как будто план был почти квадратным с самого начала, и почти перестроить всю крышу.Здесь я нарисовал то, что необходимо сделать, и вы видите, что это будет много работы. Объем работы, проделанной здесь, заставит вас задуматься о том, чтобы снять партию и, возможно, попробовать низкоскатную крышу из стали. Даже миллиард.
Причина, по которой мы видим много L-образных и даже некоторых U-образных домов, заключается в том, что возможно больше окон и дверей, что увеличивает жилое пространство в комнатах. Через вентиляцию через больше окон. Чтобы добавить пристройку дома в прямоугольник, образованный буквой «L», некоторые удобства будут потеряны из-за существующих комнат. Это может быть невозможно из-за размера блока, но я бы попытался найти новую комнату (а) где-нибудь, чтобы остальная часть дома тоже чувствовала себя хорошо.

Еще один вариант расширения дома, который может решить проблему, — это поднять дом. То есть построить двухуровневую пристройку. Я сделал пару таких, две новые спальни наверху освобождают много жилой площади на первом этаже, не увеличивая площадь дома. Это дает больше свободы в планировке и дает возможность действительно добавить большую ценность скромному дому.Однако это происходит за дополнительную плату.

Ни один из приведенных выше примеров не очень красив. Они не соответствуют моей философии пристройки дома, заключающейся в том, чтобы «выглядело так, будто он там вырос». Единственный вариант, который может сравниться по разумной цене, — это первый пример с желобом для ящиков. Итак, я переосмыслил и сделал еще одну страницу по этой теме здесь.





---




8 распространенных типов крыш | Owens Corning Roofing

Если вы приобретаете новую крышу или строите пристройку к дому, для которой требуется дополнительное пространство на крыше, вы можете ознакомиться с некоторыми из наиболее распространенных конструкций крыш и их влиянием на выбор кровельных материалов.

Конструкции, формы и стили крыш

В зависимости от архитектуры дома крыша потенциально может составлять 40% экстерьера, часто играя большую роль в его общем внешнем виде и сдерживании привлекательности. Итак, когда придет время устанавливать новую крышу, вам нужно будет выбрать кровельные материалы и цвета черепицы, которые хорошо сочетаются с формой и наклоном вашей крыши, а также дополняют внешний вид вашего дома.

Понимание потенциальных характеристик и влияния конструкции крыш различных форм и уклонов может помочь вам решить, какая черепица и кровельные материалы лучше всего подходят для вашего дома как с точки зрения эксплуатационных характеристик, так и с эстетической точки зрения.

8 Распространенных типов и стилей крыш

Pro Совет: кровельная черепица Owens Corning® подходит практически для всех типов конструкций крыш при условии, что уклон крыши соответствует минимальным изложенным требованиям. От трехслойной черепицы до архитектурной черепицы Owens Corning® предлагает различные типы кровельной черепицы в широком диапазоне цветов, которые дополняют любой стиль крыши и внешний вид дома, а также долговечны, чтобы защитить ваш дом от непогоды. Вы можете «примерить» различные кровельные черепицы и цвета с помощью нашего визуализатора Design EyeQ®, чтобы увидеть, какие продукты и цвета вам больше всего нравятся для вашего дома и типа крыши.

Уклон крыши

Наклон вашей крыши имеет как практическую, так и эстетическую функцию. Например, вода из-за дождя или снега имеет тенденцию проливаться или стекать быстрее на крутой скатной крыше. Наклон крыши выражается в соотношении, основанном на пропорциях крыши.

Подрядчики кровельных работ могут использовать термин «6 из 12» или использовать сокращенную версию, например, 6:12 или 6/12. Это означает, что крыша поднимается на 6 дюймов по вертикали на каждые 12 дюймов (или 1 фут) по горизонтали. Это легко можно перевести на любое число.Крыша с уклоном 4 на 12 поднимется на четыре дюйма по вертикали и на 12 дюймов по горизонтали.

От плоских уклонов до крутых уклонов крыши вашего дома могут создать интересный силуэт.

При выборе кровельных материалов имейте в виду, что чем круче уклон, тем более заметна поверхность вашей крыши над землей. , потенциально оказывая еще большее влияние на внешний вид вашего дома.

Большинство домовладельцев могут оставить эти расчеты своему подрядчику по кровле.Однако важно знать, что Международный жилищный кодекс содержит конкретные требования к минимальному уклону для всех кровельных покрытий, включая битумную черепицу. Ваш подрядчик по кровле может помочь вам выбрать правильный выбор для вашего уклона.

Хотя некоторые крыши традиционно строятся с определенным уклоном, это не жесткое правило.

8 распространенных типов крыш

Двускатная крыша

Вспомните свой первый карандашный рисунок дома.Скорее всего, вы нарисовали двускатную крышу. По сути, это треугольник, основание которого опирается на дом, а две стороны поднимаются, чтобы встретиться с гребнем. Наклоны на двускатной крыше могут сильно отличаться от крутых в стиле шале до крыш с пологим уклоном.

Иллюстрация

Двускатная крыша Двускатная крыша — чрезвычайно популярный стиль крыши, который хорошо подходит для различных домашних конструкций. Вы можете вообразить это с фронтальными фронтонами над вашими входами или пойти с дизайном скрещенных фронтонов, который состоит из двух выступов, установленных под прямым углом.

Обрезанная двускатная крыша

Обрезанная двускатная крыша носит несколько названий, включая выпуклую. Обрезные двускатные крыши спроектированы с базовой формой фронтона, с двумя сторонами, поднимающимися до конька, но затем заимствующим элемент у вальмовых крыш: верхние пики «загнуты внутрь», создавая небольшие шатры на концах конька .

Обрезанная двускатная крыша, иллюстрация

Эти бедра представляют интересную архитектурную деталь дома и помогают продемонстрировать высококачественную дизайнерскую черепицу.

Голландская двускатная крыша

Голландская двускатная крыша — еще одна крыша комбинированного стиля, в которой используются элементы дизайна как двускатной, так и вальмовой крыши. Миниатюрная двускатная крыша, или «фронтон», располагается поверх традиционной вальмовой крыши.

Голландская двускатная крыша Иллюстрация

Двускатная часть предоставляет домовладельцам увеличенное чердачное пространство и даже может быть оснащена окнами для дополнительного солнечного света.

Gambrel Roof

Представьте себе классический красный сарай с белой отделкой, и вы только что вообразили двускатную крышу.Его две стороны имеют по два склона, крутой и пологий. Конструкция позволяет использовать верхний этаж как чердак или чердак. Добавление окон по бокам двускатной крыши может принести естественный свет и увеличить использование верхнего этажа.

Крыша Gambrel

Крутые секции крыш Gambrel хорошо видны, поэтому домовладельцы должны внимательно рассмотреть внешний вид своей кровельной черепицы.

Вальмовая крыша

Традиционная вальмовая крыша состоит из четырех скатов одинаковой длины, которые пересекаются, образуя простой гребень.Однако есть вариации, например, полубедра с двумя более короткими сторонами с карнизами.

Вальмовая крыша. Если у вас шатровая крыша, то вы, возможно, уже догадались, что большая часть крыши видна, если смотреть на ваш дом. Тип и цвет кровельной черепицы, которую вы устанавливаете на вальмовой крыше, будут составлять большую часть общего внешнего вида вашего дома, потому что она очень хорошо видна.

Мансардная крыша

Лувр в Париже — прекрасный образец мансардной крыши, классической формы которой является французская архитектура.Эта четырехсторонняя конструкция с двойными склонами имеет очень крутые нижние склоны, которые могут быть плоскими или изогнутыми.

Мансардная крыша Иллюстрация

Хотя мансардная крыша возникла во Франции, она быстро стала популярной в Соединенных Штатах. Этот стиль позволяет домовладельцам в полной мере использовать верхний этаж с обилием внутреннего чердака и множеством окон, и это выглядит особенно привлекательно, когда добавляются мансардные окна.

Pro Tip: Выбор архитектурной черепицы сланцевой формы, такой как черепица Owens Corning® Berkshire®, может еще больше улучшить старинную эстетику этой конструкции крыши.

Односкатная крыша

Если вы предпочитаете современный дизайн дома, вам наверняка понравится односкатная крыша. Этот «навесной» стиль напоминает половину традиционного фронтона. В то время как односкатная крыша долгое время использовалась для подъездов и пристроек, теперь односкатная крыша украшает всю конструкцию ультрасовременных построек. Большинство односкатных крыш, как правило, имеют более низкие уклоны, обычно 4 из 12 и ниже, хотя более крутые уклоны ускоряют сток воды.

Односкатная крыша Иллюстрация

Дома с односкатной крышей, как правило, представляют собой уникальные конструкции, отражающие стиль и индивидуальность их владельцев.Односкатные крыши предоставляют некоторые интересные возможности для размещения окон, от небольших рядов стеклянных панелей непосредственно под крышей до больших панорамных окон в передней части дома.

Плоская крыша (пологая крыша)

Когда большинство людей думают о плоских крышах, на ум часто приходят торговые центры и промышленные комплексы. Однако в период между 1945 и 1970 годами многие современные архитекторы середины века экспериментировали с плоскими крышами, создавая дома мечты для кинозвезд и богатых бизнесменов.Плоские крыши соответствовали внешнему виду того периода, гармонируя с окружающей средой и создавая большие открытые планы этажей. Некоторые дома имеют ограниченную плоскую поверхность, а остальная часть крыши имеет двускатную или шатровую конструкцию. Кроме того, в некоторых пристройках дома может использоваться плоская крыша, чтобы обеспечить дополнительную жилую площадь на втором этаже.

Плоская крыша. Иллюстрация

. Помните, что плоская крыша на самом деле не означает плоскую — для отвода воды должен быть некоторый наклон.

Pro Совет: Плоские крыши (пологие) особенно уязвимы для протечек, поэтому они должны быть тщательно гидроизолированы и покрыты подходящим материалом, таким как самоклеящаяся многослойная модифицированная битумная мембранная система SBS, a ПВХ, ТПО или резиновая мембрана.

Как выбрать черепицу под свой тип кровли?

Мы представили вам разбивку распространенных форм крыш, которые также имеют множество подтипов, которые можно объединять в комбинированные стили. Правильный выбор черепицы зависит от вас.

• Проезжайте по окрестностям, просматривайте дома в Интернете и просматривайте журналы, чтобы найти стиль и цвет крыши, которые отражают дом вашей мечты.
• Рассмотрите свой район. У вас будет выбор: вписаться в окружающую обстановку или выделиться — это зависит от вашей личности и целей внешнего дизайна.
• Кроме того, могут существовать строительные нормы и правила или ограничения ТСЖ, которые ограничивают ваши возможности, поэтому обязательно проведите исследование перед началом любого проекта.

Кровельная черепица Owens Corning® может использоваться на всех типах крыш, за некоторыми исключениями для определенных уклонов крыш. Используйте инструменты цвета и дизайна крыши от Owens Corning, чтобы увидеть, как ваша крыша может выглядеть в различных стилях и цветах черепицы, и помочь вам согласовать крышу с экстерьером вашего дома.

Как только вы найдете желаемый вид, поговорите с опытным независимым подрядчиком по кровельным работам в сети подрядчиков Owens Corning, которая находится рядом с вами.Они могут помочь вам с выбором черепицы, подходящей для вашей конструкции крыши, и предоставить вам смету вместе с возможностями финансирования кровли.

Как развить навыки, необходимые для того, чтобы быть Т-образным маркетологом

Т-образные маркетологи — это следующее поколение специалистов по маркетингу. Они могут специализироваться на одном виде маркетинга, но предлагают опытные знания во многих других областях.

Наличие команды маркетологов Т-образной формы означает, что сотрудничество, творчество и опыт распространяются и расширяются во многих областях.Это достигается через обучение, обмен ресурсами и даже полезные семинары.

Так как же развить навыки, чтобы стать Т-образным маркетологом?

Что такое Т-образный маркетолог?

Если вы знаете, что маркетолог Т-образный, переходите к следующему разделу. Но если вы не уверены или просто хотите освежиться, оставайтесь поблизости.

Маркетолог в форме буквы «t» — это тот, кто обладает навыками для эффективного сотрудничества во многих отделах.

Например, вы можете обнаружить, что Т-образный маркетолог хорошо разбирается в различных тактиках цифрового маркетинга, но ему особенно комфортно работать с некоторыми избранными, такими как написание электронных писем, социальные сети или написание контента.Благодаря этому они могут «вписаться» в любую ситуацию и обеспечивать ценность там, где это необходимо.

Они могли бы найти свою специализацию в таких процессах, как SEO или PPC, но у них достаточно хорошие писательские способности, чтобы при необходимости создавать контент для блогов.

Представьте себе Т-образную форму. Специализация для этих людей — центральная колонка, но их знания в других областях позволяют им протягивать руку и приносить пользу на широкой основе. Т-образные маркетологи знают достаточно, чтобы реализовывать желания других коллег и руководителей, и могут дать много информации.

Т-образных маркетологов выделяют среди других типов — I-образных маркетологов и универсалов:

• I-образные маркетологи : Эти люди обладают одной специализацией, в которой они обладают большим опытом и знаниями. Из-за этого они, как правило, остаются в рамках своей специализации — в отличие от Т-образных маркетологов, которые имеют одну или две специализации, но все же имеют обширные знания в области цифровых тактик
• Универсалы: Универсалы обладают знаниями в большинстве областей, но не специализируются ни на одной из них — в отличие от Т-образных маркетологов, специализирующихся на нескольких.

У каждой компании будут свои версии этих людей, потому что они по-прежнему являются ценными членами команды.

Однако, по нашему скромному мнению, стать маркетологом Т-образной формы — это то, к чему вы должны стремиться. Эти люди могут работать ловко и творчески. Они являются специалистами в одной или двух областях, но все же могут предоставить ключевые знания, идеи и рекомендации во многих других благодаря своим обширным знаниям.

Развивайте свою специализацию

У каждого в бизнесе будет своя специализация.Моя довольна. Вы можете заниматься поисковой оптимизацией, социальными сетями, стратегией, дизайном или любыми другими навыками, которые составляют успешную маркетинговую команду.

Чтобы развить эту специализацию, нам нужно развивать как глубокие знания, так и страсть к чему-то. Например, мне нравится читать об идеях контент-маркетинга и быть в курсе последних тенденций в социальных сетях. Развитие глубоких знаний в какой-либо области может помочь вам завоевать уважение, поскольку люди могут полагаться на вас как на авторитетную фигуру.

Имейте в виду, что вам не обязательно быть лидером в своей специальности, чтобы стать экспертом в этой области.Вам просто нужно накопить большое количество рабочих знаний, которые вы можете применить для решения потребностей многих.

Так что не забудьте изучить такие вещи, как входящий маркетинг, дизайн, ориентированный на рост, или любую другую специальную область, которая относится к вам. И следите за лучшими маркетинговыми блогами.

Получите междисциплинарные знания

Каждая проблема, большая или маленькая, с которой сталкивается ваше агентство или команда, требует определенных навыков для решения. Вам не нужен старший член команды, чтобы решить проблему с неверной ссылкой в ​​блоге, и вы не могли бы поручить общекорпоративную проблему только одному человеку.

Понимание того, где требуется конкретный опыт, может помочь вам эффективно распределять ресурсы и выбирать правильных людей для достижения успеха.

Это не означает, что вы должны уклоняться от ответственности за получение знаний. В конце концов, да Винчи не позволял никому рисовать для него Мону Лизу или конструировать танк — вместо этого он стал эрудитом, оригинальным т-образным человеком. В нашем распоряжении имеется широкий спектр инструментов, ресурсов и информации, предоставляемых Да Винчи в каждой отрасли.

Речь идет о поиске людей, обладающих обширными знаниями во многих областях. Они создают энергичное сотрудничество, чтобы можно было создавать наиболее полезные, подробные и увлекательные работы. Развивая компетенцию в нескольких дисциплинах, вы можете приносить пользу, когда и где это необходимо.

Один из лучших способов накопить междисциплинарные знания или даже просто расширить свою специализацию — это посещать семинары и учиться лицом к лицу. Здесь, в Digital 22, мы предлагаем семинары, на которых мы делимся своим опытом в таких областях, как входящие, продажи и автоматизация.

Почему бы не записаться на встречу, чтобы обсудить наличие мастерской?

Боевые слабые места

Создав команду специалистов, вы сможете дополнить свои знания и решить любые вопросы, в которых вам может потребоваться поддержка.

Здесь, в Digital 22, я чувствую себя комфортно и уверенно в своей работе, но если мне понадобится помощь при написании блога об увеличении посещаемости веб-сайта или о том, как распределить маркетинговые бюджеты, я могу обратиться к одному из моих опытных коллег.Кроме того, они всегда могут обратиться ко мне, если им понадобится помощь с названиями блогов или правилами грамматики.

Это все о том, чтобы делиться знаниями под одной крышей.

Создание такой команды позволяет до смешного легко планировать проекты и стратегии, проводить мозговой штурм, решать проблемы и радовать клиентов. Для маркетинговых агентств это замечательно, если вы можете сразу же нанять Т-образного маркетолога, но вы также должны создать среду, которая позволяет I-образным маркетологам или специалистам широкого профиля расти и в конечном итоге становиться Т-образными.

Создание образовательной и совместной рабочей среды — лучший способ бороться с любыми областями, в которых вам не хватает знаний. Итак, что еще вы можете сделать, чтобы улучшить наши маркетинговые знания?

Развитие ваших входящих знаний

Если вы хотите расширить свои возможности на рынке, вы попали в нужное место.

Наше новое руководство «Входящий маркетинг 2.0» — идеальное руководство, которое поможет вам развить любые имеющиеся у вас знания в области входящего маркетинга, но его также можно использовать как лучший способ начать.Он включает в себя информацию о входящих процессах, важную маркетинговую статистику, лучшие способы создания персонажей, удобные шаблоны и многое другое.

Если вы хотите максимально использовать свои маркетинговые усилия и стать одним из тех особенных маркетологов Т-образной формы, щелкните ссылку ниже.

Установка отливной кромки на существующую крышу

Ознакомьтесь с типами гидроизоляции отводной кромки, как ее обрезать и как переоборудовать на существующую крышу

Гидравлический гидроизоляционный слой — это любой гидроизоляционный слой, защищающий строительный элемент от пролива воды.Передняя кромка гидроизоляции называется «капельной кромкой».

В этом видео @PaulRicalde демонстрирует два основных типа гидроизоляции водосточной кромки крыши: как обрезать на них внутренние и внешние углы и как модернизировать водосливную кромку на простой крыше.

Оказывается, не все заделки кромок капель работают одинаково. Некоторые отливы по краям на самом деле помогают домам превратиться в кашу.

Типы гидроизоляции крыши по капельному краю:

1. Г-образный отливной край представляет собой простой изгиб на 90 градусов с расширением в нижней части короткой ножки.
2. Т-образный отливной край представляет собой L-образный отлив, в котором длинная ножка загибается назад перед тем, как опускаться на 90 градусов, чтобы сформировать короткую ножку. Его также иногда называют D-металлом (от Drip).

Т-образный водослив лучше, потому что он увеличивает расстояние между краем крыши и облицовкой.

Боковая панель инструментов:

Пол показывает несколько типов ножниц и немного объясняет, почему они называются так, как они называются. Ножницы авиационные бывают правосторонними и левосторонними.Ножницы для правой руки могут разрезать круги вправо. Левые ножницы могут вырезать круги слева. Вы также можете использовать ножницы для лужения, которые режут прямо.

В 7:05 Пол начинает замену отливной планки крыши

Используйте плоскую монтировку, чтобы удалить гвозди с кромки капель вдоль карниза и граблей. Возможно, вам понадобится шпатель, чтобы сломать шов между первым блюдом и стартовой полоской.

Сдвиньте полосу под стартовый ход и вытащите гвозди.

На некоторых крышах вам может потребоваться удалить пару гвоздей для черепицы, чтобы освободить место для работы.

Так как Пол работает один, он устанавливает кромку для сбора капель на грабли, отрезает и сгибает ее на месте.

Три подсказки для перекрытия кромки капель:

1. Куски перекрытия, по крайней мере, на пару дюймов в стиле черепицы, с частями выше на крыше, перекрытиями ниже вниз. Это удерживает воду на верхней части гидроизоляции и подальше от настила крыши.
2. При притирке карниза перекрывайте их так, чтобы шов смотрел в противоположную сторону от направления преобладающего вида. Если обычно вид справа налево, поместите левую часть под правую.
3. Совет 2 наложен вето из-за преобладающих ветров для мест с сильным ветром дождя.

Чтобы отрезать нижнюю часть граблей на месте, сдвиньте нижнюю часть вниз настолько, чтобы оставалось место для разметки, резки и сгибания. Отметьте прямые пропилы квадратом скорости. Вырежьте первоначальный квадратный разрез на однослойной части верха.Затем вырежьте квадрат на загнутой части верхней части T. Отрежьте птичий рот под углом 45 градусов, чтобы длинный конец можно было сложить вокруг граблей до карниза.

СОВЕТ: Обязательно поддерживайте длинный конец разреза — если вы позволите ему упасть после разреза, он согнется и загнется кромка для сбора капель.

Обязательно заправьте капельницу под стартовую ленту и фетровую бумагу. Придвиньте угол к лицевой панели. Убедитесь, что угол плотно прилегает, а нижний край плотно прилегает к фасции, прежде чем прибивать край оттока.Вставьте гвоздь в один конец, затем в другой.

Возможно, вам придется прибить стартовую ленту к краю капельницы. Если вы это сделаете, убедитесь, что ногти не совпадают с швами или вырезами черепицы, указанными выше.

Другой совет: При скольжении по металлу, если он не скользит легко, не применяйте силу. Подойдите и посмотрите, почему он застрял.

[Еще один совет: надевайте перчатки. Металлические края острые и могут резать на удивление глубокой (поверьте нам).]

—Пол Рикальде — подрядчик по ремонту дома и пожарный в Новом Орлеане, штат Луизиана.Его канал на YouTube богат видеороликами о строительстве и реконструкции. Эта статья была слегка отредактирована для ясности 18.12.19.

10 самых распространенных причин протечек в крышах

Китипонг Вонгджай / EyeEm / Getty Images

Вне зависимости от того, большой у вас дом или маленький, меньше всего кто-то хочет протечки крыши. Изображение через: Prentiss Architects Давайте посмотрим правде в глаза: никто не хочет бегать за ведром для сбора капель каждый раз, когда идет дождь. Мало того, что необходимость следить за прогнозом погоды раздражает и непрактично, но и то, что одна маленькая капля символизирует более серьезную проблему с кровлей — и все мы знаем, что проблемы с кровлей требуют вложения времени и денег.

Стремясь сэкономить вам деньги, мы составили список из 10 наиболее распространенных причин протекания крыш. Мы расскажем, как они выглядят, почему возникают и как их исправить.

Получите скидки на ремонт дома

У нас есть коды купонов Home Depot и скидки от тысяч других розничных продавцов.

Посмотреть предложения

Независимо от того, исполнилось ли вашей крыше два года или двадцать, держите этот список под рукой.Никогда не знаешь, когда это может означать разницу между быстрым ремонтом или капитальным ремонтом.

Джеймс Бри / Getty Images

1. У вас треснула переплет

Как это выглядит: Гидроизоляция — это тонкие металлические части, которые устанавливаются под черепицей и на стыках вашей крыши, чтобы создать водостойкий барьер, который можно скрыть или обнажить. Если их обнажить, они будут выглядеть как длинные отрезки листового металла, а если их спрятать, поверх них будет прорезиненное покрытие.Сломанный оклад с большими трещинами

Почему это происходит: Кровельщики часто используют смолу для герметизации гидроизоляции, которая со временем может подвергнуться коррозии. В случае, если ваша мигалка остается незащищенной, причиной ее трещины могут быть такие элементы, как ветер и дождь.

Как это исправить: (через «Семейного разнорабочего») : обнаружив источник утечки, подденьте гвозди, которыми закрепили старую обшивку. Уберите черепицу и удалите треснувший сегмент.Аккуратно поместите новую планку на ее место, закрепите новую планку по той же схеме, что и ваш старый кусок, используя кровельные гвозди. Затем нанесите слой кровельного герметика на шляпки гвоздей. Регулярно проверяйте оклад вокруг дымохода и вентиляционных отверстий, чтобы убедиться, что трещины не пропускают влагу.

Роберт Кирк / Getty Images

2. Вы сломали черепицу

Как это выглядит: Посмотрите вверх! Это легко заметить. Поскольку черепица является внешним слоем крыши, вы сможете определить недостающую черепицу по разноцветным пятнам на крыше.Кроме того, вы можете обнаружить, что черепица сама засоряет ваш двор после сильного шторма.

Почему это происходит: Опять же, погода. Сильный ветер и проливные дожди.

Как это исправить: (Через этот старый дом) : Вставьте монтировку под ряд гвоздей, которые соединяют поврежденную черепицу с другой под ней. Поднимите, пока гвоздь не лопнет, а затем надавите на черепицу, снимая ноготь. Повторите то же самое для остальных ногтей. Вытащите поврежденную черепицу, замените ее новой и закрепите четырьмя новыми гвоздями.

Джеймс Бри / Getty Images

3. Ваши долины не запечатаны должным образом

Как это выглядит: Область, где сходятся две плоскости крыши. Поскольку эти участки крыши обычно имеют наклон, если впадины не герметизированы должным образом, дождевая вода может попасть внутрь, стекая по крыше. Вы можете обнаружить проблему, ища мокрые пятна, которые проходят по швам вашей крыши.

Почему это происходит: По целому ряду причин — возможно, уплотнение изначально не было выполнено должным образом, возможно, оно треснуло, когда на него наступили, или из-за дождя и льда оно могло со временем разрушиться.

Как это исправить: Это одна из тех вещей, которые должны выполняться профессионалом из-за ее сложности, и мы не рекомендуем делать это самостоятельно. Однако ваш кровельщик, скорее всего, решит проблему, установив новый барьер от протечек вдоль долины и укладывая черепицу поверх.

памспикс / Getty Images

4. Сломана загрузка вентиляционного отверстия

Как это выглядит: Вентиляционные отверстия на крыше — это те штуки, которые выглядят как маленькие трубы, торчащие из верхней части крыши.Они используются для удаления лишней влаги изнутри дома. Утечки из этой области, вероятно, оставят соответствующие темные пятна (и затхлость).

Почему это происходит: Вентиляционные отверстия в крыше часто герметизируют путем размещения гидроизоляции вокруг проема и надевания плотного резинового чехла на место, где труба выступает из крыши. Со временем оклад может сломаться или крыша заглохнет.

Как это исправить: (Через: DIY Guy) : Используйте нож, чтобы удалить резину вокруг вентиляционного отверстия.Используйте монтировку, чтобы сломать пломбу на любой соединительной черепице. Проденьте новый резиновый чехол под черепицу, через вентиляционное отверстие и опустите на крышу. Затем закрепите новый чехол кровельными гвоздями с обеих сторон и заделайте их под черепицу, чтобы прикрепить их к новому окладу. Подумайте о покупке дополнительной черепицы, чтобы упростить замену сломанной.

SL-F / Getty Images

5. У вас есть ледяная дамба

Как это выглядит: Ледяная плотина — это ледяная гряда, которая образуется на краю крыши и предотвращает стекание талого снега (воды).Общий вес самого льда может повредить крышу, а также воду, которая просто находится на поверхности крыши.

Почему это происходит: Тепло от вашего чердака (и остальной части вашего дома) выше нуля, что приводит к таянию части снега, несмотря на низкие температуры на улице. Затем вода будет течь между поверхностью крыши и снегом и снова замерзнет, ​​как только коснется внешнего края крыши.

Как это исправить: Купите грабли, которые выглядят как боковая лопата с длинной ручкой, и используйте их тоже, дотянувшись до крыши и убрав по крайней мере четыре нижних фута снега с края крыши.Если вы видите образование ледяной плотины, подумайте о том, чтобы обработать ее средством для плавления льда в соответствии с инструкциями производителя. С приближением зимы будьте готовы найти способ убрать снег с крыши.

пасторскотт / Getty Images

6. Ваши мансардные окна установлены неправильно

Как это выглядит: Утечки от такого рода проблемы должно быть очень легко обнаружить. Если вы замечаете мокрые пятна или постоянно вынуждены ставить ведра для капель по бокам световых люков, значит, вы нашли причину.Однако утечки и мокрые пятна в верхней части светового люка могут быть проблемой для мигания.

Почему это происходит: У этого типа утечки есть две основные причины. Неправильный замер и установка мансардных окон при установке или поврежденная изоляция по краям мансардных окон.

Как это исправить: Уберите весь мусор со светового люка и проверьте, нет ли трещин в самом окне. При необходимости заделайте трещины слоем прозрачного силикона по всей длине. Если причина не в этом, проверьте окружающие мигания и при необходимости замените.Хотя световые люки выглядят красиво, они могут пропускать лишнюю влагу, если не закрыты должным образом.

Тодд Ниманн / Getty Images

7. Ваши желоба забиты

На что это похоже: Вы можете увидеть листья, торчащие из водосточного желоба, когда вы посмотрите на свою крышу. Но в противном случае вы должны заметить, что во время ливня из водосточной трубы не течет вода.

Почему это происходит: Желоба предназначены для отвода воды от крыши.Когда образуется засор, и они забиваются, это движение прекращается. Затем дождевая вода будет скапливаться в одной части крыши, и у нее будет больше возможностей просачиваться через трещины.

Как это исправить: К сожалению, на этот вопрос нет простого ответа. Поднимитесь по лестнице и войдите туда руками. Многие рекомендуют подложить под место работы большой брезент. Таким образом, вы можете бросить мусор на ходу и упаковать его, чтобы потом легко утилизировать. Чистите желоба весной и осенью для максимального расхода воды.

8. У вас треснувший дымоход

Как это выглядит: Чаще всего вы можете поискать признаки износа на грязезащитной крышке или на заделанной поверхности вокруг верхней части дымохода. Вы также должны искать любые отверстия в швах, где дымоход соединяется с крышей. Кроме того, будьте осторожны, чтобы не пропустить рыхлый оклад и черепицу в окрестностях.

Почему это происходит: Раствор по сути представляет собой густую смесь воды, песка и цемента.Он легко разрушается в суровых погодных условиях.

Как это исправить: В некоторых случаях все, что вам нужно сделать, это найти источник утечки и заменить недостающий раствор. Однако, поскольку материалы, используемые для ремонта дымохода, отличаются от материалов для ремонта стандартных кровель, рекомендуется нанять профессионала, который займется ремонтом. Если у камина есть перемычка, то хорошая ставка — трещина в колпаке дымохода.

Юнио Баро Гомес / EyeEm / Getty Images

9.У вас на чердаке конденсат

Как это выглядит: Утечка, скорее всего, исходит из вашего чердака, если в помещении есть признаки роста плесени или грибка. Сильный затхлый запах, исходящий от чердака, также является ключом к попаданию воды внутрь.

Почему это происходит: Чердак, как самая верхняя часть вашего дома, находится между температурой внутри и снаружи. Когда они сталкиваются (вспомните жаркое лето и холодную зиму), образуется конденсат, а затем влага.

Как это исправить: Сначала обработайте любой рост плесени. Затем найдите время, чтобы изолировать чердак, чтобы предотвратить сильные колебания температуры. Убедитесь, что все вентиляционные отверстия на крыше открыты с внутренней стороны, и при необходимости установите большой вентилятор. Обратите особое внимание на вентиляцию вашего чердака, чтобы предотвратить утечку конденсата.

Зига Плахутар / Getty Images

10. Ты слишком много используешь

Как это выглядит: К сожалению, невозможно определить, является ли это причиной утечки.Тем не менее, все домовладельцы должны быть осторожны с тем, как часто они выходят на свои крыши.

Почему это происходит: Как видно из других причин в этом посте, многие кровельные материалы очень хрупкие. Вы можете случайно наступить на важный элемент или сломать и без того шаткую пломбу.

Как это исправить: По возможности старайтесь не ходить по крыше. Отпусти этот фрисби и купи новый. Наймите профессионального кровельщика для ремонта, так как он обучен тому, как избегать наиболее легко повреждаемых участков.Избавьтесь от хождения по крыше, вырастив зеленый оазис.

Независимо от того, есть ли у вас старая крыша, новая крыша или даже красивая зеленая крыша, износ неизбежен. Будут ливни, долгие зимы и сильные ветры. Но протекает крыша? Это отдельная история. При правильном уходе каждая крыша должна сохранять тепло и сухость вашей семьи на протяжении десятилетий.
