Теплый пол под плитку: пошаговая инструкция по монтажу

Теплые полы устанавливаются под различные типы финишных напольных покрытий. Одни из них лучше справляются со своими задачами, вторые хуже, а третьи категорически не рекомендуется использовать. Производители систем подогрева пола утверждают, что их можно устанавливать под все виды покрытий без исключения. Но это не так, и подобные утверждения – маркетинговый ход для увеличения прибыли.

Теплые полы устанавливаются довольно давно, за это время появилось несколько принципиально новых систем, позволяющих повышать комфортность пребывания в помещении, уменьшать финансовые затраты на отопление, увеличивать время и безопасность эксплуатации.

Теплый пол под плитку

Содержание статьи

Какие системы подогрева можно монтировать под плитку

Керамическая плитка имеет очень высокие показатели теплопроводности, а это один из главных критериев определения совместимости конструкций. Под нее можно устанавливать все существующие системы, но есть незначительные ограничения.

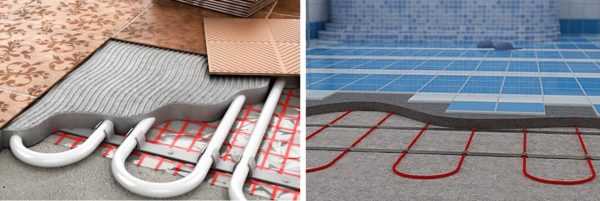

Таблица. Виды систем теплого пола

Тип системы обогреваОписание технических и эксплуатационных характеристик

Водяная

Одна из самых старых систем, в настоящее время применяется нечасто. Теплоносителем является вода, забор можно делать из существующей системы отопления или монтировать отдельный котел. Водяные системы рекомендуется устанавливать в ванных и туалетных комнатах, в этих помещениях очень часто используется керамическая плитка и рядом есть подвод теплой воды.

Кабельная

Один из самых первых вариантов подогрева пола электрической энергией. Системы отличаются высокой надежностью и эффективностью, во время монтажа нет надобности использовать сложное оборудование и специальные инструменты. Разновидностью кабельного подогрева являются более современные, так называемые электрические маты. Отличие – меньший диаметр кабелей позволяет фиксировать их на тонких основаниях и в таком виде устанавливать под финишные покрытия.

Инфракрасная

Самая современная разработка ученых, для подогрева применяется электрическая энергия, но проводниками служат инновационные карбоновые соединения. Характеризуется равномерным нагревом, большим гарантийным сроком эксплуатации и полной безопасностью. Тепловая энергия передается за счет конвекции теплого воздуха, инфракрасные лучи почти не влияют на температуру. Название используется только в рекламных целях для привлечения потенциальных потребителей.

Особенности различных систем подогрева

Из нескольких вариантов потребителям надо выбрать наиболее удачный именно для своего случая, а для этого рекомендуется ознакомиться с профессиональными советами мастеров. Информация носит максимально объективный характер и не имеет ничего общего с рекламными буклетами производителей.

При выборе системы обогрева пола нужно учитывать множество факторов

Электрический теплый пол под плитку

В настоящее время самый распространенный вариант, универсального применения, пригоден для укладки под большинство напольных покрытий. В зависимости от технологии изготовления и используемых материалов имеет три разновидности.

  1. Кабельный. Традиционная универсальная система, может использоваться для подогрева жилых и технических помещений. Большой запас по мощности позволяет применять систему в качестве дополнительного или основного отопления. Кабель бывает одножильным и двухжильным, второй вариант повышает безопасность использования системы и монтируется только в домах, имеющих заземление. К сожалению, старые отечественные постройки не предусматривают заземление, его приходится делать самостоятельно, что довольно трудоемко и не всегда возможно. Кабели относительно большого диаметра и выдерживают значительные усилия на разрыв – еще одно несомненное преимущество этой системы.

    Схема подключения кабельного пола

  2. Термоматы. Преимущество – быстрота монтажа. Маты имеют уже зафиксированные на основании тонкие кабели, их требуется лишь разложить на поверхности подогреваемого пола с учетом ранее нарисованной схемы. С инженерной точки зрения никаких принципиальных различий с кабельными не имеют.

    Основное преимущество термоматов — быстрый и легкий монтаж

  3. Инфракрасный. Самые дорогие и наиболее современные инновационные системы, тепло выделяют карбоновые токопроводящие жилы. Под плитку рекомендуется использовать лишь варианты систем с параллельным подключением. Дело в том, что ремонтировать системы обогрева под плиткой очень сложно, приходится демонтировать не только верхнее покрытие, но и цементно-песчаное основание. Это долго, большинство материалов приходит в полную непригодность и подлежит замене. Система с параллельным подключением не перегорает полностью, если с проводником возникают проблемы, то перестает функционировать лишь небольшой участок. Такие отклонения не критичны и почти никак не влияют на комфортность микроклимата в помещении.

    Под плитку можно укладывать пленочный инфракрасный пол только с параллельным подключением

Важно. Керамическую плитку рекомендуется укладывать на бетонное основание толщиной не менее 5 см. Это довольно большая нагрузка, не все электрические системы могут ее выдерживать.

В связи с этим монтаж инфракрасного обогрева имеет свои особенности.

Монтаж инфракрасного пола под плитку

Водяной подогрев под плитку

Этот вариант считается оптимальным для подогрева пола в ванных комнатах. Если технические расчеты выполнены правильно, а монтаж делался с соблюдением существующих технологий и требований нормативных документов, то системы могут эксплуатироваться десятки лет.

Водяной теплый пол чаще всего монтируется под плитку

Но есть и недостатки – последствие аварийных ситуаций очень печальные. Небольшие протечки сложно сразу заметить, за длительное время отсыревшие строительные конструкции теряют свои первоначальные свойства, не могут выдерживать плановые нагрузки и подлежат замене. В некоторых случаях протечки повреждают отделку стен, что еще более усложняет ремонт.

Важно. Надо помнить универсальное правило – ремонтные работы обходятся намного дороже, чем точное соблюдение строительных норм и правил.

Общие требования обустройства теплых полов под плитку

Вне зависимости от типа системы подогрева, к полам с плиточным покрытием выдвигаются одинаковые требования.

Основание

Плитку рекомендуется настилать на цементно-песчаную стяжку, она отлично проводит тепло и надежно защищает систему подогрева от механических повреждений. Но не все системы подогрева положительно реагируют на такие нагрузки, особенно осторожно надо работать с инфракрасными. Их рекомендуется монтировать под легкие покрытия: ламинат, линолеум, паркетная доска. Хотя последний вариант надо считать самым неудачным – паркетная доска при высоких температурах нагрева может потрескаться или отслоиться.

При выборе системы теплого пола нужно учитывать степень нагрузки от стяжки и финишного покрытия

Для облегчения веса в качестве основания можно применять фанеру или плиты ОСП. Есть варианты укладки керамической плитки на такие материалы, но профессиональные строители не рекомендуют ними пользоваться. Намного проще и надежнее выбрать другие, более прочные системы для подогрева напольной плитки.

Стройматериалы

Если во время укладки обыкновенного пола из керамической плитки незначительное отклонение от рекомендованной технологии не оказывают заметного негативного влияния, то с теплыми полами все намного сложнее. Необходимо беспрекословно выполнять рекомендации СНиПа, в противном случае во время эксплуатации возникнут очень неприятные ситуации. Дело в том, что теплые полы периодически нагреваются/остывают, а такие изменения температур вызывают колебания линейных размеров. Керамическая плитка не растягивается и не изгибается, клеевые составы изготавливаются на основе цемента и также непластичны. Для обеспечения устойчивости необходимо пользоваться только качественными материалами, способными гасить колебание поверхностей.

Сейчас в продаже есть много качественных клеевых смесей, специально предназначенных для укладки плитки на теплые полы

Расчет мощности

Эти действия надо выполнять для всех типов систем подогрева.

  1. Водяные. Рассчитывают дополнительные потери температуры теплоносителя, данные сравниваются с возможностями котла. С учетом расчетов принимается окончательное решение о способе подключения водяной системы: к имеющемуся отоплению или к отдельному котлу.
  2. Электрические. Общая максимальная мощность установленных систем должна соответствовать двум критериям: техническим характеристикам проводки внутри дома и возможностям общего трансформатора. Дело в том, что в среднем мощность электрических систем колеблется в пределах 10–15 кВт, это очень много и требует обязательного согласования с владельцами электрических сетей и управляющими компаниями.

Расчет мощности электрического теплого пола

Устройство теплого пола под плитку

Как уже выше упоминалось, прочность и долговечность эксплуатации керамической плитки во многом зависит от качества стяжки. Нужно более подробно остановиться на этой операции, что позволит избежать многих ошибок. Для примера рассмотрим вариант с водяным подогревом пола с покрытием керамической плиткой.

Монтаж теплого пола выполняется в три этапа: сначала выравнивают основание (обычно с помощью черновой стяжки), затем укладывают водяной контур, подключают его к коллектору и производят проверку системы, завершают заливкой стяжки под финишное покрытие — плитку.

Монтаж водяного контура

Если система работает нормально, можно приступать к заливке стяжки под плитку. Делать это нужно очень аккуратно, чтобы не повредить трубы.

Шаг 1. Установите маяки. Их можно делать самостоятельно из массы или пользоваться специальными металлическими планками. Второй вариант предпочтительнее, работы намного упрощаются и ускоряются. Маяки можно использовать многократно и вынимать из раствора или оставлять их там насовсем. Профессионалы применяют второй вариант – профили стоят копейки, нецелесообразно терять время на их доставание и выравнивание бороздок.

Для стяжки нужно установить направляющие из профиля

Практический совет. Толщина стяжки над системой водяного подогрева примерно 5 см, для ускорения выставления маяков пользуйтесь подкладками высотой примерно 4 см.

Для подкладок можно применять куски тротуарной плитки, кирпича или иных стройматериалов на бетонной основе. Верхние поверхности труб должны накрываться стяжкой толщиной не менее трех сантиметров, в противном случае возможно появление так называемой зебры – неравномерного прогревания пола, чередования теплых и холодных участков.

В качестве подкладок под маяки используют куски тротуарной плитки

Шаг 2. Подготовьте специальный песчаный раствор для выставления маяков. Он должен быть густым и с увеличенным процентным содержанием цемента, рекомендуется применять пропорцию 1 (цемент):3 (песок). Выставьте подкладки по уровню на цементные основания, прикрепите к ним металлическую рейку. Делать это можно при помощи имеющегося раствора или метизов. Если выбран второй вариант, то в подкладках предварительно надо просверлить отверстия и вставить пластиковые элементы дюбелей.

Подкладки выравнивают с помощью раствора, крепят саморезами маяки

Если в помещении установлены двери, то высоту маячков надо согласовывать с их положением. Стяжка должна быть на сантиметр ниже порога: 0,5 см надо на толщину клея и 0,5 см на толщину плитки. Расстояние между маяками и стенами примерно 10 см, зазоры требуются для свободного прохождения правила во время выравнивания массы. Шаг маяков примерно на 15–20 см меньше длины правила. Для проверки горизонтальности можно пользоваться обыкновенным пузырчатым уровнем или современным лазерным прибором.

Расположение маячков обязательно контролируют уровнем

Таким же способом установите в помещении все маяки, количество зависит от размеров пола.

Из каких материалов делать стяжку пола

Производители систем подогрева рекомендуют под керамическую плитку стяжку делать из бетона марки М-300 с классом прочности не ниже В-22,5. Бетон выдерживает нагрузку на сжатие до 295 кг/см2, масса 2300–2500 кг/м3. Как уже выше говорилось, на все элементы теплого пола постоянно действуют внутренние нагрузки из-за циклического изменения линейных размеров. Для компенсации таких негативных явлений в бетон добавляется щебень размером до 2 см, это так называемое внутреннее армирование. Большой щебень значительно понижает напряжения, минимизирует вероятность растрескиваний и вспучиваний.

Бетон М-300 содержит мелкий щебень, который препятствует растрескиванию стяжки

Бетон можно готовить самостоятельно или использовать заводской. Если объем небольшой, то экономически целесообразно делать массу непосредственно на стройке вручную или при помощи бетономешалки. Значительные объемы раствора выгоднее заказывать у специализированных компаний. Какие преимущества имеет бетон промышленного изготовления?

  1. Строго соблюдены пропорции. Количество ингредиентов измеряется автоматическими агрегатами, поля допусков минимальные. Еще один момент. Если на большом объеме раствора пропорции нарушатся в ту или иную сторону на несколько килограмм, то в процентном соотношении это ничтожная ошибка. На производстве берут из каждой партии образец, проверяют значения физической прочности, все действия оформляются соответствующими актами с подписями ответственных лиц. Они несут полную ответственность за качество своей продукции.
  2. В бетон добавляется только рекомендованный щебень и лишь нужных фракций. Для этого на предприятия есть запасы ингредиентов различных технических характеристик.
  3. При необходимости и по согласованию с заказчиком в бетон вводятся пластификаторы, ускорители, гидрофобизаторы, пластиковая арматура и прочие добавки, повышающие качество материала.

На производстве бетон изготавливают с точным соблюдением пропорций

Главный недостаток один – довольно высокая стоимость. Кроме того, бетон привозится большими объемами, надо иметь достаточное количество рабочих и специальные агрегаты для его быстрой укладки. Перед принятием решения строители должны внимательно просчитывать экономические последствия своих действий.

Самодельный бетон намного дешевле привозного, его можно готовить только в необходимых объемах – значительно сокращается количество отходов. Еще одно достоинство – строители имеют возможность корректировать состав бетона по ходу выполнения работ, такие действия позволяют своевременно и с минимальными затратами исправлять допущенные ошибки.

При самостоятельном изготовлении раствора не всегда удается получить бетон высокого качества

Важно. Во время монтажа полов с подогревом не рекомендуется применять цементно-песчаные стяжки, они обязательно дадут трещины со всеми негативными последствиями.

По качеству растворов для теплых полов материалы располагаются следующим образом.

  1. Заводской бетон М-300. Безусловный лидер по всем физическим показателям. Недостаток чисто экономический, но очень существенный.
  2. Самодельный бетон. Занимает второе место, но только при одном условии – во время его изготовления соблюдаются пропорции и используются качественные ингредиенты.
  3. Пескобетон М-300. Приемлемый вариант для помещений с небольшой нагрузкой на основание пола.
  4. Цементно-песчаная стяжка. Наименее удачный выбор, рекомендуется использовать только в крайнем случае и лишь на поверхностях с невысокими нагрузками.

Сравнение различных видов раствора для стяжки на теплый пол

Если бетон готовится самостоятельно, то для улучшения его качества лучше применять пластификаторы. Они не сильно повышают себестоимость продукции, но дают возможность нивелировать технологические ошибки. Пластификаторы оказывают следующее влияние на бетон:

  • повышают подвижность раствора. Бетон отлично растекается и принимает горизонтальное положение плоскости. Объем ручных работ по выравниванию минимальный, есть возможность заливать труднодоступные места;
  • уменьшается скорость испарения влаги, вода используется для полимеризации. Это создает оптимальные условия для набора максимальной прочности, стяжка не боится значительных динамических и статических нагрузок;
  • масса становится однородной, исключается образование воздушных карманов. Нагрев поверхности пола равномерный, минимизируются риски тепловых смещений из-за критических внутренних напряжений.

При изготовлении самодельного бетона рекомендуется добавлять в раствор пластификатор

Опытные строители знают, что для бетонов высоких марок соотношение цемента к воде должно быть в пределах 0,4–0,6. Почему внимание обращается на этот параметр? От него автоматически зависит количество всех остальных наполнителей. К небольшому объему воды даже теоретически невозможно добавить очень много песка или щебня, а количество воды и цемента добавляется на начальных стадиях приготовления бетона. Всегда контролируйте это соотношение, на 10 л воды давайте примерно 6 кг цемента. Стяжка будет полностью отвечать требованиям по теплым полам, если ее готовить в соотношении 1(цемент):2 (песок):4 (щебень).

Пропорции для изготовления раствора нужной марки

Стяжка под плитку

После того как все вопросы с бетоном решены, можно приступать к стяжке под плитку. Существуют требования по ровности поверхности, перепад по высоте на погонном метре не должен превышать ±2 мм, что легко устраняется клеевым раствором.

Шаг 1. Выложите бетон на систему подогрева, в зависимости от объема, совковой лопатой или мастерком предварительно выровняйте массу.

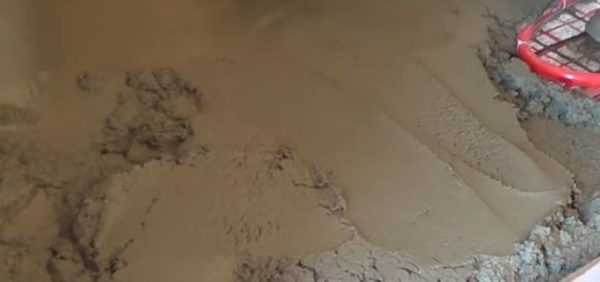

Готовый раствор выкладывают сверху на водяной контур

Для удаления воздушных карманов ребром мастерка постоянно делайте глубокие прорези для выхода воздуха.

Шаг 2. Окончательное выравнивание делайте при помощи правила. Протягивайте его возвратно-поступательными волновыми движениями, большие углубления засыпайте свежим раствором.

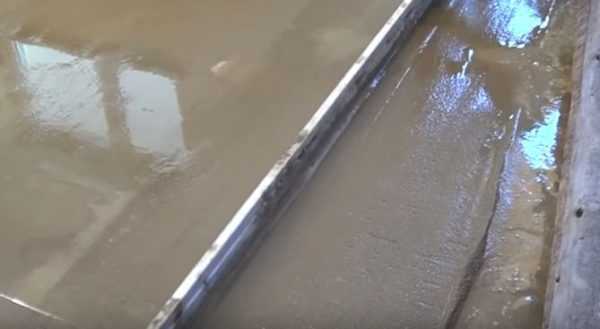

Раствор растягивают правилом по маякам, чтобы поверхность стяжки была максимально ровной

Важно. Не забывайте по периметру комнаты приклеивать демпферную ленту. Без нее появляется вероятность деформации основания.

Работайте аккуратно, заполняйте все полости около шлангов системы подогрева. Если эту рекомендацию не соблюдать, то теплоноситель не будет отдавать энергию стяжке, пол не сможет прогреваться до заданных комфортных температур. Время полного высыхания бетонной стяжки примерно две недели, категорически запрещается подключать обогрев раньше. Если после высыхания появились довольно большие углубления, то под керамическую плитку их нет надобности специально выравнивать. Поверхность выровняется клеевым составом во время непосредственной укладки плитки.

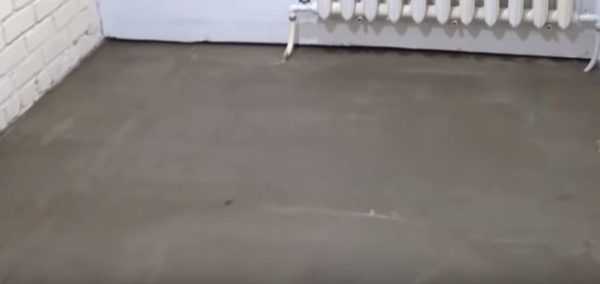

Стяжку оставляют сохнуть минимум на две недели

Если в помещениях высокая температура и сквозняки, то поверхность стяжки надо накрыть полиэтиленовой пленкой. Дело в том, что быстрое испарение влаги очень негативно сказывается на прочности бетона, ему нужно довольно много времени и воды для оптимального течения химических процессов. Только в таких условиях бетон набирает расчетную прочность.

Видео — Теплый пол под плитку

Теплый пол под плитку устанавливают при новом строительстве или капитальном ремонте зданий. Это самый оптимальный вариант подогрева помещений, системы функционируют с максимальным КПД. Но бывают ситуации, когда надо установить теплый пол в эксплуатирующихся помещениях, а полы в комнатах не из керамической плитки. Причем, необходимо максимально сократить финансовые вложения. Как правильно установить теплый пол под линолеум на деревянный пол можно прочитать на странице нашего сайта.

pol-exp.com

Советы по устройству теплых электрических полов под плитку своими руками

кабельный пол под плитку
    Содержимое:
  1. Можно ли стелить греющий кабель под плитку
  2. Разновидности систем кабельных полов
  3. Как правильно уложить систему кабельного пола
  4. Как уложить плитку на кабель
  5. Почему под плитку лучше кабельный теплый пол

Теплые электрические полы подходят под любой тип напольного покрытия. Устройство и принцип работы нагревательного кабеля и матов позволяет использовать систему отопления данного типа под ламинат, паркет и линолеум.

Можно также укладывать теплые электрические полы под плитку, обустраивать систему антиобледенения для брусчатки и применять под другие виды напольного покрытия.

Можно ли стелить греющий кабель под плитку


Для холодных помещений, отделанных под плитку, лучше электрические полы. Греющий кабель или маты обеспечивают быстрый и равномерный прогрев поверхности, имеют хорошие характеристики теплоотдачи, а также полностью безопасны в процессе эксплуатации.

Устройство электрического кабельного тёплого пола под плитку является оптимальным вариантом для обогрева: ванной комнаты, прихожей, бань и саун, балконов и лоджий, тротуарных дорожек и т.п.

Система отопления имеет несколько основных преимуществ перед водяным и ИК полом:

  1. Толщина электрического пола. Греющий кабель необходимо монтировать в стяжку. Согласно руководству производителя, минимальная толщина пола может быть в пределах 3-5 см. Маты укладываются непосредственно под кафель, поэтому уменьшают высоту потолков всего на 0,5 см.
  2. Простота монтажа. Технология укладки теплых электрических полов под керамическую плитку намного проще, чем у водяного или ИК отопления. Легко выполнить самостоятельный монтаж системы отопления, при этом понадобится минимальный набор строительных инструментов.
    Проще всего положить под плитку саморегулирующий кабель, при подключении которого даже нет необходимости использовать терморегулятор. Просто монтируются и нагревательные маты.
  3. Возможность монтажа в помещениях со сложной планировкой. Применение двухжильного кабеля позволяет сделать систему отопления с учетом будущего размещения мебели, простенков, утеплив даже небольшие участки помещения, имеющие неровную форму.

сравнительная схема принципов работы традиционной системы отопления и теплых полов

Керамическая и любая другая плитка имеет хорошие характеристики теплоотдачи. В результате легко достигается оптимальная температура в помещении, исключается перегревание кабеля, что приводит к существенному увеличению срока эксплуатации.

Разновидности систем кабельных полов


Технология укладки электрического теплого пола под плитку зависит от выбранной разновидности кабеля. Все типы провода принято классифицировать следующим образом:
  • Резисторные - кабель может иметь одну или две токопроводящих жилы. Имеет простое устройство, работает исключительно на нагрев. Интенсивность отопления контролируется с помощью терморегулятора.
  • Саморегулирующиеся - кабель имеет две жилы, между которыми находится матрица, выделяющая тепло. Интенсивность нагрева зависит от температуры в помещении. Для работы не требуется терморегулятор.
    Кабель самостоятельно регулирует температуру нагрева, обеспечивая наиболее комфортные условия для каждой части помещения. Единственным недостатком саморегулирующихся полов является их высокая стоимость и несколько увеличенный расход электроэнергии при эксплуатации в больших помещениях.
  • Электрические кабельные маты - оптимальное решение для помещений с низкими потоками и невозможность проведения влажных работ по обустройству стяжки. После монтажа греющих матов, высота потолков уменьшается ровно на слой плиточного клея и толщину напольного покрытия, что составляет не более 2 см.
    Главным преимуществом нагревательных матов является простота монтажа. Допускается укладка своими руками. Для монтажа требуется правильно уложить маты и подключить их к ближайшему источнику питания.

устройство одножильного и двужильного кабелей

При выборе системы отопления пола, важно учитывать, кто будет выполнять монтаж электрокабеля. Если планируется приглашение профессиональных строителей, лучше приобрести одножильный или двухжильный греющий кабель. В остальных случаях следует отдать предпочтение матам.

вариант раскладки греющего кабеля в санузле

Как правильно уложить систему кабельного пола


Начинать укладывать кабельный пол можно только после составления подробной схемы прокладки, а также последовательного плана проведения работ.




  • Выбор оборудования и расходных материалов. Производитель изначально продумал сложность, связанную с подбором кабеля, термодатчика и регулятора. Большинство компаний предлагает уже готовые комплекты кабельного пола. От покупателя только требуется рассчитать подходящую длину и шаг кабеля и подобрать комплект максимально соответствующий параметрам.

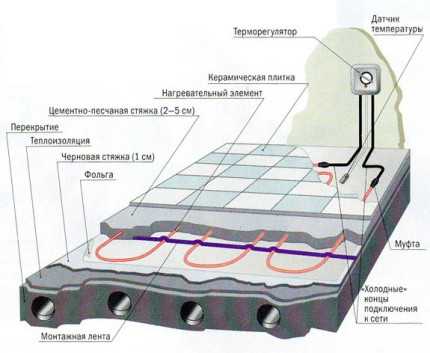

  • схема правильной раскладки кабеля Подготовка основания. Важным требованием, обеспечивающим работоспособность греющего кабеля, является идеально ровное основание для укладки провода. Поэтому плиты перекрытия или старая стяжка обязательно выравниваются. На подготовленное основание монтируется фольгированная подложка под кабельный пол.

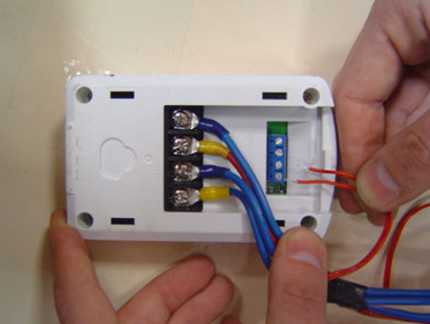

  • Установка терморегулятора. Месторасположение регулятора необходимо выбрать таким образом, чтобы облегчить подключение греющего кабеля, а также обеспечить максимальное удобство при эксплуатации. Если выбран регулятор, монтируемый в стену, предварительно вырезают отверстие под стакан, с помощью алмазной коронки, соответствующего диаметра.
    Термодатчик располагают в гофрированной трубке между витками кабеля. Установка теплодатчика является обязательной для полов с использованием резисторного кабеля.

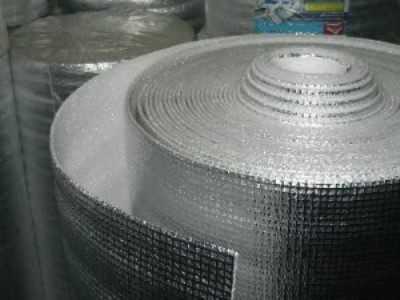

  • этапы укладки греющего пола Раскладка кабеля. Фольгированное основание под раскладку кабеля имеет специальные отметки, облегчающие процесс монтажа. Провод укладывается строго по составленной схеме. Особенностью технологии монтажа теплого кабельного пола под плитку является то, что систему отопления укладывают там, где не планируется в дальнейшем устанавливать мебель, стелить ковер и т.д.
    Маты крепят, используя саморезы и дюбеля через сетку к полу. Кабель фиксируют с помощью специальных хомутов. После окончания монтажа осуществляют прозвон кабеля. Обязательно чертят схему монтажа провода.
  • Изготовление стяжки. Для увеличения теплоотдачи, греющий кабель необходимо вмонтировать в стяжку. Существует несколько способов выполнения работ. Мокрая стяжка изготавливается из цементного раствора с добавлением пластификаторов и фиброволокна. Полусухую стяжку делают с ограниченным добавлением воды.
    Особенностью сухого способа монтажа является применение специальных готовых смесей из мелких гранул керамзита или шлака. Укладка плитки на теплый электрический пол возможна только после полного высыхания стяжки. Цементный раствор набирает прочность в течение 28 дней. После заливки пола специальными нивелирующими смесями, до облицовки плиткой должно пройти около 5-7 дней.
  • Полы без стяжки. Устройство нагревательных матов позволяет их монтаж без заливки стяжкой. В конструкции пола специально используют тонкий кабель. Это позволяет начать монтаж плитки сразу после фиксации матов к поверхности.

Укладка плитки на электрический теплый пол выполняется только после полного высыхания стяжки. Исключение составляют греющие маты. Поверх матов монтировать плитку можно сразу же.

Как уложить плитку на кабель


Существует несколько основных правил укладки плитки, следование которым существенно влияет на работоспособность и эксплуатацию теплых полов:

  • Стяжку обязательно вскрывают несколькими слоями грунтовки глубокого проникновения.
  • нанесение плиточного клея и плитки Для укладки используют специально предназначенный для этого клей для плитки. Некоторые клеевые составы предназначены под керамогранит, другие под керамическую плитку, третьи под натуральный камень. На упаковке клея для плитки приводится подробная инструкция укладки плитки, обязательная к соблюдению.
  • При монтаже нагревательных матов следует дополнительно зафиксировать сетку и кабель с помощью плиточного клея. Сверху можно укладывать плитку с помощью гребенки с шагом зуба 1 см.
  • Виниловая плитка приклеивается к поверхности пола с помощью нанесенного в заводских условиях на тыльную сторону клеевого состава. Снимается защитная пленка и осторожно наклеивается кварцвиниловая плитка на поверхность. Операция требует особой аккуратности, так как подорвать материал с поверхности достаточно проблематично.
  • Включать пол после укладки плитки можно не ранее 5-7 дней. Рекомендуется, чтобы затирку швов выполняли спустя 2 суток. Время нагрева при первом включении можно ограничить 1-2 часами. Впоследствии полы можно эксплуатировать без ограничений.

Выбор кабеля зависит от того, в каких условиях планируется его использовать. Под тротуарную плитку лучше всего выбрать одножильный провод с надежной степенью внутренней и внешней изоляции.

Почему под плитку лучше кабельный теплый пол


Принцип работы электрических кабельных полов оптимально соответствует требованиям, относительно эффективной эксплуатации керамической и любой другой плитки:
  1. работа теплого пола на экране тепловизора Особенности укладки плитки. Использование клеевых растворов помогает создать прочное и одновременно эластичное соединение с поверхностью пола. В результате при соблюдении порядка укладки и правил эксплуатации, плитка прослужит дольше, чем любое другое покрытие и сохранит первоначальный внешний вид.
  2. Хорошие характеристики теплоотдачи. Система электрического обогрева полов из керамической плитки обеспечивает быстрый нагрев поверхности и длительное сохранение тепла после отключения напряжения. При этом исключается перегрев кабеля.
  3. программируемый терморегулятор Безопасность эксплуатации. Зачастую плитку стелют в помещениях с повышенной влажностью: банях, саунах, балконах, прихожих и т.д. Греющий кабель имеет высокий уровень защиты и при правильном подключении полностью исключает вероятность поражения электрическим током.
  4. Низкие затраты на монтаж. Электрическое отопление плитки на полу с помощью матов обойдется в 2-3 раза дешевле, чем монтаж водяного отопления. Срок ремонта зависит от квалификации мастера и составит не более 7-10 дней.

Керамическая плитка - это один из немногих видов напольного покрытия, который при нагревании не выделяет вредных токсичных веществ. Поэтому сочетание электрических полов и плитки целесообразно, и полностью оправдано.

avtonomnoeteplo.ru

Электрический теплый пол под плитку своими руками. Какой лучше?

Создать комфорт в доме и смонтировать электрический «теплый пол» под плитку своими руками вполне под силу, тем более что для этого можно выбрать несколько видов оборудования, отличающегося как способом укладки, так и эксплуатационными характеристиками.


Содержание статьи [скрытьпоказать]

Но чтобы полученный результат не разочаровал, важно перед началом работ правильно рассчитать мощность «теплого пола», подготовить точную схему укладки и учесть конструктивные особенности пола и функциональное назначение помещения.

Виды электрических «теплых полов»

Монтаж «теплых полов» преследует одновременно несколько целей. Чаще всего ему отводится роль дополнительного источника тепла, особенно в тандеме с конвекционными приборами, например, традиционными радиаторами.

В этом случае нагретый теплый воздух поднимается, а пространство внизу помещения остается холодным. Это особенно заметно жителям частных коттеджей с неотапливаемыми подвалами и владельцам первых этажей, но не только. «Теплый пол» может стать и единственным источником, но в этом случае более рационально установить систему с водяным теплоносителем.

Хотя для небольших по площади помещений электрические разновидности «теплых полов» являются оптимальным вариантом: о его монтаже, например, можно задуматься во время ремонта в ванной комнате.

Для устройства теплых электрических полов используется разное оборудование и материалы, роднит их только то, что для работы они используют электричество. Итак, дополнительный источник тепла можно создать с использованием:

  • кабеля, укладка которого производится по заранее разработанной схеме с учетом особенностей помещения;
  • нагревательных матов из стеклоткани с проложенными в них кабелями;
  • инфракрасных нагревательных элементов, смонтированных на специальной пленке, из-за чего этот «теплый пол» часто называют «пленочным».

Какой вид «теплых полов» выбрать, зависит от многих факторов: объективных и субъективных, перед тем как сделать окончательный выбор, надо разобраться с основными конструктивными и эксплуатационными отличиями, а также особенностями монтажа.

Монтаж электрического теплого пола под плитку. Видео:

Какой «теплый пол» лучше сделать под плитку: нюансы выбора

Если для монтажа выбран кабель, то в этом случае надо учитывать, что потребуется сделать стяжку пола толщиной в среднем 30-35 мм. Это приводит к значительной потере высоты потолков, а также увеличению нагрузки на несущие конструкции дома, что в некоторых случаях может быть недопустимым.

И хотя по цене это самый доступный вариант, но потребуются дополнительные расходы, довольно ощутимые, для покупки сухих смесей, комплектующих и т. д. Также следует учитывать и трудоемкость предстоящих работ.

Особую сложность представляет и выполнение расчетов, в первую очередь длины кабеля, определяемой не только площадью помещения, но и выбранной схемой укладки, которая, в свою очередь, определяется мощностью необходимого теплового излучения. При составлении схемы принимается во внимание расположение мебели, под которой нельзя укладывать кабель.

Как правило, кабель приобретается по длине, а дополнительно покупаются все остальные элементы и детали: терморегуляторы, датчики, крепления и т. д., хотя встречаются готовые комплекты, рассчитанные на определенную площадь.

Термоматы на основе из стеклоткани – это тоже нагревательный кабель, только уложенный в основу, что значительно облегчает процесс монтажа и проведения расчетов: во внимание принимается только та часть площади, которая не уставлена предметами мебели, особенно тяжелой.

Особенно актуальна их эксплуатация в домах с деревянными перекрытиями, так как они могут устанавливаться в конструкцию чернового пола – стяжка для них не является обязательной, но если и выполняется, то ее толщина небольшая. Наибольшую сложность представляет выполнение соединений кабелей, которые в этом случае не представляет собой цельную конструкцию.

Но, несмотря на это, а также на более высокую стоимость 1 м2 такого теплого пола, он является очень популярным среди владельцев загородных домов и городских квартир.

Часто пленочный «теплый пол» под плитку или другое напольное покрытие выбирают с мотивацией того, что он не является источником электромагнитного излучения.

Кроме того, его монтаж не требует устройства стяжки, но, если он укладывается под плитку, то для монтажа следует приобретать специальные эластичные клеевые смеси для «теплых полов», обеспечивающие хорошую теплопроводность и отсутствие деформационных процессов под воздействием высоких температур.

По стоимости это самый дорогой «теплый пол», хотя очень экономичный, поэтому более высокие затраты на начальном этапе компенсируются меньшим расходом электроэнергии в процессе эксплуатации.

Резистентные и саморегулирующиеся кабели для теплого пола

При выборе кабельного «теплого пола» под плитку обязательно встанет вопрос о том, какой тип провода использовать для этого: резистентный или саморегулирующий.

Первые во время работы производят одинаковое количество тепловой мощности, вторые в зависимости от степени собственного нагрева, то есть чем больше они нагреваются, тем меньше продуцируют тепла. Из-за этого свойства они считаются более пожаробезопасными.

Резистентные кабели бывают одно- и двужильными, и основное отличие между ними состоит в способе подключения: для создания замкнутой цепи оба конца одножильных кабелей подключаются к источнику электропитания.

Сначала подключается один конец, например, в монтажной коробке, но до терморегулятора. Производится укладка согласно выбранной схеме, а затем производится замыкание контура вторым, «холодным», концом, который также выводится в монтажную коробку.

Подсоединение кабелей осуществляется с помощью муфт, которые попадают под стяжку. Двужильный резистентный кабель имеет подключение одним концом, на втором устанавливается заглушка. Наличие второй токоведущей жилы обеспечивает замкнутость цепи.

Основным недостатком резистентных кабелей является то, что они генерируют постоянное количество тепла, что при возникновении сложностей с его отводом может вывести систему из строя. Также следует отметить, что двужильные кабели более привлекательны как с точки зрения монтажа, так и из-за того, что их электромагнитное излучение имеет меньшую интенсивность.

Саморегулирующие кабели не перегреваются благодаря своему оригинальному строению, представляющему особую последовательность соединенных в единую цепь элементов, из которых и образуются жилы провода. Между ними имеется полимерная прокладка, которая и выступает в роли теплопроводника.

В отличие от резистентного кабеля саморегулирующий не имеет постоянного сопротивления: оно зависит от температуры. Чем выше температура, тем ниже сопротивление в кабеле, соответственно, выделяется и меньше тепла.

По способу монтажа саморегулирующие кабели не имеют существенных отличий от резистентных изделий, но их стоимость значительно выше.

Теплый пол своими руками. Видео:

Укладка «теплого пола» под плитку: преимущества и монтаж

Керамическая плитка – долговечное, гигиеничное и практичное напольное покрытие, обладающее одним существенным недостатком: высокой теплопроводностью, из-за чего ее поверхность всегда остается холодной. Но устройство «теплого пола» позволяет этот эксплуатационный недостаток превратить в достоинство, так как проблем с теплоотдачей у такого покрытия нет.

Поэтому, если в помещении «теплый пол» является единственным источником нагрева, то выбор плитки оптимален, так как будет обеспечивать хорошую проводимость для вырабатываемого тепла даже при использовании кабелей большой мощности.

«Теплый пол» обладает важными эксплуатационными преимуществами, среди которых:

  • создание оптимального температурного режима за счет равномерного распределения тепла по всему помещению, в том числе и в нижней его части;
  • надежность и большой срок службы;
  • безопасность: наличие электромагнитного излучения не требуется доказывать, но его влияние не столь опасно, как об этом говорят;
  • возможность точной регулировки температуры, что позволяет создать комфортные условия, но при экономном использовании электроэнергии.

«Теплый пол» в доме особенно эффективен в период межсезонья, когда нет необходимости в запуске системы отопления, но температуру в доме нельзя назвать комфортной.

Также в холодные зимние дни очень быстро можно оценить все преимущества «теплого пола», которые позволяют наслаждаться комфортом в доме.

Но для этого, перед тем как выбрать «теплый пол» под плитку или другое покрытие, надо правильно рассчитать его мощность. Конечно, в этом случае лучше воспользоваться помощью специалистов, но и самостоятельно надо знать основные ориентиры.

Средняя мощность для помещений в доме составляет:

  • спальная комната – 100-120 кВт/м2;
  • детская – 150 кВт/м2;
  • прихожая, кухня – 120-150 кВт/м2;
  • ванная комната, туалет – 180 кВт/м2;
  • застекленная лоджия – 180-200 кВт/м2.

Конечно, эти данные являются усредненными значениями, но по ним довольно легко ориентироваться для того, чтобы рассчитать мощность «теплого пола».

При расчете «теплого пола» надо принимать во внимание, каким источником нагрева помещения он является: основным или дополнительным. Также при расчетах учитывается теплопроводность используемого утеплителя, что существенно может повлиять на эффективность работы системы и экономию электроэнергии.

Но следует учесть и некоторые нюансы этого вида отопления, а именно:

  1. повышенную нагрузку на электрическую сеть дома, которая должна быть способна справляться с повышенной мощностью;
  2. уложить «теплый пол» можно только на стадии ремонта в помещении, так как монтаж сопряжен с проведением определенных общестроительных работ, хотя их объем зависит от вида выбранного теплового элемента.

Также надо учитывать, что, хотя такие конструкции отличаются высокой надежностью и имеют большой срок службы, в случае аварийной ситуации замена вышедшего из строя элемента может превратиться в полноценный ремонт в помещении.

Монтаж «теплого пола» под плитку: основные этапы

Если решено проводить монтаж «теплого пола» самостоятельно, то необходимо провести большой объем предварительной работы. Сначала следует выяснить состояние основания, на которое будет укладываться кабель или пленка: оно должно быть ровным, без дефектов, трещин и т. д.

При необходимости производится заливка тонкого выравнивающего слоя стяжки цементным раствором или с использованием специальных смесей. Второй вариант более предпочтителен с точки зрения временного фактора.

Далее необходимо провести все расчеты по мощности и количеству материала, составить схему укладки. При составлении схемы укладки кабеля надо учитывать такие требования:

  • минимальное расстояние от стены до кабеля 7-10 см;
  • расположение витков и спиралей должно выдерживаться на расстоянии не менее 8 см друг от друга;
  • витки кабеля не должны ни в коем случае пересекаться или перекрывать друг друга.

Также необходимо определить место под установку монтажной коробки: если «теплый пол» укладывается в помещениях с повышенной влажностью, то ее крепление следует производить на смежной стене с противоположной стороны.

В монтажную коробку производится завод кабелей, а также установка терморегулятора, поэтому к ней должен быть обеспечен свободный доступ для контроля. Как правило, ее устанавливают в нижней части стены приблизительно на высоте 30 см от пола.

Обязательно надо подготовить для монтажа гофрированную трубу или специальные муфты, в которых будет производиться подключение кабеля.

Это, может быть, и не является обязательным элементом, но при возникновении каких-либо проблем не потребуется производить ремонт всего пола, достаточно будет добраться до мест соединения, поэтому пренебрегать этим не стоит.

Теплоизоляция пола

Чтобы направить потоки тепла вверх в помещении, потребуется провести теплоизоляцию пола, для чего можно использовать утеплители толщиной до 4 мм, дополнительно можно уложить и фольгированное покрытие для отражения тепловых волн.

Если работы проводятся в частном доме и речь не идет о помещении над неотапливаемым подвалом, то вопросами теплоизоляции можно пренебречь, так как все произведенное тепло останется в доме, правда, распространяться будет в разных направлениях. Но для того чтобы гарантированно получить нужные показатели в конкретном помещении, без теплоизоляции не обойтись.

Лучшим материалом для теплоизоляции будет пенофол, снабженный специальным самоклеющимся слоем и фольгированным покрытием. Монтаж утеплителя обязательно следует производить с заходом на стены в 5-8 см, излишки после окончания работ просто подрезаются малярным ножом.

Демпферная лента, уложенная поверх теплоизоляционного материала по периметру стены, будет служить компенсатором при нагревании.

Кабель можно укладывать непосредственно на утеплитель, но рекомендуется использовать специальную металлическую сетку, которая исключает прямой контакт между ними.

Технология устройства «теплого пола» под плитку

Для управления «теплым полом» используется терморегулятор (термостат). Именно с его помощью можно следить за функционированием этой системы отопления, а также устанавливать температурный режим, включать/выключать «теплый пол».

Согласно составленной схеме производится укладка кабеля или крепление термоматов. Для безопасности и точного контроля температурного режима выполняется установка датчиков температуры, которые выводятся к монтажной коробке и терморегулятору.

Местом его расположения служит пространство между двумя соседними витками кабеля. Он обязательно помещается в гофрированную трубку, которая заклеивается скотчем или иным материалом, для того чтобы не допустить попадания раствора при заливке стяжки.

Следующий шаг – подключение и тестирование системы. Определяется сопротивление и мощность, сверяются полученные данные с указанными в паспорте или инструкции изделия. Если все нормально, то можно приступать к заливке стяжки и укладке керамической плитки, которая производится традиционным способом, но с использованием специальных клеевых смесей для «теплых полов».

При заливке стяжки следует соблюсти два практически взаимоисключающих фактора: ее толщина должна быть достаточной для того, чтобы выдерживать определенные нагрузки и служить надежной защитой кабельных элементов пола от повреждения, но с другой не должен нарушаться нормальный отвод тепла.

Поэтому оптимальной толщиной следует считать 30-35 мм. Для стяжки можно самостоятельно приготовить цементно-песчаный раствор, но лучше использовать строительные смеси, специально предназначенные для «теплых полов». Если укладывается инфракрасный «теплый пол» под плитку, то алгоритм действий практически не отличается, но существуют некоторые нюансы.

На подготовленное, выровненное и очищенное от мусора и пыли основание укладывается теплоизоляция с отражающим покрытием и на него производится фиксация листов пленки с помощью жидких гвоздей.

Датчики температуры укладываются непосредственно на поверхность пленочного теплого пола и также подключаются к терморегулятору. Далее, выполняется тестирование и производится укладка основания под плитку, например, настилается фанера или иной листовой материал, который и станет основанием для плитки.

relend.ru

Теплый пол под плитку электрический своими руками

«Теплый пол» под плитку электрический своими руками выполняется в соответствии с установленной технологией.

Такая конструкция может послужить альтернативным источником обогрева или используется в качестве высокоэффективного дополнения основной системы обогрева.

Достоинства и недостатки системы

Современная отопительная система «теплые полы» электрического типа является одним из наиболее удобных способов обогрева помещений, как в городских, так и в загородных условиях.

Особенность конструкции заключается в максимально равномерном распределении тепла по всей напольной поверхности, а также полноценный прогрев воздушных масс внутри обогреваемого помещения.

Кроме всего прочего, такая система обладает целым рядом неоспоримых достоинств, среди которых:

  • возможность использования в качестве эффективного альтернативного источника основной отопительной системы;
  • отсутствие в интерьере неэстетичных и выступающих элементов обогрева, включая трубы и радиаторные батареи;
  • практически неограниченный срок службы в условиях соблюдения правил эксплуатации отопительной системы;
  • получение равномерного прогрева общей площади обогреваемой поверхности, при отсутствии перегревов и недостаточного нагрева локальных участков;
  • возможность установить оптимальный температурный режим нагрева, время включения и выключения системы при помощи терморегулятора;
  • пригодность для установки не только в жилых, но и офисных или социально значимых помещениях;
  • отсутствует необходимость приобретать дорогостоящее и достаточно громоздкое газовое или твердотопливное оборудование.

Самостоятельное обустройство отопительной электрической системы «теплый пол» не потребует приобретения дорогостоящих профессиональных инструментов или наличия каких-либо особых навыков.

К существенным недостаткам электрической системы обогрева относятся высокие расходы на оплату теплового носителя, необходимость обустройства мощной и не перегревающейся электропроводки, дополненной эффективной системой надежного заземления и защитного отключения.

Нагревательные кабели излучают электромагнитное поле, способное оказывать негативное воздействие на человека. Следует отметить, что такой вариант отопительной системы не подходит для монтажа в помещениях с низкими потолками.

Неоспоримым преимуществом электрической конструкции «теплые полы» является абсолютно полная совместимость с различными видами напольного покрытия, включая традиционный кафель, современный керамогранит и дорогостоящий натуральный камень.

Подготовительный этап

Установка любой системы обогрева «теплый пол» начинается с тщательной и грамотной подготовки основания. Укладка кабеля и матов выполняется исключительно на ровную и абсолютно чистую поверхность. На стартовом этапе подготовки необходимо произвести полный демонтаж старого напольного покрытия с удалением остатков краски или лаков, пыли и загрязнений.

Затем выполняется устранение всех дефектов и неровностей, а также делается так называемая черновая стяжка пола, толщиной в пределах 3-7 см.

Выравнивание пола

Следует помнить, что цементно-песчаная стяжка сохнет примерно месяц, поэтому иногда целесообразно отдавать предпочтение самовыравнивающимся смесям.

Перед тем, как сделать стяжку на зачищенной от старых отделочных материалов и грязи поверхности, необходимо в обязательном порядке зафиксировать по периметру помещения – стандартную демпферную ленту.

Технология укладки теплого пола под плитку своими руками

По мнению специалистов, в качестве дополнительного обогрева целесообразно применять нагревательную инфракрасную пленку или нагревательные маты, а при необходимости обустроить систему основного обогрева, желательно отдавать предпочтение установке нагревательного кабеля. Стандартная мощность нагревательных элементов:

  • в спальне – 100-150 Вт/мВІ;
  • в кухне и коридоре — 150 Вт/мВІ;
  • на балконе и лоджии – 200 Вт/мВІ;
  • в сантехническом узле — 150-180 Вт/мВІ.

Укладываем теплый пол под плитку

Шаг расположения нагревательных элементов должен рассчитываться в соответствии с формулой: 100 х общую площадь пола /длину одной кабельной секции.

Кабельные полы имеют массу преимуществ. Кабельный теплый пол под плитку быстро и равномерно прогревается и легко монтируется.

Руководство по обустройству теплого пола под плитку вы найдете тут.

С правилами монтажа теплого пола в ванной под плитку вы можете ознакомиться по ссылке.

Стержневой теплый пол

Стержневого типа «теплые полы» являются эластичными термоматами, основу которых составляют карбоновые стержни, объединенные при помощи силовых кабелей. Наиболее часто реализуемые системы имеют показатели ширины, не менее 0,82 м.

Конструктивной особенностью является наличие токопроводящих шин и нагревательных элементов, располагающихся с расстоянием 100 мм. Максимально возможной считается непрерывная длина, равная 25,0 м.

Стержневой пол на утеплитель

Популярность монтажа стержневой системы обусловлена универсальностью и совместимостью с любыми видами напольного покрытия, а также полной пожаробезопасностью и незначительной нагрузкой. Такие нагревательные элементы можно устанавливать в помещениях, имеющих очень сложную планировку и большое количество мебели или ковров.

К явным недостаткам относится необходимость выполнять демонтаж и вскрытие стяжки с целью ремонта системы, высокую цену, отсутствие возможности использовать при обустройстве фольгированную подложку.

Несмотря на то, что изготовителями заявлен срок службы в десять лет, по мнению потребителей даже в условиях профессионального монтажа и соблюдения правил эксплуатации, система подлежит замене примерно через пять лет.

Кабельный теплый пол

Как показывает практика, кабельные системы «теплый пол» в настоящее время являются самым оптимальным вариантом для обустройства под плитку.

Нагревательные кабели монтируются в стяжку, а в соответствии с технологией укладки, минимальные показатели толщины пола могут варьировать в пределах 30-50 мм.

В современных реалиях обустройства отопительной системы, практикуется использование нескольких видов кабелей, представленных:

  • резисторными элементами на основе одной или двух жил. Такой вариант отличается очень простым устройством, работающим только на нагрев, уровень интенсивности которого регулируется терморегулятором;
  • саморегулирующимися элементами на основе двух жил с расположенной между ними тепловыделяющей матрицей. Терморегулятор в системе отсутствует, а уровень нагрева напрямую зависит от температуры воздуха внутри помещения. К недостаткам этого варианта можно отнести высокую стоимость и недостаточную экономичность;
  • электрическими кабельными матами, которые оптимально подходят для обустройства системы «теплый пол» в помещениях с невысокими потолками. Монтаж очень прост, и заключается в правильной укладке матов и их подключении к источнику питания.

Схема укладки теплых полов

Именно кабельный вариант характеризуется простотой монтажа, по сравнению с укладкой водяных систем или конструкции ИК-отопления. Легче всего выполнять самостоятельный монтаж отопительной системы посредством укладки под отделочную плитку саморегулирующего кабеля, что обусловлено отсутствием необходимости использовать при обустройстве терморегулятор.

Используя двухжильный нагревательный кабель, есть возможность самостоятельно, при помощи минимального набора инструментов, обустроить отопительную систему в помещениях со сложной планировкой, заставленных значительным количеством мебели.

Монтаж своими руками

Особенности процесса укладки «теплых полов» под плитку зависят от способа выполнения монтажных работ и используемых нагревательных элементов.

Слои, укладываемые на бетонное основание под финишную отделку плиткой, представлены:
  • самовыравнивающейся смесью;
  • нагревательным кабелем или матом;
  • грунтовочным слоем или стяжкой.

Следует отметить, что стандартный отступ от стен обязательно должен быть не менее 100 мм, а монтаж нагревательных элементов на участки, где установлены крупногабаритные предметы мебели и интерьера, не осуществляется. Фиксация системы на выполненной предварительно стяжке чаще всего выполняется монтажной лентой.

Также очень важно правильно выбрать место под установку термостатного устройства, к которому нужно подвести отдельную проводку от выхода из щитка электрического питания. Приступать к отделочным работам можно исключительно после того, как будет проведена тестовая проверка установленной системы «теплый пол».

Так как в ванной высокая влажность воздуха, систему теплый пол нужно продумывать с точки зрения безопасности. Теплый пол под плитку – какой лучше для ванной комнаты, читайте наши советы.

Выбор технологии и материалов укладки теплого пола под плитку – ответственный этап. О плюсах и минусах разных типов теплых полов расскажем в этой статье.

Заключительным этапом самостоятельного обустройства отопительной системы «теплый пол» электрического типа является финишная отделка напольными облицовочными материалами.

Несмотря на некоторые, иногда достаточно существенные недостатки, электрические системы «теплый пол» по-прежнему является чрезвычайно популярным и востребованным вариантом, позволяющим повысить комфорт и качество жизни в помещениях любого назначения.

Видео на тему

delaemvannuu.ru

Монтаж теплого пола под плитку: устройство и технология

В настоящее время «теплые полы» считаются не только приятной роскошью, но и распространенным средством отопления дома. Технология монтажа теплого пола достаточно проста, зная ее все работы можно выполнить самостоятельно своими руками. Это значительно сэкономит затраты во время проведения ремонтных работ. Установка теплого пола чаще всего производится под плитку.

Электрический теплый пол наиболее безопасен.

Существует два распространенных вида теплого пола: электрический и водяной. Для того чтобы произвести монтаж водяного теплого пола в квартире, требуются соответствующие разрешения. Более доступной и практичной является установка электрического теплого пола.

Инструменты и материалы, которые необходимы для создания

Вернуться к оглавлению

электрического теплого пола

Схемы укладки теплого пола.

  1. Терморегулятор.
  2. Нагревательный кабель.
  3. Материал для создания теплоизоляции.
  4. Специальная сетка для теплого пола.
  5. Монтажный скотч и ножовка.
  6. Термодатчик.
  7. Монтажная лента для теплого пола.
  8. Измерительный инструмент (рулетка, строительный уровень).
  9. Насадка-миксер на дрель (строительный миксер).
  10. Плитка.
  11. Смесь для стяжки и для укладки плитки.
  12. Гофрированная трубка для укладки датчика.

Вернуться к оглавлению

Устройство теплого пола

Обязательные элементы теплого пола: терморегулятор и нагревательный кабель. Нагревательные кабели могут быть одножильные и двужильные. Двужильные кабеля стоят дороже, но они обеспечивают большую безопасность.

Схема подключения терморегулятора для водяного пола.

Терморегуляторы бывают разные. Самые сложные устройства наделены искусственным интеллектом. Этот фактор, конечно же, отражается на стоимости изделия. Сложные терморегуляторы могут не только отслеживать температуру пола, но и температуру воздуха на улице за пределами помещения. Для автономного контроля температуры воздуха и пола применяются терморегуляторы, которые имеют два датчика. Если в доме имеется большое количество комнат, программируемые терморегуляторы объединяют в локальную сеть и управляют ими при помощи компьютера.

Для каждой комнаты следует устанавливать свою систему напольного обогрева, которая имеет отдельный терморегулятор. Не рекомендуется использование общего кабеля для нескольких комнат. Так как каждое помещение имеет различные потери тепла, то при подключении к одному терморегулятору нескольких комнат реальный контроль температуры воздуха будет лишь в той комнате, где установлен терморегулятор. В других помещениях температура будет или слишком высокой, или слишком низкой.

Вернуться к оглавлению

Технология монтажа теплого пола под плитку

Устройство электрического теплого пола под плитку

Перед началом укладки следует освободить помещение, снять напольное покрытие и тщательно подготовить к дальнейшей работе поверхность пола. В случае необходимости следует выровнять пол (сделать цементную стяжку) и очистить поверхность от строительного мусора.

В стене следует заранее подготовить место для установки термостата. Термостат необходим для регулирования температуры пола. При необходимости нужно сделать отдельную проводку, чтобы можно было подключить пол. После проведения подготовительных работ можно приступать к укладке кабеля и оборудованию теплоизоляции.

Для создания теплоизоляции применяется пенофол. Это современный материал, который имеет специальное покрытие толщиной в 14 мкм из фольги и самоклеющийся слой. Этот материал имеет очень хорошие свойства: он тонкий и легкий. Пенофол можно приобрести на рынке или в строительном магазине. Укладывать его необходимо покрытием из фольги вверх. Используя монтажный скотч и ножовку, следует проклеить стыки. После укладки утеплителя поверхность следует устелить специальной тонкой сеткой. После этого можно начинать монтаж кабеля.

Монтаж электрического теплого пола производится с помощью монтажной ленты, которую необходимо крепить к полу. В настоящее время очень часто в продаже можно встретить нагревательные кабели уже наклеенные на эту специальную монтажную ленту. Они продаются в рулонах. Лента необходима для того, чтобы устранить лишние перегибы и сохранить все необходимые расстояния между кабелем.

Кабель необходимо укладывать своими руками на расстоянии 20-25 см друг от друга. Для хорошей работы электрического пола следует установить термодатчик. Расположение термодатчика следует предусмотреть так, чтобы не пришлось разрушать бетонную стяжку в случае замены. Чаще всего термодатчик устанавливают в трубку и лишь после этого вместе с кабелем его заливают цементом.

После укладки кабеля перед заливкой следует тщательно проверить монтаж всего оборудования и удостовериться, что нет неисправностей. Необходимо точно знать, что система сделана правильно и достаточно надежна. Ошибок здесь не должно быть.

Работоспособность системы проверяется при помощи подачи напряжения на кабель. При этом с помощью специального тестера измеряется сопротивление кабеля. Все необходимые параметры измерений указаны производителем и содержатся в паспорте изделия.

http:

После тщательной проверки можно начинать делать цементную стяжку под плитку. Толщина цементной стяжки должна быть 4-5 см. Заливать пол следует равномерно. Необходимо уделять особое внимание тому, чтобы в стяжке не образовывались различные пустоты — при эксплуатации они могут вывести из строя нагревательную систему. После заливки пола следует выждать время до полного высыхания поверхности.

Примерно через 5-7 дней можно начинать укладывать плитку. Плитку следует укладывать по обычной технологии с применение специальных смесей или смеси сделанной своими руками из цемента и песка. Для того чтобы сделать смесь понадобится строительный миксер. Также для этих целей можно воспользоваться специальной насадкой на дрель.

Через месяц можно делать контрольную проверку работоспособности пола.

Выдержать такой промежуток времени необходимо не из-за того, что есть риск возникновения замыкания во влажной стяжке, а потому, что под воздействием температуры некоторые материалы сжимаются, а другие расширяются. Если включить пол до полного высыхания стяжки, раствор начнет высыхать неравномерно и в результате появятся пустоты и трещины. Эти проблемы могут вызвать растрескивание кафеля и неправильную работу нагревательного кабеля.

http:

Создание качественного теплого электрического пола невозможно без соблюдения всех вышеизложенных условий. К укладке теплого пола своими руками необходимо подходить с большой ответственностью, так как демонтаж и ремонт обойдутся дорого.

Поделись статьей:

Оцените статью:

Загрузка...

1postroike.ru

Теплый пол под плитку своими руками

Плиточные полы чаще всего укладывают в помещениях с повышенной влажностью: в кухне, в санузле, а также в прихожей. Половая плитка имеет хорошие декоративные качества, ее легко мыть, она не боится влажности. При этом плиточная поверхность холодная наощупь, и создает дискомфорт при хождении по ней без обуви. Решение этой проблемы – теплый пол под плитку. Его можно выполнить своими руками, без капитальных переделок пола и больших финансовых затрат.

Теплый пол под плитку своими руками

Материалы для теплого пола под плитку

Выполнить теплые полы можно несколькими способами, но наиболее простой и эффективный из них – теплый пол под плитку с использованием  греющих матов. Греющие маты выполнены с использованием двужильного кабеля в экранирующей оболочке, уложенного «змейкой» на самоклеящуюся сетку. Маты выпускаются различной длины, от их длины зависит мощность и теплоотдача. Резать греющий кабель нельзя, поэтому перед покупкой нужно нарисовать план раскладки и рассчитать длину мата. Ширина мата – 0,5 метра, теплоотдача – от 90 Вт на квадратный метр.

Материалы для теплого пола под плитку

Кроме греющего мата расчетной длины для выполнения теплого пола понадобятся:

  • Терморегулятор. Выбор терморегулятора зависит от типа помещения и режима его использования. Например, для ванной комнаты удобнее термостат с ручным управлением – ого можно быстро включить на максимальный нагрев и согреть и обсушить пол.
  • Плитка и плиточный клей. Можно использовать как кафельную, так и керамогранитную плитку. Клей выбирают в зависимости от типа плитки и условий эксплуатации.
  • Дрель с коронкой для установки термостата, болгарка с кругом по бетону, строительный инструмент.
  • Мультиметр для измерения сопротивления кабеля.

Технология выполнения теплого пола под плитку своими руками

  1. Выбирают место в стене для установки терморегулятора и сверлят отверстие с помощью дрели и коронки по бетону.  При выборе места необходимо учитывать возможность подключения концов с датчика пола и питающих проводов.
  2. Делают штробу под провода в стене и в полу. Ширина и глубина канавки должна быть не меньше 20 мм.
  3. Подготавливают черновой пол: заделывают трещины и выбоины, при необходимости выполняют черновую стяжку, убирают мусор и пыль.
  4. Пол грунтуют для лучшего сцепления с бетонной стяжкой по всей его поверхности и позволяют грунтовке высохнуть. Грунтовку удобно наносить валиком, начиная от угла, противоположного от двери.

Монтаж терморегулятора

  1. Размечают черновой пол, очерчивая поверхности, на которые теплые маты укладывать нельзя. К ним относятся места установки тяжелой мебели, бытовой техники, а также других отопительных приборов. Например, в санузле не делают теплый пол под душевой кабиной и ванной, в кухне – под кухонным гарнитуром. Начинают укладку отопительных матов от дальнего угла к терморегулятору.
  2. При укладке кабеля маты можно резать, не задевая при этом питающий кабель. Каждый следующий кусок укладывают рядом с предыдущим, выполняя петлю из кабеля. Укладывать маты в несколько слоев нельзя.
  3. Расстояние между соседними матами и петлями кабеля должно быть не менее 5 см. Расстояние до стен, мебели и другой отопительной аппаратуры – не менее 10 см.
  4. После укладки матов питающий провод укладывают в проштробленную канавку и выводят в отверстие для терморегулятора.

Кстати про подключение терморегулятора к теплому полу читайте у нас на сайте.

Монтаж обогревающего мата

  1. Проверяют целостность кабеля, измеряя его сопротивление. Оно должно быть в пределах, указанных в паспорте на маты. Схему укладки и измеренное значение сопротивления записывают в паспорт в соответствующую графу – они могут пригодиться при ремонтных работах, требующих сверления пола и при проверке отопительной системы пола.
  2. Приступают к укладке датчика, измеряющего температуру пола. Место его укладки должно находиться на равном расстоянии от соседних петель греющего кабеля.
  3. Датчик вместе с проводом перед укладкой помещают в гофрированную трубу, которая прилагается к комплекту, а конец трубы наглухо закрывают. Датчик в трубе укладывают в подготовленную канавку.
  4. Концы провода от датчика выводят к терморегулятору. При этом следят за радиусом изгиба трубы в месте прохождения плинтуса – он должен быть не менее 5 см.

Проверяем работоспособность электрики

  1. Место установки датчика замазывают плиточным клеем, выравнивают пол и позволяют клею просохнуть.
  2. Концы проводов от датчика необходимо отрезать по нужной длине, зачистить, облудить припоем с помощью паяльника и подключить к терморегулятору. Схема подключения обычно указана в паспорте на термостат.
  3. К соответствующим клеммам терморегулятора подключают также концы греющего кабеля и кабеля питания от сети 220 В.
  4. Подают питание на регулятор и выставляют среднее значение температуры с помощью кнопок или сенсорной панели. Включают нагрев с помощью тумблера или кнопок. При подаче напряжения в кабель обычно слышится легкий щелчок.

Подключение проводов к терморегулятору

  1. Проверяют рукой нагрев кабеля на всех участках пола. Включение без бетонной стяжки не должно быть длительным во избежание перегрева кабеля.
  2. Смешивают плиточный клей по инструкции на упаковке. Наносят клей на маты, заполняя все пустоты и тщательно разглаживая его. Толщина слоя клея должна быть не менее 10 мм.
  3. Клей разглаживают зубчатым шпателем, распределяя его по матам и удаляя излишки клея.
  4. Приступают к укладке плитки. Начинают укладку от дальней стены. Плитку плотно прижимают и проверяют ее по уровню. Под плиткой не должно оставаться пустот, воздуха, перекосов.

Тестируем работоспособность и приступаем к укладке плитки



До начала эксплуатации теплого пола необходимо полностью дать высохнуть клею. Время его высыхания указано на упаковке.

Плиточные полы долговечны, не боятся влаги и агрессивных жидкостей, и при правильном уходе служат более 30 лет. Греющие маты позволяют, кроме того, получить  комфортную температуру и уменьшить влажность в помещении, создать приятный микроклимат. Технологию укладки греющих матов можно использовать также для выполнения теплых полов под ламинат, линолеум и другие покрытия.

Также советуем прочитать, про теплый пол под линолеум своими руками.

Видео — монтаж теплого пола под плитку

stroyvopros.net

Электрический теплый пол под плитку: укладка и монтаж

Керамическая плитка – почти идеальное напольное покрытие, особенно для мест с повышенной влажностью или высокой проходимостью. Она красивая, прочная, легко очищается и т.п. Но при всех своих достоинствах керамика остается неприятно холодной. Идеальное решение проблемы – система теплого пола. И если водяной теплый пол доступен лишь владельцам частных домов, то применение электрических нагревательных систем гораздо шире.

Кроме того, технология укладки электрического теплого пола под плитку доступна любому строителю, даже начинающему. Нужно лишь познакомиться с особенностями этого процесса, чтобы избежать распространенных ошибок.

Содержание статьи:

Виды электрического теплого пола

В строительном магазине покупателям предлагают несколько вариантов электрического пола:

  • греющий кабель, для монтажа которого придется отдельно приобрести необходимые крепежные материалы, терморегулятор и т.п.;
  • электрические маты, представляющие собой сетку, на которой уже закреплен греющий кабель;
  • инфракрасные системы, которые работают на несколько ином принципе, но монтируются примерно так же, как и кабель.

Для небольшого участка (пол в ванной, в лоджии и т.п.) имеет смысл приобрести готовый комплект “под ключ”. Обычно такие наборы комплектуются всем необходимым для правильного монтажа, иногда даже такими мелочами, как гофротруба для термодатчика и двусторонний скотч.

Не стоит ориентироваться лишь на низкую цену набора, поскольку внутри могут оказаться материалы плохого качества. Лучше подобрать комплект дороже, но от надежного изготовителя, такого как Теплолюкс, Electrolux,Thermo, Devi и т.п.

Для создания теплого пола под напольное покрытие из керамической плитки можно использовать разные материал: 1 – греющий кабель, 2 – специальные маты; 3 – пленочный пол

Дополнительно к комплекту стоит приобрести утеплитель, например, фольгированный пенофол. Его укладывают под теплый пол, чтобы снизить потери тепла и увеличить эффективность обогрева. При выборе готового комплекта для укладки теплого пола следует ориентироваться на размеры площади монтажа. Минимальный размер – один квадратный метр.

Если же теплый пол предполагается уложить на большой площади, возможно, разумнее будет купить все комплектующие по отдельности. Для такого монтажа составляется индивидуальный проект и комплектующие закупаются в зависимости от потребности.

Таким образом можно избежать ненужных затрат и выбрать элементы, которые будут максимально эффективно работать в системе. Различают греющий кабель одножильный и двужильный. Последний несколько дороже, но он считается более безопасным.

Монтаж электрического теплого пола своими руками:

Инфраскрасный (или пленочный) теплый пол, а также греющий кабель и электрические маты монтируют примерно по одному сценарию. Чтобы правильно уложить теплый пол, следует выполнить следующие операции:

  • Правильно подготовить основание.
  • Выбрать место для установки терморегулятора.
  • Уложить слой теплоизоляционного материала.
  • Уложить маты или греющий кабель.
  • Выполнить монтаж плитки.

Знание некоторых нюансов каждого этапа позволит выполнить все операции правильно.

На схеме наглядно представлено устройство электрического теплого пола, дающее представление о порядке его монтажа: от подготовки основания до укладки напольного покрытия из керамической плитки

Этап #1 – Подготовка основания

Сначала удаляют старое напольное покрытие, если таковое имеется, убирают мебель и любой строительный мусор. Чтобы подготовить основание, достаточно выровнять и очистить от любых загрязнений уже существующую поверхность. Если на ней имеются небольшие углубления или трещины, их можно просто заделать.

Если же основание сильно повреждено, имеет смысл выровнять его с помощью цементно-песчаной стяжки. Чтобы сократить сроки ремонта, рекомендуется использовать быстросохнущую смесь.

Чтобы тщательно подготовить бетонное основание для дальнейшего монтажа системы теплого пола, необходимо тщательно заделать неровности, а также удалить любые загрязнения и мусор

Недопустимо укладывать греющий кабель на неровную поверхность. Постоянное деформирующее воздействие в скором времени приведет к повреждению системы. Для устранения такой поломки понадобится довольно дорогостоящий ремонт, поскольку придется демонтировать напольное покрытие и заменить кабель, т.е. фактически выполнить снова прочти все работы.

Этап #2 – Теплоизоляционный слой

На подготовленное основание сначала укладывают теплоизолирующий материал. Оптимальным выбором может стать относительно недорогой, легкий и удобный пенофол. Это тонкий материал с фольгированным покрытием, толщиной 14 мкм. Продается пенофол в удобных рулонах.

Его нижняя сторона снабжена самоклеящимся слоем, поэтому для укладки такого теплоизолятора достаточно просто приклеить его к полу.

При этом следует сделать отступ от стен около пяти сантиметров. Стыки между полосами пенофола заклеивают специальным отражающим скотчем. Несмотря на то, что слой теплоизолятора очень тонкий, он обладает достаточно высокими теплоотражающими способностями – его коэффициент теплопроводности равен 0,049 Вт/мК.

Пенофол – недорогой и очень удобный в эксплуатации теплоизоляционный материал, который эффективно используют при монтаже теплого пола под плитку на небольших площадях

Пенофол подходит для ситуаций, когда теплый пол является дополнением к основной системе отопления дома. Для более основательной теплоизоляции используют листовой пенополистирол. Подходящими будут и другие листовые утеплители.

При их монтаже следует помнить, что поверхность, на которую затем будет уложена система теплого пола, должна оставаться ровной, чтобы не повредить кабель.

Для теплоизоляции пола в многоквартирном доме, когда внизу расположено другое отапливаемое помещение, вполне подойдет утеплитель толщиной 20-50 мм. Если же теплый пол монтируется на лоджии или в другом подобном месте, понадобится более надежная защита от потерь тепла.

Здесь уместнее утеплитель толщиной около 100 мм. Допускается использование в качестве теплоизолирующего слоя относительно недорогой минеральной ваты.

На листовой утеплитель необходимо установить специальную армирующую сетку, по которой и наносится затем стяжка. Альтернативой сетке могут стать микрофибра и пластификаторы, добавленные прямо в стяжку. Это технология армирования полусухой стяжки синтетическими волокнами.

Этап #3 – Монтаж матов или кабеля

Перед началом монтажа матов, на которые уложен греющий кабель, следует распаковать комплект и тщательно изучить инструкцию, предоставленную изготовителем. Затем необходимо подготовить необходимые инструменты и недостающие материалы. Лишь после того, как все готово, можно приступать к выполнению работ.

Кроме того, нужно подобрать удобное место, в котором будет расположен терморегулятор – устройство, с помощью которого можно регулировать температуру нагрева пола. Место выбирают с учетом быстрой и удобной доступности к терморегулятору. Это важный элемент системы управления нагревающих элементов, выбору которого нужно пристальное внимание.

Стандартное расположение терморегулятора при монтаже теплого пола в комнате.

Еще один важный момент – система подключения теплого пола к электропитанию. Нельзя просто включить нагревательные элементы в розетку (хотя некоторые неопытные мастера поступают именно так), следует для этих целей подвести отдельный кабель от щитка электропитания.

Нагревательный кабель, уже уложенный на специальную сетку, очень удобен для укладки. Между его петлями сохраняется необходимое расстояние. Если в процессе монтажа необходимо развернуть сетку под определенным углом, ее просто аккуратно разрезают.

В качестве крепежного элемента при укладке матов используют специальный монтажный скотч, предназначенный именно для систем теплого пола. Еще одно преимущество использования готовой сетки с греющим кабелем – наличие уже вмонтированного термодатчика.

Если по каким-то причинам греющий кабель и сетка приобретаются отдельно, кабель необходимо правильно уложить на сетку. Для больших площадей имеет смысл составить предварительный план-разметку с отображением схемы укладки кабеля.

Существует несколько типов таких схем, например, “спираль”, “улитка”, “зигзаг” и т.п. При этом не следует монтировать кабель вплотную к стене. Между витками кабеля выдерживают расстояние 20-25 см. Чем равномернее и аккуратнее уложен кабель, тем лучше и эффективнее будет прогрев поверхности пола.

Схематическое изображение укладки греющего кабеля зигзагом с указанием размещения остальных элементов системы электрического теплого пола: термодатчика, терморегулятора и т.п.

Составляя схему размещения греющего кабеля, следует помнить, что размещать его под мебелью не рекомендуется. Означает ли это, что в помещении с теплым полом нельзя будет в дальнейшем переставлять мебель? Нет, это не так. В местах, где мебель будет стоять постоянно, плотно прилегая к полу, конечно же, не имеет смысла размещать нагревательные элементы. Для остального пространства следует просто подбирать мебель на небольших ножках. Если над полом будет некоторое свободное пространство, теплый воздух сможет свободно циркулировать, что предотвратит перегрев кабеля.

Этап #4 – Термодатчик и терморегулятор

Важный момент при монтаже теплого пола – правильная установка термодатчика. Этот элемент ни в коем случае нельзя устанавливать непосредственно в бетонную стяжку. Термодатчик помещают в отрезок гофротрубы, чтобы защитить его от травмирующего внешнего воздействия.

Гофротрубу размещают между витками кабеля и недалеко от стены таким образом, чтобы в случае поломки термодатчик было легко заменить новым элементом. Рядом на стене устанавливают терморегулятор и соединяют его с термодатчиком. Для электрического соединительного кабеля следует проштробить специальную канавку.

После этого терморегулятор подключают к электрической сети.

Термодатчик для системы теплого пола следует аккуратно разместить внутри отрезка гофротрубы, чтобы не повредить этот элемент в процессе монтажа и эксплуатации системы

Следует выбрать кабель подключения подходящего сечения, ориентируясь на общую мощность системы теплого пола. Обычно для обогрева каждого квадратного метра площади требуется около 150 Вт.

Медный кабель, сечение которого составляет 1,5 кв. мм, рассчитан на мощность 4кВт при силе тока в 19 А, а кабель с сечением 2,5 кв. мм. подойдет для систем мощностью 5,5 кВт при силе тока в 27 А. Таким образом, для помещения площадью до 20 кв. метров понадобится полуторамиллиметровый медный кабель.

Место для монтажа терморегулятора следует предусмотреть заранее. По окончании работ в течение некоторого времени понадобится правильно отрегулировать работу системы теплого пола

После того, как система теплого пола уложена, термодатчик установлен, система соединена с терморегулятором и подключена к электропитанию, необходимо обязательно проверить работу системы перед нанесением стяжки или клея для плитки. Для этого на кабель подается напряжение и с помощью тестера замеряется сопротивление.

Полученные данные должны соответствовать показателям, которые указаны производителем в паспорте изделия. Наглядно порядок монтада греющего кабеля представлен в следующем видеоматериале:

Заливка стяжки и укладка плитки

Следует помнить, что после того, как цементная стяжка будет залита, систему теплого пола нельзя включать до полного ее высыхания. В противном случае вся работа может быть совершенно испорчена. При нагревании влажного цементного раствора, в нем могут появиться трещины, щели и пустоты, которые значительно снижают прочность стяжки и могут вызвать деформацию поверхности.

Кроме того, в результате могут возникнуть и физические повреждения греющего кабеля, и теплый пол просто перестанет функционировать.

Порядок монтажа системы теплого пола под плитку: 1, 2 – подготовка основания; 3-7 – укладка сетки с греющим кабелем; 8 – нанесение клеящего состава; 9 – монтаж напольного покрытия

Для монтажа напольного покрытия из керамической плитки делают цементно-песчаную стяжку толщиной 40-50 мм. Еще до начала монтажных работ следует приобрести необходимое количество специальной плитки для пола. Технология укладки на систему теплого пола практически не отличается от монтажа на обычное бетонное основание.

Для выполнения ровных швов понадобятся пластиковые крестики и специальные клинья. По окончании работ швы затирают специальным составом.

Покрытие из плитки можно уложить непосредственно на греющий кабель с помощью специального клеящего состава, предназначенного именно для теплого пола. Понадобится также зубчатый шпатель, который используют для нанесения плиточного клея.

Перед началом укладки плитки рекомендуется продумать правильное расположение отдельных керамических элементов, чтобы покрытие смотрелось красиво, а отрезанные элементы располагались в наименее заметных местах.

Для приготовления плиточного клея обычно смесь соединяют с некоторым количеством воды (пропорции указаны в инструкции производителя) и тщательно размешиваются. При этом важно учитывать, в течение какого времени приготовленный клей сохраняет свои свойства.

Зубчатым шпателем клеящий состав наносят прямо на греющий кабель, старательно заполняя все пустоты. Толщина состава над кабелем должна составлять не менее пяти миллиметров. Затем на клей укладываются плитки, расстояние между которыми контролируется с помощью крестообразных пластиковых элементов.

По мере заполнения пространства плитками следует постоянно контролировать уклон напольного покрытия с помощью строительного уровня и корректировать положение элементов. Чтобы изменить положение плитки на поверхности клея, используют пластиковые колышки. Если необходима подрезка плитки, следует воспользоваться плиткорезом.

Пример укладки плитки на теплый пол

При достаточной сноровке плитку можно вполне успешно резать с помощью “болгарки” или стеклореза. Пластиковые крестики-фиксаторы удаляют только через несколько дней, когда клей полностью высохнет. Затем выполняют затирку швов.

Если все расчеты, проекты и операции были выполнены правильно, теплый пол начнет успешно работать. Возможно, некоторое время понадобится для того, чтобы с помощью терморегулятора подобрать комфортную температуру пола.

vannapedia.ru

Notice: Trying to access array offset on value of type null in /var/www/www-root/data/www/mdv63.ru/wp-content/plugins/wpdiscuz/class.WpdiscuzCore.php on line 942 Notice: Trying to access array offset on value of type null in /var/www/www-root/data/www/mdv63.ru/wp-content/plugins/wpdiscuz/class.WpdiscuzCore.php on line 975

Отправить ответ

avatar
  Подписаться
Уведомление о
