Виды пил и их применение: что это такое? Виды инструмента. Почему при резке дров пила нагревается? Особенности рамных и других моделей

Содержание

что это такое? Виды инструмента. Почему при резке дров пила нагревается? Особенности рамных и других моделей

Пила – один из наиболее древних ручных инструментов, без которого невозможно представить себе нарезку древесины, а также многих других современных листовых материалов. При этом сегодня такое устройство, ввиду существенного увеличения разнообразия доступных для обработки материалов, стало настолько многообразным, что не всегда признаешь в неведомом агрегате пилу.

Что это такое?

Ручной инструмент, чье лезвие изначально изготавливалось из кремня, впервые появился еще в VII тысячелетии до нашей эры. С освоением выплавки металла появился тот вариант ручной пилы, который наверняка видел каждый – он в представлении не нуждается. Однако сегодня разновидностей этого инструмента со специфическим строением довольно много, и объединяет их лишь то, что они, в отличие от ножа и большинства других режущих приспособлений, обычно не имеют цельного острия, а состоят из многочисленных зубьев или резцов другого типа.

Обычно их форма напоминает вытянутую классическую пилу, но та же циркулярная модель предполагает их круговое расположение на специальном заменяемом диске.

Правда, бывают и беззубые модели, использующие алмазное напыление на стандартном «ножевом» острие.

Более того, в некоторых случаях абразивная часть и вовсе никак не прикреплена к самому инструменту – в качестве таковой может использоваться порошок песка или корунда, а также окисел железа или металлические шарики.

Виды

Помимо всем знакомой столярной ручной ножовки, можно выделить массу других разновидностей пилящего инструмента, отличающихся по внешнему виду, принципу работы и назначению, причем большинство из них – электрические.

Рассмотрим хотя бы самые основные.

Саблевая электропила на сегодняшний день является одной из наиболее популярных, поскольку является универсальной, позволяя выполнять разные виды распиловки. Ее рабочая часть, как видно из названия, по виду напоминает обычную саблю, а электрический мотор заставляет ее двигаться вперед и назад со значительной скоростью. Этот вид инструмента годится и для домашнего использования, и для эксплуатации в промышленных условиях.

Круговая, или циркулярная, пила используется преимущественно для нарезки дерева, однако существуют специальные модели с возможностью нарезки тонкого листового металла, кафеля и некоторых других материалов. Распиловку выполняет сменная круглая насадка в виде диска, что каждый раз подбирается в соответствии с материалом, который планируют резать. Режущий диск покрыт зубьями со всех сторон через равные промежутки, нарезка осуществляется благодаря быстрому вращению такой насадки, в связи с чем инструмент не предполагает затрат энергии при обратном ходе пилы – последнего тут просто нет.

Определенным недостатком циркулярной пилы является то, что режет она строго по прямой, однако для работ, где фигурная резка не требуется, это оптимальное решение, учитывая производительность агрегата.

Цепная пила может питаться как от электромотора, что пока встречается сравнительно редко, так и от бензинового двигателя. Название инструмента объясняет принцип его работы – здесь распиловку выполняет не некое зубчатое полотно, а металлическая цепь, которая на большой скорости вращается вокруг удлиненного корпуса, несколько имитирующего механическую ручную пилу. Именно этот вариант агрегата наиболее удобен для грубой нарезки толстой древесины, потому с помощью бензопил часто проводят валку деревьев. Дополнительным плюсом является то, что этот инструмент во многих случаях работает именно на бензине, то есть независим от розетки, что позволяет использовать его в лесу, вдалеке от цивилизации.

При этом модели невысокой мощности интенсивно используются и на приусадебных участках.

Рамная пила – инструмент, способный найти применение разве что на профессиональной пилораме, зато без него такое предприятие уж точно не обойдется. Как следует из названия, подобное устройство требует наличия рамы, тогда как сама рамная пила напоминает пилочку для лобзика, только многократно увеличенную в размере. Закрепляется такое лезвие в вертикальном положении, а его габариты позволяют пилить массив древесины практически любой толщины – для раскроя целых стволов ее обычно и используют.

Радиально-консольная пила может считаться разновидностью циркулярной, поскольку в качестве сменной режущей насадки здесь тоже используется пильный круг, однако она куда более многофункциональная. По сути, это даже не инструмент, а небольшой станок, поскольку агрегат либо устанавливается на стол, либо изначально им комплектуется, хотя при необходимости его можно закрепить даже на стене. Ключевой особенностью приспособления является его способность поворачивать режущий диск, за счет чего нарезка может осуществляться под различными углами, обеспечивая комбинированный результат в процессе распиловки древесины.

Помимо прочего, верстак на основе радиально-консольной пилы может снаряжаться дополнительными приспособлениями, открывающими возможности для сверления, фрезерования или шлифования материала.

Вибрационные пилы в чистом виде сегодня не встречаются – точнее, производители не называют их так, предпочитая акцентировать внимание на многофункциональности рассматриваемого прибора. Подобный агрегат часто называют электрической стамеской, поскольку он умеет выполнять функции своего ручного собрата, но в хорошем исполнении. Такой агрегат чаще используется в качестве одновременной альтернативы для болгарки, шлифмашины и лобзика.

Преимуществом этого инструмента является именно его универсальность, поскольку он, умея выполнять разные функции, просто не может ограничиваться каким-то одним материалом – с его помощью режут и древесину, и металл, своевременно заменяя насадки.

Торцовочную пилу с протяжкой часто еще называют углорезом, что во многом объясняет сферу применения подобного инструмента. Использование агрегата возможно лишь для вполне конкретных задач, состоящих в том, чтобы отрезать материал под строго заданным углом без малейших отклонений. Сменные насадки делают выбор материала для нарезки почти неограниченным – такое устройство режет древесину и пластик, алюминий и полиуретан, ламинат и оргалит. Особенностью торцовки является ее способность к весьма точному и аккуратному резу, в связи с чем ее используют даже для обработки весьма тонких деталей вроде реек или плинтусов.

Для домашнего использования такой инструмент вряд ли пригодится, а вот для профессионала в сфере ремонта или изготовления мебели окажется незаменимым.

Прецизионная пила по набору выполняемых задач очень напоминает вышеописанную торцовочную, однако предполагает несколько иную схему выполнения задачи. Точный угол в этом случае обычно задается при помощи встроенного алюминиевого стусла. Агрегат допускает возможность наклонного реза как в вертикальной, так и в горизонтальной плоскости. Дополнительная жесткость, необходимая для стабильного положения закрепленной заготовки, обеспечивается за счет надежной конструкции корпуса в виде рамы.

Пилы по камню обычно выделяют в отдельную категорию, поскольку именно этот материал для нарезки является наиболее твердым, а потому основная масса пильного инструмента для решения таких задач не подходит.

При этом инструмент по камню обычно имеет форму одной из вышеописанных пил, однако предполагает использование особых насадок и никогда не применяется для обработки иных листовых материалов.

Производители

Во многих случаях потребитель-новичок, не имеющий особого опыта работы с пилами разных производителей, предпочитает ориентироваться на рынке по знакомым именам производителей. Поскольку пилы оцениваются исключительно по собственной производительности и качеству, не имея каких-либо дополнительных характеристик, ориентирование на проверенные миллионами бренды имеет смысл – профессионалы не могут ошибаться в том, ради чего покупают такой инструмент.

Если потребитель понимает, что за хорошее качество не стоит жалеть денег, то обратить внимание стоит в первую очередь на продукцию, произведенную в западном мире – например, такими брендами, как Bosch, Makita, DeWalt. В их случае стоимость, которая, действительно, оказывается довольно высокой, обусловлена хорошим качеством сборки и надежными материалами. Крупные производители с мировым именем десятилетиями работали над собственной репутацией, потому они просто не могут позволить себе разрушить ее выпуском некачественной продукции.

Если же по какой-то объективной причине пила все же вышла из строя, те же возможности крупных компаний позволяют им разместить авторизованный сервисный центр где-нибудь неподалеку от клиента.

Аналогичные преимущества в плане близости сервисных центров имеют и отечественные бренды – например, «Зубр» или «Интерскол». Более того, из-за сравнительно низкого экспорта продукция отечественных компаний ориентирована преимущественно на отечественного же потребителя, потому сервисные центры встречаются куда чаще. Из-за близкого расположения производителя и сравнительно низких зарплат на российском производстве стоит такое оборудование обычно дешевле, да еще и может быть приспособлено к нашим условиям – например, легче переносит сильные морозы. При этом не стоит забывать, что российские пилы, хоть они и бывают неплохими, никогда не дотягивают до уровня продукции мировых брендов, а в случае с малоизвестными компаниями могут и вовсе оказаться напрасной тратой денег.

Что же касается пил китайского производства, в последние десятилетия заполонивших мировой рынок, то здесь и вовсе все неоднозначно. Наш потребитель привык, что китайские товары обычно не блещут высоким качеством, но и стоят копейки, что заставляет покупателя все же не проходить мимо.

В то же время нельзя не признать, что китайцы в последние годы научились производить и неплохую продукцию, тем более что производства многих именитых брендов все равно расположены в Китае. Проблемой является то, что именитые пилы, даже произведенные в Китае, стоят как западные, а местные бренды часто недолговечны и не особо заботятся об узнаваемости своего товарного знака, из-за чего выбрать недорогую, но при этом хорошую пилу бывает сложно.

Отдельно следует заметить, что специфические промышленные виды пил могут выпускаться особыми компаниями, чьи названия простому обывателю не скажут, вообще, ничего. Так происходит по той причине, что эти фирмы не занимаются производством чего-либо другого, но из-за небольших объемов рынка у них может практически не быть конкурентов.

Соответственно, выбирая дорогое профессиональное узкопрофильное оборудование, ориентироваться на раскрученные имена будет не совсем правильно.

Как выбрать?

Выбор конкретной разновидности пилы, как было видно выше, зависит от того, какие задачи с ее помощью нужно решить, поскольку разные категории такого инструмента далеко не всегда являются взаимозаменяемыми. По этой причине сосредоточимся на некоторых других критериях.

Выбирая электрическую пилу, обращайте внимание на источник питания. Сразу оговоримся, что пилы, не использующие электричество, сегодня встречаются редко, и речь идет либо о маломощном ручном инструменте, либо о бензиновом – с высокой мощностью, но характерным запахом и оглушительным ревом. Что же касается электрических агрегатов, то они обычно питаются либо от сети, либо от аккумулятора. Сетевые настольные модели всегда выдают более высокую мощность, в условиях повседневной работы в мастерской именно они будут в приоритете. Аккумуляторные пилы несколько ограничены в ассортименте, они разрабатываются с прицелом на мобильность, потому не могут быть большими. Их использование максимально удобно за пределами мастерской – непосредственно на объекте.

Выбирая аккумуляторную модель, обратите внимание, что батареи бывают разных типов. Раньше активно использовались никель-кадмиевые элементы питания, которые были устойчивыми к низким температурам, но сегодня их употребление пошло на спад из-за того, что они тяжеловесны и требуют регулярных полных разрядов перед зарядкой, без чего быстро уменьшают максимальный объем заряда. Никель-металл-гидридные аккумуляторы являются усовершенствованной разновидностью никель-кадмиевых, все недостатки их предшественника несколько уменьшены, и все же все они в той или иной степени выражены, а стоимость стала более высокой. Современные литийионные аккумуляторы можно заряжать в любой момент, они сравнительно легкие и наносят меньше вреда окружающей среде, но проблемой является их повышенная стоимость, а также ускоренный процесс разрядки на морозе.

Учитывая все вышесказанное, многие производители комплектуют свои аккумуляторные пилы сразу двумя аккумуляторами разных типов.

Если же батарея у понравившейся вам модели будет всего одна, выбирайте ее исходя из потенциальных условий работы.

Советы по эксплуатации

Пила – инструмент потенциально травмоопасный, потому его эксплуатация всегда должна осуществляться в строгом соответствии с инструкцией. Последнюю обязательно нужно прочитать внимательно и полностью еще до того, как впервые завести прибор. Особое внимание следует уделить вопросам безопасности – к приведенным рекомендациям стоит прислушаться со всей внимательностью.

Чтобы избежать преждевременной поломки прибора, необходимо разобраться в том, как осуществляется его регулировка.

Следует вникнуть, для каких задач этот инструмент подходит, а для каких – нет, и никогда не пытаться использовать его не по назначению.

Для каждого отдельного случая нужно специально выставлять настройки, если модель предполагает многофункциональность. Регулировка всегда производится при выключенном двигателе, вносить какие-либо изменения в работу непосредственно во время ее выполнения категорически запрещено.

Большинство производителей настроены категорически против «любительского» ремонта, и они правы – неумелое вмешательство может навредить еще больше. Даже если вы умеете, помните, что самостоятельное вскрытие крышки приводит к потере фабричной гарантии на агрегат.

Возможные неисправности

У каждой пилы есть свои особенности работы, потому не всегда можно сразу и точно определить, почему инструмент барахлит. Впрочем, рассмотрим несколько основных проблем при работе с такими агрегатами.

Многих владельцев смущает, что инструмент нагревается при работе. Полностью избежать этого невозможно – от трения греется в первую очередь рабочая поверхность, а если агрегат работает длительное время, то нагрев может перекинуться и на двигатель. У дорогих инструментов есть система охлаждения, частично компенсирующая проблему, дешевые же просто нужно периодически отключать во избежание перегрева как нормального явления.

Если же агрегат греется намного быстрее, чем это случалось раньше, то либо сломалась система охлаждения, либо вы подбросили слишком твердые дрова или другой материал, которые этот двигатель в сочетании с пилой просто не возьмут.

Бензопилы часто глохнут при нажатии на газ и не заводятся, однако эту проблему решить не так уж просто – потенциальных причин может быть довольно много. В некоторых случаях проблема решается простой заменой бензина на более качественный – с этого обычно и советуют начать диагностику. Значение имеет и масло (желательно использовать то, что рекомендовал сам производитель), кроме того, обе жидкости не стоит слишком долго хранить перед использованием.

Иногда смесь заливает свечу во время работы – проверить это довольно легко, а если подозрение подтвердилось, последнюю нужно просушить на свежем воздухе около получаса, предварительно слив лишнее топливо. Если же даже это не помогло, то причина может крыться в отсутствии искры – тогда либо свеча не контактирует с проводом, либо сломался электронный блок зажигания.

При увеличении мощности бензопила глохнет в том случае, если засорились жиклеры карбюратора или топливный фильтр – в обоих случаях топлива просто подается недостаточно.

Поломка может состоять и в засорении воздушного фильтра, из-за чего топливно-воздушная смесь не формируется правильно.

На самом же деле проблема настолько глобальна, что теоретически ее причиной может быть выход из строя совершенно любой детали мотора. Многочисленные отзывы показывают, что неумелые попытки разобрать двигатель и починить его без соответствующих знаний делают только хуже, потому по возможности обращайтесь в сервисный центр, а не ремонтируйте агрегат самостоятельно.

Обзор одной из моделей пилы смотрите в следующем видео.

как правильно надеть цепь с победитовыми напайками? Характеристики алмазных моделей. Как выбрать пилу по бетону?

Цепные пилы являются надёжным и проверенным столярным инструментом. Они отличаются высокими эксплуатационными характеристиками, широкой покупательской доступностью и простотой в использовании.

Особенности

Цепная пила представляет собой лёгкий универсальный инструмент, используемый для резки поливинилхлоридных труб и лёгкого бетона, распиловки дров и изготовления различных деревянных изделий и пиломатериалов. Благодаря конструктивным особенностям режущего элемента при помощи цепных моделей распиливают толстые брёвна, брус, балки, штабеля и доски.

Выполнить данные виды работ посредством современных циркулярных пил не представляется возможным, из-за чего цепная пила не теряет своей актуальности на протяжении почти сотни лет. К преимуществам цепных моделей относят небольшой вес, возможность выполнения угловых распилов и невысокую стоимость. Кроме того, многие приборы оснащены системой пылеудаления, электронным управлением, параллельными угловыми упорами, противоскольными и противоскользящими лентами, указателями линии реза, автоматической натяжкой цепи и функцией регулировки подачи масла.

К минусам относят несколько габаритные, по сравнению с дисковыми пилами, размеры и меньшую, в сравнении с поворотными торцовочными моделями, точность распиловки. Недостатком считают и необходимость осуществления постоянного контроля за уровнем смазки в баке.

Данное требование обусловлено тем, что при работе цепных пил режущая поверхность должна непрерывно смазываться, так как в случае её высыхания возможно истирание шины и выход из строя полотна.

Характеристики и устройство

Цепная пила представлена в виде устройства, состоящего из двигателя, обеспечивающего выработку крутящего момента, и съёмной пильной части, состоящей из направляющей шины и натянутой на неё цепи с режущей кромкой. Также в состав агрегата входит ведущая звёздочка, задняя рукоятка с кнопкой пуска и передняя рукоятка, оснащённая защитным щитком. Двигатель может иметь продольное или поперечное расположение. Поперечное размещение обеспечивает нахождение ведущей звёздочки на одной оси с двигателем и значительно упрощает конструкцию. Однако при таком расположении двигатель отнесён вбок, что вызывает определённые неудобства при работе в ограниченных пространствах. Модели с продольным расположением такого недостатка лишены, однако, стоят несколько дороже. Принцип работы агрегата выглядит следующим образом: двигатель передаёт крутящий момент на ведущую звёздочку, которая, в свою очередь, двигает замкнутую в кольцо цепь по направляющей шине.

При наезде цепи на какой-нибудь твёрдый предмет, например, гвоздь или арматуру полотно автоматически вскидывается вверх, а рука оператора при этом непроизвольно бьёт по защитному щитку. В этот же момент срабатывает аварийный тормоз, а двигатель отключается.

Главными техническими характеристиками цепных пил являются мощность двигателя, частота вращения рабочего вала и длина шины.

По мощности приборы делятся на 3 категории: маломощные, средние и особомощные. Первые имеют мощность ниже 1.5 кВт и предназначены для обрезки сучьев, распиловки тонких деревянных или пластиковых заготовок. Модели среднего класса оснащены двигателем мощностью от 1,5 до 2 кВт. Они представляют самую многочисленную группу устройств. Они используются в деревообрабатывающем производстве, при распиловке дров для печей и каминов, а также в строительстве и ремонте. На приборы высшего класса установлен двигатель мощностью свыше 2 кВт, благодаря чему они используются при выполнении лесозаготовительных работ и способны распиливать брёвна диаметром от 30 см.
Длина шины влияет на глубину запила и зависит от мощности двигателя. Так, шины длиной 40 см используются в сочетании с мотором мощностью свыше 2 кВт, полотна длиной 35 см – с двигателем мощностью 1,8 кВт, а для маломощных приборов предназначены шины размером 30 см.
Скорость вращения вала оказывает прямое влияние на производительность инструмента: чем она выше, тем больше заготовок сможет распилить прибор за определённое время. Однако при выборе скорости необходимо учитывать и мощность двигателя. Маломощный мотор не совершит большое количество оборотов, всё преимущество сойдёт на нет.

Виды

Главным критерием классификации цепных пил являет тип питания приборов. По данному признаку различают бензиновые, электрические, пневматические и аккумуляторные инструменты.

Электрические пилы

Цепная электропила представляет собой устройство, работающее от электрического двигателя. Приборы являются наиболее экономичным видом пил, производят мало шума и отличаются полной экологичностью. Устройства оснащаются пильными дисками длиной от 35 до 40 см. Они предназначены для решения технических задач средней сложности. К преимуществам вида относят возможность использования инструмента в закрытых помещениях, что обусловлено отсутствием вредного выхлопа и наличием пылесборника, которым укомплектовано большинство моделей. Отмечается также и наличие экстренного тормоза, мгновенно останавливающего движение цепи при возникновении любых нештатных ситуаций. Кроме того, электрические модели очень удобны в эксплуатации, имеют эргономичные формы и малый вес.

К недостаткам вида можно отнести полную энергозависимость, что накладывает ограничения по использованию электропил в полевых условиях и местах, где электричество не проведено. Кроме того, по мощности двигателя электрические модели значительно уступают бензиновым и не могут в полной мере использоваться, например, в строительной отрасли. Ещё одним существенным недостатком моделей является слишком короткий электрический провод, который не позволяет производить работы на значительном удалении от источника питания либо требует подключения удлинителя. При работе электропил через каждые 20 минут работы инструмента под нагрузкой рекомендуется делать пятиминутный перерыв, позволяя таким образом двигателю остыть.

Бензиновые модели

Такие приборы укомплектованы двухтактным двигателем внутреннего сгорания и автоматическим механизмом центробежного сцепления. Наличие последнего предотвращает движение цепи при работе мотора на холостых оборотах, что значительно повышает безопасность агрегата. Бензиновые пилы имеют функцию аварийного отключения и оборудованы ручным стартером шнурового типа, электронным зажиганием, карбюратором мембранного вида и системой воздушного охлаждения. Из-за большого количества узлов и агрегатов вес бензиновых моделей значительно превышает аналогичный показатель электрических устройств и является их главным минусом.

К недостаткам также относят выделение выхлопных газов при работе, что накладывает запрет на использование приборов в закрытых помещениях. Среди преимуществ можно отметить высокую мобильность бензиновых пил, что позволяет осуществлять работу в любых условиях и на любой местности, в том числе и в лесу, а также возможность работать по несколько часов подряд без технических перерывов. Кроме того, агрегаты обладают очень высокой мощностью двигателя и могут использоваться при распиловке деловой древесины и толстых брёвен.

Бензиновые пилы подразделяются на 4 категории: бытовые, полупрофессиональные, профессиональные, специальные и мини-пилы. Первые применяются для распилки дров, обрезки лишних веток и спиливания тонких деревьев. Вторые предназначены как для строительной отрасли, так и для пиления средних по толщине деревьев. Третья категория представлена мощными агрегатами, способными непрерывно работать в течение всего рабочего дня и имеющими ресурс, превышающий 1000 моточасов.

Такие модели используются при валке делового леса и его последующей распиловке. Специальные пилы представляют собой устройства, оборудованные телескопической рукояткой в виде штанги и предназначенные для ухода за высокими деревьями.

Мини-пилы выполнены в виде маленьких мобильных устройств, которые можно использовать в условиях ограниченного пространства и местах, куда с полноразмерным инструментом подобраться невозможно.

Аккумуляторные пилы

Такие приборы оснащены электромотором, а в качестве источника питания используется аккумуляторная батарея. Пилы обладают невысокой мощностью и пригодны исключительно для домашнего использования. Среди плюсов отмечают высокую мобильность, отсутствие сильного шума и экологичность. К минусам относят необходимость регулярной зарядки АКБ и ограниченное время работы на одном заряде аккумулятора.

Пневматические модели

Такие приборы используются при работе в помещениях, к которым предъявляются повышенные нормы безопасности по влажности либо взрывоопасности, а применение бензиновых или электрических пил запрещено. Устройства оснащены двигателями мощностью свыше 2,3 кВт, имеют скорость вращения вала порядка 8 000 об/мин и весят всего 6-8 кг. Недостатком является необходимость приобретения компрессорной установки. Плюсы: высокая мощность и большой рабочий ресурс.

Существует и ещё один вид цепных приборов – карманная пила. Инструмент выполнен в виде цепи с зубцами и расположенными по краям рукоятками. Прибор изначально входил в комплект предметов для выживания в экстремальных ситуациях, а в настоящее время используется как элемент туристических принадлежностей и является неплохой альтернативой топору.

Как выбрать?

При выборе инструмента рекомендуется обращать внимание на тип питания, мощность и расположение двигателя. Так, при покупке инструмента для дачи лучшим вариантом будет недорогая аккумуляторная или электрическая пила. Для профессиональной деятельности в столярной мастерской или мебельном цехе лучше приобрести электрическую модель с мощным двигателем, высокой скоростью вращения вала и цепью с победитовыми напайками. Если же пила покупается для заготовки леса или для работы по металлу – выбор однозначно должен пасть на бензиновую профессиональную модель.

При выборе прибора для резки бетона нужно приобретать гидравлическую алмазную цепную пилу, шина которой предназначена для подачи воды и охлаждения цепи.

Советы по использованию

При работе с цепной пилой следует выполнять ряд простых правил.

Перед тем как использовать новую пилу, нужно выполнить установку шины и правильно надеть цепь. Следует проверить надёжность крепёжных соединений и залить масло в бак.
Электропила, хранившаяся на морозе, перед эксплуатацией должна пролежать 2 дня при комнатной температуре. Это позволит испариться конденсату с обмотки двигателя.
Слишком тугая цепь оказывает большую нагрузку на мотор и приводит к его перегреву.
Заточка цепи должна производиться только в сервисных центрах.
При консервации пилы на длительное время цепь нужно снять и поместить в ёмкость с маслом.

В следующем видео эксперт расскажет о классификации, принципах работы и технике безопасности с цепными пилами.

Обзор лучших ручных цепных пил

Изначальное предназначение ручных цепных пил было в автономности и использовании в экстремальных условиях. Но их несомненные преимущества в виде простоты эксплуатации, мобильности и надежности позволили ручным цепным пилам войти в современную жизнь и прочно там закрепиться. Сегодня такие инструменты пользуются немалым интересом, на который рынку есть что ответить. Но как правильно выбрать ручную цепную пилу? Какой вариант из всего многообразия лучший? В данной статье мы рассмотрели лучшие по отзывам и популярности ручные цепные пилы и выявили их преимущества, а теперь представляем наш обзор читателям ЭН.

Фото: www.turistshop.ru

Содержание:

#Карманная цепная пила Pocket Chainsaw
#Цепная пила Track
#Пила ручная HS.PS-01 Helios
#Карманная цепная пила черная
#Пила цепная Boyscout Турист
#Карманная цепная пила Savotta Pocket Saw
#Цепная пила Hooyman Hand-held Chain
#Цепная пила Hooyman Micro Chain
#Походная цепная пила NPS Original, Red
#ПОХОДНАЯ ЦЕПНАЯ ПИЛА NPS PREMIUM

Карманная цепная пила Pocket Chainsaw

Фото: market. yandex.ru

Цепная пила Pocket Chainsaw изготовлена из закаленной стали. Инструмент оснащен парой удобных компактных ручек. В целом Pocket Chainsaw весит всего 270 г и упакован в миниатюрный компактный круглый чехол. Пила способна справиться с деревом, пластиком, костьми, а также выдерживает напряжение на разрыв 48 килограмм. Не чувствительна к нагреву.

Карманная цепная пила Pocket Chainsaw

Достоинства:

Качество
Удобство
Компактность
Широкий функционал
Цена

Цепная пила Track

Фото: market.yandex.ru

Цепная пила TRACK — это удобный и практичный инструмент. У пилы имеются удобные и функциональные ручки, благодаря которым можно отпиливать толстые ветки в любых походных условиях. Вес пилы составляет всего 103 г., она имеет 11 режущих лезвий. Общая длина равняется 1м, а части с лезвиями – около 60см.

Цепная пила Track

Достоинства:

Качество
Удобство
Компактность
Надежность
Цена

Пила ручная HS.PS-01 Helios

Фото: market.yandex.ru

Простая и удобная в использовании цепная пила, выполненная из высококачественной углеродистой стали с антикоррозийным покрытием. Специальная разводка зубьев предотвращает застревание в древесине. Общая длина составляет 120см, а части с лезвиями – 73см. Пила позволяет пилить как вдвоём, так и одному.

Пила ручная HS.PS-01 Helios

Достоинства:

Качество
Надежность
Широкий обхват
Простота эксплуатации
Цена

Карманная цепная пила черная

Фото: market.yandex.ru

Небольшая, качественная ручная цепная пила. Отлично справляется со своими задачами, даже при скромных габаритах: длина изделия составляет всего 96см. Острые зубья выстроены специальным образом, предотвращающим застревание в дереве. Удобные ручки обеспечат надежный хват.

Карманная цепная пила черная

Достоинства:

Качество
Надежность
Компактность
Удобство
Цена

Пила цепная Boyscout Турист

Фото: market.yandex.ru

Ручная цепная пила Boyscout Турист изготовлена из высокоуглеродистой стали и справится с любым типом древесины. Ручки выполнены из крепкого пластика. Пила легка в использовании как для двоих, так и для одного пользователя. Длина – 120см, из которых 70см отводится под лезвие.

Пила цепная Boyscout Турист

Достоинства:

Качество
Эффективность
Надежность
Широкий обхват
Простота эксплуатации

Карманная цепная пила Savotta Pocket Saw

Фото: market.yandex.ru

Цепная пила Savotta – надежный, легкий и компактный инструмент. Пила представляет собой пильную цепь из высококачественной инструментальной стали, оснащенную прочными ременными ручками. Для транспортировки используется удобная поясная сумка из износостойкого полиамида. 11 режущих звеньев и выверенная длина цепи обеспечивают плавность пиления и удобство в работе.

Карманная цепная пила Savotta Pocket Saw

Достоинства:

Надежность
Компактность
Качество
Прочность
Удобство
Эффективность

Цепная пила Hooyman Hand-held Chain

Фото: market.yandex.ru

Легкая стальная цепная пила, изготовленная из высокопрочной, жаропрочной стали. Пила подходит для работы с древесиной, пластмассой, костями и мягкими металлами. Предназначена для резьбы в обоих направлениях хода. Для удобства нейлоновый петли с каждой стороны. В комплекте чехол с креплением на пояс.

Цепная пила Hooyman Hand-held Chain

Достоинства:

Качество
Широкий функционал
Удобство
Комфорт
Комплектация

Цепная пила Hooyman Micro Chain

Фото: market.yandex.ru

Легкая карманная цепная пила. Предназначена для резьбы в обоих направлениях хода. Пила подходит для работы с древесиной, пластмассой, костями и мягкими металлами. Для удобства имеются кольца с каждой стороны. Чехол с креплением в комплекте.

Цепная пила Hooyman Micro Chain

Достоинства:

Компактность
Широкий функционал
Качество
Удобство
Комфорт
Комплектация

Походная цепная пила NPS Original, Red

Фото: market.yandex.ru

Компактная, лёгкая, надежная, высококачественная пильная цепь выполнена из закаленной высокоуглеродистой стали и состоит из 33 звеньев с двунаправленными режущими зубьями, обеспечивающими максимальную эффективность при ее использовании. Компактный нейлоновый чехол надежно крепится к поясу. Удобные ручки-петли изготовлены из усиленного нейлона, обладают повышенной прочностью и выверенным размером, чтобы обеспечить надежное сцепление даже во влажном состоянии.

Походная цепная пила NPS Original, Red

Достоинства:

Компактность
Надежность
Качество
Эффективность
Комплектация
Удобство
Комфорт
Прочность
Широкий обхват

ПОХОДНАЯ ЦЕПНАЯ ПИЛА NPS PREMIUM

Фото: market.yandex.ru

Функциональная, стильная, надежная ручная цепная пила NORDIC POCKET SAW (Premium) производится полностью в Швеции, кожаные ручки и чехол для крепления на поясе изготовлены вручную. Пильная цепь выполнена из высококачественной закаленной высокоуглеродистой стали и состоит из 33 звеньев с двунаправленными режущими зубьями, обеспечивающими максимальную эффективность. Усиленные ручки-петли и кожаный чехол изготовлены из 100% натуральной кожи.

ПОХОДНАЯ ЦЕПНАЯ ПИЛА NPS PREMIUM

Достоинства:

Дизайн
Компактность
Надежность
Качество
Эффективность
Комплектация
Удобство
Комфорт
Прочность
Широкий обхват

#2020 #Обзор #Топ 10

Читайте нас первыми — добавьте сайт в любимые источники.

Добавить комментарий

{«commentics_url»:»\/\/express-novosti.ru\/comments\/»,»page_id»:529975,»enabled_country»:false,»enabled_state»:false,»state_id»:0,»enabled_upload»:false,»maximum_upload_amount»:3,»maximum_upload_size»:5,»maximum_upload_total»:5,»securimage»:true,»securimage_url»:»\/\/express-novosti.ru\/comments\/3rdparty\/securimage\/securimage_show.php?namespace=cmtx_529975″,»lang_error_file_num»:»\u041c\u0430\u043a\u0441\u0438\u043c\u0443\u043c %d \u0444\u0430\u0439\u043b\u043e\u0432 \u043c\u043e\u0436\u0435\u0442 \u0431\u044b\u0442\u044c \u0437\u0430\u0433\u0440\u0443\u0436\u0435\u043d\u043e.»,»lang_error_file_size»:»\u041f\u043e\u0436\u0430\u043b\u0443\u0439\u0441\u0442\u0430, \u0437\u0430\u0433\u0440\u0443\u0437\u0438\u0442\u0435 \u0444\u0430\u0439\u043b \u0440\u0430\u0437\u043c\u0435\u0440\u043e\u043c \u043d\u0435 \u0431\u043e\u043b\u0435\u0435 %d MB.»,»lang_error_file_total»:»\u041e\u0431\u0449\u0438\u0439 \u0440\u0430\u0437\u043c\u0435\u0440 \u0432\u0441\u0435\u0445 \u0444\u0430\u0439\u043b\u043e\u0432 \u0434\u043e\u043b\u0436\u0435\u043d \u0431\u044b\u0442\u044c \u043d\u0435 \u0431\u043e\u043b\u0435\u0435 %d MB.»,»lang_error_file_type»:»\u041c\u043e\u0436\u043d\u043e \u0437\u0430\u0433\u0440\u0443\u0436\u0430\u0442\u044c \u0442\u043e\u043b\u044c\u043a\u043e \u0438\u0437\u043e\u0431\u0440\u0430\u0436\u0435\u043d\u0438\u044f.»,»lang_text_loading»:»\u0417\u0430\u0433\u0440\u0443\u0437\u043a\u0430 ..»,»lang_placeholder_state»:»\u0420\u0435\u0433\u0438\u043e\u043d»,»lang_text_country_first»:»\u0421\u043d\u0430\u0447\u0430\u043b\u0430 \u0432\u044b\u0431\u0435\u0440\u0438\u0442\u0435 \u0441\u0442\u0440\u0430\u043d\u0443″,»lang_button_submit»:»\u0414\u043e\u0431\u0430\u0432\u0438\u0442\u044c»,»lang_button_preview»:»\u041f\u0440\u0435\u0434\u0432\u0430\u0440\u0438\u0442\u0435\u043b\u044c\u043d\u044b\u0439 \u043f\u0440\u043e\u0441\u043c\u043e\u0442\u0440″,»lang_button_remove»:»\u0423\u0434\u0430\u043b\u0438\u0442\u044c»,»lang_button_processing»:»\u041f\u043e\u0434\u043e\u0436\u0434\u0438\u0442\u0435…»}

{«commentics_url»:»\/\/express-novosti.ru\/comments\/»,»auto_detect»:false}

22 различных типа пил и их применение для домашних мастеров

Facebook
Twitter
Pinterest

Если вы купите что-то по ссылке в наших сообщениях, мы можем получить небольшую долю от продажи.

Когда дело доходит до оснащения домашней мастерской набором режущих инструментов, лучше всего понимать, какие бывают типы пил и как они могут быть полезны для ваших работ по деревообработке. В этом руководстве вы познакомитесь с различными типами пил, чтобы вы могли принять наилучшее решение, когда дело доходит до инвестирования в эти инструменты.

22 различных типа пил для вас

Мы организовали это руководство от наиболее удобной пилы до наименее удобной, на наш взгляд. От этого никто не видит лучше, чем другой. Мы только что организовали это руководство в порядке, который может иметь наиболее логичный смысл с точки зрения порядка использования этих пил, и включили множество изображений.

Если вы новичок в снабжении своей мастерской или гаражом, возможно, вам стоит начать с самого начала. Например, копировальная пила и ножовка — важные инструменты, которые помогут вам в самых разных проектах по дому.Они просты в использовании и недороги. По этим причинам мы перечислили их вверху.

С другой стороны, спиральная пила и настольная пила — это гораздо более совершенные электропилы, используемые для сложных пропилов на крупных проектах. Их сложнее использовать и они намного дороже. Вот почему они перечислены внизу руководства.

Опять же, стоит отметить — это не делает ни одну пилу лучше любой другой. Каждая пила имеет уникальное назначение и отличается уникальным типом пропила.

Доступны различные типы пил

Существуют десятки различных типов пил, которые вы можете использовать. В целом пилы можно разделить на две категории:

Ручные пилы: автономные, предназначены для использования в качестве ручных опций
Пилы с механическим приводом: приводные, используемые с мощностью

Чаще всего используются пилы для резки твердых материалов, таких как дерево, ПВХ, металл и даже пластик. Они необходимы любому домашнему мастеру и профессиональному подрядчику, поскольку помогают выполнить целый ряд проектов.

Прочтите ниже, чтобы узнать все о наиболее распространенных типах пил и их наилучшем использовании.

Ручные пилы Essential

Ручная пила, также известная как групповая пила или пила для рыбы, существует уже тысячи лет. Очевидно, они восходят к египетским иероглифам, на которых изображены рабочие, использующие эти пилы для резки и изготовления изделий.

В настоящее время в каждом гараже обычно валяется несколько ручных пил. Хотя они кажутся старомодными по сравнению с новыми бензопилами, есть несколько ручных пил, которые мы все же настоятельно рекомендуем держать при себе.

Копировальная пила

Если вы ищете пилу, которая будет выполнять как внутренние, так и внешние пропилы, вы можете выбрать копировальную пилу. Копировальная пила, входящая в семейство луковых пил, имеет тонкое стальное лезвие, которое размещается и натягивается между рамой с прикрепленной на конце ручкой. У этой ручной пилы зубцы обращены вниз, что позволяет резать на ходу тяги.

Что такое копировальная пила?

Для этой пилы с ручкой требуется некоторое усилие при резке, поскольку вам придется вручную протаскивать ее сквозь материал во время резки.Уникальной особенностью копировальной пилы является ее способность резать с середины куска дерева, удаляя лезвие и продевая его через отверстие или вырез.

После этого лезвие можно снова прикрепить для использования, что позволяет без проблем резать очень сложные детали.

Для чего используется копировальная пила?

Копировальная пила — это очень универсальная пила, которую можно использовать в вашей мастерской, поскольку она с легкостью может разрезать деревянные молдинги, а также алюминиевые трубы. Копировальная пила обычно используется, когда вы пытаетесь добиться ровных суставов или когда вы работаете с резьбой.

Копировальная пила плохо справляется с тонкими материалами, однако она может легко резать круглые формы. Это шустрая пила, в которой для резки используется крупный нож.

Уровень опыта

Использование копировальной пилы не требует большого опыта. Путем проб и ошибок вы легко поймете, как работает эта пила, и сможете манипулировать ею для резки по мере необходимости. Вы будете повышать уровень своего мастерства с каждой работой с пилой и быстро улучшать общие результаты резки.

Стоимость

К счастью, стоимость добавления копировальной пилы к вашему набору инструментов является номинальной. Цена на эти пилы варьируется от 5 до 100 долларов США, в зависимости от сложности и прочности, которые вы ищете.

Когда вы смотрите на пилы для деревообработки, это очень важно. Это относительно дешевый вариант, который вы можете добавить в свою мастерскую, чтобы упростить ваши работы по дереву.

Ножовка по металлу

Если вам нужна специальная резка по металлу, вы можете рассмотреть ножовку в качестве основного режущего инструмента.Это ручная пила, которая потребует от вас вручную тянуть или проталкивать пилу через материал, который вы режете, с некоторым усилием.

Что такое ножовка?

Ножовка по металлу имеет лезвие с мелкими зубьями, которое можно расположить зубьями вверх или вниз, что позволяет вам решать, как резать, толкая или тянущее. Эти пилы имеют С-образную раму, которая удерживает лезвие на месте, в то время как материал, который вы режете, помещается в тиски.

Размер лезвия ножовки обычно составляет от 10 до 12 дюймов, в зависимости от модели, а в некоторых случаях может быть даже 6 дюймов.

Для чего используется ножовка?

Ножовки в основном используются для резки металла, но они также могут разрезать пластик. Ножовка также может резать дерево до нужной степени, как самые продаваемые угловые шлифовальные машины. Ножовка по металлу — идеальный режущий инструмент для сантехника или электрика, поскольку она может легко справиться с резкой труб или пластмассовых трубопроводов, и в этих профессиях доминирует.

Уровень опыта

Работа с ножовкой требует небольшого обучения. Новичок может легко научиться пользоваться ножовкой, если у него немного терпения.При использовании ножовки следует соблюдать осторожность, так как вы можете сломать лезвие, если приложить к нему слишком большое усилие.

Но новичок будет чувствовать себя комфортно с пилой с минимальным инструктажем или опытом.

Стоимость

Стоимость ножовки действительно варьируется в зависимости от потребности пользователя. Вы найдете ножовки по цене от 10 до нескольких сотен долларов. Разница в стоимости зависит от прочности рамы и лезвия, а также от того, какой материал вы планируете резать устройством.

Эти типы пил — хороший вариант для проектов, которые не связаны с деревом, но нуждаются в мощной пиле, которая может резать с контролем и некоторой степенью точности.

Другие ручные пилы

В то время как копировальная пила и ножовка являются существенным дополнением к любому инструментальному складу (на наш взгляд), ниже приводится список и обзор других ручных пил. Как правило, они лучше всего подходят для определенных обстоятельств и сокращений, и не имеют того широкого спектра применений, который мы перечисляем в основном.

Это не делает их менее ценными для того, для чего они предназначены, только не такими надежными и разнообразными.От вариантов складывания до торпедных пил — каждый из этих вариантов служит определенной цели.

Торцовочная пила

Торцовочная пила специально разработана для выполнения поперечных пропилов в грубой древесине. Зубья намного больше, чем у большинства традиционных ручных пил, а лезвие действительно толстое.

Вы можете представить себе типичную торцовочную пилу, как в фильмах, где двое мужчин, по одному с каждой стороны, используют большой нож для рубки деревьев. Это самое крупное и стереотипное применение торцовочной пилы.

Эту пилу также иногда называют раскряжевочной пилой или валочной пилой из-за того, как она обрабатывает более крупную древесину.

Как правило, торцовочная пила для одного человека используется для резки пиломатериалов и пиломатериалов. Благодаря большим зубьям она отлично работает как обычная пила на открытом воздухе.

Продольная пила

Это очень стандартная пила, которую иногда называют «ручной пилой». Очевидно, что это целый класс пил, но пилы для продольной резки столь же универсальны, как и они, поэтому иногда ее называют таковой.

Пила для продольной резки сужается до виртуальной точки в самом конце (в стороне от ручки), чтобы помочь ей продвигаться по дереву. У него меньше зубьев, чем у большинства других ручных пил, что позволяет ему делать более точные пропилы.

По понятным причинам эта пила выполняет совершенно другой тип пропила, чем торцовочная пила. Продольная пила вручную режет древесину в направлении волокон.

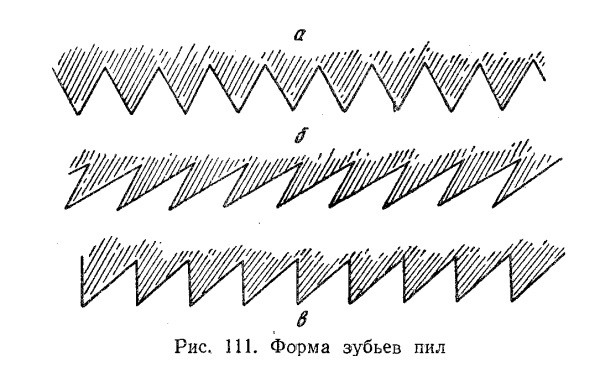

Зубья также повернуты назад на 8 градусов по сравнению с 15 градусами, которые есть у торцовочной пилы.Это означает, что продольная пила будет делать более грубые пропилы, чем аналогичная торцовочная пила.

Вы будете использовать продольную пилу внутри в основном для обрамления каркаса или общих внутренних работ.

Обрезная пила

Как вы понимаете, это идеальная пила для обрезки растений и веток деревьев на улице. Если вы не владеете пилой и не используете ее, это лучший вариант.

У него довольно странная форма: у него относительно небольшая ручка, за которую держишься больше как бейсбольной битой, чем за традиционную пилу.

Лезвие, обычно длиной не менее 12 дюймов, выходит из рукоятки по дуге. Лезвие имеет очень большие и широкие зубья и предназначено для прорезания грубых веток.

Эту универсальную пилу можно использовать как секатор, ручную пилу для обрезки, пилу с прямым лезвием для обрезки или пилу с изогнутым лезвием.

Лучковая пила

Эта пила, также считающаяся поперечной пилой, очень похожа на ножовку. Большинство используют это на небольших предметах, чтобы делать поперечные разрезы, например, на тонких ветках или в помещении на небольших поверхностях.

Другие названия для луковой пилы — шведская пила, финская пила и прямая пила.

У луковой пилы крошечные зубцы расположены очень близко друг к другу. Эта пила или ее версии существуют довольно давно, начиная с эллинистического периода истории.

Лобзик

Лобзик очень похож на копировальную пилу. Подобно тому, как сверлильная пила относится к лобзику, лобзик выполняет более сложную и тонкую работу по сравнению со своим кузеном.

Пила очень похожа на копировальную пилу, и вы используете ее точно так же.Он имеет большое лезвие и молдинг, чтобы вы могли глубоко прорезать пропил без необходимости регулировать пилу.

Это в основном ручная версия спиральной пилы. Точно так же, как универсальность, которую обеспечивают разные полотна для спиральных пил, вы можете найти разные полотна для лобзиков, чтобы резать все, от дерева до пластика и металла.

Эта пила и ее полотно очень хрупкие и легко ломаются.

Японская пила

Японская пила работает совсем иначе, чем типичные западные пилы, которые вы, вероятно, используете.Зубья устанавливаются в пиле в противоположном направлении, чем у традиционных пил, и резка выполняется путем вытягивания пилы по направлению к пользователю.

Другими словами, вы делаете ход вверх, а не на спине. Причина этого в том, что благодаря способу выполнения пропила у вас очень тонкий пропил или ширина пропила.

Японские пилы бывают трех типов: дозуки, рёба и катаба. Эти пилы требуют практики для эффективного использования. Однако многие говорят, что японская пила режет гораздо эффективнее, чем более традиционные пилы.

Пила для шпона

Это очень, очень специализированная пила, предназначенная для резки шпона (очевидно). У него короткое приземистое двустороннее лезвие. Вы используете его для резки фанеры, что требует точности и специального инструмента.

Длина лезвия обычно составляет 3-5 дюймов. Ручка смещена, что позволяет делать надрезы заподлицо с поверхностью.

Задняя пила

Наиболее распространенное применение задней пилы, которое вы можете себе представить, — это использование под углом при резке плинтуса или карниза.Таким образом, их часто называют торцовочными и шипованными пилами.

Эта пила оснащена тонким коротким полотном с усилением по верхнему краю. Он отлично подходит для быстрой резки взад-вперед, как и при использовании угловой коробки для плинтусов.

Замочная пила

Во многих отношениях эта пила имеет ту же общую форму и конструкцию, что и подрезная пила. У нее нет изогнутого лезвия, которое есть у пилы для обрезки, и вместо этого есть длинное прямое лезвие.

Эта пила идеально подходит, когда вы пытаетесь вырезать круги, квадраты и другие узоры на таких материалах, как гипсокартон и фанера.Эта функция аналогична лобзику, но вы можете выбрать пилу для замочной скважины, когда область слишком узкая, маленькая или хрупкая для использования электроинструмента.

Пила для стен

По виду и назначению похожа на пилу , пила для стеновых панелей имеет длинное лезвие и прямую ручку. В конце концов, у пилы для стеновых панелей есть короткое широкое лезвие, которое можно использовать для прокалывания поверхностей, таких как гипсокартон.

Пила для стеновых панелей идеально подходит для прокалывания и начала пропила на грубых строительных поверхностях и, безусловно, является уникальным типом пилы.

Переносные электропилы

Перейдя в мир мотопил, мы начнем с портативных пил. Если вы новичок в покупке пилы, вам стоит обратить внимание на следующие типы пил. Очень удобные и, как правило, недорогие портативные бензопилы могут действительно хорошо вам помочь.

Переносной бензопилой можно пользоваться вручную, не требуя настройки или устойчивости. Некоторые из наиболее распространенных и простых в использовании мотопил относятся к этой категории, и вы, скорее всего, заметите преимущества наличия некоторых из них в своем гараже.

Лобзик

Лобзик — это мощная ручная электрическая пила, которая может резать различные материалы под углом до 45 градусов. Эти пилы идеально подходят для резки деталей и работы в труднодоступных местах с пильным полотном, которое выступает без поддержки со стороны ручки пилы.

Что такое лобзик?

Лобзик оснащен электродвигателем, приводящим в действие возвратно-поступательное полотно. Это лезвие имеет тонкую структуру и может иметь разные зубья на дюйм. Толщина полотна определяет, какие виды материала можно разрезать лобзиком.

Эти лезвия удерживаются в корпусе лобзика с помощью винта или корпуса с прорезями. Это обеспечивает некоторую стабильность, но вы действительно должны контролировать использование пилы.

Для чего используется лобзик?

Лобзиковые пилы имеют множество применений. Благодаря тонкому лезвию они идеально подходят для деликатных разрезов, требующих точных изгибов.

Более толстые лезвия могут прорезать более твердые материалы, такие как бетон, ковер, столешницы, керамическую плитку и металл.Он также идеально подходит для древесины любой желаемой толщины с подходящим лезвием.

Уровень опыта

Лобзиковые пилы действительно требуют определенного опыта и навыков, особенно если вы хотите делать точные разрезы. Эти пилы полагаются на устойчивость вашей руки, чтобы контролировать лезвие и движение пилы через материал, который вы режете.

Новичок может обнаружить, что у него нет твердой руки, которая требуется от этой пилы, и что ему впервые потребуется руководство при использовании этого механизированного режущего инструмента.

С учетом сказанного, лобзик очень прост в использовании и очень удобен в использовании. Соберите немного древесных отходов, и вы сможете попрактиковаться в развитии устойчивой руки. Вы также должны попрактиковаться в выполнении изогнутых разрезов. Добавьте к этой смеси качественный степлер для обивки, и эти два предмета идеально подходят для всех ваших домашних работ.

Стоимость

Стоимость лобзика зависит от материалов, которые он может использовать для резки. Вы можете найти головоломку начального уровня примерно за 30 долларов, в то время как высококачественные версии обойдутся вам более чем в 1000 долларов.Мы рассмотрели все ваши варианты в нашей лучшей обзорной статье-головоломке.

Следует различать, нужен ли вам лобзик с постоянным питанием или аккумуляторный. Беспроводной вариант добавляет удобства, но может принести небольшую жертву в зависимости от модели, которую вы используете.

Выбранная вами модель должна с легкостью проходить через материал, который вы планируете резать, и обеспечивать вам большую долговечность. Лобзиковые пилы — это лишь некоторые из видов пил, которые бывают с различными вариантами мощности и типами лезвий.

Торцовочная пила

Если вам необходимо выполнять пропил под углом, то торцовочная пила может вам подойти. Пилы этих типов имеют дисковый нож, который натягивается на материал, который вы режете, что делает их стабильным и безопасным режущим устройством для вашей мастерской.

Что такое торцовочная пила?

Торцовочные пилы используют дисковое полотно, которое, что интересно, можно заменить на настольную пилу для дополнительной гибкости. Круглые лезвия обычно имеют размер 10 или 12 дюймов и изготовлены из углеродистой стали для повышения прочности.На лезвие нанесено покрытие, чтобы облегчить резку, и оно имеет множество вариантов зубьев.

Уникальной особенностью торцовочной пилы является ее способность изменять угол реза. Это позволяет делать точные пропилы для косых стыков, которые должны соответствовать друг другу под определенным углом. Вы можете просто настроить торцовочную пилу на нужную степень разреза и потянуть лезвие вниз на поверхность материала, чтобы разрезать его.

В то время как торцовочная пила использует дисковое полотно, оно сильно отличается от циркулярной пилы или хоп-пилы.

Для чего используется торцовочная пила?

Торцовочные пилы идеально подходят для резки профилей или обрезков, чтобы они подходили друг к другу в углу. Его также можно использовать для резки металла абразивным лезвием, а также пластика и других материалов, требующих точных угловых разрезов.

Торцовочная пила, однако, не может распиливать дерево или делать длинные прямые пропилы. Эти пропилы лучше подходят для настольной пилы, а не для торцовочной пилы. Чаще всего он используется для выполнения более коротких резов под точными углами 15, 22,5, 30 и 45 градусов.

Уровень опыта

При использовании торцовочной пилы требуется определенный уровень навыков. Эти различные типы пил требуют некоторого внимания к деталям, так как необходимо установить угол наклона.

Вам также следует проявлять осторожность при использовании торцовочной пилы, поскольку у них есть вращающееся лезвие, которое может проникнуть в кожу, если не соблюдать осторожность .

Стоимость

Вы можете приобрести модель начального уровня менее чем за 50 долларов, в то время как некоторые промышленные модели стоят выше 5000 долларов.У нас есть подробный обзор торцовочной пилы, который поможет вам лучше понять, что лучше для вашего конкретного случая использования.

Объем инвестиций в торцовочную пилу должен зависеть от частоты использования пилы и того, какой тип материала вы планируете с ней резать.

Бензопила

Если у вас большие потребности в пилении, бензопила может облегчить резку больших кусков дерева, например, деревьев. Это одна из разновидностей ручных и ручных пил.

Что такое бензопила?

Цепная пила — это механическая пила с зубьями на цепи, которая вращается во время резки.Это позволяет ему с большой силой прорезать древесину.

Эти пилы обычно оснащены бензиновым двигателем, приводящим в действие цепь, используемую для резки. Некоторые модели приводятся в движение электродвигателем, но вариант с двигателем обеспечивает большую мощность.

В бензопиле используется муфта для выбора положения цепи, а также для защиты оператора от отдачи и перегрева двигателя в застрявшем куске дерева.

Направляющая шина пилы изготовлена из легированной стали и имеет длину примерно 40–90 см, в зависимости от модели.Это обеспечивает длину пропила вашей пилы и направляет цепь при резке.

Для чего используется бензопила?

Применения для бензопил действительно расширяют спектр. Они идеально подходят для работы с деревьями, таких как обрезка сучьев, обрезка, валка, раскряжевка и заготовка дров.

Вы также можете увидеть бензопилы, которые используются для резки металла и бетона специальным лезвием, а также для тонких работ по ледяной скульптуре.

В большинстве случаев бензопилы обычно не режут с высокой степенью точности и в основном используются для резки древесины на более удобные в использовании куски, такие как дрова.

Уровень опыта

Бензопила требует большого опыта, поскольку это опасные пилы, которые могут легко оторвать конечность, если не соблюдать осторожность. Бензопилы используют большую мощность для резки дерева и требуют контроля во время резки.

Новичок может сначала обнаружить, что бензопила неуправляема и неконтролируема в работе. Им определенно понадобятся некоторые инструкции и рекомендации при первом использовании бензопилы, а также информация о правильных мерах предосторожности, которые необходимо соблюдать.

Меньшие бензопилы не менее опасны, поэтому будьте осторожны с этим электроинструментом.

Стоимость

В зависимости от мощности и режущей способности, которые вы ищете, ваша бензопила может варьироваться в цене от 50 до 2000 долларов. Достойные более дешевые бензопилы обойдутся вам в пару сотен долларов.

Выбранный вами более мощный двигатель будет определять цену вашей бензопилы, но он обеспечит большую мощность во время резки. Разные марки бензопил имеют разные характеристики и разные цены.

Chop Saw

Если у вас особенно твердая поверхность, которую необходимо разрезать, вам нужно выбрать для своего проекта отрезную пилу. Эти пилы могут быть сконфигурированы как пешеходные или портативные. Они имеют привод от двигателя или от электричества, в зависимости от размера и области применения, для которой они используются.

Что такое отрезная пила?

Рубильная пила — это сверхмощная пила, которая позволяет резать твердую поверхность с помощью абразивного полотна, похожего на шлифовальный круг. В этих пилах используются полотна диаметром от 14 до 16 дюймов в зависимости от размера пилы.

Они требуют, чтобы вы вручную перемещали пилу через материал, который вы режете, и направляли каждый шаг на этом пути.

Для чего используется отрезная пила?

Подрезные пилы могут резать широкий спектр материалов. Они могут резать бетон, арматуру, стальную трубу или водопроводную трубу, плитку или асфальт.

Обычно они используются для резки швов или для легкого прорезания чрезвычайно твердой поверхности.

Уровень опыта

Разделочная пила нуждается в некотором руководстве при использовании этой мощной пилы для резки.Вес в сочетании с силой резания может удивить новичка во время работы.

Чтобы обеспечить безопасность и точность при резке, лучше сначала получить инструкции по использованию пилы.

Стоимость

Цена на отрезную пилу зависит от долговечности станка, а также от области применения, для которой он будет использоваться.

Вы заплатите больше за модель с двигателем, чем за электрическую. Модели с прогулочным двигателем также стоят дороже — несколько тысяч долларов.

Циркулярная пила

Для проектов, требующих более практического подхода, вы можете попробовать циркулярную пилу. Это разные виды пил, которые используются в строительных проектах. Это относительно легкая ручная пила, которую вы вручную проталкиваете через поверхность материала.

Что такое циркулярная пила?

В циркулярной пиле используется круглое лезвие, которое вращается во время резки. Это двоюродный брат настольной пилы, он предлагает широкий доступ к рабочей площадке, так как вы можете взять ее с собой, где вам нужно резать.

Чтобы использовать такую ручную пилу, вам нужно провести пилу по поверхности, крепко удерживая материал при резке.

Во время резки дисковая пила использует свое лезвие, чтобы медленно сколоть древесину, чтобы сделать надрез на поверхности. Когда лезвие вращается, оно использует свои зубья, чтобы срезать древесину, чтобы предотвратить прилипание или заедание лезвия.

Эти пилы работают от аккумулятора или от электричества и легко маневрируют при резке.

Для чего используется циркулярная пила?

Вы увидите циркулярные пилы, которые используются в различных домах.Они являются хорошим столярным инструментом и могут использоваться для продольных и поперечных надрезов. Эти пилы могут резать дерево, металл, пластик или кирпичную кладку, хотя чаще всего они используются в качестве популярной пилы по дереву.

Уровень опыта

В то время как новичок быстро изучит нюансы использования циркулярной пилы, при использовании этого режущего инструмента необходимо соблюдать особую осторожность.

Поскольку лезвие обнажено, оно может представлять потенциальную опасность для начинающего деревообрабатывающего мастера, не имеющего опыта работы с пилой.

Стоимость

Стоимость циркулярной пилы начинается от 100 долларов и может достигать 2000 долларов и более, в зависимости от требуемой сложности. Хорошо оборудованную циркулярную пилу можно найти за 100 долларов, если вы поищете.

Эти пилы — отличный инструмент для вашей мастерской, поскольку они позволяют резать с точностью до необходимых вам размеров.

Электропилы стационарные

Это серьезные пилы. Хотя они, вероятно, вам не понадобятся, когда вы только начинаете, стационарная бензопила позволит вам делать точные и точные пропилы на множестве поверхностей.

Вы не только получаете точность, но и скорость. Эти пилы большие и стабильные, и они позволяют делать много-много резов снова и снова. Если у вас большие проекты, вам понадобится одна из многих стационарных бензопил в нашем списке.

Ленточная пила

Если вам нужна шустрая пила, способная резать различные типы материалов с помощью сменного полотна, тогда ленточная пила — идеальный выбор для вас.

У этой пилы длинное полотно, в которое материал подается вручную.Ленточная пила может резать с высокой точностью и позволяет выполнять как прямые, так и изогнутые пропилы.

Что такое ленточная пила?

Ленточная пила — это пила с электрическим приводом, которую можно использовать для резки множества лобзиков. Он использует длинное лезвие, которое может быть оснащено зубьями разной степени.

Длина лезвия зависит от размера вашего станка и материала, который вы планируете резать. Два колеса используются для перемещения полотна ленточной пилы, что придает ей мощность и универсальность.

Связано: Совет по ленточной пиле

Для чего используется ленточная пила?

Ленточная пила — это один из различных типов пил, которые можно использовать для резки практически всего, если у вас есть подходящее лезвие.Его можно использовать для резки дерева, металла и пластика.

В основном используется при деревообработке или лесозаготовке, а также при металлообработке. Лучше всего использовать ленточную пилу для резки очень толстого дерева, например, бревен.

Многие люди путают ленточную пилу с лобзиком или настольной пилой, но их использование и применение кардинально отличаются.

Уровень опыта

К ленточной пиле нужно привыкнуть, поскольку вы сами контролируете, как и где она режет на поверхности.Чтобы использовать ленточную пилу, вы подаете материал в пилу вручную, поэтому требуются определенные навыки, чтобы управлять точностью во время резки.

Стоимость

Инвестиции в хорошую ленточную пилу обойдутся вам примерно в 150 долларов за модель начального уровня, в то время как очень продвинутые единицы могут стоить более 25 000 долларов для промышленного и коммерческого применения. Большая часть ваших затрат зависит от того, какой размер ленточной пилы вы хотите.

Вы обнаружите, что ленточная пила обеспечивает большую гибкость при резке и является одним из различных типов пил, доступных для самых разных областей применения.

Связано: 43 Простые, забавные проекты ленточной пилы

Сабельная пила

Сабельная пила — это ручная пила, в которой используется возвратно-поступательное полотно для резки различных материалов. Он обеспечивает четкий рез, который не обеспечивает высокой точности, но идеально подходит для тех случаев, когда вам нужно быстро прорезать поверхность.

Что такое сабельная пила?

Когда вам нужно разрезать поверхность без какой-либо степени точности, возвратно-поступательное движение — идеальный режущий инструмент для быстрого выполнения работы.У него есть ручка, которая помогает вам маневрировать пилой, и режущее лезвие с изогнутым концом, которое врезается в поверхность с большой силой и мощностью.

Сабельные пилы используют толкающую и тянущую силу для резки и требуют, чтобы вы контролировали ее работу во время резки. Он использует привод с регулируемой скоростью и выпускается как в проводных, так и в беспроводных моделях.

Для чего используется сабельная пила?

Сабельную пилу можно использовать для различных целей. Он в основном используется в аварийно-спасательных операциях и строительных проектах, где он часто используется в проектах по сносу.

Его также можно использовать в приложениях для обрезки деревьев и в проектах по установке окон.

Уровень опыта

При небольшом внимании новичок обнаружит, что сабельная пила для обработки дерева довольно проста в освоении. Поскольку он не требует какой-либо точности при резке, вы можете легко использовать его, чтобы оторвать или разрезать поверхность с небольшим усилием.

Следует соблюдать меры безопасности при использовании сабельной пилы, поскольку лезвие обнажено и может нанести травму.

Стоимость

Стоимость сабельной пилы вполне доступна.Вы можете легко найти модель по цене менее 100 долларов, что делает ее хорошей пилой для инвестиций в ваш домашний проект.

Спиральная пила

Спиральная пила — это универсальная пила, которая позволяет резать сложные детали и дизайнерские работы. Он может иметь педальный или электрический привод, что позволяет резать древесину самых разных размеров.

Что такое спиральная пила?

Спиральная пила — это один из видов пил, которые можно использовать для тонких работ по дереву. Он оснащен возвратно-поступательным лезвием, которое дает вам возможность снять его и поместить в вырезанное отверстие, чтобы распилить внутренние формы и выполнить детализацию.

Спиральная пила выпускается в диапазоне размеров горловины от 12 ″ до 30 ″, что позволяет вам настроить машину в соответствии с типом резки, который вам необходимо выполнить. Лезвие спиральной пилы обычно имеет длину 5 дюймов и может быть адаптировано к вашим требованиям к резке.

Спиральные пилы действительно считаются узкоспециализированной пилой. В отличие от лобзика, который представляет собой широкий универсальный инструмент, спиральная пила лучше всего подходит только для работы с прокруткой. В отличие от ленточной пилы, которая лучше всего подходит для больших тяжелых резов, спиральная пила предназначена для крутых поворотов при резке.

Для чего используется спиральная пила?

В большинстве случаев спиральная пила используется для резки очень сложных деревянных деталей. Это компактная пила, которая позволяет проявить творческий потенциал при выполнении проекта по деревообработке.

Лезвие спиральной пилы движется медленнее, что обеспечивает больший контроль и защиту. Эти типы пил могут вырезать изгибы, а также делать прямые пропилы в древесине.

Убедитесь, что вы используете подходящую древесину для прокрутки, так как эта пила немного привередлива в том, что она может разрезать.

Уровень опыта

Вам действительно нужен некоторый опыт при работе со спиральной пилой, чтобы по-настоящему воспользоваться ее возможностями. При использовании пилы следует соблюдать осторожность, так как при неосторожности можно легко порезаться пальцами.

Начните работу со спиральной пилой, взглянув на наши бесплатные образцы спиральной пилы.

Сопутствующие товары для спиральных пил

Стоимость

Продаваемые спиральные пилы сильно различаются по цене. Вы можете найти достойную модель менее чем за 100 долларов, в то время как более продвинутые модели стоят выше 2000 долларов.

Определение степени вашей потребности в спиральной пиле может помочь вам определить модель, которая подойдет вам.

Настольная пила

Настольная пила — это настольный режущий инструмент, который позволяет вам положить деревянную деталь на поверхность стола и протолкнуть ее через лезвие пилы.

Это одна из разновидностей пил, которые вы получите много пользы, так как она имеет множество применений для продольной и прямой распиловки древесины.

Что такое настольная пила?

Настольная пила — это плоская пила с режущим лезвием, выступающим вверх от центра пилы.Вам нужно проталкивать материал через лезвие и направлять его во время работы.

Эти типы пил позволяют резать древесину до нужного размера, не беспокоясь о точных размерах или точных пропилах. Настольная пила намного больше и прочнее по сравнению с другой пилой, такой как ленточная пила.

Настольная пила также сильно отличается от своей кузины, гусеничной пилы. Даже лучшие гусеничные пилы не обладают универсальностью, присущей настольным станкам.

В нем используется электродвигатель для приведения в действие лезвия, которое для безопасности следует выдвигать вверх только настолько, насколько это необходимо для разрезания древесины.Вам нужно продвигать кусок дерева через настольную пилу во время резки.

Существует несколько типов настольных пил, от портативных для работы на стройплощадке до больших настольных пил для шкафов.

Для чего используется настольная пила?

Настольная пила идеально подходит для распиловки древесины или выполнения длинных прямых пропилов в древесине большого диаметра, такой как фанера или МДФ. Его можно использовать для резки металла, стекла и пластика с помощью подходящего лезвия.

Используя упор для настольной пилы, вы пропускаете древесину через большое дисковое полотно, чтобы сделать пропил.

В отличие от циркулярной пилы, настольная пила отличается высокой точностью. Вы можете отрезать кусок дерева на доли дюйма.

Уровень опыта

Перед тем, как начать пользоваться настольной пилой, вам необходимо пройти некоторое обучение. Поскольку эта пила настолько зависит от того, как вы продвигаете древесину сквозь лезвие, вы можете легко обрезать центр.

Также важно соблюдать необходимые меры предосторожности при использовании настольной пилы, поскольку вы можете легко порезать пальцы, если не будете осторожны.Пила также может отбросить древесину обратно в вас, если вы воспользуетесь ею неправильно.

Связано: Торцовочная пила и настольная пила

У вас должен быть опытный специалист, который покажет вам основные требования безопасности к настольной пиле, например, где стоять и каких типов разрезов следует избегать.

Стоимость

Настольные пилы представлены в широком диапазоне цен с доступными моделями стоимостью несколько сотен долларов. Вы также можете найти более дорогие настольные пилы подрядчика, которые стоят более 8000 долларов (если у вас есть промышленная потребность в дополнительной мощности и долговечности).

Мы предоставили обзоры настольных пил, чтобы вы могли выбрать лучшую из них для своих нужд. Не забудьте взглянуть на лучшую портативную настольную пилу, если вы часто работаете на стройплощадке.

В целом, качественные более дешевые варианты можно найти менее чем за 500 долларов, а модели с большим количеством опций можно найти примерно за 1000 долларов. Начинающие пользователи настольной пилы должны начинать с базовой, пока не узнают, какие функции вам нужны.

Пила для плитки

Еще одна из разновидностей пил, в которую вы можете инвестировать, — это пила для плитки.Эта пила специально разработана для резки керамической или керамогранитной плитки. Он использует воду в качестве охлаждающего агента, пока лезвие прорезает твердую поверхность плитки.

Что такое кафельная пила?

Пила для плитки — это электрическая или ручная пила, которая использует лезвие для точных надрезов в плитке, чтобы она соответствовала определенному размеру. Поскольку плитка является особенно твердой поверхностью, вода используется, чтобы лезвие не опалило плитку или не оставило следов ожога.

Вода стекает по лезвию во время резки.Для керамогранита используется алмазный диск, чтобы прорезать особо твердую поверхность.

Пилой для плитки можно делать прямые и угловые пропилы. В версии с ручным управлением он использует ломающую стрелу и отрезной диск, чтобы надрезать плитку и разбить ее до нужного размера. В моделях с электроприводом используется лезвие, чтобы точно разрезать плитку.

Для чего используется кафельная пила?

Пила для плитки используется для резки различных типов плитки. Эти материалы для плитки могут включать в себя немного глины, керамического фарфора и каменной плитки, которые вы использовали бы в ванной комнате вашего дома для душа, ванны и пола, или на кухне вашего дома для задней стены, или даже для плитки вашей лестницы.

Пила для плитки также может быть настроена для резки стекла или кирпича с помощью правильного полотна.

Уровень опыта

Пила для плитки требует некоторого опыта, чтобы получить точный размер пропила, который вам нужен. У новичка могут возникнуть проблемы с кромками, которые не трескаются, или с растрескиванием плитки в процессе резки, что может привести к образованию отходов.

Лучше всего, если у вас есть кто-то, кто использовал пилу для плитки, чтобы помочь вам в процессе, пока вы не будете уверены, что сможете управлять пилой самостоятельно.

Связанные статьи «Сделай сам»

Стоимость

Пилу можно купить менее чем за 100 долларов. Стоимость моделей для промышленного применения составляет от 5000 долларов. Убедитесь, что вы выбрали лучшую плиткорезную машину, так как многие из них не режут очень точно.

Типы датчиков: характеристики и их применение

Для создания схем и проектов для студентов инженерных специальностей используются различные электрические и электронные компоненты. Компонентами являются активные и пассивные компоненты, датчики, преобразователи, передатчики, приемники, модули (WiFi, Bluetooth, GSM, RFID, GPS) и т. Д.В общем, процесс трансдукции включает преобразование одной формы энергии в другую. Этот процесс в основном включает в себя чувствительный элемент для измерения входящей энергии и последующего преобразования ее в другую форму с помощью элемента преобразования. Measurand сообщает свойство, количество или состояние, которое преобразователь пытается преобразовать в электрический выходной сигнал. В этой статье обсуждается, что такое преобразователь, типы преобразователей и области применения преобразователя.

Что такое преобразователи / типы преобразователей?

Преобразователь — это электрическое устройство, которое используется для преобразования одной формы энергии в другую.Как правило, эти устройства работают с различными типами энергии, такими как механическая энергия, электрическая энергия, световая энергия, химическая энергия, тепловая энергия, акустическая энергия, электромагнитная энергия и т. Д.

Преобразователь

Например, рассмотрим микрофон, который мы используем в повседневной жизни в телефонах, мобильных телефонах, который преобразует звук в электрические сигналы, а затем усиливает его до желаемого диапазона. Затем преобразует электрические сигналы в аудиосигналы на выключателе громкоговорителя. В настоящее время люминесцентные лампы используются для освещения, превращая электрическую энергию в световую.

Лучший преобразователь Примеры — громкоговорители, микрофоны, положение, термометры, антенна и датчик давления. Аналогичным образом, существуют различные типы преобразователей, используемых в электрических и электронных проектах.

Условия для типов датчиков

Некоторые условия, которые в основном используются для измерения параметров датчиков, обсуждаются ниже.

Динамический диапазон

Динамический диапазон датчика — это соотношение между сигналом с высокой амплитудой и сигналом с наименьшей амплитудой, чтобы преобразователь мог эффективно преобразовывать.Когда датчики имеют высокий динамический диапазон, они становятся более точными и чувствительными.

Повторяемость

Повторяемость — это способность преобразователя генерировать одинаковый выходной сигнал после того, как он стимулируется аналогичным входом.

Шум

На выходе преобразователя появляется некоторый случайный шум. В преобразователях электрического типа добавленный им шум может быть электрическим из-за теплового воздействия зарядов в цепях. Маленькие сигналы могут быть искажены шумом больше, чем большие сигналы.

Гистерезис

В этом свойстве выходной сигнал преобразователя зависит не только от его текущего входа, но также и от его прошлого входа. Например, в исполнительном механизме используется зубчатая передача, которая имеет некоторую реакцию, когда направление движения исполнительного механизма переворачивается, тогда будет зона затухания до того, как выход исполнительного механизма перевернется из-за люфта между зубьями шестерни.

Типы преобразователей и их применение

Существует множество типов преобразователей, таких как преобразователи давления, пьезоэлектрические преобразователи, ультразвуковые преобразователи, преобразователи температуры и т. Д.Давайте обсудим использование различных типов преобразователей в практических приложениях.

Некоторые типы преобразователей, такие как активные преобразователи и пассивные преобразователи, зависят от того, требуется ли источник питания или нет.

Типы преобразователей

Активный преобразователь не требует источника питания для своей работы. Эти преобразователи работают по принципу преобразования энергии. Они генерируют электрический сигнал, пропорциональный i / p. Лучшим примером этого преобразователя является термопара.В то время как пассивный преобразователь требует для своей работы внешнего источника питания. Они генерируют o / p в виде емкости, сопротивления. Затем он должен быть преобразован в эквивалентный сигнал напряжения или тока. Лучшим примером пассивного преобразователя является фотоэлемент.

Ультразвуковой преобразователь

Основная функция ультразвукового преобразователя — преобразовывать электрические сигналы в ультразвуковые волны. Этот преобразователь также можно назвать емкостным или пьезоэлектрическим преобразователем.

Ультразвуковой преобразователь

Применение ультразвукового преобразователя

Этот преобразователь можно использовать для измерения расстояния до звука на основе отражения.Это измерение основано на подходящем методе по сравнению с прямыми методами, в которых используются другие шкалы измерения. Области, которые трудно найти, такие как области давления, очень высокие температуры, с использованием обычных методов измерение расстояния — непростая задача. Таким образом, эту измерительную систему на основе преобразователя можно использовать в такой зоне.

В предлагаемой системе используются микроконтроллеры 8051, источники питания, модуль ультразвукового преобразователя, который включает в себя передатчик и приемник, используются блоки ЖК-дисплея, которые показаны на приведенной выше блок-схеме.

Здесь, если какое-либо препятствие или какой-либо объект обнаруживается ультразвуковым преобразователем, он передает волны и отражается обратно от объекта, и эти волны принимаются датчиком. Время, затрачиваемое преобразователем на передачу и прием волн, можно определить, учитывая скорость звука. Затем на основе скорости звука и предварительно запрограммированного микроконтроллера выполняется измерение расстояния и отображение на ЖК-дисплее. Здесь дисплей сопряжен с микроконтроллером.Ультразвуковой преобразователь генерирует волны частотой 40 кГц.

Датчик температуры

Датчик температуры — это электрическое устройство, которое используется для преобразования температуры устройства в другую величину, такую как электрическая энергия, давление или механическая энергия, затем величина будет отправлена на устройство управления для контроля температуры Устройство.

Применение датчика температуры

Датчик температуры используется для измерения температуры воздуха, чтобы контролировать температуру нескольких систем управления, таких как кондиционирование, отопление, вентиляция и т. Д.

Автоматический регулятор скорости вращения вентилятора на базе Arduino, контролирующий температуру Блок-схема

Давайте рассмотрим практический пример датчика температуры, который используется для контроля температуры любого устройства, исходя из необходимости в различных промышленных приложениях. Автоматический регулятор скорости вращения вентилятора на базе Arduino, контролирующий температуру и отображающий ее на ЖК-дисплее.

В предлагаемой системе IC LM35 используется в качестве преобразователя температуры. Плата Arduino используется для управления различными функциями, включая аналого-цифровое преобразование и ЖК-дисплей, который подключен на рис.

Температуру можно зафиксировать с помощью таких настроек, как INC и DEC для увеличения и уменьшения. На основе измеренной температуры программа платы Arduino сгенерирует широтно-импульсную модуляцию o / p. Его выход используется для управления вентилятором постоянного тока через микросхему драйвера двигателя.

Пьезоэлектрический преобразователь

Пьезоэлектрический преобразователь — это особый вид датчика, основная функция которого — преобразовывать механическую энергию в электрическую.Таким же образом электрическая энергия может быть преобразована в механическую энергию.

Пьезоэлектрический преобразователь

Применение пьезоэлектрического преобразователя

Этот преобразователь в основном используется для обнаружения ударов палки-барабанщика о пэды электронных барабанов. А также используется для обнаружения движения мышцы, что можно назвать акселеромиографией.
Нагрузка двигателя может быть определена путем вычисления различных абсолютных давлений, что может быть выполнено с использованием этих преобразователей в качестве датчика абсолютного давления в атмосферном давлении в системах впрыска топлива.
Этот датчик может использоваться в качестве датчика детонации в системах управления автомобильным двигателем для определения детонации двигателя.

Датчик давления

Датчик давления — это особый тип датчика, который изменяет давление, создаваемое электрическими сигналами. Эти преобразователи также называются индикаторами давления, манометрами, пьезометрами, преобразователями и датчиками давления.

Применение датчика давления

Датчик давления используется для измерения давления определенного количества, такого как газ или жидкость, путем преобразования давления в электрическую энергию.Различные типы этих преобразователей, такие как преобразователь усиленного напряжения, преобразователь базового давления тензодатчика, преобразователь давления в милливольтах (мВ), преобразователь давления 4-20 мА и преобразователь давления.

Преобразователи давления применяются в основном для измерения высоты, давления, уровня или глубины, измерения потока и проверки герметичности. Эти преобразователи могут использоваться для выработки электроэнергии под прерывателем скорости на шоссе или дорогах, где сила транспортных средств может быть преобразована в электрическую энергию.

Классификация типов преобразователей

Существуют различные методы классификации преобразователей, которые включают, но не ограничиваются функцией преобразователя, структурируют, в противном случае, возникновение их работы. Классифицировать преобразователи, такие как входные и выходные преобразователи, чрезвычайно просто, но они рассматриваются как простые преобразователи сигналов. Основная функция входного преобразователя — измерение величин от неэлектрических до электрических.

С другой стороны, преобразователи o / p работают совершенно противоположно, потому что их электрические сигналы являются входными, а неэлектрические — выходными сигналами, такими как смещение, сила, давление, крутящий момент и т. Д.Преобразователи
делятся на три типа в зависимости от принципа действия: электрические, тепловые и механические. Следующие три метода используются для классификации преобразователей.

Физический эффект
Физическая величина
Источник энергии
Принцип преобразования
Первичный и вторичный преобразователь
Аналоговый и цифровой преобразователь
Преобразователь и обратный преобразователь

Физический эффект

Первая классификация преобразователя можно сделать исходя из физического воздействия.Это первая классификация преобразователя, которая зависит от физического воздействия и используется для изменения величины с физической на электрическую. Например, изменение сопротивления медных элементов будет пропорционально изменению температуры. Вот физические эффекты, которые используются для изменения сопротивления, индуктивности, емкости, эффекта Холла и пьезоэлектрического эффекта

Физическая величина

Вторая классификация преобразователя может быть проведена на основе измененной физической величины, то есть конечной использование преобразователя за преобразованием.Например, датчик давления — это датчик, преобразующий давление в электрический сигнал. Классификация преобразователей по физическим характеристикам включает следующее.

Преобразователь потока, такой как расходомер
Преобразователь ускорения, такой как акселерометр
Преобразователь температуры, такой как термопара
Преобразователь уровня, такой как трубка крутящего момента
Преобразователь давления, такой как датчик Бурдона
Преобразователь давления, такой как датчик давления Бурдона
Преобразователь смещения, например, преобразователь линейной силы

Источник энергии

Классификация преобразователя на основе источника энергии может быть выполнена по двум типам, которые включают следующие.

Активные преобразователи
Пассивные преобразователи

Активные преобразователи

В преобразователях этого типа входная энергия может использоваться в качестве управляющего сигнала при передаче энергии с помощью источника питания на пропорциональный выход.

Например, в активном преобразователе, таком как тензодатчик, деформация может быть преобразована в сопротивление. Однако, поскольку энергия деформируемого элемента меньше, то выходная энергия может подаваться через внешний источник питания.

Пассивные преобразователи

В этом преобразователе входная энергия может быть преобразована непосредственно в выходную. Например, пассивный преобразователь, такой как термопара, где тепловая энергия может поглощаться от входа, может быть преобразована в напряжение или электрические сигналы.

Принцип трансдукции

Преобразователь можно классифицировать на основе среды трансдукции. Здесь среда может быть емкостной, резистивной или индуктивной в зависимости от метода преобразования, который заключается в том, как входной преобразователь изменяет входной сигнал на сопротивление, индуктивность и емкость соответственно.

Первичный и вторичный преобразователи

Первичный преобразователь включает электрические и механические устройства. Механические устройства также называются первичными преобразователями, которые используются для изменения физической величины i / p на механический сигнал. Основная функция второго преобразователя заключается в изменении сигнала с механического на электрический. Величина сигнала o / p в основном зависит от механического сигнала i / p.

Пример

Лучшим примером первичного и вторичного преобразователей является трубка Бурдона, потому что, таким образом, трубка работает как первичный преобразователь, замечая силу, а также превращая ее в дислокацию с открытого конца.Вывих открытых концов перемещает центр LVDT. Движение центра может вызвать выходное напряжение, которое напрямую зависит от смещения открытого конца трубки.

Следовательно, внутри трубки происходят два типа трансдукции. Во-первых, сила может быть преобразована в дислокацию, а затем она преобразуется в напряжение с помощью LVDT. Трубка Бурдона является основным датчиком, а LVDT — вторичным датчиком.

Аналоговый и цифровой преобразователь

Преобразователь может быть классифицирован на основе его выходных сигналов, которые являются непрерывными или дискретными.

Основная функция аналогового преобразователя заключается в изменении количества входных сигналов на постоянную функцию. Лучшими примерами аналогового преобразователя являются LVDT, термопара, тензодатчик и термистор. Цифровые преобразователи используются для изменения количества входного сигнала на цифровой сигнал, работающий на низкой или высокой мощности.

Цифровой преобразователь используется для измерения физических величин для передачи данных, таких как закодированные цифровые сигналы, а не непрерывно изменяющиеся напряжения или токи.Типы цифровых преобразователей: энкодеры вала, цифровые резольверы, цифровые тахометры, датчики эффекта Холла и концевые выключатели.

Преобразователь и обратные преобразователи

Преобразователь — Устройство, преобразующее неэлектрическую величину в электрическую величину, называется преобразователем. .

Обратный преобразователь — Преобразователь, который преобразует электрическую величину в физическую величину, такой тип преобразователей известен как обратный преобразователь.Преобразователь имеет высокий электрический вход и низкий неэлектрический выход.

Тензодатчик

Основная функция тензодатчика — электрическое преобразование физических величин. Они работают путем преобразования физических величин в механическое давление в компоненте, известном как чувствительный элемент, и после этого преобразуют напряжение электрически с помощью тензодатчика.

Тензометрический датчик

Конструкция чувствительного элемента, а также тензодатчика оптимально спроектирована для обеспечения управляемости и превосходной точности изделий.Эти преобразователи обычно классифицируются в зависимости от их применения в строительстве / гражданском строительстве или общих типов. Некоторые преобразователи общего типа используются в строительстве или гражданском строительстве. Типы тензодатчиков: проволочный тензодатчик, тензодатчик из фольги и полупроводниковый тензодатчик.

Индуктивный преобразователь

Индуктивный преобразователь работает по принципу изменения индуктивности из-за значительного преобразования в пределах измеряемой величины.Например, LVDT — это тип индуктивного преобразователя, который используется для измерения смещения, например, разницы напряжений между двумя его вторичными напряжениями. Эти напряжения являются результатом индукции из-за изменения магнитного потока во вторичной катушке из-за смещения стального стержня. Типы индуктивных преобразователей: простая индуктивность и двухкатушечная взаимная индуктивность.

Индуктивный преобразователь

Типы преобразователей Характеристики

Ниже приведены характеристики преобразователя, которые определяются путем изучения отклика преобразователя на различные i / p-сигналы.Условия испытаний максимально точно создают определенные рабочие условия. К тестовым данным могут быть применены методы вычислительной и стандартной статистики.

Характеристики преобразователя играют ключевую роль при выборе подходящего преобразователя, особенно для конкретной конструкции. Поэтому знание его характеристик необходимо для правильного выбора. Таким образом, характеристики преобразователя делятся на два типа: статические и динамические.

Precision
Разрешение
Чувствительность
Дрейф
Линейность
Соответствие
Диапазон
Гистерезис
Искажение
Шум
Диапазон
Линейное разрешение
Стабильность
Дрейф
Повторяемость
Чувствительность
Порог
Входные и выходные импедансы

Статические характеристики

Статические характеристики преобразователя представляют собой набор критериев действия, которые распознаются во время статической калибровки. объяснение значения измерения путем принципиального сохранения вычисленных величин, поскольку постоянные значения меняются очень медленно.

Для приборов можно определить набор критериев для расчета величин, которые постепенно изменяются со временем, в противном случае в основном постоянные, не меняющиеся во времени, известны как статические характеристики. Характеристики включают следующее.

Динамические характеристики

Динамические характеристики преобразователя влияют на его рабочие характеристики, если измеренная емкость является функцией времени, которая быстро изменяется во времени. Если эти характеристики зависят от характеристик преобразователя, то измеряемая величина в основном стабильна.

Таким образом, эти характеристики зависят от динамических входов, поскольку они зависят от своих собственных параметров и характера входного сигнала. К динамическим характеристикам преобразователя относятся следующие.

Fidelity
Скорость отклика
Пропускная способность
Динамическая ошибка

В общем, обе характеристики преобразователя, такие как статический и динамический, будут проверять его производительность и указывать, насколько эффективно он может распознавать предпочтительные входные сигналы, а также отказываться ненужные вводы.

Типы преобразователей Приложения

Применение типов преобразователей обсуждается ниже.

Преобразователи этого типа используются в электромагнитных устройствах, таких как антенны, магнитные картриджи, датчики Холла, головки для чтения и записи дисков.
Преобразователи этого типа используются в электромеханических приложениях, таких как акселерометры, LVDT, гальванометры, датчики давления, весоизмерительные ячейки, MEMS, потенциометры, датчики воздушного потока, линейные и вращательные двигатели.
Типы преобразователей используются в электрохимических приложениях, таких как датчики кислорода, датчики водорода, pH-метры,
Типы преобразователей используются в электроакустических приложениях, таких как динамики, пьезоэлектрические кристаллы, микрофоны, ультразвуковые трансиверы, гидролокаторы и т. Д.
Типы преобразователей следующие: используются в фотоэлектрических устройствах, таких как светодиоды, фотодиоды, лазерные диоды, фотоэлементы, LDR, люминесцентные лампы, лампы накаливания и фототранзисторы
Типы преобразователей используются в термоэлектрических устройствах, таких как термисторы, термопары, датчики температуры сопротивления (RTD)
Типы преобразователей используются в радиоакустических приложениях, таких как трубка Гейгера-Мюллера, радиопередатчики и приемники

Таким образом, речь идет о различных типах преобразователей, используемых в нескольких проектах в области электротехники и электроники.Вас увлекает реализация проектов с использованием датчиков? Затем, пожалуйста, дайте свои предложения, комментируя в разделе комментариев ниже. Вот вам вопрос, какова основная функция преобразователя?

Работа, преимущества и их применение

Разработка реле была начата в период 1809 года. Как часть изобретения электрохимического телеграфа, электролитическое реле было найдено Самуэлем в 1809 году. После этого это изобретение было заявлено. ученым Генри в 1835 году, чтобы сделать импровизированную версию телеграфа, а затем разработал ее в 1831 году.В то время как в 1835 году Дэви полностью открыл реле, но первоначальные патентные права были даны Сэмюэлем в 1840 году на первое изобретение электрического реле. Подход этого устройства выглядел так же, как цифровой усилитель, таким образом воспроизводя телеграфный сигнал и позволяя распространяться на большие расстояния. И эта статья дает четкое объяснение того, что такое реле, различные типы реле, работа и многие другие связанные концепции.

Что такое реле?

Реле обычно используются там, где требуется регулировать цепь с помощью отдельного сигнала минимальной мощности, или там, где необходимо регулировать несколько цепей с помощью одного сигнала.Первоначально реле использовались в телеграфных цепях увеличенной длины, таких как ретрансляторы сигналов, поскольку они усиливают волну, которая принимается и передается в другие цепи. Основное применение реле было в телефонных станциях и первых версиях компьютеров.

Реле являются первичной защитой, а также переключающими устройствами в большинстве процессов управления или оборудования. Все реле реагируют на одну или несколько электрических величин, таких как напряжение или ток, так что они размыкают или замыкают контакты или цепи.Реле — это переключающее устройство, поскольку оно работает, чтобы изолировать или изменить состояние электрической цепи из одного состояния в другое.

Поскольку реле обеспечивает защиту цепи, чтобы не допустить ее повреждения. Каждое реле состоит из трех важнейших компонентов, которые рассчитываются, сравниваются и управляются. Вычисляемому компоненту известно изменение фактического измерения, а компонент сравнения оценивает фактическое значение с таким же значением заранее выбранного реле.А управляющий компонент обрабатывает быстрое изменение измеренной мощности, например, замыкание текущей функциональной цепи.

Реле повторного включения используются для подключения различных компонентов и устройств в сети системы, таких как процесс синхронизации, и для восстановления различных устройств вскоре после исчезновения любой электрической неисправности, а затем для подключения трансформаторов и фидеров к линейной сети. Регулирующие реле — это переключатели, которые контактируют таким образом, что напряжение повышается, как в случае трансформаторов с переключением ответвлений.Вспомогательные контакты используются в автоматических выключателях и другом защитном оборудовании для увеличения числа контактов. Реле контроля контролируют состояние системы, например направление мощности, и соответственно генерируют аварийный сигнал. Их также называют реле направления.

В реле общего типа используется электромагнит, чтобы выполнять размыкание и замыкание контактов, тогда как в других типах подходов, таких как твердотельные реле, они используют свойства полупроводника для управления, независимо от подвижного составные части.Реле с калиброванными свойствами и, в некоторых случаях, различные функциональные катушки используются для защиты систем электрических цепей от токов перегрузки. В современных энергосистемах эти операции выполняются цифровыми устройствами, которые называются реле защитного типа.

Твердотельные реле

Различные типы реле

В зависимости от принципа работы и конструктивных особенностей реле бывают разных типов, например, электромагнитные реле, тепловые реле, реле переменной мощности, многомерные реле и т. Д., С различными номиналами, размеры и приложения.Классификация или типы реле зависят от функции, для которой они используются.

Некоторые из этих категорий включают реле защиты, повторного включения, регулирования, вспомогательные реле и реле контроля. Защитные реле постоянно контролируют следующие параметры: напряжение, ток и мощность; и если эти параметры нарушают установленные пределы, они генерируют сигнал тревоги или изолируют эту конкретную цепь. Эти типы реле используются для защиты оборудования, такого как двигатели, генераторы, трансформаторы и т. Д.

Различные типы реле

В общем, классификация реле зависит от электрической емкости, которая активируется током, мощностью, напряжением и многими другими величинами.Классификация основана на механической мощности, активируемой скоростью истечения газа или жидкости, давлением. Тогда как на основе теплоемкости, активируемой мощностью нагрева, а другие величины — акустические, оптические и другие.

Различные типы реле в электромагнитных типах

Эти реле состоят из электрических, механических и магнитных компонентов и имеют рабочую катушку и механические контакты. Поэтому, когда катушка активируется системой питания, эти механические контакты размыкаются или замыкаются.Тип питания может быть AC или DC. Эти электромагнитные реле далее классифицируются как

Реле постоянного и переменного тока
Тип притяжения
Индукционный тип

Реле постоянного и переменного тока

Реле переменного и постоянного тока работают по тому же принципу, что и электромагнитная индукция, но конструкция несколько отличается дифференцированы и также зависят от области применения, для которой выбраны эти реле. Реле постоянного тока используются с диодом свободного хода для обесточивания катушки, а реле переменного тока используют ламинированные сердечники для предотвращения потерь на вихревые токи.

Очень интересным аспектом переменного тока является то, что на каждом полупериоде направление подачи тока меняется; следовательно, для каждого цикла катушка теряет свой магнетизм, поскольку нулевой ток в каждом полупериоде заставляет реле непрерывно замыкать и размыкать цепь. Итак, чтобы предотвратить это — дополнительно, одна заштрихованная катушка или другая электронная схема помещается в реле переменного тока, чтобы обеспечить магнетизм в положении нулевого тока.

Электромагнитные реле притягивающего типа

Эти реле могут работать как с переменным, так и с постоянным током и притягивать металлический стержень или кусок металла при подаче питания на катушку.Это может быть плунжер, притягиваемый к соленоиду, или якорь, притягиваемый к полюсам электромагнита, как показано на рисунке. Эти реле не имеют временных задержек, поэтому они используются для мгновенного срабатывания. Существует больше разновидностей типа притяжения электромагнитного реле , а именно:

Сбалансированная стопка — Здесь две измеряемые величины связаны из-за того, что генерируемое электромагнитное давление изменяется вдвое по отношению к количеству ампер-витков.Доля функционального тока для этого типа реле очень минимальна. Реле имеет тенденцию выходить за пределы допустимого диапазона, когда устройство настроено на работу в быстром режиме.
Шарнирный якорь — Здесь можно повысить чувствительность реле для работы с постоянным током, вставив постоянный магнит. Это также называется реле поляризованного движения.

Это различных типов электромагнитных реле .

Реле индукционного типа

Они используются в качестве реле защиты только в системах переменного тока и могут использоваться с системами постоянного тока.Приводная сила для движения контакта создается движущимся проводником, который может быть диском или чашей, за счет взаимодействия электромагнитных потоков из-за токов короткого замыкания.

Индукционное реле

Они бывают нескольких типов, например, с экранированным полюсом, ватт-часами и индукционными чашками, и в основном используются в качестве направленных реле в защите энергосистемы, а также для высокоскоростных коммутационных операций. В зависимости от конструкции индукционные реле классифицируются как:

Затененный полюс — Структурированный полюс обычно активируется протеканием тока в одиночной катушке, которая намотана на магнитную структуру, имеющую воздушный зазор.Нестабильности воздушного зазора, создаваемые регулирующим током, разделяются на два потока, смещаемые заштрихованным полюсом и во времени-пространстве. Это затемненное кольцо изготовлено из медного материала, окружающего каждую часть мачты.
Двойная обмотка, также называемая измерителем мощности ватт / час — Этот тип реле поставляется с E- и U-образным электромагнитом, имеющим бездисковый двигатель для вращения между электромагнитами. Фазовый сдвиг, который находится между потоками, генерируемыми электромагнитом, достигается за счет развитого потока двух электромагнитов, которые имеют различные значения индуктивности сопротивления для обеих систем цепи.
Индукционная чашка — Это основано на теории электромагнитной индукции и так называемое реле индукционной чашки. Устройство состоит из двух или более электромагнитов, которые активируются катушкой реле. Катушка, которая окружает электромагнит, создает вращающееся магнитное поле. Из-за этого вращающегося магнитного поля в чашке возникает индукция тока, и поэтому чашка может вращаться. Текущее направление вращения аналогично направлению вращения чашки.

Магнитные фиксирующие реле

В этих реле используется постоянный магнит или детали с высоким коэффициентом отражения, чтобы якорь оставался в той же точке, что и катушка наэлектризована, когда источник питания катушки отключен. Реле с защелкой состоит из минимальной металлической полосы, которая входит между двумя краями.

Блокировочные реле

Переключатель либо прикреплен, либо намагничен на одном конце небольшого магнита. Другая сторона прикреплена к проводу небольшого размера, который называется соленоидами.Переключатель снабжен одним входом и двумя выходными секциями по краям. Это можно использовать для переключения цепи в положения ВКЛ и ВЫКЛ. Обозначение реле с фиксацией показано следующим образом:

Обозначение реле с фиксацией

Твердотельные реле

В твердотельном реле

используются твердотельные компоненты для выполнения операции переключения без перемещения каких-либо частей. Поскольку требуемая энергия управления намного ниже по сравнению с выходной мощностью, которая должна регулироваться этим реле, это приводит к увеличению мощности по сравнению с электромагнитными реле.Они бывают разных типов: ТТР с трансформаторной связью, ТТР с фотосвязью и т. Д.

Твердотельные реле

На приведенном выше рисунке показан SSR с фотосвязью, в котором сигнал управления подается светодиодом и обнаруживается светочувствительным полупроводниковым устройством. Выход этого фотодетектора используется для запуска затвора TRIAC или SCR, который переключает нагрузку.

В твердотельных реле с трансформаторной связью минимальное количество постоянного тока подается на первичную обмотку трансформатора с использованием преобразователя постоянного тока в переменный.Подаваемый ток затем преобразуется в переменный ток и повышается, чтобы SSR работал вместе со схемой запуска. Степень изоляции между выходной и входной секциями зависит от конструкции трансформатора.

В то время как в сценарии твердотельного устройства с фотосвязью используется светочувствительное SC-устройство для выполнения функции переключения. На светодиод подается регулируемый сигнал, который заставляет светочувствительный компонент перейти в режим проводимости за счет обнаружения света, излучаемого светодиодом.Изоляция, создаваемая SSR, является сравнительно большей по сравнению с изоляцией трансформаторного типа из-за теории фотодетектирования.

Обычно твердотельные реле имеют более высокую скорость переключения, чем реле электромеханического типа. Кроме того, отсутствуют подвижные компоненты, срок их службы больше, а уровень шума минимален.

Гибридное реле

Эти реле состоят из электромагнитных реле и электронных компонентов. Обычно входная часть содержит электронную схему, которая выполняет выпрямление и другие функции управления, а выходная часть включает электромагнитное реле.

Было известно, что в реле твердотельного типа больше энергии тратится в виде теплового фена, электромагнитное реле имеет проблему изгиба контактов. Чтобы избавиться от этих недостатков в твердотельных и электромагнитных реле, используется гибридное реле. В гибридном реле одновременно работают реле EMR и SST.

Твердотельное устройство принимает ток нагрузки, что устраняет проблему изгиба. Затем система управления включает катушку в ЭМИ и контакт замыкается.Когда контакт в электромагнитном реле установлен, то регулирующий вход твердотельного реле вынимается. Это реле также снижает проблему перегрева.

Тепловое реле

Эти реле основаны на тепловом воздействии, что означает — повышение температуры окружающей среды от предельного значения заставляет контакты переключаться из одного положения в другое. Они в основном используются для защиты двигателей и состоят из биметаллических элементов, таких как датчики температуры, а также элементов управления.Реле тепловой перегрузки — лучшие примеры таких реле.

Герконовое реле

Герконовое реле состоит из пары магнитных полос (также называемых язычковыми), помещенных в стеклянную трубку. Этот язычок действует как якорь и как контактный нож. Магнитное поле, приложенное к катушке, наматывается на эту трубку, заставляя эти язычки двигаться так, что выполняется операция переключения.

Герконовые реле

По размерам реле бывают микроминиатюрные, сверхминиатюрные и миниатюрные.Также по конструкции эти реле классифицируются как герметичные, герметичные и реле открытого типа. Кроме того, в зависимости от рабочего диапазона нагрузки, реле бывают микро-, малой, средней и высокой мощности.

Реле также доступны с различными конфигурациями контактов, такими как реле с 3, 4 и 5 контактами. Способы работы этих реле показаны на рисунке ниже. Переключающие контакты могут быть типа SPST, SPDT, DPST и DPDT. Некоторые из реле являются нормально разомкнутыми (NO), а другие — нормально замкнутыми (NC).

Конфигурация контактов реле

Дифференциальное реле

Эти реле работают, когда изменение вектора между двумя или более электрическими величинами одного и того же типа превышает указанный диапазон. В случае токового дифференциального реле оно функционирует, когда существует выходное соотношение между величиной и изменением фазы токов, получаемых и выходящих из системы, которое необходимо защитить.

В общих функциональных условиях токи, принимаемые и выходящие из системы, будут иметь одинаковую фазу и величину, так что реле не срабатывает.Принимая во внимание, что когда в системе возникает проблема, эти токи не будут иметь одинаковых величин и фаз.

Дифференциальное реле

Это реле будет иметь такое соединение, при котором колебания между входящими и выходящими токами проходят через функциональную катушку реле. Следовательно, катушка в реле активируется в состоянии проблемы из-за изменения величины тока. Таким образом, срабатывает реле и автоматический выключатель, и происходит срабатывание.

В дифференциальном реле один ТТ соединен с первичной обмоткой трансформатора, а другой ТТ — с вторичной обмоткой трансформатора. Реле связывает текущие значения с обеих сторон, и когда есть какая-либо дестабилизация в значении, реле будет работать.

Существуют дифференциальные реле тока, напряжения и смещения.

Различные типы реле в автомобильной промышленности

Это общий вид электрохимических реле, используемых в различных автомобилях, таких как легковые автомобили, фургоны, прицепы и грузовики.Они допускают минимальный ток для регулирования и обеспечивают работу большего количества токовых цепей в транспортных средствах. Они доступны во многих типах и размерах, некоторые из них:

Реле переключения

Это наиболее внедренное автомобильное реле, имеющее пять контактов, которые имеют следующие электрические соединения:

Нормально открытый через 30 и 87 контакты
нормально замкнутые через контакты 30 и 87a
Переключение, подключенное через 30 и (87 и 87a)

Когда реле работает в режиме переключения, оно переключается с одной цепи на другую и возвращается к исходному состоянию состояние в зависимости от состояния катушки (ВЫКЛ или ВКЛ).

Нормально разомкнутые реле

Переключающее реле может иметь подключение проводки как нормально разомкнутое, тогда как в этом типе у него есть только четыре контакта, которые позволяют подключать проводку только одним способом, который обычно открыт.

Реле мигалок

Реле любого общего типа имеет 4 или 5 контактов, но в этом реле будет 2 или 3 контакта.

В двухконтактном реле указателя поворота один вывод соединен со световой цепью, а другой — с питанием.В трехконтактном реле мигалки два контакта подключены к питанию и свету, а третий — к светодиодному индикатору, который показывает, что мигалка находится в состоянии ВКЛ. Несмотря на то, что название указывает, что это тип реле, некоторые из них ведут себя как выключатели.

Электромеханический проблесковый маячок

Этот тип автомобильного реле содержит печатную плату с конденсатором, парой диодов и одной катушкой для генерации вспышки такой же, как у стандартного проблескового маячка.Эти реле обладают способностью управлять увеличенными нагрузками, обеспечивая более высокую производительность, чем у тепловых мигалок. Несмотря на то, что в этом типе подключено больше источников света, он оказывает минимальное влияние на результат.

Терморегуляторы

Большинство реле мигающих сигналов имеют термическую регулировку, например, автоматические выключатели. Протекание тока через катушку мигалки генерирует тепло, когда есть необходимое количество тепла, это вызывает отклонение контактов, вызывая размыкание контактов и прерывая ток.Когда имеется необходимое количество теплоотвода, то отклонение контактов меняется на исходное, и снова будет протекать ток.

Этот процесс непрерывного размыкания и замыкания контактов генерирует мигающую структуру сигналов. Общее количество огней, которые связаны с термопробегом, показывает влияние на выход.

Светодиодные мигалки

Они полностью электронные по регулировке и функциональности. Они управляются минимальными твердотельными платами IC.Общее количество огней, подключенных к светодиодной мигалке, не влияет на выход. Эти реле в основном предназначены для работы от минимального тока с использованием светодиодов, не вызывая каких-либо проблем.

В дополнение к этому существует еще больше различных типов автомобильных реле , а именно:

Герметичные
Wig-Wag
Skirted
Time delay
Dual open contact

Mercury Wetted Relay

Это подпадает под классификацию герконового реле, в котором используется ртутный переключатель, а контакты в этом реле увлажняются ртутью.Этот металл снижает значение контактного сопротивления и снижает соответствующее падение напряжения. Повреждение оболочки может снизить характеристики проводимости для сигналов с минимальным значением тока.

Принимая во внимание, что для увеличения скорости нанесения, ртуть устраняет функцию отскока контактов и обеспечивает почти быстрое замыкание цепи. Эти реле полностью зависят от положения и должны быть установлены в соответствии с требованиями разработчика. Но с учетом вредных свойств жидкой ртути и ее стоимости, реле, контактирующие с ртутью, практически не используются.

Повышенная скорость переключения в этих реле является дополнительным преимуществом. Капли ртути, присутствующие на каждом краю, объединяются, и приращение текущего значения по краям обычно учитывается как пикосекунды. Но в практических схемах это может регулироваться индуктивностью проводки и контактов.

Реле защиты от перегрузки

Электродвигатели широко используются в различных приложениях, например, в двигателях с вращающимися инструментами.Поскольку двигатели немного дороги, более важно следить за тем, чтобы двигатели не подвергались повреждениям.

Во избежание повреждений необходимо использовать реле защиты от перегрузки. Реле защиты от перегрузки предотвращают выход из строя двигателя, наблюдая за величиной тока в двигателе и, таким образом, разрывают цепь, когда происходит электрическая перегрузка или обнаруживается любое повреждение фазы. Поскольку реле не дороже двигателей, они предлагают недорогой подход к защите двигателей.

Существуют различные типы реле защиты от перегрузки, и лишь немногие из них включают электромеханические реле, электронные реле, предохранители и тепловые реле.Предохранители широко применяются для защиты устройств с минимальным током, например, в домашних условиях. В то время как электронные, тепловые и электромеханические реле используются для защиты повышенных значений тока в устройствах, таких как инженерные двигатели. Ключевыми преимуществами использования реле защиты от перегрузки являются:

Простое управление
Соответствующие горные комплекты будут доступны для различных типов реле защиты от перегрузки
Точная синхронизация с подрядчиками
Надежная защита

Статические реле

Реле которые не имеют подвижных компонентов, называются статическими реле.В этих статических реле результат достигается за счет статических частей, таких как электронные и магнитные цепи и другие статические устройства. Реле, которое входит в состав электромагнитного и статического реле, даже называется статическим реле по той причине, что статические секции получают обратную связь, тогда как электромагнитное реле используется для целей переключения. Немногочисленные преимущества статических реле:

Минимальное время сброса
Использует минимальную мощность там, где это снижает нагрузку на измерительные устройства и, следовательно, повышается точность
Обеспечивает быстрый выход, увеличенный срок службы, повышенную надежность и высокую точность
Ненужное отключение минимально, и благодаря этому эффективность будет увеличена.
Эти реле не будут сталкиваться с какими-либо проблемами накопления тепла.
Усиление входного сигнала осуществляется в самом реле, и это увеличивает чувствительность. также подверженные склонности, что показывает, что они также устойчивы к ударам.

Существует различных типов статических реле . Вот некоторые из них:

Электронное статическое реле

Эти электронные статические реле были первыми в классификации статических реле. Ученый по имени Фитцджеральд в 1928 году продемонстрировал испытание на несущем токе, которое демонстрирует защиту линий электропередачи. Вследствие этого была обнаружена последовательность электронных систем для большинства основных типов реле предохранительных механизмов.Устройства, которые используются для измерения, представляют собой электронные клапаны.

Статические реле преобразователя

Это устройство в основном состоит из магнитопровода, который состоит из двух частей обмоток, обычно называемых функциональной обмоткой и обмоткой регулирования. Каждая секция может состоять из одной обмотки или, если имеется более одной обмотки, будет магнитная связь всех подобных типов обмоток. Когда существуют обмотки разных групп, они не будут связаны магнитным способом.

В то время как обмотки регулирования активируются постоянным током, а функциональные обмотки питаются переменным током. Это реле работает, чтобы отображать изменяющиеся значения импеданса для токов, протекающих по функциональным обмоткам.

Выпрямительное мостовое статическое реле

Реле пользуются повышенной популярностью благодаря усовершенствованию полупроводниковых диодов. Он включает в себя два выпрямительных моста и подвижную катушку или реле типа подвижного железа с поляризацией. Тогда общий тип — это релейные компараторы, которые зависят от выпрямительных мостов, где они могут быть скомпонованы в форме фазовых или амплитудных компараторов.

Транзисторные реле

Это обычно используемые типы статических реле. Транзистор, который функционирует как триод, может преодолеть большинство недостатков, создаваемых электронными лампами, поэтому это наиболее развитый тип электронных реле, так называемых статических реле.

Реальность, что транзистор может использоваться как усилительный инструмент, а также как переключающий инструмент, что позволяет ему подходить для выполнения любых рабочих функций.Транзисторные схемы не только выполняют важные функции реле (например, сравнение входов, вычисление и их усвоение), но и обладают существенной эластичностью, позволяющей удовлетворить потребности нескольких реле.

В дополнение к этим другим типам статических реле относятся:

Реле на эффекте Холла
Реле максимального тока с обратнозависимой выдержкой времени
Направленное статическое реле максимального тока
Статическое дифференциальное реле
Статическое дистанционное реле

Применения различных типов Реле

Поскольку существует множество типов реле, эти устройства найдут применение в различных отраслях промышленности, включая электрическую, авиационную, медицинскую, космическую и другие.Применения:

Используется для регулирования различных цепей
Защищает устройства от значений напряжения и тока перегрузки и снижает воздействие электрического повреждения на цепи
Реализовано как автоматическое изменение
Используется для изоляции минимального уровня схема напряжения
Автоматические стабилизаторы — одна из его реализаций, в которых реализовано реле. Когда уровень питающего напряжения не совпадает с номинальным, тогда набор реле анализирует изменения напряжения и регулирует цепь нагрузки, интегрируя автоматические выключатели.
Используется для регулирования переключателей электродвигателя. Чтобы включить электродвигатель, нам обычно требуется источник переменного тока 230 В, но в некоторых ситуациях / приложениях может потребоваться включить двигатель, используя напряжение питания постоянного тока. В таких случаях можно использовать реле.

Это некоторые из различных типов реле, которые используются в большинстве электронных, а также электрических цепей. Информация о различных типах реле служит целям читателей, и мы надеемся, что они сочтут эту основную информацию очень полезной.Учитывая огромное значение реле с zvs в схемах, эта конкретная статья о них заслуживает отзывов, запросов, предложений и комментариев читателей. Еще более важно знать о других темах, связанных с реле, таких как реле против контактора , реле и переключатель , и многие другие.

12 типов языков

Марк Никол

Множество терминов различают типы языков и словарей, которые существуют вне основного стандартного формального языка.Вот двенадцать слов и фраз, которые обозначают конкретные идеи использования языка.

1. Аргот
Аргот — это язык, изначально разработанный для маскировки разговора, первоначально из-за преступного предприятия, хотя этот термин также используется в широком смысле для обозначения неформального жаргона.

2. Не могу
Не могу в некоторой степени синонимичен арго и жаргону и относится к словарю внутренней группы, которая использует его для обмана или исключения непользователей.

3. Разговорный язык
Все, что не используется в формальном письме или разговоре, включая термины, которые могут подпадать под одну или несколько из большинства других категорий в этом списке, является разговорным языком. Разговорный и разговорный могут восприниматься как уничижительные термины, но они просто относятся к неформальной терминологии.

Разговорный язык — будь то слова, идиоматические фразы или афоризмы — часто имеет региональную специфику; например, варианты термина «газированный напиток» — включая содовая , pop и кокс — различаются в разных регионах США.

4. Креольский
Креольский язык — это более сложная разработка пиджина, производная от двух или более родительских языков и используемая людьми всех возрастов в качестве родного языка.

5. Диалект
Диалект — это способ говорить, основанный на географических или социальных факторах.

6. Жаргон
Жаргон — это совокупность слов и фраз, относящихся к определенной деятельности или профессии, например, к определенному виду искусства, спорту или отдыху, или к медицинской или научной теме.Когда речь идет о процедурах и материалах, имеющих отношение к определенному делу, часто требуется жаргон.

Однако в некоторых областях жаргон используется в чрезмерной и беспричинной степени, часто для сокрытия истины или обмана или исключения посторонних. Различным типам жаргона, печально известным как препятствие, а не облегчение общения, дают имена, часто добавляемые с помощью -ese или -speak, например, бюрократический или корпоративный .

7.Lingo
Этот термин неопределенно относится к речи определенного сообщества или группы и поэтому является неопределенным синонимом многих других слов в этом списке.

8. Lingua Franca
Лингва-франка — это язык, который часто используется в качестве общего языка для общения между носителями разных языков, хотя пиджины и креолы, являющиеся смесью двух или более языков, также считаются лингва-франкаса.

9. Патуа
Патуа свободно относится к нестандартным языкам, таким как креольский, диалект или пиджин, с коннотацией социальной неполноценности говорящих по сравнению с теми, кто говорит на стандартном языке.

10. Пиджин
Упрощенный язык, возникший в результате усилий людей, говорящих на разных языках, по общению — это пиджин. Эти языки обычно развиваются для облегчения торговли между людьми, у которых нет общего языка. Со временем пиджины часто превращаются в креолов.

11. Сленг
Словарь терминов (по крайней мере, изначально), используемых в определенной субкультуре, является сленгом. Сленговые термины, либо придуманные слова, либо те, значения которых адаптированы к новым смыслам, возникают из желания субкультуры замаскировать или исключить других из их разговоров.По мере того как американское общество становится более ориентированным на молодежь и более однородным, сленг становится все более распространенным, а субкультуры постоянно изобретают новый сленг, поскольку более старые термины присваиваются основным населением.

12. Народный язык
Народный язык — это родной язык или диалект в отличие от другого используемого языка, такого как испанский, французский или итальянский, и их диалекты по сравнению с их родным языком, латынью. С другой стороны, разговорный язык — это сам по себе диалект по сравнению со стандартным языком (хотя следует помнить, что стандартный язык — это просто диалект или комбинация диалектов, которые стали преобладающими).

Хотите улучшить свой английский за пять минут в день? Получите подписку и начните получать наши ежедневные советы и упражнения по написанию!

Продолжайте учиться! Просмотрите категорию «Словарь», просмотрите наши популярные публикации или выберите соответствующую публикацию ниже:

Прекратите делать эти досадные ошибки! Подпишитесь на Daily Writing Tips сегодня!

Вы улучшите свой английский всего за 5 минут в день, гарантированно!
Подписчики получают доступ к нашим архивам с более чем 800 интерактивными упражнениями!
Вы также получите три бонусные электронные книги совершенно бесплатно!

Попробовать бесплатно

Типы пользовательского интерфейса

В этом разделе описываются несколько различных типов пользовательских интерфейсов, включая интерфейсы на естественном языке, интерфейсы вопросов и ответов, меню, интерфейсы для заполнения форм, интерфейсы командного языка, графические пользовательские интерфейсы (GUI). ), а также различные веб-интерфейсы для использования в Интернете.Пользовательский интерфейс состоит из двух основных компонентов: языка представления, который является частью транзакции между компьютером и человеком, и языка действий, который характеризует часть взаимодействия человека с компьютером. Вместе обе концепции охватывают форму и содержание термина «пользовательский интерфейс».

Интерфейсы на естественном языке

Интерфейсы на естественном языке, возможно, являются мечтой и идеалом неопытных пользователей, поскольку они позволяют им взаимодействовать с компьютером на их повседневном или естественном языке.От пользователя не требуется специальных навыков, который взаимодействует с компьютером на естественном языке.

Дисплей, изображенный на рисунке ниже, отображает три вопроса на естественном языке из трех разных приложений. Обратите внимание, что взаимодействие с каждым из них кажется очень простым. Например, первое предложение кажется простым: «Составьте список всех продавцов, выполнивших свои квоты в этом месяце».

Интерфейсы на естественном языке.

Тонкости и нестыковки, связанные с двусмысленностью английского языка, создают чрезвычайно сложную и сложную проблему программирования.Попытки взаимодействия на естественном языке с конкретными приложениями, в которых любой другой тип интерфейса невозможен (скажем, в случае пользователя, который отключен), имеют определенный успех; однако эти интерфейсы обычно дороги. Проблемы реализации и чрезмерная потребность в вычислительных ресурсах до сих пор сводили интерфейсы на естественном языке к минимуму. Однако спрос существует, и многие программисты и исследователи усердно работают над такими интерфейсами. Это область роста, и поэтому она заслуживает постоянного контроля.

Интерфейсы вопросов и ответов

В интерфейсе вопросов и ответов компьютер отображает вопрос пользователю на дисплее. Для взаимодействия пользователь вводит ответ (нажатием на клавиатуре или щелчком мыши), а затем компьютер действует с этой входной информацией заранее запрограммированным образом, обычно переходя к следующему вопросу.

что это такое? Виды инструмента. Почему при резке дров пила нагревается? Особенности рамных и других моделей

Что это такое?

Виды

Производители

Как выбрать?

Советы по эксплуатации

Возможные неисправности

как правильно надеть цепь с победитовыми напайками? Характеристики алмазных моделей.<img src='/800/600/https/ds02.infourok.ru/uploads/ex/0589/0004acf0-97fb7027/img5.jpg' /> Как выбрать пилу по бетону?

Особенности

Характеристики и устройство

Виды

Электрические пилы

Бензиновые модели

Аккумуляторные пилы

Пневматические модели

Как выбрать?

Советы по использованию

Обзор лучших ручных цепных пил

Содержание:

Карманная цепная пила Pocket Chainsaw

Достоинства:

Цепная пила Track

Достоинства:

Пила ручная HS.PS-01 Helios

Достоинства:

Карманная цепная пила черная

Достоинства:

Пила цепная Boyscout Турист

Достоинства:

Карманная цепная пила Savotta Pocket Saw

Достоинства:

Цепная пила Hooyman Hand-held Chain

Достоинства:

Цепная пила Hooyman Micro Chain

Достоинства:

Походная цепная пила NPS Original, Red

Достоинства:

ПОХОДНАЯ ЦЕПНАЯ ПИЛА NPS PREMIUM

Достоинства:

Добавить комментарий

22 различных типа пил и их применение для домашних мастеров

22 различных типа пил для вас

Доступны различные типы пил

Ручные пилы Essential

Копировальная пила

Что такое копировальная пила?

Для чего используется копировальная пила?

Уровень опыта

Стоимость

Ножовка по металлу

Что такое ножовка?

Для чего используется ножовка?

Уровень опыта

Стоимость

Другие ручные пилы

Торцовочная пила

Продольная пила

Обрезная пила

Лучковая пила

Лобзик

Японская пила

Пила для шпона

Задняя пила

Замочная пила

Пила для стен

Переносные электропилы

Лобзик

Что такое лобзик?

Для чего используется лобзик?

Уровень опыта

Стоимость

Торцовочная пила

Что такое торцовочная пила?

Для чего используется торцовочная пила?

Уровень опыта

Стоимость

Бензопила

Что такое бензопила?

Для чего используется бензопила?

Уровень опыта

как правильно надеть цепь с победитовыми напайками? Характеристики алмазных моделей. Как выбрать пилу по бетону?
