Каркасный дом платформа: финская технология строительства каркасных домов

Содержание

финская технология строительства каркасных домов

Основная специализация компании «Юкка Дом» — каркасные дома «под ключ»; мы строим их по  технологии «Платформа».

«Платформа» — распространенная в Европе (а теперь и в России) финская технология каркасного домостроения. Её очень высоко оценивают профессиональные строители за удобство и простоту, а главное — за экономичность (без ущерба качеству постройки). Сама технология разработана в Финляндии, а за основу взята североамериканская система строительства.

Что представляет из себя технология «Платформа», как ведется строительство по ней и за счет чего обеспечивается экономичность метода — читайте об этом в нашей статье.

Почему технология называется «Платформа»?

Название технологии дал сам метод возведения дома («поэтажный»).

При традиционном методе каркасного строительства стены сразу монтируются вертикально. При использовании технологии «Платформа» блоки стен сначала собирают в горизонтальном положении на перекрытиях предыдущего этажа, а потом устанавливаются вертикально. То есть, перекрытия между этажами используются в качестве рабочей поверхности, поэтому метод и назвали «Платформа».

Строительство по системе «Платформа»

Главная идея финской технологии

Главная идея системы «Платформа» — это использование стандартных размеров для всех частей каркаса и их соединений. Стандартизация позволяет существенно упростить проектирование дома и избежать проблем при монтаже, связанных с несостыковкой блоков.

Преимущества системы «Платформа»

Как уже было сказано, финская технология очень ценится за удобство и экономичность.

Горизонтальная сборка блоков стен уменьшает трудоемкость строительства и увеличивает точность сборки.

Экономичным методом строительства «Платформу» делают не только стандартные размеры деталей каркаса. Это достигается и за счет ряда других факторов:

  • Небольшие затраты на рабочие инструменты и обустройство стройплощадки: детали каркаса изготавливаются на производстве, им практически не требуется дополнительная обработка на месте строительства, а для выполнения соединений нужны только гвозди. Основные инструменты, которые применяются для возведения финских каркасных домов: пила, молоток, простые измерительные приборы.
  • Для возведения дома не нужно использовать тяжелую строительную технику (специальное строительное оборудование): детали каркаса небольшие по размеру и легкие.
  • Необязательно сооружать строительные леса, так как строительство ведется поэтажно (в этом суть метода: нижнее и межэтажные перекрытия являются рабочими поверхностями). Леса могут понадобиться только на этапе отделки фасада, но и для выполнения этих работ их сооружают редко, чаще используют люльку.

Этапы строительства по системе «Платформа»

Финская технология охватывает все этапы строительства каркасных домов — не только возведение дома, но и его отделку, а также инженерное оборудование (система вентиляции, отопление, водопровод и канализация, электрические сети).

Проект «Филон» — каркасный дом, построенный по финской технологии

Сооружение каркаса и кровли выполняется в следующем порядке:

  • На фундаменте собирается нижнее перекрытие;
  • Нижнее перекрытие используется в качестве рабочей поверхности для сборки блоков стен первого этажа;
  • После полной сборки блоки стен поднимаются вертикально и закрепляются;
  • Поверх стен первого этажа монтируется межэтажное перекрытие, а на него настилается черный пол;
  • На межэтажном перекрытии производится сборка блоков стен второго этажа;
  • Блоки стен второго этажа поднимаются и закрепляются;
  • Поверх стен второго этажа монтируется верхнее перекрытие и сооружается кровля.

После сооружения каркаса выполняется внешняя отделка дома, монтаж наружной кровли, установка дверей и окон, прокладка труб и кабель-каналов.

Заключительным этапом строительства является утепление дома и внутренняя отделка.

Технология включает в себя постоянный контроль качества. Проверка выполненных работ проводится после завершения каждого этапа строительства; если обнаруживаются какие-то дефекты, они устраняются сразу же.

Интересные особенности каркасных домов по финской технологии

  • Большие возможности для индивидуального проектирования дома: количество этажей, комнат, форма дома и т.д.; можно выбирать любую форму крыши, окон, дверей;
  • Возможность вносить практические любые изменения по собственному желанию в уже разработанный проект дома;
  • Можно использовать различные материалы для утепления дома, защиты от ветра, шумоизоляции, гидро- и термозащиты;
  • Инженерные сети в финских каркасных домах можно проводить любым способом, поскольку они не связаны с системой возведения каркаса.

Каркасные дома по финской технологии в Санкт-Петербурге и Ленинградской области

В последние годы финская система строительства пользуется высокой популярностью в России, всё больше людей заказывают загородные дома именно по этой технологии.

Компания «Юкка Дом», имеющая серьезный опыт работы по технологии «Платформа», строит каркасные дома в Санкт-Петербурге и Ленинградской области.

Финский каркасный дом «Хонка» — кликните для просмотра цен и комплектаций

За подробной консультацией обращайтесь в наш офис.





Технология Платформа в строительстве каркасного дома

Для тех, кто планирует строить каркасный дом, «Платформа» – это лучший выбор из всех существующих методов быстрого строительства. Данная программа принята на вооружение на всех континентах, так как имеет массу преимуществ и достоинств. Все этапы возведения зданий по методу «Платформа» отработаны до мелочей, что исключает возникновение серьезных сложностей во время сборки зданий.


Достоинства технологии «Платформа»

Платформа не стесняет заказчика в проведении коммуникаций

Каркасная технология хорошо зарекомендовала себя в странах с арктическим, умеренным и жарким климатом. Она востребована застройщиками, которым нужно добротное и недорогое жилье, возводимое в предельно сжатые сроки.

Подобная популярность обоснована следующими достоинствами технологии строительства каркасного дома:

  1. Отсутствие необходимости в планировании. Производители готовы предложить заказчикам сотни готовых проектов на любой вкус. Сделав выбор, клиент получает комплект готовых деталей, крепежи и подробную инструкцию.
  2. Отличная теплоизоляция стен, полов и потолков. В каркасном доме всегда поддерживается комфортный микроклимат независимо от того, жара на улице или лютый мороз. Стены не накапливают тепло и холод. Щиты изготовлены из материала, отличающегося низкой теплопроводностью.
  3. Высокая скорость возведения зданий. В зависимости от их размеров строительство занимает от одного месяца до полугода. При этом нет необходимости в использовании тяжелой подъемной и землеройной техники. Практически все виды работ можно выполнить вручную.
  4. Небольшой вес готового сооружения. Это значительно облегчает и удешевляет процесс обустройства фундамента. Для легкого дома можно построить ленточный фундамент или создать свайное поле с ростверком.
  5. Сборные дома не дают усадку. Это позволяет проводить все виды работ без технологических перерывов, не выжидая по несколько лет, как это бывает при возведении жилых сооружений из бревен и бруса.
  6. Использование экологически чистых веществ для сборки щитов, каркаса и перекрытий. Применяются только безопасные для человека и окружающей среды материалы.
  7. Возможность выбора мест прохождения коммуникаций. Электрические кабели, водопровод и система отвода стоков могут быть установлены на стенах или скрытно, внутри щитов и каркаса.
  8. Длительный срок эксплуатации. Все материалы, используемые в строительстве, проходят специальную обработку.
    Они не подвержены гниению и плесени, насекомые и грызуны избегают пропитанной древесины.

Немаловажным фактором в пользу технологии «Платформа» является то, что каркасные дома можно возводить в сейсмоопасных районах. Строения этого типа устойчивы к землетрясениям практически неограниченной амплитуды.

Используемые для сборки материалы

Плита OSB

Для легкого щитового строения не требуется возведение мощного основания. Производители рекомендуют собирать дома на опорах. Глубокий ленточный фундамент делается в тех случаях, когда обустраивается подвал. При укладке ростверка на опоры следует установить дополнительные подпорки из кирпича и бетона.

Щиты первого этажа монтируются на обвязке, которая жестко закрепляется на фундаменте. Эта часть строения испытывает самое сильное давление, на обвязку воздействует холод и сырость фундамента. Чтобы не проводить трудоемкий и дорогостоящий ремонт, обвязку делают из прочных и устойчивых к влаге пород древесины. Как правило, для этого используются кедр и лиственница.

Сами щиты поставляются заказчику в двух вариантах: полностью собранные на заводе или в разобранном виде, когда детали упакованы в паллеты. Каркас собирается из клееного бруса и досок. Такой материал стоит дороже, но он намного надежнее изделий из массива древесины. Клееные изделия не трескаются, они намного прочнее, устойчивее к усадке. Все детали каркаса обрабатываются антисептиком и антипиреном.

В качестве обшивки используется OSB или ГВЛ. Плиты обладают достаточной прочностью, чтобы успешно противостоять сильному ветру и колебаниям грунта. Этот материал получают путем прессования под большим давлением отходов деревообрабатывающей промышленности. Для скрепления стружки используются безопасные для здоровья смолы и фенольный формальдегид. После монтажа на каркас плиты придают жесткость всему строению, играют роль защиты от воздействий внешней среды. Щиты настолько прочные, что на них можно без опаски вешать тяжелое оборудование и корпусную мебель.

Внутрь каркаса закладывается минеральная вата или пенопласт.

При строительстве в климатических зонах с холодными зимами делается многослойный пирог, состоящий из нескольких слоев утеплителя и гидроизоляции. Для внутренней отделки используется гипсокартон или деревянные рейки. Снаружи стены облицовываются пластиковыми панелями, сайдингом или блок-хаусом.

Последовательность строительства

Возведение стен на платформе

Возведение каркасного дома можно выполнить самостоятельно или воспользоваться услугами профессионалов. В первом случае удастся хорошо сэкономить, но стройка может затянуться на годы. Бригада плотников проводит строительство быстро и качественно, но это стоит немалых денег.

Оптимальным выбором является комбинированный подход к строительству. Самую простую работу можно выполнить самостоятельно, а сложный монтаж поручить специалистам.


Каркасный щитовой дом строится в такой последовательности:
  1. Обустройство фундамента. В зависимости от типа грунта делается ленточная конструкция или свайное поле. До заливки бетона в опалубку закладываются стальные трубы поперечной ориентации. Они нужны для вентиляции и прокладки коммуникаций. Вентиляционные отверстия сразу закрываются стальной сеткой для защиты от грызунов. Когда бетон наберет прочность, на него укладывается гидроизоляция.
  2. На фундаменте обустраивается платформа. Она послужит основой для последующей сборки и установки щитов. Сначала на бетон укладывается обвязка из бруса 150х150 мм. К фундаменту брус крепится на закладные с резьбой или анкерными болтами. К обвязке с интервалом 40-50 см прикручиваются балки. На балки набиваются толстые доски, которые будут служить черновым полом. Вместо досок может использоваться многослойная фанера или сэндвич-панели.
  3. Вертикальные стойки гвоздями закрепляются на обвязке. Проводится сборка каркаса (секций стен). В зависимости от размера строения собирается вся стена сразу или несколько секций по отдельности. После того как каркас собран, на него прибивается мембранная пленка. Предварительно по горизонтали, вертикали и диагонали проверяются параметры панели.
  4. На изготовленную решетку набиваются фасадные плиты. Края плит должны полностью совпадать с вертикальными стойками и поперечинами.
  5. Выполняется подъем секции (стены). Делать это нужно в условиях полного безветрия. В зависимости от веса секции на одного человека должно приходиться 1,5-3 м длины стены. После поднятия стены проводится ее коррекция по вертикали и фиксация распорками.
  6. Осуществляется подъем, выравнивание и фиксация остальных стен. Поднятая секция крепится к соседним фрагментам с помощью саморезов или сквозных болтовых стяжек.
  7. Поверх верхних горизонтальных связей устанавливается обвязка из бруса. После этого вся конструкция приобретает жесткость и устойчивость. Распорки снимаются после того, как над первым уровнем будет обустроена плита перекрытия.

После обустройства крыши проводится утепление стен, их внутренняя отделка и прокладка коммуникаций.

технология строительства и особенности монтажа

“Платформа” — одна из наиболее известных, экономичных и простых технологий каркасного строительства. На протяжении многих лет ее используют в США, Финляндии, ряде европейских стран. Характерная особенность технологии заключается в сборке стен на заранее подготовленном полу-платформе. Затем в готовом виде их просто поднимают и фиксируют должным образом. В зависимости от площади стен с этим справляются 1-6 человек.

Достоинства технологии “платформа”

В каркасном доме “платформа” можно широко варьировать используемые материалы, способы прокладки инженерных коммуникаций, геометрию строения. При этом все его части и крепления унифицированы. Это позволяет быстро и без больших финансовых затрат возвести жилой дом.

Части каркаса изготавливают в заводских условиях, их не нужно подгонять между собой. В узловых соединениях применяют гладкие или ершеные гвозди. Необходимости в насечках и вырубках нет.

Строительство ведется поэтажно, поэтому можно полностью или частично обойтись без строительных лесов. Выглядит это следующим образом:

  1. По фундаменту укладывают деревянное нижнее перекрытие.
  2. На нем собирают и поднимают стеновые блоки первого этажа.
  3. Укладывают межэтажное перекрытие.
  4. На нем собирают и поднимают стены второго этажа.
  5. Монтируют кровельную систему.

Наружные стены, возведенные по технологии “платформа”, являются несущими. Высота потолков в таких домах обычно чуть больше, чем в типовых строениях — 2,7-2,8 м.

Конструктивные особенности домов

Готовые детали каркаса обладают точными размерами и прекрасно подходят друг к другу. Отходы от тех элементов, которые нужно корректировать, невелики.

К основным деталям каркаса относят:

  • стойки — стандартная высота составляет 2630 мм, сечение 48х147 мм — для наружных стен, 48х97 мм — для внутренних;
  • тяжи — различной длины, можно выбрать из типовых пиломатериалов;
  • балки — предназначены для устройства полов и межэтажных перекрытий, сечение 48х220 или 48х172 мм, длина зависит от особенностей проекта;
  • строительные плиты (хвойная фанера, ГКЛ) — придают жесткость конструкции, служат ветрозащитой, размеры соответствуют величине и шагу стоек.

Унифицированные гвоздевые соединения обеспечивают достаточную прочность и жесткость строения.

Обратите внимание! При проектировании жилого каркасного дома по технологии “платформа” не нужно изменять величину основных деталей. Достаточно лишь скорректировать их количество или месторасположение.

Высоту строения определяют с учетом стандартной высоты вертикальных стоек. При расчетах горизонтальных размеров учитывают величину строительных плит для чернового пола.

Особое значение для безопасности и надежности индивидуального жилого дома имеют несущие линии. Их правильное расположение обеспечивает равномерное распределение нагрузки на каждую часть строения. Чтобы избежать ошибок еще на этапе проектирования, лучше обратиться к инженерам.

Строительство дома по технологии “платформа”

При возведении дома по технологии “платформа” важно соблюдать последовательность выполнения работ и учитывать некоторые нюансы, связанные с горизонтальной сборкой стеновых блоков.

Монтаж нижнего перекрытия

К укладке балочного настила приступают тогда, когда фундамент возведен и изолирован от воздействия влаги, все земляные работы вокруг него завершены.

  1. Крепят поперечные связи — деревянные брусья или доски, длинный край которых совпадает с внешним краем фундамента. Для фиксации используют забивные анкеры или штанги с резьбой.
  2. Монтируют основные опоры балочного настила, чтобы перекрытие не провисало от нагрузки. Делают их из деревянных балок или металлических двутавров. К фундаментным колоннам крепят балочными башмаками (U-форма) или нарезными штырями.
  3. Подготавливают балки настила. Гвоздями на их ребра набивают обрезную доску шириной в 2 раза больше, чем ширина ребра. Полученную Т-образную деталь в перевернутом виде крепят к основным опорам с шагом 40-60 см.
  4. Укладывают настил из щитов влагостойкой фанеры (10 мм) или ДВП (25 мм). Их стандартная длина — 3 м. Последний щит обрезают до нужного размера, оставшаяся часть становится первой в следующем ряду. Тем самым, стыки листового материала получаются “вразбежку”. При необходимости щели задувают монтажной пеной.
  5. В образованные балками ячейки укладывают теплоизоляционный материал.
  6. Монтируют плиты чернового пола — крепление может быть винтовым, гвоздевым или клеевым. Для работы используют целые плиты, обрезая их лишь в конце ряда.

В результате будет готово не только нижнее перекрытие, но и платформа для сборки стенового каркаса.

Сборка каркаса стен

Работу с каркасными стенами начинают со сборки поперечных связей, которые служат обвязочными поясами каркаса. Для этого используют длинномерные доски с сечением 50х150 мм.

Нижние и верхние поперечные связи изготавливают одновременно путем наложения друг на друга. Это позволяет получить детали одинакового размера. На них делают разметку, отмечая проемы и шаг установки вертикальных стоек — 40-60 см. При этом чем больше нагрузка на стены, тем меньше должна быть указанная величина.

Обвязку и стойки соединяют гвоздями непосредственно на черновом полу. Внешние углы проверяют строительным уровнем. На этом же этапе изготавливают коробки оконных и дверных проемов.

После этого каркас стены обшивают листовым материалом — фанерой или ДВП. Проемы закрывают целыми листами, делая потом соответствующие выпилы.

В таком виде для подъема и установки конструкции нужно не менее 1 человека на каждые ее 1,5 м. Крепление к черновому полу выполняют гвоздями через нижнюю обвязку. После установки всех стен проверяют их ровность. Изогнутые участки исправляют с помощью распорок, раскосов. Затем делают разметку для монтажа кровельных ферм или межэтажного перекрытия, если дом двухэтажный.

Межэтажное перекрытие и кровельная система

Принцип монтажа межэтажного перекрытия тот же, что и у нижнего: делают разметку, укладывают балки и обшивают жесткими древесными щитами. Если дом одноэтажный, то перекрытие собирают одновременно с монтажом кровельной системы. Для этого используют сделанные по одному шаблону фермы — треугольники из балок с внутренними распорками.

Для установки элементов кровли понадобятся специальные металлические уголки. Их крепят к поперечным связям стен или к фермам. Последние поднимают на стеновой каркас и приступают к монтажу, начиная с фронтона. По мере установки ферм их соединяют коньковым прогоном и усиливают ребрами жесткости. После этого кровельную конструкцию обшивают ОСП или ДВП.

Тепло-, паро-, гидроизоляцию кровли и стен выполняют по традиционной схеме.

Закладка Постоянная ссылка.

Платформа каркасного дома по финской технологии

После того как обвязка была установлена и закреплена, пришел черед лаг.

Лаги 40х150. Шаг 565мм. Чистый пролет 2800мм.

С лагами все просто

Лаги

После того как обвязка была установлена и закреплена, пришел черед лаг.

Лаги 40х150. Шаг 565мм. Чистый пролет 2800мм.

С лагами все просто

  1. Напилил в размер
  2. Прибил снизу доску 25х100, которая выступает в качестве черепного бруска
  3. Обработал антисептиком ХМ11 – на всякий случай
  4. Разметил на обвязке места установки
  5. Установил на опоры бруса

Фоторепортаж

Напиленные в размер заготовки

Разметка под установку. Отмечено место где должен быть центр лаги.



Прибита дюймовка для поддержки черного пола. Лаги обработаны ХМ11 в 2 слоя.

Правильный крепеж для опор бруса – ершеные гвозди с конической головкой. 4х40мм. Сравните с гипсокартонными саморезами, на которые у нас обычно лепят всю перфорацию.



Маленький хинт, как установить лагу в 1 лицо. В торцы вкручиваем по пластине. Лагу вывешиваем между балок. Опоры бруса прихватываем саморезами, потом намертво крепим гвоздями.

Простой способ исправления “винта” у некоторых лаг. Обрезок доски выступает как рычаг. Второй край упирается в уже закрепленную лагу

Результат установки

Настил

После того как  лаги были установлены, были размечены и напилены доски, которые в будущем будут нижними обвязками стен. Эти  доски были уложены на балки обвязки на свои места и временно закреплены.

Я получил периметр, внутри которого надо устанавливать контр лаги. Лаги 40х100мм с шагом 400мм

Контр лаги так же напилены в размер и уложены на свои места но плашмя. А поверх сделан настил осп3 18 мм согласно плану. И все это временно закреплено

Почему контр лаги были уложены плашмя и закреплено все временно?

Это связано с особенностями конструкции и этапов возведения дома.

А этапы следующие

  1. На полученной платформе собираем фермы.
  2. Собираем наружные стены
  3. Ставим стены.
  4. Ставим фермы
  5. Доделываем кровлю “под ключ”
  6. Зашиваем снаружи стены.

Получаем полностью закрытую снаружи коробку без внутренних стен. После чего можно снять временно закрепленное ОСП и контр лаги, сделать черновой пол, установить контр лаги на ребро, утеплить перекрытие и уже нормально закрепить ОСП.

То есть все утепление платформы и установка внутренних стен будет уже под крышей.

Фоторепортаж



По периметру временно закреплены доски, которые в будущем станут нижней обвязкой стен.

Контр лаги напилены, уложены на свои места и временно закреплены.

ОСП 18мм так же напилено и уложено на свои места.

Зазор, так как плиты будут мокнуть под дождем и разбухнут

(Visited 12 030 times, 1 visits today)

3 1 голос

Оцените статью

Каркасный дом по системе Платформа

Система «Платформа» и ее преимущества

Каркасный дом по системе «Платформа» относится к каркасно-рамочному методу строительства каркасных домов. Как и все дома возводимые по каркасно-рамочному методу строительства не требует специальной строительной техники поэтому, заслуженно, пользуется популярностью среди частных застройщиков.

Строительство каркасного дома по системе «Платформа» ведется поэтапно и плоскости пола, чердачного и междуэтажного перекрытия собираются сразу, что позволяет использовать их для возведения стен, стропильной системы, практически не прибегая к устройству лесов и подмостей. Каркасные дома по системе «Платформа» так же, как и все дома каркасно-рамочной конструкции, не имеют ограничений в архитектурном оформлении и этажности.

Выбор фундамента под систему «Платформа»

Каркасные дома имеют небольшой вес и выполненные по системе «Платформа» не исключение. Поэтому и выбор фундамента под него ничем не отличается от выбора фундамента под любой каркасный дом.

Устройство нижней обвязки

Деревянная часть каркасного дома по системе «Платформа» начинается с устройства пола. Для этого необходимо установить поперечные связи на фундамент. Поперечная связь – это доска толщиной 50 мм. и шириной соответствующая выбранной Вами толщине стены дома, к примеру, 150 мм.. Поперечные связи укладываются по наружному краю фундамента. Для соблюдения прямолинейности необходимо натянуть шнур по наружной стороне на высоте соответствующей толщине поперечной связи от поверхности фундамента.
Обязательно перед укладкой поперечных связей выполнить горизонтальную гидроизоляцию фундамента. Так, как при строительстве по системе «Платформа» предусматривается устройство теплого пола, гидроизоляцию можно выполнить «насухо» из одного слоя рубероида.

Каркасный дом – легкая конструкция и для того, чтобы он постоянно оставался на фундаменте там, куда Вы его поставили, необходимо связать его с фундаментом.

Выполняется это двумя способами:

  1. На анкера установленные в тело фундамента во время его устройства;
  2. На распорные анкера, устанавливаемые в отверстия, пробуренные перфоратором в процессе укладки поперечных связей.
Анкера следует устанавливать с шагом не более 2 метров, при этом желательно следить за тем, чтобы анкер не попал на место установки половой лаги.

Устройство пола

Половые лаги укладываются на поперечную связь, которую Вы только что уложили на фундамент. Если у Вас длина половой лаги получается в пределах 3,5 – 4 метров можно начать укладку лаг. Но бывает так, что длина лаг превышает указанную выше длину, тогда необходима установка промежуточных опор.

Промежуточные опоры

Промежуточные опоры укладываются перпендикулярно половым лагам и верхний край промежуточной опоры должен быть на уровне верха поперечной связи.

Промежуточные опоры своими концами опираются на специально выполненные ниши в фундаменте здания в процессе его заливки. В середине же промежуточной опоры необходимо выполнить опору. Здесь не требуется устраивать какого то капитального фундамента, достаточно сделать бетонную опору. Естественно она должна быть заглублена на максимально возможную глубину и под ее основание выполнена гравийная, песчаная или щебеночная подготовка.

Промежуточную опору желательно закрепить к бетонной опоре. Делается это опять же посредством анкеров установленных во время бетонирования или распорных.

Промежуточные опоры могут выполняться не только в деревянном исполнении, но и в виде металлических ферм, из швеллера или двутавровой балки.

После установки промежуточных опор и их закрепления можно приступать к установке половых лаг.

Лаги

Лаги нарезаются по ширине помещения минус две толщины лаги. Делается это для того, чтобы зашить торцы лаг доской торцевой обвязки, которая имеет такое же сечение, как и лага. Заготовленные по длине лаги необходимо проверить на наличие естественного изгиба, при необходимости можно отметить горб изгиба, чтобы при установке лаги горб был вверху.

Для ускорения процесса монтажа лаг нужно заготовленные лаги сначала подать на место укладки. Укладываются лаги плашмя, такой порядок позволяет использовать полученную плоскость в качестве рабочего настила.
Крайние лаги устанавливаются по наружному краю поперечных связей и крепятся к ним гвоздями с боку накосо. Остальные лаги опираются концами на поперечные связи, устанавливаются они с таким расчетом, чтобы по их торцам можно было установить торцевую доску, и она была заподлицо с наружным краем поперечной связи. Крепятся эти лаги также гвоздями накосо к поперечной связи и к промежуточной опоре.
Лаги необходимо ставить с таким интервалом, чтобы при устройстве настила пола, стык плит ОСП осуществлялся посередине лаги. Как правило, их ставят с шагом в 40 см.

Для того, чтобы в процессе эксплуатации, да и во время монтажа, не было продольного изгиба лаг устанавливают поперечные упоры, которые придают всей конструкции пола большую жесткость. Поперечные упоры изготавливаются из той же доски, что и лаги. Устанавливать их можно в процессе установки лаг, такой порядок облегчает их подгонку и установку.

Как вариант увеличения жесткости конструкции пола, установка решетчатых жесткостей, которые лучше устанавливать во время устройства покрытия пола. Стоит отметить, что для частного застройщика, который не является профессиональным строителем, предпочтителен вариант с поперечными упорами. При установке решетчатых жесткостей важно соблюдать угол запила торцов брусков, в противном случае теряется эффект от применения решетчатых жесткостей.
После установки лаг прибивается торцевая доска, которая крепится гвоздями накосо к поперечной связи и двумя гвоздями к торцу каждой лаги. Основание пола готово теперь необходимо установить опорные щиты теплого пола.

Опорные щиты теплого пола

Если присутствует подвальное помещение или под половое пространство позволяет, можно опорные щиты прикрепить снизу на саморезы к лагам. При отсутствии подвального помещения и невозможности вести монтаж из под полового пространства, есть два способа установки опорных щитов. При первом способе к лагам по бокам, по нижнему краю, бьются черепные бруски сечением 50 х 50 мм. и на них укладываются опорные щиты. При втором способе опорные щиты устанавливаются на опорные доски, которые прибиваются снизу к лагам и делать это необходимо перед установкой лаг.

После установки нижних опорных щитов можно начинать укладку настила пола.
Монтаж плит ОСП начинают от наружного угла. Плиту укладывают по наружному краю торцевой доски и крайней лаги. Крепят гвоздями с шагом в 30 см.. Следующую плиту ОСП укладывают с таким расчетом, чтобы между ней и предыдущей плитой был зазор 3 мм., делается это для того, чтобы плиты не деформировались при изменении влажности.

Возведение каркаса стен

После того, как поверхность пола готова можно приступать к возведению стен. Предварительно необходимо выполнить разметку будущих стен. Начинают разметку с наружных стен, нанося ее прямо на поверхность пола. Затем размечают внутренние продольные стены и после этого все остальные.
После окончания разметки, согласно полученным отметкам разносятся нижние и верхние поперечные связи и заготавливаются по размеру.

Заготовку стоек каркаса, перемычек проемов можно производить прямо на стройплощадке, а можно и в цеху согласно проекта и разметки нанесенной на пол. После чего все заготовленные элементы разносятся по местам.

Сборка каркаса ведется на гвозди непосредственно, на плоскости пола. Сборку каркаса нужно начинать со сборки проема, если таковой имеется в данном элементе каркаса. Потом уже присоединяются стойки каркаса и поперечные связи.
В последнюю очередь изготавливается укосина. Ставить ее необходимо потому, как плиты наружной обшивки или доски все же не смогут обеспечить должной жесткости Вашему дому. Проверяются геометрические размеры собранного элемента каркаса стены, выравниваются диагонали и укосина не крепится основательно, а на 2-3 гвоздя. Это делается для того, чтобы после установки элемента каркаса на место и состыковки его с другими элементами можно было выровнять наружные углы.

После установки укосин можно устанавливать каркас на место и это делается, если у Вас наружная обшивка плитами ОСП предусмотрена после установки каркаса. Если же нет, то тогда обшивается наружная сторона каркаса плитой ОСП, и он ставится на место.
Крепится стеновой каркас через нижнюю поперечную связь к каждой половой лаге 2-мя гвоздями. Перед установкой каркаса на место необходимо уложить изолирующую прокладку. Пароизоляционные прокладки обязательно закладываются в местах примыкания внутренних стен к наружным стенам по всей высоте стоек.

Каждый элемент каркаса после его установки, закрепляется подкосами. Это должно выполняться обязательно, чтобы в процессе установки соседних элементов не произошло падение предыдущего элемента на монтажников.

Когда каркас всего дома выставлен необходимо его выровнять в горизонтальной и вертикальной плоскости, закрепить окончательно укосины на каркасе, сшить гвоздями элементы каркаса между собой и произвести проверку установленного каркаса по диагонали. Диагонали проверяются по верху каркаса стен.

Устройство чердачного и междуэтажного перекрытия

Можно приступать к устройству междуэтажного или чердачного перекрытия. Выполнение этих работ ничем не отличается от устройства полов, поэтому остановимся только на обустройстве проемов в перекрытие.
Для устройства проема в перекрытии прерывается необходимое количество балок или выпиливается, концы прерванных балок крепятся к боковым балкам при помощи балочных башмаков. Боковые балки, так как на них возрастает нагрузка от прерванных балок, усиливаются. Балки сбиваются гвоздями плашмя в два или три слоя. Крайние, не прерванные балки, тоже необходимо усиливать, сбивая по две балки. Балочные башмаки необходимо устанавливать перед установкой балок по заранее размеченным местам.

Стропильная система кровли

Настало время устройства кровли. Стропильная система выполняется посредством ферм или балок верхнего перекрытия. Балки верхнего перекрытия своими концами опираются на верхнюю поперечную связь каркаса стены и крепятся посредством башмаков, а верхний конец опирается на коньковую балку. Крепится так же – балочным башмаком.


Каркасы свесов верхнего перекрытия монтируются 2-мя способами
  1. Упоры свеса крепятся к балкам сверху с помощью башмаков. Предварительно по балкам должна быть уложена пароизоляция. Высота упоров, в этом случае, будет обеспечивать величину вентиляционного зазора.
  2. В этом случае упоры крепятся сбоку к балкам и должны быть меньше ширины балок.

Вот мы и прошли вкратце по основным моментам возведения каркасного дома каркасно-рамочным методом по системе «Платформа». Если Вы выбрали этот метод строительства собственного дома и наняли подрядчиков, надеемся, что эта статья дала Вам представление о том, что должно происходить у Вас на строительной площадке.

Если же Вы решили все выполнить собственными силами, советуем Вам более углубленно изучить эту тему.

Строительство каркасных домов по технологии «Платформа»

Система «Платформа» представляет собой классический деревянный каркасный дом с несущими стенами. Название «Платформа» отображает способ строительства. В отличие от технологии QUICK-HOUSE дом строится поэтажно, при этом нижнее и межэтажное перекрытие являются одновременно рабочими плоскостями, на которых стены данного этажа собираются в горизонтальном положении и затем устанавливаются вертикально.

Система особенно пригодна при строительстве небольших индивидуальных деревянных домов, но она применяется и при строительстве секционных домов и домов в несколько этажей. Строительный материал для возведения силовой части каркаса поставляется 6-и метровыми заготовками. Раскрой и сборка всех элементов здания происходят на объекте.

Компания «РАДА» производит сухой конструкционный пиломатериал хвойных пород (влажность не более 18%) в соответствии с ГОСТ 8486-86 для нужд каркасного домостроения. Весь конструкционный материал обрабатывается в камерах огне-био защитным составом. В результате обработки заготовки приобретают светло-бурый оттенок.

Основные типоразмеры производимых нами конструкционных материалов:

  1. Доска конструкционная 42х92х6000мм. Применяется для монтажа внутренних стен, перегородок, несущих стен в домах для сезонного проживания.
  2. Доска конструкционная 42х142х6000мм. Применяется для монтажа наружных стен в домах для круглогодичного проживания.
  3. Доска конструкционная 42х192х6000мм. Применяется для монтажа стропильных систем, лаг, балок перекрытия в домах для круглогодичного проживания.
Индивидуальное проектирование, унифицированное строительство.

Система «Платформа» не ограничивает возможностей для индивидуального проектирования, ее можно использовать в соответствии с потребностями заказчика. Отделочные материалы, оборудование, способ отопления и т.п. – все это можно свободно варьировать.

Унифицированный способ строительства сокращает расходы. Идея системы состоит в унификации основных частей каркаса и их соединений. С их помощью можно применить неисчислимое количество решений в проектировании здания. Унифицированные части имеют стандартные размеры и типовые узлы их размеры подогнаны друг к другу.

Унификация частей каркаса и соединений разумна, поскольку в деревянном доме каркас не виден снаружи. Поэтому есть смысл делать его как можно более экономичным, в связи с чем средства, предназначенные для строительства, можно более рационально потратить на оборудование жилья, например, на отделку, мебель и т.п. Благодаря тому, что строительство ведется «послойно», применение строительных лесов не является обязательным ни на одном из этапов строительства. Они бывают нужны только при обшивке фасада и высоких помещений.

Калиброванный материал силового каркаса позволяет значительно сэкономить деньги на внутренней и наружной отделке здания, так как исключает необходимость выравнивать стены или применять дорогостоящие профильные системы для зашивки фасада и проведении отделочных работ.

Применение сухого материала при строительстве каркасного дома является требованием СНИП и общепризнанным правилом. Применение конструкционного материала естественной влажности при строительстве каркасного дома – НЕДОПУСТИМО. Применение такого материала неизбежно ведёт к деформации несущих конструкций в результате естественной сушки, а также развитию биологически активной среды внутри «стенового пирога» - гниль, плесень, паразиты, что в свою очередь снижает эксплуатационные характеристики и срок службы сооружения.

Огне-Био обработка несущих частей дома (стойки, перекрытия, стропильная система) является ОБЯЗАТЕЛЬНЫМ требованием СНИП. Компания «РАДА» производит обработку пиломатериала защитными составами в камере. В результате вы получаете полностью подготовленный материал и экономите значительные средства, исключив обработку непосредственно на объекте. Также обработка пиломатериала на заводе исключает проблему нанесения антисептика при зимнем строительстве.




Преимущества строительного метода

Применение системы «Платформа» делает строительство простым и быстрым. Соединения выполняется просто с применением оцинкованных гвоздей. Выполненные в заводских условиях части каркаса не требуют большой дополнительной обработки.

В процессе строительства не требуется подъемных средств, поскольку элементы каркаса имеют небольшие размеры и вес. Стропила и элементы крыши тоже можно поднимать вручную. Необходимость использования подъемного оборудования сокращается также в результате рационального складывания и доставки стройматериалов на строительную площадку.
Благодаря тому, что строительство ведется «послойно», применение строительных лесов не является обязательным ни на одном из этапов строительства. Они бывают нужны только при обшивке фасада и высоких помещений.

Принцип строительства по системе «Платформа»

Каркасный дом по системе «Платформа» собирается поэтажно. Вначале на фундаменте собирается деревянное нижнее перекрытие. Оно служит рабочей плоскостью при сборке стен первого этажа. Они собираются в горизонтальном положении в готовые блоки, которые затем поднимаются, подпираются и крепятся на своих местах.

После установки стен на них укладываются балки межэтажного перекрытия, на которые настилаются плиты черного пола. Таким образом создается новая рабочая плоскость, на которой собираются стены второго этажа. В одноэтажном доме упоры верхнего перекрытия устанавливаются сразу после установки стен.

После сооружения каркаса следующими этапами строительства является сооружение наружной кровли и внешняя обшивка или облицовка. Устанавливаются также окна и двери. После возведения каркаса монтируются трубы и каналы для инженерного оборудования. После этого на каркасе устанавливается изоляция и обшивка, после чего начинаются интерьерные и отделочные работы.

Конструктивный принцип

«Платформа» представляет собой конструкцию с несущими стенами. Это означает, что наружные стены здания и, при необходимости, часть внутренних перегородок являются несущими. Стены имеют одинаковую высоту за исключением некоторых стен второго этажа, если это необходимо. В доме, построенном по системе «Платформа», высота потолков выше обычного и составляет около 2,7 м. Стены состоят из каркаса, необходимых изоляционных материалов и строительных плит или панелей, которым облицовывается каркас. Каркас состоит из верхних и нижних ригелей, а также каркасных опор и поперечин дверных и оконных проемов.

Деревянные нижнее и межэтажные перекрытия собираются из балок, из плит черного пола, которые крепятся к балкам, и круговых балок, которые проходят по всему периметру дома.

Система балок нижнего и межэтажного перекрытий в принципе одинаковая. Различия в их
конструкции зависят прежде всего от вида теплоизоляции нижнего перекрытия. Балки нижнего и межэтажного перекрытия всегда крепятся поверх несущей конструкции.

Платформа — технология строительства каркасных домов

Каркасный дом представляет собой быстровозводимую конструкцию, отдельные элементы которой обладают хорошими энегросберегающими свойствами. Впервые подобная технология строительства, нескромно названная вечно мерзнущими канадцами «платформа» была опробована в начале прошлого века, но и сегодня не потеряла своей актуальности.

Самыми распространенными вариантами каркасного строительства в странах бывшего соцлагеря были сооружения, возведенные по оригинальной системе «платформа». Каркасные дома по канадской технологии рассчитаны на максимальные нагрузки.  Все конструкционные элементы изготавливаются заводским способом и легко транспортируются обычным грузовым транспортом. Основное достоинства таких сооружений состоит в возможности самостоятельного строительства.

Основные этапы возведения каркасного дома

  • Закладка фундамента и нижнего деревянного перекрытия, которое будет служить рабочей поверхностью для сборки стен первого этажа. Именно такая конструкция и будет являться платформой для дальнейшего строительства, откуда и родилось название технологии.
  • Щиты для стен выполняются в двух вариантах: полностью собранные на предприятии или предполагающие сборку непосредственно на месте строительства. Щиты монтируются на платформу из лаг и OSB. Для этого в них предусмотрены специальные пазы. Соединение щитов выполняется с помощью верхней обвязки, уплотнитель укладывается в период монтажа.
  • Если строение многоэтажное, то следующий этап – укладка межэтажного перекрытия и плит чернового пола.
  • После установи стен возводится кровля, прокладываются коммуникационные сети, устанавливаются двери и окна. Внутренняя и наружная отделка – заключительный этап строительства.

Чем ценны материалы

Изготовление всех необходимых комплектующих производится заводским способом, полностью исключающим человеческий фактор. Щиты обшиваются OSB или ГВЛ. Утеплитель, уложенный некачественно при строительстве, как известно, может привести к дальнейшему промерзанию всей конструкции, поэтому надо следить за соблюдением технологии производителя.

Плиты ОСБ выполняются методом прессования отходов деревообрабатывающих производств при высоком давлении и температуре. Этот материал производится на основе смол и фенольного формальдегида,имеет хорошие водостойкие свойства и прочностные характеристики.

Достоинства технологии «Платформа»

  1. Низкая ценна строительства и высокая скорость возведения объекта являются несомненными преимуществами данной методики относительно других каркасных технологий.
  2. Кроме того, трудоемкость процесса за счет использования готовых панелей значительно сокращается.
  3. Каркасные дома по канадской технологии не подвергаются гниению, грибковым заболеваниям, коррозии.
  4. Срок службы такого дома составляет 90-100 лет.
  5. Возведение сооружения при полном соблюдении всех норм и правил можно закончить в очень короткий срок. Полный цикл строительства занимает 4-6 месяцев.

Недостатки технологии «Платформа»

  1. Строительство невозможно без использования специализированной техники, что неминуемо приведет к удорожанию работ.
  2. Конструкция каркасно-рамочных домов более надежна, чем каркасно-щитовых.
  3. При установке стен велика вероятность перекосов, поэтому надо тщательно следить за технологическими процессами на всех этапах строительства.

Метод «Платформа» — самый распространенный способ возведения домов в Канаде. Не отстают и Соединенные Штаты, а в Новой Зеландии и Австралии показатель строительства каркасных домов по канадской технологии неуклонно растет, приобретая чрезвычайную популярность. Россия не стала в этом вопросе исключением, благо, что современные западные разработки полностью подходят под климатические реалии нашей страны.

О финской технологии каркасного домостроения читайте здесь.

Реклама

Деревянный шар, баллон или каркас платформы?

Каркас дома подобен его костям. Без прочного каркаса ваш дом находится на расстоянии одного порыва ветра от обрушения. Самым распространенным строительным материалом, используемым для каркаса дома, неудивительно, является дерево. Он прочный, доступный, недорогой и чрезвычайно универсальный. Дома с деревянным каркасом обычно попадают в одну из трех категорий в зависимости от их возраста. У каждой из этих техник деревянного каркаса есть свои сильные и слабые стороны. А если вам нужно немного поработать детективом, вы обычно можете узнать, какая техника была использована при строительстве вашего дома.

Деревянный каркас

Храм Исэ Япония

Это самая старая из известных форм деревянного строительства, и никто точно не знает, как и когда она началась, но давайте просто скажем, что ей , на самом деле лет! Фактически, самое старое известное в мире деревянное каркасное здание, сохранившееся до сих пор, - это храм Исэ в Японии, построенный в 690 году нашей эры. Деревянные каркасные конструкции могут легко прослужить столетия благодаря присущей им прочности и устойчивости. И что еще более впечатляет, они достигают такого огромного уровня жесткости и выносливости без использования гвоздей.Гвозди не использовались широко до промышленной революции, потому что до этого времени они были обрезаны вручную и дороги. В зданиях с деревянным каркасом не используются гвозди за счет использования сложных врезных и шипованных столярных изделий для плотного соединения стоек и балок. И вы не найдете 2х4 в старом каркасном доме. Древесина, используемая для изготовления деревянных каркасов, намного крупнее по размеру - бруски 6 × 6, 8 × 8, 10 × 10 являются нормой.

Дома с деревянным каркасом были типичными для большей части Америки до конца 1800-х годов, когда их превзошли конструкции из воздушных шаров.Если ваш дом был построен до 1830-х годов, то это почти наверняка будет дом с деревянным каркасом. Легкий способ узнать это - зайти в подвал или чердак, где все еще видны бревна. Там вы найдете толстые, обычно обтесанные вручную балки из местного дерева. Рама полностью самодостаточна, в отличие от других форм каркаса, которые требуют поперечных распорок или обшивки для придания каркасу прочности и жесткости.

Несмотря на то, что деревянные рамы являются самым прочным методом обрамления, они имеют некоторые недостатки.Однако все они задействованы в процессе строительства. Как только каркас будет собран и построен, я в любой момент возьму деревянный каркас вместо всех других форм строительства. Для деревянных каркасов требуются большие куски дерева, которые не всегда легко найти в определенных местах, а материалы могут быть дороже, чем стандартные пиломатериалы стандартных размеров, которые доступны на каждой лесной базе в Америке. Хотя в деревянных каркасах можно использовать «зеленые» пиломатериалы, которые дешевле сушеных пиломатериалов, и это может обеспечить почти паритет в стоимости пиломатериалов для здания.Для строительства деревянных каркасов также требуется мастер или домохозяйка, а квалифицированный мастер стоит недешево. Любой может забить связку гвоздей, но только опытный домработник сможет сделать идеально подходящие стыки, необходимые для правильного закрепления конструкции деревянного каркаса. Деревянный каркас - обычно самый дорогой метод из трех, но в последние годы затраты снижаются.

Рамка для воздушных шаров

В 1800-х годах люди начали искать способ строить дома быстрее и дешевле.Если вы не были опытным мастером по дому, большинство людей не смогли бы разрезать сложные столярные изделия, необходимые для деревянного каркасного дома. В это время быстро стали доступны габаритные пиломатериалы (2 × 4, 2 × 6 и т. Д.), А также промышленные гвозди, благодаря Промышленной революции и железным дорогам. При создании конструкции воздушного шара использовались эти новые материалы. Размерный брус, скрепленный гвоздями (не столярный), создает каркас дома. Аспект, который делает его уникальным, заключается в том, что элементы каркаса проходят от основания до вершины второго этажа.В домах с баллонным каркасом используется около очень длинных бревен. Каркас воздушного шара устранил необходимость в квалифицированном мастере и, следовательно, сделал задачу строительства дома доступной для каждого.

Существует множество споров относительно того, где именно был построен первый дом, построенный из воздушных шаров, и кто придумал эту идею. Тем не менее, Чикаго, как правило, получает большую часть заслуг. Однако он получил свое название довольно сомнительно, так как вначале считалось, что это настолько слабая конструкция, что дома уносятся, как воздушный шар, даже при легком ветерке.Каркасы из воздушных шаров, хотя и не такие прочные и внушительные, как деревянный каркас, в конечном итоге стали считаться более чем приемлемым способом строительства дома. А с 1890-х до 1930-х годов это был самый распространенный вид строительства в стране.

Один довольно большой недостаток домов, построенных из воздушных шаров, - это их пожароопасность. С полостями в стенах, которые обычно неизолированы и проходят по всей высоте здания, пожар может распространяться быстро и часто без предупреждения. Дома с баллонным каркасом следует дооснащать теплоизоляцией и противопожарными блоками между этажами, чтобы предотвратить распространение огня внутри дома.Этот риск нельзя недооценивать.

Рама платформы

К 1930-м годам риски, связанные с каркасом воздушного шара, стали очевидными, поэтому в жилищной промышленности пришла в голову следующая замечательная идея - каркас. Каркас платформы очень похож на каркас воздушного шара. Он использует 2x4 с шагом 16 дюймов по центру и требует такой же базовой компоновки, за исключением нескольких ключевых отличий. В каркасе платформы используются бруски меньшей длины, потому что каждый этаж здания строится индивидуально и размещается поверх того, что находится ниже.Более короткие 2х4 стоят меньше за фут, чем более длинные, и разрыв между этажами создавал столь необходимый огненный блок, которого не было в раме воздушного шара. Также каркасы платформ могут быть построены без использования строительных лесов. Поскольку каждый этаж был построен поверх предыдущего, рабочий этаж мог использовать второй этаж для строительства стен второго этажа, что привело к гораздо более быстрому и легкому строительству.

Всего за несколько лет каркас платформы занял свое место в качестве наиболее распространенной формы обрамления и продолжает удерживать это звание сегодня.

Основатель и старший редактор

Я люблю старые дома, работаю своими руками и учу других делать это самостоятельно! Все можно научить, если вы только дадите этому шанс.

Подпишитесь сейчас и получите БЕСПЛАТНУЮ электронную книгу!

Конструкция рамы платформы - Конструкция рамы

Принцип конструкции

Рис. 45: Элементы каркаса платформы перед монтажом

Bearth & Deplazes: частный дом (Виллиманн), Севгейн (Швейцария), 1998

Рис.45: Элементы каркаса платформы до монтажа

Bearth & Deplazes: частный дом (Виллиманн), Севгейн (Швейцария), 1998

Платформенная каркасная конструкция сейчас очень популярна в Швейцарии. Это результат маркетинговых кампаний и инженерных разработок, проведенных строительной отраслью в 1980-х годах. Цель состояла в том, чтобы превратить конструкцию деревянных стоек, которая широко использовалась с 1930 года и сама была вдохновлена ​​системой баллонных рам, используемой в США и Канаде, в новую строительную систему.Эта новая система должна была демонстрировать высокую степень предварительной сборки и стандартизации деталей.

Следовательно, конструкция платформенного каркаса является дальнейшим развитием традиции улучшения деревянных зданий, возводимых с использованием традиционных столярных навыков. Основная несущая система по-прежнему опирается на расположение линейных элементов, которое было оптимизировано и разработано таким образом, чтобы большая часть работы могла выполняться на заводе. Степень заводского изготовления постепенно увеличивалась с момента внедрения этой системы и фактически достигла пределов, установленных самой системой.

Благодаря большой гибкости и высокой степени готовности к сборке, конструкция каркаса платформы получила широкое распространение в строительной отрасли. Однако сейчас он сам сталкивается с конкуренцией, вызванной недавно разработанными изделиями из древесины, которые стремятся заменить устаревшую систему линейных несущих элементов в пользу плоских несущих элементов (см. «Конструкция панели - Текущие разработки»).

Система основана на тесной сетке несущих линейных элементов, расстояние между которыми может варьироваться в зависимости от заданной геометрии, формата изоляционного материала между элементами и ожидаемых нагрузок.Деревянные элементы с одинаковым поперечным сечением используются для вертикальных стоек, а также для крепления горизонтальных головок и нижних пластин; их расположение позволяет им выполнять практически все конструктивные требования. Внутренний слой обшивки придает жесткость всему каркасу и создает эффект пластины. Все соединения обычно прибиваются гвоздями, но при необходимости можно использовать винты (устойчивые к растяжению).

Рис.47: Монтаж элементов каркаса платформы с обшивкой с обеих сторон

Bearth & Deplazes: частный дом (Виллиманн), Севгейн (Швейцария), 1998

Использование стандартных строительных материалов - одно из главных преимуществ конструкции платформенного каркаса.В большинстве зданий используются деревянные элементы с поперечным сечением от 60 x 120 мм до 60 x 200 мм. Эти относительно небольшие размеры приводят к небольшому количеству отходов при разрезании по размеру и их легко хранить; они идеально подходят для сушки в печи и машинной сортировки.

На подготовленные рамы желательно закрепить обшивку (так называемый черный ящик). Для этого внутри и снаружи фиксируются обрешетки, а при необходимости и контр-обрешетки, и к ним прикрепляется обшивка, образуя «бутерброд». Образовавшиеся воздушные полости обеспечивают вентиляцию снаружи и пространство для обслуживания внутри.Выбор материала и отделки поверхности широк и лишь слабо зависит от системы.

Изготовление на заказ

В отличие от методов строительства, в которых используется заводское изготовление партиями, основанное на использовании стандартных базовых элементов (модульная конструкция) или фиксированной решетки, конструкция каркаса деревянной платформы представляет собой метод, позволяющий производить сборку на заказ.

Это означает, что, начиная с конкретного проекта, который может быть разработан более или менее по мере необходимости (с учетом обычных граничных условий), разумная разбивка на единицы может быть достигнута совместно с производителем.

Отдельные элементы этого «набора деталей» производятся на заводе как автономные узлы «черного ящика» и доставляются на строительную площадку в виде устойчивых стеновых панелей. Они состоят из каркаса из линейных деревянных элементов, заполненных изоляционным материалом и покрытых с обеих сторон подходящей обшивкой. Расположение отдельных линейных элементов внутри каждого элемента выбирается в зависимости от требований к конструкции и геометрии с учетом любых отверстий, необходимых в этом участке стены.

Толщина и формат выбранного изоляционного материала также влияют на расстояние между линейными элементами и их размеры. Чаще всего используется поперечное сечение от 60 x 120 мм до 60 x 200 мм, поскольку толщина изоляции варьируется от 12 до 20 см в зависимости от спецификации.

Сборка на строительной площадке включает в себя просто возведение этих готовых стеновых панелей. Стыки между панелями либо прибиваются, либо привинчиваются в зависимости от требований.Обычно элементы устанавливаются этаж за этажом, при этом полы либо размещаются между последовательными стеновыми панелями, либо подвешиваются к ним внутри.

После завершения наш собранный набор деталей образует устойчивое изолированное здание. Чтобы защитить здание от воздействия погодных условий, его нужно облицевать. Там

Рис. 49: Каркасная конструкция деревянной платформы как «строительный комплект»

1 Индивидуальный проект

2 Разбивка на разумные части

3 элемента в виде автономных сборок «черный ящик» (устойчивые стеновые панели)

Рис.49: Деревянная конструкция каркаса платформы как «строительный комплект»

1 Индивидуальный проект

2 Разбивка на разумные части

3 элемента в виде автономных сборок «черный ящик» (устойчивые стеновые панели)

вряд ли ограничивает выбор типа облицовки, но он должен гарантировать циркуляцию воздуха в деревянной конструкции под ней. Каркасные постройки из деревянных платформ преимущественно облицованы изнутри. Это защищает внутреннюю оболочку черного ящика (которая, в зависимости от используемого изоляционного материала, должна обеспечивать пароизоляцию или пароизоляцию) от механических повреждений и проникновения.Облицовка позволяет удовлетворить индивидуальные требования к дизайну интерьера (штукатурка, деревянные панели и т. Д.), А также скрывает любые электрические кабели, проложенные впоследствии (они не могут проходить через изоляцию).

Рис. 50: Изготовление на заказ: Схемы 1-4, планы Схемы 1-4, разделы

Последовательность проектирования и строительства каркаса деревянных платформ

Разделение конкретного проекта на разумные «строительные блоки», состоящие из элементов стен и пола

Сотрудничество архитектора, производителя и, возможно, инженера

Производство элементов в виде автономных узлов типа «черный ящик» на заводе

Расположение линейных элементов в зависимости от требований к конструкции и формата изоляционного материала (50 x 100 мм или 60 x 120 мм) "

Размер линейных элементов зависит от толщины интегральной теплоизоляции (120-200 мм)

Расчет швов (стыковые соединения с уплотнениями или внахлест, как показано здесь)

Доставка элементов на строительную площадку и монтаж

План: вертикальные стыковые соединения с гвоздями (только на сжатие) или винтами (также на растяжение)

Секция: штабелирование элементов

Чтобы гарантировать непрерывность пароизоляции, вертикальные и горизонтальные стыковые швы должны быть соответственно заделаны

Крепление внешней облицовки (и внутренней облицовки)

Наружная облицовка должна гарантировать циркуляцию воздуха для нижней деревянной конструкции

Внутренняя обшивка может быть выбрана в соответствии с требованиями дизайна интерьера, а также может скрывать электрические кабели.В самих элементах каркаса платформы нет сервисов (электричество, вода, газ, сточные воды и т. Д.), Потому что в противном случае они могли бы проникнуть через пароизоляцию.

Рис. 51: Деревянный элемент каркаса платформы, слои и обшивка

1 Внутренняя облицовка, 12 мм

2 Вертикальные рейки (сервисные), 50 мм

3 Панель на древесной основе (паронепроницаемая), 12 мм

4 Рама: скоросшиватель, от 60 x 120 мм до 60 x 200 мм

6 Рама: нижняя пластина, от 60 x 120 мм до 60 x 200 мм

7 Утеплитель, эл.грамм. ISOFLOC, 120-200 мм

8 Изоляционная древесноволокнистая плита, пропитанная битумом, 18 мм (воздухонепроницаемая)

9 Вертикальные рейки, вентиляционная полость, 40 мм

10 Горизонтальная оболочка, 24 мм

11 3-х слойная плита с гребнем и пазом, звукоизоляция от ударов

12 Элемент коробки LIGNATUR

13 Герметичная мембрана на стыке

14 Опорные планки, 40 мм (необходимы для обеспечения продолжения вентиляционной полости по вертикали)

15 Горизонтальные рейки, 40 мм

16 Вертикальная оболочка, 24 мм

Читать здесь: Информация

Была ли эта статья полезной?

Эволюция каркаса дома

В домах с платформенными каркасами используется такой же легкий каркас стен, как и в каркасах из воздушных шаров, но высота бруса составляет всего один этаж.Стеновые элементы закрыты платформой или полом, чтобы создать прочную коробчатую конструкцию.

В Северной Америке дома из кирпича, бетонных блоков, камня и сложенных бревен можно найти почти в каждом регионе. В этих домах материал служит как структурой, так и внешней отделкой. Но так бывает не всегда. Например, дом с деревянным каркасом состоит из системы равномерно расположенных элементов из массива дерева, покрытых деревянными панелями, называемых обшивкой , комбинацией материалов, которая обеспечивает прочную, упругую структуру.Вот краткий обзор того, как эволюционировал каркас деревянного дома.

Деревянные рамы

Дома, построенные первыми колонистами, часто были деревянными. Этот строительный стиль, который пережил ренессанс в последние несколько десятилетий, использует большие балки, поддерживаемые массивными столбами, чтобы создать структуру дома (см. Рисунок выше). Столбы и балки соединяются друг с другом через сложные столярные изделия, часто закрепляемые деревянными колышками. Деревянные рамы были естественным выбором для первых поселенцев.Было много больших деревьев, и их приходилось вырубать, чтобы расчистить землю для приусадебных участков и сельскохозяйственных угодий.

Рамки для воздушных шаров

По мере того, как земля постепенно превращалась в сельское хозяйство, а большие леса становилось все труднее добывать, строители разработали систему каркаса, которая эффективно использовала меньшую, более доступную древесину. Каркасы домов скреплялись гвоздями, а не столярными изделиями и колышками, и эту работу мог выполнять плотник с базовыми навыками. Вместо тяжелых, широко расставленных бревен рама требовала более легких деревянных кусков, расположенных более близко друг к другу.Первая версия этой системы называлась баллонным каркасом и состояла из длинных пиленых пиломатериалов, простирающихся от фундамента до крыши.

Рамы платформы

Каркас из воздушных шаров со временем превратился в более надежный метод, основанный на использовании более коротких пиломатериалов. Это называлось платформенным фреймом, и это та версия, которую мы используем сегодня. Каркас платформы состоит из стен с деревянным каркасом, увенчанных системой перекрытий или платформой. По мере того, как дом увеличивается в высоту, платформа служит основанием для следующего набора стен.Одноэтажные пиломатериалы, используемые в каркасе платформ, менее дороги, их легче производить и более широко доступны, чем пиломатериалы, необходимые для создания каркасов воздушных шаров. Каркас можно построить очень быстро, и в обшивке он приобретает структурные качества жесткого и прочного ящика.

Подпишитесь на участие в голосовании сегодня и получите последние инструкции от Fine Homebuilding, а также специальные предложения.

Основы каркаса дома

: типы, условия и компоненты | 2020

Конструкция легкого каркаса (известная просто как «обрамление» в жилищном строительстве) - это метод создания конструкции на основе вертикальных компонентов, известных как стойки, которые обеспечивают устойчивый каркас для внутренних и внешних стеновых покрытий.Горизонтальные элементы, называемые балками, проходят по всей длине пола или между стенами или балками. Балки поддерживают потолки и полы.

Сегодня обрамление платформы - в котором каждая история обрамлена поверх предыдущей - является методом выбора среди большинства строителей. Использование одного этажа в качестве платформы для строительства следующего этажа создает устойчивую рабочую поверхность. Это также позволяет строителям использовать широко доступные куски пиломатериалов определенных размеров по сравнению с более длинными или более естественными пропилами древесины, которые использовались в более старых методах.

Обрамление: краткий урок истории

Деревянный каркас

Деревянный каркас, при котором соединялись большие стойки и балки и соединялись деревянными колышками, было популярно в XVIII и XIX веках. При создании деревянных каркасов строители работают с натуральными бревнами и деревьями, а не с пиломатериалами, предварительно обрезанными до стандартных размеров (например, 2x4). Этот метод обрамления вышел из моды, потому что пиломатериалы обтесывались вручную, а появление пиломатериалов машинной пилы позволило строителям быстрее возводить дома из пиломатериалов стандартных размеров (габаритных размеров).

Обрамление воздушного шара

В 1830-х годах стало популярным создание воздушных шаров. Этот метод предполагает использование длинных вертикальных стоек 2х4 в качестве шпилек, которые простираются от подоконника наверху фундамента до крыши и крепятся гвоздями, а не колышками. В конструкции воздушного шара одиночный стержень мог подниматься на высоту до 30 футов. Проблема с использованием непрерывных гвоздей - опасность возгорания: без разрывов гвоздей пожар, начавшийся на низком уровне дома, может быстро подняться до верха, сравняв конструкцию с землей.

Обрамление платформы

Самым распространенным способом обрамления в современном жилом строительстве является платформенное обрамление, при котором каждый этаж обрамляется поверх предыдущего.

Строители обрамляют одноэтажные платформы, обычно состоящие из каркасных стен высотой восемь или девять футов, опирающихся на черный пол - платформу. Затем каждая история обрамляется поверх другой, а крыша опирается на конструкцию. Этот метод можно использовать для одно- или двухэтажных домов, и он стал стандартом среди современных домостроителей, потому что:

  • При создании каркаса платформы используются более короткие куски пиломатериалов, чем в предыдущих технологиях, например, при создании каркаса из баллонов, что является преимуществом, поскольку более длинные стойки труднее получить и они более дороги.
  • Разрывы шпилек от уровня к уровню создают естественные противопожарные барьеры.
  • Поскольку строители возводят следующий этаж прямо на платформе, они строят на твердой рабочей поверхности - более безопасной среде с высокой структурной целостностью.

Обрамление - один из бесчисленных аспектов строительства, которые отражены в наборе из чертежей. Узнайте все, что вам нужно знать о чтении чертежей, в онлайн-классе MT Copeland , который преподает профессиональный строитель и мастер Джордан Смит.

Элементы обрамления

Вот общие элементы каркаса, которые вы будете использовать в каждой части дома:

Этаж

  • Балки: Это горизонтальные компоненты каркаса, которые проходят по всей длине пола. Они составляют опору для пола дома и платформу, к которой будут крепиться стеновые панели. На перекрытиях перекрывают черновой пол (обычно из фанеры).
  • Ферма: Ферма перекрытия состоит из бруса 2 × 4 или 2 × 3, соединенных металлическими пластинами.Ферма может принимать различные конфигурации, но по сути она образует устойчивую «сеть», поддерживающую пол и сопротивляющуюся раскачиванию.
  • Обшивка: Обшивка пола, широко известная как черный пол, представляет собой структурную панель, которая крепится к конструкции пола. Он переносит нагрузки сверху на балки пола снизу.

Стены

Внутренние стены делятся на две категории: несущие и ненесущие. Несущая стена поддерживает нагрузку сверху, например, другой пол или крышу.Ненесущая или перегородка возводится отдельно от основной несущей конструкции и может быть внешней или внутренней стеной. Он работает как разделитель, но не поддерживает вес. Стены третьего типа - стены с поперечным срезом, часто используемые в многоэтажных зданиях, не рассчитаны на вертикальную нагрузку. Скорее, поперечные стены предназначены для противодействия боковым силам, таким как ветер и землетрясения. Как правило, это деревянные стены с укрепленными панелями, армированными бетоном или каменной кладкой, или стальными пластинами.

  • Подоконник: Этот кусок бруса прикрепляет дом к фундаменту.Каркас первого этажа возводится поверх плит подоконника и состоит из балок, перекрывающих фундаментные стены.
  • Верхняя и нижняя пластины: Верхняя пластина представляет собой кусок дерева, который проходит вдоль верхней части каркаса стены и поддерживает крышу и потолок. Нижняя пластина - это кусок бруса, который лежит на полу и образует нижнюю часть стены.
  • Шпильки: Это компоненты каркаса, которые проходят между верхней и нижней пластинами. Обычно они расположены на расстоянии 16 или 24 дюймов друг от друга и являются наиболее распространенными элементами стеновых панелей.
  • Обшивка: Обшивка наружных стен укрепляет стены за счет связывания шпилек. Строители обычно используют стеновые панели, такие как гипс, армированный цементный лист или фанеру. Сначала прикрепите обшивку к раме, затем вырежьте отверстия для оконных и дверных проемов дверей. На обшивку крепятся наружные материалы вроде сайдинга.
  • Двери и окна: В дверном и оконном обрамлении есть несколько важных элементов, таких как перемычка: горизонтальный структурный элемент, соединяющий две вертикальные колонны и позволяющий устанавливать двери и окна без ослабления стен.Вертикальные стойки, на которые они опираются, обычно 2x4 или 2x6, называются королевскими шипами и триммерами (или шипами для домкратов). Вместе они образуют единицу, которая переносит вес сверху и вокруг дверных и оконных проемов вниз на пол и фундамент.

Потолок

  • Балки: Балки потолка - это горизонтальные элементы, которые перекрывают потолок и передают нагрузку крыши на стойки. Стандартного размера не существует, но наиболее часто используемые пиломатериалы для балок сегодня - 2 × 6.Обычно они находятся на расстоянии от 16 до 24 дюймов друг от друга.

Крыша

  • Стропила: Эти конструктивные элементы проходят от конька или крыши до стеновой плиты внешней стены бок о бок и поддерживают кровельную обшивку. Строительный метод, который обычно использует стропильную крышу, известен как «каркасная конструкция». Стропила хороши для тех, кто хочет, чтобы сводчатый потолок или дополнительное пространство на чердаке можно было превратить в комнату.
  • Фермы: Ферма - это деревянная конструкция, которая предварительно изготовлена ​​в виде перемычки из балок, доходящих до верха фермы, и балки, проходящей горизонтально.Форма предназначена для распределения веса крыши на большой площади. Фермы можно установить быстро, а преимущество заключается в использовании более коротких и менее дорогих деревянных бревен. Тем не менее, они сегментируют открытое чердак, поэтому не подойдут тем, кто позже может захотеть переоборудовать чердак.
  • Настил: Настил крыши - это часть конструкции крыши, которая располагается поверх стропил или ферм и обеспечивает структуру или «настил» для слоев защиты от атмосферных воздействий и кровли.В жилищном строительстве настил обычно изготавливается из фанеры или ориентированно-стружечной плиты.

Элементы каркаса могут показаться сложными, но, изучив их и их важную ценность для создания прочного каркаса, вы узнаете один из самых важных этапов строительства дома. Каркас не только придает дому структуру и форму, но и является неотъемлемой частью каждого последующего аспекта строительства, от внутренней и внешней отделки до механической, электрической и сантехнической работ.

MT Copeland предлагает онлайн-классы на основе видео, которые дают вам фундамент в области строительства с использованием реальных приложений. Классы включают профессионально подготовленные видеоролики, преподаваемые практикующими мастерами, и дополнительные загрузки, такие как викторины, чертежи и другие материалы, которые помогут вам овладеть навыками.

Что такое каркасная конструкция? Полное руководство

Каркасная конструкция распространена во всем мире.В Соединенных Штатах, например, большинство деревянных домов построено с использованием этого типа зданий. Строительство каркаса обычно начинается со строительства подоконника, который крепится к фундаменту.

Каркасная конструкция - это строительная техника, которая включает создание поддерживающего каркаса из балок, стоек и стропил и прикрепление к этому каркасу других строительных материалов. С квалифицированной командой вы сможете быстро реализовать этот строительный стиль.

Из этой статьи вы также узнаете следующее о конструкции каркаса:

  • Что влечет за собой конструкция каркаса
  • Системы каркаса
  • Конструкция каркаса платформы
  • Конструкция балочного каркаса
  • Конструкция стойки и балки
  • Преимущества конструкции деревянного каркаса
  • Преимущества конструкции стального каркаса
Что требуется при конструкции каркаса

Приступая к каркасному строительству, необходимо построить подоконник, соединенный с фундаментом.Следующий этап - прикрепление вертикальных шпилек к подоконнику. Стойки должны быть расположены через равные интервалы, чтобы создать сеть, которая прикрепляется к стропилам и балкам, составляющим дополнительные этажи или крышу. Специалисты по строительству могут использовать поперечные связи или другие методы для поддержки рамы.

Каркасное строительство больше похоже на создание каркаса дома с последующим прикреплением других строительных материалов. После завершения каркаса следуют стены и другие элементы. По мере того, как строители добавляют стены и пол, конструкция становится все более устойчивой.

Большинство подрядчиков строят каркас из дерева, который требует аккуратной резки, чтобы гарантировать сохранение целостности каркаса. Если древесина не затвердеет должным образом, может произойти скручивание и коробление, что приведет к изменению формы и выравниванию конструкции. В регионах, где древесина дорогая, в каркасном строительстве можно использовать металлические балки, что может помочь сократить расходы на древесину.

Строителям приходится решать определенные проблемы с каркасной конструкцией. Пространства между стенами и балками могут быть каналами для огня, позволяя огню быстро распространяться с этажа на этаж.Деревянная каркасная конструкция уязвима для определенных видов повреждений, включая гниение. Строители проектируют стойки таким образом, чтобы конструкция выдерживала неудачу. Однако, если несколько соседних балок выйдут из строя, результаты могут быть катастрофическими.

При каркасном строительстве вес здания несут каркас или каркас, а не стены. Существенным фактором в конструкции каркаса является прочность каркаса. В прошлом в Европе были распространены дома с деревянным каркасом. Строители использовали кирпич или плетень и мазок, чтобы заполнить каркас.В больших современных конструкциях обычны стальные и железобетонные конструкции.

Каркасные системы

Существуют три основные системы каркаса: каркас воздушного шара, стойка и балка и каркас платформы. Вы когда-нибудь смотрели на фотографии последствий урагана и задавались вопросом, почему у некоторых домов были крыши, а у других крыш нет? Что ж, это могло быть из-за систем каркаса, используемых в домах.

Каркасная система играет решающую роль в конструкции, поддерживающей стены, пол и крышу.В каркасных системах используются объемные пиломатериалы и структурные элементы для поддержки стены или покрывающих их материалов обшивки. Конструкция каркаса выгодна тем, что требует меньшего количества материалов для завершения конструкции. Каркасное строительство - идеальная альтернатива массовому возведению стен.

Конструкция рамы платформы

Конструкция каркаса платформы, также известная как западный каркас, является наиболее распространенным методом каркаса в проектах жилищного строительства. Этот метод строительства предполагает независимое оформление каждого этажа обычного здания или сарая с столбами.Большинство подрядчиков знакомы с каркасом платформ. Обрамление платформы выгодно, потому что в нем используется меньше древесины, чем при других вариантах обрамления, таких как обрамление столбов.

Обрамление платформ - это общепринятый стандарт методов деревянного каркаса. В этом методе обрамления каждый пол обрамляется как отдельный блок путем прибивания горизонтального элемента каркаса к верхней части стеновых стоек. Фундамент надежно поддерживает одну конструкцию. Уровень земли затем служит платформой или сценой для строительства следующего этажа.Балки проходят перпендикулярно пластине подоконника и прикрепляют перемычку к концу каждой балки.

Преимущества конструкции рамы платформы
  • Одним из основных преимуществ использования конструкции каркаса платформы является экономия древесины. С помощью этого метода строительства строители могут использовать более короткие куски дерева.
  • Поскольку платформы пола ограждают пространства для стоек, строителям не нужно использовать противопожарные заглушки.
  • Каркас платформы делает строительство простым и безопасным, поскольку строители используют простые инструменты.Этот метод строительства требует меньших затрат на строительство и меньших трудозатрат.
Недостатки конструкции рамы платформы
  • В каркасе платформы вертикальные стойки прерываются балками и перемычками, перпендикулярными направлению нагрузки на вертикальных линиях конструкции. Большая усадка в этих областях может привести к проблемам с жесткими материалами сайдинга, такими как шпон.
  • Структурные проблемы могут возникнуть после завершения строительства. Эти проблемы могут возникнуть, если коллекторы и балки сжимаются при высыхании древесины.Если это произойдет, сайдинговый материал также потребует большего ухода.
Конструкция рамы воздушного шара

Популярный миф гласит, что Джордж У. Сноу, плотник из Чикаго, изобрел каркас воздушного шара в 1832 году, и это изобретение произвело революцию в строительной практике. Однако самые старые здания в столичном Чикаго позволяют предположить, что ни Сноу, ни кто-либо другой из Чикаго не изобрели каркас воздушного шара.

Каркас из воздушных шаров - один из самых ранних методов деревянного строительства.Это влечет за собой создание легких деревянных каркасов вокруг шпилек, которые непрерывно проходят от верха до низа здания. Обрамление воздушного шара начинается с шпилек, идущих снизу вверх, а шпильки добавляются на желаемой высоте.

Обрамление воздушных шаров в основном использовалось в США и Скандинавии, Канаде. В этом методе используются длинные элементы каркаса, также известные как шпильки, которые проходят от подоконника до линии кануна. К этим шпилькам прибивают конструкции промежуточного этажа. На стойках отмечается высота коллекторов, подоконников и высота следующего этажа.В настоящее время каркас воздушного шара заменен каркасом платформы.

Преимущества конструкции каркаса воздушного шара
  • Вы можете ожидать меньше проблем после завершения строительства, в отличие от конструкции платформы. Случаи растрескивания гипсокартона при баллонном каркасе редки, и вы можете быть уверены в прочности своего здания. Обрамление воздушного шара может быть идеальным, если вам нужен высокий дымоход, сводчатый потолок или двухэтажное открытое фойе.
  • Обрамление воздушных шаров также обеспечивает большую гибкость, особенно при оформлении окон.При обрамлении баллонов легче получить арочные или угловые оконные верхние части. Также легко получить большие или сводчатые окна с баллонным обрамлением.
  • Баллонный каркас также обеспечивает более прямой путь нагрузки до фундамента здания. Используя баллонный каркас, торговые работники получают большую гибкость, в основном при прокладке трубопроводов, протягивании проволоки и воздуховодах, поскольку им не нужно работать вокруг или через элементы каркаса.
  • Из-за более длинных рам, используемых в каркасе баллонов, легко получить более упругие конструкции.Таким образом, баллонный каркас делает конструкцию более устойчивой и способной противостоять порывам и быстрым ветрам.

Ниже представлено видео об идеях реконструкции стен с баллонным каркасом:

Недостатки баллонного каркаса
  • В случае пожара ваше здание, скорее всего, будет разрушено намного быстрее. Это связано с тем, что конструкция воздушного шара обеспечивает легкий путь для распространения огня с одного этажа на другой. Если вы хотите уменьшить степень ущерба в случае пожара, вам необходимо установить противопожарные заграждения на каждом уровне.
  • При использовании баллонного каркаса изоляция между помещением и внешними стенами отсутствует. Следовательно, в будущем вы, вероятно, столкнетесь с увеличением счетов за электроэнергию.
  • По сравнению с каркасом платформы, создание баллона дороже. Строителям приходится использовать более длинные строительные балки, а это увеличивает затраты на строительство.
  • Стены, построенные с использованием баллонного каркаса, обычно очень тяжелые. Поэтому для возведения этих стен требуются дополнительные навыки, рабочая сила и специализированное оборудование.Тяжелые стены также делают строительство более сложным и рискованным.
  • Обрамление шара не обеспечивает рабочую площадку для работы на верхних этажах, в отличие от обрамления платформы. Рабочим тяжело дотянуться до верха строящихся стен. При возведении баллонов строительные леса важны для достижения вершины стен, потому что стены обычно находятся на несколько этажей выше рабочей платформы.

Во многих областях конструкция баллонов запрещена строительными нормами и правилами из-за опасности возникновения пожара.Однако набирает популярность каркас из баллонов, но строители используют стальные шпильки, поскольку они огнестойкие.

Конструкция стоек и балок

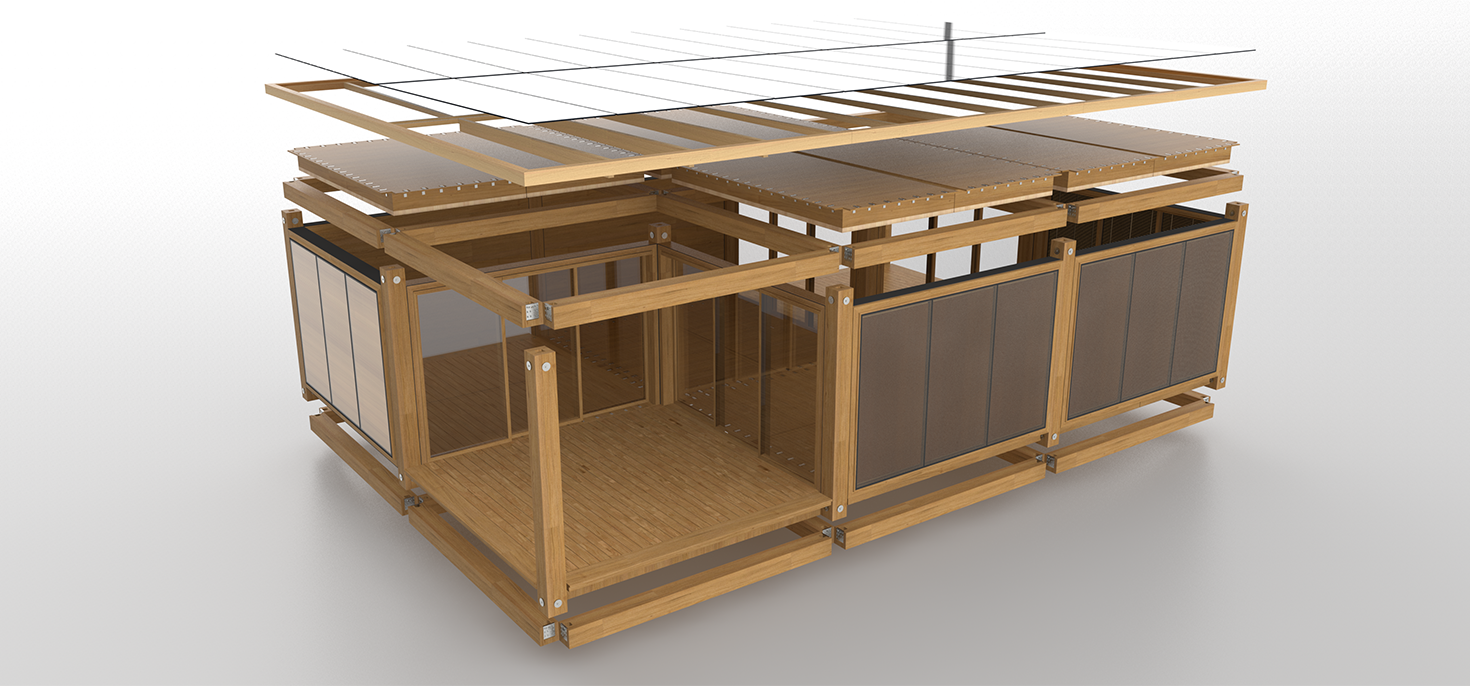

Конструкция из столбов и балок - это строительная техника, в которой вместо габаритных пиломатериалов используется тяжелая древесина. Стоечно-балочное строительство уходит корнями в Азию. В настоящее время эта строительная техника распространилась во многих частях мира. Эта строительная техника приводит к созданию прочных конструкций, о чем свидетельствуют постройки средневековья, которые сохранились до сих пор.

После суровых условий, таких как землетрясения и ураганы, столбы и балочные конструкции часто остаются стоять. Из-за отсутствия несущих стен возводить столбово-балочные конструкции несложно. Эта строительная техника легко настраивается с точки зрения дверей, окон и стойл для лошадей, которые могут быть добавлены в любую часть, которую владелец сочтет необходимой.

Несмотря на многочисленные преимущества столбов и балок, этот метод строительства встречается редко из-за непонимания со стороны подрядчиков и высоких материальных затрат.В некотором смысле конструкция столбов и балок аналогична деревянному каркасу, потому что оба метода ориентированы на заметный внешний вид открытой древесины. При использовании больших деревянных опор и балок требуется меньше опорных балок для создания исключительных открытых внутренних пространств.

Основное различие между конструкцией столбов и балок и деревянным каркасом заключается в том, как соединяются отдельные деревянные части. Деревянные рамы полагаются на столярные изделия из дерева, а не из стали. Стыковочные и балочные конструкции соединяются металлическими соединителями и элементами крепления.Стойко-балочная конструкция выгодна, поскольку требует меньших затрат на квалифицированную рабочую силу.

Стойко-балочная конструкция также имеет недостатки. Если влага конденсируется на стальных деталях, соединяющих балки, это может привести к образованию ржавчины, а окружающая древесина - к гниению. Столб и балка могут быть дороже деревянного каркаса в зависимости от сложности используемых металлических пластин. Использование разнородных материалов, металла и дерева, со временем приводит к расшатыванию стыков.

Преимущества деревянного каркаса

Есть несколько преимуществ конструкции деревянного каркаса.Экологичная древесина - один из идеальных строительных материалов. Некоторые из причин, по которым сегодня растет популярность современных деревянных домов за пределами строительной площадки, включают:

Древесина - натуральный материал

Древесина - один из немногих натуральных строительных материалов, обладающих многочисленными преимуществами. Поскольку древесина нетоксична, химические пары не проникают в здание. К древесине можно прикасаться и обращаться с ней безопасно. Чтобы превратить древесину деревьев в древесину, используемую для строительства, требуется минимум энергии. Из всех стандартных строительных материалов энергия, воплощенная в древесине, невелика.

Древесина является экологически чистой

На протяжении тысячелетий люди использовали древесину в каркасном строительстве, поскольку это экологично и устойчиво. Это возобновляемый строительный материал. Пока будут посажены новые деревья взамен срубленных, древесина будет оставаться доступной. Поскольку древесина доступна во всем мире и используется недалеко от источника, деревянное каркасное строительство способствует местной экономике.

обеспечивает отличную изоляцию

Поскольку древесина является естественным изолятором, конструкция деревянного каркаса обеспечивает отличную изоляцию и помогает снизить счета за электроэнергию.Древесина обладает теплоизоляционными свойствами. Дом с хорошей теплоизоляцией потребует меньше энергии для отопления, а значит, вы будете использовать меньше ископаемого топлива.

Простота сборки

Деревянные рамы легко изготовить, потому что древесина универсальна и может использоваться различными способами. Древесина легкая, поэтому ее легко установить даже с помощью простых инструментов. Строительство деревянного каркаса требует меньше энергии по сравнению с другими формами строительства. Доступны разные породы деревьев, и строители могут получить доступ к древесине разной текстуры, цвета и разной функциональности.

Бесконечные возможности дизайна

Конструкция с деревянным каркасом открывает безграничные возможности проектирования. Нет никаких ограничений по размеру и дизайну. Вам также понравятся непревзойденные технические и физические свойства дома из деревянного каркаса. Древесина - прочный материал, и большинство хорошо построенных деревянных конструкций служат сотни лет. По сравнению с другими строительными материалами, за деревянными конструкциями проще ухаживать.

Более короткое время сборки

Благодаря конструкции с деревянным каркасом вы получите более быстрое строительство.Строители могут предварительно вырезать, модулировать и построить деревянную раму с высокой точностью, чтобы значительно сократить время сборки. Дома с деревянным каркасом возводить легче, чем каменные и кирпичные. Более быстрое время сборки поможет сэкономить время и деньги. Строительство деревянного каркаса также требует менее специализированного и дорогостоящего труда.

Преимущества конструкции стального каркаса

Для многих строителей конструкционная сталь всегда была универсальным строительным материалом. Сталь дает множество преимуществ, поэтому многие архитекторы и подрядчики переходят к конструкционным стальным каркасам по сравнению с другими материалами, такими как дерево.Есть много заблуждений об использовании стальных каркасов в зданиях. Некоторые из ключевых преимуществ конструкции стального каркаса:

Более быстрое время сборки

Время равняется деньгам и особенно важно в строительной отрасли. Многим клиентам нравится, когда проекты завершаются раньше срока и в рамках установленного бюджета. Если вы хотите завершить строительство в срок, не превышая свой бюджет, конструкционные стальные конструкции - это решение. Вы можете предварительно изготовить стальные детали в соответствии с конкретным дизайном вашего здания.

Сталь легка

Если сравнить плотность стали с плотностью дерева, сталь тяжелее. Однако вес будет зависеть от типа стали. Например, стальная двутавровая балка легче деревянной. Легкая сталь снижает затраты на транспортировку, снижает трудозатраты и упрощает системы несущих конструкций. Со всеми этими преимуществами конструкция стального каркаса может снизить ваши строительные расходы.

Сталь экологична

Обычно стальные рамы изготавливаются из переработанных материалов.Кроме того, каждая стальная рама подлежит вторичной переработке, что делает сталь экологически чистым материалом. Сталь является самым перерабатываемым продуктом в мире, поскольку ежегодно перерабатывается более 80 миллионов тонн стали. С 1990 года сталелитейная промышленность сократила выбросы CO2 на 35%.

Промышленность также снизила удельную энергоемкость тонны стали на 28%. Использование удобной и герметичной стальной рамы помогает обеспечить герметичность вашей конструкции.

Снижение затрат на обслуживание

Стальные рамы требуют меньших затрат на строительство.Поскольку материал прочный, он требует меньших затрат на обслуживание в течение всего срока службы здания. Цены на сталь ниже, чем они были несколько лет назад из-за высокого спроса на сталь в строительном бизнесе. Стоимость строительства ниже, поскольку сталь универсальна и ее легко формовать в различные конструкции.

Устойчив к суровым условиям

Сталь устойчива к насекомым и вредителям. Этот материал невосприимчив к разрушающему воздействию насекомых и вредителей. В отличие от деревянного каркаса, который требует интенсивной обработки древесины для предотвращения повреждения вредителями, сталь устойчива к вредителям.Сталь также устойчива к суровым погодным условиям и влаге. Вы можете сделать сталь устойчивой к ржавчине, обработав ее горячим цинком или дополнительной порошковой обработкой.

Подведение итогов

При каркасном строительстве вес конструкции лежит на каркасе каркаса. Следовательно, наиболее важным фактором в конструкции рамы является прочность и устойчивость рамы. Плохая конструкция каркаса или использование некачественных материалов может привести к разрушению всего здания. Однако при правильных процедурах и строительных материалах каркасные здания легко возводить и они долговечны.

Источники

Что такое рама платформы? (с иллюстрациями)

Каркас платформы - это часть метода строительства здания, в котором каждый этаж отделен от нижних этажей. Когда здание построено, кладется каркас платформы для пола, а затем поверх него кладутся каркасы стен. Стены следующего этажа располагаются поверх каркаса второй платформы, которая находится на стенах первого этажа. Этот метод строительства отличается от конструкции из воздушных шаров, где внешние стены, а иногда и внутренние, сделаны из длинных непрерывных балок, идущих от земли к крыше.Каркас платформы обычно используется в жилых или небольших коммерческих зданиях, имеющих более одного этажа.

Независимо от типа каркаса, первая часть дома - это фундамент.Обычно это бетонная плита, которая немного больше площади дома. В домах с подвалом фундамент часто составляет цокольный этаж. В домах без подвала между фундаментом и первым этажом делается пространство, которое помогает предотвратить гниение и создает изолирующий барьер между землей и зданием. Обычно это приводит к появлению пространства для сканирования.

Когда здание имеет каркас платформы, первая платформа устанавливается на небольших опорных балках, соединенных с фундаментом.Эти площадки сделаны так же, как и стены дома, просто лежат на боку. Платформа обычно покрыта фанерой, чтобы создать прочную поверхность для соединения стен и пола.

Стеновые рамы располагаются на верхней части платформы и доходят до высоты потолка.Следующая платформа размещается поверх стен таким же образом, как и первая платформа на опорах фундамента. Следующий этаж находится на вершине второй платформы и так далее до самого верха здания.

Этот метод в основном заменил создание баллонов в Северной Америке.С баллонным каркасом стены возводятся поверх фундамента и доходят до крыши. Полы подвешиваются и прибиваются гвоздями в правильных точках. Каждый этаж в основном плавает в цилиндре, созданном стенами. Этот метод строительства был более распространен в прошлом, когда были более распространены большие и длинные куски дерева.

Здания, построенные на каркасе платформы, как правило, не имеют каких-либо внешних характеристик, которые отличают их от других построек.Здания с баллонным каркасом, особенно с кирпичными внешними стенами, будут иметь внешние плиты, опоры или соединения в местах пересечения полов с каркасом. Эти внешние системы обеспечивают дополнительную поддержку полов здания и снижают вероятность обрушения внешней стены.

Понимание каркаса дома - Extreme How To

При осмотре каркасного дома до установки облицовки стен здание часто кажется сложным, а некоторым - устрашающим проектом.Каркас дома на самом деле состоит из нескольких отдельных «проектов», объединенных в один и образующих законченный дом. В этом контексте каркас дома или здания не так уж и сложен. Благодаря современным достижениям в области пневматических инструментов, таких как гвоздезабиватели, вам даже не нужно быть опытным молотком, чтобы построить дом. Тем не менее, для неопытных будет хорошей идеей начать с небольшой простой конструкции, а не с двухэтажной сложной конструкции. Хороший пример - гараж или садовый сарай. В большинстве случаев вы будете строить по планам зданий, и это, безусловно, самый простой способ для неопытных.Убедитесь, что вы соблюдаете все спецификации и чертежи высот.

Здание в основном состоит из секций, соединенных между собой.

Самый распространенный материал для обрамления - дерево, но все большую популярность приобретает металлический каркас. Металл может быть желательным в некоторых областях, а также может быть правилом кодекса в других областях. Независимо от типа строительства обязательно уточните у местных строительных властей правила, касающиеся строительства и каркаса, а также для получения любых необходимых разрешений.

Используются два типа конструкции: баллон и платформа, причем платформа является наиболее распространенной.

Методы

Для стандартного деревянного дома или «палочного» каркаса используются два метода - воздушный шар или платформа - и оба имеют свои преимущества и недостатки. Обрамление воздушным шаром иногда применяется при двухэтажных постройках. В обрамлении баллона стойки проходят как одно целое от порога до верхней плиты второго этажа. Балки перекрытия второго этажа поддерживаются ленточной доской, вставленной в шпильки.Этот тип конструкции является наиболее сложным, но он обеспечивает беспрепятственные проемы между этажами, что позволяет легко устанавливать коммуникации без надрезов и прорезей отверстий. Однако противопожарные заглушки должны быть установлены на уровне пола второго этажа между стойками.

Первый шаг - уложить опорную плиту для конструкции перекрытия или пороговую плиту для фундамента / пола против анкерных болтов, отметить их расположение и просверлить отверстия.

Каркас платформы

может использоваться как для одно-, так и для двухэтажного строительства и является наиболее простым и наиболее распространенным методом строительства.При этом типе конструкции автоматически создаются противопожарные заграждения. Одноэтажный построить проще всего, двухэтажный или двухэтажный сложнее. Обрамление платформ проще, чем обрамление воздушных шаров, потому что вы можете построить и возвести стены второго этажа на этажах второго этажа.

Стеновая конструкция на бетонной плите крепится к плите анкерными болтами через опорную плиту стены.

Можно строить как на бетонной плите, так и на фундаменте.Плита действует как пол; фундамент требует, чтобы сначала был построен пол. Затем стены оформляются на полу (или плите) и возводятся на место.

Чаще всего строится на фундаменте. В этом случае пол сначала обрамляется, крепится к фундаменту и покрывается черновым полом.

С этажа вверх

При строительстве на фундаменте первым делом необходимо построить пол на фундаменте. Подоконники крепятся к фундаменту, затем балки перекрытия крепятся к подоконникам, и их концы закрываются коллектором балок.Заголовки и внешние балки должны плотно прилегать к внешним краям фундамента. Металлические вешалки упрощают установку балок, чем их прибивание.

Во многих случаях в больших зданиях или в зданиях с шириной балки более 16 футов в этих местах устанавливается балка, обеспечивающая опору для пола. Сегодняшние фермы обычно изготавливаются из искусственной древесины. Балка должна поддерживаться опорами или фундаментом и опорами. При обрамлении пола добавляется настил или черновой пол.Профнастил обычно представляет собой ориентированно-стружечную плиту (OSB) или обшивку из фанеры толщиной 3/4 дюйма. Раньше по диагонали наносили однобортные доски из массива дерева.

Затем возводятся стены на плите или черновом полу.

Строительство стен

После того, как настил или пол были построены, вы готовы строить и возводить стены. Стены состоят из опорных плит, прибитых к основанию пола или прикрепленных анкерными болтами к бетонной плите. К подошвам прибивают шпильки, а к шпилькам прибивают верхние пластины.

Стены фактически строятся как единое целое или как секции в случае длинных стен. Показана типичная стена с дверным и оконным проемом в обрамлении.

Разметьте дверные и оконные проемы как на подошве, так и на верхней пластине, а также на местах расположения стоек, используя рулетку и плотницкий угольник.

На самом деле стены собираются как одно целое, а в случае длинных стен - из секций, соединенных вместе для получения необходимой длины.При строительстве на плите первым делом необходимо положить опорную плиту на плиту и отметить места для анкерных болтов. Просверлил эти дыры. Независимо от того, на плите вы строите или на фундаменте, следующим шагом будет уложить подошву и верхнюю плиту бок о бок и определить расположение дверей и окон в соответствии с планами или конструкцией вашего здания. Вы должны знать приблизительные размеры любых дверей и окон. Используя плотницкий угольник, отметьте эти грубые отверстия на обоих. Язычок квадрата составляет 1-1 / 2 дюйма в ширину, точную ширину высушенных в печи двух материалов для обрамления.Затем отметьте места шипов одновременно на подошве и верхней пластине. Это измерение может производиться по центрам на 16 или 24 дюйма, в зависимости от конструкции здания или местных норм.

Старожилы часто использовали макетную планку для расположения конюшен.

После того, как все размеры будут отмечены как на подошве, так и на верхней пластине, положите их на край чернового пола или бетонной плиты на надлежащем расстоянии друг от друга по длине стоек. Если вы используете предварительно нарезанные шпильки, вы можете сэкономить деньги и время. Закрепите шпильки между пластинами, расположив их концы в ранее отмеченных местах.

Заголовки над дверями и окнами могут быть 2 x 6 с заклепками над ними или полной шириной 2 x 10. Тем не менее, для создания ширины жатки, соответствующей ширине стойки, используются 3/8-дюймовые фанерные распорки.

Обычно используются какие-то распорки. Тип и количество зависят от правил кода и конструкции сборки. Один из методов состоит в том, чтобы впустить в шпильки ветровые или ураганные связи 1 × 4. Измерьте расстояние от угла до угла построенной стены, затем измерьте противоположные углы и убедитесь, что стена квадратная.

После того, как шпильки будут на месте, вставьте рамку в дверные и оконные проемы, а затем добавьте заголовки. Заголовки могут быть созданы на всю ширину, используя 2 на 10, или они могут быть созданы, используя заливку 2 на 6 над ними с помощью гвоздей. Традиционные коллекторы создаются путем прибивания 3/8-дюймовых фанерных прокладок между досками коллекторов для создания такой же толщины коллекторов, как ширина стоек 3-1 / 2 дюйма. Заголовки поддерживаются шпильками триммера для создания двойных шпилек в отверстиях.Шпильки Cripple крепятся между триммерами под дверными и оконными проемами и разнесены так, чтобы соответствовать другим стойкам на тех же 16- или 24-дюймовых центрах.

Установите распорку и отметьте на стойках стены. Затем распилили каждую сторону выреза.

Завершите вырез стамеской.

Пневматический гвоздодер может сэкономить время, если у вас есть электричество на площадке. Если нет электричества, вы можете использовать беспроводную модель, такую ​​как Paslode.Несколько лет назад моя дочь помогала строить здание, и она ни разу не «размахивала молотком». Используя гвоздезабиватель с воздушным каркасом, у нее не было проблем, и мы завершили строительство в короткие сроки.

Квадрат рамы

В некоторых случаях стены возводятся без дополнительных распорок, с использованием фанеры или OSB-обшивки по углам для скрепления и квадратного сечения секции стены. А в некоторых случаях обшивка каркаса стены наносится перед возведением стены. В любом случае секция стены сначала возводится в квадрат путем измерения по диагонали от угла к углу, затем от противоположного угла к углу и смещения секции стены для создания равного размера и прямоугольной стены.Также можно использовать большой деревянный треугольник под углом 90 градусов. Затем устанавливается временная скоба, чтобы удерживать квадрат стены.

Во многих случаях к стенам добавляются ураганные ограждения. Он состоит из покупных металлических полос или полосок 1 на 4, установленных по диагонали через стену и прорезанных по внешним краям полос 2 на 4. Прикрепив подошву и верхнюю пластину к стойкам, снова используйте рулетку, чтобы измерить по диагонали от угла к углу и выровнять стену. Временно закрепите ураганные распорки на месте и отметьте места разрезов.Используйте пилу, чтобы прорезать выемки, а затем удалите материал между метками пилы с помощью стамески. Закрепите распорку двумя гвоздями 8d на каждой стойке, а затем отрежьте концы распорки заподлицо с краями пластины. (Убедитесь, что вы сверились с местными нормами и правилами крепления распорок в вашем регионе.)

Построив стену, наклоните ее на место. Это займет два человека даже на небольшой стене.

Забейте 2 х 4 колья в землю и закрепите стену на месте, убедившись, что она закреплена вертикально.Постройте противоположную стену, возведите и закрепите ее на месте.

Подъем стен

Возвести стену довольно просто, но даже небольшие стены лучше всего возводить как минимум двумя людьми. На черновом полу возвести проще, чем на плите. Просто сдвиньте стену ближе к краю и наклоните ее вверх. Мне нравится использовать временные стопорные блоки 2 на 4, прикрепленные к внешним краям балок и коллекторов, чтобы стена не соскользнула, когда вы ее поднимаете.Если вы устанавливаете стену на бетонную плиту, сдвиньте ее к анкерным болтам, тогда вам придется поднять стену и установить ее на анкерные болты. Опять же, это работа как минимум двух человек, даже для короткой стены.

Если длинные стены должны быть построены секциями, сделайте стык на стойке.

Подняв стену, забейте в землю стойки 2 на 4 и обеспечьте временные опоры, прикрепленные к стойкам и стойкам стены. Дуплексные гвозди, используемые для строительства фундамента, хороши для этого шага, поскольку их легче вытащить позже.Перед закреплением распорок убедитесь, что стена ровная и правильно расположена. При установке на плиту закрепите подошву на месте с помощью шайб и гаек над подошвой и анкерными болтами. Если на фундаменте / полу, прибейте подошву к основанию пола и к балкам перекрытия и коллекторам. Если стена должна быть построена секциями, построить следующую секцию, установить ее, закрепить на месте и прикрепить к ранее возведенной стене. Обратите внимание, что стыки стен всегда находятся на стойке.

Постройте торцевые стены так, чтобы они поместились между боковыми стенками, установите и скрепите их.

Убедившись, что все углы расположены по отвесу, прикрепите концевые шпильки торцевой стенки к торцевым шпилькам боковой стенки.

Постройте, возведите и закрепите на месте противоположную стену таким же образом. Затем постройте стену между двумя стоящими стенами. Эта стена измеряется так, чтобы она умещалась между ранее возведенными стенами, измеряя по низу. Постройте и возведите противоположную торцевую стену таким же образом. На этих стенах начните с стоек на каждом конце, а затем измерьте стойки «по центру», добавив размер стоек 2 на 4 или 2 на 6 штук на ранее возведенных стенах.Как и в других стенах, проемы обрамляются таким же образом и крепятся. В любом случае эти стены возводятся между двумя соседними стенами, устанавливаются водопроводом и затем крепятся к внешним стойкам на двух смежных стенах. Закрепите центральную секцию, чтобы она не прогибалась или сгибалась.

Если здание не прямоугольное или квадратное, а имеет пристройки, постройте эти стены, соединяя их по углам, опять же в основном создавая две «стороны», а затем возводя концы, чтобы соединить противоположные стены вместе.Верхние части стен в углах и стыках секций стены соединяются путем прибивания второй верхней пластины к верхней пластине, пересекая все стыки, чтобы надежно связать их вместе. Эта вторая верхняя пластина создает окончательную высоту стандартной 8-футовой стены.

Вырежьте и снимите подошву подошвы между дверными проемами.

Внутренние стены, соединяющие внешние или другие внутренние стены, также нуждаются в блокировке углов.

С помощью ручной пилы вырежьте и снимите часть подошвы в нижней части каждого дверного проема.Угловые блоки добавлены в углы, чтобы обеспечить квадратный угол для установки внутренних покрытий стен. Это можно сделать несколькими способами, как показано на схемах. Внутренние стены обрамляются, возводятся и закрепляются на месте таким же образом, опять же с использованием второй верхней пластины, чтобы связать их вместе и с внешними стенами. Угловая блокировка необходима на каждом углу внутренней стены, чтобы обеспечить крепление облицовки внутренних стен. После возведения стен можно приступать к установке потолочных балок поверх стен.При создании второго этажа в стиле платформы вы просто повторяете весь процесс. Снова возводим пол поверх стен, затем возводим и возводим стены второго этажа.

Блокировка углов необходима для создания углов для внутренних покрытий стен.

Детали рамы

Детали каркаса, добавленные при возведении стен, облегчат завершение отделки здания. Например, вы можете добавить стеновую подкладку к любым входным областям ванны и смесителя, а также к расположению настенных приборов.Это упростит установку всего этого, и это легче сделать во время строительства стены, чем после того, как стены будут возведены. Вы также можете добавить блокировку, чтобы поддержать ванны. Некоторые строители прикрепляют дополнительные короткие блоки в каждом углу у пола, чтобы обеспечить лучшую поддержку для крепления плинтусов на месте. Это позволяет вам прибивать плинтусы дальше от их концов и предотвращать расщепление концов. Перемычка может быть установлена ​​в полу между швами во время строительства, чтобы создать пол лучшего качества и «менее скрипучий».

Детали каркаса могут облегчить завершение отделки здания. Опоры для ванн могут поддерживать края ванн.

Короткие угловые блоки на каждом углу облегчают установку плинтусов.

Обрамление здания не должно быть сложной задачей, если вы будете делать это шаг за шагом, следовать планам и правилам и начинать с простого.


Рекомендуемые статьи

.

Добавить комментарий
