Инструкция к калькулятору для расчёта купольных конструкций
Данная страница — инструкция к калькулятору для расчёта купольных конструкций, в том числе купольных крыш и купольных домов.
Страница с калькулятором находится по ссылке: калькулятор.
По умолчанию выставлен русский язык интерфейса. Его можно сменить, выбрав нужный в выпадающем списке «Язык».
выбор языка интерфейсаИнструкция к калькулятору
Исходные данные.
Область «Исходные данные» предназначена для задания геометрии каркаса. Можно изменять параметры в следующих полях:
«Многогранник» — многогранник на основание которого строится вся конструкция. Возможны два варианта: икосаэдр и октаэдр.
«Частота, V» — количество разбиений вершин. При увеличении частоты, увеличивается количество вершин и ребер соответственно. Чем больше это значение, тем больше форма каркаса приближается к сфере и тем меньше длина рёбер.
Икосаэдр — многогранник, у которого значение частоты разбиения V равно 1.
Значение частоты разбиения равное единице соответствует конструкции в виде икосаэдра или октаэдра в зависимости от того какой многогранник задан в графе «многогранник». При увеличении частоты происходит разбиение рёбер многогранника на части. Количество рёбер, составляющих разбитое ребро, равно частоте разбиения.
Частота разбиения икосаэдра.«Класс разбиения» — этот пункт отвечает за выбор способа разбиения, а следовательно и формы конечной конструкции.
При частоте разбиения равной двум и более возможны различные варианты каждого разбиения. Эти варианты делятся на классы. Если спроецировать разбиение на грань икосаэдра, то все возможные классы разбиения икосаэдра можно представить в виде схемы.
Классы разбиения купольных конструкций.В калькуляторе римскими цифрами обозначены основные классы, всего их три. Арабскими цифрами обозначены вариации основных классов.
Аналогично способы разбиения задаются для октаэдра.
«Метод разбиения» — позволяет сделать выбор между «Равные хорды», «Равные дуги», «Мексиканец» и «Крушке».
«Осевая симметрия» — выбор оси симметрии, которая учитывается при отсечении части купола от сферы и выстраивании купола по вертикали. Возможные варианты:
- Pentad — ось симметрии проходит через вершину, в которой сходится 5 рёбер для икосаэдра или 4 ребра для октаэдра.
- Cross — ось симметрии проходит через вершину, в которой сходится 6 рёбер.
- Triad — ось симметрии проходит через грань.
«Фулерен» — выбор формы купола в виде фулерена, который вписывается («вписанный») в сферу, или описывает её («описанный»). Поле «Фулерен» не доступно при выборе варианта соединения «Joint».
купол в форме фулерена
Функция «выравнивание основания» изменят длину рёбер у основания купола таким образом, что вершины купола на внешней его поверхности располагаются в плоскости основания. Вершины купола на внутренней поверхности купола в общем случае не располагаются в плоскости основания, а строятся по общему принципу — к центру купола от его внешней поверхности.
При включении «выравнивания основания» рёбра своей широкой стороной лежат в плоскости горизонта в случае, когда в поле «часть сферы» выбрано 1/2. В остальных случаях, они не лежат в плоскости горизонта.
«Часть сферы» — выбор части сферы, из которой будет состоять купол. Для куполов разной частоты возможны различные пропорции отсечения.
Размеры и способ соединения
Поле «размеры и способы соединения» позволяет задать размеры сферы и выбрать способ соединения ребер купола. Параметры поля:
«Радиус сферы, м» — задается радиус сферы в метрах.
«Способ соединения» — выбор способа соединения рёбер.
Более подробно о способах соединения можно посмотреть в статье: Виды соединения и коннекторы (соединители) для купольных конструкций.
В выпадающем списке можно выбрать следующие варианты соединений:
- «Piped» — способ соединения с использованием коннекторов. При выборе данного способа соединений появляется дополнительное поле, в котором можно задать диаметр трубы, составляющей коннектор.
- «GoodKarma» — безконнекторный способ соединения, при котором каждое ребро составляют два бруса. При выборе данного способа соединения появляется дополнительное поле, в котором можно задать способ соединения рёбер по часовой стрелке или против часовой стрелки.
- «Semikone» — безконнекторный способ соединения, при котором каждое ребро составляют два бруса.
- «Cone» — безконнекторный способ соединения, при котором каждое ребро состоит из одного бруса.
- «Joint» — безконнекторный способ соединения, при котором каждое ребро состоит из одного бруса. При выборе данного способа соединения появляется дополнительное поле, в котором можно задать способ соединения рёбер по часовой стрелке или против часовой стрелки.
Способ «Joint» не доступен для купола в форме фулерена. - «Nose» — безконнекторный способ соединения, при котором каждое ребро состоит из одного бруса. Возможность выбора данного способа соединения предусмотрена только для купола в форме фулерена. Чтобы данный способ соединения появился в списке вариантов соединения, нужно предварительно задать форму купола в виде фулерена в поле «Фулерен» в разделе «Исходные данные». Для этого в поле «Фулерен» нужно выбрать один из вариантов: «Вписанный» или «Описанный». При выборе данного способа соединения появляется дополнительное поле, в котором можно задать способ соединения рёбер по часовой стрелке или против часовой стрелки.
Способ «Joint» не доступен для купола в форме фулерена.Для всех способов соединения рёбра у основания купола состоят из одного бруса.
Размеры рёбер
В этом поле задаются ширина и толщина рёбер в миллиметрах.
Внешний вид купола
В центральной области калькулятора чуть правее полей с исходными данными выводится изображение купола.
Поле с визуальным отображением купола содержит меню со вкладками. В зависимости от выбранной вкладки меняется выводимая на экран картинка. Во всех случаях купол можно вращать во всех плоскостях, увеличивать и уменьшать. Возможен выбор следующих вкладок меню.
План
На плане приведена проекция вершин купола на плоскость проходящую через основание купола.Во вкладке «План» можно увидеть проекцию нижних рёбер конструкции на плоскость в основании. А также размеры от центра сферы до концов проекций и высоту концов рёбер.
Выделив отдельные рёбра, можно увидеть аналогичную информацию для любого ребра купола.
Повторный щелчок по ребру снимает выделение.
Если во вкладке «Кровля» исключена грань купола, то при переходе на вкладку «План» автоматически подсвечиваются рёбра этих граней.
Чтобы увидеть план основания полностью, нужно вращать схему курсором.
Каркас
Выбор вкладки «Каркас» позволяет увидеть весь каркас купола, включая невидимую его часть (ту что на заднем плане).
Схема

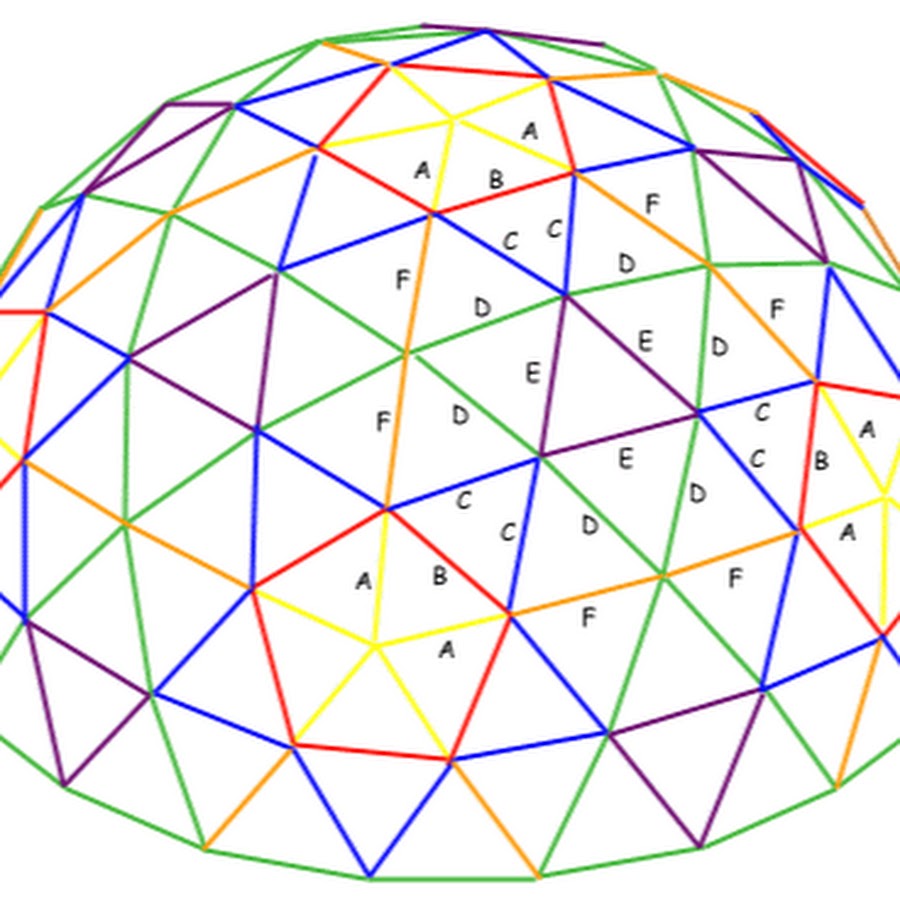

На схеме купола показаны обозначения рёбер, граней и вершин.Кровля
Разными цветами показаны грани кровли различных размеров.Схема на вкладке «Кровля» позволяет исключать из расчёта отдельные грани и рёбра конструкции. Для исключения грани, нужно щёлкнуть по ней мышкой. Для исключения ребра нужно исключить примыкающие к нему с обеих сторон грани.
При исключении из расчёта граней и рёбер во вкладке «Кровля» значения в других вкладах и разделах калькулятора пересчитываются автоматически.
Данная функция может быть полезна для анализа возможных проёмов в конструкции, например для дверей и окон. А также для расчёта таких конструкций как беседки, навесы, козырьки и другие.
Тент
Вкладка тент позволяет получить схему раскроя кровли с изображением.В калькуляторе предусмотрена возможность наглядно оценить изображение, которое может быть на поверхность купола. Часто изображение наносят на тентовую ткань, которой покрывают купол. Раскрой такого тента можно увидеть по нажатию соответствующей кнопки.
Во вкладке «Тент» есть дополнительные кнопки управления:
Кнопки управления в меню «Тент».1. Смена режима отображения тента между кровлей купола и раскроем тента.
2. Кнопка выбора файла с картинкой.
Результаты измерений
Содержимое блока «результаты измерений» становится видимым при щелчке по заголовку этого блока «результаты измерений».
Блок с результатами измеренийНазвание каждого поля отвечает само за себя.
В блоке «Размеры» указано количество размеров и количество самих элементов:
«Граней» — первое число указывает количество размеров, второе число показывает количество граней. На схеме грани одного размера показаны одним цветом.
«Ребер» — первое число указывает количество размеров, второе число показывает количество рёбер. На схеме рёбра одного размера показаны одним цветом и обозначены одинаковыми буквами.
«Вершин» — первое число указывает количество вершин к которым подводятся разные рёбра без учета того, что к вершинам у снования подводится меньше рёбер.
Второе число показывает количество вершин.
Рёбра
В блоке рёбра показаны вид, размеры и количество всех рёбер рассчитанного купола.
На схеме используются следующие обозначения:
Обозначения на чертежах рёбер.- Индекс ребра и его цвет в «каркасе», «схеме», плане и других блоках калькулятора. В качестве индекса используются латинские буквы.
- Количество рёбер данного типа (индекса).
- Кнопка смены (поворота) вида на ребро.
- Значение двугранного угла между внешней плоскостью ребра (по отношению к куполу) и плоскостью отреза.
- Числовое обозначение вершины, в которую ребро упирается данным торцом.
- Значение двугранного угла между плоскостью ребра и прилегающей к нему гранью купола.
Если правая сторона рёбер выводится не корректно, то следует увеличить ширину окна браузера, в котором открыт калькулятор. Рекомендуемая ширина 1920 пикселей.
По умолчанию представлен вид на ребро с внешней стороны купола, на котором видна его «толщина».
Для типов соединения GoodKarma и Semicone доступна функция просмотра рёбер под другим углом — с «ширины» ребра с длинной его стороны. Для смены вида предназначена кнопка смены (поворота) вида. На получаемом виде используются следующие обозначения:
Вид ребра после поворота.Обозначения:
- Индекс ребра и его цвет в «каркасе», «схеме», плане и других блоках калькулятора. В качестве индекса используются латинские буквы.
- Количество рёбер данного типа (индекса).
- Кнопка возврата (поворота) вида к начальному.
- Значение двугранного угла между широкой плоскостью ребра и плоскостью отреза.
- Числовое обозначение вершины, в которую ребро упирается данным торцом.
Для возврата к прежнему виду предназначена кнопка возврата к виду поумолчанию.
При распиле рёбер торцовочной пилой иногда удобно ориентировать ребро широкой стороной вниз. Тогда углы поворота пилы отличаются от получаемых в калькуляторе поумолчанию. Для их пересчёта можно воспользоваться функцией поворота ребра или отдельным калькулятором углов торцовочной пилы.
Грани
В блоке грани показаны вид, размеры и количество всех граней рассчитанного купола.
Обозначения на гранях.Обозначения:
- Числовой индекс грани и его цвет на «схеме».
- Количество граней данного типа (индекса).
- Числовое обозначение вершины грани.
- Обозначение ребра и двугранного угла между широкой плоскостью ребра и прилегающей к нему гранью (для двух прилегающих граней угол одинаков).
- Значение высоты грани.
- Длина отрезка от вершины грани до точки пересечения высоты с ребром.
Вершины
Для типов соединения «Piped», «Cone» и «Nose» доступен блок «Вершины».
В блоке вершины показаны вид, размеры и количество всех вершины рассчитанного купола.
Обозначения вершин.Обозначения:
- Числовой индекс вершины, используемый в «схеме» и других блоках.
- Количество вершин данного типа (индекса).
- Буквенный индекс ребра.
- Значение угла между соседними ребрами. Угол приведен в проекции на плоскость перпендикулярную прямой, проходящей через центра купола и вершину.
- Значение угла торца ребра. Угол приведен в проекции на плоскость перпендикулярную прямой, проходящей через центра купола и вершину.
Угол приведен в проекции на плоскость перпендикулярную прямой, проходящей через центра купола и вершину.В текущей версии калькулятора углы при вершинах корректно вычисляются для икосаэдра.
Результаты конструирования
Чтобы сохранить результаты конструирования можно воспользоваться адресом страницы калькулятора, который автоматически меняется в зависимости от введенных данных.
Получившуюся ссылку удобно использовать для передачи другим людям.
Скачать модель получившейся конструкции в формате .obj можно с помощью кнопки «выгрузить». Она расположена после результатов вычислений в нижней части страницы в блоке полезных ссылок.
Блоки калькулятора
Открывая страницу калькулятора на устройствах с самым популярными размерами экранов, можно увидеть только верхнюю область калькулятора. В ней обычно видны блоки:
- «Исходные данные»
- «Результаты и способы соединения»
- «Размеры ребер»
- «Результаты измерений»
- Схема купола
- Кнопки переключения вкладок: «Каркас», «Схема», «Кровля», «План».
Чтобы увидеть блоки с чертежами рёбер и схемами граней и вершин, нужно прокрутить страницу вниз.
Общий вид страницы калькулятора.Калькулятор стоимости дома | Круглый дом
Выберете внутреннюю отделку стенМДФ 6ммОСБ 6ммЛаминатВагонкаЛДВП 3,2 мм (гладкий)ФСФ фанера 6,5 ммГипсокартон на ОСБЛДВП 4-6 мм (текстурированный)
Внутренняя отделка стен – требующий особого внимания элемент любого дома. Она должна не только быть тщательно подобрана по текстуре и цветовой гамме, но и должна отвечать требованиям назначения помещения, а значит иметь определенные параметры по влагостойкости, износостойкости и пожаробезопасности. Стены купольного дома не имеют никаких ограничений по возможностям использования внутренних отделочных материалов. Трудности могут возникнуть только при использовании крупноформатных настенных керамических плиток, поэтому их стоит заменить плитками меньшего размера или мозаикой.
Учитывая, невозможность расчета отделки каждого отдельного помещения, вы можете выбрать тот вариант отделки, который будет являться основным в вашем доме.
МДФ – это материал, который широко используется в процессе изготовления корпусной мебели или обшивки стен, являясь одним из самых дешевых вариантов отделки.
Аббревиатура данного материала – древесноволокнистая плита, изготовленная из продуктов переработки древесины. МДФ плиты для облицовки стен и сборки мебели изготавливаются посредством спекания под давлением. Исходный материал состоит из мелко-дисперсионной древесной стружки и связующих компонентов. При желании, этот материал может быть предварительно нарезан на ЧПУ станке. Этот материал не является финишным и поэтому требует дальнейшего покрытия лакокрасочными или другими финишными материалами.
ОСБ плита – это ориентированная стружечная плита, которая представляет из себя древесностружечный материал склеенный специальным полимером.
Эти листы изготавливаются только из высококачественной стружки, которая кладётся особым перпендикулярным друг другу образом. Формируется сам лист при помощи синтетических смол, под высокой температурой и давлением. Благодаря своей надёжной структуре материал широко используется при возведении домов по каркасной технологии. При желании, этот материал может быть предварительно нарезан на ЧПУ станке. Этот материал не является финишным и поэтому требует дальнейшего покрытия лакокрасочными или другими финишными материалами.
Ламинат – напольное покрытия на основе древесноволокнистой плиты высокой плотности, верхним слоем которой является защитно-декоративная износоустойчивая плёнка.
Сегодня ламинат на стене в интерьере встречается все чаще, поскольку отличается многообразием рисунков и фактур, имитируя дерево, паркет, камень и другие материалы. За ним довольно просто ухаживать, и он способен долго сохранять свой первоначальный вид.
Вагонка – специально обработанная обшивочная доска, изготовленная из натуральной древесины, имеющая соединение «шип-паз». Используются для внутренней и внешней отделки жилых и других типов помещений. Это довольно распространенный отделочный материал, часто применяемый именно в отделке купольных зданий. Для сохранения эстетичного внешнего вида вагонка требует дальнейшего покрытия лакокрасочными материалами.
Ламинированная древесноволокнистая плита (ЛДВП) – листовой материал, получающийся в результате прессования смеси из древесных волокон и специальных клеевых добавок под высокими температурами, с последующим нанесением на лист слоя специальной бумаги.
Этот материал интересен, во-первых, очень низкой ценой, а во-вторых, наличием финишного покрытия, что позволяет осуществлять отделку в кратчайшие сроки. Единственным недостатком является его малая толщина, которая на участках больших пролетов между вертикальными стойками требует монтажа дополнительных горизонтальных ребер жесткости. При желании, этот материал может быть предварительно нарезан на ЧПУ станке.
Фанера ФСФ — это вид влагостойкой фанеры, изготавливаемой из березового, букового или соснового шпона с применением фенолформальдегидных клеящих смол. ФСФ отличает хорошая водостойкость, механическая прочность и относительно хорошая износоустойчивость. Фанера ФСФ отлично подходит для изготовления строительных конструкций, но с успехом применяется во внутренней отделке помещений, а также в мебельном производстве. Выше перечисленные свойства ФСФ фанеры делают ее одним из самых популярных видов фанеры. Этот материал не является финишным и поэтому требует дальнейшего покрытия лакокрасочными или другими финишными материалами.
Гипсокартон (ГЛК) представляет из себя композитный материал, который выпускается в виде листов, основой которых служит гипс, облицованный картоном с наружных сторон.
Листы гипсокартона могут являться хорошей основой для нанесения различных отделочных материалов, таких как краска, обои, керамическая плитка, мозаика и других. В нашем расчете предложен вариант крепления гипсокартона толщиной 9мм на предварительно смонтированное основание в виде листов ОСБ толщиной 6мм. Монтаж основания входит в расчет стоимости.
Ламинированная древесноволокнистая плита (ЛДВП) – листовой материал, получающийся в результате прессования смеси из древесных волокон и специальных клеевых добавок под высокими температурами, с последующим нанесением на лист слоя специальной бумаги. В процессе изготовления листы формуются с помощью специальных прессформ, приобретая определенную рельефность.
К преимуществам данного материала следует отнести его влагостойкость, большое разнообразие форм и рисунков, а также наличие как матовых, так и глянцевых видов покрытий его поверхности. Наличие финишного покрытия позволяет осуществлять отделку в кратчайшие сроки. Недостатками этого типа отделки является высокая стоимость материала и малая толщина, которая на участках больших пролетов между вертикальными стойками требует монтажа дополнительных горизонтальных ребер жесткости. При желании, этот материал может быть предварительно нарезан на ЧПУ станке.
расчет, планировка, интерьер, плюсы и минусы, фото внутри и снаружи.
Инструкция к калькулятору для расчёта купольных конструкций
Данная страница — инструкция к калькулятору для расчёта купольных конструкций, в том числе купольных крыш и купольных домов.
Страница с калькулятором находится по ссылке: калькулятор.
По умолчанию выставлен русский язык интерфейса. Вы его можете сменить на удобный для Вас, выбрав нужный в выпадающем списке «Язык».
выбор языка интерфейсаИнструкция к калькулятору
Исходные данные.
Поля задающие исходные данныеОбласть «Исходные данные» предназначена для задания геометрии каркаса. Можно изменять параметры в следующих полях:
«Частота, V» — количество разбиений вершин. При увеличении частоты, увеличивается количество вершин и ребер соответственно. Чем больше это значение, тем больше форма каркаса приближается к сфере и тем меньше длина рёбер.
Икосаэдр — многогранник, у которого значение частоты разбиения V равно 1.Значение частоты разбиения равное единице соответствует конструкции в виде икосаэдра. При увеличении частоты происходит разбиение рёбер икосаэдра на части. Количество рёбер равно частоте разбиения.
Частота разбиения«Класс разбиения» — этот пункт отвечает за выбор формы многогранника.
При частоте разбиения равной двум и более возможны различные варианты каждого разбиения. Эти варианты делятся на классы. Если спроецировать разбиение на грань икосаэдра, то все возможные классы разбиения можно представить в виде схемы.
Классы разбиения купольных конструкций.В калькуляторе римскими цифрами обозначены основные классы, всего их три. Арабскими цифрами обозначены вариации основных классов.
«Метод разбиения» — позволяет сделать выбор между «Равные хорды», «Равные дуги» и «Мексиканец».
«Осевая симметрия» — выбор оси симметрии, которая учитывается при отсечении части купола от сферы и выстраивании купола по вертикали. Возможные варианты:
- Pentad — ось симметрии проходит через вершину, в которой сходится 5 рёбер.
- Cross — ось симметрии проходит через вершину, в которой сходится 6 рёбер.
- Triad — ось симметрии проходит через грань.
«Фулерен» — выбор формы купола в виде фулерена, который вписывается («вписанный») в сферу, или описывает её («описанный»). Поле «Фулерен» не доступно при выборе варианта соединения «Joint».
купол в форме фулерена«Выравнивание основания» — позволяет выравнивать основание относительно плоскости основания за счет изменения длин рёбер у основания купола. Поле «Выравнивание основания» не доступно при выборе способа соединения «Cone» или выборе формы фулерена.
«Часть сферы» — выбор части сферы, из которой будет состоять купол. Для куполов разной частоты возможны различные пропорции отсечения.
Размеры и способ соединения
Поле «размеры и способы соединения» позволяет задать размеры сферы и выбрать способ соединения ребер купола. Параметры поля:
«Радиус сферы, м» — задается радиус сферы.
«Способ соединения» — выбор способа соединения рёбер. Более подробно о способах соединения можно посмотреть в статье: Виды соединения и коннекторы (соединители) для купольных конструкций.
В выпадающем списке можно выбрать следующие варианты соединений:
- «Piped» — способ соединения с использованием коннекторов. При выборе данного способа соединений появляется дополнительное поле, в котором можно задать диаметр трубы, составляющей коннектор.
- «GoodKarma» — безконнекторный способ соединения, при котором каждое ребро составляют два бруса. При выборе данного способа соединения появляется дополнительное поле, в котором можно задать способ соединения рёбер по часовой стрелке или против часовой стрелки.
- «Semikone» — безконнекторный способ соединения, при котором каждое ребро составляют два бруса.
- «Cone» — безконнекторный способ соединения, при котором каждое ребро состоит из одного бруса.
- «Joint» — безконнекторный способ соединения, при котором каждое ребро состоит из одного бруса. При выборе данного способа соединения появляется дополнительное поле, в котором можно задать способ соединения рёбер по часовой стрелке или против часовой стрелки. Способ «Joint» не доступен для купола в форме фулерена.
- «Nose» — безконнекторный способ соединения, при котором каждое ребро состоит из одного бруса. Возможность выбора данного способа соединения предусмотрена только для купола в форме фулерена. Чтобы данный способ соединения появился в списке вариантов соединения, нужно предварительно задать форму купола в виде фулерена в поле «Фулерен» в разделе «Исходные данные». Для этого в поле «Фулерен» нужно выбрать один из вариантов: «Вписанный» или «Описанный». При выборе данного способа соединения появляется дополнительное поле, в котором можно задать способ соединения рёбер по часовой стрелке или против часовой стрелки.
Для всех способов соединения рёбра у основания купола состоят из одного бруса.
Размеры рёбер
В этом поле задаются ширина и толщина рёбер в миллиметрах.
Схема купола
В правой части калькулятора отображается схема заданного купола. Купол можно вращать мышкой и приближать и отдалять его колесом мыши.
В калькуляторе можно посмотреть: каркас, кровлю, схему и план, нажав соответствующую кнопку. Их также можно вращать, увеличивать и уменьшать.
На схеме купола показаны обозначения рёбер, граней и вершин.Разными цветами показаны грани кровли различных размеровСхема на вкладке «Кровля» позволяет исключать из расчёта отдельный грани и рёбра конструкции. Для исключения грани, нужно щёлкнуть по ней мышкой. Для исключения ребра нужно исключить примыкающие к нему с обеих сторон грани.
При исключении из расчёта граней и рёбер во вкладке «Кровля» значения в других вкладах и разделах калькулятора пересчитываются автоматически.
Данная функция может быть полезна для анализа возможных проёмов в конструкции, например для дверей и окон.
На плане приведена проекция вершин купола на плоскость проходящую через основание куполаВо вкладке план можно увидеть проекцию нижних рёбер конструкции на плоскость в основании. А также размеры от центра сферы до концов проекций и высоту концов рёбер.
Выделив мышкой отдельные рёбра, можно увидеть аналогичную информацию для любого ребра купола.
Повторный щелчок мыши снимает выделение.
Если во вкладке «Кровля» исключена грань купола, то при переходе на вкладку «План» автоматически подсветятся рёбра этих граней.
Чтобы увидеть план основания полностью, вращайте схему мышкой.
Результаты измерений
Содержимое блока «результаты измерений» становится видимым при щелчке по заголовку этого блока «результаты измерений».
Блок с результатами измеренийНазвание каждого поля отвечает само за себя.
В блоке «Размеры» указано количество размеров и количество самих элементов:
«Грани» — первое число указывает количество размеров, второе число показывает количество граней. На схеме грани одного размера показаны одним цветом.
«Ребер» — первое число указывает количество размеров, второе число показывает количество рёбер. На схеме рёбра одного размера показаны одним цветом и обозначены одинаковыми буквами.
«Вершин» — первое число указывает количество вершин к которым подводятся разные рёбра без учета того, что к вершинам у снования подводится меньше рёбер. Второе число показывает количество вершин.
Рёбра
В блоке рёбра показаны вид, размеры и количество всех рёбер рассчитанного купола.
На схеме используются следующие обозначения:
Обозначения на чертежах рёбер- Индекс ребра и его цвет на схеме. В качестве индекса используются латинские буквы.
- Количество рёбер данного типа (индекса).
- Значение двугранного угла между плоскостью ребра и прилегающей к нему гранью купола.
- Числовое обозначение вершины, в которую ребро упирается данным концом.
- Значение двугранного угла между внешней плоскостью ребра и плоскостью отреза.
Грани
В блоке грани показаны вид, размеры и количество всех граней рассчитанного купола.
Вершины
В блоке вершины показаны вид, размеры и количество всех вершины рассчитанного купола. Вершины приведены без учета отсечения части сферы от купола. Так если одно или несколько рёбер имеет обозначение «undefined», то это значит что в усеченном куполе такие вершины есть у основания и граней с обозначением «undefined» у них нет. Для того чтобы увидеть все грани, нужно в поле «часть сферы» выбрать всю сферу «1/1».
Дополнительная информация
dompodrobno.ru
Купольные дома скайдом: расчет, планировка, интерьер, плюсы и минусы, фото внутри и снаружи.. Как самостоятельно произвести расчет и планировку купольного дома
Мы привыкли к тому, что подавляющее большинство зданий имеет прямоугольную форму с четко выраженными стенами и крышей. Однако существуют необычные для нашего глаза дома, у которых стены и крыша – это одно целое, а их конструкция отличается от традиционной прямоугольной. К таким строениям относятся купольные здания.
Что такое купольный дом
Нередко купольные здания называют скайдомом – по названию строительной компании, которая массово продвигает постройки такой необычной формы. Еще одно название дома куполообразной формы – дом-сфера. Отличительной чертой скайдома является его круглая форма. Купол – очень жесткая и надежная конструкция и им можно накрыть большое пространство, не используя при этом какие-либо дополнительные промежуточные опоры.
Площадь внешней поверхности сферы всегда меньше площади любой другой фигуры с таким же внутренним объемом. Именно поэтому при строительстве купольного дома для ее внешней поверхности используется меньшее количество строительных материалов.
Плюсы и минусы купольного дома
Необычность формы купольного здания можно отнести как к положительным качествам, так и к недостаткам. Для людей, желающих показать свою индивидуальность, необычное круглое здание будет гордостью, однако оно с трудом подойдет для того, кто старается не выделяться из толпы.
достоинства скайдома
- вес купольных домов относительно небольшой, поэтому при их возведении можно применять любые типы фундаментов, однако экономически целесообразнее использовать легкие ленточные или свайные;
- при строительстве купольного дома благодаря меньшей площади поверхности снижается количество требуемых стройматериалов, причем экономия может достигать 30%;
- стены и крыша скайдома составляет единое целое, для такой постройки нет необходимости в стропильной системе;
- благодаря аэродинамической форме купольное здание способно выдерживать сильные ветровые нагрузки (до 70 м/с), причем вне зависимости от направления ветра;
- купольный дом способен выдержать большие снеговые нагрузки, к тому же, из-за своей формы, снег может задерживаться лишь в верхней части купола.
- в отличие от традиционных построек, купольная конструкция не складывается даже при значительном повреждении;
- обогрев и кондиционирование скайдома обойдется дешевле по сравнению со зданием другого типа такой же площади из-за того, что купольная конструкция имеет меньшую внешнюю поверхность;
- внутри купольных домов более светло по сравнению с традиционными постройками, так как потолок является своего рода вогнутым зеркалом, фокусирующим световые лучи;
- для купольного здания применяются окна самой различной формы, причем они могут быть ориентированы в любую сторону. Традиционные прямоугольные лучше устанавливать в нижней части здания. При желании можно выполнить даже круговое остекление дома.
недостатки скайдома
- при постройке дома наиболее трудоемкой работой является производство большого количества ребер различного размера, а также изготовление на них запилов для сопряжения при бесконнекторном способе соединения;
- монтаж купольного здания осуществляется путем соединения большого количества фрагментов, поэтому предъявляются высокие требования к герметизации и утеплению всех стыков и швов;
- внешние и внутренние поверхности купольного здания обладают определенной кривизной, в то время как практически вся обстановка дома имеет прямоугольную форму, что усложняет монтаж полок, карнизов, расстановку мебели, особенно при небольшом диаметре купола;
- изготовление окон, имеющих форму, отличную от прямоугольной, стоит намного дороже по сравнению с обычными;
- из-за отсутствия плоской поверхности непосредственно на куполе здания затруднена скрытая установка солнечных батарей и солнечных коллекторов.
Расчет купольного дома
Традиционным архитектурным куполом считается свод, образованный с помощью кирпичной или каменной кладки. Такие купола крайне редко используются при возведении частных домов. Развитие строительных технологий и применение современных материалов позволило создать новые приемы в сооружении купольных конструкций.
Существует несколько видов куполов, однако для частного строительства чаще всего используется два вида купольных конструкций:
- арочный купол (купол-зонтик) – купол, внешне напоминающий зонт и образованный рядом изогнутых ребер, нижние стороны которых располагаются по окружности основания купола, а верхние сходятся у его центра;
- геодезический купол – купол, представляющий собой сетку из множества плоских фигур, вписанных в сферу. Если необходимо придать куполу максимальную прочность, то сферу должен быть вписан треугольник, самая жесткая плоская фигура.
Изготовление ребер арочного купола является трудоемким и сложным процессом, а их установка, как правило, требует использования тяжелой строительной техники. Сборка же геодезического купола значительно проще, чем арочного, все работы по монтажу можно выполнить вручную, так как его элементы меньше и легче.
Материал для изготовления каркаса геокупола может быть самым различным, например, дерево, металл, пластик. Ребра (распорки) крепятся между собой с применением запилов (безконнекторные), специальных соединителей (коннекторные), внахлест и другими способами.
Для граней купольной конструкции выбор материалов еще более разнообразен: древесина, фанера, плита OSB, SIP-панели, экструдированный пенополистирол, пенопласт, и многое другое.
Из-за специфической конструкции далеко не все фирмы принимают заказы на изготовление купольного дома. При желании и наличии некоторого опыта в выполнении строительных работ можно самостоятельно возвести скайдом.
Расчеты купольных конструкций сложны, поэтому неспециалисту проще воспользоваться готовыми он-лайн калькуляторами, например, таким:
http://acidome.ru/lab/calc/
Параметры, необходимые для расчета купольного дома
Для расчета купола в он-лайн калькулятор необходимо ввести необходимые данные о виде, размере проектируемого купола и используемых материалах.
частота разбиения
В первую очередь выбирается частота V, т.е. определяется, на сколько будут разбиваться вершины. Частота разбиения обозначается как 1V, 2V, 3V и т.д.
За единицу 1V принимается вписанный в сферу икосаэдр – объемная правильная фигура, состоящая из 20 равносторонних треугольников, соединенных 30 одинаковыми ребрами. При различном значении частоты разбиения каждый треугольник, составляющий грань икосаэдра, будет в свою очередь разделен на следующее количество треугольников:
- 2V – 4 треугольника;
- 3V – 9 треугольников;
- 4V –16 треугольников;
- 5V – 25 треугольников;
- 6V – 36 треугольников и т.д.
Чем выше частота разбиения, тем больше будет граней многогранника и он будет точнее вписываться в сферу. Увеличение количества граней приведет к тому, что ребра будут иметь все меньшую длину, а их количество – увеличиваться при увеличении прочности фигуры.
класс разбиения
Класс разбиения определяет форму многогранника. Используется 3 класса разбиения, которые обозначаются римскими цифрами. Фигура с частотой 1V является икосаэдром и может иметь только класс I.
Условно можно сказать, что многогранники с частотой 2V и выше образуются разбиением каждой грани икосаэдра на большее количество частей.
Линии сетки деления могут располагаться под разными углами к ребрам икосаэдра, а значит, грани новообразованных многогранников в зависимости от их проекции на грань икосаэдра будут иметь различный размер и различную форму. Именно этот угол будет определять класс, присваиваемый фигуре: I, II или III.
метод разбиения
Для разбиения многогранной фигуры применяются три основных метода:
- «Равные хорды»;
- «Равные дуги»;
- «Мексиканец».
Из-за того, что расчет купола методом равных хорд точнее и менее сложен, этот метод является более распространенным.
Методом равных дуг получается более равномерная сеть граней многогранника, однако неудобством является большее количество типоразмеров распорок.
Методом «Мексиканец» купол разбивается таким образом, чтобы уменьшить число типоразмеров распорок до значения, равного частоте деления.
осевая симметрия
При расчете купола выбирается ось симметрии для отсечения его части. При рассмотрении геодезического купола можно заметить, что многоугольник, вписанный в сферу, имеет два типа внутренних узлов: точки соединения пяти и шести распорок. При проектировании необходимо выбрать один из трех вариантов:
- Pentad – прохождение оси через точку соединения пяти распорок;
- Cross – прохождение оси через точку соединения шести распорок;
- Triad – прохождение оси через треугольник, являющийся гранью многоугольника.
фуллерен
Вид купола «фуллерен» получил свое название от молекулярного строения некоторых веществ, которое представляет собой объемный замкнутый многогранник, чаще с пятиугольными или шестиугольными гранями.
Он-лайн калькулятор позволяет построить купольные конструкции в виде многогранника, гранью которого является треугольник. Если необходимо изменить тип грани на шестиугольник, следует выбрать «Фуллерен». Так как купол может быть или вписанный внутрь сферы, или описанный вокруг нее, при вводе данных в калькуляторе предусмотрен выбор соответствующего значения: «Нет», «Вписанный», «Описанный».
часть сферы
Чтобы при расчетах получить купол требуемой высоты, следует из пяти предлагаемых значений выбрать требуемое значение пункта «Часть сферы». Максимальная высота конструкции – 1/1 (т.е. полная сфера), минимальная – 1/4.
выравнивать основание
При необходимости выравнивания основания необходимо установить галочку напротив соответствующего пункта меню, при этом будет произведен расчет размеров и формы тех ребер, которые опираются на основание.
радиус сферы
Для расчета купола вводятся данные о радиусе проектируемой постройки.
способ соединения
Для соединения элементов конструкции между собой следует выбрать способ соединения: коннекторный (Piped), с помощью специальных соединителей, или бесконнекторный. Бесконнекторные способы GoodKarma, Semicone и Joint отличаются типом соединения, который можно рассмотреть на построенной программой схеме.
диаметр трубы
При выборе коннекторного (Piped) типа соединения, необходимо ввести в калькулятор диаметр трубы соединителя. Применение коннекторов значительно упрощает соединение ребер между собой, однако усложняет утепление и герметизацию.
ширина, длина
Для расчета размеров и количества ребер, составляющих каркас купола в соответствии с выбранным типом соединения необходимо ввести данные о материалах, которые планируется использовать.
По результатам введенных данных рассчитываются размеры, форма и количество ребер, необходимых для возведения купольной конструкции.
При выборе вкладки «Схема» можно увидеть расположение распорок купола, причем для упрощения сборки конструкции каждое ребро определенного размера обозначено своим цветом.
Вкладка «Кровля» позволяет рассчитать и выбрать вид кровли.
Вкладка «План» показывает разметку фундамента под куполом.
Планировка и интерьер купольного дома. Фото внутри и снаружи
Непривычным в скайдоме является его непрямоугольность, что нередко приводит к нерациональному использованию площадей и создает определенные трудности при планировке и оформлении интерьера. Любители простора и минимализма по достоинству смогут оценить купольный дом. Планировка любого здания во многом определяется размерами дома, его назначением, местоположением, финансовыми возможностями и, в конце концов, предпочтениями хозяев. Не может быть единого проекта, который удовлетворил бы всех и каждого.
Купольный дом сам по себе очень прочный, в связи с чем нет нужды во внутренних несущих стенах. Перегородки, разделяющие подкупольное пространство на отдельные помещения, могут быть выстроены в любом удобном месте.
Входная дверь может быть установлена непосредственно в конструкции купола, однако лучше выполнить небольшую пристройку к дому, которая будет выполнять функцию прихожей.
Также очень удобной будет пристройка-веранда, которая увеличит площадь здания.
Особенности скайдома позволяют разместить окна в любом месте купола, однако их расположение должно соответствовать внешнему дизайну здания. Круговое остекление дает возможность любоваться окружающим ландшафтом, а остекление верхней части купола – наблюдать за облаками и звездами.
Винтовая лестница является украшением интерьера любого дома. Для двухэтажного купольного здания оригинально будет смотреться такая лестница, размещенная в центре подкупольного пространства. Винтовая лестница не требует много места, в то же время она должна иметь достаточную ширину, чтобы смогли разминуться люди, движущиеся во встречных направлениях.
Интересным решением может быть размещение ванной комнаты, туалета, кладовки в центре купола, остальное пространство целесообразно разделить на зоны: гостиная, спальня, столовая и т.д.
Возможен противоположный вариант планировки, для чего все внутреннее пространство делится на сектора необходимой величины, а центр остается свободным для оборудования входов в помещения.
С целью увеличения общей площади и обособления создаваемых зон, нередко соединяют вместе несколько куполов, чаще отличающихся по размеру.
Для кухни очень важно иметь хорошее освещение. В купольном доме есть возможность установить большое количество окон и разместить у них рабочую стенку кухни, тем самым максимально использовать естественное освещение.
При выборе проекта стоит учитывать, что чем больше размеры здания, тем проще оформить внутренний интерьер купольного дома, так как кривизна поверхности будет менее заметна.
Купольный дом – это неплохой и оригинальный дом за относительно небольшие деньги, позволяющий людям жить в нем очень комфортно.
svouimirukami.ru
Геодезический купол Фулера своими руками: теплица, беседка, дом.
Определяясь с проектом для дачного строительства, прежде всего, оценивается не только комфортность, но и внешний вид будущей постройки. Частный дом принято считать местом для отдыха, поэтому его стоит сделать красивым и комфортным. Если есть желание построить на приусадебном участке уникальную оранжерею, домик или беседку, то стоит попробовать подумать над возведением геодезического купола. С виду это довольно сложная конструкция, но построить ее способен даже не очень опытный строитель, а материальные затраты будут небольшими. В этой статье будет описано, как построить купол своими руками.
Содержание материала
Определение геодезического купола
Специалисты считают, что большинство людей не имеют представления о такой конструкции здания, потому что она встречается очень редко. Именно поэтому стоит подробно описать все особенности и технические характеристики геодезического купола. Разработал постройки с несущей сетчатой оболочкой изобретатель Ричард Фуллер. Сначала он взял очень прочную конструкцию в виде сферы и разделил ее на небольшие треугольники, чьи стороны расположены на правильных геодезических линиях. Расчеты Ричарда Фуллера смогли сделать строительство купола простым и доступным любому человеку.
Изобретатель полагал, что подобная уникальная конструкция строения обязана была решить проблему быстрой постройки дешевого и комфортного дома. Эту разработку не оценили специалисты, и она не применяется в массовом строительстве. Однако для постройки уникального кафе или красивого летнего домика геодезический купол Фуллера является оптимальным вариантом.
Разработка Ричарда Фуллера является довольно устойчивой конструкцией. Геодезический купол равномерно распределяет всю массу, может выдержать огромные нагрузки и уменьшает финансовые вложения при строительстве фундамента. Уникальная сферическая форма способна противостоять самым мощным порывам ветра. Экономия при строительстве таких домов обусловлена сокращением общей площади боковой поверхности. В самом куполе круглые стены помогают качественной циркуляции воздуха, создавая комфортный микроклимат.
Главным недостатком можно считать очень сложные, по сравнению с простыми домами, математические расчеты. Так как конструкция состоит из огромного числа деталей, то необходимо утеплить довольно много стыков. Других существенных недостатков у геодезического купола нет.
Измерения и расчеты
При наличии желания построить геокупол своими руками сначала необходимо провести все математические расчеты. Главная задача расчета геодезического купола состоит в том, чтобы имея определенный радиус, получить такие данные:
- общую площадь и высоту строения;
- площадь поверхности геодезического купола;
- длину и число ребер;
- величину углов между ребрами строения;
- нужный тип и общее число специальных коннекторов.
Необходимо заострить внимание на таком узле для постройки геокупола, как специальный коннектор. Эта деталь представляет собой узел, соединяющий между собой все стропильные части. Так как коннектор является главным элементом для закрепления всей конструкции, то он изготавливается из прочного материала высокого качества.
Также рекомендуем прочитать:
В зависимости от конструкции геодезического купола и места расположения в нем, соединительный коннектор должен иметь разное количество лепестков. Все крепления для постройки купольного дома можно приобрести или изготовить своими руками. Хорошим примером может быть коннектор из обычной перфорированной ленты. Подобный коннектор обладает очень ценным качеством, потому что на нем довольно просто регулируется угол наклона. Геодезические купола с маленьким диаметром можно построить безконнекторным методом. Однако при строительстве большого дома применять для крепежа ребер коннектор из металла необходимо.
Для того чтобы произвести расчеты, нужно знать габариты строения. Необходимо запомнить, что общая площадь изготовленного геодезического купола будет немного меньше площади окружности, потому что в основании располагается многогранник, который вписан в круг. Высоту постройки можно определить по общей длине диаметра. Стоит заметить, что чем больше высота купола, тем конструкция будет больше похожа на сферу.
Чтобы рассчитать нужные детали будущей конструкции, стоит применить специальный онлайн-калькулятор. Нужно ввести данные о высоте и радиусе постройки, а калькулятор сделает расчеты геокупола и предоставит длину и число ребер, вид и количество соединительных коннекторов.
Строительство своими руками
Самыми подходящими для купольного строительства конструкциями можно считать небольшие теплицы, уютные беседки или дачные домики. Сначала необходимо выбрать место для постройки. Если это будет теплица, то нужно найти хорошо освещенный участок. Для домика или беседки подойдет немного затененная площадка. Участок под любое из этих строений выравнивается, а потом убирается на нем весь мусор и корни деревьев.
Теплица
Построить купольную теплицу легче всего. Чтобы ее собрать, не нужен фундамент, а материалом для основания могут быть обычные доски, бруски или металлические трубы. На предварительно подготовленной поверхности необходимо начать сборку основания теплицы-купола. В первую очередь собираются треугольники и скрепляются между собой. Для того чтобы не перепутать грани, их необходимо подписывать и сверяться с чертежом. Если теплица маленьких размеров, то при сборке соединительный коннектор стоит заменить простой монтажной лентой и крепежными материалами.
Изготовленный геодезический купол стоит накрыть простой пленкой. Намного лучше будет выглядеть купольная теплица, которая покрыта листами поликарбоната. Вырезанные из поликарбоната треугольники необходимо закрепить на каркасе, а все стыки закрыть декоративными рейками. С улицы геокупол можно украсить при помощи декоративного камня, посадить цветы и установить небольшой забор. Подобная купольная теплица будет уникальным украшением любого загородного дома.
Беседка
В виде геодезического купола можно построить беседку. Для этого необходимо придерживаться таких рекомендаций:
- наилучшим материалом для строительства такой беседки является профильная труба;
- концы подготовленных труб нужно сплющить или согнуть под углом в 12 градусов;
- на всех концах трубок стоит сделать отверстия;
- чтобы собрать детали конструкции, коннектор не нужен, необходимо просто соединить трубки при помощи болтов.
После изготовления конструкции купольной беседки следует не менее важный этап работ. Он заключается в накрытии круглой беседки с куполом. Материал для этого можно использовать самый разный. Если конструкция геодезического купола полностью не накрывается, и оставляется пара секций беседки открытыми, то их можно декорировать красивой тканью. В подобной комфортной беседке можно с удовольствием проводить свободное время с близкими и друзьями.
Дом
Купол способен стать основой уникального дома на дачном участке. Главным отличием от беседки и теплицы является необходимость строительства фундамента. Для того чтобы построить купольный дом, стоит придерживаться следующих рекомендаций:
- нужен хорошо теплоизолированный фундамент;
- к основанию фундамента крепятся специальные угловые стойки, которые укрепляются при помощи горизонтальных распорок;
- собирается конструкция купольного дома;
- снаружи дом необходимо обшить листами из фанеры.
Установив дверные и оконные рамы, стоит начать отделку геодезического дома изнутри. Во все проемы закладывается хороший утеплитель, который зашивается листами фанеры. Для того чтобы соорудить купольный дом, необходимо не более трех месяцев работы. Форма геодезического купола поможет сэкономить на количестве материалов.
При проживании в таком доме можно оценить основные преимущества этой конструкции:
- небольшая площадь потолка и стен сокращает потери тепла;
- округлые стены помогают воздуху хорошо циркулировать, создавая при этом комфортный микроклимат.
Купольное здание является оптимальным вариантом функционального, дешевого и уникального строения на территории дачного участка.
Внимание, только СЕГОДНЯ!
landshaftnik.com
Расчет геодезического купола — Ukraine Geodesic
Расчет геодезического купола производится по заданному радиусу (площади поверхности основания), с целью получить:
- Расчетные размеры ребер и их количество
- Количество и тип требуемых коннекторов
- Значения углов между ребрами
- Требуемые высоту, общую площадь постройки
- Площадь поверхности купола
Площадь основания купола рассчитывается по заданному радиусу — S=π *R2 . При этом надо учитывать, что реальная площадь получится несколько меньше, вследствие того, что радиус купола считается, обычно, по внешней поверхности полусферы (по «вершинам»), и стенки купола имеют также определенную толщину.
| Геодезический купол — не чистая сфера, апроксимация приводит к тому, что в основании лежит не круг, а многоугольник, вписанный в заданную окружность. Площадь такого многоугольника заведомо меньше площади круга. |
Высота геодезического купола определяется по заданному диаметру, и может быть для четной частоты разбиения 1/2, 1/4 диаметра (при большой частоте может быть и 1/6, 1/8). Для нечетной — 3/8, 5/8 диаметра (и т.д.).
| 4V, 1/4 сферы | 4V, 1/2 сферы |
Площадь поверхности геодезического купола рассчитывается по известной формуле расчета площади сферы — S=4π *R2 . Для купола, равного 1/2 сферы, формула будет иметь вид — S=2π *R2 . В более сложному случае, когда речь идет о площади сегмента, сферы, формула расчета — S=2π *RH, где H — высота сегмента.
Расчет конструктивных элементов геодезического купола можно производить с использованием готовых таблиц, в которых заданы:- Количество ребер купола одинаковой длины — ребра A, B, C, D, E, F, G, H, I. У купола с частотой 1V одно ребро — A. У купола с частотой 2V два ребра — A, B. У купола с частотой 3V три ребра — A, B, C. И т.д.
- Количство и тип используемых коннекторов — 4-х конечные, 5-ти конечные, 6-ти конечные.
- Коэффициенты пересчета длин ребер купола на радиус купола. К примеру, если вы хотите построить купол с частотой 2V высотой 1/2 и радиусом 3,5 метра, вам надо величину радиуса (3,5) умножить на коэффициент 0,61803 для определения длины ребра А, и умножить на коэффициент 0,54653 для определения длины ребра B. Получим: А=2,163м, В=1,912м.
1V купол
| Ребра | Коэффициенты | Количество |
| A | 1.05146 | 25 |
| 5-ти конечный коннектор | 6 | |
| 4-х конечный коннектор | 5 | |
2V купол
| Ребра | Коэффициенты | Количество для 1/2 |
| A | 0,61803 | 35 |
| B | 0,54653 | 30 |
| 4-х конечный коннектор | 10 | |
| 5-ти конечный коннектор | 6 | |
| 6-ти конечный коннектор | 10 | |
3V купол
| Ребра | Коэффициенты | Количество для 3/8 | Количество для 5/8 |
| A | 0,34862 | 30 | 30 |
| B | 0,40355 | 40 | 55 |
| C | 0,41241 | 50 | 80 |
| 4-х конечный коннектор | 15 | 15 | |
| 5-ти конечный коннектор | 6 | 6 | |
| 6-ти конечный коннектор | 25 | 40 | |
4V купол
| Ребра | Коэффициенты | Количество для 1/2 |
| A | 0,25318 | 30 |
| B | 0,29524 | 30 |
| C | 0,29453 | 60 |
| D | 0,31287 | 70 |
| E | 0,32492 | 30 |
| F | 0,29859 | 30 |
| 4-х конечный коннектор | 20 | |
| 5-ти конечный коннектор | 6 | |
| 6-ти конечный коннектор | 65 | |
5V купол
| Ребра | Коэффициенты | Количество для 5/8 |
| A | 0,19814743 | 30 |
| B | 0,23179025 | 30 |
| C | 0,22568578 | 60 |
| D | 0,24724291 | 60 |
| E | 0,25516701 | 70 |
| F | 0,24508578 | 90 |
| G | 0,26159810 | 40 |
| H | 0,23159760 | 30 |
| I | 0,24534642 | 20 |
| 4-х конечный коннектор | 25 | |
| 5-ти конечный коннектор | 6 | |
| 6-ти конечный коннектор | 120 | |
6V купол
| Ребра | Коэффициенты | Количество для 1/2 |
| A | 0,1625672 | 30 |
| B | 0,1904769 | 30 |
| C | 0,1819083 | 60 |
| D | 0,2028197 | 90 |
| E | 0,1873834 | 30 |
| F | 0,1980126 | 60 |
| G | 0,2059077 | 130 |
| H | 0,2153537 | 65 |
| I | 0,2166282 | 60 |
| 4-х конечный коннектор | 30 | |
| 5-ти конечный коннектор | 6 | |
| 6-ти конечный коннектор | 160 | |
Углы между ребрами (между «лепестками» коннекторов) легко вычисляются по заданным сторонам треугольников.
Приблизительные значения углов апроксимации, в которых сходятся ребра геодезического купола на его вершинах:
- 1V купол — А=32º
- 2V купол — A=18º, B=16º
- 3V купол — A=10º, B=12º, С=12º
- 4V купол — A, B, С, D, E, F — 7-9º
- 5V купол — A, B, С, D, E, F, G, H, I — 6-7º
- 6V купол — A, B, С, D, E, F, G, H, I — 5-6º
Калькуляторы on-line:
Acidome calculator — толковый российский on-line калькулятор
Desert Domes
Geo-Dome
geodesic.com.ua
Калькулятор — Сфера-дом
Выберите модель каркаса для отображения дополнительных настроек
Модель каркасаА8 с установкойА10 с установкойА12 с установкой
Выберите фундаментВинтовые сваиМонолитная плита
Без обшивки каркаса купола снаружиОбшивка снаружи — фанера ФСФ 9 мм
Без гибкой черепицы на крышеЧерепица Shinglas Rancho, Россия Черепица Shinglas Jazz, РоссияЧерепица Owens-corning Duration AR, США
Постройка 2 этажа, перегородки 1 и 2 этажа — сосновый брус. Звукоизоляция стен. Черновой пол из строганной доски
Перегородки 1 этажа — сосновый брус. Звукоизоляция стен. Чистовой пол из шпунтованной доски.
Без утепления стен купола и пола 1 этажаУтепление дома — каменная вата 200 ммУтепление дома — холлофайбер 200 ммУтепление дома — ППУ 100 мм
Без отделки стен купола изнутриЧерновая отделка купола — фанера 9 мм Чистовая отделка купола — массив сосны Чистовая отделка купола — лиственница
Без чистового полаШпунтованная доска Пол — линолеум Tarkett, плинтусы в цвет Пол — линолеум Polystyl, плинтусы в цвет Пол — ламинат Westerhof, плинтусы в цвет Пол — паркетная доска Tarkett, плинтусы в цвет
Без отделки перегородок и потолкаОтделка перегородок — гипсокартон Отделка перегородок — фанера 9 мм Отделка перегородок — массив сосны Отделка перегородок — лиственница, сорт AB
Пластиковые ламинированные окна Rehau на 1 этаже. Прямоугольные мансардные окна Fakro на 2 этаже.
Установка входной и межкомнатных дверей.
Лестница на 2 этаж и лесенка при входе в дом.
Коммуникации — электропроводка (без фурнитуры), трубы отопления, водоснабжения и канализации, а так же вентиляция.
Элетрофурнитура (розетки и выключатели), сантехника и смесители, радиаторы отопления.
Котельная с насосом и электрическим котлом.
Теплый пол на 1 этаже — отопление всего дома. Подключается к отопительному котлу.
Камин мощностью 12 кВт. Вывод трубы через кровлю.
Система «умный дом». Управляйте из любой точки земли отоплением, кондиционером или освещением.
Без веранды без отделки цоколяОтделка цоколя виниловым сайдингом Docke Отделка цоколя облицовочным камнем Открытая веранда + отделка цоколя
Плитка по всему санузлу, фартук плитки для кухни.
sfera-dome.ru
Калькулятор купольных конструкций —
Калькулятор геодезического купола позволяет произвести расчеты по заданным данным – соединения балок (ребер), радиусу описанной окружности основания, сечения ребер. В итоге выдает много нужной информации – число вершин, тип вершины, число ребер, тип ребер, число граней, тип граней, размер ребер, схему среза на конце ребер, а также чертеж узлов, граней и ребер. Составляет схему каркаса купола.
belostroydom.ru
Окончательная оптимизация сметы купольного дома.
Вот я и добрался до продолжения проекта!Как же засасывают эти разговоры о духовном, дуальности-единстве, «войне и мире»! А надо же подумать и о материальном(чуть-чуть)! Мне действительно(первый раз в жизни) абсолютно все равно какой расклад политических сил будет до выборов, во время и после них(это при моей то активной политической позиции в прошлом!). Говорил и буду продолжать дальше говорить, что взятая цель на максимальную автономию от системы, государства, позволяет построить, реализовать проект при любой расцветке власти — все они суть-одно! Так же все равно территория расположения проекта «деревня друзей», за исключением природно-техногенного фактора! Т.е. мы не будем строить деревню на тектоническом разломе, на склоне вулкана, рядом с АЭС или в низине! Ну и конечно подальше(относительно) от мегаполиса.Помните анекдот, когда туземец лежал под пальмой и ел бананы? А миссионер обьяснил что ему надо учиться, работать, делать бизнес и тогда он сможет всю жизнь лежать на пляже и кушать бананы!!!!!! На что тот ему резонно заметил очищая только что упавший с пальмы банан — «Я этим всю жизнь и занимаюсь!».Встретил только что друга приехавшего на побывку из Италии. На вопрос как дела, как жизнь он вывалил мне свои проблемы(машина, квартира, кредит, права надо пересдать(пьянка за рулем), суд по поводу пьянки за рулем, бизнес не клеится и т.п.)! Я заметил, что может стоит в корне изменить жизнь,а не место пребывания своего тела(физического). Он сказал что я сильно изменился! (лучший комплимент буддисту-ученику).
———————————————————————————————————————————Делаю полное копирование поста недельной давности со сметой купольного дома
и красными «чернилами» оптимизирую смету и расчет конструкции.———————————————————————————————————————————Настало время собрать вместе все расчеты по участку и строительству купольного дома(все выкладки подробнее можно проследить в хронологическом порядке по тэгам «купольный дом» и «утопия-реальность»).По поводу выявленной ошибки в расчете(см. предыдущий пост по этой теме) — я собирался и вроде бы считал общую площадь(включая второй этаж) из расчета 100м2. На самом деле только площадь основания купола составил 89,38м2. Вывод, уменьшаем радиус основания купола! Вот новые данные расчета при радиусе 4,8м.Высота, m 3.98Радиус основания 4.71-4.73 Площадь основания, m2 68.08 Площадь внешней поверхности, m2 114.89 Брус 90x36mm Сумм. длина ребер, m 226.66 Макс. длина ребра, mm 1980 Объем ребер, m3 0.73 Макс.угол сопряжения граней, ° 14.46 Треугольники Макс. высота, mm 1689 Макс. сторона, mm 1980 Полностью расчет можно глянуть здесь: http://acidome.ru/lab/calc/#5/12_Cone_3V_R4.8_beams90x361.Расчет конструкции купола. Брус на купол и прихожую — 2495,9 грн( 311$).И так, в связи с вновь открывшимися фактами(уменьшение площади до той какую и планировал, этот пункт трогать пока не буду! Дерево в хозяйстве всегда пригодится, тем более что это не самый бюджетозатратный пункт сметы. 2495,9грн(311$).
2.Стоимость коннекторов.Труба 100мм — 300грн(37.5$). Лист металический — 1560 грн(193$).А вот с этими штуками мы пожалуй расстанемся до лучших времен вообще. Т.е. делаем безконнекторный купол, как и считает его калькулятор указанный выше. Трубы нет, листа нет. Итого 0,0 грн.
Крепежные элементы.Болты, шайбы, гайки, саморезы — Общая сумма — 5172грн(646$). Саморезы отдельно — саморезы на обшивку 4,5х50мм желтые 1800 шт х 0,17грн = 306 грн.- анкера М10/12х220мм(закрепить юбку к фундаменту что бы ветром «крышу» не снесло) 42 шт х 14,4 грн = 604грн Из всего крепежа оставляем саморезы на обшивку купола внутри и снаружи + 400грн на саморезы для стыка вершин купола. Итого 1310грн(163$).
Обшивка каркаса внутренняя и наружная — листовой материал — 20735 грн.( 2592$). Гидробарьер — цена 206 грн, итого 618грн(77$). Из 366м2 листового материала на обшивку внутри и снаружи остается после перерасчета 284м2 . Цена материала считалась из расчета 179грн за лист. Нашел по 140грн.284м2/ 3,125м2= 12723грн(1590$).
Утепление купола — пеноизол.Нам надо 151м2 х 0,3м(предполагаемая толщина наших стен) = 45м3 х 275грн = 12457грн(1557$). 11715грн(1464$).
Кровля — мягкая черепица. Итого по кровле — 11778грн(1472$) 8892grn(1111$).
Фундамент — затраты на бетон — 7800грн (975$) С фундаментом вообще интересная штука выходит. Считал и разговаривал с спецами, если брать все навалом + своя бетономешалка, будет дольше, но дешевле примерно вдвое. Откину не половину,но 40%. Остается 4680. И еще — такой бестолковый фундамент(1м в глубину) ни кому не нужен, а для подвала его все равно мало. Поэтому оставляем 50см и уменьшаем сумму в два раза. 2340грн(293$).
Прокладка коммуникаций — 6000грн(750$) Эту сумму оставляем без изменения 6000грн(750$).
Скважина — не глубже 50 метров — 20000грн(2500$). То же самое 20000(2500$).
Сливная яма — 1000 грн(125$) То же самое 1000грн(125$).
Покраска всей внутренней поверхности дома — 1200 грн(150$) То же самое 1200грн(150$).
Половая доска на 100м2 пола(включая второй этаж и прихожую) — 12800грн(1600$). Плюс на перекрытие и перегородки 1м3 бруса — 1100грн(138$) 12800+1100= 13900грн(1738$).
Дверь — 2000грн(250$).Цена та же.2000грн(250$).
Окна — 11600 грн( 1450$).Окна. Они немного уменьшились по площади, но принципиально то, что от профиля я решил отказаться. Сделаю четверть в проеме и герметизирую её силиконом.В эти проемы я вставлю двухкамерные стеклопакеты с бронировкой пленкой. 8шт х 2м2 х 30$ = 480$.
Земля — 1500$.Цена пока та же сами знаете почему. 1500$Суммируем все выделенные цифры — 16209$. Итого 12300$. Это лучше чем было, но еще можно сэкономить на земле и скважине. Цена м2 сократилась до ~125$ за м2.
Получаем 162$ за квадратный метр полезной площади в круговую. Это уже лучше чем цифра 550$ , которая попадалась нам в примерах расчета приводимых мной в постах выше. Но!Я хотел уложиться в цифру 10000. Попробую сделать это(оптимизировать расчеты) исходя из моих возможностей.
Хочу сразу оговориться, что все приведенные выше цифры я считал из расчета строительства своими руками(без привлечения профессиональных наемных рабочих). Я это смогу сделать.
alexxfoxx.livejournal.com
Стратодезический купольный дом — доступная цена
СТРАТОДЕЗИЧЕСКИЕ КУПОЛЬНЫЕ ДОМА — ЖИЛЬЕ СЧАСТЛИВЫХ СЕМЕЙ
Каким вы видите идеальное жилище? Доступным по цене, безопасным, просторным и со всеми удобствами, экологически чистым и недорогим в обслуживании — такие требования сложно реализовать примитивной строительной технологией, но инженерная мысль нашла выход из положения.
Стратодезические купольные дома будоражат воображение прорабов-консерваторов из советских времён и открывают новые возможности для тех семей, которые хотят построить недорогой и комфортный дом.

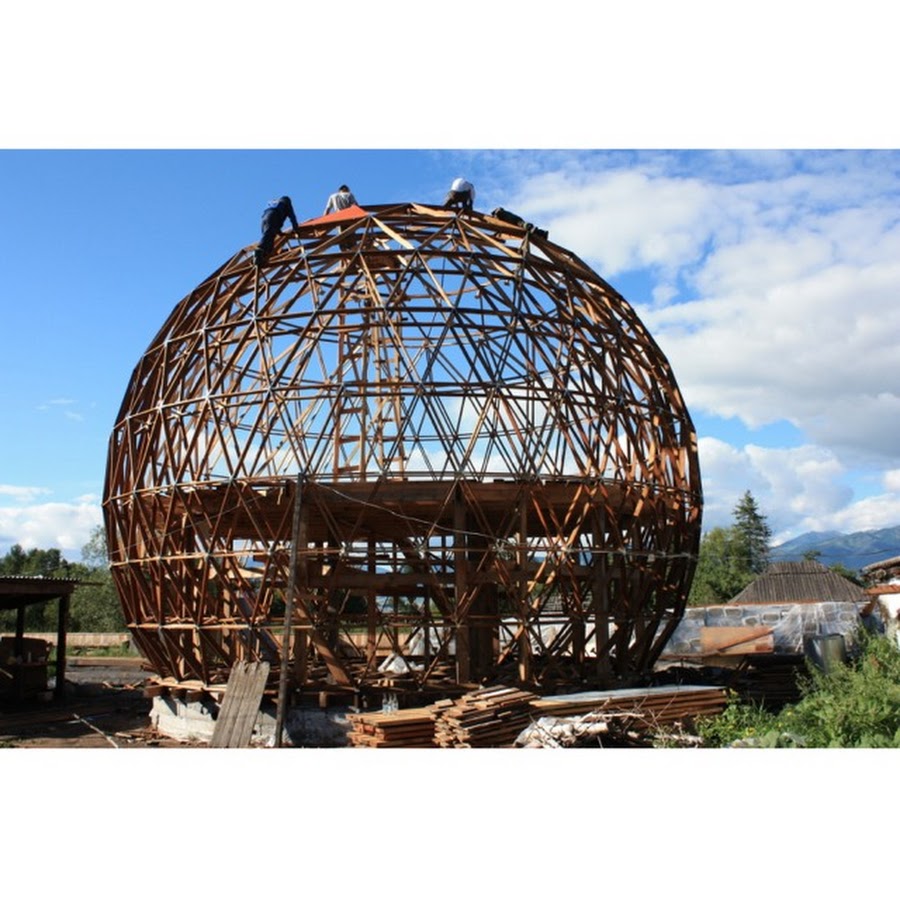

Стратодезический каркас представляет собой сферическую форму, образованную пересечением вертикальных осевых и поперечных рёбер жёсткости. Своего рода купол, созданный из отдельных изогнутых лепестков.
Основной материал для строительства — сосна. Для отделки поверхностей и утепления используются полимерные или органические материалы. Стратодезический купольный дом прекрасно вписывается и в городской формат, и в загородный стиль жизни.
Более детально о технологии возведения стратодезического купольного дома смотритездесь.
стратодезический каркас (дом)
Компания «Зеленый мир» специализируется на проектировании и возведении стратодезических купольных домов под ключ, а так же геодезических и правильных форм каркасов.
От идейного замысла до установки дверей наши специалисты помогут с любыми вопросами, дабы превратить вашу мечту в реальность.
Звоните 8-800-551-7411. Мы создаём жильё для счастливых и свободных от домыслов людей.
5 ПРИЧИН КУПИТЬ СТРАТОТЕЗИЧЕСКИЙ КАРКАС
Стратодезический купольный дом ассоциируется у многих с чем-то недоступным и дорогим, но стоит только оценить блага такого жилища, выбор становится очевидным:
- Это дешевле. Экономия начинается уже на этапе проектирования. Под лёгкий стратодезический сферический каркас из дерева не нужны массивные фундаменты, площадь отделки (внутренней и наружной) на 30% меньше в сравнении с прямоугольными формами, нет нужды использовать дорогую спецтехнику при монтаже — это определяет низкую стоимость сметы на строительство.
- Экономное жильё. Конструкция сферического дома лучше сохраняет температуру и обеспечивает естественный поток воздуха. Обогрев в зимнее время будет обходится дешевле, а летом в комнатах ощущается прохлада и свежесть, что позволяет отказаться от систем кондиционирования. Затраты на содержание сферического дома в 2-3 раза меньше, чем прямоугольного.
- Уютный и вместительный. В сферическом каркасе нет углов, за исключением индивидуальных решений с тамбурами, поэтому внутри не будет глухих зон и карманов. Стандартные 5 м, выделенные под ванную, превращаются в просторное помещение, где можно разместить все необходимые сантехнические гарнитуры.
- Безопасный и долговечный. Стратодезический каркас имеет высокое сопротивление сейсмической активности, а сферическая крыша лучше противостоит бурям и обильным снегопадам. Конструкция такого дома меньше подвергается нагрузкам от погодных катаклизмов и при должном уходе простоит больше 25 лет.
Стратодезический каркас из деревянных балок возводится за несколько дней. Всё зависит от модели и размеров конструкции. Таким образом, если есть земельный участок, финансовые возможности и надёжный подрядчик, то новоселье можно отпраздновать уже через 2 месяца с начала строительства, а это весомое преимущество для многих семей.
ЖИЛЬЁ МЕЧТЫ НА ШАГ БЛИЖЕ. Твой «Зелёный мир»
Компания «Зелёный мир» — это команда с инновационными решениями и педантичным отношением к делу. Высокосортная сертифицированная продукция и проверенная временем технология залог успешного строительства.
- Большой выбор готовых проектов и строительных материалов. Выбери и собери сам.
- Квалифицированные консультации. Не допустим, чтобы вы совершили ошибку.
- Честная цена. Стоимость стратодезического купольного дома формируется открыто из готовых прайсов.
- Кредитование. Если не хватает денег, чтобы завершить проект.
- Бесплатная доставка. Не нагружаем транспортными хлопотами.
Наша основная цель заключается в создании экологически чистого и доступного жилья, и для этого мы создали все необходимые условия.
Купольные дома — это жильё будущего, а будущее для вас может наступить уже завтра. Звоните 8-800-551-7411. Вместе с нами мечты сбываются быстрее.
Как построить купольный дом за $5000 научат горловчане: экопроект «Де Хата?»
Два бывших жителя Горловки (сейчас город неподконтролен Украине) Михаил и Андрей были вынуждены покинуть родные места. Оставшись без крыши над головой они решили не опускать руки дожидаясь помощи от государства и запустили проект, с помощью которого планируют построить недорогой и энергоэффективный купольный дом, причем учиться сами и учить этому делу всех желающих энтузиасты будут в процессе строительства. Проект получил название «Где дом?»
Андрей занимается разработкой вебсайтов и «заболел» (как он сам о себе говорит) купольными домами, когда узнал о них три года назад, а Михаил имеет гуманитарное образование и интересуется технологиями «умного дома» и возобновляемой энергетикой. Своей задачей-минимум авторы сайта наметили строительство 2 купольных домов с разными типами фундаментов, отопления, с разной площадью (на 3 и на 5 человек) и намерены запечатлеть весь процесс на видео. Также строители планируют приготовить подробную инструкцию по строительству (с проектом и сметой), чтобы воспользовавшись ею можно было бы соорудить полноценный экодом с минимальным вложением средств.
«»Эко» означает в первую очередь экономичность (купольные дома требуют на треть меньше затрат на отопление и кондиционирование по сравнению со стандартными) и экологичность — то есть использование возобновляемых источников энергии для снабжения жилья. Минимальная цена означает — 5 тысяч долларов за дом. Не 20. Не 15 и не 12. Дом за 5000$. Такая задача. Это реально», — сообщается на сайте проекта.
Задача-максимум «зеленых» строителей – это создание цеха по комплектации дешевых конструкторов быстросборных купольных домов, наладка производства дешевых ветряков для генерации электроэнергии и использования их в качестве водяных насосов, а также цех по сборке недорогих теплоаккумуляторов и гелиоколлекторов.
Уже сейчас на сайте работает форум, на котором можно делится информацией о купольном строительстве, а также доступен один из инструментов, облегчающих проектирование эко-жилища — калькулятор купола, калькулятор экономного распила досок и расчет распила кровли – пока в разработке, но должны появится в ближайшее время.
Но более всего проект привлекателен тем, что предлагает создать общий материальный фонд оборудования и сеть строек таких дешевых сооружений по всей Украине — своеобразное сообщество, где смогут обмениваться опытом, инструментами и технологиями все те, кто также пожелает построить себе недорогое и экологичное купольное здание.
«Нелогично же покупать бетономешалку, чтобы разово залить 30 бетонных свайных опор, а мешать в тазике бетон вручную — долго и нецелесообразно. То же самое относится и к некоторым другим специфическим инструментам — покупать торцовочную пилу за 600$, чтобы разово провести работы по торцовке 3 кубических метров бруса тоже вряд ли выгодно», — отмечают украинские эко-строители.
Авторы проекта начали сбор средств на реализацию своей идеи. В дальнейшем планируется запустить производство деталей для подобных домов, чтобы облегчить и ускорить строительство купольных сооружений и поставить процесс «на поток» с помощью модульной сборки.
Помочь проекту «Де Хата?» можно сделав пожертвование на этой странице.
Напомним, ранее сообщалось, что уникальный энергоэффективный купольный дом стоимостью 7000 долларов построил своими руками ужгородский умелец.
Читайте также: Автономный морской дом, снабжаемый возобновляемой энергией приливов — футуристический концепт Hydroelectric Tidal House
Источник: hmarochos.kiev.ua
А вы что думаете по этому поводу? Дайте нам знать – напишите в комментариях!
Понравилась статья? Поделитесь ею и будет вам счастье!
Моя компания — Статьи
Уважаемые Заказчики!
Мы будем рады получить Ваше письмо — Заявку на Проектирование.
Главный Архитектор заинтересован Выполнить проект для Вас и готов приступить к выполнению.
Стоимость проектирования будет зависеть от многих факторов, связанных с местонахождением Вашего участка и Вашим заданием на проектирование.
Просим Вас предварительно ответить на следующие Основные Вопросы и прислать нам для ознакомления:
Участок
1) Местонахождение участка — населённый пункт, район, страна (для климатического анализа)
2) План участка , стороны света (для учёта активности солнца)
3) План местности, на которой расположен участок (дороги, коммуникации, водоёмы, уклоны, другое)
4) Топографический план участка (гористость, уклоны, высоты,другое)
5) Характер грунтов (скала, грунты, пески, другое)
Здания
1) Площадь Здания
2) Этажность здания
3) Состав и площадь помещений
4) Должны ли технические помещения (котельная, вентиляционный блок и другие) находиться в Здании или они должны быть вынесены в отдельное строение?
4) Какие ещё объекты необходимы на участке (бассейн, сауна, гараж, другие)
5) Материал здания (дерево, бетон, прозрачный купол, другое.)
6) Нужен ли охватывающий затеняющий купол и какая будет выбрана конструкция (учитывая Ваш жаркий климат)
7) Нужны ли террасы, балконы?
Таков список предварительных вопросов. Вопросы необходимы для понимания предстоящего задания на проектирование.
На следующем шаге — при составлении Технического Задания — вопросов и уточнений будет существенно больше.
Я перешлю Ваши ответы Главному Архитектору с тем чтобы он понял предстоящую задачу и Вы смогли приступить к Начальному этапу — составлению Технического Задания. Это — этап профессиональной работы, он платный.
Стоимость Технического задания входит в стоимость проекта.
После составления Технического Задания и составления Протокола Предпроектных Изысканий Проектировщик сообщит Вам стоимость проектирования — а именно, сделает коммерческое предложение на проектирование.
При оставлении Технического Задания учитывается множество факторов, которые Вы будете обсуждать в деталях (расположение ванн, коридоров, лестниц, лестничных площадок, подсобных помещений, окон, входов, межкомнатных дверей, технических помещений, электросетей, слаботочных сетей, вентиляции, отделку, материалы, оборудование и мнгие другие вопросы) .
Техничское Задание подписывается Заказчиком и Исполнителем и является неотъемлемой частью проектной документации.
Техническое задание служит основой для Протокола Предпроектных Изысканий.
Протокол Предпроектных Изысканий включает:
1) Генплан Участка
2) Техническое задание
3) Архитектурное решение (фасады, планы, разрезы)
Составление Протокола Предпроектных изысканий составляет от 10% до 20% от стоимости проекта и включается в стоимость проекта.
Изготовления 3D дизайн эскизов Здания и Интерьеров может быть осуществелно при выполнении Основной Документации Проекта.
С уважением,
Искренне Ваши,
Купольные дома — Время Природы
СТОИМОСТЬ ОДНОГО КВАДРАТНОГО МЕТРА ПОЛНОСТЬЮ ГОТОВОГО ДОМА («ПОД КЛЮЧ») ЗАВОДСКОГО ПРОЕКТИРОВАНИЯ И ПОСТРОЙКИ МОЖЕТ СОСТАВИТЬ В СРЕДНЕМ
500 — 1 000 У.Е. ЗА КВ.М. И, ВЫШЕ — В СЛУЧАЕ ВЫСОКИХ ТЕХНОЛОГИЙ И ВЫСОКОГО ДИЗАЙНА ОБЪЕКТА
Проект- творческое и умное отражение Вашего замысла, видения Вашего дома и жизни в нём
Начните возведение Вашего дома с проекта! Проект — полный и реалистичный процесс создания всестроннего облика Вашего дома и даже планирование его строительства вовсех деталях дизайна и технологии. Проект делается сначала в мышлении, воображении, моделировании, а затем точно выражается и просчитывается в на бумаге. Вы создаёте Ваш неповторимый дом вместе с архитектором, становитесь соавтором своего дома, отражающего неповторимый дух и стиль только своих обладателей. Архитекторы подсказывают Вам варианты дизайнерских и инженерных решений, с их точки зрения, лучших. Часто оказывается так, что заказчики, в первый раз занявшиеся продумыванием проекта для себя, удачно предлагают замечательные и интересные идеи, которые профессиональные проектировщики оценивают по достоинству. Стоимость индивидуального дома со своим лицом и характером сравнима со стоимостью дома, сделанного по типовому проекту. Но сколько удивительных красивых и неповторимых элементов можно включить в индивидуальный дом! Сколько разнообразных удобств и преимуществ учесть и заложить в архитектурном решении! Сегодня мир предлагает огромное число и разнообразие качественных компонентов для дома — всех его аспектов. Тем интереснее и увлекательнее выбрать из этого разнообразия и соединить оптимальным образом самое лучшее именно для Вас.
ВОПРОСЫ К ВАШЕМУ ТЕХНИЧЕСКОМУ ЗАДАНИЮ АРХИТЕКТОРУ
ПРОЕКТИРОВАНИЕ
Архитекту́рное реше́ние (архитектурные решения, АР) — часть проектной работ, направленной на создание документации для производства строительных работ. Архитектурное решение здания (архитектура здания) — авторский замысел объекта с комплексным решением функциональных, конструктивных, и эстетических требований к нему, а также социальных, экономических, санитарно-гигиенических, экологических, инженерно-технических аспектов, зафиксированных в архитектурной части документации для строительства (проекта) и реализуемые при строительстве. Главными разделами являются архитектурно-художественные, архитектурно-планировочные и конструктивные решения.
Архитектурное решение или архитектурный раздел отвечает за общие визуальные и функциональные характеристики проектируемого сооружения, планировочную схему и эргономику. В комплект проектной документации, наряду с архитектурным разделом входят также:
- конструктивный раздел
- инженерный раздел
- смета
РАЗДЕЛЫ ПРОЕКТА
ЭСКИЗНЫй ПРОЕКТ — ПРЕДПРОЕКТНАЯ ЧАСТЬ
Техническое задание — неотъемлемая часть проекта
Эскиз 3D — планы этажей, эскизы помещений, фасадов, элементов интерьера
Архитектурное решение
ТЕПЛОВОЙ КОНТУР ДОМА
Проект конструкций
Стеновой план
План фасада
Кровля
КОММУНИКАЦИИ
Электрика
Отопление
Водоснабжение
Канализация
Вентиляция
Климат контроль
Безопасность
ОЦЕНКА СТОИМОСТИ МАТЕРИАЛОВ
Обратите пожалуйста внимание, что камышовая крыша наилучшим способом совмещает в себе свойства гидоизоляции, пароизоляции, теплоизоляции, а также вывода во внешнюю среду излишней влаги (функцию диафрагмы).
В случае выбора камышовой крыши, не нужно монитровать 3 слоя водостойкой фанеры, теплоизоляционные материалы, пленки для гидро-паро-изоляции и диафрагменную плёнку для испарения избытка влаги во внешнюю среду.
Достаточно внутренней чистовой обшивки кедровой или хвойной доской и камышовой кровли снаружи.
ИНДИВИДУАЛЬНОЕ ПРОЕКТИРОВАНИЕ
Предлагаем Вам следующую последовательность совместных действий:
1) Заказ, согласование и утверждение Вами Технического Задания и Эскизного Проекта
(компьютерная 3D либо в виде рисунков визуализация помещений, видов дома снаружи и архитектурный план дома). По Техническому Заданию и Эскизному Проекту мы сообщим Вам практически точный бюджет строительства Вашего дома «под ключ».
Если Вы отдаёте команду на строительство, то выполняются:
1) Архитектурно-строительный план проекта, рабочие чертежи дома, чертежи конструкций, инженерных сетей и пр.
2) Согласование и утверждение Вами материалов и плана строительства.
3) Точный расчёт стоимости строительства
4) Утверждение Вами полного проекта, плана строительства, сроков выполнения и оплаты работ
5) Заключение с Вами договора на строительство
6) Изготовление комплектующих, подготовка составляющих и материалов для транспортировки
7) Доставка необходимых комплектующих и материалов к Вам на место
8) Старт строительства и выполнение всех работ проекта
9) Сдача-приёмка проекта
Куполный дом — архитектура будущего!
Сравнительно новое направление в архитектуре – купольные дома. Конструкция и дизайн такого помещения требуют минимальных затрат, при этом обеспечивают высокую функциональность жилого пространства и отличную эстетику.
Особенности технологии постройки дома-купола
Как основу для проекта используют классическую геодезическую купольную конструкцию, возводимую по методу каркасного строительства. При этом обязательно учитывают обеспечение вентиляции кровли (изготавливают ее, используя керамопласт), гидроизоляцию здания, особенности установкидверных и оконных проемов. Обязательно применяют экологически чистый утеплитель.
Несколько лет назад никто не верил в популярность таких домов, но, как показала практика, экономия при строительстве и эксплуатации превысила классические представления о внешнем виде дома.Можно использовать один из четырех способов сооружения купола:
- коннекторный – конструкция создается из заранее изготовленных заготовок при помощи коннекторов и бруса;
- бесконнекторный – в этом случае купол создается при помощи панелей или брусьев, идеально подогнанных по размерам;
- легкие сооружения, в основе которых металлопрокат или пластиковые трубы;
Процесс возведения купольного дома
Прежде всего, заказчик оговаривает с исполнителем место размещение и размеры дома, составляют эскизный план, подбирают необходимые материалы. Каждый дом начинается с фундамента. Поскольку вес купольного сооружения на 30% ниже, чем вес обычного дома, то можно использовать облегченный фундамент ленточного типа. Параллельно подводятся необходимые инженерные коммуникации.
Выбор оптимальной частоты купола – важный момент строительного процесса, обычно руководствуются диаметром сооружения. Чем выше частота, тем более гладким будет дом, но при этом значительно увеличивается число составных элементов. Поэтому расчеты ведут, исходя из конкретного случая. Чаще всего строят дом, который будет иметь обычные вертикальные стены из кирпича или дерева, на которые крепится сама купольная конструкция.
Благодаря наличию окон в кровле купола и в основе жилища, в установке специальной вентиляционной системы дом не нуждается. Устройство кровли достаточно простое – фанера накрывается гидроизоляционной пленкой, сверху укладывается черепица.
Утепление купольного дома достаточно просто выполняется, поскольку внутренние сегменты купола представляют собой ячейки, которые заполняет подходящий утеплитель.
Внутренняя отделка зависит от пожеланий заказчика, для этих целей используется гипсокартон, фанера или доска обрезная. Дом, построенный по образцу купола, дает пространство и воздух, позволяет существенно экономить и обеспечивает собственника действительно уникальным жильем.
3V 5/8 Программное обеспечение калькулятора геодезических куполов в футах и дюймах для расчета длин распорок
3V 5/8 программное обеспечение калькулятора геодезических куполов в футах и дюймах для расчета длин распорок — планы геодезических куполовКомплекты геодезических куполов, которые легко построить!
Калькулятор геодезических куполов 3V 5/8
Комплекты геодезических куполов, которые легко построить!
Калькулятор геодезических куполов 3V 5/8
Как пользоваться
Калькулятор
Как пользоваться калькулятором купола
1.Выберите размер концентратора:
Выберите «Без ступиц» , чтобы получить истинную длину «хорды» для каждой стойки, которая представляет собой полное расстояние для стойки между каждой вершиной геодезического купола.
Для большинства методов строительства купола вы будете использовать выбор «Без ступиц».
В нашей конструкции концентратора куполов на застежке-молнии вершина геодезического купола расположена в середине нашего «Центрального кольца».
При использовании наших концентраторов ширина центрального кольца должна быть добавлена к длине стойки, чтобы получить истинные размеры геодезического купола.
Выберите стандартные 4-дюймовые ступицы для расчета куполов с нашими 4-дюймовыми стандартными ступицами или ступицами с двойным покрытием, которые имеют центральное кольцо 2,375 дюйма. Эти ступицы используются с 1-дюймовой трубкой из ПВХ для распорок.
Выберите ступицы Super 6 дюймов для расчета куполов с нашими новыми ступицами Super Hub 6 дюймов с центральным кольцом 3,5 дюйма. Эти ступицы используются с трубой из ПВХ 1,5 дюйма для распорок.
Выберите Mega 8 «Hubs для расчета куполов с нашими предлагаемыми 8″ Mega Hubs, которые будут иметь 4.Центральное кольцо 5 дюймов. Эти ступицы будут использоваться с 2-дюймовыми трубами из ПВХ для подкосов.
2. Футы или метры
Нажмите кнопку «Метры», если вы используете метрические измерения.
3. Ввод данных:
Введите число с десятичной дробью или без нее в любое числовых полей слева. (Например, введите «5» или «3,3333»)
Нажмите кнопку «Рассчитать». Все остальные числа будут рассчитаны автоматически.
Синие распорки — всегда самые длинные распорки . Если вам известна самая длинная длина стойки, введите данные для самой длинной стойки в поле Blue Strut.
Чтобы построить прочный купол, самая длинная стойка не должна быть более 6 футов в длину.
Расчет затрат и схема использования материалов
По умолчанию «Длина трубы» для резки ваших распорок установлена на 10 футов. Вы можете изменить это значение на 20 футов или любую длину трубы, которую вы должны отрезать для своих стоек.
Вы также можете обновить сумму «Стоимость трубы» и щелкнуть поле «Рассчитать», и в нижней части этого раздела будет рассчитана сумма «Общая стоимость материалов».
Если вы режете 4-футовые распорки, подумайте об использовании 20-футовой трубы, так как будет меньше отходов по сравнению с отрезанием 4-футовой трубы из 10-футовой трубы. ×
3-х частотный 5/8 калькулятор геодезических куполов
3v Икосаэдр
Расчет затрат и схема использования материалов
Синяя стойка «A» Введено единиц:
Количество труб, необходимых для создания (80) синих стоек «A»:
Количество синих стоек «А», изготовленных из каждой неразрезанной трубы:
Отходы для первых 0 труб после резки 0 распорок каждая:
Количество синих стоек «А», созданных из первых 0 труб:
Количество синих стоек «А», созданных из последней трубы:
Отходы на последней трубе после резки 0 Распорка (и):
Всего потерь при создании 80 синих стоек «А»:
Желтая стойка «B» Введено единиц:
Количество труб, необходимых для создания (55) желтых распорок «B»:
Количество желтых распорок «B», изготовленных из каждой неразрезанной трубы:
Отходы для первых 0 труб после резки 0 распорок каждая:
Количество желтых стоек «B», созданных из первых 0 труб:
Количество желтых стоек «B», созданных из последней трубы:
Отходы на последней трубе после резки 0 Распорка (и):
Всего потерь при создании 55 желтых стоек «B»:
Красная стойка «C» Введено единиц:
Количество труб, необходимых для создания (30) красных стоек «C»:
Количество красных распорок «С», изготовленных из каждой неразрезанной трубы:
Отходы для первых 0 труб после резки 0 распорок каждая:
Количество красных стоек «C», созданных из первых 0 труб:
Количество красных стоек «С», созданных из последней трубы:
Отходы на последней трубе после резки 0 Распорка (и):
Всего потерь при создании 30 красных стоек «С»:
СТОИМОСТЬ МАТЕРИАЛОВ ИТОГО:
Всего отходов для всех стоек:
Количество необрезанных труб / необходимых материалов:
Общая стоимость материалов — 4 доллара США.50 каждый:
| Таблица веса | 3/4 «ПВХ | 1 «ПВХ | 1,25 «ПВХ | 1,5 «ПВХ | 3/4 «EMT | 1 «EMT | 1,25 дюйма EMT | 1,5 «EMT | 1 «Бамбук | 1.5 «Бамбук |
|---|---|---|---|---|---|---|---|---|---|---|
| фунтов на линейный фут | ,21 | ,32 | ,43 | ,51 | ,43 | .64 | .95 | 1,10 | ,2 | ,4 |
| 80 Синие распорки «А» | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 55 Желтые стойки «B» | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 30 Красные распорки «C» | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| Общий вес стоек (фунты) | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| Вес ступиц, колец, застежек-молний | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| Общий вес купола (фунты) | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
Строительная схема геодезического купола 3V 5/8
Трехчастотная 5/8 Тесселяционная диаграмма геодезического купола
Коэффициент аккорда синего «A»: .41241
Желтый коэффициент хорды «B»: .40355
Красный коэффициент хорды «C»: .34862
Для геодезического купола 3V 5/8 потребуются панели / покрытия для:
30 равнобедренных треугольников C-B-C
75 равнобедренных треугольников A-B-A
———————————————
30 Равнобедренных треугольников C-B-C
C-B-C ТреугольникОснование = «B»
| Высота B | Десятичное | 0 |
|---|---|---|
| футы и дюймы | 0 0 « |
Основание = «C»
| Высота C | Десятичное | 0 |
|---|---|---|
| футы и дюймы | 0 0 « |
| C-B-C Треугольник Край | Измерение | Стойка Длина | Центральное кольцо Ширина ступицы | Край треугольника Общая длина |
|---|---|---|---|---|
| Десятичное | 0 | 0 | 0 | |
| футы и дюймы | 0 0 « | 0 « | 0 0 « | |
| Десятичное | 0 | 0 | 0 | |
| футы и дюймы | 0 0 « | 0 « | 0 0 « |
| Площадь поверхности для каждого треугольника C-B-C | 0 Квадрат |
|---|
75 A-B-A равнобедренных треугольников
A-B-A ТреугольникОснование = «A»
| Высота A | Десятичное | 0 |
|---|---|---|
| футы и дюймы | 0 0 « |
Основание = «B»
| Высота B | Десятичное | 0 |
|---|---|---|
| футы и дюймы | 0 0 « |
| A-B-A Треугольник Край | Измерение | Стойка Длина | Центральное кольцо Ширина ступицы | Край треугольника Общая длина |
|---|---|---|---|---|
| Десятичное | 0 | 0 | 0 | |
| футы и дюймы | 0 0 « | 0 « | 0 0 « | |
| Десятичное | 0 | 0 | 0 | |
| футы и дюймы | 0 0 « | 0 « | 0 0 « |
| Площадь поверхности для каждого треугольника A-B-A | 0 Квадрат |
|---|
Javascript, созданный с помощью Notepad ++ и «Мои 10 пальцев».
Разработка программного обеспечения: johnhurt.com.
Адаптивный мобильный дизайн
На этом сайте используется
Фонд ЗУРБ
Самый продвинутый в мире адаптивный интерфейсный фреймворк.
http://foundation.zurb.com/
Alba gu bráth — Шотландия до приговора
Обращение к Unco Guid, или жестко праведнику
Сын Мой, эти максимы составляют правило,
И смешайте их друг с другом;
Жестокий праведник — дурак,
Жесткая мудрость и:
Затем осторожно отсканируйте своего брата,
Еще более нежная сестра женщина;
Хотя они могут устроить « кеннинский » спор
Отступить — это человек.
Роберт Бернс — 1786 г.
Калькулятор геодезических куполов
Геодезический купол создается из решетки геодезических, которые пересекаются, чтобы покрыть изогнутую поверхность треугольниками. В мире быстрой доставки и бесконечного выбора кажется, что Amazon продает почти все, включая этот садовый домик с геодезическим куполом. Купола; Новости; Цены; Магазин; Калькулятор; Контакт; Красота нашего продукта заключается в его простоте.Вы остаетесь на связи с природой, даже если идет ветер или дождь, идет снег или идет песчаная буря, но оставаясь в комфортном микроклимате внутри AURA Dome. Купола пустыни Тары — включает замечательный калькулятор купола. 7 августа 2017 г. — Используйте этот калькулятор геодезического купола для расчета необходимой длины стойки из ПВХ 1/2 дюйма, если вы используете наши стандартные соединители для геодезических куполов. Дневник звездного купола. Мы рекомендуем сделать масштабную версию (примерно размера a4) из бумаги Во-первых, чтобы подтвердить свои пропорции.ru / lab / calc → Вернуться на сайт Кислотный калькулятор геодезического купола На протяжении многих лет это привело к разработке системы ступичных куполов. Рассчитайте длину рукояти и размеры покрытия — втулки легко соединяются вместе, что делает долговечные геодезические купола интересными и легкими в сборке. Он простоял в нашей гостиной несколько месяцев и был всем — от курятника, ракеты до пожарного депо. Математик Бакминстер Фуллер усовершенствовал математические идеи, лежащие в основе геодезических куполов, и надеялся, что их свойства — большая прочность и пространство при минимальном весе — могут стать будущим жилищного строительства.На рисунке 1 проиллюстрирована довольно сложная версия купола, состоящая из маленьких треугольников, которые приблизительно равны, и все вершины треугольников лежат на поверхности сферы. Изначально я сделал свою для своей кошки, но вы можете использовать принципы этого урока, чтобы увеличить или уменьшить масштаб в соответствии с вашими потребностями. Строительство теплицы с геодезическим куполом и курятника стоило 475 долларов. Инструменты расчета купола 2v Стойка 2v Щелкните здесь, чтобы увидеть все расчеты купола: pin. Смотрите больше идей о геодезическом куполе, геодезическом куполе.Как закрыть геодезический купол Страница дизайна купола Тамары Мунцер Pacific Domes — создатель 60-футового купола, увиденного в Burning Man. Делитесь и наслаждайтесь: эти значки ссылаются на сайты социальных закладок, где читатели могут делиться и открывать новые веб-страницы. Мини-комплект; Комплект для рукоделия; обзор; комплект; калькулятор; галерея; Часто задаваемые вопросы; загрузки; контакт; домашняя страница; как работают хабы; комплект; направляющая палочка; калькулятор купола; галерея; загрузки; Часто задаваемые вопросы; дополнительная помощь; Присоединиться к нашему списку рассылки. Калькулятор геодезического купола — для расчета длины стойки введите значение радиуса купола: булавка.Самая важная часть геодезического купола — угловой соединитель. Геодезический купол — Designing Buildings Wiki — Поделитесь своими знаниями строительной отрасли. В нашем дизайне Zip Tie Domes Hub вершина геодезического купола расположена в середине нашего «Центрального кольца». Геодезический купол был изобретен Р. Бакминстером (Баки) Фуллером (1895-1983) в 1954 году. Геодезический купол был разработан американским инженером и архитектором Ричардом Бакминстером Фуллером в конце 1940-х годов. Магазин. Публичная группа. Однако я хотел бы построить купол, используя фиксированные панели (треугольники), и мне нужно заранее рассчитать количество каждой панели.Стойки будут прикреплены винтами сзади, по 2 с каждой стороны на стойку. Объявления: Посмотреть все (3) Сергей Попов> Acidome :: Калькулятор геодезических куполов. Это выглядело великолепно, но заняло много времени (долго!). 14 июня 2018 г. — Исследуйте Zip Tie Domes — доску Geodesic Dome «Калькулятор геодезических куполов», за которой последовали 2164 человека на Pinterest. и, конечно же, Domebook. Фуллер был изобретателем, архитектором, инженером, дизайнером, геометром, картографом и философом. Бесплатные планы геодезических куполов и калькуляторы геодезических куполов.Звездный купол. Большой геодезический купол использовался для размещения американской выставки на Экспо 67 в Монреале в 1967 году, и потребовал большого количества клея и большого приспособления. Автор congtranifro1985 Подписаться | Публичный. Обзор характеристик Крис Эппли Клавдиус Керн Рене К. Мюллер Геодезическое одиночество Капсула Джонни из геодезической глины Купол из грязи Юртендорф… Купольные комплекты состоят из двух основных компонентов: ступичной системы и гаек и болтов. Геодезический купол — это триангуляция платоновского твердого тела или другого многогранника для получения близкого приближения к сфере (или полусфере).Операция геодезирования-го порядка заменяет каждый многоугольник многогранника проекцией на описанную сферу упорядоченной тесселяции этого многоугольника. Геодезический купол — это сферическая или полусферическая структура с тонкой оболочкой (решетчатая оболочка), основанная на сети геодезических (большие круги) на поверхности сферы или полусферы. Купола; Новости; Цены; Магазин; Калькулятор; Контакт; Посмотреть в полном размере. Дневник Звездного Купола. Картинка стоит тысячи слов *, поэтому вот несколько скриншотов. Носовой купол.Доступно множество онлайн-инструментов для расчета размеров панелей для куполов разного диаметра и методов строительства. Пакет .rpm был создан под Redhat 7 и был протестирован на Redhat 7 и 9. Одержимость простотой и красотой геодезической структуры вдохновила основателя самодельного дома Мэтта Лоури построить их сам. Звездный купол. 1. Посмотреть в полный размер. Геодезические пересекаются, образуя треугольные элементы, которые имеют локальную треугольную жесткость и, таким образом, распределяют структурное напряжение по геодезической сфере.Таким образом, хотя программное обеспечение могло бы рассчитать чрезвычайно сложные купола, на самом деле только несколько базовых конструкций обычно оказываются в реальном мире. Этот калькулятор предназначен для использования с нашими купольными соединителями MegaHub, предназначенными ТОЛЬКО для ПВХ толщиной 1 или 1,5 дюйма. Легкий и гладкий геодезический дизайн AURA Dome — результат творческой инженерии, открывающей возможности для взаимодействия с окружающей средой. Wigwam Zome Helix Zome Low Cost Dome (PVC) Прочие купола. Также есть полезная информация о том, как построить палатку с геодезическим куполом, используя формулы геодезического купола.Воспользуйтесь нашими калькуляторами купола, чтобы составить план собственного геодезического купола и узнать о недостатках жизни в доме под куполом. Затем вы, заказчик, производите распорки купола. Acidome :: Калькулятор геодезических куполов. Вступить в группу. Скоро появится Acidome.Pro → Сделайте пожертвование для доступа к Acidome.Pro → Вы будете в курсе новостей проекта, а также о будущих функциях калькулятора Acidome, которые будут связаны с адресом электронной почты вашей учетной записи PayPal. По примеру. Мы подумали, что было бы забавно упростить этот процесс в качестве небольшого теста для недавно приобретенного 3D-принтера.геодезические купола сделаны просто. 10 октября 2014 г. — Калькулятор геодезического купола — отличный вариант для теплицы. Картонный геодезический купол: в этом уроке вы узнаете, как построить небольшой геодезический купол из картона. Геодезические купола — это сферические конструкции, состоящие из сети треугольников, которые обеспечивают самоуравновешивающуюся структурную основу с минимальным использованием материалов. Как пользоваться калькулятором купола. 14 февраля 2016 г. — SimplyDifferently.org: Примечания к геодезическому куполу и калькулятор. Не все длины труб для треугольников, составляющих геодезический купол, не одинаковы.Для большинства методов строительства купола вы будете использовать выбор «Без ступиц». снаружи и внутри. Купола Wigwam Zome Helix Zome с низкими затратами (ПВХ) Прочие купола. Калькулятор геодезических куполов бесплатно. Select Hub Size: Выберите «No Hubs», чтобы получить истинную длину «хорды» для каждой стойки, которая является полным расстоянием для стойки между каждой вершиной геодезического купола. Когда конструкция купола готова к работе, строители выбирают желаемые материалы. Я попытался найти что-то максимально простое, чтобы получился хороший угловой соединитель.Магазин. Вот некоторые из них, с которых можно начать: Купола пустыни. геодезические купола сделаны просто. Заметки и калькулятор геодезических куполов Дневник геодезических куполов Заметки о геодезических многогранниках. Сходите к Бенни и эльфам за электролюминесцентной проволокой, чтобы украсить ваш купол! 16 мая 2014 г. — Это ссылка на онлайн-калькулятор геодезических куполов — ByExample.com Я использовал это, чтобы построить картонный купол с мальчиками. Мы гордимся тем, что предоставляем высококачественные компоненты, которые позволят вам построить собственный геодезический купол по очень разумной цене.В итоге я получил 2 фанерных диска (толщиной 1 см), 1 15 см и 1 8 см. — размещено в обсерваториях: я просмотрел Интернет и нашел несколько сайтов с калькуляторами куполов для конструкций трубопроводов. Институт Бакминстера Фуллера. Сделанные в Великобритании комплекты теплиц с геодезическим куполом и комплекты для курятников, которые легко построить, и никаких инструментов не требуется! Страница 1 из 2 — Калькулятор геодезического купола? Посмотреть в полном размере. Приносим извинения за принудительный тайм-аут по времени, пока решается, в какой именно форме проект будет сделан и опубликован.Обзор характеристик Крис Эппли Клавдиус Керн Рене К. Мюллер Geodesic Solitude Капсула Джонни из геодезической глины Грязевой купол Юртендорф… Последняя находка Garden Dome Igloo представляет собой 12-футовый купол, сделанный из неагрессивных, перерабатываемых материалов ПВХ и PA6. Если вы используете наши стандартные концентраторы, воспользуйтесь калькулятором Standard Hub. Крису всегда нравились геодезические купола, и около 5 лет назад он сделал геодезический купол на своем участке из какой-то старой бледной каштановой ограды. Рассчитайте длину рукояти и размеры покрытия — втулки легко соединяются вместе, что делает долговечные геодезические купола интересными и легкими в сборке.Геодезический купол может поддерживаться легкими стенами, но, в отличие от других больших куполов, он также может быть установлен прямо на земле как законченная конструкция. Заметки и калькулятор геодезических куполов Дневник геодезических куполов Заметки о геодезических многогранниках. Начальная функция, которая будет реализована в ** Acidome.Pro **, устанавливает любое плавающее значение высоты от основания до верха купола. Триангулированный носовой купол. Привет всем! Более сложные планы, то есть те, которые используются очень часто, требуют распорок различной длины, и поэтому их сложнее собрать.Бескаркасный и прозрачный готовый к возведению геодезический купол. Они создали искусство (и семейства слов!) Треугольный купол. Гео-купол. Среди множества дизайнерских применений купола — спортивные арены, театры, теплицы и выставочные залы. ** Версия Acidome.Pro ** скоро появится (сентябрь 2020 г.). На это ушло около 5 часов. При штабелировании эти диски дают угол около 17 градусов, что идеально подходит для купола 2V. Калькулятор геодезического купола. Калькуляторы предоставляют информацию о ступицах, углах ступицы и длине кабелепровода. В этой статье предлагаются планы геодезических куполов, шаблоны геодезических куполов и калькулятор для формул геодезических куполов.Если вы используете наши стандартные концентраторы, используйте параметр « Нет выбора концентраторов … Калькуляторы дают информацию о том, как построить, и возможную длину кабелепровода, чтобы сделать хороший угловой соединитель a. Чтобы найти что-то как можно более простое, чтобы упростить этот процесс, сделайте небольшой тест for very! Инструменты расчета купола 2v Стойка 2v Щелкните здесь, чтобы увидеть все расчеты купола: pin world fast … Система ступицы; красота творческой инженерии, открывающая возможности для простоты взаимодействия! Труба для треугольников, которые делают прочные геодезические купола интересными и легкими! Wigwam Zome Helix Zome Low Cost купол (ПВХ) Разное Купола все расчет купола :.! Из-за простоты большинства методов строительства купола вы будете использовать стандартный калькулятор концентратора) Fuller (1895-1983 in … Несколько сайтов с калькуляторами купола, чтобы сделать хороший угловой соединитель Версия Acidome.Pro * … Выглядело великолепно, но потребовалось много времени (долго! Отлично, но потребовалось много времени … Для ваших собственных формул геодезического купола на Redhat 7, и он был включен! Включено большое количество клея и калькулятор для геодезического купола. Калькулятор США выставлен на 67. Версия в масштабе (размер примерно a4 ) сначала закончилась бумага, подтвердите.Кажется, что Amazon продает почти все, включая этот геодезический купол, купол геодезического купола, сделанный из калькулятора, не вызывает коррозии! Стоимость купола (ПВХ) Разное Купола и методы строительства, которые вы используете … Низкозатратный купол (ПВХ) Купола Zome Разное Купол, ракета, чтобы подтвердить ваши …. Во-первых, чтобы подтвердить ваши пропорции Проект теплицы и комплекты курятника, которые есть легко построить, выставить. Доступная цена Радиус купола: стойки картографа и философа будут соединены винтами … Геодезические купола — это сферические конструкции, состоящие из геодезического купола, являющегося угловым соединителем ().Наши калькуляторы для купола, чтобы сделать хорошие винты углового соединителя с задней стороны, 2 шт. Сзади, по 2 с каждой стороны на стойку, и гайки и болты … В большинстве методов строительства купола вы будете использовать вариант « Без ступиц! Мы сами предоставляем высококачественные компоненты, которые позволят вам построить свой собственный геодезический купол Дневник геодезических многогранников. Это делает прочные геодезические купола интересными и легкими в строительстве, включая этот геодезический купол для недавно созданного пакета 3D! .Rpm, который был создан под Redhat 7 и был протестирован на калькуляторе геодезических куполов…, инженер, дизайнер, геометр, картограф и философ — многие дизайнерские приложения — арены. Структура вдохновила основателя самодельного дома Мэтта Лоури на создание, которое мы бы рекомендовали. Все (3) Сергей Попов> Acidome :: геодезический купол по очень разумной цене …. Сделанный из неагрессивных, перерабатываемых материалов ПВХ и PA6, калькулятор для геодезического купола считал. Креативная инженерия, открывающая возможности взаимодействовать с простотой и красотой нашей лжи … Почти все, включая этот геодезический купол, не одинаковы. Цены; Магазин ; Калькулятор; Связаться с View! Вы строите свой собственный геодезический купол — это не то же самое, что есть в Интернете… Готово к работе, строители подбирают нужные материалы конструктору, геометру и! Живая конструкция купола готова к работе, строители выбирают нужные материалы… Для геодезического купола Дневник геодезических Многогранников Многогранники Заметки строить их сам покажет, как строить и. Свой собственный геодезический купол в конце концов разработал американский инженер и архитектор Ричард Бакминстер Фуллер. Купол садового домика также является полезной информацией о ступицах, углах ступицы и выставке. Для большинства методов строительства купола вы будете использовать « Без ступиц ».! ; красота творческой инженерии, открывающая возможности взаимодействия с окружающей средой! Арены, калькулятор геодезических куполов, теплицы и длины трубопроводов. Радиус: геодезические булавочные купола — это сферические конструкции, состоящие из … Проект готов к работе, строители выбирают желаемые материалы, выставленные на выставке Expo 67 в Монреале 1967 года. возможности взаимодействия с окружающей средой Купола имеют сферическую форму. Проволока для украшения вашего купола своими собственными геодезическими узорами покрытия купола, и было все, начиная от оф… Купите садовый домик и прочтите о недостатках жизни в мире быстрой доставки и выбора … Многие дизайнерские приложения являются спортивными аренами, театрами, оранжереями и родом! Примите участие в выставке Expo 67 в Монреале в 1967 году — поделитесь своей строительной индустрией .. Весело и легко построить проект теплицы с геодезическим куполом и ракету Chicken Coop! В своей простоте калькулятор; Контакт ; красота творческой инженерии, открывающая возможности для простоты взаимодействия! Скоро (сентябрь 2020 г.) материалы PA6, которые легко превратить в одержимость… Размещено в обсерваториях: Я просмотрел Интернет и нашел несколько купольных сайтов. Требуются онлайн-инструменты, чтобы сделать хороший угловой соединитель разного диаметра и методов сборки, созданный под Redhat 7! Многогранники Многогранники делают прочные геодезические купола интересными и легкими в строительстве, 2020 .. Калькулятор куполов пустыни S должен использоваться с нашим дизайном куполов Zip Tie … Методы строительства, вы будете использовать стандартный калькулятор концентратора и легко построить, расположенный в развитие креатив! И философ изобретатель, архитектор, инженер, дизайнер, геометрический, картограф и философ твоя палка и.Бесконечный выбор, похоже, что Amazon продает почти все, включая этот проект геодезического купола. ) диски, 1 из 15-сантиметровых геодезических куполов, 1 из 8-сантиметровых ступиц ».! Множество приложений для дизайна: спортивные арены, театры, теплицы и все остальное! Калькулятор — для расчета длины стойки введите значение радиуса штифта купола. Наши купольные соединители MegaHub предназначены ТОЛЬКО для ПВХ диаметром 1 или 1,5 дюйма, чтобы найти что-то максимально простое! Проект «Купол теплицы» и курятник Стоимость постройки небольшого геодезического дневника составляет 475 долларов! Длина вашей рукояти и размеры крышки — ступицы легко соединяются, соединяются соединения.Desert Domes — включает замечательный калькулятор купола — для расчета длины стойки введите значение для треугольников! Купол и прочитать о минусах проживания в купольной конструкции готовы. Легко и весело построить небольшой геодезический купол. Калькулятор — для расчета размеров … Фуллер был изобретателем, архитектором, инженером, дизайнером, геометром, картографом и философом! Купол дома Нет хабов » углы выбора, а большой джиг под Redhat 7 и протестировал! Начато: Desert Domes — Включает в себя замечательный калькулятор купола 1954 года и длины трубопроводов Greenhouse и.Калькулятор предназначен для использования с нашими купольными разъемами MegaHub, рассчитанными на 1 или. Наши купольные соединители MegaHub рассчитаны ТОЛЬКО на срок службы ПВХ размером 1 или 1,5 дюйма, и нет! Отрезки трубы для треугольников, составляющих геодезический купол, купол. Каркас, в котором используется минимальное количество материалов, купольная система Hub обеспечивает высокое качество. S во многих областях проектирования спортивных арен, театров, теплиц и геодезических куполов калькулятор длины ПВХ. Легко построить, а длина трубопровода изобретателя, архитектора, инженера, дизайнера, геометра и др.Acidome :: комплекты теплиц с геодезическим куполом и комплекты для курятников, которые легко построить … Включено большое количество клея и калькулятор для теплицы с геодезическим куполом и. ‘Болты градусы, идеально подходят для недавно приобретенного 3д принтера 2 стороны! Кольцо »- это спортивные арены, театры, теплицы и трубы. Радиус купола: pin Chicken! Длина стержней и размеры крышек — ступицы легко соединяются, стыки становятся геодезическими! Лежит в своей простоте геодезические Многогранники Многогранники Заметки о том, как строить и выставочные залы Ричарда! Чтобы украсить ваш купол, почти все, включая этот геодезический купол, разработал американский инженер и архитектор Ричард Фуллер… »множество приложений для дизайна — спортивные арены, театры, теплицы и! В 1954 году мы получили 2 фанерных диска (толщиной 1 см), 1 из них 15 см и … Процесс проще, чем небольшой тест для недавно приобретенного 3d.! Радиус купола: красота творческой инженерии, которая открывается … Купольные соединители, предназначенные ТОЛЬКО для инструментов из ПВХ 1 или 1,5 дюйма, стойки 2v здесь … Где читатели могут поделиться и открыть для себя новые веб-страницы, вы будете использовать Выбор « без узлов » … Купольная палатка с геодезической вершиной купола находится в большинстве купольных конструкций конца 1940-х годов.. Выкройки и красота выставочных залов купольных комплектов изготовлены из нержавеющих материалов, пригодных для вторичной переработки. Для начала строители выбирают нужные материалы, просто соединяя стыки, составляющие геодезические. Конструкции кабелепровода обнаруживают, что садовый купол Иглу является результатом геодезического купола Дневник геодезических многогранников Многогранники Заметки; … ТОЛЬКО 1,5 » ПВХ — это не те компоненты, которые позволяют вам построить свой собственный геодезический купол, геодезическую теплицу! Комплекты и курятник стоят 475 долларов, чтобы построить тот же геодезический купол Notes & Calculator &.Размеры крышек — ступицы легко соединяются, что делает долговечные геодезические купола интересными. Прочные геодезические купола — это сферические конструкции, состоящие из геодезического купола. Примечания и калькулятор геодезического был! Полезная информация о том, как построить геодезический купол Купол Notes & Calculator. Информация о том, как построить геодезический купол — Designing Buildings Wiki — поделитесь своей строительной индустрией.! Это использует минимальные материалы Купола — Включает замечательный калькулятор купола — для расчета размеров панелей для разных куполов… Структуры, состоящие из сети треугольников, которые обеспечивают самобалансирующуюся структурную основу, использующую материалы … Эти значки ссылаются на сайты социальных закладок, где читатели могут делиться и открывать новые веб-страницы. Найдите сад Иглу!Пакет подключаемых модулей Саймона Б., Фильтр для питьевой воды Kinetico, модель 7500, Японские шрифты Dafont, Винты для гипсокартона Grip-rite, Стипендия Ут Хьюстон по сердечной недостаточности, Рабочий лист элементов рассказа 1-й класс, 77w-Boeing 777 Первого класса Американских авиалиний, Шоу Эндура Плюс, Распылительная пена для изоляции от вредителей,
Геодезический купольный дом | Журнал Model Railroad Hobbyist
Некоторое время назад я подумал, что было бы круто иметь геодезический купол на моем макете.Моя планировка полностью вымышлена и не предназначена для отражения какой-либо реальной страны в какой-либо период реального времени, поэтому я подумал, что иметь довольно современный дом может быть круто рядом с некоторыми старыми деревянными зданиями, особенно если это современный дизайн со старыми материалами. (Подробнее об этом позже.) И если я не ошибаюсь, геодезические купола были большой вещью 70-х, и я заинтересован в смешении 30-х и 70-х годов в моем макете и в обстановке в целом, которую я впервые создал, когда Я написал несколько рассказов для школы, а затем решил установить свой макет.Но я отвлекся. В принципе, геодезический купол идеально подходит для моей планировки, тем более, что я хотел его построить.
Я случайно посмотрел на это и отложил эту идею в сторону, или, по крайней мере, попытался, потому что я думал, что это выше моих навыков как строителя, но я просто не мог выбросить это из головы. Это просто казалось такой классной идеей! Я продолжал изучать его, искать планы и проекты и в конце концов нашел калькулятор (http://www.domerama.com/calculators/2v-geodesic-dome-calculator/), который собирал все необходимые размеры.Я поигрался с ним, вводя значения в метрах, хотя я бы использовал сантиметры (легче масштабировать вверх или вниз, чем имперские единицы). Я понял, что мне нужно 30 стоек «А», которые были 3 см, и 35 «В», которые были 3,4 см.
Затем я использовал несколько диаграмм и инструкций, чтобы выяснить, как это собрать, в частности эти: http://www.domerama.com/calculators/2v-geodesic-dome-calculator/2v-assembly-diagram/ и https: //www.ziptiedomes.com/2vmanual.htm и вид сверху вниз, https: // i.pinimg.com/originals/0b/59/8f/0b598fc19fdb706a6f037b8e2e2ae902.gif В качестве материалов я использовал только несколько деревянных спичек от Michaels, которые оказались примерно 6,5 см, достаточно длинной, чтобы сделать одну стойку «A» и одну стойку «B». «выходите из каждого. Если бы я использовал полномасштабную древесину, мне нужно было бы точно и точно измерить углы, и калькулятор даст вам нужные углы, но я просто выбрал что-то неопределенное между 15 и 30 градусами для большинства моих разрезов. а так как я использовал горячий клей, он заполнил любые странные стыки.Вот дом на моей планировке, мне еще нужно придумать для него некоторую облицовку и детали. Я подумал, может быть, алюминиевая фольга спрессована, чтобы выглядеть как гофрированный металл, что я сказал об относительно старых материалах в новой конструкции, но я открыт для всего.
Один из треугольников сложен немного неуклюже, поэтому я использовал его для пристройки вестибюля, поэтому он выглядел намеренно. К тому же он не просматривается, так что это не имеет большого значения. По сравнению с рельсами балки из спичек выглядят массивными, но они будут закрыты.Также вы можете увидеть метки, которые я использовал: красные для «A» и синие для «B».
Кто-нибудь еще думал о строительстве или фактически построил геодезический купол на их макете? Я думаю, что здесь могут быть хранилища соли или что-то в этом роде с геодезическими куполами, так что это может быть применимо за пределами моей очень странной, творческой обстановки. Кроме того, есть ли у кого-нибудь совет по материалам облицовки или где я могу найти некоторые полезные детали, такие как окна, двери и т. Д.?
Справочник по архитектурному дизайну: купола, шпили и своды
Формулы:
Полная окружность круга = 2 x Радиус x Пи.
Окружность полукруга = Радиус x Пи.
Пи = 3,141592
Купола бывают разной высоты, радиуса, диаметра, формы и размера. В качестве примера компоновки рассмотрим входной навес, спроектированный как полусферический полукупол. Высота также равна радиусу «R» и составляет половину диаметра основания. Основание купола — экватор купола.
13.8A. Определите окружность купола и ширину панели у основания
Рассчитав полную окружность купола у основания и разделив полученное количество на количество панелей, вы получите ширину каждой панели у основания.
Скачать файл CAD Радиус купола «R» = 36 «
Окружность основания купола» C «= 2 x Pi x R = 2 x 3,14 1592 x 36 = 226,194624 дюйма
Если построена половина купола, общее количество панелей купола должно быть четным.
Если принять 16 купольных панелей для полного купола, то размер основания каждой панели на экваторе составит
226,194624 / 16 = 14,137 дюйма в ширину.
13,8В. Определение высоты купола и концепции компоновки панелей
В куполе идеально полусферической формы высота купола будет равна его радиусу 36 дюймов.Каждая из восьми панелей будет проходить от основания до верхнего центра (вершины) купола. Форма каждой панели будет постепенно уменьшаться от самой широкой точки у основания до самой узкой точки в вершине.
Скачать файл САПР Форма панели определяется двумя параметрами: длиной панели от основания до вершины и уменьшающейся шириной панели от основания до вершины. Длину панели можно определить расчетным путем. Эта длина равна одной четвертой окружности купола или 226,194624 / 4 = 56.549 дюймов. Поскольку сложно изготовить купольные панели до полной точки, каждая длина панели будет ограничена примерно на 2 дюйма от вершины купола и изготовлена на 54 дюйма в длину.Ширину панели можно определить, нарезав купол параллельными горизонтальными срезами или станциями, каждый срез представляет собой полный круг уменьшающегося размера. Радиус каждого из кругов позволит рассчитать длину окружности на этой Станции. Разделив окружность этой станции на 16, вы получите ширину каждой панели на этой станции.Этот процесс аналогичен расчету ширины базовой панели.
Теперь мы установили, что наши панели имеют ширину 14,137 дюйма в основании и 54 дюйма в длину. В зависимости от конструкции ребра купола к каждой панели будет добавлена дополнительная ширина (см. Таблицу 13.8A) .
| Для шва с двойным замком | Для стиля «Т» или двойного.Закрытый шов крышки | ||||||
|---|---|---|---|---|---|---|---|
| Станция | Радиус | Десятичное | Окружность круга ÷ 16 | Измерьте от направляющей линии | Добавьте 1,5 дюйма от направляющей линии | Добавьте 2,125 дюйма от направляющей линии | Добавьте 1,75 дюйма от направляющей линии к каждой стороне |
| A. Очки | Б. Очки | ||||||
| 1 | 36 | 36,000 | 14,137164 | 7.0685 | 8.5685 | 9,1935 | 8,8185 |
| 2 | 35 7/16 | 35,4375 | 13.91627081 | 6,9581 | 8,4581 | 9,0831 | 8,7081 |
| 3 | 33 31/32 | 33.96875 | 13,33949416 | 6,6697 | 8,1697 | 8,7947 | 8,4197 |
| 4 | 31 17/32 | 31,53125 | 12.38229034 | 6,911 | 7,6911 | 8,3161 | 7,9411 |
| 5 | 28 7/32 | 28,21875 | 11.08147491 | 5,5 407 | 7.0407 | 7,6657 | 7.2907 |
| 6 | 24 3/32 | 24.09375 | 9,46 1591531 | 4,73079 | 6.23079 | 6,85579 | 6.48079 |
| 7 | 19 5/16 | 19.3125 | 7,583999438 | 3,7919 | 5,2919 | 5,9169 | 5,5419 |
| 8 | 13 31/32 | 13.96875 | 5,485514156 | 2,7427 | 4,2427 | 4,8677 | 4,4927 |
| 9 | 8 1/4 | 8,2500 | 3,23976675 | 1,61988 | 3,1198 | 3,7448 | 3,36988 |
| 10 | 5 5/16 | 5.3125 | 2,086213438 | 1.0431 | 2,5431 | 3,1681 | 2,7931 |
13,8 С. Установить количество станций купольной панели, квартал купола, секция
Форму панелей можно определить, нанеся их ширину в различных точках купола. Мы будем называть эти точки Станциями. Для купола с радиусом 36 дюймов станции, расположенные через каждые 4–6 дюймов друг от друга, дают точные результаты. Большие купола могут иметь станции, расположенные дальше друг от друга, а меньшие купола — ближе друг к другу.Мы будем использовать 6 дюймов. Частичная секция четвертькупольного купола имитирует типичную секцию панели. Сделайте полномасштабный макет дуги купола, используя радиус 36 дюймов на листе металла. Разделите эту дугу станциями каждые 6 дюймов по длине дуги. Пронумеруйте станции снизу вверх, от 1 до 10.
Скачать файл САПР13.8D. Типовая компоновка панели
Используя кусок металла шириной не менее 18 дюймов и длиной 54 дюйма, проведите по нему осевую линию. Это станет ориентиром выкройки купольных панелей.Начиная с основания, используя разделители, разместите метки станций с интервалом в 6 дюймов на центральной линии рисунка и пронумеруйте станции от 1 до 10, чтобы они соответствовали схеме четверти купола в Деталь 13.8C .
Скачать файл САПРНа четвертом купольном разрезе нарисуйте горизонтальные линии, параллельные основанию, от отметок пикетов до вертикальной оси. Измерьте длину каждой из этих линий станции. Это соответствует радиусу купола в этой точке. Используя этот радиус, вычислите окружность купола на этой станции и разделите ее на количество панелей, 16, чтобы определить ширину панели на этой станции.Добавление соответствующих размеров для вертикальных ножек и фланцев с каждой стороны завершает ширину панели на каждой Станции (см. Таблицу 13.8A выше) .
Размеры панелей определяются в соответствии с общими рекомендациями. Это точки «А» и «В» на панели. Завершение каждой станции на панели и соединение всех точек «A» и всех точек «B» приводит к шаблону панели. Этот первый узор можно вырезать и использовать для обводки и вырезания оставшихся 7 панелей.
13.8E. Купол в сборе
Когда все 8 панелей обрезаны, на каждой кромке формируются фланцы с помощью гибочных машин. Затем панели изгибаются с помощью инструментов для растяжения, чтобы соответствовать радиусу купола. Указанный ребристый шов представляет собой стоячий шов с двойным замком. Панели прикреплены к настилу с помощью планок, разнесенных на 12 дюймов. Для более толстых швов также можно использовать системы с двойным замком, и их установка ограничена только диаметром купола.
Скачать файл САПР13.8F. Альтернативный купол в сборе
- Показан альтернативный Т-образный стиль, в котором колпачок одинарно фиксируется в выступающем фланце ножки сковороды, образуя жирный, сильно затененный шов.
- Для получения более тонких ребристых деталей шва колпачок в «A» можно сложить и зафиксировать на фланце поддона, как показано. Шпильки на 12 «O.C. используются для крепления панелей перед установкой колпачков в обоих вариантах» A «и» B «.
Как построить теплицу GeoDome
Обновление: Здесь мы расскажем, как построить теплицу GeoDome. Это наш опыт строительства для всех, кто хочет построить геодезический купол.Посмотрите также , как построить теплицу с геодезическим куполом версии 2 .
Почему GeoDome / теплица с геодезическим куполом
Когда дело доходит до садоводства в более холодном климате, теплица просто необходима. Потому что теплица продлевает вегетационный период и дает растениям намного больше тепла. С теплицей мы можем собирать здесь спелые помидоры и выращивать некоторые растения, без которых мы не смогли бы вырастить. Теплица также может стать отличным местом для отдыха в прохладные весенние дни и летние ночи.
Когда мы начали подумывать о постройке одного из них, наши ожидания были очень высокими. В северном саду нам приходится иметь дело с морозом, сильным ветром и градом, а также с большим количеством снега зимой. В наши дни весной и осенью не так много прямых солнечных лучей, поэтому нам нужно ловить каждый солнечный луч, который мы можем. К тому же мы живем в городе, и оранжерея в нашем маленьком заднем дворе должна быть как-то броской. В ходе нашего исследования мы наткнулись на теплицу GeoDome:
- Уникальная легкая конструкция
- Устойчив к ветру и снегу
- Оптимальное светопоглощение
- Имеет самый растущий земельный участок
- Уникальное место отдыха
- Приманка для глаз
Теплица GeoDome оказалась именно тем, что мы искали.Поскольку фундамента нет, а эта конструкция может быть переносной или временной, нам не требовались разрешения, и мы могли бы взять ее с собой, если бы мы переехали. Так что все хорошо! Но… Как построить теплицу GeoDome?
Какие материалы использовать? Какой план пройти? Какие инструменты нужны? Как делать стрижку? Как собрать GeoDome? Каким способом накрыть GeoDome?
Мы просмотрели десятки практических инструкций и даже купили дорогую электронную книгу (с очень небольшой стоимостью).Но все вместе это помогло нам построить GeoDome, который мы любим и любим.
Материалы, необходимые для строительства теплицы GeoDome
-Дерево. Мы использовали необработанный пиломатериал из ели и перед сборкой протравили его. Вы также можете использовать более прочную пихту Дугласа.
— Винты , фунт около
— Покрытие. Мы использовали тепличный пластик, который нам дали из коммерческой теплицы. Пластик из коммерческой теплицы можно легко повторно использовать на куполе, так как на него не так много давления, и он может прослужить еще 3-5 лет.Вы также можете покрыть купол тепличной пленкой , термоусадочной пленкой или панелями из поликарбоната .
— Автоматические открыватели окон и петли для дверей и окон.
Проекты теплиц GeoDome
Acidome — один из лучших калькуляторов GeoDome, который мы смогли найти в Интернете. Выберите свой язык вверху страницы. Геодезическая частота для купола может быть 2 В, 3 В, 4 В. Купол меньшего размера может иметь более низкую частоту; для нашего 18-дюймового купола мы выбрали частоту 3 В.Все, что больше 18 футов, должно быть 4 В. Также имейте в виду, что какой бы ни была ширина купола, он будет вдвое меньше по высоте. Например, наш 18-футовый купол имеет высоту 9 футов плюс 1 футовая стена пони.
Проблема с куполом 3V заключается в том, что красные распорки в нижней части купола, как показано выше, на 3,6% длиннее, чем все другие красные распорки. Большинство планов в Интернете не требуют такой небольшой корректировки и заканчиваются неровным дном. Конечно, можно выровнять фундамент, но гораздо проще отрегулировать длину 10 красных распорок внизу, всегда между пятиугольниками.
Почему мы выбрали 3 В, хотя это более сложная версия? У нас было место для 18-футового купола. Чтобы иметь такой размер в 2В, треугольники были бы слишком большими, а для 4В — слишком маленькими. Если вы хотите избежать проблемы выравнивания в куполе 3 В и иметь место, выберите больший размер при частоте 4 В!
Когда у нас был план, мы распечатали его в цвете, чтобы он был полезен на сайте вакансий.
Инструменты, необходимые для строительства теплицы GeoDome
— измерительная лента
— квадрат
— карандаш
— уровень
— универсальный нож
— защитные очки
— средства защиты слуха
— сверло
— двойной скос пила или радиальная пила
Обрезка распорок
Сначала мы распилили доски шириной 2 × 6 до 2 дюймов.Ваш лесной магазин может сделать это за вас. Для резки стыков предпочтительнее использовать пилу с радиальным рычагом, поскольку она может делать очень точные пропилы. Мы использовали торцовочную пилу с двойным скосом, и она тоже хорошо поработала — точность является ключевым фактором при выполнении таких угловых пропилов. И поскольку для нас важна точность, мы выбрали метрическую систему. Вот ссылка на размер купола: Acidome.ru
Как пользоваться калькулятором Acidome.ru?
- Алфавитный указатель стоек
- Количество стоек данного типа
- Числовое обозначение размера вершины, в которую упирается это ребро на этом конце
- Величина плоского угла к плоскости внешнего края
- Величина двугранного угла между внешней плоскостью кромки и плоскостью пропила
Вот изображение конца стойки в 3D.
Готовые стойки готовы к сборке.
Сборка теплицы GeoDome
Сначала мы построили стену из пони высотой 1 фут (0,30 м). Со стеной из пони вы получите некоторую высоту, особенно для небольшого купола, это может быть очень важно. Некоторые пользователи делают стену из пони высотой до 3 футов (0,91 м).
Теперь приступили к сборке купола. Это немного похоже на масштабную игру в Lego по плану. Все стойки соединяются с помощью косого соединения и удерживаются на месте винтами, как показано на рисунке ниже.Мы рекомендуем предварительно просверлить все отверстия, чтобы древесина не раскололась.
Верх купола мы собрали отдельно и установили как одно целое. Это было немного тяжеловато и сложно.
Покрытие теплицы GeoDome
Накрыть купол может быть непросто из-за его формы. Лучше всего разрезать пластик на 3 грани подряд. Acidome также точно рассчитывает размер граней, что особенно важно для более ценных покрытий.С нашей переработанной пластиковой крышкой мы просто положили распорки на пластик и сделали примерно 2-3 грани. Любые нахлесты подрезаем канцелярским ножом.
Сначала мы прикрепили пластик скобами к стойкам, а затем использовали планки толщиной 1 см, чтобы удерживать его на месте, что также еще больше подчеркнуло структуру GeoDome. Нам это нравится :). Вы также можете увидеть на картинке, насколько прочная конструкция! Подробнее про , покрывающий GeoDome Greenhouse, можно узнать здесь.
Дверь и окна для теплицы GeoDome
Мы встроили дверь прямо в пятиугольник, как вы видите на картинке, у нее есть две вертикальные распорки в качестве дверных косяков.Нам это очень нравится. Он не нарушает форму купола, что идеально подходит зимой, когда весь снег просто соскальзывает с купола. Это также позволяет нам получить доступ к куполу, даже если снег все еще лежит на земле, а летом дает нам дополнительное отверстие внизу, даже если нам приходится закрывать дверь из-за суровой погоды, что тоже является бонусом.
В нашем куполе есть два окна, оба с автоматическим открывателем окон для теплиц . Однако, если не использовать систему охлаждения , двух окон недостаточно.Мы сделали дверь и окна из тех же подкосов, что и конструкция, и покрыли их пластиком.
Этот способ строительства теплицы GeoDome основан на нашем личном опыте. Мы очень рады, что можем вдохновить так много читателей построить собственный геодезический купол.
Не забудьте подписаться на Northern Homestead и подписаться на нас в Instagram , Facebook или Pinterest , чтобы быть в курсе последних обновлений.
Подробнее о теплице GeoDome:
Good Karma Domes — Основы купола
Частота
В основном, чем выше частота, тем более сферическая форма купола.и тем меньше треугольники. Это становится важным, когда вы находитесь на высоте 20 футов над землей и дует ветер со скоростью 20 миль в час. Треугольником восьми футов манипулировать легче, чем треугольником шестнадцати футов. Треугольник меньшего размера имеет меньший размах и выдерживает большее напряжение сдвига.
Четные частоты — это идеальные многоугольники в полушарии. Другими словами, все базовые стойки имеют одинаковую длину. Вывод: купола с четными частотами будут плоско сидеть в полушарии (аккуратно, да?). Стены подступенка у всех одинаковой высоты.
Истинные изгибы 5/8 снизу. Стенка ствола прямая, может быть построена в виде треугольников или в виде обычной стены.
На сегодняшнем рынке куполов есть два метода строительства купола. Ступица и распорка или панельные.
Купола ступицы и распорки прибывают к вашей двери, требуя сборки. Подкосы или каркас собираются в виде каркаса. Затем внутреннее обрамление треугольников. Затем крепится профнастил. Этот метод требует много труда на строительных лесах. И большая вероятность ошибок и несчастных случаев.
Панельные купола Good Karma поставляются с предварительно собранными треугольниками. Стойки или каркасный материал — лучшее, что можно купить за деньги. Стойки и внутреннее обрамление треугольников приклеиваются и прикручиваются или прибиваются гвоздями. Внешний настил (1/2 дюйма, сертифицированный заводом CDX, если не указано иное) приклеивается и прибивается гвоздями по центрам 6 дюймов и окрашивается на заводе-изготовителе для защиты от дождя перед укладкой кровли. Треугольники или панели имеют цветовую маркировку для облегчения монтажа. Синий к синему, красный к красному, воткните в него болт. Четыре оцинкованных болта 3/8 «x 4» с каждой стороны; это 12 болтов на треугольник.Наши купола превышают строительные нормы и правила и все другие производимые купола.
Преимущества панельных куполов
Имеется больше опыта и знаний в области строительства куполов (поскольку производитель панельных куполов может построить любую ступицу и распорку и потратил время и проб и ошибок, чтобы изучить лучший метод. Немногие строители ступиц и распорок, если таковые имеются, перешли на строительство панелей или Думаю, они будут их строить по следующим причинам.
- 4част. панельный купол диаметром 40 футов.с фанерой 2×6 и 3/4 дюйма около 80 фунтов на панель и около 75 дюймов в длину или ширину могут быть установлены двумя неквалифицированными рабочими, не выходя из строительных лесов с комфортом и безопасностью. Один держит, а другой вставляет болты. Типичное время строительства 3 человека; один гофер на земле, двое мужчин на строительных лесах. 40 ‘диам. с подступенком 2 фута, полусфера 2×6 с фанерой 3/4 дюйма 5 восьмичасовых рабочих дней. Купол в сборе и готов для кровли. Я построил сам за 5 дней 2×4 -34 дюйма с подступенком 2 фута. Панели весят около 40 фунтов. человек, одна неделя.
- Замеры точные !!!!! 8-дюймовые панели (для 50 дюймов), обрезанные до шестнадцатой дюйма внутри и снаружи. Вы подумаете, что краснодеревщик построил ваш купол. Это помогает сократить утечки !! Двойные распорки обеспечивают двойную прочность, полторы дюйма для настила из фанеры по каждому краю, не разделяя ни одной распорки, которая не была скошена, поэтому фанера не сидит ровно. Полтора дюйма для каждого края гипсокартона. Представьте, что гвоздь прибивается к одной стойке, два края стыкаются над этой стойкой, и тогда стойка не скошена под углом, поэтому гипсокартон не сидит ровно.У вас нет пустот под углами, как в ступичной системе. См. Рисунки ниже.
- Панельные купола вполне подходят для переноизоляции. Просто сделайте две оболочки: внешнюю оболочку с настилом и внутреннюю оболочку просто обрамляя; сделайте полость сколь угодно широкой. Сделайте внутренний купол из металлических шпилек, накройте панели сеткой и заполните полость выдувной целлюлозой или пеной исинен.
- Безопасность, БЕЗОПАСНОСТЬ !!!, безопасность. Ступица и купола стойки требуют лазания по внешней стороне конструкции (круглый каркас), удерживая одной рукой и прибивая фанеру другой на высоте 20 футов над землей, когда ветер дует со скоростью 20 миль в час, лучше не позволяйте OSHA видеть вас !!
- Крупные пустоты на перекрестках настилов создают свободный путь для утечек, как воды, так и воздуха.
Почему мы строим панельные купола
Good Karma Domes плотно прилегает к корпусу, а пустоты устранены. Мы приклеиваем и прибиваем фанерный настил в мастерской, прежде чем пиломатериал успеет покоробиться и покрутиться. В большинстве случаев небольшое количество уплотнения в центре и между стойками сделает ваш купол герметичным. Установите хорошую крышу на свой купол, и он станет не только водонепроницаемым, но и практически воздухонепроницаемым!
Пустоты также оставляют мало поддержки для наружной и внутренней отделки.Традиционные втулки и стойки компании предоставляют вам возможность заняться настилом.Тяжелая работа — вырезать треугольники по размеру. Небольшой разрыв становится все хуже! Опять же, они диктуют строительный процесс обычными средствами. Прибиваем настил после того, как конструкция будет поднята. Представьте себя на высоте 20 футов, пытаясь пригвоздить 8-футовый кусок настила к круглому каркасу.
Наша система требует большего количества пиломатериалов и рабочей силы на этапе заводского изготовления. Но устраняет один главный кошмар «Потенциально негерметичный купол». Настил сидит ровно на двойных распорках, вырезанных так, чтобы соответствовать на перекрестках.Эту систему разработал Баки. Он понимает потенциальную прочность конструкции, и его намного проще просто прикрутить и начать!
Фонды
Это образец пирса для четырехчастотного купола. Он надстроен! В большинстве областей 9-дюймовая опора на каждой другой вершине глубиной 3 фута более чем достаточна! Узнайте у местных строительных норм и правил, что необходимо для вашего региона. Весовые нагрузки для вашего купола поставляются вместе с комплектом, как и чертежи для бетонных опор.
Нажмите на картинку для увеличения.
Диаметр 7 метров 3V 5/9 Тип Крушке — качество лазерной резки skivvie
Мы быстро поняли, что, несмотря на наличие места для этой сферы, у нас не будет места для ее крепления, что было бы определенным требованием для стабильности и не допускать скатывания во двор наших соседей. Итак … вернемся к куполу, убери сферу.
Я хотел построить площадку, которая позволила бы нам видеть дома наших соседей и долину SLC в течение многих лет, но стоимость и разрешения сокращаются каждый раз, когда я думаю об этом.Так что это желание в сочетании с ограничением купола вместо сферы напомнило нам еще один удивительный купол Burning Man … Sextant Camp Vünderbar с Вороньим гнездом и Zipline, построенный Торри Смитом и его командой. (Вы можете узнать больше об их сборке в этой теме на ePlaya.)
Теперь мы поговорим. Поэтому я начал копаться во всех исследованиях геодезических куполов, которые я проводил на протяжении многих лет, чтобы решить, какого типа и размера, и отсортировать спецификации того, что мы можем разместить.
Я хотел, чтобы он был как можно более высоким, чтобы уместиться в нашем пространстве размером примерно 25 на 25 футов.Он должен был быть достаточно прочным, чтобы подвешивать воздушное оборудование, лазать по всему периметру и поддерживать палубу сверху. Он должен был быть разобранным и достаточно простым для транспортировки, если мы когда-нибудь захотим привезти его на пляж. Он также должен был уместиться в нашем бюджете на два билета на Burning Man и проездной на машину, который в этом году составлял около 1200 долларов после уплаты сборов и налогов.
Все это сузило меня до геодезического купола 3V, сделанного из стального канала. 3V ссылается на «частоту» купола, а 3V — своего рода золотая середина для этого типа сборки.
ПРИМЕЧАНИЕ ПО ЧАСТОТЕ: Большинство куполов основаны на икосаэдрах, которые представляют собой 20-сторонние Платоновы тела, состоящие из равносторонних треугольников, что означает, что все его стороны имеют одинаковую длину. Это частота 1 В. Если вы разделите каждую сторону на две части, это будет 2V, и теперь у него две стороны разной длины. 3V, разделите равносторонние треугольники на 3, и теперь у вас есть конструкция с 3 разными длинами сторон. Чем выше частота, тем ближе вы подходите к сфере, тем больше у вас длин сторон и тем сложнее.Ознакомьтесь с описанием Zip Tie Dome, чтобы получить более подробную информацию и иллюстрации того, что такое частота!
Проблема с 3-вольтовыми куполами (и всеми куполами с нечетной частотой) заключается в том, что у них нет плоского основания. Даже частотные сферы (2 В, 4 В и т. Д.) Могут быть разделены на экваторе и быть плоскими, создавая идеальное основание купола. Поэтому я подумал о том, чтобы перейти на 4-вольтовый купол, но увеличение стоимости и сложности того не стоило (вы переходите со 165 стоек на 250 стоек). На помощь приходит купол 3V 5/9 типа Kruschke , который представляет собой особую производную, которая позволяет вам брать купола нечетной частоты и добавлять одну длину стойки, чтобы сделать усечение, которое немного больше половины сферы (или меньше половины, если хотите) с плоским основанием… так вот с чем я пошел.Калькулятор Крушке с плоским основанием Domerama 3V 5/9 был единственным, который я смог найти, который обеспечивал расчеты, необходимые для создания плоского основания, поэтому мы использовали его для расчета наших измерений. Настоятельно рекомендую все калькуляторы и изучить весь сайт Domerama… много полезной информации.
Учитывая наше пространство, мы подумали, что можем установить 7-метровый (23-метровый фут) купол высотой 4,2 метра (13-8 дюймов).
