Схема электропроводки в частном доме: монтаж, разметка

Сегодня уже мало кто представляет свою жизнь без использования электроприборов. Мы полностью зависим от электричества: начиная от подзарядки смартфона, и заканчивая подогревом чайника. Электричество освещает наши жилища, помогает готовить пищу, искать информацию и совершать еще тысячу дел.

В многоквартирных домах по умолчанию уже осуществлена разводка электросети. А как быть семьям, строящим свой частный дом с ноля?

Схема электропроводки в коттедже или на даче — дело ответственное, и подходить к нему нужно во всеоружии. Любая ошибка в самом незначительном соединении может привести к поломке всей сети или к еще более фатальным последствиям. Разберемся, как сделать схему электропроводки в частном доме.

Рисуем схему электропроводки в частном доме

При планировании прокладки электропроводки в своем доме, главное — не торопиться и хорошо все обдумать. Начать следует с составления плана помещений дома, которые планируется электрифицировать. Отметьте на нем все места, где понадобится энергия. Это могут быть розетки, светильники, переключатели теплых полов и так далее.

Обдумайте меблировку. Там, где предполагается телевизор, нужна розетка, и не одна. В месте предполагаемого расположения обеденного стола розетка также не будет лишней.

Помните мудрость современных электриков — розеток много не бывает.

Важным будет предусмотреть все возможные нюансы, чтобы во время прокладки проводов не возникло проблем. Предлагаем обратить внимание на следующее:

  • На планах следует отдельно нарисовать схему размещения розеток и схему освещения. Это две разные линии электроснабжения.
  • Отметьте на плане места, где расположатся потребители большого количества электроэнергии: стиральная машина, электроплита, холодильник и прочее. К каждому из этих приборов нужна будет отдельная линия проводки.
  • По современным стандартам, розетки принято располагать на высоте в 30 сантиметров от пола, но возможны и индивидуальные параметры, например, если нужно запитать электродуховку или вытяжку. А может, вы хотите поместить телевизор под потолком или микроволновку на кронштейнах. Все эти «фишки» необходимо предусмотреть в схеме электропроводки в частном доме.
  • По западным нормам, на каждые 6 метров стены нужна отдельная розетка. И лучше, если она будет не одинарной, а двойной.
  • Предусмотрите на плане то место, где будет находиться точка доступа в интернет и беспроводной маршрутизатор.
  • Выключатели располагаются в 90-100 сантиметрах от пола. В таком случае они будут доступны и взрослым, и детям.
  • Слаботочные провода (от сигнализаций, локальных компьютерных сетей, кабельного телевидения и прочего) должны располагаться минимум в полуметре от силовых кабелей. В противном случае могут возникнуть взаимные помехи.

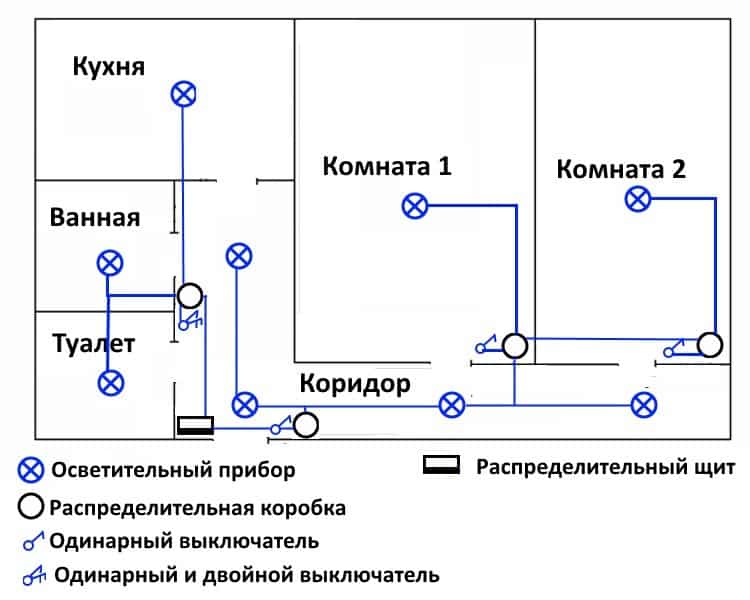

Как правильно разметить силовые кабели

Когда вы нанесли на схему все выключатели и розетки, самым простым и логичным кажется просто соединить все это вместе прямыми линиями.

Но не спешите этого делать. Здесь есть ряд своих нюансов. Например, не следует пытаться сэкономить на длине электрокабеля — это может привести к большим проблемам в будущем.

Профессионалы выделяют два основных принципа в прокладке силовых линий:

  1. Необходимо доставить определенное количество энергии в нужное место, вне зависимости от целей использования. Это может быть питание либо освещение.
  2. Кабели должны быть проложены так, чтобы они в будущем не создавали проблем для отделки помещений и жизни в них.

Из этих принципов выходят определенные правила прокладки проводов в помещениях:

  • Все трассы должны быть строго вертикальными или горизонтальными.
  • От точки расположения выключателя или розетки провод должен идти строго вверх — до горизонтально идущей трассы электроснабжения. В месте пересечения — распределительная коробка.
  • В том случае, если вы собираетесь монтировать натяжные потолки, то магистрали целесообразнее будет разместить над полотном будущего потолка.
  • Обязательно фотографируйте каждый этап прокладки электропроводки. Это избавит вас от проблем в будущем, когда, к примеру, нужно будет просверлить отверстие в стене.

Проект электроснабжения частного дома

Составление проекта электроснабжения вашего дома лучше доверить профессионалам. Специалисты в профильных организациях знают все существующие требования, стандарты и обладают достаточной компетенцией, чтобы исполнить все желания хозяев. Немаловажной при составлении проекта будет и пожарная безопасность.

Проекты электроснабжения формируются при помощи современного компьютерного софта, который способен учитывать массу различных параметров и величин. Программа учтет планы комнат, места размещения электротехники, предложит варианты трасс кабелей и сформирует схему электрического щита. Такой подход позволит вам купить строго необходимое количество проводов и расходных материалов.

Специалисты также укажут марки кабелей и фитингов, места, где их можно выгодно приобрести.

Если же вы решили сформировать проект самостоятельно, то вся ответственность за возможные будущие ошибки и недочеты ляжет целиком на ваши плечи.

Монтаж электропроводки

Монтаж электропроводки не отличается повышенной сложностью, сделать это можно самостоятельно. Необходимо только строго придерживаться правил техники безопасности и следовать инструкции.

Для выполнения работ вам будет необходим тестер, перфоратор или болгарка, дрель или шуруповерт, кусачки, пассатижи, отвертка, уровень (лучше лазерный), резак или специальное приспособление для зачистки кончиков проводов.

Разметка будущих кабель-каналов

Любые работы по прокладке кабелей нужно начинать с разметки. Карандашом или маркером наносим на стены метки, где будут проходить провода, расположатся распределительные коробки, розетки, осветительные приборы и выключатели.

После разметки можно смело браться за монтаж электропроводки. Его можно провести открытым способом, либо закрытым. Во втором случае перед монтажом нужно заняться штроблением стен для скрытой прокладки проводов.

При помощи перфоратора и специальной насадки-коронки делаются отверстия под будущие розетки, выключатели и распределительные коробки. Потом они соединяются при помощи штроб — специальных выемок для укладки кабеля. Их можно сделать перфоратором, болгаркой или специальным устройством — штроборезом. Данная работа сопряжена с огромным количеством грязи и пыли.

Стоит знать, что глубина канала для прокладки проводов должна составлять около 2 сантиметров, а ширина позволять поместить в нее все необходимые провода.

При размещении проводки на потолке, есть несколько вариантов с местоположением и закреплением проводов:

  • Если предполагается навесной или натяжной потолок, то проводку нужно просто закрепить непосредственно на потолочных перекрытиях.
  • При использовании других видов потолков в потолочных перекрытиях, необходимо будет сделать неглубокую штробу для размещения в ней кабеля, идущего к источнику освещения.
  • В панельных домах для монтажа потолочной проводки используются специально спроектированные для этого ниши в межквартирных перекрытиях. Нужно просто сделать два отверстия и протянуть провода.

После разметки и штробления наступает этап непосредственного монтажа электропроводки. В некоторых случаях для прокладки кабеля из помещения в помещение потребуется сверлить стены насквозь. Обычно такие отверстия для проводов принято делать в углах. Не стоит забывать сделать отверстие для того чтобы провести провод от щитка распределительного к щитку освещения. После этого можно приступать к монтажу электропроводки.

Открытая электропроводка

Монтаж открытой электропроводки начинается с установки щитка освещения в специальную нишу (при наличии), либо просто на стену. Внутрь щитка нужно установить устройство защитного отключения. Количество УЗО зависит от числа групп освещения в доме. Если посмотреть на готовый щиток, то:

  • Вверху — нулевые клеммы.
  • Внизу — заземляющие клеммы.
  • Между клеммами, посередине, автоматы.

Далее в щиток заводим провод ВВГ 5*6 или 2*6. Со стороны распределительного щитка оставим провод неподключенным, так как эту операцию должен выполнять электрик. В самом щитке освещения провод следует подсоединить следующим способом:

  • Синий проводок — к нулю.
  • Белый проводок — к верхнему контакту УЗО.
  • Желтый с зеленой полоской проводок — к заземлению.

Сами УЗО подсоединяются между собой последовательным образом вверху автомата — с помощью перемычки от белого провода.

Кабель-каналы

По размеченным на этапе разметки линиям необходимо проложить провода. На них закрепляются короба и кабель-каналы. В случае с открытой проводкой, их стараются разместить либо максимально внизу у плинтуса, либо максимально вверху — под потолком. Короба для проводов устанавливаются при помощи саморезов, с рекомендуемой длиной шага в 0,5 метра.

Крайние саморезы должны быть на расстоянии не менее 5 сантиметров от края короба.

Для этого в месте прокладки короба или кабель-канала размечаются места для отверстий. Перфоратором или дрелью делаются отверстия в стене, внутрь помещаются дюбеля, трасса для проводов закрепляется саморезами.

Розетки, выключатели, коробки

Так как проводка открытая, то розетки, выключатели и распределительные коробки не вмуровываются в стены, а устанавливаются поверх. Следующим этапом как раз будет их установка на заранее подготовленные места. Примеряем их к стене, отмечаем места крепежа, делаем необходимые отверстия и устанавливаем.

Разводка проводов

Следующим шагом будет разводка проводов. Первым делом беремся за прокладывание главной магистральной линии и проводов от розеток к щитку. Использовать для этого профессиональные электрики советуют провод ВВГ 3*2,5.

Удобнее всего будет начать с точки подключения и двигаться к щитку. По завершению операции не забудьте повесить на кончик кабеля бирку с указанием, откуда и куда идет данный провод.

Следующим действием тянем кабель ВВГ 3*1,5. Его располагают на линиях от выключателей и лампочек к распределительным коробкам.

Соединить несоединимое

Самым сложным и затратным будет соединение проводов внутри распределительных коробок. Это можно сделать с помощью соединительных изолирующих зажимов, либо по старинке — изолентой. Стоит отметить, что использование СИЗов значительно ускоряет процесс и делает его более «приятным».

В щитке освещения кабель ВВГ 3*2,5 соединяется следующим образом:

  • Коричневый или красный проводок (фаза) — подсоединяется к нижней части УЗО.
  • Синий проводок (ноль) — идет к нулевой шине вверху УЗО.
  • Желтый с зеленой полоской проводок — к заземляющей шине внизу автомата.

Далее проверьте все провода тестером, чтобы вовремя заметить возможные ошибки в соединениях. Если проблем нет, то можно вызывать электрика для подключения вашей проводки к распределительному щитку.

Монтаж скрытой проводки

Разводка скрытой электропроводки не отличается большими трудозатратами. Основное отличие от открытой — это метод маскировки проводов. Соответственно, после укладки кабелей придется повозиться со штукатуркой, шпаклевкой и шлифовкой.

Неприятным бонусом будет очередная орция строительной пыли и грязи, но все это сполна окупается тем, что проводов не будет видно, а распределительные коробки, выключатели и розетки будут спрятаны или глубоко утоплены в стенах. Это придает помещению эстетику и лоск.

Работа со скрытой проводкой

Набор действий почти полностью идентичен установке открытой проводки. Первым делом устанавливается щиток освещения и УЗО. Далее заводится вводный кабель и подключается со стороны распределительного щитка. Его также следует не запитывать до окончания всех работ по монтажу проводки.

Следующим шагов в вырезанные полости устанавливаются распределительные коробки, розетки и выключатели.

Операция «Скрытая разводка»

Далее приступаем к самой разводке кабелей. Начинаем с прокладки основной магистрали — кабеля ВВГ 3*2,5. Если вы решили прокладывать провода к розеткам по полу, то кабель помещается в специальную гофрированную трубу для электропроводов и укладывается по направлению к розеткам. У стены он должен «нырнуть» в штробу и дойти до подрозетника.

Далее производится укладка кабеля ВВГ 3*1,5. Он идет от выключателей и ламп освещения к распределительным коробкам. В них он запитывается на основной кабель.

Соединение паутины

На следующем этапе в распределительных коробках производится соединение всех проводов с помощью уже знакомых нам СИЗов или изоленты. Не забудьте сделать «прозвон» с помощью тестера вашей сети на предмет возможных ошибок.

В щитке освещения кабель ВВГ 3*2,5 соединяется следующим образом:

  • Коричневый или красный проводок (фаза) — подсоединяется к нижней части УЗО.
  • Синий проводок (ноль) — идет к нулевой шине вверху УЗО;
  • Желтый с зеленой полоской проводок — к заземляющей шине внизу автомата.

Самым последним действием будет маскировка проделанных штроб гипсовой штукатуркой и вызов электрика для подключения сети к распределительному щитку. Окончательно установив, что электрическая сеть в вашем коттедже исправно работает, можно приступать к ее эксплуатации.

Заключение

Для того чтобы разработать и смонтировать электропроводку в своем доме, нужно быть максимально внимательным и сконцентрированным. Немаловажной будет соответствующая подготовка. Заранее необходимо начертить план жилья, продумать интерьер, расположение мебели, приборов освещения и электротехники.

Основной и главный принцип — не уют или меблировка под существующую электропроводку, а электропроводка под идеальный для жильцов интерьер помещения.

Домовладельцам, решившим проектировать и/или прокладывать электросеть самостоятельно, следует помнить, что малейшая неточность или ошибка может привести к неисправности всей сети или даже пожару. При адекватном понимании необходимых для выполнения задач и базовых электротехнических знаниях можно сделать даже сложную электроразводку в своем доме.

Схема проводки в частном доме

Схема проводки электричества в доме – это первое, на что стоит обратить внимание перед началом электромонтажных работ. Монтаж проводки станет намного легче, если под рукой будет схема подключения электропроводки в доме.

Назначение электропроводки в двухэтажном доме

Схема проводки в частном доме в первую очередь необходима для того, чтобы составить список расходных материалов. С ее помощью можно подсчитать длину провода, количество розеток и выключателей, распределительных коробок, обозначить места разметки.

Также схема проводки электричества в доме нужна для того, чтобы определить место установки счетчиков и распределительного щита.

Подключение и монтаж электропроводки

Подключить электроэнергию к участку, где будет строиться двухэтажный дом, это один из начальных этапов покупки участка. Типовая схема электропроводки частного дома предусматривает обязательное подписание договора с электроснабжающей организацией. Этот пункт является необходимым, так как в договоре указывается способ электроснабжения, схема ввода электричества в дом и выделенная мощность.

После того как этап подписания такого договора пройден, приступаем к следующему этапу – монтаж. Схема проводки в частном доме делит монтаж проводки на следующие этапы:

  1. Черновой монтаж электропроводки. На этом этапе обычно проводится демонтаж перекрытия, размывка поверхностей, уборка пыли, вывоз мусора. На этапе чернового монтажа составляется схема проводки электричества в доме, расчет необходимого количества материалов, составление сметы, монтаж и установка.
  2. После окончания черновых работ приступают к отделке помещений и проведению чистового монтажа. Этот этап является завершающим и включает в себя: установку фурнитуры, светильников, датчиков движения и др.

Типовая схема электропроводки частного дома предусматривает и стоимость выполнения монтажа проводки.

Очень хорошим вариантом оснащения двухэтажного дома электросетью считается монтаж проводки при помощи изоляторов. Этот метод характеризуется высокой прочностью. При усадке дома, проводам ничего не навредит.

По завершении строительства этот метод позволяет быстро определить расположение всех электрических точек. А главное, легкий доступ к замене всех выключателей и розеток в доме.

Схема электропроводки в частном доме

Схема проводки в частном доме состоит из следующих частей:

  • электрический щиток. Выполняет распределительную и защитную функцию и является главным элементом электропроводки. Расположение щитка должно соответствовать нормативным документам и должен быть обеспечен легкий и беспрепятственный способ доступа к нему. Электрощиток нельзя устанавливать в тех помещениях, где возможна утечка воды, потому что электрическая схема проводки в доме должна быть защищена.
  • Электрические сети, которые отходят от щитка. Схема электропроводки двухэтажного дома предусматривает такие виды сетей, как кабель и провод. Провода в двухэтажном доме можно провести как скрытым, так и открытым способом.
  • Электроустановочные изделия. К ним схема проводки в частном доме относит розетки, выключатели и крепежные элементы. Схема проводки в частном доме – это способ управления нагрузкой. Ее конфигурация зависит от количества потребителей и их расположения, от способов управления ими и защиты каждого из них.
  • Расчет нагрузок. Нужно корректно подходить к выбору типа и сечения кабеля и лучше воспользоваться услугами специалиста, который проведет профессиональный расчет.

Схема проводки в частном доме бывает таких видов: открытая проводка, скрытая проводка, ретро и электропроводка в деревянном доме.

Обязательно нужно соблюдать меры безопасности при проведении электропроводки в двухэтажном доме. Типовая схема электропроводки частного дома предусматривает, что при монтаже проводки нельзя оставлять участки со старой проводкой, так как в дальнейшем она может повлиять на нормальное функционирование новой. Все соединения проводки устанавливаются в специальных коробках, что облегчит доступ к ним в случае необходимости замены.

Все открытые части проводки, которые могут оказаться под напряжением необходимо заземлить. Если проводка устанавливается в помещении с повышенной влажностью, нужно использовать развязывающий трансформатор, благодаря нему риск поражения электротоком сводится к минимуму.

Безопасность в данном случае — самое главное, потому нужно внимательно подходить к выбору проводов, розеток и других приборов.

От качества приборов и от внимательного отношения к процессу проведения проводки зависит безопасность.

Самые популярные схемы электропроводки в квартире

При ремонте или покупке квартиры свободной планировки в черновой отделке обязательно возникнет вопрос разводки электрики. От того, где будут стоять перегородки, бытовые и осветительные приборы, каково назначение помещений, будет зависеть выбор схемы подключения, а также выбор используемых материалов. Нужно учесть материал стен, полов, где будет проходить электропроводка. Главное, правильно определить, что, в конечном счете, требуется получить. Только выяснив это, можно приступать к разработке схемы электропроводки. По существу, это монтажная схема, поэтому нужно учитывать требования, предъявляемые к монтажу.

Главные правила

Электропроводку следует проектировать с соблюдением строительных норм и правил, а монтаж осуществлять по правилам устройства электроустановок. Требования этих документов нужно обязательно соблюдать, так как они написаны и с учетом всех несчастных случаев в быту и на производстве.

Ниже приведены основные правила, по которым делают разводку электропроводки в доме или квартире. Согласно им составляют схемы.

Должен быть обеспечен легкий доступ к распределительному щиту, счетчику, распределительным коробкам, розеткам и выключателям электропроводки.
Розетки нужно устанавливать на высоте 30 – 80 см от пола и не ближе 50 см к газовым, электрическим плитам, радиаторам отопления и трубам. Кабель к розеткам необходимо прокладывать снизу. Количество устанавливаемых розеток в комнате определяется из расчета 1 розетка на 6 квадратных метров. На кухне устанавливается столько розеток, сколько требуется для приборов. Розетка в ванной должна подключаться через маломощный трансформатор, размещенный за ее стенами.

Выключатели в квартире устанавливаются на высоте 60 – 150 см от пола в легкодоступных местах. Провод к выключателям прокладывается сверху.

Кабели должны прокладываться по прямой горизонтальной или вертикальной линии. Пересечение кабелей, а также прокладка по диагонали или кривой не допускается. При горизонтальной прокладке электропроводки, расстояние между проводами и балками перекрытия должно быть не меньше 10 см; потолком и проводом 10 – 15 см, а от пола прокладываться на высоте 15-20 см. При схеме с вертикальной прокладкой, провода должны находиться на расстоянии не менее 10 см от края проёма двери или окна; от газовых труб – более 40 см.

Кабели при любом типе электропроводки (наружной или скрытой) не должны соприкасаться с арматурой, закладными и другими металлическими частями строительных конструкций.

Если прокладываете кабель под трубой отопления нужно помнить, что расстояние между ними должно быть не менее 3 см. При параллельной прокладке нужно предусмотреть зазор между проводами более 3 мм или вести их раздельно в кабельном канале, гофрированной трубе. Соединение проводов должно производиться только внутри распределительных коробок.

Соединение кабелей из различных металлов осуществляются через специальную колодку. Заземляющий и нулевой провода к приборам крепятся только болтовым соединением.

Способы разводки

Существует три способа разводки проводки в квартире:

  • звезда;
  • шлейф;
  • комбинированный.

Первая схема электропроводки типа «звезда». При такой разводке каждый прибор имеет свой автоматический выключатель защиты от перегрузок и кабель, идущий от распределительного щита до устройства. Такой вариант разводки хорош тем, что имеется возможность контролировать любой прибор и в случае его ремонта не надо отключать и другие устройства. Используется в системе «Умный дом». Она полезна при воспитании детей, можно установить время подключения того или иного прибора, отключить свет в определенное время; для отпугивания воров, запрограммировав включение и отключение осветительных приборов в отсутствие хозяев по определенному алгоритму. Имеет один недостаток – самый дорогой.

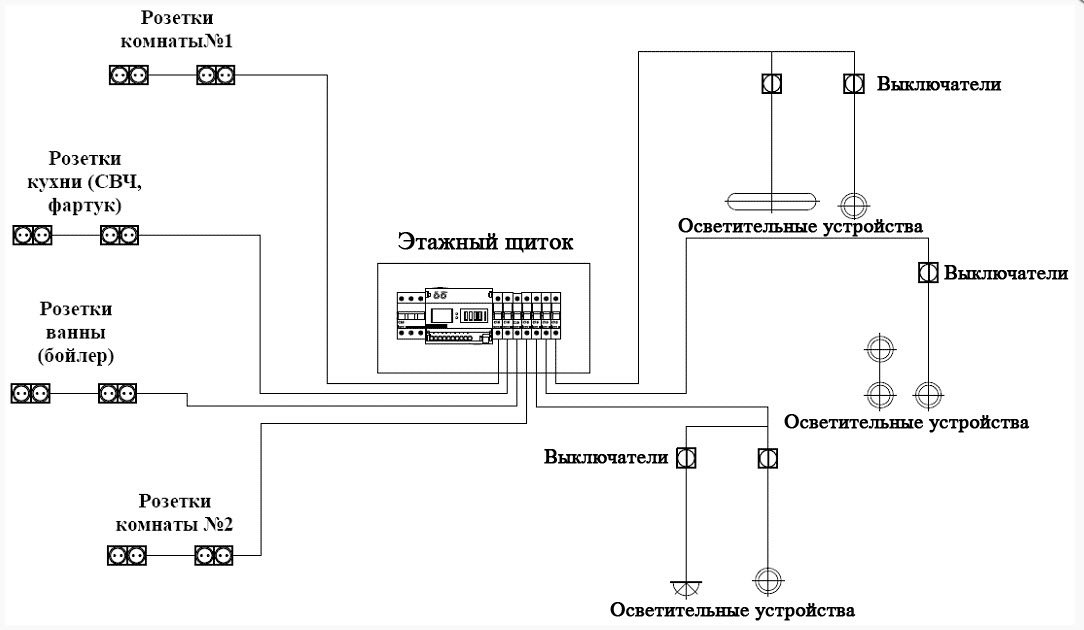

Следующая схема называется «шлейф». Этот тип разводки похож на предыдущий вариант, только на одном кабеле расположены несколько устройств. Значительно дешевле «Звезды».

Самый распространенный вариант схемы электропроводки – с распределительными коробками, сочетает в себе качества первых двух типов. От электрического щита несколько кабелей идут к распределительным коробкам, а от них к группе или отдельным приборам в квартире.

Зацикливаться на каком-то одном типе разводки нельзя. Например, если надо подключить мощного потребителя электроэнергии, то используется тип «звезда», если группа маломощных, то шлейф.

Перед проектированием электропроводки необходимо изучить, где пролегают другие инженерные системы, материал стен, полов и потолка; есть ли возможность обойтись без штробления стен; выяснить мощность, количество, местонахождение приборов. К примеру, если потолки сделаны из пустотных плит перекрытия, то ими можно воспользоваться как кабельными каналами.

Таким образом, выбор типа электропроводки зависит от финансовых возможностей, количества и типа электроустановок, их местоположения. Только получив эту информацию, можно понять какая схема электропроводки в квартире требуется, и приступить к проектированию.

Последовательность действий

Сначала нужно взять чертеж квартиры или сделать его самостоятельно в масштабе с расположением окон и дверей. Затем разместить на плане всех потребителей энергии по комнатам, указать их мощность, исходя из этого, развести по группам электропроводки. Это могут быть:

  • осветительная;
  • розеточная;
  • группа комнат и коридора;
  • группа санузла;
  • если в квартире имеется электроплита, то отдельная группа для нее.

В зависимости от количества комнат и нагрузок, будет определяться и количество групп. Так кухонные и коридорные розетки могут оказаться разведенными в две разные группы. Это необходимо для того, чтобы минимизировать затраты на провода и облегчить дальнейшее обслуживание электросети и ремонт.

Каждая группа должна подключаться через устройство защитного отключения УЗО ( обычно называют автоматом). Для осветительной группы предусматривается автомат на 16 А, для розеточной на 25-32 А, а для электроплиты – 40-63 А.

После того как определили по схеме положение всех устройств электропроводки, рассчитывается количество проводов и их сечение.

Схему проводки в квартире надо составлять в нескольких экземплярах, так как в процессе работы появляются непредвиденные моменты, которые нужно будет отметить на схеме. Кроме принципиальной схемы нужна монтажная для непосредственных исполнителей. По ней электрики работают и вносят изменения.

Монтажная схема со всеми изменениями после завершения работ становится исполнительной. Эта та схема, которую нужно запрашивать у предыдущего хозяина квартиры.

Что в ней указывают

В схеме должны быть указаны все размеры помещений квартиры, расстояния между различными электрическими устройствами. Это позволит точно рассчитать количество необходимых материалов и сократит время монтажных работ. Различные группы лучше рисовать разным цветом, схема становится более читабельной. Кроме этого, необходимо показать где какие розетки (одинарные, двойные), выключатели (одно, двух, трехклавишные) будут размещаться. Схема будет выглядеть примерно так.

Кроме этого к схеме прилагается перечень материалов и устройств, которые нужно смонтировать. Дополнительно нужно учесть расходные материалы, используемые в процессе монтажа, такие как пластиковые хомуты, колодки, дюбели, изолента, алебастр для крепления подрозетников в стене. Для определения точного количества необходимого кабеля придется провести замеры рулеткой, учесть высоту потолков.

При выборе кабеля, лучше остановиться на медном типа ВВГ, по сравнению с алюминиевым у него проводимость выше и гибкость замечательная, облегчается монтаж. В квартирах обычно прокладывают двух, трехжильный кабель сечением 2,5 мм2 для розеток, а подсоединение освещения производится 1,5 мм2 кабелем. От этажного электрического щита к квартирному осуществляют проводку 3-5-жильным кабелем сечением 6 мм2, для мощных приборов типа электроплиты, бойлера используют кабель сечением 4 мм2, чтобы не грелся.

Прокладка в полу и по потолку

Если есть намерение сделать бетонную стяжку пола, этим нужно воспользоваться, провести электропроводку по полу в гофре, затем только заливать бетоном. Получится экономия материалов и сокращение объема работ. При натяжном или подвесном потолке расход материалов также можно уменьшить, упростить схему и работы.

Кабель просто снаружи крепится к потолку. Если допустить наружный монтаж, то можно значительно сократить время производства работ за счет использования кабельных каналов. При этом отпадает самая пыльная работа – штробление. Соответственно все это должно отразиться на схеме и материалах.

Обычно используется однофазная разводка электропроводки в квартире. Если квартира большая, с большим потреблением электроэнергии, то может потребоваться трехфазное электроснабжение. Разница небольшая. В этажном щитке будет стоять трехфазный счетчик.

На распределительный квартирный щит поступит три фазы, а дальше все как в однофазном варианте. При монтаже в распределительных коробках главное все правильно сделать, не перепутать фазы, чтобы на прибор не поступило 380 В вместо 220 В. Если нет опыта подобных работ или электротехнического образования, правильно будет пригласить специалиста.

Схема электропроводки в частном доме: схемы + фото

Мы уже рассматривали, как выполнить монтаж электропроводки в доме. Теперь необходимо уделить внимание схемам, которые помогут выполнить этот электромонтаж. На них изображены практически все элементы электросети, начиная от вводного автомата и заканчивая розетками. Схема электропроводки в частном доме поможет выполнить качественный электромонтаж.

Теперь мы рассмотрим оптимальный вариант схемы домашней проводки. В этой схеме мы также указали защитные автоматы. Они помогут надежно защитить ваш дом от перепадов напряжения.

Схема электропроводки в частном доме

В этой схемы мы решили рассмотреть только один вариант разводки проводки по комнатам. При необходимости вы также можете изменить этот проект и добавить свои варианты. Проект необходимо создавать, опираясь:

  1. Общую нагрузку от электрических приборов.
  2. Количество комнат.
  3. Желание экономить средства.

Теперь мы предоставим типовую схему электропроводки в доме:

Что касается различных составляющих, мы рекомендуем использовать следующие устройства:

  • Счетчик электроэнергии лучше всего установить однотарифный. Существует огромное количество регионов, в которых просто нет смысла устанавливать многотарифную продукцию.
  • Мы рекомендуем сделать однофазную сеть. В последнее время даже в современных домах используется 220 Вольт, а не 380. Вам также не следует слушать людей, которые говорят о том, что эта сеть не сможет выдержать нагрузку. Сейчас многие производители стараются выпускать технику, которая потребляет небольшие объемы электроэнергии. Если вы правильно выберите сечение провода, тогда он точно сможет выдержать все нагрузки. В частном доме лучше всего использовать кабель ВВГнг. Обычно для светильников выбирают сечение 1.5 мм, для розеток 2.5 мм.
  • Количество розеток обязательно должно рассчитываться в индивидуальном порядке. На плане электропроводки, который мы разместили в начале статьи указано только по одной розетке. Вы самостоятельно рассчитаете их количество. Розеточных групп должно быть несколько. Они должны равномерно располагаться по дому. Благодаря этому во время ремонта вы не останетесь без света. Если у вас есть желание, тогда для освещения тоже можно будет создать несколько розеточных групп. Каждая из групп должна обслуживать по 2 комнаты вашего дома.
  • На вводе вам необходимо установить автоматический выключатель. Его мощность должна составлять 40 А. Этой мощности хватит, даже если вы используете электрическое отопление. Остальные автоматы должны быть рассчитаны на 25 А. Характеристики автоматического выключателя, должны подбираться с учетом токовой нагрузки. Благодаря этому вы сможете защитить свой дом от утечки тока.
  • Если вы желаете подключить к электросети гараж, тогда запитать его можно от распределительного щитка.
  • Для питания с улицы вам необходимо завести бронированный кабель. Проложить его можно в земле без дополнительной защиты. Если у вас есть лишние средства, тогда можно будет приобрести кабель ВБбШв.
  • В других комнатах вам необходимо использовать светодиодные светильники. Они позволяют значительно снизить потребление электроэнергии. Также использовать эту продукцию можно практически в любой комнате.
  • Для ванной комнаты вам следует установить розеточную группу, которая будет защищена с помощью УЗО. Это связано с повышенной опасностью поражения током.

Если вы решили сделать проводку в доме трехфазной, тогда все элементы необходимо подбирать исходя из характеристик. Принцип разводки проводки в этом случае останется прежним. Если вам будет интересно, тогда можете прочесть про схему подключения солнечной батареи.

Важно знать! Если вы планируете сделать проводку в деревянном доме, тогда схема будет выглядеть иначе. Для деревянного дома вам потребуются другие элементы и комплектующие.

Теперь вы уже знаете, как сделать монтажную схему электропроводки в доме своими руками. Если у вас возникают трудности, тогда можете с нами связаться. Мы поможем решить эту проблему.

Читайте также: схема выключателя света с индикацией.

Составление схемы электропроводки - планирование и расчёт схемы при монтаже электрической проводки дома


Чтобы рассчитать количество проводников, выбрать места для монтажа электрических точек и грамотно соединить кабель, необходимо составить общую схему электропроводки.

Рассмотрим способы соединения электрической цепи.

- Параллельное соединение — при таком способе входящие в цепь элементы объединены двумя узлами и не соединены друг с другом (рис, 6.4). При таком соединении элементов, даже если одна из ламп перегорит и разорвет цепь, остальные не погаснут, поскольку у тока останутся «обходные» пути.

Рис. 6.4. Схема параллельного соединения цепи на примере светильника с 5 лампами

- Последовательное соединение — все элементы цепи располагаются друг за другом и не имеют узлов (рис, 6. 5). Пример последовательного соединения — всем известная елочная гирлянда: большое количество лампочек, соединенных одним проводом. Если сгорит одна, цепь разорвется и погаснут все.

Рис. 6.5. Последовательное соединение

Основных типов расключения проводки три. Рассмотрим их подробно, поскольку от выбранного типа зависит вся схема целиком.

1. Тип «звезда» иногда называют бескоробочным, или европейским, типом разводки. Вкратце данный тип можно отобразить так: одна розетка — одна линия кабеля до щитка. Это означает, что каждая розетка и точка освещения имеют отдельную кабельную линию, которая за ходит прямо в квартирный щиток и в идеале имеет автоматический выключатель.

В чем преимущества и недостатки такого типа расключения? Плюс прежде всего в безопасности и возможности контроля над каждой электрической точкой. К тому же не требуется устанавливать распределительные коробки. Расключение именно такого типа делается, когда устанавливают систему «умный дом». Минус «звезды» — как минимум троекратный расход проводки и, соответственно, трудовых затрат по ее монтажу. Кроме того, квартирный щиток становится размером со средний шкаф. Он может насчитывать 70-100 групп автоматов, особенно если на объекте есть еще и информационные сети. Установить самостоятельно такой щиток сложно, и он дороже обычного.

2. Тип «шлейф» напоминает «звезду», но отличается от нее экономичностью. Изобразить его можно так: розетка — розетка — розетка — квартирный щиток или распаянная коробка. На один кабель последовательно подключаются несколько электрических точек, от которых общий питающий проводник идет либо к квартирному щитку, либо к распаянной коробке (рис, 6.6).

Рис. 6.6. Два вида расключения проводов: розетка — щиток («звезда») и щиток — розетка — розетка — розетка («шлейф»)

3.  Тип расключения в распределительных коробках — наиболее часто встречающийся вариант (рис, 6.7). Именно таким образом делалась разводка в советское время. Экономичный способ, не требующий особых затрат. В квартире щитка нет вовсе, он расположен на лестничной площадке. От такого общего питающего «стояка» отходит квартирное ответвление. На нем в щитке стоят

Рис. 6.7. Способы расключения розеток: последовательный «шлейфом» и параллельный в распределительных коробках

Розетки, соединенные «шлейфом» счетчик и автоматический выключатель (иногда — 1, иногда — 2-3, редко больше). Питающий кабель заходит в квартиру, затем при помощи распределительных коробок в помещения, подходя к каждой точке. Можно сказать, что от распределительной коробки проводка идет к точкам «звездой».

В чистом виде типы разводки применяются редко. Исходя из имеющихся в наличии ресурсов и по пожеланию обычно выбирается смешанный тип. Приведем пример по разводке в отдельной квартире (рис, 6.8).

Питающий кабель входит в квартирный щиток, где стоят несколько групп автоматов и устройств защиты. В щитке общий кабель разводится на несколько зон, например по жилым комнатам и отдельно по ванной и кухне с разделением на розетки и освещение. Питающий кабель отдельной зоны заходит в комнату и расключается в коробке по точкам. Здесь возможны варианты: кабель пойдет на розетки «шлейфом» или на каждую точку будет выделен отдельный проводник.

Другой возможный вариант (параллельная схема)

Профессиональные электрики составляют такие схемы с учетом всех факторов. Это пожелания хозяина объекта, то есть что именно хочется увидеть в квартире или доме (рис. 6.9).

Рис. 6.9. Перед тем как расставлять электрические точки на схеме, необходимо начертить подробный план будущей обстановки

Например, хозяин говорит, что в гостиной должны быть две группы розеток по три в каждой. Плюс два проходных выключателя и телефонные розетки в количестве трех штук. Электрик, приняв к сведению эти данные, по правилам электромонтажных работ составляет схему, в которой учитываются параметры безопасности, порядок выполнения работ, тип проводки, размеры штроб и т. д. Такой чертеж является документом и заверяется в специальной организации (рис. 6.10).

Рис. 6.10. Пример принципиальной схемы электроснабжения квартиры, составленной профессиональным электриком

Современные фирмы, предоставляющие услуги по электромонтажным работам, пользуются компьютерными программами (рис. 6.11). Они созданы специально для инженернотехнических работников (ИТР) и домашнему мастеру вряд ли пригодятся.

Рис. 6.11. Электрическая схема, выполненная с использованием современных компьютерных программ

Чтобы самостоятельно выполнить монтаж проводки, схему можно начертить самому. Это делается достаточно просто. Для начала изображается квартирный план с учетом всех размеров. Если нет необходимой документации, можно взять ее у застройщика, хотя она обязана храниться и у владельца жилья.

Затем при помощи специальных обозначений выставляются все желаемые точки: лампы, розетки, автоматические выключатели и т. д. (рис. 6.12). Надо не полениться и поставить общепринятые обозначения, чтобы эту схему поняли и другие люди. Часты случаи, когда какое-то время спустя автор схемы не может разобраться в загадочных иероглифах, которые он сам же и придумал.

Рис. 6.12. Первоначально на схеме выставляются все электрические точки, которые необходимо разместить в квартире или доме

После этого вычерчиваются линии, которые обозначают прокладку проводки. Обязательно укажите на плане, на каком расстоянии от потолка или пола находится кабель, особенно если проводка скрытого типа.

Далее приведен пример электрической схемы квартиры (рис. 6.13). Разными цветами показаны провода освещения, силовые кабели и провод заземления. Условными значками изображены светильники, розетки, выключатели и распределительные коробки. Такая схема очень наглядна, и по ней можно выполнять все необходимые расчеты.

Это необходимо для того, чтобы в дальнейшем точно знать, где проходят провода. Иначе можно, вешая картину или полку, попасть сверлом прямо в кабель. Существуют типовые правила для монтажа. Они таковы.

1. Провод прокладывается только по вертикальным и горизонтальным линиям под прямыми углами. Если возникнет желание схитрить и сэкономить кабель, проведя его по диагонали, лучше так не делать. В дальнейшем найти этот кривой путь весьма трудно, а попасть в него гвоздем проще простого.

2. Расстояние от провода до потолка или пола должно быть 15 см. От углов, дверных косяков и оконных рам — не менее 10 см. При обводке через трубы отопления следует соблюдать зазор между ними и проводкой не меньше 3 см (рис, 6. 14).

Рис. 6.14. Обводка проводки вокруг отопительных труб

3. Необходимо избегать пересечения проводов при прокладке. Если это трудновыполнимо, то расстояние между кабелями должно быть не меньше 3 мм.

4. Для упрощения расчетов все розетки и выключатели должны находиться на одинаковой высоте. Обычно выключатели устанавливают слева от двери на высоте, достаточной для того, чтобы опущенной ладонью прикоснуться к ним, то есть 80-90 см. Розетки монтируют на высоте 25-30 см. Однако на кухне и в случае подключения высоко висящих электроприборов это расстояние может быть и другим. Лучше всего, если провод к выключателям будет спускаться сверху, а к розеткам подводиться снизу так делает большинство электриков.

5. Длина проводника, выходящего из электрической точки, должна быть 15-20 см. Это делается для удобства монтажа точек при скрытом типе проводки. Если она открытого типа, то длина проводника может быть меньше: 10-15 см.

ВНИМАНИЕ!

Концы жил проводников, которые заходят в электрические точки, должныбыть заизолированы изолентой.

Вооружившись чертежом, можно начинать монтировать электропро водку.


Как правильно составить схему электропроводки

Содержание статьи:

Все работы, которые так или иначе связаны с электричеством в доме, потребуют от вас грамотного и серьезного подхода, поэтому схема электропроводки в квартире или частном доме обязана быть отлично продумана, а главное правильно и качественно изготовлена. Как раз со схемы электрики и ее монтажа будет начинаться ремонт в новом жилье или капитальный ремонт в старом. Последовательность действий по монтажу проводки в доме будет следующая. Во-первых, прокладывается по стенам проводка, которае в последующем будет закрыта штукатуркой и обоями. Под этой отделкой вся электропроводка пролежит много лет и не побеспокоит вас. Именно для этого до начала монтажа нужно очень внимательно просчитать весь план электропроводки квартиры.

Схемы электропроводки – с чего начинать?

Чаще всего, когда подходит очередь прокладки электропроводки в доме или квартире, люди не представляют себе конечный результат. А схема проводки должна представляться в красках. Все потому, что от правильности схемы напрямую будет зависеть общая функциональность, а также правильность и логичность расположения выключателей, розеток, приборов освещения и т.п. Схема электропроводки дома или квартире всегда будет начинаться с одного – продумывания плана всей электрики. Поясним почему. Предположим, что вы выполнили ремонт без обдумывания конечного результата. Закончили весь ремонт, поставили мебель и бытовую технику и … Можете получить пачку проблем.

Розетки и выключатели могут оказаться закрытыми диваном или шкафом, а так где она нужна ее нет и наоборот. И в подобных случаях вы начнете с удовольствием разматывать удлинители по всей квартире к нужным электроприемникам. Естественно, что вы не захотите подобной новой электропроводки в квартире. Ошибки в квартирах еще сравнительно терпимы. А вот если схема проводки дома выполнена неправильно в частном доме, то это обещает более серьезные проблемы. Это потому, что квартиры обычно подвергаются капитальному ремонту с заменой проводки раз лет в 20-25. А вот в частных домах это все выполняется либо намного реже, либо вообще никогда не делается. Предположите, что ошибка допущена в несколько этажном доме, то проблемы покажутся еще веселее.

Для того, чтобы избежать всех подобных проблем нужно просто все спокойно продумать и определиться с тем, как поставить в доме бытовую технику и мебель. Также обязательно стоит отметить, что в ближайших планах вы будете покупать и будет зависеть от электричества. Все эти вопросы лучше всего обсудить с семьей, т.к у каждого будет свое видение обстановки, что не будет лишним.

Статьи по теме:

 –  Как подключить розетку с заземлением

Схема монтажа электропроводки  – силовая часть

Итак, вы все спокойно обдумали. Теперь нужно начинать излагать все появившиеся планы и идеи на бумаге. Рисуйте план вашего жилища. Для примера будем разбирать стандартную однокомнатную квартиру, но все точно также и для частного дома. Для того, чтобы выполнить монтажную схему электропроводки квартиры потребуется лист бумаги, ручка, линейка, цветные фломастеры или карандаши.

На схеме нужно указать месторасположение дверных проемов и стен. Точных размеров не нужно, требуется выполнить только общее положение. Если вы еще не узнали, как правильно установить межкомнатную дверь, то советуем обратиться к одноименной статье.

По примеру должна получиться следующая картина.

Для полного представления и простоты пронумеруйте и подпишите все помещения:

  • №1 – зал;
  • №2 – кухня;
  • №3 – ванная комната;
  • №4 – прихожая.

После этого нужно нанести на схему электрики места, в который будет находиться бытовая техника и мебель. Все предметы нужно пронумеровать, обозначить и выделить цветом потребителей электроэнергии.

Именно для потребителей электроэнергии, выделенных красным цветом, будут нужны розетки. Теперь необходимо упростить вашу схему, т.е. убираем все предметы, а в тех местах, где будет находиться электроника нанесем на план электропроводки обозначения розеток. Должно получиться примерно следующее.

Не лишним будет нанести используемые в схеме условные обозначения во избежание путаницы.

Конкретные размеры и местоположение розеток нужно будет указывать на схеме после того, как вы определитесь с точными местами нахождения электроники и мебели.

Схема электрики в квартире – осветительная часть

В рассматриваемом примере все осветительные приборы будут находиться по центру помещения. Будем начинать с первой комнаты – зала. Координаты нахождения светильников, если знаете точные размеры помещения, можно указывать в первую очередь. В нашем случае точных размеров у нас нет, поэтому все нужные замеры проведем в процессе первого этапа монтажа, т.е разметки. С определением центра, надеемся, проблем быть не должно. Но на всякий случай скажем, что для начала меряете ширину помещения, а полученное измерение разделяйте пополам.

То же самое нужно делать и с длиной помещения, т.е. меряете и делите вдвое. Таким образом вы получите координаты середины помещения. По этим полученным координатам нужно обозначить центр помещения и на схеме обозначаете крестиком.

Точно таким же способом обозначаете середины всех комнат.

Прихожая, которая является Г-образной по форме, требуется разделить на 2 части и тоже разметить.

Если поменять нанесенные крестики на условные обозначения приборов освещения, то получится подобная схема электропроводки.

Для завершения схемы электропроводки дома своими руками требуется нанести выключатели. Для этого необходимо определиться с нахождением межкомнатных дверей. Кстати, посмотрите, как самостоятельно установить межкомнатную дверь, полезная статья. Здесь же нужно понять в какую сторону дверь будет открываться, т.е. вовнутрь или наружу, а также вправо или влево. Это нужно сделать для того, чтобы установленный выключатель не оказался за какой-нибудь дверью.

Следующим этапом будет нанесение на схему электропроводки выключателей. Обычно они располагаются внутри комнат таким образом, чтобы входя в комнату и открыв дверь можно было бы без проблем включить свет, а уходя – выключить. Исключением будут помещения, имеющие повышенную влажность – санузлы и ванные комнаты. Это связано с тем, что постоянное попадание влаги быстро будет выводить из строя выключатели, если, конечно же, не использовать специальные приборы с повышенной защитой.

Нарисуйте выключатели на своей схеме, применяя условные обозначения. До того, как начинать монтаж электропроводки на схеме необходимо нанести точные размеры до выключателей – отступ от дверей, а также высоту от пола.

В итоге вы составите две схемы электропроводки – схему розеток и схему выключателей и светильников. Первый этап окончен. Теперь вы имеете основную часть электрической схемы.

Схема прокладки проводов

Сначала вам необходимо продумать и просчитать в доме весь маршрут прокладки проводов. Для этого необходимо провести осмотр в помещении, в котором планируются работы. Необходимо определиться также и отделочными работами, которые будут проведены. А именно нужно знать: какие будут потолки, будет ли выполняться штукатурка и ее толщина, где находятся несущие стены, нужно будет ли штробить стены. Рассмотрим все это на примере.

К примеру, вы планируете выполнить натяжные потолки. В плане электропроводки этот вариант просто великолепный. В этом случае все работы по прокладке электропроводки можно выполнять самостоятельно, а также сэкономить много времени и сил, а также материалов. Это происходит за счет того, что можно использовать комбинированный монтаж электропроводки. То есть монтаж кабелей осуществляется на черновом потолке в гофрированных негорючих трубах, а спуски к выключателям и розеткам осуществляются в стенах – в штробах.

У подобного способа монтажа электропроводки имеются следующие преимущества.

В случае необходимости замены электропроводки все работы производятся без обновления штукатурного слоя, а также не требуется выполнения тяжелой работы по обустройству штроб. А ведь именно подготовка каналов для прокладки кабелей занимает основную часть рабочего времени. Также не нужно протягивать их через каналы потолочных перекрытий. Это тоже позволяет сэкономить ваши силы, т.к. каналы не всегда являются чистыми. К тому же здорово снижается расход проводов. Это связано с тем, что во время прокладки по стенам нужно обходить различные препятствия, а если будете прокладывать по потолку, то прокладка электропроводки осуществляется по самому короткому пути.

Если же у вас прокладка электропроводки будет осуществляться стандартным способом по стенам, то нужно обратить внимание на следующие моменты.

  • Рекомендуем обходить бетонные перекрытия, которые находятся над дверями и окнами. Это объясняется тем, что делать штробы в них очень сложно, а второй причиной будут проблемы во время установки карнизов или гардин для навешивания штор.
  • Нужно правильно найти каналы в плитах межэтажных перекрытий, т.к. в них нужно будет прокладывать проводку для светильников.
  • Точно рассчитать нахождение распределительных коробок. Если это сделать правильно, то можно также существенно снизить расход материала   во время монтажа электропроводки.
  • Если ваш дом монолитно-бетонный, то нужно составлять схему выключателей и розеток таким образом, чтобы они не попадали на основные несущие конструкции, т.к. нарушать их целостность крайне нежелательно.

После учета вышеописанных нюансов можно приступать к составлению схемы прокладки провода. Для этого нужно использовать схемы, которые получились на первом этапе подготовки. Схемы электропроводки должны быть наложены друг на друга и будет получена общая картина.

Начинаем с первой комнаты в доме. Тут будут располагаться обычные потолки под проведение покраски. Поэтому здесь монтаж будет проиводиться по стенам, а для люстры прокладываться в каналах потолочной плиты перекрытия. Также в этой комнате имеется две двойные розетки, выключатель и люстра. Провод следует протягивать от самого дальнего угла, т.к. там располагаются первая в цепи двойная розетка. Остановиться нужно у выхода из помещения, т.к. там будет находиться распределительная коробка.

Выполнять розетки шлейфом не рекомендуется, т.к. это намного будет сокращать мощность последней в цепи розетки. Надежнее и правильнее будет выполнить все соединения в распредкоробке. Поэтому нужно вести провод напрямую от каждой розетки к коробке. Нарисуйте маршрут кабелей от второй двойной розетки.

После этого зарисуйте провод от люстры до распределительной коробки.

Далее от выключателя до коробки.

Когда все кабели будут собраны в одном месте необходимо обозначить место для самой распределительной коробки.

Точно также нужно обозначить маршруты прокладки проводки в других комнатах. Электропроводка на кухне – тут можно применять каналы в плитах перекрытия для уменьшения пути провода от одной из розеток. Пропуская их через эти каналы, вы экономите и материал и свое время.

Делаете схему проводки в ванной комнате.

Схема в прихожей. В этом помещении запланирован монтаж подвесного потолка из пластика, а поэтому возможно электропроводку прокидывать по потолку в гофрированных трубках.

После вышеописанных манипуляций обозначайте место для нахождения силового щита. Как правило, он находится рядом со входом в квартиру.

Далее следует соединять силовой щит с распределительными коробками. От каждой коробки нужно прокидывать по 2 провода – один на освещение, а второй на розетки.

Начинаем. От зала до щитка.

От кухни до щитка.

От ванной комнаты до силового щитка.

И в завершение от прихожей до щита.

Вот и составлена схема электропроводки квартиры или частного дома, а далее можно без оглядки воплощать ее в жизнь.

Следующим этапом для монтажа электропроводки в доме будет расчет сечения провода. Подобным расчетом крайне нежелательно пренебрегать, т.к. каждое оборудование обладает своей потребляемой мощностью, которую питающий провод должен выдерживать. Ну, а уже после вам обязательно предстоит разобраться, как подключить розетку с заземлением.

Типовая схема разводки электропроводки в доме

Независимо от того прокладываете ли вы электрические провода в новом доме или изменяете разводку старых, к процессу надо подходить более чем ответственно. Правильно спроектированная и хорошо установленная проводка в квартире залог комфорта и безопасности!

Подготовительный процесс

Вам предстоит разводка электропроводки в квартире, схема должна быть составлена грамотно с учетом общего количества розеток во всех комнатах, точек освещения настенных и потолочных.

Подготовленный план установки решает несколько задач:

  1. Существенно упрощает работу мастера.
  2. Позволяет оценить достаточность электрических точек и внести коррективы на предварительном этапе.
  3. Облегчает подсчет необходимых расходных элементов (розетки, выключатели, распределительные коробки, диммеры, провода).
  4. Предотвращает ошибки по установке в неверных местах электрического щита, автоматов, счетчиков, вход питающих кабелей.

Прежде чем начинать составлять схему разводки электропроводки вы должны четко определить место каждого предмета мебели и расстановку электрических приборов, с учетом пожеланий своих домочадцев, потребностей на сегодняшний день и возможных приобретений дополнительных приборов в будущем.

Рисуем схему

Для более точного изображения плана понадобится воспроизвести максимально точно расположение комнат в жилище, желательно соблюдая масштаб. Отметьте на плане предполагаемое расположение бытовых приборов.

Каждая схема разводки электропроводки в квартире панельного дома или частного строения это точная схема распределительных групп и единичных электрических элементов. Для удобства пользования и чтения лучше каждую нанести на отдельный листок бумаги.

Каждая группа потребления должна быть подключена к своему отдельному автомату. Это обеспечит возможность отключить от электропитания отдельные помещения, если возникнет такая необходимость при ремонте или иных ситуациях. И при возникновении аварийных ситуаций вы будете защищены от обесточивания всей квартиры.

Внимание! Автомат на 25 А (тип B)устанавливают на группу розеток и УЗО на 30 мА. Для группы освещения потребуется автомат 10-16 А (тип В).



Работы по планированию разводки во многом зависят от местонахождения электрического щитка. Его могут разместить в подъезде, подвале либо непосредственно в квартире. В последнем случае каждый потребитель электрического тока можно «посадить» на свой автомат. Это удобно, но слишком затратно финансово.

Поэтому принято объединять в следующие группы:

  • Электроснабжение комнат.
  • Освещение холла, жилых комнат, кухни.
  • Электроснабжение кухни и холла.
  • Электроснабжение и освещение санитарных комнат (влажные помещения имеют свои особенности и требования к электропроводке).
  • Электроплите должна быть выделена отдельная линия.

Внимание! Устройство защитного отключения (УЗО), установленное в каждой группе, повысит уровень безопасности электропроводки и предотвратит короткие замыкания. Его установка обязательна в проводке кухни и санузла. УЗО должен быть рассчитан на силу тока до 30 мА (класс А).

Схема разводки электропроводки в доме должна учитывать нагрузку основных бытовых приборов:

  • электроплита;
  • водонагреватель;
  • стиральная машина;
  • кондиционер;
  • духовой шкаф;
  • микроволновая печь;
  • посудомоечная машина.

Как только группы спроектированы с учетом основных потребителей тока, приступают к размещению на схеме выключателей, розеток, настенных и потолочных светильников, распределительных коробок. Проверяют правильность соединения и указывают необходимую длину проводов.

Полезный совет: Составьте схему электропроводки в 2-х экземплярах. Один будет рабочим вариантом, второй должен храниться в семейных документах. При необходимости это облегчит многие работы по дому.

На чистовой схеме разводки электропроводки в квартире все обозначения должны быть указаны общепринятыми знаками с точным проставлением размеров. Линии проводов освещения, силовые кабели и провода заземления для удобства работы и чтения плана наносятся своим цветом.

Большей читабельностью и информативностью будет обладать план с указанием линейных размеров комнат, высоты потолков и расстояниями от распределительных коробок до размещения электроточек. Это упростит работы по проведению и разводке электрических проводов.

Требования и стандарты

  • Схема разводки электропроводки на кухне при наличии электроплиты должна учитывать установку автомата номиналом 63 А и выше.

  • Запрещено устанавливать в ванной комнате розетки. Исключение только розетка для электробритвы (подключается через трансформатор).

  • Запрещено подключать к нулевым проводам заземляющие контакты розеток. Это касается также системы водоснабжения и отопления.

  • Провода прокладывают строго по вертикали и горизонтали, под углом 90°.

  • Избегайте пересечения проводов. В крайнем случае расстояние между ними допустимо не менее 3 мм.

  • Минимально допустимое расстояние пролегания кабеля до пола и потолка – 150 мм и не менее 100 мм до дверных коробок, углов, оконных рам.

  • Принято располагать выключатели слева от входной двери.

  • Расположите выключатели на одном уровне – 900 мм, розетки – 300 мм от пола. Исключение делают только для кухни.

  • Для выключателей провода подводят сверху, для розеток снизу.

Возможные варианты

Размещение электрических приборов в разных по количеству комнат квартирах не сильно отличается между собой. Вариации могут зависеть только от предпочтения хозяев.

1-комнатная квартира

Схема разводки электропроводки в однокомнатной квартире подразумевает деление минимум на 2 группы. Это обеспечивает рабочее состояние второй цепи в случае обрыва первой и запас мощности, который образуется вследствие распределения между двумя цепями общей нагрузки.

К 1 группе относят жилую комнату, ко второй: кухня, санузел.

Квартира с 2 и более комнатами

Приблизительная схема разводки электропроводки в двухкомнатной квартире составлена в упрощенном виде. Указаны разметки основных источников света, выключатели и розетки с заземлением. Для квартиры с большим количеством комнат схема должна быть незначительно изменена, но принцип тот же.

Частный дом

Энергоснабжающие организации устанавливают счетчики вне строения. От него питающий кабель прокладывают к электрощиту, расположенному в доме.

Схема разводки электропроводки в частном доме должна учитывать это. Потребителей тока распределяют на группы:

  • Осветительная.
  • Розеточная группа.
  • Основная (силовая). Сюда входит: бойлер, электроплита, стиральная машина, котел отопления и т. д.
  • Хозяйственного назначения (гараж, подвал, сарай и т. д.).

Схема разводки электропроводки в деревянном доме мало чем отличается от другого плана, есть особенности только при самом монтаже.

Гараж, сарай

Тщательно продумайте разнесение осветительных точек и розеток в гараже. Помещение, как правило, лишено естественных источников освещения, поэтому стоит учесть, что выполнение некоторых работ потребует либо дополнительного светильника, либо розетки. Кстати, наружные розетки, установленные на стене дома, пригодятся для подключения водяного электронасоса, газонокосилки или устройства для мытья автомобиля.

Итак, у вас продумана разводка электропроводки в гараже, схема должна быть составлена с учетом 2 групп освещения (основное и подвальное), и 2 группы розеток, которые будут располагаться по боковым стенам гаража. Это послужит гарантией, что вы не останетесь без электричества.

Если уверены и обладаете необходимыми знаниями, разводка электропроводки в доме своими руками для вас не составит трудностей. Ответственно отнеситесь к покупке материалов, технически грамотно составьте схему и принимайтесь за дело. Приведенный видеоматериал, возможно, придаст некоторой уверенности или подскажет что-то новое.



Бытовые электрические цепи

Бытовые электросети используют энергию, а не электрический заряд.

Электрический заряд, который течет в ваш дом через электрические цепи, несет с собой полезную энергию, которую вы можете использовать для множества задач. Стандартная бытовая схема США имеет эффективное напряжение около 120 вольт, а напряжение представляет собой энергию на единицу заряда. 120 вольт означает 120 джоулей энергии, переносимой каждым кулоном заряда.Кулон заряда - это количество заряда, переносимого по проводу за секунду, если протекает электрический ток в один ампер. Таким образом, если вы работаете с электроприбором с током в один ампер, подаваемым при напряжении 120 вольт, вы потребляете электрическую энергию со скоростью 120 джоулей в секунду или 120 ватт электроэнергии.

Когда вы включаете электроприбор, вы позволяете напряжению 120 вольт пропускать электрический ток через прибор, аналогично использованию давления насоса для проталкивания воды по трубе.Энергия, переносимая зарядом, используется для преобразования его в нагрев, освещение, механическую работу (двигатели) и т. Д. В процессе, когда заряд проходит через прибор, его напряжение падает со 120 вольт до практически нуля вольт. уважение к земле. Затем этот израсходованный заряд сбрасывается на землю через заземляющий провод. В стандартной розетке США заряд около нуля вольт переносится обратно на электрическую панель через нейтральный провод, а затем переносится на землю через заземляющий провод, прикрепленный к электрической панели.

Использование электроэнергии в доме является частью цикла, который позволяет нам использовать энергию, вырабатываемую удаленным электрическим генератором. Таким образом, мы пользуемся преимуществами сжигания угля, нефти, природного газа или использования ядерной энергии для производства энергии, в которой мы нуждаемся дома. В генераторе заряд снимается с земли при нулевом напряжении, и над этим зарядом выполняется работа по повышению его напряжения, обеспечивая выход переменного напряжения высокой энергии из генератора. Это напряжение еще больше повышается трансформаторами для эффективной транспортировки электроэнергии по пересеченной местности к вашему дому.Другие трансформаторы понижают напряжение до стандартного для вашего дома напряжения питания. Затем, после использования энергии заряда, вы возвращаете израсходованный заряд обратно земле, которая действует как большой резервуар для электрического заряда.

Высокое напряжение (около 120 вольт, эффективное, 60 Гц переменного тока) подается на меньший контакт стандартной поляризованной розетки для США. Его обычно называют «горячей проволокой». Если устройство подключено к розетке, электрический ток будет проходить через устройство, а затем обратно к более широкому контакту, нейтрали.Нейтральный провод переносит ток обратно на электрическую панель, а оттуда на землю (землю). Заземляющий провод не является частью электрической цепи, но желателен для предотвращения поражения электрическим током.

Две розетки в общей «дуплексной» розетке получают питание от одной и той же цепи, идущей от главной панели электропитания. Они подключены параллельно, так что два прибора, подключенные к розетке, получают одинаковое напряжение, но могут потреблять разное количество электрического тока.Параллельная проводка является стандартом для цепей на 120 вольт во всем доме, что делает возможным независимое использование всех приборов, питаемых одинаковым напряжением.

Указатель

Практические концепции схем

Основные сведения об основном автоматическом выключателе в вашем доме

Выполнение электрического ремонта в вашем доме требует, чтобы вы знали, как использовать главный автоматический выключатель. Главный автоматический выключатель в вашем доме контролирует распределение электричества в каждой комнате.Автоматический выключатель управляет соединением между вашим домом и вашим коммунальным предприятием.

Коммунальная компания подает электроэнергию в ваш дом через линию электропередачи. Электропитание от вашего сервисного центра никогда не отключается, но ваш автоматический выключатель может остановить подачу электричества в ваш дом. Итак, все необходимое для выполнения электромонтажных работ или восстановления питания после перегрузки находится в коробке выключателя.

Эта статья представляет собой полное руководство для понимания главного автоматического выключателя в вашем доме.Пошаговое справочное руководство, которое научит вас всему, что вы видите, когда смотрите на блок выключателя. И узнайте разницу между главным выключателем и выключателем ответвления.

Это руководство предназначено только для образовательных целей. Перед тем как самостоятельно производить ремонт электрооборудования, всегда следует проконсультироваться с ближайшим к вам профессиональным электриком.

Полное руководство по главному автоматическому выключателю для начинающих

Главный автоматический выключатель находится на распределительной коробке электрооборудования.Если вам интересно, где он находится в вашем доме, поищите коробку электрического щита в подвале или гараже. Иногда они находятся рядом с водонагревателем или рядом с прачечной.

В квартирах и некоторых старых зданиях служебная панель встроена в стену. Это похоже на металлическую дверцу шкафа, и сначала ее сложно открыть. Когда вы открываете дверцу панели, вы видите ряд или два выключателя.

Выключатели могут быть пронумерованы, а если у вашего дома был предыдущий владелец, они могут быть даже помечены.Это ваши автоматические выключатели. Каждый выключатель ответвляется в какую-то область, например, коридор наверху, гостиную или подвал.

Посмотрите над выключателем ответвления и вы увидите другой выключатель, который больше, чем выключатели ответвления. Это ваш главный автоматический выключатель, который контролирует поток мощности к вашему выключателю ответвления.

Главный выключатель автоматического выключателя обычно обращен перпендикулярно выключателям ответвления. Иногда это выглядит как три или четыре выключателя вместе с одним выключателем.Вытяните главный выключатель, и на панель выключателя не поступает питание.

Что такое автоматический выключатель?

Автоматические выключатели - это средство защиты от повреждения цепи в случае перегрузки по току. Другими словами, он гарантирует, что ничего не сломается, если у вас одновременно будет слишком много приборов, что приведет к короткому замыканию.

Автоматический выключатель сам по себе является электрическим выключателем. Он подключается к вашей печатной плате и прерывает прохождение электрического тока, если обнаруживает неисправность в потоке.В случае неисправности автоматический выключатель автоматически срабатывает и останавливает прохождение электричества по цепи.

Автоматические выключатели

созданы в соответствии со спецификациями безопасности, чтобы гарантировать, что короткое замыкание не приведет к повреждению дома или здания. Перед автоматическими выключателями в случае скачка напряжения приходилось заменять перегоревший предохранитель.

Предохранители также защищают от возгорания, но только один раз, после чего нужно было заменить перегоревший предохранитель. С автоматическим выключателем все, что вам нужно сделать, это отключить некоторые приборы, которые вызвали скачок напряжения, и вернуть выключатель в положение «включено».

Автоматические выключатели

работают настолько хорошо, что бывают самых разных размеров и типов. Практически все автоматические выключатели для жилых помещений - низковольтные. В многоквартирном доме используется выключатель среднего напряжения, а выключатель высокого напряжения предназначен для коммунальных предприятий, которые обеспечивают электроэнергией весь город.

Как работает автоматический выключатель?

Различные типы автоматических выключателей работают по-разному, но каждый автоматический выключатель выполняет одинаковую функцию. К другим факторам, влияющим на способы работы выключателей, относятся класс напряжения и характеристики номинального тока.

По своей сути автоматический выключатель обнаруживает неисправности в протекании тока в цепи и прерывает подачу энергии в цепи. Когда электрический ток проходит через два контакта, требуется значительная сила, чтобы разъединить соединение. По этой причине цепь должна быть разорвана силой, чтобы остановить передачу электричества.

Низковольтные автоматические выключатели на электрическом щите вашего дома - это простейшие типы автоматических выключателей. Они используют накопленную в пружине энергию для включения переключателя и разъединения контакта с цепью.Это позволяет вручную отключать и сбрасывать подачу питания щелчком переключателя.

Внутри контактов выключателя для подачи электричества. Они должны передавать нагрузку без перегрева из-за скачков напряжения или дуги. Слишком большой ток или высокая температура приводят к срабатыванию аварийных параметров и срабатыванию выключателя.

Дуга возникает, когда подача тока прерывается при срабатывании выключателя. Дуга очень горячая и разъедает контактный материал в цепи. Когда контакты выходят из строя, соединение должно быть разорвано - отсюда и название.

Контакты схемы изготовлены из металлов с высокой проводимостью, таких как сплав меди и серебра. Чем выше напряжение, тем дольше возникает дуга при разрыве соединения. Чем сильнее ток, тем горячее дуга при срабатывании выключателя.

Итак, выключатели и цепи согласованы, чтобы не превышать допустимые параметры тока и напряжения. В случае перегрузки цепи автоматический выключатель срабатывает с достаточной силой, чтобы разорвать текущее соединение и последующую дугу.

Автоматический выключатель разрывает электрическое соединение, если контакты сохраняют избыточное тепло или ток. Как только обнаруживается неисправность, выключатель срабатывает. Для восстановления протекания тока прерванный контакт должен быть замкнут путем сброса автоматического выключателя.

Все автоматические выключатели предназначены для прерывания соединения между контактами цепи. Однако есть разница между автоматическим выключателем ответвления и главным выключателем.

Разделительный выключатель против главного прерывателя

Прерыватели ответвления и главный прерыватель - это, по сути, одно и то же, но не совсем.Они работают так же, но прерыватели ответвлений меньше. Главный выключатель предназначен для отключения нагрузки с большей силой тока.

Две линии электропередач, которые подводят электричество к вашему дому, проходят через сервисную панель. Каждый из основных проводов передает 120 вольт электричества, что в сумме составляет 240 вольт. Главный выключатель подключается непосредственно к этим двум проводам.

Под главным выключателем два провода подключаются к двум токопроводящим шинам, называемым шинами горячего питания. На горячих шинах вы прикрепляете отдельные автоматические выключатели ответвления, поэтому они часто отображаются в виде двух параллельных рядов.

Главный автоматический выключатель контролирует поток электричества от двух основных проводов к шинам под напряжением. Срабатывание главного выключателя прерывает подачу электричества на 240 вольт до того, как оно достигнет ваших выключателей ответвления. Когда срабатывает главный выключатель, все в вашем доме выключено.

Как выполнить отключение системы главного автоматического выключателя

Если вам нужно провести в вашей системе серьезные электромонтажные работы, используйте главный выключатель в качестве отключения системы. Не отключайте сразу главный автоматический выключатель.Во-первых, начните с верхней части прерывателя ответвления и отключите каждый прерыватель по отдельности.

Если вы уверены, что успешно отключили каждый выключатель ответвления, по одному, выполните отключение системы, переведя главный выключатель цепи в положение «выключено». Электроэнергия должна быть отключена на всей вашей собственности.

После того, как вы закончите работу и будете готовы снова включить питание, повторите процесс в обратном порядке. Перед включением автоматических выключателей ответвления переведите главный автоматический выключатель в положение «включено».Затем не торопитесь, по очереди вставляя каждый прерыватель ветвей.

Вы не хотите создавать скачок напряжения, предъявляя слишком высокие требования к вашей электрической системе одновременно. Так что делайте несколько секунд между прерываниями ветвей.

Как всегда, мы настоятельно рекомендуем обратиться к лицензированному электрику перед выполнением собственных электромонтажных работ.

Как сбросить сработавший главный автоматический выключатель

Главный автоматический выключатель может отключиться по нескольким причинам.Если электроэнергетическая компания вызывает скачок напряжения, она может отключить главный выключатель в каждом доме на улице. Неисправный прерыватель ответвления может вызвать срабатывание главного прерывателя в качестве дополнительной меры предосторожности.

Если сработал главный автоматический выключатель, вы должны правильно его сбросить, чтобы избежать скачка напряжения в вашей системе. При восстановлении питания любой включенный выключатель ответвления включит приводной двигатель цепи. Если все двигатели включаются одновременно, это создает нагрузку на вашу систему и увеличивает вероятность короткого замыкания.

Прежде чем пытаться восстановить главный выключатель, наденьте защитные очки и защитные перчатки. Иногда при включении главного выключателя могут разлетаться искры. И стойте в стороне всякий раз, когда переворачиваете выключатели, чтобы избежать искр на вашем лице.

Когда срабатывает ваш главный прерыватель, начните с перевода каждого отдельного прерывателя ответвления в положение «выключено». Когда все выключатели выключены, снова включите главный выключатель. Электропитание должно оставаться выключенным, поскольку выключатели ответвления отключены.

Теперь медленно включайте выключатели ответвлений по одному, чтобы избежать перегрузки.Каждый раз, когда вы переводите выключатель ответвления обратно в положение «включено», питание должно возвращаться в те области вашего дома, которые контролируются этой цепью.

Главный автоматический выключатель не должен срабатывать легко, и каждый раз, когда он срабатывает, соединения ослабевают. Если вы испытываете частые срабатывания главного выключателя, обратитесь за помощью к профессиональному электрику. Это может указывать на серьезную проблему с электрической системой или неисправную проводку по всему дому.

Зачем вам главный автоматический выключатель?

Главный автоматический выключатель обеспечивает надежную меру безопасности.Без главного автоматического выключателя вы полагаетесь на то, что каждый из ваших выключателей ответвления выдержит гораздо большую нагрузку, чем они предназначены. А отключение электричества во всем доме пригодится, когда вы выполняете какие-либо электромонтажные работы.

В случае, если какая-либо отдельная ответвленная цепь потребляет слишком много энергии, она должна просто отключить прерыватель ответвления. Но, если слишком много ваших автоматических выключателей потребляют слишком много энергии, главный автоматический выключатель защитит вас от опасной перегрузки.

Очень важно отключать электроэнергию в вашем электрическом шкафу, когда вы выполняете электромонтажные работы дома. Разрезать провод под напряжением - это ошибка, которую нельзя повторить дважды, потому что у вас не будет возможности. Независимо от того, устанавливаете ли вы дорожное освещение или устанавливаете дополнительные розетки, главный автоматический выключатель защитит вас от поражения электрическим током.

Ни один из ваших автоматических выключателей не должен отключаться регулярно. Если вы обнаружите, что регулярно переустанавливаете выключатель, возможно, пришло время обновить электрическую панель.

Последние мысли

Систему распределения электроэнергии в вашем доме легко понять, если вы понимаете, как взаимодействуют ваши автоматические выключатели. Главный выключатель обеспечивает аварийное отключение, чтобы гарантировать, что отказ выключателя ответвления не приведет к перегрузке системы. Взгляните на свой автоматический выключатель дома, и вы увидите, насколько физически электричество течет внутри ваших стен.

Коробки выключателей, хотя и редко, вызывают вспышки и искры, поэтому всегда соблюдайте правильные меры предосторожности при работе с электрикой.И всегда используйте инструменты и обувь с резиновым покрытием. Резина не является электропроводной и снижает ток электричества через ваше тело в случае аварии.

Если вам нравится эта статья о главном автоматическом выключателе, поделитесь ею в социальных сетях. И загляните в блог, чтобы узнать больше о проблемах с электричеством в доме. И напоследок, это руководство предназначено только для образовательных целей. Мы настоятельно рекомендуем, чтобы перед тем, как вы попытаетесь выполнить какой-либо электрический ремонт самостоятельно, проконсультируйтесь с электриком рядом с вами.Спасибо за прочтение!

Как работает домашняя электрическая система

Обзор того, как домашняя электрическая система работает с иллюстрациями различных компонентов

Электричество стало неотъемлемой частью современной жизни, подпитывая свет, бытовые приборы, отопление, кондиционирование воздуха, телевизоры, телефоны , компьютеры и многие другие современные удобства. Некоторые компоненты домашней электрической системы © Дон Вандерворт, HomeTips

Электроэнергия поступает в ваш дом от местной коммунальной компании по линии электропередачи или под землей через трубопровод.В большинстве домов имеется трехпроводное соединение - два провода под напряжением и одна нейтраль.

Электроэнергетика поставляет электроэнергию через мачту на крыше. Провода проходят через счетчик к главной панели. © Дон Вандерворт, HomeTips

По всему дому один горячий провод и один нейтральный провод питают обычные 120-вольтовые лампы и приборы. Оба провода под напряжением и нейтральный провод составляют 240-вольтовую цепь для крупных приборов, таких как кондиционеры и электрические печи.

Электросчетчик, мониторинг которого осуществляет ваша коммунальная компания, устанавливается там, где электричество поступает в ваш дом.

Основная панель обычно находится рядом с счетчиком или под ним. Это центральный пункт распределения электрических цепей, идущих к источникам света, розеткам и приборам по всему дому. Панель автоматического выключателя © Дон Вандерворт, HomeTips

Цепь, по определению, представляет собой круговой путь, который начинается и заканчивается в в том же месте, и именно так работает электричество. Ток начинается с источника питания, питает прибор или устройство по цепи, а затем возвращается к источнику питания.Любое прерывание на этом пути приведет к отключению цепи. Основная электрическая цепь © Дон Вандерворт, HomeTips

Цепь состоит из горячего (обычно черного) провода, идущего от главной панели к серии ламп, розеткам или приборам. и нейтральный (обычно белый) провод, который возвращается к главной панели. В дополнение к нейтральному проводу, к главной панели и оттуда к земле возвращается заземляющий провод. Цель заземления - отводить электричество от любых короткозамкнутых горячих проводов на землю, предотвращая поражение электрическим током.

Субпанели в других местах дома подключены к главной панели. Они обеспечивают питание областей, в которых есть несколько различных ответвлений или крупных бытовых приборов, таких как кухня и прачечная. Они также оснащены вторичным комплектом автоматических выключателей.

Типичные домашние ответвительные цепи © HomeTips

Низковольтные электрические системы также широко используются в домах для питания дверных звонков, домофонов, таймеров спринклерных систем, наружного освещения и некоторых типов низковольтного внутреннего освещения.С их помощью трансформатор снижает напряжение в доме с 120 вольт до 12 вольт. По сравнению с проводкой с обычным напряжением, эти системы намного безопаснее для домовладельцев.

Рекомендуемый ресурс: Получите предварительно проверенного местного подрядчика по электромонтажу

О Доне Вандерворте

Дон Вандерворт накопил свой опыт более 30 лет, работая редактором по строительству Sunset Books, старшим редактором домашнего журнала, автором книги более 30 книг по обустройству дома и автор бесчисленных журнальных статей.Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году. Подробнее о Доне Вандерворте

Как снизить риск возгорания в доме - по всей стране

В половине домов в США есть электрические системы, которые были установлены до того, как электронные устройства, такие как капельные кофеварки и открыватели гаражных ворот, стали обычными предметами домашнего обихода. по данным The Electrical Safety Foundation International (ESFI), некоммерческой организации, занимающейся вопросами электробезопасности в доме.

Эти дома были построены до 1973 года, сообщает группа защиты интересов безопасности со ссылкой на отчет переписи населения США. ESFI сообщает, что перегруженные электрические системы вызывают более 50 000 пожаров в год и наносят ущерб собственности на 1,4 миллиарда долларов.

Самая очевидная нагрузка на домашнюю проводку - это нехватка мест для подключения приборов, света и устройств. «Сильная зависимость от удлинителей может указывать на то, что в вашем доме слишком мало электрических розеток», - говорит Бретт Бреннер, президент EFSI.

Перегрузка розеток или цепей может стать причиной пожара. Эти возгорания могут быть вызваны проводами, порезанными винтами для гипсокартона, или старыми проводами, которые потрескались или потрескались. По данным EFSI, этот тип проблемы, называемый дуговым замыканием, вызывает более 30 000 пожаров в домах каждый год.

Различные варианты техники выключателя

Прерыватели цепи при дуговом замыкании (AFCI), особый тип прерывателя цепи, имеют большое значение для предотвращения возгорания, вызванного зазубринами или износом проводки.AFCI отключает электрическую цепь (это называется отключением) при обнаружении электрической проблемы. «AFCI предлагают расширенные возможности противопожарной защиты, распознавая возникновение опасной электрической дуги в проводке дома, а затем немедленно отключают питание цепи до того, как может начаться пожар», - объясняет Бреннан. «AFCI спасают жизни и имущество, предотвращая пожары, а не просто уменьшая их ущерб».

В 2002 году Национальный электротехнический кодекс требовал наличия ACFI в спальнях, чтобы уменьшить количество возгораний в 70 000 домов, вызванных электрическими неисправностями.Поскольку количество домашних пожаров уменьшилось, кодекс расширил использование ACFI на другие комнаты. К 2013 году количество пожаров в домах, вызванных неисправностями электроснабжения, сократилось примерно до 21 000. В 2017 году AFCI будет распространяться на весь дом.

Напротив, прерыватели цепи замыкания на землю (GFCI) срабатывают, когда электричество выходит за пределы цепи, чтобы по кратчайшему пути к земле, поражая пользователей электрическим током. Их обычно можно увидеть на кухнях и в ванных комнатах, чтобы предотвратить удары, вызванные водой, поскольку влажные руки проводят электричество от фена.

В последнее время прерыватели дугового замыкания и замыкания на землю были объединены в один прерыватель. Названные двухфункциональными прерывателями цепи (DFCI), они защищают от обоих типов опасностей. Эти прерыватели могут быть сброшены, как и GFCI, после срабатывания. Если они часто спотыкаются, вызовите электрика.

Прерыватели цепи двойного действия

- особенно хорошее решение для кухонь и бань, где уже требуются GFCI и где национальные электрические правила вскоре потребуют AFCI для нового строительства.Поэтому, если вы строите пристройку или новый дом или заменяете проводку в существующем доме, запланируйте добавление AFCI, даже если они еще не требуются местными или государственными электротехническими нормами. Двухфункциональные прерыватели цепи стоят около 45 долларов - немного больше, чем GFCI, - но они дешевле, чем покупка как AFCI, так и GFCI.

Повышение пожарной безопасности дома за счет обновления до новейших технологий

«Все дома старше 40 лет должны пройти электрический осмотр, чтобы убедиться, что электрическая система дома может соответствовать современным требованиям», - говорит Бреннер.

Замена существующих выключателей на AFCI или DFCI - одно из простейших улучшений в электрике. Имейте в виду, что «AFCI и DFCI должны устанавливаться электриком», - подчеркивает Бреннер.

Электрики могут заменять стандартные выключатели на AFCI, если марки остаются прежними. Важно отметить, что монтажные коробки предназначены для автоматических выключателей определенных марок.

Обновление до DFCI немного сложнее, потому что DFCI больше, чем традиционные выключатели, и не подходят для существующих монтажных коробок.Поэтому электрики должны установить DFCI в новую электрическую панель, предназначенную для них.

Замена традиционных выключателей на двухфункциональные или прерыватели цепи дугового замыкания - одно из самых простых изменений, которые домовладельцы могут внести, чтобы снизить риск возгорания в электрическом доме. Это изменение стоит рассмотреть.

Зарядка дома | Министерство энергетики

Поскольку бытовая зарядка удобна и недорога, водители большинства подключаемых к электросети электромобилей (также известных как электромобили или электромобили) проводят более 80% своей зарядки дома.Зарядка в доме на одну семью, обычно в гараже, позволяет использовать низкие и стабильные тарифы на электроэнергию в жилых домах. Стоимость эксплуатации вашего автомобиля в течение года может быть меньше, чем стоимость использования кондиционера. Зарядка в многоквартирном жилом комплексе, таком как кондоминиум или квартира, возможна, но может быть сложной и больше похожей на общественную.

Расходы на оплату дома

Расходы на топливо для электромобилей ниже, чем для обычных автомобилей. На основе среднего показателя по стране - 12.6 центов / кВт · ч, полная зарядка полностью электрического транспортного средства с пробегом в 100 миль и разряженной батареей будет стоить примерно столько же, как эксплуатация среднего центрального кондиционера в течение шести часов. Поскольку подключаемые к сети гибридные электромобили имеют меньшие батареи, каждая отдельная зарядка стоит еще меньше. По оценкам General Motors, годовое потребление энергии Chevy Volt составляет 2520 кВтч, что меньше, чем требуется для обычного водонагревателя. Для сравнения, за последние десять лет обычные розничные цены на бензин в США колебались от уровня ниже 1 доллара.От 50 до более чем 4 долларов, что сокращает годовой семейный бюджет на целых 1500 долларов на средний легковой автомобиль. Если вы заряжаете в основном ночью, а ваша коммунальная компания предлагает специальные тарифы в непиковый период, ваши расходы могут быть еще ниже. Узнайте, предлагает ли ваша коммунальная компания какие-либо особые стимулы для владельцев электромобилей.

Оборудование для подзарядки дома

Домашняя зарядка может использовать либо относительно простое оборудование для подзарядки электромобилей Уровня 1 (EVSE), либо немного более сложное EVSE Уровня 2. Зарядка с помощью EVSE уровня 2 выполняется быстрее и может быть более удобной, но требует специального оборудования, установка которого обходится дороже, чем уровень 1.Для обоих типов EVSE вы должны надежно хранить шнур зарядки, чтобы он не был поврежден, периодически проверяйте доступные части EVSE на предмет износа и содержите систему в чистоте.

Перед покупкой оборудования и электрических услуг вам следует проконсультироваться с руководством производителя электромобиля для получения информации о необходимом зарядном оборудовании и ознакомиться со спецификациями. В общем, перед установкой EVSE или модификацией вашей электрической системы проконсультируйтесь с вашим коммунальным предприятием и надежным подрядчиком по электрике и получите оценку затрат.

EVSE уровня 1

EVSE уровня 1 обеспечивает зарядку через вилку переменного тока 120 В (В). Уровень 1 добавляет от 2 до 5 миль к транспортному средству за час зарядки, что делает его подходящим для подключаемых гибридных электромобилей и, в зависимости от ваших обстоятельств, даже для некоторых полностью электрических транспортных средств.

Зарядка с помощью уровня 1 EVSE не требует никакого специального оборудования, кроме розетки, но требует выделенной ответвленной цепи. Перед включением электромобиля в розетку убедитесь, что цепь не питает другие приборы, такие как холодильники или лампы.Что касается разъема, почти все электромобили поставляются с портативным шнуром EVSE уровня 1, который имеет стандартную бытовую вилку с тремя контактами на одном конце для розетки и стандартный разъем J1772 для автомобиля.

Уровень 2 EVSE

Уровень 2 EVSE обеспечивает зарядку через вилку 240 В переменного тока. Уровень 2 увеличивает запас хода автомобиля от 10 до 60 миль за час зарядки, что делает его подходящим для всех электромобилей.

Использование EVSE уровня 2 требует от водителей установки специального зарядного оборудования, а также наличия выделенной электрической цепи от 20 до 100 ампер.К счастью, в большинстве домов уже есть напряжение 240 В для таких приборов, как сушилки для одежды и электрические плиты. Цена EVSE для жилых помещений уровня 2 варьируется, но обычно составляет от 500 до 2000 долларов до установки и государственных или коммунальных льгот. Узнайте, предлагает ли ваш штат или коммунальное предприятие стимулы для EVSE.

В домах с адекватным электроснабжением установка обычно является относительно недорогой. Однако он может быть значительным, если требуется модернизация электрооборудования. Поскольку установка EVSE должна соответствовать местным, государственным и национальным нормам и правилам, обязательно работайте с лицензированным подрядчиком по электрике.Помимо Национального противопожарного кодекса, ваши местные строительные, пожарные, экологические и электрические инспекционные и разрешительные органы могут также потребовать разрешения. Во многих регионах установщики должны представить план установки на месте в разрешительный орган для утверждения перед установкой. Ваш подрядчик должен знать соответствующие нормы и стандарты и должен проконсультироваться с местным отделом планирования перед установкой EVSE. В общем, перед установкой EVSE или модификацией вашей электрической системы проконсультируйтесь с вашим коммунальным предприятием и надежным подрядчиком по электрике и получите оценку затрат.

Риски безопасности при установке и использовании домашнего EVSE очень низкие, как и риски, связанные с другими крупными приборами, такими как сушилки для одежды. Жилые EVSE, как правило, устанавливаются в гаражах, но домовладельцы также могут приобрести EVSE для наружного применения, способного выдерживать погодные условия и другие виды нагрузок. Шнуры EVSE сконструированы таким образом, чтобы выдерживать некоторые злоупотребления - даже если их наезжает машина, - и поток энергии через шнур прерывается, когда автомобиль не заряжается.

Настенный блок EVSE должен быть защищен от контакта с автомобилем, например, с помощью упора для колес.Настенный блок EVSE также следует располагать таким образом, чтобы свести к минимуму опасность споткнуться о шнур питания. Как правило, это означает, что шнур не должен попадать в места для прогулок, а настенный блок должен располагаться как можно ближе к электрической розетке транспортного средства. Другой вариант - установить подвесную опору, которая удерживает шнур от пола.

Доступно разнообразное оборудование для EVSE уровня 2, от простых моделей со стандартными функциями безопасности и индикаторами состояния до более продвинутых продуктов с улучшенными дисплеями, таймерами зарядки, подключениями для смартфонов и клавиатурами.Существует ряд опций для бытовой инфраструктуры зарядки, и производитель вашего электромобиля должен быть в состоянии порекомендовать, какой EVSE уровня 2 может лучше всего работать с вашим автомобилем. Независимо от того, какой продукт вы выберете, ваш EVSE должен быть сертифицирован для использования электромобилей в признанной на национальном уровне испытательной лаборатории (например, Underwriters Laboratory). Дополнительную информацию о доступном EVSE для жилых помещений см. На веб-странице Plug-In America's Accessory Tracker.

Зарядка в многоквартирных домах

Зарядные станции для электромобилей для многоквартирных домов, таких как кондоминиумы или квартиры, предоставляют владельцам уникальный способ привлечь и удержать жителей и способствовать созданию экологически устойчивого сообщества.Однако как владельцы зданий, так и водители электромобилей сталкиваются с уникальными соображениями при установке зарядных станций, начиная от парковки и доступа к электроснабжению до выставления счетов и юридических проблем. Узнайте, как работать с владельцем здания, чтобы установить станцию, из Руководства по совместной работе с подключаемыми электрическими транспортными средствами для жителей многоквартирных домов в Калифорнии. Центр данных по альтернативному топливу также может поделиться передовым опытом и тематическими исследованиями с владельцами многоквартирных домов.

LARA - Информация о разрешении на электрооборудование

Информация о разрешении на электрооборудование

Электротехнический кодекс
Целью электрического кодекса является обеспечение практической защиты людей и имущества от опасностей, связанных с использованием электричества.Кодекс содержит положения, которые считаются необходимыми для обеспечения безопасности.

Что такое электрический код?
Национальный электрический кодекс охватывает установку электрических проводов и оборудования внутри или на общественных и частных зданиях и сооружениях, установку проводов, которые подключаются к подаче электроэнергии, и установку других внешних проводников в помещениях. В настоящее время Электротехнический кодекс штата состоит из Национального электротехнического кодекса с техническими поправками к части 8.Положения о жилищах на одну и две семьи включены в Жилищный кодекс штата Мичиган.

Требуются ли разрешения на электричество?
Лицо не имеет права оснащать здание электрическими проводниками или оборудованием, а также вносить изменения, изменять или дополнять электрические проводники или оборудование без получения разрешения на выполнение описанной работы.

Вам нужна лицензия для выполнения электромонтажных работ?
Для получения разрешения на электрооборудование заявитель должен быть подрядчиком по электрике или специализированным подрядчиком, имеющим лицензию муниципалитета или Государственного электрического управления

.

или

домовладелец, выполняющий электромонтажные работы в частном доме и прилегающие к нему хозяйственные постройки, принадлежащие и занятые или подлежащие заселению лицом, выполняющим установку.

Заявление на получение разрешения на электрооборудование
Карта региона для инспектора электротехники

Перед подачей заявления на получение разрешения на электричество рекомендуется, чтобы заявитель ознакомился со списком юрисдикций штата. Эта информация регулярно обновляется в связи с изменениями в электрических правилах, которые могут проводиться государством, округом или местной единицей правительства. Заявление на получение разрешения на электрооборудование должно быть подано в соответствующий орган исполнительной власти.

Вопросы относительно разрешений на электроэнергию следует направлять в Отдел разрешений по телефону 517-241-9313.

Электробезопасность, электропроводка и устройства

Электробезопасность имеет решающее значение

В соответствии с разделом 11 Закона о домовладельцах и квартиросъемщиках 1985 года, домовладелец берет на себя обслуживание всей электропроводки.

Закон был упрощен в 1994 году с введением Правил по безопасности электрического оборудования. Он возлагает на домовладельцев полную ответственность за ремонт и обслуживание электроснабжения. Арендодатели и агенты по аренде обязаны регулярно проверять безопасность электроприборов, поставляемых с недвижимостью.

Для домовладельцев больничных касс обязательно, чтобы электрик проводил проверку электробезопасности каждые пять лет.

Поправка к Строительным нормам и правилам, внесенная в 2005 г., обязывает домовладельцев нанимать для выполнения любых работ только квалифицированных электриков.

В Великобритании достаточно хорошая культура электробезопасности. Тем не менее, более 30 человек умирают в результате несчастных случаев с электричеством и около 4000 получают травмы каждый год. Более 8000 пожаров возникают из-за неисправной электропроводки или оборудования с повреждениями на миллионы фунтов стерлингов.Большинство несчастных случаев с электричеством происходит из-за неправильного использования электросети или какого-либо устройства. Однако большая их часть также является следствием плохого обслуживания и некомпетентных домашних работ.

Жители должны знать:

  • Амортизатор
  • Бернс
  • Электрический взрыв или искрение
  • Пожар
  • Механические движения, инициируемые электричеством

Важно, чтобы арендаторы НЕ пытались ремонтировать электрооборудование, если они не являются сертифицированным профессионалом!

Что арендодатели должны соблюдать в рамках своих обязательств по электробезопасности

Арендодатель несет ответственность за любую бытовую технику, которую он поставляет в пределах собственности.Сюда входят, например, плиты, микроволновые печи, чайники, стиральные машины и т. Д. За электрическую систему, то есть проводку в доме, все розетки и осветительные приборы, также несет ответственность домовладелец. Все они должны быть в полном рабочем состоянии и соответствовать этим стандартам.

Арендодатель должен отремонтировать:

  • Неисправность электропроводки
  • Оборванные и оголенные провода
  • Нестабильные токи, вызывающие мерцание подключенных к розетке приборов и устройств
  • Отключение электричества в собственности, не затронувшее ваших соседей
  • Сломаны крышки розеток, из-под пластика видна проводка
  • Слабая розетка, которая плохо прикреплена к стене
  • Свечение розетки при включении прибора в розетку
  • Неисправен блок предохранителей, который постоянно отключает цепь
  • Перегоревшие лампочки или патроны лампочек
  • Неисправные переключатели света
  • Неисправное электрическое оборудование, являющееся собственностью арендодателя (e.грамм. стиральная машина, бойлер и др.)

Меблированная недвижимость включает электрические приборы, принадлежащие арендодателю. Вы часто можете найти кухонную технику, такую ​​как холодильник, морозильная камера, стиральная машина, посудомоечная машина и духовка. Кроме того, в собственности может быть электрический бойлер, включая развлекательные устройства, такие как телевизор и аудиосистема.

На что обращать внимание при проверке электробезопасности

И арендаторам, и арендодателям (или агентам по аренде) рекомендуется регулярно проводить базовые проверки электробезопасности вокруг собственности.

Искать:

  • Лампочки, которые не работают или часто мигают
  • Выключатели, которые не работают или имеют слабый или нестабильный контакт
  • Розетки, которые загораются, когда вы что-то подключаете, или совсем не работают
  • Розетки, вырабатывающие нестабильный ток (проверьте с помощью зарядного устройства для телефона)
  • Пластмасса на выключателях света или розетках сломалась или подгорела
  • Темно-желтые / коричневые отметины вокруг розеток или выключателей света
  • Сработали предохранители в блоке предохранителей
  • Оголенные или оголенные провода
  • Неработающие устройства
  • Устройства, которые работают частично или неожиданно
  • Металлические поверхности, излучающие слабые электрические удары
  • Громкое жужжание или потрескивание от блоков питания и электроприборов
  • Частые скачки или отказы мощности

Все вышеперечисленные признаки являются признаками того, что какое-то устройство или часть проводки не функционируют должным образом.Если вы заметите какое-либо из них, обратитесь к арендодателю и назначьте осмотр, чтобы проверить или устранить подозрение. Не упускайте из виду детали, даже если они кажутся безобидными. Если оборудование или сеть неисправны, ваша безопасность подвергается непредсказуемой опасности.

Что арендаторы должны соблюдать в рамках своих обязанностей по электробезопасности

Электроприборы, принадлежащие арендатору, находятся под его собственной ответственностью

Арендодатель не несет ответственности за любую электрическую собственность арендатора.Имущество арендатора должно ремонтироваться и обслуживаться арендатором.

Примеры имущества, принадлежащего арендатору: фен, компьютер, кухонный блендер, пылесос, электронные музыкальные инструменты. Арендодатель никоим образом не обязан их содержать. Страхование арендодателя не распространяется на имущество арендатора. Они также не несут ответственности за ущерб в результате перебоев в подаче электроэнергии.

Арендаторы сами несут ответственность за причинение ущерба электропроводке или бытовым приборам

Арендодатель или агент по аренде обязаны ремонтировать и обслуживать электрическую проводку или приборы, которые вышли из строя сами по себе, при нормальном использовании.Если арендаторы добровольно или случайно повредят электрическое оборудование, от них ожидается, что они покроют расходы на ремонт или замену. Нормальное использование электрического оборудования будет определено в руководствах пользователя для каждого продукта, но вы действительно можете просто руководствоваться здравым смыслом.

Арендаторам нельзя:

  • Использовать электрическое оборудование не по назначению (например, использовать фен для размораживания замороженного холодильника)
  • Храните легковоспламеняющиеся или опасные материалы рядом с электрическими розетками
  • Беспорядок в багаже ​​возле электрических розеток
  • Допускать попадание воды, влаги или влаги рядом с электрическими розетками и вокруг них
  • Демонтаж электрооборудования
  • Попытка ремонта электрооборудования (кроме аттестованного электрика)
  • Доработать электрооборудование
  • Перегрузка электросети из-за слишком большого количества подключенных приборов
  • Не оставлять работающие электроприборы, такие как духовка или утюг, без присмотра

Арендаторы должны сообщать арендодателю обо всех проблемах с электричеством в собственности и требовать ремонта!

Арендаторы несут ответственность за мониторинг и сообщение обо всех проблемах в собственности арендодателю или агенту по аренде.Чтобы вовремя произвести эффективный ремонт, арендодатели рассчитывают, что арендаторы будут сообщать о проблемах по мере их появления. Вместо того, чтобы ждать, пока они станут реальной проблемой, арендаторам следует выявить симптомы в приборах и связаться с домовладельцем.

Никогда не пропускайте никаких деталей и письменно уведомляйте арендодателя о каждой потенциальной проблеме. Помните, что игнорирование проблемы с электричеством угрожает вашей безопасности.

Как запросить ремонт электрооборудования у арендодателя

На любой ремонт следует обращаться в письменной форме.Если быть точным, устные просьбы также имеют юридическую силу, но доказать устную просьбу в суде гораздо сложнее. Однако письменные запросы являются конкретным доказательством даты отправки уведомления.

Убедитесь, что вы точно обозначили проблему. Стресс в случае возникновения чрезвычайной ситуации или потенциального риска для здоровья. Если проблема серьезная, лучше всего позвонить агенту по аренде через несколько часов или на следующий день и подтвердить, что он подтвердил получение уведомления о ремонте.

Они должны ответить в кратчайшие сроки, подтвердив необходимость ремонта, и связаться с сертифицированным электриком для выполнения ремонта.После того, как они нашли профессионала для работы, они должны написать арендатору и назначить дату. Электробезопасность крайне важна и мешает нормальной жизни. Арендаторы должны гибко выбирать дату ремонта.

Если ремонтные работы нарушили вашу обычную жизнь на длительный период времени, вы можете потребовать снижения арендной платы. Например, если вышел из строя электрокотел и произошло короткое замыкание проводки в ванной, то ремонт всей секции занял бы до недели.Жизнь целую неделю без доступа к ванной и душевой - серьезное неудобство. Вы можете иметь право на снижение арендной платы после ремонта.

Что делать, если арендодатель отказывается ремонтировать

Если вы связались со своим арендодателем по поводу ремонта, вы должны дать ему разумное время, чтобы организовать и назначить встречу с электриком. Арендодатель или агент по сдаче в аренду должен сообщить вам статус, чтобы вы знали, насколько далеко продвинулось дело.

Если вы отправили письмо с просьбой о ремонте, но не получили никакого ответа, попробуйте написать им «письмо, прежде чем действовать». В письме вы должны сообщить им, что собираетесь в Департамент гигиены окружающей среды. Если только они не организуют требуемый ремонт как можно скорее.

Если домовладелец отказывает в ремонте или игнорирует вашу просьбу, вы можете обратиться за помощью в местный отдел гигиены окружающей среды. Это государственный орган, часть вашего местного совета, который занимается вопросами окружающей среды и здоровья в арендуемой собственности.Когда вы вызовете их, Департамент гигиены окружающей среды проведет первоначальную проверку, чтобы подтвердить повреждение. Затем они направят домовладельцу уведомление об улучшении условий проживания. Это вынуждает его исправить все обнаруженные проблемы.

Если ремонт критический, Департамент гигиены окружающей среды может организовать ремонт самостоятельно. Когда закончите, они выставят счет.

Не позволяйте домовладельцу беспокоить вас, если вы попытаетесь отправить ему уведомление о ремонте. Плохие арендодатели часто пытаются отпугнуть своих арендаторов от требований о ремонте, подавая им уведомление по разделу 21.С 1 октября 2015 года уведомление по разделу 21 не может быть использовано, если домовладелец получил уведомление об улучшении условий проживания от местного совета. Если один обслуживается после жалобы на ремонт, домовладелец может быть виновен в ответном выселении. Это незаконно и преследуется по закону.

Если домовладелец пытается вас выселить по запросу на ремонт (электрический или другой), немедленно обратитесь за юридической помощью!

Арендодатели, не соблюдающие законы, касающиеся электробезопасности, нарушают Правила безопасности электрического оборудования 1994 г. и Закон о защите прав потребителей 1987 г. и могут столкнуться с:

  • Страхование недействительности
  • Штрафы до 5000 фунтов стерлингов
  • Шесть месяцев тюрьмы
  • Судебный иск арендатора, подавшего гражданский иск о возмещении ущерба
  • Убийство взимается, если арендатор умирает в результате плохого обслуживания / небезопасных электроприборов или системы

Куда обратиться за помощью

Ответственность за соблюдение законодательства, касающегося электробезопасности, несут сотрудники отдела здравоохранения и безопасности или HSE.Если вы хотите поговорить с кем-нибудь о том, что арендодатель не выполняет свои обязанности, HSE может вам помочь.

Если вас хоть сколько-нибудь беспокоит безопасность электропроводки в вашем доме, а ваш домовладелец или агент по сдаче в аренду отказывается относиться к этому серьезно, вы можете обратиться в справочную службу Shelter здесь или позвонить по телефону 0808 800 4444. Они найдут вам советника в вашем область, которая может сказать вам, насколько серьезна проблема и как лучше всего действовать.

Онлайн-служба Citizens Advice также может посоветовать вам, как двигаться дальше; вы можете связаться с ними здесь.

Источник изображения

Заявление об ограничении ответственности

Эта статья является руководством. Любую информацию следует использовать в исследовательских целях, а не в качестве основания для возбуждения судебного иска. Голос арендаторов не предоставляет юридических консультаций, и наш контент не является отношениями между клиентом и адвокатом.

Добавить комментарий
