Технология устройства монолитной плиты фундамента

Простота технологии плитного фундамента обманчива, при всех своих достоинствах система построения такого рода основания требует не меньшего, а зачастую даже большего внимания к особенностям грунта и рельефа местности. Устройство подобного рода монолитной плиты недаром называют «плавающим», нестандартное название прилипло в большей части за широкое использование в качестве фундамента для частного дома на слабой заболоченной почве. Плавающий – это значит, плита из бетона, отлитая по технологии, способна держать здание при высоком уровне грунтовых вод, образно говоря – «по уши в грязи».

Технология и устройство фундамента монолитная плита

Чтобы понять, в чем главная особенность технологии устройства монолитных плитных вариантов, необходимо различать, в чем основное отличие монолитной плиты фундамента отленточных типов фундаментных систем. Обе схемы преимущественно используются при устройстве опоры тяжелых коробок зданий, но условия работы монолитной плиты и бетонной ленты существенно отличаются:

  • Устройство монолитной плиты предусматривает наличие подготовленной поверхности грунта на всем пятне фундамента, тогда как лента требует очень хорошей несущей способности опорной части грунта только по периметру здания и под внутренними капитальными стенами;
  • Давление на грунт монолитного фундамента на порядок меньше, чем у ленточной схемы. Здание можно строить на слабых грунтах. При правильном расчете и соблюдении технологии плита с коробкой здания не должна тонуть или давать крен, но в остойчивости такое устройство плитного фундамента явно уступает бетонной ленте;
  • В жесткость ленточного фундамента основной вклад вносят слои твердого и прочного грунта с небольшим довеском за счет коробчатого устройства ленты. В монолитной схеме весь объем устойчивости и прочности решается за счет только бетонного тела плиты.

Важно! Но при высокой стоимости работ по устройству у монолитной плиты практически нет альтернативы для возведения зданий на слабых грунтах большой толщины. Реальную конкуренцию монолитной плите могут составить только забивные железобетонные сваи.

Варианты технологии обустройства монолитного фундамента

На первый взгляд монолитная фундаментная плита представляет собой привязанный к подушке базовый слой бетона с заделанной в бетонный массив арматурой. На самом деле обеспечить прочность и жесткость технология ручного обустройства единой монолитной плиты приличных размеров не может. Поэтому на практике изготовленная вручную монолитная плита, даже при соблюдении технологии, получается в виде очень тяжелого бетонного массива, дорогого и неоднородного по структуре.

Прежде чем принимать решение об использовании монолитной плиты в качестве фундамента дома, следует понимать, что строительство должно базироваться на точном конструкторском расчете и технологическом устройстве основных компонентов:

  1. Грунтовой поддержки и подготовки основы под фундамент. Объем затрат на выемку верхнего слоя грунта и подготовка пластов под монолитную плиту в некоторых случаях стоят не дешевле затрат на бетон и арматуру;
  2. Укладка гидроизоляции, утепления, монтаж и заполнение труб будущей канализации, водопровода, всех жизненно важных элементов коммуникаций. Устройство арматурного каркаса, установка опалубки;
  3. Заливка бетона в форму, наиболее сложный этап устройства монолитной основы, потребуется учесть массу нюансов технологии заливки и контроля схватывания бетонной массы большого объема;
  4. Устройство гидроизоляции, утепления контура и отмостки плиты фундамента.

Важно! Устройство монолитной фундаментной системы всегда связано с риском выйти за пределы и без того объемной и недешевой сметы. Поэтому перед заключением договора на строительство с подрядчиком абсолютно все ключевые и дорогостоящие приемы технологии следует оговорить заранее до мелочей.

Технология подготовки основы плитного фундамента своими руками

Подготовка грунта под устройство монолитной плиты является своего рода «изюминкой» во всей технологии выведения фундамента. От качества работы с подушкой под заливку бетонной плиты зависит 90% успеха всех дальнейших этапов обустройства. Понятно, что большая часть проблем возникает именно на тех этапах реализации проекта монолитной плиты, которые невозможно точно и объективно учесть при проектировании и выборе технологии реализации задуманного.

Речь идет о структуре грунта и уровне грунтовых вод. На первом этапе выполняется забивка породных шурфов и скважин на глубину воды. Технология требует, перед тем как выполнить проектирование, необходимо получить максимально точное представление о том, что у нас под ногами. Чем больше замеров, тем точнее можно подобрать технологию уплотнения грунта под плиту.

Если решение об использовании монолитного типа фундамента под здание принято окончательно, можно, не дожидаясь результатов расчета схемы армирования плиты, приступать к подготовке грунта по следующей технологии.

Удаляется весь плодородный слой, торф, суглинки, супесь на глубины устойчивого сухого основания. Это может быть 60 см, а может быть и 100 см. В некоторых случаях такой подход приводит к значительному увеличению расходов на земляные работы, и к этому необходимо быть готовым. Учитывая тот факт, что абсолютно ровных, как стол, планов под постройку дома не существует, под будущую монолитную плиту по технологии потребуется выполнить планирование и выравнивание поверхности.

Уже на этапе первичной подготовки по технологии в обязательном порядке нужно установить очень качественный глубинный дренаж. Для этого по контуру подготовленного котлована выкапывается ров в 25 см, отсыпается отсевом, укладывается труба, геотекстиль, опять отсев. Все трубы дренажа под монолитную плиту необходимо делать под уклоном до 3

о с обустройством вывода в емкость дренажного колодца. Без дренажа котлована плиты работать с уплотнением отсыпки бессмысленно. Но даже при заделке дренажных трубв основание монолитной плиты потребуется последовательно, как требует технология, выполнить усиление несущей способности дна котлована.

Для этого потребуется отсыпать щебеночный слой в 15-20 см толщиной. Материал, по технологии, трамбуется минимум в три слоя засыпки, с максимальной забивкой щебенки в грунт, сначала крупной фракции, последний слой породным отсевом. При соблюдении технологии мы получим сухой участок, отсыпанный достаточно ровным и прочным слоем отсева. Границы отсыпанного и трамбованного с грунтом слоя щебенки примерно на метр шире периметра будущих стен здания.

Далее уложим слой геотекстиля. Обычно по технологии строительства монолитных плит используется марка дакрон или смесь песка с отсевом.

Устанавливаем опалубку и укладываем полотно геотекстиль. Далее по технологии требуется отсыпать слой песка минимум в 15 см толщиной и тоже утрамбовать с максимальной степенью нагрузки. На песчаный слой по технологии потребуется уложить полиэтиленовую пленку и новый слой щебня, который выравнивается с максимальной тщательностью по горизонту.

Заливка бетона

Далее технология требует уложить на бетонную подготовку слой гидроизоляции, и можно приступать к укладке утеплителя и арматуры. Пруток устанавливается ячейкой не менее 25 см, расстояние от утеплителя до нижнего слоя арматуры 2,5-3 см, верхний слой бетона над арматурной сеткой устанавливают в пределах 4- 5 см.

Бетон заливается набивкой. В этом случае смесь отливается секторами под борта опалубки. Лучше использовать автомобильную насосную установку и подавать бетон с помощью рукава, установленного на стреле.

Существует определенного рода иллюзия о том, что на очень слабых и нестойких почвах проблему несущей способности монолитной плиты можно решить за счет обычного наращивания толщины и устройства дополнительного слоя арматуры. Такая технология становится первой рекомендацией большинства «опытных» мастеров, допустивших брак в подготовке грунта. Мало того, что это повлечет значительные дополнительные расходы, это может только усугубить ситуацию.

В такой ситуации можно посоветовать дополнить устройство плиты установкой по периметру винтовых или набивных свай с обустройством армированного ростверка.

Прочность плиты определяется не столько мощностью или толщиной плиты, сколько правильностью укладки арматуры. В тонкой плите арматура работает практически на 100%, фундамент получается более гибкий, но при этом остается достаточно прочными одновременно податливым, чтобы под нагрузкой адаптироваться к противодавлению грунта.

Заключение

Технология устройства монолитной структуры постепенно вытесняется более легким и устойчивым свайным фундаментом с монолитным ростверком. В этом случае исключается подавляющее количество проблем, связанных с теплоизоляцией фундамента и возможным пучением грунтов. Устройство такого фундамента не намного сложнее монолитной схемы, а стоимость постройки практически вдвое ниже.

схема устройства своими руками, пошаговая инструкция

Чтобы строительство нового дома своими руками через пару лет не переросло в капремонт, нужно позаботиться о правильном фундаменте. От него требуется не только выдерживать вес постройки – с этим-то проблем обычно и не возникает. Гораздо труднее компенсировать влияние излишне подвижного грунта на стены. На сложных участках со слабой почвой с этой задачей может справиться только фундамент монолитная плита.

Оглавление:

  1. В каких случаях выбирается плита?
  2. Строительство по шагам
  3. Полезные советы

Когда без плиты не обойтись?

По сути это всего лишь железобетонная «подушка», на которой и стоит дом. Благодаря максимальной площади опоры нагрузка от строения передается на грунт уже в распределенном виде, а давление уменьшается в несколько раз. И чем шире окажется «пятно контакта» на схеме, тем оно ниже. Это свойство позволяет применять плитный фундамент там, где вес постройки превышает несущую способность почвы.

Еще один случай, когда без сплошного основания не обойтись – пучинистые грунты (пески, супеси, все глинистые типы). Сюда же можно отнести обводненные и заболоченные зоны. Использование на таком участке монолитной ленты приведет к тому, что одна часть дома в сезон будет подниматься, другая опускаться, а несущие стены просто станут работать на разрыв. И если упругое дерево подобные нагрузки еще способно переносить, то кирпичные или блочные постройки от такого обращения быстро пойдут трещинами.

Выход – та же монолитная плита. Помните картинку из учебника физики, где спичечный коробок качается на волнах, но не двигается? По такому же принципу будет работать и плоский фундамент. Грунт может поднимать или опускать его, а дом останется неподвижен относительно бетонной плоскости.

Это два исключительных случая, когда применение монолитной основы экономически оправдано. В любой другой ситуации от него лучше отказаться в пользу более дешевых металлических свай или бетонных лент. Впрочем, это лишь вопрос денег – других ограничений нет. Цена фундамента под ключ даже небольшой толщины в 25 см начинается от 3600 руб/м2, более мощная плита потянет уже на 4000-5200. И даже устройство монолитного основания своими руками выйдет лишь вдвое дешевле, так как главная статья расходов – это закупка и доставка стройматериалов. А их как раз потребуется немало.

Поэтапная технология возведения

Если участок как раз попал под определение исключений или строителю не так жалко денег, как собственных сил, пора знакомиться с монолитной технологией и изучать руководство по устройству плиты. Пошаговая инструкция разделяет строительство фундамента на отдельные этапы. Каждый шаг – это новый слой своеобразного «пирога», и пропускать ни один нельзя. Работы традиционно начинаются с разметки, подготовки и выравнивания котлована. В него и будут постепенно укладываться стройматериалы. Обычно под мелкозаглубленный плитный фундамент достаточно снять пласт плодородной почвы и вырыть ровную площадку на глубине от 0,5 до 0,7 м.

Дальше порядок работ будет таким:

1. Устройство дренажной подушки.

Засыпают первый слой песка, увлажняют и трамбуют его до получения ровной поверхности. В зависимости от веса будущей постройки (с учетом самой плиты фундамента) толщину готовой подушки выбирают от 20 до 30 см. Сверху стелют геотекстиль и делают повторную отсыпку на высоту 20 см, но уже из щебня.

На этом этапе можно выполнить бетонную подготовку из жидкого раствора марки М100. При наличии гравийной подушки этот пункт необязателен, хотя стоимость заливки невелика, зато пользы много. Толщина защитного бетонного слоя составляет всего 1 см, но обеспечивает большую устойчивость фундамента на грунте и лучшую его защиту от избыточной влаги. На этом же этапе можно позаботиться об утеплении монолитного основания и частично реализовать технологию шведской плиты. Для этого по всей площади формируется сплошная подушка из пенопласта или полистирола высокой плотности. Но, опять-таки, все на усмотрение хозяина.

2. Гидроизоляция фундамента.

Самый недорогой и важный этап работ, после которого монолитная плита приобретает «иммунитет» к разрушительному влиянию влаги. Ведь незаглубленное основание в любом случае окажется выше уровня промерзания грунта, и зимой впитавшаяся вода начнет разрывать его изнутри. Недоступность бетона для воды станет залогом его длительной службы.

Инструкция по гидроизоляции фундамента рекомендует начинать работы с геоткани поверх дренажа. Ее преимуществом иногда называют непроницаемость для цементного молочка, но чтобы оно достигло слоя гравия, плиту пришлось бы заливать водой из шланга.

На самом деле плотная мембрана обеспечивает защиту тонкой изоляции от повреждений. На геоткань в два слоя укладывают п/э пленку толщиной 0,2 мм и спаивают стыки двойным швом. Иногда в качестве гидробарьера используют рубероид, но срок его службы недостаточно большой – лет через 10 он сгниет, а заменить будет нельзя.  Изоляция берется такой ширины, чтобы по окончании работ плитный фундамент можно было обернуть ей с торцов. Так создается безразрывный водонепроницаемый слой, который защитит бетон от влаги и последующего разрушения с приходом морозов.

3. Монтаж опалубки и каркаса.

Плитный фундамент имеет небольшую высоту – от 15 до 40 см, так что для палубы будет достаточно обычных досок. Главное – хорошо их укрепить, поставив боковые укосы и распорки, а также проверить параллельность противоположных стенок. Арматура укладывается двумя горизонтальными поясами с поперечными перевязками. Размер ячеек выбирается от 200 до 300 мм – такая схема армирования монолитной фундаментной плиты считается оптимальной в плане прочности, хоть и требует большого расхода стержней и вязальной проволоки. Расстояние от концов прутьев до внешних стенок монолита должно быть около 50 мм. Это обеспечит металлу надежную защиту от коррозии в теле бетона.

Если же планируется армирование фундамента стеклопластиковой арматурой, разницу можно уменьшить вдвое, так как композит совершенно не боится влаги. В остальном схема укладки стержней остается прежней. Подобная замена традиционного металла выполняется прутьями меньшего диаметра и дает неплохую экономию средств, при этом прочность каркаса сохраняется. Плюс – на разрыв сопротивление у стеклопластиковой арматуры гораздо выше, чем у той же АIII.

4. Укладка бетона.

Весь объем опалубки фундамента необходимо заливать в один прием. Вручную такое количество раствора приготовить будет сложно, так что проще заказать его доставку с ближайшего РБУ. Марка бетона выбирается на основании прочностного расчета, но обычно хватает М250-М350. Главное, чтобы подвижность смеси была достаточной – класс П3 или выше, если работы выполняются в жаркую погоду.

Свежезалитая монолитная плита уплотняется и выравнивается вибромашинами либо заглаживается широким правилом. Качество бетонной поверхности на этом этапе имеет огромное значение, так как схватившийся раствор тяжело поддается обработке. Лучше сразу все сделать правильно, чем потом шлифовать цементный камень. Плита накрывается пленкой, но уже через сутки ее придется смачивать. Вообще бетонные работы желательно подгадывать на сырую и пасмурную погоду, чтобы гидратация протекала в нормальном режиме.

По технологии монолит должен набирать прочность 4 недели, но распалубку фундамента можно выполнить и раньше. Для продолжения строительства бетону хватит и 70 % от заявленной марки – их он достигнет уже на второй неделе. Так что выжидать полный срок необязательно. После распалубки оставленные края гидроизоляции поднимают с земли и припаивают к торцам плиты.

Рекомендации

Технология устройства монолитного основания действительно является самой простой и не требует от строителей большого опыта. Именно поэтому ее часто выбирают те, кто вынужден обходиться своими силами. Ведь при соблюдении инструкции серьезные ошибки практически исключены, а с расходами на первых порах никто не считается.

Но на строительстве монолита можно, а порой и нужно экономить. Для этого делают расчет толщины плитного фундамента на основании схемы постройки. Монолит должен быть достаточно мощным, чтобы сопротивляться нагрузкам на изгиб в промежутках между стенами. Частично «плечо рычага» можно уменьшить за счет формирования на плите ребер жесткости.

В то же время фундамент слишком большой толщины окажется не только материалоемким и дорогим, но еще и увеличит давление на грунт за счет своего веса. Так что стоит потратить полчаса времени и самостоятельно разобраться в технологии проектирования ж/б-плит.

Технология строительства фундамента монолитная плита: этапы монтажа

На сегодняшний момент постройка фундамента путем возведения на предварительно готовую основу монолитной плиты является достаточно обыденной вещью. Десять лет назад этот способ строительства начинал пользоваться спросом и в России. Конечно, выполнять эту работу нужно с бригадой опытных строителей, и иметь большое количество различных приспособлений, о которых речь пойдет ниже. Технология строительства фундамента «монолитная плита» поистине универсальна, она идеально подходит для низкого неравномерного грунта, в частности песчаной основы и торфяной. В чем кроется отличие этого вида фундамента от других? Все дело в бетонной плите: опалубка служит для него идеальным и неразрывным тандемом.

Новичкам в этом вопросе стало кое-что проясняться, а именно, что такое монолитная плита. Стоит добавить, что она предназначена преимущественно для незаглубленного типа основания и самых труднодоступных для строительства видов грунта. Минимальная толщина данного вида должна составлять 10 сантиметров. В противном случае, конструкция может не выдержать. Плита располагается над заранее приготовленной песчаной подушкой. Необходимо защитить будущий дом от водной стихии. С этой целью производится процедура гидроизоляции.

Далее возводится каркас из арматуры. Устройство самой арматурной сетки тоже не простое: её верхняя и нижняя часть плотно связаны между собой. Она, в свою очередь, располагается над фундаментом.

Далее наступает этап сложного процесса под названием армирование монолитной плиты. Сложна она, потому что сама плита испытывает большие нагрузки со всех сторон изгиба. Для непосредственного армирования монолитного фундамента необходима ребристая арматура, сечение которой составляет 10-15 миллиметров. Именно этот тип хорошо поддерживает своеобразный симбиоз с бетоном – он достаточно крепко сцепляется с ним. Таково устройство монолитной плиты.

Надо как следует подсчитать расходы, касающиеся затрат на арматуру. Допустим, расстояние между прутками 25 сантиметров, на всю основу плиты уйдет практически 3 метра самой арматуры (не забывайте, что её необходимо проложить со всех сторон). Получившиеся метры надо умножить на 2. Помимо нижней части существует верхняя (об этом было сказано выше). Чтобы объединить эти части вместе, потребуется порядка двух метров все той же арматуры. На всю эту непростую процедуру уйдет порядка 15 м на 1 квадратный метр.

Приспособления для построения фундамента

К сожалению, как и любое другое, затеянное предприятие требует немалых вложений. Расходы на данный фундамент будут особенно велики. Результаты тяжелой работы в течение продолжительного времени будут видны, и гордость за такой прочный долговечный проект просто поглотит вас. Этот тип фундамента все время обходит на шаг своих конкурентов.

Вот перечисление ремонтных и строительных материалов, без которых возведение монолитной «крепости» не представляется возможным:

  • Лопаты двух типов (штыковая и совковая)
  • Проволока
  • Крючок, чтобы связывать проволоку
  • Песок, цемент, щебень
  • Строительный уровень
  • Доски, для того, чтобы сделать опалубку (будут нужны так же гвозди, топор, ножовка)
  • Виброплита (разравнивает поверхность грунта)
  • Толстый шнур
  • Арматура (виды сечения поперечный и переменный)
  • Уплотнитель бетона – вибратор (необходим для выкачивания воздуха из него)
  • Специальная машина по перемешиванию бетона (если это чересчур затратно, то можно найти готовый бетон)

Этапы изготовления монолитной плиты

Чтобы собрать все части мозаики в одну картинку, предлагаю разобраться во всем поэтапно. Технология строительства фундамента монолитной плиты очень непроста. Начинающим в этом деле будет сложно вдуматься в конкретные формулировки. Но если вы поставили себе такую цель, то не отступайте от нее.

Дом, возведенный на таком прекрасном и устойчивом фундаменте, при его последующей продаже будет стоить намного больше, нежели дом, фундамент которого не состоит их монолитной плиты. Итак:

  1. Большим количеством помощников или профессиональных строителей выкапывается котлован определенной глубины.
  2. Все углубление заполняется песчаной подушкой.
  3. Как было сказано выше, специальная дренажная система будет проложена вокруг фундамента, для того, чтобы предохранить его и будущие помещения подвала от затопления.
  4. На песчаной подушке делают слой так называемой подбетонки, которую изготавливают для того, чтобы разместить там материал, который будет защищать от попадания воды.
  5. Дальше происходит основная часть работы: в ход вступает арматура и фундаментная плита. После заливки этой плиты часть арматуры будет торчать из нее. Благодаря этому, будущие стены наикрепчайшим образом соединятся с плитой.
  6. Потом следует обязательный процесс, без которого сделать монолитный фундамент не представляется возможным. Из арматуры нужно сделать прочный каркас, расстояние, между стержнями которого должно быть 25-30 см. Арматура должна охватить опалубку, не стоит это забывать.
  7. Чистую и слегка мокрую опалубку необходимо установить для того, чтобы стены были более прочными. Выровненные балки вместе с болтами окончательно закрепляют опалубку.
  8. Наступает кульминационный момент, а именно бетонирование. Средняя толщина одного слоя бетона составляет 15 см. После его заливки нужно выровнять и как следует утрамбовать незастывшее месиво. Делаем это до появления первой воды на нем. Благодаря выравнивающему бруску, который надо передвигать по опалубке, постепенно остывающий бетон примет окончательно ровное положение.
  9. Последний, завершающий этап. Это как бы показатель проделанной работы. Только когда весь процесс бетонирования завершен, и бетон затвердел, начинается разборка опалубки. После этого монолитная плита считается завершенной.

И после этого возникает вопрос: действительно вы готовы жертвовать семейный бюджет на дорогую технику, хорошее оборудование? Если да, то мы не имеем права сдерживать вас. Главное делать это осознанно, посоветовавшись с семьей. Можем обрадовать тем, что ваш дом ждет участь долгожителя – этот фундамент прочно простоит около 150 лет.

Универсальный вид монолитной плиты

Максимальной устойчивый и усложненный вид, которому представляется возможность как всего лишь частично опираться по контуру, так и совершенно свободно, и также сильно защемляться. Проще говоря, монолитная железобетонная плита может опираться частично, свободно или полностью защемляться. Консольная плита (защемленная) плита активно применяется на практике. Однако защемленная, она лишь на одной из кромок: в остальном плиты являются опертыми в разных углах. По так называемой специальной схеме железобетонные плиты разделают на 2 типа. Первый тип балочный разнообразен: консольный, многопролетный, разрезной или наоборот. Балочные плиты так же бывают однопролетными и многопролетными. Второй тип, как уже стало понятно, носит название небалочный.

Армировка железобетонных плит производится с помощью сварных сеток и арматуры. Как минимум 10% должна составлять площадь поперечной арматуры от места сечения наибольшего изгиба. Установка рабочей арматуры по каждой стороне плиты должна быть выполнена равномерно. Поскольку арматура недешевое удовольствие, то её надо разбить приблизительно на 3 части. Части, которые будут находиться по бокам должны быть меньше средней по ширине.

Процесс заливки плиты: некоторые факты

Специалисты рекомендуют не экономить на бетоне, так как фундамент, полученный в результате заливки, будет держать ваш собственный дом, а экономить на этом глупо. Технология заливки плиты монолитного фундамента не осуществляется вручную: основной процесс будет происходить внутри бетономешалки. Нужную смесь можно как заказать, так и сделать самому. Конечно, речь не идет о покупке бетономешалки – вполне возможным является её аренда.

Есть много способов по заливке опалубки. Готовый бетон помещается прямиком из бетоновоза на опалубку. Аккуратно эту работу можно выполнить, имея направляющий короб. Чтобы уплотнить доставленную смесь применяется вибратор (его применение актуально в случае с монолитной железобетонной плитой). При успешном завершении этой процедуры начинается этап увлажнения. Смесь должна быть влажной в течение недели, после чего снимают опалубку. Возведение фундамента полностью завершено.

плита: технология строительства, как правильно залить

Если говорить о фундаменте с позиции надежности для частного домостроения, то, безусловно лидирующее место занимает плитный фундамент. Но за счет его не дешевой стоимости, и определенной технологии строительства, к его помощи прибегают только в тех случаях, когда грунт, на котором будет происходить строительство дома, не является надежным.

Чтобы создать плитный фундамент своими руками, необходимо прекрасно знать какова технология строительства такого основания, а также из каких элементов он состоит.

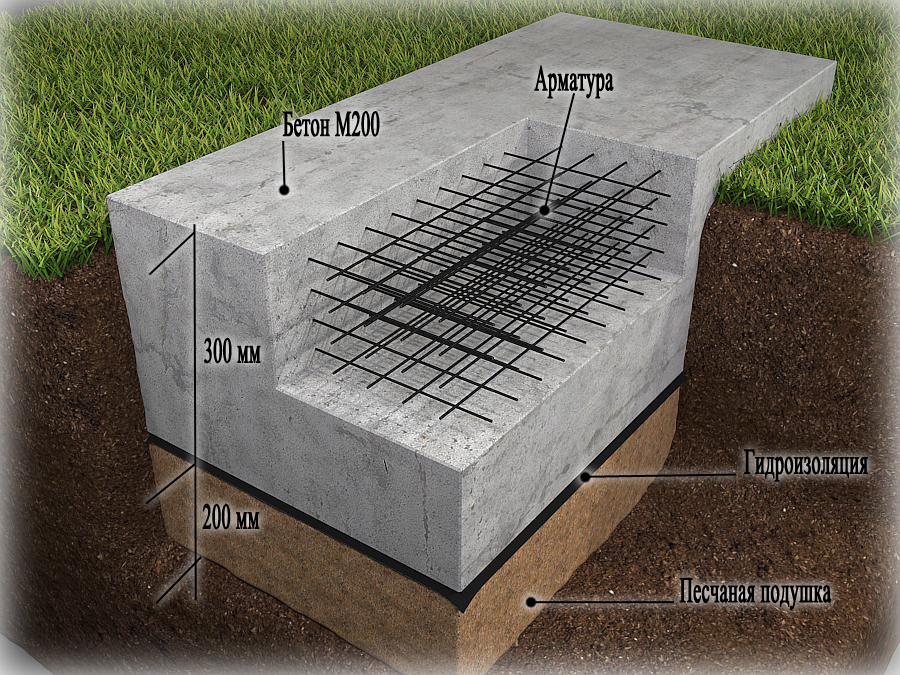

Схема расположения элементов плитного фундамента

Устройство плитного фундамента

Строительство любого дома, начинается с фундамента. Он делается заранее, и только по плану будущего дома. Перед тем, как приступить к сооружению, необходимо закупить необходимые материалы, а также знать схему основания. Схема плитного основания следующая:

  • сначала располагается песчано гравийная подушка, которая нивелирует все почвенные колебания, и является надежной подстилкой для плитного фундамента;
  • слой утеплителя, который должен защищать основание от излишнего воздействия влаги и грунтовых вод;
  • непосредственно монолитная плита, которая делается с железобетона;
  • слой гидроизоляции и утеплителя, которые предохраняют конструкцию дома от влаги и холода;
  • сюда также можно отнести дренажную систему, которая прокладывается по периметру фундамента и служит для того, чтобы отводить излишнюю воду от основания.

Технология строительства плитного основания

Земляные работы

Чтобы правильно сделать такое основание, необходимо четко представлять все строительные процессы, которые будут происходить на строительной площадке. Пошаговая инструкция по сооружению плитного фундамента, для хорошего дома следующая.

Сначала необходимо подготовить земельный участок. Его подготовка начинается с того, что необходимо правильно разметить все стороны, а также оставить некоторое место, по периметру будущей траншеи, для того чтобы можно было работать. Для этого не нужно привлекать строительную технику, и можно все сделать своими руками.

Второй шаг, это начало земляных работ. Тут, прежде всего необходимо определить глубину будущего котлована. Для плитного фундамента она не должна быть большой, но минимальная толщина плиты, без песчано гравийной подушки, не должна быть меньше 10 сантиметров. Остальное зависит от количества денег и качества грунта. Сама технология рытья котлована, или траншеи, как говорят некоторые, предусматривает привлечение землеройной техники, или бригады землекопов. Можно все делать своими руками, но это займет гораздо больше времени.

Самым полезным советом, в данном случае, может быть изучение качественности грунта. Чтобы о нем узнать, можно обратиться за помощью к справочникам, в которых есть информация по качеству грунта на данной территории (уровень пучинистости, и глубина промерзания). Если необходим более детальный анализ почвы, то можно пригласить специалистов, которые проведут качественные изыскательские работы.

Если котлован сделать с помощью специальной техники, то нужно знать, что края его и дно придется заравнивать с помощью лопаты, поскольку экскаваторы и другая техника не может вырыть ровный котлован.

Когда котлован выкопан, можно переходить к следующему шагу.

Создание подушки под фундамент

Данный шаг состоит в том, что необходимо создать песчано гравийную подушку. Для этого понадобится песок, желательно карьерный, крупнозерновой, а также щебень средних или мелких фракций.

Чтобы правильно сделать такую подушку, необходимо насыпать слой песка по всему котловану, который не должен превышать 20-30 сантиметров. После этого его нужно полить водой и хорошо утрамбовать.

Поверх него насыпается слой гравия, который не должен превышать 5-10 сантиметров. Он тоже трамбуется. Подушка готова. Теперь ее необходимо покрыть слоем гидроизоляции, для этого подойдет полиэтиленовая пленка, либо рубероид. Слой утеплителя должен быть надежным и не пропускать воду.

Такова технология создания качественной подушки. Укладка полиэтилена или листов рубероида должна идти внахлест листов друг на друга.

Процесс монтажа опалубки

Следующий этап, это монтаж опалубки. Существует два способа монтажа опалубки. Первый состоит в том, чтобы сделать ее прямо в земле, с выходом на поверхность, на высоту будущей плиты. Можно делать по-другому.

Монтаж опалубки будет происходить на поверхности земли, на высоту плиты. Но в таком случае, нужно гидроизолировать и утеплить стены котлована.

Делать это нужно таким образом:

  • по внутренним стенам котлована происходит укладка рубероида или полиэтиленовой пленки, которая фиксируется возможными способами;
  • после этого кладется слой утеплительного материала, для него лучше использовать твердые листы.

Если опалубка будет изготовлена внутри котлована, то по ее сторонам также расстилается пленка или листы рубероида, а затем ставятся листы плотного утеплителя.

Делать опалубку можно из деревянных досок, которые скрепляются между собой специальным способом. Более подробный монтаж опалубки описан в других публикациях. Когда опалубка готова, можно переходить к следующему этапу.

Подготовленная под заливку бетона армировка

Следующий этап это создание армирующей сетки. Для этого используется арматура, диаметр которой должен быть от 10 до 15 миллиметров. Как правильно рассчитать количество необходимой арматуры, проволоки для ее вязки, рассказано в других публикациях.

Но вот о том, что для качественной плиты, необходимо два параллельных ряда арматурного каркаса, необходимо рассказать. Дело в том, что монолитная плита, которая служит фундаментом для дома, находясь в земле, как бы плавает, и полностью повторяет все движения почвы.

Сам по себе бетон является прочным, но хрупким материалом и подвержен разрушениям под воздействием почвы. Чтобы этого не происходило в него необходимо поместить металлическую арматуру, которая нивелирует такие нагрузки, и придает бетону эластичность.

Поэтому к монтажу арматурного каркаса, необходимо подойти со всей ответственностью. Ведь построить качественный дом без надежного основания не получится.

Главное на что необходимо обратить внимание, это на вязку арматуры. Ее, ни в коем случае, нельзя скреплять между собой с помощью сварки, и делать это нужно только с помощью стальной проволоки. Это продиктовано тем, что приваренные арматурины между собой никогда не будут давать эластичность бетону.

Структура качественного бетона

Следующий этап, это изготовление бетона, и заливка им металлического каркаса, который смонтирован и находится в опалубке. Бетон нужно делать из цемента, песка, щебня средних фракций и воды.

Его можно заказать у производителя, а можно изготавливать прямо на участке. Разницы нет, главное чтоб он был качественным. Ведь для дома это будет играть решающую роль.

Заливка бетона происходит следующим образом. Сначала нужно залить первый 30 сантиметровый слой. Его необходимо притрамбовать, чтобы не было пузырьков воздуха. После того как он немного затвердеет, происходит заливка следующих слоев, с учетом их затвердевания, и так до верхней точки плиты.

Когда бетон застынет, опалубку можно убирать и видеть качественную плиту, которая гидроизолирована и утеплена. Но это еще не все. Дом, сам по себе должен быть качественно утепленным. Поэтому необходимо, поверх плиты, положить слой гидроизоляции и утеплителя. Их монтаж не представляет из себя ничего сложного. Сначала укладывается слой гидроизоляции, а затем утеплителя.

Как видно, чтобы построить монолитный фундамент, который будет иметь форму плиты, нужно внимательно ознакомится с технологией его строительства. Выложенная пошаговая инструкция четко дает понять, как его построить.

Главное понимать, что провести ремонт такого фундамента будет практически невозможно. В отличии от столбчатого или свайного фундамента, ремонт которых можно делать даже после того, как на них располагается конструкция дома, для плиты ремонт практически невозможен. В данном типе основания можно сделать ремонт только утеплительных и гидроизоляционных материалов, которые будут располагаться по внешним стенам.

Разновидности плитного фундамента

Виды плитного фундамента

Данный тип фундамента настолько распространен, что существует несколько его разновидностей.

Первая состоит в том, что в его основу идет не монолитная железобетонная плита, а специальные плиты перекрытия. По общим правилам, изготовители таких плит перекрытия, делают их для использования в конструкциях многоэтажных домов.

Но с учетом того, что плиты перекрытия изготавливаются из железобетона, и могут иметь ребристую поверхность, такие плиты перекрытия стали использовать и для сооружения фундамента.

Монтаж фундамента из плит перекрытия происходит с применением тяжелой подъемной техники, которая может их класть в необходимо место, без нарушения подкладочного слоя (подушки). Вызвано это тем, что такие плиты перекрытия имеют большой вес, и без подъемника их не положить в котлован.

Соединяются между собой плиты перекрытия цементно-песочной стяжкой, в которую кладется арматурный каркас. Это нужно для того, чтобы в местах соединения, при движении почвы не произошло нарушение конструкции, и одна плита перекрытия не стала выше или ниже другой, так как это приведет к перекосу дома.

Кладутся они также на песочно песчаную подушку, при этом гидроизолируются и утепляются по правилам, которые существуют для монолитной плиты. Когда такие плиты уложены, проводить ремонт их уже не получится, поэтому все дефекты необходимо выявить сразу.

Утепленная “шведская” плита

Следующая разновидность, это финская плита. Ее еще называют шведской. Такое монолитное основание, которое получило название финская плита, родом из Скандинавии.

Характерной особенностью плиты, которая имеет название финская, является то, что она в обязательном порядке должна быть утеплена, и не имеет большой глубины заложения.

Делается финская плита из нескольких небольших плит, между которыми устанавливаются специальные тепловые зазоры, которые не представляют из себя жесткой сцепки.

То есть отдельные плиты, могут двигаться в грунте, не зависимо друг от друга. Именно благодаря таким особенностям, монтаж такого основания более сложен. Провести капитальный ремонт такого основания тоже проблематично.

Свайно-плитный фундамент

И последнее, некоторые специалисты рекомендуют монолитную плиту под свайный или столбчатый фундамент. Таким образом, получается монолитный ростверк, который дает сваям или столбам дополнительную жесткость. Таким ростверком обеспечивают фундамент под мощные конструкции, которые располагаются в неустойчивых грунтах.

Для изготовления ростверка в виде монолитной железобетонной плиты, понадобится небольшой котлован, глубиной не более 20 сантиметров, с небольшой песчаной подушкой. Сама толщина плиты может быть от 5 до 10 сантиметров.

Оборудование свайного и столбчатого фундаментов таким ростверком, повышает надежность и долговечность строения, которое будет оказывать равномерное давление на сваи и столбы, оборудованные монолитным железобетонным ростверком. Но проводить ремонт свай и столбов будет невозможно.

Но такое основание является качественным и долговечным, а сопротивление грунту повышается благодаря устойчивости свай или столбов, которые погружены в землю ниже уровня промерзания грунта.

Говоря о технологии строительства монолитной плиты, необходимо отметить, что она не представляет из себя ничего сложного. Но, чтобы получился действительно качественный фундамент, необходимо будет потратить значительные средства на закупку материалов, и привлечения тяжелой техники, если площадь дома будет значительной.

Видео

Фундамент из монолитной плиты - Стройматик

Про технологию "Стройматик" узнал из информации с рекламного щита, ознакомившись с содержанием сайта, нашел ответы на все вопросы.

После чего созвонился с руководителем и на следующий день, была подготовлена предварительная смета и дана профессиональная рекомендация произвести геологические исследования ввиду сложности рельефа участка и его местоположения. Уже с учетом результатов исследования, Денисом
была подготовлена детальная смета по количеству необходимых свай и их размерам.
В правильности выбора компании не осталось никаких сомнений, после пробной забивки сваи на участке.
После положительного заключения о возможности использования свай для фундамента, заключили договор и 25 января 2019 года притупили к монтажу. Все было выполнено в срок при полном соблюдении технологического процесса.

Следующим этапом нашего сотрудничества было сооружение ростверка, по рекомендациям Дениса к работам мы приступили с наступлением весны и к 30 мая мы завершили работы по строительству фундамента, которые состояли из забивки свай, устройства монолитного ростверка, кладочных работ
по формированию цоколя и монтажа плит перекрытия.

И передо мной встал вопрос, а с какой бригадой непосредственно возводить дом, просмотрев работу около 7 строительных компаний, желания с ними сотрудничать не возникло. Обратившись за советом к Денису, от него поступило предложение о продолжении работы с его компанией. Подписав договор
мы 20 августа приступили к строительству и к 30 декабря закрыли тепловой контур.
На всех этапах строительства, все работы были выполнены качественно и в срок.

С руководителем компании Денисом у нас сложилось очень доброжелательные отношения, в любой момент к нему можно было обратиться с вопросом и получить профессиональную консультацию. Касаясь финансовой стороны, хочу отметить высокую порядочность и щепетильность Дениса, все отчеты
подкреплялись чеками и иными финансовыми документами.

Строительство это, по моему мнению, единственный клиенто не ориентированный бизнес, в нем как правило нет постоянных клиентов. Построив дом с компанией «Стройматик», точно могу сказать, что они исключение из правил. Каждый строитель находящийся на объекте, выполнял свою работу максимально
профессионально. И в спорных случаях с архитекторами и проектировщиками, строители предлагали самый оптимальный и наименее затратный вариант.

Имя*: Дмитрий
Номер телефона: +7 (919) 240-62-90
Расположение участка (коттеджный поселок): Новая Усмань

Фундамент монолитная плита: пошаговая инструкция

Монолитная плита своими руками

Фундамент является самой важной часть любого строения, он отвечает за прочность и надежность основной конструкции. Поэтому определение типа фундаментальной основы, расчет параметров и выбор строительных материалов требует ответственного подхода.

Из всех типов фундамента очень часто застройщики отдают предпочтение основанию в виде монолитной бетонной плиты, несмотря на его высокую стоимость.

Выбор материалов для монолитного бетонного основания

От качества материалов, которые будут использоваться при создании монолитного плитного фундамента, зависит прочность и надежность всей конструкции. Поэтому, следует очень ответственно подходить к этому процессу.

Бетон

Особое внимание следует уделить выбору бетонного раствора, так как для создания монолитного основания рекомендуется использовать особый класс этого строительного материала. В частности бетон должен иметь следующие характеристики:

Характеристики бетона

  • Марка – не ниже М300, что соответствует классу прочности В22,5. Читайте дополнительную статью о том, какой цемент использовать для фундамента.
  • Подвижность смеси – П-3.
  • Морозостойкость – выше F
  • Водонепроницаемость – не ниже W
к оглавлению ↑

Теплоизоляционные материалы

Чаще всего монолитный плитный фундамент возводится под строения, которые эксплуатируются круглый год. Поэтому к выбору утеплителя для основания дома также следует подходить ответственно.

Материалы для теплоизоляции

Чаще всего утепление монолитной плиты выполняют с помощью экструдированного пенополистирола. Этот материал обладает отличными теплоизоляционными характеристиками и не требует особых навыков в процессе монтажа. Главное условие – выполнять теплоизоляцию плитного основания в соответствии с технологией утепления бетонных и железобетонных конструкций. Вас также может заинтересовать подробная статья о технологии строительства утепленной шведской плиты.

к оглавлению ↑

Материалы для гидроизоляции

Защитить фундамент в виде монолитной плиты можно с помощью любых соответствующих материалов. Однако их следует выбирать в зависимости от степени влажности грунта в месте строительства. При глубоком залегании грунтовых вод можно выполнять гидроизоляцию по простой схеме, используя доступные влагозащитные материалы. Если грунтовые воды располагаются близко, то следует предпринять более серьезные меры. Для создания надежной защиты от почвенной влаги рекомендуется использовать специальные влагозащитные мембраны (читайте более подробно про применение гидроизоляционных мембран для фундаментов и подвалов).

Кроме того вполне может использоваться рулонная гидроизоляция, например, битумно-полимерные материалы. Они отличаются более качественным составом, благодаря которому материал выдерживает высокую и низкую температуру без снижения качественных характеристик.

к оглавлению ↑

Выбор арматуры

Для создания арматурного каркаса можно использовать обычные прутья диаметром от 14 мм. Класс арматуры не имеет значения, если соединение прутьев будет выполняться вязальной проволокой. Читайте более подробно про правила выбора и расчета арматуры для фундамента, а также про такую новинку, как стеклопластиковая арматура.

к оглавлению ↑

Расчет параметров плитного фундамента

Монолитный плитный фундамент по-другому называют плавающим. Это объясняется свойствами плиты «плавать» при сезонных подвижках грунта. Однако чтобы обеспечить подобные характеристики, необходимо точно рассчитать параметры плитного фундамента. При этом следует учитывать различные факторы.

Выполняя расчет толщины бетонного основания, во внимание принимают следующие значения:

  • Расстояние между верхним и нижним рядами арматурного каркаса.
  • Толщина бетонной заливки под каркасом и над ним.
  • Диаметр прутьев арматуры.

В большинстве случаев при сложении этих значений получается, что высота плиты составляет примерно 30 см. Полученный результат можно учитывать при строительстве монолитного плитного основания на твердом и устойчивом грунте.

Выполняя расчет, следует учитывать материал, из которого будет возведено основное строение и количество этажей. Например, к полученным значения следует добавить 5-6 см, если стены дома будут кирпичными. Кроме того при наличии второго этажа в кирпичном доме фундаментная плита увеличивается еще на 40 см.

При расчетах глубины котлована за основу берут высоту плиты и добавляют к этому толщину дренажного слоя в 30 см и песчаной подушки высотой 20 см. В результате получается, что к общей высоте плиты добавляется 50-60 см.

Основываясь на общей высоте монолитной плиты, можно рассчитать требуемое количество бетона, общую длину арматуры и нагрузку от основания на грунт.

Читайте также нашу подробную статью о том, как рассчитать размеры и материалы для плитного фундамента.

к оглавлению ↑

Технология изготовления монолитной бетонной плиты под фундамент

Как и любой строительный процесс, монолитный плитный фундамент возводится по определенной технологии, которая делится на несколько этапов.

Этап 1. Подготовительные мероприятия

Процесс подготовки подразумевает разработку участка, приведение в порядок грунта и сбор нужного инструмента.

Работы будут проводиться при помощи следующего:

Подготовительные работы

  • Совковая и штыковая лопата.
  • Строительный уровень.
  • Шнур для разметки или обыкновенная веревка.

Вначале определяют рабочую зону и на отведенном участке снимают верхний плодородный слой, используя для этой цели бульдозер или совковую лопату.

к оглавлению ↑

Этап 2. Земляные работы

Взяв за основу параметры плитного фундамента, рассчитывают размеры котлована. При этом с каждой стороны добавляют по 1 метру для более удобной работы. Важно понимать, что для фундаментной плиты следует вынимать большой объем грунта, поэтому лучше привлечь для этой цели строительную технику.

Глубина котлована в среднем достигает 1,5 метра, следовательно, глинистый слой необходимо снять практически полностью. Дно котлована засыпают песком или гравием, поверхность выравнивают, проверяя горизонтальность строительным уровнем. На этом этапе следует избегать даже небольших уклонов, так как это может стать причиной разрушения фундаментальной плиты.

к оглавлению ↑

Этап 3. Создание опалубки

Для формирования плиты фундамента необходимо собрать опалубочную конструкцию, для этого потребуются прочные доски толщиной более 2,5 см. Опалубка устанавливается по периметру котлована, с ее внешней стороны ставят крепкие подпорки. После сборки конструкции можно проверить ее на прочность, для этого достаточно нанести несколько сильных ударов. Если опалубка их выдержит, то можно не сомневаться в ее прочности. В противном случае конструкцию необходимо переделать.

к оглавлению ↑

Этап 4. Утепление и гидроизоляция

При строительстве плитного фундамента очень важно отвести влагу от его подошвы, для этой цели создается дренажная система. Процесс монтажа выглядит следующим образом:

  1. Поперек котлована роют траншеи для отвода воды.
  2. В них укладывают геологический текстиль, при этом материал должен немного выступать за края траншей.
  3. Затем укладывают пластиковые перфорированные трубы и оборачивают их краями геотекстиля.
  4. Поверх труб в траншеи насыпают мелкий щебень, выравнивая поверхность по одному уровню.

Тепло и гидроизоляция

Дальнейшие действия предполагают гидроизоляцию и теплоизоляцию подошвы плитного фундамента:

  • Дно котлована застилают гидроизоляционным материалом.
  • Поверх него укладывают плиты теплоизоляции.
  • Далее следует еще один слой гидроизоляции.

Читайте также более подробно о том, как сделать дренаж для плитного фундамента.

к оглавлению ↑

Этап 5. Создание подложки

Чтобы снизить воздействие сил пучения на монолитную плиту фундамента, создается специальная подложка из песка, щебня и тонкого слоя бетона. Общая высота подложки составляет около 30 см. процесс выполняется по следующей схеме:

  1. По всей площади насыпают слой песка толщиной 10 см, проливают его водой и уплотняют с помощью виброплиты.
  2. Насыпают еще песок на высоту 10 см и выполняют аналогичные действия.
  3. Далее следует щебень. Его также насыпают слоями в 10 см и аналогичным образом уплотняют.

Читайте нашу отдельную статью про то, как правильно сделать подушку под фундаментную плиту.

к оглавлению ↑

Этап 6. Бетонная подготовка

В процессе эксплуатации почвенная влага может проникнуть внутрь бетонной плиты. В результате этого бетон разрушается, а на поверхности прутьев армирующего каркаса образуются очаги коррозии. Для отсечки влаги можно использовать гидроизоляционный материал, но острые края щебня могут стать причиной его повреждения. К тому же швы между полотнами гидроизоляции невозможно качественно герметизировать. Следовательно, условия эксплуатации будут нарушены.

Для решения проблемы подобного рода применяется бетонная стяжка, заливаемая поверх подушки из песка и щебня. Высота бетонной подготовки составляет около 5 см, но даже такой тонкий слой позволяет усилить прочность конструкции и создать более ровное основание для монолитного фундамента. Кроме того на ровную поверхность легче укладывать гидроизоляционные материалы и герметизировать швы.

Бетонная подготовка

При укладке гидроизоляции необходимо следить, чтобы ее края немного захватывали стенки опалубки.

В рамках одной статьи мы не можем подробно осветить все вопросы, поэтому отсылаем Вас к еще одной статье о том, как выполняется бетонная подготовка под фундамент.

к оглавлению ↑

Этап 7. Монтаж армирующего каркаса

Армирование монолитной бетонной плиты выполняется в соответствии с нормативными документами. Такая конструкция необходима для усиления фундамента и повышения его прочности.

Для создания каркаса используются прутья диаметром 14-16 мм и мягкую вязальную проволоку. Армирование выполняется по следующей схеме:

  1. Из продольных и поперечных прутков создается сетка с ячейкой 20*20 см и укладывается на специальные подставки высотой 5 см. Это позволяет создать защитный слой для арматуры.
  2. Из гладких прутков диаметром 6 мм делают хомуты квадратной или треугольной формы, устанавливают их на нижней сетке из арматурных прутьев и связывают с ней.
  3. Вдоль опалубочной конструкции создают дополнительные ребра жесткости. Для этого укладывают четыре продольных прута и связывают их хомутами.
  4. Далее создают еще одну арматурную сетку из прутьев диаметром 16 мм и укладывают ее на хомуты, которые размещены на нижнем ряду армирующего каркаса. Все элементы конструкции связывают вязальной проволокой. Следует отметить, что для соединения арматуры можно использовать сварку, но вязальная проволока в этом случае позволит компенсировать непредвиденные подвижки грунта и предотвратит перекос основной конструкции.
к оглавлению ↑

Этап 8. Заливка бетонного раствора

Бетон для создания монолитной фундаментальной плиты можно приготовить самостоятельно, но лучше всего использовать готовую смесь заводского изготовления. Это позволит сократить время работы и не нарушит технологию заливки, которая предполагает одновременную подачу бетона.

Заливку начинают в одном из углов и продвигаются к центру. Залитый бетон уплотняют с помощью глубинного вибратора, который растрясает бетонную массу и позволяет проникнуть ей во все полости конструкции.

По окончании процесса необходимо создать защиту бетонной массе. Для этого в жаркую погоду поверхность обильно смачивают водой, а в сезон дождей накрывают бетон полиэтиленовой пленкой (читайте про дополнительные меры по уходу за фундаментом после заливки).

Для набора полной прочности бетона следует выждать около трех недель при среднесуточной температуре 10-15 градусов.



Все о фундаменте монолитная плита для дома, видео, расчет, заливка, размеры и вся пошаговая инструкция по строительству своими руками

Подготовительные работы


1. Необходимо произвести геологическое исследование участка:
а) Определить тип грунта и его несущую способность.
б) Наличие подземных вод под плитой. При мелко-заглубленном фундаменте достаточно бурить 70 см глубиной.
2. Монолитные плиты бывают 2х типов:
а) Плита ниже уровня промерзания ( как правило с цокольным этажом)
б) Плита вровень с землей.
После того как произвели геологическое исследование и определились с типом фундамента, переходим к следующему этапу.


Первый этап при строительстве фундамента монолитной плиты

1. Снимаем плодородный слой, укладываем дренажные трубы с наклоном и предусматриваем коммуникации.
2 . Укладываем геотекстиль с выпуском от плиты не менее одного метра, с нахлестом друг на друга.





Укладка песчаной подушки для плиты

Укладывается песчаная подушка с послойной утрамбовкой. Толщина делается от 10-30 см. В 90% случаев делается толщина 20 см. На данном видео был выбран песок: речной мытый.






Укладка щебеночного основания

Толщина щебеночного основания делается от 10-30 см и это больше зависит от наличия грунтовых вод на Вашем участке. При укладке щебня, его также необходимо утрамбовывать послойно.






Устройство подбетонки

Как правило, выполняется из бетона низкого класса B7,5/ B12,5/ B15. Толщина подбетонки делается от 50-100 мм и как правило она делается больше плиты на 10 см во все стороны. На данном видео толщина была сделана 50 мм.






Гидроизоляция фундамента монолитная плита

На застывшую подбетонку укладывается гидроизоляция, как правило, в 2 слоя. Можно применять также и проникающею гидроизоляцию. На данном объекте было использовано 2 вида гидроизоляции. 1 обмазочная и 2я рулонная, которая укладывалась внахлест друг на друга.






Утепление монолитной плиты

Утепление в большинстве случаев делается экструдированным пенополистиролом, от 50-100мм. В представленной видео утепление производилось Пеноплэкс — фундамент 100мм. Если дом для постоянного проживания укладка пленки на утеплитель не обязательна, если же не для постоянного проживания, то укладка пленки рекомендуется.






Армирование фундамента монолитная плита

Площадь сечение арматуры в одном направление не менее 0.3% от общего сечения фундамента. Диаметр вертикального стержня не меньше 6 мм. рекомендуем от 8-10 мм. Размер ячейки от 10 см, как правило, делается ячейка 20 на 20 см, арматура от 12-14 мм. При расчете арматурного каркаса необходимо учитывать все нюансы, а также делать усиления в местах повышенной нагрузки. На представленных чертежах Вы можете посмотреть пример.





Установка опалубки

Площадь сечение арматуры в одном направление не менее 0.3% от общего сечения фундамента. Диаметр вертикального стержня не меньше 6 мм. рекомендуем от 8-10 мм. Размер ячейки от 10 см, как правило, делается ячейка 20 на 20 см, арматура от 12-14 мм. При расчете арматурного каркаса необходимо учитывать все нюансы, а также делать усиления в местах повышенной нагрузки. На представленных чертежах Вы можете посмотреть пример.





Заливаем фундамент монолитную плиту

При заливке фундамента монолитной плиты рекомендуем, придерживается данных правил:
а) Сброс бетона с высоты не более 0.5 метра
б) Разгонять бетон более чем на 2 метра от места сброса не рекомендуется.
в) После заливки бетона уплотняем его с помощью вибрирования.







Подведем итог:

После заливки бетона за ним необходимо ухаживать
а) Укрыть пленкой
б) Периодически увлажнять, первая неделя выполняется каждые 4 часа, также и ночью.
в) Опалубка снимается при наборе прочности выше 75%
По ссылки выше Вы можете перейти на пример чертежа фундамент монолитная плита. Важный момент, чтобы защитить любой фундамент от сил природы (пученье, промерзание и.т.д.) мы рекомендуем делать неразрывную систему отмостки с углублением. Видов утепленной отмостки несколько, но мы рекомендуем именно с углублением.


Часто задаваемые вопросы, при заливку фундамента, тип монолитная плита


Вопрос: Можно ли не делать утепленную отмостку?

Ответ: Да можете не делать но учтите что именно она защищает фундамент от сил природы



Вопрос: Как рассчитать усиление плиты

Ответ: Расчет по усилению плиты Вы найдете в наших чертежах, самому же это сделать без опыта затруднительно.



Вопрос: Через сколько нужно снимать опалубку?

Ответ: Когда бетон наберет прочность более 75%, у нас на сайте есть температурная таблица затвердевания бетона

В чем разница между монолитным фундаментом и фундаментным фундаментом?

Два типа фундамента, которые обычно используются строителями домов, - это монолитные плиты и стволовые стены, которые сильно различаются по способу постройки и установки. Вот посмотрите на их характеристики и на то, чем они отличаются друг от друга.

Плиты монолитные

Монолитные плиты изготавливаются путем однократной заливки бетона. Монолитные плиты обычно имеют глубину 4 дюйма, утолщенные края по периметру и большие участки под несущими стенами.Построенные на утрамбованной почве, важно, чтобы плиты располагались на высоте не менее 6 дюймов над землей.

Монолитные плиты могут использоваться для большинства типов зданий в теплых и тропических регионах. Однако в холодном климате они используются только в отдельных внешних конструкциях, таких как гаражи и сараи. Основные преимущества использования монолитных плит следующие:

  • Плиты могут быть очень прочными, особенно после добавления стальной и волокнистой сетки.
  • Они могут быть построены в более короткие сроки по сравнению с другими фондами.
  • С добавлением пост-натяжения их можно использовать в грунтах с плохим качеством, рыхлых или экспансивных (глинистых) грунтах.
  • Их можно легко использовать на твердой почве без необходимости сначала выкапывать почву.
  • Плиты имеют однородную консистенцию и стабильность.

Стенки-стволы (предпочитаемые компанией Cogdill Builders из Флориды)

Стеновые стены - это конструкции, которые используются для соединения фундамента здания со стенами.Преимущественно построенные бетонные опоры с каменными стенами, они возвышаются над уровнем земли, чтобы обеспечить приподнятую платформу для размещения строительной плиты. Конструкции требуют трех компонентов для их возведения - заливной плиты, фундаментной стены и раздвижной опоры.

Чтобы построить стену-ствол, первым делом необходимо расчистить площадку. Затем уплотняем земляное полотно, выкапываем и заливаем фундамент, а затем устанавливаем кладку фундаментной стены. Затем фундамент заливается конструкционным песком и уплотняется.Затем плита здания заливается в фундаментную стену и засыпается внутренняя поверхность. Преимущества этого типа фундамента:

  • Стенки-стволы подходят для участков с уклоном, потому что они могут быть построены на разной высоте, чтобы соответствовать разным отметкам земли на участке.
  • Они могут придать вашему дому более высокий вид, поскольку расстояние до пола между плитой и окружающей землей может быть увеличено или уменьшено по желанию.
  • Плита может быть увеличена по высоте, чтобы позволить дренаж любых септических систем самотеком, а не механическим подъемником.

Свяжитесь с Майком Когдиллом сегодня, чтобы обсудить предпочтительные методы строительства фундамента для вашего индивидуального дома.

Что такое монолитно-плитный фундамент?

У вас традиционный трехсекционный или монолитно-плитный фундамент?

Традиционный трехсекционный фундамент: Т-образный фундамент, состоящий из нескольких частей. Под линией промерзания кладут опору. Блоки кладут на место, чтобы сформировать стену, как только фундамент затвердеет.После возведения стен между ними и поверх фундамента заливается плиточный пол.

Монолитный: Этот фундамент создается путем заливки одного слоя бетона для образования плиты и фундамента. Подрядчикам нравится монолитная концепция, потому что она снижает затраты на рабочую силу, а процесс строительства идет быстрее, чем при использовании других фундаментов.

Известный монолитный фундамент из плит имеет толщину от 12 до 18 дюймов в основании и от 4 до 6 дюймов для плиты. Правильная подготовка площадки и армирование бетона арматурой и проволокой необходимы для возведения монолитного фундамента.

Правильная подготовка места
  • Почва под плитой не должна содержать органических веществ. Почву необходимо утрамбовать (удалить верхний слой почвы) и хорошо дренировать.
  • Применение Кодекса определяет тип и расположение арматуры в фундаменте этого типа. Чаще всего используется монолитная плита №4 арматуры. Арматура представляет собой два металлических стержня, которые легко сгибаются и размещаются рядом друг с другом внахлест в траншеях и связываются проволокой.
  • Канавка по периметру плиты - это то, что создает утолщенный край. Должностные лица строительных норм определяют глубину и ширину траншеи. Эта траншея может иметь ширину 1 фут и глубину 1 фут в теплом климате или 1 фут шириной и 2 фута глубиной в условиях, когда возникает морозное пучение.
Типовой монолитно-плитный фундамент со стенами из шлакоблоков.

Плюсы монолитно-плитного фундамента

Монолитный фундамент имеет много преимуществ перед традиционным.К плюсам можно отнести следующее:

  • Строительство быстро и легко: После того, как траншея по периметру была добавлена ​​и гравий разложен, можно начинать заливку бетонного пола.
  • Эта основа сохнет быстрее, чем все остальные основы.
  • Прочный фундамент: Этот фундамент является прочным при условии правильной установки анкерных болтов и арматуры.
  • Низкие эксплуатационные расходы: Монолитный фундамент требует проверок только через запланированные интервалы, чтобы убедиться в отсутствии трещин в фундаменте.
  • Энергоэффективность: Тратится меньше энергии, потому что между домом и землей нет места. Воздух не проходит под черным полом.

Минусы монолитно-плитного фундамента

Конечно, есть недостатки при установке монолитной конструкции фундамента. Вот минусы этого типа фундамента:

  • Риск затопления: Ваш дом подняли всего на ок. 6 дюймов над уровнем земли с этим фундаментом, поэтому дом может быть затоплен.
  • Стоимость ремонта дорогая: При наличии трещины в фундаменте требуются дорогостоящие методы ремонта фундамента.
  • Возможно уменьшение стоимости при перепродаже.

Когда следует выбирать фундамент из монолитных плит?

Есть несколько случаев, когда фундамент из плит является идеальным выбором:

Это идеальный вариант для климата, где земля не замерзает, а температура не очень жаркая и не похожа на пустыню.Если нет необходимости в подвале или лазейке; можно использовать монолитную плиту для повышения энергоэффективности.

Какие проблемы возникают с монолитным фундаментом?

Несмотря на удобство и простоту установки монолитного фундамента, могут возникнуть проблемы, которые могут поставить под угрозу фундамент. Фундамент может потребовать дорогостоящего ремонта, а это значит, что лучше использовать традиционный фундамент.

Типичные проблемы, обнаруживаемые с монолитным фундаментом, - это трещины в других частях дома, поддерживаемых фундаментом.

  • Трещины в фундаменте - большой повод для беспокойства. При появлении трещин в фундаменте он может отслоиться в местах холодных стыков (стена встречается с плитой). Узкие отверстия облегчают проникновение воды, влаги и насекомых в дом.
  • Проблемы с повышением влажности почвы или неправильная конструкция могут поставить под угрозу фундамент. Это может привести к тому, что столешницы, пол и стены в доме станут неровными.
  • Движение фундамента может привести к застреванию дверей и окон и появлению трещин в стенах из гипсокартона.

Когда не следует использовать фундамент из монолитных плит при строительстве
  • Подрядчикам следует избегать использования фундаментов из монолитных плит (монолитных) в определенных ситуациях.
  • Дома с уклоном могут привести к дорогостоящим расходам из-за необходимого количества бетона.
  • Дома со множеством залитых грязью отверстий под домами приводят к растрескиванию бетона.
  • Строительная компания не может построить монолитный фундамент из плит в зоне затопления из-за требований норм.

Стоимость монолитного фундамента

Средняя стоимость фонда может варьироваться от 4600 до 20 000 долларов в зависимости от нескольких факторов. Некоторые из факторов, определяющих цену фундамента, включают в себя место вашего проживания, размер вашего дома, арматуру, используемую в бетоне, толщину и почву, на которой вы строите.

Статьи по теме:

Размещено: 7 апреля 2021 г.,

Подвалы должны иметь инженерные петли во время гидроизоляции подвала для прочного фундамента.Очень важно оставлять участки пола в нижнем колонтитуле.

Размещено: 24 марта 2021 г.,

Ложный уровень грунтовых вод является основной причиной намокания подвалов, износа фундаментных стен и растрескивания полов. Это «ложно», потому что это временно.

Размещено: 17 марта 2021 г.,

Затопление подвала обычно происходит, когда грунтовые воды находят путь наименьшего сопротивления.Есть шесть способов предотвратить наводнение в подвале.

Размещено: 27 января 2021 г.,

Монолитный фундамент из плит создается путем заливки одного слоя бетона для образования плиты и фундамента. Процесс строительства более быстрый и недорогой.

Что нужно знать

Вот как решить, должен ли ваш новый дом стоять на плите

Думаете о строительстве дома своей мечты, дома для престарелых, дома для престарелых или о старом доме - если вы только начинаете жизнь в одиночку, возможно, с молодой семьей? Одно из первых решений, которое вам нужно будет принять, - это на каком фундаменте построить дом.

Фундамент дома - это основная несущая часть конструкции, и его опоры должны проходить под землей на глубину, превышающую региональную линию промерзания. Для жилищного строительства различают три основных типа фундаментов:

  • Плита

  • Подвал

  • Ползунок.

Независимо от того, какой тип вы выберете, фундамент дома имеет три основные обязанности:

Здесь мы обсудим наиболее распространенный тип фундамента: перекрытие.

Важно помнить, что основы вечны. Поэтому мы рассмотрим как плюсы, так и минусы плиточного фундамента, чтобы вы могли решить, подходит ли вам этот тип фундамента.

Этот загородный дом в стиле ранчо с 3 спальнями и 2,5 ванными комнатами спроектирован с бетонной плитой в качестве стандартного фундамента. Только дома, построенные на бетонной плите, могут казаться такими низкими к земле и иметь беспрепятственный вход (то есть с одной ступенькой или без нее) (План № 196-1206).

Что такое плитный фундамент?

Фундамент из плит - это большая толстая бетонная плита, которая используется в качестве фундаментной основы дома, которая является самой низкой несущей частью здания и простирается ниже уровня земли.

Обычно он имеет толщину не менее четырех дюймов в центре, хотя иногда может достигать шести дюймов. Однако края - или опоры - плиточного фундамента толще, чем центр, и проходят ниже линии промерзания, чтобы обеспечить дополнительную прочность и устойчивость по периметру, поскольку обычно именно здесь будут опираться несущие стены дома.

Термин «монолитный фундамент из плит» может звучать так, как будто это что-то из каменного века, но «монолитный» просто означает монолитный. Заливка бетона за один раз делает фундамент из плит привлекательным вариантом для проектов DIY, таких как сарай для инструментов или домик у бассейна.

Однако при строительстве дома требуется небольшая подготовка, для которой необходим профессионал.

Строим

Для начала подрядчики будут заливать бетонные нижние колонтитулы примерно на 24-48 дюймов ниже предполагаемого уровня отделки (или глубже, если линия промерзания уходит глубже), что с точки зрения непрофессионала является высотой поверхности земли после завершения всех работ.

После нижних колонтитулов подрядчики могут добавлять минимум два слоя бетонного блока.

Как только это установлено, строители могут добавлять все внутренние трубопроводы. Обычно строители должны установить дренажные трубы и вентиляционные отверстия, которые соединяются с линиями канализации или септика, большей частью линий водоснабжения, а иногда и некоторыми электрическими трубопроводами до того, как будет залит последний слой бетона. Это означает, что водопроводные трубы и трубопроводы фактически встроены в плиту.

Плавающая плита

Вы можете услышать о «плавающей плите», когда собираетесь купить или построить дом.

Как правило, под последним слоем бетона имеется также слой гравия толщиной от четырех до шести дюймов, часто с пластиковым листом толщиной в несколько миллиметров, чтобы изолировать влагу. Это сопровождается сеткой и стальной арматурой.

Это известно как плавающая плита, потому что она «плавает» на поверхности почвы, в то время как глубокий бетон по краям плиты удерживает ее на месте. Если вы живете в более холодном климате, эти края должны быть достаточно глубокими, чтобы оставаться ниже линии мороза в зимние месяцы.

Здесь деревянная опалубка для плитного фундамента ждет заливки бетона. Внутри формы - слой щебня, пластиковая пароизоляция, слой утеплителя, а также сетка из стальной арматуры и толстой проволочной сетки для армирования. Фундамент по периметру проходит ниже линии промерзания (фото : © Андрей Цынхарюк / 123RF ).

Преимущества

Вот несколько причин, по которым вам может быть полезно выбрать фундамент из плит:

1.Низкая стоимость

Если вы ограничены в средствах, фундамент из плит может отлично подойти, потому что зачастую это самый дешевый вариант фундамента.

По состоянию на 2020 год монолитный фундамент из плит в среднем стоит около 4–5 долларов за квадратный фут. Для сравнения: ползунок стоит около 7 долларов за квадратный фут, а подвал - около 18 долларов за квадратный фут. Благодаря этому вы можете легко сэкономить от 30% до 70% на стоимости строительства фундамента.

Помимо относительно недорогой установки, плиточный фундамент также экономит ваши деньги за счет снижения ваших счетов за электроэнергию в долгосрочной перспективе.Это связано с тем, что между землей и домом нет места, поэтому вам не нужно платить за обогрев или охлаждение «бесполезного пространства» - при условии, что плита изолирована от земли под ней.

Если вы пытаетесь сэкономить на стоимости строительства дома, вы можете подумать о небольшом доме, таком как этот: 1-этажный, 3-комнатный, 2-ванный, 1260 кв. Футов. Дом в загородном стиле, стандартная планировка которого с плиточным фундаментом - наименее затратный вариант (план № 178-1175).

2.Требуется небольшое обслуживание

Поскольку фундамент из плит практически не требует обслуживания, строители часто видят в этом еще большую экономию в долгосрочной перспективе.

Поскольку их конструкция проста, мало что может случиться. Таким образом, если бетонные плиты построены правильно (что обычно и бывает), они прослужат не менее 50 лет, а, скорее всего, намного дольше. В то же время домовладельцам действительно не нужно много делать, за исключением периодических проверок, чтобы убедиться, что нет трещин.

3.Сильный

Есть несколько причин, по которым фундамент может быть слабым или поврежденным, но плиточному фундаменту их удается избежать. Например:

  • Холодный стык. Холодный шов - это слабое место в бетоне, вызванное слишком длительным перерывом между заливкой слоев бетона.

  • Шов. Шов - это место соединения двух отдельных частей фундамента.

Поскольку фундамент из плит представляет собой один элемент, залитый сразу, ни один из этих недостатков отсутствует, что делает фундамент жестким, устойчивым и прочным.

Бетон для плиты обычно укладывается за одну заливку, поэтому рабочие должны работать быстро, чтобы размазать мокрый бетон и затереть его, пока он не схватился слишком сильно (фото : © sommersby / 123RF ).

4. Экономия времени

Это относительно быстрый процесс строительства плиточного фундамента.

Фактически, после завершения подготовительных работ (таких как уплотнение почвы, насыпание гравия и т. Д.) Вы можете фактически залить бетонный фундамент всего за несколько часов.

Однако важно помнить, что, хотя фактическая заливка занимает всего несколько часов, из-за толщины бетона все же требуется несколько дней для высыхания. Тем не менее, время завершения строительства по-прежнему быстрее, чем у любого другого типа фундамента.

5. Доступ с уровня земли

При выборе типа фундамента следует учитывать доступность дома. Поскольку здесь нет подвала или места для ползания, которое поднимает входную дверь как минимум на 18 дюймов над уровнем земли, дома с плиточным фундаментом расположены ближе к земле или на уровне земли, что уменьшает или устраняет количество ступенек, необходимых для доступа к дом.

Это 3 спальни, 2 ванные комнаты, 1693 кв. Фута. дом, спроектированный для строительства на плите, находится на уровне земли, с минимальной «погодной ступенькой», предотвращающей попадание снега или воды в дом, у входной двери (план №204-1000).

Недостатки

Хотя фундамент из плит является популярным и экономичным выбором, у него есть несколько недостатков, которые следует учитывать.

1. Для систем отопления, вентиляции и кондиционирования требуется больше места на полу

Поскольку под домом нет места, чтобы спрятать водонагреватели, системы отопления помещений и кондиционеры для кондиционеров, эти приборы часто находят дом на первом этаже здания с плиточным фундаментом.

Несмотря на то, что они не слишком большие по размеру, они занимают место, которое могло быть использовано для чего-то другого. Однако по большому счету это может быть довольно незначительным недостатком.

Этот дом в акадском стиле с 3 спальнями и 2 ванными комнатами (вверху) спроектирован для плитного фундамента. Поскольку его площадь 1600 кв. Футов. План этажа (внизу) показывает, что нет места, предназначенного для водонагревателя или системы (ов) отопления / охлаждения. Вы можете поставить водонагреватель и небольшую систему отопления в складское помещение в задней части гаража, жертвуя местом для хранения.Если система отопления слишком велика для этого помещения, вы также можете установить систему приточного воздуха на чердаке. В противном случае вам придется вырезать дополнительное пространство на плане этажа (план № 142-1063).

2. Дорогой ремонт

Это главный недостаток бетонных подушек: они не гибкие в работе. Есть как минимум два случая, когда вам придется столкнуться с дорогостоящим ремонтом.

Что-то идет не так с утилитами

Как уже упоминалось, при строительстве фундамента из плит водопровод и электропроводка проходят под (или внутри) плиты.Так что, если что-то пойдет не так, вы получите больший счет, потому что ремонтнику нужно пробить плиту, чтобы найти проблему.

Однако в последние годы были внесены улучшения с введением таких вещей, как водопроводные линии из сшитого полиэтилена (водопровод Pex), поэтому потребность в таком серьезном ремонте не так высока, как в прошлом.

Что-то идет не так с самим фондом

Фундамент из плит может треснуть.Это редкое явление, но все же случается. И когда это действительно произойдет, его устранение, вероятно, будет стоить тысячи долларов - и будет много проблем.

Эта готовая бетонная плита станет прочным основанием для дома. Но обратите внимание на водопроводные линии, идущие от поверхности бетона. Если что-то пойдет не так с водопроводными или сливными линиями, исправить это не так просто, как это было бы с подвальным помещением или фундаментом подвала - скорее всего, сломав плиту отбойным молотком, чтобы устранить проблему (фото : © Leonid Еремейчук / 123РФ ).

3. Стоимость при перепродаже

Как уже упоминалось, фундамент из плит может прослужить не менее 50 лет при минимальном техническом обслуживании или ремонте; однако, если вы продаете дом со старым монолитным плиточным фундаментом, то есть дом, в котором нет новой сантехники Pex и т.п., то покупатели могут рассматривать недвижимость в более негативном свете, потому что они предполагают, что дорогостоящий ремонт может быть совсем близко. угол.

Вам нужен фундамент из плит?

После рассмотрения всех «за» и «против» следует принять во внимание еще несколько факторов, касающихся плиточного фундамента.

Главный из них - климат. Особенно в Соединенных Штатах существует разница в популярности типов фундаментов в зависимости от климата региона.

Например, в более умеренном климате установка фундамента из монолитных плит может повысить общую энергоэффективность. В пустынном климате для этой цели лучше всего подойдет ползун, в то время как в условиях морозного климата это, вероятно, подвал.

Еще одно соображение - это топография и почвенные условия. Например, в районах с высоким уровнем грунтовых вод предпочтительны фундамент из плит и подползников.То же самое справедливо для районов с песчаными почвами, таких как пустыни, или районов, где коренная порода находится близко к поверхности земли, например, в горных районах.

Исследование Национальной ассоциации домостроителей показало, что в 84% домов на Верхнем Среднем Западе есть подвалы, но менее чем в 1% домов в Техасе, Луизиане и Оклахоме.

Обязательно поговорите со своим риэлтором и подрядчиком о том, какие передовые методы подходят для вашего района, особенно о местном климате и топографии, и всегда консультируйтесь с местными инженерами относительно лучших фундаментов для вашего конкретного участка здания.

Монолитный фундамент из плит - недорогой, прочный, долговечный и простой в установке вариант фундамента. Но если что-то пойдет не так, исправить это непросто. Однако преимущества плиточного фундамента, как правило, значительно перевешивают риски, поэтому это такой популярный выбор.

Неглубокие фундаменты с защитой от замерзания Снижение затрат и экономия энергии | Журнал Concrete Construction

В южной половине Ю.С., принято строить дома на бетонных плитах без подвала и подвала. Там, где нет необходимости или желания иметь жилые и складские помещения в подвале, строительство плит на земле является простым и доступным вариантом. Но в более холодном климате строить из плиты сложнее. В районах, где зимой земля промерзает, стандартной практикой является выкапывать опоры ниже линии промерзания, чтобы поддерживать и защищать конструкцию от морозного пучения. Стоимость выкопки этих фундаментов на глубину до 4 футов ниже уровня земли может съесть большую часть экономии затрат на строительство плит, не обеспечивая преимущества жилого пространства в подвале.

Одной из альтернатив, которая была разработана в Скандинавии и широко использовалась при восстановлении там после Второй мировой войны, является защищенный от мороза неглубокий фундамент (FPSF). В этом методе монолитная плита с утолщенными краями служит фундаментом, а пенопласт по периметру сохраняет землю достаточно теплой, чтобы предотвратить морозное пучение.

В 1980-х годах индустрия пластмасс США и Исследовательский центр Национальной ассоциации домостроителей заинтересовались FPSF и начали изучать возможности его использования в США.S. В начале 90-х годов HUD США спонсировал проверочное исследование, построение и мониторинг пяти домов FPSF в северных штатах. Это исследование привело к созданию карты индекса замерзания воздуха и разработке руководства по проектированию для использования FPSF в США

.

Система фундаментов впервые получила признание кода модели CABO в 1995 году, а в 2001 году был выпущен стандарт ASCE 32-01 «Проектирование и строительство неглубоких фундаментов с защитой от замерзания» (на основе руководства по проектированию HUD). IRC теперь включает упрощенную конструкцию FPSF. положения для домов, а ASCE 32-01 упоминается в IRC и IBC для жилых и коммерческих приложений с 2003 года.Принятие рынком FPSF растет медленно, но NAHB заявляет, что до сих пор с их помощью в США были построены тысячи конструкций, и это представляет собой практичную и энергоэффективную технологию фундамента для доступного жилья и других приложений.

Концепт

Идея FPSF состоит в том, чтобы использовать стратегически размещенную изоляцию из жесткого пенопласта, чтобы удерживать тепло земли под фундаментом и предохранять землю от замерзания. Количество и размещение утеплителя варьируется в зависимости от суровости климата.На рисунке 1 показано, как течет тепло у основания отапливаемого здания FPSF. Тепло, теряемое через плиту перекрытия, а также геотермальное тепло теплой почвы под зданием в совокупности предотвращают образование инея под краем плиты. Вертикальный утеплитель устанавливается по внешнему краю утолщенной кромки плиты; в наиболее холодных климатических зонах дополнительные листы жесткого пенопласта размещаются горизонтально, выступая от основания плиты (рис. 2).

Для неотапливаемых помещений, таких как гараж или хозяйственная постройка, где минимальная средняя температура в помещении составляет менее 41 ° F, рекомендации по проектированию требуют размещения пенопласта под всей плитой для сохранения геотермального тепла в земле.Хотя кодекс не требует этого, некоторые дизайнеры и строители предпочитают размещать горизонтальную изоляцию и под плитой обогреваемых помещений, чтобы обеспечить более плотный и комфортный интерьер.

Типы фундаментов дома

Как возводятся основные фундаменты, включая плиты, периметральные фундаменты, бетонные блоки и опоры

Дом должен выдерживать его значительный вес, обеспечивать плоское и ровное основание для строительства и разделять древесину материалы на основе от контакта с землей, что может вызвать их гниение и вызвать заражение термитами.

В зависимости от того, когда и где был построен дом, фундамент может быть из камня, кирпича, пиломатериалов, обработанных консервантами, бетонных блоков или заливного бетона. Безусловно, наиболее распространенным материалом для фундамента является бетон.

Большинство домов имеют приподнятый фундамент по периметру, который поддерживает полы и несущие стены. Некоторые построены на плоской бетонной плите, которая служит как основанием для конструкции, так и нижним этажом дома. Третьи, особенно дома для отдыха, а также небольшие старые дома, часто опираются на ряд бетонных опор.

В некоторых домах все эти методы используются для разных частей дома. Например, дома с фундаментом по периметру часто имеют опоры столбов и опор под балкой, которая проходит под несущей стеной в середине дома.

Нижняя часть фундамента называется опорой (или нижним колонтитулом). Основание обычно шире, чем фундаментная стена, и находится примерно на 12 дюймов ниже линии промерзания (средняя глубина, на которой почва промерзает год за годом). Фундамент распределяет вес дома, предотвращая оседание или движение.

Типы фундаментов

Существуют три типа обычных бетонных фундаментов: заливной бетон, бетонные блоки и опоры и опоры. Размер и допустимые типы регулируются строительными нормами.

Фундамент с приподнятым периметром

Как показано ниже, бетонный фундамент может представлять собой либо приподнятый фундамент по периметру, либо плоскую плиту, либо их комбинацию.

Традиционный фундамент по периметру с плитой

Дома в теплом климате могут иметь монолитную плиту, в которой фундамент, фундамент и плита представляют собой единое целое.Обычный фундамент по периметру имеет бетонную стену, поддерживаемую заливным бетонным основанием. Оба усилены стальными арматурными стержнями (арматурой). Этот тип фундамента используется как с фальшполом, так и с плитами. Бетонная опора и опора

Ступенчатая опора, как показано слева, может поддерживать стену из бетонных блоков. Блоки имеют номинальные размеры 8 на 8 на 16 дюймов (на самом деле они на 3/8 дюйма меньше, чтобы учесть швы из раствора). В сложенном состоянии они полые; добавляется стальной арматурный стержень, а пустоты часто заполняются бетоном.Они подходят для строительства там, где формование бетона нецелесообразно.

Бетонные блоки также используются для строительства стандартных фундаментных стен. Они поддерживаются бетонным основанием; оба армированы стальными стержнями, а бетонные блоки заполнены раствором.

Фундамент опор и опор

Бетонный опор, опирающийся на опору, как показано справа, можно использовать для поддержки балок в середине пролета. Хотя некоторые старые дома полностью опираются на опоры, от этого метода отказались в пользу более надежных фундаментов.Бетонный пирс и опоры

О Доне Вандерворте

Дон Вандерворт накопил опыт более 30 лет, работая редактором по строительству Sunset Books, старшим редактором Home Magazine, автором более 30 книг по обустройству дома и автором бесчисленных статей . Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году. Подробнее о Дон Вандерворт

Как сделать монолитный фундамент своими руками

Как сделать монолитный фундамент своими руками

Закладка фундамента под будущий дом - очень важный этап во всем строительный процесс.Планируя кладку монолитного фундамента своими руками, все подготовительные работы необходимо провести заранее. К ним относятся не только оформление земельного участка в собственность, но и обязательное исследование грунта на стройплощадке. Тип фундамента будет определяться в зависимости от свойств грунта, тяжести планируемого строительства и имеющихся у застройщика средств.

Содержание

  • Монолитный фундамент - подготовка к строительству
  • Ленточный тип монолитного фундамента, технология строительства
  • Строительство монолитного фундамента плиточного типа

Монолитный фундамент - это тип фундамента, оптимальный для возведения на территориях близко залегающих грунтовых вод, а также просадочных и пучинистых грунтов.Он также выполняет роль бетонной подушки, защищая цоколь и цоколь, а также цокольный этаж от негативного воздействия влаги.

Монолитный фундамент по праву считается одним из самых прочных и надежных. К достоинствам монолитного фундамента можно отнести:

  • отсутствие повреждений при взаимодействии с влагой;
  • способность выдерживать большие нагрузки;
  • скорость строительства;
  • низкая стоимость.

В строительстве существует два типа закладок монолитных фундаментов:

  1. Ленточный монолитный фундамент
  2. Фундамент монолитная плита

Монолитный фундамент - подготовка к строительству

Для самостоятельного возведения монолитного фундамента необходимо заранее позаботиться о наличии инструмента и соответствующей строительной техники.Вам потребуются:

  • несколько штук штыков или лопат;
  • шнур для маркировки;
  • строительный уровень;
  • ребристая арматура для армирования диаметром 10-14 мм;
  • крючок и проволока для вязания арматуры;
  • цемент, песок и гравий;
  • опалубочный материал;
  • Инструмент столярный для устройства опалубки;
  • строительная техника.

Ленточный тип монолитного фундамента, технология строительства

Ленточный фундамент представляет собой закрытую ленту с большей несущей поверхностью, которая подходит для строительства всех типов домов - из бетона, дерева, камня, кирпича, а также дома построены по каркасно-щитовой технологии.

Ленточный монолитный фундамент

Устройство монолитного фундамента ленточного типа происходит следующим образом:

  1. Разметка площадки для будущего строительства. Ширина стандартного монолитного ленточного фундамента составляет около 400 мм.
  2. Разметив будущий фундамент по всему периметру, необходимо усилить арматуру в углах и проверить прямые углы с помощью гониометра или простым измерением диагоналей.После этого по периметру натягивается маркировочный шнур или прочный шнур.
  3. Копку траншеи нужно начинать с самой низкой точки, не считая перепада высоты будущего фундамента. При сухой и плотной почве и небольших размерах будущего дома достаточно использовать траншеи глубиной 80-100 см. При рыхлом грунте траншея должна быть на 10-15 см ниже уровня промерзания почвы.
  4. Еще один важный момент - возведение песчаной «подушки», толщина которой должна быть не менее 30 см.При этом обязательно его тщательное уплотнение. Это позволит равномерно распределить будущую нагрузку и минимизировать последствия усадки.
  5. Далее в вырытых траншеях устанавливают опалубку, которая изнутри облицовывается гидроизоляционным материалом, чтобы избежать протечки цементной смеси. Опалубка должна возвышаться над землей на 30 см.
  6. Армирование позволяет придать фундаменту высокую прочность, повышая стойкость не только к сжимающим напряжениям, но и к напряжениям растяжения и изгиба.Армирование осуществляется индивидуальными металлическими стержнями или специально изготовленными стальными конструкциями. Чтобы оказаться внутри монолита, армирующая сетка должна отступать от поверхностей на 50 мм.
  7. Перед заливкой фундамента необходимо позаботиться об устройстве гидроизоляции, иначе из-за грунтовых вод возможен процесс разрушения фундамента. Одним из наиболее эффективных методов защиты является использование пенетрона, а также ряда других современных гидроизоляционных материалов.Использование этих материалов помогает сделать всю массу бетона водонепроницаемой.
  8. После этого начинается пошаговый процесс заливки бетона с утрамбовкой каждого слоя. Для надежности конструкции необходимо полностью исключить наличие пустот в массиве. Также лучше заливать бетон за один раз, это позволит избежать стыков и так называемых «холодных швов».

Устройство монолитного фундамента плиточного типа

Фундамент монолитная плита - технология, применяемая при нестабильности грунтов.

Такой фундамент прослужит более ста лет при тщательном соблюдении всех строительных норм в процессе строительства.

Фундамент в виде монолитной плиты

Технология закладки такого фундамента следующая :

  1. Сначала выкапывается котлован, глубина которого будет зависеть от высоты цокольного этажа. При этом минимальная глубина котлована должна быть не менее 30 см.
  2. После подготовки котлована необходимо выкопать траншеи для прокладки дренажных труб, а на дно котлована уложить слой песка и гравия, тщательно утрамбовывая его.
  3. При установке опалубки необходимо позаботиться о ее гидроизоляции. В качестве защитного материала можно использовать рубероид, покрытый толстым полиэтиленом или современные гидроизоляционные материалы. Далее выкладывается теплоизоляционный слой.
  4. Горизонтальное армирование фундамента Это связка с использованием арматуры с ячейками 20 × 20 или 30 × 30 см. Оптимальным вариантом будет выложить два слоя армирующей сетки на расстоянии 5-7 см друг от друга.
  5. Далее следует процесс заливки, при котором следует учитывать, что минимальная толщина бетонной плиты не должна быть менее 30 см.

Возведение монолитного фундамента - сложный и дорогостоящий технологический процесс, не терпящий остановок.

Однако при планировании строительства следует помнить, что монолитный фундамент имеет такие преимущества как:

  • возможность строительства в подвижных грунтах;
  • простота конструкции;
  • прочность;
  • прочность;
  • короткие сроки строительства.

Уход за бетонным фундаментом - что скрывается за

Земля во Флориде, особенно в Южной Флориде, состоит из рыхлой песчаной почвы, и низкий уровень грунтовых вод.Это, а также близость района к заливу и Атлантическому океану всегда делали его трудным местом. на чем опираться. Вот почему почти все здания Южной Флориды (включая квартиры и жилые дома ассоциации) устанавливаются на бетонных плитах, а не на тип подземных фундаменты, используемые в глубине суши или в других геологических регионах.

«Из-за геологической истории Флориды, тип мелкой поверхности почвы, которая поддерживает наши здания состоят из относительно рыхлого песка, глины и разлагающегося органического материала », - говорит Дэвид Бодзенски, вице-президент по операциям NSquare Inc., а подрядчик по фундаменту в Неаполе. «Когда вы имеете дело с многоквартирным домом или кондоминиумом, вам придется использовать глубокий фундамент, а затем вы заливаете на него плиту, чтобы соединить ».

По словам Дэвида Брайанта, зарегистрированного инженера-строителя с сертифицированной Structure & Foundation Inc., в Мельбурне, бетонные фундаменты традиционно состоят из три части.

«Вы начинаете с опор, которые представляют собой широкие участки бетона у основания фундаментные стены, отвечающие за равномерное распределение веса здания в почву, чтобы предотвратить появление трещин.Затем фундаментные стены обычно восемь дюймов или толще и простираются от вершины опор до основания здание. Наконец, плита, залитая внутрь стен фундамента, образует пол или черновой пол. здания и может поддерживать внутренние перегородки ».

Монолитная плита

С середины 60-х в Южной Флориде предпочитали монолитную плиту, в которой плита и основание - одно и то же, с основанием на по периметру плиты и под всеми несущими стенами, отворачиваемыми на немного глубже, чем площадь пола.

Роберт Паркер, президент Concrete Solutions of Southwest Florida в Ft. Майерс объясняет, как работает процесс укладки.

«У монолитной плиты на внешних краях есть нижний колонтитул, обычно 12x16, а также какое-то место внутри плиты, где может быть большой вес. распределения, и вы добавляете подкладки для колонн для большей внутренней поддержки », - говорит он.«Фундамент плиты может быть усилен или не армирован сталью. в зависимости от почвенных условий и требований местных норм ».

Фундамент заливается одновременно с плитой, образуя внешний край и удерживается на месте кольями и распорками до тех пор, пока бетон не затвердеет. Обычно бетонная плита состоит (снизу вверх) из 4 дюймов песка, гравия или щебень, слой полиэтилена, используемый в качестве пароизоляции, слой проволоки сетка, которая заделана в бетон, и 4 дюйма из бетона.

Бодзенски добавляет, что с плитой: «Вы должны находиться на контактирующих почвах, вы должны использовать пароизоляцию или тяжелые условия эксплуатации. пластика, и вам потребуется предварительная обработка термитов. Потом придет инженер и использовать конструкционную сталь, которая будет проверена перед заливкой ».

«В многоквартирном доме вы найдете толстую бетонную плиту, опирающуюся на фундаменты или непосредственно на недрах, используется для строительства первого этажа », - говорит Бодзенски.«В высотных зданиях более тонкие сборные бетонные плиты подвешивают между стальные рамы для формирования полов и потолков на каждом уровне ».

Паркер говорит, что если все сделано правильно, плита должна служить вечно.

«По сути, вы плывете по своей базе, будь то песок или скала», - говорит он. «Это как поставить камеру на воду. Он держит и поддерживает стены, и когда все будет сделано правильно, проблем не будет.«Но из-за некачественной конструкции или ошибок в процессе дела обстоят иначе. иногда идут не так, как надо, иногда с серьезными последствиями.

Трещины, воронки и осадки

Во время строительства любого здания в Южной Флориде обычно используются слои почвы. перемещались или разложились, чтобы довести оценку до желаемого уровня. Когда конструкция построена, основания могут быть достаточно глубокими, чтобы проходить ниже насыпи почвы, но плита может остаться на насыпи.Это вызовет проблемы.

«Слабоуплотненный грунт-насыпь может консолидироваться под весом плиты или заполните слои выше, в результате чего под плитой образуется пустота », - говорит Брайант. «Когда это произойдет, плита начнет трескаться и ломаться, когда она попадет в пустота."

Согласно Concretenetwork.com, трещины оседания почти всегда вертикальные, и их не следует путать с трещинами, которые возникают, когда стена подвергается к боковому смещению от давления почвы.

Наружные предупреждающие знаки включают вращение стены, разделение ворот гаража, окна и / или стены, треснувший кирпич, сломанный и / или потрескавшийся фундамент и смещенные молдинги. Между тем, внутренние предупреждающие знаки включают смещенные двери. и окна, треснувший гипсокартон и трещины в полу.

Паркер говорит, что один из способов исправить трещины - это установить систему опор перекрытий. под бетонным полом.Эти опоры могут доходить до сильных поддерживающие почвы, обеспечивающие долгосрочную поддержку.

Запрещается заполнять трещины или заделывать их до тех пор, пока нижележащий грунт не будет усилен. Есть несколько способов укрепить почву и произвести ремонт, однако не все процедуры ремонта работают на всех почвах.

Проблемы с фундаментом из-за заселения тоже большое беспокойство. Когда плита перекрытия оседает, порча может проявляться по-разному.Наряду с трещинами в бетонные, полы могут отделиться от стен, поскольку они опускаются вниз. В качестве альтернативы внутренняя стена может быть снята вместе с полом. отделяя от потолка. Стены также могут отрываться от других стен, и могут образоваться трещины в внутренних стенах.

Осадка фундамента из бетонной плиты часто является результатом изменения влажности. состав и плотность грунта под плитой. Например, почвы под бетонная плита со временем может высохнуть и дать усадку из-за продолжительной засухи условий или протекающих систем HVAC.

«Многие конструкции имеют уплотненный грунт, и когда конструкция возводится сверху, здание может оседать из-за неправильной конструкции при постройке или скрытии органика внизу », - говорит Бодзенски. «Когда это происходит, мы привлекаем инженера для выяснения состояния почвы. Обычно мы занимаемся стальными изделиями и можем добавить стальные фундаментные кронштейны и прикрепить к бетонному полу ».

Наиболее частыми визуальными индикаторами осадки фундамента являются заметные уклоны. в бетонных плитах перекрытия или каркасе пола, трещинах в наружных или внутренних стенах, шире 1/16 дюйма, несоосность дверей или окон, зазоры внизу плинтусы или над внутренними стенами и трещины в наружной кладке.

Брайант предупреждает, что жизненно важно нанять обученную и лицензированную компанию, чтобы решить любую проблему урегулирования и не позволить какому-то «амбициозному работнику, который хочет играть с бетоном» взяться за эту проблему.

«Просто копать вокруг фундамента или под ним и заливать бетон - плохая идея. Слабая почва, вызывающая вашу проблему, обычно более глубокая, и дополнительные вес бетона только ускорит оседание », - говорит он.«Если у вас есть проблемы с поселением в вашей квартире, вам нужно ее осмотреть, провести испытания почвы и найти лучший метод для полного исправления ».

Самым распространенным и экономичным методом ремонта является «заливка под давлением», которая заключается в заливке цементного раствора в слабые почвы под вашим домом. фундамент, обычно начинающийся на глубине 10 футов.

В зданиях Южной Флориды также решалась проблема несущей способности конструкций. влияние проседания почв, связанного с деятельностью карстовых воронок.Структуры пострадавшие от воронок исторически решались путем восстановления почвы механизм, который вызвал смещение конструкции, а затем структурно обращаясь к частям конструкции, которые были вытеснены сталью на фундамент устанавливаются подпорки.

Проблемы с радоном

По словам Паркера, здания в Юго-Западной Флориде имеют высокую склонность к есть радон, природный газообразующий газ, которым опасно дышать, а это означает попадание в плиту.

«Вам необходимо проветрить фундамент, чтобы пропустить радон», - говорит Паркер. «Обычно, когда вы делаете плиту, вы кладете пароизоляцию из 6 см пластика. чтобы он не переместился, но тогда сантехник может проделать в нем отверстие и другие работающие люди могут что-то сделать, и песок попадет в него, когда он дожди. Это нужно сделать правильно ».

В «Путеводителе по радону для гражданина» Агентства по охране окружающей среды объясняется, что метод уменьшения содержания радона называется суб-плиточным. разгерметизация, активная разгерметизация почвы или всасывание почвы, которое тянет радон из-под дома и выводит его наружу.

Как правило, уровень радона в помещениях можно уменьшить за счет разгерметизации субплит и выпускать такой насыщенный радоном воздух на улицу, подальше от окон и других строительные проемы.

Чтобы решить эту проблему, необходимо прийти строительной компании и смягчить ее последствия. плита сразу.

Последние мысли

С любой из этих проблем жизненно важно, чтобы вы исправили их раньше, чем позже.Когда-то дифференциальный фундамент движение вызвало повреждение фундамента, плиты и отделки, в дальнейшем движение фундамента может привести к дополнительному повреждению окон, дверей, кирпичная кладка, молдинг и гипсокартон.

«Последствия будут заключаться в том, что он может продолжать оседать и ухудшаться, а также может могут вызвать обрыв дренажных линий и повлиять на все, что находится в земле - электричество, переменный ток », - говорит Бодзенски. «Когда нам звонят, мы выходим, проверяем, составляем полный отчет и определяем, это провал в раковине или поселение, и что к этому привело.Тогда мы устраним проблему ».

Кейт Лориа - писатель-фрилансер и часто пишет статьи на Юге. Флорида Кооператор.

.

Добавить комментарий
