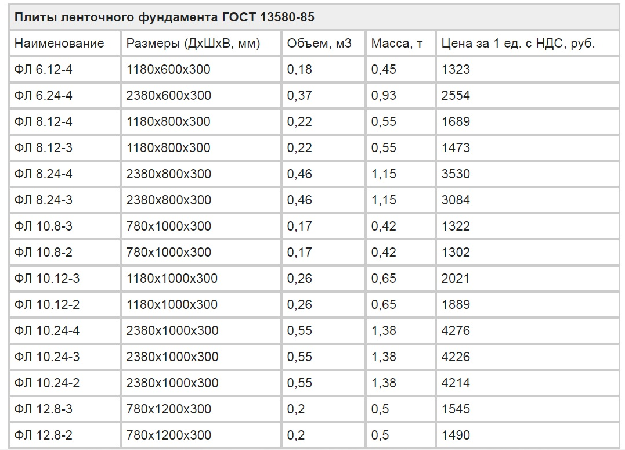

размеры фундаментных плит и блоков ФЛ

  • Монтаж фундамента
    • Выбор типа
    • Из блоков
    • Ленточный
    • Плитный
    • Свайный
    • Столбчатый
  • Устройство
    • Армирование
    • Гидроизоляция
    • После установки
    • Ремонт
    • Смеси и материалы
    • Устройство
    • Устройство опалубки
    • Утепление
  • Цоколь
    • Какой выбрать
    • Отделка
    • Устройство
  • Сваи
    • Виды
    • Инструмент
    • Работы
    • Устройство
  • Расчет

Поиск

Фундаменты от А до Я.
  • Монтаж фундамента
    • ВсеВыбор типаИз блоковЛенточныйПлитныйСвайныйСтолбчатый

      Фундамент под металлообрабатывающий станок

      Устройство фундамента из блоков ФБС

      Заливка фундамента под дом

      Характеристики ленточного фундамента

  • Устройство

Монолитный фундамент плита для частного дома своими руками

Если говорить о самом популярном виде конструкции, ленточный монолитный фундамент, пожалуй, займет первое место среди собратьев. Однако порой в силу определенных обстоятельств, связанных прежде всего с природными факторами, единственным приемлемым вариантом является именно плитный фундамент. Его возводят в случаях, когда грунт имеет низкую несущую способность. Надо сказать, что в возведении монолитного плитного фундамента нет особых сложностей. Поэтому при соблюдении всех технологических правил вы вполне сможете соорудить его самостоятельно.

Плитный фундамент: плюсы и минусы

Фундаментные плиты нередко становятся единственным возможным вариантом фундамента при строительстве здания.

Итак, достоинства:

  • Подойдет для случаев, когда возведение ленточного монолитного фундамента для дома не возможно из-за опасности морозного вспучивания почвы, горизонтальных подвижек грунта и проч. Однако будет ошибкой считать, что фундамент плита является абсолютной панацеей для любого сложного грунта. Нужно иметь в виду, что на переувлажненном заболоченном грунте в местности с суровыми климатическими характеристиками ситуацию может спасти лишь свайный фундамент. В таких условиях фундаментная плита будет получать нестабильные неравномерные нагрузки, что может привести к ее деформированию.
  • Несомненный плюс в том, что монолитный фундамент из плит достаточно прочен и способен выдерживать приличную нагрузку.
  • Монолитная плита выдерживает значительный вес, а это значит что на таком фундаменте возможно возведение многоуровневых тяжелых зданий.

Интересно! Основой знаменитого столичного ЦУМа является именно  плитный фундамент.

  • Закладывая монолитный фундамент-плиту, можно одновременно утеплить пол первого этажа. Вы можете сделать это, совместив в заливкой термоизоляционные мероприятия. Также можно сразу смонтировать контур водного нагрева пола.

Разумеется, фундамент «монолитная плита» имеет не только плюсы, но и минусы:

  • Монолитная плита может стать основой фундамента лишь на ровном грунте.
  • Плитный монолитный фундамент полностью исключает возможность обустройства под ним погреба или подвала.
  • Плита фундамента усложняет прокладку коммуникаций. В идеале все инженерные коммуникации должны быть спроектированы и подведены к дому заранее.

Плитный фундамент своими руками

Возведение фундамента типа «плита» своими руками – вполне реальная вещь. Однако мы можем предложить только относительно общую схему строительства, так как каждый отдельный случай индивидуален и будет отличаться своими нюансами.

Разметка

Любой плиточный фундамент начинается с того, что на очищенной от мусора территории производится разметка в соответствии с параметрами будущего сооружения.

С помощью деревянных обносков по контуру натягиваются шнуры. Они максимально точно обозначают форму и размеры дома.

Обеспечение прямых углов — важная составляющая разметки. Прямизна каждого угла проверяется при помощи «египетского треугольника» или геодезического теодолита.

Затем размечается котлован. Имейте в виду, что по технологии монолитная плита выходит за границу каждой из стен на расстояние, равное ее расчетной толщине. Котлован под такие монолитные железобетонные фундаменты делают еще более широким. В отдельных случаях отступают по 1м, для того чтобы в дальнейшем смонтировать кольцевой дренаж и утеплить отмостку.

Земляные работы

Самым верным решением при строительстве монолитных фундаментов будет привлечение для этого этапа экскаватора, так как вырыть яму вручную будет достаточно тяжело.

При расчете глубины берут в учет толщину подушки из гравия и песка, слоя бетонной подготовки, толщину утеплительных материалов и непосредственно плиты. Плодородный слой почвы в любом случае лучше снять полностью, так как органическая жизнь в нем может в дальнейшем оказать негативное влияние на конструкцию.

После рытья грунтом экскаватором все поверхности котлована выравниваются вручную. Вы должны получить ровную горизонталь на полу и ровную вертикаль на каждой из стен. Используйте такие инструменты, как лазерный нивелир или водяной уровень.

После окончания работ по выравниванию в котлован переносится вся разметка монолитной фундаментной плиты.

Проведение коммуникаций

Если коммуникации будут проходить под фундаментом, то их монтаж необходимо провести до заливки бетонной плиты – как раз на этом этапе.

Вы можете расположить их, непосредственно углубив в грунт, или утопить в гравийно-песчаной засыпке. Каждый патрубок выводится наверх и закрывается заглушкой.

Геотекстиль

Это важный момент строительства плитного фундамента, хотя нередко им пытаются пренебречь в целях экономии. Суть процедуры состоит в том, что днище котлована полностью выстилается специальным материалом – геотекстилем.

Этот слой разделяет песчаную подушку и грунт. И благодаря такому разделению песок не заиливается и не вымывается во время паводка или затяжного дождя. Куски геотекстиля выкладывают с нахлестом в 30-50см.

Песчаная подушка

Перед заливкой плиты под фундамент по дну котлована распределяется равномерный слой песка, составляющий 10-12см. Его трамбуют виброплитой, периодически увлажняя. Затем укладывается еще один аналогичный слой.

Важно! В песке не должны присутствовать примеси. Частицы глины или другой субстанции не допустимы.

На подушку из песка укладывается подушка из щебенки или гравия. Примерная толщина – 10-15см.

Опалубка

Опалубка для устройства монолитной плиты фундамента может сооружаться из разных материалов. Обычно она делается из досок или фибролиста. Конструкция должна строго соответствовать параметрам будущей плита для дома.

Гидроизоляция

Плиточные монолитные фундаменты предполагают обязательную гидроизоляцию. В качестве нее вы можете использовать полимерно-битумное покрытие или полимерную мембрану. Нахлест мембран должен составлять не меньше 30см. все стыки проклеивают, используя битумную мастику.

Однако надо иметь в виду, что при заливке монолитной плиты фундамента щебень нижнего слоя может повредить гидроизоляционное покрытие. В связи с этим рекомендуем уложить на гравий бетонную подготовку. Толщина такой стяжки составляет около 6см. На нее и кладется гидроизоляционный материал.

Армирование

Заметим, что перед эти этапом плиты фундамента могут дополнительно утепляться. Это не обязательное мероприятие, но такой слой поможет сохранять тепло в помещении. Много хороших отзывов о таком утеплителе, как CARBON Технониколь. Однако вы можете использовать и другой материал.

Монтаж арматуры монолитной плиты под дом начинается с нижнего слоя. Решетка должна возвышаться над утеплителем на 5см. Такой эффект достигается благодаря специализированным полимерным подставкам. Перпендикулярные элементы крепятся к горизонтальным при помощи проволоки из стали.

Заливка

В идеальном варианте заливка плиты производится в один прием. Бетонная смесь должна соответствовать классу морозоустойчивости f200. Индекс подвижности П3. W8 – необходимое значение коэффициента «водостойкость». Показатель марочной прочности – М300.

Чтобы качественно уплотнить бетон, применяют глубинный вибратор. А верхний слой разравнивается с помощью виброрейки. Хотя вполне подойдет и правило.

После литья монолитной железобетонной плиты ее накрывают полиэтиленом на 24 часа. Затем еще неделю проводят процедуру по увлажнению конструкции.

Опалубку можно будет снять через пару недель. Но продолжения строительства на готовом фундаменте возможно не ранее месяца.

Ленточный или плитный фундамент - какой лучше выбрать, что обойдется дешевле, а также чем отличается монолитная плита от ленты?

Фундамент любого сооружения играет решающую роль в его надежности, прочности и долговечности. Существует несколько его типов, которые существенно отличаются по конструкции, технологии и несущей способности.

Достаточно часто выбор сводится к разрешению альтернативы – ленточный или плитный фундамент. Эти наиболее популярные варианты заслуживают внимательного рассмотрения.

Фундаментная лента

Фундамент ленточного типа (лента) представляет собой армированный, бетонный пояс, проложенный по всему периметру здания и под нагруженными, внутренними стенами. По сути это железобетонная лента определенной ширины, погруженная в грунт на заданную глубину.

Различается несколько вариантов исполнения ленточного фундамента:

  1. По высоте: мелкозаглубленный (глубина в грунте 40-80 см) и заглубленный (глубина ниже уровня промерзания грунта и достигает 1,5-2 м) фундамент.
  2. По конструкции: монолитный и сборный фундамент.

Наиболее надежным считается монолитный, заглубленный фундамент, имеющий значительную несущую способность.

Для его изготовления роется траншея, устанавливается опалубка, засыпается подушка, монтируется армирующий каркас из стальной арматуры и заливается бетон

. Обязательно применяется гидроизоляция, защищающая основание и стенки фундамента, а также производится утепление стенок.

При изготовлении сборного фундамента в траншеи устанавливаются железобетонные блоки. Их стыки заделываются бетоном. Эта конструкция ускоряет строительство, но по надежности и прочности уступает монолитной ленте.

По возможности применения в разных строениях ленточного фундамента считается универсальным. На заглубленном фундаменте возводятся крупные сооружения, неограниченной этажности. Его основание располагается ниже уровня промерзания, что дает возможность строить на пучинистых почвах.

Однако оно должно располагаться выше залегания подземного водного пласта, что ограничивает возможности применения при подъеме грунтовых вод к поверхности земли.

Важно! Мелкозаглубленные ленточные фундаменты используются для небольших сооружений, т.к. обладают пониженной несущей способностью. Их можно возводить на достаточно прочных грунтах с небольшим увлажнением.

Монолитная плита

Фундамент плитного типа (плита) представляет собой железобетонное основание, полностью закрывающее всю поверхность под домом. По аналогии с ленточным фундаментом, он может быть мелкозаглубленным (глубина 20-40 см) и заглубленным (более 50 см), монолитным и сборным.

Монолитный плитный фундамент изготавливается путем заливки сплошной плиты под всей площадью дома с установкой армирующего каркаса. Сборная конструкция сооружается из железобетонных плит с заливной швов бетоном.

Главная особенность плитного фундамента – небольшая толщина (даже в заглубленном варианте). За счет мощной, монолитной конструкции плита способна, по сути, «плавать» во влажном грунте, а большая площадь обеспечивает надежную опору на слабых грунтах.

Надежность его практически не зависит от пучинистости и увлажненности грунта. Его заглубление практически не связано с глубиной промерзания и расположением грунтовых вод, а определяется весом самого здания.

Чем отличаются?

Каждый из указанных фундаментов имеет свои плюсы и минусы. Для выбора оптимальной конструкции основания дома следует сравнить их основные характеристики и эксплуатационные возможности.

Распределение нагрузок и несущая способность

Вертикальные нагрузки от веса всего сооружения в ленточном фундаменте распределяются линейно, по периметру здания. Фактическая площадь опоры имеет протяженную длину, но достаточно узкую ширину. Это дает возможность появления неравномерного проседания фундамента при действии больших нагрузок и недостаточной несущей способности грунта.

Прочность повышается за счет увеличения заглубления, но в этом случае увеличивается площадь и высота стенок, а боковые нагрузки заметно возрастают, что особенно опасно при нестабильных грунтах, способных к подвижке.

Монолитная плита имеет большую площадь опоры на грунт и равномерно распределяет нагрузки по ней. Это позволяет исключить неравномерное проседание плитного фундамента.

Толщина плиты значительно меньше высоты ленточного фундамента, а значит и боковые нагрузки не столь существенны. Таким образом, несущая способность плитного заметно выше ленточного фундамента.

На каких грунтах используется?

Возможность возведения дома зависит от состава, структуры и характеристик грунта. Наиболее важные критерии: несущая способность (плотность), увлажнение, уровень залегания грунтовых вод, глубина промерзания, а также наличие особых факторов (подвижность, плавуны и т. д.).

С зимним промерзанием прямо связана пучинистость грунта. При замерзании и оттаивании почвы изменяется ее объем, что создает значительные выталкивающие и боковые нагрузки на фундамент. В зависимости от состава грунта изменяется его пучинистость.

В случае ленточного фундамента высокая пучинистость способна выталкивать бетонную ленту вверх, деформируя ее. Кроме того, узкий фундамент поддается проседанию при недостаточно плотном грунте. Рыхлые структуры и обводненная почва не способна удержать ленту от деформации.

Для исключения разрушительных воздействий приходится выполнять важное условие: ленточный фундамент должен заглубляться ниже уровня промерзания грунта на 20-30 см, но не доходить до грунтовых вод на такое же расстояние.

При этом следует учитывать возрастание боковых нагрузок, а значит, большое заглубление проблемно в подвижных грунтах.

На слабых грунтах основание ленточного фундамента должно достигнуть прочных слоев, которые обладают достаточной несущей способностью. При этом необходимо соблюдать указанное условие по заглублению. Если таких слоев достигнуть не удается, то возводить его рискованно.

За счет большой площади опоры плитный фундамент лишен указанных недостатков. Плита не поддается выдавливанию при проявлении пучинистого эффекта. Ей не страшна повышенная влажность грунта, из-за чего мелкозаглубленный плитный фундамент иногда называют «плавающим фундаментом».

Не оказывают существенного влияния и боковые нагрузки от подвижки грунта. Таким образом, его можно возводить практически на любых грунтах и болотистой местности, а также при высоком уровне залегания грунтовых вод и большой глубине промерзания.

Особо следует отметить скалистый грунт. Он сам по себе имеет высокую несущую способность, а потому плиту можно положить практически без заглубления. Она предназначена в основном для перераспределения нагрузок. Рыть же траншею под ленту крайне сложно. Для этого придется применять специальную технику.

Скорость возведения

Определить, какой из фундаментов возводится быстрее, не так уж и просто. Наиболее быстро строится мелкозаглубленный ленточный фундамент, когда нет необходимости в большом количестве бетона, а траншеи легко роются простой лопатой вручную. Однако этот тип фундамента подходит далеко не всем.

Если сравнивать заглубленный ленточный фундамент и стандартный плитный, то картина вырисовывается следующая. Для ленты потребуется значительно меньше бетона, а значит, сократится время на приготовление раствора.

Однако, глубокая траншея по всему периметру дома более трудоемка, чем неглубокий котлован для плитного фундамента. Кроме того, по всей длине необходимо смонтировать опалубку.

Больше времени потребует и увязка армировочного пояса в траншее по сравнению с армирующей сеткой плиты. Увеличивает продолжительность работ демонтаж опалубки и обратная засыпка грунта. Следует также учесть необходимость гидроизоляции и утепления стенок ленточного фундамента.

В результате можно сделать вывод, что плита возводится быстрее, чем заглубленный ленточный фундамент.

Что дешевле?

Часто основным критерием выбора типа фундамента становится его стоимость, а по этому показателю далеко впереди ленточный фундамент.

Экономия обеспечивается за счет значительного уменьшения расходов на бетон.

Конкретные величины зависят от размеров строения и заглубления фундамента, но в среднем стоимость бетона для него в 2-3 раза ниже, чем для плитного фундамента. Следует отметить, что такая экономия достигается при проведении работ своими руками, когда можно не учитывать трудоемкость.

При оценке экономической стороны следует учитывать и иные факторы. Расход арматуры в обоих вариантах примерно одинаков, но для ленты потребуется больше гидроизоляционного и утепляющего материала. Кроме того, надо монтировать опалубку, а для нее нужны доски и другие материалы.

Размеры сооружения

При выборе типа фундамента нельзя не учитывать размеры самого сооружения. Площадь дома определяет площадь плиты, а ее увеличение приводит к прямо пропорциональному увеличению потребности в бетоне.

В случае ленточного фундамента ширина ленты остается неизменной, а увеличивается ее длина. Затраты на материал не столь существенны. Это обстоятельство значительно повышает экономическую привлекательность ленты при строительстве домов большой площадью.

Еще более ярко проявляются преимущества ленточного фундамента при повышении этажности. Значительная глубина подземной его части обеспечивает надежную устойчивость высокому сооружению, несмотря на повышенную «парусность». С учетом этого для него нет ограничения по этажности, а нагрузки нивелируются заглублением.

При плитном фундаменте плита малой толщины не может гарантировать устойчивость многоэтажного дома. Необходимо существенно увеличить толщину, а это приведет к огромному расходу бетона и резкому повышению трудоемкости. Исходя из экономической целесообразности высота зданий на нем ограничено 1-2 этажами.

Рельеф местности

Для возведения плитного фундамента необходима ровная площадка. Если имеется уклон, то постепенно тяжелая плита будет смещаться вниз по склону.

Это обстоятельство создает большие проблемы с применением ПФ в гористой и холмистой местности.

Частично помогает возведение ребристой плиты, когда в нижней части формируются специальные железобетонные ребра. Однако и они не могут гарантировать устойчивость при значительном уклоне.

При ленточном фундаменте проблема легко решается. По мере спуска по склону увеличивается высота надземной части ленты так, чтобы уровень пола все время был строго горизонтальным. Сползание фундамента вниз исключает значительное его заглубление.

Срок службы

В вопросе долговечности за ленточный фундамент говорит большой опыт использования и возможность анализа фактических результатов. Они показывают, что этот фундамент способен служить более 150 лет. Специализированные компании дают гарантии на 70-80 лет.

По плитному фундаменту данных значительно меньше, а потому специалисты предлагают ориентироваться на срок службы порядка 100-120 лет. Стройфирмы дают гарантию на 55-65 лет.

Другие особенности

Для объективного анализа следует учитывать и другие особенности рассматриваемых фундаментов:

  1. Формирование пола. При использовании ленты для создания пола потребуется полноценная бетонная стяжка или напольное перекрытие. Поверхность плиты может сама исполнять роль чернового пола без дополнительной стяжки.
  2. Формирование подвала. Оно не вызывает никаких проблем при ленточном фундаменте. Все пространство под помещениями дома имеет свободный доступ сверху. Можно произвести любые земляные работы, и оборудовать подвал нужного размера. В случае плитного фундамента сделать подвал после возведения плиты не представляется возможным. Если долбить в ней проем для входа в подвал, то прочность всего фундамента значительно уменьшится. Выходом из положения служит коробчатый фундамент. Он закладывается заранее в проект дома. Выполняется он в виде 2-х плит (фундаментная и цокольная), между которыми формируется пространство для подвала. Плиты связываются вертикальными стенками, обеспечивающими монолитность всей конструкции. Главный минус – высокая стоимость такой конструкции.
  3. Воздействие на пол. При ленточного фундамента пол непосредственно контактирует с грунтом, из-за чего сырость подходит очень близко. Это заставляет принимать особые меры по обустройству гидро- и теплоизоляции пола. Плита исключает прямой контакт. Под ней уже обеспечена гидроизоляция. Кроме того, сам бетон имеет определенное тепловое сопротивление.

Важно! В пользу плитного фундамента говорит еще один фактор – бетонная плита создает идеальный барьер от различных грызунов и насекомых, которые обитают в земле.

Выводы: какой выбрать?

Оба типа фундаментов имеют плюсы и минусы. За ленточный фундамент выступает экономическая сторона.

Если грунт не обладает высокой пучинистостью и увлажненностью, а обладает достаточной несущей способностью и стабильностью, глубина промерзание не слишком велика, грунтовые воды залегают глубоко, то тогда целесообразно возводить его. Особенно при желании построить большой дом с несколькими этажами.

За плитный фундамент выступают экстремальные условия. Он просто необходим на слабых и неустойчивых грунтах с близким расположением грунтовых вод и высокой пучинистости, в болотистой местности, на скалистых и подвижных грунтах, при большой глубине промерзания. Он хорошо подходят для небольших построек на любом грунте, но не может применяться для зданий выше 2-х этажей.

Полезное видео

Это видео расскажем, какой фундамент выбрать для дома – плитный или ленточный:

Заключение

Если отбросить экономическую составляющую (т.е. для людей с большим достатком), то заглубленный плитный фундамент наиболее полно обеспечит надежность сооружения в любых условиях. Он по большинству параметров превосходит ленточный (кроме участков со значительным уклоном).

Фундаментная плита и ее виды

Фундаментная плита – это сплошная монолитная железобетонная конструкция, которая одновременно может, исполняет роль несущего элемента здания и пола на цокольном или первом этаже. Сооружают ее, чаще всего, из монолитного железобетона с обязательным армированием всего объема.

К преимуществам такого вида фундамента относятся:

  • простота устройства и доступная стоимость;
  • максимальная несущая способность, которая достигается за счет того, что на грунт опирается большая площадь;
  • возможность возведения даже на самых проблемных грунтах;
  • гарантия сохранения целостности возведенного сооружения.

К недостаткам таких конструкций можно отнести только трудоемкость, и дополнительную сложность или невозможность при устройстве на участках с уклоном.

Плавающая плита

Монолитные фундаментные плиты можно использовать при любой глубине заложения фундамента. Фундаментная плита малого заглубления, выполняется на песчаной подушке толщиной от 300 мм и с глубиной заложения менее 500 мм от уровня грунта.

Чем меньше глубина заложения, тем меньше земляных работ и соответственно экономичнее получается сам фундамент. Самым недорогим и надежным является малозаглубленная фундаментная плита или как ее еще называют – плавающая плита. Данный вид фундамента наша компания использует в самом уникальном и беспрецедентном проекте самого экономичного дома. Плавающая плита используется только в тех случаях, когда нет необходимости в устройстве цокольного этажа или подвала.

Виды фундаментных плит

В настоящее время встречаются следующие виды плитных фундаментов:

  • обычный монолитный, сплошной монолит;
  • монолитный с ребрами, сплошной монолит с устройством ребер жесткости. Его можно использовать в качестве основы для утепленного основания;
  • сборно-монолитная плита. Сборный вариант имеет меньшую прочность, чем монолит, даже если все стыки между балками скреплены очень жестко.

Следует отметить, что все виды фундаментных плит позволяют снизить затраты на выполнение земляных работ, однако при этом стоимость возведения увеличивается за счет большого расхода средств на бетон и арматуру. Цена фундаментных плит довольно высока, но вполне оправдана, поскольку позволяет строить на сложных грунтах.

Информация взята на oooprojekt.ru

Плитный фундамент: характеристики и применение

Мечтает о своем доме почти каждый человек, особенно, глядя на готовые красивые коттеджи. Но купив земельный участок и решив начать строительство собственного дома, многие и не предполагают, сколько возникает вопросов. В первую очередь нужно выбрать проект дома. Здесь есть несколько вариантов. Самые простые варианты: выбрать типовой  проект или заказать индивидуальный. Именно на этапе проектирования решается, каких размеров  и из каких материалов строить дом, а также, какой будет ленточный, столбчатый или плитный фундамент.

После проектирования и получения необходимых разрешений начинается строительство дома, которое включает в себя следующие этапы

  • подготовку строительной площадки;
  • устройство фундамента;
  • возведение стен;
  • устройство кровли;
  • проведение коммуникаций;
  • внутренние и внешние отделочные работы;
  • благоустройство территории и т. д.

Каждый этап требует определенного строительного опыта, которым большинство застройщиков не обладает. В этом случае существуют разные варианты строительства. Можно изучить материал, как постороить теплый энергоэффективный дом , и попытаться строить его самостоятельно. Правда, все равно придется воспользоваться строительными услугами  сторонней организации для выполнения некоторых работ. Самым выгодным, правда, и самым дорогим вариантом является строительство дома под ключ , которое осуществляет компания «КиевНовБуд». В этом случае наша компания берет на себя все вопросы, связанные со строительством, а также бесплатно занимается сдачей дома в эксплуатацию и оформлением свидетельства на право собственности.

Если принято решение о самостоятельном строительстве кирпичного дома, то, естественно, надо знать, как построить дом из кирпича . При решении строить дом из газобетонных блоков, нужно знать какой газобетон лучше . Вопросов возникает много. Важно во время строительства не отклоняться без крайней необходимости от разработанного проекта. Если в проекте предусмотрено строительство плитного фундамента, то нужно строить именно его, так как его выбор осуществлялся с учетом свойств почвы и нагрузки от веса дома.

Характеристики плитного фундамента

Плитный фундамент представляет собой монолитную плиту под всем зданием, которая является сплошным или ребристым железобетонным монолитом либо состоит из железобетонных балок с плотной заделкой швов и последующим монолитным покрытием. Так как нагрузка от веса здания приходится на всю плиту, к ее конструкции и устройству предъявляются повышенные требования.

Различают два вида плитного фундамента:

  • заглубленный;
  • незаглубленный.

Глубина заглубления обычно около 30 см. При этом под фундаментом устраивается подушка из песка и гравия. Незаглубленный тип плитного фундамента часто называют «плавающим», глубина его заложения не более 8 см. За счет небольшого заглубления фундамент движется вместе с движением почвы, чем обеспечивает высокую прочность всей конструкции.

Благодаря большой площади плиты снижается нагрузка на грунт. Использование при устройстве фундамента армирования предохраняет всю конструкцию от перемещений и усадки грунта. Данный фундамент применяется почти для всех видов грунтов. Осложняется его применение лишь на покатых поверхностях.

Плитный фундамент имеет следующие преимущества:

  • применение фундамента на любых типах грунта, в том числе плавающих;
  • простая технология изготовления, бетонная смесь может выгружаться без помощи бензонасоса напрямую, что экономит время и финансы;
  • большая площадь плиты обеспечивает высокую несущую способность;
  • жесткий внутренний каркас плиты предохраняет ее от деформаций, при сезонных движениях почвы плита движется вместе со всем зданием, поэтому данный фундамент подходит для «неэластичных» стен: кирпичных, из газоблоков и др.;
  • поверхность плиты можно использовать в качестве полового покрытия без дополнительного облицовочного материала;
  • при соблюдении технологии изготовления препятствует проникновению влаги, снижает теплопотери через пол;
  • при строительстве в условиях мерзлого грунта, благодаря небольшому заглублению экономятся расходы на земельных работах.

Недостатки плитного фундамента:

  • сложность совмещения устройства подвала и сплошной плиты;
  • невозможность ремонта;
  • работы по заливке фундамента должны выполняться при благоприятной погоде;
  • высокая стоимость.

Если рассматривать высокую стоимость, то она объясняется повышенной материалоемкостью: использование большого количества бетона и арматуры. Но плита дает возможность сэкономить на других этапах строительства и построить теплый энергоэффективный дом :

  • плита может использоваться в качестве пола первого этажа;
  • при устройстве теплого пола, его можно сделать непосредственно в плите, таким образом, не придется выполнять отдельную стяжку;
  • для устройства опалубки значительно экономится пиломатериал;
  • небольшой объем земельных работ;
  • нет необходимости применения спецтехники.

Таким образом, выполнив расчет сметы , можно понять, что наиболее выгодно применять плитный фундамент для одно-двухэтажных зданий с небольшой площадью основания. Для того чтобы фундамент был надежным и выдержал нагрузку здания и движения грунта, надо правильно сделать расчет плитного фундамента, который выполняется на этапе проектирования.

 Этапы строительства плитного фундамента

Важно для плитного основания подобрать правильно бетон. Минимальная марка бетона должна быть М-400, оптимальная – М-500. Толщина бетонной плиты не должно быть слишком большой, достаточно 200 мм. Такой толщины достаточно для легких двухэтажных домов. В видеоролике рассказывается о современных материалах для стен.

Подготовительные работы

Начинаются работы по устройству плитного основания с разметки площадки и земельных работ. Согласно разметке снимается необходимый верхний слой грунта, и выносятся осевые линии. Затем грунт выравнивается и уплотняется. Если грунтовые воды подходят близко, выполняют дренажные работы. На подготовленном основании устраивается песчано-гравийная подушка толщиной 10 см. Для лучшего уплотнения песок поливают водой.

Перед тем, как выполнять устройство плиты, нужно проложить коммуникации для водопровода и канализации. После подготовки подушки заливается бетонная стяжка. Поверх бетонной площадки выполняется гидроизоляция плитного фундамента: укладывается гидроизоляционный материал. На швах материал укладывается внахлест. При необходимости выполняется теплоизоляция строения с помощью экструдированного пенополистирола. Теплоизоляцию выполняют как под плитой, так и сверху.

Устройство опалубки

Далее укладывается два слоя арматурной сетки: одна в основании монолитной плиты, другая поверх конструкции. Арматурные стержни вяжутся проволокой. Когда подготовительные работы закончены, устраивается опалубка. Она должна быть большой прочности, чтобы выдержать высокое давление со стороны бетона. Арматура не должна контактировать с опалубкой, так как должен быть защитный слой бетона 40 см. Опалубку можно обернуть полиэтиленом, чтобы исключить утечку бетона.

Бетонирование и уход

Подготовленная площадка заливается бетонной смесью в одну смену. При этом ее необходимо выравнивать и утрамбовывать. Далее плита должна набрать прочность. По всему периметру ее следует накрыть пленкой, чтобы бетон не пересыхал, и не появились трещины. Этапы строительства плитного фундамента заканчиваются уходом за бетоном и ожиданием того, пока бетон не наберет прочности. В течение первой недели бетон нужно поливать водой. Бетон набирает прочность в течение трех-четырех недель.

Применение

Главная особенность плитного фундамента — противостоять движениям грунта. Поэтому этот фундамент применяется для домов, стены которых выстроены из неэластичных материалов. На стенах из кирпича, различных видов блоков, монолитных бетонных при движении грунта буквально на 1-5 мм появляются трещины. Поэтому эти дома строят легкими. Плита движется вместе с грунтом, поэтому нет деформации. Компания «КиевНовБуд» занимается строительством домов под ключ  с применением современных технологий. Поэтому на наших объектах часто используется плитный фундамент. На видео  можно посмотреть пример возведения дома из газоблоков на одном из объектов компании «КиевНовБуд».

Целесообразно использовать плиту не только для домов из жестких материалов, но и для пучинистых почв. Обычно для таких грунтов применяется ленточный или свайный фундамент. Но с течением времени природные силы, возникающие при вспучивании, вытесняют эти фундаменты. Таким образом, легкие дома приподнимаются и конструкция перекашивается. Применение бетонной плиты позволяет побороть природные силы и решить эту проблему.

Устройство фундамента – ответственный этап строительства, от которого зависит срок службы будущего строения, поэтому выполнять его должны специалисты. Компания «КиевНовБуд» выполняет строительство частных домов и дает гарантию на выполненные работы 5 лет. Убедиться в качестве  выполняемых работ можно, побывав на наших готовых  и строящихся   объектах и пообщавшись с их владельцами.

минимальная и максимальная, пример расчета

Монолитные и сборные фундаменты ленточного типа являются наиболее распространенными в малоэтажном строительстве. Это объясняется оптимальным соотношением надежности, несущей способности и финансовых затрат на строительство.

От чего зависит оптимальная ширина ленты

Размеры поперечного сечения ленточного фундамента определяются проектным расчетом и зависят от таких факторов как:

  • тип грунта на участке застройки;
  • глубина промерзания почвы;
  • уровень залегания грунтовых вод;
  • расчетный вес здания с учетом снегового покрова;
  • ветровые нагрузки на стены и кровлю;
  • материал, из которого будет возводиться основание.

Для сбора исходных данных приходится использовать справочную литературу, проводить гидрогеологические изыскания на участке.

Нормативные документы

Ширина ленточного фундамента, прежде всего, привязана к несущей способности грунта. Для плотной устойчивой почвы достаточно добавить по 70-100 мм с каждой стороны от толщины стены для получения оптимальной ширины ленты. А вот при неплотном и рыхлом грунте ее необходимо значительно увеличивать — в некоторых случаях она может достигать 900 мм.

Чтобы избежать большого расхода бетона или каменных материалов, применяют составные конструкции из широкой бетонной опоры внизу и верхней части ленты, ширина которой зависит от толщины стен. Основная проблема широких ленточных фундаментов заключается в невозможности их применения на подвижных пучинистых почвах и при высоком уровне грунтовых вод.

Нормативных документов, которые следует использовать при выполнении расчетов, три:

В первом изложена методика расчета фундамента. Во втором приведены стандартные требования к фундаментным конструкциям. В третьем указана глубина промерзания грунта по климатическим зонам для большинства крупных населенных пунктов.

Получить данные о глубине залегания грунтовых вод, определить тип и структуру грунта можно только на основании гидрогеологических изысканий на участке. Их проводят специализированные организации, проводя пробное бурение на глубину ниже точки промерзания. Услуга эта не дешевая, но воспользоваться ею нужно, поскольку на надежности и безопасности не экономят.

Минимальная ширина

Методика расчета размеров сечения ленты определяет не конкретное числовое значение ширины, а величину, меньше которой она быть не должна. Реальное основание обычно на 10-20% больше, а минимальная ширина ленточного фундамента нужна для определения оптимального значения ширины и снижения расходов на строительство.

Иногда, при плотном устойчивом грунте и получении в расчетах минимальной ширины фундамента 200-250 мм, применяют компромиссный вариант. Строят нижнюю часть узкой, а верхние 300-400 мм определяют толщиной стен. Такой способ можно часто увидеть при строительстве легких бань, веранд и хозяйственных построек.

Максимальная ширина

В указанных выше нормативных документах понятие максимальной ширины фундаментной ленты отсутствует. Проектный расчет ширины ленточного фундамента должен быть направлен на обратное – определение оптимальных размеров с целью снижения финансовых затрат.

Однако, есть один важный нюанс, который следует учесть при строительстве зданий с обустройством подвала. В этих случаях ограничение максимальной ширины фундамента существует. Оно связано с весовым давлением на грунт и зависит от длины каждой отдельной стены, а также материала, из которого она сделана.

Для стен длиной до 3 метров фундаментная подошва должна быть не более:

  • бетонный монолит – 400 мм;
  • бетонные фундаментные блоки – 500 мм;
  • бутобетон – 600 мм;
  • кирпич полнотелый – 750 мм;
  • бутовый камень – 800 мм.

Если стены длиной более 3 метра, то максимально допустимая ширина составляет:

  • железобетонный монолит – 500 мм;
  • бетонные фундаментные блоки – 600 мм;
  • бутобетон – 800 мм;
  • кирпич полнотелый – 900 мм;
  • бутовый камень – 1000 мм.

Эти данные не являются нормативным требованием и взяты из практических наблюдений строителей. Поэтому их следует учитывать при расчетах, но не принимать за безусловные.

Какие данные потребуются для расчета

Кроме климатологических показателей региона, гидрогеологической структуры грунта и определения материала фундаментных стен, для разработки проекта требуется определить полный вес постройки, несущую способность грунта и длину стен.

Определение нагрузки от здания

Весовая нагрузка на ленточный фундамент определяется по простой формуле:

М+П+С+В, где:

  • М – мертвая масса здания, включающая вес всех строительных конструкций и элементов, в том числе фундамента;
  • П – полезная нагрузка или вес всего, что будет находиться внутри постройки и создавать давление на перекрытия;
  • С – максимально возможная масса снегового покрова зимой и в начале таяния;
  • В – ветровое давление на стены и кровлю.

Полученный расчетный результат следует умножить на коэффициент 1,2-1,25, обеспечивая 20-25% запаса прочности конструкции ленточного фундамента.

Несущая способность или сопротивление грунта

Этот показатель приводится в нормативной литературе и определяется ГОСТ 25100-95 «Классификация грунтов». Для наиболее распространенных типов почвы он составляет (в кг/см2):

  • суглинок – 1,5-2,8;
  • глина сухая плотная – 1,6-3,0;
  • песок мелкозернистый – 2,2-3,4;
  • среднезернистый – 2,5-3,6;
  • супесь – 2,6-3,6;
  • песок крупных фракций – 3,6-4,6;
  • гравий, щебень, галька – 5,1-6,5.

На показатель сопротивления весовым нагрузкам также влияет влажность, текучесть и пористость почвы, которые приходится учитывать при подготовке расчетных данных.

Пример расчета ширины подошвы под ленточный фундамент

Определение размера опорной фундаментной подошвы производится по формуле:

Ширина = масса здания : длина стен : сопротивление грунта

Предположим, что первоначальные расчеты при сборе данных показали:

  • здание из газобетонных блоков с учетом полезной, снеговой и ветровой нагрузки создает весовое давление 165800 кгс;
  • общая длина фундаментной ленты в доме 10 х 8 метров с одной поперечной перемычкой составляет 44 метра или 4400 см;
  • грунт – сухая плотная глина с несущей способностью 1,9 кг/см2.

На основании этих показателей выполняем расчет ширины ленты для дома из газобетона:

165800 : 4400 : 2,1 = 19,83 см, округляем до 20 см

Получается, минимальная ширина ленты может быть равна 20 см. Однако, толщина газобетонных блоков 300 мм и фундамент должен выступать за края стены как минимум на 5 см. Следовательно, оптимальная ширина подошвы будет равна 400 мм, что обеспечит двойной запас прочности конструкции. К слову, полный просчет ленточного основания представлен тут, а вопрос оптимальной глубины заложения ленты рассмотрен здесь.

Усредненные значения ширины ленты для различных типов построек

Как показывают результаты эксплуатации здания, средняя ширина монолитного ленточного фундамента, в зависимости от типа грунта и размеров постройки, составляет:

Бани, веранды, гаражи, сараи и другие легкие хозяйственные постройки:

  • на плотном грунте и глине – 250 мм;
  • суглинки – 300 мм;
  • песок и супеси – 350 мм;
  • рыхлый песок, насыпные грунты – 450 мм.

Ширина ленты фундамента для одноэтажного дома из газобетона и легких каркасных зданий:

  • плотный грунт и сухая глина – 300 мм;
  • суглинки – 350 мм;
  • крупно- и среднезернистый песок и супеси – 400 мм;
  • рыхлый песок, плохо уплотненный насыпной грунт – 450 мм.

Под кирпичный дом высотой до двух этажей:

  • плотные типы грунта – 500 мм;
  • супеси и слежавшиеся пески – 600 мм.

Для строительства тяжелых домов на рыхлых, пучинистых и неустойчивых грунтах от ленточного основания лучше отказаться и подобрать другой тип основания. Однако, сначала обратитесь за консультацией к опытному специалисту. Не исключается, что в ваших расчетах есть ошибка.


Руководство по размерам бейсбольного поля

Когда дело доходит до проектирования вашего бейсбольного поля, важно убедиться, что его расположение и размеры соответствуют уровню игры, для которого используется поле (например, поле Малой лиги будет иметь другие размеры, чем поле высшей лиги). Это помогает обеспечить беспристрастную и последовательную игру спортсменов на разных площадках, сохраняя справедливость игры для всех команд.

Магазин товаров для бейсбола

Прежде чем обсуждать, как измерить свой бейсбольный бриллиант, есть несколько терминов, относящихся к бейсболу, которые нужно понять, когда мы говорим о том, как измерить свое поле.Просмотрите краткий глоссарий ниже для первоначальной ссылки:

Глоссарий по бейсболу

  • Блокиратор обратного хода - Высокий забор позади домашней пластины, который защищает от случайных ударов и фолов.
  • Базовая линия - Прямая линия между базами. Каждая базовая линия такой же длины, что и другая, что создает идеальную квадратную форму.
  • Ограждение центрального поля - Участок ограждения в средней части поля.Измерения центрального ограждения поля начинаются от задней части пластины дома по прямой линии до центрального ограждения поля.
  • Линия фола - Набор из двух прямых линий, нанесенных мелом на поле, которые начинаются с задней стороны пластины хозяина и проходят до левого и правого заборов поля соответственно. Линии фола используются для обозначения границы между справедливой и фоловой территорией.
  • Насыпь питчера - Насыпь питчера, известная также как холм, представляет собой возвышенную часть приусадебного участка с каучуковой резиной в центре.Отсюда кувшин подает смолы тестирующему.
  • Резина для подачи - Белая прямоугольная резиновая плита в середине насыпи питчера , от которой питчер отталкивается ногой, чтобы набрать скорость в направлении домашней пластины при подаче мяча.

Как правильно измерить бейсбольный бриллиант

Для всех перечисленных измерений отправной точкой является обратная сторона пластины дома (белая часть, а не черная резина).Это заостренная часть, которая идет к ловушке и упору. Вот как измерить базовые показатели:

  • Базовая пластина до первого основания - Измерьте расстояние от задней белой части основной пластины до заднего угла первой основы.
  • От первого основания до второго основания - Измерьте расстояние от заднего угла первого основания до точной середины второго основания.
  • Вторая база до третьей базы - Измерьте расстояние от точной середины второй базы до заднего угла третьей базы.
  • Третье основание до основной пластины - Измерьте расстояние от заднего угла третьего основания до задней части основной пластины.

Еще одно ключевое измерение, которое мы обсудим, - это радиус дуги внутри поля. Он измеряется от центра переднего края качающейся резины по направлению к траве вне поля и к внешнему краю почвы внутри поля.

Теперь, когда вы знаете, как измерить свое поле, давайте взглянем на правильные размеры для разных уровней игры:

Размеры бейсбольного поля Pinto

  • Базовая линия - 60 футов
  • Базовая пластина ко второй базе - 70 футов 8 1/2 дюймов
  • Базовая пластина к передней части качающейся резины - 38 футов
  • Радиус дуги внутри поля - 50 футов
  • Базовая плита до упора - 20 футов
  • Линии фола - 125 футов до забора
  • Центральное ограждение поля - 175 футов

Размеры бейсбольного поля для младшей лиги

  • Базовая линия - 60 футов
  • Базовая пластина ко второй базе - 84 фута 10 ¼ дюймов
  • Базовая пластина к передней части качающейся резины - 46 футов
  • Радиус дуги внутри поля - 50 футов
  • Базовая пластина до упора - 25 футов
  • Линии фола - Минимум 200 футов до дальнего заграждения
  • Центральное ограждение поля - 275 футов

Размеры бейсбольного поля Bronco

  • Базовая линия - 70 футов
  • От основной пластины до второй базы - 99 футов
  • Базовая пластина к передней части качающейся резины - 50 футов
  • Радиус дуги внутри поля - 65 футов
  • Базовая пластина до упора - 30 футов
  • Линии фола - 225 футов до дальнего забора
  • Центральное ограждение поля - 275 футов

Размеры бейсбольного поля для пони

  • Базовая линия - 80 футов
  • Базовая пластина ко второй базе - 113 футов 2 дюйма
  • Базовая пластина к передней части качающейся резины - 54 фута
  • Радиус дуги внутри поля - 80 футов
  • Базовая пластина до упора - 40 футов
  • Линии фола - 265 футов до дальнего забора
  • Центральное ограждение поля - 275 футов

Средняя школа, колледж и профессиональное бейсбольное поле Размеры

  • Базовая линия - 90 футов
  • Базовая пластина ко второй базе - 127 футов 3 3/8 дюйма
  • Базовая пластина к передней части качающейся резины - 60 футов 6 дюймов
  • Радиус дуги внутри поля - 95 футов
  • Базовая пластина до упора - 60 футов
  • Линии фола - Минимум 325 футов до дальнего заграждения
  • Центральное ограждение поля - Более 400 футов

Если у вас нет постоянного забора на вашем бейсбольном поле или если вам нужно перепрофилировать существующее бейсбольное поле, чтобы оно соответствовало стандартным размерам для разных уровней игры, временные бейсбольные заборы - отличное решение.Лучшие переносные бейсбольные заборы имеют желтый маркер, их легко установить и снять по мере необходимости, и они долговечны.

Теперь у вас есть все необходимые измерения, чтобы построить собственное поле мечты. Хотя расстояние меняется на каждом уровне, важность поддержания поля в хорошем, безопасном состоянии никогда не меняется, поэтому всегда делайте обслуживание поля приоритетом. А теперь поиграем в мяч!

Магазин товаров для бейсбола

Опорная плита Толщина - Free Download PDF

Метод расчет базовой толщины пластины для закрепленной опорной плиты.Это покрывает...

KNPC MINA ABDULLAH REFINERY CLEAN FUELS P КОНСТРУКЦИЯ ОСНОВНОЙ ПЛАСТИНЫ

РАЗМЕР ОСНОВНОЙ ПЛАСТИНЫ N d

0,8bf n

cc

bf

B

n

2xf3

m

Опорная плита Предполагаемый изгиб плоскости без ребер жесткости пластин.

Характеристики материалов Сталь основания

Fy =

248

МПа

Сталь плиты основания

Fu =

400

МПа

Цоколь бетон

fc '=

000 консоль сопряжения с пластиной подшипника

mn

Теория линии текучести консольная Примечание: консервативные расчеты предполагают отсутствие пластины жесткости.Проверка на интерференцию

n '

= (N - 0,95d) / 2 = 32,3 = (B - 0,8bf) / 2 = 48,4 √db / 4 = f = 74,9

мм мм мм

KNPC MINA ABDULLAH REFINERY ЧИСТЫЕ ТОПЛИВА Р опорной плиты

Опорная плита Край Расстояние по длине Ei = (N - FX (НАБ / 2 - 1)) / 2 = 110 Опорная плита Край Расстояние по длине еВ = (В - см) / 2

мм

= Зазор под ключ 60 мм от центра AB eWR = Минимум (f - tstiff) / 2 - w, (cc - tw) / 2 - w Расстояние до кромки анкерного болта по длине eABL

= 73.5 мм = (Lp - fx (NAB / 2-1)) / 2160

Расстояние до кромки анкерного болта по ширине eABB

мм

= (Bp - cc) / 2 =

160

мм

KNPC MINA ABDULLAH REFINERY CLEAN FUELS P КОНСТРУКЦИЯ ОСНОВНОЙ ПЛИТЫ

КОНСТРУКЦИЯ БАЗОВОЙ ПЛИТЫ Расчет базовой плиты Силы от опоры колонны Реакции 213 сил при опоре колонны; Для гребня критической нагрузки. Осевая нагрузка L / C «Pu» = -187,1 кН + значение подразумевает сжатие и -ive Проверка бетонной опоры в соответствии с разделом №J.8 стандарта AISC360-05, Расчетная прочность на подшипник

фc.Pp

=

фс = 0,65 согласно разделу 9.3 ACI318-08.

= 0,65 x (0,85 x fc 'x A1 x √A2 / A1) A1

, где

=

NxB Lp x Bp

A2

= Следовательно, несущая способность бетона фc.Pp =

(для частичная площадь бетона

=

120000 мм2

=

250000 мм2 2679,48

KN

Проверка толщины плиты при осевом сжатии

Равномерное давление на плиту основания q = N / AN / мм2 Для плиты основания без пластины жесткости Самая большая опорная пластина консольно «C» = Максимум т, п & п»= 74.9 Для рыхлому предельного состояния, требуемая минимальная толщина опорной пластины может быть вычислена следующим образом тп (REQ)> = с √2Pu / (фbFyBN) Фb = коэффициент сопротивления при изгибе в LRFD, 0,9> =

Н / Д

мм

для опорной плиты с ребрами жесткости

, где

а = Ь = а / Ь = β1 =

163 122,25 1,333

мм мм

0,591 Таким образом, напряжение изгиба σmax = Проверьте Толщина плиты в Осевое растяжение Усилие на болт WAB =

Н / Д

46.775

кН

Н / мм2

КНПК МИНА АБДУЛЛА REFINERY ОЧИСТКА ТОПЛИВА Р опорной плиты

Базовая пластина на изгиб усиливается за счет жесткости пластин, обеспечивающих фиксированные условия края на 3 Тем не менее консервативно, анализируя базовую пластину с формулами Роарка применимо к p

, где Радиус гайки

Следовательно,

ro = ab ν a / b ro '

= = = = =

21,6 163 122,25 0,3 1,333

мм мм мм (коэффициент Пуассона для изотропных сталь)

21.60 мм β = 0,74 Следовательно, напряжение изгиба σmax =

85,99

Н / мм2

ПРОЕКТ ПРОЕКТА ЧИСТЫХ ТОПЛИВ

ЗАКРЕПЛЕНО

ОСНОВАНИЕ КОЛОННЫ ГРАНИЧНОЕ УСЛОВИЕ:

РАЗМЕРЫ ОСНОВАНИЯ КОЛОННЫ Ширина колонны Размеры Глубина колонны Размеры колонны 'bf'

= = =

W14x61 353

мм

254

мм

Толщина фланца колонны 'tf'

=

16,4

мм

Толщина стенки

Twumn

'

мм мм

Размер шва по всему периметру 'w'

=

9.5 8

Опорная плита Размеры Опорная плита Длина 'N', опорная пластина Ширина 'B' Опорная плита Толщина 'Tprov'

= =

400 300

мм мм

=

25

мм

Количество Анкерный болт NAB

=

4 24 A

мм

0

мм

180180 ДА 175

мм мм

12

мм

Размеры бетонной опоры Длина бетонной опоры 'Lp '2 = 9000 500

мм

Ширина бетонной опоры 'Bp'

=

500

мм

Глубина бетонной опоры 'Dp'

=

2300

мм

Диаметр анкерного болта 'D' = = Ширина анкерной пластины 'Wp' = "только для типа H" Анкерный болт c / c вдоль стенки 'f' = Анкерный болт c / c поперек стенки 'cc' = Элемент жесткости предоставляется ДА / НЕТ = Расстояние между элементами жесткости a ~ f = Толщина элемента жесткости tstiff =

2, 4 OR 6

A OR H

мм

мин.4D мин. 4D

CLEAN FUELS PROJECT ESIGN

> 1,75D, следовательно, ОК> 1,75D, следовательно, ОК - w, (cc - tw) / 2 - w> 1,75D, следовательно, ОК> 4do, следовательно ОК> 4do, следовательно ОК

CLEAN FUELS PROJECT ESIGN

сжатие & -ive подразумевает напряжение.

318-08.

искусственная площадь бетонной опоры s / t √A2 / A1

мм рассчитывается следующим образом (AISC, 2005d)

CLEAN FUELS PROJECT ESIGN

ge условия с 3 сторон. Подразумевается опорная плита с / т сосредоточенной нагрузки.

Fy, следовательно, OK

Ссылка: AISC Steel Design Guide 1

KNPC MINA ABDULLAH REFINERY CLEAN FUEL BASE PLATE DESIGN

РАЗМЕР ОСНОВНОЙ ПЛАСТИНЫ

N d

0.8bf n

9000

c

п

2xf = F Ф.Ф.

м 0.95d

м Предполагаемая базовая пластина плоскости изгиба без ребер жесткости пластин.

Характеристики материалов Сталь основания

Fy =

248

МПа

Сталь плиты основания

Fu =

400

МПа

Цоколь Бетон

fc '=

000

000 консоль сопряжения с пластиной подшипника

mn

=

(N - 0.95d) / 2 = 35,2 = (B - 0,8bf) / 2 =

Кантилевер теории линии доходности Примечание: Консервативно рассчитано при условии

«ОПРЕДЕЛЕНИЯ И РАЗМЕРЫ СУДНА» | Блог Ханифа Девана

«ОПРЕДЕЛЕНИЯ И РАЗМЕРЫ СУДНА»

Корпус:

Конструкция корпуса корабля, включая обшивку, каркас, палубу и переборки.

Кормовая:

Та часть корпуса корабля за миделем.

Передняя часть:

Та часть корпуса судна в носовой части миделя.

Лук:

Форвард корабля

Корма:

Кормление корабля

Порт:

Левая сторона корабля при взгляде вперед

Правый борт:

Правая сторона корабля при взгляде вперед

После перпендикуляра (AP):

Перпендикуляр, проведенный к ватерлинии в точке, где кормовая сторона поста руля пересекает летнюю грузовую марку.Если пост руля не установлен, он принимается как центральная линия баллера руля.

Передний перпендикуляр (FP):

Перпендикуляр, проведенный к ватерлинии в точке, где передняя часть форштевня встречается с линией летней нагрузки.

Длина между перпендикулярами (LBP):

Длина между передним и задним перпендикулярами, измеренная по летней грузовой марке.

На миделе:

Точка на полпути между задним и передним перпендикулярами.

Длина общая (LOA):

Длина судна по всем концам.

Длина Ллойда:

Используется для получения размеров, если судно относится к Регистру Ллойда. Это то же самое, что и длина между перпендикулярами, за исключением того, что она не должна быть меньше 96% и не должна превышать 97% крайней длины на летней грузовой марке. Если судно имеет необычное расположение форштевня или кормовой части, ее длине уделяется особое внимание.

Длина регистра:

Это длина судна, измеренная от носовой части носовой части форштевня до кормовой части носовой части кормовой стойки или, в случае судна, не имеющего кормовой стойки, до носовой части кормовой стойки. руль направления. Если на судне нет кормовой стойки или баллера руля, кормовой терминал считается задней частью транца или кормы судна. Эта длина является официальной длиной в реестре судов, который ведется государством флага, и указывается в официальных документах, касающихся владения и других вопросов, касающихся деятельности судна.

Длина IMO:

Эта длина используется в различных международных конвенциях, таких как грузовая марка, тоннаж и СОЛАС, и определяет применение требований этих конвенций к судну. Он определяется как 96 процентов общей длины по ватерлинии на 85 процентах наименьшей теоретической глубины, измеренной от вершины киля, или как длина от передней части форштевня до оси баллера руля на этой ватерлинии. если это больше.

Базовая линия:

Горизонтальная линия, проведенная в верхней части килевой пластины.Все вертикальные формованные размеры измеряются относительно этой линии.

Литая балка:

В средней части судна измеряется максимальная теоретическая ширина судна.

Литая осадка:

Измеряется от базовой линии до летней грузовой марки на миделе.

Общая глубина:

Измеряется от базовой линии до пятки балки верхней палубы на миделе борта судна.

Крайний луч:

Максимальный луч, охватывающий все конечности.

Экстремальная осадка:

От самой нижней точки киля до летней грузовой марки. Знаки сквозняка обозначают крайние сквозняки

Экстремальная глубина:

Глубина судна у борта от верхней палубы до самой нижней точки киля.

Половина ширины:

Поскольку корпус судна симметричен относительно продольной центральной линии, часто дается только половина ширины или половина ширины в любом сечении.

Надводный борт:

Расстояние по вертикали, измеренное на борту судна между летней грузовой маркой (или служебной осадкой) и палубой надводного борта.

Палуба надводного борта обычно представляет собой самую верхнюю полную палубу, подверженную воздействию погодных условий и моря, которая имеет постоянные средства закрытия всех отверстий, а ниже которой все отверстия в бортах судна имеют водонепроницаемые закрытия.

Чистота:

Кривизна настилов в продольном направлении. Измеряется как высота палубы сбоку в любой точке над высотой палубы сбоку между судами.

изгиб (или круглый луч):

Кривизна настилов в поперечном направлении.Измеряется как высота палубы в центре над высотой палубы сбоку.

Rise of Floor (или Deadrise):

Подъем нижней линии обшивки над базовой линией. Этот подъем измеряется по линии формованной балки.

Полу сайдинг киля:

Горизонтальная плоская часть днища корпуса, измеренная до левого или правого борта от продольной осевой линии судна. Это полезный параметр, который нужно знать при постановке в сухой док.

Tumblehome:

Изгиб внутрь боковой оболочки над летней грузовой маркой.

Вспышка:

Кривизна наружу бортовой оболочки над ватерлинией. Он способствует сухости и поэтому ассоциируется с носовой частью корабля.

Грабли:

Наклон выносной линии от вертикали.

Грабли :

Наклон линии киля от горизонтали. Траулеры и буксиры часто имеют кили, загнутые в корму, чтобы обеспечить большую глубину в кормовой части, где диаметр гребного винта пропорционально больше у этого типа судна.На малых судах иногда имеется передний передний край киля, чтобы винты были выше линии киля.

TWEE N ВЫСОТА ПАЛУБЫ :

Расстояние по вертикали между соседними палубами, измеренное от вершин палубных балок на борту судна.

ПАРАЛЛЕЛЬНЫЙ СРЕДНИЙ КОРПУС :

Длина, на которой мидель остается неизменной по площади и форме.

ВХОД :

Погруженное тело судна вперед от параллельного среднего тела.

ЗАПУСК :

Погружаемый корпус судна в кормовой части параллельного среднего корпуса.

ТОНН НА САНТИМЕТР (TPC)

Масса, необходимая для увеличения средней осадки на 1 сантиметр.

МАССА ИЛИ МАССА

Вес судна в тоннах, полного и готового к выходу в море, но без экипажа, пассажиров, запасов, топлива или груза на борту.

МЕРТВЕС

Разница между водоизмещением и легкостью при любой осадке, опять же в тоннах.Это вес груза, топлива, запасов и т. Д.

ИЗМЕРЕНИЕ ТОННАЖА

  • Это часто упоминается, когда обсуждается размер судна, и валовая вместимость указывается из реестра Ллойда.
  • Тоннаж - это мера закрытого внутреннего объема судна, 100 кубических футов представляют одну тонну.
  • Обычно его делят на следующие категории: -

Водоизмещение

  • Водоизмещение судна - это сумма фактического веса судна (легкого) и его содержимого (дедвейта).
  • Метрическая единица измерения - 1 тонна (= 1000 кг).
  • Водоизмещение представляет собой количество воды, вытесненной судном, выраженное в тоннах.
  • Таким образом, вес вытесненной воды равен весу корабля

ТОННА НА САНТИМЕТР (TPC)
Это масса, необходимая для увеличения средней осадки на 1 сантиметр.

ПЕРЕМЕЩЕНИЕ НАГРУЗКИ
Вес судна и его содержимого, измеряется в тоннах.Стоимость будет варьироваться в зависимости от осадки судна.

МАСШТАБ СМЕРТИ
Это шкала, показывающая дедвейт судна при различных осадках.

КОЭФФИЦИЕНТ ФОРМЫ
Он разработан, чтобы показать взаимосвязь между формой корабля и размером корабля.

Легкая вместимость

  • Легкость - это вес судна в собранном виде (корпус, оборудование), включая котловую воду, смазочное масло и систему охлаждающей воды.
  • Легкость, как смещение, выражается в тонах.
  • С коммерческой точки зрения он имеет значение только при рассмотрении стоимости судна, которое будет разбито на металлолом.

Дедвейт тоннаж (DWT)

  • Дедвейт - это вес груза, перевозимого судном, плюс вес топлива, запасов, водяного балласта, пресной воды, экипажа, пассажиров и багажа.
  • Это разница между водоизмещением груженого корабля и легким.

Валовая вместимость (GT)

  • Измерение общего внутреннего объема судна, включая все подпалубные тоннажи и все закрытые пространства над тоннажной палубой.
  • 100 кубических футов пространства считается 1 тонной

Чистая вместимость (NT)

  • Измерение судна произведено на основе валовой вместимости за вычетом мест, разрешенных для экипажа и движущей силы.
  • 100 кубических футов пространства считается 1 тонной

ЛИНИЯ НАГРУЗКИ

Маркировка на борту судна, относящаяся к условиям загрузки судна, называемая маркой грузовой марки.

СМЕЩЕНИЕ НАГРУЗКИ

Вес судна и его содержимого в тоннах. Стоимость будет варьироваться в зависимости от осадки судна.

Добавить комментарий
