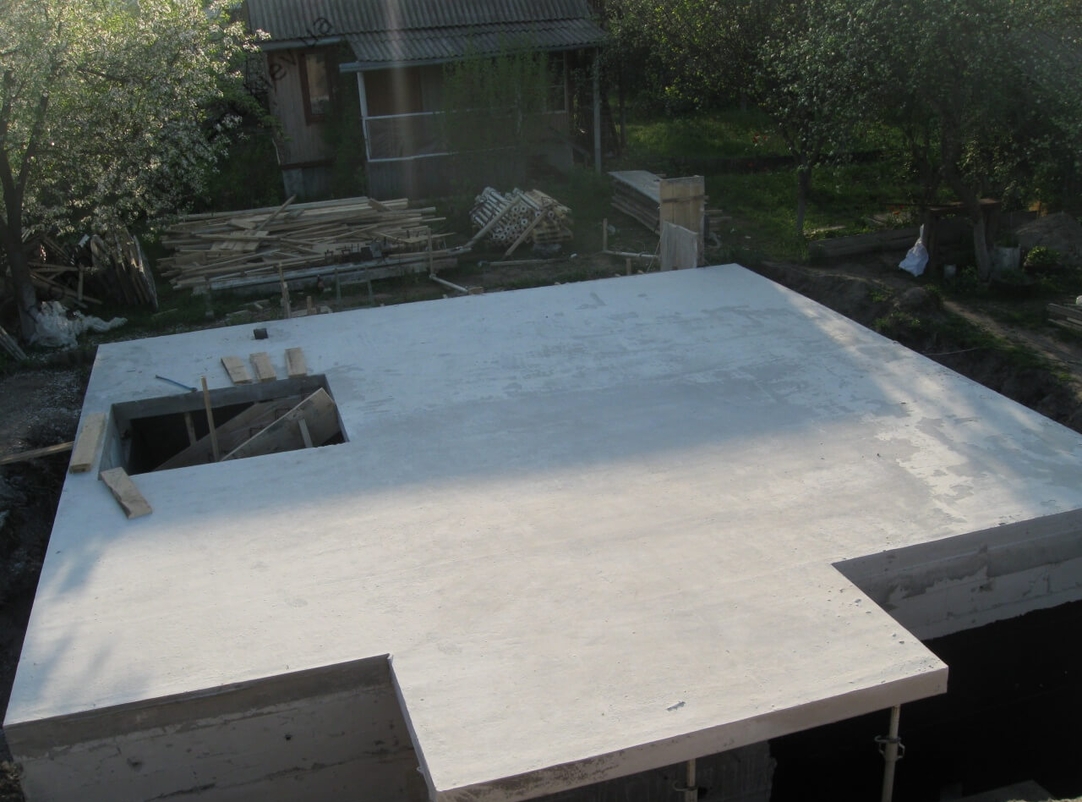

Плита перекрытия залитая по ленточному фундаменту прогибается: Заливка плиты на ленточный фундамент своими руками: технология

1 ОПАЛУБКА ВВЕДЕНИЕ Опалубка — это форма или открытая коробка, например контейнер, в который заливается и уплотняется свежий бетон. Когда бетон застывает, опалубка снимается, и получается прочная масса в форме внутренней поверхности опалубки.Верх опалубки обычно остается открытым. Фальш-опалубка — это необходимая опорная система, которая удерживает опалубку в правильном положении.

2 ОПАЛУБКА ДЛЯ БЕТОННЫХ КОНСТРУКЦИЙ ДОЛЖНА БЫТЬ 1. Достаточно прочной, чтобы выдерживать давление или вес свежего бетона, а также любые конструктивные временные нагрузки. 2. Достаточно жесткий, чтобы сохранять форму без чрезмерной деформации. 3. Экономичен по общей стоимости форм и отделки бетонных поверхностей при необходимости.4. Достаточно водонепроницаем, чтобы избежать протечек в стыках.

3

4

5

6 ЭКОНОМИКА ОПАЛУБКИ Для снижения стоимости опалубки для бетонных конструкций необходимо учитывать следующее: 1.Спроектируйте опалубку так, чтобы обеспечить необходимую, но не чрезмерную прочность и жесткость. 2. Изготавливайте формы в модульных размерах, чтобы обеспечить большее количество повторных использований без переделки, когда это возможно. 3. Подготовьте рабочие чертежи до изготовления форм. 4. Изготавливайте секции формы на земле, а не на строительных лесах.

7 ЭКОНОМИКА ОПАЛУБКИ (продолжение) 5. Используйте наиболее экономичный материал для опалубки с учетом первоначальной стоимости и повторного использования.6. Не используйте больше гвоздей, чем необходимо для безопасного соединения форм. 7. Снимите опалубку, как только это станет возможным. 8. Очищайте и смазывайте формы смазкой после каждого использования. 9. Когда это допустимо, установите строительные стыки, чтобы уменьшить общее количество необходимого опалубочного материала и позволить плотникам работать более непрерывно.

8 ОПАЛУБНЫЕ МАТЕРИАЛЫ Опалубочные материалы можно разделить на: 1.Древесина 2. Металлы 3. Пластмассы

9 Деревянная опалубка

10 1. Древесина а. Пиломатериалы: Пиломатериалы являются общедоступным материалом и имеют отличные показатели прочности, веса и стоимости. Пиломатериалы классифицируются как: Доска: толщиной от 1 до 1,5 дюймов, шириной от 2 дюймов и более. Размеры: толщиной от 2 до 4 дюймов, любой ширины.Брус: толщина 5 дюймов и более, ширина 5 дюймов и более

11 стр. Фанера Использование фанеры в формовании бетона для облицовки опалубки позволило улучшить качество готового бетона. Относительно большие листы фанеры снизили стоимость строительства и в то же время обеспечили гладкие поверхности, что снижает стоимость отделки бетонных поверхностей. PIywood — это продукт из искусственной древесины, состоящий из нескольких листов фанеры или слоев. Типы фанеры можно разделить на внешние и внутренние.Для опалубки используется внешняя фанера. Клей, используемый для скрепления свай при производстве наружной фанеры, водонепроницаем и дает максимальное количество повторных применений.

12 Металлическая опалубка

13

14 2.Металлы Первоначальная стоимость металлической опалубки больше, чем деревянная, но количество повторных применений металлической опалубки выше, чем у деревянной. в долгосрочной перспективе металлическая опалубка может быть экономичной. При тяжелых строительных работах для металлических опалубок может потребоваться подъемный механизм для перемещения панелей опалубки или опор.

15 Формворк из листовой стали также подвержен коррозии.Во избежание ржавления при каждом использовании поверхности следует смазывать подходящим антиадгезионным средством. при использовании металлических формворков металлические листы изготавливаются в виде панелей стандартных размеров. Это доставляет трудности при возведении формвворка нестандартных размеров. Сталь, алюминий или магний — наиболее широко используемые металлы.

16 Пластиковая опалубка

17 3.Пластмассы. У них есть непроницаемые поверхности, которые обычно создают гладкую поверхность бетона. Пластиковая опалубка может быть усиленной или неармированной. Пластик армирован стекловолокном. Армированные пластмассы производятся специально для определенного типа формворка. Неармированные пластмассы выпускаются в виде листов с гладкой или текстурированной поверхностью. Пластиковая опалубка легче, но менее прочна, чем металлическая опалубка.

18 ВИДЫ ОПАЛУБКИ (ПО ФОРМЕ) С учетом формы типы форк можно классифицировать как: Опалубка колонн Балочная опалубка Плита F6rmwork Стеновая опалубка

Опалубка 19 колонн

20

21 Опалубка колонн Опалубка колонн обычно изготавливается из деревянных или металлических панелей.Принцип состоит в том, чтобы создать закрытый короб с рамками точно по размеру колонны и плотно закрепить на кикере слева от основания или на последнем этапе бетонирования колонны. Коробка удерживается на месте стальными зажимами колонн или болтовыми хомутами и поддерживается деревянными шпильками или подпорками

22 Балочная опалубка

23

24 Балочная опалубка Балочная опалубка состоит из сквозной открытой секции и, поскольку она не закрывается сверху, требует больше поддерживающего каркаса, чтобы сдерживать стороны.Опоры необходимо поддерживать на потолке, а также обеспечивать боковую поддержку сторон. В древесине это делается с помощью верхней части вертикального стержня. Металлические панели используются с угловыми элементами, но для вертикальной опоры необходимы деревянные головки.

25 Опалубка перекрытий

26

27 Опалубка перекрытий Для перекрытий требуется большая площадь опалубки, как правило, от балки к балке.Деревянная опалубка перекрытий состоит из деревянных досок или листов фанеры, опирающихся на каркас и опирающихся на ряд деревянных балок. Опять же, для вертикальных опор можно использовать деревянные и металлические опоры. Металлические панели могут быть скреплены болтами или зажимами вместе и удерживаться на месте системой металлических балок или системой табличных лесов. Регулируемые стойки, необходимые для выравнивания

28 Стеновая опалубка

29

30

31 Стеновая опалубка Стеновая опалубка проще, чем для других бетонных блоков, поскольку действительные силы, действующие на нее, меньше, большая часть нагрузки переносится вертикально вниз.Панели с обеих сторон удерживаются стяжками. Стяжки также используются как распорки, регулирующие толщину стен. Системы поддержки WaII обычно представляют собой наклонные опоры с удовлетворительными интервалами.

32 ВРЕМЯ ЗАДВИЖЕНИЯ ОПАЛУБКИ Время, которое должно быть перед снятием опалубки, естественно, зависит от многих факторов, таких как: 1. Тип используемой бетонной смеси (тип цемента). Быстротвердеющая цементная смесь требует меньше времени, тогда как цемент с высоким содержанием воды. ratio требуется больше времени для взлома опалубки.2. Тип отливаемого элемента конструкции. Для перекрытия балок и перекрытий или сторон балок или колонн требуется разное время. 3. Температура Высокая температура может вызвать быстрое затвердевание бетона, и опалубка может быть взорвана быстрее, чем при низких температурах.

33 Британские стандарты Опалубка Время выдержки Опалубка несущих элементов Минимальное время выдержки Температура поверхности бетона 16C 7C 2C Опалубка колонн, сторон балок и стен Опалубка перекрытий (стойки оставлены на месте) Опалубка перекрытия балки (стойки оставлены на месте) 9 часов 12 часов 1 день 4 дня 7 дней 11 дней 8 дней 14 дней 21 день Опоры для перекрытий 11 дней 14 дней 21 день Опоры для перекрытий балок 15 дней 21 день 30 дней

34 Турецкая стандартная опалубка Время нанесения покрытия Тип цемента Нормальный портландцемент Быстрое затвердевание Портлендский цемент Боковые стороны балок, стен и колонн Плиты Опоры из балок и большие проемы перекрытий составляют 3 дня 8 дней 21 день 2 дня 4 дня 8 дней

35 СТЯЖКИ ОПАЛУБКИ При укладке бетона в опалубку стен давление, оказываемое свежим бетоном имеет тенденцию раздвигать противоположные стороны опалубки.Обычное экономическое решение этой проблемы состоит в том, чтобы собрать силу, оказываемую бетоном, сначала на облицовочный материал, как правило, на фанеру, а затем на стены, чтобы распределить усилие между солдатами по обе стороны от опалубки. Солдатам не дают разойтись с помощью стальных стержней, называемых анкерами, которые проходят через бетон, чтобы соединить двух солдат вместе. Системы галстуков делятся на две категории: невосстановимые и восстанавливаемые.

36

37 Невосстановимые связи 1.Хомуты-защелки Принципиальные особенности хомутов заключаются в том, что они залиты в стену и имеют нормальное клиновое соединение на каждой из них и для крепления к опалубке. Когда стена бетонируется и опалубка готова к снятию, защелкивающаяся стяжка подвергается физическому перенапряжению, и концы обычно «защелкиваются» внутри бетона. Стяжка с защелкой также действует как распорка для опалубки, так что заказ правильной длины стяжки автоматически дает правильную толщину стены. В основном эти стяжки используются при строительстве ленточных и перетяжных конструкций.

38

39 2. Стяжки из низкоуглеродистой стали Системы стяжных стержней из низкоуглеродистой стали обычно состоят из расходуемой секции стержня из мягкой стали с резьбой. На каждом конце поперечной рулевой тяги имеется конический резиновый конус, который закрывает одноразовую стяжку. После установки опалубки болты вводятся через опалубку в резиновый конус. Система действует как распорная стяжка, и, как и в случае стяжки с защелкой, правильная длина стяжки автоматически дает правильную толщину стенки.Резиновые конусы снимаются после забивания опалубки, а большие отверстия, которые они делают, легче заделывать с помощью 2-го раствора.

40 3. Стяжки для катушек Система стяжек для катушек очень похожа на стяжки из мягкой стали. Одноразовая часть стяжки состоит из двух мотков проволоки. Простой многоразовый пластиковый конус обычно навинчивается на концы змеевика, чтобы образовать крышку для тяги после удара. Большим преимуществом этой системы является прямолинейная резьба стяжного болта, который ввинчивается в катушки, что делает соединение намного быстрее, чем у более тонких.

41

42 4. Стяжки с высокой прочностью на разрыв H.T. Система стяжных стержней состоит из стяжных стержней, которые оставлены в бетоне и соединены с многоразовым анкерным болтом. Большое преимущество H.T. Система стяжек заключается в том, что после установки опалубки через обе стороны опалубки пропускается весь болт, стяжная шпилька и другой болт. Затем к концам анкерных болтов прикрепляют большие ригели для передачи высоких нагрузок солдатам или стенам.

43 Стойка-болт обычно имеет конус на конце бетона, чтобы ее можно было легко удалить, когда бетон наберет прочность. Чтобы предотвратить вращение анкерного стержня в сыром бетоне, обычно в стержне имеется изгиб или деформация. Дом H.T. Система стяжек не действует как распорка для стены, и необходимо предусмотреть отдельные положения для получения стены правильной толщины, например, выступ у основания и распорку вверху формы.

44 2.Восстанавливаемые стяжки После того, как бетон уложен, стяжки снимаются, и за ним остается отверстие. Это не очень хорошо для водоочистных конструкций. Типы восстанавливаемых связей следующие. 1. Сквозные стяжки. Обычно стержень с номинальным диаметром 15 мм проходит прямо через стену и использует одноразовую пластиковую трубку с конусами на каждом конце в качестве прокладки через стену. Конус выбивается с одной стороны стены после снятия формвворка. Большее отверстие, оставленное конусом в стене, необходимо заполнить либо сборным бетонным конусом, либо каким-либо наполнителем.

45 2. Конические стяжки. Вариант сквозной стяжки без необходимости втулки состоит в том, чтобы иметь обработанный стержень, который сужается от одного конца к другому. Это пропускается через опалубку. Галстук удаляют, простукивая его через стену после использования.

46 3. Анкерные стяжки Литые крюковые болты, анкеры, петли и фиксаторы, образующие опорные стяжки, обычно известны как анкерные стяжки. Они часто рассчитаны на то, чтобы воспринимать как растягивающие, так и сдвиговые нагрузки, и будут использоваться для односторонней подъемной опалубки.Нагрузка часто зависит от прочности бетона, в который они заделаны.

47 3.1 Петли. Обычно петли используются со спиральными стяжками. 3.2 L Болты. Использование L-образных болтов, залитых в бетон, может обеспечить удовлетворительные анкеры. Тип соединения с опалубкой аналогичен обычно используемой анкерной системе. Выход из строя L-образных болтов происходит либо из-за срезания конуса бетона за L-образной формой, либо из-за выпрямления и вытягивания стержня из стены.Минимальная прочность бетона для этого составляет 14 Н / мм2.

48 3.3 Хвостовые якоря Хвостовой якорь обычно представляет собой H.T. стяжка с изгибом на конце, залитом в бетон и соединенным с опалубкой с помощью болта, как указано выше. Хвостовой анкер обеспечивает более глубокое соединение силы связи со стеной и может использоваться только на толстых стенах. Типичные нагрузки для хвостового анкера 1/2 дюйма снова составляют 60 кН при минимальной прочности бетона 114 Н на мм2.

49 3.4. Анкерные винты Анкерный винт представляет собой конус с резьбой, который вставляется в бетон и с помощью специального съемника может быть извлечен после использования. Они используются для работы с крупными сборными железобетонными элементами, и их грузоподъемность зависит от растягивающих сил в бетоне. Анкерный винт покрыт консистентной смазкой, что позволяет удалить его после использования.

50 3.5.Резиновые анкеры Новым шагом в обеспечении крепления к стенам подъемной опалубки является использование полимерных анкеров. Они включают отверстие, предварительно просверленное и затем заполненное капсулой из смолы, которую затем разбивают и перемешивают внутри отверстия. Эта смола схватывается и оставляет выступающий стержень из существующего бетона. Затем его можно подсоединить к этой штанге с помощью муфты, стяжной тяги любой формы при условии, что резьба совместима. Часто анкеры из смолы прочнее стальных. Как и для всех типов анкеров, необходимо проверить прочность бетона.

51 3.6. Подвесные стяжки Если опалубка перекрытия подвешивается к балкам с помощью подвесных стяжек, следует использовать коэффициент нагрузки не менее 3. Подвесные стяжки должны максимально плотно прилегать к верхней полке балки, чтобы эксцентриситет, вызванный изгибом, был сведен к минимуму.

52 Расчет стены и колонны 1. Максимальное боковое давление на оболочку определяется по соответствующему уравнению.2. Если указана толщина оболочки, максимально допустимый пролет оболочки на основе изгиба, сдвига и прогиба является максимальным расстоянием между стойками 3. Если расстояние между стойками фиксировано, рассчитайте требуемую толщину оболочки 4. Рассчитайте максимально допустимое расстояние пролет шпильки Расстояние по ширине основано на размере шпильки и расчетной нагрузке, опять же с учетом изгиба, сдвига и прогиба.

53 Расчет стены и колонны (продолжение) 5. Если расстояние между стойками уже определено, рассчитайте требуемый размер стойки.6. Определите максимально допустимое расстояние между опорами рулона. Расстояние между стяжками в зависимости от его размера и нагрузки. Если расстояние между стяжками было выбрано заранее, определите минимальный размер рулона. 8. Проверьте способность стяжки выдерживать нагрузку, создаваемую шириной стяжки и расстояние между стяжками. Нагрузка {W} на каждую стяжку рассчитывается как расчетная нагрузка {КПа} * шаг {м} * шаг стяжки {м}. Примечание: если нагрузка превышает прочность, необходимо использовать более прочную стяжку или уменьшить расстояние.

54 Проектирование стены и колонны (продолжение) 9.Проверьте напряжение подшипника при сжатии перпендикулярно волокну, где шипы опираются на Уэльс, а концы стяжек опираются на Уэльс. Примечание. Максимальное напряжение подшипника не должно превышать допустимое напряжение сжатия перпендикулярно волокну, в противном случае произойдет раздавливание. 10. Разработайте боковые распорки таким образом, чтобы они выдерживали любые ожидаемые боковые нагрузки, такие как ветровые нагрузки.

55 Расчетные нагрузки — Для всех колонн и стен с вертикальной скоростью укладки (2,1 м / ч) или менее PRT 18, где: P = боковое давление (кПа) R = скорость укладки (м / час) T = температура ( ºC) H = Высота (м) Максимальное допустимое значение для колонн — 95 кПа.8 кПа для стен или что меньше.

56 — Для стен с вертикальной скоростью укладки от 2,1 до 3 м / ч P T R T 18 Допустимое максимальное давление = 95,8 кПа или меньшее значение.

57 -Для стен с вертикальной скоростью укладки более 10 футов / час P 150 ч — Когда формы подвергаются внешней вибрации, расчетная нагрузка, полученная с помощью приведенных выше формул 1 и 2, будет умножена на 2. — Когда бетон закачивается внутрь вертикальные формы снизу, как для колонн, так и для стен, всегда следует использовать уравнение 3.

58 Нагрузки на перекрытия [надземная плита]: i. Собственные нагрузки: — Вес бетона — Вес арматуры — Вес опалубки ii. Динамические нагрузки: — Вес оборудования — Вес рабочих — Вес строительного материала

59 Рекомендации ACI: Живая нагрузка 50 фунтов / фут2 75 фунтов / фут2 [при размещении используются тележки с приводом] Минимальная общая расчетная нагрузка 100 фунтов / фут2 125 фунтов / фут2 [ при использовании тележек с приводом]

60 Спроектируйте опалубку для перекрытия D 102, показанную на плане ниже.Бетон будет укладываться на тележках. Удельный вес бетона 2403 кг / м3. Обшивка будет представлять собой слоистую структуру I 1 дюйм (25,4 мм) с опорами, параллельными лицевым волокнам. Все пиломатериалы будут из восточной ели. Балка будет номинальной 2 * 4 дюйма (50 * 100 мм). Стрингер будет иметь номинал 3 * 4 дюйма (75 * 100 мм). Опалубка весит 0,26 кН / м2. Будет использована коммерческая береговая мощность 14,5 кН. Покерный вибратор будет использоваться для уплотнения бетона.

61 Динамическая нагрузка = 2,40 кН / м2. Максимально допустимый прогиб ограничен значением L / 240.Предположим, что все элементы непрерывны на трех или более пролетах.

62 Шаг 1: Нагрузка на квадратный метр: Бетон = (1 x 0,15 x 9,8 x 2403) / 1000 = 3,53 Опалубка = 0,26 Динамическая нагрузка = 2,40 Всего = 6,19 кН / м2 Расчетная нагрузка = 6,19 кН / м2

63 Шаг 2: Конструкция обшивки. Рассмотрим равномерно нагруженную полосу обшивки шириной 1 м, расположенную параллельно балкам; W = (1 м2 / м) x (6,19 кН / м2) = 6,19 кН / м FbKs 3 W Изгиб 1/2 L =.16 = 622 * / мм L сдвиг = 1,67 FsIb / Q W 2d 10,39x (25,4) мм L прогиб = EI w 1 / x / мм

64 Прогиб определяет конструкцию. Максимально допустимый пролет оболочки мм Количество пролетов = = взять 8 пролетов Длина пролета = = мм

65 Шаг 3: Расчет балки W = кН / м L изгиб = L сдвиг = L прогиб = xx мм xx W FbS / 5 2 1 / мм xxd W FvA (89) мм xxx W EI / / 3

66 Конструкция определяется изгибом.Максимально допустимый пролет балки составляет мм. Количество пролетов = = 4,1. Возьмите 5 пролетов. Длина пролета = = 740 мм.

67 Шаг 4: Расчет стрингера W = x1x кН / м L изгиб = FbS W 1 / x0,836x / мм L сдвиг = FvA W 2d x5,645x (89) мм L прогиб = EI W 1 / x x3,718x / мм

68 Изгиб определяет конструкцию, Максимально допустимый пролет стрингера составляет 5700 мм. Количество пролетов = = 5 пролетов Длина пролета = = 1140 мм

69 Шаг 5: Площадь опоры = 38 x 64 = 2432 мм2 P = xx кН Напряжение подшипника = x кН / м 1758 кН / 6 м 2 OK

Как решить, какой тип ограждения установить на вашем участке

Может быть, у вас есть дети или собаки, которых вы хотите, чтобы они оставались в определенной зоне, когда играете на улице. Может быть, у вас есть такие твари, как олени или койоты, которых вы хотите отпугнуть от сада, или, может быть, вы просто хотите уединения. Есть много причин, по которым вы хотите поставить забор вокруг своего двора, но не все заборы одинаковы. Узнайте плюсы и минусы различных типов материалов для ограждений.

Что нужно знать перед тем, как рассматривать забор

Ценовой фактор для каждого из них будет во многом зависеть от того, нужно ли вам удалять существующее ограждение. В зависимости от типа существующего ограждения, его снятие может выполняться одним человеком, что может занять всего день или два, или может потребоваться несколько рабочих и более крупное оборудование. Сделать это самостоятельно будет дешевле, но вам, возможно, придется обратиться к профессионалам, если что-то усложнится.

Также обратите внимание, что перед установкой любого забора убедитесь, что вам разрешено это делать и что вы устанавливаете его только на своей территории.Вы можете уточнить у землемера точные границы вашей собственности в письменной форме. Если место, где вы хотите поставить забор, на самом деле находится на территории вашего соседа, вы можете поговорить с ним и, возможно, прийти к соглашению, что забор им подходит. Однако убедитесь, что они подписали что-то, подтверждающее их согласие с этим.

Некоторым муниципалитетам требуется разрешение на строительство нового забора. Свяжитесь с мэрией, чтобы узнать, понадобится ли он вам для начала строительства. Большинство разрешений на установку забора обходятся немного дешевле 1000 долларов, поэтому вам необходимо принять во внимание эту стоимость при определении своего бюджета.

Зачем устанавливать забор?

Как отмечалось выше, заборы могут быть полезны для удержания людей внутри или для защиты от посторонних глаз. Если все сделано правильно, они могут добавить красоту и шарм вашему дому. Наличие забора также увеличивает стоимость вашего дома при перепродаже, часто на тысячи долларов.

Если вы думаете о продаже в ближайшие пару лет, забор — хорошее вложение, которое принесет финансовую прибыль, когда вы пойдете продавать дом. Если вы подумываете переделать ландшафт и посадить новые кусты или цветы, не делайте этого, пока не поставите красивый забор.У вас могут быть самые красивые гортензии или розы в округе, но если их посадить рядом со старым шелушащимся забором, они теряют свою привлекательность. Кроме того, если вы все же планируете установить новый забор, вам, вероятно, придется вырвать некоторые из этих растений и снова заняться ландшафтным дизайном.

Следует ли вам заменить или отремонтировать забор?

Если у вас старый забор в плохом состоянии, вы можете задаться вопросом, что лучше: отремонтировать существующие повреждения и перекрасить, или просто снести его и установить новый забор.Это решение непростое и зависит от нескольких факторов:

Самый большой фактор — это стоимость. Вы, вероятно, будете стремиться к тому, что является наиболее рентабельным. Стоимость ремонта будет зависеть от имеющихся повреждений. В зависимости от типа краски, используемой на них, деревянные заборы будут повреждены через 5-10 лет с момента их последнего ремонта — раньше, если было много штормов, влаги или заражения насекомыми.

Иногда ремонт старого забора обойдется дешевле, но может занять много времени.Ремонт деревянных заборов обычно включает в себя часы соскабливания сколов краски, резки новых досок и замены старых. Особенно, если вам больше не нужен этот тип забора, возможно, вам лучше снять его и установить новый, сэкономив время. Общее эмпирическое правило заключается в том, что вам, вероятно, следует заменить забор, если вам придется делать серьезный ремонт или замену более чем 20% его.

Если у вас есть забор, связанный цепью, но вы хотите, чтобы он выглядел как деревянный забор, вам нужно будет заменить существующий забор, чтобы получить желаемый вид.Иногда в игру вступают эстетика и личные предпочтения, которые превосходят затраты и потраченное время.

Ремонт существующего забора может оказаться дешевле, но вы можете сделать аналогичный ремонт в следующие 5 лет. Стоит ли продолжать уход за старым забором или лучше выбрать более прочный материал, требующий меньшего ухода? Если у вас есть деревянный забор, и вы устали от постоянного ремонта, вы можете решить его снести и установить алюминиевый или виниловый забор — оба варианта требуют гораздо меньше текущих работ и служат дольше.

Для получения дополнительной информации прочтите следующее:

Типы материалов для ограждений

Какие у вас варианты материалов для ограждений? Фехтование прошло долгий путь за последние несколько десятилетий, и доступны новые варианты, которые могут придать вам желаемый вид без дополнительной работы. Однако у любого из этих материалов есть свои плюсы и минусы, и вы должны принять их во внимание при принятии окончательного решения.

Заборы из сетки рабицы — распространенный выбор среди домовладельцев.Они дешевы в установке и хорошо подходят для содержания детей и собак. Вы можете украсить их виноградными лозами, такими как клематисы, плющ или даже виноградные лозы.

Древесина веками использовалась для изготовления заборов. Он придает дому шарма и загородного вида. Доступно множество видов деревянных ограждений. В зависимости от качества древесины и работы, которую вы вкладываете в уход за ней, деревянные заборы прослужат около 20 лет, прежде чем потребуется значительный ремонт. Техническое обслуживание будет включать ежегодное окрашивание в течение первых нескольких лет, а затем покраску и ремонт поврежденных частей со временем.

Несмотря на то, что деревянные заборы — это большая работа, многие домовладельцы все же предпочитают их другим типам ограждений.

Виниловые заборы, которые иногда называют «пластиковой древесиной», существуют только с 1980-х годов. Многие из них выглядят как деревянные заборы. Большинство из них имеют белую отделку, и их можно найти во всевозможных моделях, от штакетных ограждений до ограждений для частной жизни и других. Они выдерживают нагрузки немного лучше, чем дерево, и почти не требуют ухода.Единственный реальный уход за винилом — это вытереть его, если на нем скопилась грязь, или отремонтировать в случае аварии.

Алюминиевые заборы также не требуют особого ухода. Они очень привлекательны по определенным свойствам и могут быть окрашены в любой цвет. Они устойчивы к ржавчине и легко чистятся. Алюминиевые заборы обычно не выдерживают критических погодных условий. Другие материалы, такие как железо или сталь, были использованы вместо алюминия для увеличения прочности, но они намного дороже.

Некоторые владельцы недвижимости решили использовать забор из кирпича и алюминия или железа. Основание и стойки обычно составляют из кирпича, а промежутки между ними заполняются алюминиевыми или железными стойками. Установка может быть дорогостоящей, и они, как правило, будут хорошо выглядеть только в том случае, если у вас также есть кирпичный дом. Это хороший вариант для уединения и безопасности.

Живой забор — это вовсе не «забор», а скорее имущественный барьер, состоящий из живых изгородей, кустарников или других растений.Это более экологичный вариант: старые столбы для забора иногда могут оказаться на свалках, а такие, как винил, которые не поддаются биологическому разложению, действительно могут занимать место. Они также могут добавить очарования и красоты вашему дому, если все сделано правильно.

Некоторые из лучших растений для живых изгородей включают:

• Evergreens: Обеспечивают звуковой барьер, конфиденциальность круглый год. Хороший выбор — туи или можжевельник.
• Лиственные деревья: Обеспечивают прекрасные цветы и листву весной и летом, но не уединение зимой.
• Цветущие кусты: Гортензии или пионы являются отличной живой изгородью, но, возможно, их придется подрезать зимой, чтобы они не уединялись.
• Хеджирование конфиденциальности: Прочтите статью «Как создать хеджирование конфиденциальности»

Факторы, которые следует учитывать при установке забора

При установке забора, если вы не делаете это самостоятельно, вам, скорее всего, придется платить за материалы и труд. В заказе или стоимости заборные материалы обычно проходят:

• Дерево: 5-10 долларов за квадратный фут
• Звено цепи: 10-15 долларов за квадратный фут
• Винил: 20 долларов за квадратный фут
• Алюминий: 20-30 долларов + за квадратный фут
• Кованое железо: 20–100 долларов за квадратный фут
• Средние цены от HomeAdvisor

Живые заборы могут в конечном итоге стоить менее 1 доллара за квадратный фут, в зависимости от выбранных вами растений и работы, проделанной с окружающим ландшафтом.

Имейте в виду, что хотя древесина кажется самой дешевой, текущие расходы на морилку и краску увеличиваются и быстро становятся более высокими расходами, чем другие типы ограждений.

С деревянным забором существует риск того, что краска расколется или разлетятся осколки по двору. Это может быть опасно для детей и домашних животных. Ограждения из звеньев цепи также могут иногда иметь торчащие острые проволоки. Более высокие виниловые заборы, достаточно высокие, чтобы отпугнуть маленьких альпинистов, могут быть лучшим выбором для обеспечения безопасности.

Деревянные или виниловые ограждения более универсальны, когда дело касается уединения. Оба могут быть построены с небольшими зазорами. Звено цепи или алюминиевые заборы не обеспечивают уединения, если только виноградные лозы или другая зелень не выросли, чтобы заполнить пробелы. То же самое и с живыми заборами — они не будут обеспечивать уединения, пока не будут созданы несколько лет.

Если вы не очень заинтересованы в том, чтобы часами красить и окрашивать забор, древесина — не лучший выбор.Используйте любые другие типы ограждений, которые практически не требуют ухода.

Если ваша цель — не допустить посторонних посетителей, лучшим выбором может быть металлический забор, такой как звено цепи или алюминий. Часто они выше, их труднее преодолевать и они прочнее.

Устройство плиты перекрытия в ленточном фундаменте

Бюджетным вариантом перекрытия ленточного фундамента является технология пол по грунту. Эта конструкция решает основные проблемы – неадекватная вентиляция подполья, высокие теплопотери, выход вредного газа-радона. Бетон вчетверо превосходит ресурсом деревянные балки перекрытий, не имеет ограничений по облицовочным материалам/покрытиям пола. В него легко интегрируются контуры теплого пола, сокращающие расход энергоносителя систем отопления.

Достоинства пола по грунту

Ошибочное название плиты перекрытия обусловлено внешней схожестью этих конструкций. На самом деле стяжка плавающая, отделена от фундамента демпферной лентой. Это позволяет исключить раскрытие трещин в сопряжениях стен от внутренних напряжений. Достоинства конструкции имеют вид:

• при использовании архитектурного бетона не нужна облицовка
• коммуникации под стяжкой утеплены по умолчанию
• отсутствует промерзание грунтов, прилежащих к подошве здания, силы пучения отсутствуют
• сохраняется геотермальное тепло недр, снижается эксплуатационный бюджет
• ж/б конструкция аккумулирует тепло, что актуально для каркасных, щитовых, панельных стен низкой теплоемкости
• подполье сухое, вентиляция не нужна
• отсутствует диффузия почвенных газов, самым вредным из которых считается радон

Существенным преимуществом данного перекрытия является отсутствие нагрузки на силовой каркас жилища. Оно не связано со стенами, имеет собственное опирание на инертные материалы засыпки, позволяя снизить несущую способность фундамента.

Технология изготовления

Для создания перекрытия необходимо засыпать подполье нерудным материалом (бюджетный песок), пролить каждый слой либо уплотнить виброплитой. После чего достаточно изготовить стяжку, уложив две арматурных сетки, обеспечив защитный слой бетона. Реже плита связывается арматурным каркасом с фундаментной лентой (только на скальных, гравелистых грунтах). Гидроизоляция осуществляется полиэтиленовой пленкой, мембраной, гидростеклоизолом.

Коммуникации

Большинство застройщиков уверено, что вводится в коттедж исключительно водопровод, канализация. После чего, возникают проблемы – необходимо запустить электрокабель, жилу заземления, газовую линию. Если предусмотреть наличие гильз для каждой инженерной системы перед обратной засыпкой, не придется вскрывать стяжку при отделке помещений. Заземление под плитой перекрытия изготавливается следующим образом:

• три проводника, заглубленные вертикально (2 м)
• обвязка 8 см полосой (глубина 5 – 10 см, швы сварные)
• полоса приварена к арматурному каркасу МЗЛФ
• вывод возле щитка вплотную к стене

Водопровод (обычно полиэтиленовая труба) проходит в гофре (глубина 1 – 1,5 м), вертикальная часть магистрали утепляется полистирольными скорлупами. Система водоотведения обычно не утепляется – стоки всегда имеют положительную температуру, так как выходят из отапливаемого здания. Уклон 3 – 7 градусов является обязательным условием самотека, без него придется устанавливать насосы принудительной канализации.

Электрика вводится на глубине 0,5 – 0.7 м, теплоизоляция не требуется. Газовая линия обычно проходит по воздуху, вводится сквозь стены первого этажа. Для защиты от поражения током поверх электрокабеля укладывается сигнальная лента (красная), исключающая перерубание ее лопатами, ломами.

Обратная засыпка

Правила СП 31-105 предписывают минимальный песчаный слой 10 см. Однако при значительной высоте цокольной части ленты не целесообразно отсыпать внутренние полости землей, затем песком. Наличие органики гарантирует проседание через 3 – 5 лет эксплуатации даже при качественной трамбовке. Поэтому застройщики чаще применяют песок, благо стоит этот материал недорого. Специалисты рекомендуют крупный речной продукт с минимальным процентом глины для повышения прочности перекрытия.

Самым сложным случаем является гидростатическое давление (высокий УГВ). Рекомендуется двойная пленочная гидроизоляция под подбетонкой, поверх нее. Кроме того, пленочный слой снижает сцепление плиты/подбетонки, сохраняя плавающие свойства. Рекомендуемые характеристики пирога:

• пленка 15 микрон минимум
• подбетонка 5 см (марка смеси В7,5)
• полиэтилен 15 микрон
• плита 5 см (бетон В15 – В22,5)

В СП 29.13330 минимальная толщина стяжки ограничена 12 см, независимо от эксплуатационных нагрузок. Необходимый слой нерудного материала обычно получается по умолчанию.

Песок трамбуется слоями (10 см) либо обильно смачивается перед укладкой. Проливать его водой не рекомендуется – можно размыть нижние пылеватые грунты. Щебень актуален при высоком УГВ, так как при намокании песок теряет несущую способность, превращается в бесформенную массу.

Ручная трамбовка до состояния «отсутствие следа обуви» занимает несколько дней, виброплитой – несколько часов. Ее можно собрать своими руками из любой отслужившей срок техники (нужен лишь двигатель). Плита изготавливается из массивной заготовки, на вал крепится эксцентрик.

Бетонирование

Пирог пола по грунту многослойный, вначале заливается подбетонка (5 см), решающая следующие задачи:

• защита гидроизоляционного слоя (актуально для щебеночной подсыпки)
• снижение защитного слоя бетона плиты (до 2 см)
• выравнивание поверхности

Армировать стяжку не нужно, края нижнего гидроизоляционного ковра запускают на стены. Демпферный слой создается несколькими способами:

• куски пенополистирола по периметру (высотой до проектной отметки, чтобы не устанавливать его повторно для самой плиты)
• демпферная лента (отечественная вчетверо дешевле, качество аналогично швейцарской Uponor)

Для перекрытия, связанного с лентой МЗЛФ, необходимо две арматурных сетки. Для плавающей плиты достаточно одной сетки из 6 мм прутков либо проволоки (если пролеты небольшие). Рекомендуемая ячейка 20 х 20 – 30 х 30 см, П-образные хомуты для связки поясов по торцам не обязательны.

Утеплитель по всей поверхности необходим исключительно для неотапливаемых помещений (сезонная, периодическая эксплуатация дачного домика). От радона надежно защищает любой фольгированный гидроизоляционный материал. Кроме того, алюминиевая фольга предотвращает теплопотери. Последовательность бетонирования имеет вид:

• связанное с МЗЛФ перекрытие – двухслойное армирование прутками 12 мм периодического профиля, сварными сетками (10 мм, ячейка 20 х 20 см) в соответствии СП 52-101
• плавающая стяжка – однослойное армирование стальной сеткой, два слоя стеклосетки по обе стороны от нее

В любом варианте арматура смещается книзу, поскольку растягивающие усилия возникают возле подошвы. В отличие от фундамента, допускается керамзитобетон (класс В12,5). Британские нормативы строже относительно малоэтажного строительства:

• толщина плиты (плавающей) 15 см минимум, зато отсутствует подбетонка, нижний защитный слой увеличивается (5 см минимум)
• теплоизолятор 6 см (только марок XPS повышенной плотности)
• верхняя стяжка (обычно с контуром ТП) 7,5 см минимум, отсекается от стен 2 см слоем экструдера

Похожая схема пола по грунту получила наименование «финской плиты», хотя отношения к фундаментам не имеет. Отечественные технологии предполагают закладку утеплителя исключительно под контур теплого пола. Здесь он позволяет сохранить тепло, не отапливать напрасно всю толщу бетона. Геотермальное тепло недр по умолчанию сохраняется самой подошвой здания, боковое промерзание исключают утеплением отмостки.

Защита от радона

Согласно регламенту МГСН 2.02 в жилых зданиях необходима противорадоновая защита. Аналогичные указания присутствуют в СП 31-105 (одноквартирный дом), СП 2.6.1.2612 (санитарные нормы), СП 50-101 (фундаменты). Бетонная стяжка перекрытия вместе с гидроизоляционным слоем (мембрана, полиэтиленовая пленка) решают проблему частично. Помещениям необходима естественная либо принудительная вентиляция.

Коммуникации заходят через плавающую плиту, поэтому узлы ввода должны герметизироваться раствором, герметиком, зачеканкой. Гильзы отсекаются от трубопроводов демферными лентами, вмуровываются в бетон при заливке. Узлы жестких сопряжений фундамента, перекрытия изолируют специальными составами (пропитка).

Использование пенетрирующих средств решает задачу комплексно. Бетон приобретает водоотталкивающие свойства, стыки не пропускают газы в жилое помещение. Перекрытие по балкам изолировать гораздо сложнее ввиду многочисленных сопряжений пиломатериалов.

Таким образом, детально рассмотрена технология перекрытия ленточного фундамента полом по грунту. Это самый экономичный вариант для частного застройщика, способный защитить от вредных излучений. Встраиваемый теплый пол гарантированно снизит расход энергоносителя (обычно газ) систем обогрева. Сократится число регистров отопления, улучшится планировка помещений.

Фундамент и установка плиты перекрытия

Фундамент и фундамент за один прием

Сводка: зачем платить дополнительные расходы и тратить дополнительное время на небольшую работу, если можно преобразовать две короткие загрузки бетона в одну обычную загрузку? Мы объясняем, как это сделать, а также даем вам более эффективные способы разделить формы, связать вертикальные и горизонтальные арматурные стержни и сохранить бетон там, где он должен: в формах. В этой статье подробно описан весь процесс заполнения фундамента и фундамента за одну заливку, от строительства опалубки до выравнивания и укрепления бетона с помощью вибрации без чрезмерного давления на опалубку.Джим Блоджетт также поделился отличным советом по быстрой и простой гибке арматуры без дорогостоящего станка для гибки арматуры.

Мы закладываем фундамент почти так же, как учили нас наши деды: строим формы для опор; залить бетон; зачистите формы. Постройте формы для фундамента; залить бетон; снова зачистите формы.

Этот проверенный временем подход к устройству фундаментов и фундаментов отлично подходит для больших работ, но это не лучший способ для небольших работ.Вы платите довольно высокую цену, когда заказываете небольшую загрузку бетона (менее 4 куб. Ярдов), а для небольших проектов обычно требуется небольшая загрузка. Одновременная заливка фундамента и фундамента может преобразовать две короткие нагрузки в одну обычную.

При раздельной заливке фундаментов и фундаментных стен есть встроенная защитная сетка: если фундаменты не идеально квадратные, вы можете исправить ошибки при формировании стен. Не так с монолитной заливкой; вам нужно быть более осторожными при раскладке и настройке форм.

Batterboard направляет струны, которые, в свою очередь, определяют размещение опор. Специализированные металлические ремни и кронштейны закрепляют опалубку стен на опорах.

Формы для легкой разборки

Еще одна важная вещь, которую следует помнить при создании форм, — это то, что вам придется их зачищать. Плохо продуманные стыки могут превратить стриптизершу в кошмар.

Опалубки с внешними углами обычно легко снимать, потому что давление бетона имеет тенденцию раздвигать стыки.Однако внутренние углы сдвинуты вместе. При построении форм я следую нескольким простым правилам для внутренних углов. Если брус стыкуется с существующим бетоном (фундаментом дома), я стыкую противоположный конец с деревом, меняя нахлест угла; и я использую две короткие доски, соединенные фанерным кронштейном, вместо одной длинной доски.

Держите бетон там, где он должен: в формах

Если при монолитной заливке возникает одна трудность с точным размещением форм, то удержание бетона в формах — совсем другое.

На небольших работах места обычно мало. Для бетонирования форм может потребоваться насос или тачка. Но даже заливка бетона внутри форм может быть сложной задачей на ограниченном участке. Если у вас нет места, чтобы сбросить тачку через каждые пару футов вдоль форм, вам может пригодиться электрический вибратор. Я арендую электрический вибратор для перемещения бетона в формах и уменьшения образования воздушных и каменных карманов (сотов). Вибратор — прекрасный инструмент, но у него есть недостатки; в частности, вибрация увеличивает давление на формы, особенно в нижней части и по углам, что может привести к поломке форм.Каждый, кто заливал бетон, знал об этом гидростатическом давлении на собственном горьком опыте.

При монолитной заливке у вас есть дополнительная задача — контролировать лавовый селевой поток с открытого верха основания. Вы не можете удержать бетон, закрыв это отверстие, поэтому не пытайтесь. То же гидравлическое давление, которое поднимает бетон поверх формы, может поднять герметичные формы из земли — колья и все такое, — оставляя вас в монолитном беспорядке.

Ключевой шаг — следить за отверстием, пока вы наливаете и вибрируете.Если бетон начинает сочиться поверх основания, переместитесь в другое место и дайте бетону застыть, прежде чем добавлять на него дополнительный вес. Когда вы вернетесь к этому, вибрируйте две заливки вместе достаточно, чтобы обеспечить хорошее соединение, но не настолько, чтобы поднять формы.

Для получения дополнительных фотографий и информации о ремешках и скобах нажмите кнопку «Просмотреть PDF» ниже.

Подпишитесь на участие в голосовании сегодня и получите последние инструкции от Fine Homebuilding, а также специальные предложения.

Получайте советы, предложения и советы экспертов по строительству дома на свой почтовый ящик

— Самостоятельная сборка

зависят от двух факторов: характера почвы, на которой они размещены, и нагрузки, которая в случае дома невелика.Поэтому для самостоятельного строительства фундамента проектирование в основном связано с соответствием типа дома типу грунта, и это работа только инженера-строителя.

Сначала будет посещение объекта, например Есть ли в соседних домах трещины или проседания крыши — и то, и другое может указывать на проседание, вызванное движением грунта. (Обвисшая линия крыши также может указывать на раскидистые стены или ослабление опалубки крыши.) Пробные отверстия дают более подробную информацию об условиях площадки.

Предложение Selfbuild + — БЕСПЛАТНАЯ пробная версия на 14 дней — Зарегистрируйтесь, чтобы стать участником Selfbuild + и получать сотни статей, подкастов, видео, пошаговые инструкции по самостоятельной сборке и ежеквартальный журнал Selfbuild Magazine с бесплатной доставкой.Получите 14-дневную БЕСПЛАТНУЮ пробную версию сегодня и откажитесь от участия в любое время ..

НАЧАТЬ 14-ДНЕВНЫЙ ПРОБНЫЙ ПЕРИОД

Перед тем, как начнутся какие-либо раскопки, в том числе пробные котлованы, очень важно определить местонахождение любых служб, проходящих через участок. Ваш местный совет может иметь планы с указанием их местоположения, как и телекоммуникационные и газовые компании. Соседи тоже могут помочь. Никогда не следует предполагать, что на сайте нет сервисов.

’Защитите открытые траншеи и сделайте все возможное, чтобы предупредить об опасностях, не только на входе, но и вокруг него, а также на подъездных дорогах…»

Защитите открытые траншеи и сделайте все возможное, чтобы предупредить об опасности не только у входа, но и вокруг него и на подъездных дорогах.Все механизмы должны быть правильно припаркованы и заблокированы, когда они не используются.

Поскольку пакетные деревянные каркасные панели производятся за пределами строительной площадки, при креплении фундамента мало места для ошибки, они должны быть выровнены с точностью до 20 мм и квадратными с точностью до 12 мм. Поэтому многие компании, занимающиеся деревянными каркасами, сами закладывают фундамент.

Дуб обычно растет на тяжелых почвах, хвойные деревья — на торфе, ива и ольха — на влажном суглинке, бук — на легкой глине и липы — на известняке.Ближайшие деревья, грунтовые воды и водные потоки — все это необходимо проверить, так как они могут повлиять на ваш фундамент.

Песчаные и гравийные почвы, которые могут перемещаться или оседать во время проливных дождей или длительных засух, часто требуют основания плота. Глина имеет тенденцию постепенно сжиматься, и дома, построенные на этом типе грунта, могут со временем мягко осесть, с обычным решением ленточных фундаментов. Торф в основном встречается вдоль западных приморских и центральных районов Ирландии и не подходит для строительства — варианты могут быть выкопаны и засыпаны (с плотным или ленточным фундаментом наверху) или свайным фундаментом.

Скала очень распространена в прибрежных районах и время от времени появляется по всей остальной части страны. Хотя это хорошая основа для строительства, разрушение горных пород, если потребуется, является дорогостоящим процессом.

Самый распространенный тип фундамента для самостоятельной постройки ирландцев. Он состоит из полосы бетона, уложенной в неглубокую траншею, образующую устойчивую основу для каждого элемента стены. Его можно использовать как для легких, так и для тяжелых зданий, где почва равномерно плотная и глубокая, или для легких зданий, у которых твердый слой поверх мягкого.Минимальная глубина, например, согласно строительным нормам NI, составляет 450 мм, что необходимо для предотвращения неблагоприятного воздействия мороза.

Этот тип фундамента распределяет нагрузку на большую площадь земли, и его изготовление дороже, чем ленточный фундамент, поскольку он представляет собой железобетонную плиту размером с площадь основания дома. Наибольшая глубина плиты находится непосредственно под наружными стенами, краевой балкой и несущими внутренними стенами, поперечной балкой. Стальная арматура для краевых балок и поперечных балок часто предварительно изготавливается и поднимается на место.

В основном используется в тех случаях, когда тип почвы однороден по всему участку и состоит либо из глубокой мягкой почвы, либо из насыпной почвы, которая удерживает воду. Там, где требуется очень широкий ленточный фундамент, иногда может быть более экономичным использовать вместо него плот.

Это бетонные колонны, заглубленные глубоко в землю для поддержки фундамента. Специалисты-подрядчики вбивают их в землю по частям или в качестве альтернативы могут использовать стальные трубы, позже заполненные бетоном.В любом случае сваи располагаются по специальной конструкции и очень часто встречаются в насыпных или мягких грунтах. Услуги по укладке мини-свай обычно достаточно для домов, и некоторые компании предлагают полную систему чернового пола. Бетонные балки Т-образной формы поддерживают плиту основания пола, а балки, в свою очередь, поддерживаются сваями. Между балками заливается бетон, образуя плиту в виде плота, и черновой пол готов для последующих работ. Система разработана для конкретного дома и идеально подходит для насыпного грунта.

Третья система аналогична описанной выше и включает в себя сборные бетонные доски, размещаемые на балках для образования чернового пола. Это быстрее установить, но может быть дороже.

Если установка свай невозможна, можно залить бетонные подушки для поддержки поперечных балок. Они связаны между собой стальной арматурой для предотвращения движения. Их делают на месте из бетона, залитого во временные формы.

Траншеи из щебня мы обычно ассоциируем с нашими старыми каменными домами, но его также популяризировали такие архитекторы, как Фрэнк Ллойд Райт.Конструкция обычно представляла собой неглубокую траншею, заполненную щебнем, который мог или не мог быть зацементирован с помощью основного раствора, такого как смесь глины и извести. В более сложных фундаментах будет использоваться щебень между облицовками из каменного камня, похожая на стену из сухого камня, но в траншее.

В настоящее время эти типы фундаментов все чаще используются там, где должна быть возведена легкая эко-структура, например, утрамбованные земляные стены или стены из соломенных и деревянных балок. Траншеи для щебня можно также осушить в углубление, чтобы улучшить дренаж участка и сохранить сухую пустоту под подвесным полом.Поскольку щебень в некоторой степени является по существу гибким, необходимо позаботиться о том, чтобы либо конструкция могла поглощать небольшое движение, либо чтобы фундамент был надлежащим образом уплотнен и испытан под нагрузкой во избежание дифференциальной осадки. Этот метод обычно считается непригодным для работы на мягких или обширных почвах.

«Проектирование фундамента для самостоятельного строительства — это в основном соответствие типа дома типу грунта».

Мешки с землей , тем временем, представляют особую ценность в странах, где бетон слишком дорог для транспортировки в отдаленные районы, но где имеется много запасного заполнителя.Метод заключается в заполнении траншеи мешками или трубками, заполненными уплотненным грунтом. Часто между слоями используется колючая проволока, которая помогает скрепить их вместе. Если существует нехватка материалов для строительства более
традиционных типов стен и крыши, слои можно преобразовать в куполообразную форму, чтобы сформировать стены и крышу конструкции. Затем пакеты оштукатуривают, чтобы защитить их от непогоды. Если почва не дренируется, нижние слои могут состоять из мешков, заполненных гравием, и включать дренаж для впитывания.

Padstone , пожалуй, самый простой и экологически чистый из всех типов фундаментов. Похожая форма фундамента — это опорный камень (также известный под различными другими названиями), часто похожий по внешнему виду на гриб — состоящий из куполообразного верхнего камня на вершине столбчатого камня, который обычно использовался, чтобы нести здание над землей. для предотвращения заражения продуктовых магазинов паразитами. Эти типы фундаментов на уровне поверхности или вариации на эту тему легко позволят разобрать конструкции в конце их расчетного срока службы.

Винтовые сваи теперь доступны для небольших и легких конструкций; они также съемные и многоразовые.

Слои вашего основания

Отверстие

Земляные работы потребуются в большинстве ситуаций, и в идеале их следует засыпать как можно скорее. При использовании ленточных оснований бетон следует заливать немедленно, чтобы предотвратить проваливание стенок проема. Это очень важно в сырую погоду. Открытые раскопки должны быть ограждены, чтобы предотвратить несчастные случаи даже для нарушителей.Спланируйте, где разместить груды верхнего слоя почвы или другого выкопанного материала, чтобы они не мешали грузовикам для доставки и не мешали хранению других материалов.

Любая вода должна быть откачана или выпущена перед заливкой бетона. В NI Building Control необходимо осмотреть землю перед заливкой бетона; это не является требованием для рентабельности инвестиций, но ваш инженер должен контролировать это.

Бетон

Используемый бетон будет зависеть от типа фундамента и технических требований инженера, а также от того, вводится ли стальная арматура.Убедитесь, что строитель не ослабляет указанную смесь, добавляя к ней воду (добавление воды облегчает работу с бетоном).

Радоновый барьер

Радон — это радиоактивный газ природного происхождения, обнаруженный по всему острову, но в разном количестве. После курения это самая частая причина рака легких в рентабельности инвестиций. Защита от радона обычно представляет собой полностью герметичную мембрану, закрывающую след дома. Жизненно важно, чтобы мембрана не была повреждена во время или после установки.Доступны специальные уплотнительные манжеты для установки вокруг канализационных труб и т. Д., Выступающих через барьер. Мембрану можно размещать как над, так и под бетонной плитой перекрытия.

Под мембраной (обычно в хардкорном корпусе) помещается сборная камера, обычно в центре дома, и перфорированные сборные трубы собирают радон и направляют его в камеру. Различные уровни радона обнаружены по всей стране, и конструкция системы предотвращения, сбора и удаления будет зависеть от уровней газа, ожидаемых в этой области.

Труба из камеры ведет наружу, где будет рассеиваться газ. Если дом очень большой, может потребоваться более одной камеры. К другим газовым рискам, о которых следует помнить, относятся метан и смеси метана, например: с заболоченной земли или близлежащей свалки.

Изоляция и услуги

нельзя размещать под фундаментом, так как она может сжаться под весом дома и вызвать обрушение фундамента. В случае плиточного или плотного фундамента он может проходить под бетоном, поскольку нагрузки распределяются по гораздо большей площади.Обычно его вставляют между чистым цокольным этажом и черным полом для сохранения тепла. Не размещайте изоляцию непосредственно под поперечными стенами, так как она может сжаться под весом стены. Вместо них доступны термоблоки.

Водопроводные трубы и трубы центрального отопления, телекоммуникационные каналы и т. Д. Обычно размещаются поверх изоляции. Сточные трубы обычно располагаются под черным полом и выводятся за пределы здания через возвышающиеся над фундаментом стены. По этой причине важно правильно определить их расположение и обеспечить правильную установку любых изгибов или стыков, поскольку после заливки плиты до них будет чрезвычайно трудно добраться.Сфотографировать все это или нарисовать план в масштабе — очень полезная запись.

Прочитать позжеДобавить в избранноеДобавить в коллекцию

Глоссарий терминов по ремонту фундамента

Вы когда-нибудь слышали слово или фразу, используемую специалистом по ремонту фундамента, и понятия не имели, о чем они говорят? Ты не одинок. Терминология, используемая для описания проблем с фундаментом и методов ремонта, может сбивать с толку. Понимание некоторых основных терминов может придать вам больше уверенности при найме профессионала для работы над вашим домом или бизнесом.Ознакомьтесь с приведенным ниже глоссарием терминов по ремонту фундамента, прежде чем вкладывать средства в ремонт своей конструкции.

Глоссарий терминологии ремонта фундамента

Активная зона / слой: слой почвы, который простирается от поверхности до самой большой глубины сезонных колебаний влажности почвы. Движение и нестабильность почвы обычно происходит в активной зоне / слое почвы.

Балка: В доме с опорой и балкой балка относится к деревянному опорному элементу, состоящему из размерных деревянных частей, зажатых вместе для поддержки балок перекрытия и вышеупомянутой конструкции.В фундаментных плитах бетонная балка относится к самой толстой части плиты, обычно находящейся по периметру фундамента и армированной натяжными тросами или арматурой. «Балка» может также относиться к металлической двутавровой балке, являющейся частью структурной опоры дома или офиса.

Коренная порода: Твердый слой породы / земли под активным слоем и рыхлыми отложениями, требующий взрывных работ или отбойных молотков для выемки грунта. Коренная порода подходит для поддержки конструкции.

Ниже уровня: Ниже уровня земли.

Стена с изгибом: Любая стена — фундамент / стена подвала, внешняя стена, внутренняя стена и т. Д. — изогнутая или изогнутая из-за напряжения от экспансивного грунта, разрушения конструкции или других элементов.

California Slab: Плита с деревянным полом поверх нее. Пол обычно укладывается на полозья, создавая глухой звук, который наводит на мысль, что это фундамент для опор и балок.

Углеродное волокно: Прочный и легкий искусственный материал, состоящий из небольших углеродных волокон, которые можно соткать в ткань или расплавить и отлить в форму.Полосы и скобы из углеродного волокна часто используются для устранения трещин, укрепления изогнутых стен и поддержки разрушающегося фундамента.

Глина: Мелкозернистый материал природного происхождения, часто встречающийся в почве. Поскольку он улавливает воду в своих молекулах, частицы глины расширяются при намокании и сжимаются при высыхании.

Складывающаяся почва: Почва, подверженная эрозии, измельчению или образованию пустот при добавлении воды.

Бетон: твердый материал, состоящий из песка, камней, цемента и воды, который часто используется в фундаментах.В бетон можно добавлять и другие добавки, но некоторые из них могут ослабить бетон. Слишком много песка, слишком мало цемента и слишком много или слишком мало воды также ослабят бетон.

Бетонная опора: Длинные тонкие цилиндры из бетона, используемые для поддержки фундаментов. Некоторые бетонные опоры заливаются прямо на месте прямо в землю, а некоторые залиты предварительно отлитыми и вдавленными или забитыми в землю.

Подлое пространство: Площадь под строением, например, домом с пирсом и фундаментом.Большинство мест для лазания должны быть высотой 18–24 дюймов, чтобы под ними оставалось достаточно места.

Консолидация: Уплотнение почвы, как правило, в результате постепенной потери воды, что приводит к усадке и уплотнению почвы.

Прогиб: Величина изгиба и прогиба от большой нагрузки, которую фундамент может выдержать без полного разрушения.

Дифференциальная осадка: Неравномерная осадка. Это происходит, когда разные части фундамента и конструкции опускаются с разной скоростью.

Высота: Высота различных частей вашего фундамента. Центральная точка возвышения — это положение уровня — любые более высокие или более низкие точки имеют разную отметку.

Эпоксидное впрыскивание трещин: Метод ремонта, используемый для заделки трещин. С помощью этого метода трещины в бетоне «склеиваются» вместе с помощью эпоксидного затирочного материала, который вводится в трещину и герметизирует две поверхности вместе.

Expansive Soil: Любая почва, часто глинистая, которая сжимается при удалении воды и расширяется при добавлении воды.Эта почва часто способствует смещению, просачиванию и перемещению фундамента.

Заливка: Грунт, который добавляется к области для заполнения, выравнивания или выравнивания этой области. Иногда вместо грунта в качестве насыпи используют гравий.

Плавающая плита: Бетонная плита, обычно толщиной около 4 дюймов, внутри фундаментной стены или основания, но не прикрепленная к ней. Эти плиты, как правило, заливаются по грунту и не имеют под ними опор. Плавающие плиты обычно используются в гаражах, и большинство из них практически не содержат арматуры.

Фундамент: Часть конструкции, которая контактирует с землей и обеспечивает поддержку остальной части конструкции. Фундаменты делают это, передавая нагрузку конструкции на землю под ним.

Основание: Толстая бетонная плита на стальной опоре залита по краям фундамента. Фундамент помогает равномерно распределить вертикальную нагрузку на фундамент. Они установлены ниже уровня.

Свободная вода: Вода, которую можно взять или потерять без изменения объема почвы.

Морозное пучение: Расширение, которое происходит, когда вода внутри почвы замерзает, увеличивая общий объем почвы до 25%. Это может способствовать смещению или просачиванию фундамента.

Оценка: Уровень поверхности земли и высота падения на заданное расстояние. Используется для измерения уклона земли вокруг дома и фундамента.

Заливка: Метод, при котором материал вводится для пропитки почвы или ремонта трещин в бетоне.Когда в грунте под фундаментом используется цементный раствор, его цель — заполнить подземные пустоты для подъема опускающихся плит и выравнивания бетона.

Волосная трещина: Очень мелкая трещина в бетоне, гипсокартоне, кирпиче или любом другом материале, из которого состоит дом или коммерческое сооружение. Обычно микротрещины не являются результатом разрушения фундамента.

Винтовые опоры : Стальные приспособления, используемые для поддержки проходящих фундаментов. Эти устройства состоят из длинных и тонких стальных цилиндрических валов с резьбой, которые выглядят как часть гигантского винта.Валы вбиваются в землю вертикально и соединяются до тех пор, пока опора не достигает поддерживающего слоя почвы и породы под активным слоем. Стойка используется в качестве опоры для конструкции, которая перед опорой на опору поднимается гидравлически.

Горизонтальная трещина: трещина, которая идет от одного конца стены или пола к другому и проходит параллельно полу или потолку. Они часто серьезны и часто указывают на оседание фундамента.

Гидростатическое давление: Давление в почве из-за воды в почве.Чем больше воды впитывает почва, тем большее давление может создать и нарушить структурную целостность фундамента.

Внутренние этажи: Полы внутри дома, обычно поддерживаемые балками и столбами в подполье или подвале дома.

Домкрат: Процесс подъема конструкции или плиты движущей силой на опоре с помощью домкратов. Этот процесс используется при установке опор под конструкциями.

Живая нагрузка: Любой дополнительный вес конструкции, добавленный людьми, мебелью, снегом, льдом или водой.Вода представляет собой особо опасную живую нагрузку.

Несущая способность: Максимальный вес, который может выдержать фундамент без разрушения фундамента. Любой вес, превышающий допустимую нагрузку, может вызвать смещение почвы под конструкцией, что приведет к разрушению или повреждению фундамента.

Стена из кирпичных блоков: Любая стена, состоящая из кирпича или бетонных блоков. Эти стены обычно легче ремонтировать, чем бетонные.

Содержание влаги: Количество влаги в почве вокруг фундамента и дома.Чем выше влажность, тем больше будет расширяться почва.

На уровне: На уровне земли.

Осмос: Процесс, при котором вода проходит через полупроницаемый материал. Любое повышенное давление в результате диффузии воды называется осмотическим давлением.

Вечная мерзлота: Состояние, при котором недра земли остаются постоянно замороженными круглый год.

Опора и балка: Это тип конструкции фундамента, обычно используемый в жилых домах.Дома с опорой и балками приподняты над землей и имеют под собой пространство для лазания. Ползун, обычно высотой не менее 18 дюймов, обеспечивает доступ к нижней части дома, где расположены инженерные сети. В таких домах полы обычно деревянные.

Впрыскивание пенополиуретана : Это метод, используемый для подъема бетонных плит и фундаментов плит путем впрыскивания расширяющейся полиуретановой пены под бетон. Двухкомпонентный уретановый химикат при смешивании превращается в пену.Эта смесь вводится через небольшие отверстия под фундаментом, чтобы заполнить подземные пустоты, вызвавшие осадку. По мере расширения он заполняет пустоты, поднимая фундамент и уплотняя близлежащий грунт, чтобы предотвратить дальнейшее оседание.

Залитые стены подвала: Стены фундамента из стандартных плит. Эти стены часто имеют трещины из-за гидростатического давления.

Толкающие сваи : Толкательные сваи, также известные как опорные опоры, опорные сваи, толкающие сваи, стальные опоры, стальные толкающие сваи или стальные толкающие сваи, являются частью двухступенчатой ​​системы, которая поднимает неподвижные основания.Опоры напоминают гигантские стальные стержни и вбиваются вертикально в землю, пока не закрепятся в устойчивой почве глубоко под землей. Опоры прикрепляются к фундаменту с помощью кронштейна, и фундамент поднимается гидравлически, поддерживаясь опорами. После подъема фундамента опоры остаются под ним, чтобы поддерживать его и предотвращать проблемы с фундаментом в будущем.

Опоры сопротивления: См. Определение выше.

Винтовые домкраты : Это решение для выравнивания пола и ремонта полуподвалов состоит из двух стальных труб, расположенных одна внутри другой.Внутренняя трубка имеет резьбу как винт и может регулироваться с помощью барашковой гайки. Это изменяет высоту винтового домкрата, позволяя ему поддерживать и поднимать вышеупомянутый фундамент дома как средство от оседания фундамента.

Населенный пункт: Проходка бетонного фундамента здания. Оседание происходит естественным образом, когда почва уплотняется с течением времени, но может происходить неравномерно, если почва была неправильно уплотнена или если возникают другие явления, такие как эрозия, смещение почвы или гидростатическое давление.Неравномерная осадка опасна и может привести к нескольким структурным проблемам во всем здании.

Трение кожи: Это сопротивление почвы вокруг пирса движению пирса вниз во время установки.

Плита: Бетон, полностью опирающийся на поверхность почвы под ним. Фундаменты из плит часто имеют поддерживающие бетонные балки. Плиты также используются для других целей, таких как проезды, тротуары, патио, террасы у бассейнов, полы в гараже, полы складов и т. Д.

Почва: Почва — это любой рыхлый материал земной коры в различных пропорциях. Почва обычно содержит воду, воздух и твердые частицы, образованные раздробленными породами.

Стабилизация почвы: Любой процесс, с помощью которого улучшаются естественные свойства почвы, превращая ее в более прочную основу для строительства.

Уплотнение почвы: Процесс, при котором частицы, составляющие почву, прижимаются друг к другу так сильно, что между ними остается мало воздушных карманов.Уплотнение грунта является необходимым этапом перед установкой фундамента, а плохое уплотнение грунта может привести к усадке фундамента и структурным проблемам.

Трещина ступеньки: Трещины ступенчатой ​​формы в фундаменте, стене или стене подвала здания. Эти трещины обычно возникают в кирпичных, каменных или блочных домах по линиям затирки. Если они шире 1/8 дюйма, это может быть признаком проблемы с фундаментом. Однако они также могут быть вызваны нормальной осадкой фундамента.

Напряжение: Сила в точке внутри массы грунта, которая оказывает давление от веса грунта над этой точкой плюс любое давление, оказываемое на грунт конструкцией.

Структурная целостность: Этот термин описывает, насколько прочным является фундамент и все здание в целом, и может ли фундамент выдержать вес здания.

Транспирация: Удаление влаги из почвы корнями близлежащих деревьев и других растений.

Подземные пустоты: Это щели или ямы в земле, которые образуются из-за оседания или эрозии почвы. Если под фундаментом здания образуются пустоты, здание не будет иметь надлежащей опоры и может неравномерно осесть, что приведет к структурным проблемам и разрушению фундамента.

Фундамент: Процесс ремонта фундамента, при котором стальные опоры (например, винтовые опоры или опоры-толкатели) устанавливаются под фундаментом для стабилизации бетона и подъема опускающейся конструкции.В процессе опоры опоры вбиваются точечно в землю (винтовые опоры ввинчиваются в землю) до тех пор, пока они не закрепятся в устойчивом грунте под активным уровнем грунта. Опоры прикрепляются к фундаменту с помощью кронштейна и поднимаются гидравлически для решения проблем осадки.

Сдвиг: Подъем фундамента из-за давления сдвига почвы или изменения содержания влаги в почве под фундаментом. Это часто происходит, когда почва промерзает и вода в почве расширяется, толкая фундамент вверх.

Вертикальная трещина: Любая вертикальная трещина в фундаменте или стене. Эти трещины обычно являются признаком осадки фундамента.

Уровень грунтовых вод: Уровень грунта, ниже которого грунт пропитан водой.

Ветровая нагрузка: Любое давление на конструкцию, вызванное ветром или погодой.

TILT-UP TODAY — Публикация Tilt-Up Concrete Association (TCA)

Написал admin во вторник, 1 июля, 2008 · Оставить комментарий

Автор: Эд Заутер, Tilt-Up Concrete Association

Подъем панелей — это всегда самое захватывающее время в работе с наклоном вверх, но то, что происходит после подъема, возможно, даже более важно для надлежащей работы конструкции.Сама природа здания с наклоном вверх или любой жесткой стеновой конструкции с гибкой диафрагмой — это взаимодействие между стенами, конструкцией крыши и полом или фундаментом. Это то, что заставляет здание работать при сильном ветре, сейсмических и других воздействиях на конструкцию. В этой статье обсуждаются различные варианты подключения панелей. Они включают конструкции «панель-панель», «панель-крыша», а также соединения пола или фундамента.

При возведении панелей они опираются на фундамент. Доработать верх бетонного основания до уровня, необходимого для размещения панели в пределах требований вертикального допуска, практически невозможно.Для достижения желаемых допусков панели устанавливаются на временных выравнивающих устройствах, называемых прокладками, чтобы компенсировать разницу между верхом основания и низом панели. Прокладки, которые можно комбинировать в несколько раз для получения желаемой толщины, точно размещаются в заранее определенных местах с использованием переходника. Представьте себе, если один конец панели высотой 20 на 40 футов будет на 1⁄4 дюйма ниже, чем другой конец, это приведет к расхождению в два раза больше, чем наверху панели.Стык, который должен был иметь ширину 1⁄2 дюйма, будет иметь ширину 1 дюйм с одной стороны, а верхние части панелей будут соприкасаться с другой.

Прокладки, которые обычно оставляют пространство от 1 до 2 дюймов под панелью, предназначены только для поддержки панели в течение короткого периода времени. В большинстве случаев ни панель, ни основание не предназначены для выдерживания возникающих точечных нагрузок. Если на панель будет приложена дополнительная нагрузка или если они будут сидеть слишком долго, в панели могут образоваться трещины, или опоры могут потрескаться между точками опоры из-за слишком большой нагрузки на почву или слабости в верхней части опоры.Точечные нагрузки устраняются с помощью «подножки» или заливки раствором. Затирочный материал на основе цемента либо набивается, либо протекает под панелью, заполняя пустоты. Подходит стандартная затирочная смесь, так как любая усадка будет настолько малой, что это не приведет к чрезмерному напряжению в панели. Затирочный материал должен полностью заполнить пустоту под панелями и должен быть установлен как можно скорее после того, как панели будут закреплены и подключены по водопроводу. Полная заполненная пустота видна, когда раствор выступает с противоположной стороны панели.

ПАНЕЛЬНЫЕ СОЕДИНЕНИЯ

Ширина большинства панелей Tilt-Up позволяет строить здания, где смежные панели могут стоять независимо друг от друга во многих регионах страны. Это позволяет соответствующим панелям расширяться и сжиматься относительно друг друга. В районах с высокой сейсмической активностью, в районах с сильным ветром и в некоторых конструктивных случаях, когда ширина нескольких панелей требуется для сопротивления сдвигу или опрокидывающему моменту, ряд панелей может быть соединен друг с другом.Если у вас есть фасад с серией узких панелей (как в случае многих сборных зданий), могут потребоваться соединения панели с панелью. Соединения панели с панелью могут быть выполнены с помощью соединительных стержней, секций труб или даже уголка ригеля. Соединения, допускающие горизонтальное перемещение (например, соединения поясов), могут быть выполнены вскоре после установки панелей. Сварные соединения, однако, следует откладывать как можно дольше, чтобы дать соответствующим панелям дополнительное время для высыхания и усадки.Усадка панели вокруг жесткого соединения может вызвать в панели огромное напряжение, что приведет к растрескиванию.

Рекомендуются угловые соединения панели с панелью для увеличения срока службы герметичного соединения. Угловые панели создают уникальное состояние из-за прогиба в результате теплового прогиба. Соседние панели обычно отклоняются под прямым углом друг к другу, что создает дополнительную нагрузку на герметичный шов.

КОНСТРУКЦИОННЫЕ СОЕДИНЕНИЯ

Соединения перекрытия / фундамента и крыши / фальшпола важны по нескольким причинам.Во-первых, вертикальный размер между точками соединения определяет эффективную свободную высоту панели. Большинство инженеров проектируют с определенным ограничением отношения высоты к толщине, поэтому чем короче свободная высота, тем тоньше может быть панель, что, в свою очередь, экономит деньги. Назначение соединений крыши или приподнятых перекрытий — создать действие диафрагмы, необходимое для работы конструкции с наклоном вверх. Когда нагрузка прикладывается к боковой стороне здания, нагрузка передается через диафрагму на перпендикулярные панели.При необходимости используются нижние соединения для предотвращения бокового смещения. В некоторых случаях веса панели и / или удержания плитой или засыпкой может быть достаточно для предотвращения движения.

ПОДНОЖКИ

Действующие строительные нормы и правила требуют, чтобы панели Tilt-Up крепились к основанию или плите перекрытия. Оба присоединения не требуются, но необходимо выполнить хотя бы одно из соединений. Определение того, какое соединение использовать, зависит от строительных требований здания и предпочтений инженера и подрядчика.Если к фундаменту крепится панель, а не плита перекрытия, требуется минимальное сопротивление растяжению соединения.

Фундаментные соединения могут быть такими простыми, как выступающий стержень арматуры или дюбель, залитый в фундамент. Соединения фундаментов панелей могут потребоваться для предотвращения отрыва панелей от фундамента при наличии чрезмерного опрокидывающего момента или для сопротивления боковому смещению. Силы, которые могут вызвать боковое движение, включают ветер, сейсмические силы, ударную нагрузку от транспортных средств и несбалансированную нагрузку на грунт.Последнее более важно при погрузке в доках или там, где опоры очень мелкие. Соединения между опорой и стеной также могут устранить дюбели, которые обычно устанавливаются между плитой перекрытия и панелью. Если эти дюбели можно удалить, плиту перекрытия можно отлить до внутренней стороны панели, что устраняет необходимость в закрывающей планке.

Если стальные элементы используются для соединения панелей и фундамента, необходимо позаботиться о защите стальных элементов от коррозии.Открытая стальная арматура или другие конструктивные элементы, которые находятся ниже уклона с внешней стороны конструкции, подвержены ускоренному износу. Поскольку они находятся ниже уровня земли, их невозможно визуально осмотреть без выемки грунта. По этой причине такие соединения обычно не рекомендуются.

СОЕДИНЕНИЯ НА ЗЕМЛЕ ПЛИТ

В соединениях плита-земля используется трение между плитой перекрытия и земляным полотном для противодействия боковым силам. Соединения выполняются с помощью загнутых дюбелей, залитых в панель, или резьбовых вставок, залитых в панель при укладке бетона; дюбели, залитые эпоксидной смолой в уже залитую панель; крепления к закладным плитам или уголкам, отлитым в панель и плиту перекрытия; или любая комбинация вышеперечисленных подходов.Наиболее распространенный метод — использование арматурного соединения дюбелей внахлест с арматурой, залитой в плиту перекрытия. Фактическое соединение внахлестку выполняется в области закрывающей полосы и залито бетоном при заливке этой полосы.

Дюбели обеспечивают непрерывность соединения по стыку с одной или несколькими соседними полосами или сегментами пола для бокового сопротивления. Армирующая или сварная проволочная сетка требуется в закрывающей полосе и любой части плиты, которая является частью этой системы бокового сопротивления.

СОЕДИНЕНИЯ КРЫШИ / ПЛИТНОГО ПОЛА

Присоединение диафрагмы к потолку или полу абсолютно необходимо для работы при подъемно-поворотном здании. Это соединение обычно выполняется с помощью ригеля, который крепится к стеновой панели. Ригель может быть прикреплен путем анкеровки к болтам, залитым в панель, или путем приваривания к пластинам, залитым в панель, либо до литья, либо после установки панели. Некоторые подрядчики предпочитают подвешивать угол ригеля с выступающими проушинами над внутренней поверхностью так, чтобы заделка и прикрепление происходили при отливке панели.Иногда также используются анкеры с просверленным отверстием.

Самая важная инструкция, данная рабочим на стройплощадке, заключается в том, что временные распорки абсолютно и категорически не могут быть удалены до тех пор, пока соединения не будут выполнены и проверены ответственным инженером, и инженер не одобрит снятие распорок. Судебный инженер — единственный человек, который может сделать это определение, — ни производитель распорок, ни владелец строительной компании, ни сертифицированный супервайзер. Преждевременное снятие распорок — это взять жизни рабочих в свои руки.

Три мифа о усадочных швах в жилых перекрытиях | Журнал Concrete Construction

Предполагая, что они не требуются или могут нарушить структурную целостность, многие подрядчики по бетону не устанавливают усадочные швы в жилых плитах на земле. Если вы отказываетесь от суставов, чтобы вас не обвиняли в трещинах, будьте осторожны.

Во-первых, Американский институт бетона (ACI) Жилой кодекс требований для конструкционного бетона (ACI 332-14) требует усадочных швов и предоставляет таблицу для определения расстояния между швами для простого и железобетона, содержащего до 0.5% армирование (воспроизведено здесь в таблице 1). Большинство жилых плит содержат арматуру менее 0,1%. (Например, 0,1% армирования в плите толщиной 4 дюйма составляет # 3 стержня в обоих направлениях при 24 дюймах.)

Во-вторых, усадочные соединения редко используются в плитах, подвергнутых пост-напряжению (PT), хотя Институт пост-натяжения обнаружили, что ни случайные трещины, которые являются обычными, ни суженные суставы (также называемые контрольными суставами), не влияют на характеристики конструкции. Институт не требует усадочных швов, но отмечает, что «контрольные швы, представляющие собой ослабленные плоскости, образованные инструментами, пропилами или механическими устройствами, могут быть использованы для притягивания и скрытия трещин, ограничивающих укорачивание.«Их расположение, которое должен указать инженер по документации, не должно допускать участков с высоким изгибающим моментом и сдвигом.

Наконец, усадочные швы могут потребоваться, даже если они не показаны на строительных планах. Скорее всего, в контракте есть формулировка, указывающая на соблюдение соответствующих норм. Это возлагает на подрядчика ответственность за подачу информационного запроса, который предупредит лицензированного специалиста по проектированию о том, что требуются соединения. Это поможет избежать обвинений в случайных трещинах и защитит от возможных судебных тяжб.

Компоновка усадочного шва в бетоне без последующего натяжения

Помехи от внутренних опор, входящих углов и закладных элементов обычно делают невозможными равномерно расположенные, параллельные, прямолинейные швы. Интервалы часто варьируются, а стыки могут быть наклонными или даже изогнутыми. Однако внешний вид редко имеет значение, потому что плита будет покрыта напольным покрытием. Важно свести к минимуму случайные трещины.

Первое, что нужно учитывать, — это соединение плиты с фундаментом по периметру.

Для обычного и железобетона плита грунта может быть изолированной или монолитной с опорой. В изолированном состоянии первый стык рядом с фундаментом может иметь расстояние до указанного в таблице 1. Например, если толщина плиты составляет 4 дюйма, первый стык может находиться на расстоянии 11,5 футов при использовании бетона с заполнителем максимального размера дюйма. .

Мониметрическая опора с литой плитой по периметру , потребуется больше сужающих швов. В этом случае в Руководстве ACI по детализации конструкции для смягчения растрескивания требуется, чтобы первый стык от фундамента имел расстояние , равное половине расстояния, разрешенного в Таблице 1.

Внутренние опоры находятся под несущими стенами. Скрытие усадочных швов под стеной может показаться логичным, но шов, расположенный над внутренним основанием, не активируется, то есть трещина не разовьется на всю глубину плиты и не откроется во время термического сжатия и усадки при высыхании. Стык должен располагаться там, где плита не выходит за фундамент. Расстояние между стыками такое же, как и при монолитной отливке плиты, при этом периметр основания измеряется от внешнего края основания.

Необходимо полностью исключить закладные в плиту элементы, такие как анкерные болты и водопроводные трубы, за счет стыков, что является еще одной причиной переменного расстояния и криволинейных или угловых стыков.

Плиты для жилых помещений часто имеют многочисленные входящие углы, которые часто не совпадают с противоположными сторонами плиты. Углы могут быть соединены угловыми и даже изогнутыми соединениями, чтобы избежать внутренней опоры, и должны пересекаться по крайней мере одним сужающимся шарниром. Однако это не всегда возможно.ACI требует, чтобы соотношение сторон длинной стороны к короткой стороне для каждой панели, окаймленной стыками, было меньше или равно 1,5. Этот критерий заменяет критерий пересекающихся стыков и часто требует дополнительных стыков. Для некоторых жилых плит результатом будут тесные стыки.

В некоторых случаях входящие углы могут остаться без стыка. В этих углах может образоваться трещина, но она будет короткой и узкой.

Схема усадочного шва в бетоне, подвергнутом последующему натяжению

Плиты, подвергнутые пост-натяжению в жилых помещениях, обычно имеют максимальные моменты в пределах 10 футов от края плиты.В центральной части плиты, которая называется зоной покоя, существуют только небольшие моменты, сдвиги и дифференциальные прогибы. По этой причине усадочные швы, расположенные на расстоянии более 10 футов от края и в основном перпендикулярно ему, не будут мешать прочности конструкции.

Расположение усадочных швов должно быть согласовано с инженером.

Типы усадочных швов

Усадочные швы или контрольные швы устанавливаются с помощью канавок или механических вставок в свежий бетон или путем пропила после застывания бетона.

Наиболее функциональные стыки — это стыки в свежем бетоне. Они образуют ослабленную плоскость до того, как произойдет какая-либо усадка, которая может возникнуть в результате химических реакций во время схватывания, потери влаги в течение первых часов и дней после укладки и снижения температуры бетона с момента его затвердевания.

Пилы для ранней посадки — следующие лучшие соединения, потому что они устанавливаются в течение нескольких часов после укладки.

Обычные, мокрые или сухие пилы с алмазным диском наименее желательны, поскольку их устанавливают после того, как бетон наберет достаточно прочности, чтобы противостоять расслаиванию.Чтобы набрать достаточную прочность, иногда бетону дают застыть в течение ночи, что может занять слишком много времени перед установкой швов. Трещины могли уже образоваться из-за термического сжатия и, во-вторых, из-за усадки при высыхании.

Обработка канавок — это основной метод укладки тротуаров, проездов и гаражных плит. Механические вставки, такие как застежки-молнии, можно использовать на небольших (жилых) перекрытиях. Пилы с ранней подачей предпочтительнее для больших плит, потому что расстояние между плитами может быть слишком большим для обработки канавок или стыков с механической вставкой.

Недавно был внедрен новый метод механической вставки, который позволяет получить соединение, которое не так аккуратно, как распиловка на начальном этапе, но столь же эффективно и стоит примерно на 75% меньше. Сложенная полоса пластиковой ленты заделывается в свежий бетон с помощью инструмента, который вручную продвигается вперед по плите. Операция происходит до или после спуска на плаву, при этом бетон хорошо поддается обработке, а вертикальная заделка и глубина шва можно контролировать. Лента укладывается немного ниже поверхности, поэтому отделочные операции не затрудняются.Окончательный вид шва после термического сжатия и усадки при высыхании представляет собой относительно прямую трещину.

Глубина усадочного шва

Обычно требуется одна четвертая толщины плиты или минимум 1 дюйм, в зависимости от того, что больше. Критерий глубины в одну четвертую применяется для обычных пил с алмазными дисками для мокрой или сухой резки. Когда используются пилы для раннего входа, согласно ACI 360 и 332, допускается критерий глубины в 1 дюйм для плит толщиной до 9 дюймов. По логике вещей, этот критерий также применим к соединениям с инструментами и механическими вставками, потому что эти соединения также являются соединениями с ранним входом сжатия.

Ответственность

Бетонные подрядчики часто берут на себя вину за случайные трещины. Это изменится, если в планы строительства будут включены требования к усадочным швам. Если в планах не предусматривается использование усадочных швов, подрядчик по бетонированию жилых помещений должен следовать рекомендациям ACI 332 и устанавливать швы или проинформировать инженера о том, что швы требуются.

Земляные работы и фундамент — Постройте

Обычно для более широких ленточных фундаментов используется меньше бетона, чем для засыпки траншей, потому что бетонный слой тоньше.Ленточный фундамент обычно имеет толщину 300 мм.

Точная толщина будет определяться условиями почвы, дизайном здания и количеством слоев кладки в стенах до гидроизоляционного слоя.

Если у вас наклонный участок, вам, возможно, придется ступить на фундамент, чтобы он оставался ровным. При бетонировании ступени должны перекрывать как минимум ширину траншеи, а это означает, что они должны быть перекрыты опалубкой. Используйте фанеру и стопорные колышки.

Ленточный фундамент часто необходим на более мягких почвах, таких как песок, поскольку они распределяют нагрузку здания на большую площадь.

Вы должны уведомить своего инспектора здания на определенных этапах и дождаться их проверки. Вы можете поручить уведомление своему подрядчику, но убедитесь, что работы были проверены и одобрены, прежде чем переходить к этому этапу и продолжать.

Большинство органов надзора за зданиями с удовольствием заказывают проверки по телефону, электронной почте или факсу, если они получают уведомление за день.То же самое и с инспектором по страховой гарантии, которому на некоторых этапах также потребуется осмотр.

• Начало работы Письменное уведомление за два дня
• Раскопки фундамента Уведомить за день по телефону, электронной почте или факсу
• Подготовка к выезду Уведомление за один день по телефону, электронной почте или факсу
• Дренажи, проложенные в траншеях Уведомить за день по телефону, электронной почте или факсу
• Проверка дренажа Уведомить за день по телефону, электронной почте или факсу

Фундаменты, сформированные в скальных и каменистых грунтах, часто могут быть мельче, чем фундаменты, вырытые в «усаживаемых» почвах, таких как глина.В последнем случае глубина не менее 1 м является нормальной.

Соседние деревья или кустарники могут значительно увеличить эту глубину. В таких случаях вам поможет специалист по контролю за зданием.

После того, как траншеи будут вырыты и осмотрены, вам нужно будет забить колышки по бокам, чтобы отметить уровень верхней части бетона. Деревянные колышки безопаснее стальных.

Убедитесь, что грузовик готовой смеси может подъехать к месту. Readymix может быть загружен с помощью насоса, если к траншеям трудно добраться или желоб грузовика не может быть выдвинут достаточно далеко.

Насосы необходимо бронировать на ранней стадии. Одна из причин для этого заключается в том, что их может быть не так много в вашем районе — они часто связаны с заказами на строительные работы.

После заливки бетон необходимо вручную выровнять до уровня колышков.

Земля под бетонной плитой перекрытия должна быть должным образом подготовлена ​​с дополнительной обработкой.

Перед тем, как выкопать фундамент, с этого места следовало очистить от верхнего слоя почвы и растительности.Именно с этого пониженного уровня начинается строительство засыпки.

Как исправить подъем плиты

Подъем плиты может быть исправлен. Трещины в вашем доме, которые открываются и закрываются, можно стабилизировать. Компания Cornell Engineers обладает опытом и знаниями, чтобы помочь вам устранить вспучивание плиты.

Что такое вспучивание плиты

Прочтите «Что такое Slab Heave» и посмотрите наше видео о Slab Heave.

Некоторые признаки вспучивания плиты:

• Трещины диагональные или ступенчатые в кирпичных и блочных стенах.
• Трещины в углах окон и дверей.
• Двери и окна заедают, их трудно открывать и закрывать.
• Трещины, щели или сжатие карнизов.
• Щели под стенами.
• Видимые неровности полов.
• Редко — трещины на напольной плитке.

Если вы домовладелец и ваш дом начинает двигаться и трескаться, сделайте это в первую очередь:

• Начать дневник крэка.
• Найдите источники воды, которые проникают в землю вокруг вашего дома, и устраните их.
  • Устранить протекающие трубы. Обратитесь к водопроводчику, который поможет найти и отремонтировать эти трубы.
  • Ремонт подтекающих кранов. Замените смеситель или переместите кран в свой двор.
  • Почини сломанные трубы под своим домом. Увидеть сантехника.
  • НИКОГДА не сажайте деревья возле своего дома. Подумайте о том, чтобы удалить все действительно большие деревья, которые находятся рядом с вашим домом (обратитесь за помощью к инженеру-строителю и / или лесоводу).
  • Заполните собачьи норы рядом с основанием утрамбованной влажной глиной, полученной из другого места на блоке.
  • Улавливайте конденсат из кондиционеров и систем горячего водоснабжения и отводите его от вашего дома.

Сделайте это, прежде чем поговорить со своим строителем. Сделайте это до того, как подадите иск в свою страховую компанию. Сделайте это до того, как начнете платить за инженеров и дорогие химикаты. Сделайте их, прежде чем исправлять ЛЮБЫЕ повреждения.

Что дальше?

Проблемы, связанные с вспучиванием плиты, часто можно решить с помощью одного из следующих решений:

• Повышение устойчивости здания к неравномерному движению.Это решение включает в себя артикуляционные зазоры и стыки, а также укрепление стен, но подходит только в том случае, если плита не кажется неровной.
• Устраните причину неравномерного движения. Определите источники влажности почвы и устраните их или изолируйте от них здание.
• Изолируйте здание от неравномерного движения. Этот метод включает в себя поддомкрачивание и установку опор таким образом, чтобы дом поддерживался вдали от движения грунта. Не все дома можно отремонтировать таким образом.
• Снос и реконструкция дома с использованием одного или нескольких из вышеперечисленных методов и / или более жесткой / более прочной системы опор.

Сделай правильно

Мне грустно сказать — если повреждение плиты не будет устранено правильно, оно будет возвращаться снова, и снова, и снова. Ремонт бетонных плит должен выполняться правильно.

Некоторые строители считают, что дома с повреждениями из-за просачивания плит не подлежат ремонту. Дома с тяжелой балкой можно стабилизировать!

Cornell Engineers неоднократно реализовывали успешные проекты по ремонту и исправлению неисправностей. Мэтту Корнеллу никогда не приходилось рекомендовать снос целого дома из-за вспучивания плиты.

Позвольте мне повторить это еще раз: за двадцать восемь лет постоянной практики в качестве инженера-строителя Мэтт Корнелл ни разу не приказал снести дом из-за проседания бетонной плиты.

Стоит ли поливать у себя дома?

Изменения уровня влажности почвы в реактивных глинах вызывают подвижки почвы. Когда глинистые почвы становятся более влажными, они поднимаются. При высыхании глинистых почв они опадают.

Я видел результаты, когда инженеры рекомендовали клиентам начать полив дома.Я видел дома, в которых владелец устанавливал скважины, которые они ежедневно заполняли, пытаясь устранить вспучивание плиты. Я видел автоматические системы полива с заполненной до краев вентильной ямой.

Позвольте мне сказать следующее: добавление воды в почву вокруг вашего дома ручным или даже автоматическим способом слишком неравномерно и слишком сложно в обслуживании, чтобы обеспечить длительные результаты.

• Вы прекращаете полив, когда идет дождь?
• Знаете ли вы, меняете ли вы почву под своим домом?
• В какой степени происходит отвод влаги сбоку?
• Кто будет вам поливать, когда вы в отпуске?
• Что вы будете делать, когда есть ограничения на воду?

Вы видите? Слишком сложно поддерживать равномерный уровень влажности почвы вокруг дома, добавляя воду в почву.

Лучшим способом решения проблемы пучения плит является устранение всех аномальных источников влаги в почве.
