Свайный буронабивной фундамент: плюсы и минусы, проектирование, монтаж своими руками, когда подойдет свайно-ростверковый и с монолитной плитой, расценки

Содержание

проектирование, расчёт и технология усиления

Начиная строительство и подготовив проект будущей постройки в первую очередь необходимо определиться, какое основание наилучшим образом обеспечит надёжность и долговечность строения. Одним из вариантов устройства основания здания может быть фундамент на буронабивных сваях, который сочетает в себе не только высокие характеристики по прочности, но и технологические преимущества его обустройства.
Пример устройства фундамента на буронабивных сваях



Простота его строительства и привлекательная цена позволяют использовать данный тип основы для построек в частном строительстве.

Вернуться к оглавлению

Содержание материала

Особенности буронабивных фундаментов

Основной особенностью данной технологии является усиление мелкозаглубленного или монолитного фундамента буронабивными сваями, расположенными в точках распределения общей несущей нагрузки.
Технологически устройство буронабивных фундаментов предполагает монтаж следующих основных элементов.

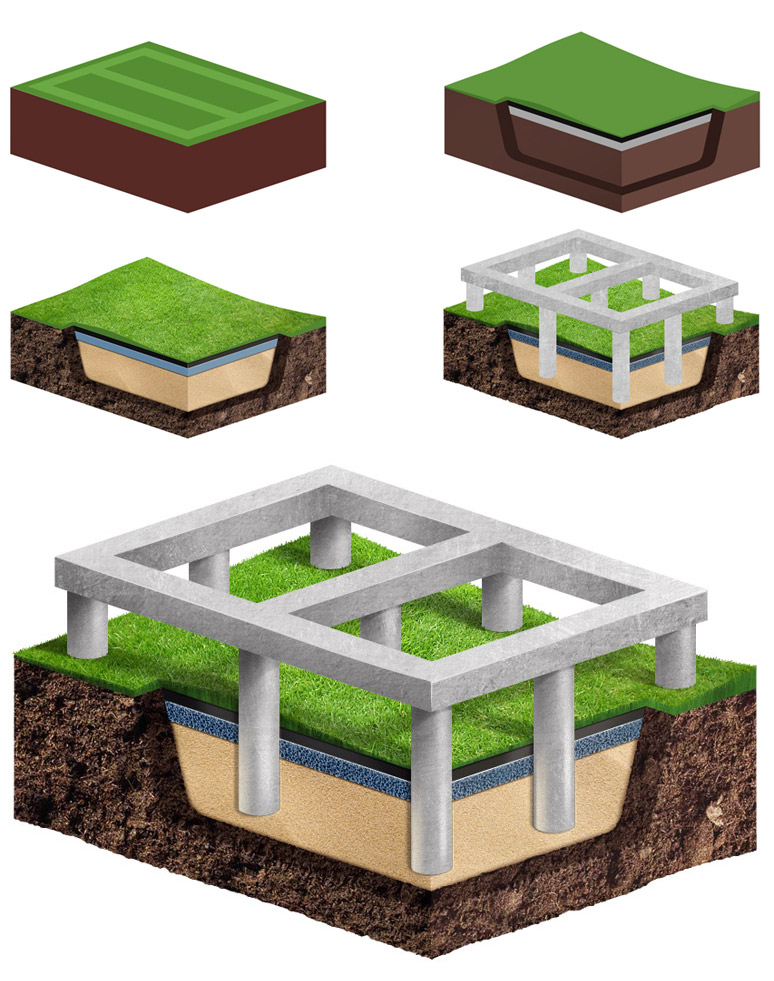

Схема устройства фундамента на буронабивных сваях

Сваи

Для их устройства применяют:

  • металлические или асбестоцементные трубы различных диаметров;
  • армированный каркас с применением металлической сетки и рубероида.

Бурить отверстия под буронабивные сваи целесообразно ручным инструментом, оборудованным специальной насадкой, позволяющей выполнять в нижней части скважины отверстия более широкого диаметра. Расширение нижней части необходимо для лучшего закрепления опоры.

Ростверк

Так называют верхнюю часть фундамента, которая связывает буронабивные опоры и предусматривает единое с опорной арматурой армирование.
Ростверк может быть трёх типов:

  • мелкозаглубленный ленточный;
  • подвешенный;
  • монолитный.

В зависимости от вида будущей постройки и местности её расположения выбирается оптимальный вариант строительства связующей конструкции.
Пример конструкции ростверка буронабивного фундамента
Единство этих основных элементов обеспечивает надёжное основание для здания любого назначения.

Вернуться к оглавлению

Основные преимущества фундаментов на буронабивных сваях

Технологическое устройство фундамента на буронабивных сваях имеет ряд неоспоримых преимуществ, которые делают возможным его использование практически для любых построек и в любой местности. Ограничением является лишь то, что сделать буронабивной фундамент невозможно на скалистой территории, в прочих условиях его обустройство возможно выполнить даже без привлечения дополнительной техники.


Среди основных достоинств данного решения вопроса строительства, основы здания можно выделить следующие.

  1. Технология буронабивных фундаментов позволяет легко устроить качественное основание под здание практически на любых грунтовых поверхностях, исключения составляет лишь скалистая местность.
  2. Неровность участка или его близость к водоёму также не является препятствием для фундамента на сваях, поскольку уровень строения задаётся непосредственно расположением несущих опорных элементов.
  3. Фундаменты, устроенные с помощью свай, обладают повышенной устойчивостью к вертикальному движению грунтом, поскольку их основание располагается ниже точки промерзания.Готовые залитые сваи под фундамент
  4. Поскольку бурение отверстий выполняется, как правило, ручным буровым инструментом без использования сложной техники, то при новом строительстве существующие постройки не пострадают от механических и вибрационных воздействий.
  5. Свайный фундамент не требует масштабных земляных работ, поэтому сокращается время и снижается цена работ по его устройству, а также исключается излишнее повреждение окружающего ландшафтного дизайна.



Данные преимущества позволяют использовать данную технологию при строительстве разнообразных построек промышленного и частного назначения. Простота устройства и невысокая общая стоимость делают его особенно привлекательным для хозяина, который планирует выполнять работы своими руками.

Вернуться к оглавлению

Расчёт плана буронабивного свайного фундамента

Для того чтобы фундамент на сваях был надёжным и долговечным необходимо рассчитать количество устанавливаемых опор, поскольку именно они будут принимать на себя всю несущую нагрузку будущего здания.
Чертёж с размерами и план расчета буронабивного фундамента
Чтобы выполнить корректный расчёт буронабивного фундамента необходимо учитывать и использовать следующие данные.

  1. Общий вес будущего строения или суммарную массу всех элементов, в том числе:
    • стен, перегородок, пола, перекрытий;
    • покрытия кровли, стропильная система, утепления;
    • максимальную снеговую нагрузку;
    • временные полезные нагрузки.

    Данный показатель рассчитываем, пользуясь проектом здания, справочной информацией об удельном весе материалов, а также коэффициентами надёжности согласно действующим строительным нормативам.План и чертёж фундамента на буронабивных сваях

  2. Несущая способность сваи, которая зависит:
    • типа грунта, в частности, от показателя его воздействия на боковую поверхность опоры и её основание;
    • планируемого диаметра;
    • величины заглубления основания;
    • материалов для изготовления, в том числе:
      • конструкции самой сваи;
      • марки цемента;
      • толщины армирующих элементов.

    Для вычисления данного показателя необходимо произвести исследование грунта на месте застройки, а также использовать строительные нормативы и коэффициенты сопротивления из справочной литературы.Каркас для армирования столбов фундамента

  3. Общая длина стен строения, которые должны располагаться на ленточном фундаменте.
    Исходя из полученных показателей, высчитаем нагрузку на один погонный метр фундамента и максимально допустимое расстояние между опорами данного диаметра.
    В некоторых случаях после проведения предварительных расчётов количества точек нагрузки, целесообразно произвести оптимизацию, чтобы получить расстояние между опорами кратное длине стен дома или сократить их общее количество.
    Это возможно выполнить путём увеличения диаметра сваи либо использования при строительстве более прочный цемент.

Надо отметить, что расчёт фундамента требует максимальной точности и внимательности, поскольку от этого зависит надёжность и долговечность будущей постройки, поэтому оптимальным вариантом будет обращение к соответствующим специалистам.

Вернуться к оглавлению

Технология строительства фундамента на буронабивных сваях


Сделать буронабивной фундамент своими руками для дома, бани или других хозяйственных построек на личном земельном участке не представляет особых сложностей, поскольку технология его устройства достаточно проста.
Все строительство основания разделяется на три основные части:

  • разметка фундамента на местности;
  • устройство опор;Схема устройства опор фундамента
  • организация связующего ростверка.

Зная пошаговый план работ, время на постройку основания займёт не более чем 7-10 дней.

Разметка фундамента

Для разметки ни местности потребуются колышки и строительный шпагат.

Начиная от одного угла, колышки последовательно устанавливаются на заданном расстоянии по остальным углам будущего здания, с обязательной проверкой при этом равенства диагоналей полученного прямоугольника.

По вбитым кольям натягивается разметочный шпагат, который служит для разметки остальных кольев.


Исходя из рассчитанных расстояний по линии шпагата, выставляются внутренние точки, которые также отмечаются кольями, а по линиям стен-перегородок натягивается шпагат.
Инструкция для разметки фундамента


Площадка под основание здания равняется с учётом общего его устройства, в некоторых случаях снимается верхний слой дёрна или прокладывается траншея для ростверка.

Установка свай

Устройство буронабивного фундамента выполняется в следующем порядке.

  1. Бурение отверстий под буронабивные сваи. Диаметр отверстия делается на 5-10 см больше, чем планируемый диаметр опоры, а нижняя часть расширяется в пределах 2-х диаметров на высоту 30-40 см. Общее заглубление должно быть ниже точки промерзания грунта не менее чем на 30 см. оптимальным считается величина в 50 см.
  2. Подготовка скважин. Необходимо хорошо утрамбовать основание скважины, а также боковые поверхности и выполнить отсыпку песчаной подушки на высоту 10-15 см. Для лучшего контакта с цементным раствором песчаную отсыпку нужно пролить водой и ещё раз утрамбовать.
  3. Подготовка свай.
    • Если в качестве свай используются металлические трубы, то необходимо их обработать антикоррозийным составом;
    • Асбестоцементные трубы желательно обработать гидроизолирующим составом;
    • При устройстве каркасных свай необходимо:
      • из металлической сетки изготовить цилиндр, длина которого равна длине сваи, края цилиндра зафиксировать вязальной проволокой;
      • уложить в полученную трубу двойной слой рубероида.

    Длина опор должна быть такой, чтобы их края выступали над уровнем грунта не более чем на 10-15 см. Готовые сваи расставляют в подготовленные отверстия.

  4. Изготовление армирующих элементов выполняется из рифлёных металлических прутов диаметра 10-12 мм, при этом на одну скважину рекомендуется использовать 4 вертикальных прута с горизонтальной связкой не реже 30 см. Длина вертикальных прутов должна быть больше длины опоры на 10-15 см. Процесс армирования столбов фундамента
    Все элементы надёжно скрепляются между собой вязальной проволокой либо привариваются друг к другу. Готовая конструкция устанавливается по центру каждой сваи, исключая соприкосновение с её стенками.Процесс закладки арматуры в отверстия
  5. Заливка цементным раствором выполняется единовременно с контролем уровня по вертикали. После заливки первых 30 см сваю необходимо приподнять и осадить обратно для лучшей фиксации основания. Дальнейшее заполнение производится с промежуточной утрамбовкой. После схватывания раствора внешняя сторона опор засыпается пеком и грунтом и также трамбуется.

Дальнейшее строительство можно производить не ранее чем через 3-4 дня после заливки, когда цементный раствор приобретёт прочность.
В видео показано как заливать фундамент на буронабивных сваях своими руками.

Устройство связующего ростверка

Порядок проведения работ по устройству ростверка напрямую зависит от типа его устройства, однако общие правила сохраняются для всех типов. Рассмотрим основные технологические этапы на мелкозаглубленном ленточном ростверке.

  1. Подготовка траншеи. По всему периметру будущего здания, а также по линиям промежуточных несущих стен необходимо прокопать траншею шириной 30-40 см на глубину 40-50 см, основание и боковые поверхности которой хорошо трамбуются.
    По всей длине выполняется отсыпка песчаной подушки высотой 30-40 см, которая проливается водой и ещё раз утрамбовывается.
  2. Далее по краям траншеи необходимо установить опалубку, высота которой должна составлять не менее 20-40 см в самой высокой точке своего расположения. Материалом для изготовления опалубки, как правило, служат скреплённые между собой дощатые щиты.
    Чтобы исключить смещение и изменение конфигурации опалубки в процессе заливки с внешней стороны выставляются распоры, а параллельные составляющие фиксируются между собой брусками.Пример устройства опалубки для фундамента
  3. При укреплении ростверка также используют сваренный или связанный арматурный каркас из металлических рифлёных прутов диаметра 8-10 мм, при этом края горизонтальных прутов прочно связывают с арматурой опорных элементов в единую конструкцию. Размер вертикальных прутов должен соответствовать высоте планируемого фундамента.
  4. Заливка бетонным раствором должна быть выполнена единовременно, чтобы исключить горизонтальное расслоение. В процессе заполнения раствор трамбуется либо вручную, либо специальным миксером.
    При заливке больших объёмов целесообразно использовать бетон заводского производства или для его изготовления применять бетономешалку, чтобы сократить время и трудоемкость процесса.
    По факту завершения заполнения необходимо проконтролировать горизонтальный уровень поверхности.Процесс заливки опалубки фундамента бетонным раствором

После того как бетон застынет, свайный фундамент готов для дальнейшего строительства, но не ранее, чем через 7-10 дней после окончания работ.
При обустройстве ростверка другого типа отличия будут лишь в способе строительства опалубки и укладки армирующих элементов.


Выполняя пошагово все действия, обустройство основания под новое здание можно выполнить самостоятельно в кратчайшие сроки.


Таким образом, фундамент на буронабивных сваях является практически идеальным решением для строительства частного дома или хозяйственных построек. Его несложная технология позволяет выполнить все работы своими руками, обеспечив при этом сочетание надёжности и экономичности.

Устройство фундамента с ленточным ростверком на буронабивных сваях

При строительстве любого здания устройство его фундаментного основания является наиважнейшим этапом всего строительства, поскольку долговечность всей постройки напрямую зависит от правильно выполненных фундаментных работ. Выбор способа устройства фундамента зависит как от типа будущей постройки, так и от особенностей места её расположения. Применение буронабивной технологии позволяет обеспечить строительство основы здания на сложных грунтах без потери в показателях надёжности и долговечности.
Пример устройства буронабивного ленточного фундамента




Ленточный фундамент на буронабивных сваях является оптимальным, современным решением для устройства жилых зданий и прочих хозяйственных строений и сараев с основанием. Сочетание его экономичности и надёжности с минимальным временем на его устройство делает данный тип основания широко применимым как в частном, так и в промышленном проектировании и строительстве. Вернуться к оглавлению

Содержание материала

Основные преимущества буронабивной технологии устройства фундаментов

Технология буронабивных фундаментов основана на принципе распределенной нагрузки между ключевыми точками возводимого строения и организации связующих элементов, которые обеспечивают единство конструкции, а также устойчивость к грунтовым изменениям.
Схема с размерами устройство ленточного фундамента со сваями


Основные составляющие конструктивные элементы фундамента:

  • буронабивные сваи, представляющие собой вертикальные железобетонные опоры различного способа изготовления, основание которых заглубляется на уровень ниже точки промерзания грунта в конкретной местности, и расположенные равномерно по точкам несущих нагрузок, полученных путём расчётов;Схема устройства буронабивных свай
  • связующая железобетонная конструкция, которая обеспечивает горизонтальную стабильность свайного основания и устойчивость к грунтовым сезонным воздействиям, может быть выполнена в виде:
    • мелкозаглублённой ленточной связки;
    • подвешенного ростверка;
    • ростверка монолитного типа.

Можно выделить следующие преимущества применения буронабивных фундаментов.
Пример заливки буронабивного основания под большое здание

  1. Устройство основы здания по данной технологии может быть выполнено на любых грунтах, кроме скальных. Это обусловлено тем, что буронабивные свайные опоры располагаются ниже уровня промерзания на, так называемых, неподвижных грунтах, что исключает их вертикальное движение при сезонных грунтовых подвижках.
  2. Данный способ обустройства основания является оптимальным при возведении фундамента построек на неровных участках местности, в частности, с большими перепадами по высоте. В этом случае плоскость основы выравнивается равномерно распределенными сваями, которые принимают на себя основную нагрузку, что даёт сочетания экономичности фундамента и его надёжности.
  3. При устройствах основы здания буронабивного типа отпадает необходимость в проведении масштабных земляных работ. Это также экономит время, снижает трудоёмкость и сохраняет окружающий ландшафт.
  4. Замена земляных работ бурением скважин под сваи позволяет проводить строительные работы по устройству фундамента под новое здание в непосредственной близости от существующих построек. При этом исключаются отрицательные механические воздействия на окружающие строения и подведённые подземные коммуникации.
  5. Устройство фундаментов по буронабивной технологии может быть выполнено своими руками достаточно быстро за счёт его несложного строительства, что делает данный способ востребованным для частного строительства.

Схематическое изображение буронабивного фундамента
Все вышеперечисленное позволяет считать технологию свайных буронабивных фундаментов оптимальным решением при строительстве оснований практически любых зданий и сооружений.

Вернуться к оглавлению

Порядок проведения работ при устройстве буронабивного ленточного фундамента

Буронабивной ленточный фундамент является достаточно распространенным среди используемых способов устройства связующего пояса для свайного основания и подходит как для хозяйственных построек, так и для проектов жилых домов разной этажности.
Готовый залитый буронабивной ленточный фундамент


Работы по его изготовлению подразделяются на следующие основные этапы.

Разметка на местности

Перед непосредственным проведением разметки на местности необходимо произвести тщательный расчёт точек расстановки свай. Основными параметрами для расчёта будут служить следующие показатели:

Расчёты могут быть выполнены самостоятельно с использованием стандартных формул и коэффициентов или с применением специализированных «калькуляторов» для фундамента в интернете.
Таблица для расчета армирования фундамента
По факту определения ключевых точек, составляется план фундамента, который переносится на местность.

При выполнении разметки, как правило, используют деревянные колья и строительный шпагат.

Действия выполняют в следующей последовательности:

  • производят расстановку разметочных кольев по углам периметра будущей постройки последовательно с соблюдением расчётных расстояний;
  • выполняют корректировку периметра с учётом равенства диагоналей и соблюдения параллельности сторон;
  • размечают промежуточные точки расположения свай;
  • проводят натяжку шпагата по линиям расстановки кольев;
  • производят подготовку траншеи шириной 30-40 см в зависимости от типа постройки под мелкозаглублённый ленточный ростверк.

По факту проведения данных мероприятий приступают к дальнейшим действиям по строительству.

Установка буронабивных свай

Для непосредственной установки буронабивных свай в точках разметки выполняют бурение, которое выполняется, как правило, ручным буровым инструментом. В случае масштабного строительства целесообразно использовать специализированную бурильную технику.


При бурении скважин необходимо учитывать следующие основные моменты:

  • её диаметр должен соответствовать диаметру сваи с предусмотренным технологическим запасом в пределах 10-20%;Пошаговый процесс бурения скважины и установки сваи
  • бурение выполняют на глубину ниже точки промерзания грунта не менее 20-30 см;
  • основание скважины необходимо расширить до размера равного двум диаметрам сваи.

Для самой опоры допустимо использовать различные материалы, в том числе:

  • металлические трубы;
  • трубы из асбестоцемента;
  • рубероидный каркас-опалубку.

Наиболее доступным и простым является способ устройства свай из двойного слоя рубероида и металлической сетки, которые выполняют функцию опалубки при заливке цементного раствора.
Установка буронабивных свай в подготовленные скважины выполняется в следующем порядке.

  1. Дно скважины очищают от излишнего рыхлого грунта и трамбуют, выполняют отсыпку песчано-гравийной подушки высотой 15-20 см. Для лучшего бетонирования рекомендуется также пролить подушку водой и утрамбовать.
  2. Выполняют подготовку металлического арматурного каркаса, высота которого должна быть в пределах 20-30 см над уровнем земли. При этом оптимальным считается каркас, состоящий из 4-х вертикальных прутов арматуры с расположением горизонтальных элементов на расстоянии не более 30 см.
  3. Металлические каркасы фиксируют по центру каждой из скважин, слегка заглубляя основание.
  4. Из металлической сетки изготавливают цилиндр, длина которого равна высоте сваи с учётом выступа над поверхностью грунта не менее 10-15 см. Диаметр цилиндра должен соответствовать необходимому диаметру сваи. Края сетки скрепляют вязальной проволокой, а внутрь полученной конструкции укладывают закольцованный двойной слой рубероида.Пример установки арматурного каркаса
  5. Полученную свайную опалубку устанавливают в скважину не нарушая положения каркаса.
  6. Заливку цементным раствором выполняют постепенно, с промежуточной трамбовкой, при этом после заполнения четверти объёма сваи, рекомендуется слегка вынуть опалубку и осадить её на место. Это обеспечивает равномерное распределение раствора в расширении основания скважины и более надёжное крепление самой сваи.Процесс заливки сваи бетонным раствором
  7. По окончании заливки всех свай необходимо обеспечить защиту от дождя, укрыв верхнюю часть непромокаемым материалом. Дальнейшее строительство желательно производить не ранее, чем через 3-5 дней.

Надо отметить, что для арматурного каркаса оптимальным считается использование рифленых металлических прутов диаметра:
Схема устройства армирования сваи

  • 100 — 120 мм для вертикальных составляющих;
  • 60 — 80 мм для горизонтальных связующих.

При этом соединение арматуры выполняют либо путём приваривания составляющих, либо увязывая элементы вязальной проволокой по соответствующей технологии. Смотрите в видео процесс заливки буронабивных сваи.

Строительство ленточного ростверка

После того как свайное основание затвердело можно приступать к действиям по устройству связующего монолитного ростверка.
Работы производятся в следующем порядке.

  1. Подготовленную траншею освобождают от излишнего грунта и трамбуют ее основание, при этом подсыпая грунт по окружности свайных опор и выравнивания траншею в этих местах. Выполняют отсыпку песчаной подушки 10-15 см, проливают подушку водой.Схема устройства ленточного ростверка
  2. Устанавливают опалубку по всей линии будущего основания, соблюдая при этом вертикальный уровень. Для её устройства, как правило, используют щиты из досок с установкой наклонных внешних упоров и горизонтальными связующими брусками, чтобы избежать изменения конфигурации конструкции во время заливки раствором. Высота опалубки должна быть не менее необходимой высоты готового ленточного фундамента и, как правило, составляет 20-40 см в зависимости от типа будущего строения.Пример устройства опалубки для ленточного ростверка
  3. Производят расстановку и укладку арматурного каркаса, который надёжно скрепляют с оставшимися концами арматуры свай.Процесс армирования ленточного ростверка
  4. Далее выполняют постепенную заливку конструкции цементным раствором с промежуточным трамбованием. Чтобы исключить расслоения фундамента в дальнейшем, работы по бетонированию необходимо выполнять единовременно. При выравнивании верхнего слоя нужно учитывать горизонтальный уровень поверхности.Процесс заливки ростверка раствором
  5. По истечении 1-2 дней опалубка может быть удалена. Дальнейшее строительство рекомендуется продолжать не ранее, чем через 7-10 дней.

Данный этап является завершающим в производстве работ по устройству ленточного буронабивного фундаментного основания.



Таким образом, буронабивной ленточный фундамент является широко применимым для строительства зданий и сооружений различного назначения. Он применяется как при частном, так и в промышленном строительстве. Простота его устройства, экономичность и надёжность делают данный способ обустройства основания особенно привлекательным для расчётливого хозяина, который может произвести строительство своими руками.

Фундамент буронабивной с ростверком — технология изготовления

Фундамент буронабивной с ростверком – особая конструкция основания здания, которая предполагает наличие расположенных отдельно опор, связанных единым каркасом. Сваи закладываются на нужную глубину, которая зависит от конструктивных особенностей зданий, геологических условий участка.

Благодаря бурению скважин на большую глубину удается существенно увеличить площадь соприкосновения опор сооружения с почвой, повысить трение, сделав фундамент способным выдерживать немалые нагрузки.

Обычно фундамент на буробивных сваях с монолитным ростверком монтируют ниже уровня замерзания почвы, оборачивают двумя слоями рубероида, чтобы защитить конструкцию от пучения грунта, излишнего давления, влаги.

При обустройстве свайных фундаментов бетонный ростверк играет очень важную роль – он объединяет отдельные опоры, устраняет риск неравномерных осадок. Благодаря армированию ростверка удается повысить стойкость конструкции к изгибающим нагрузкам, создать единый надежный монолит.

Преимущества конструкции

Фундамент с буронабивными сваями и монолитным ростверком – наилучший вариант объединения двух технологий (бетонный армопояс и свайное основание), которые в тандеме обеспечивают наилучшие эксплуатационные характеристики. Прежде, чем обустраивать фундамент данного типа, необходимо изучить его особенности.

Основные достоинства свайного фундамента с ростверком:

  • Высокая несущая способность – конструкция выдерживает нагрузки здания из любого материала, а проложенная гидроизоляция позволяет сделать сооружение практически неуязвимым для внешних негативных факторов.
  • Отсутствие разрушительного влияния процесса строительства на соседние здания – строить дом можно даже рядом с другими сооружениями.
  • Возможность построить надежный прочный дом в сложных геологических условиях – на болотистых участках, в местах высокого пролегания грунтовых вод, в пучинистом грунте.
  • Простота технологии, минимальный объем земляных работ.
  • Отсутствие в необходимости привлекать квалифицированных специалистов (при условии умения выполнить расчеты, все продумать), тяжелую технику – все работы проводятся непосредственно на строительном объекте.
  • Прочность – обеспечивается тем, что сваи забивают глубоко, ниже глубины промерзания грунта.
  • Возможность обустроить фундамент на буронабивных сваях с ростверком на сложных участках – где есть уклоны, когда не хочется портить окружающий рельеф.
  • Выбор любого материала для строительства здания – даже самого массивного.
  • Невысокая стоимость в сравнении с другими видами фундамента с похожими свойства и параметрами.
  • Высокая скорость строительства – фундамент сооружается за 4-7 дней.

Расчет буронабивного фундамента с ростверком

Прежде, чем начинать монтировать фундамент из буронабивных свай с ростверком, необходимо все очень тщательно просчитать. Только правильные параметры и цифры позволят добиться нужного результата и обеспечить прочность, надежность, длительный срок эксплуатации будущего здания.

Расчет буронабивных свай

В процессе расчета свай определяют такие величины: длина опор, диаметр, число и схема расположения. Диаметр обычно берут в диапазоне 15-40 сантиметров, оптимальным считается сечение в 20 сантиметров. Для более точных расчетов можно воспользоваться специальными таблицами с указанием диаметра опор и их несущей способности, актуальной для разных материалов.

Если есть значение несущей способности отдельной сваи, по формуле высчитывают расстояние между ними:

l = P/Q – тут:

  • l – оптимальное расстояние между опорами
  • Р – показатель несущей способности сваи
  • Q – нагрузка на погонный метр основания (массу здания делят на длину самого ростверка)

Так, для дома весом 50 тонн, который строится на глинистой почве на опорах сечением 20 сантиметров, нужно 27 опор (50000 килограммов / 1884 килограмма = 26. 53). Также помнят о правиле: расстояние между сваями должно быть равно минимум трем их диаметрам. То есть, если берутся сваи сечением 20 сантиметров, расстояние между ними должно быть как минимум 60 сантиметров. Для плотного грунта цифру увеличивают на четверть.

Монтировать основание под дом нужно по предварительно составленной схеме, в основе которой лежит СНиП, требующий выполнения таких правил: сваи должны быть в углах здания, вдоль несущих стен и под входной группой.

Также желательно устанавливать опоры под тяжелыми элементами (печь, камин, котельная и т.д.). Глубина бурения зависит от того, на какой глубине обнаружены несущие грунты, от уровня промерзания почвы в регионе. Обычно бурят на глубину 1.5-3 метра.

Расчет монолитного ростверка

Когда создается буронабивной фундамент с ростверком, технология предполагает точный просчет самого монолитного каркаса: его высоты и ширины. Чтобы получить значение ширины, используют формулу:

В = М/L*R – тут:

  • В – ширина ленты
  • М – вес здания
  • L – показатель длины ростверка
  • R – точное значение несущей способности верхнего слоя почвы

Формулу используют и для мелкозаглубленного основания, и для ростверка нулевой высоты. Висячий ростверк считают по другой технологии, достаточно сложной – в таком случае расчеты лучше предоставить выполнить профессионалам.

Ширина ростверка обычно равняется 35-50 сантиметрам. Для коттеджа средней величины вполне будет достаточно ширины в 40 сантиметров и высоты в 30-50 сантиметров, что зависит от предполагаемого заглубления.

Расчет армирования

Когда создается фундамент, буронабивные сваи с ростверком обязательно должен объединять армированный каркас. Армируют рифлеными стальными прутами диаметром 10-12 миллиметров, вяжут гладкой вязальной проволокой сечением от 6 миллиметров.

Положение СНиП диктуют такие правила:

  • Число прутьев в продольном поясе – минимум 4 с расстоянием до 10 сантиметров
  • Шаг между поперечными перемычками в продольном поясе – до 30 сантиметров, между соединяющими вертикальными – до 40 сантиметров
  • Толщина защитного слоя бетона – минимум 5 сантиметров со всех сторон, чтобы избежать коррозии металла.

Чтобы понять, как рассчитывать количество арматуры, можно взять простой пример. Так, если создается монолитный ростверк периметром 9х7 метров, а условные габариты обвязки составляют 40х40 сантиметров, для армирования используются два продольных пояса с тремя стержнями диаметром 14 миллиметров каждый. Значение шага между прутьями равно 10 сантиметрам, пояса объединяют перемычки из прутьев диаметром 11 миллиметров с шагом в 20 сантиметров.

Выполнение расчета:

  • Определение общей длины стержней в верхнем продольном поясе: 9+9+7+7 = 32 метра (периметр ростверка), 32х3 = 96 (длина трех прутьев) 96 х 2 = 192 (длина, нужная для двух поясов).
  • Перемычки используются длиной 30 сантиметров, располагаются на расстоянии в 20 сантиметров. Для обоих поясов ростверка нужно: 2х(32/0.2) = 320 штук по 30 сантиметров = 96 метров.
  • Длина вертикальных перемычек, объединяющих оба каркаса. Длина их такая же, 30 сантиметров, для квадратного ростверка = 96 метров.

Получается, что в данном случае нужно закупать 192 метра арматуры сечением 14 миллиметров и 96 + 96 = 192 метра сечением 11 миллиметров для перемычек.

Вязальную проволоку рассчитывают так: на одно соединение тратится 40 сантиметров материала. Количество соединений равно: 4х(32/0.2) = 640 штук по 40 сантиметров = 256 метров.

Монтаж

Свайное основание с бетонным ростверком может быть разным по конфигурации, особенностям исполнения, используемым материалам.

Сваи бывают:

  1. Сплошные – универсальный вариант для всех типов почвы.
  2. Полые с многосекционным сердечником – для частного строительства в сложных условиях.
  3. Сваи с уплотненным забоем – для домов весом больше 500 т.
  4. С пятой – с проведением взрывных работ.

Обычно в строительстве частных домов используют опоры сплошного сечения простой конструкции.

Чтобы фундамент сделать своими руками, нужно запастись всем необходимым: обсадные трубы, ручной бур, арматура, бетонный раствор, вязальная проволока, гидроизоляционный и теплоизоляционный материалы, деревянные щиты (из которых будет монтироваться опалубка), рулетка, уровень любой, виброоборудование и все, что обычно используется для работы с бетоном.

Технология монтажа буронабивных свай: пошаговая инструкция

До начала работ тщательно изучают грунты, выполняют все важные расчеты, закупают материал, продумывают все этапы и лишь после этого приступают к сооружению буронабивного фундамента с бетонным ростверком.

Подготовка местности и разметка будущего фундамента

Сначала нужно очистить местность от мусора и всего ненужного, снять плодородный слой земли, выполнить обноску, чтобы разметка не мешала выполнению земляных работ. Обноску делают из древесины, устанавливают со стойками и перемычками по периметру сооружения на определенном расстоянии так, чтобы можно было свободно бурить скважины.

К доскам обноски крепят гвозди, к ним привязывают шнур, который обозначает оси будущего здания. Все линии должны быть строго параллельными и перпендикулярными, ровность проверяют уровнем.

Бурение скважины

Скважины бурят по разметке на глубину, высчитанную по формуле. Диаметр скважины соответствует диаметру опор. Когда бур достигает нужной глубины, его вытаскивают, из скважины удаляют рыхлую почву, трамбуют опорную часть, засыпают песчаную подушку слоем 30-50 сантиметров.

Установка обсадных труб

Обсадные трубы не позволяют сыпаться стенкам скважины, гарантируют безопасность выполнения работ. На суглинках и плотных глинистых почвах можно обойтись без труб, но если работы ведутся на болотистых участках либо все этапы реализуются своими руками, лучше устанавливать трубы. Внутри них проще создавать армирование, которое определяется несущей способностью сваи.

Обсадными трубами могут быть любые изделия нужного сечения из пластика, металла, асбоцемента. Можно приобрести специальные обсадные трубы именно для скважин. Трубы устанавливаются в подготовленные скважины строго вертикально, зазоры засыпают землей и уплотняют.

Армирование

Для создания армировочного каркаса используются рифленые прутья нужного диаметра. Технология простая: внутри опоры устанавливают 4-6 прутьев по окружности на 3-5 сантиметров меньше трубы. Прутья вяжут проволокой, крепят хомутами. Готовый армокаркас монтируется в скважину внутри трубы и заглубляется в почву (для этого длина прутьев должна на 30 сантиметров превышать длину труб).

Заливка бетонной смеси

Для заливки используют бетон прочностью минимум класса В12.5, оптимально брать В15. Для заливки в устье скважины устанавливают воронку, которая позволяет препятствовать появлению пустот. Смесь заливают медленно, слоями толщиной в 50 сантиметров, уплотняя на протяжении 10 минут. Через 5-7 дней можно начинать монтаж ростверка.

Устройство ростверка

В частном строительстве чаще всего используют ленточный железобетонный ростверк, который подходит для зданий из разных материалов. Ширину и высоту ростверка рассчитывают заранее.

Этапы строительства монолитного ростверка:

  • Монтаж основания и опалубки – низкий ростверк предполагает применение песчано-гравийной подушки толщиной 10-20 сантиметров, на которую сверху укладывают 5 сантиметров тощего бетона и слой гидроизоляции (гидроизол или рубероид). Опалубку делают из деревянных щитов по всему периметру ростверка.
  • Армирование – арматурой ростверка выступают стальные стержни, скрепленные в несколько слоев. Они связываются между собой и с опорами.
  • Заливка бетоном – таким же, как и скважины. После того, как с заливкой ленты покончено, слой трамбуется, периодически увлажняется, накрывается полиэтиленом. Ростверк будет готов через 28 дней.

Утепление фундамента с ростверком

Сваи не утепляют, а вот ростверк желательно утеплить там, где он находится выше нулевого уровня. Работы выполняются в вертикальной и горизонтальной плоскостях. Для теплоизоляции обычно используют плиты пеноплекса либо любого иного материала данной группы. Минеральную вату использовать запрещено, так как она быстро впитывает влагу и разрушается.

Выполнение слоя теплоизоляции ростверка:

  • Прокладка слоя гидроизоляции (рулонный рубероид либо битум) для защиты боковых и верхних частей ростверка.
  • Укладка плит утеплителя дюбель-гвоздями либо клеем.
  • Заделка углов и стыков жидким полиуретаном либо монтажной пеной.
  • Отделка штукатуркой (или иным способом) боковых стен ростверка.

При условии выполнения верных расчетов, подбора качественных материалов и соблюдении технологии здание, сооружение на буронабивном фундаменте с монолитным ростверком способно прослужить около 100 лет. При этом, фундамент не потребует дополнительных расходов на уход или ремонт.

Буронабивной фундамент

Фундамент на буронабивных сваях разновидность свайного фундамента, при обустройстве которого в почве пробуривают скважины и устанавливают туда трубы с заливкой бетона, при необходимости делают опалубку. Таким образом, сваи не забивают в землю, а устанавливают или заливают в заранее подготовленные пробуренные скважины. В статье мы подробно разберем преимущества и недостатки, специфику конструкции. И узнаем, как установить буронабивной фундамент своими руками.

Буронабивной фундамент подходит для строительства на торфяной или слабо подвижной почве, земле с высоким уровнем грунтовых вод и слабого грунта. Кроме того, конструкцию используют на местности с плотной застройкой, что свойственно для участков с маленькой площадью. Вы без проблем построите просторный дом и двухэтажную баню близко друг к другу без последствий для грунта.

Характеристика фундамента

Бурый фундамент со сваями применяют для строительства деревянных и каркасных загородных домов, дач и облегченных гаражей, бань и беседок. Кстати, много интересных проектов вы найдете в каталоге “МариСруб”. Для тяжелых нагрузок и для участков с сильным перепадом высот используют буронабивной фундамент с ростверком.

Еще одна разновидность — буронабивной свайный фундамент с утеплителем. Это современная конструкция, более дорогая, но более устойчивая и надежная. В качестве утеплителя в данном случае применяют пенополистирол, который закрепляют на гидроизоляционный слой, а затем засыпают грунтом.

В независимости от выбора типа конструкции, фундамент на буронабивных сваях имеет следующие преимущества:

  • Оперативный монтаж за 3-7 дней;
  • Простая технология установки, не требуется длительной подготовки земельного участка и перекапывания грунта;
  • Доступная стоимость;
  • Надежность и прочность конструкции, одна буронабивная свая выдерживает нагрузку до 10 тонн!;
  • Буронабивные сваи устойчивы к коррозии и деформации, а конструкция фундамента легко выдерживает подвижки грунта;
  • Продолжительный срок эксплуатации — более 100 лет;
  • Возможность поднять уровень первого этажа на высоту до одного метра;
  • Подходит для сложных почв, в том числе торфяных, пучинистых и мало подвижных;
  • Используется на местности с неровным рельефом, высоким уровнем грунтовых вод;
  • Оптимален для компактных земельных участков с плотной застройкой;
  • Ленточный фундамент и другие виды конструкций на буронабивных сваях не нарушают коммуникации, которые были установлены ранее;
  • Строительство можно проводить в любое время года и при любых погодных условиях;
  • Не требует больших физических затрат и применения спецтехники, поэтому можно установить фундамент самостоятельно.

Главным недостатком конструкции является невозможность обустройства подвала и цокольного этажа. Поэтому буронабивные сваи чаще используют только для бани или гаража, где подвал не нужен. А для загородного дома выбирают фундамент ленточный.

Такую конструкцию отличает прочность и надежность, легкая технология установки и долгий срок службы. Однако стоит ленточный фундамент гораздо дороже остальных видов. Кроме того, он требует больших временных и трудовых затрат. Поэтому, если вам не нужен подвал в загородном доме, лучше выбирайте сваи.

Подготовительные работы

В первую очередь нужно рассчитать фундамент, выбрать материалы и подготовить участок, очистить от мусора и сделать разметку. Ширина конструкции зависит от толщины стен будущего строения. Для легковесных каркасных строений эти параметры одинаковы. Для более основательного дома и бани из бруса или бревна ширину делают на 20-40 мм больше будущих стен. Это равномерно распределит нагрузку.

На участке отмечают места, где будут располагаться сваи. Разметку начинают с углов дома. Столбы устанавливают по периметру на расстоянии 1,5-2,5 метра друг от друга и в местах пересечения стен. Сваи также могут быть установлены стеной, в шахматном порядке или под участками строения.

Таким образом, выделяют следующие виды расположения свай:

  • Одиночный, при котором каждый столб находится под своей опорой;
  • Лента, как и при ленточном фундаменте, предполагает равномерное размещение свай по периметру здания;
  • Размещение полосами применяют для массивных зданий с тяжелым весом и большой нагрузкой;
  • Расположение кустами под несущими колоннами;
  • Установка в шахматном порядке подходит для свайного фундамента с монолитным ростверком большой площади.

Располагайте сваи в зависимости от вида постройки и так, как удобно вам. В любом случае промежуток между скважинами должен быть равным и составлять не более 2,5 метров.

Как выбрать сваи

Буронабивные сваи — монолитные железобетонные столбы, которые гораздо прочнее и надежнее винтовых. Поэтому последние выбирают только для временных и хозяйственных построек, для строительства дачного забора. Можно купить готовые изделия либо изготовить самостоятельно уже на месте строительства.

Диаметр и марка бетона влияют на несущую способность и прочность каждой сваи, на площадь будущего фундамента, расстояние между столбами и количество свай. Эксперты рекомендуют брать бетон маркой не ниже М 200. И чем выше диаметр, тем выше несущая способность сваи.

Диаметр сваи Площадь опоры Несущая способность сваи
15 см 177 см2
1,1 т
20 см 314 см2 1,9 т
25 см 491 см2 2,9 т
30 см 707 см2 4,2 т
40 см 1256 см2 7,5 т

Кстати, сваи обладают большей несущей способностью, чем грунт, важно учитывать и прочность грунта на земельном участке. Это влияет на площадь ростверка и количество свай. Сделать расчет и получить необходимые данные вам помогут таблицы и онлайн-калькулятор, которые вы легко найдете в интернете.

Монтаж фундамента

После того, как произведен расчет и заготовлены строительные материалы, приступают к установке конструкции. Технология монтажа легка и подразумевает, что на земельном участке на равном расстоянии друг от друга с помощью бура делают скважины глубиной от 1,5 метров, обязательно ниже уровня промерзания минимум на 10-15 сантиметров. Диаметр скважины выбирают в зависимости от параметров сваи, поэтому он варьируется в пределах 15-40 сантиметрах.

Стенки скважин усиливают опалубкой, заполняют арматурой и заливают бетоном либо устанавливают готовые трубы. Сверху устанавливают ростверк либо сразу возводят стены. Ниже приведена пошаговая технология установки буронабивного фундамента своими руками. Она включает следующие этапы:

  • Подготовка и разметка участка;
  • Бурение скважин в намеченных местах глубиной не менее 1,5 метров и диаметром от 15 см;
  • На дно скважины укладывают слой гравия с песком и трамбуют;
  • При плотном грунте опалубку можно не делать, а сразу заливать бетон в скважину. Затем сверху делают небольшой опалубок из рубероида;
  • Стены скважин выстилают прочной полиэтиленовой пленкой, которая создаст нужную гидроизоляцию;
  • Если грунт сильно осыпается, сначала делают опалубку из тонких досок или рубероид, который сворачивают в виде трубы по диаметру скважины;
  • Затем делают армирование при помощи прутьев диаметром 10-12 мм, которые связывают между собой в треугольный каркас. Можно купить и готовые каркасы. Прутики связывайте проволокой, не используйте сварку! Иначе в местах сварки образуется коррозия;
  • В армированную скважину с опалубкой медленно тонким слоем заливают бетон;
  • В скважину с опалубкой заливают бетон и затем трубу осторожно приподнимают на 20-30 сантиметров;
  • Затем выполняют опалубочную конструкцию для ростверка (если он планируется), заливают бетоном и оставляют до полного высыхания.

Ростверк можно сделать двумя способами. Наиболее распространенный вариант, когда ростверк заглубляется в почву. На основание сначала укладывают прослойку песка и тщательно трамбуют. В данном случае важно делать трубы для сетей канализации уже на этапе строительства фундамента. Кроме того, ростверк можно поднять над поверхностью земли, изменяя высоту свай до нужного уровня. Такой вариант оптимально подходит для сложного и пучинистого грунта.

Завершающие работы

Для прочности и надежности фундамента поверхность и боковые стены покрывают гидроизолирующими материалами, при необходимости утепляют конструкцию. Утепление защитит конструкцию от резких перепадов температур, замерзания и растрескивания. Качественная гидроизоляция обезопасит фундамент от негативного влияния влаги и осадков.

В качестве гидроизоляции используют современные гидрозащитные смеси, битумную мастику, жидкую резину, рулонные материалы или штукатурку с добавлением защитных компонентов. Для утепления фундамент с внешней и внутренней стороны засыпают слоем керамзита толщиной 0,5-1 метр. Также используют пенополистирол или распыляемый пенополиуретан.

Многие предпочитают устанавливать свой фундамент самостоятельно, но это очень рискованное и трудоемкое дело. Прочность и долговечность конструкции зависят от грамотности расчета, правильного выбора материала и качества выполняемых работ. Даже незначительная ошибка может привести к тому, что в скором времени в конструкции появятся трещины, а стены дома и вовсе перекосятся. При проектировании и строительстве фундамента нельзя забывать и о последующей прокладке инженерных сетей.

Чтобы избежать проблем, обращайтесь к профессионалам! Мастера “МариСруб” грамотно спроектируют и рассчитают фундамент, подберут качественные материалы и надежно установят конструкцию. Кроме того, выполнят тепло- и гидроизоляцию, проведут и подключат коммуникации. Гарантируем качество и надежность работ. Предлагаем сруб под усадку и строительство деревянного дома под ключ по низким ценам!

Столбчатый фундамент своими руками: материалы, инструкция

В данной статье опишем процесс создания столбчатого фундамента из буронабивных свай с применением несъемной опалубки из рубероида.

План статьи:

Преимущества и недостатки столбчатых фундаментов из буронабивных свай
Проектирование столбчатого фундамента
Материалы для изготовления столбчатого фундамента
Инструменты для изготовления столбчатого фундамента

Поэтапная инструкция

Разметка участка
Бурение скважин
Делаем уширения внизу скважин
Создаем несъемную опалубку из рубероида
Создаем арматурные каркасы для наших свай с возможностью армирования пятки сваи
Поэтапная инструкция по работам формирования сваи в скважине с уширением
Подборка видео по столбчатому фундаменту

Достоинства и недостатки столбчатого фундамента

Преимущества

  • Экономичный. Требует меньше материалов, а именно  бетона и арматуры, по сравнению с ленточным и плитным фундаментом.
  • Не требует изготовления съемной опалубки. Используется несъемная опалубка, на изготовление которой тратится небольшое кол-во времени.
  • Фундамент из буронабивных свай легко можно сделать самостоятельно без привлечения спецтехники и наемной силы.

Недостатки

  • В отличие от ленточного нет возможности сделать погреб и цокольный этаж.
  • Требуется более детальное проектирование в отличие от ленточного и плитного.

Средний срок службы столбчатого фундамента из буронабивных свай:  150 лет.

Проектирование столбчатого фундамента из буронабивных свай

  1. Рассчитывается общий вес будущего дома.
  2. Делаем экспертизу грунта (пробное бурение). Узнаем несущую способность грунта, уровень грунтовых вод (УГВ) и глубину промерзания грунта (ГПГ).
  3. Рассчитываем количество столбов нашего фундамента и их расположение по периметру дома. Расчет будет зависеть от 2 факторов:
  • Столбы должны нести полную нагрузку от дома. При расчете учитывается несущая способность грунта. Для того, чтобы увеличить площадь опираемой поверхности на грунт используется уширение внизу столба (среднее значение диаметра пятки 400-600 мм).
  • Расстояние между столбами должно быть в пределах 1-3м (среднее значение 1,5-2м).

Калькулятор Столбы-Онлайн v.1.0  — проектирование столбчатого фундамента.

    Материалы

    Несъемная опалубка:

    • Рубашка из рубероида  (самый экономичный вариант).
    • Трубы ПВХ  (желательно оранжевые для внешней канализации).
    • Асбесто-цементные трубы .
    • Любые другие трубы, которые имеют подходящий диаметр, хорошею геометрия, достаточную прочность и жесткость (трубы дымохода и т.п.)
    Рубероид ПВХ трубы А/Ц трубы Трубы дымохода

    Материалы для столба с уширением. Несъемная опалубка: рубероид

    1. Арматура. Д10-Д12. Для арматурного каркаса вязальная проволка.
    2. Бетон М150-М400. Цемент+песок речной крупный + щебень 5-20фр (чем меньше фракция щебня тем лучше).
    3. Несъемная опалубка: рубероид.
    4. Мусорный мешок (плотный 120л). Для формирования пятки (уширение внизу столба).
    5. Скотч. Для крепления мусорного мешка и для скрепления рубероида. Стретч-пленка для скрепления рубероида.

    Инструменты

    1. Бур. Можно использовать садовый, ТИСЭ либо самодельный. Вместо бура можно использовать автоматизированную технику либо аналог. Длина бура должна быть чуть больше глубины промерзания. Если ручка бура короткая, то необходим будет удлинитель, который можно либо купить вместе с буром либо сделать самостоятельно.
    2. Бур ТИСЭ с удлинителем Бур садовый с удлинителем
    3. Для создания уширения внизу будем использовать бур ТИСЭ либо самодельный инструмент. Например, штыковая лопата с обрезанными краями. Штык 10см + если нужно удлинение ручки лопаты.
    4. Уширение буром ТИСЭ Уширение штыковой лопатой
    5. Если бетон будем изготавливать самостоятельно, то нужен следующий инструмент:
      1. Бетономешалка
      2. Мастерок
      3. Ведро
      4. Лопата совковая
      Бетономешалка Мастерок Строительное ведро Совковая лопата

    Инструкция по строительству буронабивного свайного фундамента с уширением

    Разметка участка

    1. Устанавливаем обноску для натягивания бечевки, по которой будем отмечать расположение столбов (свай). Вместо обноски можно просто использовать колышки либо арматуру, прочно закрепленную в почве. Предварительно перед размещением обноски у нас должен быть составлен проект по кол-ву и расположению столбов.

    Натягиваем бечевку (шнур, толстую нить либо любой аналог) для разметки расположения будущих свай. Места пересечения бечевки будут являться центрами скважин. В нашем примере расстояние между центрами столбов сделаем 2м. При условии, что диаметр буронабивной сваи у нас 25 см, следовательно, расстояние между сваями получится 1,75м.

    2. Намечаем центры будущих скважин. Для данной задачи будем использовать отвес, который будет опускать с мест пересечения бечевки.

    3. Вбиваем колышек точно по отвесу. Вместо колышка можно использовать все что угодно, главное чтобы надежно держалось в земле и было заметно, чтобы случайно не сбить.

    В итоге получаем размеченный участок под будущие столбы. Обноску убираем, чтобы она нам не мешала. Остаются только колышки.

    Более подробную инструкцию по разметке фундамента можно прочитать в статье:  Разметка под фундамент. Правила построения прямоугольного фундамента . Для столбчатого фундамента:  Разметка под столбчатый фундамент с ростверком .

    Бурение скважин

    Бурим скважины под сваи. В данном примере диаметр ям будем делать 25 см. на глубину ниже глубины промерзания для данной местности. Предположим, глубина промерзания у нас 1,5м, следовательно, бурить будем на глубину порядка 1,7м.

    Для расчета глубины промерзания грунта можно воспользоваться нашим калькулятором:  Расчет глубины промерзания грунта .  © www.gvozdem.ru

    Для бурения можно использовать бур ТИСЭ  с диаметром 25см, садовый бур  диаметром 25см либо автоматизированную технику.

    Еще важный момент. Пробурить можно сразу все скважины. Но в некоторых случаях целесообразно бурить по одной скважине и сразу заливать бетонную смесь (бетон). Это связано с погодными условиями в виде дождя либо высоким залеганием грунтовых вод. Вода будет подмывать грунт стенок скважины, в результате чего он будет осыпаться, а это нам совсем не нужно.

    Делаем уширения  внизу скважин

    Для чего это нужно.  По уширению в скважине будет сформирована пятка столба, которая будет выполнять 2 задачи: увеличение несущей способности столба и препятствие выдергиванию сваи касательными силами во время промерзания пучинистых грунтов.

    План работ. Для данной задачи можно использовать бур ТИСЭ специально предназначенной для этой цели. Он позволит сделать уширение диаметром 40-60 см. Но стоит заметить, что в плотном грунте данным приспособлением очень сложно работать. Поэтому желательно все проверить при пробном бурении во время проектирования столбчатого фундамента.

    Есть альтернативный и бюджетный способ сделать уширение с помощью модернизированной штыковой лопаты. Для этого необходимо обрезать края полотна лопаты, чтобы рабочая область была в пределах 10см. Ну и удлинить ручку лопаты, если это нужно. Для того чтобы поднять грунт от такого уширения можно воспользоваться каким-нибудь приспособлением, либо просто пробуриться глубже и весь грунт от нашего уширения сгрести в это углубление. Главное не забудьте потом утрамбовать наше «захоронение».

    Создание несъемной опалубки из рубероида

    1. В качестве опалубки для буронабивного фундамента в данном примере будем использовать  самый экономичный вариант, а именно рубероид.

    Подготавливаем кусок рубероида нужной нам длины. В нашем примере нам нужен кусок длиной 2м (1,7 м под землей – 0,3м уширение без рубероида + 0,3м над землей + 0,3м запас для обрезки по уровню). Скручиваем рубероид нужного нам диаметра (25см) в виде трубы. Для данной задачи лучше использовать некий шаблон, на который будем накручивать рубероид. На примере у нас металлическая труба. Шаблон можно сделать самостоятельно, проявив смекалку. Вариантов много.

    После того как рубероид накрутили (толщина в 2 слоя) необходимо зафиксировать полученную рубашку из рубероида от раскручивания. Здесь нам поможет широкий упаковочный скотч. Скрепим в 4 местах (можно и больше, главное чтобы надежно). Если у вас рубероид с пылевидной посыпкой, то скотч к нему не пристанет. Есть вариант обмотать гильзу из рубероида сначала стретч-пленкой а затем уже скотчем. Это также придаст большую жесткость вашей опалубке.

    2. Крепим мусорный пакет к низу опалубки из рубероида. Для чего это нужно. Если у вас высокие грунтовые воды либо просто стоит вода от дождей, то лить бетон в воду не рекомендуется. Также пакет будет являться неким барьером между грунтовой средой и бетоном. По технологии ТИСЭ пакет не используется. Цементное молочко попадает напрямую в грунт образуя грунтобетон, что является дополнительным усилением для опоры (со слов Яковлева – автора технологии ТИСЭ).

    Не стоит путать мусорный мешок для помойного ведра с мусорным пакетом 120л, в который на субботниках собирают мусор. Он большой и достаточно плотный. Вот его и будем использовать. Крепим его к низу нашей опалубки скотчем. Опалубка из рубероида у нас подвижная, поэтому постарайтесь использовать скотч, чтобы он действительно крепко зафиксировал пакет (усиленно обмотать скотчем край пакета к рубашке из рубероида). © www.gvozdem.ru

    3. Ту часть пакета, которая у нас будет использоваться под уширение можно аккуратно  спрятать в трубу опалубки.
    Важно! Продумайте размещение пакета, чтобы во время заполнения бетона не образовалось складок, которые могут сделать наше уширение не цельной конструкцией.

    Создаем арматурные каркасы для наших свай

    Для данной задачи будем использовать арматуру с диаметром 10мм. Арматурный каркас можно изготавливать в 2 вариантах: с армированием уширения столба и без армирования уширения. Насколько нужно армирование уширения столба вопрос спорный и может быть решен только в результате точных проектных расчетов с учетом всех технических характеристик материалов, нагрузок и с учетом всех возможных факторов. Поэтому в данной статье пойдем по сложному пути и рассмотрим более надежный вариант армирования пятки столба.

    План работ. Заготавливаем 4 прутка длиной  где-то 2,4 м (1,65м в земле + 0,3м над землей + 0,3 для связи с ростверком + 0,1м для пятки столба). Для армирования уширения столба будем загибать концы арматуры, чтобы она имела вид буквы L. Длина загиба будет зависеть от диаметра пятки в том месте,  где будет происходить ее армирование (3-5 см от низа уширения). В нашем случае длина загиба  где-то около 10-13см. После того как прутки у нас готовы сшиваем их в арматурный каркас. Сварка здесь, разумеется, не подходит, поэтому связывать будем с помощью вязальной проволоки. При этом связь делаем не очень прочной, чтобы была возможность прокрутить арматуры по своей оси. Желательно сделать засечки на концах верха арматуры, чтобы был ориентир, на сколько крутить арматуру, чтобы она разместилась в нашем уширении под нужным углом.

    Если вы решили делать арматурный каркас без армирования уширения, то в этом случае делаем все то же самое, что и выше, только связь арматур делаем жесткой (сваркой либо вязальной проволокой).

    План работ по формированию столба с уширением

    1. Опускаем нашу опалубку в скважину до конца.

    2. Заливать столб бетоном будем в два приема.
    Вначале заливаем смесь бетона для создания пятки буронабивной сваи. Много сразу заливать не стоит, так как и сложно поднимать опалубку будет и слишком большая нагрузка на пакет. Регулируйте заливку на свое усмотрение.
    Для расчета состава бетона предлагаем воспользоваться нашим сервисом:  Калькулятор по расчету состава бетона .

    3. Поднимаем наш стакан из рубероида вверх на высоту уширения. В результате залитый бетон заполняет пакет и формирует пятку нашего столба. Затем немного придавливаем опалубку вниз.

    4. Вставляем арматурный каркас в опалубку и продавливаем его в раствор бетона до нужной нам глубины.

    5. Разворачиваем прутки арматуры по оси для армирования пятки столба. Как это сделать и как армирование пятки будет выглядеть, смотрим на рисунках ниже.

    6. Выводим столбы в один уровень. Когда бетон немного схватится и опалубка уже будет зафиксирована, размечаем с помощью лазерного уровня либо гидроуровня общий уровень всех буронабивных свай. В виде отметки на опалубке из рубероида можно использовать саморез либо гвоздь, воткнутый в опалубку на отмеченном уровне. Вот до этой отметки мы и будем заливать бетон в наши сваи.

    7. Заливаем бетон до отметок уровня с обязательным уплотнением раствора с помощью вибрирования либо штыкования. Для штыкования можно использовать обычную арматуру Д10-Д12. Для того чтобы не повредить надземную часть опалубки во время заливки бетона можно соорудить некий съемный жесткий каркас. Для этой роли подойдет кусок металлической трубы, близкого к нашей опалубке диаметром. Можно соорудить просто опалубку из досок, которую будем переносить от одного столба к другому во время заливки.

    После заливки бетон должен созреть. Чтобы не допускать его пересыхание в первые дни можно насыпать мокрых опилок на верх столба и закрыть пакетом.

    Если вы собираетесь строить каркасный дом, то для связи столба с обвязкой из бруса используют анкера (шпилька с гайкой) залитые в бетон столба. Подробную инструкцию можно посмотреть в статье: Монтаж анкера для связи столба и обвязки из бруса .

    8. Подрезаем нашу опалубку по отмеченному уровню.

    Так будет выглядеть готовый столбчатый фундамент из буронабивных свай. © www.gvozdem.ru

    Заключение

    Как видим создание столбчатого фундамента своими руками посильно даже одному человеку. В этом одно из главных его  достоинств, для любителей делать все своими руками без привлечения наемной силы и спецтехники. Ну и нельзя забывать, что здесь существенная экономия материалов в отличие от ленточного фундамента и тем более монолитной плиты.

    Похожие статьи:

    • Монтаж анкера для связи столба и обвязки из бруса
    • Столбчатый фундамент из пластиковых труб (ПВХ)
    • Столбчатый фундамент из асбестоцементных труб
    • Столбчатый фундамент из дерева
    • Столбчатый фундамент из кирпича
    • Подборка видео по столбчатому фундаменту

    Источник: http://www. gvozdem.ru/stroim-dom/fundament-stolbchatyy-monolitnyy.php

    определение, плюсы и минусы, сфера применения

    Содержание статьи:

    От выбора и правильности обустройства опорной системы напрямую зависит долговечность возведенного на нем здания. В частном секторе вести строительство приходится иногда в самых сложных условиях, где буронабивной фундамент может оказаться лучшим вариантом практически по всем направлениям. Сооружения этого типа по праву можно назвать универсальными, так как они применимы практически на любых грунтах и рельефах. Несомненным плюсом является то, что буронабивные столбчатые фундаменты можно возводить своими руками без привлечения специального оборудования.

    Особенности и устройство буронабивного фундамента

    Устройство и процесс монтажа буронабивных свай

    Бурозаливной фундамент является одной из разновидностей свайных опорных систем. Отличие заключается в том, что опоры изготавливаются непосредственно на месте строительства, а точнее — в земле. Технология обустройства таких оснований довольна проста. Сначала делается скважина, а затем в нее заливается бетон.

    Устройство опор:

    • Подложка. Засыпается на дно отверстия для дренажа и компенсации колебаний почвы. Используется песок, щебень или гравий.
    • Опалубка. Делается для защиты стенок скважины от осыпания, а также для защиты бетона от контакта с агрессивными реагентами. Могут применяться пластиковые, стальные и асбестоцементные трубы, целлофан и рубероид.
    • Стальной каркас. Служит для придания опоре небольшой гибкости и монолитности, устойчивости на изгиб и скручивание. В зависимости от диаметра трубы делается в форме треугольной призмы из арматуры 10-16 мм. Верх арматуры используется для крепления к общей обвязке.
    • Бетон. Применяются марки повышенной прочности, устойчивые к морозу и сырости.

    Обязательным условием заложения фундамента на буронабивных сваях является его опускание на глубину, на 15-20 см превышающую уровень промерзания грунта.

    Область применения

    Буронабивные сваи устанавливают на участках с высоким уровнем грунтовых вод

    Сфера применения буронабивных опорных систем практически не ограничена. Как правило, их устанавливают в местах, где обустройство классических ленточных и плитных монолитных фундаментов невозможно или экономически нецелесообразно.

    Показания к установке могут быть такие:

    • Стесненные условия. Ограниченная площадь стройплощадки, отсутствие возможности подвоза свай и отрывки котлованов.
    • Наличие под землей коммуникаций. В большинстве случаев технически изменить линию прохождения канализации или водопровода невозможно или слишком дорого.
    • Высокий уровень залегания грунтовых вод. В таких местах нельзя закладывать тяжелые плиты, так как из-за размытия они могут покоситься.
    • Нестабильные и неоднородные почвы. На таких участках делать сильнозаглубленные основания невыгодно из-за большого расхода материала.
    • Пересеченная местность. Монтаж самодельных свай позволяет не проводить трудоемкие земляные работы. Варьируя размером опор, можно компенсировать перепады участка по высоте.
    • Инженерные ограничения. Прорезание неизвлекаемых фрагментов демонтированных ранее сооружений.

    В частном строительстве буронабивные сваи своими руками устанавливаются при возведении каркасных и деревянных домов, бань, сараев, террас, летних кухонь. Делают такие основания для опор ворот и забора.

    Плюсы и минусы

    Бетонный раствор не поддается негативному влиянию окружающей среды

    Конструкции пользуются большой популярностью в частном строительстве, если владельцы не имеют профессиональных навыков и не располагают достаточными средствами для привлечения наемной рабочей силы и техники.

    Буронабивная технология имеет такие достоинства:

    • универсальность в плане плотности, влажности и кислотности грунта на участке;
    • простота изготовления опор, могут без труда справиться даже начинающие застройщики;
    • доступная стоимость материалов и необходимого оборудования;
    • сжатые сроки изготовления свайного поля даже для здания большой площади;
    • возможность выполнять работу поэтапно, замешивая раствор и устанавливая опоры с промежутками, необходимыми для отдыха или восстановления погоды.

    Минусы конструкций:

    • ограниченная прочность, которая значительно уступает винтовым и железобетонным фабричным аналогам;
    • отсутствие возможности обустройства подвала;
    • необходимость качественной и дорогостоящей теплоизоляции пола;
    • требуется обустройство обвязки или ростверка.

    Буронабивные фундаменты являются надежным и бюджетным вариантом при малоэтажном строительстве.

    Разновидности оснований на сваях буронабивного типа

    Буронабивные сваи с ростверком

    Выбор технологии возведения свайного основания определяется весом здания и типом грунта. Кроме этого, в расчет берется вероятность затопления участка паводковыми, талыми и ливневыми водами.

    Существуют такие разновидности фундаментов на буронабивных сваях:

    • С ростверком. Этот элемент предназначен для соединения опор в единую систему, благодаря чему они обретают дополнительную устойчивость. Ростверк служит опорой для балок, на которые затем укладываются половые доски и стены. Данная конструкция применяется при ведении строительства на неустойчивых и пучинистых грунтах, а также на местности, где есть риск затопления. В зависимости от степени пучинистости ростверк понимается над землей на высоту 5-20 см. При необходимости просвет увеличивается, но это влечет за собой увеличение диаметра опор или уменьшение шага их установки, а значит — дополнительные расходы.
    • Ленточный фундамент. Данный вариант выбирается, когда осуществляется возведение массивных сооружений из кирпича или железобетонных блоков. Лента заливается после монтажа опор и углубляется в землю на глубину 30-50 см. Благодаря такому решению с опор снимается часть нагрузки, а сами они выполняют функции якоря, удерживая здание в грунте при его промерзании. Выбирая комбинированную систему, необходимо иметь точные данные о составе грунта. Ее обустройство можно проводить только на устойчивых почвах, не подверженных пучению.

    Расчет количества опор, мест их установки и интервала между фрагментами проводится после определения несущей способности грунта и веса здания после его благоустройства. Рекомендуется ставить сваи по углам, под стенами и местами, где будет повышенная нагрузка на основание.

    Особенности бурения скважин

    Чтобы облегчить работу по бурению, рекомендуется арендовать мотобур

    Бурение под сваи фундамента своими руками является довольно трудоемким процессом. Чтобы сэкономить силы лучше арендовать мотобур, который значительно упростит и ускорит эту работу.

    Кроме бура потребуются такие инструменты:

    • рулетка;
    • лопата;
    • нивелир;
    • компас;
    • миксер для замешивания раствора;
    • топор;
    • сварочный аппарат;
    • болгарка;
    • глубинный вибратор;
    • малярная кисть;
    • приспособление для вязки проволоки.

    Общие нормативные требования по обустройству буронабивных фундаментов изложены в СНиП 3.02.01-87 и 2.02.03-85, СП 24.13330.2011.

    Под сваи для устойчивости засыпают песок и гравий

    Пошаговая инструкция изготовления опорной системы ленточного типа:

    1. Определить место расположения здания, ориентируясь на стороны света и строения.
    2. Очистить строительную площадку от растительности и мусора.
    3. Провести разметку, используя колья и шнур, проверить правильность размера и их соответствие проекту.
    4. Выкопать траншею по периметру здания и по линиям прохождения внутренних стен. Глубина рассчитывается с учетом отсыпки.
    5. Наметить места установки опор. Пробурить там отверстия. Необходимо точно выдерживать вертикаль, иначе колонна не будет устойчивой.
    6. Опустить в скважину опалубку. Лучше всего подходит рубероид, который после скручивания стягивается резинкой или мягкой проволокой.
    7. Засыпать в отверстия по 10 см песка, а затем по 10 см щебня. Утрамбовать и выровнять материал.
    8. Изготовить арматурный каркас. Остов делается треугольного сечения, к рамкам прикрепляется вязальной проволокой. Опустить каркас в опалубку, зафиксировав его точно по центру. При необходимости закрепить на нем оголовок для крепления с ростверком.
    9. Сделать опалубку в траншее, засыпать в нее дренаж, положить арматуру и связать ее с каркасом опор.

    Остается только замешать и залить бетон по край опалубки. В покое сооружение должно простоять не менее 28 суток, после чего можно продолжать стройку.

    Адаптировано из раздела «Фундамент» документа GeotechniCAL Справочное руководство Автор: Дэвид Толл (Даремский университет)

    Сваи обычно используются, потому что невозможно найти адекватную несущую способность на достаточно небольшой глубине, чтобы выдерживать нагрузки конструкции. Это важно чтобы понять, что сваи получают поддержку как от торцевого подшипника, так и от поверхностного трения. Доля несущей способности, создаваемая либо концевым подшипником, либо кожное трение зависит от почвенных условий. Сваи можно использовать для поддержки различные виды структурных нагрузок.

    Типы свай

    • Концевые опорные сваи
    • Сваи фрикционные
    • Сваи переходные отстойные
    • Сваи натяжные
    • Сваи с боковой нагрузкой

    Свайное строительство

    • Сваи вытесняющие

    • Грунт смещен как радиально, так и вертикально, как и ствол сваи забивается или вдавливается в землю
    • Невыдвижные (сменные) сваи

    • почва удаляется и образовавшаяся яма заполняется бетоном или Сборная бетонная свая опускается в яму и заливается раствором.
    Выбор сваи Зависит от:
    • Расположение и тип конструкции
    • Состояние грунта
    • Прочность
    • Стоимость
    Свайные группы
    1. Сваи часто устанавливаются группами.
    2. Группа свай должна рассматриваться как составной блок из свай и грунта, а не множественный набор одиночных стопок.
    3. Вместимость каждой сваи может зависеть от забивки последующих свай в непосредственной близости.
    4. Уплотнение почвы между соседними сваями может привести к увеличению контактные напряжения и, следовательно, более высокая пропускная способность вала для этих свай.
    5. Предел прочности группы свай не всегда зависит от индивидуального вместимость каждой сваи.
    6. При анализе пропускной способности свайной группы необходимо выделить 3 режима отказа. считается:
      1. Разрушение одной сваи.
      2. Обрыв рядов свай.
      3. Ошибка блока.

    Максимальная несущая способность

    Предел несущей способности можно принять как одно из трех значений:
    1. максимальная нагрузка Q max , при которой дальнейшее проникновение происходит без нагрузка увеличивается
    2. расчетное значение Q f , полученное как сумма концевого подшипника и сопротивление вала
    3. или нагрузка, при которой происходит оседание диаметра 0,1 (при Q макс. не понятно) .
    Для свай большого диаметра осадка может быть большой, что является фактором безопасности. 2-2,5 обычно используется на рабочей нагрузке.

    Свая, нагруженная в осевом направлении, будет воспринимать нагрузку частично за счет касательных напряжений, т с , образуются вдоль ствола сваи и частично под действием нормальных напряжений, q b , генерируется на базе.

    Предел прочности Q ф сваи равен к базовой емкости плюс поверхностное трение, действующее на вал.

    Q f = Q b + Q с
    = А б . q b + å (A s . T s )
    где A b — площадь основания
    A s — площадь поверхности вала в слое почвы.
    Греческая буква S используется для обозначения что может быть целесообразно сложить вызванное кожным фрицитоном каждым слоем грунта, в который входит свая.

    Пропорции грузоподъемности, обусловленные трением о поверхности и концевым подшипником. не зависят только от геометрии сваи. Тип конструкции и последовательность слоев почвы являются важными факторами.

    Поселок

    Полная мощность вала мобилизуется при гораздо меньших перемещениях, чем те относится к полному сопротивлению базы.Это важно при определении расчетная реакция сваи. Такая же общая несущая способность может быть достигается за счет разнообразных комбинаций диаметра и длины ворса. Тем не мение, длинный тонкий ворс может быть более эффективным, чем короткий короткий ворс. Дольше сваи генерируют большую часть своей полной емкости за счет поверхностного трения и поэтому их полная мощность может быть мобилизована в гораздо более низких населенных пунктах.

    Забивные сваи в несвязном грунте

    Базовое сопротивление Q b можно найти из уравнения Терзаги для несущей способности,

    q f = 1.3 c. N c + q o. N q + 0,4 г. Б.Н г

    The 0.4g.B.N g термин можно не учитывать, так как диаметр значительно меньше глубины из сваи.
    Член 1.3c.N c равен нулю, так как грунт несвязный (с = 0) .

    Таким образом, чистое базовое сопротивление блока составляет q nf = q f — q o = q o (N q -1)

    , а чистое общее сопротивление базы составляет Q b = q o (N q -1) A b

    Максимальное сопротивление поверхностному трению (валу) агрегата

    q с = K с .s ‘ v . танд

    где s ‘ v = среднее вертикальное эффективное напряжение в данном слое
    д = угол трения стенки, в зависимости от материала сваи и f´
    К с = коэффициент давления земли
    В слоистом грунте полное сопротивление поверхностному трению определяется как сумма сопротивления слоев: Q с = S (K с . s ‘ v .tand .A s ) Собственный вес сваи можно не учитывать, так как вес бетона почти равен весу перемещаемого грунта. Следовательно, окончательный Вместимость сваи составляет:

    Q f = A b q o N q + S (K s .s ‘ v .tand .A s )

    Рассчитать N c , N q и N г

    Значения K s и d могут быть связаны к углу внутреннего трения (f´)

    используя следующую таблицу по Бромсу.

    свайный фундамент — Traduction en français — examples anglais

    Ces examples peuvent contenir des mots vulgaires liés à votre recherche

    Ces examples peuvent contenir des mots familiers liés à votre recherche

    Бесплатный онлайн-сервис. Гистограмма и свайный фундамент

    Также предоставляется метод изготовления, использования и установки свайного фундамента для этих приложений.

    Изобретение касается процесса изготовления, использования и установки фондов свай для приложений.

    Собор построен без свайного фундамента и представлял собой центральное монументальное здание с пятью восьмиугольными шатрами, центральный шатер высотой 72,5 метра.

    La cathédrale a été construite sans la base Hubuelle de pile et «c’était un bâtiment central centré avec cinq tentes octogonales, un tente centrale de 72,5 mètres de haut.

    Кроме того, поскольку применяется свайный фундамент из стальной трубы , производственное пространство не требуется, и конструкция морской ветряной турбины может применяться даже при определенных грунтовых условиях.

    Плюс, после аппликации base de pilier на трубах и на трубе, пространство для изготовления является неиспользуемым и применяется для внешней структуры турбины в определенных условиях.

    Изобретение относится к области строительства, а точнее к устройству и способу возведения свайного основания и / или свайного фундамента промышленного или гражданского назначения.

    L’invention Concerne le domain de la construction et notamment un dispositif et un procédé de mise en place d’un socle et / ou d’une fondation à pilotis для использования в коммунальном или промышленном секторе.

    В целом, стоимость фундамента увеличивается от пирсного основания до свайного фундамента .

    En général, le coût des fondations s’accroit à partir des fondations «semi-profondes» jusqu’aux profondes .

    Подконструкция Подконструкция состоит из железобетонных опор с просверленным свайным фундаментом , а также промежуточных опор, состоящих из железобетонных колонн, построенных на мелком фундаменте.

    Sous-structure La sous-structure est composée de cuées en béton armé avec fondation de pile forée, ainsi que des appuis intermédiaires en béton armé et bâties sur des fondations superficielles.

    опорная конструкция может включать в себя свайный фундамент для улучшения поддержки во время сейсмической активности и для облегчения установки на существующих улицах и тротуарах, не перекрывая и не мешая подземным водопроводным или инженерным сетям.

    cette structure peut comporter une fondation de pilier , de manière à améliorer le support pendant une activité sismique et à фасилитатор, установка на маршрутах и ​​тротуарах, существующих без восстановления или эмпиетеров по трубопроводам и оборудованию на нижних этажах

    опорная конструкция предпочтительно такой размер, чтобы поддерживать один или два направляющих транспортного средства. опорная конструкция может включать в себя свайный фундамент для улучшения поддержки во время сейсмической активности и для облегчения установки на существующих улицах и тротуарах, не перекрывая и не мешая подземным водопроводным или инженерным сетям.

    поддержка структуры, размерность преференций для сторонников, поддерживающих разные голоса, помощь по согласованию , фонд , помощь , стабильность, , помощь в создании систем и т.д. souterraines ni interférer avec elles

    способ быстрой обработки фундамента из мягкого грунта методом высоковакуумного уплотнения в сочетании с свайным фундаментом методом

    procédé de traitement rapide de fondations sur sol mou par densification à vide élevé en combinaison avec un procédé de fondations empilées

    Этот метод позволяет быстро и эффективно улучшить опору фундамента, объединив метод высоковакуумного уплотнения с методом свайного фундамента , чтобы обеспечить их эффективное взаимодействие.

    le procédé améliore rapidement et efficacement les поддерживает des fondations en alliant la densification à vide et les fondations empilées afin de les faire intergir efficacement.

    Waltenhofen 2003 Конструктивно панельный дом, внешние стены из массивной древесины, потолок и пол из клееного бруса, открытые стропила, лиственница свайный фундамент WBZ Holzhaus, Herz & Lang

    Вальтенхофен 2003 Строительство в массиве: массив Мюр-Эн-Буа, плафоны и планчер в массиве, Шарпент-Аппаренте, фонда en chêne WBZ Holzhaus, Herz & Lang

    ДВОЙНАЯ ВСАСЫВАЮЩАЯ СВАЙКА И ВСАСЫВАТЕЛЬ ФУНДАМЕНТ

    КОНСТРУКЦИЯ БОРТОВОЙ ВЕТРОВОЙ ТУРБИНЫ С ИСПОЛЬЗОВАНИЕМ СТАЛЬНОЙ ТРУБЫ СВАЙНЫЙ ФУНДАМЕНТ И СБОРНОЙ КОНСТРУКЦИИ И СПОСОБ КОНСТРУКЦИИ ЖЕ

    STRUCTURE DE TURBINE ÉOLIENNE EXTRACÔTIÈRE UTILISANT UNE BASE DE PILIER À TUBES EN ACIER ET UNE STRUCTURE PRÉFABRIQUÉE, ET SON PROCÉDÉ DE CONSTRUCTION

    способ устройства свайного фундамента

    Можно сделать выводы для окончательного расчета свайного фундамента с учетом горизонтальных нагрузок.

    Nous avons pu tyrer, de ces essais, les éléments nécessaires à la justification de la fondation du pylône aux charge horizontal.

    СПОСОБ СТРОИТЕЛЬСТВА СВАЙНОГО ФУНДАМЕНТА

    Это даст всей будущей станции свайный фундамент для усиления ее несущей способности.

    Tout le sous-sol de la future gare ainsi pieuté pour renforcer sa capacity portante.

    Свайный фундамент | Статья о свайном фундаменте по The Free Dictionary

    основание, в котором сваи используются для передачи нагрузки от конструкции на грунт. Свайный фундамент состоит из свай и соединяющего их фундаментного мата (рисунок 1). Выбор между свайным фундаментом и обычным фундаментом на натуральном основании определяется экономическими и техническими соображениями. Эти соображения включают инженерно-геологические условия на строительной площадке и особенности планируемого здания или сооружения. Свайные фундаменты особенно подходят, когда здание или конструкция должны быть возведены на неустойчивой почве или почве, насыщенной водой. Во многих случаях такие фундаменты существенно сокращают требуемые земляные работы и расход бетона.

    Шаг свай зависит от вида и величины нагрузок, действующих на фундамент.Одинарные сваи используются под независимыми опорами; ряды свай укладываются под непрерывные опоры; под колонны используются скопления свай; и

    Рисунок 1. Свайный фундамент: (1) фундаментный мат и (2) сваи

    поля свай используются под конструкциями, занимающими небольшую площадь и испытывающими значительные вертикальные нагрузки. Бетонные сваи используются там, где на фундамент действуют значительные боковые силы. Длина свай выбирается с учетом свойств грунта на строительной площадке.Нижние концы свай необходимо утопить в плотном грунте.

    Сваи делятся на две категории в зависимости от свойств почвы на нижнем конце сваи. Торцевые сваи опираются на практически несжимаемый грунт; плавающие сваи погружаются в грунт однородной плотности и передают свою нагрузку на грунт как через нижнюю, так и через боковые поверхности.

    Правильное определение несущей способности свайного фундамента является основой проектирования надежного и экономичного фундамента.Несущая способность свай может быть определена по инженерно-геологическим изысканиям, по данным статического зондирования грунтов и по результатам испытаний свай статическим и динамическим нагружением. Испытание свай статическими нагрузками — самый надежный метод. Однако, поскольку этот метод требует больших затрат труда, особенно для буронабивных свай, его применение ограничивается зданиями и сооружениями с большими нагрузками в случаях, когда существующие геологические условия неблагоприятны.

    СПИСОК ЛИТЕРАТУРЫ

    Грутман М.С. Свайные основы.

Добавить комментарий
