Строительство любого здания, кроме малых архитектурных форм, никак не обходится без использования арматуры.

Арматурная сталь выполняет массу задач, основная из которых – помощь в формировании железобетонных конструкций. Выпускается она в большом количестве вариаций. Классификация арматуры подразумевает деление ее на разные типы, предназначаемые для разных, иногда прямо противоположных требований.

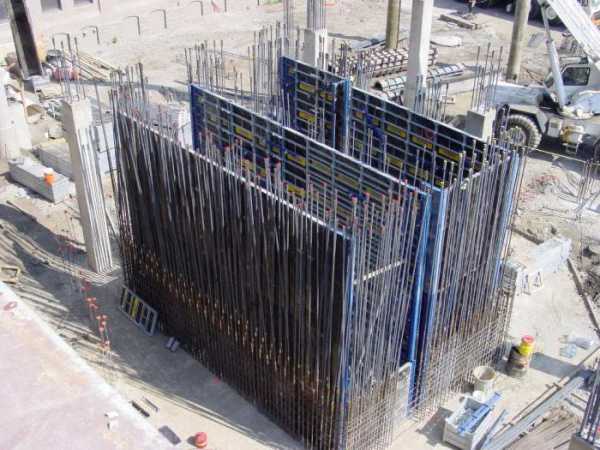

Стальная арматура для строительных каркасов

В этой статье мы рассмотрим, что такое классы арматуры, какими они бывают, как определить правильный арматурный класс и т.д.

Особенности и назначение

Стоит понимать, что использование арматуры, классов и ее разновидностей – сфера довольно широкая. Применяют ее для разных задач, в том числе не только строительных.

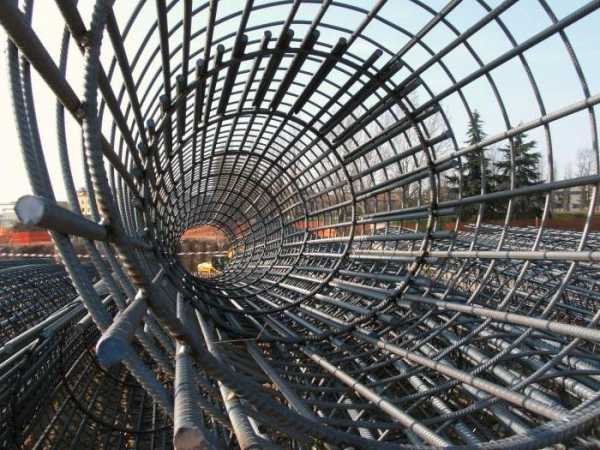

Основное направление – сборка несущих каркасов железобетонных конструкций. Сама суть железобетонных конструкций заключается в сочетании арматурных каркасов и монолитного бетона.

Без внутреннего металлического стержня бетон быстро растрескивается и разрушается. Если же в нем присутствует строительная арматура, то все меняется.

Читайте также: обзор стеклопластиковой арматуры, список плюсов и минусов, сфера применения.

Прочность железобетонных конструкций в разы выше, их можно ставить в положение с разносторонне направленными нагрузками и т.д.

Также арматурная сталь и создаваемая из нее строительная арматура задействуется, когда надо выполнить какие-либо серьезные монтажные работы, что-то закрепить или зафиксировать в одном положении.

Применяется строительная арматура и в других, более специфичных целях.
к меню ↑

Классификация

Строительная сфера огромна, в ней легко запутаться даже профессионалу. Большое количество задач требует большого количества разных по своей структуре и назначению материалов, и строительная арматура – не исключение.

Классификация арматуры была придумана как раз для всевозможного упрощения и унификации процессов.

Класс арматуры или класс арматурной стали – это специальное обозначение, так называемая маркировка, обозначающая предельные прочности стержня, его допустимые размеры, определение задач и т.д.

Ориентироваться во всем том разнообразии, которое нам предлагает строительная арматура, позволяет таблица арматурных классов.

Таблица эта очень проста, и содержит в себе несколько колонок. В первой маркировка, а дальше указываются ее параметры:

  • вес;
  • предельные диаметры;
  • выдерживаемые нагрузки и сопротивление;
  • возможность или невозможность встраивать ее состав напряженных железобетонных конструкций и т.д;
  • относительное удлинение;
  • длина стержня.

Таблица арматурны классов

Таблица бывает короткой и расширенной. Таблица крупного образца может содержать в себе массу параметров, для простых обывателей совершенно незнакомых, сокращенная таблица содержит только краткий минимум необходимой информации.
к меню ↑

Классы и их различия

Арматурная сталь и стержни делятся на конкретные классы, у каждого есть своя маркировка. Есть старые и новые обозначения.

В гражданском и промышленном строительстве используется арматура:

Первой указана, так называемая старая маркировка. Основывается она на старом ГОСТ, который применялся еще в советские времена. Сейчас строители понемногу отходят от него, принимая за основу новые марки.

Читайте также: что относят к фонтанной арматуре, и для чего она необходима?

Тем более что отличий между ними, кроме конечно названия, практически нет. Рассмотрим конкретные различия между классами.

Первые два образца – монтажная арматура. Как вы уже наверняка знаете, стержни имеют разный профиль, от гладкого до рифленого или серповидного.

Гладкий профиль делается только для арматуры ненапряженной, предназначенной для монтажных работ. Устанавливать их в каркас несущих конструкций запрещено. У них не хватит прочности, да и отсутствие граней ухудшает сцепление с бетоном.

Арматура А3 с рифленым профилем

Изделия первого класса имеют диаметр от 6 до 40 мм и гладким профилем. Изделия второго класса выпускаются с рифленым профилем, диаметрам от 10 до 80 мм, а в некоторых случаях и больше.

Арматура А3 и выше выпускается с рифленым профилем. Именно класс А3 считается самым популярным.



data-ad-client="ca-pub-8514915293567855"
data-ad-slot="1955705077">

Стержни класса А3 обладают уникальным сочетанием прочности, сопротивления напряжением, а также имеют рифленый профиль. Арматурная сталь класса А3 долговечна и очень прочна, ее с лихвой хватает на покрытие большинства строительных задач.

Стоимость арматуры А3 не слишком высокая, в отличие от моделей высоких классов, что тоже хорошо выделяет ее на фоне остальных. Диапазон рабочих диаметров равен 8-40 мм.

В отличие от арматуры А3, класс А4 выдерживает больше нагрузок, и лучше справляется с ролью каркаса для сильно напряженных конструкций, к примеру, фундамента дома.

Классы А5 и А6 в гражданском строительстве своего применения не нашли. Для него они слишком дороги, если так конечно можно выражаться. Предел их рабочих характеристик превышает любые возможные требования и нормы в гражданском строительстве.

Закупают их для промышленности, где необходимо возводить прочнейшие несущие конструкции под масштабные проекты, типа огромных цехов, заводов выдерживающих массу тяжелого оборудования и т.д.

Для производства стержней всех классов в наше время используется арматурная сталь 3-5СП, если подразумеваются стандартные углеродные образцы, и  25Г2С или 35ГС, если нужна сталь легированная

к меню ↑

Дополнительная маркировка

Нами уже были рассмотрены основные виды арматуры, а также таблица классов. Однако на этом различия между ними не заканчиваются. Существуют дополнительные маркировочные знаки, обозначающие те или иные особенности конкретного стержня.

К примеру, запись типа А3К – это определение стержня арматуры класса А3 с дополнительной защитой от коррозии. Добавление марки «К», означает что сталь обработали специальными составами, она будет долговечнее, не поддастся коррозии, по крайней мере, в первое время, но и обойдется вам дороже.

Стойкая к коррозии арматура А4 на складе

Добавление буквы «С», означает что арматура легко сваривается. Различить запись очень легко, достаточно взглянуть на последнюю букву в аббревиатуре. Например, арматура класса А500С, типичный образец сварных строительных стержней.

Тут нужно понимать, что далеко не каждый класс такой арматурной продукции легко соединяется с другими металлами посредством сваривания. В некоторых ситуациях сталь плохо держит сварку, да и не всегда такие задачи перед ней стоят.

Вязка большинства арматурных каркасов сводится к соединению стержней проволокой или муфтами. Сварке в ней отводится второстепенная роль.

Это впрочем, не значит, что можно обойтись совсем без сварных изделий, для чего и придумали выпускать дополнительный подкласс, предназначенный в том числе, и для удобного сваривания с другими металлоконструкциями.

Есть и другие, менее популярные элементы аббревиатуры, но их мы рассматривать не будем. Интересующимся, поможет полная таблица классов.
к меню ↑

Классификация арматуры (видео)


к меню ↑

Другие виды

Существует и понятие, запорная или трубопроводная арматура. Это отдельная разновидность оборудования, используемая в сантехнике. В ней есть свои классы, в том числе самый важный – класс герметичности.

Класс герметичности влияет на то, насколько качественно узел отрабатывает в трубопроводе. Без герметичности невозможно осуществить сборку нормального трубопровода, поэтому на показатель герметичности, обращают серьезное внимание.

Вам же нужно знать только то, что уровень герметичности узла указывается в его характеристиках, которые можно просмотреть при покупке.
к меню ↑

Определение на глаз

Любая армированная строительная конструкция, так или иначе, состоит из арматуры. Дабы не путаться в типах конструкций и их каркасах, желательно уметь различать стержни на глаз, хотя бы их основные характеристики.

Пример гладкой арматуры класса А1

Такое умение поможет вам в будущем. К тому же, развить его не так сложно. Строительная арматура сильно отличается от промышленной, а стержни первых классов с их отличием в профиле и вовсе распознаются без какого-либо труда.

Все что от вас требуется – запомнить несколько правил, и дальше следовать им каждый раз, когда от вас требуется распознать, что же за продукция лежит под ногами.

В первую очередь смотрим на профиль стержня. Гладкий профиль – это всегда первый, реже второй класс. Изделия третьего и выше класса с гладким профилем не выпускаются вообще. Соответственно, рифленый профиль – свидетельство того, что перед вами арматура класса А3 или выше.

Дальше смотрим на диаметр, вес и протяжность. Образцы класса А3 и А4 имеют сходные диаметры, но последний, как правило, крупнее, делается из более качественной стали.

Промышленные изделия классов А5 и А6 легче определить, когда вы их уже видели. Но в общих чертах и можно описать, как укрупненная сталепрокатная продукция, с большой длиной и укрупненным серповидным или кольцевым профилем.

Выучив эти простые правила, вы научитесь отличать один класс от другого, без привлечения документации. Все остальное придет с опытом.
