В капитальном строительстве загородных домов из монолита не обойтись без армированных конструкций. При этом большинство затрат в процессе приобретения материалов в основном приходится именно на арматуру. Вес материала, рассчитанный точно и правильно, поможет реально оценить не только расходы на организацию строительных работ, но и важную часть стоимости всего объекта.

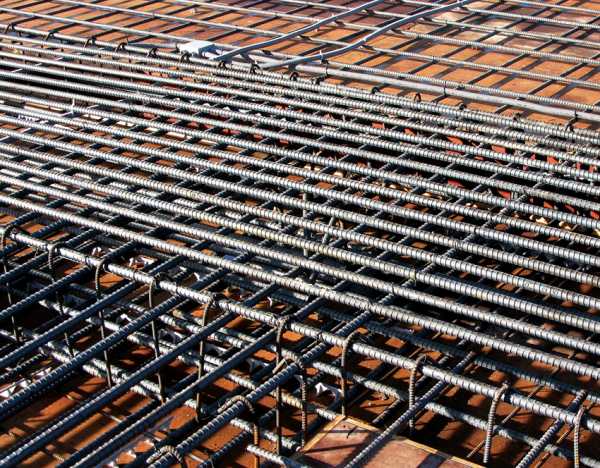

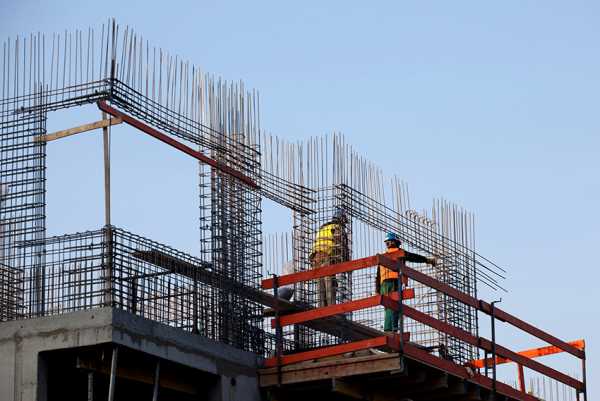

Во время проведения строительных работ необходим точный расчет массы армированных конструкций

Необходимость расчетов веса арматуры: таблицы соответствия веса и длин

Арматура – стройматериал, представляющий совокупность определенных металлических элементов, предназначенный для сооружения монолитной конструкции с цементным раствором. Служит в качестве опоры для удержания растягивающего напряжения и с целью усиления бетоноконструкции в зоне сжатия.

Расчет массы арматуры поможет при оценке стоимости строительства, а также цены уже готового объекта

Арматурные составляющие в основном применяются в сооружении фундамента и возведении стен зданий бетономонолита. Значительная часть времени, сил и материальных расходов при строительстве здания из бетона приходится именно на создание армокаркаса, который изготавливают из армированных прутьев и сеток. Во избежание лишних затрат следует максимально точно рассчитать необходимое количество материала. Здесь не обойтись без знаний веса арматуры в метре. Таблица соотношений веса и длины разных видов конструкций помогут сделать правильные вычисления.

Чтобы рассчитать вес арматуры, необходимо сложить общую протяженность всех стержней и умножить ее на массу одного метра. Все нужные данные, с учетом класса стали и диаметра прутьев, приводят в расчетных таблицах. Во внимание также берется марка материала, из которого производят арматуру.

Таблица массы арматуры: ГОСТ, регламентирующий качество товара

Показатель стандарта массы арматуры соответствующего диаметра регламентируют разработанные нормативы – ГОСТ 5781-82 и ГОСТ Р 52544-2006.

Таблица веса погонного метра арматуры, длины и диаметра прута поможет выполнить правильные вычисления:

Сечение арматуры, ммМасса погонного метра, гОбщая длина арматуры в тонне материала, м
62224505
83952532
106171620
128881126
141210826
161580633
182000500
202470405
222980336
253850260
284830207
326310158
367990125
409870101
451248080
501541065
551865054
602219045
703021033
803946025



Пользоваться этой таблицей довольно просто. В первой колонке указаны данные о диаметре стрежня, во второй – масса погонного метра арматурного стержня конкретного типа. В третьей колонке отображена общая длина арматурных элементов в одной тонне.

Формула расчета веса арматуры очень простая – длина арматуры, умноженная на вес погонного метра арматуры

Изучив таблицу, можно заметить одну закономерность. Чем выше показатель диаметра арматуры, тем больше вес метра материала. Общая длина в одной тонне, наоборот, обратно пропорциональна толщине прутьев.

Полезный совет! Размер диаметра нужно узнавать у производителя. Если измерить его самостоятельно, то это повлечет за собой погрешности в расчетах, так как поверхность арматурных стержней имеет ребристую структуру.

Таким образом, зная вес арматуры по ГОСТ 5781-82, легко вычислить коэффициент общей армированной конструкции, можно определить массу арматуры по отношению к необходимым объемам бетона. Имея в наличии эти данные, несложно рассчитать общее количество материалов, которое потребуется для сооружения конкретной конструкции – будь то фундамент или монолитное здание. Количество расхода материалов производится из расчетов на кубометр бетона.

Удельный вес арматуры: таблицы соответствий с учетом погонного метража

Погонный метр стержня профиля – это отрезок материала протяженностью в один метр. Он может иметь как гладкую, так и рельефную поверхность. Масса прутьев, соответственно, регламентирует их диаметр. ГОСТом установлены показатели от 6 до 80 миллиметров. За основу материала взята периодическая сталь.

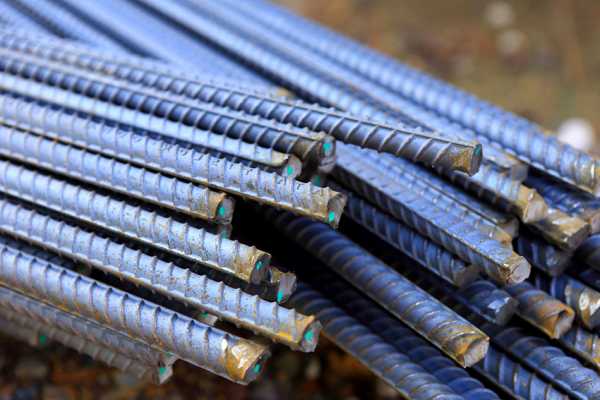

Чем выше показатель диаметра арматуры, тем больше вес метра материала

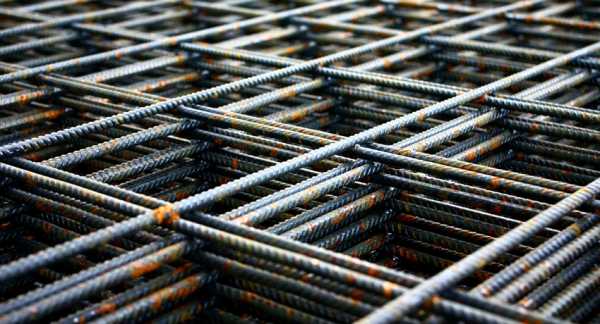

Масса сетки из арматурной проволоки для штукатурки, армокаркаса для фундамента из железобетона, армосетки под кладку из кирпича зависит от габаритов полотна, площади ячеек и диаметра прутьев в миллиметрах. Арматурная сталь, выпускаемая на отечественном рынке, широко используется в строительстве, отличается высококачественными характеристиками, соответствует всем требованиям ГОСТа на металлопрокат.

Вычисления выполняют с использованием приведенной таблицы арматуры. Вес 1 погонного метра зависит от внешнего строения профиля, который бывает рифленым или гладким. Наличие ребер и рифлений снаружи обеспечивает более надежное сцепление прутьев с бетонным раствором. Таким образом, сама бетоноконструкция в таком случае обладает более высокими качественными характеристиками.

Особенности технологического процесса изготовления арматурной стали определяют весь сортамент арматуры. По таким показателям сталь бывает горячекатаной стержневой или холоднотянутой проволочной.

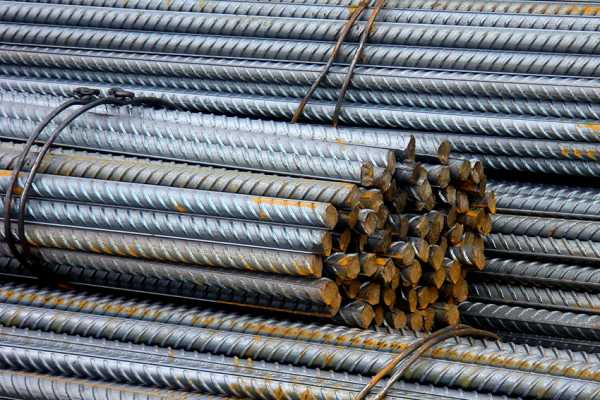

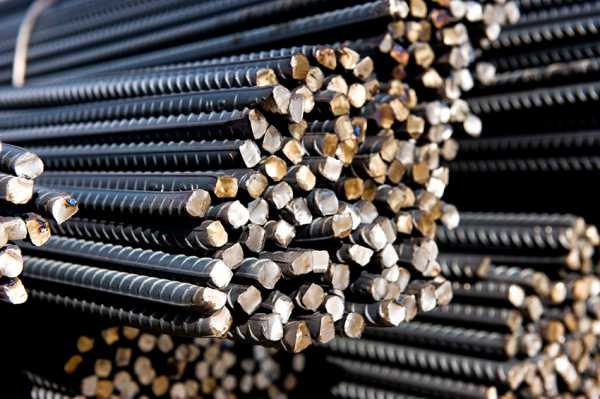

Арматура широко используется в строительстве, отличается высококачественными характеристиками, соответствует всем требованиям ГОСТа

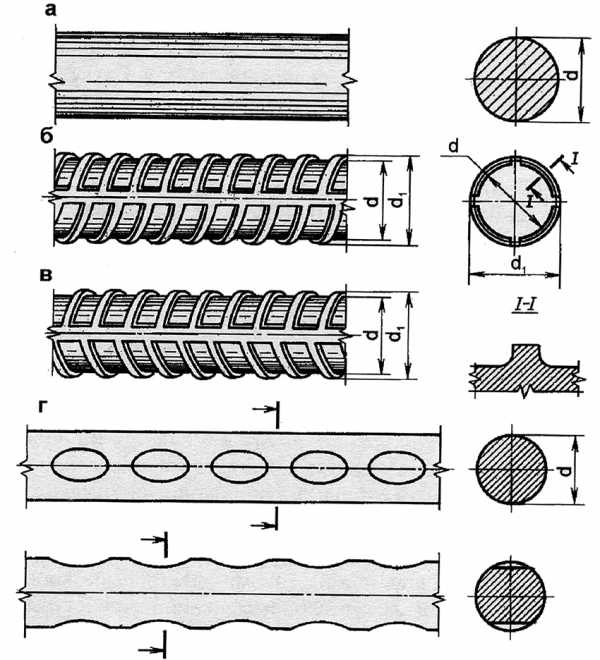

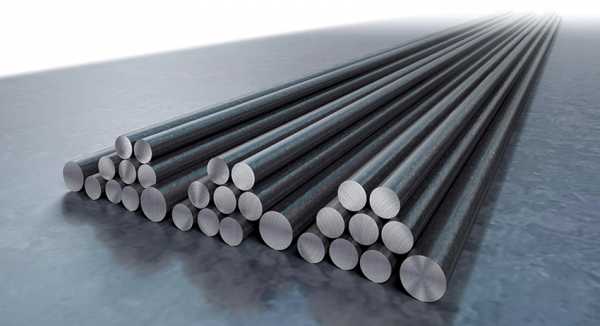

Арматура, произведенная согласно ГОСТ 5781-82, – это прутья с гладкой поверхностью класса А, а также профили из периодической стали классов от А-ІІ до А-VI. ГОСТ Р 52544-2006 – это профили классов А500С и В500С из периодической стали, предназначенные для сварки. Буквой А маркируют горячекатаную и термоупрочненную арматуру, буквой В – холоднодеформированный материал, буквой С – свариваемый прокат.

Маркировка материала, вес 1 метра: таблица сортамента

Если брать за основу механические характеристики арматурной стали, такие как прочность и масса, то материал подразделяют на отдельные классы сортамента с соответствующими специальными обозначениями от A-I до A-VI. При этом вес метра арматуры горячекатаной стали от них не зависит.

Соответствие класса, диаметра и марки наглядно продемонстрировано в таблице:

Класс стали по ГОСТ 5781-82Диаметр стержня, ммКласс стали по ГОСТ Р 52544-2006Диаметр стержня, ммМарка арматуры
A-I6-40А2406-40Ст3кп, Ст3пс, Ст3сп
A-II



10-40А30040-80Ст5сп, Ст5пс

18Г2С

Ас-II10-32Ас30036-4010ГТ
A-III6-40A4006-2235ГС, 25Г2С

32Г2Рпс

A-IV10-32A6006-8 36-4080С

20*2ГЦ

A-V6-8 и 10-32А80036-4023*2Г2Т
А-VI10-22А100010-2222*2Г2АЮ, 22*2Г2Р,

20*2Г2СР



Если взять, к примеру, арматуру класса A-ІІІ, то ее используют для укрепления основы зданий из бетона, возводимых в короткие сроки. Масса арматуры в данном случае равна весу всего каркаса из стали, включая фундамент, стены и бетонные перекрытия, а также массу сваренных сеток, заливаемых бетоном.

Диаметр арматурного стержня в диапазоне от 8 до 25 мм считается самым популярным размером профилей на строительном рынке. Вся отечественная арматура до попадания на металлобазы проходит этапы контроля качества, что гарантирует ее соответствие ГОСТу.

Арматурный материал подразделяется на классы сортамента со специальными обозначениями от A-I до A-VI

Справка! Объем стального прута рассчитывается путем умножения метража на геометрическую площадь круга – 3,14*D*D/4. D – это диаметр. Удельный вес арматуры – 7850 кг/м³. Если умножить его на объем, то получится общий показатель удельной массы одного метра арматуры.

Арматура: вес и различные варианты его вычисления

Вес арматуры рассчитывается разными способами:

  • по данным о нормативном весе;
  • взяв за основу удельную массу;
  • с использованием онлайн-калькулятора.

Необходимое количество прутьев по нормативному весу определяют с использованием приведенной выше таблицы веса в соотношении с погонным метром. Это наиболее простой вариант расчета. Для примера вычислим вес арматуры 14.

Сколько весит метр арматуры, необходимо знать и проектировщикам, и строителям зданий и сооружений из армируемого бетона

Главное условие проведения таких подсчетов – наличие соответствующей таблицы. Сам процесс вычисления (при составлении плана строительства, учитывая возведение арматурной сетки) включает такие этапы:

  • выбрать соответствующий диаметр прутьев;
  • вычислить метраж требующейся арматуры;
  • умножить вес одного метра арматуры соответствующего диаметра на количество необходимых стержней.

Например, для стройки предполагается использовать 2300 метров арматуры 14. Вес 1 метра прутьев составляет 1,21 кг. Проводим вычисление: 2300*1,21=2783 килограмм. Таким образом, для выполнения данного объема работ потребуется 2 тонны 783 килограмма стальных прутьев. Аналогично рассчитывается количество стержней соответствующего диаметра в одной тонне. Данные берутся из таблицы.

Вычисления по удельной массе на примере расчета веса метра арматуры 12

Способ расчётов по удельной массе требует специальных умений и знаний. В его основе заложена формула определения массы с использованием таких величин, как объем предмета и его удельный вес. Это самый сложный и трудоемкий вариант вычисления веса. Он применим исключительно в тех случаях, когда в распоряжении нет таблицы с нормами и исключена возможность использовать онлайн-калькулятор.

При самостоятельном расчете объёма арматуры нужно учитывать то, что стержень имеет цилиндрическую форму

Наглядно рассмотреть данные расчеты можно на примере определения веса 1 метра арматуры 12 мм. Для начала необходимо вспомнить формулу вычисления веса из курса физики, согласно которой масса равна объёму предмета, умноженному на его плотность, то есть удельный вес. У стали этот показатель соответствует 7850 кг/м³.

Объём определяется самостоятельно, с учетом того, что стержень арматуры имеет цилиндрическую форму. В данном случае пригодятся знания по геометрии. Формула гласит: объем цилиндра вычисляется путем умножения сечения площади на высоту фигуры. В цилиндре сечение – это круг. Его площадь вычисляют по другой формуле, где постоянное число Пи со значением 3,14 умножают на радиус в квадрате. Радиус – это, как известно, половина диаметра.

Порядок расчетов веса арматуры 12 мм за метр, длины всего стержня

Диаметр арматурных стержней берется из планов и расчётов стройки. Самостоятельно его лучше не измерять во избежание погрешностей. Определяем, сколько весит один метр арматуры 12 мм. Таким образом, получаем, что радиус равен 6 мм или 0,006 м.

Если необходимо рассчитать массу конкретного прута арматуры, то площадь круга умножают на его длину

Полезный совет! Наиболее простой способ расчетов – использование специальных программ (или онлайн-калькулятора). Для этого в определенные ячейки вводят данные массы арматуры в тоннах, номер соответствующего профиля и длину прута в миллиметрах. Стандартная длина стержней – 6000 или 12000 мм.

Последовательность самостоятельных расчетов с использованием формулы следующая:

  1. Определение площади круга: 3,14*0,006²=0,00011304 м².
  2. Вычисление объема метра стержней: 0,00011304*1=0,00011304 м³.
  3. Расчет веса арматуры 12 в 1 метре: 0,00011304 м³*7850 кг/м³=0,887 кг.

Если полученный результат сверить с таблицей, то обнаружим соответствие данных государственным стандартам. Если необходимо рассчитать массу конкретного прута, то площадь круга умножают на его длину. В целом алгоритм расчетов аналогичный.

Полный порядок проведения вычислений веса 1 метра арматуры 12, представленный математическим выражением, будет выглядеть таким образом:

1м*(3,14*0,012м*0,012м/4)*7850кг/м³=0,887 кг.

Чтобы самостоятельно обчислить вес арматуры 12 мм за метр, нужно использовать определенную формулу

Результат идентичен предыдущему. В зависимости от длины арматуры соответствующее значение подставляют в формулу и по ней рассчитывают вес. Вычислить вес всей сетки можно путем умножения значения, полученного для 1 м², на нужное количество квадратных метров в армокаркасе.

Расчет веса арматурной проволоки в квадратном метре

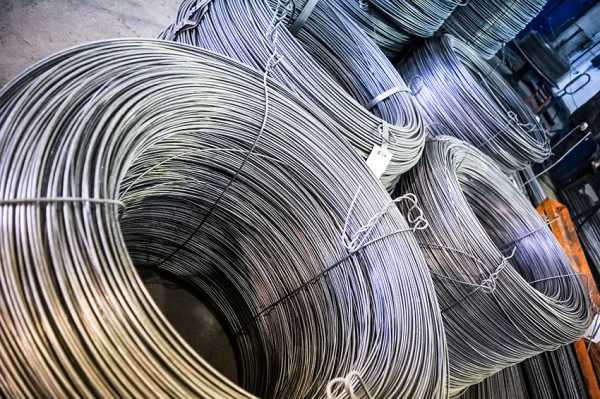

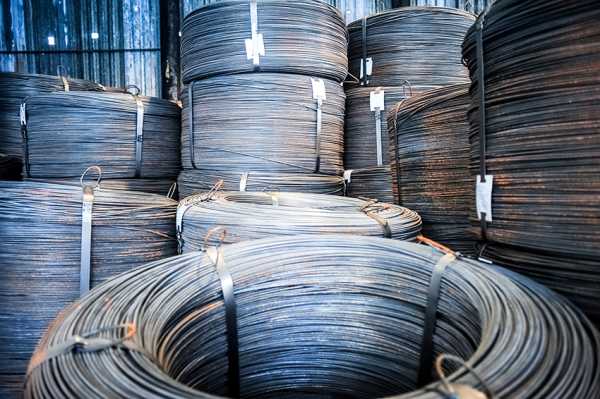

Арматурная проволока соответствует требованиям ГОСТ 6727-80. Для ее производства используют низкоуглеродистую сталь. Диаметральные значения обычной проволоки – 3, 4 и 5 мм. Сортамент имеет два класса: B-I – с гладкой поверхностью и Вр-1 – материал из периодического профиля.

Статья по теме:

Балка двутавровая: таблица размеров, вес и технические характеристики профилей

Особенности конструкции изделия. Формулы расчета двутавров. Цена погонного метра двутаврового профиля.

Вес проволоки рассчитывают в соответствии со специальными стандартами и данными, приведенными в таблице:

Диаметр проволоки, ммМасса одного метра, г
352
492
5144



Вычислить вес для конкретного случая можно по следующему алгоритму. Для того чтобы определить массу ста метров арматурной проволоки диаметром 4 мм, необходимо удельный вес умножить на метраж. Расчет будет выглядеть следующим образом:

92*100 = 9200 г (или 9 кг 200 г).

Можно провести и обратное вычисление. Например, моток проволоки диаметром 4 мм весит 10 кг. Чтобы определить метраж, нужно разделить общую массу на удельный вес. Расчет имеет такой вид: 10/0,092 = 108,69 метра.

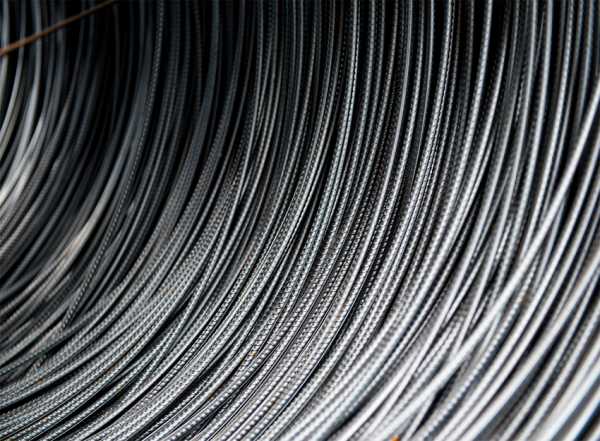

Для производства арматурной проволоки используется низкоуглеродистая сталь

Для подсчета веса арматурной сетки используются следующие способы. Например, размеры сетки 50х50х4. Площадь квадратного метра включает 18 стержней по 1 м. Таким образом, получается всего 18 м арматуры 6, вес которой составляет 0,222 кг/м. Погонный метр проволоки в конструкции рассчитывается таким образом: 18*0,222=3,996 кг/м². Необходимо добавить приблизительно 1%, учитывая погрешность при сварке. Получим полные 4 килограмма.

Характеристики, размеры и расчет веса арматуры 8 мм за метр

Арматурные прутья диаметром 8 мм считаются тонкими. На первый взгляд, они напоминают простую проволоку. Технологический процесс их изготовления регламентирует ГОСТ 5781. Поверхность арматуры 8 бывает рифленой или гладкой.

Полезный совет! При любых расчетах и вычислениях массы арматуры не следует забывать о допустимых показаниях погрешностей. Они колеблются в диапазоне от 1 до 6%. Особенно это важно учитывать при предполагаемых больших объемах сварочных работ.

Основные технические характеристики материала следующие:

  • для изготовления используют сталь с маркировкой 25Г2С и 35ГС;

Арматурные прутья диаметром 8 мм считаются самыми тонкими и напоминают обычную проволоку

  • ребристый шаг – А400 и А500;
  • класс арматуры А3.

Вес прутьев 8 мм за метр наиболее уместен в местах, где недопустима излишняя масса, но необходима дополнительная прочность. Вес 1 метра арматуры 8 равен 394,6 граммам. В тонне количество материала составит 2 534,2 м.

Рассчитывается вес 1 метра арматуры 8 мм по вышеприведенной формуле с применением значения удельного веса соответствующей стали:

1м*(3,14*0,008м*0,008м/4)*7850кг/м3=0,394 кг. Именно такое значение веса арматуры 8 приведено в таблице соответствия веса и длины арматуры.

Сфера применения и вычисление веса арматуры 10 мм за метр

Одним из наиболее популярных в строительстве считается стержень диаметром 10 миллиметров. Такая арматура, как и прутья другой толщины, производится горячекатаным или холоднокатаным способом. Это металлические стержни средней толщины с высокой степенью прочности.

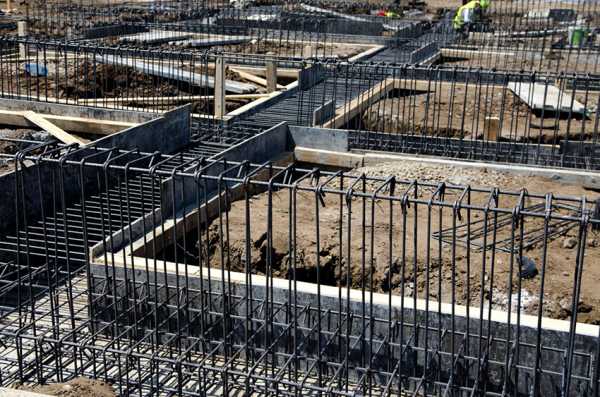

Арматура 10 мм применяется при создании легких построек: частных домов, гаражей, где используется ленточная заливка фундамента

Вычислить общий вес арматуры 10 довольно просто: достаточно суммировать общую протяженность и умножить ее на массу погонного метра материала. Необходимые данные можно найти в общей таблице.

Общие характеристики арматуры 10 следующие:

  • диаметр стержня – 10 мм;
  • в одной тонне насчитывается 1622 м проката;
  • вес 1 метра арматуры 10 мм – 616,5 г;
  • допустимая погрешность при расчете веса составляет +6%;
  • классы стали, используемые в производстве данного вида металопроката: Ат-400, Ат-500С, Ат-600, Ат-600К, Ат-800К, Ат-1000, Ат-1000К, Ат-1200.

Располагая приведенными параметрами, можно легко узнать необходимое количество и вес строительного материала. Самостоятельный расчет достаточно несложно произвести по уже накатанной формуле, он будет выглядеть следующим образом:

1м*(3,14*0,01м*0,01м/4)*7850 кг/м³=0,617 кг. Аналогичный показатель веса 1 метра арматуры 10 содержит таблица соотношения диаметра и массы одного метра.

Арматуру 10 мм относят к легкообрабатываемым материалам, поскольку стержень легко сгибается или подвергается любой другой необходимой деформации

Универсальные особенности и идеальный вес арматуры 12

Арматура диаметром 12 мм по праву считается самой популярной в сфере металлопроката и самой востребованной. Ее габариты являются наиболее оптимальными в разных видах строительных работ. В данной арматуре удивительным образом сочетаются такие качества, как прочность, гибкость и довольно низкий вес. В то же время она обладает высокой степенью сцепления с бетоном. Армакаркасы и конструкции с ее применением служат очень долгое время. Они практически не поддаются разрушению. Именно арматура 12 рекомендуется стандартами строительства для сооружения ленточного фундамента для коттеджей и частных домов.

Характеристики арматуры 12:

  • диаметр стержня – 12 мм;
  • в одной тонне насчитывается 1126 м проката;
  • овальность прута – не более 1,2 мм;
  • шаг поперечных выступов – от 0,55 до 0,75* dH;
  • вес 1 метра составляет 887,8 г;
  • длина проката – от 6 до 12м.

Допуск возможен только в большую сторону и не более 10 см, а кривизна не должна превышать показатель 0,6%.

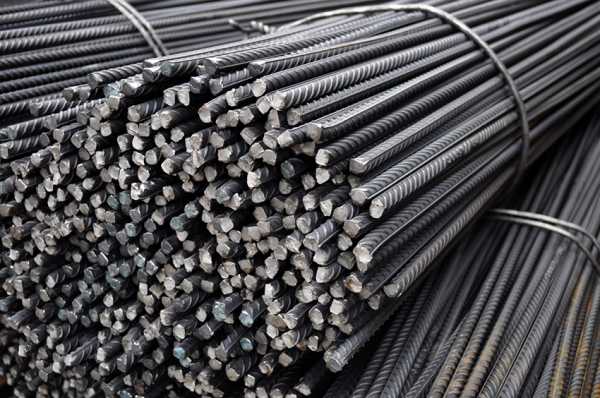

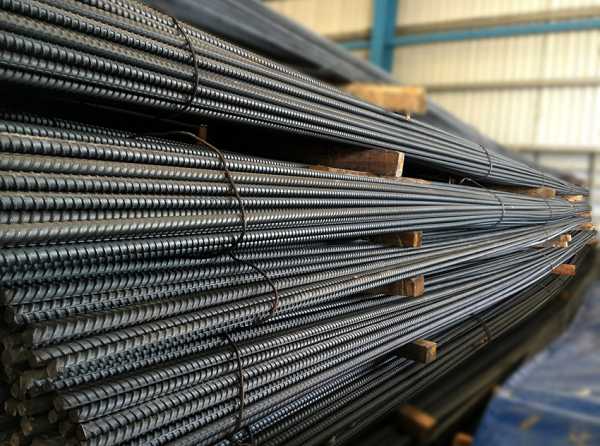

Арматура диаметром 12 мм считается самой популярной и востребованной в строительной сфере

Важно! Каждый вид арматуры имеет свои особенности, и необязательно большой диаметр гарантирует хорошую прочность. Это же касается и веса. Арматура 20, к примеру, более уязвима к воздействию коррозии, но она идеально подходит для сварки. Поэтому выбор материала индивидуален.

Именно на арматуре 12 был рассмотрен пример вычисления веса погонного метра изделия. Проведенные расчеты совпали с данными таблицы веса арматуры за метр 12 мм. Данный показатель во всех случаях составил 887,8 г.

Вес арматуры 16 мм за метр: особенности и технические характеристики

К разряду сортового металлопроката относится арматура 16. Вес и качество материала обеспечивают его надежность, поэтому строители характеризуют его как прочный, надежный, износостойкий и экологичный. Кроме того, он доступен по цене и удобен в монтаже, а также применяется в других сферах производства.

Арматура 16 способна воспринимать существенные нагрузки на растяжение и изгиб, перераспределяя их равномерно по всей поверхности

Чаще всего арматура 16 используется для качественного армирования бетоноконструкций. Она выдерживает высокие нагрузки на гибкость и растяжку, распределяя ее равномерно по всей поверхности. Широко употребляются 16-миллиметровые прутья в обустройстве сваренных металлоконструкций, армировании бетонных сооружений, строительстве дорог, мостов, пролетов. В производстве используют сталь высокого качества в соответствии с ГОСТ 5781-82.

Основные характеристики следующие:

  • гладкий и рифлёный тип профиля;
  • в производстве применяется сталь марок: 35ГС, 25Г2С, 32Г2Рпс, А400;
  • вес 1 метра арматуры 16 мм – 1580 г;
  • площадь диаметра – 2,010 см²;
  • длина прутьев – от 2 до 12 м.

Согласно проведенным расчетам, по аналогии с предыдущими марками арматуры и в соответствии с таблицей соотношения диаметра и массы одного метра вес арматуры 16 в 1 метре равен 1,580 кг.

Среди главных достоинств присущих арматуре 16 можно выделить: прочность, надёжность и устойчивость к коррозии

Вес арматуры необходимо знать еще на этапе проектирования строительного объекта. Правильные вычисления помогут в составлении сметы и позволят избежать лишних затрат на материалы. Таким образом, безошибочно рассчитав массу и метраж арматурных стержней, можно значительно сэкономить в процессе стройки и, наоборот, избежать недостатка прутьев уже на этапе сооружения армированной конструкции.

remoo.ru

Как определить площадь сечения арматуры в жб балке

Тем кто самостоятельно считает строительные конструкции, интересует вопрос, как определить площадь сечения арматуры в жб балке? И если вам необходимо посчитать требуемую площадь сечения арматуры в железобетонном элементе, тогда воспользуйтесь данным примером.

Методика расчета принята согласно «Пособию по проектированию бетонных и железобетонных конструкций из тяжелого бетона без предварительного напряжения арматуры (к СП 52-101-2003)»

Что бы определить требуемую площадь сечения арматуры в железобетонном элементе нам необходимо знать изгибающий момент (Му), марку бетона, класс арматуры, размер сечения.

Для определения изгибающего момента воспользуйтесь программой для расчета одно и многопролетных балок.

Также нам необходимо знать расчетное значение сопротивления бетона Rb в зависимости от класса бетона по прочности на сжатие и осевое растяжение. Его мы берем из таблицы 5.2 СП:

В таблице значения указаны в МПа.

1 МПа = 10.19716213 кГс/см²

Например, для бетона класса В15: Rb=8,5 МПа — это примерно 86,6 кг/см^2

Что бы правильно подобрать требуемую площадь сечения арматуры в железобетонной балке, необходимо знать класс используемой арматуры. Чаще всего в строительстве для армирования железобетонных балок применяют продольную арматуру классом А400 или А500. Зная класс арматуры, мы легко можем подобрать расчетное значение сопротивления арматуры.

По табл. 5.8 СП 52-101-2003 выбираем расчетные значения сопротивления арматуры Rs:

В таблице значения указаны в МПа.

Например, для арматуры классом А400: Rs = 355 МПа — это примерно 3620 кг/см^2.

Также не забудьте учесть привязку к центру арматуры: а=2,5 см (у вас будет свое значение)

После сбора всех данных, можно приступить к расчету.

Как определить площадь сечения арматуры в жб балке. Пример расчета

Или можете воспользоваться готовой программой написанной в Excel

Скачать программу для расчета площади сечения арматуры в жб балке:

После того как мы посчитали требуемую площадь сечения арматуры, необходимо подобрать количество стержней и их диаметр.

В программе реализован способ подбора армирования только одинакового диаметра, а если необходимо подобрать армирование балки с разными диаметрами тогда воспользуйтесь таблицей площади поперечного сечения арматуры:

Выполняя данные рекомендации, вы легко сможете посчитать требуемую площадь сечения арматуры в жб балке.

Поделиться ссылкой:

Понравилось это:

Нравится Загрузка...

Похожее

spacecad.ru

4.3 Расчет площади рабочей арматуры

Принимаем: бетон В20, γb = 0,9 Rb = 10,35 МПа, арматура класса А400 (Rsc = 355 МПа).

и, следовательно, расчет ведется в предположении наличия только случайных эксцентриситетов методом последовательных приближений.

Принимаем 4 Ø 32 (As,loss= 3217 мм2)

Уточняем расчет колонны с учетом значения As,loss =2463 мм2 и φ = 0,9, тогда фактическая несущая способность колонны:

, то сеть прочность колонны обеспечена.

Проверяем достаточность величины принятого армирования:

Назначение поперечной арматуры

Класс арматуры хомутов А240, dw ≥ 0,25d = 0,25 × 32 = 8 мм, принимаем dw = 8 мм. Каркас сварной, поэтому шаг хомутов sw ≤ 15d = 375 мм, sw = smax = 350 мм.

5Расчет и конструирование центрально нагруженного фундамента под колонну Исходные данные для проектирования

  • Расчетное усилие в заделке Nfun = 1650,15кН

  • Нормативное усилие Nnfun = Nfun :γfm=1650,15 : 1,15= 1434,9 кН;

  • Условная (без учета района строительства и категории грунта) глубина заложения Hf= 1,5 м

  • Расчетное сопротивление грунта (по заданию) Rгр = 0,31 МПа

  • Средний вес единицы объема бетона фундамента и грунта на его уступах γm = 20 кН/м3

  • Фундамент проектируется монолитным, многоступенчатым из тяжелого бетона класса В20 (γb1 = 0,9) Rbt = 0,81 МПа

  • Армирование фундамента выполнить арматурой класса А400 (Rs = 355 МПа)

Определение геометрических размеров фундамента

Размер стороны квадратной подошвы:

Назначаем а = 2,3 м, тогда давление под подошвой фундамента при действии расчетной нагрузки:

Рабочая высота фундамента из условия прочности на продавливание:

Hf = h0 + аз = + 50 = 356,6мм ≈ 350 мм (аз = 35 ÷ 70 мм – толщина защитного слоя)

По условию заделки колонны в фундамент:

Hf = 1,5hc + 250 = 1,5 × 300 + 250 = 600 мм.

По условию анкеровки сжатой арматуры (арматура колонны) диаметром  25 А400 в бетоне класса В20:

H = λand + 250 = 20 × 25 + 250 = 750 мм, где λan = 20.

С учетом удовлетворения всех требований принимаем окончательно двухступенчатый фундамент:

Hf= 750 мм, мм, высоту ниж­ней ступениh1 = 400 мм (h01 = h1 − аз = 350 мм).

Проверяем соответствие рабочей высоты нижней ступени h01:

Минимальное значение поперечной силы Qb,min:

т.е. прочность нижней ступени по наклонному сечению обеспечена.

Ширина второй ступени аф1 = 1100 мм.

Проверяем прочность фундамента на продавливание по поверхности пирамиды:

условие прочности на продавливание удовлетворяется.

Определение площади рабочей арматуры

Изгибающие моменты в расчетных сечениях фундамента:

Необходимая площадь сечения арматуры для каждого направления на всю ширину фундамента определяется как большее из двух следующих значений:

Нестандартную сетку принимаем с одинаковой в обоих направлениях рабочей арматурой 15 Ø 12 А400 (As = 1696,5 мм2) и шагом 150 мм.

Проверяем достаточность принятого армирования фундамента:

Список использованной литературы

  1. СНиП 52-01-2003 Бетонные и железобетонные конструкции. Основные положения. М.: ГУП «НИИЖБ, ФГУП ЦПП, 2004.

  2. СП 52-101-2003 Бетонные и железобетонные конструкции без предварительного напряжения арматуры. М.: ГУП «НИИЖБ, ФГУП ЦПП, 2004.

  3. Пособие по проектированию бетонных и железобетонных конструкций из тяжелого бетона без предварительного напряжения арматуры (к СП 52-101-2003). ЦНИИПромзданий, НИИЖБ.- М.: ОАО «ЦНИИПромзданий, 2005.-214 с.

  4. СНиП 2.01.07-85* Нагрузки и воздействия. Госстрой России. – М.: ГП ЦПП 2003.

  5. Пособие по проектированию бетонных и железобетонных конструкций из тяжелых и легких бетонов без предварительного напряжения арматуры (к СНиП 2.03.01-84). – М.: ЦИТП, 1986.

  6. Пособие по проектированию предварительно напряженных железобетонных конструкций из тяжелых и легких бетонов (к СНиП 2.03.01-84). Часть 1. – М.: ЦИТП, 1986.

  7. Пособие по проектированию предварительно напряженных железобетонных конструкций из тяжелых и легких бетонов (к СНиП 2.03.01-84). Часть 2. – М.: ЦИТП, 1986.

37

studfile.net

2.4. Подбор сечения арматуры

Армирование плиты может производиться в виде отдельных стержней, сварных рулонных или плоских сеток. Подбор рабочей продольной арматуры в каждом сечении плиты определяется по соответствующим изгибающим моментам, как для изгибаемых элементов прямоугольного сечения с одиночной арматурой.

Подбор сечений арматуры производится в соответствии с расчетной схемой, показанной на рис. 2.4, и структурой 2 (рис. 2.6).

Пример 2.4. Рассчитать количество рабочей продольной арматуры в первом пролете плиты при ее армировании индивидуальными плоскими сетками.

Исходные данные (по примеру 2.2 и 2.3):

кНм; fcd=10,7 Н/мм2

Рис. 2.6. Структура 2 Подбор площади сечения арматуры для изгибаемого элемента прямоугольного сечения с одиночным армированием

Арматура класса S400 Н/мм2

Граничное значение относительной высоты сжатой зоны бетона

По таблице П.4 Приложения по определяем

Требуемая площадь сечения рабочей арматуры

мм2

Проверяем

По таблице 2.3 принимаем сварную плоскую сетку с рабочими стержнями 8 класса S400, установленными с шагом 150 мм. Распределительная арматура – 4 класса S500, устанавливается с шагом 350 мм согласно таблице 2.4.

Аналогично рассчитываются площади сечения арматуры в средних пролетах и на опорах.

Окончательно площадь сечения арматуры, принятая по расчету для расчетных полос I и II плиты, приведена на рис. 2.7.

2.5. Конструирование плиты

По расчетной площади арматуры Аst подбирают рабочую и распределительную арматуру плиты, используя таблицы 2.3 и 2.4. При толщине плиты hs<150 мм расстояние между осями стержней рабочей арматуры в средней части пролета плиты (внизу) и над опорой (вверху) многопролетных плит должно быть не более 200 мм, при hs>150 мм – не более 1,5hs.

Расстояние между рабочими стержнями, доводимыми до опоры плиты, не должно превышать 400 мм, причем площадь сечения этих стержней на 1 м ширины плиты должна составлять не менее 30% площади сечения стержней в пролете, определенной расчетом по наибольшему изгибающему моменту.

Площадь сечения распределительной арматуры в плитах должна составлять не менее 10% площади сечения рабочей арматуры в месте наибольшего изгибающего момента. Диаметр и шаг стержней этой арматуры, в зависимости от диаметра и шага стержней рабочей арматуры, можно принимать по таблице 2.4.

Рис. 2.7. Площадь арматуры плиты, принятая по расчету

Таблица 2.3

Площадь поперечного сечения арматуры на 1 м ширины плиты, мм2

Шаг стержней, мм

Диаметр стержней, мм

3

4

5

6

8

10

12

14

16

100

71

126

196

283

503

785

1131

1539

2011

125

57

101

157

226

402

628

905

1231

1608

150

47

84

131

184

335

523

754

1026

1340

200

35

63

98

141

251

393

565

769

1005

250

28

50

79

113

201

314

452

616

804

300

23

42

65

94

168

261

377

513

670

350

20

36

56

81

144

224

323

444

574

400

18

32

49

71

125

196

282

350

502

Таблица 2.4

Диаметр и шаг стержней min распределительной арматуры балочных плит, мм

Диаметр стержней рабочей арматуры, мм

Шаг стержней рабочей арматуры, мм

100

125

150

200

250

300

3…4

5

6

8

10

12

14

studfile.net

Таблица площадей арматуры Главная

Таблица площадей арматуры

Posted by admin on 10.07.2012

Площадь арматуры — таблица площадей арматуры 1. по ГОСТ 5781 — 53.

Наименование металлопрокатаМинимальный диаметр d1 между рёбрами
мм
Максимальный диаметр d2 на ребре
мм
Расчётная пощадь сечения арматуры
см2
Вес погонного метра арматуры
кг
--
Таблица площадей арматуры
диаметр арматуры 10 мм
9.311.30.780.62--
Таблица площадей арматуры
диаметр арматуры 12 мм
1113.51.130.89--
Таблица площадей арматуры
диаметр арматуры 14 мм
1315.51.541.21--
Таблица площадей арматуры
диаметр арматуры 16 мм
15182.011.58--
Таблица площадей арматуры
диаметр арматуры 18 мм
17202.542.00--
Таблица площадей арматуры
диаметр арматуры 20 мм
19223.142.47--
Таблица площадей арматуры
диаметр арматуры 22 мм
21243.802.98--
Таблица площадей арматуры
диаметр арматуры 25 мм
24274.913.85--
Таблица площадей арматуры
диаметр арматуры 28 мм
26.530.56.164.83--
Таблица площадей арматуры
диаметр арматуры 32 мм
30.534.58.046.31--
Таблица площадей арматуры
диаметр арматуры 36 мм
34.539.510.187.99--
Таблица площадей арматуры
диаметр арматуры 40 мм
38.543.512.579.87--
Таблица площадей арматуры
диаметр арматуры 45 мм
43.049.015.9012.48--
Таблица площадей арматуры
диаметр арматуры 50 мм
48.054.019.6315.41--
Таблица площадей арматуры
диаметр арматуры 55 мм
53.059.023.7618.65--
Таблица площадей арматуры
диаметр арматуры 60 мм
58.064.028.2722.19--
Таблица площадей арматуры
диаметр арматуры 70 мм
68.074.038.4830.21--
Таблица площадей арматуры
диаметр арматуры 80 мм
77.583.550.2739.46--
Таблица площадей арматуры
диаметр арматуры 90 мм
87.593.550.2739.46--

Площадь арматуры — таблица площадей арматуры 2. по ГОСТ 7314 — 55.

Наименование металлопрокатаМинимальный диаметр d1 между рёбрами
мм
Максимальный диаметр d2 на ребре
мм
Расчётная пощадь сечения арматуры
см2
Вес погонного метра арматуры
кг
--
Таблица площадей арматуры
диаметр арматуры 6 мм
5.576.750.2830.222--
Таблица площадей арматуры
диаметр арматуры 7 мм
6.757.750.3850.302--
Таблица площадей арматуры
диаметр арматуры 8 мм
7.59.00.5030.395--
Таблица площадей арматуры
диаметр арматуры 9 мм
8.510.00.6360.50--
Таблица площадей арматуры
диаметр арматуры 10 мм
9.311.30.7850.62--
Таблица площадей арматуры
диаметр арматуры 12 мм
11.013.51.130.89--
Таблица площадей арматуры
диаметр арматуры 14 мм
13.015.51.541.21--
Таблица площадей арматуры
диаметр арматуры 16 мм
15.018.02.011.58--
Таблица площадей арматуры
диаметр арматуры 18 мм
17.020.02.542.00--
Таблица площадей арматуры
диаметр арматуры 20 мм
19.022.03.142.47--
Таблица площадей арматуры
диаметр арматуры 22 мм
21.024.03.802.98--
Таблица площадей арматуры
диаметр арматуры 25 мм
24.027.04.913.85--
Таблица площадей арматуры
диаметр арматуры 28 мм
26.530.56.164.83--
Таблица площадей арматуры
диаметр арматуры 32 мм
30.534.58.046.31--
Таблица площадей арматуры
диаметр арматуры 36 мм
34.539.510.187.99--
Таблица площадей арматуры
диаметр арматуры 40 мм
38.543.512.579.87--

4ypakabra.ru

правильный выбор как гарантия надежности и долговечности конструкции – Советы по ремонту

Производство армированной стали, как и выпуск товаров других отраслей промышленности, унифицированное. Для определения качества изделий используют специально разработанные Госстандартом требования к продукции по разным параметрам. В данном виде производства установлены нормативы для диаметра, веса и сечения прутьев. Все эти характеристики объединены одним термином – сортамент арматуры. Более детально о комплексе требований расскажет данная статья.

Арматура имеет установленные стандарты для сечения, веса и диаметра

Сфера применения, особенности арматуры: диаметр, классы, маркировка, соответствие ГОСТу

Арматура – важный компонент в общем перечне строительных материалов. Характеризуется широким спектром применения на различных этапах возведения зданий. Без нее не обходится ни одна железобетонная конструкция, служащая усилением и опорой как в фундаменте небольшого дома, так и в строительстве масштабного железнодорожного моста или путепровода. Технологию армирования используют даже для упрочнения конструкций из стекла.

Арматуру применяют в строительстве на различных этапах возведения конструкций

Еще на начальном этапе разработки проектно-сметной документации каждый уважающий себя инженер и архитектор имеет под рукой специальную таблицу соотношений веса и метража арматуры, а также сечений арматурных прутьев в соответствии с установленными государственными нормативами. Основной среди них – ГОСТ 5781-82. Также продукция должна соответствовать ГОСТ 52544-2006, СТО АСЧМ 7-93, ТУ 14-1-5254-94. Нормы регламентируют требования к конкретному виду армированной продукции. Их совокупность соответствует термину – сортамент арматуры.

Арматура представляет собой круглые металлические стержни с гладкой или рифленой поверхностью. Производят их из нескольких видов стали. Диаметр прутьев колеблется от 4 до 80 мм. Сортамент продукции подразделяют на классы А1 – А6.

Диаметр, то есть размер сечения стержня арматуры или проволоки, – это главный показатель, лежащий в основе сортамента продукции. Отсюда и соответствующие термины: арматура 8 мм или вес 1 м арматуры 12. Данные изделия классифицируют и по другим свойствам, включая прочность, износостойкость, удельный вес и другие характеристики, которые рассмотрим далее.

Классы арматуры: сортамент продукции по прочности и механическим параметрам

Слово сортамент (или сортимент), на французском языке звучит как assortir и обозначает «выбирать», т. е. разбирать по сортам в соответствии с типичными характеристиками. К таким параметрам принадлежат:

Арматура различается по разным параметрам, таким как габариты, профиль и материал для изготовления

  • материал, используемый для изготовления продукции;
  • габариты арматуры, такие как размер, диаметр, тип поверхности;
  • профиль.

Полезный совет! Упаковывание продукции осуществляется согласно ее классификации по диаметру. Арматурный металлопрокат до 10 мм отпускают в бухтах, а свыше этого параметра фасуют прутьями определенной длины.

Арматуру используют в строительных работах в виде стержней, сетки, проволоки или каркаса. Исходя из предназначения, ее разделяют на конструктивную, анкерную, монтажную или рабочую. При этом учитывается наличие или отсутствие натяжения, а также необходимость усилить конструкцию на определенном участке. Усиление может быть продольным или поперечным.

Маркируют и классифицируют арматуру и по другим характерным признакам, но в первую очередь во внимание берут диаметр арматуры, а также степень прочности, гибкости и механические характеристики. Условным обозначением в маркировке сортамента служат заглавные буквы А (реже В) с определенным индексом, который указывает на соответствие арматуры отдельному классу. Основные и наиболее популярные классы арматуры в строительстве рассмотрим в данной статье.

Арматура делится на несколько классов, каждый из которых имеет собственную характеристику

Таблица сортамента арматуры: обозначения и характеристики различных классов

В строительной терминологии и маркировке иногда путаются даже профессионалы. Разные виды материалов, в том числе и арматура, имеют свою классификацию, которая дает возможность максимально упростить и унифицировать многие процессы.

Сориентироваться в классификации и маркировке поможет специальная таблица арматурных классов. Она имеет довольно простую и понятную структуру, состоит из нескольких колонок, где первая – это основная маркировка, а далее – соответствующие характеристики:

  • масса;
  • размер сечения или диаметр;
  • сопротивляемость нагрузкам;
  • встраиваемость в напряженные железобетонные конструкции;
  • относительная величина удлинения после разрыва;
  • длина прута;
  • марка стали.

Арматура класса А240 имеет гладкую поверхность, поперечное сечения от 6 до 40 мм

Таблица может содержать и более расширенную информацию, например, позволяющую рассчитать вес погонного метра арматуры или, наоборот, вычислить, сколько метров в тонне арматуры 12 мм. Для начинающих строителей подойдет упрощенный вариант, обладающий минимумом справочной информации.

Класс арматуры включает в себя несколько цифровых и буквенных обозначений, определяющих ее прочность, размер и назначение. При этом, согласно таблице сортамента арматуры, ГОСТ 5781 82 регламентирует старую и новую маркировку. К старой относят изделия, принадлежащие к классам от AI до АVI. Соответственно, новую обозначают таким образом: А240, А300, А400, А500, А600, 800 и А1000.

Арматура класса А240С имеет гладкую внешнюю структуру, а продукция с маркировкой А300С, А400С, А500С, а также А600, А600К, А800, А800К и А1000 – рифленую поверхность.

Полезный совет! Существует определенная шифровка арматуры, имеющая такой вид: арматура А-400-С Ø12. Где буква А обозначает маркировку материала, число 400 — класс арматуры, 12 – диаметр стержня.

Арматуру класса А300 используют для строительства малоэтажных домов

Расшифровка таблицы арматуры с характеристикой каждого класса

Каждый класс арматуры имеет собственную характеристику, при этом многие данные могут совпадать у разных видов или кардинально различаться. Основные их параметры приведены ниже.

АI или А240 – арматура, представляющая собой гладкоствольный стержень с поперечным сечением от 6 до 40 мм. Ее применяют в изготовлении железобетонных изделий, для возведения монолитных и опорных конструкций. Арматуру любого диаметра производят в прутьях, фасуют в упаковки. Допускается производство продукции сечением до 12 мм в бухтах.

АII или А300 – это профиль с рифленой поверхностью и диаметром от 10 до 80 мм. Принадлежит к материалам, удерживающим сильное давление. Они служат как основа несущей конструкции, которая испытывает основную нагрузку. Используют в возведении малоэтажек, монолитных зданий и во время ремонтов.

АIII или А400, А500 – арматурные стержни, имеющие периодический профиль с сечением от 6 до 40 мм. Самый популярный класс арматуры широкого применения как в жилищном строительстве, так и в промышленном или коммерческом. Также используют в производстве ЖБИ, при строительстве автодорог и тротуаров. Изделия с диаметром до 10 мм выпускают в мотках, свыше данного размера – в стержнях.

а – стержневая гладкая класса А240; б – стержневая периодического профиля класса А300; в – класса А400 и выше; г – проволочная класса В600

АIV или А600 – стержни диаметром 10-32 мм. Их применяют в сооружении напряженных элементов. Изделия сходны с продукцией класса АІІІ, но имеют меньшую частоту ребер.

АV или А800 – редко встречающийся сортамент арматуры, обладающий высокой степенью прочности. Используют в строительстве особо крупных и сверхтяжелых объектов, таких как мосты, причалы, метро, ГЭС.

А6 (А1000) – производится из термостойкой стали. Имеет повышенный уровень сопротивляемости к разным видам деформации. Применяется в многоэтажном строительстве.

Арматура А500С: ГОСТ, ключевые параметры и характеристики

Так как третья категория является наиболее распространенной, то какой класс арматуры (А400 или А500) выбрать – решать проектировщикам, которые учитывают все нюансы строительных работ. Говоря о структурных особенностях этого вида, следует обратить внимание на ГОСТ арматуры А500. Он регламентирует производство круглого профиля, имеющего два ребра вдоль стержня и параллельные ряды выступов серповидной формы поперек. При этом они не пересекаются с парными ребрами вдоль тела стержня.

Арматура класса А500 самая универсальная, ее выпускают в мотках и стержнями

Профиль обладает высокими пластичными и прочностными характеристиками в процессе прокатки. Стержни А500 арматуры имеют минимальную длину 6 м, а максимальную – 25 м. Оптимальная протяженность прутьев – 12 м. Согласно таблице сортамента арматура А500С производится из высококачественной маркированной стали Ст3СП, Ст3ПС и Ст3ГПС. Материал обладает отличной свариваемостью, но это не единственное его достоинство.

Полезный совет! Соединять элементы арматуры А500С можно с использованием электродуговых сварочных аппаратов. На такое преимущество и указывает буква С в маркировке профиля. Качество сварки уменьшает минимальное наличие легирующих элементов.

Положительные свойства такой арматуры заключаются в следующем:

  • повышенной степени прочности и гибкости, отсутствии слабых мест, которые могут повлечь разрушение арматуры;
  • сравнительно небольшой себестоимости производства и, как следствие, доступной стоимости арматуры за тонну;
  • удельный вес арматуры А500 подразумевает значительную экономию объемов стали в процессе изготовления.

Класс А500 применяют не только в жилищном строительстве, но также в коммерческом и промышленном

Требования ГОСТа: арматура В500, особенности ее изготовления

Арматуру А500С с успехом используют в сжатых элементах. При этом качество бетонирования повышается благодаря сокращению количества металлоконструкций в колоннах. Профили можно использовать в проектах, где указаны сечения классов АІ и АІІІ. Аналогом же универсальной арматуры А500С может выступать арматура В500.

Арматура B500С по химическим и технологическим характеристикам сырья и строения соответствует европейским стандартам. Главное преимущество – гибкость. Высокая степень пластичности арматурных конструкций препятствует разрушениям построек. Арматурную продукцию данного класса в Российской Федерации производят согласно ГОСТ Р 52554. Она предназначена для возведения сооружений из облегченного и утяжеленного бетона.

Такие строения эксплуатируют в агрессивных средах. Арматуру используют как в виде самостоятельных стержней, так и в каркасах и сварных изделиях. B500С по характеристикам является эффективным заменителем арматур с маркировкой A400, A400C, A240. Арматура B500С имеет такие основные параметры:

Арматура класса В500 соответствует всем европейским стандартам

  • выпускается в соответствии со стандартами Евросоюза, что дает возможность использования на европейском оборудовании;
  • не скручивается благодаря отсутствию лампасов;
  • удлиняется на 1,4%, выдерживая нагрузку свыше 3%;
  • характеризуется отличной свариваемостью.

Что касается ценовой политики, то она различная и зависит от характеристик арматуры и объема требуемой продукции.

Сортамент арматуры: дополнительные варианты маркировки

Для определения более конкретных характеристик арматуры создана специальная дополнительная маркировочная система. Например, аббревиатура А5К обозначает, что это профили класса А5, а буква К свидетельствует о наличии дополнительной защиты от коррозии. Для этого материал обрабатывают спецсредствами, которые обеспечивают его долговечность.

Наличие буквы С в маркировке говорит о том, что арматуру можно сваривать. Необходимо учитывать, что не все изделия, относящиеся к разным классам, можно сваривать между собой, тем более при отсутствии метки С в обозначении.

Если в маркировке есть буква К, это значит, что у арматуры имеется дополнительная защита от коррозии

Говоря о сортаменте арматуры, следует упомянуть о таком термине, как запорная (или трубопроводная) арматура. Такие виды профилей применяют в сантехнических работах. Соответственно, как отдельный подвид материала, данная арматура имеет свои классы и маркировку. При этом главный параметр выбора – герметичность. Этот критерий указывает на качество отработки узла в трубопроводе, без чего собрать его невозможно. Показатель герметичности указывают в характеристиках на упаковке материала.

Полезный совет! Соединять между собой арматурные стержни с разной маркировкой и при отсутствии в обозначении буквы С лучше с использованием специальных муфт и проволоки.

Как определить площадь арматуры: таблица расчетов

Площадь сечения арматуры – один из важнейших параметров, обуславливающих прочность. Чем выше предполагаемая нагрузка, тем должна быть больше площадь. Чтобы узнать эти данные, нужно обратиться к продавцу-консультанту или прочитать паспорт изделия. Если же изделие приобретается со вторых рук, то придется сделать расчет самостоятельно. Для этого необходимо следовать таким указаниям:

  1. Измерить диаметр. Поможет штангенциркуль. Необходимо учесть, что результат может быть некруглой единицей, поэтому его округляют, руководствуясь математическими правилами.
  2. Определить площадь сечения арматуры по его диаметру, используя специальную таблицу. С ее помощью можно вычислить, сколько весит 1 метр арматуры и сколько метров в тонне арматуры.

Таблица сортамента арматуры, вес 1 метра и диаметр.

Поперечное сечение, площадь, см²Диаметр арматуры, ммМасса погонного метра арматуры, гСколько арматуры в тонне, м
0,28362224505
0,50383952532
0,785106171620
1,131128881126
1,54141210826
2,01161580633
2,64182000500
3,14202470405
3,8222980336
4,91253850260
6,16284830207
8,04326310158
10,18367990125
12,58409870101
15,48451248080



Благодаря таблице можно с легкостью определить и другие данные, например, сколько метров в тонне арматуры 12 мм. Ищем в графе диаметра показатель 12 и находим соответствующую величину в графе длины. Этот параметр равен 1126 м.

Самостоятельный расчет площади арматуры, онлайн-калькулятор

При отсутствии таблицы нужно самостоятельно измерить диаметр. Допустим, он равен 6 мм, этот показатель делим на 2, чтобы узнать радиус. Получаем результат – 3 мм, возводим его в квадрат – 9 мм. Полученное число необходимо умножить на постоянную величину площади круга Пи, равную 3,14. Результат расчетов – 28,26 мм² или 0,2826 см². Этот показатель самостоятельного вычисления соответствует данным, содержащимся в таблице.

Такой способ определения площади сечения идеально точен, если стержни арматуры гладкие. Для прутьев с рифленой поверхностью расчеты выглядят несколько сложнее. Такие изделия имеют площадь большего размера и обладают высшей степенью сцепления с бетонным раствором, что делает их незаменимыми в сооружении железобетонных каркасов. Процесс расчета включает следующие этапы:

Если нет таблицы сортамента, то для расчета площади арматуры можно воспользоваться онлайн-калькулятором

  1. Вычисление общего показателя диаметра. Для этого делаются два замера – на ребристой поверхности и в узкой углубленной части. Чтобы результат был более точным, измерения лучше провести дополнительно в нескольких разных местах.
  2. Определение среднего арифметического путем сложения показателей и деления полученной суммы на 2.
  3. После вычисления диаметра площадь сечения арматуры определяется описанным выше способом, по формуле: S=π*r², где S – площадь; π – постоянная величина 3,14; r – радиус.

Полезный совет! Если таблицы нет в наличии, то вес определяют, применяя специальные расчеты.

Компьютерные программы и интернет-технологии значительно упрощают процесс вычисления площади сечения арматуры. Калькулятор-онлайн позволяет сделать это за считаные минуты. Достаточно ввести показатели в нужные ячейки, чтобы моментально получить готовый результат.

Чтобы рассчитать площадь арматуры самостоятельно необходимо воспользоваться формулой: S=π*r²

Сколько весит метр арматуры и сколько метров арматуры в тонне: примеры расчетов

Навыки в вычислении диаметра стержней понадобятся также при расчетах веса арматуры. Такие знания необходимы при составлении проектов и строительных смет. Точное определение массы арматуры поможет сэкономить на покупке материалов. Важно отметить тот факт, что крупные производители реализуют арматуру ценой за 1 тонну, а не за метр. Однако стоимость продукции в таком случае обойдется в несколько раз дешевле.

В качестве примера можно рассмотреть, как рассчитать массу необходимого материала для постройки железобетонного фундамента общей длиной 100 м. Диаметр арматуры – 10 мм. Необходимые данные ищем в таблице, они соответствуют 617 г. Это число умножаем на 100 и получаем 61 кг 700 г. Вес 1 метра арматуры можно рассчитать и другими способами (всего их три):

  • по нормативной таблице;
  • с использованием данных об удельном весе арматуры;
  • с помощью калькулятора веса арматуры.

Благодаря точным расчетам необходимого веса арматуры можно сэкономить на покупке материала

Необходимое количество прутьев по нормативному весу вычисляют с использованием приведенной выше таблицы веса в соотношении с погонным метром. Это наиболее простой вариант расчета (если не считать онлайн-каль

psk-remont.ru

Расчет сечения стержней продольной арматуры

Минимальное содержание арматуры в ленточном фундаменте
Пункт 7.3.5 СНиП 52-01-2003 «Бетонные и железобетонные конструкции» определяет минимальное относительное содержание рабочей продольной арматуры в железобетонном элементе не менее 0,1 % от площади рабочего сечения этого бетонного элемента.

Таблица № 43 Суммарная площадь сечения стержней арматуры в зависимости от ее диаметра и количества стержней. *


Диаметр арматуры, мм

Расчетная площадь поперечного стержня, мм2, при числе стержней

Теоретическая масса 1м длины арматуры, кг

1

2

3

4

5

6

7

8

9



6

28,3

57

85

113

141

170

198

226

254

0,222

8

50,3

101

151

201

251

302

352

402

453

0,395

10

78,5

157

236

314

393

471

550

628

707

0,617

12

113,1

226

339

452

565

679

792

905

1018

0,888

14

153,9

308

462

616

769

923

1077

1231

1385

1,208

16

201,1

402

603

804

1005

1206

1407

1608

1810

1,578

18

254,5

509

763

1018

1272

1527

1781

2036

2290

1,998

20

314,2

628

942

1256

1571

1885

2199

2513

2828

2,466

22

380,1

760

1140

1520

1900

2281

2661

3041

3421

2,984

25

490,9

982

1473

1963

2454

2945

3436

3927

4418

3,84

28

615,8

1232

1847

2463

3079

3685

4310

4926

5542

4,83

32

804,3

1609

2413

3217

4021

4826

5630

6434

7238

631

* Таблица адаптирована  с упрощениями из Пособия по проектированию бетонных и железобетонных конструкций из тяжелого бетона без предварительного натяжения арматуры к СП 52-101-2003 (Москва, 2005). Приложение №1.

То есть для ленточного фундамента высотой 1 метр  (1000 мм) и шириной 50 см (500 мм) минимальная площадь сечения продольной арматуры  должна составить 500 мм2 .
При армировании ленточных фундаментов, служащих опорой под колонны (например, при строительстве монолитного железобетонного каркаса здания) площадь сечения продольной арматуры для ребра Т-образного ленточного фундамента предусматривают с процентом армирования 0,2-0,4 %  в каждом ряду. [Раздел 1, Приложение 1  к пособию по проектированию «Армирование элементов монолитных железобетонных зданий», Москва, 2007]
Номер (номинальный диаметр) стержней арматуры и их количество в сечении обычной прямоугольной фундаментной ленты можно определить по таблице №43:

Таблица №43.


Пример расчета требуемого сечения арматуры для ленточного фундамента:

Мы собираемся армировать типичный ленточный фундамент для газобетонного мансардного дачного дома с расчетной линейной нагрузкой на фундамент (по британской методике) 30 кН/м. Высота ленточного фундамента 90 см (45 см подземная часть и 45 см надземная часть). На плотной слежавшейся супеси рекомендуемая ширина фундамента – 60 см.

Определяем площадь сечения фундамента 900 мм х 600 мм = 540 000 мм2 . Минимальное достаточное сечение всех стержней арматуры в фундаменте с таким сечением составляет 0,1% от площади сечения: 540 000  / 100 х  0,1 = 540 мм2

Ищем в таблице № 33 ближайшее значение площади сечения арматуры в колонках с 4-мя или с 6-ю стрежнями арматуры. Определяем, что ближайшее значение площади сечения в сторону увеличения соответствует площади 4-х стержней арматуры диаметром 14 мм,  либо площади 6 стержней арматуры диаметром 12 мм.

Поскольку ширина ленточного фундамента у нас 600 мм, максимальная величина защитного слоя бетона – по 50 мм (40 мм оптимально) с каждой стороны, то расстояние при армировании ленты 4-мя прутами получается условно 500 мм. Однако такое расстояние противоречит требованиям СП 52-101-2003, где определяется максимальное расстояние между стержнями продольной  арматуры в одном ряду  как 400 мм.

Следовательно, мы должны выбрать армирование 6-ю стержнями. В нашем случае подойдет армирование 6-ю стержнями (3 в нижнем ряду и 3 в верхнем ряду) арматуры диаметром 12 мм. Можно использовать и 6 стержней арматуры 14 мм, но в этом нет расчетной необходимости.  Поперечная арматура должна быть диаметром не менее ¼ диаметра арматуры и при этом не менее 6 мм:                     12 мм / 4 = 3 < 6 мм, поэтому используем арматуру диаметром не менее 6 мм. (Оптимально 8 мм).

Минимальный номинальный диаметр арматуры в ленточном фундаменте.
Часто  у самостройщика возникает вопрос: допустимо ли использовать для продольных стрежней арматуры стержни диаметром 8 мм или 10 мм или менее, если их общая площадь сечения составляет минимально требуемое содержание в 0,1% от площади сечения ленты фундамента?


К примеру, можно ли по таблице №33 взять для армирования ленты фундамента не 4 стержня арматуры диаметром 14 мм, а 8 стержней диаметром 10 мм?  И какого диаметра должна быть поперечная арматура (хомуты)?

Минимальный диаметр арматуры определен в целом ряде нормативных документов. Для удобства мы свели их требования в нижеследующую таблицу:

Таблица № 44 Минимально допустимые номинальные диаметры продольной и поперечной арматуры при армировании фундамента.


Условия использования арматуры

Минимальный диаметр стержней арматуры

Нормативный документ

Продольная рабочая арматура вдоль стороны 3 метра или менее

10 мм

Приложение №1 к пособию по проектированию «Армирование элементов монолитных железобетонных зданий» (Москва, 2007)

Продольная рабочая арматура вдоль стороны более 3-х метров

12 мм

Приложение №1 к пособию по проектированию «Армирование элементов монолитных железобетонных зданий» (Москва, 2007)

Конструктивная арматура

Сечение равно 0,1 % от площади сечения по высоте промежутка между слоями арматуры и  половине ширины ленты

Пункт 3.104 Руководство по конструированию бетонных и железобетонных конструкций из тяжелого бетона (без предварительного напряжения). (Москва, Стройиздат, 1978)

Поперечная арматура (хомуты) внецентренно сжатых элементов

Не менее ¼ наибольшего диаметра продольной арматуры и не менее 6 мм

Пункт 8.3.10 СП 52-101-2003 Бетонные и железобетонные конструкции без предварительного напряжения арматуры.

Поперечная арматура (хомуты) вязаных изгибаемых каркасов

не менее 6 мм

Пункт 8.3.10 СП 52-101-2003 Бетонные и железобетонные конструкции без предварительного напряжения арматуры.

Поперечная арматура (хомуты) вязаных каркасов высотой сечения 80 см и менее

6 мм

Пункт 3.106 Руководство по конструированию бетонных и железобетонных конструкций из тяжелого бетона (без предварительного напряжения). (Москва, Стройиздат, 1978)

Поперечная арматура (хомуты) вязаных каркасов высотой сечения более 80 см

8 мм

Пункт 3.106 Руководство по конструированию бетонных и железобетонных конструкций из тяжелого бетона (без предварительного напряжения). (Москва, Стройиздат, 1978)

Продольную рабочую арматуру рекомендуется назначать из стержней одинакового диаметра. Если же применяются стержни разных диаметров, то стержни большего диаметра следует размещать внизу ленты фундамента,  в углах сечения ленты фундамента и в местах перегиба хомутов через рабочую арматуру. Стержни продольной рабочей арматуры должны размещаться равномерно по ширине сечения ленты фундамента.
При этом размещение стержней арматуры верхнего ряда над просветами между арматурой нижнего ряда запрещается [пункт 3.94 Руководства по конструированию бетонных и железобетонных конструкций из тяжелого бетона без предварительного напряжения, Москва, 1978]. При этом как в сварных, так и в вязаных каркасах диаметр продольных стержней должен быть не менее диаметра поперечных стержней арматуры.

Максимальный номинальный диаметр продольной рабочей арматуры

Диаметр продольных стержней сжатых элементов (верхний ряд арматуры) не должен превышать для тяжелого  бетона 40 мм [раздел 4, таблица 9 пособия по проектированию «Армирование элементов монолитных железобетонных зданий», Москва, 2007].

Минимальное количество стрежней продольной арматуры в одном ряду

В балках и ребрах шириной более 15 см число продольных рабочих растянутых стержней в
поперечном сечении должно быть не менее двух. При ширине элемента 15 см и менее допускается устанавливать в поперечном сечении один продольный стержень [пункт 8.3.7 СП 52-101-2003]. При этом устройство ленточных фундаментов шириной менее 15 см не допускается [пункт 3.2.5.2 BS 8004:1986].
Максимальное количество стержней продольной арматуры в одном ряду и минимальное расстояние между стержнями арматуры

Максимальное количество стержней в одном ряду в поперечном сечении монолитной бетонной балки определяется минимальным расстоянием в свету между отдельными стержнями продольной арматуры. Это минимальное  расстояние определено необходимостью свободного протекания бетонной смеси в тело ленты между стержнями арматуры фундамента при заливке бетона, возможностью его уплотнения и хорошей связи бетона с арматурой для совместной работы под нагрузкой.

 Минимальные расстояния между стрежнями продольной арматуры определены в пункте 7.3.4 СНиП 52-01-2003  “Бетонные и железобетонные конструкции” и прокомментированы в пункте 5.9 пособия по проектированию бетонных и железобетонных конструкций из тяжелого бетона без предварительного натяжения арматуры (к СП 52-101-2003).

Минимальное расстояние между стержнями продольной арматуры не может быть меньше наибольшего диаметра стержней арматуры и не менее 25 мм для нижнего ряда арматуры и 30 мм - для арматуры верхнего ряда при двух рядах армирования. При трех рядах армирования расстояние между стрежнями арматуры в верхнем ряду должно составить не менее 50 мм. При большом насыщении арматурой должны быть предусмотрены отдельные места с расстоянием между стержнями арматуры в 60 мм для прохождения между арматурными стержнями наконечников глубинных вибраторов, уплотняющих бетонную смесь. Расстояния между такими местами должны быть не более 500 мм.

Например, для ленты фундамента шириной 300 мм с двумя рядами арматуры (верхним и нижним) максимальное количество стрежней арматуры диаметром 16 мм может составить не больше 6 стрежней в верхнем ряду с интервалом 30 мм и 7 стержней в нижнем ряду с интервалом 25 мм.  При этом в верхнем ряду должен быть исключен один стрежень для обеспечения промежутка в 60 мм для прохождения наконечника глубинного вибратора.

Максимальное расстояние между стрежнями арматуры. Расстояние между стержнями продольной рабочей арматуры принимается с учетом типа железобетонного элемента (колонна, балка, плита, стена), ширины и высоты сечения элемента.

Таблица № 45 Максимально допустимые расстояния между стрежнями арматуры.*

Условия использования арматуры

Наибольшие расстояния между стержнями продольной арматуры

Примечания

Железобетонные балки и плиты высотой поперечного сечения 15 см и менее

20 см



Железобетонные балки и плиты высотой поперечного сечения более 15 см

1,5 высоты сечения, но не более 40 см

Применяется меньшее из двух значений

Железобетонные колонны в направлении перпендикулярном плоскости изгиба

40 см



Железобетонные колонны в направлении  плоскости изгиба

50 см



Железобетонные стены: вертикальная арматура

Не более 2-х значений толщины стены и не более 40 см

Применяется меньшее из двух значений

Железобетонные стены: горизонтальная арматура

Не более 40 см



* Таблица приведена по данным пункта 8.3.6 СП 52-101-2003 Бетонные и железобетонные конструкции без предварительного напряжения арматуры.

Таблица № 46 Максимальный шаг установки между стрежнями поперечной арматуры.*

Условия использования арматуры

Шаг установки поперечной арматуры (хомутов)

Примечания

Железобетонные элементы, в которых поперечная сила по расчету не может быть воспринята только бетоном

Шаг не более половины высоты сечения и не более 30 см

Применяется меньшее из двух значений

Балки высотой менее 15 см, где поперечная сила воспринимается только бетоном

Поперечное армирование не требуется



Балки высотой более 15 см, где поперечная сила воспринимается только бетоном (лента ростверка, лента МЗЛФ)

Шаг не более ¾ высоты сечения и не более 50 см



Во внецентренно сжатых линейных элементах, а также в изгибаемых элементах при наличии необходимой по расчету сжатой продольной арматуры

Не более 15 диаметров сжатой продольной арматуры и не более 50  см

Поперечная арматура устанавливается с целью предотвращения выпучивания продольной арматуры.
Применяется меньшее из двух значений.

То же при площади сечения сжатой продольной арматуры, устанавливаемой у одной из граней элемента

Не более 10 диаметров сжатой продольной арматуры и не более 30 см

Применяется меньшее из двух значений.

* Таблица приведена по данным пункта 8.3.11-8.3.13 СП 52-101-2003 Бетонные и железобетонные конструкции без предварительного напряжения арматуры.

При этом  максимальное расстояние между стержнями  должно быть не более величины, обеспечивающей эффективное вовлечение в работу бетона, равномерное распределение напряжений и деформаций по ширине сечения элемента, а также ограничение возможности появления трещин в бетоне между стержнями арматуры. При этом расстояние между стержнями продольной рабочей арматуры следует принимать не более двукратной высоты сечения элемента и не более 400 мм  [пункт 7.3.6  СНиП 52-01-2003].

Конструкция хомутов (поперечных стержней) во внецентренно сжатых линейных элементах должна быть такой, чтобы продольные стержни (по крайней мере через один) располагались в местах перегибов, а эти перегибы - на расстоянии не более 40 см по ширине грани. При ширине грани не более 40 см и числе продольных стержней у этой грани не более 4 допускается охват всех продольных стержней одним хомутом.
Закладываемые проходные элементы через фундаментную ленту
Размер любого проходного элемента через бетон не может быть больше 1/3 ширины фундаментной ленты. Минимальный диаметр проходного элемента – 5 см. Проходные элементы не могут быть расположены ближе друг к другу, чем через промежуток равный 3 своим диаметрам [раздел 6.3 ACI 318-08].
Требования к поверхности арматуры
Арматуру следует монтировать укрупненными или пространственными заранее изготовленными элементами, по возможности сокращая объем применения отдельных стержней.  С бетонной подготовки (подушки) в местах установки арматуры должны быть удалены мусор, грязь, снег и лед. Стержни арматуры должны быть обезжирены, очищены от любого неметаллического покрытия, краски, грязи, льда и снега, отслаивающегося налета ржавчины. Удаляется отслаивающаяся ржавчина с помощью металлической щетки.
Разрешается наличие эпоксидного покрытия на арматуре. [Пункт 7.4.1 ACI 318-08]. (Эпоксидное покрытие значительно снижает сцепление с бетоном, но снижает коррозию арматуры).Допускается наличие неотслаивающейся ржавчины на стрежнях арматуры используемых без предварительного напряжения [Пункт 7.4.2 ACI 318-08].
Не-халтура! Привычка многих строителей поливать водой арматуру за несколько дней перед укладкой, чтобы она заржавела, и к ней сильнее прилипал бетон, не является халтурой. В официальных комментариях к нормам ACI-318-08 в пункте R7.4 указано: Обычная поверхностная неотслаивающаяся ржавчина усиливает силу сцепления арматуры с бетоном. Ржавая поверхность лучше склеивается с цементным гелем в составе бетона. Но отслаивающуюся ржавчину требуется удалить.
Арматура периодического профиля имеет в 2-3 раза большее сопротивление выдергиванию, чем гладкая арматура. А арматура с гладкой полированной поверхностью держится в бетоне еще в 5 раз слабее.
