Армирование буронабивных свай: Армирование буронабивных свай диаметром 30-40 см на всю длину: основные моменты

Содержание

Буронабивные сваи, сопряжение сваи с ростверком

Буронабивная свая – пространственный стержень, который располагается вертикально в грунте, являясь при этом связующим элементом между расположенным выше зданием и основанием. Он удерживается в равновесии за счёт сил трения между поверхностью сваи и грунтом.

Когда применяются буронабивные сваи

Буронабивные сваи целесообразно применять в следующих случаях:

  • При внутренней плотной застройке между существующими зданиями, когда отсутствует возможность вести какие-либо работы при устройстве котлована, ввиду обрушения соседствующих зданий. Такая необходимость, например, возникает при техническом перевооружении предприятия, когда существующий цех демонтируется, а на его месте устраивается новый. А также в случаях, когда невозможно использовать забивные и вдавливаемые сваи. См. Рисунок №1.
  • При повышенном расположении уровня зеркала воды, когда отсутствует возможность вести земляные работы из-за постоянного затапливания котлована водой. При этом в устройстве искусственного водопонижения нет необходимости, ввиду отсутствия в проектируемом здании технического подполья, цокольного этажа или подвала. Пример см. на Рисунке №2 и Рисунке №3.
  • При наличии слабых грунтов. См. Рисунок №4. На нём видно, что верхние слои грунта с ИГЭ №1 по ИГЭ №4, составляют слабые слои грунта, а далее идут грунты с хорошей несущей способностью. Поэтому в этом месте необходимо сваей разрезать верхние слои и закрепиться в нижних слоях грунта. В противном случае, здание может «поскользнуться» на суглинках, так как они просто лопнут под нагрузкой и фундамент, вместе с вышележащими этажами просядет вниз, пока не упрётся в плотные слои песка.
Рисунок №1 – Строительство нового «Смесительного цеха» внутри завода по производству силикатного кирпича.Рисунок №2 – Объект: «Очистные сооружения производственных сточных вод» в Ярославской области, Рыбинский район. Инженерно-геологический разрез. Рисунок №3 – Объект: «Очистные сооружения производственных сточных вод» в Ярославской области, Рыбинский район. Сводная ведомость лабораторных испытаний грунтов.Рисунок №4 – Инженерно-геологические характеристики грунта.

Недостатки фундамента из буронабивных свай
  • Невозможность устройства под зданием техподполья, подвала или цокольного этажа.
  • Минимальная глубина сваи по СНиП в 3000 мм выставляет рамки грамотного планирования вышележащих этажей с перераспределением усилий. В противном случае, выгоднее использовать фундамент ленточный мелкого заложения ввиду его экономичности.

В каких нормативных документах регламентируется качество таких свай

— СП 24.13330–2011 (СHиП 2.02.03–85) «Проектирование фундаментов из разных типов свай»

Как выбирать материалы для буронабивных свай

Минимальную марку бетона следует назначать не менее B15 для таких свай. Но чем ниже марка бетона, тем ниже долговечность конструкции при работе под нагрузкой.

Минимальный класс вертикальной арматуры расположенной вдоль длины сваи следует принимать не ниже А300, но следует помнить о том, что он зависит от прочности бетона, так как речь идёт о совместной работе железобетонной конструкции. Чем ниже прочность бетона, тем выше диаметр продольно арматуры. Арматура стоит дороже, чем бетон, поэтому есть смысл поиграть с комбинированием данных материалов между собой.

Поперечную арматуру можно изготавливать из любого класса, но «правило свариваемости» их между собой и «конструкторские требования» должны соблюдаться.

Марка морозостойкости бетона напрямую зависит от проектируемого срока службы бетона. В России 4 времени года (лето, зима, осень, весна), а дома люди строят на века, т.е. 80-100 лет. Значит, марка морозостойкости бетона в этом случае будет равна: 80х4 = F320.

Марка по водонепроницаемости зависит от давления грунтовых вод на поверхность бетона. Чем выше значение, тем большее давление воды выдержит структура бетона, и при этом не пропустит влагу через себя. Чтобы определиться с этим показателем, нужно знать подпор воды на строительной площадке.

На сульфатостойкие добавки следует обращать внимание, если строительство ведётся вблизи или на территории с агрессивной средой.

Как сконструировать буронабивную сваю

Буронабивные армированные сваи для промышленного и гражданского строительства конструируют с поперечным сечением в виде окружности. Диаметр окружности взаимосвязан с длиной сваи расчётом на проектирование сваи с типом работы «висячий стержень в грунте». Конструктивная длина сваи – это вертикальный отрезок, который равен разнице между нижней отметкой ж/б ростверка и проектируемой отметкой обреза сваи по низу. Марка бетона, заглубление сваи в ж/б ростверк, класс рабочей продольной арматуры и поперечной арматуры определяется по расчёту.

Пример конструктивного определения диаметра сваи: допустим, что наружная кирпичная стена здания толщиной 510мм, значит ж/б ростверк следует принимать кратно 100мм, т.е. 600мм шириной. Из полученного значения вычитаем минимальное значение анкеровки конструкции сваи с конструкцией ростверка с обеих сторон по 100мм и получаем: 600мм-100мм-100мм=400мм. Значит, минимальный диаметр сваи для начала расчёта равен D=400мм.

Ж/б свая имеет вид пространственного вертикального цилиндра. Если мысленно сделать сечение вдоль длины ж/б ростверка, который имеет вид многопролётной балки, то получим разрез в виде прямоугольника «в плоскости действия усилий», внутри которого присутствуют напряжения от изгибающего расчётного момента и поперечной расчётной силы.

Если мысленно сделать сечение поперёк длины ж/б ростверка, т.е. поперёк наружной стены здания, то мы тоже получим прямоугольный разрез, но уже «из плоскости действия усилий», в сечении которого уже будут отсутствовать напряжения от изгибающих моментов и поперечных усилий.

Все пространственные ж/б конструкции собираются из пространственных каркасов, и буронабивная свая не исключение. Рабочая арматура внутри которой располагается как «в плоскости действия усилий», так и «из плоскости действия усилий», где расчётное статическое напряжение при проектировании отсутствуют.

У сваи с поперечным сечением в виде окружности – ядро сечения тоже будет представлено в виде окружности, размеры которого находятся по расчёту. Внутри ядра сечения действуют напряжения только одного значения, по отношению к свае – это сжатие, по тому, что она расположена в грунте, а наружная стена давит на сваю от верха к низу через ж/б ростверк, поэтому внутри сваи будут усилия сжатия, а сама эпюра напряжений будет трапециевидной.

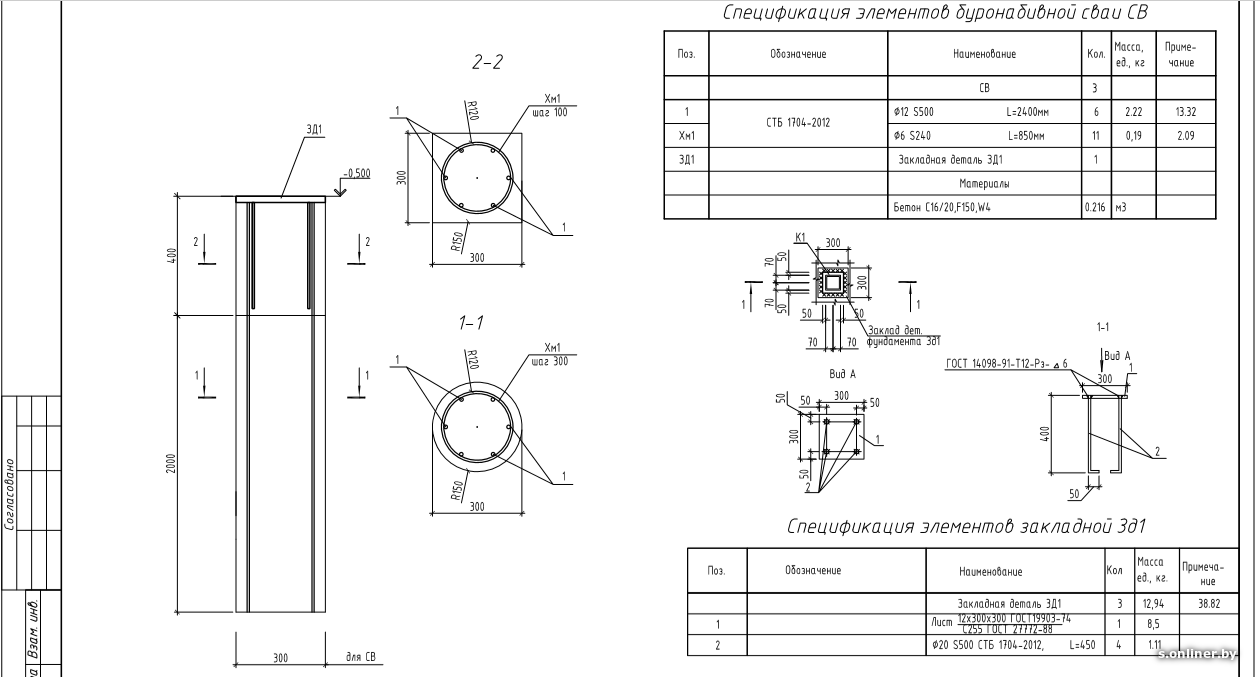

Арматурный каркас сваи.

Следовательно, каркас из арматуры будет в виде окружности. А продольные стержни каркаса будут находиться в промежутке между внешней гранью круглого ядра сечения, и внешней гранью ж/б сваи, т.е. в той зоне бетона, где преобладают растягивающие напряжения. Это связано с тем, что бетон является искусственным камнем, который слабо работает на растягивающие усилия, а арматурная сталь компенсирует на себя все эти издержки.

Распределение рабочего армирования в изгибаемой зоне бетона требует её равномерного распределения по площади всего поперечного сечения. Защитный слой в данной комплектации обеспечивает высокий срок службы ж/б элемента, но при этом съедает часть растянутой зоны. Более подробно об армировании бетона и расчёте арматуры Вы можете прочитать в специальной статье: расчёт армирования бетона.

После сборки каркаса, он как самостоятельный элемент ставится в проектное положение внутри пробуренной полости в грунте, затем приводится в вертикальное положение и крепится фиксирующими элементами с последующей заливкой бетонным мелкозернистым раствором.

Как сконструировать стык сваи с ростверком

Буронабивная свая — это независимая отдельностоящая конструкция, которая является самостоятельным элементом в совокупности с другими частями здания.

Примыкающим элементом, с которым она напрямую стыкуется – это монолитный армированный ростверк. С другими элементами здания она связана поэтажно через стыковку отдельных конструкций здания друг с другом, через передачу нагрузки от самого верха сверху к низу при вертикальной сборке, где свая располагается внизу этой схемы, образуя с ростверком жёсткий неподвижный диск с грунтом основания.

Каркас ростверка.

Для создания жёсткого сопряжения собирают жёсткий стык узла обреза сваи с монолитным телом ростверка. Жёсткость и равно устойчивость стыка сваи с ж/б ростверком зависит от глубины анкеровки рабочей арматуры, в составе пространственного единого каркаса сваи, внутрь тела ростверка. Длина анкеруемого стержня определяется расчётом от внешних усилий здания от самого неблагоприятного сочетания комбинаций при разных типах загружений. Анкеруют арматуру стержней в виде прямого участка или при помощи отгибов по определённому радиусу, опираясь на положения СП 52–101–2003. Анкеруемый стержень + защитный арматурный слой бетона = проектируемая, конструируемая высота ж/б ростверка, которая, в свою очередь, будет единой как «в расчётной плоскости» направления усилий, так и «из расчётной плоскости» направления усилий.

Но этого недостаточно для того, чтобы конструкция работала устойчиво. Теперь необходимо зафиксировать (собрать) сваю в ж/б ростверк как один конструктивный элемент с другим конструктивным элементом. Для этого необходимо наращивание ростверка по ширине «из расчётной плоскости» направления усилий в противоположные стороны от ж/б сваи с отступом минимальным в 100 мм, опираясь на указания по конструированию свайного фундамента.

Не выполнение данного условия приведёт к выпучиванию сваи из ж/б ростверка из-за бокового неравномерного давления грунта, с образованием вертикальных трещин в месте их пересечения. А так мы имеем компенсатор, который препятствует свае работать в этом случае как самостоятельный элемент в плоскости наименьшей жёсткости, и обеспечивает совместную работу поперечного сечения ж/б ростверка с оголовком сваи. В этом случае внутренние напряжения перераспределяются. Исходное положение этих конструкций относительно друг друга не изменяется. А также сохраняется единый принцип их совместной работы между собой. Наличие малых и больших эксцентриситетов тем самым нивелируется, что ведёт к сохранности соосности привязок центров осей симметрии ж/б свай с центральной осью симметрии сечения монолитного ростверка.

Армирование продольными стержнями ростверка включает в себя огибание вертикальных выпусков из ж/б сваи, как по наружному, так и по внутреннему обмеру стыкуемого узла. Горизонтальная арматура ростверка закрепляется с выпусками из сваи при помощи специальной вязательной проволоки по ГОСТу 3282–74. При этом получается надстройка в виде многоэтажной сборки, где один элемент является основанием для другого, с расцентровкой арматурных продольных пространственных элементов в виде каркасов в теле ж/б элемента.

Продольные стрежни огибают ростверк по контуру, располагаясь между наружной гранью ядра сечения в виде ромба и защитным слоем бетона, внутри растянутой зоны поперечного сечения ростверка. При детальной прорисовке видно, что ядро сечения обжато равномерным армированием со всех сторон.

Для обеспечения долговечности фундамента желательно покрыть его гидроизоляцией. О том как это делают можно узнать подробнее в статье: гидроизоляция элементов фундамента, её виды, технологии нанесения.

армокаркасы для укрепления буронабивных опор, цена

Опоры для свайного фундамента подразделяются на готовые, т.е. изготовленные в заводских условиях и  устраиваемые на месте.

По характеру работы в грунте сваи делятся на висячие и сваи – стойки. Отличие их состоит  в том, что свая стойка должна опираться нижним концом на твердый прочный грунт, преимущественно скалистый или плотный глинистый, а висячая свая в основном опирается на грунт своими боковыми поверхностями.

Готовые сваи заводского изготовления забиваются в грунт при помощи сваебойных установок или опускаются в заранее пробуренную скважину. Форма поперечного сечения готовых свай может быть квадратной, многогранной, прямоугольной или полой. Погружение свай  в грунт может быть вертикальным или наклонным. Материалом для свай может служить бетон, дерево, металл.

Бетон, как правило, армируется металлическими стержнями и тогда свая называется железобетонной. О том, как производится армирование свай и пойдет речь в этой статье.

Сваи для загородного дома своими руками

Естественно, что при строительстве загородного дома или дачи, никто не будет нанимать сваебойную технику и делать фундамент из свай заводского изготовления. Это очень дорого

и к тому же, в большинстве случаев, не нужно.

Чаще всего при строительстве частных построек применяются:

  • Буронабивные сваи.
  • Винтовые.
  • Буроинъекционные.

Винтовые  не пользуются популярностью из-за быстрой коррозии металлических частей сваи. Буроинъекционные применяются для укрепления фундаментов. Остаются буронабивные, которые мы и будем рассматривать. И особое внимание уделим вопросу армирования буронабивной сваи.

Сваи чаще всего применяются в тех случаях, если грунты слабые.

Земляные работы

В первую очередь бурят скважины согласно  проектной разметке. Их необходимо размещать на углах дома, под всеми несущими стенами с шагом, который определяется при составлении проекта. Также в проекте должен быть и расчет армирования сваи.

Однозначно можно сказать, что глубина скважины должна быть ниже глубины промерзания грунта в данной местности.

Для буронабивной сваи необходимо сделать внизу скважины пятку, для чего производится расширение низа скважины.

Здесь важно соблюдать одинаковую глубину скважин, чтобы каждая свая давала одинаковую усадку. В противном случае здание будет подвержено перекосам и возможному разрушению впоследствии.

Арматурные работы

Прежде, чем приступить к армированию буровых свай, необходимо приобрести материалы для их устройства:

  • Песок.
  • Цемент.
  • Арматуру.
  • Гравий.
  • Рубероид.

Песок и гравий не должны иметь включения глины и других посторонних веществ, для чего они должны промываться.

Цемент для приготовления бетонной смеси используется марки 300. Арматуру рекомендуют выбирать диаметром 10-12мм периодического профиля – это для вертикальных стержней. Для поперечного армирования можно брать металл меньшего диаметра.

Рубероид потребуется для создания внутри скважины опалубки.

Типы армирования свай для буронабивных конструкций могут быть разными по своей конфигурации в поперечном сечении — круглыми и квадратными, прямоугольными и многогранными. Мы будем рассматривать квадратную форму, как наиболее простую для возведения фундамента под частный дом.

Технология возведения буронабивных свай квадратной формы

Сперва, следует нарезать по размерам сваи продольные и поперечные элементы каркаса. Для поперечных хомутов можно взять проволоку катанку. Из нее делают прямоугольники

необходимых размеров, для чего пользуются тисками или клещами. Концы хомутов должны быть прочно закреплены, лучше точечной сваркой. Таким образом производится армирование забивных свай, и мы не будем отступать от этой технологии.

Кроме хомутов и продольных стержней следует приготовить еще Г-образные элементы, посредством которых будет совершаться присоединение арматурного каркаса сваи к каркасу ростверка.

После этого собирают сам каркас. Вначале раскладывают все прямоугольные хомуты с шагом 30-40 см, внутрь которых продевают два продольных стержня, и привязывают вязальной отожженной проволокой стержни к хомутам по углам. После этого поделывают такую же операцию  с двумя другим продольными стержнями, расположенными напротив первых. В итоге должна получиться конструкция, напоминающая объемную длинную коробочку решетчатого вида.  На одном конце каркаса нужно привязать Г- образные стержни, которые должны будут выступать из тела самой сваи и впоследствии связываться с арматурой ростверка.

Специалисты рекомендуют устанавливать арматурные каркасы в скважины и одновременно делать каркас для ростверка, который свяжет все сваи в единую жесткую конструкцию и будет являться основой для возведения стен.

В скважины опускают куски рубероида так, чтобы они образовали трубы, в которые будет вставляться арматурный каркас. Это актуально для слабых сыпучих грунтов. Рубероид обвязывается сверху проволокой. Вместо рубероида можно использовать асбестоцементные трубы.

Следует помнить о том, что арматура не должна доходить до края сваи на 5 см. Такой слой бетона должен надежно защищать металл каркаса от коррозии. Чтобы выдержать это расстояние необходимо между арматурным каркасом и стенкой скважины поставить распорки толщиной не менее 5 см.

Заливка и армирование сваи производятся не одновременно, поскольку следует собрать полностью арматурный каркас ростверка. Он также усиливается Г- и П-образными стержнями там, где предполагается связка с арматурой сваи. После сборки всех арматурных элементов, устанавливается опалубка ростверка и только затем происходит заливка бетонной массы внутрь скважины.

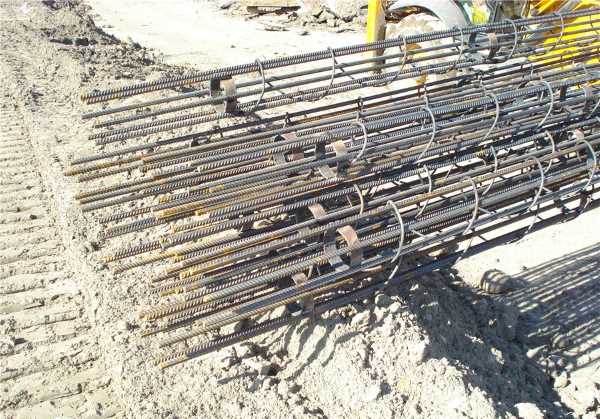

Каркасы для буронабивных свай - устройство, технология, ГОСТ, СНиП. Каркас для буронабивных свай своими руками

Сегодня мы поговорим об армировании буронабивных свай, расскажем Вам подробнее про каркасы для буронабивных свай, армокаркасы, их виды и способы применения.

Специалисты строительной компании ООО «ПСК Основания и Фундаменты» уже более 20 лет занимается устройством фундаментов из буронабивных свай. Для консультации звоните: 8 (495) 411-27-36

Всем нам хорошо известно, что прочность железобетонных домов - явление невероятное, как говорится в народе: "Ничем не просверлишь, ничем не пробьешь". Почему так? Все дело в том, что при помощи арматуры, уже довольно давно, научились создавать этакий "сплав бетона и железа" - прочный арматурный каркас, залитый бетоном. Если грамотно использовать этот материал, не жалеть денег и производить рациональную гидроизоляционную обработку, то армированные конструкции фактически вечны. Более того, их прочность сохраняется на века.

Арматурный каркас представляет собой продвинутый и усовершенствованный в технологических планах вид арматурного изделия, которая придает конструкциям оптимальную эксплуатационную характеристику - высокий уровень прочности, подходящую форму.

Армокаркас для буронабивной сваи, которая имеет диаметр около 0,3 м., представляется как специальная конструкция, в изготовлении которой применяется вязка арматуры в стеклопластиковых трубах.

В чем главное отличие производства конструкции арматурных фундаментных каркасов от каркасов винтового типа? Главная суть отличия в применении армированых буронабивных опор. Таким образом, в процессе изготовления, применяются стержни одних направлений на различных уровнях вязки армирования ж/б конструкций в стеклопластиковых формах. Арматурный каркас фундамента, соответственно СНиПу, отличен от опор винтового типа, их принято соединять при помощи хомутов, которые помогают создать поперечную металлическую фундаментную конструкцию  и верхних ростверков.



Нужен фундамент из буронабивных свай? обращайтесь! Рассчитаем и установим!

Опыт работы - более 10 лет.

Мы занимаемся устройством оснований всех типов и порекомендуем вам самый подходящий вариант в зависимости от условий строительства. А также в кратчайшие сроки составим проект и предоставим вам готовую смету.

Преимущество армокаркасов

Основные задачи арматурных каркасов в том, чтобы они долго и с высоким уровнем надежности были способны укреплять любые виды железобетонных конструкций. Это касается, в том числе, буронабивных свай с 30-сантиметровым диаметром. Винтовые сваи функционируют по другим принципам.

На начальных стадиях заливных работ, имеющих прямое отношение к созданию монолитного основания фундамента в стеклопластиковых трубах или в процессе установки буронабивной опоры, которая имеет диаметр 0,3 м. используют армокаркасы таких типов, которые можно суммарно формировать в 3-4 обычных каркаса и ростверка.

Также отметим, что процессы производства армированной сваи (в отличие от винтовой), соответственно СНиПам, могут происходить при помощи каркасов квадратного и круглого типа (речь идет исключительно про форму сечения). Напомним, что чаше всего армокаркасы для буронабивных опор обладают размерами 0,3 м.

Каркасы БНС используют довольно широко в процессе постройки фундамента, который должен иметь достаточную глубину залеганий. Опора, в отличие от сваи винтового типа, должна быть цилиндрической формы, состоять из стеклопластиковой оболочки и содержать армированные окружности диаметрами 0,3 м.

СНиП требует, чтобы армокаркасы для фундамента (речь про армокаркасы продольного типа) состояли из арматур диаметром порядка 0,5 м. Армокаркасы для опор буронабивного типа обладают такими широкими применениями из-за длинного перечня очевидных достоинств:

  • Циклы производственных работ можно значительно сократить;
  • Показатель скоростей монтажа ж/б конструкций можно значительно поднять;
  • Есть возможность применять отходы из арматуры, имеющей сечение 0,4 м;
  • Допускается использование на любой поверхности;
  • Рентабельность строительных работ существенно выше;

Виды арматурных каркасов

Современные инженеры и строители предпочитают применять два вида каркасов, в том числе арматурных каркасов для буронабивных свай:

  • объемные;
  • плоские.

Объемные каркасы бывают квадратными или круглыми. Соответственно СНиПУ такие каркасы используются для укрепления буронабивных опор.  Диаметры сечений таких металлических конструкций, как правило, колеблеться от 8 мм. до 12 мм., диаметр сваи при этом должен быть стабильным - 0,3 м.  Объемные каркасы для буронабивных опор активно применяют при заливках особо больших масс бетонного раствора. Сами каркасы принято производить, используя сварные решетки. Решеток должно быть от 3 до 10.

Плоскими арматурными каркасами являются изделия, которые активно применяются в строительских целях, во время армирования железобетонной конструкции линейного типа. Применение плоского арматурного каркаса значительно снижает затраты за выполненные работы, увеличивая при этом прочностные характеристики. Ведь трещины в такой конструкции не могут образовываться, а вероятность прогиба сводится к нулю.

Плоские каркасные конструкции представляют собой два и три продольных слоя арматурных сеток, соединенных прутьями. СНиП требует, чтобы прутья соединялись между собой при помощи других прутьев поперечного, наклонного или непрерывного типа.

Изготовление решеток и каркасов

Несколько слов о производстве решетки и каркаса. Решетки сварного типа соединяют друг с другом при помощи металлических стержней, ориентированных перпендикулярно плоскости ростверка.

Следует отметить, что такие каркасные конструкции подходят для опор любых диаметров. СНиП позволяет изменять форму и подстраивать ее под необходимый метод производства. Каркас, имеющий особо крупные размеры, производят индивидуально, каркас для буронабивной опоры необходимо изготавливать при помощи автоматизированных сварочных линий - такова стандартизация СНиПа.



Области применения армокаркасов, подготовка к армированию

Процесс изготовления армокаркаса опоры следует понимать как увеличение прочности бетонных оснований при помощи стержней из металла. Именно после того как этот процесс завершен, конструкция считается железобетонной. Чтобы успешно изготавливать армокаркасы используют исключительно высококачественные сырьевые материалы. Помимо различных растворов и приспособлений, Вам также понадобиться:

  • Песок;
  • Цемент;
  • Арматура;
  • Гравий;
  • Рубероид.

Крайне серьезным является контроль качества гравия и песка - они должны исключать глину в любом, даже самом малом, количестве. Промойте все вещества.

Расчет армирования свай

Для того чтобы облегчить вам работу и помочь разобраться как лучше рассчитать армирования, приведем яркий пример алгоритма расчета отдельных элементов будущей арматурной конструкции, которые понадобятся для изготовления армированного каркаса буронабивных свай.

Изначальные данные следующие (это требования, т.е. запрос на размер будущей опоры):

  • Длина опоры - 1,5 м.
  • Диаметр опоры - 0,3 м.
  • Дистанция на просвет между опорами - 1,5 м.
  • Выпускная высота опорных столбов - 0,3 м.
  • Сумма всех сторон (характеристика периметра) фундаментного основания - 27 м.

Опоры будут закреплены при помощи армокаркасов, которые состоят из 4 арматурных стержней продольного типа. Длина каждого прута составляет 1,8 м. При этом 1,5 м. расходуется на часть опоры, зарытую в почву, 0,3 м. - наружная часть). Пруты соединяются при помощи трех витков. арматуры гладкого типа.



Для начала посчитаем количество опор, которые должен содержать фундамент. Отношение периметра и просвета между опорами дает нам искомое число:

27/1,5 = 18 шт.

Далее находим численное количество арматуры, которое необходимо на один каркас:

1,8*4 = 7,2 м.

Общая длина всех стержней арматуры будет ничем иным как произведением числа свай и общей длины стержня:

7,2*18 = 129,6 м.

Число частей армированного каркаса, которые будут соединять конструкцию равно 3, значит искомая длина арматур для 1 каркаса:

0,95*3 = 2,85 м.

Общая длина, необходимая для соединений стержней продольного типа на всех армированных каркасах составит:

18*2,85 = 51,3 м.

Таким образом, нам понадобиться 130 м. арматур рифленого типа и 52 м. арматур  гладкого типа.



Кроме буронабивных мы изготавливаем буроинъекционные, буросекущие и бурокасательные сваи

Все работы - под ключ!

По желанию заказчика мы полностью выполним все работы под ключ, начиная с геологических исследований и заканчивая устройством ростверка.

Арматурный каркас для буронабивных свай своими руками

После того, как вы промыли все материалы, необходимо создать бетон. Цемент используйте с маркером - 200. Арматура должна иметь диаметр порядка 10 мм. Если вы желаете произвести поперечное армирование, то используйте арматуру более меньшего диаметра.

Опалубка. Внутри скважины ее изготавливают при помощи рубероида. Ориентируясь на размеры свай, производите нарезку каркасов продольных и поперечных типов. Вместо хомута для поперечного крепления, желательно использовать проволоку-катанку. Из этого материала можно изготовить квадраты, ориентируясь на необходимые габариты. Для изготовления прямоугольных изделий из проволочного материала используйте клещи и тиски.

Чтобы хомуты закрепить друг к другу, Вам понадобится сварка точечного типа. Хомуты и пруты продольного типа - это далеко не все. Вам также понадобиться производить подготовки специальных Г-конструкций, которые и помогут смонтировать каркас арматуры опоры.

После этого собираете сам каркас. Все хомуты-прямоугольники разложите с шагом в 0,3 - 0,4 метра, после этого введите пару продольных стержней, привязывая их к хомутам проволокой. Привязывать есть смысл со стороны углов.

Повторите последовательно все действия со всеми оставшимися прутами продольного типа, располагая их параллельно первым. Таким образом, вы должны получить конструкцию, напоминающую объемную длинную коробку с решетчастыми гранями.

Оставьте заявку на консультацию технического специалиста

Узнайте сколько вы сможете сэкономить с нами

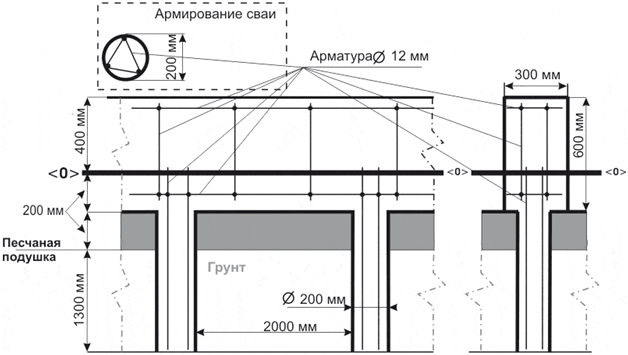

Армирование столбчато-ростверкового фундамента

Надежность и прочность столбчатого фундамента с ростверком во многом зависит от его правильного армирования. Рассмотрены особенности армирования столбчатого фундамента, последовательность работ при армировании, требования к арматуре, расположение арматуры в углах здания и на пересечении с несущими стенами. Также показаны нормативные документы, согласно которым ведется строительство и перечислены ошибки, которые не должны допускаться в ходе работ.

Особенности армирования столбчатого фундамента

Повышение крепости и надежности фундамента достигается его армированием. Бетон выдерживает большие нагрузки на сжатие. Изгибные или растягивающие усилия даже небольшие, разрывают его.

На столб фундамента действуют такие нагрузки:

  • на сжатие – вес здания;
  • на разрыв – зимой пучение грунта сжимает стенки столба и отрывает его вверх от подошвы;
  • на излом/сдвиг, зимой – горизонтальные подвижки грунта при замерзании или летом – сдвиг плотного слоя по водонасыщенному или слабому грунту.

Для нагрузок на сжатие не армируют, а воздействие от пучения грунта полностью устраняют, обернув столб тремя слоями полиэтилена или рубероида. Сдвиговая нагрузка возможна редко, но защищают от нее армированием.

Второй зоной армирования в столбчатых фундаментах, является ростверк. Армирование ростверка свайного фундамента производят только по его нижней и верхней поверхности с учетом толщины защитного слоя бетона.

Требования к арматуре столбов фундамента и ростверка

Для горизонтальной продольной арматуры ростверка берут прутки с регулярным профилем и диаметром 10 – 16 мм. Вертикальные и горизонтальные поперечные участки каркаса – из гладкой арматуры, диаметром 6 – 8 мм.

Для столбов вертикальная арматура – профилированная, горизонтальная – гладкая. Диаметры те же.

Обычно используют прутки марок А I и А III (А 400 С).

Можно использовать новый вид арматуры – композитную. Практика пока не велика, а характеристики у нее хорошие.

Последовательность армирования столбов и ростверка

Столбы армируют вертикальными прутьями. Их варят или вяжут проволокой в каркасы.

На дно ямы насыпают песок, толщиной 200 – 250 мм и сверху такой же слой песка со щебнем. Укладывают не менее 50 – 100 мм бетона для защиты металла от грунтовой влаги и коррозии.

Готовые каркасы опускают в скважины буронабивных свай или ямы под столбы.

Размеры каркаса в сечении должны быть меньше диаметра скважины на 35 – 50 мм с каждой стороны. Этот слой бетона называется защитным. Щелочной реакцией он защищает металл от коррозии.

Выпуски арматуры столбов при изготовлении каркаса загибают горизонтально на длину 30 – 40 диаметров прута. Если дипломированный сварщик умеет правильно, и не перекаливая варить арматуру, загибы не делают.

В ростверк стержни укладывают двумя слоями:

  • верхний слой ниже верхнего среза на толщину защитного слоя;
  • в нижнем слое, на ту же толщину выше подошвы.

Середина не армируется, тут нагрузок почти не бывает.

Схема расположения прутов арматуры определяется требованиями к частям фундамента:

  • для буронабивных свай или железобетонных свайных столбов – требования прочности на срез обуславливается нагрузкой от горизонтального смещения массивов грунта;
  • для горизонтального, обычно монолитного ростверка нагрузка будет изгибающей, т. к. балка ростверка расположена концами на опорах, а под средней ее частью опоры почти нет.

Как располагают арматуру в углах ростверка?

Армирование углов ростверка свайного фундамента и пересечения с несущими внутренними стенами нужно вести с загибанием прутов на длину не менее 0,4 – 0,8 м. Отогнутые части горизонтальных прутьев одной стороны ростверка должны заходить на перпендикулярную ей другую сторону и наоборот.

Варить можно не всегда – некоторые марки стали не варятся обычными электродами, возможны перегрев прутков, вытекание металла и ослабление стыков, швов и т. п.

Нормативные документы по столбчатым фундаментам

Количество прутков, марки арматуры, значение диаметров получают в результате расчета столбчатого фундамента профессиональным инженером-строителем. Как и чертежи для его армирования.

Для этого используют такие нормативные документы:

  • СП 20.13330.2011 (СНиП 2.01.07-85*) «Нагрузки и воздействия» – терминология и нагрузки на столбчатый фундамент;
  • СП 50-101-2004 (актуализация СНиПов 2. 02.01-83 и 3.02.01-87) – Свод Правил по фундаментам зданий и сооружений, п. с 12.1 – по 12.8 – общие требования к расчету, расчет столбчатых фундаментов – п. 12.3;
  • СП 22.13330.2011 (обновленный СНиП 2.02.01-83) «Основания зданий и сооружений» – нагрузки, глубина заложения, учет грунтовых вод, особенности стадий проектирования;
  • СП 63.13330.2012 (актуализация СНиП 52-01-2003) «Бетонные и железобетонные конструкции», расчетные требования в п. 5, 7, 10.

Расчет по документам позволяет точнее определять цену на армирование столбчатого фундамента.

Ошибки при армировании

Наиболее часто встречающиеся ошибки:

  1. Арматурный каркас устанавливают на грунт. Металл корродирует, расширяется в объеме и рвет бетон в самом важном месте – подошве столбов.
  2. При установке в скважину каркас не центрируется. Арматура может выйти наружу столба или остаться малая толщина защитного слоя.
  3. Не выпускается арматура для связей с каркасом ростверка. Монолитный ростверк не сможет противостоять горизонтальным подвижкам грунта, и фундамент может разрушиться.
  4. При сварке стержней соединения не должны быть на углах и на пересечениях стен.
  5. При изгибе прутов место сгиба не греют – прут дает микротрещины.
  6. Арматура в средней части любого железобетонного изделия – грубая ошибка – бетонная балка или плита растягивается или сверху при нагрузке на края и опоре посередине, или снизу – когда опоры по краям, а нагрузка в середине. Эти растягивающие усилия и должна выдерживать арматура. В средней части изделия нагрузок почти нет, и арматура там – выброшенные деньги, время и труд.
  7. При заливке бетона глубинный вибратор использовать только во внутренней зоне каркаса и аккуратно, чтобы не нарушить его конфигурацию.

Буронабивные сваи и их армирование металлоконструкциями от ЭЦМ.

Буронабивные сваи используются при закладывании фундамента на неустойчивые грунты, на наклонную местность или в районе плотной застройки для возведения на них больших и тяжелых зданий и сооружений. Данный способ применяется там, где остальные методы установки свай фундамента является невозможным или экономически невыгодным.

Процесс установки буронабивных свай состоит из:

  • Бурения скважины большой глубины;
  • Заливка отверстия бетонным раствором;
  • Опускание в бетонный раствор железной арматуры.

Сваи формируются непрерывным процессом, при этом бетон может заливаться из отверстия бура при его извлечении или после. Для нестабильных грунтов может применяться обсадная труба вместо опалубки, которая также извлекается в процессе заливки бетона. Форма отверстия для буронабивных свай может быть как прямая, так и с камуфлетной пятой – расширением книзу – для лучшей устойчивости.

Армирование буронабивных свай

Чтобы сваи были крепкими и надежными, а постройка не повредила их целостность своим весом в процессе эксплуатации, внутрь опускается арматура, она формирует из бетонной заливки монолитную железобетонную конструкцию при затвердевании. Важно качество арматуры и ее правильная обработка перед соединением с бетоном, от этого будет зависеть прочность и долговечность ЖБ конструкции. После армирования происходит установка ростверка из металла сверху, чтобы на него можно было закреплять основание постройки.

Почему стоит сделать буронабивные сваи с арматурой на заказ у нас

Компания «Электроцинкмонтаж» производит арматуру разных типов, в том числе по индивидуальному заказу по чертежам заказчика, если требуется особенная их форма или размеры. Все металлические конструкции свариваются на современном оборудовании и обрабатываются антикоррозийным покрытием методом горячего цинкования. Благодаря этому, наши изделия получаются износостойкими, прочными и долговечными.

Производство находится в Свердловской области, весь процесс происходит на нашем заводе. Мы предлагаем изготовление металлоконструкций и транспортировку их до места монтажа заказчика, доставка происходит в любую точку России и в Казахстан. Весь процесс контролируется для обеспечения качества, согласно российским нормам и стандартам. Выездная бригада помогает также в разгрузке металлоконструкций на месте заливки свай.

ул. Аксай, 9 Казахстан, г. Астана +7(7172)69-63-84

Возможно вас заинтересуют другие наши услуги:

Горячее цинкование металлоконструкций

Технология горячего цинкования позволяет защитить металл на срок от 20 лет и более.

Грузоперевозки из России в Казахстан

Мы оперативно доставляем заказы на собственном транспорте.

Продажа оцинкованного металлопроката из России

Наша компания реализует оцинкованные металлоконструкции из России.

Производство металлоконструкций

Мы обладает большим опытом в разработке металлоконструкций и изготовлении изделий.

Армирование буронабивных свай | Ремонт и строительство дома

Буронабивные сваи представляют собой железобетонные конструкции в виде круглых столбов, которые устанавливают рядами по всей площади будущего строения. Глубина свай не ограничивается, она зависит от типа грунта, расчетной нагрузки, несущей способности. Количество и расположение зависят от тяжести объекта: чем больше вес здания, тем ближе друг к другу они устанавливаются. При этом они обязательно располагаются по периметру фасада и под несущими внутренними стенами.

Прочность конструкции обеспечивает каркас из прутков диаметром 10 мм. Учитывая его круглую форму, армирование буронабивных свай выполняют продольными и круговыми прутками. Минимально возможный диаметр скважины составляет 15 см, при этом опорную площадь можно увеличить за счет изменения конструкции. Это делают методом расширения, например, если диаметр сваи равен 20 см, в нижней части ее расширяют до 40 см. Такая технология предусматривает использование специального бура.

Как выполняют армирование?

Монтаж начинают с бурения скважин, в которых устраивают цилиндрическую опалубку съемного или несъемного типа. Современный материал для ее изготовления — гибкий поливинилхлорид. Его преимущества:

  • позволяет поднимать оголовок,
  • можно устраивать расширенные сваи,
  • легкий материал, который скручивается в рулон.

ПВХ применяется на сухих грунтах. Для сложных используют стальную цилиндрическую опалубку с полимерным либо цинковым покрытием. Кроме нее можно взять рубероид, который предварительно сворачивают в трубу. Диаметр опалубки из любого материала должен быть на 10 см меньше диаметра сваи. Нежелательно осуществлять армирование буронабивных свай без опалубки, так как заполнение бетоном может вызвать обвал грунта или сдвиг арматуры. Далее в опалубку вставляют заранее изготовленный каркас. Его диаметр на 5 см меньше диаметра опалубки. Каркас делают следующим способом:

  • подготавливают продольно расположенные прутки, которые должны быть на 40±10 см длиннее сваи;
  • осуществляют жесткую или нежесткую сцепку арматуры, то есть с применением сварки или без нее.

Нежесткая сцепка подразумевает применение специальной проволоки. Ее обвязывают спиралевидно, начиная снизу. Три первых витка делают горизонтально, последние верхние — так же. Для жесткой сцепки берут арматуру диаметром 8 мм.

Преимущества буронабивных свай: используются на любых грунтах, включая торфяные и болотистые. Отличаются возможностью выдерживать большие нагрузки. Рекомендуются для возведения тяжелых и легких объектов, включая деревянные и каркасные дома. Для последних их применение выгодно небольшим капиталовложением.

Армирование ростверка. Что такое ростверк и технология его армирования.

Строительство любого сооружения начинается с основы – его фундамента. Ошибки в начале недопустимы, а поэтому, тип, конструкция, состав и технология монтажа  должны рассчитываться с предельной точностью. Свайные фундаменты проявляют прекрасную устойчивость и долговечность в самых разных эксплуатационных условиях, а с ростверком эта конструкция получает на 100%  эффективную базу для жилых, коммерческих, архитектурных и промышленных построек.

Армирование ростверка – важнейшая часть создания такой железобетонной конструкции. Этому процессу нужно уделять особое внимание, используя правильную технологию и арматуру для фундамента. В статье мы расскажем что это? как его делать? и на что нужно обратить внимание?

Что такое ростверк и какая его роль в фундаменте?

Существует три основных типа фундамента: ленточный, свайный и плиточный. На практике применяется еще несколько разновидностей и модификаций этих технологий и ростверк одна из них. Эта монолитная железобетонная конструкция похожа на ленточный фундамент, но устанавливается  поверх сваи (набивной или буронабивной). Важным технологическим моментом является армирование сваи, которое должно выходить за точку опоры с ростверкос на 30-40 см (для максимальной привязки).

Другими словами, ростверк – это ленточный фундамент, опирающийся на сваи. Поверх ростверка возводятся сразу стены с применением утеплителей и усадочных материалов. Ключевым моментом установки ростверка является армирование, от которого будет зависеть успех всей компании.

Дело в том, что на фундамент воздействуют силы (давление стен сверху, пучение и подмыв снизу), которые зачастую направлены в разные стороны. Каждому школьнику известно, что бетон работает на сжатие, а прогибы и деформации для него разрушительные. Поэтому правильная арматура для фундамента и технологически верная обвязка дают возможность ростверку воспринимать нагрузки с разных сторон.

Как правильно армировать ростверк

Чтобы армирование ростверка было не просто для галочки, а строго выполняло свою функцию, необходимо понимать следующее. По всей линии свайно-ленточного фундамента на него действуют силы в двух направления:

  • Снизу вверх. Участки, опирающиеся на сваи.
  • Сверху вниз (прогиб). Стена весом давит на ростверк, создавая усилия на прогиб.

Очевидно, что армирование ростверка при таких раскладах выполняется двумя методами:

  1. В местах пролета нижний пояс армирования должен быть усиленным, так как нижняя часть будет воспринимать всю нагрузку. Для этого используется арматура А3 (рельефная горячекатаная) диаметром от 13 до 16 мм.
  2. В местах опор на сваю усиленным делается верхний пояс, чтобы выдерживать давление, направленное снизу.

Каркас изготавливается из продольно и поперечно направленных прутьев. Вертикальные скобы, хомуты и поперечные участки можно вязать из арматуры диаметром 6-8 мм, даже с гладким сечением (все зависит от конструктивных особенностей здания).

Выдержки из требований по СНИП

При укладке арматуры для ростверка необходимо придерживать  следующих требований:

  • Прутья одного ряда должны находиться на расстоянии друг от друга не меньше чем 3 см.
  • Расстояние между двумя продольными направлениями должно быть не больше 40 см. Допускается брать расстояние в 2 толщины стены над ним (максимум).
  • Если диаметр сваи больше 15 см, то в нижнем продольном ряду используется минимум 2 прута армирования.
  • Нельзя делать в ростверке закладные отверстия, больше ширина сваи (балки) на 1/3.

Технология армирования ростверка

Вязка арматуры каркаса необходима для создания правильной геометрии конструкции и для временного закрепления в пространстве. Существует 3 основных метода:

  1. Муфтовое. Самый надежный и 100% метод для создания неразрывного кольца в свайно-ленточном фундаменте. Муфта стоит больших денег, а поэтому у застройщиков, а тем более, в небольшом домашнем домостроении они не востребованы.
  2. Сварка. Сварка обеспечивает быстрый результат, но не всегда подходит под условия бетонирования (повышает коррозию, нагревает прут). По правилам варить каркас армирования можно только из прутьев диаметром больше 25 см. Такие массивные фундаменты применяются крайне редко, а поэтому метод неактуален.
  3. Скрутка. Чаще всего в частном домостроении и профессиональные застройщики используют проволочные скрутки. Это самый простой и эффективный метод, позволяющий вязать армировку в каркас с правильной геометрией и хорошей устойчивостью.

На практике применяют несколько способов ручной вязки, но самый проверенный и продуктивный – это использование специальных вязальных крючков. Существуют также автоматические инструменты, типа вязальный пистолет или жало с шуруповертом, но в реальных условиях такой подход не дает выгоды.

Подведем итоги

Свайно-ленточный фундамент эффективен практически для всех случаев, но лишь при создании правильного ростверка. Чтобы обеспечить жесткость и в то же время гибкость такой железобетонной конструкции, вам необходимо создать качественный каркас с рабочей арматурой для фундамента.

Используйте наши рекомендации, а также техническую литературу и строительные СНИП для расчетов армирования. Только так фундамент на 100% будет выполнять своей функциональное предназначение.

Статья на Яндекс Дзен


Комментарии

Методы и преимущества буронабивных свайных фундаментов

Буронабивная свая, также называемая просверленным валом, представляет собой тип железобетонного фундамента, который поддерживает конструкции с большими вертикальными нагрузками. Буронабивная свая - это бетонная свая, залитая на месте, то есть свая залита на строительной площадке. Это отличается от других бетонных свайных фундаментов, таких как центробежные и железобетонные квадратные сваи, в которых используются сборные железобетонные сваи. Буронабивные сваи обычно используются для строительства мостов, высотных зданий и массивных промышленных комплексов, для которых требуются глубокие фундаменты.

Процесс забивки буронабивных свай

Установка буронабивной сваи начинается с просверливания вертикального отверстия в почве с помощью буронабивной машины. Машина может быть оснащена специально разработанными буровыми инструментами, ковшами и грейферами для удаления почвы и камней. Сваи могут быть пробурены на глубину до 60 метров и диаметром до 2,4 метра. Процесс бурения может включать в себя забивание временного стального цилиндра или гильзы в почву. Он остается на месте в верхней части отверстия до тех пор, пока не будет залита куча.

После того, как отверстие просверлено, сооружается конструкция из арматурной стали, которая опускается в отверстие, а затем отверстие заполняется бетоном. Верх сваи может быть покрыт опорой или опорой около уровня земли для поддержки конструкции, расположенной выше.

Буронабивные работы должны выполняться подрядчиком по бурению свай. Это узкоспециализированная операция, требующая обширных знаний и опыта в области строительства и проектирования буронабивных свай, а также условий почвы и площадки.

Применение буронабивных свай

Буронабивные сваи используются для фундаментов и предназначены для зданий и других конструкций, которые создают нагрузки в тысячи тонн. Они также особенно хорошо подходят для неустойчивых или сложных почвенных условий. Помимо фундаментных систем, буронабивные сваи используются для создания структурных подземных стен для удержания грунта. Сваи могут быть размещены близко друг к другу, с расстоянием между сваями от 75 до 150 мм (так называемая непрерывная стенка свай ), или они могут быть размещены таким образом, чтобы они перекрывали друг друга, чтобы создать секущую стенку свай , которая часто используется для контроля миграции грунтовые воды.

Проблемы строительства буронабивных свай

Как и любая другая система глубокого фундамента, буронабивные сваи создают проблемы для подрядчика. Поскольку используемый метод бурения зависит от типа почвы, подрядчик должен провести тщательное исследование почвы и составить отчет. Подрядчик по укладке свай полагается на отчет о грунте и прошлый опыт, чтобы выбрать лучший метод бурения, который минимизирует нарушение окружающей почвы.

Когда грунт не связан, например, с песком, гравием и илом, или скважина выходит за пределы уровня грунтовых вод, яма должна поддерживаться с помощью стальных каркасов или стабилизирующего раствора, такого как бентонитовая суспензия.Это решение может оказаться очень запутанным процессом и значительно усложнить проект.

Преимущества буронабивной сваи

Основные преимущества буронабивных свай или буронабивных стволов перед обычными опорами или другими типами свай:

  • Сваи переменной длины можно наращивать через мягкие, сжимаемые или набухающие почвы в подходящий несущий материал.
  • Сваи можно наращивать до глубины ниже промерзания и сезонных колебаний влажности.
  • Большие выемки грунта и последующая засыпка сведены к минимуму.
  • Меньше разрушения прилегающей почвы.
  • Вибрация относительно низкая, что снижает возмущение соседних свай или конструкций.
  • Кессоны большой вместимости могут быть сконструированы путем расширения основания ствола сваи до трехкратного диаметра ствола, что устраняет необходимость в крышках над группами из нескольких свай.
  • Для многих проектных ситуаций буронабивные сваи обеспечивают более высокую грузоподъемность и потенциально лучшую экономичность, чем забивные сваи.

Буронабивные сваи - Designing Buildings Wiki

Буронабивные сваи , также известные как сменные сваи, представляют собой широко используемую форму фундамента здания, которая обеспечивает поддержку конструкций, передавая их нагрузку на слои почвы или породы, которые обладают достаточной несущей способностью и подходящими характеристиками осадки.

Буронабивные сваи - это сваи, в которых при удалении грунта образуется отверстие для железобетонной сваи, которая заливается на месте.Грунт заменяется сваей, отсюда и «сменные» сваи в отличие от свай-вытеснителей, когда грунт вытесняется забиванием или завинчиванием сваи.

Буронабивные сваи используются в основном в связных грунтах для образования фрикционных свай и при формировании свайных фундаментов вблизи существующих зданий. Они популярны в городских условиях, поскольку там минимальная вибрация, где высота над головой ограничена, где нет риска вспучивания, а также при необходимости варьировать длину свай.

[править] Установка

Буронабивные сваи бурятся с помощью ковшей и / или шнеков, приводимых в движение ударным бурением (вибромолоты) или вращательным бурением (скручивание на месте).

В нестабильных пластах грунта использование бентонитовой жидкости способствует стабилизации ствола, особенно в более глубоких сваях большого диаметра, и позволяет устанавливать сильно армирующие стальные сепараторы. Это известно как растачивание заподлицо (подробнее см. Ниже).

Если бурение и заливка происходят одновременно, сваи известны как сваи с непрерывным шнеком (CFA).

Сваи называются сваями большого диаметра, если они имеют диаметр 600 мм и более. Сваи небольшого диаметра менее 600 мм иногда помещают группами под общую шапку сваи для приема тяжелых грузов.

Несущая способность свай большого диаметра может быть увеличена за счет недоравертывания вала у основания. Это достигается с помощью расширяющегося режущего инструмента, который вырезает основу конической формы, диаметр которой в три раза превышает диаметр главного вала.

Форма опоры сваи или ствола скважины влияет на формирование сваи. Буронабивные сваи могут быть опорными или безопорными.

При укладке свай в устойчивый грунт можно просверлить и уложить бетон без предварительной облицовки отверстия. Однако необходимо принять меры предосторожности, облицовав первый метр ямы, чтобы предотвратить попадание поверхностного грунта в яму.

Есть две категории поддерживаемых свай в зависимости от используемой обсадной трубы или футеровки.

[править] Оболочка несъемная

Скважина может быть сформирована ударным методом, при котором используется тяжелый режущий инструмент на небольшом треноге, который сбрасывается из поднятого положения с помощью лебедки, чтобы вырезать цилиндр из земли.Операция повторяется до тех пор, пока отверстие не будет погружено на требуемую глубину. В процессе резки в отверстие вставляется тонкая секционная облицовка, чтобы предотвратить его обрушение. В качестве альтернативы, ствол скважины может быть сформирован роторным способом, при котором роторное бурение работает внутри обсадной колонны или футеровки.

[править] Временный кожух

Обычно ствол скважины поддерживается стальной футеровкой с резьбовым соединением, которую удаляют либо во время, либо после укладки бетона.Трубку можно приподнять с помощью лебедки или домкратом.

При бурении заподлицо используется жидкость, такая как бентонит, для вымывания материала из отверстия, которое было ослаблено бурением. Жидкость можно заливать сверху (обратная промывка) или прокачивать через буровую штангу (прямая промывка). Пробуренная скважина закрывается временным стальным кожухом для предотвращения обрушения рыхлого поверхностного грунта. По мере бурения в отверстие непрерывно подается бентонит.

На необходимую глубину опускают арматуру через бентонит и заливают бетоном.Бентонит вытесняется бетоном и снова выкачивается из отверстия. Когда бетон достигает верхнего уровня отверстия, временная обсадная колонна снимается.

Буронабивные сваи - Designing Buildings Wiki

Буронабивные сваи , также известные как сменные сваи, представляют собой широко используемую форму фундамента здания, которая обеспечивает поддержку конструкций, передавая их нагрузку на слои почвы или породы, которые обладают достаточной несущей способностью и подходящими характеристиками осадки.

Буронабивные сваи - это сваи, в которых при удалении грунта образуется отверстие для железобетонной сваи, которая заливается на месте. Грунт заменяется сваей, отсюда и «сменные» сваи в отличие от свай-вытеснителей, когда грунт вытесняется забиванием или завинчиванием сваи.

Буронабивные сваи используются в основном в связных грунтах для образования фрикционных свай и при формировании свайных фундаментов вблизи существующих зданий. Они популярны в городских условиях, поскольку там минимальная вибрация, где высота над головой ограничена, где нет риска вспучивания, а также при необходимости варьировать длину свай.

[править] Установка

Буронабивные сваи бурятся с помощью ковшей и / или шнеков, приводимых в движение ударным бурением (вибромолоты) или вращательным бурением (скручивание на месте).

В нестабильных пластах грунта использование бентонитовой жидкости способствует стабилизации ствола, особенно в более глубоких сваях большого диаметра, и позволяет устанавливать сильно армирующие стальные сепараторы. Это известно как растачивание заподлицо (подробнее см. Ниже).

Если бурение и заливка происходят одновременно, сваи известны как сваи с непрерывным шнеком (CFA).

Сваи называются сваями большого диаметра, если они имеют диаметр 600 мм и более. Сваи небольшого диаметра менее 600 мм иногда помещают группами под общую шапку сваи для приема тяжелых грузов.

Несущая способность свай большого диаметра может быть увеличена за счет недоравертывания вала у основания. Это достигается с помощью расширяющегося режущего инструмента, который вырезает основу конической формы, диаметр которой в три раза превышает диаметр главного вала.

Форма опоры сваи или ствола скважины влияет на формирование сваи. Буронабивные сваи могут быть опорными или безопорными.

При укладке свай в устойчивый грунт можно просверлить и уложить бетон без предварительной облицовки отверстия. Однако необходимо принять меры предосторожности, облицовав первый метр ямы, чтобы предотвратить попадание поверхностного грунта в яму.

Есть две категории поддерживаемых свай в зависимости от используемой обсадной трубы или футеровки.

[править] Оболочка несъемная

Скважина может быть сформирована ударным методом, при котором используется тяжелый режущий инструмент на небольшом треноге, который сбрасывается из поднятого положения с помощью лебедки, чтобы вырезать цилиндр из земли.Операция повторяется до тех пор, пока отверстие не будет погружено на требуемую глубину. В процессе резки в отверстие вставляется тонкая секционная облицовка, чтобы предотвратить его обрушение. В качестве альтернативы, ствол скважины может быть сформирован роторным способом, при котором роторное бурение работает внутри обсадной колонны или футеровки.

[править] Временный кожух

Обычно ствол скважины поддерживается стальной футеровкой с резьбовым соединением, которую удаляют либо во время, либо после укладки бетона.Трубку можно приподнять с помощью лебедки или домкратом.

При бурении заподлицо используется жидкость, такая как бентонит, для вымывания материала из отверстия, которое было ослаблено бурением. Жидкость можно заливать сверху (обратная промывка) или прокачивать через буровую штангу (прямая промывка). Пробуренная скважина закрывается временным стальным кожухом для предотвращения обрушения рыхлого поверхностного грунта. По мере бурения в отверстие непрерывно подается бентонит.

На необходимую глубину опускают арматуру через бентонит и заливают бетоном.Бентонит вытесняется бетоном и снова выкачивается из отверстия. Когда бетон достигает верхнего уровня отверстия, временная обсадная колонна снимается.

Буронабивные сваи - Designing Buildings Wiki

Буронабивные сваи , также известные как сменные сваи, представляют собой широко используемую форму фундамента здания, которая обеспечивает поддержку конструкций, передавая их нагрузку на слои почвы или породы, которые обладают достаточной несущей способностью и подходящими характеристиками осадки.

Буронабивные сваи - это сваи, в которых при удалении грунта образуется отверстие для железобетонной сваи, которая заливается на месте. Грунт заменяется сваей, отсюда и «сменные» сваи в отличие от свай-вытеснителей, когда грунт вытесняется забиванием или завинчиванием сваи.

Буронабивные сваи используются в основном в связных грунтах для образования фрикционных свай и при формировании свайных фундаментов вблизи существующих зданий. Они популярны в городских условиях, поскольку там минимальная вибрация, где высота над головой ограничена, где нет риска вспучивания, а также при необходимости варьировать длину свай.

[править] Установка

Буронабивные сваи бурятся с помощью ковшей и / или шнеков, приводимых в движение ударным бурением (вибромолоты) или вращательным бурением (скручивание на месте).

В нестабильных пластах грунта использование бентонитовой жидкости способствует стабилизации ствола, особенно в более глубоких сваях большого диаметра, и позволяет устанавливать сильно армирующие стальные сепараторы. Это известно как растачивание заподлицо (подробнее см. Ниже).

Если бурение и заливка происходят одновременно, сваи известны как сваи с непрерывным шнеком (CFA).

Сваи называются сваями большого диаметра, если они имеют диаметр 600 мм и более. Сваи небольшого диаметра менее 600 мм иногда помещают группами под общую шапку сваи для приема тяжелых грузов.

Несущая способность свай большого диаметра может быть увеличена за счет недоравертывания вала у основания. Это достигается с помощью расширяющегося режущего инструмента, который вырезает основу конической формы, диаметр которой в три раза превышает диаметр главного вала.

Форма опоры сваи или ствола скважины влияет на формирование сваи. Буронабивные сваи могут быть опорными или безопорными.

При укладке свай в устойчивый грунт можно просверлить и уложить бетон без предварительной облицовки отверстия. Однако необходимо принять меры предосторожности, облицовав первый метр ямы, чтобы предотвратить попадание поверхностного грунта в яму.

Есть две категории поддерживаемых свай в зависимости от используемой обсадной трубы или футеровки.

[править] Оболочка несъемная

Скважина может быть сформирована ударным методом, при котором используется тяжелый режущий инструмент на небольшом треноге, который сбрасывается из поднятого положения с помощью лебедки, чтобы вырезать цилиндр из земли.Операция повторяется до тех пор, пока отверстие не будет погружено на требуемую глубину. В процессе резки в отверстие вставляется тонкая секционная облицовка, чтобы предотвратить его обрушение. В качестве альтернативы, ствол скважины может быть сформирован роторным способом, при котором роторное бурение работает внутри обсадной колонны или футеровки.

[править] Временный кожух

Обычно ствол скважины поддерживается стальной футеровкой с резьбовым соединением, которую удаляют либо во время, либо после укладки бетона.Трубку можно приподнять с помощью лебедки или домкратом.

При бурении заподлицо используется жидкость, такая как бентонит, для вымывания материала из отверстия, которое было ослаблено бурением. Жидкость можно заливать сверху (обратная промывка) или прокачивать через буровую штангу (прямая промывка). Пробуренная скважина закрывается временным стальным кожухом для предотвращения обрушения рыхлого поверхностного грунта. По мере бурения в отверстие непрерывно подается бентонит.

На необходимую глубину опускают арматуру через бентонит и заливают бетоном.Бентонит вытесняется бетоном и снова выкачивается из отверстия. Когда бетон достигает верхнего уровня отверстия, временная обсадная колонна снимается.

Буронабивные сваи - Designing Buildings Wiki

Буронабивные сваи , также известные как сменные сваи, представляют собой широко используемую форму фундамента здания, которая обеспечивает поддержку конструкций, передавая их нагрузку на слои почвы или породы, которые обладают достаточной несущей способностью и подходящими характеристиками осадки.

Буронабивные сваи - это сваи, в которых при удалении грунта образуется отверстие для железобетонной сваи, которая заливается на месте. Грунт заменяется сваей, отсюда и «сменные» сваи в отличие от свай-вытеснителей, когда грунт вытесняется забиванием или завинчиванием сваи.

Буронабивные сваи используются в основном в связных грунтах для образования фрикционных свай и при формировании свайных фундаментов вблизи существующих зданий. Они популярны в городских условиях, поскольку там минимальная вибрация, где высота над головой ограничена, где нет риска вспучивания, а также при необходимости варьировать длину свай.

[править] Установка

Буронабивные сваи бурятся с помощью ковшей и / или шнеков, приводимых в движение ударным бурением (вибромолоты) или вращательным бурением (скручивание на месте).

В нестабильных пластах грунта использование бентонитовой жидкости способствует стабилизации ствола, особенно в более глубоких сваях большого диаметра, и позволяет устанавливать сильно армирующие стальные сепараторы. Это известно как растачивание заподлицо (подробнее см. Ниже).

Если бурение и заливка происходят одновременно, сваи известны как сваи с непрерывным шнеком (CFA).

Сваи называются сваями большого диаметра, если они имеют диаметр 600 мм и более. Сваи небольшого диаметра менее 600 мм иногда помещают группами под общую шапку сваи для приема тяжелых грузов.

Несущая способность свай большого диаметра может быть увеличена за счет недоравертывания вала у основания. Это достигается с помощью расширяющегося режущего инструмента, который вырезает основу конической формы, диаметр которой в три раза превышает диаметр главного вала.

Форма опоры сваи или ствола скважины влияет на формирование сваи. Буронабивные сваи могут быть опорными или безопорными.

При укладке свай в устойчивый грунт можно просверлить и уложить бетон без предварительной облицовки отверстия. Однако необходимо принять меры предосторожности, облицовав первый метр ямы, чтобы предотвратить попадание поверхностного грунта в яму.

Есть две категории поддерживаемых свай в зависимости от используемой обсадной трубы или футеровки.

[править] Оболочка несъемная

Скважина может быть сформирована ударным методом, при котором используется тяжелый режущий инструмент на небольшом треноге, который сбрасывается из поднятого положения с помощью лебедки, чтобы вырезать цилиндр из земли.Операция повторяется до тех пор, пока отверстие не будет погружено на требуемую глубину. В процессе резки в отверстие вставляется тонкая секционная облицовка, чтобы предотвратить его обрушение. В качестве альтернативы, ствол скважины может быть сформирован роторным способом, при котором роторное бурение работает внутри обсадной колонны или футеровки.

[править] Временный кожух

Обычно ствол скважины поддерживается стальной футеровкой с резьбовым соединением, которую удаляют либо во время, либо после укладки бетона.Трубку можно приподнять с помощью лебедки или домкратом.

При бурении заподлицо используется жидкость, такая как бентонит, для вымывания материала из отверстия, которое было ослаблено бурением. Жидкость можно заливать сверху (обратная промывка) или прокачивать через буровую штангу (прямая промывка). Пробуренная скважина закрывается временным стальным кожухом для предотвращения обрушения рыхлого поверхностного грунта. По мере бурения в отверстие непрерывно подается бентонит.

На необходимую глубину опускают арматуру через бентонит и заливают бетоном.Бентонит вытесняется бетоном и снова выкачивается из отверстия. Когда бетон достигает верхнего уровня отверстия, временная обсадная колонна снимается.

Буронабивные сваи - Designing Buildings Wiki

Буронабивные сваи , также известные как сменные сваи, представляют собой широко используемую форму фундамента здания, которая обеспечивает поддержку конструкций, передавая их нагрузку на слои почвы или породы, которые обладают достаточной несущей способностью и подходящими характеристиками осадки.

Буронабивные сваи - это сваи, в которых при удалении грунта образуется отверстие для железобетонной сваи, которая заливается на месте. Грунт заменяется сваей, отсюда и «сменные» сваи в отличие от свай-вытеснителей, когда грунт вытесняется забиванием или завинчиванием сваи.

Буронабивные сваи используются в основном в связных грунтах для образования фрикционных свай и при формировании свайных фундаментов вблизи существующих зданий. Они популярны в городских условиях, поскольку там минимальная вибрация, где высота над головой ограничена, где нет риска вспучивания, а также при необходимости варьировать длину свай.

[править] Установка

Буронабивные сваи бурятся с помощью ковшей и / или шнеков, приводимых в движение ударным бурением (вибромолоты) или вращательным бурением (скручивание на месте).

В нестабильных пластах грунта использование бентонитовой жидкости способствует стабилизации ствола, особенно в более глубоких сваях большого диаметра, и позволяет устанавливать сильно армирующие стальные сепараторы. Это известно как растачивание заподлицо (подробнее см. Ниже).

Если бурение и заливка происходят одновременно, сваи известны как сваи с непрерывным шнеком (CFA).

Сваи называются сваями большого диаметра, если они имеют диаметр 600 мм и более. Сваи небольшого диаметра менее 600 мм иногда помещают группами под общую шапку сваи для приема тяжелых грузов.

Несущая способность свай большого диаметра может быть увеличена за счет недоравертывания вала у основания. Это достигается с помощью расширяющегося режущего инструмента, который вырезает основу конической формы, диаметр которой в три раза превышает диаметр главного вала.

Форма опоры сваи или ствола скважины влияет на формирование сваи. Буронабивные сваи могут быть опорными или безопорными.

При укладке свай в устойчивый грунт можно просверлить и уложить бетон без предварительной облицовки отверстия. Однако необходимо принять меры предосторожности, облицовав первый метр ямы, чтобы предотвратить попадание поверхностного грунта в яму.

Есть две категории поддерживаемых свай в зависимости от используемой обсадной трубы или футеровки.

[править] Оболочка несъемная

Скважина может быть сформирована ударным методом, при котором используется тяжелый режущий инструмент на небольшом треноге, который сбрасывается из поднятого положения с помощью лебедки, чтобы вырезать цилиндр из земли.Операция повторяется до тех пор, пока отверстие не будет погружено на требуемую глубину. В процессе резки в отверстие вставляется тонкая секционная облицовка, чтобы предотвратить его обрушение. В качестве альтернативы, ствол скважины может быть сформирован роторным способом, при котором роторное бурение работает внутри обсадной колонны или футеровки.

[править] Временный кожух

Обычно ствол скважины поддерживается стальной футеровкой с резьбовым соединением, которую удаляют либо во время, либо после укладки бетона.Трубку можно приподнять с помощью лебедки или домкратом.

При бурении заподлицо используется жидкость, такая как бентонит, для вымывания материала из отверстия, которое было ослаблено бурением. Жидкость можно заливать сверху (обратная промывка) или прокачивать через буровую штангу (прямая промывка). Пробуренная скважина закрывается временным стальным кожухом для предотвращения обрушения рыхлого поверхностного грунта. По мере бурения в отверстие непрерывно подается бентонит.

На необходимую глубину опускают арматуру через бентонит и заливают бетоном.Бентонит вытесняется бетоном и снова выкачивается из отверстия. Когда бетон достигает верхнего уровня отверстия, временная обсадная колонна снимается.

ASC Construction

Буронабивные сваи сооружаются путем бурения кругового поперечного сечения с укладкой арматуры и бетона в грунт.

Буронабивные сваи могут быть построены с использованием машин и оборудования различной мощности и размеров, в зависимости от таких факторов, как: состояние почвы и грунтовых вод, диаметр, вместимость и длина сваи.Бурение буронабивных свай производится бентонитовым раствором или обсадной колонной в зависимости от условий грунта во время бурения, длины свай и мощности оборудования.

После бурения бентонитовый раствор очищается от песка, арматурный каркас опускается в буровую установку с помощью крана и размещается на заданных отметках.

Буронабивные сваи сооружаются в следующие этапы соответственно;

  • бурение,
  • размещение арматуры,
  • бетонирование.

Укладка арматуры осуществляется при помощи тремерных труб, начиная от низа сваи до поверхности.

Обычно диаметры буронабивных свай просверливаются с помощью обычного бурового оборудования до размеров от 65 см до 300 см.

Основной контроль качества во время строительства обеспечивается контролем вертикальных и глубинных размеров с помощью специально разработанных измерительных приборов, позиционирования арматуры, объема бетона, а также испытаний целостности (целостности) и нагрузок (статические, динамические или ячейки Эстерберга) после строительства.

ЧТО ТАКОЕ НАБОРНЫЕ СВАИ?

Буронабивная свая - еще один тип железобетонной сваи, которая используется для поддержки высоких зданий, испытывающих большие вертикальные нагрузки. Буронабивная свая - это монолитная бетонная свая , в которой буронабивные сваи должны быть залиты на строительной площадке, в то время как другие бетонные сваи, такие как спиральная свая и железобетонная квадратная свая , представляют собой сборные бетонные сваи, которые они отливают на заводе.

Обычно буронабивная свая должна устанавливаться на тех высоких зданиях или массивных промышленных комплексах, для которых требуется фундамент, способный выдержать нагрузку в тысячи тонн, скорее всего, в нестабильных или сложных грунтовых условиях. Буронабивная сваи забивается с помощью буронабивной машины , которая имеет специально разработанный буровой инструмент, ковши и грейферные захваты, которые используются для удаления грунта и породы. Обычно это может быть бурение почвы на глубину 50 метров. Преимуществом буронабивной сваи является метод бурения, низкая вибрация и низкий уровень шума.

Метод бурения зависит от состояния почвы, подрядчик по сваи должен провести исследование почвы и решить, какую технологию бурения следует продолжить. Подрядчик по установке свай определяет правильную технологию бурения и сводит к минимуму нарушение окружающей почвы. Для несвязных грунтов, таких как песок, гравий, ил и т. Д., Независимо от того, находится ли он под уровнем грунтовых вод или нет, ствол сваи должен поддерживаться стальным кожухом или стабилизирующими растворами, такими как бентонитовая суспензия.После этого в отверстие будет вставлена ​​арматура, и в отверстие будет заливаться бетон.

Буронабивная свая широко используется в строительстве в качестве фундамента, особенно для мостовых работ, а также для высотных зданий.

Добавить комментарий
