Армирование монолитной плиты перекрытия: расчет нагрузки, чертежи

При создании домов с индивидуальной планировкой дома, как правило, застройщики сталкиваются с большим неудобством использования заводских панелей. С одной стороны, их стандартные размеры и форма, с другой – внушительный вес, из-за которого не обойтись без привлечения подъемной строительной техники.

Для перекрытия домов с комнатами разного размера и конфигурации, включая овал и полукруг, идеальным решением являются монолитные ж/б плиты.

Дело в том, что по сравнению с заводскими они требуют значительно меньших денежных вложений как на покупку необходимых материалов, так и на доставку и монтаж.

К тому же у них значительно выше несущая способность, а бесшовная поверхность плит очень качественная.

Почему же при всех очевидных преимуществах не каждый прибегает к бетонированию перекрытия? Вряд ли людей отпугивают более длительные подготовительные работы, тем более что ни заказ арматуры, ни устройство опалубки сегодня не представляет никакой сложности. Проблема в другом – не каждый знает, как правильно выполнить расчет монолитной плиты перекрытия.

Преимущества устройства монолитного перекрытия ↑

Монолитные железобетонные перекрытия причисляют к категории самых надежных и универсальных стройматериалов.

по данной технологии возможно перекрывать помещения практически любых габаритов, независимо от линейных размеров сооружения. Единственное при необходимости перекрыть больших пространств возникает необходимость в установке дополнительных опор;
они обеспечивают высокую звукоизоляцию. Несмотря на относительно небольшую толщину (140 мм), они способны полностью подавлять сторонние шумы;
с нижней стороны поверхность монолитного литья – гладкая, бесшовная, без перепадов, поэтому чаще всего подобные потолки отделывают только при помощи тонкого слоя шпаклевки и окрашивают;
цельное литье позволяет возводить выносные конструкции, к примеру, создать балкон, который составит одну монолитную плиту с перекрытием. Кстати, подобный балкон значительно долговечнее.

К недостаткам монолитного литья можно отнести необходимость использования при заливке бетона специализированного оборудования, к примеру, бетономешалок.

Внимание!

Устраивать монолитное перекрытие в доме из газобетона можно исключительно после установки дополнительных опор из бетона или железа. Что же касается деревянных построек, то использование такого типа литья запрещено.

Для конструкций из легкого материала типа газобетона больше подходят сборно-монолитные перекрытия. Их выполняют из готовых блоков, к примеру, из керамзита, газобетона или других аналогичных материалов, после чего заливают бетоном. Получается, с одной стороны, легкая конструкция, а с другой – она служит монолитным армированным поясом для всего строения.

Виды ↑

По технологии устройства различают:

монолитное балочное перекрытие;
безбалочное – это один из самых распространенных вариантов, расходы на материалы здесь меньше, поскольку нет необходимости закупать балки и обрабатывать перекрытия.

имеющие несъемную опалубку;
по профнастилу. Наиболее часто такую конструкцию используют для создания терасс, при строительстве гаражей и других подобных сооружений. Профлисты играют роль несгибаемой опалубки, на которую заливают бетон. Функции опоры будет выполнять каркас из металла, собранный из колонн и балок.

Обязательные условия получения качественного и надежного монолитное перекрытие по профнастилу:

чертежи, в которых указаны точнейшие размеры сооружения. Допустимая погрешность – до миллиметра;
расчет монолитной плиты перекрытия, где учтены создаваемые ею нагрузки.

Профилированные листы позволяют получить ребристое монолитное перекрытие, отличающееся большей надежностью. При этом значительно сокращаются затраты на бетон и стержни арматуры.

На заметку

Все монтажные работы выполняются по специально составленным технологическим картам на устройство монолитного перекрытия. Его еще называют основным технологическим документом, предназначенным как для строительных организаций и проектных бюро, так и для мастеров , непосредственно связанных с выполнением монолитных ж/б работ.

Расчет безбалочного перекрытия ↑

Перекрытие этого типа представляет из себя сплошную плиту. Опорой для нее служат колонны, которые могут иметь капители. Последние необходимы тогда, когда для создания требуемой жесткости прибегают к уменьшению расчетного пролета.

Полезно

Экспериментально было установлено, что для безбалочной плиты опасными нагрузками можно считать сплошную, оказывающую давление на всю площадь и полосовую, распределенную через весь пролет.

Расчет монолитной плиты, опертой по контуру ↑

Параметры монолитной плиты ↑

Понятно, что вес литой плиты напрямую зависит от ее высоты.

Однако, помимо собственно веса она испытывает также определенную расчетную нагрузку, которая образуется в результате воздействия веса выравнивающей стяжки, финишного покрытия, мебели, находящихся в помещении людей и другое.

Было бы наивно предположить, что кому-то удастся полностью предугадать возможные нагрузки или их комбинации, поэтому в расчетах прибегают к статистическим данным, основываясь на теории вероятностей. Таким путем получают величину распределенной нагрузки.

К примеру:

Здесь суммарная нагрузка составляет 775 кг на кв. м.

Одни из составляющих могут носить кратковременный характер, другие – более длительный. Чтобы не усложнять наши расчеты, условимся принимать распределительную нагрузку qв временной.

Как рассчитать наибольший изгибающий момент ↑

Это один из определяющих параметров при выборе сечения арматуры.

Напомним, что мы имеем дело с плитой, которая оперта по контуру, то есть, она будет выступать в роли балки не только относительно оси абсцисс, но и оси аппликат (z), и будет испытывать сжатие и растяжение в обеих плоскостях.

Как известно, изгибающий момент по отношению к оси абсцисс балки с опорой на две стены, имеющей пролет ln вычисляют по формуле mn = qnln2/8 (для удобства за ее ширину принят 1 м). Очевидно, что если пролеты равны, то равны и моменты.

Если учесть, что в случае квадратной плиты нагрузки q1 и q2 равны, возможно допустить, что они составляют половину расчетной нагрузки, обозначаемой q. Т. е.

Иначе говоря, можно допустить, что арматура, уложенная параллельно осям абсцисс и аппликат, рассчитывается на один и тот же изгибающий момент, который вдвое меньше, нежели тот же показатель для плиты, которая в качестве опоры имеет две стены. Получаем, что максимальное значение расчетного момента составляет:
Что же касается величины момента для бетона, то если учесть, что он испытывает сжимающее воздействие одновременно в перпендикулярных друг другу плоскостях, то ее значение будет больше, а именно,
Как известно, для расчетов требуется единая величина момента, поэтому в качестве его расчетного значения берут среднее арифметическое от Ма и Мб, которое в нашем случае равно 1472. 6 кгс·м:

Как выбрать сечение арматуры ↑

В качестве примера произведем расчет сечения стержня по старой методике и сразу отметим, что конечный результат расчета по любой другой дает минимальную погрешность.

Какой бы способ расчеты вы ни выбрали, не надо забывать, высота арматуры в зависимости от ее расположения относительно осей x и z будет различаться.

В качестве значения высот предварительно примем: для первой оси h01 = 130 мм, для второй – h02 = 110 мм. Воспользуемся формулой А0n = M/bh30nRb. Соответственно получим:

Из представленной ниже вспомогательной таблицы найдем соответствующие значения η и ξ и посчитаем искомую площадь по формуле Fan= M/ηh0nRs.
Получаем

Fa1 = 3,275 кв. см.
Fa2 = 3,6 кв. см.

Фактически, для армирования 1 пог. м необходимо по 5 арматурных стержня для укладки в продольном и поперечном направлении с шагом 20 см.

Для выбора сечения можно воспользоваться нижележащей таблицей. К примеру, для пяти стержней ⌀10 мм получаем площадь сечения, равной 3,93 кв. см, а для 1 пог. м она будет в два раза больше – 7,86 кв. см.

Сечение арматуры, проложенной в верхней части, было взято с достаточным запасом, поэтому число арматуры в нижнем слое можно уменьшить до четырех. Тогда для нижней части площадь, согласно таблице составит 3,14 кв. см.

На заметку

Для расчета подобной плиты в панельном доме согласно имеющимся методикам расчета обычно применяют корректирующий коэффициент для учета также пространственной работы конструкции. Он позволяет примерно на 3–10 процентов сократить сечение.

Однако многие специалисты считают, что, в отличие от заводских, для монолитных плит его использование не столь уж обязательно, поскольку при таком подходе возникает необходимость в ряде дополнительных расчетов, к примеру, на раскрытие трещин и прочих.

И потом, если центральную часть армировать стержнями большего диаметра, то прогиб посередине будет изначально меньше. При необходимости его можно достаточно просто устранить или скрыть под финишной отделкой.

Пример расчета монолитной плиты перекрытия в виде прямоугольника ↑

Очевидно, что в подобных конструкциях момент, действующий по отношению к оси абсцисс, не может равняться его значению, относительно оси аппликат. Причем чем больше разброс между ее линейными размерами, тем больше она будет похожа на балку с шарнирными опорами. Иначе говоря, начиная с какого-то момента, величина воздействия поперечной арматуры станет постоянной.

На практике неоднократно была показана зависимость поперечного и продольного моментов от значения λ = l2 / l1:

при λ > 3, продольный больше поперечного в пять раз;
при λ ≤ 3 эту зависимость определяют по графику.

Допустим, требуется рассчитать прямоугольную плиту 8х5 м. Учитывая, что расчетные пролеты это и есть линейные размеры помещения, получаем, что их отношение λ равно 1. 6. Следуя кривой 1 на графике, найдем соотношение моментов. Оно будет равно 0.49, откуда получаем, что m2 = 0.49*m1.

Далее, для нахождения общего момента значения m1 и m2 необходимо сложить. В итоге получаем, что M = 1.49*m1. Продолжим: подсчитаем два изгибающих момента – для бетона и арматуры, затем с их помощью и расчетный момент.

Теперь вновь обратимся к вспомогательной таблице, откуда находим значения η1, η2 и ξ1, ξ2. Далее, подставив найденные значения в формулу, по которой вычисляют площадь сечения арматуры, получаем:

Fa1 = 3.845 кв. см;
Fa2 = 2 кв. см.

В итоге получаем, что для армирования 1 пог. м. плиты необходимо:

продольная арматура:пять 10-миллиметровых стержней, длина 520 -540 см, Sсеч. – 3.93 кв. см;
поперечная арматура: четыре 8-миллиметровых стержня, длина 820-840 см, Sсеч. – 2.01 кв.см.

Источник: https://stylekrov.ru/raschet-monolitnoj-plity-perekrytiya. html

Армирование монолитной плиты: расчет и вязка арматуры

Армирование монолитной плиты — это сложная и ответственная задача. Конструктивный элемент воспринимает серьезные изгибающие нагрузки, с которыми бетону не справится. По этой причине при заливке монтируют арматурные каркасы, которые усиливают плиту и не дают ей разрушаться под нагрузкой.

Как правильно армировать конструкцию? При выполнении задачи нужно соблюдать несколько правил. При строительстве частного дома обычно не разрабатывают подробный рабочий проект и не делают сложных расчетов.

Из-за небольших нагрузок считаю, что достаточно соблюсти минимальные требования, которые представлены в нормативных документах. Также опытные строители могут заложить арматуру по примеру уже сделанных объектов.

Плита в здании может быть двух типов:

В общем случае армирование плиты перекрытия и фундаментной не имеет критических отличий. Но важно знать, что в первом случае потребуются стержни большего диаметра. Это вызвано тем, что под элементом фундамента есть упругое основание — земля, которое берет на себя часть нагрузок. А вот схема армирования плиты перекрытия не предполагает дополнительного усиления.

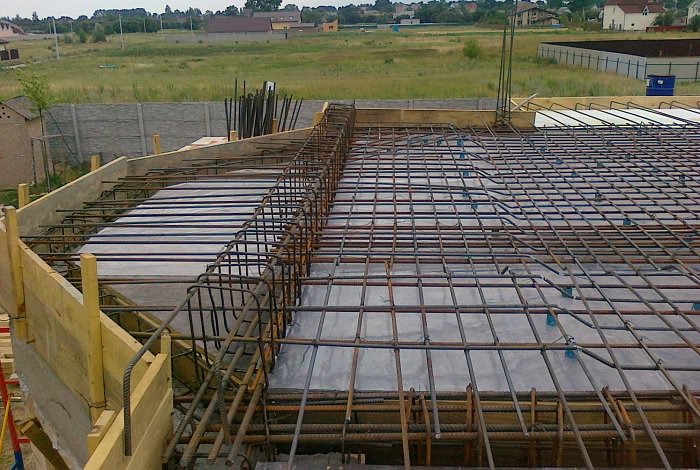

Армирование фундаментной плиты

Арматура в фундамент в этом случае укладывается неравномерно. Необходимо усилить конструкцию в местах наибольшего продавливания. Если толщина элемента не превышает 150 мм, то армирование для монолитной плиты фундамента выполняется одной сеткой. Такое бывает при строительстве небольших сооружений. Также тонкие плиты используются под крыльца.

Для жилого дома толщина фундамента обычно составляет 200—300 мм. Точное значение зависит от характеристик грунта и массы здания. В этом случае арматурные сетки укладываются в два слоя друг над другом. При монтаже каркасов необходимо соблюдать защитный слой бетона. Он позволяет предотвратить коррозию металла. При возведении фундаментов величина защитного слоя принимается равной 40 мм.

Диаметр армирования

Перед тем как вязать арматуру для фундамента, потребуется подобрать ее сечение. Рабочий стержни в плите располагаются перпендикулярно в обоих направлениях. Для соединения верхнего и нижнего ряда используют вертикальные хомуты. Общее сечение всех прутов в одном направлении должно составлять не менее 0,3% от площади сечения плиты в этом же направлении.

Пример армирования

Если сторона фундамента не превышает 3 м, то минимально допустимый диаметр рабочих прутов назначается равным 10 мм. Во всех остальных случаях он составляет 12 мм. Максимально допустимое сечение — 40 мм. На практике чаще всего используют стержни от 12 до 16 мм.

Перед закупкой материалов рекомендуется посчитать массу необходимой арматуры для каждого диаметра. К полученному значению прибавляют примерно 5 % на неучтенные расходы.

Укладка металла по основной ширине

Схемы армирования монолитной плиты фундамента по основной ширине предполагают постоянные размеры ячейки. Шаг прутьев принимается одинаковым независимо от расположения в плите и направления. Обычно он находится в пределах 200—400 мм.

Чем тяжелее здание, тем чаще армируют монолитную плиту. Для кирпичного дома рекомендуется назначать расстояние 200 мм, для деревянного или каркасного можно взять большее значение шага.

При этом важно помнить, что расстояние между параллельными прутами не может превышать толщину фундамента более чем в полтора раза.

Заливка бетонной отмостки вокруг частного дома

Обычно и для верхнего, и для нижнего армирования используют одинаковые элементы. Но если есть необходимость уложить пруты разного диаметра, то те, которые имеют большее сечение укладывают снизу. Такое армирование плиты фундамента позволяет усилить конструкцию в нижней части. Именно там возникают наибольшие изгибающие силы.

Основные армирующие элементы

С торцов вязка арматуры для фундамента предполагает укладку П-образных стержней. Они необходимы для того, чтобы связать в одну систему верхнюю и нижнюю часть армирования. Также они предотвращают разрушение конструкции из-за крутящих моментов.

Зоны продавливания

Связанный каркас должен учитывать места, в которых изгиб ощущается больше всего. В жилом доме зонами продавливания будут участки, в которых опираются стены. Укладка металла в этой области осуществляется с меньшим шагом. Это значит, что потребуется больше прутов.

Например, если для основной ширины фундамента использован шаг 200 мм, то для зон продавливания рекомендуется уменьшить это значение до 100 мм. При необходимости каркас плиты можно связать с каркасом монолитной стены подвала. Для этого на этапе возведения фундамента предусматривают выпуски металлических стержней.

Армирование монолитной плиты перекрытия

Расчет арматуры для плиты перекрытия в частном строительстве выполняется редко. Это достаточно сложная процедура, выполнить которую сможет не каждый инженер. Чтобы заармировать плиту перекрытия, нужно учесть ее конструкцию. Она бывает следующих типов:

сплошное;
ребристое:
по профлисту.

Последний вариант рекомендуется при выполнении работ самостоятельно. В этом случае нет необходимости устанавливать опалубку. Кроме того, за счет использования металлического листа повышается несущая способность конструкции. Самая низкая вероятность ошибок достигается при изготовлении перекрытия по профлисту. Стоит отметить, что оно является одним из вариантов ребристой плиты.

Перекрытие с ребрами залить непрофессионалу может быть проблематично. Но такой вариант позволяет существенно сократить расход бетона. Конструкция в этом случае подразумевает наличие усиленных ребер и участков между ними.

Еще одни вариант — изготовит сплошную плиту перекрытия. В этом случае армирование и технология похожи на процесс изготовления плитного фундамента. Основное отличие — класс используемого бетона. Для монолитного перекрытия он не может быть ниже В25.

Стоит рассмотреть несколько вариантов армирования.

Перекрытие по профлисту

В этом случае рекомендуется взять профилированный лист марки Н-60 или Н-75. Они обладают хорошей несущей способностью. Материал монтируется так, чтобы при заливке образовались ребра, обращенные вниз. Далее проектируется монолитная плита перекрытия, армирование состоит из двух частей:

рабочие стержни в ребрах;
сетка в верхней части.

Выполняем точную разметку фундамента самостоятельноАрмирование плиты перекрытия по профлисту

Наиболее распространенный вариант, когда в ребрах устанавливают по одному стержню диаметром 12 или 14 мм. Для монтажа прутов подойдут инвентарные пластиковые фиксаторы. Если нужно перекрыть большой пролет, в ребро может устанавливаться каркас из двух стержней, которые связаны между собой вертикальным хомутом.

В верхней части плиты обычно укладывается противоусадочная сетка. Для ее изготовления используют элементы диаметром 5 мм. Размеры ячейки принимаются 100х100 мм.

Сплошная плита

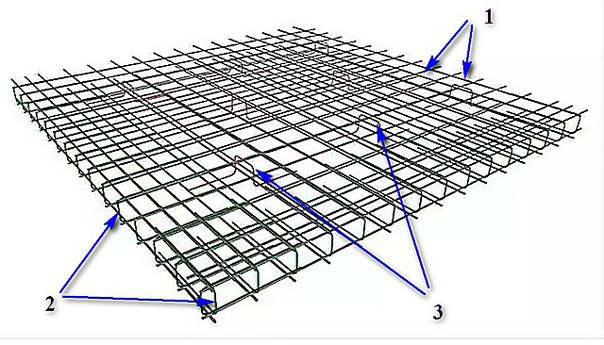

Толщина перекрытия чаще всего принимается равной 200 мм. Армирующий каркас в этом случае включает в себя две сетки, расположенные друг над другом. Такие сетки нужно связать из стержней диаметром 10 мм.

В середине пролета устанавливают дополнительные пруты усиливающей арматуры в нижней части. Длина такого элемента назначается 400 мм или более. Шаг дополнительных прутов принимают таким же, как шаг основных.

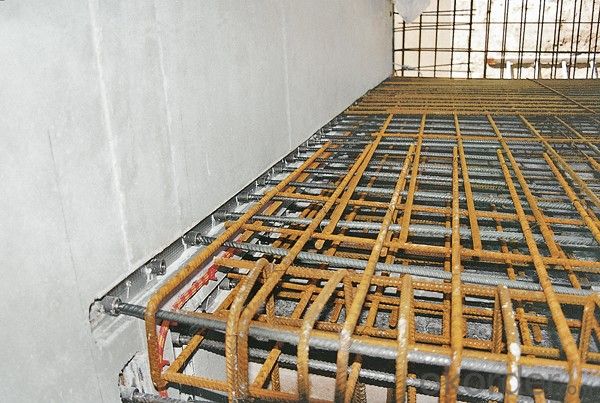

В местах опирания нужно тоже предусмотреть дополнительное армирование. Но располагают его в верхней части. Также по торцам плиты нужны П-образные хомуты, такие же как в фундаментной плите.

Пример армирования плиты перекрытия

Расчет армирования плиты перекрытия по весу для каждого диаметра стоит выполнить до закупки материала. Это позволит избежать перерасхода средств. К полученной цифре прибавляют запас на неучтенные расходы, примерно 5%.

Вязка арматуры монолитной плиты

Для соединения элементов каркаса между собой пользуются двумя способами: сварка и связывание. Лучше вязать арматуру для монолитной плиты, поскольку сварка в условиях строительной площадки может привести к ослаблению конструкции.

Для выполнения работ используют отожженную проволоку, диаметром от 1 до 1,4 мм. Длину заготовок обычно принимают равной 20 см. Существует два типа инструмента для вязания каркасов:

Второй вариант существенно ускорят процесс, снижает трудоемкость. Но для возведения дома своими руками большую популярность получил крючок.

Для выполнения задачи рекомендуется заранее подготовить специальный шаблон по типу верстака. В качестве заготовки используют деревянную доску шириной от 30 до 50 мм и длинной до 3 м.

На ней делают отверстия и углубления, которые соответствуют необходимому расположению арматурных прутов.

Общие рекомендации

при соединении стержней по длине минимальный нахлест составляет 20 диаметров, но не меньше 250 мм;
все зоны, в которых возможен изгиб, в обязательном порядке должны быть усилены;
при выборе между сваркой и вязкой, лучше — второе;
при необходимости использовать стержни разного диаметра, те, которые толще, располагают снизу.

Источник: https://DomZastroika.ru/foundation/vypolnenie-pravilnogo-armirovaniya-monolitnoj-zhb-plity.html

Как армировать плиту перекрытия и зачем это делать?

Любое здание возводится с использованием бетона. Для усиления применяют проволочную сетку или арматурный каркас. Распространены монолитные перекрытия, для формирования которых выполняется заливка бетонным раствором опалубки, установленной между несущими опорами.

Для повышения нагрузочной способности нужно усилить бетонную плиту. Для этого выполняется дополнительное армирование плит перекрытий, которое должно соответствовать требованиям проекта.

Важно выполнить расчеты с учетом расстояния между стенами, подобрать количество и диаметр армирования.

Что такое армирование монолитной плиты

Распространенным элементом жилых и производственных зданий является монолитное перекрытие, для усиления которого применяют арматуру большого диаметра.

Для соединения элементов арматурной решетки или пространственного каркаса не рекомендуют использовать сварку, ослабляющую конструкцию. Места соединения стержней необходимо связывать отожженной проволокой.

Часть монолита, укрепленная арматурой, способна воспринимать значительные нагрузки. Армирование перекрытия – это комплекс мероприятий по усилению бетонной конструкции.

Наиболее используемым перекрытием при строительстве индивидуальных малоэтажных строений являются железобетонные изделия

Последовательность действий следующая:

Вначале разрабатывают проект и выполняют расчет армирования, учитывающий размеры перекрытия, величину действующих усилий. На основании расчетов разрабатывается схема усиления.
После подготовки щитов опалубку устанавливают между капитальными стенами. При монтаже опалубочной конструкции устанавливают опорные элементы, повышающие нагрузочную способность опалубки.
Далее нарезают заготовки, связывают каркас и устанавливают в щитовую опалубку. Изготовление и сборку металлоконструкции выполняют согласно предварительно разработанной проектной документации.
На завершающей стадии осуществляется заливка в опалубку бетонного раствора. После бетонирования уплотняют сформированный бетонный массив. Для нормального набора твердости бетон периодически увлажняют.

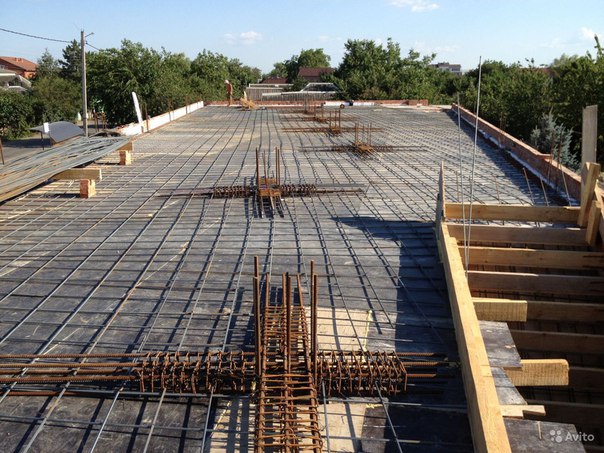

При разработке схемы усиления бетонной плиты предусматривается установка дополнительных стальных прутков в проблемных участках:

в зонах контакта монолитной плиты с опорными колоннами, капитальными стенами и арочными конструкциями;

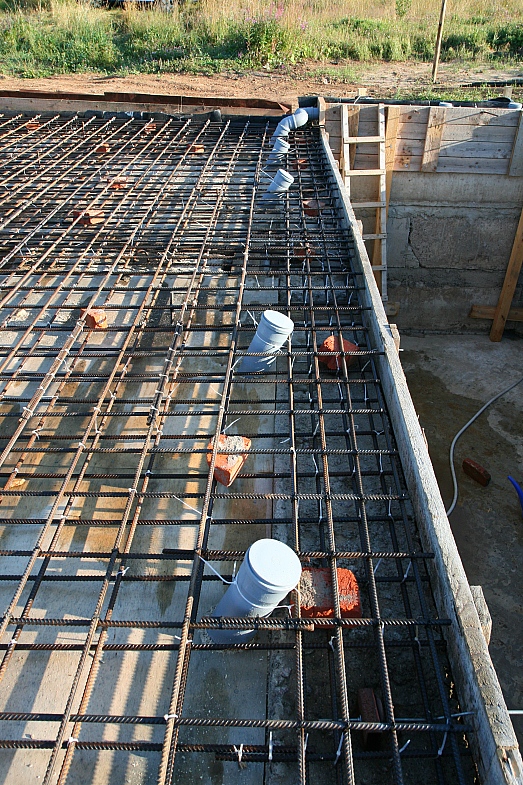

в местах сосредоточения усилий, связанных с установкой отопительных приборов, тяжелой мебели или массивного оборудования;

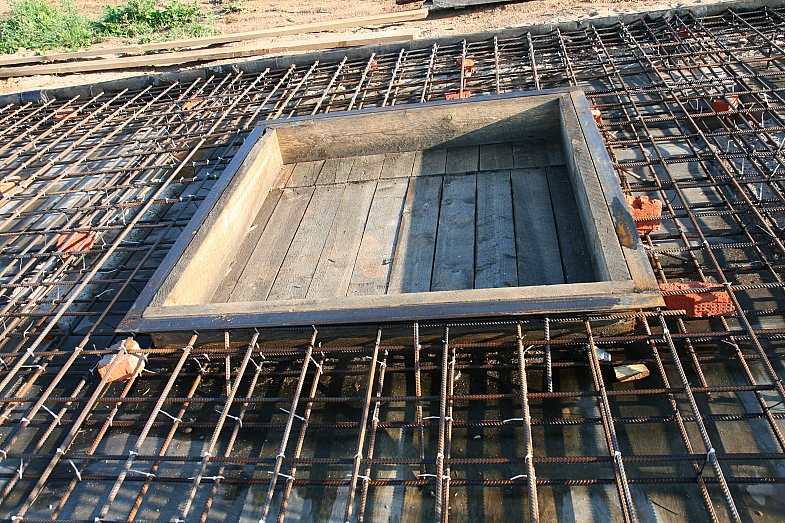

по контуру выходных проемов на верхние этажи, а также вокруг отверстий для вентиляционных магистралей и дымоотводящих труб;
в центральной части бетонной плиты, которая является одним из наиболее ослабленных участков перекрытия.

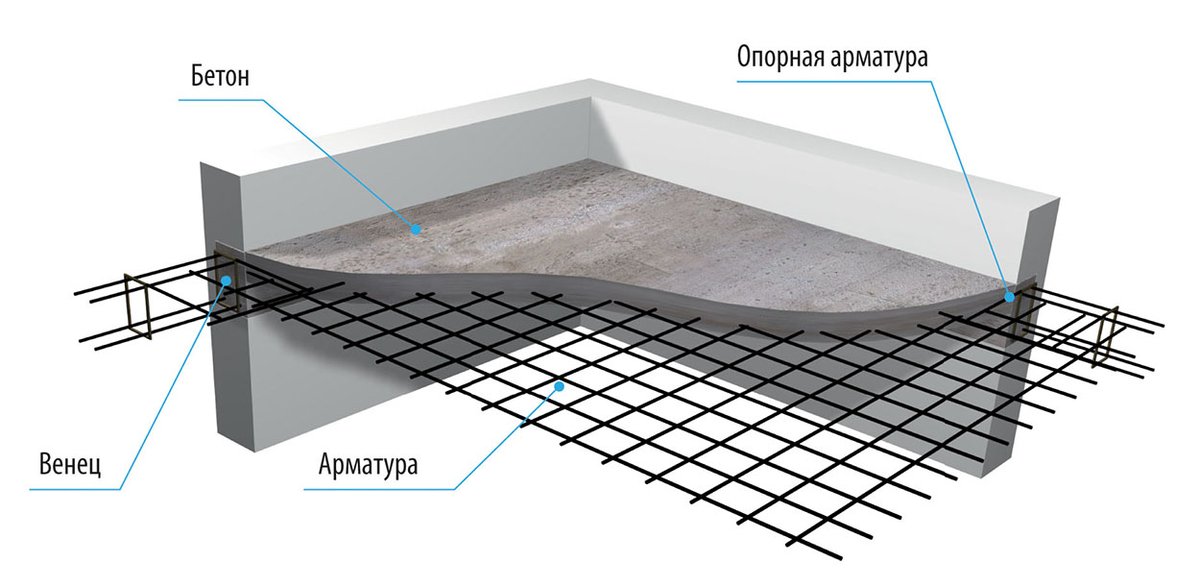

Для предотвращения коррозионных процессов арматурная решетка располагается на специальных подставках внутри бетонного массива, не доходя до поверхности 30-40 мм.

С учетом этого фактора подбираются длины прута и обеспечивается неподвижность силовой конструкции при бетонировании.

Владея технологией армирования несложно обеспечить повышенные прочностные свойства бетонного перекрытия, а также его продолжительный ресурс использования.

Расчет толщины армирования перекрытия зависит от его длины

Как правильно армировать – требования по усилению бетонной плиты

Армирование монолитной плиты перекрытия – ответственный процесс, к выполнению которого предъявляется комплекс требований.

При выполнении работ по формированию усиленной железобетонной конструкции перекрытия соблюдайте следующие рекомендации:

используйте для соединения стальных прутков вязальную проволоку диаметром 1,2-1,6 мм. Использование электрической сварки недопустимо в связи с нарушением структуры металла в местах соединения;
обеспечьте требуемую толщину бетонного массива перекрытия по отношению к расстоянию между капитальными стенами. Толщина железобетонной конструкции в 30 раз меньше расстояния между опорами. При этом минимальная толщина плиты составляет не менее 15 см;
производите укладку элементов металлического каркаса с учетом размеров перекрытия по вертикали. При минимальной толщине плиты укладка арматуры выполняется одним слоем. При толщине больше 15 см выполняйте усиленное армирование двумя слоями;
используйте для заливки в опалубку бетонную смесь с маркировкой М200 и выше. Бетон данных марок обладает хорошими эксплуатационными характеристиками, способен воспринимать значительные нагрузки и отличается доступной ценой;
применяйте для изготовления стальной решетки арматурные прутья диаметром 0,8-1,2 см. При выполнении армирования двумя слоями используйте увеличенный размер сечения металлопрофиля в нижнем ряду. Возможен вариант использования покупной сетки;
сооружайте опалубочную конструкцию из строганых досок или влагозащищенной фанеры. Тщательно герметизируйте стыковые участки. Для усиления опалубки применяйте деревянные столбы диаметром до 20 см или металлические стойки телескопического типа.

Соблюдение указанных требований при выполнении мероприятий по армированию обеспечит прочностные характеристики сооружаемого перекрытия.

Армированная платформа, выполненная с учетом технологических тонкостей, прослужит не один десяток лет

Дополнительное армирование перекрытий – достоинства и слабые стороны

Необходимость усиления бетонных перекрытий связана с характеристиками бетона. Бетонный массив способен воспринимать повышенные сжимающие нагрузки, однако восприимчив к растягивающим усилиям и влиянию изгибающих моментов.

Бетон не способен самостоятельно демпфировать нагрузки и требует дополнительного армирования.

Для компенсации растягивающих усилий и сохранения целостности железобетонных конструкций выполняется дополнительное армирование плит перекрытий.

Бетонная плита, прочность которой увеличена за счет дополнительного армирования, — надежная конструкция, отличающаяся рядом достоинств. Основные преимущества:

продолжительный ресурс эксплуатации. Благодаря увеличенному запасу прочности, срок использования усиленной железобетонной конструкции исчисляется десятилетиями;
отсутствие стыковых швов, а также гладкая поверхность потолков и полов. Отсутствует необходимость в выполнении дорогих и трудоемких отделочных работ;
уменьшенная масса монолитной конструкции перекрытия по сравнению с покупными железобетонными панелями. Это значительно снижает нагрузку на фундаментное основание;
повышенные прочностные характеристики. Сочетание свойств стальной арматуры и бетона позволяет повысить прочность основания и обеспечить его целостность при повышенных нагрузках;
увеличенная надежность железобетонной конструкции. Устойчивость к воздействию нагрузок, действующих в различных направлениях, достигается за счет армирования. Усиленные перекрытия способны воспринимать от 0,5 до 0,8 т на каждый квадратный метр поверхности;
пожарная безопасность. Использование негорючих стройматериалов обеспечивает огнестойкость конструкции. Плита способна длительное время сохранять целостность под воздействием повышенной температуры и открытого огня;

Такая конструкция весит заметно ниже по сравнению с готовыми железобетонными плитами, однако, на ее прочность данный фактор не влияет

уменьшенный объем затрат по сравнению с использованием для формирования перекрытий стандартных панелей. Расходы на сооружение монолитного перекрытия существенно меньше по сравнению с аналогичной конструкцией сборного типа;
отсутствие необходимости в использовании специальной грузоподъемной техники и такелажной оснастки. Для формирования монолитной плиты не требуется подъемный кран;
равномерная передача усилий от монолитной плиты на несущие стены строения или опорные колонны. В результате выравнивания нагрузок снижается вероятность образования трещин.

Среди остальных достоинств следует отметить возможность заливки перекрытия нестандартной конфигурации. Это позволяет возводить строения различного уровня сложности с нестандартной планировкой. Серьезным плюсом является возможность выполнять межэтажные проемы и коммуникационные отверстия на этапе бетонирования.

Наряду с достоинствами имеются также и слабые стороны:

повышенная трудоемкость выполнения мероприятий по сборке арматурного каркаса;
увеличенная продолжительность процесса гидратации цемента и, соответственно, набора бетоном эксплуатационной прочности.

Профессиональные строители часто отдают предпочтение монолитным перекрытиям, которые наряду с указанными преимуществами устойчивы к воздействию повышенной влажности и надежно звукоизолируют помещение.

Какой используется материал для изготовления усиленных элементов перекрытия

Для формирования усиленных перекрытий необходимы следующие стройматериалы:

бетонная смесь, изготовленная на основе цемента М300, мелкого песка и среднефракционного щебня;
стальные прутки с рифленой поверхностью, изготовленные из арматурной стали класса А4.

Платформа находит свое применение для перекрытия большепролетных и сильно нагруженных конструкций

Также потребуются следующие материалы, инструменты и оборудование:

отожженная проволока для соединения арматурных стержней;
специальное приспособление для связывания арматуры;
влагостойкая фанера или доски для изготовления опалубки;
оснастка для изгибания арматурных заготовок;
болгарка или специальные кусачки для резки стержней.

Не забудьте подготовить рулетку, с помощью которой выполняются необходимые замеры.

Расчет цельной железобетонной плиты выполняется на основании предварительно разработанной схемы с учетом требований строительных норм и правил.

По результатам расчетов определяются следующие характеристики:

толщина железобетонного перекрытия;
сортамент арматуры и количество рядов усиления.

Остановимся отдельно на каждом виде расчетов.

Как рассчитывается толщина бетонной плиты

Толщину формируемой железобетонной конструкции перекрытия определяйте по следующему алгоритму:

Произведите замер расстояния между несущими стенами.
Разделите полученную величину на 30.
Умножьте результат на коэффициент запаса, равный 1,2.

Например, для строения с расстоянием 600 см между капитальными стенами толщина плиты составит: 600:30х1,2=24 см. При проектировании нагруженных конструкций желательно доверить выполнение расчетов специалистам, которые учтут все нюансы.

Монолитная плита не поддерживает горение и способна выдержать воздействие открытого пламени длительное время

Количество уровней армирования определяется в зависимости от толщины перекрытия:

одноярусное усиление допускается при минимальной толщине железобетонной конструкции, равной 150 мм;
двухуровневый арматурный каркас сооружается при увеличении толщины перекрытия выше указанного значения.

Диаметр верхней и нижней арматуры составляет 8-12 мм. При связывании стержней формируется решетка с ячейками в виде квадрата со стороной 200-400 мм.

Конструкция и чертеж верхнего перекрытия

Конструктивно монолитное перекрытие представляет собой сборную конструкцию из марочного бетона, внутри которого расположена силовая решетка. Схема армирования монолитной плиты перекрытия разрабатывается на этапе проектирования.

В ней представлена информация следующего характера:

габариты армирующей решетки;
размеры и сечения арматурных прутков;
профиль используемых стержней;
метод соединения арматуры;
интервал между арматурными прутьями;
конструктивные особенности пояса усиления.

На основании схемы рассчитывается количество стройматериалов и планируется очередность строительных мероприятий.

Дополнительное армирование плит перекрытий – подготовительные мероприятия

Планируя, как армировать монолитную плиту, следует тщательно подготовиться к выполнению работ:

Выполнить прочностные расчеты.
Разработать схему усиления.
Определить потребность в стройматериалах.
Подготовить материалы и инструмент.
Нарезать арматурные заготовки.
Приготовить щиты для сборки опалубки.

Следует обратить внимание на подготовку бетонного раствора в необходимом объеме.
Рассмотрим, как правильно армировать монолитную плиту на примере перекрытия для строения с габаритами 6х6 м с толщиной железобетонной платформы 0,24 м.
Порядок действий:

Соберите щитовую опалубку.
Герметизируйте щели.
Нарежьте арматуру.
Свяжите двухъярусную решетку с ячейкой 20х20 см.
Установите решетку в опалубке на специальные подставки.

После выполнения указанных операций произведите заливку бетона.
Армирование плиты – ответственная операция, выполняемая по следующему алгоритму:

Нарежьте арматурные заготовки требуемых размеров.
Свяжите силовую решетку нижнего яруса.
Расположите ее с зазором 30-40 мм до поверхности опалубки.
Надежно закрепите вертикальные прутки.
Привяжите к ним арматуру верхнего уровня.

Для обеспечения жесткости фиксации элементов используйте вязальное приспособление. После обеспечения неподвижности арматурного каркаса приступайте к бетонированию.

Подводим итоги

Зная, как армировать плиту перекрытия, несложно самостоятельно выполнить работы и сэкономить при этом денежные средства. Важно правильно произвести расчеты и соблюдать технологию.

Источник: https://pobetony.expert/armirovanie/plity-perekrytiya-armirovanie

Армирование монолитной плиты перекрытия и основы расчета

Перекрытия и сваи

16.03.2018

10.3 тыс.

6.9 тыс.

7 мин.

Для создания надежного перекрытия необходимо правильно сделать армирование, которое обеспечит прочность при нагрузках на изгиб и равномерно распределит давление на фундамент.

Монолитные плиты перекрытия будут стоить дешевле, потому что не требуют наличия на участке грузоподъемной техники.

Сделать предварительные расчеты для небольших пролетов можно самостоятельно по формулам нормативных документов

В зависимости от конструкции каркаса перекрытия монтируются деревянные и железобетонные. Последние в свою очередь делятся на:

стандартные железобетонные плиты различных конструкций;
монолитное перекрытие.

Преимущество готовых армированных плит в профессиональном изготовлении согласно требованиям СНиП: меньший вес за счет наличия сформированных при заливке полостей. По количеству и форме внутреннего строения плита бывает:

многопустотной – с круглыми продольными отверстиями;
ребристой – сложный профиль поверхности;
пустотной – узкие, фигурные панели используются как вставки.

Уже готовые плиты перекрытия оправдывают свое применение при крупном строительстве, например при возведении высотных домов. Но они имеют свои недостатки при укладке:

наличие стыков;
использование грузоподъемной техники;
подходят только под стандартные размеры помещений;
невозможность создавать фигурные перекрытия, отверстия для вытяжек и др.

Монтаж перекрытий из плит обходится дорого. Надо оплачивать транспортировку спецавтомобилем, загрузку и монтаж подъемным краном. Чтобы дважды не вызывать спецтехнику, желательно с машины плиты сразу монтировать на стены.

Если рассматривать индивидуальное строительство небольших коттеджей и домов, то специалисты рекомендуют самостоятельное изготовление перекрытий. Заливка бетонным раствором производится непосредственно на месте.

Предварительно сооружается опалубка обвязки и армированная сетка.

Железобетонное перекрытие делается так же, как и готовые плиты из 2 материалов:

железные прутья;
цементный раствор.

Бетон имеет высокую твердость, но он хрупкий и не выдерживает деформаций, разрушается от ударов. Металл мягче, хорошо переносит деформации на изгиб и кручение. При совмещении этих двух материалов получаются прочные конструкции, переносящие любые нагрузки.

Преимущества:

отсутствие швов и стыков;
ровная сплошная поверхность;
возможность делать перекрытия на любые формы и размеры помещений;
монтаж и сборка арматуры проводится непосредственно на месте;
железобетонный монолит упрочняет конструкцию, связывает воедино стены;
не надо после монтажа заделывать стыки и выравнивать переходы;
местная большая нагрузка на перекрытие равномерно распределяется на фундамент;
легко сделать различные отверстия между этажами для лестниц и коммуникационные колодцы.

К недостаткам армирования относится большие трудозатраты по сборке арматурной сетки и длительный процесс высыхания и упрочнения бетона.

Расчет параметров перекрытия должен делаться на основании требований СНиП. Расчетным размерам на прочность добавляется 30%, точнее цифры умножаются на коэффициент запаса прочности 1,3. При расчете учитываются только несущие стены и колонны, стоящие на фундаменте. Перегородки не могут служить опорой.

Примерный расчет толщины перекрытия относительно величины расстояния между стенами составляет соотношение 1:30 (соответственно толщина плиты и длина пролета). Классический пример из справочной литературы – ширина помещения 6 метров, то есть 6000 мм. Тогда перекрытие должно иметь толщину 200 мм.

Если расстояние между стенами 4 метра, по расчетам можно монтировать плиту 120 мм. На практике такое армирование монолитной плиты перекрытия подойдет только для нежилого чердака, на котором не будет громоздкой мебели. Остальные полы (потолки) желательно делать 150 мм с двумя рядами армированной сетки. Сэкономить можно на втором ряде, установив прут на 8 мм с шагом в 2 раза больше.

При величине пролета более 6 м прогибы и другие нагрузки значительно увеличиваются. Все размеры перекрытия и чертежи должны делать специалисты. Примерные расчеты не могут учесть всех нюансов.

По рекомендации СНиП в жилых зданиях перекрытие должно иметь 2 ряда армирующей сетки. В зависимости от расчетной толщины верхний ряд может иметь меньшее поперечное сечение арматуры и больший размер ячеек сетки. Рекомендуемые специалистами размеры для пролетов 6 м и 4 м со стандартной нагрузкой жилого дома показаны в таблице.

Размер пролета, толщина плиты, уровень сетки	Нижний пруток, диаметр в мм	Верхний пруток, диаметр в мм	Размер ячейки
6 м, 20 см, нижний	12	12 или 10	200х200 мм
6 м, 20 см, верхний	8	8	200х200 мм
До 6 м, 20 см, верхний	10	10	400х400мм
4 м, 15 см, нижний	12	10	200х200 мм
4 м, 15см, верхний	8	8	300х300

Расчет ведется по максимальному расстоянию между стенами. Над помещениями одного этажа укладывается одинаковая толщина перекрытия, расчет делается по комнате с максимальными размерами. Расчетные значения округляются в большую сторону.

Сетка делается из катанки – горячекатаного проката круглого сечения низкоуглеродистой стали 3А. Это означает, что металл имеет высокую пластичность, хорошо будет удерживать бетонное перекрытие при больших стационарных нагрузках и вибрациях от землетрясений, работы тяжелой техники, слабого грунта.

Длины прута может быть недостаточно для создания сплошного перекрытия. Для этого делается стыковка методом наложения. Прокат укладывается рядом на расстоянии 10 диаметров и увязывается проволокой. Для прута толщиной 8 мм двойное соединение составляет 80 мм (8 см). Аналогично для проката Ф12 – стык 48 см. Стыковка прутков смещается, не должна быть на одной линии.

Для соединения можно использовать сварку, проложив шов вдоль. При этом теряется гибкость конструкции.

Прутья сетки увязываются между собой проволокой 1,5–2 мм. Каждое пересечение прочно скручивается. Между сетками расстояние примерно 8 см. Оно обеспечивается нарезанным в размер прутом 8 мм. Увязка должна быть в местах пересечения на нижней сетке.

Под нижней арматурой необходимо оставить зазор для заливки слоя бетона от 2 см. Для этого на опалубку устанавливают пластиковые конические фиксаторы с интервалом в 1 м.

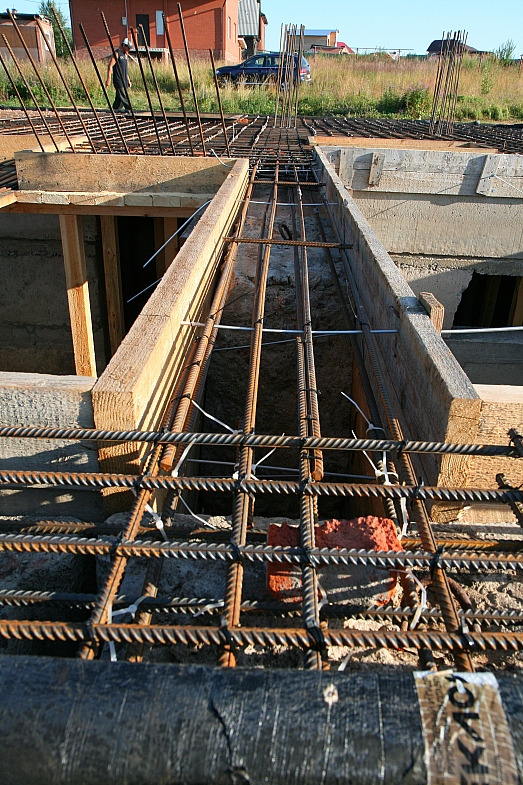

Для соединения перекрытия со стенами по периметру создается короб – боковая опалубка. Она устанавливается вертикально, служит границей растекания бетона. Вдоль нее проходит обвязка периметра, усиление углов. После застывания плиты этот короб снимается, остается ровный торец.

Опалубка устанавливается на расстоянии 2 см от торцов и продольных прутов после завершения сборки армирующей сетки и обеспечивает расположение металла внутри бетона.

Удаленность ее от плоскости стены составляет 15 см для кирпичной кладки и шлакоблока. Газобетон менее прочный, нахлест перекрытия 20 см. Это расстояние на стене до заливки покрывается специальным составом, гасящим вибрацию.

Такая прослойка значительно повышает прочность здания.

Аналогичная опалубка ставится в места, где должны оставаться отверстия. В основном это лестницы между этажами, выводы труб, системы вентиляции и проводов коммуникаций. Они закрываться сеткой и заливаться не будут.

Для правильной сборки перекрытия делается чертеж. По нему можно рассчитать расход всех материалов, от проволоки для обвязки до количества цемента.

Алгоритм действий:

1. Перед тем как составлять чертеж следует произвести замеры всех помещений и наружного периметра дома, если отсутствует проект. Они делаются от оси стены.
2. Отмечаются все отверстия, которые не будут заливаться.
3. Наносятся контуры всех несущих стен и части промежуточных. Делается подробная схема обвязки, сетки, упрочнения с указанием толщины прутка, мест стыковки и увязки.
4. На чертеже указывается размер ячеек и расположение крайнего продольного прута от края заливки.
5. Рассчитываются габариты профлиста под нижнюю плоскость плиты.

При создании схемы сетки в большинстве случаев количество ячеек имеет не целое число. Арматуру следует сместить и получить одинаковые уменьшенные размеры ячеек возле стен.

Остается просчитать материал. Длину прутка умножить на их количество. К полученному числу добавить расход на стыки и увеличить полученную цифру на 2%. Округлять при покупке в большую сторону.

По площади перекрытия рассчитывается количество пластиковых фиксаторов и сколько проката пойдет на вставки между сетками.

Расчет цементного состава производится исходя из толщины перекрытия и его площади.

Арматура сверху и снизу должна быть покрыта раствором толщиной минимум 20 мм. При доступе воздуха на поверхности металла образуется коррозия, и начнется разрушение. При создании перекрытия толще 15 см, с армированием в 2 слоя, больше раствора распределяют вверху.

Чертеж служит и для расчета количества опалубки, опорных колонн и деревянных балок для создания нижней поддерживающей плоскости – платформы под заливку перекрытия.

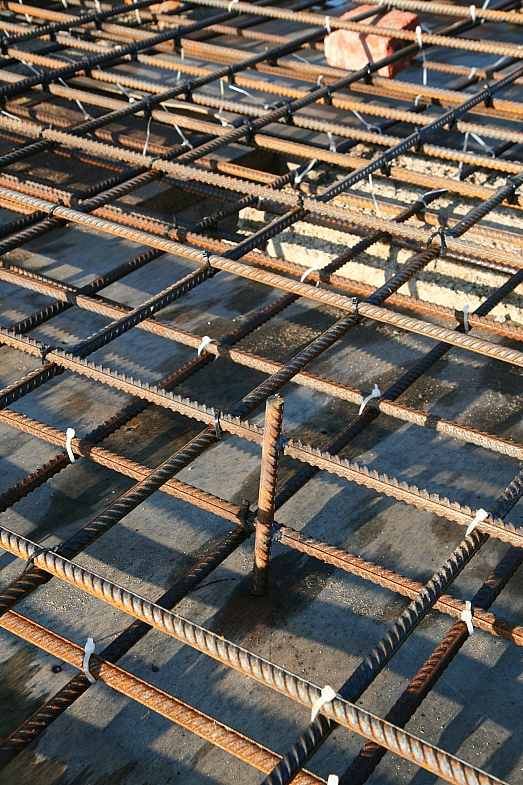

Поставить на фиксаторы прутья и связать все пересечения проволокой по силам любому застройщику. Для гарантии безопасности расчеты перекрытий и создание проекта дома лучше доверить профессионалам.

После того как будут выполнены все расчеты и подготовлен чертеж, приступают к установке опалубки на всю длину перекрытия. Для нее чаще всего используются доски размерами 50х150 мм, брусья и фанера.

Правильность возведения конструкций отслеживают с помощью уровня или нивелира. Следующим этапом является укладывание нижнего ряда арматуры согласно проекту.

Все соединения металлического каркаса выполняют в шахматном порядке.

В итоге должно получиться так, чтобы все пространство между армированием и опалубкой было залито бетоном. Для этого сетка укладывается на подставки и скрепляется вязальной проволокой.

Для связывания элементов ни в коем случае нельзя использовать сварку.

На первый слой укладывается второй ряд арматуры. Все элементы располагают на специальные подставки.

Следующим шагом является залитие опалубки сначала жидким, а затем более густым слоем бетона (чаще всего марки М200).

Первый слой должен по консистенции напоминать сметану, и с него тщательно убирают пузырьки воздуха движениями лопатой. Чтобы предотвратить растрескивание бетона, его смачивают водой первые 2-3 дня.

Когда вся конструкция застынет (должно пройти не менее 30 дней), опалубку убирают.

Источник: http://obustroen.ru/stroitelystvo/perekrytiya/armirovanie-monolitnoy-plity-perekrytiya.html

Армирование монолитной плиты перекрытия: чертеж, расчет, пошаговая инструкция

Арматура плиты перекрытия используется для создания надежного армирования железобетонных плит и придания прочности конструкции при воздействии нагрузок на изгиб. Благодаря данному методу упрочнения удается обеспечить равномерное распределение давления на фундамент и уменьшить расходы на возведение здания, так как в процессе выполнения работ нет необходимости использовать спецтехнику, а все расчеты вполне реально выполнить самостоятельно, на основе формул нормативной документации.

Виды перекрытий

Содержание статьи:

Перекрытия могут быть сделаны из дерева или железобетона, что зависит от условий эксплуатации конструкции и расчетов. Наиболее популярным является железобетон, обладающий хорошими характеристиками прочности, стойкостью к различным нагрузкам, доступной стоимостью и простотой в создании и монтаже.

По типу конструкции бывают:

Читайте также: про строительство и ремонт.

Стандартные – представлены готовыми железобетонными плитами разных конфигураций (величина, форма, толщина)

Монолитное перекрытие, армирование которого осуществляется непосредственно на месте

По назначению плиты бывают:

1. Цокольные – отделяют стены подвала от нижних этажей

2. Межэтажные – разграничивают этажи

3. Чердачные – размежёвывают жилые помещения и подкровельное пространство

Правильно изготовленная в соответствии со всеми нормами и параметрами монолитная плита перекрытия, армирование которой производится по установленным требованиям СНиП, обладает основным преимуществом – уменьшение веса благодаря наличию образованных во время заливки полостей.

По форме и количеству пустот плита может быть:

Многопустотной – с продольными круглыми полостями
Пустотной – фигурные узкие панели, которые чаще всего используются в качестве вставок
Ребристой – сложный профиль с особыми характеристиками

Готовые конструкции актуальны при крупном строительстве – обычно из них возводят многоэтажные высотки, большие сооружения. Из недостатков выделяют: наличие стыков, необходимость привлекать специальную грузоподъемную технику, возможность создавать лишь помещения стандартных размеров, невозможность проектировать отверстия для вытяжек, фигурные перекрытия и другие формы.

Немаловажно и то, что монтаж монолитных плит перекрытия значительно повышает общую стоимость работ в смете. Поэтому в индивидуальном строительстве обычно выполняют изготовление перекрытий уже на месте, заливая армированную сетку бетоном прямо на площадке.

Преимущества и недостатки сплошного армированного перекрытия

Железобетонное перекрытие производится из двух основных материалов – цементный раствор и металлические стержни (упрочняющая металлическая сетка). Из-за того, что бетон твердый, но хрупкий и боится деформации, он легко рассыпается от ударов. Металл более мягкий, но стойкий к деформациям, на кручение и изгиб. Поэтому тандем этих двух материалов обеспечивает наилучший результат.

Армирование перекрытия производят в зданиях, сооруженных из ячеистых бетонных блоков и кирпича. Такой вариант позволяет выполнить работы самостоятельно, сэкономив на привлечении профессионалов и спецтехники.

Основные преимущества армирования монолитных плит перекрытия:

Возможность реализовать любой нестандартный проект, где опорой могут быть как несущие стены, так и декоративные колонны
Сооружение пола любого размера, конфигурации – ограничений нет
Отсутствие стыков и швов
Выполнение всех монтажных и других работ на объекте
Данная схема устройства плит используется там, где нет возможности привлекать специальный транспорт
Конструкция с жестким основанием создается идеально ровной, без каких-либо прогибов
Высокий уровень прочности, стойкости к силовому напряжению, механическим нагрузкам, воздействию температур, влаги
Равномерное распределение больших нагрузок на фундамент
Легкость выполнения разных коммуникационных колодцев, отверстий между этажами для лестничных проходов
Шанс защитить конструкциями поперечного и продольного исполнения чердаки, мансарды от морозов
Высокая огнестойкость

Из минусов стоит выделить длительность и трудоемкость процесса, необходимость привлечь к работам минимум трех человек, обеспечить инструменты и инвентарь, постоянный контроль и уход за монолитом на первых порах, более высокая стоимость в сравнении с деревянным строительством.

Расчет толщины плиты и количества рядов арматуры

До того, как армировать плиту перекрытия, необходимо правильно выполнить все расчеты, с учетом СНиП. В расчетах учитываются лишь несущие стены и установленные на фундамент колонны, перегородки в качестве опор выступать не могут. К расчетным размерам на прочность плюсуют 30% путем умножения полученных показателей на коэффициент запаса прочности 1.3.

Толщина перекрытия

Выполняя расчет армирования плиты перекрытия, сначала высчитывают толщину, которая должна соотноситься с величиной расстояния между стенами в пропорции 1:30 (здесь толщина плиты : длина пролета). В справочной литературе предлагают такой пример: если ширина помещения составляет 6 метров=6000 миллиметров, то перекрытие должно быть по толщине минимум 200 миллиметров.

Если между стенами расстояние равно 400 миллиметров, то плита должна быть равна минимум 120 миллиметрам. Но специалисты советуют на практике добавлять определенный процент прочности, помня, что в помещениях будет стоять мебель, техника и т.д. Справочные примеры и вычисления актуальны лишь для чердаков и пустых помещений, в остальных же случаях желательно перестраховаться и там, где по расчетам получилось 120, делать минимум 150 миллиметров.

Экономия возможна лишь на втором ряду, где можно установить прут на 8 миллиметров и шаг в плите сделать в 2 раза больше. Если пролет больше 6 метров, выполнение расчетов желательно предоставить профессионалам, так как тут уже нужна установка специальных ригелей, существенно увеличиваются прогибы и иные нагрузки, учесть которые человеку без опыта будет трудно.

Обязательно учитывается размер захвата – та часть плиты, что опирается на стены. Для зданий из пенобетона и газосиликата размер захвата должен быть равным 25-30 сантиметрам, из кирпича – 15-20 сантиметрам. Арматурные пруты обрезаются таким образом, чтобы они были залиты бетоном с торцевой части минимум на 25 сантиметров.

Если толщина железобетонной конструкции равна 150 миллиметрам, допускается выполнять одноярусное перекрытие, если больше – обязательно в два уровня.

Армирующая сетка

В СНиП указано, что для жилых сооружений желательно делать не один слой, а два ряда армирующей сетки. Для верхнего ряда может использоваться поперечная арматура с сечением меньшим и большими ячейками. Обычно диаметр арматуры верхнего и нижнего ряда составляет в среднем 8-12 миллиметров. Связывая стержни, формируют решетку с квадратными ячейками размером 20-40 сантиметров.

Более точно диаметр прутьев пролетов в 4 и 6 метров с учетом обычных нагрузок жилых домов указаны в таблице:

Все расчеты осуществляют с учетом максимального расстояния от стены до стены. Над всеми помещениями этажа сооружают одинаковую толщину покрытия, рассчитывая все по самому большому помещению, округляя значения в большую сторону.

Стыки прутков

Каркас арматурный выполняют из горячекатаного проката круглого сечения стали низкоуглеродистой. Металл пластичный, гибкий, хорошо держит нагрузки, выдерживает вибрации, актуален для работы на слабом грунте, не боится тяжелой техники, землетрясений и т.д.

Подбор арматуры в плите перекрытия ведется с учетом необходимости выполнять стыки (так как длины стержня может быть недостаточно) наложением. Все материалы должны соответствовать физическим характеристикам, быть без коррозии и ржавчины.

Стержни укладывают рядом на расстоянии, равном 10 диаметрам, связывают проволокой. Если толщина стержня равна 8 миллиметрам, двойное соединение составит 80 миллиметров. Также поступают с прокатом Ф12, стык получается 480 миллиметров. Стыковки стержней должны смещаться, чтобы не быть расположенными на единой линии. Для выполнения соединений также используют сваривание, прокладывая продольные швы, но это пагубно сказывается на гибкости всей конструкции.

Монтаж сетки

Стержни связывают проволокой диаметром 1.5-2 миллиметра, прочно скручивая места пересечений. Между сетками расстояние составляет около 8 сантиметров, его обеспечивают порезанные в размер стержни 8 миллиметров. Увязку выполняют на нижней сетке в местах пересечения.

Под нижней сеткой арматуры оставляют зазор для заливки раствора толщиной от 2 сантиметров – на опалубку с интервалом в метр раскладываются специальные конические фиксаторы из пластика.

Обвязка и отверстия под вытяжки и лестницы

Чтобы соединить перекрытия со стенами, по периметру выполняется опалубка, делается она вертикально, ограничивает растекание бетона. Вдоль короба проходит обвязка периметра, усиливаются углы. Лишь после полного застывания раствора короб удаляют, на его месте остается ровный торец.

Опалубку размещают на расстоянии 2 сантиметра от продольных прутов и торцов уже после того, как продольная и поперечная арматура собраны в каркас. Удаленность от стены составляет 20 сантиметров для газобетона и 15 сантиметров для шлакоблока и кирпича. Это расстояние на стене до заливки обрабатывают специальным составом для повышения прочности здания к вибрациям.

Такую же опалубку выполняют там, где нужно оставить отверстия для конструкционных элементов (выводы труб, межэтажные лестницы, провода коммуникации, вентиляция и т.д.). Их закрывают сеткой и не заливают.

Чертежи и схемы армирования монолитной плиты перекрытия

Чертеж плит выполняет важную функцию – позволяет все заранее просчитать, спланировать и сделать правильно. По схеме и чертежу рассчитывают расход материалов, решают, какую арматуру использовать для перекрытия, определяют все значения и показатели, планируют смету.

Этапы составления чертежа:

Выполнение замеров всех помещений, внешнего периметра дома (если есть проект, перенесение данных из него)
Фиксирование на схеме всех отверстий, которые не планируется заливать
Перенос контуров всех несущих стен, части промежуточных, выполнение детальной схемы обвязки, сетки, упрочнения с параметрами толщины стержня, мест увязки и стыковки
Определение размера ячеек, мест установки продольного крайнего прута до края заливки
Расчет габаритов профлиста для нижней плоскости плиты
Когда планируются плиты перекрытия на чертеже, сразу распределяют ячейки: обычно их количество не имеет целого числа. И арматуру смещают таким образом, чтобы получить одинаковые размеры уменьшенных ячеек у стен
Расчет расхода и характеристик материалов: умножение длины стержня на количество, добавление запаса на стыки (около 2%), округление в большую сторону. Просчет нужного диаметра для обустройства нижнего и верхнего слоев
Расчет пластиковых фиксаторов и проката на выполнение вставок между сетками
Определение объема цементного состава – исходя из площади помещения и толщины перекрытия: сверху и снизу арматура для плиты перекрытия должна покрываться минимум 20 миллиметрами раствора, чтобы полностью защитить металл от внешних воздействий и коррозии. Если общая толщина перекрытия составляет больше 15 сантиметров, арматура для перекрытия уложена в 2 слоя, сверху располагают большую часть раствора
В чертеже также указывается количество опорных колонн, опалубки, деревянных балок для платформы под заливку перекрытия и т.д.

Конструктивные особенности

Железобетонные изделия обладают свойствами сразу двух материалов – металла и бетона, что делает их идеальной строительной конструкцией, используемой в самых разных сферах. Бетон берет на себя сжимающие нагрузки, металл выдерживает легко растяжение. В строительстве нагрузка на перекрытия воздействует в направлении вертикально вниз и распределяется, как правило, равномерно по площади. Определяется нагрузка собственным весом и всеми конструкциями, предметами, людьми, пребывающими в помещении.

Армировка плиты перекрытия, схема которой может быть самой разной, работает на изгиб и выполняется для восприятия этой нагрузки. Обычно прокладывают две сетки арматуры (нижний слой и верхний), располагая пруты поперек и вдоль пролета. Минимальный шаг стержней (расстояние между параллельными прутами) определяется в чертеже, обычно для индивидуального жилого строительства он составляет 15-20 сантиметров.

В толще бетона сетка должна быть расположена на расстоянии 20-25 миллиметров от поверхности. Пруты перевязывают между собой во всех пересечениях вязальной проволокой, иногда используют для сооружений готовую сетку. Сваривают редко, так как есть вероятность разрывов в местах соединения.

Между нижним и верхним слоями сетки устанавливают вертикальные фиксаторы, которые помогают выдерживать единое расстояние между сетками. Разделители бывают разными, их шаг должен быть одинаковым на всей площади.

Края перекрытия усиливают дополнительной арматурой – Г и П-образными элементами, в особенности в местах опирания. Если же плита опирается по всему контуру, усиление делают, соответственно, по всему периметру. Верхняя часть упрочнения работает на сжатие, нижняя – на растяжение, беря на себя основную нагрузку. Поэтому для обустройства нижнего слоя сетки выбирают толстые стержни, а вот для верхней подойдет минимальный диаметр арматуры в плите перекрытия.

Многое в расчетах зависит от величины пролетов – их не советуют делать больше 6 метров. Если расстояние между опорами больше, над самой опорой усиливают верхний слой сетки, между опорами в средине – усиливают нижний слой арматуры.

Прутья арматуры должны быть неразрывными: нахлест должен составлять минимум 40 х диаметр арматуры: так, если диаметр стержня составляет 15 миллиметров, нахлест выполняют в 60 сантиметров. Плиты перекрытия выполняют с использованием горячекатанной стальной арматуры класса А3, диаметром 8-14 миллиметров.

Общие правила такие: для жилого помещения с пролетом не более 6 метров, независимо от соотношения сторон, рекомендуют плиту выполнять толщиной 20 сантиметров, шаг арматуры 20 на 20 сантиметров, диаметр прутков нижнего слоя 12 миллиметров, верхнего – 8.

Инструкция по армированию перекрытия

Чтобы понять, как правильно армировать плиту перекрытия, необходимо рассмотреть несколько важных правил. Главные материалы для выполнения задачи – стальные стержни с рифленой поверхностью из стали класса А4 и бетонная смесь на базе цемента М300, щебня средней фракции и мелкого песка.

В работе пригодятся:

Для опалубки – влагостойкая фанера либо доски
Для перевязки – отожженная проволока и специальный инструмент
Оснастка для гибки заготовок из арматуры
Специальные кусачки или болгарка для резки прутьев
Все необходимое для создания раствора: измерительные приборы, инструменты, емкости и т.д.

Подготовка к выполнению работ простая и включает такие этапы: выполнение расчетов, составление чертежа и схемы усиления, просчет и закупка строительных материалов, инструмента, нарезка заготовок из стержней, подготовка щитов для опалубки.

Краткий алгоритм работы:

Нарезка заготовок из арматуры, связка первого слоя сетки
Расположение сетки с зазором 3-4 сантиметра до поверхности опалубки, закрепление вертикальными стержнями
Привязка сетки второго слоя, монтаж на объекте
Заливка бетоном

Порядок армирования и заливки

Устройство опалубки

Опалубка должна свободно выдерживать вес сырого раствора, визуально не деформируясь – а это около 500 килограммов нагрузки на квадратный метр при условии, что толщина бетона составляет 20 сантиметров. Для создания щитов выбирают фанеру толщиной 18-20 миллиметров, для стоек, ригелей, балок подойдет брус с сечением 10 на 10 сантиметров. Хорошо показала себя в работе профессиональная опалубка.

После сбора опалубки ее проверяют нивелиром.

Монтаж арматуры

Плетение каркаса в один слой выполняется очень редко, обычно делают два слоя (это норма и для обыкновенной, и для ребристой плиты перекрытия). Сначала устанавливают пластиковые фиксаторы (специальные опоры высотой 25-30 миллиметров, необходимые для заливки защитного слоя), на них выкладывается нижний ряд упрочнения, потом параллельно монтируются стержни с одинаковым шагом, на них идет следующий ряд под углом 90 градусов и перевязывается проволокой.

Далее следует установка разделителей слоев, которые сгибаются и вяжутся с одинаковым шагом. По краям нужно усиление продольными П-образными элементами. Верхний слой должен быть ниже опалубки на 25-30 миллиметров. Сборная арматура должна получиться в формате жесткого каркаса, без проблем выдерживающего вес работников.

Далее выполняют заливку, используя бетононасос и уплотняя смесь специальным глубинным вибратором. Заливают за один подход, потом в течение 2-3 дней поверхность смачивают водой, чтобы она сохла дольше и удалось избежать микротрещин. В общем все сохнет 30 дней, лишь после снимается опалубка.

Армирование пустотной плиты перекрытия: пошаговая инструкция

Армирование пустотных плит перекрытия проще всего выполнять самостоятельно вместо использования в строительстве готовых железобетонных конструкций.

Преимущества армирования:

Возможность выполнения ровных и прочных поверхностей
Длительный срок эксплуатации
Сравнительно небольшой вес при сохранении прочности, что позволяет понижать нагрузку на фундамент
Прочность – возможность создавать перекрытия даже для сильно нагруженных конструкций, больших пролетов
Надежность – устойчивость к разнонаправленным нагрузкам, весу 500-800 килограммов на квадратный метр
Прекрасные показатели огнестойкости
Цена вопроса – примерно равна стоимости готовой железобетонной плиты

Что представляет собой армирование плит

В процессе изготовления усиленных элементов перекрытия удается реализовать любую идею касательно планировки, получить надежную и прочную конструкцию. Работы проводятся с соблюдением технологий, материалы закупаются у проверенных поставщиков. Металлические стержни связываются между собой, для изготовления усиленных элементов перекрытия используют стержни диаметром 8-12 миллиметров, устанавливают опалубку и заливают все бетоном, покрывая каркас полностью.

Укладывать стержни с усилением необходимо на таких участках: в центре конструкции, в местах соприкосновения монолита с арками, внутренними стенами, колоннами, при установке тяжелого оборудования, камина, возле отверстий для лестниц, дымоотводных труб, элементов вентиляции и т.д.

Советы по армированию:

Толщину армирования рассчитывают, исходя из длины, используя соотношение 1 к 30, но минимум 150 миллиметров (если опоры расположены на расстоянии 5 метров, толщина перекрытия должна составлять 170 миллиметров).
Элементы укладываются в два слоя.
Для раствора используют бетон М200, М300 с классом прочности на сжатие 150 кгс/см.кв.
Диаметр прутьев составляет 8-14 миллиметров, зависит от нагрузок и количества рядов арматуры: при двухслойном армировании нижний ряд делают со стержнями большего диаметра. Обязательно сплошное ребристое основание для лучшей адгезии с бетоном.
Опалубку делают из влагостойкой фанеры или досок.

Как правильно армировать плиты своими руками:

Процесс достаточно трудоемкий, но все вполне реально сделать самостоятельно. Сначала делают опалубку по периметру помещения из обрезных досок 150 на 25 миллиметров или фанеры толщиной 22 миллиметра (дороже, но поверхность получается идеально ровной). Поперечные бруски крепят с шагом 60-80 сантиметров, строго по уровню под них устанавливая телескопические стойки или вертикальные подпорки. Сверху на каркас выкладывают доски, листы фанеры, если нужно. Между щитами фанеры или досками не должно быть щелей – максимальная герметичность обязательна.
Если плита станет основанием под кровлю, выстилают не боковые доски, а борта из ячеистых блоков и кирпича. После опалубку аккуратно снимают, поэтому изначально крепежные элементы нужно располагать по внешней стороне конструкции.
Арматура вяжется проволокой. Стержни должны быть выложены без разрывов либо внахлест на 50 сантиметров минимум в местах соединений. Поперечная арматура в плите перекрытия скрепляется проволокой с использованием специального крючка. Процесс могут облегчить металлические карты, которые можно укладывать внахлест на 2 ячейки и фиксировать также проволокой.
Металлический каркас устанавливается на фиксаторы или битую плитку, камни на высоте 4-5 сантиметра. Второй слой вяжется с поперечными разделителями, находясь на небольшом расстоянии от первого слоя. Расположение прутьев в бетоне предполагает полное покрытие металлических элементов раствором. Места с большой нагрузкой усиливаются дополнительными стержнями, связанными как обычно.
Стоит заранее заготовить скрутки из вязальной проволоки – сначала бухту скрепляют скотчем в 3-5 точках на равном расстоянии, потом болгаркой режут на куски.
Бетонный раствор проще готовить в бетономешалке, при необходимости можно добавить фибру, пластификаторы. Замешивают в пропорции: 5 частей гравия или щебня, 3 части просеянного песка, 20% общего объема сыпучих материалов воды. Сначала смешиваются все сухие компоненты, потом вливается вода, размешивается и раствор готов к работе.
Заливка обязательно осуществляется с использованием вибратора либо молотка, которым можно постукивать по открытой сетке и элементам опалубки.
В процессе высыхания раствора его смачивают водой путем разбрызгивания. Выжидают 4 недели, на предмет полного высыхания проверяют так: кладут на участок на ночь лист гидроизоляционного материала – если пятен к утру не будет и к поверхности бетон не прилипает, все готово.

Если все делать в соответствии с нормами и расчетами, самостоятельное армирование монолитной плиты перекрытия вполне возможно сделать самостоятельно, обеспечив основанию надежность, прочность, стойкость к разнообразным нагрузкам. При этом важно выполнять все работы в правильной последовательности, выбирать качественные материалы и не отступать от значений, указанных в схемах и чертежах.

Источник

материалы, схемы, расчет, пошаговая инструкция выполнения работ

Перекрытие один из несущих элементов строения. Самый распространённый материал, применяемый для его возведения, это железобетон (композиция бетона и стали). Соблюдение строительных правил и норм по армированию плиты перекрытия, это гарантия надёжности железобетонной конструкции. Правильное расположение арматуры в бетоне, даёт ему необходимую прочность, для того чтобы выдержать все будущие нагрузки на растяжение и изгиб. Можно выполнить армирование монолитной плиты перекрытия своими руками, для этого необходимо соблюдать технологию выполнения работ.

Виды бетонных перекрытий

Бетонные перекрытия бывают двух типов.

Стандартные – это железобетонные плиты, которые изготовляются на заводе.
Монолитное перекрытие – это железобетонная конструкция, возведение которой осуществляется на месте строительства.

Стандартные плиты могут быть: пустотными, ребристыми, сплошными, а также иметь и другие конструктивные особенности. Всё зависит, от места их применения в строительстве.

Основное преимущество возведения перекрытия готовыми плитами, от монолитного, это скорость строительства и цена. В течение дня можно перекрыть частный дом ж/б плитами, когда для сооружения сплошной монолитной плиты необходимо минимум месяц. Но это не пугает застройщиков, так как у монолитной плиты масса преимуществ перед плитами перекрытия.

Достоинства и недостатки монолитного перекрытия

Преимущества, благодаря которым монолитное перекрытие пользуется большой популярностью в строительстве.

Надёжность. Обладает прочностью и несущей способностью, способной выдерживать механические нагрузки, воздействие температур, влаги, с которыми не могут справиться другие виды перекрытий.
Форма плиты может быть любой!
Целостность конструкции.
Распределение нагрузки.
Пожаробезопасность. Обладает высокой огнестойкостью.
Срок службы.
Самостоятельное строительство.

К недостаткам строительства монолитного перекрытия можно отнести.

Стоимость.
Трудоёмкость строительных работ.
Время строительства.

Чем и зачем армируют перекрытие

Для армирования плит перекрытия используют стальную, так и композитную арматуру (в основном стеклопластиковую). Более распространена металлическая арматура А500С (в проектной спецификации может обозначаться S500), популярны диаметры 10 и 12 мм. Для основного армирования железобетонной конструкции используют только рифлёную арматуру, чтобы создания качественную связь арматуры с бетоном. Для изготовления дополнительных элементов, не влияющих на несущую способность будущей железобетонной конструкции, можно использовать гладкую арматуру А1. Практикуют в современном частном строительстве и комбинирование арматуры, используют для армирования монолитной плиты одновременно металлические и стеклопластиковые пруты.

Несмотря на то что какая арматура используется, играет она одну и ту же роль в бетоне – придаёт ему необходимую прочность, чтобы выдержать все будущие нагрузки на растяжение, скручивание и изгиб.

Этапы строительства монолитной плиты перекрытия

Начинается строительство с составление чертежа будущей конструкции плиты. А именно, расчета толщины перекрытия, подсчета веса арматуры необходимой для армирования, марки используемого бетона. На эти параметры влияют многие факторы, которые следует учесть при составлении чертежа, самостоятельно это делать не советую, лучше заплатить проектировщику и он произведет все расчеты, а вы будете спать спокойно.

На начальном этапе возводятся вертикальные несущие опоры строения, на которые будет опираться перекрытие. Это могут быть колонны, стены из бетона или кирпича, а также и газосиликатного блока необходимой плотности.

Установка опалубки под бетонные стены.

После возведения несущих опор устанавливается горизонтальная опалубка под перекрытие необходимого размера, с запасом от 30 см, для установки борта. В состав опалубки входят телескопические стойки, треноги, короны, ригеля и ламинированная фанера. Процесс монтажа опалубки проводится в следующем порядке:

Устанавливаются треноги. Их функция фиксировать стойки в необходимом месте в вертикальном положении.
Расстановка и крепление стоек к треногам. Изначально стойки выдвигаем на необходимое расстояние, в зависимости от высоты будущего перекрытия, с учетом ригелей и фанеры, например: если перекрытие высотой 3 метра, то стойку выдвигаем на 258 см, то есть 300 см отнимаем 2 ригеля по 20 см и фанеру 2 см. На стойки надеваем короны.
Монтируем несущие ригеля в короны стоек. Они должны выступать минимум 15 см, за корону.
Раскладка поперечных ригелей и выравнивание опалубки по уровню, с помощью нивелира или лазерного уровня.
Укладка фанеры. Шаг ригелей в пределах 40-60 см, при толщине перекрытия 15 – 22 мм. Этот параметр зависит от толщины используемой фанеры и от толщины будущей плиты.
Установка борта, края перекрытия. Бывают случаи, когда пробиваются по краю плиты только гвозди в качестве ориентира для армирования, а бортовая опалубка устанавливается позже, так как она может мешать процессу армирования.

Сборка горизонтальной опалубки под плиту перекрытия.

После установки опалубки выполняется армирование плиты перекрытия, укладывается арматура нижнего и верхнего слоя, по проекту и соединяется между собой проволокой, образуя железный каркас (подробнее процесс армирования разберём ниже).

На следующем этапе плиту бетонируют. С помощью крана и колокола для подачи бетона, либо бетононасосом. При укладке бетонной смеси её обязательно следует уплотнять вибратором, заливка производится беспрерывно, плита должна быть монолитной (бывают исключения при больших объёмах, могут устанавливаться отсечки, обязательно согласовывается с проектировщиком). В жару следует накрыть плиту клеёнкой и периодически поливать водой, чтобы бетон не пересыхал, в зимний период на арматурный каркас крепят обогрев.

Процесс бетонирования монолитной плиты бетононасосом.

После того как плита перекрытия наберёт необходимую прочность, производится демонтаж опалубки, места стыков листов фанеры, при необходимости шлифуют.

Пошаговый пример устройства армирования монолитной плиты перекрытия

Для более подробного изучения рассмотрим на примере, как выполняется армирование монолитного перекрытия толщиной 200 мм. В качестве основной арматуры используются пруты диаметром 12 мм, размер ячейки основной сетки 200х200 мм.

Схема армирования плиты перекрытия

Арматурный каркас плиты будет состоять из двойного армирования, 2 уровня сетки с расположенными в ней усилениями, требуемыми проектом. Как писалось выше, размер ячейки 20 на 20 см. Дополнительная арматура – усиление, в нижней сетке укладывается в области между опорами, так как на бетон в этом месте действует сила растяжение, вверху, наоборот, над опорами.

Нижний слой армирования плиты перекрытия

Начинается процесс армирования плиты с разметки. Отмеряем по чертежу, все его стороны и во все его углы внутренние и наружные вбиваем гвозди. По гвоздям натягиваем нить и получаем контур нашего будущего перекрытия, край бетона. От него будет проводиться разметка расположения арматуры. Согласно чертежу, смотрим какая арматура укладывается первой и от параллельной ей стороны перекрытия начинаем разметку.

В нашем случае защитный слой до центра арматуры от края перекрытия 4.5 см, следовательно, отмеряем от нити расстояние 4 см, и забиваем в это место гвоздь. Далее, на расстоянии 11.5 метров отступаем то же расстояние от края и забиваем второй гвоздь. По этим двум гвоздям натягиваем нить, это будет край первой арматуры, далее по шнурку через расстояние 1.2 м, пробиваем гвозди, укладываем первый прут, прижимаем его к гвоздям и фиксируем, с другой стороны, тоже гвоздями. Это необходимо, для того чтобы зафиксировать первый прут, от него будет зависеть ровность завязанной сетки и производится разметка расположения арматуры.

Далее, от нашего зафиксированного прута с помощью рулетки делаем разметку арматуры через 200 мм, рисуем маркером либо карандашом корректором отметки. По ним будет производиться укладка арматуры.

Если на перекрытии присутствуют балки либо капители колонн, вяжем сперва их по месту, либо на земле, а потом монтируем краном.

Следующим шагом устанавливаем «деки» в местах продавливания, по чертежу. Обычно ставятся на колоннах и углах стен.

Теперь можно приступить к армированию основной сетки. По меткам разносим арматуру, выравниваем по торцу, делая защитный слой 2 см.

Сразу зарезаем разбежку нахлестов арматуры. В нашем случае нахлест равен 40 диаметрам, для арматуры 12 мм, это 48 см. Разбежка равна 1,5 перехлеста – это 72 см, минимум, больше можно. Из получившихся кусков можно сделать пешки, они нам понадобятся для установки по краям плиты перекрытия и для обрамления отверстий.

Схема стыковки и размер нахлеста арматуры в монолитной плите перекрытия (без сварки).

После того как уложили первый слой, приступаем к укладке второго, он будет перпендикулярен первому. Так же натягиваем нить, пробиваем гвозди и фиксируем первую арматуру, от неё будет производиться дальнейшее армирование нижнего слоя монолитной плиты перекрытия. Зафиксировав её, связываем каждое пересечение арматуры по рулетке – шаг 200 мм. Следующим шагом укладываем арматуры через каждые 2 метра и также провязываем по рулетке с шагом в 20 см. Этот прут является монтажным и сразу же частью нижней сетки.

Провязав монтажные пруты, подставляем под них фиксаторы защитного слоя для арматуры, и производим разметку и укладку усиления 1-ого слоя.

Уложив все усиления разносим и привязываем остальные пруты основного армирования. Завязав всю нижнюю основную сетку, подставляем фиксаторы, с шагом 600 на 600 мм (5 штук на 1 метр квадратный). После установки фиксаторов укладываем усиления 2 слоя. Привязывается усиление по центру ячейки основного армирования, если шаг 200 мм, при шаге 100 мм, на расстоянии 50 мм от центра основного армирования, получится в ячейке по два прута усиления.

Важно! Связывать арматуры следует в шахматном порядке, с шагом 400 мм. Это обеспечит надёжную фиксацию металлических стержней между собой.

Финальный вид нижней сетки, с фиксаторами защитного слоя 25 мм, 5 штук на квадратный метр.

Если на перекрытии есть отверстия, их лучше разметить сразу, пока нет арматуры, начертить на опалубке и забить по углам гвозди. Можно сразу поставить опалубку для них, или же вырезать позже после армирования всей плиты, кому как удобней. Отверстия, размер которых более чем 200 на 200 мм, следует обрамлять дополнительной арматурой, выпуская в каждую сторону от короба по 50 см, то есть если короб 60 на 60 см, то размер обрамления 160 см. Привязывается по два прута с шагом 100 мм, с каждой стороны короба на верхнем и нижнем слое армирования, в общем, 16 прутов на короб. Так же привязываются пешки, к каждому пруту основной сетки.

Устройство усиления отверстий в плите перекрытия.

Верхний слой армирования монолитной плиты

Армирование верхнего слоя начинается с монтажа пространственных каркасов или “лягушек”. Их функция, поддержка верхнего армирующего слоя и соблюдение проектное расстояние между слоями. Шаг установки каркасов 1 метр, если устанавливаются “лягушки”, шаг 800 мм.

При наличии в плите перекрытия балкона, его усиляют, балками либо дополнительными прутами, в зависимости от проектных требований. Между балками арматура вырезается, и вставляется полистирол толщиной 100 мм, для уменьшения промерзаемости.

Далее, по нижней сетке укладываем арматуру 3 слоя армирования. Привязываем к каркасу или “лягушке” строго напротив нижней сетки. Через 2 метра укладываем монтажные пруты 4 слоя армирования и провязываем арматуру.

Выравнивание и крепеж арматуры верхнего слоя проволокой к “лягушкам”.

Следующим шагом укладываем верхнее усиление 3 слоя с необходимым шагом, то что попадает на каркас или “лягушку” привязываем.

Уложив усиления, раскладываем всю основную арматуру 4 слоя армирования и привязываем напротив нижней сетки. После укладываем усиление 4 слоя армирования и закрепляем вязальной проволокой.

Финальный вид армирования плиты перекрытия 20 см.

На последнем этапе армирования по краю перекрытия по основной сетке привязываем пешки. Это можно делать и в этапе вязки нижнего слоя.

Выполнив армирование плиты перекрытия, следует выполнить контрольную проверку, всё ли усиление на месте, соблюдены ли везде защитный слой. Если всё в порядке можно приступать к бетонированию плиты.

Важные моменты при армировании плиты

Правильно выполненное армирование плиты перекрытия обеспечит её долгую эксплуатации, для этого запомните следующие моменты, на которые следует обращать внимание в первую очередь.

Защитный слой. Именно он обеспечивает правильную работу арматуры в плите перекрытия и защищает о коррозии.
Величина нахлеста. Минимум 40 диаметров арматуры, этого будет достаточно, можно больше, но ни меньше.
Расположение нахлестов. Верхний и нижний нахлест не должен совпадать.
Обрамление отверстий. Неправильно выполненное обрамление, может привести к трещинам на перекрытии.
Надёжная вязка арматуры. Она не должна шататься и прогибаться, а так же идти ровно без изгибов.
Усиление. Количество должно соответствовать проектным требованиям, располагаться строго по чертежу.
Арматура должна быть чистой и не ржавой.

Вот и всё о чем следует помнить при выполнении работ для качественного результата, если есть вопросы по армированию плиты перекрытия, задавайте их в комментариях.

Армирование монолитной плиты перекрытия своими руками

Прием армирования повсеместно встречается практически во всех областях строительства. С его использованием делают ступеньки для лестниц, крыльцо из бетона, монолитные плиты для перекрытий. Суть армирования заключается в органичном совмещении разных материалов в единое целое. Например, арматуры и бетона. Бетон обладает по своей природе очень высокой прочностью, но при этом слишком хрупкий на излом. Металл, входящий в состав арматуры, эластичен. Поэтому сочетание этих двух материалов создает некую синергию, то есть свойства железобетона значительно лучше и полезней свойств бетона или металла по отдельности. Железобетон способен выдержать такие вибрации и колебания, которые никогда не перенесет обычный бетон. По своей сути арматура играет роль некого скелета для изделий из бетона, ведь без нее он просто бы рассыпался на куски при первой же нагрузке.

Армирование поверхности перекрытий перед заливкой монолита

Что нужно знать об армировании перекрытий

Для осуществления армирования бетона применяют арматурный стальной прут. Его толщина варьируется от 8 до 14 мм при толщине плиты до 150 мм. при покупке готовых плит перекрытий необходимо учитывать то обстоятельство, что они выпускаются на заводах сплошными, ребристыми и пустотелыми. Особой популярностью пользуется последний вариант. Это обусловлено тем, что благодаря пустотам внутри бетонного монолита, такие плиты обладают относительно небольшим весом, прекрасными показателями теплоизоляции, плохой звукопроницаемостью, а также неплохо выдерживают деформацию.

Производят плиты перекрытия из тяжелого марок бетона. Их стандартные размеры характеризуются тремя величинами: длина – 4, 5 или 6 м, толщина – 140, 180 либо 220 мм, допустимая нагрузка – 150, 190 или 230 кг/м2.

При этом стоит понимать, что покупные плиты при укладке всегда образуют стыки, которые могут быть и ступенчатыми, что отрицательно влияет на ровность поверхности, образуемой ими. Если же произвести армирование монолитной плиты перекрытия своими руками, то мы получим однородную и ровную поверхность без стыков.

Схема армирования монолитной бетонной плиты перекрытия

Каковы возможности армирования

Применение конструкций из армированного бетона позволяет не только утеплить здание, но и ускорить в значительной степени процесс его возведения. Относительно небольшая масса плит с арматурой уменьшает нагрузку на фундамент. Сама же конструкция получается достаточно прочной и может выдержать не только длительное и значительное напряжение, но и серьезное воздействие огня. При пожаре армированные бетонные плиты перекрытий удерживают здание в течение часа, в то время, как деревянные рушатся уже через 25 минут.

Использование монолитных плит перекрытия с арматурой дает возможность возводить здания и сооружения с любой степенью сложности. С их помощью достаточно легко можно поправлять геометрические особенности помещения, а также создавать нестандартные перекрытия, как по размерам, так и по форме. Так как опорами для таких плит являются не только стены здания, но еще и различные арки с колоннами, возможности планировки возрастают в разы.

Как можно своими руками изготовить монолитную плиту перекрытия

В строительной литературе можно встретить очень простую формулу, с помощью которой легко рассчитать толщину перекрытия. Берут длину пролета и делят ее на 30. Полученный результат является оптимальной толщиной будущей плиты. Классическая схема армирования плит предполагает размещение рабочих стержней в верхней и в нижней частях плиты. Это перераспределяет нагрузку всей арматуры и упоров из катанки. При толщине плиты менее 80 мм, вполне достаточно будет использовать не арматурный прут, а проволочную сетку. Только нужно сделать так, чтобы она находилась внутри монолита. Для этого сетку приподнимают на 2,3 см над заливаемой поверхностью.

Арматурный прут с ребристой поверхностью

Арматурный прут между собой связывают проволокой или скрепляют сваркой. Первый способ более быстрый и удобный. Для связывания используют специальный крючок, который можно изготовить самостоятельно, а можно приобрести в магазине. В случае, когда плита предполагает толщину около 150 мм или даже больше, потребуется сделать два слоя арматуры. Слои делают друг над другом, скрепляя между собой перемычками. Размер получающихся ячеек должен варьироваться от 150 до 200 мм. Для нормальной прочности при самостоятельном изготовлении плиты перекрытия стоит использовать прут с одинаковым сечением. Чтобы прочность еще больше увеличить, можно привязать арматуру прутьями длиной от 40 до 150 мм к основной конструкции.

Распределение нагрузки на всю конструкцию происходит таким образом, что основная ее доля приходится на нижний слой арматуры. При этом верхний слой подвержен сжимающим воздействиям подобно бетону. Армирование производится путем заливания бетона в опалубку по всей поверхности перекрытия.

В целом весь процесс создания бетонной плиты перекрытия делится на три составляющие: монтаж опалубки, армирование и заливка бетона. Рассмотрим их все.

Создание опалубки

Опалубка для заливки монолитного перекрытия напоминает горизонтальную «палубу» из специальной влагостойкой фанеры, толщина которой 18-25 мм или сколоченной плотно обрезной доски толщиной 40 мм. Устанавливают ее по надежным поддерживающим балкам из деревянного бруса (80-100х100 мм), расположенным горизонтально.

Горизонтальные брусковые балки поддерживаются прочными вертикальными стойками, которые бывают готовыми, специальными (телескопическими) либо приготовленными самостоятельно из цельного бруса 100х100 мм, кругляка, имеющего диаметр 80-100 мм, а также прочных металлических труб или швеллера.

Для определения потребности в материалах для сооружения опалубки, нужно вычислить площадь всего перекрытия и его толщину. Последняя бывает от 10 до 20 см, в зависимости от того, какая ширина пролета и планируемая при будущей эксплуатации нагрузка. Прочность опалубки должна быть такова, чтобы без малейшей деформации выдержать вес бетона и той арматуры, которая будет в него вмурована. При толщине перекрытия в 20 см, вес образующейся плиты составляет около 500 кг на каждый м2. Поверхность опалубки лучше всего делать из обычной или ламинированной 20-миллиметровой фанеры. При использовании фанеры с ламинированным покрытием вы получите идеально гладкий потолок, не требующий большого объема отделочных работ. Высоту установки опалубки определяют с использованием нивелира или строительного уровня. Для этого отбивают горизонтальную линию, которая должна соответствовать высоте будущего перекрытия, по периметру всего пролета.

При использовании телескопических стоек их устанавливают в первую очередь по краям, применяя треноги и унивилки (короны). По стойкам устанавливают балки продольного направления на расстоянии в 2 м. Только после этого можно устанавливать промежуточные стойки. Не обязательно делать треноги на все. Обычно достаточно снабдить этой конструкцией 30 – 40% стоек. Расстояние между промежуточными опорами делают из расчета мощности перекрытия и толщины самих стоек. Усреднено на одну стойку с нагрузкой 900 – 1200 кг должно выделяться не более 1 м2 опалубки.

Схема опалубки для заливки бетонной плиты перекрытия

Если принято решение использовать самодельные стойки, то их длина должна соответствовать высоте установки нижней части продольных балок. Устанавливают самодельные стойки с шагом в 1 м на твердое основание или толстые обрезки доски с достаточной площадью. По продольным лагам помещаются поперечные на расстоянии друг от друга в 0,5 м, а сверху на них укладываются листы толстой фанеры. Верхняя поверхность этой конструкции обязана быть строго горизонтальной и отвечать заранее зафиксированному уровню.

При применении для верхней части опалубки обрезных досок, они должны быть совмещены вплотную, а поверх них кладется плотная полиэтиленовая пленка либо рубероид. По всему периметру дощатой опалубки монтируется бортик равномерной высоты, соответствующей толщине перекрытия. По углам его нужно надежно соединить.

Как самостоятельно произвести армирование бетонной плиты перекрытия

Стальная арматура класса А3 производится методом горячего проката. Она бывает от 8 до 14 мм в диаметре с гладкой или ребристой поверхностью. Она лучше всего подойдет для самостоятельного создания монолитного армированного перекрытия. Первую сетку монтируют в нижней части предполагаемой плиты, а вторую соответственно в верхней. Опалубка должна быть выставлена таким образом, чтобы обе сетки находились внутри монолита плиты. Расстояние от верхней сетки до поверхности должно быть не менее 2 см. В сетку арматуру нужно связывать вязальной проволокой, образуя ячейки со сторонами 200 или 150 мм. Сегодня существуют специальные машинки для вязки арматуры, но можно это делать и обычным ручным крючком.

Двухслойная укладка арматуры

Использование сварочного аппарата целесообразно только тогда, когда вы хорошо умеете с ним управляться, так как неумелые действия могут привести к истончению прутьев в местах сварки, что обязательно приведет к разрушению. По всей длине сетки разрывов быть не должно, поэтому при недостаточности длины прутьев, их следует наращивать внахлест не менее 50 см. При этом все стыки нужно размещать в шахматном порядке. По всем краям сетки связываются в П-образные фигуры. Изгибать пруты нужно только при острой необходимости без нагревания. Перекаливание металла нарушает его внутреннюю структуру, что может привести к перелому прута. В тех местах, где предполагаются дополнительные нагрузки, армируют в особом режиме с дополнительными прутьями. При армировании следует и учитывать те места, где будут проходить инженерные коммуникации. По возможности в них лучше сразу оставить отверстия, вставив отрезок трубы. Особо требует усиления вся площадь опоры на стены и колонны. В последнем случае усиления должны быть объемными.

Заливка бетонной смеси

После того, как вся сетка из арматуры будет связана, можно приступить к ее заливке. Для этого лучше всего использовать бетононасос. Если же объем работ не очень велик, то вполне можно справиться и без него. В таком случае вам понадобятся хотя бы два помощника, которые будут замешивать бетон в бетономешалке и поднимать его вам для заливки. В процессе заполнения опалубки бетонным раствором нужно периодически производить уплотнение смеси. Лучше всего для этого подойдет специальный строительный вибратор, но при неимении такового можно просто время от времени ритмично постукивать молотком по опалубке или открытым частям арматурной сетки.

В процессе затвердевания происходит значительная усадка бетона, что при ускоренном процессе высыхания может привести к возникновению микротрещин. В связи с этим на протяжении нескольких дней залитую плиту нужно поливать водой, тем более в жару. Однако нужно знать, что воду стоит разбрызгивать из шланга с дождевальной насадкой или лейкой, так как прямая струя может повредить поверхность еще не схватившегося бетона. Иногда для избежание появления трещин под самый нижний слой кладут специальную полимерную сетку, а всю остальную конструкцию сооружают уже поверх нее. В других случаях полимерную сетку применяют в качестве основного армирующего элемента. Это делают там, где невозможно соорудить арматуру из прутьев и даже проволоки.

Заливка бетона из бетононасоса

Полное застывание бетона произойдет не раньше, чем через 3 – 4 недели. До этого времени не стоит производить какие-либо работы на объекте и разбирать опалубку. По истечении этого срока опалубка демонтируется и получается бетонная плита перекрытия, которая является черновым потолком для помещений под ней. Таким способом можно создавать даже криволинейные перекрытия любой конфигурации.

При строительстве собственного дома или коттеджа вполне возможно создать самостоятельно бетонные плиты перекрытия с арматурой внутри. Эта конструкция намного надежнее и долговечнее деревянной, но сооружать ее стоит только на прочных бетонных или кирпичных стенах. Использование в качестве стенового материала легкобетонных блоков или древесины исключает такую возможность, так как такие стены могут не выдержать вес железобетонного перекрытия.

Как укрепить пол с помощью фундамента для ползания | Руководства по дому

Если хрустальные бокалы в фарфоровом шкафу музыкально перезвонят, когда кто-то идет по комнате, или если пол кажется «упругим», то система структурного пола может быть не на должном уровне. Во многих местах для подполья, если под балками пола есть достаточно места для передвижения, можно укрепить пол снизу. Если пространство для лазания слишком мало для входа, единственный способ получить доступ к системе пола — удалить черновой пол.Некоторые методы можно выполнять сверху или снизу, в то время как для других требуется доступ к пространству для обхода.

Блокировка

Блокировка может уменьшить отскок за счет распределения веса на соседние балки. Этот относительно простой метод включает в себя обрезку досок большого размера, чтобы они поместились поперек балок. «Блоки» должны быть такого же размера, как и балки. Например, если пол состоит из балок два на десять, блоки следует вырезать из пиломатериалов два на десять. Для достижения наилучших результатов устанавливайте блоки по прямой линии между каждой балкой, идущей от одного конца стены к другому.Когда кто-то ходит этажом выше, блоки распределяют вес на большее количество балок, чем только на ту, что находится под ногами человека.

Двойное армирование

Полы подпрыгивают, потому что балки либо слишком малы, либо простираются слишком далеко. В любом случае вы можете усилить каждую балку или отдельные балки, удвоив или утроив их. Это называется «сестринство» и включает в себя установку дополнительных балок того же размера рядом с существующими балками, чтобы укрепить их. Вырубка обычно требуется для того, чтобы установить сестринские балки на подоконник, который опирается на верхнюю часть фундамента.Сестринские балки прикрепляются к исходным балкам и к подоконнику, чтобы повысить структурную целостность пола.

Опора балки

Если проблема не решалась в течение многих лет, есть вероятность, что центры балок прогнуты. Вы все еще можете родить их, но не раньше, чем устраните провисание. Для установки балки необходим доступ в подлозочное пространство. Балка может быть деревянной или стальной. Рекомендуется попросить инженера осмотреть систему перекрытий и порекомендовать размер и расположение балок.Типичная установка балки включает заливку бетонных подушек в подвесное пространство, затем установку домкратов винтового типа на площадки и использование домкратов для подъема балки перпендикулярно балкам. Устранение провисания балок — это не мгновенное решение. Чтобы стены наверху не растрескивались, а также чтобы предотвратить другие повреждения, прогиб балки поднимают понемногу, обычно не более чем на 1/4 дюйма каждые несколько недель. Преимущество балки и домкратов в том, что их можно регулировать вверх или вниз по мере необходимости в течение многих лет, если происходит движение.

Фермы перекрытия

Не на всех этажах есть балки. В некоторых новых домах есть фермы перекрытий, которые содержат несколько элементов меньшего размера, рассчитанных на то, чтобы выдерживать такой же вес, как и балки пола. Поскольку фермы пола не являются твердыми, они предназначены для того, чтобы в некоторой степени перемещаться или «отклоняться». Фермы не должны изменяться, укрепляться или поддерживаться балкой, если только инженер не разработает безопасный метод, с помощью которого это можно сделать. Поскольку у большинства напольных ферм всегда есть некоторый отскок, пол не подходит для укладки жесткого напольного покрытия, например керамической плитки.

Новый черновой пол

Иногда проблема заключается в черновом полу, а не в балках, особенно в старых домах, где на балки устанавливались тонкие доски. Дополнительный слой листового материала для чернового пола укрепляет старый пол. Черновой пол из фанеры или плиты с ориентированной стружкой (OSB) подходит для перекрытия некачественного пола.

Ссылки

Писатель Биография

Гленда Тейлор — подрядчик и писатель, специализирующийся на строительных работах.Ей также нравится писать статьи о бизнесе и финансах, о еде и напитках, а также о домашних животных. Ее образование включает маркетинг и степень бакалавра журналистики Канзасского университета.

До свидания, откажитесь — этот старый дом

Фото Ричарда Ховарда

Всякий раз, когда кто-нибудь проходил по кухонному полу в доме, где вырос генеральный подрядчик «Этого старого дома» Том Сильва, чашки дрожали в своих блюдцах, а кастрюли и сковородки звенели на плите.«Это было нервно, — вспоминает Том. В конце концов его отец, плотник, спустился в подвал вместе с Томом и укрепил балки пола меньшего размера.

Дом Тома был построен в 1765 году, но надувные полы — не просто проблема старых домов. Даже конструктивно прочный новый пол, соответствующий нормам, может прогибаться или прогибаться больше, чем кажется на первый взгляд удобным. Есть множество способов придать полу жесткость; Метод (или методы), который выбирает Том, зависит как от практичности, так и от эффективности. Например, объединение новых пиломатериалов — исправление, которое использовал отец Тома — имеет смысл только в том случае, если отсеки балок не загромождены электрическим кабелем, водопроводными линиями и воздуховодами.

Решения

Tom для крепления надувных полов, показанные здесь в порядке эффективности, проще всего использовать на первом этаже, где к балкам есть доступ из подвала или из подвала. Для придания жесткости верхним этажам обычно требуется удалить часть или весь готовый потолок внизу. Вспоминая кухню своего детства, Том заботится о том, чтобы любой новый пол, который он построил, был прочным. Узнайте, как починить надувной пол четырьмя способами, перечисленными ниже.

Фото Ричарда Ховарда

4 способа остановить отскок

Сестринское дело

Увеличение толщины балок вдвое за счет добавления материала по бокам увеличивает прочность и жесткость.К показанным здесь балкам из пиломатериалов Том прикрепляет 2 балки такой же длины и ширины; если отскок достаточно сильный, он может использовать балку из инженерной или клееной фанеры (LVL). Еще более сильная балка — это стальная пластина, прикрепленная болтами между старой балкой и ее новой «сестрой». (Сведения о родственных двутавровых балках см. На странице 4 этой статьи.) Прикрепите новые пиломатериалы к старым, используя пары гвоздей 12d через каждые 16 дюймов. Том всегда наносит полоску клея по верхнему краю перед установкой новой балки.

Плюсы: лучший выбор для сохранения высоты над головой.

Минусы: в отсеках для балок не должно быть никаких препятствий, таких как электрические кабели, воздуховоды и водопровод, пока вы выполняете работу.

Упрочнение нижней стороны

Когда балка прогибается, ее нижний край слегка растягивается. Добавление 2х4 к нижней части помогает избежать этого. Чтобы этот метод работал, длина балки 2×4 должна быть достаточной, чтобы проходить по всей длине балки. Том склеивает их вместе с помощью строительного клея и вонзает гвоздь 12d через 2×4 через каждые 8–12 дюймов.Используйте временную стойку 2х4 в середине пролета, чтобы поддерживать балку до тех пор, пока клей не затвердеет (обычно в течение 24-48 часов).

Плюсы: Не мешает водопроводу или проводке в нишах для балок.

Минусы: Уменьшает запас по высоте; нижние края балок не должны содержать проводов, труб и каналов.

Добавление блокировки среднего пролета

Блокирующие, короткие отрезки из 2 шт. Такой же глубины, как и балки, предотвращают поперечный прогиб и связывают балки вместе, чтобы они могли эффективно распределять нагрузки на пол.Том устанавливает ряд блокировок в отсеках балок в середине пролета, если пролет превышает 9 футов. Он раскладывает блок по меловой линии, чтобы он мог вбить три или четыре гвоздя 16d через соседнюю балку и в концы каждого блока.

Плюсы: Относительно легко сделать.

Минусы: наименьшее влияние на упругость.

Добавление балки

Размещение балки перпендикулярно балкам в середине пролета эффективно сокращает их длину и устраняет изгиб.Том делает балку из двух 2х8 или 2х10, склеенных и прибитых гвоздями 10d в шахматном порядке на 12 дюймов в центре. Стальные колонны, заполненные бетоном, или столбы, обработанные давлением 6×6, заменят временные колонны 2×4, показанные здесь. Разместите постоянные столбы на расстоянии 8 футов, если балка сделана из 2x8s; 10 футов друг от друга, если они сделаны из 2х10.

Плюсы: Самый эффективный способ остановить отскок.

Минусы: столбы навязчивы, и луч съедает немного места. (Можно «впустить» балку заподлицо с балками, но это сложный проект, за который лучше всего взяться подрядчику.)

Фото Ричарда Ховарда

Строительство без отказов

Лучший способ ограничить раздражающий изгиб пола — убедиться, что балки правильного размера, прежде чем будет построен дом или пристройка. Строительные нормы и правила определяют минимальную глубину балок и расстояние между ними (обычно 12 или 16 дюймов по центру) для пролетов до 20 футов, но эти требования предназначены для предотвращения растрескивания гипсовых потолков, а не для устранения упругих полов.«Если вы соблюдаете минимум кода, у вас, скорее всего, будет какой-то отскок», — говорит Стив Фредериксон, зарегистрированный профессиональный инженер. Он говорит, что система пола никогда не должна прогибаться более чем на полдюйма, независимо от пролета.

Tom часто выходит далеко за рамки кода для достижения этой цели, обрамляя более глубокими балками, располагая их ближе друг к другу и используя перемычки или блокировки для дополнительной жесткости. Таким образом, говорит он, «люстра в столовой не раскачивается, когда дети подпрыгивают в спальне.«

Фото Ричарда Ховарда

Двутавровые балки с усилением

В наши дни многие новые полы обрамлены двутавровыми балками — типом инженерной древесины, которая весит лишь небольшую часть обычных пиломатериалов и способна преодолевать большие расстояния. Тем не менее, если попросить проехать слишком большое расстояние, двутавровые балки будут подпрыгивать. Как правило, для двутавровых балок работают те же методы, которые устраняют отскок полов из массивной древесины.Но когда Том сёстры или укрепляет нижнюю часть двутавровых балок, он использует фанеру.

Для сестринской работы разрежьте фанеру толщиной ¾ дюйма на длинные полосы такой же ширины, как и полотно балки. Приклейте их к обеим сторонам полотна и прибейте гвоздями 4d или 6d. Убедитесь, что концевые стыки с обеих сторон полотна расположены в шахматном порядке. Чем больше слоев фанеры, тем жестче балка, но это трудоемко и дорого.

Более быстрое и дешевое решение — прикрепить полные листы-дюймовой фанеры к нижней части балок, создав то, что Том называет «гигантской монолитной коробчатой балкой».«Начиная с середины пролета, нанесите строительный клей на нижние края балок и закрепите листы фанеры — длинный край перпендикулярно балкам — гвоздями с кольцевым стержнем 8d или винтами диаметром 1¾ дюйма. Вставьте клин 2x4s между новой фанерой и подвал или полуподвальный этаж ниже, чтобы уменьшить нагрузку на балки, пока клей не застынет через день или два. «Добавление этого дополнительного слоя имеет большое значение», — говорит Том.

Усиливающие балки перекрытия — Concord Carpenter

Арматурные перекрытия

Роберт Робиллард о ванных комнатах, домашнем ремонте и модернизации

Ремонт несущих балок перекрытия

Как подрядчик по ремоделированию и плотник, одна из распространенных проблем структурного каркаса, которую я вижу в работах по ремоделированию ванных комнат, — это балки пола, которые были вырезаны, просверлены, зазубрены или должны быть вырезаны для размещения водопроводных труб и водостоков.Самое время решить эти структурные проблемы, такие как усиление балок перекрытия, во время его строительства, модернизации или реконструкции.

Подрядчики могут прорезать перекрытия перекрытия для размещения сантехники или механического оборудования HVAC при условии, что они должным образом переносят нагрузку на пол на прилегающие балки, добавляя коллекторы.

Заголовок и обрамление проемов в полу:

В идеальном мире на любой разрезанной балке перекрытия должна быть установлена перемычка, желательно две и двойные смежные балки.Все коллекторы должны быть прибиты к разрезанным балкам, а их концы прикреплены к двум смежным непрерывным балкам перекрытия. Коллекторы предназначены для передачи нагрузки пола на соседние балки триммера. Использование подвесов для балок облегчает этот ремонт.

Одиночный коллектор, прибитый к обрезанной балке и неразрезной балке, будет работать для проемов менее 4 футов. Если ширина жатки превышает 4 фута, и жатку, и триммерные балки следует удвоить. Мы часто называем удвоение балок или другого каркаса «сестринским».«Сдвоенный триммер и балки перекрытия должны быть правильно прибиты вместе парами гвоздей 16d через каждые 16 дюймов, чтобы они действовали как балки.

Усиление балок перекрытия лучше всего производить путем удвоения балок перекрытия. Двойное перекрытие балок рекомендуется под стенами, тяжелыми предметами, такими как ванны, и при больших проемах. Удвоение балок может решить множество проблем, таких как провисание, неровность или недостаточный размер балок пола.

Иногда при реконструкции невозможно установить балку пола во всю длину из-за наличия сантехники, существующих стен или готовых полов или потолков.В таких ситуациях иногда имеет смысл зачистить балки пола или даже все балки пола.

Шаги от балки пола

Определите местоположение водостока.
Определите размер вашего сантехнического бокса ».
Для двойного коллектора отмерьте три дюйма от вашего «сантехнического бокса» [3 дюйма — ширина двойного заголовка] и отметьте квадратную линию на балке, которую нужно разрезать.
Используйте циркулярную пилу, чтобы начать пропил, и закончите сабельной пилой.
Измерьте расстояние между необрезанными балками триммера и отрежьте четыре колокольчика.
Поместите две балочные подвески под первую перемычку ПЕРЕД креплением чего-либо. Это важно, если потолок внизу накрыт. Если потолок открытый, можно после этого установить вешалки.
Направьте гвоздь первой жатки в прорезанную балку, а через триммерные балки — в жатку. Используйте обычные гвозди диаметром 16 D и убедитесь, что вершины балок находятся на одном уровне.
Добавьте вторую приставку и направьте ее через балки триммера.
Прибейте двойные заглушки друг к другу по три общих гвоздя 16 D на каждую ногу.
Закрепите коллекторы на балке триммера с помощью гвоздей структурных креплений SDS
Повторите с другой стороны.

Стружка перекрытия перекрытия или элемента каркаса

Стружка — эффективный метод, который позволяет добавить прочности и исправить мелкие проблемы, которые влияют на балки перекрытия. Струповка заключается в том, чтобы взять кусок дерева и закрепить его на проблемном месте.Я часто использую клей и шурупы, чтобы прикрепить фанеру толщиной 3/4 дюйма в качестве струпьев к обеим сторонам балки, насколько я могу прикрепить.

Я часто наношу струпья на перекрытия перекрытий, на которых ранее или в настоящее время будут делаться выемки или просверливаться для установки водопроводных труб.

Примечание — на фотографиях показана недавняя реконструкция ванной комнаты, в которой мы переместили слив для ванны через несколько балок пола. Система перекрытий состоит из балок 2 × 10, расположенных на расстоянии 12 дюймов по центру.Перед тем, как просверлить отверстия в этих перекрытиях пола, мы установили на каждую из них фанеру толщиной 3/4 дюйма. Мы вырезали и сложили вдвое коллектор, на котором должна была быть установлена сифон для ванны.

Стружка также часто используется при гниении стропил и каркасов стен. Недавно мы успешно применили технику стружки в этом проекте настила крыши.

Обрамление проемов в полу. Видео:

5 Распространенных типов промышленного армирования бетонных полов

Прежде чем подписать контракт на новый промышленный бетонный пол, вы должны быть уверены, что получаете именно тот тип пола, который вам нужен.Понимание некоторых общих терминов строительства бетонных полов может дать вам уверенность в том, что пол будет прочным и долговечным в соответствии с вашими потребностями.

В частности, мы хотим объяснить наиболее распространенные способы армирования бетонных полов для обеспечения прочности и уменьшения растрескивания.

Простые бетонные перекрытия

Самый простой бетонный пол состоит только из бетона. В плоском бетонном перекрытии нет арматурной стали.Эти полы обычно не подходят для промышленных целей, поскольку имеют низкую прочность на разрыв. Это означает, что когда большая нагрузка сжимает бетон, бетон, находящийся непосредственно под нагрузкой, может выдержать давление, но бетон сбоку смещается вниз и трескается.

Промышленные объекты с прилегающими офисами или приемными могут сэкономить на стоимости материалов, выбрав простой бетонный пол для таких зон с низким уровнем воздействия. Но даже тогда рекомендуется какое-то армирование.

Арматура для стальной сетки

По сравнению с обычными бетонными полами ступенькой выше являются полы, армированные одним или несколькими слоями стальной сетки, которая создает сеть квадратов по всему бетону. С точки зрения прочности бетонные полы, армированные стальной сеткой, вряд ли будут соответствовать требованиям типичного промышленного объекта.

Важно убедиться, что сам бетон также имеет правильную толщину, независимо от типа используемого армирования.Например, гараж, который вмещает средний личный автомобиль, выиграет от армирования стальной сеткой типичной толщины 4 дюйма, но гараж, который видит более интенсивное движение, например самосвалы или мусоровозы, должен сочетать стальную сетку с бетоном не менее 6 дюймов. толстый.

Арматурные стержни (арматура)

Использование стальных стержней различной толщины — один из самых популярных способов повышения прочности бетона на разрыв. Стержни равномерно распределяются по бетонной форме перед заливкой, а арматуру можно даже комбинировать со стальной сеткой для дополнительной устойчивости.

Основная проблема, связанная с использованием арматуры, заключается в том, что она подвержена коррозии при регулярном контакте с водой. Если арматура ослабевает, то ослабнет и сам бетон. Герметизация бетона и использование профессиональных методов укладки бетона, снижающих риск растрескивания, помогают бороться с этой проблемой.

Фибробетонные полы

Для повышения общей прочности бетона, в том числе устойчивости к истиранию поверхности, волокна могут быть смешаны с бетоном.Волокно часто делают из стали, стекла или полипропилена. Армирование бетонных полов фиброй полезно, когда бетон может подвергаться воздействию высоких температур, поскольку этот метод улучшает устойчивость бетона к тепловому удару.

Что касается прочности на растяжение и сжатие, это не самый надежный вариант в этом списке.

Уловка при укладке промышленных бетонных полов, армированных фиброй, заключается в достижении равномерного распределения фибры. Сверху вниз и из стороны в сторону волокно должно быть ровным и плотным.Свежий бетон также может стать трудно укладывать и маневрировать, если он залит этими прочными волокнами.

Предварительно напряженные бетонные перекрытия

В методе окончательного армирования промышленных бетонных полов используются стальные тросы для временного прижатия пластин к обеим сторонам бетонной плиты. Это внешнее давление помогает связать все материалы в одну прочную единицу. Как только кабели достигнут желаемого натяжения, пластины можно снять, а кабели разрезать.Полы из предварительно напряженного бетона работают так же (если не лучше), как полы, армированные арматурой.

Армирование балок фанерой ⋆ 🌲 ThePlywood.com

Если ваш дом не построен на бетонной плите, где плита является черным полом для первого этажа, сам пол опирается на балки перекрытия. Обычно это брус размером 2 x 8, 2 x 10 или 2 x 12 дюймов, в зависимости от пролета между опорами и расстояния между самими балками.Это предусмотрено строительными нормами и правилами и применяется уже много лет.

Номинальный размер балки	Расстояние между балками по центру	Сорт пиломатериала: Выберите конструкционный	Сорт пиломатериала: № 1	Сорт пиломатериала: № 2
2 ”x 6”	16	11 ’4”	10 ’11”	10 ’9”
2 ”x 6”	20	9 ’11”	9 ’7”	9 ’1”
2 ”x 8”	16	15 ’0”	14 ’5”	14 ’1”
2 ”x 8”	24	13 ’1”	12 ’4”	11 ’6”
2 ”x 10”	16	19 ’1”	18 ’5”	17 ’2”
2 ”x 10”	24	16 ’8”	15 ’0”	14 ’1”
2 ”x 12”	16	23 ’3”	21 ’4”	19 ’11”
2 ”x 12”	24	20 ’3”	17 ’5”	16 ’3”

В последнее время инженерные деревянные балки, которые по сути представляют собой тонкую двутавровую балку, заменили габаритные пиломатериалы во многих новых домах.Эти балки состоят из квадратного бруса размером 2 x 2 дюйма сверху и снизу, с перемычкой из фанеры или OSB между ними. Это позволяет строить дом из меньшего количества древесины, сберегая ресурсы и снижая затраты. Двутавровая балка, изготовленная из деревянных изделий, с меньшей вероятностью будет коробиться, скручиваться, изгибаться или деформироваться. Это устраняет многие скрипы пола, которые вы найдете в старых домах.

Эти скрипы обычно указывают на проблему с балками пола, хотя в действительно старых домах это может происходить из-за усадки дощатого настила и выдергивания гвоздей.Эти старые дома не были построены с современными гвоздями для пола, у которых есть закрутка, чтобы они не поднимались со временем и не прогибались.

Балки пола могут слегка деформироваться с возрастом, особенно если они установлены в месте, где они подвергаются сильному воздействию влаги. Фанерный черновой пол имеет тенденцию удерживать их на месте, но скручивание или перекос будет тянуть гвозди, либо протягивая их через черновой пол, либо вырывая их из балки пола. Что из этого зависит от того, что еще происходит с балкой.Если балка начинает гнить из-за влаги, гвоздь, скорее всего, выдергивается из балки.

Помимо того, что полы скрипят, балки, которые несколько прогнили, становятся слабее, что позволяет полу и балкам изгибаться сильнее. Когда вы чувствуете пористость пола, не следует думать, что это просто незакрепленная доска пола или основание пола; но также и потенциальная проблема с балками пола, которую необходимо изучить. Если есть какие-либо повреждения балок, их следует укрепить.

Хотя вы, возможно, уже знаете, что хороший фанерный пол укрепляет ваш дом, вы можете не знать, что армирование балок фанерой может добавить структурной целостности. Если вы заметили, что одна или несколько балок скрипят, или если вы начинаете чувствовать некоторую подпрыгивание при ходьбе, пора приступать к работе.

Как укрепить балки фанерой

Если балка треснула или провисла, ее необходимо быстро отремонтировать. Чем дольше вы его оставите, тем хуже станет.Кроме того, провисание полов может иметь и другие последствия, например, провисание стен, что приводит к образованию трещин в гипсокартоне.

Некоторые люди усиливают балки пола, натирая стружку на другой кусок пиломатериала того же размера, что и использовался первоначально, по сути, делая двойную балку. Хотя это функционально, это также дорогостоящее средство укрепления балки за счет использования большего количества материала, чем необходимо. Никогда не рекомендуется использовать кусок пиломатериала меньшего размера, например, стружку размером 2 x 6 дюймов на стороне балки пола 2 x 8 дюймов, поскольку новый кусок не будет таким же прочным, как старый.

Лучшим вариантом является стружка фанеры хвойных пород толщиной ½ дюйма с обеих сторон или фанеры из мягкой древесины толщиной ¾ дюйма с одной стороны, что столь же эффективно и в конечном итоге дешевле. Если вы когда-нибудь смотрели на конструкционные деревянные балки, которые они используют сегодня, вы заметите, что полотно обычно состоит из фанеры или OSB толщиной всего ½ дюйма, поэтому достаточно фанеры толщиной ½ дюйма.

Фанера — это прочный ламинат, состоящий из нескольких тонких слоев плотной древесины, склеенных между собой при сжатии. Некоторые считают, что он уступает стандартным пиломатериалам, но почти всегда верно обратное! Качественная фанера обычно прочнее, чем соответствующее количество стандартной древесины.

Измерьте расстояние от низа пола до низа балки. Этот размер должен быть 5 ½ дюйма, 7 ½ дюйма, 9 ½ дюйма или 11 ½ дюйма. Если окажется, что размер ровный, без ½ дюйма, то это действительно очень старый дом, в котором не использовались шлифованные размерные пиломатериалы.
Измерьте длину балки. Вы хотите ремонтировать не только часть балки, а, скорее, всю ее длину. Добавление только частичного армирования создаст точку напряжения на конце армирования, что позволит ускорить повреждение исходного соединения.
Вырежьте две полосы фанеры ½ дюйма или одну полосу ¾ дюйма, чтобы они соответствовали измеренному размеру существующих балок перекрытия. Если длина балок превышает восемь футов, вам потребуется использовать несколько полос фанеры для поддержки балки. В этом случае вы можете:
1. Добавьте дополнительный слой поверх арматуры фанеры для усиления стыка. Если вы решите сделать это, сделайте дополнительное армирование длиной четыре фута.
2. Используйте фанеру толщиной ¾ дюйма с обеих сторон существующей балки и смещайте стыки как минимум на два фута, чтобы не создавать точки напряжения.
Просверлите ряд ¼-дюймовых пилотных отверстий с интервалом в шесть дюймов по обоим длинным краям каждой армирующей ленты из фанеры .
Проверьте балку на уровне 8 футов или другой длинной прямой кромкой. Если балка треснула или заметно провисает, вам понадобится гидравлический домкрат , чтобы поднять ее. При этом неплохо подложить под домкрат тяжелый деревянный брусок 6 × 6, чтобы поддержать его.
Измерьте расстояние между нижней частью провисшей балки пола и верхней частью домкрата.
Отрежьте кусок пиломатериала 4 × 4 по размеру измеренного расстояния.
Поместите 4 × 4 между домкратом и балкой пола. Он должен плотно прилегать. В противном случае слегка приподнимите домкрат. Часто бывает проще с помощником установить 4 × 4.
Слегка приподнимите балку. Этот процесс может быть длительным, так как вы должны поднимать не более дюйма в день. Более высокий домкрат может повредить гипсокартон или стены в доме.
После того, как балка будет должным образом выпрямлена, пора вернуться к процессу армирования фанерой.Начните с нанесения строительного клея на поверхность одной из фанерных досок. Расположите доску напротив одной стороны балки. Используйте зажимы, чтобы удерживать его на месте.
Просверлите направляющие отверстия 3/16 дюйма в балке, центрируя их в отверстиях, которые у вас уже есть в арматуре фанеры. Вставьте болты ¼ ” в направляющие отверстия и затяните их в балке с храповым механизмом и головкой .
Повторите шаги с 10 по 12 с другой стороны балки.

Арматурные балки, когда невозможно пройти под ними

Некоторые пространства для обхода не подходят для самостоятельной работы; не хватает места для работы. В этих случаях вы все равно можете укрепить балки и устранить слабые или скрипучие участки, открыв балки сверху. Тем не менее, это будет гораздо более сложная работа, и ее лучше оставить, когда вы все равно собираетесь заменить пол.

Для этого необходимо удалить покрытие пола. В некоторых случаях, например, при ковровом покрытии, напольное покрытие можно сохранить и использовать повторно; но с другими типами полов вы также можете запланировать переделку, так как нет способа удалить пол, не повредив его.В любом случае, когда пол будет поднят, вы сможете увидеть черновой пол.

При работе с балками сверху потребуется вырезать секции чернового пола. Возникает соблазн сократить как можно меньше, чтобы свести к минимуму количество чернового пола, которое вам нужно будет заменить. Однако, чтобы должным образом укрепить балку перекрытия, вам необходимо укрепить большой пролет, не менее шести футов в длину.

Для любого армирования потребуется удалить фанерный черновой пол от центральной линии балки перекрытия на одной стороне балки до центральной линии армируемой балки, если армирование выполняется только с одной стороны.Армирование должно быть выполнено из фанеры хвойных пород толщиной не менее дюйма.

Армирующая балка пола, Ben Freeman
Все замены чернового пола должны производиться таким образом, чтобы новый черновой пол имел надлежащую опору. Это означает, что края, параллельные направлению балок пола, должны опираться на сами балки. В новом домостроении смежные части чернового пола разделяют верхнюю часть балки пола, причем каждая деталь устанавливается так, чтобы она проходила посередине балки.Это дает достаточно поверхности для того, чтобы обе части пола можно было прибить к балке пола.
Выявите места скрипа, осторожно пройдя по полу. Отметьте каждой скрипучей точки для дальнейшего исследования. Исследуя черновой пол, ищите признаки сырости или гнили . Проткните подозрительные участки чем-нибудь острым, чтобы увидеть, не кажутся ли они мягкими. Губчатые также следует пометить для замены. Сейчас идеальное время для ремонта и решения проблем, которые вызывают проблемы, поэтому проведите тщательное расследование.
Если ущерб серьезный, свяжитесь со своим страховым агентом домовладельца, прежде чем продолжать работу. Возможно, вам потребуется подать иск.
Как только вы отметите все плохие места, нарисуйте мелом линии, чтобы знать, где вырезать. Любые разрезы, которые вы делаете параллельно балкам пола, должны проходить по центральной линии ближайшей балки. У вас должен быть способ прикрепить новую фанеру, чтобы укрепить балки.
Используйте циркулярную пилу , чтобы удалить поврежденные участки фанеры, установив лезвие на 1/8 дюйма глубже, чем толщина фанеры.Много ли проблемных мест? Вы можете сэкономить время и силы, поддев целые куски поврежденного основания пола и заменив их вместо того, чтобы делать много отверстий.
Для участков вблизи стен, недоступных для вашей пилы, используйте молоток и долото или многофункциональный инструмент, чтобы разрезать поврежденную древесину. Имейте в виду, что через черновой пол проходят гвозди, которые могут попасть в пильное полотно и повредить пильный диск или оторвать гвоздь, разлетевшись осколками.
Осмотрите балки под теми участками, которые вы открыли, чтобы обеспечить доступ. Если кажется, что они провисают, возможно, вам придется укусить пулю, пройти под дом и следовать приведенным выше инструкциям по закреплению балок фанерой. К счастью, вы можете выполнить часть работы сверху. Как только любые проблемы будут решены, вы можете перейти к установке нового чернового пола для заделки поврежденных участков.
Фанера обычно бывает в листах 4 × 8 футов, хотя на некоторых площадках есть другие размеры.Выберите ту же толщину, что и существующий черновой пол, и приобретите достаточно, чтобы учесть все поврежденные участки, а также немного больше на случай, если вы сделали ошибочные измерения.
Измерьте все поврежденные участки и соответственно обрежьте новый фанерный пол. Вы должны обеспечить хорошее прилегание к прилегающему черновому полу.
Перед установкой новой фанеры нанесите слой строительного клея на верхний край балки.
Затем прикрутите фанеру на место.Для этого хорошо подойдут шурупы для гипсокартона. Установите винты с интервалом в четыре дюйма, чтобы добавить прочности. Если вы предпочитаете использовать гвозди, а не шурупы, то обязательно покупайте шурупы с закруткой, чтобы они со временем не расшатались.
Нанесите полоску строительного клея на стыки между фанерными панелями. Это добавит сил и поможет предотвратить проблемы в будущем.
Заново установите чистовой пол или установите новый пол.
Хотя эти работы могут быть трудоемкими и требующими много времени, армирование балок фанерой защищает ваши вложения в ваш дом.Сделав это самостоятельно, вы сэкономите деньги — даже если вы купите самую лучшую фанеру, шурупы и строительный клей.
Как укрепить перекрытия перекрытия перед отделкой чердака
Многие люди хотят больше места в своих домах. Заброшенные помещения, такие как подвалы и чердаки, по-видимому, предлагают свободное пространство для гостевых спален, детских спален или домашних офисов. Однако часто вам нужно привести основы в форму, прежде чем вы сможете приступить к настоящей работе по ремоделированию. На чердаках обычно нет пола, пригодного для использования, поэтому это необходимо исправить, прежде чем можно будет начать реконструкцию.То, как вы это делаете, зависит от характера существующей системы перекрытий / перекрытий.
Чердаки без полов
Если это специально не построено, балки чердака предназначены для того, чтобы выдерживать нагрузку нижнего потолка и связанных с ним элементов, которые в совокупности называются статической нагрузкой. Нагрузка на потолок может включать такие элементы, как гипсокартон, воздуховоды, встроенные светильники, вентиляторы для ванных комнат и изоляция чердака. Чердаки большинства домов построены без полов и не рассчитаны на то, чтобы выдерживать большую нагрузку на готовое пространство.Однако в некоторых случаях балки перекрытия намеренно возводятся достаточно прочными, чтобы домовладелец мог впоследствии построить чердак.
Чердаки с существующими перекрытиями
В качестве альтернативы, на чердаке уже может быть какой-то пол, но это не обязательно означает, что вы можете строить комнаты. Предыдущий домовладелец мог просто покрыть балки фанерой, чтобы использовать место для хранения. Хотя это не оптимальная установка, допустимо иметь потолочные балки, покрытые фанерой или OSB, чтобы использовать их для хранения статических нагрузок на светлом чердаке.На чердаках, построенных исключительно для хранения вещей, можно найти потолочные балки 2х6, а в некоторых случаях даже балки 2х4. Пола для статических нагрузок может быть недостаточно для действующих нагрузок — нагрузок, создаваемых людьми и особенностями жилого пространства.
Балки чердака для активных нагрузок
Чердачные балки, сделанные из 2х8, могут быть приемлемыми для строительства мансардного этажа, но, поскольку каждая комната является изменчивой, нет никаких абсолютов. Размеры балок — это только часть уравнения. Вам также необходимо убедиться, что расстояние между балками достаточно велико.Во многих случаях потолочные балки для статических нагрузок рассчитаны на 10 фунтов на квадратный фут (psf), в отличие от 40 psf, которые должны выдерживать балки с динамической нагрузкой.
Длина пролета в каждом помещении разная. Итак, длину пролета и ширину между пролетами можно определить только расчетным путем. Тем не менее, можно с уверенностью сказать, что потолочные балки 2×6, расположенные через каждые 24 дюйма по центру (типичное расположение на чердаках), не выдержат живых нагрузок для спальни, офиса или ванной комнаты.
Расчет пролетов мансардных этажей
Лучший способ правильно рассчитать пролет — нанять инженера-строителя или подрядчика, который выполнит подсчеты за вас.Во многих случаях инженеры будут работать на почасовой основе, что делает этот вариант доступным.
Тем не менее, вы можете получить относительное представление о вариантах пролета чердачных балок, проконсультировавшись с любым количеством онлайн-калькуляторов. Одним из хороших примеров является Калькулятор максимального пролета для балок и стропил при Университете штата Вашингтон, который позволяет вам вводить такие факторы, как порода древесины, размер, сорт и предел прогиба, чтобы рассчитать пролеты как для динамических, так и для статических нагрузок.
Например, с помощью такого калькулятора вы обнаружите, что для 15-футового пролета вам понадобится 2х10 балок в форме сердца из пихты Дугласа, расположенных через каждые 16 дюймов.Хотя эти калькуляторы не являются окончательным голосом в измерениях, они все же обеспечивают проверку реальности. Балки, которые вы, возможно, считали подходящими для своего чердачного этажа, могут быть недостаточно прочными.
Усиление балок чердака для работы под живыми нагрузками от Sistering
Если балки чердака не соответствуют требованиям, один из способов укрепить пол, выдерживающий временные нагрузки, — это заменить старые балки на . Систеринг — это процесс добавления новой балки рядом с каждой существующей балкой. В случае балок 2×6 вы можете соединить их с дополнительными балками 2×6, прибив их вместе, бок о бок.В лучшем случае нужно провести сестры по всей длине существующих балок, чтобы у вас было две дополнительные точки отдыха.
Комплект для ремонта отверстий под балки пола
Балка пола, сертифицированная строительным кодексом 2810HR — Skyline Building Solutions
Когда дело доходит до ремонта балок перекрытия, ремонтный комплект 2810HR для балок пола является стандартным решением для заделки отверстий в балках перекрытий. Усиление отверстий в балках пола и армирование балок требуется для усиления балок пола из-за слишком больших отверстий в балках или когда вам необходимо провести сантехнику или другие коммуникации через одну или несколько балок перекрытия.Полностью протестированный и совместимый с IRC, каждый комплект 2810HR для усиления балок включает отчет о соответствии кодексу Intertek CCRR 0279. Усилители балок позволяют прокладывать инженерные сети через одну или серию балок с отверстиями диаметром до 6 дюймов для 2х10, 12 и 4 диаметр в балках 2×8. Усилитель балок 2810HR состоит из двух стальных пластин для ремонта 14-го калибра. Все застежки и насадка для отвертки прилагаются. Звоните для оптовых скидок от 9 штук. Требуется усиление Notch?

ДОСТУПНО в США, КАНАДЕ, Великобритании и ФРАНЦИИ — Пожалуйста, укажите мобильный телефон и электронную почту для отслеживания по тексту и электронной почте.Если у вас есть вопросы, звоните, пишите или пишите в круглосуточную службу поддержки клиентов. 540-589-9669 | [email protected]
По вопросам доступности в других странах звоните — 540-589-9669

Необходимые инструменты:

Дрель (электрическая или аккумуляторная)
Головка 5/6 «или гаечный ключ
Строительный клей
Сверло 1/8 « (в комплекте)
# 2 Наконечник винта Робертсона (входит в комплект)
Зажимы «C» (рекомендуемые)
Политика возврата, возврата и доставки

Какой код допускает отверстия в балках перекрытия (без усилителя балок)
1.В центре допускаются только отверстия на 1/3, без выемок.
2. Отверстия во внешней 1/3 пролета должны находиться на расстоянии не менее 2 дюймов.
3. Диаметр отверстия не может превышать 1/3 глубины балки.
4. Отверстие не может быть ближе 2 дюймов от край балки.
С усилителем балки
1. Отверстия можно размещать в любом месте по длине балки на расстоянии до 12 дюймов от опорных элементов.
2. Диаметр отверстия может составлять до 6 дюймов.
3. Отверстие может располагаться как можно ближе на расстоянии 1,5 дюйма от нижней или верхней части балки.
Используйте стрелки влево / вправо для навигации по слайд-шоу или проведите пальцем влево / вправо при использовании мобильного устройства
.
