Армирование перемычки в газобетоне

Армированные перемычки являются неотъемлемой частью технологии строительства из газобетона. Задача перемычки – удерживать нагрузку от вышестоящих блоков, армопоясов и всего что давит на перемычку. Так что армирование должно проводится строго по технологии и по расчетам.

При возведении самодельной перемычки нужно учитывать следующие моменты:

  1. Какой длины планируется проем.
  2. Нужно ли его утеплять.
  3. Какого диаметра арматуру использовать.
  4. Какова схема армирования.
  5. На какое расстояние перемычка должна опираться в стену.
  6. Нужно ли армировать ряд газоблока под перемычку.
  7. Как сделать опалубку для перемычки.
  8. Какой марки бетон использовать.
  9. Сколько времени ждать затвердения бетона.

На все эти вопросы мы постараемся дать ответы в данной статье.

Начнем с того, что у вас есть несколько вариантов устройства перемычек, а именно:

  • Залить бетонную перемычку в U-блоки.
  • Залить бетонную перемычку в деревянную опалубку.
  • Приобрести готовую газобетонную перемычку.

Армирование ряда под перемычкой

Ряд газобетона, на который опирается перемычка, необходимо армировать двумя прутками арматуры 8 диаметра. Армирование должно быть минимум на 900 мм по обе стороны от перемычки.

Делается это потому, что перемычка и вышестоящие элементы стены точечно давят на места опирания перемычки, создавая точечные сильные нагрузки на газобетон. И во избежание трещин, эти места необходимо армировать.

Также напомним про армирование подоконного ряда, почитать про это вы можете по ссылке.

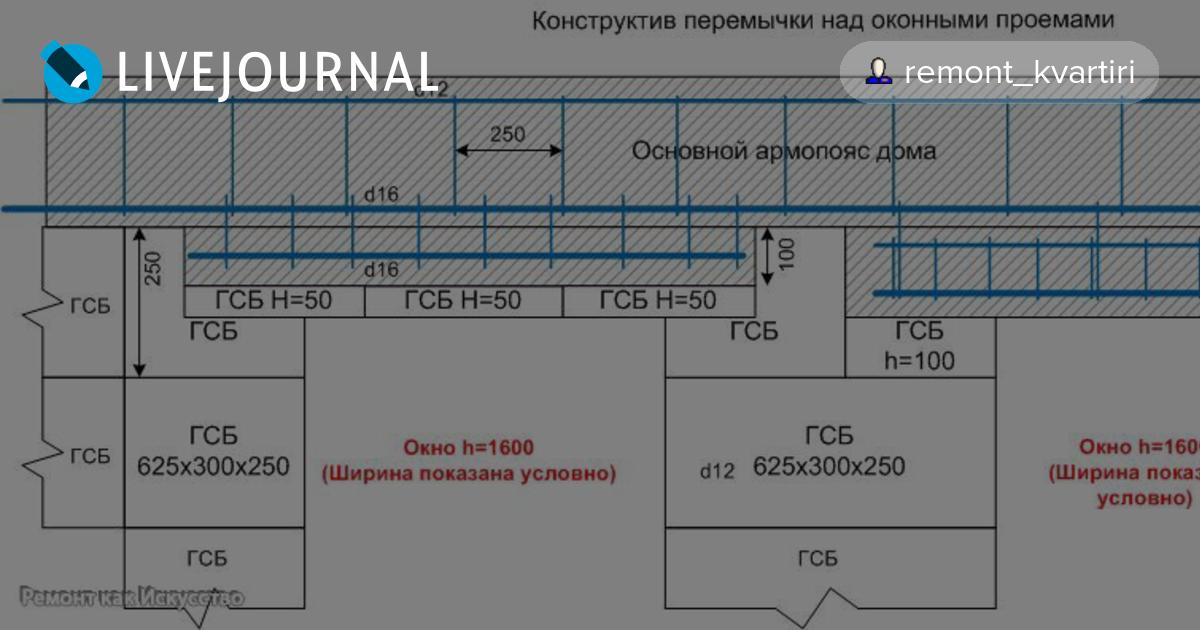

Схема армирования газобетона

Толщина перемычки должна соответствовать толщине стены. Перемычки делаются как для несущих толстых стен, так и для тонких внутренних перегородок. Учитывая это, нужно определить способ возведения перемычек.

Если проем во внешней несущей очень длинный, и требуется максимальна прочность перемычки, то лучше сделать перемычку по съемной деревянной опалубке с утеплением пенополистиролом.

Утеплитель должен находится со стороны улицы, а его толщина должна быть минимум 50 мм, чтобы избежать мостиков холода.

Сама опалубка должна быть очень жесткой и прочной, чтобы не провисала под тяжестью бетона, и чтобы ее не разорвало под распирающей нагрузкой жидкого бетона.

Нижняя часть перемычки работает на растяжение, то есть, основная работа арматуры приходится на нижние прутки арматуры. Из этого следует, что нижнее армирование перемычки должно быть более мощное, что обеспечивается использование арматуры большего диаметра, а также большим количеством прутков.

Так как газобетон является хрупким материалом, перемычка должна создавать высокую жесткость, с минимальным прогибом, во избежание трещин в кладке.

Армирование ответственной (длинной) перемычки нужно делать строго по расчетам! Но мы напишем вам некоторые рекомендации.

Для проемов длиной более 1500 мм нужно использовать качественную ребристую арматуру 10-14мм диаметра, количество нижних прутков должно составлять от 3 до 6, количество верхних прутков – 2-4. Чем меньше диаметр арматуры, тем больше прутков нужно применять.

Арматурный каркас обычно вяжется проволокой. Не вся арматура предназначена для сварки.

Для рамки (поперечная арматура) подойдут прутки 6 диаметра. Задача рамки – это удерживание рабочей арматуры в правильном положении. Расстояние между рамками должно составлять от 150 до 400 мм.

Сама перемычка должна опираться на стену минимум на 250 мм, а если перемычка длинная, то опирание должно быть еще больше.

Для заливки перемычек нужно использовать густой бетон марки М300-М350, с последующим уплотнением.

Перемычки с U-блоками

Для обычных оконных и дверных проемов лучше всего подойдет вариант с U-блоками, так как они представляют из себя готовую несъемную опалубку, а утепление для них нужно минимальное – от 20 до 30 мм.

U-блоки можно заказать в готовом виде, а можно сделать самостоятельно, выпилив в обычном газоблоке желоб нужного размера. Выпиливать нужно кусками, пилой по газобетону, а потом откалывать эти куски.

Для U-блоков нужно соорудить простую, но жесткую подпорку, которая будет их удерживать + нужно учесть вес арматуры и бетона.

Само армирование в таких перемычках представляет из себя рамку из 4-6 прутков арматуры диаметром от 10 до 12 мм. Расстояние между рамками – 150-300 мм.

Опирание перемычки на стену должно составлять минимум 200 мм. Не забывайте про защитный слой бетона – 40мм.

Через сколько дней можно нагружать перемычку

Начнем с того, что когда вы залили бетон в опалубку, его нужно накрыть пленкой, чтоб влага из бетона не выходила, и бетон смог набрать требуемую прочность. Также саму перемычку нужно иногда проливать водой.

В таком состоянии перемычка должна простоять минимум 5-7 дней. Отметим, что чем выше температура, тем быстрее бетон набирает прочность. В холодную пору опалубку лучше оставить на две недели.

Если погода теплая, опалубку можно снимать и проводить последующую кладку газобетона можно продолжать уже через неделю после заливки. Если опалубка не мешает кладке, то ее лучше оставить на 28 суток.

Готовые газобетонные перемычки

Готовые газобетонные перемычки являются хорошим решением, которые экономят много времени при строительстве. Ведь вам не нужно готовить опалубку, вязать арматуру, заливать бетон и ждать пока он наберет прочность.

Но стоит отметить, что длинные и толстые перемычки весят довольно много, и без крана смонтировать их вряд ли получится. Хотя есть и тонкие перемычки, которые весят по 70 кг, их можно установить усилием двух человек.

Армирование готовых перемычек делается из сварной арматуры, покрытой специальным антикоррозийным покрытием.

Размеры газобетонных перемычек

  1. Шириной такие перемычки бывают от 100 до 400 мм.
  2. Высотой от 200 до 400 мм.
  3. Длина от 1300 до 3000 мм.

Применение готовых газобетонных перемычек очень оправдано, если вам нужно возвести дом в максимально короткие сроки, а также если количество перемычек в доме очень большое.

Перемычки из газобетона своими руками



Армирование перемычек над окнами — МастерСам

Минимальная рекомендованная ширина простенков между двумя проемами в несущей стене из газобетона составляет 60 см. Если требуется меньшая ширина простенка, его можно выполнить из кирпича, либо из газобетонных блоков с вертикальным армированием. Вертикальное армирование может быть выполнено на основе О-блоков (с круглым отверстием) либо путем прорезания вертикального паза у грани проема с последующим замоноличиванием армированной опоры-стойки, арматурный каркас которой заанкерен в перекрытие или фундамент и в надпроемную монолитную железобетонную балку. Смотрите схему ниже:

Минимальные размеры простенков между соседними проемами в несущих стенах и вертикальное армирование простенков.

Более точный расчет несущей способности простенков из газобетонных блоков следует выполнять по требованиям главы 9 СТО НААГ 3.1–2013 “Расчет кладки из блоков по несущей способности”.

Наиболее правильными с точки зрения сохранения теплоизоляционных свойств наружных стен дома из газобетона является выполнение перемычек над оконными или дверными проемами из специальных газобетонных изделий: армированных газобетонных перемычек марки по плотности D700 и монолитных железобетонных перемычек в несъемной опалубке из U-образных газобетонных блоков плотности D500.

Использование армированных газобетонных перемычек являются самым нетрудоемким способом перекрыть проем шириной до 174 см (производитель H+H). При относительно невысокой цене армированных газобетонных перемычек (от 1600 руб до 3200 руб за изделие) их существенным недостатком является большой вес (от 90 до 220 кг), что обуславливает необходимость использования в строительстве подъемной техники. Такие перемычки выпускаются толщиной от 20 до 40 см. Для опирания армированных газобетонных перемычек на кладку из газобетона не требуется устраивать монолитных разгрузочных площадок из раствора как для тяжелых железобетонных перемычек. Схема монтажа армированной газобетонной перемычки показана на рисунке ниже (вариант А). Перемычка над проемами должна иметь длину опоры на кладку не менее 25 см. Более толстая стенка U-блока должна быть обращена на улицу. Собирается несъемная опалубка из U-блоков на временной стабильной опоре (опалубке) только с использованием клея для газобетона.

На схеме Б выше показан вариант устройства монолитной железобетонной перемычки на основе несъемной опалубки из U-образных газобетонных блоков. Такое конструктивное решение позволяет перекрыть проемы шириной до 3 метров, что уступает только показателям перемычки в виде монолитной железобетонной балки из тяжелого бетона. В отличие от перемычки из армированного газобетона перемычка на основе U-блоков не требует применения подъемной техники. Однако такая технология требует больше подготовительной работы и большего количества технологических операций по изготовлению перемычки. Армируется перемычка в U-образных блоках пространственным каркасом из арматуры класса А400-А500 d12-d16. В U-блоках шириной 20 см с лотком шириной 12 см допустимо армирование двумя стержнями арматуры (верхним и нижним). Во всех блоках с шириной лотка более 15 см требуется армирование четырьмя стержнями арматуры (два верхних и два нижних – требование пункта 8.3.7 СП 52-101-2003) с поперечной конструкционной арматурой с шагом не более 40-50 см. Длина опорной части U-блока должна составлять 25 см.

При ширине проема в стене из газобетонных блоков до 1,2 метров при выполнении условия высоты сечения кладки над проемом более 2/3 ширины проема допускается устройство проемов без перемычек. В этом случае ряды кладки укладываются над проемом по временной стабильной опалубке только на клее для газобетона. Опционально возможно использование конструктивной арматуры для армирования рядов газобетонных блоков над проемом. В этом случае используется арматура d6-d8 или более с заведением концов арматуры за проекцию грани проема на 50 см с анкеровкой концов арматуры Г-образным углом.

Перемычка над оконными и дверными проёмами своими руками

Здравствуйте. Этим летом я занялся стройкой. Решил соорудить небольшую пристройку к дому. Естественно, своими руками. После окончания строительства я опишу весь процесс, а пока хочу рассказать, как я придумал соорудить из подручных средств надёжные и непромерзающие перемычки над оконными и дверными проёмами.

Технологий сооружения перемычек великое множество. Продаются готовые железобетонные перемычки, можно подложить металлические уголки, можно соорудить опалубку и залить самому из бетона и т.д.

Но готовые перемычки стоят достаточно дорого, да и надо оплатить доставку и разгрузку – на легковой не привезёшь)))). А потом один наверх не забросишь.

Металлические уголки тоже не дёшевы ( ведь нужны достаточно мощные). К тому-же, сталкивался ещё и с таким их недостатком – со временем сквозь шпатлёвку и обои прошла ржавчина. Ведь слой шпатлёвки над ними очень тонкий – штукатурка скрывает их толщину, а над ними только шпатлёвка.
Я всё делаю сам, люблю работать один, поэтому решил заливать на месте из бетона.

Тут есть свои “моменты”: Бетонная перемычка не должна промёрзнуть, иначе оконные проёмы зимой будут “плакать”. Решают эту проблему, как правило, прокладывая снаружи 5 см экструдированного пенополистирола. Стоит он тоже не дёшево.

Я строю из газосиликатных блоков. У производителя есть П-образные блоки, которые можно выложить на подпорке, а потом залить бетон в образовавшийся жёлоб. Вроде бы и нормально, но. стоят такие блоки совсем “не гуманно”. (Ровно в четыре раза дороже обычных), да и ехать опять-же за ними надо с прицепом..

Поэтому я поступил проще.

Итак, нам понадобится:
1. Доски для опалубки. (Любые, которых не жадко)
2. Газосиликатные блоки.
3. Цемент.
4. Песок, или ПГС
5. Арматура.

Первым делом сооружаем опалубку:







Итак, у меня получилась “несъёмная опалубка” из пористого, непромерзающего материала. Оставшегося в середине пространства, размером 100 на 250 мм с лихвой хватит для изготовления мощной железобетонной перемычки. (Тем более, что 250 – это высота.)

Осталось только изготовить бетон. Его я готовил из цемента М500Д20 и песчано-гравийной смеси. Можно и из песка, но ПГС у меня была.))))). Кстати, при изготовлении из песка, объёмные пропорции цемент/песок следует соблюдать 1/3. А при использовании ПГС можно пропорцию увеличить до 1/5 без потери марки бетона. (Если в ПГС не попадается глина).

Открыв сарай, я с грустью понял, что добыть бетономешалку не так-то просто. С осени не доставалась.

Потом опять песок и снова цемент. Лучше это делать на стальном листе или бетонной площадке, но у меня была под рукой только ненужная старая плёнка.

Образовавшийся “бутерброд” перебрасываем совковой лопатой на край нашей площадки, насыпая строго в одну точку. Суть в том, что так образуется горка и песчинки, скатываясь вниз, полностью обваливаются в цементе.



Так как сейчас блоки кладутся на клей, то они не нужны. Поэтому я их связал между собой и поместил в качестве арматуры в перемычки.

Если у вас арматуры мало, и её не хватает на несколько слоёв, то не забывайте, что бетон очень хорошо работает на сжатие, и очень плохо – на растяжение. Поэтому располагать арматурный пояс нужно как можно ниже. Сверху он не даст вообще ничего.

Вот и всё! Перемычки готовы. Может, кому-то пригодится.

Кстати, если бы у меня не было перегородочных блоков, я бы просто распилил большой. Так получится дешевле – перегородочные дороже обычных, если в кубометрах считать. Это очень легко сделать, например, при помощи моей самодельной пилы:

Оконные и дверные перемычки

Рады вновь встретиться с вами, читатели блога «Как построить дом» . Эта статья будет посвящена следующей теме: «Оконные и дверные перемычки» . Что же это такое и почему мы посвящаем этому вопросу целую статью?

Обычно оконные проемы начинаются на высоте 100 см от цоколя. После изготовления стяжки, проведения работ по утеплению пола и настила самого пола, высота начала оконного проема уменьшается ориентировочно до 80-85 см. Мы при строительстве своего дома отошли от принятых размеров и начали изготавливать оконные проемы для комнат на высоте 65 см от цоколя после кладки трех рядов газосиликатных блоков, а на кухне — на высоте около 88 см. после кладки четырех рядов блоков. Высота оконных проемов составила шесть рядов блоков в комнатах и на кухне, и пять рядов блоков — в ванной.

Высота дверных проемов составила 10 рядов блоков, что вместе с высотой кладочного раствора составило около 210-215 см от начала кладки.

Теперь над оконными и дверными проемами необходимо уложить перемычки. Сделать это можно несколькими способами:

  • приобретение и установка готовой перемычки (железобетонной или армированной из газобетона), изготовленной на промышленном предприятии. Этот способ имеет как плюсы, так и минусы. Готовая перемычка сокращает время строительства, но приводит к его удорожанию за счет производства на заводе и доставки на объект, а также возникают сложности в поиске готовых перемычек подходящих по длине и ширине к существующим проемам;
  • U-образные блоки из газобетона. ;
  • самостоятельное изготовление перемычек методом несъемной опалубки;
  • самостоятельное изготовление перемычек методом деревянной съемной опалубки. О том, как сделать опалубку, мы подробно рассказали в посвященной этому статье. Преимущества этого метода: съемная опалубка ускоряет строительство, позволяет получить отливку высокого качества. Также съемная опалубка позволяет выдерживать значительные нагрузки там, где бетонный состав оказывает давление на конструкцию.

Мы изготавливали перемычки двумя способами. Оконный прием небольшой ширины в подсобном помещении мы перекрыли тремя арматурными стержнями диаметром 12 мм, а сверху уложили блоки. В этом случае мы одновременно решили две проблемы: армирование опорных поверхностей для оконной перемычки и армирование, собственно, самой перемычки. Арматурные стержни по обе стороны от проема (по 50 см) защищены от коррозии раствором. Блоки, как обычно, скрепляются между собой раствором для кладки (или клеем, если Вы выбрали его для кладки).

Большие по длине оконные и дверные перемычки мы изготавливали методом съемной опалубки. Сначала изготовили съемную опалубку, затем с помощью распорок закрепили ее над проемом.

Боковые стенки опалубки и боковые распорки крепили к блокам с помощью обычных гвоздей. Как съемная опалубка, так и вылитая затем перемычка должны заходить на несущую стену по обе стороны минимум на 20 — 25 см. Это предотвратит «проседание» перемычки и образование трещин.

Затем на высоте минимум 5 см от нижней части опалубки и на расстоянии минимум 5 см от боковых сторон опалубки укладывается сетка из арматурных стержней диаметром 12 мм., т.к. в нижней части перемычки нагрузка на разрыв максимальна. Для этого под

арматурную сетку по все длине подкладываются фрагменты кирпича или щебенка. Арматура контролируется уровнем.

Затем в подготовленную опалубку заливается бетон марки М200 или выше. Пропорции бетонной смеси — цемент:песок -1:3 с добавлением 5 частей щебенки. После заливки необходимо сразу же уплотнять бетон для ликвидации пустот методом штыкования (можно использовать обрезок арматуры).

После затвердевания получившейся железобетонной перемычки, а это от 3 до 5 дней

в зависимости от погоды, разбирается опалубка, если она мешает кладке последующих рядов. Нам пришлось разобрать опалубку через несколько дней, так как необходимо было продолжить строительство. Впрочем, необходимость в опалубке отпала: бетон хорошо схватился, перемычка была готова.

Распорки убираются только через месяц. Во время строительства мы использовали несколько съемных опалубок.

ВАЖНО! Какой высоты должны быть оконные и дверные перемычки? Существуют формулы для расчета минимальной высоты и минимальной ширины железобетонной перемычки (балки). О том, как правильно рассчитать эти размеры, мы рассказывали в статье «Армопояс. Железобетонные балки над проемами» .

После разборки опалубки оконные перемычки и дверные перемычки при необходимости (если высота получившейся перемычки меньше высоты блока) наращиваются рядом кирпича или частями блоков до необходимой высоты. Этот способ позволит использовать остатки блоков. Кладку последующих рядов блоков можно продолжать сразу после разборки опалубки. Однако с нагрузкой на оконные и дверные перемычки, связанной с укладкой плит перекрытий, следует повременить в течение месяца.

Подпишитесь на БЕСПЛАТНЫЙ БОНУС «Восемь приктических приемов, которые необходимо применять при кладке стен из блоков» и кладка стен из газосиликатных блоков, при условии соблюдения определенных правил и знания секретов кладки, не будет представлять для Вас никаких трудностей.

Ниже Вы также можете ознакомиться со статьями, имеющими отношение к этой теме.

p style=»text-align: justify;»

Это точно Вас заинтересует:

Оконные и дверные перемычки : 12 комментариев

Спасибо. за подробное описание… собираемся строить дом, правда не сами, а нанимать бригаду, но за-то теперь знаем как и что делается, будем производить надзор за рабочими… вот еще бы про крышу все так же было бы расписано, со всеми расчетами, было бы вообще супер…

Очень рады, что смогли Вам помочь! На блоге будет еще много интересного и полезного — заходите, читайте, задавайте вопросы. И про крышу напишем, ее мы уже сделали. Осталось только выбрать время, все подробно написать и выложить фотографии. Совсем уже скоро!

Здравствуйте. Очень хороший сайт. Вот хотелось бы ещё прочитать как правильно разметить окна и двери. Сколько нужно отступать внутри от углов дома , чтобы правильно разметить окно, и как правильно двери расположить, что бы ни что не мешало? Спасибо.

Юлия, добрый день!
У нас нет такой информации. Мы размещали окна и двери произвольно, но все должно быть удобным в использовании и выглядеть гармонично и красиво на ваш вкус. Скорее, это вопрос к архитектору.

Манстардный дом, деревянное перекрытие. Стена из керамзитных блоков (300mm), оконный проём 2500mm.
Какой каркас делать и из какой арматуры?
Спасибо.

Добрый вечер, Эдгар!
О каком каркасе идет речь? Уточните, пожалуйста…

Добрый день.
Планирую строить дом с гаражем на первом этаже и высоким мансардным этажем, можно сказать — двухэтажный. Гаражные ворота планирую шириной

3 метра. Подскажите, какую делать перемычку над въездом в гараж, чтобы она при такой длине выдержала нагрузку от второго этажа+крыша?

Александр, добрый день!
Возможны два варианта: железобетонная перемычка или швеллер

При высоте дверного проема 2,1 м у нас остается максимум 1,2 м стены над перемычкой, а это около 300 кг, на метр.

Доброго времени суток! Не могу найти статьи про перекрытия и устройство полов/потолков в вашем доме. Очень интересно пишите.

Добрый день, Игорь! Сайт некоторое время не пополнялся информацией, но в ближайшее время мы снова начнем выкладывать новые статьи. Будем иметь ввиду и ваше пожелание.
Спасибо!

Число рядов кладки в перемычке определяется расчетом, но принимается не менее 6 (45 см). Под нижний ряд кладки в слой раствора укладывается арматура из 4—5 ‘полос пачечной стали сечением 20X1 мм или круглых стержней диаметром 4— 5 мм, из расчета по одному стержню (полосе) на каждые 7г кирпича толщины стены. Концы арматуры, оканчивающиеся крюками, заделываются в простенки не менее чем на 25 см с каждой стороны. Эта арматура предназначается не столько для работы на растяжение, сколько для того, чтобы воспрепятствовать случайному выпадению отдельных кирпичей нижнего ряда перемычки.

Изготовление и особенности железобетонных перемычек

При выполнении строительных работ для оформления оконных и дверных проемов используются специальные железобетонные перемычки. Технологически они представляют армированные балки, которые двумя концами кладутся на стены, используются как опора для возведения верхних рядов.

Несложные конструкции защищают проемы дверей или окон от проседания и разрушения. Расположенная выше кладка давит на перемычку из железобетона, далее нагрузка передается на простенки.

Виды перемычек

Балки перекрытия проемов промышленного изготовления производятся согласно требованиям ГОСТ, различаются по массе, форме поперечного сечения, размерам железобетонных перемычек. В обозначении используются числа и буквы. Первая комбинация цифр относится к размерам, выражается в дециметрах. Буквами обозначается принадлежность к одному из четырех типов конструкций:

  • с шириною до 250 мм относятся к брусковым и маркируются ПБ;
  • перемычки больших размеров при ширине основания свыше 250 мм маркируются ПП — плитная перемычка;
  • балочные конструкции отличаются необычной Г-образной формой поперечного сечения;
  • для оформления фасадов используются фасадные (ПФ).

Особенности конструкции

Перемычки используют для оформления проемов окна или двери при строительстве домов из кирпича, натурального или искусственного камня.

Материалом для конструкции служит:

  • тяжелый плотный бетон классом выше B15, от обычного отличается высокой плотностью составляющих;
  • стальная арматура.

Бетон придает балке необходимую жесткость, работает на сжатие. Металлический каркас обеспечивает прочность железобетонных перемычек и проемов при работе на растяжение. Он состоит из продольной и поперечной арматуры, которая может быть ненапрягаемой или напряженной, для чего прутки предварительно подвергаются термообработке.

Диаметр и шаг стержней заложены в проекте и определяются на основании расчетов. Размер прутка зависит от назначения конструкции:

  • на оформление проемов внутренних простенков идет стальная арматура диаметром 4–6 см;
  • для изготовления несущих перемычек используются прутки большего сечения.

Удобство транспортировки и выполнения монтажных работ обеспечивают строповочные петли. Они изготавливаются из прутков вместе с конструкцией.

Способы изготовления перемычек

В целях экономии, железобетонные перемычки можно изготовить своими руками. Существует два варианта таких действий. В первом случае железобетонную конструкцию изготавливают непосредственно, на земле, а затем монтируют на место, во втором опалубка устанавливается над дверью или окном, бетон заливается по месту. В частном строительстве наиболее применим второй способ. Это объясняется высокой стоимостью аренды спецтехники.

Процесс изготовления железобетонных перемычек заключается в установке опалубки, армировании и заливке жидкой бетонной смеси.

  • Установка основания опалубки на проем двери или окна.
  • Использование подпорки для придания конструкции устойчивости.
  • Укладка арматурной сетки.
  • Установка вертикальных щитов, закрепление конструкции вязальной проволокой.
  • Утепление.
  • Заливка бетона.

Конструкция опалубки

Конструкция опалубки представляет собой короб, собранный из обрезной доски толщиной 20 мм. Доска скрепляется гвоздями или саморезами при помощи шуруповерта. Во втором случае опалубка легко разбирается, доска может быть использована вторично.

Внутренняя часть короба смазывается жировой смазкой или оббивается полиэтиленовой пленкой. Размер ширины короба зависит от толщины кладки. Если стена выложена в полкирпича, то это 12 см, в кирпич – 25 см. Линейный габарит железобетонной перемычки составляет величину, равную ширине дверного или оконного проема, плюс 20 см на каждую сторону. При проеме в один метр длина ЖБИ составляет 1,4 м.

Армирование перемычки

В качестве армирующего элемента используется рифленый прут и вязальная проволока. Перемычка работает только на излом, поэтому арматуру укладывают внизу. Диаметр не оговаривается: чем толще арматура, тем прочнее изделие. Обязательным условием является скрутка. Сваривать прутки не рекомендуется.

Из проволоки диаметром 5–6 мм необходимо согнуть элементы в виде П-образного подвеса. На проем шириной в один метр достаточно 3–4 шт. Они устанавливаются на боковины, в нижней части укладывается рифленый прут по всей длине короба, фиксируется вязальной проволокой. Для ширины перемычки в полкирпича и кирпич ставят 2 арматуры, в полтора кирпича – 3, в два – 4.

Укрепление опалубки

Конструкция опалубки закрепляется проволокой на арматурной сетке. Специальными фиксаторами конструкция закрепляется ниже каркаса на пересечениях стержней арматурного прута. Необходимость этих действий состоит в предотвращении прогиба щита после заливки бетона. Для дополнительного укрепления опалубки используют подпорки.

Перед заливкой бетона боковые стенки сверху короба соединяют деревянными брусками. Во избежание прогиба, особенно при изготовлении несущих балок, в перемычки устанавливают подпорку посередине проема двери или окна.

Заливка бетонной смеси

В состав раствора входит 10–15% цемента, 70–75% песочно-гравийной смеси и вода. Чтобы бетон заполнил все пространство, он должен быть жидким.

Заливка выполняется за один раз. Важно, чтобы структура бетона была однородной. Возможно применение вибрационных устройств, но в домашних условиях усадку бетонной смеси делают вручную. Через два дня опалубку снимают, а для получения крепости продолжают поливать водой.

Видео по теме: Бетонные монолитные перемычки

Как сделать армированную газобетонную перемычку?

Вопрос: Подскажите пожалуйста, как лучше сделать перемычки в газобетонных стенах, из каких материалов выполнить, какую арматуру применить?

При строительстве домов и построек из газобетона рационально применять армированные перемычки, которые, в сравнении с железобетонными перемычками, проще в исполнении.

В своих проектах, с целью экономии финансов и времени для возведения газобетонных конструкций, мы очень часто применяем такое конструктивное решение.

Как правильно сделать армированные перемычки в газобетонных стенах?

Сооружая наружные газобетонные стены, строители всегда стремятся избавиться от «мостиков холода» в уровне перемычек. Поэтому монолитные или сборные железобетонные перемычки из тяжелого бетона следует утеплять. Для этого либо в качестве несъемной опалубки используют теплоизолирующие U-образные газобетонные блоки (дорогостоящие и весьма хрупкие при перевозке и монтаже элементы), либо, после снятия съемной опалубки при наружной отделке строения, утепляют брусковую перемычку плитными утеплителями. Следует подчеркнуть, что такие мероприятия достаточно дорогостоящие и не всегда оправданы.

В отличие от железобетонных, армированные перемычки имеют важное достоинство: их не нужно утеплять, так как стальные армирующие элементы расположены вдоль перемычки и не создают «мостиков холода».

Армированные перемычки можно использовать для дверных и оконных проемов шириной до 1,2 м.

Наилучшим образом, если над подобными перемычками будет расположен монолитный железобетонный пояс, который распределит давление от конструкций междуэтажных перекрытий на стены здания. В случае непосредственного сосредоточенного опирания на армированную перемычку балочных конструкций, необходимо армирование перемычки выполнять строго по расчету. Такой расчет может выполнить опытный инженер-конструктор.

Чем армировать перемычки?

  • стержневой арматурой периодического профиля (арматура классов: А-III; А400С, А500С) диаметром 8, 10 и 12 мм, см. фото 1а;
  • жесткой арматурой из стальных уголков (63х5; 63х6; 75х5; 75х6 мм), см. фото 2;
  • стержневой арматурой и стальными уголками (комбинированный вариант), см. фото 1б.

Фото 1. Армированные перемычки: а) со стержневой арматурой; б) с уголками и стержневой арматурой

Фото 2. Перемычки, армированные уголком

 Элементы армирования перемычек следует заводить за пределы проема (на простенки) не менее чем на 350 мм с целью их анкеровки в стены и надежного опирания перемычки на простенки.

Порядок возведения армированной перемычки в газобетонной кладке

Армированные перемычки изготавливают в такой последовательности:

  1. Выполняется кладка газобетонных стен до уровня перемычек.
  2. Устанавливается съемная опалубка, которую можно выполнить из деревянного бруса или щита (дощатого, из фанеры или OSB плиты).

Фото 3. Опалубка из деревянного бруса для выполнения армированной перемычки

Фото 4. Щитовая опалубка для выполнения армированной перемычки

  1. Подготовка армирующих элементов: заготовка элементов нужной длины, их укладка в проектное положение (при использовании уголков выполняется их грунтовка или окрашивание эмалью).
  2. Выполнение штроб в газобетонных блоках, см. фото 5.

Фото 5. Газобетонный блок с штробами для укладки арматуры

  1. Нанесение клея в штробы и установка газобетонных блоков в проектное положение, см. фото 1.
  2. Снятие опалубки. Обычно опалубку снимают спустя 1,5…2 недели после изготовления перемычки.
  3. Элементы из уголка оштукатуриваются цементно-песчаным раствором по металлической сетке (применяются просечно-вытяжной лист или тканная штукатурная сетка).

Удачного вам возведения армированных перемычек. Надеюсь наши советы вам помогут сэкономить на стройке кучу денег ))).

Рекомендуем также прочитать статью о кладке газобетонных блоков с применение самодельных ручных приспособлений.

Автор публикации – эксперт GIDproekt

Исмагилов Андрей Олегович

Какая арматура нужна перемычек. Какая арматура. ArmaturaSila.ru

Бетонная перемычка для окон и дверей

В данной статье опишу, как сделать ж/б — железобетонные перемычки, для окон и дверей на собственном примере начиная с раствора заканчивая снятием опалубки.

Что нужно для заливки перемычек?

  • арматура диаметр 12 мм;
  • проволока катанка диаметр 6 мм;
  • проволока вязальная диаметр 1.4-2 мм;
  • доска обрезная 25×200 мм;
  • гвозди 70 и 100 мм;
  • цемент марка 400;
  • песок речной;
  • щебень диоритовый фракция 20 мм.

Я использовал арматуру диаметром 12 мм, так как планирую возвести второй этаж или мансарду с бетонным перекрытием и подстраховался, чтобы не вычислять несущую способность конструкции, так же под перекрытием будет сейсмопояс, как делать сейсмопояс опишу в следующей статье.

Заливка перемычек

На фото показано, как установлена опалубка для перемычки над дверным проемом размером 800×2100 мм, ширина межкомнатной стены — 200 мм, минимальная глубина опоры перемычки — 200 мм. Так как ширина доски совпадает с шириной стены, то сбивать щиты нет необходимости.

Сначала замеряется высота двери с учётом пространства под запенивание и откосы. Так как доска толщиной 2.5-3 мм, то можно сразу отмерить по высоте двери. После снятия опалубки у вас образуется зазор в толщину используемого бруса. Далее отмечаем уровень противоположной стороны от цоколя фундамента или от первой отметки используя гидроуровень. После того, как сделаны отметки, прибиваем кусочки досок в виде буквы — Т, верхний край которых проходит под отметкой. Для этого я использовал гвозди длиной 100 мм.

Далее нужно подготовить 3 щита, для этого у меня — 3 доски. По краям у меня по полкамня, которые будут закрывать концы опалубки, первая доска длиной 800 мм и еще 2 по 1200 мм, так как глубина опоры 200 мм и у нас должен быть запас. Чтобы продлить долговечность древесины для дальнейшего использования, доски опалубки я обернул пищевой пленкой, которая стоит 1 у.е за рулон. Нижнюю доску длиной 800 мм укладываем на уже прибитые Т-образные подпорки, прибивать ее к подпоркам не стоит. Далее устанавливаем боковые щиты. Сначала прибиваем их по краям к стене, а затем сбиваем между собой углы наискось сверху вниз. Для облегчения демонтажа конструкции по верху были забиты гвозди 70 мм, на которых закреплена вязальная проволока для стягивания верха опалубки перемычки. Вы можете использовать заранее подготовленные бруски, я использовал такой способ для экономии используемого леса, который еще может пригодиться в процессе строительства.

Как армировать перемычки?

На примере моей двери были заготовлены:

  • 4 прута арматуры диаметром 12 мм, размером 1200 мм;
  • 6 четырехугольников из катанки диаметром 6 мм, размером 100 на 100 мм;
  • вязальная проволока.

Каркас вязался обычным гвоздем 100 мм. Так как крючки нужно заказывать, для удобства вязки каркаса в стену забиваются 2 штыря арматуры, которые уже размера арматуры.

Каркас вязался обычным гвоздем 100 мм. Так как крючки нужно заказывать, для удобства вязки каркаса в стену забиваются 2 штыря арматуры, которые уже размера арматуры. Для начала вязки берем 2 штыря арматуры и укладываем на подготовленные штыри, забитые в стену, и отмечаем мелком или маркером шаг в 200 мм. По этим отметкам нанизываем подготовленные четырехугольники из катанки, распределив их по отметкам сделанным маркером, привязываем рамки вязальной проволокой. Привязав рамки поверху, заводим оставшиеся 2 арматуры снизу и продолжаем связывать.

После того как наша конструкция готова, погружаем ее в опалубку.

Переходим к приготовлению раствора для перемычек. Я делал так: на ведро цемента марки 400 по 3 ведра песка и щебня. Замес производился в самодельном корыте, которое сбито из оцинкованного стандартного листа 1000×2000 мм и 4-х досок, 2 доски 2.5x200x950 мм и 2 2.5x200x2000 мм. Корыто укрепили вязальной проволокой по углам и досками по дну.

После того, как раствор готов, заливаем пару ведер и приподымаем каркас арматуры, чтобы он не касался опалубки снизу, после чего заливаем полностью.

Обратите внимание

Так как сейчас осень, идут дожди, и скоро заморозки, поэтому мы немного ускорили процесс работ, а именно, на свежезалитую опалубку уложили 2-3 ряда блоков размером 200x200x400 мм (вес блока примерно 10 кг). Снимали боковые щиты на следующий день для ускорения сушки перемычки. А вот нижний щит лучше не снимать в ближайшие 2-3 дня — все зависит от погодных условий и сроков.

Перемычка из арматуры

Перемычки над оконными проёмами шириной 1.5 и 2.3 м, будут устраиваться в лотковых блоках. 4 нитки арматуры (2 внизу и 2 вверху) 4 декабря
При строительстве здания особенную роль играет дверные перемычки. Они служат для равномерного распределение нагрузки на дверной проем от вышележащих кирпичей на стену дома .
Если здание построено из кирпича или газосиликатных блоков то нагрузка на перемычку над дверным проемом не велика, поэтому для их производства применяется облегченный вариант арматурного каркаса. Оконные и дверные перемычки
Для перекрытий оконных и дверных проемов общественных зданий и жилых домов предназначены железобетонные перемычки.
используются тогда, когда сила тяжести ложится на стену над дверными и оконными проемами.
Не несущие железобетонные элементы или кирпичные кладки с применением повышенной прочности растворов используются, когда на стенах нет нагрузки и ширина проема не превышает 2м. В таких случаях для поддержки нижнего ряда кирпичей, закладывают стержни из арматуры.
Если стены из природных и искусственных камней в перекрытии проёмов допускают применение перемычек. Для дома, которое построено на основе ЖБИ, перемычки повышают прочность этого здания.
Замена старых межкомнатных дверей и дверных перемычек на новые.
Всё очень наглядно и понятно. Есть вопрос. Арматура для перемычки нужна? Спасибо за статью. Успехов.10 сентября
Если вы решаете сменить межкомнатные двери и окна, потому что они устарели на новые, это обычное дело. Вместе с окнами и дверями, нужно сменить дверные и оконные перемычки.
Если этот и старый дом, замена окон и дверей, значительно улучшит общий вид постройки.
Приступить к монтажу дверной и оконной коробке, нужно только после того, как будет сделан ремонт помещения и выровнены стены до состояния идеального.
Если решаете сделать свое жилье уютным и красивым, то конечно нужны новые окна и двери, они будут дополнять интерьер комнат, а не «вырываться» из него. Они должны делить общую площадь на разные по величине зоны.
Если решаете самостоятельно произвести монтаж дверей, чтобы сэкономить немного денег, то не следует с головой «бросаться в омут». Это важное мероприятие и нужно как следует подготовиться, прежде чем приступить к работе, чтобы после ремонта не созерцать, свои ошибки и неудачи.
Лучше всего менять двери и окна во всей квартире, чтобы они были идентичны. Если вы поменяли, но с промежутком в один год, то можете обнаружить, что оконные и дверные перемычки имеют разную ширину, чего не должно быть.
2.7. В качестве ненапрягаемой продольной арматуры перемычек следует применять арматурную сталь: горячекатаную класса A-III по ГОСТ 5781-82
Вы думаете, что такие мелочи ничего не изменят? В этом случае вы сильно ошибаетесь.
Если мы поставили целью сделать качественный ремонт то даже перемычки, должны быть на высоте. Поэтому вам не мешает посоветоваться со специалистом. какие оконные и дверные перемычки установить. Установка дверной перемычки
Прежде, чем начать установку дверной перемычки, нужно сделать маленький не сложный расчет.
Несколько важных моментов нужно выяснить, прежде чем произвести расчет.
Перемычка = что это такое? Эта часть стены, удерживающая кладку над проемами и перекрывает оконные и дверные проемы.
Перемычка над дверным проемом это конструктивный элемент для поддержание стены. Перемычки, которые воспринимает вес кладки над ними это не несущие перемычки, а те. на которые кроме кладки упираются еще перекрытия называются несущие
Нужно определить, какая масса кирпича опирается сверху на перемычку. Учитывая эту нагрузку можно подобрать марку дверной перемычки.
Также нужно не забывать еще один параметр, глубину отпирания, чтобы узнать на каком участке перемычка передает нагрузку на стену.
Имея эти значение уже можно и определить дверную перемычку, которая удовлетворяет ваши карманы. Чтобы купить перемычки по дешевле, нужно в первую очередь, узнать где база со стройматериалами, где ценны разумные. Оконные и дверные стальные перемычки
Оконные и дверные стальные перемычки обладают большой жесткостью. Они используются если ширина проема, больше 2,5 м.
Если предусмотрены большие нагрузки, то можно их использовать и при меньшей ширины.
Некоторые рекомендации
Применять нужно уже готовые железобетонные перемычки ( залитые заранее или купленные) или те которые изготовляются с помощью съемной опалубки
Высота перемычки должна быть не менее 1/20 длины проема, желательно ширину делать по ширине стены, чтобы уступы были меньше.
Лучше заливать перемычку, чтобы верх последнего уложенного кирпича,была на одном уровне с верхней частью перемычки. Таким образом, можно продолжить кладку без перепадов.
Для избежание появления пустоты, необходимо утрамбовать раствор заливая в опалубку.
. Консультируетесь с профессионалом, какие перемычке лучше нужны для вашего дома.

Эта статья будет посвящена следующей теме: «Оконные и дверные перемычки». Какой каркас делать и из какой арматуры? Спасибо.

Над проемами размером до 600 мм устраиваются рядовые перемычки из арматуры диам. 6АI по две штуки на каждые 120 мм толщины стены


Сборные железобетонные перемычки устанавливают в стенах в процессе кладки. Концы стержней из арматуры периодического профиля анкеровать НЕ ТРЕБУЕТСЯ.

В целях экономии хочу вместо перемычек использовать арматуру (по три прута длинной 125 см). Скажите можно ли так делать? выдержит ли арматура нагрузки кирпича? 2 марта


В раствор потом втапливают прутья арматуры. Слой идет под первый ряд кирпича рядовых перемычек. Перемычка из кирпича.

Над проемами в перегородках толщиной 80 мм из керамзитобетона нужно устроить перемычку из трех стержней арматуры d=8мм, опирание по27 ноября


И второй вопрос по перемычкам дверным и оконным, можно ли делать их скажем из арматуры 20мм, проложив штуки 3-4 и сверху заложить газоблоком сделав в них пазы?

Перед кладкой рядовой перемычки на опалубку наносят слой раствора толщиной 20-30 мм, в него укладывают арматуру из трех стержней диаметром 4-6 мм.


Технически возможно встроить монолитные перемычки из пористого бетона до кран, поскольку детали (U-образные блоки, арматура, бетон) не требуют в работе особых

Можно изготовлять перемычки из антисептированных деревянных брусьев. Клинчатые перемычки (без арматуры).


Оконные и дверные перемычки. Для перекрытий оконных и дверных проемов таких случаях для поддержки нижнего ряда кирпичей, закладывают стержни из арматуры.

Под нижний ряд кирпича в перемычке в слой раствора толщиной 2,5–3,5 см необходимо установить металлическую арматуру в количестве с расчетом по одному


Поперечник арматуры для перемычки находится в зависимости от ее типа. В этом случае была выбрана «бэшка»

Иногда используют готовые бетонные перемычки и ригели. Тем самым вокруг оконного проема образовывался как бы пространственный каркас из арматуры, и


Перемычку вы можно сделать и четырех стержней 20 арматуры расположенной по два стержня сверху и снизу и связать хомутами через 10см из арматуры диаметром

К плюсам готовых перемычек можно отнести скорость монтажа — не нужно делать технологическую паузу, пока монолитный бетон наберет положенную прочность (не забываем, что по нормам это 28 суток).
Кроме этого при больших проемах возникает вопрос, как правильно заармировать перемычку, чтобы она имела нужную несущую способность. При использовании готовых перемычек такой вопрос не возникает — все уже просчитано и заармированно, как надо. К примеру, у меня по проекту использовались перемычки максимальной длинны 3,6м. Без спец. расчета армировки, марки бетона и прочих ньюансов, самопальной такою перемычку я бы делать не рискнула.

К плюсам готовых перемычек можно отнести скорость монтажа — не нужно делать технологическую паузу, пока монолитный бетон наберет положенную прочность (не забываем, что по нормам это 28 суток).

Я когда выбирал какие перемычки делать, спросил своих вуек а сколько должна стоять перемычка до затвердения . Ответ был: 3 дня максимиум, а если оставить опалубку и подпорки — на следующий день можно на нее кирпич ложить . Естественно ни про какие 3 недели они даже слышать не хотели и тыкали пальцем что у соседей только вчера залили а сегодня уже киппич кладут.
После этого я молча поехал на Ковальскую и заказал все перемычки заводские 8)

За 28 суток бетон набирает практически полную прочность,добирая ее несколько лет.А в первые сутки 80%.Думаю этого достаточно,чтобы начинать кладку,к тому же на перемычку давит не вся стена,а лишь несколько блоков пирамидой с основанием на перемычке.У себя ложил ГБ через 6 дней(в воскресение залил и в следующую субботу продолжил). Все нормально.

За 28 суток бетон набирает практически полную прочность,добирая ее несколько лет.А в первые сутки 80%.
Да, 28 дней это некий условный срок, когда бетонное изделие набирает некую нормативную прочность, насколько я помню, 70%. Т.е. это параметр не качественный, типа до 28 дней бетон непрочный, а после 28 — прочный, а количественный.

Но главное не это, а то, что заводские перемычки лишь в теории просчитаны и заармированы как надо. Если бы так было на практике, то с превеликим удовольствием ими бы воспользовался. Но после того как увидел одну треснувшую заводскую перемычку и какая арматура стоит во второй, ради собственной безопасности решил лить. Да и заводские настолько толшине поротерма не соответствовали, что с ними одна головная боль была бы. Про цену этого нехитрого заводского изделия вообще молчу.

У мене піноблок +пінопласт+цегла лицювальна. Всі перемички несучі і ненесучі робив монолітними. Армування рахував сам-економія в мене була стприблизно 40%. Цеглу над проемом ставив на ребро і нанизував на арматуру, без кутика (уголка) 🙂 .
[/img]

Но главное не это, а то, что заводские перемычки лишь в теории просчитаны и заармированы как надо. Если бы так было на практике, то с превеликим удовольствием ими бы воспользовался. Но после того как увидел одну треснувшую заводскую перемычку и какая арматура стоит во второй, ради собственной безопасности решил лить. Да и заводские настолько толшине поротерма не соответствовали, что с ними одна головная боль была бы. Про цену этого нехитрого заводского изделия вообще молчу.

У меня все просчитано в стремных местах нарисованы перемычки какими-то уголками, в очень стремных балки, я так понимаю на основании швелеров, а в не очень готовые, но половины из них не вижу в списках заводов.

Возможно для несущей стены использовать комбинированно несущие и ненесущие перемычки. К примеру, у меня стена шириной 400мм, уложено две несущих перемычки, шириной 120мм (наружная часть стены) и одна ненесущая, такой же ширины (внутренняя часть стены).

у вас неправильно уложены перемычки. несущие должны быть внутри, не несущие — снаружи стены.
хинт: у вас плиты перекрытий опираются на внутреннюю или наружную часть стены?

Вы когда кладете готовые перемычки, считаете итоговую нагрузку, сравниваете с допустимой. скорее всего нет, а просто берете по длине. посему разговоры о достаточной прочности готовых в сравнении с тутжелитыми просто самообман. мои работяги вообще заливали на всю ширину стены, подкладывая внутрь опалубки с наружной стороны пенопласт. при этом ширина перемычки была 350мм, а высота равна пеноблоку = 200мм. думаю, что это более чем достаточно. а поскольку я платил за перемычки в м.п. и стоимость бетона примерно равна пенобетону, думаю не прогадал.

подпорки под опалубку снимали недели через 3, кладку начинали через 3 дня, а до этого перемыка работет по сути на сжатие. а не на изгиб. так что ей все равно лишь бы подпорки были адекватными нагрузке — стене.

А если у вас пено-газобетон,вырезаете в блоках выемку 150х100мм и льете в нее бетон+арматура квадратом.Дешево и сердито.

Чета не пойму как пилой сделать U-блок? А именно, как сделать горизонтальный пропИл? Два вертикальных понятно; а дальше?

Источники: http://postroy-sam.info/svoimi-rukami/95-betonnaya-peremychka-dlya-okon-i-dverej.html, http://dgzt89.ru/peremyichka_iz_armaturyi.html, http://www.stroimdom.com.ua/forum/archive/index.php/t-3616.html


Комментариев пока нет!

Как армировать перемычку из газобетонных блоков? |

При строительстве домов и построек из газобетона рационально применять армированные перемычки, которые, в сравнении с железобетонными перемычками, проще в исполнении.

В своих проектах, с целью экономии финансов и времени для возведения газобетонных конструкций, мы очень часто применяем такое конструктивное решение.

Как правильно сделать армированные перемычки в газобетонных стенах?

Сооружая наружные газобетонные стены, строители всегда стремятся избавиться от «мостиков холода» в уровне перемычек. Поэтому монолитные или сборные железобетонные перемычки из тяжелого бетона следует утеплять. Для этого либо в качестве несъемной опалубки используют теплоизолирующие U-образные газобетонные блоки (дорогостоящие и весьма хрупкие при перевозке и монтаже элементы), либо, после снятия съемной опалубки при наружной отделке строения, утепляют брусковую перемычку плитными утеплителями. Следует подчеркнуть, что такие мероприятия достаточно дорогостоящие и не всегда оправданы.

В отличие от железобетонных, армированные перемычки имеют важное достоинство: их не нужно утеплять, так как стальные армирующие элементы расположены вдоль перемычки и не создают «мостиков холода».

Важно!

Армированные перемычки можно использовать для дверных и оконных проемов шириной до 1,2 м!

Наилучшим образом, если над подобными перемычками будет расположен монолитный железобетонный пояс, который распределит давление от конструкций междуэтажных перекрытий на стены здания. В случае непосредственного сосредоточенного опирания на армированную перемычку балочных конструкций, необходимо армирование перемычки выполнять строго по расчету. Такой расчет можно выполнить пройдя наши курсы проектирования загородных домов.

Чем армировать перемычки?

Стержневой арматурой периодического профиля (арматура классов: А-III; А400С, А500С) диаметром 8, 10 и 12 мм, см. фото 1а;

Жесткой арматурой из стальных уголков (63х5; 63х6; 75х5; 75х6 мм)
стержневой арматурой и стальными уголками (комбинированный вариант).

Элементы армирования перемычек следует заводить за пределы проема (на простенки) не менее чем на 350 мм с целью их анкеровки в стены и надежного опирания перемычки на простенки.

Порядок возведения армированной перемычки в газобетонной кладке

Армированные перемычки изготавливают в такой последовательности:

  1. Выполняется кладка газобетонных стен до уровня перемычек.
  2. Устанавливается съемная опалубка, которую можно выполнить из деревянного бруса или щита (дощатого, из фанеры или OSB плиты).
  3. Готовятся армирующие элементы: заготовка элементов нужной длины, их укладка в проектное положение (при использовании уголков выполняется их грунтовка или окрашивание эмалью).
  4. Выполняются штробы в газобетонных блоках.
  5. Наносится клей в штробы и устанавливаются газобетонные блоки.
  6. Снимается опалубка. Обычно опалубку снимают спустя 1,5…2 недели после изготовления перемычки.
  7. Оштукатуриваются элементы из уголка цементно-песчаным раствором по металлической сетке (применяются просечно-вытяжной лист или тканная штукатурная сетка).

Расчет армирования кирпичных перемычек в облицовочной кладке с применением элементов системы BAUT

В данной статье мы разберем примеры расчета перемычек в проемах шириной до 2,0м.

Для таких габаритов проемов не требуется расчета нагрузок и данные перемычки устраиваются без применения специальных поддерживающих кронштейнов (тип GSP).

Элементами армирования кирпичных перемычек являются специальные хомуты и арматура Murfor. Данная арматура является преднапряженной и обеспечивает предотвращение прогибов в перемычках. Хомуты и арматура перемычки работают в тесной связке с раствором и являются скрытым креплением.

Для самостоятельного расчета количества хомутов и арматуры следует руководствоваться определенными правилами. Толщина облицовочной кладки (кладки в зоне проемов) должна быть в пределах от 85 до 120мм. В противном случае хомуты не будут «работать» ввиду своих размеров.

Важным требованием, необходимым для формирования перемычки и ее нормального функционирования, является минимальная высота армированной кладки над проемом. При проемах менее 2м, без использования навесных кронштейнов, высота армированной кирпичной кладки над проемом должна быть не менее 0,6м!

Пример 1: Разберем проем шириной 1,57м, тип кладки над проемом будет классической горизонтальной, т.е. как и на всем фасаде. Облицовочный кирпич – формата 1НФ (250х65х120). Толщину кладочных швов примем 10мм. Высота проема для расчета армирования перемычек не играет роли.

Рис.1

Хомуты SK-50-40 (первого ряда кладки перемычки) устанавливаются согласно технологии – в каждый растворный шов. Таким образом, для проема шириной 1,57м хомутов SK-50-40 необходимо будет в количестве 7шт. Количество хомутов SK-50-40 рассчитывается по формуле:

в нашем случае:

По расчету получается 7 хомутов.

Арифметически все верно. Рассмотренный вариант с проемом шириной 1,57 м позволяет разместить 6 целых кирпичей со швом 10мм. На практике, при горизонтальной кладке редко получается разместить целое количество кирпичей в перемычке, но все же этот случай не исключается, поэтому, выполнять расчет следует всегда по вышеуказанной формуле. В итоге, при нецелом количестве кирпичей SK-50-40 потребуется на 1шт. меньше (см. рис. 2).

Рис.2

Во второй ряд перемычки устанавливаются хомуты SU-50-45.

Порядок установки – в каждый второй шов (через два кирпича).

Количество хомутов SU-50-45 рассчитывается по формуле:

в нашем случае:

Кол-во хомутов SU-50-45 как видно из рис.1 и рис.2 в «рабочей» зоне перемычки (пролет) в обоих случаях остается неизменным (3шт.) Такое расположение хомутов SU-50-45 наиболее рационально.

Для кладки такого типа кирпич первого ряда должен быть полнотелым, в противном случае пустоты кирпича будут видны при взгляде на перемычку снизу. Конечно, впоследствии можно прибегнуть и к декоративной штукатурке, отделке откосов, но тогда весь смысл устройства перемычки со скрытым креплением теряется.

Основной арматурой в перемычке является все же крепежная арматурная рейка MURFOR®. Это металлическое изделие (оцинкованная или нержавеющая сталь) длиной 3,05м. Основным требованием при расчете данного элемента является учет минимальной длины анкеровки (завода в стену) в левую и правую сторону от проема. Минимальное расстояние по каждую сторону от проема составляет 0,25м. (см. рис.1, 2) Также, согласно технологии, учитывается армирование перемычки в 2 ряда над проемом и, рекомендуется, дополнительный 1 ряд под проемом, для исключения возможности образования трещин в растворных швах в нижних углах проема.

В итоге, для проема 1,57м понадобится 3 шт. арматуры Murfor RND/Z-50 (оцинкованная сталь). Обрезать арматуру нет никакого смысла, т.к. отрезок длиной 3,05м-1,57м-0,25м-0,25м=0,98м не пригодится на другом проеме, поэтому, можно полностью укладывать целую арматуру в раствор, обеспечивая тем самым дополнительный запас прочности перемычки.

Пример 2:  Разберем проем шириной 1,57м, кладка вертикальная. Облицовочный кирпич – формата 1НФ (250х65х120). Толщина шва будет определена по месту, т.к. важным условием для кладки такого типа является целое количество кирпичей в перемычке. Но при расчете примем шов 10мм.

Хомуты SK-50-170 (вертикального ряда кладки перемычки) устанавливаются согласно технологии – в каждый второй растворный шов, т.е. через 2 кирпича. Таким образом, для проема шириной 1,57м хомутов SK-50-170 необходимо будет в количестве 11шт. Количество хомутов SK-50-170 рассчитывается по формуле:

в нашем случае:

Количество хомутов SU-50-45 и арматуры Murfor остается неизменным – по 3шт. каждой позиции.

Пример 3: Разберем тот же самый проем шириной 1,57м, кладка на ребро. Облицовочный кирпич – формата 1НФ (250х65х120). Толщина шва будет определена по месту, т.к. важным условием для кладки такого типа является целое количество кирпичей в перемычке. Но при вычислениях принимаем расчетную толщину шва 10мм.

Хомуты SKK-50-65 (первого ряда кладки перемычки) устанавливаются согласно технологии – в каждый второй растворный шов, т.е. через 2 кирпича. Таким образом, для проема шириной 1,57м хомутов SKK-50-65 необходимо будет в количестве 11шт. Количество хомутов SKK-50-65 рассчитывается по формуле:

в нашем случае:

Количество хомутов SU-50-45 и арматуры Murfor также остается неизменным – по 3шт. каждой позиции.

В заключение хотелось бы отметить, что расчет армирования простых проемов сводится к элементарным арифметическим действиям. Главное, соблюдать внимательность в размерностях и геометрических параметрах кирпичей при расчете.

Проемы шириной свыше 2,0м, а также проемы с недостаточной высотой кладки (менее 0,6м) рассчитываются с применением кронштейнов GSP в зависимости от нагрузок кирпичной кладки и конструктивных особенностей проекта.

Расчет перемычки в монолитной стене

Тогда максимальный изгибающий момент будет:

Mmax= ql2/12 = (4000*2,52)/12 = 2083 кгм — примем 2500 кгм.

Размеры балки: ширина — 15 см, высота — 25 см. Класс бетона — В20. а = 3см. Расчетное сопротивление сжатию Rпр (Rb) = 117кгс/см2. Расчетное сопротивление растяжению для арматуры класса А-III согласно таблице 7 Ra = 3600 кгс/см2 (355 МПа) тогда:

А0 = M/bh20Rпр = 2500/(0.15•0.222•1170000) = 0.294

находим η = 0.82 и ξ = 0.36

Тогда требуемая площадь сечения арматуры:

Fa = M/ηh0Ra = 2500/(0.82•0.22•36000000) = 0.000384947031288495или 3,84 см2.

Для армирования перемычки можно использовать 4 стержня диаметром 16 мм. Площадь сечения арматуры составит 4,02 см2.

Коэффициент армирования μ и процент армирования μ•100 (%):

μ = ξ Rпр/Ra = 0,35*117/3600 =0,011

μ% = 100μ = 1,1

Рекомендуемая СНиП 2.03.01-84(1996) толщина защитного слоя должна составлять не менее толщины стержня арматуры и не менее 15 мм при высоте балки до 250 мм. Это условие у нас соблюдено, так как при а = 3 см защитный слой составит 22 мм.

И правильно ли я понял, что арматура рассчитывается только на один ряд. А если добавить еще один ряд, то это как-нибудь отразится на диаметре арматуры? И еще такой вопрос. А на сколько эта арматура должна заходить в стены или она ложится чисто по длине пролета?

Спасибо.

11-04-2015: Доктор Лом

Несколько уточнений к вашему расчету.

1. Если на перемычку с двух сторон опираются плиты длиной 8 м, то расчетная нагрузка будет около 800х8=6400 кг/м (впрочем эта нагрузка с хорошим запасом).

2. Вы действительно рассчитали арматуру для одного ряда армирования, однако по конструктивным требованиям все того же СНиП 4 стержня в один ряд (при ширине перемычки 15 см) поставить вряд ли получится, так как расстояние в свету должно быть ≥ 30 мм — для горизонтальных или наклонных стержней верхней арматуры. Кроме того при бетонировании монолитных железобетонных конструкций существуют ограничения по размеру зерен: для всех армированных конструкций — не более 0.75 наименьшего расстояния в свету между стержнями арматуры. Т.е. при расстоянии в свету между стержнями 30 мм максимально допустимый размер зерен щебня будет около 22 мм. Больше подробностей в статьях «Анкеровка арматуры» и «Расчет состава тяжелого бетона». Поэтому вам нужно принимать или меньше стержней большего диаметра или располагать арматуру в два ряда, причем расстояние в свету ≥ 50 мм по вертикали — для горизонтальных или наклонных стержней нижней арматуры, расположенных в 2 ряда по высоте (так как вы рассчитывали верхнюю арматуру, то расстояние в свету следует принять еще больше). А с учетом относительно небольшой высоты сечения перемычки второй ряд армирования будет менее эффективным. Тем не менее, если армировать в два ряда арматурой одного диаметра то ho следует принимать как среднее значение, т.е. при ho1 = 22 cм и ho2 = 15 cм и тогда ho(cр) = 18.5 cм. Если армирование будет выполняться стержнями разного диаметра, то ho будет зависеть от соотношения площадей сечений арматуры первого и второго ряда. Например, если площадь сечения верхнего ряда в 2 раза меньше площади сечения нижнего ряда то ho = 22 — 7х1/(1+2) = 19.7 см. Т.е. мы сначала находим центр тяжести приведенного сечения арматуры.

3. Верхняя арматура, которую вы рассчитали, воспринимает изгибающий момент действующий на приопорных участках длиной около 0.25l с каждой стороны. Соответственно в середине пролета верхнее армирование по расчету не требуется, а вот по конструктивным соображениям хотя бы 2 стержня следует оставить. Как глубоко в стены заводить арматуру, зависит от того, как вы собираетесь армировать стену и будет ли перевязка арматуры перемычки с арматурой стены. В общем случае (не учитывая армирование стены) лучше завести арматуру в стены все на те же 0.25l + необходимая длина анкеровки.

4. В пролете вашей перемычки также будет момент, хотя и значительно меньший, тем не менее нижнее армирование на действие этого момента следует рассчитать (см. расчетные схемы и эпюры по ссылкам в статье).

5. Если арматура в верхней и нижней зоне сечения будет по всей длине перемычки, то эту арматуру в сжатой зоне сечения на опорах и в пролете можно учесть и тогда можно будет принять несколько меньший диаметр, см. статью «Расчет балки с арматурой в сжатой зоне».

6. Кроме момента у вас на опорах будут действовать и поперечные силы, т.е. в рассматриваемых сечениях будут действовать не только нормальные, но и касательные напряжения. Значит, вам необходим расчет по наклонным сечениям на действие моментов и на действие поперечных сил. Впрочем опять же по конструктивным соображениям при вашей высоте перемычки поперечная арматура необходима. Больше подробностей в статье «Конструктивные требования по армированию балок и плит перекрытия».

Примерно так.

30-04-2015: Сергей

продолжение:

Пересчитал нагрузку и по расчету получается, что для армирования перемычки можно использовать 2 стержня диаметром 20 мм. Площадь сечения арматуры составит 6,28 см2. И если я сделаю армирование 4 стержнями длиною 3,5м с поперечным армированием прутком диаметром 10 мм с шагом 20 см, то хуже не будет?

.

01-05-2015: Доктор Лом

Не переживайте, рукописи не горят (вопрос задавался в комментариях к статье «Расчет железобетонной балки»). Ваш предыдущий вопрос перемещен в отдельную статью «Расчет перемычки в монолитной стене» в разделе «Вопросы по расчету железобетонных конструкций». И новый вопрос вскоре будет перемещен туда же.

Ну а собственно ответ на ваш новый вопрос на этот раз будет очень коротким: нет, хуже не будет. Вот только длина стержней будет 3.8 м (как на рисунке)

Что такое перемычка? 6 Типы перемычек

Перемычки являются неотъемлемой частью зданий. Всякий раз, когда мы хотим создать в здании проем, такой как двери и окна, мы используем перемычку над проемом как простое решение.

Хотя конструкция перемычки проста и используется очень часто, мы здесь, чтобы описать теоретическое определение перемычки.

В этой статье мы также представили типы перемычек и кратко обсудим их, чтобы дать вам представление. Почему это важно? Это поможет вам выбрать лучшую перемычку для ваших строительных работ.

Перемычка — это балка одного типа, которая используется для поддержки указанного выше материала стен или перегородок, когда отверстия, такие как двери, окна и т. Д., Необходимы для создания конструкции здания. Основная функция перемычки — воспринимать нагрузки, исходящие от высокой стены, и передавать ее груду на боковые стены.

Балка перемычки обычно заканчивается каменной стеной, чтобы передать вес, который они переносят на каменные стены, и ее ширина равна ширине стены.Перемычка также может использоваться как оживляющий композиционный компонент.

В то время как древесина все еще используется при строительстве домов, можно использовать и более тяжелые материалы, например, блоки, бетон и камень, особенно в случае строительства бизнес-структур и частных площадей кондоминиумов. Таким образом, использование стальных перемычек с мешалкой становится все более широко известным. В зависимости от стоимости и доступности материалов для строительства перемычки используются разные материалы.Перемычки подразделяются на следующие типы по элементам их развития:

  1. Перемычка деревянная
  2. Перемычка каменная
  3. Перемычка железобетонная
  4. Перемычка кирпичная
  5. Перемычка железобетонная
  6. Перемычка стальная

Увидев эти шесть типов перемычки вы можете задать простой вопрос.

Какую из этих перемычек следует использовать для вашего строительного проекта?

Это вы должны решить ответ.Но чтобы помочь вам определиться, ниже приводится краткое описание этих шести типов перемычек.

Деревянные перемычки

Деревянные перемычки или деревянные перемычки — самые выдержанные виды перемычек. Они в основном используются в холмистых районах, где доступна древесина. Но на открытых площадках использование древесины ограничено из-за значительных затрат и доступности современных материалов. Если должны появиться более крупные перегородки, деревянную перемычку делают из двух деревянных частей, избегая, по возможности, деревянных перегородок.Иногда деревянные перемычки усиливают за счет расположения пластин из мягкой стали в их верхней части и в основании; такие перемычки называются перемычками с перемычкой. У него есть еще несколько недостатков —

  • Он менее прочен.
  • Древесина горючая, она уязвима к пожару.
  • Эти перемычки имеют тенденцию к слабой конструкции.
  • Без соответствующей вентиляции древесина обязательно гниет.

Каменная перемычка

Прямоугольные куски камня можно использовать в качестве перемычки.Этот тип перемычки в основном используется в тех местах, где камень легко доступен. На случай, если длина проема будет большой, к тому времени в любом случае соединяют два бруса, чтобы сделать перемычку все, что считается проемом. Их просто используют в горных постройках, так как они слишком много весят и из-за отсутствия других материалов для их строительства. Его использование неразрывно связано с каменными кладками. Каменные перемычки необходимо использовать с учетом характерных слоев.Толщина каменной перемычки — важный фактор для ее дизайна. Как правило, толщина принимается равной 4 см. На 30 см длины пролета и минимальная толщина должна быть 8 см. Такая перемычка будет прочной и прочной. Есть также некоторые неудобства из-за каменной перемычки.

  • Его высокая стоимость и, во-вторых, его неспособность выдерживать чрезмерное поперечное напряжение.
  • Из-за их слабого растяжения они не используются в зданиях, где конструкция подвергается вибрационным нагрузкам.
  • Их сложно развернуть в городах, так как их транспортировка — очень сложная задача.

Перемычки из железобетона

В настоящее время очень часто используются перемычки из железобетона. В этом типе арматура используется для решения проблемы низкой пластичности бетона. Они разработаны в современных структурах. Они подходят для больших нагрузок и больших пролетов. Их толщина держится примерно до 8 сантиметров на каждый метр. Перемычки RCC могут быть сборными или монолитными.Обычно перемычки из сборного железобетона используются, когда пролет перемычек меньше. Ширина перемычки должна соответствовать ширине стены. Глубина перемычки зависит от длины пролета и величины нагрузки.

Бетон, несмотря на то, что он прочен на сжатие, хрупок по отношению к растягивающим напряжениям, поэтому основные арматурные стержни используются внизу, чтобы противостоять растягивающему напряжению. Половина этих стержней загнута на концах. Предусмотрены срезные хомуты, способные выдерживать напряжение сдвига. Обычно цемент, песок и заполнители смешиваются в соотношении 1: 2: 4 для образования цементно-бетонного раствора.У этой перемычки есть несколько преимуществ:

  • Они прочные, жесткие и прочные.
  • Железобетонная перемычка обладает огнестойкими свойствами.
  • Они экономичны и просты в конструкции.
  • Главное преимущество перемычек RC — возможность приспособления к любому размеру и форме.

Кирпичные перемычки

Кирпичные перемычки сооружаются из твердого, хорошо обожженного первоклассного кирпича. Он может быть выполнен в виде кирпичей на концах, кирпичей на краю и горизонтально уложенных кирпичей над проемами.Этот тип перемычки используется при небольшом проеме (менее 1 м) с небольшими нагрузками. Их глубина варьируется от 10 см (толщина одного кирпича) до 20 см в зависимости от пролета. Кирпичи с крестовинами, заполненными раствором, дают большее сопротивление сдвигу в торцевых стыках, чем стандартные блоки.

Армированные кирпичные перемычки

Большие нагрузки и большая длина пролета являются проблемами для кирпичных перемычек. Их можно преодолеть с помощью арматурных стержней. Таким образом, перемычки из армированного кирпича обеспечивают большую поддержку, чем перемычки из кирпича.Глубина перемычек армированного кирпича равна 10 см. или кратные 10 см (или толщине одного кирпича). Расположение кирпичей должно быть таким, чтобы между соседними кирпичами оставалось достаточно места для вставки стержней из мягкой стали в качестве арматуры. После установки стержней оставшийся зазор заполняется цементным раствором 1: 3. Штанги диаметром 6 мм используются в качестве вертикальных хомутов на каждом третьем вертикальном стыке. В качестве первичной арматуры используются стержни диаметром от 8 до 10 мм, размещенные внизу.

Стальные перемычки

Стальные перемычки подходят для случаев, когда накладываются большие нагрузки, а зазоры значительны.Стальные перемычки предпочтительнее, когда глубина перемычки играет важную роль, поскольку проектировщик не может игнорировать глубину перемычек из железобетона из-за больших нагрузок. Эти перемычки состоят из секций швеллеров или прокатных стальных балок или секций швеллеров, используемых по отдельности или в сочетании из двух или трех единиц. В зависимости от требований перемычка может быть односекционной или комбинированной из двух или более. Одиночная стальная балка либо залита бетоном, либо облицована камнем, чтобы сохранить ширину стены.Комбинация из двух или более блоков размещается рядом и удерживается на месте разделителем труб. В любом случае разгрузка водой осуществляется в течение десяти дней. Он имеет множество преимуществ:

  • Стальные перемычки могут использоваться для облегчения более тяжелых нагрузок на более выступающих расстояниях без необходимости изменения или усиления.
  • Стальные перемычки устойчивы к ржавчине, эрозии и деформации.
  • Стальные перемычки более практичны и менее трудоемки.

Это еще не все !!!!!!
Список статей о перемычках на нашем сайте

Скоро появятся новые статьи о перемычках…

Проектирование перемычки

ВВЕДЕНИЕ
Прежде чем перейти к проектированию, важно понять важность перемычек в конструкции. Перемычка — это горизонтальный структурный элемент, который находится наверху дверей, окон и т. Д. Для поддержки верхней нагрузки, падающей на эти отверстия. Они используются для несения нагрузки, для передачи нагрузки на боковые стены, а иногда и в декоративных целях. Они могут быть деревянными или бетонными; однако бетон широко используется благодаря своей прочности и долговечности.Они также могут подвергаться предварительному напряжению для лучшей несущей способности.

Ширина перемычки должна быть равна толщине проема, а глубина — в диапазоне от l / 12 до l / 8 пролета. Минимальная ширина перемычки должна составлять 80 мм. Более того, они должны иметь достаточную опору с каждого конца. Кроме того, длина перемычки в случае каменной стены рассчитывается путем измерения общей ширины проема и добавления 150 мм для концевых опор на каждом конце. В доме уровень перемычки обычно совпадает с уровнем потолка двери или окна.Для жилых целей его высота составляет 2,1 метра или 7 футов. Высота дверного заедания, которое не закреплено или закреплено, — это уровень перемычки.

Здесь показан пример расчета армирования и других аспектов конструкции перемычки. Расчет конструкции перемычки аналогичен расчету конструкции балки. Разница заключается в диаметре, взятом для арматуры, так как в случае балки используются большие диаметры, а в случае перемычек — малые диаметры.

Для перемычек берется прозрачная крышка 25 мм, такая же, как прозрачная крышка для балок.Для расчета используется средство проектирования СП-16. Марка используемого бетона — М20, сталь — Fe 500. Поскольку имеется частичная фиксация, вместо wl 2 /8 используется формула изгибающего момента wl 2 /10. В этом примере используются другие данные, если они не указаны. Расчет выполняется простым способом для облегчения понимания проблемы. Высота здания взята 3 метра, и в эту высоту также включена ширина балки для упрощения вывода в примере.

ДИЗАЙН LINTEL

Высота этажа с балкой = 3 м.
Пусть размер балки перемычки = 125 мм × 201 мм
Высота стены над перемычкой = 3-2,02-0,201-0,45
= 0,33 мм.

С использованием стального арматурного стержня 12 φ и прозрачной крышки 25 мм.
Следовательно, d в наличии = 201-25- [12/2] = 170 мм.

Расчет нагрузки
Нагрузка на стену над перемычкой = 0,33 × 0,125 × 25 = 1,031 кН / м.

Собственный вес перемычки = 0,125 × 0,201 × 25 = 0,63 кН / м

Общая нагрузка = 1,031 + 0.63 = 1,661 кН / м

Расчет конструкции BM
Примем максимальную длину пролета = 4,42 м.
С учетом частичной фиксации на концах,
Максимальный изгибающий момент (BM) = wL 2 /10

= [1,661 × 4,42 2 ] / 10
= 3,24 кН-м.

Факторный изгибающий момент (BM), M u = 1,5 × 3,24 = 4,86 ​​кН-м.

Теперь M u / bd 2
= [4,86 x 10 6 ] / [125 x 170 2 ] = 1.24 Н / мм 2

Следовательно, предусмотрено одинарное усиление.

Из таблицы 2 Помощника по проектированию СП-16.

P t = 0,382%
Следовательно, 100A st / bd = 0,382

A st = [0,382 x bd] / 100
A st = [0,382 x 125 x 170] / 100
A st = 81,17 мм 2
= 0,81 см 2 прибл.

№ арматуры = 2 шт. с

Предоставим арматуру диаметром 2-12 мм на растяжение арматуры (226 мм 2 ) и

Прутки диаметром 2-10 м в качестве номинального армирования в верхнем слое.

Проверка на сдвиг
Максимальное поперечное усилие (SF), V = [wL] / 2
= [1,661 × 4,42] / 2
= 3,67 кН

Факторное поперечное усилие, В u = 1,5 × 3,67 = 5,505 кН

Опять же, P t = [100A st ] / bd = [100 x 226] / [125 x 170] = 1,06%

Следовательно, τ c = 0,64 Н / мм 2 (согласно таблице рекомендаций по проектированию 61 SP-16)

Индуцированное напряжение сдвига, τV u / bd
= [5,505 x 1000] / [125 x 170] = 0.26 Н / мм 2

Следовательно, τ c > τ v

Следовательно, безопасен на сдвиг.

Расстояние между поперечной арматурой должно быть минимум из следующих
i. 300 мм
ii. 0,75 d = 0,75 × 170 = 127,5 мм.

Следовательно, мы используем 2-L 6φ @ 150 мм c / c.

Следовательно,

Предоставляем сечение (125 мм × 201 мм)

2-12 φ как нижнее усиление и 2-10 φ как верхнее усиление.

Обеспечьте 2-L 6φ @ 150 мм поперечное сечение арматуры на сдвиг.

LINTEL УСИЛЕНИЕ ДЛЯ ОТВЕРСТИЙ В СТЕНЕ

LINTEL УСИЛЕНИЕ ДЛЯ ОТВЕРСТИЙ В СТЕНЕ LINTEL УСИЛЕНИЕ ОТВЕРСТИЙ В СТЕНЕ 1 Вертикальные нагрузки в фунтах на линейный фут перемычки 2 Минимальное армирование — 1 # 5 арматурного стержня сверху и снизу Перемычка для пролетов до 8 футов-0 дюймов 3 Армирование — 2 # 6 или 3 # 5 для пролетов 14 футов 0 дюймов и больше.

Глубина = 12 дюймов Глубина = 16 дюймов Глубина = 20 дюймов Глубина = 24 дюйма Глубина = 32 дюйма
ПРОЛЕТ Вместе с С.Р. 4 Без С. 4 С С. 4 Без С. 4 С С. 4 Без С. 4 Вместе с С. 4 Без С. 4 Вместе с С. 4 Без С. 4
5 ‘ 3 2745.00 280,00 3925.00 475,00 5000.00 890,00
Ножницы Арматура # 3 @ 8 —— # 3 @ 8 —— # 3 @ 12 ——
6 ‘ 3 1890 г.00 215,00 2710,00 350,00 3530.00 620,00 5000.00 925,00
Ножницы Арматура # 3 @ 8 —— # 3 @ 8 —— # 3 @ 12 —— # 3 @ 11 ——
7 ‘ 3 1375.00 175,00 1980.00 280,00 2580.00 475,00 5000.00 675,00 5000.00 1360.00
Ножницы Арматура # 3 @ 8 —— # 3 @ 8 —— # 3 @ 12 —— # 3 @ 12 —— # 3 @ 16 ——
8 ‘ 3 1040.00 150,00 1505.00 230,00 1965.00 385,00 4820,00 530,00 5000.00 970,00
Ножницы Арматура # 3 @ 8 —— # 3 @ 8 —— # 3 @ 12 —— # 3 @ 10 —— # 3 @ 16 ——
9 ‘ 1550.00 130,00 2280.00 200,00 3080.00 325,00 3810.00 435,00 5000.00 755,00
Ножницы Арматура # 3 @ 8 —— # 3 @ 8 —— # 3 @ 9 —— # 3 @ 10 —— # 3 @ 16 ——
10 ‘ 1200 * 115.00 1850.00 170,00 2,495 280,00 3085.00 370,00 4265.00 620,00
Ножницы Арматура # 3 @ 8 —— # 3 @ 9 —— # 3 @ 10 —— # 3 @ 12 —— # 3 @ 16 ——
11 ‘ 905 * 100.00 1530.00 155,00 2060.00 245,00 2550,00 325,00 3525.00 525,00
Ножницы Арматура # 3 @ 8 —— # 3 @ 10 —— # 3 @ 12 —— # 3 @ 12 —— # 3 @ 16 ——
12 ‘ 695 * 90.00 1280,00 140,00 1730,00 230,00 2140,00 285,00 2960,00 450,00
Ножницы Арматура # 3 @ 8 —— # 3 @ 12 —— # 3 @ 12 —— # 3 @ 12 —— # 3 @ 16 ——
13 ‘ 550 * 85.00 1090,00 125,00 1475.00 195,00 1825.00 255,00 2525.00 400,00
Ножницы Арматура # 3 @ 8 —— # 3 @ 12 —— # 3 @ 14 —— # 3 @ 14 —— # 3 @ 18 ——
14 ‘ 5 595 * 75.00 1275.00 115,00 1755.00 180,00 2185,00 230,00 3040,00 355,00
Ножницы Арматура # 3 @ 8 —— # 3 @ 10 —— # 3 @ 10 —— # 3 @ 10 —— # 3 @ 12 ——
15 ‘ 5 485 * 70.00 1050 * 105,00 1530.00 165,00 1905.00 210,00 2650,00 325,00
Ножницы Арматура # 3 @ 8 —— # 3 @ 10 —— # 3 @ 10 —— # 3 @ 10 —— # 3 @ 12 ——
16 ‘ 5 400 * 65.00 860 * 95,00 1345,00 150,00 1670.00 195,00 2325.00 295,00
Ножницы Арматура # 3 @ 8 —— # 3 @ 10 —— # 3 @ 10 —— # 3 @ 10 —— # 3 @ 12 ——

* Ограничено длительным прогибом л / 240, 1997 г. УБК Таблица 16-Д.

Бетон = 3000 фунтов на квадратный дюйм, арматурный стержень = 60000 фунтов на квадратный дюйм, таблица основана на одном конец непрерывный и один конец просто поддерживается; нагрузки накладываются загружается на перемычку. Нагрузки для арматуры класса 40 примерно 2/3 табличных нагрузок не контролируются прогибом.

Вертикальные нагрузки, приложенные вдоль центра перемычки и верхней части перемычки поддерживается против бокового продольного изгиба. Боковые нагрузки не включены.

Требуется минимум 2 арматурных стержня №5 с каждой стороны всех отверстий, расширенных 24 дюйма после открытия, 1997 UBC 1914.3.7. и ACI 318 Sect. 14.3.7. Требуется 2 комплекта по 2 # 5 над отверстиями более 8 футов и перемычки глубиной более 20 дюймов.

S.R. = Усиление сдвига. Усиление сдвига для размещения стержней под углом 45 градусов от верха перемычки на концах под углом вниз к центру проема. Расстояние для грузов кроме табличных, могут быть линейно интерполированы между нагрузка для без S.R. и максимальная нагрузка до максимального расстояния 80% глубины перемычки.

Арматура 2 № 6 или 3 № 5 для пролетов более 14 футов.

Вернуться к установке

Как рассчитать количество стали для перемычки

В этом В этой статье мы расскажем, как подготовить BBS для RCC Lintel Beam.


ДЕТАЛИ ЛИЦЕВОЙ БАЛКИ

—

ШАГ-1: Расчет длины Из одного главного бара

Длина одной штанги = Длина дверного проема + (2 шт. длина) — прозрачная крышка с двух сторон

Длина двери = 1200мм — 1.2м

Подшипник длина = 150 мм ( 15 Длина подшипника от 0 до 200 мм должна быть предусмотрена и должна быть размещена на двигателе.)

Прозрачная крышка = 25 мм ( мы возьмем 25 мм в качестве прозрачной крышки)

Длина одного стержня = 1,2+ (2 x 0,150) — 0,025 = 1,475 м

ШАГ-2: Рассчитать Общая длина основных стержней

Прежде чем рассчитать общую длину основных стержней.Мы должны знать, сколько стержней мы будем использовать в перемычке. армирование.

Ниже советы от lceted помогут Вы должны правильно выбрать, сколько баров мы должны вам

СТАНДАРТНЫЙ РАЗМЕР ПЕРЕКРЫТИЯ ДЛЯ ОТКРЫТИЯ ДВЕРИ И ДЕТАЛИ УСИЛЕНИЯ

–



Так как у нас длина перемычки больше 1,3 м, у нас будет выбрать 5 шт. стержней для армирования перемычки

Итак,

Нам нужно 5 штук из 1.425м длиной 10мм стержней. В таком случае

Длина 5 стержней = 1,425 x 5 = 7,125 м

ШАГ-3: Рассчитайте вес Сталь для основных стержней

Вес стали для стержня 10 мм = D²L / 162 = 10² x 7,125 / 162 = 4,398 кг.

ШАГ-4: Рассчитайте длину одного Стремена

Как известно, размер стержня 200 мм x 200 мм

Длина реза хомутов = (2x расстояние по глубине) + (2xWidth глубина) + длина крючка — изгиб

Расстояние по глубине = глубина — (2 x прозрачная крышка) — (диаметр хомутов)

Расстояние по глубине = 200-25-25-8 = 142 мм

ширина расстояние = глубина — (2 x прозрачная крышка) — (диаметр хомутов)

ширина расстояние = 200-25-25-8 = 142 мм

Длина крючка = 9d

Изгиб = 2d

У нас 2 крючка и 5 загибов

Итак,

Длина стремена = (2 × 142) + (2 x 142) + (2x9x8) — (5x2x8) = 632 мм = 0.632 м

ШАГ-5: Рассчитайте количество Стремена

Количество хомутов = (Общая длина перемычки / расстояние между strriups) + 1

= (1,475 / 0,150) + 1 = 10,8 = 11nos

Общая длина хомутов = 0,632 x 11 шт. = 6,952 м

ШАГ-6: Рассчитайте вес Сталь для стремена

Вес стали для хомутов = D²L / 162 = 8² x 6,952 / 162 = 2,746 кг.

Таким образом, мы можем заказать стальной пруток как,

7 м (6.952) из ​​стержня 8 мм

7,5 м (7,125) из 10 мм стержня

НАДЕЖДАЕМСЯ НАДЕЖДАЕТСЯ ЭТА СТАТЬЯ ПОДПИШИТЕСЬ НА НАС ИЛИ НАЖМИТЕ ЗНАЧОК ЗВОНКА ДЛЯ МГНОВЕННОГО УВЕДОМЛЕНИЯ

Перемычка | 6 Типы, назначение и преимущества

Балка перемычки

Балка перемычки — это балка, размещаемая поперек проемов, таких как окна, двери и т. Д. В здании, чтобы выдерживать нагрузку от конструкции выше, и концы этой балки построены в стену и ширина балки перемычки равна ширине стены.

Мы используем перемычку над проемом как простое решение, когда мы хотим создать проем, подобный дверям и окнам, в здании. Основная функция балки перемычки — воспринимать нагрузки, исходящие от вышеупомянутой стены, и передавать ее на боковые стены.

Эти балки имеют прямоугольную форму в плане и сечении и изготовлены из различных материалов.

Назначение балки перемычки:

Балка перемычки предназначена для следующих целей:

  1. Эти балки используются для поддержки стен над проемами, такими как окна, двери и т. Д.
  2. Эти балки предусмотрены для защиты окон и дверей.
  3. Эти балки предназначены для того, чтобы выдерживать нагрузки, исходящие от вышеуказанных блоков или кирпичей.
  4. Предназначен для передачи нагрузки на боковые стенки.
  5. Иногда в качестве декоративного архитектурного элемента используются перемычки.

Типы перемычек:

Существуют следующие типы перемычек, указанные ниже;

  1. Деревянная перемычка
  2. Каменная перемычка
  3. Кирпичная перемычка
  4. Стальная перемычка
  5. Железобетонная перемычка и
  6. Армированная кирпичная перемычка
Деревянная перемычка:

Это самые популярные виды перемычек. используются там, где древесина доступна, например, в холмистой местности, но в настоящее время их заменяют несколькими современными методами.

Деревянная или деревянная балка перемычки более дорогая, менее прочная и уязвимая для огня. С помощью стальных болтов это достигается путем соединения нескольких деревянных частей, если длина проема больше.

Он состоит из двух деревянных частей, удерживаемых на расстоянии с помощью деревянных упаковочных элементов в случае более широких стенок, а иногда с помощью пластин из мягкой стали сверху и снизу, которые укрепляются.

Есть некоторые недостатки перемычки таймера, такие как;

  1. Он уязвим для огня и менее прочен.
  2. Деревянные перемычки имеют тенденцию к слабой конструкции, и древесина не может гнить без соответствующей вентиляции.
Каменная перемычка:

Этот тип перемычки в основном используется в тех областях, где камень легко доступен и толщина которого является наиболее важным фактором его конструкции, а также предусмотрена над проемами в кирпичных стенах.

Каменная перемычка предоставляется в виде одной цельной детали или нескольких частей, толщина которой принимается равной 4 см на 30 см длины пролета, а минимальная толщина должна составлять 8 см, как правило.

Из-за отсутствия других материалов для их строительства, они в основном используются в горных постройках, так как имеют слишком большой вес. У этих перемычек есть некоторые проблемы, такие как;

  1. Они не используются в зданиях, где конструкция подвергается вибрационным нагрузкам из-за их слабого растягивающего характера.
  2. Их транспортировка — очень сложная задача и их сложно развернуть в городах.
  3. Не выдерживает чрезмерного поперечного напряжения.
Кирпичная перемычка:

Эти перемычки изготавливаются из твердого и хорошо обожженного первоклассного кирпича и используются при небольших проемах менее 1 м при небольших нагрузках.

В зависимости от пролета их глубина варьируется от 10 см до 20 см, а в торцевых швах кирпичи с крестовинами, заполненными раствором, дают большее сопротивление сдвигу.

Стальная перемычка:

Когда накладываемые нагрузки велики и зазоры значительны, стальные перемычки могут быть подходящими и предпочтительными, когда глубина перемычки играет существенную роль.

Стальная перемычка состоит из швеллерных секций и, в зависимости от требований, мы можем использовать одну отдельную секцию или их комбинации.

Стальная балка либо залита бетоном, либо облицована камнем, чтобы ширина оставалась такой же, как ширина стены при использовании в качестве единой секции, в то время как они удерживаются на месте с помощью разделителей труб, когда используется более одного блока. размещены рядом.

Стальные перемычки имеют множество преимуществ, например:

  1. Стальные перемычки, не требующие замены или усиления, могут использоваться для облегчения более тяжелых нагрузок на более заметных зазорах.
  2. Эти перемычки непроницаемы для ржавчины, эрозии или деформации.
  3. Эти перемычки менее трудоемки и более практичны.

Железобетонная перемычка:

В железобетонной перемычке армирование используется для решения проблемы низкой обрабатываемости бетона, и эти перемычки используются наиболее часто.

Они подходят для тяжелых нагрузок и больших пролетов, и для каждого метра их толщина поддерживается примерно до 8 см, и они могут быть сборными или монолитными.Чтобы противостоять растягивающему напряжению, внизу используются основные арматурные стержни, а на концах половина этих стержней изогнута.

У этого типа перемычки много преимуществ, например:

  1. Эти перемычки прочные, жесткие и долговечные.
  2. Обладает огнестойкими свойствами.
  3. Они просты в конструкции и экономичны.

Перемычка из армированного кирпича:

При больших нагрузках и пролете более 1 м используются эти перемычки, а глубина должна быть равна 10 см или 15 см.В качестве арматуры кирпичи располагаются таким образом, чтобы между соседними кирпичами оставалось пространство шириной от 2 до 3 см по длине для вставки стержней из мягкой стали.

Цементный раствор используется для заполнения зазоров, и в каждом третьем вертикальном шве предусмотрены вертикальные хомуты диаметром 6 мм, а основная арматура находится внизу.

Преимущества перемычки:

Эти балки обладают следующими преимуществами, например:

  1. Они просты в сборке и выглядят проще.
  2. Их не требуется иметь такой прочной конструкции, потому что на концевые опоры перемычек не действует чрезмерная нагрузка.
  3. Каркасы недорогие, а центровка перемычки проста.
  4. Если нагрузка идет равномерно, они могут выдержать большую нагрузку.
  5. Они выглядят просто и нежно.
сообщить об этом объявлении

Что такое Lintel? Функции и типы

Что такое Lintel?

Это горизонтальный элемент, который устанавливается над проемом. Действует как луч. Он передает всю нагрузку, действующую через проемы на несущие стены.

Функция перемычки
  1. Перемычка обеспечивает опору для кирпичной кладки над проемом и передает все нагрузки, действующие через проем, на несущую стену.
  2. Перемычка ведет себя как балка.

Типы перемычек

1. Деревянная или деревянная перемычка

Они состоят из бруса, шт., Которые устанавливаются над проемами.Они использовались в старину. В наши дни они не используются повсеместно. Они легко поражаются белыми муравьями и другими насекомыми. Это более слабые участки, чем камень и сталь.

2. Каменная перемычка

Состоит из камня и штук кладут на проемы. Они могут быть в виде одной детали или более чем одной детали. Они очень слабы при растяжении, поэтому их нельзя использовать на больших пролетах. они могут треснуть под действием вибрации.

3. Перемычка кирпичная

Они состоят из кирпичей , которые обычно кладут на торцы или на один край. Кирпичи должны быть хорошо обожженными и без трещин. Они имеют слабую природу, поэтому подходят для пролетов до 1 метра.

4. ПКК Перемычка

Они состоят из арматуры и бетона . Арматура предназначена для сопротивления растягивающим напряжениям, а бетон предназначен для сопротивления сжимающим напряжениям.Они очень подходят для современного строительства. они могут быть отлиты любой формы и размера. их можно использовать для длинных пролетов. Они могут быть сборными и отлитыми на месте.

5. Стальная перемычка

Изготавливаются из стальных уголков или катаной стальной балки. Уголок используется для коротких пролетов, а балки из рулонной стали — для больших пролетов. Стальные балки можно использовать по отдельности или в комбинации из двух или трех единиц.

6. Перемычка из армированного кирпича

Они используются для небольших отверстий и состоят из кирпичей, уложенных в цементном растворе со стальными стержнями.Обычная кирпичная кладка не способна принимать нагрузки через проемы.

Спасибо, что прочитали эту статью. Если вы нашли этот пост полезным, поделитесь им с друзьями.

Также прочтите

Разница между уровнем цоколя, уровнем подоконника и уровнем перемычки.

Разница между балкой и перемычкой

Разница между длинным столбцом и коротким столбцом

Что такое балка цоколя? Защита цоколя, разница между балкой цоколя и поперечной балкой

Что такое балка перемычки? Минимальный размер балки перемычки

Что такое балка перемычки?

Балка представляет собой конструктивный элемент, способный выдерживать вертикальные нагрузки, действующие вдоль ее продольной оси.Балки поддерживаются одной или несколькими опорами. Точно так же балка перемычки — это балка, размещаемая над проемом в стенах, например, дверях и окнах.

Когда проем делается в стенах, сосредоточенная нагрузка создается на секции, которая должна поддерживаться. Поэтому над проемом вводятся перемычки. Бордюр из кирпича также служит балкой перемычки.

Древесина, железобетон, кирпич, камень, стальные материалы, армированный кирпич, сборные балки могут использоваться в качестве перемычек.

Материал для балок перемычки, размер балок перемычки можно определить на основе типа конструкции, размера проема и нагрузки, которую несет перемычка.

Размер перемычки Балка

Размер балки перемычки можно определить с помощью практического правила. Как правило, конструкция балок перемычки не является предпочтительной.

  • Ширина балки принимается равной толщине стены, на которой устанавливается перемычка.
  • Высота балки берется от L / 12 до L / 8 или минимум 100 мм.
  • Длина балки берется как размер проема плюс длина опоры с обеих сторон конца.

Длина подшипника сохраняется в зависимости от того, какая из следующих величин больше.

  • 10 см
  • Высота балки перемычки
  • 1/10 -я до 1/12 -я пролета перемычки.

Согласно NBC 205: 1994, балка над проемом используется в качестве перемычки и стяжки.Согласно NBC 205: 1994, полоса высотой 75 мм выходит за пределы стены дома.

Ремешок снабжен 2 продольными и 1 ножковыми скобами диаметром 8 мм и 6 мм соответственно на расстоянии 150 мм друг от друга.

Но размеры могут отличаться в зависимости от материала, выбранного для перемычки.

Конструкция перемычки

Балка перемычки — изгибающийся элемент, который должен воспринимать как сжимающие, так и растягивающие силы.Для перемычки обычно используют железобетонные балки. Перемычка должна выдерживать следующие нагрузки.

  • Собственный вес балки перемычки.
  • Статическая нагрузка на стену над проемом.
  • Статическая нагрузка и временная нагрузка от секции крыши или пола, поддерживаемой проемом в стене.

Чтобы определить нагрузку, действующую на перемычку, необходимо знать, как перемычка ведет себя по нагрузке.

Этапы проектирования:
  1. Принять глубину балки, как правило, принятой, L / 10.Крышка добавлена, чтобы получить общую глубину балки.
  2. Ширина балки равна толщине стены, на которой установлена ​​перемычка,
  3. Для длины
    1. L = свободный пролет + длина опоры
    1. L = чистый пролет + эффективная глубина
    1. L = 10см
  4. Расчет нагрузки и момента

Нагрузка над перемычкой действует как равномерно изменяющаяся нагрузка. Равномерно изменяющаяся нагрузка принимает форму равнобедренного треугольника с углом основания 60 градусов.

Проверить глубину.

Приравняйте момент сопротивления и предельный изгибающий момент. (IS 456, приложение G), чтобы получить требуемую глубину и проверить с предполагаемой глубиной. Предполагаемая глубина должна быть больше, чем требуемая глубина, чтобы не изменять глубину с новой глубиной.

Расчет растянутой арматуры

Усиление растяжения обеспечивается по предельному моменту на изгибе. (I.S 456, приложение G1.1) Получается площадь стали и выбирается соответствующий размер стержня.

Детали усиления перемычки

Если глубина балки требует большего сечения, то количество продольных стержней необходимо увеличить, и в этом случае полосы будут двуногими.

Высота перемычки

Предполагается, что толщина балки перемычки находится в пределах от L / 8 до L / 12, что является практическим правилом, но толщина балки должна выдерживать как растяжение, так и сжатие.

Надеюсь, эта статья останется для вас полезной.

Счастливое обучение — Civil Concept

Автор,

Инженер-строитель — Рукшана Шрестх

Читайте также,

Анализ пучка методом сопряженных пучков с численным примером

Минимальное прозрачное покрытие для плиты, колонны, балки, подпорной конструкции

Различия между анкерной балкой и цокольной балкой — и их функции

10 Причина трещины в бетонной конструкции, такой как колонна, балка, плита и т.

Добавить комментарий
