Армопояс из кирпича на стены из газобетона, под плиты перекрытия

Армирующий пояс – обязательный контур жесткости, необходимый для того, чтобы постройка была действительно прочной и долговечной. Он не позволяет «накапливаться» нагрузкам в той или иной части несущих конструкций, а равномерно распределяет их. Благодаря ему усадка нового дома, пучение почвы и другие внешние факторы проходят для стен без последствий – то есть без трещин.

Оглавление:

  1. Для чего нужен армопояс?
  2. Разновидности поясов
  3. Армирование газобетона
  4. Пояс под плиты перекрытия

Почему без него не обойтись?

Армопояс из кирпича представляет собой небольшую сплошную кладку, усиленную продольными металлическими стержнями либо сеткой. Конечно, это не полноценный монолит, но во многих случаях такого простого решения оказывается вполне достаточно. Способность армопояса выравнивать нагрузки приходится весьма кстати, если основной материал стен не обладает устойчивостью к деформациям. Изделия вроде газобетона даже при хорошей прочности на сжатие практически не работают на изгиб. Неравномерное приложение силы неминуемо приведет к растрескиванию «по живому».

Армирующий пояс решает эту проблему, принимая основную нагрузку на себя, и не позволяя легким стенам смещаться относительно друг друга при воздействии разнонаправленных или неодинаковых по величине усилий. Также допускается использование кирпича вместо более дорогого бетонного монолита для армирования небольших хозпостроек и домов малой этажности. Он успешно будет противостоять неблагоприятным внешним условиям (сильным ветровым нагрузкам, проседанию или неравномерному пучению грунта), но при этом его куда проще изготовить своими руками – без спешки и необходимости переработать за раз приличный объем раствора.

Еще одна из функций, которую может выполнять армированный пояс – крепление других элементов постройки к коробке на анкера, если стеновой материал сам не способен их удержать. Это общий недостаток всех ячеистых бетонов и керамзитовых блоков. Традиционными методами к ним не пришить даже мауэрлатный брус без дальнейшего разрушения стен. Так что делать разделительную кирпичную кладку в любом случае придется.

Неплохо себя показывает двойной армирующий пояс, укладываемый под подошву и на верхний срез столбчатого фундамента. Сезонные подвижки грунта в этом случае не смогут «играть» опорами, ведь те фактически превратятся в единую ферму, жестко закрепленную двумя связками.

Основные виды разгрузочных поясов

В зависимости от расположения армопояса, он может носить разные названия и брать на себя определенные функции:

  1. Ростверк – укладывается между столбчатым или свайным основанием дома и стенами. Однако из кирпича его не строят – слишком ответственный участок.
  2. Цоколь – это уже второй уровень разгрузки и армирования, который применяется в строительстве домов на фундаменте из бетонных блоков. Он обеспечивает основанию большую жесткость на подвижных грунтах и также изготавливается из ЖБ. Хотя достаточно распространенным вариантом является кладка из кирпича, выполняющая функции несъемной опалубки под последующую заливку.
  3. Разгрузка – промежуточный армопояс под плиты перекрытия, который не только принимает на себя их вес, но и обеспечивает жесткость здания выше одного этажа на каждом уровне. При строительстве из легких бетонных блоков без него не обойтись, и здесь лучшим способом является именно кирпич.
  4. Опора под мауэрлат – обязательный элемент дома из газобетона или других пористых блоков, которые плохо воспринимают точечные и разнонаправленные нагрузки. Кроме того, крепление самого бруса с помощью шпилек в таких стенах оказывается ненадежным даже при использовании химанкерования. Здесь армированный пояс для стен из газобетона превращается в некую связку между блоками, с которыми он соединен раствором, и фермой крыши, укрепленной через мауэрлатный брус.

Особенности укладки на газобетон

Как правило, кирпичный пояс делают высотой в 4-7 рядов и в ширину укрепляемой стены. Армирование обязательно выполняется в каждом горизонтальном шве с помощью стальной сетки с ячейкой 3-4 см или жесткой проволоки толщиной не менее 5 мм. Монтаж осуществляется так же, как и в случае с обычными стенами из кирпича:

  • со смещением швов в 1/3 длины;
  • с тычковой перевязкой в каждом третьем ряду.

Если армопояс для газобетона из кирпича служит опорой для мауэрлата, в кладку можно сразу замуровать вертикальные штыри – металлические резьбовые шпильки диаметром 12-16 мм. Устанавливаются они с шагом 1-1,5 м, а глубина их заделки будет зависеть от толщины бруса – она должна оказаться вдвое длиннее свободного конца под крепление мауэрлата. Впрочем, многие строители советуют сразу вмуровывать обрезки на всю высоту армопояса.

После схватывания раствора на поверхности кладки расстилают рубероид или два слоя толи. Это гидроизоляция, которая защитит сам брус и надстройку из кирпича от скапливания конденсирующейся влаги. Дальше намечается и просверливается в нужных точках мауэрлат, нанизывается на выпуски шпилек и фиксируется на поясе армирования гайками под широкие шайбы.

Поскольку керамика обладает большей теплопроводностью, чем основной стеновой материал, она превращается в некое подобие мостика холода (хотя монолитный железобетон в этом случае проявляет себя еще хуже). Чтобы при дальнейшей эксплуатации здания в зимний период не возникало проблем, можно попробовать «замкнуть» контур ячеистых блоков параллельно с укладкой кирпича. Для этого со стороны помещений выводят тонкую перегородку из ГБ, как бы пряча армопояс внутри газобетонной стены. Если между поверхностями образовался зазор, специалисты рекомендуют его дополнительно теплоизолировать.

Этапы возведения пояса под перекрытие

Если жесткий контур под крышей играет роль разгрузки и надежной опоры для мауэрлатного бруса, его достаточно выложить по периметру коробки дома. Однако применение плит для межэтажных или чердачных перекрытий заставит закрыть рядами кирпича и среднюю несущую стену. Здесь газобетон также может испытывать нагрузки, так что жесткая прослойка для его армирования просто необходима.

Какими бы легкими ни были плиты перекрытия, опирать их непосредственно на ячеистые или керамзитобетонные блоки нельзя. Кладка сможет выдержать их вес, но при изменении направления приложенной силы она начнет разрушаться. Пояс в этом случае служит своеобразным буфером, который распределяет давление плиты на всю площадь стен, предотвращая продавливание несущей конструкции. Отказаться от мощной прослойки из полнотелого кирпича можно, только когда перекрытие выполняется из дерева – здесь обходятся подложкой под балки в один-два блока.

В противном случае армопояс под пустотные плиты строится по всем правилам. Основные этапы работ:

  • Первый ряд с помощью раствора сажают непосредственно на газобетон. Если толщина основной стены стандартная (30 см), укладку делают в два кирпича, заполняя промежутки «чекушками».
  • Монтаж армирующей сетки по всей линии пояса.
  • Укладка второго ряда по той же схеме с последующим усилением.
  • Третий ряд кирпича – тычковый. Здесь нужно ориентироваться на внутреннюю плоскость стены. Оставшийся снаружи зазор заполняется либо четвертками, либо кусками минваты, если одновременно возводится утепленный вентилируемый фасад.

Под верхним рядом газобетона, на который размещается пояс под плиты перекрытия, в штробах обязательно должна быть проложена арматура. Это добавит всей конструкции жесткости и обеспечит стенам дополнительную защиту от трещин. Иначе, раз появившись, они поползут ниже.

По приведенной схеме армопояс выкладывается на всю необходимую высоту, после чего на него можно безбоязненно монтировать плиты перекрытия. Анкеровка выполняется стандартным способом для стен из кирпича – с помощью Г-образных металлических скоб. Крепежные элементы для защиты от коррозии закрываются слоем цементного раствора.

Армопояс из кирпича под плиты перекрытия

Что такое армопояс под плиты перекрытия и как его вязать?

В связи с внедрением прогрессивных технологий и использованием новых стройматериалов, возросли требования к устойчивости строений и их долговечности. Для укрепления конструкции здания и повышения прочности несущих внешних стен в верхней части коробки выполняется силовой пояс в виде бетонного контура, усиленного арматурой. Армопояс равномерно распределяет давление крыши и через стены передает нагрузку на фундамент. На прочностные свойства влияет высота и толщина армопояса, а также конструктивные особенности арматурного каркаса и марка бетона.

Конструкция армопояса

Для сглаживания нагрузок от веса кровли и межэтажных панелей на торцевую плоскость капитальных стен сооружается специальный железобетонный пояс. Он выполняется также в процессе заливки монолитного фундамента.

Планируя соорудить цокольный, межэтажный или фундаментный армированный пояс, необходимо выполнить следующие действия:

  • продумать конструктивные особенности железобетонного контура усиления;
  • подобрать оптимальный размер арматуры и определиться с высотой армопояса;
  • приобрести необходимые для постройки армопояса строительные материалы.

Определяясь с конструкцией, размерами и применяемыми материалами, следует учесть действующие усилия на уровне перекрытия этажа, а также нагрузочную способность стен, для изготовления которых использовались пористые блоки. При использовании облегченных плит перекрытия допускается использовать менее мощный армопояс. При этом ширина должна быть равна толщине стен. Остановимся более детально на конструктивных особенностях и размерах.

Для того, чтобы повысить прочность несущих внешних стен необходимо делать армопояс

Из чего изготавливается армопояс?

Конструкция армированного пояса регламентирована строительными нормами. Это силовой контур, предотвращающий деформацию коробки здания.

Для изготовления армированного пояса применяются следующие стройматериалы:

  • бетонный раствор с маркировкой М400 и выше. Смесью заполняется опалубочный каркас, внутри которого расположена арматурная решетка. После застывания бетона образуется силовой контур по периметру несущих стен. Бетонная смесь изготавливается по стандартной рецептуре на базе портландцемента, щебня и песка. Важно выполнять бетонирование в один заход с дальнейшим уплотнением бетонного массива с помощью вибрационного оборудования. Важно не допустить формирования воздушных полостей внутри монолита;
  • стальные прутки с размером поперечного сечения 0,8-1 см. Рифленая арматура разрезается на заготовки необходимых размеров, которые связываются вязальной проволокой в пространственный каркас. Конструкция состоит из четырех продольно расположенных прутков, связанных поперечными стержнями. Диаметр поперечных элементов составляет 0,6 см. Металлическая решетка, повышающая нагрузочную способность бетонного массива, имеет в поперечной плоскости квадратное или прямоугольное сечение.

В зависимости от конструкции опалубки для ее изготовления используются различные материалы:

  • для разборной опалубки применяются щиты из древесины;
  • стационарная конструкция изготовляется из полистирола.

Важно обеспечить жесткость и герметичность опалубочной конструкции.

Задача армопояса- помочь зданию противостоять деформирующим нагрузкам

Высота и толщина армопояса

Размеры армированного пояса регламентированы проектной документацией:

  • высота силового контура равна его толщине при изготовлении армированного пояса квадратного сечения. Для прямоугольной конструкции высота превышает ширину в 1,5-1,6 раза;
  • толщина армопояса обычно соответствует ширине несущих стен здания. Технология сооружения допускает уменьшенную толщину пояса, на уровне 0,7-0,8 толщины стен.

Размеры силового контура определяются на стадии разработки проекта здания.

Когда необходимо усиление строительных конструкций армированным поясом?

Армированный пояс – ответственный элемент жилых зданий, который формируется на различной высоте от нулевой отметки. Армопояс предназначен для решения следующих задач:

  • формирования ровного основания для монтажа межэтажных панелей;
  • сглаживания различных видов нагрузок, создаваемых балками кровли;
  • предотвращения растрескивания несущих стен в результате деформации коробки;
  • пропорционального распределения нагрузок, действующих на торцевую плоскость стен;
  • снижения вероятности деформации стен под действием повышенных усилий;
  • уменьшения влияния нагрузок, вызванных порывами ветра;
  • обеспечения устойчивости зданий, построенных в условиях наклонного рельефа;
  • сохранения целостности коробок зданий, построенных в сейсмически активных районах;
  • повышения запаса прочности строительных конструкций, на которые действует реакция морозного пучения грунта.

Отсутствие армированного пояса, возведенного на верхнем уровне несущих стен, снижает устойчивость здания.

Армопояс представляет собой бетонный слой, проложенный вдоль наружных стен строящегося дома по всему периметру

Сооружать армопояс необходимо в следующих ситуациях:

  • при использовании для возведения стен ячеистых блоков;
  • при строительстве домов в сейсмоактивных зонах;
  • при сооружении зданий на проблемных почвах.

Возможны ситуации, когда можно обойтись без железобетонного пояса – это использование кирпича для возведения капитальных стен, а также заливка фундамента ниже уровня замерзания грунта. В остальных случаях армированный пояс – обязательный элемент здания.

Армопояс под сборными и монолитными железобетонными перекрытиями

Нет необходимости сомневаться, нужен ли армопояс под плиты перекрытия. Армопояс, сооруженный под панели перекрытия выполняет ряд серьезных задач:

  • повышает нагрузочную способность стен из ячеистых блоков. Ведь пористый бетон склонен к деформации при повышенной нагрузке;
  • пропорционально распределяет нагрузки от межэтажного перекрытия и кровли на стены. Локальные усилия способны вызвать образование трещин;
  • предохраняет коробку строения от растрескивания. Пояс сглаживает температурные колебания и повышает долговечность строения.

Армированная окантовка, выполненная из железобетона, связывает в общий силовой контур коробку здания и плиты перекрытия.

Армопояс под плиты перекрытия имеет замкнутый вид

Готовимся сделать армированный пояс под плиты – стройматериалы и инструменты

Планируя самостоятельное изготовление армопояса, предназначенного для установки панелей перекрытия, подготовьте необходимые стройматериалы:

  • фанеру, строганные доски или листовой полистирол для сборки опалубки;
  • портландцемент, гравий и мелкий песок для изготовления бетонной смеси;
  • стальную арматуру и вязальную проволоку для сборки силового каркаса;
  • полиэтиленовую пленку для герметизации опалубочной конструкции;
  • крепежные изделия (саморезы, шурупы, гвозди) для сборки опалубки.

Количество материалов определяется на основании проектной документации.

Для выполнения работ также потребуется специальное оборудование и инструменты:

  • бетономешалка, облегчающая подготовку большого объема бетонной смеси;
  • болгарка с кругом по металлу, используемые для резки стальной арматуры;
  • ручной крючок для вязки арматуры или полуавтоматическое приспособление;
  • строительный уровень и отвес, необходимые при выполнении замеров.

При использовании арматурных прутков, имеющих увеличенный диаметр, потребуется также приспособление для гибки.

Чтобы слои бетона равномерно высыхали, заливать армопояс необходимо в один этап

Технология сооружения армированного пояса – главные этапы

Технологический процесс изготовления армопояса предусматривает следующую очередность действий:

  1. Подготовку заготовок для сборки опалубочного каркаса.
  2. Сборку опалубки из фанерных листов, деревянных щитов или листового полистирола.
  3. Нарезку арматурных прутков на заготовки соответствующих размеров.
  4. Сборку силового каркаса путем соединения стержней с помощью отожженной проволоки.
  5. Смешивание компонентов, предназначенных для подготовки бетонного раствора.
  6. Непрерывное заполнение опалубочной конструкции раствором.
  7. Удаление воздушных включений с помощью глубинного или поверхностного вибратора.
  8. Поддержание влажности бетонного массива путем периодического увлажнения.
  9. Демонтаж опалубки после твердения бетонного раствора.

Тщательно изучив технологию строительства армопояса, несложно своими руками выполнить все операции.

Какие материалы для опалубки можно использовать?

Традиционно для изготовления опалубки используют строганную древесину, из которой изготавливают щитовую конструкцию. Высота деревянной окантовки обычно составляет 0,3 м, а ширина соответствует толщине стен. Крепление досок осуществляется с саморезами. Боковая окантовка доски опалубки фиксируется с помощью резьбовых шпилек или планок. Следует контролировать горизонтальность верхней плоскости опалубки с помощью уровня. Важно надежно закрепить доски и герметизировать все щели.

Кроме досок для изготовления опалубки применяют следующие материалы:

  • влагостойкую фанеру. До заливки бетона она пропитывается отработанным маслом для облегчения демонтажа;
  • экструдированный полистирол. Полистирольные листы являются составным элементом теплоизолированной опалубки.

Выбор материала для изготовления опалубочной конструкции производится индивидуально в зависимости от требований проектной документации.

Монтаж арматуры

Последовательность действий по монтажу арматурного каркаса:

  1. Нарезка металлических стержней.
  2. Укладка прутков вдоль опалубки на подкладки.
  3. Связывание проволокой элементов нижнего яруса.
  4. Установка поперечных прутьев.
  5. Крепление к вертикальным стержням элементов верхнего уровня.

После сборки арматурной решетки установите резьбовые шпильки или стальную проволоку для крепления элементов перекрытия.

Как необходимо залить бетон?

Приготовление и заливка бетонного раствора осуществляется в указанной последовательности:

  1. Приготовьте бетонную смесь в необходимом объеме.
  2. Производите непрерывное бетонирование.
  3. Утрамбуйте бетон с помощью арматуры или вибратора.
  4. Спланируйте поверхность бетонного массива.
  5. Постелите на бетон полиэтиленовую пленку.
  6. Производите периодическое увлажнение бетонной поверхности.

После набора бетоном эксплуатационной твердости разберите опалубку. Толщина армопояса под плиты перекрытия обеспечивается размерами опалубочной конструкции.

Заключение

Армопояс под панели перекрытия – обязательный элемент строения, повышающий прочностные свойства конструкции. Правильно подобранная толщина армопояса гарантирует необходимый запас прочности. Армопояс увеличивает срок эксплуатации зданий и положительно влияет на их устойчивость. Следует соблюдать технологические рекомендации, а также использовать качественные стройматериалы. С работой несложно справиться своими силами, тщательно изучив технологию.

Большая высотность зданий, тяжелые плиты перекрытия, сложная стропильная система — все это создает большое давление на стены. От неравномерной нагрузки они могут лопнуть или деформироваться, что сделает строение непригодным для эксплуатации. Чтобы повысить прочность конструкции, делают железобетонный армопояс. Он необходим для равномерного распределения давления на стены. В противном случае конструкция может деформироваться или разрушиться.

Для того чтобы дом, построенный собственными силами, был прочным и служил без проблем долгие годы, необходимо обеспечить жесткость конструкции и качественную связку стен

Устройство армопояса

Тяжелые плиты перекрытия нельзя укладывать непосредственно на стены. Это связано с тем, что в местах их крепления создается точечная нагрузка, во много раз превышающая допустимую. Получается, что материалы не рассчитаны на такое давление. Поэтому они проминаются и разрушаются. Поэтому сначала на стене делают армирующий пояс, для которого точечная нагрузка не является критичной. Железобетонную ленту заливают под все перекрытия, которые планируются: после фундамента, 1-го и 2-го этажа, перед возведением крыши.

Сначала на верхней части стен изготавливается опалубка для армопояса. Оптимальная толщина — 30 см. Ширина должна быть равна размеру стены. Как правило, для опалубки используют доски толщиной 2 см. Их крепят примерно за 5 см до верха стены. Чтобы опалубка не разъехалась под давлением бетона, её дополнительно скрепляют поперечинами через каждые 90–100 см. Можно их устанавливать и чаще. Это сделает деревянную конструкцию более прочной.

Когда опалубка готова, в ней собирают арматурный каркас. Оптимально применять прутья диаметром 12 мм. Они обладают достаточной прочностью. Из арматуры собирают лесенку или параллелепипед. Места пересечения скрепляют с помощью проволоки или сварки. Каркас должен быть полностью утоплен в бетоне, оптимальный отступ от краев — 5 см.

Монолитный армированный пояс равномерно распределяет давление по всему периметру стены и обеспечивает ровную поверхность для последующего перекрытия

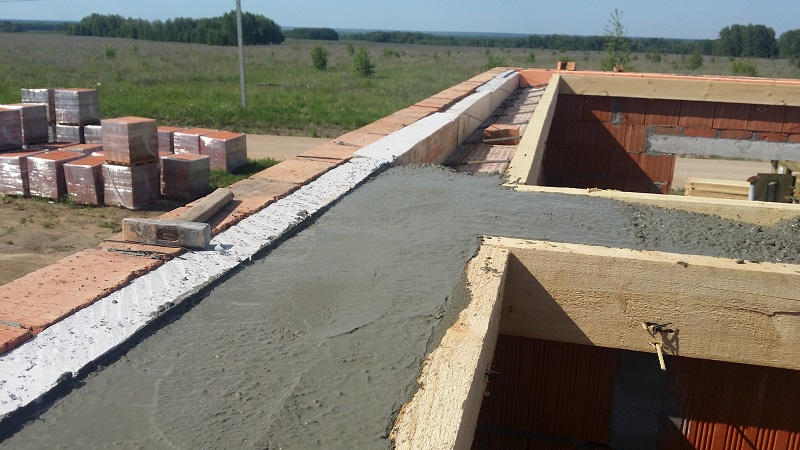

Когда арматурный каркас готов, начинают заливать армопояс под плиты перекрытия. Эта операция должна быть выполнена за 1 прием, чтобы получилась непрерывная лента. Только в этом случае армопояс сможет качественно выполнять свои функции. Заливают его смесью цемента, песка и щебня. По мере заполнения опалубки нужно удалять пустоты методом штыкования.

Внимание! Если для крепления стропильной системы или перекрытый понадобятся шпильки, анкеры или арматура, их необходимо будет установить до заливки.

Через 3—5 дней бетон застынет. На готовый армопояс можно будет укладывать плиты перекрытия. Для надежности установки они должны заходить как минимум на 12 см на стены.

Когда лента будет готова, нужно будет её утеплить, чтобы предотвратить проникновение холода через более тонкий железобетон. Часто используют пенопласт или другие специальные материалы.

Виды армопоясов

В зависимости от того, где используется железобетонная конструкция, её особенностей, выполняемых функций, выделяют следующие виды армопоясов:

По периметру стены строится опалубка, в которую монтируется металлическая арматура

Ростверки используют в качестве опоры, на которой будет стоять фундамент. Такой армопояс делают в специальной траншее. Глубина выбирается в зависимости от характеристик будущей постройки (веса, количества этажей и пр.).

Высота железобетонной ленты составляет 30—50 см. Если грунт мягкий, неустойчивый, то этот параметр увеличивается до 60—80 см, а в некоторых случаях — до 100 см. Ширина составляет 70—120 см. Для армирования используются прутья диаметром 12—14 мм. Армопояс кладут на подготовленную песчано-гравийную подушку. Вместо нее можно использовать и кирпич. Из-за большого объема заливку часто проводят в 2 этапа. Однако лучше, чтобы армопояс был изготовлен за 1 раз, не прерывался и был единым целым по всему периметру.

Цокольный пояс устанавливают под все несущие стены. Это уравняет нагрузку на фундамент. Высота в этом случае должна составлять от 20 до 40 см в зависимости от ожидаемой нагрузки. Цокольный армопояс под плиты перекрытия по ширине должен быть равен толщине стен. Армируется железобетонная лента арматурой (12 мм). Цокольный пояс необходимо проложить гидроизоляцией, чтобы избежать проникновения сырости внутрь строения.

Межэтажные ленты делают после каждого этажа. Пояса укрепляют стены, препятствуют разрушению материалов, делают конструкцию более жесткой и не позволяют ей разъезжаться, деформироваться и давать трещины. Также они равномерно распределяют нагрузку от плит перекрытия в местах их установки. Как правило, их изготавливают с помощью деревянной опалубки, как описано выше.

Разгрузочный пояс подводят под крышу. В этом случае конструкция значительно упрощает возведение стропильной системы. Такой пояс необходим для того, чтобы закрепить мауэрлат на стене, выровнять стены по горизонтали, а также равномерно распределить вес крыши по всему периметру, избегая точечной нагрузки.

Из чего делают армопояс

Как правило, укрепляющие ленты делают из железобетона, заливая его в опалубку. В этом случае готовят смесь из цемента, песка, щебня и воды. Консистенция должна быть умеренно густой, чтобы не вытекать из деревянных ограждений. Также возможно добавление клеевых составов для укрепления конечного материала и всей конструкции.

Однако в некоторых случаях встречаются кирпичные армопояса. Они хорошо укрепляют конструкцию. Их используют в тех случаях, когда вся постройка возводится из кирпича. Между рядами закладывают специальную сетку с толщиной прутьев не менее 0,5 см. Для такого пояса не нужна опалубка, так как арматуру кладут непосредственно на ряды кирпича.

Армопояса необходимы при возведении различных зданий и построек. Они позволяют перераспределить нагрузку и избежать деформации стен. При этом существуют различные виды, каждый из которых выполняет свои функции и имеет некоторые особенности возведения. Однако изготавливаются все армопояса по единому принципу.

Армирующий кирпичный пояс

Армирующий пояс – обязательный контур жесткости, необходимый для того, чтобы постройка была действительно прочной и долговечной. Он не позволяет «накапливаться» нагрузкам в той или иной части несущих конструкций, а равномерно распределяет их. Благодаря ему усадка нового дома, пучение почвы и другие внешние факторы проходят для стен без последствий – то есть без трещин.

Почему без него не обойтись?

Армопояс из кирпича представляет собой небольшую сплошную кладку, усиленную продольными металлическими стержнями либо сеткой. Конечно, это не полноценный монолит, но во многих случаях такого простого решения оказывается вполне достаточно. Способность армопояса выравнивать нагрузки приходится весьма кстати, если основной материал стен не обладает устойчивостью к деформациям. Изделия вроде газобетона даже при хорошей прочности на сжатие практически не работают на изгиб. Неравномерное приложение силы неминуемо приведет к растрескиванию «по живому».

Армирующий пояс решает эту проблему, принимая основную нагрузку на себя, и не позволяя легким стенам смещаться относительно друг друга при воздействии разнонаправленных или неодинаковых по величине усилий. Также допускается использование кирпича вместо более дорогого бетонного монолита для армирования небольших хозпостроек и домов малой этажности. Он успешно будет противостоять неблагоприятным внешним условиям (сильным ветровым нагрузкам, проседанию или неравномерному пучению грунта), но при этом его куда проще изготовить своими руками – без спешки и необходимости переработать за раз приличный объем раствора.

Еще одна из функций, которую может выполнять армированный пояс – крепление других элементов постройки к коробке на анкера, если стеновой материал сам не способен их удержать. Это общий недостаток всех ячеистых бетонов и керамзитовых блоков. Традиционными методами к ним не пришить даже мауэрлатный брус без дальнейшего разрушения стен. Так что делать разделительную кирпичную кладку в любом случае придется.

Неплохо себя показывает двойной армирующий пояс, укладываемый под подошву и на верхний срез столбчатого фундамента. Сезонные подвижки грунта в этом случае не смогут «играть» опорами, ведь те фактически превратятся в единую ферму, жестко закрепленную двумя связками.

Основные виды разгрузочных поясов

В зависимости от расположения армопояса, он может носить разные названия и брать на себя определенные функции:

  1. Ростверк – укладывается между столбчатым или свайным основанием дома и стенами. Однако из кирпича его не строят – слишком ответственный участок.
  2. Цоколь – это уже второй уровень разгрузки и армирования, который применяется в строительстве домов на фундаменте из бетонных блоков. Он обеспечивает основанию большую жесткость на подвижных грунтах и также изготавливается из ЖБ. Хотя достаточно распространенным вариантом является кладка из кирпича, выполняющая функции несъемной опалубки под последующую заливку.
  3. Разгрузка – промежуточный армопояс под плиты перекрытия, который не только принимает на себя их вес, но и обеспечивает жесткость здания выше одного этажа на каждом уровне. При строительстве из легких бетонных блоков без него не обойтись, и здесь лучшим способом является именно кирпич.
  4. Опора под мауэрлат – обязательный элемент дома из газобетона или других пористых блоков, которые плохо воспринимают точечные и разнонаправленные нагрузки. Кроме того, крепление самого бруса с помощью шпилек в таких стенах оказывается ненадежным даже при использовании химанкерования. Здесь армированный пояс для стен из газобетона превращается в некую связку между блоками, с которыми он соединен раствором, и фермой крыши, укрепленной через мауэрлатный брус.

Особенности укладки на газобетон

Как правило, кирпичный пояс делают высотой в 4-7 рядов и в ширину укрепляемой стены. Армирование обязательно выполняется в каждом горизонтальном шве с помощью стальной сетки с ячейкой 3-4 см или жесткой проволоки толщиной не менее 5 мм. Монтаж осуществляется так же, как и в случае с обычными стенами из кирпича:

  • со смещением швов в 1/3 длины;
  • с тычковой перевязкой в каждом третьем ряду.

Если армопояс для газобетона из кирпича служит опорой для мауэрлата, в кладку можно сразу замуровать вертикальные штыри – металлические резьбовые шпильки диаметром 12-16 мм. Устанавливаются они с шагом 1-1,5 м, а глубина их заделки будет зависеть от толщины бруса – она должна оказаться вдвое длиннее свободного конца под крепление мауэрлата. Впрочем, многие строители советуют сразу вмуровывать обрезки на всю высоту армопояса.

После схватывания раствора на поверхности кладки расстилают рубероид или два слоя толи. Это гидроизоляция, которая защитит сам брус и надстройку из кирпича от скапливания конденсирующейся влаги. Дальше намечается и просверливается в нужных точках мауэрлат, нанизывается на выпуски шпилек и фиксируется на поясе армирования гайками под широкие шайбы.

Поскольку керамика обладает большей теплопроводностью, чем основной стеновой материал, она превращается в некое подобие мостика холода (хотя монолитный железобетон в этом случае проявляет себя еще хуже). Чтобы при дальнейшей эксплуатации здания в зимний период не возникало проблем, можно попробовать «замкнуть» контур ячеистых блоков параллельно с укладкой кирпича. Для этого со стороны помещений выводят тонкую перегородку из ГБ, как бы пряча армопояс внутри газобетонной стены. Если между поверхностями образовался зазор, специалисты рекомендуют его дополнительно теплоизолировать.

Этапы возведения пояса под перекрытие

Если жесткий контур под крышей играет роль разгрузки и надежной опоры для мауэрлатного бруса, его достаточно выложить по периметру коробки дома. Однако применение плит для межэтажных или чердачных перекрытий заставит закрыть рядами кирпича и среднюю несущую стену. Здесь газобетон также может испытывать нагрузки, так что жесткая прослойка для его армирования просто необходима.

Какими бы легкими ни были плиты перекрытия, опирать их непосредственно на ячеистые или керамзитобетонные блоки нельзя. Кладка сможет выдержать их вес, но при изменении направления приложенной силы она начнет разрушаться. Пояс в этом случае служит своеобразным буфером, который распределяет давление плиты на всю площадь стен, предотвращая продавливание несущей конструкции. Отказаться от мощной прослойки из полнотелого кирпича можно, только когда перекрытие выполняется из дерева – здесь обходятся подложкой под балки в один-два блока.

В противном случае армопояс под пустотные плиты строится по всем правилам. Основные этапы работ:

  • Первый ряд с помощью раствора сажают непосредственно на газобетон. Если толщина основной стены стандартная (30 см), укладку делают в два кирпича, заполняя промежутки «чекушками».
  • Монтаж армирующей сетки по всей линии пояса.
  • Укладка второго ряда по той же схеме с последующим усилением.
  • Третий ряд кирпича – тычковый. Здесь нужно ориентироваться на внутреннюю плоскость стены. Оставшийся снаружи зазор заполняется либо четвертками, либо кусками минваты, если одновременно возводится утепленный вентилируемый фасад.

Под верхним рядом газобетона, на который размещается пояс под плиты перекрытия, в штробах обязательно должна быть проложена арматура. Это добавит всей конструкции жесткости и обеспечит стенам дополнительную защиту от трещин. Иначе, раз появившись, они поползут ниже.

По приведенной схеме армопояс выкладывается на всю необходимую высоту, после чего на него можно безбоязненно монтировать плиты перекрытия. Анкеровка выполняется стандартным способом для стен из кирпича – с помощью Г-образных металлических скоб. Крепежные элементы для защиты от коррозии закрываются слоем цементного раствора.

Армопояс под плиты перекрытия

При строительстве дома в несколько этажей могут использоваться железобетонные плиты. Они оказывают значительное давление на стены. Если не произвести должной подготовки, тогда плоскость стены может быть разрушена. Чтобы такого не произошло, понадобится армопояс под плиты перекрытия. Армпояс позволяет равномерно распределить нагрузку по всему периметру. Во время его заливки потребуется опалубка. О том, как ее изготовить и будет рассказано в статье.

Предназначение армопояса


Армпояс может понадобиться в нескольких случаях:

  • для усиления стен;
  • для усиления фундамента;
  • для мауэрлата.

По внешнему виду конструкция действительно напоминает пояс, который окружает здание и выполнен из железобетона. Армпояс для стен требуется только в определенных случаях, поэтому важно проанализировать, стоит ли тратить на него средства. Оценить необходимо такие моменты:

  • качество грунта;
  • материал для стен;
  • количество этажей.

Если здание строится на грунтах, которые не состоят только из песка, а лежат на скалистой породе, тогда основание довольно прочное и армпояс сооружать нет необходимости. При строительстве из кирпича стены получаются прочными, поэтому чаще всего нет необходимости в армпоясе. Когда строение планируется одноэтажным, то чаще всего нет необходимости сооружения армпояса для стен. Если известно, что здание будет выстроено на глинистых или песчаных грунтах, тогда армпояс важен. Он понадобится и в том случае, когда возведение стен ведется с применением блоков из газобетона или пенобетона.

Готовая кровля имеет значительный вес, поэтому для нее важна прочная опора, которую и сможет обеспечить армпояс. Он заливается под мауэрлат. Последний представляет собой деревянную балку, которая укладывается на бетонную основу. Армпояс может не понадобиться только в тех случаях, когда строительным материалом выбран кирпич. Он обладает достаточной прочностью и хорошо справляется с оказываемой нагрузкой. Но толщина стен должна быть достаточной.

В некоторых случаях армпояс может понадобиться для фундамента. Например, когда он выполняется не монолитным ленточным, а с использованием строительного бута. Фундамент может быть выложен из блоков, в этом случае также понадобится армпояс как под блоки, так и на них. Он обеспечит устойчивость всей конструкции и исключит ее повреждение при смещении грунта. Если фундамент изготавливается монолитной плитой, тогда армпояс не требуется.

Что необходимо для работы


Началу работ предшествует подготовительный этап. Если речь заходит о сооружении армированного пояса, тогда понадобятся такие инструменты:

  • бетономешалка;
  • шуруповерт;
  • ножовка по дереву;
  • доски или ламинированная фанера;
  • рулетка;
  • перфоратор;
  • металлическая арматура;
  • крепежный расходник;
  • вязальная проволока;
  • цемент;
  • песок;
  • щебень;
  • лопата;
  • глубинный вибратор.

Изготовление металлической основы


Арматурная сетка является неотъемлемой составляющей бетонной конструкции. Для ее изготовления лучше использовать вязальную проволоку, а не сварочный аппарат. Во втором случае производится локальное повышение температуры прутьев, что приводит к ослаблению металла в местах сварки. Отличным вариантом будет вязальная проволока, она мягкая и ее легко скручивать. Для этого лучше применять загнутый гвоздь или специальный инструмент. В качестве арматуры не подходят гладкие прутья. С гладкими стенками адгезия бетона не произойдет в требуемой степени, что ослабит конструкцию армпояса.

Чаще всего применяется арматура с диаметром от 12 миллиметров. Два прута располагаются параллельно на удалении равном ширине опалубки. После этого из обрезков арматуры привязываются поперечные прутья. Таких конструкции понадобится две штуки. После изготовления они соединяются между собой посредством загнутых перемычек. Армирующая основа укладывается до установки опалубки и ее необходимо немного приподнять, чтобы бетон обволок ее и снизу.

Сооружение опалубки


Опалубка для армированного пояса может быть двух видов:

Первая является частью здания и остается даже после застывания бетона. Вторая монтируется только на время строительства и после выполнения своей функции демонтируется и может быть использована повторно.

Съемная


Для изготовления схемной опалубки можно использовать обрезную доску с шириной в 20 или больше сантиметров. Необходимо такое количество досок, которое будет соответствовать общей высоте армпояса. Легче подготовить отдельные щиты, которые впоследствии собираются в общую конструкцию. Длина щитов должна быть не слишком большой, т. к. под давлением бетона они начнут выпячиваться и создадут деформации в армированном поясе. Это увеличит расход бетона, а также потребует последующего демонтажа, на который будет затрачено время.

Щиты, как правило, сбиваются внизу. Доски укладываются впритык друг к другу и скрепляются поперечными брусками. Для большей прочности лучше использовать саморезы, т. к. гвозди при значительном усилии могут попросту выскользнуть из древесины. Ширина одного щита под армированный пояс должна быть выше предполагаемой конструкции минимум на 5 см. Благодаря этому зазору опалубку легче будет устанавливать на стену. После того как щиты сбиты, они поочередно поднимаются на стены.

Фиксация щита производится на 5 или более сантиметров ниже верхней точки стены. На месте или заранее в щитах можно просверлить отверстия под саморезы. Сквозь эти отверстия сверлятся отверстия в стене для дюбелей. Дюбеля вставляются на свое место и опалубка прижимается с помощью саморезов к стене. Но только саморезов будет недостаточно для ее фиксации, поэтому из бруса делаются поперечные перемычки между щитами, которые находятся друг напротив друга. Благодаря им бетон не деформирует опалубку. После застывания бетона опалубка демонтируются методом ликвидации перемычек и саморезов.

Дополнительные советы


Монтаж съемной опалубки для армпояса будет успешным, если следовать нескольким простым правилам:

  • выдерживать уровень;
  • гидроизоляция;
  • качество поверхности досок;
  • качество досок.

Во время сборки щиты для опалубки важно выставить по уровню. Это облегчит дальнейшую работу и позволит выровнять верх армпояса по опалубке. Перед монтажом необходимо хорошо обработать поверхность досок, чтобы она была гладкой. Для продолжительной службы досок и сохранения раствора внутри опалубки, необходимо закрыть внутренние стенки опалубки плотной пленкой. Вместо пленки, можно использовать отработанное масло, которым пропитываются доски. Если замечено, что доски разбухли и потеряли свою прочность, то их лучше больше не использовать. Щиты не стоит хранить на открытом воздухе под воздействием различных погодных условий. Это значительно сокращает их срок службы.

Несъемная


Несъемная опалубка будет актуальна в том случае, когда может оставаться частью конструкции. Такая опалубка для армированного пояса часто сооружается при строительстве дома из пеноблока или газоблока. Специально для армпояса в продаже имеются блоки с выемкой посередине. Они монтируются в перевернутом состоянии, чтобы был образован сплошной желоб. В него производится укладка армирующей основы и только после этого заливается бетон. Несъемная опалубка для армпояса может быть изготовлена из пенополистирола. При этом сооружается специальная система из блоков с полостями, в которые производится заливка бетона. Видео о монтаже такой опалубки под армпояс находится ниже.

Заключение


Как видно, изготовление опалубки для армпояса является несложной задачей. Важно придерживаться основных требований и соблюдать уровень при монтаже опалубки для армпояса. В этом случае можно быть уверенным в успешном завершении работы.

из чего делают, устройство и виды

Дата: 24 сентября 2018

Просмотров: 5212

Коментариев: 0

Большая высотность зданий, тяжелые плиты перекрытия, сложная стропильная система — все это создает большое давление на стены. От неравномерной нагрузки они могут лопнуть или деформироваться, что сделает строение непригодным для эксплуатации. Чтобы повысить прочность конструкции, делают железобетонный армопояс. Он необходим для равномерного распределения давления на стены. В противном случае конструкция может деформироваться или разрушиться.

Для того чтобы дом, построенный собственными силами, был прочным и служил без проблем долгие годы, необходимо обеспечить жесткость конструкции и качественную связку стен

Устройство армопояса

Тяжелые плиты перекрытия нельзя укладывать непосредственно на стены. Это связано с тем, что в местах их крепления создается точечная нагрузка, во много раз превышающая допустимую. Получается, что материалы не рассчитаны на такое давление. Поэтому они проминаются и разрушаются. Поэтому сначала на стене делают армирующий пояс, для которого точечная нагрузка не является критичной. Железобетонную ленту заливают под все перекрытия, которые планируются: после фундамента, 1-го и 2-го этажа, перед возведением крыши.

Сначала на верхней части стен изготавливается опалубка для армопояса. Оптимальная толщина — 30 см. Ширина должна быть равна размеру стены. Как правило, для опалубки используют доски толщиной 2 см. Их крепят примерно за 5 см до верха стены. Чтобы опалубка не разъехалась под давлением бетона, её дополнительно скрепляют поперечинами через каждые 90–100 см. Можно их устанавливать и чаще. Это сделает деревянную конструкцию более прочной.

Когда опалубка готова, в ней собирают арматурный каркас. Оптимально применять прутья диаметром 12 мм. Они обладают достаточной прочностью. Из арматуры собирают лесенку или параллелепипед. Места пересечения скрепляют с помощью проволоки или сварки. Каркас должен быть полностью утоплен в бетоне, оптимальный отступ от краев — 5 см.

Монолитный армированный пояс равномерно распределяет давление по всему периметру стены и обеспечивает ровную поверхность для последующего перекрытия

Когда арматурный каркас готов, начинают заливать армопояс под плиты перекрытия. Эта операция должна быть выполнена за 1 прием, чтобы получилась непрерывная лента. Только в этом случае армопояс сможет качественно выполнять свои функции. Заливают его смесью цемента, песка и щебня. По мере заполнения опалубки нужно удалять пустоты методом штыкования.

Внимание! Если для крепления стропильной системы или перекрытый понадобятся шпильки, анкеры или арматура, их необходимо будет установить до заливки.

Через 3—5 дней бетон застынет. На готовый армопояс можно будет укладывать плиты перекрытия. Для надежности установки они должны заходить как минимум на 12 см на стены.

Когда лента будет готова, нужно будет её утеплить, чтобы предотвратить проникновение холода через более тонкий железобетон. Часто используют пенопласт или другие специальные материалы.

Виды армопоясов

В зависимости от того, где используется железобетонная конструкция, её особенностей, выполняемых функций, выделяют следующие виды армопоясов:

  • ростверк;
  • цокольный;
  • межэтажный;
  • разгрузочный.

По периметру стены строится опалубка, в которую монтируется металлическая арматура

Ростверки используют в качестве опоры, на которой будет стоять фундамент. Такой армопояс делают в специальной траншее. Глубина выбирается в зависимости от характеристик будущей постройки (веса, количества этажей и пр.).

Высота железобетонной ленты составляет 30—50 см. Если грунт мягкий, неустойчивый, то этот параметр увеличивается до 60—80 см, а в некоторых случаях — до 100 см. Ширина составляет 70—120 см. Для армирования используются прутья диаметром 12—14 мм. Армопояс кладут на подготовленную песчано-гравийную подушку. Вместо нее можно использовать и кирпич. Из-за большого объема заливку часто проводят в 2 этапа. Однако лучше, чтобы армопояс был изготовлен за 1 раз, не прерывался и был единым целым по всему периметру.

Цокольный пояс устанавливают под все несущие стены. Это уравняет нагрузку на фундамент. Высота в этом случае должна составлять от 20 до 40 см в зависимости от ожидаемой нагрузки. Цокольный армопояс под плиты перекрытия по ширине должен быть равен толщине стен. Армируется железобетонная лента арматурой (12 мм). Цокольный пояс необходимо проложить гидроизоляцией, чтобы избежать проникновения сырости внутрь строения.

Межэтажные ленты делают после каждого этажа. Пояса укрепляют стены, препятствуют разрушению материалов, делают конструкцию более жесткой и не позволяют ей разъезжаться, деформироваться и давать трещины. Также они равномерно распределяют нагрузку от плит перекрытия в местах их установки. Как правило, их изготавливают с помощью деревянной опалубки, как описано выше.

Разгрузочный пояс подводят под крышу. В этом случае конструкция значительно упрощает возведение стропильной системы. Такой пояс необходим для того, чтобы закрепить мауэрлат на стене, выровнять стены по горизонтали, а также равномерно распределить вес крыши по всему периметру, избегая точечной нагрузки.

Из чего делают армопояс

Как правило, укрепляющие ленты делают из железобетона, заливая его в опалубку. В этом случае готовят смесь из цемента, песка, щебня и воды. Консистенция должна быть умеренно густой, чтобы не вытекать из деревянных ограждений. Также возможно добавление клеевых составов для укрепления конечного материала и всей конструкции.

Однако в некоторых случаях встречаются кирпичные армопояса. Они хорошо укрепляют конструкцию. Их используют в тех случаях, когда вся постройка возводится из кирпича. Между рядами закладывают специальную сетку с толщиной прутьев не менее 0,5 см. Для такого пояса не нужна опалубка, так как арматуру кладут непосредственно на ряды кирпича.

Армопояса необходимы при возведении различных зданий и построек. Они позволяют перераспределить нагрузку и избежать деформации стен. При этом существуют различные виды, каждый из которых выполняет свои функции и имеет некоторые особенности возведения. Однако изготавливаются все армопояса по единому принципу.

На сайте: Автор и редактор статей на сайте pobetony.ru
Образование и опыт работы: Высшее техническое образование. Опыт работы на различных производствах и стройках — 12 лет, из них 8 лет — за рубежом.
Другие умения и навыки: Имеет 4-ю группу допуска по электробезопасности. Выполнение расчетов с использованием больших массивов данных.
Текущая занятость: Последние 4 года выступает в роли независимого консультанта в ряде строительных компаний.

под балки, под плиты, высота, чертежи

Армопояс в доме из газобетона под плиты перекрытия и балки - обязательная конструкция, без которой невозможно обеспечить стабильность и безопасность строения. Необходимость устройства армирующего пояса указана в СП 15.13330.2012 «Каменные и армокаменные конструкции».

Армопояс - это замкнутая (кольцевая) монолитная бетонно-металлическая конструкция под стенами из газоблока. Другими словами: это бетонная лента небольшой высоты, которая устраивается сверху газоблочной стены, когда планируется укладка межуровневых перекрытий. Количество армопоясов в доме из газоблока под плиты перекрытия зависит от этажности сооружения. Пояса располагают между фундаментом и стеной первого этажа (ростверк), между этажами, между последним этажом и крышей (под мауэрлат).

По типу конструкции армирующий пояс по газобетону может быть двух типов:

  • монолитный - делается путем бетонирования в опалубке;
  • сборный - собирается из блоков заводского производства.
Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Главное требование к конструкции - монолитность и способность равномерно воспринимать и распределять нагрузки, действующие от вышерасположенных уровней дома. Армопояса в доме из газобетона даже под деревянные перекрытия должны быть железобетонными. Исключение делается только для легких нежилых строений. Армопояс из кирпича на стены из газобетона под плиты перекрытия, как правило, не используется по причине слишком большого веса кирпичной кладки.

В соответствии с правилами СП 15.13330.2012 армопояс в обязательном порядке выполняется при использовании для кладки блоков из ячеистого бетона. Газобетон - это разновидность ячеистого бетона, значит, армирующий пояс в газоблоковом доме нужен.

Функции армопояса:

  • укрепление несущих стен из газоблока;
  • равномерное распределение нагрузки ;
  • снижение риска появления трещин в кладке;
  • устранение точечных нагрузок, губительных для газобетона;
  • обеспечение равномерной усадки на нестабильных грунтах;
  • обеспечение сейсмоустойчивости.

В некоторых случаях монолитный пояс по газобетону под перекрытия дополнительно способствует выравниванию кладки в горизонтальной плоскости. Например, если одна стена просела или по каким-либо причинам получилась ниже других стен, то армирующий пояс поможет выровнять конструкции по высоте.

Основные характеристики армопояса - это его высота, ширина и несущая способность. В строениях из газобетонных блоков ширина этого конструктивного элемента принимается равной ширине несущей стены или шире на 20 см, если речь идет о ростверке. Наибольшее значение имеет высота, которая зависит от места расположения конструкции:

  1. Ростверк - пояс между фундаментом и первым уровнем здания. Высота ростверка составляет 30-50 см.
  2. Цокольный пояс - монолитная лента, разделяющая основание и стены первого этажа. Высота - 25-50 см.
  3. Межэтажный пояс - железобетонная лента под плиты перекрытия между этажами дома. Высота - 20-30 см.
  4. Пояс под мауэрлат крыши - армопояс для газобетона под балки стропильной системы. Высота - 15-25 см.

Несущая способность рассчитывается по методике, описанной в СП 15.13330.2012. Результат расчета - размеры и материал (марка бетона), который будет использоваться при бетонировании. В отсутствии этих сложных расчетов достаточно использовать бетон марки М200 - для ленты под мауэрлат и М300 - для остальных типов армопоясов.

Технология устройства армирующего пояса ничем не отличается от сооружения обычной фундаментной ленты. Исключение - узлы соединения армопояса с перекрытием или мауэрлата.

Монолитный пояс по газобетону под перекрытия или балки выполняется по чертежу, который входит в состав проекта:

Армопояс под мауэрлат будет иметь немного другой вид:

Для того чтобы сделать армопояс в доме из газобетона под плиты, крышу или фундамент понадобятся материалы:

  • опалубка или пиломатериалы для ее строительства;
  • бетонная смесь М200...М350;
  • арматура с сечением 10-12 мм;
  • металлические анкера;
  • пленочная гидроизоляция.
Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Из инструментов потребуется: бетономешалка, желоб для заливки бетона, крючок для вязки арматурных прутов, болгарка, молоток, рулетка, строительный уровень, сварка.

Армирующий пояс и стена, на которую он опирается, должны создавать единую монолитную конструкцию. Только так пояс будет в полной мере выполнять свои функции. Подумать о соединении пояса и стены нужно еще на этапе кладки газоблока. На высоте 0.3…0.5 м до будущего перекрытия внутри кладки нужно сделать армирование путем установки внутрь газобетонных блоков металлических анкеров, которые выступают над поверхностью кладки на 10-20 см. Эти анкера соединяются с армокаркасом пояса, образуя монолитную конструкцию, способную эффективно воспринимать нагрузки.

Технология включает следующие этапы:

  1. Подготовка поверхности - верхнего слоя газоблоковой кладки: удаление пыли, обезжиривание.
  2. Установка опалубки: съемной - из пиломатериалов, несъемной - из теплоизоляционных материалов.
  3. Вязка армирующего каркаса из арматуры на 4 нити.
  4. Укладка внутрь опалубки армирующие каркаса.
  5. Связка сваркой анкеров и армокаркаса.
  6. Приготовление или заказ бетонной смеси.
  7. Послойное бетонирование армопояса до нужной высоты.
  8. Уход за бетонной поверхностью.
  9. Укладка гидроизоляции после набора проектной прочности.

Армопояс для газобетона под балки готов. По истечении 28 суток можно продолжать строительство. В том случае, когда ждать набора бетоном проектом прочности нельзя, можно для устройства пояса использовать готовые ЖБИ.

Для устройства армирующего пояса можно использовать специализированные ЖБИ: П- или U-образные блоки из армированного газобетона, обычного бетона или фибробетона. При использовании готовых блоков не нужна опалубка, не требуется расчет высоты армопояса для газобетона под балки перекрытия. Технология будет следующая:

  1. П- или U-блоки монтируются по периметру газобетонных стен на клей для газоблока.
  2. В углубление блока укладывается подготовленный армокаркас.
  3. Пространство бетонируется бетонной смесью М200.

Основную нагрузку здесь воспринимает U-блок, а слой монолитного бетона небольшой, поэтому набор прочности длится 3-5 дней.

Устройство армирующего пояса - обязательное условие для строительства прочного дома из газобетона. К возведению конструкции нужно подойти ответственно, использовать качественные материалы.

Возводим армопояс под плиты перекрытия

При строительстве дома или гаража из различных блоков не обойтись без использования железобетонных плит при монтаже межэтажных перекрытий. Особенности строительных материалов, их слабость к местному механическому воздействию приводит к неизбежности распределения давления, создаваемого железобетонными изделиями на всю протяженность стен. Лучшим способом решения этой проблемы является строительство армированного пояса, расположенного по периметру всего здания и внутренних перегородок. Только он поможет избежать появления трещин в кладке, вызванных чрезмерной нагрузкой. О том, как изготовить армопояс для дальнейшей укладки плит перекрытия мы и поговорим в нашей статье.

Монтаж перекрытия может потребоваться при изготовлении второго и последующих этажей, а так же для отделения подвала от основного здания. Как правило, применение в качестве строительного материала силикатного кирпича не требует организации дополнительных элементов для установки плит перекрытия. Достаточно лишь обеспечить необходимый нахлест на стены дома. Применение же блочных элементов для изготовления фундамента, а так же фундаментов, имеющих небольшую глубину залегания, использование газо- и пеноблоков для основного строительства требует дополнительного поясного армирования.

Армопояс  по своей структуре имеет ряд сходств с ленточным армированным фундаментом. Единственное отличие – установка пояса непосредственно на стеновые или фундаментные элементы. Схематично внутреннее устройство его может быть представлено так:

Основой армированного основания под плиты является стальная арматура диаметром не менее 12 миллиметров. При этом с целью достижения максимальной прочности рекомендуется изготовить не менее двух армирующих контуров. В представленном выше случае армирование выполнено в два слоя по три нити арматуры в каждом.

Вязка арматуры для пояса

Для соединения основного прута используют вставки меньшего диаметра, устанавливаемые с шагом около полуметра с помощью стальной вязальной проволоки. Обращаем внимание на необходимость соблюдения зазора от арматуры до габаритных размеров армопояса. Это необходимо для полного сокрытия стальных деталей в бетонной заливке, что обеспечит отсутствие их коррозионного разрушения.

Установка опалубки для заливки бетона

Первый этап при возведении основания под железобетонные плиты перекрытия – установка опалубки пояса. Чаще всего ее изготавливают из обрезной доски толщиной 2 сантиметра.

Сложно приобрести пиломатериал, ширина которого будет достигать необходимых 30 сантиметров, поэтому боковые стенки удобно изготавливать щитовыми, сколоченными из нескольких узких досок. Главное в процессе установки – крепление опалубки к стенам здания. Для этого можно использовать опорные бруски, которые присоединяют дюбелями непосредственно к сооружению. После установки армопояса бруски могут быть освобождены.

Не менее важным элементом является и верхняя стяжка стенок опалубки. Для этого их можно стянуть брусками на гвоздях. Но с этим процессом не стоит торопиться. Поперечные бруски в верхней части станут значительной помехой при изготовлении стального каркаса армопояса.

Лучше окончательную сборку опалубки производить только после того, как вся арматура будет уложена на место. Особое внимание необходимо уделить процессу вязки армирующего контура. К прочности соединений практически не предъявляется никаких требований. Необходимо лишь надежно зафиксировать стержни друг с другом. Для этого можно воспользоваться проволокой диаметром около 1 миллиметра и несколькими различными инструментами. Все они применяются для скручивания свободных концов соединительных элементов. Первый, наиболее распространенный инструмент – обыкновенные пассатижи. Кроме них применяются так называемые вязальные крючки – ручные и полуавтоматические, которые не требуют для своей работы большого свободного пространства. Последний инструмент называется вязальный пистолет и используется профессиональными строителями, так как его отличает очень высокая стоимость.

Заливка армопояса под перекрые

После завершения предварительной подготовки можно приступать к заливке. Для этого необходимо приготовить достаточное количество бетонной смеси. Начинать заливку лучше с запасом времени, так как в идеале необходимо весь пояс залить за один раз. Это обеспечит необходимые его прочностные характеристики.

Прочность армопояса зависит и от правильно подобранного соотношения компонентов бетона – цемента, песка и щебня. Главным определяющим параметром при этом является качество используемого цемента. Так, для М400 формула бетона (Ц, П, Щ) будет выглядеть так: 1:2,8:4,8, а для М500 соотношение будет выглядеть так: 1:3,5:5,6. Таким образом, для получения примерно равного качества бетона количество используемых компонентов полностью зависит от качества связующего вещества.

При заливке необходимо стремиться к тому, чтобы верхняя поверхность всего пояса лежала в горизонтальной плоскости. Это влияет на качество укладки плит и качество перекрытий в целом.

После того, как вся опалубка будет заполнена бетоном, не лишним будет провести мероприятия для уплотнения смеси. Для этого можно использовать строительный вибратор или проткнуть бетон арматурным стержнем как можно чаще для удаления воздушных камер.

Застывание бетона и приобретение поясом максимальной прочности произойдет через несколько недель. По истечении первой можно будет аккуратно удалить опалубку. В процессе застывания бетон рекомендуется периодически смачивать. Это придаст ему максимальную твердость.

Уважаемые читатели, комментируйте статью, задавайте вопросы, подписывайтесь на новые публикации - нам интересно ваше мнение 🙂

Статьи, которые Вам будут интересны:

из кирпича и под плиты перекрытия, другие армированные пояса. Что это такое? Заливка своими руками

Знать, что такое армопояс, нужно всем, кто занимается строительством и ремонтом домов либо просто собирается подать заказ. Модели из кирпича и под плиты перекрытия не учитывают всего разнообразия вариантов, поскольку бывают ещё и другие армированные пояса. Очень важно знать, как производится их заливка своими руками, какую смесь использовать для этой цели.

Что это такое и зачем нужен?

Как известно всем, в строительстве существует достаточно много разных терминов и понятий, подчас не до конца понятных «непосвящённым» людям. При характеристике того же армопояса есть смысл начать несколько издалека. Сооружение зданий, в том числе и жилых домов, закономерно ориентировано на повышение их прочности и несущих качеств. От них зависит и общая устойчивость при неблагоприятных воздействиях, и срок эксплуатации без потери ценных практических свойств. Но как бы ни были важны стены и фундаменты, ригели и мауэрлаты в этом контексте, всё же кроме них ещё «чего-то» не хватает.

И это «что-то», как нетрудно понять, именно упрочняющий пояс. Он помогает в изрядной степени компенсировать воздействия, связанные:

  • с подвижкой грунта;
  • фактическим использованием здания;
  • выпадением осадков;
  • ветровыми воздействиями.

Армированный каркасный пояс уверенно «перерабатывает» даже сложные механические импульсы, одновременно направленные с разных сторон. Там, где он есть, маловероятно появление трещин и подобных дефектов.

Общая жёсткость конструкции возрастает, а значит, даже вероятность сознательного разрушения дома при покушении на него ослабляется. Поэтому обустройство армопояса — такая же легитимная часть любого строительства, как и возведение фундамента, отмостки, необходимых коммуникаций и средств защиты от ЧП.

Отсутствие упрочнения обычно приводит к появлению трещин и других нарушений несущих качеств конструкции. Отказ от усиления газобетонных блоков грозит внутренним отсыреванием таких элементов и появлением внутренних трещин. Подобное решение в итоге оборачивается только дополнительными расходами и необходимостью выполнять лишние ремонтные работы. Армопояс необходим особенно, если:

  • стропильные системы делаются с анкерами и шпильками;
  • приходится укладывать балки неоднородно, создавая сильную нагрузку точечного характера;
  • под домом или иным зданием располагается сыпучий грунт;
  • постройка идёт на склоне;
  • необходимо обустроить 2 этажа и более;
  • метеоусловия в конкретной местности достаточно суровы (пронизывающие ветры, обильные снегопады, солевые приморские туманы, частые проливные дожди, сильные морозы, знойные летние дни).

Описание видов

Базовый разгрузочный

Подобный тип армированных поясов имеет ещё два альтернативных названия: подфундаментный армопояс, а также ростверк. Все эти термины совершенно равноправны, и даже начинающий строитель в них не запутается. Часто практикуется опирание газосиликатных блоков на ростверковые конструкции. Однако на самом деле это роли не играет, и, в принципе, можно использовать почти любые опорные конструкции. Сверху можно расположить всё, что угодно, лишь бы несущая способность удовлетворяла необходимым требованиям; точный расчёт проводится подготовленными профессионалами.

При строительстве ростверковые пояса используются для механической связки свай и столбов. Надёжность подобного решения не вызывает никаких сомнений. Монтаж подфундаментного усилителя обязательно проходит под всеми стенами сооружаемого дома или иного здания. Только так получится гарантировать достаточно стабильный эффект. Высота ростверков от 0,3 до 0,5 м, а ширина – 0,7-1,2 м.

Они призваны справляться:

  • с усадкой;
  • попаданием воды;
  • оползанием грунтовых слоев.

Иногда твёрдые породы грунта достаточно прочны, чтобы можно было использовать вместо ростверка простой чистый просеянный песок. В более сложных случаях приходится проводить инженерные и геодезические изыскания.

Цокольный

Его основное предназначение — отделение фундамента от капитальных стен. Под деревянными перекрытиями такой пояс заливают по периметру. Если же используются железобетонные перекрытия, придётся делать заливку примерно того же устройства, что и нижележащий ростверк. Грамотное выполнение подобного узла позволяет гарантировать стабильность дома даже на неудобном грунте и при высоком стоянии почвенных вод.

При качественной заливке ростверка цокольный армопояс может быть несколько менее прочен. Однако на размерах, в том числе и высоте, это не отражается. Оптимальная высота равна 20-40 см. Не допускается использование бетона хуже М200. Арматурные элементы кладут строго в один слой; исключение делается для того случая, когда необходимо максимальное укрепление.

Под плиты перекрытий между этажами

Необходимость в таких элементах возникает, если обустраивается любое многоэтажное здание. Они позволяют компенсировать сильную нагрузку на несущие стены, и любой возможностью эту нагрузку сократить нельзя пренебрегать. Дистанция от плиты до упрочняющего пояса составляет не более 1, максимум 2 кирпича. При толщине стены 40 см можно вместо опалубки применять перегородочные 10-сантиметровые блоки.

Минимальное опирание перекрытий на упрочняющий пояс нельзя «оставлять на самотёк». Все необходимые требования жёстко закреплены в официальных стандартах. По умолчанию конструкторы и архитекторы чаще всего ориентируются на уровень 120 см. Именно он считается профессионалами наиболее практичным вариантом.

Стоит подчеркнуть при этом, что иногда приходится отходить от универсального значения, но все такие ситуации должны оговариваться и мотивироваться в проектной документации.

Под мауэрлат

Его используют, чтобы прочно связывать кровлю с нижележащими конструкциями в доме. Перекрытия, разделяющие чердаки (мансарды) и последние этажи, могут делаться из дерева либо железобетона. Особая ширина в данном случае не нужна. Но, разумеется, требуется тщательный, скрупулёзный расчёт. От каркаса до наружной поверхности бетона должно быть минимум 3-5 см. Армированный пояс на пеноблок по несущим стенам под мауэрлат должен оборудоваться обязательно. Как показывает практика, отклонение от этого требования грозит появлением дополнительных проблем. Крепление технически возможно с помощью химических анкеров.

Однако стоимость подобных решений весьма велика. Армопояс на газобетоне под мауэрлат при толщине стен 375 мм может быть выполнен с несъёмной опалубкой из тонких 10-сантиметровых блоков (такие блоки кладут с двух сторон). На упрочняющий пояс и утепляющий материал тогда останется 17,5 см. Листовой материал крепят при помощи саморезов, поэтому он не будет всплывать в процессе заливки. При толщине стен 30 см придётся использовать тонкостенную опалубку из газобетона. Внутрь монтируется съёмный опалубочный элемент. Чаще всего это фанера либо ОСП.

Из кирпича

Такое решение практикуется, если мощной нагрузки нет, и потому потребность в железобетонных конструкциях отсутствует. Обычно предусматривается 3-5 рядов кладки. Их специально усиливают сеткой. Величина ячейки обычно равна 30-40 мм, хотя специалисты могут порекомендовать иной вариант. Ширину пояса подобрать несложно — она должна быть равна ширине самой стены. Армированная выкладка не может быть при этом уже 15 см. Под фундаментом кирпичный пояс должен быть на 30-40 см шире, чем основная конструкция.

Эта пропорция позволяет заметно сократить нагрузку на почву. Сечение главной арматуры варьируется от 1,6 до 2 см. Между поперечными хомутами дистанция должна быть минимум 20 см. Кирпичный армированный пояс можно применять и на основание. Его усиливают при помощи 4 стержней. Сечение колеблется от 1,4 до 1,8 см. Для связки применяют хомуты сечением 0,6-0,8 см. При обустройстве бутобетонного основания применяют закладки 20-30 см толщиной, не забывая о том, что 3-4 см должны оставаться на защитный слой бетона.

Какую марку бетона используют?

Эта тема тоже очень важна. Невнимание к отбору бетона нередко провоцирует возникновение множества проблем. Для газобетонных стен рекомендуется применение материала не хуже D500. Вместо лотковых блоков допущено применение и перегородочных их вариантов. В некоторых источниках указано, что самостоятельная заливка пояса под перекрытие производится растворами М250 и лучше.

Но правильнее всего проконсультироваться со специалистами во избежание ошибок.

Что нужно для работ?

Пропорции раствора примерно те же самые, что и для капитального обустройства стен. Но опять же, окончательное решение могут принять только подготовленные специалисты. Кроме самого раствора и арматуры могут пригодиться:

  • кирпичи;
  • готовые блоки;
  • мастерки;
  • кельмы;
  • миксеры;
  • носилки для раствора;
  • лопаты для его выкладки;
  • отвесы;
  • строительные уровни;
  • расчалки;
  • кондукторы для выкладки кирпичей;
  • некоторые другие инструменты и материалы.

Как сделать?

Разобрать выполнение армирования своими руками уместно прежде всего на примере часто встречающегося газобетонного дома. В нём специальный пояс делают из сочетания стального прута и бетона. Контур конструкции должен соответствовать периметру постройки и несущим стенам по форме. Выбор железобетона не случаен — именно он оптимально отвечает как на сжимающее, так и на растягивающее воздействие. Высота должна быть не менее 18 см, в большинстве случаев достаточно 30 см, но, чтобы исключить ошибки, нужно делать системный расчёт.

С шириной тоже есть тонкости. В идеале она должна быть чуть меньшей, чем у стены. Тогда открытый резерв можно будет применять для утеплительных работ. О том, как их провести, будет сказано позже, сейчас же достаточно указать, что для этой цели применяют в основном:

  • ЭППС;
  • плиты на базе минеральной ваты;
  • ПСБ-25.

Технологически проще всего применить лотковые блоки. Они обычно изготавливаются в форме буквы U. Габарит лотка отличается, что прямо влияет, конечно, и на их стоимость. Подобное решение пригодно для усиления армирующего пояса внешней газобетонной стены. Но всё же изнутри потребуется формирование опалубки. Альтернативный подход состоит в применении доборных блоков. Они содержат особые выемки, куда заходит арматура. После её введения заливают раствор. Что немаловажно, доборные элементы должны иметь разные по толщине стенки (5 и 10 мм), поскольку только так можно гарантировать конструктивную крепость сборки в целом. Крепление деталей производится на клей и надо следить, чтобы они все находились строго в единой плоскости.

Очень важно правильно залить бетон в опалубку. Ошибки именно на этом этапе часто оказываются фатальными. Рекомендуется применять смесь М200 либо М250. Их прочностных характеристик вполне достаточно для частного строительства. Правильнее всего подавать бетон в автомобильном миксере при помощи штатного насоса. Иногда приходится замешивать смесь своими руками. Тогда критически важно правильное соотношение частей: пропорции будут нарушены, значит, появятся проблемы. Часто спрашивают, возможна ли заливка частями.

Теоретически это можно сделать, но на практике такой подход сталкивается с массой трудностей. Гораздо легче и практичнее сделать всю работу в один приём, заказав полностью весь требуемый объём бетона.

Дополнительно придётся выполнить виброобработку. Она поможет выбить наружу воздух, из-за которого появляются раковины. Необходимо только контролировать, чтобы вибратор не зацеплял арматуру. Изменение её положения способно нанести большой ущерб дому. Требуемая маркой бетона прочность чаще всего достигается за 28 суток. Армопояс в газобетонном доме может обустраиваться и под мауэрлат. В таком случае перед заливкой бетона кладут проволоку диаметром 6 мм. Она должна иметь форму буквы П. Дальше применяется слой арматуры, монтажный шаг — 1 м. На свободных краях привязывают мауэрлат, что определяет их параметры.

Крепление производится с помощью резьбовых шпилек диаметром 1,2-1,4 см. Их крепят, предварительно буря отверстия с нужным шагом. Поверх шпилек наворачивают шайбы. Резьба, оказавшаяся выше армированного пояса, должна быть обёрнута бумагой либо скотчем. В противном случае она будет забита раствором по ходу заливки. В некоторых случаях практикуется формирование кирпичного армопояса на газобетонную стену. Это простейшая кладка, специально усиливаемая сеткой из арматуры. Повышать прочность постройки таким образом можно в одноэтажном доме с кровлей, имеющей один скат. Упрочнение идёт в междурядьях. Сетку кладут во все ряды, применяют забутовочный полнотелый кирпич не хуже М100.

Нужно ли утеплять?

Вспененный бетон отличается малой теплопроводностью. Но всё равно это каменный материал, который нуждается в дополнительном утеплении. Оно всегда проводится строго снаружи. Если ширина пояса меньше, чем ширина стены, обычно удаётся ещё облицевать конструкцию вровень с облицовкой стены. Применять простой пенопласт не слишком разумно — куда правильнее брать ЭППС; если пользуются минеральной ватой, обязательно оставляют вентиляционный промежуток. Иногда возникает другая ситуация:

  • ширина пояса и стены идентична;
  • отделка завершена;
  • промежутка упрочнения и облицовки нет.

Тогда по всему периметру на необходимую высоту усиливают теплозащиту. Если в доме 2 этажа, а армопояс находится в межэтажном уровне и после второго этажа на мауэрлате, придётся делать 2 линии утепления.

Выполнить эту задачу помогает пенопласт, желательно толщиной около 8 см. Утеплительный материал должен уходить на 15 см выше и ниже границ упрочняющего блока.

В следующем видео вас ждет заливка армопояса дома из газоблоков.

Нужен ли армопояс под плиты перекрытия. Армопояс под плиты перекрытия

Свойства и качества. Противоморозные добавки для бетона Добавки для бетона Что такое фибра для бетона и какой она бывает Что такое полистиролбетон?

Этапы возведения пояса под перекрытие

Добавить комментарий Отменить ответ Ваш e-mail не будет опубликован. Рекомендуется арендовать автобетономешалк у с насосом для перекачки бетонного раствора наверх. Данный процесс происходит на протяжении нескольких недель. Чтобы влага при этом не испарялась, раствор накрывают полиэтиленовой пленкой.

Армопояс в доме из газобетона

Для поддержания необходимого уровня влаги бетонной смеси рекомендуется регулярно поливать ее из шланга. Сохранить моё имя, email и адрес сайта в этом браузере для последующих моих комментариев. Армопояс для дома и его возведение Формирование железобетонного пояса над проемами для окон и дверей.

Большая высотность зданий, тяжелые плиты перекрытия, сложная стропильная система — все это создает большое давление на стены. От неравномерной нагрузки они могут лопнуть или деформироваться, что сделает строение непригодным для эксплуатации. Чтобы повысить прочность конструкции, делают железобетонный армопояс.

После выполнения всех перечисленных работ требуется сделать опалубку для заливки бетона. Как правило, для приготовления бетона используют цемент, песок, щебень.

Соотношение при этом данных компонентов такое: Монолитный армированный бетон — основной материал для создания армопояса для домов из легкобетонных ячеистых блоков пенобетонных, газобетонных и др. В некоторых случаях применяют и кирпич, например, для усиления стен из блоков поризованной керамики, или для укрепления небольших хозяйственных построек из любых материалов, при необходимости.

Основные задачи армопояса

Кирпичный армопояс отличается от железобетонного меньшей мощностью и весом, и выполняется из рядов кладки с перевязкой и армированием в каждом ряду стальной сеткой из проволоки диаметром мм и ячейкой 50 мм. По ширине кладка делается равной несущей стене. Все сказанное ни в коем случае не относится к назначению армирующих сейсмопоясов, которые могут быть необходимы даже зданию из кирпича и монолитного железобетона, при строительстве в районах с сейсмической опасностью.

В некоторых случаях устройство армопояса на одном из уровней или на всех уровнях не обязательно.

При возведении дома существует множество задач, которые необходимо решить еще на проектной стадии. Одной из таких задач является армопояс при кладке полистиролбетонных перемычек под перекрытия. Для повышения прочности несущих внешних стен, и сохранении целостности конструкции при проседании грунта необходимо делать армопояс. Он помогает зданию сопротивляться деформирующим нагрузкам: ветру, неравномерной усадке конструкции, неравномерной осадке почвы под конструкцией, небольшим сдвигам почвы, сезонным и суточным температурным колебаниям, осадкам.

В случае строительства хозпостройки или очень маленького дома с перекрытием деревянными прогонами и утепленным настилом армопояс не обязателен. Вместо устройства армопояса по всему контуру прогоны опирают на специальные газоблоки U-образной формы, с заполнением бетонной смесью и армированием.

Как сделать армированный пояс под плиты перекрытия?

Для обеспечения общей устойчивости такой стене прогоны крепят анкерами, замоноличенными в бетонное заполнение газоблока в интервале 1,,5 метров. На наружные стены из газоблоков пеноблоков и др. Другой случай, когда в армопоясах нет необходимости, это строительство несущих стен из кирпича, камня, монолитного железобетона в съемной или несъемной опалубке.

Цокольный или фундаментный армопояс, выполняемый по верхнему обрезу фундамента, нужен для домов из ячеистобетонных блоков, но необходимость этого пояса жесткости определяется конструкцией фундамента и несущей способностью подстилающих грунтов. Если грунты основания прочные скальные, крупнообломочные, уплотненные крупные пески без насыщения водой и не склонные к пучению, а также в случае, когда фундамент выполняют в виде плавающей плиты, то армопояс под нижний ряд блоков не обязателен.

Виды армояпосов

В случаях, когда в основании участка находятся просадочные или слабые грунты мелкие и пылевидные пески, торфянные, лессовые, суглинистые и глинистые при высоком уровне грунтовых вод , армирующие пояса необходимы.

Междуэтажные и мауэрлатные подстропильные армопояса необходимы для всех видов несущих стен, выполняемых из хрупких блоков. Локальные нагрузки на керамзитобетонные, пено- и газобетонные блоки приводят к их местным разрушениям.

Армопояс, или пояс жесткости, необходим для усиления стен дома на уровнях опирания несущих конструкций перекрытий и крыши, и для придания дому общей пространственной жесткости и устойчивости. Очень упрощенно - можно сравнить армопояса с обручами, удерживающими бондарную бочку. Армопояса устраивают в разных уровнях параллельно с возведением стен дома.

Чтобы исключить возможность деформаций и разрушений стен от точечных усилий от балок или плит междуэтажных перекрытий, выполняют армопояса в каждом ярусе. В результате нагрузка распределяется на блоки равномерно по всему периметру несущей стены, одновременно периметр получает пространственную жесткость.

Стены из арболитовых блоков можно вести без армопоясов при условии толщины стен от мм достаточной прочности на сжатие примененных блоков из арболита — от марки В2,5.

Необходимость мауэрлатного армопояса для стен из легких блоков вызвана тем, что мауэрлат нужно крепить к несущим стенам анкерами. Анкерное крепление в ячеистые блоки выполнить сложно и не всегда возможно, а монолитный пояс будет надежно держать анкеры и мауэрлат подстропильный брус, на который опирается вся стропильная система.

Газоблоки, пеноблоки и керамзитобетонные блоки держать анкера не смогут, и усилия, возникающие от ветровой нагрузки, могут привести к разрушениям — скатную крышу при сильном ветре может сорвать, в прямом смысле.

Армопояс - что это такое

Если стены выстроены из кирпича, армопояс сейсмопояс верхнего яруса назначается только из соображений пространственной жесткости здания. Для фундамента, выполненного из сборного железобетона ФБС , армопояса устраивают под подошвой и на уровне обреза фундамента. При пучениях и просадках грунтов основания сборный фундамент будет работать более, как монолитная конструкция. Ленты, выполненные из бутобетона, требуют усиления армопоясом как минимум одним, в уровне подошвы.

Для изготовления опалубки лучше использовать 20 мм доску. Далее не высоте примерно 50 мм от низа доски она крепится саморезами с внутренней и внешней стороны. Для скрепления 2х сторон опалубки доски поперечно скрепляют более тонкой доской с шагом мм.

Далее приступаем к изготовлению каркаса непосредственно внутри опалубки. Из 12 миллиметровой арматуры изготавливается лесенка с шагом мм, закрепляя поперечные скрепляющие прутья сваркой или проволокой. Места стыка и пересечения стен для надежности лучше всего скреплять сваркой. При укладке каркаса необходимо с каждой стороны опалубки делать 50 мм отступ, чтобы каркас со всех сторон был утоплен в бетоне, а также после изготовления каркаса его нужно выставить по уровню.

Если нагрузка на стены довольно большая, то лучше использовать параллелепипедную конструкцию каркаса.

Последний этап в монтаже армопояса — заливка его песчаным раствором с щебенкой. Заливать армопояс лучше в один этап, чтобы слои бетона равномерно высыхали.

После заливки бетона необходимо удаление пустоты методом штыкования. Чтобы установить ребристые металлические прутья в полистиролбетонные блоки необходимо сделать штробы штроборезом. Для монтажа в блоки лучше всего применять арматуру сечением 8 мм.

Перед монтажом прутьев каналы необходимо залить клеем или цементно-песчаным раствором мягко замешенным. После этого можно приступать к последующим строительным работам. Если дом строится из кирпичей, то вместо монолитного армопояса можно сделать армопояс из кирпичей.

Тонкий кирпич для стен и полов | Portstone Mfg Corp

ТЕПЕРЬ БЕСПЛАТНАЯ ДОСТАВКА ДЛЯ ВСЕХ ЗАКАЗОВ PORTSTONE 300 SF и ВЫШЕ!

С зонированной доставкой по сниженной фиксированной ставке для небольших заказов

См. Нашу карту зонированной доставки здесь

Панели PORTSTONE Thin Brick устанавливаются быстро и легко и могут использоваться для кирпичных полов, веранд, патио, террас бассейнов, стен и даже кирпичных потолков! Эти легкие тонкие кирпичные панели состоят из нескольких модифицированных полимером бетонных кирпичей, соединенных между собой тканой стекловолоконной сеткой и выложенных по заранее заданным образцам.Поскольку шаблон уже создан для вас, даже сложные кирпичные узоры, такие как елочка, круги и даже логотипы, укладываются за небольшую часть времени и средств, которые потребуются при использовании обычной кирпичной брусчатки или тесаного камня. PORTSTONE можно использовать везде, где можно использовать керамическую плитку. Теперь у вас может быть тонкий кирпичный пол как на деревянном, так и на бетонном основании, как внизу, так и наверху! PORTSTONE очень прост в обращении. PortStone весит около 3 фунтов на квадратный фут меньше, чем обычная керамическая плитка.Испытания показали, что PORTSTONE более устойчив к ударам, чем керамическая плитка, тонкая брусчатка или даже полноразмерный кирпич.

Обслуживание очень простое. Просто протрите шваброй или влажной шваброй изредка. Кроме того, если каждые 6 месяцев вытирать тонкий слой рекомендованного нами быстросохнущего покрытия для пола, ваш пол PORTSTONE будет выглядеть как новый всего за 20 минут.

Вся продукция PORTSTONE изготавливается вручную, что придает каждому полу или стене свой уникальный и особый характер и привлекательность, недоступную нигде больше.

Ознакомьтесь с нашим сайтом, и если у вас есть какие-либо вопросы или мы можем вам чем-то помочь, пожалуйста, позвоните нам по телефону 601-922-0902 или свяжитесь с нами по электронной почте.

КИРПИЧ ДЛЯ ОКРАШИВАНИЯ ПО PORTSTONE

Хотите акцентную стену из окрашенного кирпича?

PortStone - идеальный выбор для окрашенных кирпичных стен. Устанавливается в листы по 8 кирпичей каждый с уже установленным рисунком.Просто используйте клей для мастики для керамической плитки, чтобы приклеить его к стене. Как вы можете видеть на фотографиях выше и ниже, у нас есть кусочки углового кирпича, чтобы обернуть углы, создавая отчетливое впечатление полных кирпичей, без всего веса, беспорядка и хлопот, связанных с полными кирпичами.

Конструкция и назначение. Заливка Армопояса в газобетонном доме как распилить блок под Армоплеуа

- Специальная строительная конструкция, укрепляющая здание, закрепляющая кирпичную кладку. Сейсмопоясы незаменимы при возведении архитектурных сооружений.Конфигурация монолитного пояса из железобетона соответствует очертанию дома. Заливка Армопояса - строительная операция, требующая особых навыков. Процесс актуален и ему уделяется большое внимание, если стоит задача построить объект, обустроить стены и крышу.

Заливка Армопояса производится после укладки последнего ряда шлакоблока, газоблока, пеноблока или другого строительного материала с недостаточной прочностью. К хрупким стройматериалам закрепить бруски для установки стропила проблематично.Если правильно залить армопуа, то вы обеспечите надежность крепежных элементов. Пояс - это фундамент, расположенный между этажами объекта, повышающий устойчивость строительного объекта. Он пересматривает усилия, создаваемые элементами конструкции. Сейсмопояс повышает устойчивость конструкции здания к перепадам температур, ветровым нагрузкам, усадке.

Армированный пояс - особая конструкция, которая применяется для надежной фиксации кирпичной кладки

.

Если объект строительства - двухэтажный дом, то заливают два одинаковых Армоплеа.Устройство первого выполняется, когда завершено строительство непрерывности цепей нижнего этажа. На него устанавливаются элементы перекрытия потолка. Второй уровень усиления выполняется после окончания строительства второго этажа. Это основа для крепления стропил.

Особенности армированного ремня

В каких случаях требуется усиление здания, возможно ли без него? Залить сейсмопяс в следующих ситуациях:

  • недостаточно освещенный фундамент;
  • расположен в непосредственной близости от оврагов и водоемов;
  • здание построено в горном рельефе;
  • возможная усадка грунта под строительство;
  • объект находится в сейсмической зоне.

Для чего нужна эталонная рамка?

Ряд современных материалов, применяемых в строительстве, отличается комплексом преимуществ. Но из-за недостаточной жесткости плохо воспринимают точечные усилия. Предотвратить разрушение можно, применив прибор Армопоя. Это событие является оправданной необходимостью в современных конструкциях, в том числе из кирпича.

Если дом построен из блочных материалов, он часто подвергается естественным воздействиям

Перекрытие кровли влияет на конструкцию двумя видами усилий:

  • Вертикально активная нагрузка, передаваемая весом кровли и внешними факторами: ветровой нагрузкой, снежным покровом, сейсмическими составляющими.Точечные воздействия на стропильную ферму переводят в равномерно распределенные.
  • Распорка переданная на основание с залитыми стропилами. Крыша пытается укрепить конструкцию. Это противостоит ремню из армированных стальных стержней.

Функциональное назначение

Армированный каркас выполняет ряд ответственных задач:

  • сохранение контура и предотвращение деформации стен при усадке грунта и землетрясениях;
  • выравнивание встроенной конструкции в горизонтальной плоскости и устранение ошибок, допущенных при кладке;
  • обеспечение жесткости строящегося здания;
  • распределение локальных или точечных усилий плоскостью опоры несущих поверхностей;
  • фиксирующая замкнутая линия, являющаяся основанием для крепления кровли.

Вне зависимости от ваших планов размещения над первым этажом дома мансардой, следующим этажом или крышей, помните, что вам нужно позаботиться об усилении конструкции!

Доски для будущей опалубки должны располагаться снаружи стены, а не внутри, то есть опираться на стену, при кладке кладка на 2-4 сантиметра

Особенности подготовительных мероприятий

Серьезным требованием к конструкции ленты, армированной стальными стержнями, является соблюдение размеров.Ширина должна максимально соответствовать толщине стен, представляя конструкцию квадратного сечения с размером стороны не менее 250 миллиметров. Если возведение конструкции ведется из газобетона, то монтаж финального ряда выполняется специальными блоками П-образной конфигурации. Эта цепочка представляет собой опалубку для заливки бетонным раствором. В ситуации, когда строительство дома ведется из кирпича, внешний контур формируется путем установки кирпича на половину толщины, а внутренний - выполняется из досок.

результаты Голосовать

Где бы вы предпочли жить: в частном доме или квартире?

Задний

Где бы вы предпочли жить: в частном доме или квартире?

Задний

Строительный каркас, обратите внимание на его непрерывность по периметру объекта. Общая система На крышах дома предусмотрены специальные элементы: лиса или стойка с коньками, опирающаяся на другие стены здания, не являющиеся капитальными.На них в этой ситуации также должна быть построена рамка усиления. Контроль горизонтальности верхнего края Проверяйте с помощью уровня воды.

Последовательность подготовительных операций

На Армопоясе можно выполнить все этапы работы, если внимательно изучить технологический процесс и своевременно получить все необходимое. Этапы установки включают:

  • Подготовка к установке. прочный? Какие материалы необходимы? Для устройства каркаса используйте обычные деревянные доски толщиной не менее 40 миллиметров.Ширина досок должна быть около 200 миллиметров. С помощью специальных направляющих элементов необходимо гвоздями скрестить опалубку для придания жесткости. Длина гвоздей до 120 миллиметров позволяет выполнить надежную фиксацию опалубки для Армопоя. Выступающие ногти аккуратно загнуты. Для надежности конструкции следует закрепить направляющие к капитальным элементам постройки.

    Армирующий пояс (сейсмопояс) - повышает надежность дома и предотвращает появление трещин

  • Обеспечение неподвижности. Размеры направляющих элементов из брусков или досок должны соответствовать толщине стены. Крепление формы к доскам осуществляется гвоздями. Опалубка для Армопояса должна иметь жесткость, не расходиться при заливке бетонного раствора.
  • Герметизация стыков. При закупорке торцевых пазов получается густой раствор, который не должен вытягиваться, оставаться внутри периметра. Также можно добавить монтажную пену или пленку для заделки щелей.
  • Специфическое усиление

    Для установки каркаса арматуры потребуются гофрированные стержни диаметром более 12 мм, которые укладываются по периметру конструкции.При укладке арматуры ее монтаж необходимо производить с двух сторон: одним рядом к внутренней стороне стены конструкции, а другим - к внешней. Как закрепить усиленный каркас? Для этого требуется сварка, с помощью которой тщательно раскачивается весь каркас. Это касается всех металлических деталей и соединений. Углы ремня, которые работают, должны быть увеличены по всему периметру.

    После армирования конструкция уплотняется двумя цельными стальными кольцами. Строительные перегородки, не несущие перекрывающихся силовых нагрузок, армируют традиционным способом.Поверх вентилей обязательно установите проволочную сетку диаметром 8 мм с квадратными или прямоугольными ячейками. Крепление к арматуре сетки осуществляем с помощью вязальной проволоки. При креплении по периметру сетка не допускается. Обеспечить минимальный размер армированного по вертикали контура - 20 сантиметров. Несущие несущие элементы каркаса фиксируются паяльником. Это обеспечит монолитность пояса после бетонирования.

    Заливка бетона. В целом этот этап не вызывает затруднений

    Приготовление бетона

    Можно использовать раствор, применяемый при кладке кирпича на основе песчано-гравийной смеси.Для этого применяется речной песок, гравий крупной фракции, а также небольшое количество щебня. Для традиционно используемого цемента марки 400 одна часть цемента смешивается с четырьмя частями смеси песка и гравия. Уровень залитого раствора контролируется предварительно натянутой строительной нитью.

    Заливка бетонным раствором

    Убедитесь, что требуемая прочность может быть обеспечена, следуя следующим рекомендациям:

    • бетонирование опалубки по технологии Армопояс за один прием;
    • выполнять работу непрерывно;
    • раствор желательно наносить бетононасосом прямо в деревянную форму;
    • заливать бетон до тех пор, пока он не покроет арматуру на глубину 5 см;
    • предпочтительно использовать бетон марки не менее М 200;
    • Недопустимы воздушные полости
    • , которые отрицательно сказываются на прочности.Для устранения используйте специальные вибраторы;
    • использование пластификаторов улучшает текучесть смеси, снижает концентрацию воды, что сокращает сроки затвердевания бетона;
    • за 3 недели бетонная масса должна выделиться;
    • в жаркий период используем поверхность поверхности для предотвращения трещин и крепости застывшего раствора.

    Заключительные операции

    Снимите каркас опалубки через неделю после укладки бетона.К этому времени он достигнет своих прочностных характеристик. После застывания бетонной стяжки сразу приступайте к укладке плит будущего перекрытия или устройству кровли. Обязательно используйте рулонные гидроизоляционные материалы перед установкой кровли или установкой перекрытий. В местах крепления кровельной системы при необходимости выполняются отверстия под анкеры.

    Экономить на стройматериалах нецелесообразно. Если армированный пояс заполнен с учетом технологических требований, долговечность здания и прочность конструкции гарантированы.Армопояс под крышей, соблюдая эти рекомендации, облегчить задачу! Вы можете сделать это сами!

Любой без исключения, конструкция из любых блочных материалов будет постоянно подвергаться воздействию природных явлений - набухания грунта, отложений здания, другого движения грунта. Кроме того, усиленный ветер и дожди также могут повлиять на целостность всего здания. Он предназначен для устранения различных движений здания по стенам и выполняется армообразование бетона.А как сделать Армопояс своими руками и поговорим в этой статье.

Аппарат Армопоя

Арматурный пояс

или, как его иногда называют сейсмопой, позволяет повысить прочность всего в домашних условиях, а также позволяет предотвратить сползание стен в результате движения грунта с фундаментом и под воздействием атмосферных явлений. Кроме того, если правильно делать Армопояс, он позволяет равномерно распределить нагрузку С кровли или бетонного перекрытия на него.

Обратите внимание! Даже если в доме из перекрытия обустроено дерево, необходимость делать армопояс не отпадает. Тип перекрытия не определяет, будут ли аропоя или нет. В любом случае пояс должен закрывать все стены.

С назначением Армопояса все ясно. Теперь несколько слов о его конструкции. Обычный Армопояс имеет два стандартных элемента - жесткий объемный каркас из арматуры, а также бетон, в котором он находится. В целом все довольно просто, но сделать Армопояс своими руками, не изучая свои особенности, наверняка будет сложно.

Как сделать Армопояс - последовательность

Для определения сложности работ, а также для более детального анализа способа изготовления армированного ремня проведем разбивку технологии изготовления на несколько этапов. Можно сказать, что даем конкретную инструкцию по изготовлению армопоя.

Металлический каркас

Приступать к сборке каркаса необходимо с тем, чтобы отрезок арматуры устанавливался у верхней стены.Для этого нужно либо просто вбить сегменты, если это позволяет плотность материала, либо просверлить отверстия и вставить в них кусочки. Арматура устанавливается по точкам пересечения стен и по периметру конструкции через 1-1,5 мета. Сегменты задаются квадратом из четырех частей, они задают размеры всего кадра. После этого нужно закрепить нижний продольный ряд арматуры на высоте 3-4 см от верхнего края стены. Для этой вязальной проволоки к вертикально установленным шпилькам привязывают продольные стержни.Таким образом фиксируются две параллельно идущие штанги.

После установки продольной арматуры ее необходимо соединить короткими перемычками на 2,5-3 см. Для перемычек необходимо использовать отрезки арматуры.

Таким образом устанавливаются вертикальные сегменты. Позже они будут прикреплены к верхнему продольному ряду арматуры. Верхний ряд будет прикреплен таким же образом и с тем же шагом, что и горизонтальный. Длина сегментов будет зависеть от общей толщины армопояса. Рекомендуемая толщина 19–250 мм. Из этих размеров и нужно определить длину вертикальных отрезков. Продольные стержни арматуры крепятся к вертикальным сегментам, которые затем скрепляются поперечными сегментами. В целом все ровно так же, как и с нижним уровнем продольных тяг.

Опал

На данном этапе это можно сделать двумя способами: либо установить разрушение опалубки, либо сделать разборную из досок. Самым оптимальным вариантом будет сборно-разборная конструкция.Собирается почти так же из любых досок или листовых материалов. В процессе наращивания опалубки необходимо следить за верхним краем - перепад не должен быть больше 1 см.

Идеальным вариантом будет комбинированная система, в которой с одной стороны она будет несъемной, а со второй - замороженной будет удаляться составной раствор. Если фасад промерзает каким-либо материалом или прогревается, то с лицевой стороны можно поставить несъемную пенополистирольную опалубку, которая впоследствии станет одним из элементов утеплительного слоя.С внутренней стороны может быть установлена ​​обычная плита или OSB, фиксатор, который можно использовать с соответствующими метизами и крепежом. Чего нельзя сказать о работе с пенобетоном, у которого есть своя.

Самым сложным моментом здесь будет соединение двух частей опалубки Армопояс. Здесь нужно подойти со всей ответственностью и подумать, как соединить две противоположные части таким образом, чтобы склеенный бетон не раздавил их. Для этого на верхнем крае опалубки нужно закрепить деревянные подкосы с шагом 30-40 см, также можно натянуть проволокой.Чтобы закрепить проволоку, необходимо просверлить отверстия в досках и пропустить проволоку, которую протягивают две части конструкции. После замораживания раствора эту проволоку просто перекусывают окна и она останется внутри Армопоя. После стяжки можно переходить к следующему этапу армирующего пояса.

Заливка бетона

Здесь не хватает всего, кроме подъема бетона внутри опалубки наверху стены. Но с этим вопросом легко разобраться при заказе.У фирм, оказывающих услуги по доставке бетона, есть возможность заказа автобетононасоса, который осуществляется путем перекачки раствора в любую точку Армопоя комплиментарно.

Еще несколько слов о качественной бетонной смеси и о способе ее приготовления, если готовить самостоятельно. При заказе марка должна быть не ниже В15. Но если готовить самостоятельно, то состав будет таким: одно ведро цемента и два ведра щебня и песка .Бетонную смесь лучше всего подготовить для прогулки, т.к. она не будет сильно раздавить опалубку. Однако у такого раствора есть свой нюанс - смесь в опалубке необходимо тщательно утрамбовать и заделать. В идеальном случае для этого используется глубинный вибратор, но в бытовом строительстве встречается нечасто. Для заделки можно использовать либо отрезок арматуры, либо отрезок деревянного бруса, которым тщательно утрамбовывается весь раствор в опалубке.

Завершение

Завершающий этап производства Армопояса своими руками - контроль заливки бетона.Сразу после заливки бетонной смеси лучше всего укрыть ячейку пленкой. Это необходимо для уменьшения потери влаги и появления трещин в Армопоясе. Через несколько дней, когда наберется первоначальная прочность, опалубку можно будет снимать (снимать). Кстати, советуем прочитать статью «».

Это вообще все. Уточним лишь один пункт, касающийся гидроизоляции Армопояса. Обычно Маурилалат укладывается на Армопояс для дальнейшего монтажа на крышу.Для этого на поверхность бетона нужно уложить бегунок или другой современный битумный материал для гидроизоляции. Точно так же вы можете защитить основание своей крыши от поступающей со стен влаги.

При строительстве дома из газосиликатных блоков обязательным условием является изготовление армоджоа из бетонного раствора. Армопояс для газобетона - это монолитный слой бетона, равномерно распределенный по периметру стен дома. Такая конструкция на порядок увеличивает надежность стены из газобетона и всей конструкции.Для одноэтажного дома аропояс рекомендуется делать в средней части стены и под крышей, а для двухэтажного - между этажами и под крышей.

Что нужно для

аропояс в доме из газобетона

Многие начинающие строители не до конца понимают, зачем нужны армуки для стен дома. Особенно, если строение одноэтажное. Фактически необходимость его строительства исходит из следующих причин:

  • Ремень скрепляет всю конструкцию, являясь своего рода жесткостью.Это увеличивает устойчивость здания к ветровым нагрузкам, сейсмической активности, подвижкам грунта в зоне строительства, усадке строительного материала. Без наличия такого усиления увеличивается вероятность появления трещин на стенах.
  • Вся нагрузка на стены распределяется равномерно, что продлевает эксплуатационный ресурс дома.
  • Благодаря Армопоясу появляется возможность изготовления оконных и дверных проемов любой ширины.
  • Крепление системы грузовика на крыше необходимо очень надежное, а газоблоки не предусмотрены.

Размер Армопоя

Размеры армоплеуа зависят от стен самой стены:

  • Армопояс проходит по всему периметру здания, включая внутренние стены.
  • Высота Армопояса может быть меньше или равна высоте газоблока. Не рекомендуется делать его больше 30 см. Это неоправданный расход средств при той же степени защиты. К тому же на стены будет повышенная нагрузка.
  • Толщина армопояса для газобетона может быть равна толщине стены, а может и меньше.
  • Рекомендуется сделать поперечный разрез Армопоя квадратным. Есть правило преобразования: квадратное сечение более устойчиво к механическим нагрузкам, чем прямоугольное.

Варианты изготовления Армопояш

Некоторые строители в целях экономии делают армопуа из кирпичей. Он представляет собой 4-5 рядов кирпича, между которыми укладывается арматура или арматурная сетка.Поскольку кирпичный пояс уступает бетонному, его можно использовать для возведения небольших построек или хозблоков.

Разберем, как сделать Армопояс по газобетону методом монолитной заливки. Существует несколько вариантов изготовления Армопояса, которые приведены ниже:

Использование готовых П-образных блоков

Такие товары есть в наличии. В секции каждого U-образного блока есть вырез, куда укладывается арматура и заливается бетон. Толщина одной стены 10 см, а второй 5 см.П-блоки устанавливаются на обычный клей для газобетона в начале стен стены, а затем соединяются в один ряд. Блоки устанавливаются более толстыми сторонами на наружных стенах Зданий.

Над дверью I. прохождение окна Монтируются деревянные перемычки, которые крепятся вертикальными подпорками. Перемычки должны находиться на одном уровне с верхом предыдущего ряда газоблоков.

Этот метод отличается простотой и скоростью монтажа, но не пользуется популярностью из-за высокой стоимости U-образных блоков.Как вариант, можно самостоятельно изготовить П-образные блоки, вырезав в них средние детали.

Использование хороших блоков

Можно использовать для изготовления Армопояс Доблы блоки разной толщины. Для наружных стен используются заготовки толщиной - 10 см, а для внутренних - 5 см. Их устанавливают на клей сверху предыдущего ряда. К наружным блокам следует подкорректировать утеплитель. В промежутке между блоками укладывается арматурный каркас и заливается бетон.

Вариант с односторонним коротким блоком

блоки Dobly используются толщиной 10 см.Их устанавливают на клей с внешней стороны стены. Списки из экструдированного пенополистирола толщиной 5 см вставляются непосредственно возле блоков. Они необходимы для снижения теплоемкости Армопояса, во избежание появления мостиков холода. С внутренней стороны стены монтируется опалубка. В получившейся нише делается арматурный каркас, после чего в него заливается бетонный раствор.

Снаружи дома бетонная полоса не будет видна, поэтому вы можете выполнить любую внешнюю отделку таким же материалом.

Применение двусторонней опалубки

Опалубка устанавливается с двух сторон стены. Внутри опалубки, вплотную к ней с внешней стороны, вставлен слой утеплителя. После этого монтируется каркас из арматуры, а затем внутрь опалубки заливается бетон. После замораживания бетона и снятия опалубки утеплитель необходимо заделать. Чаще всего это делают одновременно со штукатуркой стены или ее отделкой листами пенопласта.

Как сделать опалубку для заливки бетона

Если хотя бы одна сторона Армопоя выходит за пределы здания, требуется установка обязательной опалубки.Его можно изготавливать из гладких плит, OSB, листов фанеры, плит ЛДСП. Крепление опалубки непосредственно к стенам из газобетона с помощью шурупов. Если используются доски, необходимо предусмотреть вертикальные перемычки, обеспечивающие жесткость конструкции.

Совет: верх опалубки должен быть идеально ровным, чтобы слой бетона был одинаковой по толщине. Тогда ряд блоков, которые на нем поместятся, не изменят геометрию стены дома.

Горизонтальные перемычки, фиксирующие его с обеих сторон, крепятся к опалубке поверх опалубки.Джемперы очаровывают самозатягиванием или гвоздями каждые 80-100 см.

Если слой утеплителя выходит на внешнюю стену дома, а отделка стен еще не предусмотрена, его можно замаскировать. Для этого опалубку устанавливают не заподлицо со стеной, а непосредственно на стене. После снятия опалубки остается глубина около 3 см, которой вполне хватит для слоя отделочного материала.

Совет: Опалубка устанавливается сразу по периметру стен.Таким образом, приготовление Армопояса обеспечивается за 1 раз.

Армирование бетона

Для увеличения прочности и жесткости бетонного слоя необходимо выполнить его армирование. Для этого используется металлическая или стеклопластиковая арматура сечением 8-12 мм. Обычно вдоль стен укладывают четыре стержня арматуры. Арматуру связывают между собой вязальной проволокой через каждые 50 см с образованием квадратного или прямоугольного каркаса. Не рекомендуется использовать сварку для соединения стержней, так как металл быстро начнет ржаветь даже внутри бетонного слоя в провалившихся местах.

Арматурный каркас не должен лежать на газобетоне. Его нужно поднять примерно на 3 см. Для этого используются специальные пластиковые замки для фурнитуры. Сопрягающий каркас удобнее выполнять внутри опалубки.

Заливка Армопояш

Рассмотрим, как правильно заливать Армопояс бетонным раствором. Рекомендуется использовать бетон М200 или выше. Его можно купить в уже готовом виде или изготовить самостоятельно из песка и цемента марки М400. При самостоятельном изготовлении Соблюдать пропорции раствора:

  • Цемент - 1 часть.
  • Песок - 3 части.
  • Щебень - 5 частей.
  • Вода - до плотности.
  • Пластификатор - по рекомендации производителя.

Бетонный раствор смешивается вручную или бетономешалкой. После этого раствор заливается внутрь опалубки. С помощью металлической шпильки уплотняют бетон с удалением из него пузырьков воздуха.

Совет: Pull Armopois рекомендуется для одного подхода, чтобы предотвратить слипание нескольких слоев бетона.Если такой возможности нет, то на поверхность заливаемого слоя устанавливаются деревянные перемычки. После их удаления поверхность бетона увлажняют, после чего продолжают заливку.

Примерно через 5 дней бетон окончательно замерзнет. Опалубку можно снять. В эти дни Армопояс желательно поливать водой для придания бетону повышенной прочности.

Особенности бетонного пояса под мауэрлат

Поговорили между собой о необходимости оборудовать аропояс на прокладку между этажами.Нужен ли такой слой бетона снизу чердака внахлест? Будет ли слишком громоздкий дом с несколькими поясами? Мауэрлат нельзя крепить непосредственно к ряду газоблоков, так как этот материал не отличается высокой прочностью. От воздействия ветровых нагрузок крепления просто расшатываются, и брус сдвинется с места.

Дополнительно стены будут усилены, что исключит появление на них трещин. 2 бетонных пояса не слишком утяжеляют всю конструкцию, поэтому за сохранность стен можно не переживать.Следовательно, армопояс нужен, но имеет свои особенности.

Аропояс для мауэрлата может отличаться своими габаритами меньшей стороной, так как несет меньшую нагрузку. Кроме того, для усиления каркаса ремня часто используются всего 2 стержня арматуры.

Мауэрлат должен быть надежно прикреплен к Армопоясу. Для этого еще до заливки бетонного раствора поднимите шпильки с гайками вертикально. Деревянный брус Мауролалат прикрепляется к бетону этими шпильками и закрепляется сверху гайками.

Других отличий в такой конструкции нет.

Изготовленный по всем правилам армированный бетон придаст зданию из газобетона прочность и долговечность, предотвратит появление трещин на стенах, позволит сделать надежную крышу. Потратив на изготовление железобетонного пояса 2-3 дня, вы в несколько раз продлите срок службы дома.

Аропояс - обязательный элемент при строительстве дома, выполняющий множество важных функций.О видах, назначении и технологии изготовления армированного ремня мы поговорим своими руками в нашей статье.

Как правило, арматурный пояс представляет собой монолитную железобетонную конструкцию, ограждающие конструкции или, по крайней мере, внешние стены здания. Названия этого элемента несколько: сейсмопояс, разгрузочный пояс, армированный пояс, армопояс и т. Д. В любом случае это каркас или сетка из арматуры, заполненная бетоном. Обязательное условие Для любого Армопояса - он не должен прерываться, и поэтому заливка выполняется в очереди, без перерывов, единовременно.

Армопояс выполняет несколько основных функций:

  1. Укрепляет стены и не дает их «замаскировать».
  2. Равномерно распределяет нагрузку на стены нижнего этажа со стороны верхних стен.
  3. Позволяет избежать неравномерной усадки здания и образования трещин.
  4. Выполняет выравнивание кладки за счет распределения жидкого бетона строго в горизонтальной плоскости.
  5. Иногда точечные нагрузки возникают из-за перекосов или ошибок строителя, и использование Армопоя позволяет избежать этих пагубных явлений.

В зависимости от способа строительства, перекрытий здания, формирования фундамента и геологических характеристик местности используется от одного до 4 армированных поясов.

Когда Армопояс не нужен

Скажем так, межэтажные и пьяные ароматы нужны всегда. В случае монолитного фундамента на подушке Руральск и цоколь Армопоя не нужны.

Также не применяются при строительстве деревянных и каркасно-панельных домов, хотя иногда свайные столярные изделия применяют, когда дом стоит на болотистой почве, а также когда хотят дополнительно укрепить, чтобы не было так прочно.

Керамогранит свайный выполняет функции цокольного армоджаса, поэтому конструкция его вполне рациональна. Если под ленточный командный фундамент не сделать вальдшнеп, то и второй пояс делать нельзя, пользы от него не будет, да и домик простоять долго.

Виды армированных ремней

Существует 4 основных типа вооружения:

  1. Скарлет, или субфинансируемые Армопояс, а также свайные туры.
  2. Armopois между фундаментом и стенами здания, основание Armopleomas.
  3. Армированный пояс верхнего ряда стен, к которому будут укладываться плиты перекрытия (межсетевой пояс).
  4. Разгрузочный пояс под крышей, к которому будет крепиться Маурилалат.

Если затопление здания увеличивается, соответственно количество межэтажных поясов растет. Теперь стоит рассмотреть каждый из перечисленных армированных ремней отдельно.

Grillage

Алый - нижний, чаще всего подземный Армопояс, на котором опираются стены ленточного фундамента.Также окрашен, как Армопояс, который соединяет отдельные сваи или сваи столбчатого или свайного фундамента. В этом случае он чаще всего играет роль базового пояса.

Если армированный пояс выполняет функцию опоры стен ленточного фундамента, то траншею необходимо вырывать на глубину, которую инженер должен определить на основе климатических, геодезических, сейсмических и других исходных данных, выбранных для строительство района. Дно траншеи засыпается песком перед измельченным, иногда чистым песком, если почва твердая, а не вода.

Высота рамы обычно 30-50 см, а ширина от 70 до 120 см. В отличие от других типов ремней, керамогранит укладывается под всеми несущими стенками конструкции. Нижний пояс должен быть максимально прочным, ведь на нем устоит весь дом. Этот элемент будет испытывать самые серьезные нагрузки, связанные с усадкой и скольжением почвы, воздействием влажности почвы и т. Д.

Арматуру лучше использовать 12-14 мм с поперечной обвязкой 10 мм.Шаг обвязки - не более 200 мм. Сначала кладем на землю две стержни арматуры длиной 6 метров и привариваем поперечный кусок арматуры по краям и посередине. Остальные поперечные части вяжут проволоку, так как сварка изменяет прочность арматуры за счет температурного воздействия или, что проще, «высвобождает» металл.

Далее делаем такую ​​же «лесенку», после чего на концах и посередине привариваем этих перекрещивающихся крестиком, как и раньше.Остальную перекладину вяжем, просто вяжем! Так у нас получился арматурный каркас, который будет уложен в Руральске. Размеры (толщину и высоту) следует делать с расчетом, чтобы бетон перекрывал арматуру со всех сторон на 5 см. Если арматура касается Земли или «выглядывать» наружу, она быстро вращается и монолитная конструкция нарушается.

Это основа дома, и она должна быть прочной. Алым лучше делать с запасом прочности 20-30%, не жалея арматуры и не экономя на марке бетона.Впоследствии это окупится.

Столбчатый визг также распределяет нагрузку и соединяет отдельные столбы в одно целое, не позволяя им разъезжать. Это также не позволяет возникать точечной усадке дома, и заставляет «расти» здание в грунте равномерно и равномерно во всех точках.

Однако ворсисто-столбчатый алый чаще всего выполняют из дерева, называя его обвязкой. Это не считается Армопоясом.

После того, как стены фундамента коллективного пояса возведены на массивной деревянной конструкции, например, из бетонных блоков или кирпичей, армированный пояс снова армируется.Стены фундамента можно выполнять над землей, может быть и закрываться ею, аропояс строим независимо от этого.

Считается, что если Скарлет сделан правильно и его прочность не вызывает сомнений, то базовый пояс нельзя особо усилить. Но мы строим «на века», поэтому на долговечности дома и его прочности не будем экономить, да и перерасходы тоже ничего не делают.

Например, считается, что пояс основания устраивают только по периметру внешних стен, но если полы плиты, лучше сделать это на всех несущих стенах.Если внешнее утепление стен не планируется, то ширина армоплеа равна ширине стены. Если утеплитель есть, то ширину арсенала следует делать с учетом утеплителя, либо перед заливкой под опалубку вставить подготовленные полосы пенополистирола.

Арматура в принципе вполне сетчатая, т.е.без каркаса. Для сетки используем три продольных стержня по 12 мм и поперечные стержни по 10 см. Высота пояса обычно 20-40 см.Лучше сделать 40 или хотя бы 30, будет прочнее и надежнее. Не забудьте про гидроизоляционные прокладки из двойного слоя каучукоида или другого материала, чтобы влага не поднималась в ваш дом по капиллярам бетона. Это, конечно, не отменяет гидроизоляцию фундамента, но все же использовать обязательно.

Пояс межэтажный армированный

Межэтажный пояс сконструирован для усиления стен и равномерного распределения нагрузки от плит на всю коробку дома.Именно поэтому этот пояс называют разгрузочным.

Он также не позволяет стенам стремиться к этому под действием осевых нагрузок. Что ж, в конце концов, он выравнивает плоскость короны коробки, по которой можно «ходить» даже при Мастере масона.

Межэтажные пояса лучше выполнять с каркасом из 4-х продольных арматурных стержней 12 мм, высотой 40 см и шириной, как стены, с учетом теплоизоляции. Остановить необходимо все несущие стены.Многие утверждают, что под все стены нужно класть только ручей, но плиты перекрытий будут давить на все несущие конструкции, поэтому межстанционные Армопояс лучше делать на всех стенах.

Плач или мауэрлат Армопояс

Это тоже довольно важный пояс. Во-первых, он распределяет нагрузку с рафтинговой системы, фасадов и крыш в целом. Во-вторых, это позволяет нам обезопасить Маурилалат. В-третьих, он, опять же, выравнивает горизонталь коробки, что важно для успешного строительства стропильной системы, где важна геометрическая точность.

Последний Армопояс выполняется по аналогии с предыдущим. Если укладка плит не планируется, то пояс монтируется по периметру наружных стен, а при наклонных стропилах не мешает кладке на средней несущей стене, к которой будут приходиться стойки коньков и литр. отклоненный.

Опалубка и бетонные работы

Опалубка обычно выполняется из досок, которые идут к щитам на земле и крепятся к стене для быстрого монтажа.Иногда доски сшивают арматурой и стягивают сваркой, приварив набалдашник. Также может быть выполнена стальная проволока, которая загружается в просверленные заранее отверстия и натягивается рычагом из арматуры или металлическим стержнем.

Вид сверху на опалубку доски соединяются ударами бруса или доски. В целом способы усиления опалубки зависят от способов заливки: если отливка производится с достаточной высотой, то опалубку следует максимально укрепить.Если бетон заливается из Вердера, то в таком перестраховании не будет необходимости. Особое внимание следует обратить на сотрясения щитов, углов и поворотов.

Нижняя часть опалубки принимает на себя наибольшую нагрузку, поэтому иногда ее прибивают путем армирования приварной перемычкой, не позволяющей доске отойти от стены.

Арматурный каркас укладывается таким образом, чтобы стержни были закрыты со всех сторон слоем бетона не менее 5 см.

Так как заливка производится на высоте, рекомендуется использовать бетононасос или специальную воронку с запорным механизмом, которая будет заполняться бетоном и открываться по мере необходимости заполнения опалубки. Такую воронку следует перенести на подъемный кран.

Фундаменты монолитного литья, вибрации и другие подобные вопросы подробно описаны в других статьях, например, «как залить фундамент под дом». О выборе цемента можно прочитать в статье «Как выбрать цемент».Единственное замечание по работе по литью на высоте - это вопрос безопасности. Он также должен создавать мягкую вибрацию, чтобы не повредить опалубку и раму.

Опалубка снимается мусором или ломиком. В жаркую погоду это можно сделать за день, в холодную - лучше подождать два-три дня. Марка бетона должна быть не ниже М400.

Итак, вы узнали:

  1. Армопояс - искомый элемент системы несущей конструкции.
  2. Армопойя - это несколько видов, и все они необходимы при определенных обстоятельствах.
  3. Армопояс не является сдерживающим элементом.
  4. Стоимость усиленного ремня оправдывает полученную выгоду.

Конечно, по всем работам лучше определять параметры, применимость, необходимость и другие особенности этого конструктивного элемента, а к его изготовлению были привлечены опытные специалисты. Это та часть, которую повторить практически невозможно, и функции, которые она выполняет, важны.Поэтому лучше сэкономить на чем-нибудь другом: обоях или перилах на крыльце, а не на Армопоясе.

04.06.2018
Вопрос: Что такое армированный укрепляющий пояс и его устройство?

В настоящее время все строительные технологии в основном направлены на обеспечение максимальной устойчивости возводимых зданий и увеличение ресурса эксплуатации. Ведь объекты строительства подвергаются колоссальному воздействию природных факторов. Поэтому строительные конструкции нужно правильно укреплять.Одним из таких укреплений и является Аропояс.

Аропояс - что это такое

Армопояс представляет собой монолитный железобетонный контур, который укладывают на все основные стены здания, связывая их в единый каркас.

Основная задача Армопоя - распределить равномерную нагрузку на несущие стены здания и на фундамент.

Армированный пояс укладывается на нескольких уровнях строящегося здания, в фундамент, под перекрытие плит и под мауэрлат (брус, разгружающий стропила).

Какие функции выполняет Армопояс

Можно выделить несколько причин, определяющих необходимость устройства Армопояс при строительстве дома:

  • Повышение пространственной жесткости - усиленный пояс связывает конструкцию здания в одно целое и выполняет функцию жесткого каркаса, благодаря чему здание получает дополнительную устойчивость от негативных факторов, ветровых нагрузок, подвижек грунта, землетрясений;
  • Равномерное распределение нагрузки - монолитный пояс защищает фундамент и стены от трещин и не позволяет тяжелым плитам ингредиентов и межэтажным перекрытиям продавать хрупкий пенобетон и пенобетон;
  • Выполнение проемов - железобетонный пояс позволяет без использования специальных перемычек делать проемы любой ширины для дверей и окон;
  • Соединение рафтинговой кровельной системы со стенами в виде монолитного армопояса обеспечивает жесткое и надежное крепление для крепления рафтинговой кровельной системы, что особенно важно, когда стены конструкции облицованы легкими блоками.

Всегда ли нужен армопояс?

Укрепление в домашних условиях бывает не всегда. Рассмотрим ситуации, в которых можно пренебречь постройкой Армопояса:

  • фундамент расположен на прочном грунте: каменный грунт, крупный и крупнокусковой песок, грунт не насыщен водой;
  • стен дома будут выложены из кирпича;
  • Стены дома будут построены из арболитовых блоков, толщиной не менее 30 см и прочностью не менее В2.5;
  • коттеджный корпус, перекрытие которого будет выполнено из деревянных балок, а не из бетонных плит.

В том случае, если почва на участке слабая и не очень устойчивая, например, песок, лессиса, глина, суглинок или торфяник, то строительство Армоплеа необходимо.

Так же, если стены дома построены из легкого и хрупкого керамзитобетона, пенобетона или газобетонных блоков - ответ очевиден, нужен аропояс! Это связано с тем, что эти блоки не предназначены для перемещения грунта и точечных нагрузок, исходящих от перекрытия плиты.

Строительная техника Армопояш

Технология устройства монолитного армоджаса аналогична технологии заливки обычного монолитного фундамента:

  1. Смонтирован и установлен каркас арматуры;
  2. Установлена ​​опалубка;
  3. Заливка бетона.

Некоторые дополнительные нюансы, тонкости и мелкие изменения технологии зависят от зоны расположения железобетонного пояса.

Типы Армопояса или Зона локации

Базовая разгрузка армоооис или База (Уровень 1 - под фундамент) - На эту конструкцию большие усилия со стороны всей массы здания и реакции грунта.Основание будет усилено арматурным каркасом, повторяет расположение капитальных стен и бетонируется при формировании ленточного фундамента.

Наземный Армопояс (2 уровень - над фундаментом) - ширина этого пояса должна соответствовать толщине стен и пропорционально распределять усилия, действующие на основание.

Армопояс между перекрытиями под плиты - Это сплошной железобетонный пояс, расположенный между верхними стенами дома и расположенный между этажами.бетонные плиты Перекрытие. Его задача - обеспечить неподвижность несущих стен и не допустить появления в них трещин. Распределяет нагрузку от межэтажных плит по контуру здания и снижает вероятность деформации проемов.

Аропояс последний этаж под мауэрлат - Этот армированный пояс заливается после возведения последнего этажа и служит основой для мауэрлата. Он компенсирует нагрузку от самой крыши и дополнительно от осадков, снега и ветра.

Армопояс первый уровень (под фундамент)

Чтобы значительно снизить давление дома на землю, аропояс под фундамент следует делать шириной 30-40 см от основной бетонной ленты фундамента. А его толщина в зависимости от этажности может варьироваться от 40 см до 50 см.

Армопуа первого уровня выполняется под всеми несущими стенами конструкции, а не только по периметру внешних стен. Арматурный каркас для него изготавливается исключительно стыковкой, а не сваркой.Сварку можно использовать только при предварительном включении основной арматуры в общую пространственную конструкцию.

Диаметр основной арматуры 16-20 мм. Диаметр поперечных зажимов от 8 до 10 мм. Шаг - не более 20 см.

Очень важно, чтобы при заливке бетона в фундамент арматурный каркас не касался основания. Клапан должен быть утоплен посередине. Добиться этого можно, разместив камешки или половинки кирпичей.Это убережет металлический каркас от процесса коррозии (ржавчины).

Заливку железобетонной ленты производить за один подход. Это необходимо во избежание стыков, снижающих прочность конструкции.

Армопуа второго уровня (на фундаменте)

Перед тем, как приступить к возведению стен на фундамент, необходимо залить фундамент армированным поясом. По сути, он является продолжением основного фундамента и служит дополнительным усилением конструкции.

Если на первом уровне каркаса было 8 стержней основной арматуры для ответной рамы, то 4 стержня армированной ленты второго уровня будет достаточно для использования 4 стержней арматуры диаметром от 14 до 18 мм и зажимы диаметром от 6 до 8 мм.

Конструкция переливается по периметру здания по наружным стенам. Высота в среднем получается от 20 до 40 см. Бетон для заливки цоколя Армопояс - М200 и выше.

Армированный пояс первого уровня - основа дома, а базовый пояс - дополнение и усиление несущих способностей Армопояса для фундамента. Поэтому, если армопояс первого уровня был выбран качественно, то пояс второго уровня (цоколя) можно сделать не таким прочным.

В целом можно сказать, что сочетание качественных армий первого и второго уровня - гарантия надежности и долговечности фундамента на любых грунтах.

Армопояс под перекрытие плиты

Если построено многоэтажное здание, перекрытия несут большие нагрузки на стены. Для уменьшения этой нагрузки на высоте спаривания между стеной и плитами перекрытия также необходимо установить армированный пояс. Заливается по периметру внешних стен и имеет высоту примерно от 20 до 40 см. Что касается ширины армопоя, то желательно, чтобы она была равна ширине стены.

Расстояние между печью и лентой не должно превышать 1-2 кирпича ширины.Идеальное расстояние будет от 10 до 15 см.

Приготовление арматурного каркаса межэтажного пояса выполняется в виде сетки из двухкорпусных арматурных стержней толщиной от 10 до 12 мм.

Если кладка стен здания выполняется из газобетонных блоков, то два тонких блока можно установить как опалубку по краям и установить между ними арматурный каркас и заливать бетон.

Для стен толщиной 40 см в качестве опалубки можно использовать 10 см перегородок.

Если толщина стены меньше 40 см, то в стандартном газобетонном блоке можно вырезать желоб, чтобы укладывать в него армированный пояс. Или заранее купить специальный газобетонный U-образный блок с готовым желобом.

Армопуа под Маурилалатом

Армированный пояс, устанавливаемый под кровлей, обеспечивает возможность прочного монтажа кровли (Маурилалат + стропила) и устройства деревянных и бетонных перекрытий между чердаком и последним этажом.

Аропояс для Маурилалата, по сравнению с другими ремнями, самый маленький по ширине. Это допустимо, так как вертикальная нагрузка, которая приходится на этот пояс, минимальна.

Мауэрлат крепится к Армопоясу с помощью анкерной накладки с резьбой, диаметр которой должен быть от 10 до 16 мм. В зависимости от формы болтов они привариваются к арматурному каркасу или просто вставляются в бетон и за счет прочности удерживаются в нем.

Чтобы не столкнуться с трудностями, расположение анкерных шпилек и расстояние между ними нужно рассчитать заранее, чтобы в будущем они оказались посередине между быстрыми конструкциями.После заливки бетоном длины разливов должно хватить для установки мауэрлата и фиксации его двумя гайками и шайбой, это примерно высота мауэрлата + 4 см.

Также при изготовлении арматурного каркаса необходимо учитывать его ширину и высоту, чтобы при заливке бетоном между каркасом и внешней поверхностью бетона оставалось не менее 3-5 см.

Ремень Arkrpic

При строительстве больших домов, особенно многоэтажных, укрепляющий пояс обязательно делать строго из железобетона, а для небольших хозяйственных построек, где нет мощного усиления, пояс кладут из кирпича.

Кирпичная лента Armo design Это от 3 до 5 рядов кирпичной кладки, усиленной арматурной сеткой. В швы каждого ряда кирпича кладут стальную сетку из проволоки диаметром 4-5 мм, с размером ячеек примерно 3-4 см.

Ширина кирпичного пояса должна быть равна ширине несущей стены.

Иногда для повышения прочности конструкции кирпичи кладут не горизонтально, а вертикально к концам.

Армопояс нужно греть

В плане теплоизоляции армирующий пояс не очень хорошо себя показывает и зимой через него теряется некоторое количество тепла.Из-за чего изнутри может образовываться конденсат, что приводит к образованию плесени.

Чтобы этого не произошло, при строительстве Армопояса его нужно утеплить снаружи с помощью теплоизоляционных материалов.

«А чем греть Армопояс», спросите вы. Вариантов ответа на этот вопрос несколько. Самый распространенный материал - пенополистирол, но также можно использовать пенобетон и пенобетон.

Главное, перед вязкой арматурного каркаса и заливкой бетона нужно учесть и не забыть оставить пространство (от внешнего края стены) для укладки утеплителя.

Бетон какой марки нужен для armoo

Для изготовления армированного пояса под межэтажное перекрытие и стропильных систем минимальная потребность. Применяется марка бетона М200 или М250, а можно и выше. Требуемый бетон можно купить готовым или замесить из цемента М400.

Для самостоятельного изготовления бетона важно знать пропорции компонентов.

Количество воды в бетоне должно быть минимальным, а для придания пластичности используется пластификатор - добавка, которая увеличивает подвижность и текучесть бетона.

Что касается передаточного числа гидроциклов. Оно должно составлять от 0,5 до 0,7 на единицу цемента, другими словами, от 10 до 7 частей воды должно быть от 5 до 7 частей цемента.

Избыточное количество воды в бетоне отрицательно сказывается на его характеристиках и делает его не таким прочным.

Стоимость заливки Армопояса

Стоимость Армопояса рассчитывается для всех конкретных проектов всегда индивидуально. Интегрируем основные параметры конструкции и материалов, из которых будет построен дом.

В первую очередь, в зависимости от того, какие выложены стены здания, определяется технология изготовления бронированных самолетов для фундамента, для Малуэриат (кровля) и, если в здании несколько этажей, то для межэтажных этажей. .

Как правило, пояс усиления обязательно нужен при строительстве дома из легких материалов, таких как газобетон, шлакобетон, пенобетон, полистеролбетон, керамзитобетон и арболитобетон.Это потому, что блоки из этих материалов не обладают высокой прочностью и опасаются высокой сейсмической активности, неустойчивых грунтов и точечного давления со стороны кровли.

Рассчитать стоимость заливки Армопоярсана - простая задача, так как дома почти всегда разные и в каждом проекте есть много факторов, которые повлияют на окончательную цену.

Если обратиться к частной программе по услугам частной программы, то она поможет определить и просчитать все работы на устройстве Армопоясадль вашего дома.

Стоимость набивки армированного ремня составит 250 рублей. Для погонного метра.

Доверьтесь профессионалам

Trust Montajarmopoya стоит только профессиональных строителей.

Выбирая исполнителей, обращайте внимание только на узкоспециализированных профессионалов, не знающих в первую очередь в своей области и знакомых с особенностями монтажа конструкций такого типа.

В стоимость работ должна входить бригада, вся необходимая для строительства техника и оборудование.

С квалифицированной строительной бригадой вы сможете сделать надежный проект дома, а опытный прораб поможет вам минимизировать время и затраты на смету.

Чтобы узнать цену аропояса в проекте вашего дома, свяжитесь с нашим специалистом, по контактам указанным на сайте.

Как сделать армопояс на мауэрлат и нужен ли он вообще. Делаем армопояс в доме из газобетона Как лучше сделать армопояс

Якорь в бронепоясе состоит из рабочей арматуры (10-12мм) и конструкционной арматуры меньшего диаметра (рама - 6мм).Часто арматуру делают из 4 или 6 стержней. В этой статье мы подробно опишем и покажем схемы армирования, способы изгиба арматуры и другие нюансы армопояса.

Рама якоря необходима для фиксации рабочего якоря в правильном положении. То есть две-три прутка арматуры внизу бронепояса и две прутка вверху.

Для каркаса вполне подойдет арматура диаметром 6 мм, можно использовать даже толстую проволоку.

Размер каркаса должен соответствовать толщине вашей стены с учетом утеплителя и защитного слоя бетона. В качестве утеплителя лучше всего подходит экструдированный пенополистирол толщиной от 30 до 50 мм.

Часто рамка имеет размер лица около 120-200 мм.

Такие квадратные рамки легко изготовить следующим образом.

Берем доску (толщиной 20-50 мм. Шириной 200 мм.), Рисуем квадрат, например, 150 на 150 мм, просверливаем углы квадрата по отверстию.

Отверстия должны быть около 9 мм, чтобы фитинги 10 мм плотно прилегали. Сами арматурные стержни должны быть длиной около полуметра.

Положите доску на землю, вбейте четыре арматурных стержня через отверстия в доске в землю. Шаблон для складных рамок готов. Гнуть арматуру по каркасу удобнее трубой. Для такого каркаса заготовки арматуры должны быть длиной около 600 мм.

Армопояс рабочая арматура

Рабочий якорь представляет собой толстую оребренную проволоку диаметром 10 мм, предпочтительно 12 мм.Рабочая арматура в бронепоясе работает на изгиб, создавая высокую жесткость конструкции. Армирование должно быть сплошным (круглым) и проходить по всем несущим стенам. Если в здании очень длинные проемы, то места бронепояса над проемами необходимо укрепить дополнительной нижней штангой арматуры.

Рабочая арматура должна находиться внутри каркаса, и привязана к каркасу обычной вязальной проволокой, сварка здесь не нужна.

  1. Высота армопояса составляет от 200 до 300 мм.
  2. Расстояние между рамами должно составлять от 200 до 400 мм.
  3. Нахлест арматурных стержней должен составлять 500 мм.
  4. Для меньшего расхода арматуры лучше использовать более длинные стержни, чтобы уменьшить количество перекрытий.
  5. Не забываем про бетонное покрытие, которое должно быть 40 мм со всех сторон.

Обязательно загните рабочую арматуру по углам и используйте дополнительные зажимы арматуры, см. Схему ниже.Гнуть арматуру удобно при помощи длинной трубы.

Схемы армирования Армопояса

Также стоит отметить, что арматурный каркас лучше монтировать на месте его заливки, так как в собранном виде он будет много весить.

Опалубка должна быть достаточно прочной, чтобы выдерживать давление бетона. Особое внимание уделите выравниванию опалубки по всем плоскостям.

Если у вас нет профессионального инструмента для вибрации бетона, вы можете использовать следующий метод: возьмите перфоратор и постучите по арматуре в режиме измельчения, бетон уплотняется и выходят пузырьки воздуха.

Все без исключения конструкции из любых блочных материалов будут постоянно подвергаться воздействию природных явлений - набухания грунта, осадки зданий и других подвижек грунта. Кроме того, усиление ветра и дождей также может повлиять на целостность всего здания.Именно для исключения различных перемещений здания по верху стен выполняется бетонный бронепояс. А как сделать армопояс своими руками и поговорим в этой статье.

Аппарат Армопояс

Армирующий пояс или, как его иногда называют сейсмический пояс, позволяет повысить прочность всего дома, а также позволяет предотвратить растрескивание стен в результате движения грунта с фундаментом и под воздействием атмосферных воздействий. явления.Кроме того, если правильно сделать армопояс, он позволяет равномерно распределять нагрузки с крыши или бетонных перекрытий над ней.

Обратите внимание! Даже если полы в доме деревянные, необходимость делать бронепояс не пропадает. Тип перекрытия не определяет, делать бронепояс или нет. В любом случае пояс должен закрывать все стены.

С назначением армопояса все понятно. Теперь несколько слов о его конструкции.Обычный бронепояс имеет два стандартных элемента - жесткий объемный каркас из арматуры, а также бетон, в котором он находится. В целом все довольно просто, но сделать армопояс своими руками без изучения его особенностей, наверное, будет сложно.

Как сделать армопояс - последовательность

Для того, чтобы определить всю сложность работы, а также для более детального анализа способа изготовления армированного ремня, мы разделим технологию изготовления на несколько этапов.Можно сказать, что мы дадим определенные инструкции по изготовлению бронепояса.

Металлический каркас из арматуры

Начать сборку каркаса необходимо с того, что сегменты арматуры должны быть установлены в верхней части стены. Для этого нужно либо просто вбить сегменты, если это позволяет плотность материала, либо просверлить отверстия и вставить в них детали. Арматура устанавливается в точках пересечения стен и по всему периметру конструкции через 1-1.5 мета. Сегменты устанавливаются квадратом из четырех частей, они задают размеры всего кадра. После этого нужно закрепить нижний продольный ряд арматуры на высоте 3-4 см от верхнего края стены. Для этого продольные стержни привязываются вязальной проволокой к вертикально установленным шпилькам. Таким образом фиксируются два параллельных стержня.

После установки продольной арматуры ее необходимо соединить короткими перемычками через каждые 2,5-3 см. Для перемычек нужно использовать арматурные сегменты.

Аналогичным образом устанавливаются вертикальные сегменты. К ним позже будет прикреплен верхний продольный ряд арматуры. Верхний ряд будет крепиться таким же образом и с таким же шагом, как и горизонтальный. Длина сегментов будет зависеть от общей толщины армопояса. Рекомендуемая толщина бронепояса 200 - 250 мм. По этим размерам необходимо определить длину вертикальных сегментов. Продольные стержни арматуры снова крепятся к вертикальным сегментам, которые затем скрепляются поперечными сегментами.В целом все точно так же, как и с нижним уровнем продольных тяг.

Опалубка

На данном этапе можно действовать двумя способами: либо установить несъемную опалубку, либо сделать разборные доски. Самым оптимальным вариантом будет сборно-разборная конструкция. Его собирают практически из любых досок или листовых материалов ... В процессе возведения опалубки необходимо следить за ее верхним краем - разница не должна быть более 1 см.

Идеальным вариантом будет комбинированная система, в которой с одной стороны она будет несъемной, а вторая будет сниматься по мере застывания залитого раствора.Если фасад отделан каким-либо материалом или утеплен, то с лицевой стороны можно поставить несъемную опалубку из пенополистирола, которая в дальнейшем станет одним из элементов изоляционного слоя. С внутренней стороны можно поставить обычную доску или OSB, которые можно закрепить подручными метизами и крепежом. Чего нельзя сказать о работе с пенобетоном, у которого есть своя.

Самым сложным моментом здесь будет соединение двух частей опалубки армопояса.Здесь нужно подойти со всей ответственностью и продумать, как соединить две противоположные части таким образом, чтобы заливаемый бетон не раздавил их по бокам. Для этого на верхнем крае опалубки нужно закрепить деревянные распорки с шагом 30-40 см, а также можно стянуть проволокой. Для крепления проволокой необходимо просверлить отверстия в досках и продеть проволоку, которая будет стягивать две части конструкции. После застывания раствора просто откусите эту проволоку бокорезами и она останется внутри армопояса.После стяжки можно переходить к следующему этапу возведения армирующего пояса.

Заливка бетоном

Здесь нет ничего сложного, кроме поднятия бетона внутри опалубки поверх стены. Но с этим вопросом легко разобраться при заказе. Фирмы, оказывающие услуги по доставке бетона, имеют возможность заказать бетононасос, который перекачивает раствор в любую точку залитого армопояса.

Скажем еще несколько слов о качественной бетонной смеси и способах ее приготовления, если готовить самостоятельно.При заказе марка должна быть не ниже B15. Но если готовить самостоятельно, то состав будет такой: одно ведро цемента и два ведра щебня и песка ... Бетонную смесь лучше готовить гуще, потому что она тоже не раздавит опалубку. много. Однако у такого раствора есть свой нюанс - смесь в опалубке необходимо тщательно утрамбовать и утрамбовать. В идеале для этого используется глубинный вибратор, но в бытовом строительстве он встречается нечасто.Для герметизации можно использовать либо кусок арматуры, либо кусок деревянного бруска, которым тщательно уплотняется весь раствор в опалубке.

Завершение

Завершающий этап изготовления армопояса своими руками - контроль твердения бетона. Сразу после заливки бетонной смеси лучше всего накрыть целлофановой пленкой. Это необходимо для уменьшения потери влаги и появления трещин на армопоясе. Через несколько дней, когда будет достигнута первоначальная прочность, опалубку можно будет снимать (снимать).Кстати, советуем прочитать статью ««.

На этом, в общем, все. Уточним только одну деталь, касающуюся гидроизоляции армопояса. Обычно на армопояс укладывают мауэрлат для дальнейшего монтажа кровли. Для этого на поверхность бетона для гидроизоляции необходимо уложить рубероид или другой современный битумный материал. Таким образом, вы можете защитить основание вашей крыши от влаги, поступающей со стен.

Армопояс - это металлическая конструкция, сделанная вручную из фурнитуры.Его цель - повысить прочность несущих стен и сохранить целостность под воздействием природных условий и при движении грунта. При строительстве дома монтируется несколько таких поясов. Опалубку для армопояса укладывают с целью создания несущих стен или перекрытий. Заливается бетоном до застывания.

Достоинством этой опалубки является простота установки, минимальное количество необходимых материалов и инструментов, низкие финансовые затраты и простота демонтажа.Для зачистки вам нужно будет снять крепеж и удалить доски после схватывания бетона. В дальнейшем их можно будет собрать заново и сделать опалубку под другое здание.

Принцип создания конструкции под бронепояс не отличается от технологии опалубки для фундамента или оконных проемов.

Конструкция для дома из газобетона

По описанной выше схеме можно сделать опалубку своими руками для любого типа дома.Устройство подходит для кирпича, газобетона, бетона. Армопояс способствует качественному соединению кровли с каркасом здания. В доме из газобетона его крепят с помощью дополнительных блоков или опалубки. Первый вариант проще, но дорого. Дешевле самому сделать деревянную конструкцию ... Правильно построить ее помогает инструкция:

Схема сечения армопояса в опалубке для газоблока

  1. В пенобетонной стене просверливаются доски высотой 30 см.
  2. Укладывать стяжки через каждые 50-70 см, чтобы повысить прочность конструкции и предотвратить деформацию под воздействием тяжелого бетона.
  3. Уложить арматуру диаметром от 8 до 12 мм внутрь. Выбор зависит от расположения дома. Если стены будут подвергаться негативному воздействию окружающей среды, то подойдут прутья максимального диаметра. В регионах со спокойными сейсмическими условиями можно сэкономить на фурнитуре, выбрав недорогие модели минимального диаметра.
  4. Поместите арматуру на специальные звездочки, которые создают активный нижний слой на газобетонных блоках.
  5. Обвяжите стержни проволокой.
  6. Залить бетон, уплотнить и выровнять слой.

Если опалубка устанавливается с целью крепления кровли, то перед заливкой бетона устанавливаются шпильки для крепления перекрытий. Они могут быть любой длины, но удобнее работать с экземплярами длиной менее 1 метра.

Специалисты помогут сделать правильную опалубку под бронепояс для дома из газобетона в случае возникновения затруднений.Перед работой рекомендуется произвести расчеты, чтобы не допустить ошибок и закупить стройматериалы в нужном количестве.

Нюансы при работе с деревянной конструкцией

Опалубка из деревянных досок требует грамотного подхода. При неправильной установке конструкции есть риск поломки и разрыва досок под воздействием бетонного раствора. Чтобы правильно выполнить работу своими руками, нужно учесть несколько нюансов:

  • Устройство опалубки состоит из досок, которые необходимо крепить с тщательным контролем вертикальности и горизонтальности конструкции;
  • поверхность досок, контактирующая с бетоном, очищена и выровнена;
  • для повторного использования элементов, легкого демонтажа конструкции и предотвращения протечек бетона, панели покрыты пленкой изнутри;
  • если пропитать доски отработанным маслом или гидрофобной смазкой, сделать это своими руками будет намного проще;
  • многократное использование плат не допускается.Если они попали под атмосферные осадки, они, скорее всего, будут уничтожены при повторном использовании;
  • Несъемная конструкция изготавливается редко, чаще она собирается из пенополистирольных блоков, с уже встроенной фурнитурой. Укладывается нанизыванием элементов на штанги;
  • Перед работой стоит сделать выбор между первоначальным изготовлением бронепояса и опалубкой. В некоторых случаях проще уложить арматуру на газобетонные блоки, а затем приступить к сбору деревянной конструкции.

Опалубка арматурного каркаса изготавливается самостоятельно без использования дорогих материалов и специального оборудования. Но только грамотно организованная и проведенная работа гарантирует создание надежной и прочной конструкции. При возникновении трудностей в процессе сборки рекомендуется обратиться за профессиональной консультацией, чтобы не допустить серьезных ошибок, которые могут привести к разрушению конструкции.

В любом строительстве чрезвычайно важно не только правильно построить конструкцию, но и придать ей прочность.Благодаря армирующему поясу каждая постройка не только увеличивает свои прочностные характеристики, но и имеет равномерное распределение нагрузок. Ни один фундамент - под дом или под забор - не может обойтись без бронепояса, ведь иначе срок службы такой постройки не превысит нескольких лет.

До 30% землевладельцев предпочитают строить дома самостоятельно, а постройки попроще - до 60%. Поэтому вопрос, как сделать бронепояс, является одним из самых важных на этапе проектирования и строительства.

Виды армопоясов

При строительстве дома профессионалы выделяют несколько видов армирующих лент:

  • Ростверк: это самый первый армопояс, расположенный на уровне фундамента дома. Это самое главное, так как он отвечает не только за прочность фундамента, но и предотвращает возможное проседание части фундамента в зависимости от сезонных перемещений грунта. Поэтому к его установке нужно подходить с большой осторожностью.
  • Второй армопояс располагается на готовом фундаменте, помогая правильно распределить нагрузку стен на фундамент дома. Благодаря уже уложенному ростверку второй армирующий пояс может быть значительно меньше по размеру.
  • Третий (и последующие) армированные пояса укладываются при возведении этажей здания. Они не только придают прочность несущим стенам и всей конструкции, равномерно распределяют нагрузку с межкомнатных перегородок, оконных и дверных проемов, но и буквально удерживают стены от их возможного расхождения.

В качестве армирующей арматуры при устройстве армопояса часто используется либо металлическая сетка из оребренных стержней толщиной 10-15 мм, либо отдельные металлические оребренные стержни того же или большего диаметра.

Арматурная сетка никогда не приваривается к стыкам стержней: это снизит прочность металла, а значит, и всего армопояса. Поэтому подключение производится обычным проводом.

Любое строительство начинается с устройства фундамента.Чем больше здание, тем прочнее должен быть фундамент. Например, если для гаража достаточно 30-сантиметрового монолитного фундамента, то для жилого дома потребуется основание с армирующим поясом, расположенное намного глубже.

Устройство фундамента дома армирующим поясом:

  • Песочно-гравийная подушка закладывается в траншею, подготовленную по степени промерзания почвы. На него устанавливается армирующая сетка. Чтобы предотвратить возможную коррозию, специалисты рекомендуют устанавливать арматуру на половинки кирпича, чтобы при заливке раствора металл полностью погрузился в раствор.
  • Для углов дома предпочтительнее использовать несколько металлических стержней диаметром не менее 15 мм. Обычно их ставят квадратом, так как это сильно укрепляет конструкцию будущего дома.
  • Арматурная сетка больше подходит для стен. Обычно используется одинарная сетка высотой, равной глубине траншеи. Если грунт на строительной площадке подвержен подвижкам в зависимости от различных климатических условий, высоту сетки увеличивают вдвое, и ее укладывают в траншею, сложенную пополам.Таким образом, фундамент получает отличные прочностные характеристики.
  • Для получения ростверка большей прочности сначала заливают небольшое количество бетона, аккуратно закладывая в него армирующую сетку или стержни. После того, как первый слой раствора «схватится», можно окончательно залить бетоном подготовленные траншеи.

Второй армирующий пояс

Это скорее условность, чем реальная необходимость, с сильно укрепленным фундаментом или одноэтажным зданием. Поскольку за состояние внешних несущих стен отвечает второй армопояс, то двух и более этажный дом нуждается в дополнительном усилении.

Перед тем, как сделать бронепояс на готовом фундаменте из бетонных блоков, необходимо выложить перегородки по краю стены в полукирпич высотой до 40 см. Между ними кладут металлические стержни диаметром до 40 см. не менее 15 мм, либо одинарная армирующая сетка. Сверху заливается бетонный раствор.

Третий армирующий пояс

Этот армопояс находится на уровне этажей и играет не меньшую роль, чем ростверк. Он предназначен для удержания всей конструкции и усиления как внешних, так и внутренних стен оконными и дверными проемами.

Особенности укладки армопояса для полов:

  1. Его высота не превышает 40 см.
  2. Если ширина стен не менее 50 см, то опалубкой может выступать кладка по краям стены в половину кирпича. Если ширина стены меньше 50 см, то готовится деревянная опалубка.
  3. Третий бронепояс должен быть сильно усилен, поэтому для него используется армирующий каркас: металлическая сетка из стержней диаметром 10-12 см, сложенных в 2-3 раза.
  4. Укладка третьего армопояса так же важна, как и первого. Если ростверк уложен неправильно или полностью отсутствует, то через несколько лет в фундаменте и стенах образуются трещины, грозящие разрушить все здание. Отсутствие третьего бронепояса гарантирует неустойчивость перекрытий и уложенных на них плит, оконных и дверных проемов. Другими словами, это ставит под угрозу всю конструкцию здания.

Видео

В этом видео мы поговорим о наполнении армопояса в доме из газоблоков.

04.06.2018
Вопрос: Что такое армированный армирующий пояс и его структура?

В настоящее время все строительные технологии в основном направлены на обеспечение максимальной устойчивости возводимых конструкций и увеличение срока их службы. Ведь объекты строительства подвергаются колоссальному воздействию природных факторов. Поэтому строительные конструкции необходимо правильно армировать. Одно из таких укреплений - армопояс.

Армопояс - что это

Армопояс представляет собой монолитный железобетонный контур, который укладывают на все основные стены здания, связывая их в единый каркас.

Основная задача армопояса - распределить равномерную нагрузку на несущие стены здания и на фундамент.

Армированный пояс укладывается на нескольких уровнях строящегося здания, в фундамент, под плиты перекрытия и под мауэрлат (брус, на который опираются стропила).

Какие функции выполняет армопоя?

Существует несколько причин, определяющих необходимость устройства армопояса при строительстве дома:

  • Повышение пространственной жесткости - усиленный пояс соединяет конструкцию здания в одно целое и выполняет функцию жесткого каркаса, благодаря чему здание получает дополнительную устойчивость к негативным факторам, ветровым нагрузкам, движениям грунта, землетрясениям;
  • Равномерное распределение нагрузок - монолитный пояс защищает фундамент и стены от трещин и не позволяет тяжелым плитам чердачных и межэтажных перекрытий продавливаться через хрупкий пенобетон и пенобетон;
  • Выполнение проемов - железобетонная лента позволяет делать проемы любой ширины для дверей и окон в стенах без использования специальных перемычек;
  • Присоединение стропильной системы к стенам - монолитный армированный пояс обеспечивает жесткое и надежное крепление для монтажа стропильной системы кровли, особенно когда стены здания выполнены из легких блоков.

Вам всегда нужен армопояс?

Укрепление дома не всегда необходимо. Рассмотрим ситуации, в которых конструкцией бронепояса можно пренебречь:

  • фундамент расположен на твердом грунте: каменистый грунт, крупный и крупный песок, грунт, не насыщенный водой;
  • стены дома будут кирпичные;
  • Стены дома будут построены из арболитов, толщиной не менее 30 см и прочностью не менее B2.5;
  • строится коттедж, перекрытия которого будут выполнены из деревянных балок, а не из бетонных плит.

В том случае, если почва на участке слабая и не очень устойчивая, например, пыльный песок, лёсс, глина, суглинок или торф, то строительство бронепояса обязательно.

То же верно, если стены дома построены из легкого и хрупкого керамзита, пенобетона или газобетонных блоков - ответ очевиден, нужен бронепояс! Это связано с тем, что эти блоки не рассчитаны на движение грунта и точечные нагрузки от плит перекрытия.

Строительная техника Армопояс

Техника возведения монолитного армопояса аналогична технологии заливки обычного монолитного фундамента:

  1. Вяжется и устанавливается каркас из арматуры;
  2. Устанавливается опалубка;
  3. Заливается бетон.

Некоторые дополнительные нюансы, тонкости и мелкие изменения технологии зависят от расположения железобетонного пояса.

Типы армопояс или зоны расположения

Базовый разгрузочный армопояс или База (1 уровень - под фундамент) - на эту конструкцию ложатся большие усилия от всей массы постройки и реакции грунта.Основание будет армировано арматурным каркасом, повторяет расположение капитальных стен и бетонируется при формировании ленточного фундамента.

База армопояс (Уровень 2 - над фундаментом) - ширина этого пояса должна соответствовать толщине стен и пропорционально распределять силы, действующие на фундамент.

Армопояс между перекрытиями под плиты перекрытия - этот неразъемный железобетонный пояс расположен между стенами верхнего уровня дома и бетонными плитами перекрытия, расположенными между этажами.Его задача - обеспечить неподвижность несущих стен и не допустить появления в них трещин. Распределяет нагрузки от плит перекрытия по контуру здания и снижает вероятность деформации проемов.

Армопояс последнего этажа под мауэрлат - этот армированный пояс отливается после возведения последнего этажа и служит основой для мауэрлата. Он компенсирует нагрузку от самой крыши и дополнительно от осадков, снега и ветра.

Армопояс первого уровня (под фундамент)

Чтобы значительно снизить давление дома на землю, армопояс под фундамент следует делать на 30-40 см шире основной бетонной ленты фундамента. А его толщина в зависимости от этажности может варьироваться от 40 см до 50 см.

Армопояс первого уровня выполняется под всеми несущими стенами конструкции, а не только по периметру наружных стен.Арматурный каркас для него изготавливается исключительно вязанием, а не сваркой. Сварку можно применять только тогда, когда основная арматура предварительно соединена в общую пространственную конструкцию.

Диаметр основной арматуры 16-20 мм. Диаметр поперечных зажимов от 8 до 10 мм. Шаг - не более 20 см.

Очень важно, чтобы арматурный каркас не соприкасался с основанием при заливке бетона в фундамент. Якорь должен быть утоплен посередине.Этого можно добиться, поместив под каркас камни или половинки кирпича. Это убережет металлический каркас от процесса коррозии (ржавчины).

Заливку армированной ленты бетоном необходимо производить за один прием. Это необходимо для того, чтобы избежать стыков, снижающих прочность конструкции.

Армопояс 2 яруса (на фундаменте)

Перед тем, как приступить к возведению стен на фундаменте, необходимо залить цокольный армированный пояс. По сути, он является продолжением основного фундамента и служит дополнительным усилением здания.

Если для вязания каркаса первого уровня арматурного пояса потребовалось 8 стержней основной арматуры, то для вязания каркаса армированного пояса второго уровня достаточно будет использовать 4 стержня арматуры с диаметром от 14 до 18 мм и зажимы диаметром от 6 до 8 мм.

Конструкция залита по периметру здания по наружным стенам. Средняя высота от 20 до 40 см. Бетон для заливки бронепояса подвала М200 и выше.

Армированный пояс первого уровня является основой дома, а цокольный пояс - добавлением и усилением несущей способности бронепояса для фундамента. Следовательно, если пояс первого уровня был заполнен качественно, то пояс второго уровня (подвала) можно сделать не таким прочным.

В целом можно сказать, что сочетание качественных армопоясов первого и второго уровня - это гарантия надежности и долговечности фундамента на любом грунте.

Армопояс для плит перекрытия

Если строится многоэтажное здание, то плиты перекрытия несут сильные нагрузки на стены. Чтобы уменьшить эту нагрузку, на высоте сопряжения также необходимо установить армированный пояс между стеной и плитами перекрытия. Заливается по периметру наружных стен и имеет высоту примерно от 20 до 40 см. Что касается ширины армопояса, то желательно, чтобы она была равна ширине стены.

Расстояние между плитой и лентой не должно превышать ширину 1-2 кирпича.Идеальное расстояние от 10 до 15 см.

Арматурный каркас для межэтажного пояса вяжется в виде сетки из двухжильных арматурных стержней толщиной от 10 до 12 мм.

Если кладка стен здания из газобетонных блоков, то по краям можно поставить два тонких блока в качестве опалубки, а между ними установить арматурный каркас и заливать бетон.

Для стен толщиной 40 см в качестве опалубки можно использовать перегородочные блоки 10 см.

Если толщина стен меньше 40 см, то в стандартном газобетонном блоке можно самостоятельно вырезать желоб для прокладки в него армированного пояса. Или заранее купите специальный пеноблок из пенобетона с готовым желобом.

Армопояс под мауэрлат

Армированный пояс, устанавливаемый под кровлей, обеспечивает возможность прочного крепления кровли (мауэрлат + стропила) и устройства деревянных и бетонных перекрытий между чердаком и последним этажом.

Армопояс под мауэрлат, по сравнению с другими ремнями, самый маленький по ширине. Это допустимо, поскольку вертикальная нагрузка, приходящаяся на этот ремень, самая низкая.

Мауэрлат крепится к бронепоясу с помощью анкерных стержней с резьбой, диаметр которых должен быть от 10 до 16 мм. В зависимости от формы болтов они привариваются к арматурному каркасу или просто вставляются в бетон и удерживаются в нем за счет кривизны.

Чтобы в дальнейшем не столкнуться с трудностями, расположение анкерных шпилек и расстояние между ними необходимо рассчитать заранее, чтобы в дальнейшем они находились посередине между стропильными конструкциями.стропильные ноги тогда не совпадали со шпильками. После заливки бетоном длины шпилек должно хватить, чтобы на них установить мауэрлат и закрепить двумя гайками и шайбой, это примерно высота мауэрлата + 4 см.

Также при изготовлении арматурного каркаса необходимо учитывать его ширину и высоту, чтобы при заливке бетона между каркасом и внешней поверхностью бетона оставалось не менее 3-5 см.

Лента армированная кирпичная

При строительстве больших домов, особенно многоэтажных, арматурный пояс обязательно делать строго из железобетона, а для небольших хозяйственных построек, где не требуется мощное армирование, пояс выкладывают из кирпича.

Структура пояса армированного кирпича - от 3 до 5 рядов кирпичной кладки, армированной армирующей сеткой. В швы каждого ряда кирпичей на раствор кладут стальную сетку из проволоки диаметром 4-5 мм, с размером ячеек около 3-4 см.

Ширина кирпичного пояса должна быть равна ширине несущей стены.

Иногда для усиления прочности конструкции кирпич кладут не горизонтально, а вертикально по торцам.

Нужно ли утеплять армопояс

С точки зрения теплоизоляции, армирующий пояс не очень хорошо себя показывает, и в зимний период через него теряется некоторое количество тепла. Из-за этого внутри может образовываться конденсат, который приводит к образованию плесени.

Чтобы этого избежать, при строительстве армированного пояса необходимо его снаружи утеплить с помощью теплоизоляционных материалов.

«А как утеплить армопояс» - спросите вы.На этот вопрос есть несколько ответов. Самый распространенный материал - пенополистирол, но также можно использовать пенобетон и пенобетон.

Главное, перед кладкой вязкого арматурного каркаса и заливкой бетона необходимо учесть и не забыть оставить место (от внешнего края стены) для укладки утеплителя.

Бетон какой марки нужен для армопояса

Для изготовления армированного пояса под плиты перекрытия и стропильных систем минимальным требованием является использование бетона марки М200 или М250 или выше.Необходимый бетон можно купить в готовом виде или замесить самостоятельно из цемента М400.

Чтобы сделать бетон самостоятельно, важно знать пропорции компонентов.

Количество воды в бетоне должно быть минимальным, а для придания пластичности используется пластификатор - добавка, повышающая подвижность и текучесть бетона.

По водоцементному соотношению. Она должна быть в пределах от 0,5 до 0,7 на единицу цемента, другими словами, на 10 частей цемента должно приходиться от 5 до 7 частей воды.

Избыточное количество воды в бетоне отрицательно сказывается на его характеристиках и делает его менее прочным.

Стоимость наполнения армопояса

Стоимость армопояса рассчитывается для всех конкретных проектов всегда индивидуально. Учитываются основные параметры конструкции и материалы, из которых будет построен дом.

В первую очередь, в зависимости от того, из чего сделаны стены здания, определяется технология изготовления армированных поясов для фундамента, для малюериата (кровли), а если в здании несколько этажей, то для межэтажных перекрытий.

Как правило, арматурные пояса требуются при строительстве дома из легких материалов, таких как газобетон, шлакобетон, пенобетон, полистиролбетон, керамзитобетон и арболитобетон. Это связано с тем, что блоки из этих материалов не обладают высокой прочностью и боятся высокой сейсмической активности, неустойчивых грунтов и точечного давления со стороны кровли.

Расчет стоимости заливки бронепояса - задача несложная, так как дома практически всегда разные и в каждом проекте есть множество факторов, которые повлияют на конечную цену.

Если вы обратитесь к частному мастеру Михаилу Долгих, он поможет определить и просчитать все работы по устройству бронепояса для вашего дома.

Стоимость заливки армированного ремня обойдется в 250 руб. за погонный метр.

Доверие профессионалам

Установку армопояса следует доверять только профессиональным строителям.

При выборе исполнителей работ обращайте внимание только на узкоспециализированных профессионалов, которые уже несколько лет крутятся в своей сфере и хорошо знакомы с особенностями установки такого типа конструкции.

Стоимость работ должна включать оплату бригады, всей техники и оборудования, необходимого для строительства.

С квалифицированной строительной бригадой вы можете сделать надежную конструкцию дома, а опытный прораб поможет вам минимизировать время и стоимость сметы.

Чтобы узнать цену армопояса в проекте вашего дома, свяжитесь с нашим специалистом по контактам, указанным на сайте.

Армопояс под мауэрлат минимальной высоты.Армопояс для газобетона под мауэрлат


При строительстве любого дома первостепенное значение имеет создание армирующего пояса под мауэрлат, который придает тонкому
ю дополнительную жесткость, а также служит усиленной опорой, позволяющей удерживать боры на месте.

Назначение армирующего пояса

Как известно, кровля передает на здание два вида нагрузок, а именно:

  • вертикальные, которые входят в вес самой кровли с учетом внешних воздействий : сейсмическая активность, ветер и снег;
  • распорка от стропил, упирающаяся в стену, которая стремится раздвинуть стены здания.Наряду с увеличением нагрузки на крышу увеличивается и горизонтальная составляющая - нагрузка на распорку.

Армопояс функции

Армопояс - это одна из важнейших составляющих в строительстве, поэтому давайте рассмотрим , зачем он нужен:

  • если здание построено из газобетона, следует понимать, что блоки сделанные из него не выдерживают точечной нагрузки на свою поверхность и при сверлении отверстий под шпильки, а просто растрескиваются;
  • использование бронепояса позволяет сделать конструкции более жесткими;
  • все местные и точечные нагрузки равномерно распределяются по поверхности несущих стен;
    при сезонном движении грунта, неравномерной усадке дома или землетрясениях армопояс защищает стены от деформации, сохраняя всю геометрию конструкции;
  • с помощью бронепояса вся конструкция стены выравнивается по горизонтали, при этом исправляются ошибки, допущенные при кладке стен; №
  • с учетом механической прочности к бронепоясу можно крепить все важнейшие конструкции, в том числе мауэрлат.

Назначение мауэрлата

Мауэрлат - это часть крыши здания, которая используется для поддержки стропил. Часто профессиональные строители рекомендуют закрепить его на специальном бронепоясе, что позволяет удерживать его на месте.

Таким образом, он действует как усиленная опора, придавая жесткость всей конструкции. К мауэрлату крепятся ножки стропильной системы, а сам он крепится непосредственно к стенам постройки. Исходя из этого следует, что мауэрлат помимо поддержки стропил соединяет еще и крышу и каркас дома в единое целое.

Обоснование строительства армирующего пояса

Армопояс под мауэрлат необходимо для увеличения прочности конструкции дома. Устраивая бронепояс под этой балкой своими руками, следует учитывать, что он обязательно должен быть непрерывным, проходящим по всему периметру стен.

А поскольку в кровельную систему дома входит не только стропильная система, но и множество других элементов (коньковые столбы или грядки), на которые могут опираться как несущие стены, так и другие опоры, рекомендуется устраивать армированный пояс. и под ними.

Крайне важно, чтобы армопояс был установлен точно и надежно в соответствии со всеми стандартами. Если это не учитывать, то конструкция крыши вряд ли будет долговечной.

Размеры армопояса для мауэрлата

При армировании следует учитывать, что его ширина должна быть равна ширине несущих стен, но не менее 25х25 см. Если стены возводятся из газобетона, то последний ряд выкладывают из специальных блоков в форме буквы «П», которые выполняют роль опалубки для заливки бетона.

Если стены построены из кирпича, то внешняя опалубка составляет половину кирпича, а внутренняя - из досок.

Строительство армирующего пояса

Монтаж опалубки, укладка металлического каркаса

Формирование армирующего пояса следует начинать после завершения возведения стен.

Для этого формируется опалубка, которой следует заполнить арматурный пояс, к которому в дальнейшем будет крепиться балка.

При сборке опалубки необходимо следить за тем, чтобы ее верхний край был строго горизонтальным. Это легко проверить с помощью строительного или спиртового уровня.

Затем внутрь опалубки помещается арматурный каркас, в продольной части которого должно быть не менее 4 стержней арматуры диаметром 1,2 см.

Пересекающиеся части стержней арматуры или проволоки диаметром 8 мм должны соединять продольную арматуру через каждые 25 см.

Обычно в поперечном сечении такая рамка представляет собой квадрат, а иногда и прямоугольник.Можно прибегнуть к услугам предприятий, сваривающих любые каркасы точечной контактной сваркой, если на это нет времени.

При укладке арматурного каркаса учитывайте, что минимальная толщина бетона от арматуры должна быть не менее 5 см. По бокам это легко регулируется правильной укладкой каркаса, а внизу обязательно сделать опоры из битого кирпича или поставить деревянные доски.

Но в идеале использовать специальные пластиковые опоры необходимой высоты, которые можно найти в любом строительном магазине.

После завершения укладки каркаса опалубку следует закрепить таким образом, чтобы ее не раздирал тяжелый бетон, а это можно сделать следующим образом:

  • при сборке опалубки, ее нижней и верхней частей крепятся деревянными брусками. После застывания бетона верхние доски демонтируются, а нижние остаются;
  • опалубку можно закрепить с помощью специальных диагональных упоров, которые одним концом упираются в опалубку, а другим упираются в горизонтальную поверхность; №
  • при изготовлении многоразовой опалубки из OSB (ориентированно-стружечная плита) для их крепления используются стержни с резьбой.

На противоположных сторонах листов опалубки, вплотную друг к другу, отверстия , диаметром 12,5 мм. Там же проложена пластиковая трубка , длина которой должна равняться ширине будущего армопояса.

После этого через отверстия пропускаем резьбовой стержень диаметром 12 мм, который нужно будет затянуть гайками и большими шайбами. После застывания бетона их вытаскивают, а листы разбирают.Что касается труб, то их можно оставить в бетоне, так как они стоят копейки.

Установка закладных стержней с резьбой

После проверки правильности установки опалубки следует установить крепеж, на котором будет держаться мауэрлат. Делать это рекомендуется при помощи стержней с резьбой, прикрепленных к металлическому каркасу.

Они должны быть с большими шайбами ​​и гайками, диаметром чуть больше сантиметра, а длина должна быть такой, чтобы один конец хорошо закреплялся на раме к раме, а другой выступал на несколько сантиметров над уже установленным. Мауэрлат.

Если стропила не упираются в мауэрлат, необходима установка шпилек. Между ног стропил должна быть хотя бы одна шпилька, а расстояние между креплениями не должно превышать одного метра. На арматурном каркасе отметьте мелом и выровняйте по линии, проведенной шнуром, натянутым по средней линии.

С помощью вязальной проволоки шпильки крепятся к арматурному каркасу строго вертикально.

Заливка армирующего пояса бетоном

Чтобы армированный пояс имел максимальную прочность, все нужно делать за один прием.Для этих целей рекомендуется использовать бетон марки не ниже М200. Учитывая предстоящий объем работ, лучше всего остановиться на готовом бетоне, который можно заливать бетононасосом прямо в опалубку.

Если это невозможно, бетон можно изготовить самостоятельно. Конечно, без бетономешалки и помощников не обойтись.

Для приготовления бетона необходимой марки необходимо использовать:

  • цемент марки М400 1 часть;
  • щебень 4.8 частей;
  • песок мытый 3 части.

При заливке бетона в нем могут появиться пузырьки (воздушные карманы), влияющие на прочность конструкции. Для их удаления следует использовать специальный вибратор, но если его нет под рукой, то нужно протыкать его по всему объему куском арматуры.

Кстати, для большей эффективности стоит использовать пластификаторы, которые увеличивают подвижность смеси и снижают содержание воды. В результате армопояс быстрее застывает и укрепляется.

Крепление мауэрлата к армопоясу

Когда бетон достаточно прочен , опалубка демонтируется и через полторы недели можно начинать прикреплять мауэрлат к армопоясу ... Древесина предварительно обрабатывается специальными добавки, чтобы исключить возможность гниения и повреждения насекомыми.

Все стыки бруса между собой производятся прямым замком или косым пропилом, что позволяет сделать всю конструкцию монолитной.Место будущей фиксации бруса следует предварительно разметить, просверлить и вставить в них шпильки.

Сам крепление осуществляется большими шайбами ​​ и гайками ... Все соединения застраховать контргайками и отрезать оставшиеся выступающие шпильки болгаркой. Крепление мауэрлата на армопояс производится только через слой рубероида.

Обоснование устройства армирующего пояса под мауэрлат из кирпича

Некоторые специалисты считают возможным строительство кирпичного армирующего пояса для зданий из пористых блоков.

Но эту конструкцию можно назвать только армирующей с растяжкой, так как состоящая из нескольких рядов, она не будет равномерно распределять нагрузку, идущую от стропильной стены, в результате создаваемая точечная нагрузка окажет деструктивное воздействие на пористые блоки .

Итак, подведем итоги:

  • конструкция из армированного пояса под мауэрлат необходима, если вы планируете сооружение из газо- и керамзитобетона, а также с кирпичными стенами; №
  • для надежного крепления мауэрлата к бронепоясу используйте стержни с резьбой, прикрепленные к металлическому каркасу;
  • весь объем бетонных работ должен выполняться единовременно без перерыва;
  • мауэрлат крепится через слой рулонной гидроизоляции.

Любая постройка - это мауэрлат. Он действует как связующее звено между крышей и стенами здания. При проектировании ему уделяется львиная доля внимания из-за полезных функций, которые он выполняет.

Для чего нужен мауэрлат? Он несет на себе весь вес, который находится в месте упора стропил. Основная роль мауэрлата - равномерное распределение силы тяжести от стропил и передача ее на стены конструкции.

Стропильная система крепится к мауэрлату и крепится к капитальным стенам здания.Следовательно, еще одна первостепенная роль - прикрепить крышу к зданию. Мауэрлат в основном делают из дерева, но бывает и так, что стропильная система металлическая, тогда мауэрлат делают из тавра или швеллера.

Нужно ли строить усиленный пояс? Определенно да. Крыша оказывает на конструкцию несколько видов нагрузок: вертикальных, которые зависят от веса всей кровли, а также от погодных условий (ветер, сильные снегопады и землетрясения). И распорная нагрузка. Возникает в тот момент, когда стропила начинают давить на стены дома, как бы пытаясь их раздавить.

Современные материалы для строительства, такие как газобетон или керамзитоблоки, имеют свои преимущества, но от их недостатков не застрахован никто. Это недостаточный уровень жесткости для крепления мауэрлата. Строгость таких стройматериалов разрушительна. Поэтому использование усиленного ремня - не просто прихоть, а необходимость.

Стены из кирпича имеют достаточный запас прочности и могут выдерживать большие нагрузки. К таким кирпичным стенам смело крепится мауэрлат с помощью саморезов с металлической насадкой или других креплений.Но мастера со стажем советуют даже на кирпичных стенах соорудить армированный пояс. Это касается районов, где наблюдаются землетрясения.

Армопояс под мауэрлат

Ремень из арматуры выполняет свои функции. Помогает защитить стены от деформации при усадке дома (неровной), при движении грунта. Армопояс может не только защитить от деформации, но и выровнять конструкцию здания с некачественной кладкой стен.

Использование бронепояса поможет придать жесткость конструкции всей конструкции.Вся нагрузка равномерно распределяется по поверхности капитальных стен. Прочность армированного ремня позволит прикрепить к нему все необходимые конструкции. Одна из необходимых конструкций - мауэрлат.

Какими должны быть размеры армированного ремня, которым будет крепиться мауэрлат. Ширина наполнения бронепояса должна быть такой же, как и ширина стены. Или подойдет как можно больше. Если стена возведена из газобетонных блоков, то последний ряд делают из блоков Y-образной формы.Это так называемая усиленная ленточная опалубка. Если при строительстве использовался кирпич, то внешняя сторона возводится в половину кирпича, а внутренняя - из досок. Армированный пояс должен быть прочным и проходить по всему периметру несущих стен.

Конструкция усиленного ремня

После завершения кладочных работ можно заняться возведением такой важной детали, как бронепояс. Сначала сооружается конструкция для заливки из плит или плит OSB.Этот материал отлично подходит для повторного использования. После этого в опалубку устанавливаются металлические стержни. Якорь, идущий продольно и обязательно состоящий из четырех стержней, скреплен поперечной проволокой. Если представить себе поперечное сечение такой рамы, то она выглядит как квадрат. Самостоятельно делать такую ​​металлическую конструкцию не обязательно. Есть компании, которые предоставляют услуги точечной сварки и сваривают такие конструкции. При заливке бетона такой армированный каркас становится монолитной конструкцией.Закрепить опалубку обязательно, иначе от веса бетона она лопнет.

Это делается разными способами:

  • Нижняя часть отливки крепится кусками доски или деревянными брусками. Их тоже делают поверх опалубки. После застывания бетона при разборке верхние бруски отрываются, а нижние остаются в бетонной массе, нужно просто отпилить выступающие концы.
  • Другой способ усиления состоит в использовании диагональных упоров, которые одной стороной опираются на горизонтальную плоскость, а другой - на опалубку.

Чтобы закрепить мауэрлат на армопоясе, следует дождаться высыхания бетона, снять опалубку и приступить к креплению. Брус нужно обработать антисептической жидкостью. Брус соединяется двумя способами: прямым замком (так делают дома из сруба) и косым срезом. Это делает дизайн еще более мощным.

Мауэрлат - это элемент кровельной системы здания, который обычно делается для поддержки стропил на крыше. Стоит отметить, что профессиональные строители советуют прикреплять мауэрлат к специальному бронепоясу, который будет удерживать мауэрлат на месте.Армопояс под маевлат придаст конструкции жесткости и придаст ей роль усиленной опоры.
Армопояс - очень важная составляющая в строительстве. Итак, давайте разберемся, для чего он на самом деле предназначен.
Если наше здание состоит из газобетона, то вам необходимо знать, что газобетонные блоки передают точечную нагрузку на свою поверхность крайне отрицательно, и поэтому при сверлении отверстий под шпильки внутри блока они могут треснуть или просто лопнуть.
Следующий момент, для которого предназначен армопояс, - это подвешивание стропил к стенам, установленных непосредственно на газобетонных блоках, которые будут создавать разный вес с разных сторон, что в свою очередь приведет к возможному перемещению блоков и деформации всей крыши и стен.
И, наконец, если стропила поставить на газобетонные блоки, то при малейшем отклонении уровня кровли от проектной нормы появится точечная нагрузка и блоки потрескаются.
Решение всех этих проблем - защитный армопояс под мауэрлат!
Установить бронепояс на мауэрлат очень просто. Для этого по всей площади нашей стены устанавливаем специальные стойки, стойки нужно устанавливать равномерно через каждые 60 см друг от друга.Кстати, шпильки можно купить размером примерно 2 метра и разрезать их на равные части, поэтому на этих элементах мы сэкономим. После установки шпилек прямо на шпильки надеваем нашу балку, заранее замерив и просверлив в ней отверстия для шпилек, затем подтягиваем балку к бронепоясу болтами.
Шпильки лучше всего обернуть полиэтиленом, чтобы не испортить их при заливке бетона.

Необходимость создания бронепояса для мауэрлата при возведении кровли не всегда очевидна для начинающих строителей.У них часто ошибочное представление об армированном усилении основания для возведения кровли как о чем-то ненужном и ненужном. Однако армопояс - важный посредник, распределяющий нагрузку кровли на стены здания. Рассмотрим, зачем нужен армопояс под крышей, какие функции он выполняет и как сделать самому.

В этой статье

Необходимость армированного пояса

Начнем рассмотрение армированного основания крыши с его основных функций.

Преобразование нагрузки

Стропильные ноги передают нагрузку на мауэрлат, основная концентрация которой находится в местах опоры стропил на стены дома. Задача мауэрлата и армопояса - трансформировать эту нагрузку, сделав ее однородной. На мауэрлат действуют два вида нагрузок. Это вес самой кровли, скопившийся на ней снег, влияние порывов ветра на крышу и другие природные явления.

Другая нагрузка связана с расширением стропил стен здания.С увеличением веса кровли он значительно увеличивается. Современные материалы для строительства зданий, такие как керамзитобетон, газобетон, обладающие рядом положительных характеристик, не способны выдержать такую ​​разрывную нагрузку. Перед установкой на них мауэрлата в обязательном порядке необходимо создать армированный пояс.

Кирпичные стены обладают большей выносливостью к точечным нагрузкам, поэтому для крепления на них мауэрлата достаточно использовать анкеры или закладные детали.Однако специалисты рекомендуют использовать бронепояс для кирпичных стен, если здание возводится в сейсмоопасном регионе.

Крепление крыши к дому

Самая главная и основная задача мауэрлата - надежно прикрепить крышу к дому. Таким образом, сам мауэрлат необходимо надежно закрепить на постройке.

Основные задачи армированного основания под крышей можно резюмировать следующим образом:

  • Сохранение строгой геометрии здания во всех ситуациях: сезонные колебания грунта, землетрясения, усадка дома и т. Д.;
  • Выравнивание стен в горизонтальной проекции, исправление неточностей и недоработок в строительстве стен;
  • Обеспечение жесткости и устойчивости всей конструкции здания;
  • Равномерное и распределенное распределение нагрузки кровли на стены здания;
  • Возможность надежно прикрепить к армированному основанию важные элементы кровли, в первую очередь мауэрлат.

Расчет армированного основания под кровлю

Процесс армирования основания под мауэрлат начинается с планирования и расчетов.Необходимо рассчитать размер армопояса. По строительным нормам он должен быть равен ширине стены и не менее 25 см. Рекомендуемая высота усиленного основания - около 30 см. Армопояс и уложенный на него мауэрлат должны окружать весь дом.

Если стены возводятся из газобетона, то верхний ряд из камня в форме буквы U, образующей опалубку. В него необходимо уложить армирующие элементы и залить цементным раствором всю конструкцию.

Перед началом строительных работ также необходимо подготовить необходимые инструменты и строительные материалы. Для создания армированного основания под кровлю вам потребуются:

  • Бетономешалка для качественного перемешивания цементного раствора;
  • Специализированный вибратор, ускоряющий цементный раствор в опалубке, предотвращая образование воздушных пустот в конструкции;
  • Материалы для устройства опалубки;
  • Арматура.

Монтажная техника

Монтаж армопояса начинается после кладочных работ. Необходимо дождаться полного высыхания кладки.

Создание опалубки и установка арматуры

Первый этап - это строительство опалубки. В зданиях из газобетонных блоков самый внешний ряд кладки выполняется из блоков в форме буквы U. Если таковых нет, внешняя часть опалубки выполняется из пиленых блоков толщиной 100 мм, а внутренний часть сделана из досок.Монтаж ведется в строгом соответствии с горизонтальным уровнем.

В опалубку укладывается каркас из арматуры. Его продольная часть образована 4 стержнями арматуры диаметром 12 мм. Поперечные крепления производятся из стержней диаметром 8 мм с шагом не более 25 см. В проекции рамка выглядит как квадрат или прямоугольник. Детали каркаса монтируются внахлест до 20 см. Стыки соединяются вязальной проволокой. В решении такой усиленный каркас существует как монолитный.

Укладка каркаса предполагает соблюдение определенных правил:

  • Толщина бетона от каркаса до опалубки не менее 5 см;
  • Для соблюдения этого правила под каркас ставят подставки из брусков нужной высоты.

Важной частью работ является укрепление каркаса опалубки. Если этого не сделать, то он будет прогреваться под весом бетона. Это можно сделать разными способами:


Установка крепежа для мауэрлата

После работы с опалубкой и укладки арматуры можно приступать к установке крепежа для мауэрлата.Рекомендуем использовать стержни с резьбой. Удобно приобретать шпильки диаметром 12 мм. Длина шпилек рассчитывается с учетом того, что их низ крепится к каркасу, а верх выступает над мауэрлатом на 2-2,5 см.

Установка шпилек производится с учетом:

  • Между двумя стропилами имеется хотя бы одна шпилька;
  • Максимальный шаг установки - не более 1 метра.

Заливка цементным раствором

Главная особенность армированного основания мауэрлата - его прочность.Достичь этого можно только при заливке бетонного раствора за один раз.

Для создания бетонной смеси используется бетон не менее М200. Лучшая смесь для заполнения ленты готовится в следующих пропорциях:

  • 1 часть цемента М400;
  • 3 части мытого песка и столько же щебня.

Использование пластификаторов поможет повысить прочность и скорость застывания смеси.

Поскольку для создания армированной ленты требуется сразу много смеси, для подачи раствора целесообразно использовать бетономешалку и специальный насос.При отсутствии оборудования потребуется несколько человек для приготовления и непрерывной подачи готовой смеси.

После заливки бетона в опалубку важно удалить весь воздух из возможных воздушных карманов. Для этого можно использовать специальное вибрационное устройство и простую арматуру, с помощью которой прокалывают смесь по всему периметру.

Установка мауэрлата


Снятие опалубки с армированного пояса возможно по мере затвердевания бетона, а монтаж на конструкции мауэрлата можно начинать не ранее, чем через 7-10 дней после заливки армированного пояса.

Перед укладкой части мауэрлата должны быть специально подготовлены:

  • Брус мауэрлата обрабатывается антисептиками;
  • Соединения его отдельных элементов производятся методом прямого замка или косой выемки;
  • На бронепояс наклеивается мауэрлат и размечаются места для шпилек. Просверливаются отверстия под крепеж.

Укладке мауэрлата предшествует покрытие армированного основания слоем рулонной гидроизоляции, как правило, для этих целей используется рубероид.

Мауэрлат крепится большой шайбой и гайкой; контргайки используются для безопасности. После затяжки всех креплений оставшиеся верхушки шпилек срезаются болгаркой.

Подведем итоги

Армированное основание под мауэрлат - больше необходимость, чем роскошь. Кровельная конструкция довольно сильно влияет на стены дома, которые хоть и равномерно распределены благодаря мауэрлату, но могут негативно сказаться на прочности всего здания.

Создание армированного пояса необходимо в зданиях из газо- и керамзитобетона из-за хрупкости этих материалов, в районах с высокой сейсмической активностью.Также желательно укрепить стены под мауэрлат при создании тяжелых кровельных конструкций.

Армирование верхней части стен - дело несложное, требующее привлечения специалистов. При соблюдении ряда правил и привлечении помощников это можно сделать самостоятельно.

Снимите стальные обручи с деревянной бочки, и она развалится. Снимите с дома армированный пояс и постройка долго не будет стоять. Это упрощенное, но очень наглядное объяснение необходимости укрепления стен.Каждый, кто собирается построить добротный дом, найдет полезную информацию о назначении, типах и устройстве бронепоясов.

Что это за структура и какие функции она выполняет? Армопояс - это лента из монолитного железобетона, которая укладывается на нескольких уровнях строящегося здания.

Заливка армированного пояса выполняется в фундаменте, под плитами перекрытия и под мауэрлатами (опорными балками стропил).

Этот метод усиления выполняет четыре важные функции:

  • Повышает пространственную жесткость здания.
  • Защищает фундамент и стены от трещин, вызванных неравномерной осадкой и морозным пучением почвы.
  • Предотвращает продавливание тяжелых плит перекрытия через хрупкий газ и пенобетон.
  • Надежно соединяет стропильную систему крыши с легкими блочными стенами.

Основным материалом для повышения жесткости стен был и остается железобетон. Для небольших хозяйственных построек можно использовать менее мощный кирпичный бронепояс. Он состоит из 4-5 рядов кирпичной кладки, ширина которой равна ширине несущей стены.В шов каждого ряда на раствор укладывается сетка с ячейкой 30-40 мм из стальной проволоки диаметром 4-5 мм.

Укрепление стен армированным поясом требуется не всегда. Поэтому не нужно тратить деньги на его устройство в следующих случаях:

  • твердый грунт (каменистый, крупнозернистый или крупнозернистый песок, не насыщенный водой) лежит под основанием фундамента;
  • стены построены из кирпича;
  • Строится одноэтажный дом, перекрытый деревянными балками, а не железобетонными панелями.

Если на участке имеются слабые грунты (пыльный песок, суглинок, глина, лесс, торф), то ответ на вопрос, нужен ли армирующий пояс, очевиден. Без него не обойтись в том случае, когда стены возводятся из керамзита или ячеистых блоков (пенобетон или газобетон).

Это хрупкие материалы. Они не выдерживают движений грунта и точечных нагрузок от плит перекрытия. Армопояс исключает риск деформации стен и равномерно распределяет нагрузку с плит на блоки.

Для арболитов (толщина стен не менее 30 см, класс прочности не менее В2,5) армопояс не нужен.

Для мауэрлата

Деревянная балка, на которую опираются стропила, называется мауэрлатом. Он не может протолкнуть пеноблок, поэтому кому-то может показаться, что бронепояс для него не нужен. Однако правильный ответ на этот вопрос зависит от материала, из которого построен дом. Монтаж мауэрлата без армированного ремня допускается для кирпичных стен.Они надежно удерживают анкеры, с помощью которых к ним крепится мауэрлат.

Если мы имеем дело со световыми блоками, то армопояс придется заливать. В газобетоне, пенобетоне и керамзитовых блоках надежно закрепить анкеры не удается. Поэтому очень сильный ветер может оторвать мауэрлат от стены вместе с кровлей.

Для фундамента

Здесь подход к проблеме усиления не меняется. Если фундамент собирается из блоков ФБС, то армопояс обязательно нужен.Причем делать это нужно на двух уровнях: на уровне подошвы (основания) фундамента и на его верхнем срезе. Такое решение защитит конструкцию от сильных нагрузок, возникающих при подъеме и оседании грунта.

Для фундаментов из щебеночно-бетонных лент также требуется армирование армированным поясом, по крайней мере, на уровне подошвы. Щебень - материал экономичный, но не устойчивый к движениям грунта, поэтому требует армирования. Но монолитной «ленте» бронепояс не нужен, так как его основа - стальной объемный каркас.

Нет необходимости в этой конструкции и в массивной фундаментной плите, которую заливают под постройки на мягких грунтах.

Для каких типов межэтажных перекрытий нужен армопояс?

Под панелями, опирающимися на керамзитобетонные блоки, газо- или пенобетон, в обязательном порядке необходимо делать армированный пояс.

Заливать его под монолитный железобетонный пол не нужно, так как он равномерно передает нагрузку на стены и прочно связывает их в единую пространственную конструкцию.

Армопояс под деревянный пол, который опирается на легкие блоки (газобетон, керамзит, пенобетон) не требуется. В этом случае под балки будет достаточно залить опорные площадки из бетона толщиной 4-6 см, чтобы исключить риск толкания блоков.

Как правильно сделать армопояс?

Технология устройства армированного пояса жесткости не отличается от способа заливки монолитного фундамента.

В целом он состоит из трех операций:

  • Изготовление арматурного каркаса;
  • Монтаж опалубки;
  • Заливка бетоном.

Определенные тонкости и нюансы в работе проявляются в зависимости от зоны расположения армопояса.

Армированный пояс для фундамента

Отвечая на вопрос, как сделать армированный пояс под фундамент (уровень 1), допустим, его ширина должна быть на 30-40 см больше, чем ширина несущей части основного бетона » Лента". Это значительно снизит давление на грунт здания. В зависимости от этажности дома толщина такого пояса жесткости может составлять от 40 до 50 см.

Армированный пояс первого уровня предназначен для всех несущих стен здания, а не только для наружных. Каркас для нее изготавливается путем вязания фиксаторов арматуры. Сварка применяется только для предварительного соединения (прихватывания) основной арматуры в общую пространственную конструкцию.

Армии второго уровня (на фундаменте)

Данная конструкция по сути является продолжением ленточного фундамента (бутобетонный, блочный).Для его усиления достаточно использовать 4 стержня диаметром 14-18 мм, соединив их струбцинами диаметром 6-8 мм.

Если основной фундамент бутобетонный, то проблем с установкой опалубки под армированный пояс не возникает. Для этого в нем нужно оставить свободное место (20-30 см) для установки арматурного каркаса с учетом защитного слоя бетона (3-4 см).

С блоками FBS ситуация сложнее, так как под них не ставится опалубка.В этом случае следует использовать деревянные распорки, которые поддерживают панели опалубки снизу. Перед установкой на доски набиваются обрезные доски, которые выступают за габариты опалубки на 20-30 см и не дают конструкции сдвигаться вправо или влево. Для соединения панелей опалубки по верху досок прибивают короткие поперечины.

Вариант крепления опалубки армопояс к фундаментным блокам

Упростить систему крепления можно за счет использования шпилек с резьбой.Их попарно укладывают в щиты опалубки на расстоянии 50-60 см. Затянув шпильки гайками, мы получаем достаточно прочную и устойчивую конструкцию для заливки бетона без деревянных опор и ригелей.

Эта система также подходит для опалубки, для которой требуется армированный пояс для плит перекрытия.

Шпильки, которые будут заполняться бетоном, необходимо обернуть пергамином или нанести на них немного машинного масла. Это облегчит задачу удаления их с бетона после его затвердевания.

Армопояс для плит перекрытия

В идеале его ширина должна быть равна ширине стены. Сделать это можно в том случае, когда фасад полностью облицован плиточным утеплителем. Если для отделки решено использовать только штукатурный раствор, то ширину армопояса придется уменьшить на 4-5 сантиметров, чтобы оставить место для пенопласта или минеральной ваты. В противном случае в зоне укладки ремня жесткости появится сквозной мостик холода очень солидных размеров.

Делая армопояс на газобетоне, можно использовать другой раствор. Он заключается в установке двух тонких блоков по краям кладки. Между ними ставится стальной каркас и заливается бетон. Блоки действуют как опалубка и изолируют пояс.

Если толщина стены из газобетона 40 см, то для этой цели можно использовать перегородочные блоки толщиной 10 см.

При меньшей толщине стены можно своими руками вырезать полость под бронепояс в стандартном кирпичном блоке или купить готовый пенобетонный пеноблок.

Армированный пояс под мауэрлат

Главной особенностью, которая отличает армопояс под мауэрлат от других видов арматуры, является наличие в нем анкерных штифтов. С их помощью брус надежно крепится к стене без риска оторваться или сместиться под действием ветровых нагрузок.

Ширина и высота арматурного каркаса должны быть такими, чтобы после заделки конструкции со всех сторон между металлом и внешней поверхностью ленты оставалось не менее 3-4 см защитного слоя бетона. .

.

Добавить комментарий
