представляем Вашему вниманию современный строительный материал – теплоэффективный, теплоизолирующий, энергосберегающий, несущий строительный модуль – ТЕПЛОБЛОК (другое название ПОЛИБЛОК).
Любое современное строительство предполагает возведение основной стены, ее последующее утепление и фасадную часть, как эстетичное средство защиты от внешней среды. Основная стена это как правило кирпич ( что не дешево), пеноблок, газосиликат или шлакоблок (что несколько дешевле). Утепление производится, как пеностиролом, так и минеральной ватой. При проведении фасадных работ в большинстве случаев используется облицовочный кирпич (очень дорогая позиция) или иные облицовочные материалы (например, сайдинг ).
Все это трудозатратно, отнимает массу времени и в итоге дорого (особенно, фасадная часть). В связи с этим и возникла необходимость создания материала, который свел бы все три элемента стены в единое целое без потери качества и теплоизоляционных свойств, и как следствие, ускорил бы и облегчил строительство.
Таким материалом, несомненно, явился теплоблок, который и решил эту проблему. Следует добавить и то, что пеноблок и газосиликат относятся к разряду ячеистых бетонов, являются материалом утеплительным, и не могут использоваться, как несущие. Иными словами, при строительстве должны вкладываться в железобетонный каркас, дополнительно утепляться и облицовываться. Особенно поражает и тот факт, что многие застройщики, умудряются укладывать плиты перекрытия на стену из пеноблока (газоблока), несущая способность которого, не предназначена для этого. В отличие от вышеперечисленных материалов — теплоблок ( полиблок) является именно несущим блоком ( марка по бетону 150), который позволяет строить дома до 4 этажей, с ж/б плитами перекрытия, без использования какого-либо дополнительного каркаса.

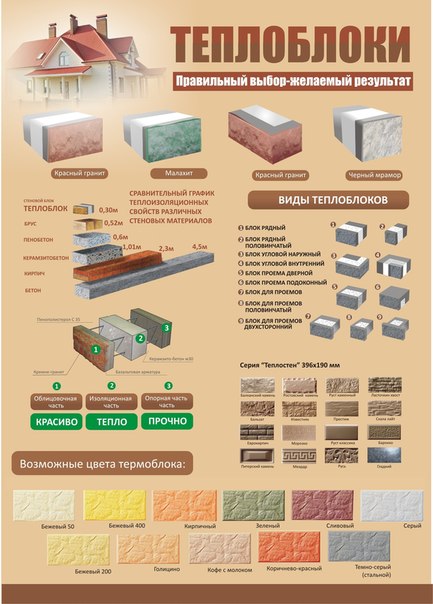

400*190*400_______2 вида теплоблоков_____400*190*300
Акцентируем Ваше внимание, что на рынке появилось много компаний, работающих в этом сегменте рынка. К сожалению, подавляющее большинство из них работают с нарушением технологии, технологических условий и зачастую используют контрафактное сырье для уменьшения стоимости продукции.
Технология Теплостен — Статьи
Для оптимизации строительства, развития направления скоростного домостроения научно-исследовательским институтом «Теплостен» были разработаны строительные стеновые блоки нового поколения: теплоблоки «Теплостен».
Эффективность разработанной технологии уже оценили строители различных климатических областей отмечающие большое количество преимуществ.
Технология «Теплостен» позволяет силами небольшого коллектива строителей возводить прекрасные, тёплые и комфортные дома.
Технология производства стеновых строительных блоков «Теплостен», позволяет адаптировать стены домов к любой климатической зоне.
Стеновые малоразмерные блоки (теплоблоки «Теплостен») производятся из керамзитопенобетона, вторым слоем добавляются вкладыши из пенополистирола, обеспечивающие теплоизоляцию, а лицевая поверхность изготавливается из декоративного цветного бетона.
Теплоблоки «Теплостен» используются для изготовления наружных стен жилых, общественных, производственных зданий, высотой до 3 этажей при несущих стенах и до 9 этажей при самонесущих.
Так как стеновые блоки «Теплостен» являются многослойными – наружный и внутренний основные слои соединяются стальными или степлопластиковыми связями.
Внутренний слой блока изготавливают из поризованных легких бетонов по ГОСТ 25820.
Стеновые строительные блоки, изготовленные по технологии «Теплостен» (теплоэффективные блоки), пожаровзрывобезопасны, не выделяют токсичных веществ в воздушную среду.
Применение теплоэффективного блока Теплостен при возведении домов избавляет подрядчиков от ряда трудоемких и дорогостоящих операций: утепления стен, декоративного оформления фасадов.

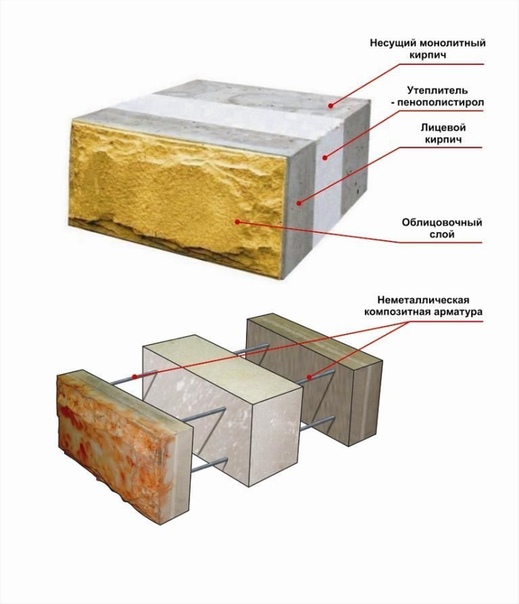

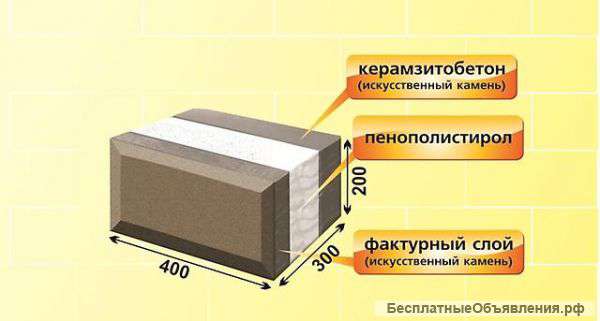

Трехслойная конструкция стеновых строительных блоков «Теплостен» учитывает последние требования СНиП II-3-79:
- Несущий слой — поризованный керамзитобетон класса В7,5-В10 плотностью 1200-1400 кг/м3.
- Внутренний слой — пенополистирол плотностью 25 кг/м3.
- Фактурный (защитно-декоративный) слой из обычного бетона класса В10–В12,5 плотностью 1500–1700 кг/м3.

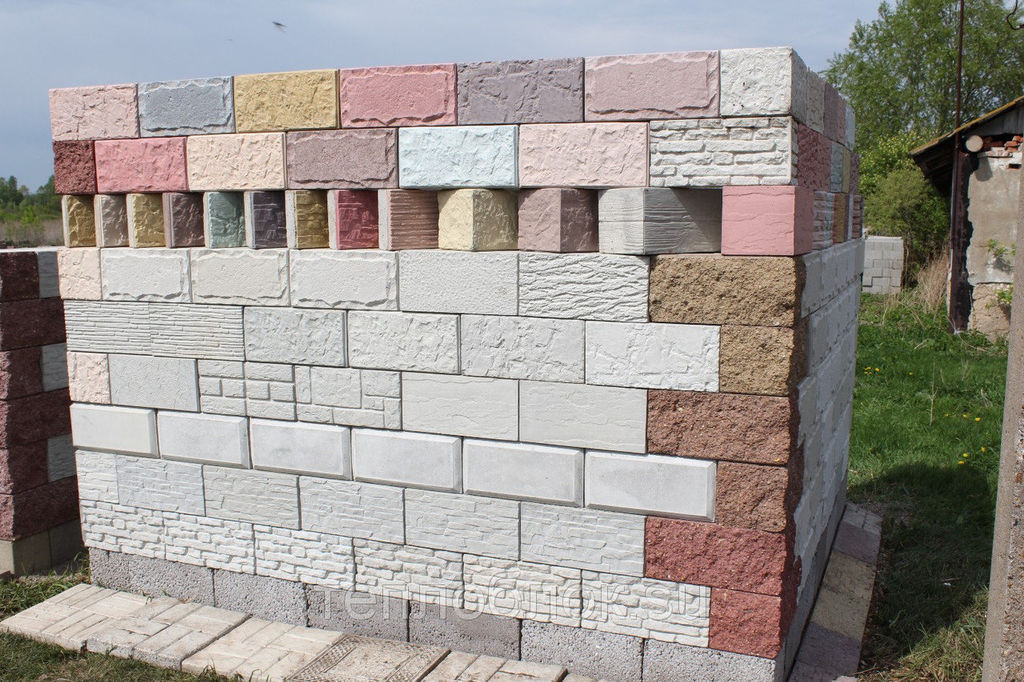

Защитно-декоративный наружный слой выполняется в виде самых популярных фактур: рваный камень, гладкий камень, большая фаска, малая фаска и т.п. Он выполняется из плотного бетона и очень легко поддается окрашиванию фасадными красками. Вариативность фактур и цветового воплощения позволяет воплотить в жизнь любые фантазии архитекторов и дизайнеров.
Преимущества строительных блоков «Теплостен»
Стеновые строительные блоки «Теплостен», производимые и поставляемы нашей компанией полностью соответствуют ТУ -5835-002-38395959-02. Мы покупаем материалы только у проверенных поставщиков, все материалы используемые в производстве самого высокого качества и соответствуют требованиям ГОСТ и СНиП.
Основные преимущества и достоинства теплоблоков марки «Теплостен» заключаются в следующем:
- Весьма низкое значение теплопроводности (4,7 Вт/м*град).
- Значительный срок службы – до 100 лет и более.
- Возможность возведения зданий высотой до 9 этажей.
- Лицевой слой блоков «Теплостен» дает возможность имитировать самые различные отделочные материалы.
- Высокая пожарная безопасность и экологичность теплоблоков этого типа.
Подобный набор характеристик полностью объясняет столь положительные отзывы о данных теплоблоках со стороны владельцев домов, построенных из стеновых строительных блоков «Теплостен».
Технология «Теплостен» — строительство дома из блоков
Из блоков «Теплостен» строятся здания, которые отвечают всем требованиям для капитальных строений. Так как блоки являются новым изобретением НИИ «Теплостен», то все здания, построенные с их использованием, считаются высококлассными, отличающиеся отличной эксплуатацией и архитектурой.
Содержание статьи
Все о блоках «Теплостен»
В основном блоки применяются для постройки несущих стен, каркасных зданий и построек с большим количеством этажей, многоэтажек.
Для изготовления блоков могут использоваться отходы производства: шлак, зола, отходы литейного производства и от этого зависит сама себестоимость блоков. Но все же основным элементом является цемент марки 500, плюс ко всему этому и песок, который отсеивается до определенной средней фракции, керамзитовый гравий, пенообразователь, вода, ускоритель твердения и пенополистирол.
Существует и различный ассортимент блоков — отборные, поясные и рядовые, которые подразделяются на угловые блоки, с пазом для дверей и окон, с отверстиями под воздуховод.
Если у вас необычная стена, к примеру, сферической поверхности, то на этот случай предусмотрен индивидуальный заказ.
Большой плюс блоков в том, что они довольно легкие, несмотря на свой размер (400х300х200), то это исключает нужду в дополнительной рабочей силе. Точные геометрические параметры дают возможность укладывать блоки на слой клея в 2-4 мм.
Благодаря такой системе стена быстро высыхает, а расход материала минимален.
После этого сразу же возможно отделывать внутренние стены, что довольно сильно сокращает сроки сдачи качественно отделанных зданий.
Состав блоков

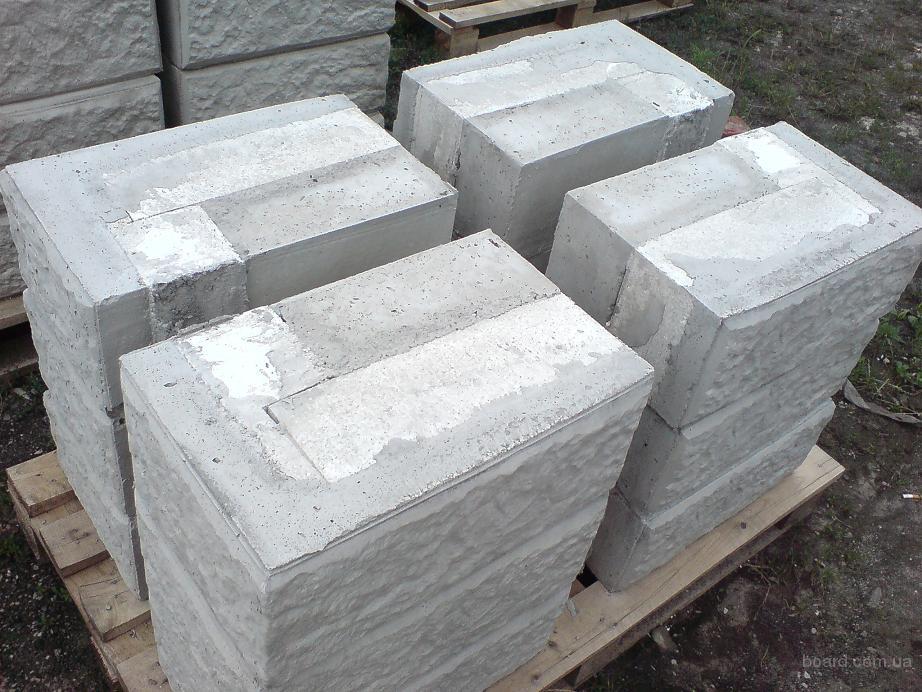

У блока имеется 3 слоя:
- Первый — может быть окрашен в любой цвет (обычно, после монтажа, с помощью краскопультов, использующихся в строительстве), так как он сделан из мелкозернистого бетона и считается защитно-декоративным слоем, то это довольно легко.
- Второй или средний слой теплоизоляционный, сделанный из пенополистирола, который обычно вспенивается для лучшей работы.
- Третий слой изготовлен методом литья, обычно, из пористого керамзитобетона. И все три слоя связываются благодаря базальтовым арматурным стержням.

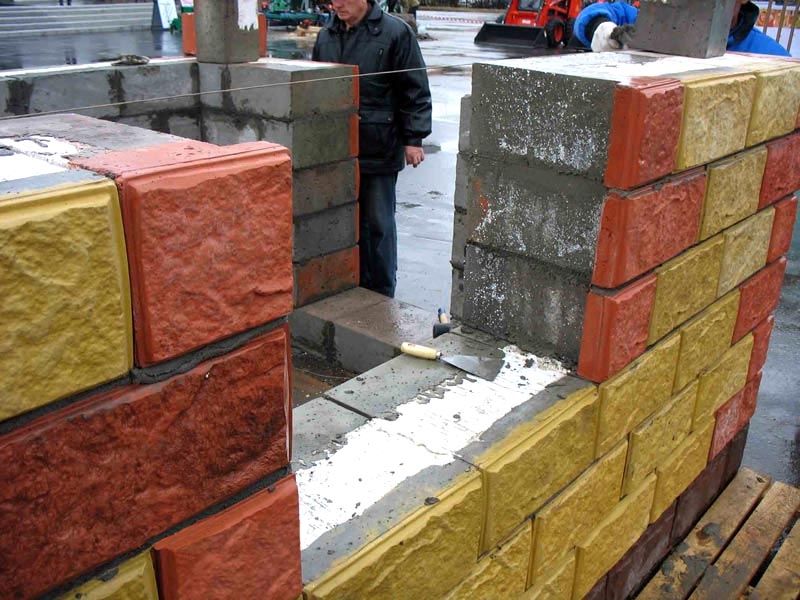

Укладка блоков
Блоки «Теплостен» складываются, как детские кубики, этот способ принято называть «цепным» и квалификация для такого вида работы не требуется. С внутренней стороны отделка блоков производится листовым материалом ГКЛ, затем отштукатуривается раствором гипса или цемента, в то время как с внешней стороны наблюдается законченный декоративный вид, не требующий доработки.
Преимущества блоков Теплостен
Снижение сроков строительства
Так как стены из блоков можно возвести довольно быстро, то строительство протекает в непрерывном процессе в довольно короткий промежуток времени. Как только будет завершено строительство одного этажа, то можно начинать заниматься отделкой стен.
С внешней стороны стены не требуют больших затрат на особую отделку, части блоков имеют плотную состыковку, что особенно удобно, а после укладки их удобно окрашивать строительным краскопультом.
Экономия стоимости материалов
Из-за легкости блоков стены из них гораздо легче, чем кирпичные, соответственно и давление на фундамент становится намного меньше, именно поэтому экономия выходит примерно в 15-20% из-за сокращения трудоемкости строения фундамента.
Высокие теплотехнические показатели стен
Дома из блоков имеют огромные плюсы в сокращении трудоемкости, также снижаются и затраты на отопление, по сравнению с кирпичными домами.
Особая геометрия блоков не требует специалистов особой квалификации и из-за применения клея, а не бетона, песка и воды, в небольшом количестве.
Огромная экономия заключается и в том, что монолитное перекрытие по сравнению с пустотными плитами на 60% дешевле. И это еще один плюс блоков.
Экономия дополнительной полезной площади
Площадь здания увеличивается из-за небольшого размера блоков. К примеру, если возводить дом в два этажа размером 10х10 метров, то экономия составляет 18 м2, по сравнению со зданием из кирпича.
Снижение транспортных расходов
Плюс небольшого веса блоков состоит в отсутствии подъёмных механизмов, наличии электрических раствор замешивающих устройств и сокращении затрачивание электроэнергии за счет этого, что сказывается на конечной цене построенного здания.
Недостаток блока
Единственным недостатком блоков является их хрупкость.
В любом другом случае «Теплостен» имеет огромное будущее в строительстве, что можно понять из статьи.

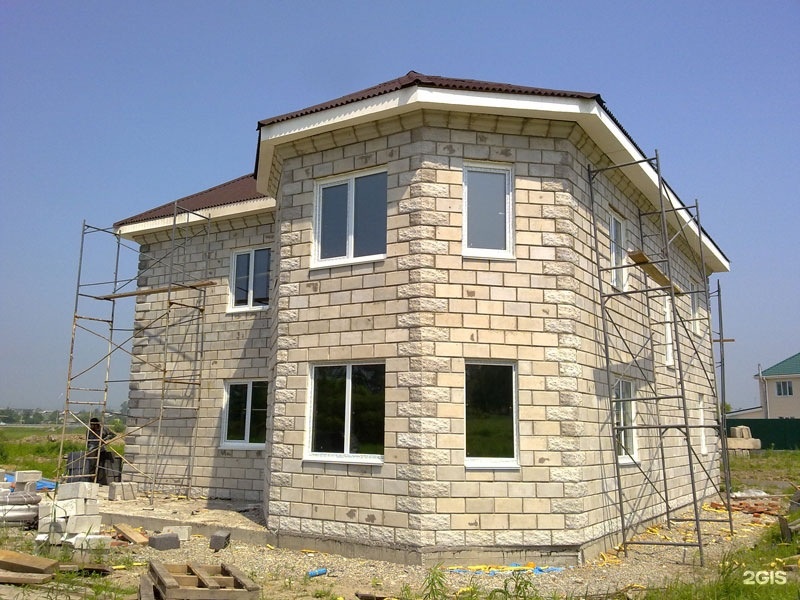

Теплоэффективный дом из блоков Теплостен
Что такое многослойные теплоэффективные блоки?
Такие блоки, известные как «Термоблок» или «Теплостен», имеют несколько слоев — основу из керамзитобетона или газобетона плотностью не менее 1000 кг/м3, утепляющую прослойку из пенополистирола и защитно-декоративный лицевой слой из бетона плотностью не менее 2400 кг/м3.
Наружный слой может быть выполнен в широкой цветовой гамме и иметь разную фактуру. Благодаря такой конструкции нет необходимости дополнительно утеплять и облицовывать стены фасадными материалами, а при внутренних работах не требуется штукатурка: поверхность готова к шпаклевке, окраске, оклейке обоями или отделке гипсокартоном.
youtube.com/embed/4bXZs75m3VE?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»/>
Многослойный теплоэффективный стеновой блок — относительно новый вид строительного материала, превосходящий существующие аналоги, прежде всего, теплотехническими характеристиками, высокой степенью готовности для создания полноценной стены и эстетической привлекательностью так как существует множество разновидностей их внешнего вида. Данные блоки применяются в несущих стенах зданий до трех этажей, и в каркасных зданиях — не зависимо от этажности (в качестве заполнения проемов).
Стеновой блок очень технологичен при укладке. Каждый блок — это готовый фрагмент стены. Согласно проекту Вашего дома изготавливаем набор всех необходимых блоков: рядовые, угловые, оконные с четвертью, поясные, эркерные, половинки. Благодаря этому строительство коробки здания до трех этажей значительно сокращается и составляет от 20 до 50 дней, при сравнительно низкой себестоимости и повышенным эксплуатационным качеством строящегося здания.
Скорость возведения стен гораздо выше в сравнении с кирпичной кладкой за счет больших габаритных размеров блока (1 блок = 16 шт. кирпича) при относительно небольшом его собственном весе (20— 30 кг). Стены из многослойных блоков в 2—3 раза легче кирпичных. Их сопротивление теплопередаче R<, = 3,6 м2 °С/Вт.
С
тена толщиной 400 мм по энергосбережению эквивалентна кирпичной кладке толщиной 2,3 м, а расходы на отопление снижаются в 2—2,5 раза.
Причем прослойка из пенополистирола имеет чуть меньшую высоту по сравнению с бетонной основой, и при кладке стены над ней получаются сплошные воздушные каналы. Это, в сочетании с неплохой паропроницаемостью материалов основы, обеспечивает стенам возможность «дышать».Широкая номенклатура позволяет возводить стены любой конфигурации, устраивать проемы, арки, окна, эркеры любой формы. Кладка выполняется с применением клеевых составов; толщина шва составляет 2—3 мм. Однако такие стены имеют невысокую несущую способность и чувствительны к общим деформациям.
При использовании тяжелых перекрытий потребуется дополнительный каркас из металла или железобетона.
Преимущества блока «Теплостен»:
— дома обладают отличными теплотехническими характеристиками
— возведение стен дома занимает гораздо меньше времени
— низкая стоимость строительства стен, т.к. кладка ведется в один ряд
— экономия затрат при возведении
— не требуется внешняя декоративная отделка
— снижение затрат на возведение фундамента
— снижение расходов на транспортировку, т.к. стена из теплоэффективного блока весит почти в три раза меньше и в два раза тоньше, например, относительно кирпичной.
— дополнительная полезная площадь внутри здания образующаяся благодаря уменьшенной толщины стен при тех же проектных внешних размерах, сохранении теплоэффективности и несущей способности.
Недостатки теплоэффективных блоков
К недостаткам теплоблоков можно назвать невысокую несущую способность и чувствительность к общим деформациям.
Таким образом, при использовании тяжелых перекрытий необходим дополнительный каркас из металла или железобетона.
Особенности строительства из теплоэффективных блоков
Технология укладки трехслойных блоков имеет много общего с процессом возведения стен из газосиликатных блоков. Принципиальным отличием, является запрет на резку блоков для сохранения их целостности и единства начального фактурного рисунка.
Кладку ведут с использованием строительного клея, выдерживая толщину швов в диапазоне от 2 до 4 мм. Плотная укладка снижает потери тепла через растворные швы, улучшая теплоизолирующие качества стены. Клей наносят зубчатым шпателем на внутренний и внешний слои блока. На утеплитель раствор не наносят. Строительство стен ведут с перевязкой швов в ½ блока.
Вертикальные швы при кладке блоков теплостен, заделывают особым образом. В зоне утеплителя их герметизируют строительной пеной. Наружный и внутренний швы в районе керамзита заделывают раствором с помощью строительного пистолета.
Блок теплостен в строительстве
При возведении различных сооружений, дач и домов, главным стройматериалом является кирпич, но уже давно пора оставить его в прошлом и взглянуть на более качественные современные материалы. Есть такой стеновой блок – теплостен, его начали производить около 15 лет назад, но тогда он не был достойного качества.
В последние годы материал усовершенствовали, теперь у него отличные характеристики и свойства, потому целесообразно и правильно в современном строительстве использовать теплостен.

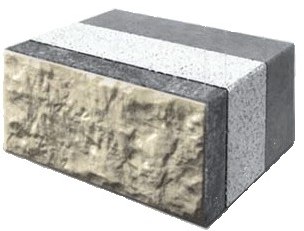

Сейчас блок состоит из трех слоев – это несущий, утеплитель и фасадный слой. Его размеры большие, а вес подъемный, процесс строительства проходит быстро, примерно 1 этаж в день.
Для удобства производители выпускают теплостен разных форм и размеров, есть стандартные рядовые блоки, специальные для проемов, закругленные, угловые и поясные.
Имея проект здания всегда можно рассчитать нужное количество блоков и не покупать лишние.
Посмотрите видео о блоке теплостен
Свойства и характеристики блоков теплостен
• Теплопроводность – здесь этому материалу нет равных, зимой он не выпускает из дома тепло, а летом удерживает прохладу.
• Небольшой вес – это помогает экономить на доставке и сооружении фундамента.
• Долговечность – таким качеством обладают абсолютно все слои блока, а возведенные дома без повреждений простоят 100 лет и больше.• Быстрое строительство – здесь сыграли роль как размер, так и простая технология кладки.
• Не требуются фасадные работы, фактурный слой под кирпич, рваный камень, лепнину – это то, как будет выглядеть ваш дом в конечном итоге.
• Экономия на выполненных работах – поскольку кладка теплостена простая, построить 1 кв. метр стены из таких блоков дешевле, чем из кирпича.
• Дополнительная площадь – за счет небольшой толщины стен каждое строение получает дополнительные кв. метры, с кирпичом или бетоном таких результатов добиться невозможно.

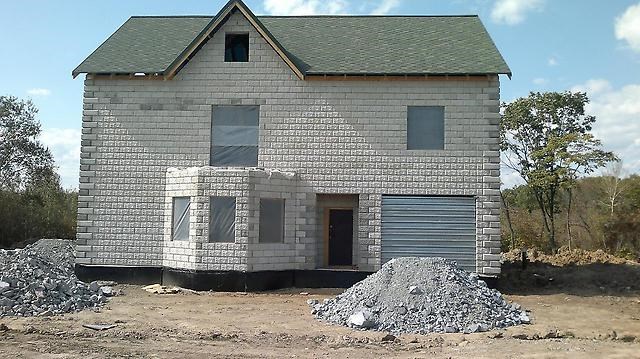

Особенности домов из теплостена
Теплоэффективный стеновой блок – уже само название говорит о том, что от возведенного здания можно ожидать многого. Люди, проживающие в таких домах, экономят до 40–50% тепла, поскольку греется только внутренняя часть здания.
Дополнительно, стены из такого блока аккумулируют тепло, в случае поломки отопления вы нескоро почувствуете снижение температуры в помещении.
Если дом из теплостена строится в жарком регионе, то у жильцов отпадет надобность устанавливать кондиционер, поскольку сохранение прохлады в жаркую погоду обеспечивается стенами.Возводить дома и дачи из блока теплостен очень выгодно, достаточно бригады из 3–4 человек, а тяжелая техника не понадобится. Кладка блоков проводится с помощью специальной пасты, ее наносят тонким шаром и это дешевле и быстрее, чем работать с песком и цементом.
отзывы владельцев, характеристики, плюсы и минусы
Дома за все время существования возводились из различных строительных материалов: кирпича, газо- и пеноблоков, камня, дерева, но только недавно появились блоки теплостен, которые позволяют возводить здания, не требующие дополнительного утепления и внешней отделки. Все это возможно благодаря составу материала и его техническим характеристикам. Что же представляет собой теплостен? Какие у материала плюсы и минусы? Об этом и будет рассказано далее.
Что это такое?
Блоки представляют собой строительный материал, размеры которого 40х30х20 сантиметров (см. фото). При таких больших габаритах теплостен достаточно легкий. Все эти характеристики позволяют достаточно быстро возводить стены дома.
Укладывается строительный материал на слой специального клея, высота которого должна быть не более 0,5 сантиметра. Благодаря правильным размерам к отделке здания внутри можно переходить сразу же после строительства. Теплостен не нуждается в дополнительной обработке. Что интересно, технология строительства здания из представленных блоков предусматривает почти полное отсутствие работ с водой.
Для изготовления строительного материала в основном используются цемент, вода и керамзитовый гравий, а также пластифицирующие добавки и образователи пены. В качестве утеплительного слоя производители применяют листы пенополисторола. Кроме этого в процессе изготовления могут использоваться разнообразные сыпучие материалы: отходы черной металлургии и т.п., в результате чего может снижаться стоимость блоков без снижения их качества. Как свидетельствуют отзывы специалистов, в результате использования сыпучих материалов удается снизить потребление цемента почти на 30%.
Состав материала
Блоки теплостен трехслойные.
Состоят они из несущего слоя, который делается из керамзитобетона, а также внутреннего и фасадного слоя. Внутренний или утеплительный слой состоит из пенопласта, плотность которого должна составлять не менее 25 килограмм на кубометр, а наружный слой – это декоративное покрытие из керамзитобетона. Все слои скрепляются между собой стержнями из пластика и базальта.
Для того чтобы изготовить строительный материал теплостен, подходящий для того или иного региона, достаточно просто менять толщину утеплительного слоя. Декоративное покрытие блоков изготавливается из плотного бетона и может иметь практически любую фактуру, а также окрашиваться в любой выбранный оттенок. Для окрашивания обычно используются минеральные пигменты, которые не меняют цвет в процессе эксплуатации дома даже под постоянным действием атмосферных осадков и других погодных явлений.
Основные разновидности
При строительстве зданий применяются разные виды материала теплостен, каждый из которых обладает своими характеристиками, имеет свои плюсы и минусы, а также изготавливается по определенной технологии.
Как свидетельствуют отзывы производителей, также есть возможность производства блоков по проектам заказчика, например, закругленных, треугольных или любой другой формы. Для строительства наружных стен сегодня используются такие материалы теплостен:
стандартные;
поясные;
угловые;
доборные.
Особенности применения
Строительный материал теплостен сегодня используется при сооружении домов и коттеджей по разнообразным проектам – от жилых до промышленных в разных климатических регионах. Применение блоков позволяет сэкономить, как в процессе строительства, так и в период эксплуатации здания. Это проявляется в том, что сам материал стоит не очень дорого и работа с ним не требует использования специальной техники и большого количества рабочих. Процесс возведения дома больше похож на сборку конструктора. В период эксплуатации теплостен позволяет экономить на отоплении, так как сам, по сути, является не только строительным, но и утеплительным материалом.
Стеновые блоки имеют очень красивое декоративное покрытие, которое избавляет от необходимости внешней отделки дома. Стены из представленного строительного материала легче чем, например, кирпичные, что, по отзывам владельцев, позволяет экономить на устройстве фундамента. Небольшая толщина блоков теплостен позволяет сделать стены постройки тоньше и увеличить площадь помещений без утраты их свойств. Строительный материал считается таким же прочным, как и кирпич, но в то же время более теплоэффективным.
Из представленного материала можно построить практически любое здания, высота которого, по отзывам владельцев, не будет превышать 3 этажа. Связано это с тем, что блоки обладают небольшой прочностью на сжатие. Но если материал будет использоваться исключительно для заполнения проемов, то ограничений по количеству этажей быть не должно. Более детальную информацию о том, как построить дом из блоков теплостен можно получить из представленного видео.
Исследование тепловых свойств пустотелых сланцевых блоков как материалов для самоизоляции стен
Для снижения энергопотребления и защиты окружающей среды был спроектирован и изготовлен тип пустотелого сланцевого блока с 29 рядами отверстий. В данной статье исследованы термические свойства пустотелых сланцевых блоков и стен. Во-первых, метод защитного теплового ящика был использован для получения коэффициента теплопередачи стенок пустотелых сланцевых блоков. Экспериментальный коэффициент теплопередачи составляет 0,726 Вт / м 2 · K, что позволяет сэкономить энергию по сравнению с традиционными материалами стен.Затем было рассчитано теоретическое значение коэффициента теплопередачи, равное 0,546 Вт / м 2 · K. Кроме того, одномерный стационарный процесс теплопроводности для блока и стен был смоделирован с использованием программного обеспечения для анализа методом конечных элементов ANSYS. Расчетный коэффициент теплопередачи для стен составил 0,671 Вт / м 2 · K, что хорошо согласуется с результатами испытаний.
Обладая выдающимися самоизоляционными свойствами, этот тип пустотелого сланцевого блока может использоваться в качестве материала стен без каких-либо дополнительных мер по изоляции в каменных конструкциях.
1. Введение
Экономическое развитие во всем мире все больше ограничивается нехваткой природных ресурсов [1]. Кроме того, экономический рост приводит к таким проблемам, как разрушение окружающей среды и растрата ресурсов. Чтобы улучшить эту ситуацию и повысить энергоэффективность зданий, традиционные полнотелые глиняные кирпичи были официально запрещены в строительстве, что способствует изучению и применению новых материалов для стен [2].
В настоящее время существует много типов новых стеновых материалов, таких как небольшой полый бетонный блок, пенобетонный блок и небольшой полый блок летучей золы.Однако ни один из этих стеновых материалов не является самоизоляционным, поэтому требуются определенные меры по теплоизоляции внешних стен. Меры внешней изоляции для наружных стен широко используются в строительстве, несмотря на некоторые очевидные недостатки, такие как легкое падение, короткий срок службы и низкая безопасность.
Кроме того, в традиционной кирпичной кладке толщина швов раствора варьируется от 8 мм до 12 мм, что позволяет легко образовывать явные тепловые мосты и приводить к значительным потерям энергии.
За последние 40 лет были разработаны различные изоляционные спеченные полые блоки, например, предложенные Porothem, Klimation, Poroton, Thermopor, Unipor, Monomur и Thermoarcilla [3].Все эти блоки обладают низкой плотностью, большим количеством отверстий, высокой гладкостью поверхности и хорошими тепловыми характеристиками. Zhu et al. [4] исследовали термические свойства бетона из переработанного заполнителя (RAC) и блоков из переработанного бетона. Sodupe-Ortega et al. [5] изготовили прорезиненный длинный пустотелый блок и изучили технико-экономическую осуществимость производства этих блоков с использованием автоматических кирпичных машин. Zhang et al. [6] изучали тепловые характеристики бетонных пустотных блоков с помощью моделирования методом конечных элементов.Fan et al. [7] описал новый строительный материал, названный пенополистиролом из вторичного бетона, и провел соответствующее численное моделирование пустотелых блоков EPSRC и теплоизоляционных стен на основе термодинамических принципов.
В недавних работах методы численного моделирования были предложены Del Coz Díaz et al. [8–11] для изучения различных типов стен из разного легкого пустотного кирпича. Ли и др. [12] представили разработку упрощенной модели теплопередачи полых блоков для простого и эффективного расчета теплового потока.
Пустотелый сланцевый блок состоит из сланца в качестве основного сырья, опилок в качестве порообразователя и промышленных отходов, таких как летучая зола, стальной шлак и крошка макулатуры в качестве вспомогательных материалов. Все это сырье обжигается в соответствии с определенным производственным процессом, чтобы получить новый энергосберегающий и экологически чистый стеновой материал, который обладает такими преимуществами, как легкий вес, большой размер, высокая скорость отверстий и высокая гладкость. Между тем, пустотелые сланцевые блоки полностью используют богатые сланцевые ресурсы для сохранения сельскохозяйственных угодий.В процессе возведения стен из пустотелых сланцевых блоков разработана технология возведения швов из раствора толщиной 1 ~ 2 мм, позволяющая значительно снизить теплопотери, вызванные структурными тепловыми мостами.
Ожидается, что без мер внешней изоляции будут достигнуты отличные теплоизоляционные свойства и энергоэффективность жилых зданий в очень холодных и холодных зонах внешних стен. Wu et al. [13] исследовали механические и термические свойства стен из пустотелых обожженных блоков.Bai et al. [14, 15] исследовали сейсмическое поведение обожженных стен из сланцевых блоков с ультратонкими швами.
Коэффициент теплопередачи — один из важнейших параметров для оценки тепловых характеристик стен. При заданной температуре окружающей среды чем ниже коэффициент теплопередачи, тем меньше тепла рассеивается через стену. В настоящее время коэффициенты теплопередачи стен в основном определяются измерениями на месте или лабораторными испытаниями [16].В этом исследовании коэффициенты теплопередачи стенок пустотелых сланцевых блоков были получены в результате лабораторных испытаний и сопоставлены с теоретическими расчетами и результатами моделирования методом конечных элементов. В разделе 2 представлены подробные размеры, производственные процессы, химические компоненты и минеральный состав пустотного сланцевого блока.
2. Блок полых сланцев
2.1. Детали блока полых сланцев
Размеры блоков 365 мм × 248 мм × 248 мм с 29 рядами отверстий; плотность составляет 850 кг / м 3 3 , что может значительно снизить вес здания и повысить эффективность теплоизоляции блоков.Подробные размеры показаны на рисунке 1.
2.2. Сырье
2.2.1. Сланец
Сланец — это древняя осадочная порода, образовавшаяся в результате длительных геологических процессов. Древние породы дробятся на глинистые минералы и небольшое количество обломочных минералов в результате выветривания, а затем переносятся в осадочные места во взвешенном состоянии. Все эти минералы отложились механически и превратились в глинистые породы с ламелляционной структурой при низкой температуре и низком давлении из-за внешних сил и эффекта диагенеза.В Китае более 75% поверхности суши покрыто осадочными породами, из которых 77,5% составляют сланцы [17].
Химический состав сланца представлен в таблице 1; Основные минеральные компоненты сланца — кварц, кальцит, натриевый полевой шпат, каолинит и иллит.
Соответствующий спектр XRD показан на рисунке 2. После добычи, дробления и тонкого измельчения сланец является одним из наиболее многообещающих новых материалов для стенок, заменяющих спеченный глиняный кирпич, из-за его значительных объемов хранения и легкой добычи.
| ||||||||||||||||||||||||||
2,2 . 2. Порообразователь
2. Порообразователь Функция порообразующего агента заключается в образовании большого количества пор во время процесса спекания для использования преимущества более низкого коэффициента теплопроводности воздуха.Следовательно, порообразователь может эффективно улучшить изоляционные характеристики пустотелых сланцевых блоков и снизить их вес, что улучшает сейсмические характеристики. Принимая во внимание энергосбережение, переработку ресурсов и защиту окружающей среды, опилки были выбраны в качестве порообразователя для пустотелых сланцевых блоков. Как отходы обработки древесины, опилки имеют много преимуществ при использовании в качестве порообразователя. Опилки в основном состоят из стабильных растительных волокон, а потери при возгорании могут достигать 98.49%. Порообразование может образовывать множество пор внутри блоков и улучшать теплоизоляционные свойства. Кроме того, опилок также много, их дешево и легко достать.
2.2.3. Промышленные отходы
Летучая зола, стальной шлак и макулатура были добавлены в процессе спекания в качестве вспомогательных материалов.
2.3. Производственный процесс
В качестве нового типа энергосберегающего стенового материала процесс производства пустотелых сланцевых блоков включает измельчение, старение, перемешивание, экструзию, надрез, сушку, схватывание и высокотемпературное спекание.Большинство процессов автоматизировано. Процесс производства пустотелых сланцевых блоков показан на Рисунке 3.
3. Детали эксперимента
Чтобы проверить применимость пустотелых сланцевых блоков, были проведены испытания тепловых характеристик каменных стен в соответствии с китайскими нормами [18 ].
3.1. Образцы
Испытательные стены с размерами 1650 мм × 1650 мм × 365 мм (длина × высота × ширина) были построены с использованием пустотелых сланцевых блоков (см. Рисунок 4).
Пустотность пустотелого сланцевого блока достигает 54%, а его предел прочности на сжатие достигает 10 МПа. Кроме того, сотовая структура сетки обеспечивает отличные теплоизоляционные характеристики.
Были изготовлены три образца, толщина горизонтального шва составляла от 1 мм до 2 мм. Поскольку в испытательных стенах не было вертикальных стыков из раствора, для блокировки и укрепления стенок из пустотелых сланцевых блоков использовались соединения «гребень и паз». После того, как образцы были полностью высушены с выдержкой в течение 20 дней, были протестированы тепловые характеристики.
3.2. Устройство для испытаний
Схема устройства для испытания характеристик теплоотдачи в установившемся режиме показана на рисунке 5, которое было разработано в соответствии с китайскими правилами GB / T13475-2008 [18] и методом защитного теплового ящика, как показано на рисунке 6. .
Поскольку защитный бокс в методе защитного теплового бокса окружает дозирующий бокс, тепловой поток через стенку дозирующего бокса () и тепловой поток боковых потерь () могут быть уменьшены до незначительного уровня, если внутренние температуры воздуха в защитном боксе и измерительном боксе равны.Теоретически, если однородный образец установлен в устройство, внутренняя и внешняя температура которого одинаковы, температура поверхности образца будет стабильной. Другими словами, тепловой поток через стенки измерительной коробки будет равен тепловому потоку от боковых потерь (). Однако коэффициент теплопередачи реального однородного образца всегда неравномерен, особенно для частей вблизи краев измерительной камеры. Следовательно, температура поверхности образцов и вблизи дозирующей камеры неравномерна, и тепловой поток через стенку дозирующей камеры () и тепловой поток боковых потерь () фактически не могут быть уменьшены до нуля.В настоящей работе можно получить и с помощью стандартного калибровочного теста. Кроме того, коэффициент теплопередачи можно рассчитать по формуле. (1) включает в себя следующие переменные: вход тепловой мощности, тепловой поток через образец, температура поверхности на теплой стороне, температура поверхности на холодной стороне, температура воздуха на теплой стороне, температура воздуха на холодной стороне, площадь поверхности образец и термическое сопротивление.
3.3. Процедура испытания
(1) После 20 дней естественной сушки на воздухе образцы были помещены в испытательную машину.Детали, пересекающие швы между образцом и коробкой для образцов, были заполнены вспенивающимся изоляционным агентом для герметизации, как показано на Рисунке 7 (а). (2) Длина установочных стержней, соединенных с датчиками температуры внутри холодильной камеры и нагрева измерительная коробка была проверена и отрегулирована, как показано на рисунке 7 (b). (3) После того, как испытательная машина проработала более 20 часов для каждого образца, а диапазон значений мощности нагрева составлял от 0,5 Вт до 3 Вт, все систему можно рассматривать как находящуюся в устойчивом тепловом состоянии.Затем каждые полчаса собирались данные измерений и вычислялось среднее значение результатов испытаний.
3.4. Результаты экспериментов и обсуждение
На основании результатов испытаний трех стенок пустотелого сланцевого блока были рассчитаны тепловые параметры, такие как коэффициент теплопередачи, тепловое сопротивление и общее тепловое сопротивление, которые перечислены в таблице 2.
| ||||||||||||||||||||||||||||||||
Результаты показывают, что коэффициент теплопередачи стен из пустотелых сланцевых блоков составляет 0,726 Вт / (м 2 · K), что соответствует проектному стандарту энергоэффективности общественных зданий в GB50189-2005 [19].
Коэффициент теплопередачи и тепловое сопротивление различных материалов стен, которые измеряются с помощью одного и того же оборудования и тех же методов испытаний, показаны в таблице 3 согласно исследованиям Yang et al. [20] и Wu et al. [13] и техническая спецификация на бетонные малогабаритные пустотные блочные здания из Китая JGJ / T2011 [21]. Эффект сохранения тепла у стен из пустотелых сланцевых блоков в 3,16 раза выше, чем у традиционных стен из глиняного кирпича, в 3,11 раза выше, чем у стен из бетонных блоков, и 1.В 69 раз выше, чем у стен из переработанных бетонных блоков. В качестве материала оболочки здания пустотелые сланцевые блоки могут не только улучшить сохранение тепла и теплоизоляционные характеристики зданий, но также сделать тепловую среду в помещении более комфортной, особенно в холодных регионах.
| ||||||||||||||||||||||||||||||||
4.Теоретический расчет коэффициента теплопередачи стен из пустотелых сланцевых блоков
Оболочки зданий можно разделить на однослойные, многослойные и комбинированные стены в зависимости от их состава. Многослойная стена, такая как двухсторонняя оштукатуренная кирпичная стена, состоит из нескольких слоев различных стеновых материалов по направлению теплового потока. Общее термическое сопротивление многослойной стены складывается из теплового сопротивления каждой однослойной стены.Предполагая, что передача тепла представляет собой одномерный установившийся процесс теплопередачи, многослойная стенка, параллельная направлению теплового потока, может быть разделена на несколько областей, границы раздела которых определяются в соответствии с составом слоя материала [22]. Среднее тепловое сопротивление многослойной стенки можно рассчитать следующим образом [18]: где — среднее тепловое сопротивление, — общая площадь теплообмена, перпендикулярная направлению теплового потока, — поправочный коэффициент, равный 0.86 для пустотелого сланцевого блока, — разделенные области, параллельные направлению теплового потока, — тепловые сопротивления поверхностей теплопередачи, — тепловое сопротивление внутренней поверхности, которое составляет 0,11 м 2 · K / Вт, тепловое сопротивление внешней поверхности, которое составляет 0,04 м 2 · К / Вт [18].
Пустотелые сланцевые блоки с 29 рядами отверстий представляют собой многослойные стенки. Их среднее термическое сопротивление можно рассчитать с помощью упомянутого выше метода. Для удобства пазами на боковых поверхностях пренебрегаем.Подробное разделение площадей показано на рисунке 8.
Общая поверхность теплопередачи полого сланцевого блока, перпендикулярного направлению теплового потока, разделена на 21 область. Все эти области теплопередачи являются многослойными, за исключением областей 1 и 2. Теплопроводность спеченного сланцевого материала составляет 0,463 Вт / (м · К), тепловое сопротивление слоя воздуха толщиной 8 мм составляет 0,12 м 2 · К / Вт, а тепловое сопротивление слоя воздуха 32 мм составляет 0,17 м 2 · К / Вт.Результаты расчета термического сопротивления приведены в таблице 4.
| ||||||||||||||||||||||||||||||||||||||||||||||||
Среднее термическое сопротивление пустотелые сланцевые блоки можно получить по формуле (2): m 2 · K / W. Средний коэффициент теплопередачи может быть получен следующим образом:
Предполагая, что толщина горизонтального раствора составляет 2 мм и беря блок и горизонтальный стык раствора в качестве типичной единицы, коэффициенты теплопередачи находятся где-то и представляют собой боковые площади полый сланцевый блок и шов из строительного раствора, соответственно, и — коэффициенты теплопередачи полых блоков из сланца и шва из строительного раствора, соответственно.По сравнению с результатами экспериментальных испытаний теоретические расчетные значения и для пустотелых сланцевых блоков меньше из-за упрощения с обеих сторон полого сланцевого блока.
5. Численное моделирование методом конечных элементов
5.1. Модель FEM
Для обеспечения альтернативного термического анализа и проектирования пустотелого сланцевого блока была разработана модель FEM с использованием трехмерного теплового элемента SOLID70 с использованием пакета ANSYS, как показано на рисунке 9.
(a) Модель FEM блока
(b) Создание сетки блока
(a) Модель FEM блока
(b) Создание сетки блока
С учетом теплового сопротивления Между воздушными прослойками отверстия в блоках трактовались как сплошные элементы с параметрами свойства воздушной прослойки. Тепловой поток между различными материалами рассматривался как непрерывный процесс. По температурам горячей камеры и холодной камеры определялись коэффициент теплоотдачи и температурные нагрузки на поверхностях блоков.Температура внутренней поверхности составляет 30 ° C, а температура внешней поверхности -10 ° C.
Фактически, параметрами для моделирования методом конечных элементов являются
Подпорные стены из больших бетонных блоков
Приложения Эль-Ниньо Enviro-Block ™
Приложения Enviro-Block ™ El Niño включают:
Большие бетонные Enviro-Block ™ Подпорная стена Применения
Приложения Enviro-Block ™ включают; подпорные стены, дамбы, перегородки, защитные стены, стены для обезвреживания взрывов (EOD), стены из обломков посторонних предметов (FOD), силовые защитные стены, стрельбища, сооружения для ведения позиционной войны и городские симуляторы.железнодорожные стены, сооружения для защиты от наводнений, ремонт штормовых повреждений, звуковые стены, бункеры для материалов, бункеры, стенки бункеров, мертвые якоря и балластные грузы.
Inter-Block Retaining Systems Inc. является лицензированным производителем Enviro-Block ™, двухтонного (4000 фунтов) соединяемого друг с другом сборного бетонного блока.
Временные подпорные стены из больших бетонных блоков
Enviro-Block ™ идеально подходит как для постоянного, так и для временного применения.В установка этой системы очень быстрая и требует очень короткого обучения кривая с небольшой наземной бригадой и механизатором.
Мы являемся поставщиком комплексных решений под ключ от концепции до завершения, обеспечивая инжиниринг / дизайн и сертифицированный подрядчик по установке, имеющий лицензию Enviro-Block ™. Нет работы слишком маленькой или слишком большой.
Большой Бетонный блок Стопорное анализ Стена
Для вашего следующего удержания земли, борьбы с наводнениями, безопасности или любой другой крупный конкретный проект блока подпорной стены, свяжитесь с нами для бесплатного предварительного анализа.Наш опыт непревзойден как наши знания в области проектов гравитационных стен из бетонных блоков не имеют себе равных.
Сегментные подпорные стены
Сегментные подпорные стены представляют собой подпорные стены из модульных блоков, используемые для вертикального изменения уклона. Наши сегментные подпорные стены, как правило, спроектированы и построены как удерживающие гравитацию. стены (обычные). Система состоит из бетонных блоков, отлитых сухим способом, которые укладываются без раствора (укладываются в сухой штабель) и рассчитаны на их контактную поверхность и массу, чтобы противостоять опрокидыванию и скольжению.Границы раздела «блок-блокировка» включают трение, элементы сдвига и блокировку. В системах также может использоваться усиление грунта, которое простирается до засыпки и позволяет возводить стены. со значительной высотой (например, более 50 футов (15,24 м)), которую нельзя было выполнить с помощью одних блоков.
Сегментных подпорная стена Гравитационные блоки
Сегментные подпорные стены считаются гибкими конструкциями.Блоки ТРО производятся в соответствии с отраслевыми стандартами и спецификациями, чтобы гарантировать, что блоки поставлены на проект. одинаковы по весу, допускам по размерам, прочности и долговечности — характеристики, не обязательно обеспечиваемые литыми материалами на стройплощадке.
Лучшие настенные кондиционеры в 2020 году
- Q: Какие размеры настенного переменного тока доступны?
A: Производятся единицы от 8000 до 25000 БТЕ, но большинство из них находятся в диапазоне от 8000 до 14000 БТЕ.
- В: Удаляют ли влагу через настенные кондиционеры?
A: Да, как и любой кондиционер, настенный блок будет конденсировать влагу изнутри вашего дома и отводить ее наружу. Можно удалить несколько пинт воздуха в час, а более низкая влажность позволяет вам чувствовать себя прохладнее.
- В: Может ли настенный блок охлаждать более одной комнаты?
A: Они обслуживают отдельную комнату, например спальню, или одну большую открытую зону, например, гостиную / кухню.
- В: Сколько мощности нужно встроенному кондиционеру?
A: Для большинства требуется розетка на 110–120 В. Для более крупных устройств требуется розетка 220–240 В. Нет четкой и быстрой разделительной линии. Например, LG производит 10 000 БТЕ для моделей 115 В и 230 В.
- Q: Что в коробке? Что нет в коробке?
Да: Кондиционер, проходящий через стену, и комплект отделки входят в стандартную комплектацию.
Вероятно: Большинство устройств также имеют пульт дистанционного управления, но не все.
Возможно, нет: Некоторые устройства включают настенный кожух, но в большинстве его нет. Рукава продаются отдельно в качестве аксессуара, если не входят в комплект. Некоторые домовладельцы предпочитают готовый проем в стене, а не рукав.
- В: Что означают EER и CEER?
A: Это рейтинги эффективности. EER — рейтинг энергоэффективности. CEER — это новый рейтинг, который должны использовать встроенные кондиционеры. Это комбинированный рейтинг энергоэффективности. Разница в том, что он учитывает энергию, потребляемую настенным модулем, когда он подключен, но не работает.По этой причине CEER немного ниже, чем EER для настенных кондиционеров.
Чем выше рейтинг, тем меньше энергии потребляет настенный блок. В зависимости от CEER и размера устройства некоторые из них сертифицированы Energy Star.
- В: Настенные кондиционеры тоже обогревают?
A: Некоторые настенные блоки имеют встроенные нагревательные элементы, например, обогреватель. Они не нагревают по той же технологии, что и охлаждающие, в отличие от тепловых насосов сплит-систем или бесканальных мини-сплит-тепловых насосов.
- Q: Что такое Energy Guide?
Эта этикетка содержит важную информацию:
- В: Настенный кондиционер — это комнатный кондиционер?
A: Да.
