Как правильно составить чертеж крыльца

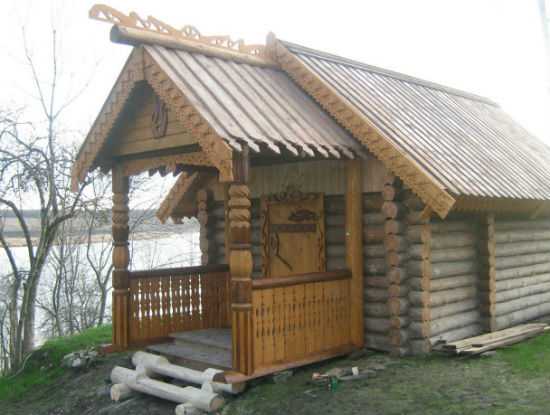

Встроенное крыльцо дома

Крыльцо к дому не является частью здания – во всяком случае, если оно не встроенное. И тем не менее, эта конструкция имеет немаловажное значение, так как не только помогает организовать комфортный вход в здание, но и определяет эстетическую составляющую всего фасада.

Без крыльца, коттедж или обычный дом, имеют незавершенный вид. Как правильно выбрать проект, а так же своими руками разработать чертеж крыльца, подскажет статья.

Содержание статьи

Виды крылечек

Прежде, чем приступить к строительству, стоит познакомиться, какие бывают проекты крыльца дома.

Некоторые его виды представлены в таблице:

Вид пристройкиОсобенности

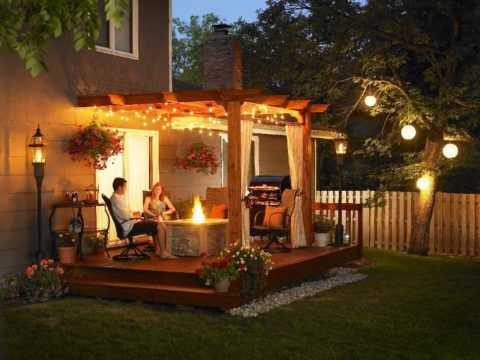

Терраса

В проекте такого строения объединены терраса с крыльцом. Это достаточно удобно, функционально и привлекательно.

Веранда

Это закрытое, с остеклением, сооружение, аналогичное террасе.

Объединенная постройка с фасадом дома

Получить такую конструкцию можно только реализуя проект — крыльцо при этом может быть встроенным, вести ко входу в цокольное помещение, и даже располагаться на втором этаже.

Простое, с одними ступеньками крылечко, без козырька

Такой вариант часто используется в жарких регионах.

Классическое

Строение с односкатным или двускатным навесом, и точечными перилами. В дизайне крыльца преобладают ровные и четкие линии, для отделки используется масляная краска.

Европейское

Дизайн такого крылечка отличается использованием аксессуаров. Для облицовки применяются элементы с резьбой из натурального дерева или ковки. Возможно устройство стеклянной двери.

В романтическом стиле

Пристройки украшаются ажурной резьбой, обвитым виноградом или лианами. Могут дополнительно устанавливаться скамейки, качели, использоваться приглушенное романтическое освещение.

Встроенное

Строение сооружается на общем с домом фундаменте.

Пристенное

Изготавливается отдельно от дома. Монтаж можно выполнять при эксплуатации основного дома.

Приставное консольное

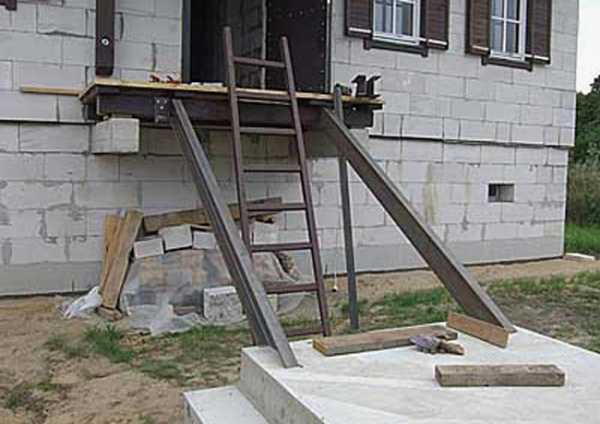

Чаще всего, это крыльца каркасного типа, возводимые из металлопроката или дерева, но могут строиться и из сборного железобетона.

Площадка такого крыльца примыкает к стене, а низ лестницы упирается в бетонную подушку. Отсюда и термин «консольное».

Совет: Чтобы правильно выбрать проект крыльца для своего дома, стоит внимательно просмотреть видео в этой статье.

Выбор проекта

Просмотрев варианты крылечек на фото, можно придумать свой проект, создать предварительно его эскиз. При этом нельзя отходить от общего стиля дома.

Проектирование крыльца должно выполняться с учетом таких факторов:

  • Стиля дома;
  • Размеров и пропорций здания;
  • Конструкции основного жилища и используемых материалов для строительства;
  • Безопасности здания;
  • Соответствия технических параметров крыльца физическим данным всех домочадцев.

Совет: Создание крылечка — достаточно серьезная задача, к решению которой следует отнестись с такой же ответственностью, как и к строительству дома.

В проекте указана конфигурация крыльца, которое может быть:

  • Квадратным;
  • Круглым;
  • Прямоугольным;
  • Трапециевидным.

После выбора вида крыльца и его формы, определяются материалы для изготовления, которые представлены в таблице:

Вид материалаОсобенности

Дерево

Цена такого крыльца меньше стоимости конструкции из других материалов. В этом случае, при возведении не требуется особых профессиональных знаний в сфере строительства.

Это может быть крыльцо из бруса своими руками, чертежи для которого можно использовать готовые. Их так же можно разработать самостоятельно, да и возвести конструкцию тоже.

Металл

Изготовление крыльца из металла дает простор фантазии. Из него можно создавать очень красивые балясины и кованые перила. Но необходимо иметь в виду, что перед монтажом все металлические элементы необходимо обязательно обрабатывать антикоррозионными составами.

Бетон

Это наиболее распространенный вариант, требующий наличия надежного фундамента. Его отличия: высокие прочность и несущая способность. Финишное покрытие и дизайн крыльца может быть самым разным, что зависит от выбранного материала для облицовки.

Кирпич

Кирпичное крыльцо, как и бетонное, требует устройства фундамента. Стоимость кирпича выше бетона, но его вид более эстетичный, не требует дополнительной облицовки.

Разработка чертежей

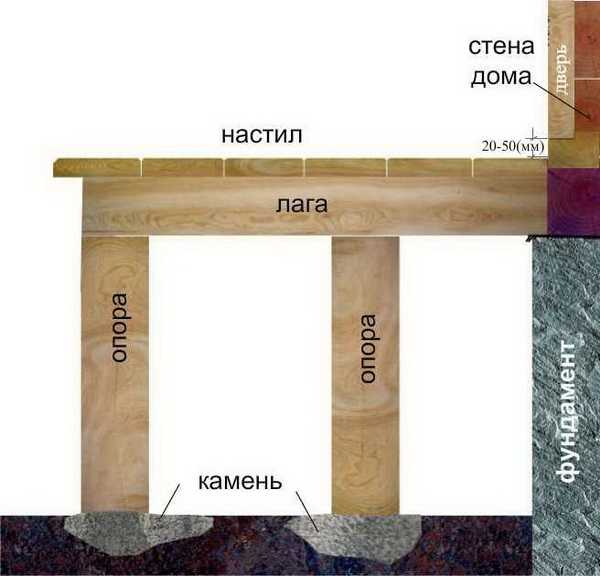

Устройство деревянного крыльца

После того, как была составлена схема крыльца, можно приступать к разработке чертежей. Главным документом любой конструкции является спецификация.

В ее составе:

  • Сборочный чертеж всего крыльца;
  • Перечень сборочных единиц, которые необходимы для изготовления деталей и сборки узлов конструкции:
  1. Чертеж площадки;
  2. Чертеж лестничного марша;
  3. Чертеж ступенек для крыльца;
  4. Чертеж ограждения;
  5. Чертеж фундамента;
  6. Чертеж козырька.
  • Перечень деталей крыльца, которые не входят в сборочные единицы;
  • Материалы, используемые для изготовления элементов, на которые чертежей нет;
  • Крепежные элементы и материалы, необходимые для монтажа сооружения.

После составления спецификации, разрабатываются все перечисленные чертежи, на которых кроме общего вида и плана должны быть разрезы; на чертежах крыльца, для соединения узлов конструкции между собой, указываются габаритные и присоединительные размеры.

На детальных чертежах должны быть все размеры для исполнения элементов, указана марка материала, масса детали. После того, как разработан сборочный чертеж, крыльцо достаточно просто изготовить самостоятельно. Помимо этого, по документации можно предварительно определить количество требуемого материала, и составить смету на сооружение крыльца.

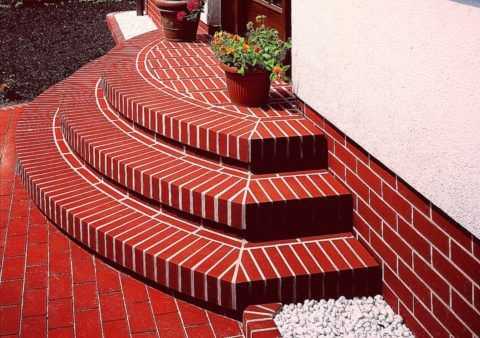

Расчет крыльца к дому с круглыми ступеньками

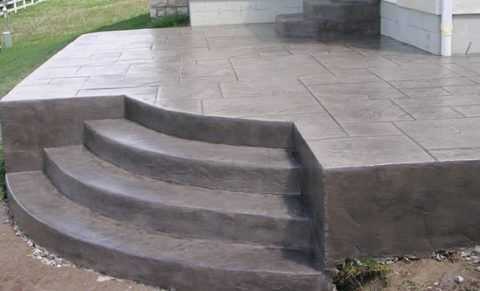

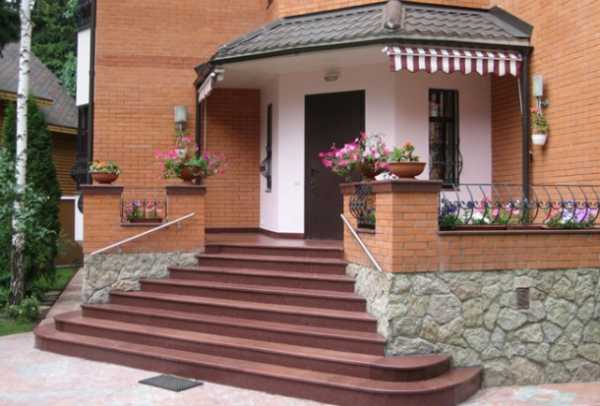

Полукруглое бетонное крылечко к дому

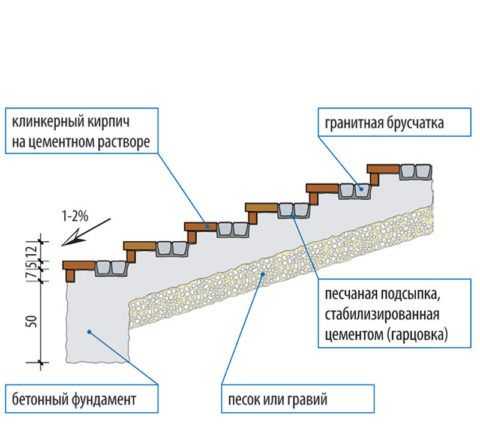

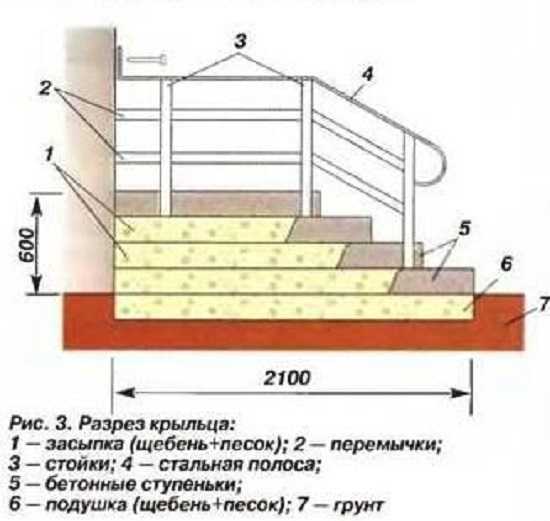

Разрез крыльца, чертеж для монтажа конструкции

Чтобы правильно построить круглое крыльцо угловое, чертеж разрабатывается после выполнения расчетов размеров составляющих его элементов. Для примера предлагается расчет деталей обычного крыльца с круглыми ступеньками. Прежде всего, составляется схема конструкции.

Схема круглого крыльца

Бетонные ступеньки чаще всего изготавливаются:

  • При строительстве дома из любого вида камня. Это связано не только по соображениям эстетики, но и с разными показателями усадки. В деревянном доме, бетонная лестница будет «отрываться»;
  • При перепадах уровня плиты для первого этажа и грунта: минимум 300 мм, и не более чем 1,5 м;
  • При ширине марша — свыше 1,5 м. Радиусные ступени небольшой ширины будут неудобными для подъема.

Такая конструкция повторяет засыпное крылечко с бетонными ступеньками, в которых боковые стенки развернуты под углом 180°. Разница в способе армирования ступеней и их отбортовки.

Чтобы процесс изготовления был правильным, составляется проект. Готовую документацию с чертежами подобрать достаточно сложно. Для примера выбрано сооружение крыльца к дому с наружными стенами и перепадом между плитой здания и уровнем грунта более 300 мм.

Исходными данными являются:

  • Место расположения дверного проема для входа в дом:
  • Способ устройства конструкции: засыпной лестничный марш без бортов;
  • Перепад уровней плиты и земли принимается 450 мм, для устройства трех ступеней;
  • Стандартные размеры ступенек: высота -150 мм, ширина — 300 мм;
  • Площадка длиной 1,8 м.

При разработке чертежа и расчете размеров элементов, можно использовать метод построения конструкции в масштабе, по ранее разработанному эскизу крыльца. При этом размеры снимаются на месте с натуры, и переносятся на чертежи.

Инструкция по составлению правильного расчета выглядит примерно так:

  • Определяются точки и оси, которые будут началом для откладывания размеров;
  • Проводится вертикальная ось крыльца, которая совпадает с осью дверного проема. От нее симметрично откладываются края ступенек;
  • Размещается крайняя точка, соответствующая ширине площадки;
  • Определяется длина площадки. Она должна быть удобной для комфортного прохода человека внутрь дома при открытой двери;
  • Намечается точка примыкания площадки крыльца к стене. При устройстве по бокам крыльца ограничительных стенок, изменяется финишная стадия проектирования – на чертеже наносится их местоположение. Расстояние между ними или хорда будет составлять ширину крыльца. Допустим оно равно 4,2 м.

Определение радиуса площадки

Имея размеры двух параметров: длину – Н = 1,2 м; ширину – С = 4,2 м, можно определить радиус площадки, ее последней ступеньки, используя формулу: R = Н/2 + С²/8Н. Подставляя значения величин, вычисляется радиус площадки, который будет равняться: R = 1,2 / 2 + 4,2² / 8 х 1,2 = 0,6 + 17,64 / 9,6 = 2437,5 = 2,44 м

При отсутствии стен, определяется центр окружности, и производятся дальнейшие расчеты. Разметку следует производить при помощи шнура, который закреплен в центре окружности.

Но очень часто стены и дверные проемы уже имеются, а длина площадки Н значительно отличается от ее радиуса R. В этом случае центр окружности расположен глубоко внутри дома и границы проема не дают воспользоваться правильно шнуром.

Чтобы определить точки окружности, которые нельзя определить с помощью шнура, можно использовать такой прием:

  • Длина площадки Н разбивается на несколько отрезков, длина которых кратна ее длине. Для нашего случая, при Н = 1,2 м удобно выбрать 6 участков с шагом – 0,2 м;
  • При построении через эти точки отрезков, параллельны стене, получается 7 сегментов окружности определенной высоты и радиуса;
  • Эти данные используются для вычисления длины хорды, по предыдущей формуле.

Длины хорд будут равны: С1 = √ (R – Н1 / 2) х 8Н1, где Н1 — высота первого сегмента – 0,2 м. Каждый последующий сегмент будет иметь высоту предыдущего, прибавив к нему 0,2 м.

  • С1 = √(2,44 – 0,2 / 2) х 8 х 0,2 = √2,34 х 1,6 = 1,934 м;
  • С2 = √(2,44 – 0,4 / 2) х 8 х 0,4 = √2,24 х 3,2 = 2,677 м;
  • С3 = √(2,44 – 0,6 / 2) х 8 х 0,6 = √2,14 х 4,8 = 3,204 м;
  • С4 = √(2,44 – 0,8 / 2) х 8 х 0,8 = √2,04 х 6,4 = 3,613 м и так далее.

Так вычисляются длины хорд сегмента крыльца — С. Откладывая эти расстояния от оси, находятся точки, лежащие на окружности достаточно точно, что позволяет получить границы радиуса площадки. От нее уже откладываются границы остальных ступенек.

Радиусы следующих ступенек, равны радиусу предыдущей, плюс 300 мм, что составляет длину проступи. Точки переносятся на местность с помощью шнура и отвеса. Это универсальный расчет, который можно использовать для вычисления радиуса любого элемента: ступеньки, плиты, ограждения.

Заключение

Из какого бы материала не изготавливалась конструкция, какой бы вид она не имела, главное — правильно разработать проект и чертежи крыльца. В этом случае, можно избежать ошибок при изготовлении любой модели.

olestnicah.ru

115 фото современных проектов и их особенности

Крыльцо является необходимым элементом любого частного дома. Если не брать в расчет готовые дома, то перед жильцами встает выбор: заказать его изготовление строителям либо же сделать самостоятельно. Второй вариант может показаться сложным, но только на первый взгляд.

Если разобраться в сути вопроса, то окажется, что это под силу любому взрослому человеку, достаточно только изучить инструкцию “Как сделать крыльцо?” и обзавестись всем необходимым.

Материалы

Прежде, чем вы будете искать ответ на вопрос “как построить крыльцо?”, определитесь, из какого материала оно будет. Самыми популярными являются дерево, бетон и металл.

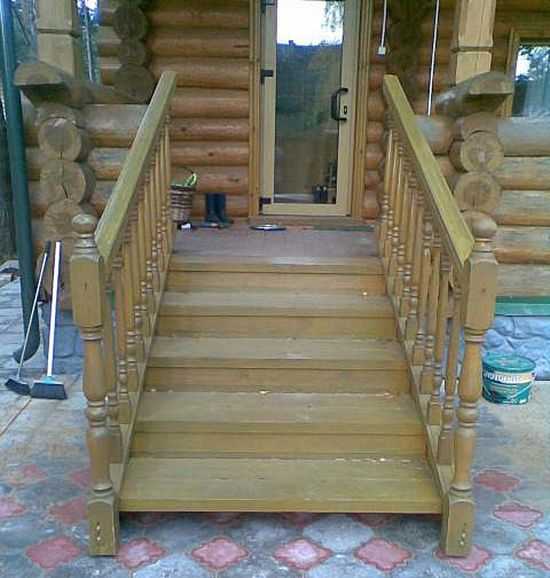

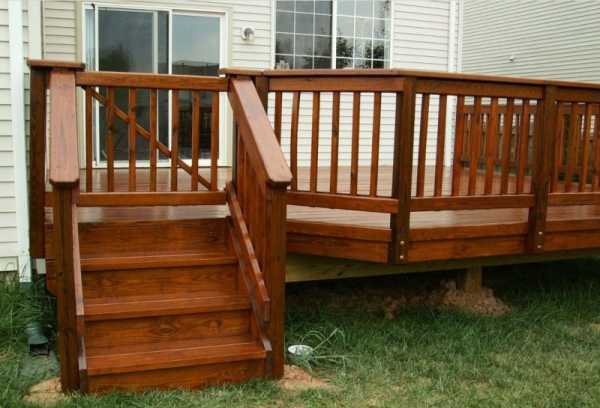

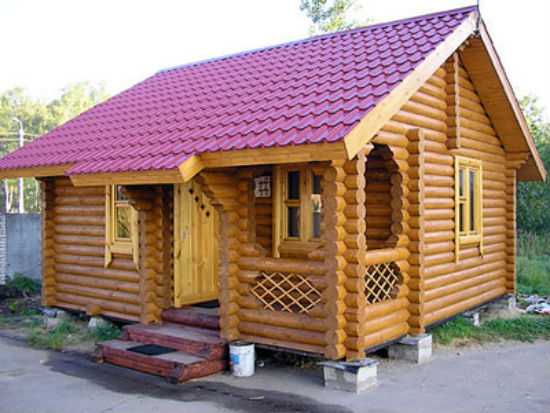

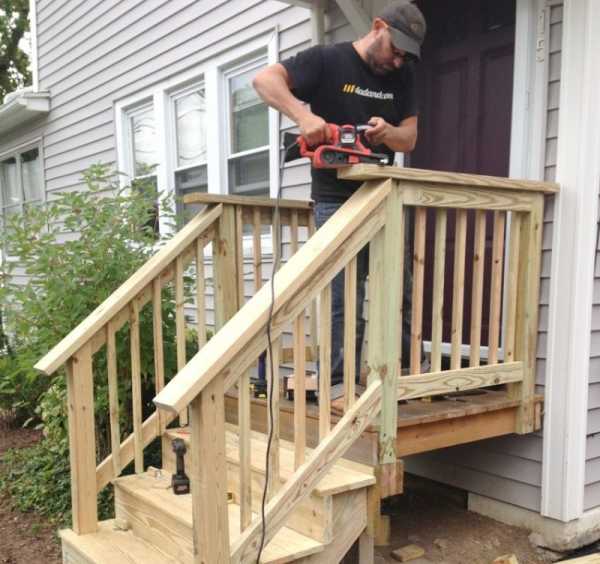

Дерево

Деревянное крыльцо лучше строить одновременно с домом в единой конструкции. Но можно добавить его и к готовому зданию, нужно только уделить больше внимания прочности стыка.

Что касается высоты крыльца, то будет удобнее, если площадка окажется наравне с полом первого этажа, но с точки зрения пожарной безопасности она должна быть ниже входной двери на 5 сантиметров.

Ограничений по внешнему виду такого крыльца нет никаких – все зависит только от вашего мастерства или мастерства того, кто будет делать сруб и декоративные элементы.

Так как резьба по дереву достаточно распространена среди дизайнеров частных домов, спроектировать и создать любое крыльцо не составит труда.

От породы дерева тоже многое зависит – они различаются по внешнему виду, прочности, долговечности и стоимости. Чаще всего используют ель или сосну – в этом случае крыльцо прослужит долгие годы, сохранив внешний вид и качество независимо от погодных условий и нагрузок от проходящих по нему людей.

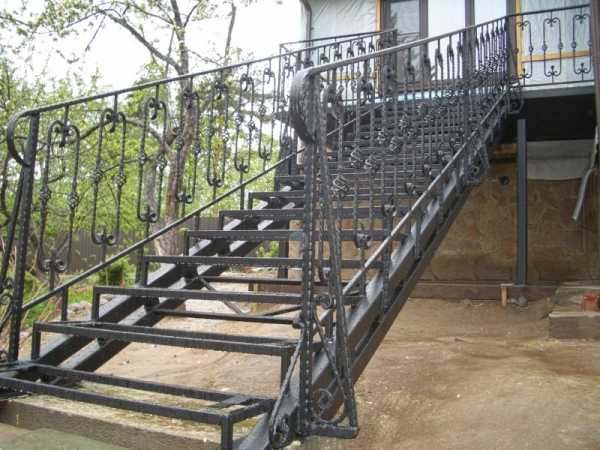

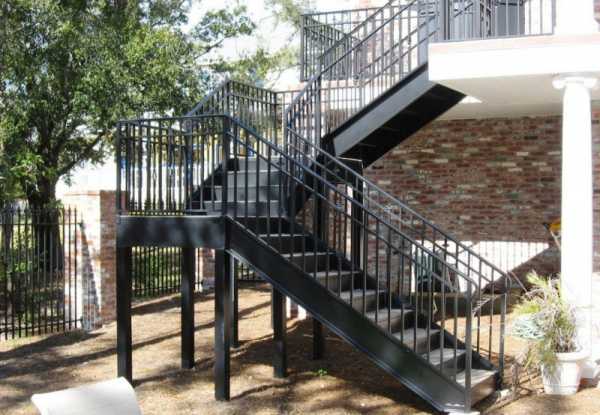

Металл

Крыльцо из металла сделать своими руками довольно непросто, поэтому обычно используют готовые конструкции. Можно приобрести стандартную, а можно заказать индивидуальную, но учтите: придется долго ждать. Намного быстрее и дешевле сборные варианты.

Металлическое крыльцо является самым долговечным, но его надо периодически подкрашивать. Места, где краска слезла, быстро покрываются ржавчиной, поэтому нельзя оставлять их без внимания надолго.

Бетон

Изготовление крыльца из бетона лучше доверить тем, кто имеет достаточный опыт в строительстве, потому что этот случай требует расчетов и знания определенных тонкостей, а так же оборудования. То же самое можно сказать и о кирпичном варианте.


Важные моменты

Во-первых, обязательно сделайте гидроизоляцию, иначе довольно скоро – после нескольких дождей или весенней влажности – крыльцо потребует серьезного ремонта.

Во-вторых, проследите за тем, чтобы все элементы были прочно скреплены друг с другом, иначе конструкция может развалиться.

В-третьих, учтите тот факт, что через крыльцо регулярно ходят люди, носят тяжелые вещи, а также оно регулярно подвергается влиянию погодных условий. Поэтому ни в коем случае не экономьте на качественных материалах.

Декоративные элементы

Большинство декоративных элементов крыльца являются еще и функциональными: козырек защищает от солнца и дождя, в резьбе можно скрыть крючки для цветов, а по укрепительным колоннам пустить вьющиеся растения.

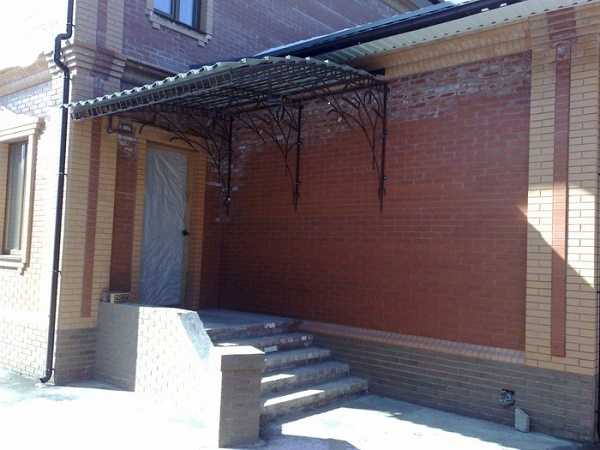

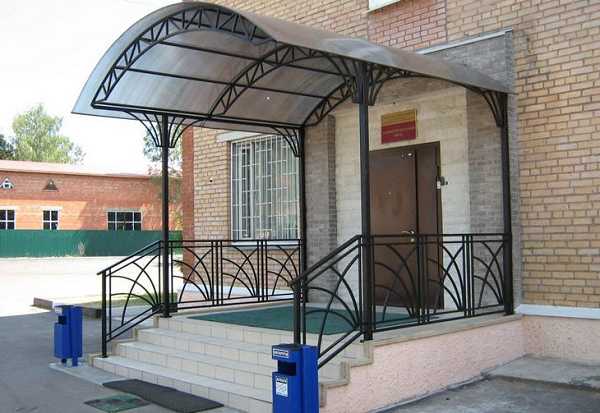

Как сделать козырек над крыльцом и зачем это нужно? Это закладывается в план сразу: на стойки монтируется каркас для навеса, а на него и сам навес.

В случае покупки готового деревянного сруба или металлической конструкции козырек уже имеется, а если вы строите бетонное или кирпичное крыльцо, то навес лучше сделать из поликарбоната.

Козырек не только украсит вход в дом, но и защитит вход от дождя и снега, а также пыль и мусор, разносимые ветром, осядут на нем, а не на двери и не попадут в дом.

Конечно, выбор внешнего вида и материала зависит конкретно от вашего дома – в разных случаях уместны разные варианты. Посмотрите предлагаемые фото крылец и подробнее узнайте о тех, которые вам приглянулись.

На первом месте стоят такие факторы, как сочетание с самим зданием и эксплуатационные характеристики, также важную роль играют особенности фундамента.

Что касается последнего этапа – украшения – то здесь нет никаких советов и рекомендаций, все зависит только от вашей фантазии и возможностей.

Фото крыльца своими руками


Также рекомендуем посетить:

mojdominfo.ru

Пошаговая инструкция для дома и дачи +Видео

Любой дом нельзя построить без крыльца, ведь без него невозможно войти в помещения дома. Более того такая конструкция способствует защиту входной двери от снега и пыли, так же от дождя.

Крыльцо можно построить из разных материалов, к примеру, из дерева, бетона, металла. Вот про то, как возвести крыльцо из металла своими руками мы и поговорим дальше.

Подготовка строительства крыльца

Эскиз и чертеж крыльца

До начала возведения крыльца из металла, необходимо для начала создать эскиз.

Чтобы создать эскиз необходимо сделать все необходимые замеры, чтобы их сделать нужно, воспользоваться специальными инструментами.

Затем на листе бумаги создают чертёж будущей лестницы.

Может быть, у некоторых возникнет вопрос: зачем необходим чертёж?

 Чертёж будет у вас на виду и поэтому процесс возведения лестницы, будет проходить быстрей. И ещё если у вас уже будет чертёж проще, будет просчитать количество необходимых материалов.

Необходимые материалы

Для строительства лестниц в настоящее время используют различные материалы, например, такие как:

  1. кирпич;
  2. дерево;
  3. металл.

Если решили начать строительство крыльца к дому или к бане и решив, что оно будет металлическим, то сделаете правильный выбор. Ведь конструкция из металла выглядит воздушной и стильной, а также её можно легко построить своими руками.

Размеры крыльца

Как выбрать материал для возведения крыльца?

Почти основным элементом крыльца из металла является лестница и если речь идёт об её размерах, то они могут быть от 0,8 метра до 1 метра. Одним из главных деталей крыльца из металла является лестница. Если вы решили возвести крыльцо из металла в 80 см, то комфортно им может пользоваться  только один член семьи. Если же вы выбрали лестницу размерами в один метр, то на ней вполне смогут разойтись два человека.

Очень важно учитывать количество ступеней располагающиеся  на лестнице крыльца. Профессионалы настоятельно советуют делать количество ступеней нечётным, так как множеству людей удобно начинать и заканчивать движение по лестнице с одной ноги.

Так же важен угол наклона лестницы, оптимальным наклоном лестницы является, наклон не больше 45 градусов. А вот самый маленький наклон лестницы не должен быть ниже 26 градусов.

Размер ступеней крыльца должен быть примерно от двенадцати сантиметров до двадцати сантиметров, а ширина ступеней должна составлять не менее двадцати пяти сантиметров.

Чтобы сделать нужный уклон, ступени делают одинаковой высоты, но могут быть отклонения в обе стороны не более на пять миллиметров.

Ступеньки одна на другую находят на расстоянии не больше чем тридцать миллиметров.

Измерение размеров площадки, расположенной сверху, должно быть тщательным, потому что они должны быть такими, чтобы, когда открывали дверь, не было ни каких препятствий.

Дверь должна располагаться так чтобы нижняя ее часть была на пять сантиметров выше площадки крыльца.



Фундамент под крыльцо из металла своими руками

 Металлическое крыльцо так же, как и другие конструкции требует обустройства фундамента.

Перед началом обустройства фундамента необходимо определить глубину его размещения. Он должен быть ниже промерзания грунта на тридцать сантиметров.

Если в доме вы будете жить всё время, и температура в нём будет постоянно держаться не менее десяти градусов, то глубину фундамента можно сделать немного меньше.

Этапы работ по обустройству фундамента

Для начала под фундамент копают котлован.

Затем на дне котлована идёт обустройство песчано — щебёночной подушки. Сначала укладывают слой песка и утрамбовывают его и поливают водой. Толщина слоя песка должна быть десять сантиметров. Поверх слоя песка укладывают слой щебня, толщина слоя которого должна составлять пять сантиметров. Подушка из песка и щебня по размеру должна всегда быть больше размеров фундамента на пятнадцать сантиметров.

После того как вы обустроили подушку из песка и щебня, необходимо приступить к монтажу опалубки из дерева. Для её создания берут доски толщиной не меньше двух сантиметров и длинной не больше двадцати сантиметров.

Для сооружения опалубки необходимо брать только сухой материал. По углам фундамента устанавливают колышки и натягивают верёвку. Затем по периметру фундамента вбивают колышки на расстоянии одного метра и к ним прикрепляют доски.

Если высота фундамента является двадцать сантиметров, то в этом случае устанавливают в упор распорки.

Затем, перед тем как залить бетон, в опалубку устанавливают арматуру.

Для армирования фундамента используют арматуру класса А-III и прутья должны быть диаметром двенадцать миллиметров. Арматуру связывают на расстоянии в двести миллиметров, это расстояние выдерживают во всех направлениях.

После того как армирование закончили, фундамент заливают бетонной смесью.

Конструкция лестницы из металла должна быть немного утопленной в бетон.

Когда будете заливать фундамент необходимо оставлять примерно тридцать сантиметров до верха.

Когда вы установите лестницу, то бетон нужно долить до верха.

После того как бетон залили, нужно его избавить от пустот, для этого используют специальный инструмент.

Итак пузырьки воздуха из бетона удалены, и бетон можно накрыть плёнкой до полного высыхания.

На это уходит примерно одна неделя и по истечении этого времени бетон трогать нельзя.

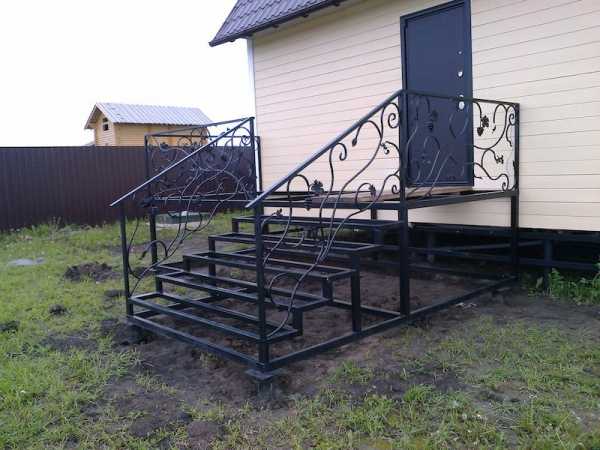

Металлическое крыльцо имеет:

  1. Лестницу;
  2. Перила;
  3. Козырёк.

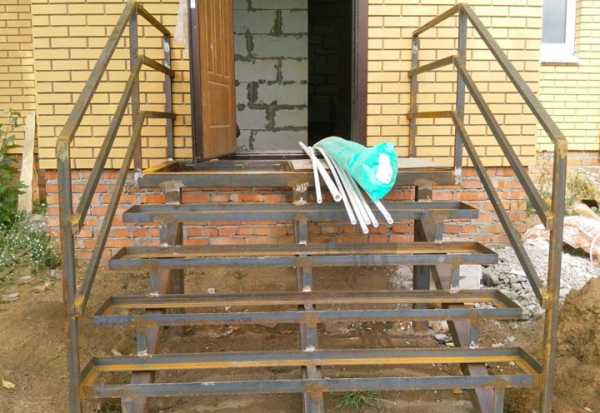

При изготовлении лестницы используют два швеллера, они и являются её основой.

Затем к ним приваривают прокат, который будет выступать в качестве ступеней.

Конструкция ступенек может быть разной, и одну из них мы разберём дальше.

Чтобы изготовить ступени необходимо взять равнополочный уголок, затем прокат необходимо обрезать в соответствии необходимыми размерами.

Затем уголок приваривают к контуру. Потом берут ещё один обрезанный уголок и приваривают к другому, потом этот уголок приваривают к швеллеру.

Так монтируют уголки к обоим швеллерам.

Затем соединяют готовые ступени.

Далее полученные ступени соединяют. Верх г- образных деталей   присоединяют равнополочным уголком, который обварен по контуру.

Их соединяют полками внутрь, а готовые ступени соединяют полками наружу.

Ступени заполняют любым подходящим материалом.

Для того чтобы прикрепить материал к металлической конструкции применяют саморезы и клей на силиконовой основе.

В том случае, если лестница крыльца имеет больше трёх ступеней, лестницу оборудуют перилами с поручнями, они нужны для обеспечения безопасности.

Высота их должна составлять не менее девяноста сантиметров. Для их изготовления берут различный прокат.

Достоинства крыльца из металла

Крыльцо является важным элементом дома:

  • Крыльцо из металла способно защитить входную дверь от грязи, пыли и влаги, поэтому считается лучшим вариантом.
  • Возведение крыльца из металла является не тяжёлым и поэтому сделать, его своими руками не составит труда.
  • Материалы для изготовления крыльца считаются, недорогими и времени для создания металлической лестницы потребуется немного.
  • При применении качественных материалов по завершению работ получается красивое, качественное изделие, которое будет выделять ваш дом.

В том случае, если вы не уверены в своих силах, воспользуйтесь помощью профессионалов.

Надеемся, что данная статья была вам полезной. Желаем успехов и терпения.

ТОП 9 магазинов, где я выгодно закупаюсь
ТОП 7 по товарам и мебели для дома:
7 лучших строительных и мебельных магазинов!
  • Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
  • homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
  • Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
  • Qpstol.ru — «Купистол» стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
  • Lifemebel.ru- гипермаркет мебели с оборотом более 50 000 000 в месяц!
  • Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня.»
  • Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

domsdelat.ru

Крыльцо к дому: проекты

Почти всегда крыльцо дома нам нравится своей надежностью и продуманностью в использовании. Среди всех проектов, доступных в реализации своими руками, чаще всего мы выбираем не самые изысканные в архитектуре и внешнем оформлении, а те, которые на долгие годы будут исправно служить верой и правдой хозяину и дому, как на фото.

Проекты крыльца, чаще всего реализуемые своими руками

Большинство из нас знают и умеют немало, умеют держать в руках пилу, и способны запросто работать с бетоном. Отсутствие полноценных навыков столярных или сварочных работ не помешает построить простое, но симпатичное крыльцо. В этом случае для работы своими руками нам больше всего подойдут народные проекты крыльца к дому:

  • Конструкция крыльца с прямым лестничным маршем на бетонных опорах и с двойными перилами;
  • Проект крыльца на бетонной подушке с односторонним примыканием лестницы к стене дома, односторонними перилами;
  • Крыльцо из бетона или кирпича с половицами ступеней из дерева, металла или клинкерного кирпича.

Изображенные ниже на фото проекты крыльца не являются догмой и могут быть исправлены, дополнены или полностью переработаны своими руками по собственному усмотрению. Но главные принципы построения крыльца перед домом во многом предопределены требованиями прочности и устойчивости конструкции.

Несмотря на внешнюю простоту, все проекты потребуют использования качественных материалов и добросовестного выполнения работ своими руками. При этом большинство энтузиастов, из тех, кто на практике построил хотя бы один из приведенных проектов, делал практически все работы своими руками, за редким исключением, когда приходилось осваивать навыки вязки арматуры.

Прежде чем приступить к постройке, разберитесь в деталях проекта, изучите чертежи и фото, составьте для себя последовательность выполнения работ своими руками. Стиль оформления крыльца необходимо выдержать в унисон с фасадом дома, но принципиально на прочность конструкции и требования проекта это не влияет.

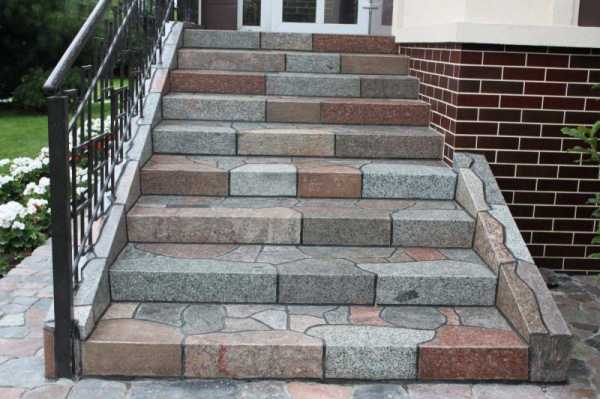

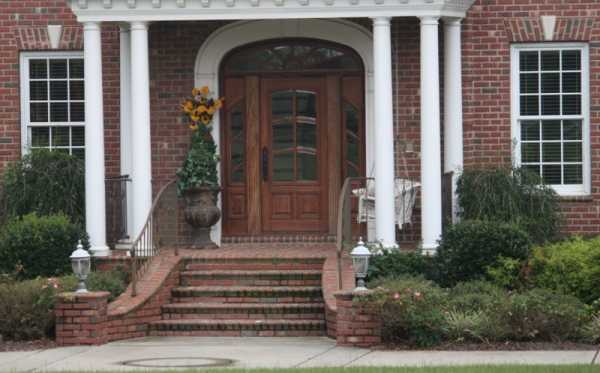

На фото можно увидеть несколько вариантов оформлений своими руками крыльца к дому на бетонной основе.

Проекты крыльца с отлитыми из бетона ступенями

Постройки из бетона потребуют более тяжелого физического труда, но зачастую такие проекты проще и понятнее, чем варианты крыльца из дерева или варианты на винтовых сваях. В большей части подобные конструкции выполняются в виде отливки, армированной стальной арматурой. На фото хорошо видно, как большая масса и высокая прочность такой конструкции позволяют реализовать проекты с массой дополнительных декоративных отделочных элементов, использовать каменное ограждение, мощный тяжелый козырек на массивных опорах и неограниченную по форме и длине лестницу.

Проекты крыльца из стальной арматуры и бетона

Конструкцию крыльца с бетонными ступенями условно можно разделить на три основных проекта:

  1. Со свободной опорой бетонного лестничного марша на консоль стены дома;
  2. С отлитой на фундаментной плите опорной поверхностью и лестничными ступеньками;
  3. С продольным угловым расположением лестничного марша и опорой одной из боковых сторон лестницы на стену дома.

Несмотря на кажущуюся схожесть конструкций, в проектах крыльца к дому есть определенные различия в технике постройки и в способе связки лестничного пролета к дому. И выполнение таких условий не менее важно, чем обеспечение надлежащего оформления крыльца.

Проект самого прочного крыльца

Проект крыльца предусматривает, что конструкция крыльца не будет иметь жесткой связи с фундаментом дома и его стенами. Это исключит появление трещин в результате просадок стен или самого крыльца, стык между «телом» крыльца и стеной дома необходимо заделать с помощью стекловаты, как на фото.

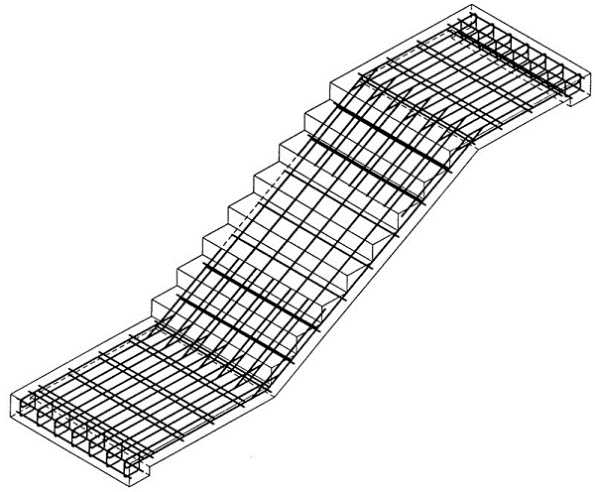

Лестничный пролет и верхняя площадка будут сформированы в единый бетонный блок. Вес такой схемы будет немалым, и поэтому потребуется фундамент.

Лучшим вариантом будет простой монолитный фундамент, глубиной в 20-25 см и габаритами под размер крыльца, как на фото.

Яму под фундамент засыпают песком со щебенкой и выполняют гидроизоляцию. Далее идет укладка арматурной сетки из шестимиллиметрового прутка, затем заливают деревянный каркас опалубки бетонной смесью.

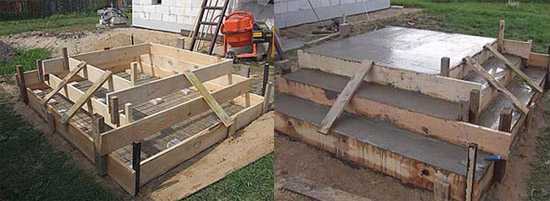

Следующим этапом будет построение армированного каркаса и опалубки для дальнейшей заливки бетоном. Благодаря свободному принципу построения каркаса ступеней не обязательно делать лестницу в виде прямоугольного марша. Если позволяет место и размеры площадки под крыльцо, ступени можно изготовить в виде нескольких сочлененных элементов, или даже полукруглой формы, как на фото.

Но главное в таком проекте – соблюсти правила построения фундаментной основы и обеспечить правильное армирование ступеней и каркаса лестницы к дому.

В связи с большим объемом рабочего материала в таких проектах зачастую идут на определенную рационализацию. Основной внутренний объем заполняют смесью гравия, битого кирпича, песка, тем самым заполняют внутренний объем и создают подушку – основу для опоры дощатых каркаса и опалубки. Таким образом, достигается практически 3-х кратная экономия бетонной смеси. Сами доски формы необходимо максимально укрепить боковыми подпорами, в противном случае давление бетонной смеси может выдавить опалубку.

Если проектом предусмотрено использование вертикальных опор, для поддержки навеса в боковых зонах лестничного марша заделывают специальные болты, с помощью которых можно закрепить и отрегулировать по высоте вертикальные стойки для козырька.

Иногда для упрощения вместо болтового или фланцевого крепления в толщу бетона непосредственно заделывают толстые стальные трубы, диаметром 50-70 мм, выровненные по вертикали с помощью отвеса. При монтаже навеса верхняя часть трубы обрезается по высоте козырька и соединяется с его каркасом.

Внимание! Такой проект крепления опор козырька считается не самым удачным из-за того, что козырек жестко закреплен на фасаде дома, а бетонная лестница, в которую забетонированы стойки, имеет свой фундамент и подвержена микроперемещениям.

Все точки крепления опор, козырька и поверхности лестницы или верхней площадки должны иметь гибкие подвижные соединения.

Проект крыльца с жесткой связью со стеной дома

Одной из разновидностей бетонного крыльца является проект, в котором лестница располагается вдоль стены дома, что позволяет опереть левую или правую часть лестничного марша непосредственно на поверхность стен. Для получения жесткой связи каркаса крыльца с кирпичной кладкой дома чаще всего используют заделку стальной арматуры лестницы в «тело» стены дома. Для этого с помощью перфоратора вдоль лестничного марша забивают куски арматуры с вылетом в половину ширины ступени и связывают или сваривают с основным арматурным каркасом крыльца, как на фото.

Далее доски опалубки пришиваются к стене дома и дополнительно усиливаются внешними распорками. Чем длиннее лестничный пролет и шире ступени, тем больше арматурных элементов необходимо использовать для усиления крыльца.

Благодаря жесткой связи со стеной дома длина лестничного марша крыльца подобного проекта может достигать практически неограниченных размеров. Зачастую такие варианты крыльца имеют лестницы, достигающие уровня второго этажа. Кроме того, смешанная схема крепления делает крыльцо менее чувствительным к колебаниям и осадке грунта практически не оказывает влияния на сам фундамент дома.

Особенности крыльца с опорой на стену дома

Первый проект наиболее сложный в реализации своими руками, прежде всего, из-за использования в проекте большого количества стальной арматуры. В отличие от двух других проектов, вариант крыльца с опорой на армированную консольную полку в стене дома имеет малый вес, а значит, потребует значительно меньше строительных материалов, бетона и арматуры.

Особенностью такой конструкции является использование двух боковых стальных балок из швеллера или двутавра. В отдельных случаях балку можно изготовить в виде составной из двух стальных уголков или квадрата, как на фото.Они воспринимают всю основную нагрузку от веса самого лестничного марша, верхней площадки и бетонных ступенек. С верхней стороны стальные балки переходят в верхнюю площадку и опираются на консольную полку. В нижней части лестницы лестничный пролет опирается на ленточный фундамент и небольшую бетонную плиту, выполняющую роль предступеньки и снижающую давление конструкции крыльца на грунт.

Кроме боковых балок, в тело бетонной лестницы заделывают минимум три слоя стальной арматуры, диаметром в 6-8 мм. Схема армирования не отличается от обычных вариантов изготовления железобетонных плит перекрытия, с той разницей, что прутки арматуры лестничного марша, нижней опоры и верхней площадки связывают или сваривают в одну конструкцию, как на схеме фото.

Если ширина лестницы не более одного метра, в проект можно внести небольшое изменение — верхний и нижний слой бетонной отливки армировать с использованием сетки из толстой стальной проволоки или стеклопластиковой арматуры. Чем длиннее лестничный пролет, тем мощнее должно быть армирование.

Саму лестницу и ступеньки отливают по сформированной из доски опалубке. Использование стальных боковых несущих балок позволяет достаточно просто закрепить вертикальные стойки-балясины с помощью сварочного аппарата. Толщина бетонной лестницы относительно невелика, опора на консольную полку и небольшой фундамент под нижней опорой позволяет свободно реагировать на все просадки или подвижки грунта в любое время года. Наличие свободного пространства под лестницей улучшит условия для удаления влаги из-под фундамента дома.

В конечном итоге крыльцо получается не только легким, но и еще очень удобным и красивым, как на фото.

Проект легко реализовать, если при постройке дома была предусмотрена консольная полка для опоры лестничного марша. Но зачастую проектом дома не предусматривалось, вообще, наличие крыльца в данном месте. Часто бывает, что квартира переводится из жилого фонда в нежилой с коммерческой целью, и следствием этого является постройка нового крыльца и отдельного входа в помещение.

В этом случае опорную поверхность можно сформировать из коротких консольных двутавровых балок, заделанных в стену дома. Зачастую по условиям прочности капитальной стены, этого просто нельзя делать. В таких случаях для верхней площадки крыльца строят опоры из обычного кирпича. Сами опоры в новом проекте следует связать точечно стальной арматурой со стеной дома.

Заключение

Любой из проектов крыльца к дому из кирпича, камня или бетона потребует использования одного из вариантов опорного фундамента. Несмотря на определенные отличия, все подобные варианты объединяет необходимость изготовления своими руками бетонной подушки или ленточного фундамента, обеспечивающего высокую устойчивость крыльца и лестницы.

bouw.ru

видео-инструкция как сделать, особенности ступенек, навесов, схема, чертежи, цена, фото

Все фото из статьи

В подавляющем большинстве случаев любое здание должно обладать крыльцом и входной лестницей, пускай и небольшой. Иначе в него невозможно будет зайти. Объясняется это просто – даже самый низкий фундамент имеет наземный цоколь, он не позволяет пройти в дверь – слишком высоко. Мы расскажем о том, как сделать крыльцо из дерева своими руками, чтобы у вас не возникало подобных проблем.

На фото — крыльцо с лестницей.

Правильная подготовка к строительству

Как и при любом строительстве, в нашем случае есть свои нормы и правила. Исходя из них, в первую очередь создайте чертежи крыльца из дерева своими руками. Они должны обозначить положение конструкции на плане постройки, иметь размеры сооружения в правильном масштабировании, указывать используемые материалы и пр.

Основные служебные свойства деревянного крыльца – прочность и надежность. По нему будут перемещаться люди, имеющие разный возраст и вес. Не стоит забывать и об объективных нагрузках — атмосферных, механических, химико-физических.

Учитываем все моменты

Пример схемы крыльца.

  1. Итак, начальный этап – это схема крыльца своими руками из дерева. Когда вы имеете весьма скромные чертежные навыки, то просто нарисуйте эскиз.
  2. Это должен быть общий вид сооружения, с габаритами пролетов, перил, лестничных маршей и площадки.

Обратите внимание!
Определите, сколько пользователей будет ходить по крыльцу каждый день.
Если несколько, изберите достаточно прочный сорт древесины (дуб, осина, клен, ясень и пр.). Если семья состоит из родителей и одного-двух детей, цена конструкции минимизируется благодаря использованию недорогой сосны, березы, липы.

  1. Запланируйте защиту сооружения от действия ветра и осадков. В ее качестве может служить навес над крыльцом из дерева своими руками либо крыша.
  2. Размер площадки должен быть таким, чтобы открывать входную дверь было удобно, и при этом оставалось достаточное пространство для одного-двух людей.
  3. Площадку следует поместить на 4–5 см ниже порога двери. Если такого промежутка не будет, деформирующаяся вследствие атмосферных воздействий древесина будет мешать открытию полотна либо вообще его заклинит.
  4. Отдельных СНИПов и ГОСТов для крылец нет. Однако прочтите ГОСТ №23120/78. Он нормирует параметры ступенек маршевых лестниц.

Сооружение крыльца и сопутствующих элементов

Чтобы стоимость конструкции была минимальной, можете для ее обшивки применить доски, имеющие толщину 3-4 см.

Опоры сооружения

Опоры сооружения.

  1. Инструкция советует опоры крыльца сделать из досок 5×15 см. Фиксировать их следует самонарезающими шурупами по дереву. Гвозди лучше не применять, соединение на них расшатается быстро.
  2. Пробурите или выройте ямы под опоры глубиной около 100 см. На дно шурфов уложите щебень и залейте его бетоном.
  3. Установите несущие доски на подготовленные площадки. Их следует заранее покрыть антисептиком и влагоизолировать их подземные участки. Для этого можно применить рубероид либо разогретый битум, масло-отработку, олифу.
  4. Древесину для опор следует хорошо высушить, иначе она в ходе эксплуатации начнет изнутри гнить.

Внутри крыльца можно обустроить кладовку.

Обратите внимание!
Внутреннее пространство крыльца можно использовать в качестве своеобразной кладовки для садового инвентаря, инструментов и пр.
Исходя из этого, все открытые части сооружения следует обшить досками, влагостойкой фанерой, ОСП и оснастить данное пространство дверкой.

  1. Если вы не будете использовать этот дополнительный объем, свяжите основные опоры друг с другом дополнительными планками.

Фиксация площадки

Способы фиксации сооружения.

Основная крылечная площадка должна быть прочно сопряжена с лестничным маршем. Он может быть выполнен в виде пролета, соединяющего два уровня ступенек либо нескольких пролетов, что зависит от высоты и конструкции крыльца.

Площадку сооружения следует фиксировать саморезами к внешним стенам здания, если оно деревянное, либо анкерами, если постройка выполнена из камневидных материалов. Благодаря этому все сооружение получается устойчивым, прочным и надежным.

Когда площадка будет смонтирована и зафиксирована, вами может ставиться лестница на крыльцо своими руками из дерева.

Когда она будет иметь всего 2-3 ступени, для нее не нужно дополнительных укрепляющих сооружений. Если же ступенек больше, то под каждой третьей из них (непосредственно под косоуром) сооружается опорная тумба. Монтируется она тем же способом, что и опорные доски.

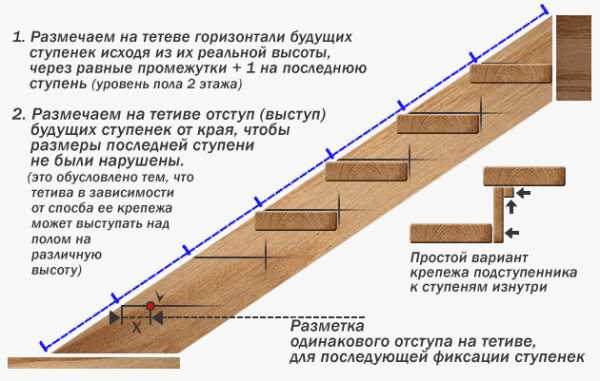

Тетива лестницы

Тетива лестничного марша является в нем несущим наклонным элементом из бруса, доски. Она идет по длине всех ступеней и служит для их установки и фиксации. Так как тетива представляет собой наиболее сложную деталь лестницы, оптимальный вариант – делать ее по шаблону.

Он создается из легкого, но плотного листового материала: пластика, фанеры, картона следующим образом:

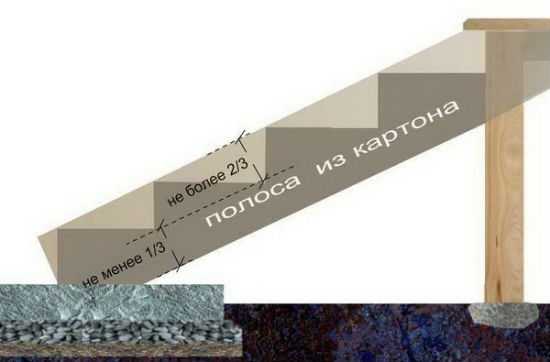

  • Вырезанная для шаблона полоска (40 см) прикладывается одной стороной к торцу опорной доски площадки.
  • Вторая сторона шаблона упирается в саму площадку.
  • По данной плоскости чертится образец.

Когда ширина тетивы будет большей, чем размер используемых планок, следует сделать так.

  1. Применить необрезные пиломатериалы. Так вы сможете смонтировать тетиву, имеющую ширину 0.4-0.8 м.
  2. Есть возможность с помощью дополнительных брусков расшить несущие доски. Их ширина должна совпадать с размером тетивы.
  3. Вы можете к ней прикрепить пару-тройку досок. Данные элементы послужат дополнительными фиксаторами и укроют основание.

Обратите внимание! Делая крыльцо своими руками из дерева с навесом, монтируйте лестничный марш, принимая во внимание число пользователей, которые могут единовременно выйти на него. Оптимальная ширина марша для одного человека – 0.7 м.

Сборка лестницы

Удобные параметры ступеней и перил.

  1. Рассчитав всех параметры крыльца, подготовьте бетонный фундамент для него. Уровень (горизонтальный) и окончательные габариты конструкции определяются, исходя из величины тетивы. Когда сооружение будет иметь 2 — 4 тетивы, шаг меж ними должен составлять не более 150 см.
  2. Когда бетон фундамента полностью высохнет, можете начинать устанавливать тетивы. Они фиксируются с помощью самонарезающих шурупов к ранее смонтированным опорным доскам крылечка.
  3. Затем под сооружением выставьте опоры, основой которых будут бетонные площадки.

Варианты фиксации ступеней.

  1. Теперь можно обустраивать ступеньки для крыльца своими руками из дерева. Делать это необходимо, (особенно, если конструкция будет высотной) начиная с нижней ступени.
  2. Планки подступенков следует прикреплять шурупами к доскам нижней и верхней ступенек.
  3. Саморезы следует в дерево утопить на 3-4 мм. Так пользователи при перемещении по крыльцу и лестнице не будут спотыкаться.
  4. Если есть такая необходимость, в последнюю очередь установите деревянные перила. Далее можно начинать отделочные работы.

Окончательная отделка

Древесину нужно защитить антисептиком и олифой.

Деревянное сооружение сначала обрабатывается антисептиком, далее оно покрывается олифой. Крыльцо вы можете выкрасить масляными, акриловыми красками. Еще один вариант – покрыть его бесцветным лаком, обработав загодя дерево морилкой для выявления фактуры древесины.

Все составы — олифу, краску, лак — следует наносить в два-три слоя. Нитрокраску применять нежелательно, ибо она быстро отслоится от древесины.

Вывод

Крыльцо, по необходимости оснащенное лестницей, имеют почти все дома. Данная конструкция нужна для комфортного входа в здание. Сделать ее можно и самостоятельно. В этом вам поможет видео в этой статье.

rubankom.com

из бруса, из металла и дерева, каркасное, фотогалерея красивых крылечек в частных домах

Входная группа частного деревенского дома, куда входит часть фасада, дверь и крыльцо – это визитная карточка хозяина жилища, и каждый старается сделать ее как можно более привлекательной. Но здесь важна не только эстетика, но и комфорт, вход просто обязан быть удобным и практичным. Из каких бы материалов не было построено здание, как правило, пристраивают крыльцо к дому из дерева.

Но крылечко крылечку рознь, это может быть и маленькая площадка с парой ступенек, а может быть большое, красивое крыльцо из бревен, с навесом и резными перилами. В статье мы расскажем о том, какие виды деревянных крылечек бывают: дизайн, форма, оптимальные размеры, материалы. А так же подробно остановимся на проектировании и инструкции, как построить деревянное крыльцо своими руками.

С чего начать, конструктивные особенности деревянного крыльца

По сути, любое деревянное крыльцо, фото к статье наглядно это демонстрируют, – это площадка, устроенная по пожарной безопасности на 50 мм ниже порожка  входной двери, и пристроенная к ней лестница в несколько ступеней. В свою очередь, деревянная лестница может иметь фронтальное расположение, поворотную конструкцию, боковой односторонний вход, или двухстороннее боковое расположение. Над площадкой, как правило, устраивается навес, чтобы защитить вход от атмосферных осадков.

Закрытое крыльцо деревянного дома, фото встроенной конструкции, которая была заложена на стадии проектирования основного дома

Сама лестница состоит из косоуров или тетивы – это боковые детали, на которых держаться ступеньки. В целях же безопасной эксплуатации деревянное крыльцо по бокам обносится перилами на балясинах высотой от 700 до 1200 мм.

Крыльцо для дачи из дерева на две стороны, основание – металлический каркас

Размеры

В зависимости от уровня первого этажа, деревянное крыльцо может быть высоким или состоять всего из двух ступеней, при этом важно соблюсти пропорции для лестницы. Так самая удобная проступь (глубина ступени) — 270-320 мм, а подступенок (подъем) — 140-180 мм, свес ступеньки 20-25 мм.  Минимальная ширина лестницы 600 мм, оптимальная — 800-900 мм, если деревянное крыльцо шире, то посередине необходимо сделать дополнительные опоры.

Верхняя площадка может иметь любую площадь, ее общие габариты зависят исключительно от дизайнерского решения и ваших потребностей. Но при этом важно помнить, что только в северных снежных широтах дверь в дом открывается внутрь, в остальных регионах она открывается наружу. Средняя ширина входной двери 900 мм, а, следовательно, глубина площадки для деревянной лестницы должна быть не меньше, по СНиП площадка изготавливается в полтора раза шире дверей.  Как мы уже отмечали, минимальная ширина лестницы 600 мм. Таким образом, становится очевидно, что минимальные размеры верхней площадки 900*600 мм, максимальные же ничем не ограничены, это может быть даже полноценная терраса для отдыха.

Крыльцо деревянного дома своими руками, схема конструкции на косоурах

Выбираем дерево

Планируя крыльцо своими руками из дерева, первым делом следует определиться, из какого именно материала будет делаться пристройка. Как показывает многолетняя практика,  для таких уличных пристроек следует выбирать хвойные породы дерева: лиственница или сосна.

Рубленое крыльцо из оцилиндрованного бревна очень колоритно и массивно, как правило, его пристраивают к большим усадьбам, либо к домикам из идентичного материала. Косоурами в таком случае служат бревна разной длинны, выложенные друг на друга перпендикулярно фасаду дома, а ступеньки делаются из того же бревна, распиленного вдоль.

Виды крыльца деревянного дома, фото конструкции из оцилиндрованного бревна со ступеньками из полубревен

Чтобы дизайн основного дома и крыльца перекликался, для строений из кирпича, клееного бруса и облицованных сайдингом, лучше всего пристраивать крыльцо из бруса своими руками, так как материал пересекается между собой горизонтальными линиями. Обычно для этих целей используется брус хвойных пород, с поперечным сечением 150*150 мм. Правильная геометрия материала значительно облегчает строительство.

Деревянное крыльцо частного дома, фото столбчатой конструкции из бревна и обрезных досок

Для всех без исключения домов, как больших, так и маленьких, из дерева, камня, бетона, саманы и пр. подходит каркасное деревянное крыльцо, вертикальные опоры которого выполняются из клееного бруса, оцилиндрованного бревна либо из металла, а косоуры и ступеньки изготавливаются из обрезной доски. Данный вид конструкции подразумевает самое разнообразное оформление крыльца деревянного дома: резное, с фигурными балясинами либо простое, здесь дизайн ограничен лишь фантазией владельцев жилья.

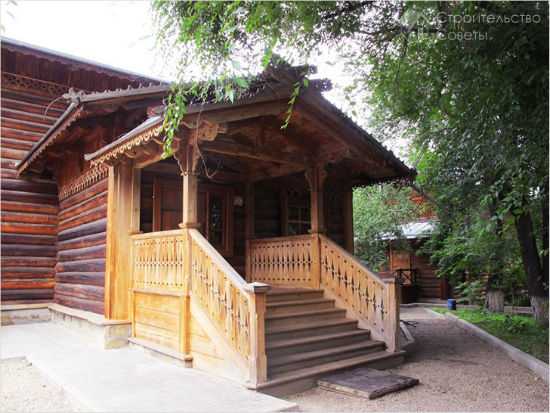

Резное крыльцо из дерева, закрытое снизу, чтобы исключить сквозняки

Совет: Перед строительством крыльца все дерево рекомендуется пропитать антисептиками и противопожарным составом. Те части столбов, которые будут закапываться в землю, следует покрыть битумной мастикой либо завернуть рубероидом на 2 слоя.

Фундамент

Надо понимать, что деревянное крыльцо – это пристройка к дому, и как любое строение, оно должно иметь фундамент. Основание может быть заложено в начальный проект вместе с фундаментом основного здания, или уже после завершения строительства частного дома, выполнен отдельный проект на пристройку.

По конструктивным особенностям деревянные крылечки условно можно разделить на три вида: упрощенные, встроенные и присоединенные. Что касается встроенных конструкций, то они изначально закладываются в проектную документацию, и фундамент заливается одномоментно.  Упрощенная конструкция – это небольшая площадка с двумя-тремя ступеньками и козырьком-навесом, как правило, сооружается на даче, к небольшому домику, и фундаментом такому крыльцу служат плоские камни или не заглубленные столбы из бутового камня, кирпича или бетона с арматурой.

Отдельно разберем фундамент под присоединенную конструкцию, для нее устраивается свое основание, уже после постройки дома.

Важно: Фундамент из бетона под присоединенное крыльцо из дерева запрещается привязывать к основанию под дом, чтобы исключить раскол по шву бетонной конструкции при сильном пучении грунта.

Деревянное крыльцо своими руками, фото комбинированного фундамента: под вертикальные опоры верхней площадки уложен плоский камень, а для нижней части устроено плитное основание

Фундамент может быть плитным, ленточным, столбчатым или свайным, выбор зависит от финансовых возможностей и геодезических показателей местности. Устраивая деревянное крыльцо своими руками, лучше остановиться на плитном, ленточном либо свайном основании, если речь идет о масштабной пристройке, то маленькую конструкцию можно опереть на столбики либо плоские камни.

Здесь важно подчеркнуть, что сваи всегда забиваются ниже уровня промерзания почвы на 200 мм, чтобы их не выталкивало при сильной пучинистости почвы. Столбчатый, ленточный и плитный фундамент, как правило, делают мелкозаглубленным, котлован или ямы вырывают всего на 500-700 мм.

Крыльцо из бревна, фото хорошо демонстрирует, что такие достройки можно укладывать без фундамента

Важно: Столбы под деревянное крыльцо устраиваются под углы верхней и нижней площадки, а так же под все вертикальные опоры лестницы. Ленточный фундамент заливается по периметру пристройки, и под несущие конструкции – вертикальную опору. Плитное основание заливается по всей площади крыльца.

Чтобы строение было надежным и прослужило долгие годы, на дне котлована либо ямы под столбы необходимо выложить специальную подушку, которая послужит дренажом, и защитит материалы от разрушения. Сначала насыпается слой гравия толщиной в 200 мм, затем слой песка толщиной 200-300 мм, все хорошо трамбуется, чтобы на поверхности не оставалось следов от обуви человека весом в 75 кг. Сверху подушка закрывается слоем геотекстиля либо рубероида. Далее можно приступать к заливке фундамента.

Схема, как построить опоры, для широкой лестницы посередине следует заложить дополнительные вертикальные столбы

Проект деревянного крыльца своими руками

Чтобы учесть все нюансы, и наглядно представлять, что и в какой последовательности следует делать, после того как вы определились с размером, видом, материалом и конфигурацией деревянного крыльца, необходимо сделать проект пристройки. Прежде всего, с соблюдением масштаба сделайте чертеж дома. Далее схематично нарисуйте периметр участка, который будет выделен под крыльцо.

Важно: Если цоколь дома слишком высоко, для удобного подъема потребуется много ступенек. Чтобы не занимать слишком много места перед зданием, рекомендуется сделать поворотную конструкцию, в данном случае один из маршей размещается вдоль фасада.

+ Пример, как сделать деревянное крыльцо, если нет достаточно места для перпендикулярной фасаду пристройки

Допустим, исходные данные:

  • Участок под пристройку шириной 2 м, глубиной 1, 5 м, высота до порожка 0,6 м.
  • Планируемая ширина верхней площадки 2 м, глубина 1 м.
  • К ней подходит лестница шириной 0,8 м.

Сначала рассчитываем остаток места под ступеньки: 1, 5 м – 1,0 м (глубина верхней площадки) = 0, 5 м остается для лесенки.

Таким образом, у нас вырисовывается прямоугольный треугольник с катетом по земле 0, 5 м, с катетом по высоте 0,6 м. Вычисляем по теореме Пифагора гипотенузу, в нашем случае длину косоура:

Длина косоура (тетивы) = √0,52+0,62 = √0,61 = 0,78 м

Берем во внимание верхнюю площадку, следовательно, следующая нижняя ступенька должна быть на уровне:

0,6 (общая высота) – 0,16 (высота подступенка) = 0,44 м высота для нижних ступенек, беря во внимание высоту подступенек и толщину ступеней, получается, что на нашу высоту следует сделать 2 ступени.

Чертеж нижних ступенек

Исходя из расчетов, следует сделать чертеж лестницы и посчитать материалы, которые потребуются. Сложный проект крыльца деревянного дома лучше заказать у профессионалов, так как тяжелые конструкции и сложная геометрия требует тщательного расчета нагрузок на основание и несущие стены.

Монтаж деревянного крыльца

Прежде всего, перенесите чертеж деревянного крыльца на местность, обозначьте место для столбов-опор под верхнюю площадку. Выкопайте ямы глубиной 500-700 мм. Далее на дне утрамбовываем подушки из песка и гравия. На подушку наливаем бетон, погружаем в него столб, его высота должна равняться глубине ямы + высота крыльца. Выравниваем вертикальную балку по уровню, и заполняем яму бетоном.

Следующим этапом подготавливаем площадку для опоры нижней ступеньки. Можно вкопать плоские камни под основание косоуров, но лучше выкопать траншею, глубиной 500-700 мм, длиной равной ширине лестницы + 100 мм с каждой стороны, шириной 300 мм. На дне следует утрамбовать подушку, подложить по углам и посередине камушки высотой в 50 мм, на них уложить арматуру или сетку, и залить яму бетоном.

Когда бетон высохнет, вертикальные балки подравниваем по высоте, стягиваем их по периметру между собой ростверком – деревянной обрезной доской. Балку ростверка возле двери притягиваем к несущей стене дома с помощью металлических уголков и анкеров. Крепим поперечные лаги. На нижний фундамент кладем лежень, брус с сечением 150*150 мм.

Из картона сделайте шаблон косоура по вашим расчетам, перенесите его на обрезную доску и выпилите детали. Сверху и снизу косоура выпилите пазы, как сделать показано на картинке ниже, для крепления к поперечным несущим балкам.

Варианты запилов косоура для крепления к несущей конструкции, слева – к лежню, справа – к балке верхней площадки

После того как косоуры закреплены на несущих конструкциях шип-паз, усильте крепление шпильками или металлическими уголками. Затем выпилите подступенки, прикрутите их на саморезы к вырезам косоура. Далее можно настилать пол на верхней площадке, и закреплять ступеньки лестницы.

Совет: По внешнему краю ступеньки рекомендуется сделать скругление-фаску в 3-5 мм, чтобы сгладить угол.

Дальнейшая отделка крыльца деревянного дома зависит от ваших личных предпочтений и бюджета на пристройку. По углам верхней площадки, а так же сверху и снизу косоура устанавливаются стойки, на которые закрепляются перила. Между стойками на равном расстоянии друг от друга крепятся балясины. Если предусмотрен навес, его можно украсить ажурной резьбой.

Перед тем как делать деревянное крыльцо своими руками, поэтапно изучите инструкцию, представленную в статье, так же предлагаем видео советы, которые помогут избежать основных ошибок при строительстве.

setroom.ru

Технология строительства крыльца частного дома из бетона

Крыльцо загородного дома может быть изготовлено из самых разных материалов. Чаще всего это дерево, металл или бетон. Последний не ржавеет и не гниет, а поэтому конструкции из него получаются наиболее долговечными. К тому же строительство крыльца из бетона – операция очень не сложная.

Для того, чтобы его возвести, не нужны никакие особые навыки и не требуется дорогостоящего оборудования. Все, что следует сделать – это сбить опалубку и замесить цементную смесь подходящего состава. Но давайте обо всем по порядку.

Подготовительные работы

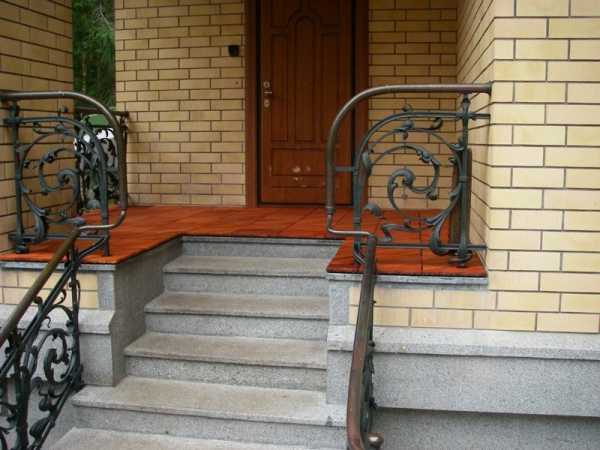

Крылечки из цемента обычно делают прямоугольными. Иногда их форма бывает и полукруглой. И тот и другой варианты заливаются абсолютно одинаково. Различаются лишь методы изготовления опалубки. Облицовка конструкции также может быть разной – из камня, плитки, дерева и т.д. В любом случае выполнять процедуру возведения и отделки бетонного марша следует аккуратно и не торопясь. И тогда у вас получится очень красивое крыльцо из бетона своими руками. Например, такое, как на этих фото:

Проектирование

При проектировании лестницы нужно определиться прежде всего со следующими параметрами:

  1. Высотой будущей конструкции;
  2. Ее шириной;
  3. Высотой и шириной ступеней.

Первый показатель определить достаточно просто. Для этого нужно измерить расстояние от порога двери до поверхности грунта.

Бетонное монолитное крыльцо. Чертежи разных констукций

Важно: Если входная дверь в доме выполнена из дерева, к полученному результату нужно прибавить еще сантиметра три. Дело в том, что во время дождя древесина немного разбухает. Если верхняя площадка крыльца будет расположена слишком высоко, дверь может просто начать цепляться за нее и перестанет закрываться.

Крыльцо частного дома из бетона должно иметь ширину, большую ширины проема двери минимум на 150мм. Оптимальной считается длина ступени в полтора метра. В этом случае на крыльце смогут разойтись два человека – спускающийся вниз и поднимающийся наверх. Наиболее удобной высотой ступени считается 17см, ширина – 30см.

Обязательно предварительно начертите схему лестницы с соблюдением всех пропорций. В сети имеются и готовые чертежи подобных конструкций.

Как подготовить бетон

Бетонное крыльцо для дома, технология изготовления которого мало чем отличается от заливки фундамента, выполняется из смеси цемента, песка и щебня.

Для крыльца используется раствор на основе цемента

Для получения раствора нужно смешать цемент, песок и щебень в пропорции 1*3*5. Чтобы определить его количество следует, пользуясь составленным чертежом, вычислить объем крыльца в кубических метрах.

Густота смеси должна быть такой, чтобы она не стекала с лопаты и при этом не разваливалась на куски. Выработать подготовленный раствор следует за 1.5-2 часа.

На заметку: Сегодня при желании можно заказать и готовый бетон. Обходится он не намного дороже изготовленного самостоятельно и при этом отличается гораздо более высоким качеством.

Как построить крыльцо?

Прямоугольное крыльцо используется в частных домах чаще всего. Его строительство предполагает правильное выполнение разметки и возведение опалубки сложной формы. Поэтому прежде, чем начинать разбираться с тем, как залить крыльцо своими руками уделим немного времени эти вопросам.

Как сделать разметку

Устройство крыльца на даче начинают с разметки. Выполняется она по методу «египетского треугольника» или «двух кривых».

Схема разметки методом «двух дуг»

Поставьте два колышка по обеим сторонам двери на расстоянии, равном ширине крыльца. Отмерьте от одного из них равные расстояния вправо и влево. Воткните в эти места по прутку. Привяжите к одному из них веревку с закрепленном на ее конце гвоздем и прочертите по земле дугу. Привяжите веревку ко второму прутку и прочертите еще одну полуокружность. Соедините место пересечения дуг с колышком и отмерьте на полученной линии ширину крыльца. Поставьте в найденном углу еще один кол. Точно также найдите точку четвертого угла.

Соедините все колышки неэластичным шнуром, натянув их потуже.

Установка опалубки и арматуры

Устройство крыльца из бетона начинается с выкапывания котлована глубиной в 30 см по сделанной разметке. Хорошенько утрамбуйте грунт на его дне. Насыпьте 10см щебня и тщательно выровняйте поверхность. Поставьте в котлован первый уровень опалубки из досок. В конечном итоге она будет выглядеть так:

Крыльцо из бетона. Фото опалубки

Далее выполняется армирование. Арматуру вяжут с помощью проволоки из прутов 12мм.

Совет: Ставьте арматуру на брусочки в 5см толщиной, расположенные на дне котлована. Таким образом при заливке под ней образуется слой бетона, в результате чего она не будет лежать прямо на щебне и ржаветь.

Арматуру вяжут с использованием проволоки

Далее выставляется опалубка следующих уровней. Свяжите и поставьте арматуру в будущие ступени и верхнюю площадку. Скрепите все сегменты арматуры между собой. Верх металлического каркаса не должен доходить до поверхности будущей верхней площадки крыльца снизу также на 5см.

Совет: Не нужно связывать крыльцо и фундамент дома жестко. Иначе при весеннем пучении оно может треснуть. Проложите между цоколем и лестницей щит из досок 2.5см, пропитанный битумом. Важно сделать площадку под маршем идеально горизонтальной.

Армированы должны быть все элементы крыльца

Конечно, не обязательно делать крыльцо именно такой формы. Очень распространенными являются, например, конструкции, в которых ступени выступают только вперед, а по бокам имеются бортики из кирпича или цементные на всю высоту. В общем, какой и как сделать опалубку для крыльца – вопрос, зависящий исключительно от фантазии и желаний самих хозяев дома.

Крыльцо из бетона. Фото довольно таки распространенной конструкции с бортиками

Как залить конструкцию бетоном?

Изготовление крыльца продолжают заливкой бетона в опалубку. Специалисты советуют выполнять эту процедуру за один прием. Крыльцо обязательно заливаем с трамбовкой раствора и удалением таким образом воздушных пузырей. Для этого лучше всего воспользоваться вибротрабмовкой.

Бетон можно накладывать в опалубку лопатой

Совет: Как правильно залить крыльцо дома, если этого инструмента под рукой нет? В этом случае трамбовку делают, протыкая раствор лопатой или деревянным колом.

Снять опалубку можно будет через несколько дней после заливки. Однако начинать ходить по крылечку ранее, чем через месяц не стоит. Дело в том, что бетон окончательно набирает прочность только через четыре недели. Первые четырнадцать дней нужно ежедневно смачивать его поверхность водой. Это предотвратит растрескивание верхних бетонных слоев.

Опалубку можно снять через несколько дней

Круглое крыльцо из бетона

Полукруглое монолитное крылечко делается так же, как и прямоугольное. Разница только в форме опалубки. В этом случае вместо доски можно взять толстую жесть и согнуть ее полукругом. Изготовить опалубку для крыльца из бетона в этом случае также можно из пластика.

Полукруглая лестница перед домом выглядит очень оригинально

Облицовка бетонного крыльца

Итак, работы по бетонированию крыльца выполнены и опалубка снята. Как же сделать получившуюся конструкцию эстетичной? Бетон – материал сам по себе не особенно привлекательный. Поэтому лестницу обязательно следует облицевать. Для этой цели можно использовать плитку, керамогранит, искусственный или натуральный камень.

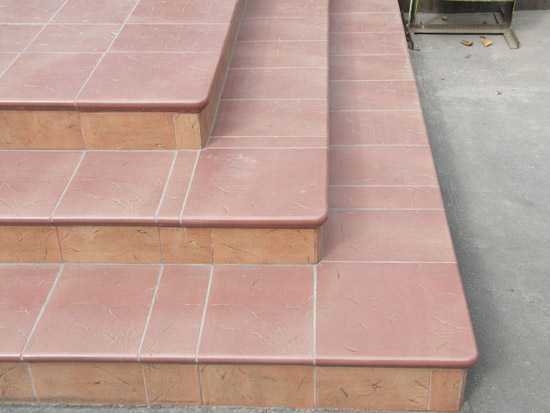

Как отделать бетонное крыльцо своими руками. Фото конструкции, облицованной плиткой

Как правильно выбрать плитку

Для облицовки крылечка частного дома следует выбирать нескользкую плитку с шероховатой поверхностью. Отделка выполняется с использованием только морозостойкого варианта. Не обязательно делать марш однотонным. Можно приобрести плитку разных расцветок и выложить на ступенях настоящую мозаику. На заметку: Очень красиво выглядят бетонные крылечки, ступени которых отделаны однотонной плиткой, а подступеньки орнаментированной в тон.

Не обязательно отделывать крыльцо однотонной плиткой

Технология облицовки

Оклеивать крыльцо из бетона своими руками плиткой нужно по следующей технологии:

  1. С поверхности крыльца удаляется вся грязь и пыль;
  2. Клей наносится и на плитку и на бетон. Не нужно только делать слой слишком толстым;
  3. Плитка плотно прижимается к поверхности крыльца;
  4. Между отдельными элементами устанавливаются распорные пластиковые крестики;
  5. На следующий день выполняется затирка швов специальным затирочным составом, подобранным под цвет плитки.

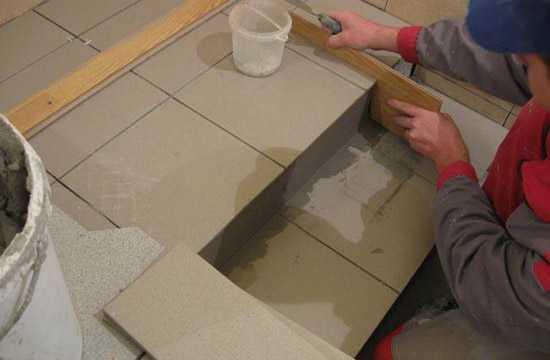

Процедура укладки плитки на ступеньки

Напоследок предлагаем вам посмотреть видео о том, сделать крыльцо и сэкономить на цементе:

Надеемся мы дали более или менее развернутый ответ на вопрос о том, как залить крыльцо полукругом или прямоугольником. Как видите, основная сложность в изготовлении подобных конструкций состоит в сборке надежной опалубки требуемой формы и вязке арматуры.

remonttool.ru

Добавить комментарий
