Чертеж крыльца: расчет лестницы из дерева и металла

Содержание

расчет лестницы из дерева и металла

Крыльцо, встроенное или пристроенное, обеспечивает удобный вход. Без него, что административное здание, что жилой коттедж имеют незавершённый вид, оно же – один из основных архитектурных элементов, поддерживающих или даже определяющих внешний вид фасада.

Для лучшего выбора важно знать, какие бывают конструкции и размеры ступеней лестницы в частном доме.

Дизайн парадного крыльца частного дома радует взгляд Вернуться к оглавлению

Содержание материала

Определение размеров

Возможные размеры лестниц определяет ГОСТ, однако материал крыльца на выбор его параметров существенно не влияет.

Основные элементы и наиболее комфортные параметры лестниц

Ступень состоит из двух элементов: горизонтального (проступи) и вертикального (подступенка). Первый – поверхность, на которую ступает нога, второй определяет высоту ступени.

Структура ступени

Иногда ступень может быть открытой, фактически без подступенка, что встречается при строительстве уличных лестниц.

Ступени без подступенков на входной лестнице

Что важно при расчёте

Существующие стандарты не предписывают использовать один размер ступени, они лишь рекомендуют комфортный для человека диапазон.

Остальное можно высчитать, учитывая материал (конструктивный и отделочный), градус наклона марша, зависящий от уровня порога двери.

Удобные лестницы должны иметь определённый диапазон наклона

Высота подступенка

Каковы бы ни были условия строительства, площадку крыльца надо выводить чуть выше обреза цоколя. В пределах этого расстояния рассчитывается количество ступеней, их высота.

Комфортный диапазон высоты подступенка между 13 и 20 см.

Конкретный вариант определяют в зависимости от роста человека. Но даже когда в семье есть высокие люди, ориентироваться только на них не всегда разумно.

Ходить по высоким ступенькам будет неудобно детям и людям старшей возрастной категории. Передвигаться через две ступеньки тоже неудобно.

Чтобы лестница была удобной, высота ступеней должна быть одинаковой

Расчет следует делать, чтобы их количество было нечётным – человек должен закончить движение по лесенке с той же ноги, с которой начал.

Формулы удобства: глубина и пропорции проступи

Ширина ступени – глубина проступи.

Определяющий фактор – средняя длина стопы человека. Это от 25 до 32 см.

Нормы структурирования лестничного марша в соответствии с шагом взрослого человека

Оптимальная формула удобной лестницы – итог в 60-65 см, полученный при сложении ширины ступени и удвоенной высоты, с углом наклона не более 30 градусов.

Для удобства ходьбы у лестницы должно быть минимум три ступени, а ширина марша должна позволить разминуться двум людям (90-100 см).

Есть другие формулы, выведенные опытным путём.

Например, если из ширины проступи вычесть её высоту, должно получиться 12 см, а если эти два параметра суммировать, итог должен быть 44-47 см.

Формулы расчёта

Варианты вроде бы разные, но при правильном расчете, размеры ступени будут укладываться во все три формулы.

Высота и ширина ступени крыльца

Менять по своему усмотрению высоту площадки крыльца относительно поверхности земли проблематично, а вот нивелировать уклон входной лестницы, меняя её длину, вполне возможно. Главное, чтобы на придомовом участке для этого было место.

Вернуться к оглавлению

Подбираем конструктивный вариант

Перед проектированием нужно определить, какой внешний вид должна иметь конструкция, из какого материала она будет. Основные варианты:

Тип крыльца	Особенности
Встроенное	Объединён с домом общим фундаментом и возводится одновременно с ним.
Пристенное	Возводится по отдельному проекту. Собирается из заранее изготовленных элементов. Площадка вытянута вдоль стены.
Классическое	Может быть встроенным или пристроенным, включает в себя элементы классической архитектуры: двухскатную крышу с сандриком на колоннах.
Консольная (приставная)лестница (крыльцо из металла)	Обычно это крылечко каркасного типа, собранное отдельно как бы приставленное к входу. Основной материал – металл или дерево, но может быть сборный железобетон. К дому такое крыльцо примыкает только торцом площадки, отсюда термин «консольное».
Европейское	Можно считать вариантом пристенного. Основное его отличие –массивные столбы, ограждения с элементами резьбы, крыша с декорированным фронтоном. Дверь в дом устанавливают с элементами остекления.
Веранда	Может иметь любую конструкцию, кроме приставной. Отличается остекляемыми ограждениями.
Терраса	Просторная площадка, позволяющая обустроить не просто вход в дом, но и зону отдыха. Может быть встроенной или пристроенной, под крышей или без неё.
Простое	В нем всего несколько ступенек, нет ни крыши или козырька, ни перил.

Что учитывать при выборе проекта

Выбирать проект можно любой в зависимости от архитектуры дома. Что касаемо размеров ступеней крыльца и прочих геометрических параметров, то нужно учесть такие факторы:

Габариты здания, пропорции фасада, к которому примыкает крыльцо.
Тип фундамента, материал стен.
Безопасность передвижения.
Соответствие параметров лестницы физическим данным обитателей дома. Возможно, нужно предусмотреть ступени и пандус.

Крыльцо со ступенями и пандусом

Г-образное крыльцо

Трапециевидное крыльцо

Крыльцо может быть любой геометрически правильной формы:

четырёхугольника;
круга;
трапеции;
Г-образным;
П-образным.

Сначала надо определить его внешний вид схематично, после чего сделать чертеж.

В нём должны быть такие элементы и сборочные узлы:

площадка;
фундамент;
марш;
козырёк;
ограждение;
детали, которые не участвуют в сборке;
материалы, метизы для крепления конструкции.

Чертежи крыльца

Если крыльцо встроенное, в комплекте документации обязательно будет чертёж крыльца. Представлен общий вид, план, разрез конструкции, как на фото.

Крыльцо каркасного дома на чертеже

Разрез бетонного крыльца

Узел примыкания наружной лестницы

Пропорции многогранного бетонного крылечка

На детальном чертеже указывают размеры всех элементов, марки материалов по прочности, их массу, благодаря которым легко подсчитать объем материала.

Имея на руках такой чертёж, собрать элементы несложно.

На 5 ступеней

Чертеж ступеней

Схема ступеней

На 7 ступеней

Чертеж ступеней

Схема ступеней

На 9 ступеней

Схема ступеней

Чертеж ступеней

На 11 ступеней

Схема ступеней

Чертеж ступеней

Вернуться к оглавлению

Как избежать ошибок проектирования

Определяя при проектировании лестницы ширину и угол наклона марша, необходимо учитывать, какой материал будет использован.

Это особенно актуально для лестниц на металлическом каркасе, на которых обычно устанавливают накладные каменные ступени, бетонных, облицовываемых клинкерной плиткой или другим материалом.

Расчёты, не учитывающие его толщины, формата, приводят к перерасходу облицовки, удорожанию сооружения.

Облицовка имеет свою толщину, которую надо учесть в общем размере ступени

Что такое чистый размер

Финишное оформление крыльца делают после сборки, а если это бетон, то после набора прочности.

Остаётся его облицевать, но если толщина материала не учтена, появятся проблемы.

У крыльца должен быть запас высоты

Бетонное основание всегда приходится выравнивать. Толщина заливки вроде бы небольшая, всего 3-5 мм, но она меняет общие пропорции крыльца.

Его высоту нужно рассчитывать, чтобы после выравнивания или наклеивания плитки уровень площадки не поднялся настолько, чтобы мешать открываться двери.

Между нижней гранью и финишной поверхностью должен быть зазор минимум 4 см, что предотвратит затекание воды во время дождя или занос снегом.

Нюансы расчёта облицовки

Уличной лестнице приходится выдерживать повышенные нагрузки, а потому материал для облицовки применяют высококачественный:

цельные клинкерные ступени;
керамогранитные плитки для ступеней и площадки;
древесина твёрдых пород.

Клинкерные ступени – материал дорогой

Нужно заранее знать о толщине и форматных параметрах. Ширину марша можно делать кратной стороне плитки, что позволит укладывать её без подрезки.

Важна толщина межплиточных швов, каждый из которых 3 мм.

Расчёт размеров бетонного марша с учётом толщины раствора и облицовки

Если плитка не квадратная, а прямоугольная (допустим, 30*60 см), её кладут меньшей стороной по ширине ступени, а большей – по длине.

Глубина проступи 300 мм. Малоформатную плитку, например, 25*33 см можно укладывать любой стороной, всё зависит от ширины ступени – 25 см, или 33.

Многие производители, особенно керамогранита, делают в одной серии плитки с крупным и мелким форматом. Иногда наилучший вариант получается при комбинировании, только одна из сторон должна иметь общий размер.

Между широкими плитками есть узкие вставкиСтандартный выбор элементов облицовки для лестниц

То же самое с подступенками. Для облицовки делают и прямоугольную плитку. Размеры сторон соответствуют стандартной высоте подступенка.

У каждого производителя свои форматы, если у плитки российского производства сторона будет 300*300 мм, импортная может быть хоть близкой, но не точно такой. На примере сверху формат 294*294 мм. Стандартов тут нет.

Если заранее учесть все и просчитать ширину марша, можно неплохо сэкономить на безотходной облицовке, при которой подрезка идет только на наружных углах (если они есть).

При правильном расчёте подрезка плиток будет только на углахВернуться к оглавлению

Видео: расчет количества ступеней на крыльце

Вернуться к оглавлению

Заключение

Просчитать несколько вариантов количества ступенек, немного меняя угол наклона, удлиняя или сокращая длину марша.

Изучив эти данные, можно выбрать размер ступеней, облицовка которых не приведет к лишним расходам.

Как правильно составить чертеж крыльца

Встроенное крыльцо дома

Крыльцо к дому не является частью здания – во всяком случае, если оно не встроенное. И тем не менее, эта конструкция имеет немаловажное значение, так как не только помогает организовать комфортный вход в здание, но и определяет эстетическую составляющую всего фасада.

Без крыльца, коттедж или обычный дом, имеют незавершенный вид. Как правильно выбрать проект, а так же своими руками разработать чертеж крыльца, подскажет статья.

Содержание статьи

Виды крылечек

Прежде, чем приступить к строительству, стоит познакомиться, какие бывают проекты крыльца дома.

Некоторые его виды представлены в таблице:

Вид пристройки	Особенности
Терраса	В проекте такого строения объединены терраса с крыльцом. Это достаточно удобно, функционально и привлекательно.
Веранда	Это закрытое, с остеклением, сооружение, аналогичное террасе.
Объединенная постройка с фасадом дома	Получить такую конструкцию можно только реализуя проект — крыльцо при этом может быть встроенным, вести ко входу в цокольное помещение, и даже располагаться на втором этаже.
Простое, с одними ступеньками крылечко, без козырька	Такой вариант часто используется в жарких регионах.
Классическое	Строение с односкатным или двускатным навесом, и точечными перилами. В дизайне крыльца преобладают ровные и четкие линии, для отделки используется масляная краска.
Европейское	Дизайн такого крылечка отличается использованием аксессуаров. Для облицовки применяются элементы с резьбой из натурального дерева или ковки. Возможно устройство стеклянной двери.
В романтическом стиле	Пристройки украшаются ажурной резьбой, обвитым виноградом или лианами. Могут дополнительно устанавливаться скамейки, качели, использоваться приглушенное романтическое освещение.
Встроенное	Строение сооружается на общем с домом фундаменте.
Пристенное	Изготавливается отдельно от дома. Монтаж можно выполнять при эксплуатации основного дома.
Приставное консольное	Чаще всего, это крыльца каркасного типа, возводимые из металлопроката или дерева, но могут строиться и из сборного железобетона. Площадка такого крыльца примыкает к стене, а низ лестницы упирается в бетонную подушку. Отсюда и термин «консольное».

Совет: Чтобы правильно выбрать проект крыльца для своего дома, стоит внимательно просмотреть видео в этой статье.

Выбор проекта

Просмотрев варианты крылечек на фото, можно придумать свой проект, создать предварительно его эскиз. При этом нельзя отходить от общего стиля дома.

Проектирование крыльца должно выполняться с учетом таких факторов:

Стиля дома;
Размеров и пропорций здания;
Конструкции основного жилища и используемых материалов для строительства;
Безопасности здания;
Соответствия технических параметров крыльца физическим данным всех домочадцев.

Совет: Создание крылечка — достаточно серьезная задача, к решению которой следует отнестись с такой же ответственностью, как и к строительству дома.

В проекте указана конфигурация крыльца, которое может быть:

Квадратным;
Круглым;
Прямоугольным;
Трапециевидным.

После выбора вида крыльца и его формы, определяются материалы для изготовления, которые представлены в таблице:

Вид материала	Особенности
Дерево	Цена такого крыльца меньше стоимости конструкции из других материалов. В этом случае, при возведении не требуется особых профессиональных знаний в сфере строительства. Это может быть крыльцо из бруса своими руками, чертежи для которого можно использовать готовые. Их так же можно разработать самостоятельно, да и возвести конструкцию тоже.
Металл	Изготовление крыльца из металла дает простор фантазии. Из него можно создавать очень красивые балясины и кованые перила. Но необходимо иметь в виду, что перед монтажом все металлические элементы необходимо обязательно обрабатывать антикоррозионными составами.
Бетон	Это наиболее распространенный вариант, требующий наличия надежного фундамента. Его отличия: высокие прочность и несущая способность. Финишное покрытие и дизайн крыльца может быть самым разным, что зависит от выбранного материала для облицовки.
Кирпич	Кирпичное крыльцо, как и бетонное, требует устройства фундамента. Стоимость кирпича выше бетона, но его вид более эстетичный, не требует дополнительной облицовки.

Разработка чертежей

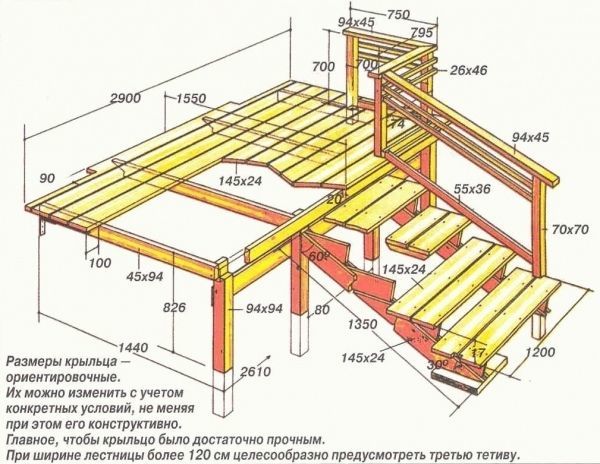

Устройство деревянного крыльца

После того, как была составлена схема крыльца, можно приступать к разработке чертежей. Главным документом любой конструкции является спецификация.

В ее составе:

Сборочный чертеж всего крыльца;
Перечень сборочных единиц, которые необходимы для изготовления деталей и сборки узлов конструкции:

Чертеж площадки;
Чертеж лестничного марша;
Чертеж ступенек для крыльца;
Чертеж ограждения;
Чертеж фундамента;
Чертеж козырька.

Перечень деталей крыльца, которые не входят в сборочные единицы;
Материалы, используемые для изготовления элементов, на которые чертежей нет;
Крепежные элементы и материалы, необходимые для монтажа сооружения.

После составления спецификации, разрабатываются все перечисленные чертежи, на которых кроме общего вида и плана должны быть разрезы; на чертежах крыльца, для соединения узлов конструкции между собой, указываются габаритные и присоединительные размеры.

На детальных чертежах должны быть все размеры для исполнения элементов, указана марка материала, масса детали. После того, как разработан сборочный чертеж, крыльцо достаточно просто изготовить самостоятельно. Помимо этого, по документации можно предварительно определить количество требуемого материала, и составить смету на сооружение крыльца.

Расчет крыльца к дому с круглыми ступеньками

Полукруглое бетонное крылечко к дому

Разрез крыльца, чертеж для монтажа конструкции

Чтобы правильно построить круглое крыльцо угловое, чертеж разрабатывается после выполнения расчетов размеров составляющих его элементов. Для примера предлагается расчет деталей обычного крыльца с круглыми ступеньками. Прежде всего, составляется схема конструкции.

Схема круглого крыльца

Бетонные ступеньки чаще всего изготавливаются:

При строительстве дома из любого вида камня. Это связано не только по соображениям эстетики, но и с разными показателями усадки. В деревянном доме, бетонная лестница будет «отрываться»;
При перепадах уровня плиты для первого этажа и грунта: минимум 300 мм, и не более чем 1,5 м;
При ширине марша — свыше 1,5 м. Радиусные ступени небольшой ширины будут неудобными для подъема.

Такая конструкция повторяет засыпное крылечко с бетонными ступеньками, в которых боковые стенки развернуты под углом 180°. Разница в способе армирования ступеней и их отбортовки.

Чтобы процесс изготовления был правильным, составляется проект. Готовую документацию с чертежами подобрать достаточно сложно. Для примера выбрано сооружение крыльца к дому с наружными стенами и перепадом между плитой здания и уровнем грунта более 300 мм.

Исходными данными являются:

Место расположения дверного проема для входа в дом:
Способ устройства конструкции: засыпной лестничный марш без бортов;
Перепад уровней плиты и земли принимается 450 мм, для устройства трех ступеней;
Стандартные размеры ступенек: высота -150 мм, ширина — 300 мм;
Площадка длиной 1,8 м.

При разработке чертежа и расчете размеров элементов, можно использовать метод построения конструкции в масштабе, по ранее разработанному эскизу крыльца. При этом размеры снимаются на месте с натуры, и переносятся на чертежи.

Инструкция по составлению правильного расчета выглядит примерно так:

Определяются точки и оси, которые будут началом для откладывания размеров;
Проводится вертикальная ось крыльца, которая совпадает с осью дверного проема. От нее симметрично откладываются края ступенек;
Размещается крайняя точка, соответствующая ширине площадки;
Определяется длина площадки. Она должна быть удобной для комфортного прохода человека внутрь дома при открытой двери;
Намечается точка примыкания площадки крыльца к стене. При устройстве по бокам крыльца ограничительных стенок, изменяется финишная стадия проектирования – на чертеже наносится их местоположение. Расстояние между ними или хорда будет составлять ширину крыльца. Допустим оно равно 4,2 м.

Определение радиуса площадки

Имея размеры двух параметров: длину – Н = 1,2 м; ширину – С = 4,2 м, можно определить радиус площадки, ее последней ступеньки, используя формулу: R = Н/2 + С²/8Н. Подставляя значения величин, вычисляется радиус площадки, который будет равняться: R = 1,2 / 2 + 4,2² / 8 х 1,2 = 0,6 + 17,64 / 9,6 = 2437,5 = 2,44 м

При отсутствии стен, определяется центр окружности, и производятся дальнейшие расчеты. Разметку следует производить при помощи шнура, который закреплен в центре окружности.

Но очень часто стены и дверные проемы уже имеются, а длина площадки Н значительно отличается от ее радиуса R. В этом случае центр окружности расположен глубоко внутри дома и границы проема не дают воспользоваться правильно шнуром.

Чтобы определить точки окружности, которые нельзя определить с помощью шнура, можно использовать такой прием:

Длина площадки Н разбивается на несколько отрезков, длина которых кратна ее длине. Для нашего случая, при Н = 1,2 м удобно выбрать 6 участков с шагом – 0,2 м;
При построении через эти точки отрезков, параллельны стене, получается 7 сегментов окружности определенной высоты и радиуса;
Эти данные используются для вычисления длины хорды, по предыдущей формуле.

Длины хорд будут равны: С1 = √ (R – Н1 / 2) х 8Н1, где Н1 — высота первого сегмента – 0,2 м. Каждый последующий сегмент будет иметь высоту предыдущего, прибавив к нему 0,2 м.

С1 = √(2,44 – 0,2 / 2) х 8 х 0,2 = √2,34 х 1,6 = 1,934 м;
С2 = √(2,44 – 0,4 / 2) х 8 х 0,4 = √2,24 х 3,2 = 2,677 м;
С3 = √(2,44 – 0,6 / 2) х 8 х 0,6 = √2,14 х 4,8 = 3,204 м;
С4 = √(2,44 – 0,8 / 2) х 8 х 0,8 = √2,04 х 6,4 = 3,613 м и так далее.

Так вычисляются длины хорд сегмента крыльца — С. Откладывая эти расстояния от оси, находятся точки, лежащие на окружности достаточно точно, что позволяет получить границы радиуса площадки. От нее уже откладываются границы остальных ступенек.

Радиусы следующих ступенек, равны радиусу предыдущей, плюс 300 мм, что составляет длину проступи. Точки переносятся на местность с помощью шнура и отвеса. Это универсальный расчет, который можно использовать для вычисления радиуса любого элемента: ступеньки, плиты, ограждения.

Заключение

Из какого бы материала не изготавливалась конструкция, какой бы вид она не имела, главное — правильно разработать проект и чертежи крыльца. В этом случае, можно избежать ошибок при изготовлении любой модели.

Пошаговая инструкция для дома и дачи +Видео

Любой дом нельзя построить без крыльца, ведь без него невозможно войти в помещения дома. Более того такая конструкция способствует защиту входной двери от снега и пыли, так же от дождя.

Крыльцо можно построить из разных материалов, к примеру, из дерева, бетона, металла. Вот про то, как возвести крыльцо из металла своими руками мы и поговорим дальше.

Подготовка строительства крыльца

Эскиз и чертеж крыльца

До начала возведения крыльца из металла, необходимо для начала создать эскиз.

Чтобы создать эскиз необходимо сделать все необходимые замеры, чтобы их сделать нужно, воспользоваться специальными инструментами.

Затем на листе бумаги создают чертёж будущей лестницы.

Может быть, у некоторых возникнет вопрос: зачем необходим чертёж?

Чертёж будет у вас на виду и поэтому процесс возведения лестницы, будет проходить быстрей. И ещё если у вас уже будет чертёж проще, будет просчитать количество необходимых материалов.

Необходимые материалы

Для строительства лестниц в настоящее время используют различные материалы, например, такие как:

кирпич;
дерево;
металл.

Если решили начать строительство крыльца к дому или к бане и решив, что оно будет металлическим, то сделаете правильный выбор. Ведь конструкция из металла выглядит воздушной и стильной, а также её можно легко построить своими руками.

Размеры крыльца

Как выбрать материал для возведения крыльца?

Почти основным элементом крыльца из металла является лестница и если речь идёт об её размерах, то они могут быть от 0,8 метра до 1 метра. Одним из главных деталей крыльца из металла является лестница. Если вы решили возвести крыльцо из металла в 80 см, то комфортно им может пользоваться только один член семьи. Если же вы выбрали лестницу размерами в один метр, то на ней вполне смогут разойтись два человека.

Очень важно учитывать количество ступеней располагающиеся на лестнице крыльца. Профессионалы настоятельно советуют делать количество ступеней нечётным, так как множеству людей удобно начинать и заканчивать движение по лестнице с одной ноги.

Так же важен угол наклона лестницы, оптимальным наклоном лестницы является, наклон не больше 45 градусов. А вот самый маленький наклон лестницы не должен быть ниже 26 градусов.

Размер ступеней крыльца должен быть примерно от двенадцати сантиметров до двадцати сантиметров, а ширина ступеней должна составлять не менее двадцати пяти сантиметров.

Чтобы сделать нужный уклон, ступени делают одинаковой высоты, но могут быть отклонения в обе стороны не более на пять миллиметров.

Ступеньки одна на другую находят на расстоянии не больше чем тридцать миллиметров.

Измерение размеров площадки, расположенной сверху, должно быть тщательным, потому что они должны быть такими, чтобы, когда открывали дверь, не было ни каких препятствий.

Дверь должна располагаться так чтобы нижняя ее часть была на пять сантиметров выше площадки крыльца.

Фундамент под крыльцо из металла своими руками

Металлическое крыльцо так же, как и другие конструкции требует обустройства фундамента.

Перед началом обустройства фундамента необходимо определить глубину его размещения. Он должен быть ниже промерзания грунта на тридцать сантиметров.

Если в доме вы будете жить всё время, и температура в нём будет постоянно держаться не менее десяти градусов, то глубину фундамента можно сделать немного меньше.

Этапы работ по обустройству фундамента

Для начала под фундамент копают котлован.

Затем на дне котлована идёт обустройство песчано — щебёночной подушки. Сначала укладывают слой песка и утрамбовывают его и поливают водой. Толщина слоя песка должна быть десять сантиметров. Поверх слоя песка укладывают слой щебня, толщина слоя которого должна составлять пять сантиметров. Подушка из песка и щебня по размеру должна всегда быть больше размеров фундамента на пятнадцать сантиметров.

После того как вы обустроили подушку из песка и щебня, необходимо приступить к монтажу опалубки из дерева. Для её создания берут доски толщиной не меньше двух сантиметров и длинной не больше двадцати сантиметров.

Для сооружения опалубки необходимо брать только сухой материал. По углам фундамента устанавливают колышки и натягивают верёвку. Затем по периметру фундамента вбивают колышки на расстоянии одного метра и к ним прикрепляют доски.

Если высота фундамента является двадцать сантиметров, то в этом случае устанавливают в упор распорки.

Затем, перед тем как залить бетон, в опалубку устанавливают арматуру.

Для армирования фундамента используют арматуру класса А-III и прутья должны быть диаметром двенадцать миллиметров. Арматуру связывают на расстоянии в двести миллиметров, это расстояние выдерживают во всех направлениях.

После того как армирование закончили, фундамент заливают бетонной смесью.

Конструкция лестницы из металла должна быть немного утопленной в бетон.

Когда будете заливать фундамент необходимо оставлять примерно тридцать сантиметров до верха.

Когда вы установите лестницу, то бетон нужно долить до верха.

После того как бетон залили, нужно его избавить от пустот, для этого используют специальный инструмент.

Итак пузырьки воздуха из бетона удалены, и бетон можно накрыть плёнкой до полного высыхания.

На это уходит примерно одна неделя и по истечении этого времени бетон трогать нельзя.

Металлическое крыльцо имеет:

Лестницу;
Перила;
Козырёк.

При изготовлении лестницы используют два швеллера, они и являются её основой.

Затем к ним приваривают прокат, который будет выступать в качестве ступеней.

Конструкция ступенек может быть разной, и одну из них мы разберём дальше.

Чтобы изготовить ступени необходимо взять равнополочный уголок, затем прокат необходимо обрезать в соответствии необходимыми размерами.

Затем уголок приваривают к контуру. Потом берут ещё один обрезанный уголок и приваривают к другому, потом этот уголок приваривают к швеллеру.

Так монтируют уголки к обоим швеллерам.

Затем соединяют готовые ступени.

Далее полученные ступени соединяют. Верх г- образных деталей присоединяют равнополочным уголком, который обварен по контуру.

Их соединяют полками внутрь, а готовые ступени соединяют полками наружу.

Ступени заполняют любым подходящим материалом.

Для того чтобы прикрепить материал к металлической конструкции применяют саморезы и клей на силиконовой основе.

В том случае, если лестница крыльца имеет больше трёх ступеней, лестницу оборудуют перилами с поручнями, они нужны для обеспечения безопасности.

Высота их должна составлять не менее девяноста сантиметров. Для их изготовления берут различный прокат.

Достоинства крыльца из металла

Крыльцо является важным элементом дома:

Крыльцо из металла способно защитить входную дверь от грязи, пыли и влаги, поэтому считается лучшим вариантом.
Возведение крыльца из металла является не тяжёлым и поэтому сделать, его своими руками не составит труда.
Материалы для изготовления крыльца считаются, недорогими и времени для создания металлической лестницы потребуется немного.
При применении качественных материалов по завершению работ получается красивое, качественное изделие, которое будет выделять ваш дом.

В том случае, если вы не уверены в своих силах, воспользуйтесь помощью профессионалов.

Надеемся, что данная статья была вам полезной. Желаем успехов и терпения.

<noscript><img src='/800/600/https/stroystandart.info/img/stroystandart121%203197-chertezhi%20krylec-3.jpg' /></noscript> youtube.com/embed/INqeZJILWQo» frameborder=»0″ allowfullscreen=»allowfullscreen»/>

Технология строительства крыльца частного дома из бетона

Крыльцо загородного дома может быть изготовлено из самых разных материалов. Чаще всего это дерево, металл или бетон. Последний не ржавеет и не гниет, а поэтому конструкции из него получаются наиболее долговечными. К тому же строительство крыльца из бетона – операция очень не сложная.

Для того, чтобы его возвести, не нужны никакие особые навыки и не требуется дорогостоящего оборудования. Все, что следует сделать – это сбить опалубку и замесить цементную смесь подходящего состава. Но давайте обо всем по порядку.

Подготовительные работы

Крылечки из цемента обычно делают прямоугольными. Иногда их форма бывает и полукруглой. И тот и другой варианты заливаются абсолютно одинаково. Различаются лишь методы изготовления опалубки. Облицовка конструкции также может быть разной – из камня, плитки, дерева и т.д. В любом случае выполнять процедуру возведения и отделки бетонного марша следует аккуратно и не торопясь. И тогда у вас получится очень красивое крыльцо из бетона своими руками. Например, такое, как на этих фото:

Проектирование

При проектировании лестницы нужно определиться прежде всего со следующими параметрами:

Высотой будущей конструкции;
Ее шириной;
Высотой и шириной ступеней.

Первый показатель определить достаточно просто. Для этого нужно измерить расстояние от порога двери до поверхности грунта.

Бетонное монолитное крыльцо. Чертежи разных констукций

[su_label type=»important»]Важно:[/su_label] [su_highlight background=»#F7D1CD»]Если входная дверь в доме выполнена из дерева, к полученному результату нужно прибавить еще сантиметра три. Дело в том, что во время дождя древесина немного разбухает. Если верхняя площадка крыльца будет расположена слишком высоко, дверь может просто начать цепляться за нее и перестанет закрываться. [/su_highlight]

Крыльцо частного дома из бетона должно иметь ширину, большую ширины проема двери минимум на 150мм. Оптимальной считается длина ступени в полтора метра. В этом случае на крыльце смогут разойтись два человека – спускающийся вниз и поднимающийся наверх. Наиболее удобной высотой ступени считается 17см, ширина – 30см.

Обязательно предварительно начертите схему лестницы с соблюдением всех пропорций. В сети имеются и готовые чертежи подобных конструкций.

Как подготовить бетон

Бетонное крыльцо для дома, технология изготовления которого мало чем отличается от заливки фундамента, выполняется из смеси цемента, песка и щебня.

Для крыльца используется раствор на основе цемента

Для получения раствора нужно смешать цемент, песок и щебень в пропорции 1*3*5. Чтобы определить его количество следует, пользуясь составленным чертежом, вычислить объем крыльца в кубических метрах.

Густота смеси должна быть такой, чтобы она не стекала с лопаты и при этом не разваливалась на куски. Выработать подготовленный раствор следует за 1.5-2 часа.

[su_label type=»success»]На заметку:[/su_label] [su_highlight background=»#E0FEC7″]Сегодня при желании можно заказать и готовый бетон. Обходится он не намного дороже изготовленного самостоятельно и при этом отличается гораздо более высоким качеством.[/su_highlight]

Как построить крыльцо?

Прямоугольное крыльцо используется в частных домах чаще всего. Его строительство предполагает правильное выполнение разметки и возведение опалубки сложной формы. Поэтому прежде, чем начинать разбираться с тем, как залить крыльцо своими руками уделим немного времени эти вопросам.

Как сделать разметку

Устройство крыльца на даче начинают с разметки. Выполняется она по методу «египетского треугольника» или «двух кривых».

Схема разметки методом «двух дуг»

Поставьте два колышка по обеим сторонам двери на расстоянии, равном ширине крыльца. Отмерьте от одного из них равные расстояния вправо и влево. Воткните в эти места по прутку. Привяжите к одному из них веревку с закрепленном на ее конце гвоздем и прочертите по земле дугу. Привяжите веревку ко второму прутку и прочертите еще одну полуокружность. Соедините место пересечения дуг с колышком и отмерьте на полученной линии ширину крыльца. Поставьте в найденном углу еще один кол. Точно также найдите точку четвертого угла.

Соедините все колышки неэластичным шнуром, натянув их потуже.

Установка опалубки и арматуры

Устройство крыльца из бетона начинается с выкапывания котлована глубиной в 30 см по сделанной разметке. Хорошенько утрамбуйте грунт на его дне. Насыпьте 10см щебня и тщательно выровняйте поверхность. Поставьте в котлован первый уровень опалубки из досок. В конечном итоге она будет выглядеть так:

Крыльцо из бетона. Фото опалубки

Далее выполняется армирование. Арматуру вяжут с помощью проволоки из прутов 12мм.

[su_label type=»info»]Совет:[/su_label] [su_highlight background=»#D9F0F9″]Ставьте арматуру на брусочки в 5см толщиной, расположенные на дне котлована. Таким образом при заливке под ней образуется слой бетона, в результате чего она не будет лежать прямо на щебне и ржаветь.[/su_highlight]

Арматуру вяжут с использованием проволоки

Далее выставляется опалубка следующих уровней. Свяжите и поставьте арматуру в будущие ступени и верхнюю площадку. Скрепите все сегменты арматуры между собой. Верх металлического каркаса не должен доходить до поверхности будущей верхней площадки крыльца снизу также на 5см.

[su_label type=»success»]Совет:[/su_label] [su_highlight background=»#E0FEC7″]Не нужно связывать крыльцо и фундамент дома жестко. Иначе при весеннем пучении оно может треснуть. Проложите между цоколем и лестницей щит из досок 2.5см, пропитанный битумом. Важно сделать площадку под маршем идеально горизонтальной.[/su_highlight]

Армированы должны быть все элементы крыльца

Конечно, не обязательно делать крыльцо именно такой формы. Очень распространенными являются, например, конструкции, в которых ступени выступают только вперед, а по бокам имеются бортики из кирпича или цементные на всю высоту. В общем, какой и как сделать опалубку для крыльца – вопрос, зависящий исключительно от фантазии и желаний самих хозяев дома.

Крыльцо из бетона. Фото довольно таки распространенной конструкции с бортиками

Как залить конструкцию бетоном?

Изготовление крыльца продолжают заливкой бетона в опалубку. Специалисты советуют выполнять эту процедуру за один прием. Крыльцо обязательно заливаем с трамбовкой раствора и удалением таким образом воздушных пузырей. Для этого лучше всего воспользоваться вибротрабмовкой.

Бетон можно накладывать в опалубку лопатой

[su_label type=»info»]Совет:[/su_label] [su_highlight background=»#D9F0F9″]Как правильно залить крыльцо дома, если этого инструмента под рукой нет? В этом случае трамбовку делают, протыкая раствор лопатой или деревянным колом.[/su_highlight]

Снять опалубку можно будет через несколько дней после заливки. Однако начинать ходить по крылечку ранее, чем через месяц не стоит. Дело в том, что бетон окончательно набирает прочность только через четыре недели. Первые четырнадцать дней нужно ежедневно смачивать его поверхность водой. Это предотвратит растрескивание верхних бетонных слоев.

Опалубку можно снять через несколько дней

Круглое крыльцо из бетона

Полукруглое монолитное крылечко делается так же, как и прямоугольное. Разница только в форме опалубки. В этом случае вместо доски можно взять толстую жесть и согнуть ее полукругом. Изготовить опалубку для крыльца из бетона в этом случае также можно из пластика.

Полукруглая лестница перед домом выглядит очень оригинально

Облицовка бетонного крыльца

Итак, работы по бетонированию крыльца выполнены и опалубка снята. Как же сделать получившуюся конструкцию эстетичной? Бетон – материал сам по себе не особенно привлекательный. Поэтому лестницу обязательно следует облицевать. Для этой цели можно использовать плитку, керамогранит, искусственный или натуральный камень.

Как отделать бетонное крыльцо своими руками. Фото конструкции, облицованной плиткой

Как правильно выбрать плитку

Для облицовки крылечка частного дома следует выбирать нескользкую плитку с шероховатой поверхностью. Отделка выполняется с использованием только морозостойкого варианта. Не обязательно делать марш однотонным. Можно приобрести плитку разных расцветок и выложить на ступенях настоящую мозаику. На заметку: Очень красиво выглядят бетонные крылечки, ступени которых отделаны однотонной плиткой, а подступеньки орнаментированной в тон.

Не обязательно отделывать крыльцо однотонной плиткой

Технология облицовки

Оклеивать крыльцо из бетона своими руками плиткой нужно по следующей технологии:

С поверхности крыльца удаляется вся грязь и пыль;
Клей наносится и на плитку и на бетон. Не нужно только делать слой слишком толстым;
Плитка плотно прижимается к поверхности крыльца;
Между отдельными элементами устанавливаются распорные пластиковые крестики;
На следующий день выполняется затирка швов специальным затирочным составом, подобранным под цвет плитки.

Процедура укладки плитки на ступеньки

Напоследок предлагаем вам посмотреть видео о том, сделать крыльцо и сэкономить на цементе:

[su_youtube url=»http://www.youtube.com/watch?v=DpSKuRSPn1k»]

Надеемся мы дали более или менее развернутый ответ на вопрос о том, как залить крыльцо полукругом или прямоугольником. Как видите, основная сложность в изготовлении подобных конструкций состоит в сборке надежной опалубки требуемой формы и вязке арматуры.

как сделать для дома самому, разновидности конструкций, как построить фундамент и ступеньки

Крыльцо считается важной деталью в конструкции дома, так как благодаря ему постройка приобретает стильный и уютный вид. На сегодняшний день современный дизайн позволяет оформить как скромные площадки, обеспечивающие вход в дом, так и шикарные варианты с лестницами и выходом на террасу. Строительство крыльца не представляет особой сложности, поэтому его можно выполнить самостоятельно, предварительно создав проект и выбрав подходящий материал.

Особенности

Главным штрихом в возведении жилого дома считается установка крыльца, оно представляет собой небольшую пристройку, расположенную перед входом в здание. К монтажу данной конструкции нужно отнестись ответственно, так как от ее оформления будет зависеть общий вид архитектурного строения с улицы. Поэтому крыльцо сооружают одновременно с основной постройкой, чтобы не нарушить ее единый стиль.

Не обойтись без крыльца и в том случае, когда в планировке частного дома предусмотрена веранда или сени. Для того чтобы данная конструкция послужила не только украшением дома, но и была долговечной в эксплуатации, ее нужно строить из высококачественных материалов и придерживаться всех правил и технологий.

Проект крыльца составляют, учитывая конструктивные особенности здания и вид фундамента. Для того чтобы оно получилось привлекательным и аккуратным, рекомендуется устанавливать небольшие площадки, которые можно дополнительно накрывать и декорировать перилами.

Устройство крыльца может быть разным, но в независимости от его дизайна и размеров, главными функциями пристройки считается:

выравнивание уровня входа с основанием дома;
защита помещения от попадания воды, грязи и пыли;
декоративное оформление фасада;
обустройство места для хранения вещей и для отдыха;
теплоизоляция жилища.

Виды конструкций

Каждый владелец загородного жилья старается сделать свой дом удобным и красивым, поэтому при его обустройстве огромное внимание следует уделять конструкции крыльца. Перед тем как его установить, нужно определиться с размерами, и выбрать для работ строительный материал. Для жилых построек, расположенных на небольшом земельном участке, желательно отдавать предпочтение изделиям, имеющим минимальные габариты. То есть достаточно обеспечить доступ к входу, выкладывая ступеньки, которые будут соответствовать высоте фундамента, а маленькая площадка расположится прямо перед дверью. Если же подобный вариант покажется слишком скромным, то можно расширить конструкцию на несколько метров и разместить выход вдоль стены постройки.

Для хозяев больших домов лучше всего сооружать просторное крыльцо и дополнительно его оборудовать площадкой для зоны отдыха. Таким образом получится шикарная терраса, где можно будет проводить время на свежем воздухе и встречать гостей. Чтобы пристройка послужила местом для отдыха в любую погоду, понадобится накрыть крышу и установить систему отопления.

На сегодняшний день для сооружения крыльца используют многие варианты проектов, в которых конструкции отличаются между собой не только размерами, дизайном, но и формами.

По форме различают следующие разновидности крыльца:

прямоугольное или квадратное;
полукруглое;
круглое;
нестандартное;
Г- образное.

Кроме этого, площадки можно делать закрытыми и открытыми. В первом случае пристройка дополняется окнами и крышей, а в другом имеет только поручни. При желании открытое крыльцо оборудуют небольшим козырьком, который послужит защитой от дождя и солнца. Самым распространенным видом крыльца считается конструкция средних размеров с небольшим навесом и ступеньками, при этом последние могут быть винтовыми и прямыми. Для домов в классическом и современном стиле хорошо подходят пристройки с колоннами, которые подпирают навес, еще одним популярным видом является застекленное крыльцо, оно придает дому интересный и оригинальный дизайн.

Фундамент

Строительство крыльца начинается с установки его основания. Фундамент можно выполнить несколькими способами, которые зависят от размеров и вида оформления конструкции. Обычно крыльцо делают в виде площадки со ступеньками или с вертикальными стойками, на которых размещается козырек. Для каждого варианта таких пристроек применяют разный фундамент, учитывая тип опоры и особенности грунта.

Как правило, все застройщики предусматривают возведение фундамента под крыльцо еще во время строительства дома. Поэтому часто закладывают монолитное основание. Различают мелкозаглубленные и заглубленные монолитные плиты, их выбирают в зависимости от особенностей грунта на земельном участке. Если подземные воды залегают рядом с поверхностью земли, то фундамент укладывают на той же глубине и что основание жилого строения. Для устойчивой и плотной почты, которая не перенасыщена влагой, можно обойтись небольшим заглублением.

Монолитное основание устанавливают на армирующую сетку или опалубку из обрезной доски. Стенки опалубки герметично закрывают водоотталкивающим покрытием, и плиты послойно заливают бетоном. Во время высыхания раствора, его поверхность нужно защитить от пересушивания, иначе он даст трещины. Как правило, полное «созревание» бетона занимает 4 недели, после чего он готов к отделке.

Огромными преимуществами характеризуется и монтаж ленточного фундамента, который возводится быстро и легко. Его выбирают под крыльцо, в независимости от условий рельефа. Вначале делаются разметки внешнего и внутреннего контура, между которыми будет установлена бетонная полоса. Затем настилают гидроизоляцию, засыпают слой песка и щебня, полученную «подушку» на протяжении нескольких дней поливают водой и хорошо утрамбовывают. После этого ставится армирующая сетка, и послойно заливается бетон.

Что же касается столбчатого фундамента, то он является самым бюджетным вариантом для строительства, так как требует минимальных трудозатрат и обходится без особых материалов. Его крепят на винтовых сваях или трубах. В первую очередь готовят площадку под основание, ее ровняют, очищают от мусора, и делают разметку. Затем формируют в грунте углубление, куда будут установлены столбы. После того как опоры зафиксированы, засыпают яму щебнем и песком, по завершении работ заливают бетон.

Выбор материала

Крыльцо можно соорудить из различных материалов, но чаще всего для этого используют дерево и кирпич. Намного реже для конструкции применяют металл или комбинацию кирпича с деревом.

Так как от выбора материала будет зависеть не только эстетический вид пристройки, но и срок ее эксплуатации, то следует учесть его особенности.

Кирпич. Крыльцо, построенное из кирпича, считается самым простым и приемлемым вариантом для дополнения дома, так как оно прочное, надежное, долговечное и оригинально сочетается с любой архитектурной постройкой. Внешне конструкция смотрится солидно, при строительстве ей можно придать любой размер и форму. Проектируя кирпичное крыльцо, важно предусмотреть в нем лестницу и оригинальные перила, которые могут быть оформлены как из кирпича, так и из другого материала. Красиво смотрится такое крыльцо с террасной пристройкой.

Дерево. Является правильным выбором для загородного дома, построенного из бревна или доски. Дерево придает отделке тепло и домашний уют, считается экологически чистым сырьем, которое надежно служит не один десяток лет. Чтобы продлить срок эксплуатации деревянного крыльца, его следует дополнительно обрабатывать специальными защитными средствами. Кроме этого, данный материал открывает огромные возможности для дизайнерского творчества. Например, из него можно изготовить резные перила и украсить пристройку деревянными ступеньками и балясинами.

Металл. Крыльцо из металла не пользуется особым спросом. Такое сооружение выдерживает температурные перепады, не гниет, но его трудно монтировать и существуют ограничения в выборе форм и размеров. Поэтому чаще всего крыльцо делают из профильной трубы, которую комбинируют с деревянной отделкой или устанавливают перегородки из блоков. Помимо вышеперечисленных материалов, конструкции также делают из пеноблоков или обшивают сайдингом. Практичным вариантом считается заливное крыльцо, которые имеет монолитный вид и подходит под любой проект.

Как сделать своими руками: пошаговая инструкция

После того как материал для крыльца выбран, можно начинать строительство конструкции. Для этого вначале чертится детальная схема пристройки, и создается план работ. В схеме обязательно отображается лестница со ступенями. Кроме этого, прежде чем построить крыльцо, важно продумать обустройство его площадки, которая в зависимости от своего предназначения, может иметь закругленную или прямоугольную форму. Дверь делаем строго по расположению к центру лестницы, при этом площадку можно пристроить таким образом, чтобы она имела еще второй вход на задний двор.

Изготовление крыльца выполняют строго по размерам и параметрам, указанным в проекте. Жилая постройка должна красиво сочетаться с данной конструкцией, поэтому ее габариты подбирают в соответствии с размерами дома и земельного участка. Чтобы правильно укрепить крыльцо, под лестницу ставят металлический столбик, который выполняет роль опоры.

Из дерева

Деревянное крыльцо сооружают в виде отдельной пристройки к дому, которая крепится балками и столбами. Для этого вначале роют углубление в почве, ставят опоры и засыпают их по уровню отсевом, после чего яма заливается бетоном, а низ деревянной конструкции обрабатывают водоотталкивающей пропиткой. В том случае, если дом построен из дерева, верхнюю часть каркаса площадки лучше всего оформить досками, а нижнюю – сайдингом или другим материалом.

Дополнительно к деревянному крыльцу устанавливают ступени, их должно быть не менее 3, если же количество ступенек превышает 5 штук, то понадобится осуществить монтаж поручней. Важно также правильно рассчитать уклон уличной лестницы, как правило, он составляет 25-30°. Чтобы лестница была удобной в использовании, желательно сделать ее ступеньки большими и широкими. Лестницу можно изготовить как из дерева, так и из металла, все зависит от особенностей внешней отделки дома. Монтаж лестницы прост: в первую очередь определяют место для расположения косоуров, потом выполняют их крепление по бокам и в нижней части.

Из металла

Перед тем как установить металлическое крыльцо, нужно произвести расчеты конструкции, для которых важна высота и длина ступеней, а также угол наклона лестницы. Кроме этого, составляя чертеж, следует подобрать оптимальную ширину марша, высоту перил и размер площадки. Обычно угол наклона лестницы для металлического крыльца выбирают в диапазоне от 23 до 45°, высота ее ступенек не должна превышать 18 см, а длина – 36 см. При этом ширина лестницы может быть разной – от 80 до 110 см.

После того как схема конструкции готова, следует приобрести подходящий по размеру профиль. Для боковых участков лестницы подойдет швеллер с высотой полки 4 см и стенки – 8 см. Он довольно прочный и к нему легко приваривать стойки перил и ступеньки. Раму для площадки можно сделать из стального уголка, а для ступенек использовать сталь толщиной 4 мм. Помимо профилей, также понадобится профилированная труба 40х60 мм или 60х60 мм.

Чтобы точно собрать конструкцию, рекомендуется воспользоваться специальным шаблоном, который легко изготовить из плит ОСБ. Таким образом получится правильно расположить и закрепить детали электросваркой. В том случае, если под рукой нет электросварки, то элементы фиксируют с помощью резьбовых соединений. До начала сварочных работ подготавливают опору, длина стоек рассчитывается так, чтобы ее было достаточно на заделку в фундамент. Чаще всего металлическое крыльцо устанавливают прямоугольной формы, поэтому основание его площадки должно опираться на четыре стойки.

Из бетона

Бетонное крыльцо отличается от предыдущих видов конструкции тем, что высота его площадки совпадает с уровнем напольного покрытия в помещении. При этом не рекомендуется делать крыльцо слишком высоким или низким, так как это будет создавать неудобства при входе в жилой дом. Начинается монтаж с подготовки участка под строительство. Как правило, площадку сооружают одновременно с установкой фундамента и стен дома. Это упрощает рабочий процесс, и пристройка осуществляется к готовой арматуре стен.

На первом этапе строительства ровняют почву, для этого снимается верхний слой земли, и полученное основание хорошо утрамбовывается, после чего засыпается и изготавливается опалубка под фундамент. Чтобы такое крыльцо надежно прослужило много лет, площадку из бетона нужно делать идеально ровной, и заливать раствор в несколько слоев. При этом работы следует проводить сразу по всей площадке, в противном случае раздельная заливка участков может привести к образованию швов и растрескиванию поверхности. После того как бетон полностью высох, его дополнительно заливают самовыравнивающейся стяжкой. Благодаря этому, скроются стыки, и покрытие получится ровным.

Из кирпича

Кирпичное крыльцо считается самым долговечным, но чтобы конструкция действительно прослужила не один десяток лет, нужно правильно составить ее проект и при установке придерживаться определенных технологий. Также стоит обратить внимание на то, что такое крыльцо должно быть шире входной двери в 1.5 раза, а высота площадки не должна превышать 0.2 м. Монтаж конструкции начинают с заливки фундамента, при этом под бетонное основание обязательно засыпают щебень.

Когда фундамент готов, можно приступать к выкладке отделочного материала. Кирпич следует укладывать на ранее подготовленный цементный раствор. Чтобы пристройку защитить от воздействия влаги, дополнительно делается гидроизоляция, которую настигают в два слоя на фундамент. После того как кирпичная кладка завершена, переходят к установке ступенек и отделке цоколя.

Отделка и дизайн

Для того чтобы крыльцо оригинально дополнило стиль дома, его можно украсить различными элементами декора, используя разнообразную цветовую гамму и материалы.

На сегодняшний день огромной популярностью пользуются конструкции, оформленные в европейском стиле. Отличительной чертой такого крыльца считается наличие правильных форм, четких линий и строгость дизайна. Для декора в данном случае используют облицовочную плитку, делают кованые навесы и устанавливают фонари.
Многие владельцы загородного жилья также отдают предпочтение французскому стилю, для которого характерна большая входная дверь из стекла и огромное количество вазонов с цветами на крыльце.

Что же касается классического стиля, то в нем крыльцо обязательно должно иметь стойки и перила, которые окрашивают часто в белый цвет. Необычным решением станет строительство конструкции в виде арки, она будет совмещать в себе одновременно беседку и крыльцо. Такой романтический дизайн идеально подойдет для кирпичного дома.
Чтобы удивить гостей интересным вариантом оформления, рекомендуется установка крыльца-патио, которое представляет собой пристроенную к дому террасу открытого вида. Данная конструкция послужит удобным местом для отдыха на свежем воздухе и проведения семейных ужинов.
Огромным спросом в современном дизайне пользуются и конструкции в русском стиле, они гармонично сочетаются с деревянной отделкой дома, имеют большие ступеньки и украшены множеством резных узоров.

Красивые примеры

Существует множество дизайнерских идей, с помощью которых даже примитивное кирпичное крыльцо приобретет оригинальный вид. Для этого верхнюю часть конструкции делают из железобетона, а бока облицовывают декоративным кирпичом. Завершающим штрихом в такой композиции станут красивые перила и осветительные приборы, благодаря которым вход в дом будет выглядеть очень торжественно.

Кроме этого, крыльцо можно сделать полукруглой формы, это поможет сгладить ровные линии и углы. Отделку в данном случае лучше всего сделать из кирпича или натурального камня, а главной изюминкой конструкции выступит первая ступенька, выложенная полукругом.

Загородные дома можно дополнить крыльцом любой формы и размера, при этом рекомендуется выбирать варианты трапециевидного типа, они не только оригинально подчеркнут красоту архитектурной постройки, но и гармонично впишутся в ландшафтный дизайн. Отделку конструкции можно осуществить из любого материала, но особенно привлекательно будут смотреться декоративный кирпич и плиточки под мрамор.

Для просторных коттеджей правильным решением станет большое крыльцо, пристроенное к террасе, на которой можно оборудовать как летнюю площадку, так и обустроить место под зимний сад. Подобная конструкция выступит не только элементом декора, но и надежно защитит основное здание от негативного воздействия климатических условий. Лучше всего конструкцию сооружать из дерева, оно впишется в любой стиль и придаст постройке домашний уют. Кроме этого, не менее оригинально будет смотреться крыльцо с террасой, оформленное одновременно деревом и камнем. Облицовку в данном случае желательно делать из серого камня.

Если дом расположен на неровном участке, то для строительства крыльца применяют железные сваи, они занимают мало места и позволяют конструкции размещаться вдоль фасада. Благодаря такой модели крыльца, можно одновременно создать несколько уровней в виде площадок и террас, а лестницу установить разворотного типа. Благодаря этому, вход в дом будет комфортным, а узкая пристройка позволит сэкономить свободное место и расставить цветы или оригинальные фонари.

Настоящим украшением для загородного дома станет кирпичное крыльцо с коваными перилами. Ступеньки лучше всего расположить по кругу от главной площадки, таким образом получится небольшая конструкция, обеспечивающая вход с трех сторон. Чтобы защитить вход от солнца и дождя, можно дополнительно изготовить и установить металлический козырек. При этом декор козырька должен полностью повторяться в узорах перил.

Для маленьких домов нельзя использовать громоздкие конструкции, поэтому крыльцо для них лучше всего делать миниатюрным открытого типа. Перила в данном случае не понадобятся, достаточно выложить ступеньки из декоративного камня. Если здание большое, то можно позволить себе сооружение застекленного крыльца. Чтоб придать его дизайну стильный вид, нужно выбирать разноцветные стекла, которые будут на солнце красиво играть и переливаться.

О том, как сделать крыльцо для дома своими руками, показано в следующем видео.

Крыльцо своими руками из дерева с навесом

Оригинально оформленный вход в дом способен даже однотипным строениям придать своеобразный облик. Каким именно будет крыльцо из дерева, зависит от пожеланий владельца дома – выбор вариантов неограничен. Рассмотрим основные этапы возведения деревянного крыльца, нюансы выполнения технологических операций и ряд особенностей строительства. Внимательно ознакомившись с рекомендациями, изложенными в статье, читатель сможет выполнить всю работу своими руками, независимо от составленного (подобранного) чертежа, и построить отличное крыльцо из дерева с навесом.

Выбор породы дерева

Если детально рассмотреть имеющиеся плюсы и минусы пиломатериалов, а также ориентироваться на их приемлемую стоимость, то, несмотря на разнообразие древесины, вариантов не так уж и много. В основном встречаются 3 рекомендации, и все они – по породам хвойным. Почему – понятно. Они менее подвержены гниению, чем лиственничные деревья. Что конкретно выбрать?

Ель

Несмотря на то, что древесина смолистая, для крыльца она явно не подходит. Дело в том, что структура этого дерева отличается повышенной пористостью. От этой характеристики зависит прочность материала, причем взаимосвязь параметров обратная. Так как большинство элементов конструкции будет подвергаться интенсивным нагрузкам (вес человека, снежного покрова поверх навеса), в том числе, и динамическим (порывы ветра), то не вариант. Во-первых, о надежности скрепления элементов говорить не приходится. Гвозди, саморезы, шурупы прочно держаться в таком дереве не будут.

Во-вторых, гигроскопичность ели. Так как окрашивать деревянное крыльцо влагостойкими составами никто не станет (теряется вся прелесть древесины), то придется производить обработку антисептиками. Но эффект будет лишь кратковременным, учитывая специфическое расположение конструкции (вне строения).

Долговечность крыльца из ели – не более чем «миф», запущенный фирмами, специализирующимися в этой области. Основная причина – легкость обработки заготовок. Следовательно – минимальное время на производство работ. А в сметы мало кто из клиентов смотрит, тем более что не каждый разберется во всех деталях, да и не отличит одну породу от другой.
Сосна
Отличный выбор древесины и по цене, и по долговечности. Если бы не один момент – есть вариант лучше.
Лиственница
Особенность любого крыльца в том, что все его части, даже несмотря на навес, постоянно находятся в условиях относительной сырости. Косой дождь (или снег при боковом ветре) обязательно будет попадать на ступени, не говоря уже о перилах и иных частях. Не следует забывать и об испарениях, поднимающихся от земли. Невидимые микроскопические капельки влаги даже в сухую, безветренную погоду будут проникать вглубь структуры дерева.
Главное отличие лиственницы от остальных хвойных пород – в специфической смоле. Не вдаваясь в подробности, достаточно отметить, что при намокании она только набирает прочность. Недаром именно эта древесина всегда используется для изготовления опорных рам и закладки нижних венцов срубов.
Вывод
Если думать о длительной безремонтной эксплуатации крыльца, то лучший выбор – это лиственница.
Рекомендации по этапам строительства крыльца
Проектирование
Начинать следует с выбора габаритов крыльца. Оно может возводиться не только из дерева, но и из других материалов. Тем не менее, существуют некоторые общепринятые нормы, о которых следует знать. Придерживаться их или нет – решение собственника дома, но указанные ниже параметры являются оптимальными как для удобства, так и безопасности перемещения по лестнице.
Все указанные линейные характеристики – в см.
Ширина пролета – 90±10. Больше можно, меньше – нежелательно.
Крутизна лестницы – в пределах от 30º до 45º.
Количество ступеней – нечетное. Это объясняется тем, что с какой ноги человек начинал движение по лестнице, ту и должен поставить на площадку крыльца (при подъеме). Высота – порядка 17±2,5; ширина доски (проступь) – 26 – 30. Узкие ступени – травмоопасны, а по более широким неудобно подниматься.
При составлении чертежа нужно учесть, что все ступени должны иметь некоторый уклон вперед. Иначе на них будет застаиваться дождевая вода.
Перила
В принципе, на деревянном крыльце их можно и не ставить. Но только, если ступеней всего 2 – 3. При достаточно большом пролете в целях безопасности ограждение лестницы монтируется. Оптимальная высота перил – 85 – 95. Иногда они ставятся и на невысоком крыльце, но их основная функция в этом случае – чисто декоративная.
Площадка
Никаких конкретных нормативов по данному вопросу не существует. Но логика подсказывает, что размеры этой части крыльца должны быть достаточными для одновременного нахождения на ней нескольких человек. Так как предусмотрен навес, то применительно к частному дому габариты площадки можно выбрать побольше. Это позволит установить на ней 1 – 2 скамейки, столик и получить своеобразную мини-веранду. Для сельской местности – неплохое решение.
Площадка крыльца должна быть ниже входной двери в дом примерно на 5 см. Объяснение простое. Доски настила под воздействием температуры, сырости начнут деформироваться (играть). Если их уложить вровень с порогом, то не факт, что не возникнет проблем с открыванием входной двери.
Фундамент
Для деревянного крыльца, если оно возводится после завершения строительства здания в качестве пристройки, есть всего два варианта – основание свайное или столбчатое. «Привязывать» ленту к фундаменту дома нельзя. Конструкции из-за несоответствия в весе дадут разную усадку. Как результат – появление трещин не только в тепло- и гидроизоляции, но и в самом бетоне. Это одна причина. Вторая в том, что с учетом небольших габаритов деревянного крыльца и массы, а также значительных финансовых вложений сооружение монолитного основания не оправдано.
Свайный фундамент
Его можно обустроить за день, так как понадобится не более 4 – 6 опор. Для того чтобы установить винтовые сваи по месту, достаточно двух человек. Останется лишь смонтировать опорную раму, на которой и будет возводиться деревянное крыльцо.
Фундамент столбчатый
Основной недостаток данного решения – придется бурить грунт (следовательно, понадобится спецмашина), или копать ямки. В первом случае нужно оплачивать услугу, во втором – потратить значительно больше времени. Да и расход бетонного раствора несколько увеличится.
Что использовать для опор:
Трубы. Металлические или асбестоцементные изделия, в которые после установки заливается раствор. Но для деревянного крыльца можно ограничиться и последним типом изделий. После отвердевания искусственного камня они обеспечат требуемую прочность основания. Чтобы минимизировать риски разрушения опор (в результате коррозии), желательно произвести их окраску влагоотталкивающими составами.
Брус, бревно. Для предотвращения гниения заготовки следует обработать. В целях экономии можно воспользоваться народными технологиями. Например, пропитать древесину машинным маслом (отработкой). Еще лучше – дополнительно обмазать жидким гудроном, в том числе, и торцевые части заготовок. Существует и технология обкуривания хвойной древесины. При термическом воздействии находящаяся в ее структуре смола образует непроницаемый для влаги, прочный слой. После такой обработки дерево не поддается гниению долгие годы.
Рекомендации:
При установке столбов в них необходимо разместить металлические элементы (вертикально ориентированные), к которым будет крепиться опорная рама деревянного крыльца. Варианты – арматурный пруток, железный штырь. Смысл понятен – для исключения риска смещения конструкции в горизонтальной плоскости.
Независимо от вида опор, выбранных для фундамента, следует придерживаться общего правила их установки. Они заглубляются так, чтобы концы находились ниже уровня промерзания почвы. Иначе сезонные пучения грунта начнут их выталкивать на поверхность. Как результат – перекос крыльца, деформация отдельных элементов, нарушение их соединений.
Лестница
О ее конструктивных особенностях уже сказано. Остается добавить, что минимальная рекомендуемая толщина доски – 25. Попытка сэкономить за счет более тонких образцов будет иметь последствия. К примеру, при перемещении тяжелых грузов (бытовая техника, предметы меблировки) ступеньки могут попросту не выдержать нагрузки. Поэтому нужно ориентироваться на расположение крыльца.
Если оно у главного входа в дом, то доски должны быть массивные. В случае его возведения перед дверью, ведущей на участок (во внутренний дворик), достаточно будет и «двадцатки». На схемах – варианты лестниц деревянного крыльца. Хотя плитный фундамент на втором рисунке – не лучший выбор.

При фиксации ступеней на косоурах желательно использовать не гвозди, а саморезы (шурупы). Это положительно скажется на ремонтопригодности лестницы крыльца. Да и вероятность появления трещин в древесине сводится к нулю. А вот гвозди могут ее и расколоть. Плюс – дополнительные крепежные детали в виде металлических уголков, планок и так далее. Они повысят прочность соединений.
Навес
Выбор значительный. Но речь все-таки идет о крыльце из дерева. Поэтому на первый план выходит такой фактор, как сочетаемость материалов. Что это означает?
Эстетическая составляющая. Необходимо определить, как будет смотреться навес на фоне дома.
Характеристики материалов. В первую очередь подразумевается их температурное расширение. К примеру, комбинация дерево + бетон (или металл) – не самая лучшая.
С этой точки зрения для домов из камня (кирпича), ЖБИ, ячеистых бетонов деревянный навес делать не стоит. Оптимально – металлический каркас, покрытый поликарбонатом, профлистом или мягкой черепицей. Например, так.
Если же строение деревянное (или обшито этим материалом), то лучше смонтировать систему стропил из брусков. Покрытие – черепица, шифер или листовое железо.
Рекомендации:
Крышу можно выбрать любого типа – шатровую, арочную, двух- или односкатную. В случае плоской она должна монтироваться обязательно с уклоном, для обеспечения самопроизвольного схода снегового наста или дождевой воды.
При монтаже деревянных стропил интервал между опорными элементами не должен превышать 30 см.
Что учесть:
Подготовка древесины. Качественно сделать это на участке довольно сложно. Да и времени понадобится много. Поэтому для деревянного крыльца желательно приобретать пиломатериалы промышленной осушки. Они стоят дороже, зато будет гарантия, что со временем дерево «не поведет».
Поверхностная обработка заготовок. Заниматься этим вручную, лишь рубанком да шкуркой – и долго, и бессмысленно, так как высокого качества не добиться. Лучше использовать шлифовальную машинку. Если не купить, то взять в аренду.
Внешнее оформление деревянного крыльца. Использовать краски вряд ли стоит. Прелесть дерева в том и состоит, что его натуральность сама по себе является украшением интерьера. Если после шлифовки лицевых (боковых) поверхностей образцов на них нанести лак, то вид крыльца будет великолепным.
Автор надеется, что те полезные советы, которые даны, помогут читателю выбрать оптимальный вариант и соорудить крыльцо из дерева без посторонней помощи, своими руками.
Успехов вам в благоустройстве дома!
Крыльцо к дому: проекты
Почти всегда крыльцо дома нам нравится своей надежностью и продуманностью в использовании. Среди всех проектов, доступных в реализации своими руками, чаще всего мы выбираем не самые изысканные в архитектуре и внешнем оформлении, а те, которые на долгие годы будут исправно служить верой и правдой хозяину и дому, как на фото.
Проекты крыльца, чаще всего реализуемые своими руками
Большинство из нас знают и умеют немало, умеют держать в руках пилу, и способны запросто работать с бетоном. Отсутствие полноценных навыков столярных или сварочных работ не помешает построить простое, но симпатичное крыльцо. В этом случае для работы своими руками нам больше всего подойдут народные проекты крыльца к дому:
Конструкция крыльца с прямым лестничным маршем на бетонных опорах и с двойными перилами;
Проект крыльца на бетонной подушке с односторонним примыканием лестницы к стене дома, односторонними перилами;
Крыльцо из бетона или кирпича с половицами ступеней из дерева, металла или клинкерного кирпича.
Изображенные ниже на фото проекты крыльца не являются догмой и могут быть исправлены, дополнены или полностью переработаны своими руками по собственному усмотрению. Но главные принципы построения крыльца перед домом во многом предопределены требованиями прочности и устойчивости конструкции.
Несмотря на внешнюю простоту, все проекты потребуют использования качественных материалов и добросовестного выполнения работ своими руками. При этом большинство энтузиастов, из тех, кто на практике построил хотя бы один из приведенных проектов, делал практически все работы своими руками, за редким исключением, когда приходилось осваивать навыки вязки арматуры.
Прежде чем приступить к постройке, разберитесь в деталях проекта, изучите чертежи и фото, составьте для себя последовательность выполнения работ своими руками. Стиль оформления крыльца необходимо выдержать в унисон с фасадом дома, но принципиально на прочность конструкции и требования проекта это не влияет.
На фото можно увидеть несколько вариантов оформлений своими руками крыльца к дому на бетонной основе.
Проекты крыльца с отлитыми из бетона ступенями
Постройки из бетона потребуют более тяжелого физического труда, но зачастую такие проекты проще и понятнее, чем варианты крыльца из дерева или варианты на винтовых сваях. В большей части подобные конструкции выполняются в виде отливки, армированной стальной арматурой. На фото хорошо видно, как большая масса и высокая прочность такой конструкции позволяют реализовать проекты с массой дополнительных декоративных отделочных элементов, использовать каменное ограждение, мощный тяжелый козырек на массивных опорах и неограниченную по форме и длине лестницу.
Проекты крыльца из стальной арматуры и бетона
Конструкцию крыльца с бетонными ступенями условно можно разделить на три основных проекта:
Со свободной опорой бетонного лестничного марша на консоль стены дома;
С отлитой на фундаментной плите опорной поверхностью и лестничными ступеньками;
С продольным угловым расположением лестничного марша и опорой одной из боковых сторон лестницы на стену дома.
Несмотря на кажущуюся схожесть конструкций, в проектах крыльца к дому есть определенные различия в технике постройки и в способе связки лестничного пролета к дому. И выполнение таких условий не менее важно, чем обеспечение надлежащего оформления крыльца.
Проект самого прочного крыльца
Проект крыльца предусматривает, что конструкция крыльца не будет иметь жесткой связи с фундаментом дома и его стенами. Это исключит появление трещин в результате просадок стен или самого крыльца, стык между «телом» крыльца и стеной дома необходимо заделать с помощью стекловаты, как на фото.
Лестничный пролет и верхняя площадка будут сформированы в единый бетонный блок. Вес такой схемы будет немалым, и поэтому потребуется фундамент.
Лучшим вариантом будет простой монолитный фундамент, глубиной в 20-25 см и габаритами под размер крыльца, как на фото.
Яму под фундамент засыпают песком со щебенкой и выполняют гидроизоляцию. Далее идет укладка арматурной сетки из шестимиллиметрового прутка, затем заливают деревянный каркас опалубки бетонной смесью.
Следующим этапом будет построение армированного каркаса и опалубки для дальнейшей заливки бетоном. Благодаря свободному принципу построения каркаса ступеней не обязательно делать лестницу в виде прямоугольного марша. Если позволяет место и размеры площадки под крыльцо, ступени можно изготовить в виде нескольких сочлененных элементов, или даже полукруглой формы, как на фото.
Но главное в таком проекте – соблюсти правила построения фундаментной основы и обеспечить правильное армирование ступеней и каркаса лестницы к дому.
В связи с большим объемом рабочего материала в таких проектах зачастую идут на определенную рационализацию. Основной внутренний объем заполняют смесью гравия, битого кирпича, песка, тем самым заполняют внутренний объем и создают подушку – основу для опоры дощатых каркаса и опалубки. Таким образом, достигается практически 3-х кратная экономия бетонной смеси. Сами доски формы необходимо максимально укрепить боковыми подпорами, в противном случае давление бетонной смеси может выдавить опалубку.
Если проектом предусмотрено использование вертикальных опор, для поддержки навеса в боковых зонах лестничного марша заделывают специальные болты, с помощью которых можно закрепить и отрегулировать по высоте вертикальные стойки для козырька.
Иногда для упрощения вместо болтового или фланцевого крепления в толщу бетона непосредственно заделывают толстые стальные трубы, диаметром 50-70 мм, выровненные по вертикали с помощью отвеса. При монтаже навеса верхняя часть трубы обрезается по высоте козырька и соединяется с его каркасом.
Внимание! Такой проект крепления опор козырька считается не самым удачным из-за того, что козырек жестко закреплен на фасаде дома, а бетонная лестница, в которую забетонированы стойки, имеет свой фундамент и подвержена микроперемещениям.
Все точки крепления опор, козырька и поверхности лестницы или верхней площадки должны иметь гибкие подвижные соединения.
Проект крыльца с жесткой связью со стеной дома
Одной из разновидностей бетонного крыльца является проект, в котором лестница располагается вдоль стены дома, что позволяет опереть левую или правую часть лестничного марша непосредственно на поверхность стен. Для получения жесткой связи каркаса крыльца с кирпичной кладкой дома чаще всего используют заделку стальной арматуры лестницы в «тело» стены дома. Для этого с помощью перфоратора вдоль лестничного марша забивают куски арматуры с вылетом в половину ширины ступени и связывают или сваривают с основным арматурным каркасом крыльца, как на фото.
Далее доски опалубки пришиваются к стене дома и дополнительно усиливаются внешними распорками. Чем длиннее лестничный пролет и шире ступени, тем больше арматурных элементов необходимо использовать для усиления крыльца.
Благодаря жесткой связи со стеной дома длина лестничного марша крыльца подобного проекта может достигать практически неограниченных размеров. Зачастую такие варианты крыльца имеют лестницы, достигающие уровня второго этажа. Кроме того, смешанная схема крепления делает крыльцо менее чувствительным к колебаниям и осадке грунта практически не оказывает влияния на сам фундамент дома.
Особенности крыльца с опорой на стену дома
Первый проект наиболее сложный в реализации своими руками, прежде всего, из-за использования в проекте большого количества стальной арматуры. В отличие от двух других проектов, вариант крыльца с опорой на армированную консольную полку в стене дома имеет малый вес, а значит, потребует значительно меньше строительных материалов, бетона и арматуры.
Особенностью такой конструкции является использование двух боковых стальных балок из швеллера или двутавра. В отдельных случаях балку можно изготовить в виде составной из двух стальных уголков или квадрата, как на фото.Они воспринимают всю основную нагрузку от веса самого лестничного марша, верхней площадки и бетонных ступенек. С верхней стороны стальные балки переходят в верхнюю площадку и опираются на консольную полку. В нижней части лестницы лестничный пролет опирается на ленточный фундамент и небольшую бетонную плиту, выполняющую роль предступеньки и снижающую давление конструкции крыльца на грунт.
Кроме боковых балок, в тело бетонной лестницы заделывают минимум три слоя стальной арматуры, диаметром в 6-8 мм. Схема армирования не отличается от обычных вариантов изготовления железобетонных плит перекрытия, с той разницей, что прутки арматуры лестничного марша, нижней опоры и верхней площадки связывают или сваривают в одну конструкцию, как на схеме фото.
Если ширина лестницы не более одного метра, в проект можно внести небольшое изменение — верхний и нижний слой бетонной отливки армировать с использованием сетки из толстой стальной проволоки или стеклопластиковой арматуры. Чем длиннее лестничный пролет, тем мощнее должно быть армирование.
Саму лестницу и ступеньки отливают по сформированной из доски опалубке. Использование стальных боковых несущих балок позволяет достаточно просто закрепить вертикальные стойки-балясины с помощью сварочного аппарата. Толщина бетонной лестницы относительно невелика, опора на консольную полку и небольшой фундамент под нижней опорой позволяет свободно реагировать на все просадки или подвижки грунта в любое время года. Наличие свободного пространства под лестницей улучшит условия для удаления влаги из-под фундамента дома.
В конечном итоге крыльцо получается не только легким, но и еще очень удобным и красивым, как на фото.
Проект легко реализовать, если при постройке дома была предусмотрена консольная полка для опоры лестничного марша. Но зачастую проектом дома не предусматривалось, вообще, наличие крыльца в данном месте. Часто бывает, что квартира переводится из жилого фонда в нежилой с коммерческой целью, и следствием этого является постройка нового крыльца и отдельного входа в помещение.
В этом случае опорную поверхность можно сформировать из коротких консольных двутавровых балок, заделанных в стену дома. Зачастую по условиям прочности капитальной стены, этого просто нельзя делать. В таких случаях для верхней площадки крыльца строят опоры из обычного кирпича. Сами опоры в новом проекте следует связать точечно стальной арматурой со стеной дома.
Заключение
Любой из проектов крыльца к дому из кирпича, камня или бетона потребует использования одного из вариантов опорного фундамента. Несмотря на определенные отличия, все подобные варианты объединяет необходимость изготовления своими руками бетонной подушки или ленточного фундамента, обеспечивающего высокую устойчивость крыльца и лестницы.
Путеводитель по крыльцу — чертежи и фотографии
Главная> Продукция> крыльцо — НАЧНИТЕ ЗДЕСЬ! > ОНЛАЙН-РУКОВОДСТВО ПО КРЫШКЕ> Примеры украшения крыльца> 80 Пример чертежей крыльца
Предыдущая | Содержание | Следующий
Пример № 1 крыльца
Стандартизированный и взаимозаменяемый
Наш первый чертеж крыльца, приведенный выше, представляет собой стандартный макет , на котором основано большинство рисунков в этом разделе. Возможности примера №1:
• Нижняя ширина карниза (софита) 8 «
• Балка над столбами высотой 8 дюймов.
• Столбы крыльца находятся в 6 футах от центра (от центра одного до центра следующего).
и установите заподлицо с передней частью балки.
• Столбы крыльца устанавливаются на опорные блоки. Эти (или монтаж на основании Plates)
всегда следует использовать для защиты днища Post от влаги.
Если не указано иное, указанные выше размеры и характеристики
остаются постоянными для каждого примера чертежа Porch.
Перечень продуктов
Внизу каждого рисунка мы перечисляем используемые декоративные элементы и, где это применимо, их межцентровое расстояние. Например, на приведенном выше рисунке используется стойка крыльца T608n32, традиционная 6 «x96» с 32-дюймовым основанием на 6 футах по центру.
ПРИМЕЧАНИЕ. Многие из следующих примеров чертежей показывают кронштейны без рамок, но большинство наших кронштейнов теперь включают в себя рамки без дополнительных затрат.
Перекрестная ссылка на продукцию
У нас также есть перекрестная ссылка на продукцию, показанную на всех чертежах.
Mix & Match
Мы намеренно продублировали те же несколько базовых конфигураций крыльца, изменив только декоративные элементы. Мы рекомендуем вам сделать фотокопии понравившихся вам деталей, вырезать их и держать их поверх других рисунков, чтобы увидеть, как может выглядеть ваше собственное крыльцо.
Масштабировать (ну, почти)
Мы постарались сохранить согласованный масштаб для этих иллюстраций. Если вы купите перечисленные продукты и будете использовать их, как показано на рисунке, вы сможете отойти в сторону и полюбоваться крыльцом, которое очень похоже на то, что вы видите на иллюстрации!
Интерпретация двумерных чертежей
Примеры чертежей нашего крыльца на следующих страницах являются двухмерными; то есть они нарисованы так, как если бы смотрели прямо спереди (прямо). Подробнее об интерпретации двухмерных чертежей.
Примеры трехмерных чертежей
Трехмерный чертеж крыльца

На приведенном выше чертеже обозначено большинство декоративных компонентов, представленных в серии двумерных чертежей на следующих страницах.
Обратите внимание, в частности, на изображенную здесь поверхность стойки и повторяющиеся кронштейны карниза. Они важны, так как придают вашей веранде очень приятный и традиционный трехмерный вид, столь типичный для хорошо спроектированных веранд… прошлое или настоящее!
Вернитесь к этому трехмерному чертежу, если у вас возникнут проблемы с пониманием того, что именно вы просматриваете в следующей серии двухмерных чертежей.
Другой трехмерный чертеж крыльца
Используйте ссылку «Далее» внизу каждой страницы
, чтобы увидеть все 80 наших примеров крыльца.
Чтобы вернуться к конкретному крыльцу Пример
, используйте поле поиска в верхней части этой страницы.
Чтобы найти # 17, введите Пример # 17 .
Мы доступны по телефону или электронной почте для бесплатной индивидуальной консультации. Предыдущая | Содержание | Next
Porch Guide — Elevations — от Vintage Woodworks
Главная> Продукция> Подъезды — НАЧНИТЕ ЗДЕСЬ! > ОНЛАЙН РУКОВОДСТВО ПО ВЕРТИКАМ> Планировка крыльца> Elevation
Предыдущая | Содержание | Следующий

Отметка — еще один тип чертежа
, который вы найдете очень полезным.

Фасад (как и весь дом выше) нарисован так, как если бы вы смотрели на одну сторону крыльца прямо перед собой.Таким образом, все будет двухмерным. Например, если вы рисуете балку над столбами, вы покажете только лицевую сторону балки. Точно так же будет отображаться только лицо сообщений. (Если бы вы рисовали, чтобы показать третье измерение, вы бы рисовали перспективный рисунок, но перспективы лучше оставить художникам и рисовальщикам. Конечно, если вы художник или рисовальщик, постарайтесь . .. ваше время будет потратитесь не зря!
Вы захотите нарисовать фасады спереди и с обеих сторон.Тогда вы сможете увидеть, как будет выглядеть ваше крыльцо спереди и с обеих сторон. Вы будете щедро вознаграждены за время и усилия, потраченные на подъемы, так как всегда намного проще поменять ваш разум на бумаге!
Существующие условия
Опять же, нам необходимо установить существующие условия. С помощью металлической ленты измерьте высоту стены (или стен) здания, к которому будет пристроено крыльцо. (Вы можете «прочитать» план этажа, чтобы определить длину существующей стены.)
Начнем с фасада. Используя тот же масштаб, который вы установили для плана этажа, нарисуйте светлые линии, представляющие уровень земли, а также длину и высоту стороны здания, к которой будет прикреплено крыльцо. Найдите все двери и окна и перенесите их на свой уровень, указав, какой они высоты. (Используйте нижнюю часть дверей в качестве базовой линии, потому что пол крыльцо будет чуть ниже этого уровня.) Слегка прикоснитесь к карандашу, так как мы захотим стереть части этих линий по мере продолжения.
Важно проявить разумную осторожность при создании этого графического представления существующих условий на вашей высоте. Окончательный успех вашего крыльца зависит от точности, которую вы устанавливаете сейчас!
Быстрый набросок
Когда вы будете удовлетворены своим изображением существующих условий, мы можем нарисовать крыльцо. Но на этом этапе часто бывает полезно отложить на мгновение нашу реальную высоту и поработать с грубым наброском. Нам нужно убедиться, что намеченное крыльцо будет работать! Для этого давайте сделаем быструю грубую копию нашей высоты.(Если копировальный аппарат под рукой, запустите быструю копию на машине.)
Нарисуйте на своей копии длину и высоту предполагаемого крыльца с указанием линии пола, ступеней, линии крыши, столбов и балки над столбами. Постарайтесь приблизительно использовать масштаб вашего возвышения при создании этого наброска. Затем вы можете проверить некоторые приблизительные измерения, такие как длина ваших столбов крыльца.
Мы рисуем ровно столько, чтобы изобразить крыльцо, прежде чем добавлять какие-либо декоративные элементы. Нарисуйте линию крыши с достаточной детализацией, чтобы гарантировать, что стены существующего здания достаточно высоки, чтобы вместить крыльцо по всей его длине.
Возможно, вам придется внести несколько изменений в этот быстрый набросок, прежде чем все элементы крыльца станут гармоничными. Не беспокойтесь на этом этапе об аккуратности; нам просто нужно быстро понять, насколько наше крыльцо «вписывается» в здание! Как только вы будете удовлетворены этим быстрым набросок, вернемся к вашей «официальной» высоте …
Этаж
Начните с линии, представляющей пол крыльца. Помните, что для большинства подъездов пол устанавливается на дюйм или два ниже нижней части двери (дверей) здания, к которому примыкает подъезд.Это позволяет правильно отводить воду. Если пол вашего крыльца будет деревянным или ПВХ, вам может понадобиться вторая линия на отметке высоты, чтобы указать толщину пола.
Фундамент
Нарисуйте в своем представлении фундамент, на который опирается пол крыльца. (Вы можете обратиться к разделу «Фундамент и пол» в разделе «Компоненты несущего крыльца» для обсуждения типов фундаментов, либо вы можете пропустить рисование в фундаменте на потом.)
Столбы
Теперь нарисуйте столбы, крыльцо и Ньюэл.Обратитесь к своему плану этажа для определения местоположения. Обычно столбы крыльца устанавливаются немного от края пола. Если пол должен быть деревянным, он обычно будет нависать над конструкцией под ним примерно на 1 дюйм, а стойки крыльца затем отодвигаются от края пола на такое же расстояние, позволяя им прочно опираться на нижележащую конструкцию. . Используя свой В ранее определенном масштабе нарисуйте столбы так, чтобы вы представляли их толщину, а также их высоту.
Балка
Нарисуйте балку над столбами крыльца.
Карниз
Ссылаясь на описание облицовки и перекрытия в разделе «Конструкция крыши», при необходимости нарисуйте нависающий карниз вашего крыльца. Помните, поскольку мы все еще работаем над фасадом (по определению, только двухмерным), все, что покажет ваш рисунок, — это лицо карниза. Эта доска называется фасцией. Наш интерес здесь — увидеть баланс между глубиной фасции, глубины балки и глубины крыши крыльца.
Линия крыши
Нарисовать линию крыши проще, чем может показаться, поскольку опять же, вас интересует только вид непосредственно спереди. Большинство веранд будут выглядеть более традиционными, если они будут «шатровыми». Под этим мы подразумеваем, что у них нет треугольных фронтонов на концах. Скорее, крыша «обвивает» конец крыльца. Выбор стиля крыши остается за вами.
Крыльцо с шатровой крышей.
Обзор высотной отметки
Сделайте паузу на несколько мгновений, чтобы изучить высотную отметку, которую вы только что нарисовали…
• Еще раз просмотрите Быстрый контрольный список относительно размещения столбов крыльца. Убедитесь, что
достигнута приятная симметрия.
• Удалось ли вам не ставить столбы крыльца перед окнами или дверями?
• Соответствует ли крыльцо, как вы его нарисовали на своем фасаде, размерам?
и план вашего этажа?
• Отвечает ли ваша веранда вашим первоначальным целям, изложенным в Быстром контрольном списке?
• Есть ли деревья или другие препятствия, которые помешали бы построить крыльцо?
как у вас это нарисовано?
• Вам нужны второстепенные ступеньки, чтобы попасть в боковой двор?
• Короче говоря, вы смотрите на рисунок крыльца своей мечты? Если нет, то много
теперь проще вносить изменения! Часто откладывание плана и отметки
на день или два даст вам новое вдохновение.Помните …
Не торопитесь. Наслаждайтесь работой по мере продвижения.
(Не стоит ожидать от себя, что вы сможете за один прилив энергии создать свой законченный шедевр. )
Жизнь — это не просто результаты, какими бы грандиозными они ни были,
Но главным образом мысли, действия и
отдельные моменты ведущий к цели.
(Рассмотрите этапы планирования, дизайна и рисования как часть забавы, часть задачи и большую часть радости, которую вы можете получить от этого проекта!)
Ваш дополнительный бонус — это радость, удовлетворение , И память о проделанной работе.
Элементы декоративной отделки
Если все выглядит хорошо с вашим фасадом, вы должны теперь нарисовать ожидаемые декоративные элементы. Это даст вам возможность еще раз убедиться, что все поместится на крыльце! На данном этапе нам не нужна художественная обработка, так как мы заботимся о соответствии и общем балансе, а не о ваших навыках рисования (или их отсутствии!). Таким образом, вы можете изобразить декоративный компоненты в виде треугольников и прямоугольников.
В настоящее время вы, вероятно, захотите обратиться к разделам, посвященным декоративным деталям крыльца, чтобы освежить в памяти возможности, доступные для вашего крыльца.Помните, что вашу высоту очень легко изменить. Не бойтесь экспериментировать с различными комбинациями отделки. Для справки в будущем рекомендуется указывать на вашей отметке складские номера элементов, которые вы предварительно выбираете.
При выборе декоративной отделки обратите особое внимание на расстояние от пола крыльца до низа декоративных элементов над ступеньками. (Стандартный дверной проем имеет высоту 6 футов 8 дюймов). Если в вашей семье нет очень высокого человека, обычно допустимо немного подделать, но 6 футов 6 дюймов должны быть примерно самым коротким зазором.
Мы обладаем значительным опытом и хорошо осведомлены о доступных вариантах декоративных элементов для веранды. Пожалуйста, позвоните нам, если мы сможем помочь …
(903) 356-2158.
Боковые фасады
Вам также следует потратить время на то, чтобы нарисовать боковые фасады, показывая вид вашего крыльца, если смотреть с любого конца. Следуйте тем же шагам, что и у вас используется только для фасада.
Как правило, ваши декоративные элементы будут продолжаться до стены постройка, к которой пристроено крыльцо.Таким образом, скобка (если Кронштейны используются на передней части крыльца) также будут использоваться против этой стены. Вместо того, чтобы прикреплять кронштейн или другое украшение непосредственно к стене, предпочтительным методом является использование стойки половинного крыльца на стене, чтобы обеспечить более законченный вид в месте соединения крыльца и здания.
Теперь вы на пути к реализации крыльца своей мечты!
Вы знакомы с различными особенностями крыльца, как конструктивными, так и декоративными. Что еще более важно, вы понимаете, как и где используются эти компоненты, и как они соотносятся друг с другом и с завершенным крыльцом…
Если вы будете строить крыльцо, вы знаете многие «уловки», которые сейчас почти утеряны. Если собственно строительство будет выполнять кто-то другой, вы теперь гораздо лучше подготовлены для наблюдения и оценки процесса строительства …
И, что, возможно, наиболее важно, теперь вы готовы приступить к своему проекту, будучи уверенными в том, что он будет будь именно тем, что ты всегда хотел … это изящное и умиротворенное место … это особенное, спокойное место… короче, ваше собственное Великолепное крыльцо.
Удачи, и приятно провести время, проектируя, строя и наслаждаясь своим крыльцом!
Мы доступны по телефону или электронной почте для получения бесплатной персональной консультации.Предыдущее значение | Содержание | Далее
архитектурных чертежей — Mr Porch.com
Мы тесно сотрудничаем с вами и нашими архитекторами, чтобы спроектировать красивую, функциональную, прочную структуру, которая легко соответствует всем строительным нормам города Чикаго (или других муниципалитетов). Наши чертежи очень подробны, подробно описывают методы строительства и материалы и говорят обо всем: от бетонных оснований до стальных опор, перил и фасадов до анкеров, болтов, шурупов и дерева, которые мы используем.
Наличие подробных чертежей также помогает свести к минимуму любые недопонимания при переходе от концепции / дизайна к реализации / строительству.
Мы также предлагаем трехмерную визуализацию. Пожалуйста, нажмите здесь:
The Porch Specialist
В Mr.Porch мы стремимся достичь максимального использования пространства, так как мы хорошо осведомлены о растущем спросе домовладельцев на максимальное доступное пространство. Независимо от того, ремонтируете ли вы крыльцо или строите новое здание, у нас есть ряд рекомендаций по дизайну, которые подойдут для любого типа дома или кондоминиума.
Мы верим в претворение ваших идей в жизнь путем организации тесного сотрудничества. Мы приветствуем вас и ваших архитекторов в наших дизайн-центрах и выбираем самые маленькие и большие детали, так как мы верим, что с самого начала избегаем любой путаницы или заблуждений. Наши специалисты внимательно следят за новыми достижениями и технологиями, которые могут улучшить процесс строительства. Благодаря уникальным и новаторским идеям нашей команды вы обязательно получите крыльцо лучше, чем вы могли себе представить.
Помня об эстетике, мы не можем избежать функциональности и полезности крыльца. Мы строим крыльцо в соответствии с требованиями заказчика, так как некоторым может потребоваться достаточно места для двух автомобилей, а другим может потребоваться такое же пространство для одной машины. Вместо парковки автомобиля клиенту может потребоваться то же место для шкафов.
Специалисты подъезда в нашей команде полностью осведомлены о кодексах и нарушениях. Проект остается в неподвижном состоянии до утверждения чертежей.Мы отслеживаем мелкие детали во время строительства и время от времени осматриваем их. Мы поддерживаем наших клиентов во время проверки и стараемся внести необходимые изменения как можно скорее.
Amazon.com: Paintsh Porch Decoration Drawing Гостиная Прихожая Meter Box Висячая картина Fortune Tree, 70 140Cm, Fortune Tree
В настоящее время недоступен.
Мы не знаем, когда и появится ли этот товар в наличии.
Тема: Натюрморт
Мастерство: Плакат
Стиль: европейский
Количество штук: одна
Нарисуйте план своей колоды
Нарисуйте колоду в масштабе на миллиметровой бумаге (обычно 1/4 дюйма до фута).Вам понадобится как минимум план участка, вид в плане и одна или две отметки. Вы также можете нарисовать подробные планы сложных частей колоды. Составление планов может быть утомительным занятием, но оно того стоит, чтобы проект прошел гладко.
Обмеры
Планы террас начинаются с обмеров вашей собственности. Возьмите 100-футовую ленту (а также блокнот и карандаш) на свой двор и измерьте расстояние от дома до границ участка, а также его размеры, расположение окон и дверей, электрических розеток, вентиляционных отверстий сушилки и т. Д. и водяные клапаны.
Нарисуйте план участка
План участка — это чертеж, на котором показаны границы вашей собственности, дом и другие основные элементы. Он также показывает расстояния между элементами вашего ландшафта, которые могут повлиять на конструкцию колоды. Простой план настила должен быть только эскизом, который включает эти измерения. Более сложные планы колоды потребуют масштабного чертежа.
Составьте подробные планы
С подробными планами, на которых показан каждый элемент каркаса, вы можете подсчитать количество необходимых вам пиломатериалов.Вы также можете показать препятствия, такие как вентиляционные отверстия сушилки; планы помогут вам их обойти. Подробные планы также могут сэкономить ваши деньги. Например, поскольку пиломатериалы продаются одинаковой длины, вы можете снизить затраты, сделав размеры настила соответствующими этой длине. Если в вашем подробном плане указана бухгалтерская книга размером 12 1/2 дюймов и вы можете уменьшить ее до 12 футов, вы избежите резки 14-дюймовой доски и потери большого количества пиломатериалов.
Полный вид сверху (вид сверху)
На виде сверху показана площадка, если смотреть сверху.На нем показано точное расположение опор, балок и балок. Он также может включать частичный вид настила, перил и любых других конструкций, прикрепленных к настилу. Показанный чертеж объединяет вид каркаса с настилом, установленным над балками и столбами. Для более сложных колод эти два вида можно рисовать отдельно. Сначала нарисуйте план фундамента и каркаса, затем используйте кальку, чтобы получить законченный вид.
Включите все размеры, общую длину и ширину, расстояние между балками и балками, а также размеры материала.
Элементы вертикальной проекции (сбоку или спереди)
Вид спереди или сбоку иллюстрирует вертикальное расположение опор, стоек, перил элементов настила и любых встроенных ванночек, скамеек или подвесных конструкций. Каждая отметка должна показывать глубину опор и пролетов, а также размеры столбов и перил. Размеры перил должны указывать высоту перил, а также расстояние между балясинами.
Совет: планирование с помощью компьютера
Спроектируйте палубу с помощью программного обеспечения для компьютерного черчения (CAD).Большинство версий САПР создают вид в плане, отметку и перспективу. Многие также составят список пиломатериалов и других материалов.
Если вы не уверены в своих навыках работы с компьютером, обратитесь за помощью к персоналу домашнего центра. Многие торговые точки предлагают компьютерные программы планирования и имеют сотрудников, которые знают, как ими пользоваться. Принесите примерный чертеж с размерами (высотой, шириной и длиной) и попросите компьютер нарисовать ваши планы.
Есть вопрос по программному обеспечению для дизайна или деревообработки? Перейти к: woodmagazine.com / программное обеспечение
Установка новой террасы и крыльца

Применимость кодекса и зонирование
Существующий проект реконструкции здания может быть подан либо в соответствии с действующими нормами, Строительными нормами Нью-Йорка 2014 года (Административные и Строительные нормы), либо в соответствии с предыдущими нормами, такими как Кодекс 1968 года, Кодекс 1938 года или более ранние кодексы, в зависимости от используемого Строительного кодекса. для строительства существующего здания; ссылка AC 28-101.2.
Однако есть исключения, если используются предыдущие коды, согласно AC 28-101.4.3. Например, Кодекс 2014 года должен использоваться для требований доступности, некоторых ремонтных работ механических, сантехнических, спринклерных, противопожарных и / или топливных газовых систем, определенных строительных элементов, таких как защитные решетки, поручни, ограждения, крыши и т. Д., И некоторые виды строительных работ.
Пойма, BC Приложение G, необходимо учитывать при выполнении ремонтных работ.
Ремонтные работы должны также соответствовать действующему Кодексу энергосбережения Нью-Йорка и применимым местным законам, правилам и постановлениям.Если этого требует объем работ по проекту, ремонт также должен соответствовать правилам, постановлениям, законам и кодексам других городских агентств, таких как Пожарная служба Нью-Йорка (FDNY), Отдел охраны окружающей среды Нью-Йорка (DEP), Департамент охраны окружающей среды штата Нью-Йорк ( DEC), Комиссия по сохранению достопримечательностей Нью-Йорка (LPC) и другие.
Примечание: Хотя ниже приводится список основных правил зонирования, кодексов и других нормативных требований, которые могут иметь отношение к дизайну проекта, он не является исчерпывающим.

Коды
Элемент проекта
Применимые нормы и правила
Текущий код *
Предыдущие коды
2014
1968
1938
Административный
2014 АС 28-101.4.5 и BC Глава 1
2014 AC 28-101.4.3 — Дополнительное использование кода 1968 и AC 28-101.4.5
2014 AC 28-101.4.3, AC 28-101.4.5 и 1968 AC 27-114, AC 27-120
Доступность
2014 BC Глава 11 и Приложение E, Приложение N
Типы конструкций (крыльцо и палуба)
до н.э. Глава 6
AC 27-269 через AC 27-287, AC 27-336
1938 г. до н.э. Артикул 4
Выход (крыльцо и палуба)
до н.э. Глава 10
AC 27-354 через AC 27-396.6
1938 г. до н.э. Статья 7
Противопожарная защита (крыльцо и палуба)
г. до н.э. Глава 9 и Приложение Q
2014 AC 28-315. 2, 2014 BC Глава 9 и Приложение Q
Строительство, устойчивое к наводнениям
2014 BC Приложение G
Материалы
г. до н.э., главы 14 и до н.э., главы с 19 по 26
г.
В соответствии с применимыми положениями 2014 BC и AC 1968 года с 27-600 по 27-651, AC 27-336
В соответствии с применимыми положениями статей 8 и 19 AC 1938 г. и 1938 г.
Кровля в сборе и конструкции крыши (палуба)
до н.э. Глава 15
В соответствии с применимыми положениями BC 2014 г. и AC 1968 г. 27-338
В соответствии с применимыми положениями 2014 г. до н.э. и 1938 г. до н.э. Статья 11
Безопасность — меры безопасности при строительстве
2014 BC Глава 33
Конструкции, грунты и фундамент
г. до н.э., глава 16 и до н.э., глава 18, 1604 г. до н.э.8,3
2014 г. до н.э. 1601.2 и 1968 г. до н.э. с 27-580 по 27-724, 27-558 (б)
2014 г. до н.э. 1601.2 и 1938 г. до н.э. Статья 9
Противопожарная защита (Палуба)
г. до н.э. 903.3.1.2.1
Прочие инструкции
Строительное оборудование
См. Руководство по строительному оборудованию (строительные леса, подъемники, желоба, заборы, навесы для тротуаров, механическое строительное оборудование)
Снос
См. Инструкции по частичному сносу
Посягательства на общественное право проезда
См. Посягательства на общественное право проезда Руководство проекта
Фасадные работы
См. Руководство по фасадным работам
Фундаменты, опоры, опоры
См. Опора / Опора фундамента / Подпорная стена / Флагшток / Конструкция для обозначения грунта
Сантехника
См. Руководство по системам сантехнического строительства
Механический
См. Руководство по системам механического строительства
Электрооборудование
См. Руководство по электрооборудованию
* ПРИМЕЧАНИЕ. Новые приложения для зданий, возведенных в соответствии с Кодексом от 2008 г., должны соответствовать Кодексу 2014 г., как того требует AC §28-101.4 и 102.4.3

Зонирование
Для установки террасы или крыльца может потребоваться соблюдение следующих разделов постановления о зонировании:
Особые и подрайонные положения: ZR Статьи с VIII по XII
Использование аксессуаров: ZR 12-10
Общая площадь и покрытие участка: ZR 12-10
ZR Приложение C: Обозначения E (экологические соображения) — ZR 11-15
Допустимые препятствия на необходимом открытом пространстве, дворах, площадках, откосах и высоте: ZR Art II и III
Разрешенные препятствия в открытом космосе: ZR 23-12, ZR 33-42, ZR 43-42
Допустимые препятствия в требуемых ярдах или эквиваленте заднего двора: ZR 23-44, ZR 33-23, ZR 43-23
Допустимые препятствия в судах: ZR 23-87, ZR 33-51, ZR 43-51, ZR 24-68
Самолет наводнения: Особые правила, применимые к зоне затопления — ZR 64-00
Другие правила для справки
Политика и уведомления о политике
TPPN 04-03 — Палубы, веранды, террасы и проходы
Правила города Нью-Йорка
Бюллетени по зданиям
BB 2009-012 — Обрисовывает в общих чертах требования к представлению для работ на приливно-водно-болотных угодьях, пресноводных водно-болотных угодьях и в зонах опасности прибрежной эрозии
BB 2009-031 — Требования сертификации асбеста
BB 2016-012 — Когда подъезды считаются площадью пола
Памятки и директивы

Руководство по представлению подписных планов проектов
Перед подготовкой проектной документации и строительных чертежей Зарегистрированный профессионал в области дизайна должен выполнить предпроектную проверку, в ходе которой анализируются все существующие элементы здания, системы и другие компоненты, на которые распространяется предлагаемый объем работ, чтобы убедиться, что проект будет соответствовать коду. и зонирование.Информация, представленная на чертежах, должна четко демонстрировать всю работу, необходимую для завершения проекта в соответствии со Статьей AC 28-104 2014 года или 2014 BC 107.2.
В соответствии с AC 28-101.2 цель Строительных норм и правил заключается в обеспечении разумных минимальных требований и стандартов, основанных на текущих научных и инженерных знаниях, опыте и методах, а также использовании современных машин, оборудования, материалов, форм и методов. строительства, для регулирования строительства зданий в городе Нью-Йорк в интересах общественной безопасности, здоровья, благополучия и окружающей среды, а также с учетом затрат на строительство и обслуживание зданий.
Руководство DOB, изложенное в следующем разделе IV, пункт C, обеспечивает организованный подход к подготовке строительной документации, облегчая процесс обзора плана. На чертежах должны быть четко указаны существующие условия, предлагаемые условия и любые области, на которые распространяется объем работ.

Полная подача строительной документации
Строительные чертежи должны отражать всю работу, включая несколько дисциплин, таких как архитектурные, строительные, сантехнические, электрические, механические и другие. должен обеспечивать тесную координацию между всеми дисциплинами для предлагаемого объема работ, чтобы обеспечить соответствие Кодексу, ссылки AC 28-104.7 и BC 107.2. Полный комплект чертежей должен включать:
Строительная документация . Чертежи, необходимые для передачи важной информации, относящейся к работе над проектом, такой как структурная опора или система крепления, фасады и детали. Весь объем работ должен быть четко обозначен на представленных чертежах.Применимые разделы, текст или примечания к Постановлению о зонировании (ZR) и Строительному кодексу (BC) должны быть указаны на чертежах, как требуется для демонстрации соответствия. На чертежах должна быть указана шкала; рекомендуется графический масштаб.
Титульный лист . Должен предоставить план участка / участка, на котором четко показано местоположение проекта, включая прилегающие улицы, свойства, расположение района зонирования, все прилегающие районы зонирования (или детали текущей и соответствующей карты района зонирования, а также прилагаемый графический масштаб .Должно быть включено письменное заявление с описанием всего объема проекта. Заметки о строительстве классификации заполненности, зонирования анализа, структурной системы и / или отдельной системы структурной поддержки, зонирование использования группы, а также перечень необходимых специальном / Прогрессе осмотров, а также индекс рисунка.
Участок / План участка . План с указанием квартала и участка, участка для зонирования и точного расположения и размера предлагаемых работ, а также расположения, размера и площади всех других связанных структур на участке для зонирования.При необходимости укажите конструкции из соседних владений, на которые могут повлиять предлагаемые работы.
Анализ зонирования 9000 2. Если применимо, должно быть видным и четко обозначенным в документах. Анализ зонирования должен включать расчеты для допустимой ZR площади пола, высоты и отступа, плоскости экспозиции неба, ярдов, открытого пространства, покрытия участка и других требований ZR, как ранее обсуждалось в этом документе.
Указатель чертежей . Рекомендуемый список, в котором четко указаны все чертежи, задействованные в проекте; включать номера листов чертежей и названия чертежей.
Список специальных и текущих проверок :
Обследование земляного полотна, подземные условия
Конструкционная устойчивость — существующие здания
Опоры и фундамент
Системы внешней изоляции и отделки (EIFS)
Огнестойкие проходки и балки
Анкеры после установки
Структурная деревянная рама
Конструкция с рейтингом огнестойкости
Заключительный осмотр
Проверки соответствия Энергетическому кодексу
Соответствие зон затопления
Планы строительства . Указывает существующие и предлагаемые условия; четко обозначьте названия смежных комнат и последовательно используйте их на чертежах различных дисциплин. Координирует работу всех профессий / дисциплин, чтобы гарантировать, что предложенный объем работ будет завершен и показан на всех представленных чертежах дисциплин. На чертежах должны быть указаны выемки, фундамент и опоры; огнестойкость перегородок, потолка, стен; расположение проходок через огнеупорные сборки; и двери, окна и готовые материалы.
Планы крыши . Если применимо, показывает существующие и предлагаемые условия; четко определяет расположение палубы на крыше или возвышении
Отметки . Чертежи с размерами настила или крыльца и их несущих конструкций. Размеры должны включать высоту конструкции, а также любые выступы над крышей.
Разделы . Сюда входят, но не ограничиваются, частичные поперечные сечения крыльца и / или настила, указывающие высоту от фундамента и опор до каркаса до крыши. В этих разделах должны быть указаны подробные сечения стен, обрамление, внешние и внутренние размеры, а также структурная опора или соединения с существующим зданием.
Детальный чертеж . Подробное описание и / или чертеж предлагаемой работы в увеличенном виде, например, анкеры, опоры, перила и т. Д.
Графики . Это может включать оборудование, фурнитуру и отделку.
Кодекс энергосбережения Нью-Йорка (NYCECC) : Если объем проекта включает одно из следующего, то продемонстрируйте соответствие NYCECC на планах:
Изоляция фундамента и фундамента
Наружная стена / крыша / напольная
Проникновение в тепловую оболочку здания и / или воздействие на изоляцию здания.
Органы управления наружным освещением и / или мощностью освещения

Представление строительной документации
1. Чертежи. Чертежи проекта знаков должны отражать четкий объем работ и включать все затронутые системы. Примеры этого:
Обозначение — Номер листа: Описание листа
Т-001.00 Титульный лист, план участка / участка, указатель чертежей, обязательные примечания, список требуемых специальных / текущих проверок и легенды
А-100.00 Архитектурные планы и детали
А-200.00 Предлагаемые отметки
А-201.00 Предлагаемые поперечные сечения
С-101.00 Структурные планы и детали
E-101.00 Электрические схемы и детали (если применимо)
ФО-101.00 Предлагаемые планы и детали фундамента
EN-100.00 Анализ энергетического кода (если применимо)
Обозначения на чертеже должны включать: символы, сокращения, с определениями, примечаниями и перечислить все применимые номера разделов Строительных норм.
Рекомендуемые обозначения на чертежах
T: Название / титульный лист: Рекомендуемое обозначение для титульной страницы чертежа
A: Архитектура: Обязательное обозначение для чертежей, демонстрирующих архитектурные работы
E: Электрические: Обязательное обозначение для чертежей с изображением электромонтажных работ
FO: Фундамент: Обязательное обозначение для чертежей при подаче фундаментных работ
S: Конструкция: Обязательное обозначение чертежей, показывающих конструкционные работы
EN: Энергетический анализ: Обязательное обозначение, если Требуется энергетический анализ
2.Необходимые документы. В зависимости от местоположения здания, назначения и объема работ по проекту при приемке чертежей могут потребоваться следующие документы:
Разрешение OER — Согласование с требованиями к обозначению ZR (E)
FDNY — Координация доступа на крыше, код FC 504
План защиты арендатора / пассажира, только если применимо
Одобрение Комиссии по охране памятников Нью-Йорка (LPC) (только если применимо)
Одобрение Комиссии по общественному дизайну Нью-Йорка (PDC) (только если применимо)
DEC — если в зоне опасности береговой эрозии или на заболоченных территориях
3. Рассмотрение плана для утверждения или принятия и аудит
Проверка плана — после подачи полного комплекта строительной документации заявка передается на рассмотрение экзаменатору плана DOB.
Профессиональная сертификация — зарегистрированный заявитель может профессионально подтвердить, что дизайн проекта соответствует Строительному кодексу Нью-Йорка, Постановлению о зонировании и всем применимым правилам и законам. См. Бюллетень по зданиям 2016-010.
Аудит — профессионально сертифицированные приложения также могут подлежать аудиту
4.Поправки к утверждению публикации . Любые изменения утвержденного объема работ, которые являются значительными и существенными, потребуют представления пересмотренных документов и / или планов для внесения поправок после утверждения (PAA). Любые дополнительные / новые работы, не указанные в исходной документации , должны быть включены через PAA. Утверждение поправки должно быть получено до завершения работы. Изменения количества первоначально утвержденного типа работы не требуют PAA; однако эти изменения должны быть указаны на планах и включены в представление «Как построено» (AC §28-104.3).
Существенные изменения, которые соответствуют следующим критериям, должны быть представлены на рассмотрение в качестве PAA для внесения поправок в утвержденные планы:
Расширение сферы работы включают в себя дополнительную площадь пола , как определено в ZR 12-10, и / или изменения в несущей конструкции (палубы или крыльцо), в том числе изменения, как такая опорная конструкция крепится к зданию или структуре.
Изменения в объеме работ, требующие дополнительных специальных или текущих проверок.
5. Построенное представление. Все изменения должны быть представлены в виде чертежа «как построено» в конце проекта.
Справочное примечание. Такие организации, как AIA, CSI и Национальный институт строительных наук, совместно работают над созданием национальных стандартов для согласованной документации и организации данных, чтобы помочь в обмене информацией и координации в сфере проектирования и строительства. (См. http: //www.nationalcadstandard.org для получения дополнительной информации.)

Специальные проверки
В соответствии с главой 17 Строительного кодекса, проекты ремонта террасы и / или крыльца могут потребовать проведения определенных специальных и текущих осмотров во время и в конце строительства, как указано в таблице ниже. Перед утверждением заявитель должен указать все необходимые специальные и текущие проверки (BC 1704.1). До выдачи разрешения DOB Владелец должен , как правило, нанять зарегистрированное Специальное инспекционное агентство (SIA), которое возьмет на себя ответственность за специальные и текущие инспекции.Зарегистрированный заявитель может проводить эти проверки, если он также является SIA. О несоответствиях при проверке и об опасных условиях следует сообщать руководителю строительства, а также координатору по безопасности на объекте или менеджеру по безопасности на объекте для исправления в соответствии с BB 2016-006 и 1 RCNY 101-06. Согласно BC 1704.1.2, Подрядчик не может нанять специального инспектора.
В зависимости от объема работ может потребоваться проект террасы и / или крыльца для соответствия следующим требованиям специальной и текущей инспекции:
Состояние грунтового основания
Существующие подземные условия, такие как грунт, уплотнение, буровые скважины, испытательные ямы и т. Д.для того, чтобы лучше оценить потребности основу и фундамент Несущая конструкция как в до н.э. 1704.7
Конструкционная устойчивость — существующие здания
Любая модификация существующих структурных систем или элементов, таких как колонны, балки, балки, несущие стены и т. Д., При которых нарушается стабильность или целостность структурной системы, в соответствии с разделами BC 1704. 20.6 — 1704.20.10
Огнестойкие проходки и балки
Специальные инспекции для проникновения в огнестойкие элементы и сборки и связанных с ними противопожарных заглушек в соответствии с разделами Строительного кодекса BC 1704.27.1 и BC 1704.27.2.
Опоры и фундамент
Проверка фундаментов после земляных работ завершена, и все необходимые арматурные стали и необходимые формы находятся на месте в соответствии с BC 110.3.1.
Якоря после установки
Установка механических анкеров, клеевых анкеров и анкеров-шурупов после установки должна соответствовать Таблице 1704 BC.32, BC 1704.32 и Buildings Bulletin (BB) 2014-018 и 019.
Структурная деревянная рама
Конструкционный деревянный каркас должен соответствовать BC 110.3.3.
Конструкция с рейтингом огнестойкости
Огнестойкие перегородки, стены, полы, потолки, шахты и ставни по ВС 110.3.4.
Системы внешней изоляции и отделки (EIFS)
Требуется для всех приложений EIFS, установленных на высоте более 15 футов (4572 мм) над соседними готовыми профилями, и при изменении существующих установок EIFS на высоте более 15 футов (4572 мм) над смежными готовыми профилями в соответствии с BC 1704.13.
Заключительная проверка
Окончательная проверка требуется до выдачи письма о завершении в соответствии с AC 28-116.2.4.2 и BC 110.5.
Соответствие зон затопления
Специальная инспекция на соответствие требованиям зоны затопления должна соответствовать требованиям Приложения G BC и BC 1704. 29.
Проверки соответствия энергетическому кодексу
Проходы через тепловую оболочку: необходимо герметизировать, чтобы минимизировать утечку воздуха и предотвратить образование тепловых мостов, в соответствии с NYCECC R402.4 и C402.5.
Мощность внешнего освещения: плотность должна быть в пределах допуска согласно NYCECC C405.5 или быть оборудована устройством управления.
Профессиональные ссылки на дизайн

Полезные ссылки
Рисование балкона или террасы с дополнительными перилами (приложение) — Справочный центр RoomSketcher
Узнайте, как рисовать балконы, подъезды и террасы. В этой статье описываются действия при использовании приложения RoomSketcher на компьютере или планшете и рассматриваются следующие вопросы:
Нарисуйте балкон, террасу или крыльцо
В приложении RoomSketcher откройте режим Walls .
Щелкните Нарисовать разделительные линии справа, а затем щелкните и перетащите, чтобы нарисовать контур балкона, террасы, крыльца или террасы.
Добавить перила (необязательно)
Если на балконе будут перила, добавьте их сейчас.
В режиме Стены щелкните Выберите и щелкните одну из разделительных линий, которые будут ограждением (чтобы выделить его).
Свойства появятся справа.Щелкните Перила.

Появится страница Select Railing . Щелкните стиль перил, а затем щелкните Применить .
Повторите шаги 1–3 для каждого ограждения.
Снимите потолок (дополнительно)
Если балкон будет открыт в небо (без потолка), установите для параметра Показать потолок значение ВЫКЛ.
