Ракетная печь из профильной трубы своими руками: варианты изготовления, чертежи, фото

Ракетная печка является популярным вариантом, когда речь заходит о создании агрегата своими руками, способного обогреть помещение или стать подобием плиты в походных условиях. Чертежи и схемы подобной конструкции должны иметься в наличии у людей, любящих туризм.

Создать печку своими руками не сложно – потребуется немного времени, подходящие инструменты, материалы, устойчивые к воздействию открытого огня и сильному нагреву. Подобная печка имеет несколько особенностей, отличий, делающих печку выгодным вариантом для изготовления.

Стационарная походная ракетная печь устанавливается, как внутри помещений (коттеджей, дачных домиков) вдоль стены, так и на специальной площадке, в том числе и на открытом пространстве. Подходит для качественного отопления помещения площадью 45-50 м2 (учитывается наличие/отсутствие перегородок, стен, отдельных комнат, высота потолков).

О конструкции

Ракетная печь Робинзон состоит из таких элементов, как:

• Топливник.
• Труба для отвода образующегося дыма.

Особенность конструкции — топливный бункер располагается не только по вертикали, но и горизонтально, под углом. Способ размещения зависит от желания человека, особенностей строения, в котором готовая печь будет устанавливаться.

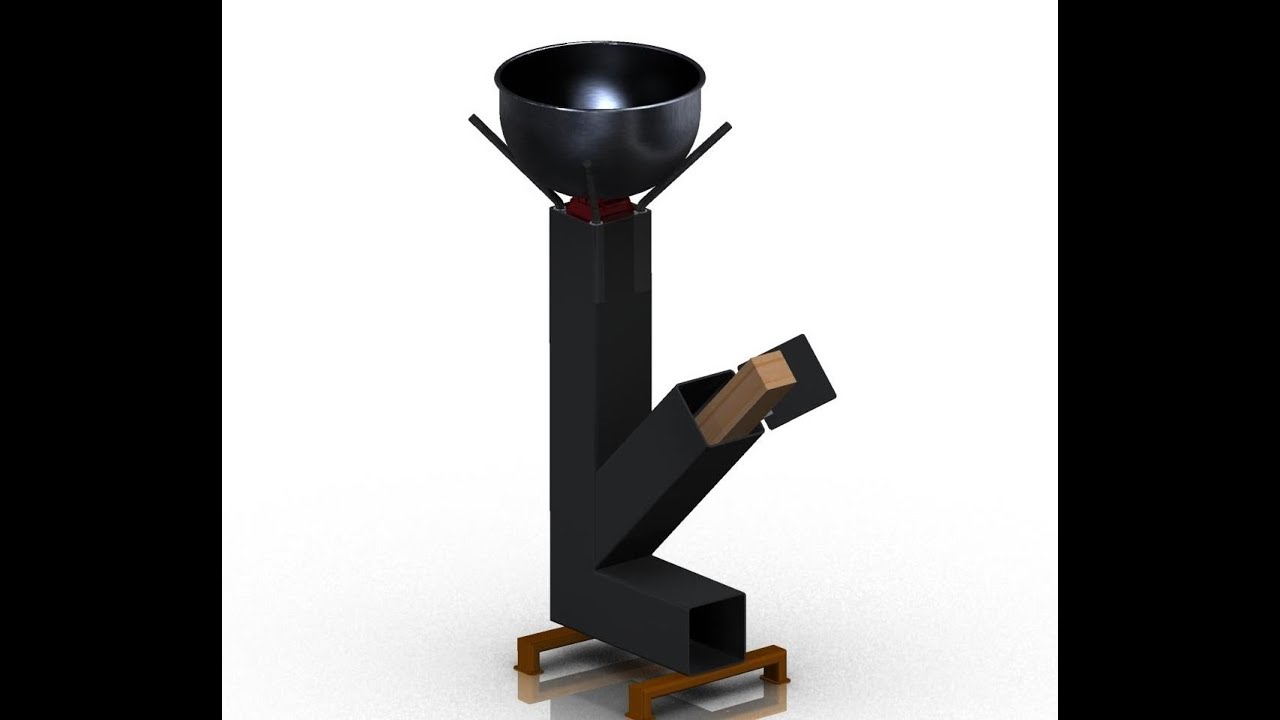

Так выглядит ракетная печь из трубы

Также может быть использован такой вариант, при котором топливный бункер будет располагаться между дымоходом и двумя элементами горизонтального участок трубы. Это делается для того чтобы удлинить нагреваемую в процессе сжигания топлива поверхность, увеличив тем самым КПД и время прогревания помещения.

Обычные схемы для создания печей имеют:

• Топку, расположенную вертикально и соединенную с дымоходом отрезком трубы (длина его может быть разная). Соединяющий элементы участок используется для приготовления пищи (варочная панель).
• Топку, расположенную непосредственно рядом с трубой (схема используется в том случае, когда печь должна выполнять функцию отопительного агрегата).

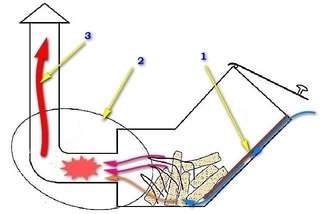

• Топку, закрепленную под углом к трубе (для удобства закладки топлива в специальный отсек).

Печка может иметь сразу две топки. Особенность – их расположение по бокам конструкции в вертикальном положении. Трубы должны быть с большим размером сечения. Предназначение печи – нагревание емкости с жидкостью, которая устанавливается на специальную подставку (такой вариант используется для подачи горячей воды).

Варианты конструкции

к содержанию ↑

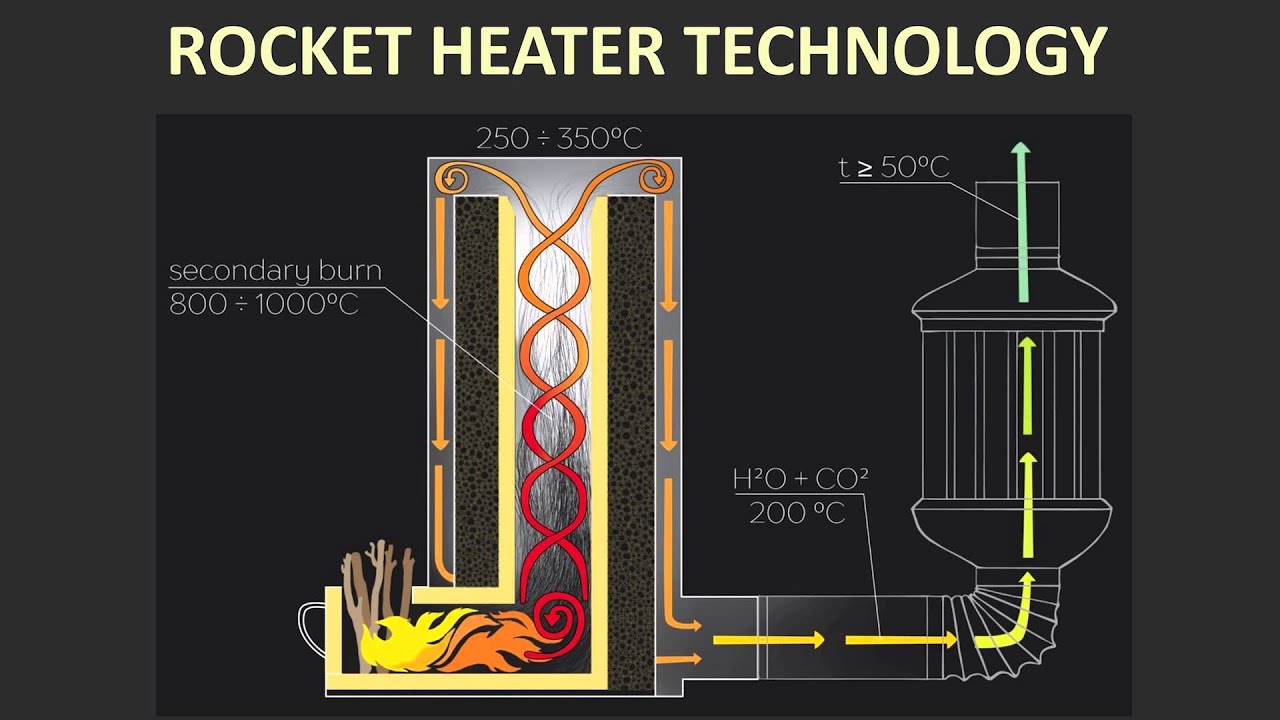

Общий принцип работы

Принцип работы всех разновидностей конструкции – ракеты примерно одинаков:

• Твердое топливо (дрова) закладываются в топку.
• Производится розжиг.
• В процессе нагревания под действием пламени и сгорания вырабатываются газы.
• Начинается их движение по вертикальному участку трубы.
• Подачу обеспечивает специальный канал, по которому быстро движется «вторичный воздух», являющийся уже нагретым.
• Нагретые газы поднимаются к основанию трубы.

Основной принцип работы схож с пиролизными котлами. В результате на выходе из печи, в верхней части конструкции достигается максимально возможная температура. Ее и используют для отопления, нагрева воды, приготовления пищи. Для удобства можно сделать специальную площадку для размещения емкостей, прикрепив ее к верней части трубы.

Большим и значимым для пользователя преимуществом ракетной печи является ее экономичность – дров, а также другие виды твердого топлива, расходуются мало, КПД высокий (около 65%). Для того чтобы повысит качество функционирования достаточно подкинуть в топку опилки, бумагу, ветки или сухую траву.

к содержанию ↑

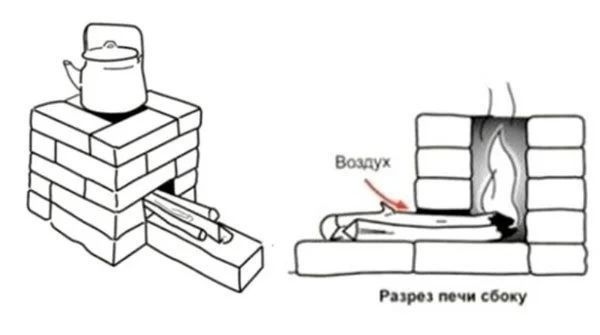

Простейший вариант ракетной печи

Простая походная печь ракетного типа отличается легкостью самостоятельного изготовления, экономией времени и ресурсов в процессе использования, компактностью размеров и габаритов. На все работы потребуется затратить 2-3 часа с подготовкой инструментов и материалов, что очень удобно в условиях похода или дачи.

Конструктивная особенность, которую нужно учитывать — нижняя часть агрегата, выполняющая роль дна топливной камеры (колосника) должна быть выполнена подвижной. Делается это для облегчения процесса закладки дров и загрузки их в топочный бункер.

Если используются щепки, то выдвижной элемент конструкции является удобной подставкой в процессе закладки топлива в печь. Дополнительно подвижная часть значительно облегчает процесс очистки агрегата от золы.

Простая ракетная печь из трубы

к содержанию ↑

Подготовка материалов

Для изготовления ракетной печи потребуется приобрести:

• Трубу с сечением квадрат (15 см×15см×3, 40,5 см) – 1 шт.
• Трубу также квадратной формы (оптимально выбирать 15см×15см×3, 30 см) – 1 шт.
• Стальную полоску (рекомендуемые размеры 30см×5см×3 мм) –таких элементов нужно купить 4 шт.
• Еще вариант стальной полоски ( с параметрами идеальными для работы14см×5см×3 мм) – 2 шт.
• Решетку, выполненную также из хорошего металла (стали) ( выбирать размеры30см×14см) – 1 штука.

Дополнительно потребуется купить стальной прут (3:5 мм) – 2,5 метра, чтобы изготовить решетку самостоятельно при желании. Качественная  печь робинзон своими руками – это минимальные затраты финансов, немного внимания и времени.

к содержанию ↑

Инструменты

Для проведения всех необходимых работ потребуются:

• Болгарка.
• Сварка.
• Ножницы по металлу.

Также нужно иметь защитные очки и перчатки.

к содержанию ↑

Чертеж

Проводятся работы по схеме и чертежу, указанному ниже:

Чертеж простейшей ракетной печи из профильной трубы

к содержанию ↑

Инструкция по изготовлению

Все работы по созданию отопительного устройства должны проводиться поэтапно. Руководство к действию состоит из нескольких шагов, которые нужно выполнять последовательно:

• Трубы квадратные нужно разрезать на заготовки необходимого по чертежу размера.
• Сделать на них разметку с учетом того, что один из их краев потребуется срезать (угол среза составляет 45 градусов). Работы выполняются болгаркой.
• Получившиеся трубы потребуется аккуратно сварить – в итоге должна получиться конструкция, по форме напоминающая сапог.

Делая печь робинзон своими руками и, используя чертежи, важно соблюдать рекомендации по размерам деталей, которые там содержатся. Следующие действия будут такими:

• Делаются пропилы (сверху трубы или по ее бокам) – размеры составляют 20 мм в глубину и 3,5 мм в ширину (в них будет установлена подставка для установки емкостей).
• Стальную полоску (которая имеет параметры 30см×5см×3 мм) 1 штуку из приобретенных, нужно разрезать ровно пополам.
• Вторую оставшуюся полоску из стали (также с параметрами 30см×5см×3 мм) разметить точно посередине.
• Приварить к ней для качественного выполнения всех этапов работ, элементы с двух сторон от разрезанной полосы (должна получиться крестообразная форма).
• Стальные полосы (размеры, которые нужно выбрать 30см×5см×3 мм) – оставшиеся 2 штуки и оставшиеся отрезки длинной 14 см сваривается рама, которая будет выдвижной.
• Элементы привариваются не рядом, а внахлест.

Далее проводятся  следующие работы, которые являются завершающими.

Сверху уже готовой рамы, используя точечный сварочный аппарат, прикрепляется готовая решетка (приобретенная дополнительно/специально) или нарезанные по нужной  длине части прута из хорошей стали. Расстояние, на котором прикрепляются части, составляет 1 см. Затем, сверху трубы устанавливается подставка, решетка задвигается в топочный бункер. Основные работы про производству печи можно считать законченными.

Наступает этап проверки и поведения испытаний. Требуется заложить в топку немного твердого топлива и растопить печь, если не выявлено проблем в ее работе, нужно дождаться полного остывания всех элементов конструкции. В завершении можно провести работы по окраске печи, чтобы защитить части от коррозии. Для этого применяется жаропрочная краска. Повысить комфорт эксплуатации можно, приварив к дверце топочной камеры ручку.

к содержанию ↑

Печь «Робинзон»

Удобная и функциональная Ракетная печь Робинзон является отличным вариантом для использования в походе или на даче.

Изготовить ее также не сложно, используя чертежи и схемы. Своими руками легко можно создать агрегат, который будет очень похож на заводской.

Печь «Робинзон»

к содержанию ↑

Материалы

Для изготовления своими силами качественного изделия для обогрева потребуется приобрести следующие материалы:

• Лист стали (для изготовления корпуса топочного бункера размером15см ×10см×30 см ) – 1 штука, толщина 3 мм.
• Пластинки из качественной стали (не менее 3 мм) параметры материала составляют 30см×15 см –их потребуется взять 2 шт.
• Стальные крепкие пластинки с показателями 10см×30 см – согласно классическому варианту проекта потребуется 2 шт.
• Пластины, также выполненные из хорошей стали 10см×15 см – 1 штука.
• Металлическая пластина параметры: 15см×20см×3 мм – 1 штука (для изготовления поддувала).
• Труба, диаметр которой равен10 см (высота 60 см) – 1 штука (металлическая).
• Отрезки от арматуры диаметром в 7 или 8 мм – 1,2 метра (потребуется для изготовления решетки колосника).
• Кольца, диаметр которых не меньше 3 см – 3 шт.
• Вертикальный стояк (10 см) – 1 шт.
• Кольцо диаметром 11 см – 1 шт.
• Гайки ( выбирается значение детали d13) – 3 штуки.
• Отрезок стальной трубы с резьбой – их нужно для работы 3 шт.

к содержанию ↑

Инструменты

Для проведения всех необходимых работ потребуются, как и в прошлом варианте:

• Болгарка.
• Сварка.
• Маркер.
• Ножницы по металлу.

Также нужно иметь защитные очки и перчатки.

к содержанию ↑

Чертеж

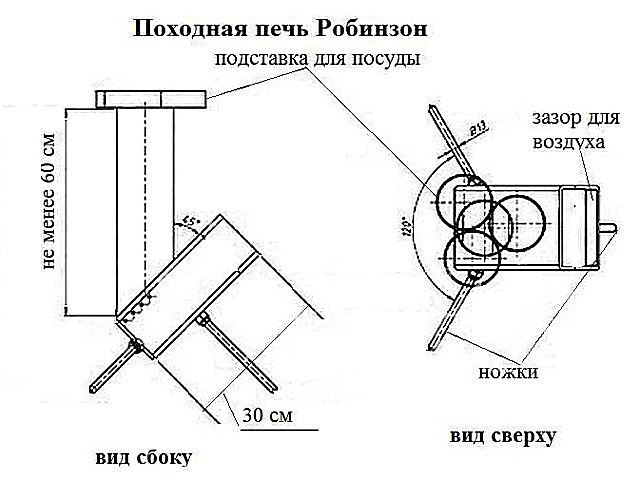

Походная печь Робинзон своими руками собирается по следующему чертежу:

Чертеж печи «Робинзон»

к содержанию ↑

Пошаговая инструкция

Все основные работы потребуют аккуратности, внимания, но не отнимут много времени – около 3 часов с подготовкой. Основные действия предполагают следующие шаги:

• Подготовка пластины, которая будет отделять в готовой конструкции топку от поддувала – потребуется приварить к ней отрезки арматуры (расстояние 1 см от каждого элемента) – в итоге получится колосниковая решетка.
• К имеющейся в числе материалов для изготовления пластине для удобства прикрепляется колосниковая решетка, после, используя сварочный аппарат, нужно надежно полученный элемент прикрепить к боковым и задней стенке будущей топки. Особенность работ: нужно перед началом приваривания отступить от низа по краю30 см.
• Следующий шаг проведения работы – сваривание угловых элементов соединений задней и боковых стенок топочной камеры.
• Затем приваривается дно камеры.

После этих этапов следует переходить к завершающим действиям. Здесь выполняются такие действия, как прикрепление гаек, которые нужны, чтобы печь устойчиво стояла. Далее к ним при желании крепятся ножки. Затем действия такие:

• Крышка топки, если она предусмотрена выбранным вариантом чертежа, прикрепляется к корпусу (используется сварка).
• Следующий этап – разметка трубы (для этой цели потребуется использовать яркий маркер по металлу).
• После производится срез под углом в 30⁰ (получается по очертанию правильный овал).
• Каждую из обязательных к использованию труб из комплекта материалов нужно приставить отверстием овальной формы ровно к середине крыши конструкции.
• Потребуется обвести трубу (маркером).
• Получившейся рисунок нужен для того, чтобы по его контуру провести вырезку отверстия (работа осуществляется с использованием сварки, напряжение может потребоваться увеличить).
• Затем в получившееся отверстие вваривается труба, расположить ее по схеме нужно вертикально.

Дополнительно рекомендуется на трубу нужно надеть, а затем и закрепить подставку (для емкости/кастрюли с едой или водой).

В конце прикрепляются ножки (по желанию), проводится первый пробный запуск (с минимумом твердотопливного элемента). Если захочется открасить конструкцию, то перед этим нужно полностью остудить всю конструкцию.

Готовая самодельная печь «Робинзон»

к содержанию ↑

Усовершенствование конструкции

Удобная походная печь Робинзон своими руками собранная по схеме, может быть усовершенствована.

Первое, что можно сделать – приварить к основной конструкции дверку с ручкой, чтобы иметь возможность контролировать количество выделяемого тепла или количество дров в топке. Она будет открываться не в сторону, а  вверх.

Оптимальный вариант – изготовление заслонки, которая будет открываться в нескольких положениях:

• вниз или влево;
• затем вправо.

Такую заслонку нужно установить в приваренные заранее на стенки уголки, размеры выбираются 1Х1 см или, как вариант для увеличения -1,5 смХ1,5 см.

Дополнительные способы усовершенствование печи «Робинзон» — увеличение толщины стали для топочной камеры с 3 до 5 мм.

Для участка, где труда проходит вертикально, можно использовать квадратное, а не овальное отверстие.

Подставку и ножки можно создавать из различных материалов, используя наиболее удобные варианты.

Последнее, что можно сделать: к топке приварить широкую металлическую пластину или прикрепить металлические уголки к трубе, чтобы ставить на них емкость для воды. Таким образом получится ракетная печь с варочной поверхностью.

Ракетная печь с варочной поверхностью

к содержанию ↑

Печь «Антошка»

Этот востребованный вариант туристическо-походного типа печи потребует несколько больше времени на самостоятельное изготовление. Печь-ракета модели «Антошка» отличается удобством конструкции. Особенность печи этого типа – присутствие дополнительной нагреваемой в процессе работы агрегата плоскости.

Она является также подставкой для емкости (варочная панель) и усилителем нагревания помещения. Следовательно, печь «Антошка» может быть использована для обеспечения горячей водой дачного дома или туристического лагеря.

Печь «Антошка»

к содержанию ↑

Материалы

Для того чтобы самостоятельно изготовить печку, нужно приобрести следующий набор материалов:

• Трубы квадратной формы (с параметрами материала 15 см×15см×3 мм. Учитывается и длина, которая в этом варианте должна быть 40,5 см) — 1 шт и (15см×15см×3 мм, также длина элемента равняется 18 см) — 1 шт и (10 см×10см×3 мм, с длиной изделия 60,5 см) – 1 шт.
• Пластинка металл/сталь (30см×15см×3 мм ) – 1 шт.
• Пластина также выполненная из хорошего, устойчивого к нагреванию металла (параметры должны быть такими – 15см×15см×3 мм ) -1 шт.
• Металлический качественно выполненный уголок (5см×5см×3, длина 30 см) – 1 шт.
• Уголок из металла большего размера (5см×5см×3, длина 40,5 см) – 1 шт.

Дополнительно потребуется арматура/прут диаметром 8 мм, длина материала составляет в этом варианте исполнения 30 см –  таких прутов потребуется приобрести 4 шт.

Для изготовления собственными усилиями колосниковой решетки потребуется арматура диаметром 8 мм, длина ее равна 17 см – 8 штук. Важно не забыть приобрести треугольные металлические косынки, которые потребуется использовать для установки варочной панели, сталь в них должна быть 3 мм – 2 штуки.

к содержанию ↑

Инструменты

Для проведения всех необходимых работ потребуются, как и в прошлом варианте:

• Болгарка.
• Сварка (для надежного крепления всех элементов).
• Маркер.
• Ножницы по металлу (для работы с мелкими элементами).

Также нужно иметь защитные очки и перчатки.

к содержанию ↑

Этапы изготовления

Для изготовления печи «Антошка» потребуется сделать:

• Разметить имеющуюся в материалах трубу (поставить ее вертикально).
• Сделать на ней затем аккуратные срезы, выполнив их под углом в 30⁰.
• В задней части трубы, предназначенной для топки, вырезать отверстие, размер которого составляет 12×10 см.

Вторая часть работ:

• В нижней части элемента также важно не забыть вырезать отверстие, размер которого немного увеличится и будет составлять по чертежу 15×15 см.
• Далее потребуется произвести соединение этих двух элементов.
• Задняя стена топки должна быть заварена заранее подготовленной для этого пластиной из огнестойкой и качественной стали.

После к нижнему отверстию вариации ракетной печь робинзон снаружи  нужно приварить отрезки металлических прутов. Расстояние, на котором проводится работа, составляет 1-1,2 см. далее работа предполагает следующие действия:

• Для изготовления такой части агрегата отопления, как камера поддува (поступления воздуха) используется отрезок размером 18 см, являющейся частью квадратной трубы. Без нее функционирование печи в целом не допускается по соображениям безопасности.
• На нем нужно сделать срез под углом в 30⁰ (в итоге размер этой часть конструкции составляет 10×18 см).

Получившаяся деталь должна иметь дно и две стенки. Ее лучше всего поставить на подставки – так достигается комфорт для последующей работы. Их изготавливают из металлических уголков, прикрепляют путем приваривания к дну конструкции.

Далее начинается работа над основной частью печи (верхней). Шаги будут следующими:

• Топка будущей печи (верхнему отверстию) – к ней приваривается или иным способом крепится (если сварка отсутствует) имеющаяся в комплектации материалов труба. Ее важно крепить в строго вертикальном положении. Здесь важно помнить, что требуется соблюдать максимальную аккуратность.
• Изделия треугольной формы, выполненные из металла (на качестве здесь лучше не экономить), нужно поставить на ребро, что повысит устойчивость этой части конструкции для создания необходимой комбинации элементов.
• Затем их приваривают/прикрепляют к трубе и дополнительно к верхней части конструкции.
• Продолжается создание агрегата тем, что к краю топочного отверстия, который находится вверху (передний по отношению к мастеру, выполняющему работу) приваривается пластина размером 3дм×1,5 дм×3 мм.

Завершающая часть создания: нужно приварить к верхней части вертикально расположенной трубы уголки – это будет подставка, на которую устанавливается емкость для приготовления пищи или разогрева еды. Арматуру нужно согнуть (90⁰ — полуокружность), получившиеся уголки привариваются к трубе с четырех сторон на расстоянии 30 см друг от друга.

к содержанию ↑

Вывод

Печь Робинзон имеет различные варианты для изготовления. Это не только хороший вариант для отопления небольшого дома или палаточного городка в условиях похода, но и настоящая варочная панель, способная обеспечить горячей пищей. Дополнительно, используя печи Робинзон, изготовленной своими руками, в которой имеется крепление для емкости с водой, можно обеспечить подачу горячей воды.

Как сделать ракетную печь самому

В интернете постоянно ведется полемика об отопительном оборудовании, под названием «ракетная печь». В качестве преимуществ, указывают на простое устройство, конструкцию, которую можно изготовить из подручных материалов (газового баллона или самана), высокую экономичность работы и теплоэффективность.

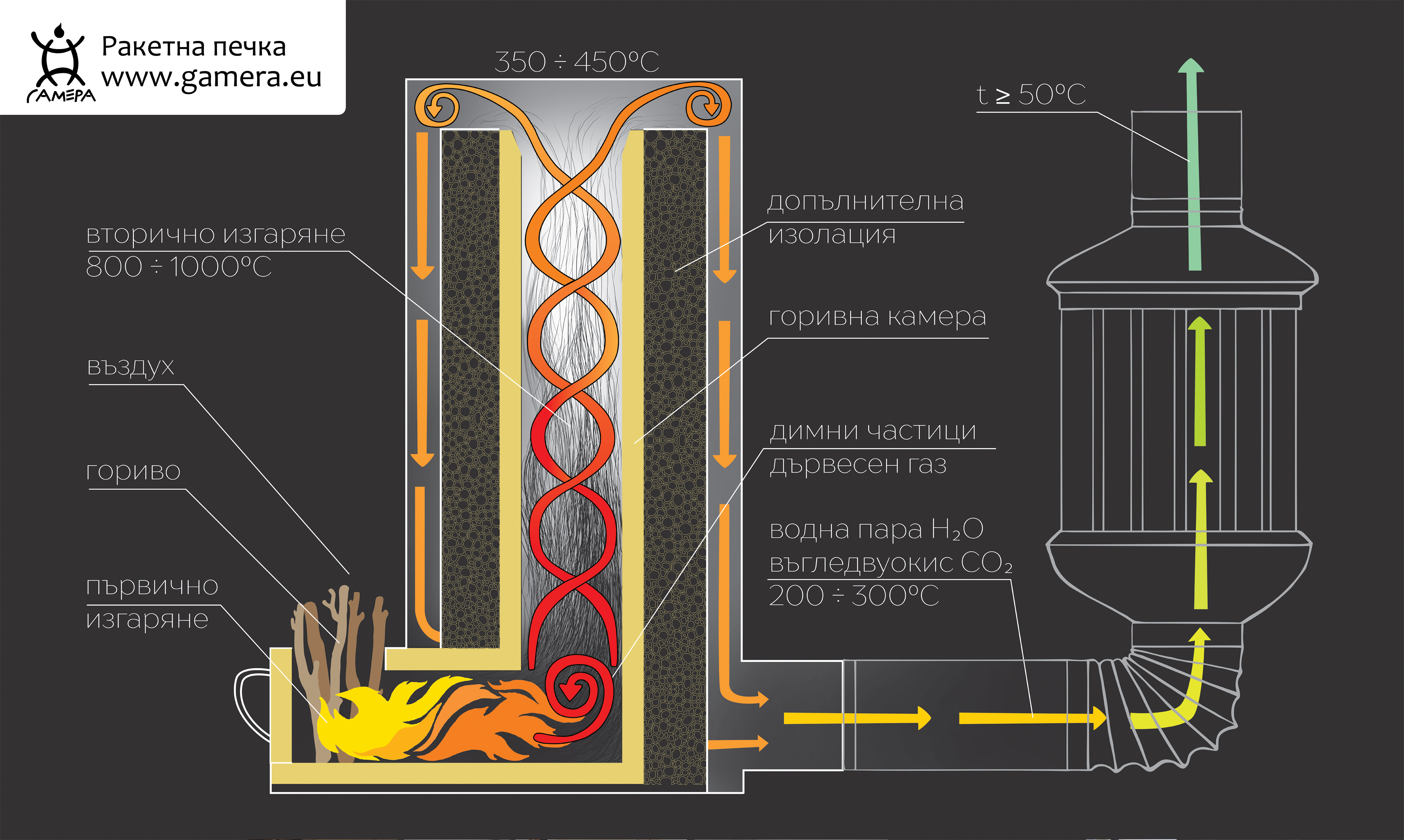

Принцип работы ракетной дровяной печи

Простейшая дровяная печь ракетного типа, изначально предназначалась исключительно для нагрева пищи и воды. Конструкция состоит из топливника (горизонтального участка трубы), соединенного с каналом, повернутым кверху, конструкция похожа на английскую букву L.

Принцип работы реактивной печки заключается в следующем:

• Свободное протекание дымовых газов по каналу – для отведения дыма, не используется дымоход в полном понимании этого слова. В простейшей конструкции печей, для подогрева пищи и воды, на оголовок канала (изогнутой вверх трубы) устанавливается емкость для нагрева воды: чайник, ведро или кастрюля. Предусматривается небольшой просвет для отвода отходящих дымовых газов.
  Во время работы, из перевернутой трубы сопла вырывается пламя. По этой причине, печь и назвали ракетной.

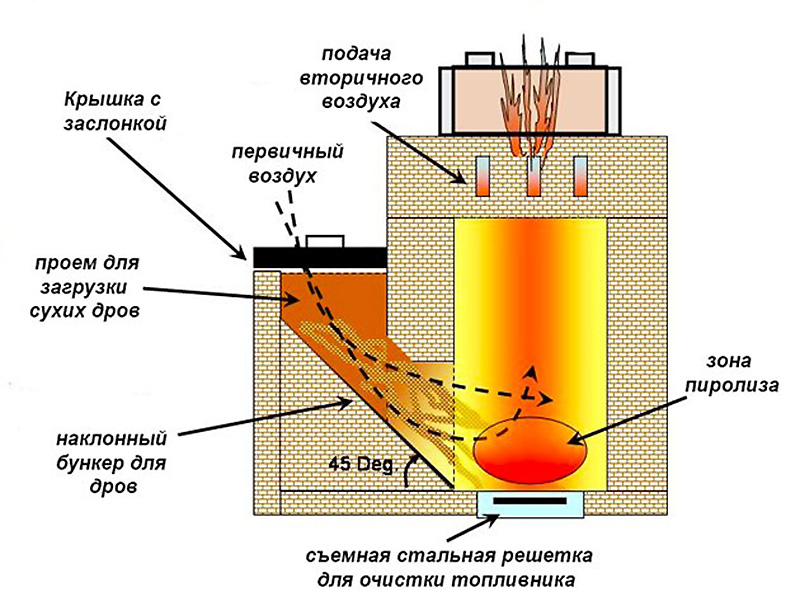

• Принцип пиролизного горения – печь, с небольшими доработками, способна работать в режиме тления. В этом случае, потребуется переоборудование внутреннего устройства, дымовых каналов. Дополнительно предусматривают канал для вторичной подачи кислорода в камеру дожига.
• Теплоотдача – отопить простейшей ракетной печью жилое помещение невозможно, так как она предназначена исключительно для приготовления пищи. Чтобы сделать возможным обогрев, изолируют внутренний канал печи. Сопло, из которого в простейшей схеме вырывалось пламя, закрывают колпаком.

В пиролизных ракетных печах, принцип работы несколько иной. Главное отличие, это наличие поступления вторичного воздуха, непосредственно в систему дымового канала. Равномерное распределение температуры в печи, происходит за счет изоляции зоны горения.

Продукты сгорания скапливаются под колпаком, создавая избыточное давление. После остывания и отдачи тепла, газы опускаются вниз, откуда выводятся через дымовую трубу. Диаметр дымохода при свободном перетоке дыма, не имеет существенного значения. Обычно ставят трубу с сечением 80-100 мм.

Устройство ракетной печи отличается большой теплоемкостью и незначительным расходом топлива. При рациональной компоновке – с использованием водяной рубашки, тепла будет достаточно для полноценного прогрева небольшого здания с радиаторной системой отопления или нагрева ГВС.

Разновидности ракетных отопительных печей

Ракетные печи, были изобретены в северном Китае и Корее, несколько веков назад. Отечественные умельцы, доработали конструкцию, модифицировали и адаптировали ее, под современные условия эксплуатации.

Существует множество схем и решений, производных от базовой работы ракетной печи. Особой популярностью пользуются следующие:

• Печь Сергея Кузьмина – российская версия реактивного печного оборудования, изначально рассчитанная под переделку из газового баллона или металлической бочки. Преимущество решения в использовании подручных средств. При минимальных навыках в проведении сварочных работ и понимании процесса работы, можно собрать устройство самостоятельно.

• Печка конструкции Габриэля Апостола – схема ракетной печи была разработана англичанином. Изначально использовался вертикальный теплообменник. В схему был включен канал для вторичной подачи кислорода, а также предусматривалась возможность турбонаддува, для увеличения теплоотдачи.

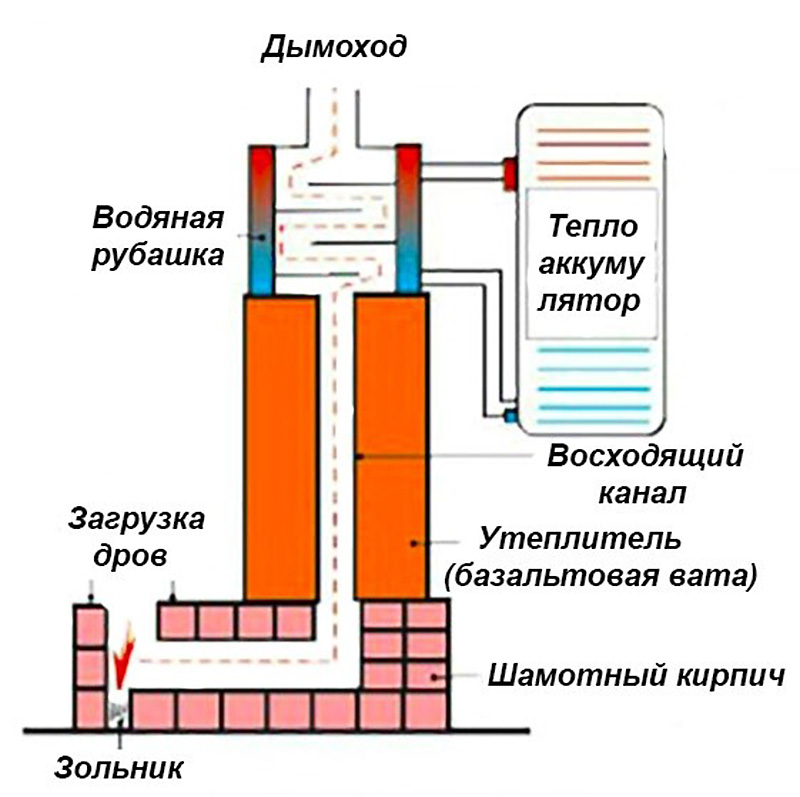

Конструкции ракетных печей имеют конфигурации с массивным теплонакопителем, изготавливаемые самостоятельно из глины, кирпича или даже из консервной банки. Предлагается уже готовое печное оборудование из металла, предназначенное в основном для приготовления пищи и обогрева в походных условиях.

Глиняно-кирпичные печи

Ракетное горение в топке печи, происходит в J или L изолированной камере сгорания. Пламя движется под углом 90°, создавая турбулентность и тягу, достаточную для поддержания интенсивного горения. Дымовые газы в печах из самана, направляются в дымоход, проложенный под лавками или лежанкой. На выходе из системы дымоудаления, выводится еле теплый воздух с небольшим содержанием влаги.

Из шамотной глины и кирпича, ракетную печь легко сделать своими руками. Преимущество устройства в удобстве эксплуатации и комфорте подогрева. В странах Азии, печи соединялись с системой дымоудаления, проходящей под полами, что позволяло комфортно отапливать помещения даже в зимнее время года.

Температура горения внутри топочной камеры 800-1200°С. Глина отличается высокой теплоемкостью. После установки «ракеты», потребуется минимальное обслуживание. Время от времени, будет необходима обмазка печи глиной и заделывание трещин. Глиняно-кирпичные модели, широко распространены в странах ЕС, а также Аргентине и США.

Стальные печи типа «Ракета»

Чертежи ракетной печи из газового баллона, были разработаны отечественными «Кулибиными». Идея состояла в том, чтобы создать качественный и высокоэффективный аналог из недорогих подручных средств.

Чтобы изготовить печь ракету из газового баллона, потребуется немного дополнительных расходных материалов: квадратной трубы необходимого диаметра, стальной бочки.

Для горизонтального дымохода «лежанки», применяется металлическая труба. Сечение выбирается идентичное вертикальной дымовой трубе. Компактные размеры ракетной печи из газового баллона, позволяют установить ее в любом месте дома.

Ракетные печи относятся к отопительному оборудованию непрерывного горения. Правильно сконструированная и изготовленная «ракета», работает в течение 7-8 часов от одной закладки. В процессе горения, допускается дозаправка дров без необходимости в остановке и остывании печи.

Походная ракетная печь, повторяет внутреннее устройство конструкций, изготовленных из газовых баллонов, только имеет меньшие габариты. Модификация используется в основном для приготовления пищи.

Покупателю предлагается ракетная походная печь Робинзон – устройство, позволяющее эффективно прогреть палатку за несколько минут. В интернете есть множество схем, как изготовить «ракету» Робинзон, используя исключительно консервные банки и некоторые слесарные инструменты.

Печи из консервных банок «Ракета»

Ракетную печь можно сделать своими руками. Для этого понадобится три консервных банки разного диаметра. Можно использовать жестяную тару от ананасов или сгущенного молока.

Две банки используются для изготовления корпуса. Между ними образуется прослойка для постоянной циркуляции воздуха. Банка из-под сгущенного молока, меньшего диаметра, пойдет для изготовления топочной камеры с поддувалом.

На изготовление ракетной печи понадобится всего 10-15 минут. Для производства нужны консервные банки и ножницы по металлу. Мощности печки хватит, чтобы нагреть кружку воды для чая или заварить кофе.

Какие дрова используются для печи ракета

Согласно заверениям владельцев, печь ракетного типа, потребляет дров на 40-80% меньше, чем классическая голландка или буржуйка. Топить можно опилками, отходами древесины и любыми производными дерева: брикетами, пеллетами.

Существуют некоторые правила, ограничивающие потребление топлива:

• Для топки, используется древесины твердых сортов. Лучше не использовать сорта дерева с высоким содержанием смол.
• Влажность топлива не более 20%. Во время работы, используется принцип пиролизного горения. Влажное топливо, сгорая, производит дым, что снижает теплоотдачу.

Современные печки оснащаются большим бункером для дров, что гарантирует длительную работу от одной закладки. При условии правильно собранной печки, время горения дров не менее 6-8 часов.

Плюсы и минусы печи типа «Ракета»

Опыт использования ракетной печи для отопления, позволил прийти к выводу об эффективности конструкции. Владельцы выделяют несколько достоинств и недостатков.

Преимущества ракетной печи – к ним относят:

• Способы изготовления печки – сделать печное оборудование можно из подручных средств. Популярностью пользуется самодельная ракетная печь из газового баллона. В походных условиях, при определенных навыках, из нескольких консервных банок, можно за 10-20 минут изготовить для себя простейшее устройство для приготовления пищи.
• Внешний вид – зарубежные технологии строительства печки ракетного типа из глины и кирпича, предусматривают установку в помещении. Печное оборудование смотрится стильно. Характеристики печи позволяют эффективно обогревать все здание.
• Теплоэффективность – температура нагрева дымовых газов 1200°С. Выделяемое тепло используется на 92%. Дымовые газы, при прохождении через дымоход – лежанку, остывают практически полностью. При условии грамотных теплотехнических расчетов и успешного направления тепла для нагрева теплоносителя, ракетное горение эффективно и экономически выгодно.
• Высота дымохода – принцип работы заключается в отсутствии принудительной тяги, которая наблюдается в печном оборудовании классического типа. По этой причине, не нужна большая высота дымохода.
  Классическая русская печка подключается к дымовой трубе, поднимающейся как минимум на 5-6 метров от уровня грунта. Для «ракеты», достаточно высоты в 1-2 м. Для глиняно-кирпичной конструкции, потребуется рассчитать протяженность горизонтального дымохода.

После подробного описания преимуществ, стоит обратить внимание на несколько недостатков:

• Максимальный размер длины топки в печи, 20-30 см. Дрова потребуется заготавливать небольшими поленьями, что не всегда удобно.
• Ракетное сгорание предъявляет высокие требования к качеству топлива: влажности и отсутствию смолянистых отложений. Для топки подойдут дрова с годовой сушкой.

Ракетное сгорание дров – это эффективный и экономичный принцип работы. При условии, что печка сделана без нарушений, экономичность достигает 40-50%.

особенности конструкции длительного горения, размеры, чертежи и схемы работы

Практичное отопительное устройство, не уступающее по своим функциональным возможностям традиционной буржуйке – это ракетная печь. Ее востребованность заключается в высокой эффективности, экономичности, доступности конструкции и простоте изготовления. Собрать подобный агрегат в домашних условиях под силу даже начинающим мастерам.

Содержание статьи

Что собой представляет печь-ракета?

Реактивная печь получила свое оригинальное название благодаря особой конструкции корпуса – традиционная форма устройства выполняется из отрезов металлических труб, соединенных между собой сварным швом. Внешне она напоминает ракетную установку. Упрощенную модель печи можно собрать за несколько часов.

Реактивным отопительный прибор становится в результате особенностей процесса горения топливного материала, когда в определенный момент работы при высокой подаче воздушной массы в топливную камеру печь начинает создавать мощное гудение и вибрацию.

Важно! Режим гудения ракетной печи характеризуется нерациональным расходом топлива в процессе его сгорания. Экономный режим нагрева обеспечивает тихую работу отопительного агрегата.

Принцип работы

Несмотря на то, что печь-ракета достаточно просто устроена, принцип ее действия основан на следующих процессах:

• Естественная циркуляция нагретых газов и воздуха внутри каналов. Это значит, что прибор не требует дополнительного поддува, а внутренняя тяга создается дымоотводной системой. Чем выше дымоход, тем сильнее тяга.
• Дожиг неотработанных газов (процесс пиролиза) осуществляется при незначительной подаче кислорода в топливную камеру. Он обеспечивает быстрое увеличение КПД устройства и эффективное расходование топливного материала в процессе сгорания.

Сам процесс топки печи осуществляется следующим образом:

1. В топливный отсек закладываются дрова, и выполняется поджиг.
2. Далее устанавливается стандартный режим работы печи, при котором осуществляется полный прогрев вертикальной части конструкции – дымоходной трубы.
3. Достаточный разогрев корпуса печи обеспечивает воспламенение летучих веществ в дымоходе и разрежение воздуха в верхней его части.
4. Естественная тяга возрастает, что приводит к притоку воздуха в топливный отсек и увеличению эффективности процесса горения.
5. Для поддержания полного сгорания топливного материала печная конструкция должна быть оснащена специальной зоной для дожига пиролизных газов.

Простой вариант ракетной печи из профильной трубы предназначается для приготовления и разогрева пищи, а также для обогрева садовых домиков, дач и походных бань.

Достоинства и недостатки

Печь-ракета длительного горения приобрела особую популярность и востребованность благодаря своим положительным характеристикам:

• Доступная конструкция и легкая сборка. Самый простой вариант печи можно изготовить в домашних условиях из доступных материалов за несколько часов.
• Эффективная теплопередача с использованием различного типа древесного топлива – дров, щепы, веток, коры и стружки.
• Широкий функционал. Возможность использования устройства для обогрева помещений, приготовления пищи и подогрева воды.
• Полное сгорание топлива с возможностью дожига пиролизных газов. Это позволяет повысить КПД и при этом избежать отравления угарным газом.
• Возможность повторной закладки топлива, не прерывая рабочий процесс.
• Отсутствие необходимости в создании принудительной тяги в дымоотводной системе. Высокий уровень саморегуляции рабочих режимов прибора.

Эргономичная печь может быть установлена в любом помещении, а облегченные конструкции не требуют дополнительного обустройства усиленного фундамента.

Несмотря на существенные плюсы, подобный агрегат не лишен некоторых недостатков:

• Отсутствие возможности автоматизации процесса топки. Самодельные печи требуют постоянного контроля над закладкой топливного материала со стороны человека.
• Высокая вероятность получения ожогов при существенном нагреве металлической конструкции.
• Устройство не предназначено для обогрева жилых домов большой площади и стационарных банных комплексов.
• Конструкция печи предусматривает использование хорошо просушенного топлива, поскольку излишек влаги может привести к обратной тяге в дымоходе.
• Неэстетичный внешний вид готового устройства.

Конструкция

Печка ракетного типа представлена достаточно простой конструкцией, которая изготавливается из труб требуемого диаметра.

Топливной камерой является горизонтальный отрез трубы, в который выполняется закладка топлива. В некоторых случаях печь может иметь вертикальный вариант загрузки. В этом случае прибор состоит из трех конструктивных элементов – двух вертикальных труб различной высоты, смонтированных на горизонтальную трубу. Короткий отрез трубы является топливным отсеком, длинный отрез – дымоходом.

Чтобы обеспечить повышение КПД, ракетные печи могут иметь дополнительные элементы конструкции:

• Топливный отсек (вертикальное или горизонтальное положение) – для загрузки топлива.
• Камера дожига (горизонтальная) – для сгорания топлива и аккумуляции тепловой энергии.
• Поддувальный отсек – для дожига пиролизных газов, которые образуются при сгорании топлива.
• Наружный корпус печи – для теплоизоляции конструкции.
• Лежанка – площадка для отдыха в положении лежа или сидя.
• Дымоходная труба – для вывода продуктов сгорания топлива и создания естественной тяги.
• Варочная поверхность – горизонтальная площадка для приготовления пищи или подогрева воды.

Изготовление своими руками

Самодельная печь из отработанного газового баллона – доступный вариант дровяной печи, которая предусмотрена для эффективного обогрева помещений и экономного расхода топлива.

Чтобы сделать печь в домашних условиях, потребуется:

• Пустой корпус баллона – 2 шт.
• Металлическая труба для создания вертикального дымоходного канала (диаметр – 12 см).
• Профильная труба для изготовления топливника и загрузочной камеры (длина 100 см, сечение – 12×12 см).
• Отрезы металлических труб: короткий на 80 см (диаметр – 15 см) и длинный на 150 см (диаметр – 12 см).
• Стальной лист (толщина 3 мм).
• Металлические прутья.
• Утепляющий жаростойкий материал (перлит).
• Сварочное оборудование.
• Болгарка.
• Средства персональной защиты – очки и перчатки.

Чтобы обеспечить правильную сборку печи, рекомендуется подготовить рабочий чертёж с указанием точных размеров всех конструктивных элементов устройства.

Пошаговая инструкция по изготовлению ракетной печи:

1. Из профильной трубы отрезается три отрезка – два из них по 30 см и один для лежака на 35 см. Из заготовки для лежака болгаркой проделываются прямоугольное отверстие для топливного отсека и полукруг для вертикальной трубы.
2. Одна 30-сантиметровая заготовка разрезается продольно и приваривается к топливному отсеку для создания воздушного канала.
3. Топливный отсек соединяется с трубой горячей сваркой.
4. Из арматуры изготавливается колосник, для топливной камеры и зольника – дверки.
5. Далее изготавливается вторичная камера для дожига пиролизных газов.
6. Внизу баллона проделывается отверстие под топливный отсек. С наружной стороны баллона фиксируется колено под трубу диаметром 12 см для дымохода.
7. Внизу трубы вырезается отверстие для очистки дымохода.
8. Сверху на трубу насаживается отрезок трубы диаметром 15 см и приваривается сваркой к баллону.
9. Свободное пространство между двумя трубами заполняется утеплителем, края закрываются сварным швом.
10. Во втором баллоне отрезается днище и заваривается отверстие под вентиль. Он будет использован для дожига пиролизных газов.
11. Оба баллона фиксируются друг с другом в специальный паз при помощи двух сварных колец так, чтобы обеспечить герметичность готовой конструкции. Паз уплотняется шнуром из асбеста.

Важно! Прежде чем приступить к топке самодельной ракетной печи, необходимо тщательно проверить качество соединительных швов и герметичность конструкции. В работающую установку не должны бесконтрольно проникать воздушные массы.

Как правильно топить ракету?

Для получения максимального эффекта отопления перед основной закладкой топливного материала печь ракетного типа следует тщательно разогреть. Для этого используются легковоспламеняющиеся материалы: бумага, щепа, сухая стружка, опилки, картон, камыш или солома, которые укладываются в открытый поддувальный отсек.

Прогрев системы приведет к появлению характерного звука – тихого или громкого гудения. Далее в прогретый прибор осуществляется закладка основного топлива для получения необходимого количества тепловой энергии.

Сам процесс топки выполняется по следующей схеме:

• Открытие дверки в поддувальный отсек.
• Закладка топливного материала для поддержания оптимальной температуры горения.
• С появлением гула в печи поддувало закрывается до момента полного перехода в беззвучный режим работы.

Важно! Если закрытая воздушная задвижка привела к снижению интенсивности пламени, ее необходимо открыть, чтобы повысить тягу и усилить процесс горения топлива.

Другие виды ракетных печей

На основе базовой конструкции ракетной печи были созданы другие варианты отопительных устройств с более высоким КПД, которые предназначены для уличного использования и внутренней эксплуатации в качестве источника отопления и горячего водоснабжения.

Печка-плита

Прибор предназначен для приготовления пищи и зимней консервации, оборудован расширенной варочной поверхностью, рассчитанной на несколько емкостей.

Отличительной характеристикой ракетной плиты является то, что вертикальный канал с топливной камерой расположен в нижней части варочной поверхности. В этом случае горячий воздух из топки быстро нагревает поверхность, а чтобы плита как можно дольше оставалась горячей, топливные газы скапливаются внутри горизонтального канала. Остатки газовой смеси выводятся в вертикальный дымовой канал, соединенный углом с варочной поверхностью.

Для удобства эксплуатации печь оснащается устойчивыми опорами, поэтому ее легко можно использовать на любой поверхности как внутри помещений, так и на открытом воздухе.

Печка с водяным контуром

Подобный агрегат оборудован теплообменником, который соединен с отопительной системой: радиаторами, трубами и водяным баком. Он предназначен для создания полноценной системы автономного отопления для небольшого садового или дачного домика.

Конструктивно печка состоит из таких функциональных элементов:

• Вертикальный топливный отсек и жаровой канал из кирпича выкладываются на прочное бетонное основание. В нижней части конструкции имеется зольник с дверкой для удаления золы.
• Вертикальный стальной канал с теплоизоляционной прокладкой, защищенный наружным металлическим кожухом.
• Теплообменный узел с водяным контуром, установленный на металлический кожух.

Отличительной особенностью печи является создание водяной рубашки, когда по трубам вместо воздуха циркулирует жидкий теплоноситель, обеспечивающий эффективный обогрев помещений.

Печка с лежанкой

Другой вариант применения реактивной печи в быту – это обустройство удобной конструкции со специальной площадкой для отдыха в сидячем или лежачем положении. Лежанка может иметь различную форму исполнения – топчан, широкая кровать, компактный диван, скамейка.

Для изготовления лежанки используются кирпич, бутовый камень, глиняная масса с опилками. Высокая теплоемкость материалов способствует аккумуляции тепловой энергии длительное время, благодаря чему подобную печь рекомендуется устанавливать в жилых комнатах.

По типу используемого материала для изготовления конструкции ракетные печи бывают:

• Глиняно-кирпичные. Хорошая теплоемкость кирпича и шамотной глины способствует тому, что подобные конструкции хорошо накапливают и выделяют тепло в помещение. Температурный режим горения топлива в подобных печах может достигать 1000 градусов. Глиняно-кирпичные агрегаты требуют минимального технического обслуживания, которое заключается в периодической обмазке корпуса глиной и устранении трещин.
• Металлические. Подобные устройства изготавливаются из металлических бочек, газовых баллонов, огнетушителей, труб и листовой стали. Доступность материалов позволяет получить надежный и эффективный отопительный агрегат. Особой популярностью пользуются походные металлические печи – «Робинзон», «Огниво» или «Тайга». Они отличаются компактными размерами, возможностью установки в любом доступном месте и простотой эксплуатации.
• Из подручных материалов. Упрощенные конструкции ракетных печей можно изготовить из самых дешевых и доступных материалов: консервных банок, стальных ведер и прочих емкостей. Маломощные печки можно использовать для быстрого подогрева воды в полевых условиях.

Мобильная печь – практичный и дешевый вариант для туристических походов и отдыха на природе, который предусмотрен для экономного расхода топлива и удобства эксплуатации в любых климатических условиях.

Стационарная печь – эффективный и безопасный вариант для обогрева небольших площадей, организации горячего водоснабжения и приготовления пищи.

При всех своих достоинствах реактивная конструкция печи, изготовленная своими руками, не подходит в качестве полноценного источника тепла для отопления жилого дома. А вот использовать технические возможности устройства для решения повседневных задач вполне приемлемо.

Делаем ракетную печь своими руками. Чертежи

Для обогрева сооружений по-прежнему очень часто используются различные печи. Они подходят для бани или сауны, а также разнообразных хозяйственных построек.

Они могут предназначаться для формирования полноценного отопления, которое будет высокоэффективным и надежным. Как правило, одновременно с печкой устанавливаются трубы, что позволяет использовать конструкцию для обогрева сразу нескольких помещений.

Что представляет собой ракетная печь?

Достаточно интересным вариантом для любого помещения считается ракетная печь, сделанная своими руками. Ее конструкция отличается оригинальностью, а она подходит как для частного дома, так и для бани, а также для других видов сооружений. При ее создании с контуром не требуются дорогостоящие материалы, размеры выбираются в зависимости от габаритов обогреваемого помещения, однако важно заранее сделать правильный чертеж, чтобы получить эффективное и прочное устройство. Если будет применяться правильная и актуальная схема, то можно своими руками сделать качественное водяное отопление в помещении.

Принцип работы печи

Печь-ракета функционирует по двум специфическим принципам. Они являются заимствованными от других популярных печей, которые для отопления предполагают использовать твердое топливо. К этим двум принципам относится:

• пиролиз, заключающийся в дожигании древесных газов, которые возникают в процессе горения топлива;
• принцип свободного прохождения газов по различным каналам, имеющимся в оборудовании.

Если предполагается самая простая конструкция, которая будет использоваться для готовки, то применяется второй принцип работы, поскольку в ней не имеются элементы, пригодные для создания пиролиза.

Дровяная ракетная печь прямого горения, которая является самой простой, не используется для отопления, однако пригодна для готовки еды, она имеет небольшие размеры, а для ее формирования используются трубы. Конструкция агрегата состоит из короткой трубы, являющейся топливником. Именно в нее закладывается топливо, а во время его горения возникают раскаленные газы, поднимающиеся вверх, и выходящие наружу.

В трубе делается специальный срез, где можно готовить пищу, а подходит такое устройство для дома, который используется очень редко в зимнее время. Для отопления печь данного типа не подходит, однако найти старые трубы для ее создания очень просто, а если посмотреть обучающее видео, работы могут быть легко реализованы самостоятельно.

Для обогрева дома или бани лучше всего пользоваться усовершенствованным оборудованием. Оно обычно создается из кирпича и металлического листа,также используются трубы. “Робинзон” дополняется теплообменным устройством и специальными каналами для отвода газа. Также печь оснащается подходящим контуром, качественной и надежной рубашкой.

Такое оборудование длительного действия обычно используется для формирования водяного и качественного отопления, которое может применяться для дома с большим количеством комнат разного размера. Видео с принципом работы данного оборудования можно легко найти в интернете.

Каковы плюсы и минусы печи?

Печь-ракета отличается положительными и отрицательными параметрами. К плюсам относится:

• монтаж оборудования для дома с применением кирпича, труб и металла отличается простотой;
• стоимость оборудования длительного действия будет невысокой;
• возможность выполнения работы своими руками, так как не возникает сложностей в процессе кладки кирпича, при работе с контуром, при монтаже трубы или других элементов, также редко приходится сталкиваться с доработками;
• такую печь можно использовать для создания полноценного водяного отопления;
• размеры оборудования могут быть разными в зависимости от обогреваемого помещения;
• КПД является очень высоким, а водогрейка получается долговечной и надежной:
• загрузка топлива для обогрева комнат выполняется быстро и без проблем.

Дровяная ракетная печь имеет и минусы, к которым относятся:

• для обогрева важно пользоваться качественными и полностью сухими дровами, а иначе не удастся добиться нужного горения;
• печь “Робинзон” требует постоянного присутствия и контроля со стороны человека для безопасности использования.

Что нужно сделать перед непосредственными работами?

Первоначально следует подготовить все материалы и оборудование, а также чертежи. Важно определиться с размерами будущего оборудования, а также решить, какова будет его конструкция и другие параметры.

Если печь будет применяться для создания водяного отопления, то необходимо подготовить трубы нужного количества и качества. Для кладки надо пользоваться жаропрочным красным кирпичом, поскольку тогда получится печь длительного горения, которая не будет опасна для использования, а также прослужит долгое время.

Применение кирпича обосновано только для создания стационарной печи. Также приобретается металлическая бочка и трубы для дымохода, водогрейка, арматура и некоторые другие расходные материалы, благодаря которым получится полноценная печь для качественного и равномерного водяного отопления строения.

Поскольку печь-ракета будет с водяным контуром, важно решить, будет ли приобретаться теплообменник по уже созданной печи или она будет создаваться под размеры уже имеющегося прибора.

Процесс создания печи

Формирование печи “Робинзон” считается простым процессом, однако лучше всего предварительно просмотреть несколько видео, чтобы точно разобраться во всех нюансах. Выполняются работы следующими этапами:

• в полу создается яма подходящей глубины и размера, которая предназначена для установки дымохода печи с контуром;
• укладывается металлическая бочка, которая выступает в качестве специального колпака, а ее следует покрыть жаростойкой краской, чтобы получилась долговечная конструкция, не портящаяся во время горения топлива;
• установка фундамента для печи из кирпича с водяным контуром, а для этого изначально устанавливается опалубка, а также углубляется два или больше кирпича, далее укладывается арматура на дно и по периметру кладутся кирпичи, после чего производится заливка основания;
• после подготовки фундамента можно приступать к кладке печи с контуром длительного действия, а для этого важно постоянно ссылаться на имеющие чертежи;
• во время кладки важно уложить в бочку фланец, с помощь которого будет присоединяться дымоход, также монтируется тройник подходящего типа, благодаря которому будут очищаться трубы;
• на подымающуюся часть устанавливается водогрейный элемент, с которым соединяются трубы, предназначенные для водяного отопления;
• основание полученной ракетной печи нужно окружить мешками с песком, а все дыры и пробелы замазываются глиной;
• подсоединяется дымоходная труба нужного размера, на восходящей части которой монтируется металлическая бочка;
• проверка работоспособности ракетной печи с контуром, предназначенной для длительного горения, а при обнаружении неполадок устраняются все проблемы.

Если во время работы пользоваться заранее сделанными чертежами и просматривать обучающее видео, можно получить печь нужного размера и оптимального содержания. Оборудование с контуром легко используется для водяного отопления, а при этом не возникает опасности для людей во время горения. Схема может быть создана самостоятельно, а также можно найти подходящие варианты в интернете.

Таким образом, печь с контуром является идеальным решением для обогрева сооружений, а при этом она может предназначаться только для готовки или может быть долгого горения для постоянного обогрева помещений.

Ракетная печь своими руками – основные особенности и чертежи

Под ракетной а, точнее сказать, реактивной печью подразумевается отопительно-варочная система, работающая на древесных продуктах. При этом большую популярность такое оборудование получило благодаря нескольким факторам, самыми важными из которых считаются – простота конструкции и незначительная стоимость при изготовлении. Помимо этого, реактивная печь обладает уникальными техническими характеристиками.

Также такая популярность обусловлена тем, что собрать ракетную печь сможет любой человек своими руками буквально за несколько минут, а если приложить немного дополнительных усилий, можно на даче соорудить полноценную обогреваемую лежанку. При этом необязательно строить громоздкую русскую печь или конструктивно сложное колпаковое отопительное устройство. Конструкция реактивной печи позволяет изготавливать её с любым дизайном, который ограничивается только фантазией её владельца.

Принципиальные особенности работы ракетной печи

Газы, нагреваемые в процессе горения топлива, вместо трубы отвода дыма попадают в специально обустроенный колпак, где происходит их полное сгорание, благодаря чему в таком устройстве отсутствует сажа. При этом температурные показатели в значительной мере возрастают, а давление в системе понижается.

Повторение такого цикла является беспрерывным, благодаря чему ракетная печь длительного горения переходит на максимальный режим с высокой тягой, сила которой будет зависеть от конструкции отопительного устройства и качества его сборки. При этом температурные показатели в колпаке достигают 1200ᵒ C, вследствие чего происходит полное сгорание топлива.

Именно благодаря этому обустройство дымохода, возможно, как под полом, так и через любую нагревательную систему: лежанка или скамья с подогревом. Помимо этого горячий колпак может использоваться для подогрева воды готовки пищи, сушки фруктов и т. д. Также к положительным свойствам такого устройства можно зачислить следующие:

• высокая степень КПД;
• полное сгорание сажи;
• высокая температура нагрева;
• использование в качестве топлива любых древесных отходов: шишки, сырые ветки, сухая трава и т. д;
• высокая экономичность – ракетная печь использует в 4 раза меньше топлива, чем её стандартный аналог.

Разновидности реактивных печей

На сегодняшний день различают несколько видов печей-ракет в зависимости от конструктивных особенностей устройства.

• Переносные системы из жестяных банок или вёдер. Такие устройства прекрасно подойдут в качестве походных печей.

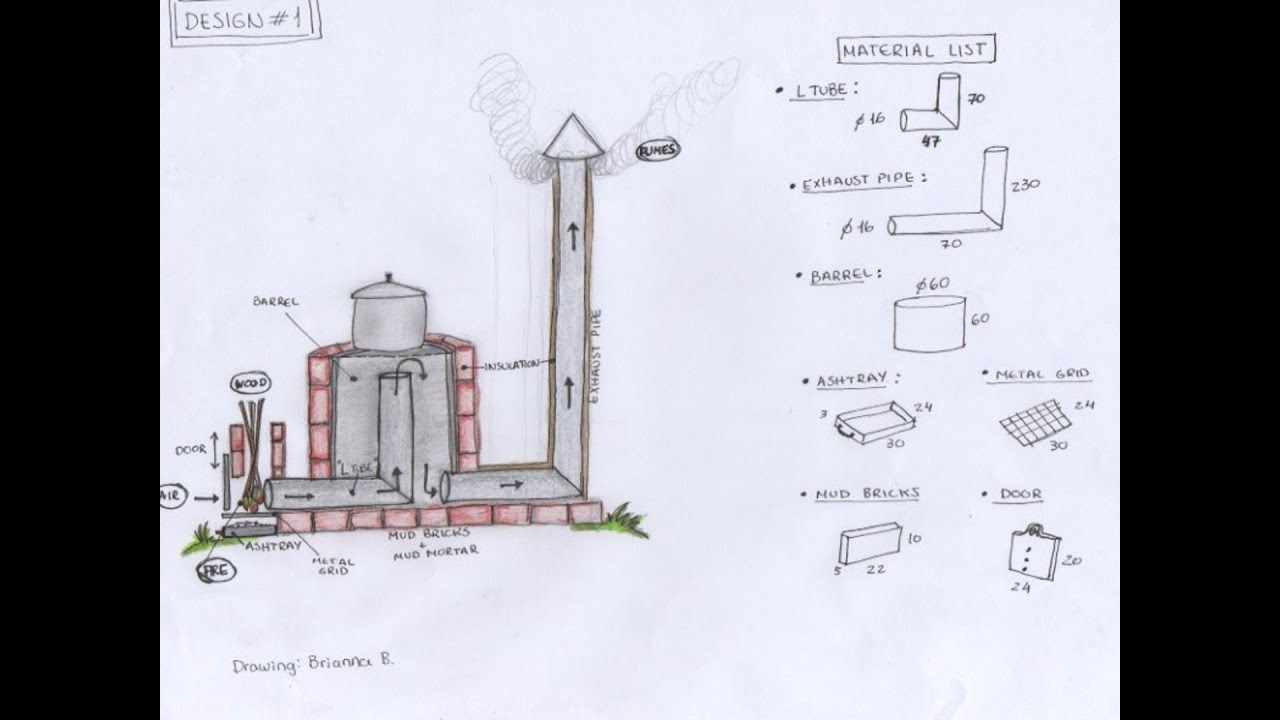

• Ракетные печи из шамотного кирпича и бочки из металла имеют горизонтальный дымоход и наружный стояк для увеличения тяги.
• Реактивные кирпичные печи используют для воздушного обогрева полов. Такие конструкции имеют несколько труб отвода дыма.

Хочется обратить внимание, что конструктивно кирпичные печи-ракеты самые сложные в изготовлении и поэтому их монтаж своими руками под силу не каждому.

Кирпичная ракетная печь с металлической бочкой

В представленном случае работа обычно начинается с подготовки всего, что может понадобиться в процессе сооружения печи:

• жаропрочный красный кирпич;
• бочка из металла;
• металлическая дымоходная труба;
• старое металлическое барбекю;
• жаростойкая краска;
• металлическая арматура;
• небольшое количество керамзита, самана и перлита;
• песочно-цементная смесь;
• щётка по металлу;
• строительная лопата и кельма.

Прежде чем приступать к непосредственному сооружению печи ракеты своими руками нужно проделать следующие подготовительные работы:

1. В полу, вырывают яму глубиной на штык лопаты. Это позволит спрятать горизонтальный дымоход под полом.
2. В качестве колпака для печного устройства используют металлическую бочку. Вначале проводят обжиг и чистку ёмкости, которую впоследствии покрывают жаростойкой краской.

Важно чтобы краска наносилась после монтажа фланца для соединения основной конструкции с дымоходом.

На следующем этапе сооружается фундамент, для чего выполняются в соответствии с размерами, указанными в чертеже манипуляции в следующем порядке.

1. Подготавливают опалубку.
2. В месте установки топки в почву углубляют несколько кирпичей.
3. На дно кладут арматуру.
4. По периметру нижней части топки по уровню кладут кирпичи.
5. Фундамент заливают песочно-цементной смесью.

После полного высыхания строительной смеси можно начинать кладку кирпича. При этом в качестве строительного раствора используется огнеупорная глина.

1. Первый ярус кладки возводят, вверх оставляя только отверстие для топки.
2. На 2 раду начинают формировать нижний канал ракетной печи.
3. На 3 ряду выполняется перекрытие канала так чтобы получилось 2 отверстия – для топки и канала, располагающегося, вертикально.
4. Перед кладкой вертикального канала в металлическую бочку монтируется фланец для подсоединения дымохода. Также желательно установить тройник для очистки дымоходной трубы.
5. Восходящую часть устройства выкладывают способом «сапожка». При этом её внутреннее сечение, должно быть, 180 мм.
6. Также понадобится старый водогрей, который надевают на подымающуюся часть, а образовавшиеся пустоты засыпают перлитом.
7. Основание ракетной печки окружают мешками, наполненными, песком, а основу кожуха замазывают глиной. Свободное пространство заполняют керамзитом.
8. Присоединяют дымоходную трубу, а на восходящую часть одевают перевёрнутую металлическую бочку.
9. После пробного запуска печи ракеты бочку красят с помощью жаростойкой краски.

Ну и в завершение выполняют обкладку дымохода.

1. Трубу дымохода облаживают мешками, которые предварительно наполняют песком и всё засыпают керамзитом.
2. Саму конструкцию формируют с помощью огнеупорной глины.

Хочется отметить, что в процессе функционирования ракетной печи требуется много кислорода, поэтому обязательно с улицы проводится воздуховод. После этого устанавливается внутрь топки старое барбекю, которое закрывается крышкой. Швы качественно заделывают глиной. На этом сооружение кирпичной ракетной печи с металлической бочкой можно считать завершённой, а если у кого-то остались вопросы можно ознакомиться с видео.

Походно-садовая ракетная печь

Как и в случае с предыдущей конструкцией основные работы направлены на изолирование огня и перенаправлении энергии тепла в нужное русло. При этом для изготовления реактивной портативной печи своими руками потребуются следующие инструменты и материалы:

• 2 ёмкости из жести с разным диаметром;
• металлические уголки;
• хомуты из стали 10 см диаметра;
• дымоходная труба из нержавейки;
• щебёнка;
• электрическая болгарка;
• ножницы для резки металла.

Для сборки такой конструкции понадобится проделать следующий ряд действий, которые также можно просмотреть на видео.

1. Из ёмкости меньшего диаметра изготавливают крышку для реактивной портативной печи. Для этого в ней обустраивается отверстие для дымохода.
2. Внизу большей ёмкости проделывают отверстие для присоединения топочной камеры. Жесть нарезают с помощью ножниц по металлу, а образовавшиеся концы загибают внутрь.
3. Прямоток делают из металлических уголков и трубы. После этого трубу вставляют в ёмкость и соединяют с загнутыми концами при помощи металлического хомута.
4. Пустоты между корпусом и прямотоком засыпают щебёнкой, которая будет теплоизолятором и термоаккумулятором.
5. Вторую ёмкость надевают на ракетную печь.
6. Из металлической проволоки сгибают конфорку для посуды.
7. Конструкция окрашивается жаростойкой краской.

Для розжига системы используют выходной патрубок от прямотока.

Правила использования реактивной печи

Ракетная печь, как и другая обогревательная система длительного горения, нуждается в предварительном прогреве перед запуском. И если для портативной конструкции это не имеет особого значения, то для стационарной системы это очень важно, так как при холодной дымоходной трубе топливо будет сгорать, не производя, нагрева. Поэтому реактивные печи предварительно прогреваются с помощью опилок или бумаги.

Хочется обратить внимание, что прогрев печи считается завершённым, если гул при горении топлива начинает затихать. Только после этого можно загружать основное топливо. При этом оно разгорится от остатков предыдущих продуктов горения.

Также нужно понимать, что печь ракета не может самонастраиваться и поэтому на первом этапе горения поддувало открывают полностью, а начинают прикрывать лишь после того, как появится мощный гул в системе. В дальнейшем поступление кислорода постепенно снижают.

Печь ракета в парилке – основные особенности

Наверняка у большинства владельцев собственной парной может возникнуть вопрос – можно ли пользоваться реактивной печью в бане? На первый взгляд для этого нет никаких преград, ведь на крышке можно легко соорудить каменку.

На самом деле такое устройство в бане использовать нельзя. Чтобы получить лёгкий пар первым делом прогреваются стены парной, а только после этого воздух. При этом для нагрева воздуха печь должна излучать тепло. Это и является основной проблемой – в реактивной печи конвекция имеет чёткое распределение, а тепловые потери, нагревающие, воздух вовсе отсутствуют.

принцип работы, расчет, схема и монтаж своими руками

Ракетная печь в доме выполняет несколько функций: она обогревает помещение, а также используется для приготовления пищи и согревает воду. От конструкции будет зависеть ее эффективность. Самой мощной и практичной считается реактивная модель. Именно поэтому многие владельцы устанавливают в своем жилище такое отопительное устройство.

Ракетная печь используется для обогрева помещения, а также для приготовления пищи

Особенности печной конструкции

Изготовленная своими руками печь-ракета имеет две зоны — сгорания и дымоудаления. Твердое топливо при сгорании выделяет тепло, которым обогревается жилье. В топочную камеру устанавливают колосник и поддувало, размеры ее должны быть такими, чтобы внутри легко могли поместиться дрова. Горение возможно только при наличии тяги, для этого и необходимо поддувало. Чтобы этот процесс был более эффективным, нужно сделать хороший дымоотвод с достаточным диаметром и правильной конструкцией.

Такие приборы могут быть изготовлены практически из любых материалов, поэтому она считается экономной. Используя чертежи, печку-ракету можно сделать как переносной, которую можно использовать на отдыхе или рыбалке, так и стационарной для отопления дома и бани.

Посмотрите видео, как сделать ракетную печь из кирпича своими руками:

Стационарные модели в основном устанавливают в жилом помещении вдоль стенок. Она может согреть комнату, площадь которой составляет примерно 50 кв. м.

Переносные устройства достаточно компактны и с легкостью помещаются в багажном отделении машины, поэтому они так популярны среди туристов и отдыхающих. На них быстро и легко можно не только разогреть, но и приготовить еду. К тому же такие самодельные приборы очень экономичны, расход топлива минимален, можно использовать сухие ветки, траву, угли.

Принцип работы

Несмотря на то что устройство такого отопительного агрегата довольно простое, оно имеет два принципа работы, взятые у других типов печек, которые работают на твердом топливе.

Для того, чтобы печь работала правильно, необходимо монтировать ее с учетом некоторых особенностей

Для того чтобы конструкция работала эффективно, используются следующие принципы:

1. Газы, выделенные из топлива, свободно циркулируют по печным каналам без принудительного создания тяги дымохода.
2. Дожигание пиролизных газов, которые выделяются во время горения топлива при недостаточной подаче кислорода.

Простые модели, предназначенные для приготовления пищи, имеют только первый принцип работы. В конструкции не предусмотрены условия, в которых мог бы произойти процесс пиролиза и дожиг газов. Единственная функция таких устройств — накаливание определенного участка.

Монтажные работы

Для начала необходимо определиться с материалом, из которого будет собираться конструкция, произвести расчеты и определить размеры. Чертежи ракетной печи своими руками можно даже нарисовать. В этом случае будет изготавливаться устройство с водяным контуром (рубашкой).

Печь-ракету нетрудно сделать самостоятельно, сделав чертеж и изучив несколько правил

Чтобы изготовить реактивную печь своими руками, нужно сделать следующее:

1. Залить прочную бетонную основу, чтобы будущая дровяная печка не перекосилась и не деформировалась, а стояла крепко и долго.
2. Выложить из шамотного кирпича топочное отделение и жаровой канал.
3. Самодельная топка будет иметь вертикальный тип загрузки, а в нижней части обустраивается зольник с боковой дверцей. Такая конструкция позволит достаточно легко очищать печь от накопившейся золы.
4. Из стальной трубы изготавливают вертикальный канал, который необходимо сначала обернуть толстым слоем изоляции, а затем уложить в наружный корпус из металла.
5. На наружном корпусе необходимо герметично закрепить узел теплообменника с водяным контуром, а затем установить горизонтальные пластины. Они создадут своеобразный лабиринт, который, в свою очередь, обеспечит максимальную площадь и длительное время теплообмена.

Такая схема позволяет проходить горячему потоку воздуха через теплообменник, затем огибать металлические пластины, нагревая собой весь отопительный блок, и при этом еще отдавать тепло воде, которая циркулирует по водяному контуру. Произведя все эти действия, остывший воздух поступает в дымоход.

Теплоаккумулятор, через который циркулирует вода, можно изготовить из любого материала. Чаще всего для этого используются старые баллоны, бойлеры. Подойдет любая емкость, оборудованная клапанами, через которые можно будет подключить холодную воду и слить горячую. Можно даже к такому устройству подсоединить отопительный радиатор.

Если облицевать печь кирпичом, она прекрасно впишется в интерьер

Можно слегка модернизировать такую печку и подключить к теплоаккумулятору трубу, которую направляют к точке водозабора, тогда горячую воду можно будет использовать и для бытовых нужд, например для мытья посуды.

Можно обложить такую ракетную печь кирпичом, и тогда она отлично впишется в дизайн частного дома, подойдет она и для бани. Такая конструкция позволяет сэкономить финансы на подогреве воды и отоплении. Это объясняется тем, что устройство не требует большого количества топлива, а также его не нужно подключать к электричеству.

Небольшая ракетная печь для палатки своими руками

Тёплая палатка? Почему бы и нет? Ракетная печь, собранная своими руками поможет сохранить тепло в морозы.

Ну что же, поехали! Рассказываю как сделать ракетную печь своими руками.

Файлы

Шаг 1: Начинаем с малого

Так как мне нравится находиться и спать в тепле, а на зимнем кемпинге бывает очень холодно, мне очень нужен обогреватель в палатке.

Но какой? В привычном понимании это костер, на котором мы готовим и возле него же и греемся. Но открытый огонь — это открытый огонь, и вам нужна тонна дров, чтобы выдержать ночь. Лучше и эффективнее использовать реактивную печь — экономьте дрова и выделяйте тепло, и кастрюли остаются чистыми.

Лучшее горение обеспечивает ракетная печь — практически без дыма и копоти. Она должна быть маленькой и экономной. Так и будет. Я сделал свои собственные чертежи и начал собирать печь.

Обычная упаковочная металлическая лента использовалась для небольших L-образных профилей с заклепками, прикрепленными на внутренней части первого треугольника. Все остальные треугольники и формы готовятся по аналогии с этим.

Шаг 2: Сборка

В ракетной печи в камере сгорания (место горения) дрова горят очень быстро, и в камере достигается очень высокая температура. Поэтому я решил сделать эту камеру из двух слоев металлического листа, чтобы получить прочность и долговечность. Затем я делаю отверстия внутри камеры, чтобы образовывался вихревой поток воздуха, и вырезаю отверстие для дров.

Шаг 3: Сборка

Все детали оснащены уголками и 3-миллиметровыми заклепками, соединенными с обеих сторон. Нижняя и задняя пластины на 2 см шире, чем внутренние стороны, для достижения расстояния и более низкой температуры — это мера безопасности, чтобы избежать случайного контакта спального мешка или другой походной ткани с горячими поверхностями. Из-за этого печка стала тяжелее.

Шаг 4: Сборка

Наконец, внешняя крышка печки ракеты готова и прикреплена 3 мм заклепками к основному корпусу. Размер этой крышки также больше на 2 см с обеих сторон печи. Также нужно добавить маленькое квадратное отверстие, чтобы держать дымоход.

Шаг 5: Сборка

Добавляем часть, которая держит квадратную трубу на плите.

Шаг 6: Сборка дымохода

Квадратную трубу было сложно продлить (состыковать) и она была тяжелой. Также её будет трудно очистить, поэтому, после первого полевого испытания, я решил заменить её на круглую трубу, изготовленную из аэрозольных баллончиков (собрав баллончики одинакового диаметра, и из одинакового стального материала). Затем резка, прокатка, точечная сварка и сборка.

Что ж, это была моя первая попытка освоить этот навык, и я многому учусь, исправляя ошибки, поэтому сегодня я очень уважаю эту профессию.

Шаг 7: Сборка защиты для палатки

Несмотря на то, что дымоход имеет температуру поверхности около 80°С на высоте 1,2 м при нормальной тяге, я решил добавить банку, которая может скользить, и увеличит расстояние между ним и тканью палатки в том месте, где он выходит на улицу. Позже, при тестировании, я измерил температуру поверхности, она составила около 30°C.

Шаг 8: Сборка — добавление свечного подогревателя в печь

Как насчет сна в теплой палатке?

Если вы каждые 15-20 минут добавляете дрова в печь, чтобы поддерживать огонь, вы не можете идти спать. Если на улице снег, вы загружаете дрова в печь всю ночь. Я подумал о том, что можно добавить деталь (держатель подсвечника) к печи снаружи, поддерживая тление свечей в течение 8 часов. Блок 3х5 свечей должен дать печи около 450 Вт энергии и увести все угарные газы в дымоход (см. Рисунки). Материалом стал металл 0,5 мм, который в итоге был очень тяжелым, но для испытания подошел хорошо. И задумка работает!

Шаг 9: Первый розжиг ракетной печи

Итак, поздней осенью, при температуре около 12С я испытал ракетную печь с квадратной трубой. Все было так, как и планировалось. Легко было собрать маленькие ветки диаметром примерно 3 см, и они горели так, как нужно. Печка была теплая и без дыма. Отлично.

Еще один день испытаний был внутри палатки при наружной температуре +6C … мы достигли комфортных +16 C, но погода была безветренной.

Как оказалось, каждые 10-15 минут дрова выгорают. Печь немного тяжелая для походов (около 4,2 кг) + 1,5 кг для свечей.

Материал, который я использовал для печи — сталь толщиной около 0,5 мм, хотя по-хорошему нужно было использовать 0.25мм. И как всегда, чем лучше материал – тем выше цены.

Нагреватель ракетной массы

— вытяжка может быть проще дымовой (форум подогревателя ракетной массы в перми)

keralee писал:
Хорошая информация, всем. Кто-нибудь знает, как переделать массовую печь для использования в подвале 2-х этажного дома? Я нахожусь в северо-восточной части штата Висконсин, где зима может быть предельной, и в настоящее время у меня нет системы отопления, поэтому я серьезно подумываю о строительстве одной из них. Они действительно весят 6 тонн? А если в подвале, будет ли тепло подниматься через 2-дюймовые деревянные полы достаточно хорошо, чтобы добраться до остальной части дома?
Я полагаю, в нем должна быть хотя бы какая-то вертикальная вытяжная вентиляция, потому что горизонтальная в конечном итоге окажется под землей.Можно использовать существующий кирпичный дымоход, но не слишком ли он вертикален?
А часто ли кормить? В самые холодные дни мне нужно около 60 000 БТЕ.
Кроме того, могут ли они сжигать что-то помимо дерева — например, гранулы, вишневые косточки, макулатуру и другие удобные горючие материалы?
Были ли у кого-нибудь из вас проблемы со страховкой домовладельца в результате наличия одной из этих страховок?
И менее актуально, кто-нибудь знает, каковы фактические температуры сгорания в самой горячей части J? Интересно, можно ли адаптировать дизайн для гончарной печи — было бы особенно приятно иметь возможность сделать это и одновременно обогревать дом.
Спасибо за любые предложения!

Зимой может быть терминал, сейчас сентябрь, а у вас сейчас нет системы отопления?
Звучит как большая адская история с бытовой техникой. Надеюсь, у вас есть дружелюбные соседи для поддержки.

Положительным моментом является то, что дровяные устройства освобождаются от всех видов требований, если они являются единственным вариантом обогрева, способным сохранить вам жизнь.

Одно из тематических исследований в книге «Ракетные нагреватели» касается Джея Найдюка, который живет в Канаде.Он построил сверхвысокий нагреватель ракетной массы для печи для сушки древесины. При этом потребовалась сварка — он построил свою собственную стальную камеру сгорания и соединил два ствола для увеличения высоты. Но это все еще система диаметром 8 дюймов, в пределах нормальных проектных параметров.
Вы, вероятно, можете погуглить его по имени — он занимается фрезеровкой древесины. Или попробуйте www.rocketstoves.com, чтобы увидеть фотографии его печи. опуститься до -20 или около того.Если я правильно интерпретирую книгу, в ней говорится, что он разогревает свою дровяную печь примерно до 130 F.

Если это ваша первая печь, вам предстоит пройти крутой курс обучения, и пытаться сделать ее одновременно домашней каменкой И керамической печью не рекомендуется. Вы можете делать и то, и другое, но, возможно, с другой системой. А летом тоже хочется заниматься керамикой, не так ли? Не хочется летом топить дом.

Так что да, это возможно.
2-х этажный дом? Какой это возраст?
Будет ли это работать, зависит от многих факторов, включая изоляцию, и от того, спроектирован ли дом таким образом, чтобы тепло передавалось с подвала на верхние этажи.(вентиляционные отверстия или центральная лестница могут помочь наладить поток воздуха. Но тогда движение воздуха вверх может также создать отрицательное давление вокруг печи, а это означает, что вам нужно подавать наружный воздух в комнату, в которой находится печь, для дыма. безопасность). Насколько мне известно, никто не пытался рассчитывать БТЕ ракетных печей: она слишком вариативна в зависимости от конструкции, топлива и цикла нагрева. Используйте прочные материалы, если вы ожидаете постоянного горения.

Для вытяжки дымохода можно построить водонагреватель — это немного технически, но с поступлением наружного воздуха и коротким периодом теплообмена это очень выполнимо.Каменные печи тянутся вертикально, используя теплообмен менее 20 футов, и сжигают больше древесины быстрее, чем по частям.

Если вам нужно сохранить свою страховку, поговорите со своим страховщиком, чтобы узнать, каковы правила. Получите копию спецификаций ASTM для каменных нагревателей — http://www.astm.org/Standards/E1602.htm — и несколько изображений ракетных массонагревателей. Объясните, что они освобождены от EPA из-за своего веса (система для вашего дома может легко составлять 5 тонн и более). Это потому, что, как тип каменного утеплителя, они очень хорошо горят; и они созданы на сайте и уникальны; EPA не считает необходимым тестировать каждую из них.
Кроме того, на нем трудно кому-либо пораниться, так как огонь полностью локализован в герметичной кладке. И что это то, что вы можете себе позволить построить к зиме, что может быть необходимо для сохранения стоимости вашего дома.

Страховщик не сможет позвонить. Им часто просто нужно, чтобы это было одобрено кодексом. Спецификация ASTM немного увеличивает стоимость, но в основном это такие вещи здравого смысла, как зазоры до горючих материалов. Может ограничить ваши возможности для инноваций; и может потребовать от вас использовать керамическую / огнеупорную кладку вместо земляной.Если они не могут позволить вам использовать метод кладки из глины с металлической обшивкой, то я бы не стал называть это обогревателем ракетной массы.
На этом этапе вы строите каменный обогреватель, и лучше всего использовать известные конструкции, которые работают с этими материалами. Можно купить готовые стержни; и установка или наблюдение со стороны опытного каменщика рекомендуется / требуется.

Если вы найдете лицензированного инженера или архитектора для печати на ваших планах, у вас есть козырь в кармане: вы можете разыграть карту «любые изменения этих планов, за которые мой архитектор взял на себя профессиональную ответственность, будут означать, что вы принимаете ответственность [ответственность] вместо этого.»

Возможно, вам потребуется пройти специальную апелляцию, чтобы показать, что он эквивалентен или безопаснее, чем код. Это полностью зависит от ваших местных строительных чиновников и страховщиков, будет ли это простой, разумный разговор или многолетний юридический

Здесь есть более технический форум, вы должны зарегистрироваться, но это бесплатно, и некоторые из людей, работающих над разработкой, тусуются здесь и обсуждают огнеупорные керамические отливки. Они могли бы сделать приблизительный расчет для BTU… http://donkey32.proboards.com/index.cgi

Надеюсь, что это поможет.

В гонке за зимой, если вам абсолютно необходима страховка домовладельца больше, чем нужно для обогрева всего дома, возможно, вам лучше приобрести лучшую сертифицированную EPA дровяную печь или каминную топку, которые вы можете себе позволить (даже если она нагревает только один номер) на этот год. Вы купите себе запас прочности и время для разработки и получения одобрения для лучшей системы в следующем году. Трубочист онлайн, или Wood Heat.org, это два хороших веб-сайта, где вы можете получить информацию о плитах, которыми люди были довольны в прошлом.

Надеюсь, у вас тоже есть запас сухих дров. Сжигание небольшого количества альтернативного топлива, о котором вы говорите, — это то, что вам может сойти с рук, но я бы не ожидал, что они будут работать как единственный источник топлива в ракетном обогревателе.

Янто Эванс и Линда Смайли отапливали свой (кочанный) офис в течение целого года, используя только мусорную почту и Pocket Rocket.

Есть идея: Pocket Rocket — это относительно экологически чистый аварийный обогреватель, сделанный из металлических деталей. Если вы хотите провести недорогой эксперимент, пока рассматриваете другие варианты, вы можете сделать его сейчас для разогрева огня на открытом воздухе. Используйте его на хорошей глубокой песчаной подушке или в кострище; металл становится достаточно горячим, чтобы обугливаться то, на чем он стоит. Вы получите представление о том, как работают ракеты (термосифон и обращение с топливом).
Я бы , а не использовал один из них для обогрева большого дома; температура поверхности будет очень высокой, и материалы могут разрушиться при постоянном использовании.Как и в любой «бочковой печи», бывает трудно сказать, что она ломается, пока она не сломается и не рассыпает горячий пепел и газ в вашу комнату. Но маленький, тщательно осмотрены и поддерживается, и установить в несгораемом Кладка кровать / тепловой щит, может сделать разницу в сохранении человека живым и теплым.
Мы знаем по крайней мере одну путешественницу со Среднего Запада, у которой в машине есть карманная ракета (детали ломаются, чтобы поместиться в ведро с какой-нибудь растопкой) на случай, если зимой она застрянет в дороге.

Надеюсь, что это поможет в ваших решениях.Лучший совет: будьте проще.

Удачи,

— Эрика Виснер
http://www.ErnieAndErica.info

Как сделать вашу ракетную печь более нестандартной (форум по нагревателям ракетной массы в Перми)

Здесь все, кажется, идет хорошо.

Я действительно хочу подчеркнуть, что нагреватели ракетной массы не были разработаны для максимального увеличения «ракетности» (что означает УУУУШ-фактор).
Они разработаны так, чтобы минимизировать количество необходимого вам топлива и, в частности, количество дыма, которое вы создаете, чтобы получить комфортное и практичное тепло для большинства помещений.

Более быстрая тяга в стояке тепла может привести к слишком быстрому вытяжке несгоревшего дыма и неполному сгоранию. Это лучше, чем большой дымоход из дровяной печи, но все же ненадежный.

Топливный бак большего размера означает, что горящий туннель становится узким местом. Да, он хорошо перемешивается, но материал, стоящий в очереди за ним в топливном баке, может выпускать дым в комнату.
Гибридные обогреватели ракетной массы с большими деревянными ящиками имеют тенденцию дымить либо в комнату, либо вы открываете дверь, и она дымится в мир с другого конца.Вам нужно действительно хорошо повозиться, чтобы поддерживать хорошую тягу и полное сгорание, работая с большим деревянным ящиком. Я никогда не видел такой, который был бы лучше кирпичной J-образной трубы для бездымных характеристик. [Edit: По состоянию на 2018 год я видел 2 модели пакетных ящиков, построенные и управляемые Питером ван ден Бургом, которые горели на удивление чисто. Тем не менее, я также видел, что у других людей были серьезные проблемы с задымлением, использующие те же коробочные печи без кропотливой процедурной заботы Питера.]

Тот, что на видео, был классным экспериментом, но у обитателей сейчас проблемы с выходом дыма из дровяной печи, когда они идут кормить ее, и они планируют заменить его «настоящим» нагревателем ракетной массы.У них простой RMH в другом здании, и он им больше нравится.

Аналогичный гибрид, которым управляет друг-лесник из южного Орегона, работает нормально, так что это может быть проблема только в этой конкретной дровяной печи или в том, как мы ее установили.
Действительно великолепный гибрид от другого друга, с некоторой помощью Cob Cottage Co, здесь: https://picasaweb.google.com/109267019450950530497/RocketMassHybrids?authuser=0&feat=directlink
Обратите внимание, что початок треснул вокруг тонкой передней стенки (теплого сиденья) от расширения печи; Двойные компенсаторы или две открытые стороны металлической печи для расширения в горячем состоянии — это деталь конструкции, которую большинство людей не замечает.

Мы помогли другу построить нагреватель для сауны с слишком маленьким стояком тепла, потому что это было то, что у него было, и никто его не заметил. Это ОПРЕДЕЛЕННО не сработало. Ваша идея большого роста может сработать лучше. Но не обязательно, чтобы стояк и ствол имели одинаковые внутренние размеры. Они просто должны быть как минимум больше, чем туннель для ожогов.

Для простоты я рекомендую придерживаться равномерного поперечного сечения повсюду, потому что мы знаем, что это работает.
Постройте один, чтобы поиграть, посмотрите, что мы на самом деле подразумеваем под «меньше древесины» и «без дыма», а затем посмотрите, хотите ли вы вернуться.

(Или настройте его, как только у вас будет ссылка на то, что возможно, и посмотрите, улучшит ли он это или ухудшит.
Я думаю, что многие разговоры о запрете дыма трудно выразить количественно, потому что большинство людей не видели по-настоящему бездымных дровяных обогревателей, а также большинство людей не могут отличить быстро движущийся поток горячего синего или желтого дыма и чистый поток пара, который затуманивается, рассеивается и полностью исчезает. Наряду с суперэффективной дровяной печью модели 2006 года становится очевидным, насколько на самом деле чище выхлоп RMH.)

-Эрика

Основы Rocket Stoves

Эта статья впервые появилась в шестом номере журнала Pip Magazine; Австралийский журнал пермакультуры.

Слова и изображения Джоэла Медоуза и Дэна Палмера из мастерских VEG App-Tech

Большая часть наших домашних потребностей в энергии приходится на отопление помещений, нагрев воды или приготовление пищи, и они составляют значительную часть нашего ежемесячного счета.Ракетные печи — это пример соответствующей технологии, которая может удовлетворить все эти потребности, почти ничего не стоить для постройки и всего лишь нескольких палочек для бега.

Системы сжигания ракетных печей заслуживают внимания по нескольким причинам:

1. они предлагают почти полное сгорание древесины, что означает, что они сверхэффективны и сжигают сверхчисто.
2. они могут достигать очень высоких температур и могут быть подключены практически ко всему, что мы хотим использовать это тепло для
3. они могут использовать дрова, которые обычно считаются слишком маленькими, чтобы их можно было назвать дровами
4. они легко изготавливаются из обычных материалов.

Верно — вы можете построить эти системы за день или два, а затем наблюдать, как они превращают ветки в тепло гораздо эффективнее, чем большинство дровяных печей, с гораздо меньшими затратами на установку. Если вы хорошо разбираетесь в мусоре, их строительство может практически ничего не стоить, а когда вы подрезаете фруктовые деревья, вы можете получить топливо, необходимое для приготовления обеда, обогрева дома и принятия приятного горячего душа.

КАК СГОРАНИЕ РАКЕТЫ ОТЛИЧАЕТСЯ ОТ НОРМАЛЬНОГО СГОРАНИЯ

Основное различие между обычным камином или дровяной печью и ракетной печью состоит в том, что ракетное сгорание почти завершено.Когда дерево горит, оно выделяет летучие соединения, которые мы узнаем как дым, сажу или креозот. В ракетной печи эти соединения засасываются в изолированный и очень горячий «горящий туннель» блока, где они воспламеняются, выделяя еще больше тепловой энергии для запуска ракетного процесса, в отличие от обычного огня, когда они выдуваются через дымоход.

Это характерное втягивание пламени в горящий туннель, и возникающий в результате «рев» — это то, что дало ракетным печам свое название. Это тоже часть их магии.Ракетные печи открыты там, где подается дрова, что позволяет втягивать в установку много кислорода. Когда начинается пожар и горящий туннель нагревается, поднимающийся горячий воздух поднимается вверх по стояку тепла, втягивая за собой много воздуха. Этот входящий воздух проходит в подающую трубку и через горящие дрова, создавая тот же эффект, что и при наведении большого воздуходувки на огонь. Становится очень жарко, дерево красиво горит, и вы слышите рев воздуха, который заряжается через систему.

В обычных дровяных печах воздухозаборник небольшой, и его можно регулировать еще меньше.Этот недостаток кислорода препятствует сгоранию, что приводит к холодным ожогам, неполному сгоранию и образованию большого количества дыма и креозота. Когда сгорание завершено, то, что выходит из дымохода, — это в значительной степени только углекислый газ, что означает отсутствие дыма: дым означает неполное сгорание, несгоревшее топливо или потерянную энергию. Мы культурно обучены ассоциировать дым с огнем; но с ракетными печами, иногда, когда нет дыма, все еще есть огонь!

Обеспечив полное сгорание и, следовательно, максимальное тепловыделение, только тогда мы думаем о с использованием получаемого тепла.Обычные дровяные печи отводят тепло из камеры сгорания для приготовления пищи, обогрева помещений или с помощью водонагревателей с «мокрой обратной стороной», что означает, что устройство просто не может нагреться достаточно для полного сгорания, что приводит к появлению дыма. Камера сгорания ракетной печи сильно изолирована, чтобы предотвратить преждевременные потери тепла, и огромное количество тепла вырабатывается за счет эффективного процесса сгорания.

Ракетная печь барабанного типа не только функциональна, но и красива.

ЧТО ДЕЛАТЬ СО ВСЕМ ТЕПЛОЕМ

Когда сгорание завершено, мы можем отводить тепло из печи в верхней части нагревательного стояка.И здесь ваше воображение и внутренний изобретатель могут разыграться: все, что вы можете придумать, чтобы сделать с очень горячим воздухом, можно сделать с этого момента.

Вот несколько вещей, которые можно привести в действие с помощью ракетной печи.

• Духовка — либо переделанная обычная печь с ракетой под ней, либо специально построенная бочковая печь из старых бочек емкостью 44 галлона (около 200 литров).
• Варочная панель или барбекю — хорошо подойдут старые чугунные плиты для барбекю или тяжелые медные плиты радиатора, на которые можно ставить кастрюли и сковороды, или просто готовить на потоке горячего воздуха.
• Системы горячего водоснабжения — мы изготовили различные системы, от тех, которые нагревают большой вентилируемый резервуар с водой с медным змеевиком, проходящим через него, до термосифонов с теплообменником, нагнетающих горячую воду от солнечной энергии.
• Обогреватели помещений — часто можно увидеть с перевернутой бочкой на 44 галлона, являющейся основным радиатором, с дымоходом, проходящим через тяжелые земляные или каменные элементы (нагреватели ракетных масс).

Температура за пределами графика

Береги себя! Хорошо построенная ракетная печь может работать настолько хорошо, что это может быть опасно.Ракетная печь Дэна однажды нагрелась до 180 ° C за шесть минут, 230 ° C за семь минут и 325 ° C за тринадцать минут! Что касается последней ракетной печи Джоэла, то во время его первого пробного запуска вся внутренняя оболочка подающей трубы светилась красным, как и дно внутренней части духовки: термометр показывал 350 ° C, а жареные овощи были изрядно обугленными ( с тех пор он снизил температуру до 200 ° C).

Несмотря на то, что ракетные печи довольно популярны в некоторых частях мира, они являются относительно редким явлением в системах пермакультуры Австралии.Они являются прекрасным примером соответствующей технологии, альтернативной обычным средствам нагрева пищи, воды или помещения; и о них стоит узнать больше.

---

Чтобы прочитать эту статью и больше информации об альтернативных технологиях, загляните в шестой выпуск журнала Pip Magazine.

Духовка с реактивным двигателем: как собрать свою собственную сверхэффективную плиту от Тима Баркера и Иллюстрированного Джоэла Медоуза теперь доступна в виде электронной книги в нашем интернет-магазине.

---

Электронная книга включает в себя инструкции по преобразованию обычной печи в ракету — здесь вы найдете соответствующие технологические семинары с VEG.

Как построить ракетный нагреватель массы: 11 шагов (с изображениями)

Есть два основных фактора, которые отличают ракетный нагреватель массы (RMH) от обычной дровяной печи. Во-первых, сгорание, которое имеет место в RMH, намного более полное из-за увеличенной тяги и изолированной камеры сгорания. Следовательно, RMH может быть в восемь раз эффективнее, требуя меньше древесины для того же количества тепла. Это также приводит к снижению количества золы и дыма.

Второй фактор, который делает RMH таким превосходным, — это тепловая масса, охватывающая компоненты, которые нагреваются.Когда биомасса сжигается и RMH нагревается, она передает тепло тепловой массе (саман, грязь, песок и даже вода). Хотя для разогрева требуется время, это тепло продлится несколько часов после тушения пожара. Например, если у нас есть огонь всего на пару часов вечером, печь все равно будет горячей утром.

К тому времени, когда мы начали исследовать преимущества RMH, мы уже построили свой дом и установили обычную дровяную печь. Если бы мы узнали об этом раньше, мы бы построили RMH, заключенный в глинобитную скамью или что-то подобное, в дизайн дома.Мы сделали RMH, который мы будем описывать в этой статье, таким образом, чтобы он соответствовал существующему пространству, и он отлично работает!

Пока солнце выходит днем, нам редко нужен огонь, так как мы спроектировали дом, чтобы использовать солнечную энергию. Однако для тех пасмурных и холодных дней эта печь стала настоящим хитом. Мы используем часть древесины, к которой мы привыкли, мы можем сжигать гораздо большее количество биомассы, а тепло длится намного дольше. Это беспроигрышный вариант. Единственным недостатком является то, что для ее изготовления требуется больше работы, чем просто пойти в магазин и купить готовую печь, но это кажется относительно небольшой ценой, особенно для производителей.

Если вы используете дрова для отопления дома, вам обязательно стоит подумать о создании RMH. Это будет иметь огромное значение для вашего дома и вашей поленницы. Этот дизайн можно изменить в соответствии с вашим пространством и потребностями. Или вы можете использовать изложенные нами принципы для создания собственного уникального нагревательного устройства.

В общем, он обошелся нам в 150 долларов, хотя глинобитный был бы значительно дешевле. Тем не менее, мы вернули эти деньги за счет экономии времени и энергии на сборе и рубке дров.

Данный RMH основан на дымоходе диаметром 6 дюймов.Если в вашем доме другой размер дымохода, необходимо изменить масштаб компонентов. Площадь поперечного сечения всех частей системы не может быть больше площади поперечного сечения дымохода. Камера сгорания (горизонтальная область, где находится пламя) должна быть наименьшей площадью поперечного сечения всей системы. Чем больше у вас площадь, тем выше должен быть стояк. Итак, если вы все же построите один из них, точно следуйте этим планам или исследуйте, что может измениться с другим размером дымохода.

Чтобы узнать больше о наших идеях и проектах, посетите наш сайт.

Как построить ракетный нагреватель массы

Дровяные нагреватели — Dragon Burners

Что вызывает дым от древесины?

Дерево выделяет летучие соединения при нагревании. Большинству этих соединений требуется не менее 1300 ° F для сгорания. Они также хранят от 50% до 60% всей энергии, содержащейся в древесине. Если огонь недостаточно горячий, энергия летучих соединений будет потеряна в виде дыма с сопутствующим загрязнением воздуха и опасностью креозота.

Зона горения на дровах может быть охлаждена до температур ниже требуемых для сжигания дыма различными способами. Например, в открытый камин поступает слишком много холодного воздуха. Или, используя теплопроводящие материалы, такие как чугун, в камере сгорания. Многие печи-бочки и чугунные печи имеют этот недостаток. Хотя получение тепла от процесса сгорания кажется хорошей идеей, на самом деле это контрпродуктивно, поскольку охлаждает зону горения.Более холодная зона горения приводит к появлению дыма и снижению эффективности.

Отсюда следует, что чем горячее огонь, тем полнее сгорание, тем выше эффективность горения и тем меньше дров вам придется рубить.

Для обеспечения горячего ожога, камера сгорания первичного дракона горелки (показано на рисунке в виде горизонтального желтовато-коричневый компонента) отлита из изолирующего огнеупорного материала. Поскольку эта камера сильно нагревается, расширяющиеся газы вытесняются из камеры сгорания до завершения сгорания.Таким образом, вторая изолированная камера сгорания (теплообменник, показанный синим цветом) завершает процесс сгорания.

Важность турбулентности при сжигании древесины

Огонь в туннеле для сжигания поглощает твердые частицы и выделяет летучие соединения древесины. В дополнение к изолированной зоне горения, Dragon Burner увеличивает эффективность, гарантируя, что все выхлопные газы адекватно смешиваются с кислородом из приточного воздуха за счет создания турбулентности. Питер ван ден Берг, опытный дизайнер каменных и ракетных обогревателей, разработал дизайн Dragon Burner. Подробнее об элементах конструкции турбулентности здесь …..

Нет дыма или загрязнений, исходящих из вашей печной трубы, потому что все компоненты древесины расходуются. Также практически нет золы, потому что расходуются и твердые частицы.

Обжигание древесины хвойных и хвойных пород

Поскольку процесс сгорания настолько завершен, вы можете использовать «смолистую» древесину, такую ​​как сосна, в вашем обогревателе Dragon. Все соединения, которые обычно накапливаются в вашем «дымоходе», никогда не попадают туда, потому что они потребляются очень высокими температурами.

Использование тепла

После завершения процесса сгорания и выхода выхлопных газов из стояка тепла можно начинать отвод тепла. К отбору тепла можно подходить двумя способами, в зависимости от требований к обогреву помещения.

Первый подход — немедленно отвести тепло в помещение. Примером может служить сборка «Плиточный ракетный обогреватель». Если вы хотите узнать больше о его преимуществах и недостатках, обратитесь к

.

Построение замка — пример второго подхода, который пытается улавливать тепло, используя подходящие материалы для медленного высвобождения с течением времени.

Прототип ракетной печи | Критический бетон

Сработало?

Короткий ответ — да. У нас был крайний срок до собрания академии Actors of Urban Change, чтобы закончить прототип и посмотреть, насколько он работает. Элизабет Кремер из MitOst мудро посоветовала нам купить детектор монооксида углерода, и мы тоже. Мы рады, что будильник не сработал. Мы отапливали комнату в течение всей встречи и неоднократно использовали ее для работы в кино и в холодные рабочие дни.Нет сомнений в том, что печь может обогреть около 70 м2, эффективно используя древесные отходы плохого качества.

Есть возможности для улучшения:

1- Первая проблема — это зависимость от оператора. Эта печь не требует минимального обслуживания. Оператор должен оставаться рядом, пока он горит, чтобы иметь возможность вмешаться в случае обратной тяги. Это случается, когда поленья не падают естественным образом в камеры сгорания, а огонь разгорается в питателе. Одно из решений — установить более вертикальную и, возможно, более широкую кормушку.

2- Более широкий дымоход, шире и выше также может улучшить тягу. . Сейчас диаметр дымохода 12 см, а подступенка — около 14 см. Из апостериорных показаний мы узнали, что диаметр дымохода должен быть шире диаметра стояка.

3- С огнетушителями трудно работать, и цилиндр с надрезом такого диаметра (14-16 см) с шлифовальной машиной — серьезная проблема . Мы потеряли много времени, компенсируя это сварочными работами.Было бы намного проще работать с прямоугольными НКТ, по крайней мере, по части стояка.

4- Металл огнетушителя достаточно тонкий — 3 мм — и долго не выдерживает жары печи, особенно в камере сгорания. Более рациональным решением было бы проработать камеру сгорания из огнеупорных материалов.

5- Если для нас имеет смысл использовать древесный лом, материал, который у нас есть в избытке, другие виды топлива могут быть легко произведены из вторичной бумаги, использованной кофейной гущи и т. Д.Мы собираемся начать исследование этого с помощью прототипов топлива в ближайшем будущем.

Подробнее… скоро…

Лесная ракетная печь с биочаром — Appropedia: Theustainability wiki

Эта печь была спроектирована как источник биоугля для небольших производителей, сжигая газы, выделяемые при производстве угля, для обеспечения энергией для отопления помещений и приготовления пищи.

Это конструкция типа ракетной печи, в которой в качестве изоляции используются небольшие кусочки дерева или другой биомассы.Тепло, производимое при сжигании дров в ракетной печи, вызывает пиролиз изоляции древесины / биомассы в окружающей камере (реторте). Газы, образующиеся при пиролизе, поступают в печь и сжигаются. Поскольку воздух не проходит через реторту, содержащаяся внутри древесина превращается в биоуголь / древесный уголь, а не в пепел.

В отличие от многих других видов производства биоугля или древесного угля, сжигание выделяемых газов дает около 70% энергии, доступной из древесины для приготовления пищи и обогрева, а также значительно улучшает профиль выбросов выделяемых газов.

Конструкция печи была основана на конструкции, разработанной Эдвардом Ревиллом из Суонси Биочар и разработанной с его помощью.

Сотрудничество по проекту проектирования и строительства печи организовано по адресу http://edgeryders.eu/forest-biochar-rocket-stove

Лесная ракетная печь с биочаром 0-3 [редактировать | править источник]

После дальнейших разговоров с Эдом и исследований, конструкция печи претерпела дальнейшие изменения, и в нее была добавлена ​​топка, которая уменьшит количество внимания, необходимого для поддержания хорошего огня.

После обнаружения работы Петерберга, где он всесторонне тестировал конструкцию ракетной печи, которая горит без присмотра в течение часа или более, и собирая материалы, была разработана новая конструкция, и началось строительство печи.

Низкое качество Mediacrush видео первого испытательного обжига — печь хорошо сжигала дрова из сломанных поддонов, при этом в реторту загружали высушенную древесную щепу для превращения в biochar. Не вся щепа была преобразована в биоуголь — вероятно, потому, что печь работала всего 1-2 часа.Ожидалось, что во избежание этого потребуется более длительное время работы печи.

• Подача вторичного воздуха: задняя часть топки во время сборки.

• Топка: внутри топки во время изготовления.

• Подставка и топка: Подставка приваренная к топке.

Видео Mediacrush топки с приваренной трубкой вторичного воздуха

Mediacrush видео топки, приваренной к стояку внутри корпуса печи

Mediacrush Фотогалерея готовой печи

• считывание температуры работающей печи

Размеры

[править | править источник]

Печь была построена с использованием этих расчетов размеров.

Подставка была сделана короче, так как конфорка должна быть размещена над плитой, и это необходимо, чтобы она была на высоте, подходящей для больших кастрюль, и чтобы нагрев конфорки был максимальным. Есть надежда, что дымоход, выходящий из плиты, компенсирует тягу, потерянную из-за более короткого стояка.

Порт из топки в стояк имеет площадь поперечного сечения (csa), близкую к 75% от csa стояка.

Трубка вторичного воздуха имеет csa 5% от csa стояка.Он также распространяется на покрытие порта на аналогичную сумму.

чертежей САПР [редактировать | править источник]

Ракетная печь лесной biochar 0-31

Модель снова была создана с использованием бесплатного программного обеспечения Design Spark Mech и экспортирована в виде файлов .stl, которые затем были импортированы в Art of Illusion для дальнейших манипуляций.

STL CAD-файл для ForestStove 0-31

.stl файлы откроются с помощью FreeCAD

Кулинарный модуль [править | править источник]

Был изготовлен модуль для установки на плиту, чтобы ее можно было использовать для приготовления пищи.Это обеспечило горячую духовку, теплую духовку / дегидратор и большую поверхность для нескольких сковород. Зимой 2014-2015 годов печь регулярно использовала для приготовления пищи около 30 человек. Он работал каждый день и использовался для трехразового питания.

Плита с варочным модулем

Оценка

[править | править источник]

Печь с установленным варочным модулем хорошо работает с сухими дровами в топке и сухой щепой в камере biochar. Печь выделяет много тепла и является отличным обогревателем.Топка излучает много тепла, которое можно было бы использовать более эффективно (большая камера для производства биоугля? Которая также должна изолировать топку, заставляя больше нагревать стояк).

Топка была изменена, чтобы придать ей плоскую верхнюю часть, чтобы получить дополнительные поверхности для приготовления пищи (и использовать больше тепла). К сожалению, бункер для загрузки биоугля расположен над той частью топки, которая выделяет больше всего тепла и препятствует легкому повторному использованию этого тепла.

Изоляция духовок может сделать их более эффективными, но могут потребоваться вентиляционные отверстия, чтобы можно было регулировать температуру.

Часто печь использовалась на мокрых дровах. Он должен был быть очень мелко нарезан, и часто он достигал хорошей температуры приготовления только тогда, когда щепа была добавлена ​​в камеру biochar.

Лесная ракетная печь с биочаром 0-2 [редактировать | править источник]

Новый дизайн, основанный на усовершенствованном дизайне, разработанном Эдом Ревиллом из Суонси Биочар.

Новый дизайн печи Эда Ревиллса

Лесная печь 0-2, как и печь Eds, будет использовать 6-дюймовую нержавеющую трубу для стояка тепла, но будет использовать 8-дюймовую нержавеющую трубу для камеры сгорания, что позволит сжигать больше топлива.

Новый топливный бункер, который загружает дрова в камеру сгорания, также будет отличаться квадратным размером 8 дюймов, выровненным по вертикали и намного более высоким, что позволяет загружать в бункер большие куски древесины, что снижает количество внимания, которое необходимо уделять печи. горит.

Заливной люк камеры для производства биоугля будет перемещен спереди в одну сторону (здесь справа), чтобы освободить место для топливного бункера.

чертежей САПР [редактировать | править источник]

Ракетная печь лесной biochar 0-211

На этот раз оказалось очень сложно создать некоторые из более сложных форм с помощью Art of Illusion.
Некоторые части модели были созданы с помощью бесплатного программного обеспечения Design Spark Mech и экспортированы в виде файлов .stl, которые затем были импортированы в Art of Illusion для дальнейшие манипуляции.

STL CAD-файл для ForestStove 0-211 Модель была немного сломана во время экспорта из Art of Illusion, люк для заполнения камеры biochar был удален от остальной части модели

.stl файлы откроются с помощью FreeCAD

Лесная ракетная печь с биочаром 0-1 [редактировать | править источник]

Посмотрите видео, в котором Эд объясняет эту печь.

чертежей САПР [редактировать | править источник]

3D-модели были созданы с использованием Art of Illusion http://www.artofillusion.org/
STL-файл CAD для верхней части лесной печи
Изображение CAD-чертежа нижней части печи
Изображение CAD-чертежа верхней части печи
Второе изображение Чертеж САПР верхней части печи

.stl файлы откроются с помощью FreeCAD

Размеры

[править | править источник]

Нижняя часть [править | править источник]

Размер жаровых труб 8 ”квадрат (A)
Толщина пластины для жаровых труб 6 мм
Толщина слоев вермикулита 3” на стороне 2 ”сверху (B)

Верхняя часть (реторта) [править | править источник]

Диаметр газового баллона 14 дюймов (C)
Диаметр трубки из нержавеющей стали 6 дюймов (D)
Толщина трубки из нержавеющей стали 1,5 мм или 2 мм
Используйте нержавеющую сталь 304 или 316
Общая высота реторты 18–24 дюйма (18 дюймов должна давать лучше нагрев для готовки)

.
