Мотобуксировщик своими руками, изготовление и конструкция

Главная
Мотобуксировщик своими руками

Описаны основные блоки из которых можно самостоятельно собрать мотобуксировщик

Спрос покупателей

Центробежное сцепление

Комплект трансмиссии

Вариатор Сафари (ЛЮКС)

Вариатор ARCTIC

ПРИМЕЧАНИЕ 1

Если Вы, после прочтения статьи, заинтересованы в покупке каких-либо комплектующих. То задайте нам вопрос, воспользовавшись разделом.

Ходовая часть мотобуксировщика своими руками

Ходовую часть мотобуксировщика можно отнести к одной из наиболее дорогих и конструктивно сложных в изготовлении частей. Чаще всего ходовая часть мотобуксировщика, приобретается уже в сборе. Это действительно является оправданным, так как наличие ходовой мотобуксировщика в сборе, позволяет уменьшить время на изготовления мотобуксировщика своими руками. При изготовлении ходовой части, обратите внимание, на то, что последняя должна быть оснащена крепежными элементами (отверстиями) к которым происходит фиксация рамы мотобуксировщика. Для избегания зацепов при движении, чаще всего рама фиксируется к ходовой части винтам с потайной головкой (см.

гост 17475-80). Расположение крепежных элементов рамы и ходовой части самодельного мотобуксировщика зависит от положения силового агрегата (двигателя).

Подвеска мотобуксировщика

Мотобуксировщики выпускаются с тремя типами подвески:

катковой
склизовой
комбинированный тип подвески

Если кратко, то тип и конструкция подвески влияет как на скоростные характеристики мотобуксировщика так и на «жесткоcть» его движения. Например в мотобуксировщиках со склизовой подвеской, в зазор ходовой части, при движении по целине, будет попадать меньшее количество снега, нежели если бы у мотобуксировщика была катковая подвеска. Таким образом в «склизовых» мотобуксировщиках силовой агрегат (двигатель) при движении работает с меньшими перегрузками и, как следствие, менее подвержен перегреву.

Мощность двигателя мотобуксировщика

Если приводной двигатель мотобуксировщика у Вас уже есть в наличии, то можете пропустить этот раздел. Если Вы только собираетесь приобрести его, то обратите внимание на ряд пунктов. При выборе силового агрегата для самодельного мотобуксировщика чаще всего обращают внимание на следующих производителей: Honda, GreenFild, Lifan и MTR. Как правило, выбор двигателя мотобуксировщика основывается, либо на Ваших личных предпочтениях и опыте использования, либо на рекомендациях, а так же стоимости и надежности двигателя конкретной марки.

При выборе двигателя для самодельного мотобуксировщика, следует обратить внимание на диаметр вала последнего, а так же на его максимальную мощность. Ко вторичным параметрам двигателя можно отнести: наличие катушки освещения и системы электронного пуска. Подробнее ознакомиться с номенклатурой поставляемых нами двигателей, а так же их стоимость, пройдите по ссылке.

Примечание 2

На производимыми нами мотобуксировщиками мы в основном устанавливаем двигатели марки Lifan (Китай). Почему мы остановились на данном производители? Прежде всего компания Lifan в первой сотне лучших компаний Китая (в Китае, компания Lifan более известна по производству мотоциклов). Объемы колоссальны и номенклатура производимых изделий не ограничивается только двигателями. Концерн Lifan выпускает с «конвеера» так же мотоциклы, автомобили и генераторы, поэтому качество, при таком объеме выпускаемой продукции, должно быть соответствующим.

Не будем утверждать, но на самодельные мотобуксировщики чаще устанавливаются двигатели мощностью 6.5 л.с. Наминала мощности в 6.5 л.с. оказывается вполне достаточным для транспортировки малогабаритных грузов. Однако, если в сцепке с мотобуксировщиком идет более двух волокуш с габаритными грузами то конечно же мощности в 6.5 л.с. будет недостаточно для надежного движения.

Примечание 3

Как показала практика, мощности двигателя в 6.5 л.с. оказывается явно недостаточно, в особенности когда мотобуксировщик движется по глубокому снегу («пухляку»). Запас по «лошадиным силам» никогда не будет лишним, при этом разность в цене между двигателями 6.5 л.c. и 15 л.c. не существенен. Однако, следует иметь ввиду, что более мощные двигатели являются и более габаритными.

Примечание 4

Например, китайские двигатели марки Lifan 15 л. c., как показала практика, имеют больший ресурс работы и более качественное исполнение, чем менее мощные двигатели из этой «линейки».

Трансмиссионные комплекты (трансмиссия)

Как передать полезный момент с вала двигателя на гусеницу мотобуксировщика? Два варианта: использовать вариатор и ведомый шкив, либо использовать цепную передачу и автоматическое сцепление. На данный момент, мы предлагаем первый вариант т.е. использование трансмиссионных комплектов на основе вариатора.

Комплект трансмиссии K-1

Комплект трансмиссии KМ-3

Комплект трансмиссии KМБ-3

Комплект трансмиссии KМБ-4

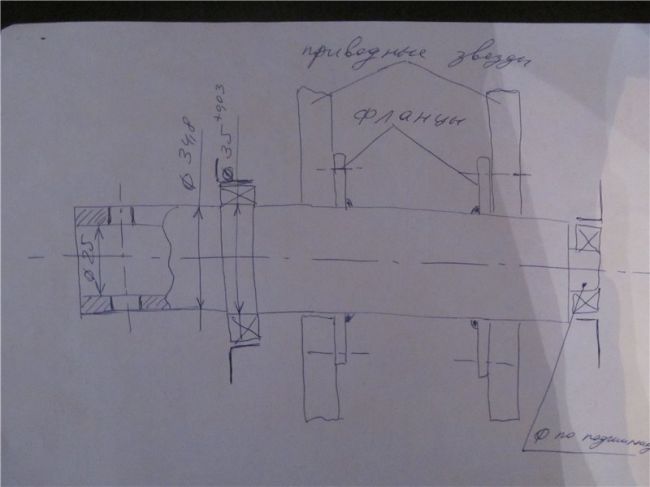

Приводные звездочки для мотобуксировщика

Звездочки для приводных цепей — довольно обширная тема для освещения в данной статье. Поэтому тем кого интересует влияние параметров приводных звездочек (например кол-во зубьев) на скорость и плавность движения транспортного средства, прочтите нашу статью о приводных звездочках

Примечание 5

Неверно подобранное передаточное число, а так же диаметр приводных звездочек, может повлечь за собой увеличение нагрузки на ремень вариатора, а так же привести к более быстрому износу приводной цепи.

Примечание 6

Для передачи механического момента с вала двигателя на движетель мотобуксировщика (вал гусеницы), как уже было сказано, используют приводные звездочки. Как правило используют звездочки в виде комплектов состоящих из ведущей и ведомой звездочек: звездочки для мотобуксировщиков

Рама и подмоторное основание двигателя

Подмоторная плита двигателя мотобуксировщика, а так же подмоторная рама служат для фиксации силового агрегата мотобуксировщика. Рамы и подмоторные основания можно изготовить самостоятельно, при этом помните, что для уменьшения вибрации двигателя, подмоторные основания снабжаются специальными демпфирующими прокладками. На данный момент, мы, для разработчиков самодельных мотобуксировщиков предлагаем два КИТ-комплект. Первый КИТ-комплект (подробнее по ссылке) предназначен для установки на

переднеприводную модель мотобуксировщика (ведомая и ведущая звездочки спереди), а второй КИТ-комплект (подробнее по ссылке) на мотобуксировщик с задним типом привода (ведомая и ведущая звездочки сзади). Обратите внимание, для тех, кто разрабатывает переднеприводный мотобуксировщик (наподобие мотобуксировщика «Мухтар»). Будет полезен следующий комплект:

Для тех, кто разрабатывает заднеприводный мотобуксировщик. Будет полезен комплект M2:

Рама для мотобуксировщика своими руками

Для самостоятельного изготовления рамы для мотобуксировщика вполне подойдут металлические пруты сечением 20*40мм либо 40*40мм. Размер рамы для самодельного мотобуксировщика, точнее ее ширина, фактически ограничены размерами движителя гусеницы. Если самостоятельного оборудования у вас нет, обратите внимание на поставляемую раму для переднеприводного/заднеприводного мотобуксировщика (так же изготавливаем рамы с посадочными местами, для переднеприводных самодельных мотобуксировщиков).

Примечание 6

Мы не рекомендуем покупать мотобуксировщики на которых установлена рама из обрезиненного дерева, данной рамы в среднем хватает на 3-4 года, при умеренной эксплуатации, далее фанерная рама начинает вздуваться и, конечно же, приходить в негодность.

Движитель мотобуксировщика (гусеница)

Самостоятельное изготовление самодельных гусениц для мотобуксировщика вряд ли оправдано. По данному пункту, следует обратить внимание на ширину гусеницы для мотобуксировщика, на тип грунтозацепа, а так же наличие шипов. Узкие гусеницы для мотобуксировщика, с малой площадью поверхности, в глубоком снегу могут не спасти мотобуксировщика от провала в снег. На данный момент наиболее ходовым размером гусеницей для мотобуксировщика является гусеница с шириной 500мм.

Tags: Самодельные мотобуксировщики, Самодельные мотобуксировщики

Люди, участвующие в этой беседе

Владимир
motodom
Владимир
Антон
Покупатель
Игорь
Андрей

Закрепленные

Понравившиеся

Наши координаты

Адрес

г. Рыбинск, Ярославская область

г. Вологда, Вологодская область

email:[email protected]

Номер телефона

МТС: 89108102466

Вопросы?

Вопрос по запчастям?
Вопрос по доставке?
Вопрос по оплате?
Связь с администратором

Рама мотобуксировщика размеры и чертеж. Мотособака своими руками

Многие охотники и рыбаки мечтают изготовить мотобуксировщик своими руками, но не знают с чего начать. Нужно знать размеры, необходимы точные чертежи кит комплекта мотобуксировщика.

Я с радостью поделюсь своим опытом постройки мотобуксировщика на 380 гусенице. Представляю всем подписчикам канала «Айда на рыбалку» чертежи мотобуксировщика, размеры и смету на закупку комплектующих для сборки.

Подробный обзор в видео ролике на нашем Youtube канале

В ролике рассматриваем основные узлы и комплектующие:

Натяжитель гусеницы
Ведомый вал (балансир)
Подвеска (тележки, катки)
Рама мотобуксировщика
Защита двигателя
Руль
Крепление двигателя
Освещение
Натяжитель цепи
Летний режим подвески
Ведущий вал
Звезды вала
Стойки подвески
Брызговик
Фаркоп
Прицеп
Сборка мотобуксировщика
Запрессовка подшипника
Закачка смазки в подшипники
Размеры мотобуксировщика

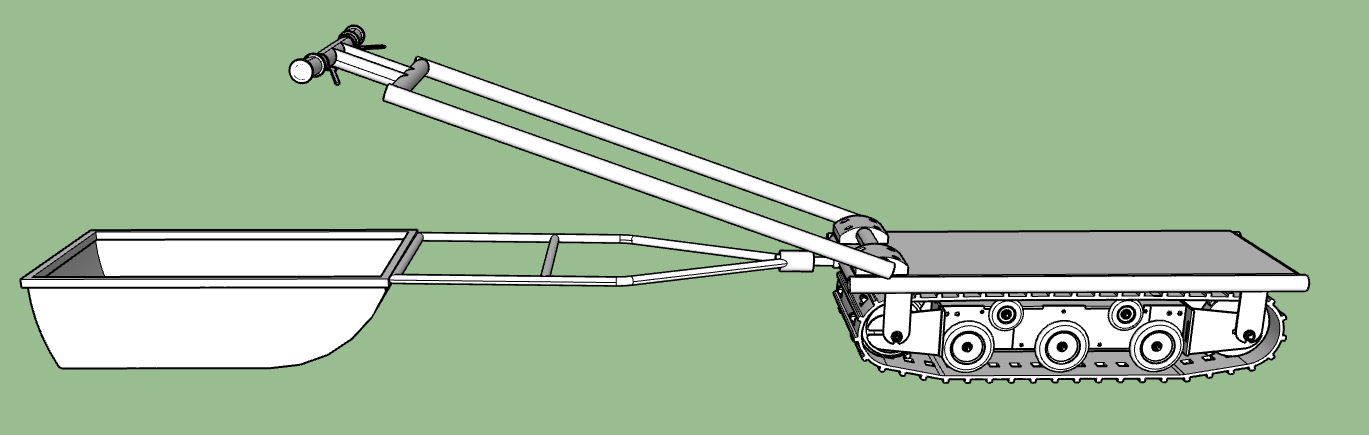

Чертеж мотобуксировщика
Смета на комплектующие
Сайт Https://айданарыбалку. рф

Мотобуксировщик имеет небольшие размеры и массу. Показал высокую проходимость и маневренность. За 6 месяцев испытаний конструкция рамы и подвески была дорабатана. Для езды летом было сделано съемное крепление, удлиняющее стойки передней подвески, а катковая подвеска заменена на полиуретановые колеса. На практике таки колеса сделали подвеску очень жесткой и было решено вернуться к катковой подвеске. Также был изготовлен прицеп и поставлен на колеса от садовой тачки, которые в последствии заменил на внедорожные колеса от квадроцикла.

В сборке мотобуксировщика нужно отметить несколько важных моментов.

Подшипник UCFL 205 для ведущего вала, необходимо запрессовать.

В подшипник и ведомый вал, необходимо закачать смазку «Литол» или другую схожую.

Стоики для подвески изначально нужно делать длиннее, для летнего режима.

Эксперименты показали, что лучший вариант для мотобуксировщика, это катковая, независимая подвеска без поперечин, она легко глотает неровности летом, а зимой снег не задерживается и не забивает гусеницу.

Длинна рамы 140 сантиметров, с фаркопом 148 сантиметров

Ширина 40 сантиметров

Высота в летнем режиме 72 сантиметра, в зимнем режиме 67 сантиметров

Высота стоек подвески 24 сантиметра, передней 25 сантиметров

В описании вы найдете подробный чертеж мотобуксировщика на 380 гусенице, а также смету по всем комплектующим для сборки. Практически все комплектующие были куплены в Рыбинске, катковую подвеску приобретал в Костроме. Металл, болты, гайки, шайбы, краску, масла, растворители и всю мелочевку можно купить на строительных и автомобильных рынках.

Кит комплект мотособаки на 380 гусенице

Посетите сайт общества рыболовов https://айданарыбалку.рф На сайте вы также найдете ссылки на скачивание файлов с чертежами мотобуксировщика и сметой.

Также на сайте много информации о способах и местах ловли рыбы. Как выбрать транспорт, экипировку, снасть, прикормку, наживку. В рубрике «Мастерская» найдете информацию о постройке самодельных вездеходов.

В наших соцсетях, участники общества, выкладывают отчеты о рыбалке и геолокации с мест ловли.

Профессионалы делятся опытом с новичками и проводят мастер-классы.

Проводим мероприятия для всей семьи. Отдых на рыболовных базах, или диких местах. Приобщаем население к здоровому образу жизни и активному отдыху

Чертежи рамы мотобуксировщика.

Скачать чертеж рамы мотобуксировщика на 380 гусенице
