Как сделать из досок балку. Как изготовить балку перекрытия из досок длиной 6 метров размером 50х150 мм, при длине пролета 6 метров от стены до стены.

Как сделать из досок балку. Как изготовить балку перекрытия из досок длиной 6 метров размером 50х150 мм, при длине пролета 6 метров от стены до стены.

При проектировании любой постройки требуется проводить расчеты несущей способности балок. В индивидуальном строительстве в подавляющем большинстве случаев используются однопролетные деревянные балки в виде досок, брусьев или бревен различной длины.
Оптимальное сечение и шаг балок подбирается в зависимости от длины пролета и предполагаемых нагрузок. Так для балки сечением 150х150 мм при длине пролета 6000 мми шаге установки 500 ммперегрузка по прогибу превышает норму в 2,46 раза, при шаге 400 мм– в 2 раза, а при шаге 300 мм– в 1,5 раза, при этом расчетная нагрузка по площади составляет 300 кг/м 2. а распределенная нагрузка – 90 кг/м 2. Возможный шаг установки балок сечением 150х150 мм, при котором перекрытие выдерживает такую нагрузку, составляет200 мм. Однако надо иметь в виду, что в любом случае величина разрушающей нагрузки –1650 кг.
Прочность и надежность перекрытия зависит от сечения балки. Так при высоте балки200 мми ширине150 ммперегрузка будет всего в 1,04 раза, а если, наоборот – в 1,88 раза, при шаге установки500 мми указанной выше нагрузке.

Таким образом, балка перекрытия при таком пролете должна быть капитальная, а не составная из досок сечением 50х150 мм. Ведь если будет 2-ой этаж, то она будет нагружена основательно. К тому же длина досок –6000 мм, а это означает, что крепежные элементы в составных элементах балки будут работать на срез. Если установить более основательный крепеж, то это ослабит саму балку.

Деревянные балки перекрытия 7 метров. Деревянные балки перекрытия —  размеры и нагрузки

Сделали деревянное перекрытие в брусовом доме, а пол трясётся, прогибается, появился эффект «батута»; хотим делать деревянные балки перекрытия 7 метров;  нужно перекрыть комнату длиной в 6, 8 метров так, чтобы не опирать лаги на промежуточные опоры; какой должна быть балка перекрытия на пролет 6 метров, дом из бруса; как быть, если хочется сделать свободную планировку – такие вопросы часто задаются форумчанами.



Maxinova ( Пользователь FORUMHOUSE)
У меня дом примерно 10х10 метров. На перекрытие я «кинул» деревянные лаги, их длина — 5 метров, сечение — 200х50. Расстояние между лагами – 60 см. В процессе эксплуатации перекрытия выяснилось, что когда дети бегают в одной комнате, а ты стоишь в другой, то по полу идёт достаточно сильная вибрация.

И подобный случай далеко не единственный.

елена555 ( Пользователь FORUMHOUSE)
Не могу понять, какие балки для межэтажных перекрытий нужны. У меня дом 12х12 метров, 2-х этажный. Первый этаж сложен из газобетона, второй этаж мансардный, деревянный, перекрыт брусом 6000х150х200мм, уложенным через каждые 80 см. Лаги положены на двутавр, который опирается на столб, установленный посередине первого этажа. Когда хожу по второму этажу, то чувствую тряску.

Балки на длинные пролеты должны выдерживать большие нагрузки, поэтому, чтобы возвести прочное и надёжное деревянное перекрытие с большим пролётом, их нужно тщательно рассчитать. В первую очередь, необходимо понять, какую нагрузку сможет выдержать деревянная лага того или иного сечения. И потом продумать, определив нагрузку для балки перекрытия, какие надо будет делать черновое и финишное покрытие пола; чем будет подшиваться потолок; будет ли этаж полноценным жилым помещением или нежилым чердаком над гаражом.

Чтобы рассчитать нагрузку на балки перекрытия, нужно сложить:

  • Нагрузку от собственного веса всех конструкционных элементов перекрытия. Сюда входит вес балок, утеплителя, крепежа, покрытия пола, потолок и т.д.
  • Эксплуатационную нагрузку. Эксплуатационная нагрузка может быть постоянной и временной.

При подсчёте эксплуатационной нагрузки учитывается масса людей, мебели, бытовых приборов и т.д. Нагрузка временно возрастает при приходе гостей, шумных торжествах, перестановке мебели, если её отодвинуть от стен в центр комнаты.

Поэтому при расчёте эксплуатационной нагрузки необходимо продумать всё – вплоть до того, какую мебель планируется ставить, и есть ли вероятность в будущем установки спортивного тренажёра.

За нагрузку, действующую на деревянные балки перекрытия большой длины, принимаются следующие значения (для чердачных и межэтажных перекрытий):

  • Для междуэтажных перекрытий и перекрытий мансардного этажа общая нагрузка берётся из расчёта 350-400 кг/кв.м.
  • Чердачное перекрытие – 150 кг/кв.м. Где (по СНиП 2.01.07-85), с учётом коэффициента запаса – 50 кг/кв.м – это нагрузка от собственного веса перекрытия, а 100 кг/кв.м — нормативная нагрузка.
Если на чердаке планируется хранить вещи, материалы и прочие, необходимые в быту предметы, то нагрузка принимается равной 250 кг/кв.м.

Сращивание досок для балок перекрытия. Сращивание и усиление

Как нарастить деревянную балку перекрытия, если приобретенный вами брус имеет длину меньше необходимого пролета?

Первое и основное: при любом способе сращивания полученная балка будет иметь намного меньшую прочность, чем цельнодеревянная. Идеальным решением будет строительство дополнительной несущей стены с уменьшением пролета. Как вариант — под места сращивания устанавливаются подпорные колонны.

Подпорная колонна в середине пролета резко уменьшает нагрузку на изгиб.

Как удлинить деревянную балку перекрытия, если нагрузка на нее незначительна (например, наверху находится неэксплуатируемый чердак)?

Наиболее надежный способ — соединение двух брусьев без уменьшения толщины каждого из них. Элементы просто соединяются стальными шпильками с широкими шайбами внахлест; дополнительно усилить соединение можно, проклеив его казеиновым, альбуминовым клеем или обычным ПВА.

Сращивание нахлестом.

Важно: места сращивания при о
тсутствии подпорных стен или колонн располагаются вразбежку, со смещением от балки к балке. В этом случае несущая способность перекрытия будет максимальной.

Еще одно неплохое решение — сооружение сборных балок из трех широких досок небольшой толщины (25 — 50 мм). И в этом случае соединения досок встык внутри каждой балки и между смежными балками располагаются вразбежку; доски проклеиваются по длине и дополнительно стягиваются шпильками.

Сборные балки из трех тонких досок.

Как усилить деревянные балки перекрытия при возросших требованиях к их несущей способности (например, при превращении холодного чердака в мансарду)?

Способов не так уж много:

  1. Возведение подпорных колонн или стен с уменьшением пролета;
  2. Подшивка к каждой балке дополнительной доски или бруса по всей длине, от стены до стены.

В последнем случае полезно знать одну тонкость:

  • Подшивка бруса того же сечения сбоку увеличивает несущую способность балки вдвое.
  • Увеличение высоты балки в 2 раза (подшивка такого же бруса снизу или сверху) увеличит несущую способность уже вчетверо.

Наращенные по высоте балки дают максимальное увеличение несущей способности.

Так как укрепить деревянные балки перекрытия путем подшивки к ним дополнительной доски или бруса?

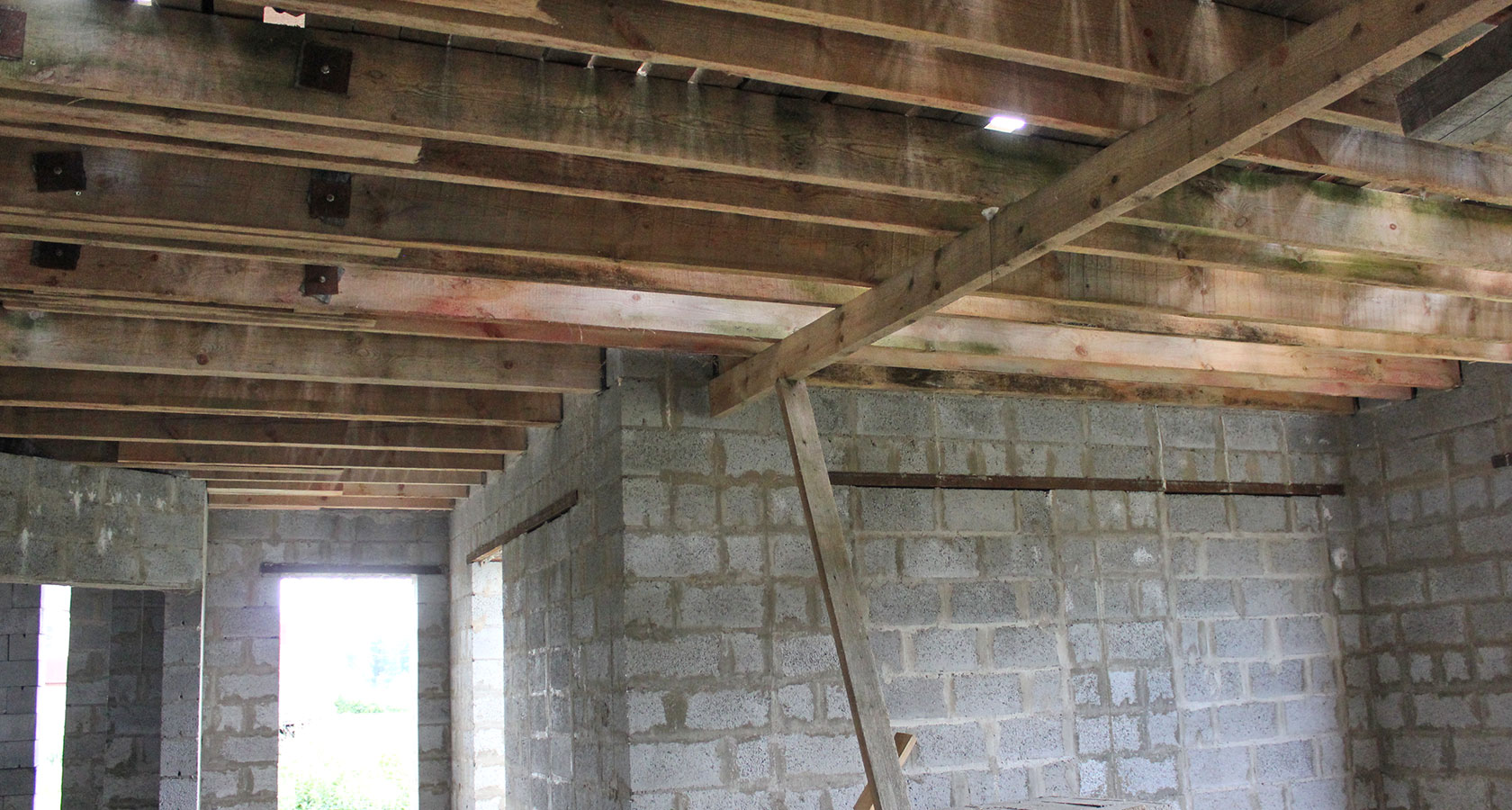

  1. Ставим в середине пролета под каждую вторую балку временные подпорки из бруса, убирая прогиб перекрытия.
  2. Свободные от колонн балки усиливаем накладками из бруса или доски. Расположение и толщина накладки выбирается с учетом расчетных нагрузок и высоты помещения; способ крепления — клеевой шов с дополнительной фиксацией шпильками с широкими шайбами или оцинкованными накладками.
  3. Переставляем подпорные колонны и повторяем операцию с оставшимися балками.

Любопытно, что значительно увеличить жесткость балок можно с помощью обыкновенной фанеры толщиной 18 — 22 миллиметра. Она нарезается полосами шириной, равной высоте балок, и после устранения прогиба перекрытия подпорными колоннами приклеивается к каждой балке с обеих сторон с фиксацией гвоздями или саморезами с шагом 15 — 25 сантиметров.

Разумеется, и здесь обязательна разбежка поперечных швов — и на каждой отдельной балке, и между смежными балками.

Балка с усилением фанерой.

Источник: https://detali-interera.ru-land.com/novosti/kak-iz-dosok-sdelat-balki-vybor-balki-dlya-mezhetazhnyh-perekrytiy

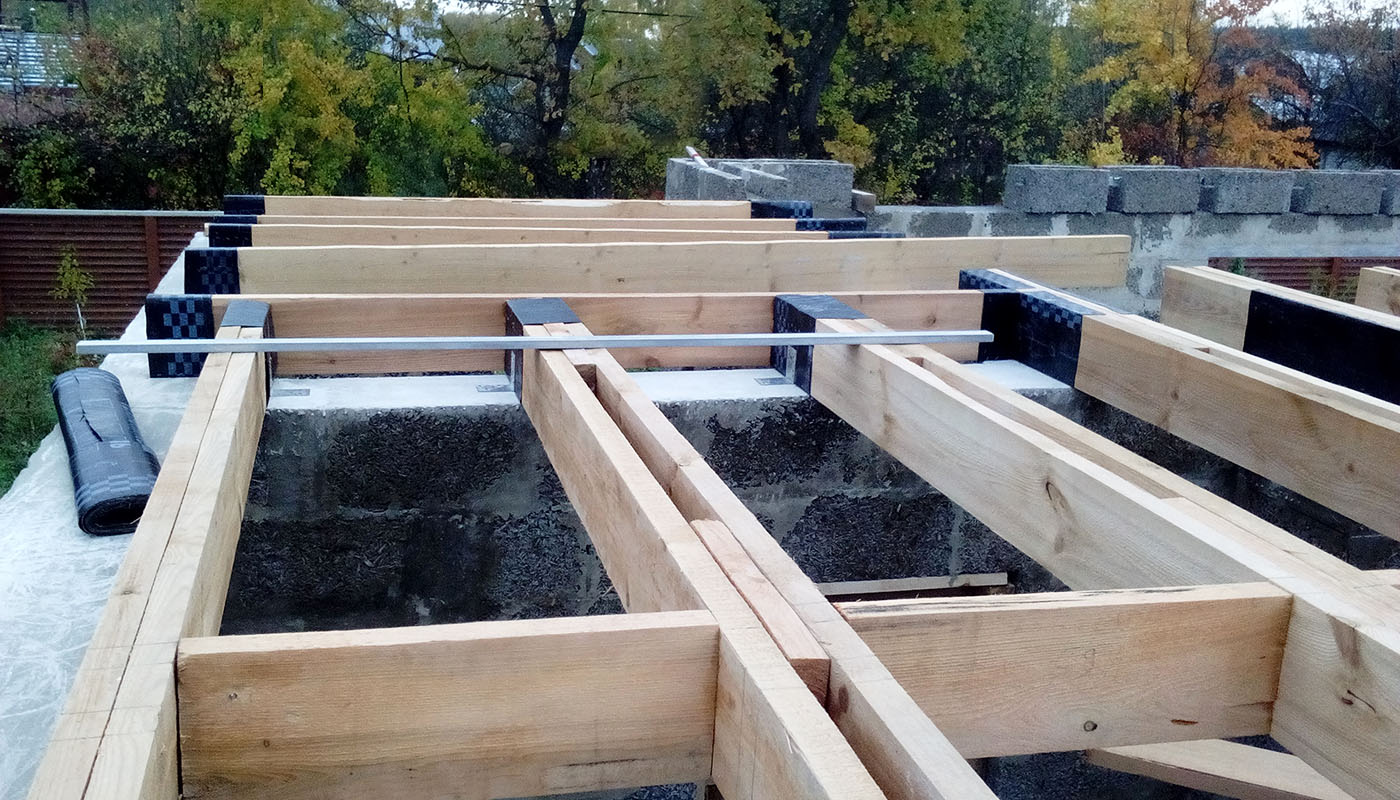

Спаренные балки из доски.

Типы и виды деревянных перекрытий

По предназначению деревянные балки перекрытия разделяются на такие виды:

  • подвальное;
  • чердачное;
  • междуэтажное.

С каждым из подвидов следует ознакомиться более детально.

Подвальное

Конструкция должна обладать высокими показателями прочности, выдерживать значительные усилия, ведь балки будут служить основой для устройства пола. Если в проекте жилого дома предусмотрен подвал или гараж для автомобиля, то деревянные бруски заменяют металлическими несущими конструкциями. Это связано с быстрым разрушением дерева от воздействия высокой влажности. Альтернативным вариантом считается уменьшение расстояния между балками перекрытия и обработка деревянных элементов антисептиком.

Чердачное

Перекрытие устанавливается независимо или является продолжением кровельной стропильной системы. Лучшие технические характеристики у первого варианта. Устраивать независимое перекрытие более рационально, такая конструкция улучшает звукоизоляционные показатели всего дома, считается ремонтопригодной.

Междуэтажное

Конструкция балок перекрытия в каркасном доме имеет свои особенности. Одна сторона деревянного бруса используется в качестве опорных элементов для крепления потолка, вторая (верхняя часть) применяется в качестве лаг для монтажа напольного покрытия. Пространство между балками межэтажного перекрытия заполняют минеральной ватой или другим теплоизоляционным материалом, пароизоляционная мембрана применяется в обязательном порядке. В нижней части пирога закрепляют гипсокартонные листы, сверху застилают дощатый деревянный пол.

Деревянные балки перекрытия 8 метров. Особенности выбора материала

Деревянное перекрытие монтируется при величине ширины не больше 8 метров

Деревянное перекрытие монтируется при величине ширины не больше 8 метров. Для несущих элементов выбирают балочный тип бруса, имеющего сечения от 5 на 15 до 14 на 24 см. Стоит отметить, что могут применять окоренной вид бревна с соответствующим показателем диаметра. Шаг между балками достигает от 1 до 6 метров.

При производстве материала используют только древесину хвойного сорта. Уровень прочности такого бревна намного выше других видов дерева. Прежде чем использовать брус, необходимо хорошенько просушить его на воздухе. Постукивание молотком по материалу должно производить звонкий звук. В гнезда кладки из кирпича или сруба плотно опирается длина балки, при оптимальном размере. Кроме перекрытия этажа по деревянным балкам вы можете выбирать такие изделия:

  • Для выполнения задачи можно воспользоваться черепными видами брусков, имеющих размеры 5 на 5 см. Такие элементы монтируют к нижней поверхности балок с двух сторон, а после потолок первого этажа подшить к верхнему уровню.
  • Применяется доска пола второго этажа. Для таких целей можно использовать и нестроганую древесину.
  • Оптимально подойдет для строительных работ и строганый шпунтованный вид доски.
  • Утеплительные средства. Для дерева можно воспользоваться минеральной плитой, специальными рулонами, так как волокнистая структура усилит защиту от возгорания. Плюс ко всему, такой метод улучшит звуковую изоляцию.
  • Пленка гидроизоляции, которая применяется для утепления и защиты материала от влаги.
  • Также подойдет специальный антисептик, битумная мастика или рубероидные обрезки.

Внимание! Выбранный вами материал может создавать различные декоративные решения, особенно при использовании покрытия для этих целей.

Видео балки перекрытия своими руками (сдвоенные,усиленные)Beems of the overlapping

Балки из досок. Какие балки на пролете 4 метра

Балки из досок. Какие балки на пролете 4 метра

Чаще всего при строительстве деревянных перекрытий используются доски и брус так называемых ходовых размеров: 50х150, 50х200, 100х150 и т.д. Такие балки удовлетворяют нормам (после расчёта), если планируется перекрывать проём не более четырех метров.

Для перекрытия длиной в 6 и более метров они уже не подходят.

Деревянная балка более 6 метров: тонкости

Балка для пролета 6 метров и более не должна делаться из бруса и досок  ходовых размеров.

Следует запомнить правило: прочность и жёсткость перекрытия в большей степени зависят от высоты балки и в меньшей степени – от её ширины.

На балку перекрытия действует распределённая и сосредоточенная нагрузка. Поэтому деревянные балки для больших пролетов проектируются не «впритык», а с запасом по прочности и допустимому прогибу. Это обеспечивает нормальную и безопасную эксплуатацию перекрытия.

Для расчёта нагрузки, которую выдержит перекрытие, надо обладать соответствующими знаниями. Чтобы не углубляться в формулы сопромата (а при строительстве гаража это точно избыточно), обычному застройщику достаточно воспользоваться онлайн-калькуляторами по расчёту деревянных однопролётных балок.

Leo060147 ( Пользователь FORUMHOUSE)
Самостройщик чаще всего не является профессиональным проектировщиком. Всё, что он хочет знать, – это какие балки нужно смонтировать в перекрытии, чтобы оно отвечало основным требованиям про прочности и надёжности. Это и позволяют высчитать онлайн-калькуляторы.

Пользоваться такими калькуляторам просто. Чтобы сделать расчеты необходимые значения, достаточно ввести размеры лаг и длину пролёта, которые они должны перекрыть.

Также для упрощения задачи можно применить  готовые таблицы.

Сдвоенные балки перекрытия. Перекрытия досками 200 на 50 и другие ходовые размеры

Вот какие балки на пролете 4 метра допускаются нормативами.
Чаще всего при строительстве деревянных перекрытий используются доски и брус так называемых ходовых размеров: 50х150, 50х200, 100х150 и т.д. Такие балки удовлетворяют нормам ( после расчёта ), если планируется перекрывать проём не более четырех метров.

Для перекрытия длиной в 6 и более метров размеры 50х150, 50х200, 100х150 уже не подходят.
Деревянная балка более 6 метров : тонкости

Балка для пролета 6 метров и более не должна делаться из бруса и досок ходовых размеров.

Следует запомнить правило: прочность и жёсткость перекрытия в большей степени зависят от высоты балки и в меньшей степени – от её ширины.

На балку перекрытия действует распределённая и сосредоточенная нагрузка. Поэтому деревянные балки для больших пролетов проектируются не «впритык», а с запасом по прочности и допустимому прогибу. Это обеспечивает нормальную и безопасную эксплуатацию перекрытия.

50х200 — перекрытие для проема 4 и 5 метров.

Для расчёта нагрузки, которую выдержит перекрытие, надо обладать соответствующими знаниями. Чтобы не углубляться в формулы сопромата (а при строительстве гаража это точно избыточно), обычному застройщику достаточно воспользоваться онлайн-калькуляторами по расчёту деревянных однопролётных балок.

Leo060147 Пользователь FORUMHOUSE

Самостройщик чаще всего не является профессиональным проектировщиком. Всё, что он хочет знать, – это какие балки нужно смонтировать в перекрытии, чтобы оно отвечало основным требованиям про прочности и надёжности. Это и позволяют высчитать онлайн-калькуляторы.

Пользоваться такими калькуляторам просто. Чтобы сделать расчеты необходимые значения, достаточно ввести размеры лаг и длину пролёта, которые они должны перекрыть.

Также для упрощения задачи можно применить готовые таблицы, представленные гуру нашего форума с ником Roracotta .

Roracotta Пользователь FORUMHOUSE

Я потратил несколько вечеров, чтобы сделать таблицы, которые будут понятны даже начинающему строителю:

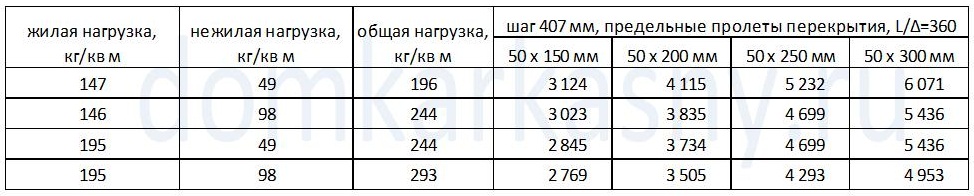

Таблица 1. В ней представлены данные, которые отвечают минимальным требованиям по нагрузке для полов второго этажа – 147кг/кв.м.

Примечание: так как таблицы основаны на американских нормативах, а размеры пиломатериалов за океаном несколько отличаются от сечений, принятых в нашей стране, то применять в расчётах нужно графу, выделенную жёлтым цветом.

Таблица 2. Здесь приведены данные по усреднённой нагрузке для полов первого и второго этажей – 293 кг/кв.м.

Таблица 3. Здесь приведены данные под расчётную увеличенную нагрузку в 365 кг/кв. м.

Источник: https://gorizont-pro.ru/novosti/perekrytiya-balki-iz-dosok-kak-izgotovit-balku-perekrytiya-iz-dosok-dlinoy-6-metrov-razmerom

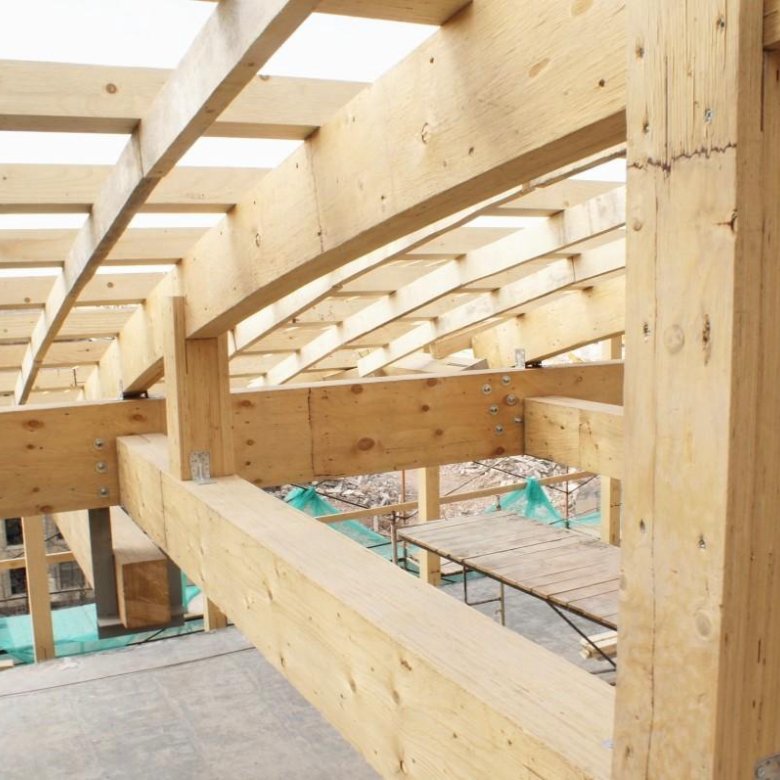

Деревянные балки перекрытия 8 метров. Узлы ферм

Узлы деревянных ферм – места соединения 2 и более элементов, именно его можно считать слабым местом всей конструкции. При небрежной сборке, некачественном соединении о жесткости конструкции можно забыть.

Соединение отдельных элементов в одно целое может выполняться несколькими способами, рассмотрим простейшую стропильную ферму:

  • в коньковом узле стропила соединяются вполдерева и закрепляются болтами. Допускается использование металлических либо деревянных накладок для большей жесткости;

Коньковый и опорный узлы

  • для жесткости необходима затяжка, соединяющая оба стропильных бруса. В этом случае в стропилах делается паз по размеру затяжки, и она фиксируется болтами;
  • деревянная ферма 6 метров и большей длины (до 12) требует установки дополнительных связей (вертикальных и наклонных брусков) для обеспечения жесткости. Схема соединения будет выглядеть так – в вертикальной связи делаются небольшие пазы, в которые упираются наклонные связи. Дополнительно узел укрепляется металлической пластиной;
  • также конструкция фермы крыши из дерева потребует надежного соединения со стеной. Самый простой способ сделать это – просто уложить деревянные брусья на стену и установить стропила в пазы, закрепив болтами.

На схеме – различные варианты стропильных ферм

Обратите внимание! Возможны варианты опорного узла с использованием потолочных балок, в таком случае они будут выполнять еще и роль затяжки. Правда, конструкция узла несколько усложнится.

Конструкции с параллельными поясами создаются, как правило с использованием специальных металлических пластин. Такие пластины для соединения деревянных ферм с одной стороны имеют ряд зубцов, которые надежно фиксируют узел.

Сращивание досок для балок перекрытия. Как изготовить балку перекрытия из досок длиной 6 метров размером 50х150 мм, при длине пролета 6 метров от стены до стены.

При проектировании любой постройки требуется проводить расчеты несущей способности балок. В индивидуальном строительстве в подавляющем большинстве случаев используются однопролетные деревянные балки в виде досок, брусьев или бревен различной длины.
Оптимальное сечение и шаг балок подбирается в зависимости от длины пролета и предполагаемых нагрузок. Так для балки сечением 150х150 мм при длине пролета 6000 мми шаге установки 500 ммперегрузка по прогибу превышает норму в 2,46 раза, при шаге 400 мм– в 2 раза, а при шаге 300 мм– в 1,5 раза, при этом расчетная нагрузка по площади составляет 300 кг/м 2. а распределенная нагрузка – 90 кг/м 2. Возможный шаг установки балок сечением 150х150 мм, при котором перекрытие выдерживает такую нагрузку, составляет200 мм. Однако надо иметь в виду, что в любом случае величина разрушающей нагрузки –1650 кг.
Прочность и надежность перекрытия зависит от сечения балки. Так при высоте балки200 мми ширине150 ммперегрузка будет всего в 1,04 раза, а если, наоборот – в 1,88 раза, при шаге установки500 мми указанной выше нагрузке.
Таким образом, балка перекрытия при таком пролете должна быть капитальная, а не составная из досок сечением 50х150 мм. Ведь если будет 2-ой этаж, то она будет нагружена основательно. К тому же длина досок –6000 мм, а это означает, что крепежные элементы в составных элементах балки будут работать на срез. Если установить более основательный крепеж, то это ослабит саму балку.

Изготовление балок перекрытия из досок. Выбор балки для межэтажных перекрытий:

  • Балки перекрытия из бруса . Чаще всего для изготовления балок выбирают брус прямоугольного сечения. Высота бруса должна находится в пределах 140-240 мм, а толщина 50-160 мм. При этом выдерживается правило: толщина балки составляет не менее 1/24 от ее длины. Профессионалы отмечают, что большая прочность присуща деревянной балке с соотношением сторон 7:5.
  • Балки перекрытия из бревна . Экономически более выгодное решение. Бревно обладает большой стойкостью к нагрузкам, но и низкой стойкостью к изгибу. Бревно пригодно для использования только если выдержано в сухих условиях не менее одного года.
  • Балки перекрытия из досок . Использование доски приводит к уменьшению потребляемого для устройства перекрытия количества пиломатериалов. Но, стоит отметить, что в данном случае понижается устойчивость перекрытия к огню, долговечность и звукоизоляция. Обычно доска используется при строительстве чердачного перекрытия. Чтобы усилить доски можно воспользоваться приемом — срастить вместе две доски по длине. Тогда суммарное сечение будет соответствовать уровню нагрузки. Такая конструкция может выдерживать нагрузку в 2 раза большую, нежели бруса или две доски, уложенные вплотную друг к другу. В данном случае крепление осуществляется саморезами или гвоздями, зафиксированными в шахматном порядке с шагом 20 см.

Рекомендуем! Подробное описание деревянных балок перекрытия — типы, виды, расчет балки на изгиб, прочность и нагрузку.

Сечение балок деревянного перекрытия

Напрямую зависит от величины предполагаемой нагрузки на балки. Нагрузку делят на постоянную, создаваемую полом, мебелью, и переменную, зависит от количества одновременно находящихся на перекрытии людей и предметов.

Видео фальш балка своими руками из паркетной доски

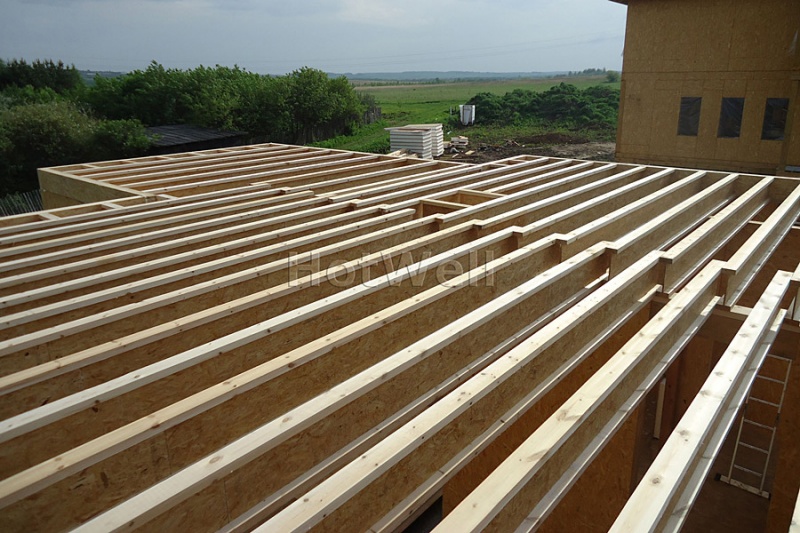

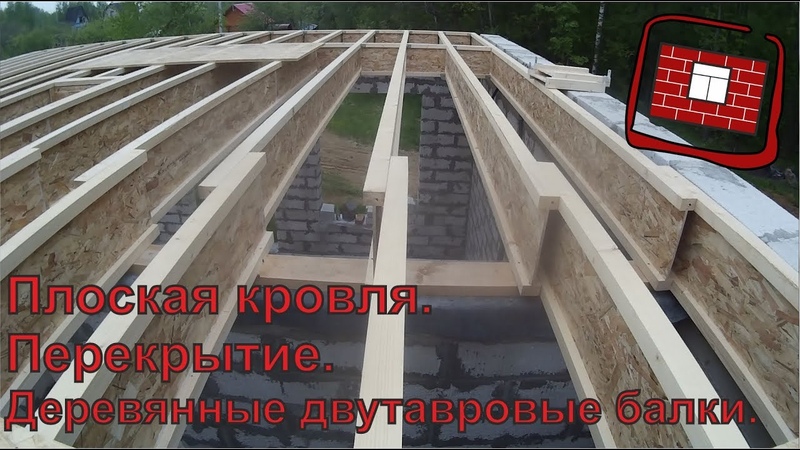

Технические характеристики деревянных двутавровых балок

Расчет деревянных двутавровых балок перекрытия.

Расчет деревянных балок перекрытия в доме ведется по II предельному состоянию (по прогибам) согласно СП 64.13330.2017 Деревянные конструкции и СП 20.13330.2016 Нагрузки и воздействия.

Расчетная несущая способность балок перекрытий определена согласно методике, указанной в п. 5. Рекомендации по проектированию и применению деревянных двутавровых балок и стоек на основе ориентированно-стружечной плиты OSB-3 для строительства и реконструкции малоэтажных зданий, 2010.

На практике это говорит о том, что балка перекрытия при нагружении ее равномерно распределенной нагрузкой 400 кг/м2 или 250, 200 кг/м2 в отдельных случаях, прогнется в центре на величину равную L/250, где L — расчетная длина балки (расстояние между центрами опирания балки).

Например, если расчетная длина балки 6 м (6000 мм), то прогиб в центре при максимальной нагрузке будет 6000/250 = 24 мм. Т.е. в данном примере 24 мм — максимально допустимый прогиб балки, при котором возможна комфортная эксплуатация перекрытия — не будет вибраций, скрипов, ощущения «батута».

При расчете пролетов используются лишь условия равномерной нагрузки, в случае использования других условий необходимо использовать программное обеспечение САПР компании СИПВОЛЛ.

Ниже приведены таблицы соотношения типа двутавровых балок, шага их установки, расчетной нагрузки и максимального пролета, при которых выполняются данные условия.

Таблицы расчета балок межэтажного, чердачного и цокольного перекрытия.

Таблица 5.1. Расчет для нагрузки 400 кг/м².

Высота балки, мм Максимальный пролет, м, при шаге установки балок, м.
шаг 0,3 мшаг 0,4 мшаг 0,5 мшаг 0,6 мшаг 0,7 мшаг 0,8 м
1984,9 м4,2 м3,8 м3,5 м3,2 м3 м
2415,6 м4,9 м4,4 м4 м3,7 м3,4 м
3026,6 м5,7 м5,1 м4,6 м4,3 м4 м
3567,3 м6,3 м5,7 м5,2 м4,8 м4,5 м
4068 м6,9 м6,2 м5,6 м5,2 м4,9 м
4578,6 м7,4 м6,6 м6,1 м5,6 м5,2 м

Таблица 5.2. Расчет для нагрузки 350 кг/м².

Высота балки, мм Максимальный пролет, м, при шаге установки балок, м.
шаг 0,3 мшаг 0,4 мшаг 0,5 мшаг 0,6 мшаг 0,7 мшаг 0,8 м
1985,2 м4,5 м4,1 м3,7 м3,4 м3,2 м
2416 м5,2 м4,7 м4,3 м3,9 м3,7 м
3027,1 м6,1 м5,4 м5 м4,6 м4,3 м
3567,8 м6,8 м6,1 м5,5 м5,1 м4,8 м
4068,5 м7,4 м6,6 м6 м5,6 м5,2 м
4579,2 м7,9 м7,1 м6,4 м6 м5,6 м

Таблица 5.3. Расчет для нагрузки 300 кг/м².

Высота балки, мм Максимальный пролет, м, при шаге установки балок, м.
шаг 0,3 мшаг 0,4 мшаг 0,5 мшаг 0,6 мшаг 0,7 мшаг 0,8 м
1985,7 м4,9 м4,4 м4 м3,8 м3,5 м
2416,5 м5,6 м5 м4,7 м4,3 м4 м
3027,6 м6,6 м5,9 м5,4 м5 м4,6 м
3568,5 м7,3 м6,5 м6 м5,5 м5,2 м
4069,2 м8 м7,1 м6,5 м6 м5,6 м
4579,9 м8,6 м7,7 м7 м6,5 м6,1 м

Таблица 5.4. Расчет для нагрузки 250 кг/м².

Высота балки, мм Максимальный пролет, м, при шаге установки балок, м.
шаг 0,3 мшаг 0,4 мшаг 0,5 мшаг 0,6 мшаг 0,7 мшаг 0,8 м
1986,2 м5,4 м4,8 м4,4 м4,1 м3,8 м
2417,2 м6,2 м5,5 м5 м4,7 м4,4 м
3028,3 м7,2 м6,4 м5,9 м5,4 м5,2 м
3569,3 м8 м7,2 м6,5 м6,1 м5,7 м
40610,1 м8,7 м7,8 м7,1 м6,6 м6,2 м
45710,9 м9,4 м8,4 м7,7 м7,1 м6,6 м

Таблица 5.5. Расчет для нагрузки 200 кг/м².

Высота балки, мм Максимальный пролет, м, при шаге установки балок, м.
шаг 0,3 мшаг 0,4 мшаг 0,5 мшаг 0,6 мшаг 0,7 мшаг 0,8 м
1987 м6 м5,4 м4,9 м4,5 м4,2 м
2418 м6,9 м6,2 м5,6 м5,2 м4,9 м
3029,3 м8,1 м7,2 м6,5 м6,1 м5,7 м
35610,4 м9 м8 м7,3 м6,8 м6,3 м
40611,2 м9,8 м8,7 м8 м7,4 м6,9 м
45712,2 м10,5 м9,4 м8,6 м7,9 м7,4 м

Деревянные балки перекрытия – виды, расчет деревянного перекрытия + пример

Стены и перекрытия – основные элементы любого строительства.

Назначение перекрытия – разделять этажи в доме, а также нести и распределять нагрузку от расположенных вверху составляющих – стен, крыши, коммуникаций, мебели, деталей интерьера.

Можно выделить несколько видов перекрытия: металлическое, железобетонное и деревянное.



Более подробно остановимся на деревянных перекрытиях, поскольку именно они получили наибольшее распространение в частном строительстве.

Деревянное балочное перекрытие обладает преимуществами и недостатками

Плюсы:

  • красивый внешний вид;
  • малый вес дерева;
  • ремонтопригодность;
  • высокая скорость монтажа.

Минусы:

  • без специальной защитной пропитки горючи;
  • низкая прочность по сравнению с железобетонными или металлическими балками;
  • подвержены воздействию влаги, грибка и живых организмов;
  • могут деформироваться от перепадов температур.

Требования к перекрытиям из дерева

Материал для деревянных балок перекрытия должен обладать определенными свойствами и соответствовать требованиям:

  • прочность. Материал перекрытия должен выдерживать возможные нагрузки. Следует учитывать воздействие как постоянных нагрузок, так и переменных;
  • жесткость. Означает способность материала сопротивляться изгибу;
  • звуко- и теплоизоляция;
  • пожарная безопасность.

Типы и виды деревянных перекрытий — классификация

1. По назначению

Подвальное и цокольное перекрытие по деревянным балкам

Подвальное и цокольное перекрытие по деревянным балкамОсновное требование к такому перекрытию – высокая прочность. Поскольку в данном случае, балки будут служить основой для перекрытия пола и соответственно, должны выдерживать значительную нагрузку.

Совет. Если под первым этажом будет располагаться гараж или большой подвал лучше делать деревянное перекрытие по металлическим балкам. Поскольку деревянные подвержены гниению и не всегда могут выдержать значительную нагрузку. Или же уменьшить расстояние между балками.

Чердачное перекрытие по деревянным балкам

Чердачное перекрытие по деревянным балкамПринцип конструктивного устройства может быть независимым или являться продолжением крыши, т.е. частью стропильной системы. Первый вариант более рационален, т.к. является ремонтопригодным, плюс, обеспечивает лучшую звукоизоляцию.

Междуэтажное перекрытие по деревянным балкам

Междуэтажное перекрытие по деревянным балкамКонструктивная особенность заключается в эффекте два в одном – балки перекрытия между этажами с одной стороны являются лагами для пола, а с другой, опорами для потолка. Пространство между ними заполняется тепло- и звукоизоляционными материалами, с обязательным использованием пароизоляции. Пирог снизу обшивается гипсокартоном, а сверху застилается половой доской.

2. По виду

Деревянные балки перекрытия также различаются между собой, и каждый вид имеет свои преимущества.

Цельные (цельномассивные) деревянные балки перекрытия

Для их изготовления применяется массив дерева твердых пород хвойных или лиственных деревьев.

Межэтажные перекрытия по деревянным балкам, могут быть выполнены цельными только при незначительной длине пролета (до 5 метров).

Клееные деревянные балки перекрытия

Снимают ограничение по длине, поскольку данная технология изготовления позволяет реализовать балки перекрытия большой длины.

За счет повышенной прочности деревянные клееные балки применяются в тех случаях, когда требуется выдержать повышенную нагрузку на перекрытие.

Клееные деревянные балки перекрытия — схема устройства

Преимущества клееных балок:
  • высокая прочность;
  • возможность перекрывать большие пролеты;
  • легкость монтажа;
  • незначительный вес;
  • длительный срок службы;
  • отсутствие деформации;
  • пожарная безопасность.

Максимальная длина деревянной балки перекрытия такого вида достигает 20 метров погонных.

Поскольку клееные деревянные балки имеют гладкую поверхность, их часто не зашивают снизу, а оставляют открытыми, создавая в комнате стильный дизайн интерьера.

Сечение деревянных балок перекрытия

Как показывает практика, сечение балок деревянного перекрытия оказывает существенное влияние на способность балки выдерживать несущую нагрузку. Поэтому, необходимо предварительно выполнить расчет сечения деревянных балок перекрытия.

Деревянные балки перекрытия прямоугольного или квадратного сечения

В деревянных домах в качестве межэтажных балок в декоративных целях может использоваться бревно.

Деревянные балки перекрытия прямоугольного или квадратного сечения

Деревянные балки перекрытия круглого сечения (или овального)

Как правило используются для устройства чердачных перекрытий. Круглая балка отличаются высокой устойчивостью на изгиб (зависит от диаметра).

Деревянные балки перекрытия круглого сечения (или овального)

Максимальная длина деревянной балки перекрытия из оцилиндрованного бревна составляет 7, 5 м.п.

Деревянные балки перекрытия — размеры

Деревянные двутавровые балки перекрытия

Могут быть изготовлены из массива дерева, или в сочетании ОСБ и фанеры. Активно используются в каркасном строительстве.

Деревянные двутавровые балки перекрытия

Преимущества деревянных двутавровых балок:
  • точные размеры;
  • возможность использования на длинных пролетах;
  • исключена возможность деформирования;
  • малый вес;
  • уменьшение мостиков холода;
  • возможность закрепить коммуникации;
  • возможность монтажа своими руками без привлечения специальной техники;
  • широкая сфера применения.
Недостатки:
  • высокая стоимость;
  • неудобны для утепления плитами.

Правильный подбор сечения деревянной балки должен быть включен в расчетный план, в противном случае, конструкция перекрытия окажется недостаточно или избыточно жесткой (лишняя статья расходов).

Деревянные двутавровые балки перекрытия — виды и типы, таблица

Материал подготовлен для сайта www.moydomik.net

Расчет деревянного перекрытия

Расстояние между деревянными балками перекрытия определяется:

Во-первых, предполагаемыми нагрузками.

Нагрузка, в свою очередь может быть постоянной – вес перекрытия, вес перегородок между комнатами или вес стропильной системы.

А также переменной – она принимается равной 150 кг/м.кв. (Согласно СНиП 2.01.07-85 «Нагрузки и воздействия»). К переменным нагрузкам относят вес мебели, оборудования, находящихся в доме людей.

Совет. Поскольку учесть все возможные нагрузки затруднительно, следует проектировать перекрытие с запасом прочности. Профессионалы рекомендуют добавлять 30-40 %.

Во-вторых, жесткостью или нормативной величиной прогиба.

Для каждого вида материала ГОСТом устанавливаются свои пределы жесткости. Но формула для расчета одинакова – отношение абсолютной величины прогиба к длине балки. Значение жесткости для чердачных перекрытий не должно превышать 1/200, для междуэтажных 1/250.

На величину прогиба оказывает влияние и порода древесины, из которой изготовлена балка.

Расчет перекрытия по деревянным балкам

Предположим, что расстояние между деревянными балками составляет 1 м.п. Общая длина балки 4 м.п. А предполагаемая нагрузка составит 400 кг/м.кв.

Значит, наибольшая величина прогиба будет наблюдаться при нагрузке

Мmax = (q х l в кв.) / 8 = 400х4 в кв./8 = 800 кг•м.кв.

Рассчитаем момент сопротивления древесины на прогиб по формуле:

Wтреб = Мmax / R. Для сосны этот показатель составит 800 / 142,71 = 0,56057 куб. м

R — сопротивление древесины, приведенное в СНиП II-25-80 (СП 64.13330.2011) «Деревянные конструкции» введенные в эксплуатацию в 2011 г.

В таблице приведено сопротивление лиственницы.

Расчет перекрытия по деревянным балкам — таблица сопротивления древесины

Если используется не сосна, тогда значение следует скорректировать на переходящий коэффициент (приведен в СНиП II-25-80 (СП 64.13330.2011)).

Расчет перекрытия по деревянным балкам — переходящий коэффициент

Если учесть предполагаемый срок службы строения, то полученное значение нужно скорректировать и на него.

Расчет перекрытия по деревянным балкам — срок службы дома

Пример расчета балки показал, что сопротивление балки на прогиб может уменьшиться вдвое. Следовательно, нужно изменить ее сечение.

Расчёт деревянных балок перекрытия можно выполнить с применением выше приведенной формулы. Но можно использовать специально разработанный калькулятор расчета деревянных балок перекрытия. Он позволит учесть все моменты, не утруждая себя поиском данных и расчетом.

В-третьих, параметрами балки.

Длина деревянных балок перекрытия цельных может составлять не более 5 метров для междуэтажных перекрытий. Для чердачных перекрытий длина пролета может составлять 6 м.п.

Таблица деревянных балок перекрытия содержит данные для расчета подходящей высоты балок.

Таблица деревянных балок перекрытия для расчета высоты балок

Толщина деревянных балок перекрытия рассчитывается исходя из предпосылки, что толщина балки должно быть не меньше 1/25 ее длины.

Например, балка длиной 5 м.п. должна иметь ширину 20 см. Если выдержать такой размер сложно, можно достичь нужной ширины путем набора более узких балок.

Следует знать:
Если балки сложить рядом они выдержат нагрузку в два раза больше, а если сложить друг на друга — выдержат нагрузку в четыре раза больше.

Используя график, представленный на рисунке можно определить возможные параметры балки и нагрузку, которую она в силах вынести. Учтите, что данные графика пригодны для расчета однопролетной балки. Т.е. для того случая, когда балка лежит на двух опорах. Измеряя один из параметров можно получить желаемый результат. Обычно в качестве изменяемого параметра выступает шаг балок деревянного перекрытия.

Таблица для подбора сечения деревянных балок перекрытия

Итогом наших расчетов станет составление чертежа, который будет служить наглядным пособием при работе.

Чтобы качественно и надежно осуществить своими руками перекрытие по деревянным балкам, чертеж должен содержать все расчетные данные.

Деревянные балки перекрытия – ГОСТы и СНиПы

Государственные стандарты регулируют все аспекты использования деревянных балок перекрытия вне зависимости от их вида или места использования.

Ниже представлена подборка наиболее важных документов по данной тематике.

Деревянные балки перекрытия – ГОСТ — СНиП

Заключение

В данной статье вы ознакомились с факторами, оказывающими влияние на выбор материала для устройства деревянных балок перекрытия. А также научились определять сечение и выполнять расчёт деревянных балок перекрытия.

Деревянные перекрытия

Перекрытия – это горизонтальные конструкции, разделяющие помещения по высоте: делят дом на этажи, либо отделяют жилые помещения от чердачных, цокольных или подвальных помещений. По типу конструкции перекрытия, применяемые в индивидуальном строительстве можно разделить на две группы:

  1. балочные – состоят из несущего элемента (балки) и заполнителя, обеспечивающего тепло- и звукоизоляцию.
  2. безбалочные – выполняемые из готовых плит или панелей.

Каждая конструкция имеет свои достоинства и недостатки, для того чтобы сделать правильный выбор следует знать достоинства и недостатки обеих.

Перекрытия, выполненные из дерева, – самая используемая конструкция в частном домостроении. При строительстве деревянного или каркасно-щитового дома другие виды перекрытий просто не рассматриваются, а обустройство деревянных балочных перекрытий в домах с кирпичными или блочными стенами может быть одним из возможных вариантов.

Относительно низкая стоимость пиломатериалов и простота монтажа деревянных перекрытий делает их абсолютным лидером в строительстве своего дома. Но дерево, как вы знаете, обладает и массой недостатков, которые выставляют некоторые ограничения при его использовании.

Деревянные балки нельзя использовать, если длина перекрываемого межэтажного пролёта превышает 5 метров. Для чердачных перекрытий (при неэксплуатируемом чердачном помещении) ширина пролёта не должна превышать 6 метров. Однако, эти ограничения касаются только балок из цельного дерева, т.к. в данное время использование технологий склеивания или изготовления сборных деревянных конструкций полностью снимает такое ограничение.

В связи с тем, что деревянные конструкции в условиях повышенной влажности могут подвергаться гниению, их не рекомендуется использовать между жилым этажом и подвальными или цокольными помещениями. Кроме того, горючесть деревянных балок ограничивает их использование при перекрытии пожароопасных сооружений, таких как гараж или мастерская.

Для деревянных перекрытий главным условием долговечности является отсутствие повышенной влажности. Иногда при разборке зданий возрастом более 80 лет с удивлением обнаруживается, что деревянных балок практически не коснулось время и они готовы служить дальше.

Для того чтобы правильно рассчитать и смонтировать перекрытия с деревянными балками необходимо соблюдать некоторые правила. Основное – это соблюдать шаг и размеры балок применительно к расчётной нагрузке. Нагрузки эти рассчитаны задолго до нашего появления и напечатаны в виде таблиц во всякого рода строительных книгах. По следующей таблице можно выбрать сечение и шаг балок применительно к длине перекрываемого пролёта.

Сечение
балки
мм x мм		 Длина пролёта, м
3,0 3,5 4,0 4,5 5,0 5,5 6,0
Для чердачных перекрытий
доски
50×160 1200 900 650 500 420
50×200 1850 1350 1050 800 650 550 450
80×180 2400 1750 1350 1050 850 700 600
брусья
140×180       1800 1400 1200 1050
150×200       2400 2000 1650 1400
160×220         2500 2000 1750
Для межэтажных и цокольных перекрытий
доски
50×160 800 600 450
50×200 1250 900 700 550 450
80×180 1550 1200 900 700 550 450
брусья
140×180     1550 1200 1000 800 700
150×200       1650 1300 1000 900
160×220       2000 1700 1400 1100

Пользоваться такой таблицей очень просто: если расстояние между несущими стенами по вашим замерам равно 5 метрам, а размеры балки, купленной вами, равны 80×180 мм, то расстояние между осевыми линиями уложенных балок должно быть не более 85 см для чердака или 55 см для межэтажного перекрытия.

При выборе расстояния между балками, необходимо учитывать размеры утеплителя, который будет уложен в межбалочное пространство, а также толщину досок для напольного покрытия. Например, если вы настелите пол доской толщиной 25 мм на балки, уложенные с шагом более 50-ти см, то доска возможно будет прогибаться под вашим весом, не говоря уже о мебели и стайке танцующих гостей. После того, как вы определились с межбалочным шагом, можно приступать к монтажу деревянных перекрытий.

Монтаж деревянных перекрытий

Перед укладкой балки надо высушить, а также обработать антисептическими и огнеупорными растворами. Использовать влажные балки нельзя, т.к. это может привести к их прогибу. Поэтому пиломатериал желательно купить заранее и уложить его в штабеля для просушки, перекладывая каждый ряд рейками для лучшей вентиляции и при этом следить за прямолинейностью. Использовать древесину можно, когда её влажность не будет превышать 15-20%.

Дальнейшая работа по установке деревянных перекрытий будет зависеть от материала стен дома и функции, возложенной на само перекрытие (чердачное, межэтажное, цокольное или мансардное).

Деревянные перекрытия с включением в конструкцию стропильной фермы

Самая простая и, соответственно, экономная технология – это когда при установке чердачных или мансардных перекрытий балка перекрытия включается в общую конструкцию стропильной фермы.

В этом случае сечение балки выбирают так, чтобы расстояние между балками было одинаковым с расстоянием между стропилами будущей кровли. При этом стропилины крепятся к краям балок, выступающих за внешние границы стены на длину свеса будущей крыши.

При креплении таких ферм на деревянные или каркасные стены используются специальные металлические изделия в виде оцинкованных уголков и хомутов. Балки укладываются прямо на стену и не требуют никакой защиты в виде гидроизоляции, по причине одинаковости материала самих стен и балок.

При установке на кирпичные, бетонные или стены из ячеистых блоков в местах соприкосновения стены и деревянного перекрытия балку обязательно следует защитить, обмотав двумя слоями рубероида.

Укладывать балки прямо на блоки из ячеистого бетона не советуют сами производители блоков, так как плотности этого материала может не хватить и балка со временем может продавить блок, да и способы крепления к блоку не очень надёжные. В таком случае для надёжного крепления балки к стене последний ряд можно выполнить кладкой из кирпича или соорудить монолитный пояс.

Часто используется способ, где балки с помощью метиз-уголков крепятся к доске, которая в свою очередь укладывается на стену, изолированную гидроизолом, и прикручивается к стене при помощи анкеров или заранее заложенных в кладку металлических шпилек с нарезанной резьбой.

Крепление такой конструкции к стенам надо продумать основательно, так как бывали случаи, когда беспечность строителей в этом вопросе приводила к тому, что крыша съезжала с места под воздействием даже не самого сильного ветра.

Деревянные перекрытия без включения в конструкцию стропильной фермы

Такой способ используется, когда перекрытия монтируются отдельно от стропильной системы. При монтаже балок на деревянные или каркасные стены применяются специальные металлические изделия, или балка устанавливается в специально подготовленное в стене гнездо.

В стенах из кирпича, бетона или блоков необходимо сделать гнезда, в которые лягут деревянные балки, которые перед укладкой необходимо подготовить:

  •  торцы балок запилить под углом 60°;
  • обработать антисептическими и огнеупорными растворами;
  •  как можно плотнее обернуть двумя слоями рулонного гидроизоляционного материала (рубероид, гидроизол).

Между торцем балки и задней стенкой гнезда необходимо оставить воздушный зазор, величиной 3-5 см, который будет обеспечивать вентиляцию древесины. После укладки боковые и верхнюю стороны балки заделывают раствором.

По противопожарным нормам элементы деревянных прекрытий необходимо располагать не ближе 40 см от внутренней поверхности ближайшего дымохода. Однако, это не всегда возможно. В таком случае балку, обходя дымоход врубают со смещением в ригель. Такие балки желательно выбирать большего сечения, чем остальные или сокращать расстояние между ними.

Также не рекомендуется укладывать крайнюю балку в кирпичных, каменных и подобных им зданиях вплотную к стене. В таком случае зазор между стеной и балкой нужно сделать не менее 5 см и заложить утеплителем.

Закладка утеплителя в деревянные перекрытия

Утепление деревянных перекрытий может происходить с применением различных теплоизолирующих материалов. К великой радости застройщика на рынке предоставлен широкий асортимент. Выбор материала утеплителя и его компоновки зависит от функции перекрытия (межэтажное, чердачное, подвальное) и финансовых возможностей хозяина.

Структура слоёв снизу вверх межэтажного перекрытия:

  1. отделка потолка;
  2. щиты наката, или материал удерживающий утеплитель;
  3. пароизоляция;
  4. утеплитель;
  5. пол.

Для отделки потолка могут использоваться: гипсокартон, сайдинг, натяжные потолки, штукатурка по деревянной обрешётке, фанера, вагонка.

Щиты наката выполняются из досок. Для этого сбоку балки прибивается черепной брусок, на который укладываются и прибиваются обрезки досок. Есть ещё вариант – к балкам шурупами снизу прикручиваются доска или OSB-плита.

Сооружение удерживающего барьера для утеплителя требуется при использовании утепляющего материала с относительно большим весом (керамзит, опилки, солома или шлак). При использовании лёгких рулонных утеплителей или прошитых матов (минеральная вата, стекловата и т.п.) достаточно натянуть пароизоляцию на тканевой основе или ограничить проседание утеплителя натянутым капроновым шпагатом.

Укладка слоя пароизоляции – обязательная процедура, она предотвращает проникновение влаги в утеплитель, в результате чего материал утеплителя не теряет своих качеств, а деревянные перекрытия не подвергаются гниению.

Покрытие пола зависит от наличия или отсутствия жилых помещений на верхнем уровне, а также их функций. Если сверху планируется просто чердак оборудование пола вообще не обязательно.

А если на верхнем уровне должно быть помещение с повышенной влажностью (ванная, душ), то нужно будет уложить черновой пол из обрезной доски или OSB-плиты. Далее сделать гидроизоляцию и цементно-песчаную стяжку. И только потом уложить на пол керамическую плитку.

Виды балок перекрытия и расчет расстояния между ними

Главная / Комплектующие и аксессуары / Конструкции / Балки перекрытия различных типов

Обычно, пролеты между этажами, опираются на стены только двумя своими сторонами. Это обстоятельство заставляет вести расчет балок перекрытия более точно, чем при расчёте деталей первого этажа, где опорой будет служить достаточное количество столбов или вообще будут использованы специальные плиты.

Общая технология расчета

Расчет балки перекрытия нужно производить, с учетом всех возможных нагрузок, которым она будет подвергаться. Для этого, следует сложить между собой несколько разных видов оказываемого давления, каждый из которых будет рассчитываться отдельно.

Общий вес конструкции, оказывающей давление на конструктивный элемент.

В этом компоненте нужно учесть вес, который прибавит последующая отделка. Это и пароизоляционные материалы, и покрытие пола – линолеум, ламинат и подобные им материалы, а так же утепление. Еще, давление будут оказывать все ограждающие конструкции. Это материал, из которого будут изготовлены стены.

При расчете, необходимо точно знать толщину используемого материала и его плотность, для последующих вычислений. Так же нужно точно рассчитывать вес всех указанных выше типов значений в совокупности.

Расчет временной нагрузки.

Сюда можно включить все предметы, которые можно перемещать, убирать или добавлять в процессе использования помещения. Это может быть мебель, все люди, которые будут одновременно находиться в помещении и прочее. Одномоментная распределенная нагрузка для жилых зданий, изготовленных из железобетона, например, составляет 150 кг/м2.

Вычисление общего расчетного значения.

Определение общего значения, осуществляется с применением таблиц коэффициентов и величин, входящих в СНиП. Применив данные из таблиц к конкретному виду постройки, можно получить величину давления на квадратный метр площади. Делается это, умножением приведенных в таблицах коэффициентов на полученные значения.

Последним этапом в определении итоговой величины, будет сложение полученных нормативных и расчетных данных. Расчетное или нормативное значение, полученное в кг/м2 нужно умножить, на длину пролета. В итоге получается число, которое определяет несущую способность балки.

Виды перекрытий

Каждую разновидность этого элемента сооружения, нужно тщательно рассчитать, чтобы в дальнейшем не прогнулся пол или потолок, не произошло геометрического изменения всей постройки, и чтобы прочность оказалась на должном уровне.

При вычислении, необходимо учитывать не только нагрузки, которым будет подвергаться эта часть постройки, но и материал, из которого она сделана. Это определяет ее несущую способность.

У разных материалов значения прочности разные, как и у поверхностей, которые в итоге будут получены с их применением. Есть несколько основных видов балок, которые используются наиболее часто:

Деревянные

Наиболее часто применяемое решение в частных домах. Как в брусовых, так и в бревенчатых или каркасных сооружениях.

Существует ряд ограничений на использование именно деревянных элементов:

  • Длина пролета. Обычно – не более пяти метров, если они используются для междуэтажных пролетов
  • Для чердачных помещений, длина пролета может составлять не более шести метров

Для всех деревянных деталей в строительстве, есть важный параметр – сечение. Какое конкретно потребуется для сооружения, определяется, исходя из нагрузки, которую будет получать этот элемент конструкции.

Например — при сооружении перекрытия шириной 3 метра и при используемых балках 6*20 расстояние между ними должно быть 1,25 м. для межэтажного перекрытия и 1,85 м. — для чердачного

Приведенные в таблице значения следует учитывать еще на этапе проектирования. Вместе с сечением, нужно учесть еще один параметр – расстояние между этими деталями дома. Оно будет тем меньше, чем больше ширина пролета.

Для расчета расстояния между конструктивными элементами, надо учесть еще и толщину досок, которые будут использованы для сооружения пола. При толщине, меньшей, чем 28 миллиметров, расстояние между деревянными балками не должно превышать 50 сантиметров.

Металлические

Перекрытия, сооруженные по металлическим балкам, получаются тоньше, достаточно надежны и служат дольше деревянных. Но применяются металлические балки перекрытия гораздо реже.

Вес и подверженность коррозии, ограничивают область их применения. Также, на применяемость этого типа конструктивных элементов, влияют более низкие звукоизолирующие и теплоизолирующие характеристики.

Но, есть и положительные качества таких конструкций:

  • Возможность создавать пролеты более 6 метров длиной
  • Негорючесть
  • Невосприимчивость к таким биологическим процессам, как гниение или плесень
  • Повышенная, по сравнению с деревянными, прочность

Несмотря на некоторые положительные характеристики, они не стали слишком популярны среди тех, кто строит свой дом. В основном, это произошло из-за достаточно высокой цены и необходимости применения специальной подъемной техники при строительстве.

Если же говорить о строительстве больших многоквартирных зданий, то здесь сыграла роль именно цена. Дома выходят достаточно дорогими. Но, при использовании технологии монолитного домостроения, выбор этого вида конструкций оправдан, так как там можно достигнуть экономии за счет других моментов в строительстве.

Железобетонные

Такой тип конструктивных элементов, применяется при строительстве многоэтажных сооружений. Экономически, их использование приносит ощутимое снижение затрат на строительство. Есть и другие плюсы:

  • Возможность создания больших, длиной до 7,5 метров, пролеты
  • Прочность полученной поверхности будет очень высокой

К минусам можно отнести только необходимость использования подъемной техники в виде кранов. Перекрытия создаются с использованием пустотных или легкобетонных плит.

Заключение

Применение каждого из видов деталей конструкции, должно иметь четкие основания. Основывать выбор нужно на том, какие размеры будут иметь применяемые балки перекрытия, из чего будет возводиться сооружение, и даже учитывать расстояние между этими частями перекрытия, которое можно получить в итоге.

Все эти факторы повлияют не только на сложность проектирования, но и на итоговую цену всего сооружения.

Деревянные балки и фермы перекрытия от производителя

/ Статьи / Деревянные балки и фермы перекрытия

Типы деревянных перекрытий, балок и ферм

Компания «Стройгрупп» разработала уникальную технологию по производству и строительству большепролетных конструкций из сухой строганной доски шириной до 30-ти метров без опорных колонн. Несущие способности древесины творят чудеса по гибкости и по эксплуатационной надежности конструкций. Мы производим мощные деревянные балки и деревянные фермы перекрытия. Балки и фермы перекрытия из дерева обеспечивают не только прочность горизонтальной конструкции. Перекрытие предназначено для придания жесткости всему зданию.

Деревянные балки перекрытия как правило изготавливаются следующих размеров 4, 6, 8, 9, 10, 12, 15 метров.

Деревянные фермы перекрытия как правило изготавливаются следующих размеров 6, 8, 10, 12, 15, 18, 20  метров.

Наши технологии позволяют изготавливать фермы большой длины: 20, 22, 24, 25, 28, 30 метров.

Перекрытие – это горизонтальные силовые конструкции, которые разделяют жилой этаж от чердачного помещения, и воспринимает на себя при этом нагрузки от веса всего, что находится под крышей.

Все деревянные перекрытия можно разделить на несколько видов по назначению и разновидности материала, из которого они сделаны.

По назначению деревянные перекрытия бывают следующих типов:

  • чердачные перекрытия,
  • межэтажные перекрытия,
  • цокольные перекрытия
  • подвальные перекрытия.

По типу конструкции перекрытия можно разделить на следующие типы:

  • деревянные балки перекрытия;
  • деревянные фермы перекрытия.



По типу материала деревянные балки можно разделить на следующие группы:

  • деревянные балки и фермы из цельной древесины;
  • деревянные балки и фермы из клееной древесины.

Преимущества современных деревянных балок и ферм

Использование современной технологии и собственных разработок позволяют изготовить несущие стропильные конструкции из дерева, способные выдерживать большую нагрузку.

Преимуществом нашей технологии производства балок и ферм является:

  • полное отсутствие напряжений в брусе,
  • невозможность  появления трещин,
  • высокая точность размеров
  • низкий вес конструкций;
  • высокая прочность;
  • длительный срок эксплуатации.

Из такого материала получаются высококачественные  стропильные системы,  используемые при строительстве крыш.

С помощью дерева можно перекрывать даже достаточно большие пролеты – деревянные фермы для крыши позволяют без проблем перекрыть пролет около 30 м. Возможность перекрытия больших площадей открывает максимум архитектурных возможностей перед застройщиком. В качестве материала для изготовления деревянных балок перекрытия применяют хвойные породы древесины, очищенные от коры и антисептированные в обязательном порядке.

Преимущества деревянных ферм перекрытия с большими пролетами

Преимущества деревянных ферм с большим пролетом:

  • высокая жесткость ферм;
  • низкий вес конструкции;
  • возможность сборки на земле;
  • низкий уровень деформации;
  • возможность использования в дизайне помещений;
  • возможность перекрывать большие пролеты без дополнительных опор;
  • привлекательный внешний вид;
  • снижение нагрузки на стены и фундаменты;
  • экономия средств на строительстве;
  • возможность проведения ремонтов;
  • высокая скорость монтажа,
  • монтаж без дополнительных машин и механизмов.

Для возведения деревянных конструкций с большими пролетами необходимо точно рассчитать все нагрузки на балки и фермы перекрытия, а также их сечение. В индивидуальном строительстве основой большинства крыш выступает стропильная система из дерева. Кровля каждого строения имеет свои особенности и конфигурацию, поэтому и опорные балки могут быть нестандартных размеров и изготавливаются из досок и бруса.

Применение деревянных балок и ферм перекрытия большой длины

Деревянные балки и фермы с большими пролетами могут использоваться при строительстве следующих зданий:

  • кровля ангаров с большими пролетами
  • крыши теннисных кортов,
  • крыши ФОКов и других спортивных помещений
  • животноводческие фермы
  • кровля складских комплексов
  • крыши автомоечных станций
  • конюшни и манежи
  • кровля выставочных павильонов
  • крыши офисных и производственных помещений
  • кровля бассейнов

Деревянные фермы длиной до 30 метров от производителя

Наши технологии позволяет проектировать и изготавливать следующие виды деревянных балок перекрытия:

  • деревянные стропильные балки длиной 4 — 6  метров
  • деревянные стропильные балки длиной 6 — 8  метров
  • деревянные стропильные балки длиной 8 — 10  метров
  • деревянные стропильные балки длиной 10 — 12  метров



Наши технологии позволяет проектировать и изготавливать следующие виды деревянных ферм перекрытия:

  • деревянные стропильные фермы длиной 10 — 12  метров
  • деревянные стропильные фермы длиной 14 — 18  метров
  • деревянные стропильные фермы длиной 20 — 24  метров
  • деревянные стропильные фермы длиной 26 — 30  метров



Стоимость устройства перекрытий обычно составляет до 20% сметы всего строительства дома, а трудозатраты – целых 25%. Поэтому достаточно популярно все-таки возведение деревянного перекрытия чердака – все благодаря его высоким эксплуатационным характеристикам и хорошей шумоизоляции. Использование наших деревянных ферм и балок позволяет существенно снизить затраты на возведение здания.

Для того чтобы заказать стропильную ферму, Вам достаточно передать на эскизный проект или просто представлять размеры и тип кровли. Проектирование, расчет и макетирование выполнят наши специалисты. Мы производим деревянные балки перекрытия длинной 4, 6, 8, 10, 12 метров и деревянные фермы длиной: 10, 12, 14, 16, 18, 20, 22, 24, 26, 28, 30 метров.  Деревянная ферма возводится в кратчайшие сроки в Ростове-на-Дону и всей России, так как элементы конструкции изготавливаются на производстве и проводится точная нумерация каждой детали. На строительной площадке наши деревянные фермы собираются как конструктор.

Мы производим деревянные балки и фермы перекрытия на собственном производстве и отправляем  в города: Ростов, Краснодар, Тихорецк, Тимашевск, Сочи, Новороссийск, Анапа, Туапсе, Геленджик, Ейск, Майкоп, Армавир, Волгоград, Элиста, Астрахань, Ставрополь, Невинномысск, Минеральные Воды, Кисловодск, Пятигорск, Железноводск, Черкесск, Нальчик, Владикавказ, Махачкала и другие города России.

Вас также могут заинтересовать

Как далеко может пролет 2×6 без опоры?

A 2 × 6 — это универсальный кусок пиломатериала, подходящий для разнообразных структурных потребностей, от балок для настилов до стропил для крыши. Хотя 2 × 6 может использоваться в широком спектре приложений, определить, насколько далеко может пролететь 2 × 6 при использовании для несущего каркаса, может быть сложно рассчитать.

Требования к пролетам 2 × 6 определяются широким диапазоном переменных, включая весовую нагрузку, расстояние между стенками, качество древесины и породу древесины.Это может затруднить ответ на вопрос, как далеко может пролет 2 × 6 без опоры? Вызов, мягко говоря.

2 × 6, расположенные на расстоянии 16 дюймов друг от друга, могут охватывать максимальное расстояние 13 футов 5 дюймов при использовании в качестве стропила, 10 футов 9 дюймов при использовании в качестве балки и 6 футов 11 дюймов при использовании в качестве балки настила для поддержки балок. с размахом 6 футов.

В этой статье мы более подробно рассмотрим расстояния, которые может преодолеть стандартный 2 × 6, независимо от того, используете ли вы этот обычный размерный брус в качестве настила для настила заднего двора или стропил на крыше.

Что такое пролет в строительстве?

Термин «промежуток» часто используется при строительстве дома, сарая или террасы. Пролет — это расстояние, которое кусок габаритного бруса может преодолеть до того, как его потребуется поддержать фундаментом или опорной стойкой.

Когда даются ориентировочные значения пролета, они относятся к расстоянию между центром одной опоры и центром другой. Таким образом, в случае балок настила пролет означает расстояние между центром одной опорной стойки и центром следующей стойки.

В случае балок перекрытия пролет означает расстояние, на которое балка может пролететь, прежде чем потребуется опора со столба или сваи. Для балок настила пролет определяет расстояние, которое балка может преодолеть до того, как ей потребуется поддержка опорной балкой.

При обрамлении крыши расстояние между стропилами определяется тем, как далеко размерные пиломатериалы могут перемещаться от верха стеновой плиты до пика крыши и при этом обеспечивать адекватную опору для крыши.

Какие факторы влияют на то, как далеко может пролететь 2 × 6?

Максимальный пролет зависит от множества факторов, выходящих за рамки простых размеров пиломатериала.Породы и качество древесины, а также нагрузка, которую несут конструкционные пиломатериалы, влияют на то, как далеко может безопасно пролететь 2 × 6.

В этом разделе мы рассмотрим, как эти факторы влияют на максимальный пролет пиломатериалов 2 × 6.

Породы древесины

Древесина имеет разные прочностные качества в зависимости от породы. Южная сосна, пожалуй, самая распространенная древесина, используемая для изготовления габаритных пиломатериалов, прочнее других хвойных пород, таких как кедр, красное дерево, дугласовая пихта и красная сосна.

Таким образом, он может преодолевать большие расстояния, прежде чем ему понадобится дополнительная поддержка.

Двухслойные балки 2 × 6–2 × 6 обычно удваиваются при использовании в качестве опорных балок — длина желтой сосны может достигать 6 футов 8 дюймов от стойки до стойки на палубе с балками, которые охватывают 6 футов от балки до балки. Для сравнения, кедр и красное дерево могут достигать высоты 5 футов 2 дюйма на палубе с 6-футовыми пролетами балок.

Качество древесины

Даже древесина одной породы не может быть одинаковой.Любой, кто когда-либо копался в куче досок 2х4 или 2х6 в магазине товаров для дома, знает, что качество древесины может довольно значительно варьироваться от одной доски к другой.

Поскольку размерные пиломатериалы, используемые для каркаса конструкций, имеют решающее значение для безопасности конструкции, пиломатериалы имеют разные уровни качества. Пиломатериалы с рейтингом № 2 — это самое низкое качество с многочисленными сучками на доске и самой слабой структурной целостностью.

№ 1 имеет меньше сучков, чем пиломатериал № 2, и поэтому он прочнее.Select Structural — это пиломатериалы высшего сорта, обладающие превосходной прочностью. Как это влияет на размах? Хотя воздействие не является драматическим, разница есть.

Возвращаясь к нашему примеру с каркасом настила, балки № 2 класса 2 × 6 могут простираться на расстояние до 10 футов 9 дюймов от балки к балке при стандартном расстоянии 16 дюймов друг от друга с максимальной динамической нагрузкой 30 дюймов на квадратный фут. Для сравнения, пиломатериалы сорта № 1 при тех же параметрах могут простираться немного дальше, до 10 футов 11 дюймов. Между тем, выберите Структурные пиломатериалы, длина которых может достигать 11 футов 4 дюйма.

Хотя различия могут показаться номинальными, имейте в виду, что расстояние, на которое может перекрыть балка, может определять количество балок и опорных столбов, которые вам необходимо установить, что влияет на количество времени и денег, необходимых для завершения проекта.

Нагрузка

В зависимости от использования некоторые 2×6 должны выдерживать больше нагрузок, чем другие. Балка на настиле или полу может выдерживать больший вес, чем стропила на крыше, потому что она должна выдерживать большую нагрузку. Однако стропила в северном климате может быть более прочной, чтобы выдерживать большие снеговые нагрузки.

Палубная балка 2 × 6, работающая как балка настила, несет большую нагрузку, чем балка настила 2 × 6, поскольку она поддерживает все обрамление и настил настила или пола. Между тем, у террасной доски короткий пролет, потому что он размещается горизонтально, а не вертикально.

Как нагрузка влияет на пролёт? Чем большую нагрузку он должен выдерживать, тем короче расстояние, которое может преодолеть 2 × 6, прежде чем потребуется дополнительная поддержка.

Нагрузка подразделяется на два типа: постоянная нагрузка и постоянная нагрузка. Статические нагрузки — это статические силы, которые остаются постоянными.В случае стропил статическая нагрузка будет равна весу поддерживаемой крыши. В случае балки настила это относится к весу балок и настила над ними.

Под живой нагрузкой подразумевается занятость. В случае колоды это будет вес людей и домашних животных на вершине колоды. Для настила с максимальной живой нагрузкой 40 фунтов на квадратный фут и статической нагрузкой 10 фунтов на квадратный фут (при общей нагрузке 50 фунтов на квадратный фут) максимальный пролет составляет 9 футов 5 дюймов для платформы No.1 качественная балка 2 × 6 на расстоянии 16 дюймов друг от друга.

Этот промежуток уменьшается с увеличением нагрузки. Увеличение максимальной грузоподъемности до 60 фунтов на квадратный дюйм уменьшает максимальный пролет балки 2 × 6 до 8 футов 3 дюйма.

Сколько веса может выдержать 2 × 6 горизонтально?

2 × 6 может выдерживать до 50 фунтов на квадратный фут веса без провисания с максимальным размахом около 12 футов при охвате расстояния по горизонтали, а 2 × 6 стоит в вертикальном положении. В это число входит как живой, так и собственный вес.

Имейте в виду, что длина пролета является важным фактором при определении того, какой вес может выдержать 2 × 6. Больший пролет уменьшит этот вес, а более короткий — его увеличит.

Как далеко может пролет 2 × 6 без опоры

Как далеко может пролететь 2 × 6, зависит от выполняемой им функции. Помните, что диапазон зависит от множества факторов, в том числе от веса, который он поддерживает. Имея это в виду, максимальный пролет может варьироваться в зависимости от того, поддерживает ли 2 × 6 крышу, настил или весь каркас пола.

Ниже мы более подробно рассмотрим максимальное расстояние, которое может преодолеть 2 × 6, в зависимости от его использования в обычных конструкционных приложениях.

Насколько далеко может пролет стропил 2 × 6?

Стропило 2 × 6 может охватывать 14 футов 8 дюймов при расстоянии 16 дюймов друг от друга с пиломатериалами из южной сосны № 1 на крыше с уклоном 3/12 или меньше с максимальной живой нагрузкой 20 фунтов на квадратный фут и статическая нагрузка 15 фунтов на квадратный фут.

Это может показаться немного сложным, поэтому давайте разберемся, что влияет на пролет, когда дело касается стропил.Как обсуждалось выше, вес, который несет крыша, является частью уравнения. Это включает в себя не только обшивку и черепицу, лежащую на ней, но и любой гипсокартон, прикрепленный к нижней части.

Имейте в виду, что крыша должна выдерживать временную нагрузку, когда кто-то должен находиться на крыше для обслуживания крыши. Типичная статическая нагрузка крыши составляет около 15 фунтов на квадратный фут для стандартной битумной черепицы, но может быть почти вдвое больше, чем для более тяжелой кровли, такой как глиняная черепица.

Крыша также должна выдерживать дополнительную временную нагрузку около 20 фунтов на квадратный фут, что дает общую нагрузку для стандартной асфальтовой крыши 35 фунтов на квадратный фут.Имейте в виду, что если вы живете в регионе со значительными снегопадами, крыша должна быть более прочной, так как несколько футов снега могут легко превысить эти параметры.

Помимо нагрузки, угол наклона крыши играет роль в определении максимального пролета. Крыша с уклоном 3/12 или более может выдерживать более длинные пролеты, в то время как более плоские крыши с уклоном менее 3/12 должны выдерживать больший вес и, следовательно, иметь более короткий пролет. Используя приведенный выше пример, 2 × 6, которые могут охватывать до 14 футов 8 дюймов на более плоской крыше с уклоном менее 3/12, могут расширяться до 16 футов 4 дюймов на крыше с уклоном более 3/12.

Имейте в виду, что приведенные выше расчеты основаны на стандартном 16-дюймовом интервале. Этот промежуток увеличивается с меньшим интервалом и уменьшается с большим интервалом.

Насколько далеко может пролегать настил 2 × 6?

Террасная доска, состоящая из 2x6s, может охватывать максимальное расстояние 24 дюйма от балки до балки. Почему это намного меньше, чем другие пролеты? Разница связана с расположением 2 × 6.

2 × 6 намного прочнее, когда ставится на край. Это имеет смысл, если учесть, что на доске их 5.5 дюймов дерева для поддержки направленных вниз сил при размещении на краю по сравнению с 1,5 дюйма при плоской укладке.

Тем не менее, использование настила 2 × 6 по сравнению со стандартным настилом 5/4 действительно дает преимущества в пролете. Эта дополнительная толщина 1/2 дюйма, которую имеет 2 × 6 по сравнению со стандартным настилом, дает ему дополнительные 8 дюймов пролета.

Как далеко может пролететь 2 × 6 перекрытия пола / палубы?

Независимо от того, используете ли вы балки 2×6 для балок настила или перекрытий в доме, они сталкиваются с одинаковыми нагрузками.Оба должны поддерживать настил, будь то настил или обшивка пола, которая влияет на пролет. Как и в случае стропил, расстояние между балками перекрытия также влияет на пролет.

Могу ли я использовать 2 × 6 для палубных балок?

Вы можете использовать брус размером 2 × 6 в качестве балок для настилов на уровне земли, для которых не требуются поручни. Это включает в себя палубы, которые находятся на высоте 30 дюймов или меньше от земли.

Это связано с тем, что поручни обычно прикрепляются к балкам обода палубы. Поскольку балки 2×6 недостаточно велики, чтобы адекватно выдерживать боковую нагрузку, прилагаемую к перилам, не рекомендуется использовать балки 2×6 с настилами, для которых они требуются.

В этих случаях лучше всего использовать пиломатериалы размером 2 × 8 или больше для балок настила.

Максимальный пролет для балки перекрытия 2 × 6 качества № 1 из южной сосны с максимальной нагрузкой 40 фунтов на квадратный фут при стандартном расстоянии 16 дюймов составляет 10 футов 9 дюймов в соответствии с Международным жилищным кодексом.

Когда мы разберем это, переменными, определяющими пролет балок перекрытия, являются расстояние между балками, нагрузка, порода древесины и качество пиломатериалов.

При изменении интервала интервал изменяется соответственно.Используя тот же пример, приведенный выше, уменьшение расстояния до 12 дюймов увеличивает максимальный диапазон до 11 футов 10 дюймов, а увеличение до 24 дюймов сокращает его до 9 футов 4 дюйма.

Жилые помещения дома могут иметь более высокую временную нагрузку и, следовательно, требовать более коротких пролетов. У южной сосны № 1 2 × 6, расположенной на расстоянии 16 дюймов с общей нагрузкой 50 фунтов на квадратный фут, максимальный пролет составляет 9 футов 9 дюймов.

Хотя разница между разными породами древесины относительно невелика, это фактор, который вы должны принимать во внимание.Принимая во внимание, что южная сосна имеет максимальный пролет 10 футов 9 дюймов в примере в начале этого раздела, он немного увеличивается до 10 футов 11 дюймов для крепкой лиственницы Дугласа, но сжимается до 10 футов 3 дюйма для более слабой еловой сосны.

Также необходимо учитывать качество древесины. Южная сосна более низкого качества № 2 имеет максимальный пролет всего 10 футов 3 дюйма при использовании в приведенном выше примере, в то время как пиломатериалы из южной сосны высшего сорта Select Structural могут похвастаться максимальным пролетом 11 футов 2 дюйма.

Хотя указанные выше параметры для балок перекрытия и балок перекрытия довольно согласованы, они различаются, поэтому обязательно проверьте правильные таблицы пролета для балок перекрытия или перекрытия.Балки перекрытия, как правило, имеют более короткие пролеты, чем балки внутреннего пола, из-за того, что они подвергаются воздействию элементов, которые со временем могут негативно повлиять на их структурную целостность.

Как далеко может пролететь двойная балка 2 × 6?

Двойная южная сосновая балка 2 × 6 может перекрывать максимальное расстояние 6 футов 8 дюймов при опоре балок шириной 6 футов в соответствии с Международным жилищным кодексом.

Балки

уникальны тем, что их максимальные пролеты зависят не только от таких факторов, как порода древесины, но и от конфигурации балок, которые они поддерживают.Чем длиннее пролет балки над балкой, тем меньше общее количество балок и, следовательно, тем больший вес балка должна нести.

В приведенном выше примере максимальный пролет балки сжимается до 5 футов 8 дюймов для балок шириной 8 футов.

Имейте в виду, что для использования бруса двух размеров в качестве балки, его следует скрепить болтами с идентичным куском бруса двух размеров, чтобы получилась двухслойная балка.

Также можно соединить три части вместе, создав трехслойный брус для увеличения максимальных пролетов.Например, 3-слойная 2 × 6 может охватывать максимальное расстояние от стойки до стойки 7 футов 11 дюймов для балок, которые охватывают 6 футов от балки до балки.

Как и в случае других конструкционных применений, породы дерева имеет значение, когда речь идет о пролете пучка 2 × 6. Пиломатериалы, такие как красное дерево, красная сосна, еловая сосна и кедр, имеют более короткие пролеты. Кедровая двухслойная балка 2 × 6 имеет максимальный пролет 5 футов 5 дюймов для балок, расположенных на расстоянии 6 футов, что на полторы фута меньше, чем у южной сосны.

Заключение

Независимо от того, используете ли вы 2×6 для стропил, балок или перекрытий, важно учитывать, какие факторы влияют на максимальные пролеты для этого типа размерной древесины.

Весовая нагрузка, расстояние, порода древесины и даже качество древесины влияют на то, как далеко 2 × 6 может пролететь без опоры. Рекомендации, обсуждаемые в этой статье, могут помочь вам убедиться, что построенная вами конструкция может служить прочным и безопасным каркасом для вашей террасы, пола или крыши.

Евгений был энтузиастом DIY большую часть своей жизни и любит проявлять творческий подход, вдохновляя на творчество других. Он страстно увлекается благоустройством, ремонтом и обработкой дерева.

Решено: поддержать три балки перекрытия через 6 метровый пр…

  1. инженерное дело
  2. гражданское строительство
  3. вопросы и ответы по гражданскому строительству
  4. Для поддержки трех балок перекрытия на 6-метровом пролете Была построена прямоугольная балка, показанная ниже …

Показать текст изображения

Ответ эксперта

Предыдущий вопрос Следующий вопрос

Для поддержки трех балок перекрытия на 6-метровом пролете на месте была построена балка коробчатого сечения, показанная ниже. После того, как балка была установлена, владелец проекта захотел изменить нагрузку на три балки перекрытия, представленную нагрузкой P на балку.Хозяин решил, что большая гидромассажная ванна будет отличным вариантом, так как она может значительно увеличить общую нагрузку. Вам было поручено определить, сколько балка может безопасно удерживать и насколько эта нагрузка может вызвать отклонение балки. Этот проект разрабатывается с коэффициентом безопасности, равным 2. Предполагается, что деревянные компоненты балки имеют одинаковые свойства материала: максимальное растягивающее напряжение = 4,0 МПа, максимальная прочность на сжатие 9,3 МПа, максимальный сдвиг 1,24 МПа и модуль упругости эластичность = 11 ГПа.Каждая застежка выдерживает усилие сдвига = 4000 Н (включая запас прочности). Пожалуйста: 1. Изобразите диаграмму сдвига и момента для балки, зная, что ваши значения сдвига и момента будут функцией нагрузок P. 2. Определите максимальную нагрузку P на основе нормального напряжения, вызванного изгибающим моментом. 3. Определите максимальную нагрузку P на основе напряжения сдвига в вертикальных деревянных полках. 4. Определите максимальную нагрузку P на основе более быстрой схемы с учетом как сдвигающей силы на каждый болт, так и напряжения опоры болта на фанеру.Укажите максимально допустимую нагрузку P. 6. Учитывая максимальную нагрузку P = 2,5 кН, определите максимальный прогиб балки. 75 мм 18 мм 18 мм Коробчатая балка состоит из двух листов фанеры толщиной 18 мм и двух деревянных полок 75 мм на 100 мм. — 100 мм. Деревянные полки соединяются с фанерными стенками стальными болтами диаметром 12 мм, расположенными с интервалом 300 мм вдоль пролета балки 6 м. 500 мм. Определите напряжение сдвига в каждом болте и опорное напряжение между болтами и 100-миллиметровым листом фанеры.

6.4.8 Пролет деревянных балок — Стандарты NHBC 2021 Стандарты NHBC 2021

6.4.8 Пролет деревянных балок

Балки деревянного пола должны соответствовать пролетам и нагрузкам и должны быть правильно установлены.

Размеры балок из массивной древесины указаны в таблицах пролетов BS 8103-3. Если таблицы не применяются или существуют сосредоточенные нагрузки, балки перекрытия должны быть спроектированы инженером в соответствии с Техническим требованием R5.

Пролетные столы для деревянных балок

Таблицы 1 и 2 в этой главе взяты из «Таблиц Еврокода 5 пролетов для деревянных элементов полов, потолков и крыш жилых домов (3-е издание)» компании TRADA Technology Ltd. Размеры секций основаны на упорядоченной древесине ALS или CLS.

Для деревянных полов между домами:

  • для обеспечения акустических характеристик статическая нагрузка конструкции, вероятно, составит 0,6-0,7 кН / м².

  • Используйте три правые колонны из таблиц 1 и 2.

    • Для верхних этажей с настилом из ДСП толщиной 22 мм и потолком из гипсокартона толщиной 12,5 мм:

    • можно принять статическую нагрузку от 0,25 кН / м² до 0,5 кН / м².

    • используйте три центральные колонны из таблиц 1 и 2.

      • Если легкие ненесущие перегородки весят до 1,0 кН (101,9 кг) на метр длины и расположены параллельно балкам, применяется следующее:

      • Перегородки могут поддерживаться непосредственно одной или двумя дополнительными балками.
      • Перегородки должны быть закреплены через настил пола в балках внизу.

      • Если аналогичные легкие перегородки проходят под прямым углом к ​​балкам, максимальные пролеты в таблицах 1 и 2 должны быть уменьшены на 10%.
      • Для всех других дополнительных нагрузок размеры балок должны быть рассчитаны инженером в соответствии с Техническим требованием R5.

        • Фактическая нагрузка не более 1,5 кН / м².
        Класс обслуживания 1 или 2.

        * Требуются две дополнительные балки
        Полужирный шрифт = нормальная опора 40 мм, которую нужно удвоить

        Допустимая нагрузка не более qk = 1.5 кН / м² или qk = 0,90 кН.
        Класс обслуживания 1 или 2.

        * Требуются две дополнительные балки
        Полужирный шрифт = нормальная опора 40 мм, которую нужно удвоить

У вас недостаточно прав для чтения этого закона в это время

У вас недостаточно прав для чтения этого закона в это время Логотип Public.Resource.OrgЛоготип представляет собой черно-белую линию улыбающегося тюленя с усами. Вокруг печати находится красная круглая полоса с белым шрифтом, в верхней половине которого написано «Печать одобрения», а в нижней части — «Public.Resource.Org». На внешней стороне красной круглой марки находится круг. серебряная круглая полоса с зубчатыми краями, напоминающая печать из серебряной фольги.

Public.Resource.Org

Хилдсбург, Калифорния, 95448
США

Этот документ в настоящее время недоступен для вас!

Уважаемый гражданин:

В настоящее время вам временно отказано в доступе к этому документу.

Public Resource ведет судебный процесс за ваше право читать и говорить о законе. Для получения дополнительной информации см. Досье по рассматриваемому судебному делу:

Американское общество испытаний и материалов (ASTM), Национальная ассоциация противопожарной защиты (NFPA), и Американское общество инженеров по отоплению, холодильной технике и кондиционированию воздуха (ASHRAE) против Public.Resource.Org (общедоступный ресурс), DCD 1: 13-cv-01215, Объединенный окружной суд округа Колумбия [1]

Ваш доступ к этому документу, который является законом Соединенных Штатов Америки, был временно отключен, пока мы боремся за ваше право читать и говорить о законах, по которым мы решаем управлять собой как демократическим обществом.

Чтобы подать заявку на получение лицензии на ознакомление с этим законом, ознакомьтесь с Сводом федеральных правил или применимыми законами и постановлениями штата на имя и адрес продавца. Для получения дополнительной информации о постановлениях правительства и ваших правах как гражданина в соответствии с нормами закона , пожалуйста, прочтите мое свидетельство перед Конгрессом Соединенных Штатов. Вы можете найти более подробную информацию о нашей деятельности на общедоступных ресурсах. в нашем реестре деятельности за 2015 год. [2] [3]

Спасибо за интерес к чтению закона.Информированные граждане — фундаментальное требование для работы нашей демократии. Благодарим вас за усилия и приносим извинения за возможные неудобства.

С уважением,

Карл Маламуд
Public.Resource.Org
7 ноября 2015 г.

Банкноты

[1] http://www.archive.org/download/gov.uscourts.dcd.161410/gov.uscourts.dcd.161410.docket.html

[2] https://public.resource.org/edicts/

[3] https://public.resource.org/pro.docket.2015.html

Как установить балку для замены несущей стены

Как установить балку для замены несущей стены

фотографий Рона Норта; Ведущее фото: Supermatros | Dreamstime.com

Сидя и потягивая утренний кофе, вы решаете, что он должен уйти. Эта стена. Эта надоедливая перегородка между кухней и гостиной. Вы думали об этом в течение многих лет, и теперь вы, наконец, взялись за этот проект. Это выполнимо для достаточно талантливого плотника или мастера по дому.Однако есть некоторые важные аспекты, о которых следует знать.

В этой статье используется информация из Строительного кодекса Британской Колумбии 2018 г., которая доступна в Интернете бесплатно. Он основан на Национальном строительном кодексе 2015 года, который широко принят по всей Канаде. Необходимо учитывать местные условия, например, снеговую нагрузку. Для этой реконструкции обычно требуется разрешение на строительство, поэтому при планировании проекта было бы разумно поговорить с вашим местным строительным чиновником.

Подшипник? Во-первых, несущая стена? В противном случае это могло бы сэкономить огромное количество работы и средств.Возраст дома должен дать некоторые подсказки. Грубо говоря, если дом был построен в 1960-х годах или раньше, он, скорее всего, был «в рамке из палки». Если это так, это означает, что многие внутренние стены, параллельные коньку крыши, несут некоторую нагрузку. Возможно, только потолочные балки, но также фактическая нагрузка на крышу может восприниматься рассматриваемой стеной (стенами). В доме, построенном в 70-х годах и позже, часто используются искусственные фермы, которые обычно простираются от внешней стены до внешней стены, а это означает, что внутренних несущих стен будет немного, если вообще будет.Обратите внимание, что если стена поддерживает пол, будет нагрузка от этого пола, а также любые дополнительные нагрузки, создаваемые возможными нагрузками на крышу.

Теперь, когда вы определили, что стена, которую вы хотите удалить, является несущей, для простоты предположим, что стена поддерживает только нагрузку на крышу. Вам нужно будет определиться с типом и размером балки, чтобы выдержать нагрузку. Пролет проема будет иметь наибольшее влияние на выбор балки.

Как правило, балки из пиломатериалов могут работать для пролетов до 4-5 метров (13-16 футов).См. Таблицы диапазона строительных кодов. Стальные балки могут проходить значительно дальше. Однако в коде есть только одна таблица пролетов, и она предназначена для опор перекрытий. Если указанная снеговая нагрузка в вашем районе не превышает нагрузку на пол (1,9 кПа или 40 фунтов на квадратный фут), то балку можно выбрать из таблицы пролетов. Если снеговая нагрузка больше, то для расчета балки потребуется инженер.

Другой вариант — это клееный шпон (LVL). Для них в строительном кодексе нет таблиц пролетов, поэтому потребуется инженер.Как правило, конструкцию балки предоставляет производитель. Это будет для балки с простой опорой, без точечных нагрузок или других усложняющих факторов. В противном случае инженер должен был бы определить размер балки и, возможно, ее опоры.

Существуют и другие типы балок, такие как Glu-Lam, Parallam или балочная ферма. Я не включил их, поскольку они обычно не используются в этом типе изменений.

У каждого типа балки есть свои преимущества и недостатки;

Брус брус Плюсы
  • Вероятно, самый дешевый.(SPF 2x12x16 примерно $ 34)
  • Удобно, можно купить в магазине пиломатериалов.
  • Инженерия не требуется. Используйте таблицы пролетов в строительном кодексе.
Минусы
  • Ограничено максимальным диапазоном.
  • Иногда материалы несовместимы.
  • Может быть недоступна любая длина.

Балка стальная Плюсы
  • Умеренная стоимость. Приблизительно 10 долларов за фут (W150x22, W6X14)
  • Возможны большие пролеты в пределах таблицы пролетов.
  • Низкопрофильный относительно пролета. (Это может быть важно при попытке спрятать луч в полу).
Минусы
  • Требуются пиломатериалы, прикрепленные к балке болтами для установки балочных подвесов. Если балка должна быть открыта (подвешена под полом или потолком), все равно потребуется добавить пиломатериал, который будет действовать как гвоздь для установки окончательной отделки.
  • Тяжелый. Даже самая маленькая балка составляет 22 кг на метр (15 фунтов на фут). Шестиметровая балка весит 135 кг.Для размещения балки потребуется не менее трех-четырех человек.

Клееный брус (LVL) Плюсы
  • Возможны большие пролеты.
  • Легче, проще в установке. Можно установить несколько слоев по отдельности.
  • Инжиниринг обычно выполняет производитель, поставщик.
Минусы
  • Самый дорогой вариант. Приблизительно 11 долларов за фут на слой (1,75 дюйма на 14 дюймов).
Think Толстая фанера — Ламинированная фанера (LVL) — это, по сути, очень толстая фанера различных размеров.

Время для примера Мы сделаем некоторые предположения для нашего примера проекта. Проем в стене, который нам нужен, должен быть 16 футов (4,8 метра). Ширина здания составляет 20 футов (6 метров), а указанная нагрузка на крышу — 30 фунтов / кв. Фут (1,5 кПа).

Заданная снеговая нагрузка (SSL) рассчитывается с использованием снеговой нагрузки на землю и дождевой нагрузки для местоположения здания. Например. снеговая нагрузка на грунт — 2,1 кПа. Дождевая нагрузка составляет 0,3 кПа. Коэффициент кровли составляет 0,55. Следовательно, SSL — это [2.1 X 0,55] + 0,3 = 1,45 кПа. (30,4 фунта / кв. Фут).

Таблицы пролетов, независимо от того, какой тип балки вы выберете, одинаковы. Просто используйте SSL, тип балки (пиломатериалы или сталь) и проверьте максимально допустимый пролет.

В нашем примере мы начнем с деревянной балки, чтобы посмотреть, работает ли это. Из таблицы пролетов видно, что максимально возможный пролет при указанной снеговой нагрузке 1,5 кПа будет 4,18 м (13,7 фута). Следовательно, сборный брус в этом случае не подойдет.

Затем проверьте стальную балку. В таблице ниже 9.23.4.3. обычно используется для балок перекрытия. Однако, поскольку предполагаемая нагрузка на пол в 40 фунтов / кв. Фут (1,9 кПа) на самом деле больше, чем указанная нагрузка на крышу, применимая к нашему проекту, таблицу можно использовать для выбора балки. Из таблицы видно, что ширина балки W150 X 22 составляет 5,2 метра (17,06 футов). Следовательно, мы могли бы использовать стальную балку для перекрытия 16-футового проема.

Мы знаем, что балка LVL сможет перекрыть проем 16 футов, потому что инженер производителя спроектирует балку специально для этого проекта.Было решено использовать LVL, потому что его будет проще установить. Два человека могут нести и поднимать каждую часть трехэлементной балки на место. Стальная балка, хотя и дешевле, с ней сложнее справиться даже с посторонней помощью. Обычно балка изготавливается на 150 мм (6 дюймов) длиннее пролета, чтобы обеспечить минимальную несущую поверхность 75 мм на каждом конце. Балки изготавливаются (и оцениваются) с шагом 600 мм (2 фута), поэтому балка будет Длина 5,5 м (18 футов), разрезанная на месте

Начало работы Временные стены возводятся с обеих сторон существующей стены, которую необходимо удалить.Стройте стены, используя расстояние между стойками, такое же, как расстояние между опорными стропилами крыши и балками потолка. Достаточно одной верхней и нижней пластины. Добавить две временные стены — Временные стены установлены по обе стороны от существующей несущей стены, поддерживающей балки перекрытия и стропила.

Теперь можно снять существующую стену и разрезать балку для размещения новой балки. Обрежьте балки так, чтобы балка находилась по центру на концах существующей стены.(В зависимости от ширины новой балки, возможно, потребуется расширить стену в точках опоры, добавив стойки к стороне существующей стены.) Теперь можно установить отдельные части LVL.

Установите новую балку — Первый слой LVL находится на месте выше того места, где располагалась теперь удаленная несущая стена. Каждый слой весит около 56 кг (123 фунта), поэтому с ним могут справиться два человека.

Остальные два слоя LVL устанавливаются (прибиваются гвоздями или болтами, в зависимости от проектируемой детали) и вешалки прибиваются на место.Затем временные стены можно удалить. Закрепите на месте — Установленная балка LVL. В этом случае каждый слой прибивается к следующему. Некоторые конструкции могут потребовать скрепления частей балки болтами.

Что следует запомнить
  • Прежде чем заказывать балку, получите разрешение на строительство, в котором указаны технические характеристики выбранной балки.
  • Не торопитесь со строительством временной стены. Дважды проверьте, все ли поддерживается должным образом.
  • Убедитесь, что стены / фундамент ниже выровнены правильно, чтобы выдерживать новые точечные нагрузки на каждом конце новой балки. Проведите вертикальную линию от центра опоры балки до пола. Просверлите отверстие в полу и посмотрите ниже, где отверстие находится по отношению к стенам / фундаменту.
  • Пространство между полом и нижними стенами должно иметь прочную блокировку для передачи нагрузки на нижнюю стену. Блокировка (и стойки в стене внизу) должны быть такой же ширины и длины, как точка опоры наверху.
  • Отдельные части LVL, возможно, потребуется временно зажать, чтобы убедиться, что они плотно прилегают друг к другу, прежде чем забивать гвоздями. Если они должны быть привинчены, зажим может не потребоваться.
  • Необходимо использовать гвозди (или шурупы), специально предназначенные для подвесов. Стандартные гвозди и шурупы, скорее всего, не будут иметь достаточной прочности, чтобы соответствовать проектным требованиям для вешалок.
При небольшом планировании и исследовании человек с достаточными столярными навыками сможет выполнить это изменение.Независимо от того, какой размер проема вам нужен, процесс практически такой же. Поддержите пол или крышу, установите соответствующую балку с соответствующей опорой, а затем удалите временные стены. Если вы хотите заняться установкой, большинство строительных инспекторов будут рады помочь советом.

RON NORTH
[email protected]
Рон Норт занимается строительством более 50 лет, в основном в качестве строительного чиновника. Боже мой, уже на пенсию! В его книге «Воспоминания строительного инспектора» рассказывается о некоторых не очень удачных ремонтных работах.

Статьи по теме

Страница не найдена | Город Хеврон

9048 904 904 904 948 948 1 904 904 904 948 948 1 904 904 948 1

  • Сбор опасных бытовых отходов

    8:00

    321 Olcott St, Manchester, CT 06040, USA

    Подробнее

S M T W T F S
2 3 6 6 События 6 мая 2021 г.

  • Совет по образованию Хеврона

    18:30

    Gilead Hill School, 580 Gilead St, Hebron, CT 06248, США

    Подробнее

  • Совет избранных

    7 : 00 pm

    GoToMeeting

    Подробнее

 7

События 7 мая 2021 года

  • St.Церковь Святого Петра — Продажа растений

    12:00

    Епископальная церковь Святого Петра, 30 Church St, Hebron, CT 06248, USA

    Подробнее

 8

События 8 мая 2021 года

  • St Церковь Святого Петра — Продажа растений

    10:00

    Епископальная церковь Святого Петра, 30 Church St, Hebron, CT 06248, USA

    Подробнее

9 10 11

События в 11 мая 2021 г.

  • Фургон для раздачи еды — Red Barn

    11:00

    Hebron Church of Hope, 1 Main St, Hebron, CT 06248, США — Red Barn

    Подробнее

  • Планирование и Комиссия по зонированию (общественные слушания)

    19:00

    GoToMeeting

    Подробнее

  • Встреча WPCA

    19:30

    GoToMeeting

    Подробнее

 13

События 13 мая 2021 г.

  • Комитет по охране труда

    14:00

    GoToMeeting

    Подробнее

  • Комиссия по историческим объектам

    19:00

    TBD

    TBD Подробнее

  • Управление образования Хеврона

    19:00

    TBD

    Подробнее

  • Комиссия по сохранению

    19:30

    Городское офисное здание Хеврона, 15 Gilead St, Hebron, CT 06248, США

    Подробнее

 14 15

События 15 мая 2021 г.

  • St.Общественный ужин в церкви Святого Петра

    16:30

    Епископальная церковь Святого Петра, 30 Church St, Hebron, CT 06248, USA

    Подробнее

16 17

События 17 мая 2021 года

  • Комитет общественного строительства

    18:30

    TBD

    Подробнее

  • Совет по образованию RHAM

    18:30

    Средняя школа

    Rham, 85 Wall St, Hebron, CT 06248, США — хор

    Подробнее

  • Комиссия экономического развития

    19:00

    Городское офисное здание Хеврона, 15 Gilead St, Hebron, CT 06248, США

    Подробнее

  • Комиссия по паркам и отдыху

    19:00

    Burnt Hill park, Hebron, CT 06248, USA

    Подробнее

 18 19 20 21 22 900 02 События 22 мая 2021 г.

  • Общественные работы — День открытых дверей

    9:00

    550 Old Colchester Rd, Amston, CT 06231, США

    Подробнее

  • Hebron Lions — Truck Show

    11:00

    Хевронское сельскохозяйственное общество львов, 347 Gilead St, Hebron, CT 06248, USA

    Подробнее

23 24

Мероприятия 24 мая 2021 года

  • Республиканский городской комитет

    19:30

    Городское офисное здание Хеврона, 15 Gilead St, Hebron, CT 06248, США

    Подробнее

 25

Мероприятия 25 мая 2021 года

  • Фургон для раздачи еды — Red Barn

    11:00

    Hebron Church of Hope, 1 Main St, Hebron, CT 06248, США — Red Barn

    Подробнее

  • Chatham Health District

    14:00

    ZOOM

    90 002 Подробнее

  • Совет по готовности к школе

    15:30

    ZOOM

    Подробнее

  • Комиссия по планированию и зонированию (семинар)

    19:00

    Здание городской администрации Хеврона, 15 Gilead St , Hebron, CT 06248, USA

    Подробнее

 26 27

События 27 мая 2021 года

  • Board of Finance

    7:00 pm

    Hebron Town Office Building, 15 Gilead St , Hebron, CT 06248, USA

    Подробнее

  • Hebron Green Committee

    19:00

    Google

    Подробнее

 28 29
30484

Сколько стоят двутавровые балки? (Стоимость I-Joist)

В DTE мы проектируем, производим и поставляем различные решения для полов, включая двутавровые балки, металлические балки и кассеты для пола.Двутавровая балка состоит из двух основных частей: стенки и фланца. Перегородка зажата между верхней и нижней полкой, образуя I-образную форму, отсюда и название I-Joist. Это наиболее распространенный способ конструктивного оформления верхнего этажа в жилом или коммерческом здании.

Мы проектируем и производим наши системы полов с двутавровыми балками, используя Finnjoists MetsaWood. Двутавровые балки производятся с использованием ориентированно-стружечных плит (OSB) для перегородок и Kerto LVL для материалов фланцев, в результате чего двутавровая балка является легкой, невероятно прочной, простой в установке и стабильной по размерам.

Мы получаем широкий спектр запросов на инженерные балки перекрытий, начиная от разовых надстроек, возводимых собственными силами, и заканчивая новым жилищным строительством на более чем 100 земельных участках от национальных домостроителей. Обычно мы поставляем двутавровые балки крупным застройщикам из-за их более низкой стоимости по сравнению с балками Posi. Инженерные двутавровые балки преимущественно используются для полов, но в некоторых случаях могут также использоваться для создания плоских крыш как жилых, так и коммерческих зданий.

Системы перекрытий являются критически важным фактором при оценке строительного проекта, и существует множество факторов, которые могут повлиять на цену двутавровых балок, включая пролет, глубину и «центры», и это лишь некоторые из них.С нашей новой функцией мгновенного расчета стоимости вы можете быстро получить ориентировочную цену для вашего следующего проекта; вам необходимо иметь под рукой только следующие данные:

Тип проекта: Это поможет определить, какой размер двутавровой балки будет наиболее подходящим для проекта, например, будет ли балка использоваться для пола в многоквартирном доме, жилом доме или офисе или будут балки можно использовать для создания плоской крыши?

Пролет: это расстояние между двумя промежуточными опорами конструкции, например.грамм. от внутренней несущей стены к другой внутренней несущей стене или к стальной балке. На размер двутавровой балки влияет длина пролета, и для более длинных пролетов требуются более толстые и глубокие двутавровые балки, тогда как для меньших пролетов можно использовать более тонкие двутавровые балки. В некоторых случаях дешевле использовать более глубокую балку.

Глубина: это просто требуемая глубина балки. Более глубокая балка может быть полезна, когда инженерная балка с двутавровой балкой необходима для перекрытия большей длины без промежуточных опор, таких как стены.

Количество: сколько штук требуется для площади помещения или проекта в целом. Это будет основано на расстоянии между балками (центрами).

Типы проектов (среды)

Стандартная внутренняя нагрузка — это стандартный пол в доме со стандартными нагрузками, которые соответствуют нормам строительных норм и применяются к полу.

Нагрузка в квартире — — это нагрузка, которая применяется к балкам внутри многоквартирного дома, которая имеет тенденцию быть выше, особенно в коридорах или общественных местах.

Офисная нагрузка — нагрузка, используемая при создании офисного этажа и выше из-за количества людей / веса, находящихся на полу одновременно. При этом также учитывается вес столов, принтеров, ИТ-оборудования и т. Д.

Плоская крыша — нагрузка, прикладываемая к зданию с плоской крышей, обычно не требуется учитывать вес людей или мебели. Нагрузки обычно прикладываются для удержания веса самих балок и любой силы от ветра или снега, а в некоторых случаях прикладываются нагрузки, связанные с людьми, если требуется доступ к крыше.

Пример затрат: Например, простой проект строительства дома, требующий 12 стандартных внутренних двутавровых балок с пролетом 6000 мм и глубиной 400 мм, будет стоить 1222,56 фунтов стерлингов, как указано в нашем калькуляторе мгновенных цен.

Эта цена основана на свободном пролете здания и будет зависеть от любых промежуточных опор, сточных труб, пустот на лестничной клетке или других структурных факторов, которые могут нарушить свободный пролет.

Факторы, влияющие на цену:

Есть ряд аспектов дизайна, которые влияют на цену деревянных балок, поэтому важно учесть их в вашем бюджете на начальных этапах. Как упоминалось выше в примере с ценой, если нет четкого пролета здания и требуются промежуточные опоры, такие как стальные балки или несущие стены, это приведет к разбивке пролета и неизбежно повлияет на цену проекта. Если сточные трубы проходят через зону пола, необходимо вырезать свободное пространство, чтобы можно было разместить их внутри пола, не задевая балки.

Еще одна часть конструкции, которая может повлиять на стоимость, — это любые контрфорсы. Опорная стена — это перегородка над уровнем пола, которая будет поддерживать другую стену, тем самым создавая дополнительную нагрузку на пол с двутавровой балкой в ​​этой области. В процессе проектирования будет добавлена ​​дополнительная нагрузка в том месте, где расположена эта стена, но для этого часто требуются дополнительные материалы, чтобы поддержать стену наверху.

«Центры» балок также повлияют на цену. Центры — это расстояние между центром одной балки и центром другой.Максимум, на который мы проектируем наши балки, — это расстояние между центрами 600 мм. Мы также проектируем для проектов с 480 мм, 400 мм и 300 мм. Более близкие центры обычно требуются, когда световой пролет здания больше, поскольку расположение балок ближе друг к другу создает большую устойчивость. Чем ближе балки друг к другу, тем больше потребуется площади пола, а значит, это приведет к увеличению цены.

В DTE мы предлагаем широкий ассортимент деревянных изделий, и приведенный выше случай является лишь одним простым примером ценообразования.Если у вас есть запрос относительно более сложного проекта или у вас есть вопросы о полном ассортименте нашей продукции, свяжитесь с нами, и один из наших экспертов поможет вам.

Добавить комментарий
