Строительные леса из дерева (поддонов)

Несмотря на то, что производители строительного оборудования предлагают новые технологические решения для поведения строительных работ на высоте, строители часто используют дерево в качестве материала при сооружении лесов. Еще несколько лет назад для этой цели устанавливали стойки из деревянного бруса 50х150 мм, к ним прибивали перекладины и стелили доски. Сейчас актуальным материалом для создания строительных лесов являются деревянные поддоны, которые в большом количестве используются для транспортировки строительных материалов.

Строительные леса из поддонов широко используются в частном малоэтажном строительстве из-за простого монтажа из готовых конструкций и возможности сэкономить на материале. Чтобы соорудить прочные леса, достаточно поставить поддоны на ребро, расшить их для устойчивости укосинами и положить настил. Такое вспомогательное оборудование хорошо подходит для выполнения строительных работ на высоте до 10 м.

Если вы строите дом выше третьего этажа, следует задуматься о приобретении или аренде строительных лесов из металла.

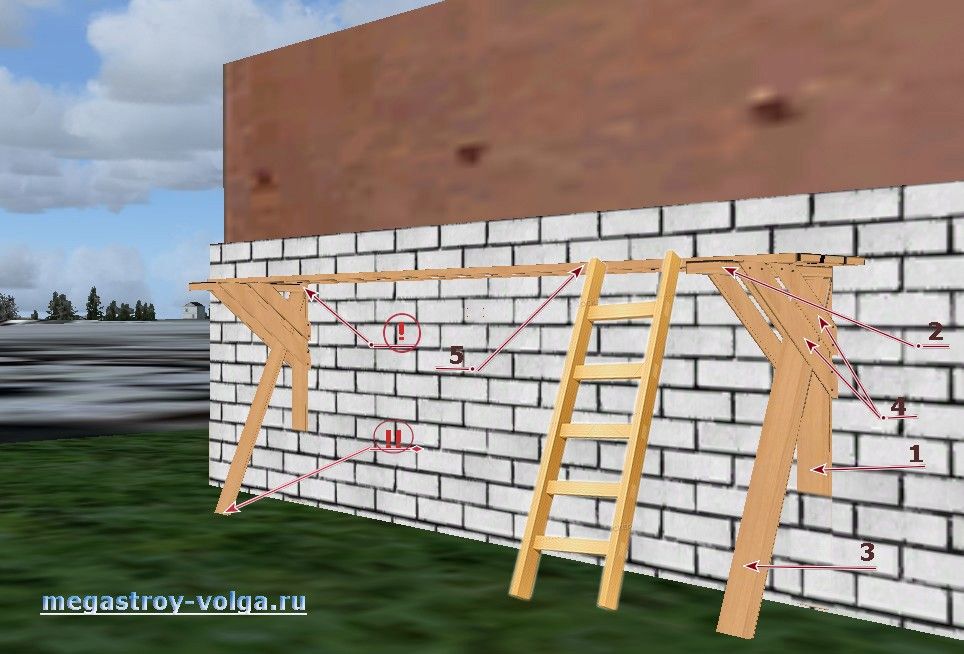

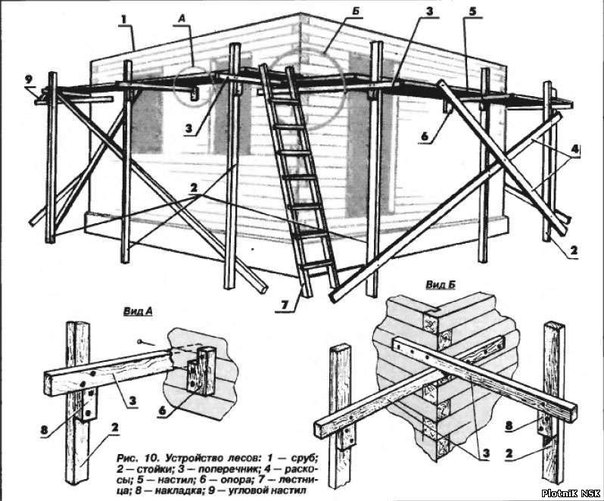

Элементы строительных лесов

При создании строительных лесов из дерева своими руками, следует знать основные детали конструкции, которые обязательно должны присутствовать в конструкции:

• Опорный каркас – к которому будут крепиться все другие элементы лесов;
• Ребра жесткости – диагональные распорки, обеспечивающие устойчивость сооружению;

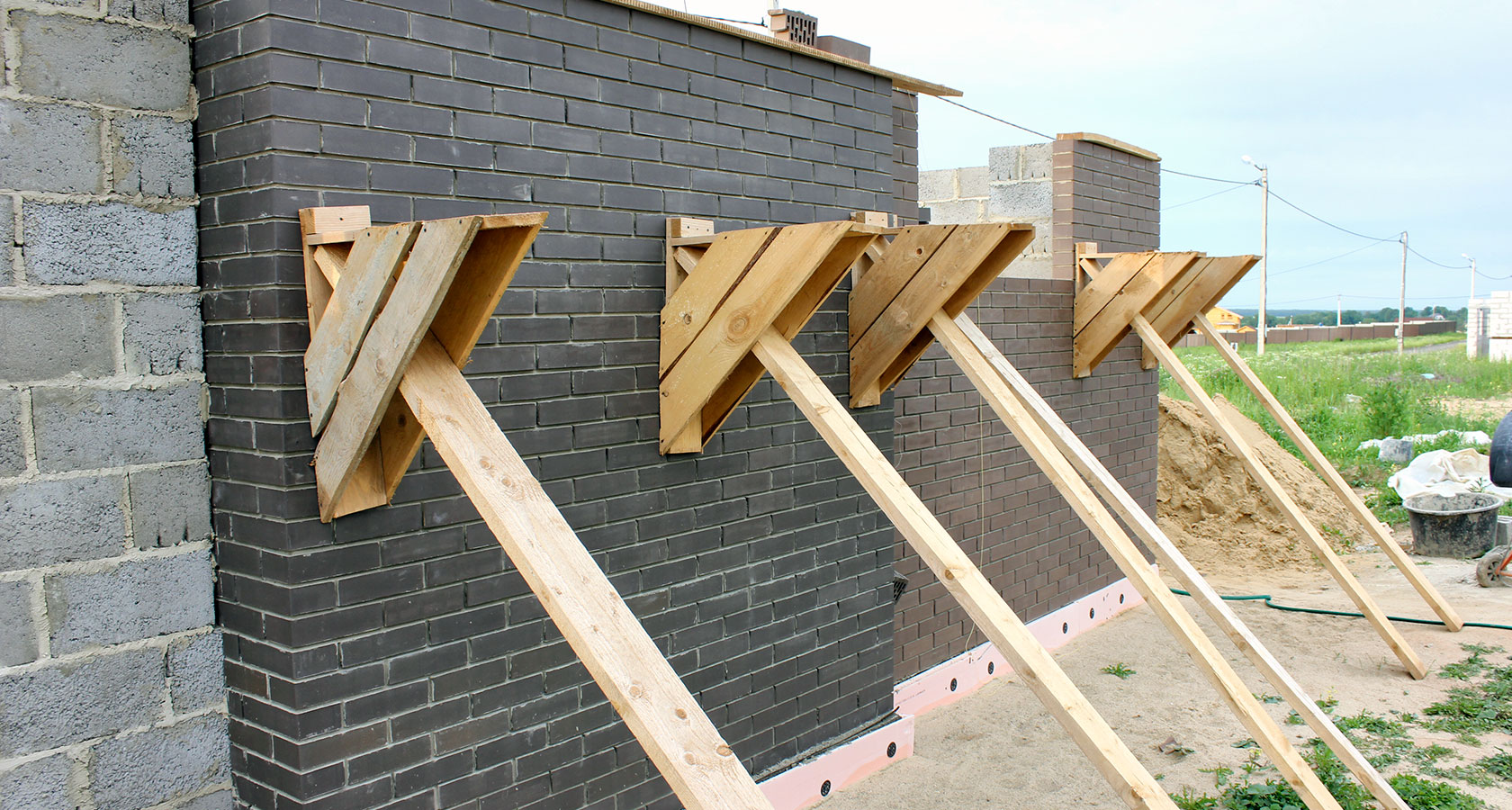

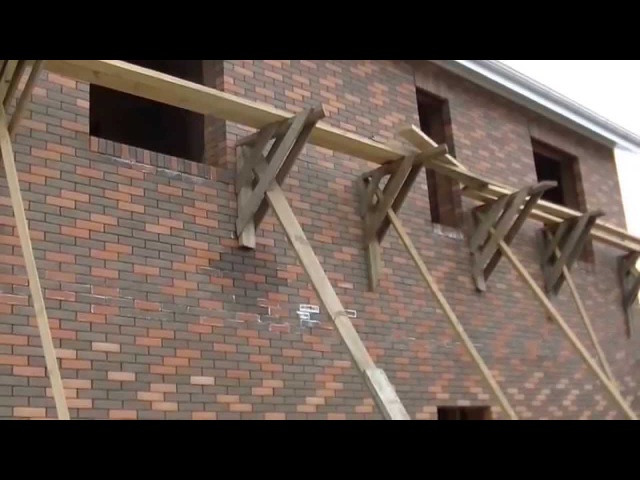

• Упоры — балки, поддерживающие платформу. Их нижняя часть упирается в землю, а верх – в рабочую площадку;
• Рабочий настил, который должен выдерживать вес рабочих, строительного материала и инструмента.

Между ярусами должны располагаться лестницы для подъема/спуска рабочих, а рабочие площадки иметь ограждения.

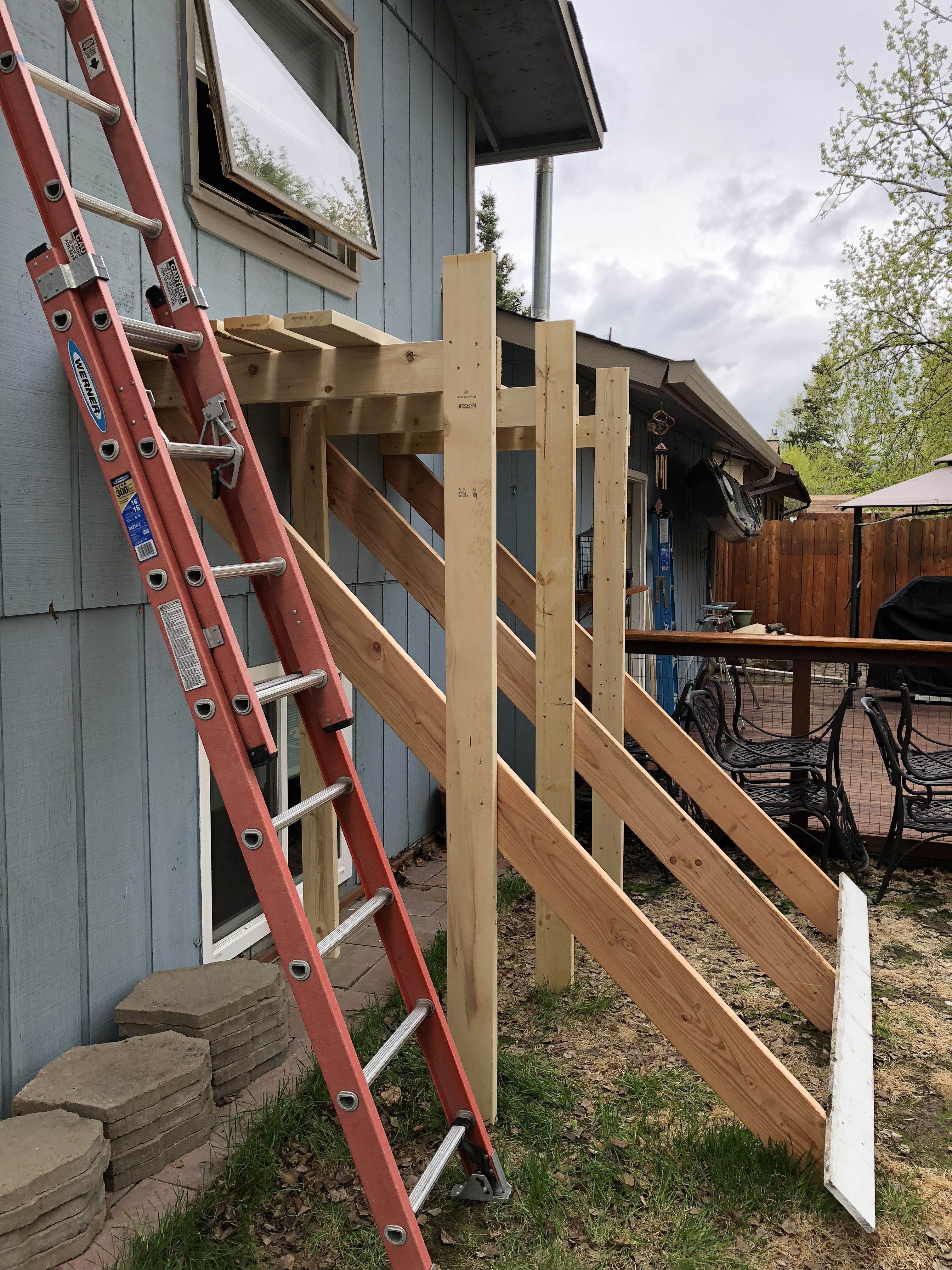

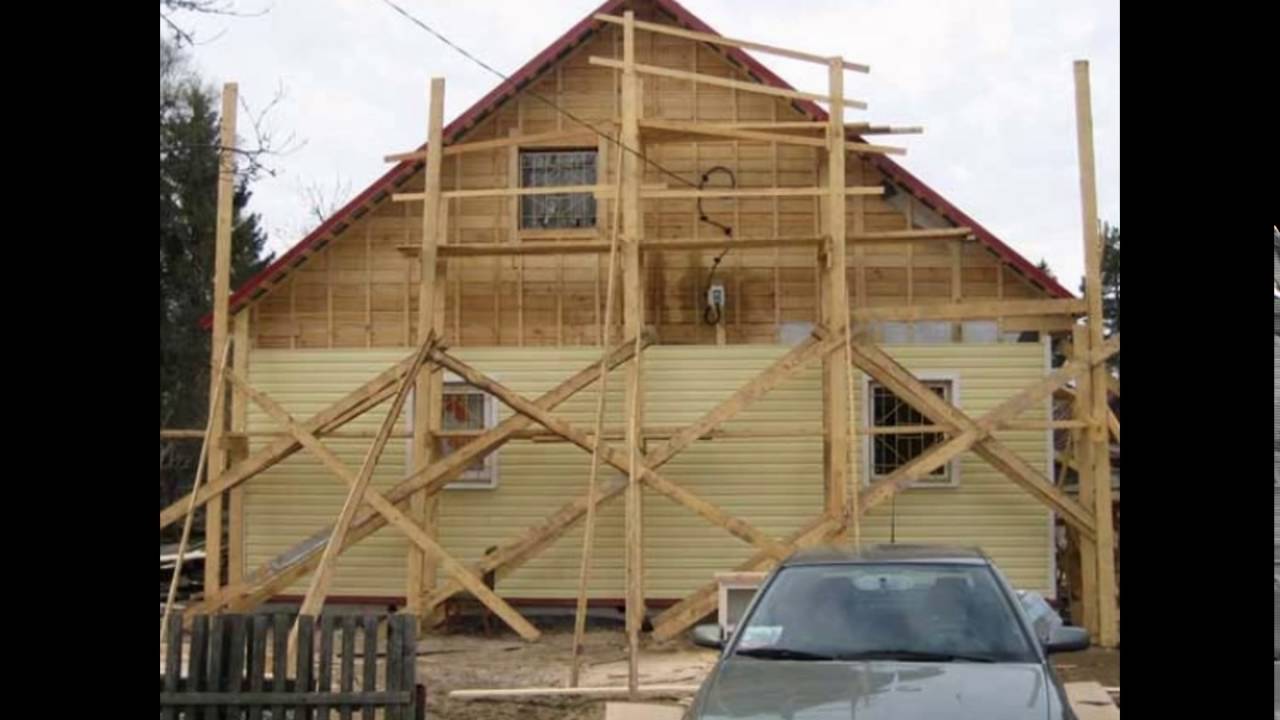

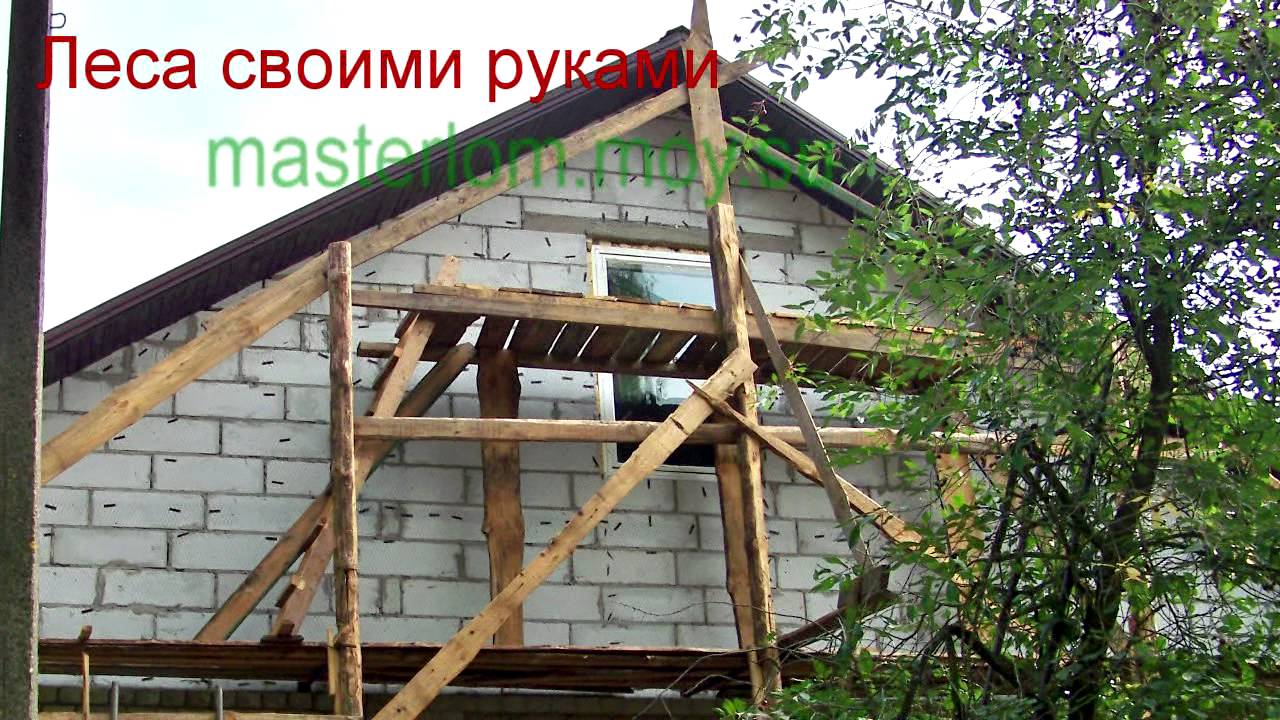

Как построить деревянные леса своими руками

Прежде, чем приступать к изготовлению строительных лесов из дерева, которые планирую собрать своими руками, следует разработать проект и создать чертежи будущей конструкции.

Это поможет сэкономить время, материалы и средства, которые понадобятся для сооружения лесов. Далее конструкция собирается поэтапно:

1. Собираются опорные стойки – основной конструктивный элемент лесов, который также называют конвертом или опорными рамами со связями. Их получают методом соединения метровых деревянных брусков под углом 90 градусов с укосинами, выполняющими функцию ребер жесткости. Количество конвертов зависит от длины лесов и толщины бруса. На фасаде 6 м будет достаточно четырех опорных рам из брусьев 150х100мм.
2. Опоры крепятся на фасад. Метод крепления будет зависеть от готовности стен. Если фасад не отделан, стойки крепятся к нему гвоздями, анкерами и др. креплениями, обеспечивающими надежность и устойчивость будущей конструкции. Чтобы не нарушать целостность готового фасада, стойки фиксируют с помощью распорной доски, которая вкапывается в землю.

Завершающим этапом создания строительных лесов из дерева будет укладка настила, который можно сделать из досок 40х100 мм, укладывается сверху на кронштейны и фиксируется гвоздями. На настилы устанавливают ограждающие перила.

Как сделать леса из поддонов

Если частный застройщик желает сэкономить на покупке бруса и своими руками построить деревянные строительные леса, он может создать конструкцию из старых поддонов, на которых осуществлялась транспортировка стройматериалов. Готовые поддоны могут применяться в качестве различных элементов лесов:

• Выполнять функцию несущих опор;
• Использоваться в качестве рабочего настила.

Поддоны также отлично подходят для создания временных подмостей каменщика, так как их конструкция рассчитана на значительные весовые нагрузки.

Плюсы и минусы самодельных лесов

Строительные леса из деревянного бруса, досок или поддонов, собранные вручную, обладают рядом несомненных достоинств:

• Экономия на покупке или аренде металлических лесов;
• Простая сборка, не требующая применения сварки или другого профессионального оборудования;
• Применение для монтажа лесов недорогих, доступных подручных материалов;
• Возможность повторного использования элементов конструкции после окончания работ и разборки лесов.

К недостаткам деревянных лесов можно отнести меньшую прочность, в сравнении с металлическими строительными лесами и необходимость соблюдения правил пожарной безопасности. Все элементы конструкции, крепящиеся на гвозди и саморезы, ослабляют древесину, поэтому использовать доски и брусья для сборки лесов более трех раз не рекомендуют.

Выбор доски для деревянных лесов

Выбор доски для деревянных лесов

Подмости и леса. Без этих вспомогательных каркасных конструкций невозможно ни возвести дом, ни его отремонтировать. Даже относительно небольшие строительные бригады часто приходят к тому, что обзаводятся собственными металлическими лесами, собранными фабрично. Не говоря уже о крупных фирмах. Но леса из металлопроката стоят недёшево. Даже их аренда может влететь в копеечку, особенно если работы по каким-то причинам затягиваются. Хорошим выходом из положения для единичного объекта будут леса из доски.

Какими должны быть леса

Леса/подмости нужны для работы на высоте. Они служат площадкой для нахождения на них мастеров, материалов и инструментов. Леса как универсальное средство подмащивания находят применения не только на улице, они применяются и внутри зданий (например, при работе на пролётах лестничных маршей, в помещениях с высокими потолками). Но именно фасад является их основной стихией, здесь они, кстати, могут выполнять ещё одну задачу – работать как защитный экран.

Требования к хорошим лесам из пиломатериалов в Москве следующие:

• Надёжность и безопасность (как для работающего, так и для окружающих).
• Удобство в работе.
• Простота, высокие темпы сборки/разборки.
• Небольшой вес.
• Универсальность. Возможность использования для домов разной конфигурации.
• Низкая стоимость (возможно, также: оборачиваемость конструкции или используемых материалов).

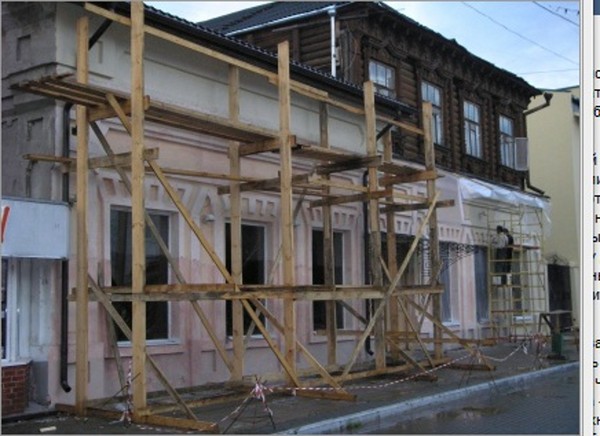

Леса из пиломатериалов

Свободностоящие леса

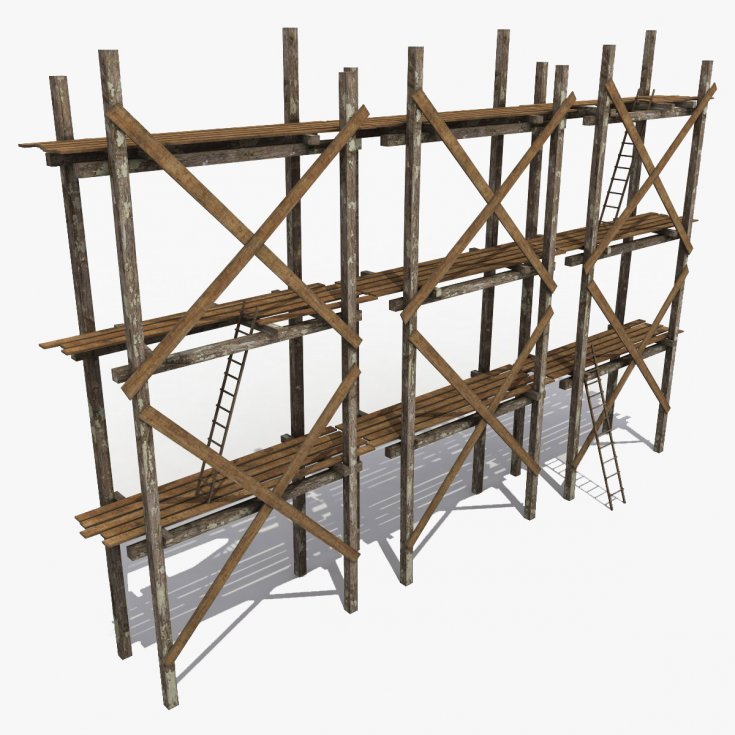

Конструктивные особенности деревянных лесов

В подавляющем  большинстве случаев деревянные леса изготавливаются стоечно-приставными и стоящими свободно. Как бы там ни было, но делается несколько ярусов и несколько секций.

Стоечно-приставные конструкции относительно узкие (700-950 мм), они для устойчивости должны быть обязательно закреплёнными к стене дома при помощи различного типа анкеров или дюбелей. Количество и места расположения крепежей, а также ряд других актуальных вопросов — подробно расписано в СНиП 12-03-2001 (Безопасность труда в строительстве. Часть 1. Общие требования).

Свободностоящие леса представляют собой довольно крупные изделия, их секции могут формировать квадратные рамные конструкции размером 1,5Х1,5 метра или 2Х2 метра и подобные. А вот для стабильности их необходимо укомплектовать диагональными подпорками, которые отходят от стоек и упираются в грунт. При этом ничего не мешает такие деревянные леса привязывать ещё и к стенам здания.

В обоих случаях набор элементов будет примерно один и тот же:

• Стойки.
• Горизонтальные ригели.
• Диагональные подкосы.
• Щиты (иногда ещё и козырьки).
• Ограждения.
• Лестницы.
• Опорные пятаки.

Какой пиломатериал выбрать

Для сборки «козликов» и лесов обрезная доска второго сорта будет как нельзя кстати. Здесь никому не нужен какой-то особый внешний вид, тут главное — несущие способности. Так вот по прочности пиломатериалы 2 сорта практически не уступают первосортной продукции, но вот по цене разница имеется.

Очевидно, что строганная и просушенная камерным способом доска тоже является излишеством, хотя, если есть средства, то почему и нет. Можно, например, покрасить все детали, сделать леса технологичными и многоразовыми. Чтобы не иметь проблем с рассохшейся и покрученной древесиной – пиломатериал желательно использовать «подвяленный» некоторое время под навесом, с влажностью около 18-25 процентов. Кстати, чтобы можно было сохранить доску/брус для дальнейшего использования, рекомендуем обработать дерево антисептиком, предназначенным для эксплуатации на улице.

Часто задаются вопросы касательно того, нужен ли обязательно пиломатериал опиленный со всех сторон, или сгодится необрезная доска и двухкантный брусок. Необходимо учитывать тот факт, что вся рама деревянных лесов перевязывается множеством элементов. Причём крепления происходят на разных плоскостях, например, каждая сторона стойки будет так или иначе использоваться, а надёжность накладного соединения деревянных пространственных конструкций зависит не только от непосредственной работы метизов, но и от хорошего «контакта» между деталями. То есть можно отметить необходимость для лесов купить доску обрезную, которая, не имея сбежистости, искривлений и острого обзола, выдаёт по всей длине и по всей плоскости примерно одинаковые показатели прочности. Пожалуй, лишь в некоторых случаях необрезные доски можно применить для создания щита, но они должны быть довольно ровными.

Стоит также сказать, что древесина хвойных пород хорошо себя показывает в условиях улицы, а благодаря смолистости, еловая и сосновая доска становится достаточно упругой и прочной. Однако многие домовладельцы с успехом используют здесь пиломатериалы из осины, в том числе напиленную по размерам ТУ.

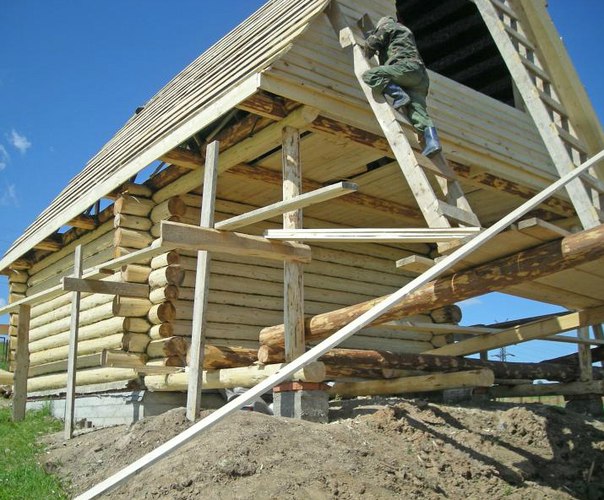

Леса из обрезной доски

На стойки, как правило, выбирается пилопродукция длиной минимум 6 метров. Дело в том, что помимо двух ярусов, между которыми нужно обеспечить свободное расстояние в 1900-2000 мм, также следует собрать ограждения на верхнем уровне, при этом высота ограждения должны быть не менее 1100 мм, и крепится оно, конечно же, к стойкам. По форме и по несущим способностям идеальным вариантом было бы заказать брус с сечением ГОСТ 100Х100 мм. Хорошо тут отработает осиновый брус со сниженным сечением 90Х90 — так называемый размер ТУ. Если не экономить на распорках и ригелях, то отличные и недорогие стойки лесов получаются из обрезной доски 100Х50 мм.

Для связки стоек между собой по горизонтали (по короткой стороне, перпендикулярной стене) используется доска сечением 100Х50, 100Х40 или, например,  ТУ осины 45Х90 мм. Такая, казалось бы, большая толщина пиломатериала, в первую очередь, связана с тем, что на эти перемычки будет опираться «ходовой» нагружаемый настил.

Для связки стоек по длинной стороне можно применить доски толщиной 20-25 мм. Шириной около 100 мм. Вообще ширина тут не особо принципиальна, поэтому нередко доску заменяют бруском/рейкой, например, сечением 30Х50 мм. Диагональные перемычки делаются из доски/брусков такого же сечения. Единственное отличие лишь в том, что тут, чем длиннее подкос будет — тем больше стоек им можно перевязать, и надёжнее получится конструкция.

Для сборки настилов наиболее целесообразно купить доску обрезную толщиной 30-40 мм. Ширина досок должна быть малой или средней (до 200 мм), чтобы наверняка избежать продольного коробления. Длина пиломатериала подбирают так, чтобы соединение щитов происходило исключительно на ригеле, но также чтобы перехлёст составлял не менее 200 мм.

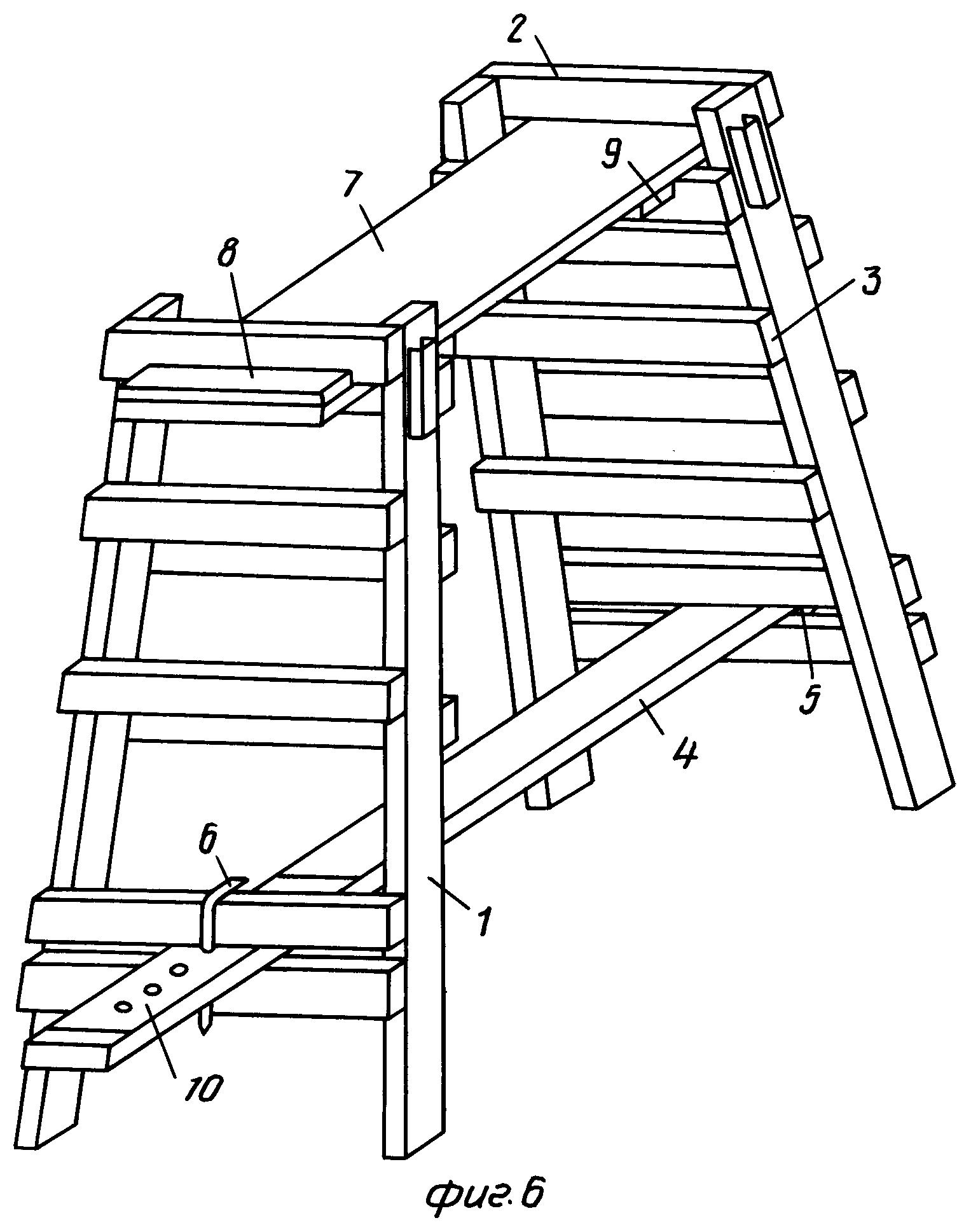

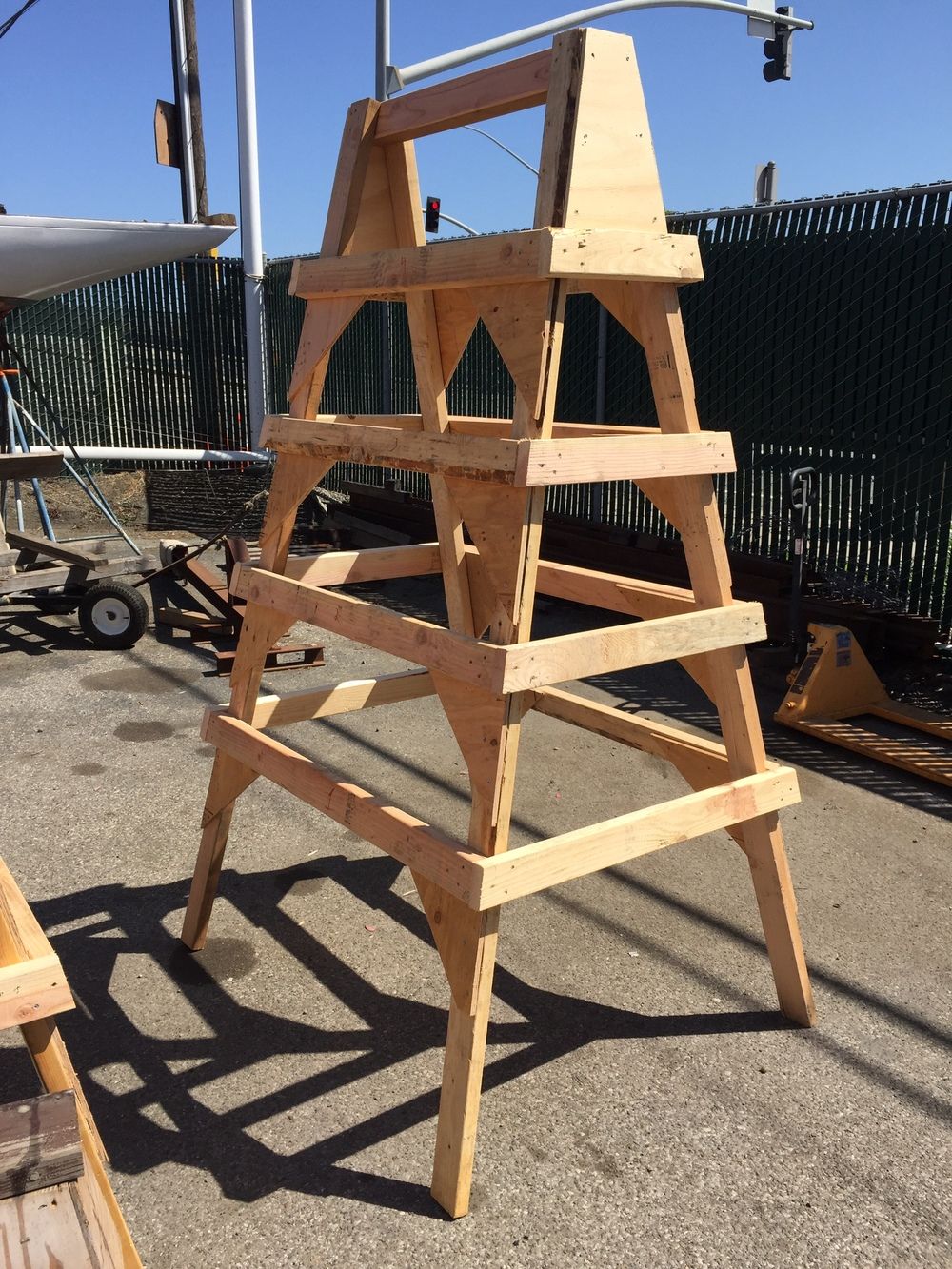

Козлик из обрезной доски

Если прогнозируются повышенные нагрузки на щиты (кирпич, раствор, оборудование), то есть смысл сделать их по типу каркасного перекрытия. Поставить на ребро обрезную доску в виде балки с шагом с 30-40 сантиметров, а сверху в качестве обшивки использовать фанеру или ОСБ толщиной от 18 мм.

Что касается ограждений, лестниц, подпорок и пятаков – то тут строгих правил по выбору материалов не существует, необходимо руководствоваться опытом, практическими испытаниями и здравым смыслом. Естественно, что все элементы средств подмащивания следует собирать с запасом прочности.

Строительные леса из труб и досок своими руками: порядок сборки и чертежи

Все высотные работы отличаются повышенной сложностью, и без специальных приспособлений в этом случае однозначно не обойтись. Одно из них – строительные леса. Их цена исчисляется в руб/м², и даже применительно к самому дешевому комплекту (рамному) составляет порядка 140 – 145. К тому же куда его потом девать? Аренда может выйти также недешево (от 55), если ремонт или строительство затянется надолго, что на практике обычно и происходит.

Плюс – некоторые проблемы с перевозкой лесов, так как личный транспорт для этих целей не подойдет. В сфере малоэтажной застройки (для частного сектора) оптимальное решение – изготовить их своими руками.

Общая информация

Встречаются мнения, что леса из металла и дерева лучше (и дешевле) арендовать, чем собирать самостоятельно. Основной аргумент – покупка труб обойдется дороже. И такие суждения подкрепляются экономическими расчетами. Судя по всему, авторы подобных замечаний проживают в городских квартирах и имеют довольно смутное представление о том, что это такое – поддержание своего дома в надлежащем состоянии (и фасадной части, и помещений, высота которых, как правило, превышает типовую). А ведь собственнику этим приходится заниматься регулярно.

Более того, сочетание таких материалов, как металл (скелет) и доски (настилы на каждом из уровней) считается оптимальным. Одно из преимуществ деревянных лесов в том (второе – невысокая конечная стоимость), что конструкция после окончания строительства (ремонта) легко разбирается, а материал используется для других хозяйственных целей. Но есть и существенный минус – ограничение в грузоподъемности.

То есть на подобном приспособлении можно проводить только такие работы, как оформление фасада (окраска, отделка сайдингом), обработка потолков, штукатурка и ряд иных. При возведении же кирпичной кладки или одновременном пребывании на высоте нескольких человек деревянные леса непригодны. А вот сборка из труб и досок универсальна в использовании.

Единственная сложность – в правильном выборе варианта лесов строительных и способа скрепления всех конструктивных элементов. Затраты на изготовление таких многоуровневых подмостков оправданы лишь в том случае, если их можно разбирать и хранить в сарае (на территории или еще где) до следующего применения. А вот тратить деньги на неразборную модель, сварную, нерационально, и вряд ли кто станет этим заниматься. Нельзя не учитывать и такие факторы, как сложность изготовления, прочность сооружения и его устойчивость.

Краткая характеристика типов строительных лесов

Хомутовые. Плюс – возможность изменения геометрии скелета по любой из осей. Минус – сложность монтажа/демонтажа конструкции. К тому же при необходимости повысить несущую способность придется покупать элементы крепления. Одной лишь проволокой, тем более веревкой, в таком случае не обойтись.

Клиновые. Отличаются от всех аналогичных в применении моделей повышенной надежностью и прочностью. Но и затраты на изготовление неизмеримо больше (в первую очередь, на держатели). Для частного сектора – не лучший вариант.

Штыревые. Плюс – небольшой вес при способности выдерживать значительную нагрузку; простота сборки (хотя и относительная). Минус – высокая стоимость; повышенное давление на почву. Для обеспечения устойчивости необходимо принять ряд дополнительных мер. В частном секторе такие леса, как правило, не используются. Основная причина – сложность изготовления. Здесь нужны точные расчеты и сварочный аппарат.

Рамные.

Плюс – вес конструкции небольшой, но при грамотном составлении чертежа и сборке такие леса способны «нести» нагрузку до 200 кг/м². Ограничение же по высоте в 50 м для частного строения большого значения не имеет. Именно такая модель в сфере индивидуальной застройки считается наилучшей.

Что понадобится

Точные линейные величины конструктивных элементов обозначать бессмысленно – их попросту не может быть. Размеры строительных лесов подбираются исходя из специфики проводимых работ, наличия места для их установки, количества одновременно находящихся на высоте мастеров и по ряду других параметров.

Все численные значения в мм.

Рекомендуемые трубы

По материалу:

• Дюраль. Она стоит дешевле стали, но такие леса пригодны лишь для невысоких конструкций, использующихся для отделочных работ. При возведении кладки они не подойдут из-за малой несущей способности.
• Сталь. Такие строительные леса для частного сектора являются универсальными в применении.
  Объяснение вполне понятное – высокая прочность и надежность каркаса.

По сечению:

• Вертикальные стойки. Труба профильная 30 х 30.
• Распорки (диагональные, горизонтальные). Труба круглая на 15.
• Вставки (опоры для ограждения и настилов). Профиль 25 х 25.

Рекомендуемая доска

Для обеспечения достаточной прочности настилов строительных лесов – не ниже «сороковки».

Рекомендуемые размеры секций

• Длина – от 1600 до 2000.
• Ширина – в пределах 1000.
• Высота – 1550.

Те домашние мастера, которых приведенные размеры по какой-то причине не устраивают, могут за основу взять следующие чертежи.

Крепежные детали

• Болты + гайки + шайбы + гровера – для скрепления металлических элементов.
• Саморезы (по металлу) – для фиксации досок по месту укладки.

Основные этапы изготовления

Подготовка деталей. Сначала нарезаются трубы. Даже если и составлен чертеж, с досками торопиться не нужно.

После сборки скелета лесов их размеры все равно придется уточнять. Это избавит от лишней работы, если потребуется подгонка заранее приготовленных элементов настила по месту. Концы круглых труб (примерно на 80) расплющиваются, чтобы потом можно было высверлить отверстия для крепежа. Для облегчения такой «прессовки» стоит сделать осевой пропил (надрез металла) на указанную длину.

• Подготовка «горизонталей». Перед тем, как их использовать в сборке каркаса, к каждой трубе следует приварить вставки из профиля в обозначенных на чертеже местах.
• Подготовка «вертикалей». Для обеспечения большей устойчивости стоек на одном конце каждой наваривается так называемая становочная пята. Хотя ее можно сделать и съемной – пластина + отрезок профиля.
• Сверление отверстий в конструктивных элементах. Особое внимание – вертикальным и горизонтальным (стойкам, перемычкам). Несовпадения приведут к появлению перекосов. Поэтому деталь придется однозначно менять, а это нерациональное расходование материалов.
• Выставление стоек. Главное на данном этапе – выдержать их соответствие вертикальной плоскости. Малейший перекос значительно осложнит дальнейшую сборку строительных лесов и резко снизит их несущую способность. Да и удобства в работе на них вряд ли добавит. Именно поэтому все горизонтальные стяжки должны быть предельно идентичны (по длине).
• Усиление конструкции. Для этого используются распорки диагональные. Особенность их крепление – в симметричности. Если это условие будет соблюдено, то вся нагрузка на леса строительные станет распределяться более равномерно по всей площади.
• Изготовление лестницы. Практика использования самодельных строительных лесов показывает, что переносные модели предпочтительнее стационарных. Для эффективной работы (применительно к частному сектору) одной съемной лестницы вполне достаточно. Ее, небольшую по размерам, легко при необходимости снять и установить в другом месте. Материал тот же – труба.
• Обустройство настила лесов. Доски укладываются в последнюю очередь, после окончательной подгонки по размеру. Они крепятся к приваренным вставкам саморезами.

Для обеспечения максимальной устойчивости строительных лесов необходимо:

• подготовить «башмаки», с помощью которых конструкция выравнивается в месте установки. Своим руками их несложно сделать из досок; желательно несколько штук и разной толщины. В дальнейшем это упростит процесс корректировки положения лесов относительно земли;
• обработать грунт на участке, где планируется их использование. Он выравнивается (при необходимости) и утрамбовывается. Это гарантирует, что в процессе работы не произойдет усадка почвы (под нагрузкой) и перекос строительных лесов.
• Чаще всего одной секции бывает недостаточно. В этом случае делается больше – две, три. Для их соединения в единую сборку необходимо подготовить переходники. Подойдет тот же профиль (30 х 30), который нарезается на куски по 100 и приваривается к стойкам. Для фиксации секций можно использовать П-образные металлические серьги. Чтобы скрепление было максимально надежным, для них следует тоже взять трубу, но чуть меньшего сечения (25 х 25) или диаметра.

Если внимательно разобраться с процессом изготовления, то получается, что в сборке строительных лесов ничего сложного нет. Главное – правильный расчет и аккуратность.

Деревянные строительные леса своими руками. Леса строительные своими руками – надежная опора при крупном строительстве

Леса строительные своими руками – виды, расчеты, монтаж + Видео

Конструкция строительных лесов – выбираем свою модель

Когда начинается практическая работа, даже для отделки потолка в обычной «малометражке» оказываются необходимы вспомогательные подмостки, леса. В ход идут стремянки, табуреты, столы. Для работы такое «оборудование» достаточно неудобно. Как-то само собой всплывает понимание необходимости и важности того, как сделать строительные леса быстро и надежно.

Их изготавливают из различных материалов, но чаще всего конструкция строительных лесов может быть деревянной, металлической или комбинированной из металла и древесины. А поскольку леса и подмости нужны временно (для обеспечения доступа к месту проведения работы, размещения необходимых инструментов и материалов) их конструкции должны предусматривать демонтаж и возможность повторного использования материалов.

Устройство строительных лесов может быть клиновым. Этот тип отличается высокой нагрузочной способностью, жесткостью и надежностью. Штыревые конструкции обеспечивают высокую мобильность за счет простоты сборки и демонтажа из стандартизованных элементов.

Рамная конструкция лесов обладает малым весом. Для сложных фасадов применяются хомутовые вспомогательные леса, отличающиеся индивидуальной подгонкой. Важной для всех типов лесов характеристикой является устойчивость и прочное примыкание этих сооружений к поверхности стен.

Конструкционный расчет строительных лесов для промышленного использования ведется с учетом всех перечисленных требований. Принимается во внимание максимальное число работающих, необходимое количество материалов, инструментов и оборудования. Для лесов с металлическими элементами предусматривается даже необходимость молниезащиты. Толщина досок настила должна обеспечивать его жесткость, рабочие площадки оборудованы внешними защитными поручнями и т.д.

Схема строительных лесов – что нужно знать перед работой

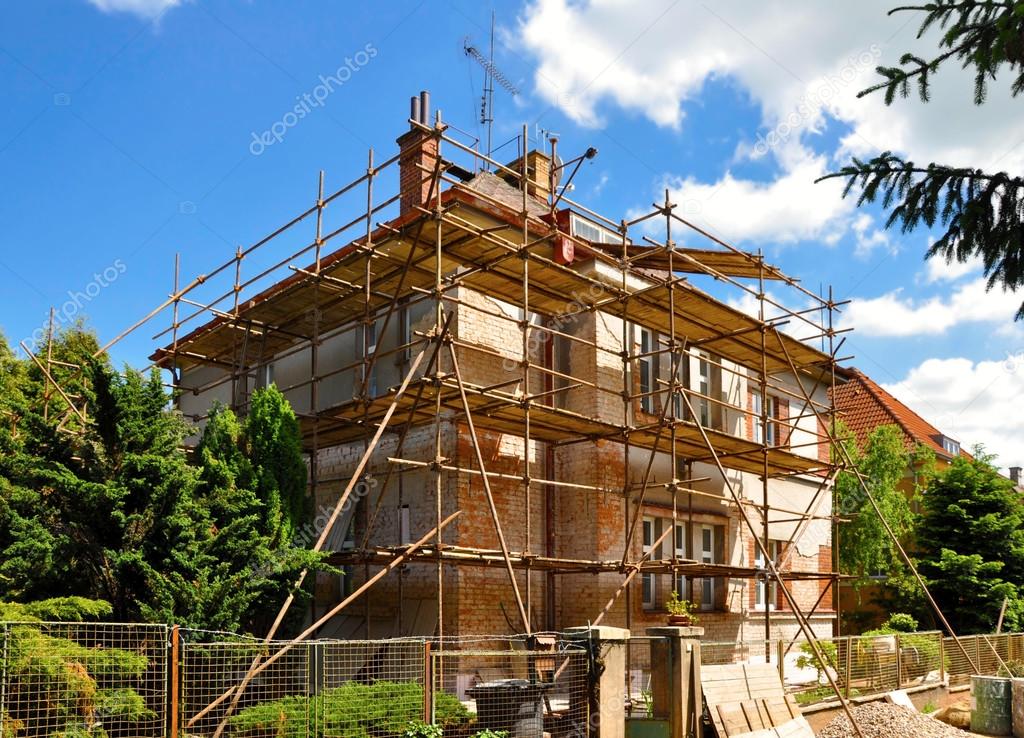

Для монтажа, например, трубчатых пространственных конструкций из стоек и ригелей, соединяемых на крюках и патрубках безболтовым способом, применяется разработанная с учетом фасадных особенностей схема лесов. Согласно правилам, перед сборкой выполняется осушение, планировка и тщательное уплотнение прилегающих грунтов, так как примерная нагрузка может составить свыше половины тонны на метр яруса. И это, если для подъема грузов на нем не оборудована специальная стрела.

Показывающие, в какой последовательности и как собирать строительные леса, чертежи используются для разбивки осей, общей разметки и укладки опор и опорных подкладок, крепления башмаков под стойками. Точность выполнений этих работ важна для последующей установки горизонтальных ригелей, ограждений и настила.

Как правило, высота стоек составляет от двух до четырех метров. Они должны устанавливаться и крепиться на башмаки к специальным анкерным стеновым креплениям.

Схема строительных лесов может включать стандартные опорные раскосы, увеличивающие общую жесткость всего каркасного сооружения. Шаг между опорными стойками определяется длиной ригелей, но в общем случае он не превышает двух метров. Ширина настила должна обеспечивать возможность безопасных манипуляций и проведения работ (до полутора метров).

Рекомендуемая толщина досок – не менее сорока миллиметров. В ходе монтажных работ вертикальность стоек и горизонтальность ригелей проверяется при помощи отвеса и уровня. Для стоек допускается незначительное (до двух миллиметров) схождение вверху, а отклонения других элементов могут составить до трех миллиметров.

Леса строительные своими руками – приступаем к работе

Приведенные описания дают понимание того, как изготовить строительные леса. В отношении подмостей можно сказать, что эти одноярусные конструкции предназначены для работ, требующих перемещения по фронту их выполнения, таких как кладка кирпича, внутренняя отделка и т. п. Понятно, что подмости должны быть достаточно длинными и широкими, обладать повышенной прочностью и жесткостью наряду с устойчивостью и небольшим весом, оборудованы удобными ступеньками или лесенками.

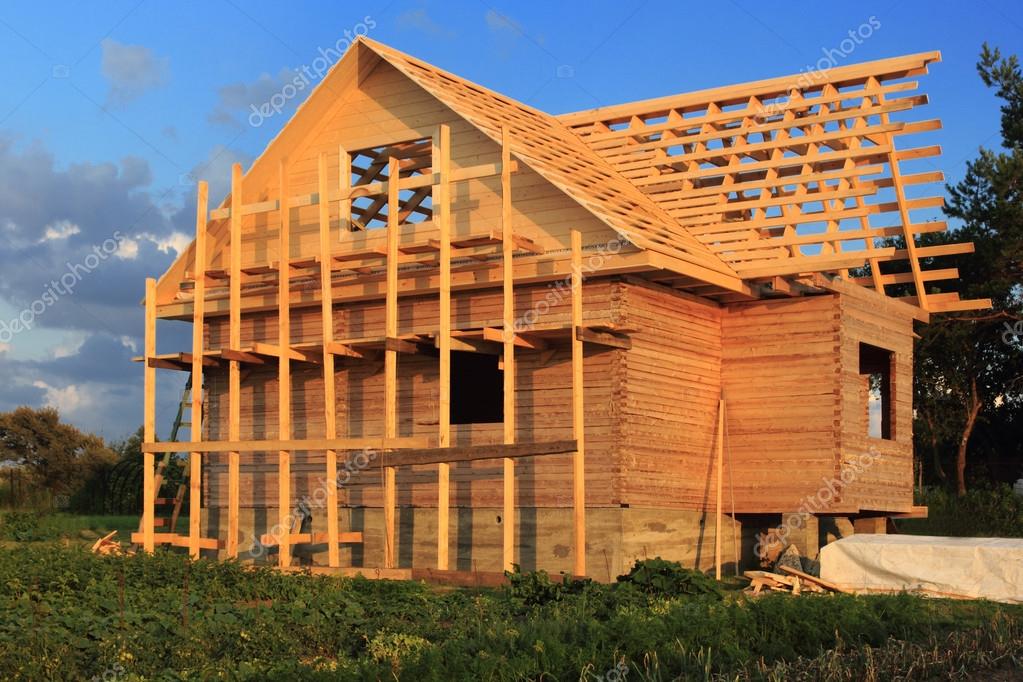

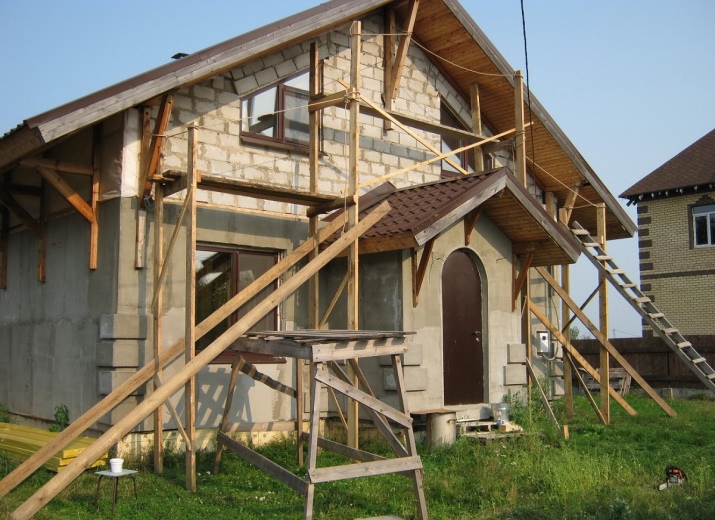

Самодельные строительные леса, как правило, выполняются из дерева. Использование их оправдано при высоте строений до десяти метров, т.е. при малоэтажной застройке. Для стоек используется длинномерный брус сечением 0,1×0,1 м или лес-кругляк соответствующего диаметра. Для устойчивости опор их концы можно заострить и прикопать в грунт. Нельзя допускать увеличения расстояния между верхними концами опор: лучше, если они кверху немного сходятся. Верхние части примыкающих стоек, обязательно крепятся к стене.

На уровне каждого яруса (высотой до 2,5 метров) устанавливаются поперечные брусья. Они составляют обвязку по периметру. На стойках такие поперечины укрепляются доской толщиной не меньше сорока миллиметров. Такую же доску нужно использовать для настила. Если его длина не будет ограничиваться двумя метрами, возможно, потребуется устройство раскосов (та же сороковка).

Все крепления лучше выполнять на оцинкованных саморезах, позволяющих после окончания работ выполнить демонтаж конструкции. Как установить строительные леса своими руками, видео покажет более наглядно. Не следует забывать о надежном, прочном и удобном подъеме и спуске с лесов и подмостей.

ogodom.ru

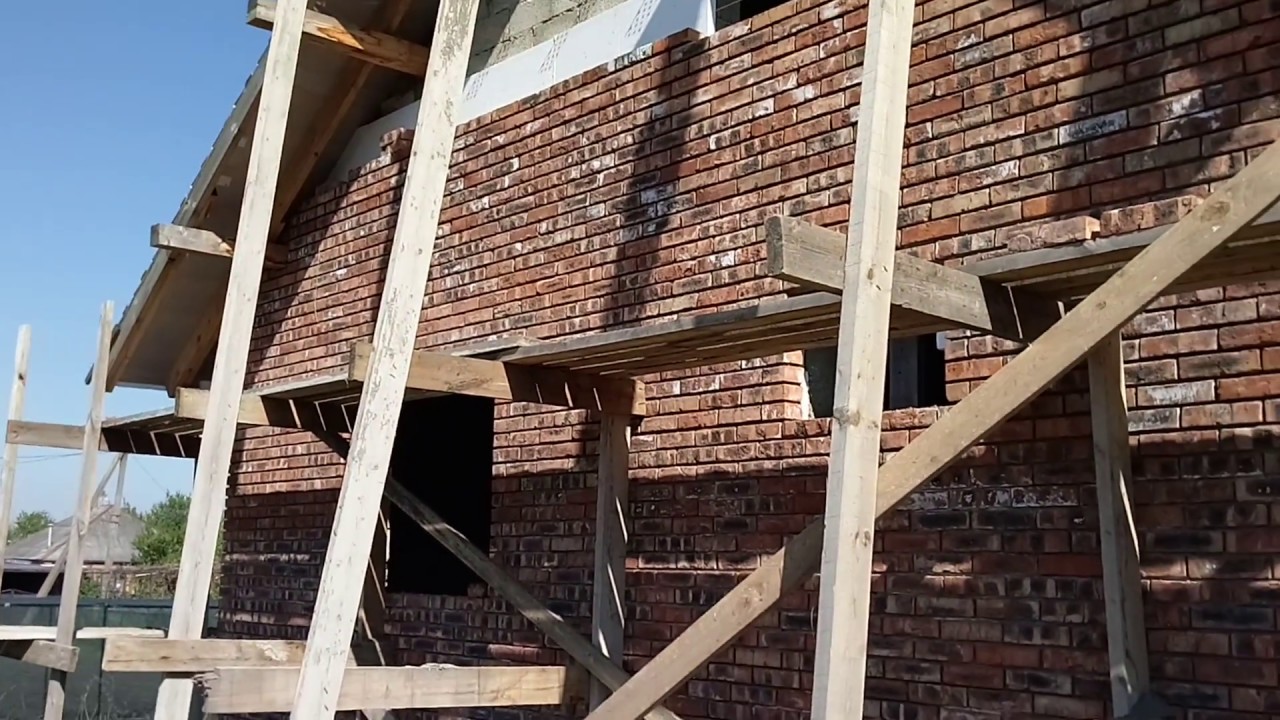

Cтроительные леса своими руками для небольших высот

Потребность в строительных лесах часто возникает как во время строительства, так и во время ремонта, будь это обшивка или покраска фасада либо другие работы на высоте больше трех метров. Использование стремянок или приставных лестниц во время проведения работ на такой высоте неудобно и не безопасно, а выполнение некоторых видов работ со стремянки и вовсе невозможно.

Покупка строительных лесов, монтаж которых проводится на месте работы, потребует дополнительных расходов, по завершении работ понадобится место для их складирования. Окончательная сумма расходов по транспортировке, аренде, установке и демонтажу таких строительных лесов может быть больше, чем стоимость работ, проведение которых потребовало установки такой конструкции. Также следует помнить, что минимальный срок аренды строительных лесов составит неделю — а вполне возможно, что работы по продолжительности займут значительно более короткий отрезок времени. Вполне возможно изготовить строительные леса своими руками. Для этого можно использовать доски, толщина которых должна быть от 25 до 50мм. Завершив работы, леса можно разобрать, а все материалы использовать по прямому назначению. Так как работы будут проводиться на высоте, леса строительные своими руками требуют серьезного подхода, чтобы обеспечить безопасность работающих на них людей. Не следует использовать доски старые, прогнившие. Последствия могут быть плачевными.

Если строительные леса нужны для больших высот, но у вас небольшой бюджет, тот как вариант заменить леса передвижной вышкой-турой или взять строительные леса в аренду, не на всем можно сэкономить.





Порядок проведения работ

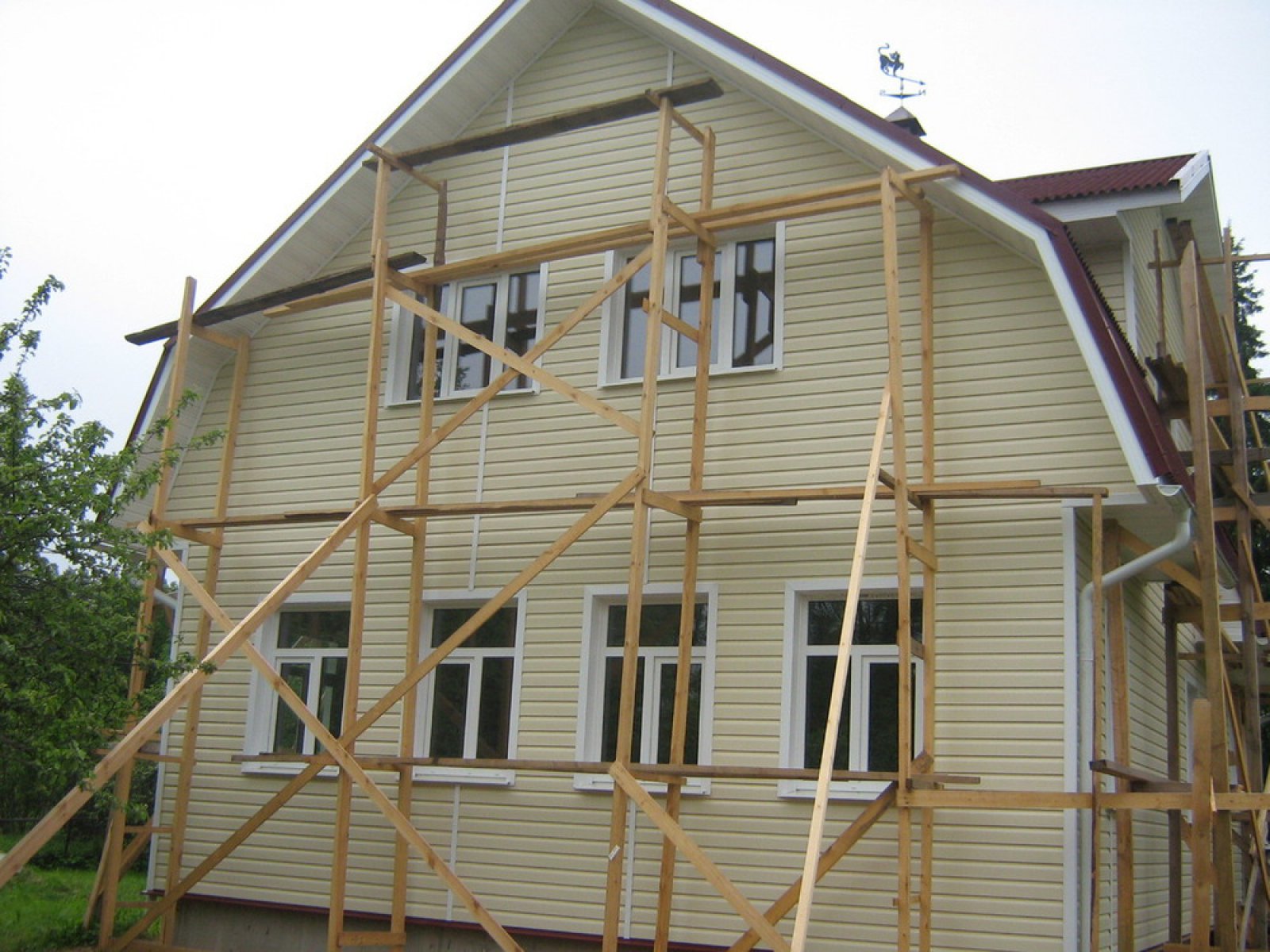

Для стоек используется доска 50х100, расстояние между стойками не может превышать 2. 5 метров, ширина лесов должна составить не менее одного метра, иначе будет неудобно проводить работы.

Стойки скрепляются досками более тонкими, толщиной 25-30мм, накрест. Для крепления требуется использовать гвозди не менее 100мм. Саморезы менее прочные на излом, их использование нежелательно.

На требуемом уровне из досок 50 мм крепятся перемычки, из таких же досок делают настил. С внешней стороны прибивается доска для ограждения. Чтобы увеличить устойчивость лесов, надо с внешней стороны устроить наклонные упоры либо прикрепить стойки к стенам здания.

Своими руками можно сделать не только строительные леса, может быть изготовлена и вышка тура своими руками. Если уделено внимание прочности конструкции, работы на высоте можно проводить спокойно и не беспокоясь за безопасность. А экономия может быть значительной.

niola-td.ru

Деревянные леса своими руками

Трудно сказать, когда на самом деле появились первые строительные леса. Были ли они из металла, дерева, бамбука и т.д. Но однозначно следует признать, что без всевозможных подмостей и приспособлений невозможно произвести даже простенькие фасадные работы. Оштукатурить стены, поменять сломанную антенну, устранить течь на крыше, выкрутить лампочку и т.д. все эти процедуры невозможно произвести без подмостей.

Если рассуждать о том какие конструкции появились раньше деревянные или металлические леса то конечно же будем склоняться к деревянным так как такие конструкции может соорудить любой человек обладающий даже небольшим опытом в строительстве. При этом при сооружении деревянных подмостей следует придерживаться основным принципам это надежность, устойчивость и безопасность при работе. Но необходимо также забывать о материальной точки зрения, ведь экономить научились не 21 веке, а гораздо раньше. И хоть принцип соорудить дом без одного гвоздя здесь не пойдет, но все же не следует бросать деньги на ветер. Ведь сбить надежные деревянные леса это не значит взять самую толстую доску и сбить ее самыми мощными гвоздями. Для того чтоб деревянные леса были оптимально сконструированы по принципу цена – качество необходимо произвести достаточно не сложные математические расчеты, почитать немного литературы, приобрести доску и вперед. С чего следует оснащение необходимого Вам участка фасада строительными лесами из дерева. Ну, для начала необходимо определить площадь, которую будем заставлять подмостями. Здесь необходимо отметить тот факт что речь идет о деревянных лесах и многократного использования их так как с металлическими, скорее всего не получиться, Поэтому необходимо тщательно подумать об эффективности но при этом не экономить на пространстве, так как лишняя разборка а затем сборка деревянных конструкций займет массу времени а следовательно и средств. Для того чтобы по максимуму снизить затраты можно обустроить наши леса выносными консолями в тех местах, где это необходимо, но при этом следует четко понимать, что выносить рабочую площадку можно на определенную длину, для этого потребуется произвести расчеты всевозможных нагрузок.

После того как мы определись с объемом застройки необходимо составить смету, где должны быть учтены все расходные составляющие включаю материалы, инструменты расходные материалы и рабочую силу. После этого займемся, пожалуй, самым главным покупкой материалов и оборудования. Это очень ответвленный момент ведь от того, какого качества мы выбираем пиломатериалы и приспособления будет зависеть исход нашего мероприятия. Еще один немаловажный момент, на который следует обратить внимание при разработки сметы это на габариты рабочей площадки. Этот показатель зависит от характера работ, которые впоследствии будут производиться на наших рамных лесах. Например, при отделочных работах ширина рабочего яруса может колебаться от 0,7 до 1 метра этих габаритов вполне достаточно. А вот для кирпичной кладки площадку следует сооружать шире, при этом шаг опорных балок следует сократить до минимума (до двух метров) так как нагрузка при каменной кладке максимальна. Пиломатериалы, которые будут использованы для сооружения лесов должны быть неповрежденными, без гнили и трещин. В случае если сучья будут ослаблять прочность конструкции необходимо произвести мероприятия по их удалению. По возможности необходимо приобретать доску 2-3 сорта. Толщина опорной доски должна быть не мене 50 мм. А продольной не менее 40 мм. Перейдем к следующему вопросу, чем скреплять нашу доску? Здесь очень просто – если мы сооружаем временную конструкцию и после работы планируем ее утилизировать, а, говоря обычным языком сжечь, тогда можно взять обычные гвозди и приступить к монтажу. Но если Вы планируете использовать пиломатериал в будущем тогда лучше для сборки применять саморезы. Для того, что бы узнать какие инструменты необходимы для сооружения строительных лесов из дерева и основные этапы монтажа читаем дальше.

www.mdn-prom.ru

Элементы строительных лесов — сделать строительные леса своими руками

Главная > Каталог > Леса и вышки-туры > Полезные статьи > Элементы строительных лесов

Строительные леса – это удобная и безопасная конструкция, которая как бы обволакивает здание, требующее проведения работ на высоте, а рабочие имеют возможность проводить ремонтные или реставрационные работы без риска для жизни. Сегодня мы рассмотрим, как сделать строительные леса самостоятельно, и какие элементы для строительства понадобятся.

Строительные леса из дерева

Самым старейшим строительным материалом является дерево из которого можно соорудить отличные леса-подмости для работы на небольшой высоте. Если предстоит работа на большой высоте, тогда лучше приобрести леса строительные – цена которых, на самом деле, вполне доступна. Для строительства лесов потребуется:

• Полуметровые обрезки доски 150х50;
• Отрезки тонкой доски 25х100;
• Доска определенной длинны для горизонтального настила;
• 2 длинные доски для опор 150х50;

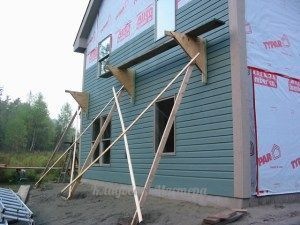

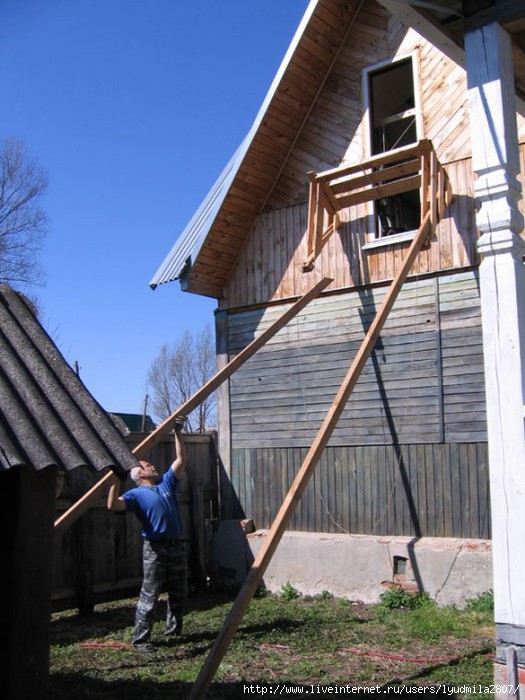

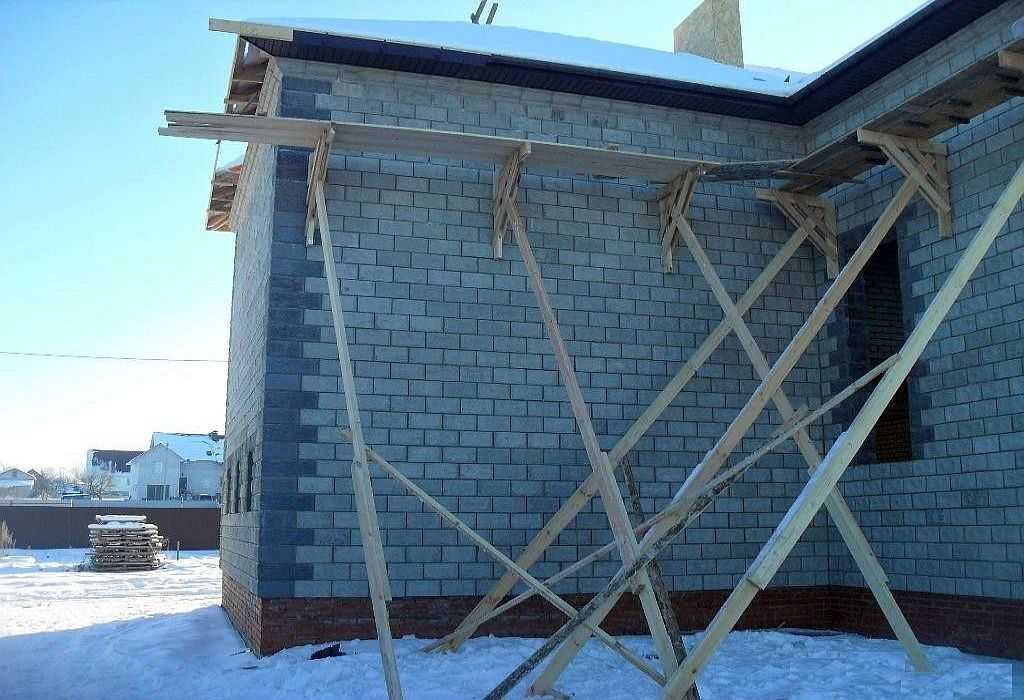

Из досок «пятидесяток» сколачиваются треугольник для опор, обшивают их доской меньшего сечения. Подпорки крепят к опорам под острым углом. Верхний конец подпорок обрезают под углом, чтобы поставить их внутрь треугольной опоры. Далее вертикальная сторона треугольных опор прибивается к стене, не вбивая гвозди по самую шляпку. Перед началом проведения работ убедитесь в устойчивости лесов. Леса из дерева не строятся выше семи метров, так как конструкция получается неустойчивой, и не прочной.

Строительные леса из металла

Строительные леса из алюминиевых или стальных труб изготавливаются промышленным способом в двух основных вариантах: рамные и модульные. К модульным относятся клиновые, подвесные, системные и хомутовые леса. К рамным: флажковые, вышка тура ПСРВ, штыревые леса.

Стоит заметить, что все металлические леса нуждаются в анкерном креплении к стене здания. Допустимая высота, при которой можно устанавливать леса без крепления, не должна превышать 4-х метров.

В комплект рамных строительных лесов входят: боковые рамы с лестницей или без нее, башмаки для опоры на грунт, стойки для горизонтального и диагонального крепления боковых рам. Все эти элементы изготавливаются из прочной стали. Данный тип лесов весьма популярен поскольку здесь простая сборка и экономическая доступность.

Модульные системные леса позволяют образовать любую конструкцию дома, обойти все выступы и повторить угловатые или округлые черты здания. Элементы конструкции могут крепиться чашечным соединением или клино-дисковым.

Сделать своими руками металлические леса строительные достаточно сложно, и зачастую, гораздо проще их приобрести или взять в аренду. Если Вам нужны леса для частного строительства, тогда можно соорудить прочные деревянные леса быстро и экономически выгодно.

Леса для строительства и ремонта дома: какие выбрать?

Как только люди начали возводить здания и работать на высоте, появились строительные леса, как надежный помощник и партнер человека. Конструкция лесов видоизменялась со временем, но основной задачей такого оборудования всегда было обеспечение безопасной работы на высоте.

Строительные леса своими руками

Для стройки и ремонта малоэтажных зданий, вы можете своими руками сделать 2 вида лесов:

1. Деревянные строительные леса.
2. Леса разборные металлические.

Особенность самодельных деревянных конструкций в том, что их можно использовать один раз. После демонтажа брус теряет прочность не обеспечивает безопасность. Также на леса из дерева нельзя давать большую нагрузку.

Для самостоятельной сборки деревянных строительных лесов вам потребуются такие инструменты и материалы:

• деревянный брус и доски с размерами как на рисунке;
• гвозди и молоток;
• уровень;
• пила.

Металлические леса можно самостоятельно сделать из труб или квадратного профиля.





Здесь важно иметь время на тестирование, потому что чертежей в интернете много, но некоторые из них не обеспечивают безопасность. Вторые не проверены, а третьи требуют для выполнения бюджет, который больше, чем при покупке заводских рамных лесов.

Для малоэтажного строительства и ремонта, завод МВК предлагает леса рамные облегченные ЛР-20.

Леса для строительства и ремонта дома

Если вы строите 2-х и более этажную дачу на своем участке или занимаетесь ремонтно-строительным бизнесом, самодельные строительные леса не подойдут.

Многоразовый монтаж-демонтаж строительных лесов и экстремальные условия российской стройки разнесут самодельные леса в пух и прах. Они придут в негодность после одного-двух объектов.

Заводские строительные леса выполнены по специальным ТУ и проходят испытания на прочность, поэтому гарантируют выдерживание указанной в паспорте нагрузки при допустимой высоте.





Технические характеристики строительных лесов завода МВК смотрите на странице ЛРСП-200. Они подходят для многоэтажного строительства, ремонта и отделки фасадов зданий, возведения стадионов и т.д.

Леса для строительства в аренду

Если у вас малый бизнес и крупные объекты попадаются не всегда, многие компании предлагают аренду строительных лесов. Также актуально брать оборудование напрокат, когда вы в основном справляетесь с вышками-тура. Это может быть монтажный бизнес (холодильное, климатическое оборудование) наружный, внутренний ремонт домов и т.д.

На сайте завода МВК вы увидите только реальные фото строительных вышек и лесов собственного производства. При покупке и аренде оборудования получите всю необходимую документацию.

Также в списке услуг производителя есть обратный выкуп оборудования.

Сделать леса для строительства своими руками или обратиться к производителю и купить долговечное оборудование, решать вам.

Ждем вас в гости — главный офис завода находится в Екатеринбурге, также есть филиалы в Уфе, Челябинске, Владивостоке и Тюмени. Адреса и телефоны смотрите на странице контакты.

Строительные леса, вышки и подмости в Санкт-Петербурге

Недорогие строительные леса, вышки-туры и подмости от производителя в Санкт-Петербурге предлагает ООО “Стройсервис”.

Вы можете купить леса и вышки по оптимальным ценам или взять их в аренду на любой срок. Звоните – доставим и установим в Петербурге и Ленинградской области!



 КАТАЛОГ ВЫШЕК-ТУР

КАТАЛОГ СТРОИТЕЛЬНЫХ ЛЕСОВ


Применение строительных лесов и вышек

Строительные леса, вышки и помосты на сегодняшний день весьма широко применяются в процессе выполнения разного рода строительных и отделочных работ. Практически ни одно сколь-либо масштабное строительство не может обойтись без использования этих полезных сооружений. Строительные леса с успехом применяют для возведения опалубки, организации концертных площадок и крытых павильонов, а также для осуществления ремонта объектов коммунального хозяйства, промышленности, для выполнения штукатурно-малярных работ и кирпичной кладки, для реставрации фасадов.


Современные технологии в сфере строительных лесов

Технологии и оборудование, применяемые в строительстве, совершенствуются с каждым днем. Тем не менее, при возведении железобетонных конструкций, а также при производстве ремонтных и отделочных работ практически неизменным остается применение такого полезного вспомогательного оборудования, как строительные леса.

Разумеется, одновременно с усовершенствованием технологий меняется и привычный облик строительных лесов и вышек, но данные устройства по сей день остаются одним из привычных атрибутов каждой стройплощадки.

Вышки-туры и леса, встречающиеся сегодня на стройплощадках, отличаются крайним разнообразием конструкций. Применение их также весьма широко – благодаря лесам крепят и заливают опалубку, их используют при сборке авиационной техники и морских судов, они крайне востребованы в процессе установки сцен и трибун, а также при традиционной кладке кирпича.

“Леса строительные” сегодня – это временные сооружения, которые состоят из выполненных из металла модульных секций, а также опор, креплений, колонн и подмостков. Современные вышки и леса изготавливают с применением материалов особой прочности, что дает им возможность выдерживать достаточно большие нагрузки, а также проводить работы на больших высотах.

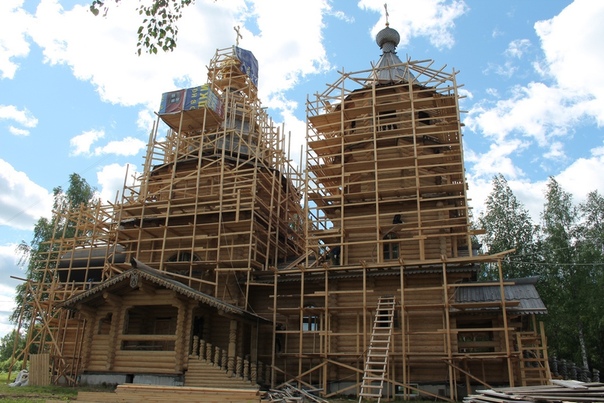

На сегодняшний день деревянные строительные вспомогательные конструкции довольно широко используются наравне с металлическими аналогами, однако в сравнении обоих вариантов устаревшие модели из дерева, конечно же, значительно проигрывают современным моделям. Деревянные конструкции имеют ограниченный размер высоты, а кроме того, их сопротивляемость нагрузкам тоже не так уж высока, ввиду чего о каких-либо стандартах надежности и безопасности говорить попросту не приходится. Деревянные леса и вышки можно смело назвать пережитком прошлого.

Все самое современное оборудование для строительства вы можете приобрести или взять в аренду в нашей компании.

Простые самодельные леса — Fine Homebuilding

Сводка: Ветеран строительства Майк Гертин утверждает, что вы можете построить эти универсальные А-образные рамы дешевле, чем аренда 5-футовой. участок строительных лесов на одни сутки. Здесь он объясняет, как построить эти А-образные рамы из пиломатериалов.

Работаете ли вы над домом зарабатывая на жизнь или просто любите заниматься домашними делами, скорее всего, вам иногда нужно работать в воздухе. Вы можете многое сделать с лестницей, если знаете, как установить и безопасно использовать лестницу .Опционально возможны домкраты для насосов и отсутствие лестниц. И некоторые строители начинают с , перестраивают свои проекты от начала до конца , как вы чаще всего наблюдаете в коммерческом строительстве. Это кажется довольно разумной идеей, особенно при строительстве дома, в котором вы будете строить стены поэтапно. Это обычное явление в домах с высокими эксплуатационными характеристиками.

Однако многим из нас просто нужна платформа, чтобы время от времени работать. Нам нужно что-то, что можно быстро установить и снять.И было бы хорошо, если бы это не увеличивало стоимость проекта, над которым мы работаем. Подмости или строительные леса можно арендовать, но за те деньги, которые стоит арендовать 5-футовые. секции строительных лесов за один день, вы можете построить комплект А-образных рам в кратчайшие сроки. А-образные рамки не только отлично подходят для постановки, но и являются универсальным инструментом. Я использовал их для всего, от козловых лошадей до временных опор для крыльца. А когда работа сделана, А-образные рамы складываются для удобства транспортировки и хранения.

Последовательность — ключ к созданию А-образных рам

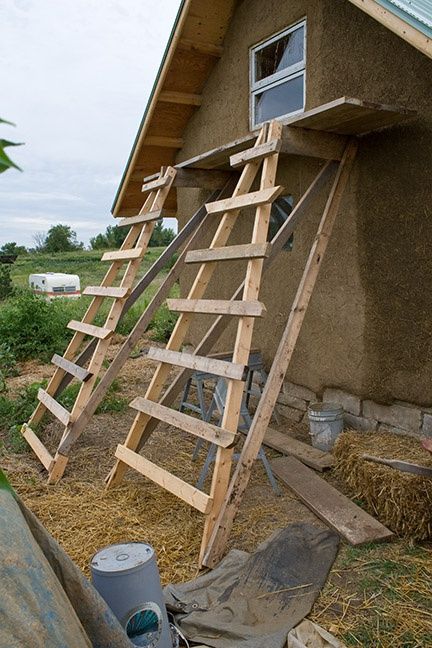

А-образные рамы — это просто пара лестниц, соединенных в верхней части ножек болтами с квадратным подголовком. Но лестницы должны быть идентичными, чтобы подходить друг к другу и плавно открываться и закрываться.

Для единообразия я строю А-образные рамы на столе или листе фанеры, поддерживаемом козлами. Поверхность становится шаблоном для разметки лестниц. Прежде чем приступить к раскладке лестниц, я просверливаю отверстия во всех ножках 2 × 4 для болтов с квадратным подголовком, которые служат петлями. Выравнивая и просверливая все ножки сразу, я исключаю возможность измерения ножек по-разному и отверстия не совпадают.

Затем я совмещаю одну ногу с краем фанеры и провожу мелом параллельно этому краю, чтобы найти вторую ногу. Чтобы убедиться, что лестницы идентичны, я использую одинаковые края и мелом для каждой из них и временно прикручиваю ножки к фанере, прежде чем строить лестницу.

В завершение прикручиваю к ножкам распорки и перекладины. Склеиваю все детали и скрепляю их скобами или гвоздями для быстрой сборки. Затем прикручиваю к ножкам распорки и перекладины. Привинченные А-образные рамы жестче и служат дольше, чем А-образные рамы, забитые гвоздями.

Две лестницы соединены болтами с квадратным подголовком. Не имеет значения, установлены ли рамы друг на друга так, чтобы ножки были слева или справа друг от друга, если поперечины обращены наружу. Шайба между ножками улучшает открывание и закрывание.

Чтобы увидеть больше фотографий, чертежей и подробностей, нажмите кнопку «Просмотр PDF» ниже:

Подпишитесь на участие в голосовании сегодня и получите последние инструкции от Fine Homebuilding, а также специальные предложения.

Получайте советы, предложения и советы экспертов по строительству дома на свой почтовый ящик

× Посмотреть PDF

6 Типы строительных лесов, используемых в строительстве

Строительные леса — это временные, а иногда и передвижные конструкции, используемые рабочими в строительной отрасли и связанных с ней профессиях. Платформы, часто называемые подмостками, обычно состоят из деревянных досок и металлических столбов, используемых для подъема и поддержки оборудования, материалов и рабочих.

Когда-то состоявшие в основном из дерева, современные строительные леса используют несколько материалов, таких как высококачественные деревянные доски, алюминий и сталь, а также усовершенствованные конструкции, такие как трубка, зажим и замок чашки, для достижения своей цели.

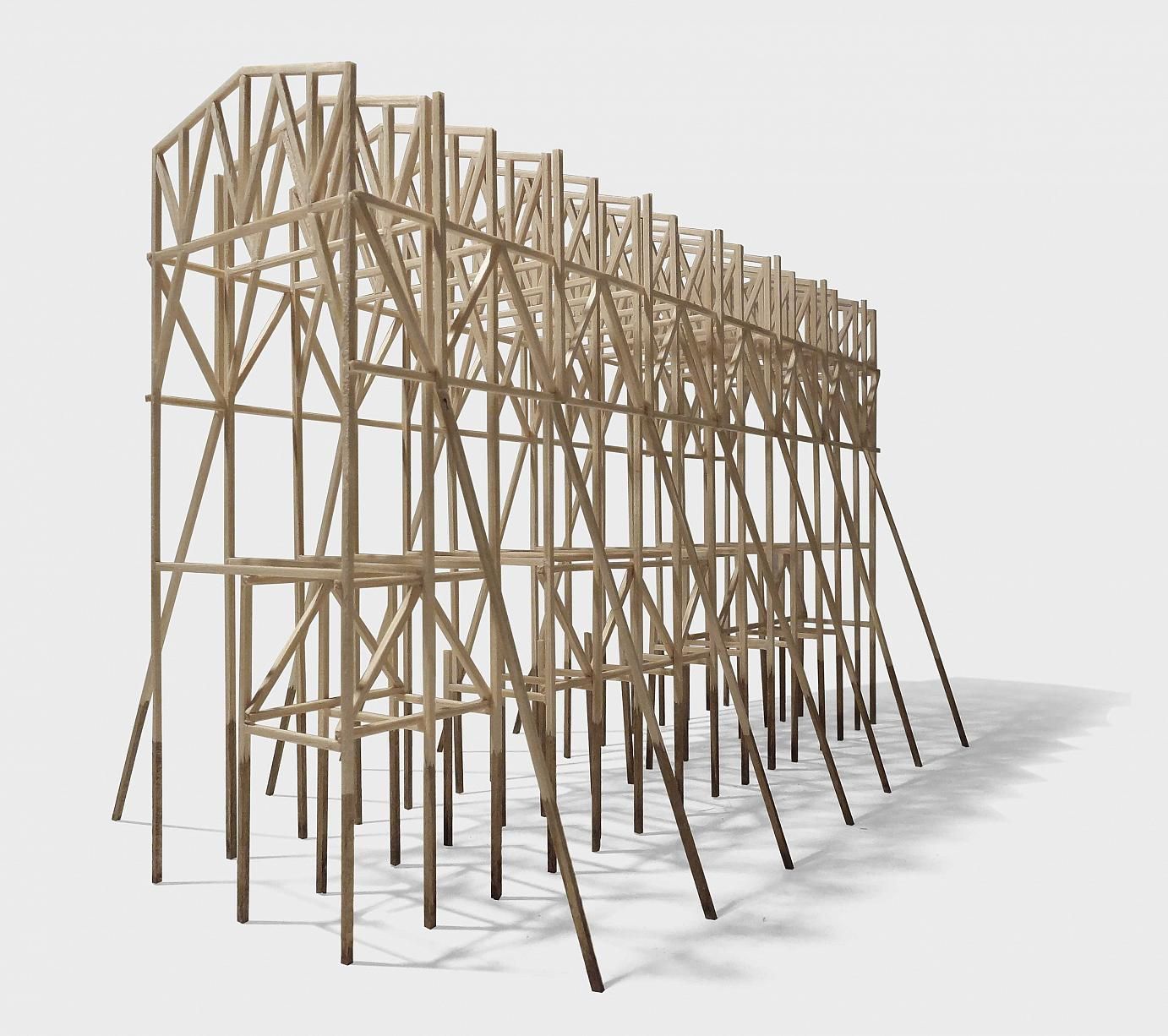

Дерево

Обшивка имеет решающее значение для безопасных условий на строительных лесах, так как она обеспечивает надлежащую поддержку рабочих и их оборудования. Древесина, такая как ель или сосна, — самый распространенный материал. Высококачественные деревянные доски, такие как массивные доски для лесов Kennison Forest Products или доски для строительных лесов sure-lam LVL (клееный брус), обеспечивают долговечные и безопасные решения для настила.

Алюминий

Алюминий — мягкий, пластичный, коррозионно-стойкий металл со свойствами, которые делают его пригодным для использования в строительных лесах. Алюминиевые леса стабильны, безопасны, легки и требуют минимального обслуживания.

Сталь

Стальные строительные леса обладают превосходной прочностью и долговечностью, сохраняя при этом некоторую эластичность, что помогает предотвратить растрескивание. Сталь может выдерживать чрезвычайно тяжелые нагрузки и необходима для высоких конструкций, где вес самих лесов требует конструктивной прочности.

Трубка и зажим

Трубка и зажим — это популярная конструкция лесов из-за простоты сборки и разборки. Чтобы построить этот тип строительных лесов, трубы соединяются так, чтобы образовать длинные участки, а затем горизонтальные и вертикальные участки труб зажимаются вместе с помощью специально разработанного зажима.

Замок для чашек

Замок для чашек — это многоцелевой тип строительных лесов для общего доступа и поддержки вертикальных нагрузок. В системе используется круглая узловая точка, с помощью которой можно скрепить до четырех компонентов вместе.

Одиночные леса

Одиночные подмости или строительные леса каменщика, как они обычно используются в этой практике, размещаются параллельно стене на расстоянии около 1,2 м. Стандарты устанавливаются на расстоянии от 2 до 2,5 м друг от друга, а ригели соединяют стандарты с интервалом от 1,2 до 1,5 м по вертикали. Наконец, к одному концу гроссбухов отводят патроны, выходящие из отверстия в стене. Кусочки размещаются с интервалом от 1,2 до 1,5 м.

Двойные леса

Двойные леса, или леса каменщиков, как они часто используются для каменной кладки, состоят из двух рядов лесов для дополнительной прочности и, таким образом, поддержки плотных каменных материалов.Первый ряд размещается на расстоянии 20-30 см от стены, а второй — на расстоянии 1 м от нее. Затем устанавливаются путлоги, поддерживаемые двумя фреймами. Прочные грабли и поперечные распорки обеспечивают дополнительную прочность.

Консольные леса

Консольные леса, также называемые игольчатыми лесами, используют деревянные иглы, которые выступают или консольно выступают из отверстий в стенах здания. Эти иглы поддерживают всю структуру каркаса. Консольные леса используются, когда земля не поддерживает обычные строительные леса, когда тротуар или дорогу невозможно заблокировать, или когда требуется строительство или обслуживание на большой высоте.

Подвесные леса

Подвесные леса используют тросы или другие типы такелажных систем для подвешивания платформы лесов к подвесной конструкции. Система такелажа позволяет рабочим поднимать или опускать платформу по мере необходимости для достижения желаемого рабочего уровня, например, в многоэтажном помещении.

Козловые леса

Козловые леса — это универсальная система, идеально подходящая для проектов технического обслуживания и простых работ. Конструкция эстакад облегчает их перемещение и часто используется малярами и строителями, когда требуется гибкая и безопасная платформа.

Стальные леса

Стальные леса — это высокопрочная система строительных лесов, состоящая из стальных труб, соединенных вместе с фитингами для облегчения сборки и разборки. Он предлагает большую прочность, долговечность и высокую огнестойкость; он широко используется при обслуживании всей конструкции.

В Kennison Forest Products мы предлагаем доски для строительных лесов SURE-LAM LVL и массивные пиленые доски для лесов 2200F MSR 1.8E. Эти доски производятся в США и соответствуют отраслевым и нормативным требованиям или превосходят их.

Чтобы узнать больше о вариантах строительных лесов и о том, как мы можем помочь в предоставлении строительных лесов для вашего применения, свяжитесь с нами сегодня.

Строительные леса

АКТ О ЗДОРОВЬЕ И БЕЗОПАСНОСТИ НА ПРОФЕССИИ
S.N.B. 1983, г. О-0,2

ОБЯЗАННОСТИ РАБОТОДАТЕЛЕЙ, СОБСТВЕННИКОВ, ПОДРЯДЧИКОВ, СУБПОДРЯДЧИКОВ, НАБЛЮДАТЕЛЕЙ, СОТРУДНИКОВ И ПОСТАВЩИКОВ

Раздел 9 Обязанности работодателя

9. (1) Каждый работодатель должен

(a) принимать все разумные меры предосторожности для обеспечения здоровья и безопасности своих сотрудников;

(b) соблюдать настоящий Закон, постановления и любые распоряжения, сделанные в соответствии с этим Законом или постановлениями; и

(c) следить за тем, чтобы его сотрудники соблюдали настоящий Закон, постановления и любые приказы, сделанные в соответствии с этим Законом или постановлениями.

(2) Не ограничивая общие обязанности в соответствии с подразделом (1), каждый работодатель должен

(a) обеспечивать, чтобы необходимые системы работы, инструменты, оборудование, машины, устройства и материалы содержались в хорошем состоянии и находились в рабочем состоянии. с минимальным риском для здоровья и безопасности при использовании по указанию поставщика или в соответствии с указаниями, предоставленными поставщиком;

(a.1) обеспечить, чтобы место работы проверялось не реже одного раза в месяц для выявления любых рисков для здоровья и безопасности своих сотрудников;

(b) знакомить сотрудника с любой опасностью, связанной с использованием, обращением, хранением, удалением и транспортировкой любого инструмента, оборудования, машины, устройства или биологического, химического или физического агента;

(c) предоставлять информацию, необходимую для обеспечения здоровья и безопасности работника;

(ок.1) давать инструкции, необходимые для обеспечения здоровья и безопасности работника;

(c.2) проводить обучение, необходимое для обеспечения здоровья и безопасности работника;

(c.3) обеспечить, чтобы работа по месту работы находилась под компетентным надзором и чтобы руководители имели достаточные знания обо всем нижеследующем в отношении вопросов, которые входят в сферу его обязанностей:

(i) настоящий Закон и любые положения настоящего Закона, применимые к месту работы;

(ii) любая политика безопасности на рабочем месте;

(iii) любая программа охраны здоровья и безопасности по месту работы;

(iv) любые процедуры по охране здоровья и безопасности в отношении опасностей, связанных с использованием, обращением, хранением, утилизацией и транспортировкой любого инструмента, оборудования, машины, устройства или биологического, химического или физического агента сотрудниками, которые работают под руководством руководителя надзор и руководство;

(v) любое защитное оборудование, необходимое для обеспечения здоровья и безопасности сотрудников, работающих под наблюдением и руководством руководителя; и

(vi) любые другие вопросы, необходимые для обеспечения здоровья и безопасности сотрудников, работающих под надзором и руководством руководителя;

(ок.4) обеспечить надлежащий надзор за работой по месту работы;

(d) предоставлять и поддерживать в хорошем состоянии такое защитное оборудование, которое требуется по закону, и гарантировать, что такое оборудование используется сотрудником в процессе работы;

(e) сотрудничать с комитетом, если такой комитет был учрежден, с представителем по вопросам здоровья и безопасности, если такой представитель был избран или назначен, и с любым лицом, ответственным за исполнение настоящего Закона и нормативных актов. .

(3) Работодатель должен разработать программу проверки, указанной в параграфе (2) (a.1), совместно с объединенным комитетом по охране труда, если таковой имеется, или с представителем по охране труда, если таковой имеется, и поделиться результаты каждой проверки с участием комитета или представителя по охране труда.

[S.N.B. 2001, г. 35, с. 3; 2007, г. 12, с. 2; 2013, г. 15, с. 4; 2019, г. 38, с. 4]

Общие правила — Закон о безопасности и гигиене труда
N.Б. Рег. 91-191

Часть X СТРОИТЕЛЬСТВО, БЕЗОПАСНОСТЬ ДВИЖЕНИЯ И ЗДАНИЯ

Раздел 97 Ограждения

97. (1) Ограждение

(a) должно быть выполнено из одного из следующих материалов:

(i) деревянное,

(A) верхнее ограждение, вертикальные опорные стойки и промежуточный рельс должен быть изготовлен из SPF № 2 класса не менее 50 мм × 100 мм или выше, эти размеры являются номинальными, и

(B) не должен окрашиваться иначе, как с помощью прозрачного защитного покрытия,

(ii) если он изготовлен из металлической трубы,

(A) верхний рельс и вертикальные опорные стойки должны быть не менее 40 мм в диаметре, а

(B) промежуточный рельс должен иметь диаметр не менее 25 мм,

(iii) если из углового железа,

(A) верхний рельс и вертикальные опорные стойки должны быть не менее 40 мм × 40 мм × 5 мм, а промежуточный рельс

(B) должен быть не менее 32 мм × 32 мм × 3 мм, или

(iv) если они сделаны из троса,

(A) вертикальные опорные стойки должны быть из стали диаметром не менее 40 мм или из материала эквивалентной прочности, и

(B) верхний и промежуточный рельс должны иметь диаметр не менее 10 мм, прикрепляться к сварному креплению на вертикальных опорных стойках с помощью металлических зажимов. чтобы предотвратить ненужное провисание и быть легко отличимым от фона; или

(b) быть предварительно спроектированными.

(2) Ограждение должно

(a) иметь высоту не менее 900 мм или более 1,07 м от уровня пола,

(b) иметь бортик, который

(i) составляет не менее 127 мм высотой,

(ii) крепится к внутренней стороне вертикальных опорных стоек, а

(iii) имеет пространство не более 6 мм между нижней частью бортика и полом,

(c) имеет вертикальные опорные стойки на расстоянии не более 2,4 м друг от друга по всей длине, если иное не указано в технических условиях изготовителя, и

(d) имеют вертикальные опорные стойки на расстоянии не более 3 м по всей длине, если ограждение используется на строительных лесах.

(3) Вертикальные опорные стойки, указанные в параграфах 2 (c) и (d), должны быть надлежащим образом прикреплены к конструкции, чтобы выдерживать прилагаемые к ней нагрузки.

(4) Если ограждение не является предварительно спроектированным ограждением, верхний поручень должен быть прикреплен к верху или внутри вертикальных опорных стоек, а промежуточный поручень должен быть прикреплен к внутренней части вертикальных опорных стоек посередине между верхними. рейка и уровень пола.

(5) Ограждение должно быть изготовлено из материалов, обладающих достаточной прочностью и жесткостью, чтобы выдерживать нагрузки со следующими минимумами:

(a) 675 Н в любом направлении, в любой точке вдоль верхнего поручня;

(b) 450 N в любом направлении, в любой точке вдоль промежуточного рельса; и

(c) 900 Н в любом направлении, в любой точке вдоль верхнего поручня, промежуточного поручня и носка, если ограждение используется на поверхности с уклоном более 3 дюймов и менее 6 дюймов.

[N.B. Рег. 2001-33, с. 33; 2010-159, с. 14]

98. Утратил силу. [N.B. Рег. 2010-159, с. 15]

Раздел 100

100. (1) Если ограждение снимается для выполнения работы, работодатель и подрядчик должны обеспечить, чтобы

(a) были приняты адекватные меры предосторожности для обеспечения безопасности работника, выполняющего работу. работы и любого другого сотрудника, а также

(б) территория не остается без присмотра.

(2) Работник, снимающий ограждение для выполнения работы, должен заменить ограждение перед тем, как покинуть территорию.

Часть XI ВРЕМЕННЫЕ КОНСТРУКЦИИ

Раздел 131 Общие положения, применимые к лесам

131. (1) Работодатель и подрядчик должны гарантировать, что леса

(a) способны выдерживать минимальную равномерно распределенную нагрузку в 1,4 кПа,

(b) — это никогда не подвергаясь нагрузке, превышающей эквивалент одной четверти нагрузки, на которую он рассчитан,

(c) спроектирован и изготовлен таким образом, чтобы выдерживать, по крайней мере, четырехкратную нагрузку, которая может быть на него возложена,

(d) если длина превышает 3 м, имеет ограждение, соответствующее требованиям раздела 97.

(e) установлен по отвесу и уровню,

(f) имеет вертикальные опоры, опирающиеся на прочный фундамент или пороги,

(g) надежно закреплен с интервалом по вертикали, не превышающим трехкратного наименьшего поперечного размера подмостей, измеряется у основания, чтобы предотвратить боковое смещение,

(h) имеет платформу шириной не менее 500 мм.

(2) Пункт (1) (d) не распространяется на передвижные передвижные подмости.

(3) В соответствии с частью (4) работодатель должен обеспечить, чтобы расстояние между вертикальными опорами и опорами строительных лесов не превышало 3 м по центрам.

(4) Если подмости будут использоваться для кирпичной, каменной или других тяжелых работ, работодатель должен обеспечить, чтобы расстояние между вертикальными опорами и опорами подмостей не превышало 2,1 м по центрам.

[N.B. Рег. 2001-33, сс. 42, 43; 2010-159, с. 27]

Раздел 132

132. Работодатель должен обеспечить, чтобы деревянная планка на лесах

(a) была не менее 50 мм толщиной и 250 мм шириной,

(b) имела пролет не более 3 м,

(c) выступает за опорный элемент не менее чем на 150 мм и не более чем на 300 мм,

(d) укладывается ровно с перекрытием на 300 мм с другой доской, с центром перекрытия непосредственно над опорой, и

(e) защищен от движения в любом направлении, которое может создать опасность для работника.

Раздел 133

133. (1) Работодатель должен гарантировать, что

(a) приставные леса на настенных кронштейнах не используются,

(b) внутренние опоры опорных элементов на однополюсных лесах имеют надлежащей конструкции и надежно прикреплены к стене,

(c) обеспечен безопасный доступ ко всем рабочим уровням лесов, и

(d) никто не использует поперечные распорки или диагональные распорки на строительных лесах для лазания.

(2) Если сотрудник работает на помосте над другим сотрудником, сотрудник, работающий наверху, должен обеспечить, чтобы сотрудник, находящийся внизу, был защищен от опасности падения предметов с более высокого уровня с помощью верхней защиты или таких средств, как связывание инструментов. и другие незащищенные объекты на более высоком уровне.

Раздел 134

134. Работник, работающий на строительных лесах, и работодатель должны гарантировать, что

(a) на строительных лесах хранятся только материалы для текущего использования,

(b) строительные леса не перемещаются вместе с работниками или незакрепленные инструменты, материалы или оборудование на строительных лесах, и

(c) диагональная опорная скоба удаляется на уровне рабочей поверхности только для доступа и только в том случае, если приняты меры для обеспечения того, чтобы прочность лесов не ослаблялась и скоба заменяется после завершения работы.

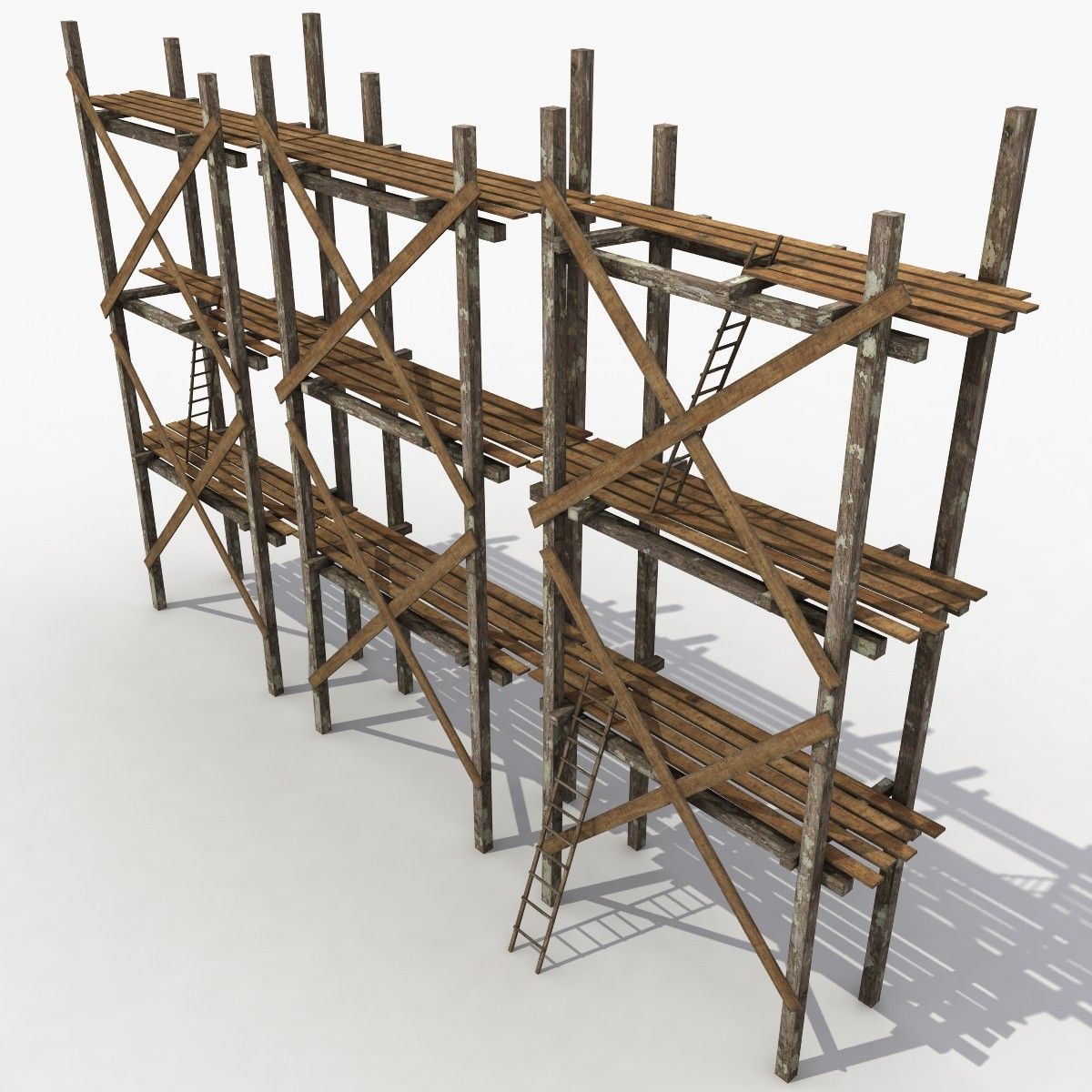

Раздел 135 Деревянные леса

135. (1) Работодатель должен обеспечить, чтобы деревянные вертикальные опоры деревянных лесов

(a) высотой 6 м или менее имели толщину не менее 50 мм и ширину 100 мм, и

(b) при высоте более 6 м должны быть не менее

(i) толщиной 100 мм и шириной 100 мм или

(ii) двумя кусками толщиной 50 мм и шириной 125 мм, соединенными вместе.

(2) Работодатель должен обеспечить удлинение отдельных деревянных вертикальных опор деревянных лесов посредством стыкового соединения, усиленного четырьмя кусками материала толщиной не менее 25 мм и такой же ширины, как и вертикальные опоры и удлинение не менее 740 мм с обеих сторон стыкового соединения.

(3) Работодатель обеспечивает расстояние между стыками клееных вертикальных опор деревянных лесов не менее 1,2 м.

(4) Работодатель должен гарантировать, что минимальный размер подставки на деревянных подмостях составляет 50 мм в толщину и 125 мм в ширину.

[N.B. Рег. 2001-33, с. 44]

Раздел 136 Металлические леса

136. (1) Работодатель должен гарантировать, что металлические леса

(a) возводятся, используются, обслуживаются и демонтируются в соответствии со спецификациями производителя,

(b) если менее 6 м высотой, оборудована лестницей непрерывного доступа или лестницей, начинающейся с уровня земли, а

(c), если высота 6 м или более, оборудована лестницей непрерывного доступа, начинающейся с уровня земли.

(2) Работодатель должен обеспечить, чтобы

(a) металлические леса регулярно проверялись на предмет повреждений, ухудшения или ослабления соединений его структурных элементов, которые могут повлиять на их прочность, и в случае обнаружения таких повреждений, износа или ослабления. , что леса выводятся из эксплуатации до ремонта,

(b) поперечные распорки и диагональные связи устанавливаются на каждом уровне металлических лесов по мере их возведения, и

(c) никто не работает на металлические подмости перед установкой поперечных и диагональных распорок, за исключением возведения подмостей.

[N.B. Рег. 2001-33, сс. 45, 46]

Раздел 137 Конные эшафоты

137. (1) Если лошади для конных эшафотов сделаны из дерева, работодатель должен обеспечить, чтобы

(a) горизонтальные элементы опор были не менее 50 мм толщиной и 125 мм шириной. ,

(б) стойки не менее 50 мм толщиной и 100 мм шириной,

(в) продольные распорки между стойками не менее 25 мм толщиной и 150 мм шириной,

(г) косынки в верхней части ножек не менее 25 мм толщиной и 200 мм шириной, и

(e) полудиагональные распорки не менее 25 мм толщиной и 100 мм шириной.

(2) Работодатель должен обеспечить, чтобы лошади для эшафота были

(a) размещены на надежной опоре и не поднимались в высоту за счет блокировки или выдвижения,

(b) размещались на расстоянии не более

(i ) На расстоянии 1,5 м друг от друга для строительных лесов, поддерживающих 3,6 кПа или более,

(ii) на расстоянии 2,3 м для строительных лесов, поддерживающих от 1,2 кПа до 3,5 кПа, и

(iii) на расстоянии 3 м для строительных лесов, поддерживающих менее 1,2 кПа, и

(c) размещены непосредственно друг над другом, и, если их высота превышает два яруса, каждый ярус прикреплен к зданию или строению.

(3) Работодатель должен гарантировать, что платформа эшафота

(a), если она поддерживается одноярусными лошадьми, не превышала 5 м в высоту,

(b), если поддерживалась многоярусными лошадьми, не превышала три яруса или высотой 3,7 м, в зависимости от того, что ниже, и

(c) прикрепляется к ногам лошадей для предотвращения движения.

[N.B. Рег. 2001-33, с. 47]

Раздел 138 Строительные леса с лестницей

138. (1) Работодатель должен гарантировать, что подмости с лестничными домкратами

(a) имеют высоту не более 5 м,

(b) имеют поддерживающие лестницы, надежно закрепленные от смещения,

(в) используется только для операций, когда период работы между сменами положения подмостей непродолжительный и нагрузка на подмости не превышает 1.2 кПа и

(d) не используется более чем двумя сотрудниками одновременно.

(2) Работодатель должен обеспечить, чтобы лестничный домкрат был надежно прикреплен к лестнице так, чтобы он опирался на боковые поручни.

(3) Если изготовленная платформа используется на лесах с лестницей-домкратом, работодатель должен обеспечить, чтобы платформа имела ширину не менее 500 мм и поддерживалась с интервалом, не превышающим 3 м.

[N.B. Рег. 2001-33, сс. 48, 49]

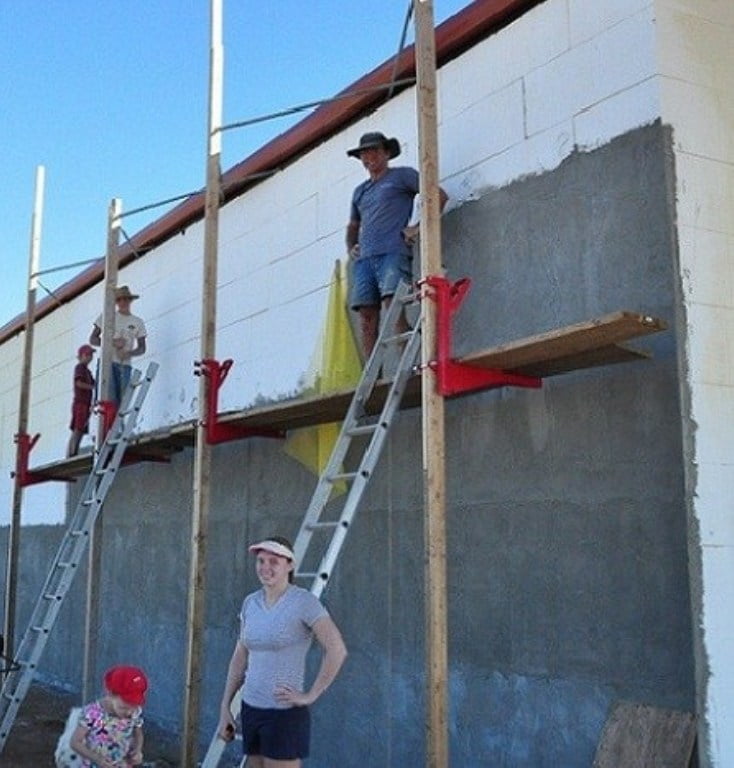

Раздел 139 Подмости-домкраты

139.Работодатель должен гарантировать, что подмости-домкраты

(a), если они сделаны из металла, имеют высоту не более 15 м, возводятся, устанавливаются и используются в соответствии со спецификациями производителя, и

(b), если они изготовлены из древесина, высотой не более 9 м.

[N.B. Рег. 2001-33, с. 50]

Раздел 140 Мобильные прокатные подмости

140. (1) Работодатель должен гарантировать, что передвижные прокатные подмости

(a) не превышают четырехкратную ширину наименьшего размера основания, если только они не закреплены растяжками или иным образом закреплены на вверху,

(b) имеет диагональные и горизонтальные поперечные распорки, установленные на каждом уровне,

(c) имеет прочную платформу, покрывающую всю площадь, на которой работает сотрудник,

(d) имеет колеса с блокировкой, а

(e) имеет перила.

(2) Если передвижные передвижные подмости оснащены пневматическими шинами, работодатель и любое лицо, использующее подмости, должны обеспечить, чтобы колеса были заблокированы отдельно таким образом, чтобы колеса поднимались над землей или полом до того, как используется леска.

(3) Работодатель и любое лицо, использующее передвижные передвижные подмости, должны обеспечить, чтобы подмости не использовались до тех пор, пока не будут осмотрены перед ежедневным использованием компетентным лицом и лицом, которое будет использовать подмости.

[N.B. Рег. 2001-33, с. 51]

Часть XIX ЭЛЕКТРИЧЕСКАЯ БЕЗОПАСНОСТЬ

Раздел 289 Коммунальные линии и оборудование для инженерных сетей

289. (1) Работодатель должен гарантировать, что работник, не являющийся квалифицированным лицом, не выполняет какую-либо работу, и ни один такой работник не должен выполнять какую-либо работу, за которую возлагается обязанность Поднесите любого человека или объект ближе к находящейся под напряжением линии электроснабжения или оборудованию линии электроснабжения, чем расстояние, указанное в следующей таблице:

Таблица

Междуфазное напряжение подключенной электросети или оборудования вспомогательной линии	Расстояние
До 750 v	900 мм
750 в — 100 000 в	3.6 м
100 001 v — 250 000 v	5,2 м
250 001 v — 345 000 v	6,1 м

(2) Если сотрудник, не являющийся квалифицированным лицом, собирается приступить к работе, которая должна подвести какое-либо лицо или объект ближе к находящейся под напряжением линии электроснабжения или оборудованию линии электроснабжения, чем расстояние, указанное в подразделе (1), Работодатель должен связаться с органом власти, который владеет или эксплуатирует находящуюся под напряжением линию электроснабжения или оборудование линии электроснабжения, и должен обеспечить, чтобы линия или оборудование линии электроснабжения

(a) было обесточено, или

(b) было надлежащим образом изолировано или охранялось

, прежде чем разрешить работнику приступить к работе.

[N.B. Рег. 2001-33, с. 100]

В процессе выполнения: 7 проектов с деревянными лесами

Деревянные леса известны прежде всего своей ролью в строительстве, как инструмент для рабочих, поднимающихся на здания или инженерных сооружений. В результате строительные леса по своей сути являются временной формой архитектуры, если это вообще архитектура. Точнее, аксессуар к архитектуре, прелюдия к будущим формам. Для многих это бельмо на глазу, скрывающее «настоящую» архитектуру под ней и воплощающее резкие звуки и отвратительные запахи строительных площадок.

Тем не менее, некоторые архитекторы используют полезность деревянных лесов, используя их не только для облегчения строительства архитектуры, но и как самостоятельную форму архитектуры. Их конструкции обладают теми же преимуществами, которые делают деревянные леса полезными в первую очередь для строительства: их быстро и легко собрать, они относительно недороги и чрезвычайно универсальны, их можно использовать во многих контекстах для создания разнообразных форм.

Некоторые из проектов в этом списке остаются верными использованию строительных лесов в качестве временной конструкции и их функции как формы архитектуры, на которую можно подниматься или подниматься.Другие проекты более подрывные, с использованием строительных лесов для создания постоянных структур или форм, которые в первую очередь являются декоративными. Тем не менее, все проекты бросают вызов восприятию строительных лесов как символа архитектуры или отвлечению от нее с помощью работ, которые предполагают большой потенциал этого заброшенного ремесла.

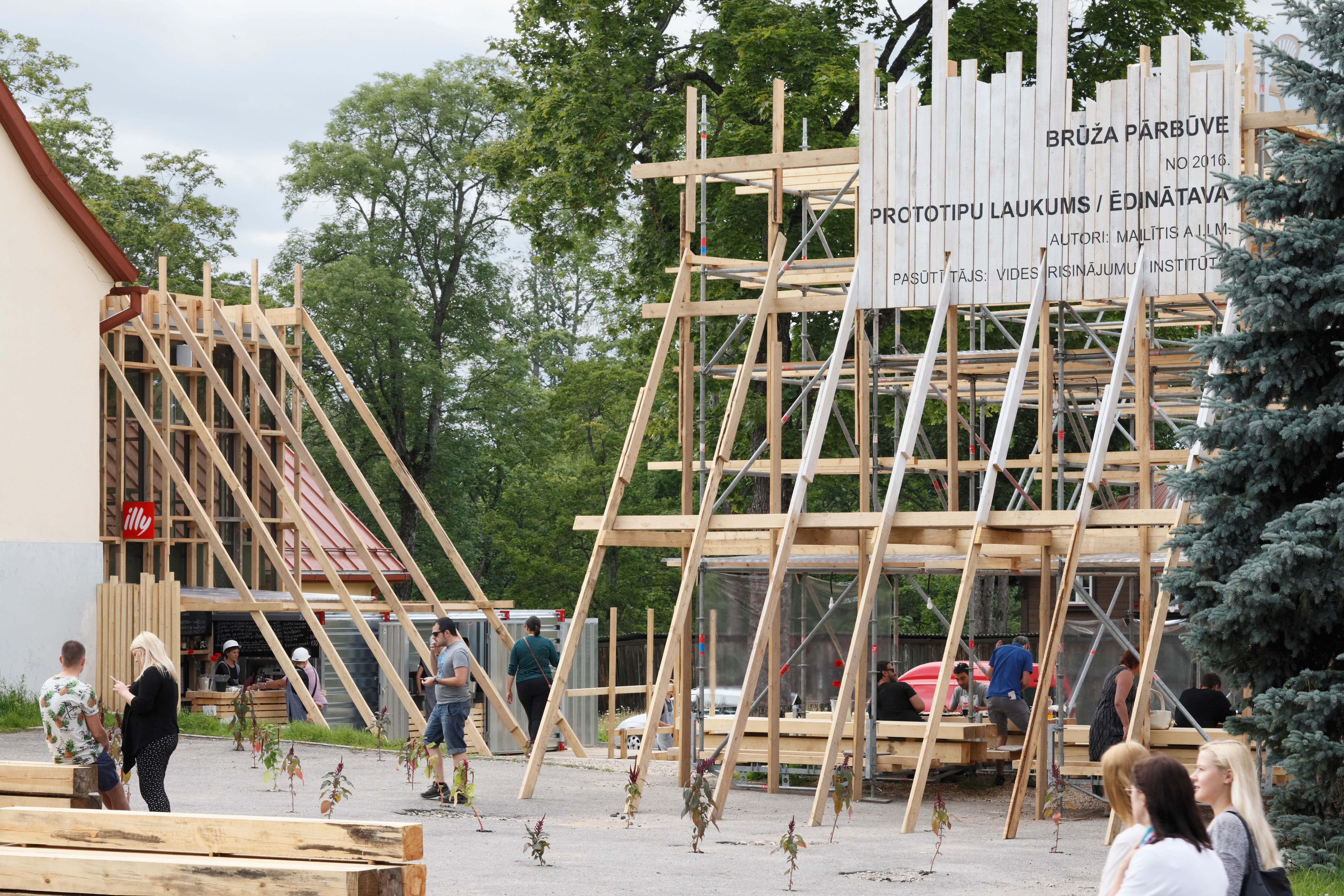

Площадь прототипа Майлитис А.И.И.М., Цесис, Латвия

Хотя площадь Прототипа не является активной строительной площадкой, ее деревянные леса не совсем вводят в заблуждение.Временная структура — это не столько архитектура, сколько имитация архитектуры, задуманная как полномасштабная архитектурная модель для центра науки и искусства, который будет построен в том же пространстве. Хотя может показаться, что его размер подрывает саму цель модели, уникальный подход предлагает уникальные награды, превращая процесс проектирования в публичное зрелище и открытый диалог, а также за счет преобразования неиспользуемого пространства во временный общественный центр. .

Архив Майлитис А.I.I.M., Цесис, Латвия

В то время как квадрат Прототипа предлагает образ будущего, Архив — это вмешательство соседнего пространства, предназначенное для документирования и переосмысления структуры, которая была до него. Деревянные подмостки заполняют пространство старинной пивоварни и служат полками для фрагментов здания, оставленного позади. В этом смысле проект представляет собой буквальный архив, но он также превращает это место в памятник символического значения. Сюрреалистическое «облако» из стекловолокна, висящее над лесами, создает пространство для созерцания, побуждая посетителей рассматривать не только физические остатки истории этого места.

Sticks от Hou de Sousa, Нью-Йорк, Нью-Йорк, США

Sticks также использует деревянные леса, чтобы показать конструкцию и дизайн, использованные при его создании. Общественный павильон и образовательное пространство были построены из строительных лесов, чтобы ограничить бюджет проекта и сделать его максимально универсальным. Проект также демонстрирует, как строительные леса могут быть конструктивным элементом, а также системой крепления. Архитекторы задумали, что Sticks станет хранилищем переработанных строительных материалов, которые можно будет разместить на конструкции как функциональную обшивку, так и в качестве украшения.

Scaffoldia от The Open Workshop, Окленд, Калифорния, США

Open Workshop удаляет строительные леса из контекста труда и строительства и вводит их в контекст игры. Scaffoldia уменьшена до детских размеров, а ее способность преодолевать подъемы делает ее естественной игровой площадкой. Проект также играет с формами, с внешней пирамидой, которая содержит открытый куполообразный интерьер внутри.

Treeplets от Impromptu Projects, Макао

Структура Treeplets навеяна бамбуковыми лесами, традиционно используемыми в местном строительстве Macanese.И все же проект превращает этот архитектурный жаргон в скульптуру монументальных размеров. В дизайне также повлияли деревянные конструкции древних китайских построек; однако эти внутренние работы обнажены без облицовки и декора, благодаря чему структура кажется свежей и оригинальной. Как и в случае с другими проектами, этот дизайн универсален, но остается специфичным для окружающей среды благодаря использованию местных материалов и строительных технологий.

© Мюррей Легж Архитектура

© Мюррей Легж Архитектура

Часовня потерянных сосен от Murray Legge Architecture, Бастроп, Техас, США

Созданная как святилище под открытым небом для людей всех вероисповеданий, часовня Lost Pines представляет собой простую деревянную конструкцию лесов, которая соответствует ее разнообразной программе.Проект не имеет прямого отношения к какой-либо конкретной религиозной архитектуре, а вместо этого вдохновлен сцепленными пальцами рук в молитве или единении.

Casa do Quarteirão by Orizzontale, Остров Сан-Мигель, Португалия

В дизайне Casa do Quarteirão использовалась местная архитектура, а также строительство теплиц. Тем не менее, проект отличается от обоих этих источников использованием голых деревянных лесов и размещением посреди проезжей части.Фактически, строение становится домом для улицы под ним, подходящей метафорой для проекта, призванного служить местом собраний, центром внимания местного сообщества. Вместо того, чтобы быть уязвимым из-за отсутствия стен, структура создает гостеприимную атмосферу на пространствах вокруг нее.

Строим эшафот (часть 1)

Мне потребовались строительные леса для работы над потолком высотой 16,5 футов (5 м) в моем доме. большая гаражная мастерская. Покупка стоило бы более 1000 долларов, и я не хотел снимать, потому что я не хотел делать всю работу сразу.Итак, я построил один из 2х4с. Я купил четыре 14-футовых (4,2 м) длинных 2х4 и много более коротких 2х4. я также было несколько бывших в употреблении 2×4.

В моем проекте было сделать две «лестницы» шириной 4 фута (1,2 м) из 2×4 для стойки. Слева раскладываю.

Я использовал свой pantorouter, используя тот же шаблон из здания этот верстак.

Шипы имеют ширину 3/4 дюйма (19 мм), и я использую фрезу 3/4 дюйма для резки их. Для нарезания шипов нужно удалить много материала, но поскольку фрезерный станок режет боковые волокна, он режет на удивление хорошо.

Фишки разбрасываются во все стороны, поэтому их сложно собрать пылесборником. Я вставляю шланг в свой дешевый пылесборник рядом с заготовкой, чтобы хотя бы всосать мелкую пыль, переносимую по воздуху.

Через некоторое время всасывание из шланга стало очень слабым. Долго стружка забила решетку перед воздуходувкой. Эти стружки похожи на стружку строгального станка, большие хлопья …

… и многие из них, после того, как нарезаны 14 крестовин, всего 28 шипов.

Вырезание пазов в боковых направляющих, опять же с помощью моего pantorouter. Резка шла медленнее, хотя мне нужно было удалить меньше материала.

С боковыми поручнями длиной 14 футов (4,2 м) мне пришлось поддерживать один конец из них, здесь, На фото слева рельс опирается на ручную тележку.

Двигая поручень, я подпер его на другом конце, сложив несколько куски дерева на верстаке.

28 пазов вырезано.

Я решил немного сузить концы шипов.Таким образом, они бы не соскребайте столько клея, сколько я их вставляю.

Это не моя основная мастерская, поэтому Я использовал старую ленточную шлифовальную машину, закрепленную на 2х4, как своего рода стационарную шлифовальную машину.

Приклеиваем перекладины. У меня с собой была только бутылка для отжима клея. Я привык использовать клей из открытой тары. Бутылка была медленной и раздражает по сравнению.

Наклейка на вторую рейку. Немного сложный, с семью врезными и шипы, которые нужно сразу приклеить и выровнять!

У первой лестницы были изгибы боковых перил, поэтому я использовал грузовой ремень в качестве ленточного зажима, чтобы сжать его посередине.

В конце концов, мне надоело использовать бутылку с клеем, и я вылил клей в пластиковую контейнер и начали накладывать деревянной лубкой. Так намного быстрее!

Сборка второй лестницы. Некоторые ступеньки слегка перекосились. их, поэтому потребовалось дополнительное убеждение, чтобы собрать их вместе!

После этого я начал разрывать 8 футов 2х4 посередине, чтобы получился крест. брекеты с помощью моей самодельной настольной пилы

Пиломатериалы 2х4 имеют красивые закругленные края, но края, которые я только что обрезал, были острыми, поэтому я снял с них фаски ручным рубанком.

Я просверлил отверстия в концах и в середине для их крепления.

И вот здесь я решил закончить, так что я закончу об этом эшафоте в моей следующей статье и видео.

Продолжить вторую часть …

См. Также:

Вернуться на мой сайт Woodworking

17. Самодельные леса, краны и домкраты

Если вы находитесь во власти Управления по охране труда и здоровья США (OSHA) или аналогичных нормативных актов, вам придется покупать и использовать дорогие проприетарные утвержденные строительные леса и такелажные устройства.Но если нет, то у вас есть возможность проявить свою находчивость, креативность и изобретательность или использовать проверенные временем устройства, созданные на месте, чтобы сделать работу на высоте или подъем тяжелых предметов легкой и безопасной.

[Полный список советов по безопасности см. В разделе «Безопасность на рабочем месте»]

За 30 лет моей карьеры в строительстве я почти всегда полагался на свои собственные импровизированные или построенные на месте методы, иногда в сочетании с уже имеющимся оборудованием (таким как лестницы, домкраты для лестниц, настенные и потолочные кронштейны) вместе с подобранным вручную грубо распиленные доски, чтобы доставить меня туда, куда мне нужно было идти.Эти устройства никогда не подводили.

Проверка прочности первого проекта моего строительного класса

Простые козлы, построенные на месте, часто являются первой вещью, которую строят на любой строительной площадке, и их можно использовать в качестве лошадей для строительных лесов. Я часто предпочитаю строить их 24 дюйма в высоту — то, что я называю «пони-пилы», — поскольку они более полезны и универсальны, чем стандартные 30-дюймовые лошади. Я все еще использую этих пони 8 лет спустя.

Если вы можете прибить гвоздь к обшивке или к оконным проемам, есть всевозможные варианты внешних строительных лесов с вертикальными опорными стойками или триангулированными назад к зданию.Просто убедитесь, что вертикальные ножки имеют хорошую опору и перекрестные распорки, а доски имеют положительные упоры, или что они зажаты или прибиты гвоздями. И остерегайтесь этого «двухдюймового сердечного приступа», когда две доски перекрывают друг друга.

Изготовленные на месте настенные кронштейны могут быть изготовлены по индивидуальному заказу в соответствии с вашим стенным каркасом (они рассчитаны на мои стены Riversong Truss толщиной 12 дюймов и являются «двусторонними») и требуют только двух зажимов на кронштейн, чтобы надежно удерживать их на месте (я бы не используйте их на каркасах размером менее 2 × 6 на одинарных стенах).Обратите внимание, что планка также прикреплена к кронштейну для безопасности.

Для каркаса крыши я размещаю стойки со смещением от центра на расчетной высоте конька, чтобы удерживать коньковые доски на месте, и строю прямоугольные кронштейны подмостей для поддержки досок на нужной высоте, чтобы выровнять и прибить стропила к коньковой доске ( блокировка каждой второй пары потолочных балок предназначена для «сходня» для доступа на чердак выше уровня неплотно заполненной целлюлозной изоляции от двери «сеновала» на одном конце фронтона).

Аналогично в интерьере, когда обрамление обнажено, могут быть построены временные площадки — в этом случае для работы с потолком над лестничной клеткой.

Творческое использование лестниц — в данном случае 16-футовая удлиненная лестница в сочетании с 8-футовой ступенчатой ​​лестницей — обеспечивает доступ в труднодоступные места, например, в этой винтовой лестнице для отделки потолочного гипсокартона. Обратите внимание, что доски крепятся к лестнице.

Регулируемые кронштейны лесов, скрепленные вместе, в сочетании с 2 старыми лестницами для строительных лесов Lynn, которые я нашел на дворовой распродаже 20 лет назад, позволяют «подниматься на подмостки» по всей длине дома для установки и нанесения последнего финишного покрытия в новинку. откидной сайдинг и для покрытия южной солнцезащитной крыши (зажимы на «перекладинах» 2 × 4 не показаны).

Классические треугольные настенные кронштейны с ковровым покрытием идеально подходят для работы над готовым сайдингом, поскольку они не требуют каких-либо других креплений, кроме силы тяжести и единой стойки 2 × 4, прикрепленной к земле на прочной опоре.

И, просто используя более длинные ножки 2 × 4 (X-образная скоба с обвязкой), вы можете «пройти» по стене почти на высоту 16 футов.

Использование вертикальных распорок к опорам позволяет перемещать доску дальше от здания (например, для очистки потолков) без риска поворота настенных кронштейнов на опорах и позволяет использовать перила (здесь не показаны) .

Их можно использовать на любой поверхности стены, не допускающей легкого крепления.

Комбинируя кронштейны на крыше (стратегически оставленные на месте после кровли) с домкратом и построенным на месте «куполом», можно поднять сайдинг вдоль надстройки.

А с алюминиевыми досками лесов они даже достаточно прочны — с фиксированными подножками — для того, чтобы использовать стремянки, чтобы добраться до фронтона.

Это не мои, но прочные настенные кронштейны фиксированной высоты, которые можно использовать как лестницы для доступа, сделанные из обрезков стройплощадок.

Когда лестница находится под любым углом меньше 70 °, ее ножки должны быть прикреплены к земле, чтобы предотвратить выбивание посредством кольев или привязок к зданию.

И его следует поддерживать в середине пролета, чтобы предотвратить прогиб. Лестница рассчитана на номинальную нагрузку только при правильном наклоне (ступенька на уровне плеч должна быть на расстоянии вытянутой руки, когда ваши ноги находятся у основания). В частности, в выдвинутом положении двухсекционная лестница должна поддерживаться под небольшим углом, например, для доступа на крышу.

Обратите внимание на пружинные и стержневые зажимы для удержания сборки вместе и предотвращения смещения «стойки» стремянки.

Старая ручная лебедка для прицепа для лодок, прикрепленная к 4 × 4 шарниром со свободным штифтом в основании (для крепления к черному полу и возможностью поворота) и шкивом с подушкой вверху (по которому проходит трос), позволяет отличный самодельный стеновой подъемник.

И, с фиксированной базой и небольшим наклоном вперед (что превращает его в скрепленную обезьяну), та же оснастка работает как подъемник балки (или для любой другой нагрузки).

Jinniwink Crane (версия 1)

Самодельный Jinniwink с вращающимся основанием полезен для подъема и размещения грузов, например, на этом трейлере с плоской платформой, с использованием троса для поворота и системы канатных шкивов через стыковочный блок для подъема.

Джиггер 4: 1 для Mechanical Advantage

Верхний блок стрелы Jinniwink

Jinniwink Crane (версия 2)

В этой версии прилагаемый трос служит как для подъема, так и для наклона, при этом основание стрелы вращается при подаче груза на борт.

Простой штатив с креплением на ремнях может помочь при подъеме груза.

***

А-образная рама или «ножницы», закрепленные на анкере, могут использоваться в качестве верхней точки для подъема грузов

или как поворотный редирект для наклона деревянного каркаса, «согнутого» к вертикали.

***

Или простую стойку для джина с зубчатой ​​зацепкой можно использовать как перенаправление вектора для подъема деревянных каркасов …

***

***

… с каждым изгибом, прикрепленным к земле, служащим опорой шкива прямого действия для следующего изгиба.

***

Бревенчатый якорь «мертвого человека», удерживаемый на месте парой тройных «пикетов», привязанных к скрученной веревке «брашпиль» или лямкой, может обеспечить значительное сопротивление механической системе подъема.

***

Канат с низким растяжением, алюминиевые шкивы с поворотными щеками и нейлоновые шнуры длиной 8 мм создают столько механических преимуществ, сколько требуется (в данном случае сложное соотношение 5: 1) для перемещения других неподвижных объектов — даже одним человеком.

***

Ролики (железная труба 1 дюйм) значительно снижают трение и позволяют тяжелым объектам — даже целым зданиям — относительно легко перемещаться, и их можно даже наклонять, чтобы вызвать поворот.

***

Домкратная балка, столбы и винтовые домкраты для поднятия второго этажа и крыши…

***

… Чтобы можно было заменить стены и сгнившие подоконники.

***

Стойка PT 4 × 4, угловое основание домкрата и винтовой домкрат для поднятия крыши крыльца до уровня и ремонта крыльца.

***

Домкратная балка, стойки и винтовые домкраты для снятия и восстановления фундамента сарая.

***

Системы двойных шкивов 4: 1 для подъема новых секций балки вместо сгнившей балки.

***

***

Самостоятельно перемещать тяжелые бревна можно с помощью ручной тележки для прицепа и самодельной тележки, сделанной из старинной газонокосилки.

***

*********************************************** **********************************

Этот сайт — мой подарок вам. Если вы найдете здесь значение и будете готовы ответить взаимностью:

Если вам нужна консультация по проекту или дизайнерские услуги, свяжитесь со мной по телефону

HouseWright (at) Ponds-Edge (dot) net.

*********************************************** **********************************

Роберта Риверсонга: может быть воспроизведено только с указанием ссылки на автора в некоммерческих целях и со ссылкой на эту страницу

Подробнее о технике такелажа см .: Такелаж, прокатка и подъем

Я обучаю и оказываю консультационные услуги по техническому оснащению и спасению на веревках:

АВЕРТ

a V ertical E mergency R esponse T дождь

для предотвращения аварии в вертикальной среде

электронная почта: avert (at) ponds-edge (dot) net

См .: Веревки и узлы, оборудование и ремни для обзора узлового дела.

Нравится:

Нравится Загрузка …

Пиломатериалы для строительных лесов | SBC Magazine

Безопасные строительные леса начинаются с правильного материала.

Строительные леса — обычное дело на стройплощадке, но это особенно важно для людей в связи с новыми правилами защиты от падений OSHA. Причина номер один несчастных случаев с лесами — это проседание настила. Обучение рабочих тому, как правильно строить строительные леса (и использовать правильный материал), является ключом к предотвращению подобных несчастных случаев.

Вопрос

Можно ли использовать планки 2×10 для строительных лесов вместо досок для строительных лесов?

Ответ

Нет, пиломатериалы 2х10 и другие пиломатериалы, обычно используемые для ферм, не подходят для строительных лесов. Для возведения строительных лесов следует использовать только пиломатериалы, пригодные для строительных лесов. 29 CFR 1926, подраздел L — это стандарт OSHA для строительных лесов, который доступен по адресу osha.gov . Стандарт определяет строительные леса как «любую временную приподнятую платформу (поддерживаемую или подвешенную) и ее поддерживающую конструкцию (включая точки крепления), используемые для поддержки сотрудников или материалов или того и другого.”

Пиломатериалы, отнесенные к категории строительных лесов, соответствуют ряду особо высоких стандартов, которым не соответствует большинство строительных пиломатериалов. Например, строительные пиломатериалы имеют только две трети вместимости пиломатериалов для строительных лесов. Строительная древесина не предназначена для выдерживания сил, которые могут возникнуть при сборке строительных лесов. Кроме того, строительный пиломатериал также разрезается до номинальных размеров, так что 2×10 — это не буквально 2 на 10 дюймов. В таблице 1 сравниваются допустимые пролеты для стандартных и массивных досок из пиломатериалов.

Максимум Предполагаемая нагрузка	Максимально допустимый пролет при использовании пиломатериалов полной толщины (в футах)	Максимально допустимый пролет при использовании пиломатериалов номинальной толщины (в футах)
25 фунтов / кв. Фут	10	8
50 фунтов / кв. Фут	8	6
75 фунтов / кв. Фут	6	–

Таблица 1.Допустимые пролеты для заданной нагрузки для досок из массивных пиломатериалов 2х10 (номинал) или 2х9 (грубая). Источник: osha.gov

Пиломатериалы для строительных лесов удовлетворяют определенным критериям прочности, определенным правилами классификации для данного конкретного вида пиломатериалов. Эти правила сортировки устанавливаются признанной ассоциацией классификации пиломатериалов или независимым агентством по инспекции пиломатериалов и соответствуют минимальным требованиям, изложенным в стандарте OSHA 29 CFR 1926. Таким образом, все доски для строительных лесов должны быть помечены как пиломатериалы для строительных лесов в агентстве или ассоциации. марка.

Фото 1. В то время как пиломатериалы № 2 (слева) и пиломатериалы для строительных лесов (справа) на первый взгляд могут выглядеть одинаково, пиломатериалы для строительных лесов соответствуют ряду особо высоких стандартов, которым не соответствует большинство строительных пиломатериалов.

Можно задать один вопрос: что, если проектные расчеты для конкретной ситуации нагрузки показывают, что № 2 2×10 может работать для строительных лесов? Остерегайтесь — даже если цифры показывают, что № 2 может работать, все же есть существенные различия между № 2.2 сорт пиломатериалов и сорт строительных лесов. Характеристики пиломатериалов, требуемые для марки лесов, выше и строже, чем для категории № 2. Например, пиломатериалы марки лесов имеют более высокий стандарт по количеству и размеру разрешенных сучков, а также по уклону волокон. Кроме того, в то время как сорт № 2 допускает пробковую и молодую древесину, доски для строительных лесов не допускают этих характеристик, поскольку они могут ослабить пиломатериалы. Также доступны доски для строительных лесов с использованием материала LVL, который в процессе производства исключает многие характеристики пиломатериалов стандартных размеров, которые могут снизить прочность.

Конечно, цель этих строгих стандартов в отношении строительных лесов — безопасность. Использование правильного материала для правильного строительства строительных лесов помогает поддерживать безопасную и эффективную рабочую площадку. OSHA также требует, чтобы работодатели обучали всех сотрудников, работающих на строительных лесах, помогать им распознавать и уменьшать опасности.

Примечание редактора: Несмотря на то, что Южное инспекционное бюро сосен (SPIB) предложило изменения в правилах классификации пиломатериалов южных сосен и расчетных значениях, эта статья основана на расчетных значениях, действующих осенью 2011 года.Эти предлагаемые изменения SPIB также не применяются к лесам сорта Southern Pine, учитывая, что правила классификации другие. Интересно отметить, что пиломатериалы для строительных лесов не допускают образования пробкового центра или молодой древесины из-за влияния на прочность и безопасность. Несмотря на любые будущие изменения, концепции, изложенные в этой статье, также применимы к другим сортам пиломатериалов, таким как Douglas Fir-Larch No.
