Назначение УЗО, причины срабатывания и подключение УЗО

Как работает УЗО:

  1. Назначение УЗО
  2. Принцип работы
  3. Параметры срабатывания УЗО
  4. Как подключить УЗО
  5. Ошибки при подключении

Все УЗО относятся к категории электронной защитной аппаратуры. Тем не менее, по своему функциональному назначению, устройство защитного отключения значительно отличается от стандартных автоматических выключателей. В чем же их различие, и как работает УЗО в сравнении с автоматом?

Всем известно, что с течением времени, происходит старение изоляции проводов. Могут возникнуть ее повреждения, а контакты, соединяющие токоведущие части, постепенно ослабевают. Эти факторы, в конечном итоге, приводят к утечкам тока, из-за которых происходит искрение и дальнейшее возгорание. Нередко, таких аварийных фазных проводов, находящихся под напряжением, могут нечаянно коснуться люди. В этой ситуации, удар током представляет серьезную опасность.

Назначение УЗО

Устройства защитного отключения должны реагировать даже на незначительные кратковременные утечки тока. В этом и заключается их основное отличие от автоматических выключателей, срабатывающих только при перегрузках и коротких замыканиях. У автоматов очень высокая время-токовая характеристика срабатывания, тогда как УЗО срабатывает практически мгновенно, при наличии даже самого минимального тока утечки.



Основным предназначением УЗО является защита людей от возможных поражений электротоком, а также предотвращение опасных утечек тока.

Принципы работы УЗО

С технической точки зрения, любое УЗО является быстродействующим выключателем. В основе принципов работы устройства защитного отключения лежит реагирование датчика тока на изменяющийся дифференциальный ток, протекающий в проводниках. Именно по этим проводникам и происходит подача тока на электроустановку, которую защищает УЗО. На тороидальный сердечник производится намотка дифференциального трансформатора, который и является датчиком тока.

Для определения порога срабатывания УЗО, имеющего определенное значение тока, применяется высокочувствительное магнитоэлектрическое реле. Надежность релейных конструкций считается достаточно высокой. Кроме релейных, в настоящее время стали появляться электронные конструкции устройств. Здесь пороговый элемент определяет специальная электронная схема.

Однако, обычные релейные устройства представляются более надежными. Приведение в действие исполнительного механизма как раз и осуществляется с помощью реле, в результате, происходит разрыв электрической цепи. Данный механизм состоит из двух основных элементов: контактной группы, рассчитанной на максимальный ток и пружинного привода, производящего разрыв цепи, при возникновении аварийной ситуации.

Чтобы проверить исправность устройства, внутри него существует специальная цепь, искусственно создающая утечку тока. Это приводит к срабатыванию прибора и дает возможность периодически проверять его исправность, не вызывая специалистов по проведению электроизмерений.

Непосредственная работа УЗО осуществляется по следующей схеме. Следует рассмотреть ситуацию, когда система электроснабжения работает нормально и токи утечки отсутствуют. Рабочий ток проходит через трансформатор и производит наведение магнитных потоков, направленных навстречу друг другу и одинаковых по величине. При их взаимодействии ток во вторичной обмотке трансформатора имеет нулевое значение, и срабатывания порогового элемента не происходит. Когда появляется утечка тока, то происходит нарушение баланса токов в первичной обмотке. Из-за этого, во вторичной обмотке появляется ток. Благодаря этому току, срабатывает пороговый элемент, а исполнительный механизм приводится в действие и обесточивает контролируемую цепь.

С технической точки зрения устройство защитного отключения состоит из пластмассового корпуса, устойчивого к возгоранию. На его задней части имеются специальные замки под установку на DIN рейку в электрическом щитке. Кроме уже рассмотренных элементов, внутри корпуса установлена дугогасительная камера, нейтрализующая электроразрядную дугу. Для подключения проводов используются зажимы.

Параметры срабатывания УЗО

Для правильного выбора уставки срабатывания устройства, следует помнить об опасности переменного тока для человека. Под его действием наступает фибрилляция сердца, когда сокращения равны частоте тока, то есть, 50 раз в секунду. Такое состояние вызывает ток, начиная со 100 миллиампер.

Поэтому, уставки, при которых срабатывает УЗО, выбираются с запасом на уровне 10 и 30 миллиампер. Самые низкие значения используются в помещениях с повышенной опасностью, например, в ванных комната. Наиболее высокие уставки составляют 300 мА. УЗО с такими уставками применяются в зданиях, защищая их от возгораний из-за поврежденной электропроводки.

При выборе УЗО учитывается номинальный ток, требуемая чувствительность и количество полюсов, в соответствии с фазами питающей сети. Необходимо проверять степень термической устойчивости прибора, а также способность к включению и отключению, исходя из расчетных сетевых параметров.

Значение номинального тока для УЗО должно быть выше, чем у автомата. Меньший токовый номинал автомата позволит уберечь УЗО от повреждений при коротком замыкании в цепи.

Как подключить УЗО

Все клеммы на корпусе УЗО промаркированы соответствующими буквами. Клемма N предназначена для нулевого провода, а L – для фазного провода. Поэтому, должны подключаться к своим зажимам.

Также, необходимо учитывать положение входа и выхода и ни в коем случае не менять их местами. Вход расположен в верхней части устройства. К нему подключаются питающие провода, идущие через вводный автомат. Выход располагается в нижней части УЗО и к нему подключается нагрузка. Если перепутать положение входа и выхода, то возможны ложные срабатывания устройства защитного отключения или его полный отказ от работы.

Монтаж УЗО производится в электрощиток вместе с обычными автоматическими выключателями.Таким образом, приборы, установленные вместе, обеспечивают защиту не только от коротких замыканий и перегрузок, но и от токов утечки. Одновременно, находится под защитой и само УЗО, которое подключается за вводным автоматом.

Подключение устройства защитного отключения в квартире или частном доме имеет свои особенности. Для квартир, где используется однофазная сеть, схема подключения УЗО собирается следующим образом, соблюдая определенную последовательность: вводный автомат=>прибор учета электроэнергии=>само УЗО с током утечки 30 мА=>вся электрическая сеть. Для потребителей с большой мощностью рекомендуется использовать собственные кабельные линии с подключением отдельных устройств защитного отключения.

В больших частных домах, схема подключения защитных устройств отличается от квартир, в силу своей специфики. Здесь все приборы подключаются следующим образом: вводный автомат=>прибор учета электроэнергии=>вводное УЗО с селективным действием (100-300 мА)=>автоматические выключатели для отдельных потребителей=>УЗО на 10-30 мА на отдельные группы потребителей.

УЗО ошибки при подключении

Правильное подключение защитных устройств является залогом надежной работы всей электрической сети.

electric-220.ru

УЗО - это... Что такое УЗО?

Двухполюсное УЗО с номинальным током 100 А

Устройство защитного отключения

(УЗО; более точное название: Устройство защитного отключения, управляемое дифференциальным (остаточным) током, сокр. УЗО−Д) — механический коммутационный аппарат или совокупность элементов, которые при достижении (превышении) дифференциальным током заданного значения при определённых условиях эксплуатации должны вызвать размыкание контактов. Может состоять из различных отдельных элементов, предназначенных для обнаружения, измерения (сравнения с заданной величиной) дифференциального тока и замыкания и размыкания электрической цепи (разъединителя)[1].

Основная задача УЗО — защита человека от поражения электрическим током и от возникновения пожара, вызванного утечкой тока через изношенную изоляцию проводов и некачественные соединения.

Широкое применение также получили комбинированные устройства, совмещающие в себе УЗО и устройство защиты от сверхтока, такие устройства называются УЗО−Д со встроенной защитой от сверхтоков, либо просто диффавтомат.

Назначение

УЗО предназначены для

  • Защиты человека от поражения электрическим током при косвенном прикосновении (прикосновение человека к открытым проводящим нетоковедущим частям электроустановки, оказавшимся под напряжением в случае повреждения изоляции), а также при
    непосредственном прикосновении
    (прикосновение человека к токоведущим частям электроустановки, находящимся под напряжением). Данную функцию обеспечивают УЗО соответствующей чувствительности (ток отсечки не более 30 mA).
  • Предотвращения возгораний при возникновении токов утечки на корпус или на землю.

Цели и принцип работы

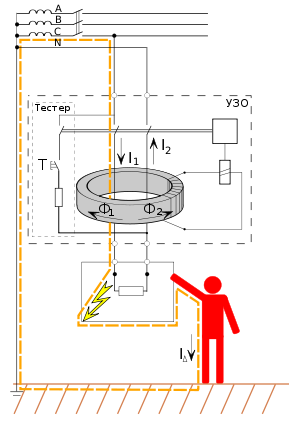

схема УЗО и принцип работы

Принцип работы УЗО основан на измерении баланса токов между входящими в него токоведущими проводниками с помощью дифференциального трансформатора тока. Если баланс токов нарушен, то УЗО немедленно размыкает все входящие в него контактные группы, отключая таким образом неисправную нагрузку.

УЗО измеряет алгебраическую сумму токов, протекающих по контролируемым проводникам (двум для однофазного УЗО, четырем для трехфазного и т. д.): в нормальном состоянии ток, «втекающий» по одним проводникам, должен быть равен току, «вытекащему» по другим, то есть сумма токов, проходящих через УЗО равна нулю (точнее, сумма не должна превышать допустимое значение). Если же сумма превышает допустимое значение, то это означает, что часть тока проходит помимо УЗО, то есть контролируемая электрическая цепь неисправна — в ней имеет место утечка.

В США, в соответствии с National Electrical Code, устройства защитного отключения (ground fault circuit interrupter — GFCI), предназначенные для защиты людей, должны размыкать цепь при утечке тока 4-6 мА (точное значение выбирается производителем устройства и обычно составляет 5 мА) за время не более 25 мс. Для устройств GFCI, защищающих оборудование (то есть не для защиты людей), отключающий дифференциальный ток может составлять до 30 мА. В Европе используются УЗО с отключающим дифференциальным током 10-500 мА.

С точки зрения электробезопасности УЗО принципиально отличаются от устройств защиты от сверхтока (предохранителей) тем, что УЗО предназначены именно для защиты от поражения электрическим током, поскольку они срабатывают при утечках тока значительно меньших, чем предохранители (обычно от 2 ампер и более для бытовых предохранителей, что во много раз превышает смертельное для человека значение). УЗО должны срабатывать за время не более 25-40 мс, то есть до того, как электрический ток, проходящий через организм человека, вызовет фибрилляцию сердца — наиболее частую причину смерти при поражениях электрическим током.

Эти значения были установлены путем тестов, при которых добровольцы и животные подвергались воздействию электрического тока с известным напряжением и силой тока.

Обнаружение токов утечки при помощи УЗО является дополнительным защитным мероприятием, а не заменой защите от сверхтоков при помощи предохранителей, так как УЗО никак не реагирует на неисправности, если они не сопровождаются утечкой тока (например, короткое замыкание между фазным и нулевым проводниками).

УЗО с отключающим дифференциальным током порядка 300 мА и более иногда применяются для защиты больших участков электрических сетей (например, в компьютерных центрах), где низкий порог привел бы к ложным срабатываниям. Такие низкочувствительные УЗО выполняют противопожарную функцию и не являются эффективной защитой от поражения электрическим током.

Пример

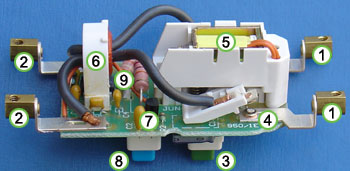

Внутреннее устройство УЗО, подключаемого в разрыв шнура питания

На фотографии показано внутреннее устройство одного из типов УЗО. Данное УЗО предназначено для установки в разрыв шнура питания, его номинальный ток 13 А, отключающий дифференциальный ток 30 мА. Данное устройство является:

  • УЗО со вспомогательным источником питания
  • выполняющим автоматическое отключение при отказе вспомогательного источника

Это означает, что УЗО может быть включено только при наличии питающего напряжения, при пропадании напряжения оно автоматически отключается (такое поведение повышает безопасность устройства).

Фазный и нулевой проводники от источника питания подключаются к контактам (1), нагрузка УЗО подключается к контактам (2). Проводник защитного заземления (PE-проводник) к УЗО никак не подключается.

При нажатии кнопки (3) контакты (4) (а также еще один контакт, скрытый за узлом (5)) замыкаются, и УЗО пропускает ток. Соленоид (5) удерживает контакты в замкнутом состоянии после того, как кнопка отпущена.

Катушка (6) на тороидальном сердечнике является вторичной обмоткой дифференциального трансформатора тока, который окружает фазный и нулевой проводники. Проводники проходят сквозь тор, но не имеют электрического контакта с катушкой[2]. В нормальном состоянии ток, текущий по фазному проводнику, точно равен току, текущему по нулевому проводнику, однако эти токи противоположны по направлению. Таким образом, токи взаимно компенсируют друг друга и в катушке дифференциального трансформатора тока ЭДС отсутствует.

Любая утечка тока из защищаемой цепи на заземленные проводники (например, прикосновение человека, стоящего на мокром полу, к фазному проводнику) приводит к нарушению баланса в трансформаторе тока: через фазный проводник «втекает больше тока», чем возвращается по нулевому (часть тока утекает через тело человека, то есть помимо трансформатора). Несбалансированный ток в первичной обмотке трансформатора тока приводит к появлению ЭДС во вторичной обмотке. Эта ЭДС сразу же регистрируется следящим устройством (7), которое отключает питание соленоида (5). Отключенный соленоид больше не удерживает контакты (4) в замкнутом состоянии, и они размыкаются под действием силы пружины, обесточивая неисправную нагрузку.

Устройство спроектировано таким образом, что отключение происходит за доли секунды, что значительно снижает тяжесть последствий от поражения электрическим током.

Кнопка проверки (8) позволяет проверить работоспособность устройства путем пропускания небольшого тока через оранжевый тестовый провод (9). Тестовый провод проходит через сердечник трансформатора тока, поэтому ток в тестовом проводе эквивалентен нарушению баланса токонесущих проводников, то есть УЗО должно отключиться при нажатии на кнопку проверки. Если УЗО не отключилось, значит оно неисправно и должно быть заменено.

Применение

В России применение УЗО стало обязательным с принятием 7-го издания Правил устройства электроустановок (ПУЭ). Выдержки из документов, регламентирующих применение УЗО, собраны здесь. Как правило, в случае бытовой электропроводки одно или несколько УЗО устанавливаются на DIN-рейку в электрощите.

Многие производители бытовых устройств, которые могут быть использованы в сырых помещениях (например, фены), предусматривают для таких устройств встроенное УЗО. В ряде стран подобные встроенные УЗО являются обязательными.

Проверка

Рекомендуется ежемесячно проверять работоспособность УЗО. Наиболее простой способ проверки — нажатие кнопки «тест», которая обычно расположена на корпусе УЗО (как правило, на кнопке «тест» нанесено изображение большой буквы «Т»). Тест кнопкой может производиться пользователем, то есть квалифицированный персонал для этого не требуется. Если УЗО исправно и подключено к электрической сети, то оно при нажатии кнопки «тест» должно сразу же сработать (то есть отключить нагрузку). Если после нажатия кнопки нагрузка осталась под напряжением, то УЗО неисправно и должно быть заменено.

Тест нажатием кнопки не является полной проверкой УЗО. Оно может срабатывать от кнопки, но не пройти полный лабораторный тест, включающий измерение отключающего дифференциального тока и времени срабатывания.

Кроме того, нажатием кнопки проверяется само УЗО, но не правильность его подключения. Поэтому более надежной проверкой является имитация утечки непосредственно в цепи, которая является нагрузкой УЗО. Такой тест желательно проделать хотя бы один раз для каждого УЗО после его установки. В отличие от нажатия кнопки, пробная утечка должна проводиться только квалифицированным персоналом.

Ограничения

УЗО может значительно улучшить безопасность электроустановок, но оно не может полностью исключить риск поражения электрическим током или пожара. УЗО не реагирует на аварийные ситуации, если они не сопровождаются утечкой из защищаемой цепи. В частности, УЗО не реагирует на короткие замыкания между фазами и нейтралью.

УЗО также не сработает, если человек оказался под напряжением, но утечки при этом не возникло, например, при прикосновении пальцем одновременно и к фазному, и к нулевому проводникам. Предусмотреть электрическую защиту от таких прикосновений невозможно, так как нельзя отличить протекание тока через тело человека от нормального протекания тока в нагрузке. В подобных случаях действенны только механические защитные меры (изоляция, непроводящие кожухи и т. п.), а также отключение электроустановки перед ее обслуживанием.

История

В начале 1970-х годов большинство УЗО выпускались[3] в корпусах типа автоматических выключателей. С начала 1980-х годов большинство бытовых УЗО были уже встроенными в розетки. В России используются преимущественно УЗО для монтажа в электрощите на DIN-рейку, а встроенные УЗО пока широкого распространения не получили.

Классификация УЗО

По способу действия

  • УЗО−Д без вспомогательного источника питания
  • УЗО−Д со вспомогательным источником питания:
    • выполняющие автоматическое отключение при отказе вспомогательного источника с выдержкой времени и без нее:
      • производящие автоматическое повторное включение при восстановлении работы вспомогательного источника
      • не производящие автоматическое повторное включение при восстановлении работы вспомогательного источника
    • не производящие автоматическое отключение при отказе вспомогательного источника:
      • способные произвести отключение при возникновении опасной ситуации после отказа вспомогательного источника
      • не способные произвести отключение при возникновении опасной ситуации после отказа вспомогательного источника

По способу установки

  • стационарные с монтажом стационарной электропроводкой
  • переносные с монтажом гибкими проводами с удлинителями

По числу полюсов

  • однополюсные двухпроводные
  • двухполюсные
  • двухполюсные трехпроводные
  • трехполюсные
  • трехполюсные четырехпроводные
  • четырехполюсные

По виду защиты от сверхтоков и перегрузок по току

  • без встроенной защиты от сверхтоков
  • со встроенной защитой от сверхтоков
  • со встроенной защитой от перегрузки
  • со встроенной защитой от коротких замыканий

По потере чувствительности в случае двойного заземления нулевого рабочего проводника

На стадии рассмотрения

По возможности регулирования отключающего дифференциального тока

  • нерегулируемые
  • регулируемые:
    • с дискретным регулированием
    • с плавным регулированием

По стойкости при импульсном напряжении

  • допускающие возможность отключения при импульсном напряжении
  • стойкие при импульсном напряжении

По характеристикам наличия постоянной составляющей дифференциального тока

  • УЗО−Д типа АС
  • УЗО−Д типа А
  • УЗО−Д типа В

Характеристики УЗО

Характеристики, общие для всех УЗО−Д

  • Способ установки
  • Число полюсов и число токоведущих проводников
  • Номинальный ток In — указанное изготовителем значение тока, которое УЗО−Д может пропускать в продолжительном режиме работы
  • Номинальный отключающий дифференциальный ток IΔn — указанное изготовителем значение дифференциального тока, которое вызывает отключение УЗО−Д при заданных условиях эксплуатации
  • Номинальный неотключающий дифференциальный ток, если он отличается от предпочтительного значения IΔn0 — указанное изготовителем значение дифференциального тока, которое не вызывает отключения УЗО−Д при заданных условиях эксплуатации
  • Тип УЗО−Д по характеристикам наличия постоянной составляющей дифференциального тока
  • Номинальное напряжение Un — указанное изготовителем действующее значение напряжения, при котором обеспечивается работоспособность УЗО−Д (в частности при коротких замыканиях)
  • Номинальная частота — значение частоты, на которое рассчитано УЗО−Д и при котором оно работоспособно при заданных условиях эксплуатации
  • Тип вспомогательного источника (если он имеется) и реакция УЗО−Д на его отказ
  • Номинальное напряжение вспомогательного источника (если он имеется) Usn — напряжение вспомогательного источника, на которое рассчитано УЗО−Д и при котором обеспечивается его работоспособность при заданных условиях эксплуатации
  • Номинальная включающая и отключающая способность Im — действующее значение ожидаемого тока, который УЗО−Д способно включить, пропускать в течение своего времени и отключить при заданных условиях эксплуатации без нарушения его работоспособности
  • Номинальная способность включения и отключения дифференциального тока IΔm — действующее значение ожидаемого дифференциального тока, который УЗО−Д способно включить, пропускать в течение своего времени отключения и отключить при заданных условиях эксплуатации без нарушения его работоспособности
  • Выдержка времени (если она имеется)
  • Селективность (если она имеется)
  • Координация изоляции, включая воздушные зазоры и пути утечки тока
  • Степень защиты (по ГОСТ 14254)

Только для УЗО−Д без встроенной защиты от коротких замыканий

  • Вид защиты от коротких замыканий
  • Номинальный условный ток короткого замыкания Inc — указанное изготовителем действующее значение ожидаемого тока, который способно выдержать УЗО−Д, защищаемое устройством защиты от коротких замыканий, при заданных условиях эксплуатации без необратимых изменений, нарушающих его работоспособность
  • Номинальный условный дифференциальный ток при коротком замыкании IΔc — указанное изготовителем значение ожидаемого дифференциального тока, которое способно выдержать УЗО−Д, защищаемое устройством защиты от коротких замыканий, при заданных условиях эксплуатации без необратимых изменений, нарушающих его работоспособность

Смотри также

Примечания

  1. Определение согласно ГОСТ Р 50807-95 (2003)
  2. То есть катушка гальванически развязана от токонесущих проводников УЗО
  3. За рубежом. В России УЗО начали применяться гораздо позже — примерно с 1994—1995 годов

Ссылки

Wikimedia Foundation. 2010.

dic.academic.ru

УЗО – подключение, назначение, выбор и принцип работы

УЗО (устройство защитного отключения) – это установочное электрическое изделие, предназначенное для отключения подачи электроэнергии в электропроводку в случае возникновения утечки тока при нарушении изоляции в проводах или электроприборах.

УЗО, в отличие от автоматического выключателя, предназначено исключительно для защиты человека от поражения электрическим током, предотвращения возникновения пожара и непосредственного участия в работе электроприборов не принимает. От короткого замыкания в электропроводке и в случае прикосновение человека к фазному и нулевому проводам УЗО не защищает.

Внешний вид УЗО - устройства защитного отключения

На фотографии показано двухпроводное устройство защитного отключения типа ВД1-63, предназначенное для работы в однофазной сети переменного напряжения 220 В и рассчитанное на ток защиты 30 мА. УЗО с такими характеристиками подойдет для установки на входе практически любой квартирной электропроводки.

Внешний вид дифференциального автомата

В ассортименте установочных изделий имеются комбинированные, в одном корпусе которых встроено УЗО и автоматический выключатель. Такой аппарат называется Автоматический выключатель, управляемый дифференциальным током, со встроенной защитой от сверхтока. На фотографии показан внешний вид модели АВДТ32, рассчитанного на ток защиты электропроводки 16 А и защиты человека на 30 мА. Но такие устройства защиты не получили широкого применения из-за высокой стоимости.

В дополнение, в случае срабатывания, сложно найти, в чем заключается неисправность – произошло короткое замыкание или утечка тока.

Как выбрать УЗО

Выбрать УЗО для квартирной электропроводки или дома для домашнего электрика не представляет трудностей. Подойдет любое однофазное УЗО, рассчитанное на рабочий ток равный току защиты автоматического выключателя и ток утечки 30 мА. Фотография такого УЗО приведена в начале статьи.

Какой тип УЗО лучше для квартиры
электромеханическое или электронное

УЗО выпускаются в двух конструктивных исполнениях – электромеханические и электронные. Для правильного выбора нужно провести сравнение их технических характеристик.

Как видно из таблицы, если нет ограничений по габаритным размерам нужно выбирать электромеханическое УЗО. Электронное УЗО незаменимо в случае установки на отдельный электроприбор, например, в электрическую розетку или удлинитель.

Основные технические характеристики УЗО

Требования к техническим характеристикам УЗО устанавливает ГОСТ Р 51326.1-99 (МЭК 61008-1-96) «Выключатели автоматические, управляемые дифференциальным током, бытового и аналогичного назначения без встроенной защиты от сверхтоков».

Для желающих сделать более осознанный выбор свел все основные технические характеристики УЗО в таблицу.

ydoma.info

Принцип работы УЗО (устройство защитного отключения). Назначение УЗО

Основное назначение УЗО является защита людей от поражения электрическим током при неисправности электрооборудования(оказавшиеся под напряжением в результате повреждения изоляции) в результате случайного или неосознанного контакта человека с токоведущими частями.

назначение узо

Также предотвращение пожаров вызванных возгоранием электропроводки при протекании токов утечки.

Принцип работы УЗО

Принцип работы УЗО ? - этим вопросом задаются многие.

Как известно из курса электротехники, электрический ток течет из сети по фазному проводу через нагрузку и возвращается обратно в сеть по нейтральному проводу. Это закономерность легла в основу работы УЗО.

Принцип работы устройства защитного отключения основан на сравнивании величины тока на входе и выходе защищаемого объекта.

При равенстве этих токов Iвх = Iвых УЗО не реагирует. Если Iвх > Iвых  УЗО чувствует утечку и срабатывает.

как работает УЗО

То есть, токи протекающие по фазному и нейтральному проводу, должны быть равны (это касается однофазной двухпроводной сети, для трехфазной четырехпроводной сети ток в нейтрали равен сумме токов которые протекают в фазах). Если токи не равны – значит имеется утечка, на которую и реагирует УЗО.

Рассмотрим принцип работы УЗО более детально.

Основным элементом конструкции устройства защитного отключения является дифференциальный трансформатор тока. Это тороидальный сердечник на который намотаны обмотки.

При нормальной работе сети, электрический ток протекающий в фазном и нулевом проводе создает в этих обмотках переменные магнитные потоки, которые равны по величине, но противоположны по направлению. Результирующий магнитный поток в тороидальном сердечнике будет равен:

Ф = ФL - ФN = 0

Как видно из формулы магнитный поток в тороидальном сердечнике УЗО будет равен нулю, следовательно ЭДС в контрольной обмотке наводится не будет, ток в ней, соответственно тоже. Устройство защитного отключения в этом случае не работает и находится в спящем режиме.

Теперь представим что человек коснулся электроприбора который в результате повреждения изоляции оказался под фазным напряжением. Теперь через УЗО кроме тока нагрузки будет протекает дополнительный ток — ток утечки.

принцип работы УЗО

В этом случае, токи в фазном и нулевом проводе не будут равны. Результирующий магнитный поток также не будет равен нулю:

Ф ≠ 0

Под воздействием результирующего магнитного потока в контрольной обмотке возбуждается ЭДС, под действием ЭДС в ней возникает ток. Ток возникший в контрольной обмотке приводит в действие магнитоэлектрическое реле которое отключает силовые контакты.

Максимальный ток в контрольной обмотке появится тогда когда в одной из силовых обмоток тока не будет. То есть, это ситуация когда человек коснется фазного провода, например в розетке в этом случае ток в нулевом проводе протекать не будет.

Несмотря на то, что ток утечки весьма невелик, УЗО оснащают магнитоэлектрические реле с высокой чувствительностью, пороговый элемент которого способен среагировать на ток утечки 10 мА.

от чего защищает УЗО

Ток утечки это один из основных параметров по которому выбирают УЗО. Существует шкала номинальных дифференциальных токов отключения 10 мА, 30 мА, 100 мА, 300 мА, 500 мА.

Следует понимать, что устройство защитного отключения реагирует только на токи утечки и не работает при перегрузках и коротких замыканиях. Не сработает УЗО и в том случае, если человек одновременно возьмется за фазный и нулевой провод. Это происходит по тому, что человеческое тело в этом случае можно представить как нагрузку, через которую проходит электрический ток.

Из-за этого вместо УЗО устанавливают дифференциальные автоматы, которые по своей конструкции объединяют одновременно УЗО и автоматический выключатель.

Проверка работоспособности УЗО

Для того чтобы осуществлять контроль исправности (работоспособности) УЗО, на его корпусе предусмотрена кнопка «Тест», при нажатии на которую искусственно создается ток утечки (дифференциальный ток). Если устройство защитного отключения исправно, то при нажатии на кнопку «Тест» оно отключится.

Специалисты рекомендуют производить такой контроль примерно один раз в месяц.

Похожие материалы на сайте:

Понравилась статья - сохрани на стену!

electricvdome.ru

Что такое УЗО | Устройство, принцип работы, характеристики



Как расшифровывается УЗО?


УЗО в электрике расшифровывается как – Устройство Защитного Отключения. Так же, иногда, вы сможете встретить аббревиатуру УДТУстройство Дифференциального Тока или ВДТВыключатель Дифференциального Тока, это, в данном случае, все синонимы.



Что такое УЗО?


УЗО – это устройство, которое является одним из основных компонентов защитной автоматики в современной электросети, оно коммутирует электрические цепи, отслеживая при этом проходящие токи и разрывает цепь в случае обнаружения утечки.



Для чего нужно УЗО?


В первую очередь устройство защитного отключения (УЗО) защищает человека от поражения электрическим током, при случайном касании оголенного провода, корпуса неисправного электрооборудования или другой токопроводящей поверхности, находящейся под напряжением.

Еще одним важным назначением УЗО является защита жилья от возможного возникновения возгорания и пожара, в случаях нарушения защитной изоляции электропроводки.

Чтобы лучше понять почему и главное как УЗО выполняет свои защитные функции, необходимо понимать принцип его работы.



Принцип работы УЗО


Очень наглядно принцип действия УЗО в однофазной сети, отражает следующая схема:


Принцип работы УЗО


На ней изображено двухполюсное устройство защитного отключения (1), к верхним клеммам которого подключены фазный (2) и нулевой (3) проводники вводного электрического кабеля, а к нижним фазный (4) и нулевой (5) проводники, идущие на нагрузку, например, к электрической розетке, к которой подключен электроприбор – в данном случае водонагреватель (6). К корпусу которого, напрямую, минуя УЗО, подключен защитный проводник – заземление (7).

В штатном, нормальном режиме работы, электроны двигаясь по фазному проводнику проходят через УЗО на нагрузку – ТЭН водонагревателя затем выходят по нулевому проводнику, так же проходя через УЗО и направляются в землю. I1=I2

При этом токи, входящий в узо по фазному проводнику (2) и выходящий из него по нулевому (3), будут одинаковыми по значению, но противоположными по направлению.
Теперь давайте представим, что нарушилась изоляция ТЭНа, и часть электрического тока, через теплоноситель - воду стало поступать на корпус водонагревателя, а затем через заземляющий проводник (7), уходить в землю.



Теперь, ток входящий по фазному проводнику (2) количественно равен сумме тока на нулевом проводнике (3), все также идущему от ТЭН через УЗО, и тока утечки, уходящего через корпус на землю (7) I1=I2+I3. Соответственно, входящий ток в устройство, больше исходящего, на величину тока утечки I1>I2.

На этом эффекте и основан принцип работы УЗО – оно определяет разницу между величиной входящего тока по фазному проводнику и исходящего по нулевому и, если она будет выше порога срабатывания, УЗО немедленно разрывает электрическую цепь.

Аналогичный принцип действия у устройства защитного отключения и при касании человеком оголенного провода под напряжением, в этом случае часть тока уходит в человеческое тело, образовавшуюся утечку сразу же обнаруживает УЗО и отключает подачу электрического тока. Всё это, как правило, происходит за доли секунд и человек не успевает получить серьезных травм.

Чтобы разобраться, как устройство защитного отключения определяет утечку тока, давайте рассмотрим устройство стандартного УЗО.



Устройство УЗО


Ниже, представлена наглядная схема устройства УЗО, к основным узлам которого относятся:

1.Трансформатор дифференциального тока

2. Электромагнитное реле

3. Механизм расцепителя электрической цепи

4. Механизм проверки


Под номером «5» указана нагузка, это может быть любой электроприбор, например водонагреватель или стиральная машина.

Устройство УЗО


Теперь давайте рассмотрим, как эти элементы участвуют в работе УЗО, как обеспечивается заложенный принцип действия.

Фазный и нулевой проводники являются встречно включенными обмотками дифференциального трансформатора (1), в штатном режиме работы, при отсутствии утечек, они наводят в сердечнике трансформатора равные, встречно направленные магнитные потоки.

Соответственно, их суммарный магнитный поток равен нулю, как и ток. При этом электромагнитное реле (2), подключенное к вторичной обмотке трансформатора, находится в состоянии покоя.

В случае же, когда происходит утечка электрического тока, по фазному и нулевому проводнику будут протекать различные токи, что вызовет неравенство встречных магнитных потоков на магнитном сердечнике дифференциального трансформатора (1) и образование тока во вторичной обмотке.

При достаточной величине образовавшегося тока, срабатывает электромагнитное реле (2) и воздействует на механизм расцепителя (3), который разорвет электрическую цепь.


Механизм проверки (4), в конструкции УЗО, имитирует утечку, тем самым помогая проверять работоспособность устройства. Устроен он довольно просто, как видно из схемы, это обычное сопротивление – нагрузка, подключенная в обход дифференциального трансформатора.

При нажатии кнопки ТЕСТ, электрический ток с фазного провода, пройдя сопротивление, попадает на нулевой провод обмотки трансформатора, минуя измерительный трансформатор. В результате чего, ток на входящем фазном проводе и исходящем нулевом получится разным, на вторичной обмотке образуется ток небаланса, запускающий механизм отключения электрической цепи.

Эта схема довольно точно описывает устройство УЗО и, хотя внутренняя конструкция узлов, в зависимости от модели и производителя, может различаться, общий принцип работы остаётся неизменным.

Теперь, зная внутреннее устройство, вы легко сможете определить УЗО на однолинейных схемах электрощитов, ведь в его условном обозначении присутствуют все описанные выше элементы.



Обозначение узо на однолинейной схеме


В настоящее время, для каждого из используемых в электрике типов узо, а именно двухполюсных – в однофазной сети и четырехполюсных в трехфазной, существует по два наиболее распространённых обозначения, которые встречаются в однолинейных схемах. Все они отражены на изображении ниже:


Обозначение узо на однолинейной схеме


Для однолинейных схем, обозначение УЗО сделано максимально простым, из него убрано всё лишнее, показаны лишь дифференциальный трансформатор в виде кольца, выключатель, разрывающий контакты и количество полюсов.

При этом, чтобы сделать обозначение максимально компактным, полюса могут отражаться в виде косых черточек, количество которых равно числу полюсов. От сюда и появилось по два варианты обозначений УЗО на схемах.

Схема также, достаточно часто, нанесена и на корпусе устройства защитного отключения, вместе с другими характеристиками, давайте рассмотрим их подробнее.



Маркировка УЗО


Рассмотрим, как выглядит стандартное двухполюсное УЗО, устанавливаемое в однофазной сети.

 Как выглядит УЗО

Каждое устройство защитного отключения имеет маркировку, в которой отражены все его основные характеристики, кроме того, довольно часто, так же показана и схема. Давайте подробно рассмотрим все основные характеристики УЗО.


ХАРАКТЕРИСТИКИ УЗО



06 Markirovka UZO harakteristiki


1. Производитель

2. Наименование модели. В данном случае буквы «ВД», в названии модели, означают Выключатель Дифференциальный

3.  Рабочий ток. Максимальная величина тока, который данное УЗО может коммутировать. Другими словами, если на линии, которое защищает УЗО с рабочим током 25А будет нагрузка 30А, устройство выйдет из строя.

4. Параметры электрической сети. Здесь указываются два основных параметра под которые рассчитанное данное устройство: напряжение – 230В и частота – 50Гц. Это стандартные характеристики для бытовой электросети в России.

5. Ток утечки. Величина тока утечки, при котором сработает УЗО.

6. Тип УЗО. В данном случае это устройство «АС», для переменного тока. Подробнее все типы мы рассмотрим далее.

7. Рабочий температурный диапазон. От -25 до +40 градусов Цельсия.8.    Номинальный условный ток короткого замыкания. Это величина возможного тока при КЗ, которое сможет выдержать УЗО без потери работоспособности, если будет защищена автоматическим выключателем соответствующего номинала.

9. Схема устройства УЗО

В зависимости от производителя, маркировки на устройствах могут незначительно отличаться, добавляться или убираться некоторые характеристики. Но основа везде одинакова и такие важные показатели как рабочий ток и ток утечки, указываются всеми и всегда.

Как вы уже поняли, обилие указываемых характеристик говорит о том, что УЗО бывают разными. В следующей части статьи мы подробнее рассмотрим все основные виды современных УЗО и области их применения. Эта информация поможет вам правильно выбрать дифференциальный выключатель тока для каждого конкретного случая.

СКОЛЬКО АВТОМАТОВ МОЖНО ПОДКЛЮЧИТЬ К ОДНОМУ УЗО

О том, сколько автоматических выключателей можно одновременно подключить через одно Устройство Защитного Отключения, мы подробно писали ЗДЕСЬ.

Кроме того, обязательно читайте материал о том, почему выбивает УЗО и как найти неисправность.

Если же у вас остались вопросы об устройстве УЗО или принципе его действия, оставляйте их в комментариях к статье. Кроме того, обязательно пишите если есть какие-то дополнения или замечания, буду благодарен!

rozetkaonline.ru

Назначение УЗО | ehto.ru

Главное назначение УЗО, защита людей от ударов электротоком в двух случаях. Первый это непосредственное касание электропроводов, второй —  случайное прикосновение к металлическим корпусам, оказавшихся под напряжением.

Термины статьи

  • Косвенное прикосновение — случайное касание людьми или животными токопроводящего корпуса прибора, который попал под напряжение.
  • Прямое прикосновение — касание людьми или животными проводов под напряжением.

Функциональное назначение УЗО

Функциональное назначение УЗО, это защита от косвенного прикосновения. Электрический прибор может оказаться под напряжением из-за разнообразных аварийных ситуаций. Например:

  • Нарушение изоляции электропровода;
  • Неисправность устройств, входящих в конструкцию электроприемника;
  • Ослабление электрических контактов. Например, ослаб контакт в розетке, люстре, светильнике, внутри бытового прибора. Яркий пример такой ситуации – стиральная машина бьет током;
  • Обрыв проводов скрытой проводки.
  • Выполняя основные назначения, в следящем режиме, УЗО  контролирует состояние изоляции проводов.

Дополнительное назначение УЗО

Но защита от косвенного прикосновения, не единственное его назначение. УЗО  защищает и от прямого касания электропроводов.

Поясню. Если в цепи установлено УЗО и человек касается электропровода, ток начинает «утекать» через человека в землю. Нарушается баланс прямых и обратных токов, за которым следит УЗО, правильнее сказать, УЗО  отслеживает сумму всех токов в цепи, где установлено.

назначение УЗО

При нарушении суммы токов УЗО переходит из режима отслеживания в режим защиты и отключает электроцепь от питания.

Векторная сумма электротоков называется дифференциальный ток. В безаварийной цепи, он равен нулю. Дифференциальные токи отклоняются от нулевого значения при появлении токов утечки. Токи утечки появляются при повреждении защитной изоляции электропроводов. Также, токи утечки могут возникать и без повреждений изоляции, например, ослабли или раскрутились места подключения токоведущих проводов.

УЗО  и противопожарная защита

Противопожарная защита это еще одно назначение УЗО.  Для противопожарной защиты УЗО монтируется на вводе питания, после электросчетчика, в паре с вводным автоматом, после него.

назначение УЗО против пожара

uzo-protiv-pozhara-3

Важно! УЗО  не защищает от перегрузок в сети и от коротких замыканий.  Для этого нужны автоматические выключатели, они же, автоматы защиты. Если позволяют средства, то монтируется универсальное устройство «два в одном». Это УЗО + Автомат Защиты. Называется устройство дифференциальный автомат защиты.

Выводы

Определено следующее назначение УЗО:

  • Отслеживать дифференциальные токи в электроцепи, где установлено. Возникают дифф. токи при повреждении изоляции  токоведущих элементов и замыкании их на «землю»;
  • УЗО  сравнивает дифф. ток в цепи со значением тока срабатывания;
  • УЗО  отключает защищаемую электрическую цепь, если I срабатывания ≥ 3 I дифф.тока.

Как следствие:

  • Защита живых существ от поражения электротоком при случайном прикосновении к корпусам приборов, оказавшихся под напряжением. Чаще из-за повреждения изоляции проводов сети или проводов в приборах;
  • Защита от прямого прикосновения к проводам под напряжением;
  • Контроль состояния изоляции кабелей, проводов и электроприемников;
  • Уменьшение вероятности пожаров от замыкания проводящих частей на землю.

На этом все!

Специально для сайта «Электрика своими руками».

Нормативы:

  • ПУЭ (издание 7, пункт 7.1.83)
  • ГОСТ 51328–99: УЗО

©Ehto.ru

Другие статьи радела «УЗО»

Похожие посты:


Поделиться ссылкой:

ehto.ru

Устройство УЗО и принцип действия

Рад приветствовать вас, уважаемые читатели сайта elektrik-sam.info.

В этой статье мы подробно рассмотрим устройство и принцип работы устройства защитного отключения  УЗО, рассмотрим на примерах как работает УЗО.

УЗО относятся к электрическим аппаратам защиты, как и автоматические выключатели. Для чего же были придуманы эти интересные устройства, неужели установки автоматических выключателей недостаточно?

Со временем изоляция проводов стареет, так же она может быть повреждена, могут ослабнуть контактные соединения токоведущих частей приборов. В результате этих факторов появляются утечки тока, которые могут вызвать искрение и привести к возгоранию.

Также человек может случайно коснуться рукой за оголенный фазный провод, который находится под напряжением. Дети, оставшись без присмотра родителей, могут «изучать» электричество, вставляя в розетку металлический предмет. В этом случае человека ударит током, произойдет утечка тока через тело на землю, а это очень опасно, ведь величина тока в этом случае может достигать нескольких сотен миллиампер.

Обычные автоматические  выключатели на такую «незначительную» для них  утечку тока не отреагируют. Они срабатывают только на токи перегрузки и при коротком замыкании.

Например, у автомата номиналом 10А с время-токовой характеристикой срабатывания В, тепловой расцепитель начнет срабатывать при токе, превышающем номинальный на 13%, т.е. 11,3А, причем время срабатывания будет больше одного часа. А при токе, превышающем номинальный на 45%, т.е.  14,5А в течение одного часа. Электромагнитный расцепитель автоматического выключателя будет срабатывать при значениях тока от 30А.

Поэтому,  чтобы  защитить людей от поражения электрическим током и для предотвращения опасной утечки тока, которая может привести к пожару в результате повреждения изоляции электропроводки или бытовых приборов применяются  устройства защитного отключения.

У автоматических выключателей основной параметр – номинальный ток.

Основной же параметр УЗО – это его чувствительность (номинальный отключающий дифференциальный ток, так называемая «уставка» по току утечки).

Для защиты человека в бытовых электросетях от поражения электрическим током используют УЗО чувствительностью 10 и 30 мА.

Для защиты от возможного возникновения пожара служат УЗО чувствительностью 100 или 300 мА.

Если проводка неразветвленная, с малым количеством групп, то может использоваться одно общее УЗО на 30 мА, как противопожарное, так и для защиты человека от поражения электрическим током.

Давайте рассмотрим устройство и принцип действия УЗО

Конструктивно УЗО собрано в корпусе из диэлектрического материала. Внутри содержит трансформатор тока, выполненный на тороидальном ферромагнитном сердечнике с тремя обмотками – две первичные и одна обмотка управления.

Две первичные токовые обмотки включены встречно. Первая обмотка образована фазным проводом, в ней протекает ток к нагрузке (к потребителю). Вторая обмотка образована нулевым проводом, в ней протекает обратный ток от нагрузки (от потребителя).

Как работает УЗО?

В обычном режиме, когда в цепи нет утечки, токи, протекающие в обоих обмотках равны по значению, но противоположно направленны. При протекании в обмотках, эти токи наводят в сердечнике трансформатора тока магнитные потоки. Наведенные магнитные потоки направлены встречно и  компенсируют друг друга, поэтому суммарный магнитный ФΣ поток равен нулю.

Предположим, что произошел пробой изоляции  на корпус электроприбора.

В этом случае токи в фазном и нулевом проводах будут различны. По фазному проводнику через УЗО кроме тока нагрузки IL будет протекать еще дополнительный ток — ток утечки ID, который для трансформатора тока будет дифференциальным (т.е. разностным). Разные по значению токи в первичных обмотках (IL + ID в фазном проводнике и IN, равный по значению IL, в нулевом рабочем проводнике) будут наводить в сердечнике разные по значению магнитные потоки. Результирующий магнитный поток будет отличен от нуля. По закону электромагнитной индукции он будет наводить электрический ток в обмотке управления. Если этот ток достигнет значения, достаточного для срабатывания электромагнитного реле Р, то оно сработает, приводя в движение расцепитель, силовые контакты УЗО разомкнутся. В результате электроустановка, находящаяся под защитой УЗО обесточится.

Аналогично, если человек  прикоснется к открытым токопроводящим частям или к корпусу электроприбора, на который произошел пробой изоляции,  возникнет ток утечки, который потечет через тело человека на землю. В обмотке управления УЗО будет наводиться ток, который приведет к срабатыванию электромагнитного реле Р и цепь обесточится.

Для периодического контроля исправности УЗО предусмотрена кнопка «Тест». При нажатии на нее искусственно создается ток утечки. Если УЗО исправно, оно должно срабатывать при нажатии на эту кнопку.

По конструктивному исполнению УЗО бывают электромеханические (они не зависят от напряжения питания) и электронные (нуждаются в дополнительном источнике питания, который получают от контролируемой цепи, либо от дополнительного источника). В свою очередь, бывают электронные УЗО, которые отключают защищаемую цепь при исчезновении напряжения в питающей сети, и бывают не отключающие защищаемую цепь.

Как не подключая к электрической сети, определить тип УЗО смотрите в статье Как определить тип УЗО — электромеханическое или электронное?

Так же эти два типа УЗО различно ведут себя при аварийном режиме работы электросети, например, при достаточно часто встречающемся в наших домах обрыве нулевого провода.

Теперь вы знаете, как работает УЗО.

Подробно Устройство и принцип действия УЗО смотрите в видео


Полезные статьи по теме:

Автоматические выключатели УЗО дифавтоматы — подробное руководство.

Конструкция УЗО.

Работа УЗО при обрыве нуля.

Как проверить тип УЗО?

Почему УЗО выбирают на ступень выше?

Как выбирать автоматические выключатели, УЗО, дифавтоматы?

Номиналы групповых автоматов превышают номинал вводного?

Почему в жару срабатывает автоматический выключатель?

Менять ли автоматический выключатель, если его «выбивает»?

elektrik-sam.info

Notice: Trying to access array offset on value of type null in /var/www/www-root/data/www/mdv63.ru/wp-content/plugins/wpdiscuz/class.WpdiscuzCore.php on line 942 Notice: Trying to access array offset on value of type null in /var/www/www-root/data/www/mdv63.ru/wp-content/plugins/wpdiscuz/class.WpdiscuzCore.php on line 975

Отправить ответ

avatar
  Подписаться
Уведомление о
