Как сделать винтовой дровокол-морковку своими руками

Наколоть большое количество дров, не затрачивая на это много сил, поможет самодельный винтовой колун. В этом устройстве применяется принцип колки дерева при вкручивании массивного винта, который является симбиозом шурупа и обычного клина. Изготовленный конус благодаря нарезанной резьбе легко разрывает древесину по волокнам из-за большого диаметра винта.

Основные виды винтовых дровоколов

По конструкции привода можно изготовить несколько видов самодельных дровоколов. Некоторые умельцы насаживают винт на рабочий вал электродвигателя. В таком случае выдвигаются очень жесткие требования к электрическому мотору. Он обязан быть только низкооборотным и довольно мощным.

Наиболее распространенными являются винтовые колуны другого вида, в которых можно применять любые электрические моторы. Уменьшение оборотов в них достигается из-за использования различных редукторов или ременных передач. На рабочий вал электродвигателя ставится звездочка небольшого диаметра, а на конус дровокола устанавливается большой шкив. Их размеры нужно подобрать таким образом, чтобы уменьшить частоту вращения мотора до 500 оборотов в минуту. Бывает, что при применении высокооборотных электродвигателей сложно достичь необходимых значений частоты вращения. В этом случае стоит поставить промежуточный вал и специальную ступенчатую передачу.

Все узлы устройства необходимо надежно закрепить на прочной станине. Ее для более комфортной работы можно оснастить небольшим откидным столом.

Достоинства и недостатки конусных дровоколов

Основными достоинствами конусных дровоколов являются:

  • простота конструкции;
  • возможность сборки своими руками;
  • хорошая производительность аппарата;
  • небольшая цена установки;
  • работать на таком устройстве способен любой человек.

В то же время очень простая и надежная конструкция самодельных дровоколов имеет ряд недостатков.

  • Одним из них можно считать то, что дерево с сильно переплетающимися волокнами является большой проблемой для его винта. Именно поэтому корни дерева и полена с сучками стоит колоть вручную.
  • Следующий недостаток заключается в плохом разделении больших чурок на части.

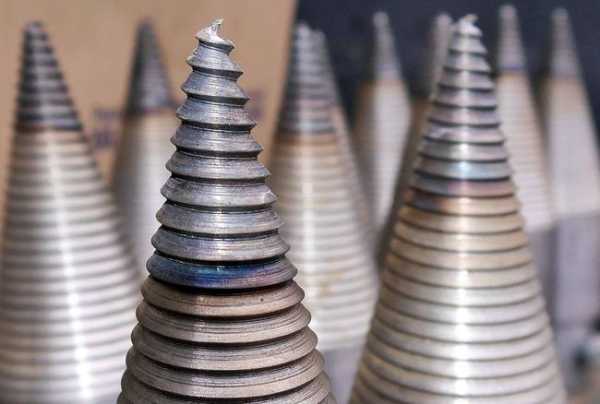

  • А также стоит заметить, что сделать конус самостоятельно практически невозможно без помощи квалифицированного токаря.

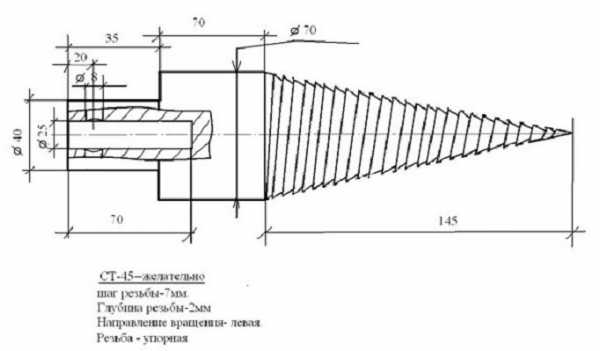

На данный момент в сети можно найти качественные чертежи винтового дровокола для изготовления своими руками или предложения о продаже готового изделия.

Главные требования к электроколуну

Самодельный электроколун обязан быть очень надежным, безопасным в работе и иметь высокую производительность. Именно поэтому при выборе вида устройства и его сборке необходимо следовать правилам по соблюдению требований к аппаратам данного типа.

Основные требования к дровокольным аппаратам такие:

  • максимальная мощность электрического двигателя не должна превышать 4 кВт;
  • чтобы уменьшить число оборотов, стоит использовать ременную передачу или редуктор;
  • максимальная частота вращения вала дровокола не должна превышать 500 оборотов в минуту;
  • устройство необходимо оснастить удобной кнопкой управления, надежным дифференциальным автоматом и магнитным пускателем;
  • рабочий вал конуса закрепляется при помощи подшипников;
  • конус аппарата нужно оснастить специальной упорной резьбой;
  • при использовании ременной передачи стоит применять клиновидные ремни и двухручейные шкивы;
  • подачу чурок нужно осуществлять в вертикальном положении, в противном случае винт может заклинить и повредить станок.

Материалы и инструменты для сборки

Сборка станка своими руками не требует использования дорогих деталей. Многие заготовки можно взять из старой стиральной машины или неисправного мотоблока, а чертеж конуса для дровокола стоит попросить у опытного токаря.

Для изготовления самодельного устройства понадобятся такие материалы:

  • специальный конус;
  • ступица или вал;
  • набор звездочек и шкивов;
  • цепь от автомобиля или любой приводной ремень;
  • автомобильные корпуса с подшипниками;
  • металлические уголки или трубы;
  • толстый стальной лист для рабочей поверхности;
  • электрический мотор;
  • медные провода;
  • пускатель или специальная кнопка;
  • дифференциальный автомат;
  • набор различных крепежных материалов.

Много узлов подойдут от старой стиральной машинки или автомобиля. Не стоит самостоятельно изготавливать винт. В сети очень много материалов, в которых умельцы советуют вырезать эту деталь с помощью обычной болгарки. Специалисты утверждают, что из этой затеи получится просто морковка, а не конусный винт.

Для сборки электроколуна будут необходимы следующие инструменты:

  • аппарат для сварки;
  • дрель и сверла;
  • электрическая болгарка;
  • небольшой молоток;
  • гаечные ключи;
  • карандаш и рулетка.

Чтобы защитить поверхность станка от коррозии, можно использовать любой вид эмали. Однако стоит качественно подготовить металл для покраски. Это можно сделать при помощи специальной щетки и химических преобразователей ржавчины.

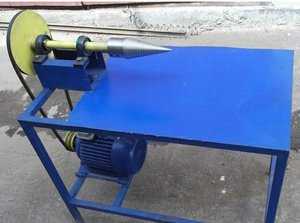

Конусный дровокол своими руками

На начальном этапе сборки электрического колуна стоит составить хороший эскиз, на котором будет указано расположение деталей и механизмов устройства, а также его габариты. Будет нужна схема электрической проводки, которую сможет составить любой электромонтажник. Эти действия помогут качественно собрать станок и не допустить многих ошибок. А также необходимо ответственно подойти к изготовлению специального клина, так как он является наиболее уязвимой частью механизма.

Наиболее подходящим материалом для клина считается дорогая инструментальная сталь, но ее очень сложно обрабатывать даже опытному токарю. Чаще всего для этого используют обычную сталь, которую потом упрочняют цементацией или закалкой. Долгая и качественная работа винтового конуса будет обеспечена лишь при его хорошем производстве. Простая метрическая резьба не подходит для этих целей, так как она довольно быстро изнашивается и плохо входит в дерево. Специалисты советуют сделать двухзаходную резьбу с шагом 5 мм.

Размеры станины напрямую зависят от комплекции человека, но наиболее часто они такие:

  • высота — около 90 см;
  • ширина поверхности должна быть не более 70 см;
  • длину стоит сделать около 1 м.

Наиболее часто электрический двигатель располагают в нижней части станины, что помогает его защитить от различных щепок или мелкой стружки. Когда используют мотор от мотоблока, то его стоит поставить на одном уровне с винтовым клином. Подобное расположение очень удобное во время работы станка, если необходимо отрегулировать частоту вращения или добавить топлива.

При проектировании электроколуна необходимо определиться с методом натяжения ременной передачи. Для этого нужно установить дополнительные ролики или звездочки. На ременную передачу стоит закрепить специальный защитный кожух, который можно изготовить из куска жести и прикрепить к рабочей поверхности крепежными материалами.

Сборка винтового колуна

После того как сделан чертеж станка и подготовлены все материалы и детали, нужно начинать изготовление винтового колуна. Специалисты советуют пользоваться качественной инструкцией и совершать сборку в соответствии с составленным планом работ.

  1. С помощью электрической болгарки раскраивают железные уголки или трубы на небольшие отрезки, которые нужны для сборки станины. Из толстого железного листа нужно вырезать нижнюю полку и поверхность стола прямоугольной формы.
  2. Узлы нижней и верхней рамы соединяются при помощи сварочного аппарата, а потом к ним прикрепляются ножки. Очень часто к станине приваривают две оси, на которые устанавливают небольшие колеса. Таким образом, станок становится мобильным. Далее необходимо установить ровную столешницу и полку. Собирается опора для электрического мотора и приваривается к станине устройства. На рабочий вал двигателя ставится ведущий шкив, после чего мотор устанавливается на подготовленную опорную раму.
  3. Нужно собрать механизм вала винтового конуса. Для этого подшипники необходимо запрессовать в специальные корпуса. Далее монтируют рабочий вал и ставят шкивы. Подготовленный узел прикрепляют к рабочей поверхности при помощи крепежных материалов, заранее сделав сквозные отверстия в столешнице. Рабочий вал обязан хорошо вращаться. Все шкивы стоит устанавливать с помощью шпоночных соединений.
  4. Далее ставятся ремни, проверяется их траектория. Если необходимо, то рабочий вал подвигают. Для этого нужно сделать несколько дополнительных сквозных отверстий. Вращение должно быть плавное. В противном случае ремни будут быстро выходить из строя или слетать.
  5. При помощи шпоночного соединения на рабочий вал надежно прикрепляется самодельный конус. Когда при работе винтовой конус застревает в дереве, то извлечь его оттуда довольно сложно. В такой ситуации стоит проворачивать его с помощью обычного газового ключа. А также стоит изготовить специальные лыски на рабочей части вала.
  6. Далее ставят рассекатель и подключают электрическую схему, которая состоит из проводов, дифференциального автомата и магнитного пускателя. Обязательно необходимо запустить устройство и проверить его в работе. После того как станок испытан, все узлы аппарата нужно хорошо очистить от ржавчины, загрунтовать и покрасить.

Чтобы изготовить самодельный электрический дровокол, будут нужны небольшие навыки обращения с инструментами. Немного времени, потраченного на сборку, в будущем поможет сэкономить много сил. Главное — при работе с устройством соблюдать все правила техники безопасности.

obinstrumentah.info

Дровокол своими руками: чертежи, фото, инструкции

Заготовка дров в ходе подготовки к отопительному сезону в деревне — это особый ритуал, но в последнее время горожане, которые «понаехали», стремятся свести к минимуму долю физического труда. Стало появляться достаточно много заготовительных станков для дров в заводском исполнении и, конечно, воспользоваться ими соблазн достаточно велик. Единственное, что останавливает к механизации колки дров — высокая цена на фирменные дровоколы. Попробуем пойти другим путём и сделать станок для заготовки дров самостоятельно.

Содержание:

  1. Дрова для печи. Какие они должны быть
  2. Виды дровоколов, чертежи и фото
  3. Конструкции и особенности самодельных дровоколов
  4. Как построить винтовой дровокол

Дрова для печи. Какие они должны быть

С другой стороны, если есть возможность построить дровокол своими руками чертежи фото инструкции тоже всегда найдутся, почему бы хотя бы не попробовать облегчить себе жизнь. Перед тем как рассматривать существующие варианты дровоколов, стоит знать, какие именно дрова должны использоваться для топки печи или бани.

Дело в том, что процесс горения и температура печи сильно зависит не только от породы дерева или степени его просушки, но и от формы, длины, толщины каждого полена. Если чурбак достаточно тонкий, его можно просто расколоть пополам на две плахи. Более крупные раскалывают на четыре, шесть или восемь частей. Основное правило — полено не должно быть слишком толстым, иначе оно при горении не даст температуры и может даже не догореть до конца. Собственно, вся теория. Теперь перейдём к практике и выясним, какой дровокол для постройки своими руками подойдёт лучше всего.

Виды дровоколов, чертежи и фото

Видов дровоколов не так много. Основным параметром самодельного устройства можно считать расположение полена, а оно может быть только вертикальным или горизонтальным. При горизонтальном расположении полена оно укладывается на специальное основание и фиксируется, а нож движется навстречу ему. Некоторые конструкции предполагают противоположный принцип действия — стационарный нож и подвижная станина. При вертикальном расположении бревна нож опускается сверху, при этом бревно либо фиксируется, либо придерживается вручную.

По типу привода дровокол может быть бензиновым, электрическим или механическим, ручным. Первый тип дровоколов самый распространённый, а причиной этому — его полная автономность и высокая производительность. Элекро-дровоколы более надёжны и менее капризны в обслуживании, но по производительности уступают бензиновым. Механический — самый простой вариант с самой небольшой производительностью.

Конструкции и особенности самодельных дровоколов

Кроме этого дровоколы делят по типу рабочего органа и по принципу его перемещения:

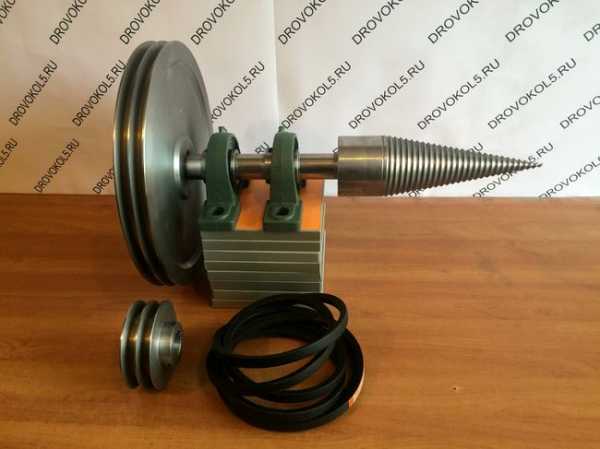

  1. Винтовой (конусный). Устройство представляет собой прочную станину, на которой установлен вал. На валу плотно посажен конусный винт, который редко можно встретить в продаже, но выточить на токарном станке — запросто. Его чертежи представлены на страничке. Принцип его действия прост — бревно устанавливается на станину, после чего винт вкручивается в него, и за счёт конуса раскалывает на две части.

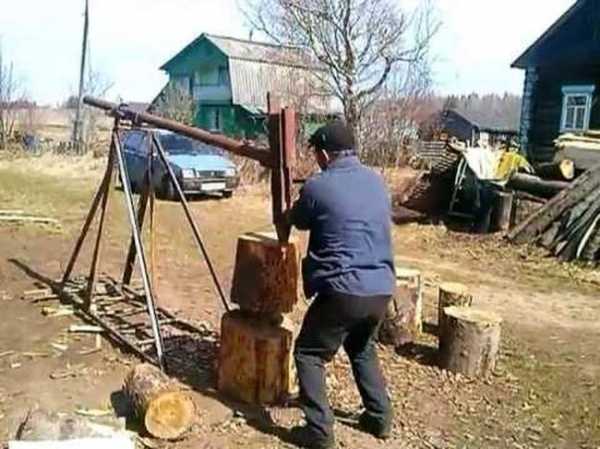

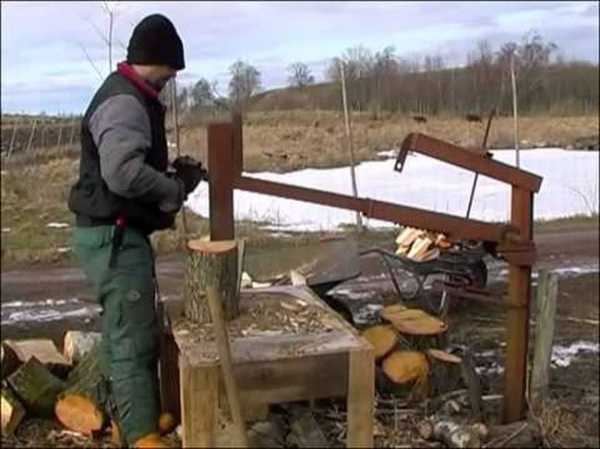

  2. Балансирный. Старая, но надёжная конструкция. На станине закреплён маховик большого диаметра, который вращается электродвигателем с помощью цепи или клиноременной передачи. На определённом расстоянии от центра маховика шарнирно закреплён шатун, получается своего рода кривошип. Шатун приводит в возвратно-поступательное движение балансир, на конце его закреплён нож. Этим ножом и раскалывается полено, установленное на вертикально на подставке.
  3. Реечный дровокол. Не сильно производительный, но простой и надёжный станок, основанный на работе пары винт/гайка. На станине закрепляется полено с помощью упора, а нож соединён с гайкой. Винт приводится во вращение электродвигателем и медленно, но упорно движется навстречу бревну. Работает такая система не за счёт инерции, а за счёт огромного усилия, которое может создавать пара вращающийся винт-гайка.

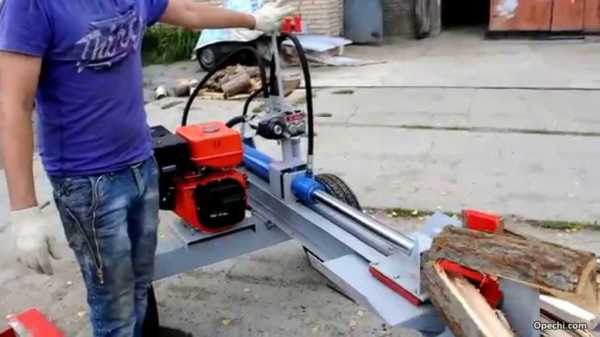

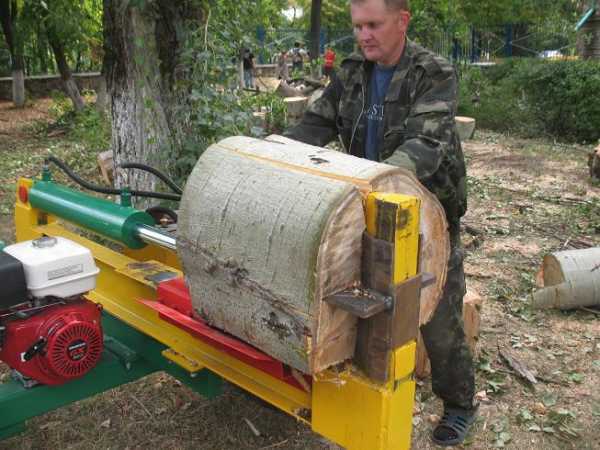

  4. Гидравлические дровоколы. Эти устройства работают за счёт огромного давления в гидравлической системе, состоящей из насоса, гидравлической арматуры и гидроцилиндра. Даже небольшой гидроцилиндр с диаметром штока около 80-100 мм может создавать усилие в несколько тонн, чего вполне хватает для колки дров. Самая безопасная конструкция и более надёжна, чем реечная, поскольку в случае заклинивания ножа в чурке, срабатывает перепускной клапан от переизбытка давления.

Как построить винтовой дровокол

Одна из самых простых и надёжных конструкций. Для постройки такого дровокола необходима прочная станина, сваренная из металлопрофиля, электродвигатель мощностью 2-2,5 кВт и понижающая клиноременная пара.

Вместо неё можно использовать понижающий шестерёнчатый редуктор. Конус просто напрессовывается на выходной вал редуктора и вкручивается во время работы в тело полена. Для полена устанавливают подвижный упор, с помощью которого оператор двигает полено по направлению к винту.

Собрать такое устройство просто и недорого. Если в хозяйстве есть двухкиловаттный мотор, то останется заказать у токаря винтовой конус и найти подходящий редуктор или клиноременную передачу.

Важно знать, что если будут использоваться шкивы, то они в обязательном порядке должны иметь защитный кожух. А при выборе редуктора надо учитывать, что количество оборотов на выходном валу не должно быть ниже 300-350 в минуту.

Мы представили ещё несколько схем, в том числе и промышленного гидравлического дровокола, но его постройка может занять кучу времени и стоить дорого, поэтому оптимальным вариантом для изготовления дровокола своими руками все же считается винтовой конусный. Приятной всем работы!

nashprorab.com

Самодельные дровоколы и их конструкции

Содержание

Дровокол представляет собой современный станок, предназначенный для заготовки дров, как в маленьких, так и в больших объемах. Помимо основной его функции, дровокольные станки выполняют функцию торцовки. Раскол дров происходит достаточно быстро, удобно и безопасно. Всего за 3-4 часа можно сделать недельный запас природного материала.

Самодельный дровокол

Самодельный дровокол активно используется на дачном или загородном участке, а более сложные конструкции можно встретить на промышленных предприятиях.

Разновидности дровоколов

Все дровоколы по сфере использования подразделяются на:

  1. Бытовые. Это может быть как самодельный дровокол, так и покупной агрегат, который имеет небольшую производительность. Самостоятельно можно сделать реечный или гидравлический тип.
  2. Профессиональные. К ним относятся дровоколы и станки, которые имеют большое количество функций и высокую производительность.

В зависимости от положения бревен, их можно разделить на:

  1. Горизонтальный тип. Бревно помещается на горизонтальный желоб. В процессе работы станка может само бревно двигаться к ножу, либо наоборот.
  2. Вертикальный тип. Бревно устанавливается вертикально, а сверху на него давит винтовой нож, разделяя на поленья. Обычно такой способ раскола присущ профессиональным машинам.
  3. Смешанный тип. Он сочетает себе два способа расположения бревен. Обычно такой механизм содержат дровокольные станки.

Бытовой горизонтальный дровокол

По типу питания они подразделяются на модели:

  1. С электрическим двигателем. Их работа основывается на действии гидравлического насоса. Это наиболее простые в эксплуатации реечные конструкции, которые устанавливаются даже в помещении. Также их можно сделать своими руками. Единственная особенность – это необходимость доступа к сети.
  2. С бензиновым двигателем. Это более мощные и серьезные модели, которые используются как в промышленной сфере, так и для частного использования.
  3. Конструкции на тракторной тяге. Их применяют в фермерских хозяйствах, лесозаготовительных и других предприятиях.
  4. С комбинированными двигателями.

По принципу работу можно разделить:

  1. Гидравлический тип, который можно сделать самостоятельно. В работу его приводит специальный гидравлический насос, давящий на нож. Он в свою очередь с огромной силой воздействует на чурбак, раскалывая его на части.
  2. Конусный тип. Распилка дров производится конусом с резьбой, который в процессе вращения врезается в бревно, разделяя его на части. Так же как и реечный дровокол, его достаточно просто сделать самостоятельно. Единственным нюансом является необходимость в более мощном двигателе.

По возможности передвижения все конструкции подразделяются на стационарные станки, которые представляют собой целые дровокольно-распиловочные линии промышленного значения и передвижные аппараты с наличием колес (гидравлический, винтовой, конусный и реечный тип).
к меню ↑

Делаем дровокол своими руками

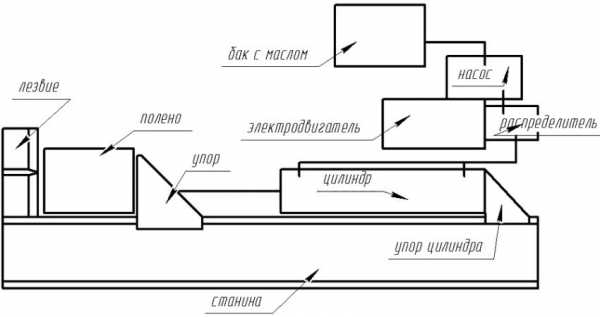

Самодельный гидравлический дровокол – это возможность самостоятельно сделать агрегат, способный обрабатывать большие объемы древесины. Силовым элементом в нем выступает цилиндр. Его шток выдвигается в результате давления внутренней жидкости. Немаловажную роль здесь играет двигатель и насос.

Аппарат сделанный своими руками

Наиболее сложным этапом является создание гидравлической части. Она включает в себя следующие элементы:

  • цилиндр с толкателем;
  • насос;
  • узел, управляющий гидравлической жидкостью;
  • масляный бак;
  • двигатель, который приводит в работу насос.

Все эти детали можно приобрести самостоятельно либо извлечь из тракторной техники, которая вышла из строя. Рама для дровокола должна быть изготовлена из металла. С этой целью могут использоваться уголки, профильная труба или швеллеры. Самодельный гидравлический дровокол может быть мобильного типа, если присоединить к раме колеса или шасси.

data-ad-client="ca-pub-8514915293567855"
data-ad-slot="5929285318">

Определенных схем как сделать винтовой, реечный или гидравлический вид, нет. Это связано с большим количеством нюансов, которые необходимо учитывать в процессе производства. К тому же у каждого мастера различные возможности в плане наличия комплектующих для кустарного изготовления  Для простоты процесса можно опираться на ориентировочные конструкции готовых агрегатов.
к меню ↑

Самодельный дровокол (видео)


к меню ↑

Пошаговая инструкция

С минимальным знанием чертежей и технологии обработки металла, можно сделать дровокол за 1-2 дня. Для этого потребуется пройти несколько этапов:

  1. Простая конструкция включает в себя вертикальную металлическую раму, которая устанавливается на платформу и домкрат.
  2. Верхняя часть рамы используется для удержания дров, поэтому она должна быть разъемной. Это значит, что значения диаметра и длины будут отличаться.
  3. Простая конструкция (винтовой или реечный тип) предполагает использование автомобильного домкрата. При этом для более сложного дровокола потребуется применение гидравлического домкрата. Как правило, он устанавливается на станине передвижного или стационарного типа.
  4. К другой части станины монтируется клиновидный нож, который будет колоть дрова. Они могут быть различных размеров, так как нож фиксируется в нескольких положениях.
  5. В средине дровокола устанавливается ложе, предназначенное для укладки дров. В процессе вращения ручки домкрата упорная часть штока будет давить на дрова, а нож раскалывать их.
  6. Через рукоятку будет происходить сбрасывание давления масла в цилиндре. Сам же шток с помощью пружин будет принимать изначальное положение.

к меню ↑

Правила использования дровокола

Винтовым, реечным и другим видом бытового станка, который используется в личных целях, достаточно просто пользоваться. Для получения расколотых поленьев достаточно поместить дрова в желоб, который их сожмет и протолкнет к ножу. Расколотый продукт собирается в специальный лоток, который в процессе его заполнения, заменяется.

Во время работы с дровоколом следует соблюдать меры безопасности

Реечный дровокол, как и любое другое оборудование, требует соблюдения мер безопасности в процессе его использования. Они включают в себя следующие рекомендации:

  • исключить одежду свободного кроя, которая может попасть между деталями. Она должна быть достаточно облегающей;
  • следует использовать все средства защиты (очки, перчатки и прочее). Их применением обезопасит сам процесс;
  • нельзя начинать работу агрегата в состоянии алкогольного опьянения;
  • процесс раскола дров может начинаться после того, как все провода и соединения будут тщательно изолированы;
  • агрегат не используется под дождем и в помещениях с повышенной влажностью. Влага может сделать необратимый процесс в работе двигателя.

к меню ↑

Несколько рекомендации перед использованием

  • дровокол устанавливается на ровную поверхность;
  • рабочее место должно быть достаточно свободным, без посторонних предметов;
  • все виды дровоколов имеют рекомендуемые температурные интервалы для работы. Их можно узнать, изучив инструкцию;
  • аппарат используется только согласно своему назначению;
  • следует вовремя заменять сломанные или изношенные детали. Выявить их можно путем регулярной проверки общего состояния;
  • при возникновении непредвиденной ситуации на аппарате находится кнопка экстренного выключения, которая способна приостановить работу.

Аппарат следует устанавливать на безопасном расстоянии от окружающих предметов

В целом дровоколы представляют собой незаменимых помощников, как на загородном участке, так и в сфере промышленного производства. Для собственного использования их можно сделать своими руками, соблюдая все этапы изготовления. В результате получиться экономичный и крайне полезный агрегат.

data-full-width-responsive="true"
data-ad-client="ca-pub-8514915293567855"data-ad-slot="8040443333">

 Главная страница » По дереву

ostanke.ru

Дровокол своими руками по чертежам, инструкциям, характеристиками

Современный мир богат разнообразными отопительными системами, работающие на электричестве и газе, мазуте и отработанном масле. Но всегда во все времена востребованными и популярными были печи, камины и различные котлы отопления на дровах. И даже если не пользоваться этими приборами не ежедневно, все равно рубить дрова топором дело не особо приятное, достаточно тяжелое и отнимает много времени и сил. По этой причине возникает логичный вопрос, как сделать дровокол дома своими руками.

Типы дровоколов



Существует множество видов механизмов, колющие деревянные чурки с разнообразными техническими характеристиками и конфигурациями. Рассмотрим основные из них:

  1. Механический. Имеет небольшую раму, сваренную из стального профиля, пружины средней жесткости ножа, который непосредственно производить раскол деревянной чурки. Привод в этой конструкции ручной.
  2. Винтовой. Имеет более мощную раму, чем механический. На это приспособление устанавливается электрический, бензиновый или дизельный привод с редуктором.
  3. Гидравлический дровокол. Мощная рама из стального профиля, масляная станция, создающая давление в гидроцилиндре, несколько ножей, которые при работе раскалываю деревянное полено на несколько частей одновременно. Гидравлический колун-приспособление имеет высокую производительность и используется, в основном на предприятиях с большими объемами производства дров.
  4. Реечный. Стальная рама, нож и привод, который толкает бревно к ножу, тем самым производя его раскалывание.

По направлению раскалывания бревна дровоколы подразделяются на:

  1. Горизонтального типа. Полено располагается горизонтально относительно режущего ножа. Здесь может двигаться бревно к ножу либо, наоборот, нож к бревну.
  2. Вертикального типа. Чурка располагается вертикально, относительно режущего ножа, который приводится в действие ручным или механическим способом. Имеют высокую производительность, но требуют особого внимания и соблюдения техники безопасности во время работы. Используется в основном на крупных предприятиях.
  3. Смешанного типа. Сочетают в себе оба вида дровоколов и применятся на автоматизированных линиях по производству дров.

В зависимости от привода, дровоколы делятся на:

  1. Ручной.
  2. Дизельный.
  3. Бензиновый.
  4. Электрический.

Кроме вышеуказанных видов привода, дровокол может иметь привод тракторной и мотоблочной тяги. При изготовлении самодельного механизма можно использовать любые приспособления, которые имеются в хозяйстве. Теперь рассмотрим как сделать дровокол своими руками быстро и недорого.

Механический колющий механизм



Самое простое и соответственно надежное приспособление просто в зксплуатации, дешево в обслуживании, может эксплуатироваться в любое время года и суток, в лесу и во дворе дома. Элементарная конструкция и недорогие комплектующие позволят создать эту машину любому человеку. Схема проста: собирается станина, на которую крепится рычаг с пружиной и ножом, место для установки бревна с упором, как показано на чертеже:

Конструкцию можно упростить по своему усмотрению.

Винтовой дровокол своими руками, чертежи

Основной деталью этого приспособления является винт, который представлен на чертеже ниже.

Эта деталь может быть выточена на токарном станке, а затем закалена в термопечи или резаком (пропан-кислород), для более длительной эксплуатации. Винт устанавливается на вал редуктора, приводящийся в движение при помощи электрического мотора или другого привода. Все механизмы крепятся на стальную конструкцию, сделанную из профиля (швеллер, уголок, квадратная труба, лист). Винт вкручивается в бревно, тем самым раскалывая его на две половины.

Схема реечного самодельного дровокола

В качестве привода можно использовать двигатель от стиральной машины. Но, дровокол с двигателем от стиральной машины не имеет большой мощности, поэтому колка бревен большого диаметра невозможна.

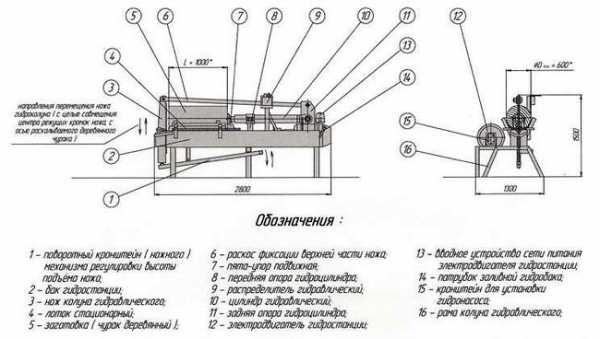

Гидравлический

Необходимо сразу уточнить, что конструировать подобное приспособление должен только человек, который имеет соответствующее образование или как минимум опыт в изготовлении такого вида техники.Такой механизм состоит из мощной рамы и установленным на ней гидравлическим домкратом, гидроцилиндром от трактора или подобного типа толкатель.

Вторым основным элементом является насос типа НШ, который качает масло и создает давление в системе. Электрический мотор приводит в действие насос. Двигатель необязательно мощный, достаточно 1,1 кВт и 960 оборотов в минуту, ну, а там, что в хозяйстве имеется. Устанавливается распределитель, который имеет перепускающие клапана и контролирует подачу масла в том или иной направлении. Все это собирается в одну систему и соединяется маслостойкими шлангами высокого давления. Схема гидроколуна:

На противоположной стороне от гидротолкателя устанавливается клиновидный нож, имеющий одно, два или три лезвия, в зависимости от мощности двигателя и объема гидроцилиндра, раскалывающий бревно на две, четыре или шесть частей соответственно, получая готовые дрова. Примерную работу такого пресса можно посмотреть здесь. Дровокол своими руками видео:

При работе на своей такой машине необходимо очень четко соблюдать технику безопасности и в обязательном порядке проводить осмотр всех частей и механизмов перед началом работ.

Реечный дровокол своими руками, чертежи, фото, инструкции

Самодельный реечный дровокол сделать своими руками несложно. Основным механизмом является пара «шестерня-рейка» (фото ниже), которая приводит в движение толкач, упирающий бревно в нож, тем самым раскалывая его пополам. Все комплектующие крепятся на мощную металлическую раму. При помощи этой машины можно колоть бревно любого диаметра. На схеме показана эта машина в сборе:

Заключение и вывод

Свой самодельный дровокол или приспособление в домашнем хозяйстве вещь незаменимая и удобная, которая сэкономит массу сил и времени. И, если руки выросли с того места, с которого они должны расти, то не составит большого труда сделать машину для колки бревен и чурок.

Конструирование и сборка дровокола своими руками дело нет из простых, особенно гидравлический и винтовой. Такие приспособления серьезные, а их изготовление очень ответственное мероприятие и любая, хоть и маленькая, ошибка или просчет, может привести к серьезным последствиям. Поэтому необходимо взвесить все, как говорится, «за» и «против», прежде чем приступать к таким работам.

instrument.guru

Дровокол гидравлический и механический своими руками: схемы, чертежи

Для жителей больших городов может показаться, что процесс заготовки дров перед отопительным сезоном ушел прошлое. Однако многие владельцы частных домов хорошо знакомы с этой процедурой, которая повторяется из года в год. Поэтому стоит разобраться, как облегчить задачу по подготовке дров для отопления. Прекрасное решение – сделать дровокол своими руками.

Преимущества и недостатки

Дровокол бензиновый

Достоинства дровоколов очевидны:

  • облегчение физического труда;
  • увеличение скорость процедуры;
  • дровокол под силу сделать своими руками;
  • для работы нужно лишь включить станок;
  • устройство может работать длительное время без остановки;
  • можно обработать больший объем за промежуток времени меньший, чем в ручном режиме;
  • заготавливать дрова своими руками может даже женщина.

Однако есть и минусы:

  • довольно высокая стоимость готового устройства;
  • сложность конструкции.

Чтобы нивелировать недостатки, можно использовать самодельный дровокол. Конструкция может быть упрощенной, а в качестве составляющих можно использовать подручные элементы. Такой дровокол вполне можно реализовать своими руками.

Как пользоваться?

Самодельные дровоколы можно легко использовать в бытовых условиях, однако нужно учесть определенные особенности. К примеру, если изготовлен дровокол своими руками с электродвигателем, стоит учитывать его мощность. Рекомендуемый минимум ­– 3 кВт. Качественный двигатель приводит в движение насос, что заставляет вращаться резьбовой конус дровокола, который и раскалывает бревно на части. Нужно лишь своими руками придерживать заготовку.

Примечание: Работая с таким дровоколом, следует не просто знать, но и четко соблюдать правила техники безопасности. В противном случае возникает высокая вероятность получения травмы, что может серьезно навредить здоровью.

Самодельный дровокол

Варианты

Прежде чем разобраться, как сделать дровокол своими руками, следует рассмотреть существующие разновидности этих устройств. Это позволит определиться с типом конструкции.

По расположению выделяют:

  • горизонтальные;
  • вертикальные.

Горизонтальные модели предполагают размещение бревна на станине. Есть две схемы работы и изготовления дровоколов своими руками:

  1. Подающий механизм перемещает бревно к режущему инструменту.
  2. Бревно фиксируется, а перемещается нож.

В вертикальных дровоколах заготовка фиксируется в определенном положении. Нож давит на нее сверху. Такие заводские или самодельные дровоколы характеризуются высокой производительностью, однако требуют периодического участия, для поддержания заготовки.

По типу привода различают:

  • дизельные или бензиновые – полностью автономные модели;
  • электрические – стационарные устройства;
  • дровоколы механические – для небольших объемов.

Можно реализовать каждый из дровоколов своими руками.

Механические и гидравлические

Механические устройства называют конусными дровоколами ручными. Ведь роль ножа в них играет резьбовой конус, вкручивающийся в заготовку, разделяющий ее на части. Чем мощнее двигатель, тем эффективней выполнение задачи. Такие дровоколы ручные часто делают на колесах, чтобы имелась возможность их удобного перемещения.

Конусный ручной дровокол

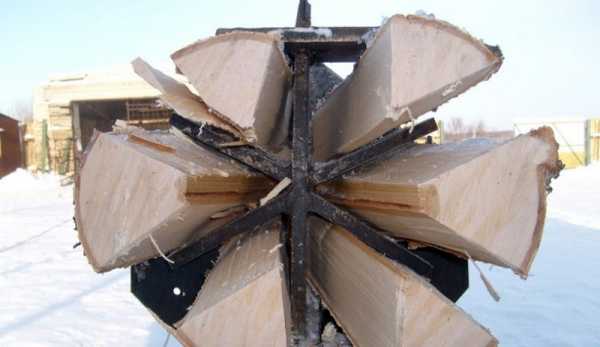

Форма колуна может быть не только конусной. Встречаются также крестообразные дровоколы. Они способствуют расколу бревна на четыре части. Такие модели могут быть механическими или гидравлическими. Их можно сделать своими руками.

Дровокол гидравлический имеет основной элемент – цилиндр, шток которого работает в результате давления жидкости. Поэтому нужен двигатель и насос.

Примечание: Дровокол гидравлический своими руками сделать довольно сложно, поэтому многие останавливаются на идее создать механическое устройство.

Гидравлический дровокол

Реечные

Можно делать и такие дровоколы своими руками. Режущая рейка с колуном перемещается посредством зубчатой передачи. Обычная модель состоит из:

  • ременного редуктора;
  • двигателя;
  • колуна;
  • зубчатой передачи;
  • режущей рейки.

Управляется своими руками. Заготовка находится между колуном и защитным упором. После включения агрегата рейка начинает движение к кожуху, бревно раскалывается. За счет перемещения ручки колун возвращается в исходную позицию.

Конусные

Одна из самых простых конструкций для самостоятельной реализации. Чтобы сделать дровокол своими руками, стоит учесть его составляющие:

  • Станина. Можно сделать своими руками. Стол делается ил металла толщиной более 2 мм. Роль опорных ножек может играть профиль, выполненный из стали. Для крепления редуктора сзади должно быть место.
  • Редуктор. Необходим для регулировки оборотов конуса дровокола. Насадка, как правило, имеет специальные насечки, улучшающие разрушение заготовки. Нужно помнить, что большая скорость вращения чревата травмами, так как заготовку сложно удержать своими руками. Для понижения травмоопасности можно использовать стальной клин, который не позволит бревну соскакивать со станины. Рекомендуется делать именно такие дровоколы своими руками.
  • Электромотор или двигатель внутреннего сгорания (бензиновый или дизельный). Мощность должна превышать 1,5 кВт, число оборотов – 400–600 об/мин.

Это отличный вариант для реализации своими руками. Конечно, он не подойдет для промышленных объемов производства, однако для домашних потребностей станет незаменимым инструментом. Можно изготовить такой дровокол своими руками, используя минимум средств, комплектующие позволяют это сделать.

Создание

Высокая производительность и простота конструкции – главные причины, почему конусные дровоколы ручные изготавливают своими руками.

Где взять конус? Его можно заказать в токарном цеху, приобрести готовый вариант или сделать своими руками. Собственно, от этого зависит цена и скорость его получения. Если нет желания заниматься поиском и сборкой отдельных элементов, можно использовать готовый дровокольный узел.

Если же принято решение собирать дровокол своими руками, тогда сначала рекомендуется сделать хотя бы приблизительный чертеж. В нем должны быть указаны точные размеры и особенности фиксации деталей.

Чертеж конуса дровокола

Самый простой вариант дровокола своими руками – перфоратор или дрель с конусом диаметром 30 мм. Недостаток такой конструкции очевиден – небольшие возможности, поскольку устройство позволит обрабатывать бревна толщиной не больше 12 см. Мощный крутящий момент вряд ли даст возможность хорошо удерживать заготовку своими руками. Поэтому перфоратор должен быть надежно зафиксирован на столе.

Конусность ножа должна составлять 1:2. Также рекомендуется предусмотреть двухзаходную резьбу с шагом около 5 мм. Это позволит сделать качественный дровокол своими руками.

Регулировка оборотов должна предусматривать скорость вращения не менее 300 об/мин, иначе производительность будет очень слабой. Цепная или ременная передача, которую можно сделать своими руками, если учесть диаметры элементов и расстояние между ними, должна иметь защитный кожух.

Раму для дровоколов своими руками нужно сделать высокой прочности. Желательно, чтобы она имела колеса.

После подготовки всех элементов остается только корректно их зафиксировать шурупами и подсоединить, ориентируясь на подготовленный чертеж. Тогда удастся своими руками сделать действительно работоспособный, производительный дровокол.

opechi.com

Ручной дровокол: как сделать своими руками

Читайте в этой публикации:
Что понадобится для изготовления ручного дровокола
Как сделать ручной дровокол своими руками
Как усовершенствовать ручной колун для дров

Колка дров считается весьма полезным занятием для здоровья человека – одновременно это и физическая подготовка, и стимуляция сердечной мышцы. Тем не менее махать топором для многих современных людей весьма утомительно – то ли физическая подготовка слабая, то ли негативным образом сказывается на них цивилизация. В общем, нынешние люди готовы проводить время в спортзале, но никак не за таким занятием, как колка дров. Даже если и приходится им сталкиваться с такой работой, то все равно они стараются облегчить ее, придумывая различные электрические дровоколы. Да, они хороши, но зачем тратить много средств на покупку оборудования, которое будет использоваться на даче от случая к случаю, если самостоятельно можно изготовить ручной дровокол, который одновременно и облегчит и обезопасит процесс заготовки дров? О том, как его сделать, мы расскажем на этой странице сайта moyadacha.org.

Колун для дров своими руками фото

Что понадобится для изготовления ручного дровокола

По большому счету, для того, чтобы самостоятельно изготовить простой ручной мини дровокол, понадобится не так уж и много – в первую очередь, это умение пользоваться сварочным аппаратом. Если у вас таких навыков нет, расстраиваться не нужно – всегда есть друзья и приятели, которые за теплую и душевную компанию смогут помочь вам в этом вопросе. В таком случае вам понадобится только собрать все необходимое и самостоятельно сделать заготовку. Для всего этого понадобятся следующие вещи.

  1. Лист толстого металла 7-10 мм. Кусок сравнительно небольшой – если говорить о фрагментах, то нужна будет полоса металла шириной порядка 100м. Из нее нужно вырезать один кусок длиной 300 мм и два куска длиной по 150 мм. В принципе, если вы планируете рубить поленья большого диаметра, то длину этих пластин нужно будет увеличить.
  2. Пластина металла для основания дровокола. Здесь можно взять железо тоньше – миллиметров пять в толщину вполне будет достаточно. Размер пластины, если исходить из указанных выше деталей, примерно составляет 300 на 300 мм .
  3. Металлический прут круглого или квадратного сечения – как вариант, подойдет и труба, но прут лучше. Дровокол будет подвергаться неслабым ударным нагрузкам, и труба может долго не протянуть. Сечение прута как минимум 20 мм в диаметре или в стороне квадрата. Сколько понадобится прутка? Ориентировочно около 3 метров.

В принципе, это все – если вы, конечно, не относитесь к разряду эстетов и не захотите украсить ручной колун для дров различными коваными финтифлюшками и выставить его на всеобщее обозрение. Не стоит смеяться, есть и такие люди – они просто любят коллекционировать необычные вещи ручной работы. Также не следует забывать и об инструментах – кроме сварочного аппарата, еще понадобится болгарка и электроточило, электроды и прочие мелкие инструменты типа зажимов, молотка и так далее. Чтобы лучше понимать, что придется изготавливать, можно посмотреть приложенное видео, в котором показан один из вариантов такого приспособления для колки дров.

Как сделать ручной дровокол своими руками

Для начала разберемся с нашими пластинами шириной 100 мм. Как и говорилось выше, их должно быть три. С ними нужно будет проделать такую штуку – сначала заточить по одной стороне наподобие как топор (с двух сторон). Потом с помощью сварки собрать из них крест – собрать так, чтобы заточенные края находились с одной стороны креста. По сути, к центру длинной полосы нужно будет приварить короткие полосы – думаю, разберетесь, сложного здесь ничего нет. Проваривать нужно хорошо со всех сторон. После того как крест будет готов, можно приступать к сборке дровокола.

  1. Берем этот крест и с каждой его стороны привариваем прут, предварительно порезанный на равные отрезки длиной 400-500 мм. Привариваем так, чтобы низ креста располагался на расстоянии 250 мм от края прута. Грубо говоря, приделываем кресту ноги, которые поднимут его над землей сантиметров на 25.
  2. Теперь берем лист металла (тот, который предназначался для основания колуна) и устанавливаем крест с ногами на него. Привариваем капитально. Теперь конструкция будет стоять уверенно и не шататься – имея широкую площадь основания, даже при сильных ударах приспособление не будет сильно вдавливаться в грунт.
  3. Следующим этапом сверху прутьев (те, которые торчат выше креста) делаем ободок – неважно, круглый или квадратный, как вам будет удобно. В его задачи входит удерживать полено вертикально. Благодаря ободку полено не будет падать.

    Дровокол ручной фото

После того, как ободок будет надежно приварен к стойкам, колун можно будет испытать. Работает он весьма просто. На крест устанавливается полено, по которому вы бьете кувалдой – в результате бревно разлетается на четыре части. Если нужно мельче – устанавливаем на крест каждую половинку в отдельности и опять бьем кувалдой. Скажете, зачем все это нужно? В смысле, такие сложности, когда можно просто топором помахать. Можно и помахать, если имеется сноровка – против этого ничего не имею, но так вы наверняка разбиваете одно бревно на четыре части с одного удара, а топором придется махать намного чаще и больше. В общем, это удобство и безопасность в том числе.

Как усовершенствовать ручной колун для дров

После того, как вы испытаете такое приспособление и вдоволь насладитесь плодами своих усилий, наверняка у вас возникнет желание несколько усовершенствовать свой самодельный колун для дров. Тем более что все предпосылки для этого имеются. На много здесь, конечно, рассчитывать не придется, но тем не менее парочку улучшений произвести можно.

  1. В первую очередь, следует позаботиться о надежном креплении дровокола, например, на большой колоде или бетонной плите. Здесь все просто – в листе металла на основании дровокола необходимо просверлить как минимум четыре отверстия, через которые закрепить колун для дров к жесткой опоре саморезами (или в случае с бетоном – анкерами).
  2. Чтобы колун эффективно справлялся с поставленными перед ним задачами, и вам приходилось прикладывать меньше усилий в процессе рубки дров, крестообразное лезвие лучше расширить в нижней стороне, так сказать, сделать его толще. Здесь можно пойти двумя путями – наварить на низ ножа еще полосы металла, после чего заточить крестообразные ножи наискось с уширением вниз, либо же приварить внизу уже готовые клинышки, что намного проще и самое главное – не нужно будет разрезать конструкцию, чтобы получить доступ к ножам. С каждой стороны лезвия приваривают несколько таких косынок, срезанных под углом 25-30 градусов. Точить эти косынки не нужно – они необходимы для того, чтобы растягивать бревно в разные стороны. Разрывать его на четыре части.

    Как сделать колун для дров фото

В принципе, такой дровокол может иметь большее количество ножей. С одной стороны это хорошо – вроде как и бревно на большее количество частей разлетаться будет. А с другой стороны не совсем хорошо – чем больше ножей, тем в более стесненных условиях будут находиться расколотые дрова. Короче говоря, они там будут застревать, и очень много усилий и времени придется тратить на то, чтобы их вытащить из колуна. Вообще оптимально – это одно крестовое лезвие. Как вариант, вообще можно остановиться на одном – его вполне будет достаточно для нужд дачи, даже если вы отапливаете ее изредка дровяной печью.

В заключение темы про ручной дровокол остается добавить только одно – сказать, что такой дровокол позволяет рубить поленья не только на дрова большого размера, но и колоть их на очень тонкие щепки. Изготовить лучины для розжига печи или мангала таким способом весьма несложно.

moyadacha.org

техническое описание и чертёж конструкции

Без сомнений, дровокол очень полезный в хозяйстве агрегат. Тем более актуален он для жителей сёл и посёлков, которые отапливают свои дома при помощи дровяных печей.

Но совершенно не каждый может выложить за это устройство немалую сумму, тем более что при большом желании этот простой механизм можно легко сделать своими руками.

Простейший дровокол своими руками

Наиболее простую конструкцию имеют конусные дровоколы, где в основе находится металлический конус с резьбой, который вращается электрическим двигателем. Самым сложным элементом данной конструкции считается конус, его нужно будет изготовить на токарном станке. После изготовления непосредственно конуса, на нём делается упорная левая резьба.

В случае когда нет возможности заказать или сделать конус на станке, данную деталь можно сделать своими руками при помощи болгарки. При этом не нужно сильно выдерживать чёткие размеры. В этом случае просто нужно вначале насадить болгарку на шкив электрического двигателя, и равномерно срезать металл, добившись её свободного вращения.

Готовый конус надевается на вал с подшипниками необходимого размера, где в конце находится фланец со звёздочкой от колеса мотороллера. Конус с резьбой крепится на валу с помощь болта или штифта, это даёт возможность с лёгкостью убирать его с вала и выкручивать из чурбака при заклинивании.

Снятый конус, заклинивший в бревне, можно с лёгкостью выкрутить из дерева с помощью газового ключа. Если конус зафиксирован на валу намертво, то, при заклинивании, появляется необходимость снимать цепь привода, поточу что вал двигателя не всегда можно повернуть в другом направлении.

Особенности изготовления

При желании электрический двигатель можно заменить бензиновым, мощностью не меньше 7 л. с., но для конусных дровоколов лучше всего использование электромоторов мощностью не меньше 3–4 кВт, с частотой оборотов не меньше 260 в минуту.

Способ работы этого винтового дровокола очень прост. Во время вращения конус, подобно саморезу, вкручивается в бревно, раскалывая его. Работая с дровоколом, нужно быть предельно аккуратным и соблюдать правила безопасности.

Разновидности дровоколов

Все сегодня изготавливаемые дровокольные устройства делятся на профессиональные и бытовые аппараты.

Бытовые устройства имеют только лишь функцию раскола бревна. Профессиональные аппараты представляют очень сложную конструкцию, которая производит подачу древесины, торцовку по заданной длине, раскалывание и выброс колотых дров. Естественно, и цена, и производительность, и мощность этих устройств не идёт в сравнении с обычными заводскими дровоколами, и уж тем более своими руками.

По устройству подачи раскалываемой древесины дровоколы могут быть вертикальными, горизонтальными и комбинированными.

В горизонтальных аппаратах чурбак крепится на горизонтальном жёлобе. Причём, с учётом конструкции, или толкатель двигает полено к колющему ножу, или нож по направляющей движется по направлению к полену.

В вертикальных дровоколах полено подаётся вертикально, а передвигающийся нож сверху его раскалывает. Механизмы этой конструкции наиболее производительны, они занимают не такую большую площадь, но имеют и свои минусы. Так, во время работы вертикальных дровоколов нужно своими руками поддерживать раскалываемые поленья, что требует чёткого соблюдения техники безопасности.

Устройства комбинированного типа объединяют себе возможности описанных выше аппаратов и используются только на деревообрабатывающих заводах.

Учитывая источник питания, дровоколы делятся на такие виды:

  • Аппараты на тракторной тяге. Такие устройства подсоединяются к гидросистеме трактора с мощным валом отбора. Это профессиональные и мощные аппараты, которые предназначаются для работы в крупных промышленных предприятиях, лесопромышленных фермах и комплексах.
  • Дровоколы с дизельными или бензиновыми двигателями. Это очень мощные аппараты, которые используются, как правило, на лесозаготовках. Однако они подходят и для работы в загородных домах.
  • Комбинированные устройства. Некоторые модели имеют электрические двигатели или ДВС, а также приспособлены к работе от тракторного вала.
  • Дровоколы с электрическими двигателями. Это самые простейшие конструкции дровоколов. Электрический двигатель активирует гидронасос. Эти агрегаты просты в эксплуатации и обслуживании, их можно поставить почти в любом помещении.

Дровоколы с электрическими двигателями не требуют особого обслуживания и лучше всего подойдут для использования в домашних условиях. Единственным непременным условием для их работы является наличие электроэнергии.

С учётом конструкции механизма колки брёвен, дровоколы делятся на такие виды:

  1. Конусные или винтовые (мы как раз и рассказывали выше, как сделать этот дровокол своими руками). В данных устройствах роль ножа выполняет конус с резьбой, он раскалывает полено, вкручиваясь в него. С помощью такого принципа работы, можно вполне сделать дровокол своими руками, потому что он довольно прост, и не нуждается в изготовлении дополнительных механизмов. Но, для его производительной работы потребуется мощный электродвигатель.
  2. С гидроприводом. В основе этих устройств находится гидравлический насос, который приводит в действие нож-колун, он, надавливая с большой силой на полено, раскалывает его.

Также промышленные устройства различаются между собой по способу транспортировки. Чаще всего тяжёлые и крупные аппараты делаются в стационарном варианте. А вот в конструкции лёгких аппаратов предусмотрены колёса, они позволяют с лёгкостью проводить их передвигать.

Технические характеристики дровоколов

Рабочее расстояние. Этот показатель определяет, с каким размером поленьев может работать дровокол. Для бытовых нужно, чаще всего, длина поленьев не превышает размеров топки печи.

Мощность расщепления. Этот показатель определяет требуемое усилие, производимое устройством для колки поленьев. Бытовые аппараты имеют мощность 4–8 тонн. Для конусных устройств важным параметром является скорость вращения колодки. Оптимальной считается 450–650 об./мин.

Ход механизма поршня. Эта характеристика определяет расстояние, которое преодолевает поршень при выполнении работ.

Наибольший диаметр раскалываемого полена. Бытовые конструкции могут раскалывать поленья диаметром от 35 см. Причём конусные дровоколы могут раскалывать куски почти любого диаметра.

Мощность электрического двигателя. Чаще всего бытовые дровоколы оборудуются электродвигателями мощностью 1600–2400 В. От мощности двигателя, в большей степени, зависит экономичность и производительность устройства. Винтовые механизмы оборудуются трехфазными моторами мощностью 3500–4500 Вт.

Скорость передвижения поршня. Приблизительная скорость поршня во время передвижения вперёд равняется 5 см/сек, при перемещении назад – 8 см/сек.

Дополнительные возможности. Конструкция определённых моделей гидравлических устройств даёт возможность использовать 4-резцовую насадку, она существенно повышает производительность конструкции. В комплекте определённых моделей находится специальный стол, который даёт возможность увеличить рабочую высоту дровокола.

Размеры реечных дровоколов для домашнего пользования колеблются с учётом от их моделей, производительности и завода-изготовителя. Как правило, это относительно небольшие устройства.

Насколько целесообразно изготавливать дровокол своими руками, имея чертёж? Если есть все требуемые составные части (редуктор, стол, электродвигатель) и хотя бы небольшие навыки по обработке металла – то есть смысл изготовить своими руками конструкцию для домашнего использования.

При постоянной загрузке лучше всего покупать заводские дровоколы, потому как они имеют лучшую производительность и отличаются долговечностью и надёжностью.

Оцените статью: Поделитесь с друзьями!

stanok.guru

Notice: Trying to access array offset on value of type null in /var/www/www-root/data/www/mdv63.ru/wp-content/plugins/wpdiscuz/class.WpdiscuzCore.php on line 942 Notice: Trying to access array offset on value of type null in /var/www/www-root/data/www/mdv63.ru/wp-content/plugins/wpdiscuz/class.WpdiscuzCore.php on line 975

Отправить ответ

avatar
  Подписаться
Уведомление о
