Гидравлический дровокол своими руками: чертежи, фото, инструкция

Гидравлический дровокол, сделанный своими руками с помощью чертежей, фото и инструкции, представленной ниже, поможет владельцу с минимальными усилиями разрубить напиленные дрова. Поленья имеют площадь в несколько раз большую, чем обычные чурбаки, напиленные из бревна. Ими можно наполнить топку (большой чурбан в узкое пространство печи невозможно засунуть).

Нарубленные в летний период дрова до начала отопительного сезона хранятся в поленнице. Находясь в ней поленья, высыхают значительно быстрее: древесина контактирует с окружающим воздухом значительно лучше, чем можно наблюдать у обрезков ствола дерева.

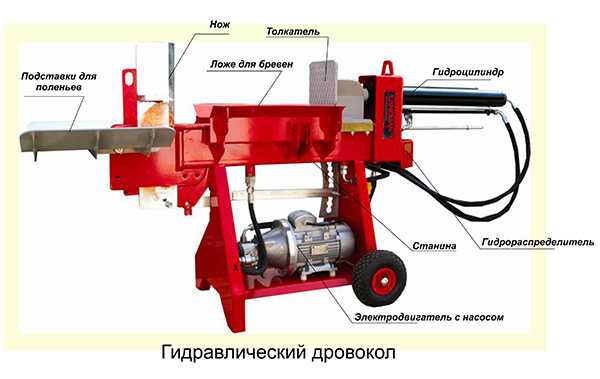

Краткий обзор конструкций механических дровоколов

В торговой сети реализуются несколько типов механических устройств для колки дров. Основными узлами являются:

  1. Станина, на ней закреплены неподвижные и подвижные элементы. Попутно на станине располагают ложе, в него укладывают напиленные заготовки.
  2. Неподвижный топор представляет собой заточенную пластину, установленную перпендикулярно поверхности чурбака.
  3. Подвижная часть – это исполнительный механизм. Обычно оборудуют толкатель, с его помощью фрагмент бревна перемещается на лезвие ножа.
  4. Механизм привода и энергетическое устройство, создающее усилие для выполнения основной работы.

Принято классифицировать устройства по принципу действия:

  • Вращающиеся конусы – эти механизмы вворачиваются внутрь древесины. Конус при проникновении в тело чурбака раздвигает волокна. Разрушается структура и заготовка распадается на несколько поленьев.
  • Динамического действия – устройство привода изготовлено на базе маховика. В этой конструкции момент инерции, накопленный при вращении массивного тела, в нужный момент передается на толкатель. Тот проталкивает фрагмент на режущую грань.
  • Реечного типа – преобразование вращения в поступательное движение происходит в реечном механизме. Толкатель совершает возвратно-поступательное перемещение.
  • Гидравлический привод позволяет от небольшого по мощности двигателя получать значительное усилие на исполнительном механизме.

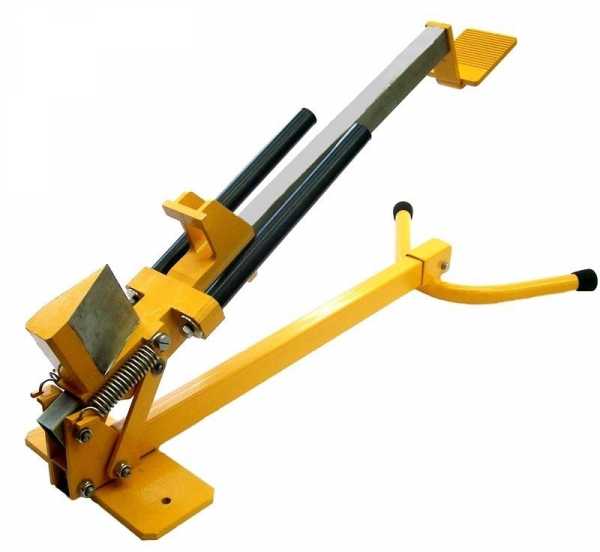

  • Рычажного действия механизм позволяет развивать высокое усилие за счет разной длины рычагов. Надавливая на длинный рычаг, на коротком получают более высокую силу, чем приложено изначально.

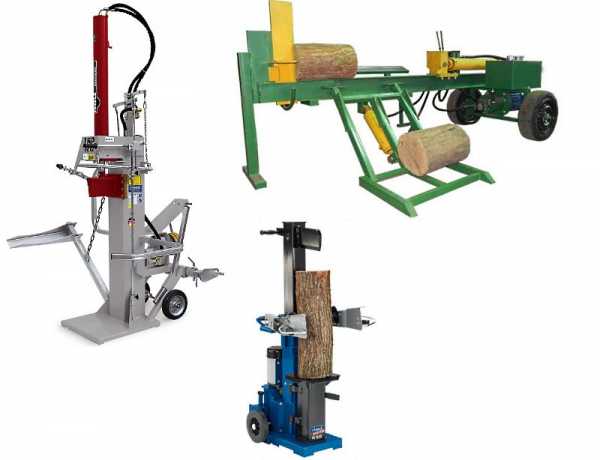

По расположению раскалываемого обрезка бревна на машине для раскалывания дров:

  1. Вертикальная ориентация позволяет установить компактную конструкцию в ограниченном пространстве. Часто небольшие гидро дровоколы монтируют рядом с каминами или печами, где и происходит их сжигание.
  2. Горизонтальное расположение станины позволяет ставить большие по размеру чурбаки. Даже заготовки сложной формы будут расколоты на отдельные элементы.

Насосы для привода машин для колки дров от тракторной гидравлики используют для мобильных установок. Их применяют на удалении, где нет возможности подключиться к электросети.

Устройства, используемые на площадках, имеющих электроснабжение, создают на базе электродвигателей.

Разработка компоновочной схемы дровокола

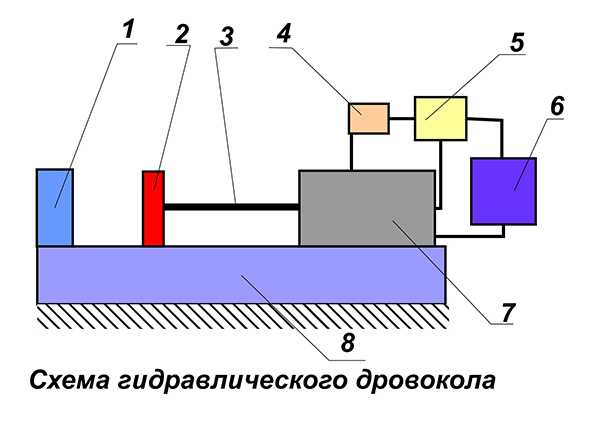

Самодельный гидравлический дровокол выполняется по определенной схеме. В ней обязательно присутствуют основные элементы: 1 – нож с острым лезвием; 2 – толкатель; 3 – шток гидроцилиндра; 4 – бак; 5 – насос; 6 – распределитель; 7 – гидроцилиндр; 8 – станина.

Из бака 4 рабочая жидкость (масло) поступает насос 5. Гидрораспределитель 6 направляет потоки в разные полости гидроцилиндра 7. При подаче жидкости снаружи шток 3 цилиндра перемещает толкатель 2 в сторону лезвия 1.

Если на станине 8 в это время располагается фрагмент, который необходимо расколоть, то он будет двигаться на лезвие ножа 1 и раскалываться.

Чтобы самостоятельно начать изготовление установки для механической колки дров, необходимо скомпоновать основные элементы на станине.

Саму станину нужно изготавливать из прокатного профиля (двутавров или швеллеров). Так как усилие будет развиваться довольно значительное, то выбирается профильные элементы номеров от 14 до 20 (номер – это размер по высоте, выраженный в сантиметрах).

Станина устанавливается горизонтально на шасси. Подобное решение обосновано тем, что в будущем дровокол можно перемещать на небольшие расстояния во дворах. В период выпадения осадков установку можно перекатить под крышу.

Для удобного размещения бревен на станине монтируется ложе. Его изготавливают из листа металла. Задают профиль, чтобы происходило самостоятельное центрирование заготовки.

Разрубленные поленья выходят за пределы ножа. На выходе монтируют подставки. С них удобно брать дрова и переносить в поленницы.

Можно изготавливать машину с полуавтоматическим режимом работы. Оператор только подает заготовки и снимает расколотые фрагменты. Но подобные конструкции целесообразны при организации бесперебойной подачи заготовок на рубку. Нужны вспомогательные механизмы для подвоза напиленных чурбаков и ориентирования их перед подачей.

Автоматизированный дровокол оправдан при организации удаления разрубленных дров на место складирования.

Значительно проще собрать конструкцию, в которой каждым движением толкателя управляет оператор. Производственный цикл производится в следующем порядке:

  • Партия заготовок подвозится к дровоколу.
  • Каждое бревно определенного размера укладывается на ложе.
  • Переключается распределитель на подачу масла во внешнюю полость гидроцилиндра.
  • Перемещаемый под давлением толкатель давить на заготовку. Она раскалывается, попадая на нож.
  • Расколотые поленья перемещаются на подставки за пределами ножа.
  • Оператор переключает гидрораспределитель для обратного перемещения толкателя.
  • Пока исполнительный механизм возвращается к исходному положению, оператор выносит дрова за пределы установки.
  • Далее цикл раскалывания бревен повторяется до полной переработки доставленной партии заготовок.

Выбор оборудования для самостоятельного изготовления гидравлического дровокола

Подбор оборудования возможен только после оценки прочностных характеристик раскалываемых брусков древесины. Нужно также подобрать гидравлический насос по производительности и давлению жидкости в гидросистеме.

В Московском государственном университете леса в начале девяностых годов проводили научно-исследовательские исследования по обоснованию параметров колунов для механических устройств для раскалывания дров. В таблице приведены результаты экспериментов для разных пород деревьев.

Усилие раскалывания древесины при движении колуна со скоростью 2,4 м/с (4 см/с)

Вид древесиныСреднее усилие на колуне, кН
Диаметр бревна, мм
200300400
Угол при вершине 15 °
Дуб172744
Береза112441
Сосна51321
Ель81523
Вяз203255
Ясень112136
Осина71422
Липа235
Клен остролистный112239
Клен132442
Угол при вершине 20 °
Дуб243351
Береза162948
Сосна81524
Ель111826
Вяз283965
Ясень152542
Осина101726
Липа346
Клен остролистный162745
Клен183049
Угол при вершине 25 °
Дуб263856
Береза183452
Сосна81826
Ель122129
Вяз314470
Ясень172946
Осина111928
Липа356
Клен остролистный
17
3149
Клен203452

Из представленной таблицы видно, что усилие изменяется от 2 кН (0,02 т) для липы (диаметр полена 200 мм) до 70 кН (7,0 т) для вяза (диаметр кругляка 400 мм). Усилие при использовании колуна с шириной лезвия 200 мм предельное значение на исполнительном механизме следует ожидать равным около 31 кН (примерно 3,1 т).

Если попадутся бревна с большим количеством сучков, то нужно рассчитывать на увеличение нагрузки в 2…3 раза.

Какой двигатель нужен для привода, можно рассчитать путем задания исходных данных. Нужно ориентироваться на оборудование, которое можно приобрести в торговой сети или заказать в интернет-магазинах.

При использовании шестеренчатого насоса НШ-50 и гидроцилиндра диаметром 100 мм и создаваемом давлении 130 кГ/см² будет обеспечено усилие 11 т (110 кН). Скорость перемещения штока составит около 2 см/с. Для привода потребуется мощность электродвигателя 2,2…2, 8 кВт с частотой вращения вала 1450 об/мин.

При использовании электродвигателя с числом оборотов 2850 об/мин, шток с максимальным усилием будет перемещаться со скоростью 4 см/с.

Многих самодеятельных мастеров интересует вопрос: «Как сделать самодельный гидравлический дровокол своими руками? Можно ли создать устройство, для применения внутри дома, отапливаемого индивидуальной печью?»

Пошаговое руководство изготовления дровокола на основе гидравлического домкрата

Из гидравлического домкрата домашний мастер может самостоятельно изготовить простейшую конструкцию. Потребуются:

  1. Двутавр № 16, он будет использован для изготовления станины и опор.
  2. Стальная пластина толщиной 8…10 мм. Ее можно использовать для изготовления усилителей, кронштейнов и ножа.
  3. Пружины растяжения длиной 250…300 мм (2 шт.). Они понадобятся для автоматического возврата толкателя в исходное положение.
  4. Гидравлический домкрат, рассчитанный на усилие до 6 т.

Понадобится инструмент:

  • углошлифовальная машинка с отрезными дисками и лепестковым кругом;
  • сварочный аппарат;
  • измерительный инструмент;
  • электродрель с набором сверл.

Процесс изготовления дровокола

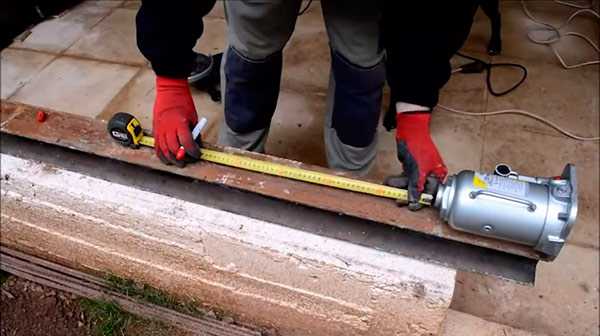

По габаритам гидравлического домкрата и длины отрезков бревен подбираются габариты будущего устройства.

С помощью УШМ производится нарезка заготовок, рассчитанным по эскизному проекту.

Производится подсчет нужных заготовок перед началом сварочных работ. При проектировании разрабатывается спецификация всех элементов, используемых в конструкции.

Предварительная стыковка фрагментов, чтобы уточнить правильность предварительных расчетов и проектирования.

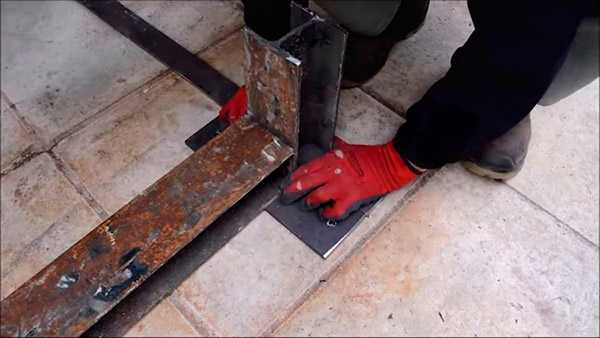

Подготовлены опоры под станину. Для придания качества все швы и поверхности зачищаются после завершения приварки элементов друг к другу.

Чтобы не было сбоев, основные узлы фиксируются на ровной площадке.

При необходимости после прихватки можно повернуть свариваемые детали, чтобы гарантированно проварить все швы.

Лезвие будущего ножа изготавливается из листовой стали. В конструкции нож будет состоять из двух пластин, устанавливаемых под углом друг к другу.

Элементы ножа соединяются сваркой. Его монтируют сразу на станине.

Производится примерка домкрата по месту его будущего расположения.

Фиксация осуществляется с помощью хомутов, изготавливаемых по месту.

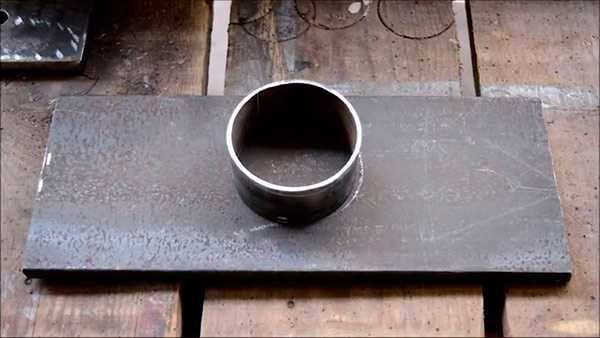

Изготовление толкателя. Используется пластина 10 мм. Чтобы шток не смещался в сторону, применяется кольцо, изготовленное из подходящего куска трубы.

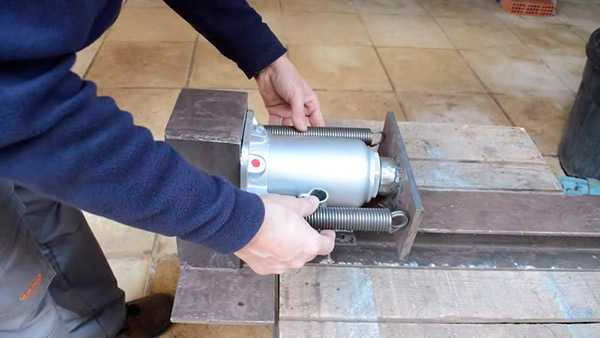

Примеряются пружины, разрабатываются крепления к толкателю и задней опоре.

После изготовления петель их приваривают к толкателю, а также к задней опоре. Фиксация выполняется крюками с резьбой, чтобы проще регулировать усилие натяжения пружин.

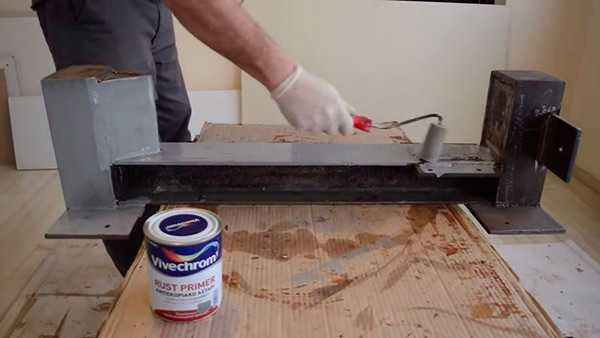

Сначала изделие покрывают грунтовкой.

В дальнейшем окрашивается черной краской.

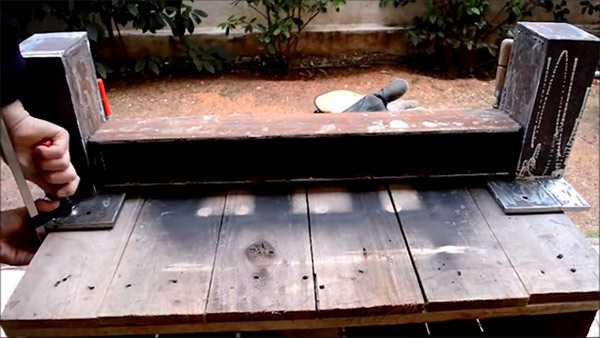

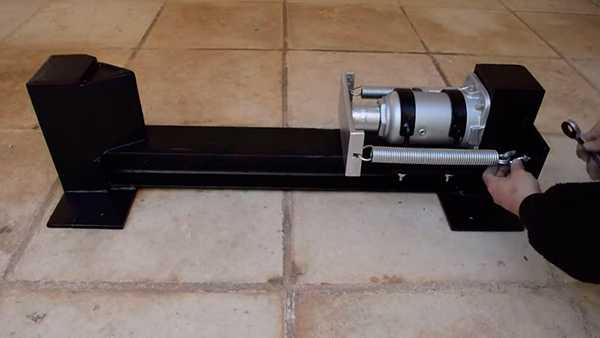

Производится сборка дровокола.

Затем выполняется его монтаж на стену.

Устанавливается на станине полено. Увеличивая давление на домкрате, добиваются его раскалывания.

Видео: гидравлический дровокол своими руками.

Устройство на базе автомобильного гидравлического домкрата готово к использованию. Оно простое по устройству и надежное в эксплуатации. Прослужит не один год.

metmastanki.ru

Дровокол гидравлический горизонтальный колун для дров вертикальный





Гидравлический Дровокол — ГДР-12 тонн

Цена: 32 400 грн.
(на 26.11.2015)

Длинна бревна: до 750 мм.
Диаметр бревна: до 400 мм
Производительность: до 2 м.куб./час
Усилие раскола: 12 тонн
Электропитание: 380 В
Срок изготовления: 5-7 дней

Гидравлический Дровокол — ГДР-20 тонн

Цена: 55 900 грн.
(на 26.11.2015)

Длинна бревна: до 750 мм.
Диаметр бревна: до 400 мм
Производительность: до 2 м.куб./час
Усилие раскола: 12 тонн
Электропитание: 380 В
Срок изготовления: 5-7 дней







Гидравлический Дровокол — ГДР-6 тонн

Цена: 31 400 грн.
(на 26.11.2015)

Длинна бревна: до 400 мм.
Диаметр бревна: до 200 мм
Производительность: до 1 м.куб./час
Усилие раскола: 6 тонн
Электропитание: 380 или 220 В (под заказ)
Срок изготовления: 4-5 дней

Гидравлический Дровокол — ГДР-8 тонн

Цена: 32 300 грн.
(на 26.11.2015)

Длинна бревна: до 500 мм.
Диаметр бревна: до 300 мм
Производительность: до 1.3 м.куб./час
Усилие раскола: 8 тонн
Электропитание: 380 или 220 В (под заказ)
Срок изготовления: 5-6 дней







Гидравлический Дровокол — ГДР-10 тонн

Цена: 36 700 грн.
(на 26.11.2015)

Длинна бревна: до 600 мм.
Диаметр бревна: до 350 мм
Производительность: до 1.6 м.куб./час
Усилие раскола: 10 тонн
Электропитание: 380 В
Срок изготовления: 5-7 дней

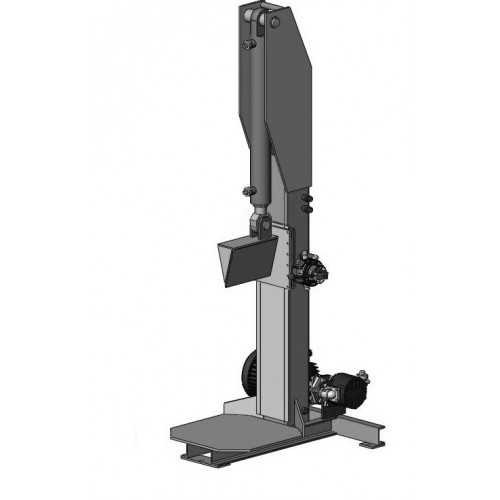

Вертикальный Гидравлический Дровокол

Цена: от 33 900 грн.
(на 26.11.2015)

Длинна бревна: до 600 мм.
Диаметр бревна: до 350 мм
Производительность: до 1.6 м.куб./час
Усилие раскола: 10 тонн
Электропитание: 380 В
Срок изготовления: 5-7 дней

Дровокол на автомобильном шасси

Цена: 73 900 грн.
(на 26.11.2015)

Длинна бревна: до 1100 мм.
Диаметр бревна: до 450 мм
Производительность: до 2 м.куб./час
Усилие раскола: 12 тонн
Электропитание: 380 В
Срок изготовления: 12-15 дней







Телефоны нашего завода:

+38 (044) 232-87-84
+38 (050) 086-35-81
+38 (067) 884-70-30

Владимир Алексеевич

[email protected]



Вертикальные Гидравлические Дровоколы



Смотреть Видео работы дровокола для дров модели ГДР-12:



Работают гидравлические дровоколы следующим образом:

Бревно необходимой длины, укладывается на горизонтальную раму, на направляющую толкателя, между колуном и толкателем. Перемещая рычаг распределителя в одно из крайних положений, шток гидроцилиндра под воздействием давления масла перемещает толкатель вместе с бревном на колун, раскалывая бревно на две, четыре или шесть частей, в зависимости от установленной насадки колуна, либо отводит толкатель в исходное положение.





www.gidropress.com

Дровокол гидравлический своими руками: от трактора до 220В

Здравствуйте уважаемые читатели и подписчики Блога Андрея Ноака! Сегодняшняя тема будет посвящена дровам, а точнее их колке. Каждого, кто имеет дачу с камином, сауной или отдаленный загородный дом, волнует вопрос заготовки дров. Я расскажу Вам как сэкономить драгоценное время с помощью дровокола, а также как сделать дровокол гидравлический своими руками.

Чтобы колоть дрова вручную необходимо обладать хорошими физическими данными и прилагать множество усилий. Я сам в детстве, пока жил в деревне с родителями, не раз колымил раскалывая дрова соседским бабушкам и дедушкам, колол дрова домой.

Занятие может быть приятным если дров не много, вы отдохнувший и хотите что то поделать, но если дров машина или две то колка превращается в настоящее испытание как для вас, так и для вашей спины.

Сорванные спины это совсем не редкость и поэтому я делюсь своим опытом в создании дровокола. Да и каждый человек ищет пути облегчения столь обременённой работы, для этого то и были придуманы различные приспособления и в том числе дровокол.

Виды и особенности колунов

Дровоколом принято считать станок для заготовки дров в малом и большом количестве, зависимо от потребностей пользователя. Такое современное приспособление часто называют дровокольным станком или колуном. На нем можно не только выполнять раскол поленьев, он отлично подойдет и для торцовки.

Удобное приспособление выполняет работу намного быстрее, чем колоть дрова вручную. Всего за три-четыре часа справится с недельной нормой. Кроме того, дровокол намного безопасней, в отличии от простого топора.

Такой колун подойдет для небольших объемов, к примеру расколоть 2-3 куба дров для бани на зиму...

Применяется в основном на дачах, загородных домах, очень распространен на промышленных предприятиях, заводах деревообработки (более сложные и мощные модели).

Принцип работы и отличия

По принципу работы дровоколы делятся на:

  • Механический;
  • Гидравлический;
  • Дровокол-шуруп.

Давайте рассмотрим отличия каждого.

Механические

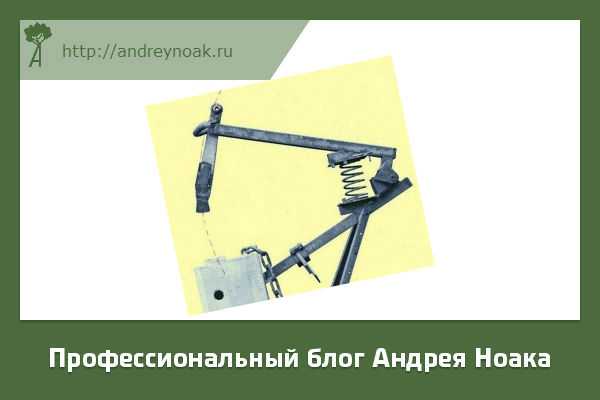

Механические дровоколы очень просты в использовании и предназначены для чурок, длиной до 50 см. Основным элементом устройства является колун закрепленный на станине. Колун через пружину установленную на станине можно опускать на чурку и поднимать одной рукой.

Принцип работы

Устройство становится на ровную, твердую поверхность. После установления, рукоятку ступора приподнять и переместить в упор. После этого резко опустить на установленную чурку, которая расколется на поленья.

Шурупы или механический дровокол с винтом

Дровокол-шуруп менее известная модель, но по простоте конструкции и пользования быстро набирает популярности. Устройство состоит из двигателя, закрепленного на станине. Рабочий конус закреплен на вале, который при работе вращается с помощью редуктора.

Иногда мастера закрепляют шуруп сразу на мотор, но для такой конструкции нужен понижающий редуктор, да и с работой такая модель справляется сравнительно плохо.

Гидравлические

Гидравлические дровоколы, пожалуй, самые мощные конструкции и справляются с любыми породами древесины, разной влажности. Основное предназначение устройства — заготовить как можно больше дров, любой толщины.

Справляется с колкой дров, не только быстро, но и качественно.

Их очень часто применяют в различных целях (бытовых и промышленных). Конструкция гидравлического колуна несложная и его просто сделать самому. В основу входит гидравлический цилиндр, который в процессе работы подталкивает ножи или бревно, зависимо от модели. Сжатая жидкая энергия поможет с легкостью обрабатывать дрова.

Виды колунов

Устройства можно разделить на бытовые и промышленные:

  1. Битовые предназначены для обработки небольшого объема дров по стандартной схеме и время от времени нуждаются в перерыве. Применяются для быстрой заготовки дров в печи или камины;
  2. Для заготовки огромного количества дров используют промышленные колуны, которые могут справится с различными объемами. Имеют довольно сложную конструкцию и рассчитаны на долгое время беспрерывной работы. Отличается очень высокой ценой, в отличии от бытовых.

По способу закладки колуны делятся на;

  • Горизонтальные, когда идет горизонтальная закладка бревна на рельсы. Достаточно удобный и практичный способ, считается самым распространённым. При работе бревно движется в направлении до ножа или нож в направлении бревна;
  • Вертикальный отличается от предыдущего только механизмом укладки. Здесь нож движется сверху и давит на бревно. Очень удобная конструкция, так как она занимает немного места. Зачастую ее используют в промышленности;
  • Смешанная одновременно совмещает в себе два типа закладки. Такие модели считаются профессиональными, их применяют для обработки большого потока дров на различных деревообрабатывающих предприятиях.

Дровоколы отличаются еще и двигателями. Для работы колуна используются разные, по принципу потребления, двигатели. Среди них есть электрические и бензиновые дровоколы.

Электрические 220В подходят для бытовых целей и обязательным моментом при их использовании является наличие электричества. Если имеется напряжение 380В, то можно поставить промышленный двигатель мощностью около 2 КВт.

В промышленности также применяют мощные бензиновые колуны.

Существуют дровоколы на тракторной тяге, используются для больших предприятий и промышленных комплексов. Для работы устройство подключается к гидросистеме трактора. Очень редко используются модели с комбинированной системой двигателя или различные двигатели от бытовых приборов, например, стиральной машины.

По способу передвижения устройства можно делить на стационарные и передвижные.

Гидравлическая установка своими руками

Модель очень простого дровокола состоит из вертикальной рамы на платформе и обычного автомобильного домкрата, внизу конструкции. Верхняя рама должна быть разъемной для колки дров разной длины.

Хороший мастер, который умеет обходится с чертежами и владеет технологией обработки метала, сможет сделать гидравлический колун всего за несколько дней.

Вместо ножа в конструкции используется конусный клин, который вплотную подводится к полену с помощью центрального винта. Когда чурка полностью зафиксирована, можно начинать работать домкратом. Пятка давит на бревно снизу, клин входит в нее, раскалывая по всей длине.

Недостатком такой модели является низкая производительность. Ведь при работе нужно сделать несколько движений рукоятью домкрата. Для большого объема установка не подойдет.

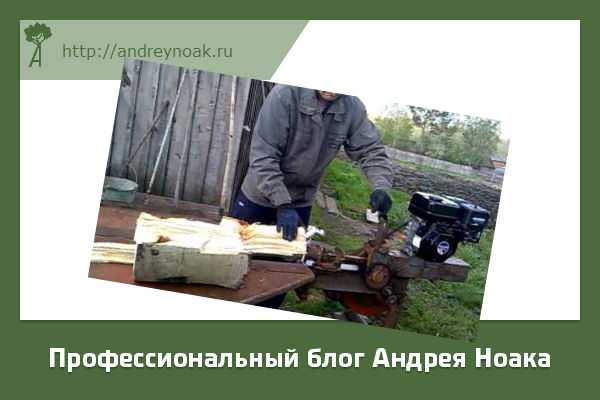

Более производительными являются колуны с двигателями. Для установки понадобится электродвигатель, бачок для масла, насос, гидроцилиндр с толкателем и блок управления.

Такой станок работает гораздо быстрее чем механизм с домкратом, ведь весь цикл, а также обратный ход поршня не требуют особых усилий. С помощью кнопки управления дается команда специальному распределительному механизму на закачку жидкости в полость цилиндра. Как результат, упорная пятка должна перемещаться в нужном для раскола направлении. На раскалывание полена затрачивается примерно 12–15 секунд, а примерное потребление электроэнергии составляет от 3000 до 4000 Вт и может варьировать в зависимости от используемого двигателя.

При проектировании рамы под самодельный станок необходимо предусмотреть его установку. Установить можно на колесики или на рельсы, это позволит удобно перемещать устройство.

Четкой схемы для создания конструкции нет, все зависит от исходных механизмов. Перед началом строительства нужно оценить его экономическую выгоду, если Вам нужно большое количество дров, то такая конструкция превзойдет свои ожидания.

Сравнив гидравлические дровоколы с другими, можно прийти к приятным выводам: «от гидравлическогодровокола меньше всего щепок!». Почему? А подумайте сами!

Теперь и Вы знаете как сделать колун и что для этого нужно. Запасайтесь терпением и вперед!

Видео в тему

Удачи и до новых встреч, с Вами был Андрей Ноак!

andreynoak.ru

Гидравлический колун для дров – разновидности и особенности работы, фото и видео

Во многих регионах и сегодня дрова остаются востребованным топливом. Заготовить поленья требуемого размера можно с помощью ручного колуна или гораздо более производительного механизма – гидравлического дровокола. Об особенностях приобретения, усовершенствования и применения инструмента первого типа подробно рассказывается в статьях «Колуны – особенности их конструкции и эксплуатации» и «Покупаем колун – правила выбора». В этом материале мы ознакомим вас с видами гидравлических колунов, их характеристиками и способами эксплуатации.

Принцип работы гидравлического дровокола

Использование данного механизма избавляет от необходимости прилагать значительные физические усилия в процессе заготовки дров. Принцип работы гидравлического колуна заключается в применении энергии сжатой жидкости.

Полено помещают между поршнем гидроцилиндра и ножом. Мощная гидравлическая система способна расколоть чурбан значительного размера, что было бы весьма проблематично при использовании ручного колуна.

Типы гидравлических дровоколов

По функциональности эти механизмы делят на две категории – бытовые и профессиональные. Колуны первого типа предназначены только для раскалывания чурок. Профессиональные дровоколы оснащены дополнительными устройствами, предназначенными для подачи древесины, торцовки поленьев, выгрузки.

По расположению брёвен гидравлические колуны бывают трёх видов:

  • В устройствах горизонтального типа брёвна укладывают на жёлоб, расположенный параллельно земле. Различают две схемы действия таких механизмов. В первом варианте нож зафиксирован на станине, бревно к нему подаётся с помощью гидропривода. Во втором случае нож подаётся гидроприводом к неподвижно зафиксированному бревну.
  • На вертикальных механизмах бревно устанавливают вертикально, нож подаётся сверху. Данные установки более компактны и производительны. Основной их минус – травмоопасность, поскольку бревно приходится удерживать вручную.
  • В промышленной деревообработке применяются механизмы смешанного типа, в которых брёвна могут располагаться и горизонтально, и вертикально.



Виды двигателей гидравлических колунов

Важным отличительным признаком гидравлических колунов является тип двигателя:

  • Бытовые гидроколуны, чаще всего, оснащены электрическими двигателями, предназначенными для вращения гидронасоса. Такие механизмы надёжны, просты в эксплуатации и обслуживании, экологически приемлемы. Основной минус оборудования – жёсткая привязка к источнику электропитания.
  • Мощные мобильные гидравлические дровоколы, используемые в профессиональной лесозаготовке,  имеют бензиновый или дизельный мотор.

Внимание! В лесных и фермерских хозяйствах применяются механизмы, работающие от гидравлики тракторов или валов отбора мощности.

  • Созданы универсальные установки, которые могут работать от электромотора и привода трактора или от бензомотора и гидросистемы трактора.

Цена гидравлического колуна для дров бытового назначения зависит от бренда, мощности, конструкции станины. Если вырешили купить гидравлический дровокол, то рекомендуем обратить внимание на модели серии Горыныч.

Бензиновый гидроколун Горыныч – Honda GX 390

Агрегат обеспечивает быструю и качественную колку брёвен любого типа древесины.

Преимущества гидравлического дровокола Горыныч с бензиновым мотором:

  • Устройство можно использовать в местах, где нет доступа к источникам электропитания.
  • Механизм способен расколоть бревно за один проход всего в течение двух секунд.
  • Производительность колуна можно повысить регулированием ножа по высоте его расположения. Нож изготовлен из закалённой стали.
  • Предполагает беспрерывную работу. Комплектующие элементы гидравлической системы способны выдерживать тяжёлый рабочий режим.
  • Для оператора создано удобное рабочее место.
  • Конструкция покрыта лаковым составом, устойчивым к самым различным атмосферным воздействиям.
  • При необходимости ремонта запчасти легко купить и заменить ими вышедшие из строя элементы.

Гидроколун  для дров Горыныч 6Т с электрическим двигателем

Для работы агрегата требуется напряжение 380 В, мощность двигателя составляет 4 кВт. Максимальная длина заготовки – 50 см. Время одного цикла для неё составляет 2,5 секунды. Для заготовки длиной 40 см цикл длится всего 2 секунды. С помощью регулирования высоты ножа можно добиться максимально возможной производительности установки.

Благодаря наличию медного радиатора, агрегат может работать круглосуточно в любой сезон года. Уплотнения главного цилиндра сохраняют рабочие характеристики при заготовке более 10 тыс. кубометров дров. Срок службы закалённого ножа соответствует эксплуатационному периоду всей установки. Гидравлический дровокол имеет прочную раму, агрегат можно легко отремонтировать, его лакокрасочное покрытие способно противостоять любым атмосферным воздействиям.

kotel-otoplenija.ru

Как сделать гидравлический дровокол в домашних условиях

Возможно, для многих городских жителей заготовка дров перед отопительным сезоном это пережиток прошлого. Однако некоторым владельцам частных домов до сих пор приходится заготавливать на зиму дрова. Некоторые покупают уже готовые нарубленные полена, а другие заготавливают самостоятельно.

И тут сразу возникает вопрос – как можно быстро и легко нарубить дрова? В этом деле поможет дровокол. Этот инструмент специально разработан для облегчения всего процесса рубки дров. Итак, что же это за инструмент? В чем весь принцип его работы? Какие виды дровоколов бывают? И самое главное, как его можно изготовить самостоятельно? Давайте разберемся и ответим на все важные вопросы на примере гидравлического дровокола.

Достоинства и недостатки дровокола

Стоить отметить, что дровокол это станок, основная функция которого состоит в распиливании дров. Это устройство имеет высокую скорость работы. Например, если заготавливать дрова при помощи топора, то весь процесс может занять от недели, при этом работать придется по 4 часа в день. А вот дровоколом всего за 3 часа.

К плюсам дровокола относятся следующие характеристики:

  • высокая скорость работы;
  • низкие затраты труда при распиливании древесины;
  • удобство при работе с инструментом. Во время рубки человеку не нужно наклоняться и напрягаться;
  • инструмент всегда готов к работе. Для начала работы нужно только включить прибор и уже можно спокойно приступать к рубке дров;
  • простое использование. Если при работе с топором или пилой нужны умения, физическая сила и сноровка, то при работе с дровоколом достаточно изучить инструкцию. С этим инструментом могут спокойно справиться пожилые люди и женщины;
    беспрерывная и долгая работа;
  • высокая безопасность. Во время работы с топором даже опытный в этом деле человек может нанести себе тяжелую травму, а вот при работе с дровоколом этого не будет. Все станки-дровоколы оснащены высокими системами безопасности.

Но, несмотря на большое количество достоинств, этот прибор имеет и недостатки:

  • сложная конструкция. Это в основном касается дровоколов гидравлического типа;
  • некоторые модели имеют слишком большие размеры. Это может доставить некоторые неудобства при работе;
  • не все инструменты могут расколоть прочную и слишком жесткую древесину;
  • большие энергозатраты. Слишком большие приборы с огромным набором функций потребляют большое количество энергии и топлива;
    высокая стоимость, особенно если приобретать новый инструмент.

Виды гидравлического дровокола

Профессиональный гидравлический дровокол

Станки-дровоколы бывают двух видов:

1. Бытовыми.
2. Профессиональными.

Инструменты профессионального вида имеют достаточно сложную конструкцию. Пользоваться ими трудно, поскольку они имеют большое количество функций. За счет того что у них высокая скорость работы, они могут справиться даже с самой прочной и жесткой древесиной.

Эти инструменты в основном применяются для заготовки большого количества бревен. Стоимость их очень высокая.
Бытовые приборы предназначены для домашнего использования. Они могут работать долго, но все же им нужны перерывы. Эти инструменты не способны справиться с большим уровнем работы.

Также по способам закладывания бревен выделяют следующие типы дровоколов:

1. Горизонтальные. В этих инструментах полена закладываются в горизонтальном положении. Бревна закладываются в специальные желоба, и оно распиливается по горизонтали. Инструменты этого типа самые распространенные и ими очень легко и комфортно пользоваться. Вся работа осуществляется по двум схемам. Первая схема – нож прочно зафиксирован на станине, а толкающий элемент приводит в движение бревно, вторая схема – полено стоит неподвижно, а нож подается в движение при помощи гидропривода.

Вертикальный гидравлический дровокол

2. Вертикальные. Весь механизм работы такой же, как у горизонтальных колунов. Отличие состоит в том, что бревно закладывается не в горизонтальном, а в вертикальном положении. Движение ножа происходит в верхнем положении, при этом он оказывает давление на полено. Конструкция имеет компактные размеры и по сравнению с горизонтальными колунами, занимает очень мало места. Применяют в основном на промышленных производствах.

3. Смешанные приборы. Эти приборы объединяют в себе оба способа закладывания бревен – и горизонтальный, и вертикальный. Эти инструменты считаются высокопрофессиональными и предназначены для больших потоков дров. Приборы этого типа в основном применяют в деревообрабатывающей промышленности.

Вид двигателя

Дровокол бензиновым двигателем

Выделяют следующие основные разновидности двигателей колунов:

  • колуны с электрическим двигателем. Эти приборы оснащены двигателями с питанием от электрической сети и гидравлическим насосом. Эти инструменты очень удобные и простые в применении. А также они имеют экологически чистую работу, поэтому они часто используются для работы в помещениях. Конструкции с механизмами на основе электрического мотора не имеют особых требований в работе и обслуживании. Кроме этого, они имеют быструю подготовку для дальнейшего использования. Однако у них есть один недостаток – источник питания. Они все питаются от электросети, поэтому у них очень низкая мобильность;
  • инструменты с бензиновым или дизельным двигателем. По сравнению с электрическими эти модели намного мощнее и быстрее. Их часто используют при заготовке леса в промышленных масштабах, а также иногда и в домашней заготовке дров;
  • дровоколы на основе тракторной тяги. Механизмы этого типа в своей основе имеют двигатели, которые состоят из гидравлической системы и вала. Эти двигатели очень мощные и способны разрубить самые прочные виды древесины. Эти приборы в основном используют на промышленных предприятиях, фермах и лесных хозяйствах;
  • Это интересно: у всех дровоколов есть самая важная часть механизма – это двигатель. За счет него осуществляется полноценная работа инструмента. По виду и принципу работы двигатель у некоторых моделей может отличаться.

  • смешанные или комбинированные. Эти приборы часто оборудованы несколькими видами двигателей. Например, тракторная тяга и электродвигатель или тракторная тяга и бензиновый двигатель. Эти приборы используют только на промышленных предприятиях.

Изготовление гидравлического колуна

Гидравлический дровокол с конусным колуном

Для того чтобы изготовить гидравлический дровокол, нужно сначала разобрать устройство обычного конусного или винтового колуна.

Этапы работ изготовления конусного колуна:

1. В качестве основы для этого колуна можно взять прочный конус из стали с резьбой. Этот конус можно выточить самостоятельно при помощи токарного станка, а после этого на нем следует сделать резьбу.

2. Двигаться часть конуса будет за счет электрического двигателя.

3. После этого конус следует насадить на вал с подшипниками и зафиксировать штифтом, который позволит убирать конус с вала, если это будет нужно.

4. В конце всех работ между двигателем и валом нужно установить распорку из труб и гаек, за счет которой в дальнейшем будет натягиваться цепь.

5. Самодельное устройство можно включать и пробовать в действии. При включении конус будет вращаться и вкручиваться в древесину, за счет этого дерево будет раскалываться на части.

Простой гидравлический дровокол

Теперь следует перейти к сборке более сложного инструмента – гидравлического дровокола.
Для начала рассмотрим схему сборки простого прибора:

1. Первым делом нужно взять вертикальную раму и на нее нижней стороне установить домкрат автомобильного типа.

2. В качестве ножа будет использоваться конусный клин.

3. Подводка клина к древесине будет осуществляться за счет винта в центральной части. После винта будет осуществляться работа домкрата.

4. Поскольку верхняя сторона у вертикальной рамы разъемная, можно колоть дрова разных размеров.

Есть и более тяжелая конструкция колуна гидравлического вида. Она состоит из домкрата гидравлического типа, который установлен на станине стационарного типа. Все же для этой работы требуются профессиональные знания и опыт, поэтому эти дровоколы не желательно делать самостоятельно в домашних условиях.

Рекомендации по эксплуатации

Для того, что при дальнейшем использовании дровокола не возникло определенных трудностей и проблем, желательно воспользоваться следующими советами:

  • если вы сделали или купили колун на основе электрического двигателя, то желательно учитывать мощность. Ее уровень должен составлять от 3 КВт и более;
  • если мощность будет хорошей, то двигатель сможет быстро привести в движение гидравлический насос, который в свою очередь раскрутит конус до необходимых оборотов. Благодаря этому раскалывание дров будет быстрым и удобным. Поэтому нужно брать во внимание уровень мощности двигателя;
  • обязательно при работе с дровоколом соблюдайте все правила безопасности, в противном случае можно получить повреждения;
    рычаги управления должны находиться на дальнем расстоянии от ножей;
  • не забывайте, что ножи острые, и они могут нанести серьезные раны;
  • желательно на колун установить защитное средство от непредвиденного запуска прибора.

Ну, вот в принципе и все. Оказывается, дровоколы это незаменимые помощники в домашнем хозяйстве. С помощью этих приборов можно быстро нарубить большое количество дров на зиму. А ведь при помощи топора это сделать очень сложно, да и долго, а сколько сил он отнимает, чего не скажешь о дровоколах. Да и пользоваться ими не так уж и сложно. А если сделать этот прибор самостоятельно, то можно сэкономить приличную сумму денег.

Предлагаем Вам посмотреть видео о том, как сделать гидравлический дровокол своими руками:

6sotok-dom.com

Notice: Trying to access array offset on value of type null in /var/www/www-root/data/www/mdv63.ru/wp-content/plugins/wpdiscuz/class.WpdiscuzCore.php on line 942 Notice: Trying to access array offset on value of type null in /var/www/www-root/data/www/mdv63.ru/wp-content/plugins/wpdiscuz/class.WpdiscuzCore.php on line 975

Отправить ответ

avatar
  Подписаться
Уведомление о
