Двутавровые деревянные балки перекрытия: Деревянные двутавровые балки купить в Москве от производителя 🏠ИнтерСити

Содержание

Узлы перекрытия в доме из блоков

Узел 1. Опора двутавровых балок перекрытия на стяжку по блокам

Лучшее и наиболее распространенное решение. Узел применяется в том случае, если лаги перекрытия (межэтажного, цокольного, чердачного) опираются на армированную стяжку по блокам с заполнением блоками межбалочного пространства на опорах. Для усиления двутавра на опоре можно применять вставки из OSB, фанеры, доски. Вставка должна иметь зазор в 5 мм с верхней полкой двутавровой балки. Ширина вставки минимум 30 см. Опора балок на стену-15 см. От контакта с бетоном все деревянные конструкции нужно защищать гидроизоляцией.

  1. Деревянные двутавровые балки (основные лаги)
  2. Блоки
  3. Гидроизоляция (гидроизол или мастика)
  4. Цементная-песчаная стяжка (армированная)
  5. Вставка из OSB-3/фанера/доска/, ширина 30 см
  6. Заполнение (цемент; монтажная пена)

Узел 2. Опора двутавровых балок перекрытия на блоки.



При использовании стеновых блоков с высокой несущей способностью и когда не предусматривается большая нагрузка на лаги перекрытия, двутавровые балки можно опирать непосредственно на блоки. Минимальная величина опоры- 10 см; оптимальная- 15 см. Деревянные конструкции от контакта с блоками/цементом обязательно защищать гидроизоляционным материалом. Межполочное пространство двутавровой балки запенивается, либо закладывается утеплителем.

  1. Деревянные двутавровые балки (основные лаги)
  2. Блоки
  3. Гидроизоляция (гидроизол или мастика)
  4. Заполнение (утеплитель; монтажная пена)

Узел 3. Опора двутавровых балок перекрытия на стяжку по блоки. Между балками кирпич.

Узел используется, если принято решение торцы балок закладывать кирпичом. Положительная сторона такого решения: удобство монтажа двутавровых балок, можно ставить лаги с любым шагом; увеличенная жесткость конструкции стены. Минусом является увеличение нагрузки на фундамент и дополнительная позиция в смете, если не предполагалось других работ с кирпичом.

  1. Деревянные двутавровые балки (основные лаги)
  2. Блоки
  3. Кирпич
  4. Цементная-песчаная стяжка (армированная)
  5. Гидроизоляция (гидроизол или мастика)

Узел 4. Крепления двутавровых балок к стене из блоков при помощи кронштейнов

Узел используется, если по каким-то причинам нет возможности опереть балки на блоки/армированную стяжку. Лаги подвешиваются на кронштейны (опоры бруса) анкерованием в бетон. Нижняя полка балки «обувается в сапожок» опору бруса, верхняя полка фиксируется конструкционным уголком. Более технологичный, но и более дорогой способ крепления- кронштейнами Simpson на всю высоту балки. Такие кронштейны нужно заказывать заранее. В местах опирания двутавровые балки заполняются до полного сечения вставками из фанеры/OSB или доски; зазор между вставкой и верхней полкой двутавра должен составлять 5 мм.

  1. Деревянные двутавровые балки (основные лаги)
  2. Блоки
  3. Цементно-песчаная стяжка (армированная)
  4. Вставка из OSB-3/фанера/доска/, ширина 30 см
  5. Кронштейн Simpson на всю высоту балки (под заказ)
  6. Опора бруса (всегда в наличии)
  7. Гвозди/шурупы оцинкованные
  8. Уголок конструкционный
  9. Анкера
  10. Монтажный шуруп 4. 0х30

Узел 5. Опора двутавровых балок на обвязочный брус

Узел используется в случае, если выше перекрытия не будет кладки из блоков. Например, каркасный второй этаж или опора стропильной системы предполагается непосредственно на двутавровые балки. В таком случае, кладка блоков завершается армированной стяжкой, к которой на анкера через гидроизоляцию крепится обвязочная доска (брус). К обвязочной доске шурупами монтируются двутавровые балки. См. раздел «перекрытие в каркасном доме».

  1. Деревянные двутавровые балки (основные лаги)
  2. Блок-балки
  3. Блоки
  4. Цементно-песчаная стяжка (армированная)
  5. Гидроизоляция
  6. Обвязочный брус
  7. Анкера
  8. Гвозди/шурупы оцинкованные под углом 30 град горизонтально
  9. Гвозди/шурупы оцинкованные под углом 30 град вертикально

Узел 6. Опора двутавровых балок на блоки. Лаги параллельны стенам.

Стандартный узел расположения крайней лаги, параллельной стене. Крайнюю лагу устанавливать на расстоянии 3-4 см от стены, либо вплотную, но с предварительным монтажом звукоизоляционного материала между стеной и балкой.

  1. Деревянные двутавровые балки (основные лаги)
  2. Блоки
  3. Гидроизоляция (гидроизол или мастика)
  4. Заполнение (цемент; монтажная пена)
  5. Заполнение (утеплитель; монтажная пена)

Узел 7. Опора балок на внутренние стены из блоков.

Величина опирания двутавровой балки на стены 10-15 см. Если ширина блока внутренней стены больше 20 см, балки устанавливаются «встык». Если ширина блока меньше 20 см, то балки устанавливаются «в нахлест».

  1. Деревянные двутавровые балки (основные лаги)
  2. Блоки
  3. Гидроизоляция (гидроизол или мастика)
  4. Заполнение (цемент; монтажная пена)
  5. Заполнение (утеплитель; монтажная пена)

Узел 8. Установка дополнительных блок-балок на больших пролетах.

На пролетах более 3-х метров рекомендуется устанавливать блок-балки с шагом 1,5-2 метра для обеспечения жесткости конструкции и перераспределения нагрузки с одной балки на соседние.

  1. Деревянные двутавровые балки (лаги)
  2. Блоки
  3. Цементно-песчаная стяжка
  4. Гидроизоляция (гидроизол или аналоги)
  5. Вставки (фанера, OSB, доска)
  6. Блок-балки
  7. Уголок конструкционный (8 шт на 1 блок-балку)

Узел 9. Вынос балок за контур дома. Консоли без нагрузки.

Узел применяется в случае, если консоли из двутавровых балок необходимо вынести за пределы контура дома для создания, например, балкона или крыльца. В данном случае не предполагается большая нагрузка. Величина выноса консоли зависит от типа балки и от её высоты, подробнее узнавайте у наших менеджеров.

  1. Деревянные двутавровые балки (лаги)
  2. Блоки
  3. Цементно-песчаная стяжка
  4. Гидроизоляция (гидроизол или аналоги)
  5. Вставки (фанера, OSB, доска)
  6. Фанерный торцевой элемент (влагостойкий)
  7. Шурупы/гвозди оцинкованные

Узел 10.

Вынос балок за контур дома. Консоли с нагрузкой.

При больших нагрузках на консольный вынос (от стен 2 этажа или стропильной системы) консольные двутавровые балки необходимо усилить фанерой или OSB.

  1. Деревянные двутавровые балки (основные лаги)
  2. Блок-балки
  3. Блоки
  4. Цементно-песчаная стяжка (армированная)
  5. Гидроизоляция
  6. Обвязочный брус
  7. Анкера
  8. Стены 2 этажа
  9. Усиление из листов фанеры или OSB
  10. Гвозди/шурупы оцинкованные
  11. Гвозди/шурупы оцинкованные под углом 30 град горизонтально

Узел 11. Примыкание «встык» к сдвоенной балке. Опора на кронштейны.

Узел часто встречается в решение лестничного пролета и в случаях, где необходимо основные лаги подвешивать на кронштейны к ригелю из сдвоенных балок. В местах опирания двутавровые балки заполняются до полного сечения вставками из фанеры/OSB или доски; зазор между вставкой и верхней полкой двутавра должен составлять 5 мм.

  1. Деревянные двутавровые балки (основные лаги)
  2. Сдвоенные двутавровые балки (ригель)
  3. Блок-вставка (фанера/OSB/доска)
  4. Кронштейн опора бруса
  5. Уголок конструкционный
  6. Гвозди/шурупы оцинкованные
  7. Монтажный шуруп 4.0х30

Узел 12. Устройство сдвоенной двутавровой балки (ригеля)

При монтаже сдвоенной двутавровой балки, используемой в качестве ригеля, необходимо заполнить центральное межполочное пространство до полноты сечения. В местах опирания двутавровые балки заполняются до полного сечения вставками из фанеры/OSB или доски; зазор между вставкой и верхней полкой двутавра должен составлять 5 мм.

  1. Деревянные двутавровые балки (основные лаги)
  2. Сдвоенная двутавровая балка (ригель)
  3. Вставка OSB/фанера/доска
  4. Открытая опора бруса
  5. Вставка OSB/фанера/доска
  6. Уголок конструкционный 35х50х50
  7. Монтажный шуруп 4. 0х30
  8. Гвозди/шурупы оцинкованные

Узел 13. Монтаж блок-балок

Каждая блок-балка крепится на 8 уголков.

  1. Деревянные двутавровые балки (основные лаги)
  2. Блок-балки
  3. Уголок конструкционный 35х50х50
  4. Монтажный шуруп 4.0х30

Узел 14. Примыкание «встык» сдвоенной балки к сдвоенной балке. Опора на кронштейны.

Узел используется в решении большепролетных перекрытий со сложной конфигурацией. Например, если лестничный пролет или «второй свет» располагаются по центру перекрытия.

  1. Сдвоенные двутавровые балки (ригель)
  2. Блок-вставка (фанера/OSB/доска)
  3. Кронштейн опора бруса
  4. Уголок конструкционный
  5. Гвозди/шурупы оцинкованные
  6. Монтажный шуруп 4.0х30
  7. Кронштейн опора бруса для сдвоенной балки

Узел 15. Вариант «пирога» перекрытия

Использование минеральной ваты/базальтового утеплителя в качестве звукоизоляционного/теплоизоляционного материала.

  1. Черновое покрытие (плиты OSB-3, фанера, доска)
  2. Пароизоляция
  3. Утеплитель
  4. Деревянные двутавровые балки (лаги)
  5. Пароизоляция или гидроизоляция
  6. Обрешетка по нижней полке двутавра (полоски OSB-3, фанеры или бруски)

Деревянные двутавровые балки перекрытия от производителя.

Невозможно представить себе дом без перекрытий. Для этого раньше использовался металлический двутавр. Сегодня тяжелый и неудобный в транспортировке и при монтаже материал заменяют деревянные двутавровые балки, которые изготавливаются из ОСБ-плит и строганного бруса.

Деревянная двутавровая балка заменяет громоздкие, уступающие по характеристикам металлические конструкции. Она используется в строительстве для:

  • монтажа стропильных систем;
  • обустройства каркаса здания;
  • устройства межэтажных перекрытий;
  • реконструкции зданий (балконов, мансард и т. д.).

Однако не только такая многофункциональность выгодно выделяет деревянный двутавр на фоне привычных материалов.

Преимущества двутавровых балок из дерева

  • универсальность использования
  • легкость при перевозке и монтаже
  • высокая прочность
  • не подверженность деформации и изменению параметров под воздействием внешних факторов
  • не требуется специальная пропитка и покраска

Двутавровые деревянные балки не деформируются, не рассыхаются, не подвержены коррозии. Их параметры и свойства остаются неизменными при любых воздействиях извне. Несмотря на сверхпрочность, двутавр из дерева можно распилить любой пилой и получить необходимый размер для строительства или реконструкции. Балка легко выдерживает большие нагрузки без вспомогательных усиливающих конструкций. Благодаря этой особенности, полы можно монтировать без стяжки.

Техническая документация и подбор сечения балок

Прайс-лист на двутавровые балки

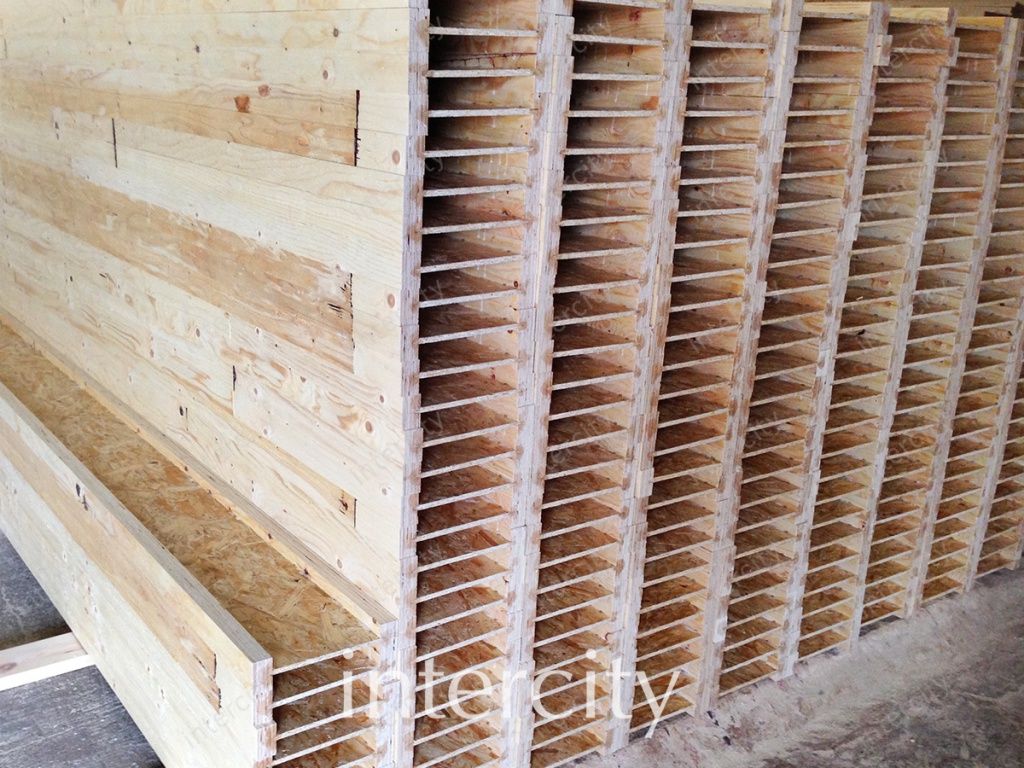

Производство

Предлагаем широкий ассортимент качественных изделий из древесного шпона в разных размерах. У нас есть даже деревянная двутавровая балка размером 9 метров. Ее покупают для работ над масштабными проектами для обеспечения максимальной надежности конструкции.

  • Серия БП – балки, верхняя и нижняя полка которых изготовлена из сухого строганного бруса с максимальной длиной 9 метров.

Для создания деревянной двутавровой балки мы используем качественно просушенный и проклеенный брус из дерева (в серии БП) , а также особые клеевые материалы, обладающие повышенной огнеупорностью и влагостойкостью.

Двутавр изготавливается на современном оборудовании (Германия) и супермощном прессе. На выходе мы получаем высокопрочный однородный продукт, сразу готовый к эксплуатации.

Видео

Заказывая двутавр из дерева у нас, вы получаете товар с нашего завода, который расположен в Калуге. Мы берем на себя полную ответственность за всю поставляемую продукцию и предоставляем гарантии. А при необходимости изготовления партии товара срок поставки составит от трех до пяти дней. После выхода с завода двутавр готов к длительной эксплуатации без корректировок их технических характеристик.

Фотогалерея

КаркасКомплект. Деревянные двутавровые балки перекрытия и стропильной системы |

типы балок

Серия СДКШ, СДКШ-Л*

Стойка двутавровая клееная, широкая.
Применяется для изготовления стеновых панелей.

Серия БДК

Балки этой серии разработаны специально для использования в строениях с короткими пролетами.

Серия БДКШ, БДКШ-Л*

Балки серии БДКШ используют в строениях, испытывающих крайне высокую нагрузку или имеющих сверхдлинные пролеты. Такие балки используются большей частью при строительстве коммерческих проектов и идеально подходят для применения в качестве стропил

Серия БДКУ, БДКУ-Л*

Благодаря широким ребрам жесткости балки серии БДКУ имеют большую площадь зоны для гвоздевого крепления и обладают высокой прочностью

*полка из ЛВЛ бруса

Заказать балки

преимущества

бесшумные

Исключают скрип
и неровность полов, гарантированно отсутствует «эффект батута»

прочные

Высокая удельная прочность позволяет использовать балки в пролётах большой длины (до 12 м!)

надежные

Подтверждается Российскими и международными сертификатами, а так же испытаниями ЦНИИСК

удобные

Позволяют прокладывать скрытые коммуникации внутри перекрытия, такие, как электрика, воздуховод, водопровод, канализация

легкие

Двутавровая балка в три раза легче обычной деревянной и монтируются без использования подъемной техники

стабильные

Балки не меняют форму и не теряют физических свойств в зависимости от перепадов температуры и влажности

универсальные

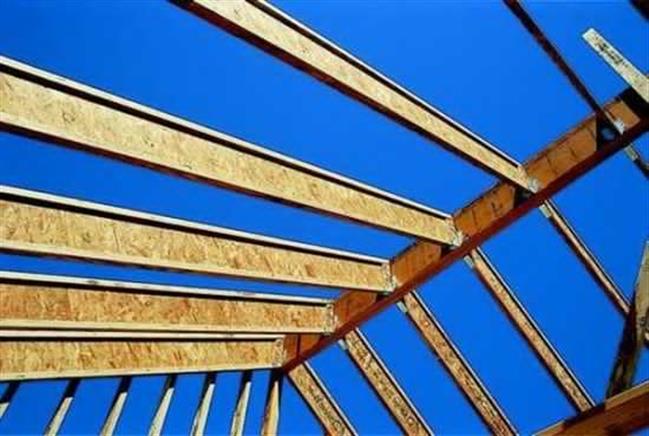

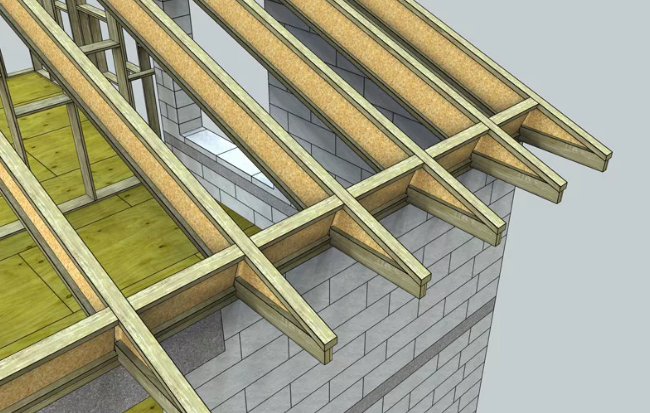

Использование двутавровой балки возможно как для перекрытий, так и в качестве стропил в любых типах строений кирпичных, бетонных, деревянных

пожаростойкие

Мы единственные производители в России прошедшие полный цикл испытаний пожаростойкости и получившие сертификаты (II класс огнестойкости – REI60)

простой монтаж

Балки поставляются в размерах согласно проекта, строителям не требуются подгонять и распиливать
их на площадке

разные высоты

от 241 до 457 мм, могут быть шириной 64 и 89 мм. Изготавливаются из древесины сорта А и ЛВЛ бруса; в качестве стоики используется ОСП плита 10 мм.

область применения

наши сертификаты

производство, расчет, как сделать своими руками

Если вы слышали об инновационном методе легкого, и, в то же время, прочного и надежного строительства из балок необычного вида и заинтересовались им, значит, эта статья как раз для вас! Давно используемые за рубежом деревянные двутавровые балки перекрытия пока еще в новинку на отечественном рынке, хотя у них куда больше преимуществ, чем у любого другого материала.

А, самое приятное во всем этом то, что их совершенно реально изготовить прямо в домашних условиях при помощи стандартных подручных инструментов. Строите дом своими силами? Тогда познакомьтесь еще с одной технологией, которая облегчит вам жизнь!

Для начала предлагаем вам посмотреть интересное видео про основные характеристики двутавровых балок:

Двутавровые балки особенно популярны за рубежом: в Канаде и европейских странах, а в России они только набирают свою популярность. Причем в некоторых регионах их даже не найти в продаже! Почему? Если мировой опыт показывает, что такой строительный материал действительно качественный и надежный, как так получилось, что двутавровые балки не заняли лидирующие позиции на отечественном рынке?

Дело в том, что истинная русская душа мастера привыкла работать с крепкими и надежными материалами: массивными, которые тяжело поднять и которые внушают уважение одним своим только видом.

И перекрытие издавна привыкли строить из прочных больших и тяжелых деревянных балок или даже цельных бревен, но уж точно не из «хитрых» инновационных конструкций с тонкой перегородкой. А то, что здесь надежность обеспечивают все те же законы физики, без которых не обойтись ни в строительстве, ни в архитектуре – это уже другой вопрос.

И до сих пор большинство российских застройщиков готовы сделать балки перекрытия даже из металла, чем из двух планок и OSB. Хотя на самом деле такие балки обладают целым рядом преимуществ!

Давайте рассмотрим все преимущества двутавровых балок как материала для строительства перекрытия:

Преимущество №1. Удивительная прочность

Благодаря такой гениально продуманной конструкции довольно хрупкие на вид балки оказываются во много раз прочнее и надежнее обычных. Верхняя часть балки работает на изгиб, а нижняя – на растяжение. Т.е. здесь уже речь идет не об одном монолитном элементе, которому приходится принимать на себя оба вида нагрузки одновременно:

Преимущество №2. Точная геометрия

Второй очень важный момент: идеальная геометрия самих балок. Даже со временем они не прогибаются, не выкручиваются, не рассыхаются и не изменяют свои своих параметров. Как утверждают производители, даже через 100 лет такие балки будут вести себя все также, как через год после постройки.

Что это дает? Для начала – безупречно ровное перекрытие, на которое легко монтировать любое половое покрытие, особенно паркет и ламинат. Дело в том, что когда вы имеете дело с брусьями и обычными деревянными балками, то должны знать, что согласно стандартам нормам их прогиб может достигать 3 см! И, поверьте даже это уже ощутимо: пол будет просто «ходить» под вашими ногами. И подобное точно хорошо не скажется ни на одном половом покрытии (кроме дешевого линолеума, пожалуй).

И это нормально: натуральная древесина – материал живой, и для нее свойственно сжиматься, усыхать или, наоборот, набирать в себя влагу. А вот двутавровые балки уже изготавливается из клееной древесины, с применением особо прочного соединяющего состава, и своих размеров они не изменяют.

Преимущество №3. Комфортный вес

Следующий важный аспект: двутавровые балки достаточно легкие, чтобы поднять одну из них самостоятельно, а потому с подобной работой без проблем справляются два обычных рабочих. Что это дает?

Во-первых, вам не понадобится тяжелая техника, которая должна будет поднимать обычные деревянные балки или металлические.

Во-вторых, работы на высоте станут более безопасными, ведь никому на голову не свалится слишком тяжелая балка.

В-третьих, применение двутавровых балок позволят немало сэкономить на фундаменте, ведь нагрузка на него уже будет на порядок меньше. И, если брать во внимание, что до 50% бюджета строительства обычно идет на надежный, крепкий фундамент, который выдержит не только стены, но и не менее тяжелые балки, тогда экономия получается существенной.

Преимущество №4. Изготовление в домашних условиях

Двутавровые балки вы можете изготовить самостоятельно, если будете знать, какими должны быть их параметры и узлы соединения. И в итоге у вас будет не только уверенность в качестве перекрытия, но и немало сэкономленный бюджет.

Преимущество №5. Практичность в утеплении

И, наконец, последний приятный момент: двутавровые балки особенно удобны для утепления междуэтажного перекрытия и последующей отделки потолка:

Единственный неприятный момент заключается в том, что в России качественные двутавровые балки поставляют единицы компаний, и если уж их приобретать, то важно уметь правильно рассмотреть все технологические недочеты. Речь ведь идет о будущем перекрытии!

Вам наверняка интересно узнать, почему двутавровая балка называется именно так? Дело в том, что она состоит из двух основных элементов, которые напоминают соединенные буквы Т. А балка Т-образной формы, в свою очередь, называется тавром. Вот откуда произошло это необычное название.

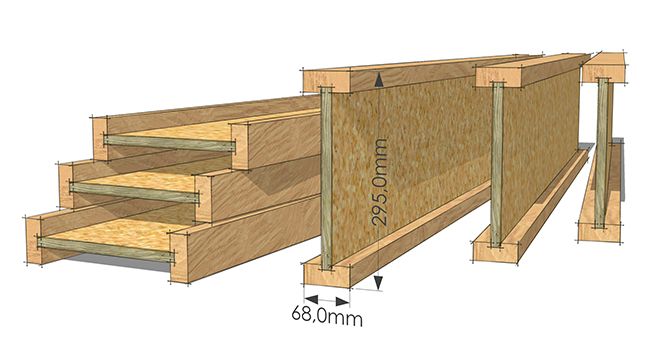

Что представляет собой такая балка в разрезе? Прежде всего, это заготовка из OSB или фанеры, которые выступают в роли ребер жесткости. А для этого в балках предварительно фрезеруют паз нужной формы. Высота балки получается от 140 до 470 миллиметров, и на практике та оказывается достаточно жесткой на прогиб. Если говорить о выборе проекта балок для стандартного коттеджного строительства с самыми популярными пролетами до 6 м, наиболее выгодной будет балка высотой 302 мм.

Самыми первыми в России стали выпускаться наскоровские балки, и их обозначениями современные производители пользуются до сих пор. Их делят на серии в зависимости от толщины полок: на тонкие балки и широкополочные:

  • Тонкие окантовочные балки серии NJ. Это балки с толщиной полок 38 мм. Такие заготавливают для обустройства периметра внешнего контура перекрытия, там, где необходим проем под лестницу или для других нагруженных мест. Они бывают однослойным и многослойными.
  • Широкополочные балки серии NJH и NJU. Это балки с толщиной полок 64 мм или 89 мм, конкретно для несущих пролетов. Как вы понимаете, в таких местах нагрузка на балки наиболее сильна.

Вот как отличаются обе серии:

Отметим такой важный момент. В интернете часто можно встретить опасное заблуждение, согласно которому изготавливают деревянные двутавровые балки перекрытия: расчет производится по старой таблице наскоровских балок. Хотя на самом деле на то время еще не существовало СНиПов для двутавров, и эта таблица предполагала снеговую нагрузку около 90 кг/м, которые соответствуют как раз Ростовской области.

Но сегодня использовать такие данные неправильно, так как вы понимаете, что снеговая нагрузка может быть намного выше в более северных районах РФ. А поэтому руководствуйтесь только такой таблицей, которую составили уже современные производители:

Помните также, что не все виды двутавровых балок, которые сегодня применяются при строительстве, пригодны для устройства перекрытия. Например, двутавровые балки опалубки.

В заводских условиях двутавры изготавливают из ценной древесины хвойных пород: лиственницы или сосны. Если вы решили приобрести готовые двутавровые деревянные балки, дадим вам пару ценных советов:

  • Пункт 1. Обратите внимание на шов: должен быть заметен небольшой выход клея. Это нормально.
  • Пункт 2. По всей полке вырез должен быть конической формы, а сама OSB должна быть фрезерирована и вставлена правильно.
  • Пункт 3. OSB должна быть через каждые полметра пристрелена скобами прямо в полку. Это помогает сохранять давление до того, как полностью застынет клей.
  • Пункт 4. Вы имеете право попросить сертификат качества продукта и посмотреть, применяется ли нужный тип клея – тот, который допущен для клееных несущих конструкций.
  • Пункт 5. Проверьте, есть ли в сопутствующей документации протокол испытания образцов балок, их номер технических условий и выпуска.

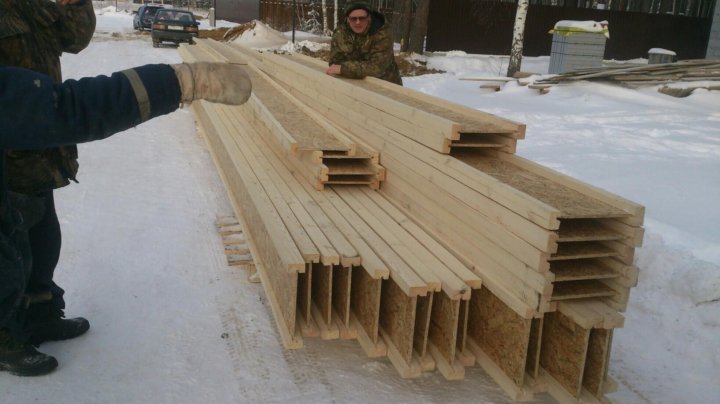

Выглядеть качественные двутавровые балки должны так:

Здесь секрет кроется в том, такие балки предварительно хорошо высушены, тогда как обычная древесина все еще содержит определенный процент влажности. Да и сама конструкция балки позволяет легко прорезать отверстия в перекрытии для проведения канализации, вентиляции газа и воды, а в условиях строительства частного дома или коттеджа это – важный момент.

Что касается клеевого соединения заметим, что некоторые российские застройщики уже давно отказались от заказа сырья от более мелких фирм и приобретают заграничные двутавровые балки, т.к. отечественное производство двутавровых деревянных балок и его итоговое качество не всегда радует. Да и опыта мало, канадская технология пока еще слишком непривычна и не находит в нашей стране большого количества последователей. Вот поэтому порой проще изготовить двутавровую деревянную балку своими руками – здесь нет ничего сложного. А мы расскажем, что и как.

Когда вы приступите к самостоятельному изготовлению заморской балки для строительства своего дома, то у вас уйдет около суток для первого образца, зато на второй день работа пойдет намного быстрее. Все делайте согласно такой пошаговой инструкции:

  • Шаг 1. Приобретите листы OSB толщиной 12 мм и нарежьте их на равные части.
  • Шаг 2. Далее вам понадобятся доски, в которых нужно сделать фрезу «ласточкин хвост» посередине доски, глубиной около 12-14 мм.
  • Шаг 3. Залейте специальный клей в отверстие и вставьте лист OSB.
  • Шаг 4. Чтобы быстро просушить участок, достаточно использовать обогреватель.

Главное при этом ни в коем случае не приобретать свежеспиленные или непросушенные доски, так как они могут непрогнозируемо повести себя в долгосрочной перспективе.

Высоту балки рассчитывайте по такому принципу:

  • Для листа с размерами 2440 мм оптимальным шагом балок будет 305, 406, 488 и 610 мм.
  • Для листа в 2500 мм рациональный шагом будет 312, 417 и 500 мм. А вот двутавровыебалки с шагом более 6 метров уже не применяют.

В заводских условиях двутавровые балки всегда фрезируются так, что прорезь у них получается как бы зауженой книзу, и лист OSB вклеивается в полку внатяг. Так лист и дерево прилегают наиболее плотно.

Для этого используется полиуретановый или меламиновый клей, а сам лист зажимают струбцинами и забивают еще дополнительно под углом 45 градусов по длине через каждые 20 см. На каждую такую балку уходит не более 2 часов, и уже через 6 часов ее можно устанавливать:

Соединяйте балки между собой при помощи специальных блок-вставок:

Вот небольшой видео-урок, как вставлять лист в древесину:

И наконец, самый ответственный этап! Изготавливая деревянные двутавровые балки для строительства своего дома, еще задолго до их монтажа вам нужно точно просчитать пустоты в перекрытиях – для будущей прокладки инженерных коммуникаций. Конечно вы будете проводить сантехнические трубы, электрические кабеля и инженерные системы. И здесь важно определеть все изначально правильно, чтобы потом не допустить ослабление перекрытия.

Сверление отверстий для коммуникаций

А теперь также подойдем вплотную к такому важному вопросу, как правильно сверлить двутавровые деревянные балки. Дело в том, что это необходимо делать еще на земле – до монтажа. И здесь важно соблюсти все правила, иначе даже небольшие отверстия способны ослабить балку по всей длине.  Где именно могут располагаться сквозные отверстия в балках перекрытия зависит от того, по какой технологии они были произведены.

Так, у двутавровых балок отверстия должны быть не более 40 мм. Располагать их разрешено практически в любом месте между таврами, но только не ближе 150 мм к торцу балки или опоры на несущий элемент. Идеально, если такие отверстия будут располагаться прямо по центру относительно полок, а не выше или ниже. А максимально допустимый диаметр отверстия 10 см.

Кроме того следите за тем чтобы расстояние между соседними отверстиями было в 2 раза больше диаметра самого большого из них.

Узлы крепления балок со стеной

Если вы подготовили балки правильно, можете смело приступать их монтажу:

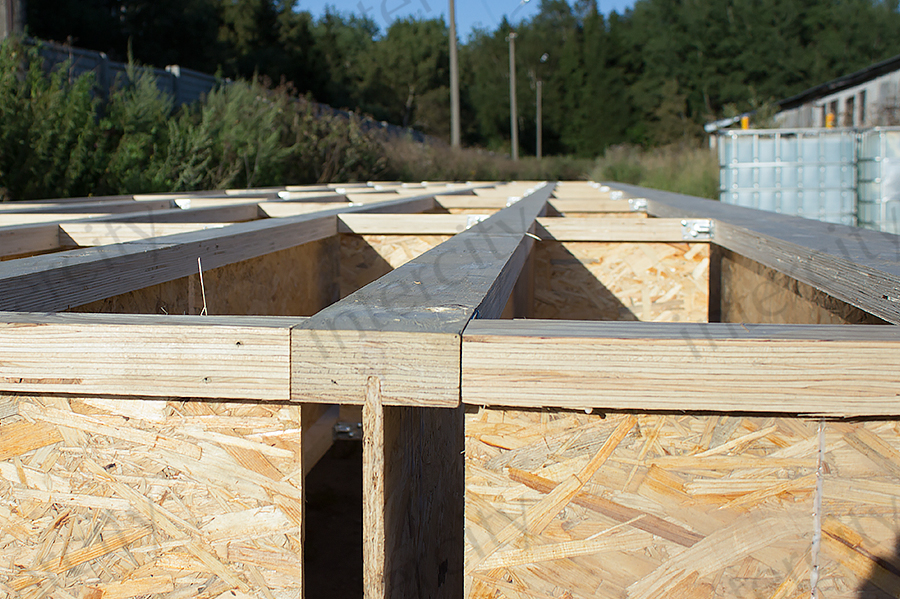

Вот основные узлы крепление двутавровых деревянных балок к стене:

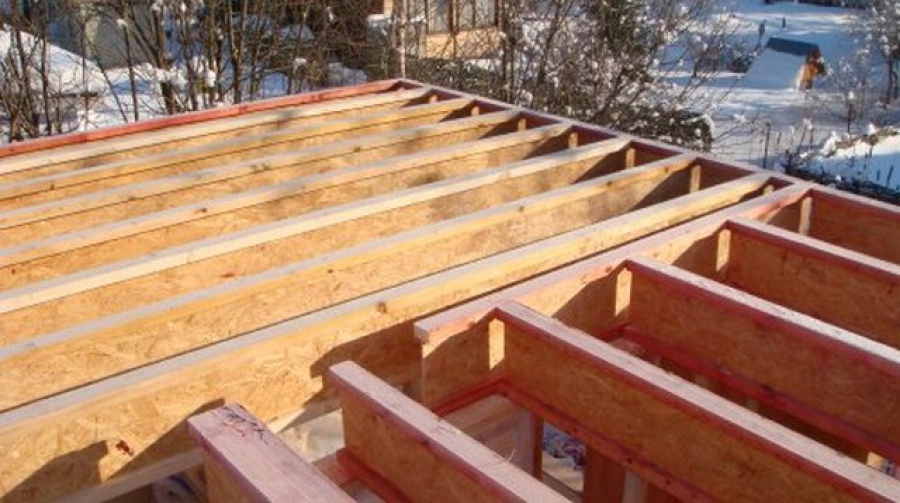

В готовое перекрытие из деревянных двутавров вставьте утеплитель:

А теперь давайте разберем главные ошибки при изготовлении таких балок.

Ошибка №1. Покупка неподготовленной древесины

Если вы беретесь самостоятельно изготовить изготавить такое основание для перекрытия, помните, что в заводских условиях балки готовят по специальной технологии, используя только калиброванный сухой материал. Это позволяет полностью исключить возникновение перекручивания балок так называемым «вертолетом», которое нередко происходит при применении обычных деревянных балок и досок.

Вам наверняка будет интересно посмотреть на сам процесс заводского изготовления таких балок:

Ошибка №2.  Использование неподходящего клеевого состава

Нельзя для склейки элементов двутавровой балки использовать эпоксидную смолу. У нее достаточно слабая адгезия конкретно в древесине, и придется выжидать немало времени, пока она затвердеет. А вот полиуретановый клей как раз подходит хорошо. Главное преимущество его в том, что он не горит и при этом сам термоактивен. Говоря простым языком, чем выше температура, тем крепче становится само изделие.

И уж точно нельзя использовать в качестве клея ПВА, ведь он совершенно не предусмотрен для применения в таких конструкциях.

Ошибка №3. Неправильное сопряжение балок

Речь идет о перерасходе балок. Дело в том, что в отличие от обычных деревянных балок, двутавры не крепятся внахлест. Для их крепления необходимо приложить балки встык и закрепить при помощи перфорированных пластин. Но не перфорированной лентой, применение которой потом приведет к опрокидыванию балки! Причем место установки перфорированных пластин определяется точными инженерными расчетами.

Ошибка №4. Применение не тех крепежных элементов

Еще одна популярная ошибка – это крепление двутавровых балок к стене и заделка их места монтажной пеной. А на самом деле использовать можно исключительно специальные закладные элементы.

Нельзя также применять слабые кронштейны, ведь после этого уже нельзя будет гарантировать несущую способность такого перекрытия и существует риск обрушения всей конструкции.

Не крепят двутавровые балки также обычными саморезами. Ведь сам по себе саморез – это не конструкционный элемент, и он не рассчитан выдерживать повышенную нагрузку, и используется только для крепления легких и не несущих конструкций.

Обратите внимание и на размер кронштейна, достаточность его высоты. Соотношение высоты кронштейна и балки должно стремиться к единице, то есть быть почти одинаковым. Чем меньше кронштейн – тем хуже.

Ошибка №5. Задействование посторонних элементов

Неправильно также использовать дополнительные элементы, которые не были предусмотрены конструкцией. На самом деле стандартное крепление двутавра достаточно жесткое, и еще как-то закреплять его нет необходимости.

Мы подготовили для вас иллюстрацию, которая поможет разобраться с самыми типичными ошибками монтажа таких балок:

Следуйте нашим советам – и у вас все получится!

Калькулятор подбора деревянных двутавровых балок

SIA I-beams производит износоустойчивые деревянные двутавры. Такие балки показали себя как незаменимый стройматериал при строительстве зданий в Северной Америке, понемногу они начинают завоевывать и рынки Европы.

Чтобы правильно произвести расчет необходимого количества балок, мы создали расчетный калькулятор, который вам поможет быстро и удобно рассчитать шаг между балками и их тип в зависимости от расстояния между стенами и от нагрузок в конкретном случае.

Как пользоваться калькулятором:

  1. Вводим расчетную длину пролета. Для балок перекрытия — это наибольший пролет, т.е. наибольшее расстояние между соседними стенами, на которые опирается балка. Для стропил кровли – это горизонтальное расстояние (проекция мест опоры, обычно расстояние между осями) между местами опора балки (сама балка длиннее, чем эта проекция, т.е. чем больше угол, тем длиннее балка).
  2. Для стропил кровли вводим угол наклона. Угол наклона – наклон стропил к горизонтали.
  3. Вводим шаг – это межцентровое расстояние между соседними балками.
  4. 4. Можно изменить постоянную нагрузку. В соответствии с нормативом EN 1991, постоянную нагрузку рассчитывают по плотности конструкции пола/перекрытия/крыши, помноженной на коэффициент надежности. Согласно EN 1990, коэффициент надежности для постоянных нагрузок — 1,35, а для временных — 1,5.
  5. Можно изменить временную нагрузку. В соответствии с нормативом EN 1991, величины временной нагрузки принимаются в зависимости от предполагаемого использования перекрытия. Для перекрытий жилых помещений можно принимать временную нагрузку 200 kg/m2. При расчете стропильной системы нагрузки от снега принимаются согласно LBN-003-1, таблица 16. 2. Для Риги это равняется 125 kg/m2.

    *В расчетном калькуляторе включено определение расчетной нагрузки при соответствующих коэффициентах надежности: согласно EN 1990 для постоянных нагрузок это — 1,35 а для временных нагрузок — 1,5. В калькулятор вводятся нагрузки без учета коэффициентов надежности. – это повторение из п.4.

    *Величина используемой расчетной нагрузки будет индивидуальной — в зависимости от конкретной ситуации.

  6. Когда все упомянутые данные введены в таблицу, можно ознакомиться с результатом. Внизу находится табличка с имеющимися в нашем ассортименте балками. Зеленым цветом закрашены все балки, которые можно использовать, а красным – несущая способность которых не соответствует заданным вами параметрам. Чтобы изменить результат, советуем изменить шаг балок.

Деревянная двутавровая балка от производителя в Новосибирске

Деревянные двутавровые балки
от производителя в Новосибирске – от 295 р. / м. пог.

100% гарантия качества

Доступная цена

Быстрая доставка

УЗНАТЬ ПОДРОБНЕЕ

Спасибо за ваш заказ!

В ближайшее время наш менеджер свяжется с Вами.

применение двутавровых балок

Стропильная система

Строительство

каркасных домов

Перекрытия для каменных домов

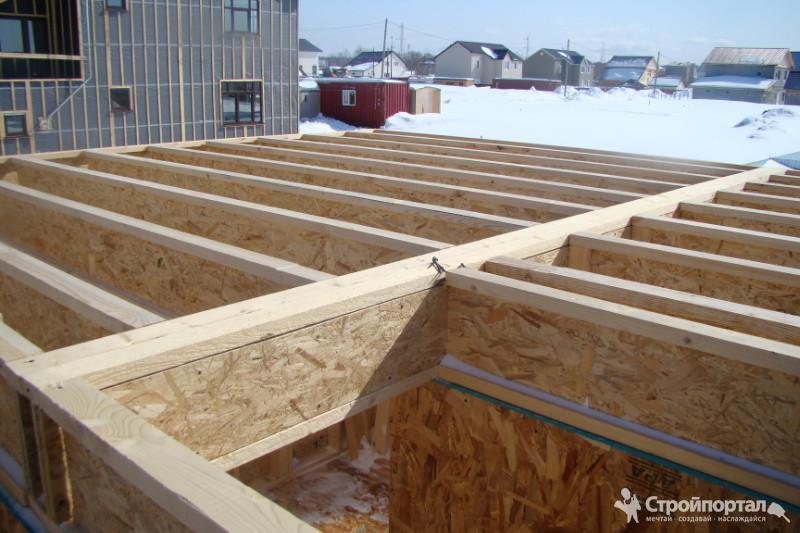

Перекрытия в деревянных домах

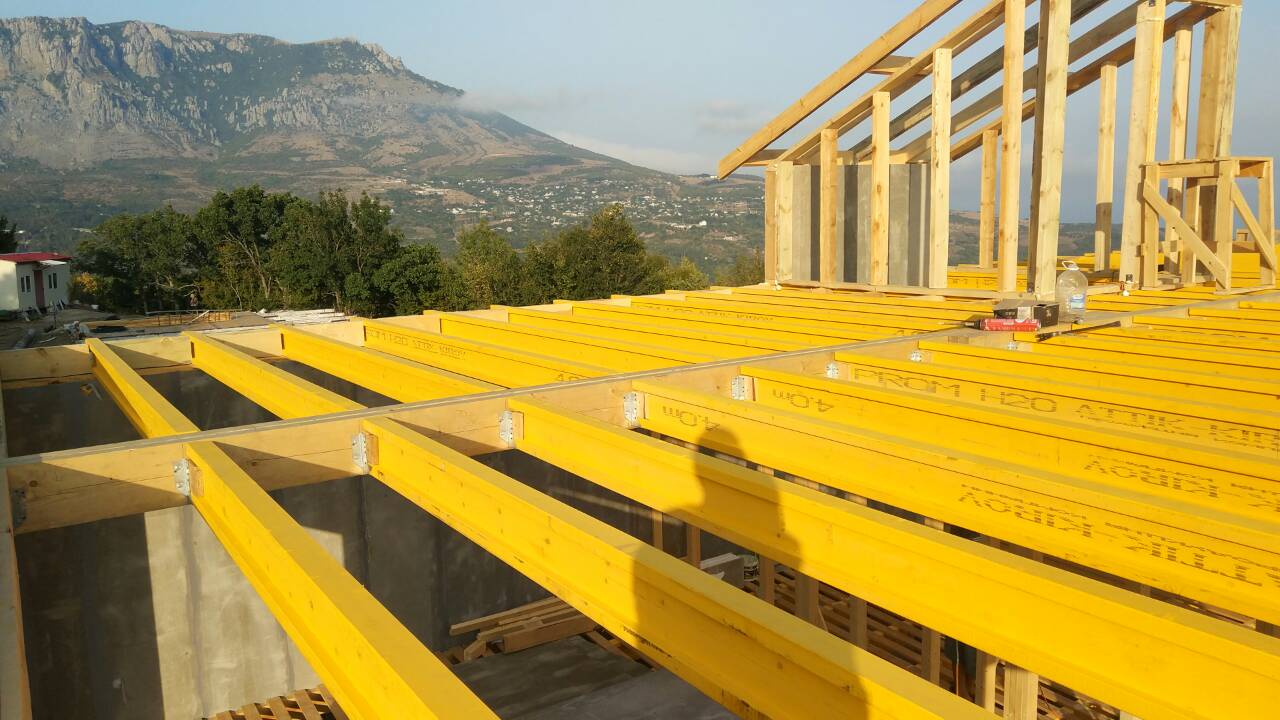

Двутавровые деревянные балки могут использоваться в качестве стропил для разных типов крыш: односкатных, двускатных, четырехскатных, мансард и плоской кровли.



Выбирая двутавровую балку в качестве деревянного перекрытия, вы экономите на возведении опор. Они не требуются: высокая удельная прочность балки позволяет использовать ее на пролетах любой длинны до 6 метров.



Балки также используются в конструкциях пола. При правильной установке позволяют избежать дальнейшего скрипа полов

Есть возможность прокладывать скрытые коммуникации внутри перекрытия. Такие, как: электрика, воздуховод, водопровод, канализация.



Наши двутавровые балки подходят для любых видов строительства: каменного, каркасного домостроения и деревянных домов.

Преимущества изделия:

можете присылать чертежи, выполненные архитектором, начерченные от руки и сфотографированные

отсутствие изгибов и выдержанные размеры;

не подвержены усадке и деформации;

обеспечивают экономию трудозатрат и материалов;

легко поддаются укладке при помощи обычного плотницкого инструмента;

в строительных конструкциях позволяют использовать на 40-60% меньше материалов;

при правильном монтаже, хранении и эксплуатации обеспечены гарантией на весь срок службы

Компания «Завод домов» выпускает деревянные двутавровые балки серии Б (верхняя и нижняя полки из сухого строганного бруса, стойка OSB-3 толщиной 12мм)


Балка продается кратно 6-ти, 9-ти и 12-ти метрам

При покупке от 500 м погонных вы получаете скидку оптового покупателя!

собственное производство

Двутавровые деревянные балки не подвержены деформации, рассыханию, коррозии и другим дефектам. Их свойства и параметры остаются неизменными при любых внешних воздействиях. Несмотря на уникальную прочность, изделие можно распилить любой пилой, получив нужный размер для строительства. Двутавровая балка легко выдерживает серьезные нагрузки без дополнительных конструкций для усиления.

Доставка строй материалов осуществляется нашим транспортом в течении нескольких дней

Дополнительный сервис – антисептическая обработка материалов

Услуги проектирования и сборки перекрытий

«Завод домов» — это собственное производство СИП панелей, Профлированного бруса, Двутавровой балки и деревянных стройматериалов в окрестностях Новосибирска.

Для создания продукции берут хорошо просушенный деревянный брус, высокопрочную ориентированно-стружечную плиту OSB и особые клеевые материалы, которые обладают влагостойкостью и огнеупорностью. Изготовление двутавровых балок осуществляется при помощи новейшего оборудования и высокомощных прессов.

Сертификаты на продукцию


Как сделать деревянные двутавровые балки перекрытия своими руками

Просмотров 3.4k. Обновлено

Такие опорные элементы широко применяются в строительной сфере, особенно при обустройстве различных перекрытий. В продаже имеется несколько вариантов двутавровых балок, в производстве которых используется «чистая» древесина и материалы на ее основе. Средняя цена – 230 руб/п.м. – довольно приемлемая для большинства индивидуальных застройщиков.

Но есть ряд вопросов, которые наводят на мысль – а не проще ли изготовить деревянный двутавр своими руками? Во-первых, не возникнет проблемы с его транспортировкой, во-вторых, с подгонкой по месту установки. Ведь придется довольствоваться лишь тем, что предлагает рынок.

Как организовать самостоятельное «производство» деревянных двутавровых балок, что учесть – тема предлагаемой статьи.

Объяснять читателю отдельные нюансы изготовления балок двутавровых бессмысленно. Например, как сделать своими руками пазы для установки стоек. У каждого хозяина свой инструмент (цепная пила, фрезы или иное) и методика.

Но несколько замечаний общего плана лишними не будут:

  • Даже для перекрытий один и тот же двутавр использовать не стоит. Необходимо сделать точный расчет нагрузок. Деревянные балки имеют небольшой вес, но вот какой они сами способны выдержать? Поэтому если сборка и ведется своими руками, то определение оптимальных параметров двутавровой опоры лучше доверить профессионалу.
  • Перед началом «конструирования» все образцы из древесины следует высушить. Еще неизвестно, где и при каких условиях материал хранился до того, как был куплен. Несоблюдение этой рекомендации может привести к тому, что смонтированная двутавровая балка через некоторое время деформируется.

Выбор материала

Понятие древесина – общее. Что именно целесообразно использовать при изготовлении своими руками двутавровых балок?

Брус

Практика показывает, что лучше, если он будет клееный (о его характеристиках и преимуществах читайте здесь). Такие заготовки менее всего подвержены деформации. Если почитать различные описания готовой продукции, то практически все производители уверяют потенциального покупателя, что их строй/материал (наряду с другими достоинствами) не впитывает жидкости, следовательно, не разбухает и не гниет. Хотя даже далекий от этой сферы человек прекрасно понимает, что как ни обрабатывай древесину, полностью исключить влагопоглощение невозможно.

Немаловажен и вопрос о породе. Автор не собирается заниматься агитацией, а предлагает лишь вспомнить, как строили наши предки. Наиболее проблемная часть любого сруба – нижний венец. Его нужно было максимально оградить от воздействия влаги. Поэтому для него всегда брали лиственницу. Это дерево, в отличие от других хвойных пород, содержит не просто смолу, а особую. Она придает материалу уникальные свойства. Например, при намокании древесина становится только прочнее. Ну а что именно использовать – на усмотрение домашнего мастера.

Практика малоэтажного строительства показывает, что наиболее используемые типоразмеры двутавровых балок следующие:

Остается добавить, что минимально допустимое сечение бруса (мм) – 35 х 25. И это лишь для опалубки. Если использовать такой двутавр в качестве перекрытия, то заготовки придется монтировать как можно плотнее, а это – повышенный расход древесины. Следовательно, брус необходимо брать большего сечения.

Стойка

Основных вариантов два – из многослойной фанеры или ОСВ. Хотя в продаже встречаются двутавровые балки и других исполнений, для изготовления своими силами лучше ориентироваться на эти материалы. Предпочтительнее ОСВ, так как они обеспечат большую прочность и долговечность конструкции благодаря особому структурному составу и технологии производства.

Клей

Как правило, на это мало кто обращает внимание. Хотя все клеи отличаются друг от друга, в том числе, и токсичностью. Вот это и следует учесть. При выборе средства нужно ознакомиться с его составом, особенно если предполагается монтаж перекрытий из двутавровых балок в жилом строении. Рекомендация простая – чем меньше «химии», тем лучше.

Особенности изготовления двутавровой деревянной балки

  1. После подготовки брусьев в них делаются выпилы для последующей установки стойки. Она должна располагаться строго вертикально, поэтому особое внимание – точности разметки (ведется от продольной оси заготовок).
  2. Каждая плита перед использованием тщательно осматривается. Малейший дефект (а он скажется на несущей способности двутавровой балки) – причина для отбраковки. Кромки отобранных плит немного скашиваются, чтобы образцы лучше входили в пазы.
  3. Выпилы в брусьях промазываются клеящим составом; в нижний вставляется стойка, после чего накладывается верхний и прижимается.
  4. Сборка оставляется в таком положении до полного просыхания клея. Это время указывается в инструкции по применению состава.

Качественную стыковку всех элементов двутавровой балки можно обеспечить отрезками швеллера аналогичной длины. Они накладываются на бруски и стягиваются импровизированными хомутами (веревка, ремни с карабинами и тому подобное), до полного отвердевания клея. И только после этого деревянную балку-двутавр  можно использовать для обустройства перекрытия.

Процесс изготовления опор из древесины, как и выбор материалов, особых сложностей не представляет. Работа, выполненная своими руками, экономит и время, и деньги. Но это оправдано лишь в том случае, если расчеты нагрузок проведены на профессиональном уровне. Если нет полной уверенности, что это получится сделать самостоятельно, рисковать не стоит. Перекрытие – ответственная часть любой конструкции, и никакая экономия не может служить оправданием нарушению проектных параметров.

Двутавровые балки TJI

Выбирая Trus Joist, вы выбираете бренд, который:

— Изобрел самую первую двутавровую балку более 50 лет назад

— Ведущие инновации и дизайн для создания набора изделий из инженерной древесины, включая I-Joist, LVL Microllam, LSL Timberstrand и PSL Parallam

-Раздвинул пределы диаграмм пролетов, чтобы сделать сегодняшние концепции открытых перекрытий реальностью

— I-балка использовалась №1 в течение последних 14 лет

-И сегодня это один из пользующихся наибольшим доверием брендов в строительном сообществе.

Балка балки. Единственный выбор.

Чтобы отправить чертежи для взлета — нажмите здесь

Доступные размеры

График

L / 480 — это критерии проектирования, которые мы рекомендуем для получения наиболее эффективного пола

Характеристики и преимущества:

-LVL Фланец для повышенной прочности и пола без скрипа

-Возможность пролета до 32 футов

— Отверстия под механические детали

— Различные глубины и серии для любого применения

— Собственное проектирование и инжиниринг

— большой пролет

Двутавровые балки

могут охватывать до колоссальных 32 футов без поддержки, что дает строителям домов возможность создавать открытые планы этажей, которые требуются клиентам

-LVL Фланец

Фланец LVL имеет решающее значение для пола с высокими эксплуатационными характеристиками, поскольку он предотвращает скрип полов двумя способами.1) фланец LVL лучше удерживает крепеж, предотвращая ослабление гвоздей, вызывающих скрип, и 2) он не сжимается со временем из-за изменения влажности, что является еще одной частой причиной скрипов

— Разработано для обеспечения согласованности

Все балки TJI должны быть идеально прямыми, не деформируются, не деформируются и не коробятся.

— Допуск для размещения систем отопления, вентиляции и кондиционирования, электричества и водопровода

В лямках балок TJI можно прорезать большие отверстия, что позволяет легко запускать и устанавливать механическое оборудование.Расстояние между балками также может быть шире, чем у традиционных массивных пиленых балок, что обеспечивает более быстрый и простой монтаж

-Быстрая и простая установка

Все балки TJI разработаны с использованием запатентованного программного обеспечения, которое позволяет проектировать пол для каждого дома. Это программное обеспечение создает макет и определяет, куда идет каждый отдельный элемент кадрирования. Когда материал прибывает на строительную площадку, обрезка минимальна, и плотники точно знают, куда идет каждая балка.

Trus Joist I-Joist Product Страница

Trus Joist I-Joist Руководство по установке

Допустимые отверстия Двутавровые балки и балки

Спецификация двутавровой балки для балки

Гарантия на балку I-балки

План этажа Процесс взлета

Пример плана этажа

Минимальный диапазон критериев (на код)

Источник волокна

Видео по установке

Балка — APA — The Engineered Wood Association

Преимущество высокой производительности

Основы двутавровой балки

Двутавровые балки — это прочные, легкие конструкционные элементы из дерева I-образной формы, отвечающие строгим стандартам качества.Двутавровые балки состоят из верхних и нижних фланцев, устойчивых к изгибу, соединенных перемычками, обеспечивающими исключительное сопротивление сдвигу. Материал фланца обычно представляет собой клееный брус (LVL) или массивный пиломатериал, а полотно изготавливается из фанеры или OSB. Благодаря прочному сочетанию конструктивных характеристик получается универсальный и экономичный элемент каркаса, который легко устанавливать в жилых и легких коммерческих проектах.

Стандартные области применения двутавровой балки

Двутавровые балки широко используются при строительстве перекрытий и крыш жилых домов.Они идеально подходят для длинных пролетов, в том числе для непрерывных пролетов над промежуточными опорами. Поскольку двутавровые балки прямые и правильные, строителям легче избежать венцов и поддерживать ровную поверхность каркаса. Кроме того, деревянные двутавровые балки обычно хранятся на складе и доступны на глубине, соответствующей потребностям каркаса жилых домов.

Общая глубина

9-1 / 2 дюйма, 11-7 / 8 дюйма, 14 дюймов, 16 дюймов. Ширина фланца варьируется от 1-1 / 2 дюйма до 3-1 / 2 дюйма; большие длины легко доступны.

Обычное использование

Двутавровые балки популярны для обрамления полов и крыш.Многие производители-члены APA имеют инструменты для разработки программного обеспечения; свяжитесь с производителем (слева) для получения дополнительной информации.

АПА ПРИ-400

Двутавровые балки с номинальными характеристиками APA (PRI) производятся в соответствии с PRI-400, Стандартом рабочих характеристик двутавровых балок APA EWS , форма X720. Этот стандарт производительности предоставляет простую в использовании таблицу допустимых пролетов для применений в строительстве жилых этажей, позволяя проектировщикам и строителям выбирать и использовать двутавровые балки от различных производителей элементов конструкции, используя только один набор таблиц пролетов.APA PRI распознаются через ICC-ES ESR-1405.

Знак качества APA

Товарные знаки APA появляются только на продукции, производимой заводами-членами APA. Знак означает, что качество продукции подлежит проверке посредством аудита APA — процедуры, предназначенной для обеспечения соответствия производства стандартам производительности APA или стандарту, указанному в знаке.

Публикации I-Joist

Двутавровые балки с рейтингом APA

Включает информацию о номинальных пролетах, деталях установки, конструкции консолей, архитектурных спецификациях и технических характеристиках двутавровых балок APA с номинальными характеристиками.

Загрузить>

Библиотека ресурсов

Получите доступ к полному списку публикаций APA о двутавровых балках в библиотеке ресурсов APA.

Противопожарные конструкции для перекрытий с деревянными двутавровыми балками

Узнайте о нескольких вариантах, которые повышают огнестойкость систем перекрытий с двутавровыми балками и соответствуют требованиям Международного жилищного кодекса (IRC) 2012 и 2015 годов, посетив страницу противопожарных сборок с двутавровыми балками.

Перейти>

Белая книга: Основы положений IRC по защите мембран

APA, AWC и WIJMA совместно разработали этот документ, который описывает историю, предысторию и цель положений IRC по противопожарной защите полов, а также методы, используемые для установления эквивалентности и соответствия этим требованиям противопожарной защиты.

Загрузить>

Официальный документ
: Требования кодов к сборным деревянным двутавровым балкам

APA, AWC и WIJMA совместно разработали этот документ, в котором описывается базовое распознавание кодов для сборных деревянных двутавровых балок и необходимость сертификации продукции в соответствии с этими правилами.

Загрузить>

Информационный документ: Противопожарная защита полов с двутавровыми балками с помощью заводских решений

APA разработала этот документ, в котором описаны основные требования к противопожарной защите для сборных деревянных двутавровых балок с применяемыми на заводе решениями противопожарной защиты в соответствии с нормами.

Загрузить>

LVL и двутавровая балка | Ферма Старка

Наше подразделение изделий из дерева, производимое на нашем производственном предприятии в Бич-Сити, штат Огайо, состоит из «широкополочных» балок Perma-Straight I, балок LVL и изделий из бортовой доски. Stark Truss предлагает преимущества компьютерной системы пола, а также предоставляет полную техническую поддержку, чтобы помочь строителям и домовладельцам в использовании этой системы.

Stark Truss, спроектированные деревянными двутавровыми балками Perma-Straight, устраняют проблемы, типичные для традиционных массивных деревянных балок.Они предлагают дополнительную стабильность и прочность, гибкость конструкции, простую установку и творческие решения. Двутавровые балки изготавливаются из деревянных полок, плит OSB и затвердевшего клея.

LVL (клееный брус) балки изготавливаются из нескольких слоев тонкой древесины, скрепленных клеем. Балки LVL, спроектированные Stark Truss, прочные, ровные и прямые.

Stark Truss предлагает преимущества компьютерной напольной системы, а также обеспечивает полную техническую поддержку, чтобы помочь строителям и домовладельцам использовать эту систему.
