Фальцы кровли - это? Подробная информация о фальцевой кровле

Фальцами называются специальные швы соединения двух металлических листов в единое полотно. Таким способом осуществляются не только кровельные покрытия, фальцевые швы применяются при изготовлении металлических ведер, систем водоотвода, труб, желобов и многих других видов изделий из металла. Эти швы встречаются и на декоративных элементах, бижутерии.

Фальцы кровли

Наименование происходит от немецкого фальц (Falz) – в переводе паз. В более широком значении используется для наименования места загиба шва, соединяющего два металлических листа. Фальцы могут изготавливаться на заводских гибочных станках или вручную. Первый способ гарантирует ровные поверхности, значительно ускоряет процесс перекрытия крыши. Ручная формовка фальцев считается самой сложной кровельной работой и выполняется далеко не всеми мастерами.

В переводе «фальц» означает всего-навсего желоб

Содержание статьи

Виды фальцевых соединений

В зависимости от пространственного положения и количества загибов фальцевые соединения делятся на несколько видов.

Тип фальцевого соединенияКраткое описание технологии изготовления и эксплуатационных характеристик

Одинарный стоячий

Самый простой и самый используемый вид замка для кровель. Напоминает соединение шип/паз. Край одного листа загибается под углом 90°, край второго делается с двумя подгибами – первый под прямым углом, второй под углом 180°. Такое соединение может подготавливаться на земле, на крыше листы вставляются друг в друга и окончательно фальцуются для придания герметичности.

Двойной стоячий

Более сложное соединение. Обеспечивает увеличенные показатели герметичности. На крышах применяется редко, чаще используется во время изготовления различных металлических емкостей или бижутерии. Конец одного листа подгибается дважды, первый раз под прямым углом, второй раз под углом 180°. Конец второго листа подгибается три раза. Первый раз под прямым углом и два раза под углом 180°.

Одинарный лежачий

Простое соединение, используется как технологический шов различных изделий для сыпучих материалов. Преимущества – простота исполнения, возможность загибать фальцованные листы поперек шва дугой или под различными углами. Все стоячие швы не позволяют делать такие изгибы.

Двойной лежачий

Герметичный шов, используется во время изготовления емкостей для хранения жидкостей. Количество изгибов такое же, как и при двойном стоячем, разница в том, что он расположен не вертикально, а прижимается к листам.

Стоячие швы имеют высокие показатели прочности на изгиб, лежачие соединения не выдерживают вертикальных нагрузок. Все подгибы двойных швов делают на двух листах одновременно. Кровельщик должен предварительно рассчитывать ширину полос погиба и с нужным смещением устанавливать листы.

Типы соединений фальцевой кровли

Стальной лист фиксируется к обрешетке кляммером. Это металлическая полоса, изготовленная из того же материала, что и кровля. Кляммер прикручивается к обрешетке, потом изгибается под углом 90°, огибает фальц и еще раз подгибается, но уже под углом 180°. Такая технология дает возможности крепить листы к обрешетке без проделывания отверстий в кровле, на фальц-листах промышленного изготовления не применяется.

Крепление фальцевой кровли

Кляммер неподвижный кровельный

Для фальцевой кровли промышленность выпускает специально прокатанный металл с заданным профилем, что намного ускоряет и упрощает процесс покрытия крыши. Кроме того, заводские профили имеют идеально ровные поверхности и одинаковые размеры, что значительно улучшает внешний вид покрытия. Готовые промышленные листы называются картинами или фальц-листами.

Фальцевые панели

Есть два вида картин.

  1. Стартовые. Устанавливаются первыми с каждой стороны ската крыши, имеют только два шипа.
  2. Рядовые. Используются для основного покрытия, соединяются между собой в шип/паз.

Для закатывания фальцев применяется ручной инструмент или механические закаточные устройства. Ручная закатка дает возможность соединять не только прямые фальцы, но и элементы сложных конфигураций. Закаточная машинка дает отличный вид и качество соединения, но может использоваться только на прямых участках крыши.

Машина для закрытия фальцев

Инструмент для фальцевой кровли

Обжимные кровельные рамки

Ширина панелей стандартизуется, длина выбирается заказчиком с учетом архитектурных особенностей стропильной системы и размеров крыши.

Эксплуатационные параметры фальцевой кровли

Фальцевые кровли не имеют широкого распространения среди застройщиков, чаще всего встречаются на эксклюзивных зданиях или приусадебных пристройках. Фальц дает возможность соединять между собой листы без использования традиционных метизов, что исключает образование на поверхности отверстий. Именно в этих местах быстрее всего происходит коррозия металла, особенно если резиновые прокладки потеряли свои первоначальные герметичные свойства.

Важное качество фальцевой кровли — отсутствие на поверхности элементов крепления (в частности поперечных соединений при создании кровельной карты любой длины), что исключает протечки

Монтировать такие кровли могут лишь профессионалы, имеющие большой опыт изготовления различных швов и полный комплект специальных инструментов и приспособлений. К преимуществам фальцевой кровли можно отнести следующие параметры.

  1. Небольшой вес. Масса квадратного метра покрытия не превышает 5–6 кг, данные колеблются в зависимости от толщины. Небольшой вес позволяет сооружать облегченную стропильную систему, что, учитывая высокую стоимость пиломатериалов, заметно понижает сметную стоимость кровельных работ.

    Еще один плюс фальцевой кровли — небольшой вес всей конструкции, в том числе обрешетки и иных элементов

  2. Минимальная цена. Для фальцевой кровли можно покупать рулонную тонколистовую сталь. Она считается сырьем изготовления металлической черепицы и металлопрофиля. Соответственно, рулонная непрофилированная сталь намного дешевле готовой продукции.

    Фальцевая кровля отличается разумной ценой

  3. Полное отсутствие отверстий исключает механические повреждения целостности картин.
    Именно в отверстиях быстро появляются коррозионные процессы. В дальнейшем здесь образуются протечки, крышу приходится менять или ремонтировать.

    Срок службы некоторых фальцевых кровель превышает сто лет ­– у них нет отверстий

Как и все архитектурные элементы, фальцевые кровли имеют и свои недостатки.

  1. Идеально ровная поверхность покрытия увеличивает риски лавинообразного схода снега в весенний период. Могут повреждаться желоба сливной системы, обязательно требуется монтаж снегозадержателей. Это усложняет и удорожает кровельные работы.

    Система снегозадержания на фальцевой кровле

  2. Качественные фальцевые соединения по индивидуальным проектам могут делать только настоящие профессионалы, услуги таких кровельщиков дорого обходятся заказчикам.

    Монтаж фальцевой кровли должен выполнять опытный специалист

Что касается остальных распространенных проблем (шумности, высокой теплопроводности, накоплению статического заряда), то они точно такие же, как и у металлической черепицы или профилированного кровельного листа.

Из каких металлов могут изготавливаться фальцевые кровли

Главное требование к металлам – они должны легко гнуться без образования микротрещин. Известно, что микротрещины постепенно расширяются, причина такого явления – усталость металла. Увеличение размеров микротрещин может становиться причиной появления протечек. По своим физическим характеристикам для фальцевой кровли пригодны следующие металлы.

Медь

Самый дорогой материал фальцевых кровель, применяется лишь на эксклюзивных домах, во время реконструкции исторических зданий и строительстве культовых сооружений. Со временем поверхность меди окисляется и покрывается тонкой защитной пленкой оригинального цветового решения – патиной. Это придает крышам особую престижность и совершенство.

Медная фальцевая кровля

Алюминий

Срок эксплуатации практически неограничен. Поверхность алюминия также покрывается тонким слоем окисла, который препятствует дальнейшему старению. Металл легко сгибается и вытягивается, что позволяет применить его на кровлях с очень сложной геометрией.

Алюминиевая кровля

Цинк-титан

Специально адаптированный под строительные потребности сплав, характеризуется высокой коррозионной устойчивостью и красивым внешним видом. Имеет уникальное свойство самовосстановления – все небольшие царапины затягиваются. Металл может вытягиваться без ухудшения первоначальных физических свойств.

Титан-цинковая кровля

Оцинкованная сталь

Для ее изготовления применяются конструкционные стали, цинковое покрытие делается горячим методом. Такая технология изготовления увеличивает сроки эксплуатации кровли. Для дополнительной антикоррозионной защиты и улучшения дизайнерского вида поверхности могут покрываться полимерными красками.

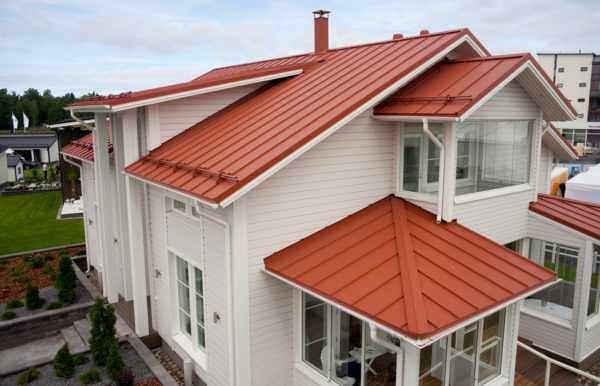

Фальцевая кровля стальная

Крыша из оцинкованного листа окрашенного

Монтаж кликфальцевой кровли

Кликфальцевое соединение отличается от обыкновенного тем, что может герметично защелкиваться без использования специального оборудования и инструментов. Заводом предусмотрены уникальные профильные изгибы, дающие возможность ускорять процесс укладки кровельного материала.

В зависимости от типа кровли делается кровельный пирог. Для утепленных крыш это довольно сложное и дорогостоящее сооружение, холодные крыши ставить намного быстрее и проще.

Толщина утепления ската кровли

Перейти к расчётам

Монтаж фальцевой кровли всегда начинается с левого края, это обусловлено конструкционными особенностями промышленного изготовления готовых фальц-листов.

Шаг 1. Прикрепите к краю ската деревянный брусок сечением 2,5×5 см.

К краю ската прибит деревянный брусок

Он нужен для выполнения двух задач.

  1. Первая – к нему в дальнейшем фиксируется ветровая планка.
  2. Вторая – к боковой поверхности бруска крепится шип первой картины. Внимательно проверьте углы ската, они должны быть прямыми.

Отмерьте на краю ската три метра, на карнизе четыре. Если гипотенуза равняется пяти метрам – все отлично, если нет, то нужно исправлять брак. Можно немного смещать положение крайнего бруска, разбежности потом закроются ветровой планкой и не будут виды с земли. Если отклонения большие, то придется подрезать обрешетку.

Шаг 2. Установите первый лист кровли и закройте его ветровой планкой.

Первый лист крепят саморезом, который вкручивают в перфорированный край

Перед этим торец планки следует подрезать и согнуть таким образом, чтобы он закрыл срез ветровой доски. Саморезами прикрутите ветровую планку, нахлест элементов примерно десять сантиметров.

Торцевая планка

Подрезка планки

Подгиб планки

Укладка торцевой планки

Фиксация планки саморезами сверху

Укладка второй планки с нахлестом

Крепление планок сбоку

Шаг 3.

По очереди устанавливайте листы покрытия. Фальцы защелкивайте ударами резинового молотка. Работайте аккуратно, не деформируйте металл.

Фальцы защелкивают ударами молотка

Важно. Вначале второй лист немного защелкните замком и ударами руки или киянка подвиньте его на свое место. Остальные по длине замки нужно забивать только после того, как картина выровнена и легла ровно.

Перед началом монтажа картин их необходимо подготовить. Делается это в несколько этапов.

  1. Лист подрезается на 2,5 см с каждой стороны, правый замок полностью вырезается. Для того чтобы постоянно не снимать размеры, на ножницах по металлу рекомендуется сделать метки.

    Подрезка замка

  2. Отрезанную часть нужно загнуть на 180°. Для этого используется специальное подгибочное приспособление. Молотком изгиб выравнивается, в противном случае не защелкнется специальный замок.

    Подгиб листа

  3. Для подгиба подготавливается левый замок. Одна часть его вырезается, а вторая загибается и закрывает открытый металл.

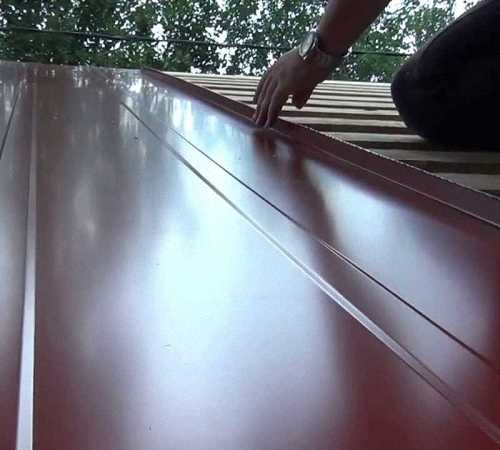

    Укладка листов на кровлю

Открытую часть фальцевой кровли следует прикручивать саморезами к обрешетке. Для этих целей в ней предусмотрены отверстия, ничего высверливать нет надобности. Пользуйтесь специальными саморезами и резиновыми прокладками, они продаются в комплекте с фальцевой кровлей.

Шаг 4. Второй край ската нужно накрывать разрезанным листом. Для этого нужно точно снять полезный размер от последнего гребня листа до края ската. С обратной стороны отметьте полезную ширину, затем к ней нужно прибавить 2,5 см на подгиб и отнять 5 см на ширину бруска. К примеру, если у нас полезная ширина 30 см, то линия отрезания должна располагаться на удалении 27,5 см (30-5+2,5=27,5 см).

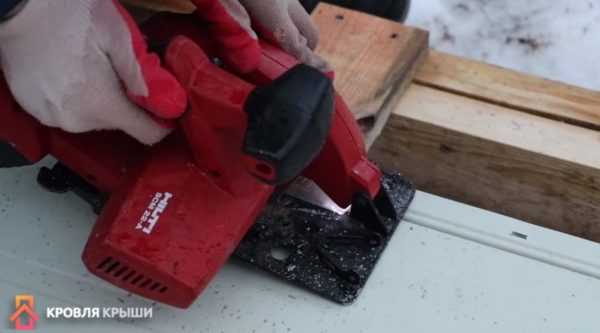

Резать лучше электрической переносной циркульной пилой со специальным диском.

Циркулярная пила

Срез получается идеально ровным, работы идут быстрее, кромка не перегревается, защитные антикоррозионные покрытия не повреждаются.

Резка листа

Шаг 5. Загните лист с отрезанной стороны картины, ширина загиба 2,5 см, лучше пользоваться приспособлением, оно дает ровную линию гребня.

Подгибка листа

Шаг 6. От второй половины листа аккуратно отрежьте замок. Положите лист на место и защелкните его замком.

Обрезка заводского гребня

Шаг 7. На согнутую часть листа уложите отрезанный замок. Прибейте крайний брусок и прикрутите к нему ветровую планку.

Подъем листа на крышу

Прикручивание листа

Крепление торцевой планки

На этом работы по монтажу фальцевой кровли закончены, можно приступать к установке водосливной системы.

Обход трубы на кликфальцевой кровле

Видео – Монтаж фальцевой кровли

krysha-expert.ru

Все о фальцевой кровле

Все о фальцевой кровле

В качестве покрытия для кровли металл используют издавна — он прочен, негорюч, пластичен и удобен в эксплуатации. Современные технологии значительно расширили ассортимент металлических покрытий: для фальцевых систем сегодня используют рулонную и листовую оцинкованную сталь, сталь с защитным полимерным покрытием и др.

Фальцевая кровля получила свое название благодаря особому методу крепления металлических листов кровельного материала друг с другом. Специальная система стыков гарантирует абсолютную герметичность без резиновых уплотнителей, клеевых швов, а главное — сквозных отверстий, которые могут стать причиной протечек. Кроме того, ребра жесткости, полученные в процессе фальцевания, придают кровле дополнительную прочность и выразительность.





Картины и фальцы

Чтобы фальцевая кровля представляла собой сплошное покрытие на всю длину ската, отдельные листы с помощью фальцевого замка соединяют в картины, а их, в свою очередь, скрепляют друг с другом. Что же такое картина и фальц?

Картина — элемент кровли, кромки которого подготовлены для соединения.

Фальц — особый вид шва, образующийся при соединении листов металлического кровельного материала. Различают несколько видов фальцев: одинарные, двойные, лежачие и стоячие. Лежачие фальцы используют для горизонтального соединения листов кровли, а стоячие — для скрепления вертикальных (боковых) полос кровельного материала.

Виды фальца

Фальцы выполняют (закатывают) вручную специальным инструментом или более современным способом — электромеханическими закаточными устройствами. Самозащелкивающиеся фальцы герметично соединяют листы кровли без применения инструмента. Но самым надежным считают двойной стоячий фальц. Именно этот вид шва чаше всего используют на фальцевых кровлях за рубежом.

Современное оборудование для закатки фальцев позволяет делать картины любой формы: конусные, радиусные и другие, поэтому фальцевая кровля подходит для крыш разной конфигурации. При этом фальце — вый шов может иметь толщину 5 мм и высоту 30-70 мм в зависимости от уклона крыши.

В ендовах фальцы одного ската должны быть на тех же уровнях, что и фальцы второго ската



Плюсы и минусы фальцевой кровли

Преимущества фальцевой кровли:

  • отсутствие на поверхности элементов крепления (в частности поперечных соединений при создании кровельной карты любой длины), что исключает протечки; использование специальных швов, делающих кровлю герметичной;
  • малый вес кровельного материала, не требующий усиленной стропильной системы;
  • долговечность;
  • не горючесть;
  • гибкость, позволяющая покрывать крыши сложных геометрических форм;
  • простота ремонта.

Недостатки фальцевой кровли:

  • гладкость поверхности, способствующая лавинному сходу снега;
  • высокая теплоемкость, приводящая к образованию сосулек;
  • малая сопротивляемость ударам.

Фальцевое соединение считается одним из наиболее надежных, так как не требует использования сквозного крепежа





Материалы фальцевой кровли

Оцинкованная кровельная сталь — одно из самых популярных кровельных покрытий. Она представляет собой стальной лист, с двух сторон покрытый слоем цинка. Материал легок, сравнительно недорог, прост в работе и подходит для крыш сложной конфигурации. Однако подобное кровельное покрытие имеет свои недостатки: под воздействием природных атмосферных факторов цинк окисляется и выветривается, что снижает срок службы всего покрытия.

Сталь с защитным полимерным покрытием (пуралом, полиэстером, пластизолом) служит дольше, а кроме того, обладает еще и декоративными свойствами. Это качественный и долговечный материал с многослойной структурой, каждый элемент которой выполняет свою функцию. Важно знать, что разные покрытия по-разному влияют на свойства материала: полиэстер повышает устойчивость к УФ-излучению, пурал — к негативным природным воздействиям и перепаду температур, а пластизол делает кровлю особенно прочной.

Поверхность может быть любой формы, главное — чтобы ее уклон был не меньше 10°

Алюцинк — более новый материал, представляющий собой тонкий стальной лист, защищенный не чистым цинком, а сплавом, содержащим 55% алюминия, 43,4% цинка и 1,6% кремния. По коррозионной стойкости этот сплав в 6-8 раз превосходит обычный цинк. Для расширения цветовой палитры на алюцинковое покрытие также наносят полимеры.

Медная кровля считается не только самой надежной и долговечной, но и самой красивой. К тому же она не требует эксплуатационных расходов (таблица). Обычно для устройства этого вида кровли применяют ленту, изготовленную из сплава с содержанием меди 99,9%. Благодаря пластичности меди, она может быть использована для укладки кровли любой формы. Из нее же изготавливают и необходимые доборные элементы, начиная от водосточной системы и заканчивая коньковыми украшениями. При работе с ней практически не бывает отходов. Медь хорошо поддается сварке, что делает ремонт покрытия простым и надежным. Применяют и испытанный временем способ паяния (или лужения), при котором используют олово.

Из всех металлов, используемых для изготовления кровельных листов, медь считается самой надежной и долговечной

Важно учесть, что наличие механических повреждений не требует замены всего листа или полосы — достаточно вырезать медную заплату и заварить (или запаять) швы. Через 12-15 лет эксплуатации на медной кровле появляется патина зеленого цвета. Поскольку предметы, покрытые патиной, традиционно ассоциируются с образом благородной старины, существуют даже специальные составы, позволяющие значительно ускорить процесс образования патины на медной кровле.

Ребра, образованные системой фальцевания, обеспечивают направление дождя и снега по продольным линиям, исключая боковое стекание

Чистый цинк в настоящее время для устройства кровель уже не применяют (из-за сложности изготовления элементов криволинейной формы). Но ему на смену пришел новый сплав, получивший название титан-цинк (модифицированный цинк или D-цинк). Аля его получения в цинк вводят комплекс легирующих добавок из титана, меди и алюминия.

Медь и алюминий придают материалу необходимую пластичность, а титан повышает коррозионную стойкость.

Фальцевую кровлю устраивают по обрешетке или сплошному основанию

Обладая высокими потребительскими качествами, титан- цинк имеет и некоторые особенности. Его коэффициент линейного расширения приблизительно на 30 % больше, чем у стали. Поэтому в тех климатических зонах, где в летний период жарко, а зимой холодно, в кровельных конструкциях из титан-цинка необходимо предусматривать компенсационные зазоры.

Нужно помнить и еще об одной особенности титан-цинка: при контакте с железом и медью он образует гальванические пары, вследствие чего возникает эффект электрокоррозии. Поэтому при монтаже кровель и водостоков нужно следить за тем, чтобы титан-цинковые детали были изолированы от соприкосновения с изделиями из меди и железа. В частности для крепления к обрешетке рекомендуется использовать только оцинкованные стальные гвозди. Этот материал подходит для устройства по сплошному основанию кровель любой конфигурации с уклоном не менее 5 %.

Сравнение некоторых материалов, используемых для фальцевой кровли





Алюминиевая кровля обладает высокой долговечностью, цветостойкостью, практически не подвержена атмосферным воздействиям. Для укладки кровельный алюминий, как и медь, выпускают в рулонах. Его отличает относительно небольшой вес (около 2 кг/м2), который позволяет применять материал практически на всех обрешетках крыш. Особенно эффективно использование кровельного алюминия вместе с популярными ныне металлическими сайдингами для облицовки стен зданий. В результате стало возможным гармоничное сочетание материала и формы крыши, фасада и входной группы. Приобрести кровельное железо в широком ассортименте можно в любом строительном супермаркете или у предприятия, специализирующегося на проведении кровельных работ.

Создание фальцевой кровли — процесс непростой, но результат того стоит



Нюансы кровельной конструкции

Для рядовых кровельных покрытий обычно применяют сталь толщиной 0,5 мм. Для скатов, карнизных и фронтонных свесов, деталей водосточных труб лучше использовать более толстую сталь — 0,6 мм. Каждый кровельный материал рекомендован для определенного угла наклона крыши.

Скрытая под фальцем система крепления гарантирует отсутствие протечек кровли и не нуждается в сквозных отверстиях

Фальцевую кровлю лучше устраивать на крыше с уклоном не менее 10°. Ее создание — непростой процесс. Если у дома холодный чердак, достаточно обеспечить вентиляцию чердачного пространства. Если крыша утеплена, в составе кровельного «пирога» над слоем утеплителя должны быть вентиляционный зазор и специальная антиконденсационная диффузионная мембрана.

На крышу поднимают уже готовые, созданные на земле картины с загнутыми краями

Фальцевую кровлю устраивают по обрешетке или сплошному основанию. В качестве обрешетки используют деревянные брусья с сечением 50 х 50 мм, которые устанавливают перпендикулярно стропилам с шагом 250 мм. При большем шаге обрешетки стальные листы могут прогнуться, что вызовет деформацию швов и приведет к протечке кровли.

В работе используют кляммеры — специальные крепления, с помощью которых картины монтируют на обрешетке



Правила монтажа фальцевой кровли

Монтаж фальцевой кровли не предусматривает крепление сквозь лист металла, поэтому крыша получается без технологических отверстий. Картины соединяют друг с другом по краям, а к обрешетке крепят с помощью кляммеров. Это удобно, если ширина листов, из которых собирают картину, составляет 50-60 см. Самый распространенный размер оцинкованного листа — 1 х 2 м, поэтому его разрезают вдоль на две равные полосы, размером 0,5 х 2м. Стальные листы нужно резать ножницами или гильотиной, но ни в коем случае не болгаркой. Затем необходимое количество листов (оно зависит от длины ската) соединяют в картину с помощью лежачих фальцев. Загибают фальцы в сторону уклона крыши.

При монтаже в разных случаях используют или молотки, или закаточную машину (механизированный крепеж)

Из стального листа нарезают детали для крепления — кляммеры (полоски шириной 50 и длиной 150 мм). Эти подготовительные работы выполняют на земле. Уменьшить продолжительность и трудоемкость процесса можно, купив готовые кровельные листы заводского производства. У них замки гарантированно ровные и одинакового размера.

Принцип монтажа

После этого на крыше вертикально, с шагом 50 см прибивают кляммеры. Картины поднимают на крышу, свободный конец кляммера заводят в боковой замок, которым они соединяются друг с другом, и закатывают двойным стоячим фальцем.

Плохой пример. На необработанных стальных листах со временем образуется коррозия, поэтому их необходимо защищать — или специальным покрытием (в заводских условиях), или окрашиванием (после монтажа)

Для выполнения этой операции вручную потребуются лишь два молотка и крепеж, а при механизированном крепеже молотки заменит специальная закаточная машина. Эта технология монтажа позволяет не только соединить части кровли, но и прикрепить их к крыше.









Что бы еще почитать?

remstd.ru

Фальцевая кровля своими руками – монтаж и устройство (фото, видео инструкция)

На территории России традиционно пользуются спросом кровли из металла, это объясняется тяжелыми климатическими условиями, не балующими жителей страны теплом и сухой погодой. Несмотря на изобилие материалов, кровельная сталь считается наиболее надежным способом защиты дома от проникновения атмосферных осадков. Фальцевая кровля — не теряющая актуальности технология, делающая стыки листов металла на кровле герметичными.

Содержание статьи

Устройство

Название фальцевая крыша получила благодаря системе соединения между листами металла, именуемому фальцем. Он представляет собой особый вид шва, который создает самозащелкивающаяся кромка. Чаще всего встречаются крыши с вертикально расположенными фальцами, но существуют и горизонтальные варианты. Кровельщики различают следующие виды швов между листами:

Устройство фальцевой кровли

  • Стоячий одинарный фальц. Он представляет собой одинарный гребень треугольного сечения, расположенный вдоль края листа металла. Гребень одного листа, надевают на гребень соседнего и закрепляют на обрешетке ската с помощью кляммеров.
  • Стоячий двойной фальц. Такой типа шва, с помощью которого соединяется фальцевая кровля, представляет собой двойной загиб, выступающий над уровнем листа. Технология соединения элементов кровельного покрытия с помощью двойного фальца считается наиболее герметичной.
  • Лежачий одинарный фальц. Для того чтобы выполнить монтаж фальцевой кровли с двойным фальцем, по всей кромке листа металла выполняют одинарный загиб. Чаще всего такая технология используется для выполнения горизонтальных швов.
  • Лежачий двойной фальц. Устройство двойного лежачего фальца заключается в формировании вдоль края листа загиба, состоящего из 2 витков. По сравнению с одинарным такая технология обладает лучшей защитой от проникновения воды и протечек.
  • Кликфальц. Самозащелкивающаяся фальцевая кровля с одной стороны имеет декоративный загиб, который имитирует фальц, а с другой стороны подпружиненный кликфальц. Такое устройство позволяет выполнять монтаж фальцевой кровли быстрее, защелкивая лист металла на предыдущий.

Виды фальцевых швов

Обратите внимание! Строительство и ремонт фальцевой кровли – трудозатратный, кропотливый процесс, качественно выполнить который может лишь кровельщик с опытом. Самозащелкивающаяся технология стала отличным решением для тех, кто по достоинству оценил высокие эксплуатационные, декоративные качества кровли такого типа, но не готов раскошелится на наемных работников.

Виды металла

Эксплуатационные качества, которые проявляет фальцевая кровля, зависят от материала листов. В настоящее время производители предлагают следующие варианты:

  1. Сталь. Наилучшими гидроизоляционными и противокоррозионными свойствами облазает легированная цинком или молибденом сталь. Часто чтобы дополнительно защитить кровельный материал на поверхность стали наносят полимерное покрытие, предотвращающее механические повреждения гальванического слоя, а также придающее цвет. Наиболее доступный по цене вариант – неокрашенная оцинкованная сталь. Тем не менее, ремонт кровле из такого материала требуется чаще.

    Фальцевая кровля из стали с полимерным покрытием

  2. Медь. Рулонная или листовая медь считается более долговечным и привлекательным металлом для фальцевой кровли. Она может быть гладкой или фактурной, с рельефом, подобным поверхности металлочерепицы. Медь обладает высоким декоративным потенциалом, не вступает в окислительную реакцию при контакте с водой, но стоит гораздо дороже остальных вариантов. Затраты увеличивает тот факт, что технология монтажа предусматривает использование крепежа и фурнитуру из того же металла.

    Фальцевая кровли из рулонной меди

  3. Цинк-титан. Фальцевая кровля своими руками из этого сплава изготавливается редко, потому что он обладает хрупкой структурой, деформирующейся при незначительных повреждениях. С цинк-титаном не рекомендуют работать, если температура опустилась ниже -5 градусов, а также без специального инструмента. Достоинствами этого металла являются высокие антикоррозийные качества и длительный срок эксплуатации.

    Кровельное покрытие из цинк-титана

Лист металла, кромки которого загнуты для выполнения фальцового соединения называют картинами. Производят рулонные материалы, подготовленные к монтажу, которые нужно только нарезать и закрепить на скате крыши.

Обратите внимание! Установка и ремонт фальцевой кровли из меди и цинк-титана проводятся с большой осторожностью. Чтобы не повредить дорогостоящие материал, на него нельзя наступать, наносить отметки в виде царапин, бросать. От аккуратности обращения с металлом зависит срок службы крыши.

Достоинства

В пользу фальцевой технологии говорят доверие кровельщиков и долга успешный опыт использования в условии суровых российских зим. К числу достоинств такого типа крыш относят:

  • Высокую степень защиты от проникновения влаги. Такое устройство соединительного шва не допускает проникновения воды под кровельный материал. Технология флецевой кровли подразумевает, что в ней нет сквозных отверстий.
  • Легкость. Листы металла, толщина которых достигает 0,5-0,6 мм имеют малый вес и не перегружают стропильный каркас и фундамент дома.
  • Гладкость. Гладкая поверхность скатов и продольные швы не затрудняют соскальзывание снеговых масс и дождевой воды с крыши, предотвращая обвалы и деформацию.
  • Долгий срок службы. При условии качественного монтажа, соблюдении правил эксплуатации, которые предписывает инструкция, время эксплуатации кровли фланцевого типа превышает 50-60 лет.
  • Пожарная безопасность. Металл относится к классу негорючих материалов, он не горит, не поддерживает горение и не плавится.

Важно! Выполняя монтаж и ремонт фальцевой кровли, примите во внимание, что она обладает высокими теплопроводными и резонирующими свойствами. Для минимизации этих негативных качеств конструкции необходимо использовать качественную тепло- и шумоизоляцию. Кроме того, металл накапливает статическое электричество, поэтому инструкция по пожарной безопасности предписывает оборудовать крыши с таким покрытием громоотводом.

Монтаж

Инструкция не в силах подробно описать, как выполняют монтаж и ремонт фальцевой кровли. Ее устройство чаще всего поручают кровельщиком, обладающим достаточным опытом, знаниями. Схематично процесс укладки кровельного покрытия таким образом выглядит так:

  1. На стропила крыши налаживается обрешетка. Чтобы металл на скатах меньше резонировал, не деформировался, шаг между рейками выбирают в пределах 20-25 см. Для меди обрешетку приколачивают сплошняком, так как она весит больше остальных используемых металлов.
  2. До монтажа покрытия выполняют теплоизоляцию и гидроизоляцию ската. Опытные кровельщики советуют обрабатывать древесину обрешетки антисептическим составом, чтобы отсрочить ремонт или замену элементов каркаса.
  3. Из листов или рулонов металла изготавливают кровельные картины соответствующего размера. Для этого используют чертеж, ножницы по металлу или болгарку. Кромки картин загибают в соответствии с тем, какой вид фальца будет использоваться.

    Машинка для обработки кромки металла, изготовляющая фальцы

  4. Картины аккуратно переносят на скат и прикрепляют к обрешетке с помощью кляммеров. Если длина ската превышает 10 метров, используют подвижные кляммеры, которые компенсируют изменения размеров металлического покрытия по причине колебания температуры.

    Установка кровельных картин на скат

    Крепежные кляммеры

  5. Чтобы соединить листы используют специальный инструмент для фальцевой кровли. Он называется фальцезакаточная машинка. Ручными гибами и пассатижами работать долго и неудобно, поэтому требуется полуавтоматическая или автоматическая модель. Для дополнительной гидроизоляции швов применяют герметик на силиконовой основе.

    Соединение фланцев с помощью специального инструмента

  6. На поверхности ската изготовляют необходимые отверстия под трубы вентиляции и дымохода, защищая их от проникновения влаги листами из оцинкованной стали или эластичными проходками.

Важно! Рулонная технология монтажа существенно сокращает затраты времени на устройство кровли. Она позволяет отрезать от рулона полосы длины, соответствующей протяженности ската. Отсутствие горизонтальные соединений между листами сокращает вероятность возникновения протечек, увеличивает срок службы кровельного покрытия.

Видео-инструкция

krovlyakrishi.ru

технология устройства металлической крыши, монтаж ограждения

Понравилась статья? Следите за новыми идеями из мира дизайна интерьеров, а так же полезных советов в нашем канале. Подписывайтесь на нас в Яндекс.Дзене. Подписаться.

При всем разнообразии кровельных материалов, многие домовладельцы отдают предпочтения металлической кровле. Рассмотрим вопрос: фальцевая кровля — технология строительства.

Немного теории

Прежде чем приступить к описанию технологии создания фальцевых кровель, нужно познакомиться с основными терминами, которые используют строители.

  • Фальцевая кровля – это покрытие, в котором соединение соседних элементов осуществлено при помощи фальцев;
  • Картина. Так называется элемент кровельного материала, кромки которого подготовлены для создания фальцевых соединений;
  • Фальц или фальцевое соединение – это вид шва, при помощи которого скрепляются листы кровельного материала из металла.

В современном строительстве кровля металлическая фальцевая монтируется из металла, толщина которого может находиться в пределах от 450 до 800 мм, а ширина – от 600 до 800 мм.

Фальцевые соединения могут быть лежачими (используются для горизонтального соединения листов кровельного материала) и стоячими (используется для швов, идущих вдоль ската).

Существуют следующие типы фальцев (Сноска 1):

  • лежачий одинарный;
  • лежачий двойной;
  • стоячий одинарный;
  • стоячий двойной.

Для создания фальцевого соединения используется либо ручной инструмент, либо электромеханическое устройство. Кроме того, сегодня имеется материал для кровли, снабженный самозащелкивающимся фальцами.

При использовании такого материала применение инструмента не требуется. Наиболее герметичным считается двойной стоячий фальц, который представляет собой продольное соединение двух кровельных картин, которое выступает над плоскостью кровли, причем кромки картин имеют двойной загиб.

Достоинства и недостатки фальцевой кровли

Пример фальцевой кровли с ограждениями

Нужно заметить, что устройство фальцевой кровли имеет, как свои достоинства, так и ряд недостатков, как впрочем, и любой другой вид кровельного покрытия.

Производители кровли выделяют ряд достоинств (Сноска 2):

  • Герметичность. Для крепления фальца не нужно делать отверстия в материале (в отличие от металлочерепицы, профнастила или мягкой кровли). Герметичность достигается за счет скрытого крепления, гладкой поверхности материала, на которой не задерживается влага, в стыках которой не образуется конденсат.
  • Фальцевая кровля с полимерным покрытием, изготовленная из стали с оцинковкой (содержание цинка 275 г/м2), представлена разнообразной цветовой гаммой. Насчитывается более 50 цветов фальцевой кровли.
  • Используется для крыш необычной конфигурации (шпили, башни, эркеры). Для этого применяется соединение двойной фальц.
  • Устойчивость к негативным внешним воздействиям (УФ-излучения, сильные порывы ветра, снеговая нагрузка, атмосферные осадки).
  • Устойчивость к коррозии (благодаря оцинковке и полимерному покрытию).
  • Срок службы фальцевой кровли составляет более 50 лет.
  • Материал обладает малым весом и достаточной прочностью, жесткостью за счет наличия дополнительных ребер жесткости.

К недостаткам же можно отнести:

  • Слабые шумоизолирующие свойства (во время дождя слышан звук ударов капель о металл).
  • Сложность монтажа (достаточно трудно найти специалиста, способного правильно смонтировать такую кровлю).
  • При выборе в качестве материала оцинкованной стали эстетические показатели кровли невысоки. Медная кровля или покрытие из цинк-титана выглядит намного привлекательнее, но эти материалы стоят довольно дорого.
  • Кровля обладает способностью накапливать электростатическое напряжении. При ее строительстве необходимо делать молниеотвод.

Металлы, которые используются для строительства для фальцевой кровли

Монтаж металлических листов фальцевой кровли

Чтобы осуществить изготовление фальцевой кровли, используются следующие разновидности металла:

  • Кровельная оцинкованная сталь толщиной от 0,45 до0,70 см. Такое покрытие прослужит 25-30 лет;
  • Кровельная сталь с покрытием из полимерных материалов. Материал, обладающий высокими антикоррозионными и декоративными свойствами. Срок службы – около 30 лет.
  • Кровельная медь. Этот материал выпускается в рулонах и может иметь различный рельеф, например, имитируя черепицу. Медная кровля – одна из самых долговечных, она может прослужить целый век.
  • Кровельный алюминий. Долговечный материал, такая кровля может прослужить 80 лет.
  • Кровельный цинк-титан. Один из наиболее сложных в монтаже материалов, но при соблюдении технологии строительства, кровля из этого материала будет служить вечно.

Особенности устройства кровли на фальцевых соединениях

При сооружении фальцевой кровли устройство должно осуществляться при полном соблюдении технологии.

При использовании фальцевой технологии можно покрывать крыши, имеющие уклон более 14 градусов. Возможно использование такой кровли и на более пологих крышах (уклон от 7 градусов), но в этом случае, требуется применение двойного фальца и дополнительного уплотнения в виде прокладки из силиконового герметика.

Еще одно важное условие, которое необходимо выполнять, осуществляя устройство кровли фальцевой, — все соединительные детали (гвозди, болты, кляммеры, проволока и пр.) должны быть изготовлены из стали с цинковым покрытием.

В противном случае, крепежные детали выйдут из строя раньше, чем сам кровельный материал, и кровля потребует ремонта.

При устройстве жестких кровель крайне важно грамотно провести работы по устройству тепло – и гидроизоляции, а также обеспечить достаточно эффективную систему вентиляции подкровельного пространства.

Несоблюдение данного требования приведет к тому, что на обратной стороне металлических листов, покрывающих кровлю, будет скапливаться конденсат. А это будет способствовать коррозионным процессам, что приведет к скорому износу кровли.

Такая кровля может быть установлена, как по обрешетке, так и по сплошному основанию. При этом крайне важно, чтобы обрешетка под фальцевую кровлю выполнялась с соблюдением расчетного шага.

При не выполнении данного условия, возможно провисание металлических листов, что приведет к деформации покрытия и его ослаблению. В местах примыкания кровли к стенам или трубам, а также в местах установки водосточных желобов и карнизных свесов, требуется установка сплошного основания. А если кровля имеет сложную форму, то практически вся площадь основания должна быть сплошной.

Традиционная технология, применяемая при установке фальцевой кровли

Подготовка обрешетки к монтажу фальцевой кровли

Традиционная технология монтажа фальцевой кровли все еще используется в современном строительстве, однако, ее все чаще, заменяют более современной методикой. Рассмотрим оба способа создания металлических кровель.

При использовании традиционной технологии, работу можно разделить на несколько  этапов.

  • Первый этап заключается в изготовлении картин, которые будут использованы для покрытия скатов и других деталей кровли (желобов, свесов и пр.). Для этого по чертежу кровли из металла изготавливаются заготовки-картины, а кромки этих деталей загибают, подготавливая их для создания фальцевых соединений.
  • Второй этап заключается в поднятии подготовленных картин на крышу и их соединении стоячим фальцем (чаще одинарным, но иногда применяют и двойной.)
  • Затем установленные картины прикрепляют к обрешетке при помощи кляммеров, один конец которых заводят в фальц, а второй – крепят к брусу обрешетки.
  • На последнем этапе на все отверстия (у труб, вентиляционных продухов и пр.) устанавливают фартуки, выполненные из оцинкованной стали.

 Совет! При использовании листов из кровельного металла длиной более 10 метров, следует крепить их к обрешетке при помощи «плавающих» кляммеров. В этом случае, кровля не потеряет своей герметичности при температурных деформациях.

Современная технология монтажа, применяемая при установке фальцевой кровли

Монтаж фальцевой кровли своими руками

В современном строительстве, все чаще, используется рулонная технология устройства фальцевой кровли. Данная методика отличается тем, что металл доставляется на строительную площадку в рулонах и, уже на месте, при помощи специального оборудования режется на картины необходимой длины.

Это позволяет избежать необходимости выполнять горизонтальные соединения листов, что повышает герметичность крыши.

Соединение картин осуществляется, при помощи электромеханического устройства, которое выполняет двойной стоячий фальц. Для дополнительной герметизации может быть использован силиконовый герметик.

Достоинства современной технологии:

  • Возможность изготовления картин любой длины;
  • Использование передвижного прокатного стана позволяет получить наиболее прочное и герметичное соединение;
  • Крепление металла при помощи скрытых кляммеров без использования прочих метизов служит гарантией отсутствия коррозии в местах крепления и повышает долговечность кровли.

Особенности работы с кровельным цинк-титаном и медью

При монт

krovlyakryshi.ru

Фальцевая кровля - что это такое: ответ на вопрос

Фальцевая кровля — покрытие из металла, в котором картины соединены фальцами. Картина, в свою очередь, представляет собой часть покрытия подготовленную для фальцевого соединения. Фальц — это вид шва. Он образуется, когда соединяют листы.

Соединения бывают как лежачими (А), так и стоячими (В), одинарными или двойными. Они защелкиваются благодаря специальному фальцу. Соединяют листы вручную или электроинструментом. Стоячие крепления применяют обычно для швов, если они проходят вдоль ската, а лежачие — для материала, если он соединен горизонтальным способом. Самым надежным соединением считают двойное стоячее.

Какие материалы применяются при производстве фальцевой кровли

Крыши из фальца изготовляют из стали, меди, алюминия, сплава титана и цинка. Характеристики материалов:

  • Оцинкованая сталь. Срок службы оцинкованной стали приблизительно 30 лет. Толщина материала варьируется в пределах 4,5-7 мм;
  • Сталь с наружным покрытием из полимеров. На лист наносится слой цинка, а затем грунт и краска с нижней стороны листа, а с лицевой стороны — слой цветного полимера. Такой материал лучше противостоит коррозии, более привлекателен внешне и служит около 30 лет;
  • Алюминий. Кровля из алюминия служит около 75 лет;
  • Медь. Медь для монтажа крыши производится в рулонах. Ее изготовляют в различных вариациях, а срок службы — 100 лет;
  • Цинк и титан. Крыша из цинка и титана сложна в монтаже, но если правильно соблюдать технологию, то она будет служить не один век. Монтаж такого материала осуществляется при температуре более 5°С.

Особенности фальцевой кровли

Фальцевую технологию используют для крыш, уклон которых больше 10°. Иногда монтируют и на более пологих, но тогда их соединяют двойным фальцом и дополнительно изолируют герметиком. Для соединения элементов кровли используют оцинкованные детали. Фальцевую крышу монтируют по сплошному основанию или по обрешетке.

Технологии, применяющиеся при установке фальцевой кровли

При монтаже фальцевой кровли используют традиционную или современную технологию.

Традиционный способ

Традиционный способ делится на четыре основных этапа:

  1. Создание картин по эскизам и чертежам. Кромки деталей загибают для обеспечения высокой прочности соединения. Картины покрывают скаты, желоба и свесы.
  2. Поднятие уже готовых картин на крышу, связывание их стоячим фальцем (одинарным или двойным).
  3. Крепление картин к обрешетке с помощью кляммеров: один конец заводят в фальц, а второй закрепляют к брусу обрешетки.
  4. Установка фартуков на отверстия труб, проходов для вентиляции.

Если в кровельных работах применяют листы длиной свыше десяти метров, их нужно крепить к обрешетке специальными, «плавающими», кляммерами.

Современный способ

В современной технологии применяют рулонный способ. Он заключается в том, что непосредственно на площадку материал привозят в рулонах, а режут его на картины нужной длины специальными машинками. Используя эту технологию, не нужно горизонтально соединять листы, и крыша будет более герметичной. Картины соединяются двойным стоячим фальцом специальным электромеханическим устройством, а для большей надежности применяют силиконовый герметик.

Современная технология позволяет делать картины практически любой длины. Прокатный станок для «связывания» листов позволяет получить водонепроницаемый прочный шов. Скрытые кляммеры «уберегут» металл от преждевременной коррозии в местах крепления.

Во избежание повреждений металлические листы, особенно из цинк-титана или меди, запрещено бросать, царапать. Для работы с ними используют специальные клещи для гибки, фасонные и прямые ножницы. Листы из меди устанавливают только на сплошную обрешетку.

Преимущества и недостатки фальцевой кровли

Как и любой материал, фальцевая крыша имеет свои слабые и сильные стороны.

Преимущества:

  • специальная система соединения листов позволяет обеспечить абсолютную водонепроницаемость;
  • легкий вес материала;
  • большой срок службы, кровля из меди, к примеру, может прослужить около 100 лет;
  • большой ассортимент цветов, около 50-60 всевозможных оттенков;
  • не горит;
  • при правильном монтаже не ржавеет;
  • подойдет для крыш со сложной геометрией.

Недостатки:

  • плохая шумоизоляция. При дожде и граде слышен шум капель об металл. Устраняется установкой хорошей гидроизоляции;
  • высокая теплопроводность требует высококачественных утепляющих материалов и квалифицированной установки;
  • довольно сложный процесс монтажа требует обращения к специалистам;
  • способность к накоплению статического заряда. Это может стать причиной попадания молнии в крышу. Чтобы уберечь себя от негативных последствий, стоит сделать заземление крыши.

Недостатки этого вида кровли присущи всем металлическим материалам. Например, у битумной черепицы лучше теплоизоляция, а у Ондулина еще и хорошая изоляция от шума.

www.onduline.ru

Монтаж фальцевой кровли своими руками: пошаговая инструкция

Соблюдение технологии монтажа фальцевой кровли позволяет предотвратить коррозию покрытия, его деформацию и прогибание. Правильно установленный материал прослужит его владельцам на протяжении многих лет. О том как правильно установить фальцевую кровлю своими руками, расмотрим далее.

Оглавление:

  1. Фальцевая кровля: особенности и преимущества
  2. Разновидности и технология кровли фальцевого типа
  3. Фальцевая кровля - технология монтажа
  4. Инструмент для монтажа фальцевой кровли
  5. Фальцевая кровля: изготовление и монтаж
  6. Особенности монтажа медной фальцевой кровли
  7. Монтаж самозащелкивющейся фальцевой кровли

Фальцевая кровля: особенности и преимущества

Фальцевая кровля отличается особой технологией монтажа, благодаря которой создается надежный фальцевый замок, предотвращающий утечки воды. Внешний вид кровли отличается особой привлекательностью, придает зданию аристократичности и оригинальности.

Сама кровля состоит из раздельных картин, соединенных между собой с помощью фальцев. Для их изготовления используется сталь листового или рулонного типа, обязательно с оцинкованным покрытием. Для повышения долговечности конструкции, она обрабатывается специальным напылением из цветных металлов, таких как медь, алюминий, цинк, пурал или пластизор. Самый оптимальный и долговечный в эксплуатации вариант - медь. Несмотря на высокую стоимость такой кровли, она имеет изумительный внешний вид и хорошие эксплуатационные характеристики.

Соединяя между собой кровельные листы, удается получить соединение, называемое фальцем. Различают четыре вида таких соединений:

  • одинарного типа;
  • двойного типа;
  • стоячего типа;
  • лежачего типа.

Первый вариант актуален в том случае, если скаты кровли расположены под углом больше пятнадцати градусов. Второй вариант отличается особой водонепроницаемостью и прочностью, хотя для его обустройства потребуется больше материала и усилий, но результат стоит того. Стоячие фальцы актуальны в соединении полос продольного назначения.

Среди достоинств фальцевой кровли отметим:

  • возможность использования различного напыления, которые придают ей неповторимый оттенок и своеобразность;
  • благодаря фальцевым соединениям кровля не протекает
  • не нуждается в дополнительных крепежных отверстиях, поэтому кровля становится устойчивой к изменениям температурного режима;
  • разнообразие технологий монтажа, материалов, вариаций укладки листов или рулона, позволяет создать интересное кровельное покрытие, которое будет гармонировать с любым зданием;
  • наличие гладкой поверхности обеспечивает быстрое стекание воды и снега;
  • благодаря тому, что материал довольно гибкий, можно обустраивать такую кровлю на любых типах крыш;
  • легкий вес конструкции позволяет не монтировать систему стропил;
  • такая кровля легко обслуживается и ремонтируется;
  • длительность эксплуатации - еще одно важное преимущество данного типа кровли.

Устанавливая фальцевую кровлю, необходимо также узнать и о ее недостатках, таких как:

  • необходимость в специальном оборудовании, которое значительно упрощает процесс выполнения монтажных работ;
  • стальная кровля имеет высокую теплопроводность, поэтому нуждается в дополнительном утеплении;
  • кровля нуждается в обустройстве дополнительных узлов, снижающих ее шумопроизводительность;
  • для того, чтобы обезопасить жилище при грозе, необходимо установить молниеотвод и заземление;
  • на гладкой поверхности необходимо установить задержатели для снега, так как лавины будут падать на землю при больших снегопадах.

Разновидности и технология кровли фальцевого типа

Самая долговечная в эксплуатации кровля из меди, она прослужит ее владельцам более ста пятидесяти лет. Кроме того, данный вид кровли отличается привлекательным внешним видом, так как она имеет особый фактурный рисунок, имитирующий различные материалы. Однако, стоимость такой кровли довольно высокая, хотя она вполне окупается при эксплуатации.

Алюминиевая кровля отличается легким весом, устойчива перед коррозией, механическими повреждениями и разного рода нагрузками. Срок эксплуатации такой кровли достигает отметки в сто лет. Стоимость такой кровли на порядок ниже, нежели медной, однако эксплуатационные характеристики также находятся на высоком уровне.

Также, фальцевую кровлю изготавливают из титан-цинкового покрытия, которое отличается престижным внешним видом, надежностью и прочностью. Кроме того, отличительной чертой данного материала является высокий уровень его пластичности. По истечению определенного срока эксплуатации, кровля покрывается патиной, которая придает ей еще большей элитности.

Самым доступным по стоимости материалом для изготовления фальцевой кровли является обыкновенный металл. Большой спрос такого рода кровли объясняется прежде всего доступной стоимостью покрытия. Длительность эксплуатации данной конструкции достигает отметки в 55 лет. Возможен вариант выбора цвета и внешнего вида стали. Кроме того, покрытие из цинка, обеспечивает защиту кровли от коррозии и разрушения.



Фальцевая кровля - технология монтажа

Фальцевая кровля различается не только по материалам, из которых она изготовлена, но и по технологическим моментам ее установки. В процессе изготовления кровли используют материалы как в листовом, так и в рулонном варианте.

Использование листов - классический вариант, который к сожалению теряет популярность. Главное правило любого монтажа фальцевой кровли - создание в чердачном пространстве особых условий, которые предотвращают образование конденсата на кровли, разрушающего ее.

Инновационным способом монтажа кровли является использование рулонных материалов. Данная технология монтажа отличается наличием более качественных швов, которые легко обустраиваются специалистами.

Среди достоинств рулонной технологии монтажа фальцевой кровли отметим:

  • установка не только стальных листов, но и материала с полимерным слоем, который имеет лучшие эксплуатационные характеристики;
  • использование стоячего двойного фальца, обеспечивающего высокую степень герметичности материалов;
  • использование технологии в различных сферах монтажа кровли, независимо от уклона кровли и ее формы;
  • быстрота и легкость выполнения работ, благодаря мобильности оборудования, используемого при монтаже кровли.

Инструмент для монтажа фальцевой кровли

Правильность использования инструмента в процессе выполнения монтажных работ, на половину обеспечивает длительность эксплуатации кровельного покрытия. Главный инструмент для сооружения зажима, используется в любом случае монтажа, как в рулонном, так и в листовом. Различают два вида инструмента, использующегося при закатке фальца:

  • механическое оборудование;
  • инструмент электрического типа.

Первый вариант подразумевает использование набора из клещей, которые содержат в своем составе две рамки, закрывающие фальцы. С их помощью удается создавать одиночные и двойные фальцы.

Электрическая машинка позволяет ускорить работу в несколько раз, при этом, после выполнения закатывания она самостоятельно останавливается на конечном участке кровли.

Также, при выполнении монтажа фальцевой кровли потребуется наличие инструмента в виде:

  • молотка;
  • пассатижей;
  • ножниц по металлу;
  • киянки;
  • дрели и шуруповерта;
  • уровня и других измерительных приборов.

Дополнительные инструменты, используемые в процессе установки кровли, зависят от индивидуальных особенностей здания и способа монтажа кровельных материалов.

Фальцевая кровля: изготовление и монтаж

Начинать работу по монтажу фальцевой кровли следует выбирая обрешетку, для изготовления которой используется стальной профиль, доска или деревянный брус. Главное требование к обрешетке - ее максимальная ровность, отсутствие углублений.

Фальцевая кровля монтаж инструкция:

1. Изначально производится укладка изолирующего покрытия на поверхность стропильных ферм. Наличие легкой обрешетки обеспечит достаточную вентиляцию подкровельного пространства. Интервал для укладки обрешетки составляет 40 см.

2. Далее устанавливается первый кровельный лист в виде гребня. Подавайте кровельные листы на поверхность кровли постепенно.

3. Перед началом монтажа листов, установите карнизную часть кровли.

4. На коньковой зоне также установите опорную доску. Для того, чтобы стыки были расположены на кровле равномерно, следует обрезать первый и последний лист, в соотношении с размерами кровли.

5. Обустройте на ендове сплошной дощатый настил.

6. Выравнивание листов производится в соотношении с нахлестом в 4 см. Для фиксации листов на карнизной зоне, используется верхняя обрешетка.

7. На торцевых участках кровли фиксация кровельного материала осуществляется при помощи саморезов и шайб, между которыми установлены уплотнительные прокладки.

8. На стыках между кровельными листами производится укладка снеговых барьеров. Для выполнения продольной состыковки листов, также используйте нахлест.

Особенности монтажа медной фальцевой кровли

Конек и ребра на фальцевой кровле должны отличаться прямолинейностью. Если для изготовления обрешетки используется древесина, то не забудьте о ее покрытии антисептическим составом.

Перед началом монтажных работ, следует зафиксировать карнизы по нижним краям. Также, водосточная система, устанавливается на начальном этапе. На обрешетке фиксируются ендовы, а на стропильной системе, производится установка интиконденсатной пленки, обеспечивающей гидроизоляцию.

Перед началом работы над кровлей, измерьте ее скаты. Скаты прямоугольной формы должны отличаться равными диагоналями. Обустраивая продольные стыки, фиксация листов осуществляется по направлению с нижней части к верху. Если длина одного ската составляет более шести метров, то он собирается из нескольких частей.

Монтаж листов осуществляется с небольшим нахлестом. Устанавливая медную кровлю, разрушается использовать закаточную машинку, которая значительно улучшает герметичность соединений между листами.

Длительность эксплуатации кровли из меди составляет более ста лет, однако, для того, чтобы обеспечить выполнение данного условия, кровля устанавливается на сплошной настил.

Обустраивая настил для фальцевой кровли, следует руководствоваться такими рекомендациями:

  • в обязательном порядке следует позаботиться о наличии специального вентиляционного зазора, который позволяет отвести конденсат, образовавшийся внутри кровли;
  • таким образом, обрешетка предотвращает коррозию металлических деталей и порчу деревянной обрешетки;
  • обрешетка должна позволять снижать шум, образующийся во время дождя.

Сплошное основание обустраивается также в том случае, если уровень уклона кровли составляет менее четырнадцати градусов. Для того, чтобы улучшить герметичность соединения между листами, после закатки швов, воспользуйтесь силиконовым герметиком.

Монтаж самозащелкивющейся фальцевой кровли

Для того, чтобы создать самозащелкивающуюся кровлю используются листы из оцинкованной стали. Листы должны иметь форму больших полотен, которые соединяются между собой при помощи специальных желобков.

Самыми популярными вариантами фальцев являются лежачие и стоячие их варианты, используемые в продольном и поперечном соединении. Самозащелкивающаяся кровля монтируется гораздо быстрее и проще, нежели стандартная фальцевая кровля.

Кроме того, такой тип кровли отличается разнообразием цветовых и текстурных форм. Поэтому, можно подобрать оптимальный вариант, подходящий под конкретное здание.

Для обустройства соединений между листами не требуется особое оборудование, и все работы можно провести самостоятельно, без привлечения специалистов. Кроме того, по завершению монтажа, получается идеальное покрытие, в виде сплошного настила, который абсолютно не пропускает влагу.

Такой вариант кровли подходит даже для крыши, угол уклона которой составляет 8 градусов. Среди преимуществ самозащелкивающейся кровли отметим:

1. Возможность монтажа на различного рода кровлях.

2. Длительный срок эксплуатации.

3. Благодаря особой технологии монтажа обеспечивается надежность соединений, а швы отличаются прочностью и герметичностью.

4. Фальцевая кровля отличается высокими несущими способностями, хорошим противодействием к внешней среде.

Поэтому, выбирая фальцевую кровлю для дома, которую вы планируете устанавливать самостоятельно, рекомендуем остановиться именно на самозащелкивающемся ее варианте, так как такая конструкция не нуждается в применении специального оборудования, для получения качественного соединения между листами. Ремонт фальцевой кровли не составит особого труда, так как при повреждении определенных ее элементов, достаточно произвести их замену.

Фальцевая кровля монтаж видео:

strport.ru

обзор популярных дефектов и их устранение

Если крыша вашего дома покрыта фальцевой кровлей, тогда нет смысла вам говорить о ее преимуществах: простота монтажа, высокая герметичность и лаконичная эстетичность. Но что делать, если такая крыша верно служила верой и правдой много лет, а теперь неожиданно дала сбой?

Если не удается обнаружить ни трещины, ни отверстие, а проблема не уходит? Или вы уже нашли повреждение, но не знаете, с чего начать? Вот как раз с этой целью мы вам и раскрываем ремонт фальцевой кровли в деталях!

Итак, чем чреваты такие проблемы с кровельным покрытием, как царапины, трещины и сквозные отверстия? Конечно же, протечками! Ведь главная задача любой кровли – защищать дом от влаги и сырости, по сути, от любых атмосферных осадков. Ведь даже малейшие протечки способны наделать немало беды:

  • Намочить утеплитель в кровельном пироге, что приведет к сырости и распространению плесени. Неприятный запах и дальнейшие проблемы при этом обеспечены.
  • Сделать сырой стропильную систему крыши, из-за чего та начнет гнить и постепенно рушиться.
  • Привести к пятнам на потолке. Итог: никакой эстетики и дорогостоящий ремонт. А если капает еще и на дорогую технику…

Довольно часто причиной протечек становится малозаметный зазор между самыми разными элементами крыши. Обычно это происходит в результате неправильного монтажа крыши, или использования китайских дешевых материалов.

Верный признак нового механического повреждений – внезапная течь после сильной бури или ливня. Ведь любая кровля способна повредиться даже от ветра – если тот перенес большую ветку или острый предмет. Но такие повреждения, что хорошо, легко заметить невооруженным взглядом.

Еще одна причина протечек кровли – некачественная гидроизоляция. Здесь речь идет как о нарушении технологии гидроизоляции, когда используется не тот материал и не так крепится, как того требует инструкция производителя, так и об ограниченном сроке службы любого материала.

Иногда причиной протечек становится водосточная система. А именно ее непрофессиональный монтаж, некачественные элементы и заостряющий внутри снег зимой.

И, наконец, создать проблемы с кровельным покрытием можно даже неосторожным хождением по крыше!

Проверять металлическую крышу на предмет дефектов нужно вдвоем с напарником. Один человек находится на крыше, а другой – на чердаке, где обнаруживает просветы и стуком дает об этом понять напарнику. Тот уже мелом отмечает проблемное место. Ведь в темном пространстве легче всего заметить небольшую щель, через которую проникает свет, чем найти такую трещину на крыше извне.

Если же визуально определить наличие дефекта не получается, отталкивайтесь от вида протечки. Итак, среди профессиональных кровельщиков принято делить проблемы кровли на следующие категории.

Снеговые: ищем микротрещины

Но и тогда, когда все было сделано по технологии, могут возникать проблемы. Так, кровля из профлиста страшно не любит царапины – а их легко сделать при обычной очистке снега. Царапина плоха не тем, что лишает такую кровлю эстетики, а тем, что открывает путь влаге к незащищенному металлу (сверху ведь покрытие). Металл сразу ржавеет и идет некрасивым потеками. А эти потеки, уже в свою очередь, продолжают разрушать другие участки кровли. Еще пару месяцев – и кровля станет похожа на решето!

А проблемы начинаются тогда, когда тает снег – в период оттепели. Вот тогда-то и намокают стропила, сыреет чердак и даже «плывет» потолок жилого помещения. Обычно причина в том, что крыша была неправильно теплоизолирована и нижний слой снега постоянно подтаивает на теплой кровле. И, в отличие от обычного дождя, который быстро стекает вниз, талая вода как бы «заперта» под снежным покровом, она не движется вниз, а потому ей куда легче проникнуть даже в самые незаметные щели и трещины кровли. Это как пчелы и пасечник: чем дольше насекомые кружат вокруг герметичного костюма медового работника, тем больше у них шанса все-таки обнаружить, как забраться «нарушителю» под одежду и покусать. То же и с талой водой, хотя даже в сильный ливень такая кровля может быть совершенно сухой.

Итак, в этом случае вам придется искать практически микроскопические трещины, расшатавшиеся саморезы и недостаточно плотные примыкания. Придется попотеть, а на будущее либо хорошо утеплить чердак, чтобы не передавал тепло от жилых комнат на крышу, либо установить нагревающий кабель на крыше – чтобы снег сразу падал вниз и не задерживался.

Ливневые: причина – в фальцах!

Здесь более простая ситуация: протечки случаются каждый раз, когда идет дождь. Т.е. речь идет о уже более заметных дефектах кровли, которые не сложно обнаружить с тем же светом на чердаке.

Решений таковой проблемы много: и установка более надежной гидроизоляции, и дополнительная герметизация кровли при помощи битума, лент и современных герметиков, и даже изменения угла ската кровли. Понятно, что чем дольше (как и в случае со снегом) вода будет находиться на площади кровли, тем больше она будет просачиваться через мелкие дефекты. Поэтому иногда владельцы частных домов в особо дождливых местностях принимают решение рассоединить скатную крышу в области конька и установить дополнительные скаты, сделав из двухскатной крыши ломаную мансардную.

Виноваты бывают и сами фальцы:

Сухие: конденсат на металлических листах

А вот эти проблемы с крышей вызывают обычно удивление: идеально герметичная кровля, никаких трещин или просветов, все саморезы идеально вкручены и даже покрыты герметиком – и все равно с крыши капает.

На самом деле в этом виноват конденсат, который образовывается на внутренней стороне кровли как более холодной. А в конденсате виновата плохая вентиляция и неправильное устройство самой крыши. Вот в этом случае вам уже не нужно искать на чердаке лучик света – здесь работаем только с подкровельным пространством.

Мерцающие: досадные ошибки монтажа

Вот уж что – настоящая головная боль даже для профессиональных кровельщиков: то протечки есть, то их нет, и даже какой-то связи с определенной погодой установить не получается. Но мы научим вас разбираться и в этом аспекте!

Итак, мерцающие протечки в 90% случаев возникают из-за:

  • Определенных ошибок, которые были допущены еще на этапе монтажа крыши.
  • Потери герметичности соединений разных элементов крыши.
  • Высокого давления пара на покрытие кровли время от времени. Например, у вас под крышей – плохо изолированная мансардная сауна.
  • У защитного фартука недостаточная ширина, что срабатывает по-разному.
  • Новые механические повреждения после чистки кровли или неаккуратной уборки с нее снега.
  • Образование льда на крыше, который в силу физических законов расширяется и ломает некоторые кровельные элементы.

Обратите внимание: ендовы обычно – самые слабые места кровель.

Если же причину протечки найти так просто не получается, и осмотр чердака не помог, у вас есть два варианта:

  1. Для утепленной кровли. Забраться на крышу и скрупулезно проверить состояние всех примыканий, креплений и фартуков. Только обязательно заранее полностью очистите крышу от листьев и прочего мусора.
  2. Для холодной кровли. Поднять на крышу шланг с водой, оставить в чердаке друга, включить напор и сделать для кровли «душ Шарко». Под таким водяными давлением (как от хорошего ливня) в чердаке сразу обнаружатся протечки, которые и зафиксирует второй человек. Поливайте по очереди все саморезы и соединения, обойдите все, и не надейтесь на то, что какой-то элемент выглядит идеально герметичным. Вспомните, насколько мала капля воды, которая легко проникает даже через ткань.

В этой ситуации важно найти хотя бы приблизительное место повреждения – то, где именно появилось мокрое пятно. Причем учитывайте, что трещина на кровле может быть в одном месте, а пятно на потолке – другом. Например, если вода из дыры потекла по наклонному стропилу. Поэтому для точного исследования обязательно загляните на чердак, где, кроме просвета, вы еще и найдете сырые заплесневелые участки.

Нашли причину? Поздравляем! Теперь можно с облегчением приступать к ремонту.

Современный строительный рынок радует многими ценными новинками в этом плане: ленты, шнуры и герметики.

Герметизирующая лента

Лента из бутилкаучука особенно удобна в использовании. Пока еще многие владельцы своих домов не рискуют использовать это средство для починки металлической крыши, представляя себе обычный скотч на трещине, который быстро обветривается и облазит в первую же неделю. На самом деле все не так – бутилкаучуковая лента покрыта не простым канцелярским клеем, а довольно плотным вязкими веществом, которое обладает: высокой стойкостью к любым химическим воздействиям, эластичностью, влагостойкостью, герметичностью, температуростойкостью.

Каучуковый шнур

Бутилкаучуковый шнур бывает как в твердом, так и жидком состоянии. С первым работать намного легче: вставили в стык между листами, который нужно загерметизировать, сняли защитную пленку – и все. Но ведь трещины и швы обычно не имеют идеальной геометрии, а потому чаще всего удобнее использовать как раз бутилкаучуковый герметик. Вот его главные преимущества:

  • Простота в использовании.
  • Устойчивость к различного рода воздействиям.
  • Высокая адгезия к ремонтируемым поверхностям.
  • Эластичность.
  • Стойкость к ультрафиолетовому излучению.
  • Быстрое затвердевание.
  • Абсолютная влагостойкость.

Но любой каучуковый герметик начинает разрушаться при температуре +90°С. Поэтому, если вы живете достаточно в жарком регионе, более целесообразно использовать высокотемпературный герметик.

Резиновая краска

Если фальцевая кровля попросту стала изнашиваться, обновите ее современной жидкой резиной:

Кровельный герметик

А с этим материалом работать проще простого:

Вот самые популярные и проверенные способы ремонта фальцевой кровли, каждый из которых решает какую-то определенную проблему.

Прижимаем соединения

Раскрываем и снова зажимаем стоячие фальцы. Лежачие прижимаем сильнее, покрываем олифой и хорошо промазываем суриковой замазкой из двух частей белил, одной части порошкового сурика и четырех частей мела.

Еще фальцевая кровля от старости способна проседать:

Обновляем гидроизоляцию

Если вы обнаружили, что все проблемы – именно в гидроизоляции, тогда просто смените ее на новую. Конечно, при этом вам нужно со стороны чердака разобрать кровельный пирог, и даже по необходимости сменить теплоизолирующий материал – но это тоже необходимо, т.к. он точно также имеет свой срок эксплуатации.

Еще периодически приходится обновлять изоляцию примыкания фальцевой кровли к стене:

Меняем желоба

Если прохудились желоба, сначала снимаем все поврежденные участки, а потом устанавливаем новые листы, соединяя швы двойным лежачим фальцем. Промазываем места соединения той же суриковой замазкой.

Быстро стареет также карнизная планка фальцевой кровли:

Справляемся с трещинами

Суриковой замазкой можно заделать небольшие трещины – до 3 мм:

Средние трещины забиваем мешковиной или паклей, которые предварительно пропитываем загущенной масляной краской.

Если трещины на вашей кровле достигли 14 см, действуйте так: тщательно очищаем пробоину от пыли и грязи, обрабатываем олифой накладываем заплату на битумной мастике. Заплата должна перекрывать повреждение на 10 см по всему периметру.

Те же пробоины, что превышают 14 см, заделайте стальными листами. Важно сделать так, чтобы место соединения заплаты со старым кровельным листом оказалось на обрешетке, а не «в воздухе».

Убираем ржавчину

Если же вы заметили ржавчину со стороны чердака, тогда очищайте ее щеткой с жесткой щетиной и покрывайте двумя слоями краски. Но не оставляйте на «авось»: ржавчина – штука коварная, и распространяется быстро.

И, чтобы защитить фальцевую кровлю в дальнейшем от образования ржавчины (раз уж такая проблема возникла), перед самым окрашиванием всю поверхность необходимо при помощи пульверизатора обработать специальным составом – «Русас», «Антикор» и «Преобразователь ржавчины». При соприкосновении ржавчины они создадут защитный фосфатный слой.

Гидроизолируем проблемные места

У каждой кровли самые слабые места – ендовы и мансардные окна:

Меняем отдельные листы

Иногда, конечно, приходится полностью менять и весь лист. Здесь все просто: соединяем новый со старыми так же, как и прежний, только дополнительно промазываем шов суриковой замазкой. Причем чинить фальцевую кровлю можно как старым, так и новым металлическим листом. Важно только хорошо очистить оба от грязи и пыли, по необходимости стереть заводскую смазки и хорошо проолифить всю поверхность.

Бывает и так, что поврежденными оказываются все листы кровли. В этом случае покрытие нужно менять, причем небольшими участками, шаг за шагом – чтобы влага не смогла попасть в подкровельное пространство. Для этого приготовьте цельные новые листы, загните у них края и соедините в картины. Закрепите только что уложенные листы кляммерами по обрешетке и Т-образными костылями по карнизу.

Как видите, все просто!

krovgid.com

Добавить комментарий
