Цокольный этаж. Описание, применение и виды цокольных этажей

С понятием «цокольный этаж» более или менее знакомы абсолютно все, кто хотя бы раз бывал в любом из современных торгово-развлекательных центров, где обязательно есть такие цокольные галереи. Но представление о том, что такое подобный этаж в доме и для чего он нужен, есть далеко не у всех.

Что такое цокольный этаж?

Многие путают цоколь с подвалом, считая, что это одно и то же. Однако, данные помещения совершенно различны, имеют полностью непохожие характеристики и по-разному обустраиваются, и, разумеется, предназначены для разных целей.

Цоколь – это не первый этаж и не подвал, это помещение, только частично уходящее в грунт ниже плановой отметки уровня пола первого этажа, но не глубже, чем вполовину от высоты «простых» помещений.

То есть, если посмотреть любой проект цокольного этажа, можно заметить, что примерно четверть или даже треть высоты самого цоколя находится над землей, однако, согласно справочникам по архитектуре и обустройству зданий, возвышение такого этажа допустимо не более, чем на два метра.

Сам термин берет свое начало в римском zoccolo, еще в домах патрициев именно в таких помещениях устраивались погреба для вин и каморки прислуги, а в более поздние века, в городах на таких этажах располагалось самое дешевое жилье, к примеру, в популярной сказке про Пиноккио, столяр Карло жил именно в цоколе.

Фактически, помещение цокольного этажа – прямое, непосредственное продолжение или же часть фундамента строения, подразумевающее практическое использование, не подразумевающее расположение коммуникативных средств, то есть труб, котлов, щитков и так далее.

Зачем нужен такой этаж?

Дом с цокольным этажом – не всегда желание владельцев, довольно таки часто наличие такого элемента в архитектурном проекте обусловлено необходимостью.

К примеру, наличие сложного рельефа – холм, овраги, какие-либо другие моменты, можно не выравнивать, что крайне дорого и далеко не всегда возможно практически, их можно просто обыграть при проектировании постройки, что достаточно просто делается включением в строение цоколя неполной площади.

При размещении дома на склоне, часть цоколя полностью оказывается над землей. Обычно, в таких помещениях обустраивается гараж, но ничто не мешает превратить цоколь в «парадный» холл, в столовую или студию, в принципе, нет никаких ограничений на использование данного типа помещений.

Помимо каких-либо особенностей ландшафтов, необходимостью для обустройства цоколя может быть маленькая жилая площадь и невозможность продолжать строительство в стороны и вверх.

Особой популярностью цоколи пользуются в Северной Европе и на западном побережье США., к примеру, в Сан-Франциско нет ни одного дома, не имеющего цокольных помещений.

Если американцы устраивают в цоколях гостиные, библиотеки и кабинеты, то скандинавы предпочитают использовать этот этаж для бань, оранжерей и размещения кухонь.

В принципе, то, для чего нужен цокольный этаж в частном доме каждый владелец определяет сам, поскольку никаких совершенно ограничений в использовании помещения не существует.

Виды и особенности

Жилые цокольные этажи могут быть разных видов, со своими особенностями, которые и отличают один тип от другого.

Наиболее востребованные, основные разновидности цоколей в сегодняшней застройке, это:

выступающие;
западающие;
монолитные.

Выступающие

Это традиционно принятый, классический тип устройства цоколя, который позволяет исправить какие-либо недочеты, допущенные при общем строительстве, либо же укрепить часть фундамента уже использующегося здания. Данный тип цоколя часто не бывает изначально запланирован проектом, а возникает уже потом, по необходимости или желанию.

При обустройстве цоколей данного типа необходимо уделить внимание таким моментам, как:

создание «оборонительного» отвода или слива за внешней стеной;
максимальное вписывание достраиваемых элементов не только во внутреннюю конструкцию, и существующие инженерные коммуникации, но и во внешний вид здания.

Сложность обустройства такого типа цоколей, помимо инженерных моментов, только одна – расходы на строительный материал, при чем они могут быть весьма ощутимыми, особенно, в ситуациях, при которых необходимо общее укрепление фундамента.

Западающие

Данный тип цоколей так же может быть не запланирован изначально, но в отличии от выступающих, этот вид имеет гораздо более эстетичный целостный внешний вид, не нарушает восприятие здания и не требует высоких затрат на материалы.

Такие цоколи часто пристраивают не столько из-за возникающей нужды. Сколько по желанию. В принципе, данную разновидность этажа можно запланировать изначально, при непосредственной постройке здания.

Монолитные

Монолитный цокольный этаж – изначально запланированное на стадии разработки проекта помещение в здании, его неотъемлемая часть, как внутренняя, так и внешняя.

Здание с таким цоколем смотрится как единая конструкция, его внешние стены ровные и разделительную линию можно определить лишь при использовании разных отделочных материалов.

Помимо этих основных типов, существуют различные архитектурные подвиды, специфические сочетания и другие особенности обустройства цокольных помещений, связанные непосредственно с конкретными нуждами и желаниями владельцев зданий и нюансами используемых во время застройки ландшафтов.

Строительство и применение

Материал, который планируется использоваться для строительства цокольного этажа должен быть очень качественным, максимально устойчивым к многим природным факторам, не только к влажности или осадкам, но и к сейсмическим явлениям, сдвигам в уровне грунтовых вод, промерзанию почвенного слоя и ко многому другому.

При формировании цоколей застройщики не увлекаются новомодными материалами и прибегают к проверенным временем, наиболее часто используются:

камень;
кирпич;
бетон;
бутобетон (блоки «FBC»).

Лидером по прочности и, соответственно, долговечности в эксплуатации, является бетон и его «производные» варианты.

Бетон

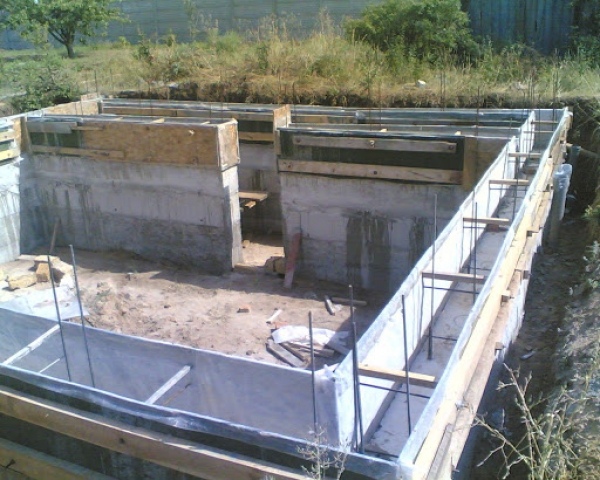

При постройке цоколя из бетона предпочтительно прибегнуть к монолитному виду строительства, исключающему наличие каких-либо швов, что в горизонтальном, что в вертикальном сечении.

Это достигается путем обыкновенной заливки бетонного раствора в форму-опалубку, уже содержащую «хребет» конструкции из арматурного плетения, то есть – сетки.

Сама сетка может быть как из проволоки, так и из прутьев. Если используется проволочное плетение, то сечение не должно быть меньше, чем 6 см, а «теснота» получающихся ячеек скелета конструкции должна составить от 12Х12 до 16Х16 см.

При использовании для усиливающего и фактически держащего бетон строительного скелета прутьев, их диаметральное сечение должно быть от 6 до 12 см, а «теснота» ячеек сетки – от 15Х15 до 17х17 см.

Низ зоны залива обязательно изолируется. Если раньше для этого использовались толстые доски, пропитанные всеми видами антисептиков и других растворов, то сейчас очень часто используется готовая гидроизоляция цокольного этажа, при чем не только внизу, но и при необходимости – вдоль стен формирующей опалубки-каркаса.

Для залива наиболее оптимален цемент M-300 или M-400, он же используется при изготовлении блочных плит, популярных в массовой застройке в конце прошлого века. Фактически, процесс заливки таким методом стен будущего цоколя повторяет в упрощенном виде производство этих самых плит.

При устройстве сложного типа цоколей, совмещенных с техническим подвалом, то есть, когда стена цоколя заливается не изначально, как составляющая фундамента, а на уже имеющуюся фундаментальную и значительно загубленную часть, прокладка гидроизоляционного слоя тоже необходима. Этот же слой выполняет и роль амортизатора, в тех случаях, когда это требуется.

Камень

Природный материал очень часто является самым прочным и практически «вечным». Лучшим доказательством этого являются античные постройки или средневековые замки, даже при разрушениях верхней части цоколи, выложенные из камня – целы.

Но у данного материала есть и некоторые нюансы. Если использовать средневековые технологии кладки фундаментов, подвалов и цоколей, то стоимость такого помещения станет просто запредельной даже для очень состоятельных людей.

Второй нюанс в том, что камень не отменяет применение бетона, верхняя часть всегда заливается бетонным раствором, а при необходимости и внутренние части стен.

Поэтому, сегодня технология укладки цоколей из камня упрощена, и сводится к максимально близкому расположению камней друг к другу, разумеется с использованием цемента.

Кладку начинают с углов, их же прокладывают наиболее тщательно и в несколько рядов, по сути, при использовании камня при современной технологии именно углы «держат всю конструкцию.

Материал актуален исключительно из-за своей репутации, так как «вековая» сохранность при современных методиках не гарантируется, более того, швы, даже самые плотные, могут треснуть, особенно при вибрациях, вызванных строительными работами поблизости или же полотном железной дороги, линией метро или чем-либо еще.

Так подобные цоколи редко выдерживают сейсмические явления и плохо реагируют на серьезные скачки во влажности и температуре. Цементная стяжка между камнями должна «дышать», а вот плотность камней и связавшего их современного строительного раствора разнится очень сильно.

Эта проблема при средневековье решалась за счет того, что в очень широкие и глубокие траншеи в буквальном смысле «забрасывались» камни разных форм и размеров, от крупных до мелких. Но сегодня сложно представить застройщика, который сделал бы кладку стен цоколя толщиной в пару метров и больше, и с соответствующей глубиной.

Поэтому, при желании видеть каменные стены, более целесообразно все же выполнить заливку цоколя из бетона или же сложить из кирпича, а камень использовать в качестве отделки.

Кирпич

Для стен цокольного этажа применяется красный полнотелый кирпич, нижняя часть конструкции усиливается армированной проволочной сетью в обязательном порядке. Так же обязательна гидроизоляция и все виды необходимых обработок, от антисептиков до специальных составов, применяемых при кладке фундаментов.

Кирпич ничуть не уступает бетону и его «производным» в долговечности и прочности получаемого результата, более того, кирпичные стены намного более устойчивы к вибрациям и землетрясениям, чем монолиты или блоки из бетона.

Применение цокольного этажа может быть любым, но с этим моментом следует определиться до строительных работ, так как ряд нюансов зависит напрямую от целей постройки помещения, к примеру, наличие или отсутствие утепления, или звуковой изоляции стен.

Так же именно будущее применение влияет на соотношение возвышения или заглубления цоколя. Помимо природных факторов, разумеется.

В целом, цокольное помещение при постройке жилого дома – нужно, даже если на первый взгляд, применить его не для чего. Цокольный этаж проще построить сразу, чем достраивать потом, а уж если совсем не возникнет идей для его использования, то в нем всегда можно устроить кладовку или же прачечную.

что это такое в частном и другом доме? Они подземные или надземные? Плюсы и минусы, высота

Строительные сооружения состоят из множества элементов, известных узкому кругу профильных специалистов. Довольно часто люди, не имеющие архитектурного образования, затрудняются в определении цокольных этажей, относя этот элемент к подвальному помещению. Обе эти конструкции имеют похожее предназначение, но с архитектурной и строительной точки зрения цокольный этаж и подвал – разные категории помещений, отличающиеся не только по обустройству, но и по принципам постройки.

Что это такое?

Цокольный этаж является помещением здания, этаж которого располагается выше уровня земли хотя бы наполовину. В то время как подвал – это подземный этаж и его помещение находится ниже уровня земли. В некоторых домах надземное расположение жилого пространства может иметь, помимо своей площади, еще и дополнительный цокольный этаж, который также можно использовать в качестве жилого или подсобного помещения в виде кухни, мастерской, игровой. А в домах старой застройки в цокольных этажах располагаются жилые квартиры.

Нередко можно услышать, как вместо «цокольный этаж» люди говорят «цоколь» или «живет в цоколе». Понятие цоколя совершенно не имеет отношения к цокольному этажу. Цоколь является архитектурным элементом постройки и выглядит как небольшой выступ основного массива здания относительно фундамента, а значит, выражение «жить в цоколе» в корне неверное.

Чтобы понять, что такое цокольный этаж, в СНИП имеется определение, согласно которому так называется помещение, где уровень пола расположен ниже уровня земли меньше или наполовину высоты. Цокольные этажи можно встретить и в современной многоквартирной постройке, но в этом случае помещение такого типа не считается жилым и его используют для офисов, магазинов, парикмахерских и так далее.

Небольшое расстояние от уровня земли дает возможность разместить окна и пользоваться дневным светом, а толщина стен, уходящих под землю, обладает хорошей теплоизоляцией, поэтому больших затрат на отопление такой этаж не потребует. В цокольных этажах намного тише, чем в надземных, так как посторонний уличный шум туда мало проникает, даже при одинаковой степени звукоизоляции. Поэтому в таких помещениях в частных домах нередко организуют спальную комнату, домашнюю библиотеку или оборудуют рабочий кабинет.

Плюсы и минусы

Строительство цокольных этажей далеко не ново, и пришло оно в современную архитектуру еще с тех времен, когда подобным образом строили избы. Позже эту традицию переняли для строительства дополнительного помещения в частном доме, а затем хозяйственный полуподвальный этаж появился и в составе жилого строения общего пользования – в многоквартирном доме.

В зависимости от того, где расположен цокольный этаж – в частной или многоквартирной постройке, у этого помещения имеются свои преимущества и определенные недостатки.

Цокольный этаж в отдельном доме имеет свои плюсы, так как у владельца появляется дополнительная полезная площадь, которую можно использовать как:

гардеробную для вещей или кладовую для хранения продуктов;
домашний кинотеатр и караоке;
комнату для спортивных занятий;
помещение для приготовления пищи;
плавательный бассейн, сауну;
ремонтную или творческую мастерскую.

Достоинством такого этажа является то, что он не отнимает полезную жилую площадь, находящуюся на надземном уровне. В России частные дома не разрешено строить выше 2 этажей, поэтому цокольный вариант станет существенной прибавкой полезной площади без нарушения закона.

Еще одним значительным плюсом будет тот факт, что на первом этаже, находящемся выше цокольного, не придется предусматривать специальную систему для утепления пола, так как полуподвальный этаж станет воздушным буфером между грунтом и жилой комнатой.

Недостатком наличия полуподвала некоторые считают увеличение сметы расходов на выполнение строительных работ – проектирование, гидроизоляцию, обустройство вентиляции, отопительной и осветительной системы. Но, с другой стороны, эти расходы в той или иной степени придется нести и при строительстве дома без такого цокольного этажа. Даже статья будущих расходов, состоящих из ремонта и содержания полуподземной комнаты, вполне себя окупает наличием дополнительного метража, который можно использовать по своему усмотрению.

Что касается цокольного этажа, расположенного в многоквартирном доме, то и в этом случае, имеются свои преимущества:

собственники многоквартирного дома могут сдавать помещение в аренду коммерческим организациям и получать прибыль для благоустройства своего дома;
этаж может быть использован для нужд жильцов.

В старом жилом фонде полуподвальные этажи отдавали под заселение, поэтому квартиры в таких домах обладали некоторыми недостатками:

может ощущаться холод и сырость;
в помещение проникает мало дневного света;
повышается риск проникновения в жилье посторонних лиц с целью кражи;
такие квартиры обладают низкой ликвидностью.

На сегодняшний день согласно нормам СНИП 31-01-2003 цокольные помещения относятся только к нежилому фонду и перевести их в разряд жилого помещения многоквартирного дома невозможно.

Основные требования

Технические различия цокольного этажа и подвала регламентированы СНИП 31-02-2001 и СНИП 2. 08.01-89. Различия между этими двумя помещениями заключается в расположении уровня земли. Для цокольного этажа назначается высота, равная половине высоты комнаты, которая приходится над уровнем почвы. По этой причине в цокольном помещении можно размещать окна низкие, но широкие.

Что касается обустройства фундамента, то для полуподвального этажа ленточный фундамент должен быть устроен так, чтобы его подземная часть имела переход в цокольную, а если фундаментом является бетонная плита, то ее расположение должно находиться ниже грунтовой линии.

Согласно нормам СНИП цокольная комната может быть обустроена под бойлерную или котельную с газовым оборудованием. Такое расположение не идет в разрез с законодательством и не требует постройки отдельного помещения для обустройства горячего водоснабжения и отопления.

Чем отличается от подвала?

Человеку, не искушенному архитектурными нюансами, бывает на практике сложно отличить подвальный этаж от цокольного, хотя разница между ними существует. Конструктивные особенности подвала и полуподвального этажа имеют и сходства. Чтобы выяснить особенности таких помещений, подробно рассмотрим их с точки зрения архитектурного проектирования.

В чем заключаются сходства подвала и полуподвального этажа:

оба вида имеют общую конструктивную особенность – заглубление в толщу грунта;
чтобы попасть в помещения, потребуется спуститься по лестнице;
всегда присутствует определенная температурная прохлада, а иногда и ощущение влажности;
для обустройства в обязательном порядке требуется наличие принудительной вентиляционной системы;
роль несущих стен выполняют элементы фундамента;
для использования помещений по назначению требуется установка дополнительной осветительной системы.

Помимо сходства, у подвального и полуподвального помещения имеются и отличия:

высота потолков у полуподвальной комнаты выше;
в подвале оконные проемы меньше по размерам;
назначение у помещений различное – подвалы применяют для хранения вещей, а цокольные этажи обустраивают как дополнительную полезную бытовую или коммерческую площадь;
отделка помещения в цокольном этаже необходима как элемент благоустройства, а в подвале ее делают по минимуму;
в цокольном этаже отопительная и энергоресурсная системы выполнены по максимуму, тогда как подвальное помещение оборудовано минимально.

Зная сходства и отличия подвального и полуподвального видов помещения, перепутать их становится довольно сложно, так как несмотря на некоторые сходства, различия имеются не только по конструктивному исполнению и обустройству, но и по назначению к использованию. Самым простым критерием определения у таких помещений является их заглубление в грунт – у подвала линия потолка находится вровень с линией грунта, а у цокольного этажа уровень потолка поднимается наполовину или на 1/3 высоты комнаты над землей.

Описание видов

Цокольный этаж имеет несколько разновидностей, которые отличаются друг от друга особенностями архитектурного проектирования. Существует 3 вида проектов полуподвальных помещений.
