Гидравлические дровоколы своими руками видео: Гидравлический дровокол своими руками. Видео и чертежи

Дровокол на трактор — чертежи, изготовление своими руками, видео

Дровоколом называют специализированное устройство, которое используется для раскола древесины и чурок, а также для выполнения торцовки. Простая в работе, функциональная и практичная, такая модель может использоваться в любых условиях.

Дровокол характеризуется компактностью, легко транспортируется с места на место и имеет высокий рабочий ресурс. Он создается из износостойких деталей, может оборудоваться электрическими, дизельными и бензиновыми двигателями.

Дровоколы разделяются по сфере применения

• Промышленные. Модели имеют высокий рабочий ресурс и долго работают, без перерыва.
• Бытовые. Отличаются ограниченной производительностью, но благодаря универсальности и мобильности могут применяться даже в частных хозяйствах.

Как работают дровоколы, можно посмотреть на видео.

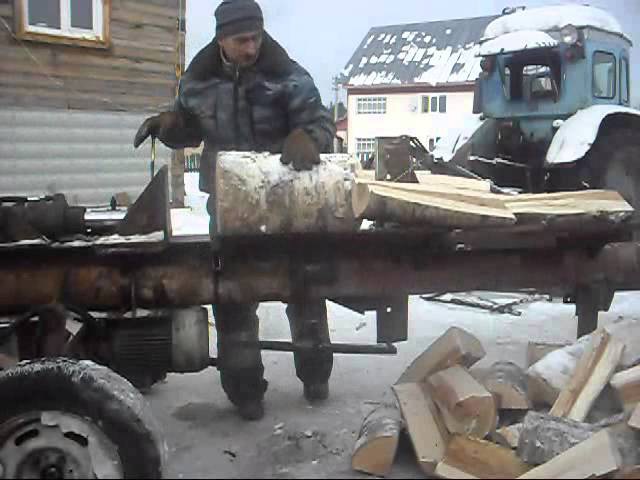

Дровокол на трактор своими руками

В домашних условиях человек способен собрать дровокол любого типа. Это может быть горизонтальный или вертикальный колун, механический, с двигателем или электрический. Но для того, чтобы самоделка работала правильно, как и самодельный трактор из уаза, желательно использовать схемы и чертежи.

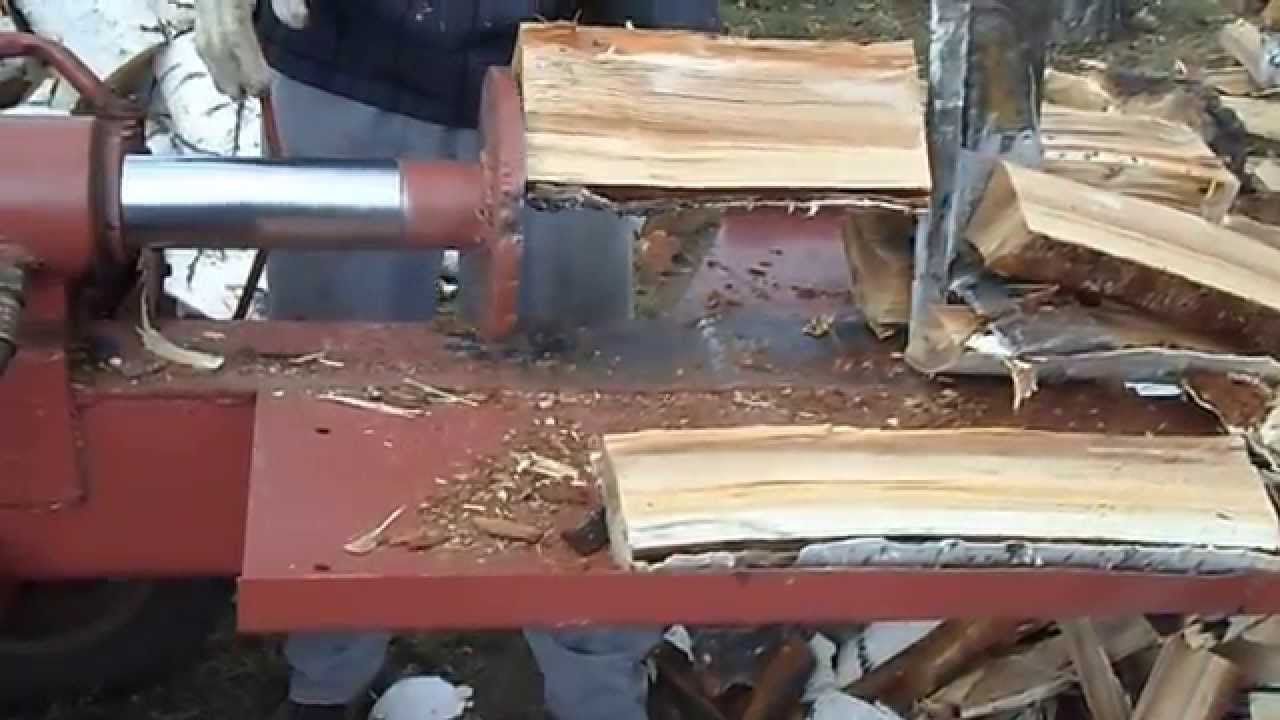

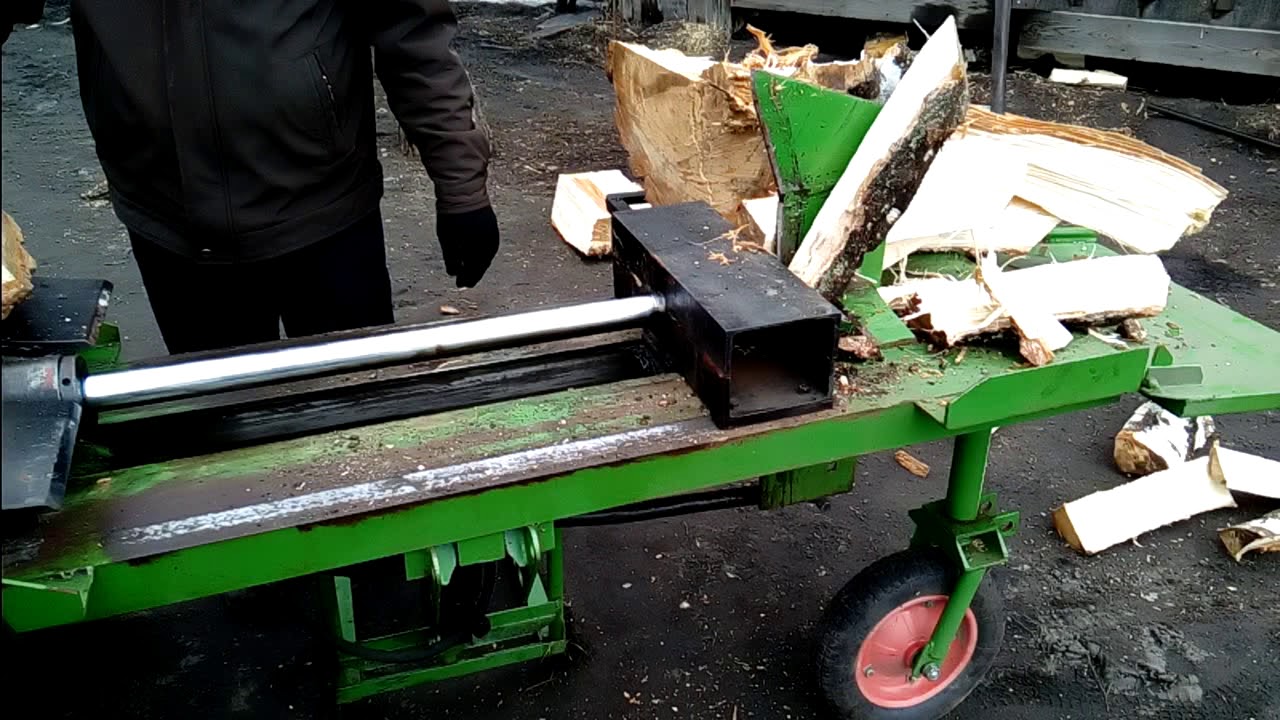

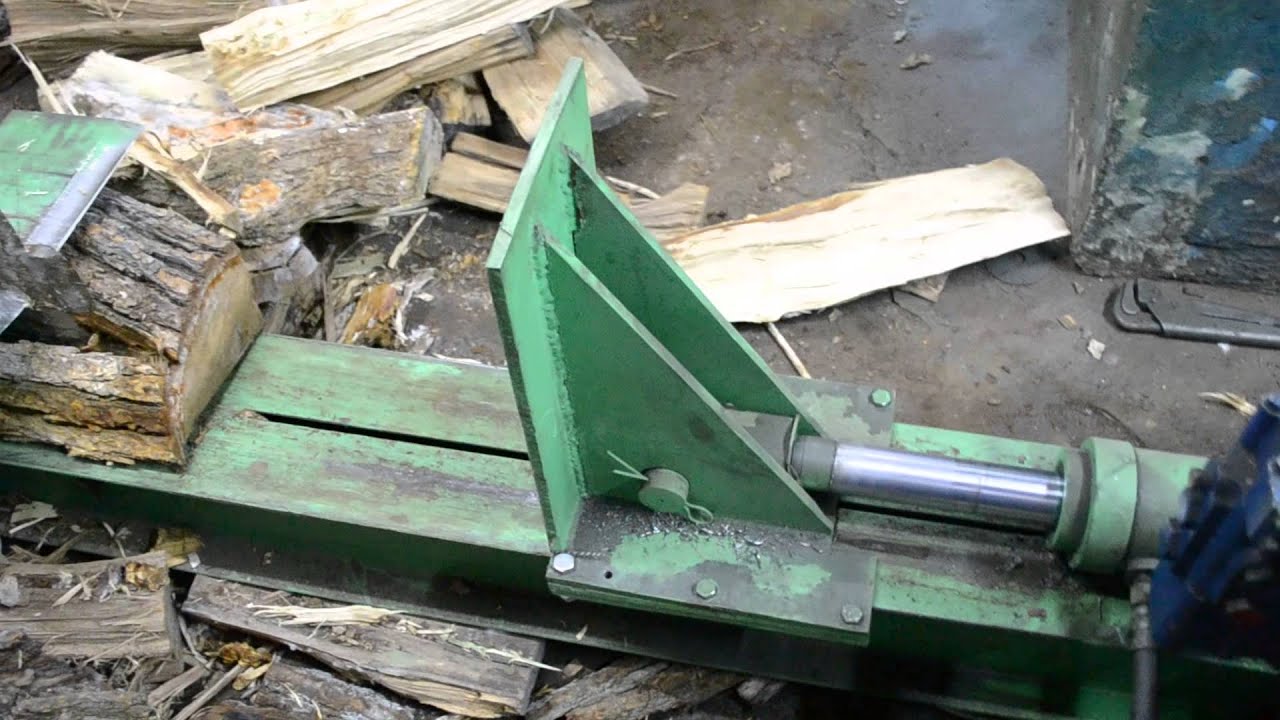

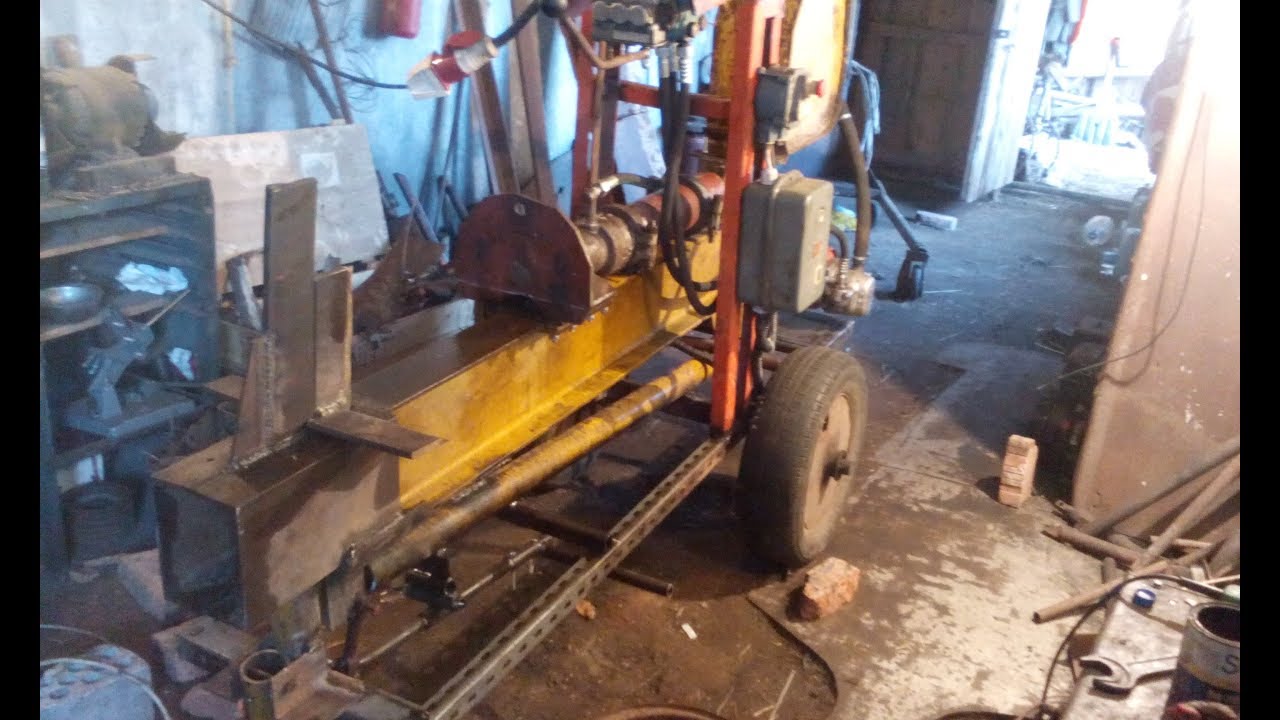

Дровокол гидравлический

Такую модель сделать достаточно тяжело, но вполне возможно. Самое сложное – это гидравлическая составляющая, в которую входит гидравлический цилиндр с толкателем, насос, узел управления потоками жидкости, масляный бак и насос двигателя.

Создавая гидравлический дровокол, нужно следовать определенным действиям.

1. Конструирование рамы. Для нее используются прочные материалы, которые должны быть устойчивыми к механическим воздействиям.
2. Установка рамы на колеса. Лучше использовать готовое шасси, благодаря чему устройство будет более устойчивым.
3. В нижней части следует установить автомобильный домкрат.
4. Верхнюю часть нужно сделать разъемной, благодаря чему на раме можно колоть дрова.
5. К верхней части крепится клин, центральный винт и гидравлический домкрат.

Можно создавать и более сложные модели, в которых домкрат монтируют на стационарную станину.

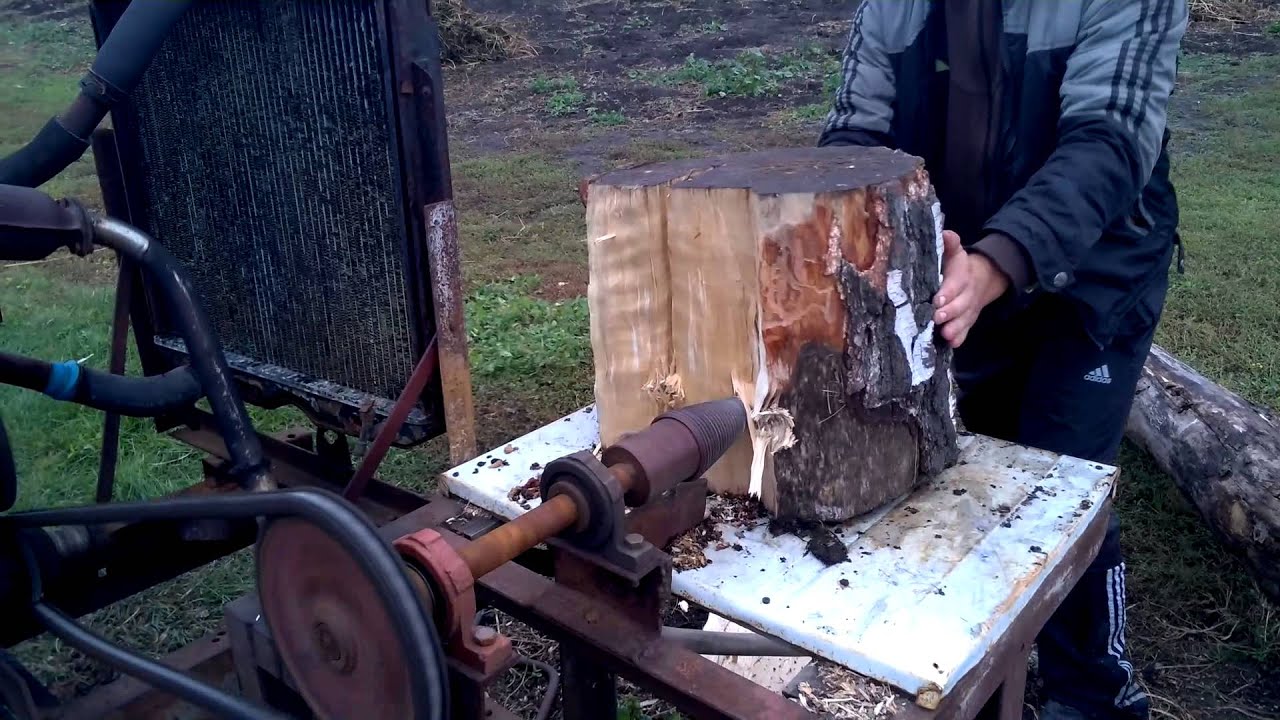

Самодельный дровокол на трактор винтового типа

Для такой модели нужно использовать конус-колун, вал, станину, понижающий редуктор и мощный мотор. Можно использовать привод от ВОМ, который сделает колун более производительным.

Принцип конструирования самодельного дровокола

1. К устойчивой станине крепят мотор и редуктор
2. На вал сажают конус
3. Далее вал следует подключить к понижающему редуктору.

Винтовой дровокол должен конструироваться с учетом некоторых моментов:

• насадка не крепится к мотору напрямую;
• электрическую часть следует монтировать со специалистом;
• ременную и цепную передачи одевают в кожух.

Такой колун имеет минимальную скорость вращения 250-300 об/мин. Этого достаточно, чтобы эффективно колоть дрова.

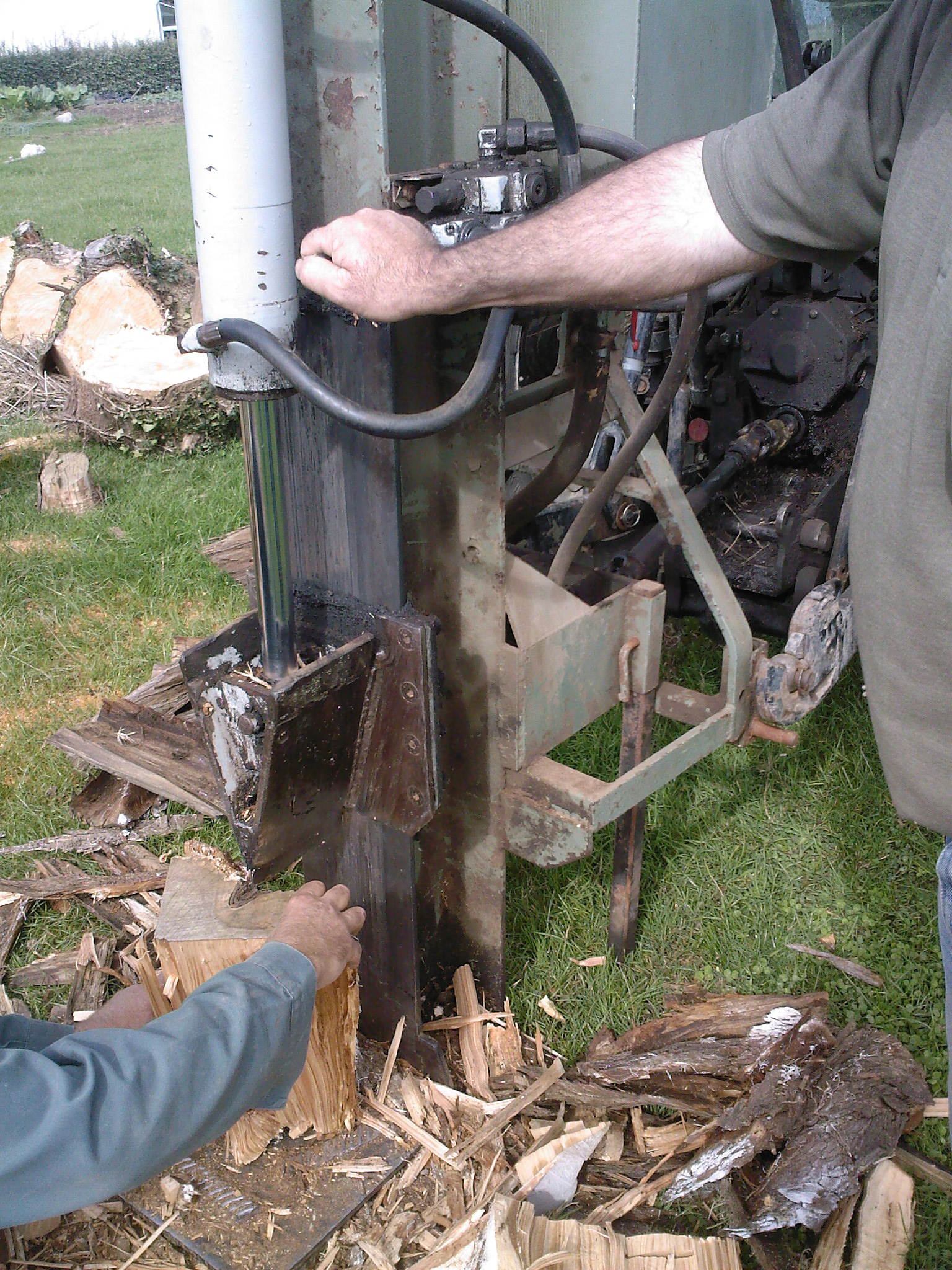

Можно создать и дровокол навесной на трактор, но для этого используется специальная сцепка. Она позволит устанавливать модель на агрегат и автоматизировать процесс работы с древесиной.

Гидравлический дровокол своими руками — как сделать гидроколун самостоятельно, гидравлические схемы, видео

Для промышленных масштабов, когда время цикла ограничено используют двухнасосную схему работы.  На схеме ниже показан способ решения такой задачи. Используется 2 насоса разного объема  от одного привода либо сдвоенный насос с различным объемом секций. В качестве примера насосов показаны насосы/секции НШ32 и НШ10. Холостой ход гидроцилиндра обеспечивается суммарным потоком обоих насосов, предохранительный клапан в этом случае настроен на давление, много меньшее требуемого для обеспечения рабочего цикла(раскалывания). Когда гидроцилиндр упирается в заготовку, возросшее давление в гидролинии НШ32 сбрасывается через предохранительный клапан в бак, а обратный клапан ограничивает гидролинию лишь потоком и создаваемым давлением от НШ10. Справа на схеме как раз показана нагруженная гидролиния от НШ10. После раскалывания заготовки давление в системе резко падает и предохранительный клапан закрывается и цилиндр вновь питаеся суммарным потоком. Все это ведет к высокой производительности колуна, а так же к экономии мощности приводного двигателя.

конструкция, как сделать своими руками, гидравлический, на Т-40, чертежи и размеры, сборка, видео

Для колки дров используются разные механизмы. Как и профессиональная гидравлическая дроваколка, самоделка на трактор работает по принципу увеличения давления на материал с помощью пресса. Жидкость под прессом за счет сильного нагнетания давления сжимается, подается по трубкам на рабочий стол и давит на дерево.

Устройство и конструкция гидравлического дровокола

Автоматизировать процесс колки дров можно с использованием винтового агрегата с электрическим или ручным двигателем. Но только гидравлика может осуществить надежный прижим древесины к столу, что сделает работу более безопасной и качественной. Запитка насоса часто делается из бензиновых и электрических двигателей.

Привод устройства, поставленный, например, на машину Т-40, может быть горизонтальным или вертикальным.

Допустимо использовать оба варианта, однако при изготовлении дровокола на трактор своими руками нужно отталкиваться от мощности имеющейся насосной установки. Второй агрегат дополняется рамой с колесами, чтобы его можно было перемещать, или Х-образным лезвием, делящим полено на 4 равные части. Единственным недостатком такой конструкции является то, что размер бруска дерева ограничивается шириной рамы.

Преимущества и недостатки гидравлики

Положительные качества:

1. Безопасность. Дерево под давлением случайно не вылетит и не упадет на работника.
2. Простота конструкции.
3. Высокое качество обработки дерева.
4. Универсальность. Механизм можно поставить как на трактор, так и установить в мастерской. При этом устройство дровокола не изменится.

Недостатки:

1. Недолговечность.
2. Плохая ремонтопригодность.

Чертежи для работы

Чертежи для самостоятельного изготовления агрегата находятся в свободном доступе в интернете, есть обучающие видеоролики, на которых профессионал собирает механизм из подручных вещей. Однако брать схему для сборки лучше всего с сайтов компаний, занимающихся выпуском данных машин.

Как сделать самому

Перед началом сборки нужно определиться со схемой агрегата и его основной функцией, т. к. разные виды древесины отличаются крепкостью. Если механизм будет использоваться только для собственных нужд, то рекомендуется построить дровокол вертикального типа. Он менее эффективный и быстрый, однако проще в изготовлении и мобильнее. После этого стоит определиться с двигателем. Бензиновый мотор позволит использовать устройство в любом месте, а электропривод работает только от розетки или аккумулятора, которого надолго не хватит.

Если человек не имеет свой трактор или детали, то лучше всего выбрать ручной механизм. Он состоит из 2 основных деталей — домкрата и лезвия. Полено под действием домкрата будет подниматься, а нож начнет разрезать материал. Главное — крепко закрепить элементы на раме.

Инструменты и материалы

Устройство корпуса, стола и лезвия не играют важной роли, т.к. они выбираются под нужды каждого мастера, поэтому их можно делать из любых доступных материалов. Однако есть минимальный набор деталей, которыми должен оснащаться любой дровокол:

1. Гидронасос.
2. Двигатель, подключенный к гидронасосу. Он является основным элементом механизма, от которого зависит эффективность агрегата. Если мотор окажется слабым, то распилить дерево не получится из-за частых заклиниваний, поломок.
3. Распределитель жидкости.
4. Емкость для воды.
5. Рукава.
6. Соединительные трубки и зажимы.

Процесс сборки

Чтобы соорудить свой дровокол, нужно выполнить несколько действий:

1. Сделать нож из металлического листа, толщина которого не меньше 10 мм. Для особо твердых сортов древесины, например, Ярры, Ятобы, лучше взять профессиональное лезвие, сделанное на заводе. А для обработки крупных бревен рекомендуется изготовить составной нож толщиной больше 50 мм, его можно усилить стальной болванкой.
2. Поставить шестеренку на 5 см выше станины. До лезвия должна остаться удвоенная длина полена.
3. Изготовить подвижную каретку, на которой будет закрепляться древесина и проходить через ножи. Поставить ее нужно на высоте шестеренки.
4. На переднюю часть каретки установить толкатель. Его часто делают из металлической пластины.
5. Обеспечить подвижность рейки с помощью шарнира.
6. Поставить возвратную пружину, чтобы каретка быстро возвращалась на место после распила. Она крепится так, чтобы рейка могла подняться выше шестеренки.
7. Установить прижимной рычаг. При нажатии на него рейка должна прижаться к шестеренке и двигаться вперед.

Безопасность при эксплуатации

При работе с автоматическим дровоколом нужно соблюдать технику безопасности, состоящую из нескольких правил:

1. Включать двигатель можно только после закрепления бруска на станке.
2. Не протягивать руки к ножам, которые уже работают по дереву.
3. Не поправлять бревно, когда включен агрегат. Сначала нужно выключить электродвигатель, подождать остановки лезвий.
4. Не пользоваться дровоколом в состоянии алкогольного опьянения.
5. Не подключать электропривод к неисправным розеткам.

Также не стоит ремонтировать механизмы с включенным мотором, потому что это может привести к повреждению трубок, разливу жидкостей. При этом для ремонта лучше всего использовать такие же детали, чтобы не изменились характеристики агрегата.

Планируете ли теперь использовать самодельный дровокол при заготовке дров?

Гидравлический дровокол своими руками: чертежи, фото, инструкции

Содержание статьи:

Несмотря на наличие нескольких разновидностей источников энергии для отопления, обычные дрова являются все так же достаточно востребованными. Довольно часто они используются не только в местности, где отсутствует возможность использовать другие разновидности топлива, но и там, где есть выбор. И в этом нет ничего удивительного, поскольку стоимость обогрева дома при помощи дров значительно ниже в сравнении с газовым или электрическим отоплением.

Основная проблема при заготовке дров – не доставка; перед использованием их нужно поколоть, что при самостоятельном выполнении с использованием топора требует достаточно много сил и времени.

В таком случае правильным решением будет использование дровокола, который вполне реально соорудить своими руками.

Используя подобный самодельный станок, во время колки дров вы очень быстро добьетесь желаемого результата – гидравлическое усилие с легкостью раскалывает любые чурбаны.

Это сэкономит и ваше время, и деньги, поскольку сделать простой гидравлический дровокол можно и своими руками, не тратя средств на его приобретение.

Основные схемы

Любой человек, что способен обрабатывать металл, а также умеет создавать чертежи, сможет самостоятельно сделать механизм для быстрой и легкой колки дров, потратив на это всего пару дней.

Выделяют несколько разновидностей таких механизмов, основное отличие которых между собой – источник создаваемого давления на полено. В зависимости от этого существуют дровоколы с:

• Обычным домкратом;
• Гидравлическим домкратом;
• Электродвигателем.

Простой гидравлический дровокол имеет вид рамы на платформе, что располагается вертикально. Автомобильный домкрат, что будет создавать требуемые усилия, располагается внизу этого станка. Чтобы иметь возможность колоть на нем дрова любой длины, стоит сделать верхнюю перекладину станка разъемной.

В отличие от большинства моделей, где используются обычные ножи плоской формы, здесь больше подойдет клин. Центральный винт подводит его к самому полену, после чего начинается работа домкрата. Он будет давить на чурку снизу, в результате чего клин, входя в полено, будет раскалывать его по всей длине.

Чуть более сложная конструкция дровокола, изготовление которого своими руками не подразумевает ничего сложного, представляет собой гидравлический домкрат, что устанавливается на передвижную или стационарную станину.

На другом ее конце располагается клин, что может находиться в разных положениях для раскалывания дров любой длины. Примерно посередине станка располагается ложе, куда укладываются полена. Совершая возвратно-поступательные движения ручкой домкрата, его пятка будет давить на полено, что будет раскалываться на клине. Возвращается в начальное состояние самодельный гидравлический дровокол такого типа благодаря наличию пружин после сброса давления в гидроцилиндре.

Своими руками можно собрать дровокол следующих типов: горизонтальный, вертикальный, смешанный. Тип устройства зависит от положения раскалываемого бревна.

Недостатки простых механизмов

Конструкция дровокола с гидравлическим домкратом

Главным недостатком рассмотренных дровоколов, сделанных своими руками, является низкая скорость выполнения работы. Чтобы расколоть полено в таких дровоколах, потребуется сделать минимум 10 движений ручкой домкрата.

Немного повысить работу можно в том случае, если сделать клиновой нож крестообразным. В таком варианте механизма полено будет раскалываться сразу на 4 части.

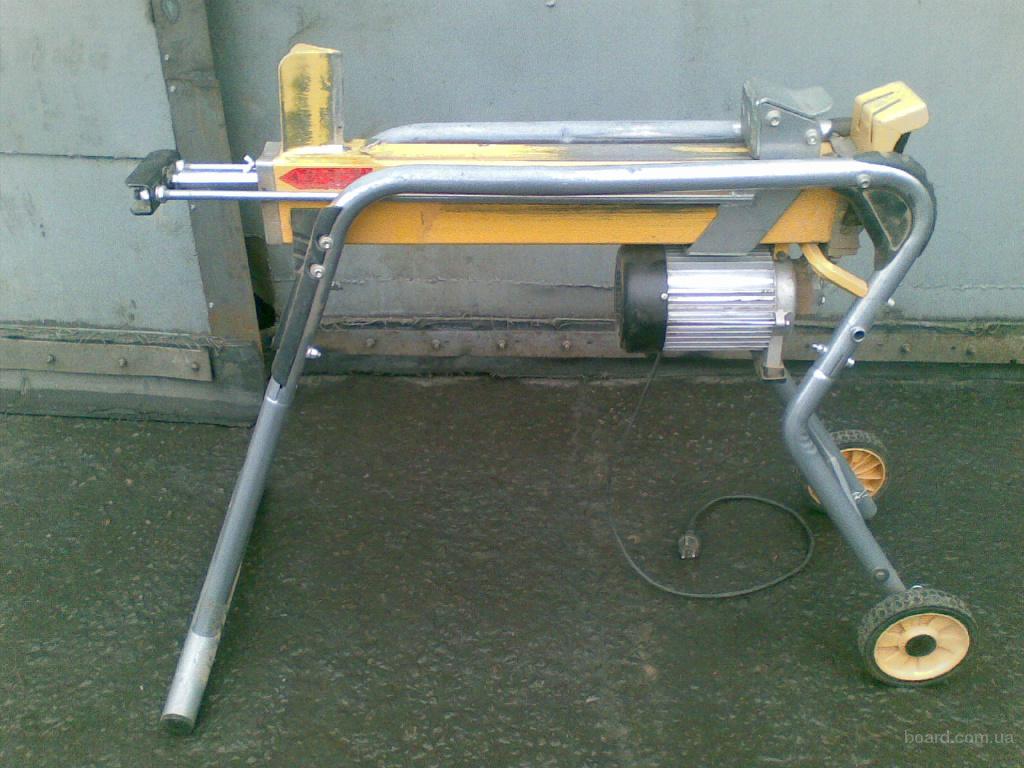

Модели с двигателем

Для более высокой производительности самодельный механизм для колки дров необходимо оснащать электродвигателем и гидроцилиндрами, а также блоком управления.

Конструкция дровокола с электродвигателем

Производительность такого станка, произведенного своими руками, является более высокой в сравнении со станками с домкратом, поскольку полный рабочий цикл и процесс возвращения механизма в начальное состояние происходят без ручных усилий. Нажав соответствующую кнопку, распределительный механизм начинает закачку масла в одну из боковых полостей цилиндра. Вследствие этого пятка штока будет двигаться в требуемом направлении.

В таком устройстве для раскола полена и переведение всего механизма в начальное положение требуется не больше 15 секунд. Понятно, что конструкция такого станка, как его исполнение, достаточно высокие. Но при этом вы получаете механизм, при помощи которого можно будет достаточно быстро и без особых усилий колоть дрова, что избавит вас от значительных затрат на другие источники обогрева дома.

Кроме всего вышесказанного существует немало других подобных станков, которые могут иметь самую разнообразную конструкцию и различные модификации. Сделать большинство из них своими руками сможет каждый человек при наличии соответствующих чертежей. В таком случае вы значительно повысите скорость колки дров.

Пошаговое изготовление своими руками

1. Берется стальной конус с нарезанной на него резьбой.
2. Фиксируется на вал на подшипниках.
3. Установить электродвигатель.
4. Настроить цепную передачу, при необходимости использовать редуктор.
5. Крепим комплектующие распорками в единую конструкцию.
6. Накидываем цепь, натягиваем её и устройство готово.

Примеры чертежей

Сделайте гидравлический колокол для бревен

Многим из нас в мире долгие и холодные зимние месяцы приносят неизбежный труд рубки или бензопилы в качестве топлива для отопления домов.

Многие люди нуждаются в дровах для отопления лишь несколько раз в год. Будь то катание на лыжах на выходных или летний кемпинг, рубить дрова для костра очень мало.

Но для некоторых из нас древесина является повседневной необходимостью. Так мы обогреваем дома, готовим еду и зарабатываем себе на жизнь.

Когда это действительно так, топор или цепная пила становится небольшим препятствием для нашей производительности и физического здоровья.

Гидравлический дровокол может значительно сократить усилия, необходимые для этого.

Вы даже можете приобрести довольно недорогие дровоколы для дома и небольших работ.

В этой статье мы обсудим, как сделать его за несколько простых шагов.

Чтобы построить свой собственный гидравлический дровокол, вам понадобятся следующие компоненты.Все эти элементы необходимы для полноценного и безопасного для домашнего использования разделителя:

• Дровокол для колки древесины
• Разделительный клин, который устанавливается на лезвие разделителя
• Гидравлический регулирующий клапан, который управляет ножом
• A гидравлический гидроцилиндр или цилиндр
• Гидравлический насос, приводящий в действие гидроцилиндр
• Бак гидравлической жидкости со шлангами для подключения к другим компонентам
• И электродвигатель или другие источники энергии для питания всего устройства

Создание гидравлического сплиттера не является самая тяжелая работа в мире для присяжного мастера по ремонту.

После того, как вы приобретете и правильно соберете эти компоненты, упомянутые выше, у вас будет полностью функционирующий гидравлический дровокол.

Затем вы можете с легкостью приступить к разделке журналов.

Однако, чтобы создать сплиттер, обеспечивающий максимальную безопасность и эффективность, а также экономящий ваше время и деньги, вам следует иметь в виду несколько других болтов и гаек.

Как сделать гидравлический разделитель бревен для максимальной эффективности

Шаг 1: Выбор источника питания

Два популярных источника питания, из которых вы можете выбрать свой гидравлический разделитель бревен, — электрический и газовый.

Электрические сплиттеры обычно менее мощные по сравнению с их аналогами, работающими на газе.

Кроме того, с этими устройствами вы также должны учитывать тот факт, что во время работы вы должны находиться рядом с электрической розеткой.

Электрические разветвители идеально подходят для более простых работ по дому, особенно в домах с ограниченными потребностями в дровах.

Если вам нужно лишь время от времени разбивать журнал, этот вариант — лучший вариант.

Установки с газовым двигателем, с другой стороны, в значительной степени являются отраслевым стандартом, поскольку они часто обладают отличным качеством, и вы можете управлять ими, привязав их к определенному месту.

Типичный американец может заправить дровами газ или электричество.

Совет: для газовых сплиттеров для достижения максимальной эффективности мы рекомендуем четырехтактный бензиновый двигатель мощностью не менее пяти лошадиных сил

Третьей, гораздо менее распространенной альтернативой являются агрегаты с приводом от трактора, которые почти исключительно в хозяйстве и лесопользовании.

Этот тип разветвителя не имеет отношения к большинству читателей этой статьи, но это тип разветвителя, поэтому я включил его для полноты.

Шаг 2: Выбор ориентации разделителя

Перед тем, как вы начнете строительство гидравлического разделителя бревен, вы должны сделать еще один важный выбор — это ориентация разделителя.

Совет. Чтобы защитить спину от напряжения и травм, вам также следует подумать о каком-либо механизме подъема бревен для своего дровокола.

Популярные варианты включают параллельный подъемный рычаг для бревен или блок с тросовой лебедкой.

В зависимости от доступного пространства, расположения ваших платформ и инструментов, а также размеров бревен, с которыми вы имеете дело, вы можете выбрать колокол с гидроцилиндром, который работает вертикально или горизонтально.

Шаг 3: Сборка основной платформы

Рама вашего гидравлического бревна — одна из важнейших частей конструкции, поскольку она поддерживает все остальные компоненты.

Эта платформа также является осью для гидроцилиндра и держателем для древесины, которую вы рубите.

Совет: Я рекомендую трубку размером не менее 3 x 6 x 36 дюймов и толщиной не менее четверти дюйма.

Чтобы гарантировать вашу безопасность и максимальную эффективность механизма, вы должны использовать цельнометаллические трубы для всей конструкции.

Шаг 4: Монтаж гидравлического насоса

Чтобы установить гидравлический насос:

1. Отметьте положение насоса в центре или рядом с центром платформы оси
2. Вырежьте кронштейн для насоса из куска половинки. дюйма металла с помощью плазменного резака или резака
3. Получив кронштейн, совместите отверстия для винтов для гидравлического насоса на металлическом листе и просверлите отверстия.
4. Теперь вернитесь в выбранное место на платформе оси и просверлите отверстия для монтажного кронштейна
5. Затем привинтите кронштейн к платформе гайками из нержавеющей стали
6. Наконец, теперь вы можете закрепить насос на кронштейне с помощью соответствующие гайки и болты из нержавеющей стали.

Совет: Используйте гидравлический агрегат объемного типа с вашей установкой, чтобы гарантировать максимальную эффективность при высокой вязкости гидравлического масла. Центробежные насосы могут быть весьма неэффективными с жидкостью от умеренной до высокой вязкости.

Шаг 5: Установка режущего лезвия

Еще одним важным компонентом любого гидравлического бревенчатого ножа является режущее лезвие.

Три основных типа режущих клиньев, которые вы можете выбрать, — это простая двусторонняя головка, более сложный четырехходовой вариант или шестигранный режущий клин, который более распространен в коммерческих операциях.

В качестве альтернативы вы можете построить свой собственный клин из кусков плоского металла.

Когда у вас будет подходящая режущая головка, поместите ее на платформу на одной линии с гидравлическим насосом и примерно в 6 дюймах от края, затем надежно приварите.

Совет: для максимальной эффективности резки ваша режущая головка должна быть острой, но при этом достаточно широкой, чтобы раскалывать бревна на вашем участке.

Правильно откалиброванный режущий клин должен быть достаточно плотно прилегающим, чтобы предотвратить заклинивание или скручивание во время работы, но при этом работать свободно, чтобы гарантировать бесперебойную работу

Шаг 6: Подключение гидравлики

Комбинация гидроцилиндра и цилиндра является краеугольным камнем бревна разделитель, так как это компонент, который вдавливает клин в бревно, разделяя его.

Чтобы настроить гидравлику для вашего сплиттера:

• Просверлите монтажные отверстия для компонента на платформе оси
• Затем надежно прикрепите гидравлический блок к платформе болтами
• Затем прикрепите регулирующий клапан к гидравлическому блоку если он поставляется отдельно
• Наконец, подсоедините гидравлические линии от насоса к гидроцилиндру.

После того, как вы правильно подсоедините гидравлику, ваш колокольный станок готов начать перекачивать гидравлическое масло и раскалывать несколько бревен.

Совет: убедитесь, что ваша гидравлическая система имеет предохранительный клапан из соображений безопасности . Убедитесь, что вы используете трубы, рассчитанные на давление 2500 фунтов на квадратный дюйм или выше.

Убедитесь, что вы закрепили цилиндр с обоих концов, и используйте только моторное масло без моющих присадок или чистое гидравлическое масло с вашим дровоколом.

Шаг 7: Разделка бревен

Теперь у вас есть полностью функциональный гидравлический разделитель бревен, и единственное, что осталось, — это начать рубить немного дров.

Для использования разделителя:

1. Загрузите бревна по одному на платформу оси между клином и краем платформы
2. Используйте гидравлический рычаг для управления гидроцилиндром, проталкивая его в бревно для раскола it
3. Поверните куски бревен и повторите, если необходимо.

Заключение

Если вы решите построить свой собственный гидравлический дровокол, помните, что это безопасность прежде всего с любой формой тяжелой техники DIY.

Таким образом, хотя вы можете вносить изменения в конструкцию в соответствии со своими уникальными потребностями, убедитесь, что все компоненты безопасны и рассчитаны на то, чтобы выдерживать давление, создаваемое машиной.

С нашим руководством и уделением особого внимания безопасности вы можете настроить свой гидравлический дровокол, сделанный своими руками, и быстро распилить бревна с максимальной эффективностью.

10 самодельных дровоколов планируют построить свой собственный

Будь то камин, дровяная печь, дровяная печь или костровище на открытом воздухе, запас дров — это незаменимая вещь для всего этого.Так что начните раскалывать бревна дома с помощью этих 10 бесплатных самодельных схем самодельных бревен, которые работают на основе творческой самопланированной инженерии. Вы все вольны использовать свой собственный мозг, чтобы изобрести новый самодельный разделитель бревен, и, глядя на эти идеи, вы легко сможете это сделать. Просмотрите все эти планы самодельного дровокола, чтобы мыслить как гений, и эти планы предлагают творческие способы поиграть с новым и переработанным оборудованием, чтобы сделать нашу работу по расколке древесины экономичным способом.Покупка коммерческих дровоколов может оказаться слишком дорогой. Воспользуйтесь этими планами DIY для разветвления бревен с пошаговыми инструкциями, визуальными руководствами и учебными пособиями, которые позволят вам легко построить разделитель бревен по минимальной цене.

Используйте старые газовые двигатели, тракторные двигатели, гидравлические насосы и различные детали машин, чтобы получить мощность, позволяющую легко рвать бревна. Эти проекты включают переработку большого количества старых вещей из старых автомобилей для создания более долговечной машины для колки бревен, которая начнет резать бревна, как овощи.Эти проекты самодельных дровоколов также предполагают использование коммерческих материалов из переработанных материалов для создания хорошо спроектированных дровоколов.

Наконец, вы также получите бесплатные планы по эксплуатации бревна на тракторе. Просмотрите все эти бесплатные самодельные планы дровоколов, которые слишком креативны, чтобы поразить все ваши чувства.

1. Самодельный дровокол Unicorn

Если вы пристрастились сидеть возле камина или костровой ямы, мы должны иметь хороший запас дров.Итак, сделайте этот дровокол DIY , чтобы быстро отделить дрова от бревна твердых пород. Он поставляется с прочным металлическим заостренным рогом, похожим на единорога, который входит прямо в бревно, разрывая все. Вот как построить дровокол в домашних условиях! Instructables

2. Изготовление небольшого разделителя бревен

Для разделки древесины в небольших масштабах выберите этот небольшой разделитель бревен, который прост в эксплуатации. Изготовить этот небольшой дровокол может быть немного сложно, поскольку он включает в себя все: от сборки каркаса до сварки деталей и установки новейшего оборудования для полной сборки.Бесплатные планы и руководство по эксплуатации beckmannag

3. Как построить шуруповёрт

Вам нужен хороший запас дров для деревянных обогревателей? Тогда получите здесь планы построить свою собственную машину, позволяющую быстро разрезать бревна. Сделайте каркас для дровокола из квадратных труб 60 мм x 60 мм. Далее устанавливаем электродвигатель на 3000 об / мин. Полное руководство здесь, инструкции

4. Загрузочная рука для разделителя бревен DIY

Возьмите бесплатные планы и инструкции по сборке этого погрузочного рычага для разделителя бревен.Он 10 футов в высоту и весит 2000 фунтов. Используйте 12-вольтовую лебедку, чтобы загрузить 5-футовый погрузочный рычаг. Загрузочный рычаг может захватывать бревна длиной 24 см и диаметром 24 см. В машинах используется электростартерный двигатель Kohler мощностью 12 л.с., который поможет управлять двухступенчатым гидронасосом. зернистость

5. Дровокол из металлолома

Создайте из металлолома красивые бревенчатые дровоколы. Получите бесплатные видеоинструкции здесь, чтобы построить более долговечный. Сделайте это, используя 100% переработанный металлолом.Во-первых, просто создайте прочный металлический каркас с V-образным верхним краем. Затем получите преимущество перед бревнами, работая с 20-тонным гидравлическим домкратом для тяжелых условий эксплуатации. youtube

6. Гидравлический дровокол до 200 долларов

Сделайте этот дровокол с модернизированным двигателем старого автомобиля. Здесь был использован двигатель с вертикальным валом мощностью 8 л.с. от старого трактора, который очень хорошо подходит для этого дровокола. Благодаря этому гидравлическому дровоколу, который обойдется вам менее чем в 200 долларов, ваши бревна лиственных пород можно легко разделить на дрова.youtube

7. Постройте самодельный дровокол

Ознакомьтесь с еще одной творческой версией самодельного дровокола , работающего на гидравлической насосной системе. Фактически это переделка старого лесоколечника, работающего с валом отбора мощности старого трактора. Получите профессиональные сварочные навыки, чтобы добавлять и удалять детали при обновлении старого разделителя бревен. Бесплатное видео-руководство по созданию разделителя журналов. youtube

8. Самодельный дровокол

Этот самодельный дровокол , проект требует сначала построить каркас для установки дровокола.Затем вы можете использовать некоторые коммерческие аксессуары и насосы, чтобы они работали более правильно и эффективно. Используйте для этого проекта двигатель мощностью 8 л.с. или газовый двигатель Predator объемом 301 куб. См. Подробности здесь youtube

9. Дровокол, сделанный своими руками

Этот хорошо работающий дровокол DIY, поставляется с заостренным рогом в виде единорога, и он будет просто проходить сквозь поленья, разрывая поленья на дрова. Используйте идеальный гидравлический насос и систему двигателя для управления этим дровоколом, он определенно станет отличным подарком для пользователей дровяных обогревателей.Видеоинструкции здесь youtube

10. Как сделать разделитель журналов

Узнайте, как быстро сделать разделитель журналов. Здесь вам просто не нужно устанавливать отдельный движок для этого самодельного бревна. Просто заведите трактор, чтобы он работал хорошо. Идея здесь состоит в том, чтобы просто построить раму, в которой будет установлен разветвитель в готовых выходах для подключения трактора. Просто запустите трактор и измельчите бревна лиственных пород на дрова. Подробности здесь youtube

Хотите хранить дрова на зиму? Если вы хотите хранить дрова, просто следуйте нашим инструкциям и следуйте этим бесплатным планам сарая для дров, которые покажут вам, как построить место для хранения сухих дров без вредителей на улице в холодные зимние месяцы.

Заключение:

Рвать бревна лиственных пород для получения дров — одна из самых сложных работ. Итак, дровоколы своими руками приходят на помощь. Они сделали древесину раскалывать и раскалывать так же легко, как резать овощи. Но здесь вы будете руководствоваться, как сделать свой собственный прекрасный дровокол для бревен своими руками, используя старые компоненты от транспортных средств и множество других материалов, таких как дерево и фурнитура из дома. Они очень экономичны и требуют небольшого опыта машиностроения для легкого добавления и удаления деталей.

Связанные поделки из дерева, которые вы должны попробовать

15 самодельных идей и вдохновения для дровоколов валяется. Вместо того, чтобы взрывать ствол дерева топором, тяжелую работу за вас сделает бревна.

Эти инструменты могут быть дорогими, но вы можете сократить расходы с помощью самодельного бревна, подходящего по размеру и мощности.

Дробилка с четырьмя лезвиями

Этот дровокол с четырьмя лезвиями позволяет легко разрезать одно бревно на четыре части.

Что выделяет этот самодельный дровокол среди многих других, так это количество деталей, которые производитель вложил в него. Это даже не похоже на проект, сделанный своими руками!

Самодельный дровокол с 4 лезвиями от Dabberty / YouTube

Мощный и портативный

Наличие портативного дровокола значительно облегчит жизнь, если вам придется транспортировать древесину из одного места обратно в дом.

Вам не обязательно иметь при себе самый модный разделитель журналов, чтобы иметь много энергии, о чем свидетельствует этот самодельный проект.

Создание разделителя бревен от RingOLake

Разделитель единорогов

Во-первых, название этого разделителя бревен забавное (единороги модны, не так ли?), Но это также отличный функциональный разделитель бревен своими руками.

Для воссоздания этого малогабаритного сплиттера не потребуется много навыков или материалов.

Разделитель бревен Unicorn от Instructables

Гидравлический разделитель бревен
