Греющий кабель для водопровода: назначение, выбор, монтаж
Трубопроводы систем канализации и водоснабжения, проведенные над или под землей, при сильных морозах могут промерзать. Замерзшая в них вода превращается в сосульки, длина которых порой достигает нескольких метров, и использовать такие трубы практически невозможно. Даже если они не повредятся при расширении, вода все равно не сможет пройти по ним, минуя ледяное препятствие.
Устранять подобные неполадки трудно, дорого и долго, особенно, если трубопровод находится под землей, так что лучше заранее принять меры предостережения в виде дополнительного обогрева труб систем. Наиболее эффективной мерой является использование саморегулирующегося греющего кабеля для водопровода, который крепится вдоль труб и поддерживает необходимую температуру.
Что же такое греющий кабель и как он работает?
Греющим называется обычный кабель, покрытый специальными слоями, которые дают возможность регулировать сопротивление при прохождении тока. Из курса физики известно, что тепло, выделяемое при прохождении тока по проводнику, пропорционально его сопротивлению, таким образом, регулируется величина нагрева самого кабеля и трубопровода. В прежние времена использование греющего кабеля было ограничено – его использовали исключительно на производственных предприятиях, сейчас же он с успехом применяется для обогрева труб при частном строительстве.
Греющий кабель саморегулирующий, то есть он «включается» и «выключается» в зависимости от температуры. При температуре выше 5 °С он не нагревается, если же температура снижается ниже 5 °С, он начинает выделять тепло. Нагрев трубы при плюсовой температуре нужен для того, чтобы предотвратить ее промерзание. Если начать обогревать уже промерзшие трубы, уйдет какое-то время на то, чтобы растопить лед, что приведет к перебоям подачи воды или низкому напору в системе.
Греющий кабель состоит из двух проводников (холодного электрического и горячего нагревательного), соединенных между собой лазерной спайкой, термоограничителя и вилки для подключения к электрической розетке. Сверху кабель покрыт бесшовной изоляцией, что делает его нечувствительным к влаге, химическим, термическим или физическим воздействиям. Термоограничитель, как понятно из названия, контролирует нагрев кабеля в зависимости от температуры: при температуре ниже 5 °С он включает питание, а при ее повышении до 15°С автоматически выключает его. Автоматический режим позволяет экономить потребляемую электроэнергию без вмешательства человека.
Преимущества
Преимуществами греющего кабеля являются:
- надежность. При правильном монтаже и подключении такого кабеля трубы канализационной и водопроводной систем будут надежно защищены от промерзания на протяжении длительного срока;
- возможность использования для обогрева трубопроводов, находящихся как под, так и над землей. Сам кабель может прокладываться внутри труб или крепится сверху;
- возможность использования даже для нагрева труб с питьевой водой в силу своей нетоксичности и безопасности;
- экономичность, связанная с регулированным потреблением электроэнергии только тогда, когда температура опускается ниже заданной отметки;
- простота эксплуатации. Для подключения кабеля нужно зафиксировать его на трубопроводе и включить в розетку.
Какие есть виды греющего кабеля?
Существует несколько видов греющего кабеля для водопровода, которые классифицируются по разным параметрам. Например, по схеме тепловыделения различают резистивные, саморегулирующиеся кабели и кабели с минеральной изоляцией.
Первый вид – резистивные кабели – делятся на линейные и зональные. Линейные кабели имеют нагревательную жилу, которая выделяет тепло при прохождении по ней тока. Такой кабель может иметь одну, две или больше жил спиральной или линейной формы. Обратите внимание, что произвольно разрезать такой провод нельзя.
Саморегулирующийся кабель по своей структуре напоминает резистивный: у него тоже имеются две жилы, по которым проходит ток, но нет изоляции. Саморегулирование выделяемого тепла обеспечивается зависимостью сопротивления полимера от температуры: при повышении температуры сопротивление растет, снижая тепловыделение. Использование такого кабеля исключает перегрев труб и перегорание жил. При монтаже его можно нарезать на секции, длина которых не менее 20 см.
Как выбрать кабель?
Подбирать тип греющего кабеля нужно, учитывая область его применения. Он может использоваться для обогрева трубопроводов частных домов или трубопроводов коммунальных служб. Разница между этими системами обогрева в их размерах и мощности греющего кабеля. Для частного дома подойдет кабель, мощность которого от 50 до 60 Вт/м, который без особых усилий справится со снегом или льдом. Использование более мощных кабелей можно считать пустой тратой денег – лучшего результата все равно не будет.
Греющий кабель характеризируется двумя основными показателями: рабочей мощностью и мощностью в состоянии покоя. Оба показателя наносятся на поверхность самого кабеля и являются частью его маркировки.
Монтаж греющего кабеля
Монтаж греющего кабеля – дело довольно трудоемкое и требующее определенных навыков, так что лучше для этой работы нанять специалистов. Кабель можно размещать непосредственно внутри обогреваемого трубопровода или фиксировать его вдоль труб, крепить его параллельными рядами или накручивать спиралью. Для фиксации провода используется стягивающая металлическая сетка или клейкая лента. При размещении кабеля поверх труб для лучшей теплоизоляции трубы вместе с кабелем обматываются фольгой. При выборе типа кабеля и способа его крепления важно учитывать количество тепла, идущего на обогрев системы, которое должно превышать потери тепла.
Вывод
Подведя итоги, можно отметить, что использование греющего кабеля – одно из наиболее эффективных решений проблемы с замерзанием воды в системах канализации или водоснабжения, с которой не всегда может справиться обычный слой утеплителя. Греющий кабель – надежная защита труб от замерзания в них воды, снижения напора в системе, деформации и разрыва трубопроводов.
dekormyhome.ru
монтаж, конструктивные и эксплуатационные особенности
Суровые российские зимы накладывают свой отпечаток на жизнь наших людей. Так, из-за низкой температуры окружающей среды может замерзать водопровод. Вода в трубах превращается в лед, и нормальная работа водопроводной системы ставится под большой вопрос. В итоге нужно хорошо постараться, чтобы отогреть их и вернуть все на круги своя. Но зачем создавать себе лишние проблемы, если существуют превентивные средства, с помощью которых можно обойти стороной эти хлопоты?!
Водопроводный термокабельВыходом из положения является греющий кабель для водопровода, вернее, его подключение. Он продается по приемлемой цене, и будет обеспечивать обогрев труб при любых минусовых температурах, даже экстремально низких, препятствуя их замерзанию. Никаких промерзаний и образования конденсата – термокабель создаст оптимальные температурные условия для функционирования и защиты водопроводной системы.
Что представляет собой нагревательный кабель?
Греющий кабель – это обыкновенный кабель с контролируемым электрическим сопротивлением, необходимым для регулирования подогрева самого кабеля. Его монтаж устраняет проблему замерзания воды в трубах, проложенных на улице. Включать нагревающий кабель нужно уже тогда, когда температура на улице опускается до плюс 5 градусов.
Основные элементы термокабеляПри последующих похолоданиях трубы уже будут находиться под надежной защитой. Можно, конечно, привести в действие термокабель уже при минусовых температурах, но это будет запоздалым решением. Придется ждать, пока кусочки льда оттают, и в процессе этого «оттаивания» вода будет течь слабым напором.
Конструктивные и эксплуатационные особенности
Греющий кабель являет собой единую систему, состоящую из нескольких компонентов:
- штепсельная вилка;
- специальный термоограничитель;
- проводники (электрический и нагревательный), соединяющиеся методом лазерной спайки.
Роль термоограничителя сводится к тому, что при определенной температуре (когда на улице становится достаточно тепло и угроза замерзания труб по этой причине отпадает) он выключает питание. Это происходит при температуре плюс 15 градусов.
Стоит сказать также о том, что термокабель оснащен изоляцией бесшовного типа. Она хорошо защищает кабель от влаги и других негативных влияний.
Когда температура опять понижается до 5 градусов, кабель включается. То есть, он работает только тогда, когда это нужно. Благодаря этому достигается экономия электрической энергии и защита трубопровода от перегрева.
Плюсы греющего кабеля
Нагревательный кабель обладает следующими достоинствами:
- Степень обогрева кабеля можно настраивать самостоятельно, в зависимости от уличной температуры – это помогает экономить;
- Предельно простой принцип действия кабеля для обогрева – он устанавливается на водопровод, после чего для включения нужно подключить его к розетке;
- Нагревательный кабель подходит как для труб, расположенных под землей, так и для размещенных на поверхности, на открытом воздухе. То есть он универсален. Существует 2 варианта его монтажа – внутри трубы или снаружи.
- Греющий кабель для водопровода сохранит трубу в тепле и не допустит ее промерзания в течение всего зимнего периода. При этом важно произвести правильный расчет и в соответствии со всеми правилами монтаж кабеля для обогрева.
Каких видов бывает кабель для обогрева водопровода?
Термокабель, использующийся для отогрева водопровода, может быть саморегулирующимся или резистивным. Различие этих двух видов состоит в схеме тепловыделения.
Резистивные, в свою очередь, подразделяются на линейные и зональные. Линейные кабели отдают тепло, когда по нагревательной жиле идет ток. Они могут быть одножильными или двужильными, или содержать в себе несколько спиральных либо линейных жил. Такие нагревательные кабели не приемлют самовольную резку.
Саморегулируемый термокабель для отогрева, в отличие от резистивного, не имеет изоляционного слоя, однако он тоже содержит в себе 2 токопроводящие жилы. Особенностью его считается изменчивое тепловыделение по длине кабеля. Он обладает саморегулируемым эффектом – тепло начинает выделяться в меньших количествах, а сопротивление полимера увеличивается, когда на улице начинает теплеть.
За счет этого саморегулируемый кабель получает высокую защиту от перегревов и перегораний. Однако это еще не все, чем отличается саморегулируемый провод от резистивного. Кроме этого он может нарезаться секциями различной длины – от 20 сантиметров и до нескольких метров. При этом если вы хотите купить именно такой нагревательный кабель, то должны понимать, что цена его, как правило, выше, чем у резистивного.
Как выполняется монтаж?
Монтаж термокабеля может производиться одним из двух путей – закрепление снаружи трубопровода, или прокладка внутри (прибегнуть к этому варианту установки можно в том случае, если вы ставите новый водопровод). Какой бы способ вы не выбрали, нагревательный кабель обязательно защитит ваш водопровод во время морозных зим. Главное – выполнять его установку строго с инструкцией и придерживаться всех правил.
Некоторые специалисты все же считают прокладку термокабеля внутри труб более приемлемым выходом из положения. Объясняется это тем, что при заледенении воды, кабель, находящийся внутри трубы, быстрее отогреет ее. В остальном же различий как таковых между двумя способами монтажа, нет.
Давайте рассмотрим каждый из методов установки отдельно:
Внешний монтаж
Прокладка кабеля в этом случае может выполняться либо в линию несколькими жилами, либо он просто наматывается по трубе с шагом 5 сантиметров. Намотка вокруг труб считается более эффективной, поскольку площадь подогрева, таким образом, увеличивается. После того, как кабель проложили по трубе или намотали вокруг, его необходимо закрепить в таком положении с помощью специального скотча из алюминиевой фольги. Промеж витками кабеля, используя все ту же алюминиевую фольгу, нужно закрепить температурные датчики.
Далее для плотного прилегания провода нужно обмотать данной лентой всю трубу, по которой установлен термокабель. Эта мера позволит также защитить его в процессе эксплуатации от пересыханий и разрушений.
Наконец, мы подошли к завершающему этапу работ. Для того чтобы свести к минимуму теплопотери при включенном кабеле подогрева, и обеспечить стабильную работу системы, следует утеплить трубу теплоизоляционным материалом. Он накладывается поверх термокабеля. Вот, собственно говоря, и все, для полного счастья осталось только подключить кабель к сети.
Для экономии электроэнергии и долговечности функционирования термокабеля необходимо купить и установить терморегулятор. Он, получая данные от термодатчиков, при изменениях температуры будет автоматически включать и выключать работу системы. К примеру, когда потеплеет, и водопроводу не будет больше грозить замерзание, терморегулятор выключит кабель.
Внутренний монтаж греющего кабеля для водопровода
Если вы отдадите предпочтение именно этому виду установки, то можете столкнуться с определенными проблемами:
- Проложить кабель внутри трубы не так уж и легко, как может показаться на первый взгляд. Для этого в трубе не должно находиться никаких поворотных компонентов, кранов и фитингов.
- Результатом присутствия в трубопроводе чужеродной детали может стать ее преждевременный выход из строя, случившийся по причине зарастания трубы.
- Если возникнет необходимость заменить кабель расположенный внутри трубы, которая находится под землей, сделать это будет очень трудно, почти невозможно.
- Нужно также понимать, что наличие кабеля в трубе уменьшит ее внутреннее пространство. То есть, следует учесть этот момент и купить трубы немного большего диаметра.
Технология внутреннего монтажа более сложная, чем внешнего. Размещение кабеля в трубе выполняется через специальный тройник. При этом герметичность данного участка обеспечивается за счет использования муфты, опрессовка которой может производиться только с применением специального инструмента.
Подводя итоги, уместно будет сказать о том, что хотя монтаж термокабеля внутри водопровода и является более эффективным, реализация этого метода не всегда возможна. И если наружная установка может выполняться своими руками, то для этого способа необходимо прибегнуть к помощи профессионалов.
energomir.biz
Греющий кабель для водопровода своими руками: видео, инструкция
В холодное время года важно позаботиться о том, чтобы избежать замерзания водопровода в доме. Ледяные заторы могут привести к серьезным последствиям, таким как разрыв трубы. Этого вполне можно избежать, и всё что требуется — установить греющий провод. Такой кабель может быть использован для всех типов водопровода, в том числе и для канализационной системы или водостока. Как он выглядит, можно посмотреть на видео. Сделать такой обогрев можно своими руками, а как — читайте в этой статье.
Что это такое и как работает?
Это устройство нагревается от электричества и предотвращает замерзание труб водопровода в холодное время года. То есть происходит трансформация электричества в тепловую энергию. Длина такого кабеля может быть самой разнообразной: от нескольких сантиметров до нескольких метров, в зависимости от того, какие нужды у потребителя. Кабель может применяться как для внешнего, так и для внутреннего обогрева.
На внешних трубопроводах используется греющий провод с бесшовной стойкой. Он герметично крепится в поврежденных местах или там, где оболочка наиболее слаба и подвержена перепадам температуры. Сам элемент нагрева устанавливается под внешний слой и подключается к электрической сети. Таким образом может обогреваться вся система.

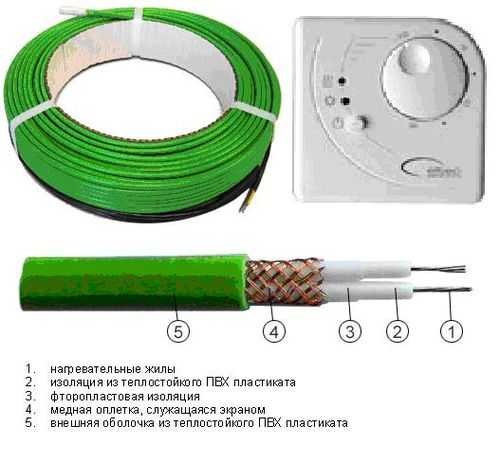

Конструкция термокабеля
Такое устройство состоит из нескольких элементов:
Внутренняя жила.
Защитная оболочка.
Поверхностная оболочка.
Жила отвечает за нагрев. Её изготавливают из специальных сплавов, обладающих высоким электрическим сопротивлением. Жилу защищает специальная оболочка. Она делается из изолирующего материала и экранируется алюминиевым слоем или медной сеткой. Ну и наконец, последний слой, который имеет кабель – общая оболочка. Материал, из которого она производится, называется поливинилхлорид. Он отлично защищает всю конструкцию от внешних воздействий.
Основные преимущества
Есть множество причин, почему рекомендуется использовать греющий провод. Среди них следующие:
безопасность;
универсальность;
простота использования;
легкий монтаж;
экономия.
Благодаря своей изоляции греющий провод полностью безопасен. Оболочка защищает нагревательный элемент от внешних воздействий, и не только температурных, но и химических и термических. К тому же она не пропускает электричество наружу.
Кабель обогрева может размещаться снаружи или под землёй, поэтому он и считается универсальным. Мощность нагрева легко регулируется в зависимости от окружающей температуры. Поэтому с помощью такого приспособления можно сэкономить значительное количество энергии. Сделать его можно своими руками.
Основные разновидности
На сегодня применяется 2 вида таких устройств: резисторный и саморегулирующий
Саморегулирующий
Можно ли сделать термопровод самостоятельно?
Для того чтобы сделать такой греющий провод самостоятельно, необходимо посетить магазин. Понадобится приобрести телефонный силовой кабель, например. По характеристикам он очень похож на нагревательный. Его можно использовать в условиях повышенной влажности, к тому же он обладает достаточной прочностью и изоляционным слоем. Конечно, в данном случае не будет таких преимуществ, как у саморегулирующих кабелей. Силу нагрева придётся регулировать самостоятельно.
В данном случае не обязательно оголять жилы на конце провода. Их достаточно развести, выделить 2 провода, взять одиночный провод, сложить его пополам и снова свить своими руками. Для герметизации провода можно применить фланец, используемый в гибких трубах водопровода. Герметизация ввода имеет важное значение. Когда штуцер проводится в провод, следует залить его эпоксидной смолой, а соединение прочно затянуть гайкой. Этот метод актуален для внутренних систем.
Если кабель, сделанный своими руками, планируется располагать снаружи, то его жилы не надо расплетать.
Соединение с сетью питания осуществляется в противоположном конце провода, то есть один конец подключается к сети, а другой отвечает за обогрев. К тому же после крепления требуется его дополнительно утеплить. Для этого достаточно обмотать кабель скотчем или алюминиевой фольгой. Весь процесс лучше посмотреть на видео, и всё станет понятно.
Монтаж греющего кабеля
После того как греющий провод был сооружён своими руками, необходимо произвести его монтаж. При поверхностной установке на трубы водопровода он должен крепиться максимально плотно. Для того чтобы прижать нагревательный элемент к трубе водопровода, используется алюминиевый скотч. Поверх трубы делается дополнительная тепло- и гидроизоляция.
Перед тем как производить монтаж кабеля, необходимо отчистить трубы от грязи и ржавчины. Установку термокабеля можно произвести как по спирали, так и горизонтально. Важно, чтобы холодный конец кабеля оставался снаружи изоляции. В случае, когда необходимо утеплить полипропиленовые трубы, надо на них сделать алюминиевый слой из скотча или фольги. Это позволит трубе прогреваться равномерно по всей поверхности. Вот и все, что надо знать про греющий провод.
delovvode.ru
инструкция, устройство и монтаж; как используется нагревательный кабель для водопровода?
Нагревающий кабель для водопровода представляет собой проводник с высоким сопротивлением. Как известно из школьного курса физики, он нагревается при прохождении через него электрического тока. Такие свойства отлично применяются для защиты труб от образования в них льда, если отсутствует возможность проложить их, ниже уровня промерзания грунта.
Если нет денег на фирменный кабель, то изготовить его можно и самостоятельно из материалов доступных в любом строительном магазине. Правда чтобы организовать систему саморегуляции придётся стать профессиональным электриком. Зато температура кабеля будет автоматически изменяться при необходимости, что обеспечит экономию электроэнергии.
Самогреющийся кабель для водопровода: как производится электрообогрев водопроводных труб?
Область применения нагревательного кабеля довольно широка, от тёплых полов в доме, до поддержания в уличных трубах температуры воды, для защиты их от промерзания. Именно на втором варианте мы и остановимся подробнее. Водопроводная труба с греющим кабелем может быть закопана практически под самой поверхностью земли, поскольку она не боится отрицательных показателей на шкале градусника.
Принцип работы кабеля заключается в том, что через него пропускается электрический ток. А поскольку в качестве жилы используется сплав с низкой проводимостью, то происходит его нагревание. Причём кабель обогревающий для водопровода преобразует электрическую энергию в тепловую практически без потерь, поскольку процесс происходит без использования химического окисления или использования топлива. Вокруг жилы располагается экран из алюминиевой фольги или медная сетка, а воздействие окружающей среды исключается с помощью поливинилхлоридной оболочки.
Интересным новшеством является саморегулирующийся нагревательный кабель для водопровода. Он автоматически меняет свою температуру в зависимости от изменения её в окружающей среде. Как утверждают производители, исключено его перегревание или перегорание. Следовательно, он является практичным, долговечным и экономически выгодным.
Как сделать кабель для обогрева водопроводных труб своими руками?
Поскольку наша родина богата изобретателями и народными умельцами, то немного поискав можно найти варианты создания нагревательного кабеля своими руками. Он будет стоять намного дешевле фирменного, но по функциональности никакого различия не наблюдается. Самодельный подогревающий кабель для водопровода следует мастерить из провода, используемого для протяжки телефонной полевой связи. Поскольку его применяют даже во время военных действий, то он наверняка является довольно надёжным для нашей затеи.
Монтаж греющего кабеля для водопровода сделанного самостоятельно следует выполнять только снаружи трубы, поскольку он абсолютно не обладает пищевой изоляцией. Поверх его следует ещё раз утеплить, что позволит снизить затраты электроэнергии в два раза. Допустимый ток должен быть не более девяти ампер, иначе есть риск вызвать перегревание трубы, если в ней по какой-либо причине не окажется воды. Такое самодельное устройство можно использовать и для обогрева наружной канализации, замерзание которой ещё более нежелательно, чем водопровода.
