Как постелить теплый пол на деревянный пол: Тёплый пол на деревянный пол под линолеум

Содержание

виды и технология укладки —

Теплый водянной пол по деревянному полу


Мысль сделать, теплый водяной пол была давно, но для ее реализации не хватало технологических решений. Кстати теплый водяной пол в государственной квартире не пройдет. Большая проблема с ЖКО, правда говорят , что бывают счетчики тепла, вот тогда наверное можно и то проект наверняка нужен.

Теплый водяной пол бывает 2-х видов. 1-й бетонная стяжка укладывается, пластиковая труба в виде змейки любым способом и сверху заливается раствором, той же стяжкой, раствор или бетон прекрасный проводник тепла и аккумулятор. Все идеально кроме одного — ТЯЖЕЛЫЙ.
2-й по деревянному основанию, легкий, передача тепла от трубы посредством алюминиевых пластин (очень дорогое предложение и трудно найти в наличие) на сегодня алюминий стали заменять на оцинкованную сталь, но тоже не очень дешево. После этого обычно ложится слой или 2слоя 12мм ГВЛ а на него финишный слой, ламинат или паркет или линолеум.


В интернете 5-7 лет назад нашел такую идею, вместо алюминиевых пластин для съёма тепла, использовать алюминиевую фольгу которые используют женщины для выпечки курицы в духовке.
ГЕНИАЛЬНО

Когда увидел, это и есть то, что мне нужно. Только вместо куриной фольги 0.05мм тонкая приобрел фольгу для бань 0.1мм 10м2 520руб у меня кухня 8м2. Складывал вдвое и немного осталось. Заполнение фольгой немного неравномерное на поворотах фольги нет.

Итак
1 слой на старый деревянный пол постелил 3мм вспученный полипропилен, с одной стороны серебристый слой сплошной фольги. Очень похоже на подложку для ламината. Можно любой тип пароизоляции.

2 слой 30мм эрудированный пенопласт или полипропилен он плотнее пенопласта. Вырезал по полу, нарисовал на нем фломастером, будущие линии трубы использовал шаблон для радиусов 180мм вырезанный из 5мм фанерки. Использовал 16мм металлопластиковую трубу. Расчетно надо было трубу длинной 26м, ниточкой намерял 32м, разбег не понравился с бухты 100м укладывал сколько войдет.


Снял размеченные листы Пено полистирола вынес на улицу для выпиливания паза ( в доме слишком много было бы мусора) сначала на обрезках потренировался в том числе и повороты.

Резал ручным фрезером, фреза из набора прямая просто прямоугольник, причем у меня не было фрезы на 16мм (равное диаметру трубы) но была фреза на 14 мм, что на 2 мм уже. Оказалось это то, что надо, труба забивается молотком через деревянную колотушку, в которой выбран радиус трубы, в паз очень плотно. Сама назад не выходит а на поворотах так вообще садится приятно туго. Вывод паз желательно размер паза на 2мм делать уже. Резал Пенополистирол 8м2 всего 15мин. Веником стряхнул мусор , но все равно много осталось, пришлось выносить пылесос и высасывать изнутри. Глубина паза 18мм сам Пенополистирол 30мм остается 10мм как бы несущего пола, если бы не жадность в потере высоты лучше брать 40мм или даже 50мм полистирол.

Уложил, назад приклеивая между собой и по контуру пеной из баллончиков. Для надежного крепления использовал пластиковые скобки на 18 и 16мм для монтажа электрокабеля. 18мм оказались лучше трубу держит. В тоже время позволяет ей немного внутри двигаться, компенсируя термическое расширение. Крепил этими скобками по 1шт на каждом повороте. На 1нитке из 2-х труб расходует 2 скобки, прикручивал длинными 75мм шурупами в старый пол. От поворота до поворота прокладывал двойной слой фольги под трубу. Трубу вбивал в Пено полистирол через деревянный брусок, в котором имелся радиус трубы, резиновой киянкой, забивалось плотно. Изначально я планировал вход, и выход просто цепляется к имеющейся батареи сделав тройники, по схеме параллельно. Никаких гребенок не предполагал. Правда у меня метраж маленький 8м2, в интернете вычитал что 1 ниткой можно укладывать 10-12 м2. Если больше, надо делать гребенки, укладывая следующую нитку на 8м2 и т. д.

В процессе монтажа решил обратку подключать не с батареи, а дальше у меня под полом. Там недалеко есть узел. Просверлил пол и отправил трубу в общую обратку. Получился плавный спуск за счет того у меня обратка плавно ушла вниз.

Сверху сразу на фольгу я планировал укладывать керамогранит, огромные листы 600х1200мм решил сэкономить 1 слой ГВЛ. Не тут то было. Фольга сильно пищит, когда по ней ходишь, во вторых керамогранит покачивается и приклеить его невозможно.


Вместо слоя ГВЛ или 2- х как рекомендуют (2 все- таки хорошо — понял потом), я положил листы плоского шифера 6мм (просто были в наличие) причем сначала на бумажке нарисовав схему, как через шифер буду притягивать к деревянному полу шурупами, чтобы не попасть в трубу. Наложил шифер, нанес точки сверления. Для проверки нитку подключил к горячей воде не отоплению, а к горячей воде от газового котла и поставил воду в полпотока на слив, чтобы проверить, как фольга передает тепло.

ОФИГЕННО был в восторге начал сверлить и притягивать к полу шифер. Примерно в середине конструкции сверло от электродрели попало в трубу. Просверлил ее, горячая вода рванула вверх фонтанчиком. Заткнул, выключил, сильно расстроился, рисовал схему, чтобы не попасть и попал, это ВООБЩЕ вредительство, какое то. Все бросил до завра. Думал соединить на пробое, но почитал ненадежно. Снял шифер, выдрал трубу. Снова трубу с фольгой заправил. Фольгу, конечно, немного замяло, и она стала не так красива как в 1 раз. И опять под давлением в трубе начал стелить шифер назад, жена помогла на большом листе полиэтилена 1 к 1 нарисовать, как идут трубы, потом этот рисунок я перенес на верх чтобы было видно как идут трубы. ( Получается, чуть ли не самая тяжелая операция).

После на шифер укладывал керамогранит, поскольку я но слоях сэкономил у меня немного есть подвижка шифера, как бы пенополистирол снизу прогибается. Было бы 2 слоя да в перехлест, этого не получилось бы. Я приклеивал керамогранит не на цементный клей, а на силиконовый прозрачный герметик. На 1 пластину по 1, тубе герметика. Герметик мягкий, имеет возможность двигается, и компенсировать мои погрешности. На теплопроводности не сказалось.

По 2-3 плитки клеил за вечер с зазором в 2-3мм между ними. Потом замазал цементным раствором швы и прослезился, за счет моего небольшого шевеления швы начали на 2 день вываливаться, но не везде, а в наиболее ходовой зоне примерно 30% площади. В магазине видел шовный цветной резиновый герметик заполнитель швов. Подожду, пока будет окончательно видно, заполню мягкой цветной резиной (силикон). Батарею она под окном отключил совсем она на кранах и подключил теплый пол. «ОБАЛДЕННО» всем домашним нравится, проверял при -15 на улице, а кошка так на самой подаче выбрала себе место и ночует там.

Далее вычитал, что батарея все-таки нужна, что бы ни было потеков типа слезки по стеклу окна. Решил вместо 6 ребер переставить с коридора в 2 ребра. Да забыл сказать, что я запланировал 2 нитки пола 1 основная 32м везде и отдельно немного потеснившись, проходит под ногами, когда стоишь возле мойки. 1 нитка подключена как полотенчик на горячую воду работает отлично. Пока все дома кто ни будь горячей водой, пользуется под ногами всегда тепло. Причем можно отключить, правда, из подвала или соединить ее с основным теплым полом тоже в подвале. Планирую эту нитку посадить на 3-х ходовой кран и переключать, не спускаясь в подвал, возможно, летом она не нужна, а может наоборот летом и нужна.
Мысль по ней такая летом керамогранит будет холодить в жаркое время это хорошо, а вот для комфорта под ногами у мойки будет тепло. Одновременно проверяю, как это работает, поскольку далее буду тоже самое делать в ванне полностью пол из керамогранита и двойной параллельный прогрев, как от отопления, так и от горячей воды в летний сезон + Полотенчик (теплая часть от горячей воды ) будет дополнительно встроен в сиденье и часть стены на которую можно будет опиратся .

Фреза, деревяшка для забивания в пенополистирол, молоток
Между фольгами зазор я оставлял для приклейки керамогранита — оказалось что ОН НЕ НУЖЕН фольгу по максимуму с накладкой на другой слой. (ВНИМАНИЕ АЛЮМИНИЕВАЯ ФОЛЬГА НЕ ДРУЖИТ С ЦЕМЕНТНЫМИ РАСТВОРАМИ растворится).

Хотел так без третьего слоя клеть сразу не получилось.

Сделал так через шифер (лучше два слоя ГВЛ). Да шифер жесткий и его надо сверлить с рассверливанием шляпок под потай, причем он может потом немного трещать, как бы скрипеть, а ГВЛ мягче и этого не будет.



Попутно на старую мойку приклеил вырезанный, керамогранит получил вечную поверхность мойки. Правда боится падения молотка или других тяжелых предметов может треснуть. Таких моек или столов сделал 2 второй в коридоре. УСЕ

Пол 8м2 делал 4 выходных и 10 рабочих дней по 2 часа в день после работы. Без помощников.

Питание на пол параллельно батареи, батарея уменьшена с 6 до 2-х ребер (советует интернет для подачи тепла к окну, чтобы не было конденсата на окне) и поставлен жиклер диаметром 8мм. Работает все прекрасно 2 зимы полет нормальный.


Зимой приятные ощущения, когда в носках или босиком стоишь или сидишь, ноги находятся на полу. Летом прохладный пол в жаркую пору тоже приятно и только небольшая полоска тепла, когда моется посуда в раковине.
P.S. Пока писалась статья уже появилась фирма которая продает готовый брикет, для теплого пола. Но по цене он в 4…6 раз получается дороже.

Ранее выполненная работа БАНЯ-ПИРАМИДА

Водяной тёплый пол по деревянному перекрытию

Количество этажей большее, чем один, в практике малоэтажного строительства стало весьма распространённым явлением. Однако все добавочные площади надо ещё как-то отапливать, иначе проку от них мало.



Тепло-легко

Одно дело, когда перекрытия зданий из кирпича или ячеистого бетона проектируются и строятся из сборных железобетонных конструкций или монолита. Тогда проблем с укладкой полюбившихся многим систем водяных теплых полов проблем не должно возникать в принципе, поскольку запас прочности таких перекрытий достаточен для устройства водяного теплого пола мокрым методом.

Технология давно отработана и многократно описана в различных источниках. Необходимо получить монолитную бетонную прослойку, которая будет эффективно распределять тепло по своему объёму, накапливать его и излучать в помещение. Физически всё достаточно просто: чем мощнее стяжка, то есть большая высота бетона накрывает трубы водяного тёплого пола, тем лучшего распределения тепла можно добиться. Соответственно исчезает «полосатость» в нагреве пола, когда явно выделяются чередующиеся нагретые и холодные участки.

Однако случаются ситуации, когда стандартные методы не применимы. Например, когда необходимо обогреть надстроенный к старому дому этаж или оборудованную вместо заброшенного чердака новомодную мансарду. Чаще всего подобные изменения конструкции дома предусматривают наличие облегчённых перекрытий по деревянным балкам. Большой вес старые стены могут просто не выдержать.

Что же делать владельцам деревянных коттеджей или домов, построенных по технологиям быстровозводимых зданий. Отказаться от столь полюбившегося недорогого водяного тепла и переходить на электричество? Ведь традиционная схема из-за своего большого веса не подходит для домов с деревянными перекрытиями.

Фирменное решение водяного тёплого пола

Основной задачей грамотного устройства тёплого пола всегда является правильное распределение получаемого от нагретых труб тепла по всей плоскости пола. В отсутствии мощной стяжки с этой задачей способен справиться только металл.

Существует определённое типовое решение, которое рекомендуют сами производители систем тёплого пола для укладки по деревянным перекрытиям. Система собирается из отдельных элементов по принципу детского конструктора и представляет собой систему пластин с пазами специального профиля, в которые и монтируется полиэтиленовая труба тёплого пола. Прочность алюминиевой раскладки позволяет сразу поверх смонтированной системы укладывать напольное покрытие.

Простота стыковки и качество фирменного материала имеют обратной стороной достаточно высокую цену. Другая проблема в том, что продавцы в регионах не желают себя особо обременять поставками редко пользующихся спросом комплектующих. И встретить такую систему в продаже невозможно, а доставка её под заказ поднимает и так не малую цену до заоблачных высот.

Воздушный способ укладки труб тёплого пола

Адекватное по простоте и стоимости решение, исходя из имеющихся в наличии доступных материалов в ответ на изобретения западных «фирмачей», могло появиться только в России.

В отличие от железобетонных плит, сборные деревянные перекрытия с теплозвукоизоляционным заполнением (4) между несущими балками (3) сами по себе являются хорошим теплоизолятором, а значит, проблема утечки тепла вниз снимается полностью. Прямо на балки перекрытий можно настелить либо фанеру (6), либо популярную сегодня плиту OSB. Тут никаких особых открытий не предвидится. А вот дальше становится уже интереснее.

Роль основного теплоотводящего и одновременно теплораспределяющего элемента пола будет играть обычная алюминиевая фольга (8), которая используется в банях и саунах. И раз уж на неё возложена такая серьёзная задача – стоит поискать фольгу потолще. Пароизоляция (2) и гидроизоляция (5).

В качестве основного элемента тёплого пола лучше всего взять гофрированную трубу из нержавеющей стали (9). Она обладает наилучшим из всех используемых в подобных системах водяного обогрева труб показателем теплопроводности. К тому же гофротруба не боится ни местных перегревов, возможных при не очень аккуратной укладке, ни подвижек самой конструкции пола.

Труба укладывается с заданным шагом в промежутки между вставками (7) из фанеры или той же OSB. Важно обеспечить полное прилегание фольги (8) к трубе, для чего её обжимают руками прямо на месте. Высота фанерных вставок, чтобы не допускать поперечного сдавливания трубы, может быть равна или чуть больше её толщины.

В данном случае применяется стандартная гофрированная нержавеющая труба, используемая в системах водяного тёплого пола. Обязательно без полиэтиленовой оболочки. Труба диаметром 16 миллиметров имеет 50 метров длины в бухте, а 20 миллиметровая – 30 метров. Исходя из условия, что на 1 м2 теплого пола требуется 3,8-4 погонных метра трубы, можно высчитать площадь, которую может занимать один контур.

Скорость монтажа описанной системы является преимуществом подобного метода. Укладывать чистовой пол (10) и запускать систему в работу можно сразу по окончании монтажа трубы. В качестве покрытия для пола можно использовать ламинат, линолеум или ковролин. Если в качестве напольного покрытия планируется использовать ламинат, его укладывают прямо поверх получившейся конструкции. Для рулонных покрытий потребуется дополнительный выравнивающий слой фанеры. Гипсовую плиту лучше не использовать, так как она будет проминаться и со временем разрушится.

Укладка трубы тёплого пола в стяжку

Если возникает необходимость уложить тёплый пол в санузле, а расчётная нагрузка деревянных перекрытий позволяет выполнить бетонную стяжку, тёплый пол можно уложить по «мокрой» технологии. По сути, она полностью повторяет стандартную технологию монтажа системы водяного тёплого пола. Однако залить стяжку стандартной толщины невозможно (допустимо максимум 3-5 см), а задача отведения тепла от трубы стоит остро.

Для этого также применяют фольгу, которую укладывают под стяжку сплошным слоем с перехлёстом полос, проклеивая стыки специальным скотчем. Для придания монолитной конструкции дополнительной прочности используют сварную арматурную сетку, которая к тому же поможет распределять тепло.

Перед заливкой стяжки трубы необходимо заполнить водой, чтобы они приняли естественное для себя положение. Начинать укладку напольного покрытия и запускать систему в работу можно будет не раньше, чем через месяц. Небольшие участки пола можно облицевать плиткой, однако к выбору клея необходимо подойти тщательнее, так как перекрытие будет «гулять» под действием температурных изменений.



Положить водяной теплый пол по деревянному полу

Для дачного дома, деревянной бани удобным и практичным станет напольная система обогрева. Теплый пол, водяной, контур которого необходимо спрятать в подпол, способен качественно и эффективно отапливать довольно просторные жилые помещения. Особенно это удобно у вас возникло делание улучшить обитаемость своей дачи, создать в бане более комфортные условия.

Решить такую инженерно-техническую задачу путем укладки водяных труб под бетонную стяжку не представляется возможным. Здесь сказывается технологические особенности самого строения и сам характер технологии. Не каждое деревянное перекрытие или лаги, лежащие в основании строения, способны выдержать огромную дополнительную нагрузку в виде монолитной плиты. Выход из данной ситуации – это сделать теплые полы, водяные, уложенные на деревянный пол.

Основная идея и практическое решение

Довольно длительное время было принято считать, что монтировать водяные контуры обогрева непосредственно на деревянные полы, идея не совсем удачная. Главным образом, причина такого мнения крылась в характеристиках строительного материала. Строительная древесина, несмотря на массу технологических достоинств, сильно подвержена эффекту теплового деформирования. К тому же, чрезмерное воздействие влаги тоже негативно сказывается на древесине. Легкость деревянных конструкций и изоляционные свойства считались недостатками, если речь шла о монтаже более сложных тепло и гидротехнических конструкций в здании.

Несмотря на очевидные препятствия, попытки найти разумный выход из сложившейся ситуации привели к тому, что появились новые технологии, позволяющие монтировать водяной теплый пол по деревянному перекрытию, создавать отопительные водяные системы в деревянных строениях. Главное, правильно подобрать расходные материалы и придерживаться определенной технологии.

На сегодняшний день существует два типа теплых полов, используемых в жилых объектах в качестве элемента обогрева. Об электрической схеме мы говорить не станет, так как она, не нашла своего развития в сочетании с деревянными конструкциями. Обратим внимание на водяную систему отопления — теплый водяной пол, в котором по трубам отопительного контура бежит горячая вода.

Какие с точки зрения технологии трудности в данном случае нас ожидают? Принцип действия, который лежит в основе этой отопительной системы, хорошо известен и понятен. Нет никакой разницы, лежит ли водный контур в бетонной стяжке, или же искусно спрятан в деревянном полу. Вода, циркулирующая по трубопроводу, нагревает поверхность пол, отдавая тем самым драгоценное тепло внутреннему пространству отапливаемого помещения.

На заметку: скептики могут сделать замечание – дерево плохо проводит тепло, к тому же сама деревянная конструкция может деформироваться в результате нагрева. На эти замечания есть что ответить. Использование специальных теплопроводимых пластин позволяет добиться того, что тепловая энергия будет идти в строго вертикальном направлении, нагревая напольное покрытие.

Здесь следует сказать пару слов о том, что с технической точки зрения укладка греющих труб на деревянное перекрытие не представляет трудностей. Если вы имеете на начальной стадии четкое представление о том, каким должен быть ваш теплый пол, какого типа будет у вам напольное покрытие, сделать водяное напольное отопление вполне по силам.

Ключевые моменты

Мы уже говорили о том, что не всегда можно решить задачу просто, как хотелось. Для капитальных каменных сооружений, имеющих бетонные перекрытия, бетонная стяжка для теплых полов очень удобна. Однако в большинстве случаев, деревянные жилые строения, в которых деревянные перекрытия, не способны выдержать дополнительный вес в 10-15 тонн. Дерево, даже если вы имеете дело с балочной системой набора, не может выдержать такую нагрузку. Усиливать во время строительства дачного дома или бани несущие конструкции не имеет смысла. Это приведет к удорожанию и к утяжелению всей конструкции.

Для справки: любой водяной теплый пол предполагает создание подложки. Этот элемент является обязательным для теплых полов любого типа. Без подложки и одно напольное покрытие не будет иметь достаточной опоры.

Ключевым моментом в данной ситуации является новая технология, благодаря которой удалось не только существенно уменьшить вес всей конструкции отопительной системы, но и добиться того, что тепло стало передаваться непосредственно напольному покрытию. Подложку можно с успехом накрыть линолеумом или ковролином. Появление новых практичных и высокотехнологичных материалов позволяет создавать всю систему отопления на базе деревянных полов за считанные дни. В работе с бетонной стяжкой, вам придется строго придерживаться технологии и выжидать 25-28 дней, пока стяжка не достигнет своего созревания.

Оценка состояния деревянных конструкций. Предварительное утепление

Прежде чем приступить к проектированию системы отопления «водяной теплый пол», необходимо обследовать деревянные конструкции, перекрытия, лаги и другие несущие элементы. Деревянное основание, состоящее из досок, должно быть цельным. Существующие между досками щели тщательно заделываются теплоизоляционными материалами. Пол в деревянном доме обычно монтируется на лагах, поэтому важно изучить и их состояние и расположение.

Оценка состояния в себя включает:

  • визуальный осмотр состояния поверхности деревянных досок;
  • ощупывание и соскабливание поверхности деревянных досок для оценки структуры древесины;
  • устранение треснувших и прогнувшихся досок;
  • выравнивание лагов в местах прогиба;
  • добавление лагов, если расстояние между существующими элементами слишком большое.

Для справки: если состояние деревянного пола неудовлетворительное (старые рассохшиеся или гнилые доски), такое основание лучше демонтировать. Лаги, которые удерживают доски, расположены слишком далеко друг от друга. Для теплого пола лаги должны находиться на расстоянии не менее 60 см. друг от друга.

Есть вариант монтажа, когда укладывается теплый пол по деревянным лагам. Т.е. другими словами, вся конструкция будет находиться поверх несущих конструкций, представляя собой самостоятельную конструкцию.

Старые доски, которые не имеют товарный вид, необходимо обработать фуганком, что бы сделать поверхность материала ровной и однородной. Максимально допустимые по высоте неровности для деревянного пола составляют не более 2 мм. Такая тщательность и точность деревянному полу необходима из-за того, что в данной системе отсутствует подложка.

Закончив с оценкой состояния и подготовкой деревянного пола, следует приступать к утеплению конструкции. Такая предварительная процедура необходима ввиду того, что все тепло, излучаемое водяным контуром, должно не уходить вниз, в подпол, а задерживаться и направляться вверх.

Переустанови лаги на приемлемое расстояние, займитесь установкой фальшпола. На лаги, снизу прибивается фанера или бывшие в употреблении доски. Это будет служить основанием для укладываемого теплоизоляционного материала. На подготовленную основу следует уложить паро и теплозащитную пленку. В проемы между лагами, на пленку укладывается утеплитель, толщина которого не должна превышать 100 мм. Поверх утеплителя снова закрепляют теплоизоляционную пленку. Только после всего этого, можно приступать к укладке отопительного водяного контура.

На заметку: крайне не рекомендуется использовать в качестве теплоизоляции обычную полиэтиленовую пленку. Пренебрежение технологией приведет к тому, что в подполе начнет скапливаться конденсат. Из-за скопления влаги утеплитель может в скором времени придти в негодность.

Утеплителем в данной ситуации может быть минеральная вата, плотность которой составляет 35-40 кг/3.

Монтаж половой доски и способы укладки греющих труб

На данной стадии необходимо учитывать технологические тонкости. Для этого конечно потребуется немного больше времени, однако в дальнейшем работа будет уже вести гораздо быстрее. Следует сказать сразу. Схему укладки водяного отопительного контура в данном случае «змейка». Монтаж трубопровода по схеме «спираль» или «улиткой» для данной технологии неприемлем.

На подготовленное основание начинаем укладку досок, имеющих особую конфигурацию, оснащенных специальными пазами.  Между досками должны быть пазы размером 20х20 мм. Края досок обтачиваются полукругом для удобного заворота водяной трубы. Сделав все необходимые приготовления, можно заниматься укладкой всех досок на подготовленное основание. Наличие пазов и полукруглые края досок являются маршрутом укладки водяного контура. Это в какой-то мере облегчает задачу в дальнейшем при монтаже непосредственно трубопровода теплого пола.

Готовые пазы для монтажа водяной трубы водяного теплого пола под деревянные полы изображены на фотографии.

Благодаря пазам, укладка  отопительного контура делается легко и быстро. Перед тем, как работать с трубой, над пазами разматывается фольга. Уже после этого в пазы укладывается труба, диаметр которой не должен превышать 16 мм. Для того, что бы получить максимальную теплоотдачу, трубу заворачивают в фольгу, прикрепив ее края скобами к деревянным доскам.

Поверх трубы крепят к доскам металлическими пластинами. По данной схеме укладывается целиком вся водяная труба, охватывая тем самым всю площадь пола.

На предварительном плане помещения делаются отметки, где будет установлено регулирующее оборудование (коллектор, коллекторный шкаф).

Важно! Укладывать трубы следует с учетом определенного шага. Для центральных регионов страны, где среднемесячная температура зимой -15, -200С, оптимальный шаг для укладки составляет 150-300 мм.

Лучше использовать нержавеющую гофрированную трубу диаметром 16 мм.

Завершающий этап. Подключение к автономной отопительной системе отопления

После того, как вы уложили водяной контур, можно приступать к его подключению. Для ручного регулирования подключение выполняется просто к магистральному трубопроводу посредством обычного крана. При желании сделать систему регулируемой, теплые водяные полы под деревянный пол оснащают смесительными узлами и коллектором. В данном случае вы получаете удобную, эффективную и регулируемую систему отопления.

Для тех, кто хочет импровизировать следует запомнить! Теплые водяные полы ни в коем случае нельзя подключать к магистрали централизованного отопления. Подключения дополнительных отопительных приборов, включая теплые полы к централизованной системе отопления и ГВС не законно.

Исходя из этого, водяной пол монтировать в городской квартире нецелесообразно и рискованно. Для частного дома или для дачи такой вариант вполне приемлем и эффективен. После подключения, водяные контуры необходимо опрессовать. Процедура является обязательной и позволяет выявить места протечки теплоносителя, выявить зоны слабого нагрева. Только после этого можно приступать к работам с напольным покрытием.

Финиш. Настил напольного покрытия

Покрытие, которое вы выбрали, может быть какое угодно. На сегодняшний день в торговой сети имеется огромный выбор самых различных материалов. Выбирать придется не столько по технологичности, сколько по стоимости. Если вы предпочитаете использовать ламинат, то для этого вам потребуется определенное время. Расходы будут в этом случае не такими большими.

На заметку: любой материал имеет свой коэффициент теплопроводности, поэтому от того, каким покрытием будет покрыт ваш теплый пол, зависит ваш уровень комфорта и эффективность отопления.

Дерево имеет низкую теплопроводность в сравнении с керамической плиткой. Прежде чем начинать монтаж водяного теплого пола по лагам, следует сделать тепловые расчеты, дающие представление о количестве тепла, которое будет на поверхности. Делая все правильно и в соответствии с технологией, можно самостоятельно сделать эффективную систему подогрева в жилых помещениях.

Каким должно быть устройство водяного теплого пола в деревянном доме

Как сделать теплые полы в деревянном доме варианты устройства и монтажа

Теплые полы – изобретение 20 века. У наших прадедов не было греющего электрокабеля и газовых котлов. Тем не менее, они придумали свой способ отопления. Для этого они использовали стены зданий. Делая кладку, они оставляли в них каналы для движения горячих печных газов.

Сегодня прибегать к таким ухищрениям не приходится. Сделать теплые полы в деревянном доме можно с минимальными затратами сил и средств.

Выбор греющей системы отопления очень простой:

  • Электрический кабель или маты с плоскими токоведущими жилами;
  • Теплый пол на основе пластиковых труб с жидкостным теплоносителем.

Оба варианта отопления заслужили положительные отзывы. Они равноценны по комфорту и теплоотдаче, но не одинаковы по стоимости энергии. Электричество существенно дороже газа, поэтому греющий кабель для теплого пола лучше использовать в небольших помещениях: ванных комнатах, кухнях и прихожих. Для спален и гостиных оптимально подходит жидкостная система из труб, газового или твердотопливного котла.

О том, что теплый пол лучше радиаторов написано и сказано немало.

Мы лишь отметим его самые важные преимущества:

  • Оптимальное распределение тепла. Зона комфортной температуры совпадает с пространством проживания (от поверхности пола до высоты 1,7 метра). При работе батарей сильнее всего прогревается воздух под потолком.
  • Радиаторная система отопления активирует движение пыли в большей степени, чем теплый пол.
  • С точки зрения эстетики интерьера теплые полы выигрывают у радиаторов.

Теплый пол и его монтаж в доме

Прокладка пола в доме зависит от выбранного типа системы. Если планируется укладывать одиночный кабель, не на мате, то схема укладки будет следующая:

  1. Прежде всего, укладывается слой гидроизоляции и теплоизоляции. Затем следует этап наложения алюминиевой фольги. Эти слои необходимы в качестве основы под пол с одиночным кабелем.
  2. Отметьте места расположения мебели, так как кабель не должен попадать под их установку. Это может привести к перегреву нагревательного элемента.
  3. Далее следует вырезать специальные прорези в лагах для прохождения в них кабеля. Места пазов обрабатываются металлическими пластинами во избежание перегрева лаг и дальнейшего тления основания. Также необходимо пропитать все деревянные элементы специальным пожаростойким смазочным материалом.
  4. К брусьям крепится металлическая сетка, которая будет служить основанием для прокладки кабеля. Он крепится к сетке специальными креплениями, обычно входящими в комплект с кабелем.
  5. Следующим этапом станет вывод датчика регулировки температуры. Он, как правило, помещается в гофрированную трубку. Таким же образом выводится и кабель питания.
  6. После укладки нагревательного кабеля следует проверить сопротивление токопроводящих жил специальным устройством – мультиметром. Проверив оборудование, можно приступать к укладке чистового напольного покрытия.

При укладке электрического пола соблюдайте правила безопасности установки и эксплуатации теплых полов.

Возможна ли установка подобной системы

Несмотря на то, что говорят некоторые специалисты, установка такого оборудования не только возможна, но и является крайне разумным решением. Для того, чтобы правильно установить теплый пол в частном доме, необходимо разобраться в некоторых особенностях его монтажа и эксплуатационных характеристиках самого дома, построенного из дерева. К примеру, не стоит разогревать рабочую поверхность более чем на 30°C. Это связано с тем, что дерево не приемлет высокие температуры и их воздействие на него приводит к деформации. Со временем такой материал превратится в труху и попросту рассыплется.

Не нужна стяжка

Поэтому использование теплых полов лучше не в сочетании с центральным отоплением, а с отдельным источником тепла. Использование котла подразумевает создание «пирога» теплого пола, который не позволит использовать дополнительный слой стяжки. В этом случае монтаж придется проводить в сухую, то беж непосредственно на балки и это крайне неудобно. В роли напольных покрытий при этом могут выступать абсолютно разные материалы, такие как:

  • паркетная доска;
  • ламинат.

Однако при нагревании таких материалов до 25°C и выше они начинают вырабатывать испарения с содержанием формальдегида.

Некоторые производители понимают необходимость одновременного использования нескольких контуров отопления. При этом речь идет о разной интенсивности прогрева поверхности. Они выпускают серию котлов, которые позволяют проводить подобные подключения теплых полов и радиаторов отопления.

Карбоновые стержни и плёнка

Теплоносителем может быть не только горячая жидкость или электричество, но и карбоновая смесь. Выбирают карбоновые нагреватели в зависимости от облицовки пола. Для деревянного финишного покрытия подходит термоплёнка. Для плитки предпочтительнее карбоновые маты.

Маты закрывают бетонным раствором или плиточным клеем. Толщина поверхности 4-5 см. Стержни не боятся «запирания». При перегреве одного участка, остальные нормально функционируют. При устранении причин перегрева система начинает работать в полном объёме.

Термоплёнку укладывают на подготовленное бетонное основание. Его утепляют, изолируют подложкой с отражающим экраном. Она направит инфракрасные волны вверх. Стяжки она не требует. Монтаж проходит за короткое время. Система работает от электричества.

Устройство системы

  1. Используемый для нагрева котел. Если выбор пал на полы водяные, то возможно использование твердотопливного, электрического или газового оборудованного котла. Они практичны и достаточно удобны. Их использование подразумевает отсутствие постоянного запаса горючего, которое используется в дровяных и твердотопливных котлах.
  2. Если планируется создание действительно тёплого дома, то рекомендуется использовать комбинированные системы, которые позволят отапливать и батареи и напольный слой покрытия. Его температурный режим может отличаться, так как температура в радиаторах может достигать и 60°C, однако для деревянных покрытий максимальной считается 30°C. При не соблюдении этого условия, дерево растрескается довольно скоро.

Каркасный дом на сваях

Фундамент может быть выполнен из свай. В этом случае основание хорошо продувается. Чтобы пол в доме был утеплён, на обрешётку укладывают 4-5 слоёв теплоизоляционного материала.

«Тёплый пол» в каркасном доме на сваях монтируют из жидкостной магистрали или из электрических элементов, но необходимо подготовить основание для системы отопления. Какую методику монтажа используют для каркасного дома?

Бетонное основание

На форумах обсуждают систему отопления в доме на сваях. Рекомендуют поднять каркас, выполнить ленточный фундамент, обрешётку и установить каркас на изменённое основание.

Споры возникают из-за того, что все системы «тёплого пола» эффективно функционируют, если их уложить на стяжку и закрыть бетоном, но есть риск, что деревянный каркас не выдержит большой нагрузки, будет провисать, деформироваться. Есть опасность, что обрешётка сломается. Какие рекомендации дают строители?

  • Лаги на сваи укладывают на расстоянии 1,7-2 м. Длина составляет 6-8 м. Специалисты советуют сделать шаг укладки лагов меньше, не более 1,5 м, использовать короткие бруски до 4 м. В этом случае обрешётка получится крепче. Есть вероятность, что она выдержит нагрузку бетонного покрытия.
  • Для утепления фундамента, кроме минеральных изоляций использовать дополнительно плиты из пенополистирола и экструдированного пенополистирола. Материалы лёгкие, не утяжелят фундамент. Общая толщина изоляции может составить до 1 м.
  • На лаги, обрешётку и утеплитель укладывают рулонный гидроизоляционный материал на битумной основе. Он не только защитит все слои утеплителя от влаги, но и от ветра, что снизит охлаждение основания для «тёплого пола».
  • Глубина черновой стяжки невысокая 4-5 см. Чистовое покрытие 5-8 см.

На бетонную поверхность, в качестве основного обогрева используют жидкостную магистраль. Для дополнительного подогрева отдельных небольших помещений устанавливают электрические системы.

На форумах предлагают укладывать «тёплый пол» на лаги. Данную методику часто используют в деревянном доме. Нагревательные системы монтируют без стяжки.

Деревянное основание

Пол утепляют комбинированными материалами, минеральной ватой и полистирольными плитами. Обязательно делают засыпку из керамзита. Выполняют гидроизоляционные мероприятия. Делают черновую деревянную обрешётку.

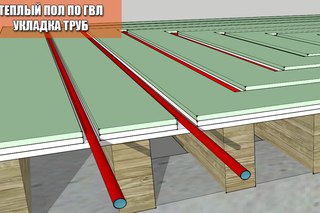

  • На обрешётку укладывают листы ГВЛ. Поверхность выравнивают.
  • На листы устанавливают металлические термораспределяющие пластины. Из них формируют контур для труб или для кабеля.
  • Жидкостную магистраль подсоединяют к коммуникационной гребёнке. Кабель подключают к терморегулятору.
  • Для кабельных или карбоновых матов укладывают отражающий экран.
  • Нагревательные элементы закрывают чистовой обрешёткой. На ней уже формируют облицовку пола. Это может быть ламинат, паркет или оставляют вагонку.

«Тёплый пол» в деревянном каркасном доме укладывают не только на лаги, но и на доски. В них проделывают штробы, располагают фольгированный материал. В штробах размещают водяную или кабельную магистраль.

Маты не используют. Хорошим вариантом для напольного обогрева является термоплёнка, но её рекомендуют устанавливать только в качестве дополнительного обогрева.

Систему напольного отопления давно используют в загородных домах. При расчётах учитывают не только площадь помещения, но и разновидность фундамента. В каркасном доме на сваях тщательно утепляют черновое основание, изолируют его от влаги.

В деревянном коттедже стяжку выполняют сухим способом; нагревательные системы монтируют на досках, на поверхности из листов ГВЛ, которые укладывают между лагами.

YouTube responded with an error: Daily Limit Exceeded. The quota will be reset at midnight Pacific Time (PT). You may monitor your quota usage and adjust limits in the API Console: https://console.developers.google.com/apis/api/youtube.googleapis.com/quotas?project=268921522881

Какой пол в деревянном доме лучше

Ответ на этот вопрос не бывает однозначным. Если на первый план поставлена стоимость конструкции и работы, то лучше использовать электрические полы. Если сравнивать цену энергоносителей, то выгоднее водяная система. Для экономии высоты помещения применяют тонкий пленочный пол.

По поводу утеплителей следует сказать следующее: пенопласт для теплого пола – не лучший материал. Находясь в контакте с теплым полом, рабочая температура которого может достигать +70С, он стареет, выделяя токсичный газ. Поэтому лучше заложить между балками перекрытия эковату или перлит.

Выбрав для утепления минвату, ее нужно хорошо изолировать, обернув пароизоляцией. В противном случае теплый воздух через зазоры и неплотности может вынести ее частицы из подпольного пространства в помещение. Под укладку плитки лучше использовать химически нейтральный листовой материал: цементно-стружечную, стекломагнезитовую плиту или гипсоволоконный лист. OSB и фанера уступают им в плане экологической безопасности.

Деревянный настил над теплым полом не должен быть толще 21 мм. Не забывайте о том, что древесина – хороший теплоизолятор, снижающий эффективность работы греющей системы.

Теплый электрический пол в деревянном доме

Стремление к экологически чистым технологиям вынуждает людей переселяться в деревянные дома. Однако, такой путь имеет свои нюансы и не так прост, как кажется на первый взгляд. Например, классическое отопление с помощью газа или пара не всегда будет уместно в этих строениях. Многие владельцы срубов пытаются смонтировать для себя теплый электрический пол в деревянном доме.

В разных планировках имеются различные варианты решения данной задачи. Есть способы, подразумевающие наличие бетонной стяжки, а есть безбетонная укладка. На каком из вариантов остановиться, это решает каждый собственник жилья для себя сам. Мы же в свою очередь, расскажем, какие существуют варианты и как правильно их монтировать.

  1. Предпочтительные варианты
  2. Компоновка деревянных полов
  3. Применение электрических систем
  4. Технические требования к монтажу
  5. Монтаж с бетонной стяжкой
  6. Монтаж без стяжки

Дом с ленточным и монолитным фундаментом

Систему отопления предусматривают уже в период строительства фундамента. При ленточном или монолитном основании дома эффективным будет не только радиаторный, но и напольный обогрев. Фундамент утепляют гравием, керамзитом, изоляционными материалами. Выполняют гидроизоляцию.

Хорошо подготовленное основание не отличается высокими теплопотерями. Нагревательные элементы для «тёплого пола» в доме укладывают на бетонное покрытие. Используют как жидкостный, так и электрический обогрев.

Жидкостная напольная магистраль

Система представляет собой трубопровод, по которому циркулирует теплоноситель. Нагревается он в теплообменнике, который находится в печи или в котле. Из котла выводят подающий и обратный контур. Трубы подсоединяют к коммуникационной гребёнке. На бетонном основании укладывают жидкостный контур. В него подаётся горячая вода или антифриз.

Магистраль подключают к коллекторам. Для автоматического регулирования предусматривается трёхходовой смесительный клапан с термоголовкой. Жидкостную магистраль закрывают глубокой бетонной стяжкой толщиной 7-8 см.

«Тёплый пол» в частном доме можно установить во всех помещениях, захватывая ванную комнату, санузел, баню, гараж. Установка потребует высоких расходов на оборудование, но обслуживание обойдётся владельцу коттеджа недорого. Облицовка пола может быть любой, не зависимо от теплопроводности и фактуры.

Кабельные секции и маты

На бетонное основание можно уложить электрические нагревательные элементы. Если помещение отличается сложной геометрией, то рекомендуют использовать кабельные секции. Секция представляет собой проводник определённой длины и мощности.

Маты используют для обогрева помещения с правильной геометрией. Их можно поворачивать, удаляя сетку или разрезая её монтажными ножницами. Сетка выполнена из стекловолокна или термостойкого пластика. Секции и маты можно установить в деревянном доме своими руками. Системы напольного отопления обогрева используют в Москве и в других городах.

Способ укладки

Существует распространенная технология, которую нужно освоить, если вас интересует вопрос, как сделать теплый пол в деревянном доме. Систему водяного теплого пола для деревянных перекрытий монтируют способом настила.

Трубы с циркулирующим по ним теплоносителем укладывают не в бетонной стяжке, а на лаги или черновую основу из досок в специально оборудованных каналах.

Монтаж системы водяного теплого пола

Для того чтобы тепло накапливалось и распределялось должным образом в каналах укрепляют специальные пластины с продольными углублениями для трубопровода нагревающего контура.

Пластины из металла не только выполняют функцию теплопередачи, но и делают конструкцию более жесткой, что позволяет обойтись без подложки.

Если выполнять монтаж самостоятельно, можно не покупать дорогие пластины, а использовать вместо них фольгу толщиной 200 мкм. Иногда при отделке пола кафельной плиткой или укладке линолеума наличие подложки желательно. Для этого потребуется приобрести листы ГВЛ или цементно-стружечные плиты с самыми маленькими показателями изоляции.

Каким должно быть устройство водяного теплого пола в деревянном доме


Среди всех видов отопления, устройство водяного теплого пола в деревянном доме, пожалуй, самое сложное и трудное. При укладке требуется учитывать особенности здания, подобрать оптимальный вид напольного покрытия и строго соблюдать поэтапный план монтажа.

При условии соблюдения рекомендаций и советов опытных монтажных бригад, можно самостоятельно уложить водяной контур и выполнить остальные отделочные работы.

Возможно ли водяное отопление деревянного пола

На самом деле, чтобы ни говорили скептики, обустройство теплого водяного пола в деревянном доме из бруса, это не только возможное, но и разумное решение вопроса отопления. Конечно, придется учитывать определенные нюансы, связанные с особенностью эксплуатации деревянного дома.

Так, к примеру, нагревать полы свыше 30 градусов запрещается. Деревянная поверхность под воздействием высоких температур легко деформируется, превращается в труху. Поэтому водяной теплый пол на деревянном основании необходимо подключать не к центральному контуру отопления, а использовать для этой цели отдельный источник тепла.

Пирог теплого водяного пола в деревянном загородном доме сильно ограничивает возможность использования бетонной стяжки. Укладывать систему отопления придется на сухую, что также создает определенные неудобства.

Выбирая покрытие пола, следует учесть, что некоторые популярные отделочные материалы: ламинат, паркетная доска – при нагревании свыше 25°С, начинают выделять токсичные испарения формальдегида.

Большинство производителей отопительной техники учитывают необходимость в одновременном использовании двух отопительных контуров с разной интенсивностью нагрева, предоставляя покупателям котлы с возможностью подключения радиаторов отопления и теплых полов.

Варианты устройства деревянного пола с водяным подогревом

Существует несколько вариантов обустройства теплых полов в деревянном доме. Выбор метода укладки выбирается в зависимости от технических характеристик здания.

Распространенными методами монтажа являются:

  • Маты – представляют готовые конструкции с пазами для укладки водяного контура. Уложить маты можно на ровное основание пола. Для этого предварительно подравнивают поверхность с помощью настила из фанеры или QSB – плиты. Пол модульного типа не требует использования цементных смесей. Сверху полипропиленовые трубы закрывают ЦСП, укладывают напольное покрытие.
  • Устройство теплых бетонных водяных полов поверх деревянных конструкций. Перед монтажом обеспечивают максимальную изоляцию деревянных элементов от влаги. Все работы проводят исключительно готовыми составами с коротким периодом высыхания.
  • Фрезерование деревянного пола для труб системы тёплого водяного пола. С помощью фрез машины вырезают выемки под прохождение трубопровода. Деревянное основание начинает выполнять функцию матов. В результате сокращаются расходы на комплектующие для пола. Недостатком фрезеровки является трудоемкость процесса. Но при наличии специализированного инструмента, длительность монтажа можно свести к минимуму.

Уложить водяные теплые полы на деревянный пол можно и другими методами. Существует следующий способ. В деревянном срубе попросту прокладывают трубопровод под лагами. Дощатый пол разбирается, укладывается водяной контур, после чего настил укладывается обратно.

Чтобы максимально обезопасить дерево от попадания влаги, водяной контур укладывают в специальном гофре. Гофра защищает от воздействия воды даже в случае образования протечек.

Как сделать водяные полы в деревянном доме

Устройство тёплого водяного пола на деревянном полу своими руками практически ничем не отличается от конструкций, используемых в других зданиях. Исключение составляют особые меры безопасности, необходимые для защиты деревянных поверхностей от попадания влаги.

Практика показала, что оптимальным вариантом будет использование труб из полипропилена.

Выполняются монтажные работы следующим образом:

  • Проектирование пола – именно с составления схемы начинается укладка системы отопления. Выполняется гидравлический расчет, подсчитывается эффективность водяного контура, принимается решение, позволяющее обеспечить повышение эффективности теплоотдачи. Проекты полов разрабатываются индивидуально, либо выбираются уже готовые решения.
  • Подготавливается основание – выполняется выравнивание пола фанерой. Под слой на черновом поле можно простелить мягкую теплоизоляцию. Правильно сделать надежную гидроизоляцию. Традиционно для этого используют рулонные наплавляемые материалы, но для лучших результатов можно также нанести в несколько слоев специальную гидроизоляционную мастику.
  • Дальнейшие действия зависят от выбора пирога системы отопления. Если планируется залить бетонную стяжку, тогда обязательно прокладывается армирующий слой. Сверху к сетке на хомуты крепится водяной контур. Вся конструкция заливается раствором. Заливка уложенных труб выполняется исключительно растворами, предназначенными для работы с теплыми полами.
  • В случае выбора специальных матов, монтаж по деревянному перекрытию выполняется следующим образом. На выровненную поверхность укладываются полистирольные системы. Маты имеют уже готовые выемки и защелки для монтажа трубы, либо пазы, в которые вставляют теплоотражающие пластины. Поверх стелется водяной контур.
  • Напольное покрытие – эффективность обогрева пола во многом зависит от правильно выбора отделочного материала. На маты укладывается лист ЦСП или фанеры. Остальные работы проводятся в зависимости от выбора напольного покрытия.

Максимальная длина водяного контура не должна превышать 70 м. Если для отапливаемой площади этого недостаточно, создаются так называемые зоны укладки водяных полов. Чтобы обеспечить равномерную подачу в каждый контур отопления, устанавливают водяной коллектор.

Какие напольные покрытия подойдут

Выбор материала ограничен как последующей эксплуатацией, так и способом изготовления системы отопления.

Традиционно используют следующие типы напольного покрытия:

  • Керамическая плитка – преимуществом керамики является быстрый нагрев поверхности и высокая теплоотдача. Использование ограничено прихожей, ванной, кухней и нежилыми помещениями. При выборе керамической плитки, обогреваемые полы необходимо заливать стяжкой, либо накрывать цементно-стружечной плитой.
  • Ламинат и паркетная доска – существует два типа укладки водяного отопления по деревянным полам: на маты или подготовленные штробы. Ламинат или паркет можно стелить независимо от способа проведения монтажных работ. Единственным недостатком напольного покрытия является невозможность нагрева поверхности свыше 25°С.
  • Обычная доска – можно также уложить водяной теплый пол по деревянным балкам своими руками, настелив над водяным контуром доски. Решение не требует серьезных материальных вложений. Выбирается этот способ, если нет возможности уменьшить расстояние до потолка. Впоследствии возможно дополнительно простелить линолеум или ламинат.

При условии соблюдения поэтапного плана монтажа, проблемы укладки по деревянным лагам отсутствуют. Чтобы избежать дальнейших сложностей во время эксплуатации, крайне важно сделать качественное утепление пола и гидроизоляцию помещения.

Какой инструмент потребуется для монтажа

Для монтажа водяного контура потребуется:

  1. Рулетка.
  2. Пластиковые трубы и фитинги.
  3. Набор слесарных и строительных инструментов.
  4. Шуруповерт.
  5. Фрез машина.


Монтаж бетонного водяного тёплого пола по деревянным перекрытиям, дополнительно потребует наличия:

  1. Перфоратора.
  2. Правила.
  3. Угловой шлифмашинки для разрезания арматуры.
  4. Строительного уровня.


Для работы с деревянными поверхностями пригодится набор фрез и свёрл, мощная дрель.

Каких ошибок надо избегать при монтаже

Особенности конструкции на деревянном основании заключаются в том, что любые нарушения и изменения в поэтапном монтаже отопления приведут к проблемам в эксплуатации. Появление конденсата и протечек критично.

Система укладки труб не допускает следующих нарушений:

  • Превышение максимальной длины контура – труба не должна быть свыше 70 м длины. Контур должен располагаться ниже котла, так обеспечивается естественная циркуляция теплоносителя, при отсутствии циркуляционного насоса.
  • Отсутствие гидроизоляции – организация деревянных полов с водяным подогревом своими силами зачастую приводит к желанию сэкономить на расходных материалах. Следует запомнить, что хорошая изоляция деревянных поверхностей от воздействия влаги необходима в деревянном доме. Лучше всего не ограничиваться простыми мерами, а использовать дополнительные средства защиты: пропитки и защитную гофру для трубы.
  • Выбор отделочного материала – еще перед выбором метода монтажа теплых полов, следует предусмотреть, каким именно материалом будет облицовываться поверхность. От этого зависит максимальная температура нагрева и этапы работ.


Теплые полы для деревянного дома – это разумное решение. При условии соблюдения рекомендаций относительно монтажа, можно избежать возможных сложностей в процессе будущей эксплуатации.

Водяной теплый пол в деревянном доме

Напольные системы обогрева благодаря своим многочисленным достоинствам обрели широкую популярность среди домовладельцев, в том числе и хозяев деревянных частных коттеджей. Но в этом случае устройство теплых полов имеет свои нюансы, поскольку в таких домах редко выполняются бетонные основания, на которые они укладываются традиционным способом. В данной статье мы расскажем об этих нюансах и о том, как лучше устроить водяной теплый пол в деревянном доме.

Способы устройства напольного обогрева

В деревянных зданиях теплые полы с теплоносителем можно смонтировать 2 способами:

  • Традиционным, под стяжку из цементно-песчаного раствора.
  • «Сухим» способом, по деревянным лагам или балкам

Поскольку в домах из деревянного бруса полы первого этажа или перекрытие над подвалом зачастую бывает бетонным, то традиционный способ монтажа напольных водяных систем полностью отметать нельзя. Больше того, не стоит мудрить на подобных основаниях теплый пол по деревянным лагам, это приведет к лишним затратам, а результат может не оправдать ваших ожиданий. Лучше на черновых бетонных полах устраивать систему обогрева под стяжку, а уж потом настилать напольное покрытие из дерева.

Совсем другая ситуация, когда дом с деревянными перекрытиями. Выполнять по ним стяжку с греющим контуром не следует, и вот почему:

  • Цементно-песчаная стяжка оказывает дополнительную нагрузку, на которую перекрытие не всегда рассчитано.
  • Хороший деревянный дом постоянно «дышит», вследствие чего слой раствора может пойти трещинами, поскольку амплитуда его расширения не совпадает с процессами в деревянных конструкциях. Потребуется обеспечить компенсацию расширения греющего контура, что довольно сложно и затратно.

Для справки. Иногда деревянные дома зачастую строятся из недостаточно просушенного профилированного бруса, из-за чего в первое время в толще конструкций происходят изменения, приводящие к трещинам материала. В таких условиях стяжка непременно пострадает.

Не исключается и применение различных электрических систем напольного обогрева, из них самым приемлемым вариантом является использование инфракрасного теплого пола для отопления деревянного дома. Тонкая полимерная пленка с нанесенными на ней нагревательными элементами закладывается прямо под напольное покрытие, стяжку делать не требуется, что значительно упрощает монтажные работы. Однако, в этом случае выбор энергоресурсов для обогрева жилища ограничивается электроэнергией, в то время как теплоноситель водяных теплых полов может нагреваться от газового, твердотопливного или дизельного котла.

Некоторые домовладельцы, отдавая дань традициям, возводят в деревянных домах печи из кирпича, встраивая в них нагревательный контур для воды. В этой ситуации альтернативы греющим напольным контурам с теплоносителем просто не существует.

Устройство водяных теплых полов «сухим» способом

В качестве несущих конструктивных элементов пола в домах применяются лаги и деревянные балки перекрытий. Лаги устанавливаются на твердое основание либо на множество точечных опор, в то время как балки имеют 2 точки опоры по краям и в некоторых случаях дополнительно опираются на перегородки. Поскольку балка – это несущая конструкция перекрытия, то выполнять в ней какие-либо пазы или пропилы не допускается, в этом и заключается основная сложность при устройстве теплого пола в деревянном доме. Единственный выход – настелить черновой пол из досок или листов ДСП, а от него уже начинать устройство «пирога» напольного отопления.

Ситуация с лагами несколько иная. Когда брус уложен на сплошное твердое основание, то в нем есть возможность пропиливания пазов для труб водяного контура и делать черновой пол не нужно. Если же лаги опираются в нескольких точках, то пропилы в них делать крайне нежелательно, как и в несущих балках. Но в любом случае до того как устраивать поверх балок или лаг черновой пол, между ними укладывается слой теплоизоляционного материала. Для укладки теплого пола по деревянным лагам первого этажа толщина утеплителя должна быть не менее 80 мм, а для перекрытия достаточно 20—30 мм. При этом под теплоизоляционный материал на первом этаже следует проложить гидроизоляционный слой из полиэтиленовой пленки.

Под тем предлогом, что все этажи частного дома составляют единое пространство, во многих руководствах по монтажу теплого пола указывается, что перекрытия утеплять не требуется. Мол, ничего страшного нет в том, чтобы часть тепла греющего контура уходила вниз. В действительности это нарушает сам принцип действия теплых полов, поскольку тепло, идущее от потолков помещения, так и останется в верхней зоне, а в комнате, где находится система напольного обогрева, его может и не хватать. Чтобы тепло равномерно распространялось по тем помещениям, для которых оно предназначено, укладывайте небольшой слой утепляющего материала, устраивая теплый сухой пол в перекрытии.

После того как уложен теплоизоляционный материал и смонтировано черновое основание из досок или ДСП, нужно обеспечить отражение всей теплоты греющего контура вверх. Это делается 2 способами:

  • Нужно начинать устройство теплых деревянных полов с укладки по всей поверхности фольгированного отражающего слоя. В случае, когда трубы контура планируется класть прямо на утеплитель и через пропилы в лагах, то фольга прокладывается только между ними.
  • Более дорогостоящий способ – с помощью плитных древесных материалов и профилированных листов оцинкованного металла. Начертив схему раскладки контуров теплых полов на деревянном основании, в промежутках между трассами труб к нему саморезами крепят детали из ДСП. В получившиеся канавки вставляют листы оцинкованной стали.

Продолжается монтаж водяных теплых полов раскладкой труб греющего контура. Для этой цели чаще всего применяются трубы из металлопластика диаметром 16 мм (ДУ10). Шаг укладки здесь надо соблюдать меньше, чем в теплых полах под стяжку, поскольку теплоотдача в нашем случае будет не так эффективна. Труба с теплоносителем передает тепло покрытию не напрямую, а через воздушную прослойку, отсюда и снижение теплоотдачи. Соответственно, шаг укладки трубы в среднем должен составлять 150 мм, максимум – 200 мм. После этого контур подключается к коллектору, проверяется на герметичность и можно стелить финишное покрытие для деревянного пола.

Напольное отопление «под стяжку»

Технология монтажа напольного отопления, предусматривающая замоноличивание контуров в стяжку из цементно – песчаного раствора, широко распространена и достаточно известна, пирог пола представлен на рисунке:

Для начала надо обеспечить гидроизоляцию будущей плиты, проложив полиэтиленовую пленку поверх бетонной подготовки. Затем, с целью компенсации теплового расширения стяжки, по всему периметру комнаты вдоль стен крепится демпферная лента, после чего по всей поверхности основания укладывается утеплитель.

Чтобы водяные теплые полы имели хорошую теплоотдачу, поверх теплоизоляции ложится фольгированная пленка с разметкой, по которой раскладываются трубы. Шаг укладки здесь варьируется от 150 мм (для паркета с ковром) до 350 мм (для кафельной плитки). Необходимо проследить, чтобы длина каждого контура не превышала 100 м. Крепеж труб осуществляется с помощью специальных планок либо пластмассовых «гарпунов». В конце контур присоединяется к распределителю и проверяется на герметичность.

Последний этап – заливка стяжки. Оптимальная толщина слоя раствора – 3—5 см над верхом трубы, время полного застывания – 3 недели. После этого можно окончательно сделать теплый пол в деревянном доме, настелив поверх стяжки финишное покрытие.

Заключение

Монтировать теплый водяной пол на деревянном покрытии несколько сложнее, чем под стяжку, да и теплоотдача его меньше. Но пусть это вас не беспокоит, на расход энергоносителей это не повлияет никак. Только надо учесть, что напольных контуров будет недостаточно для полноценного обогрева и понадобится предусмотреть систему радиаторного отопления.

Теплый пол водяной в деревянном доме своими руками

Теплый пол водяной в деревянном доме — это наиболее удачное решение для утепления комнаты. Хоть и кажется, что данное утверждение не совсем верно, потому что в привычном варианте укладки водяного теплого пола используется бетонная стяжка, при помощи специальных технологий, его можно обустроить и для деревянного дома.

Оглавление:

Благодаря большому выбору строительных материалов, сегодня становится возможным монтаж водяного пола, не увеличивая при этом нагрузку на перекрытия. Преимуществом является и то, что высота помещения при обустройстве теплого водяного пола в деревянном доме уменьшится не на много.

Делаем теплый пол водяной в деревянном доме своими руками

Если вы будете утеплять пол при помощи водяного отопления, вы исключите опасность, связанную с прокладкой электропроводки под полом деревянного дома, а так как трубы теплого пола являются достаточно крепкими, водный пол прослужит вам долго.

Сегодня, водный пол является наиболее удобным и совершенно реальным способом утепления частного деревянного дома.

Также необходимо помнить, что теплый пол должен поддерживаться извне, при помощи утепления стен. В частном доме, отопление помещения при помощи теплого пола, будет гораздо быстрее и эффективнее, при использовании какого-либо утеплителя для стен. Это связано с тем, что, так как дерево прогревается в течение длительного времени, то и все помещение в общем будет прогреваться достаточно медленно.

Как укладывается теплый пол по дереву

Итак, вы решили уложить теплый пол по дереву. Но как это сделать? Существует несколько способов обустройства теплого пола на деревянной основе, и каждый специалист делает это именно тем способом, который удобен именно для него. Но мы остановимся на одном конкретном.

Рассмотрим порядок выполнения работ, необходимых для обустройства теплого пола:

  • 1. Для начала рассчитаем тепловые потери и гидравлику. Данная операция осуществляется при помощи компьютерной программы, инструкции по расчету не сложно найти в сети. На выходе мы должны узнать длину трубы, диаметр и шаг укладки.
  • 2. Теперь нужно демонтировать старый пол (если он есть). Это делается, чтобы исключить сквозняки под ним и чтобы выровнять его с точностью 2 мм. Зачем так выравнивать? Да потому что ламинат(а именно под него и будет укладываться пол) требует именно такую точность основания.
  • 3. После этого займемся утеплением пола. Поверхность утеплителя стоит защитить при помощи парогидрозащитной пленки. Не стоит защищать утеплитель с помощью обычной пленки, так как произойдет образование конденсата.
  • 4. Теперь займемся укладкой половой доски. Для начала, с одного края досок выпиливаем паз 20 на 20 мм под трубу. Так же, в торцах крайних досок нужно выпилить закругления, чтобы труба изгибалась плавно. В результате, после сборки, вы получаете пол, по всей поверхности которого выпилена «змейка» под трубу.
  • 5. Следующим шагом подготавливаем отражающий слой. Данный слой состоит их фольги, толщина которой от 50 мкм и выше (она удобна в работе). Зачем укладывать фольгу? Чтобы повысить теплопроводность. Как уже говорилось, дерево проводит тепло плохо, а вот фольга впитает его в момент. Можно пользоваться и специальными металлическими листами, но это дорого, да и монтируется долго.
  • 6. Теперь нужно уложить трубку. Нарезанную фольгу укладываем поверх пазов в половой доске, после чего в пазы укладывается металлопластиковая трубка выбранного диаметра. Далее трубка обворачивается фольгой, которую нужно закрепить на полу при помощи степлера. Во избежание выскакивания трубы из канавок, её нужно закрепить при помощи небольших металлических пластин, которые должны располагаться под углом 90° к пазам.
  • 7. После этого, нужно заняться подключением и опрессовкой. Подключиться к отопительной системе является наиболее важным шагом. Простейший способ — теплый пол с ручным регулированием. Хотя выбор будет зависеть исключительно от вас, можете пользоваться и смесительными узлами, и коллекторными системами, то есть любой системой, позволяющей управлять и регулировать температуру теплых полов. Когда все будет уложено и подключено, следует провести опрессовку системы, проверив её тем самым на утечки и повреждения трубопровода. Это действие является обязательным для выполнения, так как, в противном случае, вы рискуете столкнуться с вспучиванием пола.
  • 8. Ну и напоследок, укладка полового покрытия. Какой материал выбрать – это ваше личное дело, самый простой вариант – это ламинат, хотя подойдет и любой другой. Однако, есть одно «но». Все напольные материалы обладают своим индивидуальным коэффициентом теплопроводности. Теплопроводность дерева является наихудшей, в то время как теплопроводность керамической плитки – лучшая.

Вот и все. Если не растягивать работы и сосредоточенно трудиться, то весь процесс займет около двух дней. А расходы будут минимальными.
И в дополнение ко всему написанному выше, прилагается видео.

Теплый пол по лагам

Если вы хотите сделать теплый по лагам, вам придется преодолеть некоторые проблемы, связанные с основанием — деревом. Поверх деревянных лаг нельзя уложить традиционную бетонную стяжку, так как для лаг это может оказаться сверх нагрузкой. А это значит, что лаги деформируются, стяжка потрескается, а, следовательно, испортится и все покрытие пола.

Так как же уложить пол по лагам? Рассмотрим порядок действий, нужный для этого:

  • 1. Для начала монтируем сами лаги. Используем для этого доску 50 на 200, и уложим на расстоянии 50 см. Пустоты между лагами следует заполнить минеральной ватой или базальтовой плитой. После этого следует выполнить обустройство так называемого чернового пола или обрешетки. Тут пользуемся доской 30 на 100.
  • 2. Расстилаем на черновом полу слой ГВЛ (OSB, ЦСП).
  • 3. Теперь нужно рассчитать число контура обогрева. При этом нужно опираться на такие показатели как максимальная рекомендуемая петля (60 — 70 мм) и число контуров. Чем более высокое количество контуров будет, тем равномернее будет прогреваться пол. Тут как и везде, нужно будет выбирать, что вам важнее — производительность насоса или максимальная длинна петли.
  • 4. Далее, прикрепляем трубу к ГВЛ.
  • 5. Теперь потребуется произвести подключение греющей трубки.
  • 6. Следующий шаг – это закрепление в пространстве между труб специальных, вырезанных заранее листов ГВЛ. Толщины трубки и ГВЛ должны быть одинаковыми, или ГВЛ должно быть чуть толще.
  • 7. Теперь, заполняем пространство от листов второго слоя ГВЛ до трубки такими веществами как плиточный клей или гипсовая смесь, подходящая для теплого пола.
  • 8. Поверх второго слоя ГВЛ мажем плиточный клей и накрываем третьим слоем ГВЛ листов.

Вот и все. В итоге, мы получили основу, на деревянных лагах, поверх которой может быть уложено почти любое покрытие, не исключая плитки и керамогранита.

40220 Фотографии теплого пола — бесплатные и лицензионные фотографии из Dreamstime

Шероховатый фактурный красный кирпич и каменная стена с теплым коричневым деревянным полом внутри старого заброшенного и заброшенного интерьера, кирпичной кладки и карпа. Концепция кирпичной кладки входа

Женские ноги, ходить на теплый пол с подогревом крупным планом. Босоногие ноги девушки идут по деревянному настилу гостиной в современном домашнем доме

Очаровательные кот и собака лежат под клетчатым полом.Теплая и уютная зима. Очаровательны кошка и собака, лежа под пледом на полу. Теплая и уютная зима

Молодая женщина, сидящая на деревянном полу с чашкой кофе, пледом, печеньем и книгой. Крупный план женских ножек в теплых носках с а. Мягкое фото женщины на кровати

Очаровательная маленькая девочка, глядя на камеру, лежа на теплом полу. Отдыхая с родителями дома, улыбающийся счастливый ребенок позирует, играя в гостиной на семейных выходных

Семья с очаровательными детьми обниматься, сидя на теплом полу в помещении.Семья с маленькими детьми обнимаются, сидя на теплом полу, опираясь на встроенный кухонный шкаф

Концепция теплого пола. Крупным планом женские ножки, шагая по паркету дома. Концепция теплого пола. Крупный план женских ног, шагающих по паркетному полу дома

Вид сверху родителей маленьких детей, лежа на деревянном теплом полу. Семейная пара и милые дети улыбаются, лежа на деревянном теплом полу с подогревом

Выше пара и дети лежат на деревянном теплом полу.Выше вид красивая пара и маленькие дети лежат на деревянном теплом полу, взявшись за руки, улыбаясь, глядя на

Трубопроводы и сантехника в домашнем хозяйстве современной эпохи. Подключение трубы теплого водяного пола к коллектору отопления. Сантехнические трубы и арматура

Семья с детьми, обнимая, сидя на теплом полу на кухне. Семья с маленькими детьми, обнимающимися, сидеть на теплом полу, опираясь на кухонный шкаф, встроенная мебель смотреть на

.

Проблемы с деревянным полом: обратите внимание на предупреждающие знаки

Для достижения оптимальной красоты и долговечности необходимо контролировать содержание влаги (MC) в древесине. При повышении относительной влажности (RH) древесина поглощает влагу из воздуха. Когда относительная влажность падает, древесина теряет влагу в воздухе. Это полностью естественный процесс, но чрезмерные изменения MC могут привести к повреждению деревянного пола водой.

Проблемы с деревянным полом, вызванные чрезмерной влажностью

Большинство проблем с деревянными полами вызвано слишком высокой влажностью.Вот некоторые из наиболее частых причин:

  • Вода на полу или под полом
  • Высокая влажность
  • Неправильная акклиматизация или ее отсутствие
  • Неправильная установка
Вода на полу или под полом

Любая влага, поступающая из-под чернового пола или между черным полом и полом, со временем может вызвать проблемы. Протекающие приборы, проникновение грунтовых вод через перфорированный пароизоляционный барьер, конденсация и даже влага с не полностью высохшего бетонного пола могут привести к попаданию влаги в ваш пол.Это может быть местность участка с дождем и стоками, не отходящими от фундамента, что со временем может вызвать проблемы, связанные с влажностью деревянного пола. Недавние наводнения или даже разливы, которые не удалось устранить быстро и полностью, также могут быть проблемой.

Высокая влажность

Если вы живете в зоне с влажной погодой, пол может впитывать влагу из воздуха в течение влажных месяцев. Это приведет к расширению древесины и может вызвать проблемы.

Неправильная акклиматизация или ее отсутствие

Перед укладкой деревянного пола древесина должна быть «акклиматизирована» к средней температуре и влажности помещения, в котором она будет установлена.Это означает, что он должен храниться в помещении с аналогичными условиями и позволять ему впитывать или терять влагу из окружающего воздуха, пока он не стабилизируется. Когда он стабилизируется, он не будет расширяться или сжиматься, пока окружающие условия остаются постоянными. Если пол не прошел надлежащую акклиматизацию перед укладкой, он расширится или сузится после укладки и вызовет проблемы.

Плохая установка

Есть несколько причин, по которым неправильная установка может вызвать проблемы с полом.Некоторые ошибки не позволяют полу шевелиться, так как он впитывает влагу. Например, доски могли быть установлены с застежками неправильного размера или с недостаточным количеством креплений. Например, по периметру пола может не быть достаточных зазоров для расширения. Для больших площадей пола может не хватить компенсационных швов. Это может вызвать коробление пола.

Из-за других ошибок при укладке пол может впитать слишком много влаги. Черновой пол мог быть слишком влажным, когда на него укладывали пол.Если черновой пол бетонный, под ним может не быть пароизоляции. Если пространство для лазания покрыто деревом, возможно, в этом пространстве или на черновом полу нет пароизоляции.

Распространенные проблемы с деревянным полом и видимые признаки

Некоторые проблемы, связанные с влажностью, очевидны для взыскательного глаза. В первую очередь, проблемы с деревянным полом могут возникнуть, когда древесина расширяется и сжимается. Это «движение древесины» происходит естественным образом в зависимости от сезонных изменений или при изменении уровня относительной влажности в доме.Эти изменения также могут привести к нежелательным изменениям внешнего вида вашего деревянного пола.

Трещины и зазоры между досками

Когда дома отапливаются зимой, уровни относительной влажности могут резко упасть, доски могут усадиться, а между досками появятся промежутки, поскольку древесина теряет MC. Некоторые из этих изменений являются сезонными проблемами и исчезнут сами по себе, когда погода (и соответствующая относительная влажность) изменится и MC воздуха увеличится. Мониторинг температуры и уровня относительной влажности в помещении с последующим принятием корректирующих мер также может минимизировать сезонные сдвиги деревянного пола.Например, домовладельцы могут увлажнять воздух в засушливые зимние месяцы, установив в печи увлажнитель.

Банки

Купирование — это когда края доски находятся выше ее центра из-за влаги, которая вызывает расширение древесины. Это может произойти после того, как вода попадет на пол и впитается в дерево. Однако обычно виной всему высокая относительная влажность. Когда древесина расширяется, может произойти сжатие, поскольку доски сминаются вместе, деформируя доски по краям.Образование чашечек вызвано дисбалансом влажности по толщине древесины. Древесина на нижней части доски более влажная, чем на верхней, которая сохнет быстрее, чем нижняя. Чаще всего появляется чаша после того, как пол был установлен, и в некоторых случаях пол будет иметь чашку, даже если он был установлен правильно. Можно ли отремонтировать деревянный пол? Узнайте, можно ли исправить купирование или нет.

Корона

В отличие от чашеобразной формы, выпуклость возникает, когда центр доски выше ее краев.Частая причина — воздействие влаги или нарушение баланса. Если поверхность пола подвергается воздействию воды или находится во влажных условиях в течение длительного периода времени, влага может пропитать деревянный пол и вызвать образование наростов. Другая причина заключается в том, что пол ранее был покрыт чашей, но был отшлифован до того, как MC вернулся в нормальное состояние. В этом случае перед шлифовкой пола нужно дать время высохнуть. Процесс шлифования может привести к сглаживанию приподнятых краев доски при подъеме середины доски, если пол шлифуется, в то время как доски остаются чашевидными, а влага все еще присутствует.

Защита от потери устойчивости

Изгибание пола — это самая острая реакция на влажность деревянного пола. Коробление возникает, когда деревянный пол фактически отрывается от черного пола, поднимаясь на несколько дюймов в одном или нескольких местах. К счастью, это не обычное явление. Выпучивание пола чаще всего происходит после того, как пол был затоплен в течение длительного периода времени. При раннем обнаружении возможен точечный ремонт и замена. После удаления стоячей воды можно снять несколько досок с пола, чтобы воздух мог циркулировать по полу и под ним.Когда пол высохнет до более стабильного уровня влажности, обычно можно приступить к ремонту деревянного пола.

Как предотвратить коробление и коробление полов из твердых пород дерева


5 советов
1. Акклиматизация пола

Когда пол будет доставлен, поместите его в место, где оно будет установлено, и измерьте MC, чтобы убедиться, что он соответствует спецификациям производителя. Если это не так, дайте ему акклиматизироваться в течение указанного времени и измерьте снова, пока он не будет в пределах спецификации.

2.Нанесите на черновой пол антибактериальный агент
.

Если это гвоздь по укладке деревянного чернового пола, перед укладкой деревянного пола нанесите на черный пол антибактериальный агент.

3. Обеспечьте дополнительный замедлитель влажности

Если установка находится над ползком, убедитесь, что в нем есть замедлитель влаги, и установите дополнительный, если существующий в плохом состоянии.

4. Используйте рекомендуемые крепежные детали

Используйте рекомендованное количество и тип креплений при установке досок на деревянный черновой пол.Несоответствующий крепеж позволит полу слишком сильно двигаться. Однако не затягивайте слишком сильно и не используйте слишком большие крепежи, иначе вы можете треснуть доски.

5. Проверьте влажность основания пола

Определение MC в деревянном черновом полу является важной частью контроля качества в процессе укладки напольного покрытия. Установщики напольных покрытий должны знать MC как чернового, так и деревянного пола. Проверьте влажность в нескольких местах комнаты — минимум 20 на 1000 квадратных футов — и усредните результаты.Вы должны обязательно измерить все внешние стены и стены сантехники. В большинстве регионов сухой черновой пол, готовый к работе, имеет MC не более 12%. Если вы регистрируете высокие показания MC, не продолжайте установку, пока не будет определено происхождение влаги и не будут устранены все связанные с влажностью проблемы.

Для этой работы необходим измеритель влажности древесины. Бесконтактные влагомеры для древесины могут измерять MC под деревянной поверхностью, не повреждая деревянный пол.В влагомерах Wagner используется бесштырьковая технология для неинвазивного измерения MC деревянного пола, что может помочь точно определить возможные проблемные области для ремонта или устранения. Новейшая линейка влагомеров Вагнера Orion® может измерять твердые, мягкие и экзотические породы древесины. Когда управление MC имеет решающее значение, использование измерителя влажности древесины Orion — бесценный способ эффективно устранять предупреждающие знаки на деревянных полах.

Все типы напольных покрытий подвержены разрушению, если условия влажности не контролируются и не поддерживаются должным образом.Если черновой пол бетонный, проблема с влажностью может начаться задолго до его укладки. Если плита не была высушена должным образом, проблемы с влажностью практически гарантированы при использовании деревянных полов. Точная проверка влажности имеет решающее значение для любой бетонной плиты.

Научно доказанным наиболее точным тестом на влажность бетонной плиты является тест относительной влажности с использованием датчиков in situ. Этот тест является основой стандарта ASTM F2170. Система Rapid RH® L6 — это самый быстрый и простой способ проверить влажность бетона в соответствии со стандартом ASTM F2170.

Как ухаживать за деревянным полом, чтобы избежать коробления и коробления

Самое важное при уходе за деревянным полом — не допускать попадания на него влаги. Полностью и быстро убирайте все пролитые жидкости и не используйте воду при чистке.

Ежедневно очищайте полы от пыли и подметайте их. Еженедельно пылесосить и мыть шваброй с помощью спрея для чистки полов из твердых пород дерева. Установите пылесос на твердый пол, чтобы колеса и колотушка не касались пола.

Способы устранения незначительных проблем, связанных с влажностью

Деформацию деревянного пола иногда можно решить, просто добавив веса к полу до тех пор, пока лишняя влага не высохнет и доски не выровняются.

Если проблема более серьезная, то, вероятно, из-за чрезмерного количества влаги из-за затопления или утечки водопровода. В этом случае вам сначала нужно решить проблему, а затем вытянуть несколько досок, чтобы позволить воздуху циркулировать и высушить влагу. Когда пол высохнет, оцените повреждение деревянного пола водой, чтобы увидеть, нужно ли вам заменить какие-либо доски.

Если проблема не во влаге, возможно, проблема связана с установкой, из-за которой необходимо позвонить установщику.

3 Невидимые проблемы влажности

Некоторая динамика влажности может происходить под основанием пола с такими же разрушительными последствиями для деревянных полов.

1. Деревянный черновой пол

Определение MC является важной частью контроля качества в процессе укладки полов. Установщики напольных покрытий должны знать MC как чернового, так и деревянного пола. Проверьте влажность в нескольких местах комнаты — минимум 20 на 1000 квадратных футов — и усредните результаты. Вы должны обязательно измерить все внешние стены и стены сантехники. В большинстве регионов сухой черновой пол, готовый к работе, имеет MC не более 12%.Если вы регистрируете высокие показания MC, не продолжайте установку, пока не будет определено происхождение влаги и не будут устранены все связанные с влажностью проблемы.

2. Бетонное основание

Все типы напольных покрытий подвержены разрушению, если условия влажности не контролируются и не поддерживаются должным образом. Если черновой пол бетонный, проблема с влажностью может начаться задолго до его укладки. Если плита не была высушена должным образом, проблемы с влажностью практически гарантированы при использовании деревянных полов.Точная проверка влажности имеет решающее значение для любой бетонной плиты. ASTM International предоставила несколько стандартов для проверки влажности с помощью двух различных методов испытаний перед укладкой пола на бетонную плиту: зонды на месте согласно ASTM F2170 и испытания хлорида кальция согласно ASTM F1869. Лучшим показателем является определение относительной влажности с использованием датчиков in situ согласно ASTM F2170.

3. Утечки или проникновение воды

Любая влага, поступающая из-под чернового пола или между черным полом и полом, со временем может вызвать проблемы.Протекающие приборы, проникновение грунтовых вод через перфорированный пароизоляционный барьер, конденсация и даже влага с не полностью высохшего бетонного пола могут внести влажность в уравнение вашего пола. Кроме того, на улице, это может быть местность участка дома с дождем и стоком, не отходящим от фундамента, что со временем может вызвать проблемы с влажностью деревянного пола.

Противоядие

Лучшее лекарство — это точно измерить и оценить влажность чернового пола перед укладкой деревянного пола, а также измерить MC деревянного пола до, во время и после укладки пола.

Влагомер древесины помогает любителям деревянных полов на регулярной основе ориентироваться в естественных сезонных изменениях содержания углерода. Бесконтактные влагомеры для древесины могут измерять MC под деревянной поверхностью, не повреждая деревянный пол. Wagner Meters использует бесштыревую технологию для неинвазивного измерения MC деревянного пола, что может помочь точно определить возможные проблемные области для ремонта или исправления. Wagner Meters производит измерители влажности для древесины, которые могут измерять твердые, мягкие и экзотические породы дерева, а также производит специальные измерители для отделки древесины.Wagner Meters также производит датчики RH in situ для испытания основания бетонных плит.

Когда руководство MC имеет решающее значение, использование измерителя влажности древесины Wagner Meters является неоценимым способом эффективно устранять предупреждающие знаки на деревянных полах.

Взгляните на наши влагомеры здесь.

Пара общих вопросов

Что вызывает коробление деревянных полов?

Изгибание пола — это самая острая реакция на влажность деревянного пола.Коробление возникает, когда деревянный пол фактически отрывается от черного пола, поднимаясь на несколько дюймов в одном или нескольких местах. К счастью, это не обычное явление. Выпучивание пола чаще всего происходит после того, как пол был затоплен в течение длительного периода времени.

Что заставляет деревянные полы коробиться?

Это когда края доски находятся выше ее центра из-за влаги, которая вызывает расширение древесины. Это может произойти после того, как вода попадет на пол и впитается в дерево.Однако обычно виной всему высокая относительная влажность. Когда древесина расширяется, может произойти сжатие, поскольку доски сминаются вместе, деформируя доски по краям. Образование чашечек вызвано дисбалансом влажности по толщине древесины. Древесина на нижней части доски более влажная, чем на верхней, которая сохнет быстрее, чем нижняя.

Джейсон имеет более чем 20-летний опыт работы в сфере продаж и управления продажами в различных отраслях промышленности и успешно выпустил на рынок ряд продуктов, в том числе оригинальные испытания на влажность бетона Rapid RH®.В настоящее время он работает с Wagner Meters в качестве менеджера по продажам продукции Rapid RH®.

.

Как грамотно смонтировать теплый пол под ламинат на деревянный пол?

Много десятилетий традиционная радиаторная система отопления занимала ведущее место благодаря идеально отработанным технологиям. Другие методы отопления – тепловые насосы, солнечные коллекторы и теплые пол еще совсем недавно воспринимались как экзотическая диковинка. Появление новых материалов, современные технологии сделали установку теплых полов доступной, популярной и востребованной. Разработаны и применяются на практике несколько способов монтажа теплых полов для создания дополнительного или даже основного типа обогрева жилища.

Популярные виды теплого пола

Теплые полы – наиболее комфортный для человека вид отопления. Примененным типом греющего элемента определяется цена теплого пола для отопления дома. Независимо от типа финишного покрытия пола генераторы тепла, нагревающие теплый пол, классифицируются по следующим видам: водяной или электрический теплый пол. Для финишного покрытия после монтажа теплых полов применяются материалы с высокой теплопроводностью — керамическая плитка, ламинат или линолеум.

Многие владельцы монтируют теплые полы под ламинат – отзывы в сети подтверждают преимущества, комфорт и эффективность такого решения. Собрать теплый пол под ламинат на деревянный пол нетрудно, нужно лишь понимание процесса укладки, внимание и аккуратность для исключения грубых ошибок, которые могут привести к непредсказуемым последствиям, например, испортить ламинат или деревянный пол.

Монтаж нагревательных элементов

Не на каждый деревянный пол можно уложить ламинат с подогревом, для качественного обустройства нужно наличие деревянных перекрытий с правильно установленными лагами, а под черновым полом существует пространство для укладки теплоизоляции, фальшпола и т.п.

Если же под деревянным полом находится только обрешетка, грунтовой пол или бетонное основание, то для создания теплых полов необходимо удалить старый деревянный пол и сделать стяжку. Затем купить теплый пол под ламинат для укладки. По технологии водяной или кабельный теплый пол обязательно заливается стяжкой, с толщиной слоя над нагревающими элементами не менее 30 мм.

Какой тип теплых полов выбрать

Если владелец дома не знает, какой теплый пол под ламинат лучше, то следует всегда отдавать предпочтение водяным обогревателям теплых полов и только в крайнем случае, при невозможности создания водяных теплых полов, переходить на электрические системы. Они популярны и востребованы в загородных домах и дачах для быстрого прогрева помещения. Если возникли сомнения и непонятно как выбрать теплый пол под ламинат, то посоветуйтесь со специалистами или с владельцами, которые уже установили и опробовали теплый пол. Для водяных систем рекомендуемая температура воды не более +35 градусов, при мощности около 17 Вт/м2.

Ограничение температуры теплоносителя благотворно сказывается на состоянии ламината и не нарушает его геометрической формы.

Чтобы теплые полы эффективно работали, следует купить ламинат для теплого пола с высокой теплопроводностью, жесткостью и устойчивостью к повышенной температуре. Обычно изготовитель наносит на ламинат такого типа специальную маркировку, на которой схематически обозначены теплые полы.

Теплые полы: общие принципы устройства

Нагревательные элементы, расположенные под ламинатом, выделяют тепло, которое равномерно распределяется по поверхности пола. Узнать какой ламинат для теплого водяного пола выбрать можно по маркировке или у менеджера специализированного магазина. Если конструкция смонтирована правильно, то тепло направляется вверх к поверхности пола из ламината, а потери тепла минимальны.

Конструкция теплого пола для любого типа нагревающих элементов должна состоять из:

  • слоя утеплителя;
  • для отвода излишней влаги устанавливается пароизоляция мембранного типа;
  • монтажные элементы или металлическая, пластиковая сетка для укладки теплого пола;
  • греющие элементы – трубы водяного обогрева, электрические пленки, маты или кабель;
  • распределительный слой;
  • стандартная подкладка под ламинат в соответствии с рекомендациями производителя;
  • финишное покрытие из ламината.

Теплоизоляция в каркасном доме под ламинат

В деревянных каркасных домах для укладки теплоизоляции делают подшивку фанерой под лагами. Подготовленный утеплитель укладывается плотно между лагами. Затем вся площадь утепления зашивается фанерными листами. Необходимо предусмотреть вентиляцию всего пространства. Следует отметить, что подобная технология применяется, если создаваемые теплые полы в деревянном доме под ламинат будут прогреваться нагревающей пленкой или специальным кабелем. Водяные теплые полы после закрепления трубопроводов заливаются стяжкой, которая будет играть роль распределителя тепла. Стяжка обязательно должна быть отделена от стен демпфирующими лентами из вспененного полиэтилена.

Теплый пол под ламинат

Продвинутые владельцы частных домов интересуются — можно ли класть ламинат на теплый пол, не повредит ли ему нагрев? Специалисты отвечают, что для теплых полов выпускается специальный ламинат, который обладает повышенной теплопроводностью и устойчивостью к нагреву. Создание теплого пола – несложный и экономичный вариант обогрева дома. Затраты времени на монтаж пола небольшие, ведь укладка инфракрасного теплого пола под ламинат делается быстро, прямо под финишное покрытие пола.

Созданный теплый пол решает следующие задачи:

  1. создает комфорт и уют в жилище;
  2. служит резервным (дополнительным) типом отопления;
  3. если дизайнерское решение интерьера не позволяет использование радиаторных систем отопления.

Проще всего купить теплый пол под ламинат в интернет-магазинах. Простой монтаж пленочного теплого пола – современное экономически выгодное решение. Это самый оптимальный вариант обустройства отопительной системы, основной или дополнительной. В интернет-магазинах цена инфракрасного теплого пола под ламинат разная, она зависит от фирмы изготовителя изделия, величины площади обогрева и типа нагревательного элемента и ее в любом случае необходимо уточнять.

Монтаж электрического пола

Многие владельцы частных домов спрашивают на форумах в интернете — можно ли делать теплый пол под ламинат с укладкой инфракрасной пленки либо электрического кабеля? Что ответить на подобный вопрос? Можно и нужно, ведь это самый оптимальный вариант, позволяющий уложить теплый электрический пол под ламинат своими руками, кроме того этот вариант требует относительно небольших затрат. Если сделан правильный расчет, то отопление дома теплыми полами можно сделать основным со всеми преимуществами свойственными этому современному виду обогрева.

Электрические теплые полы делятся на следующие виды:

  • инфракрасный теплый пол;
  • кабельный.

Кабельный теплый пол

Источником тепла для этого типа теплого пола служит одножильный или двужильный специальный кабель. Затраты и значение цены на теплый пол под ламинат при монтаже кабельного пола минимальны. Одножильный кабель нужно укладывать так, чтобы начало и конец сошлись в месте подключения. Для двужильного кабеля абсолютно неважно место, в котором окажется второй конец. Его нужно закоротить и хорошо изолировать.

Укладку электрического нагревательного кабеля следует начинать от точки подключения к сети.

Поверхность для монтажа теплых полов выравнивается и на нее укладывается теплоизоляционная пленка с размещенной поверху металлической сеткой. К ней крепится нагревающий кабель, выводятся концы для подключения к сети и вся конструкция заливается стяжкой. Как только стяжка застынет, на нее укладывается ламинат в соответствии с рекомендациями изготовителя.

Инфракрасный теплый пол

Без сомнения это самый простой для монтажа вариант. Прежде всего, нужно сделать расчет и купить пленочный теплый пол для укладки. Затем на подготовленный черновой пол укладывается вначале теплоотражающая фольгированная подложка, а сверху размещается инфракрасная пленка, которая накрывается подложкой, рекомендованной для укладки ламината в соответствии с инструкцией.

Теплый пол под линолеум

В доме хорошие деревянные полы и владелец не хочет делать полный демонтаж, то, как положить теплый пол на деревянный пол быстро и дешево? Простой и оптимальный вариант – установить инфракрасные нагреватели. Такой вариант требует минимума вложений и комплектующих для монтажа. Для его воплощения необходимо уложить теплый пол на деревянный пол под линолеум, который обеспечит качественный подогрев поверхности.

Для монтажа на деревянный пол без его разборки понадобится купить инфракрасный теплый пол под ламинат, теплоотражающую пленку и необходимые материалы для тщательной подготовки наружной поверхности деревянного пола под укладку инфракрасной пленки. Перед монтажом необходимо произвести подготовку полов, зашпаклевать все щели и при необходимости произвести циклевку всей поверхности пола для устранения перепадов по высоте. Возможен и другой вариант – вся поверхность покрывается листами фанеры или OSB. Старые деревянные полы следует пропитать антисептиком.

Все следующие работы производятся только после полного впитывания и высыхания грунтовочного состава. В классических схемах теплых полов требуется слой утеплителя определенной толщины для экономии тепла. В этом варианте размещается электрический теплый пол на деревянный пол, а дерево хороший теплоизолятор. Для автоматизации системы теплых полов использующих инфракрасный обогреватель, отдельно приобретается блок управления с термостатом. На тщательно подготовленную поверхность укладывается фольгированный утеплитель толщиной около 5 мм, затем укладываются полотна нагревателя и производятся электрические подключения согласно рекомендациям инструкции.

Процесс монтажа инфракрасного пола

Комплект с полотнами инфракрасной пленки содержит инструкцию для каждой конкретной модификации теплого пола. На фольгированный утеплитель укладывают полосы нагревателя омедненной полосой токопроводящей шины вниз, без накладок и пересечений. Производится монтаж электрической схемы, который подробно описан в инструкции. После создания всех электрических подключений места соединений тщательно изолируются. Термодатчик рекомендуется разместить в самом холодном месте комнаты. Перед настилом линолеума нагревательные элементы покрываются полиэтиленовой пленкой, затем настилают слой фанеры или OSB-листов для создания жесткого основания для укладки линолеума. В принципе ничего сложного.

Заключение

Во всем мире четко прослеживается тенденция внедрения современных систем обогрева жилищ, которые позволили удалить из жилых помещений трудно согласующиеся с интерьером радиаторные системы. Многие владельцы частных домов опробовали и оценили высокотехнологичные методы обогрева. Один из самых популярных и востребованных считается инфракрасный теплый пол под ламинат – отзывы в сети подтверждают, что такое современное отопление создает уникальный уют и комфорт в жилище.

Установка теплого пола » Теплый пол Thermo

Теплые полы устанавливают под высокотеплопроводные напольные покрытия, такие как керамогранит и плитка. Все специалисты сходятся во мнении, что именно этот вариант наиболее эффективен с точки зрения обогрева помещения и дает самую максимальную отдачу. Однако, вполне может появиться необходимость или просто желание клиента использовать теплый пол в сочетании с другими видами напольных покрытий. В этом случае совершенно закономерно возникает вопрос: «Насколько в конструкции теплого пола сочетаются электрический нагревательный кабель и дерево?».

Чтобы развернуто и полно дать ответ на этот вопрос, нужно уточнить, что в данной ситуации возможны два варианта: монтаж системы на деревянный пол или установка отопительного оборудования под дерево.

В первом случае, как правило, речь идет об устройстве теплых полов в загородном доме или на даче, второй же решает вопрос обогрева деревянного пола.

Теплый пол на деревянное основание

Типичным примером установки полов с подогревом на основание из дерева можно назвать теплый пол для бани, когда на черновой деревянный пол предлагают уложить греющий кабель, а сверху закрыть его плиткой. Монтировать отопительное оборудование на деревянное основание просто так нельзя. Сначала придется сделать армированную бетонную стяжку (не менее 2 см), а уже потом установить на нее систему теплый пол и само напольное покрытие. В течение всего рабочего процесса необходимо согласовывать свои действия с указаниями, описанными в «Инструкции по монтажу и эксплуатации».

Мнение о том, что допускается монтаж теплых полов на деревянные без стяжки, а только с применением гипсоволоконных или цементно-стружечных плит в качестве основания, профессионалы считают ошибочным, поскольку в этом случае материал основания (ЦСП или ГВЛ) обязательно впитает влагу из раствора, отсыреет и потеряет часть своих полезных свойств.

Ошибки и недочеты в установке систем обогрева пола могут привести к тому, что после включения греющий кабель начнет активно высушивать плиты основания, которые под воздействием слишком агрессивных температур растрескаются и деформируются. В следствие этого, повреждению подвергнется слой заливки над кабелем и целостность напольного покрытия нарушится.

Теплый пол под дерево

Потребность в установке пола с подогревом возникает в том случае, когда клиент желает положить ламинат или паркет на теплый пол, либо обогреть деревянный теплый пол на лагах.

Собираясь пользоваться теплым полом в таких условиях следует взять на заметку несколько важных нюансов. Во-первых, чтобы избежать излишнего теплового воздействия на греющий кабель и напольное покрытие, мощность оборудования для нагревания пола не должна превышать 100 Вт/кв.м, а для конструкции на лагах – 80 Вт/кв.м. При этом максимальная температура прогрева не должна быть выше +26°С.

Деревянные покрытия обладают низкой теплопроводимостью, поэтому мощного эффекта теплого пола на поверхности не будет. Скорее, система выступит в роли своеобразной буферной зоны и воспрепятствует остыванию общей поверхности пола.

На бетонное покрытие кабельная отопительная система монтируется по стандартной схеме: в цементно-бетонную стяжку или плиточный клей укладывается греющий кабель. Желательно, чтобы толщина стяжки (или клея) составляла от 1 до 2 см. Уменьшение этих показателей может привести к перегреву и выходу кабеля из строя, а увеличение – к практически полному отсутствию тепла на поверхности пола.

Утепление деревянного пола на лагах

Для обогрева деревянного пола на лагах укладывать греющий кабель нужно на металлическую сетку с мелкими ячейками. Она закрепляется между лагами на расстоянии не менее 3 см над теплоизоляционным материалом снизу и точно также не менее 3 см от нижней поверхности половой доски сверху. В точках пересечения с лагами кабель пропускают через специальные пропилы глубиной и шириной 3 см на всю толщину лаги. Изолируют эти места алюминиевой фольгой или алюминиевой самоклейкой (скотчем). Для размещения конца гофра-трубки с температурным датчиком в лаге делается пропил размером 2х2х2 см.

Терморегулятор (термостат) для теплого пола

Чтобы с комфортом пользоваться теплым полом, уложенным под низкотеплопроводные напольные покрытия, рекомендуется установить терморегулятор с двумя датчиками, показывающими температуру пола и воздуха в помещении. Это даст возможность соблюсти все необходимые температурные ограничения.

Стоимость теплого пола

Цена на оборудование, которое клиент собирается приобрести для описанных выше вариантов использования, и затраты на их эксплуатацию и обслуживание, будут несколько меньше, чем при укладке полов с подогревом под плитку. Объясняется это объективными ограничениями не только по мощности, но и по температуре прогрева поверхности пола.

Однако, составляя смету будущих финансовых затрат, ориентироваться нужно не только на цену самого оборудования, а учитывать стоимость всех работ в комплексе, причем, делать это исходя из выбранного типа покрытия и самого подходящего в этом случае варианта установки.

как сделать правильный выбор под ламинат, плитку млм линолеум

Автор Евгений Апрелев На чтение 6 мин. Просмотров 7.9k.

Планируя строительство дачного дома, каждый застройщик старается сделать его максимально уютным и обеспечить в нем максимально возможный уровень комфорта, который, как известно, во многом зависит от работы системы отопления (СО). Сегодня наиболее комфортным и менее энергозатратным вариантом считается отопление дома теплым полом.

Задумываясь об организации данного способа обогрева, человек, как правило, теряется между десятками вариантов, которые предлагает отечественный рынок климатической техники. Не помогают «пролить свет» и так называемые консультанты по продажам СО, практикующие в специализированных магазинах. В данной публикации будут рассмотрены основные способы обогрева дачного дома теплыми полами, их преимущества и недостатки, а также правила выбора той или иной системы.

Почему выбирают «теплый пол»?

Основным достоинством использования напольных отопительных систем в дачных домах является возможность перемещаться по полу босиком, не боясь переохлаждения и не опасаясь, что «чадо» подхватит простуду. Действительно, при обогреве дома теплыми полами, исчезают сквозняки, воздух прогревается более равномерно.

По сравнению с классическими способами обогрева дачного дома, система «теплый пол» имеет следующие преимущества:

  • Безопасна
  • Обеспечивает максимально комфортный для человека микроклимат
  • Не занимает места

Не стоит забывать об эффективности и экономичности. Так как напольные системы отопления не нагревают наружные стены, а тепло от нагревательных элементов прогревает всю площадь отапливаемого помещения, то на данную работу требуется меньшее количество энергоресурсов.

Важно! Следует понимать, что использование теплых полов, как основной системы отопления дачного дома, имеет смысла только в случае его хорошей теплоизоляции. В противном случае все тепло будет выходить через перекрытия и оконные проемы.

Что использовать на даче?

Существует два основных типа теплых полов: водяные и электрические. Каждый из них имеет свои достоинства и недостатки, поэтому выбирать следует в зависимости от условий эксплуатации.

  1. Если дачный дом имеет слабые электросети, то лучше остановить свой выбор на водяной системе.
  2. Если дом не предназначен для круглогодичного проживания, то лучше использовать электрические теплые полы.

Теплый пол с водяным теплоносителем

В водяных системах «транспортным средством» для доставки тепловой энергии потребителю является теплоноситель (вода, рассол, антифриз), который циркулирует по трубопроводу, проложенному в структуре пола. Источником нагрева является автономный теплогенератор, работающий на газообразном, жидком или твердом топливе. Чтобы теплоноситель перемещался по змеевику в нужном направлении необходимо предусмотреть наличие циркуляционного насоса и регулирующей арматуры.

Водяные системы отопления прекрасно работают со всеми видами напольного покрытия. Лучшим материалом с максимальной теплоотдачей является керамическая или каменная плитка. Вторым, по популярности считается теплый пол под ламинат. На бетонный пол, перед организацией стяжки, следует уложить гидроизоляцию, необходимый слой утеплительного материала и армирующую сетку, на которую и происходит непосредственный монтаж змеевика.

Основными достоинствами данной СО для дачного дома являются:

  • Возможность равномерного обогрева помещений большой площади.
  • Экономичность. Эксплуатационная стоимость СО получающей тепловую энергию посредством сжигания углеводородов значительно ниже использования электроэнергии.
  • Длительный срок службы.

Теплый пол от отопления в частном доме – это вариант достаточно затратный и требующий проектирования и грамотных расчетов еще на этапе постройки дома.

Совет: Для водяной системы можно использовать и электрические водонагреватели. Проблема в том, что такой способ нагрева теплоносителя менее эффективен, чем нагрев пола напрямую электричеством.

Электрический теплый пол

Электрический теплый пол, в зависимости от конструкции нагревательного элемента, может быть кабельным или пленочным. В первом варианте, в качестве нагревательного элемента выступает резистивный кабель, который может быть одножильным и двужильным, иметь постоянное сопротивление либо переменное, в зависимости от условий эксплуатации (саморегулирующийся). Применение одножильного кабеля накладывает некоторые ограничения в схемах укладки нагревательного элемента. Для защиты и равномерного распределения тепла, кабель укладывается непосредственно в стяжку пола, что является одновременно как достоинством, так и недостатком.

Электрические системы напольного отопления можно монтировать в помещениях даже с повышенным уровнем влажности. Использовать данные СО можно круглогодично, регулируя температуру посредством терморегулятора. Достаточно неплохо подходит электрический теплый пол, под ламинат, идеально – под плитку, при наличии тонкой бетонной стяжки.

Основные достоинства кабельных систем обогрева:

  • Безопасность
  • Простота монтажа
  • Сравнительная экономичность
  • Простота регулировки температурных характеристик

К недостаткам кабельного теплого пола можно отнести требования к наличию стяжки. Как показала практика, только при ее наличии данные СО будут работать наиболее эффективно. Еще одним недостатком кабельного теплого пола для многих является процесс укладки нагревательного элемента. Данный недостаток нивелирован в нагревательных матах, которые представляют собой уложенный с определенным шагом двужильный кабель, закрепленный на полимерной сетке. Монтаж теплого пола под плитку проводится под стяжкой, толщиной 30 – 50 мм. Кроме плитки, в качестве напольного покрытия нагревательным матам может служить, линолеум, ковролин и ламинат.

Электрический пленочный пол представляет собой многослойную структуру, в которой в качестве нагревательного элемента используются проводники из карбоновой пасты или резистивные полосы, находящиеся между слоями термоустойчивой и прочной полимерной пленки. В процессе работы, нагревательный элемент выделяет ИК излучение или тепловую энергию. За регулировку температуры отвечает терморегулятор.

Монтаж пленочного нагревательного элемента производится без использования стяжки. Идеальный вариант — теплый пол под линолеум на деревянный пол или перекрытие. Очень неплохо показали себя пленочные СО в работе с таким напольным покрытием, как ламинат, ковролин.

Важно! Пленочные системы локального обогрева не подходят под плитку в связи в плохой адгезии поверхности полимера с плиточным клеем. В результате плохой фиксации плитки возможны механические повреждения нагревательного элемента.

Среди достоинств специалисты выделяют:

  • Простоту укладки.
  • Продолжительный период эксплуатации.
  • Универсальность применения.

Что касается недостатков, то пленочные полы боятся повышенной влажности. Кроме этого, их сложно использовать в помещениях со сложной архитектурой.

Существует еще одна разновидность электрических напольных систем обогрева — стержневые ИК теплые полы. Конструктивно, данные нагревательные элементы состоят из двух проводников, к которым параллельно подключены карбоновые излучатели. Конструкция выполнена в виде рулонного материала и не имеет недостатков пленочных моделей. Монтаж нагревателя производится под стяжку. Подходит для всех типов напольного покрытия. Единственным минусом стержневых нагревателей является их высокая стоимость.

Итак, какой же выбрать теплый пол для обогрева дачи? На основании вышесказанного можно сделать вывод, о том, что для отопления дачи в межсезонье целесообразно использовать электрические напольные нагревательные системы.

Совет: Если вы, в качестве напольного покрытия предполагаете использовать ламинат, то приобретайте пленочные теплые полы. Если предполагается укладка плитки, то следует обратить внимание на использование нагревательных матов. Если в дачном доме предполагается стяжка, то рекомендуется присмотреться к кабельным системам напольного обогрева.

как положить на деревянный пол и под другие основания

Дачный сезон начинается ранней весной и заканчивается поздней осенью. В это время температура воздуха едва достигает плюсовой отметки. В дачном домике холодно.

Чтобы проводить время на участке не только с пользой, но и с комфортом, рекомендуют наладить в жилище отопление. Дачники включают калориферы, но приборы требует много энергии. Они не смогут высушить дом после зимы, создать благоприятный микроклимат в помещении.

Оптимальным вариантом будет напольный обогрев. Какую систему отопления установить в дачном домике? Как подготовить жилище к монтажу «тёплого пола»? Какие работы необходимо выполнить?

Выбор системы

Электричество на дачном участке имеется. Воду часто подают только в определённые дни недели, к газовой магистрали дома обычно не подключены. Жидкостное отопление устанавливают только в том случае, если в помещении имеется печь, которая работает на твёрдом топливе.

Водяной обогрев целесообразно устанавливать в двухэтажном доме или в коттедже с большой площадью обогрева.

Если летний домик не предполагает отопительных агрегатов, то в качестве отопления используют электрические нагревательные элементы:

  • кабельная секция; на полу укладывают проводник; его рекомендуют закрывать стяжкой 5 см или клеевым раствором для плитки; для нормального обогрева достаточно укрыть 70% активной площади; под мебель и бытовые приборы кабель не укладывают; контур монтируют двойной «улиткой» или двойной «змейкой»; в этом случае холодный контур находится между горячими витками кабеля; обогрев эффективный на всей поверхности пола;
  • кабельные маты; систему монтировать легче, чем секции; проводник укреплён на сетке змейкой; обогрев может быть неравномерным; чем дальше от источника питания, тем прохладнее будет кабель;
  • карбоновые стержни; стержни собраны в маты; монтаж не составит труда; закрывают маты стяжкой или плиточным клеем;
  • карбоновая термоплёнка; систему устанавливают на любую поверхность; на неё сразу укладывают ламинат; для линолеума потребуется сформировать покрытие из гипсокартона; плёнку можно закрыть ДВП, вагонкой, но для покрытия необходимо установить лаги и сделать обрешётку; нарушать целостность карбоновых элементов не рекомендуют;
  • электрический жидкостный обогрев; на основании укладывают трубопровод; в нём находится нагревательный кабель; трубы заполняют пропиленгликолем; теплоноситель не циркулирует по магистрали; он нагревается за счёт кабеля, передаёт тепло полу; проводник подключают к сети.

Для дачного дома, в котором отсутствует печь на жидкостном или на твёрдом топливе, рекомендуют устанавливать электрические системы обогрева. Они потребляют меньше энергии, чем калориферы.

Обогрев можно отключать, если дачный дом не используется. Для достижения нормального теплового режима в помещениях потребуется 48 ч, поэтому систему рекомендуют включать, задолго до приезда на участок.

Если на участке случаются частые перебои с электричеством, то оптимальной системой отопления будет жидкостный контур от печи. «Тёплый пол» на даче монтируют без циркуляционного насоса. Трубы к напольной магистрали подводят под наклоном.

Для обратной трубы наклон выполняют в сторону котла. Теплоноситель циркулирует благодаря гравитации. Печь выбирают длительного горения, чтобы теплоноситель не нагревался до высокой температуры.

Как подготовить дом?

Независимо от того будет ли на даче обогрев или он отсутствует, постройку рекомендуют утеплить. Теплоизоляционный материал укладывают на стены, на пол и на кровлю. Утеплитель сохранит тепло в холодное время года и прохладу летом.

  • Необходимо подготовить основание для укладки напольной системы обогрева. Если пол не утеплён, то его вскрывают, делают засыпку из керамзита и щебня; слой 30 см.
  • Укладывают мембранную гидроизоляцию и утеплитель; слой 20 см.
  • Выполняют бетонную стяжку толщиной 5 см.
  • На стяжку наносят влагоотталкивающую пропитку, покрывают основание утеплителем; толщина 5 см.
  • По нижнему периметру устанавливают демпферную ленту.
  • На поверхность пола укладывают отражающий экран.
  • Проводят монтаж системы «тёплый пол».
  • Выполняют стяжку. Для жидкостной магистрали глубина 8 см. Для кабельной секции или матов 5 см. Термоплёнка в стяжке не нуждается.

Если пол деревянный, то засыпку выполняют между лагами на обрешётке. Повторяют все этапы подготовительных работ. Вместо стяжки формируют поверхность из гипсокартонных или цементно-волокнистых плит.

Укладывают магистраль на фольгированную подложку, закрывают деревянной обрешёткой. Систему обогрева из термоплёнки монтируют сразу на деревянный пол, на обрешётку.

«Тёплый пол» на бетонном основании

Для жидкостной напольной магистрали и для кабельных секций необходимо предусмотреть систему креплений. Оптимальным вариантом является армированная сетка. Она необходима, если в дальнейшем систему закрывают стяжкой или плиточным клеем.

К сетке напольную магистраль укрепляют лентами с обратными зубцами. В качестве крепёжных элементов используют скобы, степлер, монтажные ленты с замками.

  • Концы жидкостной магистрали подсоединяют к распределительной гребёнке. От неё выводят трубы к теплообменнику, который находится в топке. Кабель подводят к терморегулятору.
  • Для кабельных и карбоновых матов крепления не нужны. Они производятся в рулонах. Рулоны раскатывают по обогреваемой площади. Если необходимо повернуть кабельный мат, то у него разрезают сетку. Проводник остаётся целым. Систему поворачивают под любым углом. Для поворота карбоновых матов разрезают соединительный провод. Целостность стержней не нарушают.
  • Термоплёнку разрезают по пунктирным линиям, формируя листы определённой длины. Расстояние между листами должно быть 1 см. К основанию ленты укрепляют скотчем.
  • Маты и листы термоплёнки соединяют параллельным способом.
  • На поверхность электрического пола укладывают термодатчик. Для него формируют нишу.
  • Проводят подключение электрических проводов от «тёплого пола» и термодатчика к регулятору.

Под мебелью оставляют холодные зоны. От стен и от предметов интерьера отступают 15 см. Расстояние между витками кабельной секции 10-15 см. Терморегулятор устанавливают на стене, на высоте 40-70 см. Датчик укладывают на расстоянии 30 см от границы обогреваемой поверхности.

Обогрев на деревянном полу

При работе с деревянным покрытием всегда надо помнить, что нагревательные элементы располагают ниже поверхности пола. Для монтажа существует несколько методик:

  • трубопровод или кабельные секции выводят между лагами на поверхности из ГВЛ; чтобы провести элементы через лаги, проделываются отверстия; в них устанавливают гофрированные трубки или утеплитель для труб;
  • если пол сформирован из досок, то на поверхности выводят контур; для этого используют штроборез; в штробы укладывают фольгированный материал;
  • выполняют контур из фанеры или из вагонки; расстояние между заготовками 50 мм; в получившиеся ниши устанавливают металлические термораспределяющие пластины; в них укладывают отражающий материал;
  • термоплёнку монтируют на деревянный пол без предварительной подготовки;
  • вместо бетонной стяжки используют деревянную обрешётку или листы гипсокартона; на чистовой сухой стяжке укладывают облицовку; ламинат, линолеум; от плитки придётся отказаться.

При монтаже напольного обогрева на даче, необходимо предусмотреть оптимальный источник энергии. Если есть возможность, то используют жидкостную магистраль. Трубопровод заполняют антифризом. Он не замерзает. Дополнительно выводят контур для ГВС. Электрический обогрев предусматривают, если отсутствуют перебои в сети.

YouTube responded with an error: The request cannot be completed because you have exceeded your <a href=»/youtube/v3/getting-started#quota»>quota</a>.

Загрузка…

Теплый пол под ламинат или линолиум на деревянный пол

Теплый пол … Половое покрытие

Обустраивать полы обогревом это отличное решение для создания комфортного и уютного микроклимата в помещении. И если с монтажом теплых полов в цементно-песчаную стяжку многие ознакомлены, то вот при укладке теплого пола на деревянный пол могут возникнуть затруднения. Особенно если сверху будет стелиться ламинат или линолеум. Если вам интересна эта технология, то эта статья для вас.

к содержанию ↑

Подготовка основания

Для укладки теплого пола, а сверху ламината или линолеума, деревянный пол должен быть тщательно подготовленным. Если при его осмотре обнаруживаются проблемные участки, то необходимо осуществить ремонт деревянного пола. Например, могут обнаружиться гнилые или треснувшие доски. Эти доски необходимо заменить. Более того, необходимо проверить поверхность пола на предмет неровности. Недопустимы большие перепады высоты. Если с досок торчат гвозди или саморезы, то их необходимо аккуратно вытянуть плоскогубцами или забить/закрутить в пол.

Перед монтажом теплого пола, убедитесь, что доски хорошо закреплены к лагам. Если пол очень сильно поврежден и ремонту не подлежит, то придется полностью заменять старые доски на новые.

В подготовительные работы включается обработка дерева специальной защитной смесью. Для этого доски шлифуются, все щели и трещины замазываются и обрабатываются качественной олифой. Если имеются небольшие перепады, то их можно нивелировать акриловым герметиком. Когда все эти действия выполнены, можно приступать к установке теплого пола под ламинат или линолеум.

к содержанию ↑

Монтаж кабельного пола под ламинат/линолеум

Можно найти немало отзывов, из которых становится ясно, что электрический теплый пол нельзя стелить на деревянный пол, тем более под ламинат и линолеум. Однако, в исключительных случаях только такой вариант и возможен. В принципе работы по созданию электрического теплого пола несложные. Существует два метода, как установить такие полы на деревянный пол. Первый метод заключается в заливке стяжки. Процесс работы выглядит следующим образом:

  • Деревянный пол проверяется, и заменяются все испорченные доски.
  • Укладывается слой гидроизоляции. Для этой цели можно использовать качественный полиэтилен.
  • Сверху гидроизоляции укладывается слой теплоизоляции. Если вы купили фольгированный утеплитель, то отражающей поверхностью необходимо уложить вверх.
  • Далее, кладется греющий контур. Закрепляется он при помощи специальных держателей. Перед монтажом необходимо произвести точные расчеты шага кабеля.
  • После, на стене монтируется терморегулятор, а в пол датчик.
  • Сверху заливается стяжка цементно-песчаного состава.
  • В завершение кладется ламинат/линолеум на ровную поверхность теплого пола

Видео с оригинальным решением для помещения с низкими потолками:

Другая технология заключается в установке греющего контура непосредственно на деревянный пол, без использования стяжки. Мы рассмотрим случай, когда деревянный пол еще не имеет покрытия, а только установлены лаги.

В таком варианте процесс работы состоит из следующих шагов:

  • Под установленные лаги предварительно укладывается толстый фольгированный теплоизолятор. Сверху него необходимо уложить монтажную сетку. На нее будет закрепляться электрический кабель.

    Некоторые специалисты не рекомендуют в частном доме на втором этаже использовать теплоизоляцию. Объясняется это тем, что нагревательный контур будет также отдавать тепловую энергию деревянному перекрытию и нижнее помещение дополнительно получить тепло от потолка.

  • Установка кабеля осуществляется петлями. Их можно точно размерить и ориентироваться по лагам.
  • Для петель в лагах проделываются небольшие пропилы.
  • Монтаж кабеля осуществляется при помощи специальных крепежей на сетку и в изготовленные пропилы в лагах.
  • Далее, монтируется датчик и терморегулятор.
  • Когда все готово, можно стелить доски, а сверху ламинат или линолеум.

    Допустимое расстояние между финишным напольным покрытием и нагревательным кабелем должно составлять от 30 до 50 мм.

к содержанию ↑

Особенности укладки электрического обогрева на деревянный пол

Как правило, деревянные полы имеются только в деревянных домах. Как исключение небольшое количество квартир старых построек. И чтобы улучшить качество проживания многие решают идти на изготовление теплого пола на деревянной основе. Но стоит заметить, что в этом вопросе существует несколько важных условностей, о которых следует знать.

  1. Чтобы обезопасить свой дом от возгорания, важно точно следовать инструкции от производителя по монтажу электрического теплого пола.
  2. Дерево отличается низким уровнем теплопроводности. По этой причине выбор теплого пола должен быть соответствующей мощности, в отличие от бетонного покрытия.
  3. Сделать теплый деревянный пол как основное будет непросто, поэтому не стоит рисковать теплом и уютом в суровые зимы.

Некоторые специалисты рекомендуют заменить электрический обогрев, на водяной. Это объясняется собственной безопасностью. И это понятно, ведь малейшее замыкание, искра и тому подобное может привести к пожару.

Однако далеко не во всех случаях можно внедрить водяной обогрев. Поэтому приходится стелить электрический теплый пол. Поэтому важно руководствоваться советами из статьи и инструкцией от производителя.

к содержанию ↑

Монтаж водяного теплого пола под линолеум/ламинат

Осуществить монтаж водяного теплого пола на деревянную основу и плюс под ламинат или линолеум сложно. Однако, если приложить усилия, то все работы можно выполнить самостоятельно. Процесс установки выглядит следующим образом:

  1. Старые доски (или новые, если пол стелиться с нуля) необходимо обработать на строгальном станке. Это позволит в будущем достичь идеально ровной поверхности.

    Убедитесь, что между лагами будет расстояние 600 мм.

  2. На основание под лаги кладется слой гидроизоляции и теплоизоляции до 100 мм. Этот пирог позволит предотвратить появление влаги и утечки тепла.
  3. Далее, кладутся доски. Их монтаж можно осуществлять с шагом в 20 мм, чтобы получился паз. В другом варианте паз 2×2 см можно сделать на столярном станке. В него будет укладываться контур водяной трубы. На торце доски делается круглый паз, для поворота трубы.
  4. Вдоль пазов стелиться фольга. Непосредственно в нее кладется труба, которая будет обернута фольгой. Лучшим вариантом будет фольга 50 мкм. Она не будет быстро рваться, а в работе с ней не будет особых затруднений.
  5. Для дополнительной фиксации, трубы можно закрепить к основанию пола металлическими пластинками.
  6. Фольгу следует завернуть в одном направлении и склеить ее специальным скотчем.
  7. В завершение запускается отопление и проверяется система.

Вот по такой технологии выполняется теплый пол на деревянную основу. В системе также должен присутствовать коллектор, который будет равномерно распределять тепловую энергию. Если отсутствуют утечки, то сверху стелиться специальная подложка и укладывается линолеум или ламинат.

к содержанию ↑

На чем остановить выбор

Как видно из этой статьи, теплый пол на деревянном поле реален. Отчасти выбор будет зависеть от доступной вам технологии. Более того, в каждом случае учитываются индивидуальные особенности строения дома. Ради справедливости следует вспомнить и об инфракрасном пленочном теплом поле. Применение этой технологии, пожалуй, самый простой метод организации теплых полов. Пленка стелится на деревянный пол, а сверху укладывается напольное покрытие. Работа займет минимальное количество времени и трудозатрат. Но вот потянет финансовые затраты, поэтому выбор зависит от личных возможностей.

Если вы уже сделали теплый полы на деревянном основании, то напишите об этом комментарии к этой статье. Нам будет интересно ваше мнение, а также это будет полезно для мастеров новичков, которые еще не определились с конечным выбором.

Видео о создании теплых полов на деревянном основании:

Остались вопросы?

Покрытие для теплого водяного пола

Страница посвящена таким вопросам как покрытие для теплого водяного пола: какое выбрать, какими качествами должно обладать напольное покрытие, можно ли стелить из полипропилена, а также что лучше класть деревянный пол или линолеум.

Довольно часто люди, желая улучшить или изменить качество обогрева своего дома или квартиры, задаются вопросом, можно ли считать теплый пол самостоятельной системой для этого, или только, как дополнительной к уже имеющейся.

На самом деле, вопрос должен звучать по-другому: «Какое покрытие лучше для теплого водяного пола, чтобы создавался комфорт во всем помещении»?

Покрытие для теплого водяного пола: качества

Давайте разберемся какое выбрать покрытие для теплого водяного пола. Прежде чем отправляться в магазин для покупки финишного настила для пола с обогревом, следует отметить, какими качествами оно должно обладать, после чего выбрать материал, в котором они преобладают.

Большинство потребителей желают, чтобы у них в квартире или доме были теплые полы, комфортный микроклимат и уют, но чтобы платить за это удовольствие нужно было, как можно меньше.

Это возможно, при условии, что теплые водяные полы были установлены правильно, а финишное покрытие обладает следующими качествами:

  1. Высокая теплопроводимость – самое главное требование к подобным материалам. В идеале они должны не только пропускать тепло, но и долго остывать при отключении системы.
  2. Финишный настил на пол обязан быть экологически чистым, то есть не выделять вредные вещества в атмосферу при нагреве.
  3. Прежде чем задаваться вопросом, что стелить на теплый водяной пол, следует знать, что эта система может нагреваться до +50 градусов. Не каждый материал способен выдерживать такие температурные нагрузки, оставаясь без повреждений, значит, материал должен быть устойчив к ним.
  4. Опять же, нужно заранее определиться, будет водяной теплый пол основным источником обогрева, или только вспомогательным. Это важно, так как нагрузки у них разные.

Если на вопрос: «Что класть на водяной теплый пол водяной можно?» вам чаще всего мастера и консультанты магазинов отвечают «керамику», не стоит идти у них на поводу, не изучив остальные варианты.

Совместим ли с ламинатом?

Что положить на теплый водяной пол? Можно использовать ламинат.

Когда возникает желание совместить укладку теплого водяного пола с ламинатом, необходимо учесть пару нюансов:

  1. Производители этого вида стройматериала указывают на этикетке, что он не пригоден для подобных систем. Это обязательно нужно проверить, так как такое напольное покрытие для теплого водяного пола обладает крайне низкой теплопроводимостью, а значит, полностью бесполезно.
  2. Существуют варианты ламината, специально созданные для обогревательных систем, что так же указывается на этикетке. Они стоят дороже, но при этом содержат в своем составе материалы, позволяющие пропускать тепло.
  3. Важно учитывать, что толщина ламината при этом не должна превышать 7 мм.

Ламинат уже давно стал популярным строительным материалом, а при укладке его на теплый пол, обнаруживает ряд приятных плюсов:

  • его легко монтировать;
  • если на нем присутствует специальный знак или надпись Warm Wasser, то он способен и пропускать тепло, и сохранять его;
  • он обладает высокой плотностью;
  • небольшая толщина;
  • хорошо переносит перепады температур, что крайне важно при водяном теплом полу, которому требуется значительное время для остывания в случае перегрева;
  • практически не подвержен механическим повреждениям;
  • считается экологически чистым и безопасным при эксплуатации материалом, при условии, что не приобретаются сорта, не подходящие для подобной системы.

Прежде чем накрыть теплый водяной пол ламинатом, нужно учесть его минусы:

  1. При монтаже, между ним и обогревателем необходимо сделать армированную цементную стяжку, поверх которой укладывается подложка для изоляции, что несколько снижает уровень теплопроводности.
  2. Ограничение температуры до +28 градусов для нагрева этого материала не позволяет использовать напольную систему обогрева, как основную, в регионах с суровыми зимами.

Дешевый ламинат ни в коем случае нельзя применять при подобной системе обогрева, так как при нагревании он выделяет в атмосферу формальдегиды, способные привести к отравлению, особенно в закрытом и редко проветриваемом помещении.

В остальном, со специальным знаком теплого пола, этот материал – это хорошее, и вполне доступное по цене покрытие.

Деревянный пол и его аналоги

Когда возникает вопрос, что постелить на теплый водяной пол, любители дерева и паркета должны быть готовы, что с этими покрытиями систему можно использовать только, как дополнительную. Это связано с тем, что дерево нельзя нагревать выше +27 градусов, иначе оно начинает трескаться и рассыхаться.

Не менее важно при монтаже деревянного настила на теплую систему правильно подобрать подложку, особенно если в основании обычный бетонный пол.

Инженерная доска применима в этом случае, только если ее толщина не превышает 15 мм, а ширина – 150 мм. Это позволит ей лучше и быстрее прогреваться. Если есть желание уложить паркетную доску на водяную систему, то она должна быть не с лаковым, а с масленым покрытием.

Преимущества и недостатки керамической плитки

Что лучше стелить на теплый водяной пол? Пользуется популярностью керамика.

Как правило, керамическая плитка – самый покупаемый материал при монтаже теплых полов. Это связано с такими ее качествами, как:

  • высокая теплопроводимость;
  • экологичность;
  • она не образует лишних нагрузок на обогревательные элементы;
  • долговечность;
  • хорошая переносимость перепада температур;
  • создает приятные тактильные ощущения и эффектно смотрится.

Хотя плюсы явно говорят в пользу керамической (кафельной, керамогранитной) плитки, несколько минусов у нее все-таки есть:

  • для некоторых потребителей таковым является ее высокая цена;
  • при отключенном обогревателе она становится такой же холодной, как и бетонный пол под ней;
  • она подходит далеко не ко всем помещениям, например, в детской или спальне плитка неуместна;
  • если в системе произойдет поломка или утечка, то ее крайне тяжело демонтировать.

При выборе напольной плитки, следует обращать внимание на ее внутреннюю структуру. Ни в коем случае нельзя для теплого пола покупать керамику с пористой основой, так как она крайне плохо пропускает тепло.

Линолеум на утепленном полу

Какое покрытие на теплый водяной пол можно еще использовать? Один из вариантов — линолеум. Его уже давно применяют для напольного покрытия, и, несмотря на большой выбор новых материалов, линолеум пользуется неизменной популярностью. Поэтому, когда хочется и сэкономить, и сделать в помещении водяной теплый пол, чем покрыть вопрос не должен беспокоить: конечно, линолеумом. Но важно учитывать некоторые нюансы данного материала при обустройстве водяной обогревательной системы.

Плюсом линолеума является его ценовая доступность, но применительно к данному случаю, подходит далеко не каждый вид этого материала, а только тот, на котором стоит знак, что он для укладки на теплый пол.

Минусы линолеума:

  1. Если он подвергается длительному перегреву, то может нанести существенный вред здоровью, выделяемыми при этом вредными веществами. Можно использовать либо в нежилых помещениях, либо самую его безвредную форму: мармолеум, который и экологически чистый, и натуральный материал, но его нагрев не должен превышать +26 градусов.
  2. При укладке линолеума на пол с подогревом, необходимо будет вложить деньги в автоматический терморегулятор.

Выбирая этот материал, следует избегать видов, со вспененной основой, так как они практически не пропускают тепло.

Устилание из пробки

Еще что можно стелить на теплый водяной пол, так это пробку – самый натуральный и экологически чистый материал из всех.

У него так же есть свои плюсы и минусы:

  1. Пробка считается теплой даже без подогрева, но в сочетании с системой напольного отопления признана одной из лучших. Это связано с тем, что после отключения обогревателя продолжает сохранять тепло в течение часа, а то и дольше (к сравнению, плитка остывает через 10 мин).
  2. Пробка приятна при соприкосновении даже в летнее время года.
  3. Минусом ее является длительный нагрев и ограничение температуры до +28 градусов.

В остальном, это прекрасное покрытие, при условии, что на нем стоит специальный значок, позволяющий укладывать его на теплые полы.

Что можно постелить на теплый водяной пол? Все что описано выше.

Заключение

Теперь вы знаете все о покрытиях на теплый водяной пол, что лучше, какие материалы следует рассматривать. Выбирая финишный настил, важно учитывать, какую основу имеет водяной теплый пол. Из полипропилена его трубки, металлопластика или меди, все это влияет на выбор напольного материала. Кроме этого, никогда не стоит экономить и покупать материалы, не имеющие соответствующей маркировки от производителя.

Установка системы электрического лучистого отопления под паркетные полы

Когда в качестве материала для отделочного напольного покрытия выбирается древесина, могут возникнуть вопросы и опасения по поводу ее совместимости с системой теплого пола.

Влажность

Перед укладкой древесину необходимо акклиматизировать к внутренней части дома и убедиться, что она достаточно сухая. Этот процесс может занять от 4 до 14 дней в зависимости от породы дерева. Поверхность цемента, в которую погружен нагревательный кабель, также должна быть сухой.Время высыхания цемента зависит от типа и толщины, и его следует уточнять на этикетке продукта или у производителя.

Обычный пиломатериал по сравнению с четвертью

Обычные пиломатериалы обычно не рекомендуются для покрытия полов, потому что их радиальная ориентация волокон позволяет дереву со временем деформироваться, придавая им дугообразную форму. Пиломатериалы на четверть являются предпочтительным выбором для укладки полов, поскольку направление волокон делает его более устойчивым к усадке и деформации с течением времени. Кроме того, более узкие доски имеют меньше зазоров из-за износа и изменений влажности, чем более широкие.

Твердая древесина и хвойная древесина

Твердая древесина — более распространенный и практичный выбор напольных покрытий из-за ее устойчивости к износу и усадке / расширению из-за изменений влажности. Среди твердых пород дерева, используемых для полов, наиболее распространены следующие: дуб, вишня, клен, орех и береза.
Мягкая древесина (сосна, пихта, кедр) не является обычным выбором для напольных покрытий, так как они легко повреждаются и требуют особого ухода. Хвойная древесина также является гораздо менее практичным выбором для использования с подогревом пола, потому что она менее плотная и, следовательно, менее эффективна в передаче лучистого тепла.

Плюсы и минусы деревянных полов для лучистого отопления

Плюсы: Дерево — красивый и чистый строительный материал с отличными акустическими и износостойкими свойствами. Он гипоаллергенен и не содержит химикатов, вызывающих или осложняющих респираторные заболевания. Правильно обработанная древесина легко чистится и обслуживается, и это хорошее вложение, которое увеличивает стоимость недвижимости.
Минусы: хотя можно выбрать деревянные полы правильного типа и толщины, подходящие к системе лучистого отопления, необходимо внимательно изучить приведенную выше информацию, чтобы обеспечить совместимость, эффективность и бесперебойную работу системы.

Почему важно значение R

Прежде всего, важно уточнить у производителя или дистрибьютора продукции R-значение напольного покрытия в зависимости от породы дерева и его толщины. Значение R
является критическим фактором, поскольку указывает на термическое сопротивление конкретного материала или, в нашем случае — деревянного пола, передаче тепла. Для большинства систем электрического теплого пола, включая приемлемое комбинированное значение R * для пола над нагревательным кабелем или ковриком, не должно превышать в сумме 1.0. Слишком толстый пол или пол с высоким значением R может действовать как изолятор, снижая температуру поверхности пола и эффективность системы.
* Комбинированное значение R материалов (твердая древесина, фанера и т. Д.) Над нагревательным кабелем рассчитывается путем сложения значений R каждого отдельного слоя.

Установка: проблемы и решения

Одной из основных проблем при установке деревянных полов над системой лучистого теплого пола является риск проникновения в нагревательный элемент шурупами или гвоздями.
Поскольку деревянные полы нельзя прибивать к цементным полам, решением является установка так называемых «деревянных шпал». Это деревянные полоски (или фанеры), обычно толщиной от 3/8 до 1/2 дюйма и шириной 1-2 дюйма, которые устанавливаются между (параллельно) трассами нагревательного кабеля, чтобы создать поверхность для прибивания деревянного пола. на. Расстояние между шпалами может варьироваться в зависимости от длины доски из твердой древесины, и рекомендуемый минимум составляет 12 дюймов OC (по центру). Затем каналы между шпалами заполняются самовыравнивающимся цементом, и когда он высыхает, поверх укладывается настил.В зависимости от типа черного пола под нагревательным кабелем (например, на уровне земли или цокольной плите) может потребоваться гидроизоляция.

Другие варианты:

Плитка для полов — включает керамику, фарфор и натуральный камень.

Wood Cuts: Советы по укладке деревянного пола над системами лучистого отопления

  1. Дом
  2. Новости
  3. Wood Cuts: советы по укладке деревянного пола над системами лучистого отопления — июль 2020 г.

Бретт Миллер

По мере роста стремления потребителей к домашнему комфорту и эффективности растет и спрос на лучистое тепло.Лучистое тепло — очень эффективная технология обогрева. В отличие от обычных систем отопления, которые нагревают воздух, системы лучистого тепла передают лучистую энергию от излучающего источника тепла к объекту, например, к полу.

Деревянные полы можно успешно укладывать на лучистое тепло, если известно, как работает лучистое тепло, как оно может повлиять на деревянный пол, какие меры предосторожности следует соблюдать и какой тип деревянного пола использовать.

Если для пола используется лучистое тепло, система устанавливается под напольным материалом.Системы лучистого тепла могут быть либо жидкостными (вода / жидкость, протекающая по трубам), либо электрическими (электрические резистивные нагревательные элементы). Обе системы могут быть установлены выше, ниже или внутри чернового пола.

Материалы чернового пола могут включать бетон, дерево, стяжку / шпалы или их комбинацию. Указанный тип напольного покрытия, требования производителя напольного покрытия и система основания будут определять способ укладки напольного покрытия. Как правило, методы установки деревянных полов с помощью лучистого тепла включают одно из следующих: прибивание гвоздями к черновому полу из деревянных панелей; прямой гвоздь к стяжке / шпалам; клеевой; плавучие инженерные; или направить гвоздь через низковольтные излучающие системы.

ГВОЗДЬЯ НАД ДЕРЕВЯННЫМ ПАНЕЛЕМ ПОДПОЛ
При прибивании к основанию из деревянных панелей температура поверхности основания во время укладки не должна превышать 80 ° F. Замедлитель парообразования класса II следует размещать над деревянным черным полом и под деревянным полом при установке в некондиционированном пространстве. Не используйте замедлители парообразования на основе асфальта или битума над системами лучистого отопления.

Если черновой пол из деревянных панелей был установлен поверх бетонной плиты, установите непроницаемый пароизоляционный агент Класса I над плитой и под черным полом из деревянных панелей во всех случаях применения на уровне грунта и ниже уровня, а также когда показания хлорида кальция превышают три фунта, показания относительной влажности больше 80% или показания карбида кальция больше 2.5%.

Следует учитывать длину крепежа, чтобы избежать проникновения пароизолятора. Также следует избегать проникновения нагревательных трубок / элементов. До и во время установки необходимо оценить длину и расположение крепежных элементов.

Когда требуемый график крепления не может быть соблюден из-за типа используемой системы лучистого отопления, может потребоваться альтернативный метод установки. Это может включать в себя любое из следующего: приклеивание с помощью гвоздей; сплошное нанесение клея; или плавающие методы установки.

НЕПОСРЕДСТВЕННЫЙ ГВОЗДЬ К СТЯЖКАМ / ШКАФАМ
Те же правила применяются в отношении температуры и замедлителя парообразования.

Гидравлические трубы и электрические элементы обычно устанавливаются в каналы между стяжками / шпалами, а затем заделываются в гипсовую или легкую бетонную смесь, которую заливают даже верхом стяжки / шпалы. Это должна быть плоская поверхность, которая сводит к минимуму воздушное пространство между черным полом и полом. Нагревательные трубы / элементы должны быть достаточно погружены под поверхность стяжек / шпал, чтобы деревянный пол не вступал в прямой контакт с нагревательными трубками / элементами.

При прибивании деревянного пола рассмотрите размещение стяжки / шпалы по сравнению с углом крепления, чтобы избежать проникновения в любые трубы или элементы лучистого отопления. Когда требуемый график крепления не может быть соблюден из-за размещения стяжек / шпал, может потребоваться альтернативный метод установки. Это может включать в себя любое из следующего: приклеивание с помощью гвоздей; сплошное нанесение клея; или плавающие методы установки.

GLUE-DOWN
При приклеивании перед началом укладки необходимо уменьшить или даже выключить нагрев на время укладки пола, чтобы избежать преждевременного высыхания и отслоения клея.Уточните у производителя клея ограничения минимальной и максимальной температуры основания во время укладки. Кроме того, каналы, в которых находятся излучающие трубки, не должны быть заполнены клеем, а также должны применяться правила, регулирующие температуру и пароизоляцию, указанные ранее.

Используйте клей и систему контроля влажности, подходящую для укладываемого пола и для системы лучистого отопления, поверх которой он устанавливается. Не используйте замедлители парообразования на основе асфальта или битума над системами лучистого отопления.

При проведении испытаний на относительную влажность на месте (ASTM F2170) будьте предельно осторожны при сверлении плиты, в которую встроены гидравлические трубы или электрические нагревательные элементы, чтобы не повредить или не проколоть систему обогрева. Использование инфракрасных камер или устройств обнаружения тепла может помочь определить безопасное место для тестирования.

FLOATING ENGINEERED
При плавающих деревянных полах, которые будут приклеиваться по кромке, убедитесь, что клей, рекомендованный производителем напольных покрытий, одобрен для использования с лучистым теплом, и что температура поверхности пола не превышает 80 ° F в это время. установки.

Изоляционные свойства (значения R) подкладок для полов различаются и могут снизить эффективность лучистого тепла. R-значение прокладки следует учитывать при проектировании и спецификации системы отопления. Не используйте замедлители парообразования на основе асфальта или битума над системами лучистого отопления.

ГВОЗДЬЯ ЧЕРЕЗ НИЗКОВОЛЬТНЫЕ СИСТЕМЫ
При установке гвоздей в низковольтных системах лучистого отопления, перед тем, как забивать гвоздями любую электрическую систему лучистого отопления, обратитесь к инструкциям производителя по установке лучистого отопления.

Обратитесь к производителю напольного покрытия за информацией о правильных методах укладки этих типов систем отопления и убедитесь, что температура поверхности черного пола не превышает 80 ° F во время укладки.

Изоляционные свойства (значения R) подкладок для полов различаются и могут снизить эффективность лучистого тепла. R-значение прокладки следует учитывать при проектировании и спецификации системы отопления. Не используйте замедлители парообразования на основе асфальта или битума над системами лучистого отопления.

ДРУГИЕ СОВЕТЫ
Стабильность размеров является важным фактором при выборе деревянного пола для укладки в местах, где излучаемое тепло. Напольные покрытия из инженерной древесины, как правило, более стабильны по размерам, чем полы из массивной древесины. Однако не все паркетные полы рекомендуются или подходят для использования в системах лучистого отопления. Инженерные полы с менее стабильными видами износостойкого слоя обычно не подходят для теплового излучения, если иное не рекомендовано производителем пола.Срез пластинки износостойкого слоя (очищенный, нарезанный или распиленный) также может повлиять на работу пола при воздействии теплового излучения. Следуйте рекомендациям производителя напольных покрытий относительно того, предназначен ли каждый конкретный продукт для использования в условиях теплового излучения.

Деревянные полы, изготовленные и рассчитанные на работу при уровне влажности выше 9% или в условиях относительной влажности выше 50%, не должны использоваться с системами лучистого отопления, если иное не рекомендовано производителем полов.

Как для твердых, так и для инженерных полов, некоторые породы известны своей присущей им стабильностью размеров, например, американский каштан, черная вишня, черный орех и другие.Менее устойчивые породы, такие как гикори, бук и клен, менее подходят для использования на лучистом тепле.

Древесина является гигроскопичным и анизотропным материалом, что означает, что она поглощает и отводит влагу, а также сжимается и набухает по-разному в каждом направлении, в зависимости от изменений влажности. На то, как древесина меняет размер, в значительной степени влияют характеристики породы и способ, которым древесина вырезана из дерева. Способы резки дерева для изготовления массивных или пиленых полов подразделяются на обычные, четвертичные, рифтовые, живые или торцевые.Деревянные полы из четвертичной и рифтовой древесины более стабильны по размерам по ширине, чем пол из гладкосиленной или торцевой древесины.

Древесина меняет размер пропорционально ширине доски. Узкие доски расширяются и сжимаются меньше, чем более широкие доски того же вида и разреза.

Системы лучистого отопления предназначены либо как единственный источник тепла, либо как часть более крупной системы отопления. Независимо от их предполагаемого использования, при размещении под деревянным полом они не должны повредить пол.

Чтобы обеспечить адекватную тепловую среду для конечного пользователя, необходимо принять во внимание множество факторов, включая размер комнаты, конструкцию дома, R-значение окон, системы HVAC, количество и возраст пассажиры и внутренняя отделка, на которые могут напрямую повлиять эти требования.

Строитель, инженер-проектировщик системы лучистого отопления и установщик системы лучистого отопления должны быть осведомлены о типе напольного покрытия, устанавливаемого поверх системы лучистого отопления, чтобы надлежащим образом согласовать систему с требованиями к напольному покрытию в зависимости от окружающей среды в помещении. которые они устанавливаются.

Если иное не указано производителем деревянных полов, расчеты теплопотерь, разработанные для установки деревянных полов, должны ограничивать рабочую температуру системы лучистого тепла, чтобы никогда не допускать, чтобы поверхность установленного деревянного пола превышала 80 ° F. Необходимо учитывать всю систему деревянных полов, включая изделия из дерева, способ укладки и системы стяжки.

Разделение зон нагрева и термостатов в зависимости от типа пола и температурных ограничений требуется при установке нескольких напольных покрытий поверх любой системы лучистого отопления.

Для систем электрического лучистого отопления необходимо установить термостат вместе с датчиком в полу вместе с системой электрического теплого пола, чтобы свести к минимуму влияние быстрых изменений температуры.

Конечный пользователь должен быть осведомлен о важности правильного использования всей системы лучистого отопления инженером-проектировщиком системы лучистого отопления и установщиком системы лучистого отопления, поскольку это напрямую связано с напольным покрытием, установленным поверх него. Установщик деревянного пола должен предоставить конечному пользователю инструкции по техническому обслуживанию, связанные с требованиями к обогреву и относительной влажности деревянного пола.

Лучистое отопление, устанавливаемое под деревянным полом, становится все более популярным. Понимание того, как работает лучистое отопление, влияние тепла на деревянный пол, меры предосторожности, которые необходимо соблюдать, и тип деревянного пола, который лучше всего работает с лучистым теплом, поможет обеспечить успешную укладку деревянных полов в условиях лучистого тепла.

Национальная ассоциация деревянных полов имеет подробную информацию о лучистом тепле, доступном в своих Руководствах по установке деревянных полов.Более подробная информация доступна на nwfa.org.

Авторские права 2020 Floor Focus


Связанные темы: NWFA Expo, Покрытия

Как укладывать паркетные полы поверх лучистого тепла

Черновой пол
Поработайте с проектировщиком системы, чтобы выбрать вариант чернового пола (см. Иллюстрации). Разработчик тепловой системы отвечает за установку чернового пола, но вы захотите ознакомиться с выбор.Прямой контакт трубки с полом не рекомендуется. Показанные здесь черновые полы рекомендуются для укладки паркетных полов. Фанера (5/8 дюйма) или ориентированно-стружечная плита (3/4 дюйма) являются хорошими кандидатами в качестве материалов чернового пола в излучающих установках. Компании, занимающиеся лучистым отоплением, не рекомендуют использовать черновой пол из ДСП.

Температура пола
Сообщите проектировщику системы лучистого отопления размеры, породу и желаемую температуру деревянного пола для каждой комнаты.Это даст ему / ей информацию, необходимую для расчета необходимой температуры воды.

Установка труб
Проконсультируйтесь с разработчиком системы, чтобы определить схему сети труб, чтобы вы знали, где находятся трубы, прежде чем прибивать пол. Лучше всего, чтобы трубы располагались равномерно по полости балки (между шпалами). Затем вы можете прибить готовый пол к шпалам с шагом в восемь дюймов. Когда контуры труб пересекаются над центром полости балки, попросите разработчика системы использовать гвоздевые пластины для защиты контуров излучения от прокола.

Элементы управления микроклиматом
Следующие элементы управления микроклиматом минимизируют расширение и сжатие во время и после укладки пола.

Механический контроль влажности: Система отопления, вентиляции и кондиционирования (HVAC) должна иметь механический контроль влажности. Это будет контролировать комнату и поддерживать относительную влажность на постоянном уровне, что будет поддерживать стабильное равновесное содержание влаги в полу.

Контроль точки теплопередачи: Разработчик системы также должен установить контроль уставки, который будет контролировать температуру деревянного пола.Регулировка уставки должна либо снизить температуру воды в системе, либо временно выключить систему, чтобы предотвратить перегрев пола в случае неисправности оборудования.

Внешний термостат: Внешний термостат рекомендуется для защиты периметра системы от поглощения конденсата весной и осенью, когда возможны резкие перепады температуры.

После установки черного пола, труб и климат-контроля система отопления должна проработать не менее 72 часов, чтобы довести в доме желаемую относительную влажность.

Временные невентилируемые источники тепла, такие как работающие на пропане «саламандры», могут выделять чрезмерное количество водяного пара. По возможности избегайте их, но если они должны использоваться, оставьте окна открытыми, чтобы выпустить влагу.

Теперь следуйте обычным процедурам для установки любого деревянного пола.

Техническая помощь и / или фотографии предоставлены; HeatLink USA Inc., Гранд-Рапидс, Мичиган; Хитуэй, Спрингфилд, Миссури; Вирсбо, Apple Valley, Миннесота

Деревянные полы и лучистое тепло

BigStockPhoto ©

Лучистое (напольное) отопление — это система отопления, которая размещается под полом здания.Лучистое отопление как технология — это метод намеренного использования принципов лучистого тепла для передачи лучистой энергии от излучающего источника тепла к объекту. Лучистое отопление может быть водяным (вода / жидкость течет по трубам) или электрическим (электрические резистивные нагревательные элементы).

Температура поверхности пола — ключ к определению необходимого уровня комфорта. Конечные пользователи могут чувствовать дискомфорт при контакте с поверхностями пола, которые слишком теплые или слишком прохладные.Тепловой комфорт определяется учеными-строителями и специалистами в области здравоохранения как «состояние души, выражающее удовлетворение тепловой средой». Системы лучистого отопления и охлаждения обычно используются для обеспечения теплового комфорта человека (хотя системы лучистого охлаждения никогда не рекомендуются для использования под деревянными полами).

Чтобы обеспечить адекватную тепловую среду для конечного пользователя, необходимо принять во внимание множество факторов, включая размер комнаты, конструкцию дома, R-значение окон, системы HVAC, количество и возраст пассажиры и внутренняя отделка, на которые могут напрямую повлиять эти требования.

Согласно ASHRAE (Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха), температура пола, которая создает оптимальный комфорт для большинства людей, составляет примерно 75 ° F, как показано на этом графике.

Источник: ASHRAE

Комфорт человека — это только одна часть уравнения. Не менее важно, как деревянный пол выдерживает лучистое тепло.

Способность / неспособность деревянного напольного покрытия передавать тепло напрямую влияет на конструкцию системы лучистого отопления.При выборе системы лучистого отопления для любого объекта необходимо учитывать способность системы лучистого отопления либо адекватно обогревать объект, либо просто нагревать пол, не повреждая древесину.

Это некоторые из наиболее важных переменных, которые следует учитывать при выборе или установке деревянного пола поверх любой системы лучистого отопления:

  • Все деревянные полы должны быть правильно подогнаны к ожидаемым условиям эксплуатации, в которых они будут работать.Если источник тепла расположен непосредственно под уложенным деревянным полом, содержание влаги будет принудительно снижено в течение отопительного сезона, если не будет добавлено дополнительное увлажнение.
  • Часто бывает необходима дополнительная система контроля влажности, которая должна быть указана в проекте, чтобы должным образом поддерживать экологические требования производителя деревянных полов, или, если не указано иное, для поддержки условий окружающего воздушного пространства от 30 до 50 процентов относительной влажности и 60 ° F-80 ° F, в соответствии с Руководством по установке NWFA.Специалист по деревянным полам должен подтвердить и задокументировать наличие и работоспособность дополнительной системы увлажнения до спецификации или установки деревянных полов.
  • Подрядчик по укладке полов рекомендует устанавливать регистраторы данных в полу или под полом, чтобы гарантировать, что условия температуры и влажности не превышают допуски для пола. Размещение этих датчиков должно быть определено с помощью установщика системы лучистого отопления, чтобы получить наиболее точные показания температуры пола.
  • Конечный пользователь должен быть осведомлен о важности правильного использования и обслуживания системы увлажнения и регистраторов данных, чтобы обеспечить поддержание надлежащих уровней температуры и относительной влажности круглый год.

Типы деревянных полов, которые лучше всего подходят для систем лучистого отопления под полом, должны быть учтены, чтобы обеспечить их долгосрочную работу.

Породы
Как для твердых, так и для инженерных полов, некоторые породы известны своей присущей им стабильностью размеров, такие как мескит, черная вишня, черный орех и другие.Менее устойчивые породы, такие как гикори, бук и клен, менее подходят для использования на лучистом тепле.

Диаграмма размерной стабильности. Виды с более высоким числом менее стабильны и менее подходят для использования в условиях лучистого тепла.

Cut
Древесина является гигроскопичным и анизотропным материалом, что означает, что она впитывает и отводит влагу, а также сжимается и набухает в зависимости от этих изменений влажности по-разному в каждом направлении. Древесина сжимается и набухает больше всего по окружности вокруг годичных колец (по касательной), примерно вдвое меньше по кольцам (в радиальном направлении) и лишь незначительно по длине волокон (в продольном направлении).Способ, которым он вырезан из дерева для изготовления твердых полов, классифицируется как обычный, четвертичный, рифтовый, живой или торцевый. Полы из четвертичного и рифленого дерева более стабильны по размерам по ширине, чем пол из гладкого пиломатериала или торцевой древесины.

Ширина
Древесина меняет размер пропорционально ширине доски. Узкие доски расширяются и сжимаются меньше, чем более широкие доски того же вида и разреза.

Напольные покрытия Тип
Паркет из инженерной древесины, как правило, более стабилен по размерам, чем пол из массивной древесины.Однако не все паркетные полы рекомендуются или подходят для использования в системах лучистого отопления. Инженерные полы с менее стабильными видами слоя износа, такими как гикори, бук и клен, обычно не лучше всего подходят для лучистого тепла, если иное не рекомендовано производителем пола. Срез и толщина ламината слоя износа (очищенного, разрезанного или распиленного) также могут повлиять на работу пола при тепловом излучении. Следуйте рекомендациям производителя напольных покрытий в отношении технического обслуживания, требований к окружающей среде (T и RH), требований к температуре поверхности и того, предназначен ли каждый конкретный продукт для использования в условиях теплового излучения.

Деревянные полы, производимые и рассчитанные на эксплуатационные характеристики при уровнях MC выше 9 процентов или в условиях относительной влажности выше 50 процентов, не должны использоваться с системами лучистого отопления.

Большинство деревянных полов можно укладывать на лучистое тепло при соблюдении всех необходимых условий. Успешная установка деревянных полов происходит, когда инженер-проектировщик систем лучистого отопления, установщик системы лучистого отопления, установщик деревянных полов и конечный пользователь общаются и полностью понимают, что требуется для всей устанавливаемой системы полов.Это сообщение должно включать, какой тип деревянного пола использовать, какой метод укладки использовать, понимание того, как этот источник тепла может повлиять на деревянный пол, какие меры предосторожности следует предпринять до, во время и после укладки, а также постоянное общение между всеми сторонами при любых изменениях. место в любой части системы. Конечный пользователь также должен иметь четкое представление о требованиях к использованию и техническому обслуживанию напольных покрытий, а также о характеристиках, ограничениях и возможностях системы лучистого отопления, а также о том, как все это работает вместе в системе, чтобы оставаться
в пределах необходимого параметры.

Дополнительная информация о системах лучистого отопления, устанавливаемых под деревянным полом, включена в предстоящие обновления Руководства по укладке деревянных полов NWFA.

Бретт Миллер — вице-президент по образованию и сертификации Национальной ассоциации деревянных полов в Сент-Луисе. С ним можно связаться по адресу [email protected].

Лучистое тепло Warmboard работает с любым напольным покрытием

Уложить пол поверх Warmboard довольно просто. Применяются все стандартные протоколы укладки напольных покрытий.Warmboard имеет более 25 миллионов квадратных футов, установленных по всему миру, и зарекомендовала себя как успешная при использовании с твердой древесиной, плиткой, камнем, ковром или любым другим типом готового пола.

Когда дело доходит до укладки полосовой или дощатой доски поверх Warmboard, знайте, что никакого дополнительного замедлителя парообразования не требуется — толстый алюминий Warmboard позаботится об этом за вас. Кроме того, будьте осторожны, чтобы не повредить трубки при забивании гвоздей. С Warmboard это легко сделать, так как пол устанавливается прямо над нашими панелями, поэтому трубы всегда видны, в отличие от других излучающих материалов.

Warmboard Inc., как и другие производители панелей из фанеры и OSB, рекомендует соблюдать все требования к установке, задокументированные NWFA (Национальная ассоциация деревянных полов).

Используете ли вы планку, широкую доску или полосу, инженерный или ламинат, пробку или бамбук — все это легко взаимодействует с Warmboard. Мы рекомендуем использовать один из четырех стандартных способов установки, в том числе:

  • Только гвоздь
  • Клей и гвоздь
  • Только приклеить
  • Плавающий пол с акустическим матом

Обязательно следуйте рекомендациям производителя древесины лиственных пород.Warmboard является предпочтительным методом излучения для многих компаний, производящих твердую древесину и плитку, из-за нашей равномерной тепловой мощности, которая гарантирует, что напольное покрытие не преждевременно стареет или не деформируется / не трескается из-за неравномерной тепловой нагрузки. Полный список производителей лиственных пород, которые рекомендуют Warmboard Radiant со своими изделиями из лиственных пород, можно найти в нашем Руководстве по установке.

Для тех, кто устанавливает плитку, в нашем Руководстве по установке есть вся необходимая информация для успешной установки. Если вы уложили плитку на пол без излучающего тепла, вы можете установить ее поверх Warmboard.Мы рекомендуем использовать один из 7 методов, все они протестированы и одобрены TCNA (Совет по плитке Северной Америки). Эти методы включают:

  • Поддерживающая доска
  • Грязевая кровать, Мапей
  • Самовыравнивающаяся подстилка, Mapei
  • Разъединяющий коврик, Редгард
  • Разъединяющая мембрана, Blanke
  • Разъединяющая мембрана, Mapei
  • Разъединяющая мембрана, Schluter

Если вы устанавливаете ковролин, мы вас позаботимся. В то время как некоторые системы лучистого теплого пола не способны обогреть дом с ковровым покрытием, Warmboard имеет.Плотные шерстяные ковры — не проблема. Устанавливайте так же, как в доме без излучающего излучения.

Лучистое отопление — Как установить теплый пол в доме

Дома, построенные примерно после 1950 года, обычно отапливаются либо горячим воздухом, продуваемым через воздуховоды, либо горячей водой, нагнетаемой через обогреватели плинтуса. В старых домах часто есть чугунные радиаторы, которые производят тепло с помощью пара или горячей воды. Все эти системы при правильном уходе обеспечивают поддержание тепла и уюта в наших домах зимой.Однако ничто не может сравниться с лучистым теплом пола.

Найдите больше отличных проектов с практическими рекомендациями, когда вы зарегистрируетесь в Pop Mech Pro! 🛠

Как следует из названия, теплый пол нагревает пол, а не воздух в помещении. И в результате система поддерживает равномерную, постоянную температуру по всей комнате, без холодных и горячих точек, связанных с системами принудительного горячего воздуха, обогревателями плинтуса и радиаторами. Я могу засвидетельствовать это, когда ваши ноги в тепле, все ваше тело ощущается теплым, потому что в моем доме есть и теплый пол, и плинтусы с горячей водой.А лучистый пол — один из старейших и наиболее эффективных способов обогрева дома: он был впервые разработан древними римлянами более 2000 лет назад.

Излучающее тепло может быть установлено практически под любым типом пола, но оно особенно хорошо подходит для полов с плотной кладкой, таких как заливной бетон, терраццо и полы, покрытые керамогранитом или каменной плиткой. Эти толстые и твердые поверхности отлично поглощают, а затем излучают (отводят) тепло в комнату.

Две базовые системы

В то время как римляне использовали дровяной камин для обогрева каменных полов наверху, современные системы лучистого обогрева пола немного сложнее. Два основных типа лучистого тепла — это водяное и электрическое.

Гидравлические системы состоят из бойлера, вырабатывающего горячую воду, которая затем прокачивается через ряд труб, установленных под чистым полом. Электрические системы лучистого тепла используют серию проводов, подключенных к электрической цепи, для производства тепла, которое нагревает пол.Каждая система управляется настенным термостатом.

Здесь я объясню, как я установил электрическую систему лучистого тепла в ванной перед тем, как выложить плитку на фанерный черновой пол. И, чтобы упростить работу, я купил электрический коврик, излучающий тепло, который был предварительно смонтирован и готов к установке. Это не только самая быстрая, простая и доступная система теплового излучения, но и самый удобный способ установки.

Системы лучистого теплого пола

Система электрического водяного теплого пола

HeatTech амазонка.ком

182,00 $

Электрическая система водяного теплого пола

LuxHeat amazon.com

279,00 долл. США

Система электрических полов для плавающих полов

Тихий amazon.com

150,00 долларов США

Комплект для теплого пола WarmWire

SunTouch амазонка.ком

489,00 долл. США

Подготовка основания пола

Перед установкой электрического коврика необходимо выполнить небольшую подготовительную работу, но она проходит довольно быстро. Начните отключать унитаз и убирать его из комнаты. Затем подденьте молдинги плинтуса по периметру комнаты и удалите старый пол, чтобы обнажить фанерный черновой пол. Если вы обнаружите какие-либо повреждения от воды, вырежьте плохой участок и залатайте его новой фанерой.

Укладка цементной подложки

Чтобы создать прочную основу для плитки, накройте черный пол цементной подложкой.Начните с смешивания партии стандартного тонкого раствора, модифицированного латексом. Нанесите раствор на черновой пол и используйте гладкую (без зазубрин) кромку дюйма. зубчатый шпатель для распределения раствора по фанере. Затем используйте ¼-дюйм. зубчатый край шпателя, чтобы разгребать раствор, создавая серию гребней.

Положите заднюю панель во влажный раствор и постучите по ней молотком и бруском 2х4. Прикрепите заднюю панель к основанию с помощью шурупов длиной 1 5/8 дюйма. Установите оставшиеся части задника, оставив 1/8 дюйма.промежуток между листами.

Затем заклейте все швы между листами защитной панели липкой сетчатой ​​лентой, затем нанесите тонкий слой раствора на проклеенные стыки. Дайте проклеенным швам застыть в течение ночи, прежде чем продолжить.

Установите теплоизлучающий мат

Электрические нагревательные маты обычно кладут в слой раствора, покрывают большим количеством раствора, а затем плитки сразу же укладывают на место. Однако для этой установки я добавил шаг, чтобы улучшить характеристики лучистого тепла: нагревательный мат был помещен в строительный раствор и затем оставлен для отверждения в течение ночи.На следующее утро я вылил на коврик самовыравнивающуюся подложку, которая представляет собой очень тонкий водянистый цемент. После высыхания подложки плитки засыпали строительным раствором. Теперь этот дополнительный этап занимает немного больше времени, но дополнительный цементный слой, обеспечиваемый самовыравнивающейся подложкой, создает идеально гладкую ровную поверхность для укладки плитки и обеспечивает немного больше тепловой массы для излучения тепла. Вот шаги по установке теплового мата:

Смешайте немного серого тонкосиленного раствора, модифицированного латексом, и нанесите его на заднюю панель с помощью-дюйма.зубчатым шпателем, но нанесите ровно столько раствора, чтобы застыть половину коврика. Положите коврик в раствор, стараясь не раздавить электрические кабели, вплетенные в гибкий коврик. Используйте резиновую терку для затирки, чтобы вдавить коврик в раствор. Обязательно выдавите все пузырьки воздуха и разгладьте складки. Осторожно сложите вторую половину нагревательного мата поверх первой, нанесите раствор на заднюю панель и вдавите мат в раствор с помощью терки.

Затем с помощью универсального ножа прорежьте небольшую прорезь в нагревательном коврике и протяните металлический датчик пола, прикрепленный к коврику.Вдавите зонд в раствор, убедившись, что он не касается электрических кабелей, вплетенных в мат. Если да, то на термостат будет отправлено неверное значение температуры. Дайте раствору застыть в течение ночи.

Теперь смешайте партию самовыравнивающегося состава до консистенции жидкого молочного коктейля. Начните с дальнего от двери угла комнаты и вылейте прокладку на пол. При правильном смешивании он плавно всплывет и найдет свой собственный уровень. Дайте подложке застыть в течение ночи.

Вызов электрика

Теперь вы можете вызвать квалифицированного электрика, чтобы он подключил коврик для обогрева пола к специальной электрической цепи, которая обеспечивает питание только коврика. Электрик также подключит новый термостат лучистого тепла, который должен быть размещен на высоте около 60 дюймов над полом.

После того, как электрик убедится, что теплоизлучающий коврик работает правильно, можно приступать к укладке пола плиткой.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты.Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

Система лучистого отопления и деревянные полы

В связи с тем, что все больше домовладельцев хотят придать своим домам индивидуальный вид, популярность деревянных полов возросла. При выборе системы отопления популярным выбором стали теплые полы. Он хорошо подходит для деревянного пола. Главное в системе лучистого отопления — обеспечить теплопроводность, которая лучше всего подходит для плотной древесины.Таким образом, чем тоньше материал напольного покрытия и чем выше его плотность, тем короче время нагрева и более чувствительной будет система. Полезно также отметить, что с некоторыми полами из мягкой древесины следует проявлять осторожность, поскольку некоторые породы древесины могут создавать тепловой барьер, блокируя тепло, а не передавая его на поверхность пола. За прошедшие годы мы в Tamalpais Hardwood Floors установили много деревянных полов поверх различных типов систем лучистого отопления. Щелкните здесь, чтобы увидеть наши проекты.

Преимущества системы лучистого отопления

Совместите экономичное отопление с красотой паркетных полов, просто установив паркетные полы поверх лучистого отопления.В качестве долгосрочной экономической инвестиции установка паркетных полов поверх лучистого отопления повысит ценность и эстетику вашего дома и обеспечит теплую, уютную и комфортную среду в холодные зимние месяцы. Лучистое отопление также является хорошим выбором для людей, страдающих аллергией. Это помогает избежать попадания пыли из систем принудительного воздушного отопления.

Как работает лучистое отопление?

Система лучистого отопления не нагревает воздух напрямую, в отличие от обычных систем принудительного воздушного отопления, в которых теплый воздух поднимается вверх и много теряется, что делает их менее энергоэффективными.Система лучистого отопления работает, скорее, путем передачи тепла непосредственно объектам. При размещении под деревянным полом нагревает пол. Поскольку через воздух теряется меньше тепла, система лучистого отопления более энергоэффективна, чем системы принудительного воздушного отопления.

Системы лучистого отопления хороши для обогрева небольших помещений, таких как ванные комнаты и кухни. Они используют тонкие электрические коврики, которые очень похожи на электрические одеяла. Гидравлическая система лучистого отопления обычно является хорошим выбором для больших помещений, поскольку она включает трубы, которые находятся внутри бетонной плиты или под фанерным черновым полом.Нагретая вода проходит по сети трубопроводов, где отдает свою тепловую энергию полу.

Вот несколько часто задаваемых вопросов и ответов об установке паркетных полов поверх системы лучистого отопления:

* Какая древесина лучше всего подходит для лучистого отопления?

В общем, лучше всего выбирать древесину, известную своей устойчивостью. Американские лиственные породы дерева, такие как вишня, дуб, ясень, клен, гикори и орех, являются хорошим выбором. Из-за стабильности размеров мы рекомендуем инженерные полы.В качестве основы для верхнего слоя шпона из твердых пород дерева используется высококачественная фанера. Этот тип фанеры имеет стабильные размеры и не быстро реагирует на скачки или понижения температуры. Однако древесина — плохой проводник тепла. Это означает, что тепло от системы не будет передаваться так быстро и тщательно, как в случае более тонких полов, которые обладают большей теплопроводностью.

  • * Может ли тепло повредить древесину?

    Температура обогревателя не повредит древесине, но повлияет на ее влажность.Поскольку источник тепла находится непосредственно под полом, он высыхает или набирает влагу намного быстрее, чем пол в доме с обычной системой отопления. Поэтому важно, чтобы температура поверхности деревянного пола не превышала 85 градусов. Также важно, чтобы перепады температуры были плавными и мягкими. Этого легко добиться с помощью следующих систем управления микроклиматом:

    • Внешний термостат — защищает периметр системы от поглощения конденсата при резких перепадах температуры.
    • механический контроль влажности — это гарантирует, что влажность пола останется стабильной, поддерживая относительную влажность на постоянном уровне.
    • Контроль точки теплопередачи — предотвращает перегрев, контролируя температуру пола.

* Есть ли рекомендованная ширина доски?

Лучше всего использовать узкие доски, шириной не более 3 дюймов. Узкие доски расширяются и сжимаются меньше, чем широкие.Они лучше приспособятся к расширению и сжатию древесины по полу. Большее количество швов на полу также помогает поглощать движения. Если вам необходимо использовать доски шириной более 3 дюймов, подумайте об использовании пиломатериалов на четверть для большей стабильности размеров. Чем шире доска, тем больше вероятность образования зазоров между досками. Это случается, когда они сжимаются из-за сезонных изменений температуры и влажности.

* Нужно ли древесине акклиматизироваться к участку?

Укладка деревянного пола с правильным содержанием влаги — ключ к созданию красивых и долговечных деревянных полов.Поскольку материал со временем будет двигаться, расширяться и сжиматься в зависимости от относительной влажности, вызванной временами года, вам необходимо предусмотреть в планах достаточно места для расширения. Достигните этого, позволяя напольному покрытию адаптироваться к окружающей среде в комнате, к которой вы его приспособите. Вы должны хранить древесину в доме от 7 до 10 дней перед укладкой, чтобы она могла акклиматизироваться. В идеале вам следует включить систему лучистого отопления за несколько недель до укладки паркетного пола.

* Как следует подготовить черновой пол под твердую древесину?

Самым важным фактором успешной укладки паркетных полов поверх системы лучистого отопления является сухой черновой пол.Специалист по напольным покрытиям может проверить влажность вашего чернового пола, чтобы определить, подходит ли она для укладки деревянного пола. Если вы не поддерживаете приемлемое содержание влаги, влага, оставшаяся на черновом полу, попадет на деревянный пол, как только будет включен нагрев. Это приведет к чрезмерному расширению, сжатию, растрескиванию и короблению пола. Единственный верный способ избежать этого — включить систему лучистого отопления перед укладкой деревянного пола. Вы также должны нанести на черновой пол высококачественный пароизоляционный материал, чтобы защитить паркетный пол от влаги.

* Что делать, если слишком много влаги?

К плите можно приклеить кусок полиэтиленовой пленки размером 4 × 4 фута. Включите огонь, чтобы проверить наличие излишней влаги в плите. Если под пластиком появилась влага, прогрейте плиту еще 24 часа. Продолжайте повторять тест до тех пор, пока не исчезнет влага.

Для получения дополнительной консультации по укладке паркетных полов поверх лучистого тепла, пожалуйста, позвоните в Tamalpais Hardwood Floors по телефону (866) 987-8686 и спросите Dermot.Щелкните здесь, чтобы увидеть контактную информацию. Паркетные полы Tamalpais не только укладывают паркетные полы, но и предоставляют услуги по уходу и другим услугам.

Добавить комментарий
