Как проверить греющий кабель для водопровода: Греющий кабель для водопровода: преимущества, недостатки

Греющий кабель для водопровода: преимущества, недостатки

Наступление зимы всегда происходит неожиданно и застаёт врасплох коммунальные службы и владельцев частных домов. Предусмотреть, предугадать, какие сюрпризы в этом году готовит погода невозможно. На территории нашей страны много климатических зон и во всех зимой происходят природные катаклизмы. Обледенения, снежные заносы, ледяные дожди и другие прелести сурового времени года нужно стоически переносить в теплом, уютном помещении, где есть электричество, еда, вода. Подготовить необходимые условия для успешной зимовки поможет греющий кабель, который поможет при благоустройстве водопровода на внутренней и внешней территории дома, коммуникаций.

Откуда может прийти беда

Сильные морозы грозят оставить неподготовленных хозяев без воды, потому что трубопроводы, несущие в дома жизненно необходимую жидкость, имеют в конструкции участки подверженные обморожению.

Знаете ли вы, что при соприкосновении с холодным воздухом низкой температуры труба промерзает, вода замораживается и образуется ледяная пробка в трубопроводе, блокирующая свободное прохождение жидкости. Если не предпринимать мер по размораживанию проблемного участка трубопровода, ледяная пробка способна заморозить всю воду и привести к выходу из строя труб вне зависимости от их материала.

Деформация, нарушение герметичности, потеря эластичности резинотехническими изделиями трубопровода – это далеко не весь перечень возможных поломок. Но главная неприятность состоит в том, что воду придётся добывать из сторонних источников. Известна старинная истина, гласящая – много не наносишься.Поэтому постоянная нехватка воды в доме гарантирована при обморожении трубопровода.

Знайте, что холодное подполье в доме способствует промерзанию водопровода.

Хозяева часто даже не подозревают, что в подвале гуляет ветер. Вследствие нарушения теплообмена из-за износа или выхода из строя элементов вентиляции, холодные массы вытесняют тепло в подвальном помещении. Как результат – стремление температурных показателей к внешней температуре. Все элементы, водопровода находящиеся в таком подвальном помещении при отсутствии утепления, гарантированно подвергнутся заморозке при наступлении холодов. Хозяевам строения придётся приложить массу усилий для размораживания системы, что отнимет время, силы и приведёт к материальным затратам. Степень сложности и материальных вложений определяется в зависимости от уровня обледенения водопровода.

Правильная подготовка к зиме

Рекомендуется подготовить систему водоснабжения дома к наступлению холодов заблаговременно. Выбрать подходящую защиту от замерзания водопровода исходя из существующих материалов, периодичности пользования водой, целесообразности.

Следует знать, что если дом не используется в зимний период, то необходимо слить воду из систем.

Для этого трубопроводы должны быть оснащены сливными кранами, в зависимости от сложности конструкции в схемах предусматриваются насосы для выкачивания воды. Если строение используется круглогодично, то необходимо предусмотреть зимний вариант эксплуатации систем снабжения жилья водой. Существует ряд методов утепления водопроводов:

1. Прокладка труб на глубине ниже промерзания грунта. Для каждой местности она индивидуальна, но, как правило, приходится углубляться не менее чем на 2 метра. Однако в любом случае вся система не может пролегать на заданной глубине. Участки, находящиеся на переходе от внешнего к внутреннему водоснабжению дома наиболее подвержены промерзанию;
2. С помощью специальных материалов – минеральная вата, стекловата, пенополиуретан, теплоизоляционные базальтовые скорлупы, пенопластовые кожух-скорлупы, вспененный полиэтилен. Они обладают низкой теплопроводностью, долговечностью, высокой прочностью, устойчивостью к химическому и биологическому воздействию окружающей среды, относительно удобным монтажом и невысокой стоимостью, влагоотталкивающими свойствами и действуют на принципе термоса. Тёплый воздух, находящийся между трубой и внешним слоем материалом, защищает систему от промерзания;
3. Теплоизоляция труб с помощью греющего кабеля для водопровода. Подходит для металлического и пластикового трубопровода. Саморегулирующаяся система способна учитывать температурные показатели на отдельных участках трубы для равномерного распределения тепла.

Перечислены основные способы утепления, оптимальные по цене и качеству, зарекомендовавшие себя с положительной стороны и дающие хороший результат. Подготовив водопровод вовремя к зиме, хозяин оградится от постоянной головной боли, связанной с плохим функционированием водопровода. Лучше последовать старинному русскому правилу и «подготовить сани к зиме летом».

Преимущества и недостатки

На сегодняшний день популярностью среди населения пользуется греющий кабель благодаря своей универсальности, простоте, надёжности и доступности.

Систему обогрева следует подключать при снижении температуры до 5°С, потому что при включении провода в работу при минусовых температурах системе потребуется определённое время для прогрева.Его действие основывается на физическом законе – ток выделяет теплоту при прохождении по проводнику, величина которой зависит от сопротивления.

Получается, что чем ниже температура, тем выше сопротивление и увеличивается количество тепла. Так действует принцип саморегулирования, осуществляемый на кабеле путём покрытия его специальными слоями, способствующими регулировке сопротивления при прохождении тока. Данная система раньше была в ограниченном доступе из-за своей высокой стоимости, но с ростом технического прогресса себестоимость продукции постепенно снижалась и приблизилась к доступной для массового использования.

Современная система состоит из нескольких изделий объединённых в одно целое:

1. Двух проводников (холодного и горячего), соединённых лазерной сваркой. Они обеспечивают саморегуляцию тепла;
2. штепсельная вилка;
3. Внешняя бесшовная изоляция, исключающая проникновение в кабель влаги и надёжно защищающая внутренние элементы от внешних раздражителей;
4. Терморегулятор, предотвращающий перегрев системы путём отключения электричества при достижении температурных показателей 15 °С, и включающий обогрев водопровода при 5 градусах. Таким образом, обеспечиваются оптимальные показатели экономичности по затратам электроэнергии.

В зависимости от конструкции греющий кабель для водопровода классифицируют по типам:

1. Резистивные кабели действуют по принципу электрического нагревателя. Самые дешёвые и простые изделия состоят из одной надёжно изолированной нагревательной жилы. Требует подключения с двух концов. Существует двухжильная конструкция, в которой дополнительно к нагревательной добавлена изолированная токопроводящая жила. Такой кабель подключается к источнику питания с одного конца. Достоинством резистивных изделий является их долговечность, срок службы достигает 20 лет и стоимость. Недостатком считается цельность конструкции, предусматривающая определённый типоразмер – отрезать или добавить необходимый кусок не получится, и перегрев при ошибках в монтаже, приводящий к выходу и строя всей системы. При замене требуется полностью менять кабель;
2. Саморегулируемый греющий кабель состоит из двух токопроводящих неизолированных жил. Выделение тепла происходит на основе полимерной матрицы, что гарантирует регуляцию температуры в зависимости от внешних показателей, меняя мощность нагрева только на требуемых участках. Основной недостаток данной системы – это стоимость в сравнении с резисторным кабелем. Преимущества – система надёжно защищена от перегрева и перегорания жил, при необходимости добавляется или отрезается требуемый кусок провода.

Правильный выбор и монтаж гарантирует круглогодичное водоснабжение

Подбирается кабель по характеристикам исходя из требования – потери тепла трубопровода должны быть соизмеримы с мощностью кабеля.

Для системы водоснабжения частного дома подойдёт кабель с показателями 50–60 Вт/м, обеспечивающий нормальное функционирование с оптимальными энергетическими затратами.
Монтируется греющий кабель для водопровода снаружи или внутри трубы:

1. Наружное обустройства считается наиболее простым. Особенно такой вариант подходит при утеплении труб, находящихся в эксплуатации длительное время. Укладываются провода в несколько параллельных рядов или по спирали. Крепёж производят металлической сеткой или липкой лентой. Чтобы повысить эффективность, и снизить энергозатраты рекомендуется дополнительно оборудовать систему теплоизоляцией с помощью алюминиевой фольги. Методика монтажа в каждом конкретном случае разная и зависит от конструкции водопровода и используемого материала, поэтому для получения наилучшей эффективности доверяйте установку системы специалистам;
2. Монтаж провода внутри трубы считается самым надёжным и долговечным методом утепления водопровода. Такой метод идеален для резистивных кабелей и установки новой системы водоснабжения. Для выполнения работ по прокладке кабеля внутри водопровода потребуются специальные тройники, муфты и специальный инструмент для прессовки.

Качество и эффективность применения современных технологий в быту зависит от целесообразности и правильности использования.

Важно перед началом установки и эксплуатации следует тщательно ознакомиться с руководством по эксплуатации устройства, изучить его характеристики и внимательно прочитать предупреждения.



Зачем нужен греющий кабель для водопровода

В условиях суровой российской зимы для предупреждения замерзания воды в трубопроводе и канализации, порой, возникает необходимость  устройства системы обогрева.

Если этого не сделать, то в местах, где нет надежной защиты возможно замерзание воды в трубопроводе и, как результат, разрушение трубы, а дача или дом останутся без необходимого для человека напитка.

Чтобы предотвратить возможную беду, используют греющий кабель для водопровода, который не даст возможности замерзнуть жидкости в магистрали.

Принцип действия греющего кабеля основан на том, что за счет электрического тока одна жила, находящаяся внутри кабеля, выделяет тепло при нагревании и не позволяет жидкости замерзать.

Для этой цели используют в основном два вида кабеля: саморегулирующий и резистивный.

Конструктивно оба вида кабеля похожи друг с другом. Они состоят из электрического и нагревательного проводников, которые надежно соединены между собой.

Их основное отличие заключено в применении датчиков в резистивном кабеле и применяемом изолирующем покрытии.

Наружная изоляция у греющего кабеля для водопровода бесшовная, она защищает от влаги и других неблагоприятных воздействий среды.

Нагрев его регулируется за счет электрического сопротивления проводника. Применяется они  не только для поддержания температуры в водопроводе, но и с их помощью делают обогрев водостоков в канализационной системе.

Греющий кабель обычно устанавливают двумя способами: пропускают внутри трубы в период выполнения монтажа водопровода или закрепляют его снаружи готового трубопровода.

Первый вариант считается наиболее эффективным, т. к. прогрев  непосредственно в водной среде.

Второй способ заключается в монтаже проводника снаружи трубопровода спиралью или параллельными рядами.

Крепление в этом случае выполняется липкой лентой или сеткой, для большего эффекта теплоотдачи можно обмотать фольгой.



Греющий саморегулирующийся кабель для обогрева труб: инструкция и отзывы

Греющий кабель саморегулирующийся для обогрева труб — электротехническое устройство в виде кабеля, предназначенное для защиты трубных коммуникаций, систем водостоков, нефти и газопроводов от замерзания, для обеспечения таяния снега, поддержания температуры определенного уровня на внешней поверхности технологических установок, оборудования и емкостей, обогрева полов, дорожных магистралей, при необходимости, отдельных участков грунта.

Саморегулирующийся нагревательный кабель для обогрева труб

На сегодняшний день, известно три вида нагревательных кабелей:

• резистивный кабель.
• зональный.
• саморегулирующийся греющий кабель.

Из трех, названных вариантов, саморегулирующийся кабель, является самым дорогим и сложным по своему техническому устройству.

Что не мешает кабелям данного вида, быть самыми используемыми при практическом применении.

Выглядит и работает саморегулирующийся кабель для обогрева труб freezstop (других производителей), Следующим образом:

1. В основе устройства заложены два медных тока проводных провода большого сечения.
2. Между ними находиться — матрица (тока проводящий материал, саморегулирующий свою температуру).
3. Провода и матрица окружены полиолефиновой оболочкой (изоляцией).
4. Которая в свою очередь, предохраняется оплеткой из луженой меди.
5. Завершает строение, внешняя полиолефиновая изоляция с повышенной устойчивостью к ультрафиолетовым излучениям.

По количеству и качеству экранирующих и защитных оплеток, кабели бывают нескольких модификаций.

Принцип работы саморегулирующегося кабеля

По находящимся внутри экранов и оплеток, двум медным жилам проходит электрический ток. Который и нагревает расположенный между ними — полимер (матрицу). По-большому счету, вся система обогрева построена на особенностях матрицы. А именно. Чем выше температура нагрева полимера, тем меньше выделение его тепла. Зато при остывании, температуре кабеля повышается.

Происходящие изменения не зависят при этом от состояния расположенных рядом участков кабеля. То есть, в зависимости от изменений окружающих температур, градус нагрева конкретного участка шнура изменяется в противоположную сторону. Что и дало название данному электротехническому устройству, название — саморегулирующийся кабель для обогрева труб и тому подобное.

Достоинства и недостатки обогревательных саморегулирующихся

Принцип работы кабеля, уже является его главным достоинством. Кроме этого:

1. Данный вид кабеля можно разделять на отрезки любой длины (от 20 сантиметров). При этом практические свойства (изменение температур) останутся неизменными.
2. При проведении монтажных работ, шнур можно перекручивать (перекрещивать) межу собой. Совпадающий участки кабеля в таком случае, не перегреваются и работают в обычном для них режиме.
3. При возникновении обрыва (пробоя), кабель продолжит свою работу до точки аварии.
4. Имеет два варианта установки. Внутри и снаружи обогреваемого объекта.
5. Для обеспечения работы устройства не требуется использование дополнительных приборов — термодатчиков и регуляторов.
6. Подключается и питается от обычной бытовой сети, через розетку или выключатель.
7. Совершенно безопасен, а также отличается простотой подключения и эксплуатации.

Приобрести саморегулирующийся кабель для обогрева труб, можно в специализированных отделах электротехники и оборудования, сети магазинов Леруа Мерлен.

Недостатки саморегулирующегося электрошнура:

1. Цена шнура высока, относительно зональных и резистивных кабелей (2-3 раза).
2. Таким шнуром нельзя быстро отогреть какой-либо замерзший участок трубы. Для этого понадобиться определенное время.
3. При подключении, до момента прогревания (от 2 до 5 минут), кабель потребляет большее чем заявленное количество электроэнергии.

По многочисленным отзывам пользователей, преобладающие количество которых — положительное, кабель саморегулирующийся, предназначенный для обогрева труб имеет и специфические недостатки, о которых не имея документального тому подтверждения, мы не будем говорить в нашей статье.

Инструкция к греющему кабелю саморегулирующемуся для обогрева труб

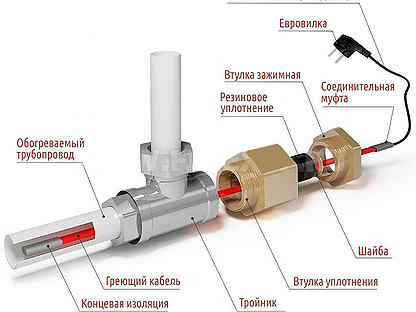

Установка греющего кабеля внутри водопроводной (канализационной) трубы:

1. Прежде всего, следует проверить, подходит ли выбранный кабель для внутреннего монтажа. Это прописано в его технической инструкции.
2. При применении шнура для обогрева водопроводной трубы, уточнить состав его внешней изоляции насчет выделения опасных для здоровья веществ. Для труб канализации — реакция на действия агрессивной среды. Также прописано в инструкции кабеля.
3. Проверить работа способность кабеля и целостность защитной оболочки.
4. Кабель распределяется по всей длине трубы.
5. Вывод подключаемого окончания производиться через герметичный запорный сальник.
6. Наружный монтаж саморегулирующегося кабеля:
7. Предварительная проверка исправности кабеля.
8. Монтаж на трубу. Существует два способа установки:
9. Протягивание шнура по всей длине, с фиксацией к телу трубы через 25 — 30 сантиметров скотчем или пластмассовыми хомутами.
10. Спиральное обматывание трубы.
11. В местах соединения труб (вентили, тройники и т.д), кабель укладывается в виде змейки или нескольких круговых витков.

После окончания монтажных работ, для увеличения коэффициента полезного действия обогревающего кабеля, желательно провести теплоизоляцию трубы. В качестве укрывного материла лучше всего подойдут современные материалы — фольгоизол, скорлупы из вспененного полиэтилена и прочее. Если существует вероятность стороннего механического повреждения кабеля, то данный отрезок следует оградить съемным металлическим коробом (трубой большего диаметра разделённой на две части).

Как подключить водонагреватель: полное руководство

Примечание. Этот пост может содержать партнерские ссылки. Это означает, что мы можем получить небольшую комиссию за совершенные покупки бесплатно для вас.

Водонагреватели стали неотъемлемой частью домашнего хозяйства и не требуют профессиональной установки. Когда у вас под рукой будет все необходимое оборудование и инструменты, вы сможете легко установить их самостоятельно.

Из этого пошагового руководства вы узнаете, насколько прост этот процесс, и узнаете, как подключить водонагреватель.Следовательно, нет необходимости нести дополнительные расходы на то, что может превратиться в захватывающий проект DIY.

После установки новый обогреватель может прослужить до десяти лет без необходимости замены. Теперь приготовьтесь и освоите этот процесс, прежде чем начать.

Пошаговое руководство по подключению водонагревателя

Непосредственно перед тем, как вы начнете работать со всей необходимой проводкой, вы начнете со сбора всех необходимых инструментов и оборудования для работы. Это важная часть этого процесса, поскольку отсутствие одного компонента может заставить вас начать все сначала.

Прежде чем пойти и купить водонагреватель, узнайте, какой из них отвечает всем вашим потребностям. Только купив подходящий обогреватель, вы сможете получить полное обслуживание. Вы можете найти в Интернете различные руководства по лучшим водонагревателям для дома и выбрать тот, который соответствует всем вашим потребностям.

Когда вы закончите, нужно избавиться от старого обогревателя, чтобы освободить место для нового. Если вы не удалите старую версию, вы не завершите процесс. Перед заменой старого обогревателя на новый вам понадобится несколько инструментов.К ним относятся:

• Отвертка
• Гаечный ключ
• Резак для труб
• Диэлектрические соединители
• Тестеры напряжения
• Гибкие шланги
• Наждачная бумага

С помощью этих инструментов теперь вы можете узнать, как подключить водонагреватель в вашем доме без профессиональной помощи. Ниже приведены некоторые шаги, которые вы должны выполнить:

1. Отключите водонагреватель от источника электроэнергии

Прежде чем вы начнете возиться со старым нагревателем, убедитесь, что к нему не подается электрический ток, чтобы не получить ток.Это важный шаг, игнорирование которого может привести к неприятным авариям.

Не слушайте всех тех мастеров-мастеров, которые работают с нагревателем, не выключая его выключателем. Безопасность прежде всего должна быть политикой на каждом этапе, когда вы решаете подключить электрический обогреватель.

Проверьте с помощью тестера, есть ли напряжение на нагревателе после выключения электричества. Будет лучше, если вы сделаете это до того, как дотронетесь до каких-либо проводов на старом обогревателе.

2. Слейте всю горячую воду

Чтобы слить всю горячую воду из крана, откройте его и дайте стечь.Вода должна стекать, пока не станет холодной. На этом этапе вы опорожняете резервуар для горячей воды, не рискуя при этом.

Помните, вода в баке очень горячая, и безопасность прежде всего должна быть правилом, которому вы должны следовать в этом проекте DIY. После того, как почувствуете холодную воду, отключите ее подачу в бак. Чаще всего подающий клапан находится в верхней части резервуара для горячей воды.

После этого слейте всю холодную воду из резервуара и оставьте его пустым. В целях безопасности подсоедините шланг к сливному клапану и дайте воде стечь во внешнюю ванну.Кроме того, откройте кран горячей воды, помогите слить воду из бака и ускорить процесс.

3. Отсоедините всю проводку от старого водонагревателя

Третий шаг при подключении водонагревателя — это удаление всей электропроводки, которая соединяется с верхней частью резервуара для горячей воды. Отсоединив провода, вы сможете безопасно снять старый нагреватель и проверить наличие проводов, которые требуют срочной замены.

Снова проверьте с помощью тестера, есть ли электричество к нагревателю.Ни в коем случае нельзя включать автоматический выключатель при отключении проводов? Кроме того, проверьте все кабели на наличие признаков утечки тока, даже если выключатель выключен.

Кроме того, пометьте все провода при их отключении, чтобы облегчить работу. Не пытайтесь понять, какой провод идет для установки нового нагревателя. Маркировка — это простой способ сделать это, и вы даже можете сфотографировать проводку, прежде чем начинать отключение.

4. Отсоедините всю систему трубопроводов

Проверьте систему трубопроводов бака горячей воды перед ее отсоединением.Это важный шаг в том, как подключить водонагреватель. Если какие-либо из используемых труб сделаны из меди, возможно, вам придется их отрезать. В противном случае другие материалы удобнее отсоединять от бака.

С помощью гаечного ключа снимите трубы, подсоединенные к резервуару, и проверьте, нет ли необходимости в замене. Если все в хорошем состоянии, вы можете сэкономить на расходах и повторно использовать их при установке нового водонагревателя.

5. Установите новый резервуар для горячей воды.

После отсоединения проводов и труб можно безопасно снять старый водонагреватель. На этом этапе вы можете проверить, что еще требует замены всей системы, прежде чем устанавливать новый водонагреватель.

Так как водонагреватель громоздкий, используйте тачку или другое движущееся оборудование, чтобы убрать его с территории. Если он слишком тяжелый, вы можете попросить о помощи, чтобы не пораниться, выполняя это в одиночку.

После этого проверьте место, где находился резервуар, и удалите скопившуюся пыль. Кроме того, произведите общий ремонт помещения, а затем замените его новым.Убедитесь, что вы выбрали правильный резервуар, проверив, подходят ли проводка и трубы, как на старом резервуаре. Если они этого не сделают, вам, возможно, придется немного поработать, прежде чем подключать новый водонагреватель.

У вас есть возможность построить новый водонагреватель платформой для лучшей установки. Используйте строительные блоки, которые более эффективны, доступны по цене и просты в установке дома. Как только платформа будет на месте, поработайте, чтобы поставить на нее новый резервуар.

При строительстве платформы учитывайте высоту резервуара и размещение проводки.Кроме того, важно помнить о трубопроводе.

6. Отшлифуйте медные трубы.

На этом этапе запомните тип труб, которые старый водонагреватель подготовил должным образом. Все медные трубы требуют шлифовки перед использованием их в новом резервуаре. По возможности отшлифуйте трубы до блеска.

7. Провода в новом водонагревателе

К настоящему времени новый бак для горячей воды уже установлен. Далее рассказывается, как подключить водонагреватель в домашних условиях. Помните, что процесс прост и не требует дополнительных затрат для консультации со специалистом.Соблюдайте меры безопасности и следуйте этому руководству для получения положительных результатов.

На новом водонагревателе откройте проводку, сняв кожух с его распределительной коробки. Вы заметите зеленый винт заземления на нагревателе, к которому вам нужно прикрепить заземляющий провод в качестве первого шага в проводке.

Доступ к проводке на резервуаре осуществляется путем снятия распределительной коробки и удаления всех проводов, окрашенных в черный и белый цвета. После этого проверьте, нет ли выбивки на верхней части бака. Как только вы посмотрите на него, продолжайте ломать его, используя отвертку, чтобы удерживать его на месте.Вы можете разрезать его плоскогубцами.

Было бы неплохо, если бы у вас были соединители проводов, которые вы используете для подключения остальных проводов. Лучше всего выполнить эту часть путем скручивания и доступа к другим кабелям. Вспомните, как были связи, читая этикетки или проверяя сделанные вами фотографии.

Именно здесь становится очевидным важность создания этих снимков. После этого можно заделывать распределительную коробку. Тем не менее, не забудьте правильно подключить все провода перед закрытием распределительной коробки.Несоблюдение этого требования может привести к неправильной работе обогревателя или вообще к его работе.

8. Присоедините все трубы к новому водонагревателю

После того, как вы научитесь подключать водонагреватель, пора снова подсоединить все трубы. Для водонагревателей требуются трубы для горячей и холодной воды, которые вы должны снова подсоединить на этом этапе, чтобы они работали правильно.

Проверьте все впускные отверстия и подсоедините соответственно. Например, вход холодной воды должен присоединяться только к трубе подачи холодной воды.То же самое и с трубами горячей воды. На этом этапе вам потребуется дополнительная осторожность, чтобы не смешать их.

Кроме того, проверьте трубопровод старого водонагревателя и используйте его на новом резервуаре. Если у старого были медные пироги, сделайте то же самое на новом, который вы устанавливаете. Предыдущий трубопровод является важным руководством к тому, что лучше всего использовать с новым обогревателем, если он прослужит долго и хорошо служит вам.

Также приобретите шланги, известные своей гибкостью, для крепления ниппелей нагревателя к источникам воды.Гибкие шланги полезны и хорошо служат. Кроме того, их легко заменить и они экономичны. Перед тем, как прикрепить шланги, возьмите водопроводную ленту, чтобы выровнять резьбу труб.

После завершения прикрепления проверьте свою работу, прежде чем переходить к следующему шагу. Единственный способ проверить, правильно ли сделан трубопровод, — это включить воду и проверить отсутствие утечек. Если вы заметили места с утечками, сначала уделите им внимание, прежде чем двигаться дальше.

После устранения всех утечек дайте воде стечь, пока она не заполнит резервуар.

9. Установка клапана сброса температуры и давления

На этом этапе подключение водонагревателя уже не кажется таким сложным. Вы зашли так далеко, и теперь вы делаете последние шаги. Вот еще один важный этап, связанный с выпускной трубой.

Возьмите напорную трубу и установите ее на новый водонагреватель, убедившись, что ее конец не находится слишком высоко от пола. Около 5 дюймов от дна — правильное измерение. Трубопровод / клапан температуры и давления является важной частью всех водонагревателей и способствует их долговечности.

Правильно установив его, вы знаете, что пользоваться обогревателем безопасно после подключения к электросети. Давление в баке с горячей водой может достигать опасного уровня, и его необходимо немедленно сбросить, чтобы не взорваться. Вот где клапан пригодится, чтобы помочь сбросить давление, которое создается внутри нового резервуара.

Убедитесь, что полученный клапан подходит для вашего водонагревателя. На всякий случай покупайте оба у одного и того же продавца. Руководства, которые идут в комплекте с обоими, помогут пролить свет на то, совместимы они или нет.

После того, как вы получите подходящую трубу / клапан для вашего нового водонагревателя, ввинтите его в резервуар, чтобы измерить расстояние до пола. Помните, что для правильного функционирования он должен иметь правильную высоту от пола.

При измерении вы можете отрезать примерно 4 фута от клапана, чтобы получить правильные размеры. Затем вы можете снять клапаны температуры и давления и покрыть все резьбы водопроводной лентой для дополнительных мер предосторожности. Сантехническая лента снижает скорость коррозии между двумя металлами.

После этого замените клапан на резервуаре и с помощью гаечного ключа зафиксируйте его на месте, чтобы не было утечек. Кроме того, клапан имеет открытый конец, который в этой точке всегда должен быть направлен вниз. Поскольку теперь труба имеет правильную длину, вы можете навинтить переходник и убедиться, что резьба закрыта водопроводной лентой.

10. Включите питание.

Когда вы подойдете к концу проекта, самое время протестировать всю систему отопления. Это поможет вам узнать, научились ли вы подключать водонагреватель или нет.На этом этапе решающее значение имеет электроснабжение нового водонагревателя.

Водонагреватели довольно специфичны и требуют схемы, рассчитанной на 220В. Кроме того, вам понадобится кабель 10/2 для цепи и автоматический выключатель на 30 ампер. Все это должно быть в наличии, чтобы эта ступень работала бесперебойно, а нагреватель имел достаточное электроснабжение.

После наполнения бака горячей воды включите электропитание на автоматическом выключателе и посмотрите, что будет дальше. Обязательно обращайте внимание на курение или звуки, которые могут указывать на низкий уровень проводки, требующий немедленного вмешательства.

Никогда не включайте водонагреватель, если бак не заполнен водой. В качестве меры безопасности резервуар должен быть заполнен водой, иначе на этом важном этапе вы рискуете вызвать пожар на ваших руках.

Если вода нагревается и все в порядке, значит, вы успешно установили водонагреватель. Если нет, выключите автоматический выключатель и проверьте проводку.

Найм профессионала или сделай сам

С помощью этого руководства вы узнаете, как самостоятельно подключить водонагреватель.

Тем не менее, это может быть обременительным делом для некоторых людей, и они предпочитают нанять профессионала. Проект DIY требует достаточно времени и небольших знаний о проводке.

Если у вас есть время, вы можете сделать выбор в пользу DIY. Если нет, не торопитесь. Лучше нанять профессионала и установить сердце должным образом. Однако научиться выполнять весь процесс в одиночку — это отличный стимул для уверенности и способ овладеть некоторыми новыми навыками дома.

FAQ

Можно ли подключить водонагреватель наоборот?

Да, получить можно с минимальными эффектами.Если у обогревателя 220v есть красно-черная проводка, его можно подключить наоборот. Насколько это возможно, вы должны убедиться, что вы правильно подключили водонагреватель, чтобы избежать проблем с полярностью воды.

Сколько в среднем проводов нужно водонагревателю?

Для водонагревателя на 30 А понадобится провод 8-го калибра. Манометрические измерения различаются в зависимости от усилителя.

Могу ли я использовать 10 3 провода для водонагревателя?

Вы можете использовать водонагреватель 10 3, но знайте, что у него нет никакого основания.

Нужен ли провод заземления для водонагревателя?

Да, для водонагревателя требуется заземляющий провод. Это опасный прибор, поэтому вы должны соблюдать все меры безопасности, чтобы избежать несчастных случаев. Иногда из-за низкой проводки возможно короткое замыкание, которое может быть опасным для жизни всех, кто использует обогреватель.

Заключение

Научиться подключать водонагреватель дома не так страшно, как кажется.

Однако к этому процессу нельзя относиться легкомысленно, и он требует особой осторожности при установке.Безопасность прежде всего должна быть вашей мантрой на каждом этапе установки, чтобы избежать любых ошибок, которые могут быть опасными для жизни.

Похожие сообщения:

Как подключить электрический водонагреватель без резервуара

Выключатели никогда не должны быть горячими на ощупь. Не устанавливайте бесконтактный электропривод, если главный блок перегрет. Горячий или горячий выключатель разрушит сервисную панель (главный блок выключателя)

Тест если электрическая сервисная панель подходит для работы без резервуара: A) Откройте следующую ссылку, чтобы выполнить стресс-тест главного выключателя и служба панель: Стресс-тест Почему сделать стресс-тест? Это твои деньги. Автоматические выключатели рассчитаны на токи. Tankless тянет много усилителей. Поток тока вызывает тепло. Тепло — это враг электрического. Перегретый главный выключатель срабатывает … или со временем отключается, расплавляет шину соединение и разрушает сервисную панель или блок выключателя. пример # 1: если у вас главный выключатель на 150 А, максимальная нагрузка составляет 80% или 120 ампер для «непрерывной работы». Постоянное превышение 80% приведет к нагреванию главного выключателя. а затем остыть и снова нагреться … плавление шины. Пример №2: если вы иметь главный выключатель на 200 А (или на 200 А в рабочем состоянии), максимальная нагрузка составляет 80% или 160 ампер. Итак, если вы добавите без резервуара для всего дома, требующего 120-180 ампер, вам, вероятно, понадобится больший размер до 250+ ампер в зависимости от других бытовых нагрузок, таких как морозильная камера, насос для бассейна, духовка и т. д. B) У каждого танка есть номинальная мощность. C) Добавьте токи из безбака в стресс-тест сервисной панели. К рисунку усилители для безбака: прочтите этикетку сбоку Вольт и Ватт. Разделите ватты на вольты, чтобы получить амперы.Так что если вольт 240 В и мощность 9000, тогда 9000 разделить на 240 = 37,5 ампер. А 9000 Ватт без резервуара может иметь два элемента мощностью 4500 ватт, и оба элемента может или не может активировать каждый раз, поэтому фактическая потребляемая мощность главного выключателя может варьироваться в зависимости от на поступающей воде температура, установка термостата и т. д. D) Если электрическая сеть слишком мала для ожидаемой нагрузки, установите новую ‘электрическое обслуживание’ (блок выключателя и ответвительный провод от энергокомпании). Позвоните в энергетическую компанию или местный электрик. Или, если позволяют квалифицированные и местные нормы, попросите метр вытащил и установил новую панель самостоятельно… если входящие провода правильный калибр. провод диаграмма датчика Или воспользуйтесь обычным баком-водонагревателем и сэкономьте деньги и головную боль Как увеличить количество горячей воды

Смотреть в рейтинге пластина, расположенная сбоку блока Прочтите руководство 1) Смотреть на электрической табличке с указанием напряжения и мощности См. спецификации продукта лист. 2) Проконсультируйтесь Руководство по установке без резервуаров, если доступно Несоблюдение шаги по установке, приведенные в руководстве, аннулируют гарантию на продукт Однако в некоторых руководствах показано, как подключить устройство 3) Предупреждение о гарантии: Гарантия распространяется дефекты изготовления, но не крышка DIY ошибки монтажа или электропроводки. Ресурс Обзор этапов установки

Как снять и заменить элементы водонагревателя

С помощью этих полезных инструкций установка нового водонагревательного элемента может быть несложной. PlumbingSupply.com® рад предложить заменяемые элементы и предоставить эту информацию, чтобы помочь вам удалить старый элемент и установить новый.

---

Как установить ввинчиваемый погружной элемент

Необходимые инструменты: крестовая отвертка , гаечный ключ для ввинчивания, новый элемент, садовый шланг, вольтметр или тестер цепи (чтобы убедиться, что питание отключено)

Обязательно используйте ту же мощность, напряжение и фланец, что и предыдущий элемент.

1. Шаг 1: Выключите ВЫКЛ. электропитания водонагревателя.
2. Шаг 2: Закройте OFF подачу холодной воды к водонагревателю, откройте кран горячей воды, подсоедините шланг к сливному клапану, откройте сливной клапан на водонагревателе и слейте воду.
3. Шаг 3: Снимите крышку доступа и отогните изоляцию.
4. Шаг 4: Снимите пластиковую защиту клемм.
5. Шаг 5: Проверьте провода с помощью вольтметра / тестера цепи на наличие питания, прежде чем пытаться отсоединить провода.
6. Шаг 6: Отсоедините электрические провода от элемента.
7. Шаг 7: Снимите элемент с помощью гаечного ключа.
8. Шаг 8: Очистите область прокладки и резьбу.
9. Шаг 9: Установите прокладку на элемент.
10. Шаг 10: Установите элемент и затяните гаечным ключом.
11. Шаг 11: Закройте сливной кран и включите подачу холодной воды.
12. Шаг 12: Дайте возможность всему захваченному воздуху выйти из открытого крана горячей воды до тех пор, пока поток воды не станет постоянным, затем закройте кран с горячей водой. В случае утечки отключите подачу холодной воды и затяните элемент или переставьте прокладку.
13. Шаг 13: Осмотрите проводку. Если на проводке присутствует коррозия, отрежьте и зачистите провод 1/2 дюйма (только если провод достаточно длинный). Если коррозия все еще присутствует или длина провода недостаточна, обратитесь к электрику для замены провода и выбора калибра провода. Ослабленный, корродированный или неисправные соединения проводки могут вызвать перегрев или возгорание клемм проводки.
14. Шаг 14: Подключите электрические провода к элементу.Затяните винты.
15. Шаг 15: Замените пластиковую защиту клемм.
16. Шаг 16: Замените изоляцию и крышку доступа. Бак должен быть должным образом заполнен водой и не содержать воздуха перед подачей электроэнергии, чтобы предотвратить повреждение элемента.
17. Шаг 17: Включите электропитание на водонагреватель.

---

Как установить универсальный погружной элемент с фланцем на 4 болта

Необходимые инструменты: крестовая отвертка , торцевой ключ, новый элемент, садовый шланг, вольтметр или тестер цепи (чтобы убедиться, что питание отключено)

Обязательно используйте ту же мощность, напряжение и фланец, что и предыдущий элемент.

1. Шаг 1: Выключите ВЫКЛ. электропитания водонагревателя.
2. Шаг 2: Закройте OFF подачу холодной воды к водонагревателю, откройте кран горячей воды, подсоедините шланг к сливному клапану, откройте сливной клапан на водонагревателе и слейте воду.
3. Шаг 3: Снимите крышку доступа и отогните изоляцию.
4. Шаг 4: Проверьте провода с помощью вольтметра / тестера цепи на наличие питания, прежде чем пытаться отсоединить провода.
5. Шаг 5: Отсоедините электрические провода от элемента.
6. Шаг 6: Снимите крепежные болты элемента с помощью торцевого ключа. Обратите внимание на положение кронштейна термостата, который будет переустановлен позже.
7. Шаг 7: Очистите область прокладки в резервуаре.
8. Шаг 8: Установите прокладку в углубление в резервуаре.
9. Шаг 9: Установите элемент и кронштейн термостата. Затяните болты по диагонали.
10. Шаг 10: Закройте сливной кран и включите подачу холодной воды.
11. Шаг 11: Дайте возможность всему захваченному воздуху выйти из открытого крана горячей воды до тех пор, пока поток воды не станет постоянным.Закройте кран с горячей водой. В случае утечки перекрыть подачу холодной воды и затянуть болты или переставить прокладку.
12. Шаг 12: Надежно закрепите термостат на поверхности бака и под выступами кронштейна термостата.
13. Шаг 13: Осмотрите проводку. Если на проводке присутствует коррозия, отрежьте и зачистите провод 1/2 дюйма (только если провод достаточно длинный). Если коррозия все еще присутствует или длина провода недостаточна, обратитесь к электрику для замены провода и выбора калибра провода. Ослаблен, Корродированные или неисправные соединения проводки могут вызвать перегрев или возгорание клемм проводки
14. Шаг 14: Подключите электрические провода к элементу.Затяните винты.
15. Шаг 15: Замените пластиковую защиту клемм.
16. Шаг 16: Замените изоляцию и крышку доступа. Бак должен быть должным образом наполнен водой и не содержать воздуха перед подачей электроэнергии, чтобы предотвратить повреждение элемента
17. Шаг 17: Включите электропитание на водонагреватель.

---

Типовая конструкция и электрическая схема электрического водонагревателя

---

Связанные статьи и статьи

вернуться наверх ↑

Автоматическое отключение водоснабжения (отопления) при протечке воды

Для подключения электрического шарового крана GIDROLOCK ULTIMATE рекомендуется использовать любой блок мониторинга NetPing из списка:

Электрический шаровой кран GIDROLOCK ULTIMATE поставляется с неразъемным кабелем длиной 1 метр.Длина кабеля может быть увеличена с помощью удлинителей контуров датчиков RC-4, которые последовательно подключаются друг к другу, или независимо, используя любой провод сечением более 0,4 мм ² . Максимально допустимая длина кабеля — 100 метров.

Описание проблемы

В случае утечки в батарее отопления в серверной комнате необходимо отключить поток теплоносителя и отправить уведомление техническому персоналу по электронной почте или SMS.

Разберем два пути решения проблемы. Первый — это пример использования серверного решения UniPing v4 / SMS, а второй — использование NetPing IO v2.

Решение на основе UniPing server solution v4 / SMS

Необходимое оборудование:

Допустим, модуль мониторинга UniPing server solution v4 / SMS настроен для работы в вашей локальной сети, а также для отправки SMS и электронной почты. уведомления. О настройках UniPing server solution v4 / SMS можно узнать из документации к устройству.

Схема подключения шарового электропривода GIDROLOCK ULTIMATE к UniPing server solution v4 / SMS (данная схема подключения работает для UniPing server solution v4 / SMS, UniPing server solution v3):

Цветной Шлейф GIDROLOCK ULTIMATE	Серверное решение UniPing v3 / SMS Терминал
Коричневый	+ 12V
Черный	9019	Средний контакт реле	9019
Синий	GND
Зелено-желтый		Заземление PE
	Клемма «GND» подключается к нормально разомкнутому контакту реле вспомогательным проводом (левая клемма в Терминал «Реле»). В итоге соединение черного провода с синим проводом (GND): замыкание шарикового электропривода. Отделение черного провода от синего (GND): обнаружение электрического шарикового привода.

После подключения шарового электропривода GIDROLOCK ULTIMATE к терминалу «Реле» модуля мониторинга UniPing server solution v4 / SMS, необходимо настроить параметры реле в веб-интерфейсе UniPing. серверное решение v4 / SMS:

После этого мы переходим на страницу «Реле» с помощью меню навигации под заголовком веб-интерфейса (1) и вводим параметры для реле 1 (2):

Затем щелкаем кнопка «Настройка» в поле «Уведомления» (3):

В открывшемся окне мы можем настроить типы необходимых уведомлений.При внесении необходимых изменений необходимо нажать кнопку «Сохранить».

Теперь давайте настроим серверное решение UniPing v4 / SMS для работы с датчиком утечки воды. В этом примере датчик утечки воды подключен к линии ввода-вывода 4. Как подключить датчик утечки воды к серверному решению UniPing v4 / SMS, можно увидеть в руководстве пользователя.

Перейдите на страницу «Дискретный ввод-вывод» с помощью меню навигации под заголовком веб-интерфейса (1) и введите параметры для строки ввода-вывода 4 (2):

Затем нажмите кнопку «Настройка» в поле «Уведомление об изменении логического уровня» (3):

В открывшемся окне мы можем настроить типы необходимых уведомлений и описание логического уровня на линии ввода-вывода 4:

При внесении необходимых изменений , нажмите кнопку «Сохранить».На странице «Discerete IO» также нажмите «Применить изменения».

Затем настройте логические правила для автоматического управления электрическим шаровым краном GIDROLOCK ULTIMATE с помощью нашего модуля мониторинга UniPing server solution v4 / SMS при срабатывании датчика утечки.

Перейдите на страницу «Логика» с помощью меню навигации под заголовком веб-интерфейса (1) и укажите первое правило в логическом блоке (2):

• Если датчик воды (IO 4) не регистрируется утечка (логический уровень 0), необходимо открыть GIDROLOCK ULTIMATE (выключить реле 1) для подачи воды (отопления).

Установите первый флажок и укажите правило, как в примере ниже:

Затем укажите второе правило:

Установите второй флажок и укажите правило, как в примере ниже:

E-mail и SMS-уведомления о произошедшей утечке воды и активации GIDROLOCK ULTIMATE уже были настроены ранее при настройке уведомлений для Relay1 и IO line 4.

Решение на основе NetPing IO v2

Необходимое оборудование:

Учтем, что Блок мониторинга NetPing IO v2 настроен для работы в вашей локальной сети и для отправки уведомлений по электронной почте.О настройках NetPing IO v2 можно узнать из документации устройства.

Схема подключения электрического шарового крана GIDROLOCK ULTIMATE к блоку мониторинга NetPing IO v2 с помощью силового реле BM8070D:

Цветной контур клеммы GIDROLOCK ULTIMATE 80 большой мощности BM8070	Клеммы NetPing IO v2
Коричневый		+ 12В
Черный	Средний контакт клеммы		9055		Средний контакт клеммы Нормально разомкнутый контакт (правый контакт клеммы)	GND
Зелено-желтый			PE заземление

			BM8070D	Клеммы NetPing IO v2
+ 12V	+ 12V
Control	Одна из линий ввода-вывода — 1-4
0V	GND

После Электрический шаровой кран GIDROLOCK ULTIMATE подключается к первой линии ввода-вывода блока мониторинга NetPing IO v2 с помощью реле мощности BM8070D, необходимо настроить параметры линии ввода-вывода 1 в веб-интерфейсе блока мониторинга NetPing IO v2.

Перейдите на страницу «Дискретный ввод-вывод» с помощью меню навигации под заголовком веб-интерфейса (1) и введите параметры для строки для ввода-вывода 1 (2):

Затем нажмите кнопку «Настройка» в поле «Уведомление» (3):

В открывшемся окне мы можем настроить типы необходимых уведомлений и описание логического уровня IO Line 1:

После внесения необходимых изменений нажмите кнопку кнопка «Сохранить».

Также на той же странице веб-интерфейса NetPing IO v2 мы настроим датчик воды, подключенный к линии ввода-вывода 2.О том, как подключить датчик воды к NetPing IO v2, можно увидеть в руководстве пользователя.

Введите параметры для IO Line 2 (4):

Затем нажмите кнопку «Настройка» в поле «Уведомление» (5). В открывшемся окне мы можем настроить типы необходимых уведомлений и описание логического уровня IO Line 2:

Затем настроить логические правила для автоматического управления электрическим шаровым краном GIDROLOCK ULTIMATE с помощью нашего NetPing IO v2 устройство контроля при срабатывании датчика утечки.

Перейдите на страницу «Логика» с помощью меню навигации под заголовком веб-интерфейса (1) и укажите первое правило в блоке «Логика» (2):

Установите первый флажок и укажите правило, как в примере ниже:

Затем укажите второе правило:

• Если датчик воды (IO 2) регистрирует утечку (логический уровень 1), необходимо включить GIDROLOCK ULTIMATE (IO 1) и выключить подача воды (отопление).

Установите второй флажок и укажите правило, как в примере ниже:

Уведомления по электронной почте и SMS о произошедшей утечке воды и срабатывании GIDROLOCK ULTIMATE уже были настроены нами ранее, когда мы настраивали уведомления для Линии ввода-вывода 1 и 2.

Результат

В результате описанных выше конфигураций мы получим систему, которая способна самостоятельно останавливать протечку воды и информировать об этом технический персонал с помощью e-mail и SMS-уведомлений (в устройствах со встроенным GSM-модемом) .

Зачистка, заделка, сращивание и герметизация кабелей с обогревом

Опубликовано 2 сентября 2016 г.

Решения для обогрева

• Крис Доддс: расчетное время считывания 8 минут

Теплообогрев

T&D, специалисты по обогреву

Этот видео-блог мастер-класса продемонстрирует, как снимать изоляцию, заделывать, сальниковать, соединять и герметизировать кабели обогрева для защиты трубопроводов от замерзания или поддержания температуры в безопасных, промышленных и опасных отраслях промышленности.

Компания T&D, работающая совместно с Eltherm , выпустила следующий видеопост для информирования и повышения уровня качества монтажа кабелей и систем обогрева.

Eltherm — мировой лидер в производстве систем электрообогрева.

Видео 1: Концевая заделка и уплотнение кабелей для кабелей обогрева Eltherm (ELSR-N-BO)

Перед зачисткой и подготовкой кабелей обогрева важно выполнить быструю проверку инструмента и обеспечить правильное снятие изоляции с кабеля. а также инструменты для обжима, позволяющие разрезать и снимать оболочку и изоляцию кабеля обогрева.

Инженер по электрообогреву должен тщательно рассмотреть вопрос об обработке оплетки кабеля, чтобы обеспечить безопасное и надежное заделку луженой медной оплетки перед установкой кабельного ввода обогрева (M25).

Внимание : не повреждайте медные шины. Видео демонстрирует важность термоусадки изоляционных рукавов без подгорания или перегрева кабелей обогрева. В видео рассказывается о кабельных вводах греющих кабелей в распределительные коробки для подключения питания к системе обогрева.

Примечание — Доступны кабельные вводы и соединительные комплекты «холодной установки» для систем обогрева, устанавливаемых во взрывоопасных зонах с потенциально взрывоопасной атмосферой, где «горячая обработка» запрещена.

Видео 2: Концевые заделки кабелей электрообогрева Eltherm (ELSR-N-BO)

После того, как кабели электрообогрева установлены непосредственно на трубопровод для обеспечения защиты от замерзания или поддержания температуры технологического процесса, необходимо предотвратить попадание влаги на оголенный конец нагревательного кабеля и избежать возможных коротких замыканий.

Здесь инженер по электрообогреву показывает важность отрезания одиночной кабельной шины без повреждения изоляции отдельных шин. Затем нагревательные кабели просто заделываются с помощью изоляционной муфты вставного типа.

Видео 3: Сращивание (соединение) кабелей обогрева Eltherm (ELSR-N-AO)

В следующем видео подробно описывается процедура сращивания (соединения) кабелей обогрева. Часто системы обогрева требуют изменения маршрута или удлинения кабеля в рамках проектов обновления, изменения направления или модернизации трубопроводов.

На видео показаны этапы подготовки кабеля электрообогрева перед установкой термоусадочных изоляционных трубок. Чтобы не вносить потенциальные повреждения кабеля в систему обогрева, важно правильно соединить кабели.

Саморегулирующийся обогреватель

Как это работает?

Саморегулирующиеся кабели электрообогрева используют два параллельных провода шины, которые переносят электричество, но не выделяют тепло. Полупроводящий полимер покрывает два провода шины.

По мере того, как полимерный элемент нагревается, он пропускает меньший ток из-за изменения сопротивления. Кабели электрообогрева с разной выходной мощностью производятся за счет изменения количества углерода, используемого для изготовления кабеля.

Внутренняя оболочка отделяет провода шины от оплетки заземления. Обычно применяется внешняя оболочка, особенно для кабелей, используемых в суровых промышленных условиях или там, где они могут подвергаться воздействию химикатов.

Саморегулирующиеся кабели обогрева можно отрезать до нужной длины в полевых условиях, и они никогда не будут перегреваться. Все саморегулирующиеся нагревательные кабели имеют максимальную температуру воздействия.

Если кабели подвергаются воздействию температур выше этого уровня, они могут выйти из строя и не подлежат ремонту. Благодаря достижениям в области технологий теперь доступны кабели с температурой воздействия, приближающейся к 200 ° C.

Защита от замерзания труб, поддержание температуры технологических труб, обогрев резервуаров и барабанов, таяние снега на крыше / водостоке и очистка снега и льда для обогрева рампы.

Защита от замерзания Системы обогрева для стальных и медных труб

Защита от замерзания стальных и медных труб является одним из наиболее распространенных применений кабелей для обогрева. При низких температурах окружающей среды трубопроводы могут замерзнуть, а затем разорваться.

Трубы малого диаметра замерзнут за считанные часы, особенно при минусовых температурах. Поэтому очень важно указать правильный силовой нагревательный кабель, а также теплоизоляцию правильного размера.

Как показывает практика, греющий кабель мощностью 10 Вт на метр считается достаточным для стальных и медных труб диаметром менее 100 мм. Тем не менее, это основано на минимальной температуре окружающей среды -10 ° C. Прошлой зимой в некоторых частях Великобритании были зафиксированы низкие температуры до -20 ° C, и это необходимо учитывать при разработке системы обогрева для защиты от замерзания.

Для определения правильных требований к отоплению для любой системы защиты от замерзания необходимо выполнить расчеты теплопотерь.

Теплообогрев: кабели для защиты от замерзания труб, расположенных в безопасной и опасной зонах 1 и 2.

Защита от замерзания Теплообогрев для пластиковых труб

Защита от замерзания для пластиковых труб

При использовании следует учитывать дополнительные соображения электрообогрев для защиты пластиковых труб от замерзания. В отличие от металлических труб передача тепла осуществляется за счет тепловых свойств пластика.

Кроме того, пользователи также должны знать о возможной миграции химических веществ с трассирующего кабеля на пластиковую трубу и наоборот.

Чтобы решить обе проблемы, перед установкой кабеля обогрева на трубу следует прикрепить слой алюминиевой ленты. Это образует барьер между кабелем и трубой, а также способствует передаче тепла и рассеиванию нагрева поверхности от кабеля к трубе.

Необходимо произвести расчеты, чтобы убедиться, что выбран правильный выходной кабель питания.

Например, нагревательный кабель мощностью 10 Вт на метр может обеспечить адекватную защиту от замерзания для 100-миллиметровой металлической трубы, но не для 100-миллиметровой пластиковой трубы.

Спирание кабеля обогрева на пластиковых трубах увеличивает соотношение Вт / м, или, в качестве альтернативы, можно использовать кабель большей мощности. Также необходимо учитывать максимальную температуру поверхности любого нагревательного кабеля в случае, если она превышает максимально допустимую температуру пластиковой трубы.

Зима по Великобритании, мороз, снег и лед. Очень низкие температуры. https://t.co/bebdvuGJVV Здесь, чтобы помочь. pic.twitter.com/KtmLVaHyvX

— Met Office (@metoffice) 15 января 2016 г.

Как установить обогреватель

Установка кабелей обогрева для защиты от замерзания на трубы для предотвращения замерзания является простой задачей при условии, что продумана конструкция системы.

После выбора компонентов системы можно выполнять следующие процедуры.

1) Определите трубы, которые должны быть защищены от замерзания

2) Найдите наиболее удобную точку для размещения термостата защиты от замерзания окружающей среды

3) Прикрепите к трубе кабель обогрева для защиты от замерзания убедитесь, что он надежно закреплен (стеклотканевой лентой или кабельными стяжками) на трубе между точками 16–20 часов.

4) Убедитесь, что кабель проложен в виде восьмерки над клапанами и фланцами, чтобы обеспечить легкий доступ для обслуживания.

5) Убедитесь, что вы оставили достаточно кабеля для защиты от замерзания на ответвлениях труб и в точках подключения (рекомендуется 0,5 м) для удобного подключения к распределительной коробке или термостату.

6) После того, как кабель защиты от замерзания будет прикреплен к трубе, установите распределительные коробки для каждого ответвления (при необходимости) и заделайте кабели, как показано в инструкциях. Убедитесь, что каждая длина кабеля защиты от замерзания проходит испытание на сопротивление изоляции, чтобы убедиться, что во время установки не произошло никаких повреждений.

7) Выполните окончательное подключение к термостату защиты от замерзания окружающей среды и, при наличии источника питания, проверьте термостат с помощью спрея для замораживания труб.

Системы электрообогрева

и кабели электрообогрева

Кабели обогрева серии , имеющиеся на складе и поставляемые компанией Thorne & Derrick International , включают электрические нагревательные кабели для поддержания температуры процесса, защиты от замерзания труб и резервуаров, а также для защиты крыши и водостока. Применения для защиты от обледенения, где требуется удаление снега и льда — кабели и системы доступны для коммерческих, промышленных безопасных зон (неопасные зоны) и для обогрева опасных зон Применения с сертификатом ATEX .

Электрический обогреватель — это кабельная система, используемая для поддержания, повышения температуры и защиты технологических трубопроводов и резервуаров от отрицательных температур и связанного с ними повреждения морозом — кабели обогрева смягчают и противодействуют эффектам холодной погоды в рамках стратегии Winterization для промышленных и обрабатывать приложения при низких (минусовых) температурах окружающей среды как на суше, так и на море.

Системы электрообогрева с использованием саморегулирующихся греющих кабелей постоянной мощности и с минеральной изоляцией (MI) доступны для обеспечения оптимальной системы электрического обогрева для вашего применения — мы предоставляем услуги по проектированию систем электронагревания.

Кабели электрообогрева: Рампа для обогрева | Отопление крыш и желобов | Защита водопровода от замерзания | Бункерное отопление | Бак для отопления | Отопление опасных зон | Пожарные лестницы

Кабельные системы электрообогрева и электрообогрева Специалисты | Thorne & Derrick

Все, что вам нужно знать об «обычном» проводе — Smart Thermostat Guide

В старину термостаты были простыми устройствами включения / выключения, которым не требовалось собственное постоянное питание. Современные термостаты с Wi-Fi и дисплеем с подсветкой, напротив, нуждаются в постоянной подаче сока.

Провод С или «общий провод» обеспечивает непрерывную подачу питания 24 В переменного тока на термостат.

С технической точки зрения, мощность течет через R (красный) провод, но не непрерывно (во всяком случае, не сама по себе). Чтобы сделать его непрерывным, требуется общий провод для замыкания цепи. Когда цепь замкнута, энергия 24 В будет течь непрерывно.

Если вы подумываете о покупке интеллектуального термостата, вы, вероятно, думаете о том, чтобы установить его самостоятельно.В конце концов, если вы можете заменить выключатель или розетку, вы достаточно квалифицированы, чтобы установить умный термостат, если в вашей системе уже есть провод C.

Если в вашей системе есть C-провод, он может использоваться или просто спрятан за вашим текущим термостатом.

Если в вашей системе нет C-образного провода, вам потребуется проложить новый кабель от печи к термостату для установки большинства современных моделей интеллектуальных термостатов.

Провод термостата — это просто большая катушка связанных проводов с цветовой кодировкой.«18» обозначает калибр, а «5» — количество отдельных проводов внутри кабеля.

Провод термостата бывает разного веса. Если у вас есть отопление и кондиционер, вам понадобится 18/5. Если у вас только тепло, 18/3 будет достаточно, но вы все равно можете захотеть запустить 18/5, чтобы немного подготовиться к будущему.

Крупный план провода 18/5. Оттяните пластиковую оболочку, чтобы открыть отдельные провода. Это то, что наматывается на клеммы вашего термостата.

Есть два способа узнать, какие провода есть у вашей системы HVAC.

Метод 1. Посмотрите на провода за термостатом.

Отсоедините термостат от стены и посмотрите на провода, соединяющие его. Если у вас есть провод, подключенный к клемме с надписью «C», вам (вероятно) хорошо подойдет установка интеллектуального термостата.

Если вы не видите С-образный провод здесь, на термостате, не думайте, что у вас его еще нет. Его можно воткнуть в стену, что делают некоторые установщики, когда C-провод присутствует, но не нужен.

Вы также можете заглянуть внутрь своей печи (см. Метод 2). Если вы обнаружите в своей печи С-образный провод, то другой конец, вероятно, воткнут в стену за термостатом.

Метод 2: Посмотрите на провода внутри печи

Отключите питание печи и снимите крышку. (Простота выполнения этого способа зависит от печи и установки.)

Найдите ряд винтов с маркировкой R, C, W, W2, G, Y / Y2, например так.

Заглянем внутрь моей газовой печи Rheem 2010 года

Как вы можете видеть на фотографии выше, к этой печи не подключен C-образный провод.Чтобы сделать эту систему HVAC совместимой с интеллектуальным термостатом, потребуется:

• новый пучок проводов, проложенный между печью и термостатом, или
• Venstar Add-a-Wire, или
• интеллектуальный термостат, например ecobee3, который поставляется с комплектом Power Extender Kit для систем без C-провода

Если мысль о том, чтобы ковыряться в печи или термостате, беспокоит вас, подумайте о том, чтобы нанять профессионала для установки вашего интеллектуального термостата.

Стандартов на цвет провода нет! Любой провод может использоваться для любой цели . Предыдущий владелец или разнорабочий мог быть «креативным», поэтому то, что вы найдете за своим термостатом, может отличаться от того, о чем вы читали в Интернете или здесь. Это фотографии из моего собственного дома, но каждый дом — уникальная снежинка.

Вот общих применений для цветов проводов:

• Синий или черный — C — Общий провод, может не использоваться вашим существующим термостатом.Обеспечивает непрерывный поток мощности от красного провода.
• Красный — R — Питание 24 В переменного тока от трансформатора печи
• Красный — Rc — 24 В переменного тока (предназначено для вызова тепла)
• Красный — Rc — 24 В переменного тока (предназначено для вызова на охлаждение)
• Зеленый — G — Вентилятор
• Белый — W — Нагрев
• Желтый — Y — Кондиционер

Да, вам следует установить С-образный провод, если вы модернизируете свой термостат.

Почти все современные термостаты, умные или нет, требуют источника питания, и вряд ли это изменится в ближайшее время.

Не освобождаются владельцы Nest

В популярном термостате Nest утверждается, что он работает без C-образного провода, но есть некоторые предостережения. Без C-провода Nest получает питание от вашей системы отопления или охлаждения… при условии, что она работает. Когда он не работает, Nest все равно требуется питание. Гнездо будет «пульсировать» нагревательный провод, включая печь, чтобы получить немного энергии, чтобы поддерживать себя в рабочем состоянии.

В некоторых системах это незаметно, но в других печь реагирует так, как если бы ей велели включиться, а затем немедленно выключиться.

Прочтите здесь отзыв одного разочарованного владельца Nest о его опыте работы с проблемой «пульса».

Производитель Nest обновил свою литературу, чтобы предупредить, что Nest может быть несовместим с некоторыми однотактными системами без проводов C, но реальность остается, что устаревшая проводка будет все больше и больше беспокоить .

Перспективы

Большинство штатов объявили вне закона старомодный термостат с «ртутными каплями».Даже самые простые термостаты, представленные сегодня на рынке, по-прежнему нуждаются в источнике питания. Добавление C-образного провода через новую проводку или адаптер обеспечивает совместимость с новой технологией термостата.

Не выполняйте трюк с «проводом вентилятора»

Это правда, что вы можете использовать провод вентилятора в качестве силового, но тогда вы (и будущие домовладельцы, живущие в вашем доме) не сможете вручную включите вентилятор. Если вы собираетесь потратить пару сотен долларов на термостат, потратьте немного больше на адаптер или на специалиста, который сделает работу правильно.

• Наймите профессионала для прокладки новых проводов между вашей печью и термостатом (или сделайте это самостоятельно)
• Возьмите Venstar Add-a-Wire , который добавляет 5-й провод к вашей 4-проводной схеме
• Приобретите интеллектуальный термостат, предназначенный для работы с системами, в которых отсутствует C-провод , например, ecobee3 (у него есть адаптер для систем C-wireless) или Emerson Sensi (в большинстве систем не требуется C-провод вообще)

Этот недорогой адаптер от Venstar может дополнить недостающий провод.
