Как сделать деревянные качели своими руками: Садовые качели из дерева своими руками,как сделать, чертежи с фото и размерами

Качели из дерева своими руками. 380 чертежей, фото и пошаговых мастер классов

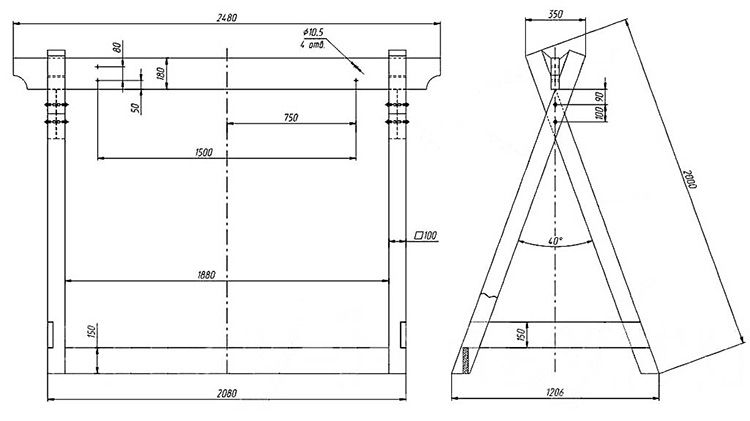

Схема и чертеж деревянных качелей Схема и чертеж деревянных качелей

В этой статье мы рассмотрим как сделать самостоятельно деревянный качели для дома, квартиры и дачи (садовые и детские качели). В пошаговых фото, чертежах и макетах вы сможете узнать все тонкости изготовления.

Содержание

детские качели Качели для детей





Если делать детские качели, то можно добавить немного декора, в этом случае боковины сделали в виде машинок. Впрочем, не важно, можно хоть динозавров, главное, чтобы было ярко и весело. Карабины и перекладину тоже желательно подобрать понадежней, дети все-таки. Вряд ли они будут тихо качаться, и любоваться природой.

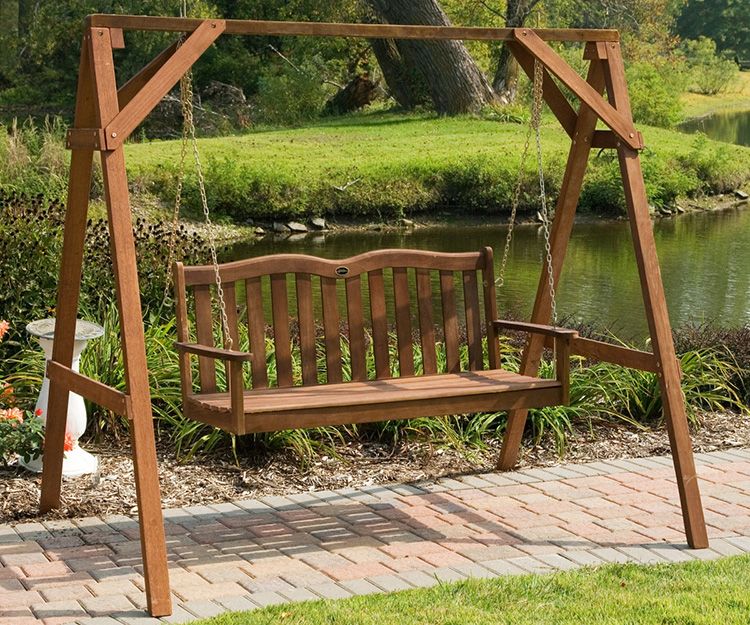

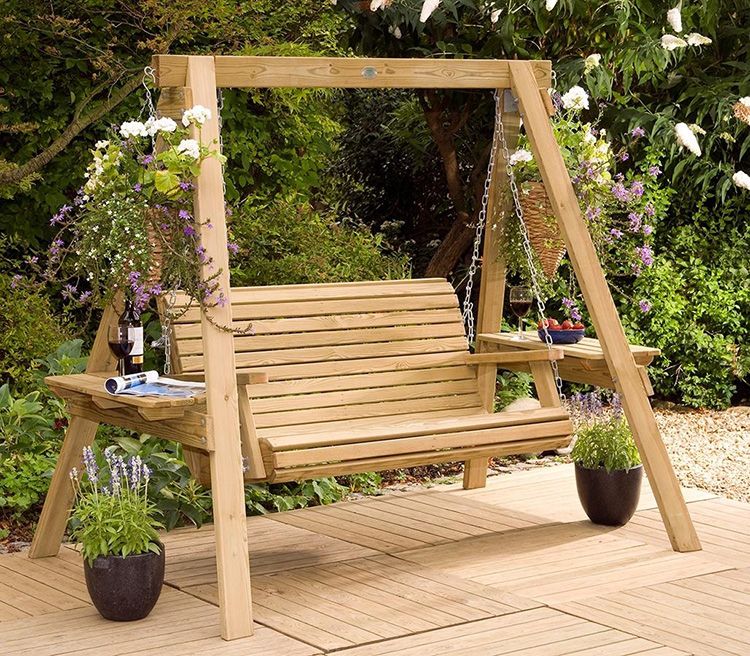

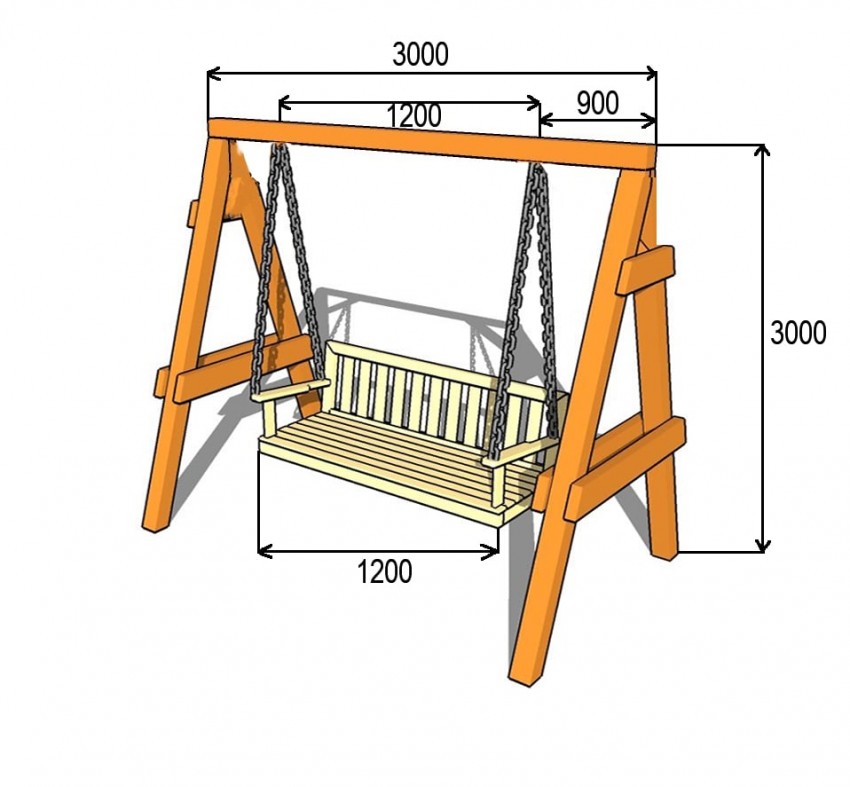

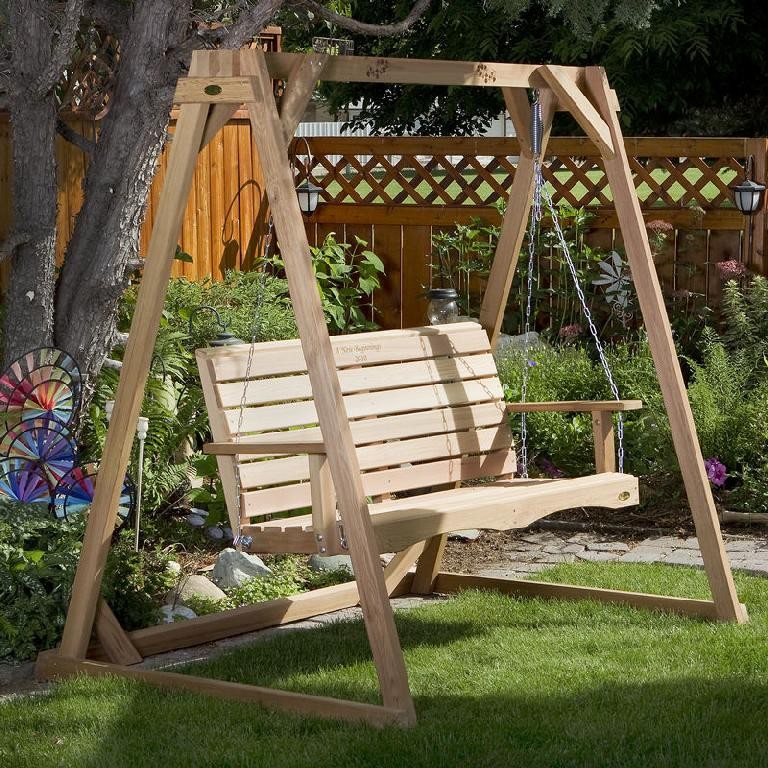

А-образные садовые деревянные качели своими руками. Чертеж. Схема. Пошаговые фото

Очень подробный проект деревянных качелей для сада.

деревянные а-обрахные качелиТакие качели будут под силу даже самому неопытному мастеру.
Данные качели крепятся к земле, устанавливаясь в бетонные основания при заливке (см. фото 5). Проект скамейки для этих качелей смотрите на странице ниже.

 Источник фото: www.howtospecialist.com

Делаем скамейку для качелей

Скамья для качелиНиже приведены пошаговые фото, чертежи для изготовления деревянной скамейки для садовой качели, которую мы описали выше.
Данная скамья является универсальной и поэтому такую конструкцию можно подвесить не только на а-образных качелях, но и на других видах качелей, например, можно подвесить балке потолка в беседке.

 Источник фото: www.howtospecialist.com

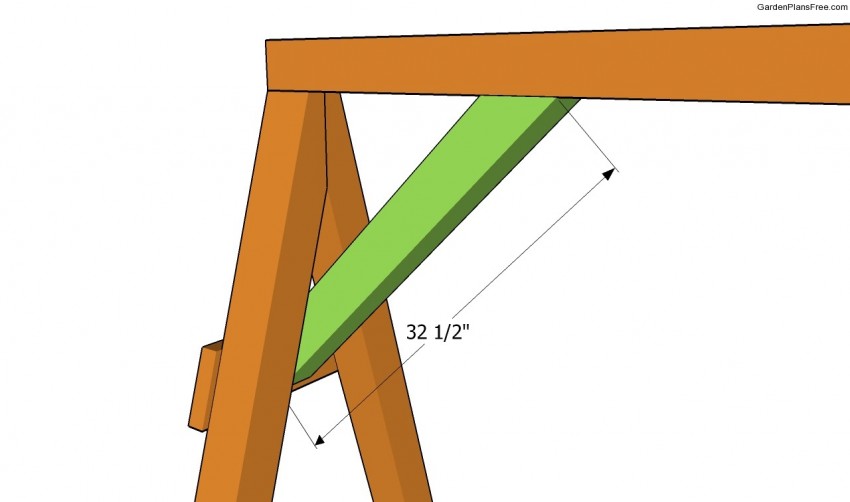

Варианты крепления верхней перекладины качелей

Подробное описание одного такого варианта крепления

Вариант крепления

Вариант крепленияВариант крепления















Чертеж схема качелей с навесом

Чертеж качелей с навесом своими рукамиЧто бы увеличить картинку кликните по ней

На иллюстрации подробно изображены все детали для изготовления таких качелей. Есть даже шаблоны для вырезания боковых стоек скамейки. К сожалению, нам не удалось найти изображение более высокого качества, и мы не смогли установить источник картинки.

Источник изображения установить не удалось.









Использовать качели диван можно и в такой беседке парголе. Сегодня они очень модные, хотя и не очень практичные. Если пойдет дождик, подушки придется спасать, но зато это так по европейски. На таком диванчике можно представить, что находишься на берегу Эгейского моря.

 Чертеж скамейки качелей для беседки или крыльца

Скамейка для качелей в беседке или крыльцеТакие качели можно повесить в не только в беседке, но и в любом помещении, главное что бы опорная балка была прочной. Ниже на пошаговых фото приведены подробные схемы создания. На одной иллюстрации имеется шаблон для выпиливания боковой стенки от каркаса скамейки.

 Источник фото: www.howtospecialist.com

Как сделать скамью для качелей

Пошаговые фото

Скамья для качелей

Качели своими руками для сада и беседка
Кликните по фото для увеличения

Источник фото: buildeazy.com

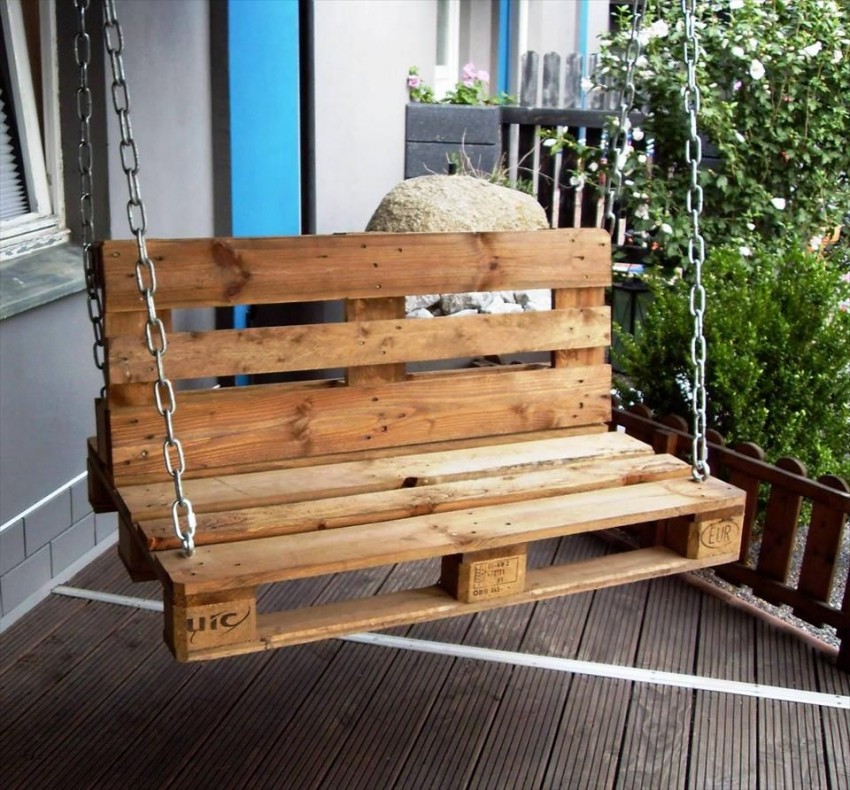

качели из поддонов

А если вашим бюджетом расходы на качели не предусмотрены, то достаточно найти старый деревянный стеллаж и пару крепких цепей.

Пожалуйста, бюджетный вариант качелей готовый.

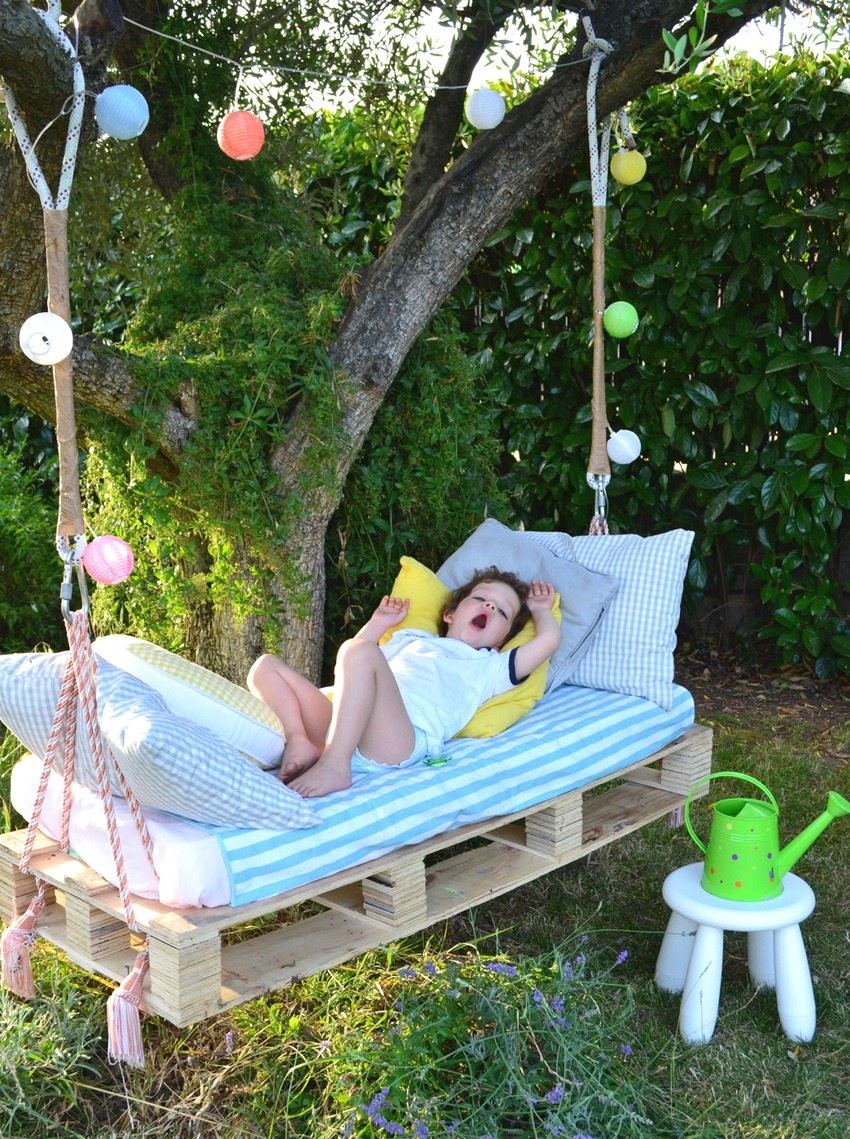

Качели кровать из поддонов (пошаговые фото)

Вот один из самых распространенных вариантов изготовления качелей из паллет, который представлен в интернете почти на каждом сайте. Поэтому и мы не обойдём его стороной. Ниже вы можете посмотреть два фото блока с пошаговыми инструкциями по созданию. А ещё ниже вы можете ознакомиться с фотогалереей готовых качелей. Думаю ничего сложного

Соединяем два поддона брусками

Качели из поддонов пошагово фото

Сверлим отверстия для канатов

Качели из поддонов пошагово фото


Что бы увеличить фото нажмите на них




Источник фото: http://themerrythought.com

 Качели из евро паллетКачели из европаллет своими руками пошагово

Просто отпиливаем половину от евро паллет. Заполняем пустые пространства между досками, что бы было удобнее сидеть. Подвязываем полученную скамейку за тросы указанным на фото способом. Качели готовы.

Смотрите пошаговый мастер класс:

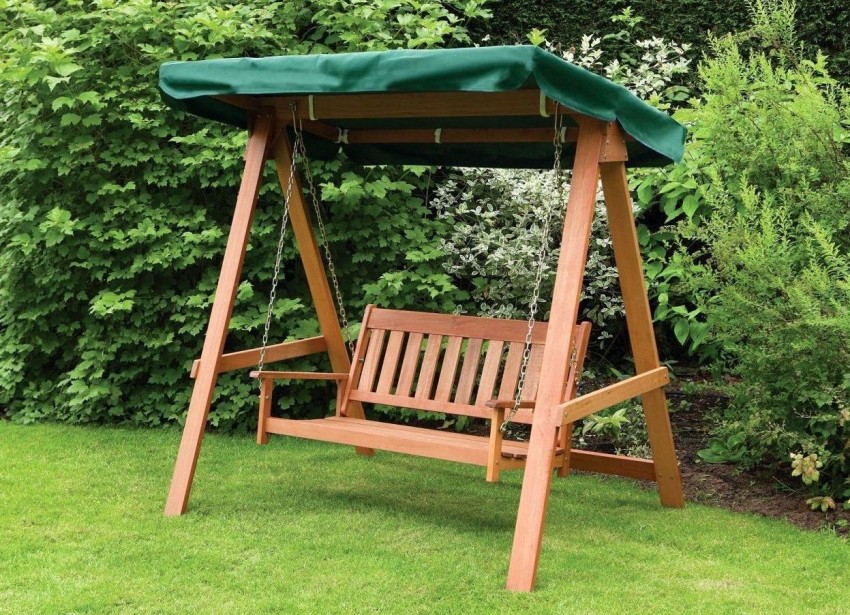

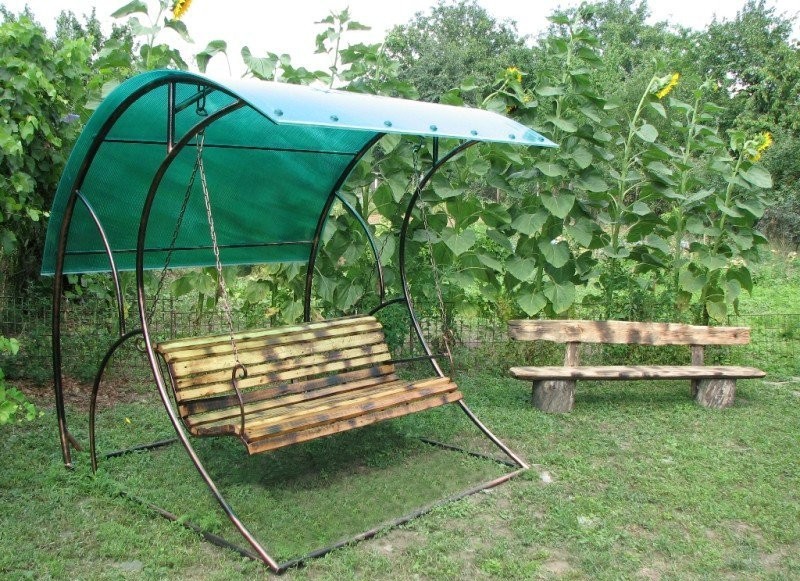

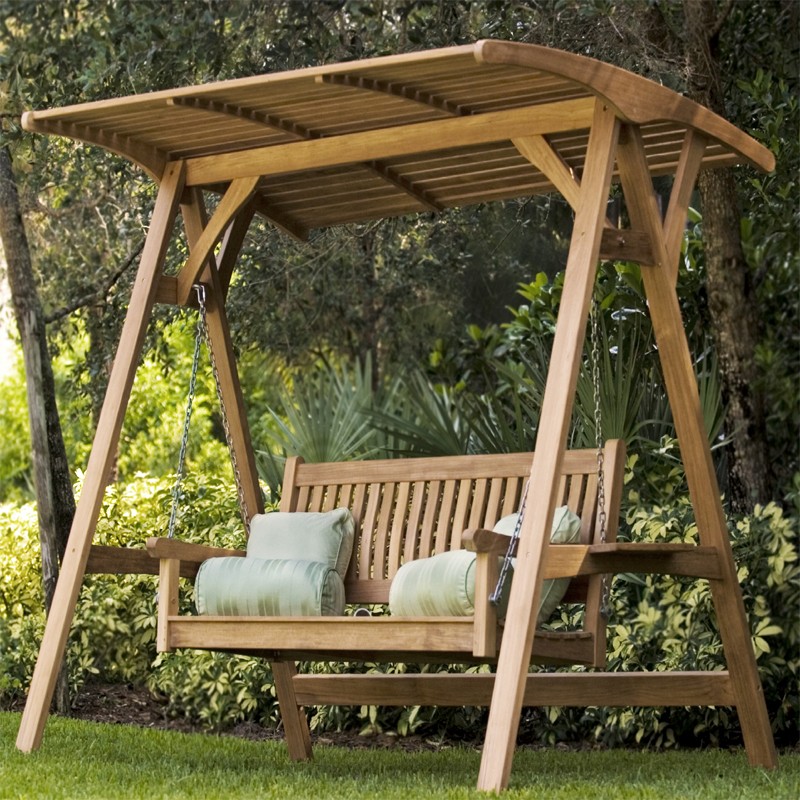

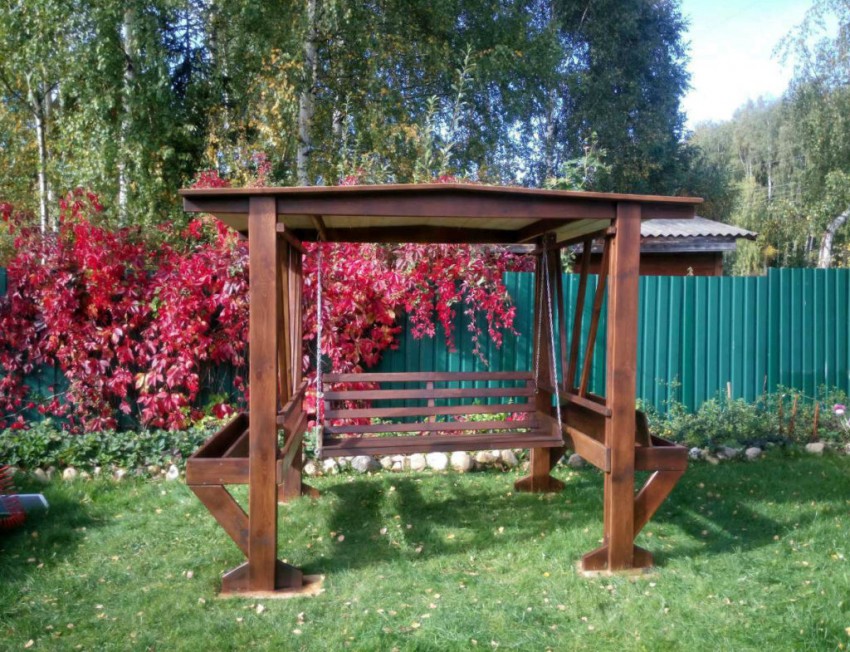

качели с крышей



Качели с навесом



Но для наших условий лучше делать качели с крышей. Вот такую скамеечку под небольшим накрытием сделать совсем не сложно Просто и со вкусом.



 Качели в стиле пергола

Качели перголаИнтересный вариант качелей мы нашли на сайте diynetwork.com. Ниже в галерее вы можете посмотреть пошаговые фото создания не только опор качелей, но и сиденки. Кстати, конструкция очень простая и симпатичная. Особую элегантность создают параллельнее бруски на крыше качелей, придающие конструкциям вид перголы.

 Источник фото: diynetwork.com



 Схема-чертеж качелей перголы своими руками

качели перголаПосмотрите пошаговые фото постройки качелей пергола. На 3-ем фото изображен способ крепления опорных балок с бетонными основаниями. По причине множества деталей рекомендуется все промежутки между древесиной перголы заполнить специальным наполнителем. Чертеж скамейки смотрите ниже.

 Источник фото: www.howtospecialist.com



Чертеж скамейки для качелей пергола

скамейка качелей перголы своими рукамиЗдесь вы можете ознакомиться с пошаговыми фото инструкциями по созданию скамейки для перголы модели описанной выше в статье. Это довольно простая конструкция, справиться даже новичок.

 Источник фото: www.howtospecialist.com

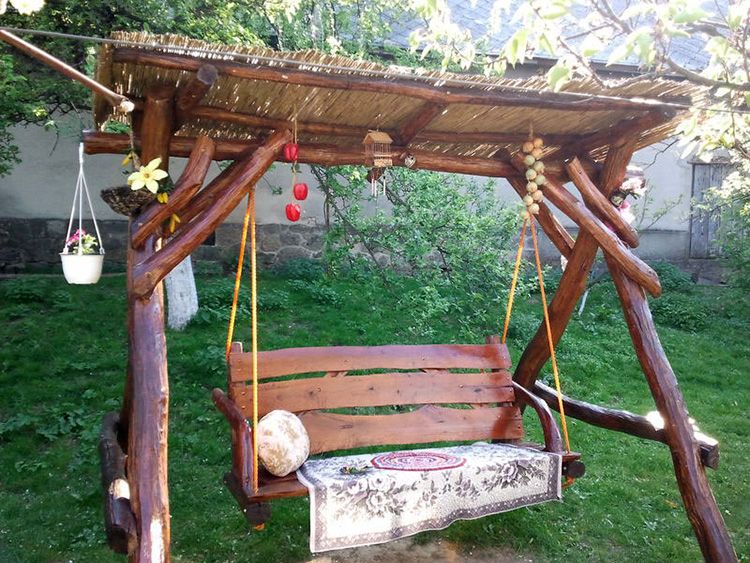

Из бревен...



качели из бревен



Или такой дачный вариант. Надежная конструкция из бревен с небольшой крышей хорошо впишется в суровый быт российской глубинки.

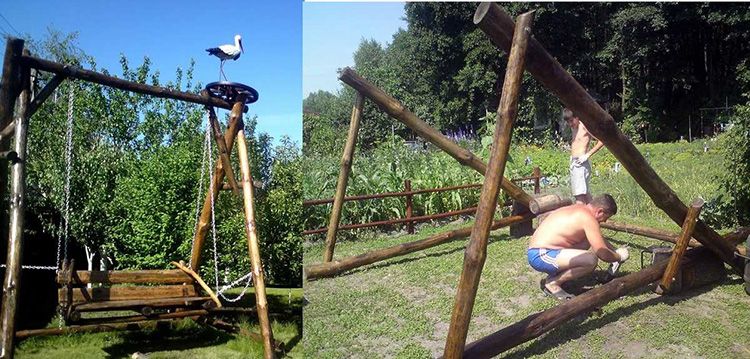

 Качели из бревен с двойными ножками. Пошаговые фото

 Автор фото утверждает, что эти сказочные качели он сделал на 3 дня!!! Давайте разберем некоторые фото.
качели из бревен1 фото: мы имеем сосновые бревна от 2-3 метра, диаметром 10-15 см.
4 фото: изображен способ крепления. Это резьбовая спица диаметром 10 мм. Скрестив необходимые бревна в нужных местах, мы просверливаем отверстие и, вставив туда спицу, обрезаем её болгаркой. Накручиваем с обеих сторон гайки с шайбами на спицу и стягиваем. Неправда ли просто.
6 фото: мы видим что боковые стойки должны получиться симметричными
7 фото: скрепляем боковые стойки. Для этого кладем на верх бревно и прикручиваем его спицами.
9 фото: для придания прочности конструкции добавляем два наклонных упора.
11 фото: скамья с размерами. Каркас: бруса 5х7, доски - сороковка
Предпоследнее фото - покрашенные качели. На мой взгляд неудачный цвет. Не забудьте при покраске использовать специальные средства для обработки, что бы древесина служила дольше.

Последнее фото: к качелям прикрепили ещё одну скамью для ребенка. Зачёт!!!
Насчет фундамента. То в местах соприкосновения качели с землей заливаем цемент, в которые заодно вставляем металлические основания, к которым мы потом сможем прикрепить наши ножки.

Эти пошаговые фото мы нашли на сайте jawura.com.pl, автор которого является автором ниже приведенных фото.

А вот ещё одна фото конструкция качелей из бревен с навесом

качели с навесом из бревен На фото ниже Вы можете рассмотреть все детали креплений. Используются цепи, карабины, анкера. Угол между спинкой и сиденьем скамьи 100 градусов. Все бревна крепим тем же способом, что и в модели выше. Удивляет простота крепления навеса. Автор фото неизвестен



качели на двоих



Необычные качели на двоих



Если тянет на что-то креативное, бывают и такие оригинальные качели на двоих. Конструкция, конечно, сложная, но, как говорится, было бы желание. Зато, как маленькая беседка, очень удобно разговаривать с глазу на глаз, слегка покачиваясь.

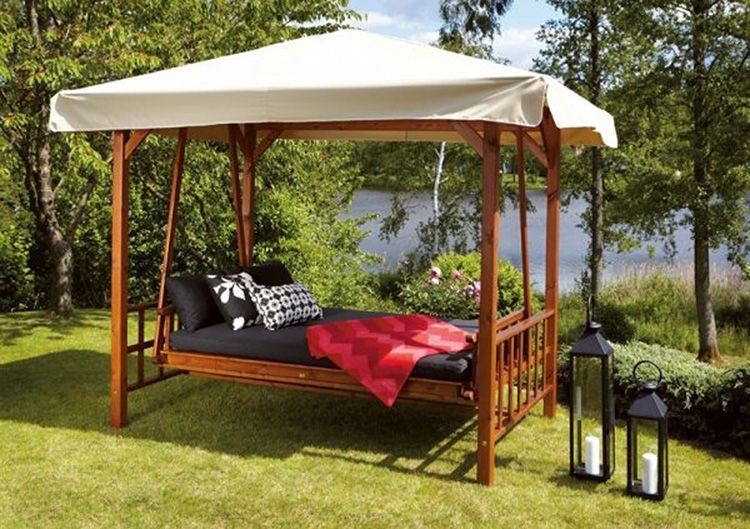

качели диван



Качели диван на веранду



Впрочем, зачем лишать себя удовольствия дома. Если у вас большая веранда с крепким перекрытием, можно сделать качели и там, например, в виде подвешенного дивана. Наверно приятно подремать на свежем воздухе на мягких подушках

Для Вас мы подобрали уникальную подборку идей самых интересных фото качелей для вашего приусадебного участка. Материалы собраны со всего интернета, нашего и забугорного. Авторство многих фото установить, к сожалению, не удалось. Источники же определенных фото указаны в подвале статьи.

Деревянные качели. 30 фото

Качели из дерева своими руками

Обустраивая территорию при частном доме или дачный участок, рано или поздно мы понимаем, что какой-то важной детали в оформлении не достает. Всегда находится место в тени деревьев, либо на заднем дворе, где прекрасно впишутся качели. Они могут быть сделаны из хвойных пород дерева, но и лиственные сгодятся. Особенно хороши качели из дуба. Можно считать, что они вечные, у них замечательная текстура. Можно приобрести готовые качели из металла. Они могут быть прочные и вполне функциональные, но явно не украсят ландшафт. Деревянные качели, сделанные своими руками, не только украсят участок, но и станут любимым местом отдыха как для детей, так и для взрослых членов семьи. Построить качели способен каждый человек, умеющий держать в руках молоток и пилу.

Подготовка к строительству

  1. Первым делом необходимо подобрать место, где мы поместим эту конструкцию. Оно должно быть ровным, желательно не на солнцепеке. Особенно тщательно выбирается место для детских качелей. Около них не должно быть камней, а под ними необходимо насыпать довольно толстый слой песка, если нет травяного покрова.
  2. Далее нужно решить, какие качели будем сооружать: детские или семейные, а может те и другие. Какая конструкция подойдет больше: А-образной или П-образной формы. Какие они будут: стационарные, переносные или разборные качели.
  3. Для семейных качелей, на которых умещается до 4 человек, лучше подойдут стационарные качели А-образной формы, так как они более прочные, могут выдержать больший вес. Для детских возможны переносные как А-образной, так и П-образной формы. Сиденье в обоих случаях может быть изготовлено в виде прямой доски, либо в виде дивана. Над качелями можно соорудить тент от солнца, либо крышу, или навес.

Создание чертежа качелей

Следующий этап – это составление подробного чертежа. После того, как мы определимся с размерами качелей (длина, ширина, высота), необходимо предусмотреть длину бруса, нужного для изготовления опор, его сечение, длину и сечение поперечной балки, распорок. Также можно подсчитать количество обрезной доски для сооружения дивана. Важно определить угол, соединения опор, чтобы получить достаточную ширину шага, которая должна быть на 50 см больше, чем ширина сиденья. Это обеспечит необходимую устойчивость качелей.

Необходимые материалы для строительства качелей

Итак, для сооружения качелей необходимы:

  1. брус сечением 100х100 мм, либо 100х200 мм;
  2. брус сечением 80х80 мм;
  3. доска обрезная;
  4. цепь или канат;
  5. карабины для крепления качели;
  6. рым-гайки с болтами для крепления цепи.

Кроме этого понадобятся: крепления для стропил, крюки с предохранителями, болты с шайбами, гайки, саморезы, гвозди и прочее.

Подготовка инструментов для строительства качелей

Какой понадобится инструмент, чтобы построить хорошие качели? Можно, конечно, сделать это сооружение при помощи ножовки, топора и молотка. Но это будет долгая история, некачественное исполнение и небезопасное использование. Имеются более современные инструменты, которые ускорят работу и сделают ее результат более привлекательным.

  1. Дисковая пила с насадкой для работы по дереву.
  2. Дрель и шуруповерт.
  3. Рубанок, рейсмус, плотницкий топор.
  4. Лобзик.
  5. Угольник, уровень.
  6. Гаечные ключи, отвертки, молоток.
  7. Карандаш и рулетка, отвес.

Пошаговая инструкция по строительству качелей

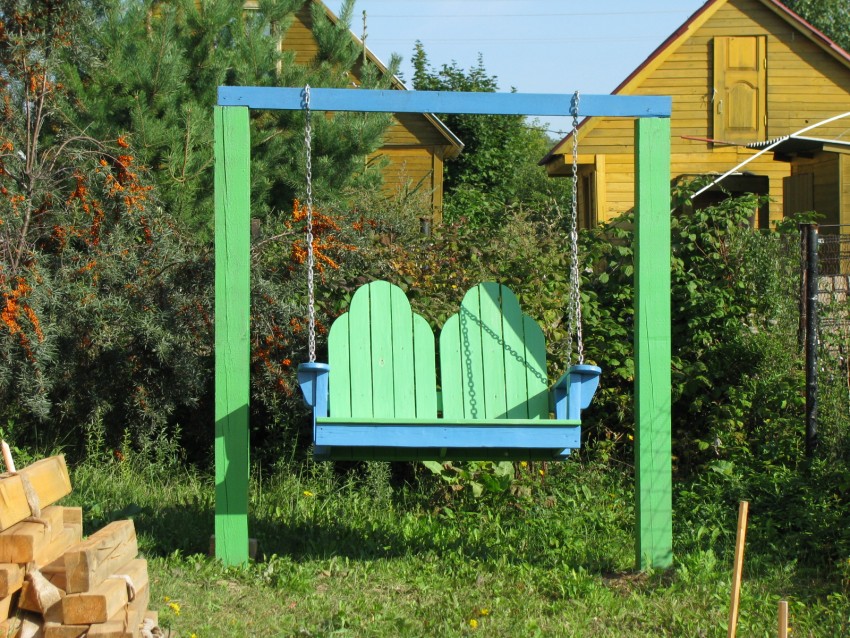

Строительство П-образных качелей

Теперь можно приступать непосредственно к устройству качелей. Будем строить деревянные П-образные стационарные детские качели, а данная пошаговая инструкция поможет нам в этом.

  • Для начала работ подготовьте два бруса 80х80 мм для изготовления каркаса качелей и один брус с таким же сечением для перекладины. Длину бруса опоры мы возьмем 2,5 м из следующего расчета: 0,5 м – углубление в землю, 0,5 м – расстояние от земли до сиденья качелей, 1,5 м – расстояние от сидения до перекладины. Длина перекладины берется произвольно, как мы посчитаем удобным для ребенка. В нашем случае это будет 1,5 м при ширине сиденья 0,6 м.

  • Весь материал тщательно шлифуем, острые углы чуть закругляем. После этого все поверхности обрабатываем антисептиком.
  • Дальше сооружаем сиденье из двух каркасов. Сиденье делаем из бруса размером 30х15х600 мм, спинку соответственно 50х150х600 мм. Ширина сиденья будет 600 мм, высота спинки качелей – 400мм. Оба каркаса стягиваются металлическими уголками.
  • Каркасы обшиваем хорошо отшлифованными и обработанными планками, оставляя между ними расстояние 5мм, прикрепляем подлокотник. Соединяем спинку и сиденье уголками. Вкручиваем рым-болты с обеих сторон сиденья и спинки, к ним присоединяем карабины, в которые вставляются цепи.
  • Длину цепи можно отрегулировать на месте, в нашем случае цепь от сиденья до перекладины будет не менее 1,65м, от спинки 1,25. Цепи крепятся к перекладине при помощи карабинов и анкерных болтов. Можно цепи заменить канатами, они более бесшумные, приятные на ощупь. Есть у них недостаток, под влиянием внешней среды канаты растягиваются и их приходится время от времени подтягивать.

  • Последний этап – это установка качелей на участке. Копаем две ямы глубиной 50 см, на дно насыпаем песок, устанавливаем наше сооружение и заливаем бетоном. Предварительно подземную часть обматываем рубероидом или смазываем отработанным маслом. Пока бетон не схватился вымеряем по уровню правильное расположение перекладины. Она должна быть строго параллельно поверхности площадки. Даем время схватиться бетону. В идеале в течение 25-30 дней пользоваться качелями не рекомендуется. Для большей надежности на высоте 40-50 см можно установить распорки.

По такому же принципу можно соорудить взрослые качели. В зависимости от высоты качелей, ширины и длины сиденья нужно пересчитать необходимое количество материала, длину цепей. В этом случае рекомендуется использование бруса 10х10 см.

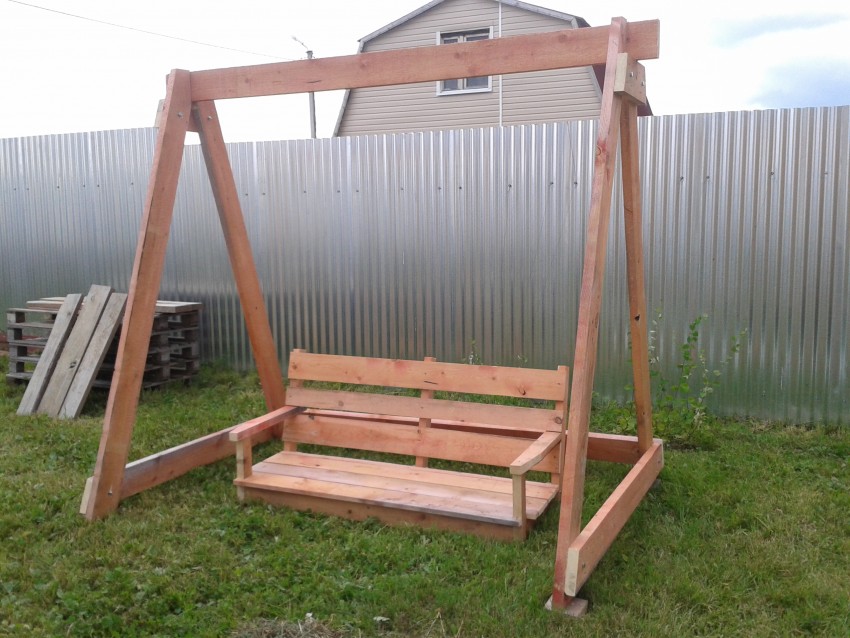

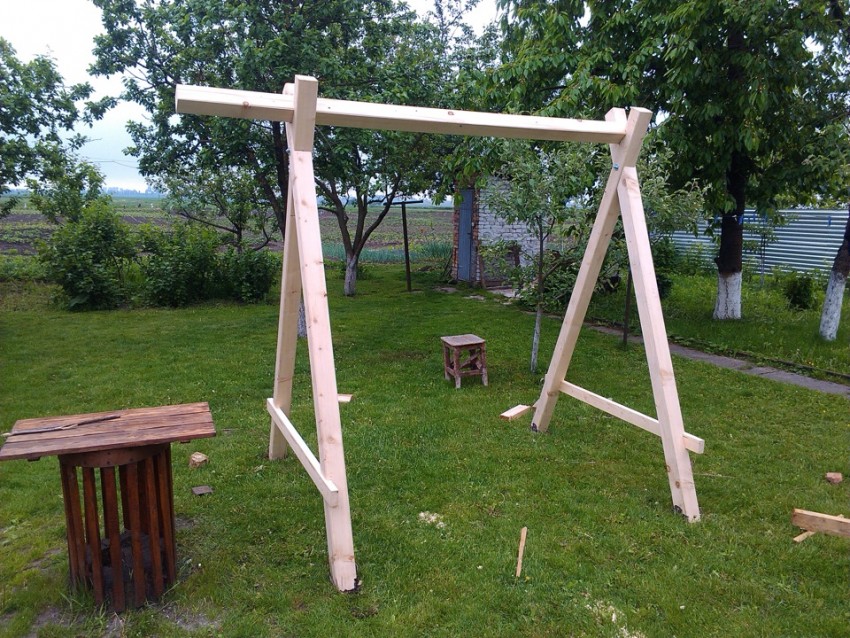

Строительство А-образных качелей

Немного сложнее будет смастерить А-образные качели.

  • Мы рассмотрим сооружение деревянной качели высотой 110 см и длиной скамьи 150 см. В этом случае длина боковой опоры в наземной части будет 173 см. Если учитывать, что закапывать рекомендуется одну третью длины опоры, нам нужен брус длиной 230 см. Расстояние между наземными частями опоры, то есть шаг будет 117 см, длина конструкции 190 см.
  • Отрезаем 4 бруса длиной 230 см, чуть закругляем углы, зачищаем наждачной бумагой поверхности бруса, формируем две боковины. Кладем два бруса на ровную поверхность так, чтоб одни концы соединились. Другие концы должны находиться друг от друга на расстоянии 117 см в точке, расположенной в 57 см от основания боковин.

  • Далее на обоих брусьях отмеряем 87 см от основания, проводим карандашом черту, через 50 см еще одну линию. Здесь мы будем прикреплять боковые перекладины, изготовленные из обрезного пиломатериала 50х100 мм. Отмеряем доски нужного размера. Крепить их можно мебельными болтами с шайбами.
  • Другой способ: прикладываем к нарисованной черте боковую перекладину, чертим с другой стороны линию, вырезаем паз глубиной 50 мм. Перекладину вставляем в паз, закрепляем саморезами. Вторая боковина делается аналогично первой. Перекладину длиной 250 см прикрепляем к боковинам металлическими уголками. Она будет выступать с обеих сторон над боковинами на 30 см.
  • Из бруса 80х80 делаем две рамочные конструкции. К ним прикрепляем саморезами отшлифованные планки. При помощи металлических уголков соединяем конструкции. Прикручиваем подлокотники. К спинке и к сидению прикручиваем рым-болты с карабинами, вставляем цепи, крепим их на перекладине.

  • Устанавливаем качели на место. Копаем ямы глубиной около 80 см, насыпаем слой песка. Вставляем предварительно обработанные битумом или маслом концы боковин в ямы, заливаем бетоном. По уровню выравниваем положение перекладины параллельно земле. Все детали конструкции пропитываем морилкой, антисептиком или покрываем лаком. Качели готовы.

Если мы будем сооружать такие же качели, только переносные рекомендуется брать брус 100 на 200 мм. Нога опоры будет 173 см. А-образные детские качели сооружаются точно так же. Следует пропорционально уменьшить все размеры, применять в работе брус 80х80 мм. На качелях можно установить тент от солнца или сделать навес. Для изготовления тента делается рама, на нее натягивается влагонепроницаемая ткань. Тент крепится к верх

Садовые качели своими руками - 90 фото и советы по подбору материалов и конструкций

Хотите сделать отдых на загородном участке более комфортным и приятным? Установите садовые качели. Они помогут расслабиться и зарядиться положительной энергией. Да и тратиться не придется – всё можно изготовить собственными силами и без привлечения сторонних специалистов. Достаточно заранее определить размеры и чертежи садовых качелей. Рассмотрим основные нюансы.

Краткое содержимое статьи:

Выбираем место

Качели – это не обычная лавочка или столик. Их можно считать капитальным объектом на участке. По этой причине к выбору места для установки надо подходить ответственно. Учитываем следующие особенности конструкции:

Стационарность. Качели состоят из нескольких элементов. Важнейшей считается опорная рама. Её стойки закапывают в землю (на глубину до 80-90 сантиметров) и заливают бетоном.

Подвижность. В качелях присутствует подвижная часть, которая осуществляет колебательные движения. Она напоминает обычный маятник.

Таким образом, создавая качели надо определить наибольший ход маятника во все стороны. Убедитесь, что на его пути нет каких-либо препятствий: деревьев, цветов, деталей садового интерьера и пр.

Мастера, желающие разобраться, как сделать садовые качели своими руками, должны обращать повышенное внимание и на качество площадки.


Если вы видели подобные конструкции, то наверняка замечали под ними лужи и грязь. Они появляются по причине того, что земля под сиденьем стирается ногами при торможении. Формируется небольшое углубление, в котором накапливается влага и грязь. Чтобы предотвратить подобную проблему, рекомендуется укладывать плитку или заливать бетонную стяжку.

Какой материал лучше?

От того, какой материал использован для создания садовых качелей, зависит многое: надежность и долговечность конструкции, стоимость, безопасность. Зачастую, домашние мастера применяют натуральную древесину и металл (по отдельности или в комбинации друг с другом). Каждый вариант имеет свои преимущества и недостатки.

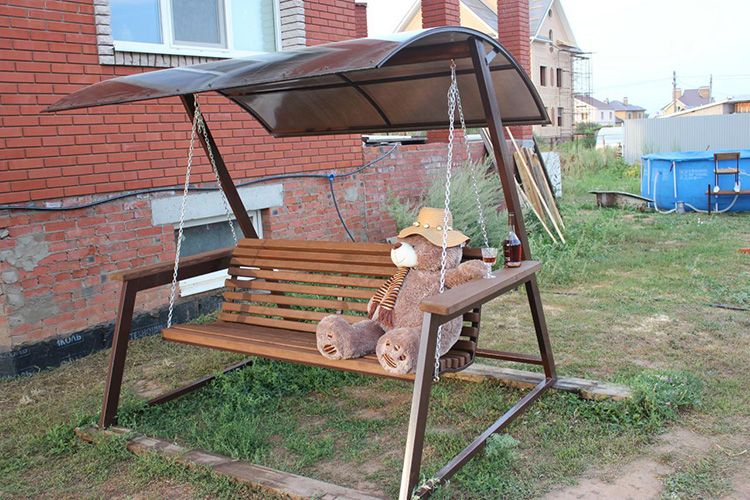

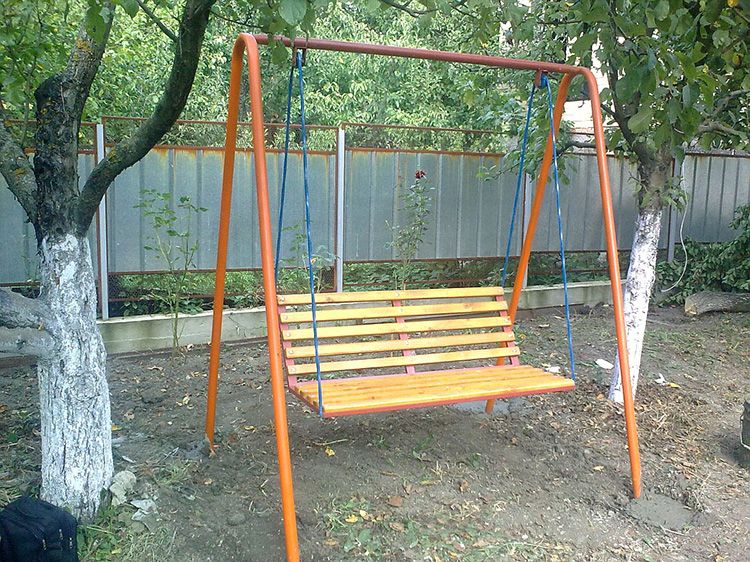

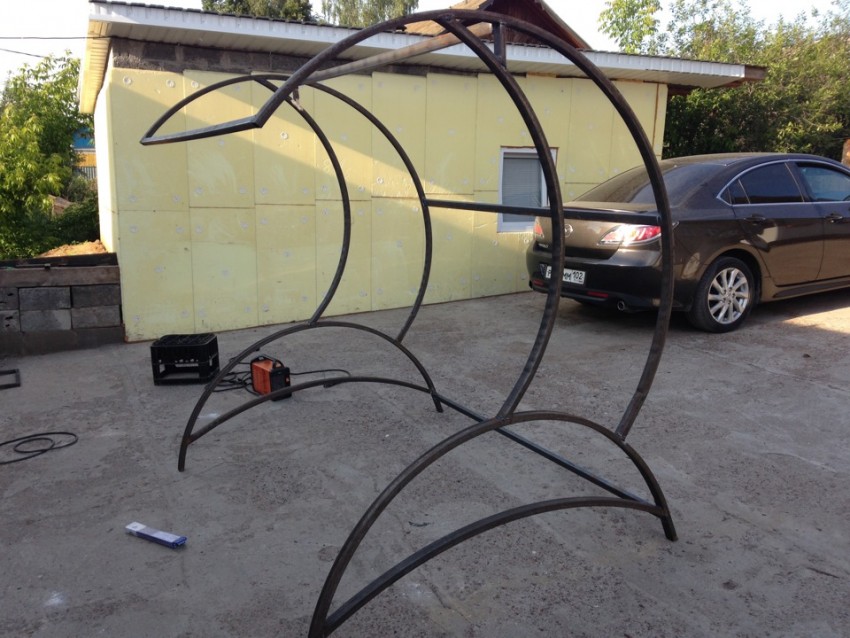

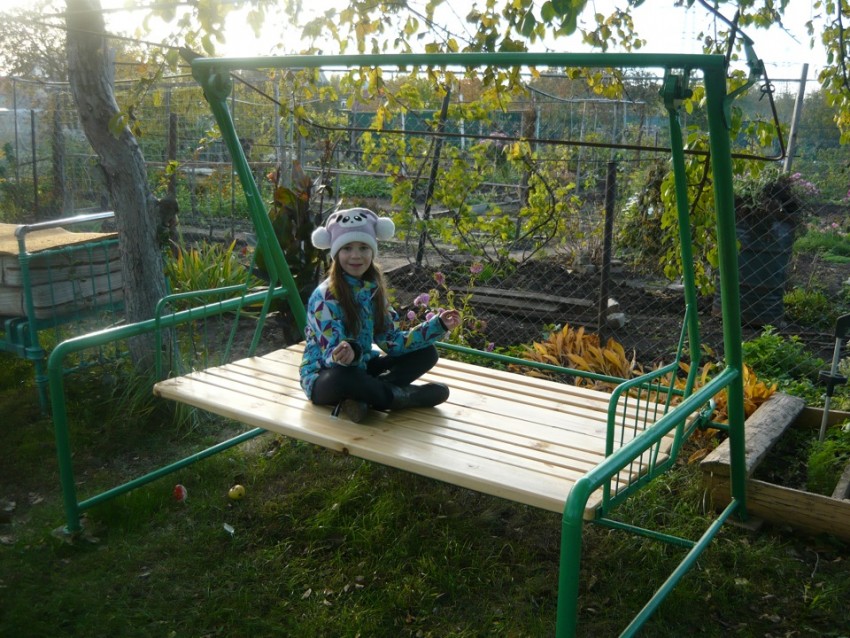

Садовые качели из металла считаются прочными и долговечными. Если оценивать срок эксплуатации, то они существенно превосходят деревянные модели.

Но есть и минусы. Металл подвержен негативному влиянию коррозии. Поэтому все элементы конструкции должны проходить соответствующую обработку.

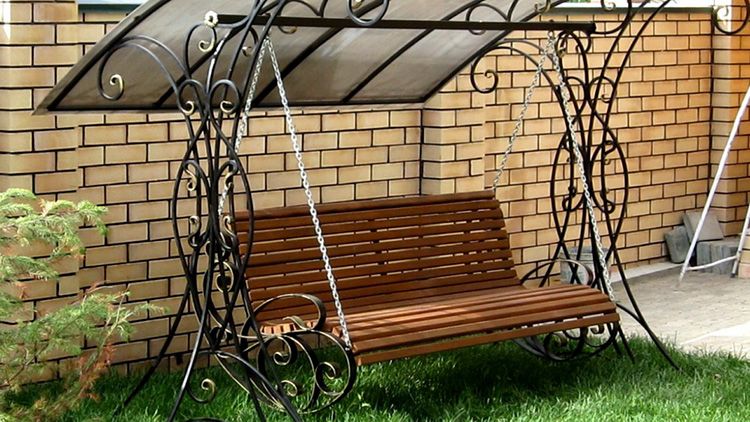

Кованые качели – сложный объект. Справиться с их созданием сможет только опытный мастер. Если использовать обычные трубы или металлические уголки, то в итоге получится примитивная конструкция, способная испортить всю привлекательность и атмосферу загородного участка.

Садовые качели из дерева обойдутся намного дешевле. Их долговечность зависит от породы древесины и обработки. Ее грунтуют и покрывают защитной краской.

Изделия из дерева гармонично смотрятся в саду. Именно поэтому многие хозяева предпочитают устанавливать именно их. Важно еще и то, что обрабатывать деревянные детали гораздо легче. Если делать все своими силами, то понадобится только топор, ножовка и шлифовальная машинка.


Особенности изготовления садовых качелей

Рассмотрим процесс создания простейших качелей. В первую очередь надо определиться с планом работ и подготовить чертеж. Его можно сделать самостоятельно или найти готовые варианты в интернете. Второй вариант является предпочтительным, так как вы сможете увидеть не только чертежи, но и фото садовых качелей, сделанных по ним.


Итак, нам понадобится четыре деревянных бруса 10 x 10 сантиметров. Их длина не должна превышать трех метров. Создаем пару Л-образных конструкций, которые объединяются под углом в пятьдесят градусов. Для крепления подойдут обычные мебельные болты.

Отсчитываем от низа опоры шестьдесят сантиметров и условно разделяем её на три равные части. На стыке 1 и 2 устанавливаем затяжки. Всё закрепляем посредством болтов.

Затем объединяем готовые рамы. Для этого подойдет деревянная перекладина (10 x 10 сантиметров). Закапываем опоры на глубину восьмидесяти сантиметров. Примерно 10 сантиметров отводится на присыпку из песка и камня. Затем заливаем ямы раствором. Устанавливаем конструкцию по уровню, чтобы убедиться в том, что все расположено ровно и без перекосов.

Создаем пару деревянных рамок (2 x 0.5 метров для сиденья и 2 x 0.65 метров для спинки). Они объединяются под углом 130 градусов. Внизу по всему периметру конструкция закрепляется при помощи металлической полоски.

Рамки можно зашить доской (размер – 26 x 46 миллиметров). Чтобы продлить период эксплуатации конструкции, рекомендуется опоры, погружаемые в бетон, обрабатывать битумной мастикой.

Рассмотренный вариант не является единственно возможным. Находите в интернете фото самодельных качелей для сада, ищите чертежи и экспериментируйте.

Фото садовых качелей своими руками


Также рекомендуем просмотреть:

Деревянные качели для дачи: чертежи и фотографии

Деревянные качели на даче – это не только способ отдыха от городской суеты, но и отличный дизайнерский прием для украшения участка. Деревянные качели для дачи, сделанные своими руками, подарят радость детям и взрослым. Изготовить их совсем не сложно, если сделать правильный чертеж и следовать советам по пошаговому производству, наглядно представленным на фото. Садовые качели из дерева, сделанные своими руками, выглядят намного привлекательнее тех, что выпускаются в массовом производстве и предлагаются для приобретения в магазинах.

Виды качелей

Классические деревянные качелиКлассические деревянные качелиКлассические деревянные качели

Для изготовления качелей нужно определиться с тем типом, который вы хотите видеть на своем участке:

  • По назначению качели бывают детские и взрослые.
  • По месту расположения: их можно разместить непосредственно на дачном участке, на земле, на веранде или в беседке. Здесь же можно классифицировать качели как мобильные и стационарные. Мобильные можно разбирать, и, в зависимости от погодных условий и времени года, устанавливать либо на участке под открытым небом, либо под крышей на веранде.
  • По типу конструкции: подвесные (гамаки), каркасные на опорах (диваны, скамейки), балансиры.
  • По количеству мест: детские одноместные, двухместные, многоместные семейные.

Особенности размещения

Деревянные качели на газонеДеревянные качели на газонеДеревянные качели на газоне

Перед изготовлением деревянных качелей важно правильно выбрать место для их размещения. При этом должны учитываться особенности рельефа, т.е. место должно быть ровным, чтобы опоры стояли прочно, а земля была мягкой, по возможности, лучше, если на месте установки будет газон или песок, чтобы не травмироваться при возможном падении. Конструкцию нужно устанавливать вдали от различных построек, столбов, ограждений, кустарника. Желательно, чтобы зона размещения садовых качелей была защищена от солнца и осадков. Однако, от этих неудобств может спасти навес над качелями.

Деревянные качели для дачи своими руками, чертежи

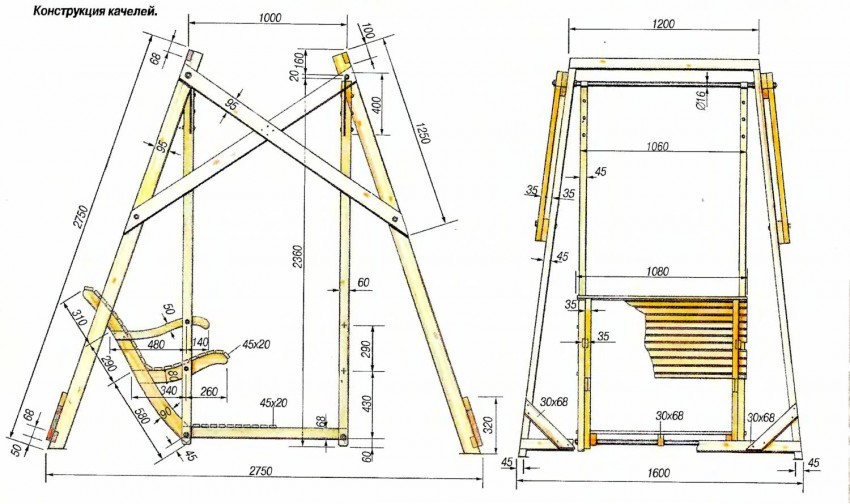

Чертёж деревянной качелиЧертёж деревянной качелиЧертёж деревянной качели

Чтобы изготовить качели для дачи своими руками, необходимо предварительно набросать чертежи всей конструкции и отдельных ее деталей. Таким образом, можно наглядно представить габариты конструкции, примерив ее на реальный участок. Выбор материала должен остановиться на качественном брусе, чтобы он был достаточно прочным для нагрузки в виде нескольких человек. Дерево не должно содержать сучки и трещины, чтобы не рассохнуться под воздействием влаги и ветра. Рекомендуется использовать ель, березу, кедр, или дуб. После того, как выбрано удачное место для размещения качелей для дачи, построены все необходимые чертежи, заготовлен нужный материал, можно приступать к изготовлению конструкции, которая состоит из опор, скамейки и навеса.

Установка опор

Для сооружения боковых опор понадобится брус одной из ранее отмеченных пород древесины размером 100х100 мм в количестве 4 штук длиной в три погонных метра, а для изготовления верхней перекладины нужно взять брус сечением 80х80 мм длиной 2,5 метра. Соединять их будет боковая стяжка из перекладины размером 100х30х600 мм. Ширина расположения опор должна быть такой, чтобы быть шире скамейки не менее, чем на 50 см.

С помощью болгарки или электролобзика отрезается необходимая длина стоек, которые соединяются друг с другом в виде буквы А. Чтобы опоры были устойчивыми, их соединяют боковыми стяжками: сверху на расстоянии 200 мм и снизу на расстоянии 600 мм от уровня земли.

Для установки опор необходимо вырыть четыре ямки глубиной 80 см, засыпать дно песчано-щебеночной подушкой толщиной 20 см. Если нагрузка слишком большая, опоры необходимо забетонировать. Концы стоек, закопанные в землю, необходимо забетонировать во избежание гниения и разрушения дерева. Верхние концы опор соединяются прочной перекладиной.

При сборе каркаса нужно учитывать симметричность опор, а также установку их по уровню. Соединить их можно простым способом: в местах скрещивания перекладин просверливаются отверстия, в которые вставляются спицы диаметром 10 мм. Лишние концы отрезаются болгаркой. С внутренней и наружной стороны на спицы закручиваются гайки с шайбами, затем стягиваются.

Изготовление скамейки

Самый бюджетный и простой вариант изготовления скамейки для дачных качелей, представлен на фото – это использование поддонов, или паллетов. Два поддона нужно соединить брусьями с двух крайних сторон, затем просверлить четыре отверстия по краям для подвеса на канаты или цепи. Спинку можно присоединить таким же способом, с помощью брусьев.

Более сложный вариант изготовления сидения – из фанерных заготовок толщиной не менее 12 мм. Для этого нужно сделать чертежи деталей, которые будут соединять основание скамейки. Они выглядят как дуги в виде буквы Г с закругленными краями. Необходимо выпилить шесть заготовок, затем перенести их контуры на дерево. Они склеиваются вместе, края обрабатываются шлифмашинкой. Из отдельной доски вырезаются круги с помощью специальной насадки на дрель, для держания каната. Само основание для сидения изготавливается из обычного штакетника, который крепится к вырезанным из дерева дугам. Круги с держателями каната присоединяются к концам крайних дуг, которые будут держать скамейку. По окончании работ всю конструкцию необходимо покрыть краской или пропиткой, защищающей дерево от гниения, деформации и прочих разрушений.

Изготовление навеса

Изготовленные для дачи, уличные качели нуждаются в навесе, защищающем от солнца и дождя. Самым простым способом крепления навеса над качелями является тот, который показан на фото: с двух сторон верхней перекладины крепятся два треугольника из бруса концами вниз. Затем на перекладину прибиваются доски, крайние из которых опираются на концы треугольника. Навес также можно сделать из брезента, плотной ткани, поликарбоната.

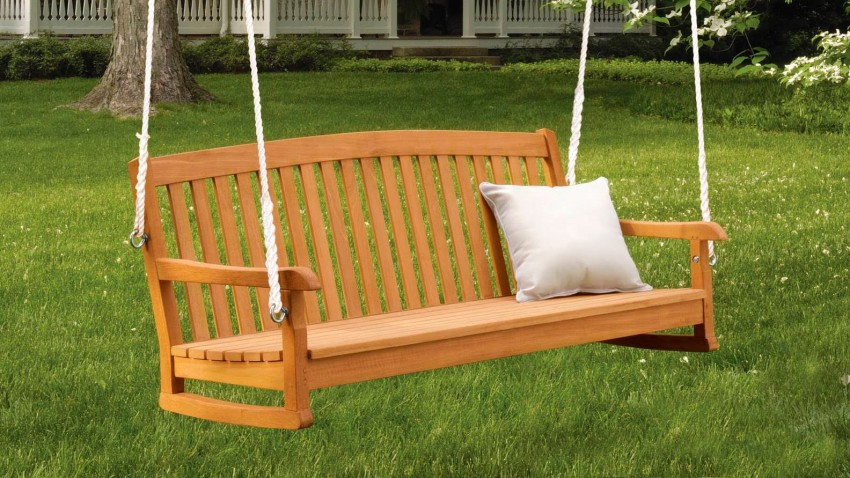

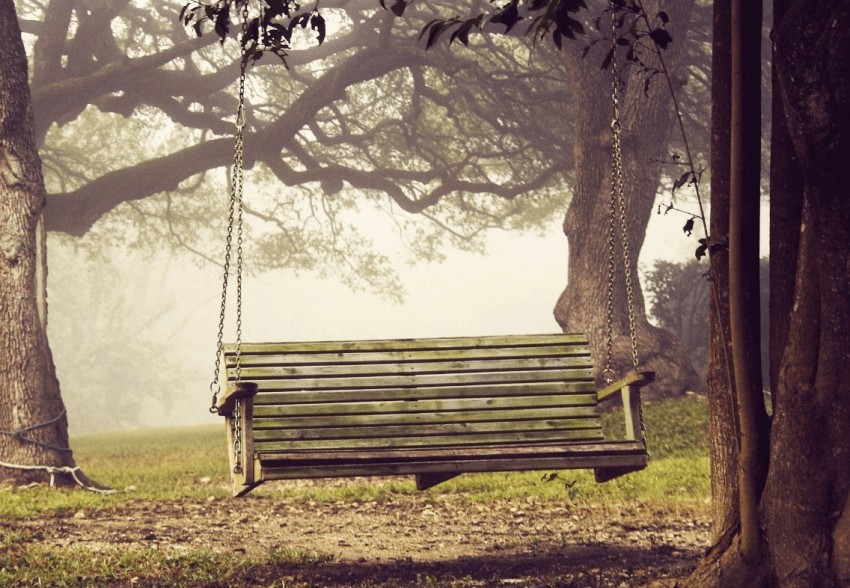

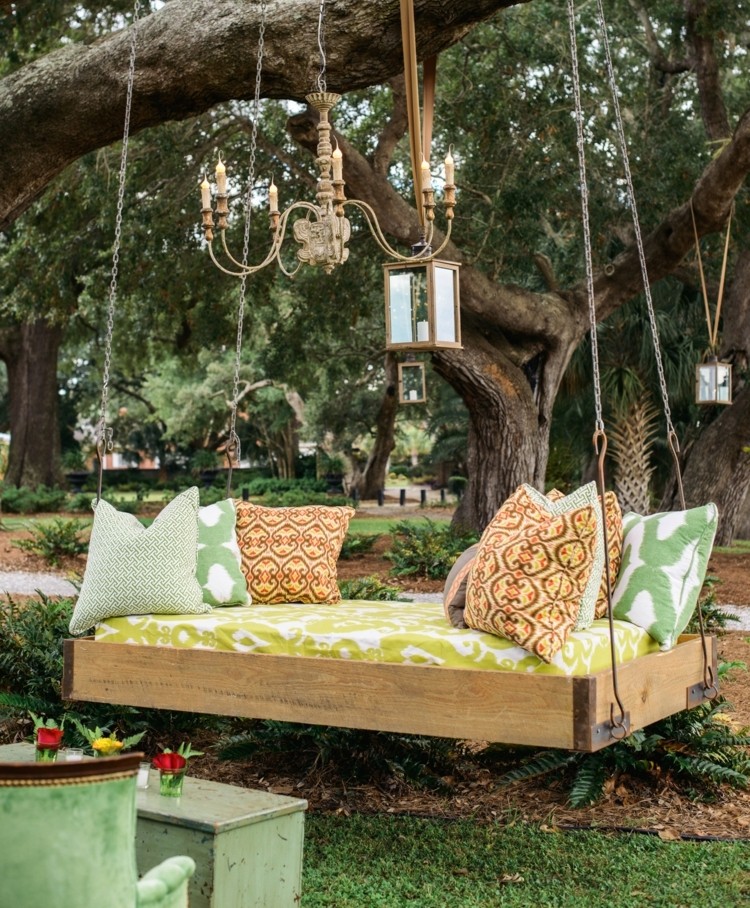

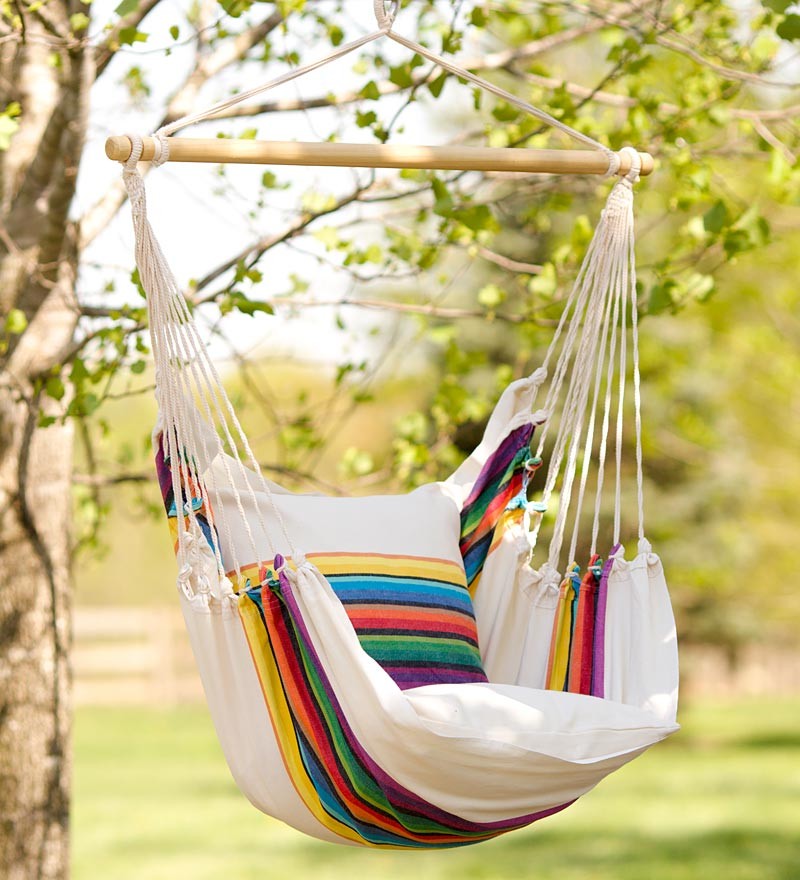

Подвесные деревянные качели для дачи

Подвесные деревянные качелиПодвесные деревянные качелиПодвесные деревянные качели

Подвесные качели отличаются от каркасных тем, что они не устанавливаются непосредственно на землю, а крепятся к уже готовым опорам, главное при этом, чтобы опора была прочной. В качестве подвеса выступает канат или цепь. Самый известный вариант подвесной качели – это гамак. А самый простой вариант изготовления подвесного варианта состоит из доски или бруса с проделанными по краям отверстиями для крепления каната. Она просто привязывается к опорному брусу, и качели готовы. Вместо доски можно использовать обычный стул, у которого отрезаны ножки. Отличные подвесные качели получаются и из паллетов. Сначала ее нужно обработать антисептиком, покрасить и просушить. С четырёх сторон делаются отверстия, за которые паллет подвешивается на опорный брус канатами, веревкой или цепями. На паллет можно положить матрас и подушки, получив, таким образом, удобный подвесной диван. На фото показан такой дачный вариант.

Детские деревянные качели для дачи

Детские деревянные качели для дачиДетские деревянные качели для дачиДетские деревянные качели для дачи

Детские качели должны изготавливаться с учетом размеров «на вырост». Опорная конструкция изготавливается в виде буквы А, как самая надежная. Крепление производится типом стык-паз, это не позволит качелям расшататься. На расстоянии, равном трети высоты от земли до верхней перекладины, закрепляется горизонтальная балка, придающая жесткость конструкции. Сиденье делается широким, а спинка высокой, чтобы ребенок мог полностью на нее откинуться. Подвес сидения рекомендуется делать из цепи, которую можно регулировать по высоте по мере взросления ребенка.

Требования к детским качелям

Особое внимание нужно уделить прочности конструкции детских качелей в целях безопасности. Для этого необходимо учитывать следующие нюансы:

  1. Если дети маленькие, в обязательном порядке нужно устанавливать качели детские только со спинкой. Спереди желательно установить страховку от выпадения в виде перекладины.
  2. Высота от земли до сидения не должна превышать 80 см.
  3. Чтобы проверить прочность, которую имеют новые качели детские для дачи, в первую очередь нужно сесть в них взрослому человеку.
  4. Опоры должны быть прочно встроены в грунт, из элементов конструкции не должны торчать гвозди и прочие крепежные изделия.
  5. Под качелями не рекомендуется заливать бетонную площадку, лучше всего присыпать землю песком или уложить основание из резиновой крошки.

Когда все моменты относительно безопасности конструкции будут учтены, можно обратить внимание на декоративное оформление детских качелей – их можно оформить в соответствии с любимыми мультфильмами ребенка, покрасить в яркий цвет, сделать узорные перекладины. На фото можно посмотреть оригинальные идеи оформления детских качелей.

Качели садовые своими руками: пошаговая инструкция с фото

Сложно представить себе человека, который хотя бы раз не катался в детстве на качелях. Даже став взрослыми, многие по-прежнему любят отдохнуть и покачаться в саду на даче, не говоря уже о детях. Многие устанавливают у себя на участке конструкции, купленные в магазине, а некоторые создают дачные  шедевры самостоятельно. Редакция HouseChief.ru предлагает вашему вниманию обзор, из которого вы узнаете, как создать довольно популярный аттракцион – садовые качели своими руками: фото и чертежи станут хорошей помощью в этом.

Садовые качели – отличный способ отдохнуть в саду на дачеСадовые качели – отличный способ отдохнуть в саду на даче

Читайте в статье

Виды садовых качелей с фотографиями моделей

Качели разделяются по материалу изготовления, типу конструкции и назначению. Так, например, конструкции бывают для взрослых, детей и всей семьи. Рассмотрим некоторые особенности различных конструкций в зависимости от их назначения.

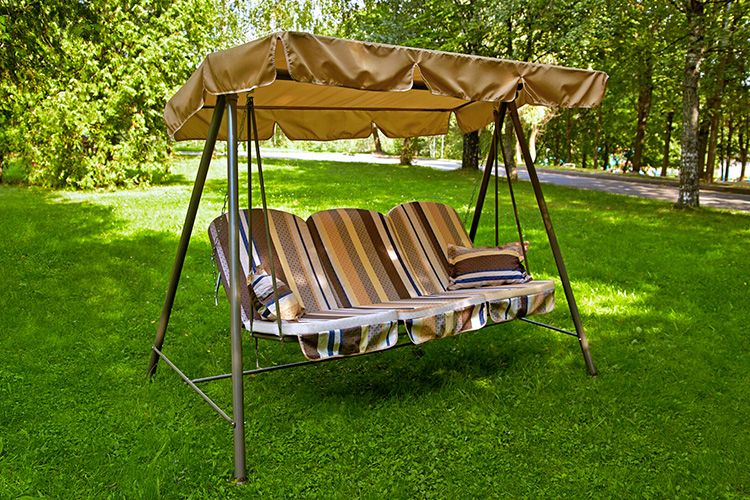

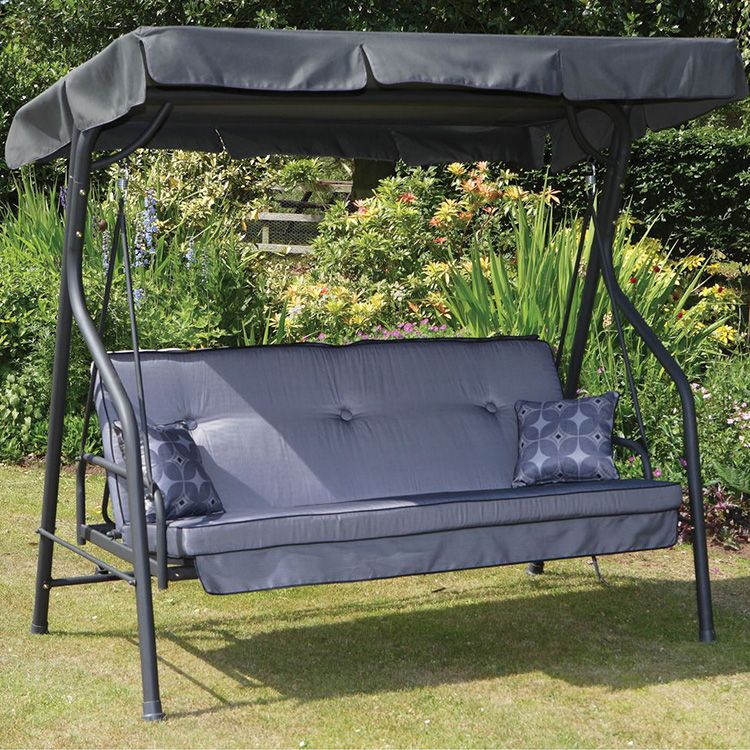

Качели из трубы и арматуры с жестким подвесом диванаКачели из трубы и арматуры с жестким подвесом дивана

Качели для взрослых

Качели для взрослых отличаются простотой и повышенной прочностью конструкции. Они могут быть стационарными или переносными. Качели для дачи изготавливаются из самых разных материалов и должны выдерживать нагрузку более 120 кг. Конструкции могут иметь самую различную форму.

Как сделать своими руками садовые качели: фото моделей, чертежи и пошаговое руководство Как сделать своими руками садовые качели: фото моделей, чертежи и пошаговое руководство Как сделать своими руками садовые качели: фото моделей, чертежи и пошаговое руководство

Садовые качели

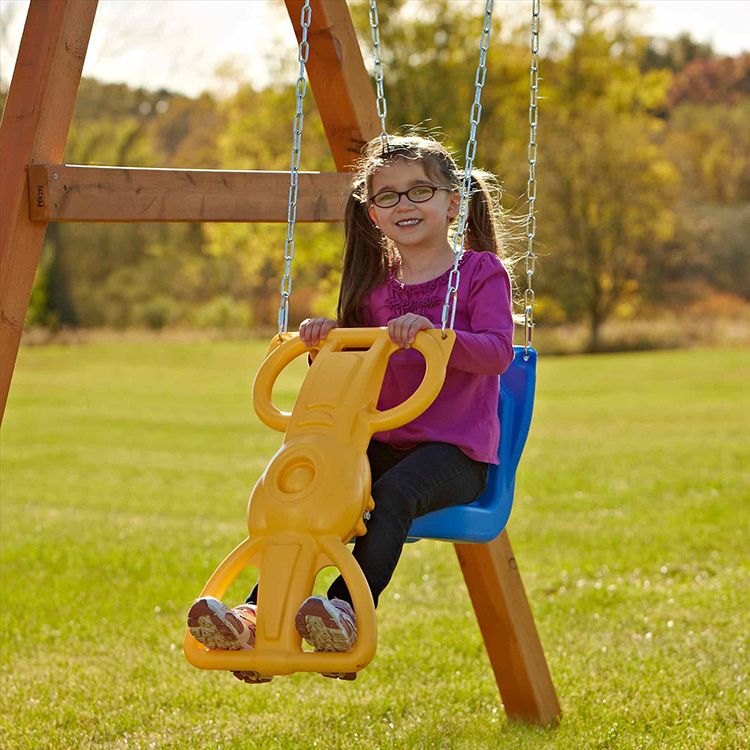

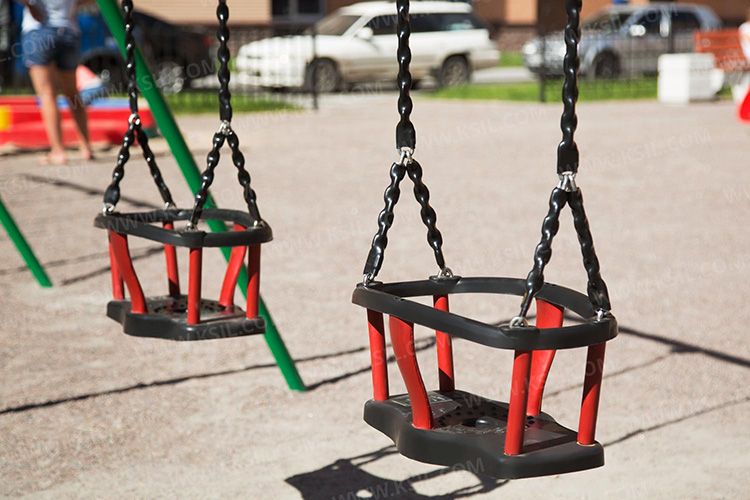

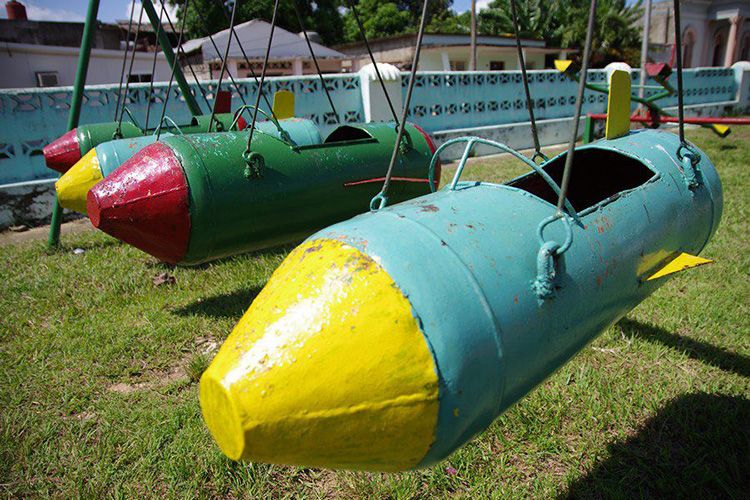

Аттракцион для детей

К детским качелям предъявляются очень строгие требования в плане безопасности. При их создании необходимо учитывать не только габариты конструкции, но и экологичность материалов, используемых при производстве. Детский аттракцион не должен иметь острых углов и оснащается ремнями безопасности. Также большое внимание уделяется и дизайну конструкции. Качели выполняются как в своей традиционной форме, так и в виде ракет, машинок, паровозиков.

Как сделать своими руками садовые качели: фото моделей, чертежи и пошаговое руководство Как сделать своими руками садовые качели: фото моделей, чертежи и пошаговое руководство Как сделать своими руками садовые качели: фото моделей, чертежи и пошаговое руководство

детские качели для дачи уличные

Конструкции для всей семьи

Аттракционы, предназначенные для всей семьи, представляют собой большие устойчивые конструкции с широкой скамьей, на которой могут расположиться несколько взрослых людей одновременно. Для большего комфорта качели оснащаются широким тентом, который защитит от палящего солнца и дождя. Конструкции имеют самые различные размеры, изготавливаются из разных материалов и могут быть как стационарными, так и мобильными.

Как сделать своими руками садовые качели: фото моделей, чертежи и пошаговое руководство Как сделать своими руками садовые качели: фото моделей, чертежи и пошаговое руководство Как сделать своими руками садовые качели: фото моделей, чертежи и пошаговое руководство

Конструкция качелей для сада и используемые материалы

Качели могут иметь А- , П- и Г-образную конструкцию опор. Также они бывают подвесными на цепях, тросах и знакомыми всем с детства балансирами. В зависимости от типа качелей при изготовлении аттракциона для взрослых и детей используются металлические трубы и уголки, деревянный брус и брёвна, пластик и подручные материалы.

Фото кованых качелейФото кованых качелей

Опорная конструкция

Опоры качелей изготавливаются из дерева или металла. Деревянные конструкции выглядят эстетичнее металлических, но имеют некоторые ограничения по весу катающегося человека. Качели же из металлической трубы или уголка имеют относительно небольшую массу, отличаются длительным сроком эксплуатации и бывают, как правило, переносными. Металл даёт больше возможностей дизайнерам при создании конструкций для отдыха на даче. Для подвесных качелей в качестве опоры можно использовать толстую ветку дерева, металлическую или деревянную балку перекрытия крыши веранды.

Кованые садовые качели для всей семьиКованые садовые качели для всей семьиСделанные своими руками садовые деревянные качелиСделанные своими руками садовые деревянные качелиКонструкция из автомобильного скатаКонструкция из автомобильного ската

Комфортное сиденье для качелей

В качестве сиденья для качелей может использоваться обычная доска (самый простой вариант), старая автомобильная покрышка, стул или скамья со спинкой, диванчики. Конструкции, предназначенные для ребенка, должны снабжаться специальными ремнями безопасности.

Сиденье качелей для маленьких с ободком безопасностиСиденье качелей для маленьких с ободком безопасностиСиденье-диванчикСиденье-диванчикСиденье-гамакСиденье-гамак

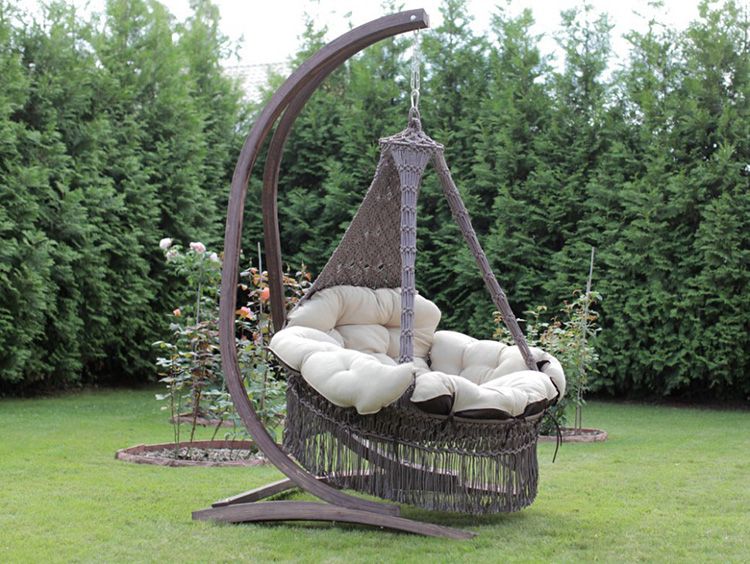

Подвесные кресла

Крепление подвеса к опорной конструкции

Крепление сиденья к опоре может быть жёстким и гибким. При первом варианте используется деревянный брус, металлический уголок или труба. Для гибкого подвеса применяют тросы, цепи и канаты.

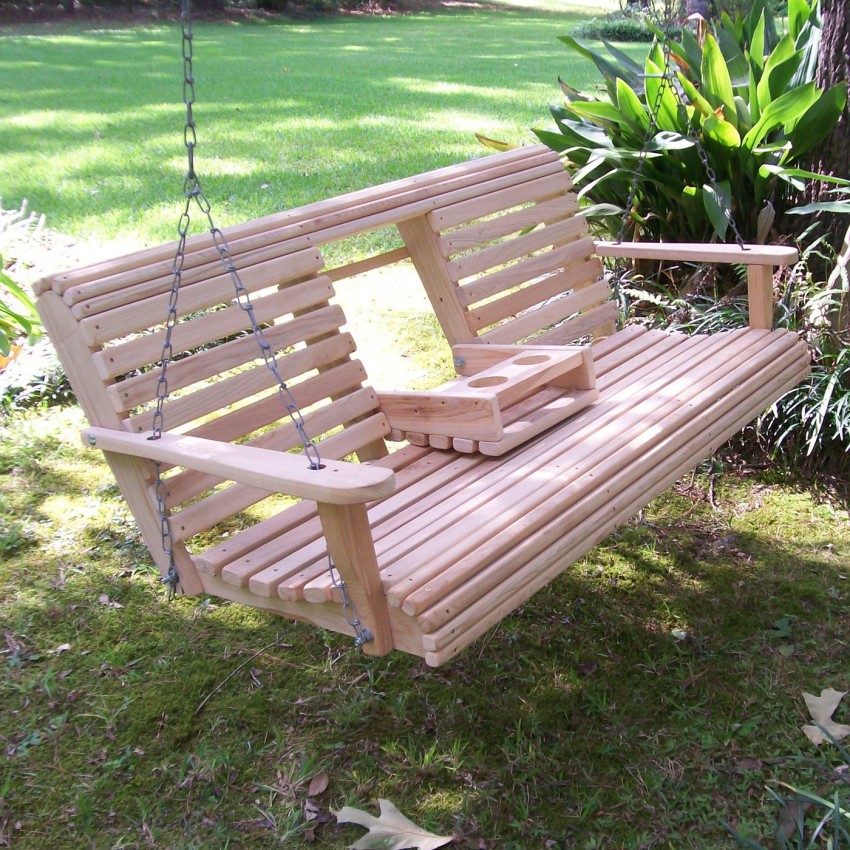

Качели с подвесом сиденья на цепяхКачели с подвесом сиденья на цепях
Сиденье для качелей на цепях и тросах

Гибкий подвес позволяет соорудить качели из подручных материалов и очень быстро их установить. Самый простой вариант – доска и два отрезка каната, которые крепятся к толстой ветке дерева на участке или балке в кровельной конструкции веранды. При помощи цепей, канатов и тросов можно крепить сиденье как к стационарным, так и к мобильным опорным конструкциям. Не рекомендуется использовать гибкие подвесы для катания маленьких детей, поскольку такие конструкции не отличаются стабильностью, и возможны небезопасные перекрутки тросов, цепей или канатов. Для обустройства качелей лучше применять цепи или металлические тросы, поскольку пеньковые канаты могут растягиваться и провисать, что повлияет на надёжность конструкции.

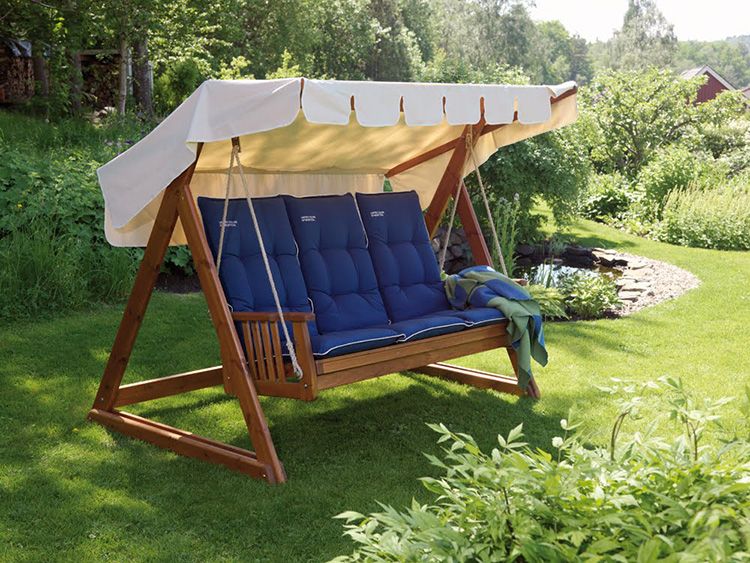

 Деревянные качели с мягким диваном и тентомДеревянные качели с мягким диваном и тентомКачели с жёстким диванчикомКачели с жёстким диванчикомДиванчик качелей из досок от грузовых поддоновДиванчик качелей из досок от грузовых поддонов
Жёсткие подвесы из металла и дерева

Использование для подвеса сидений к опорной конструкции деревянных брусьев, металлических уголков или труб имеет свои преимущества. Такой вариант отличается большей надёжностью и позволяет выдерживать больший вес. Жёсткий подвес лучше всего подходит для детских качелей.

Подвес диванчика из трубПодвес диванчика из трубЖёсткие подвесы – наиболее надежный вариантЖёсткие подвесы – наиболее надежный вариантКрепление дивана к каркасу при помощи деревянного брусаКрепление дивана к каркасу при помощи деревянного бруса

Как сделать качели «гнездо» своими руками

«Гнездо» представляет собой подвесную конструкцию с круглым плетёным сиденьем. Данная модель качелей ещё называется «корзиной» или «паутинкой». Качели «гнездо» могут уместить 2-3 детей или одного взрослого человека. Однако для подвеса этого аттракциона необходимо использовать прочные канаты.

Популярная модель качелей «гнездо»Популярная модель качелей «гнездо»

Для создания такого аттракциона понадобятся следующие материалы:

  • альпинистский страховочный трос, пеньковый или синтетический шнур с Ø 5-6 мм для устройства сиденья;
  • прочная ткань и войлок для наружной отделки сиденья;
  • стальная водопроводная труба для устройства опорной конструкции;
  • гимнастический обруч Ø 900 мм для изготовления каркаса сиденья.

Playgarden Подвесные качели «Гнездо»

Схема и пошаговая инструкция по созданию своими руками уличных качелей для дачи

Создание качелей типа «гнездо» начинают с изготовления плетёного или текстильного сиденья. Если аттракцион предназначен только для детей, то понадобятся гимнастические обручи. Конструкция, рассчитанная на взрослых, изготавливается из стальной трубы с Ø 16 мм и длиной 1 500 мм, которой придают форму круга на трубогибочном устройстве. Место соединения сваривается. К каркасу крепятся тросы, и обруч оплетается в технике «ловец снов» или макраме. Шнуры для сиденья натягиваются туго, чтобы не было провисания. Обруч отделывается поролоном и текстилем или брезентом.

Самое простое плетение сиденьяСамое простое плетение сиденья

Рекомендация! Сиденье «гнезда» можно дополнить подушкой с капроновым чехлом и качественным наполнителем. Это сделает конструкцию более комфортной.

Когда сиденье готово, можно приступать к созданию опорной конструкции. Для этого можно использовать профильную трубу или толстый деревянный брус. Изготавливается опора для подвеса сиденья следующим образом.

  1. Собираем две боковые А-образные конструкции.
  2. Если качели стационарные, то боковины вкапывают в землю. Расстояние между опорами должно быть равно высоте конструкции.
  3. Боковины вверху соединяются стальной трубой, к которой будет крепиться сиденье.
  4. Тросы, канаты или цепи подвеса крепятся к перекладине. Для предотвращения истирания тросов от контакта с трубой под них подкладывается прокладка из полиэстера.
  5. Сиденье крепится к тросам, канатам или цепям при помощи четырех карабинов.
Крепление «гнезда» к подвесу при помощи карабиновКрепление «гнезда» к подвесу при помощи карабинов

После того, как конструкция готова, её требуется испытать на прочность. Для этого необходимо на сиденье уложить груз общим весом порядка 120-150 кг. Это позволит проверить натяжение тросов, оплетки обруча, а также отрегулировать оптимальное расстояние между сиденьем и поверхностью земли.

Как на даче сделать своими руками качели из металла

Металлические качели для дачи бывают стационарными, с жёсткой конструкцией, и сборно-разборными. Первый вариант предпочтительней, поскольку он обеспечивает большую устойчивость, безопасность и надежность. Однако в этом случае требуется наличие навыков работы со сваркой. Разборная конструкция менее надежна, поскольку в процессе эксплуатации может произойти расшатывание мест соединений.

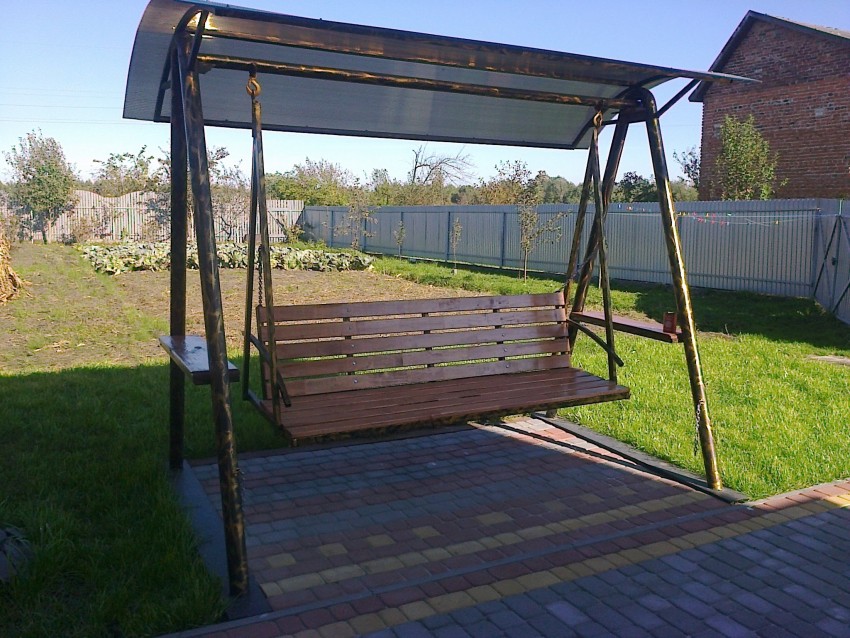

Дачные качели из металлаДачные качели из металла

Чертежи садовых качелей из металла, сделанных своими руками

Приведём один из вариантов решения устройства садовой качели.

Чертежи садовых качелей с размерами для изготовления своими рукамиЧертежи садовых качелей с размерами для изготовления своими руками

Предлагаем посмотреть видео – как своими руками сделать качели из металла.

Как сделать своими руками качели из профильной трубы

Профильная труба – оптимальный вариант для изготовления металлических качелей, особенно сборно-разборных переносных конструкций. Это связано с тем, что в таком случае можно обойтись без сварных соединений. Качели можно легко собрать при помощи болтов и гаек. Как мы уже говорили, болтовое соединение менее надёжно, чем сварное из-за расшатывания в ходе эксплуатации, но эту проблему можно решить, регулярно проверяя места креплений, и при необходимости устраняя образовавшийся люфт.

Рассмотрим вариант создания металлических качелей для дачи из профильной трубы с использованием сварки.

Фото садовых качелей из металла своими рукамиФото садовых качелей из металла своими руками

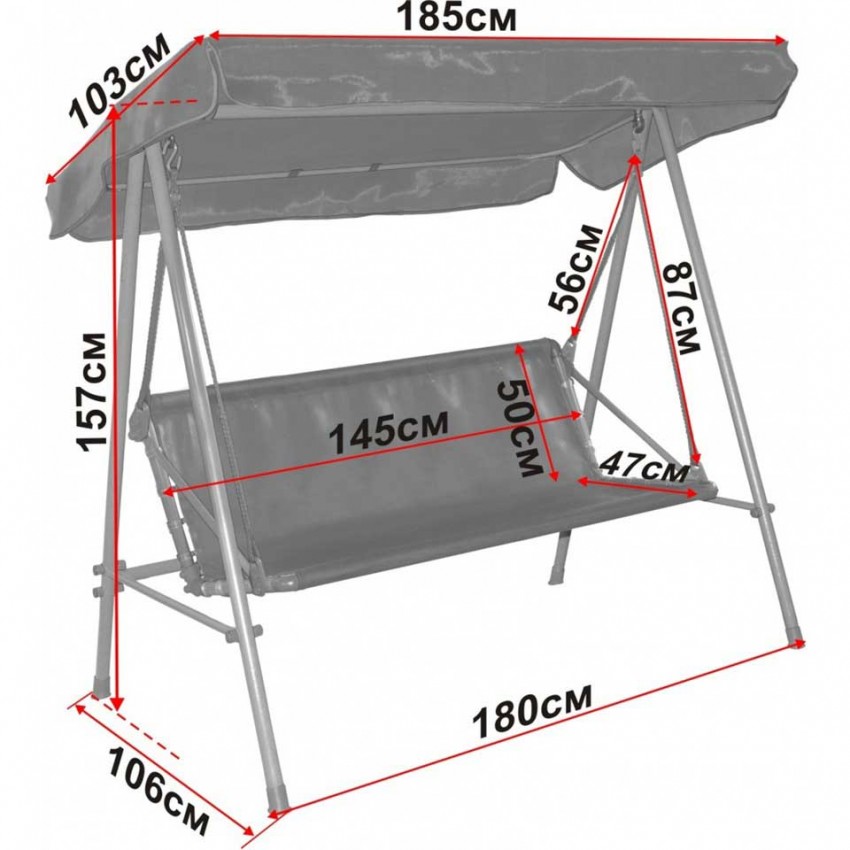

Чертежи для изготовления дачных качелей своими руками

Размеры садовых качелей для изготовления своими рукамиРазмеры садовых качелей для изготовления своими руками

Подробная инструкция по изготовлению

Для изготовления металлических качелей из профильной трубы потребуются следующие материалы и инструменты:

  • сварочный аппарат;
  • электродрель;
  • угольник и рулетка;
  • «болгарка»;
  • щётка по металлу;
  • малярная кисть или валик;
  • профильная труба 40 × 40 × 2 000 мм – 5 шт.;
  • труба 20 × 20 × 1000 мм – 2 шт.;
  • профиль 20 × 40 × 1 000 мм – 3 шт.;
  • доска 20 × 90 × 1 500 мм – 7 шт.

Как из дерева своими руками сделать качели

Сделать из дерева качели для дачи своими руками – оптимальный вариант, поскольку не требуется иметь дело со сваркой: далеко не у каждого есть специальный аппарат, и не любой человек умеет им пользоваться. С деревом совершенно другая ситуация. Деревянные качели может сделать практически любой человек, умеющий обращаться с ножовкой и молотком.

Фото сделанных своими руками садовых качелей из дереваФото сделанных своими руками садовых качелей из дерева

Делаем своими руками садовые качели из дерева: чертежи и пошаговое руководство

Для начала изучим схему. Как видно из чертежа, ничего здесь сложного нет.

Фото чертежей деревянных качелей, сделанных своими рукамиФото чертежей деревянных качелей, сделанных своими руками

Для изготовления своими руками качелей из бруса можно воспользоваться предложенным выше чертежом, найти в интернете другой вариант или же разработать собственную конструкцию. Для лучшего понимания можно воспользоваться нижеследующими видеороликами: в них подробно описывается процесс создания качелей из дерева.

Как собрать садовые качели из подручных материалов

Для создания качелей на даче можно воспользоваться практически любыми подручными материалами. Для сборки этого популярного аттракциона используют старые автомобильные покрышки, коряги, бревна, доски от грузовых поддонов. Для самой простой конструкции достаточно толстой ветки на высоком дереве в саду, цепей или канатов и доски для сиденья.

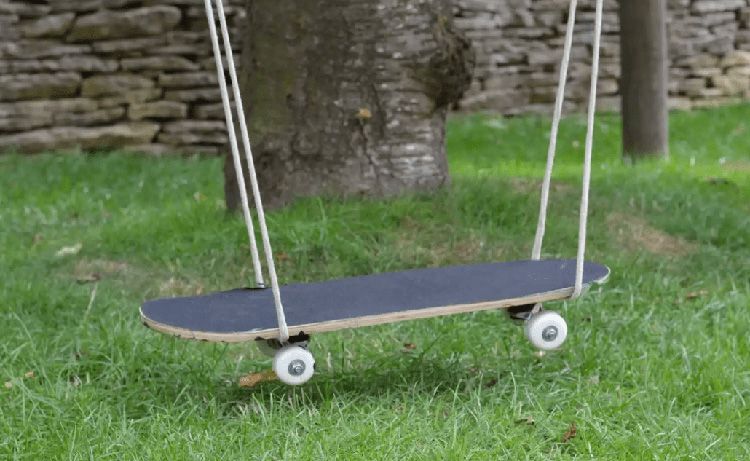

Качели можно сделать даже из каната и обычного скейтбордаКачели можно сделать даже из каната и обычного скейтборда

Собираем своими руками качели из покрышек

Чтобы сделать для дачи уличные подвесные качели на цепях достаточно подвесов, автомобильной покрышки и нескольких рым-болтов. Для изготовления конструкции в покрышке сверлится 2-3 отверстия, в которые вставляются рым-болты для крепления подвесов. Вся конструкция монтируется на любую перекладину – и качели готовы. Подобный аттракцион способен выдержать как ребенка, так и взрослого человека весом до 120 кг.

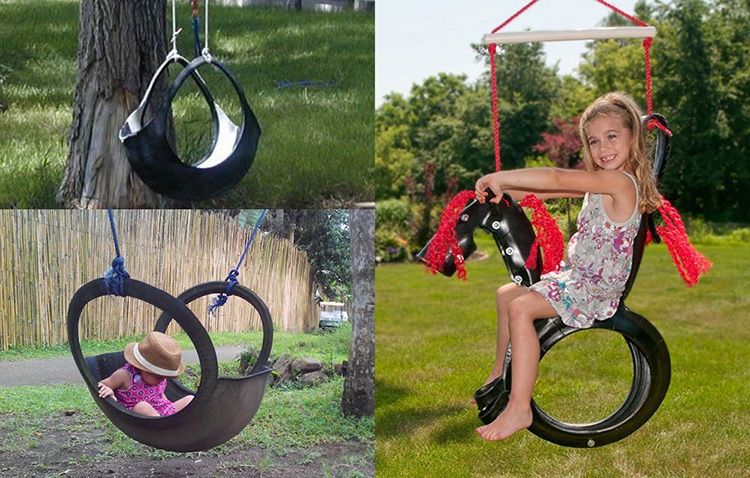

Качели с сиденьем из автомобильной покрышкиКачели с сиденьем из автомобильной покрышки

Садовые качели из бревен

Оригинально смотрятся садовые качели из бревен и коряг. Это отличный вариант, поскольку материал для конструкции можно легко найти в ближайшем лесу. Можно дать волю своей фантазии и сделать просто сказочные качели, которые понравятся не только детям, но и взрослым. Но есть важный момент: если предполагается установка стационарной конструкции с заглублением в землю, то рекомендуется нижние концы опор обработать смолой или специальной пропиткой, чтобы предотвратить загнивание древесины. Для изготовления своими руками деревянных качелей для дачи чертежи можно легко найти в интернете или сделать их самостоятельно.

Садовые качели из некондиционных бревенСадовые качели из некондиционных бревен

Фотогалерея вариантов садовых качелей

Несколько слов в завершение

Мы буквально по косточкам разобрали, что такое дачные качели, какие виды бывают и как можно сделать их своими руками. Надеемся, что наша статья будет вам полезной, когда вы решите устроить подобный аттракцион у себя на садовом участке. Ждём ваших комментариев, предложений и замечаний, которые вы можете оставить в специальной форме.

Как сделать своими руками садовые качели: фото моделей, чертежи и пошаговое руководство

ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями

дачные, садовые, из металла (трубы круглой, профилированной), дерева (бруса, бревна)

Помните детские ощущений от качелей? Это не только приятно, но еще и полезно — монотонные раскачивания тренируют вестибулярный аппарат, а еще — успокаивают нервную систему. Второе свойство в наше время очень полезно. Такое себе приятное лечение-расслабление после напряженного дня. Тем более, что сделать качели своими руками сможет любой человек с «прямыми» руками. Есть, конечно и сложные модели, но простых намного больше.

О конструкциях

Содержание статьи

Как и большую часть надворных построек, качели чаще всего делают из дерева. Стойки и перекладину — из бруса, бревна, сиденья — из дощечек и даже из частей домашней мебели.

Такие качели-диван со с стойками из бревен сделать самостоятельно легко: быстро, дешево, удобно

Такие качели-диван со с стойками из бревен сделать самостоятельно легко: быстро, дешево, удобно

Немного о конструкциях. Есть три основных вида подвесных качелей, или как их еще называют — качели-лодочка, диван, скамейка и т.п. Основное отличие в типе опорной конструкции: есть А-образное и П-образное. Пример со стойками, сложенными в треугольную конструкцию вы видите выше, а на фото ниже пример с П-образной стойкой. Это уже скорее пергола с подвесной скамейкой и строится она по тому же типу, только еще с учетом раскачивающих нагрузок.

Есть третий вид — это уже сложное сооружение, которое требует определенных навыков — в его основе шарнирные соединения и раскачиваются они от упора ногами в пол. Сразу приведем и фото и схемы для желающих (можно развернуть во весь экран, если нажать на стрелки в правом верхнем углу картинки).

Как построить беседку из дерева своими руками читайте тут.

Делаем качели своими руками из дерева

Чаще всего самостоятельно делают конструкцию в виде буквы «А». Она проще, требует меньшего расхода материалов. Более подробно разберем узлы, крепления, поговорим о материалах, защите от разрушения и устойчивости.

Материалы

Сразу о том, из чего сделать деревянные качели. Выбор сечения пиломатериалов зависит от планируемой нагрузки. Если предполагается, что сидеть будет один взрослый человек, стойки и верхняя перекладина по минимуму — 50*70 мм. Если предполагается большее количество «посадочных» мест — два или три, то сечение бруса не менее 100*100 мм, в лучше — 100*150 мм. Опытным путем установлено, что такая конструкция при использовании бруса 100*100 нормально выдерживает суммарную нагрузку около 200 кг. Если вам необходимо больше — берите большее сечение, или ставьте бревна))

О том, из чего изготавливают скамью/диванчик. На каркас пойдет брусок 70*40 мм, высота спинки не менее 600 мм, глубина сиденья не менее 480 мм. С глубиной сиденья и углом наклона спинки можно экспериментировать: есть варианты под «лежачее» положение. Соответственно, и длинна дивана и габариты конструкции от этого сильно меняются. Для крепления используют гвозди 200 или шпильки не менее 10 мм в диаметре.

Как расположить стойки

Схема с размерами и перечнем требуемого материала на фото ниже. Если откровенно, мало кто делает из таких материалов, как указано в спецификации. Чаще ставят брус.

Перечень материалов для изготовления качели-скамьи
Перечень материалов для изготовления качели-скамьи
Чертеж с размерами подвесной качели из дерева
Чертеж с размерами подвесной качели из дерева

Есть разновидности этой конструкции: с нижней рамой или без. Если качели устанавливаться будут на жесткой площадке и крепления сделать жесткими, на шпильки, без возможности люфта, то стоять такая конструкция будет без проблем. Если есть сомнения, можно сделать по низу стяжку из бруса, прибить ее шпильками к покрытию, или вогнать скобы в землю.

Чертеж с размерами подвесной качели из дерева
Тут добавлена перекладина, разъезжаться нечему
Самая простая конструкция, но "ноги" могут разъезжаться
Самая простая конструкция, но «ноги» могут разъезжаться
Эти просто стоят, не закопанные
Эти просто стоят, не закопанные

Для тех, кто боится боковых нагрузок — конструкция в этой оси не самая надежная — можно предложить стойки ставить с уклоном. Площадь потребуется большая, но устойчивость будет высокой.

Стойки с уклоном сделают конструкцию более устойчивой

Стойки с уклоном сделают конструкцию более устойчивой

Если предполагается установка в грунт, части стоек, которые будут закапываться необходимо обработать био-защитой. Как дешевый вариант — поставить на несколько часов в сосуд с отработанным маслом. Высушить, потом закапывать. Зарывают на глубину не менее 50 см, на дно насыпают немного щебня, выставляют стойки и бетонируют. Если боитесь, что этого недостаточно, прикрепите крестообразно внизу несколько полос металла. Лунку придется копать большего размера, но площадь удержания будет больше.

Качели из бруса на грунте. Видны следы бетонирования

Качели из бруса на грунте. Видны следы бетонирования

Как сделать пруд для дачи или возле дома читаем в этой статье. Возможно, вам будет интересно прочесть о бассейнах для дачи.

Способы крепления поперечины

Во всех качелях такого типа — с подпиленным вверху брусьями стоек — проблемным является узел крепления поперечины, к которой цепляют потом скамью. На фото выше он решен надежно, хоть и не совсем эстетично. Вся беда в том, что эстетичные способы сложны в исполнении. И, если вам не на продажу, быстрее сделать что-то неэлегантное, но надежное. Так вот, чтобы закрепить поперечину, ниже пересечения приделан накладной брус, притянутый к стойкам шпильками. На него и ложится поперечина, которая от боковых сдвигов удерживается стойками и крепежом — гвоздями и шипильками.

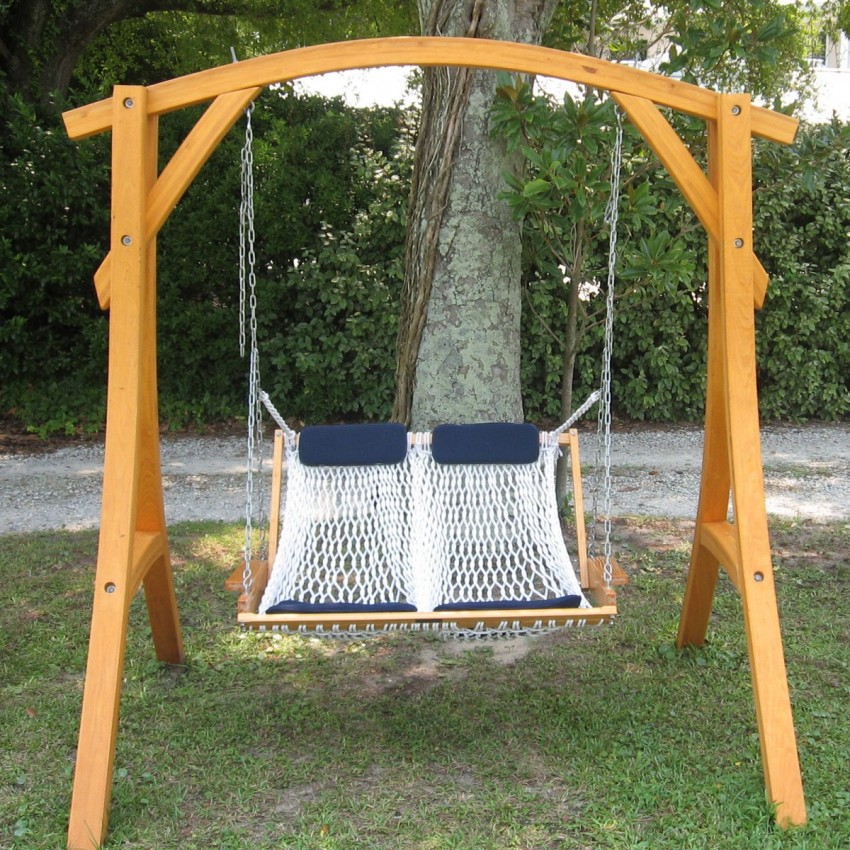

Еще один способ установки поперечины — крепить боковые стойки в виде буквы «Х». При таком варианте несущий брус отлично ложится. Его дополнительно крепят гвоздями, а стойки стягивают шпильками. Такой вариант смотрите на следующем фото.

Все хорошо, но длины диванчика не хватает...

Все хорошо, но длины диванчика не хватает…

По такому же принципу собраны качели своими руками из бревен: боковые скреплены накрест, а сверху уложено опорное бревно. Если брус иногда собирают на гвозди, то в случае с бревнами используют в основном шпильки.

Качели на цепях из бревна

Качели на цепях из бревна

Для тех, кто хорошо знаком с плотницким делом, есть еще варианты: в пол-дерева. Такой проект в фотогалерее ниже с крупным планом некоторых ключевых узлов.

О скамейках для сада и участка можно прочесть тут.

Фотогалерея самодельных качелей на цепях

И несколько фото разных качелей, сделанных на основе А-образной конструкции.

Как построить детский игровой домик на дачном участке или возле дома читайте тут.

Крепление качелей к перекладине

Еще требует разъяснений крепление для качелей, то есть не для всех очевидно, как подвесить скамейку-диванчик на перекладину. Сначала перекладина сверлится снизу-вверх насквозь. Через отверстие пропускается болт, к которому крепится рым-гайка. Под шляпку гайки укладывают одну-две широкие шайбы, чтобы она не продавливалась под весом.

Вместо обычной гайки на пропущенный через отверстие в перекладине болт накручивается рым-гайка

Вместо обычной гайки на пропущенный через отверстие в перекладине болт накручивается рым-гайка

Получается, что кольцо рым-гайки расположено внизу. К нему можно крепить карабин, перекинуть канат или трос и т.п. Только обратите внимание, что карабин должен нормально, свободно висеть на кольце рым-гайке. А в карабине должны свободно помещаться два звена цепи. Потому желательно покупать все вместе в одном магазине: можно примерить весь узел сразу.

Как собирается крепление из цепей для качели. Потом этот карабин продевается в рым-гайку и закручивается страховочное кольцо

Как собирается крепление из цепей для качели. Потом этот карабин продевается в рым-гайку и закручивается страховочное кольцо

Кстати, в магазине такелажа можно наткнуться на другие приспособления, которые можно приспособить для крепления цепей или веревок от сиденья качели. Например, такие, как на фото ниже.

Еще варианты такелажа. Из них тоже можно сделать качельный узел для крепления к перекладине

Еще варианты такелажа. Из них тоже можно сделать качельный узел для крепления к перекладине

Они рассчитаны на подъем груза от 0,5 тонны, так что для детских их использовать нет смысла, в вот на качели для взрослых — вполне.

У такого крепления есть существенный минус — при раскачивании слышен скрип. На время от него избавиться можно смазав узел, но операцию эту придется периодически повторять. Выход — сделать узел на подшипниках, но без сварки не обойтись.

Качели из металла своими руками

Конструкция у них точно такая же. Материал другой, и способ его крепления. Это — сварка. Тем, кто знаком со сварочными инверторами, не составит труда сварить нечто подобное. А для вдохновения фотоотчет.

Ниже есть чертеж этой качели с размерами. Требуются некоторые пояснения. На рисунке имеется приваренная по периметру труба (эта плоскость заштрихована). Она закопана и потому на фото не видна. Была сделана для того, чтобы повысить устойчивость: массы у друзей немалые. По той же причине наварены на торцы стоек пластины металла. Установку усложнили, но стоят качели намертво.

Чертеж качели из профильной трубы с размерами

Чертеж качели из профильной трубы с размерами

Для изготовления ушло 22 метра профильной трубы 50*50 мм, для сиденья 25*25 мм — 10 мм,  доски 2000*120*18 — 7 шт и остальное — крепеж, краска, антиржавчина.

Есть еще один способ крепления качели к перекладине. Он на фото.

Способ сделать крепление металлической качели к передкладине

Способ сделать крепление металлической качели к перекладине

Никто так не сможет объяснить, как автор произведения. Как сделать качели своими руками из металла смотрите в видео.

Оригинальной формы качели из профильной трубы — стойки нелинейные, а изогнутые. Такое с деревом сделать если и возможно, то только мастеру.

Несколько фото-идей от авторов и владельцев подобных конструкций.

Такие металлические качели своими руками можно сделать при наличии трубогиба
Такие металлические качели своими руками можно сделать при наличии трубогиба
Это вариант из металла самой первой конструкции
Это вариант из металла самой первой конструкции
Классика жанра: все просто и без излишеств
Классика жанра: все просто и без излишеств

О конструкциях и изготовлении металлических мангалов можно прочесть в этой статье.

Детские качели

Для детей можно сделать такие же по конструкции, но меньшего размера.

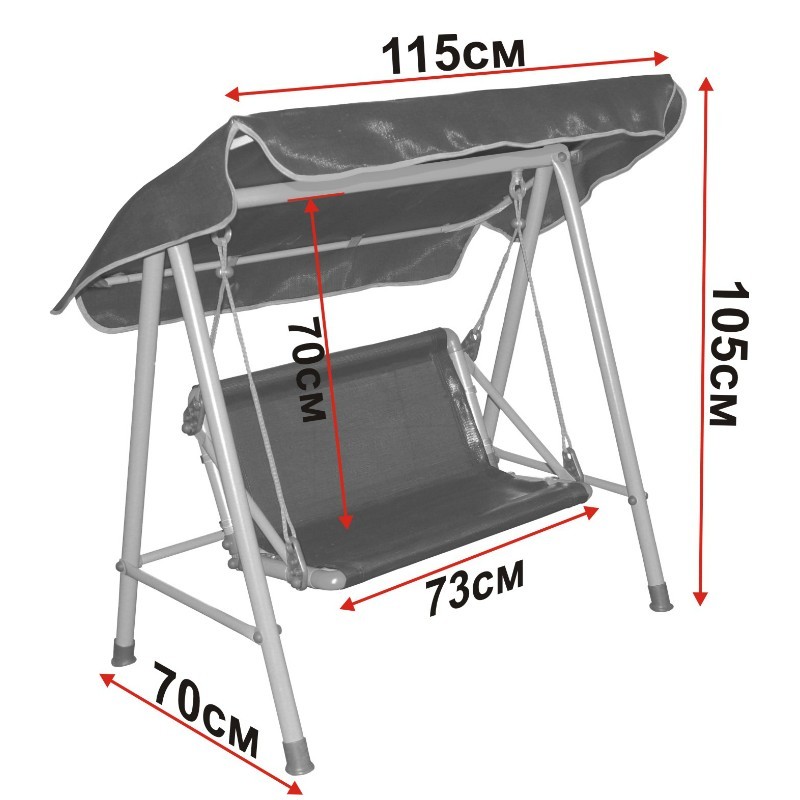

Примерные размеры качелей для детей. Высота, понятно, может быть и меньше

Примерные размеры качелей для детей. Высота, понятно, может быть и меньше

Есть несколько других моделей для детской площадки, а о том, как сделать песочницу можно прочесть тут.  Вот первые — качели-весы или балансир.

Качеля для детей - балансир или весы

Качеля для детей — балансир или весы

Все понятно, могут возникнуть вопросы только по узлу крепления. Ниже чертеж с указанием размеров. Для украпления верхней части внутри закрепляются стальные пластины. Чтобы они качались, сверлится отверстие, в которое продевается штырь. Улучшить «качение» можно вставив подшипники.

Стойки для качели-балансира

Стойки для качели-балансира

Быстро и просто можно сделать качели-гнездо из шины (автомобильной покрышки). В нее по четырем углам устанавливаются болты с рым-гайками, но меньшего диаметра (про шайбы не забудьте), к ним цепляются канаты или цепи, а их можно хоть на соответствующую ветку на дереве закинуть, хоть на турник повесить.

Как сделать качели-гнездо из покрышки

Как сделать качели-гнездо из покрышки

140 фото качелей для дачи своими руками

качели садовые качели садовые

Меню статьи

Наверно нет никого, кто бы равнодушно относился к качелям, а уж о детях и говорить нечего. У всех иногда возникает желание побыть в подвешенном состоянии, поэтому качели, это не только обязательный атрибут детской площадки, их можно сделать во дворе, в саду, на веранде, даже дома. Здесь представлено несколько фотографий - выбор за вами.





Садовые качели своими руками



Вот, например вариант обычных садовых качелей, которые подойдут и детворе и взрослым любителям покачаться  Незатейливая конструкция, которую сможет воплотить в жизнь, даже человек, далекий от плотницкого дела.

Качели на дереве

Делаем классические качели на дереве



Качели на дереве, КлассикаА это классический вариант качелей из дощечки, подвешенной на двух тросах на ветке дерева. Самый-самый простой вариант!!! Подсмотрено на сайте wikihow.com

1 фото - нарисован самый безопасный узел. Используем нейлоновую веревку, что бы дерево меньше перетиралось.
2,3 и 4 фото - отпиливаем, шлифуем и сверлим симметричные отверстия.

Пошаговые фото

Советы:

  • - Дуб - лучший вариант.
  • - Осмотрите ветвь, на которую будете вешать качели на наличие трещин и признаков болезни.
  • - Если используете цепи, то рекомендуем их обернуть в пластиковые трубы, для предотвращения попадания в них пальцев.
  • - Проверяйте надежность ветви каждую неделю, т.к. использование качели может постепенно разрушать древесину.
  • - Перед использованием качели детьми испытайте качели на самом крупном члене семьи.

 Источник фото: wikihow.com



детские качели Качели для детей





Если делать детские качели, то можно добавить немного декора, в этом случае боковины сделали в виде машинок. Впрочем, не важно, можно хоть динозавров, главное, чтобы было ярко и весело. Карабины и перекладину тоже желательно подобрать понадежней, дети все-таки. Вряд ли они будут тихо качаться, и любоваться природой.

Детские комнатные качели для годовалого ребёнка

Детские комнатные качели для годовалого ребенка



А-образные садовые деревянные качели своими руками. Чертеж. Схема. Пошаговые фото

Очень подробный проект деревянных качелей для сада.

деревянные а-обрахные качелиТакие качели будут под силу даже самому неопытному мастеру.
Данные качели крепятся к земле, устанавливаясь в бетонные основания при заливке (см. фото 5). Проект скамейки для этих качелей смотрите на странице ниже.

 Источник фото: www.howtospecialist.com

Делаем скамейку для качелей

Скамья для качелиНиже приведены пошаговые фото, чертежи для изготовления деревянной скамейки для садовой качели, которую мы описали выше.
Данная скамья является универсальной и поэтому такую конструкцию можно подвесить не только на а-образных качелях, но и на других видах качелей, например, можно подвесить балке потолка в беседке.

 Источник фото: www.howtospecialist.com

Варианты крепления верхней перекладины качелей

Подробное описание одного такого варианта крепления

Вариант крепленияВариант крепленияВариант крепления

Кресло качелякачели кресло



Если захочется побыть в одиночестве и поразмышлять на природе о чем-то вечном, покачиваясь в уютном кресле, соорудите себе такое кресло-качель. Согласитесь, есть в нем что-то винтажное, а бахрома с кистями настраивает на поэтический лад.



качели диван

















Качели диван на веранду



Впрочем, зачем лишать себя удовольствия дома. Если у вас большая веранда с крепким перекрытием, можно сделать качели и там, например, в виде подвешенного дивана. Наверно приятно подремать на свежем воздухе на мягких подушках



Чертеж схема качелей с навесом

Чертеж качелей с навесом своими рукамиЧто бы увеличить картинку кликните по ней

На иллюстрации подробно изображены все детали для изготовления таких качелей. Есть даже шаблоны для вырезания боковых стоек скамейки. К сожалению, нам не удалось найти изображение более высокого качества, и мы не смогли установить источник картинки.

Источник изображения установить не удалось.









Использовать качели диван можно и в такой беседке парголе. Сегодня они очень модные, хотя и не очень практичные. Если пойдет дождик, подушки придется спасать, но зато это так по европейски. На таком диванчике можно представить, что находишься на берегу Эгейского моря.

 Чертеж скамейки качелей для беседки или крыльца

Скамейка для качелей в беседке или крыльцеТакие качели можно повесить в не только в беседке, но и в любом помещении, главное что бы опорная балка была прочной. Ниже на пошаговых фото приведены подробные схемы создания. На одной иллюстрации имеется шаблон для выпиливания боковой стенки от каркаса скамейки.

 Источник фото: www.howtospecialist.com

Как сделать скамью для качелей

Пошаговые фото

Скамья для качелей

Качели своими руками для сада и беседка
Кликните по фото для увеличения

Источник фото: buildeazy.com

качели с крышей



Качели с навесом



Но для наших условий лучше делать качели с крышей. Вот такую скамеечку под небольшим накрытием сделать совсем не сложно Просто и со вкусом.



 Качели в стиле пергола

Качели перголаИнтересный вариант качелей мы нашли на сайте diynetwork.com. Ниже в галерее вы можете посмотреть пошаговые фото создания не только опор качелей, но и сиденки. Кстати, конструкция очень простая и симпатичная. Особую элегантность создают параллельнее бруски на крыше качелей, придающие конструкциям вид перголы.

 Источник фото: diynetwork.com



 Схема-чертеж качелей перголы своими руками

качели перголаПосмотрите пошаговые фото постройки качелей пергола. На 3-ем фото изображен способ крепления опорных балок с бетонными основаниями. По причине множества деталей рекомендуется все промежутки между древесиной перголы заполнить специальным наполнителем. Чертеж скамейки смотрите ниже.

 Источник фото: www.howtospecialist.com



Чертеж скамейки для качелей пергола

скамейка качелей перголы своими рукамиЗдесь вы можете ознакомиться с пошаговыми фото инструкциями по созданию скамейки для перголы модели описанной выше в статье. Это довольно простая конструкция, справиться даже новичок.

 Источник фото: www.howtospecialist.com



Из бревен...



качели из бревен



Или такой дачный вариант. Надежная конструкция из бревен с небольшой крышей хорошо впишется в суровый быт российской глубинки.











 Качели из бревен с двойными ножками. Пошаговые фото

 Автор фото утверждает, что эти сказочные качели он сделал на 3 дня!!! Давайте разберем некоторые фото.
качели из бревен1 фото: мы имеем сосновые бревна от 2-3 метра, диаметром 10-15 см.
4 фото: изображен способ крепления. Это резьбовая спица диаметром 10 мм. Скрестив необходимые бревна в нужных местах, мы просверливаем отверстие и, вставив туда спицу, обрезаем её болгаркой. Накручиваем с обеих сторон гайки с шайбами на спицу и стягиваем. Неправда ли просто.
6 фото: мы видим что боковые стойки должны получиться симметричными
7 фото: скрепляем боковые стойки. Для этого кладем на верх бревно и прикручиваем его спицами.
9 фото: для придания прочности конструкции добавляем два наклонных упора.
11 фото: скамья с размерами. Каркас: бруса 5х7, доски - сороковка
Предпоследнее фото - покрашенные качели. На мой взгляд неудачный цвет. Не забудьте при покраске использовать специальные средства для обработки, что бы древесина служила дольше.
Последнее фото: к качелям прикрепили ещё одну скамью для ребенка. Зачёт!!!
Насчет фундамента. То в местах соприкосновения качели с землей заливаем цемент, в которые заодно вставляем металлические основания, к которым мы потом сможем прикрепить наши ножки.

Эти пошаговые фото мы нашли на сайте jawura.com.pl, автор которого является автором ниже приведенных фото.

А вот ещё одна фото конструкция качелей из бревен с навесом

качели с навесом из бревен На фото ниже Вы можете рассмотреть все детали креплений. Используются цепи, карабины, анкера. Угол между спинкой и сиденьем скамьи 100 градусов. Все бревна крепим тем же способом, что и в модели выше. Удивляет простота крепления навеса. Автор фото неизвестен



качели на двоих



Необычные качели на двоих



Если тянет на что-то креативное, бывают и такие оригинальные качели на двоих. Конструкция, конечно, сложная, но, как говорится, было бы желание. Зато, как маленькая беседка, очень удобно разговаривать с глазу на глаз, слегка покачиваясь.













Чуть незаслуженно не забыли про старые покрышки. Каких только видов качелей из них не делают. А вот до такого кресла не каждый додумается.











Качели из покрышки своими руками. Пошаговые фотокачели из покрышки

Для создания такой качели нам понадобятся три U-образные болта, один карабин, три цепи и нейлоновый трос. Нейлоновый трос нам нужен, что бы не перетиралась кора дерева от цепи. На фото прекрасно видно как это все крепиться, комментарии излишни.

качели из покрышки качели из покрышки

kacheli-rezina-03kacheli-rezina-04

Источник фото: todayscreativelife.com, автор: Michele



качели для взрослых

Красивые качели с ковкой



Такие качели в ажурной беседке, конечно, роскошь, но зато как красиво. Правда, не всем по карману.









Металлические качели







качели из поддонов

А если вашим бюджетом расходы на качели не предусмотрены, то достаточно найти старый деревянный стеллаж и пару крепких цепей. Пожалуйста, бюджетный вариант качелей готовый.





Качели кровать из поддонов (пошаговые фото)

Вот один из самых распространенных вариантов изготовления качелей из паллет, который представлен в интернете почти на каждом сайте. Поэтому и мы не обойдём его стороной. Ниже вы можете посмотреть два фото блока с пошаговыми инструкциями по созданию. А ещё ниже вы можете ознакомиться с фотогалереей готовых качелей. Думаю ничего сложного

Соединяем два поддона брусками

Качели из поддонов пошагово фото

Сверлим отверстия для канатов

Качели из поддонов пошагово фото


Что бы увеличить фото нажмите на них




Источник фото: http://themerrythought.com

 Качели из евро паллетКачели из европаллет своими руками пошагово

Просто отпиливаем половину от евро паллет. Заполняем пустые пространства между досками, что бы было удобнее сидеть. Подвязываем полученную скамейку за тросы указанным на фото способом. Качели готовы.







Для Вас мы подобрали уникальную подборку идей самых интересных фото качелей для вашего приусадебного участка. Материалы собраны со всего интернета, нашего и забугорного. Авторство многих фото установить, к сожалению, не удалось. Источники же определенных фото указаны в подвале статьи.

Качели для дачи своими руками - варианты и конструкции | Своими руками

Если в семье есть дети, то без дачи на даче не обойтись! Качаясь на них, дети получают массу положительных эмоций. Можно сказать, что качели - самое популярное и любимое развлечение для детей!

Конструкции качелей довольно разнообразны. Это могут быть как бюджетные варианты, сделанные из строительных остатков, так и настоящие шедевры малой архитектуры.

Для создания качелей подходят дерево и металл, а также комбинации материалов. Крепление подвесных качелей к стойкам осуществляется на тросах, металлических цепях, витых канатах.

Конструкции могут быть исключительно детскими, рассчитаны на легкий вес и активную работу, но могут иметь ширину дивана и рассчитаны на более спокойный отдых для всех членов семьи.


Ссылка по теме: Садовые качели своими руками - делайте качели, чтобы подарить


Необычная версия

Самым неприхотливым качанием, которое легко собрать своими руками, является хорошо отполированная доска, закрепленная на двух или четырех веревках или веревках.

Сиденья усилены снизу двумя поперечными балками. Это также поможет обеспечить надежное крепление каната и отсутствие сильного трения каната во время качания.

Если такие качели предназначены для маленького ребенка, то в них добавляется спинка и перекладина спереди, которая защищает ребенка от падения.

Примечание

Модель качелей с длинной доской, рулон которой направлен в сторону короткого среза доски, идеально подходит для качания на ней дружной детской компанией.

Качаем из шин своими руками

Делать детские качели можно даже из старой шины, используя ее в качестве сиденья.

В простейшем варианте шина привязана веревкой и подвешена к твердой ветке дерева. Мастера могут просверлить три или четыре отверстия в покрышке, вставить рым-болты с шайбами, привинтить их с помощью гаек и повесить на металлические цепи.

Цепочка «серьга» также соединяется с помощью S-образного крючка, который складывается после соединения.Положение шины выровнено горизонтально до поперечины.

Надежная опора - опоры для качелей

Простые подвесные качели прикрепляются к стойкам, реже - к толстой крепкой ветке дерева. Крепление к стойкам более надежно. Конструкция может быть построена из трех металлических труб диаметром 100-120 мм, две из которых служат опорами, а третья - перекладиной. Часто опорные конструкции изготавливаются из деревянного бруса сечением 100 х 100 мм.

Столбы утопают в земле на 80-100 см. Эта конструкция подходит для качелей, рассчитанных на небольшой вес. Для более серьезной нагрузки понадобятся более сильные опоры. Это могут быть две пары колонн, установленные в форме буквы А и соединенные перемычкой, 2 или 4 бетонированных металлических опор. Опорные конструкции могут быть более замысловатыми, например, в форме пергол.

Качели балансир

Балансиры для младенцев легко изготовить из дерева.

Конструкция состоит из двух прочных деревянных столбов с поперечным сечением не менее 125 х 100 мм и стального стержня диаметром 25 мм, прикрепленного к ним, на котором качающаяся доска сечением 225 х 25 мм полируется и покрывается лаком.

Столбы погружены в землю на 30 см, а их высота над землей составляет 45 см.

В верхней части столба выполнены вырезы для установки стержня, сверху он закреплен стальными скобами на винтах. Доска по всей длине укрепляется путем прикручивания к ней планки сечением 75 х 25 мм снизу. Затем доска крепится к стержню при помощи металлических болтовых зажимов.

Качаем оборудовать ручки и амортизаторы.

Наш совет

Вы можете закрепить качели на перекладине с помощью ввинчивающихся крючков с загнутыми концами, рым-болтов с карабинами, системы крепления с обхватом.Подвесные шарниры подвешиваются на шарнирах, шарнирах на подшипниках.


Смотрите также: Как сделать качели для своих детей


Качели на даче своими руками - пример постройки

После постройки в коттеджном детском домике, в котором Алиса так любит играть, ее родители часто должны быть рядом с ним. Но просто стоять рядом с ним было неудобно и утомительно, поэтому Владимир Меринцев приступил к созданию качелей на три места.

Сборка качелей

Во время строительства Владимир хотел дополнить качели штангой и местом для подвешивания маленьких детских качелей, чтобы балка выбиралась длиннее 5 метров.

Для жесткости сверху он был усилен стальной полосой - и прочный, и виден только птицам. Непосредственно сборка качелей началась с вырезания трех одинаковых изогнутых направляющих, придавая форме место.

Каждая направляющая состояла из двух склеенных между собой частей, закрепленных болтами.Направляющие были прикреплены к более прочным горизонтальным планкам, проходящим под сиденьем и спинкой, и впоследствии к ним были подвешены цепи.

Заметка

Над входом в дом Владимир повесил баскетбольное кольцо. Это отличный вариант для активного отдыха в игровой форме! Специально для ребенка каждый удар по мячу - маленькая, но важная победа!

Защитная пропитка качели

Далее сиденье и спинка были забиты параллельными направляющими, установлены широкие подлокотники, отполированы.

Для защиты дерева от гниения, плесени, синевы и насекомых-червей применялся антисептик. После этого они начали оплодотворяться.

Качели обрабатывали пропиткой акациевого цвета, как дома. Декоративная пропитка хороша, если необходимо не только защитить деревянную конструкцию, но и придать ей привлекательный вид.

Пропитки для дерева на водной основе в большинстве случаев выступают в качестве отделочного покрытия. И тогда качели были подвешены на цепочке.

Деревянные качели своими руками - видео

© Автор: Владимир Меринцев

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ И ДОМАШНЕГО ТОВАРА ОЧЕНЬ ДЕШЕВЛЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОБЗОРЫ.

Ниже других записей на тему "Как сделать своими руками - домохозяин!"

  • Детское кресло-качалка из дерева (+ схема) Как сделать детское кресло-качалку ...
  • Переносные (передвижные) качели и турник своими руками Сделай сам открытый спортивный уголок Small...
  • Качели с перголой своими руками - фото Беседка и качели - хорошо ...
  • Как сделать качели для ваших детей Мы делаем детские садовые качели ...
  • Стабильные складные козлы для мастерской своими руками - фото и рисунок Раскладные козы для мастерской ...
  • Столы своими руками - декор Декор старого стола У многих есть где-то ...
  • Ночная подсветка светодиодов своими руками Как сделать ночник своим...

    Подписаться на обновления в наших группах и поделиться.

    Давайте дружить!

  • Шезлонг своими руками - рисунки | Своими руками

    Я предлагаю сделать очень удобный и простой шезлонг своими руками.

    Для его изготовления вам понадобятся: прочный тентовый материал или мебельная ткань, 4 деревянных рейки длиной 120-130 см, 2 планки по 80 см, 2 планки по 50 см и 3 планки по 55 см. Их толщина составляет 2,5 см, ширина -5-6 см. Крепеж: 4 мебельных болта длиной 7-8 и 20 болтов.

    Со стоек мы собираем 3 кадра: один для сиденья размером 120-130 × 50 см, второй для спинки - 120-130 × 55 см и третий - для упора - 80 × 60 см.

    Рейки между собой соединяем самоклеящимися, для которых предварительно делаем проемы.

    Ширина шезлонга может быть разной - в зависимости от состава человека.

    Чтобы соединить рамы друг с другом, мы просверлим в них отверстия, как показано на рисунке, и соединим их с помощью мебельных болтов. Чтобы отрегулировать наклон спинки шезлонга в раме для сиденья, сделайте несколько выемок с интервалом 10-15 см.

    Затем мы прикрепляем ткань к раме: одна сторона - к поперечине сиденья, а другая - к поперечине спинки.В сложенном состоянии шезлонг ткань должна быть слегка растянута.

    Чтобы сделать шезлонг своими руками, нужно 3-4 часа.

    Хорошо в жаркий полдень или после работы расслабьтесь и расслабьтесь, сидя на удобном сиденье! Однако не все владельцы дач могут позволить себе купить кресло или шезлонг заводского производства.

    © Автор: Н. Понкратов


    РУЧКА ДЛЯ ВЫДВИЖЕНИЯ

    Я ПРЕДЛАГАЮ ПРИНЯТЬ НА ОРУЖИЕ МЕТОД ИЗГОТОВЛЕНИЯ УДОБНОЙ ВЕДУЩЕЙ ЗАМКИ ДЛЯ ДВОИХ.ЧТОБЫ СДЕЛАТЬ ЭТО, Я ТРЕБУЕТСЯ МЕБЕЛЬНЫЙ ЩИТ, ЛУЧ И ПАРУ БЕСПЛАТНЫХ ДЕНЕГ. РЕЗУЛЬТАТ был удовлетворен.

    1. В интернете я нашел рисунок подходящего дизайна (см. Рис. На стр. 18)
    2. Напечатано на большом листе бумаги в 1 масштабе: 1.
    3. Полученные в результате узоры подставок были уложены на мебельную доску (можно использовать многослойную фанеру) толщиной 25 мм и обведены по контуру. Заготовки из лобзика (фото 1)
    4. Я обработал их лица шлифовальной машиной (2 фото) наждачной лентой, сначала крупной, а затем мелкой крошкой.
    5. Я положил детали по одной и жестко снял их с помощью зажимов. Просверлили отверстия для шурупов (фото 3)
    6. Из доски сечением 10 × 2 см выполнены три соединительные балки. Каждый, как стойка, обработан шлифовальной машиной. Для длинных винтов собрал каркас стула (фото 4)

    Кстати

    Чтобы определить необходимое количество планок, необходимо (зная их ширину) измерить длину края стойки. Если вы планируете зафиксировать планки с зазором, это расстояние также следует учитывать.

    1. Подготовленные планки сечением 8 × 2 см для сиденья и спинки. Я нарезал их до нужного размера, отшлифовал и высверлил по два отверстия на каждом конце.
    2. Готовые рейки крепятся к раме с помощью саморезов, начиная снизу (фото 5).
    3. Во время крепления головки винтов углубились в корпус предкрылков, затем покрыли их смесью из ПВА-столяра с небольшими опилками (фото 6). Осталось насытить кресло-качалку антисептиком и покрыть его двойным слоем лака нужного цвета.

    ПОДВИЖНЫЕ РУЧКИ ДЛЯ ОЧИСТКИ - ФОТО И ЧЕРТЕЖ

    шезлонг качалка сделай сам

    © Автор: Николай Абгарян. с участием. Родничок Саратовской обл. Автор фотографии

    складные барьеры своими руками: видео

    ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, И ДОМАШНИЕ ТОВАРЫ ОЧЕНЬ ДЕШЕВЛЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОБЗОРЫ.

    Ниже приведены другие записи на тему «Как сделать своими руками - домохозяина!»

  • Металлическая сварная скамья для самостоятельного приготовления еды (+ чертеж) Как сделать свой собственный металл...
  • Двухсторонняя (с 2-мя спинками) скамейка своими руками DIY скамейка-трансформер Хочу сказать ...
  • Оригинальная гардеробная в прихожей своими руками - мастер-класс КАК СДЕЛАТЬ ОДЕЖДУ СВОИМИ РУКАМИ ДЛЯ ...
  • Сушилка для обуви сделай сам: ФОТО + РИСУНОК КАК СОЗДАТЬ СУШКУ ДЛЯ ПОЛКИ ДЛЯ ...
  • Стол в кокпите для собственного пикника Как сделать раскладной стол вашим ...
  • Кресло из банок своими руками Кресло из банок для террасы я видел...
  • Браслет молнии своими руками (ФОТО + ШАГ ПО ОПИСАНИЮ) КАК СДЕЛАТЬ БРАСЛЕТ ИЗ НОРМАЛЬНОГО ...

    Подпишитесь на обновления в наших группах и поделитесь.

    Давайте дружить!

  • Книжный шкаф из дерева своими руками (фото + рисунки) | Своими руками

    ОБЗОР ПРОЕКТА

    Габаритные размеры: 1448x330x1397 (ширина х глубина х высота).

    Материалы: дубовые доски радиального среза и 6-миллиметровая фанера, облицованная шпоном дуба.

    MAINSTREAMING

    Изучите простой способ симуляции через тернии, практически неотличимый от реальных.

    Начните делать книжный шкаф из шкафа

    Осторожно отогните края, приклейте щитки фасадных досок для боковых стен A, перегородок B, фиксированной средней полки C, регулируемых средней и боковых полок D, E, нижней части F и крышки G.Отметьте на досках время склеивания, как описано в «Совете мастера». Затем вырезаем верхнюю стяжку H и нижнюю обойму I.

    2. Установите установочную канавку в пильном узле и выберите канавки с поперечным сечением 19 × 10 мм на боковых стенках A, перегородках B, нижней части F и соединителях H в указанных местах (рис. 1 и 2, фото A) , Чтобы безопасно направлять длинные заготовки, закрепите деревянную крышку на поперечной (угловой) опоре. Когда вы закончите эту операцию, поместите деревянную крышку на продольный (параллельный) упор и обрежьте швы сечением 19 × 10 мм вдоль верхнего края боковых стенок внутри.Затем выберите на обеих боковых стенках вдоль задней кромки уступной секции 6 × 10 мм для задней стенки фанеры L.

    3. С помощью компаса отметьте полукруглый вырез радиусом 102 мм у нижнего края каждой боковой стенки A (рис. 1), обрежьте его ленточной пилой или электрической лобзиком и отшлифуйте ровно. Тогда

    ПОЖАЛУЙСТА, РАСПЫЛИТЕЛЬНЫЕ КОРОБКИ В ДЕТАЛЯХ КОЖИ

    Чтобы обеспечить равномерное распределение пазов в боковых стенках A, перегородках B, нижней части F и муфтах H, используйте продольный упор в качестве упора, отметьте центральную точку дуги на нижнем плече I, как указано и нарисуйте гладкую дугу с гибкой кривой, отшлифуйте до линии разметки.Используя этого короля в качестве шаблона, отметьте ту же дугу на втором короле, обрежьте и обтачивайте по форме.

    4. Сформируйте 3-миллиметровые желобки вдоль нижнего края боковых стенок А (Рисунок 2). Используя шлифовальную подушку с наждачной бумагой № 150, сделайте одинаковые закругления на нижних углах обеих частей.

    5. Отметьте центры отверстий для латунных держателей полки на соответствующих сторонах боковых стенок A и перегородок B (рис. 1 и 2). (Примечание - отверстия в боковых стенках и средней группе отверстий на внешней стороне перегородок имеют глубину 10 мм, а верхняя и нижняя группы отверстий в перегородках являются сквозными.) Просверлите отверстия с помощью 6-миллиметрового сверла при сверлении отверстий в отделанной подкладке для предотвращения образования сколов. Для того чтобы отверстия были ровно выровнены вдоль линии с равными интервалами, закрепите заглушку пробкой на столе для сверления и заверните сверло кусочком красящей ленты, чтобы визуально проверить глубину во время сверления. Чтобы сохранить правильную ориентацию перегородок во время окончательной сборки, отметьте их передние кромки.

    6. На нижней стороне нижней F и верхней части стяжек H отметьте центры крепежных отверстий, которые должны быть расположены в середине канавок для установки перегородок B (Рисунок 2).Затем на нижней стороне передней стяжки пометьте центры монтажных отверстий, а на верхней стороне задней стяжки вырежьте 5 × 14 мм (рис. 2а), чтобы закрепить крышку G. Чтобы правильно установить заднюю стяжку во время окончательной сборка, отметьте задний край детали. Просверлите монтажные отверстия, просчитайте их и сделайте надрезы. Для винтов диаметром 4,2 мм, используемых в этом проекте, просверлите направляющие отверстия диаметром 2,8 мм. Крайние отверстия в стяжках, предназначенные для крепления боковых стенок А, сделаны под углом пола, когда стяжки установлены в корпусе.

    7. Отметьте нижнюю сторону боковых стенок A на внешней стороне гнезда размерами 19 × 140 мм для вставок, имитирующих сквозные шипы J (рис. 1 и 2). Вырежьте розетки глубиной 3 мм и обрежьте их зубила долотом. rochtite «Мастер Советов», в котором описана техника изготовления аккуратных гнезд и вставок. Затем просверлите и утолщите в гнездах монтажные отверстия для крепления нижнего царя I.

    8. Зашлифуйте все детали наждачной бумагой № 180. Установите регулируемые полки D, E и крышку G в одну сторону.


    Смотрите также: Книжный шкаф - стена своими руками (фото)


    Строим книжный шкаф

    1. Склейте перегородки B и неподвижную среднюю полку C (фото B, рисунок 2). Закрепите склейку зажимами, используя монтажные углы.

    2. Добавьте нижнюю часть F в сборку с полки и перегородок B / C. Через монтажные отверстия в нижней части просверлите направляющие отверстия в перегородках и привинтите винты. Затем, таким же образом, добавьте вершины H сверху, совместив их с передним и задним краями перегородок.Убедитесь, что прорези задней стяжки расположены правильно.

    3. Приклейте левую боковую стенку A к нижней части F и стяжкам H, выравнивая их спереди. Затем просверлите под углом 5 ° монтажные отверстия через стяжки в боковой стенке (рис. 2, фото С) и привинтите винты. Теперь добавьте правую боковую стенку с другой стороны.

    4. Приклеивая к нижней части F задний нижний зажим J, отступив на 6 мм от задней кромки (фото I)), и закрепите его с помощью зажимов. В этом случае писец будет расположен на расстоянии 12 мм от задней кромки боковых стенок А.Через монтажные отверстия в гнездах просверлите направляющие отверстия в ящике и закрутите винты. Затем приклейте переднюю защиту на место, отступив на 12 мм от передних краев боковых стенок (Рисунок 2).

    Отделочные детали

    1. Чтобы сделать вставки J, имитирующие шипы, возьмите заготовку размером 140 × 305 мм и согните ее по толщине, подгоняя под ширину гнезда в боковых стенках A. Выровняйте по обоим концам фаски по ширине 3 мм (рисунок 2).Гладкие концы и фаски гладко. Затем отрежьте каждый конец заготовки одной вставкой длиной 10 мм. Снимите фаски вокруг концов снова, чтобы сделать еще две вставки. Теперь приклейте вставки в гнезда боковых стенок.

    2. Разрежьте К-образные прутки. Пройдите 6-миллиметровое скругление (2) по обоим концам каждого стержня, используя фиксирующий зажим, чтобы предотвратить сколы. Затем плавно отшлифуйте детали, приклейте их к передним краям нижней части F и передней стяжки H, совместив центр корпуса, и зафиксируйте его с помощью зажимов.

    3. Переверните крышку G и установите ее на верстак. Затем вместе с помощником поставьте опрокинутый кожух сверху, чтобы стяжки

    H приклеен к крышке. Выровняйте корпус по центру крышки и выровняйте с задним краем. Просверлите направляющие отверстия в крышке через монтажные отверстия стяжек. Вверните перед собой обычные винты, а в паз - винты с полукруглой головкой, добавив их в шайбы (рис. 2).

    4. Просверлите заднюю стенку L в соответствии с размерами корпуса, слегка отшлифуйте и отложите в сторону.

    Время делать двери

    1. Выбрав прямые прямые слои без признаков коробления, вы будете стрелять из них M штативов, верхних и нижних ригелей N, O и середин P.

    2. На лесопилке с канавкой для циферблата сформируйте штифты и складки по краям подставок М. Затем сделайте складки по краям и поперек концов N, O стержней и середин P (рисунки 3, 3a и 3b), действуя последовательно в соответствии с рисунком 4. Убедитесь, что соединения выполнены правильно, и убедитесь, что все части подходят друг другу.

    H. Чтобы собрать двери, просверлите две проставки 6 × 25 мм из 203-миллиметрового рутлита, что поможет найти средние корабли P. Затем приклейте детали двери с помощью проставок и закрепите узел с помощью зажимов (фото E). Таким же образом соберите вторую дверь.

    4. Пила Q вкладышей указанных размеров. Склейте их в груды столбов М, выравнивая верхние и нижние отверстия дверей посередине (рисунок 3). Вставки удерживают стекло в центре двери.

    5.Увидел верхнюю и нижнюю вертикали, а также горизонтальные бортики R, S, T и отрегулировали их длину по складкам проемов в дверях. Чтобы избежать появления трещин в тонких деталях, просверлите направляющие отверстия, используя вместо сверла финишный гвоздь с укушенным колпачком.

    6. После тщательного измерения отверстий Любовника уменьшите их ширину и высоту на 3 мм и нарежьте на них кусочки 3-миллиметрового стекла. Чтобы создать эффект старины, мы выбрали своего рода декоративное стекло с включениями мелких пузырьков и слегка рельефным, похожим на плавную поверхность.Если вы хотите использовать одно и то же стекло, вам следует обратить внимание не только на размеры кусков, но и на то, чтобы обеспечить одинаковое направление разгрузочных полос. После финиша установите стекло и остекление.

    7. Чтобы установить двери, отрежьте проставку 6 × 65 мм от 76-миллиметровой проставки, которая поможет расположить петли на боковых стенках А с одинаковыми выемками сверху и снизу (рис. 2, фото F). , Прижимая шарнирный цилиндр к передней кромке стены, отметьте центры отверстий для винтов.Просверлите направляющие отверстия и закрепите шарниры винтами, входящими в комплект каждого шарнира. Затем установите еще одну петлю с каждой стороны, выравнивая ее по середине высоты двери.

    8. Выровняйте двери в проемах, вставив прокладки толщиной 2 мм снизу, сверху и со стороны, противоположной петлям. (Сами петли создают зазор около 2 мм, поэтому эта сторона не требует установки прокладок.) Убедитесь, что двери находятся на одном уровне с передней частью корпуса.Затем, действуя с задней стороны корпуса, отметьте центры отверстий в петлях на стойках М (фото G). Снимите двери и просверлите отверстия для винтов.

    9. Отметьте на каждой внутренней колонне M центр отверстия для резьбового стержня подвесного кольца-ручки (Рисунок 3). Просверлите отверстия, надрезав их снизу, чтобы предотвратить сколы. (Эта ручка крепится с помощью резьбового стержня сверху, а клавиатура добавляется снизу.) После отделки ручки и крышки клавиш находятся на месте.)

    10.На обеих внутренних стойках M закрепите хвостовик роликовых защелок винтами, отступив на 3 мм сверху и снизу. Установите на место дверцы в проемах, прикрепив их винтами к петлям. Наденьте защелки на хвостовики, просверлите направляющие отверстия и закрепите их с помощью болтов к нижней части F и передней стяжке H (Рисунок 2). Защелки расположены рядом с перегородками B, поэтому сначала прочитайте «Совет мастера» и найдите простой способ завинчивания винтов в труднодоступном месте.

    Отключение

    1.Снимите двери, петли, замки с хвостовиками с корпуса и крышку G. Наконец, отшлифуйте все места, где это необходимо, и аккуратно удалите пыль наждачной бумагой № 220.

    2. Нанести пятно и бесцветное покрытие. Мы использовали Варатановое пятно. 266 Раннее американское, а затем нанесли три слоя полу-полиуретанового лака на водной основе с промежуточной шлифовальной шкуркой № 320.

    3. Вставьте стекло на место и закрепите его бусинами R, S, T с помощью гвоздиков.Чтобы не повредить стекло при закрытии шпилек, накройте их куском картона.

    4. Установите на место крышку (G) и дверь. Затем прикрепите подвесные ручки-кольца с ключами (рис. 2 и 3) к внутренним U-стойкам с помощью прилагаемых винтов. Чтобы имитировать замочные скважины в стойках, обведите отверстия клавиатур черным маркером и закрасьте середину обведенных контуров.

    5. Наконец, замените заднюю стенку L и закрепите ее гвоздями (Рисунок 2). Переместите шкаф в выбранное место.Затем установите регулируемые полки D, E, вставив в отверстия 6-миллиметровые держатели полок. Теперь сделайте пару шагов назад и полюбуйтесь своей работой, но никому не говорите секрет имитации шипов.


    Ссылка по теме: Книжный шкаф - стеллаж для себя


    Шкаф книжный своими руками - чертежи

    © При подготовке статьи, материалы замечательного издания для деревообработчиков WoodMaster

    ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ И ДОМАШНЕГО ТОВАРА ОЧЕНЬ ДЕШЕВЛЕ.БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОБЗОРЫ.

    Ниже другие записи на тему «Как сделать своими руками - домохозяина!»

  • Подкладка в шкафу своими руками (фото + рисунок) Как сделать вставку в шкаф ...
  • Книжный шкаф - стена своими руками (фото) Как сделать настенный шкаф для книг Настенный шкаф. ..
  • Шкафчик в детской комнате своими руками (фото + рисунок) Как сделать шкафчик для ребенка.
  • Лестница на даче своими руками - замаскированная под кладовую Скрытая и компактная лестница на ...
  • Шкаф для мастерской DIY + подробные чертежи ШКАФ ДЛЯ АКСЕССУАРОВ СОБСТВЕННЫМИ РУКАМИ © ...
  • Пенал-пенал своими руками на кухне + ЧЕРТЕЖИ ДОМАШНИЙ ШКАФ КЕЙШИН ДЛЯ СВОИМИ РУКАМИ ...
  • Шкаф настенный своими руками - мастер-класс + ФОТО КАК СДЕЛАТЬ ПОКРЫТЫЙ КУХОННЫЙ ШКАФ ...

    Подписаться на обновления в наших группах и поделиться.

    Давайте дружить!

  • Беседка своими руками для дачи - фото, чертежи и порядок постройки | Своими руками

    Эта деревянная беседка долго будет служить вам как уютное место отдыха на даче, в саду. Благодаря модульной конструкции он может быть установлен в любом месте сада. Решетчатые деревянные панели обеспечивают конфиденциальность, потому что они оба служат опорой или решеткой для любых вьющихся растений. Вы можете построить такую ​​беседку своими руками всего за несколько часов, при условии, что все деревянные детали и модули были подготовлены заранее.Еще раз подчеркнем, что эта беседка целиком изготовлена ​​из дерева, поэтому обратите особое внимание на ее защиту от осадков, для чего можно использовать любые самодельные химические соединения.

    Модульная конструкция самодельной деревянной беседки.

    Секрет быстрой сборки заключается в том, что стеновые панели и секции крыши гриля изготавливаются в мастерской заранее. Затем готовые модули переносятся на рабочую платформу и собираются из них беседкой в ​​выбранном месте (фото 1).

    Кроме того, другие структуры могут быть сделаны из модулей. Таким образом, изменяя форму решетчатых панелей и размеры стеллажей, легко построить навес над входом в дом, экран с креслом-качалкой и даже весь архитектурный ансамбль для летнего отдыха (рис. 1-3). ).

    Нюансы строительных беседок из дерева этого дизайна.

    Независимо от того, что принято решение строить, мы расскажем вам, на что следует обратить особое внимание, а также рассмотрим некоторые технологические приемы, которые помогут достичь желаемого результата.

    Прежде всего, это точная маркировка положения нижней накладки на месте (рис. 5). Но крыша беседки может показаться очень сложной в изготовлении, а самодельное сборочное устройство (рис. 11) доставит удовольствие этой работе.

    Варианты оформления домашней беседки


    Рисунок 1. Оригинальный вход в дом. Сделать гостеприимный вход. Из двух стеновых панелей и небольшой решетки для крыши у входной двери будет достойное крыльцо.

    Рисование. 2. Великолепный садовый ансамбль. Вариант беседки для создания уютного дворика, покрытого решетчатыми стеновыми панелями. Панели забора покрыты поручнями, концы которых скреплены усами.

    Рис. 3. Гамак в беседке.
    В саду нет больших деревьев для подвешивания гамака? Тогда из двух стеновых блоков и решетки для кровли можно выстроить место для отдыха в гамаке. Чтобы конструкция не рыхла, в стеновых блоках облицовка перемычек выполнена не из досок, а из бруса сечением 10XX100 мм.Гамак крепится к винтам с помощью кольцевой головки, вкручиваемой в накладки перемычки.

    Планировка фундамента для беседки

    Беседка стоит на восьми бетонных столбах. Рытье ям для фундамента и выливание столбов - не самая привлекательная часть работы. Но все последующие действия будут основаны на том, что произойдет сейчас.

    Маркировка опор.

    Первым шагом является маркировка расположения опор. В этой беседке расстояния между осями опор в ряду составляют -915 и 1830 мм.Именно эти значения определяют размер модульных стеновых панелей.

    Как правило, маркировка опор выполняется с помощью рулетки. Но это требует многократных измерений и перепроверок, и точность такой разметки все еще может быть низкой.

    Технологическая нижняя обвязка.

    Для того чтобы установить центр каждой опоры с большой точностью, лучше сразу сделать из досок жесткую раму нижней обвязки с восемью карманами (рис. 5), которая будет служить опалубкой для верхних частей бетона опоры.Тогда вам просто нужно разместить каркас на строительной площадке и отметить центр карманов на земле.

    После снятия рамы выкопайте отверстия и установите в них картонные трубки (200 мм) в качестве опалубки для нижней части опор.

    Заполнение подставок.

    После этого установите технологическую раму нижней обвязки на место, смешайте бетон и отлейте опоры. Сразу после заливки опор в жидкость бетон вставляется в шпильки анкерного винта для крепления стоек.Когда бетон захватывает, технологическая рама снимается.


    Смотрите также: Мини беседка для дачи и дачи своими руками - фото


    ОСНОВНЫЕ МОДУЛИ - ТВЕРДЫЕ ПАНЕЛИ

    Большинство элементов, которые украшают беседку, представляют собой решетчатые панели. Они не только придают беседке оригинальный вид, но и обеспечивают необходимую жесткость конструкции. Чтобы беседка прослужила долго, лучше всего взять для нее пиломатериалы из кедра или лиственницы.

    Конструкция типовых решетчатых модулей показана на фото 3 и рис. 6. Каждая панель состоит из сетки толщиной 20 мм, заключенной в рамку.

    Прежде всего необходимо определить размер, количество и расположение решетчатых панелей в конструкции.

    Например, помимо решетчатых панелей, используемых в качестве беседочных стен и ограждений разной высоты, из одних и тех же панелей в этом случае собирается и декоративный карниз по периметру кровли под верхним обвязкой.

    Ширина панелей устанавливается так, чтобы они стояли между стойками сечением 100 × 100 мм. Например, если расстояние между осями составляет 915 мм, ширина панелей составляет 815 мм. А если расстояние между осями стоек составляет 1830 мм, то необходимы панели шириной 1730 мм. Конечно, вы можете оставить стены и свободные зоны, не устанавливая в них решетчатые панели.

    Детали каркасов решетчатых панелей соединены встык на винтах. Поэтому все, что вам нужно сделать, это отрезать детали каркаса 64 мм (A и B на рисунке 6) необходимой длины.Затем в каждом из них выбирают продольную канавку для решетки.

    Из собранной заготовки шпалеры вырезаем вставки С и собираем панели. Из сеток толщиной 20 мм вы получаете прочные панели, которые тоже отлично смотрятся.

    Блоки стеновые

    Закончив с решеточными панелями, вы можете приступить к сборке модульных стеновых блоков. Сначала необходимо прикрепить перемычки (фото 4) к панелям, а затем смонтировать готовые узлы на стойках сечением 100 × 100 мм.

    Подушки перемычек D - кедровые доски сечением 40 × 100 мм, распиленные по длине, соответствующие верхней и нижней частям рамы. Тем не менее, эти прокладки не размещены на каждой пластине гриля. Например, они не прикреплены к сетчатым панелям карниза и в некоторых других случаях.

    Независимо от того, является ли решетка верхней или нижней, каждая накладка расположена таким образом, чтобы ее концы находились на одном уровне с боковыми сторонами рамы, а выступы по бокам были одинаковыми (18 мм). Простой способ добиться этого - при сборке ставить решетку на накладку толщиной 18 мм (рис. 9.1). Чтобы закрепить его было невидимо, винты вкручиваются в нижнюю крышку снизу, а верхняя крышка фиксируется винтами, снова вкручиваемыми снизу через верхнюю часть рамы.

    Заготовки для стоек Е сечением 100 × 100 мм тщательно выбираются при покупке. В мастерской им разрешается акклиматизироваться в течение нескольких дней и отбирать тех, кто будет вести за это время. Для беседки необходимо восемь стоек (рис. 4). Выпив их по длине (2300 мм), в нижнем конце каждой стойки просверливают отверстие для анкерного болта (рис.5 и 9.2).

    Теперь вы можете прикрепить решетчатые панели к столбам и сформировать стеновые блоки. Верхние решетчатые панели находятся на одном уровне с верхними концами стоек (рисунок 9). Для равномерности нижние панели всех блоков должны находиться на одном уровне с нижними концами стоек. Для этого используйте две идентичные технологические вставки, которые временно прижимаются к стойкам зажимами и используются в качестве упоров при креплении панели с помощью перемычки (рис. 9.2).


    Смотри также: Садовая печь-барбекю своими руками - фото


    Сборка беседки своими руками

    При проведении таких строительных работ в большинстве случаев наступает этап, когда все готовые компоненты сходятся в одном месте.Для нашей беседки это установка стеновых блоков. Прежде всего необходимо подготовить концы стоек (фото 6.1) для установки на анкерные штифты, а затем последовательно выполнить пять переходов, показанных на фото 6.2-6.6.

    Решетчатая крыша

    Особенностью этой беседки является элегантная решетчатая крыша, от которой достаточно тени. Как и стены, он собран из отдельных модулей. Их также можно сделать заранее в мастерской. В этом случае крыша состоит из трех больших сеток (фото 7).

    Верхний жгут.

    Решетчатая крыша лежит на обвязке (из досок сечением 40 × 100 мм), которая проходит по верхнему периметру беседки (рис. 10). Он не только служит монтажной базой для кровли, но и является дополнительной интересной и декоративной деталью конструкции.

    Верхний жгут состоит из досок, которые закреплены в углах у рта. Перед началом сборки обвязки, вы должны сначала проверить посадку досок на земле.Чтобы стыки не расходились, в каждом углу прикручивали по пару винтов. Затем, пригласив помощника, аккуратно приподнимите на стойках закрепленную перголой обвязку, переместите ее так, чтобы она равномерно выступала со всех сторон, и прикрутите винтами к стойкам и элементам карниза.


    Читайте также: Качаем сад своими руками


    Крыша беседки

    Две из трех решеток крыши (Рисунок 6) одинаковы, большие. Они только развернуты по-разному.Меньшая решетка закрывает задний угол беседки. Хотя решетки собраны из большого количества деталей, их довольно легко изготовить, так как многие детали одинаковы. Фактически он состоит из двух типов перемычек (I или J) ​​одинаковой длины, вставок K и концов L. Все они вырезаны из досок сечением 40 × 150 мм.

    Перемычка - основные конструктивные элементы сетки. И перемычки I в конце решетки высовывают в обе стороны крыши. Красивый профиль на их выступах придает последним изящный вид.

    Перемычки J в угловой решетке немного длиннее перемычек в торцевых решетках (точнее, на 62 мм). Кроме того, за беседкой стоит один конец этих перемычек. Поэтому только с одной стороны им нужно разметить и вырезать филе.

    Чтобы сформировать решетку, нужно много вставок K и концов L, идущих перпендикулярно доскам верхнего обвязки.

    Выпив все детали для решеток крыши, соберите их на винты.Единственная тонкость здесь состоит в том, чтобы установить детали с одинаковым шагом, а также вставки и окончания - также в линию. Для этого вам понадобится сборочный слаг (рисунок 11).

    Для установки готового гриля на крыше вам снова понадобится помощник. Концевые решетки движутся конец в конец к углу. Проверьте, действуют ли они одинаково с обеих сторон, и, убедившись, что концы с желобками выровнены, прикрутите решетки друг к другу и к верхней повязке.


    Смотрите также: Строительство дома отдыха своими руками, от фундамента до кровли.Фото


    Сделать угловой столик для установки в беседке

    Угол беседки - отличное место для маленького столика. Он встроен в отверстие, образованное нижними панелями сетки.

    Планки M, прикрепленные к двум поперечным планкам N, образуют столешницу, которая лежит на двух поддерживающих планках O, соединяющих стойки.

    Рабочая поверхность собрана на винтах, которые привинчены со стороны поперечин (Рисунок 12). Затем перемычки крепятся к стойкам.Они должны находиться на одном уровне с нижней частью перекрывающихся перемычек на нижних панелях сетки. Собранная столешница ставится на место.

    Дополнительно: подготовка деталей для деревянной беседки

    Пиломатериалы для панелей

    Диск с твердосплавными зубьями быстро режет решетки. Тем не менее, чтобы получить хорошие результаты, необходимо учитывать некоторые моменты.

    Панели должны быть вырезаны симметрично. Это означает, что они должны быть отмечены на решетчатой ​​заготовке, чтобы отверстия в решетке были одинакового размера с обеих сторон, а также сверху и снизу (рис. 8).Целесообразно даже, чтобы одна из диагональных полос решетки проходила вдоль биссектрисы каждого угла рамки.

    Чтобы сделать линию среза гладкой, используйте направляющую (фото 5). Это может быть сделано из толстой фанеры и отслоившегося деревянного бруса. Из фанеры распилили широкое основание и приклеили к нему ровный брус как упор для подошвы дисковой пилы. Затем обрежьте основание устройства до окончательной ширины с первым проходом дисковой пилы. Теперь достаточно совместить край основания устройства с разметочной линией, закрепить его зажимами и выполнить стирку.


    Ссылка по теме: Терраса в саду своими руками - устройство и рисунки


    Скобы для сборки решеток крыши

    Сетки могут быть собраны быстро и с высокой точностью с помощью самодельной сваи (рис. 11). Слип состоит из фанерного основания, на котором смонтированы боковая тяга и удерживающие блоки размером 90x90x130 мм. Прижмите концы перемычек I или J к упору, и к блокам притяните зажимы вставки K или конца L.

    Беседка в лесу для особняка - фото

    Объяснение некоторых фотографий

    6.1. Перед установкой стеновых блоков отверстия на концах каждой колонны заполняются герметиком.

    6.2. Сборка беседки начинается с установки заднего углового блока на анкеры в бетонных основаниях. Перед установкой опор на бетонные опоры укладывают гидроизоляционные вкладыши из кровельного материала.

    6.3. Затем на якоря ставятся два концевых блока, они проверяются на их вертикальность и временно поддерживаются распорками.

    6.4. Верхняя решетчатая панель (карниз) закрывает отверстие между угловыми и торцевыми стеновыми блоками. Карниз выравнивается на верхних концах стоек и крепится на винтах.

    6,5. Прикрепите второй элемент карниза к стойке, после чего, установив этот узел на опору, прикрутите панель гриля к торцевому настенному блоку с помощью винтов.

    6.6. После установки всех элементов карниза установите другие нижние решетчатые панели. Они составляют основу углового стола.

    8. На перемычках и на концах разметить лепнину на шаблоне (фото 8), сделанную из обрезки доски. Контур можно быстро обрезать лобзиком.

    9. Чтобы собрать решетчатые элементы крыши, прижмите конец первой поперечины к упору. Прижмите окончания к блокам, закрепите их с помощью зажимов и винтов на поперечине. При сборке верхние края деталей обращены вниз.

    10. Установите первый ряд вкладышей.Для этого необходимо переставить перекладину на другую сторону блоков. Затем, закрепив поперечину с помощью зажимов, прижмите вставки к блокам и, закрутив винты под углом, закрепите вставки на месте.

    11. Добавьте следующую перемычку, поднесите ее конец к упору и прикрепите винтами к вставкам. Для сборки сетки эти операции последовательно повторяются.

    Как сделать беседку своими руками - фото сборки и сборки

    Беседка из дерева своими руками - рисунки

    Инжир.4. Сборка беседки.

    Рис. 5. Конструкция технологического каркаса нижней обвязки.

    Рис. 6. Конструкция решетчатой ​​панели деревянной перголы.

    Рис. 7. Расположение решетчатых рам в беседке выполнено из дерева.

    Рис. 8. Откройте сетки

    Рис. 9. Сборка беседочных блоков

    Рис. 10. Сборка элементов крыши из самодельной беседки

    Рис. 11. Планка для монтажа решеток крыши

    Инжир.12. Постройте стол.

    Чертежи перголы для строительства своими руками

    ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ И ДОМАШНЕГО ТОВАРА ОЧЕНЬ ДЕШЕВЛЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОБЗОРЫ.

    Ниже другие записи на тему «Как сделать своими руками - домохозяина!»

  • Беседка с резным убранством сделай сам - ФОТО РЕЗКИ ДЕРЕВЯННЫЙ САД СОБСТВЕННЫЕ РУКИ Помечено ...
  • Павильон в виде трапеции своими руками (фото + рисунок) Самодельная трапециевидная беседка Уже несколько лет...
  • Как я построил приют для отдыха на даче своими руками Сарай для летнего отдыха со своими ...
  • Беседка из профильной трубы и гофрокартона своими руками Как сделать беседку из гофрокартона ...
  • Качаем с беседкой своими руками - фото Беседка и качели - хорошо ...
  • Ночная подсветка из светодиодов своими руками Как сделать ночник своей. ..
  • Небольшая и уютная садовая беседка своими руками + ПОДРОБНАЯ НАНЕСЕНИЕ МАЛЕНЬКОГО ГОВОРЯ В САДЕ -...

    Подписаться на обновления в наших группах и поделиться.

    Давайте дружить!

  • Отправить ответ

    avatar
      Подписаться
    Уведомление о
