Как сделать тормоза на прицеп к мотоблоку своими руками, чертежи фото

Оглавление:

Если у вас есть прицеп к мотоблоку, — значит вы можете экономить на перевозке грузов. Обычно конструкция прицепов для мотоблока предполагает независимую работу колес прицепа и мотоблока, к которому он прикреплен. Это полезно, когда вы работаете с грузом в сельской местности по неровной местности.

Как сделать тормоза на прицеп к мотоблоку

Каждый кто сделал самодельный прицеп после первой поездке задает себе вопрос: как сделать тормоза на прицеп к мотоблоку, потому что не возможно затормозить с горы, и Вы рискуете попасть в ДТП.

Если вы захотели поставить на свой купленный прицеп тормоза, или хотите оснастить ими самодельную тележку, имейте ввиду, что тормозная система — это орган агрегата, который почти всегда снимается с легкового автомобиля и немного переделать под новые потребности.

Тормоза тормозам — рознь. Если послушать механиков, то можно услышать о стояночных тормозах, которые плохо тормозят прицеп, когда он нагружен, особенно, если ставить его на склоне. А зачем нам тормоза, которые останавливают прицеп только когда он пуст?

Можно поставить на прицеп ленточные тормоза, но они практически бесполезны и не выполняют своей функции.
Я знаю один удачный случай, когда человек приделал своему прицепу для мотоблока тормоза. Но только он сделал их на одно колесо. Хорошо, если у вас есть старый мотоцикл. Снимите с него тормозные колодки и барабан.

Также вам понадобится колесо от мотоцикла. Выбросьте спицы от колеса, избавьтесь от обода. Вам нужен именно металлический барабан. Снимите с диска тягу и трос. Сделайте проточку (если вы не можете. отдайте диск знакомому токарю).

Когда работа с диском будет готова, приступайте к сборке тормоза для мотоблочного прицепа. Оденьте барабан на ступицу. Закрепите её сзади, обмотайте толстой проволокой пространство барабана между его ребрами.

Металлический диск, над которым провели проточку, насаживаем на ось и закрепляем его втулкой. Для того, чтобы диск не проворачивался, возьмите сварочный аппарат и приварите к нему обрезок трубы. Для того, чтобы контролировать тормозную систему, делаем рычаг и подтягиваем к нему трос. В принципе, это все.

Тормоза на прицеп к мотоблоку своими руками

Итак, мы уже говорили, что для оснащения прицепа для мотоблока чаще всего используют стояночные тормоза на прицеп к мотоблоку. При помощи них можно оставить прицеп с мотоблоком стоять продолжительное время, поставить под уклоном, или остановить во время езды. В общем все практически так же само, как бы мы использовали эту тормозную систему в автомобиле.

Разница только в том, что в автомобиле она выполняет роль запасной из-за своей примитивной работы и устройства. Активируются такие тормоза при помощи ручного или ножного управления со стороны водителя при помощи педали, или с помощью  рычага.

Стояночные тормоза состоят из механического тормозного привода и тормозного механизма. Оператор при взаимодействии с рычагом или педалью запускает механический привод и передает действие на тормозной механизм.

Действие от рычага к тормозным механизмам передается через тросы. Их может быть три. Один, передний, соединен с рычагом, а двое задних — с колесами нашего прицепа. Рычаг активирует передний трос, который тянет за собой двое остальных. Такое взаимодействие обеспечивается благодаря уравнителю. Тросы крепятся к рычагу и колесам.

Очень хорошо что в такой тормозной системе имеется регулировочная гайка, при помощи которой можно легко изменить длину механического привода. Это бывает полезно, когда вы сняли тормоза со старенького ГАЗа и решили переставить на прицеп для мотоблока, если он короче или длиннее. К тому же всегда можно заиметь новые тросы — было бы желание.

Чтобы снять прицеп с тормоза, вам нужно просто переместить рычаг в обратное положение. Для этого в конструкции стояночного тормоза придумали возвратную пружину, которая может крепиться к переднему тросу, к тормозному механизму, или находиться на уравнителе.

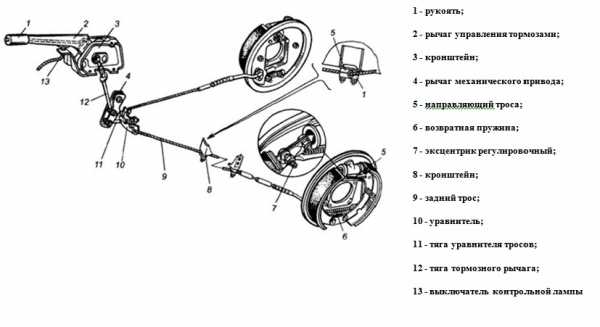

Рисунок-схема тормозной системы, которую вы можете видеть ниже

1 — рукоять; 2 — рычаг управления тормозами; 3 — кронштейн; 4 — рычаг механического привода; 5 — направляющий троса; 6 — возвратная пружина; 7 — эксцентрик регулировочный; 8 — кронштейн; 9 — задний трос; 10 — уравнитель; 11 — тяга уравнителя тросов; 12 — тяга тормозного рычага; 13 — выключатель контрольной лампы (такая деталь нужна скорее в автомобилях, если переделываете тормоза под прицеп, она вам наверняка не понадобится).

Самодельные тормоза на прицеп к мотоблоку: чертежи, схемы

По сути, вам не нужны чертежи того, как переделывать готовые тормоза с автомобиля для прицепа к мотоблоку, или из нескольких частей собирать целые тормоза, как мы описали ранее. Смысл чертежей в том, чтобы мастеру представление о пропорциях всего изделия.

В описании, как сделать самостоятельно тормоза к прицепу для мотоблока, вам скорее будет полезна схема устройства тормозов. Как дополнение к вышеизложенному и схеме стояночных тормозов, предоставляем вам дополнительную схему стояночных тормозов для прицепа с педалью управления.

1 — ось; 2 — подножка; 3 — педаль тормоза; 4 — амортизатор в виде резинового кольца; 5 — дышло; 6 — возвратная пружина; 7 — рычажок педали; 8 — кронштейн соединения основного тормозного цилиндра.

Для того, чтобы вам было понятнее то, что мы рассмотрели выше, мы предлагаем вам посмотреть видео с самодельными тормозами на прицеп к мотоблоку.

Как сделать тормоза на прицеп для мотоблока: видео

Для того, чтобы вам было понятнее то, что мы рассмотрели выше, мы предлагаем вам посмотреть видео с самодельными тормозами на прицеп к мотоблоку.



motoblok-kultivator.com

Изготовление прицепа к мотоблоку — пошаговая инструкция

Мотоблок – очень полезная и многофункциональная техника для частного хозяйства. С его помощью можно выполнять различные работы по обработке земли. Но также с его помощью можно осуществлять перевозку немалых грузов. А для этого нужна тележка для мотоблока. В продаже есть множество уже готовых моделей прицепов. Но их стоимость и качество не всегда удовлетворительны. Как своими руками изготовить качественный прицеп на мотоблок, затратив при этом минимум средств и усилий, мы расскажем Вам в этой статье.

Как сделать прицеп для мотоблока своими руками?


Теоретически телегу для мотоблока можно разделить на такие основные узлы – колеса, кузов, рама, сцепка. Перед началом работ сперва нужно продумать конструкцию до мелочей, просчитать размеры и создать чертежи. Также обратите внимание на такие моменты, как соединение сплошных узлов и деталей (сварка, свинчивание, клепка), соединение подвижных узлов (втулки, подшипники, шарниры, ось), конструкция сидения (простое или регулируемое), функционал кузова (самосвал или статический), подставки для ног (платформа или подножки) и т. д.

После того, как Вы определились с проектом будущего прицепа и подобрали нужные материалы, нужно очистить заготовки от ржавчины и грязи, при необходимости обрезать их и подогнать под чертежи, скрепить. По завершению работ прицеп желательно покрасить.

Поэтапная работа над самодельной телегой на мотоблок выглядит следующим образом.

Сборка рамы для прицепа к мотоблоку


Простейший вариант изготовления рамы – соединить кусок трубы или металлопрофиля с колесной осью.

Такой вариант подойдет для небольшого прицепа, к раме которого будет крепиться уже готовый кузов. Для более надежной и мощной конструкции нужно варить раму из труб круглого и прямоугольного сечения и уголков.

Установка оси


Колесная ось может быть также изготовлена самостоятельно. Для этого берется стальной стержень не менее 1,07 см в длину и 30 мм в диаметре.

Длину следует учитывать и корректировать, исходя из размеров кузова прицепа. Колеса можно подобрать от старой садовой техники, от ручной тележки, мотоцикла, мопеда или автомобиля – все зависит от габаритов будущего изделия. Схемы 2 вариантов крепления колесного шасси приведены на рисунках ниже.


Одноосный прицеп имеет существенный недостаток – смещенный центр тяжести. Из-за этого может перевернуться кузов, груз в нем, или это вовсе приведет к поломке техники. Для большой тачки, предназначенной для перевозки немалых грузов, следует проектировать двухосную конструкцию. Основные крепления и детали останутся такими же, как и для проекта одноосной тележки.

Кузов прицепа


Кузов выполняется из деревянных досок или из листа металла. Для дополнительной прочности следует по бокам и снизу предусмотреть ребра жесткости. В деревянных кузовах углы укрепляются металлическими уголками. Задний борт рекомендуется делать на петлях, для возможности открывания (особенно полезным откидной борт будет для самосвальных агрегатов).

Сцепка и сиденье


По завершении основных работ, после скрепления всех основных узлов конструкции можно приступать к сборке остальных деталей прицепа. Наиболее важными является сцепка и сиденье.

Сцепку можно сделать из 3 кусков трубы и прицепного механизма (в нашем случае это тройник, разработанный специально под узел сцепки мотоблока). Такая сцепка крепится к раме болтами. Подробнее устройство сцепки представлено на схеме ниже.

Сиденье можно приварить обычное, например, от старого автомобиля, или оборудовать спереди прицепа сиденье-ящик для инструмента. Его размеры будут зависеть от общей конструкции прицепа. Главное – не использовать слишком тонкие доски и надежно закрепить ящик.

Самосвальный прицеп для мотоблока


Для того, чтобы сделать Ваш прицеп самосвальным, при конструировании рамы приварите к балкам 1 и 2 (показаны на фото ниже) обычные дверные шарниры-«капельки». Чтобы избежать опрокидывания кузова во время движения и погрузки, его можно закрепить, приварив защелку (например, дверную) к краю рамы.

Подобный прицеп идеально подойдет к таким моделям мотоблоков, как Нева МБ-1, Нева МБ-2, МТЗ, Ока и другим моделям известных производителей.

Как сделать тормоза на прицеп к мотоблоку?


Тормоза для прицепа к мотоблоку необходимы исходя из требований техники безопасности. Ведь не всегда груженый прицеп можно будет легко остановить, особенно если на пути будет склон.

Чтобы самостоятельно оборудовать прицеп тормозами, необходимо сначала обзавестись инструментом и найти такие детали от старого мотоцикла:

  • барабан от тормозов;
  • тормозные колодки;
  • спицы из колеса;
  • сварка;
  • плоскогубцы.

Тормоза нужно делать на каждое колесо, чтобы при торможении прицеп не занесло.

Перед началом установки снимите с тормозных барабанов тросики и проточите их. Наденьте проточенные барабаны на ступицы и закрепите сзади. Образовавшееся пространство между ребрами дисков закройте с помощью спиц. Установите барабан на ось и закрепите с помощью втулок. Для предотвращения смещения детали приварите к оси кусок уголка.

После закрепления барабанов протяните к месту управления тросы. Место управление делается подобно к системе стояночного тормоза автомобиля (ручника) из подручных средств.

Предлагаем Вам также ознакомиться с видео, на котором показано устройство самодельного тормоза для прицепа к мотоблоку:

sadovaja-tehnika.com

Как сделать тормоза на прицеп к мотоблоку своими руками

Часто встает вопрос, как сделать тормоза на прицеп к мотоблоку, так как на протяжении последних лет для ухода за дачными участками применяют мотоблоки (в том числе и самодельные), для которых часто делают прицепы своими руками.

Мотоблоки получили широкое распространение у дачников и фермеров. Это связано с относительно небольшой стоимостью этого устройства, большим кругом задач, которые оно может решать. Стоит помнить, что сам мотоблок представляет собой только ведущую пару колес (с двигателем, мощность которого позволяет не регистрировать блок как транспортное средство), а все сельскохозяйственные задачи (окучивание, боронование, транспортировка и т.д.) выполняются дополнительными прицепами-инструментами. При этом практически все типы прицепов изготавливаются различными фирмами и находятся в свободной продаже, однако относительно высокая стоимость и не всегда удачные конструкции прицепов не дали им широкой популярности в народе.

Большинство людей предпочитает делать подобные устройства к мотоблоку своими руками. Это не только оправдано экономически, но и позволяет создать оборудование, которое предназначено для работы в конкретных условиях (на определенном участке). Однако не стоит забывать о правилах безопасной эксплуатации подобных самоделок — следует обязательно предусмотреть самодельные тормоза на прицеп к мотоблоку для обеспечения безопасности использования этого устройства.

Насколько тормоза необходимы?

Предварительно следует понять, почему тормоза нужны для прицепов. Необходимость наличия тормозных устройств для буксируемых средств, в первую очередь, из-за требований нормативных документов появляется согласно правилам дорожного движения: все прицепы должны иметь системы торможения.

Кроме того, если есть уклон, то наличие тормозов полностью обеспечивает безопасность устройства. В качестве исходного материала можно использовать тормоза от мотоцикла или автомобиля. При этом следует уделить внимание различным видам тормозов. Так, например, стояночный тормоз (он же «ручник») не обеспечивает полное торможение груженого прицепа (если прицеп с мотоблоком на ходу). Поэтому применять подобное устройство для тормоза на мотоблок не следует.

Некоторые умельцы для решения задачи применяют различные ленточные механизмы собственной конструкции, однако и они не являются выходом из ситуации. Ленточный механизм не способен остановить сразу движущийся прицеп, независимо от его нагрузки, кроме того, по мере износа ленты торможение будет производиться с возрастающим тормозным путем. Это является небезопасным, поэтому рекомендуется отказаться от реализации подобных устройств торможения.

Следует принять во внимание и тот факт, что в сельской местности проще достать старый мотоцикл и запчасти к нему, тормоза для мотоцикла более дешевы в магазинах автозапчастей, что делает их более доступными.

Переделка тормоза с мотоцикла под устройство торможения для мотоблока своими руками не требует больших вложений и существенных затрат времени. Тормоза на прицеп делаются из мотоциклетных гораздо проще. Если на прицепе используются мотоциклетные колеса, то переделки будут минимальные. Подобное устройство позволит обеспечить быстрое торможение в движении и надежное удержание прицепа неподвижно на стоянке.

Что потребуется?

Чтобы поставить тормоза на прицеп, предварительно нужно обзавестись следующими материалами для их изготовления:

  1. Тормозной барабан с мотоцикла.
  2. Мотоциклетные тормозные колодки.
  3. Спицы мотоциклетного колеса.
  4. Рекомендуется делать прицеп с тормозами на каждое колесо — это позволит избежать проблем при торможении (блок с прицепом не будет разворачивать).

Стоит выделить такие инструменты, которые необходимы для переделки этих тормозов:

  1. Сварочный аппарат.
  2. Пассатижи.

Проточку дисков лучше заказать у профессионального мастера в автосервисе — там есть все необходимое оборудование.

Переделка

Перед началом работ необходимо выполнить некоторые подготовительные операции с готовыми материалами. Для этого следует снять с дисков тросики и тяги, после чего диски необходимо проточить. Установить такие тормоза на прицеп достаточно просто — для этого следует надеть проточенные барабаны на ступицы и закрепить в их задней части. При этом образуется свободное пространство между ребрами барабанов. Его необходимо закрыть, намотав на ребра прочную металлическую проволоку. После этого диск насаживается на ось и крепится при помощи втулок. Необходимо принять меры для исключения смещения диска в каком-либо направлении. Для этого на ось наваривают при помощи сварочного аппарата кусок металла (уголка или трубы).

Далее на барабаны монтируются тросики и протягиваются к месту управления. Для реализации системы управления следует применить рычаг с передачей. Для этих целей подойдет механизм управления (с рычагом) стояночным тормозом автомобиля, однако можно сделать систему управления самому из подручных средств. Важно, чтобы вместе с рычагом управления был установлен и клапан управления тормозами прицепа с двухпроводным приводом. Таким нехитрым образом выходит прицеп с практичными тормозами.

Как действуют подобные тормоза?

Важным отличием между использованием подобных устройств на автотранспорте и прицепах является то, что на мотоциклах и автомобилях данная система является «резервной» и редко используется для остановки автомобиля. Основное ее назначение — неподвижность транспортного средства на парковке. Это связано с тем, что подобный механизм является достаточно примитивным и «жестким» — обеспечивается только экстренное торможение.

Однако этот механизм достаточно оптимален для тормоза на мотоблок. Подобная система может функционировать не только при ручном управлении (рычагом), но и при использовании педали (если есть желание реализовать ножное управление). В этом случае водитель запускает тормозное устройство по мере необходимости, исходя из оценки обстановки. Такие варианты тормоза для мотоблока применяются достаточно часто и на тяговом механизме.

Передачи в подобных устройствах механические, осуществляются при помощи тросов. Условно можно выделить 3 участка передачи: первая — рычаг-клапан, вторая — клапан-барабан, третья — барабан-колесо. При этом важно обеспечить взаимодействие между этими участками, для этого используют уравнитель. Рекомендуется включить в механизм и специальную гайку для регулировки длины привода. Такие схемы обычно используются в автомобильных тормозах.

Поскольку тросики обычно быстро изнашиваются, то настоятельно рекомендуется приобрести и установить на прицеп с тормозами новые тросы.

Управление такими тормозами осуществляется достаточно просто: для снятия тормоза следует сместить рычаг, ослабляя натяжение троса. Чтобы не тратить существенные силы для смещения рычага, рекомендуется предусмотреть в конструкции возвратную пружину, которую можно разместить в любом месте: непосредственно на тормозном механизме, тросике, уравнителе и т.д.

При использовании тормозов с автомобиля, как основного материала, возможна установка выключателя контрольной лампы.

Его всегда устанавливают на автомобильные тормоза, однако для прицепа он лишний.

Установить его можно, но на работоспособность тормоза он не повлияет, поэтому его рекомендуется снять.

Некоторые аспекты подготовки

Многие люди не могут работать без схем или чертежей. Однако в этой ситуации они, в принципе, не нужны. Это связано с тем, что для создания тормозной системы мотоблока своими руками используются уже готовые тормозные устройства, габариты, масса и конструкция которых известны.

Кроме того, достаточно просто найти чертежи на конкретные тормоза. Однако рекомендуется предварительно начертить схему будущей тормозной системы.

В схеме следует указать такие важные дополнительные данные, как габариты оси, размеры педали или рычага, место установки возвратной пружины, места установки амортизаторов (обычно используются резиновые уплотнители), кронштейны для скрепления тормозных цилиндров. Подобная схема существенно упрощает процесс монтажа, что позволяет правильно осуществить сборку системы торможения без ошибок.

В противном случае можно допустить оплошности, которые приведут к тому, что механизм торможения не будет работать, что может привести к травмам. Поэтому крайне важно подойти к реализации этой системы с максимальной ответственностью и внимательностью, обращая внимание даже на самые мелкие детали.

Это позволит создать устройство, которое будет обладать высокой надежностью и обеспечит безопасную эксплуатацию прицепа. Это особенно актуально, поскольку в данном случае механизм изготавливается самостоятельно.

Заключение

Выполняя все вышеописанные работы и используя для этого все необходимые инструменты, создать механизм торможения для прицепов к мотоблокам достаточно просто. В среднем подобные работы занимают относительно небольшой промежуток времени — 1-3 суток при работе по 4-6 часов в день.

Это связано с тем, что существенно упрощаются работы из-за использования готовых тормозов с минимальными переделками, при этом очень низка вероятность появления ошибок даже у непрофессионального мастера.

1sadteh.ru

Самодельные тормоза на прицеп мотоблока

Самодельные тормоза на прицеп мотоблока Мотор Сич фото видео.

Как сделать тормоза на прицеп мотоблока Мотор Сич фото видео.

Тормоза на прицеп мотоблока своими руками фото видео.

Если Вы считаете, что тормоза на прицеп мотоблока не нужны и что тормоза придумали трусы, то Вам не нужно читать эту статью, это уже просто бесполезно.

Прицеп для мотоблока является неотъемлемой частью дополнительного оборудования к мотоблоку.

Существует множество моделей заводских прицепов к мотоблокам, многие заводские прицепы к мотоблоку оборудованы тормозами, я не буду в статье останавливаться на конструкции и принципе работы тормозных механизмов различных конструкций, так как я хочу помочь определиться владельцам мотоблоков с самодельными прицепами к мотоблоку.

С другой стороны, эта статья наверное будет интересна и владельцам мотоблоков, у которых заводские прицепы к мотоблокам, потому что многие владельцы таких прицепов к мотоблоку жалуются, что тормза на прицепе к мотоблоку не достаточно эффективны, или эффективны только при движении передним ходом и т.д.

Существует множество тормозных механизмов, какой именно установить на самодельный прицеп к мотоблоку. это уже зависит от наличия нужных запчастей.

Я лично например, на свой самодельный прицеп к мотоблоку Мотор Сич сделанный своими руками, что бы ничего не выдумывать, установил в сборе балку от переднеприводного автомобиля, в частности это балка от VW Golf III и сделал механизма ручного тормоза.

Но многие, при постройке самодельного прицепа к мотоблоку своими руками, выходят из своих возможностей и устанавливают оси/ цапфы и ступицы от автомобилей, которые или уже есть в наличии, или можно не дорого купить на разборках, ну, или бесплатно взять у друзей.

Естественно, что в тот момент многие о наличии тормозных механизмов даже не задумаются, а вот уже потом начинают задумываться и придумывать, как же при необходимости остановить мотоблок с гружённым прицепом.

На самодельные прицепы к мотоблокам устанавливают различные тормозные механизмы: восстанавливают гидравлические тормоза, присоединяются к ручнику, делают систему тяг и делают паровозный тормоз и т.д.



















В данной статье, я хочу показать самодельные тормоза своими руками на самодельный прицеп к мотоблоку, сделанный к мотоблоку моего товарища.

Итак, ось прицепа сделана из трубы, в трубу вставлены самые распространённые и недорогие б/у передние цапфы со ступицами от классики ВАЗ, на ступицы одеты б/у задние тормозные барабаны всё от той же классики ВАЗ. так как посадочные размеры идентичные.

Тормозные барабаны взяли сознательно именно от ВАЗ 2101-07, потому что они имеют самый большой диаметр из всего семейства ВАЗ, что положительно сказывается на уменьшении усилия и эффективности тормозов в целом.

Также были взяты б/у две тормозные колодки от ВАЗ 2101-07, в результате все детали и узлы практически обошлись даром, потому что если разобраться, все эти вещи есть у каждого в гараже или у знакомых и валяются без дела.

Далее с помощью системы тяг и рычагов,  тормозные колодки были установлены на самодельный прицеп к мотоблоку.









Тормозные колодки вставили в тормозные барабаны и прижали их впереди по ходу прицепа поперечной тягой, после чего приварили поперечную тягу к тормозным колодкам, далее от поперечной тяги по центру приварили основную тягу присоединив её к педали тормоза установленного на дышле прицепа.

Дополнительно кинули две распорные тяги к центральной и поперечной тяги тормоза.

Над и под поперечной тягой тормоза, приварили направляющие, по которым в последствии будет передвигаться при торможении поперечная тяга, эти направляющие нужны для того, что бы тормозные колодки при торможении не прокручивались вместе с тормозным барабаном и оставались в своём рабочем положении.

Самодельный тормоз на самодельный прицеп к мотоблоку видео.

Такие самодельные тормоза можно делать с любыми ступицами, на которые можно одеть тормозные барабаны: жигули, москвичи, запорожцы, волги, уазы.

Если есть какие либо вопросы или дополнения, прошу не стесняться и писать в комментарии.

promotoblok.ru



Рубрики: Самодельный прицеп к МБ Мотор Сич |
Тэги: мотоблок Мотор Сич, навесное для мотоблока |
Ссылка

promotoblok.ru

Как сделать тормоза на прицеп к мотоблоку

Те, кто имеет прицеп, оборудованный к мотоблоку, может существенно сэкономить при перевозке грузов. Как правило, данное приспособление предусматривает самостоятельную деятельность колес, что очень удобно при работе на неровном участке. После приобретения опыта в изготовлении прицепа можно рассматривать вариант создания тормозов к нему.

Их также реально выполнить самостоятельно. Тормоза необходимы в случае, например, остановки устройства на наклонной местности. Сначала данный агрегат нужно снять с легковой машины, а после этого преобразовать под другие потребности. Стоит отметить, что тормоза бывают разные. Существует, к примеру, стояночный механизм. Однако он способен плохо останавливать прицеп при условии его загруженности. Немного поразмыслив, легко понять, что такие тормоза не совсем подходят для данного устройства.

Ведь устройство предназначено именно для перевоза различных материалов на расстояния. На прицеп можно установить ленточный механизм. Но он также не справляется со своими функциями и является почти бесполезным. Для оборудования данного приспособления на прицеп рекомендуется использовать ненужный мотоцикл, с которого необходимо снять барабан, тормозные колодки. Следует также применить и его колесо. С него извлекаются спицы и обод. Понадобится лишь барабан из металла.

С диска снимаются трос, потом тяга, делается проточка. Затем необходимо начать сборку тормозов. Барабан надевается на ступицу. Она закрепляется в задней части. Пространство, образованное между барабанными ребрами следует обмотать крепкой проволокой. Далее диск требуется насадить на ось, закрепить его при помощи втулки. Чтобы обеспечить ему неподвижность, необходимо использовать обрезок трубы, который прикрепляется при содействии сварочного аппарата. Чтобы вести контроль за тормозной системой, понадобится рычаг, к которому подтягивается трос.

Принцип действия

Основное отличие между использованием стояночной тормозной системы в машине и прицепе состоит в том, что в автомобиле механизм применяется в качестве запасного варианта. Это обусловлено примитивностью его работы. Данный вид тормозов действует при использовании ножного или ручного управления, которое осуществляет человек педалью или рычагом. Аналогичным образом действует устройство и в прицепе. Оно состоит из соответствующего приспособления и привода тормозов, которые оператор запускает в процессе согласованности с педалью или рычажком.

Передача действия осуществляется через тросы. В основном их насчитывается три. Передний соединяется с рычагом, задние – с колесами. Все действия взаимосвязаны между собой и обеспечиваются при помощи уравнителя. Положительно влияет на данную систему и наличие специальной гайки, которая позволяет регулировать длину привода. Особенно это требуется в случае использования тормозов от ГАЗа старой модели. Кроме того, тросы можно приобрести и новые. Все зависит от желания владельца.

Для того, чтобы прицеп снять с тормоза, необходимо всего лишь изменить расположение рычага, поставив его в обратном направлении. В конструкции для этого предусмотрена возвратная пружина. Она способна размещаться в различных местах: на тормозном механизме, переднем тросе или уравнителе. Стоит также упомянуть о выключателе контрольной лампы. Правда, данная деталь скорее необходима для автомобиля. В случае же с прицепом ее использовать необязательно, так как данная конструкция не предусматривает применения этой детали.

Схемы и чертежи

Для того, чтобы преобразовать готовые тормоза, демонтированные из машины, чертежи, как правило, не потребуются. В них рассматриваются пропорции устройства, которые в данном случае не нужны. А вот схемой воспользоваться рекомендуется. В ней должны быть предусмотрены все детали изделия: ось, педаль, подножка, возвратная пружина, амортизатор (представляет собой резиновое кольцо), кронштейн скрепления тормозного цилиндра, рычаг педали. Ориентируясь по схеме, можно правильно осуществить сборку всех деталей, не допустив ошибок.

Ведь последние способны привести к недееспособности механизма в целом, а также травматизму. Чтобы не допустить таких неприятностей, рекомендуется отнестись к предстоящей работе с полной ответственностью, не упуская из виду даже мельчайшую деталь. Только так можно обеспечить высокую безопасность и надежность приспособления, изготовленного своими руками.

Придерживаясь всех правил и рекомендаций, упомянутых выше, сделать тормоза для прицепа, который устанавливается на мотоблок, не составит труда. Достаточно выделить на это один день. В случае правильного подхода гарантирован положительный результат. Таким образом, соорудить требуемое приспособление под силу даже человеку, который не является профессионалом в данной области.

www.vsedelkin.ru

Видео тормоза для прицепа мотоблока своими руками видео

Are you having trouble finding a specific video? Then this page will help you find the movie you need. We will easily process your requests and give you all the results. No matter what you are interested in and what you are looking for, we will easily find the necessary video, no matter what direction it would be.

If you are interested in modern news, we are ready to offer you the most current news reports in all directions. The results of football matches, political events or global, global problems. You will always be aware of all the events, if you use our wonderful search.
The awareness of the videos we provide and their quality depends not on us, but on those who flooded them into the Internet. We just supply you with what you seek and require. In any case, using our search, you will know all the news in the world.

However, the world economy is also quite an interesting topic,
which worries very many. A lot of things depend on the economic state of different countries. For example, import and export, any food or technology. The same standard of living directly depends on the state of the country, as well as wages and so on.
What can be useful for this information? It will help you not only to adapt to the consequences, but also to warn against a trip to this or that country. If you are an avid traveler, then make sure to use our search.

Today it is very difficult to understand political intrigues and to understand the situation you need to find and compare a lot of different information. Therefore, we will easily find for you various speeches of the deputies of the State Duma and their statements for all the past years. You can easily understand the politics and the situation in the political arena.
The policy of different countries will become clear to you and you can easily prepare yourself for the coming changes or adapt already in our realities.

However, you can find here not only various news from around the world. You can also easily find yourself a film,
which will be nice to watch in the evening with a bottle of beer or popcorn. In our search database there are films for every taste and color, you can easily find an interesting picture for yourself without any problems. We can easily find for you even the oldest and hard-to-find works, as well as the classics known to all —
for example Star Wars: The Empire Strikes Back.

If you just want to rest a bit and are looking for funny videos, then we can quench your thirst. We will find for you a million different entertainment videos from around the planet.
Short jokes easily lift your spirits and another day will cheer you up. Using a convenient search system, you can find exactly what will make you laugh.

As you already understood, we work tirelessly, that you would always receive exactly what you need. We created this wonderful search specifically for you,
that you could find the necessary information in the form of a video clip and watch it on a convenient player.

imperiya.by

Прицеп для мотоблока своими руками

Содержание

Мотоблок является многофункциональной сельскохозяйственной техникой. Но, своей функциональностью он обязан, по большей мере, дополнительному навесному оборудованию, которое с ним используется. Примером такого оборудования служит прицеп для мотоблока. С его помощью можно удобно перевозить мусор, строительные материалы, удобрения, рассаду, продукцию с полей и огородов.

В данной публикации мы разберемся, как сделать прицеп к мотоблоку своими руками.

Достоинства самодельных и покупных прицепов

Получить прицеп для мотоблока можно двумя способами: купить в специализированном магазине или же сделать прицеп для мотоблока своими руками. Оба варианта обладают рядом своих достоинств и недостатков.

Покупные модели сделаны уже по готовым и проверенным схемам, на их сборку не нужно тратить время и силы. Сборкой таких прицепов занимаются профессиональные механики, которые могут сделать прочные соединения и выбрать качественные материалы. Но, здесь есть и негативные моменты. Во-первых, не всегда получается попасть на добросовестного продавца, который отпустит качественный товар, а во-вторых, хорошая вещь стоит достаточно дорого.

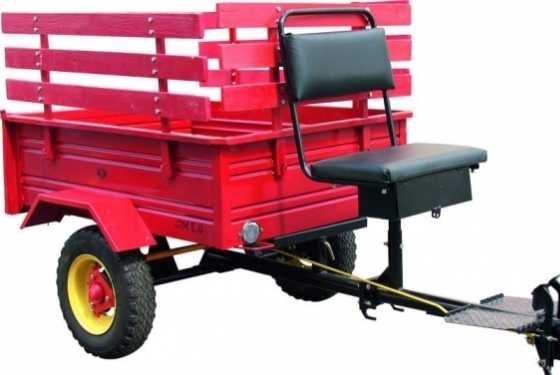

Заводской прицеп к мотоблоку

На самодельный вариант придется потратить достаточно много времени и сил. Но, есть у него и ряд достоинств:

  • при наличии необходимых материалов, такой прицеп не требует больших денежных вложений;
  • для самодельного оборудования можно установить габариты и параметры, которые максимально подойдут для пользователя;
  • сам владелец мотоблока подбирает детали для прицепа, а значит можно быть уверенным в качестве комплектующих, соединений и агрегата в целом.
  • Прицеп делается четко под конкретную модель техники, что позволяет сделать работу с ним максимально простой и эффективной.

к меню ↑

С чего начать?

Первым этапом создания прицепа для мотоблока своими руками будет разработка чертежа. Он поможет подобрать правильные по качеству материалы, определить их размеры, сделать четкий план действий, заранее продумать курьезные моменты.

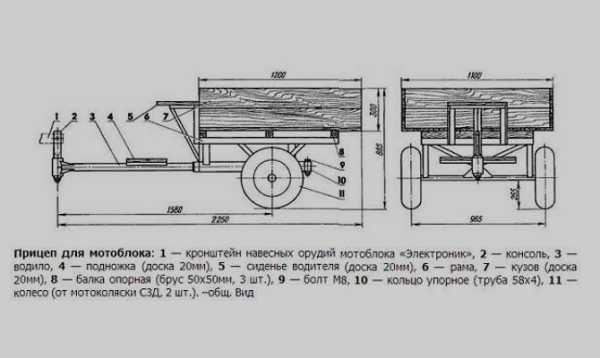

Чертеж прицепа к мотоблоку

К процессу нужно подойти максимально серьезно. В чертеже прицеп прорисовывается с разных сторон, размеры деталей подписываются возле каждой из них. Желательно, чтобы при создании чертежа были четко выдержаны пропорции. Отдельные более сложные узлы, нужно рисовать в индивидуальном порядке крупным планом и тоже с разных сторон.

Во время работы над чертежом важно продумать такие моменты:

  • нужно заранее предусмотреть какие детали и агрегаты нужно сцеплять между собой, и какой тип соединения будет использоваться при этом. Заранее подготовьте нужное количество склепок, болтов или сварочный аппарат;
  • принято решение делать самосвальный прицеп (с автоматическим опрокидыванием) или обычный с ручной разгрузкой;
  • какую схему использовать в поворотных узлах. Это может быть подшипник, ось, втулка. Их тоже нужно будет приготовить заранее.

После того, как чертеж детально прорисован, его нужно еще раз изучить и продумать ключевые моменты. После этого уже можно совершать закупку материалов. В целях экономии лучше сначала тщательно просмотреть свой запас металлических и деревянных конструкций. Возможно, что-то можно будет использовать в работе.
к меню ↑

Прицеп для мотоблока своими руками (видео)

https://www.youtube.com/watch?v=L72n0nmncxk
к меню ↑

Материалы и этапы сборки будущего устройства

Прежде всего, нужно определится с основными частями нашей тележки. Первое, что сюда входит – это  каркас, в комплекте с которым идет сцеп для механизированной части. В обязательном порядке нужна рама и, непосредственно, сам кузов. Все это устанавливается на ось с колесами (при желании на две). Ну, и наконец, в передней части над сцепом ставится водительское сиденье.
к меню ↑

Как сделать раму?

Рама является самой главной составляющей любого прицепа. На нее приходится основная нагрузка во время работы, а значит, она должна обладать повышенной прочностью и устойчивостью.

Делаем раму для прицепа к мотоблоку

Материалы, необходимые для рамы обязаны быть твердыми и жесткими. При этом, должна сохранятся максимально возможная легкость устройства. Также важной характеристикой является устойчивость к деформации.

Тип материала также зависит от типа мотоблока. Для рамы на легкий мотоблок подойдет практически любой металлолом: трубы с любым типом сечения, уголки, толстый швеллер.

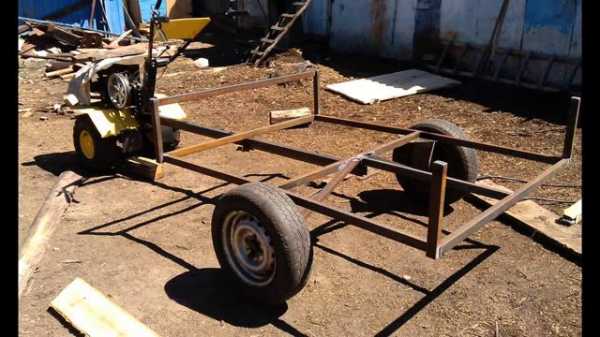

Наипростейший прицеп такого типа делается на основе прочной трубы с квадратным сечением (60 мм на 30 мм). К такой несущей балке крепится траверса. Для нее подойдет два стальных квадрата с поперечиной в 25 мм. В качестве стоек крепятся две поперечные трубы с разных сторон. Это будут будущее стойки. Их лучше всего крепить на выпуски. На эти стойки привариваются трубы, играющие роль обвязок. Здесь достаточно сечения 25 мм. Дальше идут угловые опоры.

Все детали крепко свариваются между собой. Соединения на болтах или заклепках здесь не подойдут. Они если и выдержат нагрузку, то хватит их не на долго. Прочная сварка комплектующих поможет перевозить значительно больший вес.

С прицепами для моделей средней мощности все немного сложнее. Здесь материалы уже более конкретные:

  1. Распорки для передней части можно сделать из трубы с сечением 40 мм на 20.
  2. Раскос, размеры которого 20 на 20.
  3. Для стоек на переднюю ось подойдет уголок с габаритами 32 мм на 32 мм.
  4. Поперек рамы ставится специальный усилитель из уголка в 40 мм.
  5. Для задних раскосов подойдет кусок трубы 40 мм на 20 мм.
  6. Стержень под ось, толщиной в 30 мм.
  7. Несколько кусков уголков размерами 20 на 20, и 40 на 40 для установки водительского сиденья.

Такая рама представляет собой усиленный вариант легкой. Ее более сложная конструкция позволяет больше загружать прицеп и использовать его на бездорожье. Схема соединений здесь такая же, как и для легкой рамы, но внизу еще приваривается усилитель и добавляются раскосы. Подобранные размеры элементов приносят наилучшие показатели прочности при соединении.
к меню ↑

Кузов

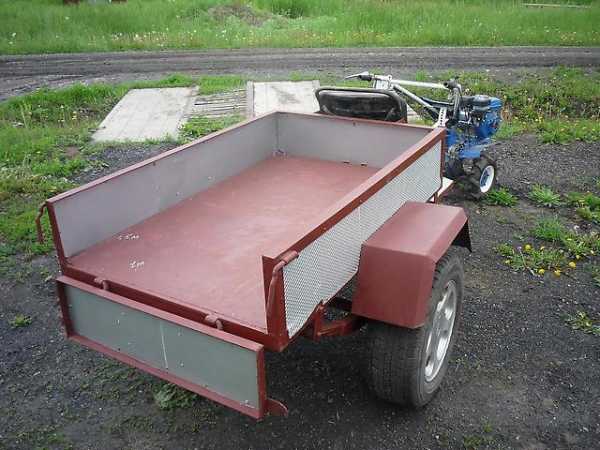

Сделать кузов не представляет особого труда. Здесь материалы подбираются самые разнообразные. Можно использовать доску, стальные листы, при желании подойдет и комплексный вариант.

Обшивка кузова металлом

Основу кузова лучше делать из метала. Подбирается несколько листов металла, которые будут соответствовать чертежам. Дальше основа сваривается. Борта выставляются по краям, при этом привариваются или садятся на болты внизу и по углам. Для того, чтобы усилить такие борта в углах можно приварить уголки. Усилить можно также и днище прицепа. Для этого к нему прикручивается или приваривается еще один дополнительный слой.

Здесь важно учитывать будет ли прицеп самосвальным. Если нет, то борта можно сделать откидными, присоединив их к днищу на подвижное соединение, а по углам сделать механизм сцепления. К раме кузов крепится на три металлических балки и фиксируется болтами.
к меню ↑

Ходовая часть

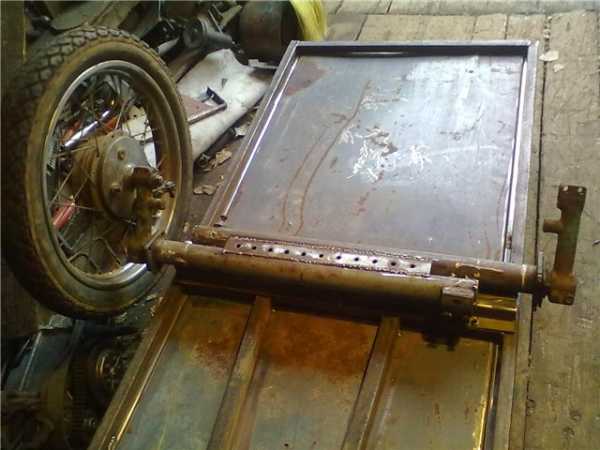

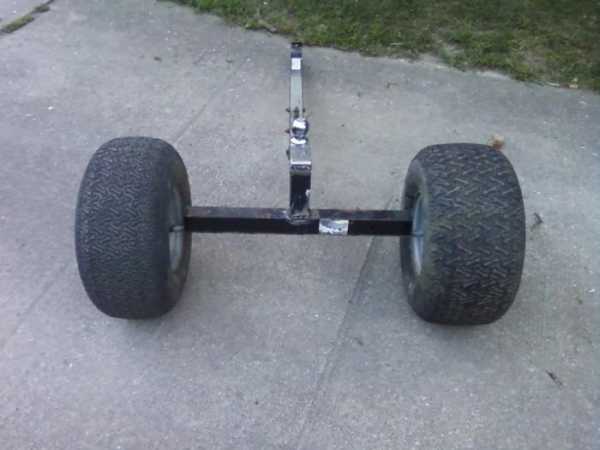

Колеса для прицепа лучше взять с какой-либо другой техники (уже желательно со ступицей). Колеса крепятся к стержню, который предварительно затачивается под размер подшипника в ступице. Важно подобрать правильную длину стержня. Чтобы ходовая выдерживала нагрузки колеса не должны выходить за линию бортов. Устанавливаем стержень на лонжероны. Он проходит внутрь косынок и через стойки.

На прицеп возможно установить и две оси. Это повысит устойчивость прицепа и распределит нагрузку.

При создании ходовой можно также сделать тормоза для прицепа мотоблока. Вариантов тут много, но многие из них не совсем эффективные. Хорошим вариантом будет использовать тормозную систему от мотоцикла. Нам нужны будут тормозной барабан, тяга и трос.

Барабан цепляется на ступицу колеса сзади. Между выступами барабана есть небольшие пространства. Их нужно промотать проволокой крупного диаметра. Дальше берем диск и протачиваем его. На край диска привариваем кусок трубы, чтобы он не скользил.

Ходовая часть

Собранный диск нужно закрепить с помощью втулки на оси. На ось садятся тормозные колодки, от них проводится трос к рычагу. Такой тормоз цепляется на одно колесо, но свои функции выполняет отлично. Мы получаем эффективное торможение, которое дополняется тормозом на мотоблоке.
к меню ↑

Сиденье

Дизайн сиденья на такие прицепы полностью зависит от воображения и смекалки водителя. Можно сделать одиночное сиденье, можно сделать продолговатое для двух человек. Если борт недостаточно высокий на сиденье лучше приделать спинку, это снимет часть нагрузки с позвоночника, что очень полезно при длительной работе. Чтобы работу сделать еще более комфортной на сиденье и спинку укладывается толстый слой поролона и обшивается тканью или кожей.

Устанавливается сиденье водителя на подготовленные раньше стойки из уголков. Внизу можно приделать специальную стойку для упора ногами.
к меню ↑

Сцеп

Остается сделать только сцепку. Для этого к прицепу крепится консоль, принцип который можно перенять с другого навесного оборудования.

Надежный вариант сцепа

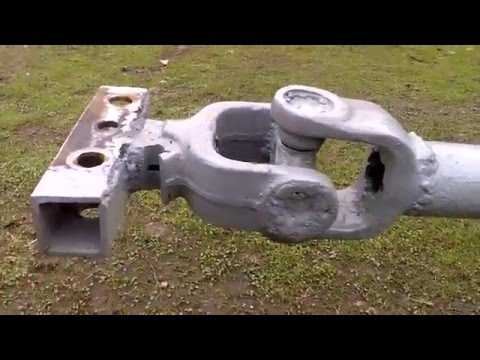

Нижняя часть консоли, это ось с двумя подшипниками, на которые крепится поворотный узел. Проем между подшипниками заполняется солидолом, а на выходы одеваются пыльники. Дышло мотоблока крепится внутрь шарнира.

Следует помнить, что сделанный сцеп подходит лишь под некоторые модели мотоблоков. Аппараты от разных производителей могут иметь разные типы креплений для сцепа.

moezerno.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
