Как стелить профнастил на крышу своими руками: Крыша из профнастила своими руками: как правильно стелить

Содержание

Крыша из профнастила своими руками: советы бывалых

Для безопасного проживания в доме, очень важно правильно сделать монтаж кровельного покрытие, это позволит избежать появления протечек и обеспечит хозяину комфортное проживание. Многие специалисты сходятся во мнении, что на данный момент более экологически чистого материала для кровли крыш, чем профнастил не существует. К тому же этот материал гарантирует крыше долгий срок службы.

Посмотрев видео «Крыша из профнастила своими руками», которое можно найти внизу данной статьи, у вас не останется никаких сомнений на этот счет. У нас есть надежда, что просмотр видео урока, заставит вас поверить в собственные силы, и вы решите начать крыть крышу профнастиилом самостоятельно.

Перед началом монтажа своими руками крыши из профнастила необходимо определить, какие размеры имеет кровля, которую вам предстоит покрыть.

Не забывайте, что лист профнастила должен спускаться ниже карниза примерно на 50 мм, поэтому с учетом этого и делайте замеры.

На сегодняшний день для монтажа крыши из профнастила есть несколько способов. Узнать о них и выбрать вариант наиболее подходящий, вы сможете, заглянув в каталог продукции.

Постарайтесь, приобрести листы профнастила длинной равной длинне между коньком крыши и карнизом. Но при этом помните, что нужно прибавить к этой длине 50 мм, поскольку для более качественного покрытия листы должны укладываться с небольшим нахлестом.

Проще и удобнее производить подъем и укладку листов профнастила на крышу большой площади, если предварительно разделить их на части.

С учетом того, что технология монтажа покрытия крыши профнастилом довольно простая, все же при выполнении работ своими руками от вас потребуется максимальная собранность и четкое выполнение рекомендаций, которые указаны в пошаговой инструкции к профнастилу.

Профессионалы советуют: не забывать про инструкцию при покупке кровельного материала, ее должен предоставить продавец. Стоит заметить, что в ней вы найдете много ценных рекомендаций, поскольку производители товара заинтересованы в том, чтобы как можно больше покупателей покупали именно их продукцию. Поэтому инструкция по монтажу есть всегда у товара имеющего сертификат. К тому же подобный товар имеет гарантию производителя, а следовательно он надежный и качественный.

Первый этап – укладка гидроизоляционного слоя

Рисунок 1. Укладка гидроизоляционного слоя

Не позаботится о гидроизоляции, преступая к укладке профнастила на крышу, значит наказать себя в дальнейшем рублем. Правильно уложенный гидроизоляционный слой будет служить надежной защитой кровли от конденсата, который образуется из-за перепада температур воздуха. В магазинах, продающих материал для гидроизоляционного слоя, вы сможете проконсультироваться у продавца о его свойствах и технических характеристиках. Укладывается подобный материал на обрешетку между стропилами, еще до того, как начинается монтаж кровли.

Позаботьтесь, чтобы материал для гидроизоляции немного провисал.

Соблюдать равномерность шага на обрешетки крайне важно, поскольку именно на ней будет закрепляться профнастил.

Второй этап – обустройство вентиляции

Рисунок 2. Обустройство вентиляции при монтаже профнастила

Самым простым способом обустроить вентиляцию, можно назвать укладку деревянных реек непосредственно на гидроизоляционный материал.

Специалисты советуют: в любом случае выполнить обустройство вентиляции, поскольку нельзя полностью быть уверенным, что между слоем гидроизоляции и кровлей не появится немного влаги.

Третий этап – укладка профнастила

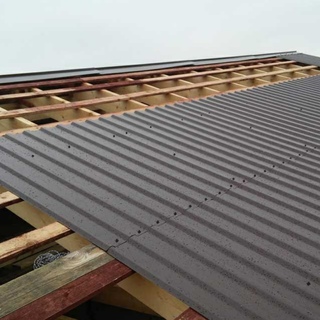

Рисунок 3. Укладка профнастила на кровлю

Только после тщательного изучения инструкции по монтажу, можно приступать к выполнению крыши из профнастила.

Рисунок 4. Дощатый настил для кровли из профнастила

Нужно сделать крепкий дощатый настил на расстоянии 60 см по обе стороны разжелобка. Делается он под планку ендовы на уровне обрешетки. При этом должен  быть нахлест более 20 см у нижних досок ендовы.

Донная планка с краев крепится с помощью гвоздей. Основательно закреплена она будет при окончательном покрытии крыши.

Специалисты рекомендуют использовать уплотнительную мастику при работе на пологом скате кровли.

Выполняем установку нижней планки ендовы. Для этого делаем отбортовку или перегибаем верхний конек ендовы поверх конька крыши.

Очень важно, чтобы под конек планка входила более чем на 25 см. желательно также выполнить установку дополнительного универсального или профилирующего уплотнителя между нижней планкой ендовы и листами профнастила.

Специалисты советуют, приступая к монтажу крыши из профнастила, в случае, когда скаты имеют форму прямоугольника вначале установить торцовые доски. Это позволяет облегчить работу по размещению листов профнастила на крыше. К тому же верхняя торцовая доска должна быть установлена выше обрешетки, поскольку в дальнейшем торцовая планка крепиться будет именно к ней. Сделав все это, вы обустроите ветровой угол.

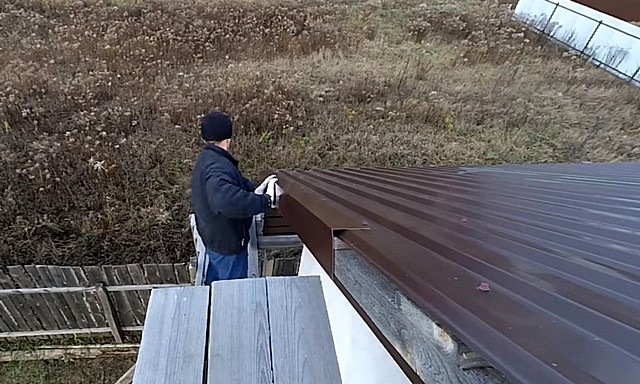

Рисунок 5. Торцевой свес и его монтаж на кровле

Выполнив установку карнизной планки и закрепив ее с помощью гвоздей или саморезов, можно приступать к подшивке крыши профнастилом.

Очень важно, чтобы слой гидроизоляции расположен был выше карнизной планки. В этом  случае конденсат с гидроизоляционного материала будет попадать, минуя карнизную планку прямо на землю.

Если предполагается, что листы кровельного материала будет опираться на карнизную планку, то перед тем, как самостоятельно крыть крышу профнастилом нужно позаботиться об устройстве вентиляции в пространстве под кровлей. Это поможет избежать скапливания водяного пара. Помимо вентиляции, специалисты советуют выполнить под профнастилом установку уплотнителя, лучше, если он будет пропускать воздух.

Рисунок 6. Карнизный свес

Каждый последующий лист профнастила накрывает предыдущий, совмещаясь дренажными желобами, которые имеет этот вид кровельного материала. Стоит заметить, что производить монтаж можно с любой из сторон, как справа, так и слева. Иначе говоря, можно последующий лист подсунуть под предыдущий, а можно положить его поверх листа.

Если ваша кровля пологая, то производя самостоятельное покрытие ее профнастилом, не забывайте делать нахлест на одну волну листа и укладывать продольную прокладку для уплотнения. Если же подобной прокладки у вас нет, то нахлест лучше делать на две волны.

Если монтаж производится на крыше, имеющей крутые скаты, можно обойтись без продольного уплотнителя, в этом случае вполне достаточно нахлеста на одну волну.

От вида конструкции крыши из профнастила зависит, в какой последовательности будет произведена укладка профилированных листов. Например, с торца крыши начинают укладку на кровле, имеющей два ската, а выполняя монтаж вальмовой крыши, начинать укладывать профнастил необходимо от центра вальмы.

Очень важно, чтобы листы уложены были ровно, поэтому их необходимо выровнять с помощью натянутого по карнизу шнура. Некоторые совершают ошибку, придерживаясь при выравнивании торца ската.

Рекомендуем посмотреть видео «Крыша из профнастила». Во время просмотра, вам будет не сложно убедиться, что последовательность выполнения работ по монтажу профнастила очень схожа с последовательностью работ по укладки металлочерепицы.

Между тем, обратите внимание, что длина карнизного свеса не должна быть менее 4 см. Укладывая первый лист, для большего удобства закрепите его посередине при помощи шурупа. Подобным образом выполните укладку еще нескольких листов.

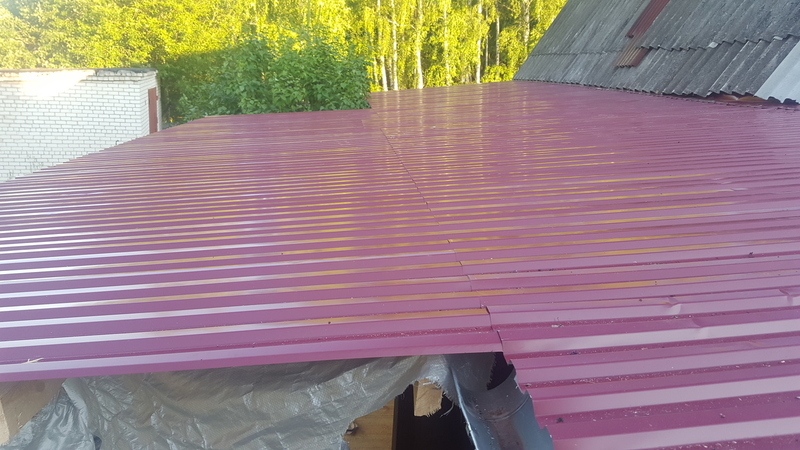

Рисунок 7. Монтаж листов профнастила

Для соединения листов друг с другом используйте специальные саморезы для кровли, которые делая равномерный полуметровый шаг, вкручивайте в гребень волны. Накрепко закрепить листы нужно будет после того, как вы убедитесь, что они выровнены относительно линии свеса. У конька и около свеса листы профиля необходимо закрепить на обрешетке в нижней части волны. Крепятся саморезы в этом случае в каждую вторую волну. Профилированный лист на торце крепится в каждую решетину по низу волны.

От того какой толщены лист профнастила выбран в качестве покрытия, зависит частота крепления середины листа, обычно, делается это в шахматном порядке. Саморезы вкручиваются на один квадратный метр по пять  штук.

Если укладка выполняется в несколько рядов, то можно уложить профилированные листы разными способами:

  • Вертикальная укладка - Производится укладка первого листа нижнего ряда и выполняется временное крепление. Таким же образом производится укладка первого листа второго ряда. Потом поочередно укладываются вторые листы первого и второго рядов. В итоге из четырех листов получается блок. В таком же порядке выстилается следующий блок. Это способ укладки более подходит, на случай покрытия профнастилом крыши с канавкой для дренажа.
  • Способ укладки блоками, состоящими из трех листов - В нижнем ряду производится укладка двух листов, которые скрепляются друг с другом. Затем во втором ряду укладывается лист, который пристыковывается к листам нижнего ряда. Блок выравнивается относительно карниза и прочно закрепляется. Дальше выкладывается в той же последовательности следующий блок. Обычно, укладка таким способом производится листами, не имеющими дренажной канавки.

Правильность своих действий вы можете проверить, сравнив их с тем, что показано на видео «Крыша из профнастила своими руками: советы бывалых», которое расположено внизу данной статьи. Обращаем ваше внимание на то, что вес у профилированных листов небольшой, как следствие необходимо избегать высоких нагрузок, следовательно, передвигаться по крыше из профнастила нужно очень осторожно.

Рисунок 8. Монтаж коньковой планки

Длина торцовой планки должна составлять два метра. Если нужно нарастит на 10 см, то планки соединяются внахлест. Специалисты советуют, укладывать торцовые планки по направлению к коньку со стороны свеса кровли. Излишнюю длину запросто можно убрать у конька. У кровельного листа в итоге одна из волн должна быть накрыта торцевой планкой. Крепится планка и к торцевой доске, и к листам профнастила. Делается крепление саморезами с равномерным метровым шагом.

Гладкие коньковые элементы лучше всего подходят для выполнения коньковой планки. Специалисты советуют, прокладывать между листами покрытия и гладкими элементами конька дополнительный уплотнитель, который непременно должен быть проветриваемым. Укладка конькового уплотнителя производится в том случае, если у листов достаточно мелкая гофра.

Нахлест при укладке коньковых планок должен составлять свыше 10 см. к профилированным листам крепятся такие планки саморезами, равномерный шаг должен быть менее 30 см.

Рисунок 9. Монтаж планки примыкания

Планки примыкания, длиною в два метра, должны быть уложены с двадцати сантиметровым нахлестом. Необходимо укрепить планку примыкания при помощи саморезов со стороны, где она подходит к листам профнастила, при этом равномерность шага должна быть более 40 см. Для крепления к стене можно использовать штробу или же сделать так, чтобы ее скрывала обшивка.

Еще раз стоит напомнить, что к монтажу крыши из профнастила нужно отнестись со всей ответственностью и строго выполнять пошаговую инструкцию.

Рисунок 10. Монтаж примыкания крыши к стене

По рекомендации специалистов, используйте в процессе работы коньковый уплотнитель, когда начнете соединять торец крыши со стеной. Уложить его нужно между верхним краем профлиста и планкой стыка. В том случае если пологая крыша примыкает к стене с боку удобнее укладывать уплотнитель продольный, это не позволит снегу забиваться в щели. Но стоит заметить делать это неуместно, если монтаж производится на крутой кровле.

В этой статье мы постарались убедить вас, что при желании вполне  можно справиться самостоятельно с выполнением монтажа крыши из профнастила, при этом знать ряд правил и секретов этой работы не помешает.

Видео по теме «Крыша из профнастила своими руками: советы бывалых»:

Крыша из профнастила своими руками или как правильно крыть крышу профнастилом

Если вашему дому требуется кровля, имеющая привлекательный и изысканный вид при сравнительно низкой стоимости, крыша из профнастилахолоднокатанного оцинкованного стального листа с покрытием из цветных полимерных материалов — это то, что вам нужно.

Преимущества профилированного стального листа:

  • отличные эксплуатационные качества: устойчивость к воздействию атмосферных факторов, солнечному излучению, механическая прочность, стойкость к коррозии,
  • низкий удельный вес (от 5,5 до 9,5 кг/м2), поэтому низкая нагрузка на стропильные системы и обрешетку,
  • кровельный материал можно подобрать по фактуре и цвету под дизайн здания,
  • сравнительно низкая цена при высоких эстетических качествах.

Какой профнастил пригоден для крыши

Любая из марок профнастила (универсальный, несущий или стеновой) подойдет для кровли, но для укладки тонкого стенового материала потребуется почти сплошная обрешетка. Для обычной обрешетки с шагом 65–100 см предпочтительнее использовать более прочный и жесткий профлист. Наиболее часто применяют материал с такими показателями:

  • марка Н или НС (несущий и универсальный),
  • толщина профлиста от 0,5 до 0,7 мм (прочный и легкий одновременно),
  • высота гофры 20–75 мм (обеспечивает возможность упругой деформации кровли),
  • наличие капиллярной водоотводной канавки,
  • цвет покрытия, подходящий под существующий или проектируемый экстерьер дома.

Цена на профнастил зависит от нескольких показателей материала.

Что нужно, чтобы покрыть крышу профнастилом своими руками

Простую односкатную или двускатную крышу дачного домика, летней кухни или гаража самостоятельно покрыть не составит большого труда с одним-двумя помощниками и некоторыми навыками работы с шуруповертом и электролобзиком. Ломаная двускатная крыша дома с мансардой тоже будет под силу для самостоятельной работы. Поможет в этом видео.

Если каркас кровли более сложной конфигурации, следует пригласить опытных специалистов, чтобы перекрыть крышу профнастилом. Цена работы будет зависеть от сложности кровли и площади скатов.

Сколько материала понадобится

Рассчитать количество материала для односкатной или двускатной крыши, зная размеры скатов, не составит труда. Если длина ската 12 м или меньше, нужно ширину ската разделить на ширину материала, полученное число листов увеличить на 15%.

Для более сложных кровель можно произвести расчет профнастила на крышу онлайн по специальным программам. Программы позволяют не только максимально точно определить количество материала, но и просчитают уклон кровли, размеры нахлеста, определят наилучший вариант расположения и крепления профлиста.

Инструменты и крепежные материалы для работы

Для работы потребуются измерительные и режущие инструменты, крепежные материалы:

  • рулетка и маркер для измерений и разметки,
  • ножницы или электропила (электролобзик) по металлу,
  • дрель-шуруповерт для крепления листов на обрешетке,
  • лестница и длинные бруски понадобятся для работы и подъема кровельного материала на крышу,
  • уплотнительная лента для стыков (следует подобрать к марке),
  • специальные кровельные саморезы под цвет профиля,
  • стальные шайбы и резиновые или эластомерные прокладки, прилагаемые к саморезам.

Особенности укладки кровли из профлиста

Выполнять работы лучше всего вчетвером, так получится намного быстрее. Два человека тоже могут справиться, а вот в одиночку работать с длинными листами профнастила очень трудно.

  • Минимальный угол ската кровли 10о. При меньшей величине угла ската вода может попадать под материал.
  • Стандартная длина профлиста 12 м. Если длина ската меньше или больше, листы придется обрезать.
  • Чтобы защитить профнастил от коррозии, следует сделать гидроизоляцию и пароизоляцию по обрешетке.

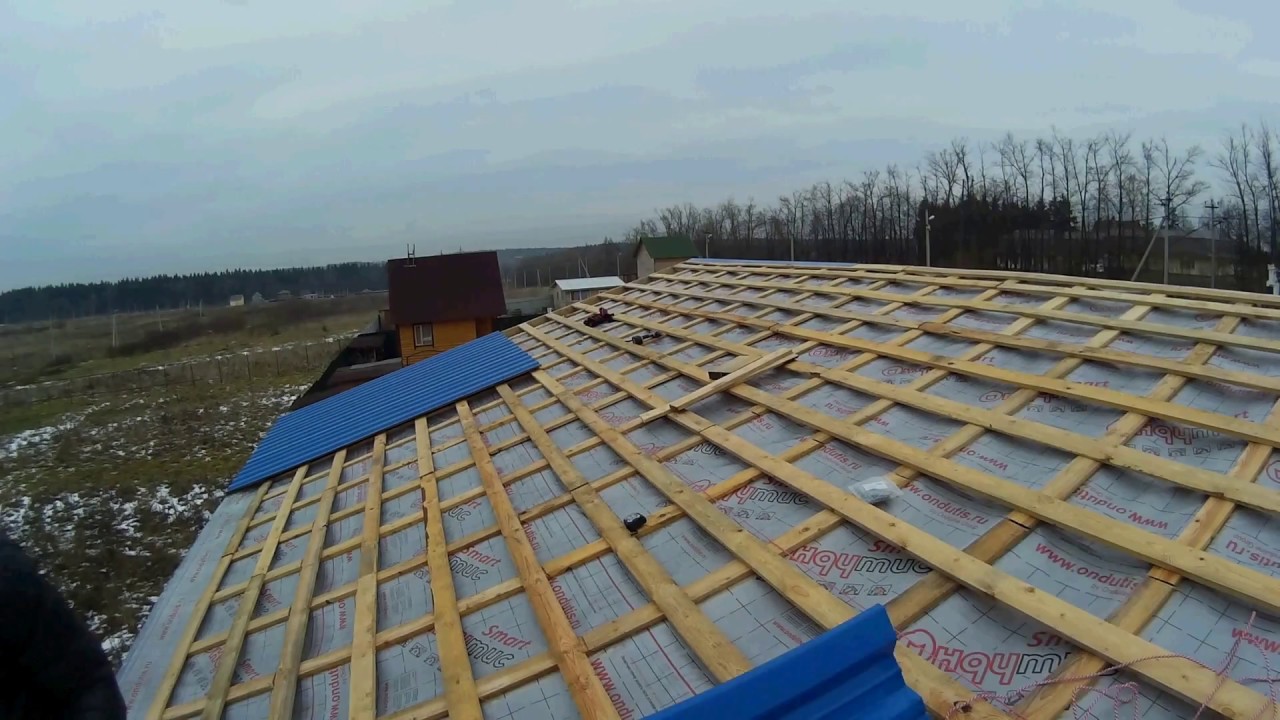

Монтаж обрешетки под профлисты

Важным этапом в монтаже кровли из профнастила является организация гидро- и пароизоляции для защиты металла от коррозии при попадании паров воды.

Делают это двумя способами:

  • уложив пароизоляцию на стропила под обрешеткой и гидроизоляцию (рубероид) поверх обрешетки под профнастил;
  • организацией вентилируемой кровли, создав вентилируемое пространство между слоем гидроизоляции и кровельным материалом. Для этого вдоль стропильных ног устанавливают по гидроизоляции ложные стропила из брусков, по ним делают обрешетку, получится слоеный пирог: стропила, гидроизоляция, ложные стропила, обрешетка, профлист.

Важно! Все элементы обрешетки обязательно следует пропитать со всех сторон антисептическим составом для дерева. Это продлит срок службы кровли.

Доски обрешетки укладывают с шагом 0,5–1,0 м прикрепляя их гвоздями или саморезами к стропилам. Чем более толстый и прочный профнастил используется, тем большее расстояние между досками обрешетки. Так, например, для профлиста марки СН35 шаг обрешетки 0,5–0,6 м, для СН44 — 0,65–0,75 м. Расстояние больше 1 м между досками делать не следует.

Сделав обрешетку, нужно проверить диагонали ската и выровнять скат по вертикалям, горизонталям, диагоналям. Это значительно облегчит работы по укладке профнастила на обрешетку.

Порядок укладки профнастила своими руками

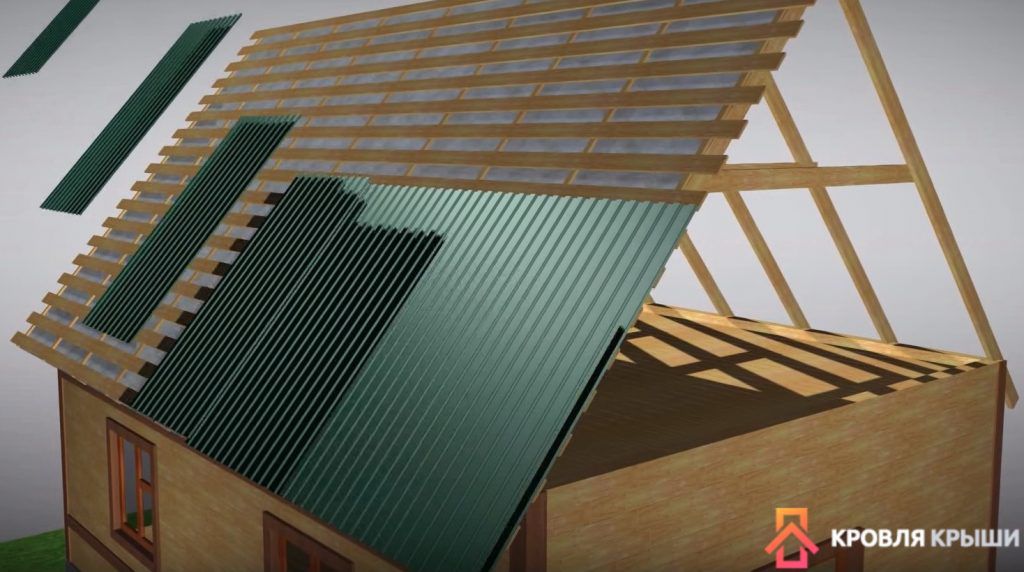

  • Профлисты укладывают, снизу вверх, начиная по скату от торца здания, слева направо или справа налево — все зависит от того, с какой стороны листа изготовитель сделал капиллярную канавку. При укладке материала канавка должна закрываться волной следующего листа.
  • Размер нахлеста профлистов по горизонтали и по вертикали зависит от величины угла ската кровли. При небольших величинах угла наклона ската листы кладут с нахлестом в две волны по вертикали, при высоких значениях — в одну или в полволны.
  • Нахлест по горизонтали ската не менее 10 см. Первый ряд укладывают с вылетом 30–50 см над свесом (расстояние зависит от конструкции водосточной системы). Стыки между профлистами герметизируют специальной лентой. Лист второго ряда укладывают со смещением по торцу на половину ширины.

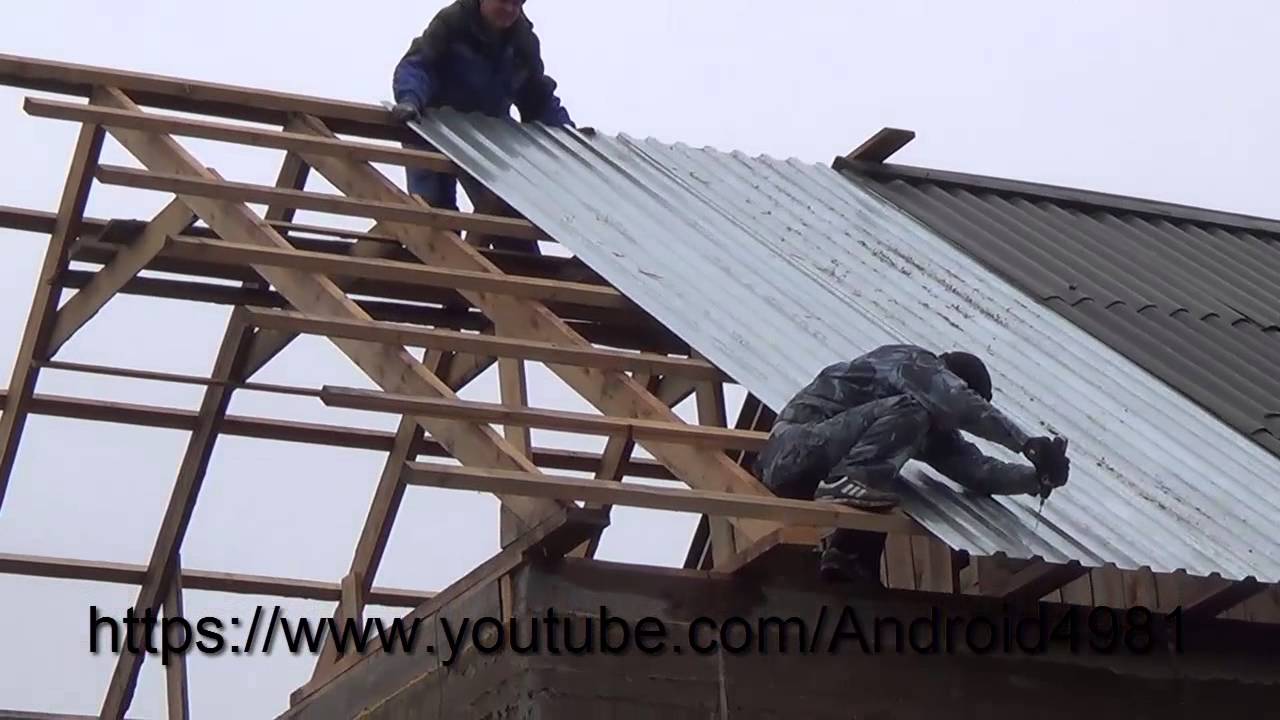

Как поднимать листы на крышу

Если работают 2 или больше человек, поднять листы просто. Их укладывают на раму из 5–6 брусков пачками по 5–10 штук и по наклонным доскам, приставленным к обрешетке, затягивают веревкой наверх.

На обрешетку для того чтобы листы не скатывались, прибивают один-два бруска снизу и кладут пачку листов покрытия. Так работать намного удобнее, чем подавать по одному, хотя такой способ тоже применяют.

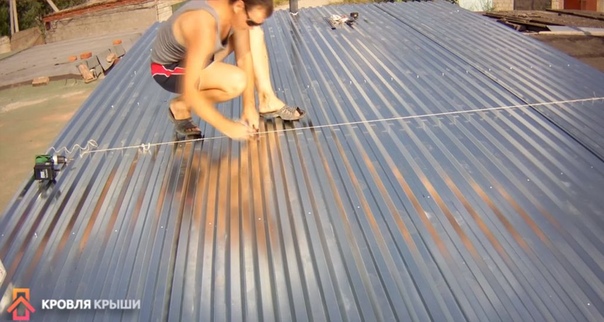

Как крепить профнастил на крышу правильно

Листы крепят к обрешетке саморезами с шайбами и герметизирующими прокладками. Количество их не более 6–10 штук на 1 кв.м. настила. На скате шурупы ввинчивают в нижние, а на коньке — в верхние волны листа.

Если материал тонкий, шурупы просто вкручивают шуруповертом, они легко проходят насквозь, не повреждая покрытие. На толстых стальных листах в местах крепления их к обрешетке целесообразно сделать предварительно разметку и дрелью просверлить отверстия под саморезы.

Важно! Необходимо точно выровнять и правильно установить самый первый лист, от него будет зависеть качество всей работы.

Первый лист сначала закрепляют посередине одним шурупом и тщательно выравнивают свес от карниза и положение по вертикали обрешетки. После этого его закрепляют вторым шурупом.

К верхним и нижним доскам обрешетки материал крепят, вкручивая саморезы в каждый прогиб волны, в центральные доски — через прогиб.

Второй по высоте ряд кладут со смещением листов вправо или влево на половину ширины. Режут профлист электропилой, ножовкой по металлу или электролобзиком с пилкой по металлу. Делают это на земле.

Внимание! Резать профлист болгаркой нельзя. Это разрушит полимерное покрытие. Для резки следует применить ножницы по металлу, а срезы закрашивать краской.

Горизонтальные стыки также герметизируют лентой. Саморезы на нахлесте ввинчивают в каждое углубление волны. Резиновая уплотнительная шайба должна выступать на 1–2 мм по периметру головки шурупа, это указывает, что она не пережата и не затянута слабо.

Установка конька на профнастил

Коньковые доборные элементы к кровле из профнастила выпускают

  • простые в виде согнутого под углом листа с шириной полок до 30 см,
  • с полукруглым ребром,
  • с П-образным ребром и полками таких же размеров.

Чтобы установить конек на крышу из профнастила, последний ряд листов следует выровнять в верхней части по торцу и уложить в одной горизонтальной плоскости. Порядок установки следующий:

  • на край последнего ряда листов укладывают ленту или полосу конькового уплотнителя,
  • параллельно оси конька закрепляют бруски,
  • к брускам саморезами в верхнюю гофру через 20–30 см прикручивают элементы конька, начиная со стороны, куда чаще всего дует ветер,
  • торцы полукруглого конька закрывают специальными заглушками,
  • П-образный конек крепят на брусок, который специально устанавливают под него на коньке крыши.

Крыша из профнастила будет радовать вас своей красотой и вызывать чувство гордости отличной работой, выполненной своими руками. Деньги, сэкономленные на этом, можно будет потратить на изготовление оригинального флюгера, который украсит дом.

Как стелить профнастил на крышу

Профнастил, как кровельный материал, известен давно. Правда, в прошлом веке это был серый невзрачный листовой материал, которым обычно покрывали крыши ангаров, складов и других подсобных помещений. Да и цена его была в прошлом высокой, так что большую конкуренцию асбестовому шиферу он сделать не смог. Сегодня производители профнастила предлагают огромный выбор как по цветовому оформлению, так и по размерным показателям. Поэтому эта кровельная отделка в настоящее время очень популярна, особенно в загородном домостроении.

Достоинства и недостатки профнастила

Если говорить о положительных технических характеристиках, то в первую очередь необходимо отметить:

  • Большой срок эксплуатации, который гарантирован металлом.
  • Разнообразие расцветок и размеров.
  • Небольшой удельный вес, что облегчает проводимые работы.
  • Приемлемая цена, профнастилу приходится сегодня конкурировать с достаточно большим списком кровельных материалов.
  • Так как это металлическое изделие, то оно прекрасно справляется с перепадами температуры.
  • То же самое относится, когда дело касается изгиба листов, профнастил такие нагрузки выдерживает без проблем.
  • Его можно использовать не только для устройства крыши, но и для сооружения ограждений, нередко из него изготавливают несъемную опалубку, да и сэндвич-панели также производят из профнастила.
  • И самый положительный момент – это возможность провести монтаж материала своими руками.

Из недостатков надо выделить низкое шумопоглащение листов. Дождь и град будут слышны в доме, поэтому застройщики стараются утеплить профнастильную кровлю, а утеплитель будет выступать и в роли шумоизоляции. Это расходы, но без них данную проблему не решить.

Необходимо отметить, что сегодня производители предлагают несколько типов профнастила, в основе которых лежит его назначение. То есть, в каких строительных конструкцияхон может быть использован. Всего существует три типа:

  1. «Н» — кровельный.
  2. «С» — стеновой.
  3. «НС» — универсальный.

Так как нас интересует вопрос, как стелить профнастил на крышу правильно, то придется для кровельных конструкций выбирать «Н» тип. Правда, и здесь есть разнообразие, все будет зависеть от высоты гребня профиля. К примеру, модель Н75, высота гребня которой равна 75 мм. Посмотрите на фото ниже, там все очень хорошо видно.

Внимание! Очень важный момент касается канавки, которая расположена на гребне профиля. Ее назначение – удаление воды.

Не на всех листах такая канавка присутствует. Но предпочтение надо отдать именно такому материалу.

Кровельный пирог

Так как профнастил – это металлический лист, то его теплоизоляционные качества практически равны нулю, поэтому, если задача застройщика, в конце концов, получить утепленный дом, то лучше под кровельный материал уложить теплоизоляционный слой. Если такой надобности нет, то можно ничего не добавлять, расходов меньше. Во всяком случае для некоторых служебных построек этого делать нет необходимости.

Вот схема расположения слоев утепленного кровельного пирога:

  • По нижним краям стропильной системы набивается пароизоляционная пленка.
  • Дальше вверху укладывается теплоизоляционный материал.
  • Сверху него гидроизоляционная мембрана по верхним краям стропильных ног.
  • Обрешетка.
  • Профнастил.

Технология монтажа профнастила на крышу

В первую очередь необходимо разъяснить, как правильно поднимать профилированные листы на крышу. Процесс это не простой, он связан с длиною материала. Профнастил удобен еще и тем, что его максимальная длина 12 м. То есть, таким листом можно покрыть длину ската без стыков, и это еще одно достоинство. Если длина ската крыши меньше, то лист подрезается под необходимый размер.

Такой длины панель поднимать на крышу непросто. Есть несколько вариантов, где можно использовать подъемный кран или специальные приспособления. Если разговор вести, как стелить профнастил правильно своими руками, то оптимальный вариант – это сделать своеобразные салазки из досок или брусов, как на фото снизу.

По конструкции это устройство напоминает лестницу, в ней также две направляющие, скрепленные между собой поперечинами, установленные через каждые 1,5 м. Один край приспособления упирается в землю, другой на край крыши.

Внимание! Угол установки лестницы должен быть максимально равен углу ската. То есть, она должна стать продолжением крыши.

Теперь листы профнастила обвязываются веревкой и сверху вытягиваются на стропильную систему. Если есть вероятность, что нижняя плоскость листов может быть поцарапана, то на лестницу лучше уложить старый брезент или любые тряпки. Выполнять такую работу должны четыре человека: два внизу, подавая кровельный материал, два сверху на крыше, вытягивая на себя профнастил.

Теперь переходим к основному вопросу, как правильно стелить профилированные листы. Если одной панелью можно закрыть длину всего ската, то проблем с монтажом быть не должно. Сам процесс надо начинать с бокового края крыши. Если профнастил одним листом скат не закрывает, то панели надо начинать стелить со свеса, то есть, с самого низа, но также с бокового края. Верхний лист укладывается на нижний внахлест, размер смещения составляет 10-15 см.

Обратите внимание на листы, в которых присутствует канавка для оттока воды. При монтаже придется подгонять панели профнастила так, чтобы канавка нижнего листа стала продолжением верхнего.

Но перед тем как начать стелить сам профнастил, необходимо по свесу установить карнизную планку, вот она на фото сверху. Ее назначение – сдерживать влагу, которая может попасть под кровельный материал при сильном порыве ветра. Как правильно установить карнизную планку?

  • Крепление производится к лобовой доске, расстояние между крепежами 50-100 см.
  • Установка двух планок производится внахлест со смещением в 10 см.
  • Этот доборный элемент обязательно устанавливается под гидроизоляционный слой, чтобы влага, попавшая под кровельный материал, спокойно стекала.

Если в кровельной конструкции присутствуют стыки двух наклонных плоскостей, то придется позаботиться о ендовах. Металлические планки ендовы устанавливается под профнастил и над ним. Особое замечание – под планкой надо усилить гидроизоляцию, для этого обычно используют специальные ленты.

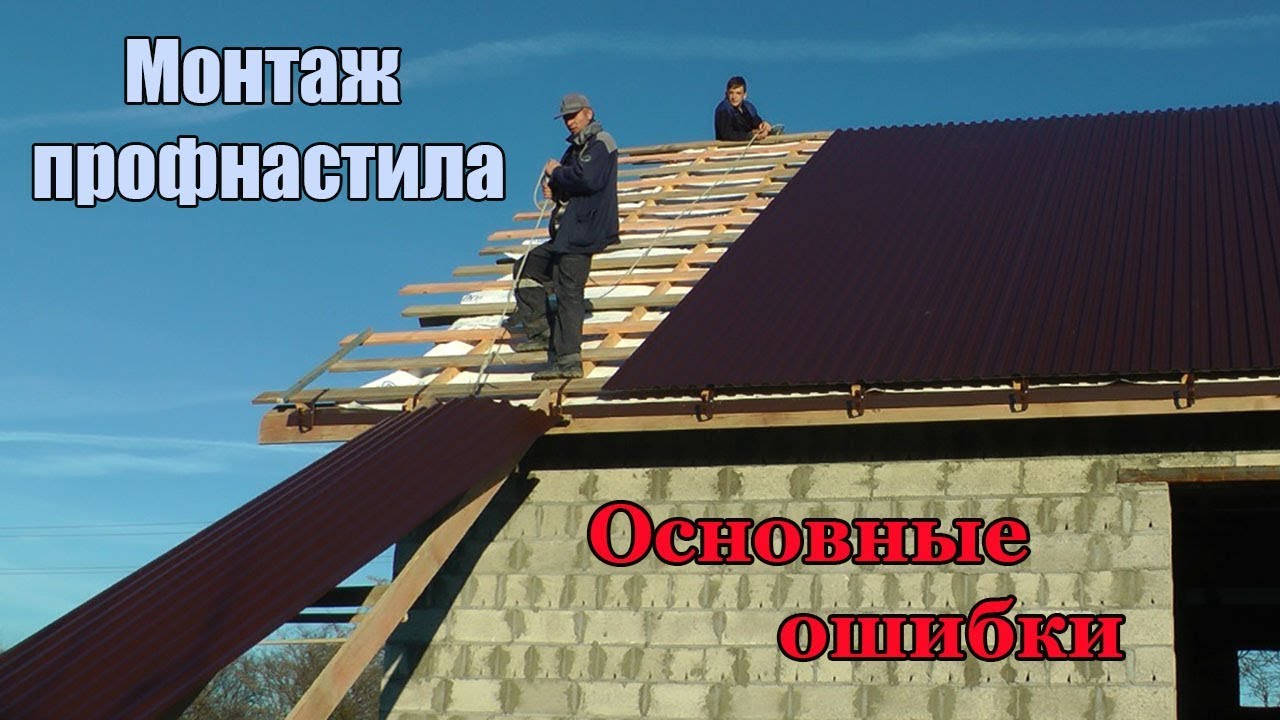

Монтаж профнастила на крышу

Перед тем как начать стелить профнастил на крышу, необходимо убедиться, что стропильные ноги в плоскости ската образуют ровную плоскость. Поэтому от двух крайних стропил, расположенных в противоположных сторонах системы, натягиваются нити (три-четыре). По ним можно понять, где есть отклонения. Если размер погрешности не превышает 5 мм, то можно все оставить, как есть. Если отклонения большие, то необходимо их устранить, то есть, где-то подставить под стропила деревянные бруски, где-то срезать рубанком выступы.

Стелить профнастил, как было уже сказано выше, надо начинать со свеса крыши. При этом сами листы должны выступать за свес на 5-8 см. Это только в том случае, если в доме предусмотрена водосточная система. Если таковой нет на крыше, то придется профнастил еще приспустить, чтобы его край выступал за свес на 20-30 см.

Сначала стелются два-три листа в горизонтальном ряду. Они обязательно краями выравниваются относительно друг друга. Можно для этого натянуть по свесу нить. Затем производится монтаж двух-трех листов второго верхнего ряда. Самое важное – нельзя крепить профилированные листы к обрешетке намертво. Может получиться так, что какой-то элемент будет установлен неправильно, что приведет к перекосам всей кровельной системы.

Совет! Крепить каждый лист профнастила необходимо с одного и того же угла панели.

После того как вы убедитесь, что кровельный материал уложен правильно, можно провести крепление по всей площади листов.

Профнастил крепится к обрешетке специальными саморезами. У них широкая шайба с неопреновой прокладкой (она не разрушается под действием природных нагрузок), головка не под отвертку, а под гаечный ключ (шестиугольная). Саморезы вкручиваются в волну. При этом по свесу вкручиваются в каждый гребень, а по всей остальной площади через каждые 30-40 см в шахматном порядке. В конце устанавливается конек крыши, который крепится к обрешетке через гребни профнастила длинными саморезами.

Как правильно стелить профнастил на крышу

У профилированного листа очень много достоинств в качестве кровельного материала. И одно из них состоит в том, что настил крыши из профнастила можно легко сделать своими руками без привлечения специалистов. О том, как правильно стелить профнастил на крышу — читайте ниже.

Оглавление статьи:

Кратко о кровельном пироге

Так как стелить профлист на крышу нужно после того, как сделаны все остальные кровельные работы, кратко расскажу о структуре кровельного пирога для профлиста.

Строительство любой крыши начинают с монтажа стропильной системы. Ее устройство лучше поручить профессионалам, поскольку стропильная система должна выдерживать очень высокие статические и динамические нагрузки, следовательно, эта работа требует специальных навыков и опыта, как для проектирования, так и для установки.

После того, как стропильная система готова, нужно определиться с тем, что стелить под профнастил на крышу. Структура кровельного пирога зависит от того, какой именно тип кровли выбран, а также от свойств материалов.

Пример

При использовании объемной паропропускающей диффузной мембраны в качестве гидроизоляции не нужно монтировать паробарьер, а некоторые типы утеплителей не только сами не боятся влаги, но и обладают пароизоляционными свойствами.

Крыша может быть теплой или холодной, в зависимости от назначения помещения. Если вы хотите сделать мансардный этаж, то список того, что стелят под профнастил на крышу, будет следующим:

  1. Пароизоляция;
  2. Внутренняя обрешетка;
  3. Слой утеплителя;
  4. Гидроизоляция;
  5. Контробрешетка;
  6. Обрешетка;
  7. Профилированный лист.

Подробнее о том, как сделать утепленную кровлю, читайте здесь.

При строительстве холодной кровли, под профлист укладывают только гидроизоляцию. Тот гидробарьер, что стелят под профнастил холодной крыши, обязательно должен быть паропропускающим, чтобы влага могла спокойно выводиться из помещения в подкровельное пространство, и чердак не был сырым.

Сделать холодную крышу намного проще, быстрее и дешевле, чем утепленную. Поэтому если вы не собираетесь обустраивать мансарду, это — оптимальный вариант. Подробнее о том, как сделать холодную кровлю из профнастила, читайте в этой статье.

После того, как кровельный пирог полностью готов, приступают к непосредственному монтажу профилированного листа. И первый этап — это поднятие профнастила на крышу.

Как поднять профнастил на крышу?

Перед тем, как постелить профнастил на крышу, его листы необходимо поднять к месту установки. Как правило, с коротким профлистом никаких проблем не возникает, поскольку он сохраняет достаточную жесткость по вертикали.

Однако так как стелить профнастил на кровлю нужно с минимальным количеством стыков, нередки случаи, когда длина его листов достигает 5 и больше метров. В этом случае проблема поднятия профлиста на крышу встает достаточно остро, поскольку при неосторожном обращении профнастил такой длины может легко деформироваться и даже сломаться.

Есть три основных способа, как поднять профлист на крышу:

  • С помощью крана;
  • С использованием подвеса;
  • С применением направляющих.

Первый способ самый простой и, одновременно, наиболее дорогой. Профнастил распределяется по нескольким паллетам, которые затем поднимаются на готовую обрешетку с помощью крана и закрепляются на ней. Раскладка профлиста на кровле выполняется уже с них, поэтому важно правильно определить места крепления паллет — там, где настил будет монтироваться в последнюю очередь.

Второй способ — наиболее дешевый, однако займет намного больше времени. Так как стелить профнастил сразу же после подъема не получится, необходимо заранее подготовить на обрешетке места для крепления пачки листов.

Профлист ставится длинной стороной на землю, затем в самую крайнюю волну сверху устанавливаются два деревянных бруска друг напротив друга и плотно фиксируются. Бруски должны выступать с двух сторон, скрепить их можно с помощью шурупов, металлических скоб или струбцин. После этого на обоих концах деревянных брусков закрепляются веревки, профнастил поднимается на кровлю и вся крепежная система демонтируется.

Очевидно, что при таком способе поднятия профлиста на крышу придется повторять весь процесс с каждым листом, что займет очень много времени. Кроме того, он требует слаженной работы нескольких человек.

Третий способ предполагает установку специальных деревянных направляющих. Два деревянных бруска укладываются на таком расстоянии друг от друга, чтобы попадать в крайние волны профнастила с внутренней стороны. Затем они скрепляются между собой деревянными досками через каждые 1-1,5 м.

Полученную «лестницу» опирают одной стороной на кровлю, другим на землю таким образом, чтобы угол наклона направляющих был примерно равен углу наклона крыши. Листы профнастила с двух сторон по длинному ребру обвязываются веревкой и затаскиваются на кровлю. Если вы боитесь поцарапать покрытие, стоит помнить, что постелить под профнастил можно тот брезент или любую другую плотную ткань, которая защитит лист от возможных повреждений.

Схема раскладки листов профнастила

Перед тем, как застелить крышу профнастилом, нужно заранее продумать раскладку листов на кровле. Это можно сделать на бумаге или в специализированной программе. Точная схема позволит ускорить работы, а также использовать обрезки для крыш сложной формы.

Монтаж листов начинают с нижнего края свеса, с любой из сторон. Так как правильно постелить профнастил несложно, если у вас обычная односкатная или двускатная кровля, то можно обойтись и без предварительного составления схемы. Однако если вы будете использовать профнастил с капиллярной канавкой, то следует обязательно учитывать ее расположение. Такой профлист укладывать нужно таким образом, чтобы она оказалась под соседним листом.

Какие доборные элементы устанавливаются до монтажа профлиста?

До того, как постелить профнастил, на кровле монтируется часть доборных элементов. Наиболее распространенные из них следующие:

  • Карнизная планка;
  • Планка ендовы;
  • Планки примыкания.

Карнизная планка защищает лобовую доску от намокания во время дождя, а также препятствует проникновению влаги в подкровельное пространство при сильном ветре. Ее крепят к лобовой доске саморезами через каждые 2-2,5 метра и монтируют с нахлестом не менее 100 мм. Карнизная планка должна заходить под слой гидроизоляции для обеспечения стекания влаги, которая попала под кровельные листы.

Планка ендовы — еще один элемент, который монтируется перед тем, как стелить профлист. Она состоит из двух частей: внешней и внутренней. Внутренняя планка монтируется под покрытие, причем гидроизоляция в месте стыка должна быть усилена либо дополнительным слоем, либо специальными лентами.

Планки примыкания используются для монтажа кровельного покрытия в местах прохода сквозь него труб и других конструктивных элементов. При этом нижняя планка примыкания заводится под профлист на 200 мм.

Как правильно стелить профнастил: инструкция по монтажу

До начала работ по укладке кровельного покрытия, с помощью шнура необходимо проверить плоскости скатов крыши. Если отклонение по высоте превышает 5 мм, оно должно быть устранено с помощью подкладок под обрешетку или вырезов под ней пазов в брусках контробрешетки. Не пренебрегайте этим этапом, так как правильно застелить крышу профнастилом даже при наличии небольшой неровности ската не получится.

Если скаты крыши имеют простую прямоугольную форму, монтаж профлиста начинают от любого нижнего угла ската и закрепляют его временно двумя саморезами.

Первый ряд листов покрытия устанавливается таким образом, чтобы он полностью перекрывал карнизный свес и выступал за его край на 50-60 мм. Это в том случае, если по карнизу крыши смонтирован водоотводящий желоб. Если системы водоотлива нет, профнастил должен выступать за край карниза на 200-300 мм.

После укладки 2-3 листов профнастила в первом ряду, начинают монтаж второго ряда. При этом профнастил следующего ряда должен на 150-200 мм перекрывать листы покрытия нижнего ряда. Этот нахлест зависит от профлиста, в таблице ниже приведена его величина для наиболее популярных кровельных марок.

Так как правильно стелить профлист на крышу считается делом несложным, многие крепят настил сразу капитально, не сверяя ровность укладки по свесам. Это легко может привести к неприятным перекосам кровельного покрытия и необходимости выкручивать саморезы и перекладывать листы.

Всегда проверяйте ровность укладки листов
Профнастил закрепляют окончательно только после того, как вы убедитесь в том, что уложенные листы смонтированы ровно.

Если скат крыши имеет форму треугольника или трапеции, монтаж листов покрытия выполняется по-другому. В этом случае укладку профнастила начинают от середины ската (если он треугольный) или от линии, соединяющей край конька с карнизом крыши (для скатов в форме трапеции). Дальше монтаж ведется в обе стороны к углам ската.

Крепят профилированный лист к обрешетке специальными кровельными саморезами. Как правило, они имеют шестигранную головку с прессшайбой и наконечник в виде бура. Крепят профнастил к обрешетке в нижнюю волну профиля.

В каждую волну саморезы завинчивают на карнизном свеса и в месте нахлеста между рядами профнастила. По всей остальной площади крепление выполняют через 300-400 мм в шахматном порядке. Конек крепится к обрешетке длинными саморезами через верхнюю волну профиля кровельного покрытия.

Полезная статья? Сохраните ее в соцсетях, чтобы не потерять ссылку!

Коллектив oprofnastile.ru

Читайте по теме:

как правильно постелить профлист на кровлю, стелим крышу

Содержание:

Профилированные листы обладают целым рядом достоинств, что позволяет оформлять с их помощью различные кровли. Разобравшись в том, как правильно стелить профнастил на крышу, можно реализовать эту работу самостоятельно.


Что собой представляет кровельный пирог

В процессе изучения вопроса, как правильно стелить профлист, потребуется разобраться в нюансах обустройства кровельной конструкции. В начале строительных работ по возведению крыши монтируется стропильная система. Эта процедура должна быть выполнена с соблюдением всех технических норм, так как на стропила в процессе эксплуатации оказываются значительные статические и динамические нагрузки. Лучше, если эту работу выполнят специалисты, имеющие соответствующие навыки в проектировании и монтаже конструкции.


Перед тем, как стелить профнастил поверх готовой стропильной системы, нужно определиться с материалом подкладки. На это оказывает прямое влияние тип кровельной конструкции и характеристики самого материала. К примеру, если роль гидроизоляции выполняется объемной паропропускающей диффузной мембраной, нужда в установка паробарьера отпадает. Отдельные утеплители стойко переносят воздействие влаги и способны пропускать пар. Крыши бывают теплыми или холодными – на это влияет назначение комнаты.

Если речь идет о мансардном помещении, то кровельный пирог будет включать в себя следующие элементы:

  1. Пароизоляцию.
  2. Внутреннюю обрешетку.
  3. Утеплитель.
  4. Гидроизоляцию.
  5. Контробрешетку.
  6. Обрешетку.
  7. Профилированный лист.


Холодная кровля предусматривает наличие только гидроизоляционного слоя, который обязательно должен обладать паропроникащими характеристиками. Это даст возможность излишкам находящейся в помещении влаги беспрепятственно его покидать: таким образом чердак будет сохранен от накопления сырости.

На обустройство холодной крыши уходит гораздо меньше времени, сил и средств, чем на сооружение утепленной конструкции. После обустройства кровельного пирога можно стелить крышу профнастилом.

Поднимаем профнастил к месту укладки

Перед тем, как стелить профлист на крышу, его необходимо туда поднять в неповрежденном состоянии. Обычно короткие листы поднимаются довольно просто, благодаря их хорошей вертикальной жесткости. Однако, так как стелить профлист желательно с малым числом стыковочных участков, длина используемого для этих целей материала может быть 5 и более метров. Этот подразумевает наличие определенных сложностей с поднятием такого листа - малейшее неосторожное движение может привести к его деформации или поломке.


Для поднятия профлиста на крышу обычно используют один из трех способов:

  • Строительный кран.
  • Подвес.
  • Направляющие.

Первый метод считается наиболее простым, но в то же время – самым затратным. Кровельный материал вначале укладывают на паллеты, а затем поднимают его на поверхность смонтированной обрешетки краном. Паллеты на кровле лучше опустить на том участке, который будет обшиваться в последнюю очередь. Это даст возможность обойтись без трудоемкой процедуры по перестановке их с места на место.

Использование подвесов является наиболее недорогим способом, чтобы подать профнастил к месту укладки. Однако его реализация потребует достаточно много времени. Подняв пачку материала на кровлю, нужно положить его на заранее приготовленное место поверх обрешетки. Важно также продумать, как эту пачку закрепить на крыше. В процессе реализации длинная сторона профлиста устанавливается на основу, а последнюю волну по верху оснащается парой расположенных напротив деревянных брусков. Важно это сделать так, чтобы они немного выступали как с одной, так и другой стороны.


Для плотной фиксации брусков обычно используются шурупы, металлические скобы или струбцины. Чтобы поднять лист вверх, по краям деревянных брусков привязывается веревка. После этого потребуется провести полный демонтаж всей крепежной системы. Далее такую же процедуру сборки и разборки конструкции проводят для каждого следующего листа. Времени на это уходит немало, к тому же, для осуществления такой работы необходимо несколько человек.

В третьем случае используются специальные направляющие из дерева. Укладка двух деревянных брусков проводится с таким расчетом, чтобы они попали внутрь крайних волн по внутренней стороне. Для крепления направляющих между собой используются деревянные доски, с шагом в 1-1,5 м. Готовая импровизированная лестница ставится так, чтобы одна ее сторона опиралась на кровлю, а вторая – на поверхность земли. Угол наклона конструкции должен примерно совпадать с углом наклона крыши. Обвязав профилированный лист по двум сторонам в районе длинного ребра веревкой, можно волочить его на кровлю. Во избежание нанесения материалу царапин, направляющие застилаются брезентом или любой другой плотной тканью.

Как раскладывать профильные листы

Разбираясь в том, как правильно стелить профлист на крышу, нельзя обойти вниманием основные схемы монтажа материала. Раскладка профнастила продумывается заранее: для этого можно использовать специализированную программу или просто бумажный лист.


Наличие точной схемы заметно ускорит процедуру монтажа, а также даст возможность обойтись без лишних подрезаний. Местом начала укладки кровельных листов выбирается нижний край свеса, по любой стороне. Если требуется оформить односкатную или двухскатную крышу, то по причине простоты работы предварительную схему обычно не делают. Использование профлиста с капиллярной канавкой потребует особенной внимательности: участок с канавкой нужно помещать под смежный лист.

Перечень доборных элементов для профлиста

На поверхность кровли нужно установить некоторые доборные элементы, как как правильно постелить профнастил на крышу без них не получится. В основном в этих целях применяют карнизную планку, ендову и планки примыкания. При помощи карнизной планки лобовую доску защищают от климатической влаги, а чердак – от попадания внутрь него дождя при сильных порывах ветра. Она крепится поверх лобовой доски при помощи саморезов, с шагом 2-2,5 м. Используемый нахлест - от 100 мм. Карнизную планку необходимо завести под гидроизоляционный материал: это даст возможность влаге, проникшей под кровельное покрытие, беспрепятственно стекать.


Планку ендовы также устанавливают до того, как стелить профнастил на крышу. В ее состав входит две части – внешняя и внутренняя. Внутренняя составляющая находится под покрытием. Место стыковки следует оформить дополнительным слоем гидроизоляционного материала или специальной лентой. При помощи примыкающих планок организовываются проходы через кровельную поверхность различных труб и прочих элементов. Нижнюю планку примыкания нужно завести под профнастил на расстояние 20 см.

Технология укладки профилированного листа на кровлю

Перед тем, как укладывать профнастил на крышу, шнуром проверяют плоскость скатов. При обнаружении перепадов более 5 мм проводят их устранения, используя для этого подкладки под обрешетку, или вырезая в контробешетке подходящие пазы. Этот этап не следует пропускать, так как правильно стелить профнастил на неровное основание довольно затруднительно.


На кровельных скатах простой прямоугольной формы местом начала укладки может стать любой нижний угол. Для временной фиксации листа подойдет пара саморезов. Установка первого ряда профильного листа проводят так, чтобы добиться полного перекрытия карнизного свеса. Размеры выступов за края должны находится в пределах 50-60 мм. Особенно это касается ситуаций, если поверх карниза крыши проложен желоб водоотвода.  Если водоотводящая система не используется, выступы профнастила необходимо увеличить до 200-300 мм.

Как правильно стелить листы на крыше

Смонтировав 2-3 листа, входящих в первый ряд, можно переходить ко второму ряду. При этом нужно добиваться перекрывания листами следующего ряда на 150-200 мм листов материала в предыдущем ряду. Размер нахлеста зависит от того, что стелят на крышу в данном случае. Для этих целей имеются специальные таблицы, в которых рассчитаны наиболее распространенные марки покрытия.

Так как правильно стелить кровлю профилированным листом достаточно несложно, некоторые мастера применяют сразу финишную фиксацию, без сверки ровности укладки по свесам. Именно по этой причине получаются некрасивые перекосы кровельного материала. Для исправления таких ошибок не обойтись без выкручивания саморезов и перекладки листов. Надежнее всего провести окончательное закрепление профнастила после проверки.


Если необходимо оформить треугольный или трапециевидный скат, монтаж проводится по другому алгоритму. Местом начала укладки в таком случае выступает центральная часть ската или линия, проходящая между краем конька и карнизом. После этого направлением монтажа служат обе стороны.

В качестве крепежа профилированных листов на кровельную обрешетку выступают специальные кровельные саморезы. Обычно они обладают шестигранной головкой и буроподобным наконечником. Для крепления профнастила на обрешетку используется нижняя волна профиля. Местом завинчивания саморезов является каждая волна на карнизе и участок нахлеста. Вся остальная поверхность оснащается крепежами через каждые 300-400 мм, применяя для их расположения шахматный порядок. Для установки конька на обрешетку потребуются длинные саморезы.



Как стелить профнастил на крышу частного дома своими руками?

Профнастил сегодня часто применяют для покрытия кровли. Материал этот имеет доступную цену, но, при этом, достаточно надежен и выглядит вполне привлекательно, благодаря наличию полимерного покрытия. Монтаж кровельного покрытия из профлиста не является особенно сложной задачей, однако, необходимо знание технологии укладки, а также правил работы с материалом. Рассмотрим, как стелить профнастил на крышу, чтобы кровельное покрытие не давало протечек и служило долго, не требуя ремонта.

Планируя выполнить кровельные работы самостоятельно, многие домашние мастера выбирают в качестве материала профнастил. Действительно работать с этим материалом намного легче, чем с картинами фальцевой кровли, да и стоит профлист недорого.

Но чтобы собранное покрытие надежно защищало дом, нужно выбрать подходящую марку профнастила и правильно выполнить монтажные работы. Рассмотрим, как следует выбирать материал, как рассчитать его количество, а также разберем основные моменты монтажа покрытия на крышу.

Покупка материала

Прежде чем приобрести материал, нужно определиться с его маркой и выяснить, какое количество листов нужно будет приобрести.

Какой профнастил можно использовать для кровли?

В продаже можно встретить разные марки профнастила. Материал отличается толщиной основы, высотой гофры, а также наличием или отсутствием полимерного покрытия. Какие марки лучше всего подходят для кровли?

Как правило, специалисты советуют выбирать листы толщиной основы от 0,5 до 0,7 мм. Выбирать профлист с основой толщиной 1 или даже 1,5 мм нерационально. Такой профнастил слишком тяжелый и работать с ним будет неудобно.

Что касается наличия покрытия, то, безусловно, вариант со слоем полимера намного лучше простой оцинковки. И дело тут не только в эстетической привлекательности (хотя и этот момент не стоит сбрасывать со счетов), а в том, что наличие дополнительного защитного слоя делает покрытие более устойчивым к различным воздействиям, то есть, срок службы кровли увеличится.

Важным моментом выбора является такой показатель, как высота гофры, так как от него зависит жесткость материала. Допускается использовать на крышах жилых домов профлист с высотой гофры от 18 до 57 мм.

Выбор конкретной марки осуществляется в зависимости от снеговой нагрузки (количества снега, выпадающего зимой) и уклона скатов. Чем более плоская крыша, тем большее на ее скатах накапливается снега, и тем, соответственно, жестче должно быть покрытие.

Совет! При выборе материала нужно обязательно попросить продавца показать сертификаты качества. В этом документе указываются все технические характеристики материала, поэтому выбор будет сделать легче.

Сколько потребуется материалов?

Чтобы подсчитать, сколько именно профнастила потребуется для покрытия крыши, нужно будет снять точные замеры со скатов. Если крыша имеет простую двухскатную конструкцию, то произвести расчеты будет несложно. Число рядов по вертикали на одном скате определяется путем деления длины карниза на полезную ширину листа.

Совет! Полезная ширина листа всегда меньше реальной, так как ее измеряют с учетом ширины нахлеста. Самому вычислять полезную ширину, как правило, нет необходимости, производитель указывает этот размер в маркировке материала.

Что же касается длины листа, то, обычно, ее заказывают по длине ската, добавив к ней 5-15 см на формирование карнизного свеса. Но если скаты очень высокие, то придется укладывать профлист в два ряда по горизонтали. В этом случае, к общей длине нужно будет добавить еще и ширину нахлеста между рядами.

Совет! Если крыша имеет  сложную ломаную форму, лучше не пытаться произвести расчеты самостоятельно, а обратиться к услугам специалистов, которые используют специальные расчетные программы.

Подготовка основания

Основание или кровельный пирог под профнастил собирается точно так же, как и в случае монтажа кровли из других металлических покрытий. Сегодня, как правило, монтируются утепленные кровли. В этом случае, слои кровельного пирога» собираются так:

  • Между стропильных ног устанавливаются маты утеплителя. Наиболее выгодным вариантом теплоизолирующего материала является минеральная вата, так как она не только утепляет кровлю, но и выполняет функции шумоизолятора.
  • Изнутри утеплительный материал закрывают слоем пароизолирующей пленки, чтобы защитить его от намокания за счет конденсации водяного пара.
  • Снаружи над слоем утеплителя делают вентиляционный зазор. Для этого строят контробрешетку, прибивая деревянные бруски к стропильным ногам.
  • По брускам контробрешетки расстилают гидроизоляционное покрытие. Для этого лучше использовать современные пленочные материалы. Гидроизоляцию не следует натягивать туго, напротив, пленка должна немного провисать между стропильными ногами.
  • Далее снова делают зазор для прохождения воздуха, собирая наружную контр обрешетку.
  • Теперь осталось только построить обрешетку. Это настил, на который непосредственно будет укладываться профлист. Чем более плоской является крыша и менее жесткий используется профнастил, тем меньше должно быть расстояние между элементами обрешетки. Так, на крышах с уклоном скатов до 15 градусов при использован профнастила с высотой гофры до 21 мм, необходимо собирать сплошную обрешетку, укладывая доски практически без зазора.
  • Сплошной настил необходимо собирать и в тех местах кровли, где планируется установка аксессуаров (снегозадержателей, лестниц и пр.), а также в самых сложных узлах – кровельных ендовах, у мест примыкания покрытия к вертикальным надстройкам и пр.

Монтаж покрытия

Монтаж кровельного покрытия из профнастила начинают не с укладки листов, а с установки внутренних доборов – деталей, которые защищают наиболее уязвимые участки крыши.

Установка доборов

  • Сначала нужно установить карнизные планки. Это детали длиной 2 метра, которые крепят на карнизные торцы крыши при помощи саморезов.
  • Затем производят обустройство наиболее сложных узлов – мест у вертикальных надстроек (например, у труб), и внутренних углов на кровле. Для этого используются фасонные элементы. Нижние ендовные планки начинают укладывать от нижнего края установленной ранее карнизной планки. Их прикручивают саморезами, причем, под боковые стороны элементов рекомендуется прокладывать уплотнитель. Сами элементы укладывают с нахлестом в 10 см, верхний из них должен минимум на 15 см заходить под коньковую планку.
  • В вертикальных стенках выполняют штробы для установки планок примыкания. При монтаже планок рекомендуется применять герметик. Затем устанавливается внутренняя часть покрывающего фартука.

Особенности укладки листов профнастила на кровлю

  • Начинают укладку листов с нижней части крыша. Листы укладывают так, чтобы они выступали за карнизную планку на 5-15 см, образуя карнизный свес. Чем больше жесткость профнастила, тем более длинным может быть карнизный свес.
  • Листы профнастила следует укладывать с нахлестом, ширина нахлеста составляет от 10-25 см, в зависимости от уклона скатов.

Совет! При монтаже кровельного покрытия на кровлях с уклоном 8-15 градусов необходимо делать нахлест максимальной ширины (в две волны), кроме того, под края листа следует уложить уплотнитель, можно использовать и кровельный герметик.

  • Крепят профнастил к обрешетке путем вкручивания кровельного самореза в нижнюю часть гофры, то есть, в место, которое максимально плотно прилегает к обрешетке.
  • При креплении листов саморезы в верхней и нижней части вкручивают в каждый прогиб волны, в средней части листа – через одну волну, располагая винты в шахматном порядке.
  • Листы укладывают поочередно. Сначала кладут первый лист у торца, закрепив его одним саморезом. Затем рядом укладывают следующий, выравнивая его по первому. Листы в месте нахлеста скрепляются саморезами, которые вкручивают в гребень волны. Потом укладывают еще 1-2 листа, собирая их в один блок. Только после этого, окончательно выровняв листы, блок закрепляют на обрешетке.
  • В ендовах и у вертикальных надстроек листы обрезают так, чтобы образовалось свободное пространство от центра угла (вертикальной стены) шириной 15-20 см. Затем производят установку наружных доборов – ендовных планок и наружного покрывающего фартука.

Итак, постелить профнастил не очень сложно. При желании всю работу можно выполнить самостоятельно, нужно будет только предварительно ознакомиться с инструкциями по работе с этим материалом.

Как покрыть крышу профнастилом своими руками (+фото)

После того, как стены возведены, становится актуальным вопрос выбора эффективного и практичного кровельного материала. Наиболее экономичный – это профнастил. На современном рынке представлен широчайший ассортимент подобной продукции достаточно высокого качества. Однако внимание нужно уделять не только качеству материала, но и качеству крепления профлиста. Правильно уложенный профнастил достойно перенесет негативные воздействия окружающей среды и убережет гараж от всевозможных протеканий во время дождя или снега. Самое главное, перед началом монтажа разобраться в технологии укладки и изучить особенности профнастила. В данной статье мы рассмотрим, как покрыть крышу профнастилом своими руками.

Профилированный лист для кровли

Профилированный настил изготавливается из оцинкованной стали или материалов на ее основе, так как они придают кровле особенную надежность. Превосходная жесткость листа обеспечивается его предварительной прокаткой.

Профнастил обладает весьма высокой прочностью и является уместным практически в любых условиях эксплуатации. Самое важное при выборе материла — знать, что кровельные и стеновые виды профлиста могут отличаться друг от друга по своим эксплуатационным качествам, поэтому заменять кровельный профнастил на стеновой не рекомендуется. Невзирая на то, что в последнее время очень многие используют профнастил для строения производственных площадей, павильонов и навесов, его приоритетным назначением все же остается крыша зданий и сооружений.

Этапы работ

Как правильно положить профнастил

Технологию монтажа профнастила нельзя назвать сложным процессом. Естественно, что базовым принципом крепления профлиста на крыше является строгое и четкое соблюдение всех существующих правил, норм и стандартов. Кроме того, в процессе работы следует учитывать индивидуальные особенности самой кровли и, конечно же, свои собственные пожелания к конструкции будущей крыши. Она, ввиду своих технических особенностей, должна иметь незначительный уклон в несколько градусов, при его наличии кровля будет надежно предохранять помещение от сильных атмосферных осадков и иных протечек. В данном случае оцинкованный профилированный лист является превосходным материалом, позволяющим существенно снизить материальные затраты.

Укладка профнастила Как правильно покрыть крышу профнастилом? Монтаж профлиста осуществляется, как правило, с помощью специальных саморезов для кровли. Они замечательно подходят для работы с поверхностями на деревянной основе. Кровельные саморезы имеют неопреновую прокладку и врезаются в материал мини-сверлом, находящимся на острие. Здесь, в отличие от шифера, очень важно не забывать, что материал лучше крепить точно по изгибу профиля. Также необходимо помнить, что прокладка гидро- и пароизоляции должна дополняться надежной и качественной подкровельной системой. Как крепить профнастил Перед началом монтажа первоочередная задача – поднятие профнастила на крышу. Поднимать его рекомендуется по одному листу, используя специальные лаги, устанавливаемые от земли до края будущей крыши. В ветреную погоду лучше воздержаться от работ, так как в подобных погодных условиях велика вероятность повреждения материала.

Рекомендуется в процессе установки стропил сделать контрольный замер скатов, потому что в процессе строительства данная процедура окажется весьма затруднительной.

Кроме всего прочего нужно проверить:

  • уровень и максимальное отклонение скатов (оно не должно превышать 1 мм миллиметра на каждый метр длины). При чрезмерном отклонении от горизонтали существует вероятность нестыковки профилированных листов друг с другом.
  • прямоугольность скатов крыши. Для этого нужно измерить их диагонали, и убедиться, что отклонение не превышает 2 сантиметров.
  • Передвигаться по профнастилу рекомендуется в мягкой обуви, аккуратными шагами. Наступать нужно в прогиб волны и только в точки нахождения обрешетки.
  • Саморезы при укладке профнастила нужно вкручивать в прогиб волны.
  • Необходимо тщательно обрабатывать повреждения и сколы, а также участки листов на месте срезов, во избежание нарушения целостности покрытия.
  • Чтобы не допустить порезов рук об острые края, монтаж профилированного настила необходимо производить в специальных перчатках.
  • Нельзя использовать листы профнастила, не сняв с них предварительно защитную пленку, она может прилипнуть к полимерному покрытию.
  • Если имеются загрязненные участки, то их нужно обязательно промыть мыльным раствором или очистить специальной мягкой щеткой.
  • Категорически запрещается использовать в процессе укладки «болгарки». Искры, неизбежно возникающие при работе углошлифовальной машины, прожгут покрытие профнастила, что со временем приведет к активным коррозийным процессам.

Техника безопасности и меры предосторожности

Безопасность при укладке профнастила
  • Передвигаться по профнастилу рекомендуется в мягкой обуви, аккуратными шагами. Наступать нужно в прогиб волны и только в точки нахождения обрешетки.
  • Саморезы при укладке профнастила нужно вкручивать в прогиб волны.
  • Необходимо тщательно обрабатывать повреждения и сколы, а также участки листов на месте срезов, во избежание нарушения целостности покрытия.
  • Чтобы не допустить порезов рук об острые края, монтаж профилированного настила необходимо производить в специальных перчатках.
  • Нельзя использовать листы профнастила, не сняв с них предварительно защитную пленку, она может прилипнуть к полимерному покрытию.
  • Если имеются загрязненные участки, то их нужно обязательно промыть мыльным раствором или очистить специальной мягкой щеткой.
  • Категорически запрещается использовать в процессе укладки «болгарки». Искры, неизбежно возникающие при работе углошлифовальной машины, прожгут покрытие профнастила, что со временем приведет к активным коррозийным процессам.

Инструменты

Инструменты для нарезки профнастила
  1. Рычажные ножницы, применяемые для нарезки листов толщиной до 0,6 мм в независимости от направления.
  2. Просечные ножницы. Используются для ручной нарезки листов и должны комплектоваться сменными ножами.
  3. Насадка для дрели, предназначенная для нарезки стали толщиной до 0,8 мм.
  4. Для эффективной резки материала толщиной 1,2 мм и более нужны просечные электроножницы.

Использование профилированного настила в качестве кровельного материала является одним из самых демократичных и экономичных вариантов как для производственно-промышленных объектов, так и для частных построек, в том числе и гаражей.

Фото

Устройство обрешетки схема Укладка профнастила Угол наклона крыши из профнастила Правила укладки Пирог крыши из профнастила схема Особенности монтажа схема

Монтаж кровли профнастилом своими руками. Что понадобится для покрытия кровли профнастилом своими руками. Видео о кровле профнастилом.

Такой материал, как профнастил, давно всем известен и используется в строительстве в самых разных «ролях», из него устанавливают заборы, строят гаражи и навесы, а также крыши хозяйственных построек, небольших домов и даже больших особняков. покрытый. Профнастил бывает разных цветов, поэтому можно увидеть дома, покрытые не только листами одного цвета, но и сочетанием оттенков, что смотрится очень оригинально.

Чтобы знать, как правильно покрыть кровлю профнастилом, необходимо внимательно изучить инструкцию, а затем приобрести качественное кровельное покрытие и расходные материалы, подготовить все необходимые инструменты.

Очень важно, что для покрытия кровли этим материалом не нужно иметь специальных профессиональных навыков. Главное - соблюдать технологическую последовательность работ и не допускать ошибок, которые могут привести к протечке кровли, что потребует доведения покрытия «до ума».

Достоинства и недостатки профнастила перед торцовым материалом

Как и любой кровельный материал, у профнастила есть свои плюсы и минусы, о которых нужно знать перед его приобретением.

К положительные качества В этот материал входят:

  • Небольшой вес профнастила позволяет легко поднять его на высоту и при необходимости выровнять на месте установки.
  • Оптимальное соотношение стоимости и ресурса материала. При качественном монтаже производитель устанавливает минимальный срок эксплуатации 12 ÷ 15 лет.
  • Простая установка - легко устанавливается внахлест и прикручивается специальными винтами.
  • Эстетичность покрытия - профнастил, за счет цветового разнообразия, делает внешний вид дома аккуратным, придает ему индивидуальность.
  • В рельефе большинства листовых моделей предусмотрены специальные капиллярные пазы, которые предназначены для эффективного отвода воды при укладке материала полотна внахлест.

Отрицательные качества Профнастил можно называть:

  • Высокая теплопроводность металла. Поэтому профнастил не защитит чердак от перегрева или низких температур. При выборе этого покрытия потребуется хорошая изоляция как самой кровли, так и мансардного этажа, что влечет за собой дополнительные затраты на теплоизоляционный материал и его установку.
  • В ветреную погоду, когда скорость ветра составляет 15 м / с и выше, любое металлическое покрытие издает ультразвуковые колебания, негативно влияющие на психику человека.Поэтому в регионах с постоянной ветреной погодой лучше отдать предпочтение кровле, не вибрирующей на ветру.
  • Низкая звукоизоляция. Если кровля не отапливается - и звукоизоляции в доме будут слышны звуки капель или града, падающих на покрытие.

Выбор профнастила

Профнастил может изготавливаться из металлических оцинкованных листов без цветного покрытия. Такие листы чаще всего используются для создания временных или постоянных навесов или для покрытия хозяйственных построек.Также его часто используют для ограждения строительных площадок. Неокрашенный профнастил имеет довольно низкую стоимость, но не подходит для покрытия жилых домов, так как имеет низкие эксплуатационные характеристики и не очень привлекателен с точки зрения эстетики.

Большой популярностью пользуется профнастил, имеющий декоративно-защитное покрытие из полимерных композиций. Этот материал более прочный и способен выдерживать достаточно серьезные нагрузки. Конечно, это - при правильном монтаже, который во многом зависит от уклона скатов кровли.

Выпускается несколько видов профнастила с защитно-декоративным полимерным покрытием:

  • Подшипник (H) предназначен для покрытия кровли, потолков и навесов.
  • Стена используется для возведения ограды, ангаров, гаражей.
  • Универсал (NS) подходит для кровли, устройства заборов, строительства гаражей, подсобных помещений и т. Д.

Для покрытия кровли лучше использовать несущий профнастил, но в крайнем случае можно использовать любой из вышеперечисленных видов.

Кроме того, этот материал различается по высоте и количеству волн. Высота волны (гофра) обозначается цифрой, которая ставится рядом с маркировкой типа профнастила. Например, в таблице представлено несколько моделей:

Маркировка Внешний вид гофрокартона Применение Высота гофра в мм Толщина металла в мм Полезная ширина в мм
C10 Стенка 10 0,5; 0,6; 0,7 1100
C18 Стенка 18 0,5; 0,6; 0,7; 0,8 1000
C21 Стенка 21 0,5; 0,6; 0,7; 0,8 1000
Кровельная стена 35 0,5; 0,6; 0,7; 0,8 1000
C44 Стенка 44 0,5; 0,6; 0,7; 0,8; 0,9; 1,0 1000
H60 Кровля 60 0,7; 0,8; 0,9; 1,0 845

Металл, будь то профнастила, может иметь одностороннее или двустороннее покрытие, но для чего бы оно ни было приобретено, лучше выбирать материал, защищенный с обеих сторон.

Покрытие состоит из множества защитных слоев. На приведенной ниже схеме хорошо видно, какие слои покрывают внешнюю и внутреннюю стороны.

Наружная сторона рубероида:

  • Основа профнастила - стальной лист.
  • Сталь покрыта слоем цинка.
  • Далее идет антикоррозионное покрытие.
  • На него наносится грунтовка, служащая подготовкой для полимера.
  • Затем наносится цветное полимерное покрытие.
  • На цветное полимерное покрытие часто наносится защитная пленка (полиуретан), которая убережет его от выцветания и расслоения.
  • Для транспортировки и хранения профнастила его можно дополнительно покрыть сверху пленочным покрытием, которое после монтажа снимается.

Внутренняя часть гофрокартона покрыта в той же последовательности точно такими же материалами, но на некоторых моделях цветная полимерная пленка изнутри отсутствует, а на других лист покрыт одинаково с обеих сторон.Последние, конечно, дороже, но имеют гораздо больший жизненный цикл.

Цветовая гамма профнастила довольно разнообразна. По самым скромным подсчетам цветовая гамма представлена ​​не менее чем 30 оттенками, поэтому выбирайте подходящий. Цветной слой на поверхность может быть нанесен порошковым методом или с использованием специальной технологии полимерного покрытия.

Если обобщить критерии отбора, то можно перечислить следующее:

  • Чтобы убедиться, что материал качественный и произведен в профессиональных условиях, следует запросить у продавца сертификат на продукцию.Если его нет, то лучше обратиться в другой магазин.
  • Маркировка материала проверяется с указанием его назначения, толщины и высоты волны.
  • Внешний материал оценен. Необходимо обращать внимание на ровность листа, отсутствие дефектов окраски и защитного слоя, одинаковый оттенок всех листов, равномерность покрытия. Внешний вид может многое сказать о качестве профнастила. - если при осмотре обнаружено отслоение окрашивающего слоя или заусенцы на срезах, то от покупки лучше отказаться.
  • Еще одним критерием является проверка профнастила на изгиб - качественный материал должен быть упругим, и если его попытаться согнуть, то он стремится вернуться в прежнее положение. При этом на покрытии не должно появиться никаких следов изгиба.
  • Вид наружного декоративного покрытия - полимер или порошок. Напольные покрытия высочайшего качества - это матовый и обычный полиэстер и пластизол. Данные о покрытии также должны быть указаны в сертификате продукта.
  • Цена материала.Нужно помнить, что не стоит выбирать самый дешевый материал - вряд ли будет качественным. Тем более, что весь профнастил имеет очень доступную цену.

Когда материал приобретен, необходимо правильно доставить его на строительную площадку, а также аккуратно, без повреждений, выгрузить и поднять на высоту.

Как избежать повреждений при транспортировке и установке материала?

Этот вопрос важно выделить, поскольку повреждение профнастила при его доставке, разгрузке и установке значительно сократит срок службы будущей кровли.

Этот материал изготовлен из стального листа, который штампуется методом холодной прокатки на специальном оборудовании.

Такой материал, уложенный в качестве кровли, выдерживает высокие ветровые и снеговые нагрузки, но при транспортировке, погрузке и разгрузке листовое покрытие может подвергаться ненужным механическим нагрузкам, что повлечет за собой его повреждение. Чтобы этого не произошло, необходимо соблюдать определенные правила транспортировки, хранения, переноски и подъема простыней.

  • Транспортировка профнастила осуществляется автотранспортом.Листы необходимо укладывать стопками. жесткое основание корпуса или на специальном металлическом каркасе, который фиксируется в корпусе под углом.
  • После укладки рубероида в автомобиль необходимо надежно закрепить его стропами, чтобы избежать трения друг о друга листов при движении автомобиля, так как это может привести к повреждению защитного покрытия.
  • Автомобиль, перевозимый по профнастилу, должен двигаться со скоростью не более 80 км / ч.
  • Очень важно следить за тем, чтобы разгрузка кровли происходила с максимальной осторожностью.Если разгрузка будет производиться вручную, желательно, чтобы каждый из листов извлекался из стопки отдельно, переносился и укладывался на подготовленное для них место. Лучше всего приготовить настил из досок и фанеры, сверху уложенный полиэтиленом.
  • Требуется следить, чтобы при переноске ни один из листов не был согнут, так как вернуть его в исходное состояние не удастся, а значит, при покрытии между листами образуются зазоры, нарушающие ровность и целостность крыша.
  • Чтобы поднять профнастил на крышу, не повредив его, тоже надо сделать правильно:

- для аккуратного подъема материала необходимы лаги, которые устанавливаются под углом к ​​крыше - это будет своего рода «рельсы» для удобства подъема листов;

- листы поднимаются на высоту всего одной штуки;

- не рекомендуется проводить этот процесс при сильном ветре, так как это не только чревато повреждением материала, но и может привести к травмам.

- саму укладку профнастила на крышу могут выполнять два мастера, но подъем рубероида лучше проводить на высоту втроем - Это дополнительная страховка материальной целостности и безопасности труда.

Теперь сразу несколько слов о том, как не повредить профнастил при монтаже.

Максимальный риск повреждения материала развивается, если покрывается большая площадь кровли, так как при установке и креплении приходится ходить по уже уложенной кровле.поэтому вам нужно выбрать правильную обувь для работы - Он должен быть не только удобным, но и иметь мягкую эластичную подошву, не способную повредить защитный слой и не скользить по поверхности крыши. Наступать на закрепленный рубероид можно только между нервюрами и только в тех местах, где направляющие проходят обрешетку, особенно если между ними большой шаг.

Для аккуратного монтажа, без лишнего повреждения кровельного материала нужно использовать только качественный инструмент.Для работы вам понадобится:

  • Отвертка.
  • Рулетка.
  • Ножницы для резки металла толщиной до 0,6 мм
  • Маркер для отметок.
  • Уровень.
  • Электродрель.
  • Резиновый молоток.
  • Лобзиковые или электрические ножницы.
  • Мягкая щетка для удаления металлической стружки.

Запрещается резать профнастил «болгаркой». Лучший инструмент для этого - электрические ножницы.

Особенности монтажа профнастила в качестве кровли

Чтобы монтаж рубероида прошел успешно, необходимо учитывать некоторые особенности работы.

Влияние уклона кровли на монтаж

Многое в процессе кровли зависит от уклона кровли. Очень важно, чтобы доски или бруски были правильно расположены. обрешетки, а также соблюдайте необходимый нахлест профнастила.

  • Если уклон пандуса 5 ÷ 10 градусов, то обрешетку делают сплошной или рейки бьют на расстоянии не более 5–7 мм друг от друга.

Нахлест листов в этом случае должен быть по горизонтали двумя волнами, причем верхний ряд нижним - не менее 300 мм.более того при таком небольшом уклоне пандуса щели между листами профнастила чаще всего заполняются герметиком, так как все равно остается риск протекания между ними воды, особенно в ветреную погоду.

  • При уклоне ската кровли 10 ÷ 15 градусов расстояние между решетками обрешетки составляет 400 ÷ 450 мм, а соседние листы укладываются внахлест на одну волну. Верхний ряд должен перекрывать нижний на 200 ÷ 220 мм.
  • При уклоне кровли более 15 градусов решетчатые обрешетки крепят на стропилах на расстояние в 550 ÷ 600 мм.Нахлест листов, уложенных рядом друг с другом, производится единой волной, причем верх на нижний ряд накладывается на 170 ÷ 200 мм.

Чтобы было удобно размечать и монтировать обрешетку, обрежьте на нужный размер, например, 600 мм, что поможет намного быстрее установить каркас под кровлю.

Порядок крепления листов

Очень важно соблюдать последовательность укладки листов, если покрытие будет состоять из двух и более горизонтальных рядов профнастила.

  • Укладка рубероида начинается от карниза. Крайний лист устанавливается строго по строительному уровню, так как от его ровности будет зависеть правильная укладка всех остальных элементов кровли. Кроме того, сложенные в стопку листы выравниваются по выступу нижнего края - если исключить такой способ выравнивания, то нижний край крыши будет неровным.
  • По окончании монтажа первого ряда начинается крепление второго с той же стороны крыши, с которой монтировался первый.Однако некоторые мастера практикуют другой подход - с последовательной укладкой нижнего, а затем верхнего полотна, либо с укладкой «лесенки» - например два листа снизу - один сверху, то есть верхний ряд постоянно «отстает» на 1 лист.

Оптимальный вариант, если длины листа хватит на весь уклон крыши

  • Если есть возможность закупить листы равной длине пандуса, то следует отдать предпочтение этому варианту - это сократит время монтажа и кровля будет надежнее защищена от протечек, так как горизонтального нахлеста листов просто не будет.
Правила крепления профнастила

Крепление листов профнастила осуществляется специальными винтами, снабженными пресс-шайбой и резиновой прокладкой. Чтобы кровля выглядела эстетично, саморезы обычно подбирают под цвет основного материала.

  • Если крыша покрыта цельными полотнами по длине пандуса, то первая ст-ямка закрепляется вверху ниже конька крыши на 50 мм и ниже, на свесе.Лист должен выступать на 40 ÷ 50 мм за край свеса. Верхнее расстояние, оставшееся открытым, станет вентиляционным зазором, а затем будет закрыто сверху ребристым элементом.
  • Второй лист укладывается внахлест первой одной или двумя волнами, в зависимости от уклона совмещается с выступом первого листа и прикручивается саморезом.
  • Последующие полотна уложены друг на друга и также выровнены по свесу и скреплены между собой на гребне волны.Их крепление происходит от карниза к коньку с шагом винтов 500 мм.
  • Когда будет уложено 3 ÷ 5 листов профнастила, и они будут выровнены по краю свеса, производится их капитальная фиксация к обрешетке. К обрешетке полотна прикрепляют к низу волны сразу после нахлеста листов, а затем, пропуская одну волну, по низу второй.
  • Если подходят два и более горизонтальных ряда, то в полосе нахлеста между ними они закрепляются саморезами по низу каждой волны.

Если вы устанавливаете профнастил с полимерным покрытием, то после ввинчивания саморезов рекомендуется удалить образовавшуюся металлическую стружку, чтобы не повредить защитное покрытие рубероида. Ее полностью стерли мягкой щеткой.

Обязательно оговорить и требование, чтобы профнастил ни в коем случае не крепился на гвоздях или заклепках обрешетки, так как такие крепления не будут удерживать полотно при сильной ветровой нагрузке.Ветер легко сломает крышу, а гвозди останутся в решетчатой ​​обрешетке.

Установка дополнительных элементов

Помимо профнастила в кровельной конструкции есть и другие элементы, помогающие защитить здание от попадания дождя на чердак. Следует отметить, что наличие даже одной образовавшейся или открытой щели в крыше способно действительно испортить потолок, а также стены и потолок дома.

К дополнительным элементам кровли относятся конек, ендовы, футеровка труб, проходящих через крышу, карнизы и другие.

Крепление для коньков

После завершения монтажа листов профнастила в самой высокой точке крыши его края покрывают коньком.

Лошадь закреплена такими же винтами, через верх во внутреннем листе, с шагом 200 ÷ 300 мм. Для обеспечения надежности крепления при установке обрешетки предусмотреть продольные борта с двух сторон каркаса.

Установка лошади, ее нельзя вплотную прижимать к самой высокой точке крыши - Между ним и внутренней поверхностью конькового элемента должен оставаться вентиляционный зазор.

Если устанавливается конек полукруглого типа, то на его торцы устанавливаются и закрепляются специальные заглушки.

Так как лошади собираются из отдельных элементов, то они также укладываются в колени. Простые коньки, имеющие форму угла, должны иметь нахлест 120 ÷ 150 мм, а полукруглые (плиточные) - в 100 ÷ 120 мм, с их комбинацией по жесткости ребер.

Отделка фронтона крыши профнастилом

Для исключения вероятности того, что профнастил будет оторван ветром с лицевой стороны, зазор между листами и обрешеткой закрывают ветровыми уголками или полосами, которые накладываются на одну сторону профнастила, с другой - на первом стропиле, обращенном к торцу конструкции.Ремешок также фиксируется саморезами с шагом 400 ÷ 500 мм.

Облицовка торцом крыши. 1 - ветровая штанга, 2 - винты

Так как полосы также состоят из отдельных элементов, они укладываются друг на друга. нахлест 70 ÷ 100 мм.

Карниз монтажный

Карниз Устанавливается перед настилом из основного материала кровли. Он играет декоративную роль, закрывая боковые стыки стропильной системы, и функциональную, предотвращая попадание брызг при капании воды с крыши в водосток на деревянные детали.Кроме того, монтажные кронштейны крепятся под или над желобом желобов карниза.

  • Чаще всего в первую очередь на обрешетку крепятся кронштейны водостока саморезами на расстоянии 500 ÷ 600 мм друг от друга, опускаются ниже обрешетки на 100 ÷ 150 мм.
  • Затем устанавливаются кронштейны водостока.
  • После этого устанавливается карниз и прибивается либо прикручивается к нижней обрешетке доски.
  • Листы профнастила укладываются поверх планки карниза и должны быть выровнены так, чтобы вода, вытекающая из них, попадала прямо в неподвижный желоб желоба

Установка Endova

Устройство ендовы требуется не для каждой кровли, а только там, где она имеет сложную конфигурацию с изломами профиля.Если происходит сопряжение двух плоскостей, повернутых вниз, то без установки этого элемента не обойтись.

Ендова состоит из двух частей - внутренний и внешний.

  • Внутреннее пространство долины еще соответствовало кровле. Крепится к стыку двух плоскостей кровли и крепится к кровельной обрешетке саморезами с шагом 350 ÷ 500 мм. Подойдут отдельные части длинной ендовы, начиная от карниза и поднимаясь до конька, нахлест 150 ÷ ​​200 мм.
  • После того, как листы профнастила будут уложены (со смещением 80 ÷ 100 мм по внутренней части ендовы), между ними и внутренней частью ендовы укладывается слой пористого герметика.Этот материал предотвратит протечку во время дождя. Затем профнастил через дно волны с шагом 400 ÷ 500 мм вместе с дном ендовы прикручивается к обрешетке саморезами.
  • После этого на края профнастила наносится силиконовый герметик, и на него укладывается внешняя часть ендовы. Как и внутренняя, она композитная, поэтому детали ее штабеля нахлестываются на 100 мм, начиная установку от карниза и промазывая стыки герметиком.
  • После этого внешняя часть ендовы прикручивается саморезами к профнастилу.

Крепление держателя снега

Снегозадержание - это элемент, который не допустит резкого схода снега с крыши весной, задержит его и даст время растаять и осушить водой или испариться.

Снегозадержание бывает двух видов - это своего рода планки в виде уголков, прокручивающихся в шахматном порядке, или горизонтальные трубчатые преграды, устанавливаемые в специальных кронштейнах.

Кронштейны крепятся к поверхности профнастила на расстоянии 900 ÷ 1000 мм. Затем в отверстия в них вставляются специальные трубки с резьбой по краям, на которые после их установки накручиваются металлические заглушки.

И кронштейны, и планки снегозадержания крепятся через гофрированный картон к обрешетке. При фиксации планок они вкручиваются через вершину волны, поэтому между бруском и профнастилом образуются зазоры, через которые будет уходить талая вода.

Стеновой профиль, закрывающий стык между стеной и профнастилом

Если крыша из профнастила примыкает к стене, то стык между ними необходимо закрыть во избежание протечек. Для этого есть специальная изогнутая планка - настенный профиль, который крепится к стене с помощью анкерных креплений, а на металлический профиль - саморезы вкручиваются в гребень волны.

Силиконовый герметик можно использовать для герметизации стыка планки со стеной.Также желательно сделать в стене штроб, чтобы скрыть в ней верхний изогнутый край этого профиля. После установки штроб можно отремонтировать, например, с помощью цементного раствора или плиточного клея для наружных работ.

Уплотнения для профнастила

Уплотнители применяются при кровельных работах для закрытия зазоров на стыках покрытия со стеной, в местах «изломов» тентовых крыш и под коньком.

У герметиков

обычно есть клеевой слой с одной стороны, покрытый пергаментом, который перед установкой удаляется, а материал приклеивается в нужном месте.

Оформление прохода трубы по профнастилу

Если через пол из профнастила проходит каминная труба или каминная труба или вентиляционный канал, то придется поработать над заделкой зазоров на стыках рубероида и стенок трубы. Но перед тем, как приступить к работе с наружными стыками, необходимо установить вокруг дымохода внутренний фартук, который монтируется перед укладкой на обрешетку профнастила.

Вокруг трубы устанавливается фартук из отдельных металлических смежных профилей. На стенках дымохода маркером отмечается линия, по которой будет пробиваться строба для загиба в нее верхнего края соседних профилей, после чего ее тщательно удаляют пыль и промывают водой.

После этого выполняется так называемая стяжка - полоса металлического листа, имеющая фланцы, прикрепленные около t t труб к карнизу. Стяжка необходима для слива воды, которая скапливается за трубой во время дождя.

После этого нижнюю часть фартука необходимо закрепить на герметике. , oncrate и стяжку укладываем по бокам трубы, а верхний край ставим на штроб, тоже на герметик. При установке деталей соседней доски необходимо соблюдать их перекрытие в 150 мм.

После завершения внутренних работ проводится монтаж профнастила. Когда рубероид будет укладываться вокруг дымоходных труб, монтируются внешние планки фартука, которые закрепляются на трубе и на гофрированных гребнях на крыше.

Общая последовательность покрытия кровли профнастилом

Итак, зная, как установить все дополнительные элементы и сам профнастил, можно продумать последовательность работ по кровельному покрытию этим рубероидом.

  • Стропильная система первой ступени, покрытая гидроизоляционной пленкой. Отводится от карниза, горизонтальный уклон внахлест 100 ÷ 150 мм. Закрепляем пленку с помощью степлера скобами на стропильных ногах.
  • Сверху к стойкам стропил прибивают бруски пленки, которые создают необходимый вентиляционный зазор между пленкой и рубероидом.Размер брусьев должен быть 400 × 500 мм, то есть вентиляционный зазор составит 400 мм.
  • Решетка перпендикулярно расположенная обрешетка ската. Здесь нужно предусмотреть дополнительные коньковые доски - они расположены по обе стороны конька крыши. Также вокруг дымоходных труб и на стыках плоскостей кровли монтируются дополнительные доски или бруски для фиксации ендовы (угол внутрь) или конькового элемента (угол наружу).
  • Далее на двускатных сторонах крыши крепят ветровые доски.
  • Затем к нижней доске обрешетки кронштейнами для водостока крепятся желоба, а сам желоб укладывается.
  • Прибита к краю обрешетки край карнизной планки.
  • Следующим шагом будет закрепление внутренней части ендовы, если это необходимо в конструкции крыши.
  • Затем можно переходить к устройству гидроизоляции дымоходных труб. По ней края галстука, идущие к карнизу - он устанавливается поверх выступа. Далее устанавливаются и герметизируются прилегающие к трубам элементы внутреннего фартука.
  • Разбираясь с внутренними хорошими элементами, которые должны находиться под рубероидом, переходим к монтажу профнастила. Чтобы продеть трубу в один или два листа, ее измеряют и разрезают электрическими ножницами, открывая нужный размер. Края профнастила должны прикрывать детали фартука, закрепленные на обрешетке, и приближаться к трубе. возможно оставить зазор 50 ÷ 70 мм.
  • Далее на стыках двух секций крыш закрепляется внешняя часть ендовы.
  • После этого в самой высокой точке кровли закрепляются металлические элементы конька.
  • Последней ступенькой от двускатной стороны к профнастилу и намотанной доской закрепляется ветрозащитный уголок.

Итак, как видите, в кладке такой крыши нет ничего сверхъестественного. Изучив последовательность работ и технологию их выполнения, привлекая продвигаемых надежных помощников путем приобретения необходимого материала Подготовив инструменты, вы можете смело приступать к покрытию кровли профнастилом самостоятельно.

И в конце публикации - полезное видео с тонкостями процесса монтажа кровли из профнастила.

Видео: важные нюансы при укладке профнастила в качестве кровли

Используется для строительства кровли, представляет собой профилированный лист металла. Производители предлагают холоднокатаную оцинкованную сталь без покрытия, а также листы со специальным покрытием различных цветов.

Основные преимущества этого рубероида:

  • листов относительно легкие;
  • срок службы может достигать 50 лет;
  • слабо подвержен коррозии;
  • Профнастил
  • практически не требует ухода;
  • красивый внешний вид;
  • полимерное покрытие различных цветов;
  • листа удобно транспортировать.

Из недостатков профнастила можно отметить только повышенный шум от атмосферных осадков.

И имея такой незначительный недостаток, профнастил в силу множества достоинств может считаться одним из самых практичных материалов. Причем кровля профнастилом, как правило, даже у непрофессионалов не вызывает особых затруднений.

Чтобы уложить настил на крышу своими руками, достаточно иметь определенные строительные навыки и придерживаться основных правил.

Выбор профнастила

При выборе профнастила подходящего типа необходимо учитывать особенности местного климата. В зависимости от ожидаемой снеговой нагрузки выбирается нужный профиль.

Для крыши, на которой зимой может скапливаться большая масса снега, высота волны должна быть не менее 20 мм.
Кроме того, в заснеженных регионах рекомендуется делать уклон крыши более 15 градусов.

Кстати угол наклона напрямую влияет на расчет необходимого количества кровельных листов .

Кровля профнастилом: расчет количества листов

Перед началом всех работ по возведению кровли из профнастила необходимо рассчитать количество листов, которое потребуется на всю кровлю. Готовый чертеж значительно облегчает этот процесс, но даже если он есть, все же лучше еще раз проверить все замеры. Обязательно измерьте длину ската крыши, а также ее диагональ.

В идеале профнастил должен быть немного длиннее ската крыши .Это позволяет избавиться от лишних поперечных стыков и нахлестов, что значительно улучшает гидроизоляционные характеристики кровли.

Разделив длину конька крыши на ширину профнастила, получаем необходимое количество листов.

Следует помнить, что при проведении расчетов нужно ориентироваться на полезную ширину листа , а не на номинальную (как правило, обе величины указываются производителем). В случае получения дробного числа его нужно округлить до целого значения, естественно, в большую сторону.

Если все-таки без стыков не обойтись, то размер перекрытия будет зависеть от угла ската крыши .

Чем меньше этот угол, тем больше должно быть перекрытия. . Только под углом более 30 градусов можно укладывать профнастил с нахлестом менее 15 сантиметров. А при меньшем уклоне рекомендуется делать внахлест около 20 сантиметров. Для плоской кровли, имеющей очень небольшой уклон (менее 12 градусов), уже нужно будет обработать все стыки специальным герметиком.

Вентиляция и гидроизоляция кровли

Кровля из профнастила не только надежно защищает дом от атмосферных осадков, но и прослужит не один десяток лет только в том случае, если при ее установке не забыли о вентиляции и правильно выполнили гидроизоляцию.

Профнастил монтируется на обрешетку , поверх которой устанавливается утеплитель и специальная пленка. При этом брус, из которого сделана обрешетка, обязательно нужно обработать огнестойким составом и пропиткой от гниения.

Чтобы избежать скопления конденсата под профнастилом, браслет покрыт специальным слоем гидроизоляции . С помощью планок, накладываемых на слой гидроизоляции, между ним и профнастилом для лучшей вентиляции оставляют 20 мм зазор . И только после этого можно переходить непосредственно к укладке профнастила.

Как покрыть крышу профнастилом видео

Тем, кто решил выполнить все работы своими руками (особенно если у них это первый опыт), очень полезно посмотреть видео, как правильно покрыть крышу профнастилом.Всегда лучше увидеть, как подготовиться к работе и какие инструменты вам понадобятся. Также в роликах есть множество полезных советов, которые помогут справиться с задачей - самостоятельно покрыть крышу профнастилом.

Перед началом работ необходимо соорудить специальные настилы, по которым можно будет передвигаться во избежание повреждения профнастила при укладке.

Фиксацию профнастила на крышу начинают с одного из ее нижних углов. Боковой край первого листа должен совпадать с карнизом и немного выступать за него.

Следующие листы следует уложить в стопку, следя за тем, чтобы боковой нахлест был равен половине профиля . Однако при небольшом уклоне крыши это перекрытие увеличивается, в этом случае это должно быть уже полтора профиля. Это позволяет избежать крайне неприятных протечек на стыках металлических листов.

Профнастил крепится преимущественно в нижней части волны (в отличие от обычного шифера).И только в местах нахлеста листов саморез ввинчивается волной вершиной. Естественно, здесь уже требуются саморезы существенно большей длины. Монтаж профнастила на обрешетку осуществляется при помощи саморезов по металлу, длина которых зависит от высоты профиля. Расстояние между застежками выдерживается равным 55 см.

Крышки специальных саморезов для профнастила также имеют полимерное покрытие.Причем шурупы подбирают под саму обшивку, что делает их совершенно незаметными. Саморезы для профнастила имеют уплотнительную шайбу из неопреновой резины. При установке профнастила на обрешетку следует избегать чрезмерного затягивания креплений.

Укладка второго ряда кровельных листов начинается с закрепления между собой самых первых листов в обоих рядах. И только после этого на обрешетку можно закрепить исходный лист второго ряда.На каждом листе профнастила примерно четыре-шесть саморезов.

Дополнительные элементы для кровли из профнастила

После того, как вы внимательно изучите рекомендации по теме «как установить профнастил», нельзя забывать о дополнительных элементах. Ведь именно они закрывают стыки профнастила, а также придают дому законченный вид, поэтому приобретать их лучше заранее.

Потребуются следующие дополнительные элементы:

  • коньковая планка , закрывающая стык верхних листов профнастила обоих скатов кровли, защищая ее от атмосферных осадков;
  • снегоуборщики предотвращающие неожиданное обрушение крыши скопившейся массой снега;
  • Ветровая вагонка крепится от фронтонов и предотвращает возможную поломку профнастила при сильном порыве ветра.

В том случае, если в доме есть печь или камин, необходимо будет заделать зазор вокруг трубы, выходящей через крышу. Для этого нужно установить вокруг него специальный металлический «фартук».

Хотя монтаж кровли из профнастила вполне может быть проведен самостоятельно, не следует забывать о безопасности при его выполнении. Ведь вам предстоит работать на достаточно большой высоте, падение с которой может привести к серьезным травмам.

Основные правила безопасности:

  • не устанавливать крышу в ветреную погоду;
  • не наступать на металлические листы не только из-за возможности повреждения, но, что самое главное, из-за риска поскользнуться и упасть;
  • листы профнастила необходимо поднимать только по одному за раз используя специально сконструированные бревна для подъема;
  • Во избежание порезов на острых краях профнастила следует надевать рабочие перчатки .

Укладка профнастила на крышу - лучший способ создать надежную и качественную кровлю. Несмотря на разные виды профнастила, размеры листов, качество и преимущества материала остаются неизменными.

Сам гофрокартон изготавливается путем штамповки стальных листов, которые затем оцинковываются для дополнительной защиты от коррозии. Этот метод позволяет повысить прочность материала, который остается неизменным по весу.

Преимущества профнастила

Профнастил

часто используется для кровли благодаря ряду преимуществ:

Как правильно выбрать материал?

В зависимости от свойств и функционального назначения существует три класса профнастила:

  • С - стеновая, для облицовки фасадов зданий и создания перегородок
  • N - для полов, опалубки и кровли
  • NS - гофрокартон комбинированный, подходит для всех видов работ

Рубероид, выпускаемый под маркой «Н», является самым лучшим материалом благодаря наличию дополнительных ребер жесткости, толщине и высокой гофре.Профнастил с маркировкой «NS» также используется для кровли, но только в тех случаях, когда на крышу не будет оказываться дополнительное давление.

Для кровли лучше всего использовать профнастил с маркировкой «H». Несмотря на повышенную стоимость по сравнению с другими брендами, его характеристики идеальны для создания надежных кровельных конструкций.

Подготовительные работы перед установкой профнастила

Перед тем, как проводить прямую кладку профнастила, необходимо определиться, какая обрешетка будет использоваться, как сделать гидроизоляцию и вентиляцию, а также рассчитать количество материала, необходимого для полного покрытия всей кровли.

Расчет количества материала

Чтобы точно рассчитать, сколько профнастила вам нужно, необходимо замерить обрешетку, уклон крыши и ее диагональ.

Даже если расчеты уже проводились по чертежу, необходимо проводить замеры по факту, чтобы учесть возможную погрешность.

Лучше всего, если длина пандуса и длина профнастила будут одинаковыми - это снизит трудоемкость работы и не возникнет дополнительных проблем с герметизацией.При проведении расчетов необходимо учитывать, что листы профнастила должны выступать за карниз на 40-50 мм.


Расчет профнастила по программе

Гидроизоляция и вентиляция

Перед непосредственным монтажом нужно позаботиться об установленной на обрешетке гидроизоляции.

Это необходимо для того, чтобы под крышей не образовывались протечки и конденсат. Для тех же целей используется и вентиляция.

После укладки гидроизоляционного покрытия необходимо уложить листы профнастила на расстоянии 20 мм от поверхности изоляционного слоя. Для этого используются деревянные планки, которые устанавливаются поверх гидроизоляции. Важным условием является качественная вентиляция образовавшейся воздушной прослойки.

Выбор ящика

Если на крыше дома есть различные элементы, например, дымоходы, противопожарные люки, вентиляционные шахты, то для усиления кровли необходимо установить обрешетку.

Нет единых стандартов, определяющих правила установки обрешетки.

Важным требованием при установке брусьев обрешетки под профнастил является то, что их размеры должны быть не менее 32Х100 мм.

Таблица шага обрешетки под профнастил


Кровля своими руками

При большом количестве стыков и переходов на кровле желательно начать с устройства ендовы.По обеим сторонам желоба устанавливают дощатый настил, в котором нижние доски ендовы должны иметь внахлест около 20 см. Далее устанавливается нижний (нижний) уровень ендовы.

Следует отметить, что между профнастилом и нижней доской необходимо в дальнейшем установить профилированный герметик.

Монтируем концевой свес

Кровля выполняется только после установки торцевой пластины. Крепится гвоздями или саморезами.

Монтировать планку необходимо таким образом, чтобы при обшивке профнастилом она была полностью скрыта ветровым уголком.

Следует иметь в виду, что должна быть хорошая вентиляция подкровельного пространства, необходимая для предотвращения скопления конденсата.

Монтируем карнизный свес

Стоит помнить, что монтаж свеса должен производиться с учетом отступа 40 мм над кровлей.

Технология установки навеса следующая:

Можно установить двумя способами:

  • Вертикальный стиль. Он начинается с одного из краев крыши и представляет собой попеременную укладку нескольких листов профнастила
  • .
  • Кладка из блоков.Листы профнастила собираются в блок, после чего фиксируются на крыше путем стыковки блоков и закрепления их саморезами
  • .

Установить торцевые и коньковые доски

Стандартная длина торцевой пластины 2 метра. Для увеличения длины полосы перекрывают на глубину 50-100 мм.

Монтаж планок следует начинать от свеса крыши в сторону конька. Если полоса слишком длинная, ее можно укоротить, а оставшуюся часть отложить под следующую полоску.

Важно помнить, что при правильной установке брус перекрывает хотя бы одну волну кровельного листа.

Ремень крепится к заранее закрепленной торцевой доске и профилированным листам с помощью саморезов. Рекомендуемый отступ не более 1 метра.

Коньковая пластина фиксируется саморезами на верхнем гребне гофрированной волны с двух сторон. Герметик крепится к коньку еще до его установки на крышу.Перед установкой утеплителя с конька снимите защитную пленку.

Схема монтажа торцевой пластины


Устанавливаем планку абатмента

Стандартная длина планки - 2 метра. Подобные планки устанавливаются с большим перекрытием (не менее 200 мм). Места стыковки профилированных листов и планок фиксируются саморезами, при этом выдерживается шаг 400-500 мм. Место крепления опорной пластины в стене можно спрятать либо под кожухом, либо в штробах.

Виды примыкающих планок

Как закрепить профнастил?

Завершающий этап - монтаж профнастила. Листы крепятся к крыше с помощью специальных креплений (саморезов по металлу), которые имеют защитные прокладки, предотвращающие попадание влаги под металлические листы.

При креплении профнастила саморезом необходимо следить за тем, чтобы прокладка ложилась ровно, а саморез затягивался плотно, но не очень сильно.

Укладка профнастила - самая простая часть работы. На этом этапе необходимо соблюдать технику безопасности и пользоваться страховкой. Дополнительно на крышу можно установить желоба, снегозадержатели и заземление.

Галерея о расчетах и ​​схемах устройства настила крыши

В данной галерее представлен пример расчета необходимого количества профнастила, а также нюансы его монтажа. Также есть таблица характеристик профнастила по ГОСТу.

custom_gallery
изображения не найдены

Видео о кровле профнастилом

Предлагаем вашему вниманию два видео, как покрыть крышу профнастилом. Первое видео показывает на основе программы, второе - реальный случай.

Металлический профиль изготавливается методом холодной прокатки оцинкованного железа. Затем он покрывается несколькими защитными слоями:

  • нанесено антикоррозийное покрытие
  • лист загрунтован
  • нижняя сторона покрыта специальным лаком
  • нанесена полимерная краска на верхнее покрытие.

Таким образом, конструкция из профнастила может эффективно противостоять появлению ржавчины.

Волнистая конфигурация прикрепляется к гофрированному картону путем гибки на специализированных машинах. Это сделано для увеличения сопротивления изгибу.

Какой профнастил лучше выбрать?

Профлист делится на 3 класса:

  • C для ограждения стен или изготовления заборов
  • N для полов и покрытий, лучший вариант для кровли
  • NS комбинированный универсальный вариант.

Почему профиль класса H лучше всего подходит для кровли? Он наиболее прочный и надежный благодаря своей толщине и дополнительным ребрам жесткости, а также повышенной гофре. Благодаря такой прочности можно увеличить ступеньки между досками обрешетки. Помимо экономии на крепеже, мы получаем меньшее количество отверстий в профиле, что благоприятно скажется на его устойчивости к коррозии. Если крыша ровная, то не рискуйте и берите профлист такого типа.И тогда крыша может не справиться с напором снега.

Недостатком профнастила можно считать только цену.

Если у вас слегка нагруженная крыша и большой угол наклона, то вполне можно обойтись классом НС.


Не забудьте спросить инструкцию при покупке профнастила. Там можно составить массу качественных рекомендаций по работе с этим профлистом. У качественного товара, имеющего сертификаты, всегда будет инструкция.Сертификаты и инструкции могут выступать косвенным гарантом надежности и качества продукции.

Расчет необходимого материала

Не забываем при расчете количества профилированных листов на кровле учитывать нахлест с двух сторон. Дополнительно добавьте свес от края крыши.

Вертикальные нахлесты могут быть разной длины, потому что укладывается с нахлестом волн, а волна у разных марок профнастила неодинакова.


Горизонтальное перекрытие профилированных листов зависит от угла ската кровли:

  • угол до 15 градусов, перекрытие более 20 см.
  • угол от 15 до 30 градусов, перекрытие от 15 до 20 см.
  • угол более 30 градусов, перекрытие от 10 до 15 см.

Расчет свеса кровли зависит от марки профлиста. Чем больше высота профиля, тем больший вылет необходим.Это делается для предотвращения попадания влаги под свес и, соответственно, загнивания дерева в стропильной системе.

Обычно при использовании профлиста марок НС8, С21, НС20, НС10 карнизный свес делают от 5 до 10 см. Для марок профилированного листа НС35, Н75, Н60, С44 в диапазоне 20-30 см.

Выбор обрешетки под кровлю профлистом

Предупреждаю от ошибок начинающих кровельщиков: обязательно учтите расположение дымоходов, вентиляции и окон.В этих местах необходимо укрепить обрешетку, добавив бруски.

Хотя жестких стандартов производительности обрешетки нет. Некоторые правила, которые нужно знать:

  • Нижняя доска, идущая по выступу, устанавливается толще верхних планок.
  • Длина и толщина выбираются исходя из длины листов профнастила и саморезов.


Если вы реконструируете старый дом, то у вас не получится укрепить стропильную систему.При условии, что она не стала никчемной. Так как профнастил намного легче взвесить, крыша легко справится с нагрузкой, а вы сэкономите на обрешетке.

Гидроизоляция кровли

Перед установкой профнастила на крышу своими руками обязательно необходимо установить пароизоляцию. Вы можете использовать самые разные фильмы, которые есть в продаже. При бюджетном ремонте можно использовать рубероид.

Влагонепроницаемая пленка крепится к стропилам степлером.Укладывать нужно снизу вверх. Таким образом, верхние листы накроют нижние, и влага не попадет на древесину. Обязательно после установки проверьте пленку на целостность и заделайте все трещины герметиком.


При правильно установленной изоляции кровля может сэкономить на 25% больше тепла.

Если вы собираетесь делать мансарду на крыше, то обязательно нужно уложить утеплитель. Для этих целей лучше подойдет матовый утеплитель.Утеплитель укладывается между стропилами и с двух сторон закрывается гидроизоляцией.

При изготовлении обрешетки соблюдайте одинаковое расстояние для лучшего крепления гофрокартона. Обычно шаг составляет 0,5-1 метр.

Обработайте стропильную систему растворами, защищающими от гниения и пожара.

Поскольку нельзя быть уверенным в отсутствии влаги на поверхности гидроизоляции, рекомендуется сделать вентиляцию. Проще всего уложить между кровлей и гидроизоляцией деревянные рейки.


Устройство кровли профнастилом

Укладка листов должна быть снизу вверх, до козырька. Необходимо помнить об обязательном выступе профнастила за край кровли.

Рассмотрим варианты укладки профнастила на крышу:

  • В первую очередь, каждый следующий профлист должен перекрывать предыдущий. В этом случае направление укладки не имеет значения, слева - направо или наоборот.
  • При плоской крыше следует нахлест в две волны или использовать продольную прокладку из герметика.
  • На крутой крыше можно обойтись без прокладки и использовать перекрытие в одну волну.
  • Порядок укладки профнастила зависит от типа кровли. Если у крыши два ската, то укладку начинают с торца. Укладку вальмовой крыши следует начинать от центра вальмы.
  • Обязательное условие, при укладке профнастила своими руками листы должны укладываться ровно.Не допускайте частой ошибки и складывайте, ориентируясь на конец ската. Нужно натянуть шнур за выступ пандуса.

Профнастил крепится к обрешетке специальными саморезами. Они продаются в разных цветах и ​​имеют прокладку, защищающую от попадания воды. Расчет количества саморезов можно производить исходя из 5-7 шт. за квадратный метр. Стоит обратить внимание, что конек прикручивается более длинными шурупами.


При работе на крыше вам понадобится просто отвертка со сменными батареями.

Торцевое крепление крыши

После того, как вы самостоятельно уложили все листы профнастила на крышу, необходимо установить ветрозащитные планки для защиты от ветра. Ветровая штанга крепится к торцевой доске и профильным листам. Шаг крепления саморезами около метра. Обратите внимание, что торцевая доска устанавливается над обрешеткой.

Обычная длина концевой пластины составляет два метра. Если нужно немного увеличить длину, то уложите внахлест.

Начать нужно с свеса крыши и перейти к коньку, где срезаем лишнее.

Крепление на крышу


Обратите внимание на рисунок:

  • герметик укладывается, если гофра имеет небольшую гофру
  • в случае установки уплотнение должно вентилироваться
  • шаг монтажа винтами не менее 30 см.
  • Нахлест конькового элемента на профнастил должен превышать 10 см.


  • размер стандартной доски 2 метра
  • Перекрытие должно быть не менее 20 см.
  • шаг крепления винтами около 40 см.
  • в месте крепления планки к стене можно использовать штроб или закрыть его


Если крыша ровная, то хорошим вариантом будет герметик между верхним краем профнастила и планкой примыкания. В этом случае продольный уплотнитель не даст снегу забиться в прорезь. Если у вас хороший угол наклона крыши, то в герметике нет необходимости.

Полезные советы

  1. Работайте в перчатках.В противном случае вы можете порезать руки уже во время транспортировки. Края профнастила очень острые.
  2. Профилированные листы осторожно поднимать и опускать, иначе острыми краями повредить поверхности других листов.
  3. Поднять профнастил на крышу минимум на три. Два обслуживают лист по деревянным рельсам, а один принимает на крышу. Вставьте направляющие в землю и установите под углом, чтобы уменьшить нагрузку.
  4. По крыше ходить только в мягкой обуви, чтобы не повредить защитное покрытие профиля.
  5. Идите только в места, где находится ящик.
  6. При повреждении покрытия, царапинах и сколах их необходимо окрасить специальной краской для полимерных покрытий.

Предлагаем вашему вниманию видео по укладке профнастила

В заключение хочу сказать, что профнастил имеет множество преимуществ:

  • он прочный и надежный
  • Срок службы измеряется десятками лет

Однако не забывайте, что долго он прослужит только при правильной установке, с соблюдением всех рекомендуемых технологий.

Обычно смотрят еще и эти статьи:

В связи с растущей популярностью профлиста в качестве отделочного материала для кровли возникает закономерный вопрос: «Как положить профнастил на крышу?». И, несмотря на кажущуюся простоту процесса установки, нельзя забывать, что здесь есть подводные камни.

Достоинства и недостатки

Как и в любом другом случае, у укладки профнастила есть как плюсы, так и минусы. В первую очередь обозначим достоинства:

  • Прочность.Средний срок службы профлиста - 50 лет.
  • Влагостойкость.
  • Пожарная безопасность.
  • Экологическая чистота.
  • Устойчивость к агрессивным атмосферным условиям.
  • Широкий выбор цветовых палитр.
  • Легкость и простота, по сравнению со многими другими материалами, монтажа.
  • Не требует особого ухода при эксплуатации.

К такому количеству плюсов есть несколько минусов:

  • Профнастил очень громкий.Во время дождя создается эффект барабана, и шум разносится не только внутри чердака, но и внутри дома. Чаще всего эта проблема решается прокладкой теплоизоляции, которая также выполняет функцию шумоизоляции, непосредственно под пандусом.
  • От сильного нагрева защитный слой изделия портится. Например, если вы режете профлист болгаркой. Это может сократить срок службы крыши.

От себя отметим, что необходимо строго соблюдать инструкцию по укладке профнастила на крышу.В противном случае неправильная установка впоследствии приведет к разгерметизации и утечке.


Виды кровельного покрытия

Профилированный лист бывает трех основных типов:

  1. Стеновой - С
  2. Кровля - N
  3. Универсальный - SS, NS

Буква «N» означает несущий, буква «C» - стенка.

Остановимся на подходящих для нас кровельных и универсальных настилах. Они имеют достаточную толщину, жесткость и высоту для массивных перекрытий.Такие характеристики позволяют использовать его для кровли. В свою очередь эти профлисты делятся на:

  • НС-13
  • НС-20
  • НС-35
  • H-114
  • H-153
  • H-158

Цифры в этой маркировке указывают высоту волны в миллиметрах. Для кровельного устройства чаще всего используются профилированные листы от НС-13 до Н-75. Учтите, что чем выше высота волны, тем лучше показатели жесткости.

Немаловажную роль играет толщина изделия.Здесь тот же принцип - чем толще - тем прочнее.



Подготовительные работы

Если вы не знаете, как правильно стелить профнастил, посмотрите видео по теме.

В предварительный этап работы входит:

  1. Расчет необходимого количества профлиста
  2. Устройство гидроизоляции
  3. Утепление
  4. Стропильное устройство
  5. Монтаж нижней опорной плиты и гидроизоляции дымохода

Таким образом, перед укладкой профнастила на крышу необходимо измерить уклон кровли.Даже в том случае, если стропильная система была построена строго по проекту - нужно залезть на крышу и все замерить самому, при строительстве часто допускаются ошибки.

Во время замеров не забывайте, что скат крыши будет выступать как за карниз, так и за фронтон. Листы лучше заказывать на пандус целиком. То есть, если длина откоса 6 метров, то профнастил должен быть длиной 6 метров плюс выступ для карниза.

  • Во-первых, это ускорит сам процесс монтажа, вместо двух-трех листов нужно будет укладывать один.
  • Во-вторых, не возникнет проблем с заделкой стыков посередине пандуса.
  • В-третьих, крыша без стыков выглядит намного привлекательнее.

Если вам в строительном магазине предлагают купить одновременно все дополнительные элементы: доску эндовую, конек, козырек, водосток - не отказывайтесь, это значительно упростит вам жизнь.Как правило, из всего вышеперечисленного в магазинах не рассматривается только сток.

Также перед тем, как укладывать настил на крышу, правильно позаботится о гидроизоляции.

Для этого используют специальную пленку, свернутую в рулоны. Разматывая такие рулоны по стропам, обратите внимание на провисание, они должны быть около 15 см. На морозе пленка будет растягиваться, и такой прогиб не даст ей лопнуть. Сверху монтируется гидроизоляция с помощью встречной решетки.

Следующий этап - утепление, производить не нужно.Но он позволяет использовать чердак как мансардный этаж, и сводит к минимуму «барабанный эффект» профнастила.

Обрешетка должна выполняться в соответствии со всеми стандартами. Итак, вид обрешетки будет отличаться в зависимости от угла наклона пандуса, от типа профиля и от его толщины.

Установка нижней пластины примыкания дымохода и гидроизоляции дымохода необходимы для предотвращения возможных протечек в этом месте.


Что понадобится для установки

Инструкция по укладке профнастила предполагает использование следующего оборудования:

  1. Перчатки или рукавицы для защиты рук.Это особенно важно, когда используется профнастил минимальной толщины, а когда приходится много подкладывать листы под кровлей - края среза очень острые.
  2. Мягкая нескользящая обувь. Без него по профнастилу не поехать. Босиком неудобно и скользко, а на любой другой обуви будут оставаться вмятины, которые невозможно незаметно исправить.
  3. Отвертка. Лучше использовать его, чем дрель. Во-первых, нет лишних проводов. Во-вторых, у него идеальная скорость вращения для крепежа крыши.
  4. Саморезы кровельные. Они должны быть цвета профнастила. В обязательном порядке каждый саморез должен быть снабжен прокладкой, предотвращающей протечку в месте крепления.
  5. Электролобзик со специальным напильником или ножницами по металлу. Допускаются также циркулярные пилы, специальные электрические резаки для кровли и ручные пилы по металлу. Используйте кофемолку только в крайнем случае. При этом он сильно нагревает гофрированный лист, что повреждает его защитные покрытия.
  6. Уровень.Перед тем, как положить профнастил на крышу, стоит проверить равномерность угла ската, а также отсутствие «дырок» в обрешетке. Позже, когда листы уложены стопкой, нюансы уже не исправить. В этом случае профнастил наглядно покажет все недостатки, и они будут заметны невооруженным глазом.
  7. Баллончик под крышу. Даже если монтаж кровли будет производиться опытными мастерами, настил поцарапается. Это может произойти из-за неисправного самореза, из-за ветра, который мешал правильной подаче листа и т. Д.В таком незащищенном месте профнастил со временем начнет ржаветь.
  8. Рулетка и строительный карандаш или маркер. Требуется отмерить и разметить листы для резки.

Установка дополнительных элементов

Перед тем, как укладывать профнастил на крышу, правильно предварительно установить дополнительные элементы: водосток, водосток, планку карниза. Но специалисты говорят, что в некоторых случаях это можно сделать позже, чтобы их больше не поцарапать.

  • Начнем с капельницы. Бывает двух типов: отвод конденсата и карнизная планка. Слив конденсата предназначен для защиты деревянных частей конструкции от влаги. Устанавливают не всегда, так как конденсат, как правило, немного стекает, а потому особой надобности в нем нет. Желательно монтировать его перед устройством гидроизоляции, которое к нему крепится сверху.
  • Далее устанавливаем желоб. Если брус по краю срезан под углом 45 градусов - его необходимо смонтировать перед укладкой профнастила.В противном случае, когда балка будет разрезана под углом 90 градусов, ее можно будет установить в любой момент. Для крепления желоба предусмотрены специальные крючки-кронштейны.
  • Далее идет карнизная планка. Рейки устанавливаются на последнюю доску и опускаются прямо в желоб, чтобы вода с крыши, независимо от ветровой обстановки, стекала прямо в нее. На месте ендовы перед установкой профнастила устанавливают нижнюю ендову, исключающую протечку.
  • Ветровая или торцевая пластина . Необходим для поддержания должной теплоотдачи межкровельных пространств. По технологии укладки профнастила на крышу его устанавливают в самом конце, по окончании основных работ. Для этого к обрешетке пришивается ветровая доска, размером с планку, и непосредственно к ней крепится сам козырек.
  • Лошадь решили установить по окончании основных работ. Но чтобы потом на профнастил не лазить, можно установить его прямо во время монтажа листов.После того, как одна сторона крыши будет полностью готова для нее, необходимо закрепить конек. Чтобы сделать это правильно, на вторую сторону, где еще нет профнастила, добавляют обрезки. Далее по мере крепления кровли на втором скате конек прикручивают к листам уже с жестким основанием.

Укладка профнастила

Отвечая на вопрос, как ровно уложить профнастил на крышу, скажем, что ровность профлиста зависит в первую очередь от аккуратной работы с ним.

Советуем подготовить перед установкой ровную площадку на земле, где листы будут измеряться и разрезаться.

Ветреная погода также не способствует равномерности укладки. Особенно, если листы больше 3-х метров.

Ветер может легко вырвать их из рук или согнуть. Хорошо в этом случае будет воспользоваться помощью большого количества помощников.

Подумайте, как вы будете взбираться и слезать с крыши, когда она полностью накрыта.Нельзя опереться на лестницу так же, как на металлический профиль; он не может выдержать вес.

Теперь переходим к вопросу, как правильно укладывать профнастил. Выполняется следующая процедура:

  1. Работу лучше начинать со двора на дорогу. Так стыки не будут видны с улицы.
  2. Перед тем, как приступить к монтажу профнастила, необходимо разметить горизонталь, чтобы листы не пошли гнутыми вниз или вверх.С первого листа это может быть незаметно, но потом выясняется, что придется переделывать весь пандус. Для обозначения горизонтали используют теорему Пифагора или, как ее еще называют «египетский угол». Для этого отмерьте 4 метра по краю крыши, 3 метра вверх и найдите место, где диагональ будет 5 метров. Тогда получаем ровный угол в 90 градусов, и, соответственно, ровную горизонталь.

Есть еще один, «кустарный» метод борьбы с перекосом листов.Для этого снизу замеряется расстояние от края профнастила до последней доски обрешетки. Это расстояние должно быть одинаковым как слева, так и справа.

  1. Если длина профлиста меньше длины откоса, первым укладывается нижний ряд. Или для большего удобства, чтобы потом не приходилось подавать листы через этот ряд: укладываются первые два нижних листа, после - один верхний лист, снова нижний и снова верхний.
  2. Листы перекрывают друг друга.Если есть специальная резиновая прокладка - нахлест делается по одной волне. Если такой прокладки нет - две. Обратите внимание, что в случае уклона более 16 градусов использование резинового уплотнения не является обязательным.
  3. Верхний лист также перекрывает нижний. Минимальный размер 20 сантиметров.
  4. Профлист крепится из расчета 8 саморезов на квадратный метр. Вы можете сделать больше, но не меньше. Саморезы вкручиваются в нижнюю волну.

К последней планке ящика листы прикрепляются к каждой выемке.Над последней планкой - через одну выемку. Но внимательно следите за тем, чтобы винты располагались симметрично друг другу, то есть находились в плоскости одной волны. Снизу это выглядит намного привлекательнее, чем беспорядочное крепление.

Для того, чтобы правильно уложить профнастил на крышу, смотрите, как это делается, на видео.

Сделайте свою собственную крышу из профнастила. Советы и пошаговый план

В некоторых частях мира гофрированные листы являются наиболее распространенным кровельным материалом.Здесь мы предпочитаем видеть черепицу на своих домах, но для садового сарая, навеса или навеса для машины популярным и легко обрабатываемым материалом является гофрированный лист. Посмотрите здесь, как сделать крышу из профнастила своими руками.

Материалы

  • Гофрированные листы
  • Гвозди или шурупы для гофрированного листа
  • Коньки
  • Водонепроницаемые фанерные планки 18 x 94 мм для заградительных досок
  • Винты (3 x 40 мм) для заграждений

Инструменты

  • Молоток
  • Шуруповёрт
  • Плотницкий карандаш
  • Рулетка
  • Ручная пила
  • Хозяйственная лестница или лестница
  • Рабочие перчатки

Виды гофрированного листа

Три наиболее часто используемых материала гофрированных листов - это битум, ПВХ и поликарбонат.Битум - самый прочный материал. Гофрированные листы из ПВХ или поликарбоната легче по весу, что упрощает их обработку. Кроме того, они доступны в прозрачной версии, пропускающей дневной свет.

Изготовление крыши из профнастила за 7 шагов

1. Установить опорную конструкцию

Расстояние между обрешетками, на которые крепятся профнастилы, зависит от угла наклона кровли и материала профнастила.На расстоянии 60 см в большинстве случаев все в порядке. В строительном магазине, где вы покупаете гофрированные листы, вам могут посоветовать лучшую опорную конструкцию для вашего проекта. Уклон кровли должен быть не менее 10 градусов, что означает уклон 17 см на метр.

2. Подсчитайте необходимое количество профнастила

Подсчитайте необходимое количество профнастила с учетом перекрытия. Гофрированные листы должны перекрываться по длине не менее 15 см, а по ширине - не менее полной гофры.

3. Поместите первые два гофрированных листа

Поместите первый гофрированный лист внизу справа или внизу слева на крыше. Оставьте лист выступающим на несколько сантиметров внизу и сбоку. Затем поместите над ним гофрированный лист и дайте ему нахлест не менее 15 см. Теперь сначала забейте гвоздь во второй и предпоследней гофре, чтобы проверить, имеют ли листы квадратную форму. Если это так, закрепите их гвоздями из гофрированного листа: по ширине на каждой гофре и по длине на каждой балке.Закройте гвозди пластиковыми защитными колпачками, чтобы предотвратить утечку.

Примечание: всегда выбивайте гвозди через вершину волны.

Совет: для гофрированных листов ПВХ вы предпочитаете не гвозди, а шурупы для гофрированных листов. Предварительно просверлите отверстия для шурупов сверлом немного большего размера, чтобы гофрированный лист мог расшириться.

4. Нанесите следующие гофрированные листы

Теперь таким же образом закрепите следующие гофрированные листы. Заканчивайте ряд за рядом, чтобы вам не приходилось ходить по крыше, потому что ни один гофрированный лист не выдержит этого.Сохраняйте перекрытие не менее одной гофры по ширине. Для листов с небольшой гофрой рекомендуется нахлест побольше, рассчитывать примерно на 30 сантиметров.

5. Прикрепите выступ

Если у крыши есть конек, сразу же прикрепите первый ряд листов с другой стороны и поместите конек перед тем, как начинать следующий ряд.

6. Положите последний ряд

Вам, вероятно, придется обрезать последний ряд гофрированных листов по размеру.Для прочности конструкции этот замыкающий ряд должен состоять как минимум из трех гофр, поэтому здесь может потребоваться большее перекрытие.

7. Установить заглушки

В качестве защиты от шторма целесообразно отделать крышу по концам так называемыми баржовыми досками. Вы можете легко сделать их из двух водонепроницаемых фанерных реек, которые вы прикрутите под прямым углом друг к другу. Закрутите заглушки через верх гофра в обрешетку крыши.

Подумайте о своей безопасности.Используйте хорошую лестницу или лестницу и убедитесь, что она устойчива. Также прочтите наши советы по безопасной работе с лестницей.

Связанные

Кровля из профнастила своими руками: как это делается?

В последние годы строительная отрасль в нашей стране переживает настоящее второе рождение. Объемы строительства постоянно растут, многие горожане воплощают в жизнь свою мечту: строят собственные коттеджи.

Естественно, в таких условиях особое значение приобретает дешевизна и практичность используемых материалов.Так, кровля из профнастила, сделанная своими руками, позволит не только сэкономить на строительстве, но и сделать это без ущерба для качества всей конструкции.

Почему профилированный?

Еще в последнее время крыши частных домов чаще всего являются шиферными. К счастью, этот тяжелый и не очень удобный в креплении материал в последнее время практически полностью заменен дешевыми и функциональными аналогами, лучшим из которых по праву считается профнастил.Этот материал легкий, простой в установке и дешевый, что определяет его выбор в частном строительстве. Одним словом, крыша из профнастила своими руками - отличный выбор, который позволит получить дом под крышей, даже не имея огромного строительного бюджета.

С чего начать?

Как ни странно, но перед тем, как приступить к работе, нужно будет измерить уклон вашей крыши, так как от результатов этих измерений будет зависеть многое.Так, при угле наклона до 14 градусов листы можно закрепить внахлест в 20 сантиметров. При крутизне крыши до 30 градусов это значение можно уменьшить до 15 сантиметров. Наконец, делается размер всего 10 сантиметров, когда угол превышает 30 градусов. Кстати, в последнем случае крыша из профнастила, сделанная своими руками, будет наиболее прочной, так как снег с нее уйдет намного лучше и в более короткие сроки.

Дополнительные материалы

Не забывайте о покупке влагостойких материалов.К сожалению, многие строители полностью игнорируют этот аспект, в результате чего срок службы кровли снижается до абсурдных значений. Это тем более странно, если учесть, что специальные «дыхательные» мембраны не так дороги. Эти материалы крепятся к крыше строительным степлером, а швы проклеиваются специальной лентой. Ставить их нужно внахлест (15-20 см).

Работаем!

Начните укладывать листы с нижнего правого или левого угла пандуса.Учтите, что кровля из профнастила, построенная сама по себе, предусматривает обязательный демонтаж профнастила из профнастила. Закрепите их саморезами 4,8х35 мм, прикручивая ровно под прямым углом. На каждый квадратный метр уходит 6-7 крепежей. Листы также скрепляют между собой саморезами, вкручивая их через каждые 50 см.

Полезный совет! Если вы полностью ограничены в своем бюджете, можно своими руками накрыть крышу профнастилом поверх обычного рубероида.

По окончании работ настоятельно рекомендуем тщательно обработать все швы специальным силиконовым герметиком. Конечно, это довольно трудоемкая работа, но срок службы кровли увеличится в несколько раз.

Для коньковых брусьев желательно использовать специальные уплотнители, а сам конек снова крепится саморезами, длина которых должна быть не менее 80 мм. Все места порезов и сколов необходимо обработать мастикой или эмалями.

Когда мы разрезаем кровлю профнастилом своими руками, мы можем быть полностью уверены в высоком качестве выполненных работ!

р >>

покрываем кровлю профнастилом своими руками.Правила крепления профнастила

Чтобы иметь возможность быстро сушить вещи независимо от времени года, для чего закупаем полотенцесушители. Во избежание проблем со способами подключения прибора к системе горячего водоснабжения или отопления рекомендуется приобретать товары отечественного производства. Российские производители создают модели, менее подверженные процессам коррозии, в отличие от европейских аналогов. Более того, у вас не возникнет вопроса, как подключить полотенцесушитель, ведь диаметр изделия явно будет совпадать с принятыми нами стандартами.

Сегодня потребителям предлагается три полотенцесушителя:

  • с ТЭН,
  • вода
  • комбинированный.

Комбинированный

Для водных моделей доступна установка полотенцесушителя своими руками. Здесь можно справиться без посторонней помощи. Подключение электрического или комбинированного устройства требует специальных навыков. Вам потребуется вмешательство профессионального электрика:

.
  • водные и комбинированные модели более ограничены на местах установки.Полотенцесушитель в ванной предусматривает возможность использования трубы горячего водоснабжения или отопления. Такой способ размещения наиболее традиционный для российского жилья и удобен для сушки белья и полотенец;
  • Электрический полотенцесушитель имеет собственную внутреннюю среду, которая нагревается за счет действия нагревательного элемента. Такую модель можно установить в любом удобном месте при условии наличия электросети.

При замене старого полотенцесушителя советского образца при покупке новой модели нужно выбрать устройство, рассчитанное на нижнее соединение с таким же диаметром.

Самым оптимальным считается полотенцесушитель водяного типа. В результате подключения к системе горячего водоснабжения вы получаете прибор, работающий круглый год. Возможность контролировать подачу воды позволяет проводить ремонтно-монтажные работы вне зависимости от сезона.

Необходимо помнить, что подключение полотенцесушителя к системе отопления накладывает сезонное ограничение на его работу. Быстро высушить белье можно только до тех пор, пока длится отопительный сезон.

То же касается и возможности монтажа полотенцесушителя при подключении к системе отопления.Чтобы прикрепить полотенцесушитель и подключить его, нужно будет дождаться летнего периода. Вставить в систему отопления зимой никто не даст, так как эти манипуляции вызовут промерзание стояка.

Скрытые в стене трубы, имеющие выходы исключительно наружу, позволяют установить водяной полотенцесушитель с боковым подключением. Считается, что установка такого образца требует больше времени, но эстетически устройство выглядит намного выгоднее других моделей.Также следует обратить внимание на тщательную гидроизоляцию состава. Устранить протечки в этом случае будет крайне сложно.

Технология подключения полотенцесушителя

Самая простая технология подключения электрических моделей. Никаких сложных связей. Процесс правильного подключения полотенцесушителя заключается в закреплении крепежа на стене рядом со стационарной розеткой с соблюдением правил электробезопасности. Это означает, что брызги и вода не должны попадать на устройство.Рекомендуемое минимальное расстояние от ванной или душа - 2,4 метра. Электрический полотенцесушитель можно установить в любом месте дома.

С водными и комбинированными моделями дела обстоят сложнее. Есть два этапа работы. Разборка ранее подключенного старого устройства и установка на его место нового.

Материалы и инструменты

Перед тем, как будет рассматриваться подключение полотенцесушителей к стояку горячей воды, необходимо определиться со схемой с перечнем необходимых материалов и инструментов, с помощью которых устройство подключается к системе горячего водоснабжения или отопления.Для успешной установки и правильного подключения вам потребуется:

  • полотенцесушитель с диаметром, соответствующим размеру труб в системе;
  • кронштейны для крепления прибора к стене;
  • муфты и фитинги;
  • сверла и дюбеля для крепления кронштейнов;
  • нож;
  • трубы Ø 23 или 32 мм;
  • 2-3 шаровых крана;
  • аппарат для сварки бывших в употреблении труб;
  • Разводной ключ
  • ;
  • тройники.

Для электрического типа из предложенного списка только полотенцесушитель, кронштейны для крепежа, сверла и дюбели, с помощью которых устройство крепится на поверхность стены.

Шаровые краны

Пайка американка (муфта)

Паяльник для сварки труб

Труборез

Отвечая на вопрос, как правильно подключить полотенцесушитель, переходим к первому этапу - демонтажу ранее установленного устройства.Первым делом необходимо перекрыть подачу воды. Если речь идет о системе отопления, то все манипуляции предварительно необходимо согласовывать с шеф-надзорными службами управляющей компании или ЖЭК.

Если ваше устройство подключено к трубопроводу системы через резьбовые соединения, то вам необходимо их открутить и снять полотенцесушитель с креплений. Когда дело доходит до приваренных к трубам полотенцесушителей, прибегают к использованию болгарки, оставляя кусок трубы, на котором будет проделана новая резьба.

Демонтаж старого полотенцесушителя

Итак, алгоритм следующий:

  • перекрыта подача воды в трубы системы;
  • отвинчено резьбовое соединение, устройство снято;
  • болгарка применяется исключительно в том случае, если полотенцесушитель ранее приваривался к трубе, либо из-за того, что со временем прижилась соединительная резьба и нет возможности ее открутить.

Если вы планируете подключить полотенцесушитель в процессе ремонтных работ, необходимо сделать отметки на стене, где именно будет установлен прибор.Для подвода труб каналы закрываются. По окончании этой процедуры вы можете переходить к следующему шагу.

При демонтаже старого устройства учтите, что длины оставшихся труб должно хватить для нарезания новой резьбы

Монтаж кранов (байпас)

Байпас - трубная перемычка для установки шарового крана. Он необходим для циркуляции воды в системе, если есть необходимость отключить полотенцесушитель. Установленный кран позволит подавать или перекрывать воду для перенаправления через байпас.Для электрического полотенцесушителя он не требуется.

Для изготовления байпаса трубы берутся из того же материала, из которого сделана система. Оптимальный вариант - нержавеющая сталь. Это прочный материал, устойчивый к взаимодействию с водопроводной водой.

Типы байпаса

При установке байпаса изначально устанавливаются шаровые краны. Если на используемых трубах не было резьбы, их обрезают. Далее на входе и выходе змеевика полотенцесушителя устанавливается один кран.Обязательно обеспечьте качественную герметизацию стыков. В противном случае утечки придется устранять в будущем.

Байпас не требуется во время установки. Полотенцесушитель хуже работать прибор не будет. Байпас необходим в случае возникновения аварийной ситуации, например, образования в зоне соединения полотенцесушителя и протечки труб. Можно перекрыть воду в стояке, но в этом случае придется дождаться устранения поломки, оставшись без горячей воды. Не самый удобный вариант.При подключении полотенцесушителей к централизованным системам отопления и водоснабжения это может стать настоящей проблемой.

Установка байпаса позволит перекрыть подачу воды к устройству с помощью шаровых кранов. В то же время вода будет продолжать циркулировать по основной системе. Для удаления пузырьков воздуха на байпасе устанавливается еще один перепускной клапан в дополнение к имеющимся.

Установка полотенцесушителя

Для подключения полотенцесушителя к трубам потребуются фитинги.Они могут быть прямыми или угловатыми. Фитинги присоединяются к трубам сваркой.

Алгоритм реализации следующий:

  • Поток воды в стояке перекрыт. При проведении работ в многоквартирном доме необходимо согласовать действия с организацией, контролирующей подачу воды;
  • установлены три крана - на входе и выходе змеевика полотенцесушителя, и еще один байпас на перемычку. Это упростит замену или ремонт в будущем.полотенцесушитель;
  • по маркировке, установите кронштейны или другие крепления для устройства на стене. Между облицовкой стены и устройством необходимо выдерживать максимальное расстояние. Для диаметра трубы более 23 мм он должен быть равен 50 мм, если диаметр меньше 23 мм, то оставить зазор 35 мм;
  • далее к устройству присоединяются трубы с приварными фитингами. Обязательно используйте льняную обмотку для герметизации стыка. Аккуратно, чтобы не испортить нить, затяните;
  • проверить результат на герметичность.Для этого в систему необходимо подать воду. При правильно выполненной работе протечек не произойдет.

Наценка перед установкой

Сверху вертикальные элементы полотенцесушителя будут закреплены в кольцах кронштейнов.

Коллекция полотенцесушителей

Установка полотенцесушителя

Данный алгоритм позволит качественно подключить полотенцесушитель, чтобы он работал долго и стабильно.При желании можно сделать самому.

Электросхемы

При диагональном или боковом подключении краны необходимо размещать на одном уровне с входами в сушилку. Допустимо лишь небольшое отклонение. Если расположение изгибов оказалось меньше длины между вводами полотенцесушителя, то функции контура не будет.

При подключении отводы необходимо монтировать строго горизонтально. Максимально допустимое отклонение расстояния составляет около 2 процентов, то есть 2 сантиметра на 1 метр.Уклон определяется в зависимости от выбранной схемы и от того, к какому концу трубы будет присоединяться ответвление.

Подключение Полотенцесушитель Направление горячей воды Расположение филиала Необходим нормальный рабочий день
Нижняя Лестница Любые Под краем сушилки Максимальный КПД.

Установка на верхние выводы форточки - механическая или автоматическая.

Отводы - труба; диаметр на 1 ступень меньше диаметра стояка.

Байпас - прямой, с сужением трубы на 1 ступень меньшего диаметра.

Верхняя подача разрешена Кромка сушилки между кранами КПД снижен.

Допускается установка верхнего ответвления над днищем сушилки.

Универсальная сторона Любая стандартная форма Верхняя подача По горизонтали, минимально допустимое отклонение Обход - прямой, необузданный.

На трапе форточки не нужны, оставляют заглушки.

При более высокой подаче сужение байпасной трубы на ступень меньшего диаметра или смещение перемычки ближе к сушильному устройству повысит эффективность.

Расположение верхнего выпускного отверстия ниже верха сушилки Требуется установка кранов Маевского для стравливания воздуха
Диагональ Лестница Функции верхней подачи Верхняя ветвь - до дальнего края; нижний - к соседу При боковом подключении КПД равен КПД.

Допускается суженный и смещенный байпас.

Нижняя подача - Обход без сужения, четко по стояку.
Зависит от модели Полотенцесушители сложной, нестандартной формы В зависимости от гидродинамики продукта - -

Схемы будут работать правильно при условии, что изгибы прямые. Любые изгибы, кольца и дуги - это места скопления воздуха.Неравномерный слив воды приводит к закупорке трубы воздушной пробкой, вплоть до полного нарушения циркуляции. Фитинги с сильным сужением зазора также могут нарушить циркуляцию. Внутри системы ничто не должно увеличивать гидравлическое сопротивление. Течение воды должно быть свободным.

Схема монтажа и подключения полотенцесушителя

Схема подключения полотенцесушителя к трубе ГВСС; три типа подключения (нижнее, боковое и диагональное)

Особенности установки комбинированной конструкции

Чаще всего стандартные полотенцесушители функционируют только на время нагрева.Владельцы квартир устанавливают сушилки для полотенец, чтобы можно было сушить белье в любое время. комбинированные виды, которые способны работать как от системы отопления или горячего водоснабжения, так и от сети. Для этого установка в устройстве лестничного типа в левую нижнюю подводку осуществляется электронагревателем, снабженным терморегулятором. Схема подключения полотенцесушителя к стояку ГВС или системе отопления будет выглядеть так:

  • при закрытых кранах устройство наливается, установлен кран Маевского;
  • полотенцесушитель, наполнение, приобретает среду, за счет которой осуществляется нагрев от нагревательного элемента.
  • Если отключить его от розетки и открыть краны, подача горячей воды из центральной системы возобновится.

Совместному полотенцесушителю также нужна вода

Необходимо предусмотреть место под заземляющую розетку для полотенцесушителя

Помните, что сушилки очень энергоэффективны. Поэтому для них требуется отдельная розетка, которая подходит для кабеля, выдерживающего высокое напряжение и питающегося непосредственно от распределительного щита.Такая линия в разводке обязательно предусмотрена отдельной машиной. Комбинированные сушилки нельзя подключать к общей сети без риска для разводки. Очень важно, чтобы было произведено правильное заземление. Если у вас нет навыков прокладки электрических кабелей, воспользуйтесь помощью специалистов. Они помогут правильно установить прибор и обеспечить качественное электроснабжение.

Правильное подключение устройства принесет очевидную пользу и удобство при сушке вещей. Самое главное - правильно подойти к процессу установки.Устройства существенно сэкономят ваше время вне зависимости от времени года.

Видео

Ванная комната - очень важное место для каждой современной квартиры, ведь в этой комнате не только удовлетворены все санитарно-гигиенические потребности человека, но и стирка, а иногда и сушка белья. Из-за высокой влажности внутри ванной комнаты формируется сложный микроклимат, который негативно сказывается на отделке стен, потолка или пола, состоянии мебели и сантехники.

Чтобы в ванной было тепло и комфортно мыть, а белье быстрее сохло, на одной из стен комнаты устанавливается полотенцесушитель. В этой статье мы расскажем, как правильно подключить полотенцесушитель к системе отопления или горячего водоснабжения.

Что такое полотенцесушитель?

Полотенцесушитель - это дополнительный обогреватель для ванной комнаты, который нагревает комнату до приемлемой температуры. Устройство ее довольно простое, представляет собой изогнутую трубу, прикрепляемую специальными скобами к стене ванной комнаты.Выполняет следующие функции:


Примечание! Полотенцесушитель - это изогнутая металлическая труба, которая крепится к стене в ванной. Металл - хороший проводник, поэтому отлично передает тепло в окружающее пространство. Благодаря этому внутри ванной становится теплее, уютнее.

Виды полотенцесушителей

Перед подключением полотенцесушителя к системе отопления необходимо выбрать соответствующую модель. В магазинах сантехники огромный ассортимент змеевиков для ванной.Они различаются материалом, из которого изготовлены, формой, диаметром трубы, способом подключения и ценой. Но самая важная характеристика - это тип теплоносителя, которым он нагревается. Выделяют следующие виды полотенцесушителей:


Обращаем ваше внимание, что с точки зрения эксплуатации самые надежные модели - это водяные модели полотенцесушителей. Они надежно работают в течение всего срока службы и редко ломаются. Однако их функционирование зависит от наличия или отсутствия горячей воды в трубах.Змеевик теплый, даже нагрев выключен.

Как выбрать катушку?

- Рутинная операция, с которой справится даже неопытный мастер. Перед началом установки важно правильно определиться с подходящей моделью устройства. При выборе нужно учитывать следующие характеристики устройства:


Обратите внимание, что для успешной установки змеевика в ванной необходимо точно определиться с подходящей моделью.Максимальное внимание следует уделить диаметру полотенцесушителя и расстоянию между точками подключения. Если эти параметры не соответствуют месту подключения, вам придется использовать для подключения переходники, которые часто вызывают утечки.

Соединительная техника

Схема подключения полотенцесушителя к системе горячего водоснабжения (горячего водоснабжения) достаточно простая, поэтому с этой задачей можно справиться без привлечения внешнего мастера. При установке змеевик встраивается в общую систему отопления или водоснабжения и становится ее неотъемлемой частью, поэтому к ее установке нужно подойти очень ответственно.Эта операция выполняется в следующем порядке:


Обратите внимание, что если модель змеевика водяного типа и работает от центрального отопления, рекомендуется заменить или отремонтировать полотенцесушитель сразу после того, как проблема с отоплением исчезнет. Если вам предстоит проделать работы в отопительный сезон, чтобы перекрыть свой стояк, необходимо обратиться в управляющую компанию.

Ошибки установки

Опытные сантехники считают, что схема подключения полотенцесушителя к стояку горячей воды настолько проста и понятна, что с ее выполнением может справиться даже непрофессиональный мастер.Однако установка по-прежнему может вызвать проблемы, влияющие на работу оборудования. Дело в том, что вода в трубы змеевика подается под давлением, из-за чего все точки подключения подвергаются большой нагрузке. Чаще всего неисправности при эксплуатации полотенцесушителя возникают по следующим причинам:


Важно! Подключение полотенцесушителя к системе горячего водоснабжения в многоквартирных домах обычно осуществляется непосредственно к общему стояку по проекту.Рабочее давление внутри змеевика не менее 6 атмосфер.

Видеоинструкция

Полотенцесушитель в ванной - чрезвычайно удобный прибор. Благодаря ему комфортность использования этого помещения значительно повышается. Всегда есть возможность высушить мокрые полотенца, надеть теплый халат после душа, а для молодых мам очень важна сушка детской одежды после экспресс-стирки, которая иногда бывает несколько раз в день. Да и в самой ванной от установленного на стене полотенцесушителя - намного теплее, так как он тоже играет своеобразную роль.

Те старые полотенцесушители, которые раньше повсеместно устанавливались в городских квартирах, многих не удовлетворяют с эстетической точки зрения. Поэтому при планировании ремонта в ванной или в совмещенном санузле хозяева планируют установить новый прибор на старом месте, либо с переносом в более удобное с их точки зрения положение. Но несмотря на кажущуюся простоту такой операции, установка полотенцесушителя в ванной все же подчиняется ряду важных правил.Если их не учитывать, то либо прибор не будет работать так, как хотелось бы, либо, что еще хуже, нарушится нормальная работа всей системы горячего водоснабжения или отопления.

Основная цель данной публикации будет заключаться в том, чтобы дать владельцам квартир представление о том, какие схемы подключения полотенцесушителя считаются приемлемыми и эффективными. Следует предположить, что если домашним мастером за такое дело возьмется, его уже не следует обучать основным приемам монтажа сантехники.Что ж, если стороннего специалиста все же пригласить, будет возможность следить за его работой, так как в этой среде работает немалое количество откровенных хакеров.

Обзор работы полотенцесушителя

Есть несколько типов подобных устройств. Подавляющее большинство из них рассчитаны на работу при подключении к трубопроводу, по которому циркулирует нагретая жидкость. В продаже в наше время есть множество электрических моделей, которым требуется только подключение к электросети.Это, так сказать, «обособленная» категория полотенцесушителей, установка которых не требует соблюдения особых требований - важно соблюдать только правила электробезопасности. По большому счету установка такого устройства мало чем отличается от подключения, скажем, лампы или конвектора отопления.

Тем не менее полотенцесушители водяного принципа действия были и остаются наиболее «проблемными» - именно с их установкой возникает наибольшее количество вопросов.Устройствам этого типа в основном и будет посвящено дальнейшее обсуждение.


Сразу оговоримся, что есть возможность приобрести модель комбинированного типа, которая будет работать за счет циркуляции горячей воды, но может при необходимости перейти на электрическое отопление. Тем не менее, подключение таких полотенцесушителей к контурам труб подчиняется общим правилам, поэтому мы не будем помещать их в отдельную категорию.

Как понять разнообразие полотенцесушителей?

Предлагаемый ассортимент таких устройств чрезвычайно широк, что может даже зайти в тупик при выборе.Помочь в этом вопросе поможет специальное издание нашего портала -.

Итак, для нормальной работы полотенцесушителя поток нагретой жидкости через него необходим. В многоэтажных домах, где горячее водоснабжение было организовано по принципу постоянной циркуляции воды, это устройство, как правило, представляло собой обыкновенный шлейф горячего стояка, чаще всего на нижнем участке «кольца». , то есть с потоком, направленным сверху вниз. Это означало, что потребители получали горячую воду необходимой температуры вне зависимости от этажа проживания, и даже когда поток возвращался, на полотенцесушителях был дополнительный отбор тепла.


Обратите внимание - труба, образующая петлю (одна в полотенцесушителях П-образного типа или две в полотенцесушителях М-типа) имеет тот же диаметр, что и на самом стояке, или даже больше. Это требование для обеспечения нормальной, без помех и чрезмерного гидравлического сопротивления циркуляции в локальном контуре ГВС.

Понятно, что такие полотенцесушители сейчас очень часто не удовлетворяют своим внешним видом хозяев. Принято решение заменить их на более современные, максимально подходящие по своим эстетическим качествам к интерьеру, создаваемому в ванной.И вот тут начинаются «чудеса». Некомпетентное вмешательство домашних мастеров или даже «несчастных сантехников» (а их, к сожалению, довольно много), приводит к тому, что полотенцесушитель в лучшем случае вообще не работает или прогревается неравномерно (особенно для устройств типа «лестница»). А в худшем случае нарушается работа системы горячего водоснабжения во всем стояке, что влечет за собой административные меры и, конечно же, обострение отношений со всеми соседями.

Дело в том, что непродуманные решения, основанные чаще всего на желании спрятать подводящие трубы или приобрести оригинальную форму устройства, без учета особенностей его подключения, приводят к нарушению гидравлического баланса в системе. .Поэтому далее в статье будут предложены варианты подключения полотенцесушителей, из которых вы сможете выбрать наиболее подходящий. Кроме того, внимание будет обращено на спорные схемы, заведомо неработающие или даже полностью запрещенные к реализации.

Еще одно предостережение перед тем, как перейти к рассмотрению схем. В дальнейшем мы подробнее поговорим об установке полотенцесушителя именно в системе горячего водоснабжения. Дело в том, что в частных домах или в квартирах, где организовано автономное отопление, эти устройства часто являются неотъемлемой частью системы отопления.С одной стороны - вроде бы удобно, а с другой - летом, когда отопление дома не нужно, прибор становится «неработоспособным».


Другой вариант - подключение полотенцесушителя к автономной системе горячего водоснабжения, оснащенной автоматизированным контуром циркуляции.

Схемы в обеих версиях автономных систем могут быть очень разнообразными, сложными, но подчиняться немного разным правилам. Поэтому и этот вопрос будет «вынесен за скобки», поскольку он относится к другому разделу, более связанному с системами отопления.

Вешалка для полотенец цены

Полотенцесушители

Какую схему подключения полотенцесушителя выбрать?

Простейшие схемы вставки полотенцесушителей

Итак, ранее полотенцесушители чаще всего являлись неотъемлемой частью циркуляционного стояка горячего водоснабжения. При такой схеме подключения абсолютно ничего не может помешать их работе - поскольку диаметр «змеевика» не меньше диаметра стояка, гидравлическое сопротивление даже за счет удлинения магистрали практически не увеличивается.Пока в системе циркулирует горячая вода, будет прогреваться сам прибор.

Обратите внимание на показанные красные стрелки. Направление потока на работоспособность полотенцесушителя при таком подключении абсолютно не влияет. Простота и надежность такого подключения побуждает владельцев квартир не отказываться от него даже при смене полотенцесушителя. Достаточно выбрать современную модель с подходящим межосевым расстоянием и диаметром трубы, чтобы не допустить сужения стояка.


Установка тоже не выглядит слишком сложной. Необходимо договариваться с коммунальными службами о временном отключении стояка и сбросе из него воды. Затем демонтируется (или отрезается) старый полотенцесушитель. На его место устанавливается новый, по технологии, наиболее подходящей для конкретных условий. Это может быть сварка труб с резьбой с дальнейшей «набивкой» устройства, по возможности, консервированными резьбовыми участками и т. Д.Часто прибегают и к обновлению самого стояка - например, меняя его на, не уменьшая внутренний диаметр трубы. Тогда установка будет еще проще - к резьбе привариваются соответствующие фитинги, а к ним уже монтируется полотенцесушитель.

Сам стояк часто прячется за декоративным коробом, «маскирующим» всю разводку труб в ванной или ванной. Но принципиально при любой схеме подключения это не должно влиять на ее настройку.


Как бы ни проводилась установка, нельзя допускать двух ошибок:

- Часто при установке металлопластиковых труб происходит непроизвольное сужение прохода, что связано с конструктивными особенностями пресс-фитингов. Это может сказаться на общей производительности всего стояка, так как на локальных участках резко возрастает гидравлическое сопротивление.


Вторая дилетантская ошибка - установка запорных устройств перед полотенцесушителем.Нет слов - наличие кранов позволяет самостоятельно отключать прибор, когда в этом нет необходимости, а при необходимости проводить демонтажные или какие-либо ремонтные работы. Краны обычно ставят, но не так, как показано на рисунке ниже.

Перекрытие любого крана практически парализует работу всего стояка. Циркуляция прекращается, подача воды из смесителей может сохраниться, но обездвиженный объем быстро остынет, и для получения горячей воды придется слить значительное количество охлажденной воды.Кроме того, при закрытом кране не исключено проветривание стояка. Одним словом, никаких запорных устройств на стояке (а в данном случае полотенцесушитель является его неотъемлемой частью) не допускается.

Учитывая, что краны перед полотенцесушителем по-прежнему очень полезны, от схемы, показанной выше, все чаще отказываются, организуя систему, в которой есть байпас. Это перемычка, соединяющая идущие от стояка к полотенцесушителю. Варианты здесь могут быть разными.Так, сам стояк также может выступать в роли обходной, к которой привариваются трубы для подключения полотенцесушителя - в современных новостройках чаще всего планируется именно такая разводка, которая дает хозяевам максимальное количество вариантов подключения.

Если старая подводка для глаз переделана, например, показанная выше, то байпас можно приварить или закрепить на резьбе на горизонтальных участках, идущих от подступенка к устройству. В любом их случае после байпаса вполне можно установить краны - это не повлияет на общую циркуляцию в системе стояка.


Установка байпаса сразу решает массу проблем. Во-первых, горячая вода подается примерно одинаковой температуры во все квартиры, расположенные в стояке, независимо от этажа. Арендодатель может в любой момент выключить полотенцесушитель или даже удалить его, перекрыв шаровые краны. Более того, он вполне может установить на полотенцесушитель терморегулятор, который по аналогии с радиаторами отопления способен поддерживать температуру в «змеевике» на определенном уровне.

Существует распространенное мнение, что байпас должен быть либо смещен, либо иметь сужение (на один диаметр меньше диаметра лайнера). Действительно, такой подход должен несколько улучшить циркуляцию воды через полотенцесушитель. Но практика показывает, что особой разницы с устройствами простой по конфигурации нет - вода очень хорошо циркулирует и имеет прямой, не сужающийся байпас, так как помимо принудительной циркуляции потока в дело вмешивается и сила тяжести, т.к. разнице в плотности нагретой и несколько охлажденной жидкости в полотенцесушителях.Кстати, суженный обходной путь в некоторых случаях может сыграть даже негативную роль. В дальнейшем будет рассмотрено несколько схем с разным расположением байпаса или труб, подключенных к стояку ГВС.

Но здесь совершенно недопустимо установка запорной арматуры на любом байпасе. Никаких отговорок, мол, этот смеситель улучшает циркуляцию в сушилке и всегда будет открываться, если краны на самом устройстве закрыты - не следует принимать во внимание. По существующим правилам, в принципе, у собственника квартиры в многоэтажном доме не должно быть возможности самостоятельного закрытия стояка.То, что он может поручиться за свою осторожность, вовсе не исключает несчастных случаев, из-за которых может перекрыться циркуляция горячей воды для всего входа.

Кстати, такая схема подключения очень широко «ходит» по Интернету (даже с прикреплением фотографий выполненных работ), где недобросовестные авторы статей выдают ее как один из возможных вариантов. Стоит предвзято относиться к такой публикации!

В частном доме, где система отопления и горячего водоснабжения полностью автономна, хозяин может установить любую запорную арматуру по своему усмотрению.Однако в таком случае необходимость такого крана на байпасе выглядит весьма сомнительной - все решается правильной балансировкой системы и установкой термостатических устройств.

Ассортимент полотенцесушителей не ограничивается простейшими моделями с боковым подключением. Многие выбирают полотенцесушители с нижним, диагональным или даже универсальным расположением насадок для крепления к трубкам подводки. Именно с такими устройствами возникает наибольшая путаница, допускается максимальное количество ошибок, когда после установки и подключения оказывается, что полотенцесушитель либо еле нагревается, либо полностью заблокирован.Поэтому дальнейшее рассмотрение будет посвящено различным вариантам монтажа более сложных схем.

Как сделать полную инструкцию и фото читайте в нашей новой статье.

Рекомендуемые и неподходящие схемы подключения полотенцесушителей
Боковое или диагональное соединение

На первое место мы ставим схему, которая очень универсальна и поэтому применяется очень часто. В принципе, он во многом повторяет самые простые варианты, о которых уже говорилось выше.


Схема одинаково хорошо работает с полотенцесушителем «лестничного» типа с универсальным подключением, с подачей воды в стойку сверху или снизу. Не требует смещения или сужения обходного канала. Зависимости от давления воды в стояке и скорости ее движения не наблюдается. Снятие с стояка в принципе тоже не регламентируется. При соблюдении всех правил подключения нет необходимости прибегать к стравливанию воздуха, если было временное отключение подачи воды.

Чтобы такая схема продемонстрировала все свои достоинства, необходимо придерживаться следующих правил:

  • Нижняя точка врезки в стояк должна быть ниже нижнего патрубка подключения полотенцесушителя. Соответственно, верхняя рама находится над верхней точкой подключения. В этом случае наблюдается уклон примерно 20-30 мм на погонный метр подводки. Правда, это условие становится даже необязательным, если полотенцесушитель расположен не дальше 2-х метров от стояка, а для подачи используются трубы диаметром 32 мм и выше.В таких условиях вполне можно ограничиться горизонтальной подводкой для глаз.
  • Не допускаются изгибы на входных участках, так как они становятся потенциальными «коллекторами воздуха», препятствующими нормальной циркуляции воды.
  • Сужение или обходное смещение не требуется. Более того, при подаче воды снизу суженный байпас становится лишь препятствием, которое может полностью перекрыть внутреннюю циркуляцию через теплоноситель. При подаче воды сверху байпас можно сузить, исходя из одного шага диаметра стояк меньше, хотя при такой схеме особого значения это не будет, да и целесообразность сомнительна, так как универсальность система просто исчезает.
  • Диаметр подводящих труб должен быть не менее DN20: 25 для полипропилена с качественным внутренним армированием или ¾ дюйма для стальных труб ВГП. При установке шаровых кранов - размер тоже не менее ¾ дюйма.
  • Доказанное практикой допустимое расстояние от стояка при использовании труб из ППР до 4,5 метров.
  • Желательно размещать трубы в слое теплоизоляции, и при их скрытом монтаже (то есть при расположении в пазу, вырезанном в стене) это становится абсолютно необходимым условием нормальной эксплуатации.

Узнайте о некоторых доступных способах из нашей новой статьи.

Кстати, вопреки расхожему мнению, диагональное подключение в данном случае не имеет особых преимуществ. Видимо, это считается ассоциацией с радиаторами отопления, где, собственно, при диагональной вставке с верхним подводом теплоносителя общая теплоотдача батареи увеличивается на 5-7%.

Такая схема допускает некоторые модификации, например, когда есть необходимость устроить подающие трубы несколько иначе.

В принципе даже по схеме этого варианта видно, что никакие условия не изменились - разница только в точках врезки в стояк и в наличии вертикальных участков на входе и выходе обогреваемого. вешалка для полотенец. Это не влияет на КПД устройства и его работоспособность при любом направлении подачи воды.

На рисунке показан другой вариант футеровки для бокового подключения. Бывает, что условия установки не позволяют развести насадки вкладыша в стояк на высоту полотенцесушителя.Итак, этот вариант применим, однако при такой врезке не обойтись без установки дефлектора на самом устройстве - из-за получившегося шага после временного отключения воды образуется воздушная пробка в полотенцесушителе, которое придется выпускать вручную.

Сейчас есть несколько допустимых цепей с более узким байпасом или байпасом со смещением. Как уже было сказано, особой необходимости в таких мерах нет, но все же многие сантехники строго придерживаются своей точки зрения и стараются сделать вставку именно такой.Другой вариант - на ранее установленный полотенцесушитель уже установлен смещенный или зауженный байпас, и полностью переделывать конструкцию стояка нет.

Итак, те же две схемы, с боковым и диагональным подключением, но только на стояке между кранами к полотенцесушителю сделано сужение - диаметром в одну ступеньку.


Казалось бы, такой подход очевиден. Но опять же - видимо, срабатывает ассоциативность мышления, вызванная требованиями к аналогичной установке радиаторов отопления в однотрубной системе.Но полотенцесушитель - это еще не совсем радиатор, и переделки здесь не нужны. Причем такая схема будет работать только при верхнем подаче воды. Если подача осуществляется снизу или даже когда направление потока в стояке хозяину квартиры неизвестно, от такого подхода лучше отказаться.

А в остальном - схема при верхней подаче достаточно работоспособна и действенна, особо не ограничена расстоянием от стояка до полотенцесушителя.Основные требования к нему такие же, как и к прямому не сужающемуся байпасу.

Теперь - вариант со смещенным байпасом. Смещение также часто применяется при разводке радиаторов отопления, его мастера применяют и при установке полотенцесушителей. Такой подход особенно оправдан, когда стараются сохранить старые ветви стояка, к которому соединилась самая примитивная петля, о которой говорилось в начале раздела. Чтобы не менять стояк целиком, можно просто врезать байпас.

Но нужно учитывать, что направление потока тоже должно быть сверху вниз. В противном случае велика вероятность, что устройство останется холодным.

Еще один важный момент - при смещении байпаса использовать для его монтажа суженную трубу - не должно быть. Это может существенно снизить эффективность полотенцесушителя, нарушить нормальную циркуляцию воды. В общем, всегда рекомендуется стремиться к тому, чтобы байпас перед полотенцесушителем был равен по диаметру стояку.

В остальном все требования и допуски для установки такой схемы аналогичны боковому подключению с прямым байпасом.

Нижнее соединение держателя полотенца

Подобный способ крепления полотенцесушителя популярен, потому что позволяет скрытно проводить трубопроводы, не прибегая к массивной чистке - часть магистрали можно просто скрыть за стоящими вдоль стен аксессуарами. Кроме того, ряд моделей разработан специально для этого типа установки.Надо сказать, что полотенцесушители - «лесенки» с нижней подводкой - смотрятся очень эффектно, хотя все равно проигрывают по эффективности с устройствами с боковым или диагональным подключением.


Подключение таких полотенцесушителей, несмотря на кажущуюся простоту, тоже подчиняется определенным правилам. Давайте рассмотрим несколько приемлемых схем.

Такая схема работает независимо от направления потока воды. Обязательное условие - наличие на одном из вертикальных коллекторов «трапа» крана Маевского - любое отключение воды всегда приводит к проветриванию устройства.Обычно сливные краны входят в комплект полотенцесушителя и закрываются декоративной заглушкой, чтобы не дисгармонизировать на общем фоне. Если подача горячей воды в доме стабильная, часто к выпуску воздуха прибегать не приходится.

Каким основным требованиям должна соответствовать такая схема?

  • В любом случае нижняя ветвь от стояка всегда должна располагаться ниже полотенцесушителя.
  • Верхний выход, в случае использования суженного или смещенного байпаса, также должен располагаться ниже полотенцесушителя - только в этом случае будет достигнута универсальность, то есть устройство будет работать при любом направлении потока воды.При даже несмещенном байпасе это требование является необязательным, но лучше, если на любом горизонтальном участке подающая труба все же будет иметь небольшой уклон вверх, от стояка до полотенцесушителя, как минимум от 5 до 30 мм на погонный метр длина. Строго горизонтальное расположение входа от верхнего выхода допускается только на небольших расстояниях от стояка или при использовании труб диаметром более 32 мм.
  • Естественно, «неровности», в которых может скапливаться воздух, следует полностью устранить по всей длине труб.
  • Нижней подводкой трубы чаще всего прячут в толще стены, поэтому их в любом случае придется вкладывать в теплоизоляционную оболочку.

Возможны следующие варианты схемы:

Необходимость размещения подводящих труб от стояка к полотенцесушителю на минимальном расстоянии от пола вынуждает удлинить вертикальные участки перед подключением к устройству. Но это, по сути, ничего не меняет. Обе ветви расположены ниже полотенцесушителя, что оптимально для всех подобных схем.Направление потока любое, на КПД это никак не влияет.

Если возникает такая ситуация, то необходимо соблюдать правило, согласно которому на верхней ветви, на горизонтальном участке, все же соблюдается правило небольшого движения вверх (показано синей стрелкой), даже если только на 5 ÷ 20 мм на метр. В этом случае сохранится универсальность схемы, то есть ее независимость от направления потока воды в стойке.

Эта схема соответствует тем же требованиям, что и приведенная выше.Единственное требование - диаметр байпаса не должен быть меньше диаметра стояка.

А что делать, если планируется нижнее подключение полотенцесушителя, а на стояке осталась старая боковина со смещенным байпасом, и я бы не хотел все это переделывать. При этом верхняя ветвь расположена довольно высоко, и если следовать правилу, что она должна быть ниже точки подключения, вам придется поднять прибор к потолку. И здесь есть решение, но только при соблюдении двух важных условий.

- Во-первых, такая схема будет гарантированно стабильно работать только при верхнем подаче воды. При питании снизу весьма вероятно, что внутренний контур «заблокируется», и устройство останется холодным.

- Во-вторых, верхний отвод стояка в любом случае должен располагаться ниже верхнего края полотенцесушителя, иначе прибор не сможет работать в принципе.

Если не выполнено хотя бы одно из указанных условий, то думать не о чем - придется заниматься переделкой стояка по прямой с ровным и не суженным байпасом.Тогда будет полная возможность выбрать оптимальную схему подключения.

Явно НЕ работающий, неправильные схемы подключения

Чтобы угодить внешнему оформлению ванной комнаты или в погоне за максимальной экономией сил и средств (например, при использовании в стенах старых участков разводки или сломанных каналов для других нужд), неопытные мастера иногда допускают ошибки. Эти упущения приводят к тому, что при, казалось бы, правильной вставке полотенцесушитель остается холодным, несмотря на правильную работу горячего водоснабжения.

Приведем в качестве примеров наиболее часто встречающиеся неправильные схемы подключения.

Наверное, и без слов все понятно - желая вывести трубу сверху (обычно для того, чтобы ее замаскировать, например, над натяжным потолком, потому что другие причины придумать сложно), «хозяин» создал «горб» ”В разделе подводки из верхней ветви. Получится петля, в которой непременно начнет скапливаться воздух. Причем это будет происходить даже при относительно стабильной работе системы горячего водоснабжения - небольшие пузырьки воздуха в горячей воде практически постоянны.Рано или поздно возникнет ситуация, когда воздушная пробка просто перекрывает циркуляцию через полотенцесушитель и прибор остается холодным.

Теоретически все это решается установкой на верхней секции получившейся петли крана Маевского. Но тогда вообще какой смысл рисковать всем этим, если есть желание выполнить скрытую подводку?

В данном примере не соблюдается ключевое условие - расположение нижнего выхода ниже нижней точки полотенцесушителя.Получается, что механизмы принудительной и естественной (гравитационной) циркуляции воды входят в «антагонизм».

Вода, остывшая в полотенцесушителе, имеет тенденцию стекать вниз и непроизвольно попадает в своего рода «ловушку», образованную петлей, образованной между острием нижней вставки в стояке и нижним краем устройства. . Свободный доступ к стояку затруднен, а ее опрокидывание не допускает движения горячей воды.

Возможно, сначала полотенцесушитель покажется функциональным, однако будет ощущаться довольно значительная градация температуры - днище явно холоднее.В определенную «критическую массу» выйдет, когда воде будет намного легче протекать по стояку, минуя устройство. Циркуляция прекратится, полотенцесушитель просто превратится в «украшение» ванной комнаты.

Тут вообще все не так - нижняя подводка, и обе точки режущей вставки расположены над нижним краем полотенцесушителя. У воды вообще нет стимула протекать через небольшой контур, кроме того, сразу образуются два «мешка-ловушки» для охлажденной воды, которые описаны выше.

«Мастер» решил скрыть верхнюю подводку, потолок, а нижнюю - положить в стяжку. В результате получается «схема», которая не сработает сразу по двум причинам. Сверху будет скапливаться воздух, а снизу - снова образовался «мешок», затрудняющий нормальную циркуляцию. Результат тот же - очень скоро полотенцесушитель наглухо «встанет».

Наконец, рассмотрим схему с боковым подключением, уже упомянутую выше, но которую можно считать работающей условно, только с верхним подводом воды.Речь снова идет об «увлечении» некоторых сантехников суженными или смещенными обходными путями.

В чем дело, вроде бы все требования соблюдены? И загвоздка в суженном или смещенном обходе.

Из-за того, что выполняется смещение или сужение, в нижней точке давление жидкости на входе выше, чем в верхней. Это значит, что работающий насос, обеспечивающий циркуляцию в стояке, будет стремиться «закачивать» воду в полотенцесушитель именно снизу.Но навстречу ему обязательно идет гравитационный поток остывшей воды. Оказывается, они встречаются в нижней точке и начинают взаимно тормозить друг друга.

И вот оно - «как повезло». Если циркуляционный насос достаточно мощный, он, конечно, будет толкать набегающий гравитационный поток. Правда, при этом в самом полотенцесушителе вполне могут появиться участки неравномерного нагрева, так как форсированный поток, скорее всего, выберет путь наименьшего сопротивления, вытесняя при этом остывшую воду «на периферию».

Но даже в этом случае нельзя исключить ярко выраженную прямую зависимость производительности полотенцесушителя от давления в стояке. Как только давление горячей воды упадет до определенного значения, циркуляция в устройстве полностью прекратится. Более того, это падение давления не обязательно должно быть связано с какими-либо аварийными ситуациями. Просто, например, вечером общий водозабор в многоэтажном доме повышается - и этого уже может хватить, чтобы полотенцесушитель стал чуть теплее, а то и совсем остыл.

Попытки разобраться в эффективности полотенцесушителя в такой ситуации с помощью диагонального подключения только усугубят ситуацию, а вероятность нормальной работы станет еще меньше. Принудительный поток должен будет преодолеть гораздо большее гидравлическое сопротивление, пропустив устройство по диагонали, при этом противодавление гравитации останется на том же уровне. Так что вместо улучшения можно получить полностью вышедший из строя полотенцесушитель.

Вывод очевиден - зауженный или смещенный байпас при боковом подключении устройства будет оправдан только при подаче горячей воды сверху, чтобы вынужденный и гравитационный потоки шли в одном направлении, усиливая друг друга.

Итак, были рассмотрены наиболее популярные правильные схемы установки полотенцесушителя в ванной, проведен анализ возможных ошибок. Свою миссию автор будет считать полностью выполненной, если домашний мастер будет иметь четкое представление о том, какой вариант установки выбрать, чтобы получить эффективно работающее устройство.

Что касается самих монтажных работ, то здесь очень сложно привести какие-то готовые рецепты. Многое зависит и от типа полотенцесушителя, и от выбранного типа труб, и от желания их спрятать или оставить на виду, умения мастера применить ту или иную технологию их соединения.

Поэтому ограничимся тем, что в качестве примера разместим несколько видеороликов, демонстрирующих процесс установки полотенцесушителей различных моделей.

Несколько наглядных примеров установки полотенцесушителей различных моделей

Видео: Установка полотенцесушителя М-образной формы прямо на краны стояка

Видео: Монтаж полотенцесушителя М-образной формы на «водяные розетки»

Видео: установка вертикального полотенцесушителя - «лесенки» с подводкой снизу

Желание сэкономить толкает людей, разбирающихся в строительстве, делать кровлю самостоятельно.Ознакомившись с технологией, вы сможете сделать кровлю из профнастила своими руками, не прибегая к услугам профессиональных строителей.

Профнастил - стальной лист с цинковым или полимерным покрытием. Имеет волнистую форму и ребра жесткости. Он обозначается буквами и цифрами, где буквой обозначается область нанесения, а цифра указывает размер ребра жесткости, например, С-20 - стеновой профнастил с высотой ребра 20 мм.В зависимости от этого значения определяется шаг обрешетки. Чем больше ребро, тем шире шаг обрешетки.

Заготовка материала

При покупке профнастила уточните у продавца наличие технической документации, в которой указано:
, какой шаг обрешетки использовать для того или иного уклона;
количество саморезов на 1 м²;
Примеры расчета количества профнастила.
Эти данные помогут сделать качественную кровлю.


Стропильная система должна полностью соответствовать параметрам, указанным производителем.В таких условиях крыша прослужит не менее 30 лет. Если вы планируете установить снегозадержатели, то не забудьте добавить обрешетку на место их крепления. Дымоходы и вентиляционные отверстия следует обшить доской для возможности примыкания примыканий.

Расчеты

При изготовлении кровли используются листы равной длине ската - это исключает наличие некрасивых стыков. В качестве примера расчетов рассмотрим пандус длиной 5 и 6 м.5 м шириной. Допустим, мы используем профнастил шириной 1,15 мм. Стоит отметить, что рабочая ширина составляет 1,1 м. В этом случае на пандус требуется 6 листов.
Примечание - ширина дана для примера при расчете фактического размера.


Подсчитать количество винтов очень просто. Технология требует фиксации одиночной волной поперек листа и с шагом 1 метр по длине. В этих условиях потребуется и еще останется 6 саморезов на 1 м2 для крепления конька.Приобретя материалы и подготовив инструмент, можно приступать к монтажу листов.

Кровля

Кровля из профлиста без использования подъемного оборудования. Доставить материал на крышу можно несколькими способами:
- первый способ, когда высота постройки позволяет поставить профнастил и опереться на карниз. В этом случае можно стянуть лист с пандуса и смонтировать.
второй способ - на краю профнастила просверливается отверстие под крючок, которое можно сделать из гвоздя 150 мм.Крючок прикрепляется к веревке и зацепляется за простыню. Один человек на крыше поднимает профнастил на веревке, а второй держит противоположный край. Таким образом достигается плавный подъем и не повреждается материал.
Примечание - вы можете поднять профнастил с строительных лесов, но это не рентабельно, так как для их изготовления потребуется закупить доски. После завершения работ доски останутся и, возможно, им негде будет пользоваться. Поэтому лучше веревочный метод.

Для крепления профнастила понадобится дрель или шуруповерт с насадкой для саморезов. Для начала нужно правильно расположить рубероид на склоне. Его укладывают на край крыши и выравнивают по свесу карниза, затем фиксируют на несколько крепежных элементов. Далее следует измерить расстояние от листа до противоположного края крыши. Расстояние между коньком и карнизом должно быть одинаковым. В противном случае внесите коррективы.

После этого прокручиваем крепеж по инструкции производителя.Следующий лист устанавливается на первый внахлест одной волны. Шов должен быть с подветренной стороны, чтобы в него не забивался снег.
Примечание - некоторые виды профнастила имеют капиллярную канавку, в этом случае укладка осуществляется в одном направлении.


Последний лист крепится с помощью монтажного ремня и троса. Если этих устройств нет в наличии, то можно сделать легкую лестницу и установить от нее. На предыдущий лист устанавливается лестница и из него монтируется последний элемент кровли.Таким же образом обшивается второй пандус.

Монтаж конька

Используя при монтаже конька специальный уплотнитель, вы предотвратите попадание снега в подкровельное пространство. На конек приклеивается герметик и после этого монтируются. Крепление осуществляется саморезами в тех местах, где конек лежит на верхней волне профнастила. Застежка должна быть достаточной длины, чтобы доходить до ящика и входить в него не менее 2 см.


Элементы конька располагаются на крыше в одну линию и скрепляются между собой саморезами.Этот метод позволяет увидеть все неровности и устранить их. Затем закрепите кровельными саморезами с шагом 30-50 см.

Боковой монтаж

Изготовляя кровлю из профнастила своими руками, также придется самостоятельно установить примыкание к дымоходу или вентиляционной трубе. Изготавливается из гладкого листа в одном цвете с гофрокартоном или оцинкованной сталью. При примыкании устройства профлиста к трубе квадратного сечения используются специальные уголки с полками шириной 30 см, а для круглого - гладкий лист.

Примыкание к круглой трубе производится фартуком, который устанавливается под коньком. Представляет собой гладкий лист, расположенный между коньком и трубой. Сам абатмент изготовлен из того же материала. Имеет одинаковую ширину с фартуком и произвольную длину. При изготовлении опорного центра устраивают отверстие, равное диаметру трубы.
Установив, примыкание на место прикручивается, а поверх него укладывается фартук и закрепляется саморезами.Крепление следует производить в местах прохождения обрешетки. Этот способ подходит и для металлочерепицы.

Стоит отметить, что для вентиляционных выходов можно приобрести готовые изделия, привлекательно выглядящие и подчеркивающие аккуратный внешний вид кровли из профнастила или металлочерепицы. Как их смонтировать - тема отдельного разговора.

Для комфортного проживания в доме важно сделать качественную и надежную крышу с хорошим покрытием. Сегодня одна из лучших кровель - профнастил.Надежно защищает кровлю от протечек, оползней, обеспечивает герметичность в подкровельном пространстве. И самое главное, что он экологически чистый. Однако немаловажную роль играет правильность проведения монтажных работ. Только в этом случае кровля из профнастила прослужит вам долгие годы. В этой статье будет представлена ​​подробная инструкция, как покрыть крышу настилом своими руками, а также видео и фото материалы.

Как было сказано в начале статьи, профнастил имеет большое количество преимуществ, что делает его незаменимым кровельным материалом.Также можно отметить другие положительные стороны этого материала:

  • Конструкция из профилированного листа имеет высокую несущую способность.
  • Легкость материала значительно упрощает работу с ним.
  • После укладки листов на кровле стыки не образуются. Это обеспечивает герметичность покрытия.
  • Благодаря специальному полимерному покрытию материал не подвержен коррозии, и, как следствие, увеличивается срок его службы.
Примечание! Укладка профнастила на крышу не должна вызывать особых проблем и на первый взгляд все может показаться предельно простым.Однако при проведении монтажных работ нельзя допускать изъянов и неточностей.

Для перевозки профнастила необходим специализированный транспорт. Листы нужно класть только горизонтально. Также рекомендуется подтягивать их стропами, предварительно уложив на твердую и ровную поверхность. К водителю предъявляются особые требования. Управлять автомобилем необходимо без резких торможений и поворотов. В противном случае это может привести к повреждению материала по пути к месту назначения.

Кроме того, важно обеспечить качественное хранение профнастила. Основание также должно быть ровным и прочным. Если пора поднимать листы на крышу, то делать это нужно при помощи лага. Их длина должна соответствовать высоте крыши от земли. Вы можете поднять сразу несколько листов.

Примечание! Если погода ветреная, то листы на крышу поднимать нельзя.

Сегодня известны эти виды профнастила:

  • Марк С.Полотно имеет синусоидальную или трапециевидную форму. Если вы решили выполнить декоративную кровлю, то этот вариант как раз кстати.
  • Марка RS. Применяется как для укладки на крышу, так и на стены.
  • Марка N. Данная модель оснащена дополнительными ребрами жесткости.

Очень важно знать, какой угол наклона разрешен для конкретного продукта. Каждый производитель разрабатывает индивидуальную инструкцию. Поэтому при покупке следует спрашивать инструкцию, которая называется «Инструкция по монтажу кровли из профнастила».«Исходя из этого, важно учитывать будущий уклон крыши. Когда вы знаете уклон, это поможет вам рассчитать, какое перекрытие должно иметь каждый лист. Ниже приведены несколько вариантов расчета:

  1. Наклон менее 15 ° обеспечивает перекрытие на 200 мм или более.
  2. Наклон от 15 до 30 ° даст 150-200 мм и не более.
  3. Если уклон менее 12 ° или крыша плоская, то каждый шов и стык следует тщательно загерметизировать.В противном случае кровля не справится со своими функциональными обязанностями.

Расчет

Перед покупкой материала важно рассчитать количество листов. Для этого нужна информация относительно ширины и длины пандуса, а также того, какая марка профнастила будет использоваться. Для подсчета можно воспользоваться специальной программой или нарисовать крышу в уменьшенном масштабе. Это поможет производить практически точные расчеты. Не стоит забывать и о том, что листы накладываются внахлест.В зависимости от угла ската и марки профлиста перекрытие будет разным. Так вы знаете, сколько будет «съедено» длина и ширина листа. Кроме того, не забудьте добавить на карниз пролет, который может достигать 30 см.

Примечание! Необходимо заранее закупить все дополнительные элементы, например, ендовы и планки. Они будут закреплены в местах, где склон имеет определенный изгиб, с торца, на гребне и в других подобных местах.

Каждый лист крепится к обрешетке саморезами. Это единственный способ обеспечить надежное покрытие. К крепежам предъявляются особые требования. Значит, они обязательно должны быть из оцинкованной оцинкованной стали. При этом каждый саморез должен иметь специальную прокладку из эластомера или неопреоновой резины. Эта резина обеспечит плотное прилегание самореза с профлистом. Благодаря этому влага не будет проникать в деревянные элементы кровли, а значит, будет предотвращено загнивание несущей конструкции.

Винтам представлены следующие технические параметры:

  • Размеры 4,8 × 32 мм, 4,8 × 60 мм и 4,8 × 80 мм.
  • Наличие на крышке защитно-декоративного покрытия в виде порошковой краски и толщиной слоя 50 мкм.
  • Поверхность обработана электролитическим цинкованием толщиной 12 мкм.
  • Наличие защитной полосы из эластомера для профилированных листов и для заготовок из алюминиевых листов.
  • В составе шурупов должны быть стабилизаторы, не допускающие негативного воздействия ультрафиолетовых лучей.
Примечание! При покупке покровных листов приобретайте один цвет и саморезы. Это добавит эстетики всей крыше.

Также стоит упомянуть о специальных уплотнениях, которые изготавливаются из вспененного полиэтилена и пенополиуретана. Между листом и обрешеткой кладется герметик. Считается, что уплотнительная планка прямоугольного сечения универсальна.Но гораздо эффективнее будет использовать те прокладки, которые повторяют форму профлиста.

Наличие герметика снижает шум металлической кровли, повышает качество теплоизоляции торта и увеличивает срок эксплуатации. На полосы герметика с двух сторон наносится специальный клей, поэтому его монтаж значительно упрощается. Очень важно, чтобы уплотнитель имел перфорацию для вентиляции подкровельного пространства.

Примечание! Наличие герметика устраняет большие зазоры, возникающие из-за прилипания листа к конструкции крыши.Часто в эти щели попадают птицы, насекомые и холодный воздух. Особые свойства герметизирующего материала делают его биостойким и влагостойким.

Непосредственно перед монтажом профлистов укладывается гидро- и пароизоляция. Для изготовления пароизоляции можно приобрести специальную пленку или рубероид, на крайний случай. К обрешетке крепится пароизоляция. Укладывать рекомендуется от нижнего края кровли. За счет этого каждый последующий слой будет ниже и влага не будет проникать в древесину.

Примечание! Если используется профнастил марки С-8, С-10 или С-20, толщиной до 0,5 мм, то обрешетка должна быть цельной. Во всех остальных случаях шаг обрешетки подбирается индивидуально из характеристик кровли.

Отдельно стоит упомянуть об изоляционном слое, который сэкономит 25% тепла. Тем крышам, на которые монтируется профнастил, советуют использовать матовый утеплитель. Получился кровельный торт:

  • Слой пароизоляционной пленки.
  • Изоляция.
  • Последний слой гидроизоляции.

При изготовлении этого «пирога» должен получиться «холодный треугольник». Его наличие обеспечит хороший проход теплого и холодного воздуха через щели карниза и конька. Так будет создана естественная вентиляция, которая предотвратит образование конденсата.

Уложенный гидроизоляционный слой сохранит все свойства утеплителя. В противном случае при сильной влажности на крыше образуется ледяная корка, сырость и, как следствие, неизбежен процесс гниения древесины.По этой причине выбирать материал для каждого слоя торта следует тщательно. Он должен быть качественным.

Чтобы все работы проходили бесперебойно и без сбоев, позаботьтесь заранее о наличии необходимого инструмента:

  • веревка;
  • Рулетка
  • ;
  • Отвертка
  • ;
  • Молоток
  • ;
  • ножницы по металлу;
  • Строительный пистолет
  • с герметиком;
  • маркер или карандаши;
  • степлер строительный;
  • дрель.
Примечание! Раскрой профилированного листа осуществляется холодным способом, так как полимерное покрытие не устойчиво к высоким температурам. Лучше использовать ножницы по металлу или лобзик. При этом обработайте каждую секцию антикоррозийным грунтом. Это увеличит срок службы покрытия.

Стильная схема

Листы укладываются на нижний край кровли внахлест, а саморезы закручиваются в изгиб волны.Соблюдение определенной схемы монтажа позволит создать надежную крышу. В первую очередь под ендовый уровень на уровне обрешетки делается плотный настил из паза на расстоянии 60 см с двух сторон. Нижние планки ендовы монтируются внахлест 20 см. Нижняя планка фиксируется по краям гвоздями, а окончательное крепление осуществляется вместе с крышей. Если уклон пологий, то здесь следует использовать герметизирующие мастики.

Под коньком накручивают нижнюю планку 25 см.Между профлистом и им следует уложить профилированный или универсальный уплотнитель. Что касается установки торцевых досок, то их лучше закрепить над обрешеткой, тогда можно будет закрепить торцевую пластину. Назовем эту конструкцию ветровым уголком. После этого устанавливается карнизная планка и подшивка. Монтируется под профлистом.

Монтаж листов полностью будет зависеть от типа кровли. Например, если уклон пологий, то применяется продольная прокладка и выполняется одно волновое перекрытие.Если уклон крутой, в использовании нет необходимости.

Примечание! Если у вас вальмовая крыша, то монтаж начинается с самой вальмовой. Вдоль карниза натягивается шнур и по нему выравнивается каждый последующий лист. Недопустимо делать это в конце пандуса.

Есть два способа укладки профнастила на крышу:

  1. Вертикальное направление. В этом случае внизу укладывается первый лист с временным креплением.Аналогичным образом монтируется лист и на второй ряд. Затем два листа складываются бок о бок; получается квадрат из 4 листов. К нему укладываются еще листы и так далее. Этот способ особенно востребован, если кровля оборудована дренажной канавкой.
  2. Другой метод укладки листов - это создание блока из 3 листов. В первую очередь на первый ряд укладываются 2 листа. Между собой они надежно фиксируются, а 3 листа в 2 ряда стыкуются последними. Этот блок можно зафиксировать при выравнивании по выступу.
Примечание! Неважно, какой метод укладки листов вы выберете, важно уделять особое внимание каждой док-станции. Именно от этого будет зависеть надежность и качество кровли.

На каждый лист профнастила потребуется 7-8 саморезов. Их необходимо закрутить в нижнюю волну. Как было сказано выше, материал накладывается внахлест как вертикально, так и горизонтально. Перекрытие будет зависеть от угла ската.Где нужно складывать листы? Если скат крыши имеет прямоугольную форму, то можно с любого конца по линии карниза. Если форма - трапеция и треугольник, то в первую очередь важно продумать схему укладки. Однако сначала монтируется лист по центру, а затем листы укладываются с двух сторон симметрично.

Если планируется водоотвод, то профнастил монтируется на карниз с вылетом 60 см. Если его нет, то свес выполняется по марке материала:

.
  • НС-20 - до 10 см.
  • С-44 и НС-35 - до 30 см.

Итак, выровняйте первый лист на карнизе и конце крыши. После этого закрепляется саморезом вверху. Каждый последующий лист скрепляется по продольной стороне листа. Предварительно выравнивается по выступу, а затем крепится к обрешетке. По этой схеме идет строка за строкой.

Монтаж материала выполняется так, чтобы образовался передний свес шириной 7 см. У карниза лист закрепляют на расстоянии 30–40 см, а остальные ряды саморезов можно ставить в шахматном порядке с шагом 1 м.В месте у фронтона саморезы закручиваются с шагом 500–600 мм. На продольном перекрытии крепеж располагается вверху профиля на расстоянии от 300 до 500 мм.

Следующим этапом является установка конька и торцевой пластины. По стандарту длина торцевой пластины составляет 2 м. Если длины не хватает, то внахлест. Крепление планки осуществляется от свеса крыши до конька.

Примечание! При установке торцевой пластины убедитесь, что она перекрывает хотя бы одну волну листа.Саморезы закручиваются с шагом 1 м до профлиста.

После этого остается сделать последний узел кровли - конек. Здесь следует использовать только гладкие коньковые элементы. Ряд специалистов рекомендуют прокладывать между ними специальный вентилируемый уплотнитель. Если листы гофрированные, то применяется коньковый герметик.

По окончании кровельных работ профилированные листы устанавливают планку примыкания. Они представляют собой элемент длиной 2 м. Их укладывают внахлест до 20 см.Крепеж производится саморезами со стороны кровельных листов. Монтажный шаг 40 см.

Примечание! При организации примыкания кровли к стене следует использовать специальный герметик. Он помещается между планкой стыка и верхним краем профнастила.

Для предотвращения попадания снега и дождя в трещины на боковой упор также укладывается продольный уплотнитель. Если крыша крутая, то такой герметик не нужен.

В заключение резюмируем:

  1. Очень важно уделить внимание транспортировке материала для кровли.
  2. Острые края листов могут порезать руки, поэтому работать нужно в защитных перчатках.
  3. Три человека должны поднять листы на крышу. В этом случае используются две направляющие.
  4. Установщик должен носить обувь с мягкой подошвой, чтобы не поцарапать поверхность листов.
  5. Если поверхность случайно поцарапана, то эти места необходимо обработать краской для полимерных покрытий.
  6. На листы можно наступать только в местах обрешетки.

Итак, мы убедились, что профнастил - отличный материал для настила на крыше. Однако важно помнить, что долго и качественно он может прослужить только при соблюдении технологии монтажа и расчета. Если у вас есть собственный опыт в этой сфере строительства, то пишите комментарии в конце статьи. Не менее полезно будет обратить внимание на фото ниже. На них можно рассмотреть тонкости выполнения работ по покрытию кровли профлистами.

Видео

В предоставленном видеоматериале вы сможете подробнее узнать о тонкостях монтажа профнастила:

Фото

На фотографиях представлена ​​кровля из профнастила разных форм:

Схемы

Ниже приводится серия фотографий и таблиц, из которых вы можете получить подробную информацию об установке профнастила:

Установка полупрозрачных гофрированных панелей крыши

Предоставлено компанией Kemlite

Мы благодарим Kemlite за разрешение перепечатать эту инструкцию по установке для их Гофрированные кровельные панели Sequentia .Эти универсальные пластиковые панели делают отличные крыши для теплиц и настилов, пропускающие фильтрованный свет но держать элементы в страхе! Прекрасный проект своими руками для тех, у кого хорошие столярные навыки!

Если вы рассматривали проект с использованием пластиковых панелей в качестве защитной кровли, эта статья будет вам полезна. почувствовать простые столярные навыки, необходимые для работы с этими уникальными продукты. Помните, что в вашем местном строительном кодексе могут быть ограничения. об использовании этих панелей, так что проверьте перед тем, как начинать свой проект. Наслаждаться!

Пожалуйста, прочтите все инструкции перед началом установки!

Эти рекомендации предоставлены добросовестно, чтобы помочь предотвратить проблемы с установкой, вызванные распространенными ошибками. Компания Кемлите, Inc. не несет ответственности за предпринятые действия по установке или не берется.

Есть много нюансов монтажа, что Кемлите Компания, Inc. предполагает наличие общих строительных знаний для опытный установщик; такие нюансы не входят в эти инструкции.Скорее, эти инструкции по установке строго рекомендации не предназначены для использования в качестве пошаговых инструкций, Контрольный список для надежной установки. Подбор опытного установщик является исключительной ответственностью владельца проекта и архитектор.

Если у вас есть вопросы о способах установки Ваш конкретный проект, позвоните по телефону 800-238-6874 или 731-764-2153 и попросите торгового представителя офиса.

ОБРАТИТЕ ВНИМАНИЕ: ПРИ РЕЗКЕ ИЛИ СВЕРЛЕНИИ FRP (Армированные стекловолокном) ПАНЕЛИ, ВСЕГДА НОСИТЕ ЗАЩИТНЫЕ ОЧКИ ИЛИ ОЧКИ


И МАСКА, ЗАКРЫВАЮЩАЯ ЛИЦО И РТ.

Раздражения кожи из-за стекловолокна можно избежать, нанеся защитный крем на открытые участки кожи перед работой с гофрированные панели.

ИНСТРУКЦИЯ ПО УСТАНОВКЕ ГИФКИРОВАННЫХ ПАНЕЛЕЙ

Гофрированные панели представляют собой полупрозрачные ламинаты, состоящие из однородного мата из высокопрочных стекловолокон, пропитанных органической смолой. Матрица из смолы при нагревании превращается в твердый материал, легкий, прочный и ударопрочный; с отличными светорассеивающими характеристиками.Цвета смешиваются со смолой перед отверждением, в результате чего цвета становятся такими же, как Составная часть композитного материала.

(1) Создание навеса для патио

Никаких специальных инструментов или навыков не требуется. Просто имейте в виду пиломатериалы общего размера и стандартные размеры панелей при выкладке вашего дизайн.

(1) Опорные ножки должны быть приблизительно 14 дюймов. глубиной и 12 дюймов в поперечнике. Установите болт 8 дюймов x 3/8 дюйма примерно на 3 дюйма в залитую бетон для столбовых анкеров.Деревянные столбы также могут быть закреплены 4-дюймовым угловые скобки. Прикрепите стропильные крюки 2 x 6 дюймов к заголовку, затем прикрепите Заголовок для крепления шпилек с помощью шурупов.
(2) Просверлите стойки и установите штифты. Ноготь перекладина для размещения. ПРИМЕЧАНИЕ: оставьте расстояние 7 футов 4 дюйма от пола до низа передней части. коллектор для лучшей вентиляции.
(3) Стропила перед надрезом для компенсации склон. Обеспечьте минимальный уклон 1 дюйм на фут для адекватного дренажа.
(4) Прикрепите стропила к заголовку и перекладине с 1 " шурупы и гвозди.
(5) Для простоты установки и привлекательный дизайн, гвоздевые перекладины между стропилами с чередованием интервал. Прибить к обрамлению круглые и гофрированные планки, затем покрасьте или протрите дерево перед установкой панелей.
(6) Укладывайте панели на стропила одним гофры внахлест и скрепить алюминиевыми гвоздями. Отверстия следует предварительно просверлить. Прикрепите прошивку заодно.
(1) Опорные ножки должны быть приблизительно 14 дюймов. глубина и 12 дюймов в поперечнике.Установите болт 8 дюймов x 3/8 дюйма примерно на 3 дюйма в залитую бетон для столбовых анкеров. Деревянные столбы также могут быть закреплены 4-дюймовым угловые скобки. Прикрепите стропильные крюки 2 x 6 дюймов к заголовку, затем прикрепите Заголовок для крепления шпилек с помощью шурупов.
(2) Просверлите стойки и установите штифты. Ноготь перекладина для размещения. ПРИМЕЧАНИЕ: оставьте расстояние 7 футов 4 дюйма от пола до низа передней части. коллектор для лучшей вентиляции.
(3) Стропила перед надрезом для компенсации склон. Обеспечьте минимальный уклон 1 дюйм на фут для адекватного дренажа.
(4) Прикрепите стропила к заголовку и перекладине с 1 " шурупы и гвозди.
(5) Для простоты установки и привлекательный дизайн, гвоздевые перекладины между стропилами с чередованием интервал. Прибить к обрамлению круглые и гофрированные планки, затем покрасьте или протрите дерево перед установкой панелей.
(6) Укладывайте панели на стропила одним гофры внахлест и скрепить алюминиевыми гвоздями. Отверстия следует предварительно просверлить.Прикрепите прошивку заодно.

Патио Список материалов обложки

Гофрированные панели

4-26 дюймов x 10 футов

5-26 дюймов x 10 футов

6-26 дюймов x 10 футов

Шпаклевка для дерева

5 полос

6 полос

6 полос

Мигающий

4 мигания

5 миганий

6 мигр.

Гвозди

2 ящика

2 ящика

3 ящика

Герметик

4 пробирки

5 пробирок

5 пробирок

(2) Строительство теплицы

Найдите место, в котором ваша теплица будет максимально солнечной.Имейте под рукой воду для опрыскивания растений. Если вы собираетесь использовать теплицу круглый год, запланируйте установку
вентиляторов. Газ и Следует также учитывать электрические соединения.

  1. Уложить патио блок для переносной теплицы или залить бетонные колонтитулы для постоянной установки. Отрежьте 2 х 4 шт. До
    гвоздей нужной длины и гвозди через каждые 24 дюйма в центре, чтобы сформировать переднюю и заднюю части. и боковое обрамление.
  2. Прибейте задний и передний каркас к боковым каркасам.
  3. Предварительно обрезать стропила до нужного уклона и прибить в должность.
  4. Просверлите отверстия и закрепите боковые панели. Используйте алюминий гвозди с неопреновыми шайбами ​​и нанесите мастику внахлест гофра.
  5. Перекрытие кровельных панелей на один гофр (вдали от преобладающий ветер) и прибить к стропилам, начиная с одного конца.
  6. Отрегулируйте конструкцию двери до желаемого размера.
  7. Установите вентиляционное отверстие как можно ближе к пику крыши.
  8. Наклеить переднюю и заднюю панели аналогично боковым стенкам. Обрежьте по скату крыши и вокруг вентиляционного отверстия.
  9. Обрезка ногтей по всем углам, спереди и сзади там, где панели встречаются с кровлей.
Некоторые дополнительные соображения для этого проекта ...
  • Прикрепите алюминиевый коньковый профили к каждой панели, как показано на рисунке. вы продолжаете.
  • Отрегулируйте конструкцию двери до желаемого размера.
  • Установите вентиляционное отверстие как можно ближе к пику крыши.
  • Наклеить переднюю и заднюю панели аналогично боковым стенкам. Обрежьте по скату крыши и вокруг вентиляционного отверстия.Обрезка ногтей пиломатериалами ко всем углы и спереди и сзади, где панели встречаются с крышей.

Общая информация о гофрированных панелях ...

Панели легко устанавливаются с помощью обычных инструментов и могут быть просверлены, распилены, пробиты или забиты гвоздями без повреждений. Материал прочный, устойчив к гниению, водонепроницаем и не повреждается обычными чистящими растворами. Sequentia Гофрированные панели, армированные глянцевыми волокнами (FRP, армированные стекловолокном панели) расширяются и сжимаются до трех раз меньше, чем панели из ПВХ и поликарбоната, что обеспечивает более стабильную продукт как в горячих, так и в холодных условиях.Панели устанавливаются как гофрированные металл и обеспечивают дополнительное преимущество светопропускания.

ПАНЕЛИ ИЗ ПОЛИКАРБОНАТА (POLY 300):

Панели из поликарбоната содержат полупрозрачную стойкую к ультрафиолетовому излучению пленку только на одном сторона каждой панели. На каждой панели из поликарбоната нанесен отпечаток следующее: «ЭТА СТОРОНА». Сторона панели с этой информацией должен быть установлен навстречу солнцу или снаружи строящейся конструкции. используется на. Другая сторона панели мало устойчива к ультрафиолетовому излучению и будет повреждены вредными лучами солнца.Панели из поликарбоната не рекомендуется в качестве наружных защитных стен (которые устанавливаются вертикально по сравнению с по горизонтали), потому что обе стороны панели могут подвергаться прямому воздействию солнце отсюда, повредив панель.

МАКСИМАЛЬНЫЕ РЕКОМЕНДУЕМЫЕ ПРОЛЕТЫ:

Следующая дата основана на равномерной загрузке гофрированных панелей. закреплены в соответствии с рекомендациями и с запасом прочности 2,5.
В районах с сильным снегопадом рекомендуется использовать панели серии 500 (или выше) и следует учитывать более близкое расстояние между прогонами.Пока панели не могут выйти из строя при сильных снеговых нагрузках деформации в точках крепления могут вызвать незначительные растрескивание.

ПРИМЕЧАНИЯ:

1. Таблица основана на свойствах секции или фактических нагрузочных испытаниях (доступно по запрос).
2. Расчетные нагрузки регулируются местными строительными нормами. Проконсультируйтесь с кодом авторитеты для конкретных нагрузок и стрессов.
3. Информация предоставлена ​​в качестве предварительных данных для проектировщиков. Так должно быть проверено и подтверждено для использования с должным образом лицензированным инженером или архитектором.

НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ должны ли панели выдерживать нераспределенные нагрузки
, такие как вес человеческого тела. Используйте только утвержденные кровельные лестницы и обшивка.

РЕКОМЕНДУЕМЫЕ ПЕРЕКРЫТИЯ: (2,67 "x 9/16") Показанные перекрытия обеспечивают наилучшее защита от протечек и проникновения воздуха. Виниловое уплотнение внахлестку и / или мастику также необходимо использовать для достижения эффективного уплотнения на боковых нахлёстках и конечные круги.

Ширина 52-5 / 8 "
26 дюймов, ширина 50-1 / 2 дюйма
Ширина 51-1 / 3 "

МИНИМАЛЬНЫЙ РАДИУС ИЗГИБА: (2.67 дюймов x 9/16 дюймов) Сгибание панели до точки коробление может вызвать перелом и быстрое разрушение в месте разрушения. Устанавливать при температуре окружающей среды не ниже 60 градусов F.

ТИПОВЫЕ КРЕПЕЖИ включают погодоустойчивые гвозди или шурупы с неопреновыми шайбами, саморезами и втулкой типа крепежа. Выбор крепежа зависит от типа гофры и материал подконструкции. В панелях следует предварительно просверлить отверстия минимум 1/16 дюйма. больше диаметра застежки.

ДЕРЕВЯННЫЕ ПРОКЛАДКИ И РЕМНИ:
1. Алюминиевый шуруп с круглой головкой # 10 x 1-3 / 4 "по дереву с армированной неопреновой шайбой.
2. Алюминиевый шуруп с круглой головкой # 10 x 1" и армированным неопреном 1/2 " Шайба.
3. Алюминиевый гвоздь для спиральной кровли 1-3 / 4 "x .145" с неопреновой шайбой.

ОБЩАЯ ИНФОРМАЦИЯ

Эти инструкции предназначены для правильной установки. процедуры. При использовании инструментов, крепежных деталей, герметиков и клеев следуйте рекомендованные производителем процедуры.

ИСПОЛЬЗУЙТЕ СООТВЕТСТВУЮЩИЕ МЕРЫ БЕЗОПАСНОСТИ ОБОРУДОВАНИЕ , такое как защитные очки и фильтрующие маски при резке или бурение. НЕ ХОДИТЕ ПО ПАНЕЛЯМ. Соблюдайте простые меры пожарной безопасности. Как и древесина одинаковой толщины, панели из стекловолокна могут воспламеняться от вспышки. примерно при 700 градусах F.

МАГАЗИНОВЫЕ ПАНЕЛИ ПРАВИЛЬНО
В то время как одна панель легко выдерживает воздействие солнечного света и элементов стеклопластиковых панелей будет задерживать тепло и влагу, вызывая помутнение к панелям.Чтобы избежать этого необратимого эффекта, панели следует хранить в сухом, затененном, хорошо проветриваемом помещении. Храните панели на краю или на конец. Салазки должны быть приподняты с одного конца деревянными распорками.

РАМКА
Обеспечьте элемент прогона через рекомендуемые максимальные интервалы, необходимые для гофра выбрана. См. ТАБЛИЦУ НАГРУЗКИ / ДИАПАЗОНА в первом столбце.

РЕЗКА
Вырежьте панели из стекловолокна, ПВХ и поликарбоната с помощью ручной или электрической пилы. Увидел лезвие должно быть с мелкозубчатым твердосплавным наконечником или усилено безопасной тканью. абразивный диск.Необходимо надевать защитные маски и соответствующее защитное снаряжение.

СВЕРЛЕНИЕ
Все панели должны быть предварительно просверлены на расстоянии не менее 1-1 / 2 дюйма от концов панелей и просверлены отверстия минимум на 1/16 дюйма больше для панелей из стекловолокна и на 1/8 дюйма для панелей из ПВХ и поликарбоната больше диаметра крепежа. Панели можно пробурить по отдельности или по нескольку одновременно.

УСТАНОВКА
Для лучшей защиты от преобладающих ветров и непогоды установите панели начало с подветренной стороны в конце пробега и движение по наветренной стороне.См. РЕКОМЕНДУЕМЫЕ Рисунок OVERLAP внизу первого столбца.
1. Обеспечьте минимум один нахлест гофры по бокам.
2. Обеспечьте 8-дюймовый концевой нахлест для крыши с уклоном менее 4 дюймов на 12 дюймов; 6 дюймов. конечные круги для участков или более 4 дюймов на 12 дюймов.
3. Закрепите панели через коронки при каждой второй гофре. Крепеж с Рекомендуются бронированные шайбы из неопрена. Промежуточные застежки от 6 до 8 дюймов по центру на концах панели: от 12 дюймов до 16 дюймов в центре для промежуточных прогонов и сайдинга Приложения.

УКАЗАНИЯ ПО СТРОИТЕЛЬСТВУ
1.Во избежание прогиба панелей затягивайте винты до упора шайб. поверните, затем затяните еще на один оборот.
2. Избегайте чрезмерных заусенцев на просверленных или пробитых отверстиях, чтобы защитить неопрен. уплотнительная поверхность.
3. Просверлить и закрепить крайние болты с полной опорой ниже всех впадин, затем просверлите и закрепите промежуточные точки.

ИНСТРУКЦИИ ПО ОЧИСТКЕ
Панели можно мыть либо мягкими моющими средствами, либо паром и системы распыления высокого давления. Нанесите чистящие средства губкой или мягкой кистью и тщательно промойте в холодной воде, чтобы избежать образования пленки чистящего средства.Всегда следуйте инструкциям производителя чистящего средства. Тестовая малая площадь перед нанесением на всю поверхность. Отложения жесткой воды можно удалить с помощью 10% раствор уксусной кислоты в ХОЛОДНОЙ воде. Тщательно промыть.

Еще раз спасибо Kemlite Компании за разрешение перепечатать эту установку инструкции для их высокого качества Гофрированные кровельные панели Sequentia.

Как исправить гофрированные кровельные листы

Одним из самых доступных и универсальных материалов, используемых сегодня в строительстве, является профилированный лист или гофрированный кровельный лист.Широко применяется при возведении хозяйственных построек, заборов, облицовки стен и кровли. Благодаря простоте и удобству монтажа укладывать пол можно и укладывать. Попробуем разобраться, как покрыть кровлю профнастилом своими руками. Разобраться в этом вопросе помогут фото примеры кровельных работ.

Что такое профнастил и чем покрывают кровлю

Благодаря развитию передовых технологий в строительстве появились новые материалы с высокими эксплуатационными характеристиками и доступной ценой.К высокотехнологичным строительным материалам относятся профнастилы - металлические гофрированные оцинкованные листы разных размеров с полимерным покрытием или без него.

Профнастил разных цветов и с разной высотой гофра

С внешней стороны профилированный лист состоит из следующих слоев:

  • лист оцинкованный - основа профилированного листа;
  • антикоррозионное покрытие;
  • Полимерное покрытие
  • ;
  • защитная монтажная пленка.

Изнутри лист также можно защитить антикоррозийным слоем и защитным лаком.

Преимущества использования профлистов в строительстве

Благодаря высоким защитным характеристикам и эстетическим качествам профнастил просто незаменим при обустройстве кровли. Удобство использования этого материала заключается еще и в том, что облицовку стен, установку заборов и кровлю профлистом можно выполнить своими руками.На многочисленных специализированных сайтах есть видео и фото инструкции, как можно покрыть крышу настилом из профлистов.

Высокая прочность, антикоррозионные свойства и жесткость в сочетании с разнообразием размеров и малым весом сделали профнастил популярным при строительстве различных типов помещений.

К основным преимуществам использования профнастила можно отнести следующее:

  • прочность;
  • коррозионная стойкость;
  • жесткость;
  • легкий вес;
  • универсальность;
  • простота самостоятельной установки;
  • наличие комплектующих;
  • удобство транспортировки и хранения;
  • низкая цена;
  • широкий выбор размеров;
  • высокая эстетичность покрытия.
Профнастил не подвержен коррозии

Использование профнастила сокращает время и общие затраты на строительство своими руками. Небольшое количество стыков обеспечивает надежность и герметичность конструкции, а небольшой вес позволяет крепить профнастил даже новичкам.

Как покрыть кровлю профнастилом своими руками. Фото примеры выполненных работ

После выхода на строительный рынок гофрированных кровельных листов кровля из этого материала стала намного быстрее и проще.Большое количество информации, фото и видео о том, как накрыть крышу профнастилом своими руками, позволяют узнать, как самому починить крышу из профнастила.

Как и многие другие ремонтные работы, кровлю лучше всего покрывать гофрированными кровельными листами вместе. Для начала нужно уточнить размер участка, который нужно застелить профнастилом, убедиться, что пандусы прямоугольные и проверить их плоскость с помощью уровня. Затем определитесь с цветом, формой, толщиной и маркой профлиста, а также подберите необходимый инструмент и фурнитуру.

Виды профнастила, выбор и маркировка профнастила

Разнообразие видов, форм и широкий диапазон размеров профилированных листов для кровли позволяют подобрать подходящий материал для любой кровли.

Профлист с капиллярной канавкой

Профилированные листы отличаются высотой гофра, наличием капиллярной канавки и разнообразием цветов полимерного покрытия. Форма гофра профнастила бывает трапециевидной и синусоидальной, реже встречается лист округлой и прямоугольной формы.

Капиллярный паз необходим для отвода влаги с кровли при стыке профилированных листов внахлест, а полимерное покрытие выполняет защитную и эстетическую функцию. Благодаря разнообразию цветов вы можете самостоятельно смонтировать крышу любого цвета, придав дому особую индивидуальность.

Важно! Все данные о профнастиле отражаются в его маркировке. Для кровли используется профнастил с буквой Н-носитель, а следующий ряд цифр означает ряд характеристик.

Например, профнастил имеет маркировку H-60-0.7-840, что означает:

  • профнастил для кровли;
  • высота гофры 60 мм;
  • толщина листового металлопрофиля 0,7 мм;
  • монтажная ширина листа 840 мм.

Выбор профлиста производится в зависимости от назначения строящегося здания и климатических условий местности. Неотапливаемые помещения, сараи, ангары и другие хозяйственные постройки можно покрыть недорогим оцинкованным профнастилом без полимерного покрытия.Жилые дома, у которых угол наклона кровли более 10 °, необходимо покрывать профлистом с полимерным покрытием, металлом большой толщины и высокой гофрой.

Для крепления профлистов используйте саморезы под цвет кровли

Важно! Выбирая профлист, обратите внимание на его внешний вид. Поверхность материала должна быть гладкой, без трещин и царапин, с неповрежденной защитной пленкой.

Важным параметром при выборе марки профлиста является угол наклона ската. Чем больше угол наклона, тем больше поверхность крыши, выше парусность, но меньше снеговая нагрузка, поскольку снег легко скатывается с наклонной крыши. Во избежание деформаций крышу небольшого ската нужно покрыть профлистом большей толщины.

Необходимые инструменты и материалы

Перед тем, как покрыть кровлю профнастилом своими руками, нужно определиться с инструментом и приобрести соответствующие материалы.Для самостоятельного монтажа кровли из профнастила необходимо иметь:

  • аккумуляторная отвертка;
  • степлер строительный;
  • ножницы электрические и ножовка по металлу;
  • строительный уровень;
  • колесо рулетки;
  • маркера разных цветов;
  • Пистолет
  • с герметиком;
  • Сверло
  • с набором сверл;
  • саморез с уплотнительной шайбой;
  • конек для стыковки листов;
  • металлическая щетка для удаления стружки;
  • ветровая штанга от дождевой воды;
  • кровельные держатели из профилированного листа.
Инструменты для установки профлистов: 1 - отвертка, 2 - молоток, 3 - резиновый молоток, 4 - кисть по металлу, 5 - рулетка, 6 - рейка, 7 - маркер, 8 - уровень воды, 9 - ножницы по металлу, 10 - клещи

Этапы работы и расчет материала

Основными этапами изготовления кровли своими руками с использованием профлистов являются:

  • конструкция крыши;
  • установка обрешетки;
  • определение размера и количества профилированного листа;
  • определение комплектующих и аксессуаров;
  • установка профлиста на кровлю;
  • установка ветровых штанг, коньков и снегозадержателей.

Перед тем, как покрыть кровлю профлистом, нужно определиться с проектом. Это можно сделать с помощью специализированных строительных программ или рассчитать самостоятельно. Если вам предстоит покрыть сложную крышу с множеством скатов под разными углами, лучше всего воспользоваться готовыми программами или обратиться к архитекторам. При простой конструкции вопрос, как покрыть кровлю профнастилом без специальной программы, решается обычными математическими расчетами.

Кровля подготовлена ​​к укладке профнастила

Расчет материала

Базовая формула для расчета количества профилированных листов для покрытия простой кровли выглядит следующим образом:

N = D / L ,

Где N - количество профилированных листов для укладки горизонтального ряда, D - длина ската кровли, L - полезная (установочная) ширина листа. В окончательном расчете параметр N округляется в большую сторону.

Важно! Говоря о размерах профнастила для кровли, необходимо иметь в виду, что в расчетах учитывается не общая, а рабочая, то есть полезная ширина листа. В этом случае перекрытие материала равно разнице между общей и полезной шириной листа.

Для простой кровли количество необходимых профлистов можно рассчитать самостоятельно

Размер горизонтального перекрытия зависит от угла ската и определяется по специальной таблице:

Угол рампы до 15 градусов 15-30 градусов Более 30 градусов
Нахлёст 20 см и более от 15 до 20 см 10-15 см

Вертикальное перекрытие зависит от марки выбранного профнастила и его нужно покрыть волной внахлест.

Марка профнастила играет важную роль в определении размера свеса: чем больше высота гофра, тем длиннее должен быть свес. При коротком свесе может произойти подтекание воды под кровлю.

После определения количества горизонтальных профлистов нужно посчитать, сколько таких рядов нужно для покрытия кровли. Эта величина рассчитывается исходя из длины ската крыши, карниза, кровельного листа, размера перекрытия, а также с учетом дополнительных элементов.

Как смонтировать профнастил на кровлю. Особенности монтажа своими руками

Перед тем, как приступить к креплению профнастила своими руками, желательно просмотреть соответствующие обучающие видео и фото материалы. Кровлю кровли профлистом следует начинать после установки торцевых досок, начиная с нижнего ряда, с расчетом размеров свесов. После нужно прикрепить торцевую пластину профлиста (ветровой уголок) к верхней торцевой доске.Затем при помощи саморезов установите карнизную планку.

Важно! Монтаж карнизной планки следует производить под гидроизоляционным ковром. Тогда образовавшийся конденсат попадет в водосбор или на отмостку.

Покрыть кровлю профнастилом можно двумя способами: предыдущий лист накрыть следующим, либо положить под низ. Прикрутить профлист к обрешетке саморезами с прокладкой из EPDM для защиты от влаги.Количество саморезов рассчитывается по формуле: 5-7 шт. на 1 кв.м крыши. Для крепления профлистов в верхнюю волну профиля вкручиваются саморезы с шагом 0,5 см.

Полезный совет! Во избежание деформации прокладки старайтесь затягивать винты осторожно и без дополнительных усилий.

Важно правильно вкрутить саморезы в профнастил.

Профнастил можно закрепить четырехблочным или трехблочным способом.В первом варианте последовательность установки следующая:

  1. Первый лист первого ряда.
  2. Второй лист второго ряда.
  3. Второй лист - это первая строка.
  4. Второй лист второго ряда.

Во втором варианте скрепить листы нужно по схеме:

  1. Два листа первого ряда.
  2. Один лист второй.

Установка дополнительных элементов.Удержание снега

После установки профнастила необходимо установить те дополнительные элементы, которые не скреплялись при кровле: конек, отливы, уголки, снегозадержатели и т. Д.

Учитывая наши климатические условия с суровыми снежными зимами, снегозадержание является важным элементом кровли. Из-за высокой теплоемкости профнастила происходит затопление нижнего слоя снега и существует опасность лавинообразного схода.

Установка снегозадержателей своими руками позволяет равномерно распределить нагрузку на крышу, обеспечивая безопасность и повышая теплоизоляцию за счет снежного покрова. Снегозадержатели также защищают профилированный лист от повреждений твердыми частицами, содержащимися в снегу.

Снегозадержатели зимой защитят от снятия снежной массы с крыши

Полезный совет! Учитывая стоимость снегозадержателей, их можно монтировать не по всей поверхности крыши, а в самых важных местах: над дорожками и входами в здание.

Снегозадержатели

имеют разные размеры и конструкции, выбор которых определяется средней высотой снежного покрова местности, а также особенностями кровли. Следует помнить, что установка снегозадержателей не освобождает от регулярного освобождения кровли от снега.

На основании полученной информации и представленных видеороликов вы легко и быстро сможете самостоятельно создать красивую крышу собственного дома.

Наклон кровли своими руками: чертежи и фото, виды кровельных материалов

Односкатная крыша не так популярна в наших краях, как классическая односкатная крыша, но она имеет ряд собственных преимуществ.Установка такой конструкции позволяет не только сэкономить на материалах, но и уменьшить парусность крыши, а также придать постройке оригинальный вид. В этой статье «Наклонная крыша своими руками» вы можете найти все необходимое для постройки такой конструкции, как чертежи, фотографии и многое другое.

Проект дома с односкатной крышей: что нужно учитывать

В первую очередь стоит учесть нюансы конструкции, на которую монтируется кровля. Например, если вы планируете построить беседку с односкатной крышей, то ее можно сделать непроветриваемой.Это означает, что нет необходимости в специальных конструктивных элементах, которые позволят воздуху проходить через кровлю. Достаточно своевременно очистить невентилируемую конструкцию от мусора и снега, чтобы нагрузка на опоры не превышала допустимую норму.

Вентилируемая кровля устанавливается в жилых помещениях или там, где требуется естественная циркуляция воздуха. Вентиляция обеспечивается за счет использования воздухопроницаемых материалов для утепления, паро- и гидроизоляции, а в рубероиде по краям крыши проделываются специальные вентиляционные отверстия.Такая конструкция требует более тщательного ухода, так как в нее легче проникает влага.

Для жилого дома необходимо соорудить навес вентилируемого типа

Навес на крышу своими руками: чертежи и фото, важность учета роз ветров

Если вы планируете односкатную крышу для бани или другого здания, то направление ската очень важно. Его выбирают исходя из того, в каком направлении чаще всего дует ветер в вашем районе. При правильном расположении пандуса, а также оптимальном угле наклона ветер сам снесет с крыши мусор, воду и снег.Если этот параметр рассчитан неверно, то при высоких скоростях ветра крышу можно снести.

Учет направления и средней скорости ветра необходимо на этапе проектирования конструкции крыши. Вы можете узнать эти данные в местном метеорологическом центре.

Взаимосвязь угла наклона и рубероида

Угол наклона односкатной кровли гаража, бани, многоквартирного дома или хозяйственного постройки зависит не только от силы и направления ветра, но и от типа кровельного материала, который вы решите использовать.Современные строительные нормы и правила рекомендуют придерживаться следующих параметров:

  • для шифера, металла, профнастила или ондулина угол наклона должен быть более 12 °. Допускается угол 6-12 °, но тогда нужно позаботиться о высоком уровне герметичности горизонтальных и вертикальных стыков между листами материала. В противном случае в них будет просачиваться влага, что негативно скажется на сроке службы всей конструкции, а также на уровне ее гидро- и теплоизоляции;
  • угол наклона плитки должен быть не менее 10 ° для цементно-песчаной или керамической плитки и не менее 12 ° для битума.Если вы делаете крышу гаража своими руками из стальных листов, то угол должен быть не менее 17 °;
  • для сланца или асбестоцемента оптимальный угол наклона превышает 27 °;
  • для всех остальных кровельных материалов это значение варьируется от 20 до 30 градусов.
Хозяйственная постройка на участке с односкатной металлической крышей

Полезный совет! Если вы не хотите, чтобы крышу вышибло снегом, унесло ветром или залило дождем, то уклон следует делать более 30 °, подобрав для этого подходящий материал.

Особенности использования различных кровельных материалов

Фото домов с односкатной крышей наглядно показывает, что для такой конструкции можно использовать самые разные виды кровельных материалов. При выборе оптимального варианта необходимо учитывать определенные критерии.

Тип конструкции . Требования к кровле во многом зависят от назначения постройки. Между жилым домом, баней или гаражом есть существенные различия в конструктивных особенностях, которые необходимо учитывать при проектировании кровли.Например, для жилых помещений необходимо оборудовать прочную, надежную и привлекательную крышу, а хозяйственные постройки можно покрыть дешевым материалом без особых эстетических изысков.

Срок службы строительного материала . Конечно, долговечность кровли в большинстве случаев зависит от качества ее монтажа, но выбранный кровельный материал также имеет значение. При выборе следует учитывать, что средний срок службы, например, натуральной черепицы составляет 100 лет, а гибкой - 20-40.Если вы планируете сделать скат на крышу своими руками, то можно использовать ондулин, долговечность которого составляет от 15 до 25 лет.

Форма крыши . Если вы планируете сделать обычный прямой откос, то для этой цели можно использовать любой тип материала. Для реализации проектов односкатных крыш с большим количеством надстроек в виде башенок, смотровых окон или ступеней не стоит использовать обычную черепицу, так как расход материала будет слишком большим.Если вам нужна сложная форма пандуса, то для его покрытия лучше приобрести битумную плитку или другой подобный материал с большим количеством мелких элементов.

Финансовые возможности . При учете этого фактора необходимо учитывать не только стоимость самого рубероида, но и стропильную систему к нему, крепеж и монтаж. Самые экономичные варианты - это традиционно гофра, ондулин или металл. Для установки кровли из керамической или цементно-песчаной черепицы вам понадобится сложная стропильная система, а также достаточно сложный монтаж, поэтому эти материалы будут стоить намного дороже.

Сложность укладки покрытия . Проекты, фото домов с односкатной крышей всегда выглядят привлекательно, но не забывайте, что монтажом, скорее всего, занимались профессиональные строители. Если у вас нет специализированных строительных навыков, то этот процесс может быть намного сложнее, а результат хуже, чем на фото. Поэтому не стоит на ходу выбирать самый сложный в установке материал.

Если вы хотите, чтобы крыша выглядела привлекательно с эстетической точки зрения, а также имела высокие эксплуатационные характеристики, то обратите большое внимание на сложность укладки той или иной кровли.

Внешний вид . Этот параметр полностью зависит от ваших эстетических предпочтений, а также от общего стиля, в котором было выполнено здание. Как видно на фото, гаражи с односкатной крышей тоже могут выглядеть очень привлекательно, не говоря уже о жилых домах. Здесь главное правильно подобрать фактуру и цвет кровельного материала.

После того, как вы ознакомились со всеми вышеперечисленными параметрами, можно переходить непосредственно к закупке материала.Современный строительный рынок предлагает следующие варианты:

  • профнастил;
  • ондулин;
  • металлочерепица;
  • битумная черепица;
  • керамическая плитка;
  • листов алюминия;
  • шифер;
  • Кровельная сталь
  • ;
  • мембранное покрытие.

Если вам интересно, как сделать односкатную крышу на сарае или другом подобном строении, то стоит учесть достоинства и недостатки каждого вида материала.

Чертеж конструкции конька односкатной кровли: 1 - кровельная сэндвич-панель, 2 - стеновая сэндвич-панель, 3, 4 и 5 - фасонные элементы, 6 - уплотнительная лента, 7 и 8 - саморезы, 9 - базальт утеплитель

Чем хорош металлочерепица

Металлочерепица - листовой кровельный материал, толщина листа которого до 0,6 мм. В разрезе лист плитки имеет слоистую структуру, а верхний слой покрыт специальным полимерным покрытием. Благодаря таким конструктивным особенностям материал отличается высоким уровнем надежности и долговечности.

Срок службы, указанный производителем, составляет около 15 лет, но при правильной установке и уходе он может быть увеличен вдвое. Кроме того, материал может похвастаться следующими достоинствами:

  • Выдерживает большие нагрузки - до 1500 кг / м²;
  • отличается привлекательным внешним видом и большим разнообразием вариантов дизайна;
  • отличается простотой в установке, что позволяет использовать его даже новичкам в области строительства;
  • не редко можно увидеть на фото односкатных крыш частных домов из металлочерепицы, на которых хорошо видно, что поверхность материала имитирует натуральную черепицу;
  • В комплекте с материалом идут все необходимые крепежи и комплектующие для установки;
  • легкий, что снижает нагрузку на стропильную систему;
  • Стоит относительно недорого.
Металл - прочный и износостойкий рубероид

У этого типа рубероида не так много существенных недостатков, что делает его очень популярным на рынке. Особенности его конструкции могут усиливать шумовые эффекты от ветра, града или дождя, а при сложной конфигурации крыши получается слишком много материала.

Устройство кровли из металлочерепицы поверх старого покрытия: 1 - битумная черепица, 2 - стропила, 3 - обрешетка, 4 - металлочерепица, 5 - водосточная система

Полезный совет! Для кровли из металла важно устроить усиленную шумоизоляцию, так как барабанящий по крыше дождь не всем понравится.

К особенностям монтажа этого вида материала можно отнести то, что оптимальный угол наклона пандуса для него должен быть не менее 12 °. Также при установке утеплителя необходимо сделать слой пароизоляции, иначе на внутренней стороне листов плитки будет образовываться конденсат. Обрешетка, согласно большинству проектов каркасных домов с односкатной крышей из металла, выполняется из бруса.

По результатам можно сказать, что металлочерепица - один из самых неприхотливых в монтаже кровельных материалов, имеющий большое количество преимуществ.

Монтаж односкатной кровли из металла

Монтаж односкатной кровли из профнастила

Профнастил - металлический профнастил. Односкатная крыша из профнастила выглядит не так привлекательно, как металлочерепица, но сам материал обойдется вам дешевле, поэтому это хороший вариант при ограниченном бюджете. К достоинствам материала можно отнести следующие:

  • длительный срок службы - при правильной установке около 20 лет;
  • небольшой вес листов материала, что позволяет легко сделать это своими руками;
  • высокий уровень прочности;
  • простата в установке и неприхотливость в эксплуатации;
  • широкий выбор расцветок для воплощения ваших дизайнерских идей;
  • большой выбор форматов листов.
Односкатная крыша из профнастила небольшого дома на 1,5 этажа

Хороший вариант строительства односкатной кровли из профнастила - для гаража и других хозяйственных построек. Следует учитывать, что у материала тоже есть свои недостатки:

  • усиление шумовых эффектов от дождя, града или порывов ветра. Избавиться от этого можно, только установив толстый слой шумоизоляции и качественно смонтировав весь кровельный пирог;
  • подверженность коррозии.Если вы делаете накат на крышу из профнастила своими руками, то нужно следить за целостностью полимерного покрытия материала. В местах, где ее нет, быстро образуется ржавчина, поэтому такие участки нужно сразу покрывать специальным составом;
  • некрасивый внешний вид по сравнению с другими кровельными материалами.
Гараж из металла и поликарбоната с наклоном на крышу

Что касается особенностей установки такой кровли, то они заключаются в том, что при укладке нужно действовать предельно осторожно, и наступать нужно только на нижнюю часть крыши. волна, иначе вы рискуете деформировать лист.Если вы хотите знать, как сделать односкатную крышу на гараж или пристройку, чтобы она прослужила как можно дольше, то угол наклона должен составлять 20-45 градусов. В этом случае на крыше не будет скапливаться снег или мусор благодаря гладкой и скользкой поверхности материала.

Стропильная система кровли изготавливается из профнастила так же, как и для других видов кровельных материалов. Для этого используются сухие доски и бруски, лучше всего, если они будут из древесины хвойных пород. Сам материал отличается очень малым весом, поэтому дополнительного армирования стропил и обвязочных балок не обойтись.

На фото беседок с односкатной крышей из профнастила видно, что для данного вида строительства гидроизоляция и утеплитель не нужны, достаточно всего одного слоя материала. Конечно, если из этого материала нужно построить сарай с односкатной крышей, то без минимального кровельного торта вам не обойтись.

Профлист идеально подходит для отделки крыши небольшого загородного дома

Профнастил фиксируется с помощью саморезов.Листы следует скреплять между собой с нахлестом 25-30 см, а при скреплении нужно сдвигать снизу вверх. Шаг между застежками зависит от типа листа и размера волны, поэтому этот параметр следует уточнять при покупке.

Полезный совет! Не закручивайте шурупы слишком сильно, иначе вы повредите изоляцию и верхний слой покрытия. Во избежание коррозии мест крепления рекомендуется покрыть их специальной краской или лаком.

Как видите, гофрированный картон монтируется так же просто, как металлочерепица, имея немного менее эстетичный вид, но и меньшую стоимость. Хороший вариант для хозяйственных построек и нежилых построек.

Ондулин кровля

Ондулин еще называют еврошифером, и выглядит он как гофрированные листы из целлюлозных волокон, пропитанных битумом. Верхний слой ондулина - это специальное покрытие, защищающее от влаги и других негативных явлений. Если вы планируете сделать односкатную крышу из ондулина пристройкой к дому, то вам следует знать о ее положительных и отрицательных качествах.

В первую категорию входят:

  • высокий уровень устойчивости к различным негативным климатическим воздействиям, например, дождю или снегу;
  • большая продольная гибкость, что позволяет ему не ломаться под действием больших нагрузок, а только гнуться;
  • очень легкий лист - всего 4 кг / м²;
  • можно монтировать поверх старой крыши в качестве вторичного покрытия;
  • отличается долгим сроком службы - около 50 лет;
  • Обладает высокой водонепроницаемостью.
Листы ондулина изготовлены из волокон на основе целлюлозы с битумной пропиткой

Недостатки материала:

  • не особо привлекательный внешний вид, разнообразия цветов и оттенков практически нет (обычно на рынке представлено всего три варианта), рельефный рисунок слабый;
  • теряет цвет примерно через 5 лет после начала эксплуатации;
  • при низких температурах становится хрупким и легко ломается под давлением.

На фото односкатных крыш частных домов из ондулина хорошо видно, что для этого типа рубероида характерен относительно небольшой угол наклона ската - от 6 градусов.Кстати, вид обрешетки под этот материал во многом зависит от уклона пандуса.

Ондулин хорош тем, что из него можно возводить любой тип здания. Применяется в частном строительстве, сельском хозяйстве, при возведении промышленных зданий и хозяйственных построек к дому. Его цена не слишком высока, поэтому такой выбор не ударит по вашему кошельку.

Особенности кровли из битумной черепицы

Основа так называемой битумной черепицы - стекловолокно или органическая целлюлоза.Листы этих материалов пропитаны битумом (отсюда и название), а внешняя сторона покрыта базальтовым гранулятом. Этот вид кровли стоит намного дороже предыдущих, однако это с лихвой компенсируется его достоинствами:

  • при установке битумной черепицы получается очень небольшой процент отходов;
  • можно укладывать на склонах со сложной геометрией и большим количеством надстроек;
  • Обладает отличными звуко- и гидроизоляционными характеристиками;
  • вес квадратного метра материала до 20 кг;
  • хорошо переносит перепады температур, а также высокие и низкие температуры;
  • не горит, а также самозатухает;
  • Имеет привлекательный внешний вид и широкую цветовую гамму и варианты дизайна;
  • долговечность - до 60 лет службы;
  • устойчив к механическим воздействиям;
  • может имитировать рисунок других видов плитки.
Монтаж битумной черепицы особых трудностей не вызывает

Для одноэтажного дома с односкатной крышей битумная черепица - практически идеальный выбор, если для этого достаточно средств. К недостаткам материала можно отнести следующие:

  • повышенная хрупкость материала при низких температурах;
  • Для установки
  • требуется сплошная обрешетка и оборудование системы вентиляции;
  • высокая цена.

Проект одноэтажного дома с односкатной крышей из битумной черепицы предполагает угол наклона 18 градусов.

Шифер как один из самых дешевых материалов

Главное достоинство такого рубероида, как шифер, - это срок его службы. При правильной установке и уходе он превышает 50 лет, а это очень хороший показатель. Кроме того, шифер отличается следующими достоинствами:

  • очень недорого;
  • не проводит электричество;
  • устойчив к коррозии и высоким температурам.

К недостаткам можно отнести большой вес листов, из-за чего их сложно монтировать в одиночку, а также хрупкость шифера, вредность асбестовой пыли для здоровья и непривлекательный внешний вид.

Полезный совет! Если в качестве покрытия для кровли выбрать шифер, то серость его дизайна можно разбавить, покрасив поверхность листов специальными красками.

Срок службы шиферной кровли - более 50 лет

Кровельная сталь и алюминий - дешево и сердито

По стоимости кровельная сталь вполне может составить конкуренцию шиферу и другим недорогим материалам. К его достоинствам можно отнести простоту установки и эксплуатации, малый вес и возможность покрывать склоны сложной конфигурации.Последний параметр достигается за счет большой гибкости стальных листов.

К сожалению, этот материал имеет ряд существенных недостатков. Главный из них - очень высокий уровень шума во время осадков. Во время дождя или града даже лучшая звукоизоляция не спасает от шума стальных листов, поэтому этот вид материала в основном используется для хозяйственных построек.

Еще один минус - скромный внешний вид. Сделать скат на крышу бани из кровельной стали, как из металлочерепицы, так красиво - при всем желании не получится, поэтому стальные листы используются там, где на первом месте экономия, а не дизайн.

Кровля из алюминиевых листов имеет практически те же достоинства и недостатки, что и стальные. Единственное существенное отличие - способ установки. Алюминиевая крыша крепится к обрешетке с помощью специальных климеров - язычков, которые позволяют листам двигаться при перепадах температур, исключая их деформацию.

Керамическая плитка - приверженность традициям

Проект двухэтажного дома с односкатной крышей из керамической черепицы уже более ста лет считается классикой.В настоящее время этот материал может быть сделан из обожженной глины или из смеси песка и цемента. Свойства обоих вариантов очень похожи, но второй отличается большей толщиной и грубым дизайном.

К достоинствам плитки можно отнести следующие качества:

  • высокий уровень тепло- и шумоизоляции;
  • устойчивость к разного рода климатическим воздействиям;
  • экологичность;
  • очень высокий срок службы - более 100 лет;
  • Большой выбор вариантов дизайна и расцветки.
Керамическая плитка отличается большим весом и дороговизной.

Если говорить о недостатках плитки, то это большой вес, из-за которого потребуется смонтировать армированную стропильную систему, сложность в установке и довольно высокая стоимость.

Добавить комментарий
