Вкручивание винтовых свай своими руками, инструкция закручивания

Самостоятельно построить фундамент – поступок, вызывающий уважение. Но многие отказываются от этой идеи, считая, что без специального образования, тяжелой строительной техники и массы свободного времени, это невозможно. Многим данная задача кажется невыполнимой без привлечения бригады опытных строителей. Но мало кто знает, что использование винтовых свай может значительно удешевить строительство, а сам процесс возведения свайного фундамента своими руками займет всего лишь 1-2 дня.

Но, как бы там ни было, без специальных инструментов не обойтись. Для работы нам понадобятся:

  • Винтовые сваи, подходящие под ваше строение и план будущего фундамента. (Если вы не смогли подобрать сваи самостоятельно, наши специалисты всегда готовы дать подробную и бесплатную консультацию по телефону или в офисе компании) Однако предположим, что сваи у вас уже есть.
  • Оголовки 250*250мм (если таковые предусмотрены проектом)
  • Колышки, для разметки свайного поля
  • Лопата
  • Рулетка
  • Маркер по металлу белый
  • Магнитный уровень
  • Водяной уровень или нивелир
  • Металлический лом
  • Два рычага. (Трубы длиной 2-3 метра, одевающиеся на металлический лом)
  • Болгарка с отрезными дисками по металлу
  • Сварочный аппарат
  • Генератор (если на участке отсутствует электричество)
  • Цемент, песок, вода
  • Емкость для замешивания бетонного раствора
  • Антикоррозийное покрытие, для обработки сварного шва
  • А также помощники, в количестве трех человек.



Этапы установки винтовых свай:

1. Разметка свайного поля.



Перед тем как начать закручивание винтовых свай, следует выполнить разметку свайного поля. Конструкции необходимо установить на определенном расстоянии друг от друга (не более 3 м). При несоблюдении данного правила фундамент не наберет нужную несущую способность и в будущем может возникнуть провисание обвязочного бруса.

2. Выставление периметра.

Затем Затем следует выставление периметра. В первую очередь следует измерить диагонали, установить колышки в четырех углах по периметру дома. Формула вычисления диагонали показана на рисунке.



3. Закручивание угловых свай.



Этот этап нужно выполнить строго по центру бруса. Следовательно, если размеры вашего дома даны по краям, вам необходимо вычесть половину ширины бруса с одной и, с другой стороны.



4. Вкручивание остальных винтовых свай.

Сперва необходимо выкопать приямок в месте, которое вы наметили. Глубина приямка не должна превышать 0.5 — 0.7 метра. Сваи следует вкрутить в грунт на глубину не менее 1.7 метра, во избежание выпирания под действием морозного пучения. Процесс вкручивания винтовых свай может производиться как вручную, так и с помощью специальных устройств.

Основная несущая способность сваи достигается только при упоре на достаточно мощный слой грунта. Закручивать сваи необходимо до их полной остановки. Пока свая входит, ее нужно крутить. Только когда она встала, что называется «намертво», и дальше уже не идет, можно считать ее правильно заглубленной.



В технологическое отверстие на конце сваи вставляется лом. Далее, с двух сторон следует надеть на него трубу большего диаметра, которая послужит рычагом. На ствол сваи нужно прикрепить магнитный уровень. Угол наклона не должен превышать 1,5 — 2 градуса. В обратном случае произойдет неравномерное распределение нагрузки, и как следствие деформация сваи. От правильности закручивания винтовых свай зависят надежность и качество фундамента в целом.





5. Обрезка винтовых свай.

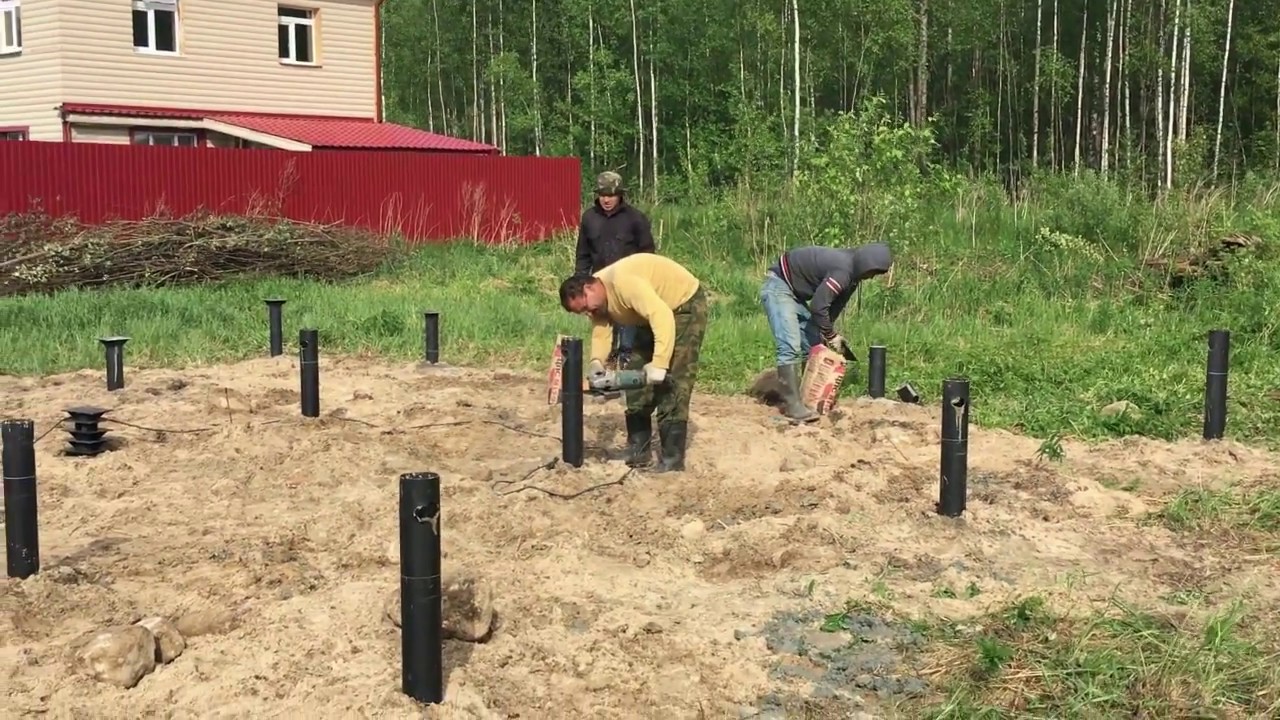

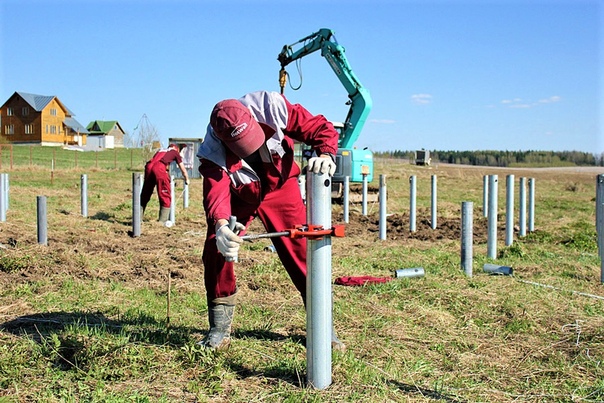

Далее следует обрезка свай, которая выполняется с применением нивелира или же гидроуровня. Обрезать следует не менее 10 см (данная длина – длина технологического отверстия).



6. Бетонирование винтовых свай.

После этого сваи нужно забетонировать. Для этого необходимо использовать раствор цемента-песка марки от М150. Бетонирование винтовых свай нужно лишь для того, чтобы выместить весь кислород из полости ствола сваи, тем самым защитив её от коррозии изнутри. (Нет кислорода – нет коррозии!)



7. Установка оголовков.

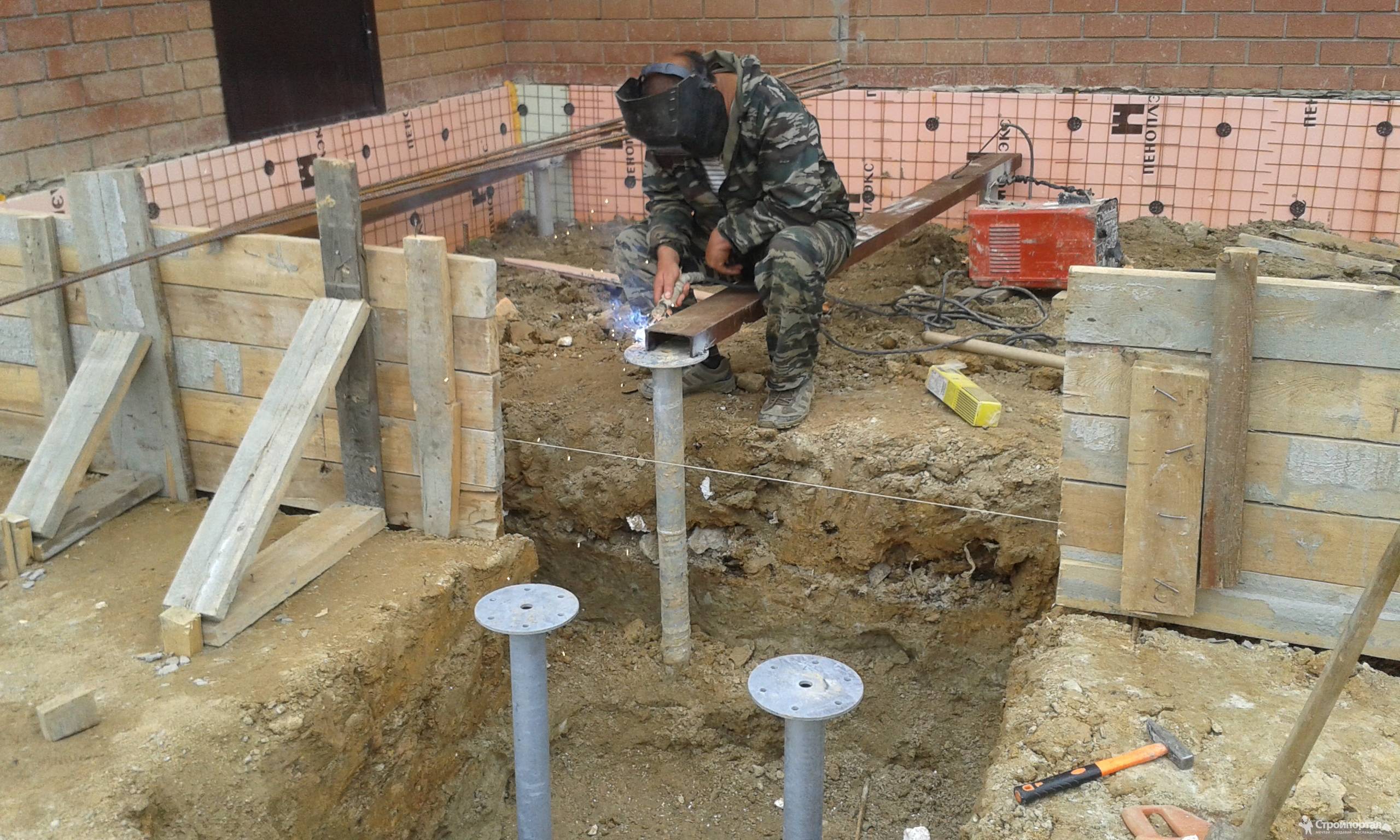

Завершающим этапом установки является приваривание оголовков. Оголовок, нужно надеть на сваю и приварить. Сварной шов следует зачистить, после чего обработать антикоррозийным покрытием.



При правильном строительстве свайно-винтового основания, оно способно простоять десятилетия. Важно сразу отказаться от экономии на материале для возведения фундамента.

Заказывая сваи на нашем заводе, вы можете быть уверены в их качестве. Мы сотрудничаем с ведущими поставщиками металла. Поэтому мы предлагаем оптимальные цены на реализуемый ассортимент.

Несмотря на то, что монтаж винтовых свай можно выполнить самостоятельно, иногда трудно сориентироваться в последовательности действий. Наш завод предлагает услуги квалифицированных монтажников. Они осуществят установку свай качественно, согласно действующим стандартам и нормам. Фундамент на винтовых сваях нашего производства отличается прочностью независимо от типа грунта.

Мы всегда поможем подобрать изделие по диаметру и типу. Также у нас вы сможете рассчитать необходимый типоразмер свай для вашего проекта. Таким образом, вы сэкономите не только деньги, но и время. Сегодня винтовая свая – это оптимальный материал для быстрого и надежного возведения фундамента.

Технология монтажа винтовых свай — устройство, смета, расценка

Монтаж винтовых свай состоит из нескольких этапов. На каждом из них должны строго соблюдаться технологии, в противном случае пострадает надежность всей конструкции. Сделаем короткий обзор и расскажем о каждом этапе.

1. Подготовка и проектирование

До того как осуществлять монтаж фундамента на винтовых сваях, нужно ответить на некоторые вопросы:

  • Можно ли применять винтовые сваи на данном участке? Есть ли здесь скальные породы, которые могут затруднить установку?
  • Какого диаметра должны быть сваи?
  • Как глубоко нужно ввинчивать сваи в грунт (минимальная глубина – 1,5 м)?
  • В каких местах устанавливать сваи?

Наши профессионалы оценивают ситуацию и принимают решение на стадии проектирования и составления сметы. После этого можно приступать к работам на участке.

2. Разметка

Предварительно нужно отметить места, в которых будут устанавливаться сваи. Нужно точно знать, сколько их потребуется. Технология установки винтовых свай допускает минимальное расстояние между соседними 2,9 м. Оптимальное же расстояние определяется видом строения и характером почвы.

Обычно фундамент на винтовых сваях по технологии начинают монтировать с углов строения. Затем между ними для удобства и точности можно натянуть шпагат.

3. Устанавливаем винтовые сваи: технология монтажа

В месте установки выкапывают лунку глубиной 20 – 25 см. Иногда, если свая начинает рыхлить грунт и не завинчивается, приходится рыть лунки глубиной до 50 см. Технология ввинчивания винтовых свай предусматривает два способа: ручной и при помощи специального оборудования:

У нас есть необходимое оборудование, при помощи которого работа выполняется быстро и точно. Сваи устанавливаются строго на одном уровне.

Посмотрите на технологию монтажа винтовых свай на видео:

  • При ручном способе конец сваи с винтом устанавливают лунку. В ее верхней части фиксируют рычаг в виде лома или железной арматуры. Два человека, держась за рычаг, двигаются по кругу и завинчивают сваю. Третий должен контролировать, насколько ровно она входит в грунт (максимально допустимое отклонение от вертикальной оси – 1 — 2⁰).

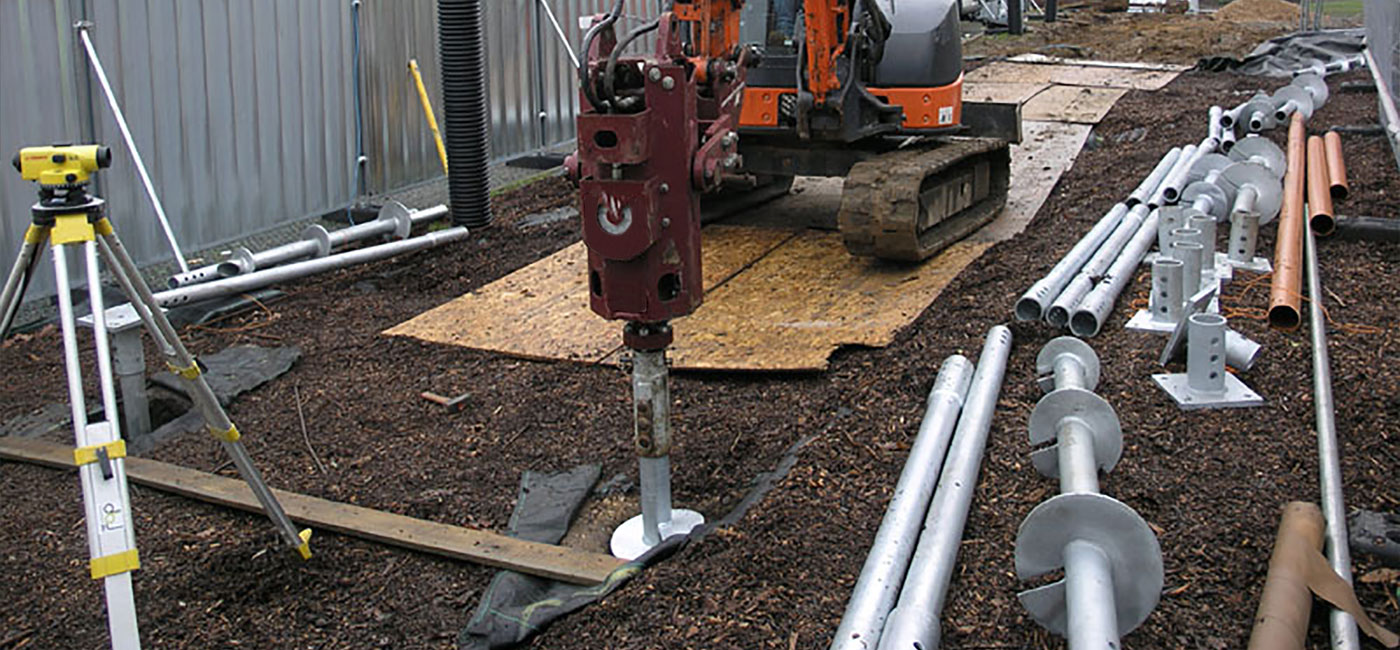

  • При помощи специальной техники. Это значительно ускоряет и облегчает работу, так как отпадает необходимость использовать мускульную силу, на сваю прилагается нагрузка в вертикальном направлении. Используется трактор или миниэкскаватор, на котором установлен сваекрут.

Обратите внимание: технология установки винтовых свай на видео показывает, что один человек выполняет работу, в то время как второй контролирует этот процесс визуально. Очень важно, чтобы свая вошла в грунт ровно: от этого зависит прочность всей конструкции. Там, где особенности грунта дают такую возможность, можно использовать строительный уровень.

4. Бетонирование

Технология устройства винтовых свайных фундаментов предполагает бетонирование каждой сваи. Это помогает укрепить их в грунте. При установке временных сооружений бетонировать сваи не обязательно: в будущем их можно будет выкрутить и использовать повторно.

5. Соединение свай

Для повышения прочности фундамента ввинченные в землю сваи скрепляют между собой. В качестве скрепляющего элемента технология строительства фундамента на сваях допускает использование швелера, бруса, монолитных железобетонных плит, железобетонного ростверка.

Изготовление и устройство винтовых свай от «Радосваи»

Компания «РадоСваи» использует современные технологии производства подобных свай, и поэтому предлагает продукцию высокого уровня качества:

  • Мы производим сваи из высококачественных марок стали.
  • У нас можно приобрести винтовые сваи разного диаметра для различных видов конструкций. Они способны выдерживать большие нагрузки не один десяток лет.
  • Оптимальный диаметр опоры позволяет надежно устанавливать на ней сооружение.
  • Особое внимание уделено качеству винтовой части сваи, ведь именно она фиксирует конструкцию в грунте.
  • Качественное наружное покрытие обеспечивает надежную защиту от коррозии.

Выбирая «РадоСваи» — вы выбираете качество, надежность, уверенность и выгодную стоимость винтовых свай.

Установка винтовых свай: пошаговая инструкция

Фундамент является главной частью здания, удерживающей на себе всю нагрузку. Среди большого разнообразия фундаментов, свайный пользуется особой популярностью. Качественно установленные сваи обеспечивают длительную и бесперебойную эксплуатацию фундамента. О том, как установить винтовые сваи и о том как вкручивать винтовые сваи рассмотрим далее.

Оглавление:

  1. Винтовые сваи: особенности и преимущества
  2. Винтовые сваи фото и разновидности
  3. Технология установки винтовых свай: особенности свайного фундамента
  4. Винтовые сваи монтаж своими руками
  5. Расчет винтовых свай и их установка
  6. Установка винтовых свай своими руками
  7. Как сделать винтовую сваю: технология и особенности

Винтовые сваи: особенности и преимущества

Сваи винтового характера отличаются от стандартных свай тем, что имеют ствол и определенное количество лопастей, с помощью которых углубляются в землю.

Сфера применения винтовых свай не ограничивается фундаментами малоэтажных зданий, они также используются в таких целях:

  • обустройство фундамента под мачту;
  • изготовление каркасных сооружений, таких как склады;
  • установка легких конструкций в виде рекламных щитов или ограждений;
  • в качестве основы под гидротехнические сооружения;
  • места, требующие исключения вибрации в процессе строительства фундамента;
  • основания для временных зданий или павильонов;
  • дополнительное усиление монолитного фундамента;
  • изготовление теплиц промышленного типа;
  • фундамент под капительные постройки.

Среди достоинств использования винтовых свай в процессе сооружения фундамента, прежде всего выделяют:

  • значительную экономию материальных расходов, по сравнению с монолитными типами фундаментов;
  • все работы удается провести за один, максимум два дня;
  • отличный вариант для проведения работ на грунтах с определенными сложностями;
  • хорошая прочностью и высокая устойчивость перед нагрузками;
  • практически не изменяется ландшафт всей территории;
  • изготовление фундамента проводиться в любое время года, независимо от погоды или климата данного региона;
  • минимальный срок эксплуатации данного фундамента составляет 45 лет;
  • использование в процессе постройки пирсов или причалов;
  • легкость распределения несущих нагрузок.

Кроме того, монтаж винтового свайного фундамента, в некоторых случаях, предполагает полный отказ от выполнения работ, связанных с землей. Для того, чтобы построить такой фундамент не потребуется специальное оборудование или техника.

Этот фундамент является отличным вариантом для строительства домов, которые располагаются на наклонных поверхностях или вблизи рек и даже морей.

Особой актуальностью пользуется данный фундамент в городской местности. Так, при наличии насыщенной коммуникационной системы, он позволяет соорудить здание, при этом не разрушая естественного ландшафта и других соседних конструкций.

Также, фундамент, в основе которого лежат винтовые сваи позволяет продолжать работу над возведением дома сразу после их установки. Данный фундамент, в отличии от ленточного, не нуждается в дополнительном времени для отстаивания. Кроме того, с помощью винтовых свай, сооружают дополнительные пристройки и помещения вблизи дома, то есть его проектирование может меняться на всем этапе работ.

Также, сооружение фундамента на винтовых сваях позволяет получить экологически чистое основание для дома. Свайная конструкция позволяет обеспечить определенную вентиляцию, а для ее ремонта потребуется меньше средств, чем на реконструкцию монолитного фундамента.

Среди недостатков винтовых свай выделяют:

  • отсутствие возможности в использовании на грунтах скального или крупнообломочного типа;
  • возможность проседания грунта и деформации строения, при установке на ранее неизученных грунтах;
  • подверженность некачественных свай коррозии и их постепенное разрушение;
  • возможность строительства только небольших домов.

Винтовые сваи фото и разновидности

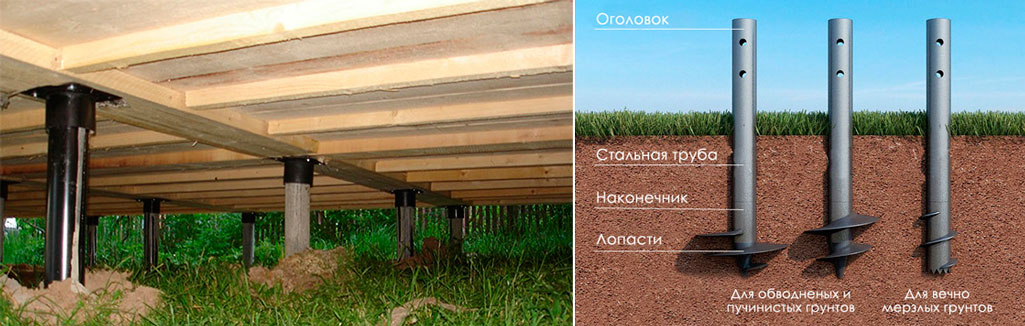

В соотношении с конструктивными особенностями винтовых свай, они бывают:

1. Конструкциями с широкими лопастями — на них находится одна или две лопасти, рассчитанные на осуществление не более трех витков. Данный вариант подходит исключительно для строительства облегченных конструкций.

Еще одна разновидность свай с широкими лопастями отличается наличием более двух лопастей. Такие сваи устанавливаются на ответственных узлах, несущих стенах, заборах, ангарах, которые имеют более чем два этажа.

2. Второй вариант — сваи, которые имеют в своем составе ствол с большим количеством накрученных на него лопастей.

Некоторые устройства модифицируют для установки в грунты, находящиеся в суровом климате. Таким образом, их конструкция состоит из винтовой лопасти, которая приварена к поверхности самого ствола.

Такие варианты устанавливаются на каменных, труднообрабатываемых грунтах. С их помощью сооружаются здания с облегченной конструкцией, заборы и т.д. Наличие литого наконечника упрощает работу над данным типом фундамента.

Диаметр винтовых свай рассчитывается исходя из общего веса здания, нагрузки, которую он должен выдержать и индивидуальных особенностей местности.

В соотношении с особенностями строения, винтовые сваи бывают:

  • литыми;
  • сварными.

Второй вариант имеет вид стальной трубы, на которую установлены и приварены лопасти. Одна часть трубы отличается наличием конусообразной формы. Кроме того, для обработки материала используются специальные антикоррозийные составы.

Для формирования конуса и лопастей используется специальная плазменная резка, отличающаяся высоким качеством работы. Винтовые сваи размеры имеют разные, однако, в строительстве зданий, имеющих в своем составе не более двух этажей, самые популярные сваи диаметром 10,8 см.

Среди сварных винтовых свай выделяют такие их разновидности:

  • сваи, используемые на каменистой почве, обеспечивает отличную адгезию фундамента и грунта;
  • для зданий, относящихся к малоэтажному строительству, у таких свай имеется открытый тип наконечника, с помощью которого свая хорошо фиксируется на поверхности грунта;
  • сваи с закрытым типом наконечника — менее распространены.

Литый вариант сваи изготавливается в определенных условиях и предполагает более крепкую конструкцию, которая способна выдержать огромные нагрузки. Данные сваи имеют более длительный срок эксплуатации, нежели сварные. Кроме того, стоимость таких свай также на порядок выше.

Среди литых свай следует выделить:

  • сваи со средними лопастями, легко проникают в талые грунты;
  • в вечномерзлых грунтах применяют сваи с маленьким диаметром;
  • стандартный тип свай распространен при возведении небольших зданий жилого назначения.

Винтовые сваи материал — чаще всего для их изготовления используется сталь, которую перед установкой свай обрабатывают антикоррозийными растворами.

Технология установки винтовых свай: особенности свайного фундамента

Сфера изобретения свайного фундамента связана с военной отраслью, так как именно здесь, с его помощью удавалось построить крепкие опоры или здания за кратчайшие сроки.

Позже, применение свайного фундамента распространилось на строительство малоэтажных зданий. Сейчас, существуют новые типы свай, которые позволяют обустраивать с их помощью не только фундаменты для облегченных домов, но и многоэтажные здания.

Чаще всего, использование винтово свайного фундамента связано с:

  • обустройством фундамента на сложном рельефе местности;
  • наличием большого количества влаги в почве;
  • наличие уже обустроенного ландшафта;
  • отсутствие возможности в проведении земляных работ;
  • замена или реставрация фундамента;
  • слишком глубокое промерзание грунта.

Винтовые сваи монтаж своими руками

Главной частью винтово свайного фундамента являются сваи. Они имеют вид обычной стальной трубы, изготовленной из металла, с минимальной толщиной в четыре миллиметра. Острый конец винтовой сваи имеет режущую лопасть, которая и позволяет производить ввинчивание. Для установки сваи достаточно двух, трех человек.

Если объект строительства отличается наличием определенных перепадов или других нагрузок, рекомендуется использовать сваи, острый конец которых оснащен двумя лопастями. Таким образом, любая постройка обретет дополнительную мощность.

Среднее значение диаметра лопастей составляет от 20 до 80 см. Внешний вид сваи сравнивают с большим саморезом, ее диаметр составляет от 5 до 35 см. Длина сваи напрямую зависит от местности, в которой ее устанавливают, данное значение колеблется в пределах от двух до десяти метров. Минимальные сваи подходят для обустройства ограждений или установки рекламных щитов.

Кроме того, возможен вариант монтажа полой или цельной сваи. Из-за перпендикулярного размещения лопастей сваи удается избежать разрыхления грунта. Среднее значение несущей способности винтовых свай составляет от 5000 до 25000 кг.

В соотношении с типом установки винтовых свай, следует выделить такие проекты их расположения:

  • монтаж одиночной сваи — применяются в процессе пристройки определенного здания к уже имеющемуся объекту;
  • стандартное расположение — установка под конструкцию из колонн или основных строительных конструкций;
  • монтаж свайных лент — применяются для обустройства жилых зданий;

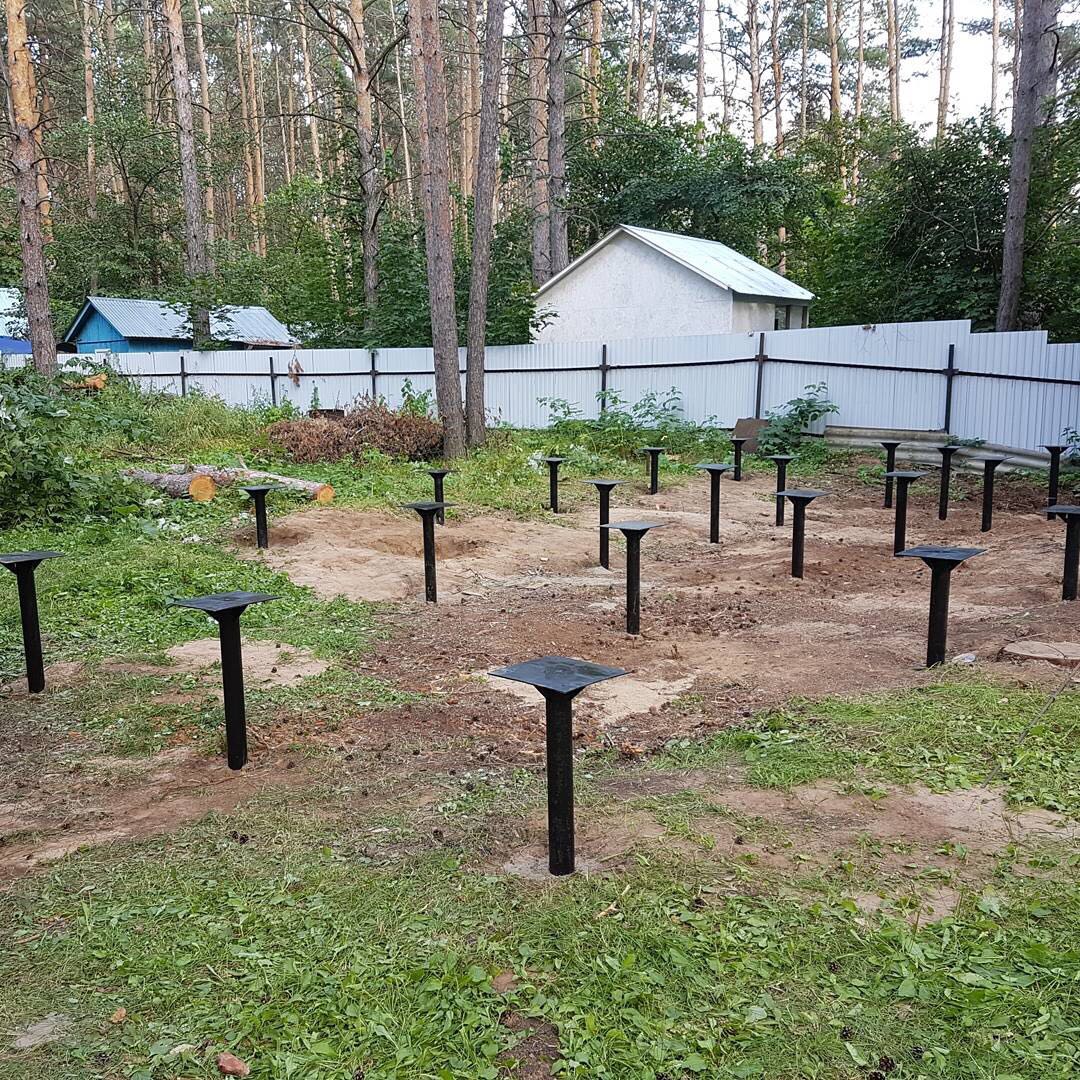

  • поле из свай — используется в малоэтажном строительстве, позволяет оборудовать более мощный фундамент, чем свайные ленты.

Если сваи устанавливаются под деревянный дом, то они должны иметь литый наконечник, отличающийся мощностью и долговечностью.

Кроме того, обратите внимание на защиту материала от внешних раздражителей. Возможен вариант осуществления тестового ввинчивания, при наличии поврежденных участков на поверхности сваи, следует отказаться от покупки данного материала.

Учтите, что самым лучшим покрытием является высококачественная смола на полиуретановой основе. Кроме того, высоким уровнем надежности отличается применение оцинкованных свай, для их обработки используется горячая оцинковка. Кроме того, они имеют как внешнюю, так и внутреннюю защиту.

Расчет винтовых свай и их установка

После покупки свай и проверки их качества, следует немаловажный процесс их установки. Сначала определяется место монтажа каждой сваи, делается разметка участка. После подготовки территории, следует заглубление каждой сваи в почву. Для этого потребуется два, три человека, в зависимости от размера сваи.

Учтите, что погода или время года, практически не играют роли при выполнении данного процесса. Поэтому, работы можно проводить в любое время.

Перед покупкой свай следует четко определиться с их размером. Если здание состоит из одного этажа, то достаточно материала диаметром в 10,8 см. Такие по размеру сваи отличаются легкостью и простотой установки.

Далее проводятся расчеты по определению количества свай, необходимых для обеспечения прочности фундамента. Если в процессе выполнения работ по строительству дома используются тяжелые материалы, или если здание имеет более одного этажа, следует увеличить количество материала для возведения его фундамента.

Установка винтовых свай своими руками

Обустройство фундамента начинается с проведения исследования грунта, на котором возводиться здание. Таким образом, удается определить на какой глубине заложены грунтовые воды, и какие пласты грунта присутствуют в данной местности.

Если работы проводятся вручную, то один из людей следит за качеством и ровностью вкручивания сваи, а другие, проводят непосредственный ее монтаж. После того как свая установлена, она обрезается в соответствии с определенным уровнем и заливается бетонным раствором.

Когда бетон застынет на каждую сваю устанавливается металлическая конструкция в виде оголовка. Чтобы равномерно распределить нагрузку по всему периметру здания, следует провести обвязку свай. Чтобы фундамент приобрел дополнительную прочность, для этих целей используется швеллер.

Учтите, что в процессе проведения работ на неровных грунтах, сваи будут отличаться по высоте, но они должны быть расположены на одном уровне. Чтобы установить одну среднюю по размерам сваю, достаточно пол часа.

Как сделать винтовую сваю: технология и особенности

Для того, чтобы самостоятельно сделать качественные сваи, требуется огромный опыт работы со сварочным аппаратом. Однако, если планируется постройка небольшого складского помещения или хозпостройки, самодельные сваи позволят значительно сэкономить на строительстве фундамента.

Чертеж винтовой сваи поможет определить количество лопастей и процесс ее изготовления. Для работы потребуется полая стальная труба, диаметр которой составляет от 7 до 10 см. Кроме того, необходимо наличие наконечника и лопастей.

Для изготовления наконечника следует согнуть металлический лист в конусообразную форму и сварить его на участке шва.

Место стыка между лопастями и наконечником необходимо зачистить, используя наждачную бумагу. В соответствии с глубиной промерзания почвы определяется длина сваи. Для этих целей используются специальные формулы и расчеты.

На сваю, то есть трубу приваривают элементы в виде лопастей и наконечника. Далее, вся конструкция обрабатывается с использованием антикоррозийного раствора.

Кроме того, возможен вариант применения битумной мастики или грунтовки, предназначенной для нанесения на металлические поверхности.

Сверху сваи нужно оборудовать отверстие для монтажа лома, который обеспечит ее установку в грунт. Интервал установки самодельных свай составляет 50 см.

Винтовые сваи установка видео:

Монтаж винтовых свай: способы и порядок установки

Способы установки свай

Для любого свайного фундамента основополагающим моментом его надежности будет являться расчет необходимого диаметра, высоты и количества свай, которые будут погружены в землю и держать на себе дом. Также следует не забывать, что монтаж винтовых свай необходимо осуществлять в строгом соответствии с технологией.

Итак, как было сказано, существует два способа монтажа такого фундамента:

  1. вручную, с помощью подручных приспособлений, которыми сваи вкручиваются в землю мускульной силой;
  2. механический, когда для устройства фундамента используется специальная техника, с помощью которой столбы вкручиваются в землю.

Каждый способ будет иметь свои особенности, но выбор будет в первую очередь зависеть от наличия финансовых средств.

Подготовительные работы

Свайный фундамент требует к себе особого внимания, так как неправильный монтаж его элементов может привести к разрушению конструкции всего дома. Поэтому алгоритм подготовительных работ необходимо знать четко ему следовать.

1. Определиться с технологией. Если она будет осуществляться своими руками, то слишком длинные сваи не подойдут для этого. Если же установка будет осуществляться с помощью буронабивных установок, то необходимо будет заранее обеспечить свободный подъезд техники к месту монтажа.

2. Создание чертежа будущего строения, подготовка сметы расчет количества свай и других материалов. Сваи должны располагаться под каждым углом, а также в местах пересечения несущих и внутренних стен дома. Шаг между ними не должен превышать 1-3 метров, в зависимости от веса конструкции.

3. После того, как готова смета, нужно подготовить участок, где будет располагаться сооружение, и приступать к работам.

Технология установки свай своими руками

Технология монтажа буровых свай вручную предусматривает наличие небольшой строительной бригады. Обычно это 4-5 рабочих в зависимости от глубины бурения, диаметра и высоты свай.

Начинается же все с расчистки земельного участка. Это важный этап перед установкой свай, проводимый следующим образом. Участок зачищается с помощью садовой техники, выравнивается монтажным уровнем. Затем с него убираются все бугры и ямки, делается ровная поверхность. На ней необходимо подготовить разметку под сваи. Она может быть сделана с помощью маячков, ну или простыми углублениями в грунте. После этого можно приступать к ввинчиванию.

Перед ввинчиванием сваи нужно дополнительно обработать антикоррозийным или гидроизоляционным слоем. Некоторые скажут, что процесс их производства предусматривает нанесение специального защитного слоя, но при ввинчивании в твердую почву оцинковка или антикоррозийное покрытие, нанесенное при их производстве, может стереться или повредится. Поэтому в смету расходов обязательно нужно внести битумную мастику и обработать ей в два слоя каждую сваю.

Технология установки свай своими руками будет следующая:

  1. Выкапывается небольшая ямка, в которую устанавливается свая. В ее ушки продеваются металлические пруты (или лом). По два человека с каждой стороны, начинают ее вкручивать в грунт. В это время еще один человек постоянно контролирует вертикальный вход сваи в землю. Такой способ включает в себя одну особенность, связанную с допустимым наклоном сваи от своей оси в 1-2 сантиметра.
  2. После того, как первая угловая свая установлена, начинается монтаж второй угловой. Первые столбы ставятся именно по углам сооружения. Когда второй столб вкручен, между ними кладется ровный уголок или швеллер, с помощью которого осуществляется проверка, на одном ли уровне они стоят. Это тоже важное техническое требование, т.к. от этого зависеть ровность ростверка и цокольного этажа (если такой планируется), а также устойчивость всего дома.
  3. Когда углы выровнены, можно приступать к монтажу остальных свай, которые должны быть тоже на уровне угловых. Бывают случаи, когда столб упирается в твердый предмет. Если это происходит на глубине 1,5-2 метра, то бурить дальше не нужно (достигнута глубина промерзания). Если меньше, то мешающий предмет придется выкопать.

Технология установки свай механическим способом

Установка винтовых свай механическим способом, предусматривает ввинчивание их с помощью специальных буронабивных приспособлений.Происходит это следующим образом. После подготовки участка, откуда убирается весь мусор, выкорчевываются деревья, пни, выравниваются бугры и ямы. К нему подвозят буронабивное приспособление.

Свая устанавливается в технологическое отверстие, буронабивная техника начинает вкручивать ее в землю на необходимую глубину. Происходит контроль глубины погружения, а также вертикальность.

Такой вариант очень быстрый, но у него есть один минус. Буронабивные приспособления стоят дорого, даже если их брать в аренду. Но плюсов у буронабивной техники еще больше. Поэтому в общей смете, если решено привлекать буронабивную технику, на это должны быть заложены средства.

Сваи также должны быть обработаны мастикой.

Особенности металлических винтовых свай

Они производятся из пустотелых металлических труб, состоят из основания и острия, на котором располагаются винтовые волны. Поверх навариваются специальные ушки для крепления бурового инструмента, либо металлических прутьев, для последующего ввинчивания.

Технология их производства также предусматривает возможность наваривания площадок под ростверки или заливания бетона в полость трубы. Также в процессе производства сваи покрываются антикоррозийными материалами, либо покрытиями (например, цинк).

Создание ростверка

Приваривание к сваям специальных площадок и хомутов под последующий ростверк, следующего элемента общей фундаментной конструкции. Это дает возможность для создания прочного основания под пол. Его можно зашить сайдингом и утеплить.

Существует три вида ростверка.

  • Бетонный.
  • Деревянный.
  • Металлический.

В первом случае он создается путем монтирования деревянной опалубки, которая будет опоясывать все сваи, армирования из металлической арматуры, заливания бетона. В основном применяется для возведения промышленных и тяжелых конструкций. Цокольный этаж, обделанный сайдингом, под такую конструкцию не подойдет. Кроме этого, смета строительства увеличится в несколько раз.

Во втором случае ростверк делается из деревянных брусков, так называемых лагов. Данная конструкция не такая прочная, как бетонная, но хорошо подойдет под цокольный этаж деревянного или каркасного дома, поскольку на нее будет легко наносить сайдинг. В смету лучше сразу включить такие материалы как сайдинг и утеплитель с брусами под обрешетку. Это самый распространенный способ под любое частное строительство.

Третий вариант предусматривает создание мощной конструкции под тяжелый дом. Соорудить цокольный этаж в данном случае можно, но для отделки его сайдингом и утеплителем понадобятся дополнительные материалы, из которых будет создаваться внешняя конструкция, на которую уже и будет крепиться обрешетка под сайдинг.

Самым оптимальным способом является вариант, связанный с созданием ростверка из дерева. На него материал можно будет легко крепить сайдинг и утеплитель, предварительно сделав обрешетку.

Как соорудить цокольный этаж

Самый легкий способ — это приобрести столбы высотой 3,5-4 метра. При стандартной почве они будут углублены на 1,5-2 метра, а выглядывать из земли на 2,5-3 метра. Этого будет достаточно. Затем между столбами, помимо ростверка, создается металлический каркас, к которому можно прикрепить деревянные плиты или каркасные панели.

С внешней стороны они закроются утеплителем и зашьются сайдингом, а с внутренней — будут отделаны специальными материалами. Пол такого помещения придется бетонировать на глубину 30-40 сантиметров, что станет дополнительным креплением и ребром жесткости для свай.

Итак, установка винтовых свай не представляет особых трудностей. А стоимость таких работ будет напрямую зависеть от способа бурения и выбранного типа ростверка.

Видео по теме

Технология монтажа свай для фундамента

Винтовая свая – это цилиндрическая полая труба из металла, нижняя часть которой оснащена винтообразным стальным наконечником – литым или сварным. Наконечник вкручивают на нужную глубину в почву и фиксируется. Это позволяет производить монтаж свайно-винтового фундамента даже без строительной тяжёлой техники.  Опорные элементы ввинчиваются в грунт вручную простым инструментом.

Правильная комбинация группы свай и соблюдение технологии обеспечат неподвижную опору и предотвратят колебания строения. Особенно важно это для слабых (болотистых, печинистых) грунтов и участков с неровным рельефом. Стальные винтовые сваи применяют в качестве фундамента под малоэтажные жилые дома, бани, гаражи и другие постройки.

Знать правильную технологию установки свайно-винтового фундамента важно всем, кто задумался о строительстве на участке. Понимание процессов позволит избежать ошибок.

Но саму установку свай лучше доверить профессионалам, не пытаясь сэкономить на услугах специалистов за счёт прочности основания дома или другой постройки.

Рассмотрим основные этапы установки свайно-винтового фундамента и ошибки на каждом этапе, которые грозят обернуться тяжёлыми последствиями.

Подготовительные работы

Перед тем, как устанавливать свайно-винтовой фундамент, грунт необходимо подготовить. Популярное мнение о том, что для ввинчивания свай, особенно под негабаритные постройки вроде гаража или бани, не нужно проводить подготовительные грунтовые работы, приводит к ошибкам в установке фундамента.

Необходимые подготовительные работы проходят в несколько стадий.

Подготовка участка начинается с очистки почвы: выкорчёвывают пни и деревья, убирают кустарники и плодородный, порядка 10-30 см, слой почвы. Затем поверхность участка выравнивают, засыпая ямы щебнем или керамзитом и срезая неровности.

Обязательно до начала установки фундамента определить уровень талых вод и, если это необходимо, обустроить дренажную систему для отвода излишков воды. А также вытравить химикатами всю растительность, которая может впоследствии перегнивать под постройкой, или засыпать её песком.

Разметка участка

После подготовки участка специалисты размечают территорию участка, нанося на него базисные линии (стены и углы постройки), определяют точки установки и глубину погружения свай, а также уровень, по которому затем они будут выровнены.

Допустимое расхождение схемы дома и разметки участки – не более 2-х см, иначе постройка может перекоситься.

Чтобы распределить нагрузку от постройки на почву равномерно, сваи располагают в точках углов комнат, в середине несущих балок и под теми местами в доме, где будут тяжелые предметы, вроде камина, газового котла, душевой.

В качестве отметки все вертикальных отсчётов выставляют нулевой уровень. Ниже его будут находиться подвальные помещения, выше — второй этаж и надстройки.

Необходимые расчёты

Количество свай рассчитывают исходя из веса постройки, нагрузки на фундамент от внутренних конструкций дома вроде арок и колонн, предполагаемой мебели и количества жильцов, а для северных регионов учитывают ещё вес снега на крыше.

Необходимую длину свай рассчитывают исходя из типа почвы и её особенностей, высоты цоколя постройки, глубины промерзания грунта и залегания твёрдых слоёв грунта, а также глубины расположения винта с лопастями самой опоры.

  • чтобы определить тип грунта, выкапывают 60-сантиметровую яму и смотрят, достигает ли она твёрдой почвы или там собирается вода. Для высокоплотных почв применяют сваи длиной до 2,5 метров, а для рыхлых водонасыщенных почв – длиной не меньше 3-4 метров.
  • глубина закручивания лопастей определяется измерением расстояния от верха сваи до конца острия винтовой лопасти. Лопасть сваи всегда ввинчивают в плотный грунт.
  • в случае недостаточного заглубления свай они будут подниматься из-за процесса пучения верхних слоёв грунта зимой, поэтому устанавливают сваи ниже определяемой точки промерзания почвы.
  • расчёт размера труб исходит из максимального веса будущей постройки. В большинстве случаев, диаметр сваи в 8-110 мм считается универсальным и выдерживает такая свая нагрузку до 4-9 тонн. Разумеется, для жилых домов диаметр и длина сваи должны быть больше, чем для хозяйских строений на участке.
  • высоту цоколя определяют исходя из типа и особенностей почвы, потому что перегрев и промерзание пучинистых (глинистых) грунтов приводит к перепадам уровня участка до 20 см, строить дом непосредственно на земле в этом случае нельзя.

Установка свай

Свайные фундаменты делятся по способу погружения в грунт. Применяют следующие методы:

  • Забивание, когда сваи устанавливают в грунт перпендикулярно поверхности пневматическими молотками или вибропогружателями, то есть ударным воздействием, при этом по понятным причинам монтаж вручную невозможен.
  • Изготовление свай прямо в грунте. Этим способом устанавливают буро-набивные сваи: в подготовленную скважину монтируют опалубку и арматуру, которую затем заполняют бетоном.
  • Установка сваи в заранее подготовленную буром яму простым вдавливанием.
  • Ввинчивание – способ применяется для свай, оснащённых винтом с лопастью, и даёт возможность установить свайно-винтовой фундамент на различных грунтах без использования специальной строительной техники.

Основное преимущество свайно-винтового фундамента – конструкция сваи, а именно, наличие винта с лопастью, позволяет установить опорные элементы вручную. Это не только более дешевый способ, но и более надёжный, потому что исключает риск повреждения сваи строительным инструментом при механическом вбивании её в грунт.

Вручную установка свайно-винтового фундамента осуществляется поэтапно:

  • рабочие выкапывают лунки, они же – направляющие для ввинчивания свай, согласно разметке участка и на глубину до 0,7 метра, при этом диаметр лунки меньше диаметра сваи;
  • сваю устанавливают в лунку под 90-градусным углом, закрепив её уровнем и ломом;
  • ввинчивают сваи в почву тоже под углом, постоянно контролируя вертикаль, чтобы опора отклонялась от неё не более чем на два градуса;
  • монтаж винтовых свай начинается с углов дома, и только затем устанавливаются промежуточные опоры;
  • расстояние между сваями не должно быть больше трёх метров;
  • ввинчивание останавливается в тот момент, когда достигнута расчётная глубина установки сваи;
  • если в процессе установки свая в почве натыкается на препятствие вроде булыжника, необходимо ввинтить дополнительную сваю рядом либо нарастить длину встретившей препятствие опоры, наварить участок трубы сверху.

Самое важное на этом этапе – установить сваи в подготовленные ямы строго на расчётную глубину, ниже точки промерзания грунта. Когда происходит установка свай в почву, под лопастями образуется «подушка», которая уплотняется по мере заглубления опор. Когда свая достигает твёрдых слоёв грунта, «подушка» максимально твердеет, и сваю невозможно ввинтить дальше – значит, конструкция заглублена достаточно. От выполнения этого условия зависит прочность фундамента.

Если рабочие пренебрегают расчётной глубиной и ввинчивают сваи на разную глубину, чтобы их затем не пришлось выравнивать по высоте, отдельные сваи не достигнут плотного слоя грунта и останутся «болтаться» внутри почвы, что может привести к печальным последствиям. Причём критичная разница может составлять всего 10-15 см.

После вкручивания свай в почву следует этап выравнивания их по высоте, бетонирования полости, приваривания стального оголовка к телу сваи и установки ростверка.

Выравнивание по высоте

После того, как сваи установили под правильным углом, их обрезают или наращивают, выравнивая по высоте. Это нужно для того, чтобы затем сверху конструкцию объединил горизонтальный ростверк.

Преимущество свайно-винтового фундамента – он не страдает от перепада высот на участке и особенностей рельефа, поэтому выравнивание свай по высоте можно выполнить на любом уровне и в зависимости от нужной высоты цоколя постройки.

Встречается нарушение, когда для достижения единого уровня высоты сваи не обрезают, а выкручивают, подбирая по высоте. Это приведёт к тому, что фундамент теряет прочную связь с грунтом: если длина сваи недостаточна, её наращивают, а не вывинчивают из участка.

Бетонирование

Важно понимать, что даже после антикоррозийной обработки металлические сваи в почве со временем начнут ржаветь.

Чтобы увеличить срок службы фундамента, после установки свай их полость заливают цементно-песчаным раствором, который вытеснит кислород и предотвратит коррозию элементов изнутри. В результате срок службы фундамента увеличится.

Когда в попытке сэкономить владельцы устанавливают сваи «как есть», без бетонной «начинки» и антикоррозийной обработки металла, срок службы такого фундамента составляет, в лучшем случае,  пару десятков лет.

Приваривание «оголовков», обвязка

Последний этап установки – когда на сваи надевают оголовки и приваривают их к сваям.

Установка оголовков на сваи с отверстиями для крепежа бруса используется в строительстве объектов из дерева.

Обвязка свайного фундамента может быть из бруса и металла, что уместно для дома из кирпича, например. Процесс в этих двух случаях выглядит по-разному:

  • На оголовки свай настилают гидроизолирующий материал, сверху укладывают брус, а горизонтальные элементы основания врубают в дерево и закрепляют гвоздями.
  • Швеллер из металла приваривают к оголовкам, дополнительно закрепляют с помощью болтов. Обвязка швеллером дополнительно усиливает несущую конструкцию и потому подходит даже сложным громоздким строительным объектам.

Ростверки для свайных фундаментов могут выглядеть как балки (из дерева, железобетона или металлопрофиля –швеллера) по периметру и под несущими стенами здания или как монолитная плита – когда прямо на площадке бетон заливается в подготовленную опалубку с каркасом из арматуры.

В любом случае, обвязка или монолит поверх установленных свай  — классический этап выполнения работ по возведению свайно-винтового фундамента, необходимый подготовительный процесс для монтажа пола дома и возведения стен.

Итого

Основные этапы возведения свайно-винтового фундамента – подготовка почвы, проведение необходимых расчётов и разметка строительного участка, установка (ввинчивание) свай в грунт, бетонирование полости свай и обвязка основания.

Несмотря на то, что установка свай кажется простым процессом и зачастую проводится вручную, доверить монтаж такого фундамента лучше профессионалам.

Выбор типа и характеристик свай (в частности, диаметра), расчёт глубины установки и необходимого угла, который важно соблюдать при ввинчивании свай, очерёдность установки, соблюдение технологии правильного выравнивания по высоте и обвязки свай – те процессы, от которых зависит и срок службы фундамента, и отсутствие проблем в эксплуатации будущего дома или другой постройки. Самостоятельно без специальной подготовки и отточенных алгоритмов установить свайно-винтовой  фундамент можно – но, вероятнее всего, с грубыми нарушениями. Решать вам.

Способы и технология установки свай 🔨

Сваи в современном строительстве заняли прочное и, по праву, заслуженное место в обустройстве фундаментов, благодаря ряду неоспоримых преимуществ, по сравнению с традиционными ленточными фундаментами.

Оглавление:

Способы установки свай

В зависимости от типа применяемых свай, будут отличаться и способы их установки. Среди довольно большого количества решений, применяемых при установке свай можно выделить несколько, основных способов, зависящих от типа грунтов в месте строительства и параметров выбранных свай:

Важно! Определить вид грунта и, наиболее отвечающий местным условиям, способ установки свай, может только специалист строитель, после проведения всех подготовительных работ.

Установка винтовых свай

Винтовые сваи представляют собой металлическую трубу, со специальным антикоррозийным покрытием. На одном конце винтовой сваи закреплен бур специальной конструкции, которая позволяет уплотнять грунт, по мере заглубления, так же данный элемент позволяет, установленной свае, выдерживать значительную нагрузку, за счет формирования опорного профиля, и помогает избежать вертикальных смещений, во время сезонных подвижек грунта.

Рис. 1 Винтовая свая

Установка данного типа свай может производится как с применением спецтехники, так и ручным способом.

Установка свай с помощью спецтехники

Механизированный способ установки – позволяет, значительно сократить время, затраченное на обустройство свайного поля, но финансово оправдан только при строительстве больших объектов, или когда сроки, отведенные на строительство не позволяют использовать другие способы установки. В случае механизированной установки применяют специальную машину для установки винтовых свай.

Порядок действий механизированной установке свай:

  • На размеченном участке, обустраиваются ревизионные скважины, глубиной около 30 % от длинны сваи. Данные скважины бурятся в местах будущей установки свай.
  • После бурения ревизионных скважин в них, с помощью крана, погружаются сами сваи.
  • После этого верхнюю часть сваи закрепляют в специальное крепление на установке, после проведения необходимых работ свая завинчивается в грунт не необходимую глубину.

Рис. 2 Буровая машина

Ручная установка свай

Если механизированная установка, по каким-либо причинам не оправдана, производят монтаж свай с помощью ручного ворота . Порядок проводимых действий в этом случае, следующий:

  • Проводится бурение калибровочной скважины, на глубину 30% от длины самой сваи. В случае если длина сваи составляет менее двух метров, данным этапом можно пренебречь.
  • В отверстия на оголовке сваи вставляется металлическая труба или лом. После этого, производится вращение сваи и ее заглубление в грунт. При применении ручного ворота необходим , постоянный, контроль вертикального положения сваи, как правило данную операцию выполняют с помощью гидроуровня. Свая углубляется в грунт до метки, которая предварительно наносится на тело сваи, уровень метки может быть различным в зависимости от качества грунтов на строительной площадке.

Совет эксперта! При установке винтовых свай ручным способом, следует позаботиться о наличии на стройплощадке достаточного количества работников, в связи с тем, что данная работа требует приложения значительных усилий.

Технология установки забивных железобетонных свай

Железобетонные сваи являются приоритетным вариантом при строительстве объектов обладающих большой массой и высоким значение оказываемого на грунт давления. При всех достоинствах — высокой прочности, большой глубиной а следовательно и более равномерным распределением нагрузки, имеют и недостатки – сложности при транспортировке, установка данного вида свай может проводиться только с использованием спецтехники.

Установку забивных свай можно разделить на несколько этапов:

  • Геодезическая разметка территории будущего свайного поля. Позволяет определить наиболее предпочтительные точки для бурения.
  • Пробная забивка – для уточнения состава грунтов строительной площадки и их подвижности. А так же уточнения способности сваи выдерживать динамические нагрузки на данном участке.

При соблюдении всех необходимых условий производится забивка свай. Забивка осуществляется с помощью ударных молотов с массой рабочей части от 0,3 до 10 тонн. Перед забивкой сваю устанавливают строго вертикально, допустимое отклонение должно быть не более одного градуса, в противном случае свая либо выравнивается, либо извлекается и устанавливается заново.
Особенностью установки таких свай является то, что забивка происходит до, так называемого уровня отказа, уровень отказа это величина на которую погружается свая, после забивки, от одного удара молотом. Погружение сваи может происходить до проектного уровня отказа, так и до уровня погружения определяемого проектом строительства.

Рис. 3 Установка железобетонной сваи

Преимуществами фундаментов сооружаемых из забивных железобетонных свая является их устойчивость к горизонтально направленным нагрузкам, и равномерное распределение нагрузок по всей площади фундамента. К недостаткам ударного способа установки можно отнести высокая шумовая нагрузка на прилегающие к стройплощадке территории и возможное повреждение окружающих зданий в результате сейсмических нагрузок возникающих при работе молота.

Важно! Для правильного обустройства свайного поля, необходимо обязательное проведение исследовательских работ и составление, по их результатам, проектной документации.

Технология установки буронабивных свай

Буронабивные сваи — это, своего рода, железобетонные сваи, применяемые для строительства больших объектов с давлением на грунт десятки тысяч тонн. Особенностью таких свай является то, что, при необходимости они могут быть усилены с помощью дополнительного армирования. Установка буронабивных свай подразделяется на несколько этапов:

  • На первом этапе установки, в грунте, высверливается специальная скважина, диаметр которой определяется проектной документацией. Глубина бурения может достигать 40 м.
  • После бурения в скважину опускают специальный армирующий каркас, чаще всего стальной. При установки на слабых или подвижных грунтах, проводят дополнительное укрепление каркаса, с помощью специальных строительных растворов.
  • После монтажа армирующего каркаса производится заливка скважины бетоном. Этот этап имеет очень большое значение, так – как при несоблюдении всех технологических требования не получится получить требуемую прочность конструкции.
  • Конечным этапом установки является формирование «головы» сваи при помощи специального приспособления — кондуктора.

Рис. 4 Этапы погружения железобетонных свай

Не смотря на довольно сложную установку, буронабивные сваи имеют ряд преимуществ, по сравнению с остальными типами свай применяемых в строительстве:

  • Диаметр такой сваи может быть увеличен, даже после установки.
  • Глубина установки исключает сезонные изменения температуры.
  • Высокая надежность при, сравнительно, небольших материальных затратах.
  • При установке не нарушается структура окружающих грунтов.
  • Ввиду особенностей установки позволяют расширение, собственного, диаметра до требуемых величин, а следовательно и увеличение возможных нагрузок.

Таким образом, для строительства небольшого загородного дома, до двух этажей, идеальным решением, как с финансовой стороны, так и по затраченному времени будет являться установка винтовых свай. Если же высота постройки превышает три этажа или характер грунтов не позволяет использовать винтовые сваи, тогда лучшим вариантом будет использование забивных свай. Буронабивные сваи устанавливаются, если ожидается высокая нагрузка на фундамент строения, например, при оборудовании бассейна большого объема на значительной высоте от уровня почвы.

Наши услуги

Наша компания «Богатырь» базируется исключительно на услугах: забивка свай, лидерное бурение, забивка шпунта, а так же статических и динамических испытаниях свай. В нашем распоряжении собственный автопарк бурильно-сваебойной техники и мы готовы поставлять сваи на объект с дальнейшим их погружением на строительной площадке. Цены на забивку свай представлены на странице: цены на забивку свай. Для заказа работ по забивке железобетонных свай, оставьте заявочку.

Монтаж и установка винтовых свай своими руками — Блог Бауфундамент

Время чтения: 3 минуты

Крепкий фундамент – залог долговечности и надежности постройки. От монтажа качественного фундамента зависит общий успех строительства, как и в любом деле от хорошей базы зависит положительный исход всего мероприятия.
Фундамент должен быть прочным, выполненным из качественных сертифицированных материалов, прошедших проверку ГОСТ. Также фундамент должен быть морозоустойчивым и подходить даже для проблемного грунта. Учитывая все эти факторы, именно винтовые сваи на проверку оказываются таким универсальным и надежным видом фундамента.


Почему винтовые сваи BAU?

Винтовые сваи марки BAU уникальны тем, что изготовлены на основе передовых европейских технологий, но с учетом российских реалий, климата и грунта. Это делает винтовые сваи BAU действительно оптимальным видом фундамента для любой постройки в любом регионе России.


Преимущества установки свайно-винтового фундамента:

  • простота монтажа;
  • доступная цена;
  • технологичность и универсальность;
  • экономия пространства на участке.

Технология установки винтовых свай для фундамента

Первый этап:
Производится расчет свай. Необходимы четкие характеристики постройки, а также пробный монтаж сваи на участке, чтобы рассчитать количество свай, тип свай для монтажа, их длину и диаметр.

Второй этап:
Производится установка свай. Сваи монтируются согласно утвержденному проекту. Под каждую сваю делается углубление в 15-20 см, затем в него вкручивается свая. Сваи могут устанавливаться ручным механизмом, либо электроинструментом, либо спецтехникой – все зависит от типа постройки и выбранных винтовых свай. Свая должна вертикально закручиваться, отклонение от нормы градусов может быть крайне минимальным.


Третий этап:
Опционально, свая наполняется пескоцементной смесью для большей прочности
Четвертый этап:
Опционально, производится обвязка винтовых свай брусом или металлическим швеллером.
Пятый этап:
Некоторые сваи необходимо покрыть антикоррозийной эмалью. В данном пункте важно подчеркнуть, что винтовые сваи BAU снаружи и внутри покрыты цинковым антикоррозийным покрытием, и служат в среднем до 100 лет.

Наша компания работает индивидуально с каждым клиентом, подбирая винтовые сваи и способ монтажа исходя из потребностей и возможностей заказчика.

Винтовые (винтовые) сваи | Keller North America

Винтовые сваи, также известные как винтовые опоры или винтовые сваи, сооружаются с использованием стальных валов со спиральными лопастями различных размеров в соответствии с конкретными грунтовыми условиями на площадке.

Процесс

Сваи обычно устанавливаются с помощью стандартных гусеничных или колесных экскаваторов с приспособлением для моментного двигателя, которое контролирует крутящий момент, достигаемый во время установки, для проверки конструкции. Спиральные сваи продвигаются к заранее определенным (расчетным) несущим пластам путем вращения стальных валов с помощью моментного двигателя, прикрепленного к экскаваторной установке / буровой установке.Несколько стальных секций соединяются болтовым соединением, и секции добавляются для достижения общей глубины сваи.

Винтовые лопасти, стратегически спроектированные вдоль вала, проникают в почву без шнеков, перемещая почву, при этом крутящий момент тщательно контролируется по мере продвижения сваи. Окончательное показание крутящего момента снимается на последнем 1 м продвижения, чтобы гарантировать, что свае соответствует требуемой конструкции перед окончанием на правильном базовом уровне.

Винтовые сваи

способны удерживать необработанные (SWL) осевые нагрузки до 300 кН, поднимающие нагрузки до 200 кН в зависимости от грунтовых условий и боковые нагрузки до 25 кН.Более высокие боковые силы могут быть ограничены добавлением бетонной манжеты к вершине оголовка сваи.

Детальное понимание подземных условий (особенно типа пласта почвы, уровней пластов и прочности (значения SPT ‘N’) на глубину необходимо для правильной интерпретации требуемой конструкции и крутящего момента.

По завершении верх сваи может быть соединен различными способами с конструкцией посредством прямого соединения стальной фланцевой плиты или соединения плиты / арматуры с бетоном.

Преимущества

Постоянные или временные заявки

Снимается с использованием того же оборудования и метода, снижающего воздействие на окружающую среду

Отсутствие шума и вибрации при установке

Может загружаться мгновенно, сокращая время и стоимость программы

Возможность установки в любых погодных условиях

Без добычи

Может быть установлен в большинстве почвенных условий

Гарантия качества

Келлер может использовать свои обширные знания и опыт, чтобы предложить и успешно предоставить оптимальное решение.Статическое нагрузочное тестирование может быть выполнено для мониторинга и подтверждения производительности и соответствия требуемым расчетным критериям.

Винтовые сваи — узнайте об установке винтовых свай и многом другом

Винтовые системы свайного фундамента являются экономичной альтернативой деревянным и стальным забивным сваям или бетонным кессонам. Хотя вы можете быть новичком в этом методе глубокого фундамента, будьте уверены, что Payne Construction Services хорошо знает этот процесс установки. Мы получили профессиональную сертификацию, необходимую для безопасной и эффективной установки спиралей, и можем установить их с максимальной выгодой.

Как это работает?

Винтовые сваи иногда также называют спиральными анкерами, спиральными сваями, винтовыми сваями или заземляющими анкерами. Часто они являются более разумной и надежной альтернативой неглубоким фундаментам и укрепленным матовым основаниям.

Винтовые сваи с круглым валом «ввинчиваются» в землю с помощью гидравлического моментного двигателя, который используется во многих областях применения, различающихся по размеру. «Вывод», или первая секция трубы, сконструирован с одной или несколькими спиральными лопастями / спиралями, приваренными к валу.В зависимости от условий и содержания почвы, могут быть добавлены дополнительные винтовые лезвия со специальной двойной режущей кромкой. По мере того как свинец проникает в поверхность земли, каждое лезвие врезается в почву, увеличивая крутящий момент по мере того, как он закрепляется в земле. К ведущей секции добавляются дополнительные удлинители, пока не будут достигнуты желаемая глубина сваи и номинальный крутящий момент.

Почва портится, без вибраций, без тяжелого оборудования!

В отличие от типичного сверхмощного оборудования и процессов, необходимых для установки деревянных свай или других глубоких фундаментов, винтовые сваи не образуют почвенных загрязнений, которые необходимо удалять или распределять в пределах рабочей площадки.Установочное оборудование имеет небольшие размеры, легко маневрирует и не создает вибраций, которые могли бы повредить почву или другие окружающие конструкции. Винтовые анкерные сваи могут быть установлены практически в любых погодных условиях, поэтому нас не сдержит ни зимний мороз, ни жара летом.

Дополнительные спирали

  • Фундамент под жилые и коммерческие постройки
  • Стеновые анкеры и анкеры
  • Анкеры заземления для стабилизации откосов
  • Стеновые анкеры для временного и многоразового использования
  • Тротуары и пешеходные дорожки / мосты
  • Дворы и переборки
  • Обвязки трубопроводов и инженерных сетей
  • Временная и постоянная опора
  • Фундамент бетонный
  • Забивка глубоких свай под новое строительство

Дополнительные преимущества спирали

  • Быстрая установка: Минимальное время выполнения вашего проекта
  • Предварительно смонтированная система : Отношение мощности к крутящему моменту обеспечивает полностью предсказуемые результаты монтажа.
  • Широкий выбор свай и грузоподъемности: Винтовая грузоподъемность от 8 до 200 тонн. Спирали с одной и двумя режущими кромками от 8 ″ -24 ″ в диаметре и валы от 2,87 ″ — 5,72 ″
  • Повышенная гибкость: Временные и многоразовые анкеры для откидывания вверх
  • Малое маневренное монтажное оборудование: Минимальные затраты на оборудование и отсутствие вибрации

Контроль крутящего момента, измерение глубины и угла

После установки у нас есть современная беспроводная система контроля крутящего момента винтовой линии, которая может контролировать величину крутящего момента, передаваемого в землю от главного провода, с точностью +/-.0,25%. Это беспроводное устройство также может измерять угол и глубину спиралей, когда они ввинчиваются в почву. Наш pro-dig intelli-Torque оснащен программным обеспечением для регистрации данных, которое записывает информацию, а также может быть экспортировано в стороннее программное обеспечение для анализа.

Винтовые сваи | Винтовые анкеры для заземления | Установка качества 500+

Винтовые сваи , иногда называемые винтовые анкеры , винтовые — сваи , винтовые сваи для жилых помещений и винтовые анкеры — стальные винты — в сваи и система анкерного крепления грунта, используемые для строительства глубоких фундаментов. Винтовые сваи изготавливаются с использованием трубчатых полых профилей различных размеров для сваи или анкерного вала.

Структурные проекты нуждаются в инновационных и отличительных вариантах свай. Нет двух одинаковых работ по укладке свай, что заставляет наших инженеров и производителей упорно трудиться над оптимальной настройкой винтовых свай.

Для изготовления винтовых свай на заказ требуется большой опыт. Обычно мы выполняем работы, которые требуют от производителя винтовой сваи более глубокого понимания структурных требований своей работы.Кроме того, количество наших клиентов ограничено дизайном и технологией конструкции, потребностями в доставке, доступностью веб-сайта, доступностью оборудования и многим другим.

Нашим штатным инженерам нравится задача, связанная с включением спецификаций и разработкой инновационных альтернатив. Если у вас сложный проект, требующий дополнительных усилий и внимания, команда Helical Anchors Inc предоставит вам дополнительную поддержку и внимание.

Что такое винтовые сваи?

Винтовые сваи — это фундамент, который устанавливается в грунт. Преимущество использования этих винтовых свай в том, что они имеют минимальный шум и вибрацию. Экипажные сваи работают в любых почвенных условиях, даже в сейсмоопасных.

Каковы преимущества винтовых свай?

Винтовые сваи имеют ряд преимуществ. Вот некоторые из них:

  • Легко устанавливается в любом грунте
  • Снижает вероятность повреждения фундамента
  • Не требует излишков грунта
  • Процесс установки очень прост
  • Легко модифицируется в field

Сколько будет стоить установка винтовых свай?

При принятии решения о стоимости винтовых свай необходимо учитывать определенные факторы.Вот эти факторы:

  • Расположение объекта
  • Тип конструкции
  • Тип работ (ремонт или новая конструкция)
  • Состояние фундамента
  • Глубина установки сваи

За более подробной информацией обращайтесь в Helical Anchors Inc, мы являемся производителями винтовых свай .

Как установить винтовые сваи ?

Винтовые сваи

обычно устанавливаются с помощью стандартных колесных экскаваторов с присоединенным моментным двигателем, который используется для контроля крутящего момента, достигаемого во время установки, для проверки конструкции.винтовые сваи устанавливаются на нужную глубину с помощью головки с гидроприводом. Прилагаемый крутящий момент и положение, в котором он должен быть приложен, зависят от конкретной сваи, с которой вы работаете.

Для чего нужны винтовые сваи?

Самой важной частью любой конструкции является ее фундамент, поскольку он обеспечивает прочность конструкции и делает ее готовой к борьбе с любым бедствием, включая землетрясение и торнадо. Когда винтовая свая пробуривается в земле, она смещает почву.И поэтому за счет диаметра вала он становится защищенным от всех препятствий.

Как использовать винтовые сваи?

  1. Просверлите винтовые сваи в почве до заданной грузоподъемности.
  2. Разделите винтовые сваи через заданные интервалы, чтобы разделить вес конструкции.
  3. Для переноса веса на сваи прикрепите кронштейн к основанию стены для ремонта фундамента.
  4. Глубина установки винтовых свай должна быть выбрана таким образом, чтобы они соответствовали требуемому крутящему моменту.

Сколько требуется винтовых свай

Количество требуемых винтовых свай зависит от следующих факторов:

  1. Рекомендуемое расстояние между сваями
  2. Тип конструкции, для которой требуется
  3. Состояние фундамент

Где взять винтовые сваи?

Мы являемся производителями винтовых свай и можем предоставить вам винтовые сваи отличного качества по доступной цене.

Как купить винтовые сваи

Вы можете связаться с нами, чтобы купить винтовые сваи у нас. самые качественные винтовые сваи, позвонив по телефону или отправив нам электронное письмо.

анкера-шурупы

Что такое винтовые опоры? — Как работают винтовые сваи и опоры

Работаете ли вы в коммерческом строительстве, архитектор или домовладелец, вы знаете, что для строительства любого типа конструкции требуется прочный и устойчивый фундамент. Подумайте, когда вы едете за рулем или переходите мост.Если вы видите сколы в бетоне или оголенном арматурном стержне, вы начинаете задумываться о структурной целостности моста. Это безопасно? Распространенным и эффективным решением для обеспечения прочности и устойчивости жилого или коммерческого сооружения является использование винтовых свай .

Что такое винтовые опоры и винтовые сваи?

Если вы проводили какое-либо исследование, вы могли встретить два конкурирующих термина — винтовые опоры и винтовые сваи. Итак, в чем разница? На самом деле эти два термина взаимозаменяемы и относятся к одному и тому же продукту.Оба они относятся к глубоким фундаментальным элементам, которые используют сжатие или растяжение для передачи / сопротивления вертикальным и горизонтальным нагрузкам.

Винтовые сваи, также называемые винтовыми анкерами , винтовые опоры, винтовые сваи, винтовые опоры, винтовые анкеры, винтовые сваи и винтовые фундаменты закладываются глубоко под землю во время процесса установки, чтобы распределить массивный вес. поверх них.

Единственное различие между этими двумя ключевыми терминами — это размер и используемые материалы. Винтовые сваи обычно изготавливаются из бетона, длинномерного стального листа или дерева, в то время как опоры включают такие материалы, как бетон / каменная кладка. Для достижения предполагаемой несущей способности сваи с торцевыми опорами закладывают в скале или плотном грунте. Они также могут воспринимать нагрузку за счет трения, создаваемого между поверхностью сваи и окружающей ее почвой.

Часто в опорах / сваях используется цементный раствор для увеличения поверхностного трения о почву. После правильной установки и размещения винтовые опоры / сваи можно прикрепить к существующему фундаменту или использовать для нового строительства.

Для чего нужны винтовые сваи?

Винтовые сваи / опоры напоминают полые стальные трубы и являются эффективным способом стабилизации конструкций всех типов и размеров. Прикрепляя вес ссуды к окружающей земле, как забитая свая, эти продукты обеспечивают беспрецедентную фундаментальную поддержку. Для нормальной работы их устанавливают глубоко в землю — иногда даже секцию за секцией для оптимальной работы.

Винтовые опоры очень эффективны при работе в сложных почвенных условиях.Они также используются в различных приложениях — от ремонта слабых фундаментов и до строительства новых конструкций и стабилизации существующих фундаментов, которые будут принимать на себя более тяжелые нагрузки. Когда дело доходит до процесса восстановления, сваи могут использоваться в широком спектре конструкций, таких как мосты, доки или железные дороги, которые расположены в гавани, заболоченных территориях или участках со слабым грунтом.

Как работают винтовые сваи и винтовые опоры?

Винтовые сваи устанавливаются непосредственно в грунт.Грузоподъемность предварительно определяется перед началом установки, чтобы рассчитать, где они должны быть расположены. Например, вы захотите расположить их через правильные интервалы, чтобы гарантировать, что они в равной степени разделяют вес конструкции наверху.

Создание прочного фундамента имеет первостепенное значение. Поезда, например, могут сходить с рельсов, если их пути оседают на размягченной, перенасыщенной или ослабленной почве. Всего несколько дюймов — это все, что нужно, чтобы вывести конструкцию из строя.

В процессе установки к экскаватору прикрепляется гидромотор буровой установки, который ввинчивает сваи / опоры в землю на разной глубине.Как правило, они устанавливаются на глубине от десяти до тридцати футов под поверхностью земли. Глубина в конечном итоге определяется размером, формой и строением конструкции. Например, если они не соответствуют требуемому крутящему моменту, они будут ввинчены глубже в землю для максимальной поддержки.

Из чего они сделаны и как долго прослужат?

Для предотвращения коррозии винтовые опоры изготавливаются из оцинкованной стали и бетона. Они всегда будут различаться по размеру, стилю и диаметру в зависимости от строящейся или ремонтируемой конструкции.Что касается их формы, вы можете ожидать увидеть два типа винтовых опор — с квадратными валами и с круглыми валами. Квадратные валы являются предпочтительным выбором для областей с растягивающими усилиями из-за их прочности на разрыв и большей текучести. Квадратные сваи обычно имеют размер 1,5 дюйма, 1,75 дюйма, 2 дюйма, 2,25 дюйма и более, а круглые сваи — 2 7/8 дюйма, 3,5 дюйма, 4,5 дюйма, 5,5 дюйма, 6,5 дюйма, 8 дюймов, 10 дюймов и выше. Круглые валы эффективны для строительных объектов, требующих сильной поперечной устойчивости и подверженных воздействию сил сжатия.Чем больше диаметр, тем больше вы можете ожидать от этих винтовых опор с точки зрения затрат.

Обычно сваи прослужат около ста пятидесяти лет. Продолжительность их жизни может быть больше или меньше — все зависит от условий окружающей почвы.

Фундаменты, созданные или отремонтированные с помощью винтовых опор и свай, являются эффективным способом обеспечения надлежащего укрепления фундамента. Они не только являются экономичным решением, но и относительно быстро устанавливаются и обеспечивают огромную прочность и устойчивость для различных конструкций.Они особенно удобны, когда нужно укрепить фундамент, требующий ремонта. Независимо от того, используются ли они в жилых или коммерческих помещениях, их длительный срок службы и доказанная эффективность делают их популярным выбором при выполнении строительных проектов.

Что такое винтовая свая?

Винтовые сваи обычно называют спиральными анкерами, спиральными опорами или винтовой сваей. Спиральные сваи — это форма системы глубокого фундамента, которая использовалась с начала 1900-х годов при сооружении фундаментов на набережной.Они работают, минуя более слабые слои почвы и передавая нагрузки конструкции на компетентные несущие почвы. Спиральные сваи представляют собой экономичное решение для поддержки конструкций в плохих грунтовых условиях и увеличения грузоподъемности существующих конструкций. Спиральные сваи идеальны для проектов, где вызывают беспокойство шум, вибрация, нарушение почвы или доступ к строительной площадке.

Узнать больше о Винтовые сваи
