Как установить винтовую сваю своими руками: пошаговая инструкция по монтажу свай своими руками, а так же технология обвязки ростверком

пошаговая инструкция по монтажу свай своими руками, а так же технология обвязки ростверком

Свайный фундамент — это возможность строить здания на грунтах, не позволяющих воспользоваться никаким другим типом опорной конструкции.

Особенностью свай является способность погружаться на необходимую глубину, достигать плотных слоев грунта и обеспечивать надежное основание для построек любой категории, вплоть до самых массивных, ответственных и специфических.

Возможности свайного фундамента весьма широки, что наглядно демонстрирует количество разновидностей и вариантов конструкции опор.

Существуют мощные и тяжелые образцы, работать с которыми можно только при помощи строительной техники.

Имеются и более легкие виды, доступные для самостоятельного монтажа, например — винтовые сваи.

Содержание статьи

Типы свайных фундаментов

Классификация свайных фундаментов включает в себя множество позиций.

Они различаются по следующим признакам:

• Способ действия (висячие и сваи-стойки).
• Тип ствола (монолитные и оболочечные)
• Материал (деревянные, металлические, железобетонные)
• Способ погружения (забивные, буронабивные или винтовые).

ОБРАТИТЕ ВНИМАНИЕ!

В частном домостроении наиболее распространены буронабивные и свайно-винтовые варианты, позволяющие работать в зоне плотной застройки без причинения ущерба окружающим зданиям.

Виды свай

Винтовые сваи имеют два основных вида:

• Сварные.
• Литые.

Отличие между ними состоит в конструкции наконечника. Это важный элемент, принимающий на себя основную нагрузку при погружении.

От качества наконечника зависит, как поведет себя свая при появлении контакта с техногенным или природным препятствием, не являющимся плотным грунтовым слоем. Сварные наконечники в этом отношении менее прочные, при встрече с обломками скальных пород часто деформируются и выходят из строя.

Литой наконечник намного прочнее и способен проходить препятствия, разрушая их и не теряя работоспособности сваи.

Кроме того, имеются различия по количеству лопастей.

Существуют винтовые сваи:

• Однолопастные.
• Многолопастные.

Однолопастные сваи имеют единственную спиралеобразную лопасть, обеспечивающую поступательное движение при вращении сваи вокруг вертикальной оси. Они предназначены для установки в относительно мягкий и однородный грунт, не имеющий плотных или скальных включений.

Несущая способность таких свай ниже, чем у многолопастных образцов, которые гораздо устойчивее и прочнее соединяются с грунтом. Наличие нескольких опорных узлов позволяет уменьшить диаметр ствола, что облегчает установку и обеспечивает целостность конструкции.

В комплекте с литым наконечником они оптимальным образом подходят для работы на плотных грунтах, в зонах вечной мерзлоты или с большим количеством техногенных включений.

По типу защитного покрытия сваи делятся на оцинкованные и неоцинкованные. Последние практически ничем не защищены от воздействий грунтовой влаги, так как слой краски, который наносится для придания изделиям большей солидности, сходит при завинчивании.

Кроме того, все типы винтовых свай практически не защищены от электрохимической коррозии или воздействия блуждающих токов, что сложно заранее предусмотреть или определить.

Какие лучше всего подходят для частного строительства

Выбор конкретной марки и размера стволов, прежде всего, производится исходя из типа и особенностей грунта.

После определения наиболее подходящей разновидности (одно-или многолопастные, длина, тип наконечника) производят выбор диаметра ствола. Расчет производится по несущей способности опоры.

Для частных домов обычно применяют стволы относительно малого диаметра:

• ВС-57.
• ВС-76.
• ВС-89.
• ВС-108.

Большие диаметры требуют значительных усилий при погружении, поэтому для частного домостроения практически не используются.

Для каких грунтов они подходят?

Погружение винтовых свай производится на достаточную глубину, чтобы исключить воздействие вертикальных нагрузок морозного пучения. Остаются лишь боковые воздействия, которые, ввиду малой площади контакта, не способны оказывать решающего воздействия на опоры.

Поэтому при определении пригодности грунта принято рассматривать только механические качества.

Наиболее подходящими видами являются следующие типы грунта (по убыванию степени пригодности):

• Песчаные.
• Супеси.
• Суглинки.
• Глинистые.

Абсолютно неподходящими грунтами являются скальные и скально-обломочные виды. Кроме того, противопоказаны биогенные типы — торфяники, или рыхлые просадочные грунты.

С осторожностью надо относиться к сильно обводненным участкам, подверженным сильным сезонным колебаниям уровня грунтовых вод.

При строительстве на подобных участках надо производить пробное бурение и увеличивать глубину погружения до максимума.

Общая схема установки свайно-винтового фундамента

Пошаговая инструкция по установке свай своими руками состоит из следующих этапов:

• Подготовительные работы. Разметка участка, проверка параллельности линий и соответствия прямым углам.
• Погружение угловых стволов.
• Установка промежуточных опор.
• Обрезка стволов. Поверхность опор должна образовать ровную горизонтальную плоскость.
• Бетонирование внутренних полостей свай для усиления прочности.
• Монтаж оголовков. Они устанавливаются на верхний торец, привариваются и служат точками крепления ростверка. Все места, расположенные рядом со сваркой или участки с поврежденным защитным покрытием сразу же подкрашиваются.

ВАЖНО!

При разметке следует исходить из осей стен, а не из границ периметра дома. Стены должны стоять на оголовках, а не свисать с них.

Как рассчитать количество материала?

Расчет количества опор производится по двум направлениям:

• По линиям наибольшей нагрузки.
• По несущей способности сваи.

Первый этап состоит в подсчете количества свай по всем линиям расположения наружных и внутренних несущих стен. Расстояние между ними не должно превышать 2-3 м (чем тяжелее дом, тем ближе друг к другу надо установить опоры).

Второй этап состоит в проверке полученного числа опор. Общий вес дома вместе с расчетными дополнительными нагрузками (вес снега, мебели и бытовой техники, перекрытий, людей и т.д.) надо разделить на величину допустимой нагрузки на одну сваю.

Если полученное число меньше, чем то, что найдено на первом этапе, то расчет правильный. Если второй этап показывает большее значение, надо увеличить количество свай по линиям нагрузки.

Можно поступить проще и воспользоваться онлайн-калькулятором, который весь расчет выполнит самостоятельно. Надо лишь подставить в нужные поля свои параметры и получить ответ.

Как правильно разметить места установки?

Для выполнения этой операции понадобится план первого этажа дома. Сначала отмечаются угловые точки, места примыкания несущих стен внутренние и наружные. Затем остальное количество свай равномерно распределяется по всем линиям.

Если имеются большие промежутки, предусматривают промежуточные опоры для поддержки балок перекрытия.

ОБРАТИТЕ ВНИМАНИЕ!

Расстояние более 6 метров между опорами считается недопустимым.

Как определить глубину погружения?

Определение глубины погружения опор можно делать только на основании анализа грунта и его состава. Кроме того, важным фактором является глубина промерзания грунта, выше которой сваи заглублять не рекомендуется, особенно, для ответственных (жилых) строений.

Для вспомогательных построек и сооружений (беседки, заборы, сараи и т.д.), возводимых на подходящих грунтах, минимальная глубина погружения принимается 1,5 м.

Для жилых построек рекомендуемая глубина погружения должна быть равна высоте дома. На практике она часто бывает меньше, что в первую очередь обусловлено неграмотностью или желанием сократить время строителей.

При погружении необходимо знать предельную величину сопротивления грунта и не превышать допустимых пределов, установленных заводом-изготовителем.

В противном случае есть риск свернуть технологическое отверстие до момента достижения нужной глубины, что означает вывод сваи из строя и необходимость ее замены.

Погружение свай в почву

Существует два способа погружения свай:

• Ручное погружение.
• Механический способ.

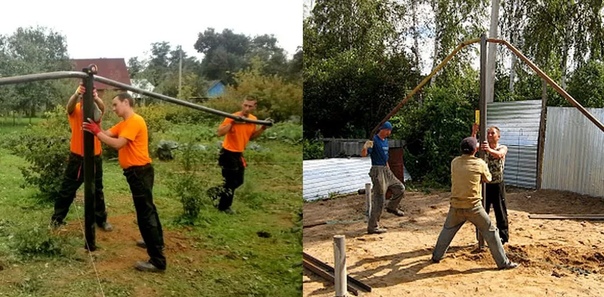

Ручной монтаж допускается только для относительно тонких свай и при строительстве неответственных вспомогательных сооружений. Для жилых домов необходимо использовать строительную технику. Прежде всего, это обусловлено невозможностью качественно завинтить сваю диаметром 108 мм вручную.

Слишком велик процент отказа свай, а реверс недопустим из-за потери должной прочности соединения. Кроме того, допустимый перекос ствола по вертикали составляет всего 2°, что обеспечить вручную невозможно.

Механический способ позволяет обеспечить качественное погружение с соблюдением вертикали и заданной величины усилия. Для жилых построек допустим только механический способ, хотя рекламные объявления всячески утверждают о возможности в любых ситуациях действовать с помощью мускульной силы.

Это создает возможность для различных нарушений, когда неопытные строители начинают действовать самостоятельно и в результате получают неустойчивый и подвижный фундамент. На практике обычно используется мини-экскаватор с установленным навесным сваезаворачивателем.

Он способен погружать стволы диаметром до 159 мм на глубину до 12 м, чего в большинстве случаев вполне достаточно при частном строительстве.

Как выровнять по горизонтали

Погруженные винтовые сваи необходимо выровнять по горизонтали. Для этого устанавливается лазерный строительный уровень (нужна модель, способная обрисовать горизонтальную плоскость) на нужной высоте от поверхности почвы.

По имеющейся отметке производится подрезка всех стволов. Если какие-либо из них оказываются слишком короткими, производят предварительное наращивание.

К подрезанной части ствола (отрезается участок с технологическим отверстием) приваривается дополнительная труба, увеличивающая недостающую длину, после чего производится подрезка на общем уровне.

Все сварные швы и открывшиеся при подрезке участки металла необходимо сразу же подкрасить защитной полимерной краской. Надо выбирать непроницаемые для влаги виды или использовать битумную мастику.

Заливка бетоном

Внутренние полости свай заполняются бетоном. Это позволяет значительно усилить механическую жесткость трубы, снизить опасность коррозии внутри ствола.

Бетонирование увеличивает несущую способность ствола на треть, позволяя получить некий запас прочности фундамента, необходимый для устойчивости к возникновению непредвиденных ситуаций. Для заливки используются плотные марки бетона — М200 и выше. Заливку производят на уровень несколько меньший высоты подрезки.

В первые часы бетон в скважине просядет на несколько сантиметров, поэтому после заполнения до верха ствола насыпают сухую песчано-цементную смесь. Она впитает выдавленные при просадке частицы воды и образует пробку, запечатывающую ствол перед монтажом оголовка.

Обвязка ростверком

Ростверк — это пояс обвязки, соединяющий отдельные опоры в единую систему. Он нужен для принятия веса стен или прочих элементов конструкции дома, равномерного распределения нагрузки по всему свайному полю.

Существуют разные способы монтажа ростверка, обусловленные материалом изготовления:

Деревянный

Используется деревянный брус минимальной толщиной 150 : 150 мм. Как вариант, можно применить пачки из досок толщиной 50 мм и шириной 200 мм, соединенные в единый пакет размером 150 : 200 мм. Используется качественный сухой пиломатериал 1 или 2 сорта.

Поверхность дерева покрывается антисептическим и антипиреновым составом (в настоящее время существует пропитка, выполняющая обе функции). Соединение брусьев производится вполдерева и только над оголовком сваи.

Стыки, расположенные в пролете, не допускаются. Между металлом и деревом во всех местах прокладывают двойной слой рубероида (гидроизоляция). Установка выполняется так, чтобы свая располагалась точно по продольной оси бруса.

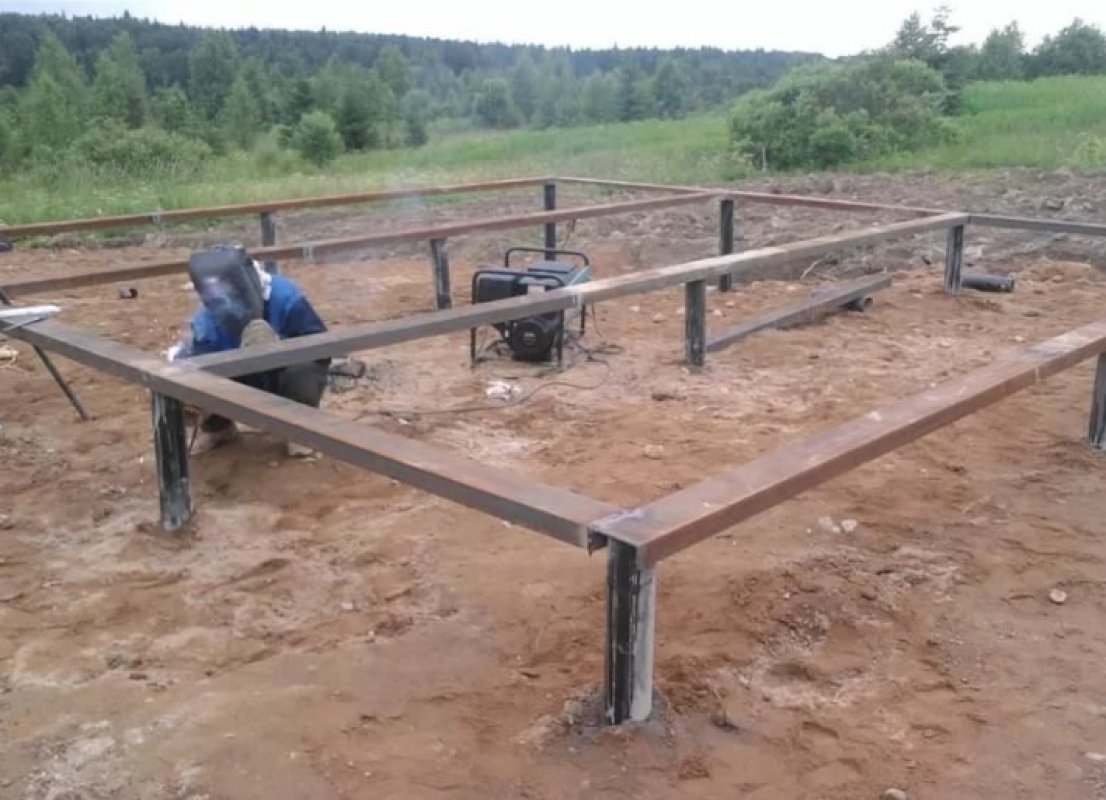

Металлический

Используются различные виды металлопроката:

• Швеллер.
• Двутавр.
• Труба прямоугольного сечения.

При использовании швеллера не нужны оголовки, хотя для трубы или двутавра их присутствие обязательно. Для швеллера используются специальные закладные детали, установленные в трубу при заливке бетона.

Появляется возможность обойтись без гидроизоляции между оголовками и обвязкой, но между металлом и стеной она применяется в любом случае. Соединение деталей производится сварным способом с обязательным усилением болтами.

При повышенной прочности металлического ростверка, возникает большой металлический элемент конструкции, который требует обслуживания — периодической покраски защитными составами.

Железобетонный

Это самый трудоемкий и долгий вариант создания ростверка, но и самый прочный и надежный, не подверженный коррозии или гниению. Для его создания необходимо изготовить опалубку, установленную поверх оголовков.

Внутрь помещают арматурный каркас, после чего приступают к заливке бетона.

Опалубка изнутри устилается слоем рубероида или полиэтилена для исключения утечек влаги. Иногда ростверк заливают ниже уровня оголовков, приваривая арматурный каркас непосредственно к стволам. Чаще всего такое производится при достаточной высоте на уровнем грунта.

В таких случаях подрезку по горизонтали выполняют после затвердения бетона (28 дней), а заполнение стволов производят после подрезки.

Как сделать фальш-цоколь

Фальш-цоколь предназначен для защиты пространства свайного поля под домом от проникновения животных или птиц, заметания снегом в зимнее время, от ветра и влаги. Для создания такого цоколя используются различные материалы.

Самый бюджетный и эстетически привлекательный вариант — полоса по внешнему периметру из профнастила. Она крепится верхней частью к специальной деревянной доске, установленной по периметру ростверка.

Нижнюю часть крепят к деревянному брусу, уложенному на подставки из кирпича, шлакоблока и т.п. для отсечки контакта с грунтом.

По нижней кромке устраивают бетонный отлив, а по верхней границе надо смонтировать отлив для вывода дождевой воды.

Полезное видео

В данном видео вы увидите технологию установки свайно-винтового фундамента:

Заключение

Фундамент из винтовых свай — быстрый и дешевый вариант создания основания для частных домов или вспомогательных построек. Простота монтажа и высокая скорость создания конструкции привлекают многих пользователей, но необходимость постоянного обслуживания металлических деталей является недостатком.

Если принимается решение использовать винтовые сваи, очень важно найти бригаду профессионалов, имеющих опыт работ с подобными основаниями, иначе вместо прочного и надежного фундамента появится неустойчивый частокол из недостаточно глубоко погруженных стволов.

При должном подходе и правильном соблюдении технологии такой фундамент способен выдержать около 75 лет.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

пошаговая инструкция по монтажу своими руками на винтовых сваях

Низкая несущая способность, обводненность или возможность сезонных подтоплений, чрезмерная рыхлость грунта — все эти условия делают нецелесообразным использование традиционных ленточных оснований.

В таких ситуациях практически единственным эффективным решением проблемы становится свайный фундамент, который использует в качестве опоры глубинные, твердые пласты грунта, проходя сквозь поверхностные ненадежные слои до появления полного контакта с надежной опорой.

Подобные условия являются типичными для многих регионов России, что сделало свайные виды опорных конструкций вполне обыденным и распространенным видом.

Отдельным вопросом становится возможность использования свай для строительства хозяйственных или вспомогательных построек.

Рассмотрим использование свайного основания для строительства бани.

Содержание статьи

Подходит ли свайный фундамент под баню?

Баня — полностью закрытое и отапливаемое сооружение, в котором имеется собственная печь и активно используется вода. Условия эксплуатации предусматривают значительные перепады температуры и влажности.

Все эти особенности требуют для постройки наличия надежного и устойчивого ко всем нагрузкам основания, способного без потерь выдерживать существующие нагрузки. Свайный фундамент вполне способен обеспечить такую опору, а в регионах с проблемными грунтами он превращается в единственно возможный вариант.

Мало того, существуют виды свай, позволяющие получить надежную опорную систему намного быстрее и дешевле, чем при создании традиционного ленточного основания. Поэтому возможность использования свай для постройки бани есть, и она не является неким исключением или компромиссным вариантом.

Сваи хороши для любой постройки, независимо от назначения. Главным критерием выбора служит состояние и особенности грунта.

Плюсы и минусы

К положительным сторонам свайного основания под баню следует причислить:

• Независимость от свойств грунта или гидрогеологической обстановки.
• Значительное снижение стоимости строительства, особенно, если сравнивать с заглубленным ленточным фундаментом.
• Высокая скорость строительства основания.

Недостатками свай являются:

• Относительная сложность работ, необходимость обследования и анализа грунтов на участке.
• Приходится отказываться от традиционной бани с проливными полами и создавать качественную систему водоотведения.
• В ряде случаев требуется привлечение строительной техники, что в условиях благоустроенного участка не всегда возможно.

ОБРАТИТЕ ВНИМАНИЕ!

Выбирая тип основания, необходимо учитывать как плюсы, так и минусы, чтобы впоследствии не оказаться в сложной ситуации.

Виды

Для создания опорной конструкции бани могут быть использованы следующие виды свай:

• Забивные. Для погружения в грунт привлекается спецтехника, которая устанавливает опоры путем вбивания их в грунт. Работ вблизи используемых построек способна вызвать нежелательные изменения в состоянии фундамента, стать причиной оседаний или подвижек основания. Используются готовые сваи, скорость работ обычно высокая, процесс занимает один день.
• Буронабивные. Изготавливаются прямо на стройплощадке путем заливки бетона в армированную скважину. Есть возможность все сделать своими руками. При этом, сложные грунты могут не удержать скважину из-за осыпания стенок или заполнения полости водой. Кроме того, необходимо ждать около месяца, пока бетон наберет конструкционную прочность, в течение которого никакие работы производить нельзя.
• Винтовые. Приобретаются в готовом виде и погружаются в грунт как при помощи спецтехники, так и вручную. Не создают угрозы для построек, расположенных поблизости и могут устанавливаться вплотную к ним. Позволяют строить баню на склонах, складках фундамента без предварительной подготовки площадки. Недостатками винтовых свай считают неизбежную коррозию металла в грунте и множество кустарным образом изготовленных опор, не соответствующих существующим требованиям.

ВАЖНО!

Существуют также столбчатые опоры, которые многие пытаются отнести к свайным фундаментам. Они не погружаются в грунт, поэтому являются просто бюджетным и быстрым решением вопроса для строительства вспомогательных построек. На сложных грунтах они используются редко, так как не обеспечивают устойчивости при появлении сезонных подвижек или подтоплений.

Почему для самостоятельного монтажа стоит выбрать винтовые сваи?

Выбор винтовых свай обусловлен их безопасностью для окружающих строений.

Кроме того, винтовые сваи могут быть погружены в грунт самостоятельно, что позволяет работать в удобное для себя время и существенно сэкономить на найме специальной бригады.

Технология установки предельно проста и не требует предварительной планировки участка, что является большим плюсом. Земляные работы отнимают время и требуют впоследствии больших трудозатрат по благоустройству участка, поэтому возможность пропустить этот этап весьма привлекательна для любого владельца.

Типы свай и какие лучше выбрать

Существуют разные виды винтовых свай:

• Одно- или многолопастные.
• С литым или сварным наконечником.
• С защитным цинковым покрытием или без него.

Кроме того, они различаются по диаметру и длине ствола и виду лопасти. Выбор винтовых свай производится исходя из свойств грунта и веса постройки.

Для обычной семейной бани, размером 6 : 4 м, изготовленной из оцилиндрованного бревна или бруса, вес которой составляет около 5-7 т, вполне подойдут однолопастные винтовые сваи диаметром 57 или 76 мм.

Допустимая нагрузка на единицу у них достигает соответственно 1 и 2 т, что вполне приемлемо для такой постройки.

ОБРАТИТЕ ВНИМАНИЕ!

Чем меньше диаметр ствола, тем легче погружать его в грунт своими руками.

Как рассчитать глубину погружения

Глубина погружения винтовых свай определяется глубиной залегания плотных слоев грунта. Попытки использования «висячих» винтовых свай обычно заканчиваются постепенными оседаниями или деформациями ростверка, ведущими к разрушению наружных стен.

Обычный расчет несущей способности грунта дает вполне точные данные, но они показывают только текущую обстановку на участке. При изменении ситуации — подъеме уровня грунтовых вод, сезонных подвижках, возникновении нагрузок морозного пучения — расчетные данные становятся неактуальными.

Поэтому единственно правильный и эффективный вариант решения вопроса — пробное бурение или, как минимум, погружение пробной сваи. Глубина, на которой возникает контакт с твердыми слоями, и есть искомая величина.

Расчет высоты над землей

Высота подъема свай зависит от нескольких условий:

• Величина снежного покрова в зимнее время.
• Уровень воды при подтоплениях или паводках.
• Глубина залегания грунтовых вод.

Некоторые величины можно отыскать в приложениях СНиП, другие значения можно получить в местных геологоразведочных или метеорологических организациях.

Основная задача — обеспечить такой подъем над уровнем грунта, чтобы минимизировать последствия от различных воздействий природного характера.

В большинстве случаев высоту бани над уровнем грунта принимают в пределах 40-60 см. Для отсечки стен от контакта со снеговыми массами этого обычно хватает, как и при подтоплениях.

Предугадать критические ситуации никто не может, а строить слишком высокую баню нецелесообразно.

Это не относится к постройкам на склонах или неровностях рельефа, где высота определяется по наименьшему значению.

Пошаговая инструкция по монтажу

Рассмотрим порядок действий при монтаже свайно-винтового фундамента для бани. Процесс проектирования и расчетов опустим, перейдем сразу к практическим действиям.

Работа ведется поэтапно, выполняются следующие операции:

Подготовка

Участок освобождают от лишних предметов, растений и прочих помех. Необходимо обеспечить пути подхода для техники, если планируется механическая установка свай. Приобретение и доставка на участок необходимого количества стволов нужного размера.

Понадобятся следующие материалы и инструменты:

• Лопата.
• Рулетка.
• Металлический лом и два отрезка трубы по 1,5-2 м, внутрь которой этот лом входит свободно, но без лишнего люфта.
• Болгарка с отрезным кругом.
• Сварочный аппарат с электродами.
• Оголовки для используемого размера свай.
• Цемент и песок для изготовления бетона.
• Колышки для разметки.
• Лазерный уровень.
• Покрытие для металлических деталей, защита сварных швов.
• Швеллер, двутавр, рельс для обвязки.

Разметка

С помощью колышков отмечаются места установки свай согласно проектных данных. Начинать разметку следует с углов, сразу же проверяя равенство диагоналей. Пока они не будут выровнены, продолжать разметку нельзя.

Точки монтажа свай отмечаются колышками. После отметки углов переходят к промежуточным сваям и размечают их положение. Затем с помощью лопаты и личной бодрости в этих точках выкапывают небольшие углубления глубиной до 30 см и шириной, равной диаметру лопастей.

Это позволит сваям легче входить в грунт и обеспечить меньшее отклонение от вертикали.

Погружение

Завинчивание свай производится по определенной схеме. Это делается для того, чтобы уже установленные стволы не стали помехой для других опор. В особенности это важно при монтаже машинным способом, где техника должна подойти вплотную к точке погружения.

Обычно начинают с центра и движутся последовательно к краям по спирали или змейкой.

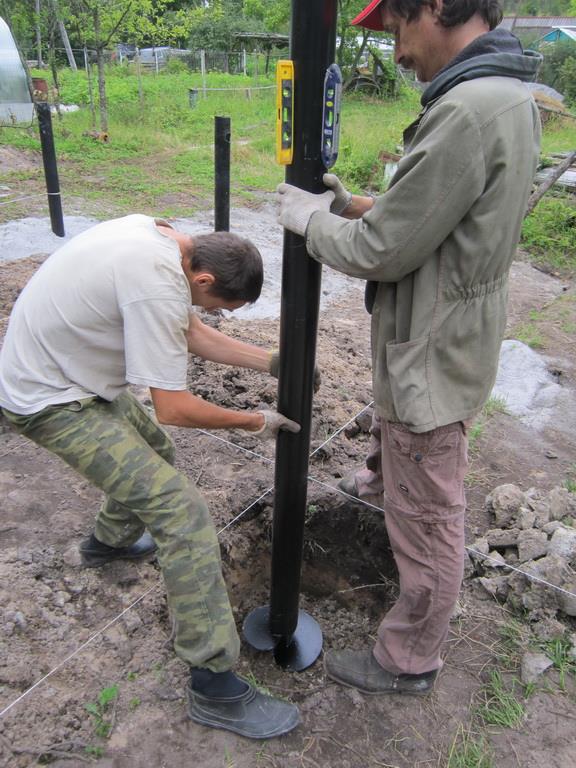

При погружении свай необходимо постоянно контролировать вертикаль. В особенности важно делать это на начальном этапе, когда ствол достаточно свободно раскачивается и может быть установлен с перекосом.

Выкручивать сваю назад для выравнивания нельзя, второй раз в эту точку ее устанавливать запрещается из-за нарушения прочности грунта после контакта с лопастями. Все исправления делаются на первых порах, когда ствол погружен на незначительную глубину.

Обрезка, обвязка, заливка бетоном

После установки всех свай производится обрезка. Устанавливается лазерный уровень, отмечающий горизонтальную плоскость на нужной высоте, на поверхности свай мелом или белым маркером отмечаются линии реза.

Болгаркой с отрезным кругом отрезают лишние куски трубы.

После этого выполняют обвязку. Все сваи соединяются между собой в продольном и поперечном направлении при помощи сварки. Используются отрезанные по размеру куски швеллера, двутавра или иного вида металлопроката.

После соединения свай в единую систему следует сразу же покрасить все участки сварки защитным слоем краски, кузбасслака или иного материала.

Затем внутреннюю полость свай заливают бетоном. Это дает стволам дополнительную жесткость и устойчивость к боковым нагрузкам пучения. Необходимо пользоваться плотными марками, начиная от М200 и выше.

На заполненные сваи устанавливаются и фиксируются оголовки, образующие площадки для установки ростверка и промежуточных (внутренних) опор.

Ростверк

Для бани обычно используют деревянный брус сечением 150 : 200 или 200 : 200 мм. Балки укладывают на площадки оголовков, предварительно подложив на металл двойной слой рубероида. Углы соединяют вполдерева.

Тщательно проверяют равенство диагоналей, выравнивают балки по осям, после чего закрепляют их на оголовках, используя специально созданные монтажные отверстия. Деревянные балки сразу же следует покрыть гидроизоляционным материалом для защиты от влаги.

Полы в бане

Обычные проливные полы, использующиеся в традиционной русской бане, в данном случае не годятся:

• Вода, протекая между досками пола, проникает в грунт и понемногу разрушает металл свай и ослабляет прочность их сцепления с грунтом.
• Возникает сложность поддержания температуры в бане из-за большой высоты над землей. Наличие неутепленного пространства потребует излишнего расхода топлива или электроэнергии.

Оптимальным вариантом становится создание утепленного пола, с надежным гидроизоляционным покрытием. На поверхность заливается слой стяжки с заранее установленными воронками для отвода воды, которые подключаются к канализационной системе.

На стяжку укладывают напольную керамическую плитку, а для большего комфорта рекомендуется укладывать деревянные помосты с широкими планками (8-10 см) и зазорами между ними для свободного стока воды.

Полезное видео

В данном видео вы узнаете, как произвести монтаж свайного фундамента под баню:

Заключение

Свайный фундамент для бани используется не реже, чем традиционные виды оснований.

Учитывая высокую скорость и большую экономию денег, фундамент на винтовых сваях становится даже более предпочтительным и эффективным вариантом, чем лента.

Работы могут выполняться самостоятельно, что является дополнительным бонусом и дает владельцам участков возможность использовать свои навыки и умения на практике.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Монтаж винтовых свай своими руками: как закрутить

От качества фундамента зависит надежность и долговечность всей постройки. Строительство дома на винтовых сваях можно вести на неустойчивых грунтах, в подтопляемой зоне, на участке со сложным рельефом, в сейсмически активных районах.

Эта технология является одной из самых экономически выгодных. Достаточно легко осуществить монтаж винтовых свай своими руками. Из этой статьи можно почерпнуть информацию, как правильно установить винтовые сваи, чтобы постройка служила долгие годы без ремонта.

Что такое винтовые сваи

Винтовые сваи изготавливают в виде металлической трубы с острием и винтовыми лопастями внизу. Могут использоваться на сложных грунтах. Не подходят к монтажу на каменистой и скальной почвах, так как не смогут пробить очень твердый слой при бурении.

Срок эксплуатации дома зависит от правильного монтажа свай

Размеры опор зависят от массы сырья, из которого будут строить дом и несущей нагрузки стройматериалов, людей и предметов, находящихся в доме.

Кроме этого, при расчете учитывают среднюю массу снегового пласта, который может находиться на кровле в зимнее время.

От правильной установки свайно-винтового фундамента будет зависеть срок эксплуатации всей постройки.

Завинчивание винтовых свай не под силу одному человеку, для выполнения работ понадобятся подсобные рабочие.

С чего начать

Для определения типа грунта необходимо вынуть почву с глубоких слоев

Перед тем как принимать решение о строительстве дома на сваях, нужно изучить состояние грунта и определить уровень залегания подземных вод. Такие сведения можно получить в геодезических, строительных организациях или у соседей, которые ведут или вели строительство.

Чтобы самостоятельно определить, какие пласты грунта залегают под строительным участком, проводят пробное бурение. В нескольких местах участка копают скважины, глубиной на 1,5 м больше, чем длина сваи. На лопастях бура остаются частички грунта, присутствующие внутри скважины.

При обнаружении обводненного участка нужно расположить сваи для винтового фундамента так, чтобы его обойти.

Препятствия для монтажа

Крупные камни в почве означают, что место не подходит для вкручивания свай

Монтаж свайно-винтовых фундаментов осуществляют гидравлическим аппаратом или вручную.

Установка винтовых свай своими руками выполняется методом вкручивания опоры по типу самореза.

Препятствиями для установки свайно-винтового фундамента может служить:

• наличие в почве больших булыжников (более 5 см в диаметре) или мусора;
• залегание в грунте бетонных конструкций от старых построек;
• корневая система деревьев значительно осложнит завинчивание свай;

Технология монтажа вручную включает использование длинного рычага для завинчивания винтовых свай. Если близко к месту установки опор для фундамента располагается постройка, забор, столб или дерево рычаг не получится провернуть на 360 градусов. Это будет служить препятствием для устройства фундамента на винтовых сваях.

Определяем длину сваи

На устойчивых грунтах достаточно вкрутить сваи на длину 2,5 м

Длина опор, применяемых для устройства винтового фундамента, будет зависеть от почвы, глубины ее промерзания и уровня расположения ростверка.

Если на участке присутствует устойчивый грунт, достаточно будет устанавливать опоры длиной 2,5 м. На сложном рельефе с перепадами высоты понадобятся конструктивные элементы различной длины, зависящей от высоты местности.

На неустойчивой почве опора должна быть такой длины, которая достанет до устойчивого плотного грунта. Его расположение определяют пробным бурением.

Вкрутить винтовую конструкцию нужно на такую глубину, где залегает песок, глина. Устойчивый грунт обеспечит плотное закрепление несущего элемента в почве. Присутствие плотной фракции определяют по частичкам, оставшимся на лопастях.

После этого замеряют глубину расположения пласта. Опускают на веревке камушек внутрь скважины до тех пор, пока он коснется дна. Делают пометку на бечевке, поднимают ее и измеряют длину.

В сейсмически активных районах длина скважины должна быть не менее 4 м. Приобретают опоры на полметра длиннее расчетных. Лучше потом обрезать излишек, чем в процессе бурения, окажется, что длины сваи не хватает.

Выбор правильного диаметра

Изготавливаемые в производстве диаметры свай и их назначения указаны в таблице:

№	Диаметр	Назначение
1	5,7 см	Подходят для монтажа забора из сетки рабицы.
2	7,6 см	Используют в качестве опор для бетонных заборов, небольших построек хозяйственного назначения, дачных домиков.
3	8,9 см	Подходят для строительства одноэтажных домов. Одна такая свая может выдерживать нагрузку от 3 до 5 тонн.
4	10,8	Применяют в строительстве домов в 2 этажа из легких строительных материалов. Опора такого диаметра способна выдержать нагрузку от 5 до 7 тонн.

Расчет массы дома

Рассчитывают общий вес всех строительных и отделочных материалов, которые будут применять при возведении. Берут в расчет предположительный максимальный вес мебели, предметов быта, людей, которые будут находиться в доме. Рассчитывают массу ванной или бассейна с учетом того, что резервуар будет наполнен водой.

Учитывают нагрузку снежного пласта, который может лежать на крыше в зимнее время. Этот показатель рассчитывают по карте в зависимости от региона:

Расчет количество свай

Количество опор, которые понадобятся для устройства основания, будет зависеть от проекта и несущей нагрузки дома.

Нормативные требования:

№	Материал постройки и др. факторы	Расстояние между опорами
1	Каркасные и деревянные дома	Не более 3 м
2	Дом из пеноблоков, газоблоков и др. легких материалов	Не более 2 м

При ведении строительства в климатической зоне с сильными ветрами расстояние между опорами уменьшают до 2,5 м.

Количество свай рассчитывают по формуле: складывают все возможные нагрузки, а полученное значение делят на несущую нагрузку одной сваи.

Правила размещения свай

Сваи размещаются по углам будущей конструкции и по центру несущих конструкций

Перед тем как осуществлять монтаж свай, нужно выполнить разметку их расположения на участке. Для этого первоначально рисуют на бумаге план расстановки опор, руководствуясь проектной документацией.

План дома делят на прямоугольники, рассчитывают размер каждого участка. На каждом углу прямоугольника и по центру всех несущих конструкций размещают сваю.

После того как определено расположение опор на участках с максимальной несущей нагрузкой, оставшееся между элементами расстояние делят на равные отрезки. В зависимости от расчетного количества опор равномерно распределяют их по периметру. Подробнее о планировке смотрите в этом видео:

Если проектом предусмотрены колонны или камин, под ними обязательно должна находиться опора.

Разметка на местности

Переносят план расстановки опор с чертежа на местность.

Места установки намечают деревянными брусьями с заостренным нижним концом (для более легкого заглубления в грунт), между кольями протягивают бечевку по всему периметру постройки и диагоналям.

Нужно, чтобы разметка периметра и диагоналей фундамента из винтовых свай располагалась строго по плану.

Монтаж свай своими руками

Для закручивания свай вам понадобится несколько пар рабочих рук

На небольших участках установка свайного фундамента с применением специальной техники нерентабельна, гораздо выгоднее закручивать сваи своими руками.

Для этого понадобится приспособление, состоящее из отрезка трубы. Оно должно быть немного больше по диаметру, чем сечение ввинчиваемой опоры. В этой трубе должны быть предусмотрены отверстия для соединения с винтовой конструкцией болтами и две проушины под установку рычагов.

Вкрутить одну опору самому можно в течение часа в зависимости от типа почвы на участке. Закручивать несущие элементы до 400 см длиной можно, используя силы нескольких помощников. Два человека будут вкручивать винтовую конструкцию, а один должен следить за соблюдением вертикальной плоскости, используя магнитный уровень. Подробную инструкцию смотрите в этом видео:

Инструменты

Понадобятся приспособления для закручивания винтовых свай:

• толстостенные трубы диаметром 5 см и длиной 250 см будут использоваться в качестве рычагов;
• рулетка, магнитный уровень;
• лопата, лом, кувалда, молоток;
• мел или маркер;
• деревянные колышки или прутья арматуры;
• болгарка для подрезки свай по высоте после завершения монтажа фундамента.

Технология монтажа

Контролируйте вертикальный уровень сваи после каждого витка

Чтобы узнать, как установить винтовые сваи, нужно изучить технологию монтажа. Работы выполняют с помощью устройства для закручивания, изготавливаемого собственноручно.

Часто возникает вопрос, как закрутить винтовые сваи своими руками, чтобы они не отклонились от вертикального уровня.

Для этого самому нужно строго контролировать действия помощников и соответствие вкручиваемого элемента вертикальной плоскости после каждого витка 360 градусов.

После подготовки и разметки участка опоры обрабатывают антикоррозийными составами. Винтовые сваи по технологии сначала устанавливают по углам.

Правила установки свай:

1. Буром делают отверстие для монтажа винтовых свай, меньше по ширине, чем диаметр опоры. Глубина должна быть 30% от размера сваи.
2. Изготавливают приспособление для завинчивания винтовых свай. В подготовленную лунку нужно поставить металлический элемент. На винтовые сваи устанавливают лом, вводя его в технологическое отверстие сверху. На края лома надевают трубы, позволяющие продлить длину рычага до 2, 5 м. Чем длиннее рычаг, тем легче будет ввинчиваться в почву опора.
3. Два человека берутся за рычаги и выполняют закручивание свай вручную. Третий удерживает в вертикальном положении и контролирует после каждого оборота, чтобы опора погружалась строго по вертикальному уровню.
4. Если конструкция не поддается ввинчиванию и разрыхляет грунт, ее нагружают. Для этого или два человека повисают на рычагах, или один усаживается сверху. Когда вкручиваемый элемент уперся в твердый предмет, и дальше невозможно его продвинуть, оставляют ее так как есть, излишек по длине обрезают.
5. Верхние части обрезают по горизонтальной плоскости, пользуясь лазерным, пузырьковым уровнем или дальномером. Технология по установке винтовых свай предусматривает укорочение длины на 100 мм. В отдельных случаях укорачивают опоры для винтового фундамента на более значительное расстояние.
6. Для придания прочности и защиты от разрушения под действием влаги, полые конструкции заполняют бетоном.
7. При необходимости строят деревянный или бетонный ростверк, который служит для равномерной передачи нагрузки от дома к сваям.

При строительстве дома на свайно-винтовом фундаменте нужно четко придерживаться технологии установки винтовых свай.

Оборудование для монтажа

Применение специального оборудования для завинчивания винтовых свай одному упрощает и облегчает работу, но допускает некоторые погрешности.

Разработаны портативные устройства, которые можно транспортировать в легковом автомобиле.

Инструкция по работе бензигидростанции УЗС-1:

• в ствол опоры вставляют гидровращатель, его вал с винтовой конструкцией закрепляют с помощью стопора;
• устанавливают конструкцию с установленным в ней механизмом на размеченное место;
• к гидровращателю крепят рычаг, конец которого укрепляют на земле;
• включают станцию, она начинает ввинчивать опору.

Агрегат запускают и выключают с помощью рычага. Такие станции подходят для ввинчивания конструкций диаметром от 79 до 113 мм при индивидуальном строительстве. Устанавливать винтовые сваи для многоэтажных домов нельзя, они не выдержат значительных несущих нагрузок. Подробнее смотрите в этом видео:

Для более быстрого закручивания, можно присоединить к конструкции дрель

Еще один способ механизированной установки включает использование дрели и редукторного гайковерта.

Конструкцию скрепляют болтами.

На трубу будет действовать значительное усилие, поэтому для ее усиления и предотвращения от деформации прокладывают швеллер.

Дрель подключают к напряжению, вращаясь, она вкручивает винтовую конструкцию. Нужно строго контролировать вертикальный уровень при погружении.

Винтовая опора будет надежной только в том случае, когда она передает несущую нагрузку от дома на плотную устойчивую почву и не проседает под действием силы тяжести. Завинчивают ее до упора, пока она достигнет грунта такой плотности, который не дает погрузиться ниже.

Вне зависимости от выбранной технологии монтажа закручивание винтовых свай своими руками должно выполняться строго в вертикальной плоскости с использованием уровня.

технология и правила, способы монтажа и инструкция как закрутить самому, составить чертеж, сделать расчет

Появление винтовых свай в строительстве совершило в своё время маленькую революцию в сфере создания быстромонтируемых фундаментов для лёгких зданий и сооружений.

Усилиями 2 – 3 человек без привлечения специальной техники можно в течение нескольких дней возвести прочное и надёжное основание под баню, дачный домик или другую постройку.

При наличии минимального опыта и соблюдении нижеуказанных правил самостоятельное возведение свайно-винтового фундамента (СВФ) не вызовет особых затруднений.

Правила монтажа свайно-винтового фундамента

Самостоятельное строительство основания здания или сооружения из фундамента на винтовых сваях (ВС) основывается на соблюдении довольно простой технологии.

Для успешной установки свайно-винтового фундамента своими руками следует придерживаться следующих правил:

• опору ввинчивают в почву строго вертикально. Любые отклонения в сторону наносят ущерб несущей способности СВФ;
• внешнюю поверхность ВС обязательно подвергают антикоррозионной обработке;
• полость ствола с открытым нижним торцом должна быть тоже покрыта защитным составом. В противном случае влажный грунт вызовет коррозию металла;
• грунтовое основание не должно содержать крупнообломочных и скалистых пород;
• концы свай обязательно располагают ниже границы промерзания и выше уровня грунтовых вод. Это нужно для того, чтобы силы пучения, вызванные сезонными изменениями температуры почвы и перепадами горизонта вод, не смогли вытолкнуть сваю наверх;
• нижний торец опоры не должен быть открытым, его заваривают металлом в виде эллипса под углом 45⁰ или конуса. Бетон внутри ствола защитит от коррозии сталь;
• независимо от расчётного количества свай, между ними выдерживают интервал 1,5 – 2 м;
• монтаж СВФ выполняют минимум три человека. Двое работников вращают ВС рычагами, продетыми через верхние монтажные отверстия сваи. Третий человек усилием рук удерживает трубу в вертикальном положении.

Принципы расчёта и проектирования

Свайно-винтовая технология возведения фундаментов основана на принципе прохождения точечной опоры сквозь слабые слои почвы к плотным несущим пластам.

Нагрузка от дома, таким образом, передаётся прямо на несущее грунтовое основание, чем обеспечивается надёжное и прочное положение строения.

Глубину залегания несущих пластов грунта определяют путём опытного бурения и отбором образцов почвы, с последующим их испытанием. Также этот параметр берут из вертикальной съёмки с привязкой к месту строительства, которая есть в каждом отделении архитектуры местного исполкома.

Путём сбора нагрузок (вес всех конструкций строения, мебели, оборудования различного назначения, максимального количества людей и прочего, снеговая нагрузка) и делением их на общую площадь винтовых свай определяют удельное давление на почву. Оно должно быть меньше сопротивления несущего слоя грунта. Этим соотношением корректируют количество винтовых свай на плане СВФ.

Оперируя числом свай, видом опорного слоя грунта и заводскими данными несущей способности стандартных винтовых свай, определяют тип и марку ВС.

Универсальность и быстрая установка СВФ привлекает многих застройщиков возводить фундаменты не только в местах, где располагаются пучинистые почвы, но и на вполне прочных несущих основаниях. Единственным исключением являются каменистые грунты, которые своими твёрдыми включениями могут повредить и полностью разрушить лопасти винтовых свай.

Существуют нормативы отбора типоразмеров свай для строительства различных объектов. Основным показателем является диаметр ствола опоры, который напрямую взаимосвязан с величиной её несущей способности. Для ручной установки свай применяются опоры диаметром от 57 до 133 мм.

Диаметр сваи, мм	Нагрузка, кг	Вид почвы	Строение
57	800	Переувлажнённый грунт	Лёгкие постройки каркасного типа
89	1400	Болотистые и торфяники	Дачные домики, гаражи
108	3500	Все кроме каменистых	Бревенчатые дома (срубы)

Длину сваи рассчитывают исходя из того, что нижний её конец должен погрузиться в несущий слой грунта минимум на 300 мм. К этому добавляют высоту наземной части опоры. Проектом строительства закладывается величина просвета между землёй и обвязкой ВС (ростверком).

Минимальный технологический зазор допустим высотой 150 мм. Сюда следует добавить расстояние до технологических отверстий + 100 мм. В общей сумме это будет оптимальная длина сваи.

Практический опыт показывает целесообразность ручной установки винтовых опор при их длине до 1,8 м. При большем размере монтаж СВФ возможен только с помощью спецтехники.

Как составить чертеж свайного поля?

После всех расчётов приступают к формированию чертежа расположения ВС на плане строительного участка.

При расстановке опор на приусадебном участке руководствуются следующими правилами:

1. Сваи должны быть установлены во всех углах плана фундаментного основания.
2. Опоры для монолитной плиты под оборудование (печь, котёл и пр.) будут в углах и по периметру через каждые 1,5 м.
3. По осям расположения несущих стен центры свай помещают с промежутком от 1,5 до 2 м., в зависимости от материала ростверка (обвязки). Например, для бруса — 1,5 м, а для швеллера достаточно будет устанавливать опоры каждые 2 – 2,5 м.

Пример исполнительной схемы и план свайно-винтового фундамента:

Выбор свай

Для устройства СВФ на приусадебном участке следует приобретать сваи отвечающие условиям их монтажа.

Какие лучше всего подходят для частного строительства?

Разные производители руководствуются своим ТУ при изготовлении винтовых свай. Они могут быть оснащены одной, двумя и более лопастями, быть различной длины. Для строительства дачных домиков, гаражей и других подсобных сооружений используют ВС диаметром 89 – 133 мм с одной или двумя лопастями.

Как проверить качество элементов?

При покупке винтовых свай нужно обращать внимание на антикоррозионную обработку ствола и лопастей. Надо провести ребром монеты по поверхности опоры. Если не проявится белый цвет металла, то покрытие считается качественным.

Для приусадебного строительства используются стандартизированные винтовые сваи, у которых вылет лопастей взаимосвязан с диаметром ствола. На нижней картинке видна пропорциональная зависимость этих величин.

Любое их несоответствие считается некачественным исполнением фундаментного снаряда и подлежит выбраковке. Толщина стенки трубы должна быть не менее 4 мм.

Проверить размер можно штангельциркулем. Это обеспечивает свае жёсткость, что не даёт стволу деформироваться во время установки и эксплуатации основания здания.

Как установить самому: пошаговая инструкция

Настоящая инструкция не является догмой, а носит исключительно рекомендательный характер. Следует обратить внимание на некоторые ключевые пункты, выполнение условий которых обязательно.

Инструменты и материалы

Перед началом работ подготавливают следующие инструменты и материалы:

• садовый бур;
• растворомешалка;
• лопаты;
• магнитный уровень;
• угловая шлифмашина;
• лазерный уровень;
• отрезки водопроводных труб длиной от 2 до 3 метров;
• монтажная насадка;
• винтовые сваи;
• оголовки;
• электросварка.

Подготовка

С территории строительного участка убирают мусор, и по возможности удаляют растительность и плодородный слой почвы (100 – 150 мм).

Далее выполняют следующие действия:

1. С помощью шнура и колышков переносят план свайно-винтового фундамента на участок.
2. В точках разметки угловых опор садовым буром делают приямки глубиной 300 мм.
3. Правильность построения прямоугольников разметки проверяют равенством диагоналей между противоположными углами, измеряя их шнуром.
4. На прямых участках линий разметки под опоры тоже бурят приямки. Диаметр приямка должен быть таким, чтобы винт плотно входил в него. Это нужно для точной корректировки изначального вертикального положения ВС.

Как правильно вкрутить?

Подготовив свайное поле, переходят непосредственно к монтажу свай. Для того, чтобы самому правильно закрутить опоры можно применить один из трех способов:

• В процессе установки участвуют 2 человека. Один, продев рычаг в монтажное отверстие, вращает сваю вокруг своей оси, а второй удерживает двумя руками опору в вертикальном положении. Такой способ эффективен при глубине заложения фундамента не более 1,5 м и диаметре ствола 57 мм.
• ВС монтируют три человека. Два работника, вдев отрезки труб в верхний конец сваи с противоположных сторон, двигаются вокруг по часовой стрелке. Третий работник контролирует ровное вхождение сваи перпендикулярно горизонту.
• Третий способ — это применение монтажного оголовка, который надевают на верхушку трубы и фиксируют отрезком трубы через монтажные отверстия ствола опоры. По обеим сторонам оголовка сделаны петли из арматуры, которые позволяю продеть сквозь них трубы-рычаги любой длины и диаметра.

  Это позволяет значительно увеличить вращательные усилия и сократить время монтажа. Для контроля вертикального положения опоры на ствол крепят магнитный уровень. Работник, глядя на положение пузырька прибора, усилием рук выправляет положение сваи относительно горизонта и вертикали.

Обрезка

По окончании завинчивания приступают к обрезке свай:

• выбирают самую короткую опору и ниже её отверстий делают отметку с помощью лазерного нивелира;
• отметку надземной высоты ствола переносят на все опоры с помощью того же нивелира;
• выравнивание высоты СВФ относительно горизонтальной плоскости производят спиливанием частей труб выше отметки угловой шлифмашиной.

Бетонирование

Процедура осуществляют следующим образом:

• заливают полости свай бетоном М 300. Его готовят в растворомешалке или ручным способом в подходящей ёмкости. В ёмкость засыпают цемент М 400 – 500, песок и щебень в пропорции 1:2:2;
• в процессе перемешивания постепенно добавляют воду до получения жидкой тестообразной однородной массы;
• для быстрой заливки без потерь в опору вставляют самодельную лейку, свёрнутую из куска жести;
• по мере заполнения ствола бетон уплотняют отрезком арматуры, выдавливая из него воздух.

На верхние концы ВС надевают оголовки и приваривают их к сваям с помощью электросварки. На площадки оголовков укладывают металлопрофиль ростверка. Далее приступают к монтажу перекрытий и стеновых ограждений.

Если планируют монтировать ростверк из швеллера, то сразу после заливки устанавливают оголовки. В случае формирования обвязки из бруса или брёвен, внутрь свай помещают отрезки арматуры и дают бетону застыть в течение 10 – 14 дней.

Возможные ошибки рекомендации по возведению СВФ

Если вы собрались поставить свайно-винтовой фундамент своими руками, застройщику важно знать, как избежать ошибок во время монтажа:

1. Неправильный расчёт требуемой несущей способности точечной опоры может привести к разрушению фундамента или лишним расходам. Чтобы избежать просчётов, лучше обратиться к профессионалам, которые сделают точное технико-экономическое обоснование возведения СВФ.
2. Использование некачественных винтовых свай неминуемо приведёт к таким печальным последствиям, как неравномерное проседание строения. Надо приобретать сваи у проверенных производителей с гарантией качества продукции.
3. Попадание лопастей винтовых опор в зону промерзания грунтового основания чревато сезонным выталкиванием опор из почвы. Если самостоятельно точно определить глубину погружения сваи не удаётся, то лучше обратиться в специализированную строительную организацию.

Полезное видео

Наглядно о процессе установки свайно-винтового фундамента в видео:

 Заключение

Свайно-винтовой фундамент является самым экономичным и быстромонтируемым основанием для лёгких зданий и сооружений.

Простота установки несущих опор, отсутствие потребности в спецтехнике, всесезонность монтажа – всё это привлекает хозяев приусадебных участков, которые планируют строительство дачных домиков, мастерских, теплиц, эллингов и других строений.

Вконтакте

Facebook

Twitter

Одноклассники

Мой мир

Как установить винтовые сваи своими руками? Инструкция и технология монтажа

Когда при строительстве принят за основу свайный фундамент встаёт вопрос: как установить винтовые сваи своими руками, насколько это трудно, какие потребуются инструменты и оборудование. Все эти проблемы решаемы, необходимо просто следовать технологии монтажа и соблюдать геометрические размеры между монтируемыми элементами.

Важно знать какие применить сваи, как сделать привязку на участке, как правильно смонтировать сваи чтобы они были надёжной опорой для фундамента.

Почему винтовые сваи?

Популярность применения винтовых свай для фундамента — следствие простоты, доступности технологии монтажа свайного поля и каркаса, бюджетной стоимости проекта. Важны и такие параметры, как:

• скорость возведения фундамента;
• возможность монтажа в труднодоступной или болотистой местности без применения сложных механизмов;
• независимость от наличия электроэнергии;
• возможность создания фундамента с опиранием на глубоколежащие несущие грунты;
• отсутствие земляных работ при монтаже.

Какие сваи применять

Для того, чтобы узнать какой тип свай применять, длину, диаметр тела и опорных лопастей — определитесь с нагрузками на фундамент, состоянием грунтов на участке. Для этого необходимо:

1. Иметь проект возводимого сооружения и привязку к участку по строительным нормам, сделать сбор нагрузок по осям в самых нагруженных сечениях на 1 погонный метр. Проект свайного поля
2. Определиться со строением пластов грунта, глубиной расположения, уровнем грунтовых вод, глубиной промерзания для своего района. Эту информацию получите в архитектурном отделе администрации. В случае отсутствия данных — закажите проведение экспресс геологии на участке. Как вариант — определитесь по этому вопросу самостоятельно. Для этого просверлите отверстие буром с отбором проб на разных глубинах, отнесите пробы в лабораторию. По результатам определитесь на какой грунт будут опираться сваи, глубину его расположения. Это важнейший этап строительства, не пожалейте времени и денег.
3. По результатам по результатам лабораторных исследований и природных несущих способностей принятого слоя грунта, расчётным нагрузкам от строящегося дома определитесь с типом, диаметром, длиной, количеством необходимых элементов.
4. Помните: лопасти должны входить в несущий слой грунта> 200 мм; конец сваи должен находиться ниже грунтовых вод и уровня промерзания; верх оставляется на проектной отметке с учётом рельефа участка; монтажные отверстия срезаются.
5. Монтируемые элементы по осям рекомендуется просчитывать отдельно с целью обеспечения равномерных нагрузок, экономии средств при покупке изделий.

Привязка свайного поля и необходимые инструменты для монтажа

Монтаж свайного поля — первый и важнейший этап устройства фундамента под строящееся сооружение. От правильно выбранного несущего слоя грунта, размеров изделий и диаметра лопастей по расчётам, качественного монтажа, соблюдения технологии зависит работа фундамента в процессе эксплуатации и срок службы.

Необходимые инструменты при монтаже свай

Для проведения работ по привязке расположения свайного поля на участке, монтаже изделий своими силами потребуются следующие инструменты:

1. Лазерный или водяной уровень, нивелир.
2. Сварочный аппарат.
3. Переносной генератор, если нет точки подключения к электроэнергии.
4. Угловая шлифовальная машинка для обрезки головы сваи до проектного уровня.
5. Два магнитных уровня. Допускается пользоваться одним.
6. Бур ручной или с приводом от перфоратора с размерами = диаметру лопастей сваи для устройства приямков.
7. Круглый металлический палец длиной >400 мм, толщиной < диаметра монтажного отверстия, из твёрдого, закалённого металла.
8. Две трубы с внутренним диаметром > пальца, длиной 2.5—3 метра для закручивания вручную.
9. Две рулетки длиной > диагонали по осям фундамента дома.
10. Маркер для нанесения отметки уровня и шпагат.
11. Колышки из арматуры или круглые деревянные.
12. Кувалда для забивки колышков, штыковая лопата.

Привязка свайного поля на участке

Так выглядит правильная разметка по осям.

Привязка к участку свайного поля по правилам, приведённым далее, гарантирует правильное проектное расположение и геометрию фундамента для дома. ГОСТ допускает следующие отклонения при монтаже изделий:

1. Отклонение от вертикали не более 0.1% длинны.
2. Отклонение по оси в одном ряду < 1/3 диаметра.
3. Разница диагоналей между угловыми элементами < 100 мм.
4. Погружение лопастей в несущий слой не < 300 мм.
5. Перепад высот между оголовками угловых элементов по одной оси для домов 2 класса из кирпича или бетонных блоков < 50 мм, для сооружений из пенобетонных или газоблоков < 20 мм.
6. Расстояние между монтируемыми элементами < 3 метра.

Привязка начинается с определения проектного положения боковых свай фундамента по отношению к красной линии участка и границ с соседним. Инструкция по этапам привязки:

1. Очистите участок от высокой травы, кустарника, предметов, мешающих проведению работ на 3 метра больше, чем площадь свайного поля.
2. Сделайте привязку любой угловой точки фундамента по проекту от красной линии и границы с соседним участком, забейте хорошо колышек. Здесь будет располагаться центр первой сваи.
3. Сделайте точные, до сантиметра, расчёты расстояний между сваями и диагоналями с учётом и без учёта диаметра.
4. Определите положение центра второй угловой сваи по привязке к участку, расстоянию между центрами с первой сваей по одной оси, забейте колышек.
5. Для определения центра третьей угловой сваи потребуется 2 рулетки. На одной возьмите проектное расстояние по центрам от первой точки, на второй рулетке отложите расстояние от центра колышка под вторую сваю. Совместите отметки на обоих рулетках и забейте здесь колышек под третью угловую сваю.
6. Положение центра четвёртой точки определяется аналогично с пунктом 5.
7. Проверьте ещё раз расстояния между центрами колышков по осям и диагоналям. Они должны точно соответствовать расчётным.

Технология монтажа

При монтаже необходимо строго следить за вертикальностью установки элементов и соответствие расчётным геометрическим размерам по осям и диагоналям. Этап ответственный, трудоёмкий. Следуйте пошаговой инструкции процесса монтажа:

1. По месту первого колышка пробурите буром технологический приямок. Глубина — из расчёта полного погружения лопастей сваи. Если нет бура, приямок допускается сделать штыковой лопатой. При установке зимой приямок делается на глубину промёрзшего грунта.
2. Для проведения работ по монтажу потребуется не менее 3 рабочих. Необходимо соблюдать правила ТБ, работать в касках.
3. Установите изделие в приямке вертикально.
4. Вставьте палец в монтажное отверстие так, чтобы оставались одинаковые концы.
5. Наденьте на палец трубы с обоих сторон, следите за положением пальца.
6. На тело монтируемого элемента установите один или два магнитных уровня.
7. Один рабочий следит за вертикальностью погружения винтовой сваи, двое закручивают с равномерным приложением усилий. Самый простой способ закрутить сваю
8. Тот, кто контролирует уровни, должен стараться удержать тело изделия в вертикальном положении или поправлять наклоном. Через 2—3 оборота необходимо останавливаться, проверять вертикальность уровнями.
9. При погружении, лопасти уплотняют грунт над собой, поправлять направление захода становится труднее. Поэтому важно сразу закручивать вертикально.
10. Свая закручивается до проектного уровня. Если не хватает сил крутить, допускается увеличить длину рычагов трубами или ломами. Не скрутите голову в районе монтажного отверстия.
11. Смонтируйте аналогично вторую угловую винтовую сваю по этой оси. Здесь необходимо дополнительно учитывать кроме вертикальности ещё и расчётное расстояние между центрами с первой сваей. При малейшем отступлении от размеров наклоните сваю в сторону, противоположную смещению, сделайте 1—1.5 оборота, выровняйте, проверьте размер по центрам. Если отклонение от размеров ещё есть, повторите процесс с наклоном. Важно чтобы все элементы были смонтированы правильно и строго по размерам.

• При монтаже двух следующих угловых элементов добавляется соблюдение диагональных размеров по центрам. Поэтому процесс становится сложнее, выравнивать приходится одновременно в 2 плоскостях. Важно не торопиться, проводить замеры чаще, исправлять отклонения как это описано в пункте 11.
• После монтажа угловых элементов туго, без провисания, натяните по ним бечёвку. Лентой разметьте положение остальных свай по внешним осям. Учитывайте геометрические размеры между центрами.
• Смонтируйте сваи. Максимальное допустимое отклонение от оси оголовков не должно превышать 1/3 диаметра тела, но старайтесь не допускать этого.

15. Последними размечаются, устанавливаются элементы внутренних осей.

Смотрите подробное описание процесса на видео: Инструкция, как закрутить винтовые сваи. Монтаж свайно-винтового фундамента

Заключительные работы

После установки всех элементов свайного поля необходимо провести следующие работы:

1. Вынесите проектную отметку уровнем на каждую сваю, отметьте маркером.
2. Обведите отметку маркером по окружности тела. Для этого воспользуйтесь плотной бумагой.
3. Отрезайте лишнее угловой шлифовальной машинкой строго по отметке. Если остались неровности и заусенцы по верху — отшлифуйте.
4. Подготовьте воронку, цементный раствор или бетон на мелкой фракции щебня, залейте полости свай до уровня ниже головы на 20 сантиметров. По мере заливки уплотняйте бетон арматурой.
5. После схватывания бетона, смонтируйте оголовки и приварите к телу свай. Если проектом предусмотрена верхняя обвязка швеллером — оголовки не нужны. Обрезка головы до проектной отметки.

Несколько заключительных советов:

• Если в грунте попалось препятствие, а низ сваи остаётся в зоне промерзания или грунтовых водах, необходимо извлечь камень или добавить на небольшом расстоянии по оси ещё два элемента. Это позволит сократить нагрузку на сваю. Если она является опорной для внутренней оси, то простое смещение сваи вызовет необходимость  изменения положения остальных свай внутренней оси и проекта дома в целом.
• Несущую способность свай можно определить по величине крутящего момента прибором, определяющим усилие при повороте.
• После бетонирования полости, засыпьте до верха головы сухой цементно-песчаной смесью, она возьмёт на себя остатки влаги при отвердевании бетона.
• Зачищайте швы от шлака, покрывайте антикоррозийными составами.

Винтовые сваи своими руками: инструкция

Свайно-винтовой фундамент настолько популярен, что буквально в каждом населенном пункте можно встретить многочисленные конструкции, опирающиеся на него. Так как технология установки такой основы не вызывает особых трудностей, некоторые умельцы пошли дальше и начали изготавливать винтовые сваи своими руками.

Это вполне реально, тем более если вы хотите возвести на своем участке легковесную постройку, а для строительства массивной жилой постройки лучше отдавать предпочтение заводским изделиям. Сразу оговоримся, что для такого процесса не потребуется сложное оборудование, и это тоже говорит о простоте работы.

Заключительные работы

После установки всех элементов свайного поля необходимо провести следующие работы:

1. Вынесите проектную отметку уровнем на каждую сваю, отметьте маркером.
2. Обведите отметку маркером по окружности тела. Для этого воспользуйтесь плотной бумагой.
3. Отрезайте лишнее угловой шлифовальной машинкой строго по отметке. Если остались неровности и заусенцы по верху — отшлифуйте.
4. Подготовьте воронку, цементный раствор или бетон на мелкой фракции щебня, залейте полости свай до уровня ниже головы на 20 сантиметров. По мере заливки уплотняйте бетон арматурой.
5. После схватывания бетона, смонтируйте оголовки и приварите к телу свай. Если проектом предусмотрена верхняя обвязка швеллером — оголовки не нужны. Обрезка головы до проектной отметки.

Несколько заключительных советов:

• Если в грунте попалось препятствие, а низ сваи остаётся в зоне промерзания или грунтовых водах, необходимо извлечь камень или добавить на небольшом расстоянии по оси ещё два элемента. Это позволит сократить нагрузку на сваю. Если она является опорной для внутренней оси, то простое смещение сваи вызовет необходимость  изменения положения остальных свай внутренней оси и проекта дома в целом.
• Несущую способность свай можно определить по величине крутящего момента прибором, определяющим усилие при повороте.
• После бетонирования полости, засыпьте до верха головы сухой цементно-песчаной смесью, она возьмёт на себя остатки влаги при отвердевании бетона.
• Зачищайте швы от шлака, покрывайте антикоррозийными составами.

Винтовые сваи своими руками: инструкция

Свайно-винтовой фундамент настолько популярен, что буквально в каждом населенном пункте можно встретить многочисленные конструкции, опирающиеся на него. Так как технология установки такой основы не вызывает особых трудностей, некоторые умельцы пошли дальше и начали изготавливать винтовые сваи своими руками.

Это вполне реально, тем более если вы хотите возвести на своем участке легковесную постройку, а для строительства массивной жилой постройки лучше отдавать предпочтение заводским изделиям. Сразу оговоримся, что для такого процесса не потребуется сложное оборудование, и это тоже говорит о простоте работы.

Конструкция винтовой сваи

Чтобы опора получилась качественной и прочной, необходимо ознакомиться с ее конструкционными особенностями. Свая с лопастями включает в себя несколько элементов:

• ствол, который представляет собой круглую трубу. Толщина ее стенок равна 4 см;
• наконечник в форме конуса, закрепленный на нижнем конце опоры;
• лопасти, образующие спиральный виток, приваренные на конус;
• оголовок – заглушка, которую приваривают к верхушке трубы.

Оголовок нужен тогда, когда планируется строительство наземной части конструкции из деревянных материалов. Чтобы придать оголовку большей прочности, его обычно усиливают ребрами жесткости. В каждом углу заглушки необходимо просверлить отверстия (в диаметре 24 мм).

Самодельная винтовая свая

Начало работы

Первое, что нам необходимо сделать, это составить чертеж будущей винтовой сваи. Это может быть самый простой набросок, но он даст вам возможность отметить все необходимые размеры опорного стержня, да и подсчет нужного количества материалов с его помощью будет идти легче. Здесь же будет размечаться каждый элемент заготовки.

На чертеже необходимо указать:

1. Какого диаметра будет труба.
2. Необходимую длину опоры с учетом конуса.
3. Высоту или угол конуса.
4. Расстояние от низа лопасти до самой верхушки конусного наконечника.

Чертеж и размеры основных элементов

Если вам нужны опоры под деревянную конструкцию, не забудьте предусмотреть оголовок (заглушку) и усиление в виде ребер жесткости. Здесь работа может застопориться из-за необходимости точно указать длину сваи, а выяснить вы это сможете только после того, как будет проведен анализ грунта. Нас интересует глубина залегания плотных грунтов. Правильнее всего будет заказать анализ почвы в специализированном бюро, но за такую услугу придется немало заплатить.

Но, так как на самодельных сваях вы вряд ли будете строить жилую постройку, можно обойтись без нецелесообразных для легкой конструкции трат. Можно спросить у знакомых или соседей, которые вели серьезное строительство, не известна ли им такая информация, вдруг они смогут ее прояснить. Технология предусматривает следующее: по своей длине опора должна превосходить глубину залегания несущего слоя на 0,5 м, именно на столько она будет возвышаться над уровнем земли.

Определив размеры, можете начинать изготавливать лопасть в домашних условиях, для чего вам понадобится:

• качественная листовая сталь;
• плазморез;
• тиски;
• шаблоны, при помощи которых размечают внутренний и наружный диаметр заготовки;
• оборудование, на котором растягивают винтовую спираль (можно ограничиться ломом).

Этапы работ

Так как нужно изготовить не одну сваю, с циркулем вы будете возиться очень долго. В данном случае лучше изготовить специальные шаблоны, которые ускорят процесс разметки лопастей. Здесь нужно будет сделать самому два шаблона. На одном из них необходимо начертить малый круг с диаметром, равным диаметру трубы по ее наружной стороне.

Второй шаблон будет содержать большой круг, а его диаметр будет равен наружному диаметру винта. На каждом шаблоне должна быть нанесена центральная ось, что упростит их посадку на стальную полосу в момент нанесения разметки. Теперь, когда шаблоны готовы, можно переходить к следующему этапу.

Кроим полосу

Чтобы расход материала свести к минимуму, необходимо правильно провести раскрой стальной полосы. Обратите внимание на то, что ее длина и ширина будут кратны наружному диаметру лопасти (заготовки):

Раскрой полосы

• по ширине большой шаблон должен лечь без припусков. К примеру, он имеет диаметр 250 мм, а значит, ширина полосы должна составлять все те же 250 мм;
• длина полосы должна быть равна диаметру шаблона лопасти, умноженному на количество заготовок. Припуски зазоров тут не нужны.

Чтобы добиться одинакового размера всех винтовых лопастей, полосу необходимо расчертить, для чего по длине лопасти проводят горизонтальную ось, и вертикальную, шаг которой обязательно должен равняться диаметру винтовой лопасти. Первая вертикальная линия будет проходить от короткой стороны полосы на том расстоянии, которое будет равно ½ диаметра заготовки.

Теперь необходимо разметить круги, а поможет нам в этом шаблон. Процесс может проводиться в произвольном порядке, то есть вы можете разметку начинать с малых кругов, а завершать большими, или в обратной последовательности, разницы нет.

Создание винтовой спирали

Когда вся разметка готова, настало время заняться вырезанием заготовок. Сначала наносится надрез начиная от вертикальной оси и до внутреннего круга, а далее по внутренней оси. В конце нужно вырезать наружный контур винтовой лопасти.

Вырезание заготовок

Здесь нам понадобится оборудование – тиски и разводной рычаг. Образовавшиеся кольца одно за другим фиксируют тисками так, чтобы вертикальный разрез был повернут вверх, а затем аккуратно рычагом разводят в разные стороны торцы. После того как первый торец отогнули, необходимо высвободить заготовку из тисков, перевернуть ее на другую сторону, и точно так же отогнуть второй торец.

Перемеряем расстояние – оно должно составлять между ними от 130 до 140 мм, при диаметре лопасти в 200 мм. Следите за тем, чтобы конец винтовой лопасти, входящий в землю, был меньше отогнут, нежели верхний.

Изготовление винтовой спирали

Обратите внимание, что в данном процессе это наиболее сложная и ответственная задача, ведь неправильно выверенный угол не позволит вам произвести вкручивание винтовой опоры в грунт.

Работа над конусом

В промышленных условиях наконечники производят по методу литья, но по понятным причинам домашняя технология видоизменена, и мы будем мастерить конус из трубы – именно так происходит изготовление винтовых свай частным образом.

Треугольники для формирования наконечника

Теперь возвращаемся к процессу изготовления шаблона. В данном случае он будет представлять собой треугольник, который нужно вырезать из тонкого металлического листа (можно заменить картоном). Высота нашего шаблона будет равна диаметру трубы, умноженному на два.

Размер основания определяется путем простейших расчетов:

• сначала подсчитываем длину окружности ствола в разрезе, для чего наружный диаметр ствола необходимо умножить на 3,14;
• полученную цифру делим на сектора, из которых будет изготовлен винтовой конус. Если мы берем трубу, диаметр которой равен 76 мм, то нам вполне хватит четыре сектора. Так мы быстро и точно вычислили длину основания нашего шаблонного треугольника.

Формируем конус

Размечаем 4 сегмента с помощью изготовленного ранее шаблона и болгаркой вырезаем их из трубы. Треугольники, которые остались на трубе, без лишнего усилия нужно кувалдой подогнуть к центру поперечного сечения. Набивать нужно до тех пор, пока они полностью не сомкнутся. Теперь в работу вступает сварочное оборудование. Стыковочные швы заваривают сварочным аппаратом.

При необходимости количество сегментов-треугольников может быть увеличено. Следите за тем, чтобы шов от сварки был аккуратным, иначе он может разойтись, и усилия будут напрасными.

Установка лопасти на наконечник

Когда лопасть будет устанавливаться на конус, ни в коем случае не должны появиться зазоры. Если все же они есть, придется корректировать угол подъема спирали. Сверьте расстояние от нижнего угла спирали до конусной вершины – у вас должно получиться 50 мм. Когда элементы плотно сомкнуться между собой, стык проваривается ровным сплошным швом. Ни в коем случае нельзя допускать прерывистый шов, ведь при завинчивании в грунт на винт будет воздействовать огромная нагрузка.

Настало время приваривать оголовок и ребра жесткости, созданные в форме треугольников с прямым углом и катетом в 50 мм. Именно катет приваривают к низу оголовка и трубе.

Вот так несложная технология и абсолютно простое оборудование позволят вам самому сделать отличные лопастные сваи, на которых можно обустроить небольшую легкую конструкцию.

советов и 10 способов попробовать

Когда вы «ломаете» спину, вы корректируете, мобилизуете или манипулируете своим позвоночником. В целом, это должно быть нормально, если вы сделаете это самостоятельно.

Эти настройки на самом деле не требуют, чтобы эти характерные трескающиеся и хлопающие звуки были эффективными, но мы знаем, что они дают мгновенное чувство облегчения. Только помните, что нельзя переусердствовать и ничего не заставлять.

Вот 10 движений и растяжек, которые помогут сломать спину, а также видео, демонстрирующее некоторые из этих движений более подробно.

Мягкие растяжки и движения, подобные описанным здесь, для корректировки спины, также могут разогреть ваше тело и мышцы, расслабляя напряженные участки.

Во-первых, мы начнем с двух способов использования стула на спине.

1. Сядьте в кресло с твердой спинкой, которая позволяет лопаткам заходить поверх него.
2. Вы можете скрестить пальцы за головой или вытянуть руки над головой.
3. Откиньтесь на спинку кресла и расслабьтесь.
4. Продолжайте откидываться на верхний край стула, пока ваша спина не треснет.

Вы можете экспериментировать с разной высотой, слегка перемещая тело вверх и вниз.

Вы почувствуете это растяжение в верхней и средней части спины.

1. Сядьте в кресло и протяните правую руку через тело, чтобы удерживать левую сторону стула. Ваша правая рука должна находиться на сиденье стула или с внешней стороны левой ноги.
2. Поднимите левую руку за собой, чтобы зацепить ее за спинку стула.
3. Осторожно поверните верхнюю часть тела влево как можно дальше, держа бедра, ноги и ступни вперед.
4. Повторите эти движения с противоположной стороны, чтобы повернуть вправо.

Твое скручивание должно начинаться у основания позвоночника. Вы почувствуете это растяжение в нижней и средней части спины.

1. Стоя, сожмите одну руку в кулак, а другой рукой обхватите его у основания позвоночника.
2. Отжимайтесь руками от позвоночника под небольшим углом вверх.
3. Откиньтесь назад, используя давление рук, чтобы сломать спину.
4. Поднимите руки вверх по позвоночнику и сделайте одно и то же растяжение на разных уровнях.

Вы почувствуете это растяжение вдоль позвоночника в том месте, где вы оказываете давление.

Для вариации этой растяжки попробуйте следующее упражнение.

1. Из положения стоя положите ладони вдоль спины или на верхнюю часть ягодиц, при этом пальцы должны быть направлены вниз, а мизинцы — по обе стороны от позвоночника.
2. Поднимите и вытяните позвоночник вверх, а затем выгнитесь назад, слегка надавливая руками на спину.
3. Задержитесь в этом положении от 10 до 20 секунд и не забудьте дышать.
4. Если ваша гибкость позволяет, вы можете двигать руками вверх по позвоночнику и выполнять растяжку на разных уровнях.

Вы также можете почувствовать растяжение в верхней части позвоночника или между лопатками.

1. Из положения стоя заведите пальцы рук за голову.
2. Медленно вытяните позвоночник вверх и выгнитесь назад, прижимая голову к рукам.
3. Создайте сопротивление, прижав руки к голове.
4. Оставайтесь в этом положении от 10 до 20 секунд.Не забывай дышать.

1. Стоя, вытяните руки перед собой.
2. Медленно поверните верхнюю часть тела вправо, держа бедра и ступни вперед.
3. Вернитесь в центр, а затем поверните влево.
4. Продолжайте это движение несколько раз, пока не услышите треск в спине или не почувствуете, что спина расслабляется.

Вы можете использовать импульс рук, чтобы направлять движение.

Вы почувствуете это растяжение в нижней части позвоночника.

1. Сядьте на пол, вытянув левую ногу перед собой, а правую согните так, чтобы колено было вверх.
2. Скрестите правую ногу над левой, поставив правую ногу за пределы левого колена.
3. Держите позвоночник вытянутым и прямым.
4. Положите правую руку на землю позади бедер и поместите левый локоть за пределы правого колена, повернувшись, чтобы посмотреть через правое плечо.
5. Прижмите руку и колено друг к другу, чтобы усилить растяжку.

Поворот должен начинаться с нижней части спины. Вы почувствуете это растяжение по всему позвоночнику.

«Лежа на спине» — это еще один способ сказать, что вы лежите на спине.

1. Лежа на спине с согнутыми коленями, положите валик из поролона горизонтально под плечи.
2. Сложите пальцы на затылке или вытяните их вдоль тела.
3. Используйте пятки в качестве импульса, чтобы катить тело вверх и вниз по поролоновому валику, прижимая его к позвоночнику.
4. Вы можете перекатиться до шеи и поясницы или сосредоточиться на средней части спины.
5. Если удобно, можно слегка прогнуть позвоночник.
6. Прокатиться по 10 раз в каждую сторону.

Вы почувствуете этот массаж и растяжку по всему позвоночнику, и вам может потребоваться несколько корректировок.

1. Лягте на спину с выпрямленной правой ногой и согнутой левой ногой.
2. Вытяните левую руку в сторону и от тела и поверните голову влево.
3. Удерживая это выпрямленное положение, поверните нижнюю часть тела вправо. Представьте, что вы пытаетесь коснуться земли левым плечом и левым коленом одновременно. На самом деле этого делать не нужно — левое плечо, скорее всего, будет приподнято над полом, а колено может не дотянуться до пола само.
4. Вы можете положить подушку под левое плечо, если она не доходит до конца.
5. Глубоко дышите, надавливая правой рукой на левое колено.
6. Поднимите левое колено выше к груди или выпрямите ногу, чтобы усилить растяжку.
7. Повторить с противоположной стороны.

Вы почувствуете растяжение в пояснице.

1. Лягте на спину, согните колени и вытяните руки вверх к потолку.
2. Скрестите руки на груди, обхватив себя, как будто пытаясь ухватиться за противоположные лопатки.
3. Слегка сядьте, а затем вернитесь на пол.
4. Сделайте это два-три раза.

Вы почувствуете это растяжение вдоль верхней части спины.

Эти простые упражнения на растяжку можно выполнять как часть более длительного упражнения на растяжку или самостоятельно в течение дня.

Всегда осторожно входите и выходите из каждого упражнения, не делая резких или резких движений. Вы можете выделить несколько минут, чтобы расслабиться до и после каждой растяжки.

Будьте осторожны и постепенно увеличивайте давление или интенсивность, используемую для этих растяжек.

Обычно при каждом растяжении выполняется только одна корректировка, а не повторяющиеся. Даже если эти растяжки не помогают вам привыкнуть, они все равно должны чувствовать себя хорошо и помочь вам расслабить суставы.

Регулировка спины может быть безопасной, если делать это осторожно и осторожно. Но некоторые люди считают, что это должны делать профессионалы, потому что они специально обучены тому, как безопасно регулировать спину.

Неправильная или слишком частая регулировка спины может усугубить или вызвать боль, растяжение мышц или травмы.Это также может привести к гипермобильности, при которой вы так сильно растягиваете мышцы позвоночника и спины, что они теряют эластичность и могут выйти из строя.

Если у вас болит спина, отек или травма другого типа, не следует ломать себе спину. Это особенно важно, если у вас есть или вы подозреваете, что у вас возникла проблема с диском. Дождитесь полного выздоровления или обратитесь за помощью к физиотерапевту, мануальному терапевту или остеопату.

При настройке спины важно прислушиваться к своему телу и знать его.Будьте осторожны и не заставляйте свое тело выполнять движения или принимать какие-либо положения. Эти растяжки не должны вызывать у вас дискомфорта, боли или онемения.

Поэкспериментируйте, чтобы найти, какая растяжка лучше всего подходит для вас, поскольку не все из этих растяжек могут удовлетворить ваши потребности.

Если вы испытываете сильную боль или симптомы ухудшаются, прекратите практику и обратитесь к физиотерапевту, мануальному терапевту или остеопату.

Как запустить собственный почтовый сервер с собственным доменом, часть 1

Аурих Лоусон

Запуск собственного почтового сервера

Посмотреть больше историй

Электронная почта устарела и сложна.Это старейший все еще узнаваемый компонент Интернета, современное воплощение которого объединилось из нескольких различных технологий обмена сообщениями, которым уже несколько десятилетий, включая обмен сообщениями между узлами ARPANET в начале 1970-х годов. И хотя он остается краеугольным камнем Интернета — на самом деле оригинальным приложением-убийцей — также чрезвычайно сложно выполнить правильно .

Чаще всего мы взаимодействуем с серверами электронной почты через дружественные веб-интерфейсы или приложения, но огромный объем работы уходит на то, чтобы скрыть сложность, которая позволяет всей системе работать.Электронная почта функционирует в отравленной и враждебной среде, наводненной вирусами и спамом. На первый взгляд простой обмен текстовыми сообщениями работает по сложным правилам со сложными инструментами, которые необходимы для защиты от яда, а система функционирует и полезна, несмотря на постоянные злоупотребления.

С точки зрения обычного человека электронная почта кажется решенной проблемой: зарегистрируйтесь для доступа в Интернет, и ваш провайдер предоставит вам адрес электронной почты. Google, Apple, Yahoo или любое количество других поставщиков бесплатной электронной почты подключат вас к учетным записям электронной почты с гигабайтами места и множеством интересных дополнительных функций.Зачем сражаться с тайными драконами, чтобы создать собственное решение для электронной почты?

Я скажу почему: потому что если он в облаке, то не ваш .

Увеличить / Из моего почтового ящика. Неправильный Кен Фишер, но все равно жутко, Google.

Потому что для вашей безопасности вы должны полагаться на других. Вы не можете контролировать, кто может читать вашу переписку — вы должны разрешить добычу ваших данных и извлечение вашего маркетингового профиля. Вам не сообщат, собираются ли ваши метаданные или очищается ваш почтовый ящик по секретному правительственному запросу.Вы соглашаетесь быть не покупателем, а продуктом , а продукт не имеет прав.

Ну и хрен с этим. Это твоя электронная почта. И мы заберем это обратно.

Это сложно и даже немного страшно …

E-mail — это хард. Если вам нужен более простой проект системного администратора, настройте веб-сервер. Электронная почта намного сложнее, в ней гораздо больше движущихся частей. С другой стороны, ваша переписка с другими людьми — один из самых личных аспектов вашей онлайн-жизни — в среде, в конечном счете состоящей из текста, ваши слова — это вы.Стоит научиться отбирать свою онлайн-жизнь у тех, кто собирает данные и монетизирует их.

Реклама

Есть подводные камни и предостережения, самая большая из которых заключается в том, что если вы запустите свой собственный почтовый сервер, вы будете системным администратором . Положительным моментом является то, что ни один скучающий или уставший представитель службы поддержки клиентов, собирающийся уйти в нерабочую смену, не подвергнется атаке социальной инженерии и не сбросит пароль вашей электронной почты. Обратной стороной является то, что вы, , отвечаете за заботу и питание вашей системы.Это не невыполнимая задача — даже не очень сложная — но нетривиальная и бесконечная. Вы несете ответственность за установку критических обновлений. Когда выходят критические обновления? Это вы тоже обязаны отслеживать.

Хуже всего, если вы облажались и ваш сервер будет взломан или использован в качестве ретранслятора спама, ваш домен почти наверняка попадет в черные списки. Ваша способность отправлять и получать электронную почту будет уменьшена или, возможно, даже полностью исключена. И полностью вычистить себя из множества черных списков электронной почты примерно так же сложно, как попытаться выйти из запретного списка TSA.

Вас предупредили.

… но также стоит попробовать

Хорошо, этого должно быть достаточно, чтобы отпугнуть несерьезных людей. Для тех из вас, кто все еще со мной: это будет чертовски весело, и вы многому научитесь.

Это будет серия статей, состоящая из нескольких частей, и здесь, в этой первой части, мы собираемся задать (и ответить) на кучу вопросов о том, как мы собираемся настроить наш почтовый сервер. Мы также опишем приложения, которые собираемся использовать, и поговорим о том, что они делают.Мы ожидаем, что эта серия продлится в течение следующих нескольких недель; Однако, в отличие от нашей серии статей о настройке веб-сервера, вы не сможете приступить к отправке электронных писем после части 1 — вам нужно все это для того, чтобы все работало правильно.

Это, конечно, не единственный учебник по электронной почте своими руками в Интернете. Если вы хотите пропустить вперед и начать работу сейчас, мы рекомендуем обратиться к отличному руководству Кристофа Хасса на Workaround.org — он делает многие (но далеко не все) из тех же вариантов конфигурации, что и мы.Однако Ars не стал бы составлять это руководство, если бы у нас не было нескольких уловок в рукаве — мы были в пещере конфигурации электронной почты в течение последнего месяца, и у нас есть много полезной информации, которой мы можем поделиться. .

Предпосылки и предположения — где и как

Итак, вам нужен собственный почтовый сервер. Превосходно! Первое решение, прежде чем мы даже перейдем к таким вещам, как операционные системы и приложения, — это , куда вы собираетесь его поместить. Если вы подключены к домашнему интернет-провайдеру, вы столкнетесь с рядом проблем при запуске сервера электронной почты вне вашего туалета.В дополнение к тому, что стандартный набор TCP-портов электронной почты почти наверняка будет заблокирован, ваш IP-адрес также почти наверняка уже находится в одном или нескольких черных списках, чтобы сократить количество спама, рассылаемого зараженными вирусами домашними компьютерами. Неважно, рассылаете ли вы спам или нет — этот корабль уже давно отплыл, а домашние IP-адреса почти повсеместно считаются отравленными. Есть множество инструментов, которые вы можете использовать, чтобы узнать, находится ли ваш адрес в черном списке — обязательно проверьте это перед тем, как начать.

Реклама

Если вы просто хотите в основном следить дома за нефункциональным тестовым доменом для обучения, тогда вам подойдет виртуальная машина или запасной серверный шкаф; если вы хотите сделать это по-настоящему, вам либо потребуется соединение бизнес-класса с разблокированными портами и IP-адресом, не занесенным в черный список, либо вам понадобится услуга хостинга. Вам не нужен выделенный сервер-монстр или что-то в этом роде, но вам нужен как минимум VPS, на который вы можете установить программное обеспечение из командной строки.Есть много вариантов; Я всегда рекомендую хостинг Small Orange или Lithium, но если вы готовы пожертвовать некоторой производительностью, вы почти наверняка сможете разместить небольшой почтовый сервер на бесплатном экземпляре Amazon EC2.

Вам также понадобится домен (опять же, если вы не собираетесь просто подыгрывать и использовать несуществующий тестовый домен), а это означает, что вам понадобится регистратор и внешний поставщик DNS. Мои личные рекомендации регистраторам: Namecheap и Gandi.net; оба заняли жесткую позицию против SOPA (см. эти ссылки), и оба предлагают варианты двухфакторной аутентификации.Я использовал оба регистратора, и они оба отличные.

Один из уроков, усвоенных недавней кражей аккаунта @N в Twitter, состоит в том, что вам следует разделить свои онлайн-сервисы там, где это имеет смысл. Существенный компонент взлома @N возник из-за того, что злоумышленник получил доступ к учетной записи GoDaddy Наоки Хиросимы, при этом GoDaddy функционировал не только как его регистратор, но и как авторитетный источник DNS для доменов Хиросимы. Попав внутрь, злоумышленник смог изменить по крайней мере одну из записей MX этих доменов и, таким образом, перехватить доставку электронной почты этого домена.

Мы собираемся снизить этот конкретный риск, используя отдельного поставщика DNS, в частности, мы собираемся использовать службу Amazon Route 53 DNS. Это ограничит размер немедленного ущерба, который злоумышленник может нанести в маловероятном случае взлома вашего регистратора.

«Ах, — скажете вы, — но если я использую Amazon EC2 для своего почтового сервера и Amazon Route 53 для DNS, то я вообще не разделяю!» Это правда, но Amazon дает вам богатый контроль доступа между различными сервисами; Нетрудно убедиться, что один набор учетных данных может изменять только ваш сервер EC2, а другой набор учетных данных может изменять только настройки DNS Route 53.

Есть также много других DNS-провайдеров, если вы хотите физически распространять свои яйца, а не полагаться на контроль доступа — и быть параноиком в отношении безопасности никогда не будет неблагоразумно. Тем не менее, в этом руководстве мы рассмотрим конкретные шаги, которые я предпринял, когда взял свой собственный домен, размещенный в Google Apps, и частную электронную почту, то есть физический сервер и Route 53 DNS (что в конечном итоге обходится мне примерно в 2 доллара в месяц).

Как установить Homebrew на Mac

Опытные пользователи Mac могут оценить использование диспетчера пакетов Homebrew, который значительно упрощает процесс установки программного обеспечения и инструментов командной строки на Mac.

Например, если вы хотите легко установить любимые инструменты командной строки на Mac, такие как cask, htop, wget, nmap, tree, irssi, links, colordiff или практически любую другую знакомую утилиту командной строки unix, вы можете сделать это с помощью простая команда. Homebrew скачивает и собирает пакет за вас.

Очевидно, это нацелено на более технически подкованных пользователей Mac, которые проводят много времени в командной строке. Хотя у начинающих пользователей не возникает особых проблем с установкой Homebrew на свой Mac, шансы новичков найти его полезным невелики, если только они не намерены приступить к изучению среды командной строки.Сравните это с опытными пользователями, которые практически живут в терминальной среде, будь то давние пользователи Mac или переходящие на платформу из мира Windows или Linux, которые сразу же увидят ценность Homebrew.

Требования для установки Homebrew в Mac OS

предварительные условия для установки Homebrew на Mac включают следующее:

• Mac под управлением Mac OS X 10.10 или более поздней версии, хотя более ранние версии вроде бы поддерживаются
• Инструменты командной строки должны быть установлены на Mac (независимо или через Xcode)
• Знание командной строки и использование bash или zsh

Предположим, вы заинтересованы в установке Homebrew и соответствуете этим требованиям, тогда все остальное также будет простым.

Как установить Homebrew в Mac OS

Самый простой способ установить Homebrew — это использовать ruby ​​и curl с помощью одной команды. Этот подход одинаков для установки Homebrew во всех поддерживаемых версиях Mac OS и Mac OS X.

1. Откройте приложение «Терминал», которое находится в / Applications / Utilities /
2. Введите следующую команду в единственную строку терминала:

Для MacOS Catalina, macOS Mojave и MacOS Big Sur:
/ bin / bash -c "$ (curl -fsSL https: // raw.githubusercontent.com/Homebrew/install/master/install.sh) "

Для macOS High Sierra, Sierra, El Capitan и более ранних версий:
/ usr / bin / ruby ​​-e "$ (curl -fsSL https://raw.githubusercontent.com/Homebrew/install/master/install)"


3. Нажмите Return, и вы увидите серию строк о том, что и где будет устанавливать скрипт, снова нажмите Return, чтобы согласиться, или нажмите Escape, чтобы отменить
.
4. Введите пароль администратора (требуется для выполнения sudo), чтобы начать установку

Установка Homebrew займет некоторое время в зависимости от скорости вашего Mac и подключения к Интернету, поскольку каждый необходимый пакет загружается и устанавливается с помощью сценария.
