Углы из кирпича: схема кладки, материалы, инструменты

Чтобы готовое здание получилось крепким и надежным, необходимо чтобы кладка углов в 1 кирпич, 1,5 или 2 проводилась правильно. Чтобы выложить стены, а также наружные и внутренние углы, следует подготовить материалы, инструменты. Схема кладки углов несложная, поэтому даже человек, не имеющий опыта в стройке, самостоятельно сможет справиться с задачей.

Материалы и инструменты

Чтобы качественно выложить стены и углы дома из кирпича, необходимо подготовить такой строительный инвентарь:

  • угол;
  • рулетка;
  • отвес, правило, уровень;
  • расшивка;
  • кельма;
  • штрабовка;

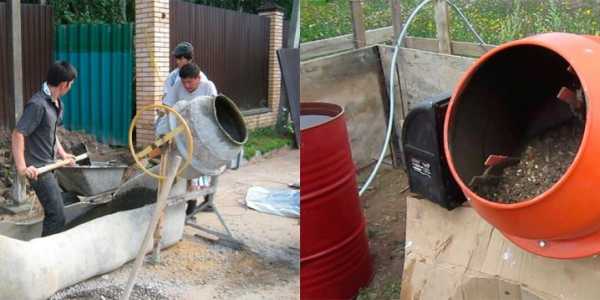

  • бетономешалка для приготовления растворной смеси;
  • ведра;
  • совковая лопата.
Чтоб сделать раствор, нужно закупить цемент.

Для связки кирпичей между собой необходимо подготовить песчано-цементный раствор. Для этого понадобятся такие материалы:

  • цемент требуемой марки;
  • песок;
  • вода.

Чтобы полученная смесь вышла качественной, сначала тщательно смешиваются между собой сыпучие материалы в требуемых пропорциях, а потом уже добавляется вода.

Вернуться к оглавлению

Подготовка

Чтобы кирпичная кладка углов и стен будущего здания проходила без задержек, сначала следует подготовить рабочее место, куда входит сам возводящийся объект и рабочая зона расстоянием до 3,5 м вокруг сооружаемых стен. Здесь можно будет разместить строительные леса, инвентарь и материалы. Чтобы вывести стены и углы строго вертикальными и ровными, по периметру готового основания нужно выставить границы, используя для этого специальный шнур. При этом важно следить, чтобы линии шнура пересекались под прямым углом. Класть кирпич первого ряда человеку, не имеющему строительского опыта, сначала рекомендуется без использования растворной смеси. Все блоки раскладываются на основание, при этом можно будет понять в каком участке потребуется уложить вставки — четвертинки, трехчетвертинки и пол кирпича.

Строителю-новичку лучше осуществлять укладку первого ряда материала, не используя смесь.

Особо внимательным важно быть во время кирпичной кладки углов. Особенность процесса состоит в том, что при их возведении обязательно понадобится вставка, сформированная из четвертинок, трехчетвертинок. Поэтому угол рекомендуется выложить на уровень 3—4-х порядовок, не забыв также обратить внимание, как осуществляется перевязка вертикального шва. После того как удастся полностью разобраться с этапами возведения угловых выступов и стен, можно приступать непосредственно к строительству.

Вернуться к оглавлению

Схема кладки

В один кирпич

Эта разновидность кладки относится к самым легким и применяется при возведении внутренних ненесущих перегородок, толщина которых — 250 миллиметров. Для ровной и строго вертикальной кладки кирпича обязательно используется отвес и строительный уровень. Начинать выкладывать следует с двух четвертинок, которые укладываются ложковой стороной на внешнюю часть. Образовавшиеся пустоты между тычковыми блоками и трехчетвертинками закладываются четвертинками. В следующем ряду забутка выполняется тычковым методом, а верста — ложковым. Далее осуществляется перевязка вертикального шва ложковым рядом и таким порядком чередуется до тех пор, пока не удастся полностью выложить угол.

К данному методу можно прибегать, когда нет необходимости в возведении несущей конструкции.Вернуться к оглавлению

В полтора кирпича

Согласно правилам укладки, формирование углов опережает возведение стеновых порядовок на 3—4 ряда. Благодаря такому правилу удастся максимально точно придерживаться прямолинейности, вертикальности и горизонтальности во время формирования рядов стен. Выстроить угол в полтора кирпича будет сложнее, чем в предыдущем варианте, потому что потребуется использовать блочные элементы различных форматов — пол кирпича, трехчетвертинки, четвертинки. Чтобы готовая конструкция была крепкой и устойчивой, необходимо правильно заводить углы, а внутренний угол укрепить армированным штукатурным наугольником.

При данной методике обязательно прибегают к перевязке вертикальных швов.Вернуться к оглавлению

Укладка в два кирпича

Кладка углов в 2 кирпича считается самой сложной и применяется при обустройстве несущих стен. Крайне важно соблюсти укладку блоков не только непосредственно в угловой зоне, но и еще на расстоянии 2-х кирпичиков от нее. Это поможет обеспечить большую устойчивость и надежность сооружения. Для кладки в два кирпича рекомендуется ориентироваться на такую схему:

  1. Кладется первый ряд тычковым методом, но в одном месте применяется ложковый.
  2. Во втором ряду метод кладки точно такой, каким формируется основная стена. В месте, где нужно завести угол, важно сформировать максимально точный стык.
  3. В третьем ряду все кирпичные блоки укладываются ложковым методом по часовой стрелку, при этом не стоит забывать контролировать вертикаль и горизонталь кладки.
  4. Четвертый ряд идентичен второму, а пятый — первому.
Методику целесообразно использовать при кладке несущей конструкции в силу ее сложности.

Когда работы по возведению всех 4 угловых выступов будут завершены, можно приступать непосредственно к сооружению несущих стен и внутренних перегородок. Важно строго соблюдать выбранную схему, благодаря чему удастся достичь желаемого результата. Готовое жилище получится крепким, надежным и прослужит хозяевам не один десяток лет, не требуя ремонта и особых условий содержания.

etokirpichi.ru

Правила кладки углов из кирпича

Схема кладки углов кирпичных стен

Кладку углов стен – выполняют квалифицированные каменщики, с достаточным опытом работы. Ведь от качества возведения углов зависит и будущие стены дома. По этой причине к разбивке углов дома, а потом и при возведении, необходимо подойти со всей ответственностью.

Для перевязки швов вертикальных ограничений, мест примыкания и пересечения стен, столбов и простенков требуются неполномерные кирпичи: четвертки, половинки и трёхчетвертки.

Каменщики готовят их непосредственно на рабочем месте. Для четвёрток, трёх четвёрток, и половинок используют кирпичи с отбитыми углами или другими дефектами. Трёхчетвертки и другие неполномерные кирпичи укладывают отколотой стороной внутрь кладки, а целой – наружу.

В основном при закладке углов применяют однорядную (цепную) или многорядную систему перевязки кладки, которая менее трудоёмка по сравнению с однорядной.

Последовательность кладки углов и ограничений стен показана на рисунках.

Схема прямого угла и ограничения при однорядной перевязке кладки в 1 кирпич.

Схема прямого угла и ограничения при однорядной перевязке кладки в 1.5 кирпича.Схема прямого угла и ограничения при однорядной перевязке кладки в 2 кирпича.

Схема прямого угла и ограничения при многорядной перевязке кладки в 1 кирпич. Схема прямого угла и ограничения при многорядной перевязке кладки в 1.5 кирпича.Схема прямого угла и ограничения при многорядной перевязке кладки в 2 кирпича.Подробности Категория: Кирпичная кладкаСоздано: 24 декабря 2009 Просмотров: 15683 У вас нет прав для отправки комментариевПри возведении кирпичных стен особое внимание следует уделить правильной кладкеуглов будущей постройки.Именно углы служат основой возведения кирпичных стен. И не важно, строители вы кирпичную баню, гараж или коттедж – ошибки, допущенные при выкладывании, углов могут привести к нарушению геометрии стен, их прочности и устойчивости.В начале строительства в углах по отвесу устанавливают порядовки.

Как правило, при строительстве кирпичных стен кладка углов опережает кладку стен на 3-4 ряда.В статье Как сделать кирпичные стены для баниуже приводились некоторые полезные советы по выкладыванию углов, а в публикации Системы перевязки кирпичной кладкивы можете найти не только схемы перевязки швов в местах пересечения и примыкания, но и схемы правильной перевязки при возведении кладки углов стен в 1,5 и 2 кирпича.Давайте рассмотрим еще несколько схем кладки углов кирпичных стен разной толщины.Для выполнения перевязки швов кладки в углах используются не только полномерные кирпичи, но также половинки и четверти кирпича, а также трехчетверки размером в ¾ кирпича. Условное обозначение кирпичей различного размера показано на рисунке ниже:Кладка угла в 1 кирпичНаиболее простой является кладка углов при возведении стен толщиной в 1 кирпич (250 мм). Схема кладки углов в 1 кирпич при однорядной перевязке показана ниже:При многорядной перевязке кладка углов в 1 кирпич будет выглядеть так:Как видите, схемы довольно просты и вы без труда сможете выложить тычковые и ложковые ряды самостоятельно своими руками без привлечения бригады квалифицированных каменщиков.

Кладка угла в 1,5 кирпича

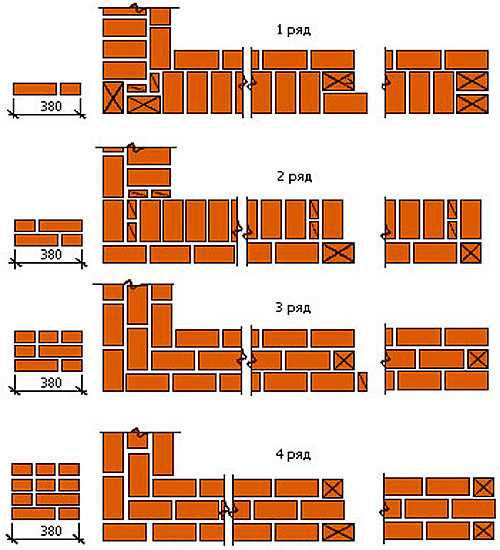

При строительстве стен в 1,5 кирпича (380 мм) схема кладки углов будет несколько более сложная.

Как сделать углы в 1,5 кирпича при однорядной перевязке, показано на рисунке ниже:

Кладка углов в 1,5 кирпича при многорядной перевязке:

Кладка угла в 2 кирпича

При необходимости выполнения кладки в 2 кирпича  (510 мм) углы выкладываются так, как показано на рисунках ниже.

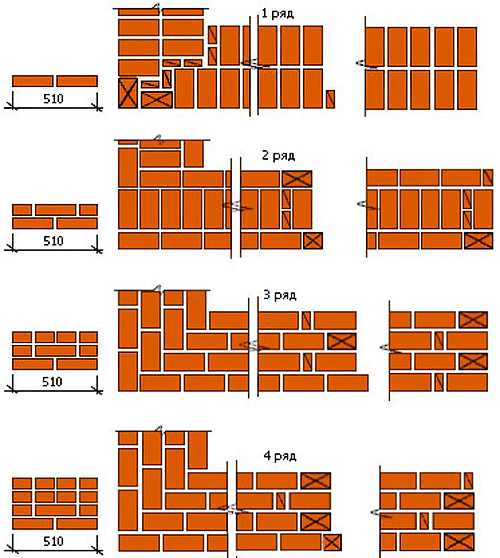

Кладка углов в 2 кирпича при однорядной перевязке:

Кладка углов при многорядной перевязке:

Теперь вы знаете как делать перевязку кирпичной кладки в углах при возведении стен в 1, 1,5 и 2 кирпича.

Чем утеплить стены бани из пеноблоков?

Ранее мы уже писали о возведении бани из пеноблоков, где рассмотрели несколько вариантов планировки и посмотрели, как выполняется кладка блоков из этого современного материала, набирающего в последнее время популярность при строительстве бань.Пеноблоки в… Читать…

Какие выбрать дрова для бани?

Многие при заготовке дров задаются вопросом – из какой древесины дрова предпочесть? Какое дерево не гниет при хранении и отдает больше тепла при горении? На что ориентироваться при заготовке дров для бани?Давайте попробуем разобраться, какие сорта дерева… Читать…

В последнее время все большей популярностью пользуются фундаменты, возводящиеся по шведской технологии и позволяющие значительно сэкономить на строительстве надежного основания для будущей постройки – будь то дом, баня или любое другое сооружение, где нужно… Читать…

Когда строятся кирпичные объекты, независимо от его назначения и типа, к примеру, дом или забор, всегда возникает вопрос, связанный с правильной кладкой угла.Именно от того, насколько качественно выполнена кирпичная кладка углов, определяется возможность ровной кладки самой стены, крепость и устойчивость сложенного объекта.Фото красивой угловой кладкиСовет: Если Вы выступаете в роли начинающего каменщика, то следует перед непосредственно работой выполнить пробную, «сухую», кладку, то есть без использования раствора.Иначе цена ошибки превысит экономию.Чтобы перевязать швы кладки в таких местах как вертикальные ограничения, места примыкания и пересечения стен. И конечно там, где выполняется кладка кирпичная углов, нужны неполномерные кирпичи.Это материал в одну четверть, половину и три четверти от целого.

Для их получения обычно используют материал, у которого отбиты углы или есть какие-либо другие дефекты. Делается это ради экономии.Одним из качеств каменщика является умение, состоящее в точном определении размера такого неполномерного кирпичаи в правильном его отрубании.В противном случае, если такой материал будет иметь неточные размеры, произойдет нарушение перевязки швов, увеличение расхода раствора. Все это приведет к снижению прочности кирпичнойкладки.Неполномерный материал и его условные обозначенияНа следующем рисунке показано, как можно рубить и тесать кирпич, соответственно, инструкция по рубке кирпича своими руками:Для правильного определения длины неполномерного брикета, ручка молотка содержит специальные зарубки, которые соответствуют длине необходимых частей.Линия, по которой кирпич будет обрубаться, отмечается лезвием молотка.Потом делается насечка, для чего наносят удары молотка по ложку с двух сторон.Затем, с помощью сильного удара кирпич перерубается согласно отмеченной линии.Внимание: В процессе рубки, направление молотка при ударе, должно быть перпендикулярно ложку.Иначе у полученного брикета будет косой торец.При необходимости рубки вдоль, сначала наносятся несильные удары по всем четырем плоскостям, после чего совершается сильный и короткий удар по линии обрубки.Как правильно обрубить материалУгловая кирпичная кладкаУгловая кладка делится на два типа, в зависимости от использования метода перевязки.Однорядная перевязкаКогда используется однорядная перевязка, решая вопрос о том, как выложить угол из кирпича, выполняют следующие действия:Необходимо через основную стену и до лицевой стороны пропустить кладку примыкающей стены.

Она заканчивается трехчетвертным или тычковым материалом, если применяются четверки или трехчетверки.В следующий ряд к ложкам основной стены укладывают ряд стены, которая примыкает.Следующие действия совершаются попеременно.Конструирование углов с использованием однорядной перевязкиМногорядная перевязкаДействия следующие:Первый ряд выкладывается так же, как и осуществлялись действия во время однорядной перевязки, правда только в том случае, если толщина стен исчисляется в целых кирпичах. Обращается внимание на то, что забутка второго ряда выкладывается кирпичами, а внутренняя и наружная верста – ложками.Если толщина стен не кратна кирпичу, то тычки первого ряда выкладываются наружу фасада, а тычки второго ряда смотрят внутрь помещения, а значит, ложки соответственно располагаются наружу.Далее, третий и вплоть до шестого ряда, выкладываются только ложками. И при этом выполняется перевязка вертикальных поперечных швов либо на четверть, либо на половину брикета.После того, как уложен шестой ряд, цикл повторяется, начиная с первого пункта.Совет: В том случае, если нагрузки на стену будут небольшими, то на участках, где располагаются окна, забутку можно заполнить либо половинками, либо кирпичным боем.Также может использоваться угловая плитка под кирпич.Многорядная перевязка угла в 1,5 кирпичаМногорядная перевязка угла в 2 кирпичаНекоторые нюансы угловой кладкиНужно сказать, что вертикальное ограничение задается в первых двух рядах, выкладываемых трехчетверками, начинающими и первый, и второй ряд.

Для остальных ложковых рядов у ограничений чередуются. Из них кладется ложком неполномерный кирпич с целым, при этом ложки должны перекрываться на половину кирпича.Прямой угол выкладывают с использованием четвертных и трехчетвертных кирпичей. Начинается угол с двух трехчетвертных, при этом каждый из них кладется ложком в направлении внешней версты соответствующей стены.

Между тычковыми и трехчетвертными брикетами появившийся промежуток заполняется четвертными.Забутка следующего ряда обычно выполняется тычками, а версты – ложками. После этого делают перевязку вертикальных швов, при этом применяются ложковые ряды.Если же происходит примыкание внутренней стены к внешней,используя двойной силикатный кирпич М 150, то такое примыкание выполняют как однорядную или многорядную штрабу. Поэтому через каждые метр или полтора закладывается стальная сетка.Штрабы для примыкания стенНужно помнить, что угловая кладка (неважно, какой строительный кирпич использовался) должна быть обязательно вертикальной.

Для проверки вертикальности стоит использовать отвес, так как вертикаль он показывает лучше, чем строительный уровень. Иначе угол может быть завален и при наличии большой нагрузки возможно заваливание на бок всей стены.Для того же самого возможно использование прямого металлического уголка, который прикрепляется нижней частью самое меньшее к пяти кладочным рядам. И тогда выравнивание вертикали займет у Вас гораздо меньше времени.ВыводК угловой кладке стоит отнестись очень ответственно, потому что от ее выполнения зависит то, какими ровными, красивыми и устойчивыми будут ваши стены.В представленном видео в этой статье Вы найдете дополнительную информацию по этой теме.

    Дата: 16-01-2015Просмотров: 433Комментариев: Рейтинг: 41

Укладка кирпичей в углах здания — очень важный и ответственный процесс.

При строительстве дома выгонка углов доверяется наиболее квалифицированным и опытным каменщикам. От того, насколько ровно будут выложены углы и правильно выполнена в них перевязка рядов, напрямую зависит прочность и ровность выложенных кирпичных стен. Если кладка углов не будет строго вертикальной, то она не только будет смотреться некрасиво, но и, скорее всего, завалится, потянув за собой стену.

Способы кладки кирпича.

Поэтому нужно тщательно выверять и контролировать все этапы работы, начиная от разбивки, качества укладываемого материала (для углов нужен только отборный материал, без трещин, щербинок, сколов и других дефектов) и перепроверяя вертикаль через каждые 2-3 уложенных ряда.

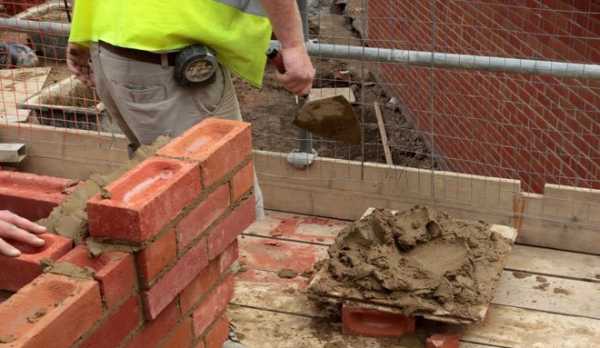

Организация рабочей зоны

Схема кладки кирпича.

Качественная кирпичная кладкабудет сильно затруднена без правильной организации рабочей зоны.

В эту зону входит сам строящийся дом из кирпича, и площадь в пределах 2,5-3 м от выгоняемых стен, на которой будут размещены нужные инструменты и материалы. Если зона будет меньше, вам постоянно будет что-то мешать в работе, если сделать ее больше, то подносить материалы будет далеко и неудобно. В обоих случаях это заметно скажется на темпах строительства дома из кирпича.

Рабочая зона делится на три части. Первая, в пределах 0,5 м, это пространство, которое будут занимать строительные леса.

В этих пределах не должно быть ни больших куч материалов, ни ведер с раствором, ни громоздких инструментов. Вторая, приблизительно 1,5 м, зона материалов и инструментов. Третья, 0,5-1 м, это буфер между первой и второй зонами, главной задачей которого является обеспечения свободной и бесперебойной доставки материалов к строящемуся дому.

Разновидности кладки стен из кирпича.

Качественная кирпичная кладка углов будет невозможной, если не будет в наличии хотя бы одного из нужных инструментов:

    кельма;расшивка;емкость для приготовления раствора;емкость для подачи раствора на кладку;шабровка;молоток-кирка;строительный уровень;рулетка;отвес;угольник.

Выполняя работы, особенно когда придется подняться на строительные леса, нужно соблюдать предельную осторожность. Малейшая небрежность или самонадеянность может стать причиной серьезных травм.

Вернуться к оглавлению

Поскольку кирпичная кладка углов, как части стен, всегда начинается с укладки первого ряда на цоколь, до ее начала лучше отбить шнуром внешние границы стен. Очерчивая границы, нужно обязательно проследить, чтобы пересекающиеся линии образовали углы строго в 90º. Также шнуром нужно выверить диагонали.

Система перевязки кирпичной кладки.

Начинать кладку дома из кирпича, особенно тем, кто не имеет достаточного опыта, следует с пробной раскладки. Т.е. просто разложите кирпичи первого ряда на цоколе, на расстоянии 10 мм друг от друга, не садя их на раствор. Так вам будет видна вся картина, где и какого размера нужно делать вставки, поскольку выполнить кладку только из целых кирпичей, без вставок четвертинок, половинок и трехчетвертинок, не сможет даже самый опытный и квалифицированный каменщик.

Особенно будьте внимательны при кладке углов.

Сложность этой строительной операции заключается в том, что приходится класть вставки, выполненные из четвертинок и трехчетверток. Поэтому в углах лучше пробную раскладку выполнить на высоту 3-4 рядов, при этом поэкспериментировать, как лучше выполнить перевязку вертикальных швов. И только полностью оценив ситуацию и запомнив расположения кирпичей, можно браться за работу.

Приступая к работе, цоколь желательно смочить водой. Если этого не сделать, цоколь потянет влагу из положенного на него раствора. Сам раствор кладется на цоколь кельмой, при этом следите, чтобы полоска в 15-20 мм от внешнего края цоколя оставалась свободной.

Вернуться к оглавлению

Схема перевязки продольных швов.

Сначала берутся два кирпича (или кирпич и вставка) и укладываются в углу в прижим на раствор.

Уложенные, они должны образовать прямой угол. Рукояткой кельмы слегка пристукните их, а затем заполните промежуток между ними раствором. Обязательно выверите горизонтали с помощью уровня.

Дальше кладка выполняется по выбранной схеме. Толщина горизонтальных швов между рядами после затвердевания раствора не должна превышать 10-15 мм, вертикальных швов между отдельными кирпичами — 6-8 мм.

В каждую сторону угла нужно положить по 3-4 кирпича, обязательно контролируя ровность их горизонталей и вертикалей. Затем, соблюдая схему перевязки, сверху укладывается 2 ряд, потом 3 и т. д.

Не следует забывать и про выравнивание швов. Оно выполняется при помощи шабровки и расшивки, пока раствор еще мягкий. Самый простой способ — слегка утопить швы в кладку, для чего достаточно просто провести по ним расшивкой, а излишки раствора стереть со стены.

Направление работы особенного значения не имеет, выполняйте ее так, как вам удобнее. Для правшей лучше выгонку дома из кирпича вести справа налево, для левшей — наоборот. Если работает бригада каменщиков, то одновременно выгоняются 5-6 рядов во всех 4 углах, а затем ряд за рядом наращивают стены, соблюдая первоначальный разрыв (углы должны опережать стену на 5-6 рядов) до завершения работы.

Колодцевая кирпичная кладка стен по системе А.С. Власова.Но в одиночку с таким объемом работ одновременно не справится. Поэтому используйте следующий порядок: сначала на нужную высоту выгоните 2 угла, затем положите 1-2 ряда кирпичей между ними, выгоните 3 угол и соедините его таким же количеством рядов со 2, затем выгоняйте 4 угол и соедините его с 3 и с 1 углами.

И так продолжайте работу, за каждым кругом поднимая стены дома из кирпича по всему периметру на 1-2 ряда, пока кладка не будет завершена.При выгонке углов вам неизбежно придется делать ступенчатые обрывы, т. н. штрабы.

Частью это будет из-за того, что придется использовать урезанные кирпичи — вкладки, частью — чтобы обеспечить в будущем более прочное соединение углов и стен.Для будущего дома из кирпича чрезвычайно важно, чтобы углы получались прямыми и строго вертикальными.Угол проверяется угольником, кирпич должен плотно примыкать к нему. Вертикальность углов, особенно выше 7-8 рядов, контролируется с помощью отвеса, а горизонталь — с помощью строительного уровня. Профессионалы делают измерения через каждые 4-5 рядов, но если у вас нет достаточного опыта, не ленитесь делать их почаще.Вернуться к оглавлениюДля придания кирпичной кладке прочности делается перевязка ее продольных, поперечных и вертикальных швов.

Во всех схемах используются не только целые кирпичи, но и вставки из четвертинок, половинок и трехчетвертинок.Для изготовления неполномеров пользуются молотком-киркой. Для их изготовления лучше брать кирпичи с дефектами. Укладываются такие неполномеры всегда отколотым краем внутрь кладки, чтобы целая сторона всегда смотрела наружу стены.

Изображение 1. Кладка прямых углов: а — стены в 2 кирпича; б — стены в 2.5 кирпича.Продольные швы — это швы, идущие вдоль горизонтали. Их перевязка необходима, чтобы равномерно распределить возникающие напряжение по всей ширине стены.

К тому же перевязка не позволяет кирпичной кладке разделяться на еще более тонкие слои.Перевязка выполняется рядами, выложенными поперек основного направления кладки. Такие ряды называются тычковыми и укладываются из расчета 1 тычковый на 4-5 рядов обычной кладки, хотя возможны и другие варианты.Поперечные и вертикальные швы — это швы между кирпичами внутри кладки. Их перевязку делают для придания кирпичной стене монолитности.

Перевязка поперечных швов выполняется в основном ложковыми рядами, такими, в которых кирпичи укладываются длинной стороной вдоль направления кладки со сдвигом каждого вновь укладываемого ряда на четверть или полкирпича по отношению к уже уложенному.Но существуют варианты постройки дома из кирпича, в которых перевязка поперечных швов выполняется тычковыми рядами. На практике поперечные швы чаще всего перевязывают с применением обоих способов. Вертикальные швы отдельно не перевязываются, при правильно выполненной кладке их перевязка получается автоматически.Существуют три основные схемы перевязки швов, различающиеся по ширине: однорядная (она же цепная), трехрядная и многорядная.Поскольку углы дома из кирпича выгоняются с опережением кладки стен, то небрежность или ошибка в выполнении выбранного способа перевязки в углах почти всегда приводит к появлению продольных, поперечных или вертикальных — в зависимости от способа кладки и допущенной ошибки — трещин в стене.Вернуться к оглавлению

Изображение 2. Многорядная кладка углов: а — стен толщиной в 2 кирпича; б — стен толщиной в 2.5 кирпича.Какая бы схема перевязки швов ни применялась, есть одно общее правило: стену нужно начинать и заканчивать тычковым рядом. Поэтому, учитывая такое важное значение тычковых рядов для качества и надежности стены, для них нужно брать только целые кирпичи.Самой прочной, но и самой трудоемкой считается однорядная кладка, в которой посменно чередуются тычковые и ложковые ряды.

При использовании этой кладки требуется большое количество вставок из трехчетверток, поэтому выполнить ее может только каменщик достаточно высокой квалификации.Выгонка углов по этой схеме выполняется так: первый ряд выкладывают полностью целыми кирпичами и заканчивают его двумя вставками трехчетверток, которые послужат окончанием одной стены и началом другой, первый ряд которой присоединяется к уложенному под прямым углом (изображение 1: а — выгонка в 2 кирпича, б — в 2½ кирпича).Во втором ряду ряды меняют местами: на тычковый ложится ложковый, и наоборот.Таким образом ряды чередуются до полного завершения работ. При такой перевязке получается, что выложенные ложки угла одной стены становятся тычковыми для угла другой, при этом торцевыми становятся две ложковые вставки трехчетверток. В этой схеме перевязки не нужны четвертинки и половинки, но понадобится большое количество трехчетверток.Многорядная кладка считается менее трудоемкой по сравнению с однорядной.

При ее применении стены вертикально ограничивают, выкладывая в начале первых двух рядов трехчетвертки. В дальнейшем при выгонке дома из кирпича у ограничений чередуют в ложковых рядах целые и неполномерные кирпичи, при этом во время кладки ложковые ряды должны перекрывать ниже уложенные на полкирпича.Выгонку углов начинают с двух трехчетверток, выходящих ложком наружу сопредельной стены.При этом между тычками и трехчетвертками образуется промежуток, который заполняют четвертками. Выполняя второй ряд, кирпичи меняют местами: забутку выполняют тычками, а версту — ложками.

Следующие ряды выгоняют, перевязывая вертикальные швы (изображение 2: а — выгонка в 1 кирпич, б — 1½ кирпича, в — 2 кирпича).Трехрядная кладка является разновидностью многорядной. Ее особенность в том, что чередуются тычковый и три ложковых ряда. Это единственная схема перевязки, при котором допускается совпадение вертикальных швов во всех 3 ложковых рядах.Четкое знание того, что и как нужно делать, правильно выполненные необходимые расчеты, а также трудолюбие и ответственность — это те 4 столба, которые непременно приведут вас к успеху в таком непростом деле, как выгонка углов дома из кирпича.Прямых вам углов и ровных стен! Удачи!

Источники:

  • kamenschik.info
  • russkaya-banja.ru
  • klademkirpich.ru
  • ostroymaterialah.ru

blog-potolok.ru

Правильная Кирпичная Кладка Углов [Инструкция]

Кирпичная кладка долгое время была основным способом возведения стен. В настоящее время благодаря появлению бетонных конструкций, кирпичи используются преимущественно для облицовочных работ.

В любом случае, независимо от того, как используется кирпич в строительстве, он должен быть правильно уложен. Ошибки при кладке кирпичей приводят к неровностям внешней части стены.

Иногда это приводит только к косметическим проблемам, но в более серьёзных случаях возможны даже обрушения отдельных элементов конструкции кладки.

Одной из основных проблем при работе с кирпичом является неправильная кладка углов. В данной статье рассмотрены наиболее часто встречающиеся ошибки в этом процессе и описаны способы, как их избежать.

Содержание:

Последовательность действий при кладке угла

Первый ряд кирпичей при возведении угла

При возведении первого ряда кирпичей, как правило, никаких проблем не возникает. Первый ряд является основой для всей конструкции стены, и ошибиться при его создании достаточно проблематично.

В первую очередь это связано с тем, что отсутствует выравнивание кирпичей в вертикальной плоскости, и правильность кладки проверяется относительно просто – достаточно лишь соблюсти ровную укладку кирпича по периметру.

Кладка второго ряда производится в следующей последовательности:

back to menu ↑

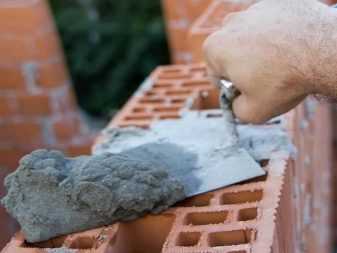

Действие №1 Нанесение раствора

Нанесение раствора для второго ряда

Раствор наносится на угловую зону при помощи мастерка. Здесь нет ничего сложного: раствор укладывается тонким слоем; при этом он должен покрывать вертикальный шов, ближайший к углу.

back to menu ↑

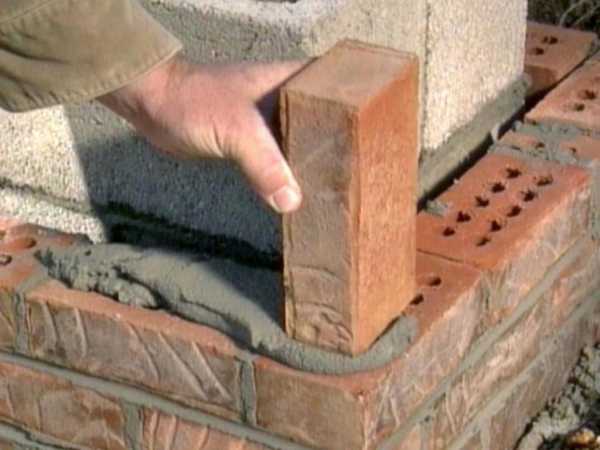

Действие №2 Установка углового (заводного) кирпича

Установка углового кирпича

1

Далее на раствор устанавливается первый кирпич второго ряда. Его называют заводным, потому что по нему будет выравниваться (заводиться) второй ряд.

Проверка укладки вначале производится в горизонтальной плоскости

2

После установки кирпич следует выровнять при помощи уровня по вертикали.



После этого кирпич проверяют в вертикальной плоскости

3

И выровнять при помощи уровня по горизонтали.



При неточностях в ориентации кирпича его выравнивают в каждой из проверяемых плоскостей посредством постукивания по нему мастерком

back to menu ↑

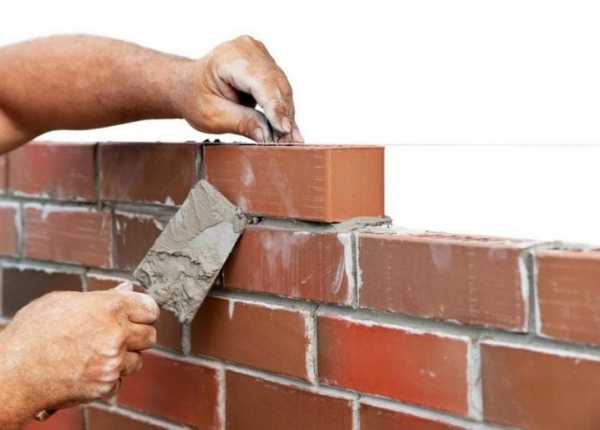

Действие №3 Установка стеновых кирпичей

Неправильный метод установки стенового кирпича

1

После того, как установлен заводной кирпич, следует установить стеновые кирпичи, выровняв их по нему. Стеновой кирпич кладётся на раствор в торец угловому, и именно на этом этапе возникает первая распространённая ошибка. Заключается она в том, что на торец первого стенового кирпича наносится раствор.

  2

Ошибка на первый взгляд кажется несущественной. Действительно, такой способ укладки кажется логичным и правильным, поскольку существенно ускоряет процесс кладки. Но именно в этом растворе, нанесённом на торец стенового кирпича, и кроется главная проблема.

Удары мастерком по торцу стенового кирпича смещают угловой кирпич

3

Заключается она в том, что при выравнивании стенового кирпича благодаря его механическому контакту с угловым кирпичом через раствор, осуществляется смещение углового кирпича за линию первого ряда.

Аналогичные действия с другой стороны также перемещают угловой кирпич, но в перпендикулярном направлении

4

Всё это приводит к тому, что угловой кирпич смещается за линию первого ряда в двух направлениях и это становится заметно уже даже на первом ряду.

Проверка уровнем показывает «вываливание» угла наружу

5

Выровнять угловой кирпич обратно очень сложно, а в большинстве случаев и невозможно, поскольку раствор в швах и снизу кирпича уже затвердел и его движение будет затруднено. А с каждым последующим рядом ситуация будет только ухудшаться: вертикальные швы возле углового кирпича будут становиться от ряда кряду все больше, и вся конструкция будет сильнее «заваливаться» наружу.

Установка стенового кирпича без нанесения раствора на торец

6

Правильнее будет поступить иначе: установив угловой кирпич, первый стеновой ставить без замазывания торца раствором.

Нанесение раствора на противоположный торец стенового кирпича

7

При этом остальные стеновые кирпичи (не имеющие контакта с угловым) могут иметь раствор на торце. Это можно делать абсолютно безопасно, поскольку при выравнивании стеновых кирпичей они не будут смещать угловой.



Другая стена устанавливается аналогично – ближайший к угловому кирпич устанавливается без торцевого раствора, остальные с торцевым раствором

back to menu ↑

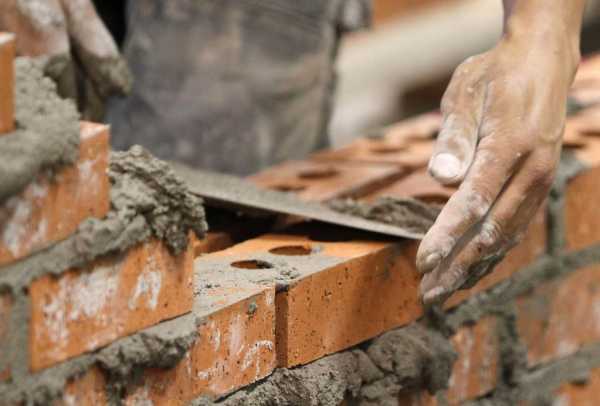

Действие №4 Заделка пустых швов

Забивка швов раствором

1

Когда все кирпичи второго ряда будут установлены, производится забивка раствором вертикальных швов возле углового кирпича.

  2

Забивка осуществляется при помощи мастерка, развернутого перпендикулярно. При этом раствор никак не будет смещать угловой кирпич, то есть угол кладки останется ровным.

back to menu ↑

Правильное использование уровня

Выравнивание ряда по одной стороне уровня

1

Идеальных строительных уровней не существует. Даже дорогие уровни имеют небольшие погрешности, достигающие 2-3 мм на 3 м длины. При большой высоте стен неровности будут достаточно хорошо заметны. Чтобы этого избежать, применяют очень простой, но действенный приём – используют для выравнивания кирпича не одну сторону уровня, а обе стороны поочерёдно.

2

Действительно, поскольку при заводском изготовлении уровня его противоположные стороны практически параллельны, то поворот уровня в какой-то плоскости на 180° будет изменять погрешность уровня на противоположную.

То есть, если уровень давал погрешность 1 мм на 1 м, допустим, во внешнюю сторону кладки, то уровень, перевёрнутый на 180°, будет уже давать погрешность в тот же 1 мм на 1 м, но во внутреннюю сторону кладки.

Выравнивание последующего ряда по перевёрнутому уровню

3

Если при этом укладывать 3 ряда, выравнивая их одной стороной уровня, а последующих 3 ряда – другой стороной, то общая погрешность хоть и не исчезнет полностью, но уменьшится в два раза. Идеальный вариант – менять сторону уровня после каждого ряда.

  back to menu ↑
ВИДЕО: Кладка кирпичного угла.ошибки и их решения

9 Total Score

Какой материал вы предпочитаете использовать при возведении стен для частного строительства?

Добавить свой отзыв

krrot.net

способ и схема процесса выравнивания углов. Как класть кирпичную стену для цоколя своими руками?

Укладка кирпича не первый век считается ответственной строительной работой. Метод кладки в 1 кирпич доступен непрофессионалам. По скорости у опытных каменщиков, конечно, не выиграть, однако собственная аккуратность бесплатна. Здесь, как и в иных строительных случаях, актуально старое правило «дело мастера боится».

Виды кирпича

Кирпич своим качеством очень сильно влияет на свойства сооружения. Классический керамический красный кирпич изготавливается при температуре 800-1000 градусов. Клинкерный отличается от керамического только более высокой температурой производства. Это дает ему увеличенную прочность. Силикатный кирпич имеет больший вес, что затрудняет его укладку, а также слабую теплоизоляцию и малую устойчивость к влажности. Определенным плюсом является более низкая цена, однако она достигается за счет качества сырья. Шамотный кирпич – это огнеупорная глина, не подверженная разрушению при высоких температурах. Огнеупорный используется для печей и каминов, его рабочие свойства – быстрый нагрев и медленное остывание.

Кроме материалов, применяемых для изготовления, кирпичи различаются по конструкционным особенностям. Они бывают полнотелыми и пустотелыми. Первые не подвержены промерзанию, препятствуют проникновению влаги, хорошо подходят для конструкций с большими нагрузками. Пустотелый кирпич используется там, где нужна легкость и хорошая проводимость тепла.

Особенности однорядной кладки

Дом из кирпича – это множество прочно связанных мелких деталей, создающих монолитное сооружение. Любой кирпич имеет три измерения: длину, ширину и высоту. Когда говорится о кладке в один ряд, подразумевается, что толщина этого ряда равна самому большому измерению. В стандартном варианте кирпича это 25 сантиметров. Выше двадцати метров кирпич в один ряд не кладут ввиду критического увеличения нагрузки. В таких случаях используется многорядная кладка.

Кирпич – это кусок термически обработанной глины стандартной формы. У каждой стороны изделия имеется свое название. Пастель – самая большая сторона, средняя боковая – это ложок, а самая маленькая торцовая часть – это тычок. Современное качество производства таково, что перед кладкой желательно убеждаться, насколько точно совпадают размеры различных партий полученной продукции. От этого зависит качество будущей конструкции.

Кладка в 1 кирпич применяется для строительства небольших строений и перегородок. Крайне важный момент, касающийся будущего качества постройки – геометрия кирпича. Грани должны строго расходиться под 90 градусов, иначе дефектов строения не избежать. Для усиления прочности кладки вертикальные швы обязательно делатся со смещением. Прием смещения шва называется перевязкой. Укладка ряда торцовой самой маленькой поверхностью кирпича наружу называется тычковой. Если же класть кирпич наружу более длинной боковой стороной – это ложковая укладка.

Правило однорядной укладки: первый и последний ряды всегда являются тычковыми. В этих случаях битый или поврежденный кирпич никогда не используется. Цепная кладка – это способ, при которой тычковые и ложковые ряды все время чередуются. Правильность кладки углов обеспечивает успех остальных деталей. При возведении здания сначала делаются два угла, которые связываются рядами кирпичей, затем наступает очередь третьего угла, который тоже связывается. Четвертым углом создают законченный периметр. Стены всегда возводятся обходом по периметру. Ни в коем случае нельзя строить стены по очереди.

Для строительства столба или сооружения с колонной требуется кладка в 1,5-2 кирпича. Кладка в один ряд применима при строительстве цоколя дома. В данном случае это дачные дома сезонного пользования, бани, небольшие хозяйственные постройки. Как уже было сказано, одинарная кладка стен применима лишь при возведении невысоких строений.

Расчет

Стандартный кирпич – это изделие 25 сантиметров в длину, 12 сантиметров в ширину и 6,5 сантиметров в высоту. Пропорции довольно гармоничны. Зная размеры одного кирпича, несложно определить количественную потребность его применения. Считается, что если шов раствора составляет 1,5 сантиметра, на каждый квадратный метр кладки будет израсходовано не менее 112 кирпичей. Однако кирпич, оказавшийся в распоряжении после производства и транспортировки, может оказаться неидеальным (со сколами и т. д. ), плюс не слишком хорошими навыками может обладать укладчик. В этом случае уместно к расчетному количеству прибавить 10-15% от необходимого количества материала.

112 кирпичей на квадратный метр превращаются в 123-129 штук. Чем работник опытнее, тем дополнительных кирпичей меньше. Таким образом, 112 кирпичей на 1 метр – это теоретический минимум, а 129 штук – практический максимум. Рассмотрим простейший пример расчета. Высота стены 3 метра и длина 5 метров дают площадь 15 квадратных метров. Известно, что 1 квадратный метр однорядной кладки требует 112 стандартных кирпичей. Поскольку квадратных метров пятнадцать, число кирпичей 1680 требуется увеличить еще на 10-15%. В итоге для кладки указанной стены понадобится не более 1932 кирпичей.

Каким должен быть раствор?

Строительный раствор – принципиально важный продукт, который обеспечивает надежность строения. В его составе всего лишь три элемента: цемент, песок и вода, которые можно смешивать в различных пропорциях. Песок должен быть сухим и просеянным. После того как песок смешивается с цементом и заливается водой, полученная смесь тщательно перемешивается. Вода изначально занимает 40-60% объема. Полученная масса обязательно должна соответствовать требованиям пластичности.

Чем выше марка цемента, тем меньший объем бывает необходим. Также марка цемента определяет его прочность. М 200 выдерживает в объеме одного кубического сантиметра нагрузку 200 килограммов, М 500 – соответственно 500 килограммов и т. д. Если марка ниже М 200, раствор бетона и песка требуется делать один к одному. Если бетон прочнее, раствор делают по принципу: одна часть бетона на три части песка, а иногда и меньше. Смачивание кирпича перед укладкой создает лучшее сцепление.

Не стоит использовать слишком жидкий раствор. Для нижних рядов на одну часть цемента используется четыре части песка. Однако, когда будет возведено 60% стены, для большей прочности конструкции концентрация цемента должна увеличиваться до соотношения: 1 часть цемента на 3 части песка.

Не нужно единовременно изготавливать слишком большое количество строительной смеси, так как раствор довольно быстро теряет свои пластические свойства. Воду в него добавить не получится, поскольку это никак не изменит его качеств. Следует учитывать, что при кладке пустотелого кирпича смеси будет нужно гораздо больше, потому что в процессе применения она занимает пустоты. Кроме того, сам раствор должен быть более жестким.

Температура окружающей среды больше влияет на укладчика, чем на свойства смеси, однако лучше все же работать, когда воздух не охлаждается ниже +7 градусов по Цельсию. С падением температуры ниже данного порога возрастают риски ухудшения свойств раствора. Он может выкрашиваться, что существенно понижает качество кладки по прочности. На этот случай есть специальные присадки, однако они явно понизят настроение заказчика, поскольку увеличат расходы.

Правила и технология кирпичной укладки своими руками

Как и в любом серьезном строительном деле, здесь вначале нужно подготовить инструменты. Они обычно таковы: кельма каменщика, молоток, строительный шнур яркого цвета, правило, уровень, скобы из металла, отвес, угольник. Кирпич и раствор от начала и до окончания процесса должны быть готовы к применению. В наличии обязательно должна быть емкость для изготовления раствора, а еще лучше – бетономешалка. Не обойтись без нескольких ведер для готового раствора и лопаты для размешивания.

Перед практической работой с кирпичом необходимо обозначить контуры будущего сооружения. Естественно, для укладки должен быть готов фундамент. По первому ряду есть смысл определить самую высокую точку рабочей поверхности и отметить ее кирпичами. Требуется выдерживать плоскость укладки по самой высокой точке. Для контроля используется шнур, растянутый между углами будущей конструкции. Также используются маяки (кирпичи в средних положениях между будущими углами).

Перед применением раствор тщательно перемешивается. Затем он выкладывается в полосу для ряда. Для тычкового метода ширина полосы составляет 20-22 сантиметра, для укладки ложковым способом – примерно в два раза меньше (8-10 сантиметров). Перед установкой кирпича раствор выравнивается при помощи кельмы. Установку кирпичей осуществляют с угла. Первые два кирпича должны подгоняться под две стороны угла одновременно. Раствор обычно разравнивается от центра к краю. Кирпич укладывается точно, после чего легким постукиванием достигается ровная поверхность. Эти действия необходимо совершить с каждой стороны от угла.

Направляющий шнур натягивают с таким расчетом, чтобы он проходил по верхним граням уложенных в углах кирпичей по всему будущему строению. Кладка идет от угла к центру в соответствии с положением шнура. Первый ряд обязательно кладется торцами кирпича наружу. Далее укладка осуществляется попеременно, по схеме: перпендикулярно – параллельно. Через определенное количество рядов (как правило, таковых бывает не более шести) укладывается армирующая сетка.

Вертикальные швы у соседних рядов не должны совпадать, иначе это не только приведет к трещинам, но и создаст опасность обрушения. Возведению углов следует уделить особое внимание, поскольку они составляют основу устойчивости. После окончания укладки ряда при помощи кельмы производится разглаживание швов, при котором раствор вдавливается внутрь.

Советы профессионалов

Первым делом следует выбрать, какой именно будет применяться кирпич. В основном он бывает лицевым или для внутренней кладки. Наиболее известный классический красный кирпич не меняет своих параметров уже долгое время. Во всех прочих вариантах нужно оценивать конкретные размеры изделия и назначение сооружения. Белый (силикатный) кирпич считается наиболее дешевым вариантом. Он не отличается от красного размерами, но весит больше. Возводить из него строения в один ряд выше 8 метров не рекомендовано ввиду повышенных нагрузок на конструкцию. Количество иных типов кирпичей нужно рассчитывать по расходу на квадратный метр и соответствию допустимой нагрузке.

До начала укладки кирпич обязательно смачивается водой для улучшения его взаимодействия с раствором, особенно это важно в жарких и сухих условиях. Важный момент – кладка всегда ведется изнутри строения, в качестве ориентира используется шнур. Начало работы ведется от углов будущего здания. Здесь необходима максимальная точность в сочетании с использованием отвеса и уровня. Вертикаль и горизонталь плоскостей укладки должны контролироваться постоянно, и чем укладчик неопытнее, тем чаще.

Укладку всегда ведут с углов и продолжают выкладывать по периметру, под ту руку, которая удобна укладчику. Углы опережают стены по высоте, не менее, чем на четыре ряда. После пятого ряда появляется необходимость постоянного контроля вертикальной плоскости отвесом. Он используется с внешней стороны сооружения.

Способы и схемы

Укладка стен в один кирпич имеет два технических приема. Отличие заключается не только в манипуляциях, но и в густоте применяемого строительного раствора.

Бесшовная кладка «Вприсык»

Она хороша для более жидкого раствора и сооружений, которые предполагается затем штукатурить. Раствор выкладывается сразу на всю поверхность ряда. Нанесенный раствор разравнивается при помощи кельмы, кирпич укладывают, прижимая к поверхности. Выравнивают поверхность подвижностью кирпича. Толщина нанесенного раствора не должна быть больше 2 сантиметров. У края делается промежуток без раствора до двух сантиметров. Это предотвращает выдавливание раствора.

Кладка «Вприжим»

Здесь используется более густой раствор, потому что штукатурить поверхность не будут. После нанесения раствора устанавливают кирпич на боковую сторону. Это обеспечивает контакт по боковой стороне и вертикальное сшивание. Здесь важны точность и максимальная аккуратность, потому что в случае ошибки качество работы исправить не получится. В процессе укладки кирпич прижимается к кельме, которая затем вытаскивается. Требуемая ширина шва обеспечивается давлением. На практике горизонтальные швы составляют около 1,2 сантиметра, вертикальные – 1,0 сантиметр. В процессе работы нужно отслеживать, чтобы толщина швов не менялась.

Метод довольно трудоемок, потому что требует большего количества движений. Усилия вознаграждаются тем, что кладка получается более плотной.

Процесс кладки и выравнивания углов

Кладка углов – это тестирование на квалификацию. Цепная перевязка чередует тычковые и ложковые ряды, а частая проверка гарантирует качество работы. Главное требование – постоянный контроль по шнуру, угольником, выведение плоскостей отвесом и уровнем. Необходимо строгое следование направлениям горизонтали и вертикали. Ошибки или неточности в углах недопустимы. Выравнивание производится с углового кирпича, каждый ряд контролируется отдельно.

Измерения нужно делать тем чаще, чем меньше у мастера опыта. Для перевязки мест соединения рядов, где условия не позволяют использовать целые кирпичи, используются части материала, которые необходимо изготавливать на месте. Итак, можно сделать вывод, что кладка в один ряд доступна даже для новичка. Главное – выполнение строительных правил, аккуратность, хороший глазомер и точность. Ну и, конечно, важную роль играет качество раствора.

О том, как сделать правильную кладку в один кирпич, смотрите в следующем видео.

stroy-podskazka.ru

Кирпичная кладка углов в 1, 1,5 и 2 кирпича. Перевязка углов кирпичной кладки.

При возведении кирпичных стен особое внимание следует уделить правильной кладке углов будущей постройки. Именно углы служат основой возведения кирпичных стен. И не важно, строите ли вы кирпичную баню, гараж или коттедж – ошибки, допущенные при выкладывании, углов могут привести к нарушению геометрии стен, их прочности и устойчивости.

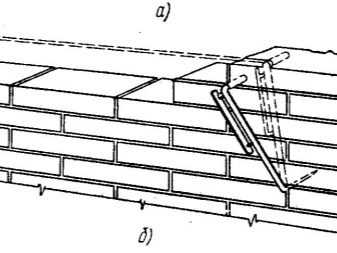

В начале строительства в углах по отвесу устанавливают порядовки. Как правило, при строительстве кирпичных стен кладка углов опережает кладку стен на 3-4 ряда.

В статье Как сделать кирпичные стены для бани уже приводились некоторые полезные советы по выкладыванию углов, а в публикации Системы перевязки кирпичной кладки вы можете найти не только схемы перевязки швов в местах пересечения и примыкания, но и схемы правильной перевязки при возведении кладки углов стен в 1,5 и 2 кирпича.

Давайте рассмотрим еще несколько схем кладки углов кирпичных стен разной толщины.

Для выполнения перевязки швов кладки в углах используются не только полномерные кирпичи, но также половинки и четверти кирпича, а также трехчетверки размером в ¾ кирпича. Условное обозначение кирпичей различного размера показано на рисунке ниже:

Кладка угла в 1 кирпич

Наиболее простой является кладка углов при возведении стен толщиной в 1 кирпич (250 мм). Схема кладки углов в 1 кирпич при однорядной перевязке показана ниже:

При многорядной перевязке кладка углов в 1 кирпич будет выглядеть так:

Как видите, схемы довольно просты и вы без труда сможете выложить тычковые и ложковые ряды самостоятельно своими руками без привлечения бригады квалифицированных каменщиков.


Кладка угла в 1,5 кирпича

При строительстве стен в 1,5 кирпича (380 мм) схема кладки углов будет несколько более сложная.

Как сделать углы в 1,5 кирпича при однорядной перевязке, показано на рисунке ниже:

Кладка углов в 1,5 кирпича при многорядной перевязке:


Кладка угла в 2 кирпича

При необходимости выполнения кладки в 2 кирпича  (510 мм) углы выкладываются так, как показано на рисунках ниже.

Кладка углов в 2 кирпича при однорядной перевязке:

Кладка углов при многорядной перевязке:

Теперь вы знаете как делать перевязку кирпичной кладки в углах при возведении стен в 1, 1,5 и 2 кирпича.

Смотрите также:

Последние публикации:

Даже правильно выложенной кирпичной печи, со временем требуется ремонт. Высокие температуры, нарушение тяги, механические повреждения кладки – все это приводит к появлению дефектов, которые требуют устранения. Ведь хорошая тяга и отсутствие трещин в стенках –… Читать... Выбор печей для бани сегодня очень широк. Промышленностью выпускаются каменки на любой вкус и цвет. Вы можете подобрать готовую печь для установки в бане в соответствии с требуемой теплопроизводительностью в зависимости от объема парной и выбрать нужный… Читать... Для того, чтобы попариться в баньке сегодня вовсе не обязательно выкладывать основательную русскую печку, кладка которой под силу лишь опытным печникам. Сегодня промышленным способом выпускается большой ассортимент металлических каменок, обеспечивающих… Читать...
  • < Утепление кирпичной бани
  • Системы перевязки кирпичной кладки >

russkaya-banja.ru

Схема кладки углов кирпичных стен

Кладку углов стен - выполняют квалифицированные каменщики, с достаточным опытом работы. Ведь от качества возведения углов зависит и будущие стены дома. По этой причине к разбивке углов дома, а потом и при возведении, необходимо подойти со всей ответственностью.

Для перевязки швов вертикальных ограничений, мест примыкания и пересечения стен, столбов и простенков требуются неполномерные кирпичи: четвертки, половинки и трёхчетвертки. Каменщики готовят их непосредственно на рабочем месте. Для четвёрток, трёх четвёрток, и половинок используют кирпичи с отбитыми углами или другими дефектами. Трёхчетвертки и другие неполномерные кирпичи укладывают отколотой стороной внутрь кладки, а целой - наружу.

В основном при закладке углов применяют однорядную (цепную) или многорядную систему перевязки кладки, которая менее трудоёмка по сравнению с однорядной.

Последовательность кладки углов и ограничений стен показана на рисунках.



Схема прямого угла и ограничения при однорядной перевязке кладки в 1 кирпич.



Схема прямого угла и ограничения при однорядной перевязке кладки в 1.5 кирпича.



Схема прямого угла и ограничения при однорядной перевязке кладки в 2 кирпича.






Схема прямого угла и ограничения при многорядной перевязке кладки в 1 кирпич.



Схема прямого угла и ограничения при многорядной перевязке кладки в 1.5 кирпича.



Схема прямого угла и ограничения при многорядной перевязке кладки в 2 кирпича.



Подробности
Категория: Кирпичная кладка
Просмотров: 19723
Добавить комментарий

www.kamenschik.info

Как класть углы из кирпича: советы мастера

На сегодняшний день в нашей стране возводится огромное количество объектов. Особое внимание при строительстве кирпичных стен необходимо уделить кладке углов. Именно эти элементы являются основой возведения здания. Неважно, что вы строите – коттедж, гараж или баню. Допущенные при выкладывании углов ошибки могут нарушить симметрию стен, отрицательно сказаться на их устойчивости и прочности. В данном обзоре мы подробно рассмотрим, как класть углы из кирпича.

Начало работ

На первом этапе возведения сооружений следует установить в углах по отвесу порядовки. При строительстве кладка углов должна опережать возведение стен на 3-4 ряда. Для выполнения перевязки швов по углам используются не только полномерные кирпичи, но также и куски по половине и четверти.

Особенности работы

Давайте на этом остановимся более подробно. Далеко не все мастера знают, как правильно вывести углы дома. Считается, что это довольно простой процесс, но на самом деле он имеет множество особенностей. Вам предстоит заранее выбрать способ перевязки, технику укладки и даже материалы для будущей отделки. Несущая способность стен будет зависеть от целевого назначения постройки.

Кирпич имеет стандартные размеры и правильную геометрию. Исходя из этого и проводится проектирование и расчет будущей конструкции.

К наиболее важным требованиям технологии работы с этим материалом относятся:

  1. Использование высококачественных компонентов, строгое соблюдение пропорций. Строительные растворы должны готовиться в строгом соответствии с инструкциями производителя.
  2. Раствор должен быть равномерно распределен между соседними изделиями и рядами конструкций. При нарушении этого требования может наблюдаться перерасход смеси и отклонения от уровня.
  3. Контроль за линейным расположением рядов, созданием исключительно вертикальных или горизонтальных швов.
  4. Проверка каждого угла и ряда строительным уровнем.

Работа при низких температурах

Итак, что об этом необходимо знать? Особого внимания заслуживают погодные условия. Не всем известно, но кирпичная кладка может осуществляться далеко не при любой температуре. Мороз и жара способны оказывать серьезное воздействие на правильность затвердевания строительной смеси. Зимних работ следует избегать из-за риска промерзания воды в растворе и нарушения гидратации. При температурах ниже -5 градусов использовать обычные методы укладки кирпичей запрещено. Допустимо продолжать возведение стен при условии прогрева конструкций и ввода специальных морозостойких примесей. Однако при отсутствии опыта проводить работы самостоятельно в таких условиях не стоит.

Нюансы укладки кирпичей различных типов

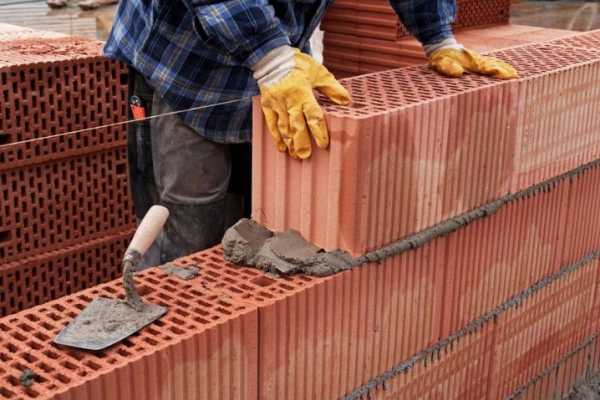

Этому аспекту стоит уделить особое значение. Для полно- и пустотелых разновидностей строительных кирпичей схема действий по укладке будет приблизительно одинаковой. Существуют специальные разновидности пустотелого кирпича с отверстиями, облегчающими проведение работ. Это существенно упростит процесс для новичков. Вид перевязки при этом следует выбирать таким образом, чтобы пустоты были скрыты внутри кирпичной кладки.

Сложнее всего правильно выложить облицовочный материал. Такая кирпичная кладка не допускает отклонения от ширины швов. Они должны быть аккуратными, чистыми и плотно заполненными. Недопустимы следы раствора на лицевой поверхности, поскольку материал из-за этого может изменить свой цвет. Лучше всего контролировать процесс нанесения раствора при помощи специальных шаблонов. Подбивать такой кирпич можно только идеально чистым молотком.

Способ кладки будет зависеть от размеров кирпича: для несущих стен – в один, полтора или два, для перегородок – в четверть.

Инструменты

Что об этом необходимо знать? Прежде чем разбираться, как класть углы из кирпича, необходимо привести обязательный перечень строительных инструментов для проведения работ:

  • кельма;
  • емкость для приготовления раствора;
  • расшивка;
  • приспособление для подачи раствора на кладку;
  • шабровка;
  • молоток;
  • рулетка;
  • уровень;
  • отвес;
  • угольник.

При выполнении работ вам наверняка потребуются строительные леса. При работе с ними соблюдайте предельную осторожность.

Особенности возведения углов

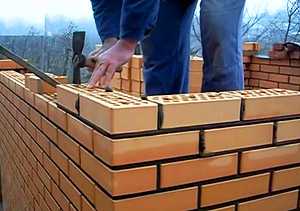

Теперь более подробно рассмотрим, как заводить углы из кирпича. Сперва необходимо взять два блока и уложить их на раствор. При этом кирпичи должны образовывать прямой угол. Их следует слегка пристукнуть рукояткой кельмы. Промежуток между ними заполняется строительным раствором. Горизонтали обязательно следует выверить при помощи уровня. После этого кладка выполняется по заранее определенной схеме. Толщина швов между рядами после затвердевания строительного раствора не должна составлять более 10-15 мм по горизонтали и 6-8 мм по вертикали. На каждую сторону угла укладывается по 3-4 кирпича. При этом следите за ровностью вертикалей и горизонталей. После этого укладывается второй, третий ряд и так далее.

Помните о необходимости выравнивания углов. Делается это при помощи расшивки и шабровки, пока раствор не застыл. Проще всего немного утопить швы в кладку. Достаточно будет провести по ним расшивкой и убрать со стены остатки раствора.

Что касается направления работы, то оно особого значения не имеет: вы можете делать так, как удобнее вам. Правшам легче будет осуществлять выгонку строения справа налево, а левшам наоборот. Если возведение стен осуществляет бригада каменщиков, то производится кладка кирпичом угла дома сразу по четырем сторонам. Таким образом выгоняются 5-6 рядов. После этого осуществляется наращивание стен с соблюдением первоначального разрыва. Углы на 5-6 рядов должны опережать стены.

Кладка стен колодцем

В чем особенность такого метода? Данный способ укладки подходит только в том случае, если работы проводятся не в одиночку. Используется следующий порядок действий. Сперва два угла выгоняются на нужную высоту. После этого между ними кладется 1-2 ряда кирпичей. После этого выкладывается третий угол, его соединяют со вторым. Ну и, наконец, выгоняется четвертый и соединяется с первым и третьим. Таким образом следует вести работу, поднимая по кругу стены из кирпича по периметру на 1-2 ряда до полного завершения кирпичной кладки. При выгонке углов неизбежно придется делать штрабы и ступенчатые обрывы. Частично это будет из-за использования урезанных кирпичей, а частично – из-за необходимости обеспечения прочного соединения стен и углов.

Контроль вертикальности

Вам уже известно, как выложить из кирпича угол. Чтобы вся постройка получилась прочной и ровной, необходимо делать углы строго прямыми и вертикальными. Для проверки можно использовать угольник. Кирпич должен плотно прилегать к инструменту. Вертикальность углов высотой 7-8 рядов следует контролировать при помощи отвеса. Для выгонки горизонтальности используется строительный уровень. Профессиональные строители проводят измерения каждые 4-5 рядов. При отсутствии опыта следует почаще проверять вертикальность и горизонтальность.

Схемы кладки

Давайте остановимся на этом более подробно. Чтобы придать кирпичной кладке нужную прочность, ее следует перевязывать продольными, поперечными и вертикальными швами. В большинстве схем укладки используются не только целые кирпичи, но также и вставки из половинок и четвертинок. Чтобы изготовить неполномер, пользуются киркой. Лучше брать для этой цели кирпичи с дефектами. Такие блоки укладываются отколотым краем внутрь кладки. Целая сторона должна смотреть наружу.

Швы, идущие по горизонтали, называют продольными. Перевязывать их необходимо для того, чтобы равномерно распределить идущее по ширине стены напряжение. К тому же горизонтальная перевязка не позволяет кирпичной кладке разделиться на более тонкие слои. Для выполнения перевязки используются ряды, выложенные поперек основного направления укладки. По-другому их называют тычковыми. Возводить такие ряды следует из расчета один тычковый на 4-5 рядов простой кладки.

Швы между кирпичами внутри кладки называют поперечными. Они придают возведенной стене монолитность и прочность. Для перевязки поперечных швов в основном используются ложковые ряды. В них кирпичи укладываются длинной стороной вдоль направления кладки со сдвигом каждого укладываемого ряда на четверть или половину кирпича.

Однорядная и многорядная кладка

В чем их особенность? Вне зависимости от схемы перевязки, необходимо соблюдать одно важное правило: начинать и заканчивать стену следует тычковым рядом. Причем брать для такой кладки необходимо только целые кирпичи.

Как класть углы из кирпича? Самой прочной, но и самой трудоемкой считается однорядная кладка. В ней чередуются ложковые и тычковые ряды. При использовании такого вида кладки потребуется большое количество трехчетверток. Выполнить ее под силу только опытному каменщику.

Более простой считается многорядная кладка. Угол в два кирпича, как это ни удивительно, выложить проще. При применении таких схем необходимо вертикально ограничить стены путем выкладывания в начале двух первых рядов трехчетверток. При дальнейшем возведении в ложковых рядах чередуют неполномерные и целые блоки. Ложковые ряды в процессе кладки должны перекрывать уложенные ниже на полкирпича.

Еще одной разновидностью многорядной является трехрядная кладка. Особенность ее заключается в чередовании трех ложковых рядов с одним тычковым. Это единственная схема, при которой вертикальные швы во всех трех ложковых рядах могут совпадать.

Следует также учитывать, что многорядные и однорядные схемы рассчитаны на разные нагрузки. Кладка в один кирпич ценится за прочность. Трехрядная схема используется в том случае, если необходимо возвести надежные простенки и столбы. Кладка угла в полтора кирпича придает поверхности необычный вид.

Заключение

В данном обзоре мы подробно рассмотрели, как класть углы из кирпича, какие схемы для укладки могут использоваться и в каких случаях они применяются. Главное - помнить, что без перевязки класть кирпич запрещено. Нужной прочности конструкции без смещения верхних блоков хотя бы на четверть достигнуть не получится. Перед проведением работ желательно выполнять необходимые расчеты. Это позволит вам правильно определить количество материала. Если приложить максимум трудолюбия и ответственности, выгонка углов постройки из кирпича обязательно завершится успешно.

handskill.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
